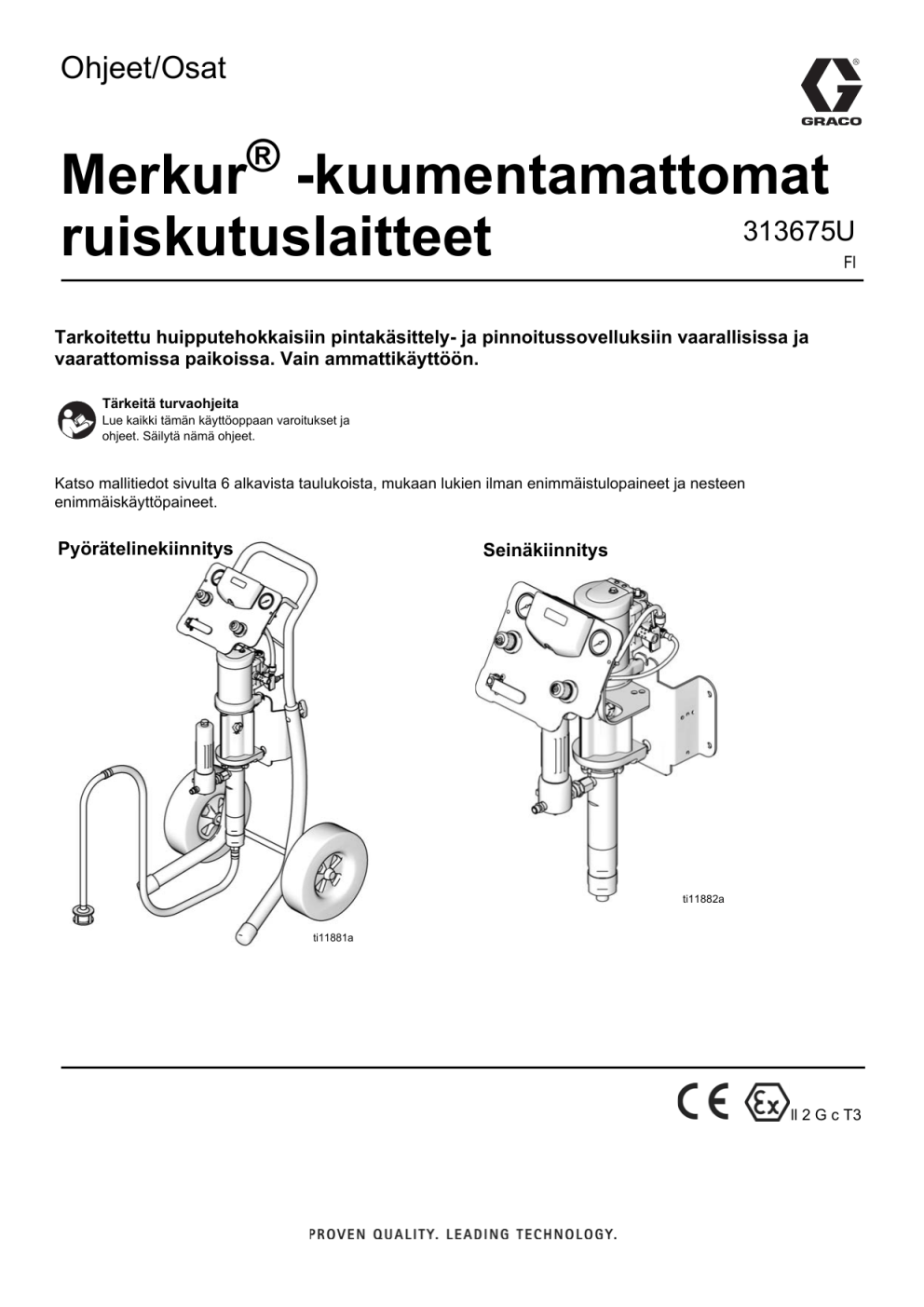

Ohjeet/Osat
®
Merkur -kuumentamattomat
313675U
ruiskutuslaitteet
FI
Tarkoitettu huipputehokkaisiin pintakäsittely- ja pinnoitussovelluksiin vaarallisissa ja
vaarattomissa paikoissa. Vain ammattikäyttöön.
Tärkeitä turvaohjeita
Lue kaikki tämän käyttöoppaan varoitukset ja
ohjeet. Säilytä nämä ohjeet.
Katso mallitiedot sivulta 6 alkavista taulukoista, mukaan lukien ilman enimmäistulopaineet ja nesteen
enimmäiskäyttöpaineet.
Pyörätelinekiinnitys
Seinäkiinnitys
ti11882a
ti11881a
ll 2 G c T3
Sisältö
Muita käyttöoppaita . . . . . . . . . . . . . . . . . . . . . . . . . 3
Varoitukset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Mallit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Merkur 10:1 -laitteet
(G10Cxx ja G10Wxx) . . . . . . . . . . . . . . . . . . 7
Merkur 15:1 -laitteet
(G15Wxx, G15Cxx ja G15Txx) . . . . . . . . . . . 8
Merkur 18:1 -laitteet
(G18Wxx ja G18Cxx) . . . . . . . . . . . . . . . . . . 9
Merkur 23:1 -laitteet
(G23Wxx ja G23Cxx) . . . . . . . . . . . . . . . . . . 9
Merkur 24:1 -laitteet
(G24Wxx ja G24Cxx) . . . . . . . . . . . . . . . . . 10
Merkur 28:1 -laitteet
(G28Wxx ja G28Cxx) . . . . . . . . . . . . . . . . . 10
Merkur 30:1 -laitteet
(G30Wxx, G30Cxx ja G30Txx) . . . . . . . . . . 11
Merkur 36:1 -laitteet
(G36Wxx ja G36Cxx) . . . . . . . . . . . . . . . . . 13
Merkur 45:1 -laitteet
(G45Wxx ja G45Cxx) . . . . . . . . . . . . . . . . . 14
Merkur 48:1 -laitteet
(G48Wxx ja G48Cxx) . . . . . . . . . . . . . . . . . 15
Asentaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Yleistietoja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Käyttäjän esivalmistelut . . . . . . . . . . . . . . . . . . 17
Käyttöpaikan esivalmistelut . . . . . . . . . . . . . . . . 17
Seinäasenteiset laitteet . . . . . . . . . . . . . . . . . . . 17
Pyörätelineasenteiset laitteet . . . . . . . . . . . . . . 17
Komponentit . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Ilmaletkun lisävarusteet . . . . . . . . . . . . . . . . . . 18
Maadoitus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Asetus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Paineenpoistotoimet . . . . . . . . . . . . . . . . . . . . . 19
Huuhtele pumppu ennen ensimmäistä
käyttökertaa . . . . . . . . . . . . . . . . . . . . . . . . 20
Liipaisimen lukko . . . . . . . . . . . . . . . . . . . . . . . . 20
Nestekuppi . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Esitäytä pumppu . . . . . . . . . . . . . . . . . . . . . . . . 20
Asenna ruiskutussuutin . . . . . . . . . . . . . . . . . . . 21
Säädä sumutus . . . . . . . . . . . . . . . . . . . . . . . . . 21
Säädä ruiskutuskuvio . . . . . . . . . . . . . . . . . . . . 22
Pysäytys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Kunnossapito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Määräaikaishuollon aikataulu . . . . . . . . . . . . . . 23
Kiristä kierreliitokset . . . . . . . . . . . . . . . . . . . . . 23
Huuhtele pumppu . . . . . . . . . . . . . . . . . . . . . . . 23
Nestekuppi . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
2
Vianetsintä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
DataTrak-säätimet ja ilmaisimet . . . . . . . . . . . . . . 25
DataTrakin käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Asetus-tila . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Ajotila . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Vaihda DataTrak-akku tai -sulake . . . . . . . . . . . 29
Osat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Pyörätelinekiinnitys . . . . . . . . . . . . . . . . . . . . . . 32
Seinäkiinnitys . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Telineasennus . . . . . . . . . . . . . . . . . . . . . . . . . . 34
G10xxx-mallit . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
G15xxx-mallit . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
G18xxx-mallit . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
G23xxx-mallit . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
G24xxx-mallit . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
G28xxx-mallit . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
G30xxx-mallit . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
G36xxx-mallit . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
G45xxx-mallit . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
G48xxx-mallit . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Sarjat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Seinäkiinnityssarja 24A578 . . . . . . . . . . . . . . . . 45
Pyörätelinekiinnityssarja 289694 . . . . . . . . . . . . 45
Seinäkiinnityssarja 24A577 . . . . . . . . . . . . . . . . 45
Pumpun ja pistoolin ohjauspaneelisarjat . . . . . . 46
Vain pumpun ohjauspaneelisarjat . . . . . . . . . . . 47
DataTrak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Suppilosarja 256410 . . . . . . . . . . . . . . . . . . . . . 48
Paineilmaohjauksen asennussarja 24E883,
seinä ja teline . . . . . . . . . . . . . . . . . . . . . . . 48
22,75 l:n imuputkisarjat . . . . . . . . . . . . . . . . . . . 48
208 l:n imuletkusarjat . . . . . . . . . . . . . . . . . . . . . 48
PTFE-imuletkusarjat . . . . . . . . . . . . . . . . . . . . . 48
Tyhjennysventtiilisarja 256425 . . . . . . . . . . . . . 48
Vahvistetut PTFE V -tiivistesarjat . . . . . . . . . . . 48
Pistoolit ja letkut . . . . . . . . . . . . . . . . . . . . . . . . . 49
50 jalan (15,24 m) ilma-/nesteletkusarja
24A955 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
50 jalan (15,24 m) nesteletku 24A413 . . . . . . . . 49
Seinäkiinnikkeen asennusmitat . . . . . . . . . . . . . . 50
Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Laitepainot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Gracon normaali takuu . . . . . . . . . . . . . . . . . . . . . 52
Tietoa Gracosta . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
313675U
Muita käyttöoppaita
Muita käyttöoppaita
Käyttöopas
Kuvaus
312792
Merkur-mäntäpumppu
312794
Merkur-pumpun asennus
312796
NXT-ilmamoottori™
312798
Merkur -sähköstaattiset laitteet
313255
Merkur -kuumennetut laitteet
3A0149
AA-sarjan ruiskutuspistooli
(G15, G40 ja G40 RAC:llä)
312145
XTR™5- ja XTR™7 -ilmaton
ruiskutuspistooli
307273
Nestesuodatin
.
DataTrak™ sisältää alla luetellut edustajan
hyväksynnät.
II 1 G
0359
9902471
Luokka I, os. 1,
Ryhmä D T3A
313675U
Ex ia IIA T3 Ga
ITS13ATEX27862X
3
Varoitukset
Varoitukset
Seuraavat varoitukset koskevat laitteen asennusta, käyttöä, maadoitusta, kunnossapitoa ja korjausta. Huutomerkki
tarkoittaa yleisluontoista varoitusta ja vaaran merkit toimenpidekohtaista vaaraa. Lue varoitukset, kun nämä symbolit
ovat esillä tässä ohjeessa. Lisäksi tämä käyttöopas voi sisältää tuotekohtaisia varoituksia.
VAARA
TULIPALON JA RÄJÄHDYKSEN VAARA
Syttyvät höyryt, kuten liuotin- ja maalihöyryt, voivat syttyä tai räjähtää työskentelyalueella. Estä tulipalo
ja räjähdys seuraavasti:
• Käytä laitetta vain hyvin ilmastoiduissa tiloissa.
• Poista kaikki syttymislähteet, kuten sytytysliekit, savukkeet, kannettavat sähkövalaisimet ja muoviset
suojaverhot (staattisen sähkön vaara).
• Pidä roskat, liuottimet, rätit ja bensiini poissa ruiskutusalueelta.
• Älä liitä tai irrota virtajohtoja äläkä kytke virta- tai valokytkimiä päälle tai pois, kun tiloissa on helposti
syttyviä höyryjä.
• Maadoita kaikki työskentelyalueen laitteet. Katso Maadoitusohjeet.
• Käytä ainoastaan maadoitettuja johtoja.
• Pidä pistoolia tukevasti maadoitettua astiaa vasten, kun vedät liipaisimesta.
• Jos laitetta käytettäessä syntyy kipinöitä tai tuntuu sähköisku, lopeta laitteen käyttö välittömästi.
Älä käytä laitetta, ennen kuin ongelma on tunnistettu ja korjattu.
• Pidä toimiva palosammutin valmiina työskentelyalueella.
ERITYISOLOSUHTEET TURVALLISEEN KÄYTTÖÖN
Varusteiden on täytettävä seuraavat edellytykset, jotta vältytään vaarallisilta tilanteilta, jotka voivat
aiheuttaa tulipalon tai räjähdyksen.
• Kaikki selosteet ja merkinnät on puhdistettava kostealla liinalla (tai vastaavalla).
• Elektroninen valvontajärjestelmä on maadoitettava. Katso Maadoitusohjeet.
NESTEEN TUNKEUTUMISVAARA
Korkeapaineinen neste pistoolista, vuotavasta letkusta tai murtuneesta osasta voi puhkaista ihon.
Vamma saattaa näyttää tavalliselta haavalta, mutta kyseessä on vakava vamma, joka saattaa johtaa
amputointiin. Hakeudu välittömästi lääkärin hoitoon.
• Älä osoita pistoolilla ketään tai mitään kehon osaa kohti.
• Älä laita kättä ruiskutussuuttimen eteen.
• Älä pysäytä äläkä torju vuotoja kädellä, keholla, käsineellä tai rätillä.
• Älä käytä ruiskua, jos suuttimen ja liipaisimen suojia ei ole asennettu.
• Lukitse aina liipaisimen lukko, kun et käytä ruiskua.
• Noudata tämän käyttöoppaan Paineenpoistotoimia koskevia ohjeita lopettaessasi ruiskutuksen
sekä ennen laitteen puhdistamista, tarkastamista tai huoltamista.
PAINEISTETUN LAITTEEN AIHEUTTAMA VAARA
Pistoolista/annosteluventtiilistä, vuotokohdista tai särkyneistä komponenteista voi roiskua nestettä
silmiin tai iholle ja aiheuttaa vakavan vamman.
• Noudata tämän käyttöoppaan Paineenpoistotoimia koskevia ohjeita lopettaessasi ruiskutuksen
sekä ennen laitteen puhdistamista, tarkastamista tai huoltamista.
• Kiristä kaikki nesteliitokset ennen laitteen käyttöä.
• Tarkasta letkut, putket ja liittimet päivittäin. Vaihda kuluneet tai vaurioituneet osat välittömästi.
4
313675U
Varoitukset
VAARA
LAITTEISTON VÄÄRINKÄYTÖN VAARA
Väärinkäyttö voi aiheuttaa kuoleman tai vakavan henkilövahingon.
• Älä käytä yksikköä väsyneenä tai huumaavien aineiden tai alkoholin vaikutuksen alaisena.
• Älä ylitä alimman nimellispaineen kestävän osan enimmäiskäyttöpainetta tai huonoiten kuumuutta
sietävän osan lämpötilaluokitusta. Katso lisätietoja kaikkien laitteiden käyttöohjeiden kohdasta
Tekniset tiedot.
• Käytä nesteitä ja liuottimia, jotka ovat yhteensopivia laitteen märkien osien kanssa. Katso lisätietoja
kaikkien laitteiden käyttöoppaiden kohdasta Tekniset tiedot. Lue neste- ja liuotinvalmistajien
varoitukset. Halutessasi täydelliset tiedot aineista pyydä käyttöturvallisuustiedotteet toimittajalta tai
jälleenmyyjältä.
• Tarkista laite päivittäin. Korjaa kuluneet ja vaurioituneet osat välittömästi tai vaihda ne Gracon
alkuperäisiin varaosiin.
• Älä muuta laitetta millään tavalla.
• Käytä laitetta ainoastaan sille määrättyyn tarkoitukseen. Jos haluat lisätietoja, ota yhteys Gracon
jälleenmyyjään.
• Pidä letkut ja kaapelit poissa kulkuväylien, terävien kulmien, liikkuvien osien tai kuumien pintojen
läheisyydestä.
• Älä kierrä tai taivuta letkuja äläkä siirrä laitetta letkuista vetämällä.
• Pidä lapset ja eläimet poissa työskentelyalueelta.
• Kaikkia voimassa olevia turvamääräyksiä on noudatettava.
LIIKKUVIEN OSIEN AIHEUTTAMA VAARA
Liikkuvat osat voivat puristaa tai katkaista sormia tai muita ruumiinosia.
• Pysy etäällä liikkuvista osista.
• Älä käytä laitetta ilman suojuksia ja suojakansia.
• Paineistettu laite saattaa käynnistyä vahingossa. Noudata tämän käyttöoppaan
Paineenpoistotoimia koskevia ohjeita ennen laitteen tarkastamista, siirtämistä tai huoltoa. Katkaise
ilman- tai virransyöttö.
MYRKYLLISTEN NESTEIDEN JA HÖYRYJEN AIHEUTTAMA VAARA
Myrkylliset nesteet tai höyryt voivat aiheuttaa vakavan vamman tai hengenvaaran sisään hengitettynä tai
nieltynä tai jos niitä roiskuu silmiin tai iholle.
• Lue läpi käyttöturvallisuustiedote (MSDS), jotta tiedät käyttämiisi nesteisiin liittyvät erityiset vaarat.
• Säilytä vaarallista nestettä asianmukaisessa, hyväksytyssä astiassa. Hävitä vaarallinen neste
noudattaen vaarallisille nesteille annettuja ohjeita.
HENKILÖKOHTAISET SUOJAVARUSTEET
Käytä asianmukaisia suojavälineitä aina käytön ja huollon aikana tai oleskellessasi laitteen
työskentelyalueella. Ne suojaavat vakavilta vammoilta kuten silmävammoilta, myrkyllisten höyryjen
hengittämiseltä, palovammoilta ja kuulovammoilta. Laitteisto sisältää muun muassa seuraavaa:
• Suojalasit
• Neste- ja liuotinvalmistajan suosittelemat hengityssuojaimet ja suojavaatteet
• Käsineet
• Kuulosuojaimet
313675U
5
Mallit
Mallit
Tarkista pumpun arvokilvestä (ID) laitteen 6-numeroinen osanumero. Määritä laitteen komponentit seuraavan
matriisin ja taulukkojen avulla. Esimerkiksi pakkausnumero G30C26 tarkoittaa Merkur-laitetta (G), jossa on 30:1
suhdepumppu (30), pyörätelinekiinnitys (C) ja komponentit, jotka on näytetty (26) taulukossa sivulla 11.
Seinäkiinnitys
ID
Pyöräteline ja
Telinekiinnitys
ID
ti12326a
G
30
C
26
Ensimmäinen
merkki
Toinen ja kolmas
merkki
(Suhdeluku)
Neljäs merkki
(Asennustyyppi)
Viides ja kuudes merkki
(Sisältyvät komponentit)
G
(Merkurlaite)
6
ti12327a
10
15
18
23
24
28
30
36
45
48
10:1
15:1
18:1
C
T
W
Pyöräteline
Katso taulukot, sivut 7-15
Teline
Seinä
23:1
24:1
28:1
30:1
36:1
45:1
48:1
313675U
Mallit
Merkur 10:1 -laitteet
(G10Cxx ja G10Wxx)
Ilman enimmäistulopaine: 0,7 MPa, 7 bar (100 psi)
Nesteen enimmäiskäyttöpaine: 6,9 MPa, 69 bar (1000 psi)
Malli
Pumpun
Seinäkiinnitys Pyörätelinekiinnitys kokoonpano
Pistooli
Letkut
Lisävarusteet
Ilmansäätimet
(pumppu ja
Pistoolin Pistoolin
pistooli)
nesteletku ilmaletku Imuputkisarja Nestesuodatin Suppilo
G10W09
-----
W10CAS
G10W01
G10C01
W10CAS
ei ole

G10W03
G10C03
W10CAS
ei ole

-----
G10C05
W10CAS
ei ole




G10W05
G10C07
W10CAS
G15 karbidi




G10W06
G10C08
W10CBS
G15 karbidi




G10W07
G10C09
W10CAS
G15 karbidi





G10W08
G10C10
W10CBS
G15 karbidi





-----
G10C11
W10CAS
G15 karbidi



-----
G10C13
W10CAS
G15 karbidi



313675U
Nesteen
enimmäisvirtausnopeus
DataTrak
gpm (lpm)
ei ole


1,2 (4,5)




7
Mallit
Merkur 15:1 -laitteet
(G15Wxx, G15Cxx ja G15Txx)
Ilman enimmäistulopaine 0,7 MPa, 7 bar (100 psi)
Nesteen enimmäiskäyttöpaine: 10,3 MPa, 103 bar (1 500 psi)
Malli
Pumpun
Seinäkiinnitys Pyörätelinekiinnitys Telineasennus kokoonpano
Pistooli
Ilmansäätimet
Letkut
Lisävarusteet
Nesteen
Vain
Pumppu ja Pistoolin Pistoolin
enimmäisvirtausnopeus
pumppu pistooli nesteletku ilmaletku Imuputkisarja Nestesuodatin Suppilo DataTrak
gpm (lpm)
G15W09
-----
-----
W15AAS
ei ole
G15W01
G15C01
G15T01
W15AAS
ei ole

G15W03
G15C03
-----
W15AAS
ei ole

-----
G15C05
W15AAS
ei ole




G15W05
G15C07
G15T03
W15AAS G15 karbidi




G15W06
G15C08
G15T04
W15AAS G15 karbidi




G15W07
G15C09
-----
W15AAS G15 karbidi





G15W08
G15C10
-----
W15AAS G15 karbidi





-----
G15C11
G15T05
W15AAS G15 karbidi



-----
G15C12
-----
W15AAS G15 karbidi



-----
G15C13
-----
W15AAS G15 karbidi





-----
G15C14
-----
W15AAS G15 karbidi






*
0,40 (1,5)
*


G15W19
-----
-----
W15BAS
G15W21
G15C21
-----
W15BAS
ei ole

G15W23
G15C23
-----
W15BAS
ei ole

-----
G15C25
G15T11
W15BAS
ei ole




ei ole
*
*
ei ole

-----
-----
G15T12
W15BBS




G15W25
G15C27
G15T13
W15BAS G15 karbidi




G15W26
G15C28
G15T14
W15BBS G15 karbidi




G15W27
G15C29
-----
W15BAS G15 karbidi





G15W28
G15C30
-----
W15BBS G15 karbidi





-----
G15C31
G15T15
W15BAS G15 karbidi






-----
G15C33
-----
W15BAS G15 karbidi
G15W51
G15C75
-----
W15FAS
ei ole
G15W52
-----
-----
W15FBS
ei ole
-----
G15C77
-----
W15FAS
ei ole


0,8 (3,0)






-----
G15C78
-----
W15FBS
ei ole

G15W53
G15C79
-----
W15FAS
ei ole


G15W54
G15C80
-----
W15FBS
ei ole

-----
G15C81
-----
W15FAS
ei ole
G15W55
G15C83
-----
W15FAS G15 karbidi





G15W56
G15C84
-----
W15FBS G15 karbidi










2,4 (9,0)



* DataTrak pelkällä työjaksolaskurilla, ei ylikierrossolenoidia.
8
313675U
Mallit
Merkur 18:1 -laitteet
(G18Wxx ja G18Cxx)
Ilman enimmäistulopaine: 0,7 MPa, 7 bar (100 psi)
Nesteen enimmäiskäyttöpaine: 12,4 MPa, 124 bar (1 800 psi)
Malli
Ilmansäätimet
Pumpun
Seinäkiinnitys Pyörätelinekiinnitys kokoonpano
Pistooli
Letkut
Lisävarusteet
Pistoolin
Nesteen
Vain
Pumppu Pistoolin Pistoolin nesteen
enimmäisvirtausnopeus
pumppu ja pistooli nesteletku ilmaletku liitosletku Imuputkisarja Nestesuodatin DataTrak
gpm (lpm)
G18W01
-----
W18EAS
G18W03
-----
W18EAS
ei ole
ei ole

G18W04
-----
W18EBS
ei ole

G18W05
G18C01
W18EAS
ei ole



G18W06
G18C02
W18EBS
ei ole



-----
G18C03
W18EAS
ei ole

G18W07
G18C05
W18EAS
G40




G18W08
G18C06
W18EBS
G40





G18W09
G18C07
W18EAS
G40 RAC





G18W10
G18C08
W18EBS
G40 RAC








2,0 (7,5)



Merkur 23:1 -laitteet
(G23Wxx ja G23Cxx)
Ilman enimmäistulopaine: 0,7 MPa, 7 bar (100 psi)
Nesteen enimmäiskäyttöpaine: 15,9 MPa, 159 bar (2 300 psi)
Malli
Ilmansäätimet
Pumpun
Seinäkiinnitys Pyörätelinekiinnitys kokoonpano
Pistooli
Letkut
Lisävarusteet
Vain Pumppu ja Pistoolin Pistoolin
pumppu pistooli nesteletku ilmaletku Imuputkisarja Nestesuodatin Suppilo DataTrak
G23W01
-----
W23DAS
ei ole
G23W03
-----
W23DAS
ei ole

G23W04
-----
W23DBS
ei ole

-----
G23C01
W23DAS
ei ole


-----
G23C02
W23DBS
ei ole


G23W05
-----
W23DAS
ei ole



G23W06
-----
W23DBS
ei ole



G23W07
G23C03
W23DAS
XTR5




G23W08
G23C04
W23DBS
XTR5






-----
G23C05
W23DAS
ei ole

-----
G23C07
W23DAS
G40

G23W09
G23C09
W23DAS
G40



-----
G23C11
W23DAS
G40



G23W10
G23C12
W23DBS
G40





G23W11
G23C13
W23DAS G40 RAC





G23W12
G23C14
W23DBS G40 RAC





313675U
Nesteen
enimmäisvirtausnopeus
gpm (lpm)


1,6 (6,0)










9
Mallit
Merkur 24:1 -laitteet
(G24Wxx ja G24Cxx)
Ilman enimmäistulopaine: 0,7 MPa, 7 bar (100 psi)
Nesteen enimmäiskäyttöpaine: 16,5 MPa, 165 bar (2 400 psi)
Malli
Ilmansäätimet
Pumpun
Seinäkiinnitys Pyörätelinekiinnitys kokoonpano Pistooli
G24W01
Letkut
Vaihtoehdot
Pumppu ja Pistoolin Pistoolin
Vain pumppu pistooli
nesteletku ilmaletku Imuputkisarja Nestesuodatin
-----
W24FAS
G24W02
-----
W24FBS
G24W03
G24C01
W24FAS
ei ole



G24W04
G24C02
W24FBS
ei ole



G24W05
G24C03
W24FAS
XTR5




G24W06
G24C04
W24FBS
XTR5




G24W07
G24C09
W24FAS
G40





G24W08
G24C10
W24FBS
G40





G24W09
G24C11
W24FAS G40RAC





G24W10
G24C12
W24FBS G40RAC






DataTrak
Nesteen
enimmäisvirtausnopeus
gpm (lpm)



2,4 (9,0)


Merkur 28:1 -laitteet
(G28Wxx ja G28Cxx)
Ilman enimmäistulopaine: 0,7 MPa, 7 bar (100 psi)
Nesteen enimmäiskäyttöpaine: 19,3 MPa, 193 bar (2 800 psi)
Malli
Ilmansäätimet
Pumpun
Sevinäkiinnitys Pyörätelinekiinnitys kokoonpano
Letkut
Pumppu Pistoolin
Pistooli Vain pumppu ja pistooli nesteletku
G28W01
-----
W28EAS
ei ole
G28W02
-----
W28EBS
ei ole

G28W03
G28C01
W28EAS
ei ole

Lisävarusteet
Pistoolin
ilmaletku Imuputkisarja Nestesuodatin DataTrak



G28W04
G28C02
W28EBS
ei ole



G28W05
G28C03
W28EAS
XTR5




G28W06
G28C04
W28EBS
XTR5




G28W11
G28C09
W28EAS
G40





G28W12
G28C10
W28EBS
G40





G28W13
G28C11
W28EAS
G40RAC





G28W14
G28C12
W28EBS
G40RAC





10
Nesteen
enimmäisvirtausnopeus
gpm (lpm)


2,0 (7,5)


313675U
Mallit
Merkur 30:1 -laitteet
(G30Wxx, G30Cxx ja G30Txx)
Ilman enimmäistulopaine: 0,7 MPa, 7 bar (100 psi)
Nesteen enimmäiskäyttöpaine: 20,7 MPa, 207 bar (3 000 psi)
Malli
Ilmansäätimet
Pumpun
Seinäkiinnitys Pyörätelinekiinnitys Telineasennus kokoonpano
Pistooli
Letkut
Lisävarusteet
Vain
Pumppu ja Pistoolin Pistoolin
pumppu
pistooli nesteletku ilmaletku Imuputkisarja Nestesuodatin Suppilo Tyhjennysventtiili DataTrak
G30W19
-----
G30W01
G30C01
-----
W30AAS
ei ole

G30W03
G30C03
-----
W30AAS
ei ole

G30W05
G30C05
-----
W30AAS
ei ole

-----
G30C07
-----
W30AAS
XTR5



W30AAS



-----
G30C08
-----
W30ABS
XTR5



G30W07
G30C09
-----
W30AAS
XTR5




G30W08
G30C10
-----
W30ABS
XTR5




-----
G30C11
-----
W30AAS
XTR5

-----
G30C13
-----
W30AAS
XTR5


**
-----
G30C15
-----
W30AAS
XTR5

G30W09
G30C17
-----
W30AAS
ei ole








-----
-----
G30T01
W30AAS
ei ole




-----
-----
G30T02
W30ABS
ei ole




G30W11
G30C19
-----
W30AAS
ei ole


G30W12
-----
-----
W30ABS
ei ole


G30W13
G30C21
G30T03
W30AAS
G40




G30W14
G30C22
G30T04
W30ABS
G40




-----
G30C23
G30T09
W30AAS
G40







G30C25
G30T05
W30AAS
G40





G30W16
G30C26
G30T06
W30ABS
G40





-----
G30C27
-----
W30AAS
G40



-----
G30C29
G30T07
W30AAS G40 RAC




-----
G30C30
G30T08
W30ABS G40 RAC




-----
G30C31
-----
W30AAS G40 RAC



G30W17
G30C33
G30T11
W30AAS G40 RAC





G30W18
G30C34
G30T12
W30ABS G40 RAC





-----
G30C35
-----
W30AAS G40 RAC



-----
G30C37
-----
W30AAS
XTR5
*

-----
G30C39
-----
W30AAS
G40






-----
G30C40
-----
W30ABS
G40






G30W51
-----
W30CAS
ei ole
G30W53
-----
W30CAS
ei ole
-----
G30C51
W30CAS
ei ole


G30W55
G30C53
W30CAS
ei ole



G30W56
G30C54
W30CBS
ei ole





0,4 (1,5)

G30W15
313675U
Nesteen
enimmäisvirtausnopeus
gpm (lpm)









1,2 (4,5)


11
Mallit
Malli
Ilmansäätimet
Pumpun
Seinäkiinnitys Pyörätelinekiinnitys Telineasennus kokoonpano
Pistooli
Letkut
Lisävarusteet
Vain
Pumppu ja Pistoolin Pistoolin
pumppu
pistooli nesteletku ilmaletku Imuputkisarja Nestesuodatin Suppilo Tyhjennysventtiili DataTrak
G30W57
-----
W30CAS
XTR5



G30W58
-----
W30CBS
XTR5



G30W59
G30C55
W30CAS
XTR5



Nesteen
enimmäisvirtausnopeus
gpm (lpm)


G30W60
G30C56
W30CBS
XTR5




-----
G30C57
W30CAS
XTR5

**


G30W71
-----
W30CAS
ei ole

-----
G30C63
W30CAS
ei ole

-----
G30C65
W30CAS
G40



G30W73
G30C67
W30CAS
G40





G30W74
G30C68
W30CBS
G40





-----
G30C69
W30CAS
G40

**






1,2 (4,5)

-----
G30C71
W30CAS G40 RAC



G30W75
G30C73
W30CAS G40RAC






G30W76
G30C74
W30CBS G40RAC





-----
G30C85
W30CAS
XTR5






-----
G30C86
W30CBS
XTR5








* Tämä pakkaus tarjoaa lyhyen imuletkun tavallisen imuletkun sijaan.
** Nesteletku on 3/16 x 50 jalkaa (15,24 m) tavallisen 3/16 x 25 jalkaa (7,62 m) sijaan.
12
313675U
Mallit
Merkur 36:1 -laitteet
(G36Wxx ja G36Cxx)
Ilman enimmäistulopaine: 0,7 MPa, 7 bar (100 psi)
Nesteen enimmäiskäyttöpaine: 24,8 MPa, 248 bar (3 600 psi)
Malli
Ilmansäätimet
Pumpun
Seinäkiinnitys Pyörätelinekiinnitys kokoonpano
Pistooli
Letkut
Lisävarusteet
Pistoolin
Nesteen
Vain Pumppu ja Pistoolin nesteen Pistoolin
enimmäisvirtausnopeus
pumppu pistooli nesteletku liitosletku ilmaletku Imuletku Nestesuodatin Tyhjennysventtiili DataTrak
gpm (lpm)
G36W01
-----
W36DAS
G36W03
-----
W36DAS
ei ole
ei ole

G36W04
-----
W36DBS
ei ole

G36W05
G36C01
W36DAS
ei ole



G36W06
G36C02
W36DBS
ei ole



G36W07
G36C03
W36DAS XTR5RAC








G36W08
G36C04
W36DBS XTR5RAC
G36W13
G36C09
W36DAS
G36W14
G36C10
G36W15
G36C11
G36W16
G36W17



G40






W36DBS
G40






W36DAS
G40RAC






G36C12
W36DBS
G40RAC






G36C13
W36DAS
G40







G36W18
G36C14
W36DBS
G40







-----
G36C15
W36DAS XTR5RAC





-----
G36C16
W36DBS XTR5RAC





313675U
1,6 (6,0)




13
Mallit
Merkur 45:1 -laitteet
(G45Wxx ja G45Cxx)
Taulukko A: Ilman enimmäistulopaine: 0,7 MPa, 7 bar (100 psi)
Nesteen enimmäiskäyttöpaine: 31,0 MPa, 310 bar (4 500 psi)
Malli
Ilmansäätimet
Pumpun
Seinäkiinnitys Pyörätelinekiinnitys kokoonpano
Letkut
Lisävarusteet
Pistoolin
Nesteen
Vain
Pumppu Pistoolin nesteen Pistoolin
enimmäisvirtausnopeus
pumppu ja pistooli nesteletku liitosletku ilmaletku Imuputkisarja Nestesuodatin Suppilo DataTrak
gpm (lpm)
Pistooli
G45W01
-----
W45BAS
ei ole
G45W03
-----
W45BAS
ei ole
G45W04
-----
W45BBS
ei ole

-----
G45C01
W45BAS
ei ole

G45W05
G45C03
W45BAS XTR5RAC




G45W06
G45C04
W45BBS XTR5RAC




-----
G45C05
W45BAS XTR5RAC




-----
G45C06
W45BBS XTR5RAC




G45W11
-----
W45BAS
ei ole

-----
G45C11
W45BAS
ei ole








0,8 (3,0)


Taulukko B: Ilman enimmäistulopaine: 0,6 MPa, 6 bar (90 psi)
Nesteen enimmäiskäyttöpaine: 27,6 MPa, 276 bar (4 000 psi)
Malli
Ilmansäätimet
Pumpun
Seinäkiinnitys Pyörätelinekiinnitys kokoonpano
Pistooli
Vain
pumppu
Pumppu ja
pistooli
Letkut
Lisävarusteet
Pistoolin
Pistoolin
nesteen Pistoolin
nesteletku liitosletku ilmaletku
Imuputkisarja
Nestesuodatin
Suppilo
Tyhjennys
venttiili
-----
G45C13
W45BAS
G40




G45W13
G45C15
W45BAS
G40






G45W14
G45C16
W45BBS
G40






G45W15
G45C17
W45BAS G40 RAC






G45W16
G45C18
W45BBS G40 RAC






G45W17
G45C19
W45BAS
G40







G45W18
G45C20
W45BBS
G40







-----
G45C21
W45BAS
G40




DataTrak
Nesteen
enimmäisvirtausnopeus
gpm (lpm)


0,8 (3,0)
14





313675U
Mallit
Merkur 48:1 -laitteet
(G48Wxx ja G48Cxx)
Taulukko A: Suurin ilman sisääntulopaine: 0,7 MPa, 7 bar (100 psi)
Nesteen enimmäiskäyttöpaine: 33,1 MPa, 331 bar (4 800 psi)
Malli
Seinäkiinnitys
Ilmansäätimet
Pyörätelinekiinnitys
G48W01
Pumpun
kokoonpano
Pistooli
Letkut
Vain
Pumppu ja
pumppu
pistooli
Pistoolin
nesteletku
Lisävarusteet
Pistoolin
nesteen Pistoolin
liitosletku ilmaletku Imuputkisarja Nestesuodatin
Suppilo
Tyhjennysventtiili DataTrak
W48CAS
ei ole
G48W03
G48C01
W48CAS
ei ole



G48W04
G48C02
W48CBS
ei ole



G48W05
G48C03
W48CAS
XTR5 RAC




G48W06
G48C04
W48CBS
XTR5 RAC




-----
G48C05
W48CAS
XTR5 RAC





-----
G48C06
W48CBS
XTR5 RAC





G48W11
-----
W48CAS
ei ole
Nesteen
enimmäisvirtausnopeus
gpm (lpm)

1,2 (4,5)



Taulukko B: Suurin ilman sisääntulopaine: 0,6 MPa, 6 bar (85 psi)
Nesteen enimmäiskäyttöpaine: 27,6 MPa, 276 bar (4 000 psi)
Malli
Ilmansäätimet
Pumpun
Seinäkiinnitys Pyörätelinekiinnitys kokoonpano
Pistooli
Letkut
Lisävarusteet
Pistoolin
Nesteen
Vain
Pumppu ja Pistoolin nesteen Pistoolin
enimmäisvirtausnopeus
pumppu pistooli nesteletku liitosletku ilmaletku Imuputkisarja Nestesuodatin Suppilo Tyhjennysventtiili DataTrak
gpm (lpm)
G48W07
G48C07
W48CAS
G40





*
G48W08
G48C08
W48CBS
G40





*
-----
G48C09
W48CAS
G40




G48W13
G48C11
W48CAS
G40






G48W14
G48C12
W48CBS
G40






G48W15
G48C13
W48CAS
G40 RAC






G48W16
G48C14
W48CBS
G40 RAC






313675U




1,2 (4,5)


15
Asentaminen
Asentaminen
Laitekokoonpanoissa on paljon eroavaisuuksia. Katso sivut 7-15 määrittääksesi malliisi kuuluvat komponentit.
Lisävarusteiksi tarkoitetut tuotteet eivät sisälly laitteisiin.
A
B
C
D
E
F
G
H
J
K
Ilman sulkuventtiili (valinnainen lisävaruste)
Ilmansuodatin (valinnainen lisävaruste)
Pistoolin ilmanpainemittari
Pistoolin ilmanpaineen säädin
Tyhjentävä pääilmaventtiili (3/8-18 npt(f))
DataTrak™
Pumpun ilmanpainemittari
Pumpun ilmanpaineen säädin
Solenoidin irrotuspainike (vain DataTrakilla varustetuissa
pakkauksissa, ei näkyvissä, katso KUVA 8, sivu 26)
Pistoolin kääntövarsi
L
M
N
P
R
S
T
U
V
W
Ilma-avusteinen ruiskutuspistooli
Pistoolin nesteensyöttöletku
Pistoolin ilmansyöttöletku
Nestesuodatin
Pumpun nesteen ulostuloaukko
Maadoitusjohto
Nestekuppi (ei näkyvissä, katso kuva 5 sivulla 20)
Pumpun nesteen sisääntulo
Imuletku
Nesteen poistoventtiili
A
B
F
C
G
D
H
E
G15 Ruiskutuspistooli kuvassa
syöttöletkulla
J
S
L
P
T
R
N
U
W
K
M
V
ti12800a
KUVA 1. Tyypillinen asennus (laitteessasi ei välttämättä ole kaikki kuvassa näkyviä osia.)
16
313675U
Asentaminen
Yleistietoja
Seinäasenteiset laitteet
HUOMAUTUS: Tekstin suluissa olevat numerot ja
kirjaimet viittaavat kuvateksteihin ja osapiirustuksiin.
1. Varmista, että seinä kestää pumpun, kannattimen,
letkujen ja lisävarusteiden painon sekä käytön
aiheuttaman rasituksen.
HUOMAUTUS: Käytä aina alkuperäisiä Gracon osia ja
lisävarusteita, joita on saatavissa Graco-jälleenmyyjältä.
Jos hankit omia lisävarusteita, varmista, että niiden koko
ja paineenkesto riittävät omaan järjestelmääsi.
KUVA 1 on ainoastaan ohjeellinen järjestelmän osien ja
lisävarusteiden valitsemiseksi ja asentamiseksi. Ota
yhteys Graco-jälleenmyyjään saadaksesi apua omiin
tarpeisiisi sopivan järjestelmän suunnitteluun.
Käyttäjän esivalmistelut
Kaikki laitetta käyttävät henkilöt on koulutettava kaikkien
järjestelmän osien käyttöön sekä käsittelemään kaikkia
nesteitä asianmukaisesti. Kaikkien käyttäjien on
huolellisesti luettava kaikki käyttöohjekirjat, tarrat ja kyltit
ennen laitteen käyttöä.
Käyttöpaikan esivalmistelut
Varmista, että paineilma syötön teho riittää.
2. Sijoita seinäkiinnike noin 1,2–1,5 metrin (4-5 jalkaa)
korkeudelle lattiasta. Varmista huollon
helpottamiseksi, että pumpun ilmanotto- ja nesteen
sisään- ja ulostuloaukot ovat helposti saatavilla.
3. Poraa seinään 10 mm:n (0,4 tuuman) kiinnitysreiät
käyttämällä seinäkiinnikettä mallina.
Seinäkiinnitysmitat ovat sivulla 50.
4. Kiinnitä kannatin seinään. Käytä 9 mm:n ruuveja,
jotka ovat riittävät pitkiä siten, että ne estävät
pumppua tärisemästä käytön aikana.
HUOMAUTUS: Varmista, että kannatin on suorassa.
Pyörätelineasenteiset laitteet
Laitteissa, joissa on M012xx- ja M018xx-moottori,
äänenvaimentimet toimitetaan irrallaan. Varmista, että
äänenvaimentimet on asennettu, ennen ensimmäistä
käyttöä.
Tuo paineilmasyötön johto ilmakompressorista pumpun
luo. Varmista, että kaikki ilmaletkut ovat riittävän
kokoisia ja paineenkestoltaan riittäviä järjestelmään.
Käytä vain sähköä johtavia letkuja. Ilmaletkussa tulee
olla 3/8 npt(m) kierre. Pikaliittimen käyttöä suositellaan.
Pidä käyttöpaikka vapaana esineistä tai roskista, jotka
voivat häiritä käyttäjän liikkeitä.
Hanki maadoitettu metalliastia järjestelmän huuhtelua
varten.
313675U
17
Asentaminen
Komponentit
Ilmaletkun lisävarusteet
Katso KUVA 1. Komponentit vaihtelevat tilatun laitteen
mukaan. Katso taulukot sivuilla 7-15. Laitteesi voi sisältää:
Asenna seuraavat lisävarusteet kuvassa esitetyssä
järjestyksessä, katso KUVA 1. Käytä tarvittaessa
sovittimia.
•
Punakahvainen tyhjentävä ilman pääventtiili (E)
tarvitaan järjestelmään vapauttamaan ilmaa, joka
on jäänyt sen, ilmamoottorin ja pistoolin väliin
venttiilin sulkemisen jälkeen. Älä tuki venttiiliä.
•
Pumpun ilmansäädin (H) ohjaa pumpun nopeutta ja
ulostulopainetta säätämällä pumppuun menevää
ilmanpainetta.
•
Ilman varoventtiili (ei näkyvissä) avautuu
automaattisesti ja estää pumpun ylipaineistuksen.
•
Pistoolin ilmansäädin (D) ohjaa ilma-avusteiselle
ruiskutuspistoolille (L) tulevan ilman painetta.
•
Ilma-avusteinen tai ilmaton ruiskutuspistooli (L)
ruiskuttaa nestettä. Pistoolissa on ruiskutussuutin
(ei näy kuvassa), joita on saatavissa eri kokoja eri
ruiskutuskuvioille ja virtaamille. Katso suuttimen
asennus pistoolin käyttöoppaasta.
•
Läpinäkyvä letku (N, merkintänä "Pelkkä ilmaletku")
johtaa pistooliin ilmaa.
•
Sininen letku (M) johtaa pistooliin nestettä.
•
Pistoolin kääntöliitin (K) mahdollistaa pistoolin
vapaamman liikuttelun, ja se on kiinnitetty siniseen
letkuun (AA pakkaukset). Ilmattomassa pistoolissa
on sisäänrakennettu nesteen kääntöliitin.
•
Imuletkun (V) ja imupään avulla pumppu nostaa
nestettä 19 litran (5 gallonaa) astiasta. Saatavilla on
myös nestesuppilo sihdillä varustettuna.
•
Nestesuodatin (P), jonka 250 mikronin (60 mesh)
ruostumaton teräselementti suodattaa
epäpuhtauksia pumpusta lähtevästä nesteestä.
•
Nesteen tyhjennysventtiili (W) vapauttaa letkun ja
pistooli nestepainetta.
•
DataTrak (F) huolehtii pumpun
virheenmäärityksestä ja materiaalien
käyttötiedoista. DataTrakilla varustetuissa
pakkauksissa, jotka sisältävät
M02xxx-ilmamoottoreita, ei ole ylikierrossolenoidia,
mutta kaikissa muissa DataTrakilla varusteissa
pakkauksissa on. Katso sivu 25.
18
•
Ilmajohdon suodatin (B) poistaa haitallista likaa ja
kosteutta paineilmasyötöstä.
•
Toinen tyhjentävä ilman katkaisuventtiili (A) eristää
ilmajohdon lisävarusteet huoltoa varten. Sijoita se
ennen kaikkia muita ilmajohdon lisävarusteita.
Maadoitus
Tämän laitteen täytyy olla maadoitettu, jotta voidaan
vähentää kipinöinnin vaaraa. Staattinen kipinöinti voi
aiheuttaa syttyviä tai räjähtäviä höyryjä. Maadoitus
tarjoaa sähkövirralle poistumistien.
1. Pumppu: Katso KUVA 2. Varmista, että maaruuvi
(GS) liitetään ja kiristetään hyvin ilmamoottoriin.
Liitä maadoitusjohdon (S) toinen pää todelliseen
maattoon.
S
GS
ti12914a
KUVA 2. Maaruuvi ja maajohto
2. Pumpun nesteletkut: käytä vain sähköä johtavia
nesteletkuja. Tarkista letkujen sähkövastus. Jos
kokonaisvastus maattoon ylittää 25 megaohmia,
vaihda letku välittömästi.
3. Ilmakompressori: noudata valmistajan suosituksia.
4. Ruiskupistooli: maadoita liitoksen kautta
asianmukaisesti maadoitettuun nesteletkuun ja
pumppuun.
313675U
Käyttö
5. Nesteensyöttösäiliö: noudata paikallisia ohjeita.
Käyttö
6. Ruiskutettava kohde: noudata paikallisia ohjeita.
7. Huuhtelussa käytettävät liuotinastiat: noudata
paikallisia ohjeita. Käytä ainoastaan sähköä johtavia
metalliastioita, ja aseta ne maadoitetulle alustalle.
Älä aseta astiaa eristävälle alustalle, kuten paperin
tai pahvin päälle, koska silloin maadoitus katkeaa.
8. Maadoituksen jatkuvuuden ylläpitäminen huuhtelun
tai paineenpoiston aikana: pidä ruiskutuspistoolin
metalliosaa tukevasti maadoitettua metalliastiaa
vasten ja vedä pistoolin liipaisimesta.
Asetus
1. Katso KUVA 1. Liitä sinisen nesteletkun (M) pää
pumpun ulostuloon (R) tai suodattimen (P)
ulostuloon.
2. Liitä ilmaletkun (N) yksi pää pistoolin ilman
säätimeen (D).
3. Kiinnitä ilmaletkun (N) toinen pää pistoolin kahvassa
(L) olevaan ilman tuloaukkoon.
4. Kiinnitä pistoolin kääntöliitin (K) pistoolissa olevaan
nesteen tuloaukkoon.
5. Liitä sinisen nesteletkun (M) toinen pää pistoolin
kääntöliittimeen (K).
6. Purista neste- ja ilmaletkut yhteen mukana
toimitetuilla letkunpuristimilla (7 kpl). Erota
puristimet toisistaan tarpeen mukaan.
7. Laita linssin suojus kummankin säätömittarin lasin
päälle.
8. Tarkista, että imuletkun liitokset ovat tiukat.
Paineenpoistotoimet
1. Lukitse liipaisimen lukko.
2. Katso KUVA 1. Sulje tyhjentävä ilman pääventtiili (D).
3. Vapauta liipaisimen lukko.
4. Pidä pistoolin metalliosaa tukevasti maadoitettua
metalliastiaa vasten. Liipaise pistoolia nestepaineen
poistamiseksi.
5. Lukitse liipaisimen lukko.
6. Avaa järjestelmän kaikki nesteen tyhjennysventtiilit
ja varaa jäteastiat valmiiksi nesteen talteenottoa
varten. Jätä tyhjennysventtiili(t) auki, kunnes jatkat
ruiskuttamista.
7. Jos epäilet, että painetta ei ole täysin poistettu yllä
selostettujen vaiheiden jälkeen, tee seuraavat
tarkistukset:
a. Ruiskutussuutin saattaa olla täysin tukkeutunut.
Irrota hyvin hitaasti ilmapään pidätysrengas
vapauttaaksesi paineen, joka on
pallo-/istukkasulun ja tukkeutuneen suuttimen
välisessä onkalossa. Puhdista suuttimen reikä.
b. Pistoolin nestesuodatin tai nesteletku voi olla
täysin tukkeutunut. Irrota hyvin hitaasti letkun
pään liitin pistoolissa ja vapauta painetta
asteittain. Löysää se sitten kokonaan ja poista
tukos.
c.
313675U
Kun olet suorittanut nämä vaiheet mutta
ruiskutussuutin tai letku näyttää olevan edelleen
täysin tukossa, irrota hyvin hitaasti suuttimen
suojan pidätysmutteri tai letkun pään liitin ja
vapauta painetta vähän kerrallaan. Irrota ne
sitten kokonaan. Kun suutin on irrotettu, liipaise
pistooli jäteastiaan.
19
Käyttö
Huuhtele pumppu ennen
ensimmäistä käyttökertaa
Nestekuppi
Pumppu testataan kevyellä öljyllä, joka jätetään
suojaamaan pumpun osia. Jos öljy likaa käytettävää
nestettä, huuhtele öljy pois sopivalla liuottimella. Katso
Huuhtele pumppu sivulta 23.
Täytä nestekuppi (T) ennen käynnistystä 1/3 täyteen
Gracon kaulatiivistenesteellä (TSL) tai vastaavalla
liuottimella.
Liipaisimen lukko
Katso KUVA 3. Lukitse liipaisimen lukko aina, kun lopetat
ruiskutuksen. Se estää pistoolin liipaisemisen
vahingossa kädellä tai esimerkiksi silloin, jos pistooli
putoaa tai sitä tönäistään.
T
Pistoolin
varmistussalpa
lukittu
ti11927a
KUVA 4. Nestekuppi
TI6581A
Esitäytä pumppu
1. Katso KUVA 1. Lukitse pistoolin liipaisin. Poista
suuttimen suojus ja ruiskutussuutin pistoolista (L).
Katso ohjeita pistoolin käyttöoppaasta.
2. Sulje pistoolin ilmansäädin (D) ja pumpun
ilmansäädin (H) kiertämällä nuppeja vastapäivään,
jolloin paine vähenee nollaan. Sulje tyhjentävä
ilmaventtiili (E). Varmista myös, että kaikki
tyhjennysventtiilit ovat kiinni.
Pistoolin
varmistussalpa
auki
TI6582A
KUVA 3. Liipaisimen lukko
3. Liitä ilmajohto tyhjentävään ilmaventtiiliin (D).
4. Tarkasta, että järjestelmän kaikki liittimet on
kiristetty kunnolla.
5. Laita astia pumpun lähelle. Imuletku on 1,2 m pitkä.
Älä venytä letkua kireälle, vaan anna sen riippua,
jotta neste virtaa paremmin pumppuun.
6. Pidä pistoolin (L) metalliosaa tukevasti maadoitettua
metalliastiaa vasten, vapauta liipaisin ja pidä
liipaisinta auki.
7. Yksiköt, joissa on vain ylikierrossuoja: aktivoi
Esitäyttö-/huuhtelutoiminto painamalla DataTrakin
Esitäyttö-/huuhtelupainiketta.
20
313675U
Käyttö
8. Avaa tyhjentävä ilmaventtiili (E). Käännä hitaasti
pumpun ilmansäädintä (H) myötäpäivään lisäämään
painetta, kunnes pumppu käynnistyy.
Säädä sumutus
9. Anna pumpun käydä hitaasti, kunnes kaikki ilma on
poistunut ja pumppu ja letkut ovat täynnä nestettä.
10. Yksiköt, joissa on vain ylikierrossuoja: poista
Esitäyttö-/huuhtelutoiminto painamalla DataTrakin
Esitäyttö-/huuhtelupainiketta.
11. Vapauta pistoolin liipaisin ja lukitse varmistussalpa.
Pumpun tulee pysähtyä painetta vasten.
Asenna ruiskutussuutin
1. Älä laita sumuttavaa ilmansyöttöä päälle.
Nestepainetta säädetään pumppuun syötetyn
ilmapaineen avulla (pumpun ilmansäädin). Aseta
nestepaine pienelle käynnistyspaineelle. Kun käytät
matalaviskoosisia nesteitä (alle 25 s, nro #2
Zahn-kuppi), joissa kiintoainepitoisuus on pieni
(yleensä alle 40 %), käynnistä pumppu 2,1 MPa:n,
21 baarin (300 psi) poistopaineella. Kun käytät
korkeaviskoosisia eli paljon kiintoainetta sisältäviä
nesteitä, käynnistä 4,2 MPa:n, 42 baarin (600 psi)
paineella. Katso seuraava esimerkki.
Esimerkki:
Katso Paineenpoistotoimet, sivu 19. Asenna
ruiskutussuutin ja suuttimen suojus laitteen mukana
toimitetun erillisen pistoolin käyttöoppaan mukaisesti.
Nesteen ulostulo ja kuvion leveys riippuvat
ruiskutussuuttimen koosta, nesteen viskositeetista ja
nestepaineesta. Käytä pistoolin käyttöoppaassa olevaa
ruiskutussuuttimen valintataulukkoa ohjeena, kun
valitset käyttökohteeseen sopivaa suutinta.
Nesteen
keskimääräinen
käyttöpaine
psi (MPa, bar)
Pumpun ilmansäätimen
asetus
psi (MPa, bar)
Pumpun
painesuhde
15:1
x
20 (0,14, 1,4)
=
300 (2,1, 21)
30:1
x
20 (0,14, 1,4)
=
600 (4,2, 42)
2. Pidä pistoolia kohtisuorassa noin 30 cm:n
(12 tuumaa) päässä maalattavasta pinnasta.
3. Liikuta ensin pistoolia, vedä vasta sitten
liipaisimesta ja ruiskuta testikuvio paperille.
4. Lisää nestepainetta 0,7 MPa:n, 7 baarin (100 psi)
välein vain siihen saakka, jossa nestepaineen lisäys
ei enää merkittävästi paranna nesteen hajotusta.
Katso seuraava esimerkki.
Esimerkki:
Pumpun
painesuhde
313675U
Nesteen
marginaalinen
käyttöpaine
psi (MPa, bar)
Pumpun ilmansäätimen
korotus
psi (MPa, bar)
15:1
x
7 (0,05, 0,5)
=
100 (0,7, 7,0)
30:1
x
3,3 (0,02, 0,2)
=
100 (0,7, 7,0)
21
Käyttö
Säädä ruiskutuskuvio
Laitteet, joissa on ilmattomat pistoolit
Ruiskutussuuttimen aukko ja ruiskutuskulma määräävät
kuvion peittävyyden ja koon. Jos haluat peittävämpää
jälkeä, käytä mieluummin suurempaa suutinta kuin
korkeampaa nestepainetta. Kohdista suojus
vaakasuoraan ruiskuttaaksesi vaakasuoran kuvion.
Kohdista suojus pystysuoraan ruiskuttaaksesi
pystysuoran kuvion.
3. Katso KUVA 5. Kavenna kuviota kiertämällä kuvion
säätöventtiilin nuppia (AA) vastapäivään (ulospäin).
Jos kuvio ei vieläkään ole riittävän kapea, lisää
pistooliin menevää ilmanpainetta hieman tai käytä
erikokoista suutinta.
Laitteet, joissa on AA-pistoolit
1. Katso KUVA 5. Sulje kuvion säätöilma kiertämällä
nuppi (AA) kokonaan myötäpäivään (sisään). Näin
säädetään laajin kuvio.
ei ilmaa
liian vähän
ilmaa
oikea
ilmamäärä
TI0792A
KUVA 6. Ruiskutuskuvio-ongelmat
AA
ULOS
(kapeampi
kuvio)
AA
Pysäytys
SISÄÄN
(leveämpi
kuvio)
Katso kohta Paineenpoistotoimet sivulta 19.
Huuhtele pumppu aina ennen kuin neste kuivuu
männänvarteen. Katso Huuhtele pumppu sivulta 23.
TI6559A
KUVA 5. Kuvion ilman säädin
2. Katso KUVA 6. Säädä sumutusilmanpaine noin
0,35 baariin, 35 kPa:han (5 psi), kun liipaisin on
pohjassa. Tarkasta ruiskutuskuvio, ja lisää
ilmanpainetta hitaasti, kunnes hännät hajoavat
täysin ja yhtyvät ruiskutuskuvioon. Älä ylitä
ilmanpainepainearvoa 0,7 MPa, 7 bar (100 psi)
pistoolille.
22
313675U
Kunnossapito
Kunnossapito
Määräaikaishuollon aikataulu
1. Katso kohta Paineenpoistotoimet sivulta 19.
Kunnossapidon tarve määräytyy järjestelmän
käyttöolosuhteiden mukaan. Laadi määräaikaishuollon
aikataulutaulukko kirjaamalla siihen, milloin ja millaista
kunnossapitoa tarvitaan, ja määritä sitten järjestelmän
tarkastusaikataulu.
2. Poista suuttimen suojus ja ruiskutussuutin
pistoolista. Katso ohjeita pistoolin käyttöoppaasta.
Vaihda lasien suojukset säädinmittareiden laseista, kun
lika vaikeuttaa mittarien lukemista.
Kiristä kierreliitokset
Tarkasta ennen jokaista käyttökertaa, että letkut eivät
ole kuluneet tai vaurioituneet. Vaihda tarvittaessa.
Varmista, että kaikki kierreliitokset on kiinnitetty tiukasti
eikä niissä ole vuotoja.
Huuhtele pumppu
Lue kaikki Varoitukset. Noudata kaikkia
Maadoitusohjeita. Katso sivu 18.
Huuhtele pumppu
3. Aseta sifoniputki maadoitettuun metalliastiaan,
jossa on puhdistusnestettä.
4. Aseta pumppu pienimmälle mahdolliselle
nestepaineelle ja aloita pumppaus.
5. Pidä pistoolin metalliosaa tukevasti maadoitettua
metalliastiaa vasten.
6. Yksiköt, joissa on vain ylikierrossuoja: aktivoi
Esitäyttö-/huuhtelutoiminto painamalla DataTrakin
Esitäyttö-/huuhtelupainiketta.
7. Liipaise pistooli. Huuhtele järjestelmää, kunnes
pistoolista tulee kirkasta liuotinta.
8. Yksiköt, joissa on vain ylikierrossuoja: ota
Esitäyttö-/huuhtelutoiminto pois käytöstä painamalla
DataTrakin Esitäyttö-/huuhtelupainiketta.
9. Katso kohta Paineenpoistotoimet sivulta 19.
10. Puhdista suuttimen suojus, ruiskutussuutin ja
nestesuodattimen elementti erikseen, ja asenna ne
sitten takaisin paikoilleen.
11. Puhdista imuputken sisä- ja ulkopuoli.
•
ennen ensimmäistä käyttökertaa
•
kun vaihdat värejä tai nesteitä
Nestekuppi
•
ennen kuin laitteisto korjataan
Täytä nestekuppi puoliksi täyteen Graco Throat Seal
Liquid (TSL)-nestettä. Tarkasta nestepinta päivittäin.
•
ennen kuin neste kuivuu tai kovettuu
käyttämättömään pumppuun (tarkasta
katalyyttinesteiden käyttöaika)
•
päivän päätteeksi
•
ennen varastointia.
Huuhtele mahdollisimman pienellä paineella. Huuhtele
nesteellä, joka on yhteensopiva pumpattavan nesteen ja
järjestelmän kastuvien osien kanssa. Kysy suositellut
huuhtelunesteet ja -välit nesteen valmistajalta tai
toimittajalta.
313675U
23
Vianetsintä
Vianetsintä
HUOMAUTUS: tarkasta kaikki mahdolliset ongelmat ja
syyt, ennen kuin purat pumpun.
Poista paine ennen laitteen tarkastusta tai huoltoa.
Ongelma
Pumppu ei toimi.
Syy
Ratkaisu
Ahdas johto tai ilmansyöttö
Puhdista johto tai lisää ilmansyöttöä.
riittämätön; venttiilit kiinni tai tukossa. Tarkasta, että kaikki venttiilit ovat auki.
Nesteletku tai pistooli tukossa.
Nesteletkun sisähalkaisija on liian
pieni.
Avaa, puhdista*; Käytä suurempaa letkua.
Neste kuivunut männän varteen.
Tee puhdistus pysäyttämällä pumppu aina
alaiskun kohdalla ja pitämällä nestekuppi
täytettynä 1/3 Graco throat seal liquid (TSL)
-nesteellä.
Ilmamoottorin osat ovat likaiset,
kuluneet tai vaurioituneet.
Puhdista tai korjaa ilmamoottori. Katso
käyttöopas 312796.
Ainoastaan DataTrak-mallit:
Ilmaventtiili ei voi toimia sykleissä,
koska solenoiditappi on venynyt.
Suorita ylikierrossuojaus (katso DataTrakin
käyttö, Asetus-tila, sivu 26). Ilmavuotoa
moottorista. Paina
DataTrak-näyttöä
palauttaaksesi solenoiditapin takaisin
vedettyyn asentoon.
Pumppu toimii, mutta tuotto on Ahdas johto tai ilmansyöttö
Puhdista johto tai lisää ilmansyöttöä.
heikko molemmilla iskuilla.
riittämätön; venttiilit kiinni tai tukossa. Tarkasta, että kaikki venttiilit ovat auki.
Nesteletku tai pistooli tukossa.
Nesteletkun sisähalkaisija on liian
pieni.
Avaa, puhdista*; Käytä suurempaa letkua.
Mäntäpumpun tiivisteet kuluneet.
Vaihda tiivisteet. Katso käyttöopas 312792.
Pumppu toimii, mutta tuotto on Auki pidetyt tai kuluneet
heikko alas suuntautuvan
pallosulkuventtiilit tai männän
iskun aikana.
tiivisteet.
Puhdista venttiili; vaihda tiivisteet. Katso
käyttöopas 312792.
Pumpun nopeus vaihtelee tai
kiihtyy.
Pumpattava neste näkyy
TSL-säiliössä.
Neste on loppunut.
Täytä astia ja esitäytä pumppu.
Auki pidetyt tai kuluneet
pallosulkuventtiilit tai tiivisteet.
Tyhjennä venttiili ja vaihda tiivisteet. Katso
käyttöopas 312792.
Kuluneet kaulatiivisteet.
Vaihda kaulatiivisteet. Katso käyttöopas
312792.
* Vapauta paine selvittääksesi, onko nesteletku tai pistooli tukossa. Irrota nesteletku ja aseta astia pumpun
ulostuloaukon kohdalle keräämään nestettä. Kierrä vain sen verran paineilmaa päälle, että pumppu käynnistyy.
Jos pumppu käynnistyy, kun ilma kytketään päälle, tukos on letkussa tai pistoolissa.
24
313675U
DataTrak-säätimet ja ilmaisimet
DataTrak-säätimet ja ilmaisimet
Selitykset KUVA 7.
AA Ylikierrosraja, työjaksoa minuutissa; (käyttäjän
määrittämä, 00=OFF)
AB Alempi mäntä (käyttäjän määrittämä)
AC Virtausnopeusyksiköt (käyttäjän määrittämät
RK Nollausnäppäin (Nollaa viat. Annoslaskuri nollataan
painamalla näppäintä 3 sekuntia.) Painetaan
virtausnopeuden ja työjaksoarvon välillä. Kun
ylikierrossuoja on käytössä, paina venyttääksesi ja
palauttaaksesi solenoiditapin vedettyyn asentoon.
CF Työjakso/virtausmäärä
BT Annoslaskuri
GT Kokonaislaskuri
RT Ylikierrostoiminnon vaihtokytkin (käytössä/pois käytöstä)
UT E1-kytkin
DT E2-kytkin
ST E5-kytkin
/min,
gpm [US], gpm [Imperial], oz/min [US], oz/min [Imperial],
l/min tai cc/min)
AD LED (vian merkkivalo, kun palaa)
AE Näyttö
PF Ensitäyttö/huuhtelu-painike (ottaa käyttöön
Esitäyttö-/huuhtelu-tilan. Kun Esitäyttö-/huuhtelu-tila on
käytössä, ylikierrossuojaus otetaan pois käytöstä, eikä
annoslaskuri [BT] laske.) LED välkkyy, kun laite on
Esitäyttö-/huuhtelu-tilassa.
GT
AE, katso yksityiskohdat oikealla
Ajotila
RK
PF
ti8622b
CF
AD
BT
RT
TI11883a
Asetustila
UT
AC
DT
AB
PF
RK
ti8623b
AA
ST
KUVA 7. DataTrak-säätimet ja ilmaisimet
313675U
25
DataTrakin käyttö
DataTrakin käyttö
HUOMAUTUS: Näyttö (AE) sammuu 1 minuutin
kuluttua akun virran säästämiseksi. Aktivoi näyttö
painamalla mitä tahansa näppäintä.
2. Ylikierrosnäytöt 1 ja 2: Nollaa ylikierrossolenoidi
sulkemalla pääilmaventtiili (E). Odota, että ilma on
tyhjennetty ilmamoottorista kokonaan.
ILMOITUS
Ehkäistäksesi valonäppäinten vauriot älä paina
painikkeita terävillä esineillä, kuten kynillä,
muovikorteilla tai kynsillä.
Asetus-tila
1. Katso KUVA 7. Paina
5 sekuntia, kunnes
asetusvalikko tulee näkyviin.
3. Ylikierrosnäytöt 3 ja 4: Kun ilma on tyhjentynyt,
paina solenoidin varmistustappi (J) alas
tyhjentääksesi ilmaventtiilin. Tappi ponnahtaa
takaisin ylös, kun ilmaventtiili on paineistettu
uudelleen.
2. Kun haluat määrittää ylikierrosasetuksen (jos se
kuuluu varusteisiin), koon ja virtausmäärän yksiköt
ja ottaa käyttöön ylikierros-, E1-, E2- ja
E5-virhevaihtoehdot, muuta arvoa painamalla
ja
tallenna arvo ja siirrä kohdistin seuraavaan
tietokenttään painamalla. Katso sivulta 28
kuvaukset E1-, E2 ja E5-virhekoodeista.
J
HUOMAUTUS: Gracon suositus on asettaa ylikierros
(jos se kuuluu varusteisiin) arvoon 60
. Kaikki
DataTrak-moduulit toimitetaan ylikierrossuoja poissa
käytöstä.
HUOMAUTUS: Kun ylikierrostoiminto-, E1-, E2- ja
E5-virhevaihtoehdot ovat käytössä, asetusnäytössä
näkyy a . Katso KUVA 7.
3. Siirrä kohdistin E5-virhekenttään ja poistu
Asetus-tilasta painamalla
vielä kerran.
ti11902a
KUVA 8. Solenoidin varmistustappi
4. Ylikierrosnäytöt 5 ja 6: poista
vianmäärityskoodi
ja nollaa ylikierrossolenoidi painamalla.
Ajotila
Käynti ylikierroksilla
HUOMAUTUS: DataTrak on saatavilla ylikierrossuojan
kanssa ja ilman. Laitteet, joissa on
M02xxx-ilmamoottorit, toimitetaan ilman
ylikierrossolenoidia. Kaikki muut laitteet on varustettu
ylikierrossolenoidilla.
1. Katso KUVA 7. Jos pumppu käy ylikierroksilla,
ylikierrossolenoidi aktivoituu ja pysäyttää pumpun.
LED (AD) vilkkuu ja näyttö (AE) kertoo käynnistä
ylikierroksilla (katso Taulukko 1). Näyttö käy läpi
kuusi ohjenäyttöä.
26
5. Käynnistä pumppu uudelleen avaamalla
pääilmaventtiili (E).
HUOMAUTUS: kun haluat poistaa ylikierrosten
valvonnan käytöstä, siirry Asetus-tilaan ja aseta
ylikierroksen arvoksi 0 (nolla) tai valitse kytkimellä (RT)
off
(katso KUVA 7).
313675U
DataTrakin käyttö
Esitäyttö/huuhtelu
Näyttö
1. Katso KUVA 7. Siirry Esitäyttö-/huuhtelu-tilaan
aktivoimalla näyttö painamalla mitä tahansa
Katso KUVA 7. Näyttö (AE) sammuu, kun sitä ei käytetä
yli minuuttiin käyttö-tilassa tai yli kolmeen minuuttiin
asetustilassa. Aktivoi näyttö painamalla mitä tahansa
näppäintä.
näppäintä ja paina sitten
.
Esitäyttö-/huuhtelusymboli tulee näyttöön, ja LED
vilkkuu
.
2. Kun Esitäyttö-/huuhtelutila on käytössä,
ylikierrossuojaus otetaan pois käytöstä, eikä
annoslaskuri (BT) laske. Kokonaislaskuri (GT)
jatkaa laskemista.
3. Poistu Esitäyttö-/huuhtelutilasta aktivoimalla näyttö
painamalla mitä tahansa näppäintä ja paina
sitten
. Esitäyttö-/huuhtelusymboli katoaa
näytöstä ja LED lakkaa vilkkumasta.
Laskuri
Katso KUVA 7. Annoslaskurin (BT) viimeinen merkki
tarkoittaa gallonien tai litrojen kymmenesosia. Nollaa
laskuri aktivoimalla näyttö painamalla mitä tahansa
HUOMAUTUS: DataTrak jatkaa työjaksojen laskemista,
kun näyttö on sammuksissa.
HUOMAUTUS: Näyttö (AE) saattaa sammua, jos
DataTrak altistuu voimakkaalle staattiselle purkaukselle.
Aktivoi näyttö painamalla mitä tahansa näppäintä.
Vianmääritys
DataTrak tunnistaa useita pumpun ongelmia. Kun se
tunnistaa ongelman, LED (AD, KUVA 7) alkaa vilkkua ja
vianmäärityskoodi tulee näyttöön. Katso Taulukko 1.
Hyväksy vianmääritys ja palaa normaaliin
käyttönäyttöön aktivoimalla näyttö painamalla
kerran ja vielä kerran tyhjentääksesi
vianmäärityskoodinäytön.
.
näppäintä ja paina sen jälkeen 3 sekuntia.
•
•
•
Mikäli sekoituskammio (AC) on asetettu
galloniin tai unsseihin, annoslaskuri (BT) ja
kokonaislaskuri (GT) näyttävät tulokset
gallonissa.
Mikäli sekoituskammio (AC) on litroihin tai
kuutioihin, annoslaskuri (BT) ja kokonaislaskuri
(GT) näyttävät tulokset litroina.
Mikäli sekoituskammio (AC) on asetettu
sykleihin, annoslaskuri (BT) ja kokonaislaskuri
(GT) näyttävät tulokset sykleinä.
Paina
siirtyäksesi virtausnopeusyksiköistä
sykleihin. Kirjain annoslaskurin (BT) alla tarkoittaa, että
sekä annoslaskuri että kokonaislaskuri näyttävät
gallonia (g) tai litroja (l). Mikäli kirjainta ei ole,
annoslaskuri ja kokonaislaskuri näyttävät syklit.
313675U
27
DataTrakin käyttö
Taulukko 1: Diagnoosikoodit
Merkki
Koodi
Koodin nimi
Vika
Ylikierros
(vain DataTrak)
Pumppu käy määritettyä
ylikierrosrajaa nopeammin.
• Ilmanpaine kohonnut.
• Nesteen tuotto kasvanut.
• Neste on loppunut.
E-1
Syöksy ylös
Vuoto yläiskun aikana.
Männän venttiili on kulunut tai
tiivisteet kuluneet.
E-2
Syöksy alas
Vuoto alas suuntautuvan iskun
aikana.
Imuventtiili on kulunut.
E-3
Akun virta vähissä
Akun jännite on liian pieni
ylikierrosten pysäyttämiseen.
Akun virta vähissä. Vaihda
akku, katso sivu 29.
E-4
Huolto-osa 1
Ongelma ylikierrosten
(yksiköt, joissa vain pysäyttämisessä.
ylikierrossuoja)
• Vaurioitunut solenoidi.
• Vaurioitunut venttiilivaunu.
• Ylikierroksen (RT, KUVA 7)
suoja voidaan aktivoida
pumpulla, jota ei ole
varustettu
ylikierrossolenoidiventtiilillä.
Siirry asetusnäyttöön ja
poista ylikierrossuoja
käytöstä.
E-4
Irronnut solenoidi 1 Solenoidi on irronnut.
(yksiköt, joissa vain
ylikierrossuoja)
• Solenoidi on irti.
• Solenoidin johdot ovat
vaurioituneet.
Solenoidi ei lukitse männän
vaippaa (112).
28
Syy
• Kannatin ja solenoidi eivät
ole tiukasti ilmaventtiilin
koteloa vasten.
E-5
Huoltokomponentti Ongelmia venttiilin liikkeen
2
tunnistuksessa.
•
•
•
•
E-6
Palanut sulake
• Virheellinen solenoidi tai
solenoidin johdotus.
• Äärilämpötilat (yli 60 °C
(140 °F).
• Ylikierroksen (RT, KUVA 7)
suoja voidaan aktivoida
pumpulla, jota ei ole
varustettu
ylikierrossolenoidiventiilillä.
Siirry asetusnäyttöön ja
poista ylikierrossuoja
käytöstä.
Sulake on palanut. Vaihda
sulake, katso sivu 29.
Anturit ovat irti.
Anturit on väärin asennettu.
Vaurioituneet anturit.
Vaurioitunut venttiilivaunu.
313675U
DataTrakin käyttö
Vaihda DataTrak-akku tai -sulake
4. Irrota kaksi ruuvia moduulin takaa päästäksesi
paristoon käsiksi.
Tulipalo- ja räjähdysriskin pienentämiseksi paristo
ja sulake on vaihdettava vaarattomassa tilassa.
Käytä vain TAULUKKO 2 ilmoitettuja hyväksyttyjä
vaihtoparistoja ja TAULUKKO 3 ilmoitettuja
hyväksyttyjä sulakkeita. Muiden paristojen ja
sulakkeiden käyttö mitätöi Gracon takuun sekä
Intertek- ja Ex-hyväksynnät.
Vaihda akku
5. Irrota käytetty paristo ja vaihda se hyväksyttyyn
paristoon. KATSO KUVA 11 ja TAULUKKO 2.
Taulukko 2. Hyväksytyt paristot
Energizer alkali # 522
Varta alkali # 4922
Ultralife litium # U9VL
Duracell alkali # MN1604
1. Irrota kaapeli kielikytkimen takaosasta. Katso KUVA 9.
2. Irrota kaapeli kahdesta kaapelinpuristimesta.
ti11992a
KUVA 9. Kytke DataTrak irti
3. Irrota DataTrack-moduuli kiinnikkeestä. Katso
KUVA 10. Vie moduuli ja yhdistetty kaapeli
vaarattomaan tilaan.
ti11884a
KUVA 10. Irrota DataTrak
313675U
29
DataTrakin käyttö
Vaihda sulake
Taulukko 3. Hyväksytyt sulakkeet
DataTrakin
osanumero
1. Irrota ruuvi, metallihihna ja muovipidike.
2. Vedä sulake irti levystä.
289822
3. Vaihda uuteen sulakkeeseen, katso TAULUKKO 3.
Kaikki muut
osanumerot
Sarja*
Vaadittava
sulake
A tai B
C tai myöhempi
A
B tai myöhempi
24C580
24V216
24C580
24V216
* KUVA 11 osoittaa sarjan kirjainkoodin sijainnin.
Solenoidin
kaapeliliitäntä
Sulake
Anturin
kaapeliliitäntä
Sarjan kirjainkoodi
(koodin viimeinen
merkki)
Akku
ti11994b
KUVA 11. DataTrakin akun ja sulakkeen sijainti
30
313675U
DataTrakin käyttö
313675U
31
Osat
Osat
Pyörätelinekiinnitys
3a
3b
2
16
48
1
23
13
6
7
53
41
44
45
4
15
21
20
17
5
32
19
ti12632a
313675U
Osat
Seinäkiinnitys
3a
3b
23
1
16
2
49
23
6
41
48
54
13
7
4
5
44
ti12920a
45
313675U
33
Osat
Telineasennus
3a
23
3b
16
1
48
55
2
23
6
41
4
13
44
7
45
15
21
17
20
19
ti12919a
5
34
313675U
Osat
HUOMAUTUS:
•
•
Katso sivu 45 kaikkien laitteiden asennussarjojen
osalta.
Katso sivu 46 korjausosien ja lisätarvikkeiden
osalta.
Laite
Osaluettelon
sivu
G10xxx
35
G15xxx
36
G18xxx
37
G23xxx
38
G24xxx
39
G28xxx
40
G30xxx
41
G36xxx
42
G45xxx
43
G48xxx
44
G10xxx-mallit
Tämä luettelo sisältää kaikki mahdolliset G10xxx-laitteiden osat. Katso sivu 7 ja tarkasta, sisältyykö osa
omaan laitteeseesi.
Viite Osa
1
2
3a
3b
4
5
6
7
8
9
10
11
12
13
14
15
16
Kuvaus
Pumpun kokoonpano, katso
käyttöopas 312794
W10CAS
M04LN0 x LW075A
W10CBS
M04LT0 x LW075A
24A585 PANEELI, ilmansäätimet; katso
sivu 46
24A575 DATATRAK, asennus, katso
käyttöopas 313541
----VÄLIKE, paneeli (sisältyy osaan 2)
256420 LETKU, imu (sisältää osan 5)
----IMUPÄÄ (sisältyy osaan 4, tai katso
sivu 48, 10 kpl pakkaukset)
24A587 SUODATIN, neste
----LIITIN, nivel 3/8-18 npsm x
3/8-18 npt, (sisältyy osaan 6)
189018 KÄÄNTÖLIITIN, nesteletku (laitteet,
joissa pistooli)
241812 LETKU, neste (laitteet, joissa pistooli)
24C853 PISTOOLI, G15, karbidi
AAM413 SUUTIN (laitteissa, joissa pistooli)
AAMxxx VAIHTOEHTOINEN SUUTIN
(laitteissa, joissa pistooli)
512351 SOVITIN, ulostulo, 1/4 nptm x 3/8 nptf
256390 ILMALETKU, pistooli, (laitteissa,
joissa pistooli)
256410 SUPPILO (sisältää 17, 19, 20)
105332 MUTTERI, vasta, M5 x 0,08 (sisältyy
osiin 2 ja 49)
313675U
Määrä
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Viite Osa
Kuvaus
17
-----
18
-----
19
-----
20
21
----24B299
23
111799
LETKU, sisääntulo, suppilo (sisältyvät
osaan 15)
PURISTIN, letku (laitteissa, joissa
pistooli), katso sivu 48, 10 kpl
pakkaukset
O-RENGAS, suppilo (sisältyy
osaan 15)
SIHTI, suppilo (sisältyy osaan 15)
SOVITIN, sisääntulo, 3/4 nptf - 1/2
nptm, imuletkulle
RUUVI, M8 x 16 (sisältyy osiin 49, 53
ja 54)
Seinäkiinnitys
Pyörätelinekiinnitys
JOHTO, maadoituskokoonpano
KANNATIN, ilmanohjaus, vain
seinäkiinnitys (sisältyy osiin 16 ja 23)
PYÖRÄTELINEKIINNITYSSARJA;
katso sivu 45 (vain G10Cxx-mallit)
SEINÄKIINNITYSSARJA; katso sivu
45 (vain G10Wxx-mallit)
48
49
238909
24E883
53
Katso s.
45
Katso
sivu 45
54
Määrä
1
7
1
1
1
6
4
1
1
1
1
----- Osaa ei myydä erikseen.
HUOMAUTUS: vaihdettavia varoituskylttejä, merkkejä, tarroja
ja kortteja on saatavana veloituksetta.
1
2
35
Osat
G15xxx-mallit
Tämä luettelo sisältää kaikki mahdolliset G15xxx-laitteiden osat. Katso sivu 8 ja tarkasta, sisältyykö osa
omaan laitteeseesi.
Viite Osa
Kuvaus
1
Pumpun kokoonpano, katso käyttöopas
312794
M02LN0 x LW025A
M04LN0 x LW050A
M04LT0 x LW050A
M12LN0 x LW150A
M12LT0 x LW150A
PANEELI, ilmansäätimet (sisältää
osan 3b)
M02xxx- tai M04xxx-moottori,
pumppu ja pistooli, katso sivu 46
M12xxx-moottori, vain pumppu,
katso sivu 47
M12xxx-moottori, pumppu ja
pistooli, katso sivu 46
DATATRAK, asennus, katso käyttöopas
313541
M02xxx- ja M04xxx-moottori
M12xxx-moottori
VÄLIKE, paneeli (sisältyy osaan 2)
LETKU, imu (sisältää osan 5)
LW025A- tai LW050A-mäntäpumppu
LW150A-mäntäpumppu,
pyörätelinekiinnitys
LW150A-mäntäpumppu,
seinäkiinnitys
IMUPÄÄ (sisältyy osaan 4)
LW025A- tai
LW050A-mäntäpumppu, katso sivu
48, 10 kpl pakkaukset
LW150A-mäntäpumppu
SUODATIN, neste
LIITIN, nivel (sisältyy osaan 6)
KÄÄNTÖLIITIN, nesteletku (laitteet,
joissa AA-pistooli)
LETKU, neste (laitteissa, joissa on
pistooli)
PISTOOLI, G15, karbidi
SUUTIN (laitteet, joissa AA-pistooli)
VAIHTOEHTOINEN SUUTIN (laitteet,
joissa AA-pistooli)
SOVITIN, ulostulo
LW150A-mäntäpumppu, 1/4 nptm x
3/8 nptf
LW150A-mäntäpumppu,
3/8 nptm x 3/4 nptf
ILMALETKU, pistooli (kaikki AA-laitteet)
SUPPILO (sisältää 17, 19, 20 ja 21)
W15AAS
W15BAS
W15BBS
W15FAS
W15FBS
2
24A585
24A583
24A581
3a
3b
4
24A575
24A576
----256420
256422
256424
5
-----
6
7
8
187190
24A587
----189018
9
241812
10
11
12
24C853
AAM413
AAMxxx
13
512351
121238
14
15
36
256390
256410
Määrä
1
1
Viite Osa
Kuvaus
16
105332
17
-----
18
-----
19
20
21
---------
MUTTERI, vasta, M5 x 0,08 (sisältyy
osiin 2 ja 49)
LETKU, sisääntulo, suppilo (sisältyvät
osaan 15)
PURISTIN, letku (kaikki AA-laitteet),
katso sivu 48, 10 kpl pakkaukset
O-RENGAS, suppilo (sisältyy osaan 15)
SIHTI, suppilo (sisältyy osaan 15)
SOVITIN 3/4 tuumasta 1/2 tuumaan
LW025A-mäntäpumppu suppilolla
(sisältyy osaan 15)
LW050A- tai
LW075A-mäntäpumppu imuletkulla
LETKU, liitos
RUUVI, M8 x 16 (sisältyy osiin 49, 53
ja 54)
Seinä- ja telinekiinnitys
Pyörätelinekiinnitys
RUUVI (vain telinekiinnitys)
SOVITIN, liitosletkulle
MAADOITUSJOHTO kokoonpano
KANNATIN, ilmanohjaus, vain seinä- ja
telinekiinnitys (sisältyy osiin 16 ja 23)
PYÖRÄTELINEKIINNITYSSARJA;
katso sivu 45 (vain G15Cxx-mallit)
SEINÄKIINNITYSSARJA; katso sivu 45
(vain G15Wxx-mallit)
TELINEKIINNITYSSARJA; katso sivu
45 (vain G15Txx-mallit)
----24B299
22
23
239069
111799
1
1
1
26
37
48
49
105335
166846
238909
24E883
53
289694
54
24A578
55
24A577
1
Määrä
----- Osaa ei myydä erikseen.
1
1
1
HUOMAUTUS: vaihdettavia varoituskylttejä, merkkejä, tarroja
ja kortteja on saatavana veloituksetta.
1
1
1
1
1
1
1
313675U
2
1
7
1
1
1
1
6
4
1
1
1
1
1
1
1
Osat
G18xxx-mallit
Tämä luettelo sisältää kaikki mahdolliset G18xxx-laitteiden osat. Katso sivu 9 ja tarkasta, sisältyykö osa
omaan laitteeseesi.
Viite Osa
1
2
3a
3b
4
5
6
7
8
9
10
11
12
13
Kuvaus
Pumpun kokoonpano, katso
käyttöopas 312794
W18EAS
M12LN0 x LW125A
W18EBS
M12LT0 x LW125A
PANEELI, ilmansäätimet (sisältää
osan 3b)
24A583
vain pumppu, katso sivu 47
24A581
pumppu ja pistooli, katso sivu 46
24A576
DATATRAK, asennus, katso
käyttöopas 313541
----VÄLIKE, paneeli (sisältyy osaan 2)
LETKU, imu (sisältää osan 5)
256422
pyörätelineasenteiset laitteet
256424
seinäasenteiset laitteet
187190
IMUPÄÄ (sisältyy osaan 4)
24A587
SUODATIN, neste
----LIITIN, nivel (sisältyy osaan 6)
189018
KÄÄNTÖLIITIN, nesteletku (laitteet,
joissa on ilma-avusteinen pistooli)
241812
LETKU, neste (laitteissa, joissa on
pistooli)
PISTOOLI
24C855
G40
24C857
G40 RAC-suuttimella
AAM413 SUUTIN (laitteissa, joissa pistooli)
AAMxxx VAIHTOEHTOINEN SUUTIN
(laitteissa, joissa pistooli)
121237
SOVITIN, 3/8 nptm x 1/2 nptf
313675U
Viite Osa
Kuvaus
14
256390
16
105332
1
18
-----
1
22
23
239069
111799
ILMALETKU, pistooli (kaikki
ilma-avusteiset laitteet)
MUTTERI, vasta, M5 x 0,08 (sisältyy
osiin 2 ja 49)
PURISTIN, letku (kaikki
ilma-avusteiset laitteet), katso sivu 48,
10 kpl pakkaukset
100* 214701 LETKU, liitos, 3/16” x 3’ 1
RUUVI, M8 x 16 (sisältyy osiin 49, 53
ja 54)
Seinäkiinnitys
Pyörätelinekiinnitys
SOVITIN, liitosletkulle
JOHTO, maadoituskokoonpano
KANNATIN, ilmanohjaus, vain
seinäkiinnitys (sisältyy osiin 16 ja 23)
PYÖRÄTELINEKIINNITYSSARJA;
katso sivu 45 (vain G18Cxx-mallit)
SEINÄKIINNITYSSARJA; katso sivu
45 (vain G18Wxx-mallit)
Määrä
1
1
1
1
1
1
1
1
1
1
1
37
48
49
166846
238909
24E883
53
289694
54
24A578
Määrä
1
2
7
1
6
4
1
1
1
1
1
----- Osaa ei myydä erikseen.
HUOMAUTUS: vaihdettavia varoituskylttejä, merkkejä, tarroja
ja kortteja on saatavana veloituksetta.
1
37
Osat
G23xxx-mallit
Tämä luettelo sisältää kaikki mahdolliset G23xxx-laitteiden osat. Katso sivu 9 ja tarkasta, sisältyykö osa
omaan laitteeseesi.
Viite Osa
1
2
3a
3b
4
5
6
7
8
9
10
11
12
13
14
15
16
38
Kuvaus
Pumppukokoonpano, katso
käyttöopas 312794
W23DAS
M12LN0 x LW100A
W23DBS
M23LT0 x LW100A
PANEELI, ilmansäätimet (sisältää
osan 3b)
24A583
vain pumppu, katso sivu 47
24A581
pumppu ja pistooli, katso sivu 46
24A576
DATATRAK, asennus, katso
käyttöopas 313541
----VÄLIKE, paneeli (sisältyy osaan 2)
LETKU, imu (sisältää osan 5)
256421
pyörätelineasenteiset laitteet
256423
seinäasenteiset laitteet
181073
IMUPÄÄ (sisältyy osaan 4)
24A587
SUODATIN, neste
----LIITIN, nivel (sisältyy osaan 6)
189018
KÄÄNTÖLIITIN, nesteletku (laitteet,
joissa on ilma-avusteinen pistooli)
241812
LETKU, neste (laitteissa, joissa on
pistooli)
PISTOOLI
XTR501
XTR 5
24C855
G40
24C857
G40 RAC-suuttimella
AAM413 SUUTIN (laitteissa, joissa
G40-pistooli)
AAMxxx VAIHTOEHTOINEN SUUTIN
(laitteissa, joissa G40-pistooli)
512351
SOVITIN, 1/4 nptm x 3/8 nptf
256390
ILMALETKU, pistooli (kaikki
ilma-avusteiset laitteet)
256410
SUPPILO (sisältää osat 17, 19, ja 20)
105332
MUTTERI, vasta, M5 x 0,08 (sisältyy
osiin 2 ja 49)
Määrä
1
1
1
Viite Osa
Kuvaus
17
-----
18
-----
19
-----
20
22
23
----239069
111799
LETKU, sisääntulo, suppilo (sisältyvät
osaan 15)
PURISTIN, letku (kaikki
ilma-avusteiset laitteet), katso sivu 48,
10 kpl pakkaukset
O-RENGAS, suppilo (sisältyy osaan
15)
SIHTI, suppilo (sisältyy osaan 15)
LETKU, liitos
RUUVI, M8 x 16 (sisältyy osiin 49, 53
ja 54)
Seinäkiinnitys
Pyörätelinekiinnitys
SOVITIN, liitosletkulle
JOHTO, maadoituskokoonpano
KANNATIN, ilmanohjaus, vain
seinäkiinnitys (sisältyy osiin 16 ja 23)
PYÖRÄTELINEKIINNITYSSARJA;
katso sivu 45 (vain G23Cxx-mallit)
SEINÄKIINNITYSSARJA; katso sivu
45 (vain G23Wxx-mallit)
1
1
1
1
1
1
1
1
37
48
49
166846
238909
24E883
53
289694
54
24A578
Määrä
----- Osaa ei myydä erikseen.
HUOMAUTUS: vaihdettavia varoituskylttejä, merkkejä, tarroja
ja kortteja on saatavana veloituksetta.
1
1
1
1
1
2
313675U
1
7
1
1
1
6
4
1
1
1
1
1
Osat
G24xxx-mallit
Tämä luettelo sisältää kaikki mahdolliset G24xxx-laitteiden osat. Katso sivu 10 ja tarkasta, sisältyykö osa
omaan laitteeseesi.
Viite Osa
Kuvaus
1
Pumppukokoonpano, katso
käyttöopas 312794
M18LN0 x LW150A
M18LT0 x LW150A
PANEELI, ilmansäätimet (sisältää
osan 3b)
vain pumppu, katso sivu 47
pumppu ja pistooli, katso sivu 46
DATATRAK, asennus, katso
käyttöopas 313541
VÄLIKE, paneeli (sisältyy osaan 2)
LETKU, imu (sisältää osan 5)
pyörätelineasenteiset laitteet
seinäsenteiset laitteet
IMUPÄÄ (sisältyy osaan 4)
SUODATIN, neste
LIITIN, nivel (sisältyy osaan 6)
KÄÄNTÖLIITIN, nesteletku (laitteet,
joissa on ilma-avusteinen pistooli)
LETKU, neste (laitteissa, joissa on
pistooli)
PISTOOLI
XTR 5
G40
G40 RAC-suuttimella
SUUTIN (laitteissa, joissa
G40-pistooli)
VAIHTOEHTOINEN SUUTIN
(laitteissa, joissa G40-pistooli)
SOVITIN, 3/8 nptf x 3/4 nptm
W24FAS
W24FBS
2
3a
3b
4
24A583
24A581
24A576
-----
5
6
7
8
256422
256424
187190
24A587
----189018
9
241812
10
11
XTR501
24C855
24C857
AAM413
12
AAMxxx
13
121238
313675U
Viite Osa
Kuvaus
14
256390
16
105332
1
18
-----
1
22
23
239069
111799
ILMALETKU, pistooli (kaikki
ilma-avusteiset laitteet)
MUTTERI, vasta, M5 x 0,08 (sisältyy
osiin 2 ja 49)
PURISTIN, letku (kaikki
ilma-avusteiset laitteet), katso sivu 48,
10 kpl pakkaukset
LETKU, liitos
RUUVI, M8 x 16 (sisältyy osiin 49, 53
ja 54)
Seinäkiinnitys
Pyörätelinekiinnitys
SOVITIN, liitosletkulle
JOHTO, maadoituskokoonpano
KANNATIN, ilmanohjaus, vain
seinäkiinnitys (sisältyy osiin 16 ja 23)
PYÖRÄTELINEKIINNITYSSARJA;
katso sivu 45 (vain G24Cxx-mallit)
SEINÄKIINNITYSSARJA; katso sivu
45 (vain G24Wxx-mallit)
Määrä
1
1
1
1
1
1
1
1
1
37
48
49
166846
238909
24E883
53
289694
54
24A578
Määrä
1
2
7
1
6
4
1
1
1
1
1
----- Osaa ei myydä erikseen.
HUOMAUTUS: vaihdettavia varoituskylttejä, merkkejä, tarroja
ja kortteja on saatavana veloituksetta.
1
1
1
39
Osat
G28xxx-mallit
Tämä luettelo sisältää kaikki mahdolliset G28xxx-laitteiden osat. Katso sivu 10 ja tarkasta, sisältyykö osa
omaan laitteeseesi.
Viitenumero Osa
1
W28EAS
W28EBS
2
24A583
24A581
3a
24A576
3b
4
-----
5
6
7
8
256422
256424
187190
24A587
----189018
9
241812
10
11
12
XTR501
24C855
24C857
AAM413
AAMxxx
13
121237
40
Kuvaus
Pumppukokoonpano, katso
käyttöopas 312794
M18LN0 x LW125A
M18LT0 x LW125A
PANEELI, ilmansäätimet (sisältää
osan 3b)
vain pumppu, katso sivu 47
pumppu ja pistooli, katso
sivu 46
DATATRAK, asennus, katso
käyttöopas 313541
VÄLIKE, paneeli (sisältyy osaan 2)
LETKU, imu (sisältää osan 5)
pyörätelineasenteiset laitteet
seinäasenteiset laitteet
IMUPÄÄ (sisältyy osaan 4)
SUODATIN, neste
LIITIN, nivel (sisältyy osaan 6)
KÄÄNTÖLIITIN, nesteletku (laitteet,
joissa on ilma-avusteinen pistooli)
LETKU, neste (laitteissa, joissa on
pistooli)
PISTOOLI
XTR 5
G40
G40 RAC-suuttimella
SUUTIN (laitteet, joissa AA-pistooli)
VAIHTOEHTOINEN SUUTIN
(laitteet, joissa AA-pistooli)
SOVITIN, 3/8 nptm x 1/2 nptf
Määrä
1
1
Viitenumero Osa
Kuvaus
14
256390
16
105332
18
-----
22
23
239069
111799
ILMALETKU, pistooli (kaikki
AA-laitteet)
MUTTERI, vasta, M5 x 0,08
(sisältyy osiin 2 ja 49)
PURISTIN, letku (kaikki
ilma-avusteiset laitteet), katso sivu
48, 10 kpl pakkaukset
LETKU, liitos
RUUVI, M8 x 16 (sisältyy osiin 49,
53 ja 54)
Seinäkiinnitys
Pyörätelinekiinnitys
SOVITIN, liitosletkulle
JOHTO, maadoituskokoonpano
KANNATIN, ilmanohjaus, vain
seinäkiinnitys (sisältyy osiin 16
ja 23)
PYÖRÄTELINEKIINNITYSSARJA;
katso sivu 45 (vain G28Cxx-mallit)
SEINÄKIINNITYSSARJA; katso
sivu 45
(vain G28Wxx-mallit)
1
1
1
1
1
1
1
1
1
37
48
49
166846
238909
24E883
53
289694
54
24A578
Määrä
1
2
7
1
6
4
1
1
1
1
1
----- Osaa ei myydä erikseen.
HUOMAUTUS: vaihdettavia varoituskylttejä, merkkejä, tarroja
ja kortteja on saatavana veloituksetta.
1
1
1
313675U
Osat
G30xxx-mallit
Tämä luettelo sisältää kaikki mahdolliset G30xxx-laitteiden osat. Katso sivu 11 ja tarkasta, sisältyykö osa omaan
laitteeseesi.
Viite Osa
1
W30AAS
W30ABS
W30CAS
W30CBS
2
24A586
24A585
24A583
24A581
3a
3b
4
24A575
24A576
----256420
24C581
256421
256423
5
-----
6
181073
24A587
6a
24A587
6b
8
----189018
9
H52525
24B562
241812
10
11
12
XTR501
24C855
24C857
AAM413
AAMxxx
13
512351
313675U
Kuvaus
Pumppukokoonpano, katso käyttöopas
312794
M04LN0 x LW025A
M04LT0 x LW025A
M12LN0 x LW075A
M12LT0 x LW075A
PANEELI, ilmansäätimet (sisältää osan 3b)
M04xxx-moottori, vain pumppu, katso
sivu 47
M04xxx-moottori, pumppu ja pistooli,
katso sivu 46
M12xxx-moottori, vain pumppu, katso
sivu 47
M12xxx-moottori, pumppu ja pistooli,
katso sivu 46
DATATRAK, asennus; katso sivu
M04xxx-moottorit
M12xxx-moottorit
VÄLIKE, paneeli (sisältyy osaan 2)
LETKU, imu (sisältää osan 5)
LW025A-mäntäpumppu
G30C37-malli
LW075A-mäntäpumppu,
pyörätelinekiinnitys
LW075A-mäntäpumppu, seinäkiinnitys
IMUPÄÄ (sisältyy osaan 4)
LW025A-mäntäpumppu, katso sivu 48,
10 kpl pakkaukset
LW075A-mäntäpumppu
SUODATIN, neste, kokoonpano (jos
sisältyy, käyttää osia 6a ja 6b)
SUODATIN, neste, katso käyttöopas
307273
LIITIN, nivel
KÄÄNTÖLIITIN, nesteletku (laitteet, joissa
on ilma-avusteinen pistooli)
LETKU, neste (laitteissa, joissa on pistooli)
G30W57–G30W60
G30C13, G30C57, G30C69
Kaikki muut laitteet
Pistooli
XTR 5
G40
G40 RAC-suuttimella
SUUTIN (laitteet, joissa AA-pistooli)
VAIHTOEHTOINEN SUUTIN (laitteet,
joissa AA-pistooli)
SOVITIN, 1/4 nptm x 3/8 nptf
Määrä
1
Viite Osa
Kuvaus
14
ILMALETKU, pistooli, 7,6 m (25 jalkaa),
käytetään useimmissa AA-paketeissa
ILMALETKU, pistooli, 15,2 m (50 jalkaa),
käytetään vain mallissa G30C69
SUPPILO (sisältää osat 17, 19 ja 20)
MUTTERI, vasta, M5 x 0,08 (sisältyy osiin 2
ja 49)
LETKU, sisääntulo, suppilo (sisältyvät
osaan 15)
PURISTIN, letku (kaikki AA-laitteet), katso
sivu 48, 10 kpl pakkaukset
O-RENGAS, suppilo (sisältyy osaan 15)
SIHTI, suppilo (sisältyy osaan 15)
SOVITIN, 3/4 in. - 1/2 in.,
(vain LW025A, sisältyy osaan 15)
LETKU, liitos
RUUVI, M8 x 16 (sisältyy osiin 49, 53 ja 54)
Seinä- tai telineasennus
Pyörätelinekiinnitys
RUUVI (vain telinekiinnitys)
SOVITIN, liitosletkulle
VENTTIILI, tyhjennys, ruostumaton teräs
(jos varusteena, sisältää osat 44 ja 45)
LIITIN, letku, tyhjennys (sisältyy osaan 41)
LETKU, tyhjennys (sisältyy osaan 41)
MAADOITUSJOHTO kokoonpano
KANNATIN, ilmanohjaus, vain seinä- ja
telinekiinnitys (sisältyy osiin 16 ja 23)
PYÖRÄTELINEKIINNITYSSARJA; katso
sivu 45 (vain G30Cxx-mallit)
SEINÄKIINNITYSSARJA; katso sivu 45
(vain G30Wxx-mallit)
TELINEKIINNITYSSARJA; katso sivu 45
(vain G30Txx-mallit)
256390
256389
1
1
1
1
1
1
1
1
1
1
15
16
256410
105332
17
-----
18
-----
19
20
21
-------------
22
23
239069
111799
26
37
41
105335
166846
256425
44
45
48
49
--------238909
24E883
53
289694
54
24A578
55
24A577
Määrä
1
1
1
2
1
7
1
1
1
1
6
4
1
1
1
1
1
1
1
1
1
1
----- Osaa ei myydä erikseen.
HUOMAUTUS: vaihdettavia varoituskylttejä, merkkejä, tarroja
ja kortteja on saatavana veloituksetta.
1
1
1
1
41
Osat
G36xxx-mallit
Tämä luettelo sisältää kaikki mahdolliset G36xxx-laitteiden osat. Katso sivu 13 ja tarkasta, sisältyykö osa omaan
laitteeseesi.
Viite Osa
1
2
3a
3b
4
5
6
7
8
9
10
11
12
13
14
16
42
Kuvaus
Pumppukokoonpano, katso
käyttöopas 312794
W36DAS
M18LN0 x LW100A
W36DBS
M18LT0 x LW100A
PANEELI, ilmansäätimet (sisältää
osan 3b)
24A583
vain pumppu,katso sivu 47
24A581
pumppu ja pistooli, katso sivu 46
24A576
DATATRAK, asennus, katso
käyttöopas 313541
-----VÄLIKE, paneeli (sisältyy osaan 2)
LETKU, imu (sisältää osan 5)
256421
pyörätelineasenteiset laitteet
256423
seinäasenteiset laitteet
181073
IMUPÄÄ (sisältyy osaan 4)
24A587
SUODATIN, neste
-----LIITIN, nivel (sisältyy osaan 6)
189018
KÄÄNTÖLIITIN, nesteletku (laitteet,
joissa on ilma-avusteinen pistooli)
LETKU, neste (laitteissa, joissa on
pistooli)
H42525
XTR 5 RAC-suuttimella
24A446
G40 ja G40 RAC-suuttimella
PISTOOLI
XTR504
XTR 5 RAC-suuttimella
24C855
G40
24C857
G40 RAC-suuttimella
AAM413 SUUTIN (laitteet, joissa on
G40-pistooli)
AAMxxx VAIHTOEHTOINEN SUUTIN (laitteet,
joissa on G40-pistooli)
512351
SOVITIN, 1/4 nptm x 3/8 nptf
256390
ILMALETKU, pistooli (kaikki
AA-laitteet)
105332
MUTTERI, vasta, M5 x 0,08 (sisältyy
osiin 2 ja 49)
Viite Osa
Kuvaus
1
18
-----
1
22
23
239069
111799
PURISTIN, letku (kaikki
ilma-avusteiset laitteet), katso sivu 48,
10 kpl pakkaukset
LETKU, liitos (vain AA-laitteet)
RUUVI, M8 x 16 (sisältyy osiin 49, 53
ja 54)
Seinäkiinnitys
Pyörätelinekiinnitys
SOVITIN, liitosletkulle (vain
AA-laitteet)
VENTTIILI, tyhjennys, ruostumaton
teräs (sisältää osat 44 ja 45)
LIITIN, letku, tyhjennys (sisältyy
osaan 41)
LETKU, tyhjennys (sisältyy osaan 41)
JOHTO, maadoituskokoonpano
KANNATIN, ilmanohjaus, vain
seinäkiinnitys (sisältyy osiin 16 ja 23)
PYÖRÄTELINEKIINNITYSSARJA;
katso sivu 45 (vain G36Cxx-mallit)
SEINÄKIINNITYSSARJA; katso sivu
45 (vain G36Wxx-mallit)
Määrä
1
37
166846
1
1
41
256425
44
-----
45
48
49
----238909
24E883
53
289694
54
24A578
1
1
1
1
1
1
Määrä
----- Osaa ei myydä erikseen.
HUOMAUTUS: vaihdettavia varoituskylttejä, merkkejä, tarroja
ja kortteja on saatavana veloituksetta.
1
1
1
1
2
313675U
7
1
6
4
1
1
1
1
1
1
1
1
Osat
G45xxx-mallit
Tämä luettelo sisältää kaikki mahdolliset G45xxx-laitteiden osat. Katso sivu 14 ja tarkasta, sisältyykö osa omaan
laitteeseesi.
Viite Osa
1
2
3a
3b
4
5
6
7
8
9
10
11
12
13
14
15
16
Kuvaus
Pumppukokoonpano, katso
käyttöopas 312794
W45BAS
M12LN0 x LW050A
W45BBS
M12LT0 x LW050A
PANEELI, ilmansäätimet (sisältää
osan 3b)
24A583
vain pumppu, 100 psi katso
sivu 47
24A581
pumppu ja pistooli, 100 psi, katso
sivu 46
24A582
pumppu ja pistooli, 90 psi, katso
sivu 46
24A576
DATATRAK, asennus; katso sivu
-----VÄLIKE, paneeli (sisältyy osaan 2)
LETKU, imu (sisältää osan 5)
256421
pyörätelineasenteiset laitteet
256423
seinäasenteiset laitteet
181073
IMUPÄÄ (sisältyy osaan 4)
24A587
SUODATIN, neste
----LIITIN, nivel (sisältyy osaan 6)
189018
KÄÄNTÖLIITIN, nesteletku (laitteet,
joissa on ilma-avusteinen pistooli)
LETKU, neste (laitteissa, joissa on
pistooli)
H42525
XTR 5 RAC-suuttimella
24A446
G40 ja G40 RAC-suuttimella
Pistooli
XTR504
XTR 5 RAC-suuttimella
24C855
G40
24C857
G40 RAC-suuttimella
AAM413 SUUTIN (laitteet, joissa on
G40-pistooli)
AAMxxx VAIHTOEHTOINEN SUUTIN (laitteet,
joissa on G40-pistooli)
512351
SOVITIN, 1/4 nptm x 3/8 nptf
256390
ILMALETKU, pistooli (kaikki
ilma-avusteiset laitteet)
256410
SUPPILO (sisältää osat 17, 19 ja 20)
105332
MUTTERI, vasta, M5 x 0,08 (sisältyy
osiin 2 ja 49)
313675U
Määrä
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Viite Osa
Kuvaus
17
-----
18
-----
19
-----
20
22
-----239069
23
111799
LETKU, sisääntulo, suppilo (sisältyvät
osaan 15)
PURISTIN, letku (kaikki
ilma-avusteiset laitteet), katso sivu 48,
10 kpl pakkaukset
O-RENGAS, suppilo (sisältyy
osaan 15)
SIHTI, suppilo (sisältyy osaan 15)
LETKU, liitos (vain ilma-avusteiset
laitteet)
RUUVI, M8 x 16 (sisältyy osiin 49, 53
ja 54)
Seinäkiinnitys
Pyörätelinekiinnitys
SOVITIN, liitosletkulle (vain
AA-laitteet)
KYTKIN, kieli (sisältyy osaan 3a)
RUUVI, kytkin (sisältyy osaan 3a)
PURISTIN, letku (sisältyy osaan 3a)
VENTTIILI, tyhjennys, ruostumaton
teräs (sisältää osat 44 ja 45)
LIITIN, letku, tyhjennys (sisältyy
osaan 41)
LETKU, tyhjennys (sisältyy osaan 41)
JOHTO, maadoituskokoonpano
KANNATIN, ilmanohjaus, vain
seinäkiinnitys (sisältyy osiin 16 ja 23)
PYÖRÄTELINEKIINNITYSSARJA;
katso sivu 45 (vain G45Cxx-mallit)
SEINÄKIINNITYSSARJA; katso sivu
45 (vain G45Wxx-mallit)
37
166846
38
39
40
41
------------256425
44
-----
45
48
49
----238909
24E883
53
289694
54
24A578
Määrä
1
7
1
1
1
6
4
1
1
1
2
1
1
1
1
1
1
1
----- Osaa ei myydä erikseen.
HUOMAUTUS: vaihdettavia varoituskylttejä, merkkejä, tarroja
ja kortteja on saatavana veloituksetta.
1
2
43
Osat
G48xxx-mallit
Tämä luettelo sisältää kaikki mahdolliset G48xxx-laitteiden osat. Katso sivu 15 ja tarkasta, sisältyykö osa omaan
laitteeseesi.
Viite Osa
1
2
3a
3b
4
5
6
7
8
9
10
11
12
13
14
15
16
44
Kuvaus
Pumppukokoonpano, katso
käyttöopas 312794
W48CAS
M18LN0 x LW075A
W48CBS
M18LT0 x LW075A
PANEELI, ilmansäätimet (sisältää 3b,
16, 30 ja 31)
24A583
vain pumppu, 100 psi, katso
sivu 47
24A584
pumppu ja pistooli, 85 psi, katso
sivu 46
24A576
DATATRAK, asennus; katso sivu
----VÄLIKE, paneeli (sisältyy osaan 2)
256423
LETKU, imu (sisältää osan 5)
181073
IMUPÄÄ (sisältyy osaan 4)
24A587
SUODATIN, neste
----LIITIN, nivel (sisältyy osaan 6)
189018
KÄÄNTÖLIITIN, nesteletku (laitteet,
joissa on ilma-avusteinen pistooli)
LETKU, neste (laitteissa, joissa on
pistooli)
H52525
XTR 5 RAC-suuttimella
24A446
G40 ja G40 RAC-suuttimella
PISTOOLI
XTR504
XTR 5 RAC-suuttimella
24C855
G40
24C857
G40 RAC-suuttimella
AAM413 SUUTIN (laitteet, joissa on
G40-pistooli)
AAMxxx VAIHTOEHTOINEN SUUTIN (laitteet,
joissa on G40-pistooli)
512351
SOVITIN, 1/4 nptm x 3/8 nptf
256390
ILMALETKU, pistooli (kaikki
ilma-avusteiset laitteet)
256410
SUPPILO (sisältää osat 17, 19 ja 20)
105332
MUTTERI, vasta, M5 x 0,08 (sisältyy
osiin 2 ja 49)
Määrä
1
1
1
1
1
1
1
1
1
1
1
1
Viite Osa
Kuvaus
17
-----
18
-----
19
-----
20
22
----239069
23
111799
LETKU, sisääntulo, suppilo (sisältyvät
osaan 15)
PURISTIN, letku (kaikki
ilma-avusteiset laitteet), katso sivu 48
10 kpl pakkaukset
O-RENGAS, suppilo (sisältyy
osaan 15)
SIHTI, suppilo (sisältyy osaan 15)
LETKU, liitos (vain ilma-avusteiset
laitteet)
RUUVI, M8 x 16 (sisältyy osiin 49, 53
ja 54)
Seinäkiinnitys
Pyörätelinekiinnitys
SOVITIN, liitosletkulle (vain
AA-laitteet)
VENTTIILI, tyhjennys, ruostumaton
teräs (sisältää osat 44 ja 45)
LIITIN, letku, tyhjennys (sisältyy
osaan 41)
LETKU, tyhjennys (sisältyy osaan 41)
JOHTO, maadoituskokoonpano
KANNATIN, ilmanohjaus, vain
seinäkiinnitys (sisältyy osiin 16 ja 23)
PYÖRÄTELINEKIINNITYSSARJA;
katso sivu 45 (vain G48Cxx-mallit)
SEINÄKIINNITYSSARJA; katso sivu
45 (vain G48Wxx-mallit)
37
166846
41
256425
44
-----
45
48
49
----238909
24E883
53
289694
54
24A578
Määrä
1
7
1
1
1
6
4
1
1
1
1
1
1
1
1
1
----- Osaa ei myydä erikseen.
1
1
HUOMAUTUS: vaihdettavia varoituskylttejä, merkkejä, tarroja
ja kortteja on saatavana veloituksetta.
1
2
313675U
Sarjat
Sarjat
Seinäkiinnityssarja 24A578
Viite Kuvaus
101 KIERRE, kansi, M8 x 1,25
102 LEVY, seinäkiinnitys
101
Määrä
4
1
HUOMAUTUS: Ilmanohjaimen asennussarja 24E883
(katso sivu 48) tarvitaan myös ohjauspaneelin sisältävän
laitteen seinäkiinnitystä varten.
102
ti12633a
Pyörätelinekiinnityssarja 289694
Seinäkiinnityssarja 24A577
202
302
304
204
207
209
301
208
201
205
206
303
203
ti12635a
ti12634a
Viite
201
202
203
204
205
206
207
208
209
Osa
--------15C871
----119451
119452
115480
116630
111799
313675U
Kuvaus
PYÖRÄTELINE, kehikko
KAHVA, pyöräteline
SUOJUS, jalka
MUHVI, pyörätelineen kahva
RENGAS, puoliksi ilmarengas
SUOJUS, napa
NUPPI, t-kahva
RUUVI, kärry
KIERRE, kansi, M8 x 1,25
Määrä
1
1
2
2
2
2
2
2
4
Viitenumero
Osa
Kuvaus
301
302
303
304
----111799
105521
108063
RUNKO
KIERRE, kansi, M8 x 1,25
TULPPA, putki
KÄDENSIJA, kahva
Määrä
1
4
2
1
HUOMAUTUS: Ilmanohjaimen asennussarja 24E883
(katso sivu 48) tarvitaan myös ohjauspaneelin
sisältävän laitteen telinekiinnitystä varten.
45
Sarjat
Pumpun ja pistoolin ohjauspaneelisarjat
304
311
327
310
307 308
313
310
319
308
316
307
303
314
306
317
305
328
309
304
315
312
301
303
302
ti13467a
ti13565b
M12xxx- ja M18xxx-ilmamoottorit
M02xxx- ja M04xxx-ilmamoottorit
Sarjat 24A581, 24A582 ja 24A584
Sarja 24A585
Viite Osa
301
114362
302
15T643
303
-----
Viite
301
302
303
Osa
114362
---------
304
305
306
307
121141
15T499
15T866
-----
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
15T498
15T866
15T500
113498
162453
115244
114381
15T499
115244
------------105332
121141
-----
323
327
328
----24P812
24P812
304
305
306
307*
121212
15T536
---------
308
309
310
311
15T498
15T866
15T500
312
313
314
315
316
317
318
319
320
321
322
113498
116643
120306
164672
15T538
114381
15T539
116514
------------105332
---------
327
328
24P814
24P813
46
Kuvaus
Määrä
VENTTIILI, pallo
1
KÄÄNTÖLIITIN, T, 3/8 npt(m) x 1/2T
1
LETKU, 1/2 OD, leikkaa sopivaksi,
1,3 ft.
tilaa putkisarja 24D496
KULMALIITIN, kierto, 1/2T x 3/8 npt(m)
3
ILMANSÄÄDIN, pumppu, 3/8 npt
1
KULMALIITIN, kierto, 5/32 T x 1/4 npt
1
LETKU, musta, leikkaa sopivaksi,
10,16
tilaa putkisarja 24D496
cm.
KÄÄNTÖLIITIN, 90°, 5/32T x 1/8 npt(f)
2
KULMALIITIN, kierto, 5/32T x 1/8 npt
1
MITTARI, paine
2
VENTTIILI, varo
1
Sarja 24A581
Sarja 24A582
Sarja 24A582
SOVITIN
1
MUTTERI, säädin
1
RUUVI, kupukanta
2
ILMANSÄÄDIN, pistooli, 3/8 npt
1
MUTTERI, säädin
1
PANEELI
1
TARRA, paneeli (ei kuvassa)
1
VÄLIKE
1
MUTTERI, vasta (ei kuvassa)
2
KULMALIITIN, 1/2T x 1/2 npt
1
KANSI, linssi, 12 tarra-arkki (ei
1
näkyvissä), tilaussarja 24A540 5 arkkia
RENGAS, maadoitus
1
RENGAS, maadoitus
1
321
Kuvaus
Määrä
VENTTIILI, pallo, 3/8-18 npt(f)
1
KÄÄNTÖLIITIN, T-liitos
1
LETKU, 3/8 OD, leikkaa sopivaksi,
1,3 ft.
tilaa putkisarja 24D496
KULMALIITIN, kierto, 3/8T x 1/4 npt(m)
3
ILMANSÄÄDIN, pumppu, 1/4 npt
1
KULMALIITIN, kierto, 5/32T x 1/8 npt
1
LETKU, musta, leikkaa sopivaksi,
10,16
tilaa putkisarja 24D496
cm.
KÄÄNTÖLIITIN, 90 °, 5/32T x 1/8 npt(f)
2
KULMALIITIN, kierto, 5/32T x 1/8 npt
1
MITTARI, paine
2
VENTTIILI, varo
1
SOVITIN, 1/4 nps(m) x 1/4 npt
1
MUTTERI, säädin
2
RUUVI, kupukanta
2
ILMANSÄÄDIN, pistooli, 1/4 npt
1
MUTTERI, säädin
1
PANEELI
1
TARRA, paneeli (ei kuvassa)
1
VÄLIKE
1
MUTTERI, vasta (ei kuvassa)
2
KULMALIITIN, kierto, 3/8T x 1/4 npt(m)
1
KANSI, linssi, 12 tarra-arkki (ei
1
näkyvissä), tilaussarja 24A540 5 arkkia
KULMALIITIN, 1/4 npt(f) x 1/8 npt(m)
1
RENGAS, maadoitus
1
RENGAS, maadoitus
1
313675U
Sarjat
Vain pumpun ohjauspaneelisarjat
307
308
304
327
310
310
307
313
327
313
308
306
305
304
306
305
303 326
304 311
301
317
314
311
303 326
325 324
301
317 314
ti13567b
ti13566b
M07xxx-, M12xxx- ja M18xxx-ilmamoottorit
M02xxx- ja M04xxx-ilmamoottorit
Sarja 24A583
Sarja 24A586
Viite Osa
Kuvaus
Määrä
301 114362 VENTTIILI, pallo
1
303
----- LETKU, 1/2 OD, leikkaa sopivaksi,
45,72
tilaa putkisarja 24D496
cm.
304 121212 KULMALIITIN, kierto, 1/2T x 3/8 npt(m)
2
305 15T536 ILMANSÄÄDIN, 3/8 npt
1
306
----- KULMALIITIN, kierto, 5/32 T x 1/4 npt
1
307
----- LETKU, musta, leikkaa sopivaksi,
12,70
tilaa putkisarja 24D496
cm.
308
----- KÄÄNTÖLIITIN, 90 °, 5/32T x 1/8 npt(f)
1
310 15T500 MITTARI, paine
1
311 113498 VENTTIILI, varo
1
313 15T538 MUTTERI, säädin
1
314 114381 RUUVI, kupukanta
2
317
----- PANEELI
1
318
----- TARRA, paneeli (ei kuvassa)
1
319
----- VÄLIKE (katso kuva sivulla 46)
1
320 105332 MUTTERI, vasta (ei kuvassa)
2
321
----- KULMALIITIN, 1/2T x 1/2 npt
1
(katso kuva sivulla 46)
322
----- KANSI, linssi, 12 tarra-arkki (ei
1
näkyvissä), tilaussarja 24A540 5 arkkia
326
----- KULMALIITIN, kierto, 1/2T x 3/8 npt(m)
1
327 24P814 RENGAS, maadoitus
1
Viite Osa
Kuvaus
301
114362 VENTTIILI, pallo
303
----- LETKU, 3/8 OD, leikkaa sopivaksi,
tilaa putkisarja 24D496
304
121141 KULMALIITIN, kierto, 3/8T x 1/4
npt(m)
305
15T499 ILMANSÄÄDIN, 1/4 npt
306
15T866 KULMALIITIN, kierto, 5/32T x 1/8
npt
307
----- LETKU, musta, leikkaa sopivaksi,
tilaa putkisarja 24D496
308
15T498 KÄÄNTÖLIITIN, 90 °, 5/32T x 1/8
npt(f)
310
15T500 MITTARI, paine
311
113498 VENTTIILI, varo
313
115244 MUTTERI, säädin
314
114381 RUUVI, kupukanta
317
----- PANEELI
318
----- TARRA, paneeli (ei kuvassa)
319
----- SISÄLIITE (katso kuva sivulla 46)
320
105332 MUTTERI, vasta (ei kuvassa)
321
121141 KULMALIITIN, kierto, 3/8T x 1/4
npt(m) (katso piirustus sivulla 46)
322
----- KANSI, linssi, 12 tarra-arkki (ei
näkyvissä), tilaussarja 24A540 5
arkkia
324
----- LIITIN, suora, 3/8T x 1/4 npt(m)
325
----- KULMALIITIN, 1/4 npt(f) x 1/8
npt(m)
326
----- LIITIN, suora, 3/8T x 3/8 npt(m)
327
24P812 RENGAS, maadoitus
313675U
Määrä
1
1,3 ft.
1
1
1
10,16
cm.
1
1
1
1
2
1
1
1
2
1
1
1
1
1
1
47
Sarjat
DataTrak
208 l:n imuletkusarjat
HUOMAUTUS: Katso DataTrakin käyttöohjeesta,
313541, kaikki DataTrakiin liittyvät osanumerot ja
sarjatiedot, sisältäen kielikytkimen ja solenoidin.
Sisältää imuletkun, sulkusovittimen ja imupään.
24A954 - 3/4 tuuman letku
24B598 - 1 tuuman letku
Suppilosarja 256410
Sisältää suppilon (15), sisääntuloputken (17),
o-renkaan (19), sihdin (20) ja liittimen (21, vain 25 cc
pumput).
Paineilmaohjauksen
asennussarja 24E883, seinä
ja teline
Sarja 24E883 sisältää kannattimen (49), kaksi
kuusiomutteria (16) ja kaksi ruuvia (23). Käytä
kumpaa tahansa kiinnitysreikäsarjaa.
16
49
PTFE-imuletkusarjat
Tarkoitettu happamien materiaalien, jotka ovat
yhteensopivia PTFE:n kanssa, pumppaamiseen.
Sisältää imuletkun, kääntöliittimen ja imupään.
Sarja
Kuvaus
24B337 3/4 tuuman letku, PTFE-vuorattu,
kulmaliittimellä
24B338 3/4 tuuman letku, PTFE-vuorattu,
kulmaliittimellä
24B424 3/4 tuuman letku, PTFE-vuorattu,
suoralla liittimellä
24B425 3/4 tuuman letku, PTFE-vuorattu,
suoralla liittimellä
24J315 3/8 tuuman letku 1/2 tuuman liitos,
PTFE-vuorattu, suoralla liittimellä
Seinä/
Pyöräteline
Pyöräteline
Pyöräteline
Seinä
Seinä
Seinä tai
pyöräteline*
* Pyörätelinekiinnitys vaatii erillisen liittimen, osanumero
114874.
Tyhjennysventtiilisarja 256425
23
ti13463b
22,75 l:n imuputkisarjat
Vahvistetut PTFE V -tiivistesarjat
Sisältää imuletkun (4) ja imupään (5).
Sarja
Laitteet
Sisältää tyhjennysventtiilin (41), liittimen (44)
ja letkun (45).
Seinä/
pyöräteline
256420 10:1, 15:1, 30:1 -- Vain M02xxx- Molemmat
ja M04xxx-ilmamoottorit
256421 23:1, 30:1 (M12xxx X L075xx), Pyöräteline
36:1, 45:1, 48:1
256422 15:1 (M12xxx X L150xx), 18:1, Pyöräteline
24:1, 28:1
256423 23:1, 30:1 (M12xxx X L075xx), Seinä
36:1, 45:1, 48:1
256424 15:1 (M12xxx X L150xx), 18:1, Seinä
24:1, 28:1
HUOMAUTUS: Katso käyttöohjeesta 312792 tietoja
vahvistettuja PTFE-tiivisteitä sisältävistä
lisävarustesarjoista, joita käytetään sellaisten
materiaalien kanssa, jotka aiheuttavat kemiallisia
yhteensopivuusongelmia UHMWPE-polyetelyeenien,
kuten happamia katalyyttejä sisältävien materiaalien
kanssa.
256426 - 10-imupään paketti (5) sarjalle 256420.
48
313675U
Sarjat
Pistoolit ja letkut
G15 ja G40
Etsi joukosta pistoolisi, jotta löydät malliin sopivat osat.
Oikeat letkut ja osat on merkitty luetteloon kunkin
pistoolin alapuolella olevassa taulukossa.
10
8
14
XTR 5
18
22
10
37
9
9
ti11993a
ti12636a
Viite Osa
9
241812
10
Kuvaus
Määrä
LETKU, neste
1
G10xxx-G30xxx; seuraavat taulukkoon
merkityt poikkeukset: 7,6 m (25 ft),
enimmäiskäyttöpaine 22,7 MPa, 227 bar
(3 300 psi)
H52525 G30W57-G30W60, G48xxx; 7,6 m (25
ft), 38,6 MPa, 386 bar (5 600 psi)
enimmäiskäyttöpaine
24B562 G30C13 and G30C57; 15,2 m (50 ft),
22,7 MPa, 227 bar (3 300 psi)
enimmäiskäyttöpaine
H42525 G36xxx-G45xxx; 7,6 m (25 ft); 30,1 MPa,
310 bar (4 500 psi) enimmäiskäyttöpaine
XTR501 GUN, XTR
1
XTR504 PISTOOLI, XTR RAC-suuttimella
1
Viite
8
9
10
11
12
14
18
22
37
Osa
189018
Kuvaus
Määrä
KÄÄNTÖLIITIN, nesteletku
1
LETKU, neste
1
241812 G10xxx-G30xxx; 7,6 m (25 ft);
22,7 MPa, 227 bar (3 300 psi)
enimmäiskäyttöpaine
24A446 G36xxx-G48xxx; 7 m (23 ft);
28,3 MPa, 283 bar (4 100 psi)
enimmäiskäyttöpaine
24C855 PISTOOLI, G40
1
24C857 PISTOOLI, G40 RAC-suuttimella
1
24C853 PISTOOLI, G15
1
AAM413 SUUTIN
1
AAMxxx SUUTIN, vaihtoehtoinen, katso
1
pistoolin käyttöohje
256390 LETKU, ilma
1
----LIITIN, letku; tilaa sarja 24A588, 10 kpl
7
pakkaus
239069 LETKU, liitos (vain
1
G36xxx-G48xxx-laitteet)
166846 SOVITIN, liitosletkulle
1
50 jalan (15,24 m)
ilma-/nesteletkusarja 24A955
Lisävaruste 50 jalan (15,24 m) neste-/ilmaletkupari
20 puristimen kanssa. Käytä vain
G10xxx-G30xxx-mallien kanssa (3 300 psig nesteen
enimmäiskäyttöpaine).
50 jalan (15,24 m) nesteletku
24A413
Lisävaruste 50 jalan (15,24 m) letku,
enimmäiskäyttöpaine 38,6 MPa, 386 bar (5 600 psi).
313675U
49
Seinäkiinnikkeen asennusmitat
Seinäkiinnikkeen asennusmitat
11 tuumaa
(279 mm)
4 tuumaa
(102 mm)
ti12833a
Neljä 0,40 tuuman (10 mm)
kiinnitysreikää
Tekniset tiedot
Nesteen enimmäiskäyttöpaine . . . . . . . . . . . . . . . . .Katso Mallit, taulukko sivulla 6.
Pumpun ilman enimmäistulopaine . . . . . . . . . . . . . .0,7 MPa, 7,0 bar (100 psi)
Pistoolin ilman enimmäistulopaine . . . . . . . . . . . . . .0,7 MPa, 7,0 bar (100 psi)
Muuntosuhde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Ks. Mallit taulukko sivulla 6.
Ilman sisääntulon koko . . . . . . . . . . . . . . . . . . . . . . .3/8-18 npt(f)
Käyttölämpötila-alue . . . . . . . . . . . . . . . . . . . . . . . . .2–49 °C (3–120 °F)
Nesteen enimmäislämpötila . . . . . . . . . . . . . . . . . . .71 °C (159 °F)
Äänitiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Katso tekniset tiedot ilmamoottorin käyttöohjeesta
312796.
Märät osat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Mäntäpumppu: ruostumatonta terästä, volframi
karbidi, jossa 6 % nikkeliä, UHMWPE, PTFE
Ruiskupistooli: katso käyttöohje 3A0149
(AA-pistoolit) tai käyttöohje 312145 (XTR-pistoolit).
Nesteletkut: nailon
Imukokoonpano: ruostumaton teräs, nailon
Nestesuodatin: katso käyttöopas 307273.
Tyhjennysventtiili: ruostumaton teräsventtiili
50
313675U
Laitepainot
Laitepainot
Paino kg (paunaa)
Asennettu
Asennettu pumppu*
Asennettu
pumppu*
+
pumppu
+
imuputkisarja tai suppilo
Asennettu
+
imuputkisarja tai
+
pumppu*
imuputkisarja
suppilo
pistooli ja letkut
+
Suhdeluku, moottori, Asennettu
+
+
+
pumppu* Imuputkisarja nestesuodatin pistooli ja letkut
mäntäpumppu
Nestesuodatin
Pyörätelinekiinnitys
10:1, M04xxx, LW075A
15:1, M02xxx, LW025A
15:1, M04xxx, LW050A
15:1, M12xxx, LW150A
18:1, M12xxx, LW125A
23:1, M12xxx, LW100A
24:1, M18xxx, LW150A
28:1, M18xxx, LW125A
30:1, M04xxx, LW025A
30:1, M12xxx, LW075A
36:1, M18xxx, LW100A
45:1, M12xxx, LW050A
48:1, M18xxx, LW075A
68 (31)
53 (24)
66 (30)
100 (45)
100 (45)
98 (45)
102 (46)
102 (46)
60 (28)
94 (43)
100 (45)
92 (42)
97 (44)
69 (32)
54 (25)
67 (31)
103 (47)
104 (47)
101 (46)
--------61 (28)
98 (45)
----96 (43)
-----
---------109 (49)
109 (49)
105 (48)
111 (50)
111 (50)
----104 (47)
108 (49)
101 (46)
105 (48)
76 (35)
62 (29)
75 (34)
--------------------68 (31)
--------101 (46)
106 (48)
81 (37)
67 (31)
79 (36)
113 (51)
113 (51)
111 (50)
116 (53)
116 (53)
73 (34)
108 (49)
114 (52)
106 (48)
110 (50)
42 (19)
27 (12)
40 (18)
73 (33)
72 (33)
70 (32)
76 (35)
75 (34)
34 (15)
67 (30)
73 (33)
65 (29)
70 (32)
43 (20)
28 (13)
41 (19)
--------------------35 (16)
-----------------
------------81 (37)
81 (37)
78 (35)
84 (38)
83 (38)
----75 (34)
81 (37)
73 (33)
78 (35)
48 (22)
33 (15)
46 (21)
--------------------40 (18)
-----------------
53 (24)
38 (17)
51 (23)
86 (39)
86 (39)
83 (38)
89 (40)
87 (39)
44 (20)
80 (36)
87 (39)
80 (36)
84 (38)
29 (13)
36 (16)
42 (19)
30 (14)
37 (17)
43 (20)
-------------
36 (16)
43 (20)
49 (22)
41 (19)
48 (22)
54 (25)
Seinäkiinnitys
10:1, M04xxx, LW075A
15:1, M02xxx, LW025A
15:1, M04xxx, LW050A
15:1, M12xxx, LW150A
18:1, M12xxx, LW125A
23:1, M12xxx, LW100A
24:1, M18xxx, LW150A
28:1, M18xxx, LW125A
30:1, M04xxx, LW025A
30:1, M12xxx, LW075A
36:1, M18xxx, LW100A
45:1, M12xxx, LW050A
48:1, M18xxx, LW075A
Telinekiinnitys
15:1, M04xxx, LW075A
30:1, M04xxx, LW025A
15:1, M04xxx, LW050A
* sisältää ilmansäätimet.
----- Tätä komponenttikokoonpanoa ei ole saatavilla näille malleille.
313675U
51
Gracon normaali takuu
Graco takaa, että kaikki tässä käyttöoppaassa mainitut Gracon valmistamat ja sen nimellä varustetut laitteet ovat materiaalin ja työn osalta
virheettömiä sinä päivänä, jolloin ne on myyty alkuperäisen ostajan käyttöön. Lukuun ottamatta Gracon myöntämiä erityisiä, jatkettuja tai
rajoitettuja takuita Graco korjaa tai vaihtaa vialliseksi toteamansa laitteen osan yhden vuoden ajan myyntipäiväyksestä. Tämä takuu on
voimassa vain, kun laite on asennettu, sitä käytetään ja ylläpidetään Gracon kirjallisten ohjeiden mukaisesti.
Tämä takuu ei koske yleistä kulumista tai sellaista vikaa, vauriota tai kulumista, joka johtuu virheellisestä asennuksesta, väärästä käytöstä,
hankauksesta, korroosiosta, riittämättömästä tai sopimattomasta kunnossapidosta, laiminlyönnistä, onnettomuudesta, laitteen muuttamisesta
tai osien vaihtamisesta muihin kuin Gracon osiin, eikä Graco ole näistä vastuussa. Graco ei myöskään ole vastuussa viasta, vauriosta
tai kulumisesta, joka johtuu Gracon laitteiden ja muiden kuin Gracon toimittamien rakenteiden, lisävarusteiden tai materiaalien välisestä
yhteensopimattomuudesta, tai muiden kuin Gracon toimittamien rakenteiden, lisävarusteiden tai materiaalien sopimattomasta suunnittelusta,
valmistuksesta, asennuksesta, käytöstä tai kunnossapidosta.
Tämän takuun ehtona on vialliseksi väitetyn laitteen palauttaminen asiakkaan kustannuksella valtuutetulle Graco-jälleenmyyjälle väitetyn vian
varmistamista varten. Jos väitetty vika todetaan, Graco korjaa tai vaihtaa veloituksetta vialliset osat. Laite palautetaan alkuperäiselle ostajalle
ilman kuljetuskustannuksia. Jos laitteen tarkistuksessa ei löydetä materiaali- tai työvirhettä, korjaus tehdään kohtuullista maksua vastaan, johon
voi sisältyä kustannukset osista, työstä ja kuljetuksesta.
TÄMÄ TAKUU ON YKSINOMAINEN JA KORVAA KAIKKI MUUT ILMAISTUT TAI OLETETUT TAKUUT, MUKAAN LUKIEN MUUN MUASSA
TAKUU MARKKINOITAVUUDESTA TAI SOVELTUVUUDESTA TIETTYYN TARKOITUKSEEN.
Gracon yksinomainen velvollisuus ja ostajan yksinomainen oikeussuoja mihinkään takuurikkomukseen tulee olla esitetty yllä olevien tietojen
mukaisesti. Ostaja suostuu siihen, että mitään muuta korvausta (mukaan lukien mm. satunnaiset tai välilliset vahingonkorvaukset menetetyistä
voitoista, menetetystä myynnistä, henkilö- tai omaisuusvahingoista tai muista satunnaisista tai välillisistä menetyksistä) ei ole saatavissa.
Takuuvaade on nostettava kuuden vuoden kuluessa myyntipäiväyksestä.
GRACO EI MYÖNNÄ MITÄÄN TAKUUTA JA TORJUU KAIKKI OLETETUT TAKUUT MARKKINOITAVUUDESTA JA SOPIVUUDESTA
TIETTYYN TARKOITUKSEEN SELLAISTEN LISÄVARUSTEIDEN, LAITTEIDEN, MATERIAALIEN TAI OSIEN YHTEYDESSÄ, JOTKA
GRACO ON MYYNYT MUTTEI VALMISTANUT. Näitä Gracon myymiä, mutta ei valmistamia nimikkeitä (kuten sähkömoottorit, kytkimet, letku
jne.) koskee niiden valmistajan mahdollinen takuu. Graco tarjoaa ostajalle kohtuullista tukea näiden takuiden rikkomisen vuoksi tehdyissä
vaateissa.
Missään tapauksessa Graco ei ole vastuussa epäsuorista, satunnaisista, erityisistä tai välillisistä vahingonkorvauksista, jotka aiheutuvat Gracon
laitetoimituksista tai niihin myytyjen tuotteiden tai muiden tavaroiden hankkimisesta, toimivuudesta tai käytöstä, olipa kyseessä sopimusrikkomus,
takuunalainen virhe, Gracon laiminlyönti tai jokin muu syy.
Tietoa Gracosta
Uusimmat tiedot Gracon tuotteista löytyvät sivustolta www.graco.com.
Katso patenttitiedot osoitteesta www.graco.com/patents.
TILAA ottamalla yhteys Graco-jälleenmyyjään tai soita saadaksesi lähimmän jälleenmyyjän yhteystiedot.
Puhelin: 612-623-6921 tai ilmaiseksi: 1-800-328-0211 Faksi: 612-378-3505
Kaikki tämän asiakirjan sisältämät tekstit ja kuvat ovat viimeisimpien painatushetkellä käytettävissä olevien tuotetietojen mukaiset.
Graco varaa oikeuden muutoksiin ilman eri ilmoitusta.
Käännös alkuperäisistä ohjeista. This manual contains Finnish. MM 312797
Gracon pääkonttori: Minneapolis
Kansainväliset toimistot: Belgia, Kiina, Japani, Korea
GRACO INC. AND SUBSIDIARIES • P.O. BOX 1441 • MINNEAPOLIS MN 55440-1441 • USA
Copyright 2008, Graco Inc. Kaikki Gracon valmistuspaikat on ISO 9001 rekisteröity.
www.graco.com
Tarkistettu versio U – toukokuu 2017
Was this manual useful for you? Yes No
Thank you for your participation!

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project

Related manuals

Graco 313675N - Merkur Non-Heated Spray Packages Kasutusjuhend
Graco 313675ZAA, Käsikirja, Merkur -kuumentamattomat ruiskutuslaitteet, Ohjeet Omaniku manuaal
Graco 313655L, Merkur pumpun asennus, ohjeet, osat Omaniku manuaal
Graco 313655G - Merkur Pump Assembly Kasutusjuhend
Graco 313655F, Merkur Pump Assembly Kasutusjuhend
Graco 313695N, Merkur Heated Spray Packages Kasutusjuhend
Graco Merkur Non-Heated Spray Packages Kasutusjuhend
Graco 313655D, Merkur Pump Assembly Kasutusjuhend
Graco 313695B, Merkur Heated Spray Packages Kasutusjuhend
Graco 312797J Merkur Non-Heated Spray Packages Instructions
Graco 312797L - Merkur Non-Heated Spray Packages Instructions
Graco 312797S - Merkur Non-Heated Spray Packages Instructions
Graco 312797R - Merkur Non-Heated Spray Packages Instructions
Graco 312797F Merkur Non-Heated Spray Packages Instructions
Graco 312797G Merkur Non-Heated Spray Packages Instructions
Graco 312797H Merkur Non-Heated Spray Packages Instructions
Graco 312797N - Merkur Non-Heated Spray Packages Instructions
Graco 312797B Merkur Spray Packages Instructions
Graco 312797Y, Merkur Non-Heated Spray Packages Instructions
Graco 313695S, Manuaalinen, Kuumennetut Merkur® -ruiskutuslaitteet, Käyttöohje Kasutusjuhend
Graco 312797Z, Merkur Non-Heated Spray Packages Instructions
Graco 312797V, Merkur Non-Heated Spray Packages Instructions
Download PDF

advertisement
