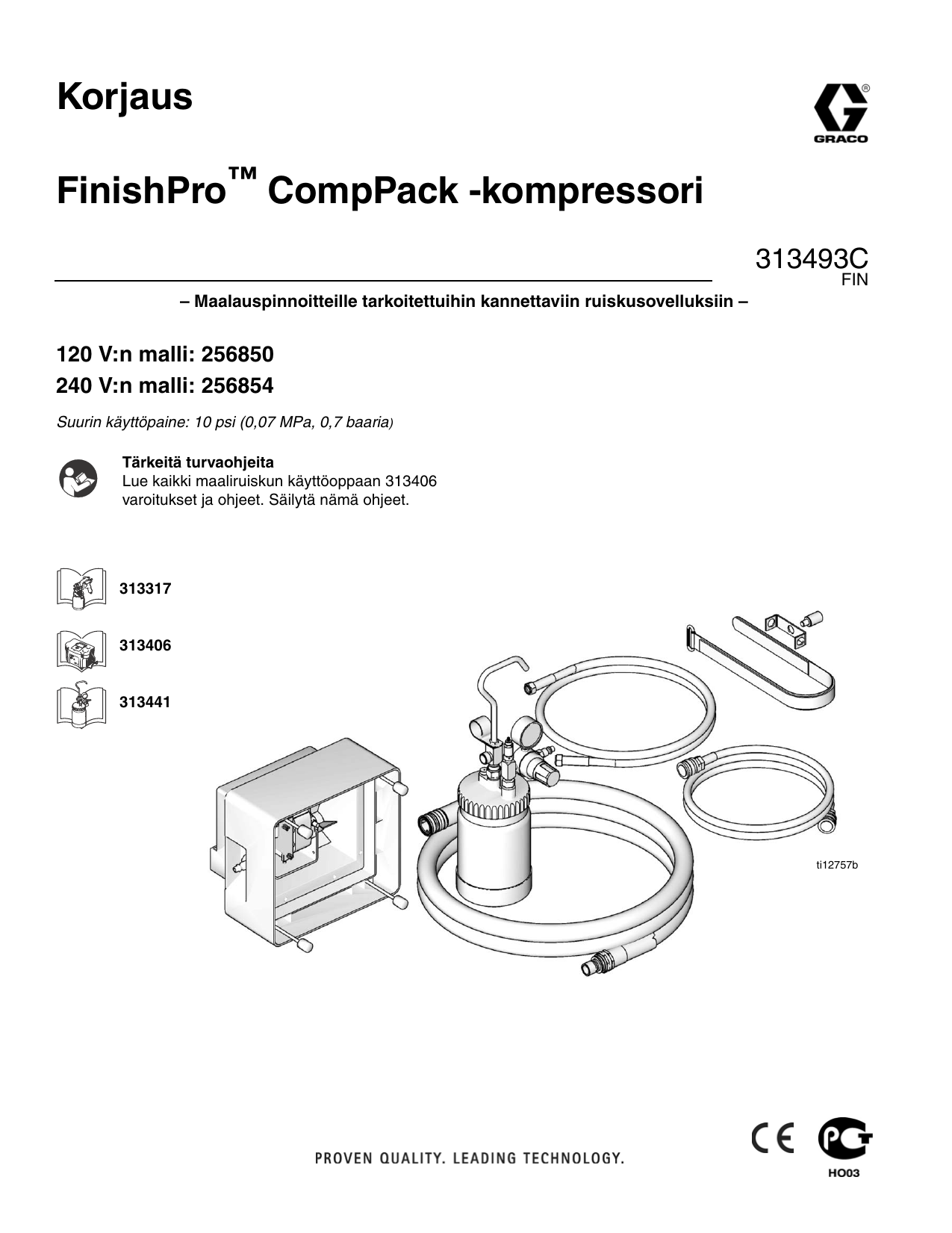

FinishPro™ CompPack -kompressori
313493C
FIN
– Maalauspinnoitteille tarkoitettuihin kannettaviin ruiskusovelluksiin –
120 V:n malli: 256850
240 V:n malli: 256854
Suurin käyttöpaine: 10 psi (0,07 MPa, 0,7 baaria)
Tärkeitä turvaohjeita
Lue kaikki maaliruiskun käyttöoppaan 313406
varoitukset ja ohjeet. Säilytä nämä ohjeet.
313317
313406
313441
ti12757b
Valmistelut
Valmistelut
Lisävarusteena saatavalla erillissäiliöllä
varustettu maaliruisku
CompPack-kompressorin asennus
Saat lisätietoja kohdista (1) - (99), Osat, käyttöopas 313406.
Saat lisätietoja kohdista (101) - (199) Osat, sivu 7.
C
A
1. Kytke ruisku pois päältä ja irrota pistorasiasta.
B
2. Löysää neljä ruuvia (18), irrota letkunpidike (35)
ja suodattimen pidin (17), esisuodatin (20)
ja pääsuodatin (21).
ti12798a
Lisävarusteena saatava erillissäiliö on varustettu kahdella
1,5 metrin letkulla.
1. Kytke nämä 1,5 metrin letkut maaliruiskun vastaaviin
9-metrisiin letkuihin.
2.
35
Muuta maaliruiskun pistooli imuputkisäiliökäytöstä
erillissäiliökäyttöön. Katso kohta Pistoolin muuttaminen
imuputkisäiliökäytöstä erillissäiliökäyttöön.
3. Liitä ilmaletku (A) maaliruiskuun.
Kiristä käsin.
21
20
17
ti13061a
18
3. Asenna CompPack (A) maaliruiskuun.
ti13082a
4. Liitä maaliruiskusta tuleva
ilmaletku (A) ruiskupistoolin
tuloliittimeen.
A
ti12797a
35
6. Liitä nesteen syöttöletku (C)
erillissäiliön poistoputkesta
ruiskupistoolin nesteen
imuaukkoon.
21
20
17
ti12857a
5. Liitä ilmaletku (B)
CompPack-kompressorin
poistoputkeen ja erillissäiliön
ilman imuaukkoon.
105
4. Asenna pääsuodatin (21), esisuodatin (20),
suodattimen pidin (17) ja letkunpidike (35)
neljällä ruuvilla (105).
ti13151a
ti13149a
2
313493C
Valmistelut
7. Täytä säiliö 3/4-täyteen. Kierrä
erillissäiliön kansi erillissäiliöön.
1. Sammuta maaliruisku.
2. Irrota maaliruisku pistorasiasta.
8. Katso ruiskutusohjeet ruiskupistoolin
käyttöoppaasta 313317.
3. Kierrä paineenpoistonuppia (113) auki noin
yksi kierros. Odota ennen kannen poistamista,
että paine on poistunut täysin. Kierrä nuppi kiinni.
ti13152a
Käyttövihjeitä
Pistoolin muuttaminen imuputkisäiliökäytöstä
erillissäiliökäyttöön
1. Irrota paineputki
ilmaliittimen karasta.
Moottorin normaalissa käytössä syntyy kipinöitä.
Ne voivat sytyttää palavien nesteiden huurut,
pölyhiukkaset tai muut herkästi syttyvät aineet
ruiskutusalueella.
• Käytä jatkoilmaletkua tarvittaessa, ja varmista,
että maaliruiskua käytetään puhtaissa, kuivissa
ja hyvin tuuletetuissa tiloissa.
• Älä koskaan käytä maaliruiskua ruiskutuskaapissa.
2. Poista imuputkisäiliön
kansi pistoolista.
3. Poista ilmaliittimen
kara pistoolista.
4. Laita keskivahvaa
kierrelukitetta kiristysruuviin.
Asenna säätöruuvi pistooliin
siten, että se on samalla
tasolla pistoolin rungon
kanssa.
•
Kytke maaliruisku päälle muutama minuutti ennen
ruiskutusta, jotta se ehtii lämmetä.
•
Varmista ennen käyttöä, että maaliruiskun suodatin
on puhdas. Puhdista suodatin käyttöoppaan 313406
sivulla 7 olevien ohjeiden mukaisesti.
Huom: Tee toimenpiteet päinvastaisessa järjestyksessä,
jos muutat erillisäiliökäytöstä imuputkisäiliökäytöksi.
•
Katso ohjeet ruiskutuspistoolin kuvion säätämisestä
HVLP EDGE-pistoolin käsikirjasta 313317.
Liittäminen sähköverkkoon
•
Kytke maaliruiskun virtajohto maadoitettuun liittimeen.
Katso maadoitus- ja sähkövaatimukset käyttöoppaan
313406 sivulta 4.
Kunnollisen tarttuvuuden aikaansaamiseksi varmista,
että ruiskutettava pinta on aivan puhdas.
•
Mikäli erillissäiliö kaatuu vahingossa tai sitä pidetään
liian kallellaan, nestettä saattaa vuotaa ilmansäätimeen
ja aiheuttaa vahinkoja. Ryhdy varotoimenpiteisiin
tämän estämiseksi. Mikäli nestettä pääsee säätimeen,
puhdista se välittömästi.
•
Kiristä erillissäiliön kansi ainoastaan käsin. Liiallinen
kiristäminen voi vahingoittaa kannen tiivistettä.
•
Ruiskuta aina käyttäen mahdollisimman pientä säiliön
painetta, jolla haluttu ruiskutuskuvio saadaan aikaiseksi
ja syöttöpainetta, yleensä 10 psi. Tarpeettoman
suurella säiliöpaineella ruiskuttaminen tuhlaa maalia
ja tuloksena voi olla appelsiinipinta.
•
Sivele kannen kierteet kevyesti vaseliinilla.
ti12915a
5. Kytke nesteen syöttöletku.
Paineenpoistotoimet
VAARA
Lisävarusteena saatava erillinen painesäiliö
pysyy paineistettuina, kunnes paine poistetaan
käsin. Vähennä paineistetun nesteen ja
ruiskutuspistoolista vahingossa lähtevän
suihkun aiheuttamaa vakavan tapaturman
vaaraa poistamalla aina paine erillisestä
painesäiliöstä ennen kannen löysäämistä
tai irrottamista. Poista paine myös jos
nestesuutin tukkeutuu, sekä ennen laitteen
puhdistamista, tarkistamista tai huoltoa.
313493C
3
Korjaus
Korjaus
Kompressorin irrottaminen
4. Irrota kolme lattaliitintä (B) verkkojohdon liittimen
takaa (102).
Saat lisätietoja kohdista (1) - (99), Osat, käyttöopas 313406.
Saat lisätietoja kohdista (101) - (199) Osat, sivu 7.
5. Irrota kolme ruuvia (104) kompressorin kotelosta (112)
ja irrota kompressori (111).
111
107
Välttääksesi vammoja tai sähköiskuja, sammuta
maaliruisku ja irrota verkkojohto ennen minkään
turbiinin korjaustoimenpiteen suorittamista.
112
1. Irrota neljä siipiruuvia (105), letkunpidike (35),
suodattimen pidike (17), esisuodatin (20)
pääsuodatin (16) ja suodattimen tiivisteet (19).
109
B
2. Irrota CompPack-kompressori (A).
102
A
104
Kompressorin asennus
1. Asenna kompressori (111) kompressorin koteloon (112)
kolmella ruuvilla (104).
35
3.
21
20
105
3. Irrota ilmaletku (107) pikaliittimen (109) kierreliittimestä.
4
Asenna ilmaputki (107) pikaliittimen (109) kierreliittimeen.
4. Asenna CompPack-kompressori (A).
17
ti12857a
2. Kytke kolme lattaliitintä (B) verkkojohdon liittimen
taakse (102).
5. Asenna pääsuodatin (21), esisuodatin (20),
suodattimen pidin (17) ja letkunpidike (35)
neljällä ruuvilla (105).
313493C
Kytkentäkaavio
Kytkentäkaavio
BK
G
W
ti13144a
313493C
5
Tekniset tiedot
Tekniset tiedot
120 V, 60 Hz
CompPack
Ampeeria
Wattia
Paino naulaa
(kg)
Äänitaso*
Äänenpaine*
1,5
80
5 (2,7)
100 dBa
86 dBa
230 V, 50 Hz
CompPack
Ampeeria
Wattia
Paino naulaa
(kg)
Äänitaso*
Äänenpaine*
0,8
80
5 (2,7)
100 dBa
86 dBa
* Äänitaso ja äänenpaine on mitattu 1 metrin etäisyydeltä
ISO 3744-normin mukaisesti.
6
313493C
Osapiirustus
Osapiirustus
Mallit: 256850, 256854
102
101
103
ti12908b
104
Osaluettelo
Mallit: 256850, 256854
Ref
101
102
103
104
Part
15Y858
15Y859
257098
240488
256959
313493C
Description
KIT, compressor box HVLP, 120V
KIT, compressor box HVLP, 240V
KIT CUP, 1 qt complete
COMPRESSOR, hose
STRAP, remote, cup
Qty
1
1
1
1
1
7
