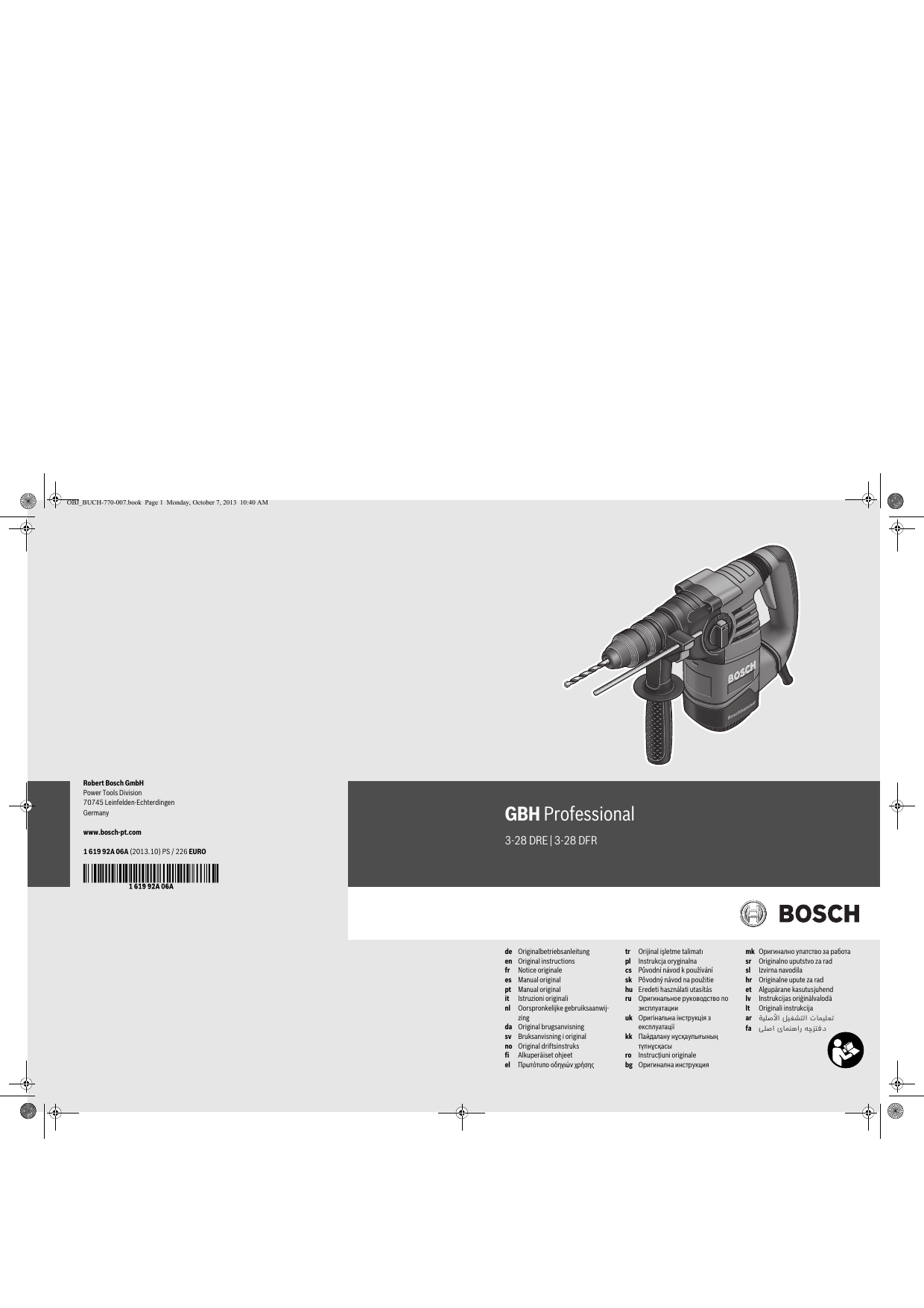

Bosch GBH Professional 3-28 DFR Originalbetriebsanleitung

OBJ_BUCH-770-007.book Page 1 Monday, October 7, 2013 10:40 AM
Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
GBH Professional
3-28 DRE | 3-28 DFR
1 619 92A 06A (2013.10) PS / 226 EURO
de
en
fr
es
pt
it
nl
Originalbetriebsanleitung
Original instructions
Notice originale
Manual original
Manual original
Istruzioni originali
Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr
pl
cs
sk
hu
ru
uk
kk
ro
bg
Orijinal işletme talimatı
Instrukcja oryginalna
Původní návod k používání
Pôvodný návod na použitie
Eredeti használati utasítás
Оригинальное руководство по
эксплуатации
Оригінальна інструкція з
експлуатації
Пайдалану нұсқаулығының
түпнұсқасы
Instrucţiuni originale
Оригинална инструкция
mk
sr
sl
hr
et
lv
lt
ar
fa
Оригинално упатство за работа
Originalno uputstvo za rad
Izvirna navodila
Originalne upute za rad
Algupärane kasutusjuhend
Instrukcijas oriģinālvalodā
Originali instrukcija
ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ
ΖЎϩʉ ˒μВЖЙʉʓ ИͳϞφЁʑ
OBJ_BUCH-770-007.book Page 3 Wednesday, October 2, 2013 10:37 AM
3|
GBH 3-28 DFR
1
6
2
7
5
3
4
8
9
10
11
12
GBH 3-28 DRE
13
14
12
1 619 92A 06A | (2.10.13)
Bosch Power Tools
OBJ_BUCH-770-007.book Page 4 Wednesday, October 2, 2013 10:37 AM
4|
B
A
11
3
X
12
12
C
D
17
16
10
6
5
2
15
E
F
18
2
19
(2x/3x)
1 619 92A 06A | (2.10.13)
Bosch Power Tools
OBJ_BUCH-770-007.book Page 5 Wednesday, October 2, 2013 10:37 AM
5|
G
H
5
21
20
J
I
20
21
10
22
K
12
L
X
5
28
23
24
1 619 92A 06A | (2.10.13)
25
26
27
Bosch Power Tools
OBJ_BUCH-770-007.book Page 6 Wednesday, October 2, 2013 10:37 AM
6 | Deutsch
Deutsch
Sicherheitshinweise
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge
(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge
(ohne Netzkabel).
Arbeitsplatzsicherheit
 Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche
können zu Unfällen führen.
 Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe
entzünden können.
 Halten Sie Kinder und andere Personen während der
Benutzung des Elektrowerkzeugs fern. Bei Ablenkung
können Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
 Der Anschlussstecker des Elektrowerkzeuges muss in
die Steckdose passen. Der Stecker darf in keiner Weise
verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
 Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
 Halten Sie Elektrowerkzeuge von Regen oder Nässe
fern. Das Eindringen von Wasser in ein Elektrowerkzeug
erhöht das Risiko eines elektrischen Schlages.
 Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker
aus der Steckdose zu ziehen. Halten Sie das Kabel fern
von Hitze, Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
 Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch
für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
1 619 92A 06A | (2.10.13)
 Wenn der Betrieb des Elektrowerkzeuges in feuchter
Umgebung nicht vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
Sicherheit von Personen
 Seien Sie aufmerksam, achten Sie darauf, was Sie tun,
und gehen Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,
wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment
der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges
kann zu ernsthaften Verletzungen führen.
 Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von Verletzungen.
 Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.
Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die
Stromversorgung anschließen, kann dies zu Unfällen führen.
 Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten.
Ein Werkzeug oder Schlüssel, der sich in einem drehenden
Geräteteil befindet, kann zu Verletzungen führen.
 Vermeiden Sie eine abnormale Körperhaltung. Sorgen
Sie für einen sicheren Stand und halten Sie jederzeit
das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
 Tragen Sie geeignete Kleidung. Tragen Sie keine weite
Kleidung oder Schmuck. Halten Sie Haare, Kleidung
und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von
sich bewegenden Teilen erfasst werden.
 Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese
angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen
durch Staub verringern.
Verwendung und Behandlung des Elektrowerkzeuges
 Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre
Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem
passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
 Benutzen Sie kein Elektrowerkzeug, dessen Schalter
defekt ist. Ein Elektrowerkzeug, das sich nicht mehr einoder ausschalten lässt, ist gefährlich und muss repariert
werden.
 Ziehen Sie den Stecker aus der Steckdose und/oder
entfernen Sie den Akku, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
 Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie PersoBosch Power Tools
OBJ_BUCH-770-007.book Page 7 Wednesday, October 2, 2013 10:37 AM
Deutsch | 7
nen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn sie von
unerfahrenen Personen benutzt werden.
 Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Gerätes reparieren. Viele Unfälle haben
ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
 Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten
verklemmen sich weniger und sind leichter zu führen.
 Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeitsbedingungen und
die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
Service
 Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des
Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Hämmer
 Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann
Gehörverlust bewirken.
 Benutzen Sie Zusatzgriffe, wenn diese mit dem Elektrowerkzeug mitgeliefert werden. Der Verlust der Kontrolle kann zu Verletzungen führen.
 Halten Sie das Gerät an den isolierten Griffflächen,
wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug oder die Schraube verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch
metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
 Verwenden Sie geeignete Suchgeräte, um verborgene
Versorgungsleitungen aufzuspüren, oder ziehen Sie
die örtliche Versorgungsgesellschaft hinzu. Kontakt mit
Elektroleitungen kann zu Feuer und elektrischem Schlag
führen. Beschädigung einer Gasleitung kann zur Explosion
führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.
 Halten Sie das Elektrowerkzeug beim Arbeiten fest mit
beiden Händen und sorgen Sie für einen sicheren
Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
 Sichern Sie das Werkstück. Ein mit Spannvorrichtungen
oder Schraubstock festgehaltenes Werkstück ist sicherer
gehalten als mit Ihrer Hand.
 Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug
kann sich verhaken und zum Verlust der Kontrolle über das
Elektrowerkzeug führen.
Bosch Power Tools
Produkt- und Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bitte klappen Sie die Aufklappseite mit der Darstellung des
Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt,
während Sie die Betriebsanleitung lesen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Hammerbohren in Beton, Ziegel und Gestein sowie für leichte Meißelarbeiten. Es ist
ebenso geeignet zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff. Elektrowerkzeuge mit elektronischer Regelung und Rechts-/Linkslauf sind auch geeignet zum Schrauben.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.
1 Schnellspann-Wechselbohrfutter(GBH 3-28 DFR)
2 SDS-plus-Wechselbohrfutter (GBH 3-28 DFR)
3 Werkzeugaufnahme SDS-plus
4 Staubschutzkappe
5 Verriegelungshülse
6 Wechselbohrfutter-Verriegelungsring (GBH 3-28 DFR)
7 Ein-/Ausschalter
8 Entriegelungstaste für Schlag-/Drehstopp-Schalter
9 Schlag-/Drehstopp-Schalter
10 Taste für Tiefenanschlageinstellung
11 Tiefenanschlag
12 Zusatzgriff (isolierte Grifffläche)
13 Drehrichtungsumschalter
14 Handgriff (isolierte Grifffläche)
15 Sicherungsschraube für Zahnkranzbohrfutter*
16 Zahnkranzbohrfutter*
17 SDS-plus-Aufnahmeschaft für Bohrfutter*
18 Bohrfutteraufnahme (GBH 3-28 DFR)
19 Kennrillen
20 Vordere Hülse des Schnellspann-Wechselbohrfutters
(GBH 3-28 DFR)
21 Haltering des Schnellspann-Wechselbohrfutters
(GBH 3-28 DFR)
22 Absaugöffnung Saugfix*
23 Klemmschraube Saugfix*
24 Tiefenanschlag Saugfix*
25 Teleskoprohr Saugfix*
26 Flügelschraube Saugfix*
27 Führungsrohr Saugfix*
28 Universalhalter mit SDS-plus-Aufnahmeschaft*
*Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang. Das vollständige Zubehör finden Sie in
unserem Zubehörprogramm.
1 619 92A 06A | (2.10.13)
OBJ_BUCH-770-007.book Page 8 Wednesday, October 2, 2013 10:37 AM
8 | Deutsch
Technische Daten
Bohrhammer
Sachnummer
Drehzahlsteuerung
Drehstopp
Rechts-/Linkslauf
Wechselbohrfutter
Nennaufnahmeleistung
Schlagzahl
Einzelschlagstärke entsprechend EPTA-Procedure 05/2009
Drehzahl
Werkzeugaufnahme
Durchmesser Spindelhals
zulässiger Bohrdurchmesser max.:
(siehe auch Seite 9)
– Beton*
– Mauerwerk (mit Hohlbohrkrone)
– Stahl
– Holz
Gewicht entsprechend EPTA-Procedure 01/2003
Schutzklasse
W
min-1
J
min-1
mm
mm
mm
mm
mm
kg
GBH 3-28 DRE
3 611 B3A 0..



–
800
0 –4000
3,1
0 –900
SDS-plus
50
GBH 3-28 DFR
3 611 B4A 0..




800
0 –4000
3,1
0 –900
SDS-plus
50
28
82
13
30
3,5
/II
28
82
13
30
3,6
/II
* mit Hohlbohrkrone nicht geeignet
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter
„Technische Daten“ beschriebene Produkt mit den folgenden
Normen oder normativen Dokumenten übereinstimmt:
EN 60745 gemäß den Bestimmungen der Richtlinien
2011/65/EU, 2004/108/EG, 2006/42/EG.
Technische Unterlagen (2006/42/EG) bei:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Henk Becker
Helmut Heinzelmann
Executive Vice President
Head of Product Certification
Engineering
PT/ETM9
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 07.10.2013
Geräusch-/Vibrationsinformation
Messwerte für Geräusch ermittelt entsprechend EN 60745.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 91 dB(A); Schallleistungspegel 102 dB(A). Unsicherheit K=3 dB.
Gehörschutz tragen!
GBH 3-28 DRE:
Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745:
Hammerbohren in Beton: ah =14,5 m/s2, K=1,6 m/s2,
1 619 92A 06A | (2.10.13)
Meißeln: ah =10 m/s2, K=1,5 m/s2,
Bohren in Metall: ah <2,5 m/s2, K=1,5 m/s2,
Schrauben: ah <2,5 m/s2, K=1,5 m/s2.
GBH 3-28 DFR:
Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745:
Hammerbohren in Beton: ah =13 m/s2, K=2 m/s2,
Meißeln: ah =9,5 m/s2, K=1,5 m/s2,
Bohren in Metall: ah <2,5 m/s2, K=1,5 m/s2,
Schrauben: ah <2,5 m/s2, K=1,5 m/s2.
GBH 3-28 DRE/GBH 3-28 DFR:
Der in diesen Anweisungen angegebene Schwingungspegel
ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von
Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die
hauptsächlichen Anwendungen des Elektrowerkzeugs.
Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit unterschiedlichen Zubehören, mit abweichenden
Einsatzwerkzeugen oder ungenügender Wartung eingesetzt
wird, kann der Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum
deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung
sollten auch die Zeiten berücksichtigt werden, in denen das
Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich
im Einsatz ist. Dies kann die Schwingungsbelastung über
den gesamten Arbeitszeitraum deutlich reduzieren.
Bosch Power Tools
OBJ_BUCH-770-007.book Page 9 Wednesday, October 2, 2013 10:37 AM
Deutsch | 9
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest wie
zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
Betriebsart
Material
Stahl
Montage
–
–
Ø –13 mm
SDS-plus
 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Holz
Zusatzgriff
 Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zusatzgriff 12.
Zusatzgriff schwenken (siehe Bild A)
Sie können den Zusatzgriff 12 beliebig schwenken, um eine
sichere und ermüdungsarme Arbeitshaltung zu erreichen.
– Drehen Sie das untere Griffstück des Zusatzgriffs 12 entgegen dem Uhrzeigersinn und schwenken Sie den Zusatzgriff 12 in die gewünschte Position. Danach drehen Sie das
untere Griffstück des Zusatzgriffs 12 im Uhrzeigersinn
wieder fest.
Achten Sie darauf, dass das Spannband des Zusatzgriffs in
der dafür vorgesehenen Nut am Gehäuse liegt.
Bohrtiefe einstellen (siehe Bild B)
Mit dem Tiefenanschlag 11 kann die gewünschte Bohrtiefe X
festgelegt werden.
– Drücken Sie die Taste für die Tiefenanschlageinstellung 10
und setzen Sie den Tiefenanschlag in den Zusatzgriff 12 ein.
Die Riffelung am Tiefenanschlag 11 muss nach unten zeigen.
– Schieben Sie das SDS-plus-Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme SDS-plus 3. Die Beweglichkeit des SDS-plus-Werkzeugs kann sonst zu einer falschen Einstellung der Bohrtiefe führen.
– Ziehen Sie den Tiefenanschlag so weit heraus, dass der
Abstand zwischen der Spitze des Bohrers und der Spitze
des Tiefenanschlags der gewünschten Bohrtiefe X entspricht.
Bohrfutter und Werkzeuge auswählen
Betriebsart
Material
Beton
Ø 4 –28 mm
SDS-plus
SDS-plus
–
–
–
Ø –30 mm
SDS-plus
Zum Hammerbohren und Meißeln benötigen Sie SDS-plusWerkzeuge, die in das SDS-plus-Bohrfutter eingesetzt werden.
Zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff sowie zum Schrauben werden Werkzeuge ohne SDSplus (z.B. Bohrer mit zylindrischem Schaft) verwendet. Für
diese Werkzeuge benötigen Sie ein Schnellspannbohrfutter
bzw. Zahnkranzbohrfutter.
GBH 3-28 DFR: Das SDS-plus-Wechselbohrfutter 2 kann
leicht gegen das mitgelieferte Schnellspann-Wechselbohrfutter 1 ausgetauscht werden.
Zahnkranzbohrfutter wechseln (GBH 3-28 DRE)
Um mit Werkzeugen ohne SDS-plus (z.B. Bohrer mit zylindrischem Schaft) arbeiten zu können, müssen Sie ein geeignetes Bohrfutter montieren (Zahnkranz- oder Schnellspannbohrfutter, Zubehör).
Zahnkranzbohrfutter montieren (siehe Bild C)
– Schrauben Sie den SDS-plus-Aufnahmeschaft 17 in ein
Zahnkranzbohrfutter 16. Sichern Sie das Zahnkranzbohrfutter 16 mit der Sicherungsschraube 15. Beachten Sie,
dass die Sicherungsschraube ein Linksgewinde hat.
Zahnkranzbohrfutter einsetzen (siehe Bild C)
– Reinigen Sie das Einsteckende des Aufnahmeschaftes und
fetten Sie es leicht ein.
– Setzen Sie das Zahnkranzbohrfutter mit dem Aufnahmeschaft drehend in die Werkzeugaufnahme ein, bis es
selbsttätig verriegelt wird.
– Prüfen Sie die Verriegelung durch Ziehen am Zahnkranzbohrfutter.
Zahnkranzbohrfutter entnehmen
– Schieben Sie die Verriegelungshülse 5 nach hinten und
nehmen Sie das Zahnkranzbohrfutter 16 ab.
Wechselbohrfutter entnehmen/einsetzen
(GBH 3-28 DFR)
Mauerwerk
Bosch Power Tools
Ø 40 –82
mm
SDS-plus
SDS-plus
–
Wechselbohrfutter entnehmen (siehe Bild D)
– Ziehen Sie den Wechselbohrfutter-Verriegelungsring 6
nach hinten, halten Sie ihn in dieser Position fest und ziehen Sie das SDS-plus-Wechselbohrfutter 2 bzw. das
Schnellspann-Wechselbohrfutter 1 nach vorn ab.
Schützen Sie das Wechselbohrfutter nach dem Abnehmen
vor Verschmutzung.
1 619 92A 06A | (2.10.13)
OBJ_BUCH-770-007.book Page 10 Wednesday, October 2, 2013 10:37 AM
10 | Deutsch
Wechselbohrfutter einsetzen (siehe Bild E)
 Verwenden Sie nur modellspezifische Originalausstattung und achten Sie dabei auf die Anzahl der Kennrillen
19. Es sind nur Wechselbohrfutter mit zwei oder drei
Kennrillen zulässig. Wird ein für dieses Elektrowerkzeug
nicht geeignetes Wechselbohrfutter verwendet, kann das
Einsatzwerkzeug während des Betriebs herausfallen.
– Reinigen Sie das Wechselbohrfutter vor dem Einsetzen
und fetten Sie das Einsteckende leicht ein.
– Umgreifen Sie das SDS-plus-Wechselbohrfutter 2 bzw.
das Schnellspann-Wechselbohrfutter 1 mit der ganzen
Hand. Schieben Sie das Wechselbohrfutter drehend auf
die Bohrfutteraufnahme 18, bis Sie ein deutliches Einrastgeräusch hören.
– Das Wechselbohrfutter verriegelt sich selbsttätig. Überprüfen Sie die Verriegelung durch Ziehen am Wechselbohrfutter.
Werkzeugwechsel
Die Staubschutzkappe 4 verhindert weitgehend das Eindringen von Bohrstaub in die Werkzeugaufnahme während des
Betriebes. Achten Sie beim Einsetzen des Werkzeuges darauf, dass die Staubschutzkappe 4 nicht beschädigt wird.
 Eine beschädigte Staubschutzkappe ist sofort zu ersetzen. Es wird empfohlen, dies von einem Kundendienst
vornehmen zu lassen.
SDS-plus-Einsatzwerkzeug einsetzen (siehe Bild F)
Mit dem SDS-plus-Bohrfutter können Sie das Einsatzwerkzeug einfach und bequem ohne Verwendung zusätzlicher
Werkzeuge wechseln.
– GBH 3-28 DFR: Setzen Sie das SDS-plus-Wechselbohrfutter 2 ein.
– Reinigen Sie das Einsteckende des Einsatzwerkzeuges und
fetten Sie es leicht ein.
– Setzen Sie das Einsatzwerkzeug drehend in die Werkzeugaufnahme ein, bis es selbsttätig verriegelt wird.
– Überprüfen Sie die Verriegelung durch Ziehen am Werkzeug.
Das SDS-plus-Einsatzwerkzeug ist systembedingt frei beweglich. Dadurch entsteht beim Leerlauf eine Rundlaufabweichung. Dies hat keine Auswirkungen auf die Genauigkeit des
Bohrlochs, da sich der Bohrer beim Bohren selbst zentriert.
SDS-plus-Einsatzwerkzeug entnehmen (siehe Bild G)
– Schieben Sie die Verriegelungshülse 5 nach hinten und
entnehmen Sie das Einsatzwerkzeug.
Einsatzwerkzeuge ohne SDS-plus einsetzen
(GBH 3-28 DRE)
Hinweis: Verwenden Sie Werkzeuge ohne SDS-plus nicht
zum Hammerbohren oder Meißeln! Werkzeuge ohne SDSplus und ihr Bohrfutter werden beim Hammerbohren und Meißeln beschädigt.
– Setzen Sie ein Zahnkranzbohrfutter 16 ein (siehe „Zahnkranzbohrfutter wechseln“, Seite 9).
– Öffnen Sie das Zahnkranzbohrfutter 16 durch Drehen, bis
das Werkzeug eingesetzt werden kann. Setzen Sie das
Werkzeug ein.
1 619 92A 06A | (2.10.13)
– Stecken Sie den Bohrfutterschlüssel in die entsprechenden Bohrungen des Zahnkranzbohrfutters 16 und spannen Sie das Werkzeug gleichmäßig fest.
– Drehen Sie den Schlag-/Drehstopp-Schalter 9 in die Position „Bohren“.
Einsatzwerkzeuge ohne SDS-plus entnehmen
(GBH 3-28 DRE)
– Drehen Sie die Hülse des Zahnkranzbohrfutters 16 mithilfe des Bohrfutterschlüssels entgegen dem Uhrzeigersinn,
bis das Einsatzwerkzeug entnommen werden kann.
Einsatzwerkzeuge ohne SDS-plus einsetzen
(GBH 3-28 DFR) (siehe Bild H)
Hinweis: Verwenden Sie Werkzeuge ohne SDS-plus nicht
zum Hammerbohren oder Meißeln! Werkzeuge ohne SDSplus und ihr Bohrfutter werden beim Hammerbohren und Meißeln beschädigt.
– Setzen Sie das Schnellspann-Wechselbohrfutter 1 ein.
– Halten Sie den Haltering 21 des Schnellspann-Wechselbohrfutters fest. Öffnen Sie die Werkzeugaufnahme durch
Drehen der vorderen Hülse 20 so weit, bis das Werkzeug
eingesetzt werden kann. Halten Sie den Haltering 21 fest
und drehen Sie die vordere Hülse 20 kräftig in Pfeilrichtung, bis deutliche Ratschengeräusche zu hören sind.
– Prüfen Sie den festen Sitz durch Ziehen am Werkzeug.
Hinweis: Wurde die Werkzeugaufnahme bis zum Anschlag geöffnet, kann beim Zudrehen der Werkzeugaufnahme das Ratschengeräusch zu hören sein und die Werkzeugaufnahme
schließt sich nicht.
Drehen Sie in diesem Fall die vordere Hülse 20 einmal entgegen der Pfeilrichtung. Danach kann die Werkzeugaufnahme
geschlossen werden.
– Drehen Sie den Schlag-/Drehstopp-Schalter 9 in die Position „Bohren“.
Einsatzwerkzeuge ohne SDS-plus entnehmen
(GBH 3-28 DFR) (siehe Bild I)
– Halten Sie den Haltering 21 des Schnellspann-Wechselbohrfutters fest. Öffnen Sie die Werkzeugaufnahme durch
Drehen der vorderen Hülse 20 in Pfeilrichtung, bis das
Werkzeug entnommen werden kann.
Staubabsaugung mit Saugfix (Zubehör)
 Stäube von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten
als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel).
Asbesthaltiges Material darf nur von Fachleuten bearbeitet
werden.
– Benutzen Sie möglichst eine für das Material geeignete
Staubabsaugung.
– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.
Bosch Power Tools
OBJ_BUCH-770-007.book Page 11 Wednesday, October 2, 2013 10:37 AM
Deutsch | 11
Beachten Sie in Ihrem Land gültige Vorschriften für die zu
bearbeitenden Materialien.
 Vermeiden Sie Staubansammlungen am Arbeitsplatz.
Stäube können sich leicht entzünden.
Saugfix montieren (siehe Bild J)
Für die Staubabsaugung wird ein Saugfix (Zubehör) benötigt.
Beim Bohren federt der Saugfix zurück, sodass der SaugfixKopf immer dicht am Untergrund gehalten wird.
– Drücken Sie die Taste für die Tiefenanschlageinstellung 10
und entnehmen Sie den Tiefenanschlag 11. Drücken Sie
die Taste 10 erneut und setzen Sie den Saugfix von vorn in
den Zusatzgriff 12 ein.
– Schließen Sie einen Absaugschlauch (Durchmesser 19 mm,
Zubehör) an die Absaugöffnung 22 des Saugfix an.
Der Staubsauger muss für den zu bearbeitenden Werkstoff
geeignet sein.
– Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen
Stäuben einen Spezialsauger.
Bohrtiefe am Saugfix einstellen (siehe Bild K)
Sie können die gewünschte Bohrtiefe X auch bei montiertem
Saugfix festlegen.
– Schieben Sie das SDS-plus-Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme SDS-plus 3. Die Beweglichkeit des SDS-plus-Werkzeugs kann sonst zu einer falschen Einstellung der Bohrtiefe führen.
– Lösen Sie die Flügelschraube 26 am Saugfix.
– Setzen Sie das Elektrowerkzeug ohne es einzuschalten
fest auf die zu bohrende Stelle auf. Das SDS-plus-Einsatzwerkzeug muss dabei auf der Fläche aufsetzen.
– Verschieben Sie das Führungsrohr 27 des Saugfix so in
seiner Halterung, dass der Saugfix-Kopf auf der zu bohrenden Fläche aufliegt. Schieben Sie das Führungsrohr 27
nicht weiter über das Teleskoprohr 25 als nötig, sodass ein
möglichst großer Teil der Skala auf dem Teleskoprohr 25
sichtbar bleibt.
– Ziehen Sie die Flügelschraube 26 wieder fest. Lösen Sie
die Klemmschraube 23 am Tiefenanschlag des Saugfix.
– Verschieben Sie den Tiefenanschlag 24 so auf dem Teleskoprohr 25, dass der im Bild gezeigte Abstand X Ihrer gewünschten Bohrtiefe entspricht.
– Ziehen Sie die Klemmschraube 23 in dieser Position fest.
Betrieb
Inbetriebnahme
 Beachten Sie die Netzspannung! Die Spannung der
Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit
230 V gekennzeichnete Elektrowerkzeuge können
auch an 220 V betrieben werden.
Betriebsart einstellen
Mit dem Schlag-/Drehstopp-Schalter 9 wählen Sie die Betriebsart des Elektrowerkzeugs.
Bosch Power Tools
Hinweis: Ändern Sie die Betriebsart nur bei ausgeschaltetem
Elektrowerkzeug! Das Elektrowerkzeug kann sonst beschädigt werden.
– Drücken Sie zum Wechsel der Betriebsart die Entriegelungstaste 8 und drehen Sie den Schlag-/Drehstopp-Schalter 9 in
die gewünschte Position, bis er hörbar einrastet.
Position zum Hammerbohren in Beton oder
Stein
Position zum Bohren ohne Schlag in Holz,
Metall, Keramik und Kunststoff sowie zum
Schrauben
Position Vario-Lock zum Verstellen der Meißelposition
In dieser Position rastet der Schlag-/Drehstopp-Schalter 9 nicht ein.
Position zum Meißeln
Drehrichtung einstellen
Mit dem Drehrichtungsumschalter 13 können Sie die Drehrichtung des Elektrowerkzeuges ändern.
 Betätigen Sie den Drehrichtungsumschalter 13 nur bei
Stillstand des Elektrowerkzeuges.
Rechtslauf: Drücken Sie den Drehrichtungsumschalter
13 bis zum Anschlag in Position
.
Linkslauf: Drücken Sie den Drehrichtungsumschalter 13
bis zum Anschlag in Position
.
Stellen Sie die Drehrichtung zum Hammerbohren, Bohren
und Meißeln immer auf Rechtslauf.
Ein-/Ausschalten
– Zum Einschalten des Elektrowerkzeugs drücken Sie den
Ein-/Ausschalter 7.
– Zum Ausschalten lassen Sie den Ein-/Ausschalter 7 los.
Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur
ein, wenn Sie es benutzen.
Drehzahl/Schlagzahl einstellen
Sie können die Drehzahl/Schlagzahl des eingeschalteten
Elektrowerkzeugs stufenlos regulieren, je nachdem, wie weit
Sie den Ein-/Ausschalter 7 eindrücken.
Leichter Druck auf den Ein-/Ausschalter 7 bewirkt eine niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck erhöht
sich die Drehzahl/Schlagzahl.
Überlastkupplung
 Klemmt oder hakt das Einsatzwerkzeug, wird der Antrieb zur Bohrspindel unterbrochen. Halten Sie, wegen
1 619 92A 06A | (2.10.13)
OBJ_BUCH-770-007.book Page 12 Wednesday, October 2, 2013 10:37 AM
12 | Deutsch
der dabei auftretenden Kräfte, das Elektrowerkzeug
immer mit beiden Händen gut fest und nehmen Sie einen festen Stand ein.
 Schalten Sie das Elektrowerkzeug aus und lösen Sie
das Einsatzwerkzeug, wenn das Elektrowerkzeug blockiert. Beim Einschalten mit einem blockierten Bohrwerkzeug entstehen hohe Reaktionsmomente.
Arbeitshinweise
 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Verändern der Meißelstellung (Vario-Lock)
Sie können den Meißel in 36 Stellungen arretieren. Dadurch
können Sie die jeweils optimale Arbeitsposition einnehmen.
– Setzen Sie den Meißel in die Werkzeugaufnahme ein.
– Drehen Sie den Schlag-/Drehstopp-Schalter 9 in die Position „Vario-Lock“ (siehe „Betriebsart einstellen“,
Seite 11).
– Drehen Sie das Einsatzwerkzeug in die gewünschte Meißelstellung.
– Drehen Sie den Schlag-/Drehstopp-Schalter 9 in die Position „Meißeln“. Die Werkzeugaufnahme ist damit arretiert.
– Stellen Sie die Drehrichtung zum Meißeln auf Rechtslauf.
Schrauberbits einsetzen (siehe Bild L)
 Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf
die Mutter/Schraube auf. Sich drehende Einsatzwerkzeuge können abrutschen.
Zur Verwendung von Schrauberbits benötigen Sie einen Universalhalter 28 mit SDS-plus-Aufnahmeschaft (Zubehör).
– Reinigen Sie das Einsteckende des Aufnahmeschaftes und
fetten Sie es leicht ein.
– Setzen Sie den Universalhalter drehend in die Werkzeugaufnahme ein, bis er selbsttätig verriegelt wird.
– Prüfen Sie die Verriegelung durch Ziehen am Universalhalter.
– Setzen Sie einen Schrauberbit in den Universalhalter. Verwenden Sie nur zum Schraubenkopf passende Schrauberbits.
– Drehen Sie den Schlag-/Drehstopp-Schalter 9 in die Position „Bohren“.
– Zum Entnehmen des Universalhalters schieben Sie die
Verriegelungshülse 5 nach hinten und entnehmen den Universalhalter 28 aus der Werkzeugaufnahme.
Wartung und Service
Wartung und Reinigung
 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
 Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.
 Eine beschädigte Staubschutzkappe ist sofort zu ersetzen. Es wird empfohlen, dies von einem Kundendienst
vornehmen zu lassen.
– Säubern Sie die Werkzeugaufnahme 3 nach jedem Gebrauch.
Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann
ist dies von Bosch oder einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden.
Kundendienst und Anwendungsberatung
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Elektrowerkzeuges an.
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei
Fragen zu unseren Produkten und deren Zubehör.
www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden.
Kundendienst: Tel.: (0711) 40040480
Fax: (0711) 40040481
E-Mail: [email protected]
Anwendungsberatung: Tel.: (0711) 40040480
Fax: (0711) 40040482
E-Mail: [email protected]
Österreich
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: [email protected]
Schweiz
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: [email protected]
Luxemburg
Tel.: +32 2 588 0589
Fax: +32 2 588 0595
E-Mail: [email protected]
Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen sollen einer
umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie
2012/19/EU über Elektro- und ElektronikAltgeräte und ihrer Umsetzung in nationales
Recht müssen nicht mehr gebrauchsfähige
Elektrowerkzeuge getrennt gesammelt und
einer umweltgerechten Wiederverwertung
zugeführt werden.
Änderungen vorbehalten.
1 619 92A 06A | (2.10.13)
Bosch Power Tools
OBJ_BUCH-770-007.book Page 13 Wednesday, October 2, 2013 10:37 AM
English | 13
English
Safety Notes
General Power Tool Safety Warnings
Read all safety warnings and all instructions. Failure to follow the warnings
and instructions may result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cordless)
power tool.
WARNING
Work area safety
 Keep work area clean and well lit. Cluttered or dark areas
invite accidents.
 Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases or
dust. Power tools create sparks which may ignite the dust
or fumes.
 Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
Electrical safety
 Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
 Avoid body contact with earthed or grounded surfaces,
such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body is
earthed or grounded.
 Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of electric
shock.
 Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges and moving parts. Damaged
or entangled cords increase the risk of electric shock.
 When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable
for outdoor use reduces the risk of electric shock.
 If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected
supply. Use of an RCD reduces the risk of electric shock.
Personal safety
 Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use a power
tool while you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury.
 Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection used
for appropriate conditions will reduce personal injuries.
Bosch Power Tools
 Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.
 Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.
 Do not overreach. Keep proper footing and balance at
all times. This enables better control of the power tool in
unexpected situations.
 Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from
moving parts. Loose clothes, jewellery or long hair can be
caught in moving parts.
 If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards.
Power tool use and care
 Do not force the power tool. Use the correct power tool
for your application. The correct power tool will do the
job better and safer at the rate for which it was designed.
 Do not use the power tool if the switch does not turn it
on and off. Any power tool that cannot be controlled with
the switch is dangerous and must be repaired.
 Disconnect the plug from the power source and/or the
battery pack from the power tool before making any
adjustments, changing accessories, or storing power
tools. Such preventive safety measures reduce the risk of
starting the power tool accidentally.
 Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool or
these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
 Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any other
condition that may affect the power tool’s operation. If
damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained power
tools.
 Keep cutting tools sharp and clean. Properly maintained
cutting tools with sharp cutting edges are less likely to bind
and are easier to control.
 Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking into account
the working conditions and the work to be performed.
Use of the power tool for operations different from those
intended could result in a hazardous situation.
Service
 Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained.
1 619 92A 06A | (2.10.13)
OBJ_BUCH-770-007.book Page 14 Wednesday, October 2, 2013 10:37 AM
14 | English
Hammer Safety Warnings
 Wear ear protectors. Exposure to noise can cause hearing loss.
 Use auxiliary handle(s), if supplied with the tool. Loss
of control can cause personal injury.
 Hold the tool by the insulated gripping surfaces when
performing operations where the application tool or
the screw could contact hidden wiring or its own power
cord. Contact with a “live” wire will also make exposed
metal parts of the power tool “live” and shock the operator.
 Use suitable detectors to determine if utility lines are
hidden in the work area or call the local utility company
for assistance. Contact with electric lines can lead to fire
and electric shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or
may cause an electric shock.
 When working with the machine, always hold it firmly
with both hands and provide for a secure stance. The
power tool is guided more secure with both hands.
 Secure the workpiece. A workpiece clamped with clamping devices or in a vice is held more secure than by hand.
 Always wait until the machine has come to a complete
stop before placing it down. The tool insert can jam and
lead to loss of control over the power tool.
Products sold in GB only: Your product is fitted with an
BS 1363/A approved electric plug with internal fuse (ASTA
approved to BS 1362).
If the plug is not suitable for your socket outlets, it should be
cut off and an appropriate plug fitted in its place by an authorised customer service agent. The replacement plug should
have the same fuse rating as the original plug.
The severed plug must be disposed of to avoid a possible
shock hazard and should never be inserted into a mains socket elsewhere.
Products sold in AUS and NZ only: Use a residual current device (RCD) with a rated residual current of 30 mA or less.
Product Description and Specifications
Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire
and/or serious injury.
While reading the operating instructions, unfold the graphics
page for the machine and leave it open.
Intended Use
The machine is intended for hammer drilling in concrete,
brick and stone, as well as for light chiselling work. It is also
suitable for drilling without impact in wood, metal, ceramic
and plastic. Machines with electronic control and right/left rotation are also suitable for screwdriving.
Product Features
The numbering of the product features refers to the illustration of the machine on the graphics page.
1 Quick change keyless chuck(GBH 3-28 DFR)
2 SDS-plus quick change chuck (GBH 3-28 DFR)
3 SDS-plus tool holder
4 Dust protection cap
5 Locking sleeve
6 Lock ring for rapid-change chuck (GBH 3-28 DFR)
7 On/Off switch
8 Release button for mode selector switch
9 Mode selector switch
10 Button for depth stop adjustment
11 Depth stop
12 Auxiliary handle (insulated gripping surface)
13 Rotational direction switch
14 Handle (insulated gripping surface)
15 Securing screw for key type drill chuck*
16 Key type drill chuck*
17 SDS-plus adapter shank for drill chuck*
18 Drill chuck mounting (GBH 3-28 DFR)
19 Identification grooves
20 Front sleeve of the quick change keyless chuck
(GBH 3-28 DFR)
21 Retaining ring of the quick change keyless chuck
(GBH 3-28 DFR)
22 Extraction sleeve of the dust extraction attachment*
23 Clamping screw for the dust extraction attachment*
24 Depth stop of the dust extraction attachment*
25 Telescopic pipe of the dust extraction attachment*
26 Wing bolt of the dust extraction attachment*
27 Guide pipe of the dust extraction attachment*
28 Universal bit holder with SDS-plus shank*
*Accessories shown or described are not part of the standard delivery scope of the product. A complete overview of accessories
can be found in our accessories program.
1 619 92A 06A | (2.10.13)
Bosch Power Tools
OBJ_BUCH-770-007.book Page 15 Wednesday, October 2, 2013 10:37 AM
English | 15
Technical Data
Rotary Hammer
Article number
Speed control
Stop rotation
Right/left rotation
Quick change chuck
Rated power input
Impact rate
Impact energy per stroke according to EPTA-Procedure 05/2009
Speed
Tool holder
Spindle collar diameter
Permissible drilling diameter, max.:
(also see page 16)
– Concrete*
– Brickwork (with core bit)
– Steel
– Wood
Weight according to EPTA-Procedure 01/2003
Protection class
W
min-1
J
min-1
mm
mm
mm
mm
mm
kg
GBH 3-28 DRE
3 611 B3A 0..



–
800
0 –4000
3.1
0 –900
SDS-plus
50
GBH 3-28 DFR
3 611 B4A 0..




800
0 –4000
3.1
0 –900
SDS-plus
50
28
82
13
30
3.5
/II
28
82
13
30
3.6
/II
*not suitable with core bit
The values given are valid for a nominal voltage [U] of 230 V. For different voltages and models for specific countries, these values can vary.
Noise/Vibration Information
Measured sound values determined according to EN 60745.
Typically the A-weighted noise levels of the product are:
Sound pressure level 91 dB(A); sound power level
102 dB(A). Uncertainty K=3 dB.
Wear hearing protection!
GBH 3-28 DRE:
Vibration total values ah (triax vector sum) and uncertainty K
determined according to EN 60745:
Hammer drilling into concrete: ah =14.5 m/s2, K=1.6 m/s2,
Chiselling: ah =10 m/s2, K=1.5 m/s2,
Drilling in metal: ah <2.5 m/s2, K=1.5 m/s2,
Screwdriving without impact: ah <2.5 m/s2, K=1.5 m/s2
GBH 3-28 DFR:
Vibration total values ah (triax vector sum) and uncertainty K
determined according to EN 60745:
Hammer drilling into concrete: ah =13 m/s2, K=2 m/s2,
Chiselling: ah =9.5 m/s2, K=1.5 m/s2,
Drilling in metal: ah <2.5 m/s2, K=1.5 m/s2,
Screwdriving without impact: ah <2.5 m/s2, K=1.5 m/s2
GBH 3-28 DRE/GBH 3-28 DFR:
The vibration level given in this information sheet has been
measured in accordance with a standardised test given in
EN 60745 and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure.
The declared vibration emission level represents the main
applications of the tool. However if the tool is used for different applications, with different accessories or insertion
tools or is poorly maintained, the vibration emission may difBosch Power Tools
fer. This may significantly increase the exposure level over
the total working period.
An estimation of the level of exposure to vibration should also take into account the times when the tool is switched off
or when it is running but not actually doing the job. This may
significantly reduce the exposure level over the total working period.
Identify additional safety measures to protect the operator
from the effects of vibration such as: maintain the tool and
the accessories, keep the hands warm, organisation of work
patterns.
Declaration of Conformity
We declare under our sole responsibility that the product described under “Technical Data” is in conformity with the following standards or standardization documents: EN 60745
according to the provisions of the directives 2011/65/EU,
2004/108/EC, 2006/42/EC.
Technical file (2006/42/EC) at:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Henk Becker
Helmut Heinzelmann
Executive Vice President
Head of Product Certification
Engineering
PT/ETM9
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 07.10.2013
1 619 92A 06A | (2.10.13)
OBJ_BUCH-770-007.book Page 16 Wednesday, October 2, 2013 10:37 AM
16 | English
Assembly
 Before any work on the machine itself, pull the mains
plug.
Auxiliary Handle
 Operate your machine only with the auxiliary handle 12.
Changing the position of the auxiliary handle
(see figure A)
The auxiliary handle 12 can be set to any position for a secure
and low-fatigue working posture.
– Turn the bottom part of the auxiliary handle 12 in counterclockwise direction and swivel the auxiliary handle 12 to
the desired position. Then retighten the bottom part of the
auxiliary handle 12 by turning in clockwise direction.
Pay attention that the clamping band of the auxiliary handle is
positioned in the groove on the housing as intended for.
Adjusting the Drilling Depth (see figure B)
The required drilling depth X can be set with the depth stop 11.
– Press the button for the depth stop adjustment 10 and insert the depth stop into the auxiliary handle 12.
The knurled surface of the depth stop 11 must face downward.
– Insert the SDS-plus drilling tool to the stop into the SDSplus tool holder 3. Otherwise, the movability of the SDSplus drilling tool can lead to incorrect adjustment of the
drilling depth.
– Pull out the depth stop until the distance between the tip of
the drill bit and the tip of the depth stop correspond with
the desired drilling depth X.
Selecting Drill Chucks and Tools
Material
Brickwork
Ø 4 –28 mm
SDS-plus
SDS-plus
Ø 40 –82
mm
SDS-plus
SDS-plus
–
–
Steel
–
–
Wood
–
1 619 92A 06A | (2.10.13)
–
Changing the Key Type Drill Chuck
(GBH 3-28 DRE)
To work with tools without SDS-plus (e.g., drills with cylindrical shank), a suitable drill chuck must be mounted (key type
drill chuck or keyless chuck, accessories).
Mounting the Key Type Drill Chuck (see figure C)
– Screw the SDS-plus adapter shank 17 into a key type drill
chuck 16. Secure the key type drill chuck 16 with the securing screw 15. Please observe that the securing
screw has a left-hand thread.
Inserting the Key Type Drill Chuck (see figure C)
– Clean the shank end of the adapter shank and apply a light
coat of grease.
– Insert the key type drill chuck with the adapter shank into
the tool holder with a turning motion until it automatically
locks.
– Check the locking effect by pulling the key type drill chuck.
Removing the Key Type Drill Chuck
– Push the locking sleeve 5 toward the rear and pull out the
key type drill chuck 16.
Removing/Inserting the Quick Change Chuck
(GBH 3-28 DFR)
Operating Mode
Concrete
For hammer drilling and chiselling, SDS-plus tools are required that are inserted in the SDS-plus drill chuck.
For drilling without impact in wood, metal, ceramic and plastic as well as for screwdriving, tools without SDS-plus are
used (e.g., drills with cylindrical shank). For these tools, a
keyless chuck or a key type drill chuck are required.
GBH 3-28 DFR: The SDS-plus quick change chuck 2 can easily be replaced against the quick change keyless chuck 1 provided.
Ø –13 mm
SDS-plus
Ø –30 mm
SDS-plus
Removing the Quick Change Chuck (see figure D)
– Pull the lock ring for the quick change chuck 6 toward the
rear, hold it in this position and pull off the SDS-plus quick
change chuck 2 or the quick change keyless chuck 1 toward the front.
After removing, protect the replacement chuck against contamination.
Inserting the Quick Change Chuck (see figure E)
 Use only model-specific original equipment and pay attention to the number of identification grooves 19.Only quick-change chucks with two or three identification
grooves are permitted. When an unsuitable quick-change
chuck is used, the application tool could fall out during operation.
– Before inserting, clean the quick change chuck and apply a
light coat of grease to the shank end.
– Grasp the SDS-plus quick change chuck 2 or the quick
change keyless chuck 1 completely with your hand. Slide
the quick change chuck with a turning motion onto the drill
chuck mounting 18 until a distinct latching noise is heard.
– The quick change chuck is automatically locked. Check the
locking effect by pulling the quick change chuck.
Bosch Power Tools
OBJ_BUCH-770-007.book Page 17 Wednesday, October 2, 2013 10:37 AM
English | 17
Changing the Tool
The dust protection cap 4 largely prevents the entry of drilling
dust into the tool holder during operation. When inserting the
tool, take care that the dust protection cap 4 is not damaged.
 A damaged dust protection cap should be changed immediately. We recommend having this carried out by
an after-sales service.
Inserting SDS-plus Drilling Tools (see figure F)
The SDS-plus drill chuck allows for simple and convenient
changing of drilling tools without the use of additional tools.
– GBH 3-28 DFR: Insert the SDS-plus quick change chuck 2.
– Clean and lightly grease the shank end of the tool.
– Insert the tool in a twisting manner into the tool holder until
it latches itself.
– Check the latching by pulling the tool.
As a requirement of the system, the SDS-plus drilling tool can
move freely. This causes a certain radial run-out at no-load,
which has no effect on the accuracy of the drill hole, as the
drill bit centres itself upon drilling.
Removing SDS-plus Drilling Tools (see figure G)
– Push back the locking sleeve 5 and remove the tool.
Inserting Drilling Tools without SDS-plus
(GBH 3-28 DRE)
Note: Do not use tools without SDS-plus for hammer drilling
or chiselling! Tools without SDS-plus and their drill chucks are
damaged by hammer drilling or chiselling.
– Insert a key type drill chuck 16 (see “Changing the Key
Type Drill Chuck”, page 16).
– Open the key type drill chuck 16 by turning until the tool
can be inserted. Insert the tool.
– Insert the chuck key into the corresponding holes of the
key type drill chuck 16 and clamp the tool uniformly.
– Turn the mode selector switch 9 to the “drilling” position.
Removing Drilling Tools without SDS-plus
(GBH 3-28 DRE)
– Turn the sleeve of the key type drill chuck 16 with the drill
chuck key in anticlockwise direction until the drilling tool
can be removed.
Inserting Drilling Tools without SDS-plus (GBH 3-28 DFR)
(see figure H)
Note: Do not use tools without SDS-plus for hammer drilling
or chiselling! Tools without SDS-plus and their drill chucks are
damaged by hammer drilling or chiselling.
– Insert the quick change keyless chuck 1.
– Firmly hold the retaining ring 21 of the quick change
chuck. Open the tool holder by turning the front sleeve 20
until the tool can be inserted. Tightly hold the retaining ring
21 and firmly turn the front sleeve 20 in the direction of the
arrow until a distinct latching noise can be heard.
– Check the tight seating by pulling the tool.
Note: If the tool holder was opened to the stop, then the latching noise possibly may be heard while closing the tool holder
and the tool holder will not close.
In this case, turn the front sleeve 20 once in the opposite di-
Bosch Power Tools
rection of the arrow. Afterwards, the tool holder can be
closed (tightened) again.
– Turn the mode selector switch 9 to the “drilling” position.
Removing Drilling Tools without SDS-plus (GBH 328 DFR) (see figure I)
– Firmly hold the retaining ring 21 of the quick change
chuck. Open the tool holder by turning the front sleeve 20
in the direction of the arrow until the tool can be removed.
Dust Extraction with the Dust Extraction
Attachment (Accessory)
 Dusts from materials such as lead-containing coatings,
some wood types, minerals and metal can be harmful to
one’s health. Touching or breathing-in the dusts can cause
allergic reactions and/or lead to respiratory infections of
the user or bystanders.
Certain dusts, such as oak or beech dust, are considered
as carcinogenic, especially in connection with wood-treatment additives (chromate, wood preservative). Materials
containing asbestos may only be worked by specialists.
– As far as possible, use a dust extraction system suitable for the material.
– Provide for good ventilation of the working place.
– It is recommended to wear a P2 filter-class respirator.
Observe the relevant regulations in your country for the
materials to be worked.
 Prevent dust accumulation at the workplace. Dusts can
easily ignite.
Mounting the Dust Extraction Attachment (see figure J)
For dust extraction, the dust extraction attachment (accessory) is required. When drilling, the dust extraction attachment
retracts so that the attachment head is always close to the
surface at the drill hole.
– Press the button for depth stop adjustment 10 and remove
the depth stop 11. Press button 10 again and insert the
dust extraction attachment into the auxiliary handle 12
from the front.
– Connect an extraction hose (diameter 19 mm, accessory) to
the extraction sleeve 22 of the dust extraction attachment.
The vacuum cleaner must be suitable for the material being
worked.
– When vacuuming dry dust that is especially detrimental to
health or carcinogenic, use a special vacuum cleaner.
Adjusting the Drilling Depth on the Dust Extraction Attachment (see figure K)
The required drilling depth X can also be adjusted when the
dust extraction attachment is mounted.
– Insert the SDS-plus drilling tool to the stop into the SDSplus tool holder 3. Otherwise, the movability of the SDSplus drilling tool can lead to incorrect adjustment of the
drilling depth.
– Loosen the wing bolt 26 on the dust extraction attachment.
– Without switching the power tool on, apply it firmly to the
drilling location. The SDS-plus drilling tool must face
against the surface.
1 619 92A 06A | (2.10.13)
OBJ_BUCH-770-007.book Page 18 Wednesday, October 2, 2013 10:37 AM
18 | English
– Position the the guide pipe 27 of the dust extraction attachment in its holding fixture in such a manner that the
head of the dust extraction attachment faces against the
surface to be drilled. Do not slide the guide pipe 27 further
over the telescopic pipe 25 of the dust extraction attachment than required, so that as much as possible of the
scale 25 on the telescopic pipe remains visible.
– Retighten the wing bolt 26 again. Loosen the clamping screw
23 on the depth stop of the dust extraction attachment.
– Move the depth stop 24 on the telescopic pipe 25 in such
a manner that the clearance X shown in the figure corresponds with the required drilling depth.
– Tighten the clamping screw 23 in this position.
Operation
Starting Operation
 Observe correct mains voltage! The voltage of the power source must agree with the voltage specified on the
nameplate of the machine. Power tools marked with
230 V can also be operated with 220 V.
Setting the operating mode
The operating mode of the power tool is selected with the
mode selector switch 9.
Note: Change the operating mode only when the machine is
switched off! Otherwise, the machine can be damaged.
– To change the operating mode, push the release button 8
and turn the mode selector switch 9 to the requested position until it can be heard to latch.
Position for hammer drilling in concrete or
stone
Position for drilling without impact in wood,
metal, ceramic and plastic as well as for
screwdriving
Vario-Lock position for adjustment of the
chiselling position
The mode selector switch 9 does not latch in
this position.
Position for chiselling
Reversing the rotational direction
The rotational direction switch 13 is used to reverse the rotational direction of the machine.
 Actuate the rotational direction switch 13 only when
the machine is at a standstill.
1 619 92A 06A | (2.10.13)
Right rotation: Turn the rotational direction switch 13 to
the stop in position
.
Left rotation: Turn the rotational direction switch 13 to
the stop in position
.
Set the direction of rotation for hammer drilling, drilling and
chiselling always to right rotation.
Switching On and Off
– To start the machine, press the On/Off switch 7.
– To switch off the machine, release the On/Off switch 7.
To save energy, only switch the power tool on when using it.
Setting the Speed/Impact Rate
The speed/impact rate of the switched on power tool can be
variably adjusted, depending on how far the On/Off switch 7
is pressed.
Light pressure on the On/Off switch 7 results in low speed/impact rate. Further pressure on the switch increases the
speed/impact rate.
Safety Clutch
 If the tool insert becomes caught or jammed, the drive
to the drill spindle is interrupted. Because of the forces
that occur, always hold the power tool firmly with both
hands and provide for a secure stance.
 If the power tool jams, switch the machine off and loosen
the tool insert. When switching the machine on with the
drilling tool jammed, high reaction torques can occur.
Working Advice
 Before any work on the machine itself, pull the mains
plug.
Changing the Chiselling Position (Vario-Lock)
The chisel can be locked in 36 positions. In this manner, the
optimum working position can be set for each application.
– Insert the chisel into the tool holder.
– Turn the mode selector switch 9 to the “Vario-Lock” position (see “Setting the operating mode”, page 18).
– Turn the tool holder to the desired chiselling position.
– Turn the mode selector switch 9 to the “chiselling” position. The tool holder is now locked.
– For chiselling, set the rotation direction to right rotation.
Inserting Screwdriver Bits (see figure L)
 Apply the power tool to the screw/nut only when it is
switched off. Rotating tool inserts can slip off.
To work with screwdriver bits, a universal bit holder 28 with
SDS-plus shank (accessory) is required.
– Clean the shank end of the adapter shank and apply a light
coat of grease.
– Insert the universal bit holder with a turning motion into
the tool holder until it automatically locks.
– Check the locking effect by pulling the universal bit holder.
– Insert a screwdriver bit into the universal bit holder. Use
only screwdriver bits that match the screw head.
– Turn the mode selector switch 9 to the “drilling” position.
– To remove the universal bit holder, pull the locking sleeve
5 toward the rear and remove the universal bit holder 28
out of the tool holder.
Bosch Power Tools
OBJ_BUCH-770-007.book Page 19 Wednesday, October 2, 2013 10:37 AM
English | 19
Maintenance and Service
Maintenance and Cleaning
 Before any work on the machine itself, pull the mains
plug.
 For safe and proper working, always keep the machine
and ventilation slots clean.
 A damaged dust protection cap should be changed immediately. We recommend having this carried out by
an after-sales service.
– Clean the tool holder 3 each time after using.
If the replacement of the supply cord is necessary, this has to
be done by Bosch or an authorized Bosch service agent in order to avoid a safety hazard.
After-sales Service and Application Service
In all correspondence and spare parts order, please always include the 10-digit article number given on the type plate of
the machine.
Our after-sales service responds to your questions concerning maintenance and repair of your product as well as spare
parts. Exploded views and information on spare parts can also be found under:
www.bosch-pt.com
Bosch’s application service team will gladly answer questions
concerning our products and their accessories.
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
Tel. Service: (0844) 7360109
Fax: (0844) 7360146
E-Mail: [email protected]
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: (01) 4666700
Fax: (01) 4666888
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: (01300) 307044
Fax: (01300) 307045
Inside New Zealand:
Phone: (0800) 543353
Fax: (0800) 428570
Outside AU and NZ:
Phone: +61 3 95415555
www.bosch.com.au
Republic of South Africa
Customer service
Hotline: (011) 6519600
Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: (011) 4939375
Fax: (011) 4930126
E-Mail: [email protected]
KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: (031) 7012120
Fax: (031) 7012446
E-Mail: [email protected]
Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: (021) 5512577
Fax: (021) 5513223
E-Mail: [email protected]
Bosch Headquarters
Midrand, Gauteng
Tel.: (011) 6519600
Fax: (011) 6519880
E-Mail: [email protected]
Disposal
The machine, accessories and packaging should be sorted for
environmental-friendly recycling.
Do not dispose of power tools into household waste!
Only for EC countries:
According the European Guideline
2012/19/EU for Waste Electrical and Electronic Equipment and its implementation
into national right, power tools that are no
longer usable must be collected separately
and disposed of in an environmentally correct manner.
Subject to change without notice.
Bosch Power Tools
1 619 92A 06A | (2.10.13)
OBJ_BUCH-770-007.book Page 20 Wednesday, October 2, 2013 10:37 AM
20 | Français
Français
Avertissements de sécurité
Avertissements de sécurité généraux pour l’outil
Lire tous les avertissements
de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions
peut donner lieu à un choc électrique, un incendie et/ou une
blessure sérieuse.
Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence à
votre outil électrique alimenté par le secteur (avec cordon
d’alimentation) ou votre outil fonctionnant sur batterie (sans
cordon d’alimentation).
AVERTISSEMENT
Sécurité de la zone de travail
 Conserver la zone de travail propre et bien éclairée. Les
zones en désordre ou sombres sont propices aux accidents.
 Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent
enflammer les poussières ou les fumées.
 Maintenir les enfants et les personnes présentes à
l’écart pendant l’utilisation de l’outil. Les distractions
peuvent vous faire perdre le contrôle de l’outil.
Sécurité électrique
 Il faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des
outils à branchement de terre. Des fiches non modifiées
et des socles adaptés réduiront le risque de choc électrique.
 Eviter tout contact du corps avec des surfaces reliées à
la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de
choc électrique si votre corps est relié à la terre.
 Ne pas exposer les outils à la pluie ou à des conditions
humides. La pénétration d’eau à l’intérieur d’un outil augmentera le risque de choc électrique.
 Ne pas maltraiter le cordon. Ne jamais utiliser le cordon
pour porter, tirer ou débrancher l’outil. Maintenir le
cordon à l’écart de la chaleur, du lubrifiant, des arêtes
ou des parties en mouvement. Les cordons endommagés
ou emmêlés augmentent le risque de choc électrique.
 Lorsqu’on utilise un outil à l’extérieur, utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation
d’un cordon adapté à l’utilisation extérieure réduit le risque
de choc électrique.
 Si l’usage d’un outil dans un emplacement humide est
inévitable, utiliser une alimentation protégée par un
dispositif à courant différentiel résiduel (RCD). L’usage
d’un RCD réduit le risque de choc électrique.
1 619 92A 06A | (2.10.13)
Sécurité des personnes
 Rester vigilant, regarder ce que vous êtes en train de
faire et faire preuve de bon sens dans l’utilisation de
l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué
ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation
d’un outil peut entraîner des blessures graves des personnes.
 Utiliser un équipement de sécurité. Toujours porter
une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions
appropriées réduiront les blessures des personnes.
 Eviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser
ou de le porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en
position marche est source d’accidents.
 Retirer toute clé de réglage avant de mettre l’outil en
marche. Une clé laissée fixée sur une partie tournante de
l’outil peut donner lieu à des blessures de personnes.
 Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur
contrôle de l’outil dans des situations inattendues.
 S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux
longs peuvent être pris dans des parties en mouvement.
 Si des dispositifs sont fournis pour le raccordement
d’équipements pour l’extraction et la récupération des
poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut
réduire les risques dus aux poussières.
Utilisation et entretien de l’outil
 Ne pas forcer l’outil. Utiliser l’outil adapté à votre application. L’outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
 Ne pas utiliser l’outil si l’interrupteur ne permet pas de
passer de l’état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l’interrupteur est
dangereux et il faut le faire réparer.
 Débrancher la fiche de la source d’alimentation en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger
l’outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil.
 Conserver les outils à l’arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire
fonctionner. Les outils sont dangereux entre les mains
d’utilisateurs novices.
 Observer la maintenance de l’outil. Vérifier qu’il n’y a
pas de mauvais alignement ou de blocage des parties
mobiles, des pièces cassées ou toute autre condition
Bosch Power Tools
OBJ_BUCH-770-007.book Page 21 Wednesday, October 2, 2013 10:37 AM
Français | 21
pouvant affecter le fonctionnement de l’outil. En cas de
dommages, faire réparer l’outil avant de l’utiliser. De
nombreux accidents sont dus à des outils mal entretenus.
 Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus
avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
 Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des
conditions de travail et du travail à réaliser. L’utilisation
de l’outil pour des opérations différentes de celles prévues
pourrait donner lieu à des situations dangereuses.
Maintenance et entretien
 Faire entretenir l’outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques.
Cela assurera que la sécurité de l’outil est maintenue.
Avertissements de sécurité pour les marteaux
 Portez des protections auditives. L’exposition aux bruits
peut provoquer une perte de l’audition.
 Utiliser la(les) poignée(s) auxiliaire(s) fournie(s) avec
l’outil. La perte de contrôle peut provoquer des blessures.
 Tenir l’outil par les surfaces de préhension isolantes,
pendant les opérations au cours desquelles l’accessoire coupant ou la vis peut être en contact avec des
conducteurs cachés ou avec son propre câble. Le
contact de l’accessoire coupant avec un fil sous tension
peut également mettre sous tension les parties métalliques visibles de l’outil électrique et entraîner l’électrocution de l’opérateur.
 Utiliser des détecteurs appropriés afin de déceler des
conduites cachées ou consulter les entreprises d’approvisionnement locales. Un contact avec des lignes
électriques peut provoquer un incendie ou un choc électrique. Un endommagement d’une conduite de gaz peut
provoquer une explosion. La perforation d’une conduite
d’eau provoque des dégâts matériels et peut provoquer un
choc électrique.
 Toujours bien tenir l’outil électroportatif des deux
mains et veiller à toujours garder une position de travail stable. Avec les deux mains, l’outil électroportatif est
guidé de manière plus sûre.
 Bloquer la pièce à travailler. Une pièce à travailler serrée
par des dispositifs de serrage appropriés ou dans un étau
est fixée de manière plus sûre que tenue dans les mains.
 Avant de déposer l’outil électroportatif, attendre que
celui-ci soit complètement à l’arrêt. L’outil risque de se
coincer, ce qui entraînerait une perte de contrôle de l’outil
électroportatif.
Description et performances du produit
Il est impératif de lire toutes les consignes
de sécurité et toutes les instructions. Le
non-respect des avertissements et instructions indiqués ci-après peut conduire à une
électrocution, un incendie et/ou de graves
blessures.
Dépliez le volet sur lequel l’appareil est représenté de manière
graphique. Laissez le volet déplié pendant la lecture de la présente notice d’utilisation.
Utilisation conforme
Cet outil électroportatif est destiné au perçage en frappe dans
le béton, la brique et dans la pierre naturelle ainsi qu’à des travaux de burinage légers. Il est également approprié au perçage sans frappe du bois, du métal, de la céramique ou de matières plastiques. Les outils électroportatifs avec réglage
électronique et rotation à droite/à gauche sont également appropriés pour le vissage.
Eléments de l’appareil
La numérotation des éléments de l’appareil se réfère à la représentation de l’outil électroportatif sur la page graphique.
1 Mandrin à serrage rapide(GBH 3-28 DFR)
2 Mandrin interchangeable SDS-plus (GBH 3-28 DFR)
3 Porte-outil SDS-plus
4 Capuchon anti-poussière
5 Bague de verrouillage
6 Bague de verrouillage du mandrin interchangeable
(GBH 3-28 DFR)
7 Interrupteur Marche/Arrêt
8 Touche de déverrouillage pour le stop de rotation/de
frappe
9 Stop de rotation/de frappe
10 Touche pour réglage de la butée de profondeur
11 Butée de profondeur
12 Poignée supplémentaire (surface de préhension isolante)
13 Commutateur du sens de rotation
14 Poignée (surface de préhension isolante)
15 Vis de blocage du mandrin à couronne dentée*
16 Mandrin à couronne dentée*
17 Dispositif de fixation SDS-plus pour mandrin porte-foret*
18 Fixation du mandrin de perçage (GBH 3-28 DFR)
19 Rainures code
20 Douille de devant du mandrin à serrage rapide
(GBH 3-28 DFR)
21 Anneau de retenue du mandrin à serrage rapide
(GBH 3-28 DFR)
22 Ouverture d’aspiration Saugfix*
23 Borne à vis Saugfix*
24 Butée de profondeur Saugfix*
25 Tube télescopique Saugfix*
26 Vis papillon Saugfix*
27 Tuyau de guidage Saugfix*
28 Porte-outil universel avec dispositif de fixation SDS-plus*
*Les accessoires décrits ou illustrés ne sont pas tous compris dans
la fourniture. Vous trouverez les accessoires complets dans notre
programme d’accessoires.
Bosch Power Tools
1 619 92A 06A | (2.10.13)
OBJ_BUCH-770-007.book Page 22 Wednesday, October 2, 2013 10:37 AM
22 | Français
Caractéristiques techniques
Marteau perforateur
N° d’article
Réglage de la vitesse de rotation
Stop de rotation
Rotation droite/gauche
Mandrin interchangeable
Puissance nominale absorbée
Nombre de chocs
Puissance de frappe individuelle suivant EPTA-Procedure 05/2009
Vitesse de rotation
Porte-outil
Diamètre du col de la broche
Diamètre max. de perçage admissible :
(voir également, page 23)
– Béton*
– Maçonnerie (avec foret creux à couronne)
– Acier
– Bois
Poids suivant EPTA-Procedure 01/2003
Classe de protection
W
tr/min
J
tr/min
mm
mm
mm
mm
mm
kg
GBH 3-28 DRE
3 611 B3A 0..



–
800
0 –4000
3,1
0 –900
SDS-plus
50
GBH 3-28 DFR
3 611 B4A 0..




800
0 –4000
3,1
0 –900
SDS-plus
50
28
82
13
30
3,5
/II
28
82
13
30
3,6
/II
*ne pas approprié avec foret creux à couronne
Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des
versions spécifiques à certains pays.
Déclaration de conformité
Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants :
EN 60745 conformément aux termes des réglementations en
vigueur 2011/65/UE, 2004/108/CE, 2006/42/CE.
Dossier technique (2006/42/CE) auprès de :
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Henk Becker
Helmut Heinzelmann
Executive Vice President
Head of Product Certification
Engineering
PT/ETM9
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 07.10.2013
Niveau sonore et vibrations
Valeurs de mesure du niveau sonore relevées conformément
à la norme EN 60745.
Les mesures réelles (A) des niveaux sonores de l’appareil
sont : Niveau de pression acoustique 91 dB(A) ; niveau d’intensité acoustique 102 dB(A). Incertitude K=3 dB.
Porter une protection acoustique !
1 619 92A 06A | (2.10.13)
GBH 3-28 DRE:
Valeurs totales des vibrations ah (somme vectorielle des trois
axes directionnels) et incertitude K relevées conformément à
la norme EN 60745 :
Perçage à percussion du béton : ah =14,5 m/s2, K=1,6 m/s2,
Burinage : ah =10 m/s2, K=1,5 m/s2,
Perçage du métal : ah <2,5 m/s2, K=1,5 m/s2,
Visser : ah <2,5 m/s2, K=1,5 m/s2.
GBH 3-28 DFR:
Valeurs totales des vibrations ah (somme vectorielle des trois
axes directionnels) et incertitude K relevées conformément à
la norme EN 60745 :
Perçage à percussion du béton : ah =13 m/s2, K=2 m/s2,
Burinage : ah =9,5 m/s2, K=1,5 m/s2,
Perçage du métal : ah <2,5 m/s2, K=1,5 m/s2,
Visser : ah <2,5 m/s2, K=1,5 m/s2.
GBH 3-28 DRE/GBH 3-28 DFR:
Le niveau d’oscillation indiqué dans ces instructions d’utilisation a été mesuré conformément à la norme EN 60745 et peut
être utilisé pour une comparaison d’outils électroportatifs. Il est
également approprié pour une estimation préliminaire de la
charge vibratoire.
Le niveau d’oscillation correspond aux utilisations principales
de l’outil électroportatif. Si l’outil électrique est néanmoins utilisé pour d’autres applications, avec différents accessoires ou
d’autres outils de travail ou s’il est mal entretenu, le niveau d’oscillation peut être différent. Ceci peut augmenter considérablement la charge vibratoire pendant toute la durée de travail.
Pour une estimation précise de la charge vibratoire, il est reBosch Power Tools
OBJ_BUCH-770-007.book Page 23 Wednesday, October 2, 2013 10:37 AM
Français | 23
commandé de prendre aussi en considération les périodes
pendant lesquelles l’appareil est éteint ou en fonctionnement,
mais pas vraiment utilisé. Ceci peut réduire considérablement
la charge vibratoire pendant toute la durée de travail.
Déterminez des mesures de protection supplémentaires pour
protéger l’utilisateur des effets des vibrations, telles que par
exemple : Entretien de l’outil électrique et des outils de travail,
maintenir les mains chaudes, organisation des opérations de
travail.
Montage
 Avant d’effectuer des travaux sur l’outil électroportatif, retirez la fiche de la prise de courant.
Mode de fonctionnement
Matériau
Maçonnerie
Ø 40 –82
mm
SDS-plus
SDS-plus
–
Acier
–
–
Ø –13 mm
SDS-plus
Poignée supplémentaire
 N’utilisez l’outil électroportatif qu’avec la poignée supplémentaire 12.
Pivoter la poignée supplémentaire (voir figure A)
La poignée supplémentaire 12 peut être basculée dans n’importe quelle position, afin d’obtenir une position de travail
sûre et peu fatigante.
– Tournez la pièce inférieure de la poignée supplémentaire
12 dans le sens inverse des aiguilles d’une montre et orientez la poignée supplémentaire 12 vers la position souhaitée. Ensuite, resserrez la pièce inférieure de la poignée
supplémentaire 12 en la tournant dans le sens des aiguilles
d’une montre.
Veiller à ce que la bande de serrage de la poignée supplémentaire se trouve bien dans la rainure du carter prévue à cet effet.
Réglage de la profondeur de perçage (voir figure B)
La butée de profondeur 11 permet de déterminer la profondeur de perçage souhaitée X.
– Appuyez sur la touche de réglage de la butée de profondeur 10 et placez la butée de profondeur dans la poignée
supplémentaire 12.
Le striage de la butée de profondeur 11 doit être orienté
vers le bas.
– Poussez à fond l’outil de travail SDS-plus dans le porte-outil
SDS-plus 3. Sinon, la mobilité de l’outil SDS-plus pourrait
conduire à un réglage erroné de la profondeur de perçage.
– Sortez la butée de profondeur jusqu’à ce que la distance
entre la pointe du foret et la pointe de la butée de profondeur corresponde à la profondeur de perçage souhaitée X.
Mode de fonctionnement
Matériau
Bosch Power Tools
Ø 4 –28 mm
SDS-plus
–
–
Ø –30 mm
SDS-plus
Pour le perçage en frappe et le burinage, des outils SDS-plus
sont nécessaires qui sont mis en place dans le porte-foret
SDS-plus.
Pour le perçage sans frappe du bois, du métal, de la céramique ou de matières plastiques ainsi que pour le vissage, des
outils sans SDS-plus (par ex. forets à queue cylindrique) sont
utilisés. Pour ce type d’outil, vous avez besoin d’un mandrin à
serrage rapide ou d’un mandrin à couronne dentée.
GBH 3-28 DFR: Le mandrin interchangeable SDS-plus 2 peut
facilement être remplacé par le mandrin interchangeable à
serrage rapide 1 fourni avec l’appareil.
Changer de mandrin à couronne dentée
(GBH 3-28 DRE)
Afin de pouvoir travailler avec des outils sans SDS-plus (par
ex. mèches à queue cylindrique), vous devez monter un mandrin porte-foret approprié (mandrin à couronne dentée ou de
serrage rapide, accessoires).
Monter un mandrin à couronne dentée (voir figure C)
– Vissez le dispositif de fixation SDS-plus 17 dans un mandrin à couronne dentée 16. Fixez le mandrin à couronne
dentée 16 au moyen de la vis de fixation 15. Attention, la
vis de fixation a un filet à gauche.
Insérer un mandrin à couronne dentée (voir figure C)
– Nettoyez l’emmanchement du dispositif de fixation et
graissez-le légèrement.
– Enfoncez le mandrin à couronne dentée par le dispositif de
fixation en le tournant dans le porte-outil jusqu’à ce qu’il
verrouille automatiquement.
– Contrôlez qu’il est bien verrouillé en tirant sur le mandrin à
couronne dentée.
Choisir mandrin porte-foret et outils
Béton
Bois
SDS-plus
–
Retirer un mandrin à couronne dentée
– Poussez la douille de verrouillage 5 vers l’arrière et retirez
le mandrin à couronne dentée 16.
1 619 92A 06A | (2.10.13)
OBJ_BUCH-770-007.book Page 24 Wednesday, October 2, 2013 10:37 AM
24 | Français
Enlever/mettre en place le mandrin interchangeable (GBH 3-28 DFR)
Enlever le mandrin interchangeable (voir figure D)
– Tirer fermement la bague de verrouillage du mandrin interchangeable 6 vers l’arrière, la maintenir dans cette position et sortir le mandrin interchangeable SDS-plus 2 ou le
mandrin interchangeable à serrage rapide 1 vers l’avant.
Après avoir extrait le mandrin interchangeable, éviter tout encrassement.
Mettre en place le mandrin interchangeable
(voir figure E)
 N’utiliser qu’un équipement d’origine spécifique au
modèle et respecter le nombre des rainures code
19.Seuls des mandrins interchangeables avec deux ou
trois rainures code sont admissibles. Au cas où un mandrin interchangeable inapproprié pour cet outil électroportatif serait utilisé, l’outil électroportatif peut tomber pendant le service.
– Avant sa mise en place, nettoyer le mandrin interchangeable et graisser légèrement l’extrémité.
– Prendre le mandrin interchangeables SDS-plus 2 ou le
mandrin interchangeable à serrage rapide 1 à pleine main.
Engager le mandrin interchangeable dans la fixation du
mandrin 18 par un léger mouvement de rotation, jusqu’à
ce qu’il s’encliquette de manière audible.
– Le mandrin interchangeable s’encliquette de lui-même.
Contrôler que l’outil soit bien encliqueté en tirant sur le
mandrin interchangeable.
Changement d’outil
Le capuchon anti-poussière 4 empêche dans une large mesure la poussière de pénétrer dans le porte-outil pendant le
service de l’appareil. Lors du montage de l’outil, veillez à ne
pas endommager le capuchon anti-poussière 4.
 Remplacez immédiatement un capuchon anti-poussière endommagé. Il est recommandé de faire effectuer ce travail par un service après-vente.
Mettre un outil de travail SDS-plus en place (voir figure F)
Grâce au mandrin de perçage SDS-plus, il est possible de
remplacer l’outil de travail facilement et confortablement
sans avoir à utiliser d’outil supplémentaire.
– GBH 3-28 DFR: Mettre le mandrin interchangeable SDSplus 2 en place.
– Nettoyez l’extrémité de l’outil, et graissez-le légèrement.
– Introduisez l’outil de travail dans le porte-outil en le tournant jusqu’à ce qu’il s’encliquette automatiquement.
– Vérifiez si l’outil est bien encliqueté en tirant sur ce dernier.
Les outils de travail SDS-plus utilisés dans ce système ne sont
pas rigidement fixés, ils peuvent être librement bougés. Ceci
provoque un faux-rond au fonctionnement à vide qui n’a cependant aucun effet sur l’exactitude du perçage puisque le foret se centre automatiquement pendant le perçage.
Retirer un outil de travail SDS-plus (voir figure G)
– Poussez la douille de verrouillage 5 vers l’arrière et sortez
l’outil de travail.
1 619 92A 06A | (2.10.13)
Mettre un outil de travail sans SDS-plus en place
(GBH 3-28 DRE)
Note : N’utilisez pas d’outils sans SDS-plus pour le perçage en
frappe ou le burinage ! Les outils sans SDS-plus et leurs mandrins seront endommagés lors du perçage en frappe ou du burinage.
– Mettez un mandrin à couronne dentée 16 en place (voir
« Changer de mandrin à couronne dentée », page 23).
– Ouvrez le mandrin à clé à couronne dentée 16 par un mouvement de rotation jusqu’à ce que l’outil puisse être monté.
Montez l’outil.
– Enfoncez la clé de mandrin dans les alésages correspondants du mandrin à couronne dentée 16 et serrez fermement l’outil de manière régulière.
– Tournez le stop de rotation/de frappe 9 pour le mettre
dans la position « perçage ».
Retirer un outil de travail sans SDS-plus (GBH 3-28 DRE)
– Tournez la douille du mandrin à couronne dentée 16 à
l’aide de la clé de mandrin dans le sens des aiguilles d’une
montre jusqu’à ce que l’outil de travail puisse être retiré.
Mettre un outil de travail sans SDS-plus en place
(GBH 3-28 DFR) (voir figure H)
Note : N’utilisez pas d’outils sans SDS-plus pour le perçage en
frappe ou le burinage ! Les outils sans SDS-plus et leurs mandrins seront endommagés lors du perçage en frappe ou du burinage.
– Mettez le mandrin à serrage rapide 1 en place.
– Tenir fermement l’anneau de retenue du mandrin interchangeable à serrage rapide 21. Ouvrir le porte-outil en
tournant la douille avant 20 jusqu’à ce que l’outil puisse
être monté. Bien tenir l’anneau de retenue 21 et tourner la
douille avant 20 avec force en direction de la flèche jusqu’à
ce que des grincements soient distinctement audibles.
– Contrôler que l’outil soit bien fixé en tirant dessus.
Note : Si le porte-outil a été ouvert à fond, il est possible que
des grincements se font entendre lorsque le porte-outil est
vissé et que le porte-outil ne se ferme pas.
Dans un tel cas, tourner la douille avant 20 une fois dans le
sens inverse de la flèche. Ensuite, il est possible de fermer le
porte-outil.
– Tournez le stop de rotation/de frappe 9 pour le mettre
dans la position « perçage ».
Retirer un outil de travail sans SDS-plus (GBH 3-28 DFR)
(voir figure I)
– Tenir fermement l’anneau de retenue du mandrin interchangeable à serrage rapide 21. Ouvrir le porte-outil en
tournant la douille avant 20 dans le sens de la flèche jusqu’à ce que l’outil puisse en être extrait.
Aspiration des poussières avec Saugfix
(accessoire)
 Les poussières de matériaux tels que peintures contenant
du plomb, certains bois, minéraux ou métaux, peuvent être
nuisibles à la santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des
maladies respiratoires auprès de l’utilisateur ou de perBosch Power Tools
OBJ_BUCH-770-007.book Page 25 Wednesday, October 2, 2013 10:37 AM
Français | 25
sonnes se trouvant à proximité.
Certaines poussières telles que les poussières de chêne ou
de hêtre sont considérées comme cancérigènes, surtout
en association avec des additifs pour le traitement du bois
(chromate, lazure). Les matériaux contenant de l’amiante
ne doivent être travaillés que par des personnes qualifiées.
– Si possible, utilisez un dispositif d’aspiration des poussières approprié au matériau.
– Veillez à bien aérer la zone de travail.
– Il est recommandé de porter un masque respiratoire
avec un niveau de filtration de classe P2.
Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays.
 Evitez toute accumulation de poussières à l’emplacement de travail. Les poussières peuvent facilement s’enflammer.
Monter le Saugfix (voir figure J)
Pour l’aspiration des poussières, un Saugfix (accessoire) est
nécessaire. Pendant le perçage, le Saugfix s’écarte automatiquement de manière à ce que la tête du Saugfix soit toujours
très près de la surface usinée.
– Appuyez sur la touche de réglage de la butée de profondeur 10 et retirez la butée de profondeur 11. Appuyez à
nouveau sur la touche 10 et positionnez le Saugfix par devant sur la poignée supplémentaire 12.
– Branchez un tuyau d’aspiration (diamètre 19 mm, accessoire) à la bouche d’aspiration 22 du Saugfix.
L’aspirateur doit être approprié au matériau à travailler.
– Pour l’aspiration de poussières particulièrement nuisibles
à la santé, cancérigènes ou sèches, utilisez des aspirateurs
spécifiques.
Régler la profondeur de perçage sur le Saugfix
(voir figure K)
Vous pouvez aussi régler la profondeur de perçage X quand le
Saugfix est déjà monté.
– Poussez à fond l’outil de travail SDS-plus dans le porte-outil SDS-plus 3. Sinon, la mobilité de l’outil SDS-plus pourrait conduire à un réglage erroné de la profondeur de perçage.
– Dévissez la vis papillon 26 du Saugfix.
– Appuyez fermement l’outil électroportatif éteint sur le
point à percer. L’outil de travail SDS-plus doit toucher la
surface.
– Poussez le tuyau de guidage 27 du Saugfix dans sa fixation
de manière à ce que la tête du Saugfix soit posée sur la surface à percer. Ne poussez pas le tuyau de guidage 27 plus
que nécessaire par dessus le tube télescopique 25, de manière à ce que la plus grande partie possible de la graduation sur le tube télescopique 25 reste visible.
– Resserrez fermement la vis papillon 26. Dévissez la borne
à vis 23 de la butée de profondeur du Saugfix.
– Poussez la butée de profondeur 24 sur le tube télescopique 25 de manière à ce que l’écart X montré sur la figure
corresponde à la profondeur de perçage souhaitée.
– Resserrez fermement la borne à vis 23 dans cette position.
Bosch Power Tools
Mise en marche
Mise en service
 Tenez compte de la tension du réseau ! La tension de la
source de courant doit correspondre aux indications se
trouvant sur la plaque signalétique de l’outil électroportatif. Les outils électroportatifs marqués 230 V
peuvent également fonctionner sur 220 V.
Réglage du mode de fonctionnement
Au moyen du stop de rotation/de frappe 9, sélectionnez le
mode d’exploitation souhaité de l’outil électroportatif.
Note : Ne changez le mode de fonctionnement que lorsque
l’outil électroportatif est éteint ! Sinon, l’outil électroportatif
pourrait être endommagé.
– Pour changer de mode d’exploitation, appuyer sur la
touche de déverrouillage 8 et tourner le stop de rotation/de frappe 9 dans la position souhaitée jusqu’à ce qu’il
s’encliquette de façon perceptible.
Position pour le perçage en frappe dans le
béton et dans la pierre naturelle
Position pour le perçage sans frappe du
bois, du métal, de la céramique ou de matières plastiques ainsi que pour le vissage
Position Vario-Lock pour le réglage de la position du burin
Dans cette position, le stop de rotation/de
frappe 9 ne s’encliquette pas.
Position pour le burinage
Sélection du sens de rotation
A l’aide du commutateur du sens de rotation 13, il est possible
de modifier le sens de rotation de l’outil électroportatif.
 N’actionnez le commutateur du sens de rotation 13
qu’à l’arrêt total de l’appareil électroportatif.
Rotation à droite : Tournez le commutateur du sens de
rotation 13 jusqu’à la butée en position
.
Rotation à gauche : Tournez le commutateur du sens de
rotation 13 jusqu’à la butée en position
.
Mettez toujours le sens de rotation sur la droite pour le perçage en frappe, le perçage et le burinage.
Mise en Marche/Arrêt
– Pour mettre en marche l’outil électroportatif, appuyez sur
l’interrupteur Marche/Arrêt 7.
– Pour arrêter l’outil électroportatif, relâchez l’interrupteur
Marche/Arrêt 7.
1 619 92A 06A | (2.10.13)
OBJ_BUCH-770-007.book Page 26 Wednesday, October 2, 2013 10:37 AM
26 | Français
Afin d’économiser l’énergie, ne mettez l’outil électroportatif
en marche que quand vous l’utilisez.
Entretien et Service Après-Vente
Réglage de la vitesse de rotation/de la fréquence de frappe
Vous pouvez régler en continu la vitesse de rotation/la fréquence de frappe de l’outil électroportatif en fonction de la
pression exercée sur l’interrupteur de Marche/Arrêt 7.
Une légère pression sur l’interrupteur Marche/Arrêt 7 entraîne une faible vitesse de rotation/fréquence de frappe.
Plus la pression augmente, plus la vitesse de rotation/la fréquence de frappe est élevée.
Nettoyage et entretien
Accouplement de surcharge
 Dès que l’outil de travail se coince ou qu’il s’accroche,
l’entraînement de la broche est interrompu. En raison
des forces pouvant en résulter, tenez toujours bien
l’outil électroportatif des deux mains et veillez à garder
une position stable et équilibrée.
 Arrêtez immédiatement l’outil électroportatif et débloquez l’outil de travail lorsque l’appareil électroportatif
coince. Lorsqu’on met l’appareil en marche, l’outil de
travail étant bloqué, il peut y avoir de fortes réactions.
Instructions d’utilisation
 Avant d’effectuer des travaux sur l’outil électroportatif, retirez la fiche de la prise de courant.
Modification de la position du burin
(Vario-Lock)
Il est possible d’arrêter le burin dans 36 positions. Ceci permet
de se mettre dans la position de travail optimale souhaitée.
– Montez le burin dans le porte-outil.
– Tournez le stop de rotation/de frappe 9 pour le mettre
dans la position « Vario-Lock » (voir « Réglage du mode de
fonctionnement », page 25).
– Tournez le porte-outil dans la position du burin souhaitée.
– Tournez le stop de rotation/de frappe 9 pour le mettre dans
la position « burinage ». Le porte-outil est ainsi arrêté.
– Mettez le sens de rotation sur la droite pour le burinage.
Mettre des embouts de vissage en place (voir figure L)
 Posez l’outil électroportatif sur la vis/sur l’écrou seulement lorsque l’appareil est arrêté. Les outils de travail en
rotation peuvent glisser.
Pour pouvoir utiliser des embouts de vissage, vous avez besoin d’un porte-outil universel 28 avec dispositif de fixation
SDS-plus (accessoire).
– Nettoyez l’emmanchement du dispositif de fixation et
graissez-le légèrement.
– Enfoncez le porte-outil universel en le tournant dans le
porte-outil jusqu’à ce qu’il verrouille automatiquement.
– Contrôlez qu’il est bien verrouillé en tirant sur le porte-outil
universel.
– Mettez un embout de vissage dans le porte-outil universel.
N’utilisez que des embouts de vissage appropriés à la tête
de vis que vous voulez utiliser.
– Tournez le stop de rotation/de frappe 9 pour le mettre
dans la position « perçage ».
– Pour enlever le porte-outil universel, poussez la douille de
verrouillage 5 vers l’arrière et sortez le porte-outil universel
28 du porte-outil.
1 619 92A 06A | (2.10.13)
 Avant d’effectuer des travaux sur l’outil électroportatif, retirez la fiche de la prise de courant.
 Veillez à ce que l’outil électroportatif ainsi que les ouïes
de ventilation soient toujours propres afin d’obtenir un
travail impeccable et sûr.
 Remplacez immédiatement un capuchon anti-poussière endommagé. Il est recommandé de faire effectuer ce travail par un service après-vente.
– Nettoyez le porte-outil 3 après chaque utilisation.
Dans le cas où un remplacement de la fiche de raccordement
s’avère nécessaire, ceci ne doit être effectué que par Bosch
ou une station de Service Après-Vente agréée pour outillage
Bosch afin d’éviter des dangers de sécurité.
Service Après-Vente et Assistance
Pour toute demande de renseignement ou commande de
pièces de rechange, précisez-nous impérativement le numéro
d’article à dix chiffres de l’outil électroportatif indiqué sur la
plaque signalétique.
Notre Service Après-Vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pièces
de rechange. Vous trouverez des vues éclatées ainsi que des
informations concernant les pièces de rechange également
sous :
www.bosch-pt.com
Les conseillers techniques et assistants Bosch sont à votre
disposition pour répondre à vos questions concernant nos
produits et leurs accessoires.
France
Vous êtes un utilisateur, contactez :
Le Service Clientèle Bosch Outillage Electroportatif
Tel. : 0811 360122
(coût d’une communication locale)
Fax : (01) 49454767
E-Mail : [email protected]
Vous êtes un revendeur, contactez :
Robert Bosch (France) S.A.S.
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : (01) 43119006
Fax : (01) 43119033
E-Mail : [email protected]
Belgique, Luxembourg
Tel. : +32 2 588 0589
Fax : +32 2 588 0595
E-Mail : [email protected]
Suisse
Tel. : (044) 8471512
Fax : (044) 8471552
E-Mail: [email protected]
Bosch Power Tools
OBJ_BUCH-770-007.book Page 27 Wednesday, October 2, 2013 10:37 AM
Español | 27
Elimination des déchets
Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage
appropriée.
Ne jetez pas les outils électroportatifs avec les ordures
ménagères !
Seulement pour les pays de l’Union Européenne :
Conformément à la directive européenne
2012/19/UE relative aux déchets d’équipements électriques et électroniques et sa
mise en vigueur conformément aux législations nationales, les outils électroportatifs
dont on ne peut plus se servir doivent être
isolés et suivre une voie de recyclage appropriée.
Sous réserve de modifications.
Español
Instrucciones de seguridad
Advertencias de peligro generales para herramientas eléctricas
Lea íntegramente estas advertencias de peligro e instrucciones. En
caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica,
un incendio y/o lesión grave.
Guardar todas las advertencias de peligro e instrucciones
para futuras consultas.
El término herramienta eléctrica empleado en las siguientes
advertencias de peligro se refiere a herramientas eléctricas
de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).
ADVERTENCIA
Seguridad del puesto de trabajo
 Mantenga limpio y bien iluminado su puesto de trabajo.
El desorden o una iluminación deficiente en las áreas de
trabajo pueden provocar accidentes.
 No utilice la herramienta eléctrica en un entorno con
peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a
inflamar los materiales en polvo o vapores.
 Mantenga alejados a los niños y otras personas de su
puesto de trabajo al emplear la herramienta eléctrica.
Una distracción le puede hacer perder el control sobre la
herramienta eléctrica.
Seguridad eléctrica
 El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible
modificar el enchufe en forma alguna. No emplear
adaptadores en herramientas eléctricas dotadas con
una toma de tierra. Los enchufes sin modificar adecuados
a las respectivas tomas de corriente reducen el riesgo de
una descarga eléctrica.
Bosch Power Tools
 Evite que su cuerpo toque partes conectadas a tierra
como tuberías, radiadores, cocinas y refrigeradores. El
riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.
 No exponga la herramienta eléctrica a la lluvia y evite
que penetren líquidos en su interior. Existe el peligro de
recibir una descarga eléctrica si penetran ciertos líquidos
en la herramienta eléctrica.
 No utilice el cable de red para transportar o colgar la
herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red
alejado del calor, aceite, esquinas cortantes o piezas
móviles. Los cables de red dañados o enredados pueden
provocar una descarga eléctrica.
 Al trabajar con la herramienta eléctrica a la intemperie
utilice solamente cables de prolongación apropiados
para su uso en exteriores. La utilización de un cable de
prolongación adecuado para su uso en exteriores reduce el
riesgo de una descarga eléctrica.
 Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a
través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga
eléctrica.
Seguridad de personas
 Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica
si estuviese cansado, ni tampoco después de haber
consumido alcohol, drogas o medicamentos. El no estar
atento durante el uso de la herramienta eléctrica puede
provocarle serias lesiones.
 Utilice un equipo de protección personal y en todo caso
unas gafas de protección. El riesgo a lesionarse se reduce
considerablemente si, dependiendo del tipo y la aplicación
de la herramienta eléctrica empleada, se utiliza un equipo
de protección adecuado como una mascarilla antipolvo,
zapatos de seguridad con suela antideslizante, casco, o
protectores auditivos.
 Evite una puesta en marcha fortuita. Asegurarse de
que la herramienta eléctrica esté desconectada antes
de conectarla a la toma de corriente y/o al montar el
acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta
eléctrica estando ésta conectada, ello puede dar lugar a un
accidente.
 Retire las herramientas de ajuste o llaves fijas antes de
conectar la herramienta eléctrica. Una herramienta de
ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica.
 Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le
permitirá controlar mejor la herramienta eléctrica en caso
de presentarse una situación inesperada.
 Lleve puesta una vestimenta de trabajo adecuada. No
utilice vestimenta amplia ni joyas. Mantenga su pelo,
vestimenta y guantes alejados de las piezas móviles. La
1 619 92A 06A | (2.10.13)
OBJ_BUCH-770-007.book Page 224 Wednesday, October 2, 2013 10:37 AM
224 |
2 602 025 191
1 607 000 173
1 613 001 010
2 607 000 207
2
2
2
2
608
608
608
608
550
550
550
550
074
075
076
077
(Ø
(Ø
(Ø
(Ø
40
50
68
82
mm)
mm)
mm)
mm)
2 608 550 057
SDS-plus
2 608 596 157
(Ø 8 mm)
1 619 92A 06A | (2.10.13)
Bosch Power Tools
OBJ_BUCH-770-007.book Page 225 Wednesday, October 2, 2013 10:37 AM
| 225
GBH 3-28 DRE
1 617 000 132
SDS-plus
1 608 571 062
Ø 1,5 – 13 mm
1 607 950 045
GBH 3-28 DFR
2 608 572 212
Ø 50 mm
2 608 572 213
SDS-plus
Ø 50 mm
!
(2x)
Bosch Power Tools
1 619 92A 06A | (2.10.13)

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
