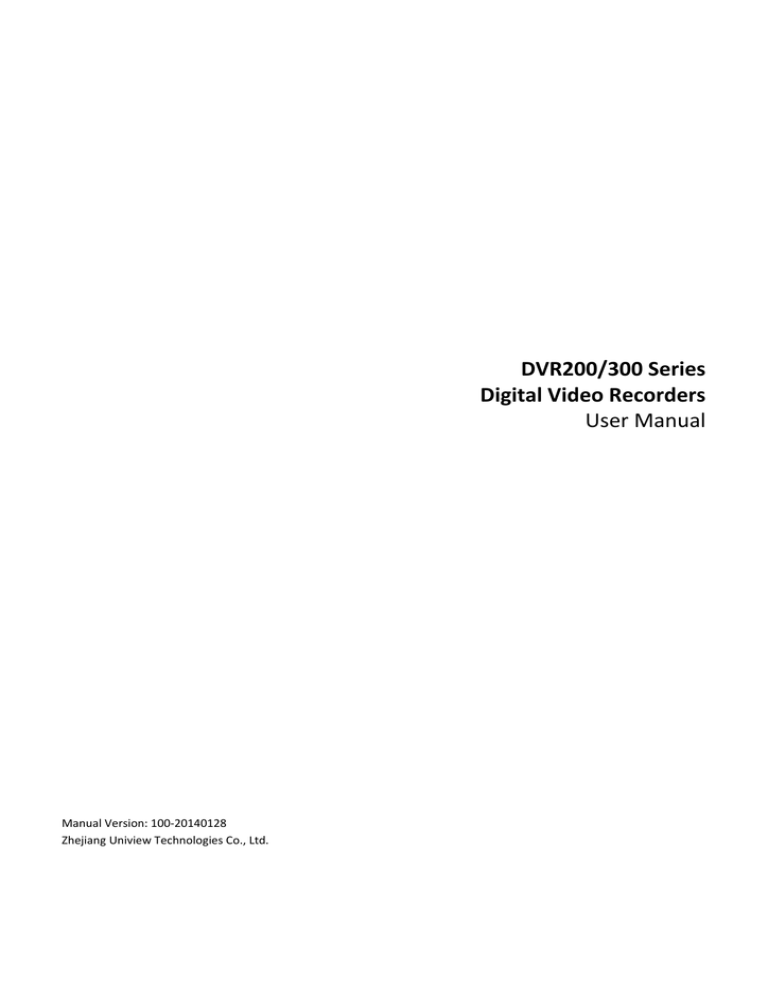

DVR200/300 Series

Digital Video Recorders

User Manual

Manual Version:   100‐20140128

Zhejiang Uniview Technologies Co., Ltd.





© 2014, Zhejiang Uniview Technologies Co., Ltd. and its licensors



All Rights Reserved

Notice

No  part  of  this  manual  may  be  reproduced  or  transmitted  in  any  form  or  by  any  means  without  prior  written consent of Zhejiang Uniview Technologies Co., Ltd.

The  information  in  this  manual  is  subject  to  change  without  notice.  Every  effort  has  been  made  in  the  preparation  of  this  manual  to  ensure  accuracy  of  the  contents,  but  all  statements,  information,  and  recommendations in this manual do not constitute the warranty of any kind, express or implied.

Environmental Protection

This product has been designed to comply with the environmental protection requirements. The storage,  use, and disposal of this product must meet the applicable national laws and regulations.

Safety and Compliance Information

Conventions Used Symbol





The symbols in this chapter are shown in the following table. They are used to remind the reader of the  safety precautions during equipment installation and maintenance.

Safety Symbol Description

Generic alarm symbol: To suggest a general safety concern.

ESD protection symbol: To suggest electrostatic-sensitive equipment.

Electric shock symbol: To suggest a danger of high voltage.

Safety Information



WARNING!

Installation and removal of the unit and its accessories must be  carried out by qualified personnel. You must read all of the Safety Instructions supplied with your equipment before installation and operation.



Warnings:

z z

If the product does not work properly, please contact your dealer or the nearest service center. Never  attempt  to  disassemble  the  camera  yourself.  (We  shall  not  assume  any  responsibility  for  problems  caused by unauthorized repair or maintenance.)

To reduce the risk of fire or electrical shock, do not expose this product to rain or moisture.

z z z z z z z z z z z z

This  installation  should  be  made  by  a  qualified  service  person  and  should  conform  to  all  the  local  codes.

Please install blackouts equipment into the power supply circuit for convenient supply interruption.

Please make sure that the ceiling can support more than 50(N) Newton gravities if the camera is fixed  to the ceiling.

Make sure the power supply voltage is correct before using the camera.

Do not drop the camera or subject it to physical shock.

Do  not  touch  sensor  modules  with  fingers.  If  cleaning  is  necessary,  use  a  clean  cloth  with  a  bit  of  ethanol and wipe it gently. If the camera will not be used for an extended period of time, put on the  lens cap to protect the sensor from dirt.

Do not aim the camera lens at the strong light such as sun or incandescent lamp. The strong light can  cause fatal damage to the camera.

The sensor may be burned out by a laser beam, so when any laser equipment is being used, make sure  that the surface of the sensor not be exposed to the laser beam.

To avoid heat accumulation, good ventilation is required for a proper operating environment.

Keep out of water and any liquid.

While shipping, the camera should be packed in its original packing.

Improper  use  or  replacement  of  the  battery  may  result  in  hazard  of  explosion.  Please  use  the  manufacturer recommended battery type.



Caution: Fiber optic ports – optical safety.





Never look at the transmit laser while the power is on. Never look directly at the fiber ports and the fiber cable ends when they are powered on.

Caution:  Use  of  controls  or  adjustments  to  the  performance  or  procedures  other  than  those  specified  herein may result in hazardous laser emissions.

Regulatory Compliance

FCC Part 15

This equipment has been tested and found to comply with the limits for digital device, pursuant to part 15  of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference  when the equipment is operated in a commercial environment. This equipment generates, uses, and can  radiate  radio  frequency  energy  and,  if  not  installed  and  used  in  accordance  with  the  instruction  manual,  may cause harmful interference to radio communications. Operation of this equipment in a residential area  is likely to cause harmful interference in which case the user will be required to correct the interference at  his own expense.

This product complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1. This device may not cause harmful interference.

2. This  device  must  accept  any  interference  received,  including  interference  that  may  cause  undesired  operation.

LVD/EMC Directive



This  product  complies  with  the  European  Low  Voltage  Directive  2006/95/EC  and  EMC  Directive

2004/108/EC.

WEEE Directive–2002/96/EC







The  product  this  manual  refers  to  is  covered  by  the  Wa ste  Electrical  &  Electronic  Equipment  (WEEE)

D irective and must be disposed of in a responsible manner.

Contents

1 Before You Start ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 1



Front View, Indicators, and Buttons ..................................................................................................................... 1



Front View ..................................................................................................................................................... 1



Indicators ....................................................................................................................................................... 1



Panel buttons ................................................................................................................................................ 3



User Login ............................................................................................................................................................. 5



Man‐Machine Interface ........................................................................................................................................ 5



How to Operate the Man‐Machine Interface ....................................................................................................... 6



How to Operate the Remote Control .................................................................................................................... 7



How to Operate the Mouse .................................................................................................................................. 8



2 Initial Configuration ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 9



Before Power‐On .................................................................................................................................................. 9



Power‐on Wizard .................................................................................................................................................. 9



Adding IPCs ......................................................................................................................................................... 15



Adding IPCs in the Manner of Search .......................................................................................................... 16



Adding IPCs in the Manner of Customization .............................................................................................. 19



Deleting IPCs ................................................................................................................................................ 20



Configuring Channel Parameters ........................................................................................................................ 20



Enabling an Analog Channel ........................................................................................................................ 20



Configuring Camera Parameters ................................................................................................................. 22



Configuring Audio and Video Parameters ................................................................................................... 26



Configuring Encoding Parameters ............................................................................................................... 27



Configuring OSD Parameters ....................................................................................................................... 28



Configuring ROI ........................................................................................................................................... 32



3 Preview ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 32



Man‐Machine Interface Output .......................................................................................................................... 33



Automatic Detection ................................................................................................................................... 33



Manual Configuration.................................................................................................................................. 33



States on the Preview Interface .......................................................................................................................... 34



Pane Toolbar on the Preview Interface .............................................................................................................. 35



Right‐Click Menu on the Preview Interface ........................................................................................................ 36



Example of Auto‐Switch Operation .................................................................................................................... 37



Preview Capturing ............................................................................................................................................... 38



Digital Zoom ........................................................................................................................................................ 39



Configuring Preview Parameters ........................................................................................................................ 40



Configuring Virtual Channels .............................................................................................................................. 43



4 PTZ Control∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 44



Controlling a PTZ Camera Through the PTZ Toolbar ........................................................................................... 44



Configuring and Calling Preset Positions ............................................................................................................ 47



Configuring and Starting Patrol ........................................................................................................................... 47



Configuring Patrol Routes and Plans ........................................................................................................... 48



Starting Patrol .............................................................................................................................................. 51



Configuring PTZ Parameters ............................................................................................................................... 52

  i

5 Recording ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 54



Manual Recording ............................................................................................................................................... 54



Planned Recording .............................................................................................................................................. 55



Alarm‐Triggered Recording ................................................................................................................................. 57



Checking the Channel Recording State ............................................................................................................... 57



Configuring Storage ............................................................................................................................................ 58



Configuring Arrays ....................................................................................................................................... 58



Configuring Storage Resources ................................................................................................................... 61



Configuring Storage Plans ........................................................................................................................... 62



Deleting Storage Resources ......................................................................................................................... 63



6 Playback ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 64



Instant Playback .................................................................................................................................................. 64



Video Playback .................................................................................................................................................... 64



Synchronous Playback ......................................................................................................................................... 65



Checking Video State .......................................................................................................................................... 66



Backplay Toolbar ................................................................................................................................................. 67



Playback Capture ................................................................................................................................................ 68



Digital Zoom ........................................................................................................................................................ 68



7 Backup ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 70



8 Alarm ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 72



Configuring the Alarm Type ................................................................................................................................ 72



Boolean Alarm ............................................................................................................................................. 72



Motion Detection Alarm .............................................................................................................................. 74



Occlusion Detection Alarm .......................................................................................................................... 77



Video Loss Alarm ......................................................................................................................................... 79



Device Alarm ............................................................................................................................................... 80



Configuring the Triggered Action ........................................................................................................................ 81



Alarm‐Triggered Sound ............................................................................................................................... 81



Alarm‐triggered Email ................................................................................................................................. 82



Alarm‐triggered Boolean Output ................................................................................................................ 83



Alarm‐Triggered Storage ............................................................................................................................. 85



Alarm‐Triggered Adjustment of PTZ to a Preset Position ........................................................................... 85



Alarm‐triggered Preview Pane .................................................................................................................... 87



Configuring the Guard Plan ................................................................................................................................. 88



9 Network Configuration ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 90



Static Address ...................................................................................................................................................... 90



PPPoE .................................................................................................................................................................. 90



UNP ..................................................................................................................................................................... 91



Email Server ........................................................................................................................................................ 91



Configuring Routes .............................................................................................................................................. 92



10 System Configuration ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 92



Basic Configuration ............................................................................................................................................. 92



Configuring the Server ........................................................................................................................................ 94



Configuring NTP .................................................................................................................................................. 95



Configuring the Serial Port .................................................................................................................................. 95



User Configuration .............................................................................................................................................. 97



Adding Users ................................................................................................................................................ 98



Deleting Users ............................................................................................................................................. 98

  ii

Modifying User Information ........................................................................................................................ 99



Locking or Unlocking Users ....................................................................................................................... 100



Logging Out Users Forcibly ........................................................................................................................ 101



Refreshing the User List ............................................................................................................................. 101



Modifying Passwords................................................................................................................................. 102



11 Device Maintenance ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 103



Querying History Alarms ................................................................................................................................... 103



Upgrading the Version ...................................................................................................................................... 105



Querying Logs .................................................................................................................................................... 106



System Information ........................................................................................................................................... 107



System Backup .................................................................................................................................................. 108



Refreshing USB Storage Information ......................................................................................................... 109



Creating a USB Flash Drive Folder ............................................................................................................. 109



Deleting a USB Flash Drive File or Folder .................................................................................................. 110



Exporting the System Configuration and Database .................................................................................. 111



Exporting Logs ........................................................................................................................................... 112



Importing the System Configuration and Database .................................................................................. 113



Importing the IPC Configuration File ......................................................................................................... 114



Restoring the Default Configuration ................................................................................................................. 115



Shutting Down the Device ................................................................................................................................ 116



12 FAQ ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 117



13 Appendix – Menu Structure∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 118



14 Appendix – Glossary ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 119

  iii

1

Before You Start

z z z z

Before  you  perform  any  man‐machine  interface  operations,  ensure  that  you  have  corresponding  operation permissions. For details, refer to

User Configuration

The following figures are exemplary only and may vary, depending on the model.

The parameters displayed in gray in the man‐machine interface cannot be modified. For the specific  parameters that are grayed out, see the man‐machine interface.

For  devices  of  different  models,  the  functions  may  be  different,  so  refer  to  the  actual  device  for  its  specific functions.

Front View, Indicators, and Buttons

Front View

DVR300‐08E/16E/08S/16S‐IN





DVR300‐08L/16L‐IN





DVR200 series







Indicators

As shown in the front view, the following table describes the indicators on the front panel. The indicator  color may vary with the equipment model (blue or green).

Table 1‐1

Status Indicators

Indicators



(Power indicator)

Red

NET

(network indicator)

PWR

(power indicator)

Color

Blue/Green

Blue/Green

IR

(remote control indicator)

Blue/Green

SHIFT

(reuse button indicator)

RUN

(running indicator)

CODEC

(codec indicator)

ENC

(Encode indicator)

HD

(hard disk indicator)

HD ERR

Blue

Blue/Green

Blue/Green

Green

Blue/Green

Red

Red

Status  Description

Constantly on  Device powered on.

Constantly on

Network properly connected.

Off

No network connection.

Constantly on  Power connected.

Off  No power.

Constantly on  Device is selected and can be remotely  controlled.

Blinking

Off

Device is being verified.

Device is not selected and cannot be  remotely controlled.

Constantly on  The reuse button becomes a function key.

Briefly on  A button is pressed and released.

Off  The reuse button works in number or letter  input mode.

Briefly off  A button is pressed and released.

Constantly on  Running normally.

Blinking

Off

Starting.

Shut down.

Constantly on  Signal input without coding or decoding.

Blinking  Being encoded or decoded.

Off  No signal input or system shutdown.

Blinking  Encoding.

Constantly on  Running properly without data access.

Blinking

Off

Running properly with data access.

Hard disk is not installed or the system  shuts down, or the indicator turns red.

Constantly on  Hard disk at fault.

Blinking  Several hard disks at fault or array rebuilt.

Constantly on  Hard disk at fault.

Indicators

(hard disk fault)

ALM

(alarm indicator)

Red

Color



SLOT

(Card indicator)

Green

LINK

(External device indicator)





Green

ACT

(Data transfer indicator)

Yellow

Status

Blinking

Off

Description

Array rebuilt.

Hard disk is not installed or the system  shuts down, or all disks are working  properly.

Constantly on  Equipment alarms.

Off  The system runs normally without alarms.

Constantly on  Card in slot.

Blinking  No card in slot.

Constantly on  Device connected.

Blinking

Device unconnected.

Blinking  Data is being transferred.

Panel buttons

The panel buttons may vary with the equipment model.

Item  Function and Description

JOG SHUTTLE Control

DIRECTION

OK

USB interface

POWER ON/OFF

Turning the jog button clockwise is equivalent to pressing the down key;  turning the button counterclockwise is equivalent to pressing the up key.  z z z z z

/ / / : Move between different menu items; shift the focus; in

PTZ mode, move the PTZ up, down, left, or right after the PTZ tool bar  is hidden.

/ : In playback mode, rewind or forward 30 seconds when the  playback tool bar is hidden.

/ :  In  playback  mode,  rewind  or  forward  at  speed  when  the  playback tool bar is hidden.

Confirm the operation;

In playback mode, play or pause when the playback tool bar is hidden.

USB2.0 (limited to 1A) used for connection with an external USB mouse or  storage device.

Note:

Use another device to partition and format a USB storage device into FAT32  file system before use.

z z

In Soft OFF mode, press the ON/OFF button to start the device.

In  normal  operation  mode,  press  the  ON/OFF  button  to  turn  off  the  device.  Hold  the  ON/OFF  button  for  at  least  3  seconds  to  switch  off  the device.

Function

Buttons

Item

Alphanumeric

Buttons

SPACE

DEL

F1

F2

EDIT

LOGIN/OUT

MENU

RIGHTCLICK

TOOLBAR

SCREENS

MAIN/AUX.

SEQUENCE

BACKUP

PLAYBACK

PTZ

REC

PRESET

MUTE

IRIS+/IRIS‐

Function and Description

z

Used to enter a password, number, or Chinese or English characters.  z

The number key 0 can be used to select or clear check boxes in the list  box.

Note: Decimal point (): Used to enter a Chinese symbol.

Used to enter a space in Chinese input mode.

Used to remove characters on the left of the cursor.

Used to switch between focus areas on an interface.  z z

Used to switch between menu sub‐tabs.

Used  to  capture  images  in  the  focus  pane  on  the  preview  and  playback interface (with playback toolbar hidden).

Used to switch between numbers, Chinese and English (upper/lower‐case)  characters.

Log in or out the device.

Used to access the main menu.

Used to access the right‐click context menu.

Used to show or hide the PTZ or playback toolbar.

In preview and playback mode, used to switch between different screens.

Screens 3, 5 and 7 show videos in the corridor.

Used to switch between man‐machine screens in preview mode or on the  first startup wizard interface.

Note:

In PTZ control mode, the button is used to switch between screens when the

PTZ toolbar is shown.

Used to start/stop polling switching in preview mode.

Used to enter the video backup interface in preview mode.

Used to enter the video playback interface and display the playback toolbar  in preview mode.

Used to enter the PTZ control interface and display the PTZ toolbar in  preview mode.

Used to manually start or stop storing images on a hard disk in preview  mode.

Used to set the PTZ into the preset position in PTZ control mode when the

PTZ toolbar is hidden.

Used to turn on/off the mute function.

Used to adjust the PTZ camera aperture in PTZ control mode when the PTZ  toolbar is hidden.

Item

FOCUS+/

FOCUS‐

ZOOM+/

ZOOM‐

ESC

SHIFT

Function and Description

Used to adjust the PTZ camera focus in PTZ control mode when the PTZ  toolbar is hidden.

Used to adjust the PTZ camera zoom in PTZ control mode when the PTZ  toolbar is hidden.

Used to quit the current interface.

Used to switch between reuse functions.



User Login



NOTE  z z

When logging in to the man‐machine interface for the first time, use the default username admin and the default password admin.

Before  performing  service  operations,  ensure  that  you  have  corresponding  operation  permissions.  For

details about permission configuration, refer to  User Configuration .



1. Right‐click  anywhere  in  the  preview  interface  and  then  choose  Menu.  The  user  login  dialog  box  is  displayed.

2. In the user login dialog box, enter the correct user name and password, and then click Login to log in  to the device.

Man‐Machine Interface

Figure 1‐1  shows an example of the man‐machine interface after you log in with corresponding permissions.

If  you  do  not  have  the  corresponding  permissions,  certain  menus  on  the  man‐machine  interface  are  displayed in gray and unavailable.

Figure 1‐1 Man‐Machine Interface





How to Operate the Man‐Machine Interface



You can quickly configure the man‐machine interface, so that the device enters the normal working status.

For details, refer to

Initial Configuration





NOTE  z z

Unless  otherwise  stated,  all  device  configuration  and  operations  are  performed  by  using  the  mouse  by  default in this manual. For details about how to use the mouse and the remote control, refer to

How to

Operate the Mouse  and

How to Operate the Remote Control

. The method for operating the buttons on  the front panel is similar to the method for operating the remote control.

The signal receiving quality of the remote control is the best within a distance of 5 meters, the horizontal angle  within  the  receiving  sensitivity  of  the  remote  control  ranges  from  –60°  to  +60°,  and  the  vertical angle within the receiving sensitivity of the remote control ranges from –30° to +30°.

How to Operate the Remote Control

Functions of the buttons on the remote control

Figure 1‐2 Functions of the Buttons on the Remote Control

Button  Function

POWER ON/OFF  Power‐on/‐off switch.

Device

Alphanumeric

Buttons

DEL

RIGHTCLICK

SEQUENCE

Press this button. A device code check box is displayed. Enter  the remote control ID of the device. After the check is  successful, you can enable all buttons on the remote control.

Note:

To disable the buttons on the remote control, press this button  again  after  the  check  is  successful  and  then  select  canceling  the check.

z z z

Switch to the corresponding channel in Live view mode.

Input numbers and characters in Edit mode.

In  the  Chinese  input  method,  the  numeral  "0"  can  be  used to represent a space.

Used to remove characters on the left of the cursor.

Used to access the right‐click context menu

Used to start/stop polling switching in preview mode

PLAYBACK

MENU

TOOLBAR

DIRECTION

OK

PTZ

Used to enter the video playback interface and display the  playback toolbar in preview mode

Used to turn on/off the mute function

Used to show or hide the PTZ or playback toolbar  z z z z z

/ / / : Move between different menu items; shift  the focus; in PTZ mode, move the PTZ up, down, left, or  right after the PTZ tool bar is hidden.

/ :  In  playback  mode,  rewind  or  forward  30  seconds when the playback tool bar is hidden.

/ :  In  playback  mode,  rewind  or  forward  at  speed  when the playback tool bar is hidden.

Confirm the operation;

In playback mode, play or pause when the playback tool  bar is hidden.

Used to enter the PTZ control interface and display the PTZ  toolbar in preview mode

ESC  Used to quit the current interface

IRIS+/IRIS‐

FOCUS+/FOCUS‐

In PTZ control state, you can adjust the aperture, focus, and  zoom of the PTZ camera lens after hiding the PTZ toolbar.

ZOOM+/ZOOM‐

Schematic Diagram

F1

F2

Button

Full screen

SCREENS

Function

z z

Used to switch between focus areas on an interface

Used to switch between menu sub‐tabs

Used to capture images in the focus pane on the preview  and playback interface (with playback toolbar hidden)

In preview state, press this button to display the selected  image on a full screen, or press it again to restore the image  display.

In preview and playback mode, used to switch between  different screens. Screens 3, 5 and 7 show videos in the  corridor.

Reserved.

Schematic Diagram

MAIN/AUX.

MUTE  Turn audio on/off.



How to operate the remote control

1. Before operating the remote control, ensure that its battery with sufficient energy has been correctly  installed in the remote control.

2. Before operating the remote control, aim the infrared transmitting end of the remote control at the  infrared receiving port of the device (indicated by an IR LED on the front panel of the device). Then  perform operations on the remote control.



If operations cannot be performed on the remote control, perform the following step:

3. Press Device on the remote control, enter the remote control ID of the device, and then press OK. If  the device can receive the command from the remote control, the IR LED turns green and now you can  use the remote control to operate the device.





NOTE  z z z

255 is a privileged device code for use during device code check. That is, if you enter 255 during the check, the check will be successful no matter whether the device code is matched.

In  soft  powered‐off  state,  press  the  POWER  ON/OFF  button  on  the  remote  control  to  start  the  device  after the device passes the device code check.

If the device cannot receive instructions from the remote control after multiple attempts, check whether the following problems exist: the positive and negative polarities of the battery are inversely connected; the  battery  is  running  out  of  energy;  an  obstacle  exists  between  the  infrared  transmitting  end  of  the remote control and the infrared receiving port of the device; a fluorescent lamp used nearby affects the  remote  control.  If  the  problems  do  not  exist  but  the  device  still  cannot  be  operated,  contact  the  local distributor.

How to Operate the Mouse

In this manual, it is assumed that users are accustomed to operating the mouse with their right hand.



Table 1‐2

Mouse Operations

Name

Left  button

Right  button

Roller

Click

Double‐click

Hold and drag

Click

Action

Roll upward  z z z z z z z z z z

Description

Select or confirm an operation item.

Select  digits,  Chinese  characters,  symbols,  or  English  letters  in  upper  or  lower case from an edit box to edit them.

Switch  between  the  single‐division  view  and  the  multi‐division  view  in  preview or playback state.

Perform  some  operations  on  the  toolbar.  For  example,  double‐click  a  certain item in a video list to play back this video.

Draw or move a rectangular box. For example, set OSD or a mask area.

Hold the title of the toolbar to drag the toolbar.

Display a right‐click menu.

Exit the electronic zoom‐in state.

When  there  is  a  Cancel  or  Exit  button  on  the  current  interface,  you  can  right‐click the button to exit the interface.

In the preview state or on the first interface of the power‐on wizard, hold  the right button of the mouse for at least 3 seconds and then release the  right  button  to  switch  the  displays  screen  of  the  man‐machine  interface.

For  details  about  the  screen  switching  sequence,  refer  to

Automatic

Detection

Scroll options upward in an upward/downward selection box, or scroll the  interface upward on a scroll bar.

Roll downward

Scroll options downward in an upward/downward selection box, or scroll the  interface downward on a scroll bar.

2

Initial Configuration

Before Power‐On

z z

Ensure that at least one monitor is normally connected to the video output interface on the rear panel  of  the  device;  otherwise,  the  man‐machine  interface  is  invisible.  For  details  about  the  mode  of  displaying  the  man‐machine  interface  through  the  video  output  interface,  refer  to

Man‐Machine

Interface Output

Ensure that the hard disk has been correctly installed. For details about how to install the hard disk,  refer to the corresponding Quick Guide.

Power‐on Wizard

Start the device and wait patiently. When a startup progress bar appears on the monitor, you can enter the  man‐machine interface.

You can perform simple configuration according to the power‐on wizard, so that the device works properly.

If you do not want to perform quick configuration through the power‐on wizard, you can directly skip the  power‐on wizard after starting the device, and then log in as the administrator admin and perform quick  configuration according to steps (3) to (5).

Steps  Screenshot

1. Confirm  whether  to  start  the  wizard  during  next  power‐on,  and  then  click

Next

NOTE!



If  you  do  not  select  the  Start  wizard  when

device  starts  checkbox,  the  power‐on  wizard  configuration  interface  does  not  appear  during  next startup. To enable the function again, you  need  to  set  the  power‐on  wizard.  For  details,

refer to  Basic Configuration

2. Verify your permission.

Enter the password (which is admin by default)  of the user admin, and then click Next. The

Configuration Wizard interface is displayed.

10

Steps

3. Configure network parameters.

1)

2)

3)

Click Network

The Network Configuration interface is  displayed.

On  the  Basic  tab  page,  double‐click  the  network  interface  card  (NIC)  to  configure  its  IP  address,  subnet  mask  and  default  gateway.  Keep  the  default  settings  of  the  rest  network  parameters  unless  otherwise  stated.

Click  OK  after  the  configuration  is  complete. System services will be restarted  during the configuration of the NIC eth0.

After the services are restarted, the

Configuration Wizard interface is returned.

Screenshot

11

Steps

4. Configure system parameters.

1)

2)

3)

Click Configuration

The System Configuration interface is  displayed.

Click  the  Server  tab,  and  select  the  management  mode  according  to  actual  networking.  Keep  the  default  settings  of  the  rest  system  parameters  unless  otherwise stated.

Click  OK  after  the  configuration  is  complete.

If the management mode is changed, the device  will be restarted.

Screenshot

5. Configure storage parameters.

Click Storage. The Storage Configuration  interface is displayed.

1)

Create an array.  a. Click the Array tab. In the Build Array area, enter the array name, and select the array type and the idle slot. b. Click Create.

The created array appears in an array list.

12

Steps

2)

Virtualize the array.

Before an array is put into use, it needs to be  virtualized. Specifically, select the  corresponding array in the Virtualization Array  area, and then click Virtualize

NOTE!

It  takes  a  while  to  virtualize  an  array.  Wait  patiently.  After  the  virtualization  is  complete,  the Virtualized column of the array is displayed  as Yes in the array list.

3)

Configure storage resources.

Click the Storage tab, and configure storage  resource parameters.

For details about important parameters,

see  Table 2‐1 .

Screenshot

13

Steps

4)

Configure storage plans.  a. On the Storage tab page, click Storage

Plan to configure a normal storage plan and an exception storage plan.

For details about important parameters,

see Table 2-1

b. Click OK after the configuration is complete.

The Storage interface is returned. c. Click OK.

The Configuration Wizard interface is returned. z z

NOTE!

On  the  day  specified  in  the  exception  plan,  the  storage  will  be  executed  only  in  the  specified  exception  time  segments.  On  the  other days, the normal plan will be executed.

The  time  segments  in  the  storage  plan  cannot overlap or include each other.

Screenshot

6. After  configuring  all  parameters,  click

Finish  to  save  the  configuration.  Then  you  can  perform  various  service  operations.

-



Table 2‐1

Description of Important Parameters Involved in Quick Configuration

Configuration Type  Parameter

Server configuration

Management

Mode

Server IP

Description

z z

Server: The device is centrally managed by a central server.

Stand‐alone: The device is not centrally managed.

Note:

If Management Mode is set to Server for the device and when the

NTP  server  time  synchronization  is  disabled  on  the  device,  the  device synchronizes to the time of the central server.

If Management Mode is set to Server, the value of this parameter  should be consistent with the IP address of the central server in  actual networking.

14

Configuration Type  Parameter  Description

Storage  configuration

Protocol

Allocating

Mode

Storage Days

Allocated (GB)

The value of this parameter should be consistent with the inter‐ domain interconnection communications protocol set on the  central server in actual networking.  z z

By  Capacity:  The  storage  resource  capacity  of  the  camera  is  allocated directly according to the allocated capacity.

By  Day:  The  allocated  capacity  is  re‐calculated  and  the  storage  resource  capacity  of  the  camera  is  allocated  according to the value of Storage Days.

Note:

If this parameter is set to By Day, you need to configure a storage  plan  for  the  camera,  so  that  the  camera  performs  storage  according to the plan.

The number of days for which data will be kept

Note:

Click  Calculate.  The  system  automatically  calculates  the  required  storage  resource  capacity  and  at  the  same  time  displays  detailed  storage distribution in a visual chart of storage configuration.

Storage resource capacity allocated to the camera or expanded for  the camera

Note:

Capacity expansion is applicable only to cameras to which storage  resources have been allocated.

Post‐record (s)

Data Cover

Mode

Duration of alarm‐triggered recording

Note:

This  parameter  is  used  for  alarm‐triggered  recording.  For  details,

refer to  Alarm‐Triggered Storage

z z

Overwrite:  When  the  storage  resources  allocated  to  the  camera  are  full,  data  is  overwritten  from  the  beginning  during storage.

Stop:  When  the  storage  resources  allocated  to  the  camera  are full, data is no longer stored.



If you want to perform service operations for digital channels after finishing the configuration according to  the power‐on wizard, you also need to add digital channels such as IPCs.

Adding IPCs

Only the user admin can manage IPCs. Before managing an IPC, ensure that the following conditions are  ready:  z

The IPC is running properly, and network communications are normal.  z

The resolution of the IPC meets the following two conditions: width ≤ 1920; height ≤ 1088.

15

Adding IPCs in the Manner of Search

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Camera

The video channel interface is displayed.

2. Search for IPCs.

Click Search. The IPC search interface is  displayed. When you access the IPC search  interface, a quick search is performed by  default.  z

Click

Quick

Search.  The  system  automatically  searches  for  IPCs  on  the  network.

Screenshot

16

Steps

z

Click Search In Segment to search for IPCs  in a specified segment.  z z z

NOTE!

In  the  IPC  list,  Server  IP  indicates  the  IP  address  of  a  server  to  which  an  IPC  is  currently registered, and Status indicates the  status  of  the IPC  in  relation  to  the  server.  If  the IP address of the server is the IP address  of the local device and the status is Online, it  indicates that the IPC has been added to the  local device.

Uniview  IPCs  can  be  added  to  a  device  only  when  the  device  supports  automatic  discovery;  otherwise,  the  adding  operation  fails.

The  displayed  parameters  vary  according  to  different  types  of  IPCs.  That  is,  the  parameters  displayed  for  a  Uniview  IPC  are  different  from  the  parameters  displayed  for  a third‐party IPC.

3. Add Uniview IPCs.  z z

Add a single IPC: Select a Uniview IPC to be  added. The parameter values of the IPC are  displayed  below  the  IPC  list.  You  can  modify  relevant  parameters.  For  details  about  important  parameters,  see

Table  2‐

2 . Click Add to add the selected IPC.

Add  IPCs  in  batches:  Select  multiple

Uniview  IPCs  to  be  added,  and  then  click

Add  Selected.  The  system  adds  the  selected  IPCs  in  batches  according  to  default parameter values.

Screenshot

17

Steps  Screenshot

4. Add third‐party IPCs.  z z

Add a single IPC: Select a third‐party IPC to  be added. The parameter values of the IPC  are  displayed  below  the  IPC  list.  You  can  modify  relevant  parameters.  For  details  about  important  parameters,  see

Table  2‐

2 . Click Add to add the selected IPC.

Add  IPCs  in  batches:  Select  multiple  third‐ party IPCs to be added, and then click Add

Selected.  The  system  adds  the  selected

IPCs  in  batches  according  to  default  parameter values.





Table 2‐2

Description of Important Parameters Involved in IPC Addition

IPC Type  Parameter  Description

Uniview IPCs

Access Mode

Password

Confirm

Access mode of Uniview IPCs.

The default value is Uniview. You can also set the access mode to

ONVIF as necessary.

Password for the user admin to log in to the IPC web interface.

Note:

 If  the  entered  password  is  different  from  the  initial  password,  the  initial password will be replaced by the current password.

Confirmed password for the user admin to log in to the IPC web  interface.

Username

 Password

Username and password provided by the third‐party IPC for ONVIF  authentication.

Third‐party IPCs

Forward Mult‐ip

Forward Mult‐port

IP address and port number of the multicast group for audio/video  stream forwarding.

Note:

The  group  of  information  about  the  multicast  IP  address  and  the  multicast port number must be unique on the entire network.

18

Adding IPCs in the Manner of Customization

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Camera

The video channel interface is displayed.

2. Manually add IPCs.

Click Add. The Add/Modify IPC interface is  displayed.  z

Add Uniview IPCs: Select Uniview from the

Vendor  drop‐down  list  box,  and  enter  relevant  parameters.  For  details  about  important parameters, see

Table 2‐2

  z

Add third‐party IPCs: Select Other from the

Vendor  drop‐down  list  box,  and  enter  relevant  parameters.  For  details  about  important parameters, see

Table 2‐2

Screenshot

19

Deleting IPCs

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Camera

The video channel interface is displayed.

2. Delete IPCs.

Select an IPC to be deleted, and click Delete

Then confirm the deletion operation.



NOTE!

If storage resources have been configured for an

IPC,  you  need  to  first  delete  the  configured  storage  resources  before  deleting  the  IPC.  For  details  about  how  to  delete  storage  resources,

refer to  Deleting Storage Resources

Screenshot

Configuring Channel Parameters

z z z z

The  user  admin  can  configure  analog  and  digital  channels.  Channel  configuration  falls  into  the  following types:

Camera configuration: Set camera parameters bound to channels, so that the camera can be normally  put into use.

Audio/video configuration: Set parameters such as audio encoding and video encoding parameters.

Encoding configuration: Set the parameters of video streams according to different stream packages  supported by the device.

OSD configuration: Set parameters for masking and OSD content.

ROI configuration: Set areas whose definition needs to be enhanced.  z

  z





NOTE  z z

The device can be completely configured only after the system has obtained model information about the device.  The  system  can  obtain  device  model  information  in  the  following  way:  A  device  added  to  the system  for  the  first  time  needs  to  go  online.  If  the  device  once  went  online  but  is  currently  offline,  the system can also obtain the model information about the device.

The  tab  pages  and  parameters  to  be  set  may  vary  according  to  different  device  types.  Therefore,  the actual pages may be different.

Enabling an Analog Channel

The analog channels are enabled by default when the cameras are properly connected to the video input  interfaces of the device. If any analog channel is disabled, perform the following steps to enable it.

20

1. Choose  Menu  >  Camera  .  The  video  channel interface is displayed.

2. Enable a disabled analog channel.

1)

2)

3)

Select the disabled channel from the channel  list, and then click the En/Disable button.

Configure  the  parameters  for  the  analog  channel.  For  a  description  of  the  major  parameters, see xxx.

Click  the  Set  button  to  save  the  configuration.

NOTE!



When the channel is enabled, its state is  displayed as Enable in the Channel column. For  channels that have been enabled, skip this step.



Table 2‐3

Parameter Descriptions for Configuring an Analog Channel

Parameter  Description

PTZ Protocol  PTZ protocol that the PTZ camera supports.

Address

Code

PTZ Control

Serial

Multicast IP



Address code of the PTZ camera.

In order to control the PTZ camera, you need to decrease the address code of the PTZ camera  if necessary when the PTZ protocols are PELCO‐P, ALEC PELCO‐P, MINKING PELCO‐P,

JINSANLI_PELCO‐P, and YAAN_PELCO‐P. Otherwise, you cannot control the PTZ.

Number of the serial port of the DVR bound to the PTZ cameral. Setting this parameter to

None indicates that no serial port is bound to the camera.

Note:

You need to choose Menu > Configuration > Serial Port Configuration and then set the serial  port mode to PTZ Control



IP address of the multicast group that will receive the audio and video streams from the  camera.

21



This parameter is effective only when the DVR supports multicast. The combination of the IP  address and port number of the multicast group must be unique in the network.



MulticastPort



Port number of the multicast group that will receive the audio and video streams.

Keyboard



Channel number that you enter when using a keyboard to control the PTZ camera.





The key number for a camera corresponds to its channel number. For example, the key  number for channel 3 is 3.





NOTE





To delete a camera bound to an analog channel, select the channel and then click the En/Disable button  in the Channel Management interface. Make sure that Disabled is displayed in the Channel column. If a  storage  plan  has  been  configured  for  the  camera,  you  must  delete  the  storage  resource  first.  For  the

detailed steps,  refer to  Deleting Storage Resources

Configuring Camera Parameters

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Camera

The video channel interface is displayed.

2. Select the channel to be configured from  the video channel list, and then click Set

The  selected  analog  channel  must  be  in

Enable state.

22

Steps

3. Configure camera parameters.

Click the Camera tab, and select a channel from  the Channel Select drop‐down list box. The  channel parameters displayed for analog  channels, uniview IPCs and third‐party IPCs are  different.

4. Click Ok

The configuration is saved.  z

The  figure  on  the  right  shows  the  camera  parameters  for  the  analog  channel.  For  details  about  the  important  camera  parameters  for  the

analog channel, see  Table 2‐4

Screenshot

z

The  figure  on  the  right  shows  the  camera  configuration  for  the  channels  of  Uniview

IPCs.  For  details  about  important

parameters, see  Table 2‐4 .

23

Steps  Screenshot

z

The  figures  on  the  right  show  the  camera  configuration  for  the  channels  of  third‐ party  IPCs.  For  details  about  important

parameters, see  Table 2‐4 .



Table 2‐4

Description of Important Parameters Involved in the Camera Configuration of Channels of IPCs

IPC Type

Uniview IPCs

Parameter

Password

Confirm

Protocol

Camera Type

PTZ Protocol

Description

Password for the user admin to log in to the IPC web interface

Confirmed password for the user admin to log in to the IPC web  interface

Transport protocol for real‐time streams

The default is UDP. You may change the value to TCP as required.

Camera type, which can be a fixed camera or a PTZ camera

Note:

If  the  specific  model  of  the  device  is  unavailable  because  the  IPC  is  not registered or not online, the camera is a fixed camera.

PTZ protocol supported by the PTZ camera

Note:

For  dome  and  half‐dome  cameras,  the  PTZ  protocol  can  be  the

INTERNAL‐PTZ protocol only.

24



IPC Type  Parameter

Address Code

PTZ Control

Multicast IP

Multicast Port

Username

 Password

Third‐party IPCs

Forward Mult‐ip

Forward Mult‐port

Description

Address code of the PTZ camera

Note:

When  PTZ  Protocol  is  set  to  PELCO‐PALECPELCO‐P,  or

MINKINGPELCO‐P,  you  need  to  decrement  the  address  code  of  PTZ  hardware  by  1  to  obtain  the  address  code  here;  otherwise,  the  PTZ  cannot  be  controlled.  For  some  PTZ  cameras,  the  address  code  is  automatically decremented by 1 and then the minus operation does  not need to be performed.

Serial port number bound to the PTZ camera to facilitate PTZ  control. None indicates that no serial port is bound.

Note:

The  serial  port  needs  to  be  controlled  by  the  PTZ.  Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Configuration  >  Serial  Port  Configuration,  and  then  configure  the  serial port mode.

IP address and port number of the multicast group for audio/video  streams

Note:

The  multicast  IP  address  is  valid  only  when  the  IPC  supports  multicast. In addition, the group of information about the multicast

IP  address  and  the  multicast  port  number  must  be  unique  on  the  entire network.

Username and password provided by the third‐party IPC for ONVIF  authentication when the access mode is ONVIF

IP address and port number of the multicast group for audio/video  stream forwarding

Note:

The  group  of  information  about  the  multicast  IP  address  and  the  multicast port number must be unique on the entire network.

25

Configuring Audio and Video Parameters

Steps



1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Camera

The video channel interface is displayed.

2. Select the channel to be configured from  the video channel list, and then click Set

The  selected  analog  channel  must  be  in

Enable state.

Screenshot

3. Configure audio and video parameters.

Click the Audio/Video tab, select a channel  from the Channel Select drop‐down list box,  and configure audio and video parameters.

Mirror Mode is only applicable to cameras in  corridor mode. Third‐party IPCs do not support  the configuration of audio and video  parameters.

4. Click Ok. The configuration is saved.







NOTE

You can click Set in the interface to exactly set the brightness, hue, contrast, and saturation of images in the preview state by using slide blocks. Click Ok after the setting.

26

Configuring Encoding Parameters

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Camera

The video channel interface is displayed.

2. Select the channel to be configured from  the video channel list, and then click Set

The  selected  analog  channel  must  be  in

Enable state.

3. Configure encoding parameters.

Click the Encoding tab, select a channel from  the Channel Select drop‐down list box, and  configure encoding parameters. The  parameters displayed for analog channels,  uniview IPCs and third‐party IPCs are different.

For third‐party IPCs, you can only view but  cannot modify their encoding parameters.

The figure on the right shows the encoding  configuration of Uniview IPCs. For details about

important parameters, see  Table 2‐5 .

The figure on the right shows the code  parameters for the analog channel. For details

about important parameters, see  Table 2‐5 .



4. Click Ok. The configuration is saved.

-

27

Screenshot



NOTE  z z

Parameter  configuration  of  secondary  streams  may  be  involved  here,  depending  on  different packages  supported  by  the  device.  The  meanings  of  specific  parameters  are  similar  to  those  of  primary streams and therefore are not separately listed.

For different models, different parameters may be displayed, so refer to the actual interface for the  specific parameters.



Table 2‐5

Description of Important Parameters Involved in Encoding Configuration

Parameter

Main Stream Encoding

Mode/Substream

Encoding Mode

Stream Smoothen

Description

z z

CBR: The device sends data at a constant bit rate.

VBR:  The  device  dynamically  adjusts  its  encoding  rate  according  to  image  quality.

Whether to enable the stream smoothening function

Note:

z

This parameter is effective when a digital channel is selected.

z z

When the network environment is poor, you can enable the stream smoothening  function,  so  that  images  are  much  smoother.  This,  however,  brings  a  certain  delay.

If  the  stream  smoothening  function  is  enabled,  it  is  recommended  that  cache  control  be  enabled  in  basic  configuration  to  avoid  intermittent  interruption  during live viewing.



Configuring OSD Parameters

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Camera

The video channel interface is displayed.

2. Select the channel to be configured from  the video channel list, and then click Set

The  selected  analog  channel  must  be  in

Enable state.

28

Steps

3. Configure OSD parameters.

1)

Click the OSD tab, and set parameters.

For details about the parameters, see

Table 2‐6

.

NOTE!

The  parameters  to  be  set  vary  according  to  different  device  types.  Therefore,  the  actual

GUIs may be different.

Screenshot

29

2)

3)

Steps

Configure the mask area. Click Set to enter  the channel preview state.

Hold and drag the left button of the mouse  to  draw  a  rectangular  frame  to  set  a  valid  area.  After  setting  the  mask  area,  right‐ click  in  the  mask  area,  and  then  choose

Apply or Ok to finish setting the mask area.

z z z

NOTE!

IPCs  supporting  mask  area  configuration  may or may not support 3D mask areas. This  depends on the specific model of the device.

When  setting  a  3D  mask  area,  move  the  area  to  be  masked  to  the  middle  of  the  screen  at  first,  and  then  set  the  valid  mask  area.

Select Mask Area from the PTZ control panel  on the 3D Area Mask interface, and click To

Mask  Area  to  move  the  mask  area  to  the  middle  of  the  screen.  For  details  about  the  rest  buttons,  see  the  table  description  in

Controlling a PZT Camera Through the PTZ

Toolbar

4)

5)

Configure the OSD content. Click Set beside

OSD  Position  (or  click  Set  beside  Area  if  the accessed IPC is an IPC of the new style)  to enter the channel preview state.

Hold  the  left  button  of  the  mouse  to  drag  the  corresponding  OSD  to  an  appropriate  position,  right‐click  the  OSD,  and  then  choose  Apply  or  Ok  to  finish  setting  the

OSD position.



4. Click Ok. The configuration is saved.

30

Screenshot

-



Table 2‐6

Description of Important Parameters Involved in OSD Configuration

Parameter

Auto‐switch  time (s)

OSD Position

Mask Area

Area

Custom Content

Display Area

Description

Time interval of switching the display between the primary value of the OSD field name  and the secondary value of the OSD field name

Note:

If the switching time is 0, it indicates that field name switching is not performed but only  the primary value of the OSD field name is displayed.

Position where the OSD is displayed on the pane

Note:

To set the position of the time OSD or the field name OSD, enable the display time or field  name OSD at first, then click Set beside OSD Position to enter the preview state, click the  corresponding box, and hold and drag the mouse on the box leftward, rightward, upward,  or downward to adjust the display position of the OSD. Finally, right‐click and choose Ok  to return to the previous interface.

Mask area of the channel. The image content in this area will be masked.

Note:

To  set  a  mask  area,  click  Set  to  enter  the  preview  state  at  first,  hold  and  drag  the  left  button  of  the  mouse  to  draw  the  image  area  to  be  masked,  and  hold  the  mask  area  to  change  its  position.  Finally,  right‐click  and  choose  Ok  to  return  to  the  previous  configuration interface.

Position where the OSD is displayed on the pane

Note:

To set the position where the OSD is displayed, click Set to enter the preview state at first,  click the corresponding box, and hold and drag the mouse on the box leftward, rightward,  upward,  or  downward  to  adjust  the  display  position  of  the  OSD.  Finally,  right‐click  and  choose Ok to return to the previous interface.

This parameter is valid when the OSD type is Custom. It is used to customize the OSD  content to be displayed on the pane.

Display area corresponding to the selected OSD type

Note:

For  IPCs  supporting  OSD  configuration,  the  maximum  number  of  OSD  rows  and  the  maximum number of display areas relate to the specific device model. Therefore, perform  configuration operations according to the actual page.

31

Configuring ROI

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Camera

The video channel interface is displayed.

.

2. Select the channel to be configured from  the video channel list, and then click Set

The  selected  analog  channel  must  be  in

Enable state.

Screenshot



3. Configure ROI parameters.

1)

2)

3)

Click the ROI tab, and select a channel from  the Channel Select drop‐down list box.

Click Set beside  Area to enter  the channel  preview state.

Hold and drag the left button of the mouse  to  draw  a  rectangular  frame  to  set  a  valid  area.  After  setting  the  area,  right‐click  in  the  area,  and  then  choose  Apply  or  Ok  to  finish setting the ROI.

NOTE!

It is not recommended that the valid area of ROI  exceed half of the current interface.

4. Click Ok. The configuration is saved.

-

3

Preview

The corresponding preview interface is displayed when you complete quick configuration. For details about  quick configuration, refer to

2  Initial Configuration

32

Man‐Machine Interface Output

Automatic Detection

z

When  powered  on  at  the  first  time,  the  device  automatically  detects  whether  various  ports  are  connected, so as to determine a primary port.  z

The control menu of the man‐machine interface is output on the primary port by default.

The primary port is selected from the following ports in the descending order of priorities: DVI, HDMI, VGA,

VIDEOOUT1, and VIDEOOUT2.  Table 3‐1  describes the detection relationship of the primary port.

Table 3‐1

Detection Relationship of the Primary Port

DVI  HDMI  VGA

No.

1  √

×

×

×

√

√

×

×

√

√

√

×

√

√

√

√

VIDEOOUT1  VIDEOOUT2

√

√

√

√

DVI

Primary Port

HDMI

VGA

VIDEOOUT1

5  ×  ×  ×  ×  √  VIDEOOUT2







NOTE  z z

All  possible  ports  are  listed  above.  Some  types  of  devices,  however,  do  not  have  certain types of  ports.

Therefore, the actual ports may be different.

If  the  VIDEOOUT  port  is  neither  disabled  nor  connected  to  the  monitor,  the  control  menu  of  the  man‐ machine interface will also be output on the VIDEOOUT port. Then you can hold the right button of the  mouse for longer than 3 seconds and then release the right button to perform switching.

Manual Configuration

You can configure the primary port and the auxiliary port on the DVR308‐08E/16E/08S/16S/16L‐IN.

To  select  a  specific  port  for  displaying  the  control  menu  of  the  man‐machine  interface,  perform  the  following steps:

33

Steps



1. Ensure  that  the  port  has  been  connected  to  the  monitor.

2. Perform  screen  switching  in  one  of  the  following  two ways:  z z

Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Switch  Monitor.  The  man‐machine  interface to be displayed is switched to the specified  port according to the switching process in the output  port  detection  flowchart  described  in

Automatic

Detection

Hold the right button of the mouse for longer than 3  seconds,  and  then  release  the  right  button  to  perform switching once. The man‐machine interface  to  be  displayed  is  switched  to  the  specified  port  according to the switching process in the output port  detection  relationship  described  in

Automatic

Detection

Screenshot

States on the Preview Interface

In  the  preview  interface,  the  recording,  alarm,  and  other  states  of  various  channels  are  presented  and  differentiated through icons at the top of the preview interface.

Table 3‐2

Preview Icons

Icon  Name  Description

Recording  playback

This icon appears in the recording playback state (and a playback toolbar is  displayed).

Motion detection  alarm

Temperature  alarm

This icon appears when a motion detection alarm occurs.

This icon appears when a high‐ or low‐temperature alarm occurs.

Boolean input  alarm

This icon appears when a Boolean input channel alarm occurs.

Fan alarm  This icon appears when a fan failure alarm occurs.

Alarm triggering  This icon appears when alarm triggering occurs in the preview interface.

Tampering alarm  This icon appears when a tampering alarm occurs.

34

Icon

Mute

Name

This icon appears in mute state.

Description

Manual recording  This icon appears in manual recording state.



Pane Toolbar on the Preview Interface

Click a pane in preview state. An operation toolbar is displayed at the bottom of the pane.

Figure 3‐1 Pane Toolbar





Table 3‐3

Definitions of the Buttons

Button

Stop Video

PTZ control

Manual Record

Instant playback

Digital zoom

Description

Click this button to stop playing the video in the current pane.

Click this button when the pane is in preview state. The PTZ control interface is  displayed.

Click this button to locally record the live video on the current pane, and click it again  to stop manual recording.

Click this button to replay the video of the last five minutes.

Click this button to zoom in the image of a certain area in the live video or a recording.

35

Button

Capture

Description

Click this button to save the picture on the current pane in the form of images to a  specified path.

Note:

z z z

Captured images are stored in the root directory of the user‐set USB disk partition  according  to  dates.  A  folder  is  automatically  created  and  named  in  snap_date  format

.

  For  example,  images  captured  on  March  24,  2013  are  stored  in  a  folder  named snap_2013‐03‐24.

Before capturing images, ensure that a USB disk has been inserted into the device.

Name of a captured image file: username (camera name) and current time.jpg.

Click this button to exit the toolbar on the current pane.



Exit

Right‐Click Menu on the Preview Interface

Right‐click anywhere in the preview interface. A menu is displayed, as shown in the following figure.

Table

3‐4

 describes the functions of the menu.

Table 3‐4

Preview Operations

Menu Option  Screenshot

Camera

Prev

Screen/Next

Screen

Multi‐screen

Switch

Monitor

Start Auto‐ switch

Description

You can choose this menu option to start or stop the  preview of a digital channel such as an IPC..

Note:

When  the  camera  connected  through  the  channel  is  offline,  the  corresponding  digital  channel  is  unavailable.

The preview function is available only when the camera is  online.

Shows previewed images on the previous screen or the  next screen according to the current screen splitting mode  and the current split‐screen sequence number during  polling switching.

Switches the screen splitting mode of the monitor.

Note:

z

The three, five, and seven split screens are used to view  video images in corridor mode.

z

After you switch the screen splitting mode, other pane  services  that  do  not  belong  to  the  current  screen  splitting mode are automatically closed.

Switches the screen where the control menu of the man‐ machine interface is displayed

Switches the video images of various channels on the  preview interface

36



Menu Option

Playback

Menu

Logout

Description

Displays the recording playback interface of the channel.

For details, refer to

Backplay Toolbar .

Note:

This menu option is available in the preview interface only  after you log in to the device.

Displays the main menu.

Note:

This  menu  option  is  available  only  after  you  log  in  to  the  device.

Logs out and returns to the preview state before you log  in.

Note:

This menu option is available in the preview interface only  after you log in to the device.

Screenshot

Example of Auto‐Switch Operation

Auto‐switch means outputting corresponding images for preview on the preview interface of the monitor  according to the cameras configured in the current screen splitting mode, and performing cyclical switching  at a certain time interval.

You  can  enable  auto‐switch  after  completing  quick  configuration.  For  details  about  quick  configuration,  refer to

Initial Configuration

In the following example, five cameras are configured and four screens are displayed on the monitor.

Steps  Screenshot

1. Switch  the  current  preview  pane  to  the

4‐screen mode.

Right‐click anywhere in the preview interface,  and then choose Multi‐screen > 4 Screen. The  screen of the monitor is split into four panes.

37

Steps  Screenshot

2. Enable polling switching.

Right‐click anywhere in the preview interface,  and then choose Start Auto‐switch. The system  performs polling switching according to the  cameras that correspond to the panes in the 4‐ screen mode configured in the preview  interface, with two screens displayed and four  panes per screen (Only one camera is displayed  on the second screen), and then continues with  cyclical switching at a polling switching interval.







NOTE

To  switch  the  screen  splitting  mode  during  polling  switching,  right‐click  anywhere  in  the    preview  interface  and  choose  Multi‐screen  to  set  the  new  screen  splitting  mode.  Then  the  device  starts  polling switching from the first screen according to the new screen splitting mode.

Preview Capturing

Capturing means saving the picture currently displayed on the current pane to a specified path as an image  file.

Before  capturing  images,  ensure  that a USB  disk has been  inserted into  the device. Captured images are  stored in the root directory of the user‐set USB disk partition according to dates. A folder is automatically  created and named in snap_date format. For example, images captured on March 24, 2013 are stored in a  folder  named  snap_2013‐03‐24.  For  details  about  how  to  configure  the  capturing  path,  refer  to

Basic

Configuration .

38

Steps

z

In  the  preview  interface,  click  a  live  viewing  pane,  and  choose  the  Capture  icon  from  the  bottom  toolbar  to  save  the  image  on  the  pane  to  the  USB  disk.

Screenshot

z

Right‐click anywhere in the PTZ control interface and  then  choose  Capture  to  save  the  image  on  the  current pane to the USB disk.





NOTE



Name of a captured image file: username (camera name) and current time.jpg.

For  example,  admin  (Camera  1)20130320(09‐15‐12‐001).jpg  indicates  the  image  captured  by  the  user  admin at 09:15:12 on March 20, 2013, and 001 indicates that it is the first picture captured at 09:15:12.

Digital Zoom

You  can  zoom  in  the  previewed  image  on  the  current  pane  on  a  certain  scale  to  get  a  better  view  of  a  certain area.

To perform digital zoom, perform the following steps:

Steps  Screenshot

1. Access the digital zoom interface.

In the preview interface, click a live viewing  pane and then choose the digital zoom icon  from the bottom toolbar. The digital zoom  interface is displayed.

39

Steps

2. Identify the area to be zoomed in.

Hold and drag the left button of the mouse to  draw a rectangular area to be zoomed in.

Screenshot

3. Zoom in the display.

Release the left button of the mouse. The  selected area is zoomed in.

NOTE

Right‐click  the  zoomed‐in  area  to  restore  the  previous view, or repeat steps 2 and 3 to zoom  in other areas.



4. Exit the digital zoom interface.

Right‐click anwhere in the preview interface of  a normal size, and then choose Exit to end the  digital zoom operation.

Configuring Preview Parameters

In general, you can start preview after completing the configuration according to the power‐on wizard. If  necessary, perform the following steps to modify configured preview parameters. In the following figure,  the output port and the number of screens supported by the device are for your reference only. The actual

GUIs may vary according to different device models.

Only the user admin can perform preview configuration.

40

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Configuration > Preview

The preview configuration interface is  displayed.

2. Configure preview parameters.

3. Configure preview window parameters.

1)

Click  Preview  Window  Configuration.  The

Preview Window Configuration interface is  displayed.

2)

On  the  Basic  tab  page,  select  the  output  port  and  configure  various  parameters,  including

Default  Screen  Number

(indicating  the  default  number  of  screens  after  power‐on),  Enable  Auto‐switch

(indicating  whether  to  enable  polling  switching), Auto‐switch Interval (indicating  the  polling  switching  interval),  and

Substream

First  (indicating  whether  secondary  streams  are  preferred  in  multi‐ pane  mode).  For  details  about  important  parameters, see

Table 3‐5

3)

4)

On  the  View  tab  page,  select  the  output  port  and  configure  the  cameras  that  correspond  to  the  panes  in  each  screen  splitting mode. For details about important  parameters, see

Table 3‐5

Click  Ok.  The  preview  configuration  interface is displayed.



4. In  the  preview  configuration  interface,  click Save. The configuration is saved.

‐

41

Screenshot

Table 3‐5

Description of Important Parameters Involved in Preview Window Configuration



Configuration Type

Basic configuration

Parameter

Default Screen

Number

Description

The default number of screens of preview images output on the  port

Note:

If  you  switch  to  another  screen  splitting  mode  during  preview  or  polling  switching,  the  preview  interface  is  restored  to  the  default  number of screens upon the next startup of the device.

Time interval between the current preview screen and the next  preview screen during polling switching

Auto‐switch

Interval

Enable Auto‐ switch

Substream First

Whether to enable or disable the polling switching function

Note:

The polling switching state in the right‐click menu is synchronized to  the enabling or disabling of the polling switching function.

Whether secondary streams are preferred in multi‐pane mode

When this function is enabled, in multi‐pane preview mode,  secondary streams are previewed for a camera with dual streams  whereas primary streams are previewed for a single‐stream camera.

View configuration

Screen splitting  mode

The number of screens of preview images output on the port

Cameras  corresponding  to the panes

Cameras that correspond to the panes in the preview interface  output on the port. Each preview screen will be switched according  to this configuration in the corresponding screen splitting mode  during polling switching.

Note:

z

After you change the camera that corresponds to a certain pane  in a certain screen splitting mode, the camera that correspond to  the  pane  in  the  other  screen  splitting  modes  is  synchronously  changed.

z z

The  cameras  that  correspond  to  any  two  panes  in  the  same  screen  splitting  mode  with  the  same  output  port  cannot  be  the  same.

After  a  certain  channel  is  unbound,  information  about  the  camera is deleted from all panes on all output ports.

42

Configuring Virtual Channels

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Configuration > Preview

The preview configuration interface is  displayed.

2. Configure  the  parameters  of  virtual  channels.

1)

Click  Preview  Window  Configuration  in  the preview configuration interface.

The Preview Window Configuration interface is  displayed.

2)

Click  the  Virtual  Channel  tab,  enable  virtual  channel  encoding,  and  configure  the parameters of virtual channels.

For details about important parameters, see  the table below.

NOTE z z

3)

The  bound  port  shown  in  the  figure  on  the  right  is  for  your  reference  only.  The  actual  bound port may be different.

After enabling virtual channel encoding and  configuring  relevant  parameters,  you  can  view the image of the virtual camera in the  web  interface.  The  image  is  the  image  output on the bound port.

Click Ok

The preview configuration interface is  displayed.



3. Click Ok.

The configuration is saved.

Parameter

Binding Port

‐

Description

Bound port

The video images displayed from this output port are encoded as the source.

43



Multicast IP

Multicast Port

IP address and port number of the multicast group of virtual channels

Note:

The multicast IP address is valid only when the device supports multicast. In addition, the  group of information about the multicast IP address and the multicast port number must be  unique on the entire network.

4

PTZ Control



PTZ control allows you to remotely control the speed, direction, iris, focus, wiper switch, and zoom of the

PTZ, and lock the PTZ. The device also supports other functions, including automatic unlocking/releasing of  the PTZ, setting a preset position of the PTZ, and PTZ patrol.



NOTE



PTZ control is applicable to PTZ cameras only, and the actual PTZ control operations available for a PTZ  camera depend on the functions of the PTZ camera and the PTZ protocol that the PTZ camera supports.

For example, some vendors use some preset positions of the PTZ for other functions (such as the wiper switch  or  menus)  instead  of  as  PTZ  preset  positions.  Therefore,  you  need  to  refer  to  the  specification  description of the PTZ before using it.

Controlling a PTZ Camera Through the PTZ Toolbar





NOTE



In  terms  of  the  preemption  policy  for  a  PTZ  camera,  users  with  a  higher  priority  can  preempt  the  PTZ camera whereas users with the same priority cannot preempt the PTZ camera. For details about priorities, refer to

Adding a User

Steps  Screenshot

1. In  the  preview  interface,  select  the  preview pane of a camera, and click the

PTZ control icon on the toolbar.

The PTZ Control interface is displayed.

44

Steps

2. Perform PTZ control operations by using  the  PTZ  toolbar  that  corresponds  to  the  current  channel  in  the  PTZ  Control  interface.

For details about the PTZ control operations,

see  Table 4‐1 .



Table 4‐1

Description of Icons on the PTZ Toolbar

Icon

Screenshot

Description

Controls the moving direction of the PTZ or stops the PTZ.

Adjusts the iris, focus, and zoom of the PTZ.

Start the wiper



Stop the wiper



Turn on the  illumination

Turn off the  illumination





Starts or stops the wiper of the PTZ.

Turns on or turns off the illumination of the PTZ.

Speed

Preset position

Patrol

Lock the PTZ

Unlock the PTZ



Sets the moving speed of the PTZ. 1 indicates the lowest speed, and 9 indicates the  highest speed.

Shows a list of preset positions. You can select the preset position for the PTZ.

Shows a list of PTZ camera patrol routes. You can start or stop a patrol route in the list.

Note:

z z

You  can  select  a  patrol  route  only  after  adding  the  patrol  route.  For  details,  refer  to

Adding a patrol route .

If  you  perform  other  operations  on  the  PTZ  when  the  PTZ  is  executing  the  patrol  route, the PTZ automatically stops the patrol.

Locks or unlocks the PTZ.

Note:

z z

After the PTZ is locked, other users except the user admin cannot preempt the PTZ,  unless the PTZ is unlocked or the automatic release time of the PTZ arrives.

After the PTZ is unlocked, users with a higher priority can preempt the PTZ.

45

Icon

Release the PTZ



Go to a preset  position

Releases the PTZ.

Description

Calls a preset position and moves the PTZ to the selected preset position.

Add a preset  position

Adds a preset position to the list of preset positions according to the current PTZ state.

Note:

z

If the system gives a prompt indicating that the serial control port of the PTZ is not

bound, bind the port first. For details, refer to  Configuring Camera Parameters .

z

When  entering  the  number  and  description  of  a  preset  position,  ensure  that  the  number  of  the  preset  position  is  not  identical  with  any  existing  preset  position  number; otherwise, the corresponding preset position will be overwritten.

Delete a preset  position

Deletes a preset position.

Set a home  position

Sets the home position and auto‐back‐home‐position time of the PTZ. If the preset  position is set to None, it indicates that no home position is used.

When the PTZ camera moves to a non‐home position and the PTZ control is released, if  no other users are operating the camera within the auto‐back‐home‐position time, the  camera will return to the home position.

Start a patrol  route

Stop a patrol  route

Starts a patrol route.

Stops a patrol route.

Configure a patrol  route

Shows the patrol configuration interface. For details, refer to  Configuring and Starting

Patrol .

Exit

Exits the toolbar, releases the PTZ, and returns to the preview interface.





NOTE



For details about the PTZ toolbar, right‐click anywhere in the preview interface, and then choose Menu >

Help Information > PTZ Toolbar after you log in to the device.

46

Configuring and Calling Preset Positions

Steps  Screenshot

1. In  the  preview  interface,  select  the  preview  pane  of  a  camera,  and  click  the

PTZ control icon on the toolbar.

The PTZ Control interface is displayed.

2. Configure a preset position of the PTZ.

Click the direction keys to move the PTZ to the  desired position, click  , enter a number and  description for the preset position, and then  click Ok save the position. Repeat the preceding  operations to set other preset positions.  z z

NOTE

If the system gives a prompt indicating that  the  serial  control  port  of  the  PTZ  is  not  bound,  bind  the  port  first.  For  details,  refer

to  Configuring Channel Parameters

When  entering  the  number  and  description  of  the  preset  position,  ensure  that  the  number of the preset position is not identical  with  any  existing  preset  position  number;  otherwise, the corresponding preset position  will be overwritten.

z

Select a preset position, click  , and then  confirm  the  deletion  to  delete  the  preset  position.



3. Call a preset position of the PTZ.

Select the preset position to be called, and then  click  position.

. The PTZ moves to the preset

Configuring and Starting Patrol

You can configure PTZ camera patrol, including patrol routes and patrol plans. A patrol route is a route by  which  a  PTZ  camera  moves  between  preset  positions,  and  a  patrol  plan  specifies  time  segments  within  which a patrol route is executed.

47

Configuring Patrol Routes and Plans

Adding a patrol route

Steps

1. In  the  preview  interface,  select  the  preview pane of a camera, and click the

PTZ control icon on the toolbar.

The PTZ Control interface is displayed.

2. Add a patrol route.

1)

Click   on the PTZ control panel.

The Configure Patrol Route interface is  displayed.

2)

From the Channel drop‐down list, select a  camera for the patrol route, and then click

Add

The Add Patrol Route interface is displayed.

3)

4)

5)

Enter the name of the patrol route.

Click  Add,  select  a  preset  position  of  the

PTZ camera, set the duration for the preset  position  in  the  Pause  Time  text  box,  and  then click Ok. The selected preset position  is added to the patrol route.

Repeat  the  preceding  steps  to  add  other  preset positions as necessary.

NOTE

You can click the Move up and Move down  buttons to adjust the sequence of the preset  positions in the patrol route. You can also  modify or delete a preset position from the  patrol route.

48

Screenshot

Steps

6)

After  configuring  all  the  preset  positions,  click  Ok  to  finish  configuring  the  patrol  route.

Screenshot

The patrol route newly configured is displayed  in a list.

NOTE

After selecting a patrol route, you can modify  or delete it. The method for modifying a patrol  route is similar to the method for adding a  patrol route.



Configuring a patrol plan

Before configuring a patrol plan, add a patrol route at first.

Steps

1. In  the  preview  interface,  select  the  preview pane of a camera, and click the

PTZ control icon on the toolbar.

The PTZ Control interface is displayed.

Screenshot

49

Steps

2. Configure a patrol plan.

1)

Click   on the PTZ control panel.

The Configure Patrol Route interface is  displayed.

2)

3)

Select  a  channel  for  the  patrol  plan  to  be  configured from the channel list.

Click Configure

The patrol plan configuration interface is  displayed.

4)

Configure  general  plans  and  exception  plans.  For  details  about  important  parameters,  see

Table  4‐2 .

After  configuring  the  parameters,  click  Ok.  The  configuration is saved.

The figure on the right shows the interface for  configuring a general plan.

Screenshot



The figure on the right shows the interface for  configuring an exception plan.

50



Table 4‐2

Description of Important Parameters Involved in Patrol Plan Configuration

Parameter

Start

End

Exception

Plan

Description

Start time and end time of the patrol route. The time segments cannot overlap or include  each other. Ensure that only one patrol route is selected for each time segment.

Note:

Click View/Mod to view patrol route information or modify the preset positions of the patrol  route.

On the day specified in the exception plan, only the patrol routes specified in the exception  time segments are executed. On the other days, the normal plan will be executed.

After configuring the parameters of the exception plan, click Add schedule to add the  exception plan to the Exception Plan drop‐down list box.

Note:

To delete an exception plan, select the plan from the Exception Plan drop‐down list box and  then click Delete schedule

Starting Patrol

Manual patrol

Before manually starting patrol, configure the patrol route at first. For details, refer to  Adding a patrol route



You can manually call a certain patrol route to execute the patrol operation, or start a patrol plan so that  the PTZ camera performs patrol according to the patrol plan.

Steps  Screenshot

1. In  the  preview  interface,  select  the  preview pane of a camera, and click the

PTZ control icon on the toolbar.

The PTZ Control interface is displayed.

2. Start patrol.

Select a patrol route from the Patrol drop‐ down list box on the PTZ control panel, and  click   to start patrol or   to stop patrol.





Starting a patrol plan

Before starting a patrol plan, configure the patrol plan at first. For details, refer to

Configuring a patrol plan

Steps  Screenshot

1. In  the  preview  interface,  select  the  preview pane of a camera, and click the

PTZ control icon on the toolbar.

The PTZ Control interface is displayed.

51

Steps

2. Start a patrol plan.

Screenshot

1)

Click   on the PTZ control panel.

The Configure Patrol Route interface is  displayed.

2)

3)

Select  a  channel  for  the  patrol  plan  to  be  started from the channel list.

Click Start and confirm the operation. The  system  starts  patrol  according  to  the  patrol plan.



NOTE

Click Stop to stop the patrol plan.



NOTE



A patrol plan is preempted during manual patrol. The original patrol plan is not restored until the PTZ is released.

Configuring PTZ Parameters

In general, PTZ control can be performed according to default system configuration. If necessary, perform  the following steps to modify PTZ configuration parameters.

Only the user admin can perform PTZ parameter configuration.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Configuration > Basic

The Basic interface is displayed.

2. Configure  the  automatic  release  time  of  the PTZ.

52

Steps  Screenshot

3. Configure  the  PTZ  protocol,  address  code, and the serial port for PTZ control.

1)

2)

3)

Choose Menu > Camera

Select  a  channel  from  the  video  channel  list, and then click Set. The selected analog  channel must be in Enable state.

On the Camera tab page, select a channel  of  the  PTZ  camera,  and  configure  the  PTZ  protocol,  the  address  code,  and  the  serial  port  for  PTZ  control.  The  parameters  displayed  for  analog  channels,  uniview

IPCs  and  third‐party  IPCs  are  different,  so  refer  to  the  actual  user  interface  for  the  specific parameters.



Table 4‐3

Description of Major Configuration Parameters of a Camera

Configuration Type  Parameter

Basic configuration

Camera  configuration

PTZ Auto

Release (s)

PTZ Protocol

Description

When the PTZ is not preempted by a user with a higher priority or  the current user does not exit the PTZ control toolbar, if the current  user who has the PTZ control permission does not operate the PTZ  within a certain time period, the PTZ is automatically released. Then  other users can obtain the permission to control the PTZ. This time  period is the PTZ automatic release time.

PTZ protocol supported by the PTZ camera

Note:

For  dome  and  half‐dome  cameras,  the  PTZ  protocol  can  be  the

INTERNAL‐PTZ protocol only.

53



Configuration Type  Parameter  Description

Address Code

PTZ Control

Address code of the PTZ camera

Note:

When  PTZ  Protocol  is  set  to  PELCO‐PALECPELCO‐P,  or

MINKINGPELCO‐P,  you  need  to  decrease  the  address  code  of  the

PTZ  hardware  by  1  to  obtain  a  valid  address  code  and  control  the

PTZ.  For  PTZ  cameras  for  which  the  address  code  is  automatically  decreased by one, this operation is unnecessary.

Serial port number bound to the PTZ camera to facilitate PTZ  control. None indicates that no serial port is bound.

Note:

The serial port is needed to control the PTZ. Right‐click anywhere in  the  preview  interface,  choose  Menu  >   Configuration  >  Serial  Port

Configuration, and then configure the serial port mode.

5

Recording

You  can  perform  the  recording  operation  after  completing  quick  configuration.  For  details  about  quick

configuration, refer to  Initial Configuration .

Manual Recording

You can manually record video or audio data of a channel, and store the recorded data into a hard disk. The  manual recording does not belong to planned recording or alarm‐triggered recording.

Steps  Screenshot

Method 1:

In the preview interface, select the pane to be  recorded, and click the Manual Record icon on  the toolbar to start recording.

In the upper part of the pane on which manual  recording has been started, the icon    appears.

To stop manual recording, click the Stop

Recording icon on the toolbar.

54

Steps  Screenshot

Method 2:

Choose Manual Record from the main menu,  select the channel for which manual recording  needs to be started, and then click Start. The  system starts recording the audio and  video  captured through the selected channel.

In the upper part of the pane on which manual  recording has been started, the icon    appears.

To stop manual recording, right‐click anywhere  in the preview interface, choose Menu >

Manual Record, select the channel for which  manual recording has been started, and then  click Stop. The system stops recording the audio  and video captured through the selected  channel.



Planned Recording

You can make a storage plan for a camera so the camera can store recording according to the storage plan.

After you configure the storage plan of a channel according to the power‐on wizard, the storage plan of the  channel is started by default in the system. If the storage plan of a certain channel has been stopped, you  can perform the following steps to start the storage plan again.

55

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Storage > Information

The storage information interface is displayed.

Screenshot

2. Start a storage plan.

Select the channel whose storage plan needs to  be started, and click Start. The data of the  channel is stored according to the storage plan.



3. Stop a storage plan.

Select a channel whose storage plan needs to  be stopped.  Then click Stop. The status of the  channel changes from Start to Stop in a storage  information list.

56



CAUTION



If you click Delete after selecting a camera, the system automatically stops the corresponding storage plan of the channel and deletes the corresponding storage plan and recorded data. Therefore, exercise caution with the deletion operation.

Alarm‐Triggered Recording

Alarm‐triggered recording is used to trigger camera storage. The storage is triggered by an alarm.

1. Configure  camera  storage  resources  according  to  the  power‐on  wizard,  and  set  the  after‐alarm  recording  time  according  to  actual  requirements.  The  after‐alarm  recording  time  is  the  duration  of  alarm‐triggered storage.

2. Configure alarm‐triggered storage. For details, refer to  Configuring the Triggered Action

Checking the Channel Recording State

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Storage > Information

The storage information interface is displayed.

2. Check  the  recording  state  of  each  camera  in  the  storage  information  list.

For  details  about  state  definitions,

see  Table 5‐1

Screenshot



NOTE

After configuring the storage plan of a channel  according to the power‐on wizard, you can also  start or stop the storage plan in the  configuration interface.



Table 5‐1

Definitions of Recording States

Parameter

Resource

Schedule Store  z z z z z z

Description

Unknown: No storage resource is allocated.

Normal: Storage resources have been allocated.

Inaccessible: Storage resources are abnormal.

Unknown: No storage resource is allocated.

Planned: Storage is performed according to the corresponding storage plan.

Unplanned:  Storage  is  performed  outside  the  storage  plan,  or  problems  such  as  network exceptions or default faults have occurred.

57

Configuring Storage

In  general,  you  can  perform  the  recording  operation  after  completing  the  configuration  according  to  the  power‐on wizard. If necessary, perform the following steps to change the storage configuration.

Configuring Arrays

An  array  is  a  logical  area  rebuilt  from  multiple  physical  hard  disks  that  are  combined  in  a  certain  arrangement mode.  The  use of array helps accomplish more effective storage and management of video  recordings. In the array configuration interface, arrays can be created, viewed, rebuilt, deleted, the slot list  can be viewed, and the factory default settings of arrays can be restored.

Creating and virtualizing an array

It is not recommended that you perform any device configuration operation when creating an array.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Storage > Array

The array configuration interface is displayed.

2. Create an array.

In the Build Array area, enter the array name,  select the array type and the idle slot, and then  click Create. The array newly created appears  in the array list.

NOTE

The system (except DVR 200 series) supports  the disk hot‐spare function. It is recommended  that you reserve idle disks when creating an

RAID array, so that the system automatically  starts an idle disk of the same capacity to  rebuild the array when a certain disk of the  array is damaged.

58

Steps  Screenshot

3. Virtualize the array.

Before putting an array into use, you need to  virtualize the array. Specifically, select the array  from the Virtualization Array area, and then  click Virtualization

NOTE

It takes a while to virtualize an array. Wait  patiently. After the virtualization is complete,  the Virtualized column of the array is displayed  as Yes in the array list. The virtualized array can  be used for storage configuration.





NOTE

The types of arrays are described as follows:  z z z

JBOD: JBOD allows multiple hard disks to be accessible as one logical volume. The use of JBOD increases the access speed and utilization of the hard disks, but it offers lower level of reliability because the array cannot operate properly when any of the arrayed disks fails.. In addition, only one JBOD array can be built  with one hard disk.

RAID1: Data redundancy is implemented by hard disk data mirroring, and data that backs up each other is generated  on  hard  disks  in  pairs.  RAID1  ensures  the  availability  and  recoverability  of  user  data  to  the  utmost extent. It is slow to build an RAID1 array. One RAID1 array can be built with only two hard disks of the same capacity.

RAID5:  Multiple  hard  disks  are  combined  into  a  striped  array  with  parity  check.  RAID5  has  data  redundancy. When one hard disk of an RAID5 array is damaged, the array can still work properly, thereby ensuring the reliability of data storage. To create an RAID5 array, you need at least three hard disks of the same capacity. DVR200 series does not support RAID5.



Checking an array and the slot list

You can check an array list for information about the array in which a hard disk resides, and check a slot list  for information about the physical hard disk corresponding to each slot. Select a slot list from the S.M.A.R.T.

Info area, and then click S.M.A.R.T. Info to check the running status of the hard disk corresponding to the  slot.



Rebuilding an array

When one hard disk of an RAID1 or RAID5 is damaged, the array information status bar indicates that the  status is Degrade. In this case, you need to rebuild the array, so that a new hard disk can replace the faulty  hard disk and the array can be restored.



59



NOTE



Only RAID1 and RAID5 arrays can be rebuilt.

Ensure that the new hard disk used to replace the faulty hard disk has the same capacity as the hard disk  to be replaced.

If the volume of data in the array to be rebuilt is relatively large, it takes a long time to rebuild the array.

Please wait patiently.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Storage > Array

The array configuration interface is displayed.

2. Rebuilt an array.

1)

2)

In the Rebuild Array area, select the array  to be rebuilt and the idle slot.

Click  Rebuild  and  confirm  the  operation.

The array is rebuilt.

NOTE

When an array is being rebuilt, the array list  shows the rebuilding state and the current  rebuilding progress. When the array is  successfully rebuilt, the status is displayed as

Healthy



Deleting an array

Before  deleting  an  array,  delete  all  storage  resources  related  to  the  array  at  first.  For  details,  refer

to  Deleting Storage Resources

Steps  Screenshot



1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Storage > Array

The array configuration interface is displayed.

2. Delete an array.

In the Delete Array area, select the array to be  deleted. Then click Delete, and confirm the  deletion operation. The selected array is  deleted.

60

Restoring the factory settings of arrays

Only the user admin can restore the factor settings of arrays.







CAUTION

If  you  restore  the  factory  settings  of  arrays,  storage  resources  allocated  to  related  hard  disks  and corresponding  configuration  files  will  be  deleted.  Therefore,  exercise  caution  with  this  operation.  To perform  the  storage  operation  after  restoring  the  factory  settings  of  the  arrays,  delete  the  storage  resources  of  the  camera  at  first  and  then  reconfigure  storage  resources.  For  details,  refer  to

Deleting

Storage Resources

 and  Configuring Storage Resources .

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Storage > Array

The array configuration interface is displayed.

2. Restore  the  factory  settings  of  the  arrays.

Click Restore Array Factory Settings, and then  confirm the operation.



Configuring Storage Resources

Steps  Screenshot



1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Storage

>  Storage.  The

Storage

Configuration interface is displayed.

2. Configure storage resources.

Select a channel, and configure storage  resource parameters. For details about

important parameters, see  Table 2‐1 .

61



NOTE



You  can  expand  but  cannot  decrease  a  successfully  allocated  storage  space.  If  a  decrease  of  a  storage  space is really necessary, delete the storage resources of the camera first and then reallocate the storage  space as required.

Configuring Storage Plans

After you have made a storage plan for a camera, the camera can store recordings according to the storage  plan. Before configuring the storage plan, configure storage resources for the camera at first. For details,  refer to

0

Configuring Storage Resources

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Storage > Storage

The Storage Configuration interface is  displayed.

2. Make a storage plan.

1)

Select  a  channel  for  which  a  storage  plan  needs  to  be  configured,  and  click  Storage

Plan

The storage plan configuration interface is  displayed.

2)

Configure  normal  plans  and  exception  plans.

The figure on the right shows the interface for  configuring a normal plan.

62

Steps



The figure on the right shows the interface for  configuring an exception plan.

On the day specified in an exception plan, the  storage will be executed only in the specified  exception time segments. On the other days,  the normal plan will be executed.  z z

After  configuring  the  parameters  of  the  exception  plan,  click  Add  schedule  to  add  the  exception  plan  to  the  Exception  Plan  drop‐down list box.

To  delete  an  exception  plan,  select  the  plan  from  the  Exception  Plan  drop‐down  list box and then click Delete schedule

Screenshot

Deleting Storage Resources





CAUTION



After you delete storage resources, the storage plans and recorded data of the camera are also deleted.

Therefore, exercise caution with the deletion operation.

Steps  Screenshot



1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Storage > Information

The storage information interface is displayed.

2. Delete storage resources.

Select one or more channels for which storage  resources need to be deleted from the channel  list. Then click Delete, and confirm the deletion  operation.

63

6

Playback

Instant Playback

This function is used to replay the video recording of the last five minutes.

Before  performing  instant  playback,  verify  that  the  camera  has  stored  the  videos  recorded  within  five  minutes before the current time point.

Steps  Screenshot

On the preview interface, select the pane  where the video is to be played back, and click  the Instant Playback icon to start playback.



Video Playback

This function is used to play videos stored in the hard disk(s) of the device on a pane.

Before you use this function, verify that the corresponding camera has recorded videos.

Steps  Screenshot

1. Right‐click  a  pane  in  the  preview  interface.  A  menu  is  displayed.  Choose

Playback. The video playback interface is  displayed.

2. Query a video.

1)

2)

Select a channel to be queried, and set the  start time and end time.

Click  Query.  If  the  channel  has  recorded  videos,  a  query  result  is  displayed  in  the  playback  toolbar.  For  details  about  the  query  result,  see

Table  6‐1

  in

Backplay

Toolbar .

64

Steps

3)

Play a video.

Click Play. By default, the device starts playing  the video from the beginning. You can set the  start point by moving the slider and then  clicking Play



NOTE

You  can  perform  other  operations  through  the  playback  toolbar,  such  as  Play  by  FrameFast

ForwardFast Rewind, and skip play by clicking  and  dragging  the  slider  on  the  play  progress  bar.  For  details,  see

Table  6‐1   in

Backplay

Toolbar .

Screenshot

Synchronous Playback

This function is used to play recorded videos captured by multiple cameras in the same time period so that  you can comprehensively collect and analyze information for this period of time.

Before performing synchronous playback, verify that the corresponding cameras have video resources.

Steps  Screenshot

1. Right‐click  a  pane  in  the  preview  interface.  A  menu  is  displayed.  Choose

Playback. The video playback interface is  displayed.

2. Query videos.

Select multiple channels to be queried, set the  start time and end time, and click Query

3. Play videos.

Click Play. The videos of these channels are  played synchronously.



NOTE

You  can  perform  other  operations  through  the  playback  toolbar,  such  as  Play  by  FrameFast

Forward,  and  Fast  Rewind  for  the  videos,  and  skip  play  by  clicking  and  dragging  the  slider  on  the play progress bar. For details, see

Table 6‐1

in  Backplay Toolbar .

65





NOTE

z z

During synchronous playback, the system automatically selects the fewest split screens according to the  current number of playback channels. For example, if 1 channel is selected, 1 split screen is displayed; if 2  to 4 channels are selected, 4 split screens are displayed, and so on.

If you use the mouse to double‐click a window or use the remote control to select a pane and then click

Full Screen during synchronous playback, the chosen window or pane is switched to full‐screen mode, or  the full‐screen window or pane is restored to multi‐division mode.

Checking Video State

This function allows you to check the recording situation of a date selected from the calendar.

Steps  Screenshot

1. Right‐click  a  pane  in  the  preview  interface.  A  menu  is  displayed.  Choose

Playback. The video playback interface is  displayed.

2. Query videos.

Select Calendar. The calendar interface is  displayed. Select the camera and date to be  queried. The selected date is highlighted in  blue.  z z z z

NOTE

Ensure  that  the  selected  camera  has  video  resources.

If the camera has storage resources and the  recording  time  reaches  24  hours,  the  time  box is highlighted in green.

If the camera has storage resources and the  actual  recording  time  is  shorter  than  24  hours, the time box is highlighted in yellow.

If  the  camera  does  not  record  any  video  in

24 hours, the time box is not highlighted.



3. Play videos.

Click Play. The recording time axis displays the  recording situation of the selected date.

‐

66

Backplay Toolbar

Figure 6‐1 Backplay Toolbar





Table 6‐1

Description of Backplay Toolbar Parameters

Button/Icon

Normal

Calendar

Query time

Description

If you select this mode, you need to enter the start and end times and the start and end  dates. Videos recorded during the specified period will be replayed.

If you select this mode, you need to select the start and end dates from the calendar.

Videos recorded during the specified period will be replayed.

Enters the start time and end time. You can make the query across multiple days. The  start time must be earlier than the end time.

Channel  selection

Query

Selects one or more channels to be queried, which are displayed as camera names.

Queries video resources stored on the selected channels.

Displays the current play progress.

Note:

If  you  drag  the  slider  on  the  play  progress  bar  to  a  new  position  during  playback,  the  video is directly played from the slider position.

Adjusts the volume of the channel on the current pane.

/

/

Goes to the previous or next video.

Note:

This button does not exist in synchronous playback.

Goes forward or backward at a multi‐time rate.

/

Plays the video or pauses the play.

Stops playing.

/

Plays by frame or stops playing by frame.

Exits from the playback toolbar.

Rate of fast  forward or fast  rewind

A negative value indicates the rewind rate, and a positive value indicates the forward  rate.

67

Button/Icon

 (Multi‐ division mode)



Playback Capture

Description

Captures images on the current pane.  back to the screen splitting mode (3, 5, or 7 panes in corridor mode).

Note:

After the screen splitting mode is switched to the corridor mode, you can use the mouse  to drag the images to the panes.

Steps  Screenshot

On the playback interface, click   on the  playback toolbar. The image of the current  pane is saved to the USB flash drive.







NOTE

Name of a captured image file: username (camera name) and current recording time_record.jpg.

For example, admin (Camera 2)20130320(09‐15‐12‐002)_record.jpg indicates the image captured by the user  admin at 09:15:12 on March 20, 2013, where 002 indicates that it is the second picture captured at 09:15:12.

Digital Zoom

You can partially zoom in the image on the current pane according to a certain scale, so as to better view  image details.

To zoom in, perform the following steps:

Steps  Screenshot

1. Access the digital zoom interface.

, Right‐click anywherein the playback interface.

A shortcut menu is displayed. Choose Digital

Zoom. The digital zoom interface is displayed.

68

Steps

2. Identify the area to be zoomed in.

Hold and drag the left button of the mouse to  draw a rectangular frame to be zoomed in.

3. Zoom in the display.

Release the left button of the mouse. The  selected area is zoomed in.

NOTE

Right‐click  the  zoomed‐in  area  to  restore  the  area  to  the  state  before  zooming  in,  or  repeat  steps and to zoom in other areas.



4. Exit from the digital zoom interface.

Right‐click anywhere in the playback interface  of a normal size, and then choose Exit to end  the digital zoom operation.

Screenshot

69

7

Backup



Video backup is implemented by querying videos stored in the hard disk of the device through the man‐ machine interface and then backing up videos as files to a USB storage device.



NOTE

During video query, a video list displays a maximum of 200 records. If there are more than 200 query records,  you need to reset the query channel and query time.



Prerequisites

z

The USB storage device is partitioned and formatted as the FAT32 file system, and properly connected  to the device.  z z

You have the video playback permission.

The hard disk of the device has stored videos.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Recording  .  The  Recording  Backup  interface is displayed.

2. Query videos.

Select one or more channels whose videos are  to be queried. Enter the start time and end  time, and then click Query. Query results are  displayed.

3. Select the video to be backed up.

Select one or more videos to be backed up and  click Backup. The Recording Backup interface is  displayed.

NOTE

Select the channel, enter the start time and end  time,  and  click  Quick  Backup.  The  Recording

Backup  interface  is  directly  displayed.  By  default,  all  the  videos  on  the  selected  channel  in the specific period of time are backed up.

70

Steps

4. Select a backup path.

Select a partition of the mounted USB storage  device from the USB  drop‐down list box. Select  a folder, or double‐click the mouse to enter a  directory and then select a folder.

Screenshot

5. Back up videos.

Click Backup to back up videos.

NOTE

During  backup,  the  progress  bar  prompts

"Backing  up  X/Y:",  where  X  specifies  which  video  is  being  backed  up,  and  Y  specifies  the  total number of videos to be backed up. In this  process, you can click Cancel to stop backup.







NOTE  z z z z

If the duration of the video is less than half an hour, the device saves the video as one file; if the duration  is longer than half an hour, the device splits the video by half an hour and saves them as different video  files.

The  video  backup  file  is  named  as  follows:  Camera  Name‐Recording  Start  Time‐Recording  End  Time‐

Random Value. File Format, such as camera01‐20121222000000‐20121223103000‐719885386.ts.

Click Refresh to display the available capacity and whole data volume in the current partition of the USB storage device.

You can create or delete a folder in the USB storage device. For details, refer to

Creating a USB Flash Drive

Folder

  or  Deleting a USB Flash Drive File or Folder .

71

8

Alarm

After  logging  in  to  the  system,  you  can  configure  alarm  type  parameters,  set  valid  alarm  reporting  time  through guard plan configuration, and associate triggered alarms with one or more actions on the alarm  configuration interface, so as to handle valid alarms and associated actions in time.

Configuring the Alarm Type

Boolean Alarm

Set the Boolean alarm and configure the guard plan for the device according to site requirements.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Alarm > Boolean. The Boolean interface  is displayed.

2. Enable and configure Boolean inputs

Double‐click a Boolean input item, or select a

Boolean input item and then click the Set  button. Enable it and configure its name and  triggering mode. For parameter description,

see  Table 8‐1 . Then click Ok to finish the

Boolean input configuration.

72

Steps

3. Enable and configure Boolean outputs.

Double‐click a Boolean output item, or select a

Boolean output item and then click the Set  button. Enable it and configure its name,  triggering mode, and duration. For parameter  description, see

Table 8‐1

. Then click Ok to  finish the Boolean output configuration.

Screenshot

4. Select  a  Boolean  item  for  alarm  triggering configuration and click Trigger

Action.  For  details,  refer  to

Configuring  the Triggered Action .

5. Click Guard Plan and configure a specific  guard  plan.  For  details,  refer  to

Configuring the Guard Plan

73

Steps  Screenshot

6. Replicate Boolean alarm configuration.

To replicate the alarm configuration of a local

Boolean item to another Boolean item, select  the local Boolean item, and click Copy. A dialog  box is displayed. Select Tri‐action and/or Guard

Plan on the displayed dialog box to replicate  relevant alarm configuration to another  channel. Note that the Boolean item  corresponding to that channel also needs to be  enabled. Then click Ok to finish the replication.





Table 8‐1

Description of Boolean Configuration Parameters

Parameter

Trigging mode

Description

z z

Normal On: The Boolean item is a low‐level alarm.

Normal Off: The Boolean item is a high‐level alarm.

Note:

The  parameter  value  must  match  the  external  third‐party  Boolean  input  device.  For  example,  you  must  set  the  parameter  to  Normal  On  for  a  normally‐on  Boolean  input  device; otherwise, the device cannot normally receive Boolean information.

Motion Detection Alarm

This function allows you to set a motion detection area for video images of a camera. When an object in  the detection area moves to a certain extent, the device generates an alarm.

After this function is enabled, you need to set an alarm area and alarm sensitivity and configure the guard  plan as required. Otherwise, alarms cannot be reported.

74

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Alarm  >  Motion  Detection.  The  motion  detection  alarm  configuration  interface  is displayed.

Screenshot

2. Start  the  motion  detection  alarm  function.

Select a target camera and click Start/Stop to  start the motion detection alarm function.



75

Steps

3. Configure the motion detection area.

1)

2)

3)

4)

Click  Alarm  Areas  to  enter  the  channel  preview status.

Hold the left button of the mouse and drag  the mouse to draw a rectangular frame to  set one or more valid areas.

Select an area and click the right button of  the  mouse  to  set  the  sensitivity,  of  the  current area or perform other operations.

Click  Ok  to  save  the  configuration  and  return  to  the  Motion  Detection  interface  under Alarm Configuration

NOTE

The  higher  the  sensitivity,  the  higher  the  level.

The  camera  can  detect  subtle  changes  in  the  area. When the degree of a change in the area  exceeds  the  object  size  and  the  duration  is  longer  than  the  preset  duration,  an  alarm  is  reported.

4.

Configure alarm triggering.

Select a Boolean item for alarm triggering  configuration and click Trigger Action. For

details, refer to  Configuring the Triggered

Action

Screenshot

76

Steps  Screenshot

5. Configure the guard plan.

Click Guard Plan and configure a specific guard  plan. For details, refer to

Configuring the Guard

Plan .



Occlusion Detection Alarm

The  device  generates  an  alarm  when  the  tramper‐proof  area  you  set  for  video  images  of  a  camera  is  blocked.

When  the  occlusion  detection  alarm  function  is  enabled,  you  need  to  set  an  alarm  area  and  alarm  sensitivity, and configure the guard plan as required; otherwise, alarms cannot be reported.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Alarm > Tamper‐proof.

The occlusion detection alarm interface is  displayed.

77

Steps

2. Enable the occlusion detection function.

Select a target camera and click Start/Stop to  enable the occlusion detection alarm function.

3. Configure a motion detection area.

1)

2)

3)

4)

Click  Alarm  Areas  to  enter  the  channel  preview state.

Hold the left button of the mouse and drag  the mouse to draw a rectangular frame as  a  valid  area.  The  default  valid  area  of  the  system is the full screen.

Select  an  area  and  right‐click  it  to  set  the  sensitivity  of  the  area  or  perform  other  operations.

Click  Ok.  The  occlusion  detection  alarm  interface is displayed.

4. Configure the alarm‐triggered action.

Click Trigger Action. For details, refer

to  Configuring the Triggered Action

.

Screenshot

78

Steps  Screenshot

5. Configure the guard plan.

Click Guard Plan to configure the specific guard  plan. For details, refer to

Configuring the Guard

Plan .



Video Loss Alarm

A video loss alarm is generated when video signals of a channel are lost, so that you can handle the alarm  in time.

The video loss alarm function can work around the clock without relying on any guard plan.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Alarm > Video Loss.

The Video Loss interface is displayed.

2. Select a channel for which the video loss  alarm function needs to be configured.

79

Steps  Screenshot

3. Configure the alarm‐triggered function.

Click Trigger Action. For details, refer  to

Configuring the Triggered Action

.



Device Alarm

Device alarm, including temperature alarm, fan failure alarm, and anti‐disassembly alarm, can work around  the clock without relying on any guard plan. Device alarms can be associated with audible alarms only.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Alarm > Device Alarm.

The Device Alarm interface is displayed.

80

Steps  Screenshot

2. Enable the corresponding audible alarm.

Select the device for which the audible alarm  needs to be configured and click Trigger Action

A dialog box is displayed. Select specific types  of device alarms, and then click OK

For different models, the displayed parameters  may be different, so refer to the actual  interface for the specific parameters.





NOTE



Device  alarm,  including  fan  failure  alarm  (not  available  for  DVR200),  temperature  alarm,  and  anti‐ disassembly alarm (not available for DVR200), are deployed around the clock and cannot be withdrawn.

Alarms will be reported when the corresponding alarm functions are enabled.

Configuring the Triggered Action

You  can  associate  triggered  alarms  with  one  or  several  types  of  actions,  so  as  to  handle  alarms  and  triggered actions in time.

Before  configuring  alarm‐triggered  actions,  verify  that  the  related  alarms  have  been  configured  and  enabled. For details, refer to

Configuring the Alarm Type

Alarm‐Triggered Sound

The device uses a buzzer to make alarm sounds to inform users that alarms are generated at this moment.

81

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu

Alarm.

The alarm configuration interface is displayed.

2. Select the alarm type.

Select the Alarm Type tab for which an alarm‐ triggered action needs to be configured, and  click Trigger Action. The Alarm‐triggered Action  interface is displayed.

Screenshot

3. Enable the audible alarm function.



4. Click Ok. The configuration is saved.

Alarm‐triggered Email

The device can inform users that alarms are generated by sending emails.

‐

82

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu

Alarm.

The alarm configuration interface is displayed.

2. Select the alarm type.

Select the Alarm Type tab for which an alarm‐ triggered action needs to be configured, and  click Trigger Action. The Alarm‐triggered Action  interface is displayed.

Screenshot

3. Enable the email sending function.

For information about email configuration,

refer to  Email Server .

4. Click Ok. The configuration is saved.  ‐



Alarm‐triggered Boolean Output

This configuration enables the device to trigger corresponding Boolean alarms, so as to trigger actions of  third‐party devices when alarms are generated. Before configuring alarm‐triggered Boolean output, enable

the alarm output function in Boolean configuration. For details, refer to  Configuring the Alarm Type



83

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu

Alarm.

The alarm configuration interface is displayed.

2. Select the alarm type.

Select the Alarm Type tab for which an alarm‐ triggered action needs to be configured, and  click Trigger Action. The Alarm‐triggered

Action interface is displayed.

3. Configure  alarm‐triggered  Boolean  output items.

1)

Click  the  Output  Boolean  tab.  The  alarm‐ triggered  Boolean  output  configuration  interface is displayed.

Screenshot

2)

Select a Boolean output item and click Add  to add the item to a list.

Repeat this operation to add all Boolean output  items to be associated.



4. Click Ok. The configuration is saved.

84

‐

Alarm‐Triggered Storage

This configuration enables the camera to record the situation when an alarm is generated, so that you can  check the data later when necessary.

Before configuring alarm‐triggered storage, you need to configure storage resources for the camera that is

bound to a channel. For details, refer to  Configuring Storage Resources

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu

Alarm.

The alarm configuration interface is displayed.

2. Select the alarm type.

Select the Alarm Type tab for which an alarm‐ triggered action needs to be configured, and  click Trigger Action. The Alarm‐triggered Action  interface is displayed.

3. Configure  the  alarm‐triggered  storage  function.

1)

Click  the  Storage  tab.  The  alarm‐triggered  storage configuration interface is displayed.

2)

Select the camera channel for which alarm‐ triggered  storage  needs  to  be  configured,  and click Add to add the camera to the list.

Repeat the operation to add all cameras that  need the alarm‐triggered storage function.

NOTE

On the History Alarm page of the Web interface,  you can perform on‐demand playback for alarm‐ triggered  storage  records.  For  details,  refer  to  the online help.

4. Click Ok. The configuration is saved.  ‐



Alarm‐Triggered Adjustment of PTZ to a Preset Position



This  function  is  used  to  move  a  PTZ  camera  to  a  specific  position  when  an  alarm  is  generated,  enabling  users to capture images in real time.

85



NOTE



When this function is configured for a PTZ, the PTZ is automatically preempted by alarm triggering.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu

Alarm.  The  alarm  configuration  interface  is displayed.

2. Select the alarm type.

Select the Alarm Type tab for which an alarm‐ triggered action needs to be configured, and  click Trigger Action. The Alarm‐Triggered Action  interface is displayed.

3. Configure  the  alarm‐triggered  preset  position.

1)

Click  the  Preset  tab.  The  configuration  interface  for  setting  the  alarm‐triggered  preset position for the PTZ is displayed.

2)

Select  a  PTZ  camera  for  which  an  alarm‐ triggered  preset  position  needs  to  be  set,  select  a  preset  position  number,  and  click

Add  to  add  information  about  the  preset  position of the camera to a list.

Repeat the operation to add PTZ cameras  requiring the alarm‐triggered action and related  preset positions to the list.

NOTE

Before  associating  a  PTZ  to  a  preset  position,  ensure  that  the  preset  position  has  been  configured.  For  details  about  how  to  configure  the  preset  position,  refer  to

Configuring  and

Calling Preset Positions .

86

Steps

4. Click Ok. The configuration is saved.

Screenshot

‐



Alarm‐triggered Preview Pane



This configuration enables the device to directly play videos on a specific preview pane when alarms are  generated  (while  the  alarm‐triggering  icon  is  shown  in  the  top  left  corner  of  the  pane),  allowing  you  to  learn about alarm information in real time.





NOTE  z z

When  live  viewing  is  associated  with a  preview  pane, the  service  on  the  preview  pane  is  preempted  by  alarm  triggering.  If  the  preview  pane  associated  with  live  viewing  is  not  visible  in  the  current  screen  splitting  mode,  the  device  automatically  switches  the  screen  splitting  mode  and  displays  the  minimum  number of split screens including the associated the preview pane.

A camera can be associated with multiple preview panes.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu

Alarm.

The alarm configuration interface is displayed.

2. Select the alarm type.

Select the Alarm Type tab for which an alarm‐ triggered action needs to be configured, and  click Trigger Action. The Alarm‐triggered Action  interface is displayed.

87

Steps

3. Configure  the  alarm‐triggered  preview  pane.

1)

Click  the  Preview  pane  tab.  The  Preview

pane interface is displayed.

The figure on the right is for your reference  only. The actual interface may be different.

Screenshot

2)

3)

Select  the  camera,  monitor  and  preview  pane  for  alarm‐triggered  preview  pane  configuration,  and  click  Add  to  add  information  about  the  camera,  monitor,  and preview pane to a list.

Repeat  the  operation  to  add  all  preview  panes to be associated.

The figure on the right is for your reference  only. The actual interface may be different.



4. Click Ok. The configuration is saved.  ‐

Configuring the Guard Plan



You  can  set  a  valid  guard  period  by  configuring  a  guard  plan.  The  device  can  report  alarms  and  trigger  associated actions only in this period. You can set different guard periods as required.





NOTE

Device alarm (including fan failure alarm, temperature alarm, and anti‐disassembly alarm) and the video  loss  alarm  are  deployed  around  the  clock  and  cannot  be  withdrawn.  They  are  reported  as  long  as  corresponding alarm functions are enabled.

88



Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu

Alarm.

The alarm configuration interface is displayed.

2. Select the alarm type.

Select the Alarm Type tab for which the guard  plan needs to be configured, and click Guard

Plan. The Guard Plan interface is displayed.

3. Configure general and exceptional plans.

On the day of the exceptional plan, only the  guard plan in the exceptional period is  executed. On the other days, the general guard  plan is executed.  z z

After  configuring  parameters  for  the  exceptional  plan,  click  Add  schedule  to  add the exceptional plan to the Exception

plan drop‐down list box.

To  delete  an  exceptional  plan,  select  it  from  the  Exception  plan  drop‐down  list  box and click Delete schedule

4. Click Ok. The configuration is saved.

Screenshot

89

9

Network Configuration

Static Address

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Network > Basic.

2. The  Network  Configuration  interface  is  displayed.

3. Double‐click  an  NIC  to  configure  its  IP  address,  subnet  mask,  and  default  gateway.

4. Click OK



NOTE

After the NIC eth0 is configured, system services  are restarted.

PPPoE

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Network > PPPoE.

2. The  PPPoE  configuration  interface  is  displayed.

3. Enable  PPPoE,  and  enter  the  username  and  password  provided  by  the  ISP.  The  obtained  network  information  is  shown  in the bottom area of the interface.



90

Screenshot

Screenshot

UNP

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Network > UNP.

2. The  UNP  configuration  interface  is  displayed.

3. Enable UNP, and enter the IP address of  the UNP server.

4. If the authentication function is enabled  on the  UNP server, enable this function  on  the  interface  and  set  the  username  and  password  for  UNP  authentication

(the  username  and  password  must  be  the  same  as  those  configured  on  the

UNP server).



NOTE

Before configuring the IP address through UNP,  ensure that the device communicates normally  with the UNP server.

Email Server

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Network  Email Server

2. The  email  server  configuration  interface  is displayed.

3. Enter the IP address and port number of  the  email  server,  and  addresses  of  the  email  sender  and  recipient.  In  addition,  specify whether to enable or disable the  authentication function for the server.



NOTE

Before configuring the email server, ensure that  the  device  communicates  normally  with  the  email server.

91

Screenshot

Screenshot

Configuring Routes

You can add routes in the Route Configuration area of the Network Configuration interface.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Network > Basic.

The basic configuration interface is displayed.

2. Configure route parameters.

1)

Click  Set  in  the  Route  Configuration  area.

The  route  configuration  interface  is  displayed.

2)

Enable  the  route  and  configure  its  IP  network  segment,  subnet  mask,  and  gateway.



10

System Configuration

Basic Configuration

Only the user admin can perform basic configuration.

92

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu

Configuration > Basic.

2. The  basic  configuration  interface  is  displayed.

3. Configure  basic  parameters.  For  details  about  important  parameters,  see

Table

10‐1

Screenshot

NOTE

For  different  models,  different  parameters  may  be  displayed,  so  refer  to  the  actual  interface for the specific parameters.

4. Click OK. The configuration is saved.



Table 10‐1

Description of Important Parameters Involved in Basic Configuration

Parameter

IR Remote Control

ID

PTZ Auto Release

(s)

Enable Wizard

Stream Format

Stream Protocol

Description

Specifies the device code, which can be any number from 0 to 254. The device code is

0 upon factory delivery by default. If the remote control ID is 0, the remote control can  be used without being authenticated; if the remote control ID is not 0, press Device on  the remote control to authenticate the device code when starting the man‐machine  interface of the device. The remote control can be used only after the device code  passes the authentication.

When the PTZ is not preempted by any other user with higher permissions and the  user currently controlling the PTZ has not exited from the PTZ toolbar, if the user does  not operate the PTZ for a specified time period, the PTZ is automatically released when  the specified time expires so that other users can control the PTZ.

After the start wizard is enabled, the start wizard configuration interface is always  displayed when the device is restarted at the next time.

Specifies the media stream bearing protocol supported by device, so as to meet the  requirements of actual application scenarios.  z z

UDP+TS:  Indicates  that  media  streams  in  TS  encapsulation  format  are  borne  through UDP.

RTP+PS:  Indicates  that  media  streams  in  PS  encapsulation  format  are  borne  through RTP.

Specifies the transmission protocol of live streams.

The default media stream protocol is UDP. You can change it to TCP according to  actual network requirements, for example, when the network environment is adverse.

93



Parameter

Capture Save Path

Enable Cache

Control

Description

Specifies the path for saving captured images in the USB flash drive.

Note:

USB_1  specifies  the  first  partition  of  the  USB  flash  drive,  USB_2  specifies  the  second  partition of the USB flash drive, and so on.

Enables or disables the cache control function.

Note:

It is recommended that you enable cache control when network delay or intermittent  interruption exists or when stream smoothing is enabled on the encoding device.

Configuring the Server

Only the user admin can configure the server.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Configuration > Server.

The server configuration interface is displayed.

2. Configure  server  parameters.  For  details  about  important  parameters,  see

Table

10‐2

3. Click OK. The configuration is saved.



94



Table 10‐2

Description of Important Parameters Involved in Server Configuration

Parameter

Management Mode

Server IP

Protocol

Description

z

Server: The device is centrally managed by a central server.  z

Stand‐alone: The device is not centrally managed.

Note:

If Management  Mode is set to Server for the device and when the NTP server time  synchronization is disabled on the device, the device synchronizes to the time of the  central server.

If Management Mode is set to Server, the value of this parameter should be  consistent with the IP address of the central server in actual networking.

If Management Mode is set to Server, the value of this parameter should be  consistent with the inter‐domain interconnection communications protocol set on  the central server in actual networking.

Configuring NTP

Only the user admin can configure the NTP function.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Configuration > NTP.

The NTP configuration interface is displayed.

2. Enable the time synchronization function  and configure the IP address of the NTP  server.

3. Click OK. The configuration is saved.







NOTE  z z

The device preferentially synchronizes its time to that of NTP Server 1. If NTP Server 1 is offline, the device  synchronizes its time to the time of NTP Server 2, and so on.

If  NTP  server  time  synchronization  is  disabled  on  the  device  running  in  server  management  mode,  the  devices  synchronizes  its  time  to  the  time  of  the  central  server.  If  the  time  zone  changes  during  time synchronization, the device restarts.

Configuring the Serial Port

Only the user admin can configure the serial port.

95



Serial  port  parameters  must  match  those  of  the  connected  serial  device.  These  parameters  need  to  be  configured for PTZ control or device maintenance.





NOTE  z z

The device can be completely configured only after the system has obtained its model information. The  system can obtain device model information in the following way: A device added to the system for the first time needs to go online. If the device once went online but is currently offline, the system can also obtain the model information about the device.

The parameters to be set may vary, depending on the device model. Therefore, the actual pages may be  different.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Configuration > Serial.

The serial port configuration interface is  displayed.

2. Configure  serial  port  parameters.  For  details  about  important  parameters,

see  Table 10‐3 .

3. Click OK. The configuration is saved.



The figure on the right shows the transparent  channel configuration interface. The selected  serial port is only for your reference only. The  actual serial port may be different.

96

Table 10‐3

Description of Important Parameters Involved in Serial Port Configuration



Parameter

Serial Type

Serial Mode

Transparent

Channel

Destination IP

Destination

Port

Description

z z

RS232: It is used for device maintenance. For example, the RS‐232 port may be used  to connect a PC.

RS485: It is used to connect an external device, such as a PTZ camera, a transparent  channel device for data transmission, or a specialized keyboard.  z z

Debugging:  It  is  selected  only  for  the  DVR  device.  The  RS‐232  serial  port  is  used  for  device maintenance.

PTZ control: Allows you to control the PTZ camera through the RS485 serial port.  z

Transparent Channel: It is selected to transparently transmit data between the device  and the third‐party device through the RS‐485 serial port.

Note:

If the device is the registered online IPC, the serial mode can be Transparent ChannelPTZ

Control, or OSD Overlay. On the actual configuration interface, this parameter varies with  different device models.

This parameter specifies whether to enable or disable the transparent channel function. A  transparent channel refers to a channel that transparently transmits data between two  devices. One end of the channel is a serial port, and the other end is a network port.

Note:

Select Enable when the serial mode is set to Transparent Channel

IP address and port number of the port at the other end of the transparent channel

Note:

The  two  parameters  can  be  set  only  when  the  serial  port  mode  is  set  to  Transparent

Channel

User Configuration

Users  are  entities  for  system  management  and  operation.  After  being  assigned  corresponding  role  permissions, users can log in to the device to perform corresponding system management and operations.

A role is a group of operation permissions. When a role is assigned to a user, the user has all permissions  defined in the role.

admin  is  the  default  super  system  administrator,  who  owns  all  permissions.  The  username  and  initial  password of this user are both admin. The user admin can change its own password but cannot be deleted.



Only the user admin can perform user management. The system supports two types of user roles:  z

Operator: This role has live playback and related service permissions by default. The user admin can  modify the permissions of the Operator as necessary.  z

Administrator:  This  role  has  service  management,  live  playback,  and  service  query  permissions  by  default. The user admin can modify the permissions of the Administrator as required.





NOTE

Some permissions are associated with each other. For example, when the patrol configuration or preset  position  configuration  permission  is  configured,  the  live  viewing  and  PTZ  control  permissions  of  the camera are automatically added.

97

Adding Users



Only the user admin can add users.





NOTE  z z

The system supports a maximum of 32 users (including the user admin).

The priorities of role permissions are as follows in descending order: admin > Administrator > Operator.

The role with the highest priority has the highest permission to preempt resources.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Configuration > User.

The user configuration interface is displayed.

2. Add a user.

1)

Click  Add.  The  Add  User  interface  is  displayed.

2)

Set  the  username,  password,  and  role  of  the  user,  and  grant  certain  permissions  to  the user.

3. Click Ok. The configuration is saved.



Deleting Users

Only the user admin can delete users.

98

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Configuration > User.

The user configuration interface is displayed.

2. Delete users.

Select one or more users from a user list and  click Delete. Then click Yes to confirm the  deletion operation.



NOTE

After being deleted, a user cannot log in to the  system  again.  If  the  user  has  logged  in  before  being deleted, the user is forcibly logged out.

Modifying User Information

Only the user admin can modify user information.

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Configuration > User.

The user configuration interface is displayed.

2. Modify user information.

1)

Select  a  user  from  the  user  list  and  click

Modify.  The  Change  User  interface  is  displayed.

Screenshot

Screenshot

99

2)

Steps

Change  the  user  ID,  password,  or  role  information.

3. Click Ok. The configuration is saved.

Screenshot

  z z

NOTE

The user admin can change passwords, roles,  and  permissions  of  other  users.  For  details,  refer  to

Adding  Users .  An  online  user  can  change  its  own  password  by  choosing

Menu > Configuration > Password Change

After  a  user  password  is  changed,  the  user  must use the new password when logging in  to the system next time.

Locking or Unlocking Users

Only the user admin can lock or unlock users.

You can lock some users so as to prevent these users from logging in to the device.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Configuration > User.

The user configuration interface is displayed.

2. Lock a user.

Select the user to be locked and click Locked

Then click Yes to confirm the deletion  operation.

NOTE

When  a  user  is  locked,  the  icon   exists  before  the  username  of  the  user.  If  an  online  user is locked, the user is forcibly logged out of  the  system.  The  user  cannot  log  in  to  the  system again unless it is unlocked.

100

Steps  Screenshot

3. Unlock a user.

Select the user to be unlocked and click Unlock

Then click Yes to confirm the unlocking  operation.



Logging Out Users Forcibly

Only the user admin can log out users forcibly.

A user forcibly logged out of the system needs to log in to the system again so as to perform various service  operations.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Configuration > User.

The user configuration interface is displayed.

2. Log out a user forcibly.

Select the user to be logged out forcibly and  click Logout. Then click Yes to confirm the  logout operation.



Refreshing the User List

Only the user admin can refresh the user list.

If  users  simultaneously  operate  the  man‐machine  interface  and  web  interface,  the  data  on  the  two  interfaces may be asynchronous. Therefore, it is recommended that you refresh the user list at a specific  interval to obtain latest information.

101

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Configuration > User.

The user configuration interface is displayed.

2. Refresh the user list.

Click Refresh. The latest user list information is  displayed.



Modifying Passwords







NOTE

After a user password is changed, the new password takes effect when the user logs in to the system next time. The login password on the man‐machine interface is the same as that on the web interface. When the  login  password  on  the  man‐machine  interface  is  changed,  the  password  on  the  web  interface  is changed accordingly.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Configuration  >  User.  The  user  configuration interface is displayed.

2. Change the user's own password. In the  figure  on  the  right,  the  user  admin  is  used as an example.

Double‐click the row of the selected user. A  dialog box is displayed. Enter the old, new, and  confirmed passwords, and then click OK to  finish the operation.

102

Steps

3. Change  the  passwords  of  other  users.

Note  that  only  the  user  admin  has  the  permission  to  change  the  passwords  of  other users.

Double‐click a user whose password needs to  be changed. The Change User interface is  displayed. Enter the user password and  confirmed password, and then click Ok to finish  the operation.



11

Device Maintenance

Querying History Alarms

You can view alarm details by querying history alarms.

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Maintenance > Alarms.

The history alarm interface is displayed.

Screenshot

Screenshot

103

Steps

2. Set the alarm query condition.

Set the device name, alarm level, alarm type,  start time, and end time, or set any  combination of these parameters, and then  click Query. The history alarms meeting the  condition are displayed.

3. View alarm‐triggered recordings.

1)

Click  Recording.  The  Recording  List  interface is displayed.

Screenshot

2)

Select  the  alarm‐triggered  recording  to  be  viewed,  and  click  Play  to  view  the  alarm‐ triggered recording.

104

Steps  Screenshot

4. View alarm details.

Select a history alarm to be viewed and click

Alarm Details



Upgrading the Version



Only the user admin can upgrade the version.

The device can be upgraded in the following methods:  z z z

TFTP upgrade: The upgrade file is transferred through TFTP using the TFTPServer tool.

FTP upgrade: The upgrade file is transferred through FTP using the FTPServer tool.  z

Web upgrade: Software is upgraded through the web interface. For details, refer to the online help.

For details about TFTP or FTP upgrade, refer to the Release Notes that comes along with the version. The  following sections only describe how to perform local upgrade.

Local upgrade: The system is locally upgraded through the upgrade file in the USB storage device. For

details about how to operate the USB storage device, refer to  System Backup .





CAUTION  z z

During  upgrade,  ensure  that  the  device  is  powered  on  all  the  time.  If  the  device  is  subject  to  a  risk  of  frequent power‐off, prepare a UPS in advance.

Before performing local upgrade,  copy the correct upgrade file  to  the  root  directory  of the  USB  storage  device;  otherwise,  the  local  upgrade  will  fail.  After  the  upgrade  is  complete,  the  system  automatically  restarts.

105

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Maintenance > Upgrade.

The version upgrade interface is displayed.

Screenshot



2. Perform local upgrade.

1)

2)

Tick  the  Local  checkbox,  and  select  the  directory  (which  is  the  root  directory  of  the  USB  storage  device)  for  saving  the  upgrade  file  from  the  Image  Path  drop‐ down list box.

Click  Upgrade  and  confirm  the  upgrade  operation.  The  version  upgrade  starts.

After  the  upgrade  is  complete,  the  device  automatically  restarts.  You  can  check  the  latest version information on the interface.

The figure on the right is for your reference  only. The actual interface may be different.

Querying Logs

Logs  record  historical  operations  performed  by  users  and  the  states  of  the  device.  You  can  check  the  working states of the device in the logs to perform fault location.

106

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Maintenance > Log

The log query interface is displayed.

Screenshot

2. Set the log query condition.

Set the username, operation type, log type,  operation result, start time, and end time, or  any combination of these parameters as the  query condition.

3. Query logs.

Click Query. The operation logs meeting the  specific condition are displayed.



NOTE

You can query at most system operation logs of  at most 30 days.

System Information

You can check device states in real time to facilitate device maintenance.

Right‐click anywhere in the preview interface, and then choose Menu >  Maintenance > System Info

The  system  information  interface  is  displayed.  It  shows  the  basic  information  and  running  status  of  the  device.

Table 11‐1

Description of System Information

Property

Device Type  Current running type of the device

BootROM Version  Current boot version of the device

Description

Hardware Version  Current hardware version of the device

Software Version  Current software version of the device

107

Property

Device

Temperature

Runtime

System Time

Management

Mode

Server Status

Server IP

Server Port

Current temperature of the device

Description

Uninterrupted running time of the device

Current system time

Current management mode of the device

Note:

This parameter is visible to the user admin only.

Status of the central server for managing the device (when the device is in server  management mode)

Note:

This parameter is visible to the user admin only.

IP address of the central server for managing the device (when the device is in server  management mode)

Note:

This parameter is visible to the user admin only.

Number of the communications port between the central server and the device (when  the device is in server management mode)

Note:

This parameter is visible to the user admin only.





System Backup

Only the user admin can perform system backup. That is, the user admin can back up or export the system  configuration,  database,  and  system  logs  by  using  the  USB  storage  device,  thereby  facilitating  system  maintenance.



The system backup interface shows the available capacity and the whole data volume of the USB storage  device. You can refresh, create, and delete files in the USB storage device.





NOTE  z z z

The device supports only one USB storage device. For recommended USB storage models, contact sales or technical support personnel. If an independently powered mobile USB flash drive is required, prepare the power supply on your own.

The USB port of the storage device must be USB 2.0 or a later version.

The USB storage device uses the FAT32 file system, and supports only one partition.

108

Refreshing USB Storage Information

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Maintenance > Backup.

The system backup interface is displayed.

2. Refresh USB storage information.

Click the USB partition drop‐down list box to  select a USB storage partition and click

Refresh. The current capacity and directory  information about the partition are displayed.



Creating a USB Flash Drive Folder

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Maintenance > Backup.

The system backup interface is displayed.

2. Select a target directory.

Select a partition of the mounted USB storage  device from the USB flash drive drop‐down list  box (or select and double‐click the directory of  the new folder to access the directory).

Screenshot

Screenshot

109

Steps  Screenshot

3. Create a folder.

Click New. The New folder window is  displayed. Enter the folder name to create the  folder.



Deleting a USB Flash Drive File or Folder







CAUTION

Data is permanently deleted after you delete a file. Therefore, exercise caution with this operation.

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Maintenance > Backup.

The system backup interface is displayed.

110

Steps

2. Select the target file or folder.

Select a partition of the mounted USB storage  device from the USB flash drive drop‐down list  box, and then select the file or folder to be  deleted.

Screenshot

3. Delete the target file or folder.

Click Delete. A dialog box is displayed. Click Yes  to confirm the deletion operation.



Exporting the System Configuration and Database

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Maintenance > Backup.

The system backup interface is displayed.

111

Steps

2. Select the export path.

Double‐click a directory from the directory list of  the USB storage device, and select a folder to  save the configuration file to be exported.

3. Export  the  system  configuration  and  database.

Click Export in the Configuration area or the

Database area. After a while, the system  prompts that the export succeeds and generates  the file confdb.tar.gz in the directory. Till now,  the export operation is finished.



CAUTION

If the name of the exported file already exists, a  prompt  is  displayed,  indicating  whether  to  overwrite the existing file. Exercise caution with  this operation.

Exporting Logs

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Maintenance > Backup.

The system backup interface is displayed.

112

Screenshot

Screenshot

Steps

2. Select the export path.

Double‐click a directory from the directory list  of the USB storage device, and select a folder to  save the logs to be exported.

Screenshot

3. Export logs.

Click Export in the Log area. After a while, the  system prompts that the export succeeds and  generates the file backup_runlog.tar.gz in the  directory. Till now, the export operation is  finished.



CAUTION

If the name of the exported file already exists, a  prompt  is  displayed,  indicating  whether  to  overwrite the existing file. Exercise caution with  this operation.

Importing the System Configuration and Database

When  unrecoverable  faults  occur  in  the  system,  you  can  import  previous  configuration  and  database  information, thereby avoiding the workload that would otherwise be incurred by repeated configuration.

113

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Maintenance > Backup.

The system backup interface is displayed.

2. Import  the  system  configuration  and  database.

Double‐click a directory in the directory list of  the USB storage device, and select the file

confdb.tar.gz. Click Import in the

Configuration area or the Database area, and  confirm the import operation.



CAUTION

When  the  configuration  file  is  imported,  the  system restarts. In this process, ensure that the  device  is  not  powered  off.  If  the  device  is  subject to a risk of frequent power‐off, prepare  a UPS in advance.

Importing the IPC Configuration File

Only the user admin can import the IPC configuration file. The configuration file to be imported must be

uniview_ipc.xml  provided  by  Uniview.  To  avoid  errors  during  import  check,  do  not  modify  import  information without prior consent of Uniview.

114

Steps

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Maintenance > Backup.

The system backup interface is displayed.

Screenshot

2. Import the IPC configuration file.

Click Import in the IPC area, and select the XML  file to be imported. Then click Yes to confirm  the import operation.



Restoring the Default Configuration

Only the user admin can restore the default configuration. This operation restores the default configuration  of all parameters except network port and disk array parameters.

115

Steps  Screenshot

1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Configuration > Restore.

The default configuration restoration interface  is displayed.

2. Restore the default configuration.

Click Restore. A prompt is displayed. Click Yes

The device restarts and restores the default  configuration.



Shutting Down the Device

On the device shutdown interface, users can perform logout, restart, and soft shutdown operations.

Soft shutdown enables you to close running system processes when the device is powered on, so that the  device enters the power‐saving mode. If the device will not be used for a long time, it is recommended that  you cut off the power supply.

You  can  soft  shut  down  the  device  by  pressing  the  POWER  ON/OFF  button  on  the  front  panel  of  the  remote control or holding the POWER ON/OFF button for at least 3 seconds.

Steps  Screenshot





1. Right‐click  anywhere  in  the  preview  interface,  and  then  choose  Menu  >

Maintenance

>  Shutdown.  The

Shutdown interface is displayed.

2. Log out the current user.

Click Logout and confirm the logout operation  to log out the current user. The system  restores itself to the preview status before  login.

3. Restart the device.

Click Reboot and confirm the operation. The  device is restarted.

4. Shut down the device.

Click Shutdown and confirm the operation.

The device is shut down.

116



CAUTION



If the device is shut down abnormally (for example, when a power failure occurs), the ongoing  configuration may be lost. If the device is being upgraded at this time, the device may fail to be started.

Therefore, exercise cautions with the shutdown operation.

12

FAQ

 Why do I fail to log in after the network is restored?

Answer: After the network is restored, it takes about 5 to 20 seconds for the system to become normal.

Why does the RAID 5 array fail to be re‐built?

Answer:  The  selected disk does not match  the device. Select a  disk with the same brand and size as the  faulty disk.

Why does the display not respond when I use the remote control to operate the monitor?

Answer: The correct method for using the remote control is as follows:

1. Before operating the remote control, ensure that its battery with sufficient energy has been correctly  installed in the remote control.

2. When  using  the  remote  control,  aim  the  infrared  transmitting  end  of  the  remote  control  at  the  infrared receiving port of the device (indicated by an IR LED on the front panel of the device). Then  perform operations on the remote control. If operations cannot be performed on the remote control,  continue with the following step:

3. Press Device on the remote control, enter the remote control ID of the device, and then press OK. 255  is a privileged device code for use during device code check. That is, if you enter 255 during the check,  the check will be successful no matter whether the device code is matched. If the device can receive  the command from the remote control, the IR LED turns green and makes a sound. Now you can use  the remote control to operate the device.

In  the  whole  process,  the  panel  and  monitor  of  the  device  have  no  prompt  information.  If  the  remote  control does not work, repeat the preceding process once again: Press the Device button, enter the device  code, and then press the OK button. If the device cannot receive instructions from the remote control after  multiple attempts, check whether the following problems exist:   z z z the positive and negative polarities of the battery are inversely connected;  the battery is running out of energy;  an  obstacle  exists  between  the  infrared  transmitting  end  of  the  remote  control  and  the  infrared  receiving port of the device;  z a fluorescent lamp used nearby affects the remote control.

If the problems do not exist but the device still cannot be operated, contact the local distributor.

Why is there no image but a blank screen displayed after a live viewing connection is successfully built?

Answer:   z z z

Use  a  mainstream  discrete  graphics  ATIX1550  (or  a  later  version)  or  NVIDIAGF7300LE  (or  a  later  version) with a memory larger than 256 MB. The discrete graphics supports DirectX9.0c.

Install the latest driver on the discrete graphics and adjust the rate of discrete graphics to the largest  value.

Ensure that the color management part is set to the largest (32) bits.

117

z

In multicast mode, ensure that the network supports multicast.

Why cannot the PTZ camera be controlled?

Answer: Do as follows:  z

Check whether the PTZ protocol is correct;   z

Check whether the PTZ address is correct.

13

Appendix – Menu Structure

Figure 13‐1 Menu Structure

Menu

Backup Configuration Camera

Record

Basic

Preview

Server

NTP

Serial

Storage Alarm

Array

Boolean

Storage information

Montion

Detection

Tamper‐ proof

Video Loss

Device

Alarm

Network Maintenance

Alarms

Log

System

Info

Backup

Upgrade

Help

User Restor

Shutdown







118

14

Appendix – Glossary

Table 14‐1

Glossary

Acronym/Abbreviation

CBR

EC  eSATA

HDMI

IPC

ISP

JBOD

MTU

NTP

NTSC

OSD

Full Spelling

Constant Bit Rate

Encoder

External Serial ATA

High‐Definition Multimedia

Interface

IP Camera

Internet Service Provider

Just a Bundle Of Disks

Description

‐

A new‐generation network video surveillance media  terminal launched by Uniview, integrating the  functions of audio/video encoding and compression  and data transmission.

An external extension of the SATA port, which can  be used to connect an external SATA device.

A full digital image and voice transmission port,  which can transmit uncompressed audio/video  signals.

A camera that can generate digital video streams  and transmit them through a wired or wireless  network. It transcends regional limit by performing  remote surveillance and recording through a  network.

‐

A stack of multiple disks, which provides storage  resources for the external network.

It does not support any RAID policy. JBOD initially  refers to a disk set that has no control software to  offer coordination and control functions. Currently,

JBOD often refers to a disk enclosure, no matter  whether it provides the RAID function.

Maximum Transmission

Unit

Network Timing Protocol

‐

National Television Systems

Committee

On Screen Display

‐

A committee subordinate to the Electronic

Industries Association (EIA), which develops  standards for commercial television broadcasts in  the United States, Canada, Japan, and some areas in

Central America and South America. In this manual,

NTSC refers to an image format, in which the  transmission rate is 30 frames per second and the  resolution is 525 scan‐line mode (horizontal).

It includes time OSD and site name OSD.

119

Acronym/Abbreviation

PAL

PPPoE

RAID

RAID5

Full Spelling  Description

Phase Alternating Line

Point‐to‐Point Protocol over

Ethernet

‐

An image format used for commercial broadcast in  most European countries, Australia, and some areas  of Central America and South America.  In PAL  format, the transmission rate is 25 frames per  second and the resolution is 625 scan‐line mode

(horizontal).

Redundant Array of

Independent Disks

‐

A type of multi‐disk management technology, which  provides high‐performance storage function  featuring high data reliability at a moderate cost.

A distributed parity redundancy technology of the

RAID class. Redundant data in the disk array is  distributed among all disks of the array. An array is  composed of at least three physical drives.

UNP

VBR

VGA

Universal Network Passport ‐

Variable Bit Rate  ‐

Video Graphics Array

A video transmission standard launched by IMB with

PS\2 in 1987. Featuring a high resolution, a high  display rate, and rich colors, VGA is widely used in  the color display field.

120
