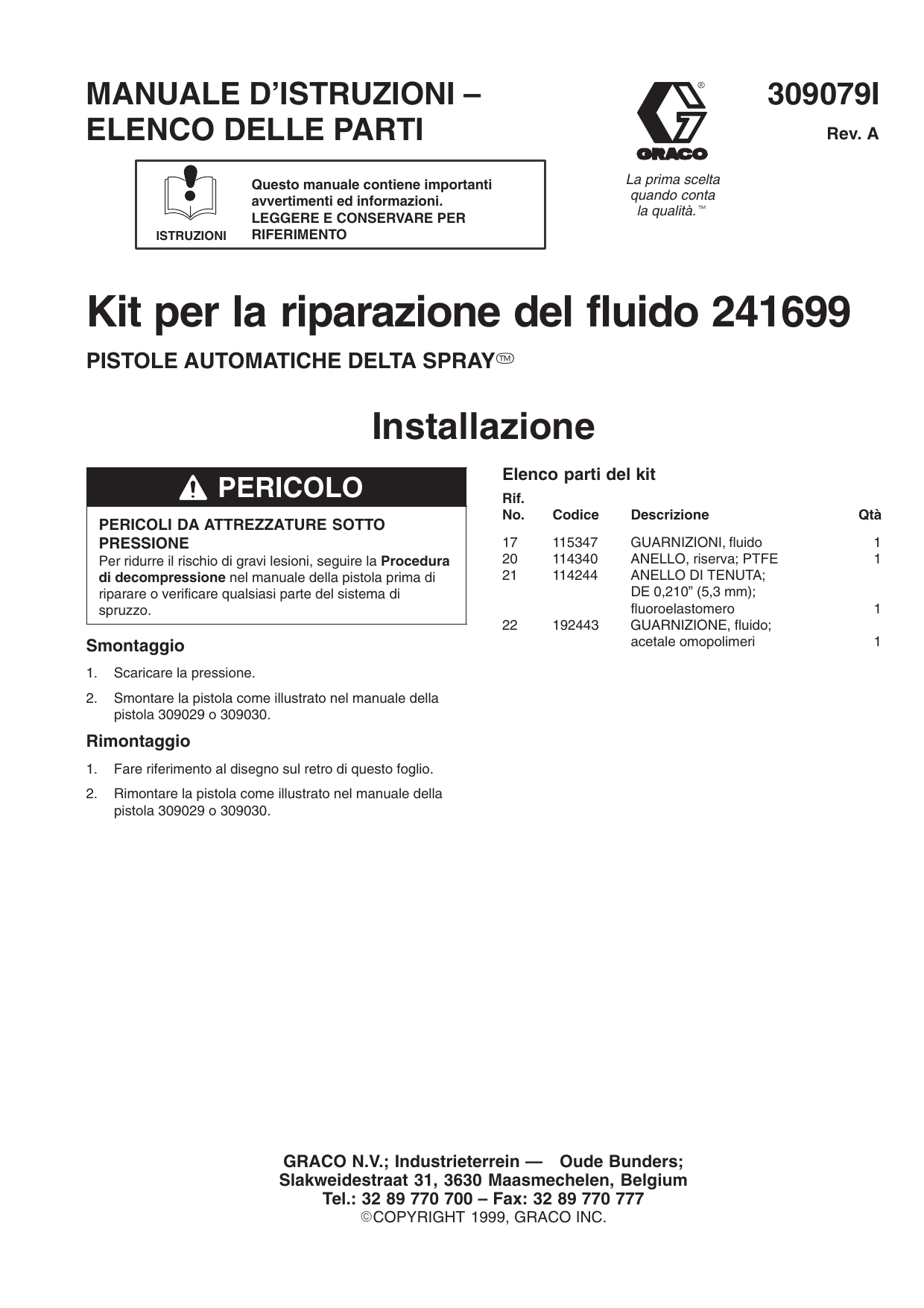

Graco 309079a , Kit per la riparazione del fluido 241699 Manuale del proprietario

MANUALE D’ISTRUZIONI –
ELENCO DELLE PARTI
ISTRUZIONI
309079I
Rev. A
La prima scelta
quando conta
la qualità.t
Questo manuale contiene importanti
avvertimenti ed informazioni.
LEGGERE E CONSERVARE PER
RIFERIMENTO
Kit per la riparazione del fluido 241699
PISTOLE AUTOMATICHE DELTA SPRAYT
Installazione
PERICOLO
PERICOLI DA ATTREZZATURE SOTTO
PRESSIONE
Per ridurre il rischio di gravi lesioni, seguire la Procedura
di decompressione nel manuale della pistola prima di
riparare o verificare qualsiasi parte del sistema di
spruzzo.
Elenco parti del kit
Rif.
No.
Codice
Descrizione
17
20
21
115347
114340
114244
22
192443
GUARNIZIONI, fluido
ANELLO, riserva; PTFE
ANELLO DI TENUTA;
DE 0,210” (5,3 mm);
fluoroelastomero
GUARNIZIONE, fluido;
acetale omopolimeri
Smontaggio
1.
Scaricare la pressione.
2.
Smontare la pistola come illustrato nel manuale della
pistola 309029 o 309030.
Rimontaggio
1.
Fare riferimento al disegno sul retro di questo foglio.
2.
Rimontare la pistola come illustrato nel manuale della
pistola 309029 o 309030.
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 1999, GRACO INC.
Qtà
1
1
1
1
Installazione
8
3
5
17{
2
1
9
3
9
3
{21
22{
{20
4
9
6
7
3
3
NOTE DI MANUTENZIONE
3
3
3
2
1
Serrare fino a 16,4–17,5 N.m.
2
Lubrificare le filettature con lubrificante antigrippaggio.
3
Lubrificare con olio a bassa densità.
4
Serrare il tappo fino a quando non arriva in fondo.
5
Serrare fino a 7,3 N.m.
6
Applicare sigillante anaerobico semipermanente.
7
Serrare fino a 0,45–0,56 N.m
8
Serrare fino a 10,7–11,8 N.m.
9
Utilizzato solo su pistole non a ricircolo.
9389A
Tutte le informazioni e le illustrazioni contenute in questo documento sono basate sulle informazioni più aggiornate disponibili al
momento della pubblicazione. La Graco si riserva il diritto di apportare modifiche in qualunque momento senza preavviso.
Punti di vendita: Minneapolis, MN; Plymouth
Rappresentanze all’estero: Belgio; Cina; Giappone; Korea
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
STAMPATO IN BELGIO
2
309079
309079 08/99
