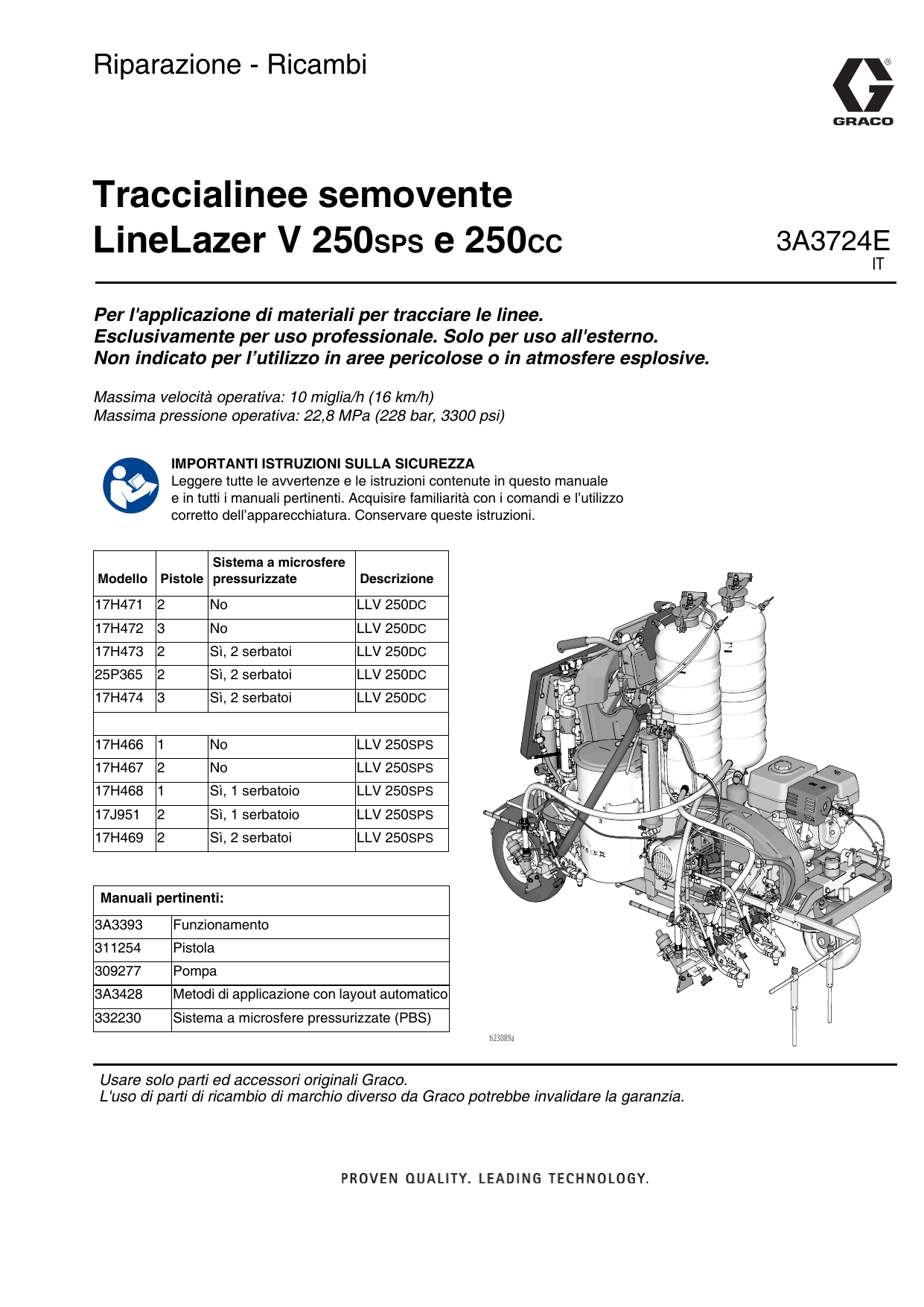

Graco 3A3724E, LineLazer V 250SPS e 250DC Striper semovente, riparazione / parti Manuale del proprietario | Manualzz

Riparazione - Ricambi

Traccialinee semovente

LineLazer V 250

SPS

e 250

CC

Per l'applicazione di materiali per tracciare le linee.

Esclusivamente per uso professionale. Solo per uso all'esterno.

Non indicato per l’utilizzo in aree pericolose o in atmosfere esplosive.

Massima velocità operativa: 10 miglia/h (16 km/h)

Massima pressione operativa: 22,8 MPa (228 bar, 3300 psi)

IMPORTANTI ISTRUZIONI SULLA SICUREZZA

Leggere tutte le avvertenze e le istruzioni contenute in questo manuale e in tutti i manuali pertinenti. Acquisire familiarità con i comandi e l’utilizzo corretto dell’apparecchiatura. Conservare queste istruzioni.

Modello Pistole

Sistema a microsfere pressurizzate

17H471 2

17H472 3

17H473 2

25P365 2

17H474 3

No

No

Sì, 2 serbatoi

Sì, 2 serbatoi

Sì, 2 serbatoi

Descrizione

LLV 250 DC

LLV 250 DC

LLV 250 DC

LLV 250 DC

LLV 250 DC

17H466 1

17H467 2

17H468 1

17J951 2

17H469 2

No

No

Sì, 1 serbatoio

Sì, 1 serbatoio

Sì, 2 serbatoi

LLV 250 SPS

LLV 250 SPS

LLV 250 SPS

LLV 250 SPS

LLV 250 SPS

Manuali pertinenti:

3A3393

311254

309277

3A3428

332230

Funzionamento

Pistola

Pompa

Metodi di applicazione con layout automatico

Sistema a microsfere pressurizzate (PBS) ti23089a

Usare solo parti ed accessori originali Graco.

L'uso di parti di ricambio di marchio diverso da Graco potrebbe invalidare la garanzia.

3A3724E

IT

2

Indice

Avvertenze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Identificazione dei componenti (in figura 250 LLVDC) . . 8

Identificazione dei componenti (Comandi) . . . . . . 9

Procedura di messa a terra (solo per materiali infiammabili) . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Procedura di scarico della pressione . . . . . . . . . . . . . . . . . . . . . . . . 10

Sostituzione della cinghia di trasmissione . . . . . 11

Rimozione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Sostituzione della cinghia del serbatoio dell'olio 12

Rimozione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Spurgo dell'impianto idraulico . . . . . . . . . . . . . . . 13

Sostituzione della pompa di trasmissione . . . . . 15

Rimozione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Sostituzione della pompa del serbatoio dell'olio 16

Rimozione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Sostituzione del collettore idraulico della pistola 19

Rimozione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Sostituzione della pompa della vernice . . . . . . . 22

Rimozione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Sostituzione del motore idraulico . . . . . . . . . . . . 23

Rimozione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Sostituzione della frizione . . . . . . . . . . . . . . . . . . 24

Rimozione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Sostituzione del motore . . . . . . . . . . . . . . . . . . . . 27

Rimozione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Display touch-pad . . . . . . . . . . . . . . . . . . . . . . . . . 29

Sostituzione della scheda di controllo . . . . . . . . 30

Rimozione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Sostituzione della batteria . . . . . . . . . . . . . . . . . . 33

Rimozione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Sostituzione dei fusibili . . . . . . . . . . . . . . . . . . . . 34

Sostituzione del cavo avanti/indietro . . . . . . . . . 35

Rimozione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Sostituzione del cavo guida . . . . . . . . . . . . . . . . . 37

Rimozione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Sostituzione della ruota anteriore . . . . . . . . . . . . 40

Rimozione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Manutenzione del freno di stazionamento . . . . . . 41

Rimozione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Motori delle ruote e della ruota posteriore . . . . . 42

Rimozione della ruota posteriore . . . . . . . . . . . . 42

Installazione della ruota posteriore . . . . . . . . . . 42

Rimozione del motore delle ruote . . . . . . . . . . . 42

Installazione del motore delle ruote . . . . . . . . . . 43

Sostituzione del sensore delle ruote . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Ricerca e riparazione dei guasti . . . . . . . . . . . . . . 45

Informazioni generali . . . . . . . . . . . . . . . . . . . . . 45

Note . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Ricambi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Elenco dei ricambi . . . . . . . . . . . . . . . . . . . . . . . 51

Ricambi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Elenco dei ricambi . . . . . . . . . . . . . . . . . . . . . . . 53

Ricambi (pannello di controllo 24U235) . . . . . . . . 54

Elenco dei ricambi . . . . . . . . . . . . . . . . . . . . . . . 55

Ricambi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Elenco dei ricambi . . . . . . . . . . . . . . . . . . . . . . . 57

Ricambi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Elenco dei ricambi . . . . . . . . . . . . . . . . . . . . . . . 59

Ricambi (Ruota anteriore) . . . . . . . . . . . . . . . . . . . 60

Serie A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Serie B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Elenco dei ricambi - Serie A . . . . . . . . . . . . . . . 61

Elenco dei ricambi - Serie B . . . . . . . . . . . . . . . 61

Ricambi (Supporto della pistola) . . . . . . . . . . . . . 62

Elenco dei ricambi . . . . . . . . . . . . . . . . . . . . . . . 63

Ricambi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Elenco dei ricambi . . . . . . . . . . . . . . . . . . . . . . . 65

Ricambi (Pompa) . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Elenco dei ricambi (Pompa) . . . . . . . . . . . . . . . 67

Cablaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Elenco delle parti di cablaggio . . . . . . . . . . . . . . 69

Schemi idraulici . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Elenco dei ricambi idraulici . . . . . . . . . . . . . . . . 70

Garanzia Graco . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

3A3724E Riparazione - Ricambi

Avvertenze

Avvertenze

Le seguenti avvertenze riguardano la preparazione, l'uso, la messa a terra, la manutenzione e la riparazione di questa apparecchiatura. Il simbolo del punto esclamativo indica un'avvertenza generale, mentre i simboli di pericolo si riferiscono a rischi specifici della procedura. Quando nel Manuale o sulle etichette di pericolo si incontrano questi simboli, rivedere le rispettive avvertenze. I simboli di pericolo specifici del prodotto e le avvertenze non trattate in questa sezione possono comparire nel corso di questo manuale dove applicabili.

AVVERTENZA

PERICOLO DOVUTO AL TRAFFICO

Essere colpiti da altri veicoli può comportare lesioni gravi o la morte.

• Non utilizzare in presenza di traffico.

• Utilizzare un adeguato sistema di controllo del traffico in tutte le aree trafficate.

• Attenersi ai regolamenti locali sui trasporti e sulle autostrade per il controllo del traffico

(ad esempio: manuale sui dispositivi per il controllo del traffico uniforme, Ministero dei Trasporti U.S.A.).

PERICOLO DI INCENDIO E DI ESPLOSIONE

I fumi infiammabili nell'area di lavoro, ad esempio i fumi di vernici e solventi, possono esplodere o prendere fuoco. Le vernici o i solventi che attraversano l'apparecchiatura possono produrre scariche elettrostatiche. Per prevenire incendi ed esplosioni:

• Utilizzare l'attrezzatura solo in aree ben ventilate.

• Non riempire il serbatoio di carburante mentre il motore è in funzione o è caldo; spegnere il motore e lasciarlo raffreddare. Il carburante è infiammabile e può incendiarsi o esplodere se viene versato su superfici calde.

• Eliminare tutte le sorgenti di combustione, ad esempio fiamme pilota, sigarette, torce elettriche e coperture in plastica (pericolo di archi statici).

• Collegare a terra tutte le apparecchiature nell'area di lavoro. Fare riferimento a Messa a terra .

• Non spruzzare o flussare il solvente ad alta pressione.

• Mantenere l'area di lavoro libera da materiali di scarto inclusi solventi, stracci e benzina.

• Non collegare né scollegare i cavi di alimentazione né accendere o spegnere gli interruttori delle luci in presenza di fumi infiammabili.

• Utilizzare solo flessibili collegati a terra.

• Tenere ferma la pistola su un lato di un secchio collegato a terra quando si attiva nel secchio.

Non utilizzare rivestimenti per secchi, a meno che non siano antistatici o conduttivi.

• Arrestare immediatamente il funzionamento se si verificano scintille statiche o si avverte uno shock elettrico. Non utilizzare questa apparecchiatura finché il problema non è stato identificato e corretto.

• Tenere un estintore funzionante nell'area di lavoro.

PERICOLO DI INIEZIONE SOTTO PELLE

Lo spruzzo ad alta pressione potrebbe iniettare tossine nel corpo e causare lesioni gravi.

Qualora si verifichi la penetrazione, richiedere un trattamento chirurgico immediato.

• Non spruzzare né puntare la pistola verso persone o animali.

• Tenere le mani e altre parti del corpo lontano dallo spruzzo. Ad esempio, non cercare di fermare eventuali perdite con una parte del corpo.

• Usare sempre la protezione dell'ugello. Non procedere mai alla spruzzatura senza la protezione dell'ugello.

• Utilizzare ugelli Graco.

• Prestare attenzione durante la sostituzione o la pulizia degli ugelli. Nel caso in cui l'ugello si otturi durante la spruzzatura, attenersi alla Procedura di scarico pressione per spegnere l'unità e rilasciare la pressione prima di rimuovere l'ugello per pulirlo.

• L’attrezzatura mantiene la pressione dopo averla spenta. Non lasciare l'attrezzatura sotto tensione o in pressione mentre non è presidiata. Seguire la Procedura di scarico della pressione quando l'attrezzatura non è presidiata o non viene utilizzata e prima di effettuare interventi di manutenzione, pulizia o rimozione di componenti.

• Controllare eventuali segni di danni su flessibili e parti. Sostituire eventuali parti o flessibili danneggiati.

• Questo sistema arriva a produrre 3300 psi. Usare parti di ricambio o accessori Graco in grado di sopportare almeno tale pressione.

• Innescare sempre la sicura quando non si spruzza. Verificare che la sicura del grilletto funzioni correttamente.

• Verificare che tutti gli attacchi siano ben serrati prima di utilizzare l'unità.

• È necessario sapere come arrestare l'unità e scaricare velocemente la pressione. È necessario conoscere bene tutti i comandi.

3A3724E Riparazione - Ricambi 3

4

Avvertenze

AVVERTENZA

PERICOLO CORRELATO AL MONOSSIDO DI CARBONIO

I gas di scarico contengono monossido di carbonio velenoso che è incolore ed inodore.

L'aspirazione di monossido di carbonio può causare il decesso.

• Non mettere in funzione l'apparecchiatura in un ambiente chiuso.

PERICOLO DA USO IMPROPRIO DELL'APPARECCHIATURA

L'uso improprio può provocare gravi lesioni o la morte.

• Non mettere in funzione l'unità quando si è affaticati o sotto gli effetti di droghe o alcol.

• Non superare la massima pressione di esercizio o la temperatura della parte di sistema con il valore nominale minimo. Fare riferimento ai Dati tecnici nei manuali di tutte le apparecchiature.

• Utilizzare fluidi e solventi compatibili con le parti dell'attrezzatura a contatto con il fluido. Fare riferimento ai Dati tecnici nei manuali di tutte le apparecchiature. Leggere le avvertenze del produttore del fluido e del solvente. Per informazioni complete sul materiale, richiedere le schede di sicurezza (SDS) al distributore o al rivenditore.

• Non lasciare l'area di lavoro mentre l'apparecchiatura è in funzione o sotto pressione.

• Spegnere tutta l'apparecchiatura e seguire la Procedura di scarico della pressione quando la stessa non è in uso.

• Verificare l'attrezzatura quotidianamente. Riparare o sostituire immediatamente i componenti usurati o danneggiati solo con parti originali del produttore.

• Non alterare né modificare questa attrezzatura. Alterazioni o modifiche possono rendere nulle le autorizzazioni dell'agenzia e causare pericoli.

• Assicurarsi che tutte le attrezzature presentino valori nominali approvati per l'ambiente in cui le si utilizza.

• Utilizzare l'attrezzatura solo per gli scopi previsti. Per informazioni, contattare il distributore Graco.

• Disporre i flessibili e i cavi lontano da aree trafficate, spigoli vivi, parti in movimento e superfici calde.

• Non attorcigliare né piegare eccessivamente i flessibili o utilizzare i flessibili per tirare l'attrezzatura.

• Tenere bambini e animali lontano dall'area di lavoro.

• Seguire tutte le normative in vigore in materia di sicurezza.

PERICOLO DA PARTI IN ALLUMINIO PRESSURIZZATE

L'uso di fluidi incompatibili con l'alluminio in apparecchi pressurizzati può provocare serie reazioni chimiche e la rottura dell'apparecchiatura. La mancata osservanza di questa avvertenza può provocare morte, gravi ferite o danni alla proprietà.

• Non utilizzare 1,1,1-tricloroetano, cloruro di metilene, altri solventi a base di idrocarburi alogenati o fluidi contenenti tali solventi.

• Non utilizzare candeggina a base di cloro.

• Molti altri fluidi possono contenere sostanze chimiche in grado di reagire con l'alluminio.

Verificare la compatibilità con il fornitore del materiale.

PERICOLO DA PARTI MOBILI

Le parti in movimento possono schiacciare, tagliare o amputare le dita e altre parti del corpo.

• Tenersi lontani dalle parti in movimento.

• Non azionare l'attrezzatura senza protezioni o sprovvista di coperchi.

• L'attrezzatura sotto pressione può avviarsi inavvertitamente. Prima di eseguire interventi di controllo, spostamento o manutenzione dell'apparecchiatura, attenersi alla Procedura di scarico della pressione e scollegare tutte le fonti di alimentazione.

PERICOLO DI IMPIGLIAMENTO

Le parti rotanti possono provocare lesioni gravi.

• Tenersi lontani dalle parti in movimento.

• Non azionare l'attrezzatura senza protezioni o sprovvista di coperchi.

• Non indossare abiti ampi e gioielli e non tenere i capelli lunghi sciolti durante il funzionamento dell'apparecchiatura.

• L'apparecchiatura può avviarsi inavvertitamente. Prima di eseguire interventi di controllo, spostamento o manutenzione dell'apparecchiatura, attenersi alla Procedura di scarico della pressione e scollegare tutte le fonti di alimentazione.

3A3724E Riparazione - Ricambi

Avvertenze

AVVERTENZA

PERICOLO DA FUMI O FLUIDI TOSSICI

Fluidi o fumi tossici possono causare lesioni gravi o mortali se spruzzati negli occhi o sulla pelle, inalati o ingeriti.

• Leggere i fogli con i dati sulla sicurezza (SDS, Safety Data Sheet) per documentarsi sui pericoli specifici dei fluidi utilizzati.

• Conservare i fluidi pericolosi in contenitori di tipo approvato e smaltire i fluidi secondo le indicazioni applicabili.

PERICOLO DI USTIONI

Le superfici dell'apparecchiatura e il fluido che sono caldi possono diventare incandescenti durante il funzionamento. Per evitare ustioni gravi:

• Non toccare l'apparecchiatura o il fluido quando sono caldi.

DISPOSITIVI DI PROTEZIONE INDIVIDUALE

Indossare un'adeguata protezione quando si è nell'area di lavoro per proteggersi dal pericolo di lesioni gravi: lesioni agli occhi, perdita dell'udito, inalazione di fumi tossici e ustioni. I dispositivi di protezione includono, in via non esclusiva:

• Occhiali protettivi e protezione delle orecchie.

• Respiratori, indumenti protettivi e guanti secondo le raccomandazioni del fabbricante del fluido e del solvente.

PERICOLI LEGATI ALLA BATTERIA

La batteria può perdere, esplodere, causare ustioni o esplosioni se maneggiata non correttamente.

Il contenuto di una batteria aperta può causare irritazioni gravi e/o ustioni chimiche. In caso di contatto con la pelle, lavare con sapone e acqua. In caso di contatto con gli occhi, lavare con acqua per almeno

15 minuti e rivolgersi a personale medico.

• Utilizzare esclusivamente batterie del tipo indicato come adeguato all'uso con questa apparecchiatura.

Consultare Dati tecnici .

• Sostituire la batteria soltanto in un'area ben ventilata e lontano da materiali infiammabili o combustibili, inclusi solventi e vernici.

• Non gettare la batteria nel fuoco né esporla a temperature superiori a 50 °C (122 °F). La batteria può esplodere.

• Non spruzzare contro un fuoco acceso.

• Non esporre la batteria all'acqua o alla pioggia.

• Non smontare, schiacciare o perforare la batteria.

• Non utilizzare o ricaricare batterie rotte o danneggiate.

• Seguire le direttive locali per lo smaltimento.

PROPOSIZIONE 65 - CALIFORNIA

I gas di scarico del motore di questo prodotto contengono composti chimici che causano, secondo lo Stato della California, cancro, malformazioni congenite o altri danni all'apparato riproduttivo.

Questo prodotto contiene una sostanza chimica nota allo Stato della California come causa di cancro, difetti congeniti o altri danni riproduttivi. Lavarsi le mani dopo l'uso.

3A3724E Riparazione - Ricambi 5

6

Avvertenze

Importanti informazioni sul laser per le unità dotate di opzione laser

AVVERTENZA

PERICOLO LUCE LASER: EVITARE IL CONTATTO DIRETTO CON GLI OCCHI

L'esposizione degli occhi a livelli di luce laser classe IIIa/3R è potenzialmente in grado di causare lesioni oculari (retiniche), tra cui cecità di tipo scotomatoso o altre lesioni della retina. Per evitare il contatto diretto con gli occhi:

• Non guardare mai direttamente verso il raggio laser né puntare il fascio verso gli occhi delle persone, anche se distanti.

• Non puntare mai il laser verso superfici a specchio in quanto possono causare riflessioni speculari del fascio.

• Puntare sempre il raggio laser a una altezza e con un'angolazione tale da non rischiare di colpire le persone negli occhi.

• Interrompere immediatamente l'emissione laser se personale, animali o oggetti riflettenti si avvicinano al raggio.

• Spegnere sempre il raggio laser quando viene lasciato incustodito.

• Non rimuovere le etichette di avvertimento dal dispositivo laser.

• Questo prodotto deve essere utilizzato esclusivamente da operatori adeguatamente addestrati all'uso del laser.

• Non dirigere mai il raggio laser verso il traffico, i veicoli o i macchinari pesanti. Anche se a lunghe distanze non causa danni, l'elevata luminosità del laser può distrarre o interrompere il funzionamento dei veicoli.

• Non puntare mai un raggio laser verso aerei o personale preposto all'applicazione della legge. Un tale atto

è considerato un crimine nella maggior parte dei paesi e può comportare il carcere, pesanti sanzioni o entrambi.

• Non smontare il dispositivo laser. Se richiede manutenzione inviarlo al produttore.

• Il dispositivo laser deve essere spento quando si effettua la pulizia dell'ottica, per evitare rifrazioni della luce laser indesiderate.

PERICOLO LUCE LASER

L'uso di comandi, regolazioni o procedure diverse da quelle descritte può provocare l'esposizione a radiazioni pericolose.

• Non cercare in nessun caso di aprire o smontare il dispositivo laser. Ciò potrebbe causare l'esposizione a livelli potenzialmente pericolosi di luce laser.

• Il dispositivo non contiene parti soggette a manutenzione. L'unità è sigillata in fabbrica.

PERICOLO DI INCENDIO E DI ESPLOSIONE

In determinate condizioni, il collegamento diretto a un generatore può creare un cortocircuito o produrre scintille.

• Collegare il GL1700 solo a una sorgente di alimentazione a batteria a 12 VCC.

3A3724E Riparazione - Ricambi

Avvertenze

Smaltimento della batteria

Non gettare le batterie nella spazzatura. Riciclare le batterie secondo le normative locali. Per trovare un centro di raccolta negli Stati Uniti e in Canada chiamare il numero 1-800-822-8837 o visitare il sito Web www.call2recycle.org

.

ti25930a

3A3724E Riparazione - Ricambi 7

Identificazione dei componenti (in figura 250 LLVDC)

Identificazione dei componenti (in figura 250 LLV

DC

)

8

1 Filtro vernice, entrambi i lati

2 Cuscinetto regolabile

3 Tappo del carburante del motore

4 Valvola bypass del motore delle ruote

5 Regolatore per linee dritte

6 Sicura del grilletto della pistola

7 Pompa volumetrica, entrambi i lati

8 Freno

9 Piattaforma dell'operatore

10 Etichetta del numero di serie sotto la piattaforma dell’operatore

11 Supporto braccio della pistola posteriore, entrambi i lati

12 Asta di livello/Cappuccio di riempimento idraulico

13 Valvola di adescamento/scarico, entrambi i lati

14 Manopola di regolazione dell'altezza della barra dell'impugnatura

15 Due tramogge per vernice (56 litri/15 galloni)

16 Filtro dell'olio idraulico

17 Supporto pistola anteriore, entrambi i lati

18 Manubrio

*LLV 250SPS dispone di 1 sola tramoggia per la vernice e 1 pompa.

3A3724E Riparazione - Ricambi

Identificazione dei componenti (Comandi)

Identificazione dei componenti (Comandi)

1 2 3 3

1

2

11

4

5

10

9

8 7

6 on off ti23143a

1 Comando del grilletto della pistola

2 Selettore della pistola 1, 2, 3

3 Display

4 Leva avanti/indietro

5 Controllo di pressione

6 Valvola della pompa idraulica, entrambi i lati

7 Jack accessorio da 12 V

8 Interruttore a chiave del motore, OFF - ON - Start

9 Interruttore della frizione del motore

10 Valvola dell'aria del motore

11 Valvola a farfalla del motore

3A3724E Riparazione - Ricambi 9

Procedura di messa a terra (solo per materiali infiammabili)

Procedura di messa a terra

(solo per materiali infiammabili)

2. Portare la valvola(e) della pompa su OFF (il modello

250 SPS dispone di una valvola; il modello 250 DC due valvole). Spegnere il motore.

L'apparecchiatura deve essere collegata a terra per ridurre il rischio di scintille statiche. Le scintille statiche possono provocare l'accensione o l'esplosione di fumi. La messa a terra garantisce un filo di fuga per la corrente elettrica.

1. Posizionare il traccialinee in modo tale che le gomme non siano sulla pavimentazione.

2. Il traccialinee viene spedito con un morsetto di terra.

Il morsetto di messa a terra deve essere collegato all'oggetto messo a terra (ad es. il palo di metallo di un segnale).

ti2 3 144 a

3. Portare il controllo della pressione alla pressione più bassa. Premere il grilletto di tutte le pistole per scaricare la pressione.

ti 33 05 a ti3441a

4. Inserire la sicura del grilletto su tutte le pistole.

Ruotare la valvola(e) di adescamento verso il basso

(il modello 250 SPS dispone di una valvola di adescamento; il modello 250 DC due). ti6473a ti23146a

Procedura di scarico della pressione

L'apparecchiatura rimane pressurizzata finché la pressione non viene scaricata manualmente. Per evitare gravi lesioni causate dal fluido pressurizzato, ad esempio iniezioni nella cute, da schizzi di fluido e da parti in movimento, seguire la procedura di rilascio pressione quando si smette di erogare e prima di pulire, verificare o eseguire la manutenzione dell'apparecchiatura.

1. Eseguire la Procedura di messa a terra se si utilizzano materiali infiammabili. ti 33 24 a

5. Se si sospetta un'ostruzione del flessibile o dell’ugello di spruzzatura o si pensa che la pressione non sia stata rilasciata completamente: a. Allentare MOLTO LENTAMENTE il dado di fermo della protezione dell'ugello o il raccordo dell'estremità del flessibile per scaricare gradualmente la pressione; b. Allentare completamente il dado o il raccordo; c. Eliminare l'ostruzione nel flessibile o nell'ugello.

10 3A3724E Riparazione - Ricambi

Sostituzione della cinghia di trasmissione

Rimozione

Sostituzione della cinghia di trasmissione

Installazione

1. Installare la cinghia sulle pulegge.

1. Se è presente un sistema a microsfere pressurizzate, rimuovere i serbatoi delle microsfere pressurizzate e il compressore, consultare il manuale del Sistema a microsfere pressurizzate 332230.

2. Allentare le quattro viti e rimuovere il coperchio della cinghia. ti19134a

2. Stringere il bullone di serraggio per allontanare le due pulegge, quindi serrare la cinghia alla tensione corretta (vedere tabella).

ti19128a

3. Allentare i due bulloni di fissaggio.

ti19130a

4. Allentare il bullone di serraggio per avvicinare le due pulegge e creare un gioco nella cinghia. ti19132a

Cinghia di trasmissione

Raccomandazioni per la tensione

Nuova cinghia

Cinghia usata

Tensione

Frequenza

Tensione

Frequenza

53 +/- 2 Lbf (236 +/- 9 N)

167 +/- 3 Hz

45 +/- 2 Lbf (200 +/- 9 N)

155 +/- 3 Hz

Misuratore di tensione sonico Gates

Impostazioni: M = MASSA = 85 g/m

W = n. di cinghie = 1

S = Intervallo (Span) = 157 mm

3. Installare la piastra di montaggio e serrare i due bulloni di fissaggio.

ti19129a

4. Ricollocare il coperchio della cinghia e serrare le quattro viti. ti19131a

5. Rimuovere la cinghia.

3A3724E Riparazione - Ricambi ti19133a ti19128a

5. Se è presente un sistema a microsfere pressurizzate, installare i serbatoi delle microsfere pressurizzate e il compressore, consultare il manuale del Sistema a microsfere pressurizzate 332230.

11

Sostituzione della cinghia del serbatoio dell'olio

Sostituzione della cinghia del serbatoio dell'olio

Installazione

1. Sostituire la cinghia.

Rimozione

NOTA: La cinghia di trasmissione va rimossa prima di sostituire la cinghia del serbatoio dell'olio, vedere

Sostituzione della cinghia di trasmissione , pagina 11.

1. Allentare i quattro bulloni di fissaggio.

ti19149a

2. Serrare in modo uniforme i due bulloni di regolazione e mantenere l'allineamento della cinghia. Serrare la cinghia alla tensione appropriata (vedere tabella).

ti19147a

2. Allentare i due bulloni di regolazione per avvicinare le pulegge e creare un gioco nella cinghia.

ti19146a ti19150a

Cinghia del serbatoio dell'olio

Raccomandazioni per il tensionamento

Nuova cinghia

Tensione

Frequenza

Tensione

55 +/- 2 Lbf (245 +/- 9 N)

114 +/- 2 Hz

48 +/- 2 Lbf (214 +/- 9 N)

Cinghia usata

Frequenza 106 +/- 2 Hz

Misuratore di tensione sonico Gates

Impostazioni: M = MASSA = 85 g/m

W = n. di cinghie = 1

S = Intervallo (Span) = 236 mm

3. Serrare i quattro bulloni di fissaggio.

3. Rimuovere la cinghia. ti19148a ti19151a

4. Installare la cinghia di trasmissione e regolarla alla tensione corretta, vedere

Sostituzione della cinghia di trasmissione , pagina 11.

12 3A3724E Riparazione - Ricambi

Spurgo dell'impianto idraulico

Spurgo dell'impianto idraulico

5. Avviare il motore e farlo girare a bassa velocità.

L'apparecchiatura rimane pressurizzata finché la pressione non viene scaricata manualmente. Per evitare gravi lesioni causate dal fluido pressurizzato, ad esempio iniezioni nella cute, da schizzi di fluido e da parti in movimento, seguire la procedura di rilascio pressione quando si smette di erogare e prima di pulire, verificare o eseguire la manutenzione dell'apparecchiatura.

Seguire questa procedura dopo aver sostituito componenti idraulici diversi dal collettore idraulico della pistola, in quanto quest'ultimo è autospurgante.

1. Eseguire Procedura di scarico della pressione , pagina 10.

2. Posizionare la traccialinee su blocchi in modo che le ruote non poggino a terra.

ti23889a

6. Attivare l'interruttore di alimentazione principale per innestare la frizione.

7. Tirare lentamente la leva di comando avanti e indietro per 10 volte.

ti23890a ti18587a

3. Riempire completamente il serbatoio dell'olio.

ti343 1 a

4. Verificare che il rilascio delle ruote di azionamento sia chiuso (+).

+ ti23891a

NOTA: Entrambe le ruote posteriori devono ruotare nella direzione corretta. Se una ruota non gira, bloccare attentamente la ruota funzionante per sbloccare quella che non gira. ti18576a

3A3724E Riparazione - Ricambi 13

Spurgo dell'impianto idraulico

8. Ruotare la valvola di adescamento verso il basso e aprire la valvola della pompa idraulica. Fare eseguire

10 corse alla pompa della vernice, quindi chiudere la valvola della pompa idraulica.

9. Ripetere il passo 8 per l'altra pompa.

10. il collettore idraulico della pistola è autospurgante.

11. Spegnere il motore con l'interruttore a chiave.

Controllare il livello dell'olio. Riempire completamente il serbatoio.

ti23892a ti343 1 a

14 3A3724E Riparazione - Ricambi

Sostituzione della pompa di trasmissione

L'apparecchiatura rimane pressurizzata finché la pressione non viene scaricata manualmente. Per evitare gravi lesioni causate dal fluido pressurizzato, ad esempio iniezioni nella cute, da schizzi di fluido e da parti in movimento, seguire la procedura di rilascio pressione quando si smette di erogare e prima di pulire, verificare o eseguire la manutenzione dell'apparecchiatura.

Rimozione

1. Eseguire Procedura di scarico della pressione , pagina 10.

2. Rimuovere la cinghia di trasmissione, vedere

Sostituzione della cinghia di trasmissione , pagina

11.

3. Utilizzare una chiave a brugola per rimuovere le due viti di regolazione (71) dalla puleggia (64).

4. Far scorrere la puleggia (64) al di fuori dell'albero e mettere da parte la chiave (60).

Sostituzione della pompa di trasmissione

5. Scollegare tutti i raccordi e i flessibili dalla pompa

(63).

NOTA: dai flessibili fuoriuscirà dell'olio. Tenere a portata di mano stracci e un contenitore dei rifiuti.

6. Rimuovere il dado (3) e scollegare il tirante (40) da sotto la pompa (63).

7. Rimuovere i due bulloni di montaggio (82) e le rondelle (55) per estrarre la pompa (63) dalla staffa.

Installazione

1. Inserire la pompa (63) nella staffa (62), quindi installare i due bulloni di montaggio (82) e le rondelle (55).

2. Installare il tirante (40) con il dado (3) sulla leva situata sotto la pompa (63).

3. Collegare tutti i raccordi e i flessibili alla pompa (63).

4. Installare la chiave (60) sull'albero della pompa e far scorrere la puleggia (64) sull'albero.

5. Allineare la puleggia sulla scanalatura esterna della frizione e serrare le due viti di regolazione (71).

6. Installare la cinghia di trasmissione e regolarla alla tensione corretta, vedere

Sostituzione della cinghia di trasmissione , pagina 11.

7. Spurgare l'impianto idraulico, vedere

Spurgo dell'impianto idraulico , pagina 13.

71

60

63

71

64

62

3

55 ti19135a

82

40

3A3724E Riparazione - Ricambi 15

Sostituzione della pompa del serbatoio dell'olio

Sostituzione della pompa del serbatoio dell'olio

5. Allentare le due viti di fermo e il cavo. ti19142a

6. Rimuovere le otto viti e il coperchio del serbatoio dell'olio con la pompa.

L'apparecchiatura rimane pressurizzata finché la pressione non viene scaricata manualmente. Per evitare gravi lesioni causate dal fluido pressurizzato, ad esempio iniezioni nella cute, da schizzi di fluido e da parti in movimento, seguire la procedura di rilascio pressione quando si smette di erogare e prima di pulire, verificare o eseguire la manutenzione dell'apparecchiatura.

Rimozione

1. Eseguire Procedura di scarico della pressione , pagina 10.

2. Rimuovere il coperchio della cinghia, vedere

Sostituzione della cinghia del serbatoio dell'olio , pagina 12.

3. Rimuovere il filtro dell'olio e scollegare i cinque flessibili idraulici dal serbatoio dell'olio.

ti23901a

4. Allentare il dado e fare scorrere il passacavo verso il basso per accedere due viti di fermo del cavo.

ti19144a

16 ti23902a

7. Rimuovere la puleggia dalla pompa. Rimuovere le quattro viti e la pompa dal coperchio del serbatoio.

ti19672a

3A3724E Riparazione - Ricambi

Installazione

1. Installare la pompa sul coperchio del serbatoio dell'olio con le quattro viti. Accertarsi che i cinque o-ring siano in posizione.

Sostituzione della pompa del serbatoio dell'olio

3. Installare la puleggia sull'albero della pompa e mantenere l'allineamento della cinghia sulla scanalatura interna della puleggia della frizione.

Serrare le due viti della puleggia.

ti19671a

2. Se l'olio idraulico all'interno del serbatoio è contaminato, drenare il serbatoio ed eliminare la contaminazione. Installare il coperchio del serbatoio dell'olio con le otto viti sulla base del serbatoio dell'olio.

ti19670a

4. Girare la manopola per il controllo della pressione in senso orario fino in fondo.

ti23905a

5. Ruotare la regolazione della pressione della pompa idraulica in senso orario finché non sono posizionate, quindi in senso antiorario di 1/6 di giro.

ti23904a

3A3724E Riparazione - Ricambi ti23906a

17

Sostituzione della pompa del serbatoio dell'olio

6. Installare il cavo e serrare le due viti di regolazione. 8. Collegare i cinque flessibili idraulici ai raccordi sul serbatoio dell'olio. Sostituire il filtro dell'olio. ti19143b

7. Far scorrere la manica del cavo verso l'alto e serrare la vite. ti19145a ti23901a

9. Installare le cinghie di tensionamento, vedere

Sostituzione della cinghia del serbatoio dell'olio , pagina 12 e

Sostituzione della cinghia di trasmissione , pagina 11.

10. Riempire il serbatoio e spurgare l'impianto idraulico, vedere

Spurgo dell'impianto idraulico , pagina 13.

18 3A3724E Riparazione - Ricambi

Sostituzione del collettore idraulico della pistola

Sostituzione del collettore idraulico della pistola

Rimozione

1. Rimuovere il coperchio del serbatoio e il tubo del sifone. ti19164a

5. Etichettare i cablaggi con PISTOLA 1, PISTOLA 2, e PISTOLA 3 . Scollegare i tre cablaggi dei fili dalle elettrovalvole.

In figura LL250 DC

LL250DC

2. Rimuovere il serbatoio dall’unità.

3. Rimuovere le sei viti e rimuovere la schermatura anteriore dall'unità.

6. Etichettare i cavi delle pistole con PISTOLA 1,

PISTOLA 2, e PISTOLA 3 . Scollegare i cavi delle pistole dagli attuatori.

ti23909a ti19163a ti19159a

4. Rimuovere le quattro viti e il cuscinetto.

3A3724E Riparazione - Ricambi 19

Sostituzione del collettore idraulico della pistola

7. Rimuovere i cavi delle pistole dalla staffa utilizzando delle pinze con becco sottile.

Installazione

1. Far scorrere il collettore idraulico verso l'alto e all'interno dell'unità. Installare e serrare i due bulloni di montaggio. ti23911a

8. Utilizzare una chiave per scollegare i tubi del collettore dalla pompa della vernice. NOTA:

Fuoriuscirà dell'olio. Utilizzare uno straccio per contenerlo. ti23914a

2. Installare i tubi del collettore sul collettore, evitando di serrare eccessivamente.

3. Installare i tubi del collettore in prossimità della pompa della vernice, evitando di serrare eccessivamente. Serrare i quattro dadi.

ti23912a

9. Scollegare i tubi del collettore su quest'ultimo.

10. Rimuovere i due bulloni di montaggio e far scorrere il collettore idraulico verso il basso e all'esterno dell'unità.

ti23915a ti23913a

20 3A3724E Riparazione - Ricambi

4. Osservare l'etichetta sulla staffa. Spingere i cavi della pistola etichettati nelle staffe del collettore.

Sostituzione del collettore idraulico della pistola

6. Collegare i tre cablaggi alle elettrovalvole.

5. Collegare i cavi delle pistole agli attuatori.

ti23964a ti23916a

7. Installare il cuscinetto e serrare le quattro viti.

8. Installare la schermatura anteriore sull'unità e serrare le sei viti.

9. Installare il serbatoio, il coperchio e il tubo sifone nel serbatoio.

NOTA: Il collettore idraulico della pistola

è autospurgante. ti19159a

3A3724E Riparazione - Ricambi 21

Sostituzione della pompa della vernice

Sostituzione della pompa della vernice

L'apparecchiatura rimane pressurizzata finché la pressione non viene scaricata manualmente. Per evitare gravi lesioni causate dal fluido pressurizzato, ad esempio iniezioni nella cute, da schizzi di fluido e da parti in movimento, seguire la procedura di rilascio pressione quando si smette di erogare e prima di pulire, verificare o eseguire la manutenzione dell'apparecchiatura.

Rimozione

1. Eseguire Procedura di scarico della pressione , pagina 10.

2. Scollegare il tubo di aspirazione (120).

3. Scollegare il flessibile (123) e il raccordo (95) dalla pompa della vernice (107). Annotare l'orientamento del raccordo (95) per l'installazione.

4. Rimuovere la vite (115), il dado (116) e la protezione della pompa (114).

5. Con un martello, allentare il controdado della pompa (106).

6. Far scorrere verso il basso il fermo (104) e rimuovere lo spinotto (105).

7. Svitare e rimuovere la pompa della vernice (107).

Installazione

1. Estendere l'asta della pompa esternamente a quest'ultima (107).

2. Inserire l'asta della pompa nell'asta del motore idraulico e installare lo spinotto (105) e il fermo (104).

3. Avvitare completamente la pompa (107) nell'alloggiamento del motore idraulico. Svitare la pompa di un giro intero e orientare la mandata della pompa come indicato in Rimozione

, passo 3.

4. Con un martello, serrare il controdado della pompa

(106).

5. Installare la protezione (114) con la vite (115) e il dado (116).

6. Installare il raccordo (95) e collegare il flessibile

(123).

7. Collegare il tubo di aspirazione (120).

115 116

114

95

123

22

107

120 ti19138b

3A3724E Riparazione - Ricambi

104

106

105

Sostituzione del motore idraulico

L'apparecchiatura rimane pressurizzata finché la pressione non viene scaricata manualmente. Per evitare gravi lesioni causate dal fluido pressurizzato, ad esempio iniezioni nella cute, da schizzi di fluido e da parti in movimento, seguire la procedura di rilascio pressione quando si smette di erogare e prima di pulire, verificare o eseguire la manutenzione dell'apparecchiatura.

Rimozione

1. Eseguire Procedura di scarico della pressione , pagina 10.

2. Rimuovere la pompa della vernice, pagina

Sostituzione della pompa della vernice , pagina 22.

3. Scollegare il raccordo (108) sopra la valvola a sfera (109).

NOTA: dai flessibili fuoriuscirà dell'olio. Tenere a portata di mano stracci e un contenitore dei rifiuti.

4. Scollegare il flessibile (74) della pompa 1 o il tubo

(98) della pompa 2.

5. Scollegare il contatore della pompa (112) con le 2 viti

(113).

AVVISO

Utilizzare un cacciavite per sollevare il pistone della pompa verso l'alto e accedere ai bulloni di montaggio, evitando di toccare il pistone. Il contatto con i bulloni di montaggio della pompa può graffiare e danneggiare il pistone della pompa.

6. Rimuovere i quattro bulloni di montaggio (116) dal motore idraulico, quindi rimuovere il motore dallo spruzzatore.

Sostituzione del motore idraulico

Installazione

1. Installare il motore idraulico con i quattro bulloni di montaggio (116).

AVVISO

Utilizzare un cacciavite per sollevare il pistone della pompa verso l'alto e accedere ai bulloni di montaggio, evitando di toccare il pistone. Il contatto con i bulloni di montaggio della pompa può graffiare e danneggiare il pistone della pompa.

2. Installare il contatore della pompa (112) con le due viti (113).

3. Collegare il flessibile (74) o il tubo (98) al raccordo.

4. Collegare il raccordo (108) sopra la valvola a sfera

(109).

5. Installare la pompa della vernice, vedere

Sostituzione della pompa della vernice , pagina 22.

6. Spurgare l'impianto idraulico, vedere

Spurgo dell'impianto idraulico , pagina 13.

74 98

112 113

108

109

116 ti23917a

3A3724E Riparazione - Ricambi 23

Sostituzione della frizione

Sostituzione della frizione

6. Rimuovere i tre bulloni (81) e la puleggia (61).

61

81

Rimozione

1. Rimuovere la cinghia di trasmissione, pagina

Sostituzione della cinghia di trasmissione , pagina 11.

2. Rimuovere la cinghia del serbatoio dell'olio, vedere

Sostituzione della cinghia del serbatoio dell'olio , pagina 12.

3. Rimuovere i due bulloni di fissaggio per la staffa della pompa di trasmissione.

ti19216a

7. Rimuovere lo starter del riavvolgimento del motore e inserire un cacciavite attraverso la coppa dello starter del riavvolgimento. ti19696a ti19215a

4. Svitare il bullone di serraggio dalla staffa della pompa di trasmissione. ti19131a

5. Mettere da parte il gruppo pompa di trasmissione.

ti19697a

8. Rimuovere il bullone centrale (59), quindi la frizione

(57).

56

57 ti19213a

59

58

60 ti19214a

24 3A3724E Riparazione - Ricambi

Sostituzione della frizione

9. Scollegare il connettore della frizione sul cablaggio principale.

58

59 ti19212a

Installazione

1. Installare il distanziatore (56) e la chiave (60) sull'albero a manovella. Far scorrere la frizione (57) sull'albero a manovella.

56

57 ti19692a

4. Installare la puleggia (61) e serrare le tre viti (81) a 13 N•m (10 ft-lb).

81

61

59

58

60 ti19216a

5. Installare lo starter del riavvolgimento sul motore.

ti19214a

2. Allineare la frizione e il filo nella staffa. ti23918a ti19211a

3. Installare la rondella pesante (58) e il bullone (59) sull'albero a manovella. Serrare la vite a una coppia di 61 +/- 7 N•m (45 +/- 5 ft-lb). Per mantenere l'albero a manovella, utilizzare un cacciavite nella coppa dello starter del riavvolgimento.

3A3724E Riparazione - Ricambi 25

Sostituzione della frizione

6. Collegare la frizione al cablaggio. 7. Installare il gruppo pompa di trasmissione mediante tensionatura e i due bulloni di fissaggio.

ti19212a ti19908a

8. Installare le cinghie di tensionamento, vedere

Sostituzione della cinghia del serbatoio dell'olio , pagina 12 e

Sostituzione della cinghia di trasmissione , pagina 11.

26 3A3724E Riparazione - Ricambi

Sostituzione del motore

Sostituzione del motore

5. Scollegare il cavo dell'acceleratore.

Rimozione

1. Rimuovere la frizione, vedere Sostituzione della frizione , pagina 24.

AVVISO

Per ridurre il rischio di danni e corti circuiti della batteria, scollegare il filo NEGATIVO (filo nero) sempre per primo.

2. Scollegare i due fili negativi (neri) della batteria sulla batteria. Il morsetto negativo della batteria si trova sopra la piattaforma sul lato sinistro.

3. Scollegare i sette i fili dal motore.

6. Scollegare il cavo della valvola dell'aria. ti19183a ti19185a

7. Rimuovere i quattro bulloni di montaggio dal motore.

Regolatore

Voltage Regulator

Batteria

Starter Solenoid elettrovalvola

Battery ti23921

4. Rimuovere il coperchio del filtro dell'aria, l'elemento e la base. ti19187a

8. Togliere il motore. NOTA: Il regolatore di tensione del motore è situato sotto la piastra di montaggio del motore. Rimuovere le due viti e scollegare i fili. ti19703a ti19186a

3A3724E Riparazione - Ricambi 27

Sostituzione del motore

Installazione

1. Installare il regolatore di tensione del motore sotto la piastra di montaggio del motore con due viti.

Collegare il regolatore al cablaggio del filo.

4. Installare il cavo dell'acceleratore.

a. Posizionare la leva di comando alla massima velocità.

b. Inserire il cavo piegato a "Z" nel foro più lontano dal perno. c. Posizionare la guaina del cavo sotto il morsetto e tirare il cavo contro la vite di arresto ad alta velocità.

d. Serrare la vite sul serracavo.

e. Verificare che la leva di comando funzioni correttamente. ti19706a

2. Installare il motore e serrare i quattro bulloni di montaggio e i dadi.

ti19690a

5. Installare la base del filtro dell'aria, l'elemento e il coperchio.

ti19187a

3. Installare il cavo della valvola dell'aria: a. Verificare che la manopola della valvola dell'aria sia premuta.

b. Inserire il filo del cavo della valvola dell'aria nel perno esagonale. c. Inserire la guaina del cavo sotto il serracavo e serrare la vite. d. Serrare la vite sul perno esagonale.

e. Verificare che la valvola dell'aria del motore funzioni correttamente.

ti19186a

6. Collegare i sette fili al motore.

28 ti19686a

Regolatore

Voltage Regulator

Starter Solenoid ti23921

7. Installare la frizione, vedere Sostituzione della frizione , pagina 24.

8. Collegare i due fili negativi (neri) della batteria sulla batteria.

9. Aggiungere gas e olio al motore (consultare il manuale di funzionamento).

10. Avviare il motore e verificare che la velocità sia pari a 3600 giri/min.

3A3724E Riparazione - Ricambi

Display touch-pad

Display touch-pad

1

3

2

AVVISO

Per evitare scariche elettrostatiche (ESD) utilizzare sempre il cinturino da polso antistatico 112190 quando si effettua la manutenzione del display touch-pad.

1. Kit interruttore bistabile.

a. Serrare le viti a una coppia di 0,34-0,56 N•m

(3-5 in-lb) b. Serrare i dadi a una coppia di 0,34-0,56 N•m (3–

5 in-lb)

2. Kit display. Rimuovere la pellicola protettiva dalla superficie del display.

a. Serrare le viti a una coppia di 0,34-0,56 N•m

(3-5 in-lb)

3. Kit interruttore a membrana.

a. Serrare le viti a una coppia di 0,11-0,23 N•m

(1-2 in-lb)

3A3724E Riparazione - Ricambi

1

3 ti23924a

29

Sostituzione della scheda di controllo

Sostituzione della scheda di controllo

Rimozione

1. Per scollegare l'alimentazione, rimuovere il fusibile,

vedere Sostituzione dei fusibili , pagina 34.

2. Rimuovere il tubo del sifone e il coperchio.

5. Rimuovere le quattro viti e il cuscinetto.

In figura LL250 DC

3. Rimuovere il serbatoio dall’unità.

4. Rimuovere le sei viti e rimuovere la schermatura anteriore dall'unità.

6. Rimuovere le sei viti e la calotta di controllo. ti23930a ti19163a ti23931a

30 3A3724E Riparazione - Ricambi

7. Rimuovere le due viti e lo schermo paraspruzzi.

8. Scollegare tutti i fili dalla scheda di controllo. ti24973a

9. Rimuovere le otto viti di montaggio della scheda di controllo, quindi la scheda di controllo.

Sostituzione della scheda di controllo

3. Collegare tutti i fili alla scheda di controllo. Vedere

Cablaggio , pagina 68. La pompa numero 1 si trova

a sinistra, vista dalla posizione dell'operatore.

4. Raggruppare e fissare i fili con una fascetta all'inizio del cavo della valvola dell'aria.

5. Raggruppare e fissare i fili con una fascetta appena dopo l'interruttore a chiave.

6. Installare il fusibile, vedere

Sostituzione dei fusibili , pagina 34. Controllare i comandi, gli interruttori

e il display.

7. Installare lo schermo paraspruzzi con le due viti.

Installazione

1. Montare la scheda di controllo con otto viti di montaggio. ti24074a

8. Installare la calotta di controllo con le sei viti.

Fare riferimento a Rimozione

, passo 6.

9. Installare il cuscinetto e serrare le quattro viti. ti2376a ti24075a

2. Prima di collegare i fili alla scheda di controllo, assicurarsi che tutti i fili siano inseriti sopra i due cavi dello sterzo.

3A3724E Riparazione - Ricambi ti23930a

31

Sostituzione della scheda di controllo

10. Installare la schermatura anteriore e serrare le sei viti.

11. Installare il coperchio del serbatoio e il tubo del sifone. ti19200a

12. Se è stata sostituita la scheda di controllo, selezionare la lingua, le unità e calibrare il sensore della distanza (consultare il manuale d'uso).

32 3A3724E Riparazione - Ricambi

Sostituzione della batteria

Rimozione

1. È possibile rimuovere la batteria dal retro dell'unità facendola scivolare verso l'esterno sopra la piattaforma dell'operatore.

2. Allentare le fascette e spostare il flessibile arrotolato sopra la piattaforma dell'operatore.

3. Allentare la fascetta di fissaggio dalla batteria.

AVVISO

Per ridurre il rischio di danni e corti circuiti della batteria, scollegare il filo NEGATIVO (filo nero) sempre per primo.

4. Scollegare i due fili neri dalla batteria.

Sostituzione della batteria

Installazione

AVVISO

Per ridurre il rischio di danni e corti circuiti della batteria, collegare il filo NEGATIVO (filo nero) sempre per primo.

1. Posizionare la batteria sulla piattaforma dell'operatore. Collegare due fili rossi al terminale positivo (+) della batteria.

ti24078a

2. Prelevare e far scivolare la batteria nella posizione di montaggio. Installare la fascetta di fissaggio della batteria.

3. Collegare due fili neri al terminale negativo (-) della batteria. ti24079a

5. Sollevare la batteria e farla di nuovo scivolare sulla piattaforma. Scollegare i due fili rossi dalla batteria.

ti24077a

6. Rimuovere la batteria.

3A3724E Riparazione - Ricambi ti24104a

4. Posizionare i flessibili della vernice arrotolati sopra la staffa e fissarli con le fasce.

33

Sostituzione dei fusibili

Sostituzione dei fusibili

1. Rimuovere il coperchio del fusibile.

2. Utilizzare le pinze con becco sottile per rimuovere il vecchio fusibile e verificare l'eventuale presenza di un circuito aperto.

3. Se il fusibile è aperto, si è verificato un corto circuito del filo sul telaio oppure l'illuminazione ausiliaria richiede troppa alimentazione. Controllare il cablaggio o ridurre l'illuminazione ausiliaria prima di sostituire il fusibile.

4. Installare il nuovo fusibile utilizzando delle pinze con becco sottile.

5. Riposizionare il coperchio.

ti23941a

34 3A3724E Riparazione - Ricambi

Sostituzione del cavo avanti/indietro

Sostituzione del cavo avanti/indietro

Rimozione

1. Se è presente un sistema a microsfere pressurizzate, rimuovere i serbatoi delle microsfere pressurizzate e il compressore. Fare riferimento al manuale del sistema a microsfere pressurizzate 332230.

2. Rimuovere il coperchio del serbatoio e il tubo del sifone.

ti19128a

6. Sulla barra dell'impugnatura, rimuovere il controdado

(3) e la giunzione a sfera (40) dalla leva avanti/indietro della barra dell'impugnatura.

Rimuovere la giunzione a sfera (40) dal cavo (148) e conservarla se non è necessario sostituirla.

Allentare i due dadi sul cavo (148) e rimuoverli dalla staffa.

40

3. Rimuovere i serbatoi dall'unità.

4. Rimuovere sei viti e la schermatura anteriore dall'unità.

148

3 ti23942a

7. Sulla pompa di trasmissione, rimuovere il controdado

(3) e la giunzione a sfera (40) dalla pompa di trasmissione. Rimuovere la giunzione a sfera dal cavo e conservarla se non è necessario sostituirla.

Allentare i due dadi sul cavo (148) e rimuoverli dalla staffa (62).

62

148 ti19163a

5. Allentare le quattro viti e rimuovere il coperchio della cinghia.

40 ti19700a

8. Installare il nuovo cavo (148) mentre si rimuove quello vecchio per seguire lo stesso percorso attraverso il telaio.

3

3A3724E Riparazione - Ricambi 35

Sostituzione del cavo avanti/indietro

Installazione

1. Installare il nuovo cavo (148) seguendo lo stesso percorso mentre si rimuove quello vecchio.

2. Sulla staffa della pompa di trasmissione (62), installare il cavo (148) nell'alloggiamento della staffa e serrare i due dadi. Installare il giunto a sfera (40) sul cavo e fissare la giunzione a sfera (40) sulla pompa di trasmissione con il controdado (3).

62

3

4. Verificare che la leva avanti/indietro del manubrio

NON tocchi le impugnature di quest'ultimo. Regolare il cavo e le giunzioni a sfera in base alle necessità.

5. Installare il coperchio della cinghia e serrare le quattro viti.

6. Installare la schermatura anteriore sull'unità e serrare le sei viti.

7. Installare i serbatoi sull'unità.

8. Installare i tubi del sifone e i coperchi dei serbatoi.

9. Se è presente un sistema a microsfere pressurizzate, installare i serbatoi delle microsfere pressurizzate e il compressore. Fare riferimento al manuale del sistema a microsfere pressurizzate 332230.

148

40 ti19700a

3. Installare il cavo (148) nella staffa della barra dell'impugnatura e serrare i due dadi. Installare la giunzione a sfera (40) sul cavo. Installare la giunzione a sfera nella leva avanti/indietro della barra dell'impugnatura e serrare il controdado (3).

40

148

3 ti23942a

36 3A3724E Riparazione - Ricambi

Sostituzione del cavo guida

Sostituzione del cavo guida

Rimozione

1. Allentare le quattro viti e rimuovere il cuscinetto.

2. Rimuovere le sei viti e la calotta di controllo. ti23930a ti23931a

3A3724E Riparazione - Ricambi 37

Sostituzione del cavo guida

3. Applicare il freno di stazionamento. Sollevare la ruota anteriore dal suolo e il telaio di sostegno sui due supporti del jack.

5. Dalla forcella della ruota anteriore, rimuovere il controdado (3) e la giunzione a sfera (40).

Rimuovere la giunzione a sfera (40) dal cavo (48) e conservarla se non è necessario sostituirla. Allentare i due dadi sul cavo (48) e rimuoverli dalla staffa.

48

3

40 ti19698a

6. Annotare la posizione del cavo (48) e tagliare tutti i tiranti del cablaggio che fissano il cavo al telaio.

Installare il nuovo cavo mentre si rimuove quello vecchio per seguire lo stesso percorso attraverso il telaio.

ti23943a

4. Dalla barra dell'impugnatura, rimuovere il controdado

(3) e la giunzione a sfera (40). Rimuovere la giunzione a sfera (40) dal cavo (48) e conservarla se non è necessario sostituirla. Allentare i due dadi sul cavo (48) e rimuoverli dalla staffa.

3

48 40 ti23944a

38 3A3724E Riparazione - Ricambi

Installazione

1. Installare il nuovo cavo (48) seguendo lo stesso percorso mentre si rimuove quello vecchio.

2. Sulla ruota anteriore, regolare il dado anteriore sul cavo (48) affinché le filettature combacino sull'altro lato della forcella anteriore. Installare il cavo (48) nella staffa del telaio e serrare il dado posteriore.

Regolare allo stesso modo dell'altro lato della forcella anteriore

Sostituzione del cavo guida

5. Installare la giunzione a sfera (40) sul cavo (48) e far combaciare le filettature sull'altro lato della barra dell'impugnatura. Installare la giunzione a sfera (40) nella barra dell'impugnatura e serrare il controdado (3).

3

48 40 ti19685a

3. Installare la giunzione a sfera (40) sul cavo (48) e far combaciare le filettature sull'altro lato della forcella anteriore. Installare la giunzione a sfera (40) nella forcella e serrare il controdado (3).

48 40

3 ti19698a

4. Sulla barra dell'impugnatura, regolare il dado anteriore sul cavo (48) affinché le filettature sull'altro lato della barra dell'impugnatura combacino.

Installare il cavo (48) nella staffa e serrare il dado posteriore.

Regolare allo stesso modo dell'altro lato del manubrio ti23944a

6. Verificare che la barra dell'impugnatura sia allineata al telaio. Se non è allineata, regolare i dadi sul cavo (48) per correggere l'allineamento della barra dell'impugnatura al telaio.

7. Sul manubrio, allentare il dado anteriore di ogni cavo

(48) di tre giri completi. Serrare il dado posteriore di entrambi i cavi di tre giri completi, Verificare che i dadi anteriore e posteriore siano serrati contro la staffa.

ti19685a

3A3724E Riparazione - Ricambi

8. Verificare che la ruota anteriore sia centrata e che lo sterzo sia saldo e sensibile. La giunzione a sfera (40) deve ruotare agevolmente sulla sfera. Se necessario, rimuovere la giunzione a sfera dalla forcella e regolare la giunzione a sfera sul cavo (48).

9. Installare il cuscinetto e serrare le quattro viti.

10. Rimuovere i supporti del jack e testare lo spruzzatore per controllare lo sterzo. Regolare se necessario.

Installare i tiranti del cavo nelle ubicazioni indicate

nella fase 6 del paragrafo Rimozione.

11. Verificare la tracciatura della linea diritta e regolare se necessario (consultare il manuale di funzionamento).

12. Installare la calotta di controllo e serrare le sei viti.

39

Sostituzione della ruota anteriore

Sostituzione della ruota anteriore

Rimozione

1. Applicare il freno di stazionamento. Sollevare la ruota anteriore dal suolo e il telaio di sostegno sui due supporti del jack.

Installazione

1. Inserire i due distanziali (36) nella ruota (35) e farli scorrere nella forcella (34).

34

39

37 36 ti19693a

2. Rimuovere il controdado (39) dal bullone assiale (37) e rimuovere quest'ultimo (37) dalla forcella (34).

34

39 ti20125a

36

35

2. Inserire il bullone assiale (37) attraverso la forcella

(34), i distanziali (36) e la ruota (35).

3. Serrare il controdado (39) sul bullone assiale (37).

NOTA: Se correttamente serrata, la ruota non oscilla a sinistra o a destra e smette di girare per inerzia.

4. Rimuovere i supporti del jack e testare lo spruzzatore per verificare la tracciatura di linee diritte.

Regolare se necessario (consultare il manuale di funzionamento).

37 36 ti20125a

36

35

3. Rimuovere i due distanziali (36) e la ruota (35) dalla forcella (34).

40 3A3724E Riparazione - Ricambi

Manutenzione del freno di stazionamento

Manutenzione del freno di stazionamento

Rimozione

1. Rimuovere pneumatico, mozzo della ruota

e paraurti. Vedere Rimozione del motore delle ruote , pagina 42.

2. Rimuovere i fermi (13) dai tre spinotti (A).

Rimuovere spinotti e leve.

3. Rimuovere la molla con un cacciavite (15).

Rimuovere il fermo (13) e lo spinotto (B).

4. Sostituire le parti usurate o danneggiate.

Installazione

1. Installare la leva (14) con lo spinotto (B) e il fermo (13).

2. Installare la molla con un cacciavite (15).

3. Installare le leve (10, 16) con tre spinotti (A) e fermi (13).

4. Installare paraurti, mozzo della ruota e

pneumatico. Vedere Rimozione del motore delle ruote , pagina 42.

5. Regolare la vite (17) per fissare lo pneumatico quando la leva del freno (16) è premuta.

3A3724E Riparazione - Ricambi 41

Motori delle ruote e della ruota posteriore

Motori delle ruote e della ruota posteriore

Rimozione della ruota posteriore

1. Posizionare la traccialinee su blocchi in modo che le ruote non poggino a terra.

3. Gonfiare gli pneumatici posteriori a 380 +/- 34 kPa

(55 +/- 5 psi).

Rimozione del motore delle ruote

1. Posizionare un jack sotto il telaio, in prossimità della ruota, e sollevarlo.

2. Rimuovere i quattro dadi ad aletta (22) e la ruota (16).

ti18587a

2. Rimuovere i quattro dadi ad aletta (22) e la ruota (16).

16

22

16

22 ti18589a

Installazione della ruota posteriore

1. Sostituire la ruota e installare i dadi ad aletta.

Serrare alternativamente le viti delle ruote opposte.

2. Inclinare la traccialinee su un lato e rimuovere i blocchi.

ti18588a ti18589a

3. Rimuovere lo spinotto (56), il dado a corona (21b) e il mozzo della ruota (22b). Il mozzo della ruota potrebbe richiedere un estrattore per la ruota, non fornito da Graco.

112

6

5

79

4

21a

78

22b

19

21b

56 ti23945a

4. Rimuovere la vite (6) e il sensore della distanza (4) con il morsetto (5).

5. Rimuovere quattro viti (78), i controdadi (79) dal parafango (19).

6. Scollegare i due flessibili idraulici (112) dal motore delle ruote (21a) e rimuovere il motore delle ruote.

42 3A3724E Riparazione - Ricambi

Motori delle ruote e della ruota posteriore

Installazione del motore delle ruote

1. Collegare i due flessibili idraulici (112) al motore delle ruote (21a) e inserire il motore delle ruote (21a) nel telaio (1).

2. Installare il motore delle ruote (21a) e il paraurti (19) con i quattro bulloni (78) e i controdadi (79).

3. Installare il sensore della distanza (4) e il morsetto

(5) con la vite (6) sul parafango (19).

112

6

5

79

4

21a

78

22b

19

21b

56 ti23945a

4. Installare il mozzo della ruota (22b), il dado a corona

(21b) e lo spinotto (56).

5. Installare la ruota (16) e i quattro dadi ad aletta (22).

Serrare alternativamente i dadi ad aletta opposti l'uno all'altro.

16 ti23930a

2. Posizionare un martinetto sotto il telaio, sul lato opposto del freno e sollevare.

3. Rimuovere i quattro dadi ad aletta (22) e la ruota (16).

16

22 ti18589a

4. Scollegare il connettore del sensore delle ruote dal cablaggio.

22 ti18589a

6. Spurgare l'impianto idraulico. Fare riferimento a

Spurgo dell'impianto idraulico

, a pagina 13.

Sostituzione del sensore delle ruote

Rimozione

1. Allentare le quattro viti e rimuovere il cuscinetto.

ti19328b

3A3724E Riparazione - Ricambi 43

Motori delle ruote e della ruota posteriore

5. Utilizzare una chiave per rimuovere la vite (6), il morsetto (5) e il sensore delle ruote (4).

6

5 ti18564a ti19329a

NOTA: il sensore funziona correttamente se il display di misurazione indica 3,75 - 3,87 m (12,3 -

12,7 piedi).

5. Installare la ruota (16) e i quattro dadi ad aletta (22).

16

4 ti23946a

Installazione

1. Installare il sensore delle ruote (4) e il morsetto (5) con la vite (6). Fare riferimento a Rimozione , passo

5.

2. Collegare il connettore del sensore delle ruote al cablaggio.

22 ti18589a

6. Abbassare il jack.

7. Installare il cuscinetto e serrare le quattro viti.

ti19328b

3. Verificare che il sensore sia in funzione portando su

On l'interruttore di alimentazione principale, quindi premendo per visualizzare la schermata

MEASURE (Misurazione).

4. Premere il pulsante di controllo del grilletto della pistola e ruotare il mozzo a mano esattamente di tre giri. ti23930a

8. Calibrare lo spruzzatore. Vedere il manuale d'uso.

44 3A3724E Riparazione - Ricambi

Ricerca e riparazione dei guasti

Ricerca e riparazione dei guasti

Informazioni generali

Il motore ruota lentamente all'avvio

Problema

Il motore non parte

Il motore non parte

Alta velocità del motore senza nessun carico

La macchina non si avvia

Causa Soluzione

La batteria è scarica.

L'interruttore a chiave è difettoso.

Il cablaggio del filo principale è difettoso.

Carico idraulico eccessivo. L'interruttore della frizione del motore è su on.

Benzina esaurita.

Ruotare l'interruttore a chiave su ON. Aprire l'aria del motore e tirare la fune dello starter del riavvolgimento.

Sostituire l’interruttore a chiave.

Sostituire il cablaggio, vedere

Cablaggio , pagina 68.

Portare l'interruttore della frizione del motore su OFF.

La leva di intercettazione del carburante è su OFF.

Riempire il serbatoio. Fare riferimento al manuale del motore.

Spostare la leva di intercettazione del carburante in posizione

ON.

Il livello dell'olio motore è basso.

Il motore è freddo.

Il cavo della candela è scollegato o danneggiato.

L'interruttore a chiave è difettoso.

Verificare il livello dell'olio e aggiungerne quanto necessario.

Fare riferimento al manuale del motore.

Usare l'aria del motore.

Collegare il cavo della candela o sostituirlo.

Sostituire l’interruttore a chiave.

Il cablaggio del filo principale è scollegato o rotto.

Ricollegare o sostituire il cablaggio del filo principale

Impostazione dell'alta velocità regolata in modo errato.

Il regolatore del motore è usurato.

L'interruttore della frizione del motore è su OFF.

La valvola di bypass della trasmissione idrostatica è aperta.

Il fluido idraulico è basso.

Reimpostare l'alta velocità a 3600 - 3700 giri/min.

del motore senza alcun carico.

Regolare o sostituire il regolatore del motore.

Portare l'interruttore della frizione del motore su ON.

Chiudere la valvola di bypass del motore delle ruote per inserire la trasmissione. Vedere il manuale d'uso

Spegnere il traccialinee e aggiungere il fluido*.

Il cavo di trasmissione è scollegato o rotto.

Il cablaggio della frizione è scollegato o rotto.

La frizione non funziona.

Ricollegare o sostituire il cavo.

Ricollegare o sostituire il cablaggio in base alle necessità.

Sostituire la frizione.

La cinghia di trasmissione è usurata o rotta.

Regolare o sostituire la cinghia di trasmissione.

La pompa di trasmissione è usurata o non funziona. Sostituire la pompa di trasmissione.

Motori delle ruote usurati o non funzionanti.

Sostituire il motore delle ruote.

3A3724E Riparazione - Ricambi 45

Ricerca e riparazione dei guasti

Problema

Il motore gira ma la pompa volumetrica non funziona

La pompa volumetrica funziona ma l'erogazione

è scarsa nella fase di corsa ascendente

La pompa volumetrica funziona ma l'erogazione è insufficiente nella corsa inferiore e/o su entrambi i lati

È difficile adescare la pompa

Causa Soluzione

L'interruttore della frizione del motore è su OFF.

Portare l'interruttore della frizione del motore su ON.

La valvola a sfera della pompa è in posizione OFF.

Portare la valvola a sfera della pompa su ON.

L'impostazione della pressione è troppo bassa.

Girare la manopola di regolazione della pressione in senso orario per aumentare la pressione.

Vedere il manuale d'uso.

La valvola di drenaggio/adescamento è chiusa e il sistema è pressurizzato.

Fluido idraulico insufficiente.

La cinghia del serbatoio dell'olio è usurata, rotta o al di fuori della puleggia.

L'ugello è ostruito.

L'asta del pistone del pompante è bloccata a causa della vernice secca.

Aprire la valvola di drenaggio/adescamento.

Spegnere lo spruzzatore. Aggiungere fluido*.

Sostituire la cinghia del serbatoio dell'olio, vedere

Sostituzione della cinghia del serbatoio dell'olio , pagina 12.

Invertire l'ugello per pulirlo. Vedere il manuale d'uso.

Riparare la pompa. Fare riferimento al manuale della pompa.

Il motore idraulico non si avvia.

La sfera del pistone non è posizionata.

Le guarnizioni del pistone sono usurate o danneggiate.

Il filtro del tubo di aspirazione è ostruito.

Perdita d'aria dal tubo di aspirazione.

L'impostazione della pressione è troppo bassa.

Il filtro del fluido o l'ugello è ostruito o sporco.

La velocità del motore è troppo bassa.

Impostare la valvola della pompa su OFF. Abbassare la pressione. Spegnere il motore. Piegare l'asta verso l'alto o verso il basso finché il motore idraulico non si avvia.

Eseguire la manutenzione della sfera del pistone.

Fare riferimento al manuale della pompa.

Sostituire le guarnizioni. Fare riferimento al manuale della pompa.

Pulire il filtro.

Serrare il tubo di aspirazione.

Aumentare la pressione. Vedere il manuale d'uso.

Pulire il filtro e l'ugello. Consultare il manuale d'uso o il manuale della pistola.

Aumentare l'impostazione della valvola a farfalla.

Sfera della valvola di aspirazione piena di materiale o non posizionata correttamente.

Le guarnizioni della pompa sono usurate o danneggiate.

Ampia perdita di carico nel flessibile con materiali pesanti.

Vedere il manuale d'uso.

Pulire la valvola d'ingresso. Fare riferimento al manuale della pompa.

Sostituire le guarnizioni della pompa. Fare riferimento al manuale della pompa.

Utilizzare un flessibile con diametro superiore e/o ridurre la lunghezza complessiva del flessibile. L'utilizzo di oltre 30 m

(100 piedi) x un flessibile di 7,6 cm (1/4 poll.) riduce in modo significativo le prestazioni dello spruzzatore. Per ottenere prestazioni ottimali, utilizzare un flessibile di 0,9 cm (3/8 poll.).

Il filtro idraulico del serbatoio dell'olio è sporco o ostruito.

La linea di aspirazione all'ingresso della pompa non

è serrata.

Cambiare il filtro idraulico e l'olio idraulico.

Serrare la linea di aspirazione all'ingresso della pompa.

Il motore idraulico è usurato o danneggiato.

Il filtro del tubo di aspirazione è ostruito.

Perdita d'aria dal tubo di aspirazione.

La linea di drenaggio sul serbatoio della vernice è ostruita.

Portare lo spruzzatore al distributore Graco per la riparazione.

Pulire il filtro

Serrare il tubo di aspirazione

Pulire la linea di drenaggio

La valvola di aspirazione perde.

Le guarnizioni della pompa sono usurate.

La vernice è troppo densa.

La velocità del motore è troppo alta.

Pulire la valvola d'ingresso. Assicurarsi che la sede della sfera non presenti tacche o segni di usura e che la sfera sia ben posizionata. Rimontare la valvola.

Sostituire le guarnizioni della pompa. Fare riferimento al manuale della pompa.

Diluire la vernice in base alle indicazioni del fornitore.

Diminuire l'impostazione dell'acceleratore prima di adescare la pompa. Vedere il manuale d'uso.

46 3A3724E Riparazione - Ricambi

Ricerca e riparazione dei guasti

Problema

Stallo o pressione di esercizio bassa mostrati sul display

Eccessiva perdita di vernice nel dado premiguarnizione della ghiera

Il fluido schizza dalla pistola danneggiati.

Causa

L'impostazione della pressione è troppo bassa.

Nuova pompa o nuove guarnizioni.

Trasduttore difettoso.

Il dado premiguarnizioni della ghiera è allentato.

I premiguarnizioni della ghiera sono usurati o

L'asta del pistone è usurata o danneggiata.

Aria nella pompa o nel flessibile.

L'ugello è parzialmente ostruito.

L'alimentazione del fluido è bassa o vuota.

Soluzione

Girare la manopola di regolazione della pressione in senso orario per aumentare la pressione. Vedere il manuale d'uso.

Il rodaggio della pompa richiede fino a 380 litri (100 galloni) di materiale.

Sostituire il trasduttore.

Rimuovere il distanziale del dado premiguarnizione della ghiera. Serrare il dado premiguarnizione della ghiera in misura appena sufficiente ad arrestare la perdita.

Sostituire le guarnizioni. Fare riferimento al manuale della pompa.

Sostituire l'asta. Fare riferimento al manuale della pompa.

Controllare e serrare tutte le connessioni del fluido.

Adescare di nuovo la pompa. Vedere il manuale d'uso.

Pulire l'ugello. Consultare il manuale della pistola.

Rabboccare il fluido. Adescare la pompa. Vedere il manuale d'uso. Verificare l'alimentazione di fluido spesso per impedire il funzionamento della pompa a secco.

Perdite eccessive intorno al pulitore dell'asta del pistone del motore idraulico

Lo spruzzatore si surriscalda

Eccessivo rumore della pompa idraulica

Tenuta dell'asta del pistone usurata o danneggiata.

Accumulo di vernice sui componenti idraulici.

Il livello dell'olio idraulico è basso.

Basso livello del fluido idraulico.

Le pulegge si allentano sulle pompe idrauliche.

L'interruttore a chiave non è su ON.

Il fusibile principale è fulminato.

Distanza non aggiunta adeguatamente (la modalità

MEASURE (Misurazione) risulterà imprecisa e la velocità sarà errata)

Sensore guasto, entrambe le pompe.

Macchina non calibrata.

La pressione dello pneumatico posteriore è troppo bassa o troppo alta.

Denti dell'ingranaggio mancanti o danneggiati (lato destro mentre si sta in piedi sulla piattaforma).

Sensore della distanza allentato o rotto.

Sensore della distanza.

Sostituire la tenuta e il pulitore dell'asta del pistone del motore idraulico.

Pulire i componenti idraulici.

Riempire con olio idraulico. Vedere il manuale d'uso.

Spegnere lo spruzzatore. Aggiungere fluido*.

Rimuovere la protezione della cinghia. Controllare e serrare la puleggia allentata.

Ruotare l'interruttore a chiave in posizione ON.

Sostituire il fusibile. Vedere

Sostituzione dei fusibili , pagina

34.

Ricollegare o sostituire il cavo.

Il display non si attiva

Il contatore di litri (galloni) non conta il volume del fluido

Mil non calcolati o calcolati in modo sbagliato

La manopola di controllo della pressione non ruota

La manopola di controllo della pressione gira a vuoto senza cambi di pressione

Il cavo tra il display e la scheda principale

è scollegato o danneggiato.

Guasto della scheda del display.

Pressione del fluido non sufficientemente alta.

Filo del contatore della pompa rotto o scollegato, in entrambe le pompe.

Magnete mancante o danneggiato, in entrambe le pompe.

Contatore dei galloni.

Larghezza della linea non inserita.

Scheda video guasta o danneggiata.

La manopola è incastrata.

La vite di regolazione sul collegamento della pompa idraulica è allentata.

Cavo remoto rotto o scollegato.

Sostituire la scheda del display.

Deve superare i 55 bar (800 psi) perché il contatore vada avanti.

Verificare i fili e le connessioni. Sostituire i fili rotti.

Riposizionare o sostituire il magnete sulla pompa, vedere il manuale Ricambi (parti della pompa) per la posizione del magnete.

Sostituire il sensore. Vedere

Sostituzione del motore idraulico , pagina 23.

Eseguire la procedura di calibratura. Vedere il manuale d'uso.

Regolare la pressione degli pneumatici a 380 +/- 34 kPa (55

+/- 5 psi).

Sostituire l'ingranaggio/ruota della distanza. Vedere

Motori delle ruote e della ruota posteriore , pagina 42.

Ricollegare o sostituire il sensore. Vedere

Sostituzione del sensore delle ruote , pagina 43.

Fare riferimento a "Distanza non aggiunta correttamente".

Fare riferimento a "Contatore di litri (galloni) non aggiunge volume del fluido".

Per ogni pistola impostare la larghezza della linea. Vedere il manuale d'uso.

Sostituire la scheda del display.

Tirare indietro il coperchio dove il cavo remoto si collega alla pompa idraulica e girare in senso antiorario fino a liberarla.

Rimuovere il coperchio e regolare il cavo. Fare riferimento al

Sostituzione della pompa del serbatoio dell'olio , pagina 16 passo 4.

Sostituire o ricollegare il cavo. Fare riferimento al

Sostituzione della pompa del serbatoio dell'olio , pagina 16 passo 4.

3A3724E Riparazione - Ricambi 47

Ricerca e riparazione dei guasti

Problema

La pistola non si attiva

L'attivazione della pistola

è lenta

Causa Soluzione

L'interruttore della frizione del motore non è su ON. Portare l'interruttore della frizione del motore su ON.

L'interruttore del selettore della pistola è su OFF.

Portare l’interruttore del selettore della pistola su ON.

Il display è in AUTO MODE (Modalità automatica) e la velocità è inferiore a 1,1 km/h (0,7 miglia/h).

La pressione del sistema è troppo bassa.

Il cavo della pistola è scollegato o rotto.

Fili rotti o scollegati dalla scheda di controllo al solenoide.

Aumentare la velocità rispetto al suolo per superare 1,1 km/h

(0,7 miglia/h).

Aumentare la pressione del fluido fino ad almeno

68 bar (1000 psi).

Ricollegare o sostituire il cavo.

Ricollegare o sostituire i fili.

Il cavo della pistola è serrato o piegato.

La pressione del sistema è troppo bassa.

Cambiare la disposizione del cavo della pistola o sostituire il cavo.

Aumentare la pressione del fluido fino ad almeno 68 bar

(1000 psi).

Modalità AUTO (Automatica)

La spaziatura della linea non è precisa

La pistola non si attiva

È stato caricato un modello di linea errato Caricare il modello corretto.

Eseguire una routine di calibrazione (consultare il manuale

Macchina non calibrata di funzionamento).

Fare riferimento a La pistola non si attiva

, a pagina 48.

Modalità PARKING LAYOUT (Schema di stazionamento)

L'interruttore del selettore della pistola è impostato su OFF.

Portare l’interruttore del selettore della pistola su ON.

La pistola non applica i punti Impostazione di una dimensione troppo piccola dei punti

Pressione troppo bassa

Aumentare la dimensione dei punti.

Aumentare la pressione a 68 bar (1000 psi).

* Utilizzare solo fluido idraulico approvato Graco codice 169236 (18,9 litri/5 galloni) o 207428 (3,8 litri/1 gallone)

48 3A3724E Riparazione - Ricambi

Note

Note

3A3724E Riparazione - Ricambi 49

Ricambi

Ricambi

149

*179

*99

*179

*102

*100 55 248

223

278

186

204

226

144 124

8

179

145

122

200

101

7

185

*Solo LLV 250DC

179

100

193

189b

189a

6

191

192 189

261 190

236

189c

194

191

334

235

234

335

199

336

102

179

80

55

52

167

239

161

237

265

179

33

223

222

220

273

238

187

274

116

264

151

150

188 ti23185c

50 3A3724E Riparazione - Ricambi

Ricambi

Elenco dei ricambi

Rif. Componente Descrizione

6

7

8

33

52 111145

55 100023

80

99

260212

16M279

100101

101566

120721

16W544

100 16M717

101 111801

102 107210

116 102040

122

*191239

VITE, a testa esagonale rondella, filettata

PARACOLPI, piattaforma

VITE, cappuccio, testa esagonale

DADO, blocco

MANOPOLA, con spinotto

RONDELLA, piana

VITE, brugola, 3/8–16 testa esagonale

STAFFA, supporto, seconda pompa, LL250, vernice

STAFFA, supporto, pompa,

LL250, vernice

VITE, cappuccio, testa esagonale

VITE

DADO, blocco, esagonale

**124884

124 108851

144 126108

145 24L909

149 278421

150 115753

151 801972

161 118444

167 24D618

179 111192

185 290159

186 114271

187 237686

188 126071

189 16W372

189a 24N577

189b 24N490

FLESSIBILE, accoppiato 3/8 x 11 ft

FLESSIBILE, accoppiato 3/8 x 22 ft

RONDELLA, piana

VITE, spalla, testa svasata

TELAIO, piattaforma, verniciata, LL250

IMBOTTITURA, schiuma

BATTERIA, 33 AH, sigillata

IMBOTTITURA, batteria

VITE, lavorata, testa rondella esagonale scanalata

PERNO, maniglia,

GrindLazer

VITE, brugola, testa a flangia

ETICHETTA, riflettente

FASCIA, ritenzione

FILO, gruppo con morsetto di messa a terra

FASCIA, batteria

COLLETTORE, idraulico, tre pistoni

KIT, riparazione, spirale, collettore idraulico

KIT, riparazione, solenoide

(include 189a)

Q.tà

4

1

2

1

2

1

1

12

1

1

8

1

1

2

1

1

2

2

6

2

2

2

1

1

1

1

1

1

2

1

Rif. Componente Descrizione

189c 24V560

190 16W373

191 116829

192 15C753

193 24M625

194 24M626

199 24N492

200 16N380

204 196177

220 16X078

222 16N541

223 16N540

226 245798

234 16W656

235 16W655

236 126111

237 126095

238 126096

239 126097

248 110963

261 16Y454

264 801958

265 801959

273 558685

274 110755

278 16P138

334 16P450

335 105510

336 126242

KIT, riparazione, attuatore, pistone (comprende 234,

235, 236, 334, 335, 336)

STAFFA, collettore, idraulico, pistola

RACCORDO, 90 gradi

VITE, lavorata, testa rondella esagonale

TUBO, alimentazione, idraulico

TUBO, alimentazione, idraulico

KIT, riparazione, cavo della pistola (comprende 236)

STAFFA, perno rampa

ADATTATORE, nipplo

CABLAGGIO, filo

FILO, batteria polo negativo

CABLAGGIO, collegamento luce

Kit, riparazione, flessibile

BOCCOLA, collettore, cavo, pistola

ADATTATORE, collettore, cavo, pistola

FERMO, anello elastico, esterno, 8 mm

PORTAFUSIBILE

FUSIBILE, 30 A

COPERCHIO, portafusibili

VITE, cappuccio, testa flangiata

ETICHETTA, indicatore pistola

PROTEZIONE, terminale, rosso

TERMINALE, protezione, nero

RONDELLA, blocco denti esterni 1/4

RONDELLA, piana

ETICHETTA, fonte di energia

SOFFIETTO, volume costante

RONDELLA, sicurezza, a molla (collare alto)

BRUGOLA, sch

Q.tà

1

1

1

1

1

3

6

1

1

1

1

3

3

3

2

2

3

3

1

2

1

4

1

1

1

2

1

1

1

* LLV 250DC

** LLV 250SPS

3A3724E Riparazione - Ricambi 51

Ricambi

Ricambi

301

99

88 137

138 87

21

26

29 22

23

207

135

206

135

205

36

90

89

90

36

40

3

136

148 27

3

52

37

39

98

33

40

97

25 34

214

( See Page 8)

48

131

86

30

212

33

263

303

302

305

304

32

28 24

301

303

211

169

160

168

161

184

141

284

178

283

85 ti23186a

275

83

52 3A3724E Riparazione - Ricambi

Ricambi

Elenco dei ricambi

Rif. Componente Descrizione

3 102393

21 116424

22 100022

23 102040

24 115480

25 118886

26 108868

27 127372

28 159346

29 16X072

30 24U233

31 24U234

32 17B211

33 116477

34 116038

36 193658

37 113471

39 112405

40 125792

48 16M273

52 111145

83 113677

85 107257

86 24N494

87 24L900

88 120151

89 113485

90 115503

97 119569

98 119554

DADO, blocco

DADO

VITE, cappuccio, testa esagonale

DADO, blocco

MANOPOLA, impugnatura a T

GUARNIZIONE, isolatore

MORSETTO

BOCCOLA

RONDELLA

STAFFA, controllo, supporto

CAVO, 18 conduttori

PANNELLO, comandi

COPERCHIO, pannello comandi, LL250, verniciato

RONDELLA, piatta, nylon

RONDELLA, ondulata, molla

DISTANZIALE, tenuta

VITE, cappuccio, testa esagonale

DADO, blocco

SFERA, giunto, estremità asta

CAVO, sterzo spinta/tiro,

LL250

MANOPOLA, con spinotto

BOCCOLA, nylon

VITE, autofilettante

KIT, riparazione, supporto, sterzo (comprende 89, 90)

BARRA, maniglia, LL250

FERMO, spina

CUSCINETTO, rulli conici

TENUTA, grasso

BOCCOLA, pressacavo

CONTRODADO, nylon, schema sottile

Q.tà

3

1

2

4

2

2

1

1

3

2

6

1

1

3

2

2

1

2

1

1

2

2

1

1

2

2

2

1

1

1

Rif. Componente Descrizione

99 24M196

131 112798

135 119532

136 15E780

137 15K162

138 16N401

141 16M702

148 16M274

160 16X069

161 118444

168 24N496

169 114225

178 107439

184 127372

205 178342

206 C20004

207 114659

211 16X127

212 16X125

214 24U235

263 16N548

275 126215

283 16P554

284 16M007

301 24V564

302 24V565

303 24V566

304 16Y924

305 127543

MANIGLIA, comando, avanti/indietro

VITE, autofilettante, testa esagonale

CUSCINETTO, flangiato

PERNO, forcella

BLOCCO

INTERRUTTORE, pulsante a spinta

TELAIO, verticale, LL250, vernice

CAVO, avanti/indietro, spinta/tiro

COPERCHIO, display, LL250, verniciato

VITE, lavorata, testa rondella esagonale scanalata

KIT, riparazione, schermatura, vernice (include 169)

FINITURA, protezione dei bordi

VITE, macchina, testa esagonale

BOCCOLA, pressacavo

CLIP, molla

VITE, a brugola

IMPUGNATURA, maniglia

ETICHETTA, marchio,

LineLazer, cruscotto

ETICHETTA, marchio,

LineLazer, alto

PIASTRA, comando intera, vedere pagina 8

GUARNIZIONE, comando

FINITURA, bordo, protezione

PIASTRA, coperchio, scheda di controllo

VITE, trapano, rondella a testa esagonale

KIT, scheda, interruttore bistabile

KIT, display, riparazione

KIT, interruttore, membrana

DISTANZIALE, interruttore bistabile

TENUTA, interruttore bistabile

Q.tà

1

1

1

1

1

6

1

1

6

1

1

2

1

3

1

1

2

1

1

1

1

1

1

3

1

1

1

2

1

3A3724E Riparazione - Ricambi 53

Ricambi (pannello di controllo 24U235)

Ricambi (pannello di controllo 24U235)

4

5

10 159

157

11

2

156

3

158

153

1

9

7

6 8

10

152

154 ti23976a

54 3A3724E Riparazione - Ricambi

Ricambi (pannello di controllo 24U235)

Elenco dei ricambi

Rif. Componente Descrizione

1 16X077

2 24V561

3

4

5

6

7

8

9

16X074

17C063

16M508

16M509

16N549

109466

111839

10 16X075

PIASTRA, comando, LL250

KIT, riparazione, scheda di controllo (comprende 9)

ETICHETTA

INTERRUTTORE, a bilanciere, SPST

Q.tà

CAVO, valvola aria

COMANDO, leva acceleratore

GUARNIZIONE, acceleratore

DADO, blocco, esagonale

VITE, macchina, testa svasata, sems

8

INTERRUTTORE, accensione 1

1

2

1

1

1

1

1

1

Rif. Componente Descrizione

11 17C064

152 16Y411

153 119775

154 24V563

156 115999

157 16Y408

158 101962

159 15A464

FILO, positivo

BOCCOLA, supporto controllo pressione

DADO, pannello

ALBERO, flessibile

ANELLO, ritenzione

MANOPOLA, controllo pressione

VITE, fermo, esagono incassato, 1/4-20

ETICHETTA, controllo

Q.tà

1

1

1

1

1

1

1

1

24U235 PIASTRA, comando

(comprende 1, 2, 3, 4, 5, 6, 7,

8, 9, 10, 11)

1

3A3724E Riparazione - Ricambi 55

Ricambi

Ricambi

6

242

54

282 126

300

301

302

65

71

127

213

70

55

81

219

82

191

3

166

62

55

22

63

337

40

140

139

140

166

77

55

82

190

75

124

242

76

9

80

275 125

83

55

33

6

84

282

60

81

6

61

58

66

67

78

64

71

59

57

56

79

68

53

51

80

55

54a

6

5

85

33

1

241

55 ti19069b

56 3A3724E Riparazione - Ricambi

Ricambi

Elenco dei ricambi

Rif. Componente Descrizione

5

6

1

3

9

22

33

40

51

53

54

54

24L896

102393

108868

260212

111040

16M271

24V562

25P364

54a 24N502

55

56

57

58

59

60

61

62

63

64

65

66

67

68

70

77

101566

125792

114982

16M072

100023

16M075

125877

16M076

116596

125919

16M077

24N499

247930

16M078

125793

125876

117222

16M084

16U205

71 120087

75 100678

76 100521

110996

TELAIO, verniciato, LL250

DADO, blocco

MORSETTO, cavo

VITE, a testa esagonale rondella, filettata

CONTRODADO, inserto, nylock, 5/16

FLESSIBILE, accoppiato, gruppo, LL250

DADO, blocco

SFERA, giunto, estremità asta

VITE, brugola, testa flangiata

TELAIO, supporto, motore, vernice

KIT, riparazione, motore,

GX390 (comprende 54a, 60,

202, 241)

KIT, riparazione, motore,

GX390 (comprende 54a, 60,

202, 241) (Solo in Cina)

KIT, riparazione, rettificatore, tensione

RONDELLA, piana

DISTANZIALE, frizione, d.i. 1,00 x spessore 0,5

FRIZIONE, elettrica, LL250

RONDELLA, d.i. 7/16 x spessore 0,25

VITE, brugola, testa esagonale

CHIAVE, parallela, quadrata,

1/4

PULEGGIA, doppia

KIT, riparazione, staffa, pompa idraulica (comprende

75, 76,

77, 242)

KIT, riparazione, pompa idraulica

PULEGGIA, d.e. 5 x 15 mm

CINGHIA, V, Tri-power, AX44

CINGHIA, V, Tri-power, AX26

CHIAVE, quadrata

VASCHETTA, serbatoio idraulico, LL250, vernice

PULEGGIA, ventola

VITE, fermo, 1/4 in. x 1/2 in.

VITE, tappo; testa esagonale;

VITE, tappo; testa esagonale;

DADO, esagonale, testa a flangia

Q.tà

1

8

1

1

2

2

1

1

1

1

1

1

3

1

4

1

11

1

1

1

1

1

1

1

1

1

1

1

2

1

1

2

Rif. Componente Descrizione

78 16M082

79

80

81

82

83

84

85

112406

120721

108481

100004

113677

16M715

107257

124 108851

125 119695

126 24N498

127 117284

139 15R309

140 111006

158 101962

166 16M276

190 124941

191 116829

202 126072

213 16X126

STAFFA, frizione, antirotazione

VITE, cappuccio, testa esagonale

VITE, brugola, 3/8–16 testa esagonale

VITE, cappuccio, testa esagonale

VITE, cappuccio, testa esagonale

BOCCOLA, nylon

STAFFA, supporto, carter cinghia, LL250

VITE, autofilettante

RONDELLA, piana

SMORZATORE, supporto motore

KIT, riparazione, carter cinghia

(comprende 6, 127, 242, 282,

300)

GRIGLIA, protezione ventilatore

ASTA, distanziale, d.e. 1/4 in. x 2,75 in. LG

VITE, a brugola

VITE, fermo, 1/4-20

FLESSIBILE, accoppiato, linea di alimentazione, LL250

RACCORDO, gomito lungo, idraulico

RACCORDO, 90 gradi

KIT, valvola aria remota

Honda (non in figura)

ETICHETTA, marchio,

LineLazer, DC, lato

ETICHETTA, logo Graco

ETICHETTA, avvertenza

219 189892

241 194126

242

16M768

275 126215

282 16P547

300 260387

301 116876

302 116969

337 129636

ETICHETTA, punto pericoloso iso

FINITURA, bordo, protezione

PORTATARGA, carter cinghia, vernice

VITE, testa svasata, x recesso

RONDELLA, piana

DADO, blocco

Elasticità

Q.tà

1

2

7

5

6

1

1

1

1

1

2

4

1

1

1

1

1

1

1

2

1

4

4

2

2

2

4

4

1

 Le etichette di avvertenza di ricambio possono essere ordinate gratuitamente.

3A3724E Riparazione - Ricambi 57

Ricambi

Ricambi

247

175

174**

281

285

245

246

121

284

292 290

287

246

320

164

162 154

163

325

321

284

282

174*

320

147

333

310

313

332

191

312

311

329

327

326

308

191

314

316

317

315

191

218

309

307

305

191

306

303

301

334

302 ti28184a

* LLV 250DC

**LLV 250SPS

72

58 3A3724E Riparazione - Ricambi

Ricambi

Elenco dei ricambi

Rif.

Componente Descrizione

52 111145

72 125794

121

128

144

147

154

162

163

181072

16X081

126108

124770

24V563

112303

15C958

MANOPOLA, con spinotto

VITE, tipo Taptite, testa esagonale con spallamento

KIT, riparazione, filtro

STAFFA, ritenzione doppio serbatoio

VITE, spalla, esagono incassato

RACCORDO, "T" N. 8 JIC, girevole

KIT, riparazione, albero, flessibile (comprende 162)

VITE, di fermo, esagono incassato

PROTEZIONE, comando, pressione

BRUGOLA, sch 164 112166

174

*278720

**278452

175 24V687

191

217

218

245 114967

246 189674

247 127375

254  189285

281 15F149

282 194306

283 198119

284

285

287

290

292

301

116829

15K440

16P142

101818

278722

16X071

248008

196180

15J513

SERBATOIO, 15 galloni

SERBATOIO, 25 galloni

KIT, secchio, gruppo coperchio

RACCORDO, 90 gradi

ETICHETTA, marchio, raffreddamento GH/EH

ETICHETTA, icona solo idraulica

RACCORDO, tubo, 1 in.

TUBO, aspirazione

TAPPO, 3"

ETICHETTA, attenzione

FLESSIBILE, aspirazione

FLESSIBILE, fluido

RACCORDO, gomito, portagomma

MORSETTO, flessibile

GUARNIZIONE, secchio

TUBO, linea di scarico

FLESSIBILE, accoppiato,

1/4 in. x 44 in.

BOCCOLA

SERBATOIO, serbatoio, blu

Q.tà

2

2

2

1

1

2

1

1

1

2

2

4

1

2

1

2

1

2

2

2

4

2

2

2

1

2

2

2

2

Rif.

Componente Descrizione

302 101754

303 120604

305 24K967

306

310

311 156401

312 16M112

313

314

315

316

107188

100084

317 116967

320 16X083

321

325

326

327

329

332

333

334

116919

307 15E587

308 154594

309 16M160

119426

120726

198841

110792

17A581

17A582

246173

127686

117471

120184

116618

SPINA, tubazione

GUARNIZIONE, serbatoio

TUBO, alimentazione, idraulico

FILTRO

FLESSIBILE, aspirazione

GUARNIZIONE, O-ring

COPERCHIO, serbatoio,

LL250, verniciato

GUARNIZIONE, O-ring

GUARNIZIONE, O-ring

TUBO, aspirazione, idraulico,

LL250

VITE, macchina, testa esagonale con spallamento

TAPPO, foro di sfiato, del serbatoio

FERMO, sfera, pressione bypass

SFERA, metallica

MOLLA, compressione

KIT, riparazione, pompa,

250 SPS (comprende 310,

311, 332)

RACCORDO, gomito, maschio, 90°

KIT, riparazione, contenitore drenaggio (comprende 308)

TUBO, contenitore idraulico, drenaggio

KIT, riparazione, filtro dell'olio

(comprende 315, 316, 317)

RACCORDO, a T

VITE, macchina, esagonale a testa piatta

RACCORDO, idraulico

MAGNETE

Q.tà

1

1

1

8

1

1

1

1

1

1

1

4

1

1

2

1

1

1

4

1

1

1

1

1

 Le etichette di avvertenza di ricambio possono essere ordinate gratuitamente.

* LLV 250DC

** LLV 250SPS

3A3724E Riparazione - Ricambi 59

Ricambi (Ruota anteriore)

Ricambi (Ruota anteriore)

Serie A

243

31

47

46

43

258

185

Serie B

257

15

43

44

30

55

142

29

40

34

3

37

39

1

36

243

55

31 47

46

45

43

30 258

143

257

1

135

136

136

55

142 29 185

40

37

34

3

43

44

137

42

138

41

36

39

35

36

35 ti19066b ti27030a

60 3A3724E Riparazione - Ricambi

Elenco dei ricambi - Serie A

Rif. Componente Descrizione

1

3

30

31

34

24L896

102393

15* 15V264

29 113743

24L902

126204

24L897

TELAIO, verniciato, LL250

DADO, blocco

MOLLA, di ritorno

VITE, cappuccio, testa esagonale

REGOLATORE, ruota orientabile, saldatura, LL250

VITE, cappuccio, testa esagonale

RUOTA ORIENTABILE, verniciata, LL250

35

36

37

39

40

16W284

193658

113471

112405

125792

41* 125893

RUOTA, riempita a schiuma

(LL250 SPS, DC)

DISTANZIALE, tenuta

VITE, cappuccio, testa esagonale

DADO, blocco

SFERA, giunto, estremità asta

RONDELLA, di spinta, d.i.

1-1/2 in.

LEVA, autocentrante, LL250

CUSCINETTO, conico 1 1/4,

42* 16M267

43 126112

44

45

125892

126064

46 125890

47 126063

55 100023

142 100133

TENUTA, cuscinetto, albero 1-1/4

SPESSORE, ruota orientabile

DADO, 1 1/4-12 unf

TAPPO, polvere

RONDELLA, piana

RONDELLA, blocco; 3/8

185 290159

243 101714

257 16P143

258 16P144

ETICHETTA, riflettente

DADO, blocco

ETICHETTA, rilascio azionamento idraulico

ETICHETTA, regolazione ruota girevole

* Sostituire con kit aggiornamento 24Y509

Q.tà

1

2

1

2

1

1

1

1

2

2

1

2

1

1

2

2

2

1

2

1

1

4

2

1

1

Ricambi (Ruota anteriore)

Elenco dei ricambi - Serie B

Rif. Componente Descrizione

1

3

24L896

102393

29 113743

30

31

34

35

36

37

39

40

41* 17H372

42* 17H377

43

44

24L902

126204

24L897

16W284

193658

113471

112405

125792

126112

125892

TELAIO, verniciato, LL250

DADO, blocco

VITE, cappuccio, testa esagonale

REGOLATORE, ruota orientabile, saldatura, LL250

VITE, cappuccio, testa esagonale

RUOTA ORIENTABILE, verniciata, LL250

RUOTA, riempita a schiuma

(LL250 SPS, DC)

DISTANZIALE, tenuta

VITE, cappuccio, testa esagonale

DADO, blocco

SFERA, giunto, estremità asta

RONDELLA, di spinta, d.i. 1-1/2 in.

STAFFA, sterzo, autocentrante

CUSCINETTO, conico 1 1/4,

TENUTA, cuscinetto, albero 1-1/4

45 126064

46 125890

47

55

126063

100023

135* 17H386

136* 260213

137* 17H387

138* 17H388

143* 17H374

142 100133

185 290159

243 101714

257 16P143

258 16P144

SPESSORE, ruota orientabile

DADO, 1 1/4-12 unf

TAPPO, polvere

RONDELLA, piana

STAFFA

VITE

LEVA, superiore

LEVA, inferiore

MOLLA

RONDELLA, blocco; 3/8

ETICHETTA, riflettente

DADO, blocco

ETICHETTA, rilascio azionamento idraulico

ETICHETTA, regolazione ruota girevole

* Compreso nel kit 24Y509

Q.tà

1

2

2

1

1

1

1

4

1

2

1

2

1

1

2

2

1

1

1

1

2

1

1

4

2

1

2

2

1

3A3724E Riparazione - Ricambi 61

Ricambi (Supporto della pistola)

Ricambi (Supporto della pistola)

173

229a

229b

171

226

227

52

86

11

50

229

229 172

172f

172b

172

33

90

9 52

49

52

172c

172d

236

199

172j

170

228

116

312

310

87

89

88

32

311

18

229c

172n

172m

172g

172h

172k

172a ti28185a

62 3A3724E Riparazione - Ricambi

Ricambi (Supporto della pistola)

Elenco dei ricambi

Rif. Componente Descrizione

*9 111040

*11

*18

*32

24N170

24N171

17H445

33 101566

49 24N350

50 

*52

*86 114653

*87 17H438

*88

*89

*90

16P136

111145

17H441

114966

100527

116 102040

170 17J407

171 24Y645

172 24M638

172a 287569

172b 16M850

CONTRODADO, inserto, nylock, 5/16

STAFFA, supporto, puntatore completo

BRACCIO, puntatore, completo

INDICATORE, puntatore

DADO, blocco

STAFFA, braccio pistola

ETICHETTA, manuale lettura iniezione iso

MANOPOLA, con spinotto

SCREW, cap, flange hd

RONDELLA, molla, ondulata

COLLARE, vite, fermo

MANOPOLA, con spinotto

RONDELLA, piana

DADO, blocco, esagonale

BRACCIO, estensione, barra, weldment

KIT, morsetto

BARRA, supporto pistola,

LLV 250 SPS e 250 DC

KIT, riparazione, supporto pistola (comprende 172f,

172k)

STAFFA, cavo, pistola,

Q.tà

4

2

1

1

1

2

2

2

4

1

2

5

4

1

4

3

1

2

1

Rif. Componente Descrizione

172c 17J145

172d 119647

172f 15F750

172g 15F209

172h 24Y991

172j 16N788

172k 119664

172m 15F214

172n 24Y991

173 248157

199 16M671

226 245798

227 188135

228 17J408

229 17J424

236 126111

*310 17H719

BRACCIO, fondina, pistola

BRUGOLA, testa cava, testa piatta

MANOPOLA, supporto, pistola

PERNO, pressione, grilletto

Q.tà

1

2

1

KIT, perno

PERNO, cavo, pistola, anello elastico

CUSCINETTO, camicia

LEVA, attuatore

KIT, perno

KIT, accessorio, pistola, flex

CAVO, pistola, elettrovalvola 2

Kit, riparazione, flessibile 2

GUIDA, cavo

BRACCIO, estensione, terzo pistola

2

1

PROLUNGA, braccio pistola verticale

FERMO, anello elastico, esterno, 8 mm

TUBO FLESSIBILE, lancetta

1

2

1

1

2

2

2

1

1

1

 Le etichette di avvertenza di ricambio possono essere ordinate gratuitamente.

* Incluso nel kit di accessori per puntatori 24N162

3A3724E Riparazione - Ricambi 63

Ricambi

Ricambi

255

16

17

10

12

27

2ref

28

26

6

5

4

13

15 14

25

20

19

2 22 21

259

146 ti19068b

64 3A3724E Riparazione - Ricambi

Ricambi

Rif.

5

6

2

4

15

16

17

19

10

12

13

14

Elenco dei ricambi

Compon ente Descrizione Q.tà

125929 MOTORE, ruota

15K357 SENSORE, distanza

108868 MORSETTO, cavo

260212 VITE, a testa esagonale rondella, filettata

24M214 STAFFA, piastra, perno, freno, LL250 1

16M656 PERNO, freno 4

126073 ANELLO, sicurezza, O-ring, diam. 1/2 4

24M215 STAFFA, sicurezza, freno, LL250

15V264 MOLLA, di ritorno

16M743 PEDALE, freno, LL250

112785 VITE, testa esagonale, flangiata

16M753 PARAFANGHI, ruota, destra, LL250,

1

1

1

1

1 vernice

1

1

2

1

Rif.

Compon ente Descrizione

20

21

22

114766 VITE, brugola, testa esagonale

801020 DADO, blocco, esagonale

16M271 FLESSIBILE, accoppiato, gruppo,

LL250

24N508 KIT, riparazione, gruppo mozzo 25

26

27

28 e ingranaggio

245340 KIT, riparazione, pneumatico

125481 DADO, ruota, 1/2-20

100104 PERNO, copiglia

146 16N394 PARAFANGHI, ruota, sinistra, LL250,

Q.tà

8

8

2

2

2

1

2

8 vernice

255  16P141 ETICHETTA, icona freno di stazionamento

259  16P139 ETICHETTA, più pericoli iso

1

1

 Le etichette di avvertenza di ricambio possono essere ordinate gratuitamente.

3A3724E Riparazione - Ricambi 65

Ricambi (Pompa)

Ricambi (Pompa)

366

119

367

368

369

370

118

347

366

371

346

364

380

379

378

377

387

94

95

122

95

94

307

226

389 388

386

385

384

115

114

376

390

95

391

392

123

120

112

116

113

107

363

356

354

353

346

345

344

343

393

117

102

103

104

106

105

95

123

372

370 ti19074b

66 3A3724E Riparazione - Ricambi

Ricambi (Pompa)

Elenco dei ricambi (Pompa)

Rif.

Componente Descrizione

94* 196179

95* 196178

102 107210

103 287186

104 116551

105 197443

106 193394

107 277068

112

113

114

115

116

117

118

119

120

122

123

226

119720

114528

15F911

100058

102040

15H108

15B804

15B063

24V064

191239

245797

245798

307* 15G331

343

344

345

346

347

353

354

356

117739

112342

112561

117283

288754

108014

178226

178207

GOMITO, raccordo

ADATTATORE, nipplo

VITE

Kit, riparazione, magnete

ANELLO, ritenzione

PERNO, pompa

DADO, ritenzione

Kit, riparazione, pompa

200HS (comprende 95,

103, 104, 105)

INTERRUTTORE, leva con connettore

VITE, macchina, Phillips, testa svasata

PROTEZIONE, stelo pompa

VITE, cappuccio, testa esagonale

DADO, blocco, esagonale

ETICHETTA, punto di impigliamento

ETICHETTA, logo Graco

ETICHETTA

KIT, riparazione, flessibile aspirazione

FLESSIBILE, accoppiato,

3/8 in. x 11 ft

Kit, riparazione, flessibile

FLESSIBILE, accoppiato,

1/4 in. x 7 ft

TAPPO, tubo

SPAZZOLA, asta

CONTRODADO

GUARNIZIONE, blocco

GUARNIZIONE, O-ring

KIT, riparazione, asta a scatto/pistone

(comprende 118, 119)

GUARNIZIONE, O-ring

GUARNIZIONE, pistone

CUSCINETTO, pistone

Q.tà

1

1

1

1

4

1

2

4

1

2

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

1

Rif.

Componente Descrizione

363 246176

364

366

367

368

369

370

371

372

15A726

117607

106276

155685

178179

100139

15F519

119841

376* 15H561

377* 24V455

378* 15C766

379* 117285

380* 287285

384* 193710

385* 193709

386* 245103

387* 114708

388* 15G563

389* 116424

390* 111457

391* 24N516

392* 196181

393 15A728

CAMICIA, cilindro, idraulico (comprende 346)

CONTRODADO

RACCORDO, gomito std filettato

VITE, brugola, testa esagonale

GUARNIZIONE, O-ring

RONDELLA, tenuta

SPINA, tubazione

FLESSIBILE, idraulico, alimentazione

RACCORDO, a T, laterale

COLLETTORE

FILTRO, 50 mesh, ultra

FLESSIBILE, diffusione

GUARNIZIONE, O-ring

KIT, riparazione, tappo del filtro (comprende 378, 379)

GUARNIZIONE, sede, valvola

SEDE, valvola

KIT, riparazione, valvola di drenaggio (comprende

384, 385, 387, 388, 389)

MOLLA, compressione

LEVA, valvola

DADO, tappo

GUARNIZIONE, O-ring

KIT, riparazione, trasduttore

(comprende 390)

RACCORDO, nipplo

COLLETTORE, adattatore

Q.tà

1

1

1

1

1

1

2

1

1

2

1

1

1

1

1

1

1

1

1

1

1

1

1

1

* Incluso nel kit di riparazione filtro 24N517

 Le etichette di avvertenza di ricambio possono essere ordinate gratuitamente.

3A3724E Riparazione - Ricambi 67

Cablaggio

Cablaggio

68 ti23961b

3A3724E Riparazione - Ricambi

Cablaggio

Elenco delle parti di cablaggio

Rif. Componente Descrizione

4 15K357

54 24V562

54 25P364

54a 24N502

57

91

92

125877

16X079

16X080

112 119720

134 24U234

134a 24V565

134b 24V564

134c 24V566

150 115753

187 237686

189 24U862

SENSORE, distanza

KIT, riparazione, motore,

GX390

(comprende 54a)

KIT, riparazione, motore,

GX390

(comprende 54a) (Solo in

Cina)

REGOLATORE DI

TENSIONE

FRIZIONE, elettrica, LL250

CAVO, batteria, positivo

CAVO, batteria, negativo

INTERRUTTORE, leva con connettore

PANNELLO, comandi, manubrio (comprende 134a,

134b, 134c)

KIT, display, riparazione

KIT, scheda, interruttore bistabile

KIT, interruttore, membrana

BATTERIA, 33 AH, sigillata

FILO, gruppo con morsetto di messa a terra

COLLETTORE, idraulico, tre pistoni

Q.tà

1

1

1

2

1

1

1

1

1

1

1

1

1

Rif. Componente Descrizione

189a 24N577

214b 24V561

215 17C063

216 16X075

217 24U233

218 16N401

219 17C064

220 16X078

221 16N542

222 16N541

223 16N540

224 16N539

225 16N543

237 126095

238 126096

319 24N516

BOBINA, elettrovalvola, collettore idraulico

(compreso in 189)

KIT, riparazione, scheda di controllo

INTERRUTTORE, a bilanciere, SPST

INTERRUTTORE, accensione

CAVO, 18 conduttori

INTERRUTTORE, pulsante

FILO, positivo

CABLAGGIO, filo, LL250DC

FILO, batteria polo positivo

FILO, negativo batteria

CABLAGGIO, collegamento luce

CABLAGGIO, adattatore del sensore

CABLAGGIO, filo, attuatore idraulico

PORTAFUSIBILE

FUSIBILE, 30 A

KIT, riparazione, trasduttore

Q.tà

2

1

1

1

1

3

1

1

1

1

1

1

1

1

1

1

3A3724E Riparazione - Ricambi 69

Schemi idraulici

Schemi idraulici

70 ti23962b

3A3724E Riparazione - Ricambi

Schemi idraulici

Elenco dei ricambi idraulici

Rif.

Componente Descrizione

2 125929

22 16M271

63

73

74

98

247930

16X838

16X839

16P776

108 117328

109 117441

110 287175

111 287176

147 124770

166 16M276

189 24U862

189a 24N577

189b 24N490

189c 24V560

MOTORE, ruota

FLESSIBILE, accoppiato, gruppo, LL250

KIT, riparazione, pompa idraulica

FLESSIBILE, idraulico, mandata 2° pompa

FLESSIBILE, idraulico, ritorno 2° pompa

TUBO, alimentazione, idraulico

RACCORDO, nipplo, diritto

VALVOLA, a sfera

Kit, riparazione, flessibile, idraulico, mandata

Kit, riparazione, flessibile, idraulico, ritorno

RACCORDO, a T, 1/2 JIC, girevole

FLESSIBILE, accoppiato, linea di alimentazione, LL250

COLLETTORE, idraulico, tre pistoni (comprende tre

189a, 189b e 189c)

BOBINA, solenoide, idraulico, collettore

KIT, riparazione, solenoide

(include 189a)

KIT, riparazione, pistone dell'attuatore

Q.tà

1

1

1

1

1

1

2

1

1

1

1

2

2

2

2

1

Rif.

Componente Descrizione

190 124941

191 116829

193 24M625

194 24M626

196 126082

197 126080

198 126081

304 155665

309 16M160

320 16X083

327 246173

333 120184

350 116829

366 117607

370 100139

371 15F519

372 119841

RACCORDO, gomito lungo, idraulico

RACCORDO, 90 gradi, regolabile

TUBO, alimentazione, idraulico

TUBO, alimentazione, idraulico

Q.tà

1

1

1

1

RACCORDO, a T, N. 8 x

N. 8 x N. 6 JIC

RACCORDO, a T, terminale

RACCORDO, nipplo, 3/8-18 x

N. 6 JIC

GIUNZIONE, adattatore

1

COPERCHIO, serbatoio,

LL250, verniciato

KIT, riparazione, pompa,

250 SPS

KIT, riparazione, filtro dell'olio 1

RACCORDO, idraulico 1

RACCORDO, 90 gradi, con

O-ring regolabile

RACCORDO, gomito std filettato

2

4

SPINA, tubazione

FLESSIBILE, idraulico, alimentazione

RACCORDO, a T, laterale

1

1

1

2

2

2

2

2

3A3724E Riparazione - Ricambi 71

Garanzia Graco

Graco garantisce tutta l'apparecchiatura descritta in questo documento che è fabbricata dalla Graco e che è marchiata con il relativo nome come esente da difetti del materiale e di mano d'opera alla data della vendita per l'acquirente originale che lo usa. Con l'eccezione di eventuali garanzie speciali, estese o limitate pubblicate da Graco, la Graco riparerà o sostituirà qualsiasi parte dell'apparecchiatura che la Graco stessa riconoscerà come difettosa, per un periodo di dodici mesi dalla data di acquisto. La presente garanzia è applicabile soltanto quando l'attrezzatura è installata, utilizzata e sottoposta a manutenzione secondo le raccomandazioni indicate da Graco.

Questa garanzia non copre, e Graco non ne potrà essere ritenuta responsabile, usura e danni generici o eventuali malfunzionamenti, danni o usura causati da installazioni non corrette, cattivo uso, errata applicazione, abrasione, corrosione, manutenzione inadeguata o non corretta, negligenza, incidenti, manomissioni o sostituzioni di componenti non Graco. Graco non sarà responsabile nemmeno per eventuali malfunzionamenti, danni o usura causati dall'incompatibilità delle attrezzature Graco con strutture, accessori, attrezzature o materiali non forniti da

Graco o da progettazioni, produzioni, installazioni, funzionamenti o manutenzioni errati di strutture, accessori, attrezzature o materiali non forniti da Graco.

Questa garanzia è valida solo se l'attrezzatura difettosa viene restituita a un distributore Graco in porto franco per la verifica del difetto dichiarato.

Se il difetto dichiarato viene verificato, Graco riparerà o sostituirà senza alcun addebito tutte le parti difettose. L'apparecchiatura verrà restituita all'acquirente originale con il trasporto prepagato. Se l'ispezione non rileva difetti nei materiali o nella lavorazione, le riparazioni verranno effettuate a un costo ragionevole che include il costo delle parti, la manodopera e il trasporto.

QUESTA GARANZIA È ESCLUSIVA E SOSTITUISCE TUTTE LE ALTRE GARANZIE, ESPLICITE O IMPLICITE INCLUSE MA NON

LIMITATE A EVENTUALI GARANZIE DI COMMERCIABILITÀ O ADATTABILITÀ A SCOPI PARTICOLARI.

L'unico obbligo di Graco e il solo rimedio a disposizione dell'acquirente in caso di inadempimento ai sensi della garanzia sono quelli indicati in precedenza. L'acquirente accetta che nessun altro rimedio (inclusi fra l'altro danni accidentali o consequenziali per perdite di profitto, di vendite, lesioni alle persone o danni alle proprietà o qualsiasi altra perdita accidentale o consequenziale) sia messo a sua disposizione. Qualsiasi azione legale per violazione della garanzia dovrà essere intrapresa entro due (2) anni dalla data di vendita.

GRACO NON RILASCIA ALCUNA GARANZIA E NON RICONOSCE NESSUNA GARANZIA IMPLICITA DI COMMERCIABILITÀ ED

ADATTABILITÀ A SCOPI PARTICOLARI RELATIVAMENTE AD ACCESSORI, ATTREZZATURE, MATERIALI O COMPONENTI VENDUTI

MA NON PRODOTTI DA GRACO.

Questi articoli venduti, ma non prodotti, dalla Graco (come i motori elettrici, gli interruttori, i flessibili, ecc.) sono coperti dalla garanzia, se esiste, dei relativi produttori. Graco fornirà all'acquirente un'assistenza ragionevole in caso di reclami per violazione di queste garanzie.

Graco non è in alcun caso responsabile di danni indiretti, accidentali, speciali o consequenziali dovuti alla fornitura da parte di Graco dell'attrezzatura di seguito riportata o per la fornitura, le prestazioni o l'utilizzo di qualsiasi altro prodotto o articolo venduto, a causa di violazione del contratto, della garanzia, per negligenza di Graco o altro.

FOR GRACO CANADA CUSTOMERS

The Parties acknowledge that they have required that the present document, as well as all documents, notices and legal proceedings entered into, given or instituted pursuant hereto or relating directly or indirectly hereto, be drawn up in English. Les parties reconnaissent avoir convenu que la rédaction du présent document sera en Anglais, ainsi que tous documents, avis et procédures judiciaires exécutés, donnés ou intentés,

à la suite de ou en rapport, directement ou indirectement, avec les procédures concernées.

Informazioni Graco

Per informazioni aggiornate sui prodotti Graco visitare il sito www.graco.com

.

Per informazioni sui brevetti, visitare il sito Web www.graco.com/patents .

PER INVIARE UN ORDINE, contattare il distributore GRACO o chiamare il numero 1-800-690-2894 per individuare il distributore più vicino.

Tutte le informazioni e le illustrazioni contenute nel presente documento sono basate sulle informazioni più aggiornate disponibili al momento della pubblicazione.

Graco si riserva il diritto di apportare modifiche in qualunque momento senza preavviso.

Istruzioni originali.

This manual contains Italian. MM 3A3394

Sede generale Graco: Minneapolis

Uffici internazionali: Belgio, Cina, Giappone, Corea

GRACO INC. AND SUBSIDIARIES • P.O. BOX 1441 • MINNEAPOLIS MN 55440-1441 • USA

Copyright 2016, Graco Inc. Tutti gli stabilimenti di produzione Graco sono registrati a ISO 9001.

www.graco.com

Revisione E , luglio 2019

annuncio pubblicitario

Manuali correlati
