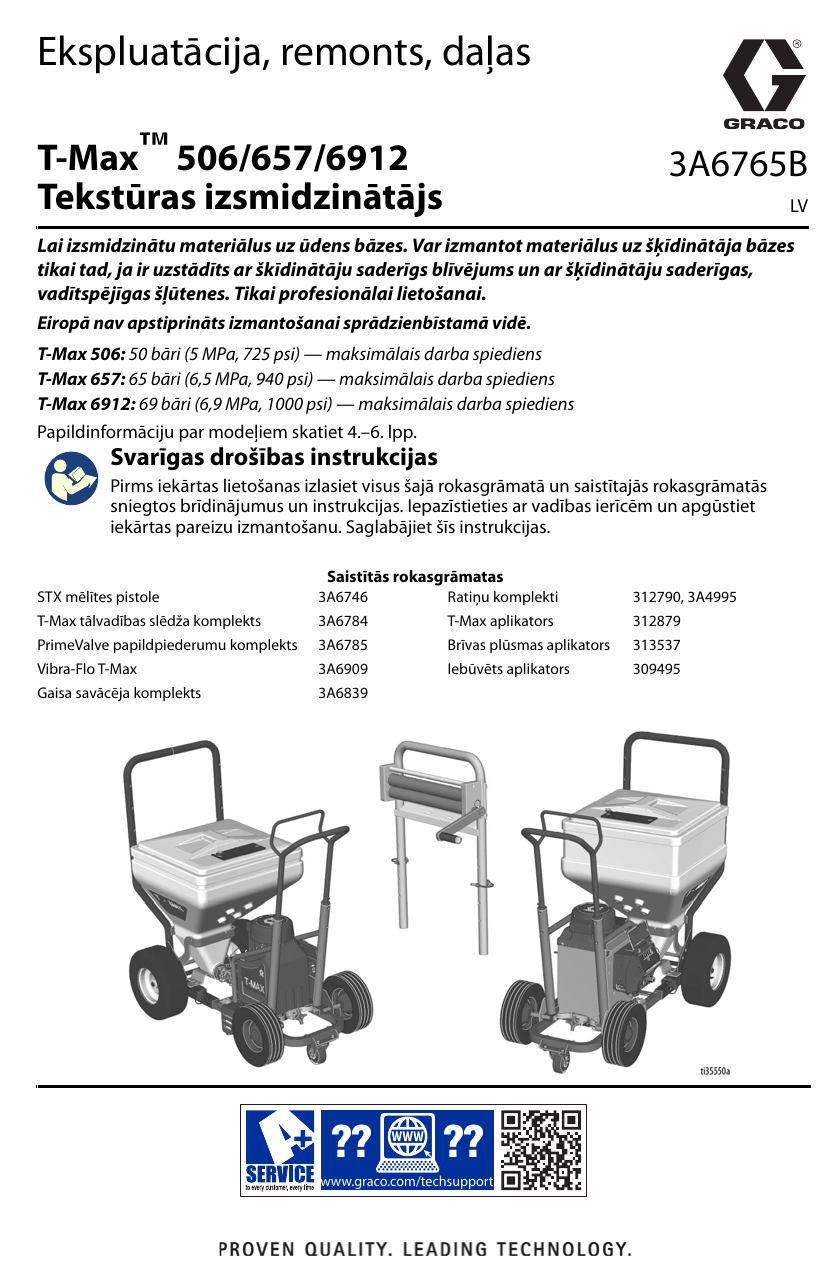

Graco 3A6765B, rokasgrāmatu, T-Max 506/657/6912 Tekstūras izsmidzinātājs, Ekspluatācija, remonts, daļas, Latvian Lietotāja rokasgrāmata
Advertisement
Advertisement
Ekspluatācija, remonts, daļas
T-Max
™
506/657/6912
Tekstūras izsmidzinātājs
3A6765B
Lai izsmidzinātu materiālus uz ūdens bāzes. Var izmantot materiālus uz šķīdinātāja bāzes tikai tad, ja ir uzstādīts ar škīdinātāju saderīgs blīvējums un ar šķīdinātāju saderīgas, vadītspējīgas šļūtenes. Tikai profesionālai lietošanai.
Eiropā nav apstiprināts izmantošanai sprādzienbīstamā vidē.
T-Max 506: 50 bāri (5 MPa, 725 psi) — maksimālais darba spiediens
T-Max 657: 65 bāri (6,5 MPa, 940 psi) — maksimālais darba spiediens
T-Max 6912: 69 bāri (6,9 MPa, 1000 psi) — maksimālais darba spiediens
Papildinformāciju par modeļiem skatiet 4.–6. lpp.
Svarīgas drošības instrukcijas
Pirms iekārtas lietošanas izlasiet visus šajā rokasgrāmatā un saistītajās rokasgrāmatās sniegtos brīdinājumus un instrukcijas. Iepazīstieties ar vadības ierīcēm un apgūstiet iekārtas pareizu izmantošanu. Saglabājiet šīs instrukcijas.
LV
STX mēlītes pistole
T-Max tālvadības slēdža komplekts
Saistītās rokasgrāmatas
3A6746
3A6784
PrimeValve papildpiederumu komplekts 3A6785
Ratiņu komplekti
T-Max aplikators
Brīvas plūsmas aplikators
312790, 3A4995
312879
313537
Vibra-Flo T-Max
Gaisa savācēja komplekts
3A6909
3A6839
Iebūvēts aplikators 309495
??
??
www.graco.com/techsupport
2
Saturs
Mode ļ i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Br ī din ā jumi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Sast ā vda ļ u identifik ā cija 506 . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Sast ā vda ļ u identifik ā cija 657 . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Sast ā vda ļ u identifik ā cija 6912 . . . . . . . . . . . . . . . . . . . . . . . . . 13
Sast ā vda ļ u identifik ā cija . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
S ū k ņ a regul ē šanas iestat ī jumi . . . . . . . . . . . . . . . . . . . . . . . . . 15
T-Max 506/657 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
T-Max 6912 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Ekspluat ā cija . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Sagatavošana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Zem ē šana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Materi ā li uz š ķī din ā t ā ja b ā zes . . . . . . . . . . . . . . . . . . . . . . . . 16
Str ā vas stipruma sl ē dzis . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Pagarin ā t ā ji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Mais ī juma materi ā ls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Š ļū tenes e ļļ ošanas vielas sajaukšanas instrukcijas . . . . . . . 18
Spiediena samazin ā šanas proced ū ra . . . . . . . . . . . . . . . . . . 19
Iestat ī šana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Iedarbin ā šana – bezgaisa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Sprauslas uzga ļ a mont ē šana . . . . . . . . . . . . . . . . . . . . . . . . 26
Sprauslas uzga ļ a aizs ē r ē juma t ī r ī šana . . . . . . . . . . . . . . . . . 27
Iedarbin ā šana – ar gaisu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Iedarbin ā šana – ar gaisu, izmantojot STX pistoli . . . . . . . . . . 30
Ekspluat ā cija . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Probl ē mu nov ē ršana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Remonts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Vad ī bas pane ļ a diagnostika . . . . . . . . . . . . . . . . . . . . . . . . . 43
Vad ī bas pane ļ a demont ē šana 506/657 . . . . . . . . . . . . . . . . 45
Vad ī bas pane ļ a mont ē šana 506, 657 . . . . . . . . . . . . . . . . . . 47
Vad ī bas pane ļ a demont ē šana 6912 . . . . . . . . . . . . . . . . . . . 49
Vad ī bas pane ļ a mont ē šana 6912 . . . . . . . . . . . . . . . . . . . . . 51
S ū k ņ a demont ē šana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
S ū k ņ a mont ē šana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
S ū k ņ a remonts 506/657 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
S ū k ņ a remonts 6912 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Krustenisk ā atsauce / s ū k ņ a lod ī tes noteikšana 6912 . . . . . 63
Motora demont ē šana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Motora mont ē šana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
P ā rstr ā de un izn ī cin ā šana ekspluat ā cijas beig ā s . . . . . . . . . 66
3A6765B
Da ļ as – tvertnes r ā mis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Da ļ u saraksts – r ā mis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Da ļ as – barošanas modulis 506/657 . . . . . . . . . . . . . . . . . . . . 70
Da ļ u saraksts – barošanas modulis 506/657 . . . . . . . . . . . . 71
Da ļ as – barošanas modulis 6912 . . . . . . . . . . . . . . . . . . . . . . 72
Da ļ u saraksts – barošanas modulis 6912 . . . . . . . . . . . . . . 73
Da ļ as – s ū knis 289555 (506) . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Da ļ u saraksts – s ū knis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Da ļ as – s ū knis 289556 (657) . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Da ļ u saraksts – s ū knis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Da ļ as – s ū knis 25E668 (6912) . . . . . . . . . . . . . . . . . . . . . . . . . 76
Da ļ u saraksts – s ū knis 25E668 (6912) . . . . . . . . . . . . . . . . 77
Da ļ as – vad ī bas k ā rba 506/657 . . . . . . . . . . . . . . . . . . . . . . . . 78
Da ļ u saraksts – vad ī bas k ā rba 506/657 . . . . . . . . . . . . . . . . 79
Da ļ as – vad ī bas k ā rba 6912 . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Da ļ u saraksts – vad ī bas k ā rba . . . . . . . . . . . . . . . . . . . . . . . 80
Vadojuma sh ē mas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
506/657 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
6912 - US . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
6912 - UK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Tehnisk ā s specifik ā cijas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
LIKUMS “CALIFORNIA PROPOSITION 65” . . . . . . . . . . . . 86
Graco standarta garantija . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Graco inform ā cija . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
3A6765B 3
Mode ļ i
Modeļi
Modelis
17Z169
17X980
17Z170
17X982
Šļūtenes Aplikators
T-MAX 506
17 galonu tvertne
Barošana
Vads
Volti, maiņstrāva
(VAC)
Tikai iekārta
3 m drošības
5 m
T-Max aplikators
Tikai iekārta
3 m drošības
5 m
T-Max aplikators
CEE 7/7 230VAC
Apvienotās
Karalistes modeļi
110VAC
17Z291 Tikai iekārta
Vairāki vadi 230VAC
17X981
3 m drošības
5 m
T-Max aplikators
4
Modelis
17Z171
17X983
17Z172
17X985
Šļūtenes Aplikators
T-MAX 657
17 galonu tvertne
Barošanas vads
Volti, maiņstrava
(VAC)
Tikai iekārta
3 m drošības
5 m
T-Max aplikators
Tikai iekārta
3 m drošības
5 m
T-Max aplikators
CEE 7/7 230VAC
Apvienotās
Karalistes modeļi
110VAC
17Z292 Tikai iekārta
Vairāki vadi 230VAC
17X984
3 m drošības
5 m
T-Max aplikators
3A6765B
Modelis Šļūtenes Aplikators
17Z173
17Z626
17X986
17Z532
17X990
17X993
17Z285
17Z288
17Z529
17Z174
17Z629
17X988
17Z534
17X992
17Z282
17Z287
17Z290
17Z531
T-MAX 6912
25 galonu tvertne
Gaisa savācējs
Barošanas vads
Volti, maiņstrāva
(VAC)
3 m drošības
5 m
10 m
3 m drošības
5 m
10 m
3 m drošības
5 m
10 m
3 m drošības
5 m
10 m
3 m drošības
5 m
10 m
3 m drošības
5 m
10 m
Tikai iekārta
3 m drošības
5 m
10 m
3 m drošības
5 m
10 m
3 m drošības
5 m
10 m
3 m drošības
5 m
10 m
3 m drošības
5 m
10 m
3 m drošības
5 m
10 m
3 m drošības
5 m
10 m
3 m drošības
5 m
10 m
T-Max aplikators
Iebūvēts aplikators
Brīvas plūsmas aplikators
STX
Izsmidzināšanas pistole
T-Max aplikators
Brīvas plūsmas aplikators
T-Max aplikators
STX
Izsmidzināšanas pistole
T-Max aplikators
Kāta aplikators
Tikai iekārta
3 m drošības
5 m
10 m
3 m drošības
5 m
10 m
T-Max aplikators
Iebūvēts aplikators
Brīvas plūsmas aplikators
STX
Izsmidzināšanas pistole
T-Max aplikators
Brīvas plūsmas aplikators
T-Max aplikators
STX
Izsmidzināšanas pistole
T-Max aplikators
Kāta aplikators
CEE 7/7
Apvienotās
Karalistes modeļi
230VAC
110VAC
Mode ļ i
3A6765B 5
6
Mode ļ i
Modelis Šļūtenes Aplikators
T-MAX 6912 turpinājums
25 galonu tvertne
Gaisa savācējs
Barošanas vads
Volti, maiņstrāva
(VAC)
17Z293
17Z628
17X987
17Z533
17X991
17X994
17Z286
17Z289
17Z530
17Z175
17Z630
17X989
17Z283
17Z284
17Z703
3 m drošības
5 m
10 m
3 m drošības
5 m
10 m
3 m drošības
5 m
10 m
3 m drošības
5 m
10 m
3 m drošības
5 m
10 m
T-Max aplikators
Iebūvēts aplikators
Brīvas plūsmas aplikators
STX izsmidzināšanas pistole
T-Max aplikators
3 m drošības
5 m
10 m
Brīvas plūsmas aplikators
T-Max aplikators
3 m drošības
5 m
10 m
STX izsmidzināšanas pistole
3 m drošības
5 m
10 m
Tikai iekārta
T-Max aplikators
Kāta aplikators
Tikai iekārta
50’
9’ drošības
T-Max aplikators
50’
9’ drošības
100’
9’ drošības
100’
9’ drošības
STX izsmidzināšanas pistole
STX izsmidzināšanas pistole
STX izsmidzināšanas pistole
Vairāki vadi 230VAC
NA 120VAC
3A6765B
Br ī din ā jumi
Brīdinājumi
Turpmākie brīdinājumi attiecas uz šīs iekārtas salikšanu, lietošanu, zemēšanu, apkopi un remontu.
Izsaukuma zīmes simbols brīdina par vispārējo bīstamību, bet riska simboli attiecas uz procedūru specifiskiem riskiem. Kad šie simboli redzami šīs rokasgrāmatas tekstā vai brīdinājuma uzlīmēs, skatiet informāciju šajos brīdinājumos. Produktam specifiskie riska simboli un brīdinājumi, kas nav aprakstīti šajā sadaļā, var būt redzami jebkurā citā šīs rokasgrāmatas vietā.
BR Ī DIN Ā JUMS
ZEMĒŠANA
Šim produktam jābūt iezemētam. Strāvas īsslēguma gadījumā zemējums samazina strāvas trieciena risku, nodrošinot vadu strāvas novadīšanai. Šis izstrādājums ir aprīkots ar kabeli, kuram ir zemējuma vads ar atbilstošu zemējuma spraudni. Kontaktdakša jāpieslēdz kontaktrozetei, kas pareizi uzstādīta un zemēta saskaņā ar visiem vietējiem noteikumiem un rīkojumiem.
•
Ja zemējuma spraudnis ir nepareizi uzstādīts, tas var radīt strāvas trieciena risku.
•
Kad kabelis vai spraudnis ir jānomaina vai jāremontē, nepievienojiet zemējuma vadu nevienai plakangala spailei.
•
Vads, kura izolācijas ārējā virsma ir zaļā krāsā ar dzeltenām svītrām vai bez tām, ir zemējuma vads.
•
Ja zemēšanas instrukcijas nav pilnībā izprastas vai ir šaubas par to, ka izstrādājums ir pareizi zemēts, konsultējieties ar kvalificētu elektriķi vai speciālistu.
•
Nepārveidojiet komplekta spraudni; ja tas neder kontaktligzdā, palūdziet, lai kvalificēts elektriķis uzstāda pareizu kontaktligzdu.
•
Šo izstrādājumu paredzēts izmantot standarta 110V vai 230V ķēdē, un tam ir zemējuma spraudnis, kas līdzīgs attēlā redzamajam.
110V UK 120V 230V
3A6765B ti24583a
•
Pievienojiet izstrādājumu tikai tādai kontaktligzdai, kurai ir tāda pati konfigurācija kā spraudnim.
•
Neizmantojiet šo izstrādājumu ar pārveidotāju.
Pagarinātāji
•
Izmantojiet tikai 3 vadu pagarinātāju, kuram ir zemējuma spraudnis un zemējuma ligzda, kas ir saderīga ar produkta spraudni.
•
Pārliecinieties, ka pagarinātājs nav bojāts. Ja nepieciešams pagarinātāja vads, izmantojiet vismaz 2,5 mm² (12 AWG), lai pārvadītu izstrādājumam nepieciešamo strāvu.
•
Ja vads ir paredzēts mazākai strāvai, nekā nepieciešams, samazināsies līnijas spriegums un jauda, izraisot pārkaršanu.
7
8
Br ī din ā jumi
BR Ī DIN Ā JUMS
UZLIESMOŠANAS UN EKSPLOZIJAS RISKS
Ugunsnedroši izgarojumi, piemēram, tādi, ko rada šķīdinātāji vai materiāla izgarojumi, darba zonā var aizdegties vai eksplodēt. Lai nepieļautu aizdegšanos vai eksploziju, rīkojieties, kā norādīts tālāk.
•
Neizsmidziniet viegli uzliesmojošus un degošus materiālus atklātas liesmas vai aizdegšanās avotu, piemēram, cigarešu, motoru un elektroaprīkojuma, tuvumā.
•
Materiāls vai šķīdinātājs, kas plūst caur ierīci, var radīt statisko elektrību. Materiāla vai
šķīdinātāja izgarojumu klātbūtnē statiskā elektrība rada ugunsgrēka vai eksplozijas risku. Visām izsmidzināšanas sistēmas sastāvdaļām, piemēram, sūknim, šļūteņu mezglam, izsmidzināšanas pistolei, kā arī sistēmā iekļautajiem un ap to esošajiem objektiem, ir jābūt pareizi zemētiem, lai aizsargātu pret statisko izlādi un dzirksteļu veidošanos. Izmantojiet „Graco” vadītspējīgās vai zemētās augstspiediena bezgaisa materiāla izsmidzinātāja šļūtenes.
•
Pārbaudiet, vai visas tvertnes un savākšanas sistēmas ir zemētas, lai novērstu statisko izlādi. Neizmantojiet kausveida ieliktņus, ja vien tie nav antistatiski vai vadītspējīgi
•
Pievienojiet pie zemētas kontaktligzdas un izmantojiet zemētus pagarinātājus.
Neizmantojiet adapteri, kas paredzēts pārveidošanai no 3 uz 2 vadiem.
•
Neizmantojiet materiālu vai šķīdinātāju, kas satur halogenētus ogļūdeņražus.
•
Nesmidziniet ugunsnedrošus vai viegli uzliesmojošus šķidrumus slēgtā telpā.
•
Nodrošiniet, lai šī zona tiktu labi vēdināta. Nodrošiniet pietiekamu svaiga gaisa cirkulāciju šajā zonā.
•
Smidzinātājs rada dzirksteles. Glabājiet sūkņa mezglu labi vēdināmā telpā vismaz 6,1 m
(20 pēdas) no izsmidzināšanas zonas, izsmidzināšanas, skalošanas, tīrīšanas vai apkopes laikā. Neapsmidziniet sūkņa mezglu.
•
Nesmēķējiet izsmidzināšanas zonā un nesmidziniet vietās, kur ir dzirksteles vai liesma.
•
Neizmantojiet apgaismojuma slēdžus, dzinējus vai līdzīgas dzirksteles radošas ierīces izsmidzināšanas zonā.
•
Rūpējieties par šīs zonas tīrību un neturiet tajā materiāla vai šķīdinātāja tvertnes, paklājus un citus uzliesmojošus materiālus.
•
Iepazīstieties ar izsmidzināto materiālu un šķīdinātāju sastāvu. Izlasiet informāciju, kas sniegta materiālam un šķīdinātājiem pievienotajās materiālu drošības datu lapās un uz tvertņu etiķetēm. Ievērojiet materiāla un šķīdinātāju ražotāju sniegtās drošības instrukcijas.
•
Darba vietā jābūt ugunsdzēsības aparātam, kas ir darba kārtībā.
ELEKTRISKĀS STRĀVAS TRIECIENA RISKS
Šim aprīkojumam ir jābūt zemētam .
Sistēmas nepareiza zemēšana, uzstādīšana vai izmantošana var izraisīt elektrošoku.
•
Pirms aprīkojuma apkopes veikšanas izslēdziet to un atvienojiet barošanas vadu.
•
Izmantojiet tikai zemētas elektriskās kontaktrozetes.
•
Izmantojiet tikai pagarinātājus ar 3 vadiem.
•
Nodrošiniet, lai zemējuma zari uz sprauslas un pagarinātāja vadiem būtu nebojāti.
•
Nedrīkst pakļaut lietus iedarbībai. Glabājiet telpās.
•
Pirms lieljaudas ierīču apkopes, atvienojiet strāvas padevi un pagaidiet piecas minūtes.
3A6765B
3A6765B
Br ī din ā jumi
BR Ī DIN Ā JUMS
RISKS NOKĻŪŠANAI ZEM ĀDAS
Augstspiediena izsmidzinātājs var ievadīt ķermenī toksīnus un radīt nopietnu traumu, kas var izraisīt amputāciju. Ja notiek iešļircināšana, nepieciešama neatliekama ķirurģiska ārstēšana.
•
Nevērsiet pistoli pret cilvēkiem un dzīvniekiem, kā arī neizsmidziniet uz tiem materiālu.
•
Neturiet rokas un citas ķermeņa daļas izplūdes vietas tuvumā. Piemēram, nemēģiniet aizkavēt noplūdi ar kādu ķermeņa daļu.
•
Vienmēr lietojiet smidzinātāja sprauslas uzgaļa aizsargu. Neveiciet smidzināšanu, kad sprauslas uzgaļa aizsargs nav savā vietā.
•
Lietojiet Graco ražotos sprauslas uzgaļus.
•
Uzmanieties, veicot sprauslas uzgaļu tīrīšanu un maiņu. Ja izsmidzināšanas laikā sprauslas uzgalis ir aizsērējis, pirms uzgaļa noņemšanas izslēdziet ierīci un izlīdziniet spiedienu, kā norādīts sadaļā Spiediena atbrīvošanas procedūra .
•
Iekārta uztur spiedienu arī pēc strāvas izslēgšanas. Neatstājiet strāvai pieslēgtu vai zem spiediena esošu ierīci bez uzraudzības. Sekojiet instrukcijām sadaļā Spiediena samazināšanas procedūra pirms apkopes, tīrīšanas vai noņemot detaļas, kā arī, kad ierīce atstāta bez uzraudzības vai netiek lietota.
•
Pārbaudiet, vai detaļām un šļūtenēm nav bojājuma pazīmju. Nomainiet jebkuru bojātu šļūteni vai daļu.
•
Šī sistēma spēj nodrošināt 69 bar, 6,9 MPa (1000 psi) spiedienu. Izmantojiet Graco detaļas un piederumus, kas paredzēti vismaz 69 bar, 6,9 MPa (1000 psi) spiedienam.
•
Pirms ierīces izmantošanas pārbaudiet, vai visi savienojumi ir droši.
•
Noskaidrojiet, kā ātri apturēt ierīci un pazemināt spiedienu. Iepazīstieties ar vadības ierīču darbību.
ZEM SPIEDIENA ESOŠU ALUMĪNIJA DAĻU RADĪTAIS RISKS
Tādu šķidrumu izmantošana, kuri nav saderīgi lietošanai ar alumīniju zem spiediena esošā aprīkojumā, var radīt nopietnu ķīmisku reakciju un aprīkojuma plīsumus. Šī brīdinājuma neievērošanas sekas var būt nāve, nopietna trauma vai īpašuma bojājums.
•
Neizmantojiet 1,1,1-trihloretāna, metilēna hlorīda un citus halogenētus ogļūdeņražu
šķīdinātājus vai šķidrumus, kas satur šādus šķīdinātājus.
•
Neizmantojiet hlorīna balinātāju.
•
Daudzu citu šķidrumu sastāvā var būt ķīmiskas vielas, kas reaģē ar alumīniju.
Noskaidrojiet savietojamību pie savu materiālu piegādātāja.
9
Br ī din ā jumi
BR Ī DIN Ā JUMS
IEKĀRTAS NEPAREIZAS IZMANTOŠANAS RISKS
Nepareiza izmantošana var izraisīt nāvi vai nopietnu savainojumu.
•
Neizmantojiet iekārtu, kad esat noguris vai atrodaties narkotisko vielu vai alkohola ietekmē.
•
Nepārsniedziet maksimālo darba spiedienu vai temperatūras diapazonu tam sistēmas komponentam, kuram ir viszemākais nominālais lielums. Skatiet sadaļu Tehniskie dati visa aprīkojuma rokasgrāmatās.
•
Izmantojiet šķidrumus un šķīdinātājus, kuri ir savietojami ar aprīkojuma daļām, kas saskaras ar šķidrumu. Skatiet sadaļu Tehniskie dati visa aprīkojuma rokasgrāmatās.
Izlasiet šķidruma un šķīdinātāja ražotāja brīdinājumus. Lai saņemtu pilnīgu informāciju par materiālu, pieprasiet drošības datu lapas (SDS) no izplatītāja vai mazumtirgotāja.
•
Neatstājiet darba vietu, kamēr aprīkojums ir pieslēgts elektriskajai strāvai vai tajā ir paaugstināts spiediens.
•
Izslēdziet visu aprīkojumu un izpildiet sadaļā Spiediena atbrīvošanas procedūra sniegtos norādījumus, kad aprīkojumu neizmantojat.
•
Katru dienu pārbaudiet aprīkojumu. Nekavējoties salabojiet vai nomainiet nolietojušās vai bojātās daļas tikai pret oriģinālām izgatavotāja rezerves daļām.
•
Neizmainiet un nepārveidojiet aprīkojumu. Pārveides un izmaiņu dēļ var tikt atcelti aģentūras apstiprinājumi un radīts drošības apdraudējums.
•
Pārliecinieties, ka viss aprīkojums atbilst nomināliem un ir apstiprināts izmantošanai vidē, kādā to izmantojat.
•
Izmantojiet iekārtu tikai tam nolūkam, kam tā paredzēta. Lai saņemtu informāciju, vērsieties pie sava izplatītāja.
•
Nepieļaujiet, ka šļūtenes un kabeļi atrodas satiksmes joslās, uz asām šķautnēm, kustīgu daļu un karstu virsmu tuvumā.
•
Nesamezglojiet vai pārāk nesalokiet šļūtenes, kā arī neizmantojiet šļūtenes, lai vilktu iekārtu.
•
Neļaujiet bērniem un dzīvniekiem uzturēties darba vietā.
•
Saskaņojiet ar visiem spēkā esošajiem darba drošības noteikumiem.
KUSTĪGO DAĻU RADĪTS RISKS
Kustīgās daļas var saspiest, nogriezt vai noraut pirkstus un citas ķermeņa daļas.
•
Turieties atstatu no kustīgām daļām.
•
Nedarbiniet aprīkojumu, ja ir noņemti aizsargi vai vāki.
•
Aprīkojums var sākt darboties bez brīdinājuma. Pirms aprīkojuma pārbaudes, pārvietošanas vai apkopes veiciet darbības, kas norādītas sadaļā Spiediena samazināšanas procedūra , un atvienojiet aprīkojumu no visiem strāvas avotiem.
INDIVIDUĀLIE AIZSARDZĪBAS LĪDZEKĻI
Atrodoties darba vietā, jāvalkā atbilstoši aizsardzības līdzekļi, lai palīdzētu aizsargāt jūs no nopietniem savainojumiem, tai skaitā acu traumām, dzirdes zaudēšanas, toksisku izgarojumu ieelpošanas un apdegumiem. Šie aizsardzības līdzekļi, cita starpā, var būt, bet ne tikai, šādi:
• aizsargbrilles un dzirdes aizsarglīdzekļi;
• respiratori, aizsargapģērbs un cimdi atbilstoši šķidrumu un šķīdinātāju ražotāja ieteikumiem.
10 3A6765B
Sast ā vda ļ u identifik ā cija 506
Sastāvdaļu identifikācija 506
1 Sūkņa modulis
2 Tvertnes rāmis
3 Sūknis
4 Sūkņa izplūde
5 Pārspiediena vārsts
6 Moduļa stiprinājuma skavas
7 Barošanas vads
8 Iesl./izsl. slēdzis
9 Displejs
10 Spiediena regulēšanas poga
11 Slēgtapa
3A6765B
12 Tvertnes vāciņš
13 Skrāpis
14 Drošības šļūtene
15 Izsmidzināmā materiāla šļūtene
16 T-Max aplikators
17 Iebūvēts aplikators
18 Instrumentu kaste
PIEZĪME: Visas ar iekārtu piegādātās šļūtenes paredzētas tikai materiāliem uz ūdens bāzes.
* Skatiet14. lpp., lai uzzinātu visus aplikatorus.
11
Sast ā vda ļ u identifik ā cija 657
Sastāvdaļu identifikācija 657
1 Sūkņa modulis
2 Tvertnes rāmis
3 Sūknis
4 Sūkņa izplūde
5 Pārspiediena vārsts
6 Moduļa stiprinājuma skavas
7 Barošanas vads
8 Ieslēgšanas/izslēgšanas slēdzis
9 Displejs
10 Spiediena regulēšanas poga
11 Slēgtapas
12
12 Tvertnes vāciņš
13 Skrāpis
14 Drošības šļūtene
15 Izsmidzināmā materiāla šļūtene
16 T-Max aplikators
17 Iebūvēta pistole
18 Instrumentu kaste
PIEZĪME: Visas ar iekārtu piegādātās šļūtenes paredzētas tikai materiāliem uz ūdens bāzes.
* Skatiet14. lpp., lai uzzinātu visus aplikatorus.
3A6765B
Sast ā vda ļ u identifik ā cija 6912
Sastāvdaļu identifikācija 6912
1 Sūkņa modulis
2 Tvertnes rāmis
3 Sūknis
4 Sūkņa izplūde
5 Pārspiediena vārsts
6 Moduļa stiprinājuma skavas
7 Barošanas vads
8 Sūkņa režīma slēdzis
9 Iesl./izsl. slēdzis
10 Strāvas stipruma slēdzis
11 Displejs
12 Spiediena regulēšanas poga
13 Slēgtapas
3A6765B
14 Tvertnes vāciņš
15 Signāla / gaisa šļūtene
16 Skrāpis
17 Izsmidzināmā materiāla šļūtene
18 Drošības šļūtene
19 Instrumentu kaste
20 Brīvas plūsmas aplikators
21 STX izsmidzināšanas pistole
PIEZĪME: Visas ar iekārtu piegādātās šļūtenes paredzētas tikai materiāliem uz ūdens bāzes.
* Skatiet14. lpp., lai uzzinātu visus aplikatorus.
13
Sast ā vda ļ u identifik ā cija
Sastāvdaļu identifikācija
Brīvas plūsmas
Aplikators (17Z128)
18 m tālvadības slēdzis (17Z157)
30 m tālvadības slēdzis (17Z158)
T-Max aplikators
(17Z054)
STX izsmidzināšanas pistole (17Y910)
13 m signāla/gaisa
šļūtene (17Z144)
18 m signāla/gaisa
šļūtene (17Z148)
33 m signāla/gaisa
šļūtene (17Z151)
Iebūvēts aplikators
(17Y907)
14 3A6765B
S ū k ņ a regul ē šanas iestat ī jumi
Sūkņa regulēšanas iestatījumi
T-Max 506/657
Sūkņa regulēšanas iestatījums Apraksts
Spiediena režīms
Motors darbojas, lai sasniegtu spiediena regulēšanas pogas noteikto ātrumu (K).
Plūsmas režīms (spiediena regulēšanas pogas pirmā puse): motors nepārtraukti darbojas spiediena regulēšanas pogas noteiktajā ātrumā (K). 0-100%
Spiediena režīms (spiediena regulēšanas pogas otrā puse): motors darbojas, lai sasniegtu spiediena regulēšanas pogas noteikto ātrumu (K).
T-Max 6912
Plūsmas režīms ar tālvadību
Iestatījums „Plūsmas režīms ar tālvadību” ļauj lietotājam regulēt sūkņa ieslēgšanas/izslēgšanas funkciju, izmantojot attālo pārslēgšanas slēdzi vai STX izsmidzināšanas pistoli. Kad ir uzstādīts attālais pārslēgšanas slēdzis vai STX izsmidzināšanas pistole, un sūkņa vadības iestatījums ir iestatīts uz
„Plūsmas režīms ar tālvadību”, tos var izmantot, lai ieslēgtu vai izslēgtu sūkni.
Plūsmas režīms
Motors nepārtraukti darbojas spiediena regulēšanas pogas noteiktajā ātrumā (K). 0-100%
Ekspluatācija
Motora barošanas slēdzim (S) jābūt ieslēgtam, lai izsmidzinātājs sūknētu materiālu.
3A6765B
K
S
15
Sagatavošana
Sagatavošana
Zemēšana
Lai samazinātu statiskās elektrības izlādes un strāvas trieciena risku, ierīcei jābūt iezemētai.
Elektriskās vai statiskās dzirksteles var izraisīt tvaikus, kas var aizdegties vai eksplodēt.
Nepareizs zemējums var izraisīt strāvas triecienu. Zemējums nodrošina strāvas novadīšanas vadu.
Šis izstrādājums ir aprīkots ar kabeli, kuram ir zemējuma vads ar atbilstošu zemējuma spraudni.
Kontaktdakša jāpieslēdz kontaktrozetei, kas pareizi uzstādīta un zemēta saskaņā ar visiem vietējiem noteikumiem un rīkojumiem.
Nepārveidojiet komplekta spraudni; ja tas neder kontaktligzdā, palūdziet, lai kvalificēts elektriķis uzstāda pareizu kontaktligzdu.
Materiāli uz šķīdinātāja bāzes
PIEZĪME: Visas ar iekārtu piegādātās šļūtenes paredzētas tikai materiāliem uz ūdens bāzes.
Jāizmanto ar šķīdinātājiem saderīgas šļūtenes un aplikatori.
Aprīkojuma skalošana
•
Skalošanai izmantojiet šķidrumu, kas ir saderīgs ar izsmidzināmo šķidrumu un aprīkojuma daļām, kas saskaras ar
šķidrumu.
•
Skalojiet ar zemāko iespējamo spiedienu.
Pārbaudiet, vai savienotājam nav noplūdes un, ja nepieciešams, pieskrūvējiet.
1.
Veiciet darbības, kas aprakstītas sadaļā
Spiediena samazināšanas procedūra ,
2.
Sūknim iestatiet zemāko iespējamo spiedienu un sāciet sūknēt.
3.
Turiet pistoles metāla daļu cieši pie iezemēta metāla spaiņa. Spiediet pistoles mēlīti, līdz sāk tecēt tīrs šķīdinātājs.
Strāvas stipruma slēdzis
Atkarībā no ķēdes nominālā sprieguma izvēlieties 15 A vai 20 A iestatījumu.
110V iekārtām nepieciešama 100-120 V maiņstrāva, 50/60 Hz, 15 – 20 A, 1 fāze.
Atkarībā no ķēdes nominālā sprieguma izvēlieties 10A vai 16A iestatījumu. 230V ierīcēm nepieciešama 220-240 V maiņstrāva, 50/60 Hz,
10 – 16 A, 1 fāze
Lai nepieļautu aizdegšanos vai eksploziju, vienmēr iezemējiet aprīkojumu un atkritumu konteineru. Lai nepieļautu statiskās elektrības izlādi un izšļakstīšanās izraisītus ievainojumus, vienmēr skalojiet ar zemāko iespējamo spiedienu.
•
Veiciet skalošanu pirms materiālu samainīšanas, pirms šķidrums paspēj izžūt vai sacietēt – dienas beigās, pirms uzglabāšanas un pirms aprīkojuma remontēšanas.
16 3A6765B
Pagarinātāji
Izmantojiet pagarinātāju ar nebojātu zemējuma kontaktu. Ja nepieciešams pagarinātājs, lietojiet minim. 3 vadu pagarinātāju, 2,5 mm 2 (12 AWG).
PIEZĪME: Mazāks kalibrs vai garāki pagarinātāji var samazināt izsmidzinātāja veiktspēju.
Maisījuma materiāls
Sagatavošana
Premikss
Pamazām pievienojiet premiksu no
18,9 litri (5 galonu) spaiņa.
PIEZĪME: Liela nozīme ir materiāla maisījumam.
Sūknis un izsmidzināšanas pistole nedarbosies, ja maisījums ir pārāk biezs. Izmantojiet tikai materiālus uz ūdens bāzes.
1.
Samaisiet materiālu ar ūdeni atsevišķā tvertnē.
Sausais maisījums
Rūpīgi samaisiet tekstūras materiālu un ūdeni saskaņā ar ražotāja instrukcijām uz iepakojuma.
PREMIX
5
GAL
ti2493b
2.
Maisiet ar lāpstiņu, lai izveidotos viendabīga masa bez kunkuļiem.
TEXTURE MIX
40 lb.
5 GAL ti2496c
3A6765B ti30766a
3.
Pirms maisījuma ieliešanas izsmidzinātāja tvertnē pārbaudiet, vai ir pilnībā izmaisītas visas sausās pulvera pikas.
IEVĒRĪBAI
Ja nepārbauda, vai ir pilnībā izmaisītas visas sausās pulvera pikas, tās var aizsprostot uzgali vai sūkni.
17
Sagatavošana
Šļūtenes eļļošanas vielas sajaukšanas instrukcijas
Šļūtenes eļļošana (17Z224) nepieciešama, lai ieeļļotu sūkņa un šļūtenes kanālus un samazinātu aizsprostojuma risku, uzsākot materiāla ar piemaisījumiem sākotnējo uzpildi.
PIEZĪME: Ja izmantojat citas šļūtenes eļļošanas vielas, ievērojiet ražotāja instrukcijas sajaukšanai.
3.
Piepildiet pārējo spaini ar ūdeni.
Maisiet vienu minūti.
1.
Iztukšojiet šļūtenes eļļošanas vielu piecu galonu spainī un līdz pusei piepildiet ar ūdeni.
4.
Atstājiet maisījumu uz piecām minūtēm, līdz izveidojas gluda tekstūra.
2.
Maisiet vienu minūti.
18 3A6765B
Sagatavošana
Spiediena samazināšanas procedūra
Ja redzat šo simbolu, skatiet sadaļu
Spiediena samazināšanas procedūra.
2.
Vērsiet aplikatoru tvertnē. Ieslēdziet aplikatoru.
Šajā iekārtā saglabājas spiediens, līdz to manuāli samazina. Lai novērstu smagus ievainojumus, ko var izraisīt šķidrums zem spiediena, piemēram, izkļūšana cauri ādai,
šķidruma izšļakstīšanās un kustīgas daļas, ievērojiet Spiediena atbrīvošanas procedūru, kad beidzat izsmidzināšanu un pirms sākat iekārtas tīrīšanas, pārbaudes vai apkopes darbus.
1.
Pagrieziet iesl./izsl. slēdzi izslēgšanas pozīcijā un pagrieziet spiediena regulēšanas pogu līdz galam pretēji pulksteņrādītāju kustības virzienam izslēgšanas pozīcijā.
3A6765B 19
Sagatavošana
3.
Ja jums šķiet, ka sprauslas uzgalis vai
šļūtene ir aizsērējusi vai spiediens nav samazināts: a.
Pagrieziet sagatavošanas vārstu, ja tāds uzstādīts, sagatavošanas pozīcijā.
b.
ĻOTI LĒNI atskrūvējiet sprostgredzenu, šļūtenes gala savienotāju vai pārspiediena vārstu, lai pakāpeniski izlaistu spiedienu.
c.
Pilnībā atskrūvējiet fiksācijas uzgriezni vai savienojumu.
d.
Iztīriet aizsērējumu šļūtenē vai uzgalī.
PIEZĪME: Ja spiediena samazināšanai izmanto pārspiediena vārstu, izjauciet to un rūpīgi notīriet.
20 3A6765B
Iestat ī šana
Iestatīšana
Pirmo reizi izsaiņojot izsmidzinātāju vai pēc ilgākas uzglabāšanas, veiciet iestatīšanas procedūru. Ja veicat ierīces salikšanu pirmajā lietošanas reizē, noņemiet transportēšanas aizbāzni no šķidruma izplūdes.
1.
Atskrūvējiet kloķus uz tvertnes rāmja un izvelciet tapas. Noregulējiet tvertnes rāmi pozīcijā 506/657 (rāmja īsākā pozīcija) vai pozīcijā 6912 (rāmja garākā pozīcija).
Atkarībā no materiāliem, kurus izsmidzina ar
T-Max 6912, var būt nepieciešams izmantot atšķirīgus sūkņa iestatījumus. Izjaukšanas instrukcijas skatiet sadaļā Sūkņa remonts
a.
Vienmērīgam materiālam: izmantojiet tērauda ieplūdes lodīti ar atsperi un tērauda izplūdes lodīti ar atsperi.
Piegādājot iekārtu, tās ir uzstādītas.
Ieplūdes atspere
Tērauda ieplūdes lodīte
Izplūdes atspere
Tērauda izplūdes lodīte
b.
Dažiem piemaisījumiem:
Lai nerastos aizsprostojums, izmantojiet gumijas ieplūdes lodīti ar atsperi un tērauda izplūdes lodīti ar atsperi. PIEZĪME: Dažreiz, ja rodas aizsprostojums, nepieciešams izņemt atsperi no izplūdes. Skatiet C sadaļu.
Ieplūdes atspere
Rubber Inlet Ball
3A6765B
Izplūdes atspere
Tērauda izplūdes lodīte
21
Iestat ī šana c.
Lai izņemtu izplūdes atsperi, izņemiet sūkņa ieplūdi un sūkņa cilindru.
Pēc tam izņemiet atsperi no virzuļa.
4.
Nolieciet moduļa nostiprinošo spaili uz leju.
2.
Nobloķējiet priekšējo riteni.
5.
Pievienojiet sūkņa moduli pie tvertnes rāmja.
3.
Attaisiet tvertnes spaili.
22 3A6765B
6.
Ja tvertne un sūknis nav vienā līmenī, atskrūvējiet četrus uzgriežņus, kuri atrodas tvertnes aizmugurē. Pārbaudiet, vai tvertne un sūknis ir vienā līmenī, un pieskrūvējiet četrus uzgriežņus.
Iestat ī šana
7.
Pagrieziet iesl./izsl. slēdzi izslēgšanas pozīcijā. Pievienojiet strāvas vadu.
8.
Izņemiet sūkņa aizbāzni. Pievienojiet materiāla šļūteni sūkņa izplūdei.
3A6765B 23
Iedarbin ā šana – bezgaisa
Iedarbināšana – bezgaisa
b.
Pagrieziet iesl./izsl. slēdzi ieslēgšanas pozīcijā.
Veiciet iedarbināšanas procedūru katru reizi, kad iedarbināt izsmidzinātāju pirmo reizi pēc tā tīrīšanas vai glabāšanas.
1.
Veiciet
Spiediena samazināšanas procedūra , 19. lpp.
2.
Piepildiet materiāla tvertni ar iepriekš sajauktu tekstūras materiālu. Iepakojuma turētāju var iegādāties atsevišķi.
c.
Tikai modelim 6912: Novietojiet sūkņa režīma slēdzi pozīcijā uz augšu.
3.
Veiciet sūkņa sākotnējo uzpildi.
a.
Ievietojiet materiāla šļūteni tvertnē.
d.
Pagrieziet spiediena regulatora pogu pulksteņrādītāju kustības virzienā par
1/4 apgriezienu.
24 3A6765B
e.
Kad no materiāla šļūtenes plūst vienmērīga plūsma, darbiniet sūkni vēl 30 sekundes.
Iedarbin ā šana – bezgaisa
5.
Pievienojiet aplikatoru materiāla šļūtenei.
ti11697a f.
Pagrieziet iesl./izsl. slēdzi izslēgšanas pozīcijā.
4.
Uzstādiet filtru vai gaisa plūsmas ceļa aizbāzni un uzgaļa pagarinātāju.
Izmantojamā filtra izmēru nosaka materiāla struktūra un uzgaļa izmērs.
Atsevišķos gadījumos kopā ar lielu uzgali nepieciešams izmantot gaisa plūsmas ceļa aizbāzni bez aizsarga, lai veiksmīgi varētu izsmidzināt materiālus ar smiltīm un akmeņiem.
6.
Pagrieziet iesl./izsl. slēdzi ieslēgšanas pozīcijā.
7.
Ieslēdziet aplikatoru. Pagrieziet spiediena regulēšanas pogu līdz ir sasniegts materiāla nepieciešamais padeves ātrums.
Darbiniet 15 sekundes.
ti8794a
3A6765B 25
Iedarbin ā šana – bezgaisa
Sprauslas uzgaļa montēšana
c.
Uzlieciet sprostgredzenu uz uzgaļa aizsarga adaptera, pēc tam uzlieciet uzgaļa aizsargu.
Lai izvairītos no nopietnām ādas injekcijas traumām, montējot vai demontējot sprauslas uzgali un uzgaļa aizsargu, nelieciet roku sprauslas uzgaļa priekšā.
1.
Veiciet darbības, kas norādītas sadaļā
Spiediena samazināšanas procedūra ,
2.
Pārliecinieties, ka sprauslas uzgalis un uzgaļa aizsarga detaļas tiek montētas parādītajā kārtībā.
3.
Pagrieziet bultiņas formas rokturi uz sprauslas uzgaļa uz priekšu līdz izsmidzināšanas pozīcijai.
a.
Izmantojiet sprauslas uzgali, lai saskaņotu paplāksni un blīvi uzgaļa aizsargā.
4.
Uzskrūvējiet sprauslas uzgaļa un uzgaļa aizsarga bloku pistolē un pievelciet.
26 ti29242a b.
Sprauslas uzgalis ir jāiestumj līdz galam uzgaļa aizsargā. Pagrieziet sprauslas uzgali, lai varētu pastumt to uz leju.
3A6765B
Sprauslas uzgaļa aizsērējuma tīrīšana
Lai uzgalis neaizsērētu, ievērojiet turpmāko.
•
Kad aplikatoru neizmanto ilgu laika periodu, nodrošiniet uzgalim mitrumu un veiciet darbības, kas norādītas sadaļā
Spiediena samazināšanas procedūra ,
•
Sprauslas uzgalim jābūt tīram, un uz tā nedrīkst būt materiāls.
Iedarbin ā šana – bezgaisa
2.
Pēc tam pagrieziet sprauslas uzgali atpakaļ izsmidzināšanas pozīcijā. Ieslēdziet aplikatoru. Izsmidziniet pārbaudes pārklājumu.
IZSMIDZINĀŠANA ti11715a
1.
Pagrieziet sprauslas uzgali aizsērējuma tīrīšanas pozīcijā. Pavērsiet aplikatoru pret zemi un ieslēdziet aplikatoru. Kad aizsērējums ir iztīrīts, izslēdziet aplikatoru.
AIZSĒRĒJUMA TĪRĪŠANA ti11714a ti11793a
PIEZĪME: Ja, veicot izsmidzināšanu, aplikatoru neizmanto ilgu laiku, notīriet izsmidzinātāju vai nodrošiniet uzgalim mitrumu, to ievietojot ūdenī vai aptinot ar mitru auduma gabalu.
Tas samazina iespējamību, ka materiāls pistolē izžūs un sabojās pistoli.
ti11794a
3A6765B 27
Iedarbin ā šana – ar gaisu
Iedarbināšana – ar gaisu
Lai veiktu sākotnējo uzpildi bez izplūdes
Veiciet iedarbināšanas procedūru katru reizi, kad iedarbināt izsmidzinātāju pirmo reizi pēc tā tīrīšanas vai glabāšanas.
1.
Veiciet
Spiediena samazināšanas procedūra , 19. lpp.
2.
Lai nerastos aizsprostojums, piepildiet materiāla tvertni ar šļūtenes eļļošanas vielu. Skatiet sadaļu
Šļūtenes eļļošanas vielas sajaukšanas instrukcijas ,
18. lpp.un izpildiet sākotnējās uzpildes
instrukcijas. Izsūknējiet visu eļļošanas vielu cauri šļūtenei atpakaļ spainī, pēc tam turpiniet veikt materiāla sākotnējo uzpildi.
atsperes, izņemiet šļūteni un lejiet ūdeni izplūdē. Ieslēdziet iekārtai „plūsmas režīmu” un pagrieziet spiediena regulēšanas pogu pulksteņrādītāju kustības virzienā, līdz no sūkņa izplūdes izplūst materiāls. Pagrieziet spiediena regulēšanas pogu pretēji pulksteņrādītāju kustības virzienam, līdz tas vairs neplūst, un pievienojiet materiāla šļūteni. Pievienojiet sagatavošanas vārstu, ja tāds ir, pie izplūdes, pēc tam pievienojiet materiāla šļūteni. Atveriet sagatavošanas vārstu un lēnām pagrieziet spiediena regulēšanas pogu pulksteņrādītāju kustības virzienā, līdz no sagatavošanas vārsta izplūst materiāls.
Aizveriet sagatavošanas vārstu un ļaujiet
šļūtenei piepildīties (sagatavošanas vārstu var iegādāties atsevišķi).
Ja jāsmidzina liela izmēra piemaisījumi, izmantojiet gumijas ieplūdes lodīti ar atsperi un tērauda izplūdes lodīti ar atsperi.
3.
Piepildiet tvertni ar sajaukto tekstūras materiālu.
Ieplūdes atspere
Gumijas ieplūdes lodīte
Izplūdes atspere
Tērauda izplūdes lodīte
PIEZĪME: Ja sūknī rodas aizsprostojums, izņemiet izplūdes atsperi un darbiniet sūkni bez tās.
PIEZĪME: Veicot materiāla sākotnējo uzpildi, ļaujiet atlikušajai šļūtenes eļļošanas vielai ieplūst spainī, līdz sāk izplūst materiāls.
28 3A6765B
4.
Veiciet sūkņa sākotnējo uzpildi.
a.
Ievietojiet materiāla šļūteni tvertnē.
Iedarbin ā šana – ar gaisu d.
Kad no materiāla šļūtenes plūst vienmērīga plūsma, darbiniet sūkni vēl 30 sekundes.
b.
Pagrieziet iesl./izsl. slēdzi ieslēgšanas pozīcijā.
ti11697a e.
Pagrieziet iesl./izsl. slēdzi izslēgšanas pozīcijā.
c.
Novietojiet sūkņa režīma slēdzi pozīcijā uz leju. Pagrieziet spiediena regulatora pogu pulksteņrādītāju kustības virzienā par 1/4 apgriezienu.
3A6765B 29
Iedarbin ā šana – ar gaisu, izmantojot STX pistoli
Iedarbināšana – ar gaisu, izmantojot STX pistoli
1.
Iestatiet gaisa adatvārstu zemā iestatījumā.
Pievienojiet aplikatoru materiāla šļūtenei.
Pievienojiet signāla vada savienotāju pie roktura, pēc tam pie gaisa šļūtenes.
3.
Turiet aplikatoru virs materiāla tvertnes un ieslēdziet aplikatoru.
4.
Pagrieziet spiediena regulēšanas pogu līdz ir sasniegts materiāla nepieciešamais padeves ātrums. Darbiniet 15 sekundes.
2.
Novietojiet sūkņa režīma slēdzi vidējā pozīcijā sūkņa tālvadībai.
30 3A6765B
Iedarbin ā šana – ar gaisu, izmantojot STX pistoli
5.
Izsmidzināšanas beigās atlaidiet mēlīti.
Šķidruma plūsmas ceļš paliks atvērts, mazinot spiedienu.
6.
Kad spiediens ir samazināts, nospiediet mēlītes bloķēšanas pogu, lai aizvērtu
šķidruma plūsmas ceļu.
8.
Noregulējiet gaisa adatvārstu un/vai izvēlieties cita izmēra sprauslu (4–12mm), lai iegūtu vajadzīgo rezultātu.
7.
Izsmidziniet pārbaudes pārklājumu.
Pavērsiet aplikatoru pret grīdu. Ieslēdziet gaisa vārstu. Ieslēdziet aplikatoru un veiciet uzklāšanu uz paredzētās virsmas.
9.
Ja vajadzīgais raksts ir vēdekļa veida, izņemiet sprostgredzenu un mezglam pievienojiet adaptera korpusu, disku un fiksācijas uzgriezni.
3A6765B
10. Vajadzīgajam rezultātam izvēlieties citu disku (W4 - WXL).
31
Ekspluat ā cija
Ekspluatācija
Sistēma ir aprīkota ar termoaizsardzību, kas automātiski izslēdz sistēmu pārkaršanas gadījumā. Lai samazinātu ķermeņa ievainojumu risku sistēmas negaidītas ieslēgšanās dēļ, vienmēr pagrieziet iesl./izsl. slēdzi izslēgšanas pozīcijā.
Aplikatora gaisa pievades savienojumam var pievienot ārējo gaisa kompresoru. Tas var noderēt, ja jāuzklāj dekoratīvs vai grūti izsmidzināms materiāls.
ti11848a
Ja sistēmā rodas pārmērīgs spiediens, tas var izraisīt sastāvdaļu saplīšanu un nopietnu traumu. Lai samazinātu pārmērīga spiediena risku sistēmā:
•
Neizmantojiet kompresoru, kura izvades spiediens ir lielāks par 0,86 MPa, 8,6 bāri
(125 psi).
Sistēmu piegādā kopā ar šādām šļūtenēm:
T-Max 506:
•
Šķidruma šļūtene: 5 m ar 25 mm iekšējo diam. un 3 m ar 19 mm iekšējo diam.
T-Max 657:
•
Šķidruma šļūtene: 10 m ar 25 mm iekšējo diam. un 3 m ar 19 mm iekšējo diam.
T-Max 6912:
•
Šķidruma šļūtene: 5 m, 10 m, 15 m,
30 m ar 25 mm iekšējo diam. un 3 m ar 19 mm iekšējo diam.
•
Gaisa šļūtene: ja iespējams, 18 m vai
33 m.
Šļūtenes izmantošana
Vienmēr pievienojiet šļūteni ar 25 mm iekšējo diametru pie sūkņa izplūdes. Šķidruma šļūtenes maksimālo garumu var pagarināt ar citām
šļūtenēm:
•
Izmantojiet īsāko šķidruma šļūtenes garumu, kas nepieciešams izsmidzināšanai
(25 mm x 5 m).
•
Nevajadzīgi liels šļūtenes garums samazina izsmidzinātāja veiktspēju.
•
Šķidruma šļūtenes maksimālais garums:
T-Max 506:
•
15 m šļūtene ar 25 mm iekšējo diametru vai 10 m šļūtene ar 25 mm iekšējo diametru + 3 m šļūtene ar
19 mm iekšējo diametru
T-Max 657:
•
30 m šļūtene ar 25 mm iekšējo diametru vai 25 m šļūtene ar 25 mm iekšējo diametru + 3 m šļūtene ar
19 mm iekšējo diametru
PIEZĪME:
T-Max 6912:
•
30 m šļūtene ar 25 mm iekšējo diametru un 3 m šļūtene ar 19 mm iekšējo diametru.
PIEZĪME: Izmantojiet tikai vienu 3 m šļūteni ar 19 mm iekšējo diametru. Nepārsniedziet
1000 psi. Lietošanas temperatūras diapazons ir
-18 - 82 °C (0 - 180 °F). Visas ar iekārtu piegādātās
šļūtenes paredzētas tikai materiāliem uz ūdens bāzes.
32 3A6765B
Tīrīšana
Uzglabāšana īsāka par 24 stundām
T ī r ī šana
4.
Notīriet tvertnes malas līdz materiāla sākšanās līmenim. Pārsedziet materiālu tvertnē ar tvertnes materiāla pārsegu.
1.
Veiciet darbības, kas norādītas sadaļā
Spiediena samazināšanas procedūra ,
2.
Noņemiet aplikatoru. Nodrošiniet aplikatoram mitrumu, to ievietojot ūdenī vai aptinot ar mitru auduma gabalu.
5.
Atvienojiet sūkni no tvertnes.
3.
Noņemiet šļūteni un savienojiet kopā tās galus.
ti11732a ti11731a
3A6765B 33
T ī r ī šana
6.
Ievietojiet tvertnes aizbāzni. ti11711a
7.
Uz sūkņa ieplūdes uzlieciet vāciņu.
Uzglabāšana garāka par 24 stundām
1.
Veiciet darbības, kas norādītas sadaļā
Spiediena samazināšanas procedūra ,
2.
Izslēdziet gaisa padevi, ja veicat izsmidzināšanu ar gaisu. Noņemiet aplikatoru no materiāla šļūtenes.
Notīriet aplikatoru.
ti11850a
8.
Uz sūkņa izplūdes uzlieciet vāciņu
(var iegādāties atsevišķi).
3.
Pagrieziet spiediena regulēšanas pogu pulksteņrādītāju kustības virzienā un izsūknējiet neizmantoto tekstūras materiālu no tvertnes un šļūtenes.
34 3A6765B
4.
Iekasiet palikušo tekstūras materiālu no tvertnes sūknī un iesūknējiet izsmidzinātājā.
T ī r ī šana
7.
Ievietojiet divas mitras tīrīšanas lodītes sūkņa izplūdē. Pievienojiet materiāla
šļūteni sūkņa izplūdei.
8.
Piepildiet materiāla tvertni ar ūdeni un notīriet tvertnes iekšpusi.
5.
Pagrieziet sūkņa vadības kloķi izslēgšanas pozīcijā.
9.
Pagrieziet spiediena regulēšanas pogu pulksteņrādītāju kustības virzienā un sāciet sūknēšanu.
6.
Atvienojiet materiāla šļūteni no sūkņa izplūdes.
3A6765B 35
T ī r ī šana
10. Darbiniet sūkni, līdz tīrīšanas lodītes iznāk no materiāla šļūtenes. Turiet materiāla
šļūteni cieši, kamēr lodītes pa to pārvietojas. Šļūtenē var palielināties spiediens, un šļūtene var sākt raustīties.
Saglabājiet tīrīšanas lodītes.
13. Pagrieziet spiediena regulēšanas pogu pulksteņrādītāju kustības virzienā un sāciet sūknēšanu.
11. Pagrieziet spiediena regulēšanas pogu sūkņa izslēgšanas pozīcijā.
14. Darbiniet sūkni, līdz no aplikatora plūst tīrs ūdens. Turpiniet, līdz tvertne iztukšojas.
12. Pievienojiet aplikatoru materiāla šļūtenei.
15. Ja nepieciešams, pielejiet vēl ūdeni un atkārtojiet 13 – 14. darbību.
PIEZĪME: Ja skalojat ar ūdeni, izskalojiet vēlreiz ar līdzekli Pump Armor, lai uzklātu aizsargkārtiņu pret sasalšanu vai koroziju.
36 3A6765B
16. Pagrieziet spiediena regulēšanas pogu sūkņa izslēgšanas pozīcijā.
T ī r ī šana
19. Ar birsti notīriet aplikatorus, sprauslas uzgaļus un aizsargu.
17. Atvienojiet sūkni no tvertnes.
18. Izskalojiet tvertni ar ūdeni. Notīriet un ievietojiet ūdens notecināšanas aizbāzni.
3A6765B 37
T ī r ī šana
20. Ar gaisa sprauslu tīrītāju notīriet sacietējušo materiālu no aplikatora sprauslām.
IEV Ē R Ī BAI
Neizmantojiet gaisa sprauslu tīrītāju, lai notīrītu aplikatora pretvārstu un sprauslas uzgali. Ja tā dara, var sabojāt abas sastāvdaļas.
ti11811a ti11847a
38 3A6765B
Probl ē mu nov ē ršana
Problēmu novēršana
1.
Pirms pārbaudes vai remonta veikšanas
izpildiet Spiediena samazināšanas procedūra , 19. lpp.
2.
Pirms iekārtas izjaukšanas pārbaudiet visas iespējamās kļūmes un to iemeslus.
Motors nedarbojas
Problēma
Pamata problēmas ar šķidruma spiedienu
Pamata mehāniskās problēmas
Cēlonis Risinājums
Spiediena regulatora pogas iestatījums. Motors nedarbosies, ja iestatīta minimālā vērtība (līdz galam pretēji pulksteņrādītāju kustības virzienam).
Sprauslas uzgalis vai šķidruma filtrs var būt nosprostots.
Lēni palieliniet spiediena iestatījumu, lai redzētu, vai motors iedarbojas.
Samaziniet spiedienu un iztīriet aizsērējumu vai filtru; skatiet atsevišķu pistoles vai uzgaļa instrukciju rokasgrāmatu.
Sūkņa režīma slēdzis nav pareizā pozīcijā (6912).
Novietojiet sūkņa režīma slēdzi lietošanai pareizā pozīcijā.
Uz augšu: spiediena režīms
Vidū: tālvadība
Uz leju: plūsmas režīms
Veidojas spiediens, bet materiāls neizplūst.
Sasalusi vai sacietējusi krāsa.
Virzuļa sūkņa klaņa tapa. Tapai jābūt pilnībā iespiestai klanī, bet fiksatora atsperei stingri jāturas rievā vai sūkņa tapā.
Motors. Kad iekārta ir atvienota no jaudas padeves, noņemiet piedziņas korpusa mezglu.
Mēģiniet pagriezt ventilatoru ar roku.
Veiciet darbības, kas norādītas sadaļā
Spiediena samazināšanas procedūra , 19. lpp.
Pārbaudiet, vai aplikatorā, šļūtenē un sūknī nav aizsprostojuma. Var būt nepieciešams izņemt izplūdes atsperi, ja sūknī atkārtoti rodas aizsprostojums.
Ja ūdens vai ūdens emulsijas krāsa izsmidzinātājā sasalusi, atkausējiet izsmidzinātāju. Novietojiet izsmidzinātāju siltā vietā, lai tas atkustu. Nedarbiniet izsmidzinātāju, līdz tas nav pilnīgi atkusis. Ja krāsa izsmidzinātājā sacietējusi (izžuvusi), nomainiet sūkņa blīvējumus. Skatiet sadaļu
Iespiediet tapu savā vietā un nostipriniet ar fiksatora atsperi.
Nomainiet motoru, ja ventilators negriežas.
3A6765B 39
Probl ē mu nov ē ršana
Problēma
Pamata problēmas ar elektrību
Cēlonis Risinājums
Motora vadības panelis. Panelis izslēdzas un rāda kļūdas kodu.
Elektriskā barošana. Voltmetra mērījumam jābūt: „210-255 V AC” —
220-240 V maiņstr. modeļiem;
„85-130 V AC” — 100-120 V maiņstr. modeļiem.
Skatīt Vadības paneļa diagnostika
Atiestatiet ēkas ķēdes pārtraucēju; nomainiet ēkas drošinātāju.
Izmēģiniet citu kontaktrozeti.
Pagarinātājs. Pārbaudiet pagarinātāja nepārtrauktību, izmantojot voltmetru.
Nomainiet pagarinātāju.
Nomainiet barošanas padeves vadu.
Izsmidzinātāja barošanas padeves vads. Pārbaudiet, vai nav bojāta izolācija vai pārrauti vadi.
Motora vadi ir stingri pieskrūvēti un pareizi salāgoti.
Nomainiet vaļīgās spailes; iežņaudziet spailēs vadus. Pārliecinieties, vai spailes ir stingri pievienotas.
Notīriet shēmas paneļa spailes.
Drošā veida pievienojiet vadus.
Iesl./izsl. slēdzis Pievienojiet voltmetru starp L1 un L2 spaili iesl./izsl. slēdzī.
Pievienojiet kontaktligzdai un ieslēdziet izsmidzinātāju.
Voltmetra mērījumam jābūt:
„210-255 V AC” — 220-240 V modeļiem;
„85-130 V AC” — 100-120 V modeļiem.
Nomainiet iesl./izsl. slēdzi.
Pārbaudiet, vai spailes nav bojātas vai vaļīgas.
Nomainiet bojātās spailes un cieši pievienojiet.
Motors ir karsts un darbojas ar pārtraukumiem
Problēma
Motors ir karsts un darbojas ar pārtraukumiem.
Cēlonis Risinājums
Pārbaudiet, vai izsmidzinātājs nav darbojies ar augstu spiedienu un mazu uzgali, jo tas rada mazus motora apgriezienus un pārmērīgu karstumu.
Samaziniet spiediena iestatījumu vai izmantojiet lielāku uzgali.
Pārliecinieties, vai apkārtējā temperatūra vietā, kur atrodas izsmidzinātājs, nepārsniedz 32 ° C
(90°F) un izsmidzinātājs neatrodas tiešos saules staros.
Ja iespējams, pārvietojiet izsmidzinātāju ēnainā, vēsākā vietā.
40 3A6765B
Probl ē mu nov ē ršana
Maza vai mainīga izvade
Zema izvade
Problēma
Mainīga izvade
3A6765B
Cēlonis Risinājums
Izdilis sprauslas uzgalis.
Pārbaudiet, vai sūknis neturpina gājienus, kad aplikators ir izslēgts.
Aizsērējis filtrs (ja uzstādīts papildu filtrs).
Materiāla padeve.
Vaļīgi savienojumi.
Veiciet sadaļā Spiediena samazināšanas procedūras brīdinājums norādītās darbības, pēc tam nomainiet uzgali. Skatiet pistoles vai uzgaļa rokasgrāmatu.
Veiciet sūkņa apkopi. Pārbaudiet, vai nav nodilis vai nosprostojies virzulis vai ieplūdes vārsts.
Samaziniet spiedienu. Pārbaudiet un iztīriet filtru.
Nomainiet pret šļūteni, kas ir īsāka par norādīto maksimālo garumu.
Materiāla šļūtenes garums Lielāks šļūtenes garums samazina izsmidzinātāja veiktspēju.
Sūkņa tvertnes adaptera savienojumi.
Elektriskās barošanas pārbaude ar voltmetru.
Voltmetra mērījumam jābūt:
„210-255 V AC” — 220-240 V maiņstr. modeļiem;
„85-130 V AC” — 100-120 V maiņstr. modeļiem. Pazemināts spriegums samazina izsmidzinātāja veiktspēju.
Pievelciet vaļīgus savienojumus. Nomainiet sūkņa tvertnes adapteru, ja tas ir caurs vai sasprēgājis.
Atiestatiet ēkas ķēdes pārtraucēju; nomainiet ēkas drošinātāju. Salabojiet elektrisko kontaktrozeti vai izmēģiniet citu kontaktrozeti.
Pareizajam pagarinātāja izmēram jābūt vismaz 2,05 mm
2
(12 AWG) un garumam ne lielākam par 90 m (295 pēdas).
Garāks pagarinātājs samazina izsmidzinātāja veiktspēju.
Nomainiet ar pareizu, iezemētu pagarinātāju.
Vadi no motora uz spiediena regulēšanas shēmas plati ir bojāti vai vaļīgi, vai kļuvuši vaļīgi vadu savienotāji. Apskatiet, vai uz vadu izolācijas vai izvadspailēm nav pārkaršanas pazīmes.
Pārliecinieties, ka spaiļu zari ir centrēti un stingri ievietoti kontaktligzdās. Nomainiet vaļīgās spailes vai bojātos vadus. Stingri pievienojiet vietā spailes.
Zems strūklas spiediens.
Pagrieziet spiediena regulatora pogu līdz galam pulksteņrādītāju kustības virzienā.
Pārliecinieties, ka spiediena vadības poga ir pareizi uzstādīta un to var griezt līdz galam pulksteņrādītāju kustības virzienā. Uzstādiet jaunu spiediena regulatoru. Pārbaudiet sūkņa vadības režīmu. Ja izmanto vidējo pozīciju, sūkņa spiediens ir lidz 600 psi.
Atkārtoti piepildiet tvertni un veiciet sūkņa sākotnējo uzpildi.
Nostipriniet; ja nepieciešams, apstrādājiet vītnes ar vītņu blīvētāju vai blīvēšanas lenti.
Nepareizs ieplūdes vārsta lodītes un virzuļa lodītes novietojums.
Noplūde ap atveres blīvslēgu var norādīt, ka ir nodiluši vai bojāti blīvējumi.
Bojāts sūkņa stienis.
Izņemiet ieplūdes vārstu un virzuļa vārstu un notīriet. Pārbaudiet, vai lodītēs un ligzdās nav ieplaisājumu vai aizsprostojumu; nomainiet,
ja nepieciešams. Skatiet 58. lpp. Pirms
lietošanas iztīriet tvertni, lai noņemtu daļiņas, kas var aizsprostot sūkni. Nomainiet lodīti pret gumijas ieplūdes lodīti (6912).
Nomainiet blīvējumu. Skatiet 58. lpp.
Pārbaudiet arī virzuļa vārsta ligzdu – vai tur nav sacietējusi krāsa vai nav ierobījumi – un nomainiet, ja tas nepieciešams.
Salabojiet sūkni.
41
Probl ē mu nov ē ršana
Problēma Cēlonis
Motors darbojas, bet sūknis neizdara gājienus Sūkņa tapa bojāta vai pazudusi.
Klaņa mezgls ir bojāts.
Zobrati vai piedziņas korpuss.
Risinājums
Nomainiet sūkņa tapu, ja tā pazudusi.
Pārbaudiet, vai fiksatora atspere atrodas pilnīgi rievā visapkārt klanim.
Nomainiet klaņa mezglu.
Pārbaudiet, vai nav piedziņas korpusa mezgla vai zobratu bojājumu un, ja nepieciešams, nomainiet.
Elektrības īsslēgums
IEV Ē R Ī BAI
Ja kādā motora spēka ķēdes daļā radīsies īsslēgums, tas liks vadības ķēdei pārtraukt izsmidzinātāja darbību. Pirms vadības paneļa pārbaudes un noņemšanas pareizi diagnosticējiet un izlabojiet īsslēgumus.
Problēma
Ēkas ķēdes pārtraucējs atslēdzas, kad izsmidzinātājs tiek ieslēgts.
Ēkas ķēdes pārtraucējs atslēdzas, kad izsmidzinātāja vads tiek iesprausts kontaktrozetē un izsmidzinātājs vēl NAV ieslēgts.
Cēlonis Risinājums
Elektrības vadiem bojāta izolācija, un bojātas vai vaļīgas spailes.
Arī vadi starp spiediena regulēšanu un motoru.
Salabojiet vai nomainiet bojātos vadus vai spailes. Cieši pievienojiet atpakaļ visus vadus.
Nomainiet motoru.
Īsslēgums motora armatūrā.
Sadedzināti motora tinumi.
Diagnostikas veikšana motora vadības panelī. Ja nepieciešams, nomainiet ar derīgu paneli.
Nomainiet ar jaunu motora vadības paneli.
Kāda no pamata problēmām ar
elektrību, kas norādītas 41. lpp.
Bojāti vai saspiesti vadi spiediena regulēšanā.
Veiciet vajadzīgās procedūras.
Nomainiet bojātās daļas.
Izsmidzinātājs pārtrauc darboties pēc 5 līdz 10 minūtēm.
Kāda no pamata problēmām ar elektrību.
Veiciet vajadzīgās procedūras.
Elektriskās barošanas pārbaude ar voltmetru.
Voltmetra mērījumam jābūt:
„210-255 V AC” — 220-240 V maiņstr. modeļiem;
„85-130 V AC” — 100-120 V maiņstr. modeļiem.
Ja spriegums ir pārāk liels, nedarbiniet izsmidzinātāju, kamēr spriegums nav pareizs.
42 3A6765B
Remonts
Remonts
Vadības paneļa diagnostika
1.
Veiciet darbības, kas norādītas sadaļā
Spiediena samazināšanas procedūra ,
PIEZĪME: Neļaujiet izsmidzinātājam paaugstināt
šķidruma spiedienu laikā, kad nav ievietots spiediena regulators. Lietojot testa spiediena regulatoru, atstājiet sūkņa izplūdi atvērtu.
2.
Skatiet displeja paziņojumus, kas norādīti
šajā tabulā.
3.
Vērojiet gaismas diodes darbību un skatiet darbības izskaidrojumu tālāk redzamajā tabulā.
Displejs
Vadības paneļa statusa gaismas diode mirgo Izsmidzinātāja darbība Kāds statuss Kādas darbības veicamas
Nav Nemirgo Izsmidzināšana tiek pārtraukta.
Barošana nav padota.
Izsmidzinātājam jābūt zem spiediena.
Jaudas zudums.
Pārbaudiet barošanas avotu.
Pirms aprīkojuma pārbaudes vai apkopes veiciet darbības, kas aprakstītas sadaļā
Spiediena samazināšanas procedūra , 19. lpp..
Neveiciet nekādas darbības.
psi/bāri/MPa
E=02
02. KODS
E=03
03. KODS
E=04
04. KODS
E=05
05. KODS
Vienreiz Izsmidzinātājs ir zem spiediena.
Barošana ir ieslēgta. (Spiediens mainās, mainoties uzgaļa izmēram un spiediena regulatora iestatījumam.)
Parasta darbība.
Divas reizes pēc kārtas.
Trīs reizes pēc kārtas.
Četras reizes pēc kārtas.
Piecas reizes pēc kārtas.
Izsmidzinātājs var turpināt darboties. Barošana ir ieslēgta.
Izsmidzinātājs izslēdzas, un gaismas diode turpina mirgot trīs reizes atkārtoti
Izsmidzinātājs nedarbojas.
Izsmidzinātājs neiedarbojas vai apstājas, un gaismas diode turpina mirgot piecas reizes atkārtoti.
Barošana ir ieslēgta.
Zūd spiediens.
Spiediens lielāks par
103 bāriem, 10,3 MPa
(1500 psi), vai bojāts spiediena regulators.
Kļūme spiediena regulatorā, vai tā nav.
Nomainiet motora vadības paneli vai spiediena regulatoru.
Vadības panelis ir atklājis vairākus impulssprieguma viļņus.
Kļūme motorā.
Pārbaudiet spiediena regulatora savienojumu.
Atveriet noplūdes vārstu.
Izsmidzinātājā esošo spiediena regulatoru aizvietojiet ar jaunu spiediena regulatoru. Ja izsmidzinātājs darbojas, nomainiet spiediena regulatoru.
Pārbaudiet sprieguma slēdzi un pārliecinieties, ka sprieguma iestatījums atbilst izmantotajam spriegumam.
Izslēdziet izsmidzinātāju un atvienojiet barošanu. Atrodiet piemērotu sprieguma padevi, lai nepieļautu elektronikas bojājumus.
Pārbaudiet, vai nav bloķēts rotors, īsslēgumi tinumos vai atvienots motors. Salabojiet vai nomainiet bojātās daļas.
3A6765B 43
Remonts
Displejs
E=06
06. KODS
08. KODS
10. KODS
12. KODS
15. KODS
16. KODS
17. KODS
- - -
Vadības paneļa statusa gaismas diode mirgo Izsmidzinātāja darbība Kāds statuss Kādas darbības veicamas
Sešas reizes pēc kārtas.
Izsmidzinātājs apstājas, un gaismas diode mirgo sešas reizes atkārtoti.
Barošana ir ieslēgta.
Astoņas reizes pēc kārtas.
Izsmidzinātājs nedarbojas.
Motors ir pārāk karsts, vai ir bojājums motora termiskajā ierīcē.
Pārāk zems elektropadeves spriegums.
Ļaujiet izsmidzinātājam atdzist.
Ja izsmidzinātājs darbojas pareizi, tad, kad tas atdzisis, pārbaudiet motora ventilatora darbību un gaisa plūsmu.
Novietojiet izsmidzinātāju vēsā vietā. Ja izsmidzinātājs nedarbojas, kad tas ir atdzisis, un turpina mirgot sešas reizes atkārtoti, nomainiet motoru.
Izslēdziet izsmidzinātāju un atvienojiet barošanu.
Atvienojiet aprīkojumu, kas izmanto to pašu ķēdi. Atrodiet piemērotu sprieguma padevi, lai nepieļautu elektronikas bojājumus.
Desmit reizes pēc kārtas.
Izsmidzinātājs nedarbojas.
Divpadsmit reizes pēc kārtas.
Piecpadsmit reizes pēc kārtas.
Sešpadsmit reizes pēc kārtas.
Septiņpadsmit reizes pēc kārtas.
Izsmidzinātājs nedarbojas.
Izsmidzinātājs nedarbojas.
Izsmidzinātājs nedarbojas.
Izsmidzinātājs nedarbojas.
Barošana ir ieslēgta.
Pārkarsis vadības panelis.
Pārliecinieties, ka motora gaisa ievade nav bloķēta. Pārbaudiet, vai nav bojāts ventilators.
Pārbaudiet, vai vadības panelis ir pareizi pievienots aizmugures platei un barošanas sistēmas sastāvdaļas ir apstrādātas ar vadītspējīgu termopastu.
Nomainiet vadības paneli.
Nomainiet motoru.
Izslēdziet un ieslēdziet barošanu.
Iespējota strāvas pārslodzes aizsardzība.
Motora savienojuma problēma.
Vadība nesaņem motora pozīcijas sensora signālu.
Atklāts nepareizs elektroenerģijas spriegums.
Izslēdziet izsmidzinātāju un atvienojiet barošanu. Noņemiet motora apvalku. Atvienojiet motora vadību un pārbaudiet, vai nav bojāti savienotāji.
Izslēdziet barošanu. Atvienojiet motora pozīcijas sensoru un pārbaudiet, vai nav bojāti savienotāji. Pievienojiet sensoru. Ieslēdziet barošanu.
Ja problēma saglabājas, nomainiet motoru.
Pārbaudiet sprieguma slēdzi un pārliecinieties, ka sprieguma iestatījums atbilst izmantotajam spriegumam.
Izslēdziet izsmidzinātāju un atvienojiet barošanu. Atrodiet piemērotu sprieguma padevi, lai nepieļautu elektronikas bojājumus.
Spiediens mazāks par
4,1 bāriem, 41 MPa
(60 psi)
Palieliniet spiedienu, ja nepieciešams. Noplūdes vārsts var būt atvērts.
44 3A6765B
Vadības paneļa demontēšana 506/657
1.
Veiciet darbības, kas norādītas sadaļā
Spiediena samazināšanas procedūra ,
19. lpp. Atvienojiet barošanas vadu no
tīkla, lai pārtrauktu jaudas padevi.
2.
Atvienojiet sūkni no tvertnes.
Remonts
3.
Izskrūvējiet četras skrūves un noņemiet motora pārsegu.
3A6765B
4.
Izskrūvējiet četras skrūves un noņemiet vadības paneļa pārsegu. Atvienojiet displeju no vadības paneļa.
ti11854a
45
Remonts
5.
Skatiet sadaļu Vadojuma shēma 81. lpp.
Atskrūvējiet skrūvi. Atvienojiet zemējuma, zilo un brūno vadu.
8.
Izņemiet iesl./izsl. slēdža kārbu.
ti11853a
6.
Atvienojiet strāvas vadu no vadības kārbas.
9.
Atvienojiet melno vadu, kas atrodas starp vadības paneli un filtra paneli.
7.
Izskrūvējiet filtra paneļa skrūves.
10. Izņemiet filtra paneli no vadības kārbas.
ti11856a
46 3A6765B
11. Izskrūvējiet skrūvi no vadības kārbas apakšdaļas.
Remonts
Vadības paneļa montēšana
506, 657
1.
Pieskrūvējiet vadības paneli ar četrām skrūvēm.
409 ti11864a
12. Atvienojiet motora (A), termorezistora (B), potenciometra (C) un regulatora (D) savienojumus. Izņemiet starpgredzenu (E).
E
A
C ti11863a
2.
Pievienojiet motora (A), termorezistora (B), potenciometra (C) un regulatora (D) savienojumus. Atlieciet atpakaļ starpgredzenu (E).
B
E
A
C
D
B ti11862a
13. Izskrūvējiet četras skrūves un noņemiet vadības paneli.
D ti11862a
3.
Ieskrūvējiet skrūvi vadības kārbas apakšdaļā.
ti11863a ti11864a
3A6765B 47
Remonts
4.
Ieņemiet filtra paneli vadības kārbā.
7.
Izskrūvējiet filtra paneļa skrūvi.
412
5.
Pievienojiet melno vadu, kas atrodas starp vadības paneli un filtra paneli.
ti11856a
8.
Pievienojiet strāvas vadu vadības kārbai.
6.
Ieņemiet iesl./izsl. slēdža kārbu.
9.
Skatiet sadaļu Vadojuma shēma
Pievienojiet zemējuma, zilo un brūno vadu.
Ieskrūvējiet skrūvi.
ti11853a
48 3A6765B
10. Pieslēdziet displeju vadības kārbai.
Pieskrūvējiet vadības pārsegu ar četrām skrūvēm.
Remonts
Vadības paneļa demontēšana 6912
ti11854a
11. Pieskrūvējiet motora pārsegu ar četrām skrūvēm.
1.
Veiciet darbības, kas norādītas sadaļā
Spiediena samazināšanas procedūra ,
19. lpp. Atvienojiet barošanas vadu no
tīkla, lai pārtrauktu jaudas padevi.
2.
Atvienojiet sūkni no tvertnes.
ti11737a
3A6765B 49
Remonts
3.
Izskrūvējiet četras skrūves un noņemiet motora pārsegu.
4.
Izskrūvējiet četras skrūves un atveriet pārsegu.
5.
Izskrūvējiet divas skrūves un izņemiet filtra paneli un strāvas stipruma slēdzi.
50 3A6765B
6.
Skatiet sadaļu
Atvienojiet režīma slēdža (dzeltens un melns), spiediena regulatora, potenciometra, strāvas stipruma slēdža, gaismas diožu displeja filtra paneļa
(melns, zils) savienojumus.
Noņemiet priekšējo pārsegu.
Remonts
7.
Atvienojiet motora vadus, termoslēdzi un motora Holla devēju/ kodētāja sensoru.
Izņemiet starpgredzenu.
8.
Izskrūvējiet divas skrūves no vadības kārbas aizmugures un izņemiet kārbu.
Vadības paneļa montēšana
6912
1.
Pieskrūvējiet vadības kārbu ar divām skrūvēm.
3A6765B 51
Remonts
2.
Pievienojiet motora vadus, termoslēdzi un motora Holla devēju/ kodētāja sensoru.
Atlieciet atpakaļ starpgredzenu.
4.
Pieskrūvējiet filtra paneli vadības kārbā ar divām skrūvēm. Pievienojiet strāvas stipruma slēdzi.
3.
Skatiet sadaļu Vadojuma shēmas 82. lpp.
Pievienojiet režīma slēdža (dzeltens un melns), spiediena regulatora, potenciometra, strāvas stipruma slēdža, gaismas diožu displeja filtra paneļa
(melns, zils) savienojumus.
5.
Aizveriet pārsegu un ieskrūvējiet četras skrūves.
52 3A6765B
6.
Pieskrūvējiet motora pārsegu ar četrām skrūvēm.
Remonts
7.
Pievienojiet sūkni pie tvertnes.
3A6765B 53
Remonts
Sūkņa demontēšana
1.
Veiciet darbības, kas norādītas sadaļā
Spiediena samazināšanas procedūra ,
19. lpp. Atvienojiet barošanas vadu no
tīkla, lai pārtrauktu jaudas padevi.
2.
Veiciet procedūru, kas norādīta sadaļā
Uzglabāšana ilgāk par 24 stundām
3.
Atvienojiet sūkni no tvertnes.
4.
Izskrūvējiet četras skrūves un noņemiet motora pārsegu.
54
5.
Izskrūvējiet četras skrūves un noņemiet vadības paneļa pārsegu.
506/657 ti11854a
6912
3A6765B
6.
Atvienojiet spiediena regulatoru no vadības paneļa. Izņemiet spiediena regulatoru un deformācijas atvieglotāju no vadības kārbas.
Remonts
9.
Atskrūvējiet fiksācijas uzgriezni.
7.
Lēni grieziet ventilatora lāpstiņu motorā, līdz klanis atrodas gājiena apakšdaļā.
10. Atskrūvējiet sūkni no gultņa korpusa.
ti11867a
8.
Uzstumiet fiksatora atsperi uz klaņa motora virzienā. Ar skrūvgriezi izstumiet ārā sūkņa tapu.
ti11747a
3A6765B 55
Remonts
Sūkņa montēšana
1.
Izstumiet virzuļa kātu no izplūdes korpusa par 50 – 70 mm (2 – 2,8 collas).
3.
Pieskrūvējiet fiksācijas uzgriezni.
50
-70
m m ti11879a
2.
Skrūvējiet fiksācijas uzgriezni uz sūkņa, līdz uzgrieznis apstājas. Skrūvējiet sūkni uz gultņa korpusa, līdz sūknis apstājas.
Atskrūvējiet sūkni, līdz sūkņa izplūde atrodas 13
°
attālumā no horizontāla līmeņa, bet neveiciet vairāk par vienu pagriezienu.
Ja sūkņa tapa kļūst vaļīga, sūknējot izsmidzinātāja daļas var salūzt. Daļas var tikt aizmestas pa gaisu un var izraisīt nopietnu traumu un īpašuma bojājumus. Pārbaudiet, vai ir pareizi ievietota sūkņa tapa un fiksatora atspere.
4.
Ar skrūvgriezi uzstumiet fiksatora atsperi motora virzienā. Iestumiet iekšā sūkņa tapu. Velciet fiksatora atsperi uz leju pāri sūkņa tapai.
ti11747a
56 3A6765B
5.
Ielieciet spiediena regulatoru un deformācijas atvieglotāju vadības kārbā.
Pieslēdziet spiediena regulatoru vadības kārbai.
Remonts
7.
Pieskrūvējiet motora pārsegu ar četrām skrūvēm.
6.
Pieskrūvējiet vadības pārsegu ar četrām skrūvēm.
506/657
8.
Pievienojiet sūkņa moduli.
6912 ti11854b
3A6765B 57
Remonts
Sūkņa remonts 506/657
5.
Noņemiet blīvslēgu. Izstumiet virzuļa kātu no izplūdes korpusa.
Izjaukšana
PIEZĪME: Var būt vienkāršāk atstāt sūkni pievienotu klanim un gultņa korpusam, ja jātīra un jāpārbauda ir tikai ieplūdes korpuss vai virzuļa vārsts.
1.
Veiciet darbības, kas norādītas sadaļā
Spiediena samazināšanas procedūra ,
19. lpp. Atvienojiet barošanas vadu no
tīkla, lai pārtrauktu jaudas padevi.
2.
Skatiet sadaļu Sūkņa demontēšana ,
3.
Izņemiet spaili un ieplūdes korpusu.
4.
Izņemiet spaili un sūkņa cilindru.
6.
Ievietojiet virzuļa kāta galu skrūvspīlēs un izņemiet virzuļa vārstu (12). Izņemiet virzuļa blīvējumu (16). Pārbaudiet, vai nevienai daļai nav saplaisājumu vai skrāpējumu.
Nomainiet nodilušās vai bojātās daļas, jo tādas daļas var pasliktināt sūkņa veiktspēju.
58 3A6765B
Salikšana
1.
Ievietojiet virzuļa kāta galu skrūvspīlēs.
Uzstādiet jaunu virzuļa blīvi. Grieziet virzuļa vārstu līdz griezes momentam
36,6 N · m (27 pēdas uz mārc.).
Remonts
2.
Uzskrūvējiet blīvslēgu. Pieskrūvējiet ar roku un pēc tam uzsitiet ar skrūvgriezi.
Iestumiet virzuļa kātu izplūdes korpusā.
Izstumiet virzuļa kātu no izplūdes korpusa par 50 – 75 mm ( A ).
3A6765B
A ti11755a
59
Remonts
3.
Uzlieciet spaili uz sūkņa cilindra.
Pieskrūvējiet spaili ar griezes momentu līdz
11,3 N · m (100 collas uz mārc.).
Sūkņa remonts 6912
4.
Uzlieciet spaili uz ieplūdes korpusa.
Pieskrūvējiet spaili ar griezes momentu līdz
11,3 N · m (100 collas uz mārc.).
Izjaukšana
PIEZĪME: Var būt vienkāršāk atstāt sūkni pievienotu klanim un gultņa korpusam, ja jātīra un jāpārbauda ir tikai ieplūdes korpuss vai virzuļa vārsts.
1.
Veiciet darbības, kas norādītas sadaļā
Spiediena samazināšanas procedūra ,
19. lpp. Atvienojiet barošanas vadu no
tīkla, lai pārtrauktu jaudas padevi.
2.
Skatiet sadaļu Sūkņa demontēšana ,
3.
Izņemiet spaili un ieplūdes korpusu.
ti11752a
5.
Skatiet sadaļu
lai uzstādītu sūkni.
4.
Izjauciet ieplūdes vārstu.
60 3A6765B
Remonts
5.
Izņemiet spaili un sūkņa cilindru.
6.
Noņemiet blīvslēgu. Izstumiet virzuļa kātu no izplūdes korpusa. Noņemiet no cilindra kakliņa blīvējumus un ieliktņus. Izmetiet aptveres blīvējumus un ieliktņus.
7.
Ievietojiet virzuļa kāta separatoru skrūvspīlēs un izņemiet virzuļa vārstu.
Izņemiet virzuļa blīvējumu. Noņemiet blīvējumus un ieliktņus no virzuļa kāta.
Pārbaudiet, vai nevienai daļai nav saplaisājumu vai skrāpējumu. Nomainiet nodilušās vai bojātās daļas, jo tādas daļas var pasliktināt sūkņa veiktspēju.
3A6765B 61
Remonts
Salikšana
1.
Ievietojiet virzuļa kāta separatoru skrūvspīlēs. Uzstādiet jaunu virzuļa blīvi.
Grieziet virzuļa vārstu līdz griezes momentam 122 N · m (90 pēdas uz mārc.).
Uzlieciet uz virzuļa vārsta virzuļa blīvgredzenu (ievērojiet novietojumu,
kas norādīts 63. lpp.) un rezerves paplāksni.
Vītnes ir derīgas četrām salikšanas reizēm.
Pēc 4 salikšanas reizēm uzklājiet vītņu blīvētāju uz virzuļa vārsta vītnēm. Uzlieciet ārējo ieliktni uz virzuļa kāta. Uz virzuļa kāta pārmaiņus lieciet gaišās un tumšās starplikas (ievērojiet novietojumu, kas
norādīts 63. lpp.). Ielieciet iekšējo ieliktni.
2.
Uzskrūvējiet blīvslēgu. Pieskrūvējiet ar roku un pēc tam uzsitiet ar skrūvgriezi.
Iestumiet virzuļa kātu izplūdes korpusā.
Izstumiet virzuļa kātu no izplūdes korpusa par 50 – 75 mm ( A ).
62 3A6765B
Remonts
Krusteniskā atsauce / sūkņa lodītes noteikšana 6912
TĒRAUDA
Parasta izmantošana
17Z556
BALTA
CIETA
Liela dilumizturība
17Z648
Var iegādāties atsevišķi
MELNA
CIETA
Izcila dilumizturība
17Z640
Var iegādāties atsevišķi
MELNA
GUMIJA
Liela izmēra piemaisījumi
17Z231
ORANŽS
Tīrīšana
248515
3A6765B 63
Remonts
Motora demontēšana
5.
Izskrūvējiet četras skrūves ar paplāksnēm un noņemiet gultņa korpusu.
1.
Veiciet darbības, kas norādītas sadaļā
Spiediena samazināšanas procedūra ,
Atvienojiet barošanas vadu no tīkla, lai pārtrauktu jaudas padevi.
2.
Noņemiet sūkni. Skatīt
3.
Novietojiet iekārtu ar aizmuguri uz leju.
PIEZĪME: Nenometiet zobratu bloku, ņemot ārā piedziņas korpusu. Zobratu bloks var palikt pievienots motora priekšpuses zvanveida uzgalim vai piedziņas korpusam.
6.
Izskrūvējiet trīs skrūves un noņemiet piedziņas korpusu.
4.
Atbalstiet motora/ piedziņas korpusu un no pamatnes izskrūvējiet divas skrūves.
7.
Izskrūvējiet skrūvi un noņemiet ventilatoru.
64 3A6765B
Motora montēšana
IEV Ē R Ī BAI
Montējot motoru, rūpīgi savietojiet zobratus, lai nesabojātu saderīgās daļas.
1.
Pieskrūvējiet piedziņas korpusu ar trīs skrūvēm.
Remonts
3.
Pieskrūvējiet motoru ar divām skrūvēm.
Grieziet līdz griezes momentam
22,6 – 24,9 N · m (200 – 220 collas uz mārciņu).
2.
Pieskrūvējiet gultņa korpusu ar četrām skrūvēm un paplāksnēm. Grieziet līdz griezes momentam 33,9 – 40,67 N · m
(25 – 30 pēdas uz mārciņu).
4.
Pieskrūvējiet ventilatoru. Grieziet līdz griezes momentam 1,24 – 1,46 N · m
(11 – 13 collas uz mārciņu).
5.
Ievietojiet sūkni. Skatīt
3A6765B 65
Remonts
Pārstrāde un iznīcināšana ekspluatācijas beigās
Produkta darbmūža beigās izjauciet un pārstrādājiet to atbildīgi.
Sagatavošana
•
Veiciet darbības, kas norādītas sadaļā
Spiediena samazināšanas procedūra
.
•
Iztukšojiet un iznīciniet šķidrumus, ievērojot piemērojamos noteikumus.
Izlasiet materiāla ražotāja drošības datu lapu.
Izjaukšana un pārstrāde
•
Izņemiet motorus, shēmas plates, šķidrā kristāla displejus un citas elektroniskās detaļas. Pārstrādājiet atbilstoši piemērojamajiem noteikumiem.
•
Neizmetiet elektroniskās detaļas sadzīves vai komerciālajos atkritumos.
•
Atlikušo izstrādājumu nogādājiet pārstrādes vietā.
66 3A6765B
Piezīmes
Piez ī mes
3A6765B 67
Da ļ as – tvertnes r ā mis
Daļas – tvertnes rāmis
a b
68 3A6765B
Da ļ as – tvertnes r ā mis
Daļu saraksts – rāmis
Ats. Detaļa
Apraksts
1
2
3
19A673 RĀMIS, tvertnes, Tmax
156306 PAPLĀKSNE, plakana
116038 PAPLĀKSNE, viļņveida
4
5
6
7 atspere
119509 RITENIS, pneimatisks
120211 GREDZENS, sprostgredzens,
E formas
19A675 SKAVA, stiprinājuma, tvertnes
129335 SKRŪVE, seššķautņu, robota,
1/4-20 x 2,00
8
9
102040 UZGRIEZNIS, sprostuzgrieznis, sešstūra
25E625 RĀMIS, montāžas, barošanas modulis
10 17N602 RITENIS, pagriežams
11 110963 SKRŪVE, galvskrūve, sešstūra galviņa
12 111040 UZGRIEZNIS, pretuzgrieznis, ieliktnis, neilona, 5/16
13 15C797 SKAVA, pagriežama
14 101566 UZGRIEZNIS, sprostuzgrieznis
15 100004 SKRŪVE, galvskrūve, sešstūra galviņa
16 104430 TAPA, šķelttapa
17 15C799 KLAINIS, spailes
Daudz.
1
2
2
1
4
1
1
1
1
2
2
1
4
9
1
4
1
Ats. Detaļa
Apraksts
18 19A674 SKAVA, virzošā, tvertnes
19 113796 SKRŪVE, ar atloku, sešstūra
20 galviņa
TVERTNE, materiāla
20a 25E541 17 galoni
20b 25E542 25 galoni
21 404533 BULTSKRŪVE, ratiņu
22 112958 UZGRIEZNIS, sešstūra, ar atloku, 3/8-16
23 121313 TAPA, slēgtapa, 1-4 collas
24 111145 KLOĶIS, ar zariem
27 15D306 SPRAUDNIS, adaptera, tvertnes
30 234188 SPAILE, ātrās atlaišanas
31 19A646 SKRĀPIS
32 130878 BULTĀĶIS, 1/4-20 x 1-5/8 vītne
34 15D561 PĀRSEGS, instrumentu paplātes
35 115814 PAPLĀKSNE, plakana, nerūsējošā tērauda
36 551787 SKRŪVE, galvskrūve
37 19A714 KLOĶIS, diska, #10-32 x 0,44
38 120481 UZMAVA, ovāla
39 120483 KABELIS
50 19A748 ETIĶETE, zīmola, Tmax, kreisā
51 19A749 ETIĶETE, zīmola, Tmax, labā
Daudz.
1
4
1
1
1
2
2
1
1
1
4
4
1
2
4
2,5
1
1
1
1
3A6765B 69
Da ļ as – barošanas modulis 506/657
Daļas – barošanas modulis 506/657
70
78. LPP.
74., 75. LPP.
3A6765B
Da ļ as – barošanas modulis 506/657
Daļu saraksts – barošanas modulis 506/657
Ats.
Detaļa
1
5
6
7
2
3
4
8
9
10
11
12
13
14
17
18
19
20
21
22
23
35
36
Apraksts
287234 KORPUSS, piedziņas,
Tmax 506
287235 KORPUSS, piedziņas,
Tmax 657
116192 PAPLĀKSNE, balsta
114672 PAPLĀKSNE, balsta
114699 PAPLĀKSNE, balsta
243951 ZOBRATS, kombinēts
289570 MOTORS
15C753 SKRŪVE, pielāgošanas, sešstūra paplāksnes galviņa
240724 KORPUSS, gultņa
287395 STIENIS, savienojošais
106115 PAPLĀKSNE, atsperpaplāksne
114666 SKRŪVE, galvskrūve, galatslēgas galviņa
19A690 PAMATNE, piedziņas moduļa, griešanas
120981 SKRŪVE, pielāgošanas, sešstūra paplāksnes galviņas
119778 ATSPERE, noturošā
15F856 TAPA, sūkņa
19A585 VADOTNE, barošanas moduļa
100023 PAPLĀKSNE, plakana
112746 UZGRIEZNIS, kontruzgrieznis, neilona
19A669 RĀMIS, labais, Tmax, krāsots
19A670 RĀMIS, kreisais, Tmax, krāsots
107129 BULTSKRŪVE, apaļas galvas
15D088 VENTILATORS, motora
115477 SKRŪVE, pielāgošanas, torx, plakana galviņa
Daudz.
1
4
1
2
1
1
4
4
4
1
1
1
1
4
1
1
2
1
1
3
1
2
1
Ats.
Detaļa
Apraksts
42
43
44
45
46
47
51
52
91
92
19A713 ATTURIS, gumijas
115483 UZGRIEZNIS, sprostuzgrieznis
103374 SKRŪVE, pielāgošanas, apaļa galviņa
106062 RITENIS, puspneimatisks
101242 GREDZENS, sprostgredzens
104811 VĀCIŅŠ, rumbas
100016 PAPLĀKSNE, atsperpaplāksne
110298 SKRŪVE, galvskrūve, galatsl. galv.
15R741 EKRĀNS, Tmax, krāsots
118444 SKRŪVE, pielāgošanas, ligzdas sešstūra paplāksnes galviņa
93
97
15T629 EKRĀNS, sūkņa stieņa
287489 ROKTURIS, mezgla, augsts
98 109032 SKRŪVE, pielāgošanas, plakana galviņa
191 187437 ETIĶETE, griezes moments
193 19A814 ETIĶETE, zīmola, Tmax
506
19A815 ETIĶETE, zīmola, Tmax
657
194 15U014 ETIĶETE, zīmola, Tmax vāciņa
195 17P925 ETIĶETE, A+ pakalpojuma
196 15Y118 ETIĶETE, ražots ASV
197 15H108 ETIĶETE, drošības, brīdinājuma, saspiešanas
198 17Z485 ETIĶETE, drošības
199 16C681 ETIĶETE, paziņojuma
Daudz.
1
2
2
2
2
2
1
1
1
1
1
2
2
1
1
1
6
2
1
1
1
1
Rezerves brīdinājuma etiķetes, birkas un kartītes ir pieejamas bez maksas.
3A6765B 71
Da ļ as – barošanas modulis 6912
Daļas – barošanas modulis 6912
72
80. LPP.
76. LPP.
3A6765B
Da ļ as – barošanas modulis 6912
Daļu saraksts – barošanas modulis 6912
Ats.
Detaļa
Apraksts
Daudz.
4
5
6
1
2
3
24M008
116192
114672
KORPUSS, piedziņas
PAPLĀKSNE, balsta
PAPLĀKSNE, balsta
7
8
9
10
11
12
13
114699 PAPLĀKSNE, balsta
243951 ZOBRATS, kombinēts
25P037 KOMPLEKTS, remonta, motora
15C753 SKRŪVE, pielāgošanas, sešstūra paplāksnes galviņa
245795 KORPUSS, gultņa
287395 STIENIS, savienojošais
106115 PAPLĀKSNE, atsperpaplāksne
114666 SKRŪVE, galvskrūve, galatslēgas galviņa
19A690 PAMATNE, piedziņas moduļa
120981 SKRŪVE, pielāgošanas, sešstūra paplāksnes galviņas
17Z347 ATSPERE, noturošā
15F856 TAPA, sūkņa
3
4
1
2
14
17
18 19A585 VADOTNE, barošanas moduļa
19
20
21
22
100023 PAPLĀKSNE, plakana
112746 UZGRIEZNIS, kontruzgrieznis, neilona
19A671 RĀMIS, labais, Tmax, krāsots
19A672 RĀMIS, kreisais, Tmax, krāsots
1
1
23 107129 BULTSKRŪVE, apaļas galvas
4
24 117791 SKRŪVE, galvskrūve 2
35* 15D088 VENTILATORS, motora 1
36* 115U77 SKRŪVE 1
4
4
42 19A713 ATTURIS, gumijas 2
1
1
2
1
1
4
1
1
1
1
1
2
Ats.
Detaļa
Apraksts
Daudz.
43
44
45
46
47
49
91
92
115483 UZGRIEZNIS, sprostuzgrieznis
103374 SKRŪVE, pielāgošanas 2
106062 RITENIS, puspneimatisks 2
101242 GREDZENS, sprostgredzens
104811 VĀCIŅŠ, rumbas
2
2
2
19A738 STARPGREDZENS
19A676 PĀRSEGS, motora, Tmax, krāsots
118444 SKRŪVE, pielāgošanas, ligzdas sešstūra paplāksnes galviņa
1
1
10
93 19A666 EKRĀNS, mezgls ar apvalku, krāsots
1
94
95
96
97
15T629 EKRĀNS, sūkņa stieņa
19A715 SKAVA, priekšējā
126687 SKRŪVE, pielāgošanas, plakana galviņa
287489 ROKTURIS, mezgla, augsts
1
98 109032 SKRŪVE, pielāgošanas, plakana galviņa
191 187437 ETIĶETE, griezes moments
4
1
193 19A750 ETIĶETE, 6912 zīmola 1
194 15U014 ETIĶETE, vāciņa zīmola 1
1
1
4
195 17P925 ETIĶETE, A+ pakalpojuma 1
196 15Y118 ETIĶETE, ražots ASV
197 15H108 ETIĶETE, saspiešanas
198 16G596 ETIĶETE, drošības
199 16C681 ETIĶETE, paziņojuma
1
1
1
1
Iekļauts motora remonta komplektā 25P037.
Rezerves brīdinājuma etiķetes, birkas un kartītes ir pieejamas bez maksas.
3A6765B 73
Da ļ as – s ū knis 289555 (506)
Daļas – sūknis 289555 (506)
Daļu saraksts – sūknis
5
6
7
8
9
10
11
12
Ats.
Detaļa Apraksts
3
4
1
2
15D117 CAURULE, šķiedras, sūkņa
107185 BLĪVĒJUMS, blīvgredzens
118597 BLĪVĒJUMS, U veida
15R739 KORPUSS, izplūdes, griešanas
118598 SPAILE, sanitārā, 1,5 collas
15R740 CILINDRS, sūkņa
248232 VĀRSTS, virzulis
248530 KOMPLEKTS, remonta, blīves, virzuļa, arī 7, 13, 15, 16
248162 ATSPERE, ieplūdes lodītes
193395 LIGZDA; karbīds
107098 BLĪVĒJUMS, blīvgredzens
15R620 KLANIS, sūkņa
15D112 BLĪVSLĒGS
Daudz.
1
1
1
1
1
1
2
1
1
1
1
1
1
Ats.
Detaļa Apraksts
38
40
41
48
49
50
51
17
18
19
37
13
14
15
16
501095 ATSPERE, lodītes
121588 BLĪVGREDZENS
101822 LODĪTE, gultņa
15D116 BLĪVE, virzuļa
15D115 VADOTNE, lodes
107167 LODĪTE, nerūsējošā tērauda
248769 KORPUSS, ieplūde
111457 BLĪVGREDZENS
289672 SPIEDIENA REGULATORS
17Z238 IZPLŪDE
17Y930 NOŅĒMĒJS, spiediena
17Z345 SPRAUDNIS
121429 BLĪVGREDZENS
193031 UZGRIEZNIS, noturošais
248530 KOMPLEKTS, vārsta, virzuļa, arī 7, 13, 15, 16
Daudz.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
74 3A6765B
Da ļ as – s ū knis 289556 (657)
Daļas – sūknis 289556 (657)
Daļu saraksts – sūknis
5
6
7
8
9
10
11
12
Ats.
Detaļa Apraksts
1
2
3
4
15D117 CAURULE, šķiedras, sūkņa
107185 BLĪVĒJUMS, blīvgredzens
118597 BLĪVĒJUMS, U veida
15R621 KORPUSS, izplūdes, griešanas
500984 SPAILE
15R619 CILINDRS, sūkņa
248232 VĀRSTS, virzulis
248530 KOMPLEKTS, remonta, blīves, virzuļa, arī 7, 13, 15, 16
248162 ATSPERE, ieplūdes lodītes
193395 LIGZDA; karbīds
107098 BLĪVĒJUMS, blīvgredzens
15R620 KLANIS, sūkņa
15D112 BLĪVSLĒGS
248529 KOMPLEKTS, remonta, apaļas blīves, arī 1, 2, 3, 12
Daudz.
1
1
1
1
1
2
1
1
1
1
1
1
1
Ats.
Detaļa Apraksts
48
49
50
51
37
38
40
41
13
14
15
16
17
18
19
501095 ATSPERE, lodītes
121587 BLĪVGREDZENS
101822 LODĪTE, gultņa
15D116 BLĪVE, virzuļa
15D115 VADOTNE, lodes
107167 LODĪTE, nerūsējošā tērauda
289941 KORPUSS, ieplūde
111457 BLĪVGREDZENS
289672 SPIEDIENA REGULATORS
17Z238 IZPLŪDE
17Y930 NOŅĒMĒJS, spiediena
17Z345 SPRAUDNIS
121429 BLĪVGREDZENS
193031 UZGRIEZNIS, noturošais
248530 KOMPLEKTS, vārsta, virzuļa, arī 7, 13, 15, 16
Daudz.
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
3A6765B 75
Da ļ as – s ū knis 25E668 (6912)
Daļas – sūknis 25E668 (6912)
76 3A6765B
Da ļ as – s ū knis 25E668 (6912)
Daļu saraksts – sūknis 25E668 (6912)
Ats. Detaļa Apraksts
1
2†
3†
4†
5†
6†
19A610 KORPUSS, izplūdes, griešanas
187939 IELIKTNIS, ievirzāmais
187071 BLĪVĒJUMS, V veida
188560 BLĪVĒJUMS
187070 IELIKTNIS, atbalsta, blīvējums
19A625 BLĪVGREDZENS, šķiedras,
7
8
19A685
25E669 sūkņa stieņa
BLĪVSLĒGS
KLANIS, sūkņa
8a 19A686 KLANIS, sūkņa
8b 19A689 KORPUSS, sūkņa virzuļa
8c 19A691 LODĪTE, apturēšanas
8d 130862 ATSPERE, kompresijas
8e 107167 LODĪTE, nerūsējošā tērauda
8g† 188432 IELIKTNIS, blīvējuma, ārējais
8h† 187072 BLĪVĒJUMS
8j† 188561 BLĪVĒJUMS, aptveres
8k† 188433 IELIKTNIS, blīvējuma, iekšējais
8m† 188558 BLĪVE, U veida
8n† 188627 PAPLĀKSNE, rezerves
8o 17Z242 VĀRSTS, virzuļa, mezgla
Daudz.
1
3
2
1
1
1
1
3
2
1
1
1
1
1
1
1
1
1
1
Ats. Detaļa Apraksts
37
38
40
41
50
13
14
15
16
9 19A609 CILINDRS, sūkņa
10† 130792 BLĪVGREDZENS
11
12
620223
17Z241
SPAILE
ATSPERE, ieplūdes lodītes
235962
19A692
25E679
102973
BLĪVE, bremžu krāna
VADOTNE, lodes, ieplūdes
ATSPERE, ieplūdes, mezgla
LODE, metāla
111457 BLĪVGREDZENS
289672 KOMPLEKTS, arī 37
17Z238 IZPLŪDE
17Y930 NOŅĒMĒJS, spiediena
193394 UZGRIEZNIS
17Z556 LODĪTE, nerūsēj. tērauda, ieplūdes un izplūdes
17Z648 LODĪTE, cieta, balta, ieplūdes un izplūdes
17Z640 LODĪTE, cieta, melna, ieplūdes un izplūdes
17Z231 LODĪTE, gumijas, ieplūdes
248515 LODĪTE, tīrīšanas
† Iekļauts sūkņa pārsaiņošanas komplektā 17Z641
Daudz.
1
1
1
1
2
1
1
2
1
1
1
1
1
3A6765B 77
Da ļ as – vad ī bas k ā rba 506/657
Daļas – vadības kārba 506/657
78 3A6765B
Da ļ as – vad ī bas k ā rba 506/657
Daļu saraksts – vadības kārba 506/657
Ats.
Detaļa Apraksts
7
8
5
6
3
4
1
2
9
12
13
14
15
16
51
52
277228 KĀRBA, vadības
15G562 IEMAVA, vadības kārba
256219 POTENCIOMETRS
116167 POGA, potenciometra
249451 FILTRS, paneļa
195428 SĀKNĒŠANA, pārslēgšana
24T249 PANELIS, vadības, mezgla
120405 SKRŪVE, pielāgošanas, sešstūra paplāksnes galviņas
120165 SKRŪVE, pielāgošanas, krustiņa
120406 SKRŪVE, pielāgošanas, sešstūra paplāksne, ļoti blīva
158674 BLĪVGREDZENS
24X149 PLĀKSNE, siltuma zuduma
128038 SKRŪVE, pielāgošanas, sešstūra paplāksnes galviņas
17F671 ETIĶETE, regulēšanas
100016 PAPLĀKSNE, atsperpaplāksne
110298 SKRŪVE, GALVSKRŪVE, galatsl. galv.
Daudz.
1
3
1
1
1
1
1
1
1
1
1
1
1
1
1
2
Ats.
Detaļa Apraksts
53 15B120 STARPGREDZENS,
54 regulatora
121453 SPAILE, vada
55 15T342 KANĀLS, rievots
56a 15B469 VADS, standarta, AK
56b 158470 VADS, standarta, CE
57 287789 PĀRSEGS, vadības
58 15G861 ETIĶETE, viedās vadības
59
60
61
šķidro kristālu displejs
245931 DISPLEJS, ŠĶIDRO
KRISTĀLU
115522 SKRŪVE, pielāgošanas, plakana galviņa
15K401 ETIĶETE, viedās vadības/
62
63 starptautiska
117501 SKRŪVE, pielāgošanas, ligzdas sešstūra paplāksnes galviņa
102478 STIPRINĀJUMS, tērauda stieples
115498 SKRŪVE, pielāgošanas, 64 ligzdas sešstūra paplāksnes galviņa
192 15U037 ETIĶETE, regulēšanas
Daudz.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
3A6765B 79
Da ļ as – vad ī bas k ā rba 6912
Daļas – vadības kārba 6912
Daļu saraksts – vadības kārba
Ats.
Detaļa Apraksts
54
55
56*
57*
58*
59*
60
61*
277228 KĀRBA, vadības
15G562 IEMAVA, vadības kārba
287913 FILTRS, paneļa
120405 SKRŪVE, pielāgošanas, sešstūra paplāksnes galviņas
120165 SKRŪVE, pielāgošanas, krustiņa
120406 SKRŪVE, pielāgošanas, sešstūra paplāksne, ļoti blīva
39
158674 BLĪVGREDZENS
15T342 KANĀLS
50 25E760 VADĪBA, panelis, 240V
51a 24U823 PANELIS, ES
51b 24R597 PANELIS, AK
52 119288 SKRŪVE
53a 126029 SLĒDZIS, taustiņu, 240V
53b 120059 SLĒDZIS, taustiņu, 120V
15G935 SAVIENOTĀJS
114391 SKRŪVE, zemējuma
19A642 PĀRSEGS
16Y788 ETIĶETE
17Z406 ETIĶETE
16X797 ETIĶETE
120761 PĀRSEGS, pieslēgvietas
16X796 ETIĶETE
Daudz.
1
5
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
80
Ats.
Detaļa Apraksts
62
63
64
65
17D888 POTENCIOMETRS
15C973 BLĪVSLĒGS
116167 POGA, potenciometra
130863 SLĒDZIS, pārslēgšana
66
67
19A719 IEKARE
195428 SĀKNĒŠANA, pārslēgšana
68a 15D527 SLĒDZIS, taustiņu, 240V
68b 15C979 SLĒDZIS, taustiņu, 120V
69
70
24U123 PANELIS
114391 SKRŪVE
71a 16T544 ADAPTERIS, ES
71b 16T546 ADAPTERIS, AK
72 16M834 VADS
73a 117745 IEMAVA, deformācijas atvieglotāja, ES
73b 116171 IEMAVA, deformācijas
74 atvieglotāja, ASV
117625 UZGRIEZNIS, sprostuzgrieznis
75* 16V095 SKRŪVE
76 15H063 TINUMS, filtra, ASV
77
78
16T541
16U215
PĀRVIENOJUMS, kabelis, ASV
SKRŪVE, atbilst, „Phillips”, plakana galviņa, ASV
Iekļauts remonta komplektā 19A902.
3A6765B
Daudz.
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
4
1
1
1
Vadojuma sh ē mas
Vadojuma shēmas
506/657
NO MOTORA
DIGITĀLAIS DISPLEJS
BRŪNS
ZILS
IESLĒGŠANAS/
IZSLĒGŠANAS
SLĒDZIS
POTENCIOMETRS
BAROŠANAS
VADS
ZAĻŠ
IEZEMĒJUMS
MELNS
ZILS
SPIEDIENA REGULATORS
3A6765B 81
Vadojuma sh ē mas
6912 - US
GAISMAS DIOŽU DISPLEJS
STRĀVAS STIPRUMA SLĒDZIS
POTENCIOMETRS
IESLĒGŠANAS/
IZSLĒGŠANAS
SLĒDZIS
SPIEDIENA REGULATORS
MELNS
ZILS
ZAĻŠ
IEZEMĒJUMS
STRĀVAS
KONTAKTDAKŠA
BALTS
ZAĻŠ/IEZEMĒJUMS
TERMO-
SLĒDZIS
FILTRA
TINUMS
MOTORS
DZELTENS
DZELTENS
MELNS
MELNS
REŽĪMA
SLĒDZIS
MOTORA
VADI
PIESLĒGVIETA
82 3A6765B
Vadojuma sh ē mas
6912 - UK
GAISMAS DIOŽU DISPLEJS
STRĀVAS STIPRUMA SLĒDZIS
POTENCIOMETRS
MELNS
ZILS
SPIEDIENA REGULATORS
IESLĒGŠANAS/
IZSLĒGŠANAS
SLĒDZIS
ZAĻŠ
TERMO-
SLĒDZIS
BRŪNS
MELNS
STRĀVAS KONTAKTDAKŠA
MOTORS
DZELTENS
DZELTENS
MELNS
MELNS
REŽĪMA
SLĒDZIS
MOTORA
VADI
PIESLĒGVIETA
3A6765B 83
Tehnisk ā s specifik ā cijas
Tehniskās specifikācijas
T-Max 506
Prasības barošanas avotam
ASV
100-120 Vac
50/60 Hz, 13A
Motors 1,2 ZS
Maksimālais šķidruma darba spiediens
730 psi
Maksimālais gaisa darba spiediens 250 psi
Nepieciešamā ģeneratora jauda
Tvertnes tilpums
Maksimālais
20 galoni
17 galoni
1,2 – 1,7 gal./min.
Ekspluatācija
Maksimālā padeve ar tekstūras materiālu
Šķidruma izplūdes izmērs
Izmēri
Garums (ar rokturi)
Platums
1,0 collas (m) izcilnis un rieva
42 – 44 collas.
23 collas
46 collas
Metriskās mērvienības
220-240 Vac
50/60 Hz, 8A
5,0 MPa, 50 bāri
1,7 MPa, 17 bāri
7 kW
76 litri
64 litri
4,5 – 6,4 l/min.
107 – 112 cm
58 cm
117 cm Augstums
Svars
Tikai modulis
Modulis un tvertne
88 mārc.
156 mārc.
40 kg
71 kg
Troksnis (dBa)
Maksimālais skaņas spiediens
82,4
Maksimālais jaudas līmenis
97,0
Skaņas spiediena mērījums veikts 1 metra (3,28 pēdas) attālumā no ierīces.
Skaņas jauda tiek mērīta atbilstoši ISO-3744.
Detaļas, kas saskaras ar šķidrumu
Nitrila gumija, alumīnijs, misiņš, polietilēns, neoprēns, nerūsējošais tērauds, hromēts oglekļa tērauds, ar niķeli pārklāts oglekļa tērauds, Vitons, ar niķeli pārklāts dzelzs, vilnas filcs, volframa karbīds, PTFE
84 3A6765B
Tehnisk ā s specifik ā cijas
T-Max 657
Prasības barošanas avotam
ASV
100-120 Vac
50/60 Hz, 13A
Motors 1,2 ZS
Maksimālais šķidruma darba spiediens
940 psi
Maksimālais gaisa darba spiediens 250 psi
Nepieciešamā ģeneratora jauda
Izmēri
Maksimālais
Ekspluatācija
Maksimālā padeve ar tekstūras materiālu
28 galoni
25 galoni
1,4 – 1,9 gal./min.
Šķidruma izplūdes izmērs
Izmēri
Garums (ar rokturi)
Platums
Augstums
Svars
Tikai modulis
Modulis un tvertne
46 – 48 collas
23 collas
46 collas
91 mārc.
160 mārc.
Metriskās mērvienības
220-240 Vac
50/60 Hz, 8A
6,5 MPa, 17 bāri
1,7 MPa, 17 bāri
7 kW
106 litri
95 litri
117 – 122 cm
58 cm
117 cm
41 kg
73 kg
5,3 – 7,2 l/min.
1,0 collas (m) izcilnis un rieva
Troksnis (dBa)
Maksimālais skaņas spiediens
82,4
Maksimālais jaudas līmenis
97,0
Skaņas spiediena mērījums veikts 1 metra (3,28 pēdas) attālumā no ierīces.
Skaņas jauda tiek mērīta atbilstoši ISO-3744.
Detaļas, kas saskaras ar šķidrumu
Nitrila gumija, alumīnijs, misiņš, polietilēns, neoprēns, nerūsējošais tērauds, hromēts oglekļa tērauds, ar niķeli pārklāts oglekļa tērauds, Vitons, ar niķeli pārklāts dzelzs, vilnas filcs, volframa karbīds, PTFE
3A6765B 85
Tehnisk ā s specifik ā cijas
T-Max 6912
Prasības barošanas avotam
ASV
100-120 Vac
50/60 Hz, 15/20A
Motors 2,5 ZS
Maksimālais šķidruma darba spiediens
1000 psi
Maksimālais gaisa darba spiediens 250 psi
Nepieciešamā ģeneratora jauda
Izmēri
Maksimālais
Ekspluatācija
Maksimālā padeve ar tekstūras materiālu
28 galoni
25 galoni
2,4 – 3,2 gal./min.
Šķidruma izplūdes izmērs
Izmēri
Garums (ar rokturi)
Platums
Augstums
Svars
Tikai modulis
Modulis un tvertne
46 – 48 collas
23 collas
46 collas
121 mārc.
190 mārc.
Metriskās mērvienības
220-240 Vac
50/60 Hz, 10/16A
6,9 MPa, 69 bāri
1,7 MPa, 17 bāri
7 kW
106 litri
95 litri
117 – 122 cm
58 cm
117 cm
9,1 – 12,1 l/min.
1,0 collas (m) izcilnis un rieva
55 kg
86 kg
Troksnis (dBa)
Maksimālais skaņas spiediens
80,7
Maksimālais jaudas līmenis
95,8
Skaņas spiediena mērījums veikts 1 metra (3,28 pēdas) attālumā no ierīces.
Skaņas jauda tiek mērīta atbilstoši ISO-3744.
Detaļas, kas saskaras ar šķidrumu
Nitrila gumija, alumīnijs, misiņš, polietilēns, neoprēns, nerūsējošais tērauds, hromēts oglekļa tērauds, ar niķeli pārklāts oglekļa tērauds, Vitons, ar niķeli pārklāts dzelzs, vilnas filcs, volframa karbīds, PTFE
LIKUMS “CALIFORNIA PROPOSITION 65”
BRĪDINĀJUMS: Šis izstrādājums satur ķīmisku vielu, kas Kalifornijas štatā zināma kā viela, kas izraisa vēzi, iedzimtus defektus vai cita veida kaitējumu reproduktīvajai veselībai.
Vairāk informācijas skatīt www.P65Warnings.ca.gov.
86 3A6765B
Graco standarta garantija
Graco standarta garantija
Graco garantē sākotnējam pircējam un izmantotājam visa šajā rokasgrāmatā minētā aprīkojuma, ko ražojis
Graco un kas marķēts ar šī uzņēmuma nosaukumu, materiālu un apdares kvalitāti iegādes datumā. Ja vien nav pieejama kāda īpaša, pagarināta vai ierobežota garantija, ko publicējis Graco, tad Graco 12 mēnešu laikā pēc iegādes datuma salabos vai nomainīs jebkuru aprīkojuma daļu, kuras bojājumu Graco būs konstatējis.
Šī garantija ir spēkā tikai tad, ja aprīkojums ir uzstādīts, izmantots un uzturēts atbilstoši Graco rakstiskajiem ieteikumiem.
Šī garantija neattiecas uz vispārēju nodilumu un nolietojumu, darbības traucējumiem, kas radušies nepareizas uzstādīšanas, nepareizas izmantošanas, noberzuma, korozijas, nepiemērotas vai nepareizas apkopes, nolaidības, nelaimes gadījuma, izmaiņu vai daļu nomaiņas ar detaļām, ko nav izgatavojis Graco, rezultātā, un Graco par to nebūs atbildīgs. Graco nebūs atbildīgs arī par nepareizu darbību, bojājumu vai nodilumu, kas radies Graco aprīkojuma nepiemērotības dēļ tām struktūrām, piederumiem, aprīkojumam vai materiāliem, ko nav piegādājis
Graco, vai to struktūru, piederumu, aprīkojuma vai materiālu, ko nav piegādājis Graco, nepareizas konstrukcijas, izgatavošanas, uzstādīšanas, darbības vai apkopes dēļ.
Šīs garantijas ietvaros tiek izvirzīts nosacījums, ka šķietami defektīvais aprīkojums, iepriekš samaksājot par atpakaļnosūtīšanu, jānogādā norādītā bojājuma pārbaudei pie kāda pilnvarota Graco izplatītāja. Ja norādītais defekts būs apstiprinājies, Graco bez maksas salabos vai nomainīs bojāto detaļu. Aprīkojums tiks nosūtīts atpakaļ sākotnējam pircējam viņa iepriekš apmaksātajā piegādes veidā. Ja aprīkojuma pārbaudes rezultātā netiks konstatēts neviens materiāla vai apdares defekts, tad remonts tiks veikts par saprātīgu samaksu, kas var ietvert maksu par detaļām, darbu un transportēšanu.
ŠĪ GARANTIJA IR EKSKLUZĪVA UN PIEMĒROJAMA VISU CITU TIEŠU VAI NETIEŠU GARANTIJU VIETĀ,
IESKAITOT, BET NEAPROBEŽOJOTIES AR KOMERCDARBĪBAS GARANTIJU VAI PIEMĒROTĪBAS GARANTIJU
NOTEIKTAM MĒRĶIM .
Graco vienpersonisks pienākums un pircēja vienīgais tiesiskās aizsardzības līdzeklis būs iepriekš norādītais.
Pircējs piekrīt, ka nebūs pieejami nekādi citi tiesiskās aizsardzības līdzekļi (tostarp (bet ne tikai) par nejaušiem vai izrietošiem zaudējumiem saistībā ar zaudētu peļņu, nenotikušiem darījumiem, traumām vai īpašuma bojājumiem vai par citiem nejaušiem vai izrietošiem zaudējumiem). Visas prasības par garantijas noteikumu pārkāpšanu jāizvirza divu (2) gadu laikā no pārdošanas datuma.
„GRACO” NEDOD NEKĀDU GARANTIJU UN ATSAUC VISAS NETIEŠĀS KOMERCDARBĪBAS UN
PIEMĒROTĪBAS ZINĀMAM MĒRĶIM GARANTIJAS, KAS SAISTĪTAS AR PIEDERUMIEM, APRĪKOJUMU,
MATERIĀLIEM VAI SASTĀVDAĻĀM, KO PĀRDOD, BET NERAŽO „GRACO” . Uz lietām, ko pārdod, bet neražo
Graco (piemēram, elektromotoriem, slēdžiem, šļūtenēm utt.), attiecas to ražotāju garantija, ja tāda ir.
Graco sniegs pircējam pamatotu palīdzību prasības iesniegšanai par šo garantiju pārkāpšanu.
Graco nekādā gadījumā nebūs atbildīgs par Graco piegādātā aprīkojuma vai tā apdares un veiktspējas vai jebkuru pārdoto produktu vai preču netiešiem, nejaušiem, tīšiem vai izrietošiem bojājumiem līguma laušanas, garantijas pārkāpšanas, Graco nolaidības vai cita iemesla dēļ.
3A6765B 87
Graco informācija
Lai iepazītos jaunāko informāciju par Graco produktiem, apmeklējiet vietni www.graco.com
.
Informāciju par patentiem skatiet vietnē www.graco.com/patents .
LAI NOFORMĒTU PASŪTĪJUMU, sazinieties ar savu Graco izplatītāju vai zvaniet uz tālruņa numuru
1-800-690-2894, lai noskaidrotu, kur ir jums tuvākais izplatītājs.
Visi šajā dokumentā esošie rakstiskie un vizuālie dati atspoguļo jaunāko informāciju par izstrādājumu, kāda pieejama publikācijas brīdī.
Graco patur tiesības veikt izmaiņas jebkurā laikā bez iepriekšēja brīdinājuma.
Oriģinālo instrukciju tulkojums. This manual contains Latvian. MM 3A6748
Graco galvenais birojs: Mineapolisā
Starptautiskie biroji: Beļģijā, Ķīnā, Japānā, Korejā
GRACO INC. AND SUBSIDIARIES
•
P.O. BOX 1441
•
MINNEAPOLIS MN 55440-1441
•
ASV
Autortiesības 2019, Graco Inc. Visas Graco ražotnes ir sertificētas atbilstoši ISO 9001.
www.graco.com
Pārskatītā versija B, Jūnijs 2019

Public link updated
The public link to your chat has been updated.
Advertisement
