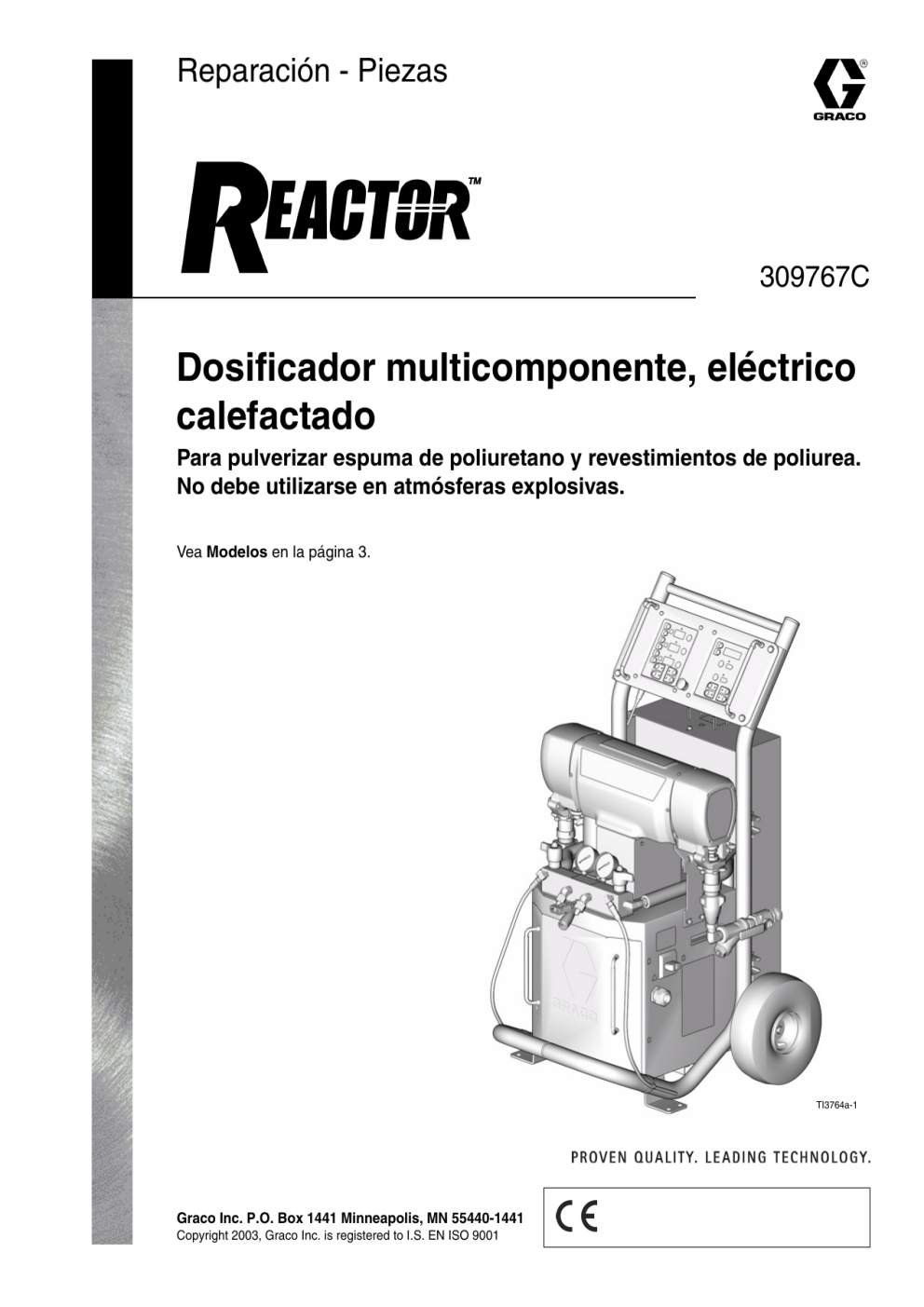

Graco 309767C.fm, Electric Reactor Repair-Parts El manual del propietario

Reparación - Piezas
309767C
Dosificador multicomponente, eléctrico
calefactado
Para pulverizar espuma de poliuretano y revestimientos de poliurea.
No debe utilizarse en atmósferas explosivas.
Vea Modelos en la página 3.
TI3764a-1
Graco Inc. P.O. Box 1441 Minneapolis, MN 55440-1441
Copyright 2003, Graco Inc. is registered to I.S. EN ISO 9001
Índice
Modelos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Manuales relacionados . . . . . . . . . . . . . . . . . . . . . . 4
Convenciones del manual . . . . . . . . . . . . . . . . . . . 4
Advertencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Antes de comenzar la reparación . . . . . . . . . . . . . 7
Lavado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Procedimiento de descompresión . . . . . . . . . . . . . 8
Códigos de diagnóstico del control
de la temperatura . . . . . . . . . . . . . . . . . . . . . . . 9
E01: Temperatura del fluido alta . . . . . . . . . . . . 10
E02: Corriente en la manguera alta . . . . . . . . . 10
E03: No hay corriente en la manguera . . . . . . . 10
E04: FTS o termoacoplamiento no conectado . 10
E05: Sobretemperatura en la tarjeta . . . . . . . . . 10
Códigos de diagnóstico del control del motor . . 11
Alarmas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Advertencias . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
E21: No hay transductor del componente A . . . 12
E22: No hay transductor del componente B . . . 12
E23: Alta presión . . . . . . . . . . . . . . . . . . . . . . . . 12
E24: Presión desequilibrada . . . . . . . . . . . . . . . 12
E25: Alta tensión en la línea . . . . . . . . . . . . . . . 13
E26: Baja tensión en la línea . . . . . . . . . . . . . . 13
E27: Alta temperatura en el motor . . . . . . . . . . 13
E28: Alta corriente en el motor . . . . . . . . . . . . . 13
E29: Escobilla desgastada . . . . . . . . . . . . . . . . 13
Localización de averías . . . . . . . . . . . . . . . . . . . . 14
2
Reparación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Desmontaje de la bomba . . . . . . . . . . . . . . . . . . 18
Instalación de la bomba . . . . . . . . . . . . . . . . . . . 20
Alojamiento de impulsión . . . . . . . . . . . . . . . . . . 22
Escobillas del motor . . . . . . . . . . . . . . . . . . . . . 24
Módulo del disyuntor . . . . . . . . . . . . . . . . . . . . . 26
Motor eléctrico . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Tarjeta de circuito impreso de control del motor . 28
Transductores . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Ventilador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Tarjeta de circuito
impreso de control de la temperatura . . . . . . . . 32
Calentador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Manguera calentada . . . . . . . . . . . . . . . . . . . . . 37
Sensor de temperatura del fluido (FTS) . . . . . . 38
Módulo de visualización . . . . . . . . . . . . . . . . . . 40
Piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Conjunto Reactor (Modelo E-XP1 representado) . 43
Montaje Reactor . . . . . . . . . . . . . . . . . . . . . . . . 45
Bastidor Reactor . . . . . . . . . . . . . . . . . . . . . . . . 48
Calentador de fluido . . . . . . . . . . . . . . . . . . . . . 48
Módulo dosificador . . . . . . . . . . . . . . . . . . . . . . 50
Visualización . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Control de la temperatura . . . . . . . . . . . . . . . . . 53
Control del motor . . . . . . . . . . . . . . . . . . . . . . . . 54
Colector de fluido . . . . . . . . . . . . . . . . . . . . . . . . 56
Módulos de disyuntores . . . . . . . . . . . . . . . . . . . 57
Características técnicas . . . . . . . . . . . . . . . . . . . . 61
Garantía de Graco . . . . . . . . . . . . . . . . . . . . . . . . . 62
Graco Phone Numbers . . . . . . . . . . . . . . . . . . . . . 62
309767C
Modelos
Modelos
SERIE E
Ref.
pieza.,
serie
Modelo
246025, C
E-20
246026, B
E-30
246030, C
E-20
246031, B
E-30
246034, C
E-20
246035, B
E-30
Voltaje
(fase)
230V
(1)
230V
(1)
380V
(3)
380V
(3)
230V
(3)
230V
(3)
Vatios
del
sistema**
Vatios
del
calentador
48
11.100
6.000
78
17.900
10.200
24
11.100
6.000
34
17.900
10.200
32
11.100
6.000
50
17.900
10.200
30 (13,5)
Vatios
del
calentador
Caudal
gpm
(lpm)
Carga
completa
máx.
Amp.*
Caudal
lb/min
(kg/min)
20 (9)
30 (13,5)
20 (9)
30 (13,5)
20 (9)
Producció
n por ciclo
(A + B)
gal. (litros)
Presión máxima
de trabajo de
fluido psi (MPa,
bar)
.0104
(0,0395)
.0272
(0,1034)
.0104
(0,0395)
.0272
(0,1034)
.0104
(0,0395)
.0272
(0,1034)
2000 (14, 140)
2000 (14, 140)
2000 (14, 140)
2000 (14, 140)
2000 (14, 140)
2000 (14, 140)
SERIE E-XP
Ref.
pieza.,
serie
Modelo
246024, B
E-XP1
246028, B
E-XP2
246029, B
E-XP1
246032, B
E-XP2
246033, B
E-XP1
246036, B
E-XP2
Voltaje
(fase)
230V
(1)
230V
(1)
380V
(3)
380V
(3)
230V
(3)
230V
(3)
Carga
completa
máx.
Amp.*
Vatios
del
sistema**
69
15.800
10.200
1 (3,8)
100
23.000
15.300
2 (7,6)
24
15.800
10.200
1 (3,8)
35
23.000
15.300
2 (7,6)
43
15.800
10.200
1 (3,8)
62
23.000
15.300
2 (7,6)
Producció
n por ciclo
(A + B)
gal. (litros)
Presión máxima
de trabajo de
fluido psi (MPa,
bar)
.0104
(0,0395)
.0203
(0,0771)
.0104
(0,0395)
.0203
(0,0771)
.0104
(0,0395)
.0203
(0,0771)
2500 (17,2, 172)
3500 (24,1, 241)
2500 (17,2, 172)
3500 (24,1, 241)
2500 (17,2, 172)
3500 (24,1, 241)
* Amperios a plena carga con todos los dispositivos funcionando a su capacidad máxima. Podrían necesitarse
menos fusibles para los diferentes caudales y tamaños de la cámara de mezcla.
** E-20 y E-XP1 con manguera de 64,1 m (210 pies); E-30 y E-XP2 con manguera de 94,6 m (310 pies).
309767C
3
Manuales relacionados
Manuales relacionados Convenciones del
manual
Los manuales siguientes se envían con el dosificador
Reactor™ y la pistola de pulverización Fusion™.
Consulte estos manuales para obtener información
detallada sobre el equipo.
Pida la ref. pieza 15B535 para obtener un CD con los
manuales de Reactor traducidos a diversos idiomas.
Pida la ref. pieza 15B381 para obtener un CD con los
manuales de Fusion traducidos a diversos idiomas.
Dosificador eléctrico Reactor
Ref. pieza
309551
309577
Descripción
Dosificador eléctrico Reactor,
manual de instrucciones (inglés)
Base de bomba, manual de
reparación-piezas (inglés)
Advertencia
ADVERTENCIA
Una advertencia le alerta sobre la posibilidad de
graves lesiones, o incluso la muerte, si no se siguen
las instrucciones.
Los símbolos, tales como la inyección de fluido
(mostrado), le alertan sobre peligros específicos
y le orientan para que lea las advertencias de
peligro indicadas en las páginas 5-6.
Atención
Diagramas eléctricos Reactor (se incluye uno
de los siguientes)
Ref. pieza
309726
309727
309728
309729
309730
309731
Descripción
Diagramas eléctricos, E-XP1 y
E-20, 230V, monofásico
Diagramas eléctricos, E-XP2 y
E-30, 230V, monofásico
Diagramas eléctricos, E-XP1 y
E-20, 380V, trifásico
Diagramas eléctricos, E-XP2 y
E-30, 380V, trifásico
Diagramas eléctricos, E-XP1 y
E-20, 230V, trifásico
Diagramas eléctricos, E-XP2 y
E-30, 230V, trifásico
PRECAUCIÓN
Una precaución le alerta sobre la posibilidad de
daños o destrucción del equipo si no se siguen las
instrucciones.
Nota
Una nota indica información adicional que puede
resultar útil.
Reactor Kit de generación de informes
de datos
Ref. pieza
309867
Descripción
Manual de instrucciones (inglés)
Pistola de pulverización Fusion
Ref. pieza
309550
Descripción
Manual de instrucciones (inglés)
Manguera calentada
Ref. pieza
309572
4
Descripción
Manual de instrucciones (inglés)
309767C
Advertencia
ADVERTENCIA
PELIGRO DE INYECCIÓN
El fluido a alta presión procedente de la pistola, fugas de la manguera o componentes rotos penetrarán
en la piel. La inyección del líquido puede tener la apariencia de un simple corte, pero se trata de una
herida grave que puede conducir a la amputación. Consiga atención médica inmediatamente.
•
No apunte nunca la pistola hacia alguien o alguna parte del cuerpo.
•
No ponga la mano o los dedos encima de la boquilla de líquido de la pistola.
•
No intente bloquear ni desviar posibles fugas con la mano, el cuerpo, los guantes o con un trapo.
•
No intente secar la pieza pulverizada con la pistola. Esto no es un sistema de pulverización de aire.
•
Siga el Características técnicas, página 61, cuando deje de pulverizar y antes de limpiar, revisar
o reparar el equipo.
•
Utilice la menor presión posible para lavar, cebar o localizar averías en el equipo.
•
Enganche el cierre de seguridad del pistón de la pistola de pulverización cuando no pulverice.
•
Apriete todas las conexiones antes de accionar el equipo.
•
Compruebe diariamente las mangueras, los tubos y los acoplamientos. Los acoplamientos de alta
presión no pueden reacoplarse; es necesario cambiar toda la manguera.
PELIGRO DE INCENDIO, EXPLOSIÓN Y DESCARGA ELÉCTRICA
Los disolventes y los humos en la zona de trabajo puede incendiarse o explotar. Los componentes
de alta tensión pueden causare descargas eléctricas. Para evitar los incendios, las explosiones y las
descargas eléctricas:
309767C
•
Apague el interruptor principal de potencia y espere 5 minutos antes de abrir la puerta del armario
del Reactor.
•
Todo el cableado eléctrico debe ser hecho por personal entrenado y cualificado y cumplir con todos
los códigos locales.
•
Conecte a tierra el equipo y objetos conductores de la zona de pulverización. Vea Conexión a
tierra, en el manual de instrucciones.
•
Utilice el equipo únicamente en áreas bien ventiladas.
•
Elimine toda fuente de ignición, tales como las luces piloto, los cigarrillos y las cubiertas de plástico
(arcos estáticos potenciales).
•
No enchufe ni desenchufe cables de alimentación ni apague ni encienda las luces en el área de
pulverización.
•
Mantenga limpia la zona de trabajo, sin disolventes, trapos o gasolina.
•
Sujete firmemente la pistola contra el lateral de una lata conectada a tierra mientras dispara la
pistola hacia el interior de la misma.
•
Utilice únicamente mangueras conectadas a tierra.
•
Si se aprecia la formación de electricidad estática durante el uso de este equipo, deje de trabajar
inmediatamente. No utilice el sistema hasta haber identificado y corregido el problema.
•
Para evitar reacciones químicas y explosiones, no utilice 1,1,1–tricloroetano, cloruro de metileno,
otros disolventes con hidrocarburos halogenados o fluidos que contengan dichos disolventes en
equipo de aluminio a presión.
5
Advertencia
ADVERTENCIA
PELIGRO DEBIDOS A LA UTILIZACIÓN INCORRECTA DEL EQUIPO
La utilización incorrecta puede causar lesiones graves o mortales.
•
Sólo para uso profesional.
•
Utilice el equipo únicamente para el fin para el que ha sido destinado. Si desea información,
póngase en contacto con su distribuidor Graco.
•
Lea todos los manuales de instrucciones, las etiquetas y los adhesivos antes de utilizar el equipo.
Siga las instrucciones.
•
Revise el equipo a diario. Repare o cambie inmediatamente las piezas desgastadas o dañadas.
•
No altere ni modifique este equipo. Utilice únicamente piezas y accesorios Graco.
•
No exceda la presión máxima de trabajo o la temperatura del componente con menor valor nominal
del sistema. Consulte las Características técnicas de todos los manuales del equipo.
•
Utilice fluidos y disolventes compatibles con las piezas húmedas del equipo. Consulte
Características técnicas en los manuales que acompañan al equipo. Lea las recomendaciones
de los fabricantes de los fluidos.
•
Desvíe las mangueras de zonas de tráfico intenso, de curvas pronunciadas, de piezas movibles
y superficies calientes.
•
No utilice las mangueras para tirar del equipo.
•
Respete todas las normas relativas a la seguridad.
PELIGRO DE QUEMADURAS
Este equipo se utiliza con líquidos calentados, que pueden hacer que las superficies se calienten
considerablemente. Para evitar quemaduras graves:
•
No toque el líquido o el equipo caliente.
•
Antes de tocarlo, espere a que el equipo se enfríe completamente.
•
Utilice guantes si la temperatura del líquido excede los 43°C (110°F).
PELIGRO DE VAPORES O LÍQUIDOS TÓXICOS
Los líquidos o los vapores tóxicos pueden provocar serios daños o incluso la muerte si entran en
contacto con los ojos o la piel, se inhalan o se ingieren.
•
Lea la Hoja de datos de seguridad del material (MSDS) para conocer los peligros específicos de los
líquidos que esté utilizando.
•
Guarde los fluidos peligrosos en un envase adecuado que haya sido aprobado. Proceda a su
evacuación siguiendo las directrices pertinentes.
EQUIPO DE PROTECCIÓN PERSONAL
Debe utilizar equipo de protección adecuado cuando trabaje, revise o esté en la zona de funcionamiento
del equipo, con el fin de protegerse contra la posibilidad de lesionarse gravemente, incluyendo lesiones
oculares, la inhalación de vapores tóxicos o la pérdida auditiva. Este equipo incluye, pero no está
limitado a:
6
•
Gafas de protección.
•
Guantes, ropas protectoras y un respirador, tal como recomiendan los fabricantes del líquido y del
disolvente.
•
Protección auditiva.
309767C
Antes de comenzar la reparación
Antes de comenzar
la reparación
Lavado
ADVERTENCIA
ADVERTENCIA
La reparación de este equipo requiere acceso a piezas
que podrían causar descargas eléctricas u otras
lesiones graves si no se realiza el trabajo correctamente. Pida a un electricista cualificado que conecte
la corriente y la tierra a los terminales del interruptor
principal, consulte el manual de instrucciones. Antes
de efectuar las reparaciones, asegúrese de apagar
todas las fuentes de alimentación del equipo.
1.
Lea las advertencias, página 5. Lave el equipo sólo
en una zona bien ventilada. No pulverice fluidos
inflamables. No apague los calentadores mientras
lava con disolventes inflamables.
•
Antes de introducir nuevo fluido, elimine el fluido
antiguo lavándolo con el nuevo fluido o con un
disolvente compatible.
•
Al lavar, utilice la menor presión posible.
•
Todos los componentes del fluido son compatibles
con los disolventes corrientes. Utilice únicamente
disolventes exentos de humedad.
•
Para lavar las mangueras de alimentación, las
bombas y los calentadores separadamente de las
mangueras calentadas, coloque las válvulas de
ALIVIO DE PRESIÓN/PULVERIZAR en (SA, SB) en
ALIVIO DE PRESIÓN. Lave a través de las líneas
de purga (N).
Lavar si fuera necesario, consulte la columna
de la derecha.
2.
Estacione la bomba del componente A.
a. Pulse
.
SA
SB
b.
c.
3.
Dispare la pistola hasta que la bomba A se
detenga. Después de que la presión de fluido
caiga por debajo de 700 psi (4,9 MPa, 49 bar),
el motor seguirá funcionando hasta que la
bomba del componente A esté en la parte más
baja de su carrera, y después se apagará.
Inspeccione el depósito de ISO para la bomba
del componente A. Llene la copela húmeda
de la bomba del componente B. Consulte el
manual de instrucciones.
TI2481A
•
Para lavar el sistema completo, hágalo circular
a través del colector de fluido de la pistola (con
el colector desmontado de la pistola).
•
Deje siempre algún tipo de fluido en el sistema.
No utilice agua.
Apague el interruptor principal de potencia
.
4.
Libere la presión, página 8.
309767C
7
Procedimiento de descompresión
Procedimiento de
descompresión
4. Coloque las válvulas de ALIVIO DE PRESIÓN/
PULVERIZAR (SA, SB) en la posición ALIVIO DE
PRESIÓN. Dirija el fluido hacia los recipientes de
desecho o los depósitos de suministro. Compruebe
que la lectura de los indicadores es 0.
1. Libere la presión de la pistola y lleve a cabo el
procedimiento de parada de la misma. Consulte
el manual de la pistola.
SA
SB
2. Verifique que las válvulas A y B del colector de fluido
de la pistola están cerradas.
TI2481A
5. Enganche el cierre de seguridad el pistón de la
pistola.
TI2421A
3. Apague las bombas de alimentación y el agitador,
si lo hubiera utilizado.
TI2409A
6. Desconecte la línea de aire de la pistola y retire
el colector de fluido de la pistola.
TI2543A
8
309767C
Códigos de diagnóstico del control de la temperatura
Códigos de diagnóstico del control
de la temperatura
Los códigos de diagnóstico para el control de la
temperatura del E01 al E05 aparecen en la pantalla
de temperatura.
Estas alarmas apagan el calentador. Para borrarlas,
apague el interruptor principal de potencia
y después enciéndalo
N° de
código
Nombre del código
Zona de
alarma
Página de acciones
correctivas
01
Temperatura elevada del fluido
Individual
10
02
Corriente alta en la manguera
Sólo la
manguera
10
03
No hay corriente en la manguera con el
sistema de calentamiento encendido
Sólo la
manguera
10
04
FTS o termoacoplamiento no conectado Individual
10
05
Temperatura excesiva en la tarjeta
10
Todo
.
Sólo para la zona de calentamiento de la manguera, si el FTS está desconectado
durante la puesta en marcha, la pantalla mostrará una corriente en la manguera de 0A.
309767C
9
Códigos de diagnóstico del control de la temperatura
E01: Temperatura del fluido
alta
a. Inspeccione las conexiones entre la placa de
control de la temperatura y los interruptores de
sobretemperatura del calentador, página 36.
E04: FTS o
termoacoplamiento
no conectado
a. Inspeccione el funcionamiento del FTS
conectándolo directamente al Reactor.
b.
Inspeccione los sensores de temperatura,
página 35.
b.
Inspeccione las conexiones de los cables entre
todas las mangueras.
c.
Compruebe que el sensor de temperatura hace
contacto con el elemento calentador, página 35.
c.
Inspeccione la conexión del sensor de
temperatura en J1 de la tarjeta de circuito
impreso de control de temperatura, página 32.
E02: Corriente en
la manguera alta
a. Inspeccione la conexión intermedia del transformador, vea el manual de instrucciones.
b.
c.
Inspeccione las conexiones de la manguera
en busca de cortocircuitos, página 37.
Cabié el cable del transformador a une longitud
inferior de manguera.
d. Reemplace la tarjeta de circuito impreso de
control de la temperatura, página 32.
E03: No hay corriente en
la manguera
a. Compruebe los disyuntores de 50 A y 20 A,
página 26.
b.
Inspeccione el conector del transformador de
6 patillas (J13) en la tarjeta de control de
temperatura, página 33.
c.
Inspeccione las conexiones de la manguera
en busca de roturas, página 37.
d. Inspeccione el termoacoplamiento con un
ohmímetro, página 38.
e. Utilice el modo de control de corriente manual;
consulte el manual de instrucciones.
E05: Sobretemperatura
en la tarjeta
a. Inspeccione el funcionamiento del ventilador.
b.
Compruebe que la puerta del armario eléctrico
está bien instalada.
c.
Compruebe si hay obstrucciones de los orificios
de refrigeración de la parte inferior de equipo
Reactor.
d. Temperatura ambiente demasiado alta.
Reduzca el tamaño de la cámara de mezcla de
la pistola, o traslade el Reactor a un lugar más
fresco.
d. Inspeccione el conector de 3 patillas del
transformador.
e. Inspeccione el sensor de corriente (J1,
5 patillas, 6) de la tarjeta de circuito impreso
de control de la temperatura, página 32.
10
309767C
Códigos de diagnóstico del control del motor
Códigos de diagnóstico del control del motor
Los códigos de diagnóstico para el control de la
temperatura del E21 al E29 aparecen en la pantalla
de presión.
Existen dos tipos de códigos de control del motor:
alarmas y advertencias. Las alarmas tiene prioridad
sobre las advertencias.
También es posible borrar las alarmas, excepto
para el código 23, pulsando
Advertencias
Reactor seguirá funcionando. Pulse
Alarmas
.
para
Las alarmas apagan el Reactor. Para borrarlas, apague
borrarlas. Una advertencia no se repetirá durante
un período predeterminado de tiempo (varía según
el interruptor principal de potencia
distintas advertencias), o hasta que se apague
y después
el suministro principal de potencia y se vuelva
enciéndalo
.
a encender
N° de
código
Nombre del código
Alarma (A) o
advertencia (W)
Página de acciones
correctivas
21
Sin transductor (componente A)
A
12
22
Sin transductor (componente B)
A
12
23
Alta presión
A
12
24
Desequilibrio de presión
A/W (para seleccionar,
vea la página 28)
12
25
Alta tensión en la línea
A
13
26
Baja tensión en la línea
A
13
27
Temperatura elevada del motor
A
13
28
Alta corriente
A
13
29
Desgaste de la escobilla
W
13
309767C
.
11
Códigos de diagnóstico del control del motor
E21: No hay transductor
del componente A
E24: Presión desequilibrada
a. Inspeccione la conexión J3 del transductor en la
tarjeta de circuito impreso de control del motor,
página 29.
b.
Intercambie las conexiones del transductor (J3,
J8). Si el error se traslada al transductor B (E22),
reemplace el transductor A, página 30.
Las presiones A y B están desequilibradas.
Sujete las líneas de purga en el recipiente de
desecho conectado a masa, o diríjalas de vuelta
a los bidones de suministro de los componentes
A o B respectivos. Reduzca la presión del
componente más bajo girando ligeramente la
válvula de ALIVIO DE PRESIÓN/PULVERIZAR
para dicho componente hacia la posición
ALIVIO DE PRESIÓN, hasta que el manómetro
muestre presiones equilibradas.
1
E22: No hay transductor
del componente B
Gire ligeramente la válvula para reducir
la presión del componente mayor.
1
a. Inspeccione la conexión J8 del transductor en la
tarjeta de circuito impreso de control del motor,
página 29.
b.
Intercambie las conexiones del transductor (J8,
J3). Si el error se desplaza al transductor A (E21),
reemplace el transductor B, página 30.
TI2483A
Gire la válvula de ALIVIO DE PRESIÓN/
PULVERIZAR sólo lo suficiente para equilibrar
la presión. Si la gira completamente, se purgará
toda la presión.
E23: Alta presión
Libere la presión. Verifique la baja presión con
manómetros analógicos. Apague el suministro de
Los modos Jog y estacionado pueden funcionar
con presiones desequilibradas.
potencia
E24 puede ser una alarma o una advertencia,
como desee. Fije el interruptor DIP de la tarjeta
de circuito impreso de control del motor en
posición ON para la alarma, y en posición OFF
para la advertencia. Vea la página 28.
y después enciéndalo
.
Si el error persiste, lleve a cabo las siguientes
inspecciones.
a. Inspeccione el puente de la tarjeta de circuito
impreso de control del motor J10, patillas 7-10,
página 28.
b.
12
Reemplace la tarjeta de circuito impreso de
control del motor, página 28.
309767C
Códigos de diagnóstico del control del motor
E25: Alta tensión en la línea
Suministro de tensión demasiado alto.
Compruebe los requisitos de tensión del
Reactor, página 61.
E28: Alta corriente en
el motor
a. Cortocircuito en la tarjeta de circuito impreso del
motor. Reemplace la tarjeta 28.
E26: Baja tensión en la línea
b.
Suministro de tensión demasiado bajo.
Compruebe los requisitos de tensión del
Reactor, página 61.
E27: Alta temperatura en
el motor
a. Temperatura del motor demasiado alta.
Reduzca la presión, el tamaño de la boquilla de
la pistola, o traslade el Reactor a un lugar más
fresco. Espere 1 hora hasta que se enfríe.
b.
Inspeccione el funcionamiento del ventilador.
c.
Inspeccione el sensor del motor y las
conexiones de la tarjeta de circuito impreso
de control (J7, patillas 1, 2), página 28.
309767C
Reemplace el motor, página 27.
E29: Escobilla desgastada
El sensor de la escobilla hace contacto con el
conmutador del motor. Reemplace las escobilla
antes de que transcurran 50 horas después
de que se produzca la advertencia. Vea las
páginas 24, 27.
PRECAUCIÓN
El funcionamiento prolongado del motor después de
que se active una advertencia de escobillas desgastadas puede causar el fallo del motor y de la tarjeta
de circuito impreso de control del motor.
13
Localización de averías
Localización de averías
PROBLEMA
Reactor no funciona.
CAUSA
No hay suministro eléctrico.
SOLUCIÓN
Enchufe el cable.
Encienda el suministro principal
de energía
.
Encienda los disyuntores, página 26.
El motor no funciona.
El ventilador no funciona.
Rendimiento del motor bajo.
Circuito abierto en el botón rojo
de parada.
Inspeccione las conexiones del botón.
Vea la página 40 y los diagramas
eléctricos.
Conexiones flojas.
Revise las conexiones en la tarjeta
de circuito impreso de control.
Disyuntores activado.
Reinicie el disyuntor (CB5), página 26.
Compruebe que hay una tensión de
salida de 230VCA en el cortacorrientes.
Escobillas desgastadas.
Inspeccione ambos lados. La longitud
debe ser 17 mm (0,7 pulg.) como
mínimo. Para reemplazar, vea la
página 24.
Muelles de escobillas rotos
o desalineados.
Vuelva a alinear o reemplace,
página 24.
Las escobillas o los muelles están
pegados al portaescobillas.
Limpie el portaescobillas y alinee los
hilos conductores de las escobillas
para que puedan moverse libremente.
Cortocircuito en el inducido.
Reemplace el motor, página 27.
Revise el conmutador del inducido
en busca de huellas de quemaduras,
estrías u otros daños.
Desmonte el motor. Encargue a un
taller de reparación de motores la
reparación de la superficie del
conmutador, si fuera posible.
Tarjeta de circuito impreso de control
del motor dañada.
Reemplace la placa de circuito
impreso. Vea la página 28.
Fusible fundido.
Reemplazar, página 31.
Cable flojo.
Revisado.
Ventilador defectuoso.
Reemplazar, página 31.
Manguera de fluido o pistola obstruida; Abra, despeje*; utilice una manguera
diámetro interior de la manguera muy de mayor diámetro.
pequeño.
Válvula de pistón o válvula de admisión Vea el manual de la bomba.
desgastada en la base de bomba.
Punto de ajuste de la presión
demasiado alto.
Fugas de fluido en la zona de la tuerca Sellos del cuello desgastados.
prensaestopas de la bomba.
14
Reduzca el punto de ajuste
y aumentará el rendimiento.
Reemplace. Consulte el manual
de la bomba.
309767C
Localización de averías
PROBLEMA
No hay visualización.
No hay visualización de temperatura.
No hay visualización de presión.
CAUSA
SOLUCIÓN
Suministro principal de potencia
apagado.
Encienda el suministro principal de
energía
.
Cable de la pantalla flojo.
Inspeccione las conexiones del cable,
página 40.
Fallo de ambas tarjetas de circuito
impreso.
Inspeccione las tarjetas de circuito
impreso, reemplace; página 40.
Cable de la pantalla flojo.
Inspeccione las conexiones del cable,
página 40.
Fallo de la tarjeta de circuito impreso
de control de la temperatura.
Abra el armario. Compruebe si el LED
de la tarjeta de circuito impreso está
parpadeando. Si no fuera así, inspeccione las conexiones del cableado de
y compruebe que la tarjeta de circuito
impreso recibe energía. Si la tarjeta
tiene energía y el LED no está
parpadeando, reemplace la tarjeta
de circuito impreso, página 32.
Potencia inadecuada en la tarjeta de
circuito impreso.
Compruebe que el suministro de
energía cumple con los requisitos.
Cable de potencia flojo (interno hasta
la pantalla).
Inspeccione las conexiones del cable,
página 40.
Tarjeta de circuito impreso de
visualización defectuosa.
Reemplazar, página 40.
Cable de la pantalla flojo.
Inspeccione las conexiones del cable,
página 40.
Fallo de la tarjeta de circuito impreso
de control del motor.
Abra el armario. Compruebe si el LED
de la tarjeta de circuito impreso está
encendido. Si no fuera así, reemplace
la tarjeta, página 28.
Potencia inadecuada en la tarjeta de
circuito impreso de control del motor.
Compruebe que el suministro de
energía cumple con los requisitos.
Cable de potencia flojo.
Inspeccione las conexiones del cable,
página 40.
Tarjeta de circuito impreso de
visualización defectuosa.
Reemplazar, página 40.
Disyuntores disparado.
Reponga el disyuntor
La visualización de la manguera mues- El FTS no está instalado y la zona
tra 0A durante la puesta en marcha.
está apagada.
Instale el FTS (consulte el manual de
instrucciones), o ajuste la corriente al
valor deseado.
Visualización errática; la pantalla se
enciende y se apaga.
El cable no está conectado a tierra.
Conecte a tierra el cable, página 40.
Cable de extensión demasiado largo.
No debe exceder 30,5 m (100 pies).
Los botones de la pantalla de visuali- Pulsador de membrana roto.
zación no funcionan correctamente; no
pueden salir de una operación.
El botón rojo de parada no funciona.
309767C
Reemplazar, página 40.
Cable plano desconectado o roto.
Conecte el cable o reemplácelo.
Botón roto (contacto fundido).
Reemplazar, página 40.
Cable flojo.
Inspeccione las inspeccione, página 40.
15
Localización de averías
PROBLEMA
No hay calor en las zonas A o B.
CAUSA
Se han disparado los disyuntor/es.
SOLUCIÓN
Reinicie el disyuntor CB3 ó CB4,
página 26.
Calentador apagado.
Pulse las teclas
o
Bajo calor en las zonas A o B.
B
de zona
A
.
Alarma del control de la temperatura.
Inspeccione los códigos de diagnóstico
en la pantalla de temperatura,
página 9.
Calentador defectuoso.
Reemplace, página 34. Compruebe
la resistencia.
Conectores o tuercas del cable flojos.
Inspeccione las conexiones.
Fallo de la tarjeta de circuito impreso
de control de la temperatura.
Abra el armario. Compruebe si el LED
de la tarjeta de circuito impreso está
parpadeando. Si no fuera así,
inspeccione las conexiones del
cableado de y compruebe que la tarjeta
de circuito impreso recibe energía. Si la
tarjeta tiene energía y el LED no está
parpadeando, reemplace la tarjeta de
circuito impreso, página 32.
Puntos de ajuste de la temperatura A
y B demasiados bajos.
Compruebe el punto de ajuste.
Aumente si fuera necesario.
Flujo demasiado alto.
Utilice una cámara de mezcla más
pequeña. Reduzca la presión.
Calentador defectuoso.
Reemplace, página 34. Compruebe
la resistencia.
Conectores o tuercas del cable flojos.
Inspeccione las conexiones.
Baja tensión.
Compruebe que el suministro de
energía cumple con los requisitos.
Sobrecalentamiento en la tarjeta de
circuito impreso de control de la
temperatura.
Inspeccione el funcionamiento del
ventilador.
Compruebe si la puerta está abierta;
ciérrela.
Compruebe que los orificios de
ventilación no están obstruidos
o atascados.
Fluido demasiado frío.
16
Precaliente el fluido.
309767C
Localización de averías
PROBLEMA
La manguera no está caliente.
CAUSA
SOLUCIÓN
Conexiones eléctricas de la manguera
flojas.
Inspeccione las conexiones. Repare
según sea necesario.
Se han disparado los disyuntores.
Reinicie los disyuntores (CB1 ó CB2),
página 26.
Zona térmica de la manguera no está
encendida.
Pulse la tecla
zona
Poca temperatura en la manguera.
de la
.
Puntos de ajuste de la temperatura A
y B demasiados bajos.
Inspeccione. Aumente si fuera
necesario.
Fallo de la tarjeta de circuito impreso
de control de la temperatura.
Abra el armario. Compruebe si el LED
de la tarjeta de circuito impreso está
parpadeando. Si no fuera así,
inspeccione las conexiones del
cableado de y compruebe que la tarjeta
de circuito impreso recibe energía. Si la
tarjeta tiene energía y el LED no está
parpadeando, reemplace la tarjeta de
circuito impreso, página 32.
Puntos de ajuste de la temperatura A
y B demasiados bajos.
Aumente los puntos de ajuste A y B.
La manguera está diseñada para
mantener la temperatura, no para
aumentarla.
Punto de ajuste de la temperatura de la Inspeccione. Aumente si fuera
manguera demasiado bajo.
necesario para mantener el calor.
309767C
Flujo demasiado alto
Utilice una cámara de mezcla más
pequeña. Reduzca la presión.
Baja corriente; FTS no instalado.
Instale el FTS, vea el manual de
instrucciones.
El calentamiento de la manguera
no está encendido, o no el tiempo
suficiente.
Espere a que la manguera se caliente,
o precaliente el fluido.
Conexiones eléctricas de la manguera
flojas.
Inspeccione las conexiones. Repare
según sea necesario.
17
Reparación
Reparación
Desmontaje de la bomba
Vea las instrucciones de reparación de la bomba
en el manual 309577.
1. Apague las zonas térmicas
A
,
B
6. Apague
el suministro principal de potencia.
Desconecte el suministro de energía.
,y
.
Los pasos 7-9 se refieren a la bomba A.
Vea FIG. 1. Para desconectar la bomba B,
vaya a los pasos 10 y 11.
2. Lave la bomba, página 7.
7. Desconecte la entrada (C) y la salida (D) de fluido.
Desconecte también el tubo de acero de la entrada
del calentador.
3. Libere la presión, página 8.
4. Coloque las válvulas de ALIVIO DE PRESIÓN/
PULVERIZAR (SA, SB) en la posición ALIVIO DE
PRESIÓN.
8. Desconecte los tubos (T). Retire los racores del
tubo (U) de la copela húmeda.
SA
SB
9. Afloje la contratuerca (G) golpeándola firmemente
con un martillo que no genere chispas.
Desenrosque la bomba lo suficiente como para
dejar expuesto el pasador de retención debajo
de la cubierta de plástico. Empuje hacia arriba el
muelle de retención. Saque el pasador. Siga
desenroscando la bomba.
TI2481A
Los pasos 10 y 11 se refieren a la bomba B.
Vea FIG. 2.
5. Pulse
. El motor seguirá funcionando hasta que
la bomba del componente A esté en la parte más
baja de su carrera, y después se apagará.
10. Desconecte la entrada (C) y la salida (D) de fluido.
Desconecte también el tubo de acero de la entrada
del calentador.
11. Empuje el muelle de retención (E) hacia arriba.
Saque el pasador (F). Afloje la contratuerca (G)
golpeándola firmemente con un martillo que no
genere chispas. Desenrosque la bomba.
18
309767C
Reparación
E
F
G
D
U
T
G
D
C
C
TI3765a-1
TI3765a-2
FIG. 1. Desconecte la bomba A
309767C
FIG. 2. Desconecte la bomba B
19
Reparación
Instalación de la bomba
3. Apague
ADVERTENCIA
Desconecte el suministro de energía.
El eje de la bomba y la varilla de conexión se mueven
durante la operación. Las piezas móviles pueden
causar lesiones graves como pellizcos e incluso la
amputación. Mantenga las manos y los dedos lejos
de la copela húmeda durante la operación.
1. Vuelva a conectar el suministro de energía.
Encienda la potencia
2. Pulse
el suministro principal de energía.
.
. El motor seguirá funcionando hasta que
la biela del componente A esté en la parte más baja
de su carrera, y después se apagará.
Los pasos 4-7 se refieren a la bomba B.
Vea FIG. 3. Para volver a conectar la bomba A,
vaya al paso 8 de la página 21.
4. Compruebe que la contratuerca (G) está enroscada
en la bomba con el lado plano hacia arriba. Enrosque
la bomba en el alojamiento del cojinete (M) hasta que
los orificios del pasador estén alineados. Introduzca
el pasador (F). Tire hacia abajo del muelle de
retención (E).
5. Siga enroscando la bomba en el alojamiento hasta
que la salida de fluido (D) esté alineada con el
tubo de acero y las roscas superiores estén a 2 mm
(+/- 1/16 pulg.) de la superficie del cojinete (N).
6. Apriete la contratuerca (G) golpeándola firmemente
con un martillo que no genere chispas.
7. Vuelva a conectar la entrada (C) y la salida (D) de
fluido.
E
F
M
1
3
N
2
G
2
D
2
1
Lados planos dirigidos hacia arriba.
2
Lubrique las roscas con aceite
o grasa ISO.
3
Las roscas superiores de la bomba
deben estar casi al mismo nivel
que la superficie del cojinete (N).
C
TI3765a-1
FIG. 3. Vuelva a conectar la bomba B
20
309767C
Reparación
Los pasos 8-13 se refieren únicamente a la
bomba A. Vea FIG. 4.
8. Compruebe que la contratuerca (G) está enroscada
en la bomba con el lado plano hacia arriba, y que la
protección de dedo esté colocada en la ventana del
alojamiento del cojinete (M). Con la varilla de la
bomba extendida, enrosque la bomba en el cojinete
y a través de la protección de dedos hasta que los
orificios del pasador estén alineados. Introduzca el
pasador. Tire hacia abajo del muelle de retención.
9. Siga enroscando la bomba en el alojamiento hasta
que la salida de fluido (D) esté alineada con el
tubo de acero y las roscas superiores estén a 2 mm
(+/- 1/16 pulg.) de la superficie del cojinete (N).
1
Lados planos dirigidos hacia arriba.
2
Lubrique las roscas con aceite
o grasa ISO.
3
Las roscas superiores de la bomba
deben estar casi al mismo nivel que
la superficie del cojinete (N).
10. La copela húmeda tiene tres orificios de 1/8 npt.
Uno es inaccesible; anote su ubicación. Eche hacia
atrás la bomba e instale el tapón en ese orificio.
11. Vuelva a alinear la bomba. Instale el codo (U)
y los racores dentados.
12. Apriete la contratuerca (G) golpeándola firmemente
con un martillo que no genere chispas.
13. Vuelva a conectar la entrada (C) y la salida (D)
de fluido. Vuelva a conectar los tubos (T).
U
M
T
2
N
3
G
1
C
2
2
D
TI3765a-2
FIG. 4. Vuelva a conectar la bomba A
309767C
21
Reparación
Alojamiento de impulsión
Desmontaje
1. Apague
el suministro principal de energía.
Desconecte el suministro de energía.
2. Libere la presión, página 8.
El alojamiento de impulsión del lado A incluye
el interruptor del contador de ciclos (321). Si
se reemplaza este alojamiento, retire los
pasadores (P) y el interruptor. Vuelva a colocar los
pasadores y el interruptor en el nuevo alojamiento
de impulsión. Los cables del interruptor se
conectan a las patillas 5 y 6 del J10 de la tarjeta de
circuito impreso de control del motor, página 28.
3. Retire los tornillos (38) y el blindaje del motor (9),
página 43.
4. Retire los tornillos (309) y la cubierta delantera (317),
FIG. 5.
P
Examine el alojamiento del cojinete (303) y de
la biela (305). Si fuera necesario reemplazar
estas piezas, desmonte primero la bomba (306),
página 18.
5. Desconecte las líneas de entrada y salida de la
bomba. Retire los tornillos (313), las arandelas (315),
y el alojamiento del cojinete (303).
PRECAUCIÓN
Tenga cuidado de que no se caiga la rueda
dentada (304) cuando desmonte el alojamiento
del impulsor (302). La rueda dentada puede quedar
enganchada en la manivela del motor (R) o en el
alojamiento del impulsor.
6. Retire los tornillos (312, 319) y las arandelas (314)
y saque el alojamiento de impulsión (302) del
motor (301).
321
TI3250a
Instalación
1. Aplique grasa generosamente a las arandelas
(307, 308, 318), todos los engranajes y el interior
del alojamiento de impulsión (302).
2. Instale una arandela de bronce (308) en el
alojamiento de impulsión, y después las arandelas
de acero (307, 318) tal como se muestra.
3. Instale la segunda arandela de bronce (308) en el
grupo de engranajes (304) e introduzca éste en el
alojamiento de impulsión.
El cigüeñal del alojamiento de impulsión (S) debe
estar en línea con el cigüeñal del otro extremo del
motor.
4. Empuje el alojamiento de impulsión (302) en el
motor (301). Instale los tornillos (312, 319) y las
arandelas (314).
Si se desmontara el alojamiento de la
bomba (303), la biela (305), o la bomba (306),
vuelva a montar la biela en el alojamiento
e instale la bomba, página 18.
5. Instale el alojamiento del cojinete (303), los
tornillos (313), y las arandelas (315). Las bombas
deben estar en fase (ambas en la misma carrera).
6. Instale la tapa delantera (317) y los tornillos (309).
7. Instale el blindaje del motor (9) y los tornillos (38).
22
309767C
Reparación
314
319
301
302
314
309
312
317
R
305
303
S
R
S
313
1
318
315
306B
306A
308
1
304
307 308
El cigüeñal debe estar en línea con el
cigüeñal del otro extremo del motor.
TI3152A
FIG. 5. Alojamiento de impulsión
309767C
23
Reparación
Escobillas del motor
5. Afloje el tornillo del terminal (R). Saque el cable de
la escobilla (L), teniendo cuidado de que el terminal
del cable del motor (T) permanece en su lugar.
Retire y deseche la escobilla (B).
Desmontaje de la escobilla
Reemplace las escobillas desgastadas que se
hayan reducido a una longitud menor de 13 mm
(1/2 pulg.). Tenga en cuenta que las escobillas de
los dos lados del motor se desgastan de forma
distinta, por ello ambas deben ser revisadas. Se
dispone de un kit de reparación de las escobillas
no. 234037.
B
1. Apague
el suministro principal de energía.
Desconecte el suministro de energía.
T
ADVERTENCIA
Lea las advertencias, página 5. Espere 5 min a que
se descargue la tensión almacenada (sólo para los
modelos E-30 y E-XP2).
R
L
01227-4
6. Observe si el conmutador del motor presenta trazas
de picaduras, quemaduras o arañazos. Un color
negro del conmutador es algo normal. Encargue
a un taller de reparación de motores cualificado
la reparación de su superficie si observa que las
escobillas se desgastan rápidamente.
7. Repita el procedimiento para el otro lado.
2. Libere la presión, página 8.
3. Retire la cubierta del motor, el tornillo y las
arandelas. Retire las tapas de inspección, los
tornillos y las juntas de cada extremo del motor.
4. Empuje la abrazadera de resorte (C) para soltar
los ganchos (H) del portaescobillas. Saque la
abrazadera y el muelle (S).
C
PRECAUCIÓN
Cuando instale las escobillas, siga todos los pasos
cuidadosamente. Una instalación incorrecta causará
daños irreparables en las piezas.
Instale la escobilla con los cables en el mismo
lado del motor que antes. Enchufe el terminal
de espada en el conector.
H
S
Instalación de la escobilla
01227-2
1. Instale una escobilla nueva (B) de forma que
el cable (L) esté en la ranura larga (D) del
portaescobillas.
Una escobilla tiene un cable encima para la señal
de desgaste de la escobilla. Anote el lado del
motor en que está. Desenchufe el conector
de pala suministrado.
D
L
B
01227-5
24
309767C
Reparación
2. Deslice el terminal (L) por debajo del tornillo (R)
del terminal. Verifique que el cable del motor (T)
establece contacto con el tornillo. Apriete el tornillo.
4. Instale la abrazadera de resorte (C) y empújela
hasta que los ganchos (H) encajen en las ranuras
del alojamiento. Una instalación incorrecta podría
trabar la abrazadera
H
B
T
C
L
R
01227-4
01227-2
3. Instale el muelle (S) de forma que se desenrolle
sobre la escobilla (B), tal como se muestra. El
muelle podría resultar dañado si se instalara al
revés.
1
Anote la dirección de
rebobinado del muelle.
ADVERTENCIA
No toque las escobillas, los hilos, los muelles o los
portaescobillas cuando el equipo está conectado,
para evitar las descargas eléctricas y las lesiones
graves.
PRECAUCIÓN
No haga funcionar las bombas en seco durante más
de 30 segundos mientras se revisan las escobillas
para evitar que se dañen las bombas.
B
S
01227-6
1
01227-6
5. Vuelva a instalar las cubiertas de inspección de la
escobilla, las juntas y los tornillos. Vuelva a instalar
las cubiertas del motor, los tornillos, arandelas
y conjuntos de alojamiento del impulsor/bomba.
6. Pruebe las escobillas con los dos pasadores de la
bomba (F) desconectados, página 18.
Seleccione J 1 (modo jog). Pulse motor
para
poner en marcha el motor. Aumente lentamente el
ajuste jog hasta J6. Inspeccione el área de contacto
entre las escobillas y el conmutador por si se
produce un exceso de arcos eléctricos. Los arcos
no deben “arrastrar” o girar alrededor de la
superficie del conmutador.
Haga funcionar el motor durante 20-30 min en J 6
para asentar las escobillas.
309767C
25
Reparación
Módulo del disyuntor
1. Apague
Tabla 1: Disyuntores, vea FIG. 6
el suministro principal de energía.
Ref.
pieza
Tamaño
Componente
806
50 A
Lado de la
manguera/transformador
secundario
817A
20 A
Transformador primario
804A
25 ó 40 A*
Calentador A
804B
25 ó 40 A*
Calentador B
817B
20 A
Motor/Bombas
Desconecte el suministro de energía.
ADVERTENCIA
Lea las advertencias, página 5. Espere 5 min a que
se descargue la tensión almacenada (sólo para los
modelos E-30 y E-XP2).
* Dependiendo del modelo.
2. Libere la presión, página 8.
3. Consulte los diagramas eléctricos y la tabla
siguiente. Desconecte los cables y retire el
disyuntor defectuoso.
4. Instale un nuevo disyuntor y vuelva a conectar los
cables.
806
NOTA: Para obtener información sobre
los cables y los conectores, vea los
diagramas eléctricos y los diagramas
de piezas de las páginas 57-59.
817A
TI2514A
804A
804B 817B
FIG. 6. Módulo del disyuntor
26
309767C
Reparación
Motor eléctrico
c.
Desmontaje
d. Pase los cables a través de la parte superior
del armario para dejar libre el motor.
1. Apague
Desenchufe el conector J7 de 3 patillas de
la tarjeta de circuito impreso.
el suministro principal de energía.
Desconecte el suministro de energía.
ADVERTENCIA
Lea las advertencias, página 5. Espere 5 min a que
se descargue la tensión almacenada (sólo para los
modelos E-30 y E-XP2).
2. Libere la presión, página 8.
PRECAUCIÓN
El motor es pesado. Podría necesitar dos personas
para levantarlo.
5. Retire los tornillos que sujetan el motor al armario.
Levante el motor de la unidad.
Instalación
1. Coloque el motor en la unidad. Pase los cables
del motor a través del armario y colóquelos como
estaban. Vea los diagramas eléctricos.
3. Retire los conjuntos de alojamiento del
impulsor/bomba, vea 22.
2. Sujete el motor con los tornillos.
4. Desconecte los cables del motor tal como se indica:
3. Enchufe el conector J7 de 3 patillas en la tarjeta de
circuito impreso.
a. Consulte los diagramas eléctricos. La tarjeta de
circuito impreso de control del motor está en la
parte derecha del interior del armario, vea la
página 28.
4. Enchufe el mazo de cables del motor en el conector
J4 de la tarjeta de circuito impreso.
b.
6. Devuelva la unidad al servicio.
Desenchufe el mazo de cables de potencia del
motor del conector J4 de la tarjeta de circuito
impreso. Vea FIG. 7, página 29.
309767C
5. Instale los conjuntos de alojamiento del
impulsor/bomba, página 22.
27
Reparación
Tarjeta de circuito impreso
de control del motor
La tarjeta de circuito impreso de control del motor
tiene un LED rojo (D11 para 245980, D7 para
245981). Para inspeccionar, el suministro de
potencia debe estar encendido. Vea FIG. 7 para
obtener su ubicación. Su función es:
8. Fije el interruptor DIP (SW2) en la nueva tarjeta de
circuito impreso. Consulte a continuación los ajustes
de fábrica. Vea FIG. 7 para obtener su ubicación
en la tarjeta.
•
Los interruptores 1 y 4: no se utilizan, déjelos
en posición OFF.
Interruptor 2: ON para los modelos E-20 y E-30,
OFF para los modelos E-XP1 y E-XP2.
Interruptor 3: ON para la alarma de desequilibrio
de presión, OFF para la advertencia de
desequilibrio de presión.
•
•
Puesta en marcha: un parpadeo para 60 Hz, dos
parpadeos para 50 Hz.
Motor funcionando: LED encendido.
Motor sin funcionar: LED apagado.
Modelos E-20 y E-XP1:
Interruptor 2 ON (Modelo E-20);
Interruptor 3 ON (alarma de
desequilibrio de presión).
Código de diagnóstico (motor sin funcionar):
los parpadeos del LED indican el código de
diagnóstico (por ejemplo, E21=21 parpadeos).
TI3178a
PRECAUCIÓN
Antes de manipular la tarjeta de circuito impreso,
colóquese una muñequera conductora de electricidad
estática para protegerse con las descargas estáticas
que podrían dañar la tarjeta de circuito impreso. Sigas
las instrucciones de la muñequera.
Modelos E-30 y E-XP2:
Interruptor 2 ON (Modelo E-30);
Interruptor 3 ON (alarma de
desequilibrio de presión).
TI3178a-1
9.
1. Apague
el suministro principal de energía.
Desconecte el suministro de energía.
ADVERTENCIA
Lea las advertencias, página 5. Espere 5 min a que
se descargue la tensión almacenada (sólo para los
modelos E-30 y E-XP2).
2. Libere la presión, página 8.
3. Consulte los diagramas eléctricos. La tarjeta
de circuito impreso de control del motor está
en la parte derecha del interior del armario.
4. Póngase la muñequera conductora de electricidad
estática.
Instale la nueva tarjeta de circuito impreso en el orden
inverso al desmontaje. Aplique compuesto disipador
de calor térmico a las superficies de acoplamiento.
Pida el compuesto térmico, ref. pieza 110009.
Tabla 2: Conectores de la tarjeta de circuito impreso
de control del motor
Conector
Pasador
J1
n/d
J3
J4
J7
n/d
n/d
1, 2
3
J8
J10
n/d
1-4
5, 6
7-10
J12
J13
n/d
n/d
5. Desconecte todos los cable y los conectores
de la tarjeta de circuito impreso.
6. Retire las tuerca (42) y saque el conjunto de control
del motor y colóquelo en un banco de trabajo.
7. Retire los tornillos y saque el disipador térmico
de la tarjeta.
28
Descripción
Suministro principal de
potencia del motor
Transductor A
Rendimiento del motor
Señal de sobrecarga térmica
del motor
Señal de desgaste de la
escobilla
Transductor B
No utilizado
Señal del conmutador de ciclo
Puente 15C866 (disponible
en el kit de reparación
246961)
Informe de datos
A la tarjeta de circuito
impreso de la pantalla
309767C
Reparación
245980 Control del motor, para E-20 y E-XP1
J3
J8
1
D11
J12
J1
SW2
J4
J7
J13
TI3153A-1
J10
245981 Control del motor, para E-30 y E-XP2
J12 SW2
J13
J3
J8
J10
1
J1
1
Aplique compuesto disipador
de calor térmico 110009 a las
superficies de acoplamiento.
J4
D7
J7
TI2576A-1
FIG. 7. Tarjeta de circuito impreso de control del motor
309767C
29
Reparación
Transductores
4. Desconecte el cable del transductor de la tarjeta;
el transductor A de J3, el transductor B de J8.
Intercambie las conexiones y compruebe si se
genera un código de diagnóstico 12.
1. Apague
5. Si el transductor no supera la prueba, pase un cable
a través de la parte superior del armario. Observe
que el cable debe reemplazarse de la misma
manera.
el suministro principal de energía.
Desconecte el suministro de energía.
ADVERTENCIA
6. Instale la junta tórica (720) en el nuevo
transductor (706), FIG. 8.
Lea las advertencias, página 5. Espere 5 min a que
se descargue la tensión almacenada (sólo para los
modelos E-30 y E-XP2).
7. Instale el transductor en el colector. Marque el
extremo del cable con cinta (roja=transductor A,
azul=transductor B).
8. Dirija el cable al interior del armario y forme un haz
como antes.
2. Libere la presión, página 8.
3. Consulte los diagramas eléctricos. La tarjeta de
circuito impreso de control del motor está en la
parte derecha del interior del armario.
9. Conecte el cable del transductor en la tarjeta
de circuito impreso; transductor A (rojo) en J3,
transductor B (azul) en J8.
706 (Lado A)
720
706 (Lado B)
701
TI3169a
FIG. 8. Transductores
30
309767C
Reparación
Ventilador
2. Libere la presión, página 8.
1. Apague
3. Inspeccione los fusibles (F) en la parte izquierda
del módulo del disyuntor, FIG. 9. Reemplácelos si
estuvieran fundidos. Si estuvieran en buen estado,
siga con el paso 4.
el suministro principal de energía.
Desconecte el suministro de energía.
4. Consulte los diagramas eléctricos. Desconecte los
cables del ventilador de los fusibles (F). Pase los
cables a través de la parte superior del armario.
ADVERTENCIA
5. Desmonte el ventilador.
Lea las advertencias, página 5. Espere 5 min a que
se descargue la tensión almacenada (sólo para los
modelos E-30 y E-XP2).
6. Instale el ventilador siguiendo el orden inverso.
F
TI2514A-1
FIG. 9. Fusibles del ventilador
309767C
31
Reparación
Tarjeta de circuito impreso
de control de la temperatura
La tarjeta de circuito impreso de control de la
temperatura tiene siete LED verdes. Para
inspeccionar, el suministro de potencia debe
estar encendido. Consulte su ubicación en FIG. 7.
Tabla 3: LED de la tarjeta de circuito impreso de
control de la temperatura
LED
Estatus
D26
parpadea
D14
D13
Encendido
Ciclo de
encendido
y apagado
Encendido
Ciclo de
encendido
y apagado
Encendido
D18
D19
D27
D15
Ciclo de
encendido
y apagado
Función
La tarjeta de circuito
impreso recibe energía
Zona A encendida
Zona A encendida, el
LED sigue el ciclo de
la temperatura
Zona B encendida
Zona B encendida, el
LED sigue el ciclo de
la temperatura
Zona de la manguera
encendida
Zona de la manguera
encendida, el LED sigue
el ciclo de la temperatura
2. Libere la presión, página 8.
3. Consulte los diagramas eléctricos. La tarjeta de
circuito impreso de control de la temperatura está
en el lado izquierdo del interior del armario.
4. Póngase la muñequera conductora de electricidad
estática.
5. Desconecte todos los cables y conectores de la
tarjeta de circuito impreso, FIG. 10.
6. Retire las tuercas y la totalidad del conjunto de
la tarjeta de circuito impreso de control de la
temperatura y colóquelo en un banco de trabajo.
7. Retire los tornillos y saque el disipador térmico de
la tarjeta.
8. Instale la nueva tarjeta de circuito impreso en el
orden inverso al desmontaje. Aplique compuesto
disipador de calor térmico a las superficies de
acoplamiento.
Pida el compuesto térmico, ref. pieza 110009.
Tabla 4: Conectores de la tarjeta de circuito impreso
de control de la temperatura
Conector
Pasador
J1
1, 2
PRECAUCIÓN
Antes de manipular la tarjeta de circuito impreso,
colóquese una muñequera conductora de electricidad
estática para protegerse con las descargas estáticas
que podrían dañar la tarjeta de circuito impreso. Sigas
las instrucciones de la muñequera.
1. Apague
3, 4
5, 6
7
8
9
10
el suministro principal de energía.
Desconecte el suministro de energía.
11
J2
J5
12
13
14
n/d
n/d
J8
J9
J13
n/d
n/d
n/d
ADVERTENCIA
Lea las advertencias, página 5. Espere 5 min a que
se descargue la tensión almacenada (sólo para los
modelos E-30 y E-XP2).
32
Descripción
Interruptor de
sobretemperatura A
Interruptor de
sobretemperatura B
Sensor de corriente
Sensor de temperatura A,
rojo
Sensor de temperatura A,
amarillo
No utilizado
Sensor de temperatura B,
rojo
Sensor de temperatura B,
amarillo
Termoacoplamiento, plateado
Termoacoplamiento, rojo
Termoacoplamiento, púrpura
A los calentadores A
A la tarjeta de circuito
impreso de la pantalla
Informe de datos
A los calentadores B
A la manguera calentada
309767C
Reparación
1
Aplique compuesto disipador de calor térmico 110009
a las superficies de acoplamiento.
1
J13
D15
J1
D27
J9
B
J2
A
D19
D26
D18
J8
J5
D13
D14
TI2572a
FIG. 10. Tarjeta de circuito impreso de control de la temperatura
309767C
33
Reparación
Calentador
Elemento calentador
1. Apague
el suministro principal de energía.
Desconecte el suministro de energía.
W
100
P
211
2. Libere la presión, página 8.
ADVERTENCIA
207 205
210
202
206
P
211
203
Lea las advertencias, página 6. Espere a que
los calentadores estén fríos antes de realizar las
reparaciones.
3. Espere a que los calentadores se enfríen.
4. Vea FIG. 11. Retire la cinta y el conector del cable
(63, no representado), y desconecte los cables
del elemento calentador (W) del mazo de cables
del calentador. Pruebe con un ohmímetro. La
resistencia debe ser de 21-25 ohms para el
elemento de 2550W, y de 30-34 ohmios para
el elemento de 1500W.
5. Si el calentador no supera la prueba, desmonte el
sensor de temperatura (211) para evitar daños.
217
201
208
TI2512A
FIG. 11. Calentador (Modelo 245962 representado)
6. Retire el elemento calentador (207) del tubo (201).
Tenga cuidado de no derramar el fluido que queda
en el tubo.
7. Instale un nuevo elemento calentador (207),
sujetando el mezclador (202) de forma que
no interfiera con el orificio del sensor (P).
8. Vuelva a instalar el sensor de temperatura,
página 35.
9. Vuelva a conectar los cables y sujételos con
el conector (63) y la cinta aislante.
34
309767C
Reparación
Sensor de temperatura
1. Apague
c.
el suministro principal de energía.
Empuje el sensor de forma que su punta (T)
toque el elemento calentador (207), evitando
tocar el mezclador (202).
d. Apriete la tuerca de la tapa de contacto (N),
sujetando el sensor (T) contra el elemento
calentador.
Desconecte el suministro de energía.
2. Libere la presión, página 8.
ADVERTENCIA
Lea las advertencias, página 6. Espere a que
los calentadores estén fríos antes de realizar las
reparaciones.
3. Espere a que los calentadores se enfríen.
4. Desconecte los cables del sensor de temperatura
de J1 en la tarjeta de circuito impreso de control de
la temperatura. Vea TABLA 4, páginas 32 y FIG. 10,
página 33.
5. Vea FIG. 12. Realice la prueba con el ohmímetro.
La resistencia entre los cables (S) debe ser de
aproximadamente 6 ohmios. La resistencia entre
la punta (T) y los cables debe ser infinito (∞).
9. Dirija el cable al interior del armario y forme un
haz como antes. Vuelva a conectar los cables
a la tarjeta de circuito impreso.
10. Encienda simultáneamente los calentadores A y B
para probarlos. Las temperaturas deberían subir
a la misma velocidad (30°F, +/- 4°). Si un calentador
está bajo, afloje la tuerca de la tapa de contacto (N)
y apriete el alojamiento del sensor (H) para
asegurarse de que la punta del sensor (T) toque
el elemento calentador (207).
1
Aplique cinta dePTFE y sellador de roscas.
2
Aplique compuesto disipador de calor 110009.
207
6. Si el sensor no supera la prueba, saque los cables
del armario. Observe su recorrido ya que deben
volver a colocarse de la misma manera.
N
H
T
1
7. Afloje la tuerca de la tapa de contacto (N)
y desmonte el sensor de temperatura (211)
del tubo del calentador (201).
8. Reemplace el sensor, FIG. 12.
201
a. Retire la cinta de protección de la punta del
sensor (T).
b.
Aplique cinta de PTFE y sellador de roscas
a las roscas macho y apriete el alojamiento del
sensor (H) en el tubo (201).
202
S
208
2
TI3249a
FIG. 12. Sensor de temperatura
309767C
35
Reparación
Interruptor de sobretemperatura
1. Apague
el suministro principal de energía.
Desconecte el suministro de energía.
2. Libere la presión, página 8.
ADVERTENCIA
Lea las advertencias, página 6. Espere a que
los calentadores estén frío antes de realizar las
reparaciones.
36
3. Espere a que los calentadores se enfríen.
4. Desconecte un hilo conductor del interruptor
de sobretemperatura (208), FIG. 12. Pruebe el
interruptor con un ohmímetro. La resistencia debe
ser de aproximadamente 0 ohmios.
5. Si el interruptor no supera la prueba, corte las
abrazaderas con un cortador de alambres.
Desmonte el interruptor. Instale un nuevo interruptor
en el mismo lugar del tubo (201) y sujételos con
abrazaderas de manguera (203). Vuelva a conectar
los cables.
Si fuera necesario reemplazar los cables,
desconéctelos de la tarjeta de circuito impreso
de control de la temperatura. Vea TABLA 4,
páginas 32 y FIG. 10, página 33.
309767C
Reparación
Manguera calentada
Consulte el manual de la manguera calefactada
309572 para obtener información sobre las
piezas de repuesto.
Inspección de los conectores de manguera
1. Apague
el suministro principal de energía.
Desconecte el suministro de energía.
3. Desconecte el cable FTS (F) de Reactor, FIG. 13.
4. Realice la prueba con el ohmímetro colocado entre
las patillas del conector del cable.
Patillas
Resultado
1a2
Aproximadamente 35 ohmios por 15,2 m
(50 pies) de manguera, más aproximadamente 10 ohmios por el FTS
1a3
infinito (∞)
5. Si el cable no supera la prueba, vuelva a probar
el FTS, página 38.
2. Libere la presión, página 8.
La manguera flexible debe estar conectada.
3. Desconecte el conector eléctrico de la
manguera (D) del Reactor, FIG. 13.
4. Realice la prueba con el ohmímetro colocado entre
los terminales del conector de la manguera (D).
La resistencia no debería ser infinito (∞). Una
resistencia de infinito indica un circuito abierto
en la manguera.
F
5. Si la manguera no supera la prueba, vuelva
a comprobar la longitud de cada manguera,
incluyendo la manguera flexible, hasta que
se aísle el fallo.
D
Inspeccione los cables FTS
TI2726a
FIG. 13. Manguera calentada
1. Apague
el suministro principal de energía.
Desconecte el suministro de energía.
2. Libere la presión, página 8.
309767C
37
Reparación
Sensor de temperatura
del fluido (FTS)
Prueba/desmontaje
1. Apague
6. Desconecte el FTS de la manguera flexible (W)
y las mangueras de fluido (A, B).
7. Retire el cable de tierra (K) del tornillo de tierra de la
parte inferior del FTS.
8. Retire la sonda del FTS (H) de la manguera del lado
del componente A (ISO).
el suministro principal de energía.
Instalación
Desconecte el suministro de energía.
2. Libere la presión, página 8.
3. Retire la cinta y la cubierta de protección del
FTS (11), FIG. 14. Desconecte el cable de la
manguera (F). Pruebe con el ohmímetro colocado
entre las patillas del conector del cable.
Patillas
Resultado
1a2
Aproximadamente
10 ohmios
1a3
infinito (∞)
3 al tornillo de tierra
del FTS
0 ohmios
1 al racor del componente A del FTS (ISO)
infinito (∞)
4. Si el FTS no supera la prueba, reemplace FTS.
PRECAUCIÓN
Para evitar dañar la sonda, no retuerza no doble
demasiado la manguera flexible. No enrolle la
manguera más de lo que permite el radio mínimo de
curvatura de 0,9 m (3 pies). No someta la manguera
a un peso excesivo, impacto u otros abusos.
1. Extienda cuidadosamente la sonda FTS (H). No
doble ni retuerza la sonda. Introduzca el lado del
componente A (ISO) de la manguera principal.
2. Conecte el cable de tierra (K) de la manguera flexible al tornillo de tierra de la parte inferior del FTS.
3. Instale el FTS siguiendo el orden inverso al
desmontaje. Deje cierta holgura (G) en el cable
como alivio de la tensión para evitar el fallo del
cable.
4. Sujete la manguera y las conexiones del cable
con cinta e instale la cubierta de protección.
5. Desconecte las mangueras de aire (C, L), y los
conectores eléctricos (D).
38
309767C
Reparación
B
D
T
K
11
F
W
A
D
G
ISO
B
A
H
C
L
TI2684a1
FIG. 14. Sensor de temperatura del fluido y mangueras calefactadas
309767C
39
Reparación
Módulo de visualización
Pantallas de temperatura y presión
PRECAUCIÓN
Antes de manipular la tarjeta de circuito impreso,
colóquese una muñequera conductora de electricidad
estática para protegerse con las descargas estáticas
que podrían dañar la tarjeta de circuito impreso. Sigas
las instrucciones de la muñequera.
Si van a reemplazarse las dos pantallas de
visualización, antes de desconectarlos, coloque
etiquetas en los cables de la visualización de
la temperatura TEMP y de la presión BOMBA.
7. Desconecte los conectores del cable J1 y J13 de
la parte trasera de la pantalla de temperatura (401)
de la pantalla de presión (402).
8. Desconecte el(los) cable(s) de cinta (R) de la parte
trasera de la pantalla.
9. Retire las tuercas (408) y la placa (405).
10. Desmonte la pantalla de visualización, consulte los
detalles en FIG. 15.
1. Apague
el suministro principal de energía.
Desconecte el suministro de energía.
ADVERTENCIA
Lea las advertencias, página 5. Espere 5 min a que
se descargue la tensión almacenada (sólo para los
modelos E-30 y E-XP2).
2. Libere la presión, página 8.
11. Si fuera necesario, reemplace la tarjeta de circuito
impreso (401a ó 402a) o el pulsador de membrana
(401b ó 402b).
12. Vuelva a instalar siguiendo el orden inverso al
desmontaje, vea FIG. 15. Aplique sellador de
roscas de fuerza media en los puntos indicados.
Asegúrese de que el cable de conexión a tierra
de la pantalla de visualización (G) está bien sujeto
entre el casquillo del cable y la tapa (404) con los
tornillos (412). Inspeccione también la conexión
a tierra en la parte trasera del Reactor, vea más
abajo.
3. Consulte los diagramas eléctricos.
4. Póngase la muñequera conductora de electricidad
estática.
5. Desconecte el cable de la pantalla principal (20)
de la esquina inferior izquierda del módulo de
visualización, FIG. 15.
6. Retire los tornillos (409, 410) y la cubierta (404).
G
TI3743a
40
309767C
Reparación
1
Aplique sellador de roscas de fuerza media.
G
J13
403
J13
402
411
404
407
410
1
J1
412
1
408
401
405
406
20
J1
TI2574A
Detalle de los pulsadores de membrana y de las tarjetas de circuito impreso de la pantalla
Visualización de
la temperatura
1
402c
Visualización de
la presión
402a
402b
401c
1
401a
R
R
401b
TI3172a
FIG. 15. Módulo de visualización
309767C
41
Reparación
Botón rojo de parada
2. Libere la presión, página 8.
3. Consulte los diagramas eléctricos.
PRECAUCIÓN
Antes de manipular la tarjeta de circuito impreso,
colóquese una muñequera conductora de electricidad
estática para protegerse con las descargas estáticas
que podrían dañar la tarjeta de circuito impreso. Sigas
las instrucciones de la muñequera.
4. Póngase la muñequera conductora de electricidad
estática.
5. Retire los tornillos (409, 410) y la tapa (404),
FIG. 15.
6. Desconecte los conectores del cable J1 de la
parte trasera de la pantalla de visualización de
la temperatura (401) y de la presión (402).
1. Apague
el suministro principal de energía.
Desconecte el suministro de energía.
ADVERTENCIA
7. Retire el botón rojo de parada (406).
8. Vuelva a instalar siguiendo el orden inverso
al desmontaje. Asegúrese de que el cable de
conexión a tierra de la pantalla de visualización (G)
está bien sujeto entre el casquillo del cable y la
tapa (404) con los tornillos (412).
Lea las advertencias, página 5. Espere 5 min a que
se descargue la tensión almacenada (sólo para los
modelos E-30 y E-XP2).
42
309767C
Piezas
Piezas
Conjunto Reactor (Modelo E-XP1 representado)
4
1
100
57, 38
40
41
44
48
9
2
17
38
59
15
87
58
106
3
37
14
19
10
72
107
23, 38
TI3764a-1
90
21
TI3764a-2
16 41, 102
7, 12, 41
113, 119, 114
110, 118
13, 26, 35
109, 111, 112
115
69
65
67
TI3765a-2
68
309767C
66, 66a
43
Piezas
5
28
29, 42
41
8
27
34
77
76, 78, 74, 75
42
31
33
6
29, 42
39, 73
TI2605A
44
309767C
Piezas
Montaje Reactor
Piezas que varían según el modelo
Utilice las tablas de esta página y de la siguiente para encontrar las piezas que varían según el modelo. Encuentre la
ref. pieza en la columna de la izquierda, y el modelo Reactor en la hilera superior. La intersección muestra la
ref. pieza correcta.
Vea en la página 47 las piezas comunes a todos los modelos.
Reactor Models
Qty
Ref.
No. Description
246024 246025 246026 246028 246029 246030 246031 246032 246033 246034 246035 246036
E-XP1 E-20
E-30
E-XP2 E-XP1 E-20
E-30
E-XP2 E-XP1 E-20
E-30
E-XP2
2
HEATER;
pages 48, 35
245963
245962 245975 245962 245963
(qty: 2) 245962 245975 245962 245962 245962 245975 245962 (qty: 2)
1
3
MODULE,
proportioner;
page 50
245956 245956 245957 245959 245956 245956 245957 245959 245956 245956 245957 245959
1
6
CONTROL,
motor; page 54
245980 245980 245981 245981 245980 245980 245981 245981 245980 245980 245981 245981
1
8
TRANSFORMER 15B351 15B351 15B352 15B352 15B351 15B351 15B352 15B352 15B351 15B351 15B352 15B352
1
9
SHIELD
276878 276878 276879 276879 276878 276878 276879 276879 276878 276878 276879 276879
1
14
TUBE, heater,
component A
15B481 15B481 15B481 15B685 15B481 15B481 15B481 15B685 15B481 15B481 15B481 15B685
1
15
TUBE, pump,
component A
15B367 15B367 15B480 15B686 15B367 15B367 15B480 15B686 15B367 15B367 15B480 15B686
1
16
TUBE, heater,
component B
15B483 15B483 15B483 15B687 15B483 15B483 15B483 15B687 15B483 15B483 15B483 15B687
1
17
TUBE, pump,
component B
15B369 15B369 15B482 15B688 15B369 15B369 15B482 15B688 15B369 15B369 15B482 15B688
1
21
CONNECTOR,
tube
117555 117555 117594 117594 117555 117555 117594 117594 117555 117555 117594 117594
2
28
MODULE,
breaker; page 57 246090 246090 246090 246092 246096 246096 246096 246098 246087 246087 246087 246089
1
36
SWITCH, added
pole; 380V
1
39
FILTER; 230V
309767C
117553 117553 117553 117553
117667 117667
117667 117667
117667 117667
1
45
Piezas
Reactor Models
Ref.
No. Description
51
LABEL, warning
52
CABLE, harness,
filter
65
ELBOW, swivel
71
SCREW,
machine
72
BRACKET,
heater
▲
246024 246025 246026 246028 246029 246030 246031 246032 246033 246034 246035 246036
E-XP1 E-20
E-30
E-XP2 E-XP1 E-20
E-30
E-XP2 E-XP1 E-20
E-30
E-XP2
Qty
198278 198278
198278 198278
198278 198278
1
15B385 15B385
15B385 15B385
15B385 15B385
1
160327 160327 116567 160327 160327 160327 116567 160327 160327 160327 116567 160327
2
104590 104590
15C733 15C733 15C733
BRACKET,
heater
104590 104590
15C733 15C733 15C733
104590 104590
2
2
15C733 15C733 15C733
15C733
15C733
15C733
4
73
WASHER, lock
103181 103181
103181 103181
103181 103181
2
74
COVER, screw
116723 116723
116723 116723
116723 116723
2
75
SCREW,
machine; 1/4-28
116552 116552
116552 116552
116552 116552
2
76
CAPACITOR
116549 116549
116549 116549
116549 116549
1
77
BRACKET
197999 197999
197999 197999
197999 197999
1
78
INSULATOR
198000 198000
198000 198000
198000 198000
1
86
CABLE,
overtemperature, 15B769 15B769 15B769
jumper
CABLE,
overtemperature,
jumper
92
15B769
CABLE, harness,
power;
15B511 15B511
see pages 57-59
CABLE, harness,
power; see
pages 57-59
95
BOLT; hex hd;
3/8-16
15B382 15B382
516595 516595 516595
NUT, channel
102 STRAP, motor
46
2
15B769
15B511 15B511
15B382 15B382
516595 516595 516595
LOCKWASHER; 100133 100133 100133
3/8
NUT, channel
15B769
516595
LOCKWASHER;
3/8
97
15B769 15B769 15B769
15B511 15B511
BOLT; hex hd;
3/8-16
96
15B769 15B769 15B769
1
15B382 15B382
516595 516595 516595
516595
100133 100133 100133
100133
4
2
516595
100133 100133 100133
4
2
100133
4
118446
4
15B107 15B107 15B108 15B108 15B107 15B107 15B108 15B108 15B107 15B107 15B108 15B108
1
118446 118446 118446
100133
1
118446 118446 118446
118446
118446 118446 118446
118446
2
309767C
Piezas
Piezas comunes
Ref.
No.
1
4
5
7
10
11
12
13
18
Part No.
245954
245974
245979
246154
246976
246079
15B456
115834
15B374
19
15B380
20
22
23
24
25
26
27
29
31
32
15B383
116773
C38163
15B361
15B510
15B360
117682
116149
117666
15B388
33
34
35
37
38
117564
117545
117723
15B396
115492
40
41
117623
113796
42
44
45
48▲
53
57
115942
15B536
189930
189285
15B593
15B775
309767C
Description
Qty
FRAME; page 48
1
DISPLAY; page 52
1
CONTROL, temperature; page 53
1
MANIFOLD, fluid; page 56
1
DOOR, cabinet
1
SENSOR, fluid temperature
1
GASKET, manifold
1
FAN
1
CABLE, overtemperature; not shown,
1
see electrical diagrams
CABLE, hose control; not shown, see
1
electrical diagrams
CABLE, display
1
CONNECTOR, plug
2
WASHER, lock, external tooth
1
BOOT, wire feed through
1
PLATE, cover, wire
1
GASKET, fan
1
STRAIN RELIEF
1
SPACER
8
TERMINAL, ground
1
SENSOR. current, hose; not shown,
1
see electrical diagrams
SWITCH, disconnect
1
SWITCH, main power
1
SCREW, machine; 6-32 x 2 in. (51 mm)
4
WIRE, hose
2
SCREW, machine; 8-32 x 0.345 in.
13
(9 mm)
NUT, cap; 3/8-16
4
SCREW, flanged, hex hd;
15
1/4-20 x 3/4 in. (19 mm)
NUT, hex flange; 1/4-20
15
LABEL, diagnostic codes
1
LABEL, caution
2
LABEL, caution
3
SHIELD, membrane switch; pack of 10
1
COVER, wire access
2
Ref.
No.
58
59
60▲
61
62
63
66
66a
67
68
69
79
87
88
89
90
100
106
107
109
110
111
112
113
114
115
116
117
118
119
Part No.
246895
15B798
15B679
113505
112776
117722
Description
Qty
COVER, heater, back
1
COVER, heater, front
1
LABEL, warning
1
NUT, hex, keps; 10-24
6
WASHER, plain; no. 10
2
CONNECTOR, wire; not shown, see
4
electrical diagrams
101078 Y-STRAINER; includes 66a
2
180199 . ELEMENT, 20 mesh; not shown
1
109077 VALVE, ball; 3/4 npt (fbe)
2
160032 NIPPLE; 3/4 npt
2
157785 UNION, swivel; 3/4 npt(m) x 3/4
2
npsm(f)
112512 FERRULE
2
15B807 SHIELD, fan
1
186494 CLIP, spring
6
205447 COUPLING, hose
2
buy locallyTUBE, low pressure; 1/4 in. (6 mm) ID;
1
PTFE
3/8 in. (16 mm) OD; 4 ft (1.2 m);PTFE
117532 ELBOW; 1/2 npt x 1/2 in. (13 mm) OD
4
tube
117502 REDUCER; #5 x #8 JIC
1
117677 REDUCER; #6 x #10 JIC
1
246928 RESERVOIR; includes 110-119
1
buy locally. TUBE; nylon; 1/4 in. (6 mm) ID;
2
2 ft (0.6 m)
118433 . VALVE, check
1
118432 . VALVE, check
1
116746 . FITTING, barbed
2
C19263 . PLUG, pipe; 1/8 npt
1
15C568 . BRACKET, reservoir
1
186494 . CLIP, spring
1
206995 . THROAT SEAL LIQUID; 1 qt (1 liter)
1
118437 . STRAP, tube
1
191892 . ELBOW; 1/8 npt (m x f)
1
▲ Se dispone, sin cargo para el cliente, de etiquetas,
tarjetas y carteles de peligro y advertencia adicionales.
47
Piezas
Bastidor Reactor
Calentador de fluido
245954 Bastidor
245962 Calentador de 10,2 kW, para
Reactor E-30 y E-XP1
905
207 205
100
211
901
210
202
906
904
206
211
203
902
101
201
208
907
904
903
TI2512A
TI2513A
Ref.
No.
901
902
903
904
905
906
907
48
Part No.
246204
116478
101242
116477
112125
116411
154636
Description
FRAME
WHEEL
RING, retaining
WASHER, flat; nylon
PLUG
SPRING
WASHER, flat
Qty
1
2
2
4
2
2
4
Ref.
No.
201
202
203
205
206
207
208
210
211
Part No.
15B134
15B135
118426
15B132
107218
15B138
15B137
100361
117484
Description
HOUSING
MIXER
CLAMP
MANIFOLD
SCREW
HEATER, immersion; 2550 W; 230v
SWITCH, overtemperature
PLUG
SENSOR, temperature
Qty
2
4
8
4
8
4
4
4
2
309767C
Piezas
245963 Calentador de 7,65 kW, para
Reactor E-XP2 (se requieren 2)
245975 Calentador de 6 kW, para
Reactor E-20
212
207 205
100
206 205 210
100
207
209
202
211
210
202
211
203
206
211
203
101
208
101
201
201
208
TI2512A
TI2578A
Ref.
No.
201
202
203
204
205
206
207
Part No.
15B134
15B135
118426
15B133
15B132
107218
15B138
208
209
210
211
212
15B137
100139
100361
117484
117466
309767C
Description
HOUSING
MIXER
CLAMP
CROSSOVER
MANIFOLD
SCREW
HEATER, immersion;
2550 W; 230v
SWITCH, overtemperature
PLUG
PLUG
SENSOR, temperature
O-RING
Qty
2
3
6
2
2
8
3
3
1
3
1
1
Ref.
No.
201
202
203
205
206
207
Part No.
15B134
15B135
118426
15B132
107218
15B140
208
210
211
15B137
100361
117484
Description
HOUSING
MIXER
CLAMP
MANIFOLD
SCREW
HEATER, immersion;
1500 W; 230v
SWITCH, overtemperature
PLUG
SENSOR, temperature
Qty
2
4
8
4
8
4
4
4
2
49
Piezas
Módulo dosificador
245956 Módulo, para E-20 y E-XP1
245957 Módulo, para E-30
245959 Módulo, para E-XP2
319
314
301
302
305
309
317
303
312
314
313
1
318
315
316
**310
311
316
306B
310**
311
308 304 *307
308*
1
306A
Detalle del interruptor
del contador de ciclos
1
Lados planos dirigidos
hacia arriba.
320
TI2511A
321
TI3250a
50
309767C
Piezas
245956 Módulo, para E-20 y E-XP1
245957 Módulo, para E-30
245959 Módulo, para E-XP2
Ref.
No.
301
302
303
304
Part No.
245965
245966
245968
245969
240523
241015
245927
244264
244265
305
241008
241279
306A 246830
246831
246832
306B 245970
245971
245972
307*
308*
309
114699
114672
114418
114818
310** 176817
183169
311
176818
183210
312
107218
309767C
Description
MOTOR; 245956
MOTOR; 245957, 245959
HOUSING, drive; 245956
HOUSING, drive; 245957, 245959
HOUSING, bearing; 245956
HOUSING, bearing; 245959
HOUSING, bearing; 245957
GEAR; includes items 307, 308;
245956
GEAR; includes items 307, 308;
245957, 245959
ROD, connecting; includes item 310;
245956
ROD, connecting; includes item 310;
245957, 245959
PUMP, displacement, component A;
245956; see 309577
PUMP, displacement, component A;
245959; see 309577
PUMP, displacement, component A;
245957; see 309577
PUMP, displacement, component B;
245956; see 309577
PUMP, displacement, component B;
245959; see 309577
PUMP, displacement, component B;
245957; see 309577
WASHER, thrust; steel
WASHER, thrust; bronze
SCREW, self-tapping; 8-32 x 1 in.
(25 mm); 245956
SCREW, self-tapping; 8-32 x 1-1/4 in.
(31 mm); 245957, 245959
SPRING; 245956
SPRING; 245957, 245959
PIN; 245956
PIN; 245957, 245959
SCREW, cap, socket-hd;
1/4-20 x 2-3/4 in. (70 mm); 245956
Qty
1
1
2
2
2
2
2
2
2
2
2
1
1
Ref.
No.
313
314
315
316
317
318
319
1
1
1
1
320
321
323
2
4
8
8
2
2
2
2
4
Part No. Description
Qty
114686 SCREW, cap, socket-hd;
4
5/16-18 x 3-1/4 in. (83 mm); 245957,
245959
107210 SCREW, cap, socket-hd;
8
3/8-16 x 1-1/2 in. (38 mm); 245956
114666 SCREW, cap, socket-hd;
8
3/8-16 x 2-1/4 in. (57 mm); 245957,
245959
105510 WASHER, lock; 1/4; 245956
12
104008 WASHER, lock; 5/16; 245957, 245959
12
106115 WASHER, lock; 3/8 size
8
192723 NUT, retaining; 245956
2
193031 NUT, retaining; 245959
2
193394 NUT, retaining; 245957
2
179899 COVER; 245956
2
241308 COVER; 245957, 245959
2
116191 WASHER, thrust; 245956
2
116192 WASHER, thrust; 245957, 245959
2
100644 SCREW, cap, socket-hd;
4
1/4-20 x 3/4 in. (19 mm); 245956
101864 SCREW, cap, socket-hd;
4
5/16-18 x 1 in. (25 mm); 245957,
245959
116618 MAGNET
1
117770 SWITCH, cycle counter
1
100643 SCREW, cap, socket-hd; 1/4-20 x 1 in.
4
(25 mm); 245956
102962 SCREW, cap, socket-hd; 5/16-18 x
4
1-1/4 in. (31 mm); 245957, 245959
*
Piezas incluidas en el kit de engranajes 244264 (245956)
o 244265 (245957, 245959).
**
Piezas incluidas en el kit de conexión del eje 241008
(245956) o 241279 (245957, 245959).
51
Piezas
Visualización
245974 Visualización
411
411
403
402
404
407
410
406
412
408
401
405
20
406
TI2574A
402c
402a
402b
401c
401a
401b
Ref.
No.
401
401a
401b
401c
402
402a
402b
402c
52
Part No. Description
245978 DISPLAY, pressure; includes
401a-401c
246130 . BOARD, circuit
246478 . SWITCH, membrane
112324 . SCREW
245977 DISPLAY, temperature; includes
402a-402c
246130 . BOARD, circuit
246479 . SWITCH, membrane
112324 . SCREW
Qty
1
1
1
4
1
1
1
4
Ref.
No.
403
404
405
406
407
408
410
Part No.
15B293
15B292
15B291
246287
117499
117523
111393
411
412
15B386
195853
TI3172a
Description
GASKET
COVER
PLATE
HARNESS, wire, red stop button
HANDLE
NUT, cap; 10-24
SCREW, machine, pan-hd; M5 x 0.8;
16 mm
CABLE, display
SCREW, machine; M2.5 x 6
Qty
1
1
1
1
2
8
4
1
2
309767C
Piezas
Control de la temperatura
245979 Control de la temperatura
1
Aplique compuesto disipador de calor 110009 a las superficies de acoplamiento.
504
505
1
501
TI2575A-1
502
Ref.
No.
501
502
503
504
505
Part No.
15B779
246194
117683
117526
104590
309767C
Description
HEAT SINK
BOARD, temperature control
SCREW, 6-32 x 1-1/2 in. (38 mm)
SPACER
SCREW, machine; 6-32 x 3/8 in.
(10 mm)
503
Qty
1
1
2
5
5
53
Piezas
Control del motor
245980 Control del motor, para E-20 y E-XP1
1
603
601
602
TI3153A
1
Ref.
No.
601
602
603
54
Aplique compuesto disipador de calor térmico 110009 a las superficies de acoplamiento.
Part No.
15B297
246195
107156
Description
HEAT SINK
BOARD, motor control
SCREW, machine; 6-32
Qty
1
1
7
309767C
Piezas
245981 Control del motor, para E-30 y E-XP2
1
Aplique compuesto disipador térmico 110009 a las superficies de acoplamiento.
2
El mazo de cables (609) del motor se conecta aquí.
601
607
604
603
605
1
2
602
Ref.
No.
601
602
603
Part No.
15B297
246196
104590
604
605
607
609
117526
117683
15C007
15B408
309767C
Description
HEAT SINK
BOARD, motor control
SCREW, machine;
6-32 x 3/8 in. (10 mm)
SPACER
SCREW, 6-32 x 1-1/2 in. (38 mm)
INDUCTOR
CABLE, harness, motor
TI2576A
Qty
1
1
6
3
2
1
1
55
Piezas
Colector de fluido
246154 Colector de fluido
1
Aplique sellador de roscas 113500 (azul).
2
Apriete a un par de 355-395 in-lb (40,1-44,6 N•m).
3
Aplique cinta dePTFE o sellador de rosca a los extremos biselados.
4
Apriete a un par de 175-195 in-lb (19,8-22,0 N•m).
5
Al montar el muelle, lubrique los extremos.
6
Monte las válvulas (702) y las manijas (709) con éstas dirigidas en dirección opuesta.
1
4
*711
6
*709
5
*710
706
704
*702
1
*707
*708
2
720
718
705
3
3
6
701
3
714
3
Ref.
No.
701
702*
704
705
706
707*
708*
709*
710*
711*
714
Part No.
15B332
246161
102814
162453
246123
193709
193710
15B287
114708
117623
117556
715
Description
MANIFOLD; aluminum
VALVE, pressure relief/spray
GAUGE; 5000 psi (35 MPa, 350 bar)
NIPPLE; 1/4 npt x 1/4 npsm
TRANSDUCER, pressure control
SEAT, valve; carbide
SEAL, seat; nylon
HANDLE, valve
SPRING
NUT, cap; 3/8-16
ELBOW, 45°; #8 JIC x 1/2 npt
716
Qty
1
2
2
2
2
2
2
2
2
2
1
Ref.
No.
715
716
3
TI2573A
Part No. Description
117557 ELBOW, 45°; #10 JIC x 1/2 npt
117532 ELBOW; 1/2 npt(m) x 1/2 in. (13 mm)
OD tube
718
100840 ELBOW, street; 1/4 npsm x 1/4 npt
720
111457 O-RING; PTFE
721▲ 189285 LABEL, caution
Qty
1
2
2
2
1
* Se incluyen en el kit de reparación 246842 (adquirir
por separado).
▲ Se dispone, sin cargo para el cliente, de etiquetas,
tarjetas y carteles de peligro y advertencia adicionales.
56
309767C
Piezas
Módulos de disyuntores
Módulos de disyuntores trifásicos de 230V
Para obtener información sobre el cableado y las
conexiones eléctricas, consulte los diagramas
suministrados. Vea la lista de piezas en la página 60.
804
807
808
809
805
L1
L2
L3
813
801
L3
L2
802
1880
La ref. No. 92 no se incluye con el
módulo. Pedir por separado, vea la
página 46.
GND
1070
1090
1650
1660
1530
1830
1520
1070
1090
1851
819
1820
FU 112
FU 113
L2
*
806 817
815
803,
814,
818
L3
Ref. pieza 246087 (E-20, E-30, E-XP1)
J1
1070
GND
1090
1880
817
1820
1730
1830
1750
1670
1670
1650
1620
1620
1530
1600
1600
1520
806 817
804
J9
1690
1660
816
J2
J1
1690
Ref. pieza 246089 (E-XP2)
807
808
815
803,
814,
818
809
805
L1
L2
L3
L2
813
801
1090
GND
1070
1071
1091
1660
1650
1530
1520
1830
1820
1070
1090
819
1851
FU 112
FU 113
L3
L3
1880
802
L2
La ref. No. 92 no se incluye con el
módulo. Pedir por separado, vea la
página 46.
811
L3
L2
810
*
92*
1851
1872
1880
1730
817
GND
1820
92*
1830
1750
309767C
1690
1660
1670
1670
1650
1620
1620
1530
1600
1600
1520
J9
811
1690
816
J2
J1
L2
810
L3
1851
1872
57
Piezas
Módulos de disyuntores monofásicos de 230V
Para obtener información sobre el cableado y las
conexiones eléctricas, consulte los diagramas
suministrados. Vea la lista de piezas en la página 60.
807
808
815
803,
814,
818
809
L2
805
L1
La ref. No. 92 no se incluye con el
módulo. Pedir por separado, vea la
página 46.
804
L2
L1
802
813
801
1070
1090
1650
1660
1530
1830
1520
1820
1070
1090
1851
819
GND
FU 112
FU 113
*
806 817
1880
Ref. pieza 246090 (E-20, E-30, E-XP1)
J1
1070
GND
1090
1880
817
1820
1730
1830
92*
1750
L1
J1
1851
1872
L2
810
1690
1660
1670
1670
1650
1620
1620
1530
1600
1600
1520
J9
811
1690
Ref. pieza 246092 (E-XP2)
808
807
815
803,
814,
818
809
L1
805
L2
L1
802
L2
1880
La ref. No. 92 no se incluye con el
módulo. Pedir por separado, vea la
página 46.
804
813
801
GND
1090
1091
1070
1071
1660
1650
1530
1520
1820
1830
1070
1090
819
1851
FU 112
FU 113
*
806 817
J2
816
1880
1730
817
GND
1820
1830
1750
92*
L2
810
L1
J1
1851
1872
58
1670
1670
1650
1620
1620
1530
1600
1600
1520
816
J2
1690
1660
J9
811
1690
309767C
Piezas
Módulos de disyuntores trifásicos de 380V
Para obtener información sobre el cableado y las
conexiones eléctricas, consulte los diagramas
suministrados. Vea la lista de piezas en la página 60.
Ref. pieza 246096 (E-20, E-30, E-XP1)
*
La ref. No. 92 no se incluye con el
módulo. Pedir por separado, vea la
página 46.
806
808
804
L1
L2
803,
814,
818
L3
815 817
N
809
N
L1
LI
1880
802
L2
N
L3
N
N
L1
N
813
FU 112
FU 113
D
GND
801
1090
1660
1070
1650
1530
1520
1830
1851
1820
1070
1090
819
J1
1070
GND
1090
1880
1820
1730
1830
1750
92*
J1
1851
L1
N
1872
810
817
1690
1660
1670
1670
J9
811
1690
1650
1620
1530
1600
1600
1520
Ref. pieza 246098 (E-XP2)
806
808
816
J2
1620
804
L1
L2
*
La ref. No. 92 no se incluye con el
módulo. Pedir por separado, vea la
página 46.
803,
814,
818
815 817
L3
N
809
N
N
L2
L3
N
N
L1
N
813
FU 112
FU 113
L1
L1
1880
802
GND
1090
1070
1660
1650
1530
1520
1830
1851
1070
1090
1820
801
819
1880
817
GND
1091
1071
1820
1730
1830
J1
1750
1851
92*
L1
1872
N
810
811
1690
1670
1670
1650
1620
1620
1530
1600
J9
1660
816
J2
1690
1600
1520
309767C
59
Piezas
Lista de piezas de los módulos del disyuntor
Breaker Modules
Ref.
No. Description
246087
246090
246096
230V, 3 θ
230V, 1 θ
380V, 3 θ
246087 (E-30
246089 246090 (E-30
246092 246096 (E-30
246098
230V, 3 θ only)
230V, 3 θ 230V, 1 θ only)
230V, 1 θ 380V, 3 θ only)
380V, 3 θ
801 RAIL, mounting
buy
locally
802 CLAMP, end
buy
locally
buy
locally
buy
locally
buy
locally
buy
locally
buy
locally
buy
locally
buy
locally
Qty
1
112446
112446
112446
112446
112446
112446
112446
112446
112446
3
803 TERMINAL, base, fuse plug 117798
117798
117798
117798
117798
117798
117798
117798
117798
2
804 BREAKER, dual; 25A
117591
117591
117591
117591
117591
117591
117505
BREAKER, dual; 40A
805 BAR, power buss, 3 θ
117805
117805
117505
2
117505
117805
BAR, power buss, 1 θ
806 BREAKER, single; 50A
117503
117503
117503
807 CONNECTOR, power lug
117679
117679
117679
CONNECTOR, power lug
1
117678
117678
117678
117503
117503
117503
1
117503
117503
117503
117679
117679
117679
2
1
117674
117674
117674
CABLE, harness; 380V, 3 θ
117796
117796
117796
15B377 15B377 15B377
1
117796
809 TERMINAL, block
117796
117796
2
15B375 15B375 15B375 15B375 15B375 15B375 15B375 15B375 15B375
1
811 CABLE, hose, heat
15B378 15B378 15B378 15B378 15B378 15B378 15B378 15B378 15B378
1
813 BLOCK, terminal ground
112443
112443
112443
112443
112443
112443
112443
112443
112443
1
814 FUSE, fan; 5 x 20 mm
Bussman GDA-2A or
equivalent
115216
115216
115216
115216
115216
115216
115216
115216
115216
2
815 TERMINAL, end cover
117807
117807
117807
117807
117807
117807
117807
117807
117807
1
816 CABLE, harness, heat A/B
15B376 15B376 15B376 15B376 15B376 15B376 15B376 15B376 15B376
2
817 BREAKER, dual; 20A
117711
117711
117711
117711
117711
117711
117711
117711
117711
2
818 TERMINAL, end cover
117797
117797
117797
117797
117797
117797
117797
117797
117797
1
819 FUSE, plug
117799
117799
117799
117799
117799
117799
117799
117799
117799
2
60
117796
1
810 CABLE, harness, power
temp
*
117796
1
3
808 CABLE, harness; 230V, 3 θ 15B387 15B387 15B387
CABLE, harness; 230V, 1 θ
2
117796
No se incluye con el módulo. Pedir por separado.
309767C
Características técnicas
Características técnicas
Categoría
Datos
Presión máxima de trabajo del fluido Modelos E-20 y E-30: 2000 psi (14 MPa, 140 bar)
Modelo E-XP1: 2500 psi (17,2 MPa, 172 bar)
Temperatura máxima del fluido
Producción máxima
Modelo E-XP2: 3500 psi (24,1 MPa, 241 bar)
190°F (88°C)
Modelo E-20: 20 lb/min (9 kg/min)
Modelo E-30: 30 lb/min (13,5 kg/min)
Modelo E-XP1: 1 gpm (3,8 litros/min)
Producción por ciclo (A y B)
Modelo E-XP2: 2 gpm (7,6 litros/min)
Modelos E-20 y E-XP1: 0,0104 gal. (.0395 litros)
Modelo E-30: 0,0272 gal. (0,1034 litros)
Requisitos de tensión de la línea
Modelo E-XP2: 0,0203 gal. (0,0771 litros)
Ref. piezas 246024, 246025, 246026, 246028: 195-264 VCA, 50/60 Hz
Ref. piezas 246029, 246030, 246031, 246032: 338-457 VCA, 50/60 Hz
Requisitos de amperaje
Potencia del calentador
Ref. piezas 246033, 246034, 246035, 246036: 195-264 VCA, 50/60 Hz
Vea la página 3.
Modelo E-20: 6000 vatios
Modelos E-30 y E-XP1: 10200 vatios
Potencia de sonido, según la ISO
9614-2
Modelo E-XP2: 15300 vatios
Modelo E-20: 80 dB(A) a 2000 psi (14 MPa, 140 bar), 0,5 gpm (1,9 lpm)
Modelo E-30: 93,5 dB(A) a 1000 psi (7 MPa, 70 bar), 3,0 gpm (11,4 lpm)
Modelo E-XP1: 80 dB(A) a 2000 psi (14 MPa, 140 bar), 0,5 gpm (1,9 lpm)
Presión de sonido, 1 metro de la
unidad
Modelo E-XP2: 83,5 dB(A) a 3000 psi (21 MPa, 210 bar), 1,0 gpm (3,8 lpm)
Modelo E-20: 70,2 dB(A) a 2000 psi (14 MPa, 140 bar), 0,5 gpm (1,9 lpm)
Modelo E-30: 83,6 dB(A) a 1000 psi (7 MPa, 70 bar), 3,0 gpm (11,4 lpm)
Modelo E-XP1: 70,2 dB(A) a 2000 psi (14 MPa, 140 bar), 0,5 gpm (1,9 lpm)
Entradas de fluido
Salidas de fluido
Modelo E-XP2: 73,6 dB(A) a 3000 psi (21 MPa, 210 bar), 1,0 gpm (3,8 lpm)
3/4 npt(f), con pieza de unión de 3/4 npsm(f)
Componente A (ISO): #8 JIC (3/4-16 unf), con adaptador #5 JIC
Orificios de circulación del fluido
Peso
Componente B (RES): #10 JIC (7/8-14 unf), con adaptador #6 JIC
1/4 npsm(m), con tubos de plástico
Modelos E-20 y E-XP1: 155 kg (342 lb)
Modelo E-30: 181 kg (400 lb)
Piezas húmedas
Modelo E-XP2: 198 kg (438 lb)
Aluminio, acero inoxidable, acero al carbono, latón, carburo, cromo, juntas
tóricas resistentes a los productos químicos, PTFE polietilenos de peso
molecular ultraelevado
Loctite® es una marca registrada de Loctite Corporation.
309767C
61
Garantía de Graco
Graco warrants all equipment referenced in this document which is manufactured by Graco and bearing its name to be free from defects in material
and workmanship on the date of sale by an authorized Graco distributor to the original purchaser for use. With the exception of any special,
extended, or limited warranty published by Graco, Graco will, for a period of twelve months from the date of sale, repair or replace any part of the
equipment determined by Graco to be defective. This warranty applies only when the equipment is installed, operated and maintained in
accordance with Graco’s written recommendations.
This warranty does not cover, and Graco shall not be liable for general wear and tear, or any malfunction, damage or wear caused by faulty
installation, misapplication, abrasion, corrosion, inadequate or improper maintenance, negligence, accident, tampering, or substitution of
non-Graco component parts. Nor shall Graco be liable for malfunction, damage or wear caused by the incompatibility of Graco equipment with
structures, accessories, equipment or materials not supplied by Graco, or the improper design, manufacture, installation, operation or maintenance
of structures, accessories, equipment or materials not supplied by Graco.
This warranty is conditioned upon the prepaid return of the equipment claimed to be defective to an authorized Graco distributor for verification of
the claimed defect. If the claimed defect is verified, Graco will repair or replace free of charge any defective parts. The equipment will be returned
to the original purchaser transportation prepaid. If inspection of the equipment does not disclose any defect in material or workmanship, repairs will
be made at a reasonable charge, which charges may include the costs of parts, labor, and transportation.
THIS WARRANTY IS EXCLUSIVE, AND IS IN LIEU OF ANY OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED
TO WARRANTY OF MERCHANTABILITY OR WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE.
Graco’s sole obligation and buyer’s sole remedy for any breach of warranty shall be as set forth above. The buyer agrees that no other remedy
(including, but not limited to, incidental or consequential damages for lost profits, lost sales, injury to person or property, or any other incidental or
consequential loss) shall be available. Any action for breach of warranty must be brought within two (2) years of the date of sale.
GRACO MAKES NO WARRANTY, AND DISCLAIMS ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE, IN CONNECTION WITH ACCESSORIES, EQUIPMENT, MATERIALS OR COMPONENTS SOLD BUT NOT
MANUFACTURED BY GRACO. These items sold, but not manufactured by Graco (such as electric motors, switches, hose, etc.), are subject to
the warranty, if any, of their manufacturer. Graco will provide purchaser with reasonable assistance in making any claim for breach of these
warranties.
In no event will Graco be liable for indirect, incidental, special or consequential damages resulting from Graco supplying equipment hereunder, or
the furnishing, performance, or use of any products or other goods sold hereto, whether due to a breach of contract, breach of warranty, the
negligence of Graco, or otherwise.
PARA LOS CLIENTES DE GRACO QUE HABLAN ESPAÑOL
The Parties acknowledge that they have required that the present document, as well as all documents, notices and legal proceedings entered into,
given or instituted pursuant hereto or relating directly or indirectly hereto, be drawn up in English. Las partes reconocen haber convenido que el
presente documento, así como todos los documentos, notificaciones y procedimientos judiciales emprendidos, presentados o establecidos que
tengan que ver con estas garantías directa o indirectamente, estarán redactados en inglés.
Graco Phone Numbers
TO PLACE AN ORDER, contact your Graco distributor, or call this number to identify the distributor closest to you:
1-800-367-4023 Toll Free
612-623-6921
612-378-3505 Fax
All written and visual data contained in this document reflects the latest product information available at the time of publication.
Graco reserves the right to make changes at any time without notice. (SRC309574)
Sales Offices: Minneapolis, Detroit
International Offices: Belgium Korea, Hong Kong, Japan
GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440-1441
www.graco.com
Printed in USA 309767C (Spanish)
06/2003

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
