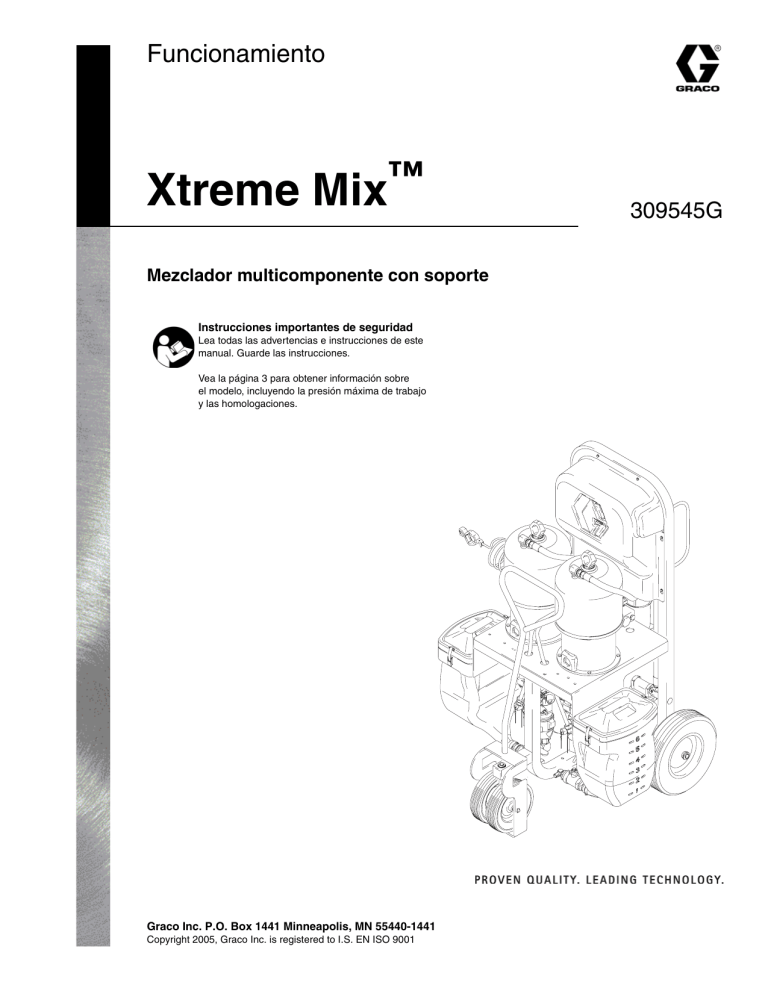

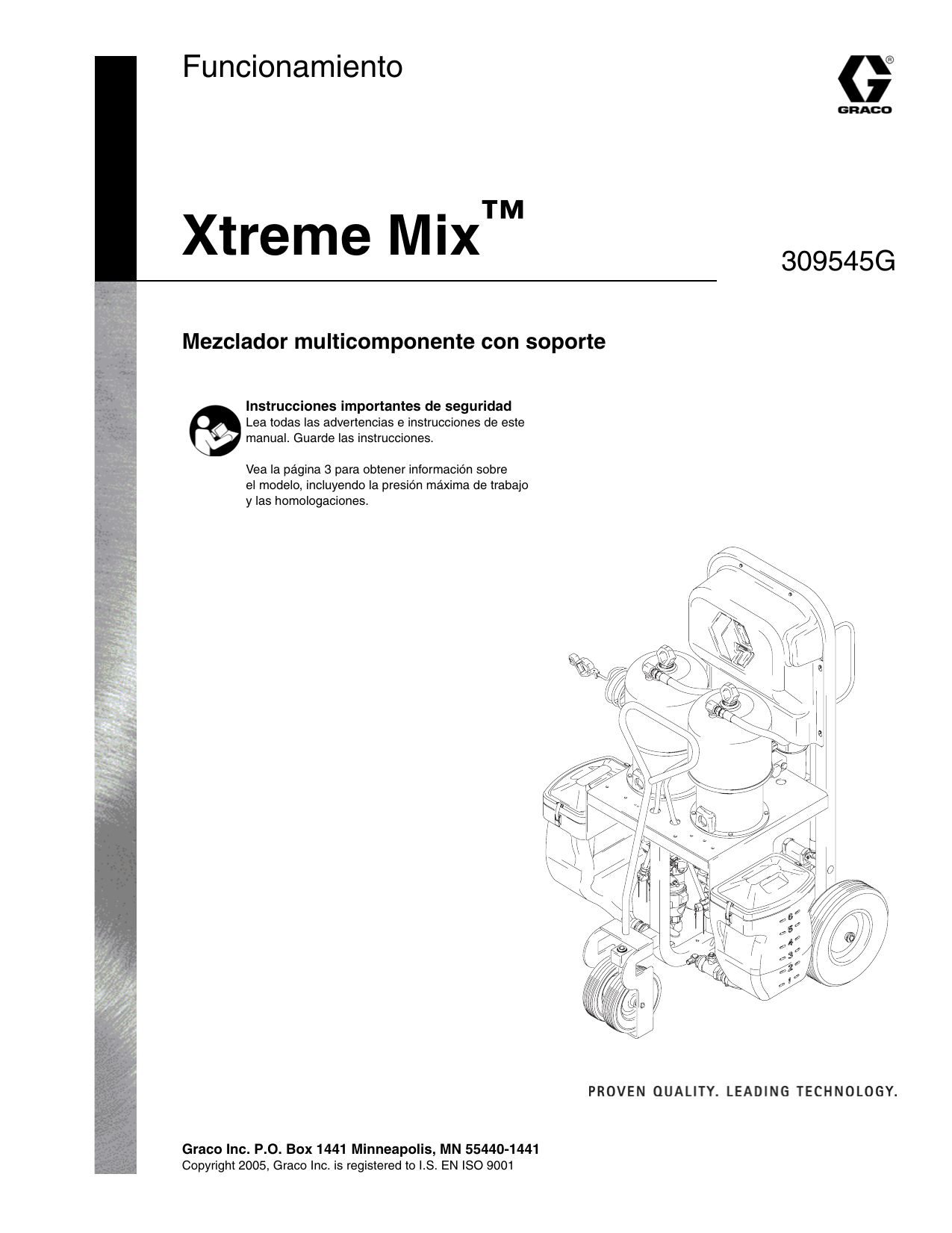

Graco 309545G, Xtreme Mix El manual del propietario

Funcionamiento
Xtreme Mix™
Mezclador multicomponente con soporte
Instrucciones importantes de seguridad
Lea todas las advertencias e instrucciones de este
manual. Guarde las instrucciones.
Vea la página 3 para obtener información sobre
el modelo, incluyendo la presión máxima de trabajo
y las homologaciones.
Graco Inc. P.O. Box 1441 Minneapolis, MN 55440-1441
Copyright 2005, Graco Inc. is registered to I.S. EN ISO 9001
309545G
Índice
Índice
Índice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Documentación relacionada . . . . . . . . . . . . . . . . . . 2
Modelos Xtreme Mix. . . . . . . . . . . . . . . . . . . . . . . . . 3
Convenciones del manual . . . . . . . . . . . . . . . . . . . . 4
Advertencias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Generalidades. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Procedimiento de descompresión . . . . . . . . . . . . 10
Forma correcta de alzar la unidad . . . . . . . . . . . . 11
Puesta en marcha . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Lavado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Cebado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Prueba de la bomba . . . . . . . . . . . . . . . . . . . . . . . . 20
Pulverización. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Pruebas de mezcla e integración . . . . . . . . . . . . . 23
Dispensado por lotes o comprobación
de la relación de mezcla . . . . . . . . . . . . . . . . . 24
Contador de ciclos de la bomba . . . . . . . . . . . . . . 25
Ajuste de recirculación . . . . . . . . . . . . . . . . . . . . . 25
Parada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Alarmas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Cuadros de rendimiento. . . . . . . . . . . . . . . . . . . . . 27
Características técnicas. . . . . . . . . . . . . . . . . . . . . 31
Garantía de Graco. . . . . . . . . . . . . . . . . . . . . . . . . . 32
Graco Information . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Documentación relacionada
Manuales de los componentes
Manual
Descripción
309518
309329
Xtreme Mix reparación
Xtreme Funcionamiento de la base de
bomba
Xtreme Reparación de la base de bomba
King Motor neumático
King Motor neumático silencioso
XTR Pistola de pulverización
VISCON HP Calentador
Kit de manguera calentada
Husky 716 Bomba de diafragma
Kit de soporte del calentador
Kit de colector a distancia
Colector de mezcla a distancia
Sistema dosificador de mezcla a distancia
Kits de alimentación y lavado
Kits de suministro de aire
309340
309347
ó 309348
312145
309524
309525
308981
309615
309568
310797
310794
310863
309827
Este manual esta disponible en los siguientes
idiomas:
Manual
Idioma
Manual
Idioma
309535
309536
309537
Inglés
Francés
Portugués
brasileño
Español
Alemán
Griego
Dutch
Norwegian
309598
309599
309600
Italiano
Finlandés
Suizo
309601
309602
309603
3107565
Chino
Coreano
Japonés
Danish
309545
309596
309597
310754
310755
Etiquetas con el código de alarma:
Ref.
pieza
15B843
15B844
2
Idiomas
Chino, Finlandés, Portugués, Griego, Sueco,
Italiano
Inglés, Español, Francés, Alemán, Coreano,
Japonés
309545G
Modelos Xtreme Mix
Modelos Xtreme Mix
ADVERTENCIA
No instale equipo aprobado para ubicaciones no peligrosas en una ubicación peligrosa. El reemplazo de los componentes puede afectar a su seguridad intrínseca. Vea la página 5.
Aprobado para ambientes peligrosos
Clase I, Div. 1, Grupo D
Xtreme
Mix Ref.
pieza
233855
233856
233857
233858
233859
233860
233861
233862
248831
248832
248833
248834
Series
Bomba
Ref. Pieza
Descripción de
la bomba
Presión máxima de
funcionamiento
psi (MPa, bar)
A
A
A
A
A
A
A
A
A
A
A
A
249274
249275
249276
249277
249278
249279
249280
249281
249285
249284
249283
249282
45:1 King
56:1 King
68:1 King
80:1 King
45:1 Quiet King
56:1 Quiet King
68:1 Quiet King
80:1 Quiet King
80:1 King
68:1 King
56:1 King
45:1 King
4500 (31, 310)
5600 (38,6, 386)
6800 (46,9, 469)
7250 (50, 500)
4500 (31, 310)
5600 (38,6, 386)
6800 (46,9, 469)
7250 (50, 500)
7250 (50, 500)
6800 (46,9, 469)
5600 (38,6, 386)
4500 (31, 310)
Autorizaciones
ll 2 G
Cumple con la norma
FM 3600 & 3610 para
utilizar en ubicaciones
peligrosas T3 Clase I
Div. 1 Grupo D
CAN/CSA
22.2 No. 157-92
& No. 1010.1-92
Aprobado para ubicaciones no peligrosas
233863
233864
233865
233866
233867
233868
233869
233870
*248842
A
A
A
A
A
A
A
A
A
249274
249275
249276
249277
249278
249279
249280
249281
249276
45:1 King
56:1 King
68:1 King
80:1 King
45:1 Quiet King
56:1 Quiet King
68:1 Quiet King
80:1 Quiet King
68:1 King Mezcla
a distancia
4500 (31, 310)
5600 (38,6, 386)
6800 (46,9, 469)
7250 (50, 500)
4500 (31, 310)
5600 (38,6, 386)
6800 (46,9, 469)
7250 (50, 500)
5000 (34,5, 345)
Cumple con la norma UL 61010A-1
norma CSA C22.2 No 1010.1-92
*El modelo 248842 está diseñado para bombas de alimentación a distancia y un colector de mezcla a distancia. No incluye las tolvas, el colector de mezcla, la manguera o la pistola de pulverización. Consulte en el
manual 310794 la disposición de la aplicación.
El modelo 248842 está limitado a 5000 psi (34,5 MPa, 345 bar) para utilizar en sistemas de “fijación rápida”
donde las mangueras calentadas, las mangueras flexibles, y los accesorios de pulverización están limitados
a una presión de 5000 psi (34,5 MPa, 345 bar). Si todos los componentes situados corriente abajo están clasificados para 7000 psi (48 MPa, 483 bar), puede reemplazar la válvula de seguridad estándar por la válvula
de seguridad 113498.
309545G
3
Convenciones del manual
Convenciones del manual
Nota
ADVERTENCIA
Información adicional que puede resultar útil.
Símbolo de peligro
ADVERTENCIA: una situación potencialmente peligrosa que, si no se evita, podría causar la muerte o
lesiones graves.
Componentes A y B
Las advertencias suelen incluir un símbolo que indica
el peligro. Lea la sección de Advertencias generales
para obtener información adicional.
Los proveedores de material pueden diferir en su
denominación de materiales multicomponentes.
PRECAUCIÓN
PRECAUCIÓN: una situación potencialmente peligrosa que, si no se evita, podría causar daños
materiales o la destrucción del equipo.
4
IMPORTANTE
Tenga en cuenta de que en este manual:
Componente A se refiere a la resina o al material de
mayor volumen.
Componente B se refiere al catalizador (agente de
curado) o al material de menor volumen.
309545G
Advertencias
Advertencias
A continuación se ofrecen Advertencias generales relacionadas con la configuración, utilización, conexión a tierra,
mantenimiento y reparación segura de este equipo. Además, puede encontrar advertencias adicionales a lo largo
de este manual siempre que sea pertinente.
Advertencia
PELIGRO DE INCENDIOS Y EXPLOSIONES
Los vapores inflamables, como los vapores de disolvente o de pintura, en la zona de trabajo pueden
incendiarse o explotar. Para evitar un incendio o explosión:
• Utilice el equipo únicamente en áreas bien ventiladas.
• Elimine toda fuente de ignición, tales como las luces piloto, los cigarrillos, las linternas eléctricas
y las cubiertas de plástico (arcos estáticos potenciales).
• Mantenga limpia la zona de trabajo, sin disolventes, trapos o gasolina.
• No enchufe ni desenchufe cables de alimentación ni apague ni encienda las luces en el área
de pulverización.
• Conecte a tierra el equipo y los objetos conductores de la zona de trabajo. Vea las instrucciones
de Conexión a tierra .
• Utilice únicamente mangueras conectadas a tierra.
• Sujete firmemente la pistola contra el lateral de una lata conectada a tierra mientras dispara
la pistola hacia el interior de la misma.
• Si se aprecia la formación de electricidad estática durante el uso de este equipo, deje de trabajar
inmediatamente. No utilice el sistema hasta haber identificado y corregido el problema.
• Guarde un extintor de incendios en la zona de trabajo.
PELIGRO DE DESCARGA ELÉCTRICA
Una conexión a tierra, montaje o utilización incorrectos del sistema puede causar descargas eléctricas.
• Apague y desconecte la alimentación eléctrica en el interruptor de corriente antes de desconectar
los cables y revisar el equipo.
• Conectar únicamente a una fuente de alimentación conectada a tierra.
• Todo el cableado eléctrico debe ser hecho por un electricista cualificado y cumplir con todos los códigos y normativas locales.
PELIGRO DE INYECCIÓN
El fluido a alta presión procedente de la pistola, fugas de la manguera o componentes rotos penetrarán
en la piel. La inyección del líquido puede tener la apariencia de un simple corte, pero se trata de una herida grave que puede conducir a la amputación. Consiga inmediatamente tratamiento quirúrgico.
• No apunte nunca la pistola hacia alguien o alguna parte del cuerpo.
• No coloque la mano sobre la boquilla de pulverización.
• No intente bloquear ni desviar posibles fugas con la mano, el cuerpo, los guantes o con un trapo.
• No pulverice sin el portaboquillas y el seguro del gatillo.
• Enganche el seguro del gatillo cuando no esté pulverizando.
• Siga el Procedimiento de descompresión de este manual, cuando deje de pulverizar y antes de
limpiar, revisar o reparar el equipo.
PELIGRO DE PIEZAS EN MOVIMIENTO
Las piezas en movimiento pueden dañarle o amputarle los dedos u otras partes del cuerpo.
• Manténgase alejado de las piezas móviles.
• No utilice el equipo sin las cubiertas de protección.
• El equipo a presión puede ponerse en marcha inesperadamente. Antes de inspeccionar, mover, o
revisar el equipo, siga el Procedimiento de descompresión de este manual. Desconecte la fuente
de alimentación o el suministro de aire.
309545G
5
Advertencia
Advertencia
PELIGROS DEBIDOS A LA UTILIZACIÓN INCORRECTA DEL EQUIPO
El uso incorrecto puede causar la muerte o heridas graves.
• No exceda la presión máxima de trabajo o la temperatura del componente con menor valor nominal
del sistema. Consulte la sección Características técnicas de todos los manuales del equipo.
• Utilice líquidos y disolventes compatibles con las piezas húmedas del equipo. Consulte las Características técnicas en todos los manuales que acompañan al equipo. Lea las recomendaciones
de los fabricantes de los líquidos.
• Revise el equipo a diario. Repare o cambie inmediatamente las piezas desgastadas o dañadas.
• No altere ni modifique el equipo.
• Sólo para uso profesional.
• Utilice el equipo únicamente para el fin para el que ha sido destinado. Si desea información, póngase
en contacto con su distribuidor Graco.
• Desvíe las mangueras de zonas de tráfico intenso, de curvas pronunciadas, de piezas movibles
y superficies calientes.
• No retuerza ni doble las mangueras, ni las utilice para arrastrar el equipo.
• Respete todas las normas relativas a la seguridad.
PELIGRO DE QUEMADURAS
Las superficies del equipo y del fluido calentado pueden calentarse mucho durante el funcionamiento.
Para evitar quemaduras graves, no toque el fluido o el equipo caliente. Espere hasta que haya enfriado.
PELIGRO DE VAPORES O LÍQUIDOS TÓXICOS
Los líquidos o los vapores tóxicos pueden provocar serios daños o incluso la muerte si entran en contacto
con los ojos o la piel, se inhalan o se ingieren.
• Lea la Hoja de datos de seguridad del material (MSDS) para conocer los peligros específicos de los
líquidos que esté utilizando.
• Guarde los fluidos peligrosos en un envase adecuado que haya sido aprobado. Proceda a su
evacuación siguiendo las directrices pertinentes.
EQUIPO DE PROTECCIÓN PERSONAL
Debe utilizar equipo de protección adecuado cuando trabaje, revise o esté en la zona de funcionamiento
del equipo, con el fin de protegerse contra la posibilidad de lesionarse gravemente, incluyendo lesiones
oculares, la inhalación de vapores tóxicos, quemaduras o la pérdida auditiva. Este equipo incluye, pero
no está limitado a:
• Gafas de protección
• Ropas protectoras y un respirador, tal como recomiendan los fabricantes del fluido y del disolvente
• Guantes
• Protección auditiva
PELIGRO DE RETROCESO
Al dispararla, el retroceso de la pistola podría hacer perder el equilibrio al operario, y causar lesiones
graves.
6
309545G
Advertencia
309545G
7
Generalidades
Generalidades
Utilización
3. Botón Stop
El Xtreme Mix puede mezclar la mayoría de las pinturas
de uretano y epoxi de dos componentes. Sólo el modelo
248842 debe utilizarse con las pinturas de “secado
rápido” (aquellas que tienen una vida útil inferior a
15 minutos). Otros modelos no pueden utilizase con
dichas pinturas a menos que sean modificados. Para
más información, póngase en contacto con su distribuidor.
4. Interruptor de llave para cambiar la relación de
mezcla o reponer a cero el contador de ciclos de la
bomba.
5. Pantalla de visualización (cinco dígitos) para ver:
• Relación
• Códigos de alarma
• Los ciclos de la bomba
El sistema Xtreme Mix se utiliza por medio de el interfaz
de usuario, los controladores de aire y los controladores
de fluido que se describen más abajo y en la página 9.
Consulte FIG. 1 y FIG. 2.
Interfaz de usuario
El interfaz de usuario dispone de 6 interfaces
principales.
para interrumpir las funciones
La pantalla de visualización incluye una etiqueta
con el código de alarma en inglés. Consulte la
página 2 para pedirla en otros idiomas.
6. Puerto de datos que permite la conexión a un
puerto serie PC para descargar los datos relacionados con el conteo de ciclos, el funcionamiento, el
ajuste de la relación de mezcla y las alarmas de
error.
1. Mando para seleccionar las funciones:
ADVERTENCIA
Icono
A
B
Función
Pulverizar: dosificación y pulverización del
material
Accionar bomba A: accionar la bomba A
independientemente de la bomba B
(cebado, lavado) durante 12 ciclos
Accionar bomba B: accionar la bomba B
independientemente de la bomba A
(cebado, lavado) durante 12 ciclos
Dispensado por lotes: dispensar cantidades proporcionales de A y B
Prueba de la bomba: dispensar una cantidad predeterminada de A y de B para verificar el funcionamiento de la bomba y la
dosificación
Contador de ciclos: totalizar los ciclos de
bombeo de A y B
El PC debe estar en una ubicación no peligrosa y se
debe instalar una barrera de seguridad entre el PC
y la unidad Xtreme Mix. Vea el manual del software
Xtreme Mix.
L
5
4
A
B
0
PSI
Bar
MPa
B
A
6
1
PSI
Bar
MPa
I
2
O
Cuando funcionan independientemente, los
indicadores luminosos A y B (L) mostrarán cuál
de las bombas está funcionando.
2. Botón Start
funciones
8
3
FIG. 1
para poner en marcha las
309545G
Generalidades
Controles de aire
Módulo del solenoide
A. Válvula principal de cierre de aire (tipo purga)
Hay 4 solenoides dentro del controlador.
para cerrar todo suministro de aire al Xtreme Mix
(incluyendo la energía al controlador).
B. Manómetro del aire de suministro para supervisar la presión de aire al Xtreme Mix.
Es necesario mantener un suministro de presión
de aire mínimo de 50 psi (0,35 MPa, 3.5 bar) para
que la Xtreme Mix funcione correctamente.
1
C. Regulador de presión de aire de la bomba con
manómetro para ajustar y supervisar la presión de
aire de la bomba.
Apriete el mando regulador para bloquear el
ajuste. Tenga cuidado cuando tire del mando para
cambiar el ajuste, ya que el mando es desmontable. Para volver a instalarlo, apriete el mando
hasta que encaje en su lugar.
C
A
2
3
4
FIG. 3
Solenoide ON/OFF para:
B
0
1
Válvula dosificadora A
2
Válvula dosificadora B
3
Válvula piloto A – activa/desactiva la
bomba A
4
Válvula piloto B - activa/desactiva la
bomba B
PSI
Bar
MPa
B
A
Controles de fluido
B
D. Válvulas de muestreo A y B para dispensar por
lotes o probar las bombas.
PSI
Bar
MPa
I
O
A
E. Válvulas de cierre A y B para impedir el paso de
fluido A o B al colector de fluido.
FIG. 2
Hay dos válvulas dosificadoras 2, una para el fluido A (F1) y otra para el fluido B (F2). Las
válvulas dosificadoras se activan y desactivan
mediante los solenoides 1 y 2.
Lado A
F1
F2
D
D
E
E
A
Lado B
B
FIG. 4
309545G
9
Procedimiento de descompresión
Procedimiento de descompresión
6. Mantenga una parte metálica de la pistola firme-
ADVERTENCIA
mente contra un recipiente de metal y dispare
la pistola para descargar la presión.
Siga el Procedimiento de descompresión cuando
deje de pulverizar y antes de limpiar, revisar, reparar o
transportar el equipo. Lea las advertencias, página 5.
1. Enganche el seguro del gatillo.
7. Enganche el seguro del gatillo.
2. Pulse Stop
.
8. Coloque un recipiente de desecho debajo de las vál-
SUPPLY AIR
PRESSURE
vulas de muestreo, y después abra lentamente las
válvulas A y B para aliviar la presión entre la bomba
y las válvulas dosificadoras.
I
O
PL U RAL COM PON EN T PROPORTI ON ER
3. Cierre la válvula principal de cierre de aire en la línea
de suministro de aire y en la unidad. Apague el regulador de aire.
4. Cierre las válvulas de cierre y de muestreo del fluido
Abierto
Abierto
Cerrar
A y B.
Cerrar
A
B
PSI
Bar
MPa
Cerrar
Cerrar
Cerrar
Cerrar
A
PSI
Bar
MPa
I
9. Cierre la válvula de muestreo A y B.
B
O
5. Desenganche el seguro del gatillo.
Cerrar
Cerrar
A
10
B
309545G
Forma correcta de alzar la unidad
Forma correcta de alzar la unidad
ADVERTENCIA
1. Conexión a tierra: Conecte la abrazadera del cable
de conexión a tierra (G) del Xtreme Mix a una tierra
verdadera.
Sigas las instrucciones que aparecen a continuación
para evitar dejar caer o balancear la unidad o golpearse con el asidero del carro, lo cual podría causar
lesiones graves o daños al equipo.
Desmonte el manillar del carro o sujételo al carro antes
de alzar la unidad. Conecte un pivote de brida, enganchando un extremo a cada uno de los anillos del motor
neumático Xtreme Mix. Enganche el anillo central a una
grúa. Vea FIG. 5. Alce cuidadosamente la unidad Xtreme
Mix; asegúrese de que se balancea uniformemente.
G
2. Modelo 248842 únicamente: Este modelos utiliza
un colector e mezcla a distancia, que está
conectado a la unidad mediante una mangueraa
individual de fluido de 15 m (50 ft.) como mínimo.
Consulte los manuales 310794 y 310797 para
obtener información sobre las configuraciones típicas.
Todos los demás modelos: La manguera de fluido
de 15 m (50 pies) (W), el mezclador estático (X), la
manguera flexible (Y), y la pistola (Z) se entregan
ensambladas. Anote el orden de conexión.
PRECAUCIÓN
No instale el mezclador estático directamente en el
colector de fluido. Instálelo después de los primeros
15 m (50 pies) de manguera para asegurarse de que
el material está completamente mezclado. La pulverización de material sin mezclar puede hacer necesaria su reaplicación en la pieza.
FIG. 5
Puesta en marcha
ADVERTENCIA
W
X
Z
Y
No instale equipo aprobado para ubicaciones no peligrosas en una ubicación peligrosa. El reemplazo de
los componentes puede afectar a su seguridad
intrínseca. Lea las advertencias, página 5. Conecte a
tierra el equipo tal como se indica a continuación.
Si conecta un PC para descargar datos, el PC no debe
estar situado en ubicaciones peligrosas y es necesario instalar una barrera de seguridad. Vea la documentación del software Xtreme Mix.
309545G
11
Puesta en marcha
3. Conecte la manguera de fluido (W) a la salida del
colector de fluido (J). No instale todavía la boquilla
de pulverización de la pistola.
7. Conecte la línea de suministro de aire a la entrada
del filtro de aire de 3/4 npt(f) (F).
Requisitos de suministro de aire: 110 psi
(0,8 MPa, 8 bar) máximo, 50 psi (0,35 MPa,
3,5 bar) mínimo.
Volumen de caudal requerido: 60 scfm mínimo;
250 scfm máximo
El modelo 248842 está diseñado para utilizar con
un kit de suministro de aire 248827.
J
4. Apriete todos los racores de la unidad.
5. Llene las tuercas prensaestopas de las bombas A
y B con líquido sellador de juntas de cuello (TSL) y
apriete a un par de 25-30 ft-lb (34-41 N•m). Siga las
instrucciones del manual de la bomba.
6. Llene las tuercas prensaestopas de las válvulas
dosificadoras A y B (H) con líquido sellador de
cuellos (TSL) y apriete 1/4 de giro después de que
la tuerca entre en contacto con las empaquetaduras; aproximadamente 145-155 in/lbs (16-18 N•m).
Compruebe el apriete de la tuerca prensaestopas
después de una hora de funcionamiento, otra vez
después de 24 horas, y después cuando sea necesario (cuando el TSL se descolore o rezume por la
tuerca prensaestopas). Compruebe el apriete siempre que transporte la unidad.
H
F
TI2218A
8. Apague el regulador de aire. Abra la válvula principal de cierre de aire. Al poner en marcha el sistema,
la pantalla mostrará “88888”, después la revisión del
software, y después la relación de mezcla actual.
A
B
0
PSI
Bar
MPa
B
A
PSI
Bar
MPa
I
O
12
309545G
Puesta en marcha
9. Ajuste la relación de mezcla.
a. Gire el mando hasta pulverizar
.
Para reducir la relación de mezcla, siga la misma
pauta que para aumentarla, pero gire la llave
a –.
b. Se visualiza la relación de mezcla actual.
c. Gire la llave hasta +, manténgala en esa
posición durante 1 segundo, después vuelva al
punto neutro (vertical) para aumentar 0,1 punto
la relación de mezcla. Girando la llave hasta +
se aumenta la relación de mezcla en incrementos de 0,1 hasta que se vuelve a colocar la llave
en la posición neutra (vice versa cuando la llave
se gira hasta –).
–
+
A
B
0
2.0:1
B
A
10. Lave y cebe el sistema. Vea las páginas 14 y 18.
Lleve a cabo Prueba de la bomba, en la página 20
para comprobar la precisión de la relación de
mezcla.
309545G
13
Lavado
Lavado
Hay momentos en los que es preferible lavar únicamente el colector de fluido, como por ejemplo:
• pausas de pulverización
• paradas nocturnas
• final de la vida útil del material
En este manual, dicho procedimiento se conoce como
Lavado del colector de fluido. Puede lavar el colector
de fluido conectando:
• una bomba de disolvente al colector de fluido ó
• una manguera y un tubo de aspiración del disolvente a la bomba A
Lavado del colector de fluido
Modelo 248842 únicamente: Siga el procedimiento de lavado en el manual del colector a
distancia 310797.
Utilización de la bomba de disolvente
1. Pulse Stop
para apagar el dosificador. Siga
Procedimiento de descompresión, página 10.
Enganche el cierre del gatillo. Retire la boquilla
de pulverización.
Otras veces, necesitará lavar el sistema completo:
• cargar por primera vez el material en el equipo
• cambiar de color
• realizar el mantenimiento
• apagar el equipo durante más de 24 horas
• guardar el equipo para el almacenamiento
* Algunas de las etapas Lavado del sistema completo no
TI1948A
son necesarias para el primer lavado, ya que todavía no
se ha cargado material en el sistema.
Para lavar el sistema completo, primero debe seguir
el procedimiento Lavado del colector de fluido, de la
derecha, y después el procedimiento Lavado del
sistema completo, página 16.
2. Cierre las válvulas de muestreo y las válvulas de
cierre A y B.
ADVERTENCIA
•
•
•
•
14
Si el sistema incluye calentadores y
mangueras calentadas, apáguelos y espere a
que
se enfríen antes de lavarlo. No encienda los
calentadores hasta que las líneas de fluido
estén libres de disolvente.
Al lavar, utilice la presión más baja posible
para evitar las salpicaduras.
Antes de los cambios de color o antes de
guardar el equipo, límpielo con disolvente
a un caudal mayor durante un período de
tiempo más prolongado.
Para lavar solamente el colector de fluido, vea
el procedimiento siguiente.
Se dispone de un ajuste de recirculación. Consulte a su distribuidor. Consulte la página 26.
Cerrar
Cerrar
Cerrar
A
Lea las advertencias, páginas 5-6.
•
Cerrar
B
3. Conecte una válvula de corte (V) a la entrada del
colector de fluido en el lado A tal como se muestra
más abajo (válvula representada cerrada). Conecte
la línea de la bomba de disolvente a la válvula de
cierre. Encienda la bomba de disolvente y abra la
válvula de cierre del disolvente;
V
309545G
Lavado
4. Ajuste el regulador a la presión deseada; utilice la
menor presión posible.
Utilización del tubo de aspiración del
disolvente
1. Pulse Stop
para parar las bombas. Siga Procedimiento de descompresión, página 10. Enganche
el seguro del gatillo. Retire la boquilla de pulverización.
5. Desenganche el cierre del gatillo y dispare la pistola
hacia el interior de un bidón conectado a tierra hasta
que salga disolvente limpio. Enganche el cierre del
gatillo.
TI1948A
2. Conecte la manguera de fluido a la válvula esférica
de 3 vías de la bomba con el tubo de aspiración del
disolvente. Coloque el tubo de aspiración del disolvente en un cubo de disolvente conectado a tierra.
6. Apague la bomba de disolvente y cierre la válvula de
cierre del disolvente.
3. Gire la válvula esférica de 3 vías de la bomba A para
7. Siga el Procedimiento de descompresión, en la
página 10. Enganche el seguro del gatillo.
abrir la línea del tubo de aspiración tal como
se muestra a continuación. La flecha de la manija
muestra la dirección del flujo.
A
Línea del tubo
de aspiración
309545G
15
Lavado
4. Abra la válvula principal de cierre de aire. Abra la
válvula de cierre A. Cierre las válvulas de muestreo
A y B.
8. Siga Procedimiento de descompresión, en la
página 10.
Lavado del sistema completo
PSI
Bar
MPa
1. Siga el Procedimiento de descompresión, página
Cerrar
Cerrar
Abierto
Cerrar
A
PSI
Bar
MPa
I
10. Enganche el seguro del gatillo. Apague el regulador de aire y cierre la válvula principal de cierre de
aire. Saque la boquilla de pulverización y métala en
disolvente.
B
O
PSI
Bar
MPa
5. Gire el mando hasta posición de accionamiento de
la bomba A
. Aumente lentamA . Pulse Start
ente el ajuste del regulador de aire hasta que la
bomba A se ponga en marcha.
A
B
PSI
Bar
MPa
I
O
TI1948A
2. Coloque recipientes de boca ancha debajo de las
0
PSI
Bar
MPa
B
A
A
válvulas de muestreo. Abra la válvula principal de
cierre de aire. Abra las válvulas de muestreo y las
válvulas de cierre A y B.
PSI
Bar
MPa
I
O
PSI
Bar
MPa
Abierto
6. Desenganche el cierre del gatillo y dispare la pistola
hacia el interior de un bidón conectado a tierra hasta
que salga disolvente limpio.
Abierto
Cerrar
Cerrar
A
PSI
Bar
MPa
I
B
O
3. Aumente el ajuste del regulador de aire. Vacíe con
la bomba los recipientes de A y B y recupere
el producto en recipientes.
4. Añada disolvente en los depósitos A y B.
7. Enganche el cierre del gatillo. Pulse Stop
apagar el dosificador.
16
para
5. Cierre las válvulas de muestreo. Fije el regulador
de aire en 50 psi (345 kPa, 3,4 bar).
309545G
Lavado
6. Gire el mando hasta la posición de accionamiento
de la bomba A
A
. Pulse Start
.
10. Cierre la válvula de muestreo A y B.
11. Gire el mando rotatorio hasta la bomba A
Pulse Start
A
A
.
.
B
0
PSI
Bar
MPa
B
A
A
A
B
0
PSI
Bar
MPa
B
A
A
PSI
Bar
MPa
I
O
PSI
Bar
MPa
I
O
Cuando se acciona independientemente (fije en
o
A
B
), la bomba funcionará durante
12. Dispare la pistola hacia el interior de un bidón
12 ciclos, y después se parará. Pulse Start
conectado a tierra. Haga funcionar la bomba hasta
que dispense disolvente limpio, y después pulse
y Stop
Stop
según sea necesario para limpiarla.
.
7. Abra la válvula de A. Bombee material a través
de la válvula de muestreo A hasta que esté limpia
y después pulse Stop
.
Si la bomba no se pone en marcha cuando abre
la válvula de muestreo, aumente la presión de aire
en incrementos de 10 psi (69 kPa, 0,7 bar); no
exceda 70 psi (483 kPa, 4,8 bar) para evitar las
salpicaduras. Si la bomba no se pone en marcha,
es posible que el disolvente haya hinchado las
empaquetaduras y se recomienda utilizar el Kit de
empaquetaduras Tuff Stack™, ref. pieza 244900.
13. Repita los pasos 11 y 12, utilizando el ajuste de la
bomba B
B
, y después pulse Stop
A
.
B
0
PSI
Bar
MPa
B
A
B
8. Repita los pasos 5 y 7, utilizando el ajuste de la
bomba
B
B y la válvula de muestreo B,
y después pulse Stop
14. Siga Procedimiento de descompresión,
página 10, y desmonte la pistola de la manguera.
Consulte el manual de la pistola para lavarla.
.
15. Limpie las tolvas según sea necesario. Vacíe el disA
olvente.
B
0
PSI
Bar
MPa
B
A
B
9. Retire el filtro de fluido y sumérjalo en disolvente.
Vuelva a colocar la tapa del filtro.
309545G
Algunos materiales requieren limpieza adicional.
Es posible que tenga que recircular disolvente
por el sistema o desarmar la tolva, la válvula de
3 vías y el elemento filtrante para lavarlos.
17
Cebado
Cebado
3. Apague los reguladores de aire. Cierre las válvulas
de cierre de fluido A y B.
ADVERTENCIA
PSI
Bar
MPa
Utilice guantes si la temperatura del líquido excede los
110° F (43° C).
Cerrar
Cerrar
A
PSI
Bar
MPa
No instale todavía la boquilla de pulverización de
la pistola. Al lavar, utilice la presión más baja
posible para evitar las salpicaduras.
I
B
O
4. Coloque un recipiente debajo de cada válvula de
1. Llene los depósitos A y B (R) con el material adec-
muestreo. Abra lentamente la válvula de muestreo A.
uado.
R
Abierto
A
A
B
Cuando se acciona independientemente (fije en
2. Gire ambas válvulas esféricas de 3 vías para abrir
las líneas del depósito tal como se muestra a continuación. La flecha de la manija muestra la dirección
del flujo.
A
o
), la bomba funcionará durante
B
12 ciclos, y después se parará. Pulse Start
y Stop
según sea necesario para cebarla.
Supervise los recipientes para evitar que rebosen.
A
5. Gire el mando hasta la bomba A
A
.
Pulse Start
. Aumente lentamente el ajuste del
regulador de aire hasta que la bomba A se ponga en
marcha.
B
A
B
0
PSI
Bar
MPa
B
A
A
PSI
Bar
MPa
I
O
18
309545G
Cebado
6. Cuando esté cebado el lado A, apague el regulador
de aire. Cierre la válvula de muestreo A. Abra lentamente la válvula de muestreo B.
7. Gire el mando hasta la bomba B
B
.
Pulse Start
. Aumente lentamente el ajuste del
regulador de aire hasta que la bomba B se ponga en
marcha.
PSI
Bar
MPa
Abierto
Cerrar
A
B
0
PSI
Bar
MPa
B
A
A
PSI
Bar
MPa
I
B
B
O
PSI
Bar
MPa
I
O
8. Cuando esté cebado el lado B, pulse Stop
y cierre la válvula de muestreo B.
Cerrar
A
309545G
B
19
Prueba de la bomba
Prueba de la bomba
Siga este procedimiento la primera vez que utilice el
sistema (después de lavar y cebar) y siempre que
necesite comprobar si las bombas están dosificando la
relación de mezcla correcta.
La tabla siguiente muestra el volumen dispensado durante
la prueba de la bomba, en base a la relación de presión
de las bombas. Dispense en un recipiente con la graduación correcta.
c. Pulse Start
. Se enciende el testigo de la
bomba A.
d. Abra y ajuste lentamente la válvula de muestreo
A hasta conseguir el caudal deseado. La bomba
se detendrá automáticamente cuando hay terminado de dispensar. Se apaga el testigo de la
bomba A y se enciende el de la bomba B.
B
A
PSI
Bar
MPa
c.
I
Bomba
Volumen dispensado
45:1
56:1
68:1
80:1
750 cc
660 cc
540 cc
435 cc
O
d. Abierto
Para conseguir relaciones exactas, las bases de
bomba deben tener el mismo tamaño en ambos
lados.
A
1. Gire el mando hasta la posición de prueba de la
bomba
. Apague el regulador de aire. Abra la
válvula principal de cierre de aire. Ajuste la presión
de aire a 50 psi (0,35 MPa, 3,5 bar).
A
3. Cierre la válvula de muestreo A.
B
0
PSI
Bar
MPa
B
Cerrar
A
A
PSI
Bar
MPa
I
O
4. Dispense el fluido B de la manera siguiente:
2. Dispense el fluido A:
a. Cierre las válvulas de cierre de fluido y las
válvulas de muestreo A y B.
b. Coloque un recipiente limpio de 1000 cc
(1 cuarto de galón) debajo de la válvula
de muestreo A.
a. Cerrar
Cerrar
a. Coloque un recipiente limpio de 1000 cc
(1 cuarto de galón) debajo de la válvula
de muestreo B.
B
A
b. Abra y ajuste lentamente la válvula de muestreo
B hasta conseguir el caudal deseado. La bomba
se detendrá automáticamente cuando hay terminado de dispensar. Se apaga el testigo de la
bomba B.
a.
Abierto
b.
A
B
20
b.
a.
309545G
Prueba de la bomba
6. Compare las cantidades de fluido de los recipientes;
5. Cierre la válvula de muestreo B.
Cerrar
deberían ser iguales. Si no fueran iguales, repita
la prueba. Si el problema persiste, vea Localización
de averías en el manual de reparación del
Xtreme Mix.
B
309545G
21
Pulverización
Pulverización
5. Enganche el cierre del gatillo. Pulse Stop
ADVERTENCIA
.
A
B
0
PSI
Bar
MPa
B
A
Utilice guantes si la temperatura del líquido excede los
110° F (43° C).
PSI
Bar
MPa
I
O
1. Si se utilizan calentadores, enciéndalos. Opere
los calentadores según las instrucciones de los
manuales correspondientes.
6. Siga Procedimiento de descompresión, en la
página 10.
2. Cierre las válvulas de muestreo A y B. Abra las
válvulas de cierre A y B.
7. Enganche el cierre del gatillo. Instale la boquilla en
la pistola.
Cerrar
Cerrar
Abierto
Abierto
A
B
3. Gire el mando hasta la posición de pulverizar
Pulse Start
.
.
8. Ajuste el regulador de aire a la presión de pulverización necesaria y aplique el revestimiento. Consulte
la Pruebas de mezcla e integración, página 23.
A
B
0
PSI
Bar
MPa
B
A
PSI
Bar
MPa
I
O
4. Dispare la pistola hacia el interior de un bidón y
aumente lentamente la presión del regulador de aire
hasta que la bomba se ponga en marcha y se dispense material limpio.
9. Siga Lavado del colector de fluido, en la página
14, o Parada, página 26, cuando termine de pulverizar o antes de que expire la vida útil.
La vida útil del material mezclado y el tiempo de
trabajo disminuyen con el aumento de temperatura.
PSI
Bar
MPa
PSI
Bar
MPa
I
O
22
309545G
Pruebas de mezcla e integración
Pruebas de mezcla
e integración
Utilice las pruebas siguientes para comprobar la mezcla
y la integración.
Prueba de mariposa
ADVERTENCIA
Siga el Procedimiento de descompresión, en la
página 10, antes de desmontar la boquilla de pulverización. Lea las advertencias, página 5.
A baja presión, caudal normal y sin la boquilla de pulverización, dispense un cordón de material de 12,7 mm
(1/2”) sobre papel de aluminio hasta que se hayan producido varios cambios de carrera cada una de las bombas.
Coloque un segundo papel de aluminio sobre el primero
y después sáquelo y mire el material que queda sin
mezclar (aspecto de tipo mármol).
309545G
Prueba de curado
Pulverice un patrón continuo en papel de aluminio a la
presión de pulverización, caudal y tamaño de boquilla
típicos, hasta que se hayan producido varios cambios
de carrera en cada una de las bombas. Apriete y suelte
el gatillo a los intervalos típicos de aplicación. No superponga ni cruce el patrón de pulverización.
Compruebe el curado a diversos intervalos de tiempo,
listados en la hoja de datos del material. Por ejemplo,
compruebe si el producto está seco al tacto pasando el
dedo por todo el patrón de pulverización en el momento
indicado por la hoja de datos.
Prueba de aspecto
Pulverice el material sobre un substrato metálico.
Observe las variaciones de color, brillo o textura
que puedan indicar material mal catalizado.
23
Dispensado por lotes o comprobación de la relación de mezcla
Dispensado por lotes
o comprobación de la
relación de mezcla
d. Abra y ajuste lentamente la válvula de muestreo
A hasta conseguir el caudal deseado. La bomba
se detendrá automáticamente cuando hay terminado de dispensar. Se apaga el testigo de la
bomba A y se enciende el de la bomba B.
B
A
PSI
Bar
MPa
Siga este procedimiento para dispensar un lote (en un
recipiente) o verificar el ajuste de la relación de mezcla
(utilice un recipiente diferente para los fluidos A y B).
Dispense en un recipiente graduado cuya escala no sea
mayor que el 5% de cada componente.
c.
I
El dispensado por lotes siempre dispensa un volumen total de 1 litro, independientemente
de la relación de mezcla ajustada.
O
d. Abierto
A
1. Gire el mando hasta posición de dispensado por
lotes
. Apague el regulador de aire. Abra la
válvula principal de cierre de aire. Ajuste la presión
de aire a 50 psi (0,35 MPa, 3,5 bar).
A
3. Cierre la válvula de muestreo A.
B
0
Cerrar
PSI
Bar
MPa
B
A
A
PSI
Bar
MPa
I
O
4. Dispense el fluido B de la manera siguiente:
a. Dispensado por lotes: coloque el recipiente de
2. Dispense el fluido A:
a. Cierre las válvulas de cierre de fluido y las válvulas de muestreo A y B.
b. Coloque un recipiente limpio de 1000 cc
(1 cuarto de galón) debajo de la válvula
de muestreo A.
a.
Cerrar
b.
c. Pulse Start
Cerrar
a.
1000 cc (1 cuarto de galón) debajo de la válvula
de muestreo B.
Comprobación de la relación de mezcla:
coloque un recipiente limpio de 1000 cc (1
cuarto
de galón) debajo de la válvula de muestreo B.
B
A
b. Abra y ajuste lentamente la válvula de muestreo
B hasta conseguir el caudal deseado. La bomba
se detendrá automáticamente cuando hay terminado de dispensar. Se apaga el testigo de la
bomba B.
A
Abierto
B
. Se enciende el testigo de la
b.
a.
bomba A.
5. Dispensado por lotes: agite el material hasta que
esté bien mezclado.
24
309545G
Dispensado por lotes o comprobación de la relación de mezcla
Comprobación de la relación de mezcla: compare
el dispensado de los fluidos A y B.
309545G
25
Contador de ciclos de la bomba
Contador de ciclos
de la bomba
5. Dependiendo de la relación que haya seleccionado,
puede ocurrir lo siguiente:
•
1,0:1 - La válvula piloto del motor neumático A
y la válvula dosificadora A se abren para hacer
funcionar la bomba A.
•
0,0:1 - La válvula piloto del motor neumático B
y la válvula dosificadora B se abren para hacer
funcionar la bomba B.
Para ver el total de los ciclos de las bombas A y B desde
la última reposición a cero, gire el mando hasta el contador de ciclos
.
Para reponer a 0 el contador de ciclos, gire la llave
hasta – (ó 0) mientras el mando está en la posición
del contador de ciclos
Para concluir la recirculación, pulse Stop
.
Para comenzar de nuevo la circulación, pulse
Puesta a cero
Start
0–
.
A
VALVE
B
.
VALVE
0
Para comenzar a pulverizar, vuelva a fijar la relación
deseada y ajuste la bomba a la presión de pulverización.
SETUP KEY
B
DATA PORT
A
Ajuste de recirculación
Es posible hacer circular el fluido hasta el colector de
mezcla. Sólo se puede hacer circular un componente
del fluido de cada vez. Se requiere tornillería adicional
en las piezas del fluido; consulte a su distribuidor.
Para ajustar el Xtreme Mix en la posición de recirculación:
Parada
Siga este procedimiento antes de revisar el equipo
o pararlo durante períodos prolongados.
1. Siga el Procedimiento de descompresión, página
10. Enganche el seguro del gatillo. Apague el regulador de aire y cierre la válvula principal de cierre de
aire. Saque la boquilla de pulverización.
1. Reduzca el suministro de presión de aire de la bomba
hasta el mínimo necesario para mantener en circulación el volumen deseado.
PSI
Bar
MPa
2. Gire el mando hasta pulverizar
.
3. Para hacer circular el fluido A, fije la relación en
1,0:0, que es el ajuste más bajo
PSI
Bar
MPa
I
Para hacer circular el fluido B, fije la relación en
0,0:1, que es el segundo ajuste más bajo
Vea en la página 13 las instrucciones relativas al
ajuste de la relación.
4. Pulse Start
.
O
TI1948A
2. Siga el Lavado, en la página 14.
3. Siga el Procedimiento de descompresión, en la
página 10. Enganche el cierre del gatillo.
4. Antes de paradas prolongadas: tape las salidas de
A
0
PSI
Bar
MPa
B
A
B
fluido para mantener el disolvente en las líneas.
Llene las tuercas prensaestopas de las bombas A
y B con líquido sellador de cuellos (TSL); siga las
instrucciones del manual de la bomba.
PSI
Bar
MPa
I
O
26
309545G
Alarmas
Alarmas
•
•
•
Código
*
Indica errores que activan brevemente alarmas sonoras.
**
Indica errores que activan alarmas sonoras intermitentes.
Una condición de alarma causará la parada
del equipo.
Un chirrido cada 60 segundos indica que
la unidad está en modo de recirculación
(página 26).
Consulte en el manual de reparación
de Xtreme Mix la localización de averías
y la reparación.
Alarma
Activa
Problema
Causa
Errores de puesta
en marcha
01
Error del sensor A*
Siempre
No hay señal procedente del sensor de la
bomba A
Cable suelto, sensor o cable averiado
02
Error del sensor B*
Siempre
No hay señal procedente del sensor de la
bomba B
Cable suelto, sensor o cable averiado
03
Error del controlador*
Siempre
Pérdida de comunicaciones entre la tarjeta Cable suelto, fallo en tarjeta de circuito
principal y la tarjeta de la pantalla de visual- impreso
ización
04
Embalamiento de la
bomba A**
La bomba funciona demasiado deprisa
05
Embalamiento de la
bomba B**
Pulverización
Prueba
Lote
Errores de funcionamiento
Depósito(s) de fluido vacío(s)
Esta alarma no está activada mien- Filtro de fluido atascado
tras las bombas funcionen indepen- Ruptura de la manguera después del
dientemente.
colector de mezcla
Válvula de muestreo demasiado abierta
Cavitación excesiva
06
Error de la bomba A**
07
Error de la bomba B**
Pulverización
Prueba
Lote
La bomba no se cala después del cambio
de carrera superior
Fugas en la válvula de entrada
Cavitación de la bomba excesiva
Aire en las líneas causado por racores
flojos o la utilización de un agitador
Siempre
Reinicio del software, las válvulas del sen- Datos del sensor corrompidos; la tarjeta
sor revierten a los valores predeterminados de circuito impreso necesita ser cambiada
y/o recalibrada
Depósito(s) de fluido vacío(s)
08
Error de código del sensor
09
Error de dosificación A**
Pulverizar
Dosis A demasiado grande
10
Error de dosificación B**
Pulverizar
Dosis B demasiado grande
11
Lectura del sensor A* baja
12
Lectura del sensor B* baja
13
Lectura del sensor A* alta
14
Lectura del sensor B* alta
15
Bola/empaquetadura del
pistón A*
16
Bola/empaquetadura del
pistón B*
17
Bola de entrada A*
18
Bola de entrada B*
19
Válvula dosificadora A*
20
Válvula dosificadora B*
Fugas en la válvula dosificadora A
Depósito del fluido B vacío
Fugas en la válvula dosificadora B
Depósito del fluido A vacío
La carrera de la bomba sobrepasa los
límites del sensor en el cambio de carrera
inferior
Sensor o soporte flojo
La carrera de la bomba sobrepasa los
límites del sensor en el cambio de carrera
superior
Sensor o soporte flojo
Prueba
La bomba no se cala completamente en la
carrera de subida
Fallo de la empaquetadura del pistón ó de
la bola de retención
Prueba
La bomba no se cala completamente en la
carrera de bajada
Fallo de la bola de retención de la válvula
de admisión
Prueba
La bomba no se cala completamente en las Fallo de las empaquetaduras del cuello o
carreras de subida y bajada
de la válvula dosificadora
Siempre
Siempre
Imán del sensor sucio
Imán del sensor sucio
Error de prueba
309545G
27
Cuadros de rendimiento
Cuadros de rendimiento
Bomba King 45:1
Presión
psi (MPa, bar)
5000
(34, 345)
4500
(31, 310)
100 psi (7 MPa, 7 bar)
4000
(28, 276)
3500
(24, 241)
70 psi (483 kPa, 4,8bar)
3000
(21, 207)
2500
(17, 172)
2000
(14, 138)
40 psi (276 kPa, 2,8bar)
1500
(10, 103)
1000
(7, 69)
500
(3,4, 34)
0
0
1
(3,8)
100 psi (7 MPa, 7 bar),
Relación 1:1
Relación 4:1
Relación 10:1
70 psi (483 kPa, 4,8bar), Relación 1:1
Relación 4:1
Relación 10:1
40 psi (276 kPa, 2,8 bar),Relación 1:1
Relación 4:1
Relación 10:1
28
2
(7,6)
3
(11,4)
4
(15,1)
5
(18,9)
Caudal de fluido
GPM (litros/min.)
309545G
Cuadros de rendimiento
Bomba King 56:1
Presión
psi (MPa, bar)
6000
(41, 414)
5500
(38, 379)
100 psi (7 MPa, 7 bar)
5000
(34, 345)
4500
(31, 310)
4000
(28, 276)
70 psi (483 kPa, 4,8bar)
3500
(24, 241)
3000
(21, 207)
2500
(17, 172)
40 psi (276 kPa, 2,8bar)
2000
(14, 138)
1500
(10, 103)
1000
(7, 69)
500
(3,4, 34)
0
0
1
(3.8)
(3,8)
2
3
(11,4)
4
(15,1)
5
(18,9)
Caudal de fluido
100 psi (7 MPa, 7 bar),
Relación 1:1
Relación 4:1
Relación 10:1
70 psi (483 kPa, 4,8bar), Relación 1:1
Relación 4:1
Relación 10:1
40 psi (276 kPa, 2,8 bar),Relación 1:1
Relación 4:1
Relación 10:1
309545G
GPM (litros/min.)
29
Cuadros de rendimiento
Bomba King 68:1
Presión
psi (MPa, bar)
7 000
(48, 483)
6500
(45, 448)
100 psi (7 MPa, 7 bar)
6000
(41, 414)
5500
(38, 379)
5000
(34, 345)
4500
(31, 310)
70 psi (483 kPa, 4,8bar)
4000
(28, 276)
3500
(24, 241)
3000
(21, 207)
2500
40 psi (276 kPa, 2,8bar)
(17, 172)
2000
(14, 138)
1500
(10, 103)
1000
(7, 69)
500
(3,4, 34)
0
0
1
2
(3,8)
(7,6)
3
(11,4)
4
(15,1)
5
(18,9)
Caudal de fluido
100 psi (7 MPa, 7 bar),
Relación 1:1
Relación 4:1
Relación 10:1
70 psi (483 kPa, 4,8bar), Relación 1:1
Relación 4:1
Relación 10:1
40 psi (276 kPa, 2,8 bar),Relación 1:1
Relación 4:1
Relación 10:1
30
GPM (litros/min.)
309545G
Cuadros de rendimiento
Bomba King 80:1
Presión
psi (MPa, bar)
6000
(41, 414)
5500
(38, 379)
5000
(34, 345)
70 psi (483 kPa, 4,8bar)
4500
(31, 310)
4000
(28, 276)
3500
(24, 241)
40 psi (276 kPa, 2,8bar)
3000
(21, 207)
2500
(17, 172)
2000
(14, 138)
1500
(10, 103)
1000
(7, 69)
500
(3,4, 34)
0
0
1
(3,8)
2
(7,6)
3
(11,4)
4
(15,1)
5
(18,9)
Caudal de fluido
70 psi (483 kPa, 4,8bar), Relación 1:1
Relación 4:1
Relación 10:1
40 psi (276 kPa, 2,8 bar),Relación 1:1
Relación 4:1
Relación 10:1
309545G
GPM (litros/min.)
31
Características técnicas
Gama de relaciones de mezcla . . . . . . . . . . . . . . . . . . . . 0,0:1-10:1 (en incrementos de 0,1)
Gama de tolerancias de la relación de mezcla. . . . . . . . . +/- 5%
Caudales
Mínimo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 qt./min. (0,95 litros/min.)*
Máxima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11,4 litros/min. (3 gal./min.)
Gama de viscosidades de fluido. . . . . . . . . . . . . . . . . . . . 200-20,000 cps (pueden mezclarse materiales de mayor
viscosidad utilizando calentadores y mangueras calentadas opcionales)
Filtración del fluido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Malla 60, (238 micras) estándar en las salidas de bomba
(el conjunto de filtro no se incluye en los modelos 248831,
248832, 248833, y 248834)
Entrada de aire
Modelo 248842 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3/4 npt(m)
Todos los demás modelos . . . . . . . . . . . . . . . . . . . . . 3/4 npt(f)
Modelo 248842 Entrada de fluido. . . . . . . . . . . . . . . . . . . Unión de 3/4 npsm en válvula esférica de 1” npt(f)
Presión máxima de trabajo del fluido
45:1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4500 psi (31 MPa, 310 bar)
56:1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5600 psi (38,6 MPa, 386 bar)
68:1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6800 psi (46,9 MPa, 469 bar)
68:1 Sólo modelo 248842 . . . . . . . . . . . . . . . . . . . . . 5000 psi (34,5 MPa, 345 bar)
80:1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7250 psi (50 MPa, 500 bar)
Gama de presiones de suministro de aire . . . . . . . . . . . . 50-110 psi (345-800 kPa, 3,5-8 bar)
Modelo 248842: Presión máxima de alimentación
de fluido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500 psi (3,5 MPa, 35 bar)
Consumo máximo de aire a 100 psi (0,7 MPa, 7 bar) en cfm (m3/min.)
45:1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110 (3,1)
56:1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125 (3,5)
68:1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155 (4,4)
80:1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180 (5,1)
Gama de temperaturas ambientales
Funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-130° F (0-54° C)
Almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-160° F (–1-71° C)
Clasificación de condiciones ambientales . . . . . . . . . . . . Utilización en interiores/exteriores
Altitud hasta 4000 metros
Humedad relativa máxima a 99% hasta 54° C
Grado de polución (11)
Categoría de instalación (2)
Presión de . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98 dBA a 100 psi (0,7 MPa, 7 bar)
Piezas húmedas
Tubos de aspiración (si se utilizan) . . . . . . . . . . . . . . Aluminio
Bombas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Acero al carbono; acero de aleación; acero inoxidable con
grados de PH 303, 440 y 17–4; revestimientos de zinc y de
níquel; hierro dúctil; carburo de tungsteno; PTFE, cuero
Válvulas dosificadoras . . . . . . . . . . . . . . . . . . . . . . . . Acero al carbono, revestimiento de zinc, carburo,
polietileno, cuero
Colector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Acero al carbono, revestimiento de zinc, carburo, acero
inoxidable 302
Mezclador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . acero inoxidable
Pistola de pulverización . . . . . . . . . . . . . . . . . . . . . . . Vea el manual de la pistola
All written and visual data contained in this document reflects the latest product information available at the time of publication.
Graco reserves the right to make changes at any time without notice.
This manual contains Spanish. MM 309535
Graco Headquarters: Minneapolis
International Offices: Belgium, China, Japan, Korea
GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440-1441
www.graco.com
309545G
5/2007
Garantía de Graco
Comunicaciones PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . RS-232
Dimensiones
Modelo de carro (anchura x altura x diámetro) . . . . . (83,8 anchura x 163,9 altura x 113 cm profundidad)
(33” x 64,53” x 44,5”)
Peso (carro, sin manguera ni pistola) . . . . . . . . . . . . . 285 kg (625 lbs.)
*
El caudal mínimo depende del material que esté siendo pulverizado y de la capacidad de mezcla del sistema.
Realice pruebas para determinar el caudal específico de su material.
Garantía de Graco
Graco warrants all equipment referenced in this document which is manufactured by Graco and bearing its name to be free from defects in
material and workmanship on the date of sale to the original purchase for use. With the exception of any special, extended, or limited warranty
published by Graco, Graco will, for a period of twelve months from the date of sale, repair or replace any part of the equipment determined by
Graco to be defective. This warranty applies only when the equipment is installed, operated and maintained in accordance with Graco’s written
recommendations.
This warranty does not cover, and Graco shall not be liable for general wear and tear, or any malfunction, damage or wear caused by faulty
installation, misapplication, abrasion, corrosion, inadequate or improper maintenance, negligence, accident, tampering, or substitution of
non-Graco component parts. Nor shall Graco be liable for malfunction, damage or wear caused by the incompatibility of Graco equipment
with structures, accessories, equipment or materials not supplied by Graco, or the improper design, manufacture, installation, operation or
maintenance of structures, accessories, equipment or materials not supplied by Graco.
This warranty is conditioned upon the prepaid return of the equipment claimed to be defective to an authorized Graco distributor for verification of
the claimed defect. If the claimed defect is verified, Graco will repair or replace free of charge any defective parts. The equipment will be returned
to the original purchaser transportation prepaid. If inspection of the equipment does not disclose any defect in material or workmanship, repairs will
be made at a reasonable charge, which charges may include the costs of parts, labor, and transportation.
THIS WARRANTY IS EXCLUSIVE, AND IS IN LIEU OF ANY OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED
TO WARRANTY OF MERCHANTABILITY OR WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE.
Graco’s sole obligation and buyer’s sole remedy for any breach of warranty shall be as set forth above. The buyer agrees that no other remedy
(including, but not limited to, incidental or consequential damages for lost profits, lost sales, injury to person or property, or any other incidental
or consequential loss) shall be available. Any action for breach of warranty must be brought within two (2) years of the date of sale.
GRACO MAKES NO WARRANTY, AND DISCLAIMS ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE, IN CONNECTION WITH ACCESSORIES, EQUIPMENT, MATERIALS OR COMPONENTS SOLD BUT NOT
MANUFACTURED BY GRACO. These items sold, but not manufactured by Graco (such as electric motors, switches, hose, etc.), are subject
to the warranty, if any, of their manufacturer. Graco will provide purchaser with reasonable assistance in making any claim for breach of these
warranties.
In no event will Graco be liable for indirect, incidental, special or consequential damages resulting from Graco supplying equipment hereunder,
or the furnishing, performance, or use of any products or other goods sold hereto, whether due to a breach of contract, breach of warranty, the
negligence of Graco, or otherwise.
PARA LOS CLIENTES DE GRACO QUE HABLAN ESPAÑOL
The Parties acknowledge that they have required that the present document, as well as all documents, notices and legal proceedings entered into,
given or instituted pursuant hereto or relating directly or indirectly hereto, be drawn up in English. Las partes reconocen haber convenido que el
presente documento, así como todos los documentos, notificaciones y procedimientos judiciales emprendidos, presentados o establecidos que
tengan que ver con estas garantías directa o indirectamente, estarán redactados en inglés.
Graco Information
TO PLACE AN ORDER, contact your Graco distributor or call to identify the nearest distributor.
Phone: 612-623-6921 or Toll Free: 1-800-328-0211, Fax: 612-378-3505
309545G
33

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
