Manual 2441TH INSTEON Thermostat

Manual 2441TH INSTEON Thermostat

Insteon

®

 Thermostat

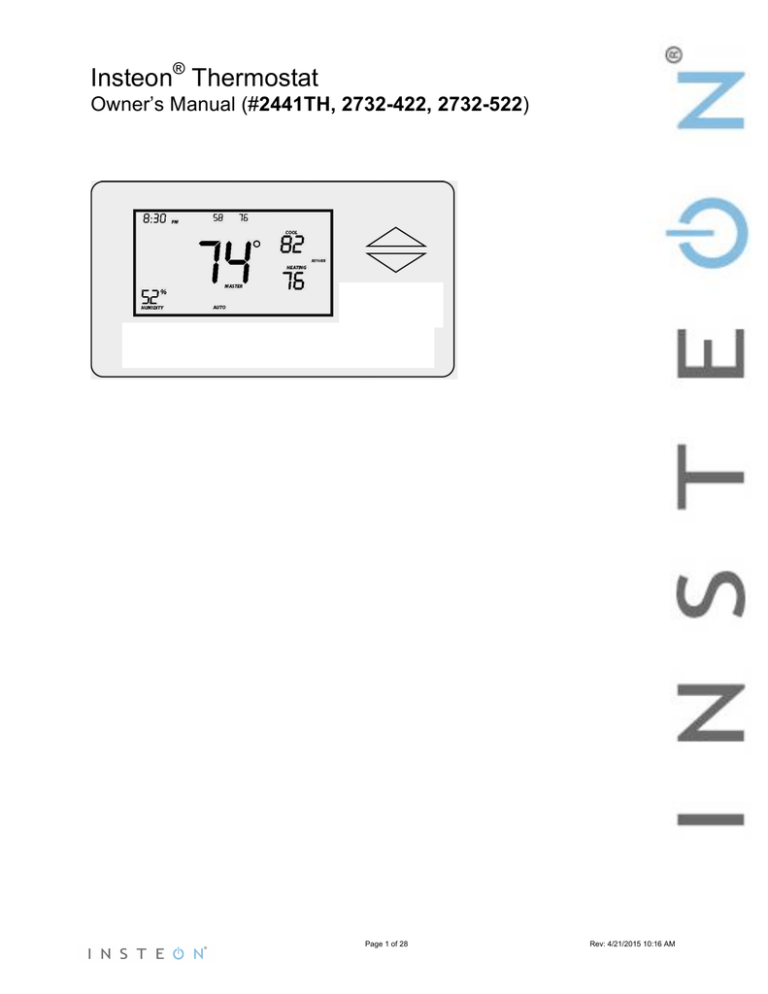

Owner’s  Manual  (#2441TH,  2732-­422,  2732-­522)



                                                                                                                                                                                                                                                                   Page  1  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

About  Insteon  Thermostat

Insteon  Thermostat  –  Features  and  Benefits

What’s  in  the  Box?

Insteon  Thermostat  Button  Overview

Insteon  Thermostat  Operation  and  Programming

Mode  Button  Operation

Energy  Button  Operation

Set  Button  Operation

Time/Sensor  Button  Operations

Program  Button  Operation

Fan  and  Hold  Button  Operations

Master  Button  Operation

Installation

Tools  Needed

Installation

Wire  Connections

Test  Operation

Adding  an  Insteon  Wireless  Thermostat

Insteon  Programming

Add  Insteon  Thermostat  as  an  Insteon  Controller

Removing  Insteon  Thermostat  as  an  Insteon  Controller

Add  Insteon  Thermostat  as  an  Insteon  Responder

Remove  Insteon  Thermostat  as  an  Insteon  Responder

User  Setup  Mode  Overview

User  Setup  Mode

Temperature  and  Humidity  Calibration  Mode

Advanced  2-­Stage  Heating  or  Cooling  Systems

Factory  Reset

Specifications

Troubleshooting

DECLARATION  OF  CONFORMITY





























Certification  and  Warranty

Limited  Warranty

Limitations

                                                                                                                                                                                                                                                                   Page  2  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

22

22

23

25

13

14

14

16

17

17

19

19

21

26

28

28

28

3

7

8

10

10

5

5

6

7

11

11

11

12

13

3

3

4

About  Insteon  Thermostat

Insteon  Thermostat  is  a  7-­day  programmable  Insteon-­compatible  thermostat.  Insteon  Thermostat   includes  a  humidity  sensor  and  2-­stage  heating  plus  2-­stage  cooling  capabilities.



Expand  the  system  by  creating  extra  temperature  zones  in  your  home.  Simply  add  one  or  more  Insteon

Wireless  Thermostats  as  accessories  to  your  system.  Additionally,  a  Waterproof  Temperature  Sensor  can   be  added  and  extended  up  to  100  feet  for  remote  temperature  sensing.

Insteon  Thermostat  –  Features  and  Benefits

•

•

•

•

•

•

•

•

•

Installs  and  joins  scenes  with  other  Insteon  devices  in  minutes

Saves  energy  and  money  by  remotely  controlling  and  automating  your  home’s  heating  and  AC

Communicates  wirelessly  over  radio  frequency  (RF)

Can  automatically  remotely  control  Insteon  devices  when  Insteon  Thermostat  reaches  a  specified   temperature  or  humidity  level  or  switches  to  A/C  or  heat

Reports  changes  in  thermostat  modes,  temperature,  humidity,  setpoints  and  fan  to  compatible   automation  controllers  or  software

Fine-­tunes  thermostat  setpoints  by  single  degrees  from  any  Insteon  controller  with  specific  Up   and  Down  buttons

Stores  setup  state  in  memory  so  settings  aren’t  lost  during  power  outages

Two-­year  warranty

Controllable  via  the  web  and  smartphone  app  (iOS/Android)  using  SmartLinc

Insteon  Hub

TM

 controller  or





What’s  in  the  Box?

•

•

•

•

•

Insteon  Thermostat

Two  mounting  screws

Two  anchors

Quick  Start  Guide

Wire  ID  label  stickers

                                                                                                                                                                                                                                                                   Page  3  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

Insteon  Thermostat  Button  Overview

















Temperature  of  remote   sensors  or  zone  thermostats



(up  to  2)

Time

Humidity  level

Current   thermostat   mode:

Off,  Auto,

Heat  or  Cool

9   8   7   6



5   4

Current   temperature

3

Cool  setpoint

Time  of  day   state

1

Heat  setpoint

2

The  gray  buttons   are  under  the

INSTEON

Thermostat  door

1)   Up/Down  buttons  adjust  the  temperature  setpoint  based  on  the  current  mode.

2)   Mode  allows  the  user  to  select  the  current  operational  mode  of  the  HVAC  system.  It  cycles   among  Off,  Heat,  Cool,  Auto  and  Time  of  Day.

3)   Energy  (Leaf)  button  is  designed  as  a  quick  access  option  that  saves  energy  (and  money).  When   pressed,  it  will  set  back  the  setpoint  by  a  specified  value.  The  default  value  is  4°  from  the  current   setting.  To  change  the  default  offset  value  you  must  use  software  such  as  HouseLinc

TM

.

4)   Hold  overrides  a  preprogrammed  mode  to  stay  in  the  current  settings  mode.

5)   Fan  cycles  between  Auto  and  Always  On  –  there  is  no  indicator  for  Auto  Fan.

6)   Master  makes  this  device  the  master  temperature  controller  when  you  have  one  or  more  zone   thermostats.  Pressing  and  holding  “Master”  does  not  alter  any  scene  or  screen  settings;;  it  just   defines  this  Insteon  Thermostat  as  the  master  temperature  controller.

7)   Time/Sensor  allows  you  to  set  the  day  and  time.  It  cycles  among  hour,  minute,  day  and  time   programming.

8)   Program  allows  you  to  set  up  the  various  preprogrammed  modes  (Wake,  Leave,  Return  and

Sleep).  It  also  allows  you  to  setup  various  features  and  calibrate  the  temperature  and  humidity.

9)   Set  is  for  adding  and  removing  Insteon  Thermostat  to  and  from  Insteon  scenes.  It  functions  like   the  Set  button  on  other  Insteon  devices.

                                                                                                                                                                                                                                                                   Page  4  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

Insteon  Thermostat  Operation  and  Programming

Mode  Button  Operation





Off  Mode:

•

No  setpoints  are  shown.

•

Up/Down  arrows  do  not  do  anything.





Heat  Mode:

•

Only  Heat  setpoint  is  shown.

•

Up/Down  arrows  change  Heat  setpoint.



Cool  Mode:

•

Only  Cool  setpoint  is  shown.



•

Up/Down  arrows  change  Cool  setpoint.





•



Auto  Mode:

Both  Cool  and  Heat  setpoints  are

•   shown.

Up/Down  arrows  increase  or  decrease   values  by  the  same  amount.



Time  of  Day  Mode:

•

The  program  mode  is  active  as  indicated  by

•   the  return  annotation.

The  Time  of  Day  annotation  is  not   displayed  in  the  other  four  modes  (Off,

•

•

Heat,  Cool  or  Auto).

Both  Cool  and  Heat  setpoints  are  shown.

Up/Down  arrows  increase  or  decrease   values  by  the  same  amount.

•



Note:

When  the  thermostat  moves  to  the  next   time  period,  the  setpoints  will  be  adjusted   accordingly.

•

•



To  adjust  the  gap  between  the  setpoints  in  Auto  mode,  press  Mode  to  select  Heat  and  set  the   temperature  you  desire.  Press  Mode  to  select  Cool  and  set  the  temperature  you  desire.

Press  Mode  to  return  to  Auto;;  the  settings  will  reflect  your  changes.

If  you  set  Heat  and  Cool  to  the  same  temperature,  Heat  will  automatically  move  down  2°  (the   minimum  allowable  gap).

                                                                                                                                                                                                                                                                   Page  5  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

Energy  Button  Operation

The  Energy  button  is  designed  to  be  a  quick,  efficient  energy-­saving  option.  When  you  press  the  Energy



(leaf)  button,  Insteon  Thermostat  will  adjust  the  Heat  and  Cool  setpoints  by  a  specified  value.  The  default   value  is  4°  from  the  current  setting.  The  default  value  can  be  changed  via  software  such  as  HouseLinc.

•

•

•

When  you  exit  Energy  mode,  it  will  revert  back  the  4°  that  was  changed  upon  entry.

The  unit  remains  in  Energy  mode  until  the  Energy  button  is  pressed  again.

Up/Down  arrows  adjust  the  temperature  setpoint  based  on  the  mode  you  are  in.



From  Off  Mode:

•

Energy  button  does  nothing  because  the   system  is  off  (at  maximum  energy  savings

•   already).

When  “Energy”  appears  on  the  screen  for

Auto,  Cool  and  Heat  Modes,  the  4°  setback   is  engaged.



From  Heat  Mode:

•

Heat  setback  as  specified.

•

Default  setback  is  4°  less.

•

Notice  that  “Heating”  is  active  on  the  left,   but  not  on  the  right  since  the  setpoint  is   lower  that  the  actual  temperature;;  the   element  reads  “Heat.”





•

From  Cool  Mode:

•

Cool  setback  as  specified.

Default  setback  is  4°  more.





From  Auto  Mode:

•

Both  Heat  and  Cool  setpoints  changed  as

•   specified.

Default  setback  is  4°  more  for  Cooling  and

•

4°  less  for  Heating.

Notice  that  “Heating”  is  active  on  the  left,   but  not  on  the  right  since  the  setpoint  is   lower  that  the  actual  temperature;;  the   element  reads  “Heat.”

                                                                                                                                                                                                                                                                   Page  6  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM









From  Time  of  Day  Mode:

•

Both  Heat  and  Cool  setpoints  changed  as   specified.

•

•

Default  setback  is  4°.

Notice  that  “Heating”  is  active  on  the  left,  but   not  on  the  right  since  the  setpoint  is  lower   than  the  current  temperature;;  the  element

  reads  “Heat.”



Note:  Onscreen  text  displaying  “Heat”  changes  to  “Heating”  and  “Cool”  changes  to  “Cooling”  to  indicate

HVAC  system  is  active.  The  status  LED,  if  enabled,  under  the  door  also  indicates  current  active  state:

Cooling  =   green ,  Heating  =   red .  At  time  of  activation  either  Heating  or  Cooling  text  will  blink  for  3  seconds   then  remain  steady  during  the  active  cycle.

 Set  Button  Operation

The  Set  button  adds  and  removes  Insteon  Thermostat  from  Insteon  scenes.  It  functions  like  the  Set   button  on  other  Insteon  devices.

 Time/Sensor  Button  Operations

•

•

•

•

•

The  Time/Sensor  button  allows  the  user  to  set  the  current  day  and  time.

It  cycles  among  hour,  minute,  day  and  12/24-­hour  format.

Up/Down  arrows  cycle  through  the  available  options.

Go  to  the  next  Time/Sensor  step  by  pressing  Time/Sensor  button  again.

Exit  Time/Sensor  setup  by:

-­

Timing  out  (4  minutes)

-­

Pressing  Mode  button

Note:  Colored  elements  indicate  LCD  element  that  should  be  blinking  during  setting  procedure.



First  press  of  Time/Sensor:   Second  press  of  Time/Sensor:

Hours  settings

•

Up/Down  arrows  cycle  through  time  in  1-­hour   increments.

•

Pressing  and  holding  Up/Down  arrows  cycles   through  faster.

Note:  AM/PM  changes  automatically  as  needed.

Minutes  settings

•

Up/Down  arrows  cycle  through  time  in  1-­

•   minute  increments.

Pressing  and  holding  Up/Down  arrows   cycles  through  faster.





                                                                                                                                                                                                                                                                   Page  7  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

Third  press  of  Time/Sensor:

Day  settings

•

Up/Down  arrows  cycle  through  each  day  of  the  week  as  shown.







Fourth  press  of  Time/Sensor:

Clock  Format  setting  (12-­  or  24-­Hour  clock)

•

Entire  “time”  blinks.

•

Up/Down  arrows  cycle  between  12-­  and  24-­hour  clock  format.

Note:  AM/PM  is  not  displayed  when  in  24-­Hour  format.





Press  Time/Sensor  a  fifth  time  to  exit.

Program  Button  Operation



•

The  Program  button  allows  you  to  set  up  the  various  preprogrammed  modes  (Wake,  Leave,  Return   and  Sleep).

Go  to  the  next  step  by  pressing  Program  again.

•

•

Exit  Program  setup  by:

-­   Timing  out  (4  minutes)

-­   Pressing  Mode  button

Note:  Colored  text  below  indicate  element  that  should  be  blinking  during  setting  procedure.



First  press  of  Program:

Selects  from  available  pre-­program  modes

Up/Down  arrows  cycle  through  Wake,  Leave,  Return  and  Sleep.

NOTE:

•

Energy  is  not  a  part  of  this  option.

•

Once  a  preprogrammed  mode  is  selected,  that  item  remains  displayed  throughout  to

                         indicate  the  mode  you  are  programming.

•

The  current  mode  settings  are  displayed  on  the  thermostat  at  each  setup  step.







Second  press  of  Program:

Day  setting

•

Up/Down  buttons  cycle  among  all  week,  weekdays,  weekend  days  and  each  day,  as  shown.



                                                                                                                                                                                                                                                                   Page  8  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM



Third  press  of  Program:

Start  Time

•

Up/Down  arrows  cycle  through  time  in  15-­minute  increments.  Note:  when  pressing  the  Down  arrow,  if

you  come  within  15  minutes  of  another  preprogrammed  mode  time,  you  will  not  be  able  to  increase

•

the  time  any  further.

Pressing  and  holding  Up/Down  arrows  cycles  faster.

Note:  AM/PM  changes  automatically  as  needed.









Note:  The  start  of  one  program  mode  is  also  the  end  of  the  previous  program  mode.



Fourth  press  of  Program:

Cool  setpoint

•

Up/Down  arrows  cycle  through  temperature.



Fifth  press  of  Program:

Heat  setpoint

•

Up/Down  arrows  cycle  through  temperature.

















Sixth  press  of  Program:



•

Restarts  the  process  to  program  another  Mode/Day

NOTE:  The  four  modes  come  preprogrammed.  The  defaults  are  for  all  days:

Day  Modes   Start  Time   Thermostat  Mode   Heat  Setting

Wake

Leave

6:00AM

8:30AM

Auto

Auto

65°F  (18°C)

60°F  (16°C)

Return

Sleep

5:00PM

11:00PM

Auto

Auto

65°F  (18°C)

60°F  (16°C)

Cool  Setting

75°F  (24°C)

80°F  (27°C)

75°F  (24°C)

80°F  (27°C)

                                                                                                                                                                                                                                                                   Page  9  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

Fan  and  Hold  Button  Operations

Fan  button  operations

•

•

The  Fan  button  cycles  between  Auto  and  Always  On.

On  the  display,  it  simply  indicates  the  text  “Fan  Always”  when  selected.  There  is  no  indication  for  Fan

Auto.



Hold  button  operations

•

The  Hold  button  overrides  a  preprogrammed  mode  until  Hold  is  turned  off.



NOTE:

•

While  Hold  is  enabled,  the  next  preprogrammed  time  that  comes  in  Time  of  Day  Mode  will  be  ignored.

•

While  Hold  is  enabled,  the  preprogrammed  time  notations  are  not  shown  (i.e.  Wake,  Leave,  Return

•   and  Sleep).

Hold  can  be  remotely  enabled/disabled  from  an  Insteon  controller.

Master  Button  Operation

First  press  and  hold:



Makes  the  local  Insteon  Thermostat  the  master  temperature  controller

•

To  perform  this,  press  and  hold  Master  button  for  3  seconds.

Insteon  Thermostat  beeps  once.

•

Release.

Note:  This  is  only  valid  if  at  least  one  Insteon  Thermostat  Zone  Thermostat  is  linked  to  Insteon



Thermostat.





Before  pressing  Master  button:

•

Notice  that  the  left  remote  sensor  is  currently   the  Master  temperature  controller.



After  pressing  and  holding  Master  button:

•

Notice  that  the  left  remote  sensor  is  no

•   longer  the  Master  temperature  controller.

The  local  Insteon  Thermostat  is  now  the

Master  controlling  temperature.



Note:  If  no  Insteon  scene  is  programmed  to  a  Insteon  Wireless  Thermostat,  pressing  and  holding  for  3

seconds  will  cause  the  Master  segment  to  display  while  the  button  is  being  held.



                                                                                                                                                                                                                                                                   Page  10  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

Installation

CAUTIONS  AND  WARNINGS

Read  and  understand  these  instructions  before  installing  and  retain  them  for  future  reference.

IMPORTANT:  HOW  DO  I  KNOW  THIS  WILL  WORK  WITH  MY  SYSTEM?

1)   Your  existing  HVAC  can  operate  2  stages  of  Heat  and  Cool.

2)   Your  existing  thermostat  operates  on  24V.

3)   Your  system  is  not  a  heat  pump.

4)   Your  system  is  not  a  120/240V  electric  radiant  heater.

5)   Your  existing  thermostat  is  not  millivolt  controlled.

6)   Your  existing  thermostat  has  5  or  more  wires  connected.

Insteon  Thermostat  is  designed  to  operate  on  a  minimum  5-­wire,  24V  HVAC  unit.  If  you  have  only  4  wires   you  can  purchase  the  “Add-­A-­Wire”  adapter  item  #304AAW  from   www.smarthome.com

.

Note:  Installation  should  be  performed  only  by  a  qualified  HVAC  Technician  or  a  homeowner  who  is  familiar  and   comfortable  with  electrical  circuitry.  If  you  have  any  questions  regarding  installation,  consult  an  HVAC  Technician   or  call  the  Insteon  Support  Line  at  800-­762-­7845.



Tools  Needed

•

•

Flathead  screwdriver

Wire  cutter/stripper

Installation

Proper  installation  of  the  Insteon  Thermostat  will  be  accomplished  by  following  these  step-­by-­ step  instructions



1)   Do  not  remove  wires  from  existing  thermostat  until  instructed.

2)   If  you  have  A/C,  turn  off  A/C  breaker.   a.   Confirm  A/C  is  off  by  turning  on  air  and  observing  that  compressor/fan  do  not  come  on.

3)   Turn  off  breaker/fuse  to  furnace.   a.   If  thermostat  no  longer  functions,  move  to  next  step.   b.   If  thermostat  still  functions,  it  is  probably  running  off  battery  power.  Try  to  turn  on  heat.   i.   If  heat  doesn’t  turn  on,  move  to  next  step.   ii.   Otherwise,  turn  off  heat  and  wait  until  furnace  fan  stops,  then  try  another   breaker  until  heat  no  longer  runs.

4)   Remove  cover  from  existing  thermostat  to  gain  access  to  wires  (may  need  to  detach  from  wall).

5)   If  necessary,  take  photo  of  wiring  connections  to  help  with  reconnections.

6)   If  possible  while  still  connected,  attach  the  “C”  label  to  the  wire  connected  to  “C”  on  your   thermostat.  Otherwise,  label  C  wire  once  disconnected.

7)   Disconnect  your  C  wire  from  thermostat.

8)   Repeat  for  all  your  other  wires,  being  careful  to  not  pull  off  wire  stickers  or  mar  paint  or  wallpaper.

9)   Remove  existing  thermostat  back  from  wall.

10)  Remove  3”  of  the  outer  jacket  from  the  wires  exposing  the   individually  colored  wires.  This  ensures  the  outer  insulation  does   not  press  against  the  internal  components  of  the  Insteon

Thermostat  upon  closing  the  unit.  Note:  if  your  system  has  4

wires,  you  will  need  the  “Add-­a-­Wire”  adapter.  See  Cautions  and

Warnings  above.)   a.   Be  careful  not  to  tear  off  the  labels  that  you  previously   attached  to  the  wire  ends.   b.   If  you  do  not  have  3”  after  stripping  away  the  outer   jacket,  you  can  extend  the  inner  wires  by  splicing  on  a   new  longer  conductor.   i.   "Thermostat"  cabling  is  available  at  most  home  improvement  centers.  It  comes  in   different  wire  configurations,  but  the  same  gauge.  If  the  wire  you  have  now  is  5-­ conductor  cable,  buy  5-­conductor  thermostat  wire  and  connect  it  matching  color-­ to-­color.   c.   If  wires  are  longer  than  3”,  trim  them  back  or  make  sure  you  can  push  the  excess  back   into  the  wall.  Be  careful  not  to  cut  off  the  wire  designation  label.

11)  Slide  all  wires  through  large  hole  in  back  of  Insteon  Thermostat.

12)  Mount  Insteon  Thermostat  to  wall.

                                                                                                                                                                                                                                                                   Page  11  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

13)  To  ensure  accurate  temperature  readings:   a.   Carefully  slide  wires  through  provided  black  grommet  (draft  shield).  See  diagram.   b.   Peel  off  protective  backing.   c.   Rotate  to  most  convenient  orientation  for  wire  entrance.

14)  Apply  to  round  grommet  placing  indentation.

Wire  Connections



If  the  terminal  designations  on  your  old  thermostat  do  not  match  those  on  Insteon  Thermostat,  refer  to  the   chart  below  or  the  wiring  diagram  that  follows:

Wire  color  from  furnace/AC  unit

Wire  colors  may  vary



Function   Install  on  Insteon  Thermostat  connector

Black  or  blue   Common  24V   24V  COM

Red

White

Brown

Green

Yellow

Light  blue

Power  24V

Heat  1

Heat  2

Fan

Cooling  1

Cooling  2

24  RH

W1

W2

G

Y1

Y2

Diagram  below  shows  inside  of  Insteon  Thermostat  wall  mount  case:





15)  Insert  C  wire  into  terminal  C  and  tighten  using  small  screwdriver  (either  flathead  or  Philips)

.

a.   Be  aware  that  incorrect  connections  may  cause  non-­operation  or  Heat,  Cool  and  Fan  to   be  wrongly  triggered.

16)  Repeat  for  other  wires  matching  terminal  designations.

17)  Close  front  of  Insteon  Thermostat  onto  back  mounting  plate.   a.   Press  firmly  until  you  feel  the  connecting  pins  fully  seat  into  their  receptacles.  You  should   also  feel  and  hear  a  click  as  the  door  latches.

18)  Turn  breaker(s)  back  on.

19)  Allow  10  seconds  for  Insteon  Thermostat  to  boot  up.

When  screen  displays  current  temperature,  Insteon  Thermostat  is  powered  and  functional.

                                                                                                                                                                                                                                                                   Page  12  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

Test  Operation

Heating  Mode  Test

1)   Press  Mode  once  to  enter  Heat  mode.

2)   Tap  the  Up  arrow  several  times  until  setpoint  is  2°  above  current  temperature.

Insteon  Thermostat  will  call  for  heat  and  “Heat”  segment  will  change  to  “Heating.”

“Heating”  segment  will  flash  for  3  seconds,  then  remain  steady  when  active.

Status  LED  will  display   red  if  enabled  (off  by  default).

Allow  furnace  to  operate  long  enough  to  begin  blowing  warm  air

.

3)   Tap  the  Up  or  Down  arrows  until  you  reach  a  desirable  heat  temperature  setpoint  (if  this  is  below   ambient,  Heating  will  go  inactive).

Note:  Fan  stays  controlled  by  HVAC  and  may  continue  running  for  a  couple  minutes.Insteon

Thermostat  has  a  default  5-­minute  delay  between  Heat  and  Cool  settings.

Cooling  Mode  Test

1)   Tap  Mode  button  again  to  enter  Cool  mode.

2)   Tap  the  Down  arrow  several  times  until  setpoint  is  2°  below  current  temperature.

Insteon  Thermostat  will  call  for  cooling  and  “Cool”  segment  will  change  to  “Cooling.”

“Cooling”  segment  will  flash  for  3  seconds,  then  remain  steady  when  active.

Status  LED  will  display   green .

Allow  A/C  to  operate  long  enough  to  begin  blowing  cool  air.

3)   Tap  the  Up  or  Down  arrows  until  you  reach  a  desirable  cool  temperature  setpoint  (if  above  ambient,

Cooling  will  go  inactive).



Note:  Fan  will  turn  on  and  off  with  Cooling.

Auto  Mode  Test

1)   Tap  Mode  once  to  enter  Auto  mode.

2)   Note  that  your  Heat  and  Cool  setpoints  are  both  as  set  in  previous  steps,  unless  you  did  not  have  a   minimum  2°  gap  between  settings.

3)   Tap  Up  arrow  once  to  increase  both  Heat  and  Cool  setpoints  by  1°.

4)   Tap  Down  arrow  once  to  decrease  both  Heat  and  Cool  setpoints  by  1°.

5)   Tap  Mode  once  to  enter  Time  of  Day  mode.

Indicated  by  Auto  at  bottom  and  relevant  time  of  day  (Wake,  Leave,  Return,  Sleep)  to  right  of

Heat/Cool  set  temps.



6)   Tap  Mode  once  more  to  return  to  Off  mode.

Adding  an  Insteon  Wireless  Thermostat

Insteon  Thermostat  can  synchronize  with  a  Insteon  Wireless  Thermostat  to  provide  a  portable  thermostat   wherever  you  want  temperature  control.  You  can  add  up  to  two  Insteon  Wireless  Thermostats.

1)   Press  and  hold  Set  button  on  Insteon  Wireless  Thermostat.

Insteon  Wireless  Thermostat  Set  LED  will  blink   green   and  unit  will  beep.

2)   Press  and  hold  Insteon  Thermostat  Set  button.

Insteon  Thermostat  will  beep,  then  double-­beep.

Insteon  Wireless  Thermostat  will  double-­beep.

3)   Test  the  scene  by  pressing  and  holding  the  Master  button  on  the  Insteon  Thermostat.

•

When  properly  added,  pressing  the  Master  button  on  the  Insteon  Thermostat  will  illuminate  the

“Master”  segment  on  that  same  screen.  Additionally,  the  present  room  temperature  of  the  Insteon

Wireless  Thermostat  will  be  displayed  in  position  1  as  the  small  temperature  segments  at  top   center  of  the  display.

A  visual  inspection  of  each  display  will  reveal  the  Master  status  of  each  Insteon  Thermostat  or

•

Zone  Thermostat.



Note:  Only  the  Insteon  Thermostat  is  directly  connected  to  the  HVAC  system  via  wires.  If  you  plan  on

operating  multiple  Insteon  Wireless  Thermostats  you  must  have  at  least  one  Insteon  Thermostat  to   control  the  HVAC.

                                                                                                                                                                                                                                                                   Page  13  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

Insteon  Programming

Add  Insteon  Thermostat  as  an  Insteon  Controller



Insteon  Thermostat  can  be  set  up  to  control  other  Insteon  devices  or  trigger  software  events  when  there   is  a  change.  The  following  Insteon  Thermostat  changes  can  be  configured  as  a  controller:

•

•

Group  1  -­  Cooling  mode  change  (scene  control)

Group  2  -­  Heating  mode  change  (scene  control)

Group  3  -­  Dehumidifiation,  high  humidity  setpoint  (scene  control)

•

•

•

Group  4  -­  Humidification,  low  humidity  setpoint  (scene  control)

Group  EF  -­  Broadcast  on  any  change  (notification  group  for  linked  software  controllers)

1





NOTE:  An  Insteon  Wireless  Thermostat  can  also  be  added  to  a  scene  as  a  controller  to  Groups  1  -­  4.

When  it  is  added  as  a  controller  of  a  Insteon  Thermostat,  the  setpoints  between  Insteon  Wireless

Thermostat  and  Insteon  Thermostat  will  always  be  matched.  When  it  is  not  added  as  a  controller  to  a

Insteon  Thermostat,  the  setpoints  are  local  only.  Insteon  Wireless  Thermostat  will  send  group  commands   based  on  local  temperature  or  humidity  level  and  the  setpoint  shown  on  the  display,  regardless  of   whether  it’s  added  as  a  controller  to  a  Insteon  Thermostat.





Note:  Humidity  levels  are  taken  from  the  local  device  only;;  they  are  not  shared  or  matched  among

thermostats.

1)   Press  and  hold  Insteon  Thermostat’s  Set  button  until  it  beeps.

Insteon  Thermostat  will  beep.

Insteon  Thermostat  Set  LED  will  blink   green.



2)   Tap  Up  or  Down  arrows  to  select  from  Groups  1-­4  to  add  to  a  scene.

•   Group  1  –  Cooling  mode  change  (default)

•   Group  2  –  Heating  mode  change

•   Group  3  –  Dehumidification,  high  humidity  setpoint

•   Group  4  –  Humidification,  low  humidity  setpoint

3)   Adjust  scene  responder  (such  as  OutletLinc  with  connected  humidifier)  to  the  state  you  want  when   scene  is  activated  (e.g.,  50%,  25%  or  even  Off).

2



4)   Press  and  hold  responder’s  Set  button  until  it  double-­beeps  or  its  LED  flashes.

Insteon  Thermostat  will  double-­beep  upon  completion.

LED  will  return  to  previous  state.

5)   Confirm  scene  addition  was  successful  by  raising  or  lowering  Insteon  Thermostat’s  setpoint  to

  activate  the  particular  mode.

After  Insteon  Thermostat  changes  to  active  mode  set  in  step  2  above,  responder  will  toggle   between  the  scene’s  on-­level  and  off.

6)   To  add  more  responders  to  the  scene,  repeat  steps  1-­5  for  each  additional  responder.



Upon  entering  scene  mode,  this  screen  will  display  for  ~  2  seconds.



2

1



 Group  FE  is  a  hexadecimal  representation  of  Group  254  and  can  only  be  configured  using  software.

 If  the  responder  is  a  multi-­scene  device  such  as  a  KeypadLinc,  tap  the  scene  button  you  wish  to  control  until  its  LED  is  in  the  desired  scene  state  (on  or  off).



                                                                                                                                                                                                                                                                   Page  14  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

LCD  display  after  2  seconds.









LCD  display  when  using  Up  or  Down  arrows  to  select  from  the  4  controller  groups.







                                                                                                                                                                                                                                                                   Page  15  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM





Removing  Insteon  Thermostat  as  an  Insteon  Controller

If  you  want  to  remove  Insteon  Thermostat  from  a  scene  as  a  controller,  follow  instructions  below.

Whenever  possible,  use  software  for  managing  scene  memberships.

Note:  If  you  choose  to  remove  Insteon  Thermostat  from  use,  it  is  important  that  you  remove  scene

memberships  from  all  responders.  Follow  the  instructions  below  for  each  responder  of  which  Insteon

Thermostat  is  a  member.



1)   Press  and  hold  Insteon  Thermostat’s  Set  button  until  it  beeps.

Insteon  Thermostat  Set  LED  will  blink   green .

Insteon  Thermostat  will  beep.

2)   Press  and  hold  Insteon  Thermostat’s  Set  button  again  to  put  it  in  scene  mode.

Insteon  Thermostat  Set  LED  will  blink   red .

Insteon  Thermostat  will  beep.

LCD  display  indicates  the  group  from  which  you  are  removing  the  scene.

3)   Tap  Up  and  Down  arrows  to  select  appropriate  group  to  remove  from:

•

•

Group  1  -­  Cooling  mode  change,  default

Group  2  -­  Heating  mode  change

•

Group  3  -­  Dehumidifiation,  high  humidity  setpoint

•

Group  4  -­  Humidification,  low  humidity  setpoint

4)   Press  and  hold  responder’s  Set  button.

Insteon  Thermostat  will  double-­beep  upon  completion.

LED  will  return  to  previous  state.

Upon  entering  Add  to  a  Scene  mode.





Upon  entering  Remove  from  a  Scene  mode  (defaults  to  Cooling  mode).



                                                                                                                                                                                                                                                                   Page  16  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM



LCD  display  when  using  Up  or  Down  arrows  to  select  from  the  4  controller  Groups.

Add  Insteon  Thermostat  as  an  Insteon  Responder

Add  a  scene  to  an  incoming  ON  command

1)   Set  Insteon  Thermostat  to  desired  state  (mode,  setpoint,  fan  state,  energy  button  state).

2)   Put  controller  in  linking  mode  (press  and  hold  controller  Set  button  until  it  beeps).

3)   Press  and  hold  Insteon  Thermostat’s  Set  button.

Insteon  Thermostat  Set  LED  will  blink   green  and  unit  will  beep.

Insteon  Thermostat  will  double-­beep.



LED  will  return  to  previous   state.





Add  a  scene  to  an  incoming  OFF  command

1)   Set  Insteon  Thermostat  to  desired  state.

2)   Put  controller  in  linking  mode  (press  and  hold  controller  Set  button).

3)   Simultaneously  press  and  hold  Insteon  Thermostat’s  Set  button  and  Down  arrow.

Insteon  Thermostat  Set  LED  will  blink   green



and  unit  will  beep.



Insteon  Thermostat  will  double-­beep.

LED  will  return  to  previous  state.



Display  while  in  Add  to  a  Scene  Mode  to  ON  or  OFF

Remove  Insteon  Thermostat  as  an  Insteon  Responder

If  you  want  to  remove  Insteon  Thermostat  from  a  scene,  follow  instructions  below.  Whenever  possible,   use  software  for  managing  scene  memberships.

Note:  If  you  choose  to  remove  Insteon  Thermostat  from  use,  it  is  important  that  you  remove  scene

memberships  from  all  controllers.  Otherwise,  controllers  will  retry  commands  repetitively,  creating  network

  delays.  Follow  the  instructions  below  for  each  scene  controller  of  which  Insteon  Thermostat  is  a  member.



Removing  a  scene  from  an  incoming  ON  command

                                                                                                                                                                                                                                                                   Page  17  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

1)   Press  and  hold  controller’s  scene  button  until  controller  beeps.

1



Controller’s  LED  will  blink.

2)   Press  and  hold  controller’s  scene  button  again  until  controller  beeps  again.

Controller’s  LED  will  continue  blinking.



3)   Press  and  hold  Insteon  Thermostat’s  Set  button.

Insteon  Thermostat  Set  LED  will  blink   green  and  unit  will  beep.

Insteon  Thermostat  will  double-­beep.

LED  will  return  to  previous  state.

Controller’s  LED  will  stop  blinking.

3)   Confirm  scene  removal  was  successful  by  tapping  the  controller  scene  button  you  just  removed.

Insteon  Thermostat  will  no  longer  respond.





Removing  a  scene  from  an  incoming  OFF  command

1)   Press  and  hold  controller’s  scene  button  until  controller  beeps.

Controller’s  LED  will  blink.

2)   Press  and  hold  controller’s  scene  button  until  controller  beeps  again

Controller’s  LED  will  continue  blinking.



3)   Simultaneously  press  and  hold  Insteon  Thermostat’s  Set  button  and  Down  arrow.

Insteon  Thermostat   Set   LED  will   blink   green   and   unit  will   beep.



Insteon  Thermostat  will  double-­beep.

LED  will  return  to  previous  state.

Controller’s  LED  will  stop  blinking.

4)   Confirm  scene  removal  was  successful  by  tapping  the  controller  scene  button  you  just  removed.

Insteon  Thermostat  will  no  longer  respond.

1



 For  devices  without  beepers  hold  until  its  LED  begins  blinking  (this  may  take  10+  seconds)

                                                                                                                                                                                                                                                                   Page  18  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

User  Setup  Mode  Overview



Press  and  hold  Program  button  for  3  seconds  or  more  to  enter  the  User  Setup  Mode.

User  Setup  Mode

1)   Press  and  hold  Program  button  to  access  the  following  options:

•

Press  Mode  to  step  between  menu  items  (sub-­mode  number  will  appear  on  top  of  the  screen).   o   Sub-­mode  01:  Display  LED  on-­time  select  (default  is  10  seconds)   o   Sub-­mode  02:  Humidity  low  setpoint  (default  is  30%)



                                                                                                                                                                                                                                                                   Page  19  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

o   Sub-­mode  03:  Humidity  high  setpoint  (default  is  90%)   o   Sub-­mode  04:  Temperature  format  select  (default  is  Fahrenheit)   o   Sub-­mode  05:  Beep  on  button  press  (default  is  Off)   o   Sub-­mode  06:  Status  LED  (default  is  Off)   o   Sub-­mode  07:  Button  lock  (default  is  Off)   o   Sub-­mode  08:  Programming  lock  (default  is  Off)

  o   Sub-­mode  09:  Activation  delay  (default  is  5  minutes)

Press  the  Up  or  Down  arrow  to  change  a  setting.

•

Sub-­mode  01:  LED  backlight  ON  time  (10–second  default)     a.   Tap  Up  or  Down  arrow  to  step  between  Off,  10  sec,  60  sec  and  On   b.   Use  HouseLinc  software  to  set  the  LED  backlight  ON-­time  in  1-­second  intervals

•





Sub-­mode  02:  Humidity  low  setpoint  (humidification,  30%  default)   a.   Up  arrow  =  Increase  humidity  %  setpoint   b.   Down  arrow  =  Decrease  humidity  %  setpoint   c.   Range  =  0  to  79%





•



Sub-­mode  03:  Humidity  high  setpoint  (dehumidification,  90%  default)   a.   Up  arrow  =  Increase  humidity  %  setpoint   b.   Down  arrow  =  Decrease  humidity  %  setpoint   c.   Range  =  20  to  90%



•



Sub-­  mode  04:  Temperature  format  select  (C  or  F,  F  default)   a.   Up  arrow  =  C   b.   Down  arrow  =  F



•





Sub-­mode  05:  Beep  on  button  press  (enable/disable,  OFF  default)   a.   Up  arrow  =  ON   b.   Down  arrow  =  OFF



•





Sub-­  mode  06:  Status  LED  (enable/disable,  OFF  default)   a.   Up  arrow  =  ON   b.   Down  arrow  =  OFF



                                                                                                                                                                                                                                                                   Page  20  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM





Sub-­  mode  07:  Button  lock  (disables  front  button  presses,  OFF  default)   o   For  high-­traffic  common  area  locations,  such  as  a  business  lobby.   a.   Up  arrow  =  ON   b.   Down  arrow  =  OFF

•







Sub-­  mode  08:  Programming  lock  (locks  out  Set  button  programming  operations,  OFF  default)   a.   Up  arrow  =  ON   b.   Down  arrow  =  OFF



•





Sub-­  mode  09:  Delay  between  consecutive  AC  modes  (5-­minute  default)   a.   Up  arrow  =  Adds  1-­minute  increments   b.   Down  arrow  =  Decreases  1-­minute  increments     c.   Range  =  2-­20  minutes



Temperature  and  Humidity  Calibration  Mode



Note:  Use  a  calibrated  temperature  or  humidity  source  when  adjusting  Insteon  Thermostat

1)   Press  and  hold  the  Program  Button  until  the  screen  changes.  This  should  take  about  five  seconds.

2)   Tap  the  Time/Sensor  button  to  enter  temperature  calibration  mode.

3)   Tap  the  Mode  button  to  switch  between  temperature  and  humidity  calibration.

Temperature  Calibration

•

The  top  left  number  is  the  current  temperature  as  ready  by  the  temperature  sensor.

•

The  larger  number  in  the  middle  of  the  display  is  the  calibrated  temperature.

4)   Tap  Up  or  Down  arrows  to  adjust  the  displayed  temperature  to  match  the  calibrated  source.

5)   Press  the  Program  button  to  exit  calibration  mode.





Humidity  Calibration  Mode

1)   Once  in  Setup  Mode  for  temperature  calibration  (step  1  above),  tap  Mode  button  to  step  between   temperature  calibration  and  humidity  calibration.

                                                                                                                                                                                                                                                                   Page  21  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

2)   Press  the  Up  or  Down  arrow  to  select  the  current  humidity  level.

•

The  top  left  number  (40  in  example)  is  the  current  reading  according  to  the  humidity  sensor.

•

•

The  top  right  number  (-­92  in  example)  is  the  current  offset  (represents  -­9.2).

These  numbers  can  change  while  this  screen  is  displayed  even  though  the  primary  humidity  level   does  not  change.  They  are  floating  point  calculations.   i.   Each  press  results  in  a  1%  humidity  change.   ii.   The  calculation  using  example  numbers  below  is  (31  =  40  –  9.2)  and  42  =  40  +  1.7.     iii.   The  offset  is  from  -­10  to  +10.

3)   Press  Program  to  exit  calibration  mode.



Advanced  2-­Stage  Heating  or  Cooling  Systems

Two-­stage  air  conditioners  offer  a  more  efficient,  energy-­saving  way  to  cool  your  home.  Two-­stage   cooling  means  that  the  air  conditioner  has  a  compressor  with  two  levels  of  operation.  A  2-­stage  unit

  produces  more  even  heating  and  cooling  temperatures.

Insteon  Thermostat’s  second  stage  of  heat  or  cool  engages  under  the  following  conditions:

•

Insteon  Thermostat’s  setpoint  is  set  at  5 °(F  or  C)  or  more  below  ambient  in  Cool  mode  and  5 °(F   or  C)  or  more  above  ambient  in  Heat  mode.

-­   Heat  mode  setpoint  is  80°,  ambient  is  72°  =  first  and  second  stage  engaged

-­   Cool  mode  setpoint  is  78°,  ambient  is  84°  =  first  and  second  stage  engaged

•



Insteon  Thermostat  has  been  active  in  Heat  or  Cool  for  longer  than  10  minutes  and  did  not  reach   setpoint.

-­   Heat  mode  ran  for  10  minutes  and  did  not  reach  setpoint  =  second  stage  engaged.

-­   Cool  mode  ran  for  10  minutes  and  did  not  reach  setpoint  =  second  stage  engaged.



Note:  It  is  possible  for  Insteon  Thermostat  to  occasionally  engage  and  disengage  second  stage  during  a

single  heating  or  cooling  cycle  as  variables  are  met.

Factory  Reset

If  you  want  to  reset  Insteon  Thermostat  to  its  factory  default  settings,  follow  instructions  below.

Note:  If  you  choose  to  reset  Insteon  Thermostat  to  its  factory  default  settings,  it  is  important  that  you

remove  scene  memberships  from  all  controllers.  Otherwise,  controllers  will  retry  commands  repetitively,   creating  network  delays.  Follow  the  instructions  in  Removing  Insteon  Thermostat  as  an  Insteon



Responder  above  for  each  scene  controller  of  which  Insteon  Thermostat  is  a  member.

Factory  reset  changes:

•

Insteon  is  reset  (all  scene  memberships  are  removed)

•

Day/time  is  changed  to  12:00AM  Monday

•

Programming  times,  temperatures  and  other  settings  are  reset  to  their  default  values



Factory  reset  does  not  change:

•

Temperature  offset

•

Humidity  offset

                                                                                                                                                                                                                                                                   Page  22  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM



Factory  Reset

1)   Press  and  hold  Insteon  Thermostat’s  Set  button  until  it  beeps.

Insteon  Thermostat  will  beep.

Insteon  Thermostat  Set  LED  will  blink   green .

2)   Press  and  hold  Insteon  Thermostat’s  Set  button  again  until  it  beeps.

Insteon  Thermostat  will  beep.

Insteon  Thermostat  Set  LED  will  blink   red .

3)   Double-­tap  Set  button.

4)   Press  and  hold  Set  button  again  for  about  10  seconds.

Insteon  Thermostat  will  emit  a  long  beep  and  its  display  will  blink  all  segments.

5)   When  blinking/buzzing  stops,  release  Set  button  and  wait  10  seconds.

Insteon  Thermostat  will  perform  a  series  of  self  tests,  then  return  to  normal  operations.

Insteon  Thermostat  display  will  return  to  normal.





Specifications

General

Product  name

Brand/manufacturer

Manufacturer  product  number

UPC

LED  brightness

Local  control

Commands  supported  as  controller

Insteon  Thermostat

Insteon

2441TH  US

2732-­422  EU

2732-­522  AUS/NZ

813922-­010824  US/Can

813922-­012859  EU

813922-­012866  AUS/NZ

2  years,  limited   Warranty

Insteon

Insteon  powerline  mesh  repeater

Insteon  RF  mesh  repeater

Insteon  controller

Insteon  responder

Maximum  links/scenes

LED

Commands  supported  as  responder

Software  configurable

No

Yes

Yes

Yes

400

Red  when  Heating  is  active,   green  when  Cooling  is  active

Off  when  neither  mode  is  active

Blinks   red  or   green  during  setup

LED  can  be  enabled  or  disabled  locally  or  via  software

Yes

On

On

Beep

Yes

Off



Off

                                                                                                                                                                                                                                                                   Page  23  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

RF  range

Phase  bridge  detect  beacon

Insteon  device  category

Insteon  device  subcategory

X10

X10  address

X10  transmitter

X10  receiver

X10  status  response

X10  resume  dim

X10  minimum  transmit  level

X10  minimum  receive  level

X10  messages  repeated

Mechanical

Mounting

Wire  connections

Screw  clamp  connections

Case  color

Set  button

Plastic

Beeper

Beep  on  button  press

LED

Dimensions

Weight

Operating  environment

Operating  temperature  range

Operating  humidity  range

Storage  temperature  range

Electrical

Voltage

Frequency

N/A

N/A

N/A

N/A

N/A

N/A

N/A

N/A

Up  to  150-­Feet  (50m)  open  air

No,  RF  only  device

0x05  (all  frequencies)

2441TH  (915  MHz)

2732-­422  (869  MHz)

2732-­522  (921  MHz)

0x0B

0x0F

0x10

Wall  mount

Common  24V

Power  24V

Heat  1

Heat  2

Fan

Cooling  1

Cooling  2

Yes,  10  position

White

1

UV  stabilized  ABS

Yes

Optional  (off  by  default)

1  dual-­color   red / green

5.7”  x  3.6”  x  1.1”  (14.5cm  x  9.1cm  x  2.8cm)

0.46  lbs,  7.4oz.,  208g

Indoors

4 o

 to  40 o

 C  (39 o

 to  104 o

 F)

0-­90%  relative  humidity

-­20

 o

 to  70

 o

 C  (-­4

 o

 to  158

 o

 F)

24VAC

50/60  Hz

Note:  This  is  an  RF  device.  Frequency  shown  because  AC

                                                                                                                                                                                                                                                                   Page  24  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

Load  type(s)

Maximum  load

Minimum  load

User  replaceable  fuse

Hardwired  remote  control

Retains  all  settings  without  power

Standby  power  consumption

Certifications   provided  from  HVAC  system.

HVAC

N/A

N/A

No

N/A

Yes,  saved  in  non-­volatile  EEPROM

<  0.75  watts

FCC  ID  Pat  15B  &  15C  and  IC:  RSS-­210  Issue  8  (US/Can)

ETSI  EN  300  220-­1  &  220-­2,  ETSI  EN  301  489-­1  &  489-­3  (Eu)

AS/NZ  4268  (C-­Tick  N16509)

SBP2441T

WEEE,  RoHS  (All  models)

C-­Tick  N16509  (Aus/NZ  model)

N/A,  low  voltage  device

FCC  I.D.

Marks



Safety  approval(s)

Troubleshooting



Problem

After  screwing  into  wall,  Insteon

Thermostat’s  front  face  pops   open  and  has  a  hard  time  staying   closed.

The  A/C  is  not  working  after   installing  Insteon  Thermostat.

Possible  cause

The  protective  shielding  on  the   cable  jacket  was  not  stripped   back  enough,  interfering  with   components.

You  may  have  accidentally   shorted  the  common  wire,  which   shorted  the  transformer.

It  didn’t  boot  up  fully.   After  powering  up  or  a  factory   reset,  Insteon  Thermostat   displays  a  two-­digit  error  code   instead  of  the  ambient   temperature.

I  replaced  my  Insteon

Thermostat  with  a  new  one,  but   now  SmartLinc  and  Insteon  app   don’t  recognize  it.

SmartLinc  and  the  Insteon  app   communicate  via  Insteon  I.D.s.

They  are  still  trying  to   communicate  to  the  old   thermostat’s  I.D.

Solution

Strip  back  protective  shielding  so   face  snaps  in  securely.

Replace  the  common  wire.

Open  Insteon  Thermostat  and   tap  the  reset  button.  Close  the   unit  and  wait  for  it  to  reboot.  If   problem  persists,  call  the  Insteon

Support  Line.

Update  the  Insteon  I.D.  on  both

SmartLinc  and  the  Insteon  app   with  your  new  thermostat’s  I.D.

                                                                                                                                                                                                                                                                   Page  25  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM







DECLARATION  OF  CONFORMITY



Hereby,  Insteon  declares  that  this  device  is  in  compliance  with  the  essential  requirements  and  other

  relevant  provisions  of  the  following  Directives:

1)  Electromagnetic  Compatibility  Directive  2004/108/EC

2)  Hazardous  Substance  Directive  2005/95/EC



Technical  data  and  copies  of  the  original  Declaration  of  Conformity  are  available  and  can  be  obtained   from  Insteon;;  16542  Millikan  Ave,  Irvine,  CA,  USA.





User  Information  for  Consumer  Products  Covered  by  EU  Directive  2002/96/EC  on  Waste  Electric



and  Electronic  Equipment  (WEEE)

This  document  contains  important  information  for  users  with  regards  to  the  proper  disposal  and  recycling   of  Insteon  products.  Consumers  are  required  to  comply  with  this  notice  for  all  electronic  products  bearing

  the  following  symbol:



Environmental  Information  for  Customers  in  the  European  Union

European  Directive  2002/96/EC  requires  that  the  equipment  bearing  this  symbol  on  the  product  and/or  its

  packaging  must  not  be  disposed  of  with  unsorted  municipal  waste.  The  symbol  indicates  that  this  product   should  be  disposed  of  separately  from  regular  household  waste  streams.

It  is  your  responsibility  to  dispose  of  this  and  other  electric  and  electronic  equipment  via  designated   collection  facilities  appointed  by  the  government  or  local  authorities.  Correct  disposal  and  recycling  will   help  prevent  potential  negative  consequences  to  the  environment  and  human  health.

For  more  detailed  information  about  the  disposal  of  your  old  equipment,  please  contact  your  local

  authorities,  waste  disposal  service,  or  the  shop  where  you  purchased  the  product.



DECLARATION  OF  CONFORMITY  TO  R&TTE  DIRECTIVE  1999/5/EC  for  the  European  Community,

Switzerland,  Norway,  Iceland  and  Liechtenstein





Product  category:  general  consumer  (category  3).

English:  This  equipment  is  in  compliance  with  the  essential  requirements  and  other  relevant  provisions  of   the  European  R&TTE  Directive  1999/5/EC



Deutsch  [German]:  Dieses  Gerät  entspricht  den  grundlegenden  Anforderungen  und  den  weiteren



  entsprechenden  Vorgaben  der  Richtlinie  1999/5/EU.

Nederlands  [Dutch]:  Dit  apparaat  voldoet  aan  de  essentiele  eisen  en  andere  van  toepassing  zijnde   bepalingen  van  de  Richtlijn  1999/5/EC.



Svenska  [Swedish]:  Denna  utrustning  står  I  överensstämmelse  med  de  väsentliga  egenskapskrav  och

övriga  relevanta  bestämmelser  som  framgår  av  direktiv  1999/5/EG.

Français  [French]:  Cet  appareil  est  conforme  aux  exigences  essentielles  et  aux  autres  dispositions   pertinentes  de  la  Directive  1999/5/EC



Español  [Spanish]:  Este  equipo  cumple  con  los  requisitos  esenciales  asi  como  con  otras  disposiciones  de   la  Directiva  1999/5/CE.

                                                                                                                                                                                                                                                                   Page  26  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM









Português  [Portuguese]:  Este  equipamento  está  em  conformidade  com  os  requisitos  essenciais  e  outras



  provisões  relevantes  da  Directiva  1999/5/EC.

Italiano  [Italian]:  Questo  apparato  é  conforme  ai  requisiti  essenziali  ed  agli  altri  principi  sanciti  dalla

Direttiva  1999/5/CE.

Norsk  [Norwegian]:  Dette  utstyret  er  i  samsvar  med  de  grunnleggende  krav  og  andre  relevante   bestemmelser  i  EU-­direktiv  1999/5/EF.



Suomi  [Finnish]:Tämä  laite  tÿttää  direktiivin  1999/5/EY  olennaiset  vaatimukset  ja  on  siinä  asetettujen



  muiden  laitetta  koskevien  määräysten  mukainen.

Dansk  [Danish]:  Dette  udstyr  er  i  overensstemmelse  med  de  væsentlige  krav  og  andre  relevante



  bestemmelser  i  Direktiv  1999/5/EF.

Polski  [Polish]:  Urządzenie  jest  zgodne  z  ogólnymi  wymaganiami  oraz  szczególnymi  warunkami   okreslonymi  Dyrektywą  UE:  1999/5/EC

                                                                                                                                                                                                                                                                   Page  27  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM







Certification  and  Warranty

FCC  and  Industry  Canada  Compliance  Statement

This  device  complies  with  FCC  Rules  Part  15  and  Industry  Canada  RSS-­210.  Operation  is  subject  to  the  following  two  conditions:

(1)  This  device  may  not  cause  harmful  interference,  and

(2)  This  device  must  accept  any  interference,  including  interference  that  may  cause  undesired  operation  of  the  device.

Le  present  appareil  est  conforme  aux  CNR  d'Industrie  Canada  applicables  aux  appareils  radio  exempts  de  licence.  L'exploitation  est  autorise  aux  deux   conditions  suivantes:

(1)  l'appareil  ne  doit  pas  produire  de  brouillage,  et

(2)   l'utilisateur   de   l'appareil   doit   accepter   tout   brouillage   radiolectrique   subi,   mme   si   le   brouillage   est   susceptible   d'en   compromettre   le   fonctionnement.

The  digital  circuitry  of  this  device  has  been  tested  and  found  to  comply  with  the  limits  for  a  Class  B  digital  device,  pursuant  to  Part  15  of  the  FCC  Rules.

These  limits  are  designed  to  provide  reasonable  protection  against  harmful  interference  in  residential  installations.  This  equipment  generates,  uses,   and  can  radiate  radio  frequency  energy  and,  if  not  installed  and  used  in  accordance  with  the  instructions,  may  cause  harmful  interference  to  radio  and   television   reception.   However,   there   is   no   guarantee   that   interference   will   not   occur   in   a   particular   installation.   If   this   device   does   cause   such   interference,  which  can  be  verified  by  turning  the  device  off  and  on,  the  user  is  encouraged  to  eliminate  the  interference  by  one  or  more  of  the  following   measures:

-­   Re-­orient  or  relocate  the  receiving  antenna  of  the  device  experiencing  the  interference

-­   Increase  the  distance  between  this  device  and  the  receiver

-­   Connect  the  device  to  an  AC  outlet  on  a  circuit  different  from  the  one  that  supplies  power  to  the  receiver

-­   Consult  the  dealer  or  an  experienced  radio/TV  technician

WARNING:  Changes  or  modifications  to  this  device  not  expressly  approved  by  the  party  responsible  for  compliance  could  void  the  user’s  authority  to   operate  the  equipment.

Limited  Warranty

Seller  warrants  to  the  original  consumer  purchaser  of  this  product  that,  for  a  period  of  two  years  from  the  date  of  purchase,  this  product  will  be  free   from   defects   in   material   and   workmanship   and   will   perform   in   substantial   conformity   to   the   description   of   the   product   in   this   Owner’s   Manual.   This   warranty  shall  not  apply  to  defects  or  errors  caused  by  misuse  or  neglect.  If  the  product  is  found  to  be  defective  in  material  or  workmanship,  or  if  the   product   does   not   perform   as   warranted   above   during   the   warranty   period,   Seller   will   either   repair   it,   replace   it,   or   refund   the   purchase   price,   at   its   option,  upon  receipt  of  the  product  at  the  address  below,  postage  prepaid,  with  proof  of  the  date  of  purchase  and  an  explanation  of  the  defect  or  error.

The   repair,   replacement,   or   refund   that   is   provided   for   above   shall   be   the   full   extent   of   Seller’s   liability   with   respect   to   this   product.   For   repair   or   replacement  during  the  warranty  period,  call  the  Insteon  Support  Line  at  800-­762-­7845  with  the  Model  #  and  Revision  #  of  the  device  to  receive  an



RMA#  and  send  the  product,  along  with  all  other  required  materials  to:

Insteon

ATTN:  Receiving

16542  Millikan  Ave.

Irvine,  CA  92606-­5027

Limitations

The   above   warranty   is   in   lieu   of   and   Seller   disclaims   all   other   warranties,   whether   oral   or   written,   express   or   implied,   including   any   warranty   or   merchantability  or  fitness  for  a  particular  purpose.  Any  implied  warranty,  including  any  warranty  of  merchantability  or  fitness  for  a  particular  purpose,   which  may  not  be  disclaimed  or  supplanted  as  provided  above  shall  be  limited  to  the  two-­year  of  the  express  warranty  above.  No  other  representation   or  claim  of  any  nature  by  any  person  shall  be  binding  upon  Seller  or  modify  the  terms  of  the  above  warranty  and  disclaimer.

Home  automation  devices  have  the  risk  of  failure  to  operate,  incorrect  operation,  or  electrical  or  mechanical  tampering.  For  optimal  use,  manually  verify   the  device  state.  Any  home  automation  device  should  be  viewed  as  a  convenience,  but  not  as  a  sole  method  for  controlling  your  home.

In   no   event   shall   Seller   be   liable   for   special,   incidental,   consequential,   or   other   damages   resulting   from   possession   or   use   of   this   device,   including   without  limitation  damage  to  property  and,  to  the  extent  permitted  by  law,  personal  injury,  even  if  Seller  knew  or  should  have  known  of  the  possibility  of   such  damages.  Some  states  do  not  allow  limitations  on  how  long  an  implied  warranty  lasts  and/or  the  exclusion  or  limitation  of  damages,  in  which  case   the  above  limitations  and/or  exclusions  may  not  apply  to  you.  You  may  also  have  other  legal  rights  that  may  vary  from  state  to  state.





U.S  Patent  No.  7,345,998,  International  patents  pending

©  Copyright  2012  Insteon,  16542  Millikan  Ave.,  Irvine,  CA  92606,  800-­762-­7845,  www.insteon.com

                                                                                                                                                                                                                                                                   Page  28  of  28                                                                                                                                                                              Rev:  4/21/2015  10:16  AM

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
