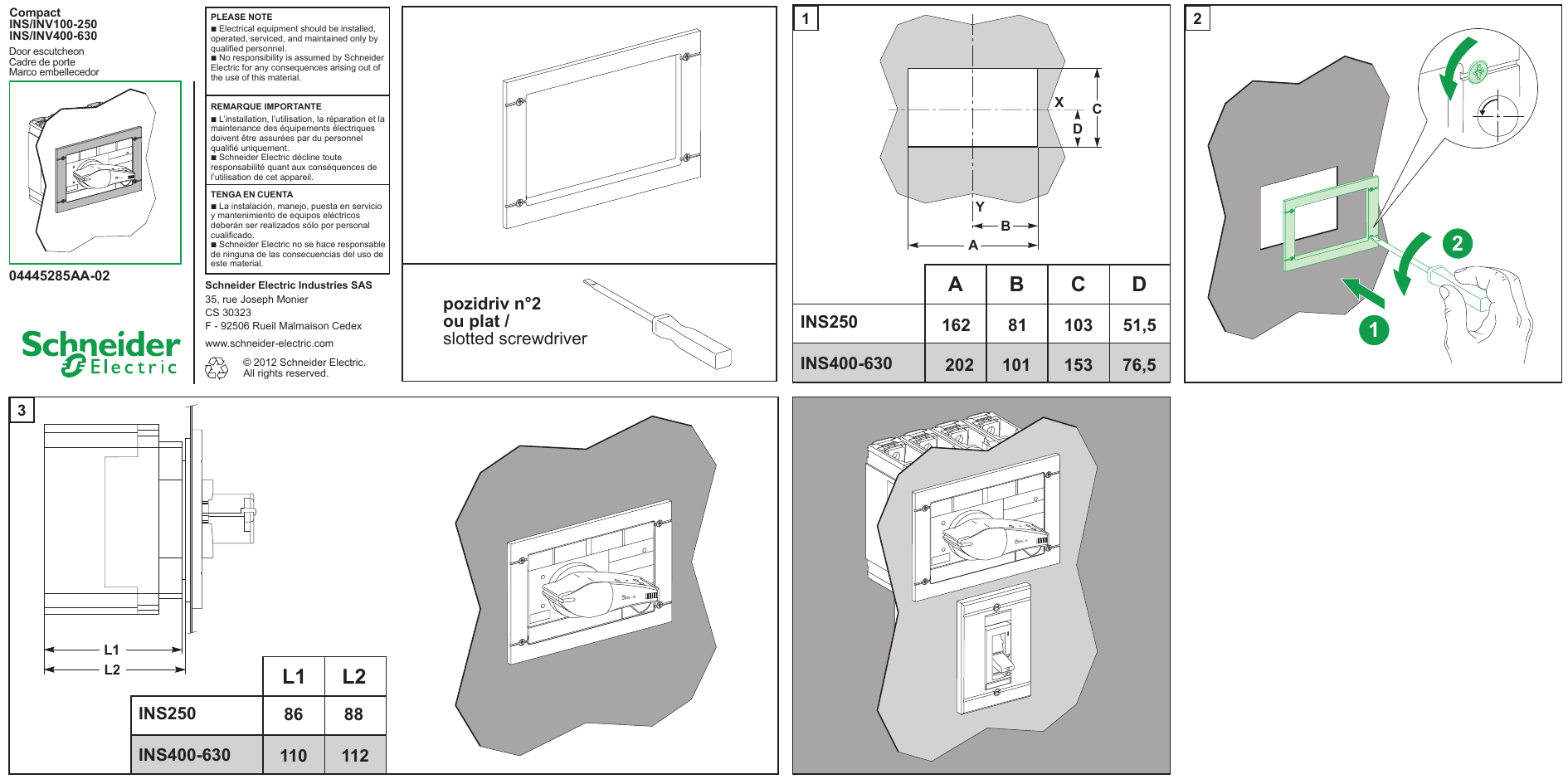

Schneider Electric Door escutcheon Mode d'emploi

Compact
INS/INV100-250
INS/INV400-630
1
PLEASE NOTE
b Electrical equipment should be installed,
operated, serviced, and maintained only by
qualified personnel.
b No responsibility is assumed by Schneider
Electric for any consequences arising out of
the use of this material.
Door escutcheon
Cadre de porte
Marco embellecedor
2
X
REMARQUE IMPORTANTE
b L’installation, l’utilisation, la réparation et la
maintenance des équipements électriques
doivent être assurées par du personnel
qualifié uniquement.
b Schneider Electric décline toute
responsabilité quant aux conséquences de
l’utilisation de cet appareil.
ø5...8
TENGA EN CUENTA
b La instalación, manejo, puesta en servicio
y mantenimiento de equipos eléctricos
deberán ser realizados sólo por personal
cualificado.
b Schneider Electric no se hace responsable
de ninguna de las consecuencias del uso de
este material.
04445285AA-02
Schneider Electric Industries SAS
35, rue Joseph Monier
CS 30323
F - 92506 Rueil Malmaison Cedex
www.schneider-electric.com
Y
B
A
pozidriv n°2
ou plat /
slotted screwdriver
© 2012 Schneider Electric.
All rights reserved.
2
A
B
C
D
INS250
162
81
103
51,5
INS400-630
202
101
153
76,5
3
ø5...8
ø5...8
L1
L2
L1
L2
push
to
trip
INS250
86
88
INS400-630
110
112
C
D
1
