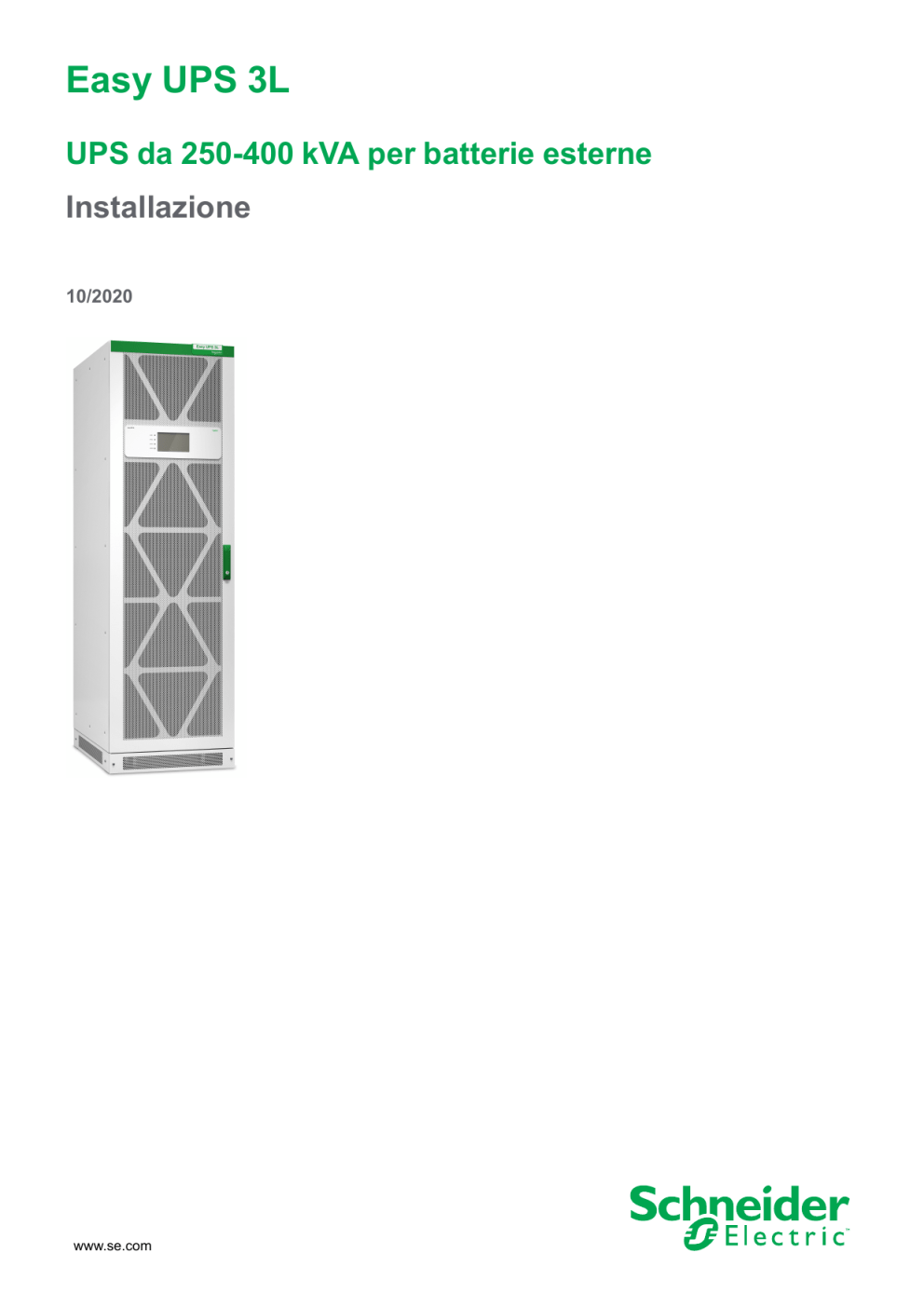

Schneider Electric Easy UPS 3L Guida utente

Easy UPS 3L
UPS da 250-400 kVA per batterie esterne
Installazione
10/2020
www.se.com
Informazioni di carattere legale
Il marchio Schneider Electric e qualsiasi altro marchio registrato di Schneider Electric
SE e delle sue consociate citati nella presente guida sono di proprietà di Schneider
Electric SE o delle sue consociate. Tutti gli altri marchi possono essere marchi
registrati dei rispettivi proprietari. La presente guida e il relativo contenuto sono
protetti dalle leggi vigenti sul copyright e vengono forniti esclusivamente a titolo
informativo. Si fa divieto di riprodurre o trasmettere la presente guida o parte di essa,
in qualsiasi formato e con qualsiasi metodo (elettronico, meccanico, fotocopia,
registrazione, o in altro modo), per qualsiasi scopo, senza previa autorizzazione
scritta di Schneider Electric.
Schneider Electric non concede alcun diritto o licenza per uso commerciale della
guida e del relativo contenuto, a eccezione di una licenza personale e non esclusiva
per consultarli "così come sono".
I prodotti e le apparecchiature di Schneider Electric devono essere installati, utilizzati,
posti in assistenza e in manutenzione esclusivamente da personale qualificato.
Considerato che le normative, le specifiche e i progetti possono variare di volta in
volta, le informazioni contenute nella presente guida possono essere soggette a
modifica senza alcun preavviso.
Nella misura in cui sia consentito dalla legge vigente, Schneider Electric e le sue
consociate non si assumono alcuna responsabilità od obbligo per eventuali errori od
omissioni nel contenuto informativo del presente materiale, o per le conseguenze
risultanti dall'uso delle informazioni ivi contenute.
Go to http://www.productinfo.schneider-electric.com/easyups3l/ for translations.
Rendez-vous sur http://www.productinfo.schneider-electric.com/easyups3l/ pour
accéder aux traductions.
Vaya a http://www.productinfo.schneider-electric.com/easyups3l/ para obtener las
traducciones.
Gehe zu http://www.productinfo.schneider-electric.com/easyups3l/ für
Übersetzungen.
Vai a http://www.productinfo.schneider-electric.com/easyups3l/ per le traduzioni.
Vá para http://www.productinfo.schneider-electric.com/easyups3l/ para obter as
traduções.
Перейдите по ссылке http://www.productinfo.schneider-electric.com/easyups3l/ для
просмотра переводов.
前往 http://www.productinfo.schneider-electric.com/easyups3l/ 查看译文。
UPS da 250-400 kVA per batterie esterne
Sommario
Importanti istruzioni sulla sicurezza – SALVARE LE PRESENTI
ISTRUZIONI ................................................................................................5
Compatibilità elettromagnetica.....................................................................6
Precauzioni per la sicurezza ........................................................................6
Sicurezza elettrica ................................................................................9
Sicurezza delle batterie .......................................................................10
Specifiche...................................................................................................12
Specifiche ingresso ..................................................................................12
Specifiche bypass.....................................................................................12
Specifiche uscita ......................................................................................13
Specifiche batteria ....................................................................................14
Protezione a monte consigliata ..................................................................14
Dimensioni dei cavi consigliate ..................................................................15
Bulloni e capicorda cavi consigliati .............................................................16
Coppie di serraggio...................................................................................16
Requisiti di una soluzione per batterie di terze parti .....................................17
Requisiti per l'interruttore delle batterie di terze parti ..............................17
Guida per l'organizzazione dei cavi delle batterie...................................18
Pesi e dimensioni dell'UPS ........................................................................19
Pesi e dimensioni con imballaggio dell'UPS ................................................19
Spazio di manovra ....................................................................................19
Caratteristiche ambientali..........................................................................20
Dissipazione del calore .......................................................................20
Conformità ...............................................................................................21
Panoramica ................................................................................................22
Panoramica di un UPS singolo ..................................................................22
Panoramica di sistema in parallelo ridondante 1+1 con parco batterie
comune ...................................................................................................23
Panoramica del sistema in parallelo ...........................................................24
Collegamento dei cavi di alimentazione ................................................25
Interfacce di comunicazione....................................................................28
Passaggio dei cavi di segnale....................................................................29
Collegamenti di segnale ............................................................................32
Collegare i cavi del parallelo in un sistema in parallelo.................................38
Collegare i cavi di sincronizzazione tra due sistemi UPS..............................39
Protezione alimentazione di ritorno ........................................................40
Installazione finale ....................................................................................43
990-6399-017
3
Importanti istruzioni sulla sicurezza – SALVARE LE
PRESENTI ISTRUZIONI
UPS da 250-400 kVA per batterie esterne
Importanti istruzioni sulla sicurezza – SALVARE LE
PRESENTI ISTRUZIONI
Leggere attentamente le seguenti istruzioni e osservare l'apparecchiatura in modo
da conoscerla prima di provare a installarla, utilizzarla o sottoporla a
manutenzione. I seguenti messaggi relativi alla sicurezza possono ricorrere nel
presente manuale o sull'apparecchiatura stessa per avvisare di un rischio
potenziale o per richiamare l'attenzione su informazioni di chiarimento o
semplificazione di una procedura.
L'aggiunta di questo simbolo a un messaggio "Pericolo" o
"Avvertimento" relativo alla sicurezza indica la presenza di un
rischio elettrico che potrebbe causare lesioni personali qualora non
si seguano le istruzioni.
Questo è il simbolo di avviso per la sicurezza. Viene utilizzato per
avvisare l'utente della presenza di rischi potenziali di lesioni
personali. Rispettare tutti i messaggi relativi alla sicurezza per
evitare possibili lesioni o morte.
PERICOLO
PERICOLO indica una situazione di pericolo che, se non evitata, comporta
morte o lesioni gravi.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
AVVERTIMENTO
AVVERTIMENTO indica una situazione di pericolo che, se non evitata,
potrebbe comportare morte o lesioni gravi.
Il mancato rispetto di queste istruzioni può provocare morte, gravi
infortuni o danni alle apparecchiature.
ATTENZIONE
ATTENZIONE indica una situazione di pericolo che, se non evitata, potrebbe
comportare lesioni minori o moderate.
Il mancato rispetto di queste istruzioni può provocare infortuni o danni
alle apparecchiature.
AVVISO
AVVISO viene utilizzato per indicare delle procedure non correlate a lesioni
fisiche. Il simbolo di avviso per la sicurezza non deve essere utilizzato con
questo tipo di messaggi relativi alla sicurezza.
Il mancato rispetto di queste istruzioni può provocare danni alle
apparecchiature.
Nota
Le operazioni di installazione, utilizzo, riparazione e manutenzione di
apparecchiature elettriche devono essere effettuate esclusivamente da personale
qualificato. Schneider Electric non si assume alcuna responsabilità per
conseguenze derivanti dall'utilizzo del presente materiale.
990-6399-017
5
UPS da 250-400 kVA per batterie esterne
Importanti istruzioni sulla sicurezza – SALVARE LE
PRESENTI ISTRUZIONI
Una persona qualificata è un soggetto che ha capacità e competenze in relazione
alla costruzione, l'installazione e il funzionamento di apparecchiature elettriche e
ha ricevuto una formazione in materia di sicurezza per riconoscere ed evitare i
rischi derivanti da tali attività.
Compatibilità elettromagnetica
AVVISO
PERICOLO DI DISTURBI ELETTROMAGNETICI
Questo è un prodotto di categoria C3 in base a IEC 62040-2. Questo è un
prodotto per applicazioni commerciali e industriali nel secondo ambiente potrebbero essere necessarie restrizioni d'installazione o misure aggiuntive per
evitare anomalie. Per secondo ambiente si intendono tutti i luoghi industriali,
commerciali e di industria leggera diversi da quelli residenziali, commerciali e di
industria leggera direttamente collegati alla rete pubblica senza l'utilizzo di un
trasformatore intermedio a bassa tensione. L'installazione e il cablaggio devono
rispondere alle direttive di compatibilità elettromagnetica, quali:
•
separazione dei cavi,
•
utilizzo di cavi schermati o speciali quando necessario,
•
utilizzo di passerella portacavi e supporti di messa a terra in metallo.
Il mancato rispetto di queste istruzioni può provocare danni alle
apparecchiature.
Precauzioni per la sicurezza
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Leggere attentamente e attenersi a tutte le istruzioni sulla sicurezza contenute
nel presente documento.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Leggere tutte le istruzioni nel Manuale di installazione prima di installare o
eseguire operazioni sul sistema UPS.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Non installare il sistema UPS prima del completamento di tutti i lavori di
costruzione e della pulizia dell'ambiente di installazione.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
6
990-6399-017
Importanti istruzioni sulla sicurezza – SALVARE LE
PRESENTI ISTRUZIONI
UPS da 250-400 kVA per batterie esterne
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
•
Il prodotto deve essere installato in base alle specifiche e ai requisiti definiti
da Schneider Electric. Ciò è particolarmente valido in riferimento alle
protezioni esterne e interne (interruttori a monte, interruttori delle batterie,
cablaggio e così via) e ai requisiti ambientali. Schneider Electric non si
assume alcuna responsabilità derivante dal mancato rispetto di tali requisiti.
•
Non avviare il sistema dopo aver collegato l'UPS all'alimentazione.
L'avviamento deve essere eseguito da Schneider Electric.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Installare il sistema UPS in conformità alle normative locali e nazionali.
Installare l'UPS in conformità a:
•
IEC 60364 (comprese le sezioni 60364–4–41 - protezione dalle scosse
elettriche, 60364–4–42 - protezione dagli effetti del calore e 60364–4–43 protezione dalle sovracorrenti), oppure
•
NEC NFPA 70 oppure
•
Canadian Electrical Code (C22.1, Parte 1)
a seconda dello standard in vigore nella propria area geografica.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
•
Installare il sistema UPS in un ambiente chiuso, a temperatura controllata e
privo di agenti inquinanti conduttivi e umidità.
•
Installare il sistema UPS su una superficie solida, piana e realizzata in
materiale non infiammabile, ad esempio cemento, che supporti il peso
dell'apparecchiatura.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
L'UPS non è progettato per i seguenti ambienti operativi non comuni e pertanto
non deve essere installato in presenza di:
•
Fumi dannosi
•
Miscele esplosive di polvere o gas, gas corrosivi oppure calore a conduzione
o irraggiamento da altre fonti
•
Umidità, polveri abrasive, vapore o ambienti molto umidi
•
Funghi, insetti e parassiti
•
Aria salmastra o liquido refrigerante contaminato
•
Livello di inquinamento superiore a 2 secondo IEC 60664-1
•
Esposizione a vibrazioni anomale, urti e inclinazione
•
Esposizione alla luce diretta del sole, a fonti di calore o a campi
elettromagnetici di forte intensità
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
990-6399-017
7
UPS da 250-400 kVA per batterie esterne
Importanti istruzioni sulla sicurezza – SALVARE LE
PRESENTI ISTRUZIONI
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Non trapanare o praticare fori per cavi o condotti con le piastre isolanti montate
né in prossimità dell'UPS.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
AVVERTIMENTO
PERICOLO DI ARCO ELETTRICO
Non apportare modifiche di tipo meccanico al prodotto (inclusa la rimozione di
parti dell'armadio o l'esecuzione di fori o tagli) che non siano descritte nel
Manuale di installazione.
Il mancato rispetto di queste istruzioni può provocare morte, gravi
infortuni o danni alle apparecchiature.
AVVISO
PERICOLO DI SURRISCALDAMENTO
Rispettare i requisiti di spazio attorno al sistema UPS e non coprire le aperture
di ventilazione del prodotto quando il sistema UPS è in funzione.
Il mancato rispetto di queste istruzioni può provocare danni alle
apparecchiature.
AVVISO
PERICOLO DI DANNEGGIAMENTO DELL'APPARECCHIATURA
Non collegare l'uscita UPS a carichi rigenerativi, inclusi sistemi fotovoltaici e
variatori di velocità.
Il mancato rispetto di queste istruzioni può provocare danni alle
apparecchiature.
8
990-6399-017
Importanti istruzioni sulla sicurezza – SALVARE LE
PRESENTI ISTRUZIONI
UPS da 250-400 kVA per batterie esterne
Sicurezza elettrica
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
•
Le operazioni di installazione, utilizzo, riparazione e manutenzione di
apparecchiature elettriche devono essere effettuate esclusivamente da
personale qualificato.
•
Utilizzare dispositivi di protezione individuale (DPI) idonei e seguire le
procedure per lavorare in sicurezza con l'elettricità.
•
Spegnere tutte le sorgenti di alimentazione del sistema UPS prima di
operare sull'apparecchiatura o al suo interno.
•
Prima di lavorare sul sistema UPS, assicurarsi che non sia presente
tensione fra i connettori, incluso quello di terra.
•
L'UPS contiene una fonte di energia interna. Potrebbero essere presenti
tensioni elettriche anche se l'unità è disconnessa dalla rete elettrica. Prima
di installare o effettuare interventi di manutenzione sul sistema UPS,
accertarsi che le unità siano spente e che l'alimentazione di rete e le batterie
siano scollegate. Prima di aprire l'UPS, attendere cinque minuti per
consentire la scarica dei condensatori.
•
Per consentire l’isolamento del sistema da fonti di alimentazione a monte,
deve essere installato un dispositivo di disconnessione (ad esempio un
interruttore o sezionatore) in conformità alle normative locali. Il dispositivo di
disconnessione deve essere facilmente accessibile e ben visibile.
•
L'UPS deve essere dotato di adeguata messa a terra ed è necessario
collegare innanzitutto il conduttore di terra, a causa di un’elevata corrente di
dispersione.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Nei sistemi che non prevedono protezioni contro alimentazioni di ritorno come
parte della dotazione standard, è necessario installare un dispositivo di
isolamento automatico (opzione di protezione dall'alimentazione di ritorno o
altro dispositivo che soddisfi i requisiti delle normative IEC/EN 62040–1 o
UL1778 quinta edizione, a seconda dello standard in vigore nell'area) al fine di
impedire tensioni pericolose in corrispondenza dei connettori di ingresso del
dispositivo di isolamento. Il dispositivo deve aprirsi entro 15 secondi
dall'interruzione dell'alimentazione a monte e deve avere valori nominali
conformi alle specifiche.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
Quando l'ingresso dell'UPS è connesso tramite isolatori esterni che, se aperti,
isolano il neutro, o quando l'isolamento di backfeed automatico viene fornito
esternamente all'apparecchiatura oppure in presenza di collegamento a un
sistema di distribuzione dell'alimentazione IT, è necessario applicare un'etichetta
ai connettori di ingresso dell'UPS e su tutti i principali isolatori di alimentazione
installati in posizioni distanti rispetto all'area dell'UPS e sui punti di accesso
esterni fra i suddetti isolatori e l'UPS, con la seguente dicitura (o equivalente in
una lingua riconosciuta nel paese in cui viene installato il sistema UPS):
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Rischio di ritorno di tensione. Prima di eseguire operazioni su questo circuito,
isolare l'UPS e assicurarsi che non sia presente tensione pericolosa fra i
connettori, incluso quello di terra.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
990-6399-017
9
UPS da 250-400 kVA per batterie esterne
Importanti istruzioni sulla sicurezza – SALVARE LE
PRESENTI ISTRUZIONI
ATTENZIONE
RISCHIO DI DISTURBO ELETTRICO
Questo prodotto può causare una corrente CC nel conduttore PE. Laddove un
dispositivo di protezione a corrente residua (RCD) venga utilizzato per la
protezione contro le scosse elettriche, sul lato alimentazione di questo prodotto
è consentito solo un RCD di tipo B.
Il mancato rispetto di queste istruzioni può provocare infortuni o danni
alle apparecchiature.
Sicurezza delle batterie
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
•
Gli interruttori di circuito delle batterie devono essere installati in base alle
specifiche e ai requisiti definiti da Schneider Electric.
•
La manutenzione delle batterie deve essere effettuata o supervisionata
esclusivamente da personale qualificato esperto in materia e a conoscenza
di tutte le necessarie precauzioni. Il personale non qualificato deve tenersi
lontano dalle batterie.
•
Scollegare la sorgente di ricarica prima di collegare o scollegare i connettori
delle batterie.
•
Non gettare le batterie nel fuoco poiché potrebbero esplodere.
•
Le batterie difettose possono raggiungere temperature che superano le
soglie di bruciatura per le superfici da toccare.
•
Non aprire, modificare o tagliare le batterie. L'elettrolito rilasciato è dannoso
per la cute e gli occhi ed è tossico.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Le batterie possono presentare il rischio di scariche elettriche e alte correnti di
cortocircuito. Quando si maneggiano le batterie, osservare le seguenti
precauzioni.
•
Rimuovere orologi, anelli e altri oggetti metallici.
•
Utilizzare attrezzi con manici isolati.
•
Indossare occhiali, guanti e stivali protettivi.
•
Non appoggiare strumenti o componenti metallici sulle batterie.
•
Scollegare la sorgente di ricarica prima di collegare o scollegare i connettori
delle batterie.
•
Determinare se la batteria è stata inavvertitamente collegata a terra. In tal
caso, rimuovere la sorgente dal collegamento a terra. Il contatto con una
parte di una batteria collegata a terra può provocare scosse elettriche e
bruciature a causa di un'elevata corrente di cortocircuito. La possibilità di
scosse può essere ridotta se i collegamenti a terra vengono rimossi durante
l'installazione e la manutenzione da una persona competente (vale per
apparecchiature e sistemi di alimentazione a batterie remoti non provvisti di
un circuito di alimentazione collegato a terra).
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
10
990-6399-017
Importanti istruzioni sulla sicurezza – SALVARE LE
PRESENTI ISTRUZIONI
UPS da 250-400 kVA per batterie esterne
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Sostituire sempre le batterie con batterie o gruppi batterie dello stesso tipo e
numero.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
AVVISO
PERICOLO DI DANNEGGIAMENTO DELL'APPARECCHIATURA
•
Prima di installare le batterie nel sistema, attendere che questo sia pronto
per essere alimentato. L'intervallo di tempo tra l'installazione delle batterie e
l'alimentazione dell'UPS non deve superare 72 ore (3 giorni).
•
Non immagazzinare le batterie per più di sei mesi a causa della necessità di
ricarica. Se il sistema UPS rimane diseccitato a lungo, Schneider Electric
consiglia di metterlo sotto tensione per 24 ore, almeno una volta al mese. In
questo modo le batterie vengono caricate, evitando danni irreversibili.
Il mancato rispetto di queste istruzioni può provocare danni alle
apparecchiature.
990-6399-017
11
UPS da 250-400 kVA per batterie esterne
Specifiche
Specifiche
Specifiche ingresso
Valori nominali
dell'UPS
250 kVA
Tensione (V)
380
Collegamenti
L1, L2, L3, N, PE
Intervallo tensione in
ingresso (V)
323-477 (pieno carico)
Intervallo frequenza
(Hz)
40-70
Corrente in ingresso
nominale (A)
404
Corrente massima in
ingresso (A)
474
Limitazione corrente
in ingresso (A)
600
Distorsione armonica
totale (THDI)
<3% per carichi lineari
<5% per carichi non lineari
Fattore di potenza in
ingresso
> 0,99
Massimo valore
nominale
cortocircuito
Icc=35 kA
Rampa in ingresso
7 secondi
300 kVA
400
400 kVA
415
380
400
415
380
400
415
384
370
485
461
444
647
614
592
451
434
568
540
520
757
719
693
720
960
300 kVA
400 kVA
Specifiche bypass
Valori nominali
dell'UPS
250 kVA
Tensione (V)
380
Collegamenti
L1, L2, L3, N, PE
Capacità di
sovraccarico
≤115% continuo
125% per 10 minuti
150% per 1 minuto
Tensione bypass
minima (V)
209
Tensione bypass
massima (V)
475
Frequenza (Hz)
50 o 60
Intervallo freq (%)
±1, ±2, ±4, ±5, ±10. Il valore predefinito è ± 10 (selezionabile dall'utente).
Corrente bypass
nominale (A)
384
Massimo valore
nominale
cortocircuito
Icc=35 kA
12
400
415
380
400
415
380
400
415
221
228
209
221
228
209
221
228
480
477
475
480
477
475
480
477
614
583
562
364
351
460
437
422
990-6399-017
Specifiche
UPS da 250-400 kVA per batterie esterne
Specifiche uscita
Valori nominali
dell'UPS
250 kVA
Tensione (V)
380
Collegamenti
L1, L2, L3, N, PE
Capacità di
sovraccarico1
105% continuo
125% per 10 minuti
150% per 1 minuto
Regolazione della
tensione in uscita
±1%
Risposta con carico
dinamico
20 millisecondi
Fattore di potenza in
uscita
1
Corrente in uscita
nominale (A)
380
Distorsione armonica
totale (THDU)
<2% con carico lineare al 100%
<4% con carico non lineare al 100%
Frequenza di uscita
(Hz)
50 o 60
Velocità di risposta
(Hz/s)
Programmabile: Da 0,5 a 2,0
L'impostazione predefinita è 0,5
Classificazione
prestazioni in uscita
(in conformità a IEC/
EN62040-3)
VFI-SS-111
Fattore di potenza di
carico
Da 0,5 induttivo a 0,5 capacitivo senza declassamento
Corrente di corto
circuito in uscita
(inverter)
630 A/200 ms
1.
300 kVA
400
361
400 kVA
415
380
400
415
380
400
415
348
456
433
417
608
577
556
820 A/200 ms
1000 A/200 ms
A 30 °C e fattore di potenza in uscita 0,9.
990-6399-017
13
UPS da 250-400 kVA per batterie esterne
Specifiche
Specifiche batteria
NOTA: L'UPS supporta 36-50 blocchi di batterie.
Valori nominali
dell'UPS
250 kVA
Potenza di carica
max. in % di potenza
in uscita
24
Massima potenza di
carica (kW)
60
Tensione nominale
batteria (VCC)
Da ± 216 a ± 300
Tensione nominale di
mantenimento (VCC)
Da ± 243 a ± 337.5
Tensione a batteria
scarica a pieno
carico (VCC)
Da ± 172,8 a ± 240
Corrente delle
batterie a pieno
carico e tensione
nominale delle
batterie (A)
300 kVA
400 kVA
72
96
615-443
738-531
985-709
Corrente delle
batterie a pieno
carico e tensione
minima delle batterie
(A)
769-554
923-664
1231-886
Compensazione
temperatura (per
cella)2
Programmabile da 0 a 7 mV/°C. L'impostazione predefinita è 0 mV/°C.
Corrente ondulata
<5% C10
Protezione a monte consigliata
NOTA: Per direttive locali che richiedono sezionatori a 4 poli: se si prevede
che il conduttore del neutro conduca una corrente elevata, a causa del carico
non lineare della linea del neutro, il sezionatore deve essere classificato in
base alla corrente di neutro prevista.
Valori nominali
dell'UPS
250 kVA
300 kVA
400 kVA
Ingresso
Bypass
Ingresso
Bypass
Ingresso
Bypass
Tipo di
sezionatore
NSX630F Mic
2.3 (LV432877)
NSX630F Mic
2.3 (LV432877)
NS630bN Mic
2.0 (33463/
NS33463)
NS630bN Mic
2.0 (33463/
NS33463)
NS800N Mic 2.0
(33469/
NS33469)
NS800N Mic 2.0
(33469/
NS33469)
Impostazione In
Io=500
Io=500
1
1
1
1
Impostazione Ir
0.95
0.9
0.9
0.9
0.95
0.9
Impostazione Im
Isd=1.5-10
Isd=1.5-10
Isd=1.5-10
Isd=1.5-10
Isd=1.5-10
Isd=1.5-10
2.
14
Se la temperatura è superiore a 25 ° C. Nessuna compensazione sotto i 25 °C.
990-6399-017
Specifiche
UPS da 250-400 kVA per batterie esterne
Dimensioni dei cavi consigliate
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Tutto il cablaggio deve essere conforme alle normative nazionali e/o applicabili
in materia elettrica. La dimensione massima consentita dei cavi è 240 mm².
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
Le dimensioni dei cavi riportate nel presente manuale si basano sulla tabella A.525 della norma IEC 60364-5-52 con le seguenti affermazioni:
•
Conduttori da 90 °C
•
Temperatura ambiente di 30 °C
•
Utilizzo di conduttori in rame
•
Metodo di installazione C
La dimensione PE si basa sulla tabella 54.3 di IEC 60364-4-54.
Se la temperatura ambiente è superiore ai 30 °C, è necessario utilizzare
conduttori più grandi in conformità ai fattori di correzione delle normative IEC.
NOTA: I cavi delle batterie sono dimensionati sulla base di 36 blocchi.
Contattare Schneider Electric per le dimensioni dei cavi per sistemi con più di
36 blocchi batteria.
UPS da 250 kVA
Dimensioni dei cavi per fase
(mm2)
Dimensioni cavo neutro
(mm2)
Dimensioni cavo PE (mm2))
Ingresso
2 x 120
2 x 120
120
Bypass
2 x 120
2 x 120
120
Uscita
2 x 120
2 x 120
120
Batteria
2 x 185
2 x 185
185
Dimensioni dei cavi per fase
(mm2)
Dimensioni cavo neutro
(mm2)
Dimensioni cavo PE (mm2))
Ingresso
2 x 150
2 x 150
150
Bypass
2 x 150
2 x 150
150
Uscita
2 x 150
2 x 150
150
Batteria
2 x 240
2 x 240
240
Dimensioni dei cavi per fase
(mm2)
Dimensioni cavo neutro
(mm2)
Dimensioni cavo PE (mm2))
Ingresso
2 x 240
2 x 240
240
Bypass
2 x 240
2 x 240
240
Uscita
2 x 240
2 x 240
240
Batteria
4 x 150
4 x 150
2 x 150
UPS da 300 kVA
UPS da 400 kVA
990-6399-017
15
UPS da 250-400 kVA per batterie esterne
Specifiche
Bulloni e capicorda cavi consigliati
Dimensione dei cavi (mm²)
Dimensioni dei bulloni
Tipo di capocorda cavo
120
M12x35 mm
TLK 120-12
150
M12x35 mm
TLK 150-12
185
M12x35 mm
TLK 185-12
240
M12x35 mm
TLK 240-12
Coppie di serraggio
Dimensioni dei bulloni
Serraggio
M12
50 Nm
16
990-6399-017
Specifiche
UPS da 250-400 kVA per batterie esterne
Requisiti di una soluzione per batterie di terze parti
Si consiglia l'utilizzo della scatola interruttori batterie Schneider Electric per il
collegamento delle stesse. Per ulteriori informazioni, contattare Schneider
Electric.
Requisiti per l'interruttore delle batterie di terze parti
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Tutti gli interruttori delle batterie selezionati devono essere dotati di funzionalità
di sgancio istantaneo con una bobina di minima tensione o bobina a lancio di
corrente.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
NOTA: Quando si seleziona un interruttore delle batterie, ci sono più fattori da
considerare rispetto ai requisiti elencati di seguito. Per ulteriori informazioni,
contattare Schneider Electric.
Requisiti di progettazione per l'interruttore delle batterie
Tensione CC nominale dell'interruttore delle batterie >
Tensione normale della batteria
La tensione normale della configurazione della
batteria è definita come la più alta tensione nominale
della batteria. Può essere equivalente alla tensione di
mantenimento che può essere definita come numero
di blocchi batteria x numero di celle x tensione di
mantenimento cella.
Corrente CC nominale dell'interruttore delle batterie>
Corrente nominale di scarica della batteria
Questa corrente è controllata dall'UPS e deve
includere la corrente di scarica massima.
Generalmente si tratta della corrente alla fine della
scarica (tensione CC di funzionamento minima o in
condizioni di sovraccarico o entrambe).
Attestazioni CC
Sono richieste tre attestazioni CC (+, -, N) per i cavi
CC.
Interruttori AUX per il monitoraggio
In ogni interruttore delle batterie deve essere installato
un interruttore AUX e collegato all'UPS. L'UPS può
monitorare un interruttore delle batterie.
Capacità di interruzione del cortocircuito
La capacità di interruzione del cortocircuito deve
essere superiore alla corrente CC in cortocircuito della
configurazione della batteria più grande.
Corrente di scatto minima
La corrente di cortocircuito minima per far scattare
l'interruttore delle batterie deve corrispondere alla
configurazione della batteria più piccola per far
scattare l'interruttore in caso di cortocircuito, fino alla
fine della sua durata.
990-6399-017
17
UPS da 250-400 kVA per batterie esterne
Specifiche
Guida per l'organizzazione dei cavi delle batterie
NOTA: se si adoperano batterie di terze parti, utilizzare esclusivamente
batterie a elevata capacità progettate per applicazioni UPS.
NOTA: quando il parco batterie viene installato in posizione remota, è
importante organizzare correttamente i cavi per ridurre eventuali cali di
tensione e induttanza. La distanza tra il parco batterie e l'UPS non deve
superare i 200 metri (656 piedi). Per installazioni con distanze superiori,
rivolgersi a Schneider Electric.
NOTA: Per minimizzare il rischio di radiazioni elettromagnetiche, si consiglia
vivamente di seguire le indicazioni riportate di seguito e di utilizzare supporti a
vassoio metallici con messa a terra.
Lunghezza cavo
< 30 m
Non consigliato
Accettabile
Consigliato
Consigliato
31 – 75 m
Non consigliato
Non consigliato
Accettabile
Consigliato
76 – 150 m
Non consigliato
Non consigliato
Accettabile
Consigliato
151 – 200 m
Non consigliato
Non consigliato
Non consigliato
Consigliato
18
990-6399-017
Specifiche
UPS da 250-400 kVA per batterie esterne
Pesi e dimensioni dell'UPS
Valori nominali
dell'UPS
Peso (kg)
Altezza (mm)
Larghezza (mm)
Profondità (mm)
250 kVA
425
1970
600
850
300 kVA
465
1970
600
850
400 kVA
560
1970
600
850
Pesi e dimensioni con imballaggio dell'UPS
Valori nominali
dell'UPS
Peso (kg)
Altezza (mm)
Larghezza (mm)
Profondità (mm)
250 kVA
470
2117
800
1000
300 kVA
510
2117
800
1000
400 kVA
605
2117
800
1000
Spazio di manovra
NOTA: le dimensioni dello spazio di manovra si riferiscono esclusivamente
alle esigenze di circolazione dell'aria e di accesso per la manutenzione. Per
eventuali requisiti aggiuntivi nell'area geografica di appartenenza, consultare
le normative e gli standard di sicurezza locali.
990-6399-017
19
UPS da 250-400 kVA per batterie esterne
Specifiche
Caratteristiche ambientali
Di esercizio
Immagazzinamento
Temperatura
Da 0 °C a 30 °C
Da -15 °C a 40 °C per sistemi con batterie
Da -25 °C a 55 °C per sistemi senza batterie
Umidità relativa
0-95% senza condensa
Declassamento per altitudine in conformità
alla norma
IEC 62040-3
Fattore di declassamento potenza:
0-1500 m: 1000
1500-2000 m: 0,975
Rumore udibile
< 70 dBA con carico al 100% secondo
ISO3746
Classe di protezione
IP20 (filtro antipolvere standard)
Colore
RAL 9003
< 15000 m sul livello del mare (o in un
ambiente con pressione atmosferica
equivalente)
Dissipazione del calore
Valori nominali
dell'UPS
250 kVA
300 kVA
400 kVA
W
BTU/h
W
BTU/h
W
BTU/h
Modalità
normale
14500
49488
17400
59386
23200
79181
Modalità batteria
14000
47782
16800
57338
22400
76451
Modalità ECO
2000
6826
2400
8191
3200
10922
20
990-6399-017
Specifiche
UPS da 250-400 kVA per batterie esterne
Conformità
Sicurezza
IEC 62040-1: 2017, Edizione 2.0, Gruppi di continuità (UPS) - Parte 1: Requisiti di sicurezza
IEC 62040-1: 2008-6, prima edizione, Sistemi statici di continuità (UPS) – Parte 1: Requisiti generali e di sicurezza
per UPS
IEC 62040-1:2013-01, prima edizione emendamento 1
CEM
IEC 62040-2:2016, Edizione 3.0, Gruppi di continuità (UPS) – Parte 2: Requisiti di compatibilità elettromagnetica
(EMC).
IEC 62040-2:2005-10, seconda edizione, Gruppi di continuità (UPS) – Parte 2: Requisiti di compatibilità
elettromagnetica (CEM)
Prestazioni
IEC 62040-3: 2011-03 Sistemi statici di continuità (UPS) seconda edizione - Parte 3: Metodi di specifica delle
prestazioni e prescrizioni di prova
Caratteristiche
ambientali
IEC 62040-4: 2013-04 Sistemi statici di continuità (UPS) prima edizione - Parte 4: Aspetti ambientali - Prescrizioni
e rapporto di prova
Marchi
CE, RCM, EAC, WEEE
Trasporto
ISTA 2B
Livello di
inquinamento
2
Categoria di
sovratensione
III
Sistema di messa a
terra
TN-S, TN-C, TT o IT
990-6399-017
21
UPS da 250-400 kVA per batterie esterne
Panoramica
Panoramica
Panoramica di un UPS singolo
Sistema con singola rete di alimentazione
Sistemi con doppia rete di alimentazione
22
UIB
Interruttore di ingresso unità
SSIB
Interruttore ingresso commutatore statico
UOB
Interruttore di uscita unità
MBB
Sezionatore bypass di manutenzione
BB
Interruttore delle batterie
990-6399-017
Panoramica
UPS da 250-400 kVA per batterie esterne
Panoramica di sistema in parallelo ridondante 1+1 con parco
batterie comune
990-6399-017
UIB
Interruttore di ingresso unità
SSIB
Interruttore ingresso commutatore statico
UOB
Interruttore di uscita unità
MBB
Sezionatore bypass di manutenzione
BB1
Interruttore delle batterie 1
BB2
Interruttore delle batterie 2
23
UPS da 250-400 kVA per batterie esterne
Panoramica
Panoramica del sistema in parallelo
24
UIB
Interruttore di ingresso unità
SSIB
Interruttore ingresso commutatore statico
UOB
Interruttore di uscita unità
MBB
Sezionatore bypass di manutenzione
SIB
Sezionatore di isolamento sistema
BB
Interruttore delle batterie
990-6399-017
Collegamento dei cavi di alimentazione
UPS da 250-400 kVA per batterie esterne
Collegamento dei cavi di alimentazione
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Non trapanare o praticare fori con la piastra superiore montata né in prossimità
del sistema UPS.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
1. Assicurarsi che tutti i sezionatori si trovino sulla posizione OFF (aperto).
2. Rimuovere le tre piastre.
UPS da 250-300 kVA
UPS da 400 kVA
3. Rimuovere la piastra superiore.
4. Praticare fori per i cavi di alimentazione nella piastra superiore.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO
ELETTRICO
Smussare eventuali bordi taglienti, che potrebbero danneggiare i cavi.
Il mancato rispetto di queste istruzioni provocherà morte o gravi
infortuni.
5. Montare nuovamente la piastra superiore.
990-6399-017
25
UPS da 250-400 kVA per batterie esterne
Collegamento dei cavi di alimentazione
6. Solo per il sistema a doppia rete di alimentazione: Rimuovere le tre sbarre
della singola rete di alimentazione.
7. Solo nei sistemi TNC: Rimuovere la sbarra dalla posizione (A) sul lato
destro dell'UPS e installarla nella posizione (B) tra la sbarra PE e la sbarra
del neutro.
8. Far passare i cavi di alimentazione attraverso la parte superiore dell'UPS.
9. Collegare il cavo PE al connettore PE.
10. Collegare i cavi di ingresso, i cavi di uscita, i cavi di bypass (per sistemi a
doppia rete di alimentazione) e i cavi della batteria.
26
990-6399-017
Collegamento dei cavi di alimentazione
UPS da 250-400 kVA per batterie esterne
11. Fissare i cavi alle scalette nella parte superiore dell'UPS.
990-6399-017
27
UPS da 250-400 kVA per batterie esterne
Interfacce di comunicazione
Interfacce di comunicazione
A. Slot per pulsante avviamento a freddo opzionale
B. Slot per SNMP opzionale
C. Contatti puliti
D. Contatti ausiliari
E. Porte parallele
F. Porta del bus di sincronizzazione del carico
G. EPO remoto
H. RS485
I. Terminale del sensore di temperatura della batteria3
J. Terminale del sensore di temperatura ambiente (uso interno)
K. CAN_R: Resistenza di terminazione CAN
L. Porta USB (per assistenza)
M. Porta display (uso interno)
3.
28
NTC: R25=30 kOhm, B25/50=3950 k
990-6399-017
Interfacce di comunicazione
UPS da 250-400 kVA per batterie esterne
Passaggio dei cavi di segnale
Le dimensioni consigliate per i cavi di segnale sono di 0,5-0,8 mm2.
1. Rimuovere le coperture dei cavi di segnale dall'UPS.
UPS da 250-300 kVA
990-6399-017
UPS da 400 kVA
29
UPS da 250-400 kVA per batterie esterne
Interfacce di comunicazione
2. Far passare i cavi di segnale Class 2/SELV attraverso l'apertura/le aperture in
alto a destra e in basso fino ai terminali Class 2/SELV come mostrato.
UPS da 250-300 kVA
30
UPS da 400 kVA
990-6399-017
Interfacce di comunicazione
UPS da 250-400 kVA per batterie esterne
3. Far passare i cavi di segnale non-Class 2/non-SELV attraverso l'apertura in
alto a destra e in basso fino ai terminali non-Class 2/non-SELV come
mostrato.
UPS da 250-300 kVA
UPS da 400 kVA
4. Fissare i cavi di segnale con delle fascette per cavi.
990-6399-017
31
UPS da 250-400 kVA per batterie esterne
Interfacce di comunicazione
Collegamenti di segnale
Segnale dell'interruttore ausiliario
NOTA: Questi cavi di segnale sono non-Class 2/non-SELV.
NOTA: Per usare cavi di segnale Class 2/SELV, è possibile collegare invece il
sezionatore bypass di manutenzione MBB a J2.
Terminale
Funzione
J14-1
Interruttore AUX del sezionatore bypass di
manutenzione (MBB)
J14-2
Messa a terra del segnale (GND)
J14-3
Interruttore AUX dell'interruttore di uscita
unità (UOB)
J14-4
Messa a terra del segnale (GND)
J15-1
Interruttore AUX dell'interruttore ingresso
commutatore statico (SSIB)
J15-2
Messa a terra del segnale (GND)
J15-3
Interruttore AUX dell'interruttore di
ingresso unità (UIB)
J15-4
Messa a terra del segnale (GND)
Segnale di alimentazione di ritorno
NOTA: Questi collegamenti dei cavi di segnale sono non-Class 2/non-SELV .
Alimentazione di ritorno 1: Alimen di rit su bypass.
Alimentazione di ritorno 2: Alimen di rit su ingresso.
Terminale
Funzione
J16-1
Relè alimentazione di ritorno 1 comune
J16-3
Relè alimentazione di ritorno 1
normalmente aperto (NO)
J16-5
Relè alimentazione di ritorno 1
normalmente chiuso (NC)
32
990-6399-017
Interfacce di comunicazione
UPS da 250-400 kVA per batterie esterne
Terminale
Funzione
J17-1
Relè alimentazione di ritorno 2 comune
J17-3
Relè alimentazione di ritorno 2
normalmente aperto (NO)
J17-5
Relè alimentazione di ritorno 2
normalmente chiuso (NC)
Segnale EPO
NOTA: Questi cavi di segnale sono Class 2/SELV.
Terminale
Funzione
J1-1
Contatto di ingresso EPO normalmente
aperto (NO)
J1-2
+12 V
J1-3
Contatto di ingresso EPO normalmente
chiuso (NC)
J1-4
+12 V
EPO normalmente aperto (NO)
EPO normalmente chiuso (NC)
Segnale sezionatore bypass di manutenzione (MBB)
NOTA: Questi cavi di segnale sono Class 2/SELV.
NOTA: Per usare cavi di segnale non-Class 2/non-SELV, è possibile collegare
invece il sezionatore bypass di manutenzione MBB a J14.
990-6399-017
33
UPS da 250-400 kVA per batterie esterne
Terminale
Funzione
J2-1
Uso interno
J2-2
Uso interno
J2-3
Interruttore AUX del sezionatore bypass di
manutenzione (MBB est.)
J2-4
Messa a terra del segnale (GND)
34
Interfacce di comunicazione
990-6399-017
Interfacce di comunicazione
UPS da 250-400 kVA per batterie esterne
Segnale batteria
AVVISO
PERICOLO DI DANNEGGIAMENTO DELL'APPARECCHIATURA
Il contatto di comando sgancio interruttore batterie J3, J4-1 e J4-2 fornisce un
massimo di +24 VCC, 250 mA alla bobina di minima tensione o bobina a lancio
di corrente. Se questo valore viene superato, l'UPS potrebbe subire danni.
Il mancato rispetto di queste istruzioni può provocare danni alle
apparecchiature.
NOTA: Questi cavi di segnale sono Class 2/SELV.
Terminale
Funzione
J3-1
Relè batteria 1, normalmente chiuso (NC)4
J3-2
Relè batteria 1, messa a terra del segnale
(GND)
J3-3
Relè batteria 2, normalmente chiuso (NC)4
J3-4
Relè batteria 2, messa a terra del segnale
(GND)
J4-1
Relè batteria 3, normalmente chiuso (NC)4
J4-2
Relè batteria 3, messa a terra del segnale
(GND)
J4-3
Interruttore AUX BB1
J4-4
Messa a terra del segnale (GND)
J5-1
Interruttore AUX BB2
J5-2
Messa a terra del segnale (GND)
J5-3
Interruttore AUX BB3
J5-4
Messa a terra del segnale (GND)
4.
Supporta la bobina di rilascio di minima tensione per impostazione predefinita. Per il supporto della bobina a lancio di corrente contattare
Schneider Electric.
990-6399-017
35
UPS da 250-400 kVA per batterie esterne
Interfacce di comunicazione
Segnale contatto d'ingresso
NOTA: Questi cavi di segnale sono Class 2/SELV.
Terminale
Funzione
J6-1
Contatto di ingresso 1, selezionare la
funzione tramite display
J6-2
Contatto di ingresso 1, messa a terra del
segnale (GND)
J6-3
Contatto di ingresso 2, selezionare la
funzione tramite display
J6-4
Contatto di ingresso 2,messa a terra del
segnale (GND)
J7-1
Contatto di ingresso 3, selezionare la
funzione tramite display
J7-2
Contatto di ingresso 3, messa a terra del
segnale (GND)
J7-3
Contatto di ingresso 4, selezionare la
funzione tramite display
J7-4
Contatto di ingresso 4, messa a terra del
segnale (GND)
J8-1
Contatto di ingresso 5, selezionare la
funzione tramite display
J8-2
Contatto di ingresso 5, messa a terra del
segnale (GND)
J8-3
Contatto di ingresso 6, selezionare la
funzione tramite display
J8-4
Contatto di ingresso 6, messa a terra del
segnale (GND)
36
990-6399-017
Interfacce di comunicazione
UPS da 250-400 kVA per batterie esterne
Segnale relè di uscita
NOTA: Questi cavi di segnale sono Class 2/SELV.
Terminale
Funzione
J9-1
Relè output 1, normalmente aperto (NO)
J9-2
Relè di uscita 1, comune
J9-3
Relè output 2, normalmente aperto (NO)
J9-4
Relè di uscita 2, comune
J10-1
Relè output 3, normalmente aperto (NO)
J10-2
Relè di uscita 3, comune
J10-3
Relè output 4, normalmente aperto (NO)
J10-4
Relè di uscita 4, comune
J11-1
Relè output 5, normalmente aperto (NO)
J11-2
Relè di uscita 5, comune
J11-3
Relè output 6, normalmente aperto (NO)
J11-4
Relè di uscita 6, comune
990-6399-017
37
UPS da 250-400 kVA per batterie esterne
Interfacce di comunicazione
Collegare i cavi del parallelo in un sistema in parallelo
1. Collegare i cavi del parallelo opzionali tra tutti gli UPS del sistema in parallelo.
NOTA: Per la posizione delle porte del parallelo, consultare Interfacce di
comunicazione, pagina 28.
2. Verificare l'impostazione del CAN_R (per la posizione di CAN_R vedere
Interfacce di comunicazione, pagina 28).
– Per sistemi in parallelo con ≤ 4 UPS in parallelo, il CAN_R di tutti gli UPS
deve essere in posizione di accensione (ON).
– Per sistemi in parallelo con ≥ 5 UPS in parallelo, il CAN_R di tutti gli UPS
deve essere in posizione di spegnimento (OFF).
38
990-6399-017
Interfacce di comunicazione
UPS da 250-400 kVA per batterie esterne
Collegare i cavi di sincronizzazione tra due sistemi UPS
Supporta la sincronizzazione per un massimo di 2+2 sistemi in parallelo.
1. Collegare i cavi di sincronizzazione opzionale tra i sistemi UPS.
Per due sistemi UPS singoli
Per due sistemi UPS in parallelo
990-6399-017
39
UPS da 250-400 kVA per batterie esterne
Protezione alimentazione di ritorno
Protezione alimentazione di ritorno
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Nei sistemi che non prevedono la protezione dell'alimentazione di ritorno, è
necessario installare un dispositivo di isolamento automatico (opzione di
protezione dell'alimentazione di ritorno o altro dispositivo che soddisfi i requisiti
delle normative IEC/EN 62040–1) al fine di impedire tensioni pericolose in
corrispondenza dei connettori di ingresso del dispositivo di isolamento. Il
dispositivo deve aprirsi entro 15 secondi dall'interruzione dell'alimentazione a
monte e deve avere valori nominali conformi alle specifiche.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
Quando l'ingresso dell'UPS è connesso tramite isolatori esterni che, se aperti,
isolano il neutro, o quando l'isolamento di backfeed automatico viene fornito
esternamente all'apparecchiatura oppure in presenza di collegamento a un
sistema di distribuzione dell'alimentazione IT, è necessario applicare un'etichetta
ai connettori di ingresso dell'UPS e su tutti i principali isolatori di alimentazione
installati in posizioni distanti rispetto all'area dell'UPS e sui punti di accesso
esterni fra i suddetti isolatori e l'UPS, con la seguente dicitura (o equivalente in
una lingua riconosciuta nel paese in cui viene installato il sistema UPS):
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Rischio di ritorno di tensione. Prima di eseguire operazioni su questo circuito,
isolare l'UPS e assicurarsi che non sia presente tensione pericolosa fra i
connettori, incluso quello di terra.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
È necessario installare un ulteriore dispositivo di isolamento esterno al sistema
UPS. A questo scopo, può essere utilizzato un contattore. Negli esempi mostrati, il
dispositivo di isolamento è un contattore (indicato con MC1 per i sistemi a singola
rete di alimentazione e con MC1 e MC2 per i sistemi a doppia rete di
alimentazione).
Il dispositivo di isolamento deve essere in grado di resistere alle caratteristiche
elettriche come descritto nelle specifiche di ingresso.
NOTA: La sorgente da 24 VCC/230 VCA deve essere generata dalla sorgente
in ingresso del quadro elettrico per le configurazioni con singola rete di
alimentazione e dalla sorgente di ingresso del quadro elettrico e di bypass per
le configurazioni con doppia rete di alimentazione.
NOTA: La scatola di alimentazione di ritorno negli schemi è un dispositivo
personalizzato. Per ulteriori dettagli, contattare Schneider Electric.
40
990-6399-017
Protezione alimentazione di ritorno
UPS da 250-400 kVA per batterie esterne
UPS con singola rete di alimentazione e dispositivo di isolamento esterno
UPS a rete singola con scatola di backfeed
990-6399-017
41
UPS da 250-400 kVA per batterie esterne
Protezione alimentazione di ritorno
UPS con doppia rete di alimentazione e dispositivo di isolamento esterno
UPS con doppia rete con scatola di backfeed
42
990-6399-017
Installazione finale
UPS da 250-400 kVA per batterie esterne
Installazione finale
1. Reinstallare il coperchio di protezione davanti ai terminali non-Class 2/nonSELV.
UPS da 250-300 kVA
UPS da 400 kVA
2. Reinstallare le coperture dei cavi di segnale.
3. Reinstallare le piastre.
4. Installare gli zoccolini.
5. Chiudere lo sportello.
990-6399-017
43
Schneider Electric
35, rue Joseph Monier
92500 Rueil Malmaison
Francia
+ 33 (0) 1 41 29 70 00
*990-6399-017*
Poiché gli standard, le specifiche tecniche e la progettazione possono
cambiare di tanto in tanto, si prega di chiedere conferma delle
informazioni fornite nella presente pubblicazione.
© 2020 – 2020 Schneider Electric. Tutti i diritti sono riservati.
990-6399-017
