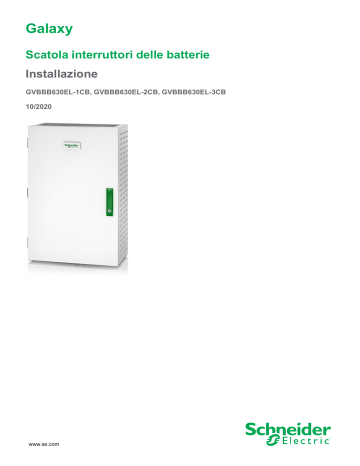

Galaxy
Scatola interruttori delle batterie
Installazione
GVBBB630EL-1CB, GVBBB630EL-2CB, GVBBB630EL-3CB
10/2020
www.se.com
Informazioni di carattere legale
Il marchio Schneider Electric e qualsiasi altro marchio registrato di Schneider Electric
SE e delle sue consociate citati nella presente guida sono di proprietà di Schneider
Electric SE o delle sue consociate. Tutti gli altri marchi possono essere marchi
registrati dei rispettivi proprietari. La presente guida e il relativo contenuto sono
protetti dalle leggi vigenti sul copyright e vengono forniti esclusivamente a titolo
informativo. Si fa divieto di riprodurre o trasmettere la presente guida o parte di essa,
in qualsiasi formato e con qualsiasi metodo (elettronico, meccanico, fotocopia,
registrazione, o in altro modo), per qualsiasi scopo, senza previa autorizzazione
scritta di Schneider Electric.
Schneider Electric non concede alcun diritto o licenza per uso commerciale della
guida e del relativo contenuto, a eccezione di una licenza personale e non esclusiva
per consultarli "così come sono".
I prodotti e le apparecchiature di Schneider Electric devono essere installati, utilizzati,
posti in assistenza e in manutenzione esclusivamente da personale qualificato.
Considerato che le normative, le specifiche e i progetti possono variare di volta in
volta, le informazioni contenute nella presente guida possono essere soggette a
modifica senza alcun preavviso.
Nella misura in cui sia consentito dalla legge vigente, Schneider Electric e le sue
consociate non si assumono alcuna responsabilità od obbligo per eventuali errori od
omissioni nel contenuto informativo del presente materiale, o per le conseguenze
risultanti dall'uso delle informazioni ivi contenute.
Scatola interruttori delle batterie
Sommario
Importanti istruzioni sulla sicurezza – SALVARE LE PRESENTI
ISTRUZIONI ................................................................................................5
Precauzioni per la sicurezza ........................................................................6
Sicurezza elettrica ................................................................................8
Sicurezza delle batterie .........................................................................9
Specifiche................................................................................................... 11
Specifiche della scatola interruttori delle batterie ......................................... 11
Impostazioni di sgancio............................................................................. 11
Dimensioni dei cavi consigliate ..................................................................14
Coppie di serraggio...................................................................................14
Pesi e dimensioni della scatola interruttori delle batterie ..............................14
Ambiente .................................................................................................14
Conformità ...............................................................................................15
Procedura di installazione .......................................................................16
Installazione a parete della scatola interruttori delle batterie .............17
Preparazione della scatola interruttori delle batterie per i
cavi ..............................................................................................................18
Collegare i cavi di segnale per GVBBB630EL-1CB al Galaxy VL
UPS .............................................................................................................20
Collegare i cavi di segnale per GVBBB630EL-1CB a Galaxy VS
UPS .............................................................................................................22
Collegare i cavi di segnale per GVBBB630EL-2CB e
GVBBB630EL-3CB al Galaxy VL UPS ..................................................24
Collegamento dei cavi di alimentazione ................................................27
Aggiunta di etichette di sicurezza tradotte al prodotto.........................30
Ultimi passaggi dell'installazione ............................................................31
990-91375-017
3
Importanti istruzioni sulla sicurezza – SALVARE LE
PRESENTI ISTRUZIONI
Scatola interruttori delle batterie
Importanti istruzioni sulla sicurezza – SALVARE LE
PRESENTI ISTRUZIONI
Leggere attentamente le seguenti istruzioni e osservare l'apparecchiatura in modo
da conoscerla prima di provare a installarla, utilizzarla o sottoporla a
manutenzione. I seguenti messaggi relativi alla sicurezza possono ricorrere nel
presente manuale o sull'apparecchiatura stessa per avvisare di un rischio
potenziale o per richiamare l'attenzione su informazioni di chiarimento o
semplificazione di una procedura.
L'aggiunta di questo simbolo a un messaggio "Pericolo" o
"Avvertimento" relativo alla sicurezza indica la presenza di un
rischio elettrico che potrebbe causare lesioni personali qualora non
si seguano le istruzioni.
Questo è il simbolo di avviso per la sicurezza. Viene utilizzato per
avvisare l'utente della presenza di rischi potenziali di lesioni
personali. Rispettare tutti i messaggi relativi alla sicurezza per
evitare possibili lesioni o morte.
PERICOLO
PERICOLO indica una situazione di pericolo che, se non evitata, comporta
morte o lesioni gravi.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
AVVERTIMENTO
AVVERTIMENTO indica una situazione di pericolo che, se non evitata,
potrebbe comportare morte o lesioni gravi.
Il mancato rispetto di queste istruzioni può provocare morte, gravi
infortuni o danni alle apparecchiature.
ATTENZIONE
ATTENZIONE indica una situazione di pericolo che, se non evitata, potrebbe
comportare lesioni minori o moderate.
Il mancato rispetto di queste istruzioni può provocare infortuni o danni
alle apparecchiature.
AVVISO
AVVISO viene utilizzato per indicare delle procedure non correlate a lesioni
fisiche. Il simbolo di avviso per la sicurezza non deve essere utilizzato con
questo tipo di messaggi relativi alla sicurezza.
Il mancato rispetto di queste istruzioni può provocare danni alle
apparecchiature.
Nota
Le operazioni di installazione, utilizzo, riparazione e manutenzione di
apparecchiature elettriche devono essere effettuate esclusivamente da personale
qualificato. Schneider Electric non si assume alcuna responsabilità per
conseguenze derivanti dall'utilizzo del presente materiale.
990-91375-017
5
Importanti istruzioni sulla sicurezza – SALVARE LE
PRESENTI ISTRUZIONI
Scatola interruttori delle batterie
Una persona qualificata è un soggetto che ha capacità e competenze in relazione
alla costruzione, l'installazione e il funzionamento di apparecchiature elettriche e
ha ricevuto una formazione in materia di sicurezza per riconoscere ed evitare i
rischi derivanti da tali attività.
Precauzioni per la sicurezza
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Leggere tutte le istruzioni nel presente manuale di installazione prima di
installare o utilizzare il prodotto.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Non installare il prodotto fino al completamento di tutti i lavori di costruzione e
della pulizia della sala di installazione.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Il prodotto deve essere installato in base alle specifiche e ai requisiti definiti da
Schneider Electric. Ciò è particolarmente valido in riferimento alle protezioni
esterne e interne (interruttori a monte, interruttori delle batterie, cablaggio e così
via) e ai requisiti ambientali. Schneider Electric non si assume alcuna
responsabilità derivante dal mancato rispetto di tali requisiti.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Installare il sistema UPS in conformità alle normative locali e nazionali.
Installare l'UPS in conformità a:
•
IEC 60364 (comprese le sezioni 60364–4–41 - protezione dalle scosse
elettriche, 60364–4–42 - protezione dagli effetti del calore e 60364–4–43 protezione dalle sovracorrenti), oppure
•
NEC NFPA 70 oppure
•
Canadian Electrical Code (C22.1, Parte 1)
a seconda dello standard in vigore nella propria area geografica.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
•
Installare il prodotto in un ambiente chiuso, a temperatura controllata e privo
di agenti inquinanti conduttivi e umidità.
•
Installare il prodotto su una superficie solida, piana e realizzata in materiale
non infiammabile, ad esempio cemento, che possa sostenere il peso del
sistema.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
6
990-91375-017
Importanti istruzioni sulla sicurezza – SALVARE LE
PRESENTI ISTRUZIONI
Scatola interruttori delle batterie
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Il prodotto non è progettato per i seguenti ambienti operativi non comuni e
pertanto non deve essere installato in presenza di:
•
Fumi dannosi
•
Miscele esplosive di polvere o gas, gas corrosivi oppure calore a conduzione
o irraggiamento da altre fonti
•
Umidità, polveri abrasive, vapore o ambienti molto umidi
•
Funghi, insetti e parassiti
•
Aria salmastra o liquido refrigerante contaminato
•
Livello di inquinamento superiore a 2 secondo IEC 60664-1
•
Esposizione a vibrazioni anomale, urti e inclinazione
•
Esposizione alla luce diretta del sole, a fonti di calore o a campi
elettromagnetici di forte intensità
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Non trapanare o praticare fori per cavi o condotti con le piastre isolanti montate
né in prossimità dell'UPS.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
AVVERTIMENTO
PERICOLO DI ARCO ELETTRICO
Non apportare modifiche di tipo meccanico al prodotto (inclusa la rimozione di
parti dell'armadio o l'esecuzione di fori o tagli) che non siano descritte nel
Manuale di installazione.
Il mancato rispetto di queste istruzioni può provocare morte, gravi
infortuni o danni alle apparecchiature.
AVVISO
PERICOLO DI SURRISCALDAMENTO
Rispettare i requisiti di spazio attorno al prodotto e non coprire le aperture di
ventilazione del prodotto quando è in funzione.
Il mancato rispetto di queste istruzioni può provocare danni alle
apparecchiature.
990-91375-017
7
Importanti istruzioni sulla sicurezza – SALVARE LE
PRESENTI ISTRUZIONI
Scatola interruttori delle batterie
Sicurezza elettrica
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
•
Le operazioni di installazione, utilizzo, riparazione e manutenzione di
apparecchiature elettriche devono essere effettuate esclusivamente da
personale qualificato.
•
Utilizzare dispositivi di protezione individuale (DPI) idonei e seguire le
procedure per lavorare in sicurezza con l'elettricità.
•
Spegnere tutte le sorgenti di alimentazione del sistema UPS prima di
operare sull'apparecchiatura o al suo interno.
•
Prima di lavorare sul sistema UPS, assicurarsi che non sia presente
tensione fra i connettori, incluso quello di terra.
•
L'UPS contiene una fonte di energia interna. Potrebbero essere presenti
tensioni elettriche anche se l'unità è disconnessa dalla rete elettrica. Prima
di installare o effettuare interventi di manutenzione sul sistema UPS,
accertarsi che le unità siano spente e che l'alimentazione di rete e le batterie
siano scollegate. Prima di aprire l'UPS, attendere cinque minuti per
consentire la scarica dei condensatori.
•
L'UPS deve essere dotato di adeguata messa a terra ed è necessario
collegare innanzitutto il conduttore di terra, a causa di un'elevata corrente di
dispersione.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Nei sistemi che non prevedono protezioni contro alimentazioni di ritorno come
parte della dotazione standard, è necessario installare un dispositivo di
isolamento automatico (opzione di protezione dall'alimentazione di ritorno o
altro dispositivo che soddisfi i requisiti delle normative IEC/EN 62040–1 o
UL1778 quinta edizione, a seconda dello standard in vigore nell'area) al fine di
impedire tensioni pericolose in corrispondenza dei connettori di ingresso del
dispositivo di isolamento. Il dispositivo deve aprirsi entro 15 secondi
dall'interruzione dell'alimentazione a monte e deve avere valori nominali
conformi alle specifiche.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
Quando l'ingresso dell'UPS è connesso tramite isolatori esterni che, se aperti,
isolano il neutro, o quando l'isolamento di backfeed automatico viene fornito
esternamente all'apparecchiatura oppure in presenza di collegamento a un
sistema di distribuzione dell'alimentazione IT, è necessario applicare un'etichetta
ai connettori di ingresso dell'UPS e su tutti i principali isolatori di alimentazione
installati in posizioni distanti rispetto all'area dell'UPS e sui punti di accesso
esterni fra i suddetti isolatori e l'UPS, con la seguente dicitura (o equivalente in
una lingua riconosciuta nel paese in cui viene installato il sistema UPS):
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Rischio di ritorno di tensione. Prima di eseguire operazioni su questo circuito,
isolare l'UPS e assicurarsi che non sia presente tensione pericolosa fra i
connettori, incluso quello di terra.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
8
990-91375-017
Importanti istruzioni sulla sicurezza – SALVARE LE
PRESENTI ISTRUZIONI
Scatola interruttori delle batterie
Sicurezza delle batterie
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
•
Gli interruttori di circuito delle batterie devono essere installati in base alle
specifiche e ai requisiti definiti da Schneider Electric.
•
La manutenzione delle batterie deve essere effettuata o supervisionata
esclusivamente da personale qualificato esperto in materia e a conoscenza
di tutte le necessarie precauzioni. Il personale non qualificato deve tenersi
lontano dalle batterie.
•
Scollegare la sorgente di ricarica prima di collegare o scollegare i connettori
delle batterie.
•
Non gettare le batterie nel fuoco poiché potrebbero esplodere.
•
Le batterie difettose possono raggiungere temperature che superano le
soglie di bruciatura per le superfici da toccare.
•
Non aprire, modificare o tagliare le batterie. L'elettrolito rilasciato è dannoso
per la cute e gli occhi ed è tossico.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Le batterie possono presentare il rischio di scariche elettriche e alte correnti di
cortocircuito. Quando si maneggiano le batterie, osservare le seguenti
precauzioni.
•
Rimuovere orologi, anelli e altri oggetti metallici.
•
Utilizzare attrezzi con manici isolati.
•
Indossare occhiali, guanti e stivali protettivi.
•
Non appoggiare strumenti o componenti metallici sulle batterie.
•
Scollegare la sorgente di ricarica prima di collegare o scollegare i connettori
delle batterie.
•
Determinare se la batteria è stata inavvertitamente collegata a terra. In tal
caso, rimuovere la sorgente dal collegamento a terra. Il contatto con una
parte di una batteria collegata a terra può provocare scosse elettriche e
bruciature a causa di un'elevata corrente di cortocircuito. La possibilità di
scosse può essere ridotta se i collegamenti a terra vengono rimossi durante
l'installazione e la manutenzione da una persona competente (vale per
apparecchiature e sistemi di alimentazione a batterie remoti non provvisti di
un circuito di alimentazione collegato a terra).
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Sostituire sempre le batterie con batterie o gruppi batterie dello stesso tipo e
numero.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
990-91375-017
9
Importanti istruzioni sulla sicurezza – SALVARE LE
PRESENTI ISTRUZIONI
Scatola interruttori delle batterie
ATTENZIONE
PERICOLO DI DANNEGGIAMENTO DELL'APPARECCHIATURA
•
Prima di installare le batterie nel sistema, attendere che questo sia pronto
per essere alimentato. L'intervallo di tempo tra l'installazione delle batterie e
l'alimentazione dell'UPS non deve superare 72 ore (3 giorni).
•
Non immagazzinare le batterie per più di sei mesi a causa della necessità di
ricarica. Se il sistema UPS rimane diseccitato a lungo, si consiglia di
metterlo sotto tensione per 24 ore, almeno una volta al mese. In questo
modo si caricano le batterie evitando danni irreversibili.
Il mancato rispetto di queste istruzioni può provocare infortuni o danni
alle apparecchiature.
10
990-91375-017
Specifiche
Scatola interruttori delle batterie
Specifiche
AVVISO
PERICOLO DI DANNEGGIAMENTO DELL'APPARECCHIATURA
Per dati tecnici dettagliati del sistema UPS, consultare il manuale di
installazione dell'UPS.
Il mancato rispetto di queste istruzioni può provocare danni alle
apparecchiature.
Specifiche della scatola interruttori delle batterie
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Questo prodotto deve essere utilizzato esclusivamente con l'UPS Galaxy.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
Interruttore delle batterie
LV438279
Tipo di batteria
VRLA, piombo-acido, ioni di litio
Livello massimo di cortocircuito della batteria (kA)
35
Corrente di cortocircuito minima per lo sgancio dell’interruttore di
circuito (A)
1600
Impostazioni di sgancio
Scatola interruttori delle batterie con un interruttore (GVBBB630EL-1CB)
Valori nominali
dell'UPS
Tempo di
autonomia della
batteria massimo
(minuti)
Blocchi di batterie
Totale stringhe di
batterie
Interruttore batteria 1
Stringhe di batterie
Impostazioni di Ir/
Im
100 kW
Non specificato
40-48
4
1-4
420/1500
150 kW
Non specificato
40-48
4
1-4
420/1500
200 kW
Non specificato
40-48
4
1-4
480/1500
250 kW
< 30
40-48
4
1-4
600/1500
300 kW
< 30
44-48
4
1-4
600/1800
990-91375-017
11
Scatola interruttori delle batterie
Specifiche
Scatola interruttori delle batterie con due interruttori (GVBBB630EL-2CB)
Valori
nominali
dell'UPS
Tempo di
autonomia
della batteria
massimo
(minuti)
Blocchi di
batterie
Totale
stringhe di
batterie
Interruttore batteria 1
Stringhe di
batterie
Impostazioni
di Ir/Im
Stringhe di
batterie
Impostazioni
di Ir/Im
250 kW
Non
specificato
40-48
2
1
420/1500
1
420/1500
40-48
3
2
420/1500
1
420/1500
250 kW
40-48
4
2
420/1500
2
420/1500
250 kW
40-48
5
3
420/1500
2
420/1500
250 kW
40-48
6
3
420/1500
3
420/1500
250 kW
40-48
7
4
420/1500
3
420/1500
250 kW
250 kW
Interruttore batteria 2
40-48
8
4
420/1500
4
420/1500
300 kW
Non
specificato
40-48
2
1
420/1500
1
420/1500
300 kW
<60
40-48
3
2
480/1500
1
420/1500
300 kW
Non
specificato
40-48
4
2
420/1500
2
420/1500
40-48
5
3
480/1500
2
420/1500
300 kW
40-48
6
3
420/1500
3
420/1500
300 kW
40-48
7
4
420/1500
3
420/1500
300 kW
40-48
8
4
420/1500
4
420/1500
300 kW
350 kW
Non
specificato
40-48
2
1
420/1500
1
420/1500
350 kW
<30
40-48
3
2
600/1500
1
420/1500
350 kW
Non
specificato
40-48
4
2
420/1500
2
420/1500
350 kW
<60
40-48
5
3
540/1500
2
420/1500
350 kW
Non
specificato
40-48
6
3
420/1500
3
420/1500
350 kW
<60
40-48
7
4
480/1500
3
420/1500
350 kW
Non
specificato
40-48
8
4
420/1500
4
420/1500
400 kW
<30
40-48
2
1
480/1500
1
480/1500
400 kW
<15
40-48
3
2
540/1500
1
420/1500
400 kW
<30
40-48
4
2
480/1500
2
480/1500
400 kW
40-48
5
3
540/1500
2
420/1500
400 kW
40-48
6
3
480/1500
3
480/1500
400 kW
40-48
7
4
540/1500
3
420/1500
400 kW
40-48
8
4
480/1500
4
480/1500
450 kW
<30
41-48
2
1
540/1500
1
540/1500
450 kW
<30
41-48
4
2
540/1500
2
540/1500
450 kW
<15
41-48
5
3
600/1500
2
420/1500
450 kW
<30
41-48
6
3
540/1500
3
540/1500
450 kW
<15
41-48
7
4
600/1500
3
480/1500
450 kW
<30
41-48
8
4
540/1500
4
540/1500
500 kW
<30
40-48
2
1
600/1500
1
600/1500
500 kW
40-48
4
2
600/1500
2
600/1500
500 kW
40-48
6
3
600/1500
3
600/1500
500 kW
40-48
8
4
600/1500
4
600/1500
12
990-91375-017
Specifiche
Scatola interruttori delle batterie
Scatola interruttori delle batterie con tre interruttori (GVBBB630EL-3CB)
Valori
nominali
dell'UPS
Tempo di
autonomia della
batteria
massimo
(minuti)
Blocchi di
batterie
Totale
stringhe
di batterie
400 kW
Non
specificato
40-48
400 kW
>60
400 kW
Non
specificato
Interruttore batteria 1
Interruttore batteria 2
Interruttore batteria 3
Stringhe
di batterie
Impostazioni di Ir/
Im
Stringhe
di batterie
Impostazioni di Ir/
Im
Stringhe
di batterie
Impostazioni di Ir/
Im
3
1
420/1500
1
420/1500
1
420/1500
40-48
4
2
600/1500
1
600/1500
1
600/1500
40-48
5
2
480/1500
2
480/1500
1
480/1500
40-48
6
2
420/1500
2
420/1500
2
420/1500
400 kW
40-48
7
3
540/1500
2
540/1500
2
540/1500
400 kW
40-48
8
3
480/1500
3
480/1500
2
480/1500
400 kW
40-48
9
3
420/1500
3
420/1500
3
420/1500
400 kW
40-48
10
4
480/1500
3
480/1500
3
480/1500
400 kW
40-48
11
4
480/1500
4
480/1500
3
480/1500
400 kW
40-48
12
4
420/1500
4
420/1500
4
420/1500
400 kW
450 kW
Non
specificato
40-48
3
1
480/1500
1
480/1500
1
480/1500
450 kW
<60
40-48
4
2
600/1500
1
600/1500
1
600/1500
450 kW
Non
specificato
40-48
5
2
480/1500
2
480/1500
1
480/1500
40-48
6
2
600/1500
2
600/1500
2
600/1500
450 kW
450 kW
40-48
7
3
540/1500
2
540/1500
2
540/1500
450 kW
40-48
8
3
480/1500
3
480/1500
2
480/1500
450 kW
40-48
9
3
600/1500
3
600/1500
3
600/1500
450 kW
40-48
10
4
540/1500
3
540/1500
3
540/1500
450 kW
40-48
11
4
480/1500
4
480/1500
3
480/1500
450 kW
40-48
12
4
600/1500
4
600/1500
4
600/1500
500 kW
Non
specificato
40-48
3
1
420/1500
1
420/1500
1
420/1500
500 kW
<30
40-48
4
2
600/1500
1
420/1500
1
420/1500
500 kW
<60
40-48
5
2
420/1500
2
480/1500
1
420/1500
500 kW
Non
specificato
40-48
6
2
420/1500
2
420/1500
2
420/1500
500 kW
<60
40-48
7
3
540/1500
2
420/1500
2
420/1500
500 kW
Non
specificato
40-48
8
3
480/1500
3
480/1500
2
420/1500
40-48
9
3
420/1500
3
420/1500
3
420/1500
500 kW
500 kW
<60
40-48
10
4
480/1500
3
420/1500
3
420/1500
500 kW
Non
specificato
40-48
11
4
480/1500
4
480/1500
3
420/1500
40-48
12
4
420/1500
4
420/1500
4
420/1500
500 kW
990-91375-017
13
Scatola interruttori delle batterie
Specifiche
Dimensioni dei cavi consigliate
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Tutto il cablaggio deve essere conforme alle normative nazionali e/o applicabili
in materia elettrica. La dimensione massima consentita dei cavi è 120 mm2 per
GVBBB630EL-1CB. La dimensione massima consentita dei cavi è 240 mm2 per
GVBBB630EL-2CB e GVBBB630EL-3CB.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
Fare riferimento al manuale di installazione dell'UPS per le dimensioni dei cavi
consigliate.
Coppie di serraggio
Dimensioni dei bulloni
Serraggio
M4
1,7 Nm
M5
2,2 Nm
M6
5 Nm
M8
17,5 Nm
M10
30 Nm
Pesi e dimensioni della scatola interruttori delle batterie
Riferimento commerc.
Peso (kg)
Altezza (mm)
Larghezza (mm)
Profondità (mm)
GVBBB630EL-1CB
35
800
500
280
GVBBB630EL-2CB
66
1000
750
280
GVBBB630EL-3CB
76
1000
750
280
Ambiente
Di esercizio
Immagazzinamento
Temperatura
Da 0 °C a 40 °C
Da -25 °C a 55 °C
Umidità relativa
0-95% senza condensa
0-95% senza condensa
Classe di protezione
IP20
Colore
RAL 9003, livello di lucentezza: 85%
14
990-91375-017
Specifiche
Scatola interruttori delle batterie
Conformità
Sicurezza
IEC 62040-1: 2017, Edizione 2.0, Gruppi di continuità (UPS) - Parte 1: Requisiti di sicurezza
IEC 62040-1: 2008-6, prima edizione, Sistemi statici di continuità (UPS) – Parte 1: Requisiti generali e di sicurezza
per UPS
IEC 62040-1:2013-01, prima edizione emendamento 1
Marchi
CE, RCM, EAC, WEEE
Trasporto
IEC60721-4-2, 2M2
Standard sismici
ICC-ES AC156, livello 1
Livello di
inquinamento
2
Categoria di
sovratensione
III
990-91375-017
15
Scatola interruttori delle batterie
Procedura di installazione
Procedura di installazione
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Posizionare la scatola interruttori delle batterie il più vicino possibile al parco
batterie per limitare la lunghezza dei cavi delle batterie non protetti. La distanza
tra il parco batterie e l'UPS non deve superare i 200 metri. Per installazioni con
distanze superiori, rivolgersi a Schneider Electric.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
1. Installazione a parete della scatola interruttori delle batterie, pagina 17.
2. Preparazione della scatola interruttori delle batterie per i cavi, pagina 18.
3. Collegamento dei cavi di segnale: Eseguire una delle seguenti procedure:
– Collegare i cavi di segnale per GVBBB630EL-1CB al Galaxy VL UPS,
pagina 20, oppure
– Collegare i cavi di segnale per GVBBB630EL-1CB a Galaxy VS UPS,
pagina 22, oppure
– Collegare i cavi di segnale per GVBBB630EL-2CB e GVBBB630EL-3CB
al Galaxy VL UPS, pagina 24.
4. Collegamento dei cavi di alimentazione, pagina 27.
5. Aggiunta di etichette di sicurezza tradotte al prodotto, pagina 30.
6. Ultimi passaggi dell'installazione, pagina 31.
16
990-91375-017
Installazione a parete della scatola interruttori delle batterie
Scatola interruttori delle batterie
Installazione a parete della scatola interruttori delle
batterie
ATTENZIONE
RISCHIO DI LESIONI O DANNEGGIAMENTO DELL'APPARECCHIATURA
•
Installare la scatola interruttori delle batterie su una parete o un rack solido
da un punto di vista strutturale e in grado di supportare il peso dell'unità.
•
Utilizzare le parti di montaggio appropriato (non in dotazione) per montare la
scatola interruttori delle batterie sul muro.
Il mancato rispetto di queste istruzioni può provocare infortuni o danni
alle apparecchiature.
NOTA: Sono forniti quattro viti Torx M10 x 30 e dadi per l'installazione della
scatola interruttori delle batterie su un rack.
GVBBBB630EL-1CB
GVBBBB630EL-2CB e GVBBBB630EL-3CB
1. Misurare e contrassegnare le posizioni dei quattro fori di montaggio sulla
parete.
2. Praticare dei fori nelle quattro posizioni contrassegnate.
3. Svitare le tre viti e aprire lo sportello interno.
4. Installare a parete la scatola interruttori delle batterie
990-91375-017
17
Scatola interruttori delle batterie
Preparazione della scatola interruttori delle batterie per i cavi
Preparazione della scatola interruttori delle batterie
per i cavi
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Non trapanare o praticare fori per cavi o guarnizioni con le piastre isolanti
montate né in prossimità dell'UPS.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
1. Rimuovere le piastre isolanti.
– Per GVBBBB630EL-1CB: Rimuovere le piastre isolanti inferiori.
– Per GVBBBB630EL-2CB: Rimuovere le piastre isolanti inferiori e
superiori o solo le piastre isolanti inferiori.
– Per GVBBBB630EL-3CB: Rimuovere le piastre isolanti inferiori e
superiori.
GVBBBB630EL-1CB
GVBBBB630EL-2CB e GVBBBB630EL-3CB
18
GVBBBB630EL-2CB e GVBBBB630EL-3CB
990-91375-017
Preparazione della scatola interruttori delle batterie per i cavi
Scatola interruttori delle batterie
2. Trapanare o praticare i fori per i cavi di alimentazione (A) e i cavi di segnale
(B) o i gommini nelle piastre isolanti, installare i gommini (se applicabile) e
reinstallare le piastre isolanti.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO
ELETTRICO
Smussare eventuali bordi taglienti, che potrebbero danneggiare i cavi.
Il mancato rispetto di queste istruzioni provocherà morte o gravi
infortuni.
GVBBBB630EL-1CB
GVBBBB630EL-2CB e GVBBBB630EL-3CB
990-91375-017
GVBBBB630EL-2CB e GVBBBB630EL-3CB
19
Scatola interruttori delle batterie
Collegare i cavi di segnale per GVBBB630EL-1CB al Galaxy
VL UPS
Collegare i cavi di segnale per GVBBB630EL-1CB al
Galaxy VL UPS
NOTA: La dimensione consigliata per i cavi di segnale è 0,5 mm2.
1. Eseguire le procedure LOTO (LockOut/TagOut) sull'interruttore delle batterie.
2. Allentare le viti dei coperchi di protezione, quindi sollevarli ed estrarre la
scatola interruttori delle batterie.
3. Rimuovere il coperchio dall'interruttore delle batterie.
4. Far passare i cavi di segnale nella parte inferiore dalla scatola interruttori
delle batterie.
20
990-91375-017
Collegare i cavi di segnale per GVBBB630EL-1CB al Galaxy
VL UPS
Scatola interruttori delle batterie
5. Collegamento dei cavi di segnale:
a. Collegare i cavi di segnale al contatto ausiliario.
b. Collegare i cavi di segnale alla bobina di minima tensione per lo sgancio.
c. Fissare i cavi di segnale al serracavo con fascette adeguate (fornite).
6. Reinstallare il coperchio sull'interruttore delle batterie.
7. Far passare i cavi di segnale separatamente da quelli di alimentazione.
990-91375-017
21
Scatola interruttori delle batterie
Collegare i cavi di segnale per GVBBB630EL-1CB a Galaxy
VS UPS
Collegare i cavi di segnale per GVBBB630EL-1CB a
Galaxy VS UPS
NOTA: La dimensione consigliata per i cavi di segnale è 0,5 mm2.
1. Eseguire le procedure LOTO (LockOut/TagOut) sull'interruttore delle batterie.
2. Allentare le viti dei coperchi di protezione, quindi sollevarli ed estrarre la
scatola interruttori delle batterie.
3. Rimuovere il coperchio dall'interruttore delle batterie.
4. Far passare i cavi di segnale nella parte inferiore dalla scatola interruttori
delle batterie.
22
990-91375-017
Collegare i cavi di segnale per GVBBB630EL-1CB a Galaxy
VS UPS
Scatola interruttori delle batterie
5. Collegamento dei cavi di segnale:
a. Collegare i cavi di segnale al contatto ausiliario.
b. Collegare i cavi di segnale alla bobina di minima tensione per lo sgancio.
c. Fissare i cavi di segnale al serracavo con fascette adeguate (fornite).
6. Reinstallare il coperchio sull'interruttore delle batterie.
7. Far passare i cavi di segnale separatamente da quelli di alimentazione.
990-91375-017
23
Scatola interruttori delle batterie
Collegare i cavi di segnale per GVBBB630EL-2CB e
GVBBB630EL-3CB al Galaxy VL UPS
Collegare i cavi di segnale per GVBBB630EL-2CB e
GVBBB630EL-3CB al Galaxy VL UPS
NOTA: La dimensione consigliata per i cavi di segnale è 0,5 mm2.
1. Eseguire le procedure LOTO (LockOut/TagOut) sull'interruttore delle batterie.
2. Allentare le viti dei coperchi di protezione, quindi sollevarli ed estrarre la
scatola interruttori delle batterie.
3. Far passare i cavi di segnale nella parte superiore o inferiore dalla scatola
interruttori delle batterie.
24
990-91375-017
Collegare i cavi di segnale per GVBBB630EL-2CB e
GVBBB630EL-3CB al Galaxy VL UPS
Scatola interruttori delle batterie
4. Collegare i cavi di segnale alla morsettiera di controllo:
a. Collegare i morsetti 1-4 per l'interruttore delle batterie 1 (BB1).
b. Collegare i morsetti 5-8 per l'interruttore delle batterie 2 (BB2).
c. Collegare i morsetti 9-12 per l'interruttore delle batterie 3 (BB3) quando
presente.
d. Fissare i cavi di segnale al serracavo con fascette adeguate (fornite).
990-91375-017
25
Scatola interruttori delle batterie
Collegare i cavi di segnale per GVBBB630EL-2CB e
GVBBB630EL-3CB al Galaxy VL UPS
5. Far passare i cavi di segnale separatamente da quelli di alimentazione.
26
990-91375-017
Collegamento dei cavi di alimentazione
Scatola interruttori delle batterie
Collegamento dei cavi di alimentazione
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Eseguire l'interruzione completa dell'alimentazione del sistema UPS prima di
collegare i cavi delle batterie alla scatola interruttori delle batterie.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO ELETTRICO
Per i sistemi TT e TN, ogni armadio stand-alone del sistema deve essere
collegato individualmente al connettore di messa a terra protettivo nel quadro di
distribuzione che alimenta il sistema.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
AVVERTIMENTO
PERICOLO DI ARCO ELETTRICO
Utilizzare i bulloni e i dadi M10 in dotazione per collegare i cavi di
alimentazione.
Il mancato rispetto di queste istruzioni può provocare morte, gravi
infortuni o danni alle apparecchiature.
1. Eseguire le procedure LOTO (LockOut/TagOut) sull'interruttore delle batterie.
990-91375-017
27
Scatola interruttori delle batterie
Collegamento dei cavi di alimentazione
2. Far passare i cavi PE dall'UPS alla scatola interruttori delle batterie come
mostrato ed eseguire il collegamento.
Ingresso dei cavi inferiore GVBBBB630EL-1CB
28
Ingresso dei cavi superiore e inferiore
GVBBBB630EL-2CB
990-91375-017
Collegamento dei cavi di alimentazione
Scatola interruttori delle batterie
Solo ingresso cavo inferiore GVBBBB630EL-2CB
Ingresso dei cavi superiore e inferiore
GVBBBB630EL-3CB
3. Far passare i cavi CC dall'UPS alla scatola interruttori delle batterie come
mostrato ed eseguire il collegamento.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO
ELETTRICO
Rimontare il coperchio di protezione superiore negli interruttori delle
batterie prima di procedere con l'installazione.
Il mancato rispetto di queste istruzioni provocherà morte o gravi
infortuni.
4. Fare passare i cavi delle batterie dal parco batterie nella parte inferiore della
scatola interruttori delle batterie e collegarli.
PERICOLO
PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONE O ARCO
ELETTRICO
•
Rimontare il coperchio di protezione inferiore della scatola interruttori
delle batterie prima di procedere con l'installazione.
•
Verificare la corretta polarità.
Il mancato rispetto di queste istruzioni provocherà morte o gravi
infortuni.
5. Collegare i cavi ai salvacavo sulla parte sinistra, superiore e inferiore della
scatola interruttori delle batterie.
990-91375-017
29
Scatola interruttori delle batterie
Aggiunta di etichette di sicurezza tradotte al prodotto
Aggiunta di etichette di sicurezza tradotte al
prodotto
Le etichette di sicurezza sul prodotto sono in inglese e francese. Fogli con
etichette di sicurezza tradotte vengono forniti con il prodotto.
1. Fogli con etichette di sicurezza tradotte vengono forniti con il prodotto.
2. Controllare quali numeri 885-XXX si trovano sul foglio con le etichette di
sicurezza tradotte.
3. Individuare le etichette di sicurezza sul prodotto corrispondenti alle etichette
di sicurezza tradotte sul foglio. Cercare i numeri 885-XXX.
4. Aggiungere al prodotto l'etichetta di sicurezza sostitutiva nella lingua preferita
sopra l'etichetta di sicurezza francese esistente.
30
990-91375-017
Ultimi passaggi dell'installazione
Scatola interruttori delle batterie
Ultimi passaggi dell'installazione
1. Chiudere lo sportello interno e serrarlo con le tre viti.
2. Chiudere lo sportello anteriore della scatola interruttori delle batterie.
990-91375-017
31
Schneider Electric
35, rue Joseph Monier
92500 Rueil Malmaison
Francia
+ 33 (0)1 41297000
*990-91375-017*
Poiché gli standard, le specifiche tecniche e la progettazione possono
cambiare di tanto in tanto, si prega di chiedere conferma delle
informazioni fornite nella presente pubblicazione.
© 2020 – 2020 Schneider Electric. Tutti i diritti sono riservati.
990-91375-017
