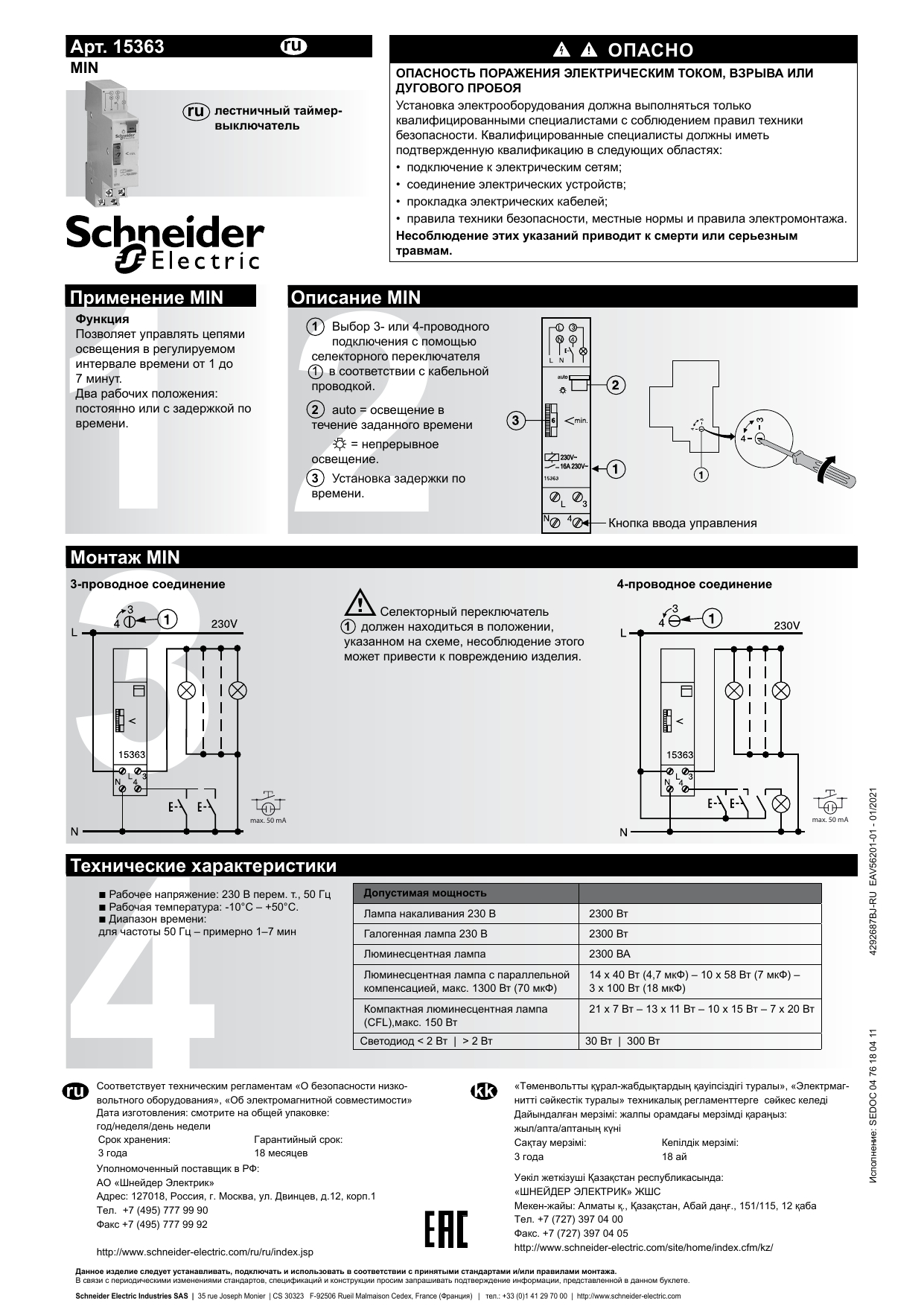

Schneider Electric Acti 9- MIN Электромеханический таймер Руководство пользователя

ru
Арт. 15363
MIN
ru
ОПАСНО
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, ВЗРЫВА ИЛИ
ДУГОВОГО ПРОБОЯ
Установка электрооборудования должна выполняться только
квалифицированными специалистами с соблюдением правил техники
безопасности. Квалифицированные специалисты должны иметь
подтвержденную квалификацию в следующих областях:
• подключение к электрическим сетям;
• соединение электрических устройств;
• прокладка электрических кабелей;
• правила техники безопасности, местные нормы и правила электромонтажа.
Несоблюдение этих указаний приводит к смерти или серьезным
травмам.
лестничный таймервыключатель
12
3
4
Применение MIN
Функция
Позволяет управлять цепями
освещения в регулируемом
интервале времени от 1 до
7 минут.
Два рабочих положения:
постоянно или с задержкой по
времени.
Описание MIN
1
Выбор 3- или 4-проводного
подключения с помощью
селекторного переключателя
1 в соответствии с кабельной
проводкой.
2 auto = освещение в
течение заданного времени
= непрерывное
освещение.
3 Установка задержки по
времени.
Кнопка ввода управления
Монтаж MIN
3-проводное соединение
4-проводное соединение
d
Технические характеристики
b Рабочее напряжение: 230 В перем. т., 50 Гц
b Рабочая температура: -10°C – +50°C.
b Диапазон времени:
для частоты 50 Гц – примерно 1–7 мин
Допустимая мощность
Лампа накаливания 230 В
2300 Вт
Галогенная лампа 230 В
2300 Вт
Люминесцентная лампа
2300 ВА
Люминесцентная лампа с параллельной
компенсацией, макс. 1300 Вт (70 мкФ)
14 x 40 Вт (4,7 мкФ) – 10 x 58 Вт (7 мкФ) –
3 x 100 Вт (18 мкФ)
Компактная люминесцентная лампа
(CFL),макс. 150 Вт
21 x 7 Вт – 13 x 11 Вт – 10 x 15 Вт – 7 x 20 Вт
Светодиод < 2 Вт | > 2 Вт
ru
Соответствует техническим регламентам «О безопасности низковольтного оборудования», «Об электромагнитной совместимости»
Дата изготовления: смотрите на общей упаковке:
год/неделя/день недели
Срок хранения:
Гарантийный срок:
3 года
18 месяцев
Уполномоченный поставщик в РФ:
АО «Шнейдер Электрик»
Адрес: 127018, Россия, г. Москва, ул. Двинцев, д.12, корп.1
Тел. +7 (495) 777 99 90
Факс +7 (495) 777 99 92
http://www.schneider-electric.com/ru/ru/index.jsp
kk
30 Вт | 300 Вт
«Төменвольтты құрал-жабдықтардың қауіпсіздігі туралы», «Электрмагнитті сәйкестік туралы» техникалық регламенттерге сәйкес келеді
Дайындалған мерзімі: жалпы орамдағы мерзімді қараңыз:
жыл/апта/аптаның күні
Сақтау мерзімі:
Кепілдік мерзімі:
3 года
18 ай
Уәкіл жеткізуші Қазақстан республикасында:
«ШНЕЙДЕР ЭЛЕКТРИК» ЖШС
Мекен-жайы: Алматы қ., Қазақстан, Абай даңғ., 151/115, 12 қаба
Тел. +7 (727) 397 04 00
Факс. +7 (727) 397 04 05
http://www.schneider-electric.com/site/home/index.cfm/kz/
Данное изделие следует устанавливать, подключать и использовать в соответствии с принятыми стандартами и/или правилами монтажа.
В связи с периодическими изменениями стандартов, спецификаций и конструкции просим запрашивать подтверждение информации, представленной в данном буклете.
Schneider Electric Industries SAS | 35 rue Joseph Monier | CS 30323 F-92506 Rueil Malmaison Cedex, France (Франция) | тел.: +33 (0)1 41 29 70 00 | http://www.schneider-electric.com
Исполнение: SEDOC 04 76 18 04 11
max. 50 mA
max. 50 mA
4292687BJ-RU EAV56201-01 - 01/2021
Селекторный переключатель
1 должен находиться в положении,
указанном на схеме, несоблюдение этого
может привести к повреждению изделия.
