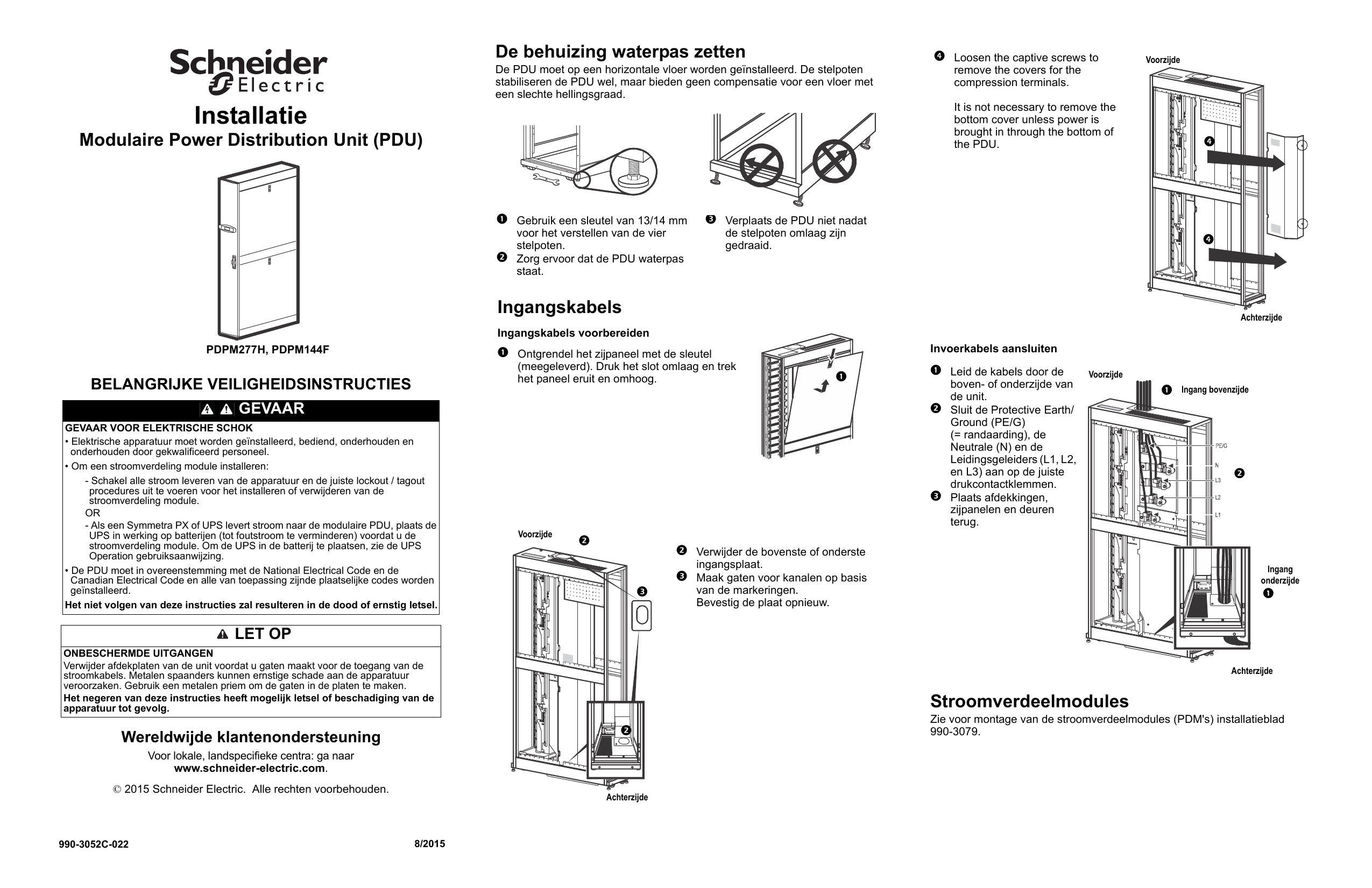

Schneider Electric Modular Power Distribution Gebruikershandleiding

De behuizing waterpas zetten
De PDU moet op een horizontale vloer worden geïnstalleerd. De stelpoten
stabiliseren de PDU wel, maar bieden geen compensatie voor een vloer met
een slechte hellingsgraad.
 Loosen the captive screws to
remove the covers for the
compression terminals.
It is not necessary to remove the
bottom cover unless power is
brought in through the bottom of
the PDU.
Installatie
Modulaire Power Distribution Unit (PDU)
 Gebruik een sleutel van 13/14 mm
voor het verstellen van de vier
stelpoten.
 Zorg ervoor dat de PDU waterpas
staat.
 Verplaats de PDU niet nadat
de stelpoten omlaag zijn
gedraaid.
Voorzijde


Ingangskabels
Achterzijde
Ingangskabels voorbereiden
PDPM277H, PDPM144F
 Ontgrendel het zijpaneel met de sleutel
(meegeleverd). Druk het slot omlaag en trek
het paneel eruit en omhoog.
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
Invoerkabels aansluiten

GEVAAR
GEVAAR VOOR ELEKTRISCHE SCHOK
• Elektrische apparatuur moet worden geïnstalleerd, bediend, onderhouden en
onderhouden door gekwalificeerd personeel.
• Om een stroomverdeling module installeren:
- Schakel alle stroom leveren van de apparatuur en de juiste lockout / tagout
procedures uit te voeren voor het installeren of verwijderen van de
stroomverdeling module.
OR
- Als een Symmetra PX of UPS levert stroom naar de modulaire PDU, plaats de
UPS in werking op batterijen (tot foutstroom te verminderen) voordat u de
stroomverdeling module. Om de UPS in de batterij te plaatsen, zie de UPS
Operation gebruiksaanwijzing.
• De PDU moet in overeenstemming met de National Electrical Code en de
Canadian Electrical Code en alle van toepassing zijnde plaatselijke codes worden
geïnstalleerd.
Het niet volgen van deze instructies zal resulteren in de dood of ernstig letsel.
Voorzijde


 Leid de kabels door de
boven- of onderzijde van
de unit.
 Sluit de Protective Earth/
Ground (PE/G)
(= randaarding), de
Neutrale (N) en de
Leidingsgeleiders (L1, L2,
en L3) aan op de juiste
drukcontactklemmen.
 Plaats afdekkingen,
zijpanelen en deuren
terug.
Voorzijde
 Verwijder de bovenste of onderste
ingangsplaat.
 Maak gaten voor kanalen op basis
van de markeringen.
Bevestig de plaat opnieuw.
 Ingang bovenzijde

Ingang
onderzijde

LET OP
ONBESCHERMDE UITGANGEN
Verwijder afdekplaten van de unit voordat u gaten maakt voor de toegang van de
stroomkabels. Metalen spaanders kunnen ernstige schade aan de apparatuur
veroorzaken. Gebruik een metalen priem om de gaten in de platen te maken.
Het negeren van deze instructies heeft mogelijk letsel of beschadiging van de
apparatuur tot gevolg.
Achterzijde
Stroomverdeelmodules

Wereldwijde klantenondersteuning
Voor lokale, landspecifieke centra: ga naar
www.schneider-electric.com.
© 2015 Schneider Electric. Alle rechten voorbehouden.
990-3052C-022
Achterzijde
8/2015
Zie voor montage van de stroomverdeelmodules (PDM's) installatieblad
990-3079.
Communicatiekabels
Maximale maat ingangsgeleider
Milieu en naleving
Sluit één uiteinde van de communicatiekabel aan op de poort bovenaan het
apparaat en het andere op de poort van het Local Area Network.
Voor Noord-Amerika wordt, bij voeding met een stroomonderbreker van 400
A, het gebruik aanbevolen van geleiders waarvan de maten zijn aangegeven
in de volgende tabel.
Deel Milieu en naleving
Bedrijfsomgeving
Beschermd tegen water en geleidende,
verontreinigende stoffen
Temperatuur
Tijdens gebruik: 0 tot 30 °C/32 tot 86 °F
Tijdens gebruik (gereduceerd): 0 tot 40 °C/32 tot
104 °F
In opslag: 0 tot 45 °C/32 tot 113 °F
Vochtigheid
Tijdens gebruik: 0 tot 95%, niet-condenserend
In opslag: 0 tot 95%, niet-condenserend
In opslag: 10.000 m/3.000 ft
Geleiders 400 A, 75 °C
Front
Bedradingssysteem
Koper
Aluminium
3 CCC, omgeving 30 °C
Ø&N = 500 MCM
Kaliber = 3 AWG
Ø&N = (2) 4/0 AWG
Kaliber = (2) 3 AWG
4 CCC, omgeving 30 °C
Ø&N = (2) 4/0 AWG
Kaliber = (2) 3 AWG
Ø&N = (2) 350 kcmil
Kaliber = (2) 1 AWG
Opmerkingen:
CCC = Current-Carrying Conductors (= belaste geleiders) Ø = fasegeleider
AWG = American Wire Gauge
N = neutraalgeleider
(2) = twee geleiders per contactklem
G = aardingsklem
kcmils (MCM) = duizenden cirkelvormige oppervlakten met een diameter van
0,001 inch
Specificaties
Ingangsgeleiders
Dit product is geclassificeerd voor 400 A. Voor de voeding ervan moet een
stroomverbreker met een maximale nominale waarde van 400 A worden
gebruikt.
Opmerking: Haal ingangsgeleiders aan met 31,1 Nm (275 lb-in.) met behulp
van een zeskantsleutel van 8 mm (5/16 in.).
AC-ingang
Voor landen buiten Noord-Amerika wordt, bij voeding met een
stroomonderbreker van 400 A, het gebruik aanbevolen van geleiders
waarvan de maten zijn aangegeven in de volgende tabel.
Geleiders 400 A
Koper, PVCAluminium,
Koper, XLPEAluminium,
isolatie,
XLPE- of ERPInstallatie- omgeving
of
EPR-isolatie,
PVC-isolatie,
30 omgeving 30 °C omgeving 30 °C
isolatie,
methode
°C
omgeving
30 °C
mm²
mm²
mm²
mm²
B1
415/240 V, 3 Ø + N + G
120/208 V, 3 Ø + N + G
3/N/PE ~ 400/230 V
Ø&N = (2) 95
PE = (2) 50
Ø&N = 240
PE = 120
Ø&N = (2) 150
PE = (2) 95
Ø&N = (2) 95
PE = (2) 50
B2
Ø&N = (2) 120
PE = (2) 70
Ø&N = (2) 95
PE = (2) 50
Ø&N = (2) 240
PE = (2) 120
Ø&N = (2) 120
PE = (2) 70
Frequentie
47 - 63 Hz
C
Ø&N = 240
PE = 120
Ø&N = 185
PE = 95
Ø&N = (2) 150
PE = (2) 95
Ø&N = (2) 95
PE = (2) 50
Stroomopwaartse verbreker
400 A
E
Maximale gelijkstroom
400 A
Ø&N = 240
PE = 120
Ø&N = 185
PE = 95
Ø&N = (2) 120
PE = (2) 70
Ø&N = 240
PE = 120
Maximale maat hoofdingangsgeleider
500 mcm
F
Ø&N = 185
(klaverbla PE = 95
d)
Ø&N = 150
PE = 95
Ø&N = (2) 95
PE = (2) 50
Ø&N = 240
PE = 120
Ø&N 120
PE = 70
Ø&N = (2) 95
PE = (2) 50
Ø&N = 185
PE = 95
Nominale spanning
AC-uitgang
Nominale spanning
415/240 V, 3 Ø + N + G of 3 x 240 V 1 Ø+N+G
120/208 V, 3 Ø + N + G of 3 x 120 V 1 Ø+N+G
3/N/PE ~ 400 V of 3 x 1/N/PE ~ 230 V
Maximale gelijkstroom
400 A
Spanningsconfiguratie
3 W + N + PE of 3 x (1 W + N + PE), op basis van
aangesloten APC Power Distribution Modules
Stroom volledige belasting
288 kW @ 415 V 3 FASEN
277 kW @ 400 V 3 FASEN
144 kW @ 208 V 3 FASEN
Aansluitingen
uitgangsstroomkabels
Diverse, afhankelijk van aangesloten APC Power
Distribution Modules
Lengten uitgangsstroomkabels Diverse, afhankelijk van aangesloten APC Power
Distribution Modules
F (vlak)
Ø&N = 185
PE = 95
Opmerkingen:
Ø = fasegeleider
N = neutraalgeleider
PE = randaarding
PVC = polyvinyl chloride (categorie 3)
XLPE = Cross-linked polyethylene
EPR = ethyleen-propyleen rubber
Hoogteligging
Certificatie
Gecertificeerd door VDE volgens IEC 60439-1
Toegewezen (VS) en cUL (Canada) door
Underwriters Laboratories Inc. voor UL 60950
Nominale voorwaardelijke
kortsluitstroom (ICC)
10 kA
Nominale stoothoudspanning
(UCC)
4 kV
Nominale diversiteitsfactor
0,6
Opmerking: Stroombelastbaarheid van stroomverbrekers en geleiders wordt
geclassificeerd in overeenstemming met de nationale elektrische norm en
IEC 60364-5-53.
Afschermgoten (optie)
Klik een afschermgoot van
Schneider Electric in sleuven ()
in de bovenkant van de PDU. De
lippen onderin de goot moeten
stevig in de sleuven passen.
Opmerking: Lijn de PDU uit,
wanneer de goten bovenop de
aangrenzende behuizingen zijn
gemonteerd.

Goedkeuring door
regelgevende
instantie
Uit testen is gebleken dat deze apparatuur voldoet aan de limieten voor
digitale Klasse A-apparatuur, conform deel 15 van het FCC-reglement. Deze
beperkingen bieden een redelijke beveiliging tegen schadelijke interferentie,
wanneer de apparatuur wordt bediend in een bedrijfsomgeving. Dit apparaat
produceert en gebruikt radiofrequentie-energie en straalt deze energie
mogelijk uit. Als dit apparaat niet is geïnstalleerd en wordt gebruikt in
overeenstemming met de installatiegids, kan dit leiden tot storingen in de
radiocommunicatie. Het gebruik van deze apparatuur in een woongebied
veroorzaakt naar alle waarschijnlijkheid schadelijke interferentie, in welk
geval de gebruiker voor eigen kosten dit probleem dient te corrigeren.
Dit digitale Klasse A-apparaat voldoet aan de Canadese norm ICES-003.
Maximale APC Power
Distribution Modules
24
Cet appareil numérique de la classe A est conforme à la norme NMB-003 du
Canada.
Maximale stroomverdeelpolen
72
Dit is een Klasse A-product. In een woonomgeving kan dit product
interferentie veroorzaken. In dat geval moet de gebruiker de nodige
maatregelen nemen.
