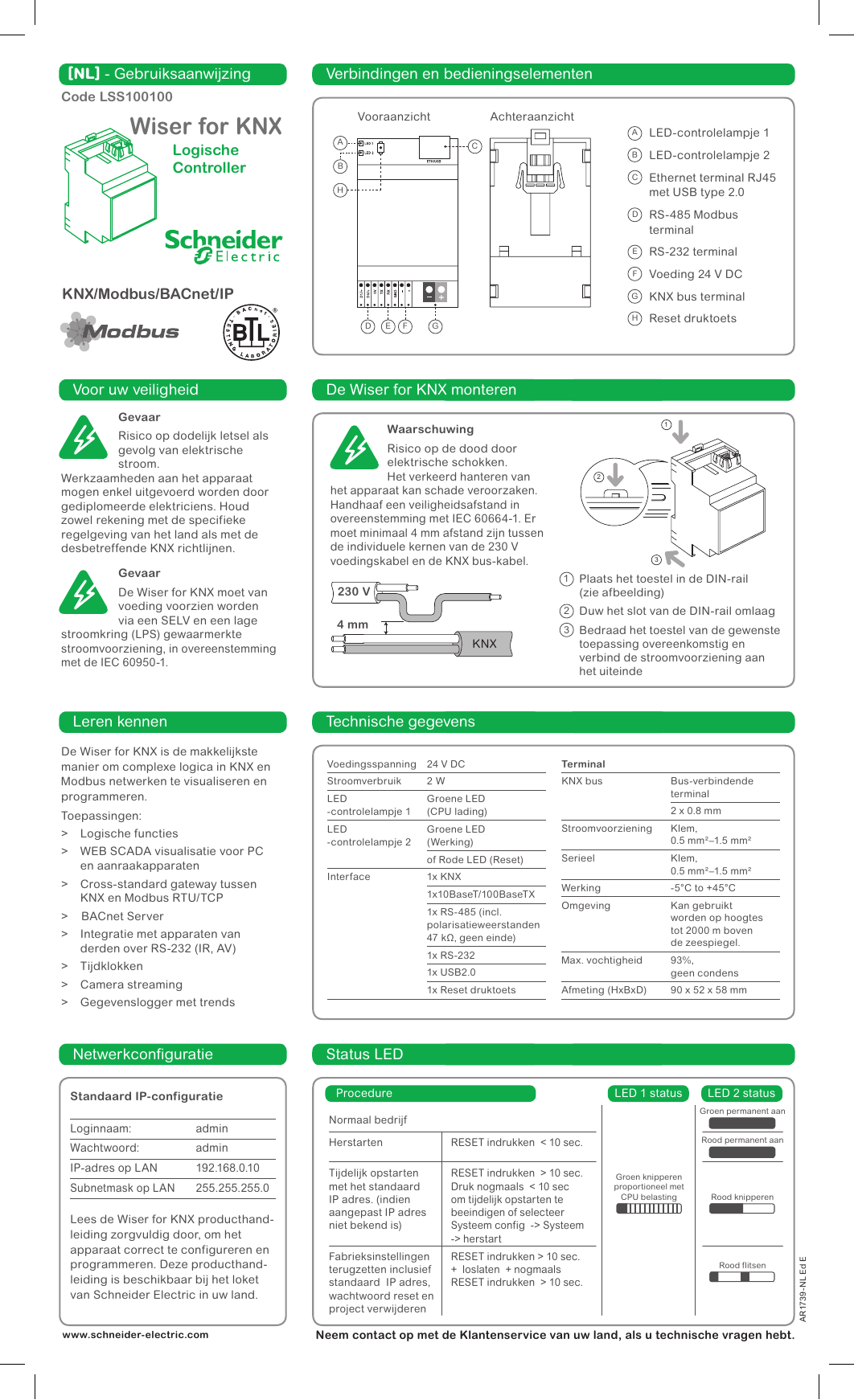

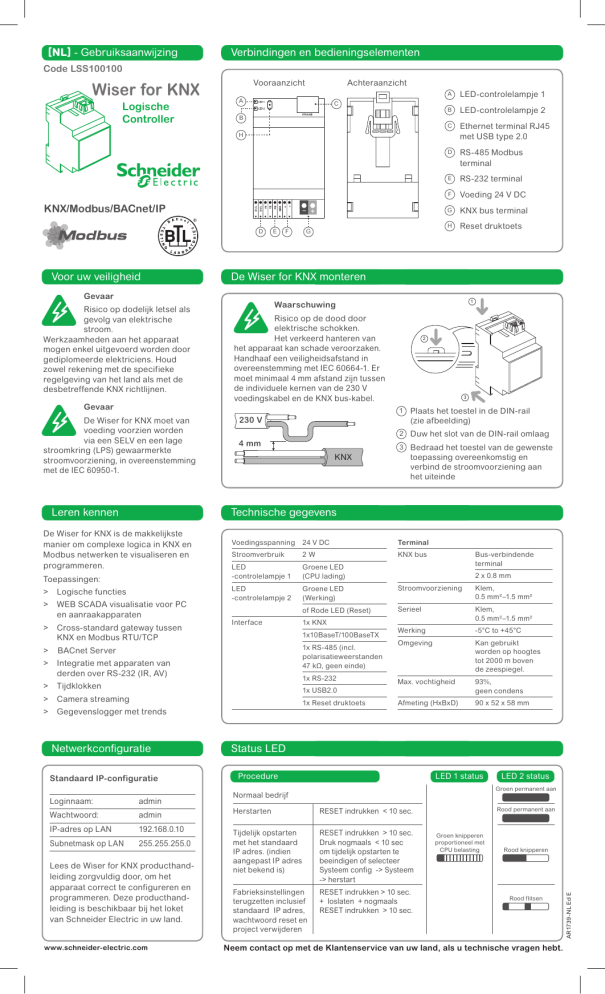

[NL]
- Gebruiksaanwijzing
Code LSS100100
Wiser for KNX
Logische
Controller
KNX/Modbus/BACnet/IP
Verbindingen en bedieningselementen
Achteraanzicht
A
B
H
Vooraanzicht
C
A LED-controlelampje 1
B LED-controlelampje 2
C Ethernet terminal RJ45 met USB type 2.0
D RS-485 Modbus terminal
E RS-232 terminal
F Voeding 24 V DC
G KNX bus terminal
H Reset druktoets
D E F G
Voor uw veiligheid
Gevaar
Risico op dodelijk letsel als gevolg van elektrische
stroom.
Werkzaamheden aan het apparaat mogen enkel uitgevoerd worden door gediplomeerde elektriciens. Houd zowel rekening met de specifieke regelgeving van het land als met de desbetreffende KNX richtlijnen.
Gevaar
De Wiser for KNX moet van voeding voorzien worden via een SELV en een lage stroomkring (LPS) gewaarmerkte stroomvoorziening, in overeenstemming met de IEC 60950-1.
Leren kennen
De Wiser for KNX is de makkelijkste manier om complexe logica in KNX en
Modbus netwerken te visualiseren en programmeren.
Toepassingen:
> Logische functies
> WEB SCADA visualisatie voor PC en aanraakapparaten
> Cross-standard gateway tussen
KNX en Modbus RTU/TCP
> BACnet Server
> Integratie met apparaten van derden over RS-232 (IR, AV)
> Tijdklokken
> Camera streaming
> Gegevenslogger met trends
Netwerkconfiguratie
Standaard IP-configuratie
Loginnaam: admin
Wachtwoord: admin
IP-adres op LAN 192.168.0.10
Subnetmask op LAN 255.255.255.0
Lees de Wiser for KNX producthandleiding zorgvuldig door, om het apparaat correct te configureren en programmeren. Deze producthandleiding is beschikbaar bij het loket van Schneider Electric in uw land.
www.schneider-electric.com
De Wiser for KNX monteren
Waarschuwing
Risico op de dood door elektrische schokken.
Het verkeerd hanteren van het apparaat kan schade veroorzaken.
Handhaaf een veiligheidsafstand in overeenstemming met IEC 60664-1. Er moet minimaal 4 mm afstand zijn tussen de individuele kernen van de 230 V voedingskabel en de KNX bus-kabel.
230 V
4 mm
KNX
2
1
3
1 Plaats het toestel in de DIN-rail
(zie afbeelding)
2 Duw het slot van de DIN-rail omlaag
3 Bedraad het toestel van de gewenste toepassing overeenkomstig en verbind de stroomvoorziening aan het uiteinde
Technische gegevens
Voedingsspanning 24 V DC
Stroomverbruik 2 W
LED Groene LED
-controlelampje 1 (CPU lading)
LED
-controlelampje 2
Groene LED
(Werking) of Rode LED (Reset)
Interface 1x KNX
1x10BaseT/100BaseTX
1x RS-485 (incl. polarisatieweerstanden
47 kΩ, geen einde)
1x RS-232
1x USB2.0
1x Reset druktoets
Terminal
KNX bus Bus-verbindende
terminal
2 x 0.8 mm
Stroomvoorziening Klem,
0.5 mm²–1.5 mm²
Serieel Klem,
0.5 mm²–1.5 mm²
Werking -5°C to +45°C
Omgeving
Max. vochtigheid
Afmeting (HxBxD)
Kan gebruikt worden op hoogtes tot 2000 m boven de zeespiegel.
93%, geen condens
90 x 52 x 58 mm
Status LED
Procedure
Normaal bedrijf
Herstarten
LED 1 status LED 2 status
Groen permanent aan
RESET indrukken < 10 sec. Rood permanent aan
Tijdelijk opstarten met het standaard
IP adres. (indien aangepast IP adres niet bekend is)
Fabrieksinstellingen terugzetten inclusief standaard IP adres, wachtwoord reset en project verwijderen
RESET indrukken > 10 sec.
Druk nogmaals < 10 sec om tijdelijk opstarten te beeindigen of selecteer
Systeem config -> Systeem
-> herstart
RESET indrukken > 10 sec.
+ loslaten + nogmaals
RESET indrukken > 10 sec.
Groen knipperen proportioneel met
CPU belasting Rood knipperen
Rood flitsen
Neem contact op met de Klantenservice van uw land, als u technische vragen hebt.
