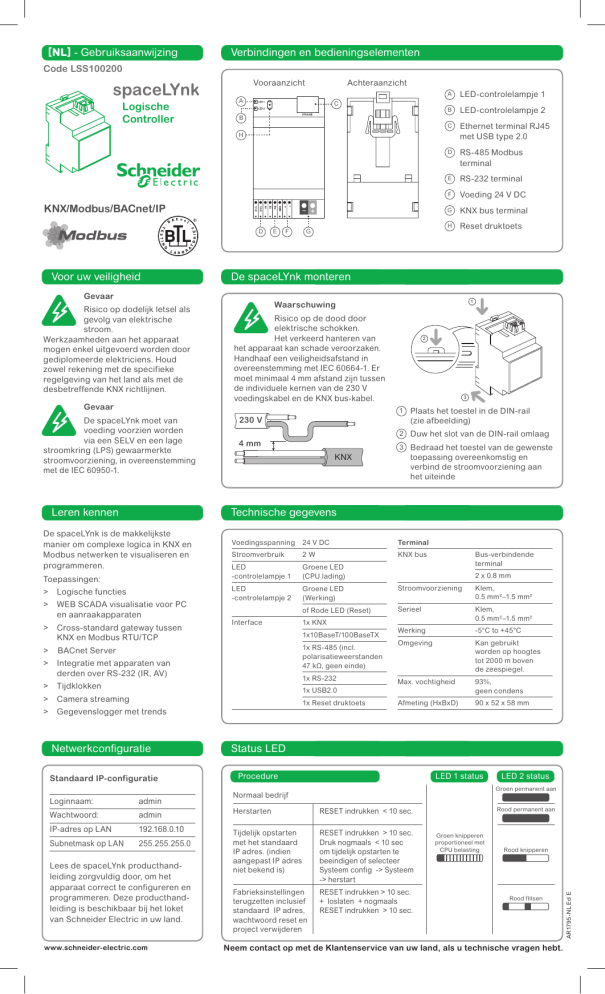

Schneider Electric SpaceLYnk- Logische controller Handleiding

[NL] - Gebruiksaanwijzing
Verbindingen en bedieningselementen
Code LSS100200
spaceLYnk
Logische
Controller
Vooraanzicht
Achteraanzicht
A
C
A
LED-controlelampje 1
B
LED-controlelampje 2
C
Ethernet terminal RJ45
met USB type 2.0
D
RS-485 Modbus
terminal
B
H
KNX/Modbus/BACnet/IP
D
Voor uw veiligheid
Gevaar
G
G
KNX bus terminal
H
Reset druktoets
1
Risico op de dood door
elektrische schokken.
Het verkeerd hanteren van
het apparaat kan schade veroorzaken.
Handhaaf een veiligheidsafstand in
overeenstemming met IEC 60664-1. Er
moet minimaal 4 mm afstand zijn tussen
de individuele kernen van de 230 V
voedingskabel en de KNX bus-kabel.
2
3
230 V
Plaats het toestel in de DIN-rail
(zie afbeelding)
2 Duw het slot van de DIN-rail omlaag
4 mm
3 Bedraad het toestel van de gewenste
KNX
toepassing overeenkomstig en
verbind de stroomvoorziening aan
het uiteinde
Technische gegevens
De spaceLYnk is de makkelijkste
manier om complexe logica in KNX en
Modbus netwerken te visualiseren en
programmeren.
Toepassingen:
>
Logische functies
>
WEB SCADA visualisatie voor PC
en aanraakapparaten
Cross-standard gateway tussen
KNX en Modbus RTU/TCP
>
BACnet Server
>
Integratie met apparaten van
derden over RS-232 (IR, AV)
>
Tijdklokken
>
Camera streaming
>
Gegevenslogger met trends
Voedingsspanning
24 V DC
Terminal
Stroomverbruik
2W
KNX bus
LED
-controlelampje 1
Groene LED
(CPU lading)
LED
-controlelampje 2
Groene LED
(Werking)
Stroomvoorziening
Klem,
0.5 mm²–1.5 mm²
of Rode LED (Reset)
Serieel
Klem,
0.5 mm²–1.5 mm²
Werking
-5°C to +45°C
Omgeving
Kan gebruikt worden op hoogtes
tot 2000 m boven
de zeespiegel.
Max. vochtigheid
93%,
geen condens
Afmeting (HxBxD)
90 x 52 x 58 mm
Interface
1x KNX
1x10BaseT/100BaseTX
1x RS-485 (incl.
polarisatieweerstanden
47 kΩ, geen einde)
1x RS-232
Bus-verbindende
terminal
2 x 0.8 mm
1x USB2.0
Netwerkconfiguratie
Standaard IP-configuratie
Loginnaam:
admin
Wachtwoord:
admin
IP-adres op LAN
192.168.0.10
Subnetmask op LAN
255.255.255.0
Lees de spaceLYnk producthandleiding zorgvuldig door, om het
apparaat correct te configureren en
programmeren. Deze producthandleiding is beschikbaar bij het loket
van Schneider Electric in uw land.
www.schneider-electric.com
1x Reset druktoets
Status LED
Procedure
LED 1 status
LED 2 status
Groen permanent aan
Normaal bedrijf
Herstarten
RESET indrukken < 10 sec.
Tijdelijk opstarten
met het standaard
IP adres. (indien
aangepast IP adres
niet bekend is)
RESET indrukken > 10 sec.
Druk nogmaals < 10 sec
om tijdelijk opstarten te
beeindigen of selecteer
Systeem config -> Systeem
-> herstart
Fabrieksinstellingen
terugzetten inclusief
standaard IP adres,
wachtwoord reset en
project verwijderen
RESET indrukken > 10 sec.
+ loslaten + nogmaals
RESET indrukken > 10 sec.
Rood permanent aan
Groen knipperen
proportioneel met
CPU belasting
Rood knipperen
Rood flitsen
Neem contact op met de Klantenservice van uw land, als u technische vragen hebt.
AR1795-NL Ed E
Leren kennen
Voeding 24 V DC
Waarschuwing
1
De spaceLYnk moet van
voeding voorzien worden
via een SELV en een lage
stroomkring (LPS) gewaarmerkte
stroomvoorziening, in overeenstemming
met de IEC 60950-1.
>
F
RS-232 terminal
F
De spaceLYnk monteren
Gevaar
Risico op dodelijk letsel als
gevolg van elektrische
stroom.
Werkzaamheden aan het apparaat
mogen enkel uitgevoerd worden door
gediplomeerde elektriciens. Houd
zowel rekening met de specifieke
regelgeving van het land als met de
desbetreffende KNX richtlijnen.
E
E
