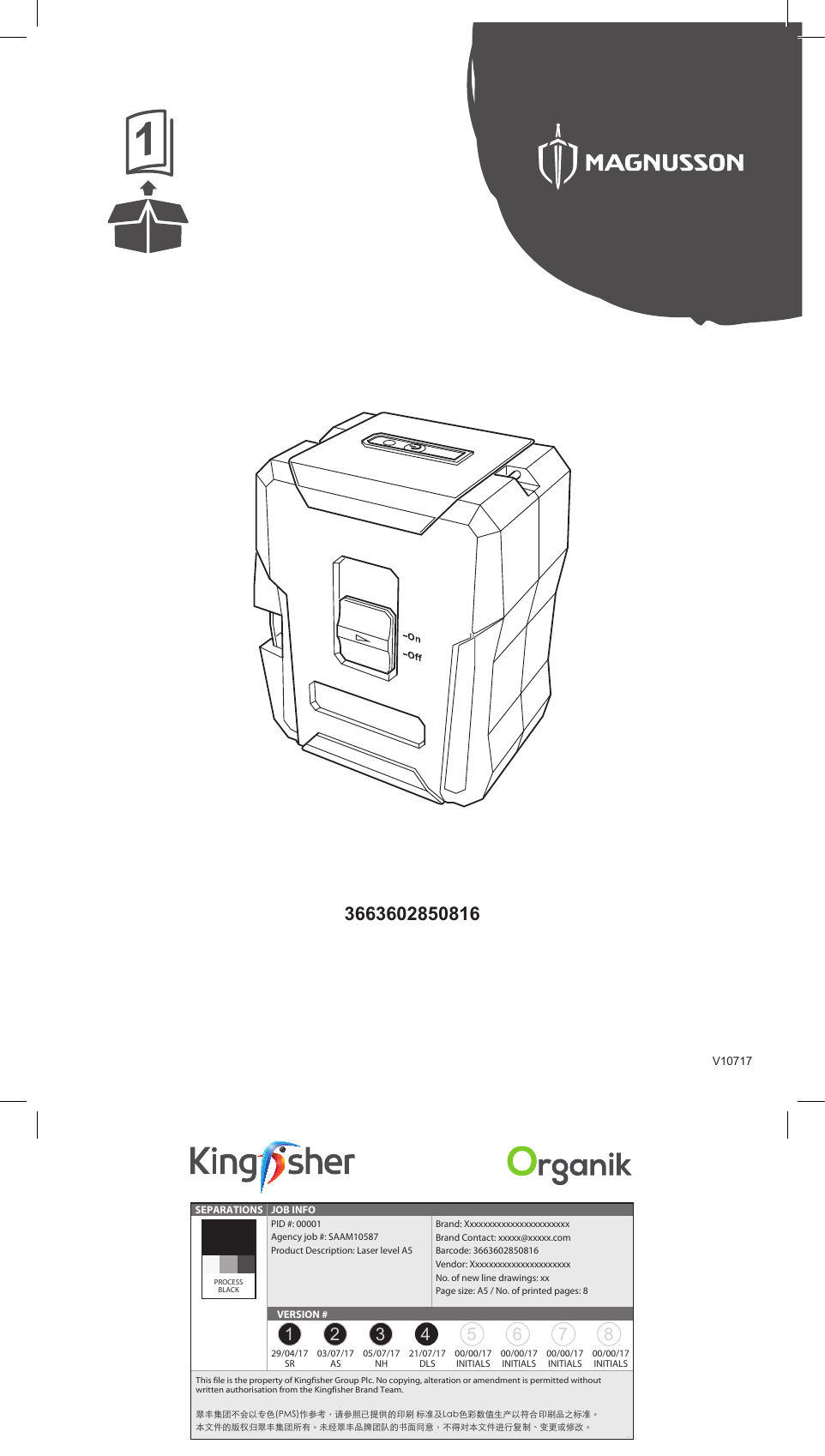

Magnusson SAAM10587_Self Levelling Laser Instruction manual

3663602850816
V10717
SEPARATIONS JOB INFO
PID #: 00001
Agency job #: SAAM10587
Product Description: Laser level A5
Brand: Xxxxxxxxxxxxxxxxxxxxxxx
Brand Contact: [email protected]
Barcode: 3663602850816
Vendor: Xxxxxxxxxxxxxxxxxxxxxx
No. of new line drawings: xx
Page size: A5 / No. of printed pages: 8
PROCESS
BLACK
VERSION #
1
2
3
4
5
6
7
8
29/04/17 03/07/17 05/07/17 21/07/17 00/00/17 00/00/17 00/00/17 00/00/17
SR
AS
NH
DLS
INITIALS INITIALS INITIALS INITIALS
This file is the property of Kingfisher Group Plc. No copying, alteration or amendment is permitted without
written authorisation from the Kingfisher Brand Team.
翠丰集团不会以专色(PMS)作参考，请参照已提供的印刷 标准及Lab色彩数值生产以符合印刷品之标准。
本文件的版权归翠丰集团所有。未经翠丰品牌团队的书面同意，不得对本文件进行复制、变更或修改。
V1.1
These instructions are
for your safety. Please
read them thoroughly
before use and retain
for future reference.
Ces instructions sont
données pour votre
sécurité. Lire
attentivement ces
instructions avant
l'installation et les
conserver pour référence.
Te instrukcje mają
służyć Twojemu
bezpieczeństwu. Należy
je dokładnie przeczytać
przed użyciem produktu
i zachować na przyszłość.
Diese Anweisungen
sind für Ihre Sicherheit.
Bitte lesen Sie sie vor
dem Gebrauch
gründlich und bewahren
sie für zukünftige
Referenz auf.
Aceste instrucţiuni
sunt pentru siguranţa
dvs. Vă rugăm să le
citiţi cu atenţie înainte
de utilizare şi să le
păstraţi pentru
consultări viitoare.
Estas instrucciones
son para su propia
seguridad. Léalas
atentamente antes de
usar el producto y
guárdelas para
referencia futura.
Estas instruções são
para sua segurança.
Leia-as atentamente
antes de utilizar e
guarde-as para futura
referência.
Bu talimatlar sizin
güvenliğiniz içindir.
Kullanmadan önce
lütfen bunları dikkatlice
okuyun ve ileride
başvurmak üzere saklayın.
Данные инструкции
приводятся в
целях обеспечения
безопасности.
Внимательно
прочитайте
их перед
использованием и
сохраните на случай
необходимости.
3
Use
Utilizare
Utilisation
Uso
Utilização
Benutzung
4
30
9
35
15
40
20
45
25
3
2
1
3
1. LED. 2. Mode Button. 3. Lock Switch.
1. LED. 2. Bouton Mode. 3. Commutateur de verrouillage
1. Dioda LED. 2. Przycisk wyboru trybu [Mode]. 3. Przycisk blokady.
1. LED. 2. Modus-Taste. 3. Sperrschalter.
1. Светодиодный индикатор. 2. Кнопка переключения режима. 3. Переключатель блокировки.
1. LED. 2. Buton de mod. 3. Comutator de blocare.
1. LED. 2. Botón de modo. 3. Interruptor de bloqueo.
1. LED. 2. Botão de modo. 3. Interruptor de bloqueio.
1. LED. 2. Mod Düğmesi. 3. Kilitleme Anahtarı.
4
Use
Utilizare
Utilisation
Uso
Utilização
Benutzung
Before you start
01 General laser safety warnings
IMPORTANT:
• Please read this instruction manual carefully before using the product, and
familiarise yourself with the operation, adjustments, and functions of the
various switches.
• Consider and follow the safety and operating instructions in order to avoid
possible risks and hazards.
• Keep these instructions for future use. If the product is passed on to a third
party then these instructions must be included.
WARNING! Danger of permanent eye injury!
• Laser radiation! Do not stare into beam.
• Class II laser product.
WARNING!
• DO NOT operate the tool around children or pets, this product is not a toy and is
not intended for use by children.
• DO NOT remove or destroy any label appearing on this instrument.
• DO NOT stare directly at the laser beam, as this can cause blindness. Only turn
the laser ON when being used.
• DO NOT place the tool in a position that may cause anyone to stare at the laser
beam, whether intentionally or unintentionally, and ensure bystanders are aware
of the dangers.
• DO NOT point the laser beam emitted by the instrument at people or animals.
• DO NOT point the laser onto shiny or reflective surfaces such as glass or polished
metals, as this could reflect the beam back at the operator or passers by.
• DO NOT attempt to modify the performance of this laser device in any way.
This may result in a dangerous exposure to laser radiation.
5
CAUTION!
• DO NOT attempt to repair or disassemble the laser-measuring tool.
If unqualified persons attempt to repair this product, serious injury may occur.
Any repair required on this laser product should be performed only by qualified
service personnel.
• DO NOT operate the tool in explosive environments, such as in the presence of
flammable liquids, gases or dusts. Sparks can be created in the tool which may
ignite the dust or fumes.
• ALWAYS turn off the instrument whenever it is not in use. Failure to do so
will increase the possibility of someone inadvertently looking directly at the
laser beam.
• DO NOT use optical instruments with this product, as this will increase risk of
injury to the eyes.
• DO NOT use laser viewing glasses as safety goggles, as they do not protect the
eyes against laser radiation.
• DO NOT use parts or accessories that have been designed for use with other
laser tools, as this could result in serious injury or loss of performance.
• The accuracy or performance of the instrument may be reduced if it is used
beyond it’s designed range, or in strong lighting conditions.
• DO NOT expose the product to shock, continuous vibration or extreme hot or cold
temperatures, as this could damage the tool and/or cause serious injury
to the user.
• ALWAYS handle the laser product with care. Treat it as you would any other
optical device such as a camera or binoculars, and DO NOT touch the
lens directly.
02 To install batteries
1. This instrument requires 2 x 1.5V AA batteries (not included).
2. Remove the battery compartment cover.
3. Insert the batteries paying attention to the polarity (+/-)
marked on the compartment and batteries.
4. Close the battery compartment cover.
Battery
compartment cover.
6
CAUTION!
• ALWAYS turn off the instrument before replacing the batteries.
• ALWAYS remove the batteries if the instrument is not to be used for
extended periods.
• ALWAYS use high quality batteries of the same brand, type and age.
• If the instrument does not work properly, or the low battery icon is displayed,
replace the batteries immediately.
• DO NOT expose the batteries or instrument to extreme temperatures or direct
heat source, as this can cause the batteries to leak.
• If the batteries should leak, remove them using a cloth and dispose of them
according to local regulations. Clean any leaked battery acid avoiding any contact
with skin, eyes & mouth.
• If any contact does occur, rinse affected areas immediately with fresh water and
seek medical advice.
Functions and settings
01 Operation instructions
Your self-levelling cross-line laser level has two working modes.
Self-levelling mode
In this mode, the tool will level itself if it is within ±4° of horizontal.
1. Place the self-levelling cross-line laser level on a flat, smooth surface that is within ±4° of horizontal.
2. Turn the tool on by sliding the Lock switch to the up position. The self-levelling cross-line laser level will automatically level
within 5 seconds. The LED indicator will shine green.
3. Press the mode button until the desired laser-projection mode is achieved and the laser line is projected from the laser aperture.
4. If the laser level is greater than ±4°, the LED will turn to red and the laser line will blink.
5. To turn off the laser lines, slide the Lock switch to down position. Press and hold the mode button until the laser shuts off.
Lock mode
This mode cannot be used to perform horizontal or vertical levelling, because the laser lines are no longer self-balancing.
In this mode, the LED indicator will always shine red.
1. Keep the Lock switch off.
2. Press the mode button to turn the laser on and to change the laser-projection mode.
3. To turn the laser off, press and hold the mode button until the laser shuts off.
7
02 Working advice
Working with the Tripod (Fig A)
A tripod or a clamp offers a stable, height-adjustable measuring
support and can be connected by the 1/4” male thread of the
tripod and screw the locking screw of the tripod tight (Tripod and
clamp are not included).
Fig. A
Cleaning
• To ensure the instrument operates at optimal performance
it should be regularly cleaned.
• ALWAYS switch the instrument OFF before cleaning.
• The housing can be cleaned with a damp cloth, taking care
that no water enters the product.
• DO NOT immerse the electrical/optical parts of the product in
water or other liquids, and never hold it under running water.
• Any lenses can be cleaned using a cotton bud with a small
amount of distilled water or alcohol.
• After cleaning, ensure that all parts dry properly before use.
• The product should be stored carefully, so that it is protected
from dust and scratches.
Technical data
COMPONENT
SPECIFICATION
Batteries
2x1.5V AA Batteries (Not included)
Working time
>8h with all laser beams on
Laser type
635nm, <1mw
Laser class
Class ‫׀׀‬
Laser line width
100 LUX, 2mm/5m
Working range
Approx 15m
Accuracy
±0.5mm/m
Levelling duration
Typically <5s
Self-levelling range
Typically +/-4°
Operation temperature
0-40°C
Weight
0.2624kg
Dimensions (length x width x height)
80 x 59 x 96 mm
H 2O
8
Commercial guarantee
At Magnusson we take special care to select high quality materials and use manufacturing techniques that allow us to create ranges
of products incorporating design and durability. That’s why we offer a 5 year guarantee against manufacturing defects on our Self
Levelling Laser Level.
This product is guaranteed for 5 years from the date of purchase, if bought in store, or delivery, if bought online, for normal
(non-professional or commercial) household use. You may only make a claim under this guarantee upon presentation of your sales
receipt or purchase invoice. Please keep your proof of purchase in a safe place.
The guarantee covers product failures and malfunctions provided the Self Levelling Laser Level was used for the purpose for
which it is intended and subject to installation, cleaning, care and maintenance in accordance with standard practice and with the
information contained above and in the user manual. This guarantee does not cover defects and damage caused by normal wear
and tear of the Self Levelling Laser Level and damage that could be the result of improper use, faulty installation or assembly,
neglect, accident modification of the product. The guarantee is limited to parts recognised as defective. It does not, in any case,
cover ancillary costs (movement, labour) and direct and indirect damage.
If the Self Levelling Laser Level is defective during the guarantee period, then we reserve the right, at our discretion, to replace the
defective Self Levelling Laser Level with a product of equivalent quality and functionality or to provide a refund.
This guarantee only applies to the country of purchase or delivery and is not transferrable to any other countries. This guarantee is
non-transferrable to any other person or product. Relevant local law will apply to this guarantee. This guarantee is in addition to and
does not affect your statutory rights relating to faulty goods as a consumer.
Guarantee related queries should be addressed to a store affiliated with the distributor you purchased the Self Levelling Laser
Level from.
Distributor: B&Q plc, Chandlers Ford, Hants, SO53 3LE United Kingdom www.diy.com
SFD Limited, Trade House, Mead Avenue, Yeovil, BA22 8RT, United Kingdom www.screwfix.com
Disposal and recycling
Environmental protection: Discarded electrical products are recyclable and should not be discarded with the domestic waste.
Please recycle where facilities exist, or check with your local authority or local store for recycling advice.
The product complies with the applicable
European directives and an evaluation method
of conformity for these directives was done.
Waste electrical products should not be
disposed of with house hold waste. Please
recycle where facilities exist check with your
local authority or local store for recycling advice.
It meets all the required technical regulations
of the Customs Union of the Eurasian
Economic Community
yyWxx
Manufacturing date code; year of manufacturing
(yy) and week of manufacturing (Wxx).
9
Use
Utilizare
Utilisation
Uso
Utilização
Benutzung
Avant de commencer
01 Avertissements de sécurité généraux à propos des lasers
IMPORTANT :
• Lire ce manuel d’instructions attentivement avant d’utiliser le produit, et
se familiariser avec le fonctionnement, les réglages et les fonctions des
différents commutateurs.
• Prendre en compte et suivre les instructions de sécurité et de fonctionnement afin
d’éviter de potentiels risques et dangers.
• Conserver ces instructions pour une utilisation ultérieure. Si le produit est transmis
à un tiers, ces instructions doivent être incluses.
AVERTISSEMENT! RISQUE DE LÉSIONS OCULAIRES PERMANENTES!
• Rayonnement laser ! Ne pas fixer le faisceau du regard.
• Produit laser de classe II.
AVERTISSEMENT!
• NE PAS faire fonctionner l’outil en présence d’enfants ou d’animaux, ce produit
n’est pas un jouet et n’est pas destiné aux enfants.
• NE PAS enlever ni détruite toute étiquette apparaissant sur cet instrument.
• NE PAS regarder directement le faisceau laser, ceci peut entraîner la cécité.
ALLUMER le laser uniquement lorsqu’il est utilisé.
• NE PAS placer l’outil dans une position qui peut amener quelqu’un à regarder
le faisceau laser intentionnellement ou non, et s’assurer que les personnes
présentes sont conscientes des dangers.
• NE PAS diriger le faisceau laser émis par l’instrument vers des personnes ou
des animaux.
• NE PAS pointer le laser sur des surfaces brillantes ou réfléchissantes comme le
verre ou les métaux polis, car ils pourraient renvoyer le faisceau vers l’opérateur
ou les personnes présentes.
• NE PAS essayer de modifier les performances de l’appareil laser de quelque
façon que ce soit. Cela peut entraîner une exposition dangereuse au
rayonnement laser.
10
AVERTISSEMENT!
• NE PAS essayer de réparer ou de démonter l’outil de mesure laser. Une personne
non qualifiée essayant de réparer ce produit peut se blesser gravement. Toute
réparation nécessaire sur ce produit laser doit être effectuée uniquement par un
personnel qualifié.
• NE PAS faire fonctionner l’outil dans des environnements explosifs, par exemple
en présence de liquides, de gaz ou de poussières inflammables.
Des étincelles peuvent se former dans l’outil et peuvent enflammer les poussières
ou les vapeurs.
• TOUJOURS éteindre l’instrument chaque fois qu’il n’est pas utilisé. Le nonrespect de cette consigne accroît la possibilité que quelqu’un regarde directement
le faisceau laser par inadvertance.
• NE PAS utiliser d’instruments optiques avec ce produit, cela augmente les risques
de blessures oculaires.
• NE PAS utiliser de lunettes de protection laser en guise de lunettes de sécurité,
car elles ne protègent pas les yeux des rayonnements laser.
• NE PAS utiliser de composants ou d’accessoires qui ont été conçus pour être
utilisés avec d’autres outils laser, cela pourrait entraîner de graves blessures ou
des performances réduites.
• L’exactitude ou la performance de l’instrument peut être réduite s’il est utilisé
au-delà des spécifications, ou dans des conditions d’éclairage fort.
• NE PAS exposer le produit à des chocs, des vibrations continues ou un froid/une
chaleur extrême, car cela pourrait endommager l’outil et/ou causer des blessures
graves à l’utilisateur.
• TOUJOURS manipuler l’appareil laser avec soin. Le traiter comme tout
autre appareil optique (appareil photo, jumelles) et NE PAS toucher la
lentille directement.
02 Pour installer les piles
1. Cet instrument nécessite 2 piles 1,5 V AA (non fournies)
2. Retirer le couvercle du compartiment des piles
3. Insérer les piles en prêtant attention à la polarité (+/-)
indiquée sur le compartiment et les piles
4. Fermer le couvercle du compartiment des piles
Couvercle du
compartiment
des piles.
11
CAUTION!
• TOUJOURS éteindre l’instrument avant de remplacer les piles.
• TOUJOURS retirer les piles si l’instrument ne sera pas utilisé pendant de
longues périodes.
• TOUJOURS utiliser des piles haute qualité des mêmes marque, type et âge.
• Si l’instrument ne fonctionne pas correctement, ou si l’icône de batterie faible
s’affiche, remplacer immédiatement les piles.
• NE PAS exposer les piles ou l’instrument à des températures extrêmes ou à une
source de chaleur directe, cela peut provoquer une fuite au niveau des piles.
• Si les piles fuient, les retirer à l’aide d’un chiffon et les mettre au rebut
conformément à la réglementation locale. Nettoyer les fuites d’acide de batterie
en évitant tout contact avec la peau, les yeux et la bouche.
• Si un contact se produit, rincer immédiatement les zones touchées avec de l’eau
douce et consulter un spécialiste.
Fonctions et réglages
01 Consignes d’utilisation
Votre niveau laser automatique à faisceaux croisés dispose de deux modes de fonctionnement.
Mode auto-nivellement
Avec ce mode, l’outil se met automatiquement à niveau s’il se trouve à ±4° de l’horizontale.
1. Placer le niveau laser automatique à faisceaux croisés sur une surface plane et lisse qui se trouve à ±4° de l’horizontale.
2. Mettre l’outil sous tension en plaçant le commutateur de verrouillage sur la position haute. Le niveau laser automatique à
faisceaux croisés se met à niveau automatiquement dans un délai de 5 secondes. Le témoin à LED s’allume en vert.
3. Appuyer sur le bouton Mode jusqu’à obtenir le mode de projection laser souhaité et jusqu’à ce que la ligne laser soit projetée
depuis l’orifice de sortie du faisceau laser.
4. Si l’inclinaison du niveau laser est supérieure à ±4°, le témoin à LED s’allume en rouge et la ligne laser clignote.
5. Pour éteindre les lignes laser, placer le commutateur de verrouillage sur la position basse. Maintenir enfoncé le bouton Mode
jusqu’à ce que la ligne laser s’éteigne.
Mode Verrouillage
Ce mode ne peut pas être utilisé pour effectuer une mise à niveau horizontale ou verticale, car les lignes laser ne s’équilibrent plus.
Dans ce mode, le témoin à LED s’allume toujours en rouge.
1. Maintenir le commutateur de verrouillage sur arrêt.
2. Appuyer sur le bouton Mode pour allumer le laser et modifier le mode de projection laser.
3. Pour éteindre le laser, maintenir enfoncé le bouton Mode jusqu’à ce que le laser s’éteigne.
12
02 Conseils d’utilisation
Compatible avec le trépied (Fig A)
Un trépied ou une pince constitue un support de mesure
stable et ajustable en hauteur. Le laser peut être fixé avec le
filetage mâle 1/4” du trépied et vissé fermement avec la vis de
verrouillage du trépied (trépied pince non inclus).
Fig. A
Nettoyage
• L’instrument doit être nettoyé régulièrement afin de fonctionner
à un niveau optimal de performance.
• TOUJOURS mettre l’appareil HORS TENSION avant de
le nettoyer.
• Il est possible de nettoyer le boîtier avec un chiffon humide, en
prenant garde à ce que l’eau ne pénètre pas dans le produit.
• NE PAS immerger les composants électriques/optiques du
produit dans de l’eau ou d’autres liquides, et ne jamais le
maintenir sous l’eau courante.
• Les lentilles peuvent être nettoyées à l’aide d’un coton-tige
avec un peu d’eau distillée ou un peu d’alcool.
• Après le nettoyage et avant utilisation, s’assurer que toutes les
parties sèchent correctement.
• Le produit doit être conservé avec soin de façon à le protéger
de la poussière et des rayures.
Données techniques
COMPOSANT
CARACTÉRISTIQUES
Piles
2x1.5V AA piles (non fournies)
Temps d’utilisation
>8 h avec tous les faisceaux laser allumés
Type de laser
635nm, <1mw
Classe de laser
Class ‫׀׀‬
Largeur de la ligne laser
100 LUX, 2mm/5m
Portée
Env. 15 m
Précision
±0.5mm/m
Durée de la mise à niveau
Normale <5s
Plage d’auto-nivellement
Normale +/-4°
Température de stockage optimale
0-40°C
Poids
0.2624kg
Dimensions (longueur x largeur x hauteur)
80 x 59 x 96 mm
H 2O
13
Garantie commerciale
Chez Magnusson, nous veillons tout particulièrement à sélectionner des matériaux de haute qualité et à utiliser des techniques de
fabrication qui nous permettent de créer des gammes de produits à la fois design et durables. Pour cette raison, nous offrons une
garantie de 5 ans contre les défauts de fabrication de notre article, Niveau laser automatique.
Cet article est garanti pendant 5 ans à compter de la date d’achat, en cas d’achat en magasin, ou de la date de livraison, en cas
d’achat sur Internet, pour une utilisation domestique normale (non commerciale, ni professionnelle). Toute réclamation dans le cadre
de cette garantie se fera sur présentation du ticket de caisse ou de la facture d’achat. Veuillez conserver votre preuve d’achat dans
un lieu sûr.
La garantie couvre les pannes et dysfonctionnements matériels à condition que l’article, Niveau laser automatique, ait été utilisé
conformément à l’usage pour lequel il a été conçu et qu’il ait été installé, nettoyé et entretenu conformément aux règles standard
et avec les informations présentes ci-dessus et dans le manuel d’utilisation. Cette garantie ne couvre pas les défauts et dommages
causés par l’usure normale de l’article, Niveau laser automatique ni les dommages pouvant résulter d’une utilisation non conforme,
d’une installation défectueuse ou d’une modification d’assemblage, liée à une négligence ou accidentelle. La garantie est limitée
aux pièces reconnues défectueuses. Elle ne couvre en aucun cas les coûts auxiliaires (transport, main d’oeuvre) ni les dommages
directs et indirects.
Si l’article Niveau laser automatique est défectueux au cours de la période de garantie, nous nous réservons le droit, à notre
discrétion, de remplacer l’article Niveau laser automatique défectueux par un produit de qualité et de fonctionnalité équivalentes ou
d’effectuer un remboursement.
La garantie ne s’applique qu’au pays dans lequel l’achat ou la livraison a été effectué(e) et n’est pas transférable à d’autres pays.
La garantie n’est pas transférable à une autre personne ou à un autre produit. Cette garantie est soumise à la législation locale
applicable. Cette garantie s’ajoute à vos droits statutaires concernant les biens de consommation défectueux, sans les affecter.
Toute demande au titre de la garantie doit être adressée à un magasin affilié au distributeur auprès duquel vous avez acheté
l’article, Niveau laser automatique.
[Le distributeur auprès duquel vous avez acheté l’article, Niveau laser automatique, répond de tout défaut de conformité ou vice
caché de l’article, Niveau laser automatique, conformément aux clauses suivantes :
Article L217-4 du Code de la consommation
Le vendeur doit livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la livraison.
Il répond également des défauts de conformité résultant de l’emballage, des instructions de montage ou de l’installation lorsque
celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article L217-5 du Code de la consommation
Le bien est conforme au contrat :
1. S’il est propre à l’usage habituellement attendu d’un bien semblable et, le cas échéant :
- s’il correspond à la description donnée par le vendeur et possède les qualités que celui-ci a présentées à l’acheteur sous forme
d’échantillon ou de modèle ;
- s’il présente les qualités qu’un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par
le fabricant ou par son représentant, notamment dans la publicité ou sur l’étiquetage ;
2. Ou s’il présente les caractéristiques définies d’un commun accord par les parties ou est propre à tout usage spécial recherché
par l’acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
Article L217-12 du Code de la consommation
Toute réclamation suite à un défaut de conformité est limitée à deux ans à compter de la livraison du bien.
Article L217-16 du Code de la consommation
Lorsque l’acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l’acquisition ou
de la réparation d’un bien meuble, une remise en état couverte par la garantie, toute période d’immobilisation d’au moins sept jours
vient s’ajouter à la durée de la garantie qui reste à courir.
Cette période court à compter de la demande d’intervention de l’acheteur ou de la mise à disposition pour réparation du bien en
cause, si cette mise à disposition est postérieure à la demande d’intervention.
Article 1641 du Code civil
Le vendeur est tenu de la garantie en cas de défauts cachés de la chose vendue qui la rendent impropre à l’usage auquel on la
destine, ou qui diminuent tellement cet usage que l’acheteur ne l’aurait pas acquise, ou n’en aurait donné qu’un moindre prix, s’il les
avait connus.
Article 1648 du Code civil
Toute réclamation résultant des vices cachés doit être faite par l’acheteur dans un délai de deux ans à compter de la découverte
du vice.
Distributeur : Castorama France C.S. 50101 Templemars 59637 Wattignies CEDEX www.castorama.fr ; BRICO DÉPÔT 30-32 rue
de la Tourelle 91310 Longpont-sur-Orge France www.bricodepot.com
14
Recyclage et mise au rebut
Protection de l’environnement : Les produits électriques mis au rebut sont recyclables et ne doivent pas être jetés avec
les déchets domestiques. Les mettre à recycler dans des lieux appropriés, ou demander conseil à votre autorité locale ou
magasin local.
Le produit est conforme aux directives
européennes en vigueur et une procédure
d’évaluation de la conformité à ces directives a
été effectuée.
Les produits électriques usagés ne doivent pas
être éliminés avec les déchets ménagers. Les
mettre à recycler dans des lieux appropriés ou
se renseigner auprès des autorités locales ou
de votre magasin pour connaître les conseils
de recyclage.
Conforme à toutes les règlementations
techniques en vigueur de l’Union douanière de
la Communauté économique eurasiatique.
yyWxx
Code de date de fabrication ; année de
fabrication (yy) et semaine de fabrication (Wxx)
15
Use
Utilizare
Utilisation
Uso
Utilização
Benutzung
Przed rozpoczęciem użytkowania
01 Ogólne ostrzeżenia dotyczące pracy z laserem
WAŻNE:
• Prosimy o uważne przeczytanie niniejszej instrukcji obsługi przed użyciem
produktu oraz zapoznanie się z działaniem, regulacjami i funkcjami
różnych przełączników.
• Należy zapoznać się z instrukcjami obsługi oraz bezpieczeństwa i postępować
zgodnie z nimi w celu uniknięcia ewentualnych zagrożeń i niebezpieczeństw.
• Instrukcję należy zachować do wykorzystania w przyszłości. Jeśli produkt jest
przekazywany stronie trzeciej, należy dołączyć do niego tę instrukcję.
OSTRZEŻENIE! Niebezpieczeństwo trwałego uszkodzenia wzroku!
• Promieniowanie laserowe! Nie wolno patrzeć na wiązkę światła.
• Produkt laserowy klasy II.
OSTRZEŻENIE!
• NIE UŻYWAĆ narzędzia w pobliżu dzieci lub zwierząt; produkt ten nie jest
zabawką i nie jest przeznaczony do użytku przez dzieci.
• NIE WOLNO usuwać ani niszczyć jakichkolwiek etykiet umieszczonych
na narzędziu.
• NIE WOLNO patrzeć bezpośrednio na wiązkę lasera, gdyż może to spowodować
ślepotę. Laser włączać tylko wówczas, kiedy ma on zostać użyty.
• NIE WOLNO stawiać narzędzia w miejscu, w którym wiązka lasera może być
widoczna dla innej osoby, czy to umyślnie czy nieumyślnie. Osoby postronne
muszą być świadome niebezpieczeństwa.
• NIE WOLNO kierować wiązki laserowej emitowanej przez narzędzie w stronę
ludzi lub zwierząt.
• NIE WOLNO kierować lasera na lśniące lub odblaskowe powierzchnie, takie jak
szkło czy metale polerowane, gdyż mogą one odbijać światło z powrotem w stronę
operatora lub osób postronnych.
16
OSTRZEŻENIE!
• NIE WOLNO podejmować jakichkolwiek prób modyfikacji wydajności tego
urządzenia laserowego. Może to spowodować niebezpieczeństwo narażenia na
promieniowanie laserowe.
• NIE WOLNO podejmować prób naprawy lub demontażu narzędzia do pomiaru
laserowego. Jeśli niewykwalifikowane osoby podejmują próby naprawy tego
produktu, może to doprowadzić do poważnych obrażeń ciała. Wszelkie
naprawy tego produktu laserowego powinny być wykonywane jedynie przez
wykwalifikowany personel serwisowy.
• NIE WOLNO obsługiwać narzędzia w środowiskach zagrożonych wybuchem, na
przykład w obecności łatwopalnych cieczy, gazów lub pyłów. W narzędziu mogą
powstawać iskry, które mogą doprowadzić do zapalenia się pyłów i dymów.
• Należy ZAWSZE wyłączać narzędzie, gdy nie jest ono używane. Zaniechanie
tego spowoduje zwiększenie ryzyka, że inna osoba przez przypadek spojrzy
bezpośrednio w wiązkę lasera.
• NIE WOLNO używać przyrządów optycznych z tym produktem, ponieważ
spowoduje to zwiększenie ryzyka urazu oczu.
• NIE WOLNO używać okularów do pracy z laserem jako okularów ochronnych,
ponieważ nie chronią one oczu przed promieniowaniem laserowym.
• NIE WOLNO używać części ani akcesoriów, które zostały zaprojektowane
do użytku z innych narzędziami laserowymi, gdyż może to doprowadzić do
poważnych obrażeń lub utraty wydajności.
• Dokładność lub wydajność tego narzędzia może zostać zmniejszona,
jeżeli jest ono używane poza przewidzianym zakresem lub w warunkach
silnego oświetlenia.
• NIE WOLNO narażać produktu na wstrząsy, ciągłe wibracje lub ekstremalnie
wysoką lub niską temperaturę, gdyż może to doprowadzić do jego uszkodzenia i/
lub spowodować poważne obrażenia u użytkownika.
• Należy ZAWSZE ostrożnie używać produktu laserowego. Należy traktować to
narzędzie jak każde inne urządzenie optyczne, takie jak kamera czy lornetka, i
NIE wolno dotykać bezpośrednio obiektywu.
02 Wkładanie baterii
1. Narzędzie to wymaga baterii 2 x 1,5V AA
(nabywane oddzielnie).
2. Zdjąć pokrywę komory baterii.
3. Włożyć baterie, zwracając uwagę na polaryzację (+/-)
oznaczoną w komorze i na bateriach.
4. Zamknąć pokrywę komory baterii.
Pokrywę komory baterii.
17
PRZESTROGA!
• ZAWSZE wyłączać narzędzie przed wymianą baterii.
• ZAWSZE wyjmować baterie, jeśli narzędzie nie będzie używane przez
dłuższy czas.
• ZAWSZE używać wysokiej jakości baterii tej samej marki, typu i wieku.
• Jeśli narzędzie nie działa poprawnie lub wyświetlana jest ikona słabej baterii,
natychmiast wymienić baterie.
• NIE NARAŻAĆ baterii lub narzędzia na działanie wysokich temperatur lub
bezpośredniego źródła ciepła, gdyż może to doprowadzić do wycieku z baterii.
• Jeśli baterie wyciekają, wyjąć je przy użyciu szmatki i zutylizować zgodnie z
lokalnymi przepisami. Usunąć kwas z wyciekających baterii, unikając wszelkiego
kontaktu ze skórą, oczami i ustami.
• Jeśli dojdzie do kontaktu, przemyć takie obszary bezpośrednio świeżą wodą i
zasięgnąć porady lekarza.
Funkcje i ustawienia
01 Instrukcja obsługi
Samopoziomująca, krzyżowa poziomica laserowa może pracować w dwóch trybach roboczych.
Tryb samopoziomowania
W tym trybie narzędzie samo ustawi poziom, jeśli znajduje się w położeniu ±4° od poziomu.
1. Umieścić samopoziomującą, krzyżową poziomicę laserową na gładkiej, płaskiej powierzchni, która znajduje się w zakresie ±4°
od poziomu.
2. Włączyć narzędzie, przesuwając przycisk blokady do górnego położenia. Samopoziomująca, krzyżowa poziomica laserowa
automatycznie ustawi poziom w ciągu 5 sekund. Dioda LED zacznie świecić na zielono.
3. Trzymać wciśnięty przycisk wyboru trybu, aż zostanie uzyskany odpowiedni tryb projekcji laserowej, a linia lasera będzie
emitowana przez otwór lasera.
4. Jeśli poziom lasera jest większy niż ±4°, dioda LED zacznie świecić na czerwono, a linia lasera będzie migać.
5. Aby wyłączyć linie lasera, przesunąć przycisk blokady do położenia dolnego. Trzymać wciśnięty przycisk wyboru trybu, aż laser
się wyłączy.
Tryb blokady
Tego trybu nie można stosować do ustalania poziomu lub pionu, ponieważ linie lasera nie wyrównują się już automatycznie.
W tym trybie dioda LED będzie zawsze świecić na czerwono.
1. Pozostawić wyłączoną blokadę.
2. Wcisnąć przycisk wyboru trybu, aby włączyć laser i zmienić tryb emisji lasera.
3. Wyłączyć laser, trzymać wciśnięty przycisk wyboru trybu, aż laser się wyłączy.
18
02 Zalecenia dotyczące pracy
Praca z wykorzystaniem statywu (Rys. A)
Statyw lub zacisk zapewniają pomiar z wykorzystaniem stabilnej
podpory o regulowanej wysokości oraz możliwość połączenia
za pomocą gwintu zewnętrznego 1/4” statywu i poprzez
przykręcenie śruby blokującej mocowania statywu (statyw i
zacisk nie są zawarte w zestawie).
Fig. A
Czyszczenie
• Aby zapewnić działanie narzędzia z optymalną wydajnością,
należy je regularnie czyścić.
• ZAWSZE wyłączać narzędzie przed czyszczeniem.
• Obudowę można czyścić wilgotną szmatką, zwracając uwagę,
aby woda nie dostawała się do produktu.
• NIE WOLNO ZANURZAĆ części elektrycznych lub optycznych
produktu w wodzie lub innych cieczach; nigdy nie trzymać ich
pod bieżącą wodą.
• Soczewki mogą być czyszczone za pomocą patyczka
kosmetycznego z niewielką ilością wody destylowanej
lub alkoholu.
• Po oczyszczeniu upewnić się przed użyciem, że wszystkie
części dobrze wyschły.
• Produkt powinien być przechowywany z należytą ostrożnością,
aby był chroniony przed kurzem i zarysowaniami.
Dane techniczne
ELEMENT
SPECYFIKACJA
Baterie
2x1.5V AA baterie (nabywane oddzielnie)
Czas pracy
> 8 h, gdy są włączone wszystkie wiązki laserowe
Rodzaj lasera
635nm, <1mw
Klasa lasera
Class ‫׀׀‬
Szerokość linii lasera
100 luksów, 2 mm/5 m
Zakres roboczy
Ok. 15 m
Dokładność
±0.5mm/m
Czas poziomowania
Typowy <5s
Zakres samopoziomowania
Typowy +/-4°
Optymalna temperatura robocza
0-40°C
Waga
0.2624kg
Wymiary (długość x szerokość x wysokość)
80 x 59 x 96 mm
H 2O
19
Gwarancja
Firma Magnusson przykłada szczególną wagę do tego, aby wybierać materiały wysokiej jakości i stosować techniki produkcyjne,
które umożliwiają tworzenie wytrzymałych, a zarazem atrakcyjnych produktów. Dlatego też oferujemy 5 lat gwarancję obejmującą
wady produkcyjne na produkt Poziomica laserowa samopoziomująca.
Ten produkt jest objęty gwarancją przez 5 lat od daty zakupu (zakup w sklepie) lub dostawy (zakup przez internet) w przypadku
normalnego (nieprofesjonalnego) użytku domowego. W ramach tej gwarancji użytkownik może dokonać zgłoszenia reklamacyjnego
wyłącznie po przedstawieniu paragonu lub faktury. Dowód zakupu należy przechowywać w bezpiecznym miejscu.
Gwarancja obejmuje awarie i usterki produktu, pod warunkiem że Poziomica laserowa samopoziomująca wykorzystywano zgodnie
z przeznaczeniem oraz że produkt ten był zamontowany, czyszczony, utrzymywany w dobrym stanie technicznym i konserwowany
zgodnie ze standardową praktyką i informacjami zamieszczonymi powyżej oraz zawartymi w instrukcji obsługi. Ta gwarancja nie
obejmuje wad i uszkodzeń wynikających z normalnego zużycia Poziomica laserowa samopoziomująca oraz uszkodzeń będących
skutkiem niewłaściwego stosowania, montażu lub złożenia, a także zaniedbania, wypadku i modyfikacji produktu. Gwarancja
obejmuje tylko wadliwe części. Nie obejmuje ona w żadnym wypadku kosztów manipulacyjnych (przenoszenie, robocizna) oraz
pośrednich i bezpośrednich uszkodzeń.
W przypadku wykrycia wad produktu Poziomica laserowa samopoziomująca w trakcie trwania gwarancji zastrzegamy sobie prawo,
według własnego uznania, do wymiany wadliwego Poziomica laserowa samopoziomująca na inny produkt o takiej samej jakości i
funkcjonalności lub zwrotu pieniędzy.
Niniejsza gwarancja obowiązuje wyłącznie w kraju zakupu lub dostawy i nie podlega przeniesieniu do żadnego innego kraju.
Niniejsza gwarancja nie podlega przeniesieniu na jakąkolwiek inną osobę lub produkt. W przypadku niniejszej gwarancji
zastosowanie ma odpowiednie prawo lokalne. Niniejsza gwarancja jest dokumentem dodatkowym, który nie ma wpływu na
ustawowe prawa konsumenta w zakresie uszkodzonych towarów.
Pytania związane z gwarancją należy kierować do sklepu współpracującego z dystrybutorem, w którym zakupiono Poziomica
laserowa samopoziomująca.
Dystrybutor: Castorama Polska Sp. z o.o. ul. Krakowiaków 78, 02-255 Warszawa www.castorama.pl
Recykling i utylizacja
Ochrona środowiska: Zużyte produkty elektryczne są utylizowane i nie powinny być wyrzucane wraz z odpadami domowymi.
Prosimy o przekazanie do recyklingu do odpowiednich zakładów lub skontaktowanie się z lokalnymi władzami lub sklepem w celu
uzyskania porady dotyczącej recyklingu.
Produkt jest zgodny z odpowiednimi
dyrektywami europejskimi oraz z zastosowaną
metodą oceny zgodności z tymi dyrektywami.
Zużytych produktów elektrycznych nie wolno
wyrzucać wraz z odpadami komunalnymi.
Należy przekazać je do odpowiednich zakładów
zajmujących się recyklingiem. Informacje
dotyczące recyklingu można uzyskać w
odpowiednim urzędzie lokalnym lub w
punkcie sprzedaży.
Spełnia wszystkie wymogi przepisów
technicznych unii celnej Euroazjatyckiej
Wspólnoty Gospodarczej
yyWxx
Kod daty produkcji: rok (yy) oraz tydzień
(Wxx) produkcji
20
Use
Utilizare
Utilisation
Uso
Utilização
Benutzung
Bevor Sie beginnen
01 Allgemeine Lasersicherheitswarnungen
WICHTIG:
• Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt
verwenden, und machen Sie sich mit dem Betrieb, den Einstellungen und den
Funktionen der verschiedenen Schalter vertraut.
• Beachten Sie die Sicherheitshinweise und die Bedienungsanleitungen im Hinblick
auf mögliche Risiken und Gefahren.
• Bewahren Sie diese Anleitungen zur zukünftigen Verwendung auf. Wenn das
Produkt an Dritte weitergegeben wird, müssen diese Anleitungen ebenfalls
weitergegeben werden.
WARNUNG! Gefahr von dauerhaften Augenschäden!
• Laserstrahlung! Blicken Sie nicht direkt in den Strahl.
• Laserprodukt der Klasse II.
WARNUNG!
• Verwenden Sie das Werkzeug NIEMALS in der Nähe von Kindern oder
Haustieren. Dieses Produkt ist kein Spielzeug und darf nicht in die Hände von
Kindern gelangen.
• Entfernen bzw. zerstören Sie NIEMALS den Warnaufkleber auf
diesem Instrument.
• Blicken Sie NICHT direkt in den Strahl, da dies zur Erblindung führen kann.
Schalten Sie den Laser nur EIN, wenn er verwendet wird.
• Stellen Sie das Werkzeug NIEMALS so auf, dass Personen – weder absichtlich
noch unabsichtlich – in den Laserstrahl blicken können. Stellen Sie sicher, dass
Personen in der Nähe sich dieser Gefahren bewusst sind.
• Richten Sie den Laserstrahl des Instruments NIEMALS auf Menschen oder Tiere.
• Richten Sie den Laser NIEMALS auf glänzende oder reflektierende Oberflächen
wie Glas oder polierte Metalle, weil der Strahl ggf. zurück zum Bediener oder
Personen in der Nähe reflektiert wird.
21
WARNUNG!
• Versuchen Sie NIEMALS, die Leistung dieses Lasers in irgendeiner Weise zu
verändern. Dies kann zu gefährlicher Laserstrahlungsexposition führen.
• Versuchen Sie NIEMALS, das Laser-Messwerkzeug zu reparieren oder es zu
demontieren. Wenn nicht qualifizierte Personen versuchen, dieses Produkt zu
reparieren, besteht die Gefahr schwerer Verletzungen. Notwendige Reparaturen
dieses Laserprodukts müssen qualifiziertem Wartungspersonal vorbehalten sein.
• Arbeiten Sie mit dem Werkzeug nicht in explosionsgefährdeten Umgebungen,
in denen sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Die vom
Werkzeug erzeugten Funken können Staub oder Dämpfe entzünden.
• Schalten Sie das Instrument immer AUS, wenn es nicht verwendet wird. Sonst
besteht die Gefahr, dass Dritte unabsichtlich direkt in den Laserstrahl blicken.
• Verwenden Sie NIEMALS optische Instrumente mit diesem Produkt, da sich so
die Gefahr von Augenverletzungen vergrößert.
• Verwenden Sie Lasersichtbrillen NIEMALS als Schutzbrille, da diese die Augen
nicht vor Laserstrahlen schützen.
• Verwenden Sie NIEMALS Teile oder Zubehör, die bzw. das für andere
Laserwerkzeuge entwickelt wurden, da sonst die Gefahr von schweren
Verletzungen oder von Leistungsverlust besteht.
• Die Genauigkeit und die Leistung des Instruments kann beeinträchtigt werden,
wenn es abweichend von seinem Bestimmungszweck oder unter sehr hellen
Lichtverhältnissen verwendet wird.
• Setzen Sie das Produkt NIEMALS Schlägen, kontinuierlichen Vibrationen oder
extrem heißen oder kalten Temperaturen aus, da dies das Werkzeug beschädigen
kann und/oder Verletzungsgefahr besteht.
• Behandeln Sie das Laserprodukt IMMER mit Sorgfalt. Handhaben Sie es genauso
wie jedes andere optische Instrument, beispielsweise eine Kamera oder ein
Fernglas, und berühren Sie die Linse NIEMALS direkt.
02 Einlegen der Batterien
1. Dieses Instrument benötigt 2 x 1,5-V-AA-Batterien
(nicht beiliegend).
2. Entfernen Sie die Abdeckung des Batteriefachs.
3. Legen Sie die Batterien ein und beachten Sie die
Polaritätsmarkierungen (+/-) auf dem Fach und den Batterien.
4. Schließen Sie die Abdeckung des Batteriefachs.
Abdeckung
des Batteriefachs.
22
ACHTUNG!
• Schalten Sie das Instrument vor dem Wechseln der Batterien IMMER aus.
• Nehmen Sie die Batterien IMMER heraus, wenn das Instrument über längere
Zeiträume nicht verwendet wird.
• Verwenden Sie IMMER hochwertige Batterien der gleichen Marke, des gleichen
Typs und Alters.
• Wechseln Sie die Batterien unverzüglich, wenn das Instrument nicht
ordnungsgemäß funktioniert oder das Symbol für eine schwache Batterie
angezeigt wird.
• Setzen Sie die Batterien oder das Instrument NIEMALS extremen Temperaturen
oder direkten Wärmequellen aus, weil die Batterien ggf. auslaufen können.
• Nehmen Sie undichte Batterien mithilfe eines Tuchs heraus und entsorgen
Sie sie gemäß den lokal geltenden Vorschriften. Entfernen Sie ausgelaufene
Batteriesäure und vermeiden Sie den Kontakt mit Haut, Augen und Mund.
• Spülen Sie bei Kontakt die betroffenen Stellen sofort mit klarem Wasser ab und
konsultieren Sie einen Arzt.
Funktionen und Einstellungen
01 Bedienungsanweisungen
Ihr selbstnivellierendes Kreuzlinienlasergerät verfügt über zwei Funktionsmodi.
Selbstnivellierender Modus
In diesem Modus richtet sich der Laser selbst aus, wenn die Abweichung auf einer horizontalen Fläche ±4° beträgt.
1. Platzieren Sie das selbstnivellierende Kreuzlinienlasergerät auf einer flachen, glatten Oberfläche, die mit einer Abweichung von
±4° horizontal ausgerichtet ist.
2. Schalten Sie das Lasergerät ein, indem Sie den Sperrschalter nach oben schieben. Das selbstnivellierende Kreuzlinienlasergerät
richtet sich innerhalb von 5 Sekunden selbst aus. Die LED-Anzeige leuchtet grün auf.
3. Drücken Sie auf die Modus-Taste, bis Sie zum gewünschten Laserprojektionsmodus gelangen. Die Laserlinie tritt aus der
Laseröffnung aus.
4. Liegt die Laserebene über ±4°, leuchtet die LED-Anzeige rot auf und die Laserlinie blinkt.
5. Stellen Sie den Sperrschalter nach unten, um die Laserlinien auszuschalten. Halten Sie die Modus-Taste gedrückt, bis sich der
Laser ausschaltet.
Sperrmodus
In diesem Modus kann das Gerät keinen horizontalen oder vertikalen Ausgleich durchführen, da sich die Laserlinien nicht mehr
selbst ausgleichen können.
In diesem Modus leuchtet die LED-Anzeige dauerhaft rot.
1. Schalten Sie die Sperrung aus.
2. Drücken Sie auf die Modus-Taste, um den Laser anzuschalten und den Laserprojektionsmodus zu ändern.
3. Halten Sie die Modus-Taste zum Ausschalten des Lasers gedrückt, bis sich der Laser abschaltet.
23
02 Arbeitshinweis
Verwendung eines Stativs (Abb. A)
Ein Stativ oder eine Einspannung unterstützt eine stabile,
höhenverstellbare Messung. Der Anschluss erfolgt über den
1/4-Zoll-Gewindeanschluss des Stativs. Die Feststellschraube
am Stativ muss fest angezogen werden (Stativ und Einspannung
sind nicht im Lieferumfang enthalten).
Fig. A
Reinigung
• Um die optimale Leistung des Instruments sicherzustellen,
muss es regelmäßig gereinigt werden.
• Schalten Sie das Instrument vor dem Reinigen IMMER AUS.
• Das Gehäuse kann mit einem angefeuchteten Tuch gereinigt
werden. Es ist darauf zu achten, dass kein Wasser in das
Produkt eindringt.
• Tauchen Sie die elektrischen/optischen Teile des Produkts
NIEMALS in Wasser oder andere Flüssigkeiten und halten Sie
es niemals unter fließendes Wasser.
• Die Linsen können mit einem Wattestäbchen mit einer kleinen
Menge destilliertem Wasser oder Alkohol gereinigt werden.
• Vergewissern Sie sich, dass alle Teile nach der Reinigung vor
dem weiteren Gebrauch trocken sind.
• Das Produkt muss sorgfältig aufbewahrt werden, so dass es
vor Staub und Kratzern geschützt ist.
Technische Daten
KOMPONENTE
TECHNISCHE DATEN
Batterien
2x1.5V AA batterien (nicht beiliegend)
Arbeitszeit
>8 Std. mit allen Lasern
Lasertyp
635nm, <1mw
Laser-Klasse
Class ‫׀׀‬
Laserlinienbreite
100 Lux, 2 mm/5 m
Einsatzbereich
ca. 15 m
Messgenauigkeit
±0.5mm/m
Nivellierungsdauer
Typischerweise <5s
Selbstnivellierbereich
Typischerweise +/-4°
Optimale Betriebstemperatur
0-40°C
Gewicht
0.2624kg
Abmessungen (Länge x Breite x Höhe)
80 x 59 x 96 mm
H 2O
24
Kommerzielle Garantie
Bei Magnusson legen wir besonderen Wert auf qualitativ hochwertige Materialien und Herstellungsmethoden, mit denen wir
Produktreihen erstellen können, die durch Design und Haltbarkeit hervorstechen. Daher gewähren wir 5 Jahre Garantie auf
Fertigungsmängel an unseren Selbstnivellierendes Lasergerät.
Dieses Produkt verfügt über eine Garantie von 5 Jahre ab Kaufdatum, wenn es im Laden gekauft wurde, oder ab Lieferdatum, wenn
es online gekauft wurde und für den normalen (nicht gewerbsmäßigen oder kommerziellen) Hausgebrauch verwendet wird. Sie
können Garantieansprüche nur gegen Vorlage des Kaufbelegs oder der Rechnung geltend machen. Bewahren Sie den Kaufbeleg
bitte an einem sicheren Ort auf.
Die Garantie deckt Produktversagen und -fehlfunktionen ab, vorausgesetzt Selbstnivellierendes Lasergerät wurde für seinen
vorgesehen Zweck verwendet. Zudem unterliegt sie den im Benutzerhandbuch und obenstehend angegebenen Informationen sowie
der Standardpraxis zu Installation, Reinigung, Pflege und Wartung. Diese Garantie gilt nicht für Defekte und Schäden, die durch
normalen Verschleiß von Selbstnivellierendes Lasergerät sowie aus unsachgemäßer Verwendung, inkorrekter Installation oder
Montage, Nachlässigkeit, Unfällen, Produktmodifikationen entstanden sind. Die Garantie beschränkt sich auf die als mangelhaft
anerkannten Teile. Sie deckt in keinem Fall Nebenkosten (Positionswechsel, Arbeitszeit) sowie direkte und indirekte Schäden ab.
Wenn der/die/das Selbstnivellierendes Lasergerät während der Garantiezeit Fehler aufweist, dann behalten wir uns das Recht
vor, nach eigenem Ermessen den defekten Selbstnivellierendes Lasergerät gegen ein Produkt gleicher Qualität und Funktionalität
auszutauschen oder eine Erstattung anzubieten.
Diese Garantie gilt nur für das Land, in dem der Einkauf oder die Lieferung stattgefunden hat und ist nicht auf andere Länder
übertragbar. Diese Garantie ist nicht auf andere Personen oder Produkte übertragbar. Für diese Garantie gelten die entsprechenden
örtlichen Gesetze. Diese Garantie ist eine Ergänzung der gesetzlichen Rechte, die Sie als Verbraucher in Bezug auf fehlerhafte
Produkte haben und beeinträchtigt sie in keiner Weise.
Fragen im Zusammenhang mit der Garantie sollten an ein an den Händler angegliedertes Geschäft gestellt werden, bei dem Sie
der/die/das Selbstnivellierendes Lasergerät gekauft haben.
Haben Sie Selbstnivellierendes Lasergerät im Geschäft gekauft, ist der Händler haftbar, wenn das Produkt gemäß (§ 312a
(2) Absatz 1, 3 BGB, Art. 246 (1) (5) Einführungsgesetz zum Bürgerlichen Gesetzbuche – „EGBGB“) defekt ist. Haben Sie
Selbstnivellierendes Lasergerät online gekauft, ist der Händler haftbar, wenn das Produkt gemäß (Art. 246a 1 (1) Absatz 1 (8)
Einführungsgesetz zum Bürgerlichen Gesetzbuche – „EGBGB“) defekt ist.
Händler: Screwfix Direct Limited Mühlheimer Straße 153 63075 Offenbach/Main www.screwfix.de
Recycling und Entsorgung
Umweltschutz: Ausgemusterte elektrische Produkte sind wiederverwertbar und dürfen nicht mit dem Hausmüll entsorgt werden.
Recyceln Sie die Produkte in den entsprechenden Anlagen bzw. wenden Sie sich bezüglich Angaben zum Recycling an die
zuständige Behörde oder Ihren Händler.
Das Produkt entspricht den geltenden
europäischen Richtlinien und es wurde ein
Bewertungsverfahren zur Konformität mit
diesen Richtlinien durchgeführt.
Elektrische Altgeräte dürfen nicht im Hausmüll
entsorgt werden. Recyceln Sie die Produkte in
den entsprechenden Anlagen bzw. wenden Sie
sich bezüglich Angaben zum Recycling an die
zuständige Behörde oder Ihren Händler.
Das Produkt erfüllt die
Bestimmungen der Zollunion der
Eurasischen Wirtschaftsgemeinschaft
yyWxx
Code für Herstellungsdatum; Herstellungsjahr
(yy) und Herstellungswoche (Wxx).
25
Use
Utilizare
Utilisation
Uso
Utilização
Benutzung
Перед началом эксплуатации
01 Общие предупреждения по безопасности при работе с лазерами
ВАЖНАЯ ИНФОРМАЦИЯ:
• Перед началом эксплуатации прибора внимательно ознакомьтесь с данным
руководством по эксплуатации, а также с работой, выполнением настроек и
функциями различных переключателей.
• Во избежание возможных рисков и опасностей следуйте инструкциям по
безопасности и эксплуатации.
• Сохраняйте данные инструкции для дальнейшего использования. При
передаче прибора третьей стороне необходимо предоставить данную
инструкцию новому владельцу.
ПРЕДУПРЕЖДЕНИЕ! ПРЕДУПРЕЖДЕНИЕ Опасность потери зрения!
• Лазерное излучение! Запрещается смотреть на лазерный луч.
• Лазерный прибор II класса.
ПРЕДУПРЕЖДЕНИЕ!
• НЕ РАБОТАЙТЕ с прибором, если рядом находятся дети или животные, и не
разрешайте детям играть с ним.
• НЕ УДАЛЯЙТЕ и не снимайте любые этикетки на приборе.
• НЕ СМОТРИТЕ непосредственно на лазерный луч, так как это может
привести к слепоте. ВКЛЮЧАЙТЕ лазер только во время использования.
• НЕ УСТАНАВЛИВАЙТЕ прибор в положение, при котором кто-либо может
смотреть на лазерный луч намеренно или ненамеренно. Предупредите
окружающих об опасности.
• НЕ НАПРАВЛЯЙТЕ лазерный луч на людей и животных.
• НЕ НАПРАВЛЯЙТЕ лазерный луч на блестящие, светоотражающие
поверхности (например, стекло или полированный металл): отполированная
поверхность может отразить луч обратно в человека, работающего с
прибором, или прохожего.
26
ПРЕДУПРЕЖДЕНИЕ!
• НЕ ПЫТАЙТЕСЬ модифицировать лазерный прибор. Это может привести к
опасному лазерному излучению.
• НЕ ПЫТАЙТЕСЬ отремонтировать или разобрать лазерный измерительный
прибор. Ремонт данного прибора неквалифицированным специалистом
может привести к серьезным травмам. Ремонт данного лазерного прибора
должен выполнять только квалифицированный специалист.
• НЕ ИСПОЛЬЗУЙТЕ прибор во взрывоопасной среде, например при наличии
горючих жидкостей, газов или пыли. Во время работы с прибором могут
возникнуть искры, вызывающие воспламенение пыли или паров.
• ВСЕГДА выключайте прибор после использования. В противном случае
возрастает вероятность прямого воздействия лазерного излучения на глаза.
• НЕ ИСПОЛЬЗУЙТЕ совместно с другими оптическими приборами, так как это
повышает риск получения травмы глаз.
• НЕ ИСПОЛЬЗУЙТЕ очки для работы с лазерными приборами, так как они не
защищают глаза от лазерного излучения.
• НЕ ИСПОЛЬЗУЙТЕ части и комплектующие от других лазерных
приборов, это может привести к серьезным травмам и ухудшению
рабочих характеристик.
• Точность и производительность прибора могут ухудшиться при измерении
длины, для которой он не предназначен, а также вблизи источников
яркого света.
• НЕ ПОДВЕРГАЙТЕ прибор падениям, продолжительной вибрации,
экстремально высоким или низким температурам, так как это может привести
к его поломке и/или к травмам пользователя.
• ВСЕГДА обращайтесь с лазерным прибором с осторожностью. Обращайтесь
с данным прибором как с другими оптическими устройствами, например с
камерой или биноклем. НЕ КАСАЙТЕСЬ линз.
02 Установка батареек
1. Для прибора требуются 2 батарейки типа AA 1,5 В
(приобретаются отдельно).
2. Снимите крышку батарейного отсека.
3. При установке соблюдайте полярность: обозначения (+) и
(-) указаны на батарейном отсеке и батарейках.
4. Закройте крышку батарейного отсека.
Крышку
батарейного отсека.
27
ВНИМАНИЕ!
• ВСЕГДА выключайте прибор перед заменой батареек.
• ВСЕГДА храните прибор без батареек, если он не используется в течение
длительного времени.
• ВСЕГДА используйте качественные батарейки одного производителя, типа и
даты изготовления.
• Если прибор не работает должным образом или индикатор заряда батареи
показывает низкий уровень, немедленно замените батарейки.
• НЕ ПОДВЕРГАЙТЕ батарейки и прибор воздействию экстремальных
температур и прямых солнечных лучей — это может привести к утечке
электролита из батареек.
• При утечке электролита достаньте батарейки с помощью ткани и
утилизируйте их в соответствии с местным законодательством. Очистите
поверхность от электролита батареек, избегая попадания на кожу, в глаза
и рот.
• При попадании немедленно промойте участки большим количеством чистой
воды и обратитесь к врачу.
Функции и настройки
01 Инструкция по эксплуатации
Самонивелирующийся перекрестный лазерный уровень работает в двух режимах.
Режим самонивелирования
В данном режиме уровень компенсирует уклон по горизонтали в пределах ±4°.
1. Установите самонивелирующийся перекрестный лазерный уровень на плоскую, гладкую поверхность с уклоном по
горизонтали в пределах ±4°.
2. Включите устройство, сдвинув переключатель блокировки в верхнее положение. Самонивелирующийся перекрестный
лазерный уровень автоматически определит правильное положение в течение 5 секунд. Светодиодный индикатор
загорится зеленым светом.
3. С помощью кнопки переключения режима выберите нужный режим проекции лазера, дождитесь появления лазерного
луча из апертуры.
4. Если отклонение превышает ±4°, светодиодный индикатор загорится красным светом, а лазерный луч начнет мигать.
5. Чтобы отключить лазерный луч, установите переключатель блокировки в нижнее положение. Нажмите и удерживайте
кнопку переключения режима до выключения лазера.
Режим блокировки
Данный режим не подходит для горизонтального или вертикального выравнивания, поскольку при его активации не
работает функция самонивелирования лазерного луча.
В этом режиме светодиодный индикатор будет всегда гореть красным светом.
1. Не включайте переключатель блокировки.
2. С помощью кнопки переключения режима включите лазер и выберите режим проекции.
3. Чтобы выключить лазер, нажмите и удерживайте кнопку переключения режима до выключения устройства.
28
02 Рекомендации по эксплуатации
Использование штатива (рис. A)
Штатив или фиксатор обеспечивают устойчивое положение
для выполнения измерений с возможностью регулировки.
Для крепления можно воспользоваться наружной резьбой
1/4 дюйма на штативе, плотно затянув на нем фиксирующий
винт (Штатив и фиксатор не входят в комплект поставки).
Fig. A
Очистка
• Регулярно очищайте прибор во избежание неисправностей.
• ВСЕГДА ВЫКЛЮЧАЙТЕ прибор перед очисткой.
• Очищайте поверхность корпуса влажной тканью, избегая
попадания воды внутрь прибора.
• НЕ ПОГРУЖАЙТЕ электрические/оптические части
прибора в воду или другие жидкости, не мойте их под
струей воды.
• Линзы можно очищать ватной палочкой с небольшим
количеством дистиллированной воды или спирта.
• Перед использованием прибора убедитесь, что все его
части полностью высохли после очистки.
• Храните прибор в чистом месте, не допускайте появления
царапин на поверхности.
Технические данные
ДЕТАЛЬ
ХАРАКТЕРИСТИКИ
Батареи
2x1.5V AA Батареи (приобретаются отдельно)
Время работы
>8 ч при включении всей лазерных лучей
Тип лазера
635nm, <1mw
Класс лазера
Class ‫׀׀‬
Ширина линии излучения лазера
100 лк, 2 мм/5 м
Рабочий диапазон
Прибл. 15 м
Точность
±0.5mm/m
Продолжительность нивелирования
стандартный <5s
Диапазон самонивелирования
стандартный +/-4°
Оптимальная рабочая температура
0-40°C
Вес
0.2624kg
Размеры (длина x ширина x высота)
80 x 59 x 96 mm
H 2O
29
Коммерческой гарантии
В Magnusson мы уделяем особое внимание выбору материалов высшего качества и используем технологии
изготовления, которые позволяют нам создавать одинаково стильные и надежные товары. Поэтому Лазерный уровень с
автовыравниванием поставляется с 5 лет гарантией на производственный брак.
5 лет гарантия на продукт действует со дня приобретения в магазине, доставке или покупке онлайн для обычного (не
профессионального или коммерческого) бытового использования. Заявление гарантийных требований возможно только при
предъявлении чека или счета-фактуры. Храните документы, подтверждающие совершение покупки, в безопасном месте.
Гарантия распространяется на дефекты и неисправности продукта при условии, что Лазерный уровень с
автовыравниванием использовался по назначению и его установка, очистка и техническое обслуживание проводились
в соответствии с принятыми нормами и информацией, которая содержится в руководстве пользователя. Гарантийное
обслуживание не распространяется на дефекты и повреждения, вызванные естественным износом Лазерный уровень
с автовыравниванием, и на повреждения, которые могли возникнуть по причине ненадлежащего использования,
неправильной установки или сборки, неосторожности, модификации продукта. Гарантия распространяется только
на детали, признанные неисправными. Ни при каких условиях гарантия не покрывает дополнительные расходы
(транспортировку, работы), а также прямые и косвенные убытки.
Если в течение гарантийного срока в Лазерный уровень с автовыравниванием будет обнаружен дефект, мы оставляем
за собой право заменить неисправный Лазерный уровень с автовыравниванием на аналогичный по качеству и
функциональности продукт или возместить денежные средства.
Настоящая гарантия действует только в стране приобретения или доставки изделия и не может быть передана в любую
другую страну. Настоящая гарантия не может быть передана другому лицу или покрывать другое изделие. В отношении
настоящей гарантии действует применимое местное законодательство. Настоящая гарантия дополняет и не влияет на ваши
предусмотренные законом права потребителя в отношении неисправных продуктов.
По любым вопросам гарантии, необходимо обращаться в магазин дистрибьютора, у которого вы приобрели Лазерный
уровень с автовыравниванием.
Импортер: ООО “Касторама РУС” Дербеневская наб., дом 7, стр 8 Россия, Москва, 115114 www.castorama.ru
Изготовитель для России: Чанчжоу Мидекер Оптоэлектроник Текнолоджи Ко., Лтд
Адрес: B-4, строение 19, Нью Пауэр Венче Центр №1, Цинъян Норт Роуд, округ Тяньнин, Чанчжоу, провинция Цзянсу,
213021, Китай.
Переработка и утилизация.
Защита окружающей среды: Вышедшие из строя электрические приборы подлежат вторичной переработке и должны
быть утилизированы отдельно от бытовых отходов. Выполняйте утилизацию в специально предназначенных для этого
местах. Для получения информации об утилизации обратитесь в местные органы управления или ближайшие магазины.
Изделие соответствует применимым
европейским директивам (проведена
оценка соответствия).
Электротехнические изделия следует
утилизировать отдельно от бытовых отходов.
Выполняйте утилизацию в специально
предназначенных для этого местах. Для
получения информации об утилизации
обратитесь в местные органы управления
или ближайшие магазины.
Изделие соответствует применимому
техническому регламенту
Таможенного союза Евразийского
экономического сообщества
yyWxx
код даты изготовления: год изготовления
(yy) и неделя изготовления (Wxx)
30
Use
Utilizare
Utilisation
Uso
Utilização
Benutzung
Înainte de a începe
01 Avertismente de siguranţă generale privind laserul
IMPORTANTE:
• Vă rugăm să citiţi cu atenţie manualul de instrucţiuni înainte de utilizarea
produsului şi familiarizaţi-vă cu funcţionarea, reglajele şi funcţiile
diverselor comutatoare.
• Luaţi în considerare şi respectaţi instrucţiunile de funcţionare pentru a împiedica
riscurile şi pericolele posibile.
• Păstraţi aceste instrucţiuni pentru utilizare ulterioară. Dacă produsul este înmânat
unei terţe părţi, acesta trebuie însoţit de instrucţiuni.
AVERTISMENT! PERICOL DE RĂNIRE PERMANENTĂ A OCHILOR!
• Radiaţie cu laser! Nu priviţi în rază.
• Produs cu laser, clasa II.
AVERTISMENT!
• NU încercaţi să reparaţi sau să dezasamblaţi instrumentul de măsurat cu laser.
Dacă persoanele necalificate încearcă repararea acestui produs, acest lucru
poate duce la vătămări grave. Orice reparaţie necesară la acest produs cu laser
trebuie efectuată numai de către personalul de service calificat.
• NU utilizaţi instrumentul în medii explozive, cum ar fi în prezenţa lichidelor, gazelor
sau prafurilor inflamabile. Se pot crea scântei în instrument, care pot aprinde
praful sau vaporii.
• Opriţi ÎNTOTDEAUNA instrumentul atunci când nu este utilizat. Nerespectarea
acestui lucru măreşte posibilitatea ca cineva să privească din greşeală direct în
raza laser.
• NU utilizaţi instrumente optice împreună cu acest produs, deoarece acest lucru va
mări riscul vătămării ochilor.
• Nu utilizaţi ochelari pentru laser sau ochelari de protecţie deoarece nu protejează
ochii împotriva radiaţiei laser.
31
AVERTISMENT!
• NU utilizaţi piese sau accesorii care au fost destinate utilizării cu alte
instrumente laser, deoarece acest lucru poate cauza vătămări grave sau
pierderea performanţei.
• Precizia sau performanţa instrumentului pot fi reduse dacă este utilizat în afara
intervalului proiectat sau în condiţii de lumină extreme.
• NU expuneţi produsul la şocuri, vibraţii continue sau temperaturi înalte sau
scăzute extreme, deoarece acest lucru poate deteriora instrumentul şi/sau poate
cauza vătămarea utilizatorului.
• Manipulaţi ÎNTOTDEAUNA produsul cu grijă. Trataţi-l la fel ca pe orice dispozitiv
optic, precum aparatul foto sau binoclul şi NU atingeţi lentila direct.
• Opriţi ÎNTOTDEAUNA instrumentul înainte de a înlocui bateriile.
• Înlocuiţi ÎNTOTDEAUNA bateriile dacă instrumentul nu este utilizat pentru o
perioadă îndelungată de timp.
• Utilizaţi ÎNTOTDEAUNA baterii de înaltă calitate de aceeaşi marcă, tip şi vechime.
• Dacă instrumentul nu funcţionează corect sau dacă este afişată pictograma
pentru baterie descărcată, înlocuiţi bateriile imediat.
• NU expuneţi bateriile sau instrumentul la temperaturi extreme sau surse directe
de căldură, deoarece pot cauza scurgeri ale bateriilor.
• Dacă bateriile curg, scoateţi-le utilizând o lavetă şi eliminaţi-le în conformitate cu
reglementările locale. Curăţaţi acidul scurs din baterii, evitând contactul cu pielea,
ochii şi gura.
• În cazul în care intraţi în contact cu acidul, clătiţi zonele afectate imediat cu apă
curată şi cereţi sfatul unui medic.
02 Pentru instalarea bateriilor
1. Acest instrument necesită 2 baterii AA de 1,5 V (neincluse).
2. Scoateţi capacul compartimentului pentru baterii.
3. Introduceţi bateriile acordând atenţie polarităţii (+/-) marcate
pe compartiment şi pe baterii.
4. Închideţi capacul compartimentului pentru baterii.
Compartimentului
pentru baterii.
32
ATENŢIE!
• Opriţi ÎNTOTDEAUNA instrumentul înainte de a înlocui bateriile.
• Înlocuiţi ÎNTOTDEAUNA bateriile dacă instrumentul nu este utilizat pentru o
perioadă îndelungată de timp.
• Utilizaţi ÎNTOTDEAUNA baterii de înaltă calitate de aceeaşi marcă, tip şi vechime.
• Dacă instrumentul nu funcţionează corect sau dacă este afişată pictograma
pentru baterie descărcată, înlocuiţi bateriile imediat.
• NU expuneţi bateriile sau instrumentul la temperaturi extreme sau surse directe
de căldură, deoarece pot cauza scurgeri ale bateriilor.
• Dacă bateriile curg, scoateţi-le utilizând o lavetă şi eliminaţi-le în conformitate cu
reglementările locale. Curăţaţi acidul scurs din baterii, evitând contactul cu pielea,
ochii şi gura.
• În cazul în care intraţi în contact cu acidul, clătiţi zonele afectate imediat cu apă
curată şi cereţi sfatul unui medic.
Funcţii şi setări
01 Instrucţiuni de operare
Nivela dvs. laser cu linii în cruce, cu autostabilizare, are două moduri de funcţionare.
Modul autostabilizate
În acest mod, instrumentul se va autostabiliza dacă se află în intervalul ±4° faţă de orizontală.
1. Aşezaţi nivela laser cu linii în cruce, cu autostabilizare, pe o suprafaţă plată şi netedă, care se află în intervalul de ±4° faţă
de orizontală.
2. Porniţi instrumentul prin glisarea comutatorului de blocare în poziţia sus. Nivela laser cu linii în cruce, cu autostabilizare, se va
autostabiliza în decurs de secunde. Indicatorul cu LED va lumina verde.
3. Apăsaţi butonul de mod până când găsiţi modul dorit de proiectare a laserului, iar linia laserului este proiectată din
deschizătura laserului.
4. Dacă nivela cu laser este înclinată mai mult de ±4°, LED-ul se va schimba în roşu, iar linia laserului va clipi.
5. Pentru a opri liniile laserului, glisaţi comutatorul de blocare în poziţia jos. Apăsaţi şi menţineţi butonul de mod până când laserul
se opreşte.
Modul de blocare
Acest mod nu poate fi utilizat pentru a efectua o stabilizare pe orizontal sau vertical, deoarece liniile laserului nu se
mai autostabilizează.
În acest mod, indicatorul cu LED va lumina întotdeauna roşu.
1. Menţineţi comutatorul de blocare oprit.
2. Apăsaţi butonul de mod pentru a porni laserul şi pentru a schimba modul de proiectare a laserului.
3. Opriţi laserul, apăsaţi şi menţineţi butonul de mod până când laserul se opreşte.
33
02 Recomandare de lucru
Lucrul cu trepied (Fig. A)
Un trepied sau o clemă oferă un suport stabil pentru măsurare,
cu înălţime reglabilă şi poate fi conectat cu filetul tată de 1/4” al
trepiedului, iar şurubul de blocare trebuie înşurubat strâns pe
trepied (trepiedul şi clema nu sunt incluse).
Fig. A
Curăţarea
• Pentru a vă asigura că instrumentul funcţionează la
performanţa optimă, acesta trebuie curăţat în mod regulat.
• Opriţi ÎNTOTDEAUNA instrumentul înainte de curăţare.
• Husa poate fi curăţată cu o lavetă umedă, având grijă să nu
intre apă în produs.
• NU introduceţi în apă sau în alte lichide piesele electrice/optice
ale produsului şi nu îl ţineţi niciodată sub jet de apă.
• Orice lentilă poate fi curăţată cu un beţişor din bumbac şi
puţină apă distilată sau alcool.
• După curăţare, asiguraţi-vă că toate piesele sunt uscate
înainte de utilizare.
• Acest produs trebuie depozitat în condiţii de siguranţă, pentru
a fi protejat de praf sau zgârieturi.
Datele tehnice
COMPONENTĂ
SPECIFICAŢIE
Baterii
2x1.5V AA Baterii (neincluse)
Timp de lucru
> 8 h cu toate razele laserului pornite
Tip laser
635nm, <1mw
Clasă laser
Class ‫׀׀‬
Lăţime linie laser
100 LUX, 2mm/5m
Intervalul de lucru
Aprox. 15 m
Acurateţe
±0.5mm/m
Durată stabilizare
Tipic <5s
Interval de autostabilizare
Tipic +/-4°
Temperatură de operare optimă
0-40°C
Greutate
0.2624kg
Dimensiuni (lungime x lăţime x înălţime)
80 x 59 x 96 mm
H 2O
34
Garanţie comercială
În cadrul Magnusson avem mare grijă să selectăm materiale de înaltă calitate şi să utilizăm tehnici de fabricare care ne permit să
creăm game de produse care încorporează design şi durabilitate. Din acest motiv oferim o garanţie de 5 ani pentru defectele de
fabricaţie ale Nivelă cu autostabilizare, cu laser.
Acest produs are garanţie 5 ani de la data achiziţiei, dacă este cumpărat din magazin, sau livrat, dacă este cumpărat online, pentru
uz casnic normal (neprofesional sau comercial). Puteţi să faceţi o solicitare sub acoperirea acestei garanţii numai dacă prezentaţi
chitanţa de vânzare sau factura de achiziţie. Păstraţi dovada achiziţiei într-un loc sigur.
Această garanţie acoperă defecţiunile şi funcţionarea necorespunzătoare a Nivelă cu autostabilizare, cu laser, cu condiţia să fi fost
utilizat conform destinaţiei sale şi sub rezerva instalării, curăţării, îngrijirii şi întreţinerii în concordanţă cu practica standard şi cu
informaţiile cuprinse mai sus şi în manualul de utilizare. Această garanţie nu acoperă defectele şi daunele cauzate de uzura normală
a Nivelă cu autostabilizare, cu laser şi daune ce pot fi rezultatul utilizării necorespunzătoare, instalării sau asamblării defectuoase,
neglijenţei, accidentelor, modificărilor aduse produsului. Garanţia este limitată la piesele recunoscute ca fiind defecte. În niciun caz
nu acoperă costurile adiţionale (deplasare, manoperă) şi deteriorările directe şi indirecte.
Dacă Nivelă cu autostabilizare, cu laser se defectează de-a lungul perioadei de garanţie, atunci ne rezervăm dreptul, la discreţia
noastră, de a schimbaNivelă cu autostabilizare, cu laser defect cu un produs având aceeaşi calitate şi funcţionalitate sau de a
restitui banii.
Această garanţie se aplică numai în ţara de achiziţie sau de livrare şi nu este transferabilă către nicio altă ţară. Această garanţie
nu se poate transfera altor persoane sau produse. Această garanţie este supusă legislaţiei locale pertinente. Această garanţie este
suplimentară şi nu vă afectează drepturile privind bunurile defecte în calitate de client.
Întrebările legate de garanţie trebuie adresate unui magazin afiliat distribuitorului de la care aţi achiziţionat Nivelă cu autostabilizare,
cu laser.
Un certificat de garanţie suplimentar vă va fi înmânat în magazin, la cumpărarea produsului.
Distribuitor: SC Bricostore România SA Calea Giulesti 1-3, Sector 6, Bucureşti România
www.bricodepot.ro
Reciclare şi eliminare:
Protecţia mediului: Produsele electrice eliminate sunt reciclabile şi nu trebuie eliminate împreună cu gunoiul menajer. Reciclaţi
acolo unde există facilităţile necesare sau adresaţi-vă autorităţii locale sau magazinului local pentru sfaturi privind reciclarea.
Produsul este în conformitate cu directivele
europene aplicabile, aplicându-se o metodă de
evaluare a conformităţii acestora.
Produsele electrice uzate nu trebuie eliminate
împreună cu gunoiul menajer. Reciclaţi acolo
unde există facilităţile necesare sau adresaţi-vă
autorităţii locale sau magazinului local pentru
sfaturi privind reciclarea.
Respectă toate reglementările tehnice
necesare ale Uniunii vamale a Comunităţii
economice eurasiatice
yyWxx
Cod dată de fabricaţie; an de fabricaţie (yy) şi
săptămână de fabricaţie (Wxx)
35
Use
Utilizare
Utilisation
Uso
Utilização
Benutzung
Antes de empezar
01 Advertencias generales de seguridad sobre el láser
PRECAUCIÓN:
• Lea este manual de instrucciones detenidamente antes de utilizar el producto
y familiarizarse con el funcionamiento, los ajustes y las funciones de los
diferentes interruptores.
• Tenga en cuenta y siga las instrucciones de seguridad y funcionamiento a fin de
evitar posibles riesgos y peligros.
• Guarde estas instrucciones para uso futuro. Si pasa el producto a un tercero,
incluya estas instrucciones.
ADVERTENCIA! ¡PELIGRO DE LESIONES PERMANENTES EN LOS OJOS!
• ¡Radiación láser! No mire directamente al haz de luz.
• Producto láser Clase II.
ADVERTENCIA!
• NO utilice la herramienta cerca de niños o mascotas. Este producto no es un
juguete y no está pensado para que lo usen los niños.
• NO quite ni rompa ninguna de las etiquetas adheridas a este instrumento.
• NO mire directamente al haz de luz láser, ya que esto puede causar ceguera.
Encienda el láser solo cuando vaya a usarlo.
• NO sitúe el instrumento en una posición en la que alguien pueda mirar fijamente
el haz de luz láser, voluntaria o involuntariamente, y asegúrese de que los
transeúntes son conscientes de los peligros.
• NO apunte el haz de luz láser emitido por el instrumento a personas ni animales.
• NO apunte el láser sobre superficies brillantes o reflectantes como el vidrio o
los metales pulidos, ya que el haz de luz podría reflejarse hacia el operador o
los transeúntes.
• NO intente modificar el rendimiento de este dispositivo láser en modo alguno ya
que esto puede resultar en una exposición peligrosa a la radiación láser.
36
PRECAUCIÓN:
• NO intente reparar ni desmontar la herramienta de medición por láser. Si una
persona no cualificada intenta reparar este producto, podría sufrir lesiones
graves. Cualquier reparación necesaria en este producto láser debe realizarla
únicamente el personal de mantenimiento cualificado.
• NO maneje la herramienta en atmósferas explosivas, como en presencia
de líquidos, gases o polvo inflamables. Se pueden producir chispas en la
herramienta que podrían inflamar el polvo o los gases.
• Apague SIEMPRE el instrumento cuando no lo esté usando. De no hacerlo,
aumentará la posibilidad de que alguien mire directamente al haz de luz láser de
forma inadvertida.
• NO utilice instrumentos ópticos con este producto, ya que esto aumentará el
riesgo de lesiones en los ojos.
• NO utilice gafas de visión láser como gafas de seguridad, ya que no protegen los
ojos contra la radiación láser.
• NO utilice piezas o accesorios que se hayan diseñado para su uso con
otras herramientas láser; esto podría provocar lesiones graves o pérdida
de rendimiento.
• La exactitud o el rendimiento del instrumento pueden verse mermados si este
se utiliza en aplicaciones para las que no ha sido diseñado o en condiciones de
iluminación intensa.
• NO exponga el producto a golpes, vibraciones continuas o temperaturas
extremas, ya que esto podría dañar la herramienta o causar graves lesiones
al usuario.
• Maneje el producto SIEMPRE con cuidado. Trátelo como haría con cualquier otro
dispositivo óptico, como una cámara o unos prismáticos, y NO toque directamente
la lente.
02 Para instalar las pilas
1. Este instrumento requiere por ejemplo 2 pilas AA de 1,5 V
(no incluidas).
2. Retire la tapa del compartimiento de las pilas.
3. Inserte las pilas prestando atención a la polaridad (+/-)
marcada en el compartimento y en las pilas.
4. Cierre la tapa del compartimento de las pilas.
Compartimento de
las pilas.
37
PRECAUCIÓN:
• Apague SIEMPRE el instrumento antes de sustituir las pilas.
• Si no va a utilizar el instrumento por un periodo de tiempo prolongado, retire
SIEMPRE las pilas.
• Utilice siempre pilas de alta calidad, de la misma marca, tipo y antigüedad.
• Si el instrumento no funciona correctamente o aparece el icono de batería baja,
sustituya las pilas inmediatamente.
• NO exponga las pilas o el instrumento a temperaturas extremas o fuentes directas
de calor, ya que esto puede provocar fugas en las pilas.
• Si las pilas tienen fugas, retírelas con un paño y deséchelas de acuerdo con
la normativa local. Limpie cualquier resto de ácido de las pilas evitando todo
contacto con la piel, los ojos o la boca.
• Si se produce contacto, lave inmediatamente las zonas afectadas con agua y
acuda al médico.
Funciones y ajustes
01 Instrucciones de funcionamiento
El nivel láser autonivelado tiene dos modos de funcionamiento.
Modo de nivelado automático
En este modo
la herramienta se nivela automáticamente si tiene un ángulo de inclinación horizontal de ±4°
1. Coloque el nivel láser sobre una superficie plana y suave que tenga una inclinación horizontal de ±4°.
2. Encienda la herramienta subiendo el interruptor de bloqueo. El nivel láser se nivelará automáticamente en 5 segundos.
El indicador LED se iluminará en verde.
3. Pulse el botón de modo hasta seleccionar el modo de proyección láser deseado y el láser se proyectará desde la apertura.
4. Si la inclinación es superior a ±4°, el LED se iluminará en rojo y la línea láser parpadeará.
5. Para desactivar las líneas láser, baje el interruptor de bloqueo. Mantenga pulsado el botón de modo hasta que el láser
se apague.
Modo de bloqueo
Este modo no se puede utilizar para nivelar la unidad en horizontal o en vertical porque las líneas láser ya no se
nivelarán automáticamente.
En este modo, el indicador LED siempre se iluminará en rojo.
1. Mantenga el interruptor de bloqueo desactivado.
2. Pulse el botón de modo para activar el láser y cambiar el modo de proyección.
3. Para desactivarlo, mantenga pulsado el botón de modo hasta que el láser se apague.
38
02 Sugerencias de uso
Uso del trípode (Fig A)
Un trípode o una abrazadera ofrece un soporte de medición
estable y ajustable en altura que se puede fijar a la rosca de 1/4”
del trípode y apretarse adecuadamente (Trípode y abrazadera
no incluidos).
Fig. A
Limpieza
• Para garantizar que el instrumento funcione con un
rendimiento óptimo, este debe limpiarse con regularidad.
• Apague SIEMPRE el instrumento antes de limpiarlo.
• La carcasa se puede limpiar con un paño húmedo, teniendo
cuidado de que no penetre agua en el producto.
• NO sumerja las piezas eléctricas u ópticas del producto en
agua ni en otros líquidos, y nunca las ponga bajo un chorro
de agua.
• Todas las lentes se pueden limpiar con un bastoncillo de
algodón con una pequeña cantidad de agua destilada o
de alcohol.
• Después de la limpieza, asegúrese de que todas las piezas
están bien secas antes de usar el instrumento.
• El producto debe guardarse cuidadosamente, de manera que
quede protegido del polvo y los arañazos.
Datos técnicos
COMPONENTE
ESPECIFICACIONES
Pilas
2x1.5V AA pilas (no incluidas)
Tiempo de trabajo
>8h con todos los haces láser activados
Tipo de láser
635nm, <1mw
Clase de láser
Class ‫׀׀‬
Ancho de línea láser
100 LUX, 2mm/5 m
Rango de funcionamiento
Aprox. 15 m
Precisión
±0.5mm/m
Duración de nivelación
Normal <5s
Rango de autonivelación
Normal +/-4°
Temperatura de funcionamiento óptimo
0-40°C
Peso
0.2624kg
Dimensiones (largo x ancho x alto)
80 x 59 x 96 mm
H 2O
39
Garantía comercial
En Magnusson nos preocupamos por seleccionar materiales de alta calidad y usar técnicas de fabricación que nos permiten crear
gamas de productos que aportan diseño y durabilidad. Es por ello que ofrecemos 5 años de garantía contra defectos de fabricación
en nuestro/a Nivel láser autonivelante.
Este producto está garantizado/a durante 5 años a partir de la fecha de compra, si se compra en la tienda, o de la fecha de entrega,
si se compra por Internet, para uso normal doméstico (no profesional ni comercial). Conforme a esta garantía, solo puede hacer
una reclamación previa presentación de su recibo o factura de compra. Conserve su comprobante de compra en un lugar seguro.
La garantía cubre los fallos de los productos y anomalías siempre y cuando el/la Nivel láser autonivelante se haya utilizado para
los fines para los que está destinado y que su instalación, limpieza, cuidado y mantenimiento se haya efectuado de conformidad
con la práctica habitual y con la información indicada anteriormente y en el manual del usuario. Esta garantía no cubre defectos
ni daños causados por el desgaste normal del/de la Nivel láser autonivelante, ni daños que puedan derivarse de un uso indebido,
instalación, almacenamiento o montaje defectuosos, negligencia, accidente, modificación del producto. La garantía se limita a
las piezas reconocidas como defectuosas. En ningún caso cubre los gastos accesorios (movimiento, mano de obra) ni los daños
directos o indirectos.
En caso de que se manifiesten defectos en el/la Nivel láser autonivelante durante el período de garantía, nos reservamos el
derecho, a nuestra entera discreción, de sustituir el/la Nivel láser autonivelante defectuoso/a con un producto de calidad y
funcionalidad equivalentes o reembolsar su importe.
Esta garantía solo se aplica en el país de compra o entrega y no es transferible a otros países. Esta garantía no es transferible a
otros productos ni personas. La ley local pertinente será aplicable a esta garantía. Esta garantía es complementaria y no afecta a
sus derechos legales relacionados con los productos defectuosos como consumidor.
Las consultas relacionadas con la garantía deberán dirigirse a una tienda afiliada con el distribuidor en el que adquirió el/la Nivel
láser autonivelante.
Todos los gastos relacionados (transporte, instalación incorrecta), así como cualquier daño directo o indirecto quedan excluidos de
la garantía.
El Distribuidor será responsable de los defectos de conformidad del/de la [insertar nombre] según las disposiciones establecidas en
los artículos 114 a 124 del Real Decreto Legislativo 1/2007, de fecha 16 de noviembre, por el que se aprueba el texto refundido de
la Ley General de Protección de los Consumidores y Usuarios y otras leyes complementarias.
Distribuidor: Euro Depot España, S.A.U. c/ La Selva, 10 - Edificio Inblau A 1a Planta 08820-El Prat de
Llobregat www.bricodepot.es
Reciclaje y desecho
Protección medioambiental: Los productos eléctricos desechados se pueden reciclar y no deben tirarse a la basura doméstica.
Recíclalos siempre que existan las instalaciones apropiadas, o pida asesoramiento a la autoridad local o la tienda en la que
adquirió el producto.
El producto cumple las directivas europeas
vigentes; se ha sometido a un método
de evaluación de la conformidad con
estas directivas.
Los residuos procedentes de equipos eléctricos
y electrónicos no deben desecharse con
la basura doméstica. Siempre que existan
instalaciones apropiadas, recicle o pida
asesoramiento a la autoridad local o la tienda
en la que adquirió el producto.
Cumple todos los requisitos técnicos necesarios
de la Unión Aduanera de la Comunidad
Económica Euroasiática
yyWxx
Código de fecha de fabricación: año (yy) y
semana de fabricación (Wxx)
40
Use
Utilizare
Utilisation
Uso
Utilização
Benutzung
Antes de começar
01 Avisos gerais de segurança relativa ao laser
IMPORTANTE:
• Leia cuidadosamente este manual de instruções antes de utilizar o produto e
familiarize-se com o funcionamento, ajustes e funções dos diversos interruptores.
• Respeite e siga as instruções de segurança e utilização para evitar possíveis
riscos e perigos.
• Guarde estas instruções para uso futuro. Se o produto for transferido para
terceiros, estas instruções deverão estar incluídas.
AVISO! PERIGO DE LESÃO OCULAR PERMANENT!
• Radiação laser! Não olhe diretamente para o raio.
• Produto laser de Classe II.
AVISO!
• NÃO utilize a ferramenta perto de crianças ou animais de estimação. Este produto
não é um brinquedo e, como tal, não se destina a ser utilizado por crianças.
• NÃO remova nem destrua qualquer uma das etiquetas presentes
neste instrumento.
• NÃO olhe diretamente para o raio laser uma vez que tal pode provocar cegueira.
Ligue o laser apenas quando o utilizar.
• NÃO coloque a ferramenta numa posição que possa fazer com que alguém olhe
para o raio laser, intencionalmente ou não, e certifique-se de que os transeuntes
estão cientes dos perigos.
• NÃO aponte o raio laser emitido pelo instrumento para pessoas ou animais
• NÃO aponte o laser para superfícies brilhantes ou refletoras (como vidro ou
metais polidos), pois estas podem refletir o raio para o operador ou transeuntes
• NÃO tente modificar de qualquer forma o desempenho deste dispositivo a laser.
Isto pode resultar numa exposição perigosa à radiação laser.
41
CUIDADO!
• NÃO tente reparar nem desmontar a ferramenta de medição a laser. A reparação
deste produto por pessoas não qualificadas pode dar origem a ferimentos graves.
Toda e qualquer reparação deste produto laser deve ser realizada apenas por
pessoal de manutenção qualificado.
• NÃO opere a ferramenta em ambientes explosivos, como na presença de
líquidos, gases ou pós inflamáveis. A ferramenta pode criar faíscas que podem
inflamar o pó ou gases.
• Desligue SEMPRE o instrumento quando o mesmo não estiver a ser utilizado.
Caso contrário, a probabilidade de alguém olhar diretamente para o raio laser é
consideravelmente maior.
• NÃO utilize instrumentos óticos com este produto, pois tal pode aumentar o risco
de lesões oculares.
• NÃO utilize óculos para laser como óculos de proteção, uma vez que não
protegem os olhos da radiação laser.
• NÃO utilize peças nem acessórios concebidos para serem utilizados com
outras ferramentas laser, pois tal pode resultar em ferimentos graves ou perda
de desempenho.
• A precisão ou desempenho do instrumento pode diminuir se este for utilizado
além do intervalo designado ou em condições de iluminação forte.
• NÃO sujeite o produto a impactos, vibração contínua ou temperaturas
extremamente quentes ou frias, pois estas situações podem danificar a
ferramenta e/ou provocar ferimentos graves no utilizador.
• Manuseie SEMPRE o produto laser com cuidado. Trate o produto como trataria
qualquer outro dispositivo ótico, como uma câmara ou binóculos, e NÃO toque
diretamente na lente.
02 Instalação das pilhas
1. Este instrumento requer pilhas por ex. 2 x AA de 1,5 V
(não incluídas).
2. Remova a tampa do compartimento das pilhas.
3. Insira as pilhas prestando atenção à polaridade (+/-) marcada
no compartimento e nas pilhas.
4. Feche a tampa do compartimento das pilhas.
Compartimento
das pilhas.
42
CUIDADO!
• Desligue SEMPRE o instrumento antes de substituir as pilhas.
• Remova SEMPRE as pilhas se o instrumento não for utilizado durante um longo
período de tempo.
• Utilize SEMPRE pilhas de elevada qualidade da mesma marca, tipo e idade.
• Se o instrumento não funcionar corretamente ou o ícone de pilhas fracas for
apresentado, substitua imediatamente as pilhas.
• NÃO exponha as pilhas ou o instrumento a temperaturas extremas ou a fontes
diretas de calor, pois tal pode dar origem a fugas nas pilhas.
• Se as pilhas apresentarem fugas, remova-as com um pano e elimine-as de
acordo com os regulamentos locais. Limpe as fugas de ácido provenientes das
pilhas evitando o contacto com a pele, olhos e boca.
• Em caso de contacto, lave imediatamente as áreas afetadas com água fresca
e procure assistência médica.
Funções e configurações
01 Instruções de funcionamento
O nível laser de linha cruzada com autonivelamento tem dois modos de funcionamento.
Modo de autonivelamento
Neste modo, a ferramenta autonivela-se se estiver a ±4° da posição horizontal.
5. Coloque o nível laser de linha cruzada com autonivelamento numa superfície lisa e plana, a ±4° da posição horizontal.
6. Ligue a ferramenta deslizando o interruptor de bloqueio para a posição superior. O nível laser de linha cruzada com
autonivelamento fica automaticamente nivelado no espaço de segundos. O indicador LED ilumina-se a verde.
7. Prima o botão de modo até definir o modo de projeção de laser pretendido e a linha laser ser projetada a partir da abertura
do laser.
8. Se o nivelamento do laser for superior a ±4°, o LED ilumina-se a vermelho e a linha laser pisca.
9. Para desligar as linhas laser, deslize o interruptor de bloqueio para a posição inferior. Mantenha o botão de modo premido até o
laser se desligar.
Modo de bloqueio
Este modo não pode ser utilizado para realizar nivelamentos horizontais ou verticais, uma vez que as linhas laser já não
se autoequilibram.
Neste modo, o indicador LED ilumina-se sempre a vermelho.
1. Mantenha o interruptor de bloqueio desligado.
2. Prima o botão de modo para ligar o laser e alterar o modo de projeção de laser.
3. Para desligar o laser, mantenha o botão de modo premido até o laser se desligar.
43
02 Conselhos de utilização
Utilizar o tripé (Fig. A)
Um tripé ou dispositivo de fixação proporciona um suporte de
medição estável e ajustável em altura e pode ser instalado
utilizando a rosca macho de 1/4” do tripé e apertando
firmemente o parafuso de retenção do tripé (tripé e dispositivo
de fixação não incluídos).
Fig. A
Limpeza
• O instrumento deve ser limpo regularmente para garantir o seu
máximo desempenho.
• Desligue SEMPRE o instrumento antes de o limpar.
• Pode limpar o revestimento com um pano húmido,
certificando-se de que não entra água no produto.
• NÃO mergulhe as peças elétricas/óticas do produto em água
ou outros líquidos e nunca o mantenha sob água corrente.
• As lentes podem ser limpas com um cotonete com uma
pequena quantidade de água destilada ou álcool.
• Após a limpeza, certifique-se de que todas as peças secam
adequadamente antes da utilização.
• O produto deve ser armazenado cuidadosamente de modo a
que fique protegido da poeira e riscos.
Dados técnicos
COMPONENTE
ESPECIFICAÇÃO
Pilhas
2x1.5V AA pilhas (não incluídas)
Tempo de trabalho
>8 h com todos os feixes de laser ligados
Tipo de Laser
635nm, <1mw
Classe do laser
Class ‫׀׀‬
Largura de linha do laser
100 LUX, 2 mm/5 m
Intervalo de funcionamento
Aprox. 15 m
Precisão
±0.5mm/m
Duração de nivelamento
Típico <5s
Intervalo de autonivelamento
Típico +/-4°
Temperatura de funcionamento ideal
0-40°C
Peso
0.2624kg
Dimensões (comprimento x largura x altura)
80 x 59 x 96 mm
H 2O
44
Garantia comercial
Na Magnusson empenhamo-nos especialmente na seleção cuidada de materiais de elevada qualidade e utilizamos técnicas
de fabrico que nos permitem criar gamas de produtos que incorporam design e durabilidade. Este é o motivo pelo qual
disponibilizamos uma garantia de 5 anos que abrange defeitos de fabrico do seu Nível laser com autonivelamento.
Este produto dispõe de garantia de 5 anos a partir da data de aquisição, se comprado em loja, ou de entrega, se comprado online,
para utilização doméstica normal (não profissional ou comercial). Só pode apresentar uma solicitação ao abrigo desta garantia
mediante apresentação do recibo de venda ou da fatura de compra. Guarde o comprovativo de compra num local seguro.
A garantia cobre avarias e falhas do produto, desde que o Nível laser com autonivelamento tenha sido usado para os efeitos a que
se destina e sujeito a instalação, limpeza, cuidado e manutenção em conformidade com a as informações constantes do manual do
utilizador. Esta garantia não cobre defeitos e danos causados por desgaste natural do Nível laser com autonivelamento, nem danos
que possam resultar de utilização, instalação ou montagem incorreta, negligência, acidentes ou modificações do produto.
A garantia limita-se às peças identificadas como avariadas. Não abrange, em caso algum, custos auxiliares (deslocação, mão-deobra) e danos diretos e indiretos.
Se o Nível laser com autonivelamento avariar durante o período de vigência da garantia, reservamo-nos o direito de, a nosso
critério, substituir o Nível laser com autonivelamento avariado por um produto de qualidade e funcionalidade equivalentes, ou
fornecer um reembolso.
Esta garantia aplica-se apenas ao país de aquisição ou entrega e não é transferível para qualquer outro país. Esta garantia não é
transferível para qualquer outra pessoa ou produto. A esta garantia aplicam-se as leis locais relevantes. Esta garantia complementa
e não afeta os seus direitos legais de consumidor relativamente a bens com defeito.
As questões relativas a garantia devem ser esclarecidas junto de uma loja afiliada ao distribuidor onde adquiriu o Nível laser
com autonivelamento.
O distribuidor é responsável por quaisquer defeitos de conformidade do Nível laser com autonivelamento, de acordo com os termos
da lei relativa a garantias (Decreto-Lei N.º 67/2003), corrigido pelo Decreto-Lei N.º 84/2008.
Distribuidor: Brico Depot Portugal SA Rua Castilho, 5 - 1.º esquerdo, sala 13 1250-066 Lisboa www.bricodepot.pt
Reciclagem e eliminação
Proteção ambiental: Os produtos elétricos eliminados são recicláveis e não devem ser eliminados juntamente com o lixo
doméstico. Recicle-os sempre que tal for possível ou obtenha aconselhamento sobre reciclagem junto da sua autoridade local ou
da loja onde o produto foi adquirido.
O produto está em conformidade com as
diretivas europeias aplicáveis, tendo sido
realizado um método de avaliação de
conformidade relativamente a tais diretivas.
Os resíduos de produtos elétricos não
devem ser eliminados juntamente com o lixo
doméstico. Recicle sempre que tal for possível.
Obtenha aconselhamento sobre reciclagem
junto da sua autoridade local ou loja local.
Está em conformidade com todos os
regulamentos técnicos exigidos pela
União Aduaneira da Comunidade
Económica Eurasiática
yyWxx
Código da data de fabrico; ano de fabrico (yy) e
semana de fabrico (Wxx)
45
Use
Utilizare
Utilisation
Uso
Utilização
Benutzung
Başlamadan önce
01 Genel Lazer Güvenlik Uyarıları
ÖNEMLİ:
• Lütfen ürünü kullanmadan önce bu kullanma kılavuzunu dikkatlice okuyun ve
çeşitli anahtarların çalışması, ayarları ve özellikleri hakkında bilgi sahibi olun.
• Olası risk ve tehlikelerden kaçınmak için güvenlik ve çalıştırma talimatlarına bakın
ve bu talimatlara uyun.
• Bu talimatları ileride kullanmak üzere saklayın. Ürünün üçüncü bir tarafa teslim
edilmesi halinde bu talimatlar da ürünle birlikte verilmelidir.
UYARI! KALICI GÖZ YARALANMASI TEHLIKESI!
• Lazer radyasyonu! Işınlara bakmayın.
• Sınıf II lazer ürünü.
UYARI!
• Aleti çocukların veya evcil hayvanların çevresinde ÇALIŞTIRMAYIN, bu ürün bir
oyuncak değildir ve çocukların kullanımı için tasarlanmamıştır.
• Bu aletin üzerindeki herhangi bir etiketi ÇIKARMAYIN veya PARÇALAMAYIN.
• Lazer ışınına doğrudan bakmayın. Bu, körlüğe neden olabilir. Lazeri yalnızca
kullanırken AÇIN.
• Aleti, kasıtlı veya kasıtsız olarak bir kimsenin lazer ışınına bakmasına neden
olabilecek bir yere KOYMAYIN ve çevredeki kişilerin tehlikelerin bilincinde
olduğundan emin olun.
• Aleti, insanlara veya hayvanlara lazer ışını yayacak şekilde TUTMAYIN.
• Lazeri, cam veya parlatılmış metaller gibi parlak veya yansıtıcı yüzeylere
TUTMAYIN. Bu, ışının kullanıcıya veya yanından geçenlere geri yansımasına
neden olabilir.
• Bu lazer cihazının performansını hiçbir şekilde değiştirmeye ÇALIŞMAYIN.
Bu, lazer radyasyonuna tehlikeli şekilde maruz kalınmasına yol açabilir.
46
DIKKAT!
• Lazerli ölçme aletini onarmaya veya sökmeye ÇALIŞMAYIN. Bu ürünü
niteliksiz kişiler onarmaya çalışırsa ağır yaralanma meydana gelebilir.
Bu lazer ürünü için gerekli herhangi bir onarım, nitelikli servisi personeli
tarafından gerçekleştirilmelidir.
• Aleti yanıcı sıvı, gaz veya tozların bulunduğu patlayıcı ortamlarda
ÇALIŞTIRMAYIN. Alette, tozların veya dumanların alev almasına sebep olabilecek
kıvılcımlar oluşabilir.
• Kullanılmadığında aleti HER ZAMAN kapatın. Kapatılmaması, bir kimsenin kazara
lazer ışınına doğrudan bakma olasılığını artırır.
• Gözlerde yaralanma riskini artıracağı için bu ürünle birlikte optik
aletler KULLANMAYIN.
• Koruyucu gözlük olarak lazer gözlüğü KULLANMAYIN. Bunlar gözleri lazer
radyasyonuna karşı korumaz.
• Diğer lazer aletlerle kullanılmak üzere tasarlanmış olan parçaları veya
aksesuarları KULLANMAYIN. Bu, ağır yaralanmaya veya performans kaybına
yol açabilir.
• Tasarlanan aralığın dışında veya güçlü aydınlatma koşullarında kullanıldığında
aletin hassasiyeti veya performansı azalabilir.
• Ürünü şok, sürekli titreşim veya aşırı sıcak ya da soğuk sıcaklıklara maruz
BIRAKMAYIN. Bu, alete zarar verebilir ve/veya kullanıcının ağır yaralanmasına
neden olabilir.
• Bu lazer ürününü kullanırken HER ZAMAN dikkatli olun. Kamera veya
dürbün gibi diğer optik cihazları kullandığınız şekilde kullanın ve merceklere
doğrudan DOKUNMAYIN.
02 Pilleri takmak için
1. Bu alet için örneğin 2 adet 1,5 V AA pil (dahil
değildir) gereklidir.
2. Pil bölmesinin kapağını çıkarın.
3. Bölme ve pillerde işaretli kutuplara (+/-) dikkat ederek
pilleri takın.
4. Pil bölmesinin kapağını kapatın.
Pil bölmesinin kapağını.
47
DIKKAT!
• Pilleri değiştirmeden önce aleti HER ZAMAN kapatın.
• Alet uzun süre kullanılmayacaksa pilleri HER ZAMAN çıkarın.
• HER ZAMAN marka, tür ve yıl açısından aynı özelliklere sahip yüksek kaliteli
piller kullanın.
• Alet düzgün çalışmıyorsa veya düşük pil simgesi görüntüleniyorsa pilleri
derhal değiştirin.
• Pilleri veya aleti aşırı sıcaklığa veya doğrudan ısı kaynağına maruz BIRAKMAYIN.
Bu, pillerin sızıntı yapmasına neden olabilir.
• Pillerin sızıntı yapması halinde bunları bir bez kullanarak çıkarın ve yerel
yönetmeliklere göre imha edin. Sızıntı yapmış pil asidini deri, göz ve ağız ile
temas etmesinden kaçınarak temizleyin.
• Herhangi bir temas olursa etkilenen bölgeleri derhal temiz su ile yıkayın ve tıbbi
yardım alın.
Fonksiyonlar ve Ayarlar
01 Çalıştırma talimatları
Otomatik seviye ayarlamalı çapraz çizgi lazeri terazinizin iki çalışma modu vardır.
Otomatik seviye ayarlama modu
Bu modda alet, ±4° yatay konumda ise kendi seviyesini ayarlar.
5. Otomatik seviye ayarlamalı çapraz çizgi lazeri terazisini, ±4° yatay konumdaki düz, pürüzsüz bir yüzeye yerleştirin.
6. Kilitleme anahtarını yukarı konuma getirerek aleti açın. Otomatik seviye ayarlamalı çapraz çizgi lazeri terazisi saniye içinde
otomatik olarak ayarlanır. LED gösterge yeşil yanar.
7. İstenilen lazer projeksiyon moduna ulaşılana kadar mod düğmesine basın; lazer çizgisi lazer ışık deliğinden yansıtılır.
8. Lazer seviyesi ±4°’den büyükse LED kırmızıya dönüşür ve lazer çizgisi yanıp söner.
9. Lazer çizgilerini kapatmak için Kilitleme anahtarını aşağı konuma getirin. Lazer kapanana kadar mod düğmesine basılı tutun.
Kilitleme modu
Bu mod, yatay veya dikey seviye ayarlaması yapmak için kullanılamaz çünkü lazer çizgileri kendini daha fazla dengeleyemez.
Bu modda LED gösterge her zaman kırmızı yanar.
1. Kilitleme anahtarını kapalı tutun.
2. Lazeri açmak ve lazer projeksiyon modunu değiştirmek için mod düğmesine basın.
3. Lazeri kapatmak için lazer kapanana kadar mod düğmesine basılı tutun.
48
02 Çalışma tavsiyesi
Tripod ile çalışma (Şekil A)
Bir tripod veya bir kelepçe; sabit, yüksekliği ayarlanabilir
bir ölçme desteği sunar ve tripodun 1/4 inç erkek dişlisi ile
bağlanabilir ve tripodun kilitleme vidasını sıkıca vidalayabilir
(Tripod ve kelepçe dahil değildir).
Fig. A
Temizleme
• Alet, en iyi performansta çalışmasını sağlamak için düzenli
aralıklarla temizlenmelidir.
• Temizlemeden önce aleti HER ZAMAN KAPATIN.
• Yuva, ürüne su kaçmamasına dikkat edilerek nemli bir
bezle temizlenebilir.
• Ürünün elektrikli/optik parçalarını suya veya başka sıvılara
BATIRMAYIN ve akan suyun altına asla tutmayın.
• Mercekler, az miktarda saf su veya alkol ile bir kulak temizleme
çubuğu kullanılarak temizlenebilir.
• Temizledikten sonra, kullanmadan önce tüm parçaların
tamamen kuruduğundan emin olun.
• Ürün, tozdan ve çiziklerden korunması için dikkatli bir
şekilde saklanmalıdır.
Teknik veri
BİLEŞEN
ÖZELLİK
Piller
2x1.5V AA piller (dahil değildir)
Çalışma süresi
Tüm lazer ışınları açıkken > 8 sa
Lazer türü
635nm, <1mw
Lazer Sınıfı
Class ‫׀׀‬
Lazer çizgisi genişliği
100 LÜKS, 2 mm/5 m
Çalışma aralığı
Yaklaşık 15 m
Doğruluk
±0.5mm/m
Seviye ayarlama süresi
Genellikle <5s
Otomatik seviye ayarlama aralığı
Genellikle +/-4°
Optimum çalışma sıcaklığı
0-40°C
Ağırlık
0.2624kg
Boyutlar (uzunluk x genişlik x yükseklik)
80 x 59 x 96 mm
H 2O
49
Ticari Garanti
Magnusson markası için yüksek kaliteli malzemeler seçmeye ve tasarımı ve dayanıklılığı bir arada sunan ürün yelpazeleri
oluşturmamızı sağlayan üretim tekniklerini kullanmaya özen gösteririz. Bu nedenle Seviyesi Otomatik Ayarlanan Lazer Hizalama
ürününde karşılaşılabilecek üretim kusurları için 5 yıl süreli garanti sunarız.
Bu ürün normal (profesyonel veya ticari olmayan) evsel kullanım amacıyla mağazadan satın alınırsa satın alma tarihinden veya
internet üzerinden satın alındıysa teslim tarihinden itibaren 5 yıl süreyle garanti kapsamındadır. Bu garanti kapsamında yalnızca
satış makbuzunuzu veya faturanızı sunmanız şartıyla şikayette bulunabilirsiniz. Lütfen ürünü satın aldığınıza dair kanıtı güvenli bir
yerde muhafaza edin.
Bu garanti, Seviyesi Otomatik Ayarlanan Lazer Hizalama ürününün yukarıda ve kullanım kılavuzunda yer alan bilgiler uyarınca
amacına uygun kullanılmış ve montaja, temizliğe ve bakıma tabi tutulmuş olması şartıyla ürün bozulmalarını ve arızalarını kapsar.
Bu garanti, Seviyesi Otomatik Ayarlanan Lazer Hizalama ürününün normal aşınma ve yıpranması sebebiyle ortaya çıkabilecek
kusur ve hasarlar ile uygunsuz kullanım, yanlış kurulum veya montaj, ihmal, kaza, ürün modifikasyonu sebebiyle oluşabilecek
hasarları kapsamaz. Garanti, sadece kusurlu olduğu kabul edilen parçalarla sınırlıdır. Ek maliyetler (taşıma, işçilik) ile doğrudan ve
dolaylı hasarları hiçbir suretle kapsamaz.
Garanti süresi içinde Seviyesi Otomatik Ayarlanan Lazer Hizalama ürününün kusurlu olması halinde kendi takdirimize bağlı olarak
kusurlu Seviyesi Otomatik Ayarlanan Lazer Hizalama ürününü kalite ve işlevsellik açısından eşdeğer bir ürünle değiştirme veya para
iadesi yapma hakkımızı saklı tutarız.
Bu garanti yalnızca ürünün satın alındığı veya teslim edildiği ülke için geçerlidir ve başka ülkelere aktarılamaz. Bu garanti, başka bir
kişiye veya ürüne aktarılamaz. Bu garanti için ilgili yerel kanunlar geçerlidir. Bu garanti, bir tüketici olarak arızalı mallara ilişkin temel
haklarınıza ilave olarak verilir ve bu temel haklarınızı etkilemez.
Garantiye ilişkin sorular, Seviyesi Otomatik Ayarlanan Lazer Hizalama ürününü satın aldığınız distribütörün ilişkili olduğu
mağazaya yönlendirilmelidir.
Distribütör: KOÇTAŞ YAPI MARKETLERİ TİC. A. Taşdelen Mah. Sırrı Çelik Bulvarı No: 5 34788 Taşdelen/Çekmeköy/İSTANBUL
Tel: +90 216 4300300 Faks: +90 216 4844313 www.koctas.com.tr
Geri Dönüştürme ve İmha Etme
Çevresel koruma: Atılan elektrikli ürünler geri dönüştürülebilir ürünler olup evsel atıkla birlikte atılmamalıdır. Olanaklar mevcutsa
lütfen ürünün geri dönüşümünü sağlayın veya geri dönüşüm tavsiyesi için yerel yönetiminize veya yerel mağazaya danışın.
Ürün, geçerli Avrupa direktifleri ile uyumludur ve
bu direktiflere ilişkin bir uygunluk değerlendirme
yöntemi uygulanmıştır.
Atık elektrikli ürünler, evsel atıklarla birlikte
imha edilmemelidir. Olanaklar mevcutsa
lütfen ürünün geri dönüşümünü sağlayın, geri
dönüşüm tavsiyesi için yerel yönetiminize veya
yerel mağazaya danışın.
Avrasya Ekonomik Topluluğu Gümrük Birliği’nin
gerekli tüm teknik düzenlemelerine uygundur.
yyWxx
Üretim tarihi kodu; üretim yılı (yy) ve üretim
haftası (Wxx)
Kingfisher International Products Limited,
3 Sheldon Square, London, W2 6PX,
United Kingdom
Distributor:
B&Q plc, Chandlers Ford, Hants,
SO53 3LE United Kingdom www.diy.com
SFD Limited, Trade House, Mead Avenue,
Yeovil, BA22 8RT, United Kingdom
www.screwfix.com
Manufacturer, Fabricant, Hersteller,
Producator, Fabricante:
Kingfisher International Products Limited,
3 Sheldon Square, London, W2 6PX,
United Kingdom
Distributeur:
Castorama France C.S. 50101
Templemars 59637 Wattignies CEDEX
www.castorama.fr
BRICO DÉPÔT 30-32 rue de la Tourelle
91310 Longpont-sur-Orge France
www.bricodepot.com
Dystrybutor:
Castorama Polska Sp. z o.o.
ul. Krakowiaków 78, 02-255 Warszawa
www.castorama.pl
Screwfix Direct Limited Mühlheimer
Straße 15363075 Offenbach/Main
www.screwfix.de
Импортер:
ООО “Касторама РУС” Дербеневская
наб., дом 7, стр 8 Россия, Москва,
115114
www.castorama.ru
Изготовитель для России: Чанчжоу
Мидекер Оптоэлектроник Текнолоджи
Ко., Лтд
Адрес: B-4, строение 19, Нью Пауэр
Венче Центр №1, Цинъян Норт Роуд,
округ Тяньнин, Чанчжоу, провинция
Цзянсу, 213021, Китай.
Distribuitor:
SC Bricostore România SA Calea Giulești
1-3, Sector 6, București România
www.bricodepot.ro
Distribuidor:
Euro Depot España, S.A.U. c/ La Selva,
10 - Edificio Inblau A 1a Planta 08820-El
Prat de Llobregat www.bricodepot.es
Distribuidor:
Brico Depot Portugal SA Rua Castilho,
5 - 1 esquerdo, sala 13 1250-066 Lisboa
www.bricodepot.pt
Ithalatçı Firma:
KOÇTAȘ YAPI MARKETLERİ TİC. A.Ș.
Taşdelen Mah. Sırrı Çelik Bulvarı No:5
34788 Taşdelen/Çekmeköy/İSTANBUL
Tel: +90 216 4300300
Faks: +90 216 4844313
www.koctas.com.tr
Yetkili servis istasyonları ve yedek parça
temini için aşağıda yer alan Koçtaş
Müşteri Hattı ve Koçtaş Genel Müdürlük
irtibat bilgilerinden faydalanınız.
KOÇTAŞ MÜŞTERİ HİZMETLERİ
0850 209 50 50

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
