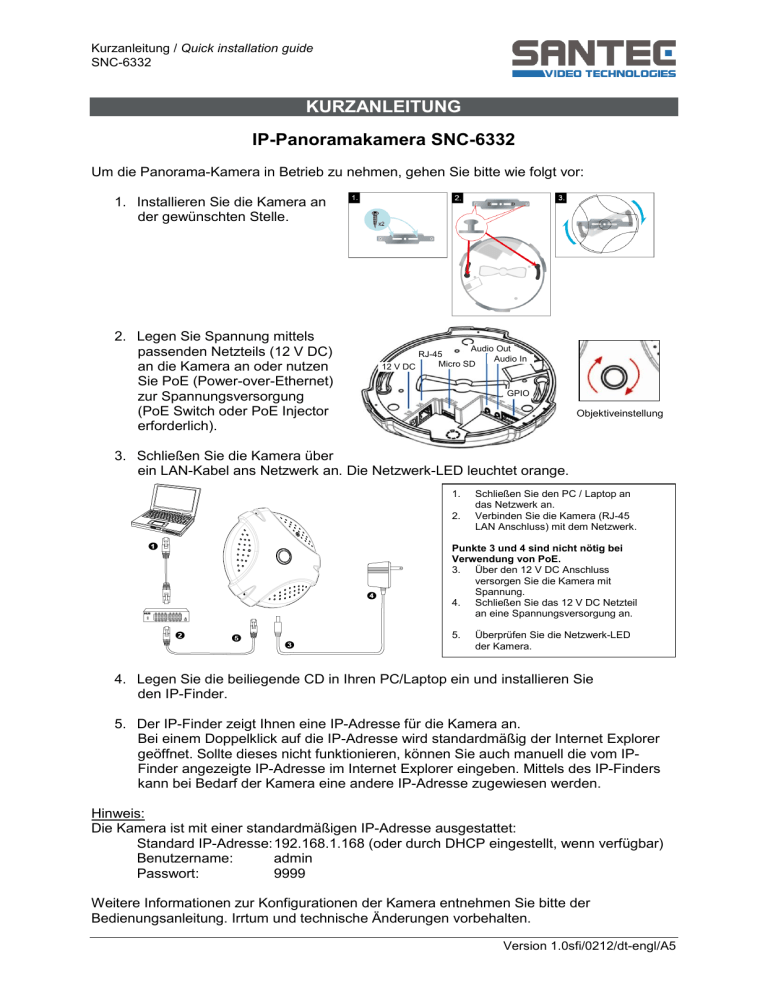

Kurzanleitung / Quick installation guide
SNC-6332
KURZANLEITUNG
IP-Panoramakamera SNC-6332
Um die Panorama-Kamera in Betrieb zu nehmen, gehen Sie bitte wie folgt vor:
1. Installieren Sie die Kamera an
der gewünschten Stelle.
2. Legen Sie Spannung mittels
passenden Netzteils (12 V DC)
an die Kamera an oder nutzen
Sie PoE (Power-over-Ethernet)
zur Spannungsversorgung
(PoE Switch oder PoE Injector
erforderlich).
Audio Out
RJ-45
Audio In
Micro
SD
12 V DC
GPIO
Objektiveinstellung
3. Schließen Sie die Kamera über
ein LAN-Kabel ans Netzwerk an. Die Netzwerk-LED leuchtet orange.
1.
2.
Schließen Sie den PC / Laptop an
das Netzwerk an.
Verbinden Sie die Kamera (RJ-45
LAN Anschluss) mit dem Netzwerk.
Punkte 3 und 4 sind nicht nötig bei
Verwendung von PoE.
3. Über den 12 V DC Anschluss
versorgen Sie die Kamera mit
Spannung.
4. Schließen Sie das 12 V DC Netzteil
an eine Spannungsversorgung an.
5.
Überprüfen Sie die Netzwerk-LED
der Kamera.
4. Legen Sie die beiliegende CD in Ihren PC/Laptop ein und installieren Sie
den IP-Finder.
5. Der IP-Finder zeigt Ihnen eine IP-Adresse für die Kamera an.
Bei einem Doppelklick auf die IP-Adresse wird standardmäßig der Internet Explorer
geöffnet. Sollte dieses nicht funktionieren, können Sie auch manuell die vom IPFinder angezeigte IP-Adresse im Internet Explorer eingeben. Mittels des IP-Finders
kann bei Bedarf der Kamera eine andere IP-Adresse zugewiesen werden.
Hinweis:
Die Kamera ist mit einer standardmäßigen IP-Adresse ausgestattet:
Standard IP-Adresse: 192.168.1.168 (oder durch DHCP eingestellt, wenn verfügbar)
Benutzername:
admin
Passwort:
9999
Weitere Informationen zur Konfigurationen der Kamera entnehmen Sie bitte der
Bedienungsanleitung. Irrtum und technische Änderungen vorbehalten.
Version 1.0sfi/0212/dt-engl/A5
Kurzanleitung / Quick installation guide
SNC-6332
QUICK INSTALLATION GUIDE
IP panorama camera SNC-6332
To operate the panorama camera, please follow these steps:
1. Install the camera in the desired
location.
2. Connect the camera to power using
a suitable power adapter
(12 V DC) or via PoE (PoE switch
or PoE injector required).
Audio Out
RJ-45
Audio In
Micro SD
12 V DC
GPIO
Lens adjustment
3. Connect the camera to the network
using a LAN cable. The network LED lights up in orange.
1.
2.
Prepare a PC/laptop with an Ethernet
link to the network.
Connect the LAN port (RJ45) of the
camera to a network switch/hub.
No. 3 and 4 are not necessary if
PoE is used.
3.
4.
Plug-in the power jack.
Connect the 12 V DC adapter
to power.
5.
Check the network LED status.
4. Insert the CD (included in the delivery) into your PC/laptop and install the IP-finder.
5. The IP-finder displays an IP address for the camera. Double-click on the IP address
and the Internet Explorer comes up automatically. In case this doesn’t work, you may
also enter the IP address (as shown by the IP-finder) manually into the Internet
Explorer. Using the IP-finder, another IP address can be assigned to the camera, if
required.
Note:
The camera comes with a default IP address:
Default IP address: 192.168.1.168 (or DHCP, if available)
User name:
admin
Pass word:
9999
Please refer to the user manual for further information on camera configurations.
Subject to technical changes. Errors excepted.
Version 1.0sfi/0212/dt-engl/A5
