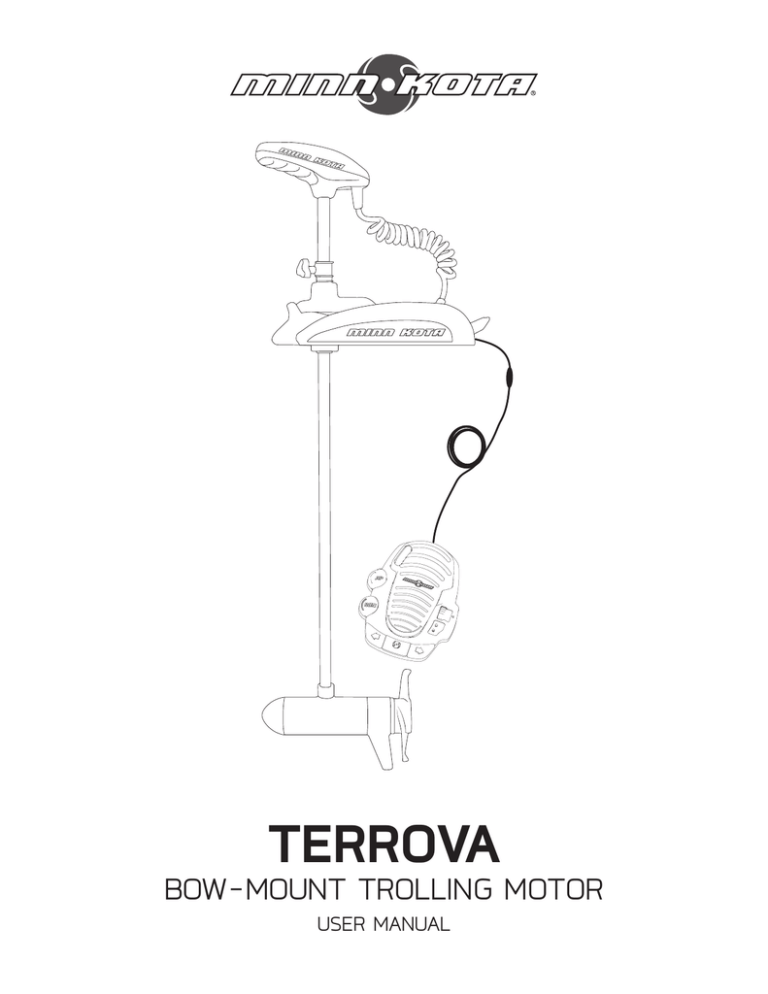

TERROVA

BOW-MOUNT TROLLING MOTOR

USER MANUAL

CE MASTER USER MANUAL (FOR CE/C-TICK CERTIFIED MODELS)

Conforms to 89/336/EEC (EMC) under standards EN 55022A, EN 50082-2 since 1996 LN V9677264

THANK YOU

Thank you for choosing Minn Kota. We believe that you should spend more time fi shing and less time positioning your boat.

That’s why we build the smartest, toughest, most intuitive trolling motors on the water. Every aspect of a Minn Kota trolling motor is thought out and rethought until it’s good enough to bear our name. Countless hours of research and testing provide you the

Minn Kota advantage that can truly take you “Anywhere. Anytime.” We don’t believe in shortcuts. We are Minn Kota. And we are never done helping you catch more fi sh.

REMEMBER TO KEEP YOUR RECEIPT AND IMMEDIATELY REGISTER YOUR TROLLING MOTOR.

A registration card is enclosed or you can complete registration on our website at minnkotamotors.com.

NOTE: Do not return your Minn Kota motor to your retailer. Your retailer is not authorized to repair or replace this unit. You may obtain service by: calling Minn Kota at (800) 227-6433; returning your motor to the Minn Kota Factory Service Center; sending or taking your motor to any

Minn Kota authorized service center. A list of authorized service centers is available on our website, at minnkotamotors.com. Please include proof of purchase, serial number and purchase date for warranty service with any of the above options.

Please thoroughly read this user manual. Follow all instructions and heed all safety and cautionary notices below. Use of this motor is only permitted for persons that have read and understood these user instructions. Minors may use this motor only under adult supervision.

ATTENTION: Never run the motor out of the water, as this may result in injuries from the rotating propeller. The motor should be disconnected from the power source when it is not in use or is off the water. When connecting the power-supply cables of the motor to the battery, ensure that they are not kinked or subject to chafe and route them in such a way that persons cannot trip over them. Before using the motor make sure that the insulation of the power cables is not damaged. Disregarding these safety precautions may result in electric shorts of battery(s) and/or motor. Always disconnect motor from battery(s) before cleaning or checking the propeller. Avoid submerging the complete motor as water may enter the lower unit through control head and shaft. If the motor is used while water is present in the lower unit considerable damage to the motor can occur. This damage will not be covered by warranty.

CAUTION: Take care that neither you nor other persons approach the turning propeller too closely, neither with body parts nor with objects. The motor is powerful and may endanger or injure you or others. While the motor is running watch out for persons swimming and for fl oating objects.

Persons whose ability to run the motor or whose reactions are impaired by alcohol, drugs, medication, or other substances are not permitted to use this motor. This motor is not suitable for use in strong currents. The constant noise pressure level of the motor during use is less than 70dB(A). The overall vibration level does not exceed 2,5m/sec2.

LOCATING YOUR SERIAL NUMBER

Your Minn Kota 11-character serial number is very important. It helps to determine the specifi c model and year of manufacture. When contacting

Consumer Service or registering your product, you will need to know your product’s serial number. We recommend that you write the serial number down in the space provided below so that you have it available for future reference.

The serial number on your Terrova is located inside the mount, below the motor rests.

Made by Minn Kota

Johnson Outdoors

Marine Electronics, Inc.

121 Power Drive

Mankato, MN 56001 USA

Trolling Motors

Produced in 2012

Terrova 55 48”

MODEL 1358800

SER NO M365 MK12345

EXAMPLE

Model: _________________________________________________________________________________________________________________________

Serial Number: _______________________________________________________________________________________________________________

Purchase Date: _______________________________________________________________________________________________________________

Store Where Purchased: ____________________________________________________________________________________________________

2 | minnkotamotors.com

©2014 Johnson Outdoors Marine Electronics, Inc.

TABLE OF CONTENTS

Two-Year Limited Warranty

Features

Mount Installation

Battery & Wiring Installation

Boat Rigging & Product Installation

Conductor Gauge and Circuit Breaker Sizing Table

Selecting the Correct Batteries

Connecting the Batteries

Push-to-test Battery Meter

Motor Wiring Diagram

Using The Motor

Stowing & Deploying

AutoPilot Controls

Adjusting the Depth of the Motor

Installing the External Transducer

Using the Foot Pedal

Service & Maintenance

Troubleshooting

Parts Diagram

Parts List

Environmental Compliance Statement

Notes

11

12

12

13

14

15

16

17

18-19

20

21

9

10

11-13

8

8-9

7

7

4

5

6

7-9

minnkotamotors.com | 3

©2014 Johnson Outdoors Marine Electronics, Inc.

TWO-YEAR LIMITED WARRANTY

WARRANTY ON MINN KOTA FRESHWATER TROLLING MOTORS

Johnson Outdoors Marine Electronics, Inc. (“JOME”) extends the following limited warranty to the original retail purchaser only. Warranty coverage is not transferable.

MINN KOTA LIMITED TWO-YEAR WARRANTY ON THE ENTIRE PRODUCT

JOME warrants to the original retail purchaser only that the purchaser’s new Minn Kota freshwater trolling motor will be materially free from defects in materials and workmanship appearing within two (2) years after the date of purchase. JOME will (at its option) either repair or replace, free of charge, any parts found by

JOME to be defective during the term of this warranty. Such repair, or replacement shall be the sole and exclusive liability of JOME and the sole and exclusive remedy of the purchaser for breach of this warranty.

MINN KOTA LIMITED LIFETIME WARRANTY ON COMPOSITE SHAFT

JOME warrants to the original retail purchaser only that the composite shaft of the purchaser’s Minn Kota trolling motor will be materially free from defects in materials and workmanship appearing within the original purchaser’s lifetime. JOME will provide a new composite shaft, free of charge, to replace any composite shaft found by JOME to be defective during the term of this warranty. Providing a new composite shaft shall be the sole and exclusive liability of JOME and the sole and exclusive remedy of the purchaser for breach of this warranty; and purchaser shall be responsible for installing, or for the cost of labor to install, any new composite shaft provided by JOME.

EXCLUSIONS & LIMITATIONS

This limited warranty does not apply to products that have been used in saltwater or brackish water, commercially or for rental purposes. This limited warranty does not cover normal wear and tear, blemishes that do not aff ect the operation of the product, or damage caused by accidents, abuse, alteration, modifi cation, shipping damages, acts of God, negligence of the user or misuse, improper or insuffi cient care or maintenance. DAMAGE CAUSED BY THE USE OF

OTHER REPLACEMENT PARTS NOT MEETING THE DESIGN SPECIFICATIONS OF THE ORIGINAL PARTS WILL NOT BE COVERED BY

THIS LIMITED WARRANTY. The cost of normal maintenance or replacement parts which are not in breach of the limited warranty are the responsibility of the purchaser. Prior to using products, the purchaser shall determine the suitability of the products for the intended use and assumes all related risk and liability. Any assistance JOME provides to or procures for the purchaser outside the terms, limitations or exclusions of this limited warranty will not constitute a waiver of the terms, limitations or exclusions, nor will such assistance extend or revive the warranty. JOME will not reimburse the purchaser for any expenses incurred by the purchaser in repairing, correcting or replacing any defective products or parts, except those incurred with JOME’s prior written permission.

JOME’S AGGREGATE LIABILITY WITH RESPECT TO COVERED PRODUCTS IS LIMITED TO AN AMOUNT EQUAL TO THE PURCHASER’S

ORIGINAL PURCHASE PRICE PAID FOR SUCH PRODUCT.

MINN KOTA SERVICE INFORMATION

To obtain warranty service in the U.S., the product believed to be defective, and proof of original purchase (including the date of purchase), must be presented to a Minn Kota Authorized Service Center or to Minn Kota’s factory service center in Mankato, MN. Any charges incurred for service calls, transportation or shipping/freight to/from the Minn Kota Authorized Service Center or factory, labor to haul out, remove, re-install or re-rig products removed for warranty service, or any other similar items are the sole and exclusive responsibility of the purchaser. Products purchased outside of the U.S. must be returned prepaid with proof of purchase (including the date of purchase and serial number) to any Authorized Minn Kota Service Center in the country of purchase. Warranty service can be arranged by contacting a Minn Kota Authorized Service Center or by contacting the factory at 1-800-227-6433 or email [email protected]

Products repaired or replaced will be warranted for the remainder of the original warranty period [or for 90 days from the date of repair or replacement, whichever is longer]. For any product that is returned for warranty service that JOME fi nds to be not covered by or not in breach of this limited warranty, there will be a billing for services rendered at the prevailing posted labor rate and for a minimum of at least one hour.

NOTE: Do not return your Minn Kota product to your retailer. Your retailer is not authorized to repair or replace products.

THERE ARE NO EXPRESS WARRANTIES OTHER THAN THESE LIMITED WARRANTIES. IN NO EVENT SHALL ANY IMPLIED

WARRANTIES INCLUDING ANY IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR PARTICULAR PURPOSE, EXTEND

BEYOND THE DURATION OF THE RELEVANT EXPRESS LIMITED WARRANTY. IN NO EVENT SHALL JOME BE LIABLE FOR PUNITIVE,

INDIRECT, INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES. Without limiting the foregoing, JOME assumes no responsibility for loss of use of product, loss of time, inconvenience or other damage.

Some states do not allow limitations on how long an implied warranty lasts or the exclusion or limitation of incidental or consequential damages, so the above limitations and/or exclusions may not apply to you. This warranty gives you specifi c legal rights and you may also have other legal rights which vary from state to state.

4 | minnkotamotors.com

©2014 Johnson Outdoors Marine Electronics, Inc.

FEATURES

Push-to-Test Battery Meter

AutoPilot Indicator

(functional on equipped motors only)

WARRANTY ON MINN KOTA FRESHWATER TROLLING MOTORS

Johnson Outdoors Marine Electronics, Inc. (“JOME”) extends the following limited warranty to the original retail purchaser only. Warranty coverage is not transferable.

MINN KOTA LIMITED TWO-YEAR WARRANTY ON THE ENTIRE PRODUCT

JOME warrants to the original retail purchaser only that the purchaser’s new Minn Kota freshwater trolling motor will be materially free from defects in materials and workmanship appearing within two (2) years after the date of purchase. JOME will (at its option) either repair or replace, free of charge, any parts found by

JOME to be defective during the term of this warranty. Such repair, or replacement shall be the sole and exclusive liability of JOME and the sole and exclusive remedy of the purchaser for breach of this warranty.

MINN KOTA LIMITED LIFETIME WARRANTY ON COMPOSITE SHAFT

JOME warrants to the original retail purchaser only that the composite shaft of the purchaser’s Minn Kota trolling motor will be materially free from defects in materials and workmanship appearing within the original purchaser’s lifetime. JOME will provide a new composite shaft, free of charge, to replace any composite shaft found by JOME to be defective during the term of this warranty. Providing a new composite shaft shall be the sole and exclusive liability of JOME and the sole and exclusive remedy of the purchaser for breach of this warranty; and purchaser shall be responsible for installing, or for the cost of labor to install, any new composite shaft provided by JOME.

EXCLUSIONS & LIMITATIONS

This limited warranty does not apply to products that have been used in saltwater or brackish water, commercially or for rental purposes. This limited warranty does not cover normal wear and tear, blemishes that do not aff ect the operation of the product, or damage caused by accidents, abuse, alteration, modifi cation, shipping damages, acts of God, negligence of the user or misuse, improper or insuffi cient care or maintenance. DAMAGE CAUSED BY THE USE OF

OTHER REPLACEMENT PARTS NOT MEETING THE DESIGN SPECIFICATIONS OF THE ORIGINAL PARTS WILL NOT BE COVERED BY

THIS LIMITED WARRANTY. The cost of normal maintenance or replacement parts which are not in breach of the limited warranty are the responsibility of the purchaser. Prior to using products, the purchaser shall determine the suitability of the products for the intended use and assumes all related risk and liability. Any assistance JOME provides to or procures for the purchaser outside the terms, limitations or exclusions of this limited warranty will not constitute a waiver of the terms, limitations or exclusions, nor will such assistance extend or revive the warranty. JOME will not reimburse the purchaser for any expenses incurred by the purchaser in repairing, correcting or replacing any defective products or parts, except those incurred with JOME’s prior written permission.

JOME’S AGGREGATE LIABILITY WITH RESPECT TO COVERED PRODUCTS IS LIMITED TO AN AMOUNT EQUAL TO THE PURCHASER’S

ORIGINAL PURCHASE PRICE PAID FOR SUCH PRODUCT.

MINN KOTA SERVICE INFORMATION

To obtain warranty service in the U.S., the product believed to be defective, and proof of original purchase (including the date of purchase), must be presented to a Minn Kota Authorized Service Center or to Minn Kota’s factory service center in Mankato, MN. Any charges incurred for service calls, transportation or shipping/freight to/from the Minn Kota Authorized Service Center or factory, labor to haul out, remove, re-install or re-rig products removed for warranty service, or any other similar items are the sole and exclusive responsibility of the purchaser. Products purchased outside of the U.S. must be returned prepaid with proof of purchase (including the date of purchase and serial number) to any Authorized Minn Kota Service Center in the country of purchase. Warranty service can be arranged by contacting a Minn Kota Authorized Service Center or by contacting the factory at 1-800-227-6433 or email [email protected]

Products repaired or replaced will be warranted for the remainder of the original warranty period [or for 90 days from the date of repair or replacement, whichever is longer]. For any product that is returned for warranty service that JOME fi nds to be not covered by or not in breach of this limited warranty, there will be a billing for services rendered at the prevailing posted labor rate and for a minimum of at least one hour.

NOTE: Do not return your Minn Kota product to your retailer. Your retailer is not authorized to repair or replace products.

THERE ARE NO EXPRESS WARRANTIES OTHER THAN THESE LIMITED WARRANTIES. IN NO EVENT SHALL ANY IMPLIED

WARRANTIES INCLUDING ANY IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR PARTICULAR PURPOSE, EXTEND

BEYOND THE DURATION OF THE RELEVANT EXPRESS LIMITED WARRANTY. IN NO EVENT SHALL JOME BE LIABLE FOR PUNITIVE,

INDIRECT, INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES. Without limiting the foregoing, JOME assumes no responsibility for loss of use of product, loss of time, inconvenience or other damage.

Some states do not allow limitations on how long an implied warranty lasts or the exclusion or limitation of incidental or consequential damages, so the above limitations and/or exclusions may not apply to you. This warranty gives you specifi c legal rights and you may also have other legal rights which vary from state to state.

Adjustable Depth Collar

Fall Away Ramps

Lifetime

Warranty Flexible

Composite Shaft

Low Profile

Foot Pedal

Stow/Deploy Lever

Weedless Wedge 2 Propeller

Cool Quiet

Power Motor

Specifications subject to change without notice.

*This diagram is for reference only and may differ from your actual motor.

©2014 Johnson Outdoors Marine Electronics, Inc.

System Ready

Indicator

minnkotamotors.com | 5

MOUNT INSTALLATION

TOOLS AND RESOURCES REQUIRED:

• #3 Phillips Screw Driver

• Drill

• 9/32” Drill Bit

• 7/16” Box End Wrench

• A second person to help with the installation

1. Remove the four sideplate screws. Remove the right sideplate and swing the left sideplate out and away from the base extrusion.

2. Place the motor on the bow of the boat in the deployed position. a. We recommend that the motor be mounted as close to the centerline of the boat as possible.

b. Make sure that the area under the mounting location is clear and unobstructed for drilling and accessible for you to attach nuts and washers.

c. Make sure the mount is positioned so that the shaft is out beyond the rub rail of the boat by 1-1/2”. The lower unit, as it is lowered into the water or raised into the boat, must not encounter any obstructions.

CAUTION: Make sure the motor is mounted on a level surface and is not connected to a power source. Use the rubber washers to create a leve surface if necessary.

3. Once in position, mark four of the six holes (two on each side) provided in the bow mount base for drilling. If possible, use the four holes that are farthest apart. Drill through the marked holes using the 9/32” drill bit.

4. Mount the plate to the bow using the provided bolts, nuts, and washers.

5. Replace the sideplates and sideplate screws.

Mounting Holes

(3 Per Side)

©2014 Johnson Outdoors Marine Electronics, Inc.

6 | minnkotamotors.com

BATTERY WIRING & INSTALLATION

BOAT RIGGING & PRODUCT INSTALLATION

For safety and compliance reasons, we recommend that you follow American Boat and Yacht Council (ABYC) standards when rigging your boat. Altering boat wiring should be completed by a qualifi ed marine technician. The following specifi cations are for general guidelines only:

CAUTION: These guidelines apply to general rigging to support your Minn Kota motor. Powering multiple motors or additional electrical devices from the same power circuit may impact the recommended conductor gauge and circuit breaker size. If you are using wire longer than that provided with your unit, follow the conductor gauge and circuit breaker sizing table below. If your wire extension length is more than 25 feet, we recommend that you contact a qualifi ed marine technician.

An over-current protection device (circuit breaker or fuse) must be used. Coast Guard requirements dictate that each ungrounded current-carrying conductor must be protected by a manually reset, trip-free circuit breaker or fuse. The type

(voltage and current rating) of the fuse or circuit breaker must be sized accordingly to the trolling motor used. The table below gives recommended guidelines for circuit breaker sizing.

Reference:

United States Code of Federal Regulations: 33 CFR 183 – Boats and Associated Equipment

ABYC E-11: AC and DC Electrical Systems on Boats

CONDUCTOR GAUGE AND CIRCUIT BREAKER SIZING TABLE

Motor Thrust /

Model

Max Amp Draw Circuit Breaker

Wire Extension Length *

5 feet 10 feet 15 feet 20 feet 25 feet

30 lb.

40 lb., 45 lb.

50 lb., 55 lb.

70 lb.

80 lb.

101 lb.

Engine Mount 101

112 lb.

30

42

50

42

56

46

50

52

50 Amp @ 12 VDC

60 Amp @ 12 VDC

50 Amp @ 24 VDC

60 Amp @ 24 VDC

50 Amp @ 36 VDC

60 Amp @ 36 VDC

60 Amp @ 36 VDC

10 AWG

10 AWG

8 AWG

10 AWG

8 AWG

8 AWG

8 AWG

8 AWG

10 AWG

8 AWG

6 AWG

10 AWG

8 AWG

8 AWG

6 AWG

8 AWG

8 AWG

6 AWG

4 AWG

8 AWG

8 AWG

8 AWG

4 AWG

8 AWG

6 AWG

4 AWG

4 AWG

8 AWG

6 AWG

8 AWG

4 AWG

8 AWG

4 AWG

4 AWG

2 AWG

6 AWG

6 AWG

8 AWG

2 AWG

8 AWG

Engine Mount 160 116 (2) x 60 Amp @ 24 VDC 2 AWG 2 AWG 2 AWG 2 AWG 2 AWG

E-Drive 40 50 Amp @ 48 VDC 10 AWG 10 AWG 10 AWG 10 AWG 10 AWG

This conductor and circuit breaker sizing table is only valid for the following assumptions:

1. No more than 3 conductors are bundled together inside of a sheath or conduit outside of engine spaces.

2. Each conductor has 105° C temp rated insulation.

3. No more than 5% voltage drop allowed at full motor power based on published product power requirements.

*Wire Extension Length refers to the distance from the batteries to the trolling motor leads.

©2014 Johnson Outdoors Marine Electronics, Inc.

minnkotamotors.com | 7

BATTERY WIRING & INSTALLATION

SELECTING THE CORRECT BATTERIES

The motor will operate with any lead acid, deep cycle marine 12 volt battery/batteries. For best results, use a deep cycle, marine battery with at least a 105 ampere hour rating. Maintain battery at full charge. Proper care will ensure having battery power when you need it, and will signifi cantly improve the battery life. Failure to recharge lead-acid batteries (within 12-24 hours) is the leading cause of premature battery failure. Use a multi-stage charger to avoid overcharging. We off er a wide selection of chargers to fi t your charging needs. If you are using a crank battery to start a gasoline outboard, we recommend that you use a separate deep cycle marine battery/batteries for your Minn Kota trolling motor.

Advice Regarding Batteries:

• Never connect the (+) and the (–) terminals of the same battery together. Take care that no metal object can fall onto the battery and short the terminals. This would immediately lead to a short and extreme fi re danger.

• It is highly recommended that a circuit breaker or fuse be used with this trolling motor. Refer to “Conductor Gauge and Circuit

Breaker Sizing Table” in the previous section to fi nd the appropriate circuit breaker or fuse for your motor. For motors requiring a 60-amp breaker, the Minn Kota MKR-19 60-amp circuit breaker is recommended.

CONNECTING THE BATTERIES

12 VOLT SYSTEMS:

1. Make sure that the motor is switched off (speed selector on “OFF” or “0”).

2. Connect positive ( + ) red lead to positive ( + ) battery terminal.

3. Connect negative ( – ) black lead to negative ( – ) battery terminal.

4. For safety reasons do not switch the motor on until the propeller is in the water.

CAUTION:

For safety reasons, disconnect the motor from the battery/batteries when the motor is not in use or while the battery/batteries are being charged.

CONNECTING THE BATTERIES IN SERIES (IF REQUIRED FOR YOUR MOTOR)

24 VOLT SYSTEMS:

1. Make sure that the motor is switched off (speed selector on “0”).

2. Two 12 volt batteries are required.

3. The batteries must be wired in series, only as directed in wiring diagram, to provide 24 volts.

a. Connect a connector cable to the positive ( + ) terminal of battery 1 and to the negative ( – ) terminal of battery 2.

b. Connect positive ( + ) red motor lead to positive ( + ) terminal on battery 2.

To trolling motor negative

Neg -

+24 Volts to trolling motor positive (or circuit breaker)

24 Volt Connection

Pos + Neg Pos + c. Connect negative ( – ) black motor lead to negative ( – ) terminal of battery 1.

Battery #1 (Low Side) Battery #2 (High Side)

24 Volt Series Connection

4. For safety reasons do not switch the motor on until the propeller is in the water. If installing a leadwire plug, observe proper polarity and follow instructions in your boat owner’s manual. See wiring diagram on following pages.

CAUTION

• For safety reasons, disconnect the motor from the battery or batteries when the motor is not in use or while the battery/batteries are being charged.

• Improper wiring of 24/36 volt systems could cause battery explosion!

• Keep leadwire wing nut connections tight and solid to battery terminals.

• Locate battery in a ventilated compartment.

8 | minnkotamotors.com

©2014 Johnson Outdoors Marine Electronics, Inc.

BATTERY WIRING & INSTALLATION

36 VOLT SYSTEMS:

+36 Volts to trolling motor

1. Make sure that the motor is switched off

(speed selector on “0”).

2. Three 12 volt batteries are required.

3. The batteries must be wired in series, only as directed in wiring diagram, to provide 36 volts.

a. Connect a connector cable to the positive

( + ) terminal of battery 1 and to the negative ( – ) terminal of battery 2 and

To trolling motor negative

Neg -

24 Volt Connection

Pos + another connector cable from the positive

( + ) terminal of battery 2 to the negative

Battery #1 (Low Side)

( – ) terminal of battery of battery 3.

b. Connect positive ( + ) red motor lead to positive ( + ) terminal on battery 3.

Neg -

36 Volt Series Connection positive (or circuit breaker)

36 Volt Connection

Pos +

Battery #2 (Middle)

Neg Pos +

Battery #3 (High Side) c. Connect negative ( – ) black motor lead to negative ( – ) terminal of battery 1.

4. For safety reasons do not switch the motor on until the propeller is in the water. If installing a leadwire plug, observe proper polarity and follow instructions in your boat owner’s manual. See wiring diagram on following pages.

CAUTION

• Improper wiring of 24/36 volt systems could cause battery explosion!

• Keep leadwire wing nut connections tight and solid to battery terminals.

• Locate battery in a ventilated compartment.

• For safety reasons, disconnect the motor from the battery or batteries when the motor is not in use or while the battery/batteries are being charged.

CONNECTING THE BATTERIES IN SERIES (IF REQUIRED FOR YOUR MOTOR)

24 VOLT SYSTEMS:

1. Make sure that the motor is switched off (speed selector on “0”).

2. Two 12 volt batteries are required.

3. The batteries must be wired in series, only as directed in wiring diagram, to provide 24 volts.

a. Connect a connector cable to the positive ( + ) terminal of battery 1 and to the negative ( – ) terminal of battery 2.

b. Connect positive ( + ) red motor lead to positive ( + ) terminal on battery 2.

To trolling motor negative

Neg -

+24 Volts to trolling motor positive (or circuit breaker)

24 Volt Connection

Pos + Neg Pos + c. Connect negative ( – ) black motor lead to negative ( – ) terminal of battery 1.

Battery #1 (Low Side) Battery #2 (High Side)

24 Volt Series Connection

4. For safety reasons do not switch the motor on until the propeller is in the water. If installing a leadwire plug, observe proper polarity and follow instructions in your boat owner’s manual. See wiring diagram on following pages.

CAUTION

• For safety reasons, disconnect the motor from the battery or batteries when the motor is not in use or while the battery/batteries are being charged.

• Improper wiring of 24/36 volt systems could cause battery explosion!

• Keep leadwire wing nut connections tight and solid to battery terminals.

• Locate battery in a ventilated compartment.

PUSH-TO-TEST BATTERY METER

This motor is equipped with a “push to test” battery meter. The LED provides an accurate display of the remaining charge in the battery. It is only accurate when the motor is off .

The meter reads as:

• One light indicates recharge.

• Two lights indicate low charge.

• Three lights indicate good charge.

• Four lights indicate full charge.

©2014 Johnson Outdoors Marine Electronics, Inc.

minnkotamotors.com | 9

MOTOR WIRING DIAGRAM

NOTE: This is a universal, multi-voltage diagram. Double check your motor's voltage for proper connections. Over-Current

Protection Devices not shown in this illustration.

COMPASS

SENSOR

BOARD

ACCESSORY PLUG

BATTERY GAUGE

RED

BLACK

BROWN

BLACK M-

RED M+

M-

CONTROL BOARD

B-

B+

RED B+

12v

M+

STEERING MOTOR

WHITE

BLACK

ACCESSORY PLUG

AUTOPILOT INDICATOR, RED

SYSTEM READY, INDICATOR, GREEN

REED SWITCH

AUTOPILOT INDICATOR, RED

MOMENTARY/CONSTANT

INDICATOR, GREEN

SPEED ADJUSTMENT

KNOB

FOOT PEDAL

CONTROL BOARD

BATTERY 1

24v

RED M+

BLACK M-

BROWN*

FUSE*

UNIVERSAL

SONAR 2 WIRE*

MOTOR

BATTERY 1

36v

BATTERY 2

* UNIVERSAL SONAR2 MOTORS ONLY

BATTERY 1 BATTERY 2 BATTERY 3

10 | minnkotamotors.com

©2014 Johnson Outdoors Marine Electronics, Inc.

USING & ADJUSTING THE MOTOR

STOWING AND DEPLOYING THE MOTOR

WARNING:

When raising or lowering the motor, keep fingers clear of all hinge and pivot points and all moving parts.

STOW/DEPLOY LEVER OPERATION:

1. Push in

2. Push down

Depth Collar Steering Housing

1

2

Stow/Deploy

Lever

System Ready

Indicator

Fall Away Ramps

GENERAL

System Ready (green LED): The motor is equipped with a system ready indicator. Indicator light will be on when motor is deployed and power is applied to the motor. When the motor is properly stowed the indicator light will go off indicating all power has been turned off to the motor. If this indicator light does not come on when deployed, check that motor is connected to battery properly and motor is completely deployed. If indicator light does not go off when stowed, be sure that stow/deploy lever is fully latched and locked into the stowed position.

TO DEPLOY THE MOTOR

Push in and rotate the stow/deploy lever down. Gently slide the motor out from the ramps. Lower the motor to the desired depth, making sure that it clicks into a secure, verticle position. The System Ready indicator light (green) will be lit, indicating motor is ready for operation.

TO STOW THE MOTOR

Push and hold the stow/deploy lever down. Gently tilt and pull the composite shaft or control head until the motor engages the motor ramps. Motor should rest on the motor ramps and lock into place. The stow/deploy lever should latch automatically into the stowed position.

The system ready indicator light (green) MUST go off for the motor to be stowed properly.

TRANSPORTATION

In conditions where the stowed motor is subject to high levels of shock or vibration, ensure the motor is securely stowed. Move the depth collar snug against the steering motor and tighten.

©2014 Johnson Outdoors Marine Electronics, Inc.

minnkotamotors.com | 11

USING & ADJUSTING THE MOTOR

AUTOPILOT™ CONTROLS

(ON AUTOPILOT EQUIPPED MOTORS ONLY)

The Minn Kota AutoPilot

uses a magnetic compass and a microprocessor chip to keep the trolling motor pointed in the direction you want to go. Each time the wind or water current moves the boat off course, the AutoPilot senses the change and steers itself back to the original heading. The AutoPilot direction is set every time a steering change is made. To change direction, steer until the control head points to the desired course. The AutoPilot will pull the bow of the boat around and correct automatically until the boat is moving in the direction you chose.

1. This unit has an automatic steering shutdown for safety. In conditions where an obstruction prevents the trolling motor from turning, or in extremely windy conditions, the automatic steering may stop. Any steering input will reset the system to normal.

2. When the AutoPilot is on and the trolling motor is pulled out of the water to the stow position, the steering motor will continue to run until the motor is stowed properly. Once the motor is stowed properly, AutoPilot will turn off and the System Ready indicator will go off .

3. This unit uses a magnetic compass to detect direction of travel. The compass can be adversely aff ected by magnets or large, ferrous metal objects near (within 12” of) the trolling motor control head.

4. After steering to a new direction, there is a short delay before the direction is locked in to allow the compass to stabilize.

5. Obstructions on the propeller may cause excessive vibration of the motor head. This vibration can cause the compass to wander and erratic steering to occur. Clear the obstruction to return the motor to normal operation.

6. When broad speed changes are made, the motor heading may change slightly. This is normal.

ADJUSTING THE DEPTH OF THE MOTOR

When setting the depth be sure the top of the motor is submerged at least 12” to avoid churning or agitation of surface water. The propeller must be completely submerged.

1. With the motor deployed, fi rmly grasp the composite shaft above the mount.

2. Loosen the adjustable depth collar until the shaft slides freely.

3. Raise or lower the motor to the desired depth.

4. Turn the motor control head to the desired position.

5. Tighten adjustable depth collar to secure the motor in place.

Composite Shaft

Adjustable Depth Collar

Motor Mount

12 | minnkotamotors.com

12” Minimum Depth

©2014 Johnson Outdoors Marine Electronics, Inc.

AUTOPILOT™ CONTROLS

(ON AUTOPILOT EQUIPPED MOTORS ONLY)

The Minn Kota AutoPilot

uses a magnetic compass and a microprocessor chip to keep the trolling motor pointed in the direction you want to go. Each time the wind or water current moves the boat off course, the AutoPilot senses the change and steers itself back to the original heading. The AutoPilot direction is set every time a steering change is made. To change direction, steer until the control head points to the desired course. The AutoPilot will pull the bow of the boat around and correct automatically until the boat is moving in the direction you chose.

1. This unit has an automatic steering shutdown for safety. In conditions where an obstruction prevents the trolling motor from turning, or in extremely windy conditions, the automatic steering may stop. Any steering input will reset the system to normal.

2. When the AutoPilot is on and the trolling motor is pulled out of the water to the stow position, the steering motor will continue to run until the motor is stowed properly. Once the motor is stowed properly, AutoPilot will turn off and the System Ready indicator will go off .

3. This unit uses a magnetic compass to detect direction of travel. The compass can be adversely aff ected by magnets or large, ferrous metal objects near (within 12” of) the trolling motor control head.

4. After steering to a new direction, there is a short delay before the direction is locked in to allow the compass to stabilize.

5. Obstructions on the propeller may cause excessive vibration of the motor head. This vibration can cause the compass to wander and erratic steering to occur. Clear the obstruction to return the motor to normal operation.

6. When broad speed changes are made, the motor heading may change slightly. This is normal.

USING & ADJUSTING THE MOTOR

INSTALLING THE EXTERNAL TRANSDUCER

An external sonar transducer can be installed onto the motor as shown.

1. Transducer cables should be routed through the coil cable as depicted in the illustration to the right.

2. Leave enough slack for proper stow and deploy.

3. Mount transducer according to transducer instructions.

Note: An external transducer is not included with your trolling motor.

Your trolling motor may be pre-installed with a Universal Sonar 2 transducer system. In this case, the transducer is integrated into the motor unit.

For compatibility and more information on Universal Sonar 2, please visit minnkotamotors.com/us2.

ACCESSORY RECOMMENDATIONS:

• Minn Kota Transducer Mounting Kit (MKR-15)

Tie wrap cable

Leave slack

Transducer cable

Leave slack

Tie wrap cable

Transducer

©2014 Johnson Outdoors Marine Electronics, Inc.

minnkotamotors.com | 13

USING THE FOOT PEDAL

All the controls in the foot pedal are easy to operate by either foot or hand. A light touch is all that is necessary.

MOMENTARY

A toe touch on either of the two momentary buttons turns the propeller on. Let up and the propeller stops.

Momentary on

Heel/toe steering

Variable speed control

MOM/CON SWITCH

A toe touch to the Mom/Con button toggles the motor between momentary and constant. When the motor is in constant the propeller will run continuously with out keeping your foot on the pedal. When the motor is in momentary, a toe touch is required to one of the momentary on buttons to turn the propeller on. The

Constant On indicator light will be lit when the motor is in constant state.

AutoPilot

“ON” / “OFF”

Momentary / Constant

“ON” / “OFF”

Left steer

Right steer

Momentary on

RIGHT/LEFT

Place your foot in the center of the heel/toe pedal, rocking forward steers right. Rocking back steers left. Left and right steering control can also be done with the Left/Right steering buttons. Holding the left or right steering button down steers left or right.

Small steering changes of less than one degree can be made by quickly and lightly tapping the left or right steering controls.

NOTE: The steering system is designed to turn your motor 360°. Be careful to avoid over-wrapping the coil cord around the composite shaft.

FORWARD/REVERSE

The propeller always turns in the forward direction. You can reverse the direction of thrust by turning the motor 180˚.

SPEED CONTROL

The speed selector is the rotating knob on the right side of the foot pedal. The speed control knob provides variable speed control. Use your hand or foot to rotate the knob to adjust speed.

AUTOPILOT (AUTOPILOT MODELS ONLY)

A toe touch to the AP button toggles the AutoPilot On and Off . The AutoPilot On indicator light will be lit on the foot pedal and the center console of the motor when AutoPilot is on.

NON-CARPETED BOAT USE

Enclosed with your motor are four (4) rubber bumpers. If the foot pedal is to be used primarily on non-carpeted surfaces, insert the rubber bumpers into the keyhole slots on the underside of the pedal. Slide the bumpers into the slot until they are locked into position.

14 | minnkotamotors.com

©2014 Johnson Outdoors Marine Electronics, Inc.

All the controls in the foot pedal are easy to operate by either foot or hand. A light touch is all that is necessary.

MOMENTARY

A toe touch on either of the two momentary buttons turns the propeller on. Let up and the propeller stops.

Momentary on

Heel/toe steering

Variable speed control

MOM/CON SWITCH

A toe touch to the Mom/Con button toggles the motor between momentary and constant. When the motor is in constant the propeller will run continuously with out keeping your foot on the pedal. When the motor is in momentary, a toe touch is required to one of the momentary on buttons to turn the propeller on. The

Constant On indicator light will be lit when the motor is in constant state.

AutoPilot

“ON” / “OFF”

Momentary / Constant

“ON” / “OFF”

Left steer

Right steer

Momentary on

RIGHT/LEFT

Place your foot in the center of the heel/toe pedal, rocking forward steers right. Rocking back steers left. Left and right steering control can also be done with the Left/Right steering buttons. Holding the left or right steering button down steers left or right.

Small steering changes of less than one degree can be made by quickly and lightly tapping the left or right steering controls.

NOTE: The steering system is designed to turn your motor 360°. Be careful to avoid over-wrapping the coil cord around the composite shaft.

FORWARD/REVERSE

The propeller always turns in the forward direction. You can reverse the direction of thrust by turning the motor 180˚.

SPEED CONTROL

The speed selector is the rotating knob on the right side of the foot pedal. The speed control knob provides variable speed control. Use your hand or foot to rotate the knob to adjust speed.

AUTOPILOT (AUTOPILOT MODELS ONLY)

A toe touch to the AP button toggles the AutoPilot On and Off . The AutoPilot On indicator light will be lit on the foot pedal and the center console of the motor when AutoPilot is on.

NON-CARPETED BOAT USE

Enclosed with your motor are four (4) rubber bumpers. If the foot pedal is to be used primarily on non-carpeted surfaces, insert the rubber bumpers into the keyhole slots on the underside of the pedal. Slide the bumpers into the slot until they are locked into position.

SERVICE & MAINTENANCE

PROPELLER REPLACEMENT

TOOLS AND RESOURCES REQUIRED:

• Box End Wrench

- 1/2” for motors with 70 lbs thrust or lower.

- 9/16” for motors with 80 lbs thrust or higher.

• Screwdriver (optional)

Prop Nut

Washer

Propeller

Slot End

CAUTION:

Disconnect the motor from the battery before beginning any prop work or maintenance.

NOTE: The propeller on your motor may diff er from the one pictured.

1. Disconnect the motor from all sources of power prior to changing the propeller.

Drive Pin

2. Hold the propeller and loosen the prop nut with pliers or a wrench.

3. Remove the prop nut and washer. If the drive pin is sheared or broken, you will need to hold the shaft stationary with a blade screwdriver pressed into the slot on the end of the shaft.

4. Turn the old prop to horizontal (as illustrated) and pull it straight off . If drive pin falls out, push it back in.

5. Align the new propeller with the drive pin.

6. Install the prop washer and prop nut.

7. Tighten the prop nut 1/4 turn past snug [25-35 inch lbs.] Do not over tighten as this can damage the prop.

GENERAL MAINTENANCE

1. After use, the entire motor should be rinsed with freshwater, then wiped down with a cloth dampened with an aqueous based silicone spray. This series of motors is not equipped for saltwater exposure.

2. The propeller must be inspected and cleaned from weeds and fi shing line after every use.

Fishing line and weeds can get behind the prop, damage the seals and allow water to enter the motor.

3. Verify the prop nut is secure each time the motor is used.

4. To prevent accidental damage during transportation or storage, disconnect the battery whenever the motor is off of the water.

For prolonged storage, lightly coat all metal parts with an aqueous based silicone spray.

5. For maximum battery life recharge the battery(s) as soon as possible after use. For maximum motor performance restore battery to full charge prior to use.

6. Keep battery terminals clean with fi ne sandpaper or emery cloth.

7. The propeller is designed to provide weed free operation with very high effi ciency. To maintain this top performance, the leading edge of the blades must be kept smooth. If they are rough or nicked from use, restore to smooth by sanding with fi ne sandpaper.

©2014 Johnson Outdoors Marine Electronics, Inc.

minnkotamotors.com | 15

TROUBLESHOOTING & REPAIR

1. Motor fails to run or lacks power:

• Check battery connections for proper polarity.

• Make sure terminals are clean and corrosion free. Use fi ne sandpaper or emery cloth to clean terminals.

• Check battery water level. Add water if needed.

2. Motor loses power after a short running time:

• Check battery charge. If low, restore to full charge.

3. You experience prop vibration during normal operation:

• Remove and rotate the prop 180°. See removal instructions in the Propeller Replacement Section.

4. Experiencing interference with your fi shfi nder:

• You may, in some applications, experience interference in your depth fi nder display. We recommend that you use a seperate deep cycle marine battery for your trolling motor and that you power the depth fi nder from the starting/cranking battery. If problems still persist, call our service department at 1-800-227-6433.

NOTE: For all other malfunctions, visit an Authorized Service Center. You can search for an Authorized Service Center in your area by visiting our Authorized Service page, found online at minnkotamotors.com, or by calling our customer service number at

800-227-6433.

FOR FURTHER TROUBLESHOOTING AND REPAIR

We off er several options to help you troubleshoot and/or repair your product. Please read through the options listed below.

FREQUENTLY ASKED QUESTIONS

We have FAQs available on our website to help answer all of your Minn Kota questions. Visit minnkotamotors.com and click on

“Frequently Asked Questions” to fi nd an answer to your question.

CALL US (FOR U.S. AND CANADA)

Our consumer service representatives are available Monday – Friday between 7:00 a.m. – 4:30 p.m. CST at 800-227-6433.

If you are calling to order parts, please have the 11-character serial number from your product, specifi c part numbers, and credit card information available. This will help expedite your call and allow us to provide you with the best consumer service possible.

You can reference the parts list located in your manual to identify the specifi c part numbers.

EMAIL US

You can email our consumer service department with questions regarding your Minn Kota products. To email your question, visit minnkotamotors.com and click on “Support”.

AUTHORIZED SERVICE CENTERS

Minn Kota has over 300 authorized service centers in the United States and Canada where you can purchase parts or get your products repaired. Please visit our Authorized Service Center page on our website to locate a service center in your area.

16 | minnkotamotors.com

©2014 Johnson Outdoors Marine Electronics, Inc.

PARTS DIAGRAM

TERROVA 55

55 LBS THRUST - 12 VOLT - 45”/48”/54” SHAFT

This page provides Minn Kota® WEEE compliance disassembly instructions.

For more information about where you should dispose of your waste equipment for recycling and recovery and/or your European Union member state requirements, please contact your dealer or distributor from which your product was purchased.

330

215

Tools required, but not limited to: fl at head screw driver,

Phillips screw driver, socket set, pliers, wire cutters.

525

860

335

350 345

355

235

370

510

325

380

385

245

250

530

390

395

400

405

535

540

545

550

851

555

565

575

580

570

560

600

690

605

620

630

595

645

585

625

700

660

695 710

665

670

735

650

655

680

675

636

685

640

635

470

745

500

465

715

720

725

730

740

750

540

757

765

865

870

770

580

445

475

571

500

585

495

490

590

410

415

420

425

430

435

440

430

425

420

450

410

455

480

485

270

755

275

321

300

760

210

320

305

225

200

315

220

230

255

260

265

AutoPilot

Equipped

Motors Only

240

137

880

885

875

775

540

780 135

136

910

900

850

955

920

915

925

930

936

205

70

55

50

65

60

35

75

960

965

970

935

940

1000

1020

1015

1010

90

80 40

45

30

100

15

20

85

10

5

95

975

985

980

950

990

1

Part #2324950

©2014 Johnson Outdoors Marine Electronics, Inc.

ECN 35977

25

Rev D 1/15

minnkotamotors.com | 17

PARTS LIST

255

260

265

270

275

220

225

230

235

240

245

250

4

1

1

1

1

1

1

3

3

2

3

1

1

1

1

2

1

1

80

85

90

95

55

60

65

70

75

30

35

40

45

50

200

205

210

215

100

135

136

137

2

2

2

2

2

1

1

1

1

1

2

1

1

1

1

1

1

1

1

2

1

1

TERROVA 55

55 LBS THRUST - 12 VOLT - 45”/48”/54” SHAFT

ITEM QTY

1

5

10

15

20

25

1

1

1

1

1

1

1

1

PART

NUMBER

2779021

2779020

2779023

2779022

2779029

2-100-146

140-010

788-015

DESCRIPTION

12V MOTOR 54” FW

12V MOTOR 48” FW

12V MOTOR US2 54”

12V MOTOR US2 48”

12V MOTOR US2 45”

BEARING

421-050

9421-146

9421-145

2-400-101

144-049

880-003

880-006

188-036

725-050

738-036

975-040

337-036

701-081

701-008

830-007

830-008

990-067

990-070

640-031

640-135

640-316

2779105

BRUSH END HOUSING US2 54”

BRUSH END HOUSING US2 48”

SEAL

SEAL W/SHIELD

BRUSH

PAPER TUBE

BRUSH SPRING

O-RING — MOTOR

O-RING — THRU-BOLT

SCREW, 8-32

THRU-BOLT

LEADWIRE — RED

GROUNDWIRE — BROWN, US2 ONLY

TUBE — COMPOSITE 54” FW

2325665

2325670

2325671

2325672

2325673

2320200

2324032

2302960

2065400

2218200

2372100

2052510

2322500

2332102

2372100

2333101

2224700

2224702

FUSE HOLDER — US2 ONLY

SCREW, 8-18 X .625

SCREW, 10-24

SCREW, 8-18 X .625

NUT, 10-24

18 | minnkotamotors.com

530

535

540

545

550

555

560

565

570

ITEM QTY

475

480

485

490

495

450

455

465

470

430

435

440

445

405

410

415

420

425

500

510

525

385

390

395

400

345

350

355

370

380

321

325

330

335

300

305

315

320

2

2

2

2

1

1

1

1

1

1

1

2

1

1

2

1

2

2

1

1

1

1

1

1

4

1

1

1

1

1

1

1

1

1

1

1

2

1

2

2

2

1

1

1

1

4

1

1

7

1

PART

NUMBER

2321510

2326506

2322600

2322602

2327310

2321702

2263011

2322702

2323410

2302615

2321704

2321515

2324608

2321720

2327308

2322200

2324601

2322030

2305605

2308601

2328610

2777055

2302255

2302250

2302245

2302610

2302620

2211415

2771500

2260906

2321706

2323102

2997050

2326501

2324604

2323408

2090651

2991273

2991271

2991274

2991272

2320202

2325641

2323404

2321915

2323403

2321925

2323422

2321700

2322920

DESCRIPTION

KNOB (INCLUDED IN #305)

NUT (INCLUDED IN #305)

ROLL PIN 5/16

BREATHER, FILTER

CRADLE, MOTOR

LINER — OUTPUT TUBE

O-RING — 224

SHIM — O-RING

BEARING, BALL SEALED

GEAR — OUTPUT

O-RING — OUTPUT GEAR

TUBE — OUTPUT MACHINED

PIN, PIVOT, ZP

BUSHING — PIVOT PIN

E-RING .375

SCREW, 8-32 X .75

SCREW, 8-32 X 2

LEADWIRE — 10 GA

COIL CORD, 45” / 48”

COIL CORD, 54”

COIL CORD, US2, 45” / 48”

COIL CORD, US2, 54”

SCREW, 1/4-20

SCREW, 1/4-20 X .375 SS CRPH

SKID, LEFT

SCREW, 10-24 X .375

©2014 Johnson Outdoors Marine Electronics, Inc.

PART

NUMBER

2301700

2322701

2320400

2322712

2322604

2332104

2323000

2322606

2321905

2321315

2332103

2074070

2323402

2321940

2321310

2323405

2013100

2320215

2323405

2323915

2325115

2321706

2323412

2324705

2994202

2322710

2770250

2325650

2320210

2322901

2324022

2884050

2320208

2320203

2323406

2322912

2321950

2323910

2994204

2321920

2301310

2320220

2321910

2325640

2994720

2326710

2324400

2322714

2321300

2223430

ITEM QTY

1

2

4

2

4

4

2

1

1

1

1

1

1

760

765

770

775

745

750

755

757

720

725

730

735

740

695

700

710

715

780

850

851

860

865

870

875

675

680

685

690

650

655

660

665

670 n

636

640

645

620

625

630

635

590

595

600

605 n

571

575

580

585

1

1

1

1

1

2

4

1

1

1

3

1

1

2

1

2

1

2

2

1

1

2

1

1

2

1

1

1

1

4

1

2

1

1

1

2

DESCRIPTION

SCREW 1/4-20 X 1/2” MCH SS

RAMP — 3 5/8” LEFT

PAD — RUBBER REST

SCREW, 8-18 X .25

INSERT — RAMP

SPRING — EXTENSION

COVER — SPEED CONTROL

CONTROL BOARD, 12V

SWITCH — REED REPAIR KIT

SCREW, 10-24 X

SCREW, 6-20 X .375

SCREW, 1/4-20 X .375

SCREW, 1/4-20 X .5

SPEED NUT, .375

BUSHING,

BUSHING, HANDLE

SCREW, 1/4-20 X .625

E-CLIP, 3/16, SS

PIN, FOLLOWER, HANDLE

SPRING PIN,

RAMP, 3 5/8” RIGHT

SKID, RIGHT

SCREW, 8-18 X .5

FOOT PEDAL

PLUG, FOOT PEDAL

PEDAL, HEEL-TOE

SPRING, MOMENTARY

SCREW, 8 X .75

©2014 Johnson Outdoors Marine Electronics, Inc.

PARTS LIST

955

960

965

970

935

936

940

945

950

915

920

925

930

880

885

900

910

975

980

985

990 n n

1000

1010

1015

1020 n n

TERROVA 55

55 LBS THRUST - 12 VOLT - 45”/48”/54” SHAFT

ITEM QTY

PART

NUMBER

DESCRIPTION

FLEX FINGER

BUTTON, MOMENTARY, LEFT

1

1

1

1

1

5

1

1

1

1

1

1

10

2

2

1

2

1

2

1

1

1

1

1

1

2994859

2322706

2323420

2372100

1378131

2994875

2091160

2092600

2151726

2053101

2994864

2888460

2324021

2320207

2322900

2324500

2301310

2323730

2323735

2323731

2322704

2328600

2323710

2325660

2320205

2323725

2323715

2320100

2332103

COVER, HEEL-TOE

BUTTON, AP

BUTTON, MOM/CON

KNOB, SPEED, FOOT PEDAL

SCREW, 6-20 X .375

CONTROL BOARD, FOOT PEDAL

SCREW, #8 X .5

BUTTON, MOMENTARY

SPRING, FOOT PEDAL

SPRING, BARREL

SCREW, 8-18 X .375

SCREW, 8-18 X .625

PROPELLER KIT WW2

PROPELLER WW2

DRIVE PIN, SMALL

NUT, NYLOCK, PROP, SMALL

SEAL & O-RING KIT

minnkotamotors.com | 19

COMPLIANCE STATEMENTS

ENVIRONMENTAL COMPLIANCE STATEMENT:

It is the intention of JOME to be a responsible corporate citizen, operating in compliance with known and applicable environmental regulations, and a good neighbor in the communities where we make or sell our products.

WEEE DIRECTIVE:

EU Directive 2002/96/EC “Waste of Electrical and Electronic Equipment Directive (WEEE)” impacts most distributors, sellers, and manufacturers of consumer electronics in the European Union. The WEEE Directive requires the producer of consumer electronics to take responsibility for the management of waste from their products to achieve environmentally responsible disposal during the product life cycle.

WEEE compliance may not be required in your location for electrical & electronic equipment (EEE), nor may it be required for EEE designed and intended as fi xed or temporary installation in transportation vehicles such as automobiles, aircraft, and boats. In some European Union member states, these vehicles are considered outside of the scope of the Directive, and EEE for those applications can be considered excluded from the

WEEE Directive requirement.

This symbol (WEEE wheelie bin) on product indicates the product must not be disposed of with other household refuse. It must be disposed of and collected for recycling and recovery of waste EEE. Johnson

Outdoors Inc. will mark all EEE products in accordance with the WEEE Directive. It is our goal to comply in the collection, treatment, recovery, and environmentally sound disposal of those products; however, these requirement do vary within European Union member states. For more information about where you should dispose of your waste equipment for recycling and recovery and/or your European Union member state requirements, please contact your dealer or distributor from which your product was purchased.

DISPOSAL:

Minn Kota motors are not subject to the disposal regulations EAG-VO (electric devices directive) that implements the WEEE directive. Nevertheless never dispose of your Minn Kota motor in a garbage bin but at the proper place of collection of your local town council.

Never dispose of battery in a garbage bin. Comply with the disposal directions of the manufacturer or his representative and dispose of them at the proper place of collection of your local town council.

WARNING: This product contains chemicals known to the State of California to cause cancer and birth defects or other reproductive harm.

20 | minnkotamotors.com

©2014 Johnson Outdoors Marine Electronics, Inc.

NOTES

©2014 Johnson Outdoors Marine Electronics, Inc.

minnkotamotors.com | 21

RECOMMENDED ACCESSORIES

ON-BOARD & PORTABLE BATTERY CHARGERS

Stop buying new batteries and start taking care of the ones you’ve got. Many chargers can actually damage your battery over time – creating shorter run times and shorter overall life. Digitally controlled Minn Kota chargers are designed to provide the fastest charge that protect and extend battery life.

MK345PC MK210D MK110P

TALON SHALLOW WATER ANCHOR

Talon deploys faster, holds stronger and runs quieter than any other shallow water anchor. Available in depths up to 12’ and bold color options, it boasts an arsenal of features and innovations that no other anchor can touch:

• Vertical, Multi-Stage Deployment

• User-Selectable Anchoring Modes

• 2x Anchoring Force

• Fast Deploy

• Auto Up/Down

• Triple Debris Shields*

• Built-In Wave Absorption

• Noise Dissipation

• Versatile Adjustments

*available on 10’ and 12’ models only

MINN KOTA ACCESSORIES

We offer a wide variety of trolling motor accessories, including:

• 60-Amp Circuit Breaker

• Mounting Brackets

• Stabilizer Kits

• Extension Handles

• Battery Connectors

• Battery Boxes

• Quick Connect Plugs

For a complete listing of Minn Kota accessories, visit minnkotamotors.com

minnkotamotors.com

Part #2327102

Minn Kota Consumer & Technical Service

Johnson Outdoors Marine Electronics, Inc.

PO Box 8129

Mankato, MN 56001

ECN 35977

121 Power Drive

Mankato, MN 56001

Phone (800) 227-6433

Fax (800) 527-4464

Follow us:

A Johnson Outdoors Company

All rights reserved.

Rev M 1/15

RECOMMENDED ACCESSORIES

ON-BOARD & PORTABLE BATTERY CHARGERS

Stop buying new batteries and start taking care of the ones you’ve got. Many chargers can actually damage your battery over time – creating shorter run times and shorter overall life. Digitally controlled Minn Kota chargers are designed to provide the fastest charge that protect and extend battery life.

MK345PC MK210D MK110P

TALON SHALLOW WATER ANCHOR

Talon deploys faster, holds stronger and runs quieter than any other shallow water anchor. Available in depths up to 12’ and bold color options, it boasts an arsenal of features and innovations that no other anchor can touch:

• Vertical, multi-stage deployment

• User-Selectable Anchoring Modes

• 2x Anchoring Force

• Fast Deploy

• Auto Up/Down

• Triple Debris shields*

• Built-In Wave Absorption

• Noise Dissipation

• Versatile Adjustments

*available on 10’ and 12’ models only

MINN KOTA ACCESSORIES

We offer a wide variety of trolling motor accessories, including:

• 60-Amp Circuit Breaker

• Mounting Brackets

• Stabilizer Kits

• Extension Handles

For a complete listing of Minn Kota accessories, visit minnkotamotors.com

• Battery Connectors

• Battery Boxes

• Quick Connect Plugs

Follow us:

TERROVA

MOTEUR DE PÊCHE À LA TRAÎNE

MONTÉ SUR L’ÉTRAVE

MANUEL DE L’UTILISATEUR

MANUEL CE D’UN MASTER (CE/C-TICK CERTIFIED MODELS)

Conforme à la norme 89/336/EEC (EMC) selon les normes EN 55022A, EN 50082-2 depuis 1996 LN V9677264

MERCI

Nous vous remercions d’avoir choisi Minn Kota. Nous sommes persuadés que vous devriez consacrer plus de temps à pêcher et moins de temps à amarrer votre embarcation. C’est pourquoi nous construisons les propulseurs électriques les plus intelligents, les plus solides et les plus intuitifs. Chaque aspect d’un propulseur électrique Minn Kota est envisagé et étudié jusqu’à ce qu’il soit digne de porter notre nom. Des heures incalculables de recherche et d’essai vous assurent les avantages d’un article Minn

Kota qui vous mènera n’importe où, et n’importe quand. Notre principe est simple, nous faisons les choses selon les règles. Nous sommes Minn Kota. Et nous ne cesserons jamais de vous aider à pêcher plus de poissons.

N’OUBLIEZ PAS DE CONSERVER VOTRE REÇU ET D’ENREGISTRER IMMÉDIATEMENT VOTRE PROPULSEUR ÉLECTRIQUE.

Un formulaire d’enregistrement est compris ou vous pouvez remplir le formulaire d’enregistrement par Internet sur le site Web minnkotamotors.com.

REMARQUE : ne pas retourner le moteur Minn Kota au détaillant. Le détaillant n’est pas autorisé à réparer ou à remplacer cet appareil. Pour le service communiquer avec Minn Kota au +1 (800) 227-6433; retourner le moteur au Centre de service de l’usine de Minn Kota; envoyer ou apporter le moteur

à un centre de service agréé de Minn Kota. Une liste de centres de service agréés est disponible sur notre site Web minnkotamotors.com. Pour obtenir un service au titre de la garantie, y compris toutes les options susmentionnées, veuillez inclure la preuve d’achat, le numéro de série et la date de l’achat.

Veuillez lire attentivement ce manuel de l’utilisateur. Suivre toutes les instructions et tenir compte de toutes les consignes de sécurité et les mises en garde décrites ci-dessous. L’utilisation de ce moteur n’est autorisée que pour les personnes qui ont lu et compris ces consignes pour l’utilisateur. Les personnes mineures peuvent utiliser ce moteur uniquement sous la supervision d’un adulte.

ATTENTION : ne jamais faire fonctionner le moteur hors de l’eau, puisque cela entraînerait des blessures causées par l’hélice en rotation. Le moteur doit être débranché de la source d’alimentation lorsqu’il n’est pas utilisé ou lorsqu’il est hors de l’eau. Au moment de brancher les câbles d’alimentation du moteur à la batterie, veiller à ce qu’ils ne soient pas entortillés ou exposés au frottement, puis les placer de telle manière que les personnes ne puissent pas faire trébucher. Avant d’utiliser le moteur, s’assurer que l’isolant des câbles d’alimentation n’est pas endommagé. Ne pas tenir compte de ces mesures de sécurité peut entraîner des courts-circuits avec les batteries et/ou le moteur. Toujours débrancher le moteur des batteries avant le nettoyage ou la vérifi cation de l’hélice. Éviter de submerger complètement le moteur, car l’eau pourrait pénétrer dans l’unité inférieure par la tête de contrôle et l’arbre. Si le moteur est utilisé alors que de l’eau est présente dans l’unité inférieure, ce dernier pourrait subir des dommages considérables.

Ces dommages ne seront pas couverts par la garantie.

ATTENTION : veillez à ce que ni vous, ni les autres personnes ne s’approchent trop près de l’hélice en rotation, que ce soit seulement avec une partie du corps ou des objets. Le moteur est puissant et pourrait provoquer des situations périlleuses ou des blessures, pour vous ou les autres. Lorsque le moteur est en marche, se méfi er des objets fl ottants ou des personnes qui pourraient être en train de nager. Les personnes, dont les réactions ou la capacité à faire fonctionner le moteur est/sont aff aiblie (s) par l’alcool, la drogue, les médicaments ou d’autres substances, ne sont pas autorisées à utiliser ce moteur. Ce moteur n’est pas adapté à l’utilisation dans de forts courants. Le niveau de pression sonore constant du moteur au moment de l’utilisation est inférieur à 70 dB (A). Le niveau de vibration général ne dépasse pas 2,5 m/s².

LOCALISATION DU NUMÉRO DE SÉRIE

Le numéro de série à 11 caractères Minn Kota est très important. Il permet de déterminer le modèle spécifi que et l’année de fabrication. Lorsque vous contactez le service à la clientèle ou que vous enregistrez votre article, vous aurez besoin du numéro de série de votre article. Nous vous suggérons d’inscrire le numéro de série dans l’espace fourni ci-dessous afi n qu’il soit disponible ultérieurement.

Le numéro de série de votre Terrova se trouve à l’intérieur du support de montage, sous le point d’appui du moteur.

Made by Minn Kota

Johnson Outdoors

Marine Electronics, Inc.

121 Power Drive

Mankato, MN 56001 USA

Trolling Motors

Produced in 2012

Terrova 55 48”

MODEL 1358800

SER NO M365 MK12345

EXEMPLE

Modèle : _________________________________________________________________________________________________________________________

Numéro de série : ______________________________________________________________________________________________________________

Date de l’achat : ________________________________________________________________________________________________________________

Magasin où l’achat a été eff ectué : ____________________________________________________________________________________________

24 | minnkotamotors.com

©2014 Johnson Outdoors Marine Electronics, Inc.

TABLE DES MATIÈRES

Garantie Limitée de Deux Ans

Caractéristiques

Installation du support

Installation des Batteries et du Câblage

Gréage du bateau et installation du produit

Tableau des dimensions de gabarit des conducteurs et disjoncteurs

Sélectionner la batterie adéquate

Comment brancher les batteries

Gabarit « Poussoir d’essai » de la batterie

Schéma de Câblage du Moteur

Utilisation de Votre Edge

L’arrimage et le déploiement du moteur

Commandes de l’AUTOPILOT™

Ajuster la Profondeur du Moteur

Installation Du Transducteur Externe

Utilisation de la Pédale

Service et Entretien

Remplacement de l'hélice

Entretien général

Dépannage & Repair

Schéma des Pièces

Liste des Pièces

Déclaration de conformité

Remarques

34

34

35

36

31

32

33-35

33

29

29

30

30-31

26

27

28

29-31

39

40-41

42

43

37

37

37

38

minnkotamotors.com | 25

©2014 Johnson Outdoors Marine Electronics, Inc.

GARANTIE LIMITÉE

GARANTIE DES PROPULSEURS ÉLECTRIQUES POUR EAU DOUCE

Johnson Outdoors Marine Electronics, Inc. (« JOME ») off re la garantie limitée suivante uniquement à l’acheteur au détail initial. La garantie n’est pas transférable.

GARANTIE LIMITÉE DE DEUX ANS DE MINN KOTA SUR L’ENSEMBLE DU PRODUIT

JOME garantit uniquement à l’acheteur au détail initial que son nouveau propulseur électrique pour eau douce Minn Kota est exempt de défectuosité résultant d’un vice de fabrication et de main-d’œuvre pouvant survenir au cours des deux (2) ans suivant la date d’achat. JOME se réserve le droit de réparer ou de remplacer, au choix et gratuitement, toute pièce pouvant s’avérer défectueuse pendant la durée de la présente garantie. Cette réparation ou ce remplacement est l’unique et exclusive responsabilité de JOME et constitue le seul recours de l’acheteur pour tout manquement à la présente garantie.

GARANTIE À VIE LIMITÉE DE MINN KOTA SUR L’ARBRE COMPOSITE

JOME garantit uniquement à l’acheteur au détail initial que l’arbre composite de son propulseur électrique Minn Kota est exempt de défectuosité résultant d’un vice de fabrication et de main-d’œuvre pouvant survenir au cours de la durée de vie de l’acheteur initial. JOME fournira, gratuitement, un arbre composite neuf pour remplacer tout arbre composite pouvant s’avérer défectueux pendant la durée de la présente garantie. Fournir un arbre composite neuf sera la seule et exclusive responsabilité de JOME et le seul et unique recours de l’acheteur pour tout manquement à la présente garantie; et l’acheteur sera responsable de l’installation ou du coût de la main-d’œuvre pour l’installation de tout arbre composite neuf, fourni par JOME.

EXCLUSIONS & LIMITATIONS

La présente garantie limitée ne s’applique pas aux produits qui ont été utilisés en eau salée, en eau saumâtre ou à des fi ns commerciales ou locatives. Cette garantie ne couvre pas l’usure normale, les imperfections qui n’aff ectent pas le fonctionnement du moteur, ni les dommages causés par les accidents, l’abus, l’altération, la modifi cation, les dommages durant le transport, les désastres naturels, la négligence de l’utilisateur, l’utilisation abusive, un soin ou un entretien inadéquat. LES DOMMAGES CAUSÉS PAR L’UTILISATION DE PIÈCES DE REMPLACEMENT NON CONFORMES AUX SPÉCIFICATIONS DE

CONCEPTION DES PIÈCES ORIGINALES NE SONT PAS COUVERTS PAR LA PRÉSENTE GARANTIE LIMITÉE. Le coût de l’entretien normal ou des pièces de rechange qui ne contreviennent pas à la garantie limitée incombe à l’acheteur. Avant utilisation, l’acheteur doit déterminer si le produit convient

à l’emploi prévu et assume tous les risques et responsabilités connexes. Toute assistance fournie par JOME à l’acheteur ou au nom de ce dernier hors du cadre des modalités, des restrictions et des exclusions de la présente garantie limitée ne constitue pas une renonciation à l’égard de telles modalités, restrictions ou exclusions, et une telle assistance n’aura pas pour eff et de prolonger ni de restaurer la garantie. JOME ne remboursera aucune dépense encourue par l’acheteur dans le cadre de la réparation, de la correction ou du remplacement de pièces ou de produits défectueux, à l’exception des dépenses engagées sur consentement

écrit préalable de JOME. LA RESPONSABILITÉ GLOBALE DE JOME À L’ÉGARD DES PRODUITS COUVERTS PAR LA GARANTIE EST LIMITÉE

À UN MONTANT ÉQUIVALENT AU PRIX D’ACHAT PAYÉ POUR LE PRODUIT EN QUESTION.

INFORMATION SUR LE SERVICE MINN KOTA

Pour obtenir le service au titre de la garantie aux États-Unis, le produit jugé défectueux et la preuve d’achat originale (comportant la date d’achat), doivent être présentés à un centre de service agréé Minn Kota ou au centre de service de l’usine de Minn Kota à Mankato, au Minnesota. Tous les frais encourus pour des appels de service, de transport ou d’expédition à destination ou à partir du centre de service agréé ou de l’usine Minn Kota, de main-d’œuvre pour transporter, retirer, réinstaller ou regréer les articles retirés pour le service de garantie, ou tout autre élément similaire, sont sous la la seule et unique responsabilité unique et exclusive de l’acheteur. Les articles achetés à l’extérieur des États-Unis doivent être retournés, port payé avec la preuve d’achat (y compris la date d’achat et le numéro de série), à tout centre de service agréé Minn Kota dans le pays de l’achat. Le service au titre de la garantie peut être obtenu en communiquant avec le centre de service agréé de Minn Kota ou l’usine au +1 (800) 227-6433 ou par courriel à l’adresse suivante [email protected] Les produits réparés ou remplacés seront garantis pour la durée restante de la période de garantie initiale [ou pendant 90 jours à compter de la date de réparation ou de remplacement, la période la plus longue étant retenue]. Tout produit retourné aux fi ns de services en vertu de la garantie qui, selon JOME, n’est pas couvert par la garantie limitée ou n’y contrevient pas sera facturé pour les services rendus au taux horaire de main-d’œuvre affi ché en vigueur, pour une facturation minimale d’une heure.

REMARQUE: ne pas retourner l’article Minn Kota au détaillant. Le détaillant n’est pas autorisé à le réparer ou à le remplacer.

Il N’Y A AUCUNE GARANTIE EXPRESSE AUTRE QUE LES PRÉSENTES GARANTIES LIMITÉES. AUCUNE GARANTIE IMPLICITE,

Y COMPRIS QUELQUE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADÉQUATION À UN USAGE PARTICULIER, NE SE

PROLONGERA AU-DELÀ DE LA DURÉE DE LA PRÉSENTE GARANTIE LIMITÉE EXPRESSE. JOME NE POURRA EN AUCUNE FAÇON

ÊTRE TENUE RESPONSABLE DES DOMMAGES PUNITIFS, INDIRECTS, ACCESSOIRES, CONSÉCUTIFS OU PARTICULIERS. Sans limiter la portée de ce qui précède, JOME décline toute responsabilité en cas de perte d’utilisation du produit, perte de temps, d’inconvénient et d’autre dommage.

Certains états ne permettent pas de limites sur la durée d’une garantie implicite ou l’exclusion ou limitation des dommages accessoires ou indirects, donc, les limitations ou exclusions ci-dessus peuvent ne pas s’appliquer à vous. La présente garantie vous donne des droits légaux spécifi ques et vous pouvez également bénéfi cier d’autres droits qui varient d’un État à l’autre.

26 | minnkotamotors.com

©2014 Johnson Outdoors Marine Electronics, Inc.

Collier de profondeur réglable

CARACTÉRISTIQUES

Bouton poussoir du voltmètre de la batterie

L’AutoPilot lumière

(fonctionnel sur moteurs équipés seulement)

Système Prêt lumière

Rampes de moteur escamotables

Arrimer/déployer le levier

Arbre composite flexible garanti

à vie

Pédale à profil bas

Hélice anti-herbe Weedless Wedge 2*

Moteur Cool

Power silencieux

Les spécifications peuvent faire l’objet de modifications sans préavis.

* Le schéma est fourni aux fins de référence seulement et peut différer de votre moteur actuel.

©2014 Johnson Outdoors Marine Electronics, Inc.

minnkotamotors.com | 27

INSTALLATION DU SUPPORT

OUTILS ET RESSOURCES NÉCESSAIRES :

• Tournevis Phillips

• Perceuse

• Mèche de 7,144 mm (9/32”)

• Clé à oeil de 11 mm (7/16 “)

• Une deuxième personne pour vous aider avec l’installation

1. Déposer les quatre vis des capots latéraux. Déposer le capot latéral droit et faire glisser le capot gauche vers l’extérieur en le retirant de l’extrusion de base.

2. Placer le moteur sur la proue du bateau en position déployée.

a. Il est recommandé de monter le moteur le plus près possible de l’axe du bateau.

b. S’assurer qu’il n’y pas d’obstacle au perçage dans la zone de la proue située sous l’emplacement de montage et qu’il est possible de placer les écrous et les rondelles.

c. S’assurer que le support est placé de façon à ce que l’arbre se trouve assez loin derrière la bande de frottement du bateau par 38,1 mm (1-1/2 in). L’unité inférieure ne doit rencontrer aucun obstacle lorsqu’elle est abaissée ou remontée.

Attention: Lors de la descente ou du relevage du moteur, ne pas approcher les doigts des pivots et des pièces mobiles.

3. Une fois le support positionné, tracer l’emplacement de quatre des six trous sur le support de proue pour le perçage. Si possible, utiliser les trous les plus éloignés les uns des autres et percer les trous avec une mèche de 7,144mm (9/32 in).

4. Monter la plaque sur la proue à l’aide des vis, écrous et rondelles fournis.

5. Remettre les capots latéraux et leurs vis en place.

GRÉEMENT DE L’EMBARCATION ET INSTALLATION DU PRODUIT

Pour des raisons de sécurité et de conformité, nous vous recommandons de suivre les normes du conseil américain sur les embarcations et les yachts (ABYC) pour le gréement de l’embarcation. Les altérations dans le câblage de l’embarcation devraient être complétées par un technicien de marine qualifi é. Les spécifi cations suivantes sont seulement des lignes directrices générales:

MISE EN GARDE!: ces lignes directrices s’appliquent au gréement général pour soutenir le moteur de Minn Kota. L’alimentation de multiples moteurs ou d’autres appareils électriques, à partir du même circuit d’alimentation, peut infl uer sur le gabarit de conducteurs et le dimensionnement des disjoncteurs recommandé. Pour un fi l plus long que celui fourni avec l’appareil, suivre le tableau de dimensionnement de gabarit des conducteurs et des disjoncteurs du tableau ci-dessous. Si la longueur totale de la rallonge est de plus de 25 pi (7,60 m), nous vous recommandons de communiquer avec un technicien maritime qualifi é.

Un dispositif de protection contre la surintensité (disjoncteur ou fusible) doit être utilisé. Les préalables de la garde côtière exigent que chaque conducteur de courant, qui n’est pas fi xé, soit protégé par un fusible ou un disjoncteur qui se réinitialise manuellement et qui ne peut se déclencher automatiquement. Le dimensionnement du type (courant et tension de puissance nominale) de fusible ou de disjoncteur doit être choisi en fonction du propulseur électrique utilisé. Le tableau ci-dessous donne les lignes directrices recommandées pour ce qui est du dimensionnement des disjoncteurs.

Référence :

Le code des règlements fédéraux des États-Unis : article 183 du titre 33 du CFR - Embarcations et équipements associés ABYC E-11 : systèmes électriques CA et CC sur les embarcations.

TABLEAU DES DIMENSIONS DE GABARIT DES CONDUCTEURS ET DISJONCTEURS

Modèle / poussée du moteur

Courant

Tiré

Max

Disjoncteur

Longueur de la Rallonge*

1.5 mètres 3 mètres 4.5 mètres 6 mètres 7.5 mètres

30 lb.

40 lb., 45 lb.

50 lb., 55 lb.

70 lb.

80 lb.

101 lb.

Engine Mount 101

112 lb.

30

42

50

42

56

46

50

52

50 Amp @ 12 VDC

60 Amp @ 12 VDC

50 Amp @ 24 VDC

60 Amp @ 24 VDC

50 Amp @ 36 VDC

60 Amp @ 36 VDC

60 Amp @ 36 VDC

5 mm

5 mm

8 mm

5 mm

8 mm

8 mm

8 mm

8 mm

5 mm

8 mm

13 mm

5 mm

8 mm

8 mm

13 mm

8 mm

8 mm

13 mm

21 mm

8 mm

8 mm

8 mm

21 mm

8 mm

13 mm

21 mm

21 mm

8 mm

13 mm

8 mm

21 mm

8 mm

21 mm

21 mm

33 mm

13 mm

13 mm

8 mm

33 mm

8 mm

Engine Mount 160 116 (2) x 60 Amp @ 24 VDC 33 mm 33 mm 33 mm 33 mm 33 mm

E-Drive 40 50 Amp @ 48 VDC 5 mm 5 mm 5 mm 5 mm 5 mm

Le présent tableau des dimensions de gabarit des conducteurs et disjoncteurs est uniquement valable pour les hypothèses suivantes:

1. Il n’y a pas plus de 3 conducteurs qui sont regroupés à l’intérieur d’une gaine ou d’un conduit à l’extérieur de l’espace moteur.

2. Chaque conducteur est muni d’un isolant d’une température nominale de 105 °C.

3. Aucune chute de tension de plus de 5 % n’est autorisée lorsque le moteur est à plein régime, en fonction des exigences en matière d’alimentation du produit qui ont été publiées.

*La longueur de la rallonge fait référence à la distance séparant les batteries des fi ls du propulseur électrique.

Trous de fixation

(3 par coté)

©2014 Johnson Outdoors Marine Electronics, Inc.

28 | minnkotamotors.com

INSTALLATION DES BATTERIES ET DU CÂBLAGE

GRÉEMENT DE L’EMBARCATION ET INSTALLATION DU PRODUIT

Pour des raisons de sécurité et de conformité, nous vous recommandons de suivre les normes du conseil américain sur les embarcations et les yachts (ABYC) pour le gréement de l’embarcation. Les altérations dans le câblage de l’embarcation devraient être complétées par un technicien de marine qualifi é. Les spécifi cations suivantes sont seulement des lignes directrices générales:

MISE EN GARDE!: ces lignes directrices s’appliquent au gréement général pour soutenir le moteur de Minn Kota. L’alimentation de multiples moteurs ou d’autres appareils électriques, à partir du même circuit d’alimentation, peut infl uer sur le gabarit de conducteurs et le dimensionnement des disjoncteurs recommandé. Pour un fi l plus long que celui fourni avec l’appareil, suivre le tableau de dimensionnement de gabarit des conducteurs et des disjoncteurs du tableau ci-dessous. Si la longueur totale de la rallonge est de plus de 25 pi (7,60 m), nous vous recommandons de communiquer avec un technicien maritime qualifi é.

Un dispositif de protection contre la surintensité (disjoncteur ou fusible) doit être utilisé. Les préalables de la garde côtière exigent que chaque conducteur de courant, qui n’est pas fi xé, soit protégé par un fusible ou un disjoncteur qui se réinitialise manuellement et qui ne peut se déclencher automatiquement. Le dimensionnement du type (courant et tension de puissance nominale) de fusible ou de disjoncteur doit être choisi en fonction du propulseur électrique utilisé. Le tableau ci-dessous donne les lignes directrices recommandées pour ce qui est du dimensionnement des disjoncteurs.

Référence :

Le code des règlements fédéraux des États-Unis : article 183 du titre 33 du CFR - Embarcations et équipements associés ABYC E-11 : systèmes électriques CA et CC sur les embarcations.

TABLEAU DES DIMENSIONS DE GABARIT DES CONDUCTEURS ET DISJONCTEURS

Modèle / poussée du moteur

Courant

Tiré

Max

Disjoncteur

Longueur de la Rallonge*

1.5 mètres 3 mètres 4.5 mètres 6 mètres 7.5 mètres

30 lb.

40 lb., 45 lb.

50 lb., 55 lb.

70 lb.

80 lb.

101 lb.

Engine Mount 101

112 lb.

30

42

50

42

56

46

50

52

50 Amp @ 12 VDC

60 Amp @ 12 VDC

50 Amp @ 24 VDC

60 Amp @ 24 VDC

50 Amp @ 36 VDC

60 Amp @ 36 VDC

60 Amp @ 36 VDC

5 mm

5 mm

8 mm

5 mm

8 mm

8 mm

8 mm

8 mm

5 mm

8 mm

13 mm

5 mm

8 mm

8 mm

13 mm

8 mm

8 mm

13 mm

21 mm

8 mm

8 mm

8 mm

21 mm

8 mm

13 mm

21 mm

21 mm

8 mm

13 mm

8 mm

21 mm

8 mm

21 mm

21 mm

33 mm

13 mm

13 mm

8 mm

33 mm

8 mm

Engine Mount 160 116 (2) x 60 Amp @ 24 VDC 33 mm 33 mm 33 mm 33 mm 33 mm

E-Drive 40 50 Amp @ 48 VDC 5 mm 5 mm 5 mm 5 mm 5 mm

Le présent tableau des dimensions de gabarit des conducteurs et disjoncteurs est uniquement valable pour les hypothèses suivantes:

1. Il n’y a pas plus de 3 conducteurs qui sont regroupés à l’intérieur d’une gaine ou d’un conduit à l’extérieur de l’espace moteur.

2. Chaque conducteur est muni d’un isolant d’une température nominale de 105 °C.

3. Aucune chute de tension de plus de 5 % n’est autorisée lorsque le moteur est à plein régime, en fonction des exigences en matière d’alimentation du produit qui ont été publiées.

*La longueur de la rallonge fait référence à la distance séparant les batteries des fi ls du propulseur électrique.

©2014 Johnson Outdoors Marine Electronics, Inc.

minnkotamotors.com | 29

INSTALLATION DES BATTERIES ET DU CÂBLAGE

SÉLECTIONNER UNE BATTERIE ADÉQUATE

Le moteur fonctionnera avec toute batterie marine plomb/acide à décharge profonde de 12 volts. Pour un meilleur résultat, utiliser une batterie marine à décharge profonde avec ampérage nominal d’au moins 105 ampères/heure. Selon une estimation générale eff ectuée sur l’eau, votre moteur de 12 volts utilisera un ampère par heure et votre moteur de 24 volts, 0,75 ampère par heure, pour chaque coup de poussée produite lorsque le moteur tourne à plein régime. L’ampérage réel utilisé est en fonction des conditions environnementales spécifi ques et des exigences de fonctionnement. Maintenir la batterie complètement chargée. Un entretien adéquat fera en sorte que le courant sera disponible le moment venu et améliorer considérablement la durée de vie de la batterie. Le fait de ne pas recharger les batteries au plomb (dans les 12 à 24 heures) est la principale cause de défaillance prématurée de celles-ci. Utiliser un chargeur à taux variable afi n d’éviter une surcharge. Nous off rons une vaste sélection de chargeurs en fonction de vos besoins. Si vous utilisez une batterie à manivelle pour démarrer un moteur hors-bord à essence, nous vous recommandons d’utiliser des batteries marines à décharge profonde séparées pour votre propulseur électrique Minn Kota.

Conseils concernant les batteries :

• ne jamais brancher les bornes (+) et (–) de la même batterie ensemble. S’assurer qu’aucun objet métallique ne puisse tomber sur la batterie et provoquer un court-circuit aux bornes. Cela provoquerait immédiatement un court-circuit et un risque extrême d’incendie.

• Il est fortement recommandé d’utiliser un disjoncteur ou un fusible avec ce propulseur électrique. Consulter le « Tableau des dimensions de gabarit des conducteurs et disjoncteurs » dans la section précédente pour trouver le disjoncteur ou fusible approprié convenant à votre moteur. Pour les moteurs nécessitant un disjoncteur de 60-A, le disjoncteur Minn Kota MKR-19 60-A est recommandé.

COMMENT RACCORDER LA BATTERIE

SYSTÈMES DE 12 VOLTS:

1. S’assurer que le moteur est coupé (sélecteur de vitesse sur « 0 »).

2. Raccorder le fi l rouge positif (+) à la borne positive (+) de la batterie.

3. Raccorder le fi l noir négatif (–) à la borne négative (–) de la batterie.

4. Pour des raisons de sécurité, ne pas allumer le moteur jusqu’à ce que l’hélice soit dans l’eau.

MISE EN GARDE

Pour des raisons de sécurité, débrancher le moteur des batteries lorsque le moteur n’est pas utilisé ou pendant la charge.

COMMENT BRANCHER LES BATTERIES

SYSTÈMES DE 24 VOLTS :

2. Deux batteries de 12 volts sont nécessaires.

3. Les batteries doivent être branchées en série, uniquement tel qu’illustré dans le schéma de câblage, afi n de fournir 24 volts.

a. Branchez un câble de raccordement à la borne positive (+) de la batterie 1 et à la borne négative (-) de la batterie 2.

b. Branchez le fi l rouge positif (+) à la borne positive (+) sur la batterie 2.

c. Branchez le fi l noir négatif (-) à la borne

Pour un moteur de traîne négative

1. Assurez-vous que le moteur est éteint (sélecteur de vitesse sur “0”).

Neg -

24 Volts à Moteur à la Traîne

Positif (ou le disjoncteur)

Connexion 24 Volt

Pos +

Batterie # 1 (Côté Bas)

Neg Pos +

Batterie #2 (Côté Haut)

Circuit série de 24 volts négative (-) de la batterie 1.

4. Pour des raisons de sécurité, n’allumez pas le moteur jusqu’à ce que l’hélice soit dans l’eau. Si vous installez un raccordement en fi l de plomb, respectez les polarités appropriées et suivez les instructions qui se trouvent dans votre manuel du propriétaire du bateau. Voir le schéma de câblage sur les pages suivantes.

CAUTION

• Pour des raisons de sécurité, débrancher le moteur des batteries lorsque le moteur n’est pas utilisé ou pendant la charge.

• Une mauvaise installation du câblage des systèmes de 24/36 volts pourrait provoquer une explosion des batteries!

• Gardez les écrous papillons des raccordements solides et bien serrés autour des bornes de la batterie.

• Installez la batterie dans un compartiment ventilé.

30 | minnkotamotors.com

©2014 Johnson Outdoors Marine Electronics, Inc.

INSTALLATION DES BATTERIES ET DU CÂBLAGE

SYSTÈMES DE 36 VOLTS :

1. Assurez-vous que le moteur est éteint

(sélecteur de vitesse sur “0”).

2. Trois batteries de 12 volts sont nécessaires.

3. Les batteries doivent être branchées en série, uniquement tel qu’illustré dans le schéma de câblage, afi n de fournir 24 volts.

a. Branchez un câble de raccordement

Pour un moteur de traîne négative

Neg -

Connexion 24 Volt

Pos + Neg -

36 Volts à Moteur à la Traîne

Positif (ou le disjoncteur)

Connexion 36 Volt

Pos + Neg Pos +

à la borne positive (+) de la batterie 1 et à la borne négative

(-) de la batterie 2. Branchez autre câble de raccordement à la

Batterie # 1 (Côté Bas) Batterie #2 (Milieu)

Circuit érie de 36 volts

Batterie #2 (Côté Haut) borne positive (+) de la batterie 2 et à la borne négative (-) de la batterie 3.

b. Branchez le fi l rouge positif (+) à la borne positive (+) sur la batterie 3.

c. Branchez le fi l noir négatif (-) à la borne négative (-) de la batterie 1.

4. Pour des raisons de sécurité, n’allumez pas le moteur jusqu’à ce que l’hélice soit dans l’eau. Si vous installez un raccordement en fi l de plomb, respectez les polarités appropriées et suivez les instructions qui se trouvent dans votre manuel du propriétaire du bateau. Voir le schéma de câblage sur les pages suivantes.

CAUTION

• Une mauvaise installation du câblage des systèmes de 24/36 volts pourrait provoquer une explosion des batteries!

• Gardez les écrous papillons de raccordement solides et bien serrés autour des bornes de la batterie.

• Installez la batterie dans un compartiment ventilé.

• Pour des raisons de sécurité, débrancher le moteur des batteries lorsque le moteur n’est pas utilisé ou pendant la charge.

GABARIT « POUSSOIR D’ESSAI » DE LA BATTERIE

La batterie de ce moteur est munie d’un gabarit « Poussoir d’essai ». La DEL assure un affi chage précis de la charge restante dans la batterie. Il est uniquement précis lorsque le moteur est coupé.

Le gabarit se lit comme suit:

• Un voyant indique une recharge.

• Deux voyants indiquent une faible charge.

• Trois voyants indiquent une bonne qualité de charge.

• Quatre voyants indiquent une pleine charge.

©2014 Johnson Outdoors Marine Electronics, Inc.

minnkotamotors.com | 31

SCHÉMA DE CÂBLAGE DU MOTEUR

BOUSSOLE

CARTE DE

CAPTEUR

PRISE D’ACCESSOIRE

ROUGE M+

NOIR M-

MOTEUR

VOLTMÉTRE

ROUGE

NOIR

BRUN

NOIR M-

ROUGE M+

BRUN*

FUSIBLE

SONAR

UNIVERSEL 2

FIL*

M-

CARTE DE COMMANDE

B-

B+

ROUGE B+

12v

M+

MOTEUR DE

DIRECTION

BLANC

NOIR

PRISE D’ACCESSOIRE

L’AUTOPILOT LUMIÈRE, ROUGE

SYSTÈME PRÊT LUMIÈRE, VERT

INTERRUPTEIR À ANCHE

L’AUTOPILOT LUMIÈRE, ROUGE

MOMENTANÉ/CONTINU

LUMIÈRE, VERT

OLETTE DE REGLAGE DE LA

VITESSE

CARTE DE

COMMANDE DE

LA PÉDALE

BATTERIE 1

24v

BATTERIE 1

36v

BATTERIE 2

* MOTEURS SONAR 2 UNIVERSEL SEULEMENT

BATTERIE 1 BATTERIE 2 BATTERY 3

32 | minnkotamotors.com

©2014 Johnson Outdoors Marine Electronics, Inc.

UTILISATION DE VOTRE MOTEUR

L’ARRIMAGE ET LE DÉPLOIEMENT DU MOTEUR

AVERTISSEMENT! : Lorsque vous remontez ou abaissez le moteur, gardez vos doigts loin de toutes charnières et points de pivot et de toutes pièces mobiles.

LE LEVIER OPÉRATIONDE VERROUILLAGE D’INCLINAISON:

1. Poussez

2. Abaisser

Collier de profondeur réglable Boîtier du gouvernail

1

2

Arrimer/déployer le levier

Système Prêt lumière

Rampes de moteur escamotables

GÉNÉRALE

Système prêt (vert) : Le moteur est équipé d’un voyant indiquant que le système est prêt. Le voyant est allumé quand le moteur est déployé et sous tension. Quand le moteur est correctement rangé, le voyant s’éteint indiquant ainsi que le courant au moteur a été coupé. Si le voyant ne s’allume pas quand le moteur est déployé, assurez-vous que le moteur est bien connecté à la batterie et complètement déployé. Si le voyant ne s’éteint pas quand le moteur est rangé, assurez-vous que le levier de rangement/ déploiement est complètement enclenché et verrouillé en position rangé.

DÉPLOIEMENT

Enfoncez et tournez le levier de rangement/déploiement vers le bas. Glissez gentiment le moteur hors des rampes. Abaissez le moteur à la profondeur désirée en vous assurant qu’il s’enclenche dans une position verticale sûre. Le voyant (vert) indiquant que le système est prêt à fonctionner sera allumé.

ARRIMAGE

Enfoncez et tenez le levier de rangement/déploiement vers le bas. Inclinez gentiment et tirez l’arbre de composite ou la tête de commande jusqu’à ce que le moteur entre sur les rampes. Le moteur devrait reposer sur les rampes et se bloquer en place. Le levier de rangement/déploiement devrait s’enclencher automatiquement en position rangée. Le voyant (vert) indiquant que le système est prêt DOIT s’éteindre indiquant ainsi que le moteur est correctement rangé.

TRANSPORT

Dans le cas où le moteur est soumis à des vibrations ou à des chocs violents, veiller à assurer un arrimage ferme. Mettre le collier de profondeur contre le moteur de direction et le serrer.

©2014 Johnson Outdoors Marine Electronics, Inc.

minnkotamotors.com | 33

UTILISATION DE VOTRE MOTEUR

COMMANDES DE L’AUTOPILOT™

(PILOTE AUTOMATIQUE SEULEMENT SUR MOTEURS ÉQUIPÉS)

L’AutoPilot MINNKOTA utilise une boussole magnétique et un microprocesseur qui permettent de pointer le moteur de pêche dans la direction voulue. Si le vent ou les courants font dériver le bateau, l’AutoPilot note le changement de cap et remet le bateau dans la bonne direction. La direction de l’AutoPilot est réglée à chaque changement de direction. Pour changer de direction, tourner jusqu’à ce que la tête de commande pointe dans la direction désirée. L’AutoPilot tire alors le bateau dans la direction choisie et fait les corrections nécessaires pour naviguer dans la direction voulue.

1. Cet appareil est muni d’un interrupteur automatique de direction de sécurité. Au cas où un obstacle empêche le moteur de pêche de tourner ou par vent fort, la direction automatique peut s’interrompre. Toute entrée de pilotage réinitialiser le système

à la normale.

2. Quand le pilote automatique est allumé et que le moteur de pêche à la traîne est sorti de l’eau et en position rangée, le moteur de direction continuera de fonctionner jusqu’à ce que le moteur soit correctement rangé. Une fois le moteur correctement rangé, le pilote automatique s’éteindra et le voyant indiquant que le système est prêt s’éteindra.

3. Cet appareil perçoit le cap du bateau au moyen d’une boussole magnétique. La boussole peut être faussée par des aimants ou par des masses importantes de métaux ferreux à proximité moins de 12 in. du moteur.

4. Lors d’un changement de cap, la direction se verrouille après un court délai destiné à laisser la boussole se stabiliser.

5. Des obstructions sur l’hélice peut entraîner des vibrations excessives au niveau du moteur. Ces vibrations peuvent entraîner des errements dans la direction. Éliminer les obstructions pour permettre au moteur de fonctionner normalement.

6. En cas de changements de vitesse importants, l’orientation du moteur peut varier légèrement. Cette situation est normale.

POUR AJUSTER LA PROFONDEUR DU MOTEUR

Au moment du réglage de la profondeur, s’assurer que le dessus du moteur est immergé à au moins 12 po (30,5 cm) afi n d’éviter de faire tourbillonner ou d’agiter l’eau à la surface. L’hélice doit être complètement submergée.

1. Lorsque le propulseur est déployé, saisissez fermement le manche composite situé au-dessus du support.

2. Desserrer le bouton de profondeur/entraînement pour que l’arbre coulisse librement.

3. Remonter ou abaisser le moteur à la profondeur voulue.

4. Tournez la tête de contrôle du moteur à la position désirée.

5. Serrer le bouton pour fi xer le moteur en place.

Arbre composite

Collier de profondeur réglable

Montage Moteur

Profondeur minimum de 12’

34 | minnkotamotors.com

©2014 Johnson Outdoors Marine Electronics, Inc.

UTILISATION DE VOTRE MOTEUR

INSTALLATION DU TRANSDUCTEUR EXTERNE

Un transducteur sonar externe peut être installé sur le propulseur comme indiqué.

1. Les câbles du transducteur doivent passer par le câble enroulé comme illustré par l’image de droite.

2. Laissez suffi samment de jeu pour permettre un déploiement et une rétraction appropriés.

3. Assemblez le transducteur selon ses propres instructions.

REMARQUE: aucun transducteur externe n’est inclus avec votre propulseur électrique. Un transducteur sonar universel 2 peut être préinstallé sur votre propulseur électrique. Dans ce cas, le transducteur est intégré à l’unité du propulseur.

Pour plus d’informations sur le Universal Sonar 2, visitez minnkotamotors.com/us2

ACCESSOIRES RECOMMANDÉS:

• Minn Kota Transducer Mounting Kit (MKR-15)

Fixer le câble

Laisser du mou

Câble de la transducteur

Laisser du mou

Fixer le câble

Transducteur

©2014 Johnson Outdoors Marine Electronics, Inc.

minnkotamotors.com | 35

UTILISATION DE LA PÉDALE

Toutes les commandes dans la pédale sont faciles à utiliser du pied ou de la main. Une légère pression est tout ce qui est nécessaire.

MOMENTANÉ

Une touche de l’orteil sur un des deux boutons de fonctionnement momentané fera tourner l’hélice.

Relâchez le bouton et l’hélice s’arrête.

Talon /Pointe

Pilotage

Momentané

Marche

MOM/CON

Vitesse

Variable

Une touche de l’orteil sur le bouton de fonctionnement momentané/continu passe le moteur du mode de fonctionnement momentané au continu et vice et versa. Quand le moteur est en mode de fonctionnement continu, l’hélice tourne continuellement sans garder votre pied sur la pédale.

Quand le moteur est en mode de fonctionnement momentané, une touche de l’orteil est nécessaire sur

L’AutoPilot

MARCHE / ARRÊT

Momentané / Continu

MARCHE / ARRÊT

Direction Gauche

Direction

Droite

Momentané

Marche l’un des boutons de fonctionnement momentané pour faire tourner l’hélice. Le voyant indiquant le mode de fonctionnement est allumé quand le moteur est dans ce mode.

DROITE/GAUCHE

Placez votre pied au centre de la pédale basculante. Basculez-la vers l’avant pour tourner vers la droite, vers l’arrière pour la gauche. La direction vers la droite et la gauche peut aussi être eff ectuée au moyen des boutons à tapoter de droite/gauche. Tenez enfoncé le bouton de direction vers la gauche ou la droite pour tourner à gauche ou à droite. Les petits changements de direction de moins d’un degré peuvent être réalisés en tapotant rapidement et légèrement sur les commandes de direction vers la gauche et la droite.

REMARQUE: Le système de direction est conçu pour tourner votre moteur sur 360°. Faites attention de ne pas trop enrouler le câble de la bobine autour de l’arbre composite.

MARCHE AVANT/ARRIÈRE

Les moteurs propulsent toujours vers l’avant quand vous enfoncez la pédale. Vous pouvez changer la direction de la poussée en tournant le moteur de 180°.

COMMANDE DE VITESSE

Le sélecteur de vitesse est la poignée ronde, rotative et étalonnée du côté droit de la pédale. La poignée ronde de vitesse off re des vitesses infi niment variables avec le système de modulation d’impulsion incorporé. Tournez la poignée de votre main ou pied pour régler la vitesse.

PILOTE AUTOMATIQUE (MODÈLES À PILOTE AUTOMATIQUE SEULEMENT)

Une touche de l’orteil sur le bouton de pilote automatique l’allume ou l’éteint. Le voyant indiquant que le pilote automatique est allumé sur la pédale, ainsi que la console centrale du moteur quand le pilote automatique est allumé.

CORDE DE COMMANDE

La corde de la pédale de pied est fl exible et assez longue pour permettre à la pédale d’être placée presque partout sur votre bateau.

UTILISATION D’UN BATEAU SANS TAPIS

Votre propulseur comprend quatre (4) butées de caoutchouc. Si la pédale de pied est utilisée principalement sur des surfaces sans tapis, insérez les butées de caoutchouc dans les trous en poire sur le dessous de la pédale. Faites glisser les butées dans les trous jusqu’à ce qu’elles soient en position verrouillée.

36 | minnkotamotors.com

©2014 Johnson Outdoors Marine Electronics, Inc.

SERVICE ET ENTRETIEN

REMPLACEMENT DE L’HÉLICE

OUTILS ET RESSOURCES NÉCESSAIRES:

• Clé à oeil

- 1/2” pour les moteurs à £ 70 ou moins poussée.

- 9/16” pour les moteurs à poussée £ 80 ou plus.

• Tournevis (facultatif)

Écrou de l’hélice

Rondelle

MISE EN GARDE:

Débrancher le moteur de la batterie avant d’eff ectuer tout travail ou entretien sur l’hélice.

NOTE: L’hélice sur votre moteur peut diff érer de celui illustré.

1. Débrancher le moteur de toute source d’alimentation avant de changer l’hélice.

Hélice

Fente à l’extrémité

Ergot d’entraînement

2. Tenir l’hélice, puis desserrer l’écrou de l’hélice à l’aide d’une pince ou d’une clé.

3. Retirer l’écrou et la rondelle de l’hélice. Si l’ergot d’entraînement est cisaillé ou cassé, tenir l’arbre stable à l’aide d’une lame de tournevis enfoncée dans la fente à l’extrémité de l’arbre.

4. Tourner la vieille hélice à l’horizontale (comme illustré), puis la retirer à la verticale. Si l’ergot d’entraînement tombe, le repousser à l’intérieur.

5. Aligner la nouvelle hélice avec l’ergot d’entraînement.

6. Installer la rondelle et l’écrou de l’hélice.

7. Serrer l’écrou de l’hélice 1/4 de tour de plus que le serrage initial [25 à 35 lb/po, 2,8 à 4 J]. Ne pas trop serrer, car cela peut endommager l’hélice.

ENTRETIEN GÉNÉRAL

1. Après utilisation, le moteur en entier devrait être rincé avec de l’eau douce, puis essuyé avec un chiff on humidifi é avec un spray de silicone à base aqueuse. Cette série de moteurs n’est pas équipée pour être exposée à l’eau salée.

2. L’hélice doit être inspectée et les algues et lignes de pêche ôtées, toutes les 20 heures de fonctionnement. Les lignes de pêche et les algues peuvent se retrouver derrière l’hélice, endommager les joints et permettre à l’eau d’entrer dans le moteur.

3. Chaque fois que le moteur est utilisé, assurez-vous que l’écrou de l’hélice est bien serré.

4. Afi n de prévenir les dommages accidentels, lors du transport ou de l’entreposage, débranchez la batterie lorsque le moteur est hors de l’eau. Pour un entreposage prolongé, enduisez légèrement toutes les parties métalliques avec un protecteur à base de silicone aqueux.

5. Pour profi ter de la durée de vie maximale de la batterie, rechargez la ou les batteries dès que possible après utilisation. Pour une performance maximale du moteur, rechargez la batterie complètement avant de l’utiliser.

6. Gardez les bornes de la batterie propres à l’aide de papier sablé fi n ou de toile d’émeri.

7. L’hélice est conçue pour fonctionner en repoussant les algues avec un niveau d’effi cacité très élevé. Pour maintenir ce haut rendement, la pointe des lames doit être gardée lisse. Si elles sont rugueuses ou ébréchées dues au fait de l’utilisation, rendezles lisses de nouveau à l’aide de papier sablé fi n.

minnkotamotors.com | 37

©2014 Johnson Outdoors Marine Electronics, Inc.

DÉPANNAGE ET RÉPARATION

1. Le moteur ne s’allume pas ou manque de puissance :

• Vérifi ez que les raccordements de la batterie respectent les bonnes polarités.

• Assurez-vous que les bornes sont propres et sans corrosion. Utilisez du papier sablé fi n ou de la toile d’émeri pour nettoyer les bornes.

• Vérifi ez le niveau d’eau de la batterie. Ajoutez de l’eau si nécessaire.

2. Le moteur perd de la puissance après avoir fonctionné un court laps de temps :

• Vérifi ez la charge de la batterie. Si le niveau est bas, remettez-la à pleine charge.

3. Vous ressentez des vibrations provenant de l’hélice lors du fonctionnement normal :

• Retirez et faites pivoter l’hélice à 180 °. Voir les instructions de retrait dans la section hélice.

4. Votre sondeur fait l’objet d’interférences:

• Dans certaines applications, de l’interférence à l’écran de l’échosondeur pourra survenir. Nous recommandons qu’une batterie marine à décharge profonde séparée soit utilisée pour votre propulseur électrique et que l’échosondeur soit alimenté à l’aide d’une batterie de démarrage/à manivelle. Si les problèmes persistent, communiquer avec le service technique au +1 (800)

227-6433.

REMARQUE: Pour tout défaut de fonctionnement, visiter un centre de service agréé. Pour un centre de service agréé dans la région, consulter la liste de nos centres de service agréés sur le site Web minnkotamotors.com ou communiquer avec notre service

à la clientèle au +1 (800) 227-6433.

POUR D’AUTRES SERVICES DE DÉPANNAGE ET DE RÉPARATION

Nous off rons plusieurs options de dépannage et/ou de réparation pour le produit. Veuillez parcourir les options énumérées ci-dessous.

FOIRE AUX QUESTIONS

Notre site Web présente FAQ visant à répondre à toutes vos questions au sujet des produits Minn Kota. Veuillez visiter le site

Web minnkotamotors.com, puis cliquer sur « Foire aux questions » pour trouver réponse à vos questions.

COMMUNIQUEZ AVEC NOUS (POUR LES ÉTATS-UNIS ET LE CANADA)

Nos représentants du service à la clientèle sont disponibles du lundi au vendredi, de 7 h 00 à 16 h 30 (HNC), au +1 (800) 227-

6433. Pour commander des pièces, veuillez avoir sous la main le numéro de série à 11 chiff res du produit, les numéros des pièces nécessaires et les renseignements relatifs à la carte de crédit. Vous économiserez ainsi du temps pour un service à la clientèle de qualité supérieure. Vous pouvez consulter la liste de votre manuel pour obtenir les numéros exacts de pièce.

ENVOYEZ-NOUS UN COURRIEL

Envoyez-nous un courriel pour transmettre à notre service à la clientèle vos questions au sujet des produits Minn Kota. Pour transmettre votre question par courriel, visitez le site Web minnkotamotors.com, puis cliquer sur « Nous contacter ».

CENTRES DE SERVICE AGRÉÉS

On compte plus de 300 centres de service agréés Minn Kota aux États-Unis et au Canada pour acheter des pièces et faire réparer vos produits. Veuillez consulter la page Web pour la liste des centres de service agréés et trouver un centre de service dans votre région.

38 | minnkotamotors.com

©2014 Johnson Outdoors Marine Electronics, Inc.

SCHÉMA DES PIÈCES

TERROVA 55

POUSSÉE DE

55 LBS - 12 VOLT - ARBRE 45/48/54 PO

Cette page fournit les consignes de dépose de Minn Kota® en conformité avec la directive DEEE. Pour de l’information supplémentaire sur l’endroit où vous pouvez vous débarrasser de l’équipement usagé pour le recyclage et la récupération et/ou sur les exigences de votre État membre de l’Union européenne, veuillez communiquer avec le détaillant ou le distributeur duquel le produit a été acheté.

Outils nécessaires, mais sans s’y limiter : tournevis àtête plate, tournevis cruciforme, jeu de douilles, pinces, coupe-fi ls.

335

350

525

330

345

215

355

235

370

530

510

325

390

395

400

405

380

385

410

415

420

425

430

435

440

245

250

270

275

321

535

540

545

550

851

555

565

570

575

560

600

690

605

620

630

595

645

585

625

700

660

695 710

665

670

735

650

655

680

675

580

636

685

640

635

470

745

500

465

715

720

725

730

740

750

540

757

765

865

870

770

445

430

425

420

450

410

455

480

300

475

571

500

585

495

490

590

485

755

580

760

860

210

320

305

225

200

315

220

230

255

260

265

AutoPilot

Equipped

Motors Only

240

137

880

885

875

775

540

780 135

136

910

900

850

955

920

915

925

930

936

205

70

55

50

65

60

35

75

960

965

970

935

940

1000

1020

1015

1010

90

80 40

45

30

100

15

20

85

10

5

95

975

985

980

950

990

1

Part #2324950

©2014 Johnson Outdoors Marine Electronics, Inc.

ECN 35977

25

Rev D 1/15

minnkotamotors.com | 39

LISTES DES PIÈCES

255

260

265

270

230

235

240

245

250

275

80

85

90

95

100

60

65

70

75

30

35

40

45

50

55

135

136

137

200

205

210

215

2

2

2

2

2

1

1

1

2

1

1

1

1

2

1

1

1

1

1

1

1

1

TERROVA 55

POUSSÉE DE 55 LBS - 12 VOLT - ARBRE 45/48/54 PO

ARTICLE QTÈ

1

5

10

15

20

25

1

1

1

1

1

1

1

1

NUMÉRO

DE PIÈCE

2779021

2779020

2779023

2779022

2779029

2-100-146

140-010

788-015

DESCRIPTION

ENSEMBLE ARMATURE

PALIER

BOÎTIER CENTRAL W/TUBE [COMPRIS DANS 200]

738-036

975-040

337-036

701-081

701-008

830-007

830-008

990-067

990-070

421-050

9421-146

9421-145

2-400-101

144-049

880-003

880-006

188-036

725-050

640-031

640-135

640-316

2779105

BOÎTIER EXTRÉMITÉ LISSE

PALIER BRIDE

JOINT

SEAL W/SHIELD

BALA I

PAPER TUBE

O-RING — MOTOR

JOINT TORIQUE DU BOULON TRAVERSANT

VIS, 10-32 1/2 PO

BOULON TRAVERSANT 12-24

RONDELLE D’ACIER

FIL DE TERRE, MARRON

TUBE COMPOSITE, AVANT [20 INCLUS]

COMPRIS DANS 200

220

1

1

2

1

1

1

2325665

2325670

2325671

2325672

2325673

2320200

225 1 2324032

BOÎTE DE COMMANDE, COMPAS

AUTOPILOTE SEULEMENT

4

1

1

1

1

3

3

2

3

1

2302960

2065400

2218200

2372100

2052510

2322500

2332102

2372100

2333101

2224700

PORTE-FUSIBLE

VIS, 8-18 0,625 PO (1,59 CM)

SERRE-CÂBLE

BOÎTE DE COMMANDE

VIS, 10-24

VIS, 8-18 0,625 PO (1,59 CM)

ÉCROU, 10-24

40 | minnkotamotors.com

530

535

540

545

550

555

560

ARTICLE QTÈ

1

2

2

1

2

2

1

1

1

1

1

1

2

2

2

1

1

1

2

1

1

1

1

1

1

7

1

1

1

1

1

1

4

1

1

1

1

1

1

1

1

1

1

1

2

1

4

1

2

300

305

470

475

480

485

490

445

450

455

465

495

500

510

525

425

430

435

440

400

405

410

415

420

380

385

390

395

345

350

355

370

315

320

321

325

330

335

NUMÉRO

DE PIÈCE

2224702

2211415

DESCRIPTION

CÂBLE D’EXTENSION SONAR UNIVERSEL 2

ENSEMBLE COLLIER DE PROFONDEUR

[COMPREND 315-321]

2771500

2322030

2321510

2326506

2322600

2322602

2327310

2321702

2263011

2322702

2302620

2302615

2321704

2321515

2324608

2321720

2327308

2322200

2324601

2260906

2321706

2323102

2997050

2326501

2324604

2305605

2308601

2328610

2777055

2302255

2302250

2302245

2302610

2323410

2323408

2090651

2991273

2991271

2991274

2991272

2320202

2325641

2323404

2321915

2323403

2321925

2323422

RONDELLE [INCLUSE DANS 305]

ÉCROU [INCLUSE DANS 305]

BOÎTIER DU GOUVERNAIL [COMPREND 330-500]

JOINT TORIQUE DU BOÎTIER

GOUPILLE CYLINDRIQUE, 5/16 PO (0,79 CM)

ENSEMBLE SERVO-MOTEUR DE GOUVERNAIL

PIGNON EN GRAPPE, NIVEAU 3

PIGNON EN GRAPPE, NIVEAU 2

PIGNON EN GRAPPE, NIVEAU 1

ARBRE PORTE-PIGNON, NIVEAU 1

ARBRE PORTE-PIGNON, NIVEAU 3

ARBRE PORTE-PIGNON, NIVEAU 2

RONDELLE DE BUTÉE

CHEMISE DU TUBE DE SORTIE

JOINT TORIQUE, 224

BILLE DE ROULEMENT, SCELLÉE

ENGRENAGE DE SORTIE

JOINT TORIQUE DE L’ENGRENAGE DE SORTIE

TUBE DE SORTIE, USINÉ

COLLIER D’ENTRAÎNEMENT, BAS

BOÎTIER DU GOUVERNAIL, BAS

TOURILLON, ZP

BAGUE DU TOURILLON

DEMI-RONDELLE, 0,375 PO (0,95 CM)

VIS, 8-32 0,75 PO (1,91 CM)

VIS, 8-32 2 PO (5,08 CM)

CORDON ENROULÉ, 45/48 PO

CORDON ENROULÉ, 54 PO

CORDON ENROULÉ, SU2, 45/48 PO

CORDON ENROULÉ, SU2, 54 PO

PUCHON ANTIPOUSSIÈRE DU CORDON

ENROULÉ, NON-AUTOPILOTE SEULEMENT

VIS, 1/4-20

VIS, 1/4-20 0,375 PO

PATIN, GAUCHE

VIS, 10-24 0,375 PO

©2014 Johnson Outdoors Marine Electronics, Inc.

ARTICLE QTÈ

580

585

590

595

565

570

571

575

600

605 n

620

625

630

635

1

1

1

1

1

1

4

2

4

4

1

2

2

1

2

2 n

636

640

757

760

765

770

775

780

850

740

745

750

755

720

725

730

735

690

695

700

710

715

670

675

680

685

645

650

655

660

665

1

1

3

1

1

1

1

1

1

1

1

1

2

2

1

2

2

1

1

1

1

2

1

2

1

1

2

1

4

1

2

2770250

2325650

2320210

2322901

2324019

2324022

2884050

2320208

2320203

2322604

2332104

2323000

2322606

2321905

2322912

2321950

2323910

2994204

2321920

2301310

2320220

2321910

2325640

2994720

2323406

2321315

2332103

2074070

2323402

2321940

2321310

2323405

2013100

2320215

2301700

2322701

2320400

2322712

NUMÉRO

DE PIÈCE

2321700

2322920

2323405

2323915

2325115

2321706

2323412

2324705

2994202

2322710

DESCRIPTION

RONDELLE, Nº10 AI

SUPPORT D’ATTENTE, ALUMINIUM LISSE

VIS, 1/4-20 1/2 PO

RAMPE, 4-1/2 PO, GAUCHE

RONDELLE, Nº8

VIS, 8-18 0,25 PO

INSERT DE RAMPE

COUVERCLE DE COMMANDE DE VITES

NT

TABLEAU DE COMMANDE,

TABLEAU DE COMMANDE IPILOT/LINK

TROUSSE DE RÉPARATION DU

MES

PUCHON ANTIPOUSSIÈRE DU TABLEAU

DE COMMANDE

VIS, 10-24 0,5 PO

VIS, 6-20 0,375 PO

JAUGE DE BATTERIE,12 V

VIS, 1/4-20 0,375 PO

VIS, 1/4-20 0,5 PO

BAGUE

VIS, 1/4-20 0,625 PO

DEMI-ATTACHE, 3/16 PO, AI

RAMPE, 4-1/2 PO, CÔTÉ DROIT

PATIN, CÔTÉ DROIT

VIS, 8-18 0,5 PO

COUVERCLE D’ACCÈS, AVANT

PÉDALE DE PIED [COMPREND 815-990]

LISTES DES PIÈCES

TERROVA 55

POUSSÉE DE

55 LBS - 12 VOLT - ARBRE 45/48/54 PO

ARTICLE QTÈ

NUMÉRO

DE PIÈCE

DESCRIPTION

875

880

885

900

851

860

865

870

910

915

920

1

1

4

1

1

2

1

1

1

1

1

2326710

2324400

2322714

2321300

2223430

2328600

2323710

2325660

2320205

2323725

2323715

FICHE DE PÉDALE DE PIED

PÉDALE ORTEIL-TALON

PINCE

VIS, 8 0,75 PO

DOIGT FLEXIBLE

MOMENTANÉ BOUTON, GAUCHE

925

950

955

960

965

930

935

936

940

945

1

2

1

1

1

1

10

1

1

1

2320100

2332103

2324021

2320207

2322900

2324500

2301310

2323730

2323735

2323731

COUVERCLE TALON-ORTEIL

BOUTON AUTOPILOTE

BOUTON MOMENTANÉ/CONTINU

TE DE RÉGLA

PÉDALE

VIS, 6-20 0,375 PO

SOCLE, PÉDALE DE PIED

VIS, Nº8 0,5 PO

BOUTON MOMENTANÉ

970

975

980

985

2

2

5

1

2322704

2994859

2322706

2323420

990 n n

1000

1010

1015

1020 n n

2

1

1

1

1

2372100

1378131

2994875

2091160

2092600

2151726

2053101

2994864

2888460

VIS, 8-18 0,375 PO

VIS, 8-18 0,625 PO

TROUSSE D’HÉLICE WW2 [1000-1020]

HÉLICE WW2

RONDELLE D’HÉLICE, GRANDE

ÉCROU-FREIN D’HÉLICE, GRAND n CET ARTICLE NE FAIT PARTIE D’AUCUN ENSEMBLE.

ARTICLE FAIT PARTIE D’UN ENSEMBLE ET

RATION.

minnkotamotors.com | 41

©2014 Johnson Outdoors Marine Electronics, Inc.

DÉCLARATION DE CONFORMITÉ

DÉCLARATION DE CONFORMITÉ ENVIRONNEMENTALE

Il est dans l’intention de JOME d’être une entreprise citoyenne responsable, dont l’exploitation est conforme à la règlementation environnementale en vigueur et qui est connue pour être un bon voisin dans les collectivités où nous fabriquons ou vendons nos produits.

DIRECTIVE DEEE:

La directive européenne 2002/96/CE « Directive concernant les déchets d’équipements électriques et électroniques (DEEE)

» a un impact sur la plupart des distributeurs, vendeurs et fabricants d’électronique pour le grand public au sein de l’Union européenne. La directive DEEE exige que le producteur d’électronique pour le grand public prenne une part de responsabilité, en ce qui concerne la gestion des déchets de leurs produits, afi n d’atteindre une élimination

écologique, et ce, tout au long du cycle de vie du produit.

Il se peut que, selon votre emplacement, vous ne soyez pas tenu (e) de vous conformer à la directive DEEE pour ce qui est des équipements électriques et électroniques (EEE), et il se peut qu’il en soit de même pour les

EEE conçus et destinés à être utilisés comme installations fi xes ou temporaires dans les véhicules de transport tels que les voitures, les avions et les bateaux. Dans certains États de l’Union européenne, ces véhicules sont réputés ne pas relever de la directive, et les EEE, pour ces applications peuvent être considérés comme exclus de l’exigence de la directive DEEE.

Ce symbole (DEEE poubelle sur roues) sur le produit indique que ce dernier ne doit pas être jeté avec les déchets domestiques.

Il doit être éliminé et collecté pour le recyclage et la récupération des DEEE. Johnson Outdoors Inc. marquera tous les produits

EEE en conformité avec la directive DEEE. C’est notre but de nous conformer à la collecte, au traitement, à la récupération et à l’élimination écologique judicieuse de ces produits, mais ces exigences varient au sein des diff érents États membres de l’Union européenne. Pour de l’information supplémentaire sur l’endroit où vous pouvez éliminer les équipements usagés pour leur recyclage et leur récupération et/ou ou selon les exigences particulières de l’État membre de l’Union européenne, veuillez communiquer avec le détaillant ou le distributeur duquel vous avez acheté le produit.

ÉLIMINATION:

Les moteurs Minn Kota ne sont pas soumis à la réglementation concernant l’élimination VGE-VO (directive pour les dispositifs

électriques), qui transpose la directive DEEE. Néanmoins, ne jamais jeter le moteur Minn Kota dans une poubelle, mais plutôt à l’endroit approprié où s’eff ectue la collecte, recommandé par le conseil municipal local.

Ne jamais jeter aucune batterie à la poubelle. Se conformer aux directives d’élimination du fabricant ou de son représentant et la jeter à l’endroit approprié où s’eff ectue la collecte, recommandé par le conseil municipal local.

AVERTISSEMENT: Ce produit contient des produits chimiques reconnus par l’État de la Californie comme causant le cancer, des anomalies congénitales ou d’autres eff ets nocifs sur la reproduction.

42 | minnkotamotors.com

©2014 Johnson Outdoors Marine Electronics, Inc.

REMARQUES

©2014 Johnson Outdoors Marine Electronics, Inc.

minnkotamotors.com | 43

ACCESSOIRES RECOMMANDÉS

CHARGEURS DE BATTERIE EMBARQUÉS ET PORTATIFS

Ne plus acheter de nouvelles batteries et commencer à prendre soin de celles déjà en votre possession. Plusieurs chargeurs peuvent en fait endommager les batteries à la longue, pouvant entraîner une autonomie réduite et une durée de vie plus courte.

Les chargeurs Minn Kota à commande numérique assurent une charge rapide pour une protection et une durée de vie prolongée.

MK345PC MK210D MK110P

ANCRE POUR EAUX PEU PROFONDES TALON

Les ancres Talon se déploient rapidement, ont une force de retenue plus élevée et sont plus silencieuses que tout autre ancre pour eaux peu profondes. Offerts en profondeurs allant jusqu’à 12 pi (3,66 m) et en options de couleurs vives, elles comportent plusieurs fonctionnalités et innovations uniques dans le domaine:

• Déploiement Vertical en Plusieurs

Étapes

• Modes D’ancrage Pouvant être

Sélectionnés par L’utilisateur

• 2x la Force d’ancrage

• Déploiement Rapide

• Descente/Montée Automatique

• Triple Protection Contre les Débris*

• Amortisseur Automatique de Vague

Intégré

• Dissipation de Bruit

• Réglages Polyvalents

*offerts uniquement sur les modèles 10 pi et 12 pi

(3 m et 3,65 m)

ACCESSOIRES MINN KOTA

Nous offrons un large éventail d’accessoires pour les propulseurs électriques, y compris:

• Un Disjoncteur de 60 A

• Des Supports de Montage

• Des Ensembles Stabilisateur

• Des Rallonges de Poignée

• Des connecteurs de batterie

• Bacs à Batterie

• Des fiches de connexion rapide

Pour la liste complète des accessoires Minn Kota, veuillez visiter le site Web minnkotamotors.com

minnkotamotors.com

Part #2327102

Suivez-nous:

Minn Kota Consumer & Technical Service

Johnson Outdoors Marine Electronics, Inc.

PO Box 8129

Mankato, MN 56001

ECN 35977

121 Power Drive

Mankato, MN 56001

Phone (800) 227-6433

Fax (800) 527-4464

A Johnson Outdoors Company

All rights reserved.

Rev M 1/15

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
