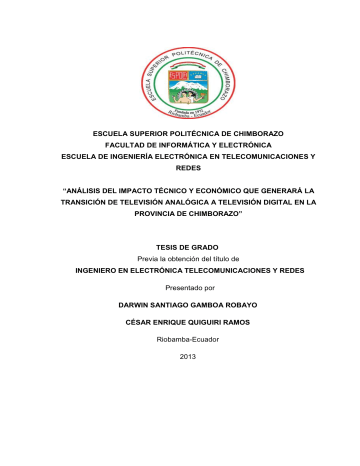

ESCUELA SUPERIOR POLITÉCNICA DE CHIMBORAZO
FACULTAD DE INFORMÁTICA Y ELECTRÓNICA
ESCUELA DE INGENIERÍA ELECTRÓNICA EN TELECOMUNICACIONES Y
REDES
“ANÁLISIS DEL IMPACTO TÉCNICO Y ECONÓMICO QUE GENERARÁ LA
TRANSICIÓN DE TELEVISIÓN ANALÓGICA A TELEVISIÓN DIGITAL EN LA
PROVINCIA DE CHIMBORAZO”
TESIS DE GRADO
Previa la obtención del título de
INGENIERO EN ELECTRÓNICA TELECOMUNICACIONES Y REDES
Presentado por
DARWIN SANTIAGO GAMBOA ROBAYO
CÉSAR ENRIQUE QUIGUIRI RAMOS
Riobamba-Ecuador
2013
2
A dios por ser la luz que guía nuestro
camino.
A nuestros padres por el esfuerzo,
sacrifico que realizan cada día para
apoyarnos incondicionalmente a culminar
una etapa más en nuestras vidas.
A nuestros maestros, Ing. William
Calvopiña, Ing. Santiago Cisneros, Ing.
Neiser Ortiz quienes con sus sugerencias
y colaboración incondicional, han sido el
piloto fundamental para la realización del
presente estudio.
A nuestros amigos, por sus comentarios
y sugerencias expuestas.
Darwin y César.
3
A Dios por darme la salud y la vida para
culminar mi carrera.
A mis padres por haberme apoyado en
todo, en especial a mi madre que ha sido
el pilar fundamental en mi familia y me ha
brindado el apoyo incondicional para
culminar una etapa muy importante en mi
vida.
A mis amigos que con el tiempo se han
ido convirtiendo en un miembro más de mi
familia, y a través de ellos se ha hecho de
la
vida
politécnica
una
experiencia
inolvidable.
Darwin.
4
A Dios padre todopoderoso por guiarme
en el sendero de la vida y permitirme
alcanzar las metas que me propongo día a
día.
A mis Padres
y [email protected] por
haberme brindado su apoyo incondicional
en el transcurso de mi vida estudiantil, por
haberme apoyado en los momentos más
difíciles de mi vida y darme fortaleza para
sobresalir.
A mis amigos por estar conmigo en todo
este tiempo de aprendizaje y conocimiento,
gracias por su amistad que me han
brindado donde he vivido momentos felices
y tristes.
César
5
FIRMAS RESPONSABLES Y NOTA
NOMBRE
FIRMA
FECHA
Ing. Iván Ménes
DECANO FACULTAD DE
INFORMÁTICA Y
ELECTRÓNICA
_______________
_______________
_______________
_______________
_______________
_______________
_______________
_______________
_______________
_______________
Ing. Wilson Baldeón
DIRECTOR DE ESCUELA
ING. EN ELECTRÓNICA
TELECOMUNICACIONES Y
REDES
Ing. William Calvopiña
DIRECTOR DE TESIS
Ing. Neiser Ortiz
MIEMBRO DEL TRIBUNAL
Tcno. Carlos Rodríguez
DIRECTOR CENTRO DE
DOCUMENTACIÓN
NOTA DE LA TESIS: __________________
6
DERECHOS DE AUTORÍA
“Nosotros, Darwin Santiago Gamboa Robayo y César Enrique Quiguiri Ramos
somos responsables de las ideas, doctrinas y resultados expuestos en esta
tesis; y, el patrimonio intelectual de la Tesis de Grado pertenece a la ESCUELA
SUPERIOR POLITÉCNICA DECHIMBORAZO”
Darwin Santiago Gamboa Robayo
César Enrique Quiguiri Ramos
7
ÍNDICE DE ABREVIATURAS
ACRÓNIMO
SIGNIFICADO
API
Interfaz de Programación de Aplicaciones.
A/V
Audio y Vídeo.
BER
Bit Error Ratio (Tasa de error de bit).
COFDM
Coded Orthogonal Frequency Division Multiplexing
(Multiplexación por División de Frecuencia Ortogonal
Codificada).
CONATEL
Consejo Nacional de Telecomunicaciones.
dB
Decibelio.
DTV
Digital Televisión.
DVD
Videodisco Digital.
EAS
Sistema de Alerta de Emergencia.
EHF
Extremely High Frequency (Frecuencía Extremadamente
Alta).
EPG
Guía Electrónica de Programación.
FM
Frecuencia Modulada.
GHz
Gigahertz.
GPRS
General Packet Radio Service
HDTV
High Definition Televisión.
HI-FI
High Fidelity (Alta Fidelidad).
INEC
Instituto Ecuatoriano de Estadística y Censos.
ISDB-T
Integrated Service Digital Broadcasting Terrestrial
(Transmisión Digital de Servicios Integrados Terrestres).
LDMOS
Lateral Difusa Semiconductor de Óxido de Metal.
MER
Modulación Error Ratio (Tasa de Error de Modulación)
MHP
Multimedia Home Platform.
MHz
Megahertz.
MINTEL
Ministerio de Telecomunicaciones.
MPEG
Moving Pictures Expert Group.
MPEG-2
Estándar para la transmisión de televisión digital.
8
MPEG-TS
Moving Pictures Expert Group-Transport Stream.
OFDM
Modulada por división de frecuencia ortogonal.
PC
Computador Personal.
PDH
Plesiochronous Digital Hierarchy (Jerarquía Digital
Plesiócrona).
PIRE
Potencia Isotrópica Radiada Efectiva.
PLC
Comunicación por línea eléctrica.
PPV
Pague por Ver.
PPS
Pulso por Segundo.
PSK
Transmisión por Desplazamiento de Fase.
QAM
Modulación de Amplitud en Cuadratura.
SBTVD-T
Servicio Brasilero de Televisión Digital Terrestre.
SDTV
Standard Definition Television.
SDH
Synchronous Digital Hierarchy (Jerarquía Digital Síncrona)
SFN
Single Frecuency Network.
SHF
Super High Frequency (Frecuencia Super Alta)
STP
Set Top Box.
SUPERTEL
Superintendencia de Telecomunicaciones.
TDT
Televisión Digital Terrestre.
TV
Televisor.
UHF
Ultra High Frequencies (Frecuencias ultra altas).
UIT
Unión Internacional de Telecomunicaciones.
VHF
Very High Frequencies (Frecuencias muy altas).
VOD
Video en Demanda.
9
ÍNDICE
ÍNDICE DE ABREVIATURAS
ÍNDICE
ÍNDICE DE FIGURAS
ÍNDICE DE TABLAS
INTRODUCCIÓN
CAPÍTULO I
MARCO REFERENCIAL ................................................................................... 25
1.1
ANTECEDENTES .............................................................................. 25
1.2
JUSTIFICACIÓN ................................................................................ 26
1.3
OBJETIVOS ....................................................................................... 27
1.3.1
Objetivo General............................................................................ 27
1.3.2
Objetivos Específicos .................................................................... 28
1.4
HIPÓTESIS ........................................................................................ 28
CAPÍTULO II
TELEVISIÓN DIGITAL ...................................................................................... 29
2.1
INTRODUCCIÓN ............................................................................... 29
2.2
TELEVISIÓN DIGITAL TERRESTRE ................................................. 30
2.2.1
Características de TDT .................................................................. 32
2.2.2
Ventajas y Desventajas ................................................................. 34
2.2.3
Estructura y Elementos de una Red de Televisión Digital ............. 36
2.2.3.1 Red de Distribución................................................................... 36
2.2.4
Agentes de la Red TDT ................................................................. 38
2.3
IMPLANTACIÓN TDT ........................................................................ 39
2.4
ACTORES INVOLUCRADOS ............................................................ 40
2.5
RETOS E INGRESOS TDT ................................................................ 42
2.6
GASTOS DE IMPLANTACIÓN TDT ................................................... 45
2.7
FACTORES DE INCIDENCIA ............................................................ 47
2.8
MODELOS DE NEGOCIO.................................................................. 48
2.8.1
Características de un Negocio ...................................................... 50
2.8.2
Tipos de negocios ......................................................................... 50
2.8.2.1 Televisión Libre Vs Televisión Pagada ..................................... 50
10
2.8.2.2 Ingresos Publicitarios ................................................................ 51
2.8.2.3 Otras fuentes de ingresos ......................................................... 51
2.9
GENERALIDADES DE LA TELEVISIÓN DIGITAL TERRESTRE ...... 53
2.9.1
Multiplexación MPEG-2 ................................................................. 53
2.9.2
Modulación COFDM ...................................................................... 54
2.9.3
Red de Frecuencia Única. ............................................................. 55
2.9.4
Set-Top-Box .................................................................................. 56
CAPÍTULO III
ANÁLISIS TÉCNICO Y ECONÓMICO DE LA TRANSICIÓN
ANALÓGICA A DIGITAL EN TV ABIERTA ....................................................... 59
3.1
INTRODUCCIÓN ............................................................................... 59
3.2
MODELO DE RED TDT CON EL ESTÁNDAR ISDB-Tb .................... 60
3.3
ANÁLISIS TÉCNICO TDT .................................................................. 62
3.3.1
Generación, Producción y Captura de la Señal ............................. 63
3.3.1.1 Estudio de Televisión ................................................................ 64
3.3.1.1.1
Centro de Producción ....................................................... 65
3.3.1.1.2
El Plató ............................................................................. 66
3.3.1.1.3
Cámaras ........................................................................... 67
3.3.1.1.3.1 Cámaras de Estudio..................................................... 68
3.3.1.1.3.2 Cámaras EFP............................................................... 69
3.3.1.1.3.3 Cámaras ENG .............................................................. 70
3.3.1.1.4
Sistema de Iluminación .................................................... 71
3.3.1.1.5
Micrófonos y Equipos de Intercomunicación Interna ........ 73
3.3.1.1.6
Sala de Realización .......................................................... 73
3.3.1.2 Equipo Móvil ............................................................................. 75
3.3.2
Procesamiento de la Señal ............................................................ 77
3.3.2.1 Producción, Postproducción y Edición ...................................... 77
3.3.2.2 Emisión, Continuidad y Control Técnico ................................... 78
3.3.2.2.1
Magnetoscopio ................................................................. 79
3.3.2.3 Mezclador de Audio/Vídeo ........................................................ 80
3.3.2.4 Distribuidor de Vídeo ................................................................ 82
3.3.3
Transporte de la Señal al TX Microondas ..................................... 82
11
3.3.3.1 Fibra Óptica .............................................................................. 83
3.3.3.2 Cable Coaxial............................................................................ 84
3.3.3.2.1
Conectores de Cables Coaxiales ..................................... 84
3.3.3.3 Guía de Onda ........................................................................... 85
3.3.3.4 Diferencias de atenuación de acuerdo al material. ................... 87
3.3.4
Enlace al sistema de Tx al aire ...................................................... 88
3.3.4.1 Enlace Microondas ................................................................... 89
3.3.4.1.1
Características Principales ............................................... 93
3.3.4.1.2
Antenas del enlace Microondas........................................ 93
3.3.4.1.3
Consideraciones en un Radioenlace ................................ 96
3.3.4.1.4
Ventajas de los Enlaces Microondas ................................ 96
3.3.4.1.5
Desventajas de los Enlaces Microondas .......................... 97
3.3.4.2 Enlace por Fibra Óptica ............................................................ 97
3.3.4.2.1
Ventajas ........................................................................... 99
3.3.4.2.2
Desventajas .................................................................... 100
3.3.4.3 Enlace Satelital ....................................................................... 101
3.3.4.3.1
Microondas por Satélite .................................................. 103
3.3.4.3.2
Telepuerto ...................................................................... 105
3.3.4.3.3
Estaciones Terrenas....................................................... 106
3.3.4.3.4
Estaciones Terrenas Móviles ......................................... 107
3.3.4.4 Comparación entre Enlace Microondas y Fibra Óptica ........... 108
3.3.4.5 Equipos para el Enlace Microondas........................................ 109
3.3.4.5.1
Modulador/Demodulador Digital ..................................... 109
3.3.4.5.2
Transmisor/Receptor Digital ........................................... 110
3.3.5
Sistema de Transmisión al Aire ................................................... 111
3.3.5.1 Generación de la señal hacia el Espacio ................................ 111
3.3.5.1.1
Adaptador SFN (“Single Frecuency Network”) ............... 114
3.3.5.1.2
GPS (Sistema de Posicionamiento Global) .................... 114
3.3.5.1.3
Compresión de Vídeo/Audio ........................................... 114
3.3.5.1.4
Transmisión .................................................................... 115
3.3.5.1.5
Interacción ...................................................................... 115
3.3.5.1.6
Interfaces ........................................................................ 115
12
3.3.5.1.7
Cifrados .......................................................................... 116
3.3.5.2 Modulador ............................................................................... 116
3.3.5.3 Codificador .............................................................................. 117
3.3.5.4 Amplificador de Potencia ........................................................ 117
3.3.5.5 Excitador ................................................................................. 118
3.3.5.6 Transmisor de estado sólido UHF........................................... 118
3.3.5.7 Gap Fillers............................................................................... 119
3.3.5.8 Sistema Radiante.................................................................... 120
3.3.5.8.1
Características de un Panel Radiante ............................ 121
3.3.5.9 Potencia Isotrópica Radiada Efectiva (PIRE) .......................... 122
3.3.5.10 Intensidad de campo ............................................................... 123
3.3.6
Recepción de Señal en el usuario ............................................... 123
3.3.6.1 Margen de Seguridad ............................................................. 127
3.3.6.2 Antena de Recepción .............................................................. 128
3.3.6.3 Cableado ................................................................................ 128
3.3.6.4 Directividad de la Antena ........................................................ 129
3.3.6.5 Altura de la Antena Receptora ................................................ 129
3.3.6.6 Equipos Receptores................................................................ 129
3.3.6.6.1
Antena con Cable Coaxial .............................................. 130
3.3.6.6.2
Antena con cable plano y terminales gemelos ............... 131
3.3.6.6.3
Ver y grabar el mismo canal usando su VCR ................. 132
3.3.6.6.4
Ver un Canal mientras la VCR graba otro ...................... 133
3.3.6.6.5
Recibir Estaciones de TV Digitales y Analógicas ........... 134
3.3.7
Interactividad. .............................................................................. 135
3.3.7.1 Canal de Retorno .................................................................... 136
3.4
ANÁLISIS ECONÓMICO TDT .......................................................... 136
3.4.1
Aspectos económicos.................................................................. 137
3.4.1.1 Costo de los equipos de obtención de la señal ....................... 140
3.4.1.2 Costo de Enlaces .................................................................... 146
3.4.1.2.1
Costo Enlace por Microonda .......................................... 146
3.4.1.2.2
Costo de Enlace por Satélite .......................................... 147
3.4.1.3 Costo de los equipos de Transmisión de la Señal al Aire ....... 149
13
3.4.1.4 Costo Sistema Radiante ......................................................... 152
3.4.1.5 Costo de los equipos de recepción del Televidente ................ 155
3.4.1.5.1
Costo de Televisores ...................................................... 155
3.4.1.5.2
Costos Decodificadores .................................................. 156
3.4.1.5.3
Antenas de recepción TDT. ............................................ 157
3.4.2
Análisis costo beneficio de la transición a TDT ........................... 159
3.4.3
Principales fuentes de financiamiento ......................................... 160
3.4.3.1 Ingresos por publicidad ........................................................... 160
3.4.3.2 Ingresos por Programas Pagados .......................................... 161
3.5
ESTACIONES TELEVISIVAS EN CHIMBORAZO ........................... 162
3.6
APAGÓN ANALÓGICO .................................................................... 165
3.6.1
Etapa Simulcast........................................................................... 167
3.6.1.1 Obligaciones en el periodo de Simulcast ................................ 169
3.6.2
Transmisión temporal TDT .......................................................... 170
3.6.3
Concesiones definitiva TDT ......................................................... 170
CAPÍTULO IV
ANÁLISIS DE LA TRANSICIÓN Y SUS ACTORES ........................................ 171
4.1
INTRODUCCIÓN ............................................................................. 171
4.2
ANÁLISIS DE LOS ACTORES INVOLUCRADOS ........................... 172
4.2.1
Análisis FODA de Televisión Digital Terrestre ............................. 173
4.2.1.1 Fortalezas ............................................................................... 173
4.2.1.2 Oportunidades ........................................................................ 174
4.2.1.3 Debilidades ............................................................................. 174
4.2.1.4 Amenazas ............................................................................... 175
4.2.2
Análisis FODA a los usuarios de TDT en Chimborazo ................ 176
4.2.2.1 Fortalezas ............................................................................... 176
4.2.2.2 Oportunidades ........................................................................ 177
4.2.2.3 Debilidades ............................................................................. 177
4.2.2.4 Amenazas ............................................................................... 178
4.3
METODOS DE INVESTIGACIÓN Y SEGMENTACIÓN ................... 179
4.3.1
Metodología de investigación ...................................................... 179
4.3.2
Método de Investigación .............................................................. 180
14
4.4
SELECCIÓN DE LA MUESTRA ....................................................... 181
4.4.1
Tamaño del Universo .................................................................. 181
4.4.2
Segmentación.............................................................................. 181
4.4.2.1 Criterios de segmentación ...................................................... 182
4.4.3
Especificación de la muestra según la Segmentación ................. 182
4.4.3.1 Las Televisoras ....................................................................... 182
4.4.3.2 Los Profesionales ................................................................... 183
4.4.3.3 Los Usuarios ........................................................................... 183
4.5
TAMAÑO DE LA POBLACIÓN ......................................................... 184
4.5.1
Definición de la Muestra .............................................................. 184
4.5.2
Límites de la Investigación .......................................................... 184
4.5.2.1 Muestra de las Televisoras ..................................................... 185
4.5.2.2 Muestra de los Profesionales .................................................. 185
4.5.2.3 Muestra de los Usuarios ......................................................... 186
4.6
CÁLCULO DE LAS MUESTRAS ...................................................... 186
4.6.1
Cálculo de la Muestra de las Televisoras .................................... 187
4.6.2
Cálculo de la Muestra de Usuarios .............................................. 188
4.6.3
Cálculo de la Muestra a los Profesionales ................................... 189
4.7
ANÁLISIS Y TABULACIÓN DE LAS ENCUESTAS ......................... 190
4.7.1
Tabulación de Encuestas dirigidas a las Televisoras .................. 190
4.7.1.1 Pregunta 1 .............................................................................. 190
4.7.1.2 Pregunta 2 .............................................................................. 191
4.7.1.3 Pregunta 3 .............................................................................. 192
4.7.1.4 Pregunta 4 .............................................................................. 193
4.7.1.5 Pregunta 5 .............................................................................. 195
4.7.1.6 Pregunta 6 .............................................................................. 196
4.7.1.7 Pregunta 7 .............................................................................. 197
4.7.1.8 Pregunta 8 .............................................................................. 199
4.7.1.9 Pregunta 9 .............................................................................. 200
4.7.1.10 Pregunta 10 ............................................................................ 201
4.7.1.11 Pregunta 11 ............................................................................ 202
4.7.1.12 Pregunta 12 ............................................................................ 204
15
4.7.2
Tabulación de Encuestas dirigidas a los Profesionales en
Telecomunicaciones .................................................................. 205
4.7.2.1 Pregunta 1 .............................................................................. 205
4.7.2.2 Pregunta 2 .............................................................................. 206
4.7.2.3 Pregunta 3 .............................................................................. 207
4.7.2.4 Pregunta 4 .............................................................................. 209
4.7.2.5 Pregunta 5 .............................................................................. 210
4.7.2.6 Pregunta 6 .............................................................................. 211
4.7.2.7 Pregunta 7 .............................................................................. 212
4.7.3
Tabulación de encuestas dirigidas a los usuarios de televisión .. 214
4.7.3.1 Pregunta 1 .............................................................................. 214
4.7.3.2 Pregunta 2 .............................................................................. 215
4.7.3.3 Pregunta 3 .............................................................................. 216
4.7.3.4 Pregunta 4 .............................................................................. 217
4.7.3.5 Pregunta 5 .............................................................................. 219
4.7.3.6 Pregunta 6 .............................................................................. 220
CAPÍTULO V
RESULTADOS GLOBALES OBTENIDOS ...................................................... 222
5.1
ANÁLISIS DE LAS TELEVISORAS .................................................. 222
5.1.1
Difusión del tema TDT ................................................................. 222
5.1.2
Etapa Simulcast........................................................................... 223
5.1.3
Equipos Reutilizables de la Televisión Analógica para el Centro de
Producción. ................................................................................ 224
5.1.4
Costo de todos los Equipos Nuevos vs Costo con Equipos
Reutilizables............................................................................... 225
5.1.5
Multiprogramación ....................................................................... 228
5.1.6
Recuperación de la inversión ...................................................... 229
5.1.7
Televisoras Actuales Emitiendo en TDT ...................................... 229
5.1.8
Televisoras Autorizadas a Transmitir en el Ecuador en Formato
Digital. ........................................................................................ 230
5.1.9
Enlaces de Fibra Óptica .............................................................. 232
5.1.9.1 Corporación Nacional de Telecomunicaciones (CNT) ............ 233
16
5.2
ANÁLISIS DE LOS PROFESIONALES ............................................ 233
5.2.1
Acerca de los contenidos ............................................................ 233
5.2.2
Capacitación Técnica .................................................................. 234
5.3
ANÁLISIS DE LOS USUARIOS ....................................................... 235
5.3.1
Acerca de la Televisión de paga.................................................. 235
5.3.2
El Costo Real de los Equipos para el Usuario ............................. 236
5.3.2.1 Televisor analógico con un decodificador externo .................. 236
5.3.2.2 Televisor con el estándar ISDB-Tb ......................................... 237
5.3.3
Servicios adicionales e internet ................................................... 238
CONCLUSIONES
RECOMENDACIONES
GLOSARIO
BIBLIOGRAFÍA
ANEXOS
17
ÍNDICE DE FIGURAS
Figura II.1 Modelo de Televisión Digital Terrestre ............................................. 32
Figura II.2 Distribución hibrida de la señal ........................................................ 37
Figura II.3 Modelos de Negocio ........................................................................ 49
Figura II.4 Flujo de Transporte MPEG-2 ........................................................... 53
Figura II.5 Red SFN .......................................................................................... 55
Figura II.6 Set top box ....................................................................................... 57
Figura III.7 Esquema de la Red ISDB-Tb .......................................................... 61
Figura III.8 Componentes de Infraestructura ..................................................... 62
Figura III.9 Esquema del Centro de Producción................................................ 66
Figura III.10 Escenario de Plató Televisivo ....................................................... 67
Figura III.11 Cámara de estudio ........................................................................ 68
Figura III.12 Esquema Sala de Realización ...................................................... 74
Figura III.13 Esquema de Equipo móvil ............................................................ 76
Figura III.14 Esquema de la sala de Producción, Postproducción y Edición ..... 78
Figura III.15 Esquema de Emisión, Continuidad y Control Técnico .................. 79
Figura III.16 Mezclador de Audio/Video ............................................................ 81
Figura III.17 Sistema de Microondas en el mismo Centro de Producción ......... 82
Figura III.18 Manguera con varias Fibras para montajes Exteriores ................. 83
Figura III.19 Estructura de un cable coaxial ...................................................... 84
Figura III.20 Tipos de Conectores BNC utilizados............................................. 85
Figura III.21 Tipos de guía de onda .................................................................. 85
Figura III.22 Propagación de la Energía en una Guía de Onda ........................ 86
Figura III.23 Guía de onda flexible .................................................................... 86
Figura III.24 Guías de Ondas ............................................................................ 87
Figura III.26 Atenuación a la Distancia vs Frecuencia ...................................... 88
Figura III.27 Tipos de Enlaces........................................................................... 88
Figura III.28 Enlace de Microondas Bidireccional 1.5-23 GHz .......................... 92
Figura III.29 Antena microondas ....................................................................... 94
Figura III.30 Enlace Microondas con Línea de Vista ......................................... 95
Figura III.31 Reflectores Pasivos ...................................................................... 95
Figura III.32 Cable de Fibra Óptica ................................................................... 99
18
Figura III.33 Enlace Satelital Microondas ........................................................ 103
Figura III.34 Telepuerto ................................................................................... 106
Figura III.35 Satélite con una Estación Terminal VSAT .................................. 107
Figura III.36 Estación Terrena Móvil ............................................................... 108
Figura III.37 Señal al Aire ................................................................................ 112
Figura III.38 Diagrama en bloques general de la Formación de la Señal........ 112
Figura III.39 Diagrama Transmisor al Aire ..................................................... 113
Figura III.40 Modulador ISDB-T SD3001Q-TB ................................................ 116
Figura III.41 Codificador AV4004 .................................................................... 117
Figura III.42 Amplificador Digital ..................................................................... 118
Figura III.43 Excitador digital ........................................................................... 118
Figura III.44 Transmisor UHF para ISDB-Tb ................................................... 119
Figura III.45 Gap Filler .................................................................................... 119
Figura III.46 Sistema Radiante TDT ................................................................ 121
Figura III.47 Panel Radiante de TV UHF/VHF PD 2000 .................................. 122
Figura III.48 Sistema Colectiva o Individual .................................................... 125
Figura III.49 Instalación con Cable Coaxial ..................................................... 130
Figura III.50 Instalación con Terminales Gemelos .......................................... 131
Figura III.51 Instalación para ver y grabar el mismo Canal ............................. 132
Figura III.52 Instalación para ver un Canal mientras graba otro ..................... 133
Figura III.53 Instalación de recepción Estaciones Digitales y Analógicas ....... 134
Figura III.54 Pago por Publicidad .................................................................... 161
Figura III.55 Operadores en Chimborazo ........................................................ 163
Figura III.56 Actores Vinculados ..................................................................... 168
Figura IV.57 Pregunta 1 .................................................................................. 190
Figura IV.58 Pregunta 2 .................................................................................. 191
Figura IV.59 Pregunta 3 .................................................................................. 193
Figura IV.60 Pregunta 4 .................................................................................. 194
Figura IV.61 Pregunta 5 .................................................................................. 195
Figura IV.62 Pregunta 6 .................................................................................. 196
Figura IV.63 Pregunta 7 .................................................................................. 198
Figura IV.64 Pregunta 8 .................................................................................. 199
19
Figura IV.65 Pregunta 9 .................................................................................. 200
Figura IV.66 Pregunta 10 ................................................................................ 202
Figura IV.67 Pregunta 11 ................................................................................ 203
Figura IV.68 Pregunta 12 ................................................................................ 204
Figura IV.69 Pregunta 1 .................................................................................. 205
Figura IV.70 Pregunta 2 .................................................................................. 207
Figura IV.71 Pregunta 3 .................................................................................. 208
Figura IV.72 Pregunta 4 .................................................................................. 209
Figura IV.73 Pregunta 5 .................................................................................. 210
Figura IV.74 Pregunta 6 .................................................................................. 211
Figura IV.75 Pregunta 7 .................................................................................. 213
Figura IV.76 Pregunta 1 .................................................................................. 214
Figura IV.77 Pregunta 2 .................................................................................. 215
Figura IV.78 Pregunta 3 .................................................................................. 217
Figura IV.79 Pregunta 4 .................................................................................. 218
Figura IV.80 Pregunta 5 .................................................................................. 219
Figura IV.81 Pregunta 6 .................................................................................. 220
Figura V.82 Etapa Simulcast TDT .................................................................. 223
Figura V.83 Multiprogramación ....................................................................... 228
Figura V.84 Estaciones conocidas emitiendo en TDT ..................................... 230
Figura V.85 Estaciones de Audio y Video por Suscripción ............................. 235
Figura V.86 Usuarios que poseen internet Fijo en el Ecuador ........................ 239
Figura V.87 Canal de Retorno del Usuario ..................................................... 240
20
ÍNDICE DE TABLAS
Tabla III.I Características Técnicas de Cámaras............................................... 67
Tabla III.II Especificaciones técnicas cámara EFP ............................................ 70
Tabla III.III Especificaciones técnicas cámara ENG .......................................... 71
Tabla III.IV Sistema de Iluminación ................................................................... 72
Tabla III.V Micrófonos e Intercomunicadores .................................................... 73
Tabla III.VI Magnetoscopio ............................................................................... 80
Tabla III.VII Ancho de Banda .......................................................................... 105
Tabla III. VIII. Moduladores/Demoduladores ................................................... 109
Tabla III. VIII. Moduladores/Demoduladores ................................................... 110
Tabla III.IX Transmisor /Receptor Microondas Digital y analógico .................. 110
Tabla III.X Equipos de Transmisión ................................................................ 111
Tabla III.XI Mínima intensidad de campo ........................................................ 123
Tabla III.XII Costo de Routers ......................................................................... 140
Tabla III.XIII Costo de Switchers ..................................................................... 141
Tabla III.XIV Costo de Switchers ..................................................................... 142
Tabla III.XV Costo de Cámaras HD ................................................................ 143
Tabla III. XVI Costo de Cámaras HD .............................................................. 144
Tabla III.XVII Costo de Encoders .................................................................... 144
Tabla III.XVIII Costo de Encoders ................................................................... 145
Tabla III.XIX Costo de Servidor ....................................................................... 145
Tabla III.XX Costo del codificador MPEG-2 .................................................... 149
Tabla III.XXI Costo del modulador ISDB-Tb .................................................... 150
Tabla III.XXII Costo del modulador ISDB-Tb ................................................... 150
Tabla III.XXIII Costo Multiplexor ...................................................................... 151
Tabla III.XXIV Costo del Transmisor banda UHF y VHF ................................. 151
Tabla III.XXV Costo Sistema Radiante ........................................................... 152
Tabla III.XXVI Costo Sistema Radiante .......................................................... 153
Tabla III.XXVII Costo Sistema Radiante ......................................................... 154
Tabla III.XXVIII Costo de televisores ISB-T..................................................... 156
Tabla III.XXIX Decodificadores ISDB-Tb ......................................................... 157
Tabla III.XXX Antenas Receptoras.................................................................. 158
21
Tabla III.XXXI Costo de cuñas Televisivas en el Ecuador .............................. 160
Tabla III.XXXII Estaciones de Televisión en Chimborazo
(*Matriz/Repetidora) ........................................................................................ 163
Tabla III.XXXII Estaciones de Televisión en Chimborazo ............................... 164
Tabla III.XXXIII. Cronograma del apagón analógico ....................................... 166
Tabla IV.XXXIV Tabulación Pregunta 1 .......................................................... 190
Tabla IV.XXXV Tabulación Pregunta 2 ........................................................... 191
Tabla IV.XXXVI Tabulación Pregunta 3 .......................................................... 192
Tabla IV.XXXVII Tabulación Pregunta 4 ......................................................... 194
Tabla IV.XXXVIII tabulación Pregunta 5 ......................................................... 195
Tabla IV.XXXIX Tabulación Pregunta 6 .......................................................... 196
Tabla IV.XL tabulación Pregunta 7.................................................................. 197
Tabla IV.XLI Tabulación Pregunta 8 ............................................................... 199
Tabla IV.XLII Tabulación Pregunta 9 .............................................................. 200
Tabla IV.XLIII Tabulación Pregunta 10 ........................................................... 201
Tabla IV.XLIV Tabulación Pregunta 11 ........................................................... 203
Tabla IV.XLV Tabulación Pregunta 12 ............................................................ 204
Tabla IV.XLVI Tabulación Pregunta 1 ............................................................. 205
Tabla IV.XLVII Tabulación Pregunta 2 ............................................................ 206
Tabla IV.XLVIII Tabulación Pregunta 3 ........................................................... 208
Tabla IV.XLIX Tabulación Pregunta 4 ............................................................. 209
Tabla IV.L Tabulación Pregunta 5 ................................................................... 210
Tabla IV.LI Tabulación Pregunta 6 .................................................................. 211
Tabla IV.LII Tabulación Pregunta 7 ................................................................. 212
Tabla IV.LIII Tabulación Pregunta 1 ................................................................ 214
Tabla IV.LIV Tabulación Pregunta 1 ............................................................... 215
Tabla IV.LV Tabulación Pregunta 1 ................................................................ 216
Tabla IV.LVI Tabulación Pregunta 4 ............................................................... 218
Tabla IV.LVII Tabulación Pregunta 5 .............................................................. 219
Tabla IV.LVIII Tabulación Pregunta 6 ............................................................. 220
Tabla V.LIX Equipos Reutilizables .................................................................. 224
Tabla V.LX Costo de Equipos nuevos ............................................................. 225
22
Tabla V.LX Costo de Equipos nuevos ............................................................. 226
Tabla V.LXI Costo de Equipos con reutilización.............................................. 227
Tabla V.LXII Estaciones Autorizadas a Transmitir en TDT ............................ 231
Tabla V.LXIV Costo Decodificador DigiQuest ................................................. 236
Tabla V.LXV Costo Antena UHF Normal ........................................................ 237
Tabla V.LXVI Costo Televisores con el estándar ISDB-Tb ............................. 238
23
INTRODUCCIÓN
El cambio de los sistemas analógicos a digitales ha sido uno de los avances más
importantes surgidos en los últimos años en el sector de las telecomunicaciones,
permitiendo no sólo un gran avance en la calidad de los servicios, además un
aumento espectacular en la diversidad tanto de programación como de
contenidos.
La Televisión Digital Terrestre o TDT genera una gran oportunidad para las
estaciones televisivas, también llamados Canales de Televisión o simplemente
Broadcasters, permitiéndoles realizar cambios o actualizaciones tecnológicas
dentro de una industria que prácticamente no ha sufrido cambios significativos
por más de 50 años, por lo tanto se debe considerar las altas inversiones que se
van a realizar, con el fin de generar oportunidades de supervivencia frente a las
actuales alternativas de difusión, medio que si no es manejado de forma
adecuada por los canales de televisión podría llevar a la extinción de este
negocio.
La televisión digital constituye el avance más significativo en la industria
televisiva, después de la aparición de la TV a color. La introducción de nuevos
servicios y aplicaciones como la televisión móvil, la televisión interactiva, el
servicio a la carta, etc. Prometen acoplar estos medios en uno solo y hacer del
aparato televisor una terminal multimedia de mejores características.
24
El negocio de la televisión estaba orientado al mercado de Audio y Video, pero
las actuales preferencias de los usuarios están orientadas a recibir información,
contenidos y aplicaciones que sean multiservicios, multiplataformas y
multidispositivos.
En el presente estudio, se proyectan y sugieren oportunidades de negocios,
además de recomendaciones para la transición de sistemas analógicos a
digitales, se estiman inversiones que deben realizar las diferentes operadoras
para digitalizar sus sistemas de transmisión, medios de producción, desarrollo
de contenidos, equipos de procesamiento, etc. Considerando el análisis tecnoeconómico realizado en la provincia de Chimborazo.
Se estiman costos de equipos que la mayoría de personas están dispuestas a
pagar para poder receptar la señal digital en sus hogares, tomando en cuenta
las opciones que tiene el usuario como: comprar un televisor con receptor digital
o comprar un decodificador que es la forma más conveniente de receptar esta
señal y analizando el poder adquisitivo de cada hogar y considerando las zonas
de bajos recursos económicos.
25
CAPÍTULO I
MARCO REFERENCIAL
1.1 ANTECEDENTES
La televisión es el medio de comunicación y entretenimiento más popular que se
tiene a disposición de los hogares en todas las clases sociales, con más de
medio siglo al aire ha logrado satisfacer las necesidades de muchas personas,
ya sean estas la de información o entretenimiento, el principal problema de la
televisión analógica es que no tiene beneficio alguno al hecho que las señales
de vídeo varían muy poco al pasar de un elemento de imagen (píxel) a los
contiguos, o por lo menos existe una dependencia entre ellos, además al crecer
el número de televisoras tienen problemas de interferencia las misma que son
controlada de mejor manera en televisión digital.
En el Ecuador la televisión apareció hace cuatro décadas atrás donde se crearon
empresas que tenían un alto índice de ingresos y constituían una gran influencia
en la sociedad, con el auge de las telecomunicaciones en especial la televisión
26
ha logrado conexiones con hechos o sucesos que se generan a nivel mundial,
considerándose como el medio de comunicación más eficiente de la historia.
Actualmente se está cambiando las estaciones televisivas a Televisión Digital
Terrestre (TDT) cuyo fin es mejorar los servicios que se difunden por este medio,
para obtener mayores beneficios y cumplir con los requerimientos que tienen
cada vez mayor demanda por los usuarios, entes regulatorios (Superintendencia
de Telecomunicaciones-SUPERTEL), etc. Sin dejar de lado el impacto técnico y
económico que produce este cambio tanto en usuarios, televisoras,
profesionales del área y otros.
1.2 JUSTIFICACIÓN
El cambio a este nuevo sistema televisivo trae consigo una serie de
implementaciones y ajustes en los diferentes actores inmersos, en el caso de las
televisoras para transmitir en el nuevo formato, en los profesionales para operar
este tipo de equipos y en usuarios de para captar esta señal abierta de TDT, por
tal motivo se realiza un estudio de los impactos técnicos como económicos que
genera esta transición, tanto en la sociedad, profesionales del área y empresas
de telecomunicaciones.
El proceso de transición se aplicará entre 6 y 10 años. Si el proceso avanza como
tienen previsto las autoridades, entre el 2016 y el 2020 se registraría el
denominado “apagón analógico”. Pese a que ya está definida la aplicación del
27
sistema tecnológico para la televisión digital en el país, aún existe cierto
desconocimiento sobre este nuevo servicio por lo que se analizará los impactos
en la colectividad, acerca de los diferentes equipos de recepción que se van a
utilizar para receptar la televisión digital abierta en el Ecuador.
Se debe analizar cuan preparados están los proveedores de servicios,
generadores de contenidos, así como los profesionales de telecomunicaciones,
ya que este cambio generará posibilidades de negocios y nuevas oportunidades
de trabajo para este sector.
Con la Implementación de la TDT Libre y Gratuita surge la necesidad de efectuar
estudios que verifiquen el impacto del proceso, tanto en el mercado tecnológico
(equipamiento, cobertura, desarrollo) como del modelo de negocio de
contenidos, de igual manera se generará mayor desarrollo de conocimiento,
creación de empleo calificado y desarrollo tecnológico.
1.3 OBJETIVOS
1.3.1 Objetivo General
Realizar una guía técnica de implementación de TDT basados en el impacto
técnico y económico que generará la transición de la televisión analógica a la
televisión digital terrestre en la provincia de Chimborazo.
28
1.3.2 Objetivos Específicos

Realizar encuestas a los diferentes actores involucrados en la transición
que permitan desarrollar un análisis de los cambios, posibilidades de
negocio y oportunidades que creará la Televisión Digital Terrestre.

Identificar los sectores productivos, académicos y sociales tanto públicos
como privados, que tengan oportunidades y/o desafíos ante la transición
a la televisión digital.

Evaluar el impacto económico de la implementación de la televisión digital
tanto en los usuarios finales como en las televisoras.

Analizar el impacto que contempla la realización de estudios de consumos
y tendencias, de los modelos de negocios, gestión de contenidos,
estrategias de diversificación de contenidos interactivos en base a las
tendencias sociales y de mercado audiovisual.
1.4 HIPÓTESIS
El cambio a TDT en la provincia de Chimborazo, generará un impacto técnico y
económico desde el punto de vista científico y profesional, considerando cuan
preparados están los usuarios finales, generadores de contenidos y proveedores
de servicio, así como los profesionales en el área de las telecomunicaciones.
29
CAPÍTULO II
TELEVISIÓN DIGITAL
2.1 INTRODUCCIÓN
La televisión digital en la actualidad es una tecnología que conlleva a la
transformación global a través de servicios y contenidos, surge con la
implantación del medio digital cautivando la atención de los televidentes debido
a los beneficios que ofrece; provee mayor número de canales, mejor calidad de
imagen o imagen en alta definición y una mejor calidad del sonido entre otros.
Razón por la cual nuestro país ha elegido cambiar totalmente las plataformas
analógicas a digitales.
Durante el proceso de transición de TDT, las operadoras deben realizar
transmisiones digitales y analógicas simultáneas manteniendo un sistema dual
o simulcast, el cual permita transmitir la señal analógica y la señal digital mientras
se da el denominado “Apagón Analógico” en un lapso de tiempo determinado,
garantizando la continuidad del servicio televisivo al público.
30
El apagón analógico define que todas las estaciones de televisión dejarán de
transmitir en analógico y pasar a transmitir solo en formato digital. Los usuarios
para captar la señal deben adquirir televisores que tengan el estándar de
televisión digital ISDB-Tb, o adquirir decodificadores (Set-Top-Box) para
complementarlo con la pantalla analógica actual.
2.2 TELEVISIÓN DIGITAL TERRESTRE
El modelo de televisión digital terrestre con cobertura tanto nacional, como
regional y local es un sistema más avanzado que el convencional (televisión
analógica), que tiene la capacidad de recepción de sonido, textos e imágenes a
gran velocidad. En este modelo es necesario que el cliente disponga de equipos
con capacidad para decodificar la señal digital en el estándar ISDB-Tb o un
decodificador que pasa la señal de digital a analógica.
La televisión digital terrestre toma su nombre por la tecnología y el modo que
utiliza para transmitir su señal. A diferencia de la televisión tradicional que envía
sus ondas de manera analógica, la digital codifica sus señales de forma binaria,
habilitando beneficios como una mejor calidad de vídeo, sonido, interactividad,
conectividad, multiprogramación y movilidad.
Este servicio es recibido a través de antenas exteriores, que se ubican en las
edificaciones y hogares, se visualiza por medio de televisores preparados para
recibir señales digitales o Set Top Box (STP) acopladas a televisores analógicos.
31
La Televisión Digital Terrestre permitirá a cada operador difundir imágenes y
sonidos de mejor calidad, transmitir mayor cantidad de información y diversificar
su programación, además de un nuevo portafolio de servicios, incluyendo
aplicaciones interactivas por medio de la transmisión y recepción de datos del
usuario.
Con la transmisión digital, la calidad de imagen y sonido mejora por cuanto
elimina los efectos del ruido como: interferencias, llovizna e imágenes dobles.
Dependiendo de las políticas de planificación del espectro, en el mismo canal de
6 MHz se podría proporcionar varios programas de televisión de alta definición
(HDTV), televisión de definición estándar (SDTV) o una combinación de éstos,
entregando imágenes mucho más claras y definidas con mayor cantidad de
información que las presentes radiodifusiones analógicas. Además, se podrán
ofrecer otros servicios de información, presentándose nuevas oportunidades de
negocio sin afectar los servicios de programación gratuitos, en cumplimiento de
las obligaciones de interés general. Dichas aplicaciones pueden ser entregadas
a nuevos equipos de televisión digital o a cajas decodificadoras, que permitan la
visualización de contenido digital en televisores analógicos existentes. Por lo
tanto el modelo de televisión digital terrestre consistiría en:

Programador.- Agente encargado de multiplexar o unir los diferente
contenidos en un conjunto de canales.
32

Sistema de Acceso Condicional.- Permite segmentar el mercado de
televisión digital en función de diferentes variables como pueden ser del
acceso vía cable, terrenal, satélite, etc.

Operador de Red.- Se encarga de multiplexar los canales de video digital
a través de medios de transmisión, sean guiados o no guiados.

Usuarios.- En la parte de usuario deben existir los componentes
necesarios para recibir la señal dependiendo del medio de transmisión,
para este caso el decodificador TDT.
Contenidos
TDT
Proveedores
de Acceso
Condicional
Programador
Video
Operador de red
Terrenal
Usuario
Audio
Codificador
Recepción
individual o
colectivo
Pro 1
Datos
Pro 2
Mx
CA
IRD
Pro Tx
Canal de retorno (Interactividad))
Figura II.1 Modelo de Televisión Digital Terrestre
2.2.1 Características de TDT
La televisión digital establece un cambio total, el 26 de marzo del 2010 el Consejo
Nacional de Telecomunicaciones (CONATEL) aceptó la recomendación de la
Superintendencia de Telecomunicaciones (SUPERTEL) y decidió adoptar la
33
norma japonesa-brasileña ISDB-T/SBTVD-T, para que funcione en el Ecuador
como el estándar de televisión digital terrestre, que va desde la producción de
programas televisivos hasta la forma de ver y manejar información de
programación en los televidentes, la cual posee ciertas características que
sobresalen sobre los otros estándares. Las características más importantes son:

La señal es muy estable, se puede regenerar para llegar con parámetros
adecuados.

Puede transmitir canales HDTV, SD y un canal de TV Móvil en el mismo
ancho de banda de 6 MHz que ocupa en la actualidad un canal analógico.

Puede transmitir hasta tres canales de SDTV en vez de uno solo de HDTV
por cada canal de TV.

Proporciona guías de programación electrónica (EPG).

Soporta acceso a internet como un canal de retorno que trabaja con
transmisión de datos.

Puede recibir la señal solamente con una antena sobre el televisor, sin la
necesidad de una antena externa.

No presenta problemas de interferencia con los canales adyacentes.

No presenta problemas de interferencia por ruidos impulso que vienen de
motores, celulares y líneas de poder en ambientes urbanos.

Permite la recepción de HDTV en terminales móviles a una velocidad de
100 km/h eliminando las reflexiones en la transmisión.

Permite la transmisión de televisión para teléfonos móviles incluso cuando
estos se movilizan a una velocidad de 400 km/h.
34

Permite la televisión interactiva y descargar actualizaciones de firmware
para el televisor como:

Acceso a Internet (correo electrónico, navegación a cualquier
página Web).

Realización de compras (ropa, artefactos, medicamentos, autos,
etc.).

Participación en encuestas en tiempo real.

Ver programación sin horario fijo.

Participar en juegos grupales electrónicos.
2.2.2 Ventajas y Desventajas

VENTAJAS

Mejora la calidad de imagen y sonido. Donde lo ruidos, interferencias,
doble imagen pasaran a ser historia; mientras se da paso a formatos
panorámicos (16/9) y convencional (4/3) y múltiples subtítulos. En lo que
respecta al sonido, este será de calidad similar a un CD o efectos sorround
y multilingüe.

Posibilidad de alcanzar una proporción alta de hogares en un tiempo
relativamente corto.

Permitiría ampliar los recursos actuales en pro de la universalización de
la sociedad de la información.
35

Mayor cantidad de canales a través de las ondas radioeléctricas. Esto trae
consigo la maximización limitada del espectro radioeléctrico como un
recurso natural y su consiguiente aumento en la posibilidad de desarrollo
de nuevos mercados en los ámbitos de la telefonía móvil con el desarrollo
de la tecnología de tercera generación y la posibilidad de desarrollo de
nuevos servicios interactivos a través de la reutilización más óptima del
espectro.

Su naturaleza inalámbrica permite contar con claras ventajas para el
desarrollo de sistemas móviles de acceso a ella.

Recepción en el hogar sencilla y poco costosa, ya que usa el mismo
sistema de recepción que la televisión analógica con la adicción de un
decodificador.

DESVENTAJAS

Hace falta el cambio total del parque de receptores existentes para captar
su señal. Este gasto en equipos de recepción está previsto que se asuma
inicialmente por los receptores, salvo en países donde las asumen las
principales operadoras. Esto implica que en la mayoría de casos la
instalación de equipos de recepción esta normalmente fuera de control en
el operador y por tanto dependerá de factores ajenos a él.

Al ser uno de los sistemas de televisión digital más recientes, dependerá
en gran medida de la posición de predominio que el resto de los sistemas
poseen en cada ámbito local y nacional.
36

Problemas de dispersión de energía y generación de zonas de sombra en
el área de servicios.

Elevada difusión de ecos, debido a la acústica de factores que los generan
(montañas, estructura metálicas, grúas próximas, entre otras), Por ello,
requiere de sistemas de modulación anti-eco para evitar sus dañinos e
incontrolables efectos.

Menos posibilidades técnicas y oferta de servicios que tienen el cable y el
satélite.

Requiere del apoyo de otras infraestructuras de telecomunicaciones,
como los llamados canales de retorno (cable, telefonía móvil, redes xDSL,
incluso internet) para una interactividad al usuario.
2.2.3 Estructura y Elementos de una Red de Televisión Digital
2.2.3.1 Red de Distribución
Para la distribución TDT se cuenta con las siguientes opciones, cave recalcar
que se debe tomar en cuenta el estándar optado.

Distribución de la Señal COFDM.- El transporte de la señal COFDM en
banda base se la realizaría mediante transmisión analógica con enlaces
microondas e incluso por vía satélite.

Distribución de la Señal MPEG-2.- Esta señal se la puede distribuir por
sistemas digitales convencionales como redes PDH o SDH. También se
37
podría distribuir MPEG-TS vía satélite, pero se necesitaría de una remultiplexación.

Distribución Hibrida de la Señal.- Es la más robusta y la más utilizada,
en la cual se combina MPEG-2 y COFDM se distribuye hacia reemisiones
locales.
A continuación se presenta una imagen de la distribución hibrida.
Figura II.2 Distribución hibrida de la señal1
En esta red de distribución participan algunas entidades públicas, gestionando
los niveles mínimos de la señal, la transición hacia esta nueva tecnología y el
proceso de despliegue de red. Las televisoras contratan la activación de centros
emisores TDT, y ajustes a sus potencias de transmisión y cobertura, la
1
CASADO, M.; SANTERVÁS, A. y PÉREZ, D., Estudio de la Televisión Digital Terrestre., DSSI‐
1. 3º I.T.T. Sistemas de Telecomunicación., Sistemas de Telecomunicación., s. edit., MadridEspaña., s.f., Pp. 3.
38
coordinación entre las entidades regulatorias y los radiodifusores es primordial
para el correcto despliegue de la red.
2.2.4 Agentes de la Red TDT
Los agentes que se encargan de realizar las funciones de la red TDT son los
siguientes:

Operador de Servicios Audiovisuales.- Es el radiodifusor o la
organización que genera los contenidos que serán recibidos por el usuario
final.

Operador de Red de
Contribución.-Transporta los contenidos
generados por el radiodifusor.

Gestor de Multiplex.- Es la organización que gestiona un múltiple. Se
encarga de los aspectos técnicos, de la gestión administrativa y de la
arquitectura de red requerida para el ámbito de cobertura de la concesión
a canales digitales que conforman el múltiple.

Operador de Red de Transporte.- Se encarga del transporte y de la
distribución del múltiple hasta los centros emisores de la red de difusión.

Operador de Red de Radiodifusión.- Difunde la señal de TDT a través
de los sistemas radiantes para cubrir una determinada región geográfica.
39
2.3 IMPLANTACIÓN TDT
La televisión digital terrestre tiene similitud con la televisión tradicional analógica.
Cuando se hace referencia a la televisión digital consiste en la digitalización de
las cadenas de televisión analógicas que acostumbramos a ver. Cuyo rasgo
característico radica en su emisión y recepción empleando ondas terrestres. Esto
ha planteado una reconversión para la ubicación de estas nuevas emisiones
digitales a lo largo del espectro que hasta el momento ha sido empleado por la
televisión analógica. Para la implantación de la TDT se requiere de:

Instalación de Transmisores.- Serían los emplazamientos actuales de
transmisores de televisión analógica, que permitirán la reutilización de
gran parte de la infraestructura disponible actualmente.

Distribución Primaria.- Es la red necesaria para el transporte de los
paquetes MPEG-2 desde los estudios de televisión hasta los centros remultiplexores y hasta los centros de transmisores.

Equipos Receptores de Usuarios.- Es quizás el escalón técnico con
más problema en el estado en el que se encuentra este sistema
actualmente, ya que la señal emitida por la televisión digital terrenal
requiere el cambio total del parque receptor a nivel mundial para su
correcta recepción. Por tanto, el sito de la televisión digital dependerá en
gran medida de la disposición de receptores sencillos, por un lado, y
versátiles, capaces de ofrecer una gran variedad de servicios por el otro.
40
A lo largo de la cadena de producción, distribución y emisión propia del sistema
digital, lo importante es distinguir las particularidades de la TDT.
2.4 ACTORES INVOLUCRADOS
Los principales actores que forman parte del proceso de implementación y total
establecimiento de la TDT son:

Industria de Contenidos.- La ampliación de la oferta televisiva a través
de la TDT prevé el aumento de la demanda de producción de contenidos
ajustados al nuevo referente digital, tanto en lo que respecta a la
generación de contenidos tradicionales (Películas, Informativos, Deportes
y Cultura, etc.) como interactivos (Contenidos, Publicidad, Juegos y
Datos, etc.).

Canales de Televisión Privados.- Con las expectativas creadas gracias
a la digitalización total del sector audiovisual, en especial a la mejora del
aprovechamiento del espectro radioeléctrico, permitirá la introducción en
este mercado de un mayor número de agentes, y hará que los operadores
actuales puedan mejorar y aumentar su oferta siendo uno de los aspectos
propios que se podrán apreciar en la TDT, La inclusión al proceso de
digitalización de las empresas ya existentes en el sector desde la
televisión analógica.
41

Fabricantes y Desarrolladores de Aplicaciones.- En el estado actual
donde se encuentra la TDT, este eslabón posee una elevada importancia
y para lograr la maximización de las oportunidades se hace necesario: la
contemplación de un plan de migración con un periodo transitorio. Este
lapso ya sido asumido entre los principales países que están llevando a
cabo el paso a lo digital, donde se repetirá el modelo ya existente en la
televisión por cable y satélite, con equipos receptores, decodificadores
externos al televisor (Set-top boxes). Para aprovechar y reducir al máximo
las inversiones en este apartado, se hace requerida la creación de
estándares normativos comunes que permitan la compatibilidad entre
estos equipos por distintos proveedores. La fabricación de esta nueva
generación de televisores debe contemplar un doble sintonizador
(analógico y digital), al menos en esta fase inicial de desarrollo de este
sistema, el cual permitirá el paso final, donde solo se produzcan
receptores de televisión exclusivos para la TDT. Esta nueva gama de
televisores podrían incluir la posibilidad de tarjetas (Smart Cards) para
aquellos servicios a la carta o de acceso condicionados y además, estar
integrados en ellos un software que permita el funcionamiento de las
distintas aplicaciones interactivas (API) que podrá contar este sistema de
televisión digital.

Gestor Multiplex.- Su principal objetivo está enmarcado en el
empaquetamiento, en un solo canal de radiofrecuencia, de los diferentes
42
programas de televisión digitales, canal de datos y del conductor
descendente de la interactividad.

Gestor de Interactividad.- Su trabajo guarda semejanza con el que es
ejecutado por los actuales proveedores de internet. En el campo de TDT,
va a gestionar el producto de los canales de retorno de los usuarios. Al
igual que en el anterior actor, podrá ser el mismo concesionario del
multiplex.

El Carrier y Difusor de la Señal de TV.- Es el actor que menos cambio
experimenta con el paso de lo analógico a lo digital, por lo que su función
en la cadena de producción y emisión de la señal digital es claramente
identificada, así como su financiación.
2.5 RETOS E INGRESOS TDT
La TDT lleva implícita un abanico de retos que impedirá la ligera transición de la
televisión analógica actual a digital. Entre los principales retos que tiene la TDT
tenemos:

Desde el punto de vista Tecnológico.- Al ser esta modalidad de
televisión la que dará paso de la emisión analógica a la emisión en formato
digital. La fase de asentamiento y desarrollo de la TDT trae consigo un
periodo de coexistencia de lo tradicional (analógico) con lo actual (Digital),
43
ambas son empleadas en diferentes grados por redes de transmisión,
pero con la necesidad de manejar estándares unificados para el desarrollo
de receptores requeridos, así como de las distintas aplicaciones que
surgen con la televisión digital.

Desde el ámbito Económico.- Con la introducción de la TDT se da paso
a la incorporación de nuevos agentes que hasta ahora no se habían
incorporado a la televisión digital. Esto trae consigo una mayor
complejidad del modelo económico y de negocio, en lo que respecta al
pago condicionado a servicios, conjuntamente con el desarrollo de nuevas
formas de acceso publicitario más especializado y fragmentados según el
gusto o hábitos de consumo de grupos reducidos de usuarios, así como
el desarrollo de servicios y contenidos enriquecidos (interactivos) a los
que se podrá acceder a través del sistema de televisión digital.

Desde el ámbito Social.- El desarrollo de la TDT da paso a la apertura
de una potencial pluralidad de la oferta distribuida de forma distinta de lo
ya existente en la televisión analógica (más canales de televisión, nueva
parrillas de programación, nueva gama de oferta de contenidos
especializados o temáticos, entre otros) y posibilitara mayores facilidades
de acceso a internet.
Con base en este cambio, el reto de la TDT será alcanzar el alto nivel de
expectativa para obtener la universalización de los distintos servicios y
44
posibilidades que brinda la sociedad de la información a un mayor número de
personas que aún no han tenido acceso a ella y que se encuentran entre los
llamados “analfabetos digitales” o “infopobres”, es decir, en el grupo que no tiene
oportunidad de hacer uso de las vías de acceso a la información y conocimiento
que se obtienen a través de internet y los principales recursos tecnológicos por
imposibilidad del pago requerido para ello, incapacidad de aprendizaje a la nueva
gama de código y referentes requeridos para su empleo, entre otros. Con la TDT,
este reto es quizás lo que más nos interesa resaltar.
La principal incógnita es la disponibilidad real de televisores o receptores
digitales verdaderamente asequibles (precio) al ciudadano, así como en la
capacidad de conocer las ventajas que trae consigo la TDT al consumidor, a
través del desarrollo de los diferentes servicios y contenidos potenciales en ella
y campañas de promoción acorde con las expectativas que tienen alrededor de
este tema.
Las posibilidades económicas que brinda la TDT hacen posible que los canales
tradicionales vean real la posibilidad de acceder a nuevas vías de financiación,
no solo a través del aumento de los tradicionales ingresos publicitarios, ya que
la digitalización del sistema televisivo va a permitir una mayor fragmentación y
personalización del mensaje al público, lo cual trae consigo nuevos canales de
explotación de este recurso económico, así como:
45

Ingresos por pay per view a los servicios y contenidos enriquecidos a que
podrían tenerse acceso de forma condicionada, previo pago de consumo
especifico y distinguida de la emisión en abierto, del resto de servicios y
contenidos existentes en la parrilla de programación audiovisual, de voz y
datos posibles en la televisión digital.

El comercio electrónico es uno de los canales de acceso a la financiación
más cercano a lo que es común a través del internet. El desarrollo de esta
modalidad en la televisión permite aprovechar uno de los medios con
mayores expectativas económicas en torno a la televisión digital, ya que
se podrá contar una importante herramienta para la realización de
compras y transacciones electrónicas por parte de los diferentes
proveedores de la señal digital, sin importar el soporte de desarrollo
comercial optado.

Prestación de servicios obtenida a través de las posibilidades que trae
consigo el concepto de televisión interactiva, que permitirá el ingreso por
la cuota de acceso e inclusión de servicios a terceras empresas
interesadas en acceder a los espectadores de la TDT.
2.6 GASTOS DE IMPLANTACIÓN TDT
En el proceso de transición de la TDT en el país, se debe valorar los distintos
costes implícitos en la migración:
46

Costes de Red.- Ante la digitalización, la señal analógica deberá ser
multiplexada, posteriormente distribuida y luego difundida, para que
pueda ser recibida en los televisores de los televidentes. Esto sin contar
el coste que trae consigo el periodo de transición (apagón analógico),
cuando se requiera la emisión, tanto analógico como en digital, por parte
de los canales de televisión.

Costes de los Contenidos.- Al igual que ocurre cuando hacemos
referencia de la televisión digital en general, en el caso de la TDT, su
desarrollo genera un aumento en lo referente a los costes de contenidos,
ya que presenta nuevos contenidos especializados, acordes con las
posibilidades que brinda esta nueva base tecnológica, y su consiguiente
inversión en la producción de ellos, como un elevado nivel competitivo,
los canales están en la obligación de realizar una alta inversión que les
permita desarrollar todas las posibilidades implícitas en la TDT.

Coste de Equipos de Recepción.- Es quizás uno de los temas más
delicados cuando analizamos las características y retos de lo digital en
especial la TDT, en la actualidad. Si no se avanza en paralelo este asunto,
conjuntamente con los otros costes destacados, las expectativas que se
han ido creando en torno a esta nueva frontera televisiva no alcanzará
niveles esperados para la no exclusión de personas cuando llegue el
apagón analógico.
47
Para la implantación de la TDT se requiere un marcado esfuerzo en
cuento a la inversión, que se traduzca en una introducción más rápida y
sin representar un elevado coste para los usuarios. Para esto, el esfuerzo
de todos los actores involucrados, es vital, ya que no solo los fabricantes
de equipos receptores tiene un elevado peso en pro de este costo,
también el gobierno y la política implementada por ellos en torno a este
tema, y el nivel de acuerdo llevado a cabo en el interior del mercado digital
en cuanto a la obligatoriedad de asumir parte del costo de equipos, son
necesarios para hacer frente al elevado costo en cuanto a este tema, al
resto del proceso de inclusión y asentamiento de la TDT en la sociedad.
2.7 FACTORES DE INCIDENCIA

Económico.- Al haber mayor oferta de canales, aumenta el número de
espacios publicitarios así los anunciantes tienen más opciones de elegir,
la publicidad se desconcentra de las cadenas más potentes y se reparte
por los nuevos canales. En la parte económica también los operadores de
TV están obligados adaptarse a los nuevos requerimientos tecnológicos
del medio, lo que implica una inversión económica importante.

Sociocultural.- Afecta en la medida que los espectadores pasan a ser
una parte activa en la televisión, la TDT está pensada para ofrecer
servicios más allá de ver la televisión, es decir, cambia la actitud del
48
espectador ante el medio, en un futuro se podrán disponer de servicios
como pedir cita con el médico a través de televisión.

Político Legales.- La transición digital ha significado una reorientación
del sector en todos los sentidos, lo que hace necesario una adaptación a
la normativa legal del sector, por una parte afecta a la manera de conceder
la licencia a los operadores ya que no reciben la licencia para un solo
canal sino un múltiplex es decir un paquete de cuatro canales de
televisión.

Tecnológicos.- Las cadenas de televisión deben renovar sus equipos de
emisión para que su señal pueda ser transmitida por TDT.
2.8 MODELOS DE NEGOCIO
Con la llegada de la TDT al país, habrá inevitablemente movimientos
corporativos que generarán alianzas y estrategias para garantizar la estabilidad
de los operadores presentes en el sector. Igualmente podrá generarse una
dinámica de sinergias en las redes de transmisiones existentes, así como en los
contenidos, y el desarrollo de ecosistemas digitales que se traduce en una
gestión conjunta de otras plataformas, como la televisión móvil, y el web
streaming.
49
También se prevé una nueva fragmentación de audiencias orientada a canales
temáticos. Uno de los aspectos más relevantes que plantean los nuevos
escenarios de negocio de la tecnología de la TDT es que el negocio de la
televisión no estará basado sólo en ingresos por publicidad, ya que habrá
oportunidades con las herramientas de PPV (pague por ver), VOD (Video en
demanda), interactividad, etc.
Figura II.3 Modelos de Negocio
La TDT podría integrar todas las plataformas de la televisión dando lugar a una
televisión comunitaria, sin embargo lo que busca es aportar mejor calidad de
imagen y sonido, ya que la señal esta digitalizada lo que impide interferencias y
al estar codificada como comprimida se requiere menos espacio de transmisión,
donde antes cabía un solo canal, ahora caben cuatro, por lo tanto la televisión
digital aumenta el número de canales. También la tecnología utilizada hace que
el usuario no solo sea un espectador sino que sea a la vez emisor de información,
facilita la interactividad entre la televisión y los espectadores.
50
2.8.1 Características de un Negocio

Teletexto Interactivo.- Presentación gráfica mejorada y que permite
seguir el video. Puede incluir contenidos adicionales como información de
actualidad, distribuida por secciones (nacional, internacional y deportes).
También permite la consulta de los principales sorteos, loterías y juegos
de apuestas nacionales.

Servicios (T-COMMERCE, T-GOVERNMENT).- Facilita el acceso a
servicios del Gobierno, telecompra, televisión de pago, acceso a
contenidos restringidos (pago por ver) etc.

Guía Electrónica de Programación.- Es una herramienta básica de
consulta
para
poder conocer con
anticipación, las ofertas de
programación de cada uno de los canales.

Contenidos Adicionales.- Permite presentar a los televidentes
información adicional que complementa el programa que se esté
presentando que puede ser publicidad, clasificados, audio descripción
para ciegos, lenguaje de signos y otros.
2.8.2 Tipos de negocios
2.8.2.1 Televisión Libre Vs Televisión Pagada
La opción de televisión de paga basada en una cuota de suscripción no muestra
suficiente acogida por parte de los usuarios al no tener los contenidos necesarios
51
o requeridos por los mismos, pero sí pueden aparecer servicios de pago por
visión o por contenidos, que complementen a la mayoritaria oferta de canales
gratuitos. Estas modalidades, que en ningún caso dependerían de una cuota de
abono o suscripción, pueden alcanzar cierto nivel de desarrollo en el mercado.
El reparto de los canales disponibles debería permitir a los agentes incorporar a
su oferta estos servicios de pago.
2.8.2.2 Ingresos Publicitarios
En este contexto, la publicidad aparece como un dispositivo clave, ya que
permite la generación de activos monetarios, posibilitando su financiación y su
capitalización. TDT supone la multiplicación de los canales y agentes que operan
en el sector de la televisión analógica actual en el Ecuador. En este cambio
planteado, resulta de mucho interés valorar el impacto que la segmentación de
la audiencia que tendrá frente a esta nueva situación para el reparto de ingresos
publicitarios.
2.8.2.3 Otras fuentes de ingresos
El satélite digital ofrece servicios interactivos de fácil uso y que por tanto no son
diferenciales de la plataforma de TDT, aunque probablemente será esta la única
que ofrezca contenidos en televisión abierta.
52
La plataforma de TDT es una opción de baja interactividad, incluso con las
facilidades de los terminales de usuario más avanzados. Esta debilidad,
compartida con plataformas como el satélite, supone una desventaja respecto a
las nuevas plataformas de difusión de vídeo y televisión sobre accesos de banda
ancha. Sin embargo la combinación en los terminales de usuario del acceso a
televisión a través de la TDT, y el uso de un acceso a banda ancha como canal
de retorno, en alianza con operadores de telecomunicación puede suponer una
opción que proporcione ventajas a ambos operadores.
Los operadores, los fabricantes y la industria tecnologica ya han hecho una
apuesta firme a nivel global para llevar hasta el televisor la navegación por
Internet, las aplicaciones multimedia y las comunicaciones IP, de manera que el
televisor se convierte en el centro de entretenimiento del hogar y elimina la
barrera de acceso a la Sociedad de la Información que supone la posesión de
un PC. En esta estrategia, la combinación de la oferta de TDT y la oferta del
acceso a banda ancha puede suponer una opción relevante.
Los operadores de TDT pueden lanzar su propia oferta de terminal avanzado
triple play, utilizando servicios de banda ancha y VoIP de terceros, o asociarse
con operadores de telecomunicaciones, entrantes en la oferta triple-play, para
proporcionar el componente de televisión en sus ofertas comerciales.
53
2.9 GENERALIDADES DE LA TELEVISIÓN DIGITAL TERRESTRE
2.9.1 Multiplexación MPEG-2
Es la combinación de un o más flujos elementales de video, audio y otros datos
en flujos simples o múltiples adecuados para almacenamiento o transmisión. Los
paquetes de transporte se forman a partir de los PES-Packets (Packetised
Elementary Stream) correspondientes a cada “Flujo Elemental” de señal (vídeo,
audio, datos, etc.), pueden combinarse para formar un flujo de programa o un
flujo de transporte. Cada uno de estos flujos está optimizado para un
determinado conjunto de aplicaciones.
Figura II.4 Flujo de Transporte MPEG-22
Una de las características más importantes del flujo de transporte es la
capacidad de multiplexar y demultiplexar diferentes programas que contienen
diferentes señales de video y audio. La sincronización entre el video y el audio
2
http://oscar1110.wordpress.com/2010/07/01/mpeg-2-transport-stream-o-flujo-de-transporte/
2013-06-08.
54
tiene que ser mantenida durante el proceso de multiplexación. La parte de
sistemas del estándar MPEG-2 proporciona las siguientes funciones:

Extraer un programa simple de un flujo de transporte simple que contiene
una colección de programas.

Extraer un subconjunto de programas de un flujo de transporte simple que
contiene una colección de programas.

Crear un flujo de transporte simple que contenga una colección de
programas a partir de varios flujos de transporte.
2.9.2 Modulación COFDM
Las señales de TV digital deben modularse antes de ser emitidas. La
multiplexación por división de frecuencia ortogonal codificada (COFM) se trata
de un método de gestión del modo de transmisión, que opera con las señales ya
moduladas. Técnica compleja de modulación de banda ancha utilizada para
transmitir información digital a través de un canal de comunicaciones. Combina
potentes métodos de codificación más el entrelazado para la corrección de
errores en el receptor. Apropiado para las necesidades de los canales de difusión
terrestre, utilizada en los sistemas de televisión digital terrestre. COFDM utiliza
un elevado número de portadoras (miles) distribuidas a lo largo del canal, que
modulan señales digitales en cuadratura (en fase y amplitud) utilizando QAM o
QPSK. La información digital se va asignando secuencialmente a cada una de
55
estas portadoras, por lo que se produce una transmisión multiplexada en
frecuencia.
2.9.3
Red de Frecuencia Única.
En las redes de frecuencia única (SFN) todos los transmisores del área de
cobertura radian a la misma frecuencia y todas las emisiones deben estar
moduladas con la misma señal, teniendo para ello que estar sincronizados todos
los transmisores. No se pueden realizar desconexiones, pues la señal debe ser
la misma para todos los equipos transmisores del área de cobertura. Por el
contrario, permiten un mejor aprovechamiento de los recursos del espectro y su
planificación es más sencilla. En recepción se producen ganancias de la señal
por los propios ecos que se generan durante la transmisión. Uno de los
principales beneficios de SFN es su capacidad para utilizar el espectro (un
recurso escaso), puede ser posible para proporcionar cobertura sobre un área
de gran tamaño utilizando sólo un único canal de frecuencia. Para la recepción
portátil o móvil, la ganancia de la red puede ser una contribución esencial a la
cobertura global, mejorando la fiabilidad de la señal y potencialmente
permitiendo utilizar transmisores de menor potencia.
A
C
E
D
B
I
G
H
Figura II.5 Red SFN
F
56
2.9.4 Set-Top-Box
La adquisición de un decodificador (Set Top Box) permite recibir la señal digital
en televisores analógicos. Evitando que los ciudadanos incurran en ingentes
costos de adquisición de televisores con estándar digital y utilicen su televisión
convencional. El set-top-box de la televisión digital terrestre integra la variedad
de sistemas audio y vídeo (A/V) existentes. Por lo tanto, es posible añadir al
receptor TDT sistemas A/V como, reproductor DVD, decodificador de satélite y
sistema home-cinema. De esta manera, también la televisión terrestre pasará a
formar parte del sistema digital del cual se ha visto excluido hasta ahora por la
limitada calidad de la transmisión analógica las características más usuales de
STB actual:

Procesador 32 bits a 125MHz.

Un mínimo de 16Mb de memoria RAM

2Kb de memoria EEPROM

8 Mb de memoria Flash

Mando a distancia.

Disco duro (no todos disponen de él, y su capacidad oscila entre los 20Gb
y los 250Gb).

Canal de retorno (modem interno, tarjeta Ethernet,. . .)

Ranura de lectura de tarjeta de memoria
57
Figura II.6 Set top box3
Los operadores están en la capacidad de ofrecer servicios interactivos,
permitiendo al usuario ver información asociada al contenido audiovisual a su
vez la posibilidad de personaliza el contenido que muestra el televisor a través
de los receptores de TDT que deben incorporar el estándar MHP para recibir el
servicio interactivo, bien sea accediendo a información enviada durante la
emisión o bien accediendo a servidores con los que puede intercambiar
información, a través de un canal de retorno utilizando el televisor como interface
de salida. Podemos clasificar los servicios interactivos según:

Servicios De Información.- Son los servicios que proporcionan al
usuario información de cualquier tipo estos servicios pueden ser
información meteorológica, económica o bursátil, de tráfico, etc.

Servicios ligados a la Programación.- Proporcionan información
complementaria sobre los contenidos audiovisuales que se están
3
http://www.casadomo.com/noticiasDetalle.aspx?c=158&m=51&idm=168&n2=50., 2013-05-26.
58
emitiendo en el momento actual. Entre estos servicios destacan la Guía
Electrónica de Programación (EPG) avanzada, teletextos mejorados.

Servicios de T-Comercio.- Son aquellos que permiten al espectador
adquirir productos a través de su televisor.

Servicios de T-Administración.- Permiten al usuario realizar trámites a
través de la TV, como solicitar cita en servicios sanitarios, gestionar
impuestos, solicitar impresos a administraciones públicas.

Servicios de T-Asistencia.- Son servicios de asistencia a personas
dependientes a través de sus receptores de TV.

Servicios de Entretenimiento y Comerciales.- Esta categoría engloba,
por un lado, servicios orientados al ocio del usuario y, por otro, servicios
para que las empresas capten la atención de éste. Permite participar en
concursos, votar en programas, consultar información sobre actores o
concursantes de la programación que está viendo, etc. También se puede
realizar la compra de eventos deportivos o películas en pay-per-view
según su interés del usuario.
59
CAPÍTULO III
ANÁLISIS TÉCNICO Y ECONÓMICO DE LA TRANSICIÓN
ANALÓGICA A DIGITAL EN TV ABIERTA
3.1 INTRODUCCIÓN
El avance tecnológico que actualmente se está presentando en la televisión
digital terrestre en el Ecuador implica varios desafíos desde el punto de vista
social, técnico y económico, involucrando algunos sectores del Estado, sectores
industriales, comerciales y empresariales, siendo la televisión el medio de
comunicación que mantiene informado y entretenido al espectador, por lo cual
es fundamental un plan de transición a la Televisión Digital Terrestre, con el cual
se pueda referenciar y guiar de manera ordenada dicho cambio, logrando el
menor impacto perjudicial a la ciudadanía. Para definir el proceso de transición
es fundamental analizar todos los aspectos que implica una transformación en el
sector audiovisual basado en los aspectos técnicos.
60
Se define a un largo plazo adoptar una nueva tecnología televisiva, en el cual se
deben realizar inversiones en infraestructura a nivel de las televisoras en la parte
de transmisión y estudio para la generación de nuevos contenidos; en los
usuarios la inversión radica en disponer de receptores o decodificadores que
permitan la recepción de la señal digital. De igual manera durante la transición
de la televisión analógica a digital se debe garantizar la continuidad de la
televisión abierta al público con una mejor calidad de la señal, por lo que se
mantendrán las transmisiones analógicas hasta que se obtenga la señal digital,
proceso que se lo denomina “Simulcast”.
La transición hacia la TDT se realiza de acuerdo a la jerarquía o importancia de
las ciudades del país, determinadas por etapas estableciendo un calendario con
la fecha límite para el cese de las transmisiones analógicas. Todo este proceso
de transición hacia la TDT constituye un reto para el Gobierno y los distintos
organismos de regulación y control de las telecomunicaciones, en el estudio
realizado se describen los aspectos técnicos de la red ISDB-Tb con la finalidad
de detallar los aspectos económicos referentes al modelo de red.
3.2 MODELO DE RED TDT CON EL ESTÁNDAR ISDB-Tb
El estándar de Televisión Digital Terrestre es el conjunto de innovaciones
técnicas que permiten la transmisión de TDT en un área geográfica. Por tanto,
los televisores, decodificadores, transmisores, consolas y demás implementos
de transmisión, deben “compartir” el mismo lenguaje, estándar o característica
61
tecnológica que permita una intercomunicación exitosa. El sistema de televisión
digital terrestre posee distintos elementos que brindan fortalezas y debilidades,
para los cuales se determinan los principales aspectos técnicos, de esta forma
podremos establecer el grado de penetración y la posibilidad que tendrá en el
futuro el funcionamiento del sistema televisivo en la transmisión y recepción de
acuerdo con las perspectivas en la provincia de Chimborazo.
Receptor
de señal
Audio
Video
Transmisor
Transmisor
Procesamiento
Obtención y
captura de la
señal
ISP
Canal de Retorno
Figura III.7 Esquema de la Red ISDB-Tb
El Ecuador llevará a cabo el apagón analógico entre los años 2016-2018, este
es el cese de emisiones con tecnología analógica en forma progresiva. Este
proceso de digitalización comprende la implementación de infraestructura e
incorporar equipos para la obtención de programación, estudios y equipos de
transmisión necesarios para la generación y operación de señales digitales
acordes al servicio en los operadores de televisión, así como en el lado del
62
usuario, los decodificadores (Set Top Box) o televisores con el estándar
incorporado y la interactividad a través de un camino de retorno.
3.3 ANÁLISIS TÉCNICO TDT
Para la digitalización de los operadores de televisión se ha identificado el
equipamiento necesario para este proceso, en cuanto a equipos de planta,
sistemas de transmisión e infraestructura y estaciones repetidoras, el cual
deberá implementarse de conformidad con el tipo, tamaño y cobertura del
operador.
Figura III.8 Componentes de Infraestructura 4
4
ELÍAS SAID, H., Transformaciones Comunicativas en la era Digital. Hacia el Apagón Analógico
de la Televisión., 22 ed., Barranquilla-Colombia., Ediciones Uninorte., 2009., Pp. 57.
63
Los componentes principales son referenciales para el proceso de digitalización
los cuales se describen a continuación:

Componente 1.- Implementación de infraestructura de planta y equipos
de estudio.

Componente 2.- Implementación de infraestructura de la estación matriz
de trasmisión digital local.

Componente 3.- Implementación de estaciones repetidoras digitales en
las principales ciudades y zonas pobladas del país, en el caso con
operadores regional o nacional.
3.3.1 Generación, Producción y Captura de la Señal
La señal de televisión está constituida en forma simple en la señal de video y
audio asociado. Estas señales son eléctricamente independientes y se generan
de forma diferente. Cuando se reproduce una escena del mundo real, para la
generación de la señal de video se emplea una cámara, que mediante un
transductor opto-eléctrico, convierte la luz de la escena en una señal eléctrica.
Si la escena ha sido previamente filmada en película, esta se proyecta también
sobre una cámara de características similares. La señal eléctrica resultante
puede manejarse en el dominio analógico o en el digital y sufrir diversos procesos
antes de su transmisión en tiempo real, o bien puede ser almacenada en medios
magnéticos u ópticos, para su procesado y transmisión posterior. Otra forma de
generar señales de video es por medios puramente electrónicos, en cuyo caso
64
se tiene imágenes artificiales o sintéticas, Así las fuentes de señal de video
pueden
ser
cámaras,
magnetoscopio,
disco
magnéticos
u
ópticos,
computadoras, etc.
La señal de audio o sonido se genera de forma independiente a la de video y
dicha generación puede ser simultánea, como en el caso de una escena real o
una película, o bien el audio puede insertarse posteriormente mediante un
proceso de edición o postproducción, como ocurre con frecuencia cuando se
agrega música o efectos sonoras a materiales visuales previamente grabados.
3.3.1.1 Estudio de Televisión
El estudio es el espacio donde toda cadena de televisión, organiza y ejecuta los
elementos que componen su producción.

Estudios Principales.- Es el área física cubierta y equipada (Cámaras,
Micrófonos, Grabadoras y Reproductoras, Consolas de edición y
operación, Equipos de enlace, más equipos e instalaciones), desde el cual
se origina la programación de televisión, que es transmitida por la estación
de televisión matriz y recibe la contribución de los estudios secundarios,
móviles o asociados.

Estudios Secundarios.- Aquellos localizados dentro de una de las áreas
de cobertura, que pueden funcionar con carácter permanente o temporal
65
y destinado a programación específica. Estos estudios podrán acceder a
enlaces para sus transmisiones.

Estudios Móviles.- Los que emiten programación con equipos instalados
en vehículos o en sitios específicos del territorio nacional, tienen
programación de carácter ocasional y utilizan como enlaces frecuencias
auxiliares, satelitales u otros sistemas.
La señal que va ser emitida se realiza en diferentes zonas de un estudio de
televisión que comprende:
3.3.1.1.1 Centro de Producción
Es el lugar donde se genera, procesa y entregan los contenidos para su
posterior codificación, multiplexado, transporte y difusión a los usuarios finales.
Los operadores deben definir el área técnica como la de creación de contenidos
propios, independientemente de la capacidad del operador, pudiendo reducirse
a un simple centro de edición de contenidos, o puede incluso contener varios
platós y equipamiento específico.
A continuación se muestra un esquema con los procesos y áreas que están
implicadas para un centro de producción.
66
Figura III.9 Esquema del Centro de Producción 5
3.3.1.1.2 El Plató
Es el lugar en donde se crea cualquier contenido propio de la televisora o
incluso se produce para otras. En general, es un área abierta que contiene las
cámaras, micrófonos, equipos de iluminación, decorados, etc. El tamaño se
determina de acuerdo a la complejidad del programa, existen televisoras que
cuentan con varios platós.
Para montar un estudio de TDT se debería tener al menos dos platós para no
tener problemas con la generación de programas, en algunos canales se
planifica con espacios al público y poder realizar varios contenidos televisivos
5
INTELIA CONSULTORES., Estudio e Implantación Red Difusión y Modelo Técnico de TDT en
Prov. de Jaén., Madrid-España., Estudio del Modelo técnico de la Televisión Local., s.f., Pp. 12.
67
como: concursos, debates, actuaciones, donde se tenga público. Cada uno de
los platós dispone de un conjunto de equipamiento, que puede revestir distinta
complejidad en los aspectos de cámaras, iluminación, audio, etc.
Figura III.10 Escenario de Plató Televisivo
3.3.1.1.3 Cámaras
Las cámaras de video se establecen por sus características técnicas, como por
su morfología y su funcionalidad, permitiendo distinguir entre cámaras de
estudio, cámaras de producción electrónica de informativos (ENG), cámaras de
producción electrónica de exteriores (EFP), a continuación se detalla la
diferencia entre ellas.
Tabla III.I Características Técnicas de Cámaras
Características
Calidad
Portabilidad Peso
Consumo
tipo
Cámaras
muy alta
Baja
Alto
alto
Cámaras EFP
alta
Media
Medio
medio
Cámaras ENG
regular
Alta
Bajo
bajo
Estudio
68
3.3.1.1.3.1 Cámaras de Estudio
Las cámaras de estudio deben ofrecer la mejor calidad alcanzable por la
tecnología disponible dentro del rango de precio y a la vez todas las facilidades
de uso propias del trabajo en estudio. Esto trae aparejado un tamaño mayor
debido al tamaño de la lente, la cantidad de placas de procesamiento de señales
a bordo de la cabeza de la cámara y el tamaño del visor entre otras
consideraciones. Consecuencia inevitable del tamaño alcanzado será su peso,
por lo que queda claro que en una cámara de estudio se sacrifica la portabilidad.
Figura III.11 Cámara de estudio6
6
COSTOYA, A., Iluminación y Cámara de video, Técnicas audiovisuales 1-Cursada., 1999.,
Pp. 2.
69
3.3.1.1.3.2 Cámaras EFP
La cámara EFP son las que se utilizan tanto en los exteriores de un programa
que en interiores se realiza con cámaras de estudio. Deben tener la posibilidad
de utilizar accesorios como los de la configuración de estudio, tales como visor
externo, controles de zoom y foco, montura para trípode, etc. Pero constituir un
conjunto más fácilmente transportable y además se deben poder operar
montadas al hombro del camarógrafo. Sus características son muy similares a
las cámaras ENG pero con las siguientes excepciones:

No posee un sistema de grabación autónomo, se conmuta a la red del
estudio por medio de un cable multipin (de varias terminales), coaxial
u óptico.

Se suelen utilizar para grabaciones como deportes, espectáculos, etc.
donde las producciones necesitan de más de dos o tres cámaras.

Las cámaras se establecen en sitios prefijados ya que la conexión por
cable puede llegar a ser un problema para grandes distancias de
movimientos.

La cámara suele pesar menos que las ENG ya que nos quitamos toda la
infraestructura del magnetoscopio adosado.

Denominadas “companion” de las cámaras de estudio ya también son
empleadas dentro del estudio para colocar en gruas, steadicams o al
hombro de camarógrafos en especial en programas musicales o grandes
shows en vivo.
70
Tabla III.II Especificaciones técnicas cámara EFP7
Características

Modelo LDK 0400/50

14bit

2/3,60hz, IT-CCD, 4: 3, 1
Filter Wheel.

Lente Zoom y Controles Servo Kit Fujinon MS-01
Cámara de Estudio
Profesional Grass Valley
semi. Standard

Lente Fujinon A20X8.6BRM
A20X8.6BRM Fujinon
3.3.1.1.3.3 Cámaras ENG
Las Cámaras ENG Son las que no necesitan de una Unidad de Control de
Cámaras (CCU) para operarse. Es el propio operador quien tiene todos los
mandos a su disposición y es el único responsable de la calidad de la imagen.
Encuadra, enfoca, controla la temperatura de color, los blancos, los negros, los
filtros necesarios, sonido, grabación, etc.
La característica principal es su portabilidad, continúa siendo uno de los
productos con más desarrollo para la industria, se utiliza para grabaciones de
mucha movilidad y una rápida emisión como pueden ser los contenidos de los
informativos de televisión.
7
CREA PRODUCCIONES., Estudio Televisión HD., s.f., Pp. 2.
71
Tabla III.III Especificaciones técnicas cámara ENG 8
Características

Camcorder P2 HD de
3CCD´s IT de 2/3”

Capacidad de grabación
1080i/ 720p

Velocidad de cuadro
variable y look cine

Cámara ENG Panasonic
Función compensación de
aberración cromática
500hd 1080p2
(CAC)

Circuitería digital a 14 bit

Capacidad para 4 tarjetas
3.3.1.1.4 Sistema de Iluminación
El sistema de iluminación técnicamente controla las luces y las sombras para
mostrar la forma y la textura del escenario asegurando un nivel de luz. Indica la
cantidad de luz que es percibida por el ojo humano como brillo o realmente como
aparece el color en la producción. Los proyectores determinan la iluminación
favorable al escenario. Muchos instrumentos de iluminación poseen la capacidad
de enfoque, esto influye en la intensidad de la luz concentrado en un área de
proyección reducida o ampliada para cubrir mayor superficie.
8
IDEM., Pp. 8.
72
Tabla III.IV Sistema de Iluminación9
Características

Modelo EXPS24/48

96 Canales - 1024 Dimmers

Operación de 24 canales en dos
escenas

Canales en una escena ó 24 Canales y
24 Sub-Masters
Mesa de iluminación

600 Cues

500 Grupos

10 páginas para Sub Masters

2 Salidas DMX 512 – 1024 - Monitor
SVGa
Fresnel Dexel Olympus

Modelo 50-03

Potencia 1 Kw.

Lente Fresnel 150 mm (Germany)

Color frame - Barndoor

C-Clamp y Cable de seguridad.

Modelo 58-02

Color frame

C-clamp con Cable de seguridad

Modelo 53-53

Softlight de 2 lámparas de 1250 w.

Color frame

C.clam y cable de seguridad.
Foco para Ciclorama
Lámparas Softlight
9
IDEM., Pp. 13-15.
73
3.3.1.1.5 Micrófonos y Equipos de Intercomunicación Interna
Son los equipos con los cuales el personal que necesite comunicarse dentro de
las instalaciones pueda hacerlo sin necesidad de abandonar su lugar de trabajo.
Existe una gran variedad de micrófonos, con diferentes características técnicas
y adaptadas para los diferentes usos.
Tabla III.V Micrófonos e Intercomunicadores10

Tipos de Micrófonos
Micrófonos lavalier alámbricos Sony
SM58B

Micrófonos direccionales súper
cardioide Senheiser MKH416

Micrófonos de mano inalámbrico
AKG SR40
Micrófonos

Unidades portátiles inalámbricas para
cámaras VCP Senheiser EW100G2
Intercomunicadores

Modelo Clear-Com SMQ-1

Belpack com

Modelo Clear-Com CC-95

Fono de Intercom, 1 oreja.
3.3.1.1.6 Sala de Realización
Es el espacio desde el que el realizador y el personal técnico especializado
controlan el proceso de producción. Desde esta sala se realiza el control técnico
10
IDEM., Pp. 4-8.
74
de la grabación, seleccionando las distintas fuentes de video y audio disponibles,
controlando los efectos digitales, de iluminación, etc. Se distinguen cuatro áreas:
Figura III.12 Esquema Sala de Realización11

Área de producción, el lugar desde el que se dirige el programa y que
acoge al realizador, al ayudante de realización y al mezclador de vídeo.

Área de control de video, desde donde se dirige la iluminación y se cuida
la calidad técnica de la señal de vídeo.

Área de control de audio, espacio para asegurar un perfecto registro de
sonido.
11
INTELIA CONSULTORES., Estudio del Modelo técnico de la Televisión Local., Estudio e
Implantación Red Difusión y Modelo Técnico de TDT en Prov. de Jaén., TESIS., s.f., Pp. 21.
75

Área VTR, zona de magnetoscopios y reproductores para intercalar
imágenes pregrabadas es decir en un informativo, los reportajes grabados
en exteriores.
3.3.1.2 Equipo Móvil
Las unidades móviles están dotadas de un enlace de radiofrecuencia que le
permite conectarse con la emisora de televisión y emitir de ese modo en directo.
El único elemento no independiente y que limita su total autosuficiencia es la
necesidad de suministro eléctrico, por lo que debe conectarse a una fuente de
energía o grupo electrógeno. La unidad móvil es la encargada de dar cobertura
a aquellos actos, sucesos o eventos que se consideran de interés para su
difusión. Consta con el siguiente equipamiento Cámaras, Micrófonos,
Auriculares, Kit de iluminación. Vehículos, Mezclador de vídeo, Magnetoscopio,
Monitor, Distribuidor de vídeo, Mezclador de audio, Monitor de audio, Distribuidor
de audio, Radioenlace. Por tamaño y según las características del evento las
unidades móviles se dividen en:

Unidad Móvil Grande.- Tiene la posibilidad de poder emplearse como
sala de control de un estudio e incluso llegar a desmontarse el material
del vehículo y montarlo en un interior. Es imprescindible en las
producciones a gran escala.
76

Unidad Móvil Mediana.- Dotada de una sala de control más pequeña con
equipamiento mínimo para dos cámaras de estudio ligeras. Utilizable
tanto para transmisiones en directo como grabaciones previas para ser
posteriormente editadas.

Unidad Móvil Ligera.- Son las habituales para ENG. Conformada por dos
cámaras ligeras, un pequeño vídeo y una editora portátil. Permiten montar
en su techo las cámaras. Pueden grabar para una edición posterior, emitir
en directo o transmitir a otra unidad móvil.
Figura III.13 Esquema de Equipo móvil12
12
IDEM., Pp. 28.
77
3.3.2 Procesamiento de la Señal
En la realización de un programa de televisión, se utiliza generalmente más de
una cámara y de una fuente sonora, por lo que es necesario mezclar las señales
y con frecuencia agregar efectos especiales tanto visuales como audibles, para
lo que se utilizan mezcladores. Además es necesario sincronizar y distribuir las
señales en el entorno del estudio o centro de producción, así como efectuar las
correcciones necesarias para mantener la calidad adecuada de las señales y
visualizarlas en múltiples lugares mediantes monitores, tanto de video como de
forma de onda y de audio. Las señales de los diferentes estudios deben también
orientarse adecuadamente, bien sea para su grabación o transmisión.
3.3.2.1 Producción, Postproducción y Edición
El área de producción, postproducción y edición realiza la preparación de los
vídeos completos obtenidos para conformar el producto final que será emitido.
Mediante procesos como el montaje de imagen y sonido, elaboración de efectos
de imagen y sonido, confección de títulos y elementos de infografía, grabación
de locución en off y fondo musical entre otra serie de procesos técnicos hasta
conseguir el resultado final deseado. Las salas de postproducción y edición
constarán del siguiente equipamiento:

Mezclador de Vídeo y Audio, constituido por un ordenador y un software

Incluye un generador de efectos digitales y un mezclador de audio
78

Magnetoscopios, Monitor de audio
Figura III.14 Esquema de la sala de Producción, Postproducción y Edición 13
3.3.2.2 Emisión, Continuidad y Control Técnico
Constituye la Emisión, Continuidad y Control Técnico de todas las señales que
se distribuyen entre las diferentes salas o hacia un determinado plató.
Permitiendo verificar la calidad de los contenidos a emitir y de la continuidad de
la emisión. Consta de siguiente equipamiento:
13

Mezclador de Vídeo y Audio

Magnetoscopios

Servidor de Vídeo

Monitores

Matriz de conmutación

Magnetoscopio.
IDEM., Pp30.
79
Figura III.15 Esquema de Emisión, Continuidad y Control Técnico14
3.3.2.2.1 Magnetoscopio
La UIT recomienda que el magnetoscopio para Televisión de alta definición
(TVAD) sea diseñado de modo que sea conmutable a diversas frecuencias de
cuadro, según las necesidades del servicio en cada región del mundo, que la
compresión para la grabación de TVAD en el estudio se base en la capacidad de
funcionamiento con otras aplicaciones en la cadena de producción y transmisión
a la vez que se minimiza la pérdida de calidad.
14
IDEM., Pp30.
80
Tabla III.VI Magnetoscopio15

Características
Formato de grabación 1,080/25p,
30p, 50i, 60i, 720/50p, 60p-Soporte
para 720/50p.

Reproducción directa de
grabaciones varicam en las
velocidades 24ps ó 25 ps

Reproducción de material en:
DVCPROHD, DVCPRO50,
DVCPROP, DVCPRO, DV,

MiniDV y DVCAMTM / Convertidor
de subida para reproducción de
cinta SD.

Grabación digital de 8 canales para
sonido Surround 5.1 y estéreo
3.3.2.3 Mezclador de Audio/Vídeo
Los switchers y mezcladores de video son la clave para la producción de canales
de televisión al aire, se dividen en alta definición (HD) y televisión estándar (SD),
el número de las entradas, salidas y el formato son los parámetros más usados .
Permite seleccionar, mezclar y manipular diferentes fuentes de vídeo mediante
la conmutación entre las fuentes primarias por corte (cámaras, magnetoscopios,
etc.). Actualmente, estos equipos incluyen generadores de efectos digitales, lo
que complementa la realización de esa conmutación con diferentes efectos.
Características
15
CREA PRODUCCIONES., Estudio Televisión HD., s. edit., Santiago de Chile-Chile., s.f., Pp11.
81

Conmutable entre 525-líneas y 625-líneas.

Totalmente digital 10-bit, entrada, salida y procesado 4:2:2.

Cofre compacto y ligero de 2 RU.

Bajo consumo de potencia.

Menú intuitivo con pantalla táctil.

16 entradas, 5 salidas fijas de M/E, 10 buses auxiliares.

El RAM Recorder opcional interno mantiene pequeños clips e imagines
fijas y trabaja como sincronizador de frame.

Monitoreo remoto a través del software opcional NetCentral.

4 keyers, cada uno con funcionalidad linear, luminancia y el opcional
chroma key Chromatte™.

Correctores de color RGB opcionales,

Cuatro canales de efectos digitales de alto nivel.
Figura III.16 Mezclador de Audio/Video 16
16
IDEM, Pp11.
82
3.3.2.4 Distribuidor de Vídeo
El distribuidor de video es una matriz que permite distribuir la misma señal de
video hacia varios equipos como es el caso de los monitores de control de
cámaras y programas.
3.3.3 Transporte de la Señal al TX Microondas
El sistema de transporte de la señal tiene como finalidad llevar la señal desde el
centro de producción o desde la matriz de la operadora hacia la antena del
transmisor microondas que por lo general suele estar ubicada en el mismo lugar.
Figura III.17 Sistema de Microondas en el mismo Centro de Producción
Existen varios medios de transportar la señal desde el centro de producción
hasta el transmisor de microondas:

Fibra óptica

Guías de onda

Cable coaxial
83
3.3.3.1
Fibra Óptica
Por estos medios los datos se transportan en señales digitales en forma de
pulsos de luz. Siendo un medio excelente para la transmisión de información
debido a sus excelentes características: gran ancho de banda, baja atenuación
de la señal, integridad, inmunidad a interferencias electromagnéticas, alta
seguridad y larga duración.
Figura III.18 Manguera con varias Fibras para montajes Exteriores17
Debido a la pureza de la señal y la no atenuación, la fibra óptica es ideal para
trasmitir señales a gran velocidad. Uno de los problemas más importantes en el
uso de fibra óptica es el costo, ya que no solo se necesita de una alta inversión
en la compra, su costo es elevado en instalación y en mantenimiento, por lo tanto
la mayoría de televisoras optan por utilizar guías de onda y cable coaxial.
17
http://www.flickr.com/photos/howardroark/243253244/, 2013-05-29.
84
3.3.3.2
Cable Coaxial
Los cables coaxiales están diseñados típicamente para transportar señales de
50 MHz a 1 GHz, que es el centro de la banda de RF. La guía de ondas está
diseñada para manejar frecuencias más altas, de 100 MHz a 300 GHz. La
superposición de frecuencias compartidas existe donde el cable coaxial llega a
sus límites más altos y comienzan los límites más bajos de la guía de ondas. El
cable coaxial elimina el problema de radiación, pero tiene pérdidas significativas
en frecuencias más altas.
Figura III.19 Estructura de un cable coaxial18
Hay coaxiales gruesos que se pueden utilizar hasta 6 GHz, para longitudes de
L ≤ 15 m.
3.3.3.2.1 Conectores de Cables Coaxiales
El cable coaxial utiliza conectores llamados (Conector Naval Británico) BNC. Los
conectores BNC se utilizan para conectar, extender o terminar redes de cables
coaxiales.
18
http://transmision.galeon.com/mediosguiados.html, 2013-05-29.
85
Figura III.20 Tipos de Conectores BNC utilizados19
3.3.3.3
Guía de Onda
Es un tubo conductor hueco, que generalmente es de sección transversal
rectangular, o bien circular o elíptica. Las dimensiones de la sección transversal
se seleccionan de tal forma que las ondas electromagnéticas se propaguen
dentro del interior de la guía, cabe recordar que las ondas electromagnéticas no
necesitan un medio material para propagarse, entre los tipos e guías de onda
son:
Figura III.21 Tipos de guía de onda20
19
http://grecotitans.blogspot.com/2011/04/componentes-para-armar-una-red.html, 2013-05-29.
20
COIMBRA, E., Antenas y Propagación de ondas., Propagación en Guías de Ondas., 2010.,
Pp. 3.
86
Las paredes de la guía de onda son conductores y por lo tanto reflejan energía
electromagnética de la superficie. En una guía de onda, la conducción de energía
no ocurre en las paredes de la guía de onda sino a través del dieléctrico dentro
de la guía de onda. La energía electromagnética se propaga a lo largo de la guía
de onda reflejándose hacia un lado y otro en forma de zig-zag.
Figura III.22 Propagación de la Energía en una Guía de Onda 21
No todas las guías de onda son duras, también existen guías de onda más
flexibles, existe un tipo de guía de onda que fabrica una compañía que se llama
ANDREW, y a este tipo de guía de onda flexible se le conoce como Heliax.
Figura III.23 Guía de onda flexible22
21
http://hectordhoygregorimicharedes.blogspot.com/2011/11/guias-de-ondas-en-la-
comunicacion.html, 2013-05-29.
22
http://www.bryony.net/Andrewproducts.html, 2013-05-30.
87
Figura III.24 Guías de Ondas23
Figura III.25 Guías de Ondas Rígidas con Torcedura24
Las guías de onda proveen una alternativa para las frecuencias de microondas,
en especial para f > 6 GHz. En el anexo 1 se muestra los diferentes conectores
que se utilizan para los Cables Heliax.
3.3.3.4
Diferencias de atenuación de acuerdo al material.
La atenuación de cada material depende de la distancia y de la frecuencia de
trabajo, se debe tomar en cuenta que mientras mayor es la frecuencia, mayor
será la atenuación, de igual manera con la distancia.
23
http://redesdetelecom2011.blogspot.com/2011/11/articulo-de-guia-de-onda-autor.html., 2013-
05-29.
24
http://es.made-in-china.com/co_huaxinradar/product_90-Rigid-Twist-
Waveguide_hsryyengn.html., 2013-05.29.
88
Figura III.26 Atenuación a la Distancia vs Frecuencia25
3.3.4 Enlace al sistema de Tx al aire
Existen tres formas de llevar la señal desde el centro de producción hasta las
zonas altas en las cuales se encuentra el sistema de transmisión para alcanzar
una mayor cobertura eliminando obstáculos, en el caso de la ciudad de
Riobamba la principal zona alta es el cerro Cacha, donde se encuentran la
mayoría de antenas de los diferentes canales de televisión que difunden su señal
para Riobamba y alrededores.
Figura III.27 Tipos de Enlaces
25
COIMBRA, E., Antenas y Propagación de ondas., Propagación en Guías de Ondas., 2010.,
Pp2.
89
3.3.4.1 Enlace Microondas
Los sistemas de microondas terrestres han abierto una puerta a los problemas
de transmisión de datos, están definidas como un tipo de onda electromagnética
situada en el intervalo del milímetro al metro. Tiene como características que su
ancho de banda varía entre 300 a 3.000 MHz, aunque con algunos canales de
banda superior, entre 3,5 GHz y 26 GHz.
Para la comunicación de microondas terrestres se deben usar antenas
parabólicas, las cuales deben estar alineadas o tener visión directa entre ellas,
además entre mayor sea la altura mayor el alcance, sus problemas se dan por
pérdidas de datos, atenuación e interferencias y es muy sensible a las malas
condiciones atmosféricas por lo tanto las microondas son:

Las microondas son unidireccionales.

Las microondas son más sensibles a la atenuación producida por la lluvia.
El transmisor de microondas técnicamente es similar al empleado en la televisión
convencional. Sin embargo, su alta frecuencia hace que su tamaño sea más
pequeño que los utilizados en las bandas de VHF y UHF. Hay que recordar que
las dimensiones físicas de los transmisores guardan una relación inversa con la
frecuencia empleada.
90
Tanto el transmisor de vídeo como el de audio se encuentran en una misma
estructura. El de vídeo genera una portadora en la banda de microondas que es
modulada en amplitud por la información referente a la imagen (proveniente de
las cámaras u otra forma de vídeo), y los impulsos de sincronización. Por su
parte, el transmisor audio crea una portadora en la banda de SHF o EHF que es
modulada en frecuencia por la información sonora procedente de los micrófonos
u otras fuentes sonoras.
Ambas modulaciones son amplificadas y enviadas a una antena común para su
posterior propagación. Las líneas de transmisión que distribuyen la señal del
transmisor a las antenas tienen que ser capaces de llevar, con la mínima
atenuación, señales de microondas. Su elección dependerá de la frecuencia
empleada pero las líneas más utilizadas para este fin son las guías de ondas.
La direccionabilidad de la propagación de las microondas propone la colocación
de la antena emisora en lugares elevados a fin de facilitar su distribución e
incrementar el área de cobertura. Es frecuente el empleo de antenas
direccionales que aumentan la eficacia (concentran el poder de emisión) y
disminuyen las interferencias con otras señales.
Para incrementar la direccionabilidad se colocan frente a la antena reflectores o
discos parabólicos que ayudan a concentrar la propagación de la señal. La
antena emisora, debido a su pequeña longitud, puede estar polarizada vertical u
horizontalmente (las pequeñas longitudes de onda de la banda de microondas
91
permiten el empleo de antenas sintonizadas, es decir aquellas que tienen una
altura igual a la longitud de onda que transmite). El área de cobertura alcanzada
por estas señales depende de un conjunto de factores entre los que se pueden
destacar:

Las condiciones de propagación de las microondas (ondas directas);

Potencia de emisión

Altitud

Direccionabilidad de la antena

Características del terreno circundante
La señal propagada desde la antena está compuesta por una portadora situada
en la frecuencia de microondas (SHF o EHF), modulada con la información vídeo
y audio. El receptor, para procesar esta señal necesita una antena de
microondas, un aparato de televisión convencional, y un instrumento que
convierta estas bandas en una frecuencia que pueda ser recibida y procesada
por un receptor estándar de televisión.
La antena receptora estará ubicada en un lugar alto, libre de obstáculos y dirigida
en línea recta con respecto a la emisora con el objetivo de conseguir la máxima
eficacia en la recepción de la señal. Una vez que la señal ha sido captada y antes
de ser enviada al receptor por las líneas de transmisión, es procesada por un
convertidor de frecuencia.
92
El convertidor debe estar colocado lo más cerca posible de la antena receptora
para de ese modo prevenir posibles pérdidas de potencia de la señal. La función
del convertidor, como su propio nombre indica, consiste en transformar la
frecuencia de una onda radioeléctrica. En este caso la conversión se centra en
disminuir la frecuencia de la señal (de la banda de microondas a la estándar de
televisión, VHF o UHF) para que pueda ser procesada por un receptor
convencional de televisión.
A continuación se presenta un tipo de enlace que sugiere OMB para
comunicaciones microondas en televisión digital. Este enlace de Microondas
para TV digital que es aplicable para todos los estándares de OMB ha sido
diseñado utilizando tecnología vanguardista para el transporte de señales
digitales de alta calidad. El sistema permite la transmisión y recepción de un flujo
de hasta 150Mbits/s (300Mbits/s opcionales).
Figura III.28 Enlace de Microondas Bidireccional 1.5-23 GHz26
26
http://www.omb.com/node/713., 2013-03-06.
93
3.3.4.1.1 Características Principales

155 Mbps (hasta 310 Mbps) de transmisión de datos, full duplex.

Forward Error Correction (FEC) con Reed-Solomon Codificación

Integrado en el sistema de modulación adaptativa con la
asignación de capacidad dinámica y la transmisión de datos de
prioridad (PAPs - Packet System Priority Based)

Velocidades de datos asimétricos - diferente configuración de
modulación para antes y después

On-line Ethernet de compresión de paquetes con una reducción de
la longitud de las tramas que permite aumentar la eficiencia de
producción hasta un 25%

Dos puertos USB para conectar un disco USB flash o PC

NAT, Proxy ARP soporte para la configuración de gestión IP
efectiva

Amplia gama de sistemas y contadores Ethernet

Adaptación de control de potencia.

Sistema de Gestión de Red (NMS) Incorporado - Web, SNMP,
Telnet.
3.3.4.1.2 Antenas del enlace Microondas
La antena utilizada generalmente en los enlaces microondas es la de tipo
parabólico. El tamaño típico es de un diámetro de unos 3 metros. La antena es
94
fijada rígidamente, y transmite un haz estrecho que debe estar perfectamente
enfocado hacia la antena receptora. Estas antenas se deben colocar a una
considerable altura con relación al suelo, con el fin de conseguir mayores
separaciones entre ellas y poder superar posibles obstáculos.
Figura III.29 Antena microondas27
Sin obstáculos intermedios la distancia máxima entre antenas es de
aproximadamente 150 km, con antenas repetidoras, claro está que esta distancia
se puede extender, si se aprovecha la característica de curvatura de la tierra, por
medio de la cual las microondas se desvían o refractan en la atmósfera terrestre.
Por ejemplo dos antenas microondas ubicadas a una altura de 100 m pueden
enlazarse una distancia total de 82 km, esto se da bajo ciertas condiciones, como
terreno y topografía.
27
http://valparaiso.quebarato.cl/valparaiso/enlace-via,-microondas-de-televisi-oacute-n-tv-
microwave-link-nuevo-en-6-ghz__76F804.html\., 2013-05-30.
95
Figura III.30 Enlace Microondas con Línea de Vista 28
La distancia cubierta por enlaces microondas puede ser incrementada por el uso
de repetidoras, las cuales amplifican y redireccionan la señal, es importante
destacar que los obstáculos de la señal pueden ser salvados a través de
reflectores pasivos.
Figura III.31 Reflectores Pasivos29
La señal de microondas transmitidas es distorsionada y atenuada mientras viaja
desde el transmisor hasta el receptor, estas atenuaciones y distorsiones son
causadas por una pérdida de potencia dependiente a la distancia, reflexión y
refracción debido a obstáculos, superficies reflectoras, y a pérdidas
atmosféricas.
28
http://sincables.com.ve/v3/content/49-instalacion-de-antenas., 2013-05.29.
29
http://co.kalipedia.com/informatica/tema/transmision-ondas-
radio.html?x=20070821klpinginf_50.Kes&ap=4., 2013-05-29.
96
3.3.4.1.3 Consideraciones en un Radioenlace
El clima y el terreno son dos factores de mayor importancia a considerar antes
de instalar un sistema microondas, en un radioenlace se dan pérdidas por:

Espacio libre

Difracción

Reflexión

Refracción

Absorción

Desvanecimientos

Lluvias

Difracción por zonas de Fresnel (atenuación por obstáculo)

Desvanecimiento por múltiple trayectoria (formación de ductos)
3.3.4.1.4 Ventajas de los Enlaces Microondas

Más baratos

Instalación más rápida y sencilla.

Conservación generalmente más económica y de actuación rápida.

Puede superarse las irregularidades del terreno.

La regulación solo debe aplicarse al equipo, puesto que las características
del medio de transmisión son esencialmente constantes en el ancho de
banda de trabajo.
97

Puede aumentarse la separación entre repetidores, incrementando la
altura de las torres.
3.3.4.1.5 Desventajas de los Enlaces Microondas

Explotación restringida a tramos con visibilidad directa para los enlaces(
necesita visibilidad directa)

Las condiciones atmosféricas pueden ocasionar desvanecimientos
intensos y desviaciones del haz, lo que implica utilizar sistemas de
diversidad y equipo auxiliar requerida, supone un importante problema en
diseño.
3.3.4.2 Enlace por Fibra Óptica
Frente al limitado espectro de frecuencias de las microondas y la susceptibilidad
al debilitamiento que presenta el medio a la radio, la fibra óptica o tecnología
óptica se convierte rápidamente en el método preferido para la transmisión
digital. Las fibras ópticas superan las desventajas de las microondas, ya que
resulta cara fabricarlas, y presentan un gran ancho de banda, no son
susceptibles a las interferencias ni al debilitamiento y las comunicaciones
pueden conducirse sobre un sistema de fibra óptica con la plena garantía de
seguridad.
98
El cable de fibra óptica es también un apropiado sustituto de los cables de pares,
debido a su mayor capacidad y a su más pequeño diámetro. El diámetro es una
característica
importante
cuando
las
vías
de
comunicación
resultan
congestionadas y deben ser aumentadas para contener más cables portadores
de frecuencias vocales. Sustituyendo un único cable de cobre por fibra óptica se
puede, generalmente, obtener la suficiente capacidad para prevenir los
incrementos de vías de comunicación en el futuro.
Un sistema por fibra óptica es similar a un sistema de microondas vía radio. Las
principales excepciones son: el medio de transmisión para las ondas luminosas
es una pequeña guía–onda de vidrio, el lugar del espacio libre y que la
transmisión tiene lugar a frecuencias ópticas que poseen una longitud de onda
más corte que las microondas. Mientras a las microondas se les designa
generalmente por su banda de frecuencias, a las ondas luminosas se les
referencia por su longitud de onda.
El medio de transmisión es la luz, las ondas de luz poseen una altísima
frecuencia y viajan a 300,000 km (186,000 millas) por segundo. Un simple cable
de fibra óptica puede teóricamente transportar trillones de bits de información
cada segundo. El grosor de una fibra óptica es apenas mayor que el de un
cabello humano, el pequeño vidrio flexible o fibra plástica está cubierto por
capas, tanto para su protección como para intensificar sus características de
reflexión guiada por la luz que transporta.
99
Figura III.32 Cable de Fibra Óptica30
Los cables de fibra óptica normalmente transportan numerosos cablecitos de
fibra óptica dentro de una misma envoltura, como vemos en la imagen, el uso de
este medio no es muy común en la actualidad por el elevado costo que
representa.
3.3.4.2.1 Ventajas
La oportunidad en la utilización de un sistema por fibra óptica viene representada
por las principales ventajas que se obtienen con el uso de la fibra óptica:

Menores perdida de potencia gracias a esta propiedad se logran mayores
distancia de repetición eventualmente puede no ser necesario incorporar
repetidores, reduciendo así los costos del sistema, de su mantenimiento
y aumentando la fiabilidad del mismo.
30
INFIESTA., J., Fabila- Información tecnológica y energías renovables., Principios de la
transmisión por Fibra Óptica., 2008.
100

Inmunidad al ruido debido a que la fibra es totalmente dieléctrica, se hace
inmune a las interferencias de radiofrecuencia. Asimismo, no genera
interferencias ni provoca diafonía en otros equipos de comunicación y, por
tanto, no son necesarios apantallamientos especiales.

Dimensiones reducidas y bajo peso, este aspecto junto a la gran
flexibilidad, hace que las instalaciones de los cables ópticos sea
comparativamente sencilla.

La seguridad es prácticamente imposible interceptar la señal que viaja por
una fibra óptica sin antes ser detectada.

Aislamiento eléctrico, al ser dieléctrica la fibra asegura el aislamiento
eléctrico entre emisor y receptor, evitando así los lazos de tierra.

Gran
ancho
de
banda,
permite
transmitir
mucha
información
simultáneamente, reduciendo la necesidad de cambiar el cable al
aumentar el tráfico.
3.3.4.2.2 Desventajas

El costo es alto en la conexión de fibra óptica.

Fragilidad de las fibras.

Los diminutos cables deben empalmarse con extrema precisión para
evitar la excesiva perdida de la señal.

Dificultad de reparar un cable de fibra roto.

La especialización del personal encargado de realizar las soldaduras y
empalmes.
101
3.3.4.3 Enlace Satelital
A diferencia de las microondas terrestres, las microondas satelitales lo que hacen
básicamente, es retransmitir información, se usa como enlace entre dos o más
transmisores / receptores terrestres, denominados estaciones base. El satélite
funciona como un espejo sobre el cual la señal rebota, su principal función es la
de amplificar la señal, corregirla y retransmitirla a una o más antenas ubicadas
en la tierra. Los satélites geoestacionarios, operan en una serie de frecuencias,
es importante que los satélites se mantengan en una órbita geoestacionaria,
porque de lo contrario estos perderían su alineación con respecto a las antenas
ubicadas en la tierra.
La transmisión satelital, puede ser usada para proporcionar una comunicación
punto a punto entre dos antenas terrestres alejadas entre sí, o para conectar una
estación base transmisora con un conjunto de receptores terrestres. Si dos
satélites utilizan la misma banda de frecuencias y se encuentran lo
suficientemente próximos, estos podrían interferirse mutuamente, por lo que es
necesario que estén separados por lo menos 3 grados, en la banda 6/4 GHz, y
una separación de al menos 4 grados a 14/12 GHz, por tanto el número máximo
de satélites posibles está bastante limitado.
Las comunicaciones satelitales son una revolución tecnológica de igual magnitud
que las fibras ópticas, entre las aplicaciones más importantes para los satélites
tenemos: Difusión de televisión, transmisión telefónica a larga distancia y redes
102
privadas entre otras. Debido a que los satélites por lo general son multidestino,
su utilización es muy adecuada para distribución de televisión.
El satélite se comporta como una estación repetidora que recoge la señal de
algún transmisor en tierra y la retransmite difundiéndola entre una o varias
estaciones terrestres receptoras, pudiendo regenerar dicha señal o limitarse a
repetirla.
Las frecuencias ascendente y descendente son distintas: fdesc.< fasc. Para
evitar interferencias entre satélites está normalizada una separación entre ellos
de un mínimo de 4º (en la banda de la 14/12Ghz) o 3° (6/4 GHZ). El rango de
frecuencias óptimo para la transmisión comprende 1-10 GHz. Por debajo de 1
GHz aparecen problemas debidos al ruido solar, galáctico y atmosférico. Por
encima de 10 GHz, predominan la absorción atmosférica así como la atenuación
debida a la lluvia.
El carácter multidestino de los satélites los hace especialmente adecuados para
la difusión, en particular de TV, aplicación para la que están siendo ampliamente
utilizados. El rango de frecuencias óptimo para la transmisión vía satélite está en
el intervalo comprendido entre 1 y 10 GHz. Por debajo de 1 GHz, el ruido
producido por causas naturales es apreciable, incluyendo el ruido galáctico,
solar, atmosférico y el producido por interferencias con otros dispositivos
electrónicos.
103
3.3.4.3.1 Microondas por Satélite
Un sistema de microondas por satélite consiste en tres componentes principales:

Una antena con una corta guía de onda.

Una unidad externa de (Radio Frecuencia) RF.

Una unidad interna de (Radio Frecuencia) RF.
Las principales frecuencias utilizadas en microondas se encuentran alrededor de
los 12 GHz, las cuales tienen la capacidad de conectar dos localidades entre 1 y
15 millas de distancia una de la otra. El equipo de microondas que opera entre 2
y 6 GHz puede transmitir a distancias entre 20 y 30 millas, la diferencia entre las
microondas terrestres y las satelitales, las satelitales lo que haces es retransmitir
información, se usa como enlace entre dos o más transmisores terrestres,
denominados estaciones base.
Figura III.33 Enlace Satelital Microondas31
31
http://www.slideshare.net/ingdianabaquero/ondas-radiosatelimicroo., 2013-29-05.
104
El satélite funciona como un espejo sobre la cual la señal rebota, su principal
función es la de amplificar la señal, corregirla y retransmitirla a una o más
antenas ubicadas en la tierra. El ancho de banda depende de cada banda, La
banda C fue la primera en destinarse al tráfico comercial por satélite; en ella se
asignan dos intervalos de frecuencia, el más bajo para tráfico de enlaces
descendentes (desde el satélite) y el superior para tráfico de enlaces ascendente
(hacia el satélite). Para una conexión dúplex se requiere un canal en cada
sentido. Estas bandas ya están sobre pobladas porque también las usan las
portadoras comunes para enlaces terrestres de microondas.
La
siguiente
banda
más
alta
disponible
para
las
portadoras
de
telecomunicaciones comerciales es la banda Ku. Esta banda no está
congestionada (todavía), y a estas frecuencias los satélites pueden estar
espaciados tan cerca como 1 grado. Sin embargo, existe un problema: la lluvia.
El agua es un excelente absorbente de estas microondas cortas. Por fortuna, las
tormentas fuertes casi nunca abarcan áreas extensas, de modo que con usar
varias estaciones terrestres ampliamente separadas en lugar de una sola se
puede resolver el problema, a expensas de gastar más en antenas, cables y
circuitos electrónicos para conmutar con rapidez entre estaciones.
Se asignó ancho de banda correspondiente a la banda Ka para tráfico comercial
por satélite, pero el equipo necesario para aprovecharlo todavía en caro. Además
de estas bandas comerciales, existen muchas bandas gubernamentales y
militares.
105
Tabla III.VII Ancho de Banda32
Banda Frecuencias
C
4/6
Enlace
Enlace
descendente
ascendente
(GHz)
(GHz)
3.7-4.2
5.925-6.425
Problemas
Interferencia
terrestre
Ku
11/14
11.7-12.2
14.0-14.5
Lluvia
Ka
20/30
17.7-21.7
27.5-30.5
Lluvia; costo
del equipo
3.3.4.3.2 Telepuerto
Un telepuerto es una estación terrestre de comunicaciones para la retransmisión
de distintos servicios de televisión, voz y datos vía satélite. Su nombre se debe
a las similitudes conceptuales que presenta con las estaciones portuarias, son
puntos de conexión entre los satélites y las redes de comunicaciones terrestres,
permitiendo la transmisión y recepción de señales de comunicación y
solventando así la falta de redes de transmisión por cable en áreas remotas o
aisladas. Suelen estar formados por un conjunto de grandes antenas que emiten
las señales ya preparadas (comprimidas, digitalizadas y con el acceso
condicional incorporado) al satélite.
32
http://www.oocities.org/es/royalmartinez2/telecomunicaciones/t1redes/t1redes.htm., 2013-05-
30.
106
Figura III.34 Telepuerto33
3.3.4.3.3 Estaciones Terrenas
Las estaciones terrenas están conformadas por el conjunto de antenas que
transmiten la señal de televisión digital. La principal función de las estaciones
terrenas es la adecuación de las señales de TV para su transmisión al satélite,
desde donde se realiza la radiodifusión de las mismas por Televisión abierta.
Dependiendo del tipo de estación, ésta se puede encargar de transmitir y/o
recibir información, controlar el estado del satélite y su situación orbital. Los tipos
principales de estaciones son: Pequeñas estaciones receptoras de TV por
satélite DBS; estaciones terrenas portátiles (deportes, conferencias); Estaciones
o terminales VSAT y Grandes estaciones de comunicaciones internacionales.
33
http://www.panoramaaudiovisual.com/2013/05/21/werner-schuler-tsa-y-media-networks-
suman-sinergias-para-que-uno-mas-uno-sean-tres-no-dos/S., 2013-05-30.
107
Figura III.35 Satélite con una Estación Terminal VSAT 34
3.3.4.3.4 Estaciones Terrenas Móviles
Un término ya de uso común es “En directo por satélite", siendo una expresión
nunca antes oída en las décadas anteriores. La estación terrestre portátil tiene
muchos usos:

Acontecimientos deportivos.

Conferencias.

Reuniones sociales.

Eventos oficiales y estatales.

Informes bélicos: la información en directo desde un campo de batalla fue
añadida a la lista desde la Guerra del Golfo.

Información de noticias: existen al menos una docena de agencias
implicadas en este negocio.
34
HUIDOBRO, J., Sistemas de Comunicaciones e Informáticos., Sistemas Telemáticos., 3ra.
ed., Madrid-España., Ediciones Spain Paraninfo., 2005., Pp. 173.
108
Montar una estación terrestre portátil no es tarea difícil para un equipo preparado.
Los elementos esenciales, aparte del montaje son una brújula y un inclinómetro,
con los que la antena parabólica de satélites puede colocarse exactamente en
azimut y elevación. Antes de ponerla en funcionamiento es necesario conseguir
la autorización legal del organismo de telecomunicaciones correspondiente.
Existe una única excepción a esta norma cuando la estación se instala en una
embajada.
Figura III.36 Estación Terrena Móvil35
3.3.4.4 Comparación entre Enlace Microondas y Fibra Óptica
Los enlaces microondas son relativamente baratos con respecto a los enlaces
de fibra. Elegir dos torres sencillas y poner antenas en cada uno puede costar
menos que enterrar 50 km de fibra a través de un área urbana congestionado
sobre una montaña, y también pueden ser más económicos que rentar la fibra
de alguna compañía que ofrezca el servicio de telecomunicaciones.
35
http://hiperdef.com/2010/02/sony-fabrica-las-primeras-unidades-moviles-3d-del-mundo.,
2013-05-30.
109
3.3.4.5 Equipos para el Enlace Microondas
3.3.4.5.1 Modulador/Demodulador Digital
Es un dispositivo que modula las señales en otro tipo de señal. En términos
generales, hay dos categorías principales de técnicas de modulación:
modulación digital (cuando la señal de modulación es digital) y modulación
analógica (cuando la señal de modulación es analógica), para nuestro caso se
utilizara la modulación y demodulación digital.
La señal es modulada en una sola portadora con el fin de obtener una mayor
tasa de transmisión. Entre los moduladores/demoduladores del mercado se
tienen los siguientes con sus características:
Tabla III. VIII. Moduladores/Demoduladores36
EQUIPO
CARACTERÍSTICAS
MODULADORES AUDIO/VIDEO 70MHZ
Moduladores y demoduladores FI a 70 MHz
para puentes radio FDM - 1 Video + 4 Audio –
en armario rack 19” de 1 unidad. Ideales para
sistemas fijos o transportables.
MODULADORES 70 MHZ QPSK ASI - HDB3
- SDI
Moduladores y demoduladores FI a 70 MHz 2
MBits o 34 MBits QPSK para puentes radio
digitales. Pueden ser equipados con: interfaz
ASI – E1 – E3 – SDI + AES-EBU; Codificador
MPEG-2; Codificador audio digital 4 canales.
36
http://www.equiposradiodifusion.com/moduladores.html., 2013-05-30.
110
Tabla III. VIII. Moduladores/Demoduladores
EQUIPO
CARACTERÍSTICAS
MODULADORES 70 MHZ 34 MBIT QPSK
Moduladores y demoduladores FI a 70 MHz
34 MBits QPSK para puentes radio digitales
para sistemas fijos o transportables con
interfaz
HDB3.
Controlado
por
microprocesador o por el panel frontal (LCD
display) o por remoto a través de la puerta
RS485.
3.3.4.5.2 Transmisor/Receptor Digital
El transmisor y receptor se utilizan para trasladar la programación generada en
el centro de producción y los datos que llevan los contenidos interactivos, se
necesita un sistema idóneo que soporte tasas de transmisión digital de hasta 32
Mbps. Entre los transmisores/receptores del mercado tenemos:
Tabla III.IX Transmisor /Receptor Microondas Digital y analógico 37
EQUIPO
CARACTERÍSTICAS
TRANSMISORES Y RECEPTORES "DIGITAL READY"
 Convertidores sintetizados PTT, trabajan tanto en
digital (QPSK) cuanto en analogico (FDM).

Bandas de frequencia de 2 a 14 GHz.

Todos los parametros se pueden controlar por el panel
frontal con pantalla LCD o a través de la puerta
RS485.
37
http://www.equiposradiodifusion.com/moduladores.html., 2013-05-30.
111
3.3.5 Sistema de Transmisión al Aire
Comprenden los diversos sistemas de transmisión de televisión con fines de
distribución, es decir la transmisión cuyo objeto es poner las señales de televisión
al aire, con lo cual el televidente no tiene otra restricción que la de disponer de
un receptor adecuado para receptarla. La etapa de transmisión está conformada
por los siguientes equipos.
Tabla III.X Equipos de Transmisión38
Multiplexor
Codificador MPGE4
EPG insert
DIFUSIÓN Y
Modulador
TRANSMISIÓN
Transmisor Isdb-tb
Back ups de energía
Ginga
Enlace Microondas y Antena
Antena Patch Panel UHF
3.3.5.1 Generación de la señal hacia el Espacio
La señal digital es un tipo de señal generada en la cual cada signo que codifica
el contenido de la misma puede ser analizado en término de algunas magnitudes
que representan valores discretos, en lugar de valores dentro de un cierto rango.
38
NIETO, V. y SANI, J., Estudio Técnico y Económico para la Implementación Práctica de un
Canal de Televisión Digital Terrestre con el Estándar ISDB-T Internacional en el Ecuador.,
Facultad de Informática y Electrónica., Ing. Electrónica en Telecomunicaciones y Redes.,
Escuela Superior Politécnica de Chimborazo., Riobamba-Ecuador., TESIS., 2012., Pp. 99.
112
Figura III.37 Señal al Aire
A continuación se presenta un diagrama de bloques general en cómo se forma
la señal que va a ser transmitida.
Figura III.38 Diagrama en bloques general de la Formación de la Señal 39
A continuación tenemos un diagrama de bloques en el que se presentan las
diferentes etapas y los equipos por las que pasan los programas desde el centro
de producción hasta el transmisor al aire a los usuarios, con sus respectivas
características y una breve definición de lo que hace cada elemento.
39
GUERRA, H., Estudio de Factibilidad para la Implementación del Servicio de Televisión ISDB-
T (Integrated Services Digital Broadcasting-Terrestrial) en el Ecuador., Ingeniería en Electrónica
y Telecomunicaciones., Escuela Politécnica del Ejército., Sangolqui-Ecuador., TESIS., 2006., Pp.
40.
113
Figura III.39 Diagrama Transmisor al Aire 40
En la imagen como vemos se tienen 6 programas, los mismos que entran a un
multiplexor donde se forma un solo flujo de transporte (MPEG-2 TS), desde la
salida del multiplexor hasta los moduladores se conoce como distribución
primaria (Fibra óptica, PDH, SDH, Satelital); luego del modulador la señal ingresa
al transmisor y finalmente va a la antena desde donde será difundida según la
cobertura de esa antena, y se podrán considerar dos tipos de redes para la
transmisión que son las siguientes:

Redes de frecuencia única (“Single Frecuency Network”) SFN.

Redes de multi frecuencia (“Multiple Frequency Network”) MFN.
Para las redes de frecuencia única es necesario utilizar adaptadores SFN y GPS,
en el diagrama de bloques son los elementos que están de color amarillo.
40
IDEM., Pp40.
114
3.3.5.1.1 Adaptador SFN (“Single Frecuency Network”)
El adaptador SFN es un equipo que permite la sincronización de los transmisores
ISDB-Tb organizados en una red SFN. El adaptador SFN inserta marcas de
tiempo en el flujo MPEG-2 TS, los cuales serán utilizados por los transmisores
para sincronizar la red. El tiempo de referencia común usado por el adaptador y
por cada transmisor de la red es sincronizado por una señal de 1PPS (Pulso Por
Segundo) proporcionada por un reloj GPS.
3.3.5.1.2 GPS (Sistema de Posicionamiento Global)
El GPS es una de las muchas posibles referencias de tiempo absoluto. Su
ventaja se encuentra en que es la única de la que se dispone globalmente. Los
receptores GPS están adecuados para proveer una referencia de 10 MHz y un
pulso por segundo (1 PPS). El reloj del sistema de 10 MHz es tomado para estar
disponible en todos los nodos de la red.
3.3.5.1.3 Compresión de Vídeo/Audio
El ISDB-Tb ha adoptado el MPEG-2 para la compresión de vídeo y audio. La
versión japonesa-brasilera, el ISDB-Tb, usa para la transmisión digital el MPEG4 y el audio en HE-AAC. La mayoría de los países de América del Sur han
adoptado el ISDB-Tb con tales modificaciones.
115
3.3.5.1.4 Transmisión
El ISDB utiliza distintos sistemas de modulación para hacer más efectiva su
llegada al usuario, dependiendo de los requerimientos de las bandas de
frecuencia, ISDB-Tb (en bandas VHF y UHF) usa COFDM con PSK/QAM. El
modulador COFDM es un modulador que soporta generalmente los modos de
operación 2K, 4K y 8K. Este equipo desempeña la codificación del canal y la
modulación del flujo de transporte MPEG-2 TS para diferentes tasas de
transmisión.
3.3.5.1.5 Interacción
Para la interactividad el estándar ISDB-Tb define conexiones de datos con
Internet como canal de retorno sobre distintos medios (módem, teléfono celular,
LAN Inalámbrico (IEEE 802.11) y con diferentes protocolos. Esto se usa, por
ejemplo para guía electrónica de programas (EPG) y transmisión de datos de
aplicaciones interactivos.
3.3.5.1.6 Interfaces
La especificación ISDB-Tb describen varias interfaces (de red), pero la más
importante es la Interfaz Común para el Acceso Condicional (CAS) (ARIB STDB25) con un CAS llamado MULTI2 que se necesita para descifrar la televisión.
Una interface para recepción móvil está siendo considerada.
116
3.3.5.1.7 Cifrados
ISDB soporta una tecnología llamada "administración de derechos y protección"
(Rights Management and Protection), ya que debido a que el sistema es
completamente digital, un DVD o grabador de alta definición podría copiar
fácilmente el contenido.
3.3.5.2 Modulador
El modulador de ISDB-Tb se desarrolla para adaptar Japón, Brasil, Argentina y
otros países sudamericanos. Este modulador de ISDB-Tb apoya la entrada de
una sola frecuencia y red de múltiples frecuencias, función lineal, no lineal y la
pre corrección de la señal. Además, en este dispositivo se puede manejar y
controlar a través de un sistema de red, puede ser ampliamente utilizado en la
creación digital de la red de difusión de ISDB-Tb.
Figura III.40 Modulador ISDB-T SD3001Q-TB41
41
http://es.made-in-china.com/co_newstar-catv/product_ISDB-T-Modulator-SD3001Q-TB-
_eusyrgyrg.html., 2013-05-30
117
3.3.5.3 Codificador
El codificador Multi-canal de vídeo esta diseñados para proporcionar un medio
rentable para habilitar un canal de televisión para convertir el vídeo y las salidas
de audio en un solo flujo digital. El codificador puede procesar cuatro canales de
definición estándar (NTSC o digital) con sonido estéreo.
Figura III.41 Codificador AV400442
El codificador AV4004 es fácilmente configurable a través de Ethernet utilizando
un navegador web estándar. El AV4004 tiene un (El Protocolo de Información de
Programa y Sistema) PSIP estática aplicación que le permite iniciar la operación
rápidamente. También dispone de un conmutador de vídeo incorporado para
otras aplicaciones personalizadas como EAS (Sistema de Alerta de
Emergencia).
3.3.5.4 Amplificador de Potencia
El amplificador de potencia (PA) es la última etapa del emisor. Tiene la misión
de amplificar la potencia de la señal (no necesariamente la tensión) y transmitirla
a la antena con la máxima eficiencia.
42
http://linear-tv.com/products_2/isdb-t/., 2013-05-30
118
Figura III.42 Amplificador Digital43
3.3.5.5 Excitador
Es el encargado de entregar la señal (Modulada por división de frecuencia
ortogonal) OFDM de manera continua e íntegra; respetando todas las normas
establecidas por ISDB-Tb. Además se encarga de pasar la señal a la frecuencia
de trabajo en la banda de transmisión.
Figura III.43 Excitador digital44
3.3.5.6 Transmisor de estado sólido UHF
Este último dispositivo es encargado de brindar la potencia necesaria para que
la señal digital llegue a todos los televidentes dentro del área de cobertura.
43
IDEM., 2013-05-30.
44
IDEM., 2013-05-30.
119
Figura III.44 Transmisor UHF para ISDB-Tb45
Con el uso de amplificadores de estado sólido y la más alta tecnología de los
transistores LDMOS1, se obtiene alta eficiencia, alta ganancia y mejores
características térmicas.
3.3.5.7 Gap Fillers
El Gap Filler está diseñado para minimizar las deficiencias de cobertura de la
red, donde los impedimentos geográficos y físicos que afectan la cobertura de la
señal, ofreciendo una calidad de señal a los receptores, garantizando la
eficiencia espectral. Permite al usuario controlar la potencia de salida directa y
reflejada, el nivel de la señal recibida y monitorear el funcionamiento.
Figura III.45 Gap Filler46
45
IDEM., 2013-05-30.
46
IDEM., 2013-05-30.
120
3.3.5.8 Sistema Radiante
El sistema radiante transforma la señal procedente del equipo transmisor o
reemisor y la difunde por radiofrecuencia a través del canal aire, mediante ondas
electromagnéticas con el objeto de que sea captada por las instalaciones
receptoras de todos los usuarios que pretende cubrir.
El sistema radiante de los centros emisores (o reemisores) se compone de varios
paneles ubicados verticalmente formando “caras”. En función de la orientación
de las poblaciones a cubrir respecto del centro emisor el sistema radiante puede
estar compuesto por una o varias caras orientadas hacia dichas poblaciones, el
operador que proporciona los servicios de la cabecera y la red de transporte
proveerán la difusión de la señal a través de sus centros. Los elementos
principales que constituyen un sistema radiante se establecer por:

Multiplexor.- Permite la emisión de varios servicios por un mismo sistema
radiante.

Feeder.- Es el cable o línea rígida principal que va desde el conector de
salida del multiplexor hasta el conector de entrada del primer distribuidor
de potencia de la cadena del sistema radiante. En caso de que el sistema
radiante esté formado por un único panel, el Feeder une directamente el
multiplexor con el panel.

Distribuidor.- Se encarga de repartir la potencia entre dos o más vías.
121

Latiguillos.- Es el cableado que va desde los distribuidores de potencia
hasta los paneles o hasta otros distribuidores de potencia.

Paneles.- Forman la antena de transmisión.
Figura III.46 Sistema Radiante TDT
3.3.5.8.1 Características de un Panel Radiante
El panel PD 2000, es una antena de UHF de banda ancha, por lo que cubre las
Bandas IV y V sin ajustes. Con sus 2000W de potencia puede usarse de manera
individual o en conjunto de varios de ellos para conseguir sistemas radiantes de
más potencia, siendo necesario en este caso un divisor que reparte por igual la
potencia en las unidades instaladas. Los latiguillos de interconexión deben tener
exactamente la misma longitud para que la señal esté en fase. El panel está
diseñado para transmitir TV digital, múltiples portadoras y servicios de TV de alta
definición. Consta de dos dipolos dobles y reflector de acero inoxidable,
protegidos por unas capas de poliéster y fibra de vidrio. Su polarización es
horizontal y dispone de protección a tierra contra descargas eléctricas. Este
panel requiere muy poco mantenimiento y es de fácil instalación.
122
Figura III.47 Panel Radiante de TV UHF/VHF PD 200047
3.3.5.9 Potencia Isotrópica Radiada Efectiva (PIRE)
Se ha hablado anteriormente sobre las cualidades de las antenas parabólicas
para concentrar la energía electromagnética de radiofrecuencia hacia el
receptor. La PIRE se obtiene multiplicando la potencia de transmisión (la
potencia del amplificador menos todas las perdidas hasta el radiador de la
antena) con la ganancia de antena.
PIRE=Pt x Gant
La ecuación anterior da como resultado la potencia isotrópica radiada efectiva
expresada en watts. La ecuación también puede expresarse en términos de
decibeles.
PIRE=10log Ptx + Gant
La potencia es en watts y la ganancia es en dB por lo que la PIRE está dada en
dB (W). Ejemplo. Se tiene una estación transmitiendo una potencia hacia la
47
http://www.omb.com/node/730., 2013-05-30.
123
antena igual a 1 watt y la antena tiene una ganancia de 53 dBi. ¿De cuánto es la
PIRE? Sustituyendo
PIRE=10 log (1)[w] + 53 [dBi]
(1 w) + 53 dBi= 53 dB (W) Esta cifra convertida a watts seria aproximadamente
igual a .22 Mega watts cuando se considera la ganancia direccional de la antena.
3.3.5.10
Intensidad de campo
Los valores de intensidad de campo, a un nivel de 10 metros sobre el suelo y
que serán protegidos en los bordes de las áreas de cobertura y urbana en
televisión analógica, asignados por la CONARTEL, son los siguientes:
Tabla III.XI Mínima intensidad de campo48
Banda
Área de borde de
Área de borde de
cobertura secundaria
cobertura primaria
I
47 dB(uV/m)
68 dB(uV/m)
II
56 dB(uV/m
71 dB(uV/m)
III y IV
64 dB(uV/m
74 dB(uV/m)
3.3.6 Recepción de Señal en el usuario
El último eslabón de la cadena de transmisión de la señal TDT es el receptor de
usuario, que en cualquier caso debe ser capaz de demodular la señal RF ISDB-
48
Norma técnica para el Servicio de Televisión Analógica y Plan de Distribución de Canales
(resolución no. 1779-conartel-01)
124
Tb y extraer la trama de transporte para su posterior decodificación. La
instalación del usuario debe constar exclusivamente de un sistema de antena,
similar al empleado en el caso de la televisión analógica convencional. Los
decodificadores TDT están estandarizados y todos deben ser compatibles con
las normas ISDB-Tb, por lo que los usuarios finales pueden adquirirlos de forma
sencilla.
La Televisión Digital Terrestre se recibe a través de la misma instalación de
antena de televisión convencional, bien sea individual o colectiva. Esta
instalación colectiva habrá que adaptarla a los requisitos técnicos de la TDT. Por
tal motivo las consideraciones que se deben tomar en cuenta son:
1. Actualmente en el mercado ecuatoriano aún existen televisores
analógicos, los cuales para receptar la señal digital requieren de un
Decodificador que opere con el estándar ISDB-Tb.
2. Los televisores analógicos anteriores, también pueden receptar la señal
digital, siempre y cuando se los conecte a un Decodificador que opere con
el estándar ISDB-Tb.
3. En caso de que se desee adquirir un televisor digital, debe asegurarse si
el equipo cuenta con un receptor de señal digital integrado y tomar la
precaución que opere con el estándar ISDB-Tb.
4. El mercado cuenta con varias marcas tanto de decodificadores como de
televisores que operan con el estándar ISDB-Tb, cuyos precios varían de
acuerdo con las funcionalidades de cada equipo.
125
5. Habrá un período durante el cual se podrán receptar las dos señales, tanto
analógica como digital.
6. Los operadores de TV que hayan obtenido la concesión del servicio e
instalen sus equipos de tecnología digital y de que el periodo Simulcast
termine, los sistemas de transmisión de televisión analógica, se apagarán
para siempre.
Se puede recibir la TV digital terrestre de dos modos diferentes, con un equipo
de recepción TDT colectiva y receptores TDT individuales. El tipo de adaptación
depende de muchos factores entre ellos: Instalación de la antena colectiva o
individual, El grado de antigüedad de la antena, Características de señal de TDT
que se reciben en el usuario.
Figura III.48 Sistema Colectiva o Individual49
49
ALCAD., Manual TDT para el administrador de fincas y usuarios., Dpto. Promoción Alcad., s.f.,
Pp. 5.
126
El equipo de recepción TDT colectiva es un equipo que recibe los canales TDT,
extrae de ellos los programas de TV digital y los convierte a TV analógica. Los
programas convertidos a TV analógica se distribuyen por la instalación junto con
el resto de canales analógicos.
De este modo todos los TV de la instalación pueden ver los canales digitales sin
necesidad de modificar las instalaciones de cada vivienda. En una instalación
individual, consiste en instalar un receptor TDT individual en cada TV. Como
alternativa a los receptores TDT individuales, existe TV que ya incorpora éste
receptor digital.
Por otra parte, la televisión digital terrestre tiene condicionantes técnicos que
hace necesario extremar el cuidado y la calidad en las instalaciones de
recepción. Conviene insistir en este punto ya que cuando el nivel de la señal
disminuye y los valores de la relación C/N caen por debajo de un valor «mínimo»
determinado, basta una reducción del nivel de la señal de algo menos de 1 dB
para que el programa de televisión desaparezca completamente.
Este comportamiento se conoce generalmente como característica de fallo
rápido del sistema digital y el valor límite de la intensidad de campo se denomina
intensidad de campo mínima. A continuación se describe los aspectos, que se
debe tomarse en cuenta al momento de efectuar instalaciones receptoras o
adaptación de instalaciones TDT:
127
3.3.6.1 Margen de Seguridad
Debe tenerse presente que en la televisión con tecnología digital la imagen se
ve o no se ve (característica de fallo rápido). Es decir no sirve el realizar una
medición subjetiva que podría ser válida con la tecnología analógica. Hay que
comprobar, además del nivel de la señal, el margen de los parámetros: tasa de
bits erróneos, BER (Bit Error Ratio), y tasa de errores de modulación, MER
(Modulation Error Ratio), para garantizar la correcta recepción.
Según las Recomendaciones e Informes del Sector de Radiocomunicaciones de
la UIT, para una correcta decodificación de la señal digital únicamente se define
un valor del BER <2 × 10−4 después de la decodificación de Viterbi del receptor,
por tanto este será el valor que siempre se deba comprobar.
El valor aceptable del parámetro MER no está determinado, pero la mayoría de
los receptores actuales decodifican correctamente la señal en toma si se dispone
de un MER > 20dB, con un valor mínimo aconsejable de 22 dB. Por lo tanto, si
se tiene en cuenta la influencia de la instalación receptora en su conjunto, el valor
mínimo aconsejable para el MER en antena es de 23dB.
También debe tenerse presente que el MER puede verse alterado por los ecos
o pre-ecos de señales procedentes de un centro emisor o de otros centros
emisores de una red SFN y también puede verse afectado por interferencias
causadas por otras emisiones, por lo cual la primera acción, en caso de valores
128
bajos próximos al valor aconsejable, deberán evaluar cómo mejorar la instalación
receptora para tratar de aumentar el valor inicialmente obtenido.
3.3.6.2 Antena de Recepción
Hay que tener en cuenta que muchas antenas receptoras instaladas no abarcan
la totalidad de los canales de la banda de frecuencias de UHF. Los canales
radioeléctricos por los que se emite la televisión digital terrestre están situados,
en su mayoría, en la parte alta de la banda. Habrá que comprobar este extremo
para cambiar la antena si fuese necesario. Esta cuestión no solo es aplicable a
las instalaciones colectivas sino también a las instalaciones individuales, siendo
en este último caso, una de las adaptaciones más frecuentes.
3.3.6.3 Cableado
La sustitución del cableado de la instalación puede resultar necesaria para
conseguir la calidad de señal requerida. El envejecimiento de los cables de una
instalación y, particularmente, los efectos de la humedad, provocan un aumento
de la atenuación de la señal limitando las posibilidades de conseguir una buena
calidad. Esta sustitución puede resultar muy recomendable o casi obligatoria si
el cableado está deteriorado o tiene más de 15 años. Los cables coaxiales en
condiciones de laboratorio tienen una vida útil máxima con sus prestaciones
nominales de no más de 10 años, momento a partir del cual aceleran su
degradación y por tanto bajan sus prestaciones. La sustitución del cableado
129
completo puede resultar una labor complicada por diversas razones. En estos
casos, puede estudiarse la posibilidad de sustituir tramos completos en las
bajadas verticales y en aquellos otros que resulte más fácil la renovación.
3.3.6.4 Directividad de la Antena
A parte de la influencia en la ganancia de la antena receptora, la directividad del
sistema de antena puede tener gran importancia en la calidad de la señal y, en
definitiva, en la instalación. Este factor de directividad puede tener relevancia a
la hora de eliminar señales no deseadas que provocan interferencias, como
pueden ser los ecos o pre-ecos que se reciben.
3.3.6.5 Altura de la Antena Receptora
Hay que tener en cuenta que la altura a la que se coloca la antena receptora
puede tener, en determinadas circunstancias, una gran influencia en el nivel de
señal que podemos obtener en la instalación. Esto afecta a la altura del mástil
donde se soporta dicha antena y debe considerarse la posibilidad de incrementar
su altura.
3.3.6.6 Equipos Receptores
Los receptores tanto externos como integrados que se instalen o adapten en el
televidente funcionaran correctamente, de acuerdo a la señal que toma el usuario
130
para la TDT. La presente investigación resalta a continuación esquemas de
instalaciones básicas para ver las transmisiones digitales.
3.3.6.6.1 Antena con Cable Coaxial
Conecte el cable coaxial de la antena en el puerto “Antena RF In” del
decodificador. Conecte el cable coaxial que viene con el decodificador en el
puerto “TV RF Out” del decodificador y el puerto “Antena RF In” en el TV.
Encienda el decodificador y el TV. Sintonice el TV en el canal que indique el
manual del usuario (decodificador).
Figura III.49 Instalación con Cable Coaxial50
50
COPPS, M., DTV Fácil Usted., 5 Pasos Sencillos para Cambiar a Televisión Digital., s. edit.,
Washington D. C., s.f., Ediciones ConsumerUnion., Pp. 4.
.
131
3.3.6.6.2 Antena con cable plano y terminales gemelos
Debe conectar el cable con el terminal gemelo de la antena a un adaptador.
Luego conecte el conector coaxial del adaptador en el puerto “Antena RF In” del
decodificador. Conecte el cable coaxial que viene con el decodificador en el
puerto “TV RF Out” del decodificador y el puerto coaxial en otro adaptador.
Conecte la salida del conector gemelo del adaptador al puerto “Antena RF In” del
TV. Por lo que se debe adquirir dos adaptadores que no vienen con el
decodificador.
Figura III.50 Instalación con Terminales Gemelos51
51
IDEM., Pp. 4.
132
3.3.6.6.3 Ver y grabar el mismo canal usando su VCR
VCR Es un dispositivo electrónico para la grabación y reproducción de imágenes
de vídeo y sonido en una cinta de vídeo, por lo tanto conecte el cable de antena
al decodificador. Conecte las salidas A/V amarilla, roja y blanca en las entradas
del mismo color de la VCR. Use las tres salidas de A/V de colores de su VCR
con las entradas A/V de su TV. Si su TV no tiene entradas A/V amarilla, roja y
blanca, conecte un cable coaxial del puerto “TV RF Out” de la VCR al puerto
“Antena RF In” del TV. Para ver y grabar los canales analógicos, el decodificador
puede pasar la señal analógica, use las conexiones RF entre el decodificador, la
VCR y el TV no use conexiones A/V. Si desea grabar programas cuando no está
en casa, seleccione un decodificador con un reloj de control para la VCR.
Figura III.51 Instalación para ver y grabar el mismo Canal52
52
IDEM., Pp. 5.
133
3.3.6.6.4 Ver un Canal mientras la VCR graba otro
Es importante disponer de un bifurcador y dos decodificadores, particularmente
de marcas diferentes de tal forma que el control remoto no cambie los canales
en los dos decodificadores. Conecte el cable de la antena al bifurcador. Conecte
el cable coaxial del bifurcador al puerto “RF In” del decodificador #1 y del puerto
“RFOut” del decodificador al puerto “RF In” del TV. Con el otro cable del
bifurcador conecté en el puerto “RF In” del decodificador #2. Conecte el puerto
“RF Out” del decodificador al “RF In” de la VCR y use las salidas A/V de la VCR
para las entradas A/V de su TV.
Figura III.52 Instalación para ver un Canal mientras graba otro 53
53
IDEM., Pp. 5.
134
3.3.6.6.5 Recibir Estaciones de TV Digitales y Analógicas
Necesitará un bifurcador. Conecte el cable de antena en el bifurcador. Conecte
un cable del bifurcador al decodificador y otro al decodificador de la TV. Esto
permitirá la transmisión de las estaciones digitales. Con el otro cable del
bifurcador, conecté en el TV. Si el TV tiene entradas A/V y una entrada “Antena
RF”. Para ver las estaciones digitales, ponga el TV en “Video In” y cambie los
canales en el decodificador. Para ver los programas analógicos, ponga el TV en
“TV In” y cambie los canales con el control remoto del TV.
Figura III.53 Instalación de recepción Estaciones Digitales y Analógicas 54
54
IDEM., Pp. 5.
135
3.3.7 Interactividad.
Se propenderá a que los televisores y decodificadores de televisión digital,
incorporen receptores que tengan embebido el middleware para interactividad,
de acuerdo con las especificaciones técnicas que al respecto se definan por los
organismos nacionales competentes.
El sistema de TV Digital utiliza un middleware que permite ejecutar aplicaciones
interactivas dentro de un Set-top Box (STB). Ese middleware es conocido como
Ginga (Middleware Abierto del Sistema Brasilero de TV Digital - SBTVD) nos
permite correr aplicaciones sin importar qué Set-top Box (STB) tengamos
actuando como una capa que se añade a los patrones de referencia de un
sistema de TV digital.
El middleware abierto Ginga se subdivide en dos subsistemas principales
interrelacionados que permiten el desarrollo de aplicaciones siguiendo dos
paradigmas de programación diferentes. Dependiendo de las funcionalidades
requeridas en cada proyecto de aplicación, un paradigma será más adecuado
que otro. Estos dos subsistemas se llaman Ginga-J (para aplicaciones
procedurales Java) y Ginga-NCL (para aplicaciones declarativas NCL e
imperativas Lua).
136
3.3.7.1 Canal de Retorno
El canal de retorno puede implementarse sobre la línea telefónica, redes de
cable, redes móviles, redes de acceso radio, etc. Comunica el equipo de usuario
con el proveedor del servicio que se está utilizando en este momento para
permitir al usuario interactuar con las aplicaciones que le ofrece la TDT. El canal
de retorno llevaría la señal del usuario hasta un servidor de aplicaciones
proporcionado por el proveedor de contenidos.
El estándar MHP queda abierto para emplear cualquier tipo de red en el canal
de retorno. Así, es posible emplear soluciones Modem, Ethernet con servicio
ADSL o cable Modem, mediante combinación de tecnologías como Bluetooth y
GPRS/UMTS, o nuevas redes cableadas o inalámbricas: PLC, WiMAX, Wi-FI,
etc. No obstante, para cualquiera de estas alternativas, es necesario haber
contratado a un operador el servicio de acceso correspondiente.
3.4 ANÁLISIS ECONÓMICO TDT
La transición hacia la televisión digital, supone un impacto económico en las
operadoras, ya que deberán invertir en una infraestructura nueva o
complementar la misma que se encuentra operando en la actualidad.
Las estaciones televisivas deberán ver la forma más llamativa para ofrecer
servicios que interesen a los clientes y de esta manera recuperar los recursos
137
invertidos en el menor tiempo posible.
De igual manera que para los operadores, los clientes también realizarán una
inversión alta que al principio no contara con todos los servicios completos que
promocionan a la TDT, el enfoque inicial será en mejoras en cuanto a imagen y
audio para la mayoría de las personas de condición media, no son mejoras
significativas por el valor que tiene el adquirir un equipo nuevo o la compra de
un decodificador. Con el paso del tiempo el usuario podrá recibir todos los
servicios adicionales que ofrece la TDT y en consecuencia los precios de los
receptores estarán más asequibles, con el fin de lograr una penetración masiva
tanto en el sector público, privado y comunitario.
La decisión del Ecuador en la elección del sistema ISDB-Tb, debe ser enfocada
también a mercados de equipos ya sea por compras masivas para el consumo
latinoamericano o la creación de industrias en países vecinos que mejoren los
costos que es básicamente lo que interesa al usuario final, es decir tener una
gran variedad de modelos y a un costo accesible para la sociedad, ya que esto
podría dar como resultado que la transición quedase estancada, respecto a la
calidad es prácticamente la misma porque los fabricantes son los mismos, pero
con otro tipo de equipos.
3.4.1 Aspectos económicos

Inversión de los broadasters y los canales de televisión.
138

Inversión de los televidentes, la inversión depende de cada usuario, o de
cada hogar, ya que existen dos formas de receptar la señal digital, la una
es adquiriendo un televisor que tenga un decodificador interno y la otra
es adquiriendo un decodificador (Set-Top-Box) y utilizando su televisor
actual.
En las encuestas a los usuarios se notara cual es la opción más acogida
por los televidentes, ya que existen personas que no tienen los
suficientes recursos para optar por la opción de comprar un televisor con
el estándar adoptado por el país.

Nuevos modelos de negocio, al inicio de la transmisión TDT aún no
existirán nuevos modelos de negocio, ya que las ganancias de TDT
serán por publicidad, al igual que con la televisión analógica, estos
nuevos modelos de negocio se irán implementando gradualmente.

Industria de contenidos.

Aplicaciones Interactivas, entre las aplicaciones interactivas que la
televisión digital terrestre es capaz de proporcionar está la consulta de
cuentas bancarias, el voto en directo en concursos, la navegación por
Internet, las compras telemáticas o la realización de gestiones con las
administraciones públicas, como por ejemplo confirmar el borrador de la
Declaración de la Renta. Sin embargo, son pocos los operadores
televisivos que actualmente se aventuran por desarrollar estas
funcionalidades, que en su mayoría son desconocidas por el usuario.
139

Gestor multiplex, aparece el concepto de multiplex, encargados de
empaquetar en un solo canal de radiofrecuencia los programas de
televisión digital, puede ser el mismo broadcaster o un agente
independiente.
La televisión digital como se ha mencionado anteriormente tiene múltiples
ventajas frente a la analógica, sin embargo debemos tomar en cuenta que el
costo para los radiodifusores es sumamente alto al inicio, ya que involucra un
cambio de equipos desde la generación de la señal digital en el estudio hasta los
transmisores, y de igual manera en la etapa de simulcast el radiodifusor
transmitirá la señal en los dos formatos analógico y digital, esto implica mayor
inversión ya que la edición no es la misma y se debe invertir en las dos .
Toda esta inversión debe ser asumida por el radiodifusor, el cual debe ver la
forma de recuperar esta inversión en el menor tiempo posible. Adicionalmente el
usuario que desee recibir esta señal deberá comprar un receptor para este tipo
de tecnología, ya sea un decodificador o un televisor que recepte el estándar
asumido por el país y con las ventajas iniciales de la TDT quizás no existirá
muchos usuarios, posiblemente le toque a la empresa radiodifusora asumir los
costos de mantenimiento de la nueva red. Por lo tanto se determina el costo de
los equipos que permitan transmitir digitalmente la señal de acuerdo a las
características del esquema de la red ISDB-Tb.
140
3.4.1.1 Costo de los equipos de obtención de la señal
A continuación se hace referencia a los diferentes equipos que permiten generar
los diferente contenidos de conformidad están dentro de un estudio de TV como
son el switcher, el router las cámaras, encoders, multiplexores, moduladores y
servidores. Con la finalidad de tener como referencia equipos con los que se
realice el cambio a digital.
Tabla III.XII Costo de Routers
SISTEMA INTEGRADO DE
ENRUTAMIENTO 4RU CHASIS
MODELO: IXS660055
MARCA: SONY
PRECIO: 22.550,00 USD
CARACTERÍSTICAS:

Alta fiabilidad

Diseño compacto y ligero

Facilidad de mantenimiento

Sistema de Control Flexible Modelo
SISTEMA INTEGRADO DE
ENRUTAMIENTO 8RU CHASIS
MODELO: IXS670056
MARCA: SONY
PRECIO: 30.580,00 USD
CARACTERÍSTICAS:

Alta fiabilidad

Diseño compacto y ligero

Facilidad de mantenimiento

Sistema de Control Flexible
55
http://pro.sony.com/bbsc/ssr/cat-switchersdandrouters., 2013--0518.
56
IDEM., 2013-05-18.
141
Tabla III.XIII Costo de Switchers
CONTROL DE PRODUCCIÓN EN VIVO DE PAQUETE DE
SOFTWARE
MODELO: ELCMVS0157
MARCA: SONY
PRECIO: 175.000,00 USD
CARACTERÍSTICAS:

Sony y otros fabricantes de hardware y los
dispositivos de la sala de redacción se integran en
una solución completa para proporcionar basado en
eventos de control de los dispositivos de la sala de
redacción, incluyendo la robótica, transporte de
cámara, audio, conmutación, efectos y gráficos.

Una filosofía operacional centrada en el NRCS
permite que los eventos que se cree, programada y
editado a través de un resumen NRCS Active-X
plug-in de la interfaz.
CONTROL REMOTO CÁMARA SWITCHER OPERATIVO
MODELO: BRS20058
MARCA: SONY
PRECIO: 9.995,00 USD
CARACTERÍSTICAS:

Los BRS-200 también puede controlar las cámaras
de la serie BRC desde una ubicación remota. Pan /
tilt / zoom, iris y enfoque todo se puede controlar
mediante la palanca de mando y marca.

El BRS-200 viene equipado con una función de
visualización múltiple, permitiendo que un solo
monitor para visualizar todas las señales de
entrada, PGM y PVW través de SDI y / o salidas
DVI-I.

El sistema BRS-200 dispone de cuatro entradas /
salidas SDI y una salida DVI de serie.
57
IDEM., 2013-05-18.
58
IDEM., 2013-05-18.
142
Tabla III.XIV Costo de Switchers
MULTIFORMATO SWITCHER CON EL PANEL
DE CONTROL AVANZADO
MODELO: MVS3000PAC59
MARCA: SONY
PRECIO: 30.000,00 USD
CARACTERÍSTICAS:
MVS3000PAC

Diseñados a la superficie de control
operativo: Basado en el sistema operativo
MVS probada para que los operadores se
sientan como en casa con el nuevo panel
de
nombre
de
la
fuente
OLED
muestra botones de fuente de color para
agrupar fuente

2 efectos de mezcla (M / E) con 4 buses
keyers por M / E: Cada manipulador
Incluye lineal, luminosidad, el patrón y los
modos chromakey 2 llaves por M / E se
compone de un motor de cambio de
tamaño 2.5D para efectos de imagen en
imagen

Rango
de
fondo
los
efectos
de
transición: transiciones de DME con la
tecla re-Sizer, toallitas, mezclas, etc

La corrección de color para cada entrada
y salida AUX

8 canales de memoria interna del marco:
funcionalidad
creación
transición
sencilla
de
clip
para
la
transiciones
animadas capacidad para más de 1.000
marcos de fotos fijas de alta definición o
clips
59
http://www.bhphotovideo.com/c/product/896740-
REG/Sony_mvs_3000pac_MVS3000PAC_HD_SD_Multi_Format_Switcher.html., 2013-05-18.
143
Tabla III.XV Costo de Cámaras HD
CÁMARA HD MULTIFORMATO
MODELO: HDC1500R60
MARCA: SONY
PRECIO: 90.000,00 USD
CARACTERÍSTICAS:

De nuevo desarrollo 2/3-inch CCD progresivo

Compacto y ligero

Banda ancha para redes de transmisión Triax
(característica opcional usando HDTX100 y
HDFX100)

De alta calidad 14-bit conversión A/D

Diseño ergonómico

Gama con características mejoradas
incluyendo Hyper Gamma
CÁMARA HD SUPER MOTION A COLOR
MODELO: HDC3300R61
MARCA: SONY
PRECIO: 118.000,00 USD
CARACTERÍSTICAS:

Tres veces la velocidad de salida de la señal
HD normal - 1080/180i (59,94), 1080/150i
(50i), 720/180P (59,94), y 720/150P (50p).

De transmisión de fibra óptica de larga
distancia

Imágenes HD a velocidad normal de alta
calidad

Focus Assist Funciones

Funcionamiento fiable la cabeza de cámara
60
http://pro.sony.com/bbsc/ssr/cat-broadcastcameras/cat-hdstudio/., 2013-05-18.
61
IDEM., 2013-05-18.
144
Tabla III. XVI Costo de Cámaras HD
CÁMARA HD MULTIFORMATO
MODELO: HDC1000RLW 62
MARCA: SONY
PRECIO: 100.000,00 USD
CARACTERÍSTICAS:

Sony
HDC-1000R-Series
anuncia una nueva era de la
producción HD

Nuevo Desarrollo progresivo
CCD

De
alta
calidad
14-bit
Conversión A/D

Diseño Ergonómico

Banda ancha para redes de
transmisión Triax.
Tabla III.XVII Costo de Encoders
TIERNAN AVC4000-HD DE ALTA
DEFINICIÓN AVC ENCODER
MODELO: AVC400-HD63
MARCA: GT SATCOM
PRECIO: 52.000,00 USD
CARACTERÍSTICAS:

Control total del panel frontal

Calidad de imagen superior

Simulcast MPEGT-2 SD y
AVC HD

Generador de patrones de
prueba interna
62
IDEM., 2013-05-18.
63
http://www.satcomresources.com/Tiernan-AVC4000HD-Encoder/., 2013-05-18.
145
Tabla III.XVIII Costo de Encoders
ENCODER, MPEG-4 SD AC, 2 STEREO, ASI / IP
MODELO: D9034-S64
MARCA: CISCO
PRECIO: 28.000,00 USD
CARACTERÍSTICAS:

Codificador MPEG-4

Ayuda optimizando el ancho de banda
utilizando el sistema de transmisión digital.
Tabla III.XIX Costo de Servidor
SERVIDOR DE CONTENIDOS MS-ASI
CARACTERÍSTICAS:

Múltiples salidas DVB-ASI por servidor.

Cada salida ASI puede transmitir más
de 50 canales de video- con calidad de
DVD, ó más de 200 canales de audiocon calidad de CD

Alta flexibilidad en el armado del
playlist,
permitiendo
el
Copiado,
Cortado, y Pegado de Clips, Bloques o
Días, entre distintas fechas y canales.

Ingreso de contenidos en formato
MPEG2
Ethernet,
Transport
Stream
CD/DVD,
USB
desde:
ó
HDD
externo.

Funcionalidades
implementación
aptas
de
un
para
la
sistema
NVOD(Near Video On Demand).

Emisión de reportes según: fecha, clip,
canal y estado de emisión.
64
http://www.videoswitch.com.ar/productos.php?id=servidores_contenido&ser=ms-asi., 2013-
05-18.
146
3.4.1.2 Costo de Enlaces
3.4.1.2.1 Costo Enlace por Microonda
En el caso de las microondas, se enfoca a los sistemas de la marca Elber. Aquí
mencionamos algunas de sus características:

Ofrecen garantía por 5 años. Es la de mayor duración del mercado.

Son de fabricación italiana.

Aseguran ser de uso rudo porque utilizan componentes tipo militar.

Ofrecen microondas análogas o digitales, fijas o portátiles.

Elber cuenta con microondas digitales que utilizan el sistema COFDM,
que permite operar la transmisión de microondas con base en rebotes de
señal, sin necesidad de línea de vista. Funcionan idealmente en estadios
y en centros de ciudades en donde hay muchos edificios contra los que la
señal puede rebotar.

Tienen un modelo de microondas para cámara portátil. La microonda se
monta directamente en cámara. Es muy ligera. Su tamaño es similar al de
una batería.

Las microondas portátiles Elber operan con el sistema COFDM,
idealmente en la banda de 2GHZ. Sin embargo, todas sus microondas
pueden fabricarse por pedido para la banda de 2 hasta 18 GHZ, según las
necesidades.

Un juego de microondas análogo-portátil, cuesta 40.000 USD.
147

Un juego de microondas Elber digital, vale de 45.000 USD hasta 90.000
USD. El precio varía de acuerdo a la distancia de transmisión y al número
de canales de video y audio.

El juego de microondas Elber para cámara portátil cuesta 75.000 USD.
3.4.1.2.2 Costo de Enlace por Satélite
Para transmitir señal vía satélite en vivo, se necesitan varios componentes: una
antena, un HPA (High Power Amplifier) que da la potencia de subida al satélite,
y cuantos codificadores se requieran para el número de canales que se deseen
transmitir.
Cuando se transmiten varias señales al satélite, lo que se conoce como MCPC
(Multiple Channel per Carrier), se necesita un multiplexor que a su vez debe
conectarse a un modulador. Si el HPA cuenta con un BUC (Block Up-Converter)
integrado, la salida del modulador se conecta al BUC y el modulador lo hace en
forma directa. De no ser así, es necesario tener un Up-Converter externo. Los
enlaces satelitales son complejos.

Microondas TMC de ELBER, Los juegos de microondas TMC de la marca
Elber, se entregan para operar en análogo pero están listos para que
también operen en digital. El usuario sólo requiere cambiar el modulador.
Un juego de microondas TMC que opere en modo análogo en la banda
148
de 13 GHZ, cuesta 18.780 USD, sin accesorios, sólo los radios. Para
convertirlo a digital cuesta 5.347 USD, sin accesorios.

Existen dos tipos comunes de HPA: TWT (Travel Wave Tub) y SSPA, que
son de estado sólido. La diferencia entre ambos es que los de estado
sólido no necesitan tener una banda de guarda. Si dicen que son de 200
watts, es que transmiten hasta 2900 watts. Los de tubo requieren una
protección para no llegar a su punto de saturación. Un HPA de la marca
Paradise Data Com de estado sólido, cuesta desde 30000 USD, el modelo
portátil. El precio varía de acuerdo a la potencia y al modo de uso e
instalación.

Los codificadores del tipo DSNG, Digital Sattelite News Gattering,vienen
integrados con el modulador. Los de la marca Scopus valen desde 24.000
USD.

Antenas Satelitales AVL., La función del BUC o del Up-Converter, es
hacer llegar la señal a la banda satelital deseada (C, Ku, Ka o X, que son
las más comunes). Un Up-Converter vale 10.000 USD y un BUC 3.500
USD. Para subir señales de televisión al satélite, es necesario comprar
cada componente por separado. Las antenas pueden ser portátiles,
manuales o motorizadas, para instalación permanente o para colocarlas
en unidad móvil. La marca AVL fabrica antenas para banda Ku. Miden a
partir de 76 centímetros (son ideales para noticias). Cuestan desde 7,000
USD a 75,000 USD. Las de mayor precio son las One Touch, que con un
toque de botón localizan al satélite deseado.
149
3.4.1.3 Costo de los equipos de Transmisión de la Señal al Aire
Para la red se ha considerado tres etapas muy importantes, el codificador MPEG2 donde se forma el flujo de transporte MPEG-2 TS, que posteriormente pasa al
modulador de ISDB-Tb el que se encarga de la codificación del canal para que
finalmente llegue a un transmisor con su respectivo filtro y la señal pueda viajar
hacia los usuarios finales.
Tabla III.XX Costo del codificador MPEG-265
65
GUERRA, H., Estudio de Factibilidad para la Implementación del Servicio de Televisión ISDB-
T (Integrated Services Digital Broadcasting-Terrestrial) en el Ecuador., Ingeniería en Electrónica
y Telecomunicaciones., Escuela Politécnica del Ejército., Sangolqui-Ecuador., TESIS., 2006., Pp.
189.
150
Tabla III.XXI Costo del modulador ISDB-Tb66
Modulador ISDB-Tb
Características
Modulador
digital
Valor aproximado USD
profesional
COFDM opera en MFN o SFN
30,000.00
entrada serial para MPEG-2 TS
versión básica salida IF
Tabla III.XXII Costo del modulador ISDB-Tb67
QAM Modulator
MODELO: D9476
MARCA:CISCO
PRECIO: 25.000.00 USD
CARACTERISTICAS:

Quadrature
Amplitude
Modulation(QAM) modulador,
es un componente integral de
los
Científico
Cabecera
Digital
Atlantaís
línea
de
productos.

El modulador permite enviar
paquetes de datos MPEG-2
para ser transportada de forma
segura
a
través
de
RF
convencional CATV.
66
IDEM., Pp190.
67http://www.cisco.com/en/US/prod/collateral/video/ps9159/ps9265/ps9266/product_data_sheet
0900aecd806ceb88.pdf., 2013-18-05.
151
Tabla III.XXIII Costo Multiplexor 68
MODELO: IS MUX-003
MARCA:LINEAR
PRECIO: 6,000.00 USD
CARACTERISTICAS:

Multiplex de TV digital ISDB Tb,
Transport stream MPEG-2 o
MPEG4 (H.264).

Con 8 Canales de entrada, 2
canales de salida, aplicativo en
Java, opciones de modulación
QPSK, DQPSK, 16QAM, 64 QM.
Tabla III.XXIV Costo del Transmisor banda UHF y VHF69
68
http://linear-tv.com/portuguese/wp-
content/uploads/2011/08/MUXISDBT_ISMUX003_REV02.pdf., 2013-05-20.
69
GUERRA, H., Estudio de Factibilidad para la Implementación del Servicio de Televisión ISDB-
T (Integrated Services Digital Broadcasting-Terrestrial) en el Ecuador., Ingeniería en Electrónica
y Telecomunicaciones., Escuela Politécnica del Ejército., Sangolqui-Ecuador., TESIS., 2006., Pp.
190.
152
Para la utilización de las redes de frecuencia única, es necesario colocar un
adaptador de SFN en cada modulador y el costo de este adaptador es de
aproximadamente 31.000,00 USD.
3.4.1.4 Costo Sistema Radiante
Tabla III.XXV Costo Sistema Radiante 70
ANTENA SECTORIAL DOBLE BANDA
2400 – 2500 MHZ / 4900 – 5900 MHZ.
MODELO: HG245814P090
MARCA: SYSCOM
PRECIO: 269 USD
CARACTERISTICAS:

Rango de frecuencia: 2.4-2.5 / 4.95.9 GHz.

Ganancia: 14 dBi.

Polarización: Vertical.

Potencia: 50 W.

Conectores: (2) N Hembra.

Dimensiones: 610 x 160 x 60 mm.

Resistencia al viento: 210 km/h.

Rango de Temperatura: -40 a 60°C.

Con 8 Canales de entrada, 2
canales de salida, aplicativo en
Java, opciones de modulación
QPSK, DQPSK, 16QAM, 64 QM.
70
http://syscom.mx., 2013-06-01.
153
Tabla III.XXVI Costo Sistema Radiante
154
Tabla III.XXVII Costo Sistema Radiante
155
3.4.1.5 Costo de los equipos de recepción del Televidente
El principal inconveniente que se presenta en la recepción TDT para el usuario
es quizás el costo que presenta la adaptación o instalación para recibir la señal
digital. Esto incluye la adquisición de un decodificador o de un televisor que
reciba la señal ISBD-T Internacional adoptado por el país. Por lo tanto se detalla
precios referentes de aparatos receptores, como la parte correspondiente a los
televisores que permite recibir la señal digital estos precios varian de la marca y
modelo.
3.4.1.5.1 Costo de Televisores
A continuación se detalla una lista de televisores que tienen el sintonizador
integrado, que permiten tener en cuenta al momento de adquirir una TV así
mismo como recomendación adicional debe tener en cuenta para poder
interactuar con su televisión, verifique que disponga la opción de interactividad.
Las principales características de los televisores digitales son las siguientes:

Permiten recibir señales en los distintos formatos tanto SDTV y HDTV

Compatibilidad con las guías electrónicas (EPG)

Algunos ofrecen la relación de pantalla 4:3 y también 16:9

Compatibilidad con el audio para aprovechar al máximo esta prestación

Funcionan en bandas VHF y UHF
156
De igual manera para poder disfrutar de todos los servicios de TDT, es
importante el tamaño de la pantalla, para poder visualizar una mejor calidad de
imagen, con mayor resolución y tamaño de pantalla siendo el precio
diferencialmente alto.
Marca
Tabla III.XXVIII Costo de televisores ISB-T71
Modelo
Tamaño
Ranking HDTV Característica
Precio USD
1-5
Boman
BOM03TV305
8’’
3
Si
LCD
287
Hitachi
42HDM12
42’’
5
Si
Plasma
1708
Hitachi
CMP4211
42’’
3
Si
Plasma
1848
Samsung
HLP5063
50’’
5
Si
DLP
1430
Samsung
HL-P4674W
46’’
4
Si
LCD
1615
Samsung
LN-S2351W
23’’
5
Si
LCD
744
Sony
KLV40U100M
40’’
5
Si
LCD
1890
KDLSony
60EX645
A partir de
60’’
5
Si
LED
1500
A partir de
LG
LV 2500
32’’
5
Si
LED
750
3.4.1.5.2 Costos Decodificadores
Resulta necesario contar con un decodificador si desea seguir utilizando el
televisor analógico, el Comité Interinstitucional Técnico para la Implementación
de la Televisión Digital Terrestre (CITDT), realizará las coordinaciones
71
GUERRA, H., Estudio de Factibilidad para la Implementación del Servicio de Televisión ISDB-
T (Integrated Services Digital Broadcasting-Terrestrial) en el Ecuador., Ingeniería en Electrónica
y Telecomunicaciones., Escuela Politécnica del Ejército., Sangolqui-Ecuador., TESIS., 2006., Pp.
192
157
necesarias, con los organismos de importación, comercialización y producción
de sistemas de televisión para poder adquirir los decodificadores.
Marca
Tabla III.XXIX Decodificadores ISDB-Tb72
Modelo
Canales Disco EPG HDTV Sintonizador
Duro
DigiQuest
Precio
USD
1000
40
Si
Si
1
156,21
Angel
DTT6000I
1000
-
Si
Si
1
218,44
Mvision
F-8080T
7000
-
Si
Si
1
120,65
RIMAX
TDT5500
-
160
Si
Si
2
212,75
Topfield
TF5800T
2000
160
Si
Si
2
648,97
Yamada
3000
600
80
Si
Si
2
252,63
Comparando los valores de los Set Top Box referentes a los televisores digitales
se nota una gran diferencia, por lo cual el estado ecuatoriano debería impulsar a
proveedores
de
servicios
de
telecomunicaciones
la
generación
de
decodificadores o la importación con la finalidad que los precios se han accesible
a los televidentes, y posteriormente cuando se haya masificado la producción de
los televisores y por consiguiente su precio haya bajado, algunas personas
podrán optar por adquirir uno de estos.
3.4.1.5.3 Antenas de recepción TDT.
Para finalizar los gastos que debe realizar un televidente, se debe incluir una
antena para que realice la recepción de la señal, dependiendo del lugar donde
72
IDEM., Pp. 192.
158
se encuentre, cabe recalcar que para la TDT se podrán tener conexiones
personalizadas para la recepción de la señal.
Antena
Tabla III.XXX Antenas Receptoras73
Ganancia Tipo de antena y
características
15 dBi
Antena UHF 43 elementos
Precio en
dólares
105
Antena UHF para recepción
18 dBi
difícil de 90 elementos
comportamiento excepcional
155
en canales altos.
Ganancia
Antena interior para TV
22 dBi
Digital Terrestre Antena
Peso
activa de interior (VHF y
350 g
UHF) para TV digital y
95,5
analógica terrestre.
Antena de televisión digital
extra plana, está es una
21 dBi
antena interior electrónica
94
con un diseño especial para
recibir la señal digital
terrestre
Con estos datos se estima que el televidente para estar en el mundo de la
televisión digital, necesita hacer un gasto entre 250 y 600 USD, considerando la
73
IDEM., Pp. 195-196.
159
opción más económica es la compra del STB mientras al adquirir un televisor
digital los costos serán 3 o 4 veces mayores.
3.4.2 Análisis costo beneficio de la transición a TDT
La introducción de esta nueva tecnología conlleva a diferentes aspectos que
deben ser tomados en cuenta durante la implementación, para el caso de nuestro
país genera decisiones a distintos actores como:

Entes reguladores.- El ente regulador no puede dejar de lado las leyes
que deben regir en esta nueva tecnología, y los nuevos servicios que van
de mano con la misma.

Parámetros.- Se tienen los parámetros técnicos que van de la mano con
los económicos y de aquí nace la decisión del radiodifusor en ver su
estrategia para entrar al mercado que puede ser de forma paulatina o de
forma nacional.
Debemos estar conscientes que la inversión más fuerte la realizan los
radiodifusores y es una inversión no recuperable en el corto plazo, ya que
como se mencionó anteriormente al inicio no se tendrán todos los servicios y
aplicaciones que brinda TDT, sin embargo a largo plazo todos los servicios
que se desea prestar por esta medio generarán ingresos muy importantes ya
que estos se encentran enfocados en el futuro a la convergencia de las
telecomunicaciones, tanto en plataformas como en equipos.
160
3.4.3 Principales fuentes de financiamiento
3.4.3.1 Ingresos por publicidad
La publicidad en TDT al comienzo será la misma como se la ha manejado en las
transmisiones analógicas, los ingresos por la publicidad transmitida entre
programas es la principal fuente de financiación de los canales privados de
televisión que se transmiten en forma abierta, cabe indicar que el costo de esta
publicidad está sujeto a un horario (hora, día) y su tiempo de transmisión.
Los valores que rigen por temas de publicidad en nuestro país de manera general
según la facultad de ciencias de la comunicación de la UDLA son los siguientes:
Tomando en cuenta un aproximado de 30 cuñas se tiene los siguientes valores
en dólares.
Tabla III.XXXI Costo de cuñas Televisivas en el Ecuador74
Tipo de programa
Series infantiles
20 segundos 30 segundos
1320
1980
1800
2700
1920
2880
2160
3240
Telenovelas Lunes-Viernes
Películas fin de semana
Telenovelas Lunes-Viernes
Series fin de semana
Series Lunes-Domingo
Especiales periodísticos
74
IDEM., Pp. 200.
161
Se puede mencionar un ejemplo de una serie muy conocida de televisión, y cuál
es el valor mensual que paga por publicidad.
Figura III.54 Pago por Publicidad75
Existen casos, en los cuales las televisoras aumentan los precios de la
publicidad, un ejemplo claro seria dentro de la transmisión de un mundial, de ser
el caso los precios pueden ser cinco veces mayor al normal.
3.4.3.2 Ingresos por Programas Pagados
Son todos los ingresos que provienen de la emisión de programas de pago
básicamente orientado a recibir un programa o alguna transmisión en especial
para la cual el usuario cancela un valor, se cuenta con dos formas de recibir
programas de pago y son las siguientes:
75
www.teleamazonas.com
162

Pago por ver PPV (“paid per view”).- programas para los cuales se tiene
un horario definido, una lista de canales disponibles, y la transmisión es
continua.

Video bajo demanda VOD (“video on demand”).- Es video en el televisor,
mirar una película o algo en especial a cualquier momento y a cualquier
hora, como por ejemplo rentar una película sin necesidad de salir de casa.

Comercio electrónico (nueva en televisión digital)

Prestación de servicios (nueva en televisión digital).- Estos servicios se
refieren al nuevo tipo de transmisión basado en una convergencia, donde
a través de un mismo receptor ya sea PC, Celular o TV, se pueda acceder
a vos, video y datos.
3.5 ESTACIONES TELEVISIVAS EN CHIMBORAZO
Se definirán como estaciones de servicio nacional a las estaciones que brinden
servicio a gran parte del país, constituida por un transmisor y sus instalaciones
accesorias requeridas, para la emisión de señales de audio y video. Existiendo
2 estaciones de televisión matrices (M), y 14 repetidoras (R). Las estaciones de
televisión se clasifican en estaciones de origen y estaciones repetidoras, de
acuerdo a la señal a transmitir. Las primeras son aquellas cuyas señales
originadas en la misma estación pueden ser trasmitidas, las segundas son
aquellas estaciones a las cuales se les hace llegar por medio de microondas, por
vía satélite o tomando la señal del aire de otra estación cercana, la cual cambian
de frecuencia, amplifican y retransmiten.
163
ESTACIONES TELEVISIVAS
6R CHIMBORAZO
2R
2R
2R
2R
2R
1R
1M
1R
1R
1R
TELEATAHUALPA (RTU)
ECUAVISION
TROPICAL TV
UCSG TELEVISION
OROMAR
CANAL INTIMAS
1R
TV LEGISLATIVA
1R
CANAL UNO
1M
TVS
RED TELESISTEMA (R.T.S)
ECUADOR TV
CADENA ECUATORIANA DE…
TELEVISION DEL PACIFICO
TELEVISORA NACIONAL
TELEAMAZONAS
1R
TELERAMA
1R
Figura III.55 Operadores en Chimborazo
La siguiente tabla muestra las estaciones de televisión que brinden servicio en
la zona geográfica de la provincia de Chimborazo, se presenta las concesiones
que se han otorgado para el funcionamiento de equipos de estaciones matrices
y repetidoras
Tabla III.XXXII Estaciones de Televisión en Chimborazo (*Matriz/Repetidora) 76
ESTACIÓN
CONCESIONARIO
CANAL M/R*
COBERTURA PRINCIPAL
Ciudad
Estudio
PINO MERA JAIME
TVS
FABIAN
13
M
RIOBAMBA
RIOBAMBA
CANAL INTIMAS
AMERICAVISION S.A.
21
R
RIOBAMBA
GUAYAQUIL
CANAL UNO
RELAD S.A.
23
R
RIOBAMBA
GUAYAQUIL
25
R
RIOBAMBA
QUITO
27
R
RIOBAMBA
ASAMBLEA
TV LEGISLATIVA
NACIONAL
TELEATAHUALPA
COMPAÑIA RADIO HIT
(RTU)
S.A.
76
http://www.supertel.gob.ec., 2013-03-06
SANTO
DOMINGO
164
Tabla III.XXXII Estaciones de Televisión en Chimborazo
ESTACIÓN
CONCESIONARIO
COBERTURA
Ciudad
PRINCIPAL
Estudio
M
RIOBAMBA
RIOBAMBA
31
R
RIOBAMBA
BABAHOYO
33
R
RIOBAMBA
GUAYAQUIL
2
R
RIOBAMBA, CHAMBO, GUANO
QUITO
4
R
JUAN
QUITO
5
R
RIOBAMBA Y GUANO
GUAYAQUIL
8
R
RIOBAMBA Y ALREDEDORES
CUENCA
9
R
PENIPE
QUITO
11
R
RIOBAMBA,GUANO
GUAYAQUIL
CANAL
M/R*
29
COLCHA AREVALO
ECUAVISION
LIZARDO ENRIQUE
ECUASERVIPRODU
TROPICAL TV
S.A.
UNIVERSIDAD
CATOLICA SANTIAGO
UCSG TELEVISION
GUAYAQUIL
TELEVISORA
NACIONAL
TELEVISORA
COMPAÑIA ANONIMA,
NACIONAL
TELENACIONAL C.A.
CENTRO DE RADIO Y
TELEVISION CRATEL
TELEAMAZONAS
C.A.
CADENA
ECUATORIANA DE
ECUATORIANA DE
TELEVISION (CANAL
TELEVISION
10)
RIOBAMBA,GUANO,CALPI,SAN
CADENA
TELEVISION
ECUATORIANA
TELERAMA
TELERAMA S.A.
TELEVISION DEL
TELEVISION DEL
PACIFICO S.A.
PACIFICO
TELEDOS
RIOBAMBA,GUANO, CHAMBO,
RED
TELESISTEMA
TELECUATRO
(R.T.S)
GUAYAQUIL C.A.
SISTEMAS
GLOBALES DE
COMUNICACION
OROMAR
HCGLOBAL S.A.
RIOBAMBA,VILLA LA UNION,
35
R
CHAMBO,GUANO
MANTA
4
R
ALAUSI Y ALREDEDORES
QUITO
13
R
ALAUSI
GUAYAQUIL
7
R
HUIGRA
QUITO
TELEVISION DEL
TELEVISION DEL
PACIFICO S.A.
PACIFICO
TELEDOS
CADENA
ECUATORIANA DE
ECUATORIANA DE
TELEVISION (CANAL
TELEVISION
10)
CADENA
EMPRESA PUBLICA
TELEVISION Y RADIO
DE ECUADOR E.P.
ECUADOR TV
RTVECUADOR
165
Tabla III.XXXII Estaciones de televisión en Chimborazo
ESTACIÓN
CONCESIONARIO
CANAL M/R*
COBERTURA PRINCIPAL
Ciudad
Estudio
EMPRESA PUBLICA
ECUADOR TV
TELEVISION Y RADIO
DE ECUADOR E.P.
7
R
CHUNCHI
QUITO
7
R
GUAMOTE
QUITO
7
R
PALLATANGA
QUITO
8
R
SAN JUAN, CALPI
GUAYAQUIL
9
R
24
R
RTVECUADOR
EMPRESA PUBLICA
ECUADOR TV
TELEVISION Y RADIO
DE ECUADOR E.P.
RTVECUADOR
EMPRESA PUBLICA
ECUADOR TV
TELEVISION Y RADIO
DE ECUADOR E.P.
RTVECUADOR
RED TELESISTEMA
TELECUATRO
(R.T.S)
GUAYAQUIL C.A.
EMPRESA PUBLICA
ECUADOR TV
TELEVISION Y RADIO
DE ECUADOR E.P.
VILLA LA UNION
(CAJABAMBA,COLTA)
QUITO
RTVECUADOR
CANAL UNO
RELAD S.A.
COLTA
GUAYAQUIL
3.6 APAGÓN ANALÓGICO
Es el cese de las emisiones analógicas, que darán paso a la ya citada Televisión
Digital Terrestre, se determinará de acuerdo a las zonas donde existe mayor
número de habitantes, determinando como prioritarias.
El Estado debe apoyar a las estaciones televisivas con financiamiento, reducción
de precios para equipos necesarios tanto para la transmisión como para la
recepción, incentivando a las estaciones televisivas realicen la migración
rápidamente, además acarrear a la gente para fomentar la elaboración de
equipos, contenidos, aplicaciones y servicios en el país. El estado debe ofrecer
a la población equipos receptores subsidiados, para que sean más accesibles,
166
así todos puedan recibir las señales digitales en sus hogares. Debe coexistir
contenidos e interactividad con el televidente mediante el canal de retorno,
además de brindar recepción de señales en terminales móviles y portátiles,
mejorando la calidad de servicio.
Se debe definir que al estado le compete la elaboración de las políticas y
regulaciones siendo la SENATEL, SUPERTEL y MINTEL, mientras que
CONATEL, será el ente que apruebe cada uno de los aspectos considerados,
como la canalización para TDT, distribución del espectro, manejo del dividendo
digital, el procedimiento para realizar las concesiones a las estaciones
televisivas. La terminación de las transmisiones analógicas, se desarrollaran de
acuerdo al siguiente cronograma:
Tabla III.XXXIII. Cronograma del apagón analógico 77
FASES
LOCALIDADES
APAGÓN
ANALÓGICO
Áreas de cobertura de las estaciones que al
Fase 1
menos cubran una capital de provincia, cabecera
31 de diciembre de
cantonal o parroquia con población mayor a
2016
500000 habitantes
Áreas de cobertura de las estaciones que al
Fase 2
menos cubran una capital de provincia, cabecera
31 de diciembre de
cantonal o parroquia con población entre 500000
2017
y 200000 habitantes
Áreas de cobertura de las estaciones que al
Fase 3
menos cubran una capital de provincia, cabecera
31 de diciembre de
cantonal o parroquia con población menor a
2018
200000 habitantes
77
Plan Maestro de Transición a la Televisión Digital Terrestre en el Ecuador
167
3.6.1 Etapa Simulcast
Es la etapa de la transición a televisión digital en la cual las transmisiones de
señales analógicas y digitales son emitidas al mismo tiempo por lo que en este
período coexistirán las señales analógicas y las digitales, hasta llegar al apagón
analógico. Los concesionarios o poseedores de títulos habilitantes de televisión
abierta podrán acceder a concesionarios o habilitaciones de frecuencias para
TDT de conformidad con las normas legales pertinentes y demás normas
emitidas por el CONATEL.
Estos concesionarios garantizarán que a la fecha del apagón analógico, todas
sus estaciones, ofrezcan el servicio de televisión abierta digital, para lo cual
deberán haber cumplido con todos los requisitos técnicos y legales que le sean
aplicables.
Adicionalmente, en las ciudades donde hayan obtenido la concesión para TDT,
garantizarán con ajuste a las disposiciones que el CONATEL determine para
cada zona geográfica y no podrán exceder del plazo establecido para el apagón
analógico.
El proceso de transición de la televisión digital terrestre en el Ecuador, se
determina por etapas en las que se predeterminan fecha de inicio de
transmisiones digitales y fecha de fin de transmisiones analógicas.
168
Durante el proceso de la transición, se debe acatarse las fechas definidas en el
plan Maestro de Televisión Digital. La definición en que trabaje cada dispositivo
será: Para dispositivos fijos, en formato de alta definición y estándar. Para
dispositivos móviles y portátiles será en estándar.
Actualmente, el sector de la Televisión integra al sector privado y al público, pero
adicionalmente con la futura implementación de la nueva tecnología se abren
diferentes oportunidades de negocio que incluyen otros actores vinculados
Figura III.56 Actores Vinculados
Durante el periodo de simulcast los concesionarios deberán presentar con
anticipación cada una de las estaciones, un plan de migración señalando fechas
de inicio y de finalización del período de simulcast, para que sea aprobado por
la CONATEL. Cada concesionario debe realizar transmisiones en formatos de,
alta definición, definición estándar, para dispositivos móviles, y brindar
interactividad, adaptándose a los avances tecnológicos, Además deberán
conservar su misma área de cobertura e igual calidad durante todo el período.
169
Los concesionarios, deberán tener una concesión adicional de sistema de
televisión para poder realizar la transición, con el objetivo de mantener tanto las
emisiones analógicas como las digitales. Al aproximarse el apagón analógico en
cada zona geográfica, la estación está obligado a realizar anuncios para que los
usuarios puedan con antelación adquirir los dispositivos especiales de recepción.
3.6.1.1 Obligaciones en el periodo de Simulcast
Los actuales concesionarios de televisión analógica, que soliciten concesiones
para TDT cumplirán lo siguiente:

Presentarán un proyecto para la implementación de transmisión de
radiodifusión de televisión digital, de acuerdo a los formatos y condiciones
que para el efecto establezca el CONATEL, en el que incluirá la fecha de
inicio de sus transmisión digital.

Mantener las obligaciones respecto de la continuidad, la calidad y la
cobertura de las transmisiones analógicas, así como las que se
determinen en sus contratos y normativas aplicables a las concesiones
analógicas y digitales.

Incorporar las actualizaciones tecnológicas que se desarrollen en el
futuro, de acuerdo con el procedimiento que se establezca para el efecto.

Comunicar a los televidentes el inicio de las transmisiones de TDT.
170

Comunicar a los televisores durante un año y de manera periódica,
durante su programación la fecha en la que dejará de transmitir en señal
analógica.
3.6.2 Transmisión temporal TDT
Durante las autorizaciones de carácter temporal, los concesionarios operarán
con la misma programación emitida en el canal analógico, podrán utilizar la
totalidad del ancho de banda de un canal de 6 MHz y se realizarán transmisiones
con las configuraciones que a efectos de pruebas de la tecnología se disponga
por parte de las instituciones encargadas.
3.6.3 Concesiones definitiva TDT
Los concesionarios de radiodifusión de TDT efectuarán las transmisiones de
acuerdo con las condiciones técnicas y de programación establecidas en los
respectivos títulos habilitantes. No obstante, se deberá transmitir al menos una
señal en alta definición de acuerdo con las condiciones y plazos que establezca
el organismo pertinente y una señal para televisión móvil “one seg”
171
CAPÍTULO IV
ANÁLISIS DE LA TRANSICIÓN Y SUS ACTORES
4.1 INTRODUCCIÓN
El proceso de transición de televisión analógica a digital tiene varios actores los
cuales son afectados directamente tanto en los aspectos técnicos como
económicos, para nuestro análisis se ha segmentado a la población de
Chimborazo, en usuarios, profesionales dedicados a la industria televisiva, y
operadoras televisivas que funcionan dentro de la provincia considerando de
igual manera a las operadoras que cuentan con repetidoras para difundir la
señal.
Se realiza un análisis de las Fortalezas, Oportunidades, Debilidades, y
Amenazas (FODA) de los actores involucrados en el proceso de transición con
el fin de conocer las diferentes ventajas, desventajas y concluir cuáles serán las
posibles soluciones y beneficios que demanda cada sector involucrado en este
cambio tecnológico.
172
La presente investigación recopila información tanto técnica como económica de
los diferentes actores en éste proceso, se realiza un análisis de los datos
numéricos que se obtienen en las encuestas realizadas a los sectores
involucrados a través de la investigación de campo permitiéndonos obtener
información en base a preguntas abiertas y cerradas relacionadas al grado de
conocimiento, capacidad de inversión para el caso de las televisoras y poder
adquisitivo para el caso de los usuarios.
Como resultados se estima costos de equipos, grado de conocimiento para
manipular los mismos, posibles soluciones para realizar una menor inversión,
con la finalidad que el proceso de transición tenga una mejor acogida por parte
de los televidentes, televisoras y profesionales dedicados a esta industria.
4.2 ANÁLISIS DE LOS ACTORES INVOLUCRADOS
La segmentación de los sectores más relevantes en el proceso de transición,
permite clasificar, agruparlos de acuerdo el grado de incidencia, este análisis se
lo realizará a través de la Matriz FODA, donde se incluyan las fortalezas,
oportunidades, debilidades y amenazas.
Para realizar este análisis se incluyen factores económicos, como políticos,
sociales y culturales, mediante los cuales se puedan definir las estrategias a
considerar por los diferentes actores involucrados en el proceso de transición,
para así mejorar el cambio y total establecimiento de la televisión digital.
173
4.2.1 Análisis FODA de Televisión Digital Terrestre
4.2.1.1

Fortalezas
Disponer de equipamiento de alta definición permitiendo la optimización
de los recursos.

Una imagen más nítida aun con su televisor actual, esto significa que aun
en los televisores que poseemos y con la utilización de un decodificador
del estándar ISDBT-I la imagen que se visualice será más nítida.

Con la implementación de TDT se tendrán más canales y programación
de mayor calidad.

Capacidad de provisión de servicios de valor añadido como EPG,
interactividad, datos, etc. EPG es una de las múltiples prestaciones que
ofrece la televisión digital, donde de manera rápida y sencilla nos muestra
todos los canales que ofrece el distribuidor de televisión así el televidente
puede hacer elección de lo que desea ver por televisión sin necesidad de
recurrir al habitual zapping, recurso que resultaría molesto debido a la
gran cantidad de canales que presenta la TDT.

Permite la recepción del servicio en dispositivos móviles y portátiles, en
óptimas condiciones.

La transición genera un nuevo mercado potencial para el sector a través
de la incorporación de nuevos actores de negocio.

Interés común de varios países latinoamericanos.
174
4.2.1.2

Oportunidades
Minimizar los niveles de consumo de energía en las transmisiones y
posibilidades de compartición de infraestructura.

Generar nuevas ideas a los broadcasters permitiéndoles realizar
actualizaciones tecnológicas creando alternativas de contenidos.

Ofrecer servicios interactivos relacionados con nuevos oportunidades de
negocio, mediante un canal de retorno.

Multiplexar la señal de transmisión permitiendo diseñar distintos modelos
de negocio.

Permitir el desarrollo y dinamismo de los sectores involucrados en el
proceso de transición.

Los proveedores de servicio de internet (ISP) ofrecerán el servicio de
interconexión al canal de retorno permitiendo interactividad con al
televidente.
4.2.1.3

Debilidades
El nivel de la señal para el caso de televisión analógica, en una mala
recepción se observa la imagen con distorsión o se tiene un sonido
perturbador, sin embargo para la televisión digital la imagen desaparece,
simplemente la señal llega o no llega, es decir con la televisión digital no
existe una señal con distorsión o una parte de la misma, simplemente un
175
100% o nada, existen casos en los que los canales desaparecen o
simplemente el decodificador no lo reconoce.

Es prioritario la adquisición de receptores o televisores que tengan
incluido un decodificador de acuerdo al estándar adoptado por el país
ISDB-Tb.

Adaptar o cambiar las antenas para recibir la señal digital correctamente,
la imagen en TDT se capta íntegramente o no se capta.

El mercado mundial con el estándar ISDB-Tb es pequeño, los equipos
(set-top-boxes, televisores) son más complejos y costosos a diferencia de
otros estándares.
4.2.1.4
Amenazas

Incompatibilidad con la infraestructura actual o necesidad de adaptación.

Posibilidad de no llegar a todos los actores involucrados, por el costo de
los equipos de recepción.

Incursión de nuevas tecnologías impulsando la competencia entre
modelos de televisión satelital, televisión por cable, televisión IP, etc.

Falta de fuentes de financiamiento para seguir transmitiendo la señal
televisiva con un nuevo formato.

Escasez de empresas que se dediquen a ensamblar o elaboren equipos
con el estándar asumido por el país, con el fin de reducir el costo de
adquisición.
176
4.2.2 Análisis FODA a los usuarios de TDT en Chimborazo
4.2.2.1

Fortalezas
El estándar adoptado por el estado ecuatoriano permite movilidad y
portabilidad para la recepción TDT en el usuario.

Permite llegar a zonas rurales que actualmente no tienen cobertura,
considerando que la televisión abierta debe ser gratuita y es un derecho
para todo el pueblo ecuatoriano.

Mediante múltiples plataformas digitales de televisión, se incrementan la
capacidad de acceso a nuevas aplicaciones, servicios y mejoras en
calidad de contenidos.

La alta demanda de programaciones y difusión de contenidos harán que
los comerciales televisivos tengan un menor costo y estén al alcance de
todas las clases sociales.

Flexibilidad en la estructura empresarial.

Incremento de la oferta audiovisual, generando la libre competencia en
los sectores involucrados y posibilitando cubrir diversos intereses
sociales.

Se mejora la calidad de audio y video con el fin de satisfacer las nuevas
expectativas de los usuarios finales.
177
4.2.2.2

Oportunidades
Sectores privados y públicos alineados al proceso de transición. (Canales
de TV, Universidades, Proveedores).

Nuevos negocios asociados con la TDT.

Alto nivel de penetración del servicio de televisión abierta.

Mejoramiento de los canales matrices en la prestación del servicio.

Permitir que el usuario disponga de mayores beneficios que ofrece la
nueva tecnología como calidad, movilidad, interactividad, etc.

Acceso del usuario a diferentes contenidos, permitiendo relacionarse con
el mundo exterior.

Generación de nuevas carreras asociadas al ámbito de TDT, entre ellos
creación de contenidos digitales, fabricantes y desarrolladores de
aplicaciones, gestores de multiplex, etc.
4.2.2.3

Debilidades
Para la recepción de la Televisión Digital, se requiere que los usuarios
posean un televisor digital con el estándar ISDB-Tb o un decodificador
(set top box) que les permita recibir la señal digital en su actual televisor
analógico.

Falta de información provoca un desconocimiento sobre el proceso de
transición por parte de la población.
178

Falta de empresas ofertantes o proveedores de equipos de recepción
digital, que se den a conocer al usuario.

La mayor parte de la población no tiene los recursos necesarios para
adquirir un televisor con el estándar ISDB-Tb y al utilizar un decodificador
con el televisor analógico no disfruta de todas las características de TDT.
4.2.2.4

Amenazas
Los usuarios deben adquirir dispositivos que permitan captar la señal de
televisión digital.

Es necesario un canal de retorno a través de otras redes de
telecomunicaciones para tener el servicio interactivo.

El elevado costo de los equipos y el bajo nivel de conocimiento de los
actores involucrados en el proceso de transición, hará que se alargue el
tiempo en la implementación total de este sistema, mientras los
televidentes ya tienen acceso a tecnologías que compiten con la TDT.

No existen ofertantes ecuatorianos que ensamblen o fabriquen equipos
para recepción digital, por este motivo el costo de los equipos es elevado.

Mala interpretación en el proceso de transición, se tiene falta de
conocimiento en cuanto a instalación e incorporación de equipos
receptores digitales.
179
4.3 MÉTODOS DE INVESTIGACIÓN Y SEGMENTACIÓN
4.3.1 Metodología de investigación
La metodología de la investigación, comprende la recopilación, procesamiento y
el análisis de la información, correspondiente a los sectores involucrados
directamente en la transición tecnológica, tales como: usuarios, televisoras,
profesionales de telecomunicaciones enfocados al área de televisión en la
provincia de Chimborazo. Por tal motivo se ha utilizado el método analítico,
descriptivo, bibliográfico y de campo, cuyo objetivo es obtener información de
equipos, poder adquisitivo, posibilidades de inversión, conocimientos de
televisión digital, lo que permitió deducir las conclusiones y recomendaciones
favorables para el proceso de transición.

Investigación Analítica
Se analizó los sectores involucrados en la transición, dividiendo en partes
independientes el total de la muestra ,considerando el papel que
desempeñan y la importancia que tienen en este cambio tecnológico, al
analizar la función que desempeña cada sector en este cambio se
describen las relaciones comunes de cada uno para mejorar este proceso

Investigación Bibliográfica
Mediante la recopilación de información literaria relacionada con el tema:
libros, folletos, normas, revistas, así como cualquier documento que
proporcionó la información necesaria de cada sector para su análisis.
180

Investigación de Campo.
La investigación de campo se realizó a través de visitas a los sectores
involucrados en el proceso de transición en la provincia de Chimborazo,
la información se obtuvo por medio de encuestas conformadas por
preguntas abiertas y cerradas, dirigidas a los gerentes de las operadoras
televisivas, a profesionales de telecomunicaciones dedicados a esta
industria y a usuarios finales o televidentes.
4.3.2 Método de Investigación
Utilizando el método analítico fueron separadas en partes independientes el total
de la población, la muestra utilizada fue la denominada “aleatoria estratificada”
en razón que divide a la población objetivo en estratos o grupos para facilitar su
análisis y describir las relaciones comunes. Segmentando la población de
acuerdo a los diferentes actores inmersos en el proceso, esto es en televisoras,
televidentes y profesionales en telecomunicaciones.
El método de las encuestas se establece para obtener información basada en un
interrogatorio a encuestados, en el que se hicieron una variedad de preguntas
en cuanto a conocimientos, beneficios, costos, servicios y contenidos. Las
encuestas explicativas o analíticas, siguen el modelo de experimentos con la
diferencia que buscan representar ese diseño en un medio natural, prueban
hipótesis, trabajan con muestras homogéneas para arrojar resultados más
cercanos a la realidad.
181
La decisión de elegir esta técnica de investigación se sustenta en las múltiples
ventajas que presenta, es útil para describir características de grandes
poblaciones, son flexibles y económicas si se toma en cuenta el tamaño de las
muestras. Determinando encuestas fijas que reducen la variabilidad en los
resultados que pueden ser originados por diferencias de los encuestadores, la
simplificación de procesos de sistematización, análisis e interpretación de los
datos, entre otros.
4.4 SELECCIÓN DE LA MUESTRA
4.4.1 Tamaño del Universo
En el siguiente estudio se determina que el universo es la provincia de
Chimborazo y las diferentes operadoras televisivas que cuentan con repetidoras
para difundir la señal de televisión abierta.
4.4.2 Segmentación
La segmentación constituye una herramienta que permite determinar la
población objetivo, la cual es necesaria dividirla en 3 sectores estratégicos que
son: las televisoras, profesionales de telecomunicaciones dedicados a la
industria televisiva y televidentes, caracterizados por ser heterogéneos entre
ellos pero internamente semejantes.
182
4.4.2.1 Criterios de segmentación

Segmentación Geográfica.- Se define la población en la cual se va
realizar el análisis de transición, de acuerdo a nuestro estudio se
determina la provincia de Chimborazo.

Segmentación Demográfica y Psicográficas.- Consiste en dividir a la
población en grupos, Para esta segmentación de usuarios se utiliza el
número de hogares existentes en la provincia de Chimborazo, ya que se
están considerando que cada hogar cuenta con un televisor como mínimo,
sin considerar los ingresos ni la clase social.

Segmentación Conductual.- Agrupa al sector de las estaciones
televisivas y profesionales de telecomunicaciones, según el grado de
conocimiento del estándar ISDB-Tb adoptado por el país.
4.4.3 Especificación de la muestra según la Segmentación
Para realizar el estudio mediante las encuestas, el tamaño del universo se ha
dividido en tres segmentos.
4.4.3.1 Las Televisoras
Son aquellas que al momento se encuentran en funcionamiento y están
emitiendo sus contenidos en formato analógico, las cuales deben realizar una
inversión muy alta para mantenerse al aire y ser competitivo con los otros
183
operadores, las televisoras son los principales actores en este cambio
tecnológico, de acuerdo al plan maestro de transición el apagón analógico está
programado para el 2017 en la provincia de Chimborazo, ya que esta provincia
cuenta con más de 200.000 habitantes, por lo tanto las televisoras tendrán que
cambiar su forma de transmisión o simplemente dejar de operar.
4.4.3.2 Los Profesionales
Se considera dentro del ámbito profesional a todas las personas que se dedican
a la industria televisiva, en especial la parte técnica, ya que al momento se está
trabajando con equipos analógicos, el presente estudio tiene como finalidad
verificar si los técnicos están o no en la capacidad de manipular este tipo de
equipos, con la finalidad de reducir el tiempo de penetración y total
establecimiento de la televisión digital.
4.4.3.3 Los Usuarios
Son el eje fundamental para que se realice este cambio tecnológico, a través de
los televidentes, los operadores obtienen sus ganancias, promocionando
servicios, contenidos y aplicaciones.
Sin el televidente la industria de la televisión no tendría sentido, siendo quien
disfruta de todas los beneficios que ofrece TDT como interactividad, movilidad,
multiprogramación, etc. El usuario al igual que las televisoras obligatoriamente
184
realizará una gasto para captar la señal, ya sea comprando un decodificador o
un televisor con el estándar ISDB-Tb.
4.5 TAMAÑO DE LA POBLACIÓN
4.5.1 Definición de la Muestra
Se define la muestra en base de la población determinada, para nuestro estudio
será la provincia de Chimborazo, y las conclusiones que se obtengan de dicha
muestra solo podrán referirse a la población en referencia y sirve para
representarla.
4.5.2 Límites de la Investigación
El diseño de la muestra permite establecer los límites de la investigación, el
universo de la población a estudiar y la representatividad de la muestra de
estudio. Esta fase contempla dos tareas muy importantes. El establecimiento del
marco poblacional para extraer la muestra y la construcción de los cuestionarios
dirigidos a los sectores en los cuales se va obtener la información a través de
encuestas como se muestra en el anexo 2. El tipo de muestra utilizada es la
aleatoria estratificada, en razón que divide la población objetivo en estratos o
grupos para facilitar su análisis y descubrir las relaciones comunes.
185
4.5.2.1 Muestra de las Televisoras
Comprenden en la provincia de Chimborazo 16 operadores que ofrecen el
servicio televisivo, considerando que existen 2 operadoras matrices y 14
estaciones repetidoras que emiten su señal desde otras provincias.
Se ha tomado en cuenta a la parte gerencial, ya que ellos son los que conocen
el capital que se puede invertir tanto en equipos, en talento humano, en
contenidos y los beneficios existentes.
4.5.2.2 Muestra de los Profesionales
Se ha determinado que en la provincia de Chimborazo ofrecen los servicios 16
operadores de televisión, cada una de ellos tienen personal técnico, que se
encarga de manipular y dar mantenimiento a los equipos de transmisión,
recepción, moduladores, amplificadores, entre otros, con el fin de que funcionen
al 100% y cumplan con las diferentes normas regulatorias existentes.
Por lo tanto se ha tomado un profesional de cada operadora televisiva con la
finalidad de conocer si la parte técnica está en la capacidad de manipular equipos
digitales.
186
4.5.2.3 Muestra de los Usuarios
Se tomará como referencia la información emitida por el Instituto Ecuatoriano de
Estadística y Censos (INEC), con respecto al número de hogares de estratos
socioeconómicos medio, medio-alto y alto. Se ha considerado el número de
hogares existentes en la provincia de Chimborazo, afirmando que en cada hogar
se cuenta un televisor como mínimo. El número de hogares en la provincia de
Chimborazo, considerando todas las clases sociales es de 114645. Se considera
que los usuarios cuentan con señal de televisión abierta sin importar si disponen
de un canal de retorno como por ejemplo internet ADSL.
4.6 CÁLCULO DE LAS MUESTRAS
Al ser la estadística el interés de esta investigación, el método empleado para el
cálculo de la muestra debe seguir los siguientes pasos:

Especificar el nivel de precisión.

Especificar el nivel de confianza. (nivel de confianza del 95%)

Determinar el valor z asociado al nivel de confianza.

Determinar la probabilidad de ocurrencia del evento.
La fórmula usada para establecer el tamaño de la muestra se determina de
acuerdo al tamaño de la población. La muestra correspondiente a Televisoras y
187
profesionales se establece que la población es sumamente pequeña, por lo tanto
se considera utilizar la formula correspondiente a la muestra estratificada.
𝐙 𝟐
𝐧𝟎 = ( ) ∗ 𝐩 ∗ 𝐪
𝛆
𝐧=
𝐧𝟎
𝐧
𝟏 + 𝐍𝟎
Para los usuarios se determina la fórmula perteneciente a una población finita.
𝒌𝟐 × 𝑵 × 𝒑 × 𝒒
𝒏= 𝟐
𝒆 (𝑵 − 𝟏) + 𝒌𝟐 × 𝒑 × 𝒒
4.6.1 Cálculo de la Muestra de las Televisoras
En la provincia de Chimborazo existen 16 televisoras, tomando en cuenta que 2
son matrices y 14 repetidoras, se considera índice de error 1%, nivel de
confianza del 95% y la población N= 16. Correspondiente al número de
operadores televisivos que ofrecen el servicio en la provincia a Chimborazo.
Є = 0,1
z = 1,96
p=0,99
𝐙 𝟐
𝐧𝟎 = ( ) ∗ 𝐩 ∗ 𝐪
𝛆
1,96 2
n0 = (
) ∗ 0,01 ∗ 0,99
0,05
n0 = 3,803184
q = 0,01
188
𝐧=
n=
𝐧𝟎
𝐧
𝟏 + 𝐍𝟎
3,803184
3,803184
1+
16
n = 7,792198 ≅ 8
Como resultado tenemos una muestra de 8 televisoras, considerando que 2 son
matrices que se encuentran en la ciudad de Riobamba y las 6 de otras ciudades
pero que brindan el servicio a la provincia de Chimborazo.
4.6.2 Cálculo de la Muestra de Usuarios
Tomando en cuenta que el tamaño de la muestra es mucho mayor se asume un
índice de error de 5%, y un nivel de confianza del 95%.
N= 100068
k = 1,96
p = 0,5
q = 0,5
e = 5%
hogares
Dónde:
𝒏=
𝒌𝟐 × 𝑵 × 𝒑 × 𝒒
𝒆𝟐 (𝑵 − 𝟏) + 𝒌𝟐 × 𝒑 × 𝒒
(1,96)2 × 1114645 × (0,5) × (0,5)
𝑛=
(0,05)2 (114645 − 1) + (1.96)2 × (0,5) × (0,5)
𝑛 = 382,8 ≅ 383
Como vemos la muestra a ser evaluada será de 383 hogares, en los cuales nos
enfocaremos a todos los ámbitos, tanto urbanos como rurales, y teniendo una
media del costo de equipos en cuanto a las preguntas de poder adquisitivo se
trata.
189
4.6.3 Cálculo de la Muestra a los Profesionales
Para el cálculo de la muestra a los profesionales, se ha considerado que las
estaciones televisivas
tienen
personal técnico
que
brinda
soporte
y
mantenimiento, con el fin de garantizar un buen servicio y cumplir con los
parámetros asignados.
En la provincia de Chimborazo existen 16 televisoras que emiten su señal,
considerando las estaciones matrices y las repetidoras, por lo tanto se seleccionó
un técnico de cada operadora.
En la visita realizada al Ing. Vicente Cazco de Ecuatronix comentaba que es la
principal empresa que da mantenimiento preventivo, correctivo e instalación de
equipos televisivos, tanto de procesamiento, transporte y difusión de la señal, en
Chimborazo presta sus servicios a los siguientes operadores:

Oro mar

Ecuavisa

UCSG

RTS

RTU

Gama TV
190
4.7 ANÁLISIS Y TABULACIÓN DE LAS ENCUESTAS
4.7.1 Tabulación de Encuestas dirigidas a las Televisoras
4.7.1.1 Pregunta 1
¿Existen conversaciones o diálogos entre el estado ecuatoriano y las operadoras
en el tema de TDT?
Tabla IV.XXXIV Tabulación Pregunta 1
DIÁLOGO
CANTIDAD PORCENTAJE
TDT
Si
8
100%
No
0
0%
Total
8
100%
DIÁLOGO ENTRE EL ESTADO Y
LAS OPERADORAS
100%
50%
100%
0%
0%
Si
No
Figura IV.57 Pregunta 1
Análisis:
De las televisoras analizadas, se determina que en su totalidad el gobierno a
través del Ministerio de Telecomunicaciones y sus entidades vinculadas, busca
191
que los operadores televisivos enfoquen sus expectativas hacia la difusión en
formato digital con la finalidad de reducir el tiempo de penetración y total
establecimiento de la TDT en todo el país.
Interpretación:
Con esta pregunta se pretende investigar si el estado está realizando algún tipo
de difusión sobre televisión digital a las televisoras con la finalidad de que tenga
una mejor acogida.
4.7.1.2 Pregunta 2
¿Desearía cambiar su transmisión de TV analógica a TDT?
Tabla IV.XXXV Tabulación Pregunta 2
TIPO DE
TRANSMISIÓN
CANTIDAD PORCENTAJE
Si
8
100%
No
0
0%
Total
8
100%
TRANSMISIÓN DE ANALÓGICA
A DIGITAL
100%
50%
100%
0%
0%
Si
No
Figura IV.58 Pregunta 2
192
Análisis:
Del grupo de televisoras analizadas el 100% opinan que si desean cambiar la
forma de transmisión de acuerdo al estándar adoptado por el Ecuador, para este
cambio se considera que inicialmente la televisión digital mantendría los ingresos
de la televisión analógica pero con una inversión sumamente alta, sin embargo
con el tiempo se irán sumando nuevos servicios y aplicaciones, de esta manera
las ganancias incrementarán.
Interpretación:
Existen canales pequeños los cuales no cuentan con el capital necesario para
cambiar su estructura y equipos a digital, algunas televisoras no están dispuestas
a realizar una inversión alta con un plazo de recuperación a largo plazo.
4.7.1.3 Pregunta 3
¿Conoce usted el significado de apagón analógico y que está programado a
efectuarse entre el 2016 y el 2020 en el país?
Tabla IV.XXXVI Tabulación Pregunta 3
APAGÓN
ANALÓGICO
CANTIDAD PORCENTAJE
Si
8
100%
No
0
0%
Total
8
100%
193
APAGÓN ANALÓGICO
100%
50%
100%
0%
0%
Si
No
Figura IV.59 Pregunta 3
Análisis:
Las estaciones televisas tienen conocimiento del apagón analógico, por tal razón
las televisoras deben realizar los ajustes necesarios para no tener problemas a
partir de la fecha fijada para el apagón analógico y tienen conocimiento de la
forma en que se va ir difundiendo este nuevo sistema, según el plan maestro de
telecomunicaciones.
Interpretación:
Se pretende establecer si las televisoras conocen el plan maestro de migración
adoptado por el país para el apagón analógico, considerando su implementación
en las diferentes ciudades según el número de habitantes.
4.7.1.4 Pregunta 4
¿Para transmitir en formato digital se cambiarían todos los equipos de su
estación televisiva o se adaptarían los analógicos a este nuevo sistema?
194
Tabla IV.XXXVII Tabulación Pregunta 4
PROCESO
DE EQUIPOS
CANTIDAD PORCENTAJE
Cambiar
1
13%
Adaptar
7
88%
Total
8
100%
EQUIPAMIENTO
100%
88%
50%
13%
0%
Cambiar
Adaptar
Figura IV.60 Pregunta 4
Análisis:
La mayor parte de las estaciones televisivas representadas por el 88% opinan
que adaptaran la infraestructura analógica con equipos digitales para seguir
transmitiendo, mientras el 13 % indica que realizará el cambio total en razón de
fijar una sola inversión, se debe tomar en cuenta que esta inversión se la
recuperará a largo plazo.
Interpretación:
La mayor parte de televisoras realizan estudios para reutilizar equipos
analógicos, con el propósito de disminuir la inversión en equipos digitales.
195
4.7.1.5 Pregunta 5
¿Cuánto estaría dispuesto a invertir en equipos para poder mantenerse al aire
transmitiendo en formato digital?
Tabla IV.XXXVIII tabulación Pregunta 5
INVERSIÓN
CANTIDAD
PORCENTAJE
< 20000
0
0%
20000-100000
0
0%
> 100000
8
100%
No estoy dispuesto a
0
0%
8
100%
gastar
Total
100%
INVERSIÓN DE
EQUIPAMIENTO
80%
60%
100%
40%
20%
0%
0
< 20000
0%
20000-100000
0%
> 100000
No estoy
dispuesto a
gastar
Figura IV.61 Pregunta 5
Análisis:
Todas las estaciones televisivas optan por invertir más de 100.000 USD en la
adquisición de equipos, inicialmente esta inversión es para adaptar equipos
digitales a los analógicos que disponen, ya que el cambio total de equipos
requiere de una inversión significativamente alta.
196
Interpretación:
Necesariamente todas las televisoras tienen que realizar una inversión para
poder mantenerse al aire, se trata de verificar cual es el monto que estaría
dispuesta a pagar una televisora con el fin de cambiar su forma de transmisión y
mantenerse en un nivel competitivo con las demás operadoras.
4.7.1.6 Pregunta 6
¿Estaría dispuesto a la posibilidad de transmitir en los dos formatos analógico y
digital (SIMULCAST) mientras se da el proceso de transición de tv analógica a
tv digital?
Tabla IV.XXXIX Tabulación Pregunta 6
FORMATOS
CANTIDAD PORCENTAJE
DE
TELEVISIÓN
Si
8
100%
No
0
0%
Total
8
100%
TRANSMISIÓN EN FORMATO
ANALÓGICO Y DIGITAL
100%
50%
0%
Si
No
Figura IV.62 Pregunta 6
197
Análisis:
De la información recabada el 100% de las televisoras analizadas están de
acuerdo en transmitir en los dos formatos hasta que cese las emisiones
analógicas, se debe considerar que las televisoras con mayor capital e inversión
en la nueva tecnología no presentarán dificultades en transmitir señales
analógicas y digitales.
Interpretación:
La etapa de Simulcast representa una mayor inversión para las operadoras en
razón que transmitirán en dos formatos tanto analógico como digital, esta etapa
se desarrollará en forma paulatina y gradual, de acuerdo al plan maestro de
transición.
4.7.1.7 Pregunta 7
¿Conoce la forma cómo se realiza la interactividad que ofrece la televisión digital
terrestre?
Tabla IV.XL tabulación Pregunta 7
INTERACTIVIDAD CANTIDAD PORCENTAJE
Si
8
100%
No
0
0%
Algo
0
0%
Total
8
100%
198
BENEFICIO DE LA
INTERACTIVIDAD
100%
80%
60%
40%
20%
0%
Si
No
Algo
Figura IV.63 Pregunta 7
Análisis:
De acuerdo a la información recabada el 100% conocen el nivel de interactividad
que ofrece TDT, por lo tanto el televidente es importante que disponga de un
canal de retorno y decodificadores de gama alta que le permite disfrutar de los
beneficios interactivos.
Interpretación:
En la actualidad la interactividad es una de las características más importantes
que tiene la televisión digital, sin embargo se pretende conocer si las operadoras
conocen los beneficios que brinda la nueva tecnología a los televidentes, así
como los equipos y medios de telecomunicaciones que permite interactuar.
199
4.7.1.8 Pregunta 8
¿Con la televisión digital se crean nuevas expectativas de negocios, estaría
dispuesto a competir con un número mayor de operadoras a las existentes y con
programaciones de mayor calidad?
Tabla IV.XLI Tabulación Pregunta 8
PROGRAMACIÓN
CANTIDAD PORCENTAJE
Si
8
100%
No
0
0%
Total
8
100%
PROGRAMACIONES
100%
80%
60%
40%
20%
0%
Si
No
Figura IV.64 Pregunta 8
Análisis:
Del grupo de televisoras el 100% está dispuestas en mantener múltiples
programaciones referentemente a educación y cultura, en razón que dichos
programas permitirán alcanzar un alto rating de televidentes.
200
Interpretación:
Se pretende conocer si las televisoras tienen nuevas expectativas de negocio,
los servicios y aplicaciones que ofrecerán, con la finalidad de competir varios
canales digitales. Se denota que mientras existen multiprogramaciones que
brinde un operador televisivo mayor es la inversión.
4.7.1.9 Pregunta 9
¿Cómo operadora de televisión el estado podría ofrecerle alrededor de 4 canales
(4 programaciones diferentes), cuenta con los recursos necesarios para
mantener al aire las 4 programaciones?
Tabla IV.XLII Tabulación Pregunta 9
CANALES
CANTIDAD PORCENTAJE
Si
3
38%
No
5
63%
Total
8
100%
MULTIPROGRAMACIÓN
100%
50%
38%
63%
0%
Si
No
Figura IV.65 Pregunta 9
201
Análisis:
Del grupo de televisora, el 38%, cuenta con los recursos para transmitir distintas
programaciones 2 en HD, 2 en SD y 1 en Móvil, mientras el 63% transmitirán 1
en HD, 1 en SD y 1 en Móvil.
Interpretación:
Se pretende conocer si los canales de televisión cuentan con un presupuesto
destinado para mantener multiprogramaciones, transmitiendo la señal digital en
canales de alta definición y estándar con la finalidad de mantener al aire todos
los canales asignados.
4.7.1.10 Pregunta 10
¿Si la operadora no tendría los recursos suficientes para adquirir la concesión y
mantener las programaciones en SD y HD, estaría dispuesto a asociarse?
Tabla IV.XLIII Tabulación Pregunta 10
ASOCIARSE CANTIDAD PORCENTAJE
Si
1
13%
No
7
88%
Total
8
100%
202
ASOCIARSE
100%
80%
60%
88%
40%
20%
13%
0%
Si
No
Figura IV.66 Pregunta 10
Análisis:
De la información recabada, el 13% manifiesta que se asociaría de ser el caso
con otras operadoras mediante mutuos acuerdos para poder mantenerse al aire
con programaciones de calidad, mientras el 88% no se asociara con otras
operadoras, por lo que gestionara el financiamiento respectivo para seguir
transmitiendo sus programaciones.
Interpretación:
Se pretende conocer las estaciones televisivas que se asociarían con otras
operadoras con la finalidad de minimizar costos, establecer un medio competitivo
con las demás operadoras, en razón que durante el proceso de transición
presenten pocas dificultades.
4.7.1.11 Pregunta 11
¿Actualmente las Operadoras televisivas tienen su mayor parte de ingresos en
la publicidad, al operar en TDT cree que sus ganancias?
203
Tabla IV.XLIV Tabulación Pregunta 11
INGRESOS
PUBLICITARIOS
CANTIDAD PORCENTAJE
Aumentarán
8
100%
Disminuirán
0
0%
Se mantendrán
0
0%
Total
8
100%
PUBLICIDAD
100%
50%
0%
Aumentarán
Disminuirán
Se mantendrán
Figura IV.67 Pregunta 11
Análisis:
Del grupo de estaciones televisivas, el 100% indica que se incrementaran los
ingresos debido a los beneficios que ofrece TDT, mayores posibilidades de
inversión, nuevas aplicaciones, etc. Por lo tanto se debe tomar en cuenta que al
inicio de la transmisión digital no se tendrán todos estos beneficios activos.
Interpretación:
Se busca conocer cuál es la percepción de las televisoras con la nueva
tecnología en cuanto a ganancias, tomando en cuenta que al comenzar a
transmitir en formato digital los televidentes no dispondrán de los recursos
necesarios para acceder a los servicios que ofrece la TDT.
204
4.7.1.12 Pregunta 12
¿Cuánto estaría dispuesto a invertir para capacitar a los técnicos de su empresa
en el tema de TDT?
Tabla IV.XLV Tabulación Pregunta 12
CAPACITACIÓN
CANTIDAD PORCENTAJE
< 2000
0
0%
2000-5000
0
0%
> 5000
8
100%
No estaría
0
0%
8
100%
dispuesto a pagar
Total
100%
CAPACITACIÓN
80%
60%
100%
40%
20%
0%
0%
< 2000
0%
2000-5000
0%
> 5000
No estaría
dispuesto a
pagar
Figura IV.68 Pregunta 12
Análisis:
Del grupo de televisoras el 100% de están dispuestas en capacitar a personal
técnico con un porcentaje mayor a 5000 USD, con la finalidad de transmitir
contenido de alta calidad y a su vez ser competitivo con otras operadoras.
205
Interpretación:
Se desea conocer si las operadoras televisivas están dispuesta en invertir en
capacitación a personal técnico en temas referentes a TDT, con la finalidad que
los equipos e infraestructura sean manipulados adecuadamente y no sea
necesario la contratación de personal extranjero.
4.7.2 Tabulación
de
Encuestas
dirigidas
a
los
Profesionales
Telecomunicaciones
4.7.2.1 Pregunta 1
¿Cuál es su grado de conocimiento en el área de televisión digital?
Tabla IV.XLVI Tabulación Pregunta 1
NIVEL DE
CONOCIMIENTO CANTIDAD PORCENTAJE
TDT
Alto
5
31%
Medio
9
56%
Bajo
2
13%
Total
16
100%
CONOCIMIENTO DE TDT
56%
60%
40%
31%
13%
20%
0%
Alto
Medio
Figura IV.69 Pregunta 1
Bajo
en
206
Análisis:
Los profesionales a los cuales se realizó la encuesta manifestaron, que el 31%
tiene un alto nivel de conocimiento de televisión digital referentemente a los
beneficios que ofrece, mientras el 56% resalta al nivel medio y el 13% al nivel
bajo debido a la falta de capacitación de las operadoras y falta de ofertas
educativas a cerca de este tema.
Interpretación:
Se pretende conocer el grado de conocimiento que tiene un profesional en
cuanto a televisión digital, cabe considerar que el gobierno está difundiendo este
tema con el fin de que esta nueva tecnología tenga una mejor acogida.
4.7.2.2 Pregunta 2
¿Conoce usted las características del estándar adoptado por el Ecuador para las
transmisiones televisivas en formato digital?
Tabla IV.XLVII Tabulación Pregunta 2
CONOCIMIENTO
DEL ESTÁNDAR CANTIDAD PORCENTAJE
TDT
Si
10
63%
No
2
13%
Muy Poco
4
25%
Total
16
100%
207
ESTÁNDAR ADOPTADO
70%
60%
50%
40%
63%
30%
20%
25%
13%
10%
0%
Si
No
Muy Poco
Figura IV.70 Pregunta 2
Análisis:
Del grupo de profesionales el 63% tienen conocimiento de las características y
generalidades del estándar TDT adoptado por el ecuador, el 25% resalta con
poco conocimiento, mientras el 13% desconoce completamente del estándar.
Interpretación:
Se pretende investigar que los profesionales en el área de telecomunicaciones,
dedicados a la industria televisiva, conocen los beneficios que ofrece el estándar
adoptado por el país referente a los demás estándares.
4.7.2.3 Pregunta 3
¿Cuenta con la capacitación necesaria para manipular y trabajar con equipos de
televisión digital terrestre?
208
Tabla IV.XLVIII Tabulación Pregunta 3
MANIPULAR
EQUIPOS TDT
CANTIDAD
PORCENTAJE
Si
3
19%
No
8
50%
Posiblemente
5
31%
Total
16
100%
MANIPULAR EQUIPOS
50%
40%
30%
50%
20%
10%
31%
19%
0%
Si
No
Posiblemente
Figura IV.71 Pregunta 3
Análisis:
Del grupo de profesionales el 50% no cuenta con la experiencia necesaria de
manipular equipos digitales debido a que los operadores al momento se
encuentran en el proceso de adquisición, el 19% tiene la capacidad de usar,
mientras el 31% posiblemente podría operar.
Interpretación:
Se pretende conocer si los profesionales que trabajan con equipos analógicos
están en la capacidad de manipular equipos digitales, con la finalidad que los
profesionales tengan las capacitaciones necesarias de los equipos a utilizarse.
209
4.7.2.4 Pregunta 4
¿Está en la capacidad de crear contenidos para televisión digital?
Tabla IV.XLIX Tabulación Pregunta 4
CONTENIDOS
CANTIDAD
PORCENTAJE
Si
6
38%
No
10
63%
Total
16
100%
CREACIÓN DE CONTENIDOS
80%
60%
63%
40%
38%
20%
0%
Si
No
Figura IV.72 Pregunta 4
Análisis:
De acuerdo al grupo de profesionales encuestados, se resalta el 63% no cuenta
con el conocimiento necesario de plataformas para generar contenidos digitales,
mientras que un 38% si cuenta con la capacidad de crear contenidos propios.
Interpretación:
Se pretende verificar el nivel de conocimiento de los profesionales para crear
contenidos interactivos con la finalidad que se creen especialización en temas
referentes a clases de contenidos.
210
4.7.2.5 Pregunta 5
¿Cómo profesional en el área de telecomunicaciones, Su empresa estaría
dispuesta a brindar capacitación sobre este tema?
Tabla IV.L Tabulación Pregunta 5
CAPACITACIÓN CANTIDAD PORCENTAJE
Si
16
100%
No
0
0%
Total
16
100%
CAPACITACIÓN DE LA EMPRESA
100%
80%
60%
100%
40%
20%
0%
0%
Si
No
Figura IV.73 Pregunta 5
Análisis:
Del grupo de profesionales el 100%, determina que paulatinamente las
operadoras capacitaran a todos a sus técnicos con la finalidad de ofrecer
servicios de calidad y ser competitivo ante otras estaciones televisivas.
211
Interpretación:
Se pretende conocer si la empresa en la que se desempeña un profesional
estaría o no dispuesta a invertir en cuanto a capacitación con el fin de tener
personal que pueda manipular esta nueva tecnología sin ningún problema.
4.7.2.6 Pregunta 6
¿Estaría dispuesto a capacitarse con financiamiento propio si la empresa a la
que pertenece no le brinda la capacitación sobre este tema?
Tabla IV.LI Tabulación Pregunta 6
CAPACITACION
CANTIDAD PORCENTAJE
PERSONAL
Si
16
100%
No
0
0%
Total
16
100%
CAPACITACIÓN PERSONAL
100%
80%
60%
100%
40%
20%
0%
0%
Si
No
Figura IV.74 Pregunta 6
212
Análisis:
El 100% de los profesionales están dispuestos a capacitarse individualmente en
temas referentes a TDT dependiendo del costo de la capacitación, como el
estado de situación económica, con el propósito de especializarse en áreas
determinadas y así mantener relaciones laborales con la operadora.
Interpretación:
Se pretende verificar si un profesional se autofinanciaría su capacitación con el
fin de tener un grado alto de conocimiento TDT y temas referentes.
4.7.2.7 Pregunta 7
¿Cree que se debería abrir nuevas carreras de tercer y cuarto nivel referentes a
la televisión digital terrestre en el Ecuador?
Tabla IV.LII Tabulación Pregunta 7
CARRERAS
CANTIDAD PORCENTAJE
UNIVERSITARIAS
Si
18
100%
No
0
0%
Total
18
100%
213
CARRERAS UNIVERSITARIAS
100%
80%
60%
100%
40%
20%
0%
0%
Si
No
Figura IV.75 Pregunta 7
Análisis:
Del grupo de profesionales se resalta que 100% al implementar la nueva
tecnología, las universidades de tercer y cuarto nivel están en la obligación de
crear carreras sobre televisión digital y así tener profesionales especialistas en
el tema.
Interpretación:
Se pretende conocer las carreras universitarias que se deberían abrir en las
universidades con el fin de cubrir áreas laborables de acuerdo con la introducción
de la nueva tecnología. Por lo que se crearía carreras en cuanto a generación
de contenidos, en razón que es una carrera tecnológica y con un gran futuro.
214
4.7.3 Tabulación de encuestas dirigidas a los usuarios de televisión
4.7.3.1 Pregunta 1
¿Conoce usted el nuevo sistema de televisión que se encuentra en proceso de
implementación en el país llamado Televisión Digital Terrestre?
Tabla IV.LIII Tabulación Pregunta 1
CONOCIMIENTO CANTIDAD PORCENTAJE
DE TDT
Si
169
44%
No
176
46%
Algo
38
383
10%
100%
Total
CONOCIMIENTO DE TDT
10%
44%
46%
Si
No
Algo
Figura IV.76 Pregunta 1
Análisis:
La mayor parte de los usuarios desconocen la implementación del nuevo sistema
televisivo adoptado por el ecuador que corresponde al 46% que no conoce este
nuevo sistema debido a la falta de difusión del tema, mientras el 10% conoce
algo del estándar a través de publicidades y reportajes en televisión codificada,
y el 44% tiene conocimiento de la nueva tecnología que se va a implementar.
215
Interpretación:
Se pretende conocer si los usuarios conocen la penetración de la televisión
digital en la provincia de Chimborazo, a su vez la fecha correspondiente al
apagón analógico de acuerdo al plan de transición programado, con el fin de que
esta nueva forma de transmisión tenga una mejor acogida.
4.7.3.2 Pregunta 2
¿Sabe los beneficios que usted tendría cuando cambie el modo de transmisión
de televisión analógica a televisión digital en el Ecuador?
Tabla IV.LIV Tabulación Pregunta 1
BENEFICIOS
TDT
CANTIDAD PORCENTAJE
Si
61
16%
No
203
53%
Algo
119
383
31%
100%
Total
BENEFICIOS TDT
31%
16%
Si
No
53%
Figura IV.77 Pregunta 2
Algo
216
Análisis:
Del grupo de usuarios el 16% conoce los beneficios que ofrece el nuevo sistema
televisivo, un 53% no conoce acerca de ningún beneficio de TDT y mientras un
31% conoce poco acerca de los servicios y aplicaciones.
Interpretación:
Se pretende conocer el nivel de conocimiento de los televidentes acerca de los
beneficios de la TDT, con la finalidad de análisis que el usuario estaría en la
posibilidad de utilizar todos los beneficios de la televisión digital.
4.7.3.3 Pregunta 3
¿Cuánto estaría dispuesto a pagar por un decodificador con el fin de tener una
señal de televisión de mejor calidad en imagen, sonido, etc.?
Tabla IV.LV Tabulación Pregunta 1
PRECIO
DECODIFICADOR
CANTIDAD PORCENTAJE
< 50
303
79%
50-100
49
13%
> 100
31
8%
0
0%
No estoy
dispuesto a
pagar
Total
383
100%
217
PRECIO DECODIFICADOR
0%
13%
< 50
8%
50-100
79%
> 100
No estoy dispuesto a
pagar
Figura IV.78 Pregunta 3
Análisis:
Referente al precio que los usuarios estarían dispuestos a pagar por un
decodificador, el 79% pagarían menos de 50 USD, el 13% pagarían entre 50
USD y 100 USD, mientras el 8% pagarían más de 100 USD, en base a ello se
puede definir la mayor parte de usuarios indudablemente preferirán adquirir un
decodificador que no incurra un gasto elevado.
Interpretación:
Se pretende determinar el valor estimado que estaría dispuesto el usuario a
pagar por un decodificador para poder recibir la señal de televisión digital.
4.7.3.4 Pregunta 4
¿Actualmente usted tiene servicio de internet en su hogar?
218
Tabla IV.LVI Tabulación Pregunta 4
SERVICIO DE
INTERNET
CANTIDAD PORCENTAJE
Si
134
35%
No
249
65%
Total
383
100%
INTERNET EN EL HOGAR
35%
65%
Si
No
Figura IV.79 Pregunta 4
Análisis:
Del grupo de usuarios el 55% cuenta internet en sus hogares, mientras el 65%
no disponen del servicio debido a que en el sector no cuentan con un proveedor
de servicio al internet o no tienen la capacidad económica de contratar el servicio.
Interpretación:
Se pretende determinar los usuarios que dispongan del servicio de internet en
sus hogares en razón que la interactividad es una de las ventajas más
importantes de la televisión digital con la finalidad que la interconexión a internet
sea el canal de retorno.
219
4.7.3.5 Pregunta 5
¿Actualmente usted dispone de televisión pagada?
Tabla IV.LVII Tabulación Pregunta 5
TELEVISIÓN
PAGADA
CANTIDAD PORCENTAJE
Si
137
36%
No
246
64%
Total
383
100%
TELEVISIÓN PAGADA
36%
Si
64%
No
Figura IV.80 Pregunta 5
Análisis:
Del grupo de usuarios el 64% no cuenta con televisión por cable, esto significa
que la gran mayoría de usuarios ven televisión abierta mientras el 36% cuenta
con televisión pagada permitiendo visualizar varias programaciones con
contenidos de calidad.
Interpretación:
Se pretende conocer el grado de usuarios que disponen de un sistema televisivo
pagado, con la finalidad de estimar si están dispuestos a invertir en un servicio
de mejor calidad con el fin de tener una variedad de programaciones.
220
4.7.3.6 Pregunta 6
En el caso de la televisión digital se puede tener alta definición, sonido
envolvente, interactividad, etc. ¿Cuánto estaría dispuesto a pagar por un
televisor que tenga estos beneficios y además tenga un decodificador
incorporado para el estándar elegido por el país?
Tabla IV.LVIII Tabulación Pregunta 6
PRECIO TELEVISOR
CANTIDAD PORCENTAJE
500-800
54
14%
800-1500
31
8%
> 1500
15
4%
283
74%
348
100%
Utilizaría el analógico
que posee actualmente
Total
ADQUISICIÓN TV
500-800
14%
8%
4%
74%
800-1500
> 1500
Utilizaría el analógico que
posee actualmente
Figura IV.81 Pregunta 6
Análisis:
De acuerdo al grupo de usuarios el 74% conservaría su televisor analógico y
optaría por la compra del decodificador, mientras el 14% estaría en capacidad
221
de pagar entre 500 USD y 800 USD por un televisor digital, seguido por el 8%
que pagarían entre 800 USD y 1500 USD y el 4% pagarían más de 1500 USD,
cabe señalar que el precio tiende a variar de acuerdo a la marca y al país de
origen.
Interpretación:
Se pretende determinar la probabilidad de adquisición del usuario de un televisor
de alta gama con decodificador incorporado, a su vez el porcentaje de usuarios
que adaptarían decodificadores a sus televisores analógicos con la finalidad de
recibir la señal de televisión digital.
222
CAPÍTULO V
RESULTADOS GLOBALES OBTENIDOS
5.1 ANÁLISIS DE LAS TELEVISORAS
5.1.1 Difusión del tema TDT
El Ministerio de telecomunicaciones conjuntamente con el gobierno del Ecuador,
están difundiendo el tema de televisión digital a los distintos operadores
televisivos, cuya finalidad es mejorar la acogida de la televisión digital en los
diferentes actores inmersos permitiendo que el periodo del apagón analógico no
se prolongue a la fecha establecida de acuerdo al plan maestro de transición a
la televisión digital. Todas las operadoras estiman que las ganancias serán
mayores con la televisión digital, ofertando más servicios, aplicaciones y crea
mayores posibilidades de inversión en esta industria. La difusión del tema se la
está realizando mediante eventos, talleres de socialización con los sectores
relacionados en la implementación de la norma Japonesa- Brasilera ISDB-Tb,
como son: sector gubernamental, operadores, teleoperadores, universidades del
223
país y técnicos de los medios de comunicación privados y públicos. La Televisión
Digital en el país optimizará el espectro radioeléctrico e incorporará nuevos
servicios audiovisuales e interactivos; así mismo garantizará el derecho a la
comunicación, inclusión, equidad social de la población, la universalización del
servicio de televisión abierta de manera libre y gratuita.
5.1.2 Etapa Simulcast
Mediante las encuestas realizadas se comprobó que la mayoría de televisoras
que difunden su señal analógica en la provincia de Chimborazo, adaptarían sus
equipos para reducir los costos de implementación de la televisión digital y seguir
en funcionamiento, especialmente en la etapa Simulcast, cabe recalcar que los
equipos a reutilizar deben cumplir con ciertos requerimientos que exige la TDT.
Figura V.82 Etapa Simulcast TDT 78
78
http://misproposiciones.wordpress.com/2013/03/21/apagon-television-analogica-cuba/, 2013-
06-03.
224
5.1.3 Equipos Reutilizables de la Televisión Analógica para el Centro de
Producción.
La televisión digital contempla una gran inversión para los operadores, en tal
razón optan por la reutilización de equipos que actualmente disponen, esto se
consigue dependiendo de las características de los mismos sin afectar la calidad
de la señal, y el correcto funcionamiento del sistema. Entre los equipos que se
pueden reutilizar, dependiendo de las particularidades de cada operador
tenemos los siguientes, de acuerdo a la función que cumplen en el centro de
producción.
Tabla V.LIX Equipos Reutilizables79
Departamento
Equipo
Monitor
Control Master
Switcher Máster
Generador de Caracteres
Corrector de base de tiempos
Control de video
Monitor de forma de onda
Sistema multivista
Switcher de producción en vivo
Post Producción y Producción en
Data video
vivo
Monitor
Generador de caracteres
Teleprompter
Consola
Sala de Sonido
Ecualizador
Amplificador
Estudio
Iluminación
Monitores
79
NIETO, V. y SANI, J., Estudio Técnico y Económico para la Implementación Práctica de un
Canal de Televisión Digital Terrestre con el Estándar ISDB-T Internacional en el Ecuador.,
Facultad de Informática y Electrónica., Ing. Electrónica en Telecomunicaciones y Redes.,
Escuela Superior Politécnica de Chimborazo., Riobamba-Ecuador., TESIS., 2012., Pp. 137.
225
5.1.4 Costo de todos los Equipos Nuevos vs Costo con Equipos
Reutilizables
Según estudios previos realizados y presentados en el proyecto de grado previo
la obtención del título de ingeniero en electrónica telecomunicaciones y redes,
correspondiente a NIETO, V. y SANI, J., “Estudio Técnico y Económico para la
Implementación Práctica de un Canal de Televisión Digital Terrestre con el
Estándar ISDB-T Internacional en el Ecuador” los Costos de los equipos sin
considerar la reutilización y para un canal pequeño con un solo estudio bordea
los 240 mil (USD), y para el caso de las televisoras que reutilicen equipos, el
costo es de alrededor de 140 mil USD determinándose un ahorro económico
para las televisoras que cuentan con equipos analógicos adaptables a la
transmisión digital.
En la siguiente tabla se presentan costos de equipos que se utilizan para brindar
el servicio de televisión digital, considerando toda la red TDT sin la reutilización
de elementos analógicos.
Tabla V.LX Costo de Equipos nuevos80
EQUIPO
Monitor
Switcher Máster
MARCA
CANTID.
Marshall Electronis
4
Barco R9860917
1
TOTAL(USD)
1.900,00
17.219,95
Generador de
Caracteres
Corrector de base
tiempos
80
IDEM., Pp135-136
CG300
Hotronic AP-41SF
1
4.570,00
1
1.279,95
226
Tabla V.LX Costo de Equipos nuevos
EQUIPO
MARCA
CANTID.
TOTAL(USD)
Consola de Audio
Behringer x32 32
Canales
1
2.499,99
Ecualizador
dbx 215s
1
159,95
Amplificador de Audio
XT1 2002
1
699,00
Switcher de
producción en vivo
Datavideo
Monitor
Generador de
caracteres
Teleprompter
1
4.995,00
1
1.248,00
7
3.325,00
Flex D-D11
1
1
4.570,00
1.099,00
Hotronic AP
2
2.559,90
D1
H264
1
774,03
NewtekTricaster 450
TLM-404H 4x4
Marshall Electronis
PCR 100-SDI
Corrector de base de
tiempos
Grabador Digital
Micrófonos Audio Clip
Technica AT803B
4
604,00
Multiplexor
EITV e1 Playout
1
5.000,00
1
2.500,00
1
5.000,00
Codificador MPGE4
EPG insert
Modulador
Transmisor isdb-tb
Ginga
Back ups de energía
Enlace Microondas y
Antena
Antena Patch Panel
UHF(1 piso-3paneles)
Equipos
Adicionales(Audi
oy Video
Streaming )
Iridium OMB
OMB
UBS-DVU 5000
Serie Mier
3
43.500,00
2
41.000,00
EITV Middleware
1
10.000,00
PC Smart-UPS
3000VA
1
1.329,95
Andre
w
3
7.200,00
Nov
us
2
9000,00
Niagara Pro
1
16000,00
INVERSIÓN TOTAL
240.281,30
227
De igual manera se presentan costos de equipos, considerando diferentes
equipos analógicos reutilizables para televisión digital.
Tabla V.LXI Costo de Equipos con reutilización81
EQUIPO
Grabador Digital
MARCA
D1 H264
CANTID.
TOTAL(USD)
1
774,03
Micrófonos Audio
Clip
Micrófonos
inalámbricos
Audio
Micrófono Boom
Technica AT803B
4
604,00
Technnica ATR288W
5
545,00
Lowel Basic
2
679,38
27.580,00
JVC GY-HM750
4
Leader LV 5380 Multi
SDI
1
Multiplexor
EITV e1 playout
1
7.552,95
5.000,00
Codificador
MPGE4
Iridium OMB
1
2.500,00
EPG insert
OMB
1
5.000,00
Modulador
UBS-DVU 5000
3
43.500,00
Serie Mier
2
41.000,00
1
10.000,00
Cámaras
Test Monitor
Transmisor isdb-tb
Ginga
EITV Middleware
INVERSIÓN TOTAL
144.735,36
Como notamos claramente, la reutilización de equipos analógicos representa un
ahorro muy significativo en cuanto a la inversión total, la mayoría de operadoras
que se encuentran en funcionamiento optan por esta opción, ya que tiene una
diferencia de aproximadamente 85.000 USD con respecto a realizar un cambio
total de equipos.
81
IDEM., Pp138
228
Los equipos a ser reutilizados deben cumplir con ciertas características, un
ejemplo muy claro es el transmisor, se lo puede reutilizar si tiene transmisión
UHF y además cuenta con transistores lineales.
5.1.5 Multiprogramación
Existen televisoras pequeñas que no cuentan con el capital necesario para
difundir una multiprogramación, las cuales compartirán infraestructura con el fin
de mejorar su calidad en el servicio, contenidos, programaciones y cumplir con
las normas de funcionamiento.
En las encuestas realizadas se muestra que la mayoría de televisoras no puede
mantener 4 programaciones diferentes a la vez por la falta de infraestructura y
de contenidos televisivos, por lo mínimo transmitirán un canal estándar (SD), uno
en alta definición (HD) y una transmisión para receptores móviles (one seg).
Figura V.83 Multiprogramación82
82
http://grupoenconcreto.com/2012/02/autoriza-cofetel-a-televisoras-transmitir-en-hd/, 03-06-
2013
229
Con la digitalización los canales actuales podrán multiplicar el contenido que
ofrecen sin costo para el usuario pero con elevadas inversiones para las
televisoras. Algunos de estos contenidos nuevos, podrán ser incluso en alta
definición (HD), el servicio dependerá de la cada televisora.
5.1.6 Recuperación de la inversión
La gran inversión que realizan las operadoras es recuperable a largo plazo, ya
que al inicio la televisión digital tiene las mismas ganancias que la televisión
analógica actual, al principio de esta difusión el usuario no cuenta con los
equipos necesarios para recibir la señal digital, ni las televisoras con los equipos
para poder ofertarlos.
La televisión digital que se implementará en el país compite con muchas
tecnologías que ya están al alcance de los televidentes en la actualidad, esto
implica una competencia muy dura en cuanto a mercado televisivo y a la
recuperación de inversiones altas por parte de los operadores.
5.1.7 Televisoras Actuales Emitiendo en TDT
Actualmente en el Ecuador, en sus principales ciudades como Quito, Guayaquil
y Cuenca ya existen estaciones televisivas que difunden sus programaciones en
formato digital, sin embargo el elevado costo de implementación y al no existir
muchos usuarios con el equipamiento para recibir TDT, por la falta de
230
información y por la inversión que deben realizar para receptar esta señal. Se
establecerá un largo periodo de penetración total en la sociedad, hasta lograr el
mismo impacto y mantener los mismos televidentes de la actual televisión
analógica.
Entre los canales más conocidos, que actualmente transmiten en digital y en
analógico, tenemos los siguientes:
Figura V.84 Estaciones conocidas emitiendo en TDT
De los canales mencionados en la ciudad de Quito transmiten Ecuavisa, Oromar,
ECTV y próximamente Telesucesos, especificando que el proceso de
implementación en las principales ciudades del país, se está presentando de
forma inmediata y las televisoras grandes ya tienen implementada su
infraestructura para este cambio tecnológico.
5.1.8 Televisoras Autorizadas a Transmitir en el Ecuador en Formato
Digital.
Según
datos
obtenidos
de
la
página
de
la
(Superintendencia
de
Telecomunicaciones) SUPERTEL, las televisoras autorizadas para transmitir en
231
formato digital en el Ecuador son las siguientes, considerando que las emisiones
se están realizando tan solo en las capitales de provincia.
Tabla V.LXII Estaciones Autorizadas a Transmitir en TDT
83
NOMBRE
PROVINCIA
CATEGORÍA
AZUAY
COTOPAXI
EL ORO
GUAYAS
TDT
TDT
TDT
TDT
TDT
GUAYAS
TDT
GUAYAS
TDT
GUAYAS
TDT
GUAYAS
GUAYAS
GUAYAS
TDT
TDT
TDT
GUAYAS
TDT
GUAYAS
MANABI
PICHINCHA
PICHINCHA
PICHINCHA
PICHINCHA
TDT
TDT
TDT
TDT
TDT
TDT
PICHINCHA
TDT
PICHINCHA
PICHINCHA
PICHINCHA
PICHINCHA
SANTA ELENA
SANTO
DOMINGO DE
LOS
TSACHILAS
TUNGURAHUA
83
http://www.supertel.gob.ec
TDT
TDT
TDT
TDT
TDT
TDT
ESTACIÓN
ECUADOR TV
COLOR TV
OK TVTEVECORP
ECUADOR TV
CORPORACION
ECUATORIANA
DE TELEVISION
RED
TELESISTEMA
(R.T.S)
TELEAMAZONAS
GUAYAQUIL
CADENA
ECUATORIANA
DE TELEVISION
CANAL UNO
TV+ (TEVEMAS)
TELEVISION
SATELITAL
COSTANERA
(RTU)
OROMAR
ECUADOR TV
TELEVISION DEL
PACIFICO
TELEAMAZONAS
TELESISTEMA
TELEVISORA
NACIONAL
TELEVISION
SATELITAL
TELESUCESOS
46 UHF ABC
(RTU)
CANAL UNO
ESPOL TV
TELEATAHUALPA
(RTU)
UNIMAX
FRECUENCIA
TIPO
47
25
R
M
24
21
M
R
23
M
25
M
27
M
29
33
35
M
M
M
39
M
41
23
26
M
M
M
30
32
34
M
M
M
36
M
39
41
M
M
43
45
24
M
M
M
24
23
M
M
232
Como Observamos en Chimborazo no existe ningún canal autorizado para
transmitir en formato digital, considerando que es una provincia con más de
200.000 habitantes y el apagón analógico está programado para el año 2017.
5.1.9 Enlaces de Fibra Óptica
En el país existen varias empresas dedicadas a realizar este tipo de enlace
considerando que es para aplicaciones televisivas. Las principales empresas
dedicadas a realizar enlaces de fibra y que en la actualidad ofertan el servicio de
enlace de transporte de video unidireccional o bidireccional orientado a televisión
digital Tenemos:

TELCONET.

(corporación nacional de telecomunicaciones)CNT

Punto net.
TELCONET.- Provee una de las mejores soluciones en transporte de video
gracias a su rendimiento y fiabilidad, que se fundamenta en una inigualable
compresión de video y tecnología de corrección de errores, mediante su red
NGN84.
84
http://www.telconet.net/index.php/es/nuestros-servicios-2/transmision-de-canal-de-video
233
Características red

Entradas y salidas de audio y video: SDI, HDI.

Ancho de banda: 8 Mbps.

Servicios
disponibles
bajo
modalidad:
Unidireccional
o
Bidireccional.
5.1.9.1 Corporación Nacional de Telecomunicaciones (CNT)
En la actualidad CNT es uno de los principales proveedores de enlaces
dedicados para los diferentes canales de televisión que requieren enlaces de
fibra óptica.
En una entrevista realizada con el Jefe de personal de Ecuatronix Ing. Vicente
Cazco se verificó que la CNT brinda un enlace de fibra óptica dedicado para el
transporte de datos (SD y HD) de 8Mbps a Oromar con un costo de 500 USD
mensuales.
5.2 ANÁLISIS DE LOS PROFESIONALES
5.2.1 Acerca de los contenidos
En el estudio realizado se identifica existen falencias en el área de producción
digital y creación de contenidos televisivos, una forma de cubrir esta brecha es
que las universidades y el estado apoyen en la creación de carreras relacionadas
234
con creación de contenidos, programación digital, producción, las mismas que
tienen gran oferta al mercado de las telecomunicaciones con las diferentes
características que presenta TDT como: multiprogramación, interactividad,
contenidos de calidad, etc. La industria televisiva es un negocio rentable y por lo
tanto el gobierno conjuntamente con el sector educativo debería poner mayor
énfasis en los contenidos de calidad y las programaciones se estén generando
dentro de nuestro país por talento humano ecuatoriano.
5.2.2 Capacitación Técnica
La mayoría de profesionales centrados en la parte técnica de televisión conocen
el estándar adoptado para las transmisiones en formato digital, esto significa que
deben capacitarse en cuanto a los diferentes equipos que se utilizan para
transmitir en el nuevo formato. Al existir información disponible por parte de
ofertantes de equipos digitales y las empresas dedicadas a esta área tratan de
acoplarse rápidamente para mantenerse en un nivel competitivo.
Existen distribuidores, tanto de software como de equipos, los mismos que
brindan capacitación a la parte técnica de las televisoras, para que puedan
manipular y dar mantenimientos correctivos, preventivos a los equipos que ellos
distribuyen.
235
5.3 ANÁLISIS DE LOS USUARIOS
5.3.1 Acerca de la Televisión de paga
La mayoría de usuarios no posee el servicio de televisión de paga o televisión
por cable en Chimborazo, lo que supone una oportunidad de establecimiento e
implementación muy alta con un amplio mercado audiovisual, considerando que
la introducción de la televisión digital mejora los contenidos y tiene una
programación de calidad. Chimborazo es una provincia con más de 400.000
Habitantes y solo existen 7 proveedores de televisión por cable y 1 de televisión
terrestre codificada, autorizados por la SUPERTEL, según datos tomados al 30
de abril del 2013.
Figura V.85 Estaciones de Audio y Video por Suscripción
236
El hecho que existan pocas empresas dedicadas al área televisiva mejora la
penetración de la televisión digital abierta hacia el usuario, reduciendo la
competencia entre televisoras, contrario el usuario tendrá menos ofertantes de
servicios audiovisuales.
5.3.2 El Costo Real de los Equipos para el Usuario
El costo real de los equipos es mucho mayor con respecto al sugerido por los
usuarios, como consecuencia se tendrá un mayor lapso de tiempo en la
penetración y total establecimiento de la televisión digital en los usuarios,
considerando que los costos de los equipos disminuirán con el tiempo y los
ofertantes se incrementan.
5.3.2.1 Televisor analógico con un decodificador externo
La mayor parte de televidentes en Chimborazo sugieren que el costo debe ser
menor a 50 USD, teniendo tan solo un 8% de los usuarios dispuestos a pagar
más de 100 USD, en los resultados se nota claramente que las ofertas en el
mercado son más altas dependiendo de la marca, calidad y características del
equipo, así tenemos un decodificador de nivel medio que no ofrece todos los
servicios y aplicaciones que oferta TDT:
Marca
DigiQuest
Tabla V.LXIV Costo Decodificador DigiQuest
Modelo Canales Disco EPG HDTV Sintonizador
Duro
1000
40
Si
Si
1
Precio
USD
156,21
237
La antena es otro elemento que el usuario requiere para una buena recepción,
se ha considerado una antena de un costo medio y con buenas características
para captar la señal digital sin ningún inconveniente conjuntamente con un
decodificador o con un televisor digital con el estándar ISDB-Tb.
Tabla V.LXV Costo Antena UHF Normal
Gráfico de la antena
Ganancia Tipo de antena y
características
15 dBi
Antena UHF 43
elementos
Precio en
dólares
105
Como observamos el usuario que desee captar la señal digital en su televisor
actual, sin tener un canal de retorno tendría que realizar una inversión de
aproximadamente 250 USD, manteniendo el costo real de los equipos y sin un
subsidio por parte del estado.
5.3.2.2
Televisor con el estándar ISDB-Tb
Al optar por adquirir un televisor que cuente con el estándar ISDB-Tb, la inversión
se triplica pero se tiene mayores beneficios y ventajas de disfrutar de todas las
características de TDT.
238
Tabla V.LXVI Costo Televisores con el estándar ISDB-Tb
Marca
Modelo
Tamaño HDTV Característica
Precio
USD
Hitachi
CMP4211
42’’
Si
Plasma
1848
Samsung
LNS2351W
23’’
Si
LCD
744
Para estos precios se ha considerado un valor medio, tomando en cuenta la
marca, el tamaño y la calidad de los mismos. Además para disfrutar de imágenes
en alta definición, con formatos de mayor calidad, lo importante es el tamaño de
la pantalla y la composición de la misma como por ejemplo LED, Plasma, LCD,
entre otras.
Estos costos se podrían abaratar con un plan de Gobierno que subsidie o
implemente empresas que ensamblen este tipo de equipos en el país con el fin
de abaratar costos y que la dispersión de la televisión digital sea acogida de la
mejor manera por los televidentes.
5.3.3 Servicios adicionales e internet
Existe un gran número de usuarios que conoce el tema de televisión digital, pero
no conoce los beneficios que se obtiene con este cambio, ni la inversión
necesaria para captar la señal, este desconocimiento conlleva que la difusión de
TDT tenga un tiempo elevado en el país, esto se puede solucionar difundiendo
información sobre el tema de televisión digital en reportajes televisivos,
comerciales que promocionen y oferten la nueva tecnología.
239
Según datos de la SUPERTEL adquiridos en marzo del 2013 la mayor parte de
la población en Chimborazo no cuenta con internet fijo en sus hogares, lo que
impide a la televisión digital tener un canal de retorno y disfrutar de la
interactividad que es una de las principales características de TDT, en tal razón
las televisoras tendrán lapsos de tiempo muy elevados para recuperar su
inversión ofertando los nuevos servicios y aplicaciones hacia el usuario. Como
observamos a continuación, del 39% de ecuatorianos que cuentan con internet
fijo en sus hogares, solo el 3% de usuarios se encuentran en Chimborazo.
Provincia-Usuarios Internet Fijo-Marzo-2013
Sto. Dgo. Tsáchilas
2% 2% 2%
2% 3%
11%
3%
Imbabura
4%
4%
3%
Loja
Cotopaxi
Chimborazo
El Oro
38%
26%
Manbí
Tungurahua
Azuay
Guayas
Pichincha
Resto de provincias
Figura V.86 Usuarios que poseen internet Fijo en el Ecuador85
85
http://www.supertel.gob.ec, 03-06-2013.
240
La mayor parte de la población en Chimborazo, especialmente en las zonas
rurales, en la actualidad no posee servicio de internet fijo, por lo tanto no tendría
la opción de disfrutar de contenidos interactivos, ni contar con un canal de
retorno.
Figura V.87 Canal de Retorno del Usuario86
El canal de retorno se puede solucionar generando convenios entre las
empresas que proveen el servicio de internet (ISP) y los diferentes canales de
televisión que oferten servicios y aplicaciones digitales. Una de las principales
vías es la telefonía fija con acceso a internet, el estado debe ofertar este servicio
como prioritario para el acceso a nuevas tecnologías.
86
http://www.icesi.edu.co/blogs_estudiantes/juanmartin/2009/04/25/television-digital/, 03-06-
2013.
241
CONCLUSIONES

La transición y total establecimiento de la televisión digital es un proceso
a largo plazo que requiere de varias etapas para alcanzar la misma
penetración que ha logrado la actual televisión analógica, esta lentitud en
el proceso hará que en principio, las estaciones que inicien las
transmisiones digitales cuenten con un reducido número de televidentes,
deben subsidiar la operación y mantenimiento del sistema con sus propios
recursos.

Las televisoras deben establecer urgentemente los retos y estrategias
para la continuidad del negocio, ya que existen nuevas alternativas
tecnológicas que ya compiten en un mercado tecnológico convergente.

La mayoría de televisoras, optan por la reutilización de los actuales
equipos analógicos, únicamente la adquisición de equipos digitales
indispensables y en forma progresiva el resto de equipos para efectuar en
lo menos posible la economía de cada radiodifusor.

La interactividad es una de las características más relevantes que tiene la
TDT, sin embargo la calidad del retorno y la infraestructura tecnológica
aún no está a la par. Para tener interactividad es necesario que el
televidente adicional a su red de internet, posea un set-top box MHP
(Multimedia
Home
Platform)
que
incorpore
interactividad
y
almacenamiento, se debe considerar a estos equipos son más caros que
los convencionales.
242

Es necesario que los operadores televisivos generen y oferten
aplicaciones que interesen al televidente, las cuales ya compiten con
servicios alternativos alojados en internet al alcance del usuario.

Los profesionales en la industria Televisiva no cuentan con la capacitación
necesaria para la manipulación de equipos digitales en el área de
producción y creación de contenidos interactivos, sin embargo están
dispuestos
a
capacitarse
con
financiamiento
propio
en
temas
relacionados como middleware IPTV, Amplificadores de Radio Frecuencia
(RF), generación de contenidos interactivos, etc.

El costo sugerido por los usuarios y operadores de los equipos digitales
es mucho menor que el costo real de los mismos, esto afectaría a la buena
acogida que se espera en la inserción de esta nueva tecnología.

En la provincia de Chimborazo no existe una televisora con su matriz o
mediante un repetidor que tenga autorización para transmitir en formato
digital.

Según el plan maestro de transición el apagón analógico se debe dar el
31 de diciembre 2017 ya que esta provincia cuenta con más de 200.000
habitantes.

La compra de un televisor con el estándar ISDB-Tb adoptado por el país
triplica la inversión que realiza el usuario comprando un decodificador y
utilizando la misma pantalla analógica que actualmente dispone.
243
RECOMENDACIONES

Realizar una mayor difusión del tema TDT a los usuarios de la provincia
de Chimborazo, teniendo como objetivo que el apagón analógico tenga
una mayor acogida por parte del sector audiovisual, y que se cumpla con
todas las normas y reglas para disfrutar de los beneficios que trae consigo.

Para minimizar costos a los televidentes, se recomienda utilizar
decodificadores con la misma pantalla analógica, mientras se da el
proceso de transición y total implementación de la televisión digital.

El decodificador que se usa para captar la señal digital analógica actual
debe ser subsidiado por el estado en los sectores de bajos recursos
económicos.

Para realizar una sola inversión, los usuarios que opten por la compra de
un televisor deben verificar que tenga incluido el estándar ISDB-Tb y
soporte MHP, con el fin de no comprar un decodificador adicional para
captar la señal digital.

Los operadores pequeños deben compartir infraestructura para que la
inversión realizada no afecte a su sistema económico, considerando que
es una inversión a largo plazo.

Reutilizar equipos analógicos disponibles en el caso de las televisoras con
la finalidad de realizar una menor inversión y que los equipos vayan
adaptándose y cambiando paulatinamente, mientras se da el apagón
analógico total.
244

Estar pendiente de la fecha estimada para el apagón analógico en la
provincia, ya que las operadoras deberán cambiar su forma de
transmisión o simplemente dejar de operar.

Las televisoras deben brindar contenidos de calidad y de interés al
usuario, considerando que ya se tienen acceso a nuevas aplicaciones y
servicios interesantes por otros medios tecnológicos que compiten con la
televisión digital terrestre.
245
BIBLIOGRAFÍA
ELÍAS SAID, H.,
Transformaciones Comunicativas en la era
Digital. Hacia el Apagón Analógico de la Televisión., 22
ed., Barranquilla-Colombia., Ediciones Uninorte., 2009.,
Pp. 42-140.
HUIDOBRO, J.,
Sistemas de Comunicaciones e Informáticos.,
Sistemas Telemáticos.,
3ra. ed.,
Madrid-España.,
Ediciones Spain Paraninfo., 2005., Pp. 167-176.
CASADO, M.; SANTERVÁS, A. y PÉREZ, D.,
Estudio de la
Televisión Digital Terrestre., DSSI‐1. 3º I.T.T. Sistemas
de Telecomunicación., Sistemas de Telecomunicación.,
s. edit., Madrid-España., s.f., Pp. 1-29.
CREA PRODUCCIONES.,
Estudio Televisión HD.,
s. edit.,
Santiago de Chile-Chile., s.f., Pp1-17.
COPPS, M., DTV Fácil Usted., 5 Pasos Sencillos para Cambiar a
Televisión Digital., s. edit., Washington D. C., s.f.,
Ediciones ConsumerUnion., Pp. 1-9.
246
GONZÁLEZ, R. y PONCE. E., Proceso de la Implementación de la
Televisión en el Ecuador.,
Electricidad
y
Facultad de Ing. en
Computación.,
Escuela
de
Ing.
Electrónica y Telecomunicaciones., Escuela Superior
Politécnica del Litoral., Guayaquil-Ecuador., TESIS.,
2012., Pp. 105-145.
GUERRA, H., Estudio de Factibilidad para la Implementación del
Servicio de Televisión ISDB-T (Integrated Services
Digital
Broadcasting-Terrestrial)
Ingeniería
en
Electrónica
y
en
el
Ecuador.,
Telecomunicaciones.,
Escuela Politécnica del Ejército., Sangolqui-Ecuador.,
TESIS., 2006., Pp150-200.
HENRY, M., Consideraciones en el Diseño de una estación de
Televisión
Abierta.,
Facultad
de
Ingeniería.,
Universidad de San Carlos de Guatemala., Guatemala.,
TESIS., 2003., Pp. 51-86.
HERRÁEZ, D. y ÁLVAREZ, A.,
Escuela
Técnica
Telecomunicación.,
Televisión Digital Terrestre,
Superior
de
Universidad
Ingenieros
de
de
Valladolid.,
Valladolid-España., TESIS., 2006., Pp. 35-39.
HERNÁNDEZ, J., Televisión Digital.,
Facultad de Telemática.,
Universidad de Colima., México D.F., TESIS., 1999.,
Pp. 10-38.
247
INTELIA CONSULTORES., Estudio e Implantación Red Difusión
y Modelo Técnico de TDT en Prov. de Jaén., MadridEspaña., Estudio del Modelo técnico de la Televisión
Local., s.f., Pp. 10-48.
NIETO, V. y SANI, J., Estudio Técnico y Económico para la
Implementación Práctica de un Canal de Televisión
Digital Terrestre con el Estándar ISDB-T Internacional en
el Ecuador., Facultad de Informática y Electrónica., Ing.
Electrónica en Telecomunicaciones y Redes., Escuela
Superior Politécnica de Chimborazo.,
Riobamba-
Ecuador., TESIS., 2012., Pp. 137.
ECUADOR., COMITÉ INTERINSTITUCIONAL TÉCNICO PARA
LA IMPLEMENTACIÓN DE LA TELEVISIÓN DIGITAL
TERRESTRE (CITDT Grupo I+D+i)., Plan de Desarrollo
de Capacidades en TDT 2012., Quito-Ecuador., 2012.,
Pp. 10-17.
ECUADOR.,
CONSEJO
TELECOMUNICACIONES
NACIONAL
.,
Plan
Maestro
DE
de
Transición a la Televisión Digital Terrestre en el
Ecuador.,
RESOLUCIÓN
RTV-681-24-CONATEL-
2012., Quito-Ecuador., 2012., Pp. 6-13.
INTERNET
ENLACES DE MICROONDAS DIGITAL
http://www.omb.com/node/713
2013-05-20.
248
EQUIPOS ISDB-T
http://linear-tv.com/products_2/isdb-t/
http://es.made-in-china.com/co_newstar-catv/
http://pro.sony.com/bbsc/ssr/cat-switchersdandrouters/
2013-03-10.
ESTADÍSTICAS DE RADIODIFUSIÓN Y TELEVISIÓN ABIERTA
Y PAGADA
http://www.supertel.gob.ec/
2013-05-31.
ESTANDAR ISDB-T
http://tic-telecom.blogspot.com/2011/03/isdb-t.html
2013-04-20.
MÉTODOS Y TÉCNICAS DE INVESTIGACIÓN
http://www.gestiopolis.com/economia/metodos-ytecnicas-de-investigacion.htm
2013-02-10.
ONDAS DE RADIO SATELITALES Y MICROONDAS
http://www.oocities.org/es/royalmartinez2/telecomunica
ciones/t1redes/t1redes.htm
http://www.slideshare.net/ingdianabaquero/ondasradiosatelimicroo.
2013-05-30.
249
RESUMEN
El objetivo de este trabajo es analizar el impacto técnico y económico que
generará la transición de televisión analógica a digital en la provincia de
Chimborazo.
Utilizando el método analítico separamos en partes independientes el total de la
población, la muestra utilizada fue la aleatoria estratificada en razón que divide
a la población objetivo en estratos o grupos para facilitar su análisis y describir
las relaciones comunes. Para lo cual fue necesario segmentar la población en
los diferentes actores inmersos en el proceso (televisoras, televidentes,
profesionales en telecomunicaciones).
Se determinó a nivel de usuarios de la provincia que el 79% está dispuesto a
pagar 50 USD por un decodificador, seguido por un 13% que pagarían entre 50
y 100 USD y el restante 8% pagaría más de 100 USD, del segmento de
televisoras analizadas, se verificó que todas están dispuestas a invertir más de
100.000 USD.
Conforme a los resultados obtenidos, se concluye que la transición y total
establecimiento de la televisión digital terrestre es un proceso a largo plazo que
requiere varias etapas hasta alcanzar igual penetración que la actual televisión
analógica, esta lentitud en el proceso hará que en principio, las estaciones que
250
inicien transmisiones digitales cuenten con un reducido número de usuarios, y
deberán subsidiar sus costos de operación.
Para minimizar costos a televidentes, se recomienda utilizar decodificadores con
la misma pantalla analógica, el decodificador debe ser subsidiado por el estado
en los sectores de bajos recursos, los operadores pueden compartir
infraestructura y reutilizar los equipos disponibles.
251
SUMMARY
The objective of this research is to analyze the technical and economic impact
that will generate the transaction from analogue to digital television in
Chimborazo province.
The analytical method was used to separate in independent parts the population,
the used sample was the random strategic one to divide the population in strata
or groups to facilitate the analysis and to describe common relations. We
proceeded to segment the population of different actors involved in the process
(television, viewers and professionals in the telecommunications).
It was determined that 79% of users of the province are willing to pay 50 USD by
a decoder, followed by 13%. That would pay between 50 and 100 USD and the
remaining 8% would pay more than 100 USD; all the TV channels were verified
that they are willing to invest more than 100.000 USD.
With the obtained results it is concluded that to establish digital television is a
long-term process that requires several stages to achieve equal penetration than
analog television; this slowness in the process will be that in principle the stations
beginning digital broadcasts have a small number of users and they must
subsidize their operating costs.
252
To minimize costs to viewers, it is recommend using decoders with the same
analog screen decoder must be subsidized by the state in the low-income
sectors, operators can share infrastructure and re-use the equipment available.
253
GLOSARIO
Antena.- Dispositivo diseñado para recibir las ondas de radio emitidas por las
cadenas de televisión.
Apagón Analógico.- Finalización de las transmisiones de televisión analógica.
Bifurcador.- Mecanismo que se emplea para conectar diferentes circuitos
auxiliares.
Bits.- Palabra que significa símbolos o dígitos binarios; proviene de binary digits;
es también una medida de la cantidad de información contenida en un mensaje.
Canal de Retorno.- Medio de transmisión que garantiza la interactividad
completa entre el usuario y el proveedor del servicio.
Codificador.- Es un dispositivo que convierte las señales analógicas de audio y
vídeo a un formato digital para su transmisión
Decodificador.- Dispositivo o programa que traduce datos codificados al
formato original es decir, decodifica los datos.
Espectro.- Gama de frecuencias electromagnéticas de radio utilizada en la
transmisión de datos, audio y vídeo.
Enlace.- Canal de comunicaciones entre dos nodos o dos equipos.
Emisión Terrestre.- Señal de emisión transmitida vía aérea a una antena.
Ginga.- Es la capa de software intermedio (middleware) que permite el desarrollo
de aplicaciones interactivas para televisión digital de forma independiente de los
fabricantes de hardware de terminales de acceso (set-top boxes).
Grabador de Vídeo Digital.- Dispositivo que graba vídeo en formato digital en
un disco o en otro soporte de memoria que contenga el dispositivo.
254
Guía Electrónica de Programación.- Lista interactiva de la programación futura
que puede transmitirse junto con un programa de Televisión Digital.
Interactividad.- Es la capacidad del receptor para controlar un mensaje no-lineal
hasta el grado establecido por el emisor, dentro de los límites del medio de
comunicación asincrónico.
Microonda.- Es un término que se refiere a señales cuyas frecuencias sean
mayores de aproximadamente 500 MHz.
Monitor.- Es simplemente un dispositivo de visualización incapaz de recibir
señales de transmisión digitales sin un equipo adicional.
Muestreo.- Proceso mediante el cual se representa una señal continúa por
medio de valores discretos de la misma, llamados muestras.
Multiplexor.- se utiliza como dispositivo que puede recibir varias entradas y
transmitirlas por un medio de transmisión compartido. Para ello lo que hace es
dividir el medio de transmisión en múltiples canales, para que varios nodos
puedan comunicarse al mismo tiempo.
Multidifusión.- Tecnología DTV que permite a cada cadena de emisiones
digitales dividir su ancho de banda digital en dos o más canales individuales de
programación y/o en servicios de transmisión de datos (Por ejemplo, en el canal
7, podría usted ver los subcanales 7-1, 7-2, 7-3, o 7-4).
Periodo de Simulticast.- Lapso en el que se transmitirán simultáneamente
señales analógicas y digitales.
Receptor.- Dispositivo autónomo que recibe y decodifica la programación para
que pueda visualizarse en un televisor. Los receptores pueden emplearse para
recibir emisiones de programación por cable y por satélite.
255
Señal Analógica.- Tipo de señal que codifica voz, vídeo o datos transmitidos por
un hilo o vía aérea normalmente representada como una onda oscilante. Una
señal analógica puede variar en frecuencia como respuesta a cambios de
fenómenos físicos, como el sonido, la luz, el calor, la posición o la presión.
Señal Digital.- Es un tipo de señal generada por algún tipo de fenómeno
electromagnético en que cada signo que codifica el contenido de la misma puede
ser
analizado
en
término
de
algunas
magnitudes
que
representan
valores discretos, en lugar de valores dentro de un cierto rango.
Streaming.- Tecnología utilizada para permitir la visualización y la audición de
un archivo mientras se está descargando, a través de la construcción de un
buffer por parte del cliente, una vez que este se ha conectado al servidor, el
buffer del cliente se va llenando de la información descargada y se va
reproduciendo en el ordenador.
Telecompras.- Realización de transacciones de compra-venta mediante el uso
de las telecomunicaciones.
Televidente.- Persona que contempla las imágenes transmitidas por televisión.
Televisión.- Es un sistema para la transmisión y recepción de imágenes en
movimiento y sonido a distancia.
T-Commerce.- Consiste en aplicaciones que aprovechan la publicidad en la
televisión, permitiendo que el usuario final realice compras, o interactúe con
propagandas de un producto específico.
TDT.- Es la transmisión de imágenes en movimiento y su sonido asociado
(televisión) mediante una señal digital (codificación binaria) y a través de una red
de repetidores terrestres.
256
ANEXOS
257
ANEXO 1: Conectores para Cables Heliax
Tipo
Foto
Características
'N' macho recto
Heliax LDF2 3/8"
Ref. CNM38PL
(L2TNM-PL)
Cables Heliax LDF2-50 y Cellflex de 3/8".
Cuerpo de latón plateado. Aislante PMP
Contacto central de latón chapado en oro.
'N' hembra recto
Heliax LDF2 3/8"
Ref. CNF38PL
(L2TNF-PL)
Cables Heliax LDF2-50 y Cellflex de 3/8".
Cuerpo de latón plateado. Aislante PMP
Contacto central de latón chapado en oro.
'N' macho recto
Heliax FSJ4 1/2"
Ref. CNM12F4HC
(F4PNMV2-HC)
Cables Andrew Heliax FSJ4-50B de 1/2".
Cuerpo de latón plateado. Aislante PMP
Contacto central de latón chapado en oro.
'N' hembra recto
Heliax FSJ4 1/2"
Ref. CNF12F4C
(F4PNF-C)
Cables Andrew Heliax FSJ4-50B de 1/2".
Cuerpo de latón plateado. Aislante PMP
Contacto central de latón chapado en oro.
'N' macho ∠ 90°
Heliax LDF4 1/2"
Ref. CNM12RHC
(L4TNR-HC)
Cables Heliax LDF4-50 y Cellflex de 1/2".
Cuerpo de latón plateado. Aislante PMP
Contacto central de latón chapado en oro.
'N' macho recto
Heliax LDF4 1/2"
Ref. CNM12PS
(L4TNM-PS)
Cables Heliax LDF4-50 y Cellflex de 1/2".
Cuerpo de latón plateado. Aislante PMP
Contacto central de latón chapado en oro.
'N' hembra recto
Heliax LDF4 1/2"
Ref. CNF12PS
(L4TNF-PS)
Cables Heliax LDF4-50 y Cellflex de 1/2".
Cuerpo de latón plateado. Aislante PMP
Contacto central de latón chapado en oro.
258
'N' macho recto
Heliax AVA5 7/8"
Ref. CNM78PS
(AL5NM-PS)
Cables Heliax AVA5-50 y Cellflex de 7/8".
Cuerpo de latón plateado. Aislante PMP
Contacto central de latón chapado en oro.
'N' hembra recto
Heliax AVA5 7/8"
Ref. CNF78PS
(AL5NF-PS)
Cables Heliax AVA5-50 y Cellflex de 7/8".
Cuerpo de latón plateado. Aislante PMP
Contacto central de latón chapado en oro.
'N' macho recto
Heliax AVA6 1-1/4"
Ref. CNM114PS
(L6TNM-PS)
'N' hembra recto
Heliax AVA6 1-1/4"
Ref. CNF114PS
(L6TNF-PS)
'N' macho recto
Heliax AVA7 1-5/8"
Ref. CNM158PS
(AL7NM-PS)
'N' hembra recto
Heliax AVA7 1-5/8"
Ref. CNF158PS
(AL7NF-PS)
Cables Heliax AVA6-50 y Cellflex de 11/4"
Cuerpo de latón plateado. Aislante PMP
Contacto central de bronce fosforoso.
Cables Heliax AVA6-50 y Cellflex de 11/4"
Cuerpo de latón plateado. Aislante PMP
Contacto central de bronce fosforoso.
Cables Heliax AVA7-50 y Cellflex de 15/8"
Cuerpo de latón plateado. Aislante PMP
Contacto central de latón chapado en oro.
Cables Heliax AVA7-50 y Cellflex de 15/8"
Cuerpo de latón plateado. Aislante PMP
Contacto central de latón chapado en oro.
7-16 DIN macho 90°
Heliax FSJ4 1/2"
Ref. CDM12F4RC
(F4PDR-C)
Cables Andrew Heliax FSJ4-50B de 1/2".
Cuerpo de latón plateado. Aislante PMP
Contacto central de bronce fosforoso.
7-16 DIN macho
Heliax FSJ4 1/2"
Ref. CDM12F4C
(F4PDMV2-C)
Cables Andrew Heliax FSJ4-50B de 1/2".
Cuerpo de latón plateado. Aislante PMP
Contacto central de bronce fosforoso.
259
7-16 DIN hembra
Heliax FSJ4 1/2"
Ref. CDF12F4C
(F4PDF-C)
Cables Andrew Heliax FSJ4-50B de 1/2".
Cuerpo de latón plateado. Aislante PMP
Contacto central de bronce fosforoso.
7-16 DIN macho 90°
Heliax LDF4 1/2"
Ref. CDM12RC
(L4PDR-C)
Cables Heliax LDF4-50 y Cellflex de 1/2".
Cuerpo de latón plateado. Aislante PMP
Contacto central de bronce fosforoso.
7-16 DIN macho
Heliax LDF4 1/2"
Ref. CDM12PS
(L4TDM-PS)
Cables Heliax LDF4-50 y Cellflex de 1/2".
Cuerpo de latón plateado. Aislante PMP
Contacto central de bronce fosforoso.
7-16 DIN hembra
Heliax LDF4 1/2"
Ref. CDF12PS
(L4TDF-PS)
Cables Heliax LDF4-50 y Cellflex de 1/2".
Cuerpo de latón plateado. Aislante PMP
Contacto central de bronce fosforoso.
7-16 DIN macho
Heliax AVA5 7/8"
Ref. CDM78PS
(AL5DM-PS)
Cables Heliax AVA5-50 y Cellflex de 7/8".
Cuerpo de latón plateado. Aislante PMP
Contacto central de bronce fosforoso.
7-16 DIN hembra
Heliax AVA5 7/8"
Ref. CDF78PS
(AL5DF-PS)
Cables Heliax AVA5-50 y Cellflex de 7/8".
Cuerpo de latón plateado. Aislante PMP
Contacto central de bronce fosforoso.
7-16 DIN macho
Heliax AVA6 1-1/4"
Ref. CDM114PS
(AL6DM-PSA)
7-16 DIN hembra
Heliax AVA6 1-1/4"
Ref. CDF114PS
(AL6DF-PSA)
7-16 DIN macho
Heliax AVA7 1-5/8"
Ref. CDM158PS
(AL7DM-PS)
Cables Heliax AVA6-50 y Cellflex de 11/4"
Cuerpo de latón plateado. Aislante PMP
Contacto central de bronce fosforoso.
Cables Heliax AVA6-50 y Cellflex de 11/4"
Cuerpo de latón plateado. Aislante PMP
Contacto central de bronce fosforoso.
Cables Heliax AVA7-50 y Cellflex de 15/8"
Cuerpo de latón plateado. Aislante PMP
Contacto central de bronce fosforoso.
260
ANEXO 2: Encuestas (Usuarios, Profesionales en Telecomunicaciones, Televisoras)
ENCUESTA A USUARIOS DE TELEVISIÓN
1. ¿Conoce usted el nuevo sistema de televisión que se encuentra en proceso de
implementación en el país llamado Televisión Digital Terrestre?
SI
NO
ALGO
2. ¿Sabe los beneficios que usted tendría cuando cambie el modo de transmisión de
televisión analógica a televisión digital en el Ecuador?
SI
NO
LEVEMENTE
Si su respuesta es afirmativa, por favor indique cuales
……………………………………………………………………………………………………..
3. ¿Cuánto estaría dispuesto a pagar por un decodificador con el fin de tener una señal de
televisión de mejor calidad en imagen, sonido, etc.?
Menos de 50 USD
entre 50
y 100 USD
más de 100USD
no estoy dispuesto
a pagar Ningún valor
4. ¿Actualmente usted tiene servicio de internet en su hogar?
SI
NO
5. ¿Actualmente usted dispone de televisión pagada?
SI
NO
6. En el caso de la televisión digital se puede tener alta definición, sonido envolvente,
interactividad, etc. ¿Cuánto estaría dispuesto a pagar por un televisor que tenga estos
beneficios y además tenga un decodificador incorporado para el estándar elegido por el
país?
500 USD a 800 USD 800 USD a 1500 USD más de
1500 USD
utilizaría el analógico
que posee actualmente
261
ENCUESTA A PROFESIONALES EN TELECOMUNICACIONES
1. ¿Cuál es su grado de conocimiento en el área de televisión digital?
ALTO
MEDIO
BAJO
2. ¿Conoce usted las características del estándar adoptado por el Ecuador para las
transmisiones televisivas en formato digital?
SI
NO
MUY POCO
3. ¿Cuenta con la capacitación necesaria para manipular y trabajar con equipos de
televisión digital terrestre?
SI
NO
POSIBLEMENTE
4. ¿Está en la capacidad de crear contenidos para televisión digital?
SI
NO
5. ¿Cómo profesional en el área de telecomunicaciones, Su empresa estaría dispuesta a
brindar capacitación sobre este tema?
SI
NO
6. ¿Estaría dispuesto a capacitarse con financiamiento propio si la empresa a la que
pertenece no le brinda la capacitación sobre este tema?
SI
NO
7. ¿Cree que se debería abrir nuevas carreras de tercer y cuarto nivel referentes a la
televisión digital terrestre en el Ecuador?
SI
NO
Si su respuesta es afirmativa, favor indique cual(es)
…………………………………………………………………………………………………….
262
ENCUESTA A LAS TELEVISORAS
1. ¿Existen conversaciones o diálogos entre el estado ecuatoriano y las operadoras en el
tema de TDT?
SI
NO
Si su respuesta es afirmativa, por favor detalle los temas que recuerde:
……………………………………………………………………………………………………
2. ¿Desearía cambiar su transmisión de TV analógica a TDT?
SI
NO
Si su respuesta es afirmativa en que tiempo
……………………………………………………………………………………………………
3. ¿Conoce usted el significado de apagón analógico y que está programado a efectuarse
entre el 2016 y el 2022 en el país?
SI
NO
ALGO
4. ¿Para transmitir en formato digital se cambiarían todos los equipos de su estación
televisiva o se adaptarían los analógicos a este nuevo sistema?
CAMBIAR
ADAPTAR
5. ¿Cuánto estaría dispuesto a invertir en equipos para poder mantenerse al aire
transmitiendo en formato digital?
Menos de 20000 USD entre 20000 USD más de 100000 USD
y 100000 USD
dispuesto a
no estoy
gastar
6.
¿Estaría dispuesto a la posibilidad de transmitir en los dos formatos analógico y digital
(SIMULCAST) mientras se da el proceso de transición de tv analógica a tv digital?
SI
Si su respuesta es negativa, por favor indique
NO
……………………………………………………………………………………………………...
7. ¿Conoce la forma en cómo se realiza la interactividad que ofrece la televisión digital
terrestre?
SI
NO
ALGO
263
8. ¿Con la televisión digital se crean nuevas expectativas de negocios, estaría dispuesto a
competir con un número mayor de operadoras a las existentes y con programaciones
competidoras de mayor calidad?
SI
Si su respuesta es negativa, por favor indique
NO
……………………………………………………………………………………………………
9. ¿Cómo operadora de televisión el estado podría ofrecerle alrededor de 4 canales (4
programaciones diferentes), cuenta con los recursos necesarios para mantener al aire
las 4 programaciones?
SI
NO
Hasta cuantas programaciones podría mantener al aire:
SD………………….
HD…………………
10. ¿Si la operadora no tendría los recursos suficientes para adquirir la concesión y
mantener las programaciones en SD y HD, estaría dispuesto a asociarse?
SI
NO
11. ¿Actualmente las Operadoras televisivas tienen su mayor parte de ingresos en la
publicidad, al operar en TDT cree que sus ganancias?
Aumentarán
Disminuirán
Se mantendrán
Por favor indique el motivo:
……………………………………………………………………………………………………
12. ¿Cuánto estaría dispuesto a invertir para capacitar a los técnicos de su empresa en el
tema de TDT?
MENOS DE
2000 USD
ENTRE 2000 Y
5000 USD
MÁS DE 5000 USD NO ESTARIA
DISPUESTO A
PAGAR
264
ANEXO: Requisitos para Homologar un Equipo Terminal De
Telecomunicaciones
a) Para equipos de telecomunicaciones fabricados o ensamblados fuera del Ecuador:
 Solicitud escrita dirigida al Superintendente de Telecomunicaciones.
 Manuales técnicos.
 Características de funcionamiento.
 Un certificado o un documento de características técnicas de los equipos cuya clase,
marca y modelo se quiere homologar, emitido por un organismo internacional
reconocido.
b) Para equipos de telecomunicaciones fabricados o ensamblados en el Ecuador:




Solicitud escrita dirigida al Superintendente de Telecomunicaciones
Manuales técnicos.
Características de funcionamiento.
Un certificado o un documento de características técnicas emitido por un laboratorio
calificado por el CONATEL u organismo internacional de que los equipos cuya clase, marca
y modelo se solicita homologar cumplen con las especificaciones de la norma técnica
correspondiente.
NOTA: Características de los equipos terminales bajo pruebas (muestras) que se remitan para
homologación a la Superintendencia, son los siguientes:
TIPO DE EQUIPO
Para teléfonos y cualquier
otro dispositivo para el
Servicio Móvil Avanzado
EL EQUIPO DEBE INCLUIR



Transceptor analógico y
digital troncalizado móvil y
portátil



Equipos con tecnología
WIFI-802.11
b/g/n
operando en la frecuencia
de 2400 a 2483.5 MHz y
802.11 a/n con frecuencias
5150 a 5350, 5470 a 5725
y 5725 a 5850


Equipos con tecnología
FHSS (Frecuency Hopping
Spread Spectrum)





Un equipo con acceso al conector RF.
Adaptador o cable del conector RF del terminal a un
conector SMA u otro genérico.
Cargador, cables, CD Con aplicaciones de software, etc.
Un equipo con acceso al conector RF.
Adaptador o cable del conector RF del terminal a un
conector SMA u otro genérico.
Cargador, cables, CD Con aplicaciones de software
Un equipo con acceso a conector RF.
Adaptador o cable del conector RF del terminal a un
conector SMA u otro genérico.
Cables, CD Con aplicaciones de software.
Informar la dirección IP y/o proveer las aplicaciones de
software que permitan configurar el canal de transmisión, la
potencia de salida y la técnica de difusión espectral (OFDM
o DSSS), así como la ganancia de la antena.
Un equipo con acceso al conector RF.
Adaptador o cable del conector RF del terminal a un
conector SMA u otro genérico.
Cables, CD Con aplicaciones de software.
265
Otros

Se debe proveer las aplicaciones de software que permitan
configurar el canal de transmisión (canal fijo o en el salto de
frecuencia), así como habilitar el modo de transmisión CW.


Un equipo con acceso al conector RF.
Adaptador o cable del conector RF del terminal a un
conector SMA u otro genéric.
Cargador, cables, CD Con aplicaciones de software

ANEXO: UHF ANTENNA PANEL
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
