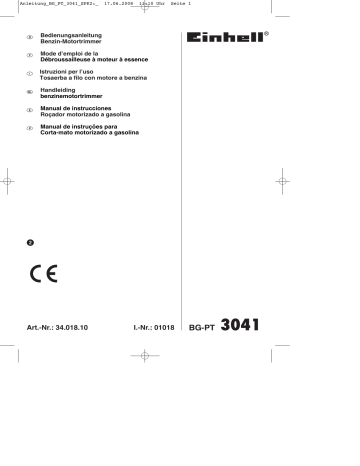

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:10 Uhr Seite 1

Bedienungsanleitung

Benzin-Motortrimmer

Mode dʼemploi de la

Débroussailleuse à moteur à essence

Istruzioni per lʼuso

Tosaerba a filo con motore a benzina

Handleiding benzinemotortrimmer

Manual de instrucciones

Roçador motorizado a gasolina

Manual de instruções para

Corta-mato motorizado a gasolina

Art.-Nr.: 34.018.10

I.-Nr.: 01018

BG-PT

3041

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:10 Uhr Seite 2

Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten

Avant la mise en service, lisez le mode dʼemploi et les consignes de sécurité et respectez-les.

Prima della messa in esercizio leggete e osservate le istruzioni per lʼuso e le avvertenze di sicurezza.

Vóór ingebruikneming de handleiding en de veiligheidsvoorschriften lezen en in acht nemen!

Leer detenidamente las instrucciones de uso y las advertencias de seguridad antes de poner en marcha el aparato.

Leia e respeite as instruções de serviço e de segurança antes de colocar o aparelho em funcionamento.

2

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:10 Uhr Seite 3

A

17

4

1

B

1

2

18

4

3

17

5

3

18

9 7

5

12 15

6

8

13

C

16 14 10

22

19

11

23 21

20 20

3

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:10 Uhr Seite 4

D1 D2

3

5

D3

6

4

E1

1

2

1

3

2

E2 E3

F1

1

F2 F3

4

G

A

H I

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:10 Uhr Seite 5

J1 J2 J3

K1 K2 K3

L

M3

1

2

M1

M4

M2

N1

5

O4

6

5

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 6

N2 N4

N5

E

D

N3

B

C

N6

F

E

F

N7

O1 1

2

O2 3 O3 4

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 7

Inhaltsverzeichnis

1.

Sicherheitshinweise

2.

Gerätebeschreibung und Lieferumfang

3.

Bestimmungsgemäße Verwendung

4.

Technische Daten

5.

Vor Inbetriebnahme

6.

Bedienung

7.

Reinigung, Wartung, Lagerung, Transport und Ersatzteilbestellung

8.

Entsorgung und Wiederverwertung

9.

Fehlersuchplan

D

7

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 8

D

Achtung!

Beim Benutzen von Geräten müssen einige

Sicherheitsvorkehrungen eingehalten werden, um

Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur

Verfügung stehen. Falls Sie das Gerät an andere

Personen übergeben sollten, händigen Sie diese

Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder

Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

14. Benzintank

15. Gehäuse für Motorkühlung und Starter

16. Kraftstoffpumpe „Primer“

17. Tragegurt

18. Verbindungsstück Führungsholm

19. Öl/Benzin Mischflasche

20. Zündkerzenschlüssel

21. Innensechskantschlüssel

22. Gabelschlüssel 8/10

23. 2-Takt Öl

3. Bestimmungsgemäße Verwendung

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen!

WARNUNG

Lesen Sie alle Sicherheitshinweise und

Anweisungen

. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere

Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und

Anweisungen für die Zukunft auf.

Sicherheitsvorrichtungen

Beim Arbeiten mit dem Gerät muss die entsprechende Kunststoffschutzhaube für Messeroder Fadenbetrieb montiert sein, um das

Wegschleudern von Gegenständen zu verhindern.

Das integrierte Messer in der Schnittfaden-

Schutzhaube schneidet den Faden automatisch auf die optimale Länge ab.

Das Gerät ist zum Schneiden von Rasen und

Grasflächengeeignet.

Achtung!

Wegen körperlicher Gefährdung des

Benutzers darf die Benzinmotorsense nicht zu folgenden Arbeiten eingesetzt werden: zum Reinigen

(Absaugen) von Gehwegen und als Häcksler zum

Zerkleinern von Baum- und Heckenabschnitten.

Ferner darf das Gerät nicht zum Einebnen von

Bodenerhebungen, wie z.B. Maulwurfshügel verwendet werden. Aus Sicherheitsgründen darf das

Gerät nicht als Antriebsaggregat für andere

Arbeitswerkzeuge und Werkzeugsätze jeglicher Art verwendet werden.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene

Schäden oder Verletzungen aller Art haftet der

Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder

Industriebetrieben sowie bei gleichzusetzenden

Tätigkeiten eingesetzt wird.

2. Gerätebeschreibung und

Lieferumfang (Abb. A-C)

1. Fadenkopf

2. Schneidfaden

3. Schutzhaube

4.

Führungsholm mit Antriebswelle

5. Zusatzhandgriff

6. Schalter Motor „Ein/ Aus“

8. Gashebel

10. Choke-Hebel

11. Startseilzug

12. Zündkerzenstecker

13. Abdeckung Luftfiltergehäuse

8

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 9

D

4. Technische Daten

Motortyp: 2-Takt-Motor; Luftgekühlt; Chromzylinder

Motorleistung (max.): 0,8kW/ 1,1 PS

Hubraum: 30,3 ccm

Leerlaufdrehzahl Motor:

Max. Drehzahl Motor:

2800+/-200 min -1

7400 min -1

Montage Zusatzhandgriff (Abb. E1 – E3)

Lösen Sie die Flügelmutter der

Befestigungsschraube des Handgriffs (Abb. E1/Pos.

1). Nehmen Sie die Flügelmutter, Beilagscheibe

(Abb. E1/Pos. 2) und die Befestigungsschraube

(Abb. E1/Pos. 3) aus dem Handgriff und stecken Sie diesen auf den Führungsholm (Abb. E2).

Verschrauben Sie nun den Handgriff auf dem

Führungsholm (Abb. E3).

Max. Drehzahl Doppelfaden: 7400 min -1

Zündung: Elektronisch

Antrieb: Zentrifugalkupplung

Gewicht (leerer Tank): 5,6 kg

Länge Führungsholm: 150 cm

Schnittkreis-Ø: 41 cm

Montage Schutzhaube (Abb. F1 – F3)

Lösen Sie mithilfe des beiliegenden

Innensechskantschlüssels, die Befestigungsschraube der Schutzhaube (Abb. F1/Pos. 1) und nehmen Sie diese heraus (Abb. F1). Stecken Sie nun die

Schutzhaube auf den unteren Führungsholm (Abb.

F2). Schrauben Sie die Schutzhaube mit der

Befestigungsschraube fest (Abb. F3).

Fadenlänge: 8 m

Faden-Ø 2,0 mm

Montage Tragegurt (Abb. G)

Tankinhalt: 0,8 l

Der Tragegurt ermöglicht ein ergonomisches und sicheres Arbeiten mit dem Motortrimmer. Haken Sie den Tragegurt in die Befestigungs-Öse (Abb. G/ Pos.

Vibration a hv

Leerlauf (max.) 5,8 m/s 2

A) ein.

Prüfen Sie vor Inbetriebnahme alle beweglichen

Betrieb (max.) 7,9 m/s 2

Teile auf Leichtgängigkeit. Überprüfen Sie alle

Schrauben auf festen Sitz und überprüfen Sie

Schalldruckpegel L pA

100 dB

sämtliche Schutzeinrichtungen.

Schallleistungspegel L

WA

108 dB

Geräusch und Vibration wurde nach EN ISO 11806 gemessen.

5. Vor Inbetriebnahme

5.1 Montage

Montage Führungsholm (Abb. D1 – D3)

Lösen Sie die Sterngriffschraube (Abb. D1/Pos. 1) am Verbindungsstück des oberen Führungsholmes

(Abb. D1/Pos. 3). Drücken Sie nun den Arretierhebel

(Abb. D1/Pos. 2) und schieben Sie vorsichtig den unteren Führungsholm (Abb. D1/Pos. 4) in das

Verbindungsstück des oberen Führungsholmes.

Achten Sie dabei darauf dass die Antriebswellen im inneren der Führungsholme ineinander gleiten

(gegebenenfalls leicht am Spulenkopf drehen) und dass die vordere Nase des Arretierhebels (Abb.

D2/Pos. 6) in das entsprechende Loch im unteren

Führungsholm (Abb. D2/Pos. 5) einrastet. Ziehen sie nun die Sterngriffschraube (Abb. D1/Pos. 1) wieder an (Abb. D3). Die Demontage erfolgt in umgekehrter

Reihenfolge.

5.2 Einstellen der Schnitthöhe

Streifen Sie den Schultergurt (Abb. A/17) über die linke Schulter.

Stellen Sie die Schultergurtlänge so ein, dass der

Fadenschneidkopf parallel zum Bodenverläuft.

Um die optimale Schultergurtlänge festzustellen machen Sie anschließend einige

Schwingbewegungen ohne den Motor anzulassen (Abb. I).

Achtung:

Benutzen sie während der Arbeit immer den Schultergurt. Bringen Sie den Gurt an sobald Sie den Motor gestartet haben und der Motor im Leerlauf läuft. Schalten Sie den Motor aus bevor Sie den

Schultergurt abnehmen.

Prüfen Sie das Gerät vor jeder Inbetriebnahme auf:

Dichtheit des Treibstoffsystems.

Einwandfreien Zustand der Schutzeinrichtungen und der Schneidvorrichtung.

Festen Sitz sämtlicher Verschraubungen.

9

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 10

D

5.3 Treibstoff und Öl

Empfohlene Treibstoffe

Benutzen Sie nur ein Gemisch aus normalem bleifreiem Benzin und speziellem 2-Takt-Motoröl.

Mischen Sie das Treibstoffgemisch nach der

Treibstoff-Mischtabelle an.

Achtung:

Verwenden Sie kein Treibstoffgemisch, das mehr als 90 Tage lang aufbewahrt wurde.

Achtung:

Verwenden Sie kein 2-Takt-Öl mit einem empfohlenen Mischverhältnis von 100:1. Verursacht ungenügende Schmierung einen Motorenschaden entfällt die Motorgarantie des Herstellers.

Achtung:

Verwenden Sie zum Transport und zur

Lagerung von Kraftstoff nur dafür vorgesehene und zugelassene Behälter.

Geben Sie jeweils die richtige Menge Benzin und 2-

Takt-Öl in die beiliegende Mischflasche (Siehe aufgedruckte Skala). Schütteln Sie anschließend den

Behälter gut durch.

5.4 Treibstoff-Misch-Tabelle:

Mischverfahren: 40 Teile Benzin auf 1 Teil Öl

Benzin 2-Takt-Öl

1 Liter

5 Liter

25 ml

125 ml

6. Bedienung

Beachten Sie bitte die gesetzlichen Bestimmungen zur Lärmschutzverordnung, die örtlich unterschiedlich sein können.

Achtung!

An der Unterseite der Schutzhaube befindet sich ein Messer (Abb. L/ Pos. 1) für die automatische Fadenlängenregulierung. Dies ist mit einem Schutz abgedeckt. Entfernen Sie diesen

Schutz vor Arbeitsbeginn (Abb.L/ Pos. 2) und bringen Sie diesen nach dem Arbeiten wieder an.

6.1 Kalten Motor starten

Füllen Sie den Tank mit einer angemessenen Menge

Benzin/Öl-Gemisch. Siehe auch Treibstoff und ÖL.

1. Gerät auf eine harte, ebene Fläche stellen.

2. Choke-Hebel (Abb. A/Pos. 10) auf „ “ stellen.

3. Kraftstoffpumpe (Primer) (Abb. H) 10x drücken.

4. Ein-/ Aus-Schalter (Abb. A/Pos.6) auf „I“ schalten

5. Gashebel feststellen. Hierzu Gashebelsperre

(Abb. A/Pos 7)und anschließend Gashebel (Abb.

10

A/Pos. 8) betätigen und durch gleichzeitiges

Drücken des Feststellknopfes (Abb. A/Pos. 9) den Gashebel feststellen.

6. Das Gerät gut festhalten und die Starterleine

(Abb. A/Pos. 11) bis zum ersten Widerstand herausziehen. Jetzt die Starterleine 4x rasch anziehen. Das Gerät sollte starten.

Achtung:

Die Starterleine nicht zurückschleudern lassen. Dies kann zu

Beschädigungen führen.

7. Ist der Motor gestartet, den Choke-Hebel sofort auf „ “ stellen und das Gerät ca. 10sek.

Warmlaufen lassen.

Achtung:

Durch den festgestellten Gashebel beginnt das Schneidwerkzeug bei startendem Motor zu arbeiten. Anschließend Gashebel durch einfaches

Betätigen entriegeln (Der Motor kehrt in den Leerlauf zurück).

8. Sollte der Motor nicht starten wiederholen Sie die

Schritte 6-7.

Zur Beachtung:

Springt der Motor auch nach mehreren Versuchen nicht an, lesen Sie den

Abschnitt „Fehlersuchplan“.

Zur Beachtung:

Ziehen Sie die Anlasserschnur stets gerade heraus. Wird sie in einem Winkel herausgezogen, entsteht Reibung an der Öse. Durch diese Reibung wird die Schnur durchgescheuert und nutzt sich schneller ab. Halten Sie stets den

Anlassergriff, wenn die Schnur wieder einzieht.

Lassen Sie die Schnur nie aus dem ausgezogenen

Zustand zurückschnellen. Das würde die Schnur ebenfalls beschädigen oder Schäden am Starter nach sich ziehen.

6.2 Warmen Motor Starten

(Das Gerät stand für nicht mehr als 15-20min still)

1. Gerät auf harte, ebene Fläche stellen.

2. Ein-/Aus-Schalter auf „I“ schalten.

3. Gashebel feststellen (analog wie bei „Kalten

Motor starten“).

4. Gerät gut festhalten und die Starterleine bis zum ersten Widerstand herausziehen. Jetzt die

Starterleine rasch anziehen. Das Gerät sollte nach 1-2 Zügen starten. Falls die Maschine nach

6 Zügen immer noch nicht startet wiederholen

Sie die Schritte 1-7 unter kalten Motor starten.

6.3 Motor abstellen

Not-Aus Schrittfolge:

Falls es notwendig ist, die Maschine sofort anzuhalten, stellen Sie hierzu den Ein-/Aus-Schalter auf „Stop“ bzw. „0“

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 11

Normale Schrittfolge:

Lassen Sie den Gashebel los und warten Sie bis der

Motor in Leerlaufgeschwindigkeit übergegangen ist.

Stellen Sie dann den Ein-/ Aus-Schalter auf „Stop“ bzw. „0“.

6.4 Arbeitshinweise

Trainieren Sie vor Einsatz des Gerätes sämtliche

Arbeitstechniken bei abgestelltem Motor.

VERLÄNGERUNG DES SCHNEIDFADENS

WARNUNG:

Benutzen Sie keinen Metalldraht oder kunststoffumhüllten Metalldraht irgendeiner Art im

Fadenkopf. Dies kann zu schweren Verletzungen beim Benutzer führen.

Zur Verlängerung des Schneidfadens, lassen Sie den Motor auf Vollgas laufen und tippen (“BUMP”) den Fadenkopf auf den Boden. Der Faden wird automatisch verlängert. Das Messer am Schutzschild kürzt den Faden auf die zulässige Länge (Abb. M1).

Vorsicht:

Entfernen Sie regelmäßig alle Rasen und

Unkrautreste um ein Überhitzen des Schaftrohrs zu vermeiden. Rasen-/ Gras-/Unkrautreste verfangen sich unterhalb des Schutzschilds (Abb. M2), dies verhindert eine ausreichende Kühlung des

Schaftrohrs. Entfernen Sie die Reste vorsichtig mit einem Schraubenzieher oder dergleichen.

VERSCHIEDENE SCHNEIDVERFAHREN

Ist das Gerät richtig mit Schutzhaube und Fadenkopf montiert, schneidet es Unkraut und hohes Gras an schwer zugänglichen Stellen, wie z.B. entlang von

Zäunen, Mauern und Fundamenten sowie um

Bäume herum. Es lässt sich auch für

„Abmäharbeiten“ einsetzen, um Vegetation zur besseren Vorbereitung eines Gartens oder zum

Ausputzen eines bestimmten Bereiches bodennah zu entfernen.

ZUR BEACHTUNG:

Auch bei sorgfältiger

Anwendung hat das Schneiden an Fundamenten,

Stein- oder Betonmauern usw. eine über dem

Normalen liegende Abnutzung des Fadens zur

Folge.

TRIMMEN / MÄHEN

Schwingen Sie den Trimmer in sichelartiger

Bewegung von Seite zu Seite. Halten Sie den

Fadenkopf stets parallel zum Boden. Überprüfen Sie das Gelände und legen Sie die gewünschte

Schneidhöhe fest. Führen und halten Sie den

Fadenkopf in der gewünschten Höhe, zwecks gleichmäßigem Schnitt (Abb. M3).

D

NIEDRIGERES TRIMMEN

Halten Sie den Trimmer mit einer leichten Neigung genau vor sich, so dass sich die Unterseite des

Fadenkopfes über dem Boden befindet und der

Faden die richtige Schnittstelle trifft. Schneiden Sie immer von sich weg. Ziehen Sie den Trimmer nicht zu sich hin.

SCHNEIDEN AN ZAUN / FUNDAMENT

Nähern Sie sich beim Schneiden langsam

Maschendrahtzäunen, Lattenzäunen,

Natursteinmauern und Fundamenten um nah daran zu schneiden, ohne jedoch mit dem Faden gegen das Hindernis zu schlagen. Kommt der Faden z.B.

mit Steinen, Steinmauern oder Fundamenten in

Berührung, nutzt er sich ab oder franst aus. Schlägt der Faden gegen Zaungeflecht, bricht er ab.

TRIMMEN UM BÄUME

Trimmen Sie um Baumstämme, nähern Sie sich langsam, damit der Faden die Rinde nicht berührt.

Gehen Sie um den Baum herum, und schneiden Sie dabei von links nach rechts. Nähern Sie sich Gras oder Unkraut mit der Spitze des Fadens, und kippen

Sie den Fadenkopf leicht nach vorn.

WARNUNG:

Seien Sie überaus vorsichtig bei

Abmäharbeiten. Halten Sie bei solchen Arbeiten einen Abstand von 30 Metern zwischen sich und anderen Personen oder Tieren ein.

ABMÄHEN

Beim Abmähen erfassen Sie die gesamte Vegetation bis zum Grund. Dazu neigen Sie den Fadenkopf im

30 Grad Winkel nach rechts. Stellen Sie den

Handgriff in die gewünschte Position. Beachten Sie die erhöhte Verletzungsgefahr des Benutzers,

Zuschauer und Tiere, sowie die Gefahr der

Sachbeschädigung durch weggeschleuderte Objekte

(z.B. Steine) (Abb. M4).

WARNUNG: Entfernen Sie mit dem Trimmer keine Gegenstände von Fusswegen usw.!

Der Trimmer ist ein kraftvolles Werkzeug, und kleine

Steine oder andere Gegenstände können 15 Meter und mehr weggeschleudert werden und zu

Verletzungen oder Beschädigungen an Autos,

Häusern und Fenstern führen.

11

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 12

7. Reinigung, Wartung, Lagerung,

Transport und Ersatzteilbestellung

7.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze und

Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit

Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife.

Verwenden Sie keine Reinigungs- oder

Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

7.2 Wartung

Schalten Sie das Gerät vor Wartungsarbeiten immer aus und ziehen Sie den Zündkerzenstecker ab.

7.2.1 Ersetzen von Fadenspule/ Schneidfaden

1. Drehen Sie die Halteschraube gegen den

Uhrzeigersinn heraus und entfernen Sie sie

(Abb. N1/N2).

2. Nehmen sie die Spule (Abb. N3/Pos. B) und die

Feder (Abb. N3/Pos. C) von der Spindel (Abb.

N3/Pos. D).

Die Folgenden Unterpunkte sind nur auszuführen wenn nur der Faden und nicht die gesamte Spindel ausgetauscht werden soll:

Entfernen Sie noch vorhandenen Schneidfaden aus der Spule.

Legen Sie einen neuen Schneidfaden in der

Mitte zusammen und legen Sie die Schlaufe in einen der Schlitze des Spulenteilers (Abb. N4).

Wickeln Sie den Faden mit Spannung wie in der

Abbildung gezeigt im Uhrzeigersinn auf (Abb.

N5) wobei die beiden Hälften vom Spulenteiler getrennt werden. Wickeln Sie den gesamten

Faden bis auf jeweils die letzten 15cm auf.

3. Befestigen Sie jedes Fadenende in einem Schlitz

(Abb. N6/Pos. F) auf den gegenüberliegenden

Seiten der Spule.

4. Stecken Sie die Feder ins innere der Spule und führen Sie jedes Fadenende durch eine der

Ösen im Spulenhalter (Abb. N3/Pos. E).

5. Führen Sie die Spule in den Spulenhalter ein.

Achten Sie darauf dass die Feder über die

Spindel rutscht und sich nicht verklemmt.

6. Drücken Sie mit einer Hand die Spule in den

Spulenhalter und schrauben Sie mit der anderen

Hand die Halteschraube fest (Abb. N7).

7. Ziehen Sie heftig an jedem Fadenende um den

12

Faden aus den Schlitzen zu lösen.

8. Schneiden Sie den überschüssigen Faden auf etwa 13cm zurück. Das verringert die Belastung auf den Motor während des Startens und

Aufwärmens.

7.2.2 Wartung des Luftfilters (Abb. J1 – J3)

Verschmutzte Luftfilter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser.

Regelmäßige Kontrolle ist daher unerlässlich. Der

Luftfilter sollte alle 25 Betriebsstunden kontrolliert werden und bei Bedarf gereinigt werden. Bei sehr staubiger Luft ist der Luftfilter häufiger zu überprüfen.

1. Entfernen Sie den Luftfilterdeckel (Abb. J1 – J2)

2. Entnehmen sie das Filterelement (Abb. J3)

3. Reinigen Sie das Filterelement durch ausklopfen oder ausblasen.

4. Der Zusammenbau erfolgt in umgekehrter

Reihenfolge.

Achtung:

Luftfilter nie mit Benzin oder brennbaren

Lösungsmitteln reinigen.

7.2.3 Wartung der Zündkerze (Abb. K1 – K3)

Zündkerzenfunkenstrecke = 0,6mm. Ziehen Sie die

Zündkerze mit 12 bis 15 Nm an. Überprüfen Sie die

Zündkerze erstmals nach 10 Betriebsstunden auf

Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste. Danach die Zündkerze alle 50 Betriebsstunden warten.

1. Entfernen Sie die Zündkerzenabdeckung

2.

Ziehen Sie den Zündkerzenstecker (Abb. K2) mit einer Drehbewegung ab.

3.

Entfernen Sie die Zündkerze (Abb. K3) mit dem beiliegenden Zündkerzenschlüssel.

4.

Der Zusammenbau erfolgt in umgekehrter

Reihenfolge.

7.2.4 Schleifen des Schutzhaubenmessers

Das Schutzhaubenmesser (Abb. L/Pos. 1) kann mit der Zeit stumpf werden. Sollten Sie dies feststellen, lösen Sie die 2 Schrauben mit denen das

Schutzhaubenmesser an der Schutzhaube befestigt ist. Befestigen Sie das Messer in einem

Schraubstock. Schleifen Sie das Messer mit einer

Flachfeile und achten Sie darauf, den Winkel der

Schneidkante beizubehalten. Feilen Sie nur in eine

Richtung.

7.2.5 Vergaser Einstellungen

Achtung! Einstellungen am Vergaser dürfen nur durch autorisierten Kundendienst vorgenommen werden.

Zu allen Arbeiten am Vergaser muss zuerst die

Luftfilterabdeckung wie in Abbildung J1 und J2 gezeigt demontiert werden.

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 13

Einstellen des Gasseilzuges:

Sollte die Maximaldrehzahl des Geräts mit der Zeit nicht mehr erreicht werden und sämtliche anderen

Ursachen nach Abschnitt 9 Fehlerbehebung ausgeschlossen sein, könnte eine Einstellung des

Gasseilzuges erforderlich sein. Überprüfen Sie hierfür zunächst ob der Vergaser bei voll durchgedrücktem Gasgriff ganz öffnet. Dies ist der

Fall wenn der Vergaserschieber (Abb. O1/Pos. 1) bei voll betätigtem Gas am Anschlag (Abb. O1/Pos. 2) anliegt. Abbildung O1 zeigt die korrekte Einstellung.

Sollte der Vergaserschieber den Anschlag nicht berühren ist eine Nachjustierung notwendig. Um den

Gasseilzug nachzustellen sind folgende Schritte erforderlich:

Lösen Sie die Kontermutter (Abb. O2/Pos. 3) einige Umdrehungen.

Drehen Sie die Verstellschraube (Abb. O3/Pos.

4) heraus, bis der Vergaserschieber bei voll betätigtem Gas, wie in Abbildung O1 gezeigt, am

Anschlag anliegt.

Ziehen Sie die Kontermutter wieder fest.

Einstellen des Standgases:

Achtung!

Standgas bei warmen Betriebszustand einstellen.

Sollte das Gerät bei nichtbetätigtem Gashebel ausgehen und sämtliche anderen Ursachen nach

Abschnitt 9 Fehlerbehebung ausgeschlossen sein, ist ein Nachjustieren des Standgases notwendig.

Drehen Sie hierzu die Standgasschraube (Abb.

O4/Pos. 5) im Uhrzeigersinn bis das Gerät im

Leerlauf sicher läuft. Sollte das Standgas so hoch sein, dass sich das Schneidwerkzeug mitdreht, muss dies durch Linksdrehen der Standgasschraube (Abb.

O4/ Pos. 5) soweit verringert werden bis sich das

Schneidwerkzeug nicht mehr mitdreht.

7.3 Lagerung

Achtung:

Ein Fehler bei der Befolgung dieser

Schritte kann zur Folge haben, dass sich

Ablagerungen an der Vergaserinnenwand bilden, was ein erschwertes Anlassen oder einen dauerhaften Schaden an der Maschine zu Folge haben kann.

1. Führen Sie alle allgemeinen Wartungsarbeiten durch, welche im Abschnitt Wartung in der

Bedienungsanleitung stehen.

2. Lassen Sie den Treibstoff aus dem Tank ab

(Benutzen Sie hierzu eine handelsübliche

Kunststoff-Benzinpumpe aus dem Baumarkt).

3. Nachdem der Treibstoff abgelassen ist, starten

Sie die Maschine.

4. Lassen Sie die Maschine im Leerlauf weiterlaufen bis sie stoppt. Das reinigt den

Vergaser vom restlichen Treibstoff.

5. Lassen Sie die Maschine abkühlen.(ca. 5

Minuten)

6. Entfernen Sie die Zündkerze (siehe Punkt 7.2.3).

7. Füllen Sie eine Teelöffel große Menge 2-Takt

Motoröl in die Feuerungskammer. Ziehen Sie einige male vorsichtig die Anlasserleine heraus, um die inneren Bauteile mit dem Öl zu benetzen.

Setzen Sie die Zündkerze wieder ein.

8. Säubern Sie das äußere Gehäuse der Maschine.

9. Bewahren Sie die Maschine an einem kalten, trockenen Platz außerhalb der Reichweite von

Zündquellen und brennbaren Substanzen auf.

Düngemittel oder andere chemische

Gartenprodukte beinhalten häufig Substanzen, welche die Korrosion von Metallen beschleunigen. Lagern Sie die Maschine nicht auf oder in der Nähe von Düngmittel oder anderen Chemikalien.

Wiederinbetriebnahme

1. Entfernen Sie die Zündkerze.

2. Ziehen Sie die Starterleine mehrmals heraus um die Feuerungskammer von Ölrückständen zu reinigen.

3. Säubern Sie die Zündkerzenkontakte oder setzen Sie eine neue Zündkerze ein.

4. Füllen Sie den Tank. Siehe Abschnitt Treibstoff und Öl.

5. Führen Sie die Schritte 1-7 unter Punkt „Kalten

Motor starten“ durch.

7.4 Transport

Wenn Sie das Gerät transportieren möchten entleeren Sie zuvor den Benzintank wie im

Unterpunkt 2 im Kapitel Lagerung erklärt. Reinigen Sie das Gerät mit einer Bürste oder einem Handfeger von grobem

Schmutz. Demontieren Sie den Führungsholm wie unter Punkt 5.1 erklärt.

7.5 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende

Angaben gemacht werden;

Typ des Gerätes

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

13

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 14

D

8. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um

Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden.

Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und

Kunststoffe. Führen Sie defekte Bauteile der

Sondermüllentsorgung zu. Fragen Sie im

Fachgeschäft oder in der Gemeindeverwaltung nach!

14

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 15

D

9. Fehlerbehebung

Störung

Das Gerät springt nicht an.

Mögliche Ursache

Fehlerhaftes Vorgehen beim

Starten.

Störungsbehebung

Folgen Sie den Anweisungen zum

Starten

Das Gerät springt an, hat aber nicht die volle Leistung.

Verrußte oder feuchte Zündkerze Zündkerze reinigen oder durch neue ersetzen.

Falsche Vergasereinstellung

Falsche Einstellung des

Chokehebels

Autorisierten Kundendienst aufsuchen, oder das Gerät an die

ISC-GmbH senden.

Chokehebel auf „ “ stellen.

Der Motor läuft unregelmäßig

Motor raucht übermäßig

Verschmutzter Luftfilter

Falsche Vergasereinstellung

Falscher Elektrodenabstand der

Zündkerze

Falsche Vergasereinstellung

Falsche Treibstoffmischung

Falsche Vergasereinstellung

Luffilter reinigen

Autorisierten Kundendienst aufsuchen, oder das Gerät an die

ISC-GmbH senden.

Zündkerze reinigen und

Elektrodenabstand einstellen oder neue Zündkerze einsetzen.

Autorisierten Kundendienst aufsuchen, oder das Gerät an die

ISC-GmbH senden.

Richtige Treibstoffmischung verwenden (siehe Treibstoff-

Mischtabelle)

Autorisierten Kundendienst aufsuchen, oder das Gerät an die

ISC-GmbH senden.

15

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 16

F

Table des matières

1. Consignes de sécurité

2. Description de lʼappareil et étendue de la livraison

3 Utilisation conforme à lʼaffectation

5. Avant la mise en service

6. Commande

7. Nettoyage, maintenance, stockage, transport et commande de pièces de rechange

8. Mise au rebut et recyclage

9. Elimination des erreurs

16

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 17

Attention !

Lors de lʼutilisation dʼappareils, il faut respecter certaines mesures de sécurité afin dʼéviter des blessures et dommages. Veuillez donc lire attentivement ce mode dʼemploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si lʼappareil doit être remis à dʼautres personnes, veillez

à leur remettre aussi ce mode dʼemploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode dʼemploi et des consignes de sécurité.

1. Consignes de sécurité:

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

AVERTISSEMENT !

Veuillez lire toutes les consignes de sécurité et instructions.

Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Dispositifs de sécurité

Pendant que vous travaillez sur lʼappareil, le capot de protection en plastique correspondant (pour lames ou fonctionnement à fil) doit être monté pour

éviter de catapulter des objets.

La lame intégrée dans le capot de protection du fil de coupe le fil automatiquement à la longueur optimale.

2. Conception et étendue de la livraison (fig. A-C)

1. Tête de fil

2. Fil de coupe

3. Capot de protection

4. Guidon avec arbre dʼentraînement

6. Commutateur moteur « Marche/ Arrêt »

7. « Libération » du levier dʼaccélérateur

8. Accélérateur

9. « Blocage » du levier dʼaccélérateur

10. Levier étrangleur

11. Corde de lancement

12. Cosse de bougie dʼallumage

13. Recouvrement du boîtier du filtre à air

14. Réservoir à essence

F

15. Carter pour le refroidissement du moteur et le starter

16. Pompe à carburant „primer“

17. Ceinture de port

18. Pièce de raccordement guidon

19. Flacon dʼhuile/essence

20. Clé à bougie

21. Clé allen

22. Clé à fourche 8/10

23. Huile pour moteur 2 temps

3. Utilisation conforme à lʼaffectation

Lʼappareil convient à la coupe de gazon et de surfaces à gazon.

Attention !

En raison de lʼexposition à des risques du corps de lʼutilisateur/lʼutilisatrice, la débroussailleuse à essence ne doit pas servir aux travaux suivants : pour nettoyer (aspirer) des chemins, ni comme hacheuse pour broyer des tronçons dʼarbres et de haie. En outre, la débroussailleuse à essence ne doit pas être utilisée pour égaliser des bosses du sol, comme par ex. des taupinières. Pour des raisons de sécurité, il est interdit dʼutiliser la débroussailleuse à essence comme groupe dʼentraînement pour dʼautres outils et jeux dʼoutils en tous genres.

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et lʼopérateur/lʼexploitant est responsable.

Veillez au fait que nos appareils, conformément à leur affectation, nʼont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si lʼappareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité

équivalente.

17

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 18

F

4. Caractéristiques techniques

Type de moteur :

Moteur deux temps ; refroidi par air ; cylindre chromé

Puissance du moteur (maxi.) :

Cylindrée :

0,8 kW/ 1,1 CV

30,3 ccm

Vitesse de rotation à vide du moteur :

2800+/-200 tr/min

Vitesse moteur maxi :

Vitesse maxi du fil double :

7400 tr/min

7400 tr/min

Allumage :

Commande :

Poids (réservoir vide) :

Longueur du guidon :

Ø du cercle de coupe :

Longueur du fil :

Ø du fil

Contenance du réservoir :

Bougie dʼallumage :

Vibration a hw

Marche à vide (maxi.)

électronique

Accouplement centrifuge

5,6 kg

150 cm

41 cm

8 m

2,0 mm

0,8 l

Champion RCJ6Y

5,8 m/s 2

Service (maxi.)

Niveau de pression acoustique L pA

Niveau acoustique L

WA

7,9 m/s 2

100 dB

108 dB

Le bruit et les vibrations ont été mesurées conformément à la norme EN ISO 11806.

5. Avant la mise en service

5.1 Montage

Montage du guidon (fig. D1 – D3)

Desserrez la vis de poignée en étoile (fig. D1/pos. 1) sur la pièce de raccordement du guidon supérieur

(fig. D1/pos. 3). Appuyez à présent sur le levier dʼarrêt (fig. D1/pos. 2) et faites glisser précautionneusement le guidon inférieur (fig. D1/pos.

4) dans la pièce de raccordement du guidon supérieur. Veillez, ce faisant, à ce que les arbres de commande à lʼintérieur du guidon glissent lʼun dans lʼautre (le cas échéant, tourner légèrement la tête de la bobine) et à ce que le nez avant du levier dʼarrêt

(fig. D2/pos. 6) sʼencrante dans le trou correspondant dans le guidon inférieur (fig. D2/pos.

5). Tirez à présent la vis de poignée en étoile (fig.

D1/pos. 1) à nouveau (fig. D3). Le démontage doit

être effectué dans lʼordre inverse.

Montage de la poignée supplémentaire (fig. E1 -

E3)

Desserrez lʼécrou à oreilles de la vis de fixation de la poignée (fig. E1/pos. 1). Retirez lʼécrou à oreilles, la rondelle (fig. E1/pos. 2) et la vis de fixation (fig.

E1/pos. 3) de la poignée et enfichez-les sur le guidon

(fig. E2). Vissez à présent la poignée sur le guidon

(fig. E3).

Montage du capot de protection (fig. F1 – F3)

Dévissez la vis de fixation du capot de protection à lʼaide de la clé allen ci-jointe (fig. F1/pos. 1) et retirez-le (fig. F1). Enfichez à présent le capot de protection sur le guidon inférieur (fig. F2). Vissez à fond le capot de protection avec la vis de fixation (fig.

F3).

Montage de la bandoulière (fig. G)

La bandoulière permet un travail ergonomique et sûr avec la débroussailleuse à moteur. Accrochez la bandoulière dans lʼoeillet de fixation (fig. G/ pos. A).

Vérifiez -avant la mise en service- si toutes les pièces amovibles peuvent bouger sans obstacle.

Contrôlez tous vis ouvert feston siège et contrôlez tous équipements de protection.

5.2 Réglage de la hauteur de coupe

Passez la bandoulière (fig. A/17) par dessus lʼépaule de gauche.

Réglez la longeur de la bandoulière de manière que la tête de coupe de fil soit parallèle au sol.

Pour déterminer la longueur optimale de la bandoulière, faites quelques mouvements sans mettre le moteur en marche (fig. I).

Attention :

Pendant votre travail, utilisez toujours une bandoulière. Mettez la bandoulière dès que le moteur est démarré et quʼil fonctionne à vide. Mettez le moteur hors circuit avant de retirer la bandoulière.

Vérifiez lʼappareil avant chaque mise en service quant à :

lʼétanchéité du système à carburant lʼétat irréprochable des équipements de protection et du dispositif de coupe la bonne fixation des raccords vissés

5.3 Carburant et huile

Carburants recommandés

Utilisez uniquement un mélange fait dʼessence normale sans plomb et dʼune huile spéciale moteur à

2 temps. Mélangez le carburant comme indiqué dans le tableau de mélange de carburant.

Attention :

Nʻutilisez jamais de mélange de carburant ayant été stocké plus de 90 jours.

18

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 19

Attention :

Nʼutilisez aucune huile 2 temps dans le rapport de mélange recommandé de 100:1. Le producteur décline toute responsabilité en cas de lubrification insuffisante qui entraînerait un dommage du moteur.

Attention :

Pour le transport et le stockage de carburant, utilisé exclusivement les réservoirs prévus et homologués à cet effet.

Remplacez respectivement de la bonne quantité dʼessence et dʼhuile deux temps dans la bouteille de mélange ci-jointe (voir lʼéchelle imprimée). Secouez ensuite bien la bouteille.

F

cordon de démarrage. Lʼappareil doit démarrer.

Attention :

Ne laissez pas le cordon de démarrage rentrer trop rapidement. Ceci peut entraîner des dommages.

7. Lorsque le moteur a démarré, mettez immédiatement le levier étrangleur sur “ ” et laissez lʼappareil atteindre sa température de service pendant environ. 10 sec.

Attention :

Comme lʼaccélérateur est fixé dans sa position, lʼoutil de découpage se met en route dès que le moteur démarre.

Actionnez ensuite lʼaccélérateur pour le déverrouiller (le moteur se remet en marche à vide).

8. Si le moteur ne démarre pas, recommencez les

étapes 6-7.

5.4 Tableau de mélange du carburant :

Mélanger : 40 parts dʼessence pour une part dʼhuile

Essence

1 litre

5 litres

Huile deux temps

25 ml

125 ml

6. Fonctionnement

Observations :

Si le moteur ne démarre toujours pas au bout de plusieurs essais, veuillez lire le paragraphe “Élimination des erreurs“.

Veuillez respecter les directives légales relatives à lʼordonnance de la protection contre le bruit. Elles peuvent différer dʼun endroit à lʼautre.

Observations :

Tirez toujours la corde de démarrage toute droite. Si vous la tirez en lui faisant faire un angle, une friction aura lieu au niveau de lʼoeillet. Ce frottement écorche la corde qui sʼuse plus vite. Maintenez toujours la poignée de démarrage lorsque la corde retourne à sa place.

Ne laissez jamais la corde retourner rapidement de son état tiré. Ceci endomamgerait également le fil ou entraîner des dommages du starter.

Attention !

Sur la face inférieure du capot de protection se trouve une lame (fig. L/ pos. 1) pour la régulation automatique du fil. Il est recouvert dʼun capot.

Retirez ce capot avant de commencer à travailler

(fig. L/ pos. 2) et remettez-le après les travaux.

6.1 Faire démarrer le moteur froid

Remplissez le réservoir de la quantité correcte de mélange essence/huile. Voir chapitre Combustible et huile.

1. Placez lʼappareil sur une surface solide et plane.

2. Mettez le levier étrangleur (fig. A/pos. 10) aur

„ “.

3. Appuyez 10 x sur la pompe à carburant (Primer)

(fig. H).

4. Connectez lʼinterupteur Marche / Arrêt (fig.

A/pos. 6) sur “I”

5. Bloquez le levier de lʼaccélérateur. Pour y arriver, actionnez le blocage de lʼaccélérateur (fig. A/pos.

7), puis lʼaccélérateur (fig. A/pos. 8) et appuyez simultanément sur le bouton de blocage (fig.

A/pos. 9), ce qui fixe lʼaccélérateur.

6. Tenez bien lʼappareil et tirez le cordon de démarrage (fig. A/pos. 11) jusquʼà la première résistance. Tirez ensuite dʼun coup 4 fois le

6.2 Faire démarrer le moteur chaud (lʼappareil nʼest pas resté plus de 15-20 mn à lʼarrêt)

1. Placez lʼappareil sur une surface solide et plane.

2. Mettez lʼinterrupteur Marche/arrêt sur „I“.

3. Bloquez lʼaccélérateur (comme pour „Lancer le moteur froid“).

4. Tenez bien lʼappareil et tirez le cordon de démarrage jusquʼà la première résistance.

Maintenant, tirez fortement sur le cordon de démarrage. Lʼappareil doit démarrer au bout de 1

à 2 essais. Si la machine ne démarre toujours pas au bout de 6 essais, recommencez les étape

1 à 7 “Lancer le moteur froid”.

6.3 Mettre le moteur hors circuit

Suite des étapes pour un arrêt dʼurgence :

Sʼil est nécessaire de mettre la machine immédiatement hors circuit, mettez lʼinterrupteur

Marche/arrêt sur “Stop” ou “0”.

Suite dʼétapes normale :

Relâchez lʼaccélérateur et attendez jusquʼà ce que le moteur passe en vitesse de marche à vide. Mettez ensuite lʼinterupteur Marche / Arrêt sur „Stop“ ou encore „0“.

19

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 20

F

6.4 Consignes de travail

Avant dʼutiliser lʼappareil, entraînez-vous à faire toutes les techniques de travail avec le moteur à lʼarrêt.

PROLONGATION DU FIL DE COUPE

AVERTISSEMENT :

Nʼutilisez aucun fil métallique ni même de fil métallique enrobé de plastique de quelque sorte que ce soit dans la tête de fil. Ceci peut entraîner des blessures graves de lʼutilisateur.

Pour prolonger le fil de coupe, laissez le moteur tourner à pleine vitesse et tapotez (“BUMP”) la tête de fil au sol. Le fil sʼallonge automatiquement. La lame sur lʼécran de protection racourcit le fil à la longueur admise (fig. M1).

Attention :

Retirez régulièrement tous les restes de gazon et de mauvaises herbes pour éviter une surchauffe du tuyau à tige. Les restes de gazon/dʼherbe et de mauvaises herbes en bas de lʼécran de protection (fig. M2), cela évite un refroidissement suffisant du tuyau à tige. Evacuez les restes précautionneusement avec un tournevis ou un autre objet du même genre.

DIVERS PROCÉDÉS DE COUPAGE

Si lʼappareil est correctement monté avec le capot de protection et la tête de fil, il coupe les mauvaises herbes et le gazon haut dans des endroits difficiles dʼaccès, comme par ex. le long des barrières, de murs et de fondations tout comme autour des arbres.

On peut également lʼemployer pour les travaux de coupe de gazon pour mieux préparer la végétation dʼun jardin ou nettoyer un endroit particulier à raz le sol.

A RESPECTER :

Même en lʼutilisant minutieusement, la coupe près de fondations, de murs de pierre ou de béton etc. entraîne une usure anormale du fil.

DÉBROUSSAILLER / TONDRE

Déplacez la débroussailleuse en effectuant des mouvements de fauche dʼun côté à lʼautre.

Maintenez toujours la tête de fil parallèle au sol.

Contrôlez le terrain et déterminez la hauteur de coupe désirée. Guidez et maintenez la tête de fil à la hauteur désirée pour obtenir une tonte homogène

(fig. M3).

DÉBROUSSAILLER PLUS BAS

Maintenez la débroussailleuse avec une légère déclivité exactement devant vous, de façon que la face inférieure de la tête de fil se trouve au-dessus

20 du sol et le fil puisse couper au bon endroit.

Découpez toujours devant vous. Ne tirez jamais la débroussailleuse vers vous.

COUPER LE LONG DʼUNE CLÔTURE / DʼUNE

FONDATION

Lors de la découpe, approchez-vous lentement du grillage et des panneaux de barrières, des murs en pierres naturelles et des fondations pour couper juste

à côté sans cependant rencontrer lʼonstacle avec le fil. Si le fil rencontre p. ex. des pierres, des murs en pierres ou des fondations, il sʼuse ou sʼeffiloche. Si le fil cogne contre la grille de la barrière, il se rompt.

DÉBROUSSAILLER AUTOUR DES ARBRES

Pour débroussailler autour des arbres, approchezvous lentement des arbres afin que le fil ne touche pas lʼécorce. Déplacez-vous autour de lʼarbre et découpez ce faisant de gauche à droite. Approchezvous de lʼherbe ou des mauvaises herbes avec la pointe du fil et renversez légèrement la tête de fil vers lʼavant.

AVERTISSEMENT :

Soyez très attentif/attentive lors de la tonte. Maintenez pour ces travaux une distance de 30 mètre entre vous et dʼautres personnes ou animaux.

TONDRE

Lors de la tonte, vous prenez toute la végétation jusquʼà la base. Pour ce faire, inclinez la tête de fil dans un angle de 30 degrés vers la droite. Mettez la poignée dans la position désirée. Veillez au risque

élevé de blessure encouru par lʼutilisateur, les spectateurs et les animaux, tout comme au risque de dommages matériels par des objets catapultés (p.

ex. des pierres) (fig. M4).

AVERTISSEMENT : Ne dégagez pas des objets des chemins avec la débroussailleuse !

La débroussailleuse est un outil puissant et les petites pierres ou autres objets peuvent être catapultés à 15 mètres et plus, ce qui peut blesser des personnes ou endommager des voitures, maisons et fenêtres aux alentours.

7. Nettoyage, maintenance, stockage, transport et commande de pièces de rechange

Retirez la fiche de contact avant tous travaux de nettoyage.

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 21

7.1 Nettoyage

Maintenez les dispositifs de protection, les fentes

à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez lʼappareil avec un chiffon propre ou soufflez dessus avec de lʼair comprimé à basse pression.

Nous recommandons de nettoyer lʼappareil directement après chaque utilisation.

Nettoyez lʼappareil régulièrement à lʼaide dʼun chiffon humide et un peu de savon. Nʼutilisez aucun produit de nettoyage ni détergeant ; ils pourraient endommager les pièces en matières plastiques de lʼappareil. Veillez à ce quʼaucune eau nʼentre à lʼintérieur de lʼappareil.

7.2 Maintenance

Mettez toujours lʼappareil hors circuit avant tout travail dʼentretien et retirez la cosse de la bougie dʼallumage.

7.2.1 Remplacer la bobine de fil/ le fil de coupe

1. Tournez la vis de retenue dans le sens contraire de celui des aiguilles dʼune montre et retirez-la

(fig. N1/N2).

2. Retirez la bobine (fig. N3/pos. B) et le ressort

(fig. N3/pos. C) de la broche (fig. N3/pos. D).

Les sous-point suivants doivent uniquement être effectués lorsque seul le fil et non toute la broche doit être remplacé :

Retirez le fil encore présent de la bobine.

Faites une boucle avec un un nouveau fil de coupe au centre et placez la boucle dans la fente du séparateur de bobine (fig. N4).

Enroulez le fil en le tendant comme indiqué dans la figure, dans le sens des aiguilles dʼune montre

(fig. N5), les deux moitiés du séparateur de bobine devant être séparées. Enroulez tout le fil jusquʼaux derniers 15 cm.

3. Fixez chaque extrémité de fil dans une fente (fig.

N6/pos. F) sur le côté opposé de la bobine.

4. Introduisez le ressort à lʼintérieur de la bobine et faites passer chacune des extrémités du fil dans un oeillet dans le support de la bobine (fig.

N3/pos. E).

5. Introduisez la bobine dans le support de la bobine. Veiller à ce que le ressort ne glisse pas sur la bride et quʼil ne se coince pas.

6. Appuyez dʼune main la bobine dans le support de la bobine et vissez de lʼautre main la vis de retenue à fond (fig. N7).

7. Tirez avec force chaque extrémité de fil pour le déloger des fentes.

8. Découpez le fil excédentaire pour lui donner une longueur dʼenviron 13 cm. Ceci réduit la charge sur le moteur pendant le démarrage et le temps

F

de mise à température.

7.2.2 Maintenance du filtre à air (fig. J1-J3)

Les filtres à air encrassés réduisent la puissance motrice en raison dʼune amenée dʼair au carburateur trop réduite.

Des contrôles réguliers sont par conséquent indispensables. Il faut contrôler le filtre à air toutes les 25 heures de service et le nettoyer le cas

échéant. Si lʼai est très chargé de poussière, contrôlez plus souvent le filtre à air.

1. Retirez le couvercle du filtre à air (fig. J1-J2)

2. Sortez lʼélément filtrant (fig. J3)

3. Nettoyez lʼélément filtrant en tapotant dessus ou en soufflant dessus.

4. Le montage est effectué dans lʼordre inverse des

étapes.

Attention :

Ne nettoyez jamais le filtre avec de sence ni avec des solvants inflammables. Nettoyez le filtre à air avec de lʼair comprimé ou en tapotant dessus.

7.2.3 Maintenance des bougies dʼallumage (fig.

K1-K3)

Distance explosive des bougies dʼallumage = 0,6 mm. Serrez la bougie dʼallumage avec 12-15 Nm.

Contrôlez la bougie dʼallumage pour la première fois au but de 10 heures de service. Repérez les encrassements et nettoyez-les le cas échéant à lʼaide dʼune brosse à fils de cuivre. Effectuez ensuite une maintenance de la bougie dʼallumage toutes les

50 heures de service.

1. Retirez le recouvrement des bougies dʼallumage.

2. Retirez la cosse de bougie dʼallumage (fig. K2) avec un mouvement rotatif.

3. Retirez la bougie dʼallumage (fig. K3) avec la clé

à bougie ci-jointe.

4. Le montage est effectué dans lʼordre inverse des

étapes.

7.2.4 Affûtage de la lame du capot

La lame du capot (fig. L/pos. 1) peut être émoussée avec le temps. Si vous vous en rendez compte, desserrez les 2 vis avec lesquelles la lame du capot est fixée au capot de protection. Fixez la lame dans un étau. Affûtez la lame avec une lime plate et veillez

à garder lʼangle de lʼarrête coupante. Limez uniquement dans une direction.

7.2.5 Réglages du carburateur

Attention !

Les réglages du carburateur doivent uniquement être entrepris par un service après-vente dûment autorisés.

Pour tous les travaux effectués sur le carburateur, il faut tout dʼabord démonter le recouvrement du filtre à

21

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 22

F

air comme indiqué en figure J1-J2.

Réglage du tirant à câble :

Si la vitesse maximale de lʼappareil ne peut plus être atteinte au bout dʼun moment et que toutes les causes indiquées au chapitre 9 « Elimination des erreurs » ont été exclues, un réglage du tirant à câble peut-être requis.

Contrôlez tout dʼabord si le carburateur sʼouvre bien complètement lorsque lʼon appuie complètement sur la poignée de gaz. Ceci arrive lorsque que le coulisseau du carburateur (fig. O1/pos. 1) se trouve sur la butée alors que lʼaccélérateur est complètement actionné (fig. O1/pos. 2). La figure O1 montre le réglage correct. Si le coulisseau du carburateur ne touche pas la butée, cʼest quʼun rajustage est nécessaire.

Pour rajuster le tirant à câble, les étapes suivantes sont à respecter :

Desserrez le contre-écrou (fig. O2/pos. 3) de quelques tours.

Tournez la vis de réglage (fig. O3/pos. 4) pour la retirer jusquʼà ce que le coulisseau du carburateur se trouve sur la butée, comme montré en figure O1.

Resserrez le contre-écrou à nouveau à fond.

Réglage de la vitesse à lʼarrêt :

Attention !

Réglez la vitesse à lʼarrêt lorsque lʼappareil est encore chaud.

Si lʼappareil se met hors circuit lorsque le levier de lʼaccélérateur nʼest pas actionné et que toutes les causes ont été exclues conformément au chapitre 9

« Elimination des erreurs », cʼest quʼil est nécessaire de réajuster la vitesse à lʼarrêt. Tournez la vis de vitesse à lʼarrêt (fig. O4/pos. 5) dans le sens des aiguilles dʼune montre jusquʼà ce que lʼappareil fonctionne correctement à vide.

Si la puissance de la vitesse à lʼarrêt entraîne lʼoutil de coupe, il faut tourner la vis de vitesse à lʼarrêt vers la gauche (fig. O4/ pos. 5) jusquʼà ce que lʼoutil de coupe ne tourne plus.

7.3 Stockage

Attention :

Une erreur pendant que vous suivez ces

étapespeut entraîner des dépôts sur la paroi intérieure de lʼaccélérateur, ce qui à son tour entraîne un démarrage difficile ou un dommage durable sur la machine.

1.

Effectuez tous les travaux dʼentretien.

2.

Faites couler le carburant du réservoir (utilisez à ce propos une pompe à essence en plastique courante achetée dans un magasin dʼaccessoires de construction).

22

3.

Une fois le combustible sorti, faites démarrer la machine.

4.

Laissez la machine fonctionner à vide jusquʼà ce quʼelle sʼarrête. Cela nettoie le carburateur de tout reste de combustible.

5.

Faites refroidir la machine. (env. 5 minutes)

6.

Retirez la bougie dʼallumage (voir point 7.2.3).

7.

Remplissez une cuiller à café dʼhuile à moteur 2 temps dans la chambre dʼexplosion. Tirez quelques fois précautionneusement le cordon de démarrage pour humidifier les composants intérieurs dʼhuile. Remontez la bougie dʼallumage.

8.

Nettoyez le boîtier externe de la machine.

9.

Conservez la machine dans un endroit frais et sec hors de portée de sources dʼinflammation et de substances inflammables.

Les engrais ou autres produits chimiques pour jardins comprennent fréquemment des substances qui accélèrent la corrosion des métaux. Nʼentreposez pas la machine à proximité dʼengrais ou dʼautre agents chimiques.

Remise en service

1. Retirez la bougie dʼallumage.

2. Tirez plusieurs fois le cordon de démarrage pour nettoyer la chambre dʼexplosion de tout résidu dʼhuile.

3. Nettoyez les contacts de la bougie dʼallumage ou montez une nouvelle bougie dʼallumage.

4. Remplissez le bac. Voir chapitre Combustible et huile.

5. Effectuez les étapes 1 à 7 du point “Lancer le moteur froid”.

7.4 Transport

Si vous désirez transporter lʼappareil, vidangez dʼabord le réservoir à essence comme expliqué dans le sous-point 3 au chapitre Entreposage. Nettoyez lʼappareil avec une brosse ou une balayette à main pour éliminer les déchets grossiers. Démontez le guidon comme expliqué au point 5.1.

7.5 Commande de pièces de rechange

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

Type de lʼappareil

No. dʼarticle de lʼappareil

No. dʼidentification de lʼappareil

No. de pièce de rechange de la pièce requise

Vous trouverez les prix et informations actuelles à lʼadresse www.isc-gmbh.info

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 23

8. Mise au rebut et recyclage

Lʼappareil se trouve dans un emballage permettant dʼéviter les dommages dus au transport. Cet emballage est une matière première et peut donc

être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières.

Lʼappareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes dʼélimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de lʼadministration de votre commune !

F

23

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 24

F

9. Elimination des erreurs

Dérangement

Lʼappareil ne démarre pas.

Lʼappareil démarre mais nʼatteint pas sa pleine puissance.

Le moteur ne fonctionne pas régulièrement

Le moteur fume trop

Cause probable

Manière de procéder incorrecte pendant le démarrage.

Elimination du dérangement

Respectez les instructions de démarrage

Bougie dʼallumage encrassée ou humide

Mauvaise régulation du carburateur

Nettoyez la bougie dʼallumage ou la remplacer par une nouvelle.

Demandez au service après vente autorisé ou envoyez lʼappareil à la société iSC-GmbH.

Mauvais réglage du levier

étrangleur

Mettez le levier étrangleur sur „ “.

Encrassement du filtre à air Nettoyez le filtre à air

Mauvaise régulation du carburateur

Mauvaise distance entre les

électrodes de la bougie dʼallumage

Demandez au service après vente autorisé ou envoyez lʼappareil à la société iSC-GmbH.

Nettoyez la bougie dʼallumage et réglez la distance entre les

électrodes ou montez une nouvelle bougie dʼallumage.

Mauvaise régulation du carburateur

Mauvais mélange de carburant

Mauvaise régulation du carburateur

Demandez au service après vente autorisé ou envoyez lʼappareil à la société iSC-GmbH.

Utilisez un mélange correct de carburant (voir le tableau de mélange de carburant)

Demandez au service après vente autorisé ou envoyez lʼappareil à la société iSC-GmbH.

24

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 25

Indice

1. Avvertenze di sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

5. Prima della messa in esercizio

6. Uso

7. Pulizia, manutenzione, conservazione, trasporto e ordinazione dei pezzi di ricambio

8. Smaltimento e riciclaggio

9. Soluzione di eventuali problemi

I

25

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 26

I

Attenzione!

Nellʼusare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni.

Quindi leggete attentamente queste istruzioni per lʼuso. Conservatele bene per avere a disposizione le informazioni in qualsiasi momento. Se date lʼapparecchio ad altre persone consegnate loro queste istruzioni per lʼuso insieme allʼapparecchio!

Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

16. Pompa del carburante “arricchitore”

17. Tracolla

18. Raccordo per manico di guida

19. Recipiente di miscela olio/benzina

20. Chiave della candela di accensione

21. Chiave a brugola

22. Chiave fissa 8/10

23. Olio per 2 tempi

Dispositivi di sicurezza

Se si lavora con la lama da taglio deve essere montata la calotta protettiva in metallo e se si lavora con la bobina del filo deve essere montata anche la calotta protettiva in plastica per impedire che oggetti vengano scagliati allʼingiro. La lama incorporata nella calotta protettiva in plastica taglia automaticamente il filo alla lunghezza ottimale.

1. Avvertenze di sicurezza

Le relative avvertenze di sicurezza si trovano nellʼopuscolo allegato.

AVVERTIMENTO!

Leggete tutte le avvertenze di sicurezza e le istruzioni.

Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

Dispositivi di sicurezza

Lavorando con l’apparecchio la calotta protettiva di plastica corrispondente per la lama o il filo deve essere montata per evitare che gli oggetti vengano scagliati all’intorno.

La lama incorporata nella calotta protettiva taglia automaticamente il filo da taglio alla lunghezza ottimale.

2. Descrizione dellʼapparecchio ed elementi forniti (Fig. A-C)

1. Testa del filo

2. Filo da taglio

4. Manico con albero motore

6. Interruttore motore “ON/OFF”

7. “Sbloccaggio” della leva del gas

9. “Arresto” della leva dellʼacceleratore

10. Levetta dellʼaria

11. Fune di avvio

12. Connettore della candela

13. Copertura dellʼinvolucro del filtro dellʼaria

14. Serbatoio della benzina

15. Involucro per radiatore e starter

26

3. Utilizzo proprio

Lʼapparecchio è adatto per tagliare lʼerba del giardino e di superfici erbose.

Attenzione!

Visti i rischi per lʼutilizzatore il

Decespugliatore a motore a benzina non deve venire usato per i seguenti lavori: per la pulizia di vialetti e come trituratore per sminuzzare rami tagliati da alberi ed arbusti. Il Decespugliatore a motore a benzina non deve inoltre venire usato per livellare irregolarità del suolo, come per es. i mucchi di terra sollevati dalle talpe. Per motivi di sicurezza il

Decespugliatore a motore a benzina non deve venire usato come gruppo motore per altri utensili o set di utensili di qualsiasi tipo.

Lʼapparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme.

Lʼutilizzatore/lʼoperatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per lʼimpiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando lʼapparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 27

4. Caratteristiche tecniche

Tipo del motore: motore a 2 tempi, raffreddato ad aria, cilindri cromati

Potenza del motore (max.): 0,8 kW/ 1,1 cv

Numero di giri del motore al minimo:

2800+/-200 min -1

Numero di giri del motore max.:

Numero di giri del filo doppio max.:

7400 min -1

7400 min -1

Accensione: elettronica

Peso (serbatoio vuoto):

Lunghezza manico di guida:

Ø di taglio:

Lunghezza del filo:

Ø filo:

Capacità del serbatoio:

Candela di accensione:

Vibrazione ahv:

A vuoto (max.)

In esercizio (max.)

Livello di pressione acustica L pA

Livello di potenza acustica L

WA

5,6 kg

150 cm

41 cm

8 m

2,0 mm

0,8 l

Champion RCJ6Y

5,8 m/s 2

7,9 m/s

2

100 dB

108 dB

Il rumore e le vibrazioni sono stati misurati secondo la norma EN ISO 11806.

5. Prima della messa in esercizio

5.1 Montaggio

Montaggio manico di guida (Fig. D1 - D3)

Allentate la vite con manopola a crociera (Fig.

D1/Pos. 1) sul raccordo del manico di guida superiore (Fig. D1/Pos. 3). Premete ora la leva di bloccaggio (Fig. D1/Pos. 2) e inserite con cautela il manico di guida inferiore (Fig. D1/Pos. 4) nel raccordo del manico di guida superiore.

Nel far questo badate che gli alberi motori nella parte interna del manico di guida scivolino lʼuno nellʼaltro

(eventualmente ruotate leggermente la testa della bobina) e che la punta anteriore della leva di bloccaggio (Fig. D2/Pos. 6) si incastri bene nel foro corrispondente nel manico di guida inferiore (Fig

D2/Pos. 5). Ora avvitate di nuovo la vite con manopola a crociera (Fig. D1/Pos. 1) (Fig. D3). Lo smontaggio avviene nellʼordine inverso.

I

Montaggio impugnatura addizionale (Fig. E1 - E3)

Allentate il dado ad alette della vite di fissaggio dellʼimpugnatura (Fig. E1/Pos. 1). Togliete il dado ad alette, la rosetta (Fig. E1/Pos. 2) e la vite di fissaggio

(Fig. E1/Pos. 3) dallʼimpugnatura e inserite questʼultima sul manico di guida (Fig. E2). Avvitate adesso lʼimpugnatura sul manico di guida (Fig. E3).

Montaggio calotta protettiva (Fig. F1 - F3)

Usando la chiave a brugola fornita allentate la vite di fissaggio della calotta protettiva (Fig. F1/Pos. 1) e toglietela (Fig. F1). Inserite adesso la calotta protettiva sul manico di guida inferiore (Fig. F2).

Fissate bene la calotta protettiva con la vite di fissaggio (Fig. F3).

Montaggio tracolla (Fig. G)

La tracolla permette di lavorare con il tosaerba a motore in modo ergonomico e sicuro. Agganciate la tracolla nellʼocchiello di fissaggio (Fig. G/Pos. A).

Prima della messa in esercizio verificate che tutte le parti mobili si muovano senza intoppi.

Controllate che tutte le viti siano ben salde e che tutti i dispositivi di protezione funzionino correttamente.

5.2 Impostazione dellʼaltezza di taglio

앬 Mettete la tracolla (Fig. A/17) infilandola sopra la spalla sinistra.

앬 Regolate la lunghezza della tracolla in modo che la testa di taglio si muova parallela al terreno.

Per regolare in modo ottimale la tracolla fate oscillare lʼapparecchio alcune volte senza avviare il motore (Fig. I).

Attenzione:

usate sempre la tracolla mentre lavorate. Applicate la tracolla non appena avete avviato il motore e questo funzioni in folle. Spegnete il motore prima di staccare la tracolla.

Controllate prima di ogni messa in esercizio dellʼapparecchio che:

앬 il sistema di alimentazione del carburante non

앬 presenti perdite i dispositivi di protezione e il dispositivo di taglio

앬 siano in perfetto stato tutti i collegamenti a vite siano ben saldi.

5.3 Carburante e olio

Carburanti consigliati

Utilizzate solo una miscela di benzina normale senza piombo e olio speciale per motori a 2 tempi.

Preparate la miscela di carburante in base alla tabella corrispondente.

27

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 28

I

Attenzione:

non impiegate una miscela di carburante che sia stata conservata per più di 90 giorni.

Attenzione:

con un rapporto consigliato di miscela 100:1. Se una lubrificazione insufficiente causa un danno al motore decade la garanzia del produttore.

Attenzione:

carburante utilizzate solo i recipienti previsti e consentiti.

Benzina

1 litri

5 litri non impiegate olio per motore a 2 tempi per il trasporto e la conservazione del

Versate rispettivamente la giusta quantità di benzina

6. Esercizio

Olio per 2 tempi

25 ml

125 ml e di olio per motore a 2 tempi nel recipiente per la miscela fornito (vedi scala riportata). Agitate quindi bene il recipiente.

5.4 Tabella miscela carburante:

Procedimento di miscelazione: 40 parti benzina su 1 parte olio

7) e poi lʼacceleratore (Fig. A/Pos. 8) e, premendo contemporaneamente il pulsante di bloccaggio (Fig. A/Pos. 9), fissate lʼacceleratore.

6. Tenete bene lʼapparecchio e tirate la fune dello starter (Fig. A/Pos. 11)fino alla prima resistenza.

Ora tirate rapidamente la fune dello starter 4 volte. Lʼapparecchio dovrebbe avviarsi.

Attenzione:

non fate riavvolgere la fune dello starter in modo incontrollato. Ciò può provocare danni.

7. Se il motore è avviato, portate la leva dellʼaria su

„ “ e lasciate riscaldare lʼapparecchio per ca. 10 sec.

Attenzione:

con la leva dellʼacceleratore fissata lʼutensile di taglio inizia a lavorare non appena avviato il motore.

Sbloccate poi la leva dellʼacceleratore semplicemente azionandola (il motore torna a funzionare al minimo).

8. Se il motore non si dovesse avviare, ripetete le operazioni 6-7.

Da tenere presente:

se dopo più tentativi il motore continua a non avviarsi leggete il punto “Soluzione di eventuali problemi al motore”.

Da tenere presente:

estraete la fune dello starter sempre con un movimento diritto. Se viene estratta in posizione obliqua si produce attrito sullʼocchiello.

Questo attrito provoca uno sfregamento della fune o e unʼusura precoce. Tenete sempre lʼimpugnatura dellʼavviamento mentre il cordoncino si riavvolge.

Evitate sempre che il cordoncino si riavvolga di colpo una volta sfilato. Ciò provocherebbe anche danni alla fune o allo starter.

Rispettate le disposizioni di legge sulla protezione dal rumore che possono variare a seconda del luogo di impiego.

Attenzione!

Sulla parte inferiore della calotta protettiva si trova una lama (Fig. L/Pos. 1) per la regolazione automatica della lunghezza del filo. Tale lama è coperta da una protezione.

Togliete questa protezione prima di iniziare a lavorare (Fig. L/Pos. 2) e rimettetela dopo aver finito di lavorare.

6.1 Avvio a motore freddo

Riempite il serbatoio con unʼadeguata miscela di benzina/olio. Si veda anche Carburante e olio.

1. Appoggiate lʼapparecchio su una superficie piana e stabile.

2. Portate la levetta dellʼaria (Fig. A/Pos. 10) su

„ “.

3. Premete 10 volte la pompa del carburante

(arricchitore) (Fig. H).

4. Portate lʼinterruttore ON/OFF (Fig. A/Pos. 6) su

“I”.

5. Fissate la leva dellʼacceleratore. A tal fine azionate la sicura dellʼacceleratore (Fig. A/Pos.

28

6.2 Avvio a motore caldo (lʼapparecchio non è stato fermo per più di 15-20 minuti)

1. Appoggiate lʼapparecchio su una superficie piana e stabile.

2. Portate lʼinterruttore ON/OFF su “I”.

3. Fissate la leva dellʼacceleratore (come in caso di

“Avvio a motore freddo”).

4. Tenete bene lʼapparecchio e tirate la fune dello starter fino alla prima resistenza. Ora tirate rapidamente la fune dello starter. Lʼapparecchio dovrebbe avviarsi dopo 1-2 strattoni. Nel caso lʼapparecchio non si avviasse anche dopo 6 strattoni, ripetete le operazioni 1-7 in “Avvio a motore freddo”.

6.3 Spegnere il motore

Procedura dʼemergenza

Se è necessario fermare subito lʼutensile, portate lʼinterruttore ON/OFF su STOP o “0”.

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 29

Procedura normale

Lasciate andare la leva dellʼacceleratore e aspettate che il motore passi al minimo. Portate poi lʼinterruttore ON/OFF su “Stop” o su “0”.

6.4 Istruzioni di lavoro

Prima dellʼimpiego dellʼapparecchio esercitate e provate tutte le tecniche di lavoro a motore spento.

AVANZAMENTO DEL FILO DI TAGLIO

AVVERTENZA:

per la testina portafilo non utilizzare filo di ferro o filo di ferro plastificato.

Ciò potrebbe causare gravi lesioni allʼutilizzatore.

Per far avanzare il nuovo filo, far funzionare il motore a pieno regime e «premere» la testina portafilo contro il prato. In questo modo il filo viene liberato automaticamente e il coltello nel deflettore taglierà il filo in eccesso (fig. M1).

ATTENZIONE:

rimuovere periodicamente, con lʼaiuto di un cacciavite lo di un attrezzo simile, i residui di erba che si insinuano sotto il deflettore, attorno allʼasta, per evitarne il surriscaldamento ( fig. M2). Ciòi impedisce allʼasta di raffreddarsi correttamente.

TECNICHE DI TAGLIO

Se lʼapparecchio è equipaggiato in modo corretto con deflettore e testina portafilo, sarà possibile tagliare erbacce e erba troppo alta in punti di difficile accesso come lungo recinti, muri e fondamenta e attorno agli alberi. Lʼapparecchio è anche utilizzabile per tagliare a raso terra la vegetazione per il migliore allestimento di un giardino o per ripulire una determinata zona.

NOTA:

anche facendo molta attenzione durante lʼutilizzo, il taglio attorno a fondamenta, a muri in mattoni o pietra provocherà unʼusura del filo superiore alla norma.

TAGLIO RASO TERRA/FALCIATURA

Far oscillare lʼapparecchio da un lato allʼaltro con un movimento simile a quello di una falce. Non inclinare la testina portafilo durante questo movimento.

Controllare lʼaltezza di taglio per lʼarea da tagliare.

Tenere la testina portafilo alla stessa altezza in modo tale da ottenere un taglio regolare (fig. M3).

RIFINITURA BASSA

Tenere lʼapparecchio leggermente inclinato affinché la parte inferiore della testina portafilo si trovi al disopra del suolo e che il filo tagli allʼaltezza giusta. Il

I

taglio deve avvenire sempre nella direzione opposta a quella in cui si trova lʼutilizzatore. Questʼultimo non deve mai tirare lʼapparecchio verso di sé.

TAGLIO LUNGO RECINTI O FONDAMENTA

Avvicinarsi lentamente a recinti grigliati, con picchetti, a muri in pietra e fondamenta, per tagliare vicino ad essi senza rischiare di colpire lʼostacolo con il filo. Se il filo viene a contatto con muri in pietra, mattoni o fondamenta si spezzerà o si sfrangerà. Se il filo colpisce il recinto, si spezzerà.

TAGLIO ATTORNO AGLI ALBERI

Per tagliare attorno agli alberi, avvicinare lentamente lʼapparecchio affinché la corteccia non venga toccata. Girare attorno allʼalbero tagliando da sinistra verso destra. Tagliare lʼerba con la punta del filo e inclinare leggermente in avanti la testina portafilo.

AVVERTENZA:

osservare unʼestrema prudenza durante il TAGLIO RASO TERRA. Durante questo tipo di operazione mantenere sempre una distanza minima di 30 metri tra di voi e le altre persone o animali presenti.

TAGLIO RASO TERRA

Il taglio raso terra consiste nellʼeliminare tutta la vegetazione fino al suolo. Per eseguire questa operazione, inclinare la testina portafilo con un angolo di circa 30° verso sinistra. Regolando di conseguenza lʼimpugnatura sarà possibile controllare al meglio lʼapparecchio. Non eseguire lʼoperazione quando esiste il rischio di scagliare oggetti che potrebbero ferire lʼutilizzatore, le persone presenti o provocare danni materiali (fig. M4).

AVVERTENZA: NON UTILIZZARE

LʼAPPARECCHIO COME UNA SCOPA! Mai

inclinare la testina portafilo per spazzare via dai sentieri oggetti che intralciano il cammino. Il vostro decespugliatore è uno strumento potente in grado di scagliare qualsiasi oggetto a una distanza di 15 metri e oltre, provocando lesioni fisiche e danni materiali ad auto, abitazioni e finestre situate nelle vicinanze.

7. Pulizia, manutenzione, conservazione, trasporto e ordinazione dei pezzi di ricambio

Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.

29

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 30

I

7.1 Pulizia

Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate lʼapparecchio con un panno pulito o soffiatelo con lʼaria compressa a pressione bassa.

Consigliamo di pulire lʼapparecchio subito dopo averlo usato.

Pulite lʼapparecchio regolarmente con un panno asciutto ed un poʼ di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dellʼapparecchio. Fate attenzione che non possa penetrare dellʼacqua nellʼinterno dellʼapparecchio.

7.2.2 Manutenzione del filtro dellʼaria (Fig. J1 - J3)

I filtri dellʼaria sporchi riducono la potenza del motore a causa di un apporto insufficiente di aria verso il carburatore. Un controllo regolare è quindi indispensabile. Il filtro dellʼaria dovrebbe essere controllato ogni 25 ore di esercizio e, se necessario, pulito. In caso di aria molto polverosa il filtro dellʼaria deve essere controllato più spesso.

1. Togliete il coperchio del filtro dellʼaria (Fig. J1 -

J2)

2. Togliete lʼelemento filtrante (Fig. J3)

3. Pulite lʼelemento filtrante dando dei leggeri colpi o soffiando.

4. Lʼassemblaggio avviene nellʼordine inverso.

Attenzione:

non pulite mai il filtro dellʼaria con benzina o solventi infiammabili.

7.2 Manutenzione

Disinserite sempre lʼapparecchio prima di qualsiasi lavoro di manutenzione e sfilate il connettore della candela.

7.2.1 Sostituzione della bobina/ del filo da taglio

1. Girate la vite di fissaggio in senso antiorario e toglietela (fig. N1/N2).

2. Sfilate la bobina (Fig. N3/Pos. B) e la molla (Fig.

N3/Pos. C) dal mandrino (Fig. N3/Pos. D).

Le operazioni seguenti devono essere eseguite solo se deve essere sostituito il filo e non tutto il mandrino.

앬 Togliete dalla bobina il filo da taglio ancora

앬 presente.

Ripiegate un nuovo filo da taglio al centro e inserite lʼasola in una delle fessure del divisore

앬 della bobina (Fig. N4).

Avvolgete il filo con tensione in senso orario come mostrato nella figura (Fig. N5) dove le due metà vengono separate dal divisore della bobina.

Avvolgete tutto il filo lasciando solo gli ultimi 15 cm.

3. Fissate ogni estremità del filo in una fessura (Fig.

N6/Pos. F) ai lati opposti della bobina.

4. Inserite la molla nella parte interna della bobina e infilate ogni estremità del filo in uno degli occhielli nel supporto della bobina (Fig. N3/Pos.

E).

5. Inserite la bobina nel relativo supporto. Badate che la molla scorra sul mandrino e non rimanga in qualche modo bloccata.

6. Con una mano spingete la bobina nel suo supporto e con lʼaltra avvitate bene la vite di fissaggio (Fig. N7).

7. Tirate con forza ad ogni estremità del filo per liberare il filo dalle fessure.

8. Tagliate il filo in eccesso riducendolo a circa 13 cm. Ciò diminuisce la sollecitazione del motore nella fase di avviamento e di riscaldamento.

30

7.2.3 Manutenzione della candela (Fig. K1 - K4)

Tratto di scintilla della candela = 0,6 mm

Avvitate la candela con 12 - 15 Nm.

Controllate per la prima volta dopo 10 ore di esercizio che la candela di accensione non sia sporca e pulitela eventualmente con una spazzola a setole di rame. Successivamente provvedete alla manutenzione della candela ogni 50 ore di esercizio.

1. Rimuovete la copertura della candela di accensione

2. Sfilate il connettore della candela di accensione con un movimento rotatorio (Fig. K2).

3. Togliete la candela di accensione (Fig. K3) facendo uso dellʼapposita chiave in dotazione.

4. Lʼassemblaggio avviene nellʼordine inverso.

7.2.4 Affilatura della lama della calotta di protezione

La lama della calotta di protezione (Fig. L/Pos. 1) può consumarsi con il tempo. Se vi accorgete che la lama non è più affilata, allentate le 2 viti con le quali la lama è fissata alla calotta protettiva. Fissate la lama in una morsa a vite.

Affilate la lama con una lima piatta e badate di mantenere lʼangolo del bordo di taglio. Limate solo in una direzione.

7.2.5 Impostazioni carburatore

Attenzione! Le impostazioni sul carburatore devono essere eseguite soltanto dal servizio autorizzato di assistenza clienti.

Per tutti i lavori sul carburatore deve essere smontato prima di tutto il coperchio del filtro dellʼaria, come mostrato nelle Fig. J1 e J2.

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 31

Regolazione del comando a fune dellʼacceleratore

Se con il tempo il numero massimo di giri dellʼapparecchio non dovesse essere più raggiunto e tutte le altre cause elencate al punto 9 “Soluzioni di eventuali problemi” dovessero venire escluse, potrebbe essere necessaria una regolazione del comando a fune dellʼacceleratore.

Per far ciò verificate prima di tutto se il carburatore si apre completamente premendo a fondo lʼacceleratore. Ciò si verifica quando lo scorrevole del carburatore (Fig. O1/Pos. 1) si trova alla battuta

(Fig. O1/Pos. 2) con acceleratore al massimo. La figura O1 mostra lʼimpostazione corretta. Se lo scorrevole del carburatore non dovesse toccare la battuta è necessario regolarlo nuovamente.

Per regolare il comando a fune dellʼacceleratore sono necessarie le operazioni seguenti.

앬 Allentate il controdado (Fig. O2/Pos. 3) di alcuni giri.

Svitate la vite di regolazione (Fig. O3/Pos. 4) fino a quando lo scorrevole del carburatore con lʼacceleratore al massimo si trova alla battuta, come mostrato nella Fig. O1.

Serrate di nuovo saldamente il controdado.

Impostazione del minimo

Attenzione!

Impostate il minimo in stato di esercizio a caldo.

Se lʼapparecchio si dovesse spegnere in caso di mancato azionamento della leva dellʼacceleratore e tutte le altre cause secondo il punto 9 “Soluzioni di eventuali problemi” dovessero venire escluse, allora

è necessaria una nuova impostazione del minimo. A tal fine ruotate la vite del minimo (Fig. O4/Pos. 5) in senso orario fino a quando lʼapparecchio funziona al minimo in modo sicuro.

Se il minimo dovesse essere così alto che gira anche lʼutensile da taglio, allora deve essere ridotto girando a sinistra la vite del minimo (Fig. O4/Pos. 5) fino a quando lʼutensile da taglio non gira più.

I

centro fai-da-te).

3. Dopo aver tolto il carburante, avviate lʼapparecchio.

4. Fate girare al minimo lʼutensile fino a quando si ferma. Questa operazione pulisce il carburatore dal carburante residuo.

5. Fate raffreddare lʼapparecchio (ca. 5 minuti).

6. Togliete la candela di accensione (vedi punto

7.2.3).

7. Versate nella camera di combustione un cucchiaino di olio per motori a 2 tempi. Tirate con cautela la fune di avviamento un paio di volte per umettare i componenti interni con lʼolio. Inserite di nuovo la candela di accensione.

8. Pulite lʼinvolucro esterno dellʼapparecchio.

9. Conservate lʼutensile in un luogo freddo e asciutto, distante da fonti di accensione e sostanze combustibili.

Concimi o altri prodotti chimici per il giardinaggio contengono spesso sostanze che accelerano la corrosione dei metalli. Non conservate lʼutensile su o vicino a concimi o altri prodotti chimici.

Rimessa in esercizio

1. Togliete la candela di accensione.

2. Tirate più volte la fune di avviamento per pulire la camera di combustione da residui di olio.

3. Pulite i contatti della candela di accensione o mettetene una nuova.

4. Riempite il serbatoio. Si veda il punto

“Carburante e olio”.

5. Eseguite le operazioni 1-7 descritte al punto

“Avvio a motore freddo”.

7.4 Trasporto

Se desiderate trasportare lʼapparecchio, vuotate prima il serbatoio della benzina come descritto al punto 2 nel capitolo Conservazione. Pulite regolarmente lʼapparecchio con una spazzola o con uno scopino per togliere lo sporco più grossolano.

Smontate il manico di guida come descritto al punto

5.1.

7.3 Conservazione

Attenzione:

un errore durante lʼesecuzione di queste operazioni può provocare la formazione di depositi sulla parete interna del carburatore, con conseguente avviamento difficoltoso o danni permanenti allʼapparecchio.

1. Eseguite tutti i lavori generali di manutenzione inclusi nella sezione Manutenzione delle istruzioni per lʼuso.

2. Togliete il carburante dal serbatoio (a tal fine utilizzate una pompa per benzina di plastica comunemente reperibile in commercio presso un

8. Smaltimento e riciclaggio

Lʼapparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato.

Lʼapparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica.

Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negozio specializzato o allʼamministrazione comunale!

31

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 32

I

9. Soluzione di eventuali problemi

Anomalia

Lʼapparecchio non si accende

Lʼapparecchio si avvia ma non raggiunge il rendimento massimo

Il motore non funziona regolarmente.

Il motore produce troppo fumo.

Possibile causa

Procedura di avvio errata

Eliminazione delle anomalie

Seguite le istruzioni di avvio

Candela di accensione arrugginita o umida

Regolazione errata della levetta dellʼaria

Pulite la candela e sostituitela con una nuova

Regolazione errata del carburatore Rivolgetevi ad un servizio di assistenza clienti autorizzato o spedite lʼapparecchio alla ISC-

GmbH

Regolate la levetta dellʼaria su „ “.

Filtro dellʼaria sporco Pulite il filtro dellʼaria.

Regolazione errata del carburatore Rivolgetevi ad un servizio di assistenza clienti autorizzato o spedite lʼapparecchio alla ISC-

GmbH.

Distanza errate degli elettrodi della candela di accensione

Pulite la candela e regolate la distanza degli elettrodi o sostituite la candela con una nuova.

Regolazione errata del carburatore Rivolgetevi ad un servizio di assistenza clienti autorizzato o spedite lʼapparecchio alla ISC-

GmbH.

Miscela errata del carburante Utilizzate la miscela corretta di carburante (vedi la tabella di miscela del carburante).

Regolazione errata del carburatore Rivolgetevi ad un servizio di assistenza clienti autorizzato o spedite lʼapparecchio alla ISC-

GmbH.

32

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 33

Inhoudsopgave

1.

Veiligheidsinstructies

2. Beschrijving van het gereedschap en omvang van de levering

6. Bediening

7. Reiniging, onderhoud, opbergen, transport en bestellen van wisselstukken

8. Afvalbeheer en recyclage

9. Verhelpen van fouten

NL

33

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 34

NL

Let op!

Bij het gebruik van gereedschappen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding/veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit gereedschap aan andere personen doorgeven, gelieve dan deze handleiding/veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan nietnaleving van deze handleiding en van de veiligheidsinstructies.

14. Benzinetank

15. Behuizing voor motorkoeling en starter

16. Brandstofpomp “primer“

17. Draagriem

18. Verbindingsstuk geleidesteel

19. Olie/benzine mengfles

20. Bougiesleutel

21. Binnenzeskantsleutel

22. Platte open sleutel van 8/10

23. 2-takt olie

1. Veiligheidsvoorschriften :

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

WAARSCHUWING!

Lees alle veiligheidsinstructies en aanwijzingen.

Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

Veiligheidsvoorzieningen

Als u met het gereedschap werkt moet de overeenkomstige plastic beschermkap voor messen of draad zijn aangebracht om het wegspringen van voorwerpen te voorkomen.

Het in de beschermkap van de snijdraad geïntegreerde mes snijdt de draad automatisch op de optimale lengte.

3. Reglementair gebruik

Het gereedschap is enkel bedoeld om er het gazon grasvlakten mee te maaien.

Let op!

Wegens lichamelijk gevaar voor de gebruiker mag de benzinemotorzeis niet voor volgende werkzaamheden worden ingezet: voor het reinigen

(afzuigen) van voetpaden en als hakselaar voor het kleinmaken van boom- en heggensnoeisel. De benzinemotorzeis mag evenmin worden gebruikt voor het gelijkmaken van bodemverheffingen, zoals b.v. molshopen. Om veiligheidsredenen mag de benzinemotorzeis niet worden gebruikt als aandrijfaggregaat voor andere werkgereedschappen en gereedschapssets van welke aard dan ook.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

2. Overzicht van de opbouw en omvang van de levering (fig. A-C)

1. Draadkop

2. Snijdraad

3. Beschermkap

4. Geleidesteel met aandrijfas

6. Schakelaar motor AAN/UIT

8. Gashendel

10. Chokehendel

11. Starttrekkabel

12. Bougiestekker

13. Afdekking luchtfilterhuis

34

4. Technische gegevens

Motortype: tweetaktmotor, luchtgekoeld, chroomcilinder

Motorvermogen (max.): 0,8 kW / 1,1 pk

Stationair toerental motor:

Max. toerental motor:

Max. toerental dubbele draad:

2800 +/- 200 t/min

7400 t/min

7400 t/min.

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 35

Ontsteking: elektronisch

Gewicht (lege tank):

Lengte geleidesteel:

Snijcirkel diameter:

Draad Ø

5,6 kg

150 cm

41 cm

2,0 mm

Vibratie a hv stationair toerental (max.) bedrijf (max.)

Geluidsdrukniveau L pA

Geluidsvermogen L

WA

5,8 m/s

7,9 m/s

2

2

100 dB

108 dB

Geluid en trillingen zijn gemeten volgens EN ISO

11806.

5. Vóór inbedrijfstelling

5.1 Montage

Montage geleidesteel (fig. D1-D3)

Draai de stergreepschroef (fig. D1, pos. 1) op het verbindingsstuk van de bovenste geleidesteel (fig.

D1, pos. 3) los. Druk dan op de vastzethefboom (fig.

D1, pos. 2) en schuif de onderste geleidesteel (fig.

D1, pos. 4) voorzichting het verbindingsstuk van de bovenste geleidesteel in. Zorg er daarbij voor dat de aandrijfassen binnen in de geleidestelen ineenglijden

(indien nodig, lichtjes aan de draadkop draaien) en dat de voorste neus van de vastzethefboom (fig. D2, pos. 6) in het overeenkomstige gat van de onderste geleidesteel (fig. D2, pos. 5) vastklikt. Haal dan de stergreepschroef (fig. D1, pos. 1) terug aan (fig. D3).

De demontage gebeurt in omgekeerde volgorde.

Montage van de extra handgreep (fig. E1-E3)

Draai de vleugelmoer van de bevestigingsschroef van de handgreep los (fig. E1, pos. 1). Verwijder de vleugelmoer, de sluitring (fig. E1, pos. 2) en de bevestigingsschroef (fig. E1, pos. 3) uit de handgreep en steek die op de geleidesteel (fig. E2).

Draai dan de handgreep op de geleidesteel (fig. E3) vast.

Montage beschermkap (fig. F1-F3)

Draai de bevestigingsschroef van de beschermkap

(fig. F1, pos. 1) los met behulp van de bijgaande binnenzeskantsleutel en neem er de beschermkap uit (fig. F1). Steek dan de beschermkap op de

NL

onderste geleidesteel (fig. F2). Schroef de beschermkap vast d.m.v. de bevestigingsschroef (fig.

F3).

Montage draagriem (fig. G)

De draagriem maakt het ergonomisch en veilig werken met de motortrimmer mogelijk. Haak de draagriem in het bevestigingsoog (fig. G, pos. A) vast.

Controleer voor de inbedrijfstelling of alle bewegelijke onderdelen gemakkelijk bewegen.

Vergewis u er zich van dat alle schroeven goed vast zitten en controleer alle veiligheidsinrichtingen.

Afstellen van de snijhoogte

Schuif de schouderriem (fig. A 1/17) over uw linker schouder.

Stel de lengte van de schouderriem af zodat de draadsnijkop evenwijdig met de grond verloopt.

Teneinde de optimale lengte van de schouderriem te bepalen, maakt u vervolgens enkele zwenkbewegingen zonder de motor te starten (fig. I).

Let op!

Gebruik tijdens het werk altijd de schouderriem. Breng de riem aan zodra u de motor hebt gestart en de motor stationair draait. Zet de motor af voordat u de schouderriem afneemt.

Ga voor iedere ingebruikneming na of:

het brandstofsysteem geen lekkage vertoont, de veiligheidsinrichtingen en de snij-inrichting in goede staat zijn, alle schroefverbindingen goed vast zitten.

5.2 Brandstof en olie

Aanbevolen brandstoffen

Gebruik alleen een mengeling van normale loodvrije benzine en speciale tweetaktmotorolie. Meng de brandstofmengeling volgens de brandstofmengtabel.

Let op!

Gebruik geen brandstofmengeling die langer dan 90 dagen werd bewaard.

Let op!

Gebruik geen tweetaktolie waarvoor een mengverhouding van 100 tot 1 wordt aanbevolen.

Wordt door onvoldoende smering schade aan de motor berokkend, komt de motorgarantie van de fabrikant te vervallen.

Let op!

Gebruik voor het transport en bewaren van brandstof alleen vaten die daarvoor voorzien en toegelaten zijn.

35

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 36

NL

Giet telkens de juiste hoeveelheid benzine en tweetaktolie de bijgaande mengfles in (zie opgedrukte schaal). Schud daarna de fles flink door.

5.3 Brandstofmengtabel:

Mengmethode: 40 delen benzine op 1 deel olie

1 liter

5 liter

Benzine

6. Gebruik

25 ml

125 ml

2-takt olie

zetten (de motor gaat dan terug stationair draaien).

8. Mocht de motor niet aanslaan, herhaalt u de stappen 6 en 7.

Attentie!

Slaat de motor ook na meerdere pogingen niet aan, gelieve het hoofdstuk “Fouten verhelpen aan de motor” te raadplegen.

Attentie!

Haal de startkoord steeds recht door.

Wordt de koord met een hoek doorgehaald, ontstaat wrijving aan het oog. Door deze wrijving wordt de koord open geschuurd en gaat sneller verslijten. Hou steeds de startergreep vast wanneer de koord weer naar binnen wordt getrokken.

Laat de koord nooit terugspringen vanuit de doorgehaalde toestand. Daardoor zou de koord ook worden beschadigd of schade aan de starter worden berokkend.

Gelieve de wettelijke bepalingen m.b.t. de verordening inzake de bestrijding van lawaaioverlast na te leven die plaatselijk kunnen verschillen.

Let op!

Aan de onderkant van de beschermkap bevindt zich een mes (fig. L, pos. 1) voor de automatische bijregeling van de draadlengte. Dit mes is afgedekt d.m.v. een bescherming.

Verwijder deze bescherming voor werkbegin (fig. L, pos. 2) en breng haar aan het einde van het werk terug aan.

6.1 Koude motor starten

Giet in de tank de behoorlijke hoeveelheid benzine-

/oliemengeling. Zie ook brandstof en olie.

1. Het gereedschap op een hard effen vlak plaatsen.

2. Choke-hendel (fig. A, pos. 10) naar de stand

“ ” brengen.

3. 10 keer op de brandstofpomp (primer) drukken

(fig. H).

4. AAN/UIT schakelaar (fig. A, pos. 6) naar de stand “I” brengen.

5. Gashendel vastzetten. Te dien einde de gashendelgrendel (fig. A, pos. 7) en daarna de gashendel (fig. A, pos. 8) bedienen en de gashendel vastzetten door tegelijkertijd de vastzetknop (fig. A, pos. 9) in te drukken.

6. Het gereedschap goed vasthouden en de starterkoord (fig. A, pos. 11) tot de eerste weerstand uittrekken. Haal dan de starterkoord 4 keer flink door. Het gereedschap zou moeten starten.

Let op!

De starterkoord niet terug laten springen.

Dit zou tot beschadigingen kunnen leiden.

7. Direct na het aanslaan van de motor de chokehendel naar de stand “ ” brengen en het gereedschap ca. 10 seconden laten warmlopen.

Let op!

Door de vastgezette gashendel begint het snijgereedschap bij aanslaande motor te werken.

Daarna de gashendel bedienen om hem los te

36

6.2 Warme motor starten (het gereedschap stond voor niet meer dan 15 à 20 min. stil)

1. Het gereedschap op een hard effen vlak plaatsen.

2. AAN/UIT schakelaar naar de stand “I” brengen.

3. Gashendel vastzetten (zoals bij „koude motor starten”).

4. Het gereedschap goed vasthouden en de starterkoord tot de eerste weerstand uittrekken.

Haal dan de starterkoord flink door. Het gereedschap zou na 1 tot 2 keer doorhalen moeten starten. Mocht het gereedschap na 6 keer doorhalen nog altijd niet starten, herhaalt u de stappen 1 tot 7 beschreven onder “koude motor starten”.

6.3 Motor afzetten

Stappenvolgorde bij noodstop:

Wanneer het nodig is het gereedschap onmiddellijk te stoppen brengt u de AAN/UIT-schakelaar naar de stand “stop” of “0”.

Normale stappenvolgorde:

Laat de gashendel los en wacht tot de motor stationair draait. Breng dan de AAN/UIT-schakelaar naar de stand “stop” of “0”.

6.4 Werkinstructies

Train voor gebruik van het gereedschap alle werktechnieken bij afgezette motor.

VERLENGEN VAN DE SNIJDRAAD

WAARSCHUWING:

gebruik in de draadkop geen blanke of geplastificeerde metalen draad van welke aard dan ook. Dat kan leiden tot ernstige verwondingen van de gebruiker.

Om de snijdraad te verlengen laat u de motor op

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 37 volle toeren draaien en tikt u (“BUMP”) de draadkop op de grond. De draad wordt automatisch verlengd.

Het mes op het beschermschild verkort de draad op de toegestane lengte (fig. M1).

Voorzichtig:

verwijder regelmatig alle resten van gras en onkruid om een oververhitting van de schachtbuis te voorkomen. Resten van gazon, gras en onkruid blijven onderaan het beschermschild (fig.

M2) vastzitten en verhinderen daardoor een voldoende koeling van de schachtbuis. Verwijder de resten voorzichtig met een schroevendraaier of iets dergelijks.

VERSCHILLENDE SNIJMETHODES

Als het gereedschap correct met beschermkap en draadkop is gemonteerd, snijdt het onkruid en hoog gras op moeilijk bereikbare plaatsen, zoals b.v. langs omheiningen, muren en funderingen alsook rond bomen. Het kan eveneens voor het “afmaaien” worden gebruikt om vegetatie dicht over de grond te verwijderen of een bepaald gebied op te schikken voor een betere voorbereiding van een tuin.

ATTENTIE!

Zelfs bij zorgvuldig gebruik heeft het snijden langs funderingen, muren van steen of beton enz. een verhoogde slijtage van de draad tot gevolg.

TRIMMEN / SNOEIEN

Zwenk de trimmer met sikkelachtige bewegingen van de ene kant naar de andere. Hou de draadkop steeds evenwijdig met de grond. Controleer het terrein en leg de gewenste snijhoogte vast. Leid en houd de draadkop in de gewenste hoogte voor een gelijkmatige snede (fig. M3).

LAGER TRIMMEN

Hou de trimmer exact voor u lichtjes schuin zodat de onderkant van de draadkop zich boven de grond bevindt en de draad de juiste snijplaats raakt. Snij steeds weg van uzelf. Trek de trimmer nooit naar u toe.

SNIJDEN LANGS EEN OMHEINING / FUNDERING

Nader al snijdend langzaam gaasafrasteringen, lattenheiningen, muren van natuursteen en funderingen om er dichtbij te snijden zonder echter met de draad tegen de hindernis te slaan. Komt de draad b.v. met stenen, muren van steen of funderingen in aanraking, slijt hij af of rafelt hij uit.

Slaat de draad tegen afrasteringsgaas, gaat hij breken.

TRIMMEN ROND BOMEN

Als u rond bomen trimt, nader langzaam teneinde de draad de schors niet raakt. Ga rond de boom en snij

NL

daarbij van links naar rechts. Nader gras of onkruid met de top van de draad en kantel de draadkop lichtjes naar voren.

WAARSCHUWING:

wees bijzonder voorzichtig bij het afmaaiwerkzaamheden. Neem bij dergelijke werkzaamheden een afstand van minstens 30 m tussen uzelf en andere personen of dieren in acht.

AFMAAIEN

Bij het afmaaien wordt de hele vegetatie tot op de grond afgesneden. Te dien einde kantelt u de draadkop in een hoek van 30 graden naar rechts.

Breng de handgreep in de gewenste positie. Hou rekening met verhoogd lichamelijk gevaar voor gebruiker, toeschouwers en dieren alsmede met het gevaar voor materiële schade door wegspringende voorwerpen (b.v. stenen) (fig. M4).

WAARSCHUWING: verwijder met de trimmer geen voorwerpen van voetpaden enz.!

De trimmer is een krachtig gereedschap; steentjes of andere voorwerpen kunnen 15 m en meer worden weggeslingerd en kunnen letsel of beschadigingen van autoʼs, huizen en vensters veroorzaken.

7. Reiniging, onderhoud, opbergen, transport en bestellen van wisselstukken

Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

7.1 Reiniging

Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water in het toestel terechtkomt.

7.2 Onderhoud

Zet voor begin van onderhoudswerkzaamheden steeds de motor van het gereedschap af en trek de bougiestekker eraf.

37

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 38

NL

7.2.1 Vervangen van draadspoel/snijdraad

1. Draai de bevestigingsschroef (fig. N1, pos. A) tegen de richting van de wijzers van de klok in uit en verwijder hem (fig. N1/N2).

2. Verwijder de spoel (fig. N3, pos. B) en de veer

(fig. N3, pos. C) van de spil (fig. N3, pos. D).

De volgende onderpunten moeten alleen worden doorgevoerd als enkel de draad en niet de hele spil moet worden vervangen:

Verwijder de nog voorhanden zijnde snijdraad uit de spoel.

Leg een nieuwe snijdraad in het midden samen en leg de lus in een van de spleten van de draadverdeelplaat (fig. N4).

Wind de draad met de wijzers van de klok mee met spanning op zoals getoond in de figuur (fig.

N5), waarbij de beide helften gescheiden worden door de draadverdeelplaat. Wind de gehele draad op telkens de laatste 15 cm maar op.

3. Maak elk draadeinde in een spleet (fig. N6, pos.

F) telkens aan de overkant van de spoel vast.

4. Steek de veer het binnenste van de spoel in en leid elk draadeinde doorheen een van de ogen in de spoelhouder (fig. N3, pos. E).

5. Schuif de spoel de spoelhouder in. Let er goed op dat de veer over de spil glijdt en niet klem gaat zitten.

6. Druk met een hand de spoel de spoelhouder in en schroef met de andere hand de bevestigingsschroef vast (fig. N7).

7. Trek flink aan elk draadeinde zodat de draad uit de spleten vrijkomt.

8. Snij de overtollige draad op ca. 13 cm terug.

Daardoor zal de motor bij het starten en opwarmen minder zwaar worden belast.

7.2.2 Onderhoud van de luchtfilter (fig. J1-J3)

Als luchtfilters vervuild zijn, gaat het motorvermogen achteruit omdat te weinig lucht naar de carburator wordt toegevoerd.

De filter dient daarom regelmatig te worden gecontroleerd. De luchtfilter dient om de 25 bedrijfsuren te worden gecontroleerd en, indien nodig, schoongemaakt. Bij zeer stoffige lucht dient de luchtfilter vaker te worden gecontroleerd.

1. Verwijder het luchtfilterdeksel (fig. J1-J2).

2. Ontneem het filterelement (fig. J3).

3. Maak het filterelement door uitkloppen of uitblazen schoon.

4. De assemblage gebeurt in omgekeerde volgorde.

Let op!

Luchtfilter nooit met benzine of brandbare oplosmiddelen schoonmaken. Luchtfilter met perslucht of door uitkloppen reinigen.

7.2.3 Onderhoud van de bougie (fig. K1-K3)

Vonkafstand van de bougie = 0,6 mm. Haal de bougie met een kracht van 12-15 Nm aan.

Controleer de bougie voor het eerst na 10 bedrijfsuren op vervuiling en reinig haar, indien nodig, m.b.v. een koperdraadborstel. Daarna de bougie om de 50 bedrijfsuren onderhouden.

1. Verwijder de afdekking van de bougie

2. Trek er de bougiestekker (fig. K2) met een draaiende beweging af.

3. Verwijder de bougie (fig. K3) m.b.v. de bijgaande bougiesleutel.

4. De assemblage gebeurt in omgekeerde volgorde.

7.2.4 Slijpen van het mes van de beschermkap

Het mes van de beschermkap (fig. L, pos. 1) kan mettertijd bot worden. Mocht u dit vaststellen, draait u de 2 schroeven los waarmee het mes van de beschermkap op de beschermkap is bevestigd. Zet het mes in een bankschroef vast. Slijp het mes met een platte vijl en let er goed op dat u de hoek van de snijkant behoudt. Vijl enkel in één richting.

7.2.5 Carburator afstellingen

Let op!

Afstellingen van de carburator mogen slechts door de geautoriseerde klantenservice worden uitgevoerd.

Voor alle werkzaamheden op de carburator dient eerst de luchtfilterafdekking te worden gedemonteerd zoals getoond in fig. J1-J2.

Afstellen van de gastrekkabel:

Mocht het maximumtoerental van het gereedschap mettertijd niet meer worden behaalt en alle andere oorzaken volgens hoofdstuk 9 ”verhelpen van fouten” uitgesloten zijn, kan het nodig zijn de gastrekkabel bij te regelen.

Controleer daarvoor eerst of de carburator bij volledig ingedrukte gashendel helemaal opengaat.

Dit is het geval als de schuif van de carburator (fig.

O1, pos. 1) bij volledig ingedrukte gashendel tegen de aanslag (fig. O1, pos. 2) ligt. Fig. O1 toont de correcte afstelling. Mocht de schuif van de carburator de aanslag niet raken is een bijregeling nodig.

Om de gastrekkabel bij te regelen zijn volgende stappen vereist:

Draai de contramoer (fig. O2, pos. 3) met enkele slagen los.

Draai er de afstelschroef (fig. O3, pos. 4) uit tot de schuif van de carburator bij volledig ingedrukte gashendel, zoals in fig. O1 getoond, tegen de aanslag ligt.

Haal de contramoer terug aan.

38

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 39

Afstellen van het stationaire toerental:

Let op!

Het stationaire toerental bij warme motor afstellen.

Mocht de motor van het gereedschap bij niet ingedrukte gashendel afslaan en alle andere oorzaken volgens hoofdstuk 9 ”verhelpen van fouten” uitgesloten zijn, dient het stationaire toerental te worden bijgeregeld. Draai te dien einde de afstelschroef voor het stationaire toerental (fig. O4, pos. 5) met de wijzers van de klok mee tot de motor zonder te haperen stationair blijft draaien.

Mocht het stationaire toerental te hoog zijn zodat het snijgereedschap meedraait, dient u het stationaire toerental door draaien van de desbetreffende afstelschroef (fig. O4, pos. 5) te verlagen tot het snijgereedschap niet meer meedraait.

7.3 Opbergen

Let op!

Een fout bij het naleven van deze stappen kan leiden tot vorming van aankoekingen aan de binnenwand van de carburator zodat de motor mogelijk moeilijker start of een permanente schade aan de motor wordt berokkend.

1.

Voer alle onderhoudswerkzaamheden uit.

2.

Laat de brandstof uit de tank af (gebruik daarvoor een in de bouwmarkt verkrijgbaar plastic hevelpompje voor benzine).

3.

Na het aflaten van de brandstof start u de motor.

4.

Laat de motor stationair draaien tot hij stopt.

Daardoor wordt de carburator van de resterende brandstof ontdaan.

5.

Laat de motor afkoelen (ca. 5 minuten).

6.

Verwijder de bougie (zie punt 7.2.3).

7.

Giet een koffielepel tweetaktmotorolie de verbrandingskamer in. Trek enkele keren voorzichtig de starterkoord eruit teneinde de binnenste onderdelen met de olie te bevochtigen. Draai de bougie er terug in.

8.

Maak de behuizing van de motor aan de buitenkant schoon.

9.

Berg het gereedschap op een koude droge plaats buiten het bereik van ontstekingsbronnen en van brandbare stoffen.

Meststoffen en andere chemische tuinproducten bevatten vaak stoffen die het corroderen van metaal bespoedigen. Berg het gereedschap niet boven op of in de buurt van meststoffen of andere chemicaliën.

Heringebruikneming

1.

Verwijder de bougie.

2. Haal de starterkoord meermaals door om de verbrandingskamer van resterende olie te ontdoen.

NL

3. Maak de contacten van de bougie schoon of draai er een nieuwe bougie in.

4. Vul de tank. Zie hoofdstuk brandstof en olie.

5. Voer de stappen 1 tot 7 onder punt “koude motor starten” uit.

7.4 Transport

Voordat u het gereedschap transporteert dient u de benzinetank leeg te maken zoals beschreven in punt

3 van het hoofdstuk ”Opbergen”. Ontdoe het gereedschap met een borstel of handveger van grof vuil. Demonteer de geleidesteel zoals beschreven in punt 5.1.

7.5 Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

앬 Wisselstuknummer van het benodigd stuk

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

8. Afvalbeheer en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan de grondstofkringloop terug worden ingebracht.

Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven.

Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

39

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 40

NL

9. Verhelpen van fouten

De motor van het gereedschap start niet.

Storing

De motor van het toestel slaat aan maar heeft niet het volle vermogen

Motor draait onregelmatig

Engine smokes excessively

Megelijke oorzaak Oplossing

Foutieve procedure bij het starten.

Neem de aanwijzingen voor het starten in acht.

Bougie vol roet of vochtig

Carburator fout afgesteld

Choke-hendel niet correct afgesteld

Vervuilde luchtfilter

Carburator fout afgesteld

Foutieve elektrodeafstand van de bougie

Carburator fout afgesteld

Verkeerde brandstofmengeling

Carburator fout afgesteld

Bougie reinigen of door een nieuwe vervangen.

Naar de geautoriseerde klantenservice gaan of het gereedschap naar ISC-GmbH sturen.

Choke-hendel naar de stand “ ” brengen.

Luchtfilter schoonmaken

Naar de geautoriseerde klantenservice gaan of het gereedschap naar ISC-GmbH sturen

Bougie schoonmaken en elektrodeafstand instellen of een nieuwe bougie indraaien..

Naar de geautoriseerde klantenservice gaan of het gereedschap naar ISC-GmbH sturen

Use the correct fuel mix (see fuel mixing table)

Naar de geautoriseerde klantenservice gaan of het gereedschap naar ISC-GmbH sturen

40

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 41

Índice de contenidos

1. Instrucciones de seguridad

2. Descripción del aparato y volumen de entrega

5. Antes de la puesta en marcha

6. Manejo

7. Limpieza, mantenimiento, almacenamiento, transporte y pedido de piezas de repuesto

8. Eliminación y reciclaje

9. Reparación de fallos

E

41

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 42

E

¡Atención!

Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertencias de seguridad.

No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.

¡AVISO!

Lea todas las instrucciones de seguridad e indicaciones.

El incumplimiento de dichas instrucciones e indicaciones puede provocar descargas, incendios y/o daños graves.

Guarde todas las instrucciones de seguridad e indicaciones para posibles consultas posteriores.

DISPOSITIVOS DE SEGURIDAD

Al trabajar con el aparato se debe montar la cubierta protectora de plástico para el uso de la cuchilla o del hilo con el fin de evitar que los objetos salgan disparados.

La cuchilla integrada en la cubierta de protección del hilo de corte corta el hilo automáticamente a la longitud óptima.

2. Estructura detallada y volumen de entrega (fig. A-C)

13. Cubierta carcasa filtro de aire

14. Depósito de gasolina

15. Carcasa para refrigeración del motor y estárter

16. Bomba de combustible “inyector”

17. Cinturón de transporte

18. Pieza de conexión para mango guía

19. Botella de mezcla aceite/gasolina

20. Llave de bujía de encendido

21. Llave de hexágono interior

22. Llave fija 8/10

23. Aceite de 2 tiempos

3. Uso adecuado

El aparato ha sido concebido para cortar césped.

¡Atención!

Para evitar que el operario sufra heridas corporales, la desbrozadora con motor de gasolina no se podrá utilizar para realizar los siguientes trabajos: para limpiar (por aspiración) aceras, evitando asimismo emplearlo como trituradora para desmenuzar ramas de árbol o setos. Además, la desbrozadora con motor de gasolina no puede ser utilizada para allanar irregularidades en el suelo como, por ejemplo, los montículos de tierra hechos por los topos. Por motivos de seguridad la desbrozadora con motor de gasolina no puede ser utilizada como unidad motriz para otras herramientas o juegos de herramientas de cualquier otro tipo.

Utilizar la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller.

No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares.

2. Hilo de corte

3. Cubierta de protección

4. Mango guía con árbol de accionamiento

6. Interruptor motor “ON/OFF”

8. Acelerador

9. “Dispositivo de retención” acelerador

10. Palanca del estárter

11. Cable de arranque

12. Enchufe de la bujía de encendido

42

4. Características técnicas

Tipo de motor: Motor de 2 tiempos refrigeración por aire; cilindro de cromo

Potencia del motor (máx.): 0,8 kW/ 1,1 CV

Velocidad en vacío motor:

Velocidad máx. motor:

2800+/-200 r.p.m.

7400 r.p.m.

Velocidad máx. hilo doble: 7400 r.p.m.

Encendido: electrónico

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 43

E

mango guía inferior (fig. F2). Apretar la cubierta de protección con el tornillo de fijación (fig. F3).

Peso (depósito vacío):

Longitud mango guía:

Diámetro circunferencia de corte:

Longitud del hilo:

Diámetro hilo

Volumen del depósito:

Bujía de encendido:

5,6 kg

150 cm

41 cm

8 m

2,0 mm

0,8 l

CHAMPION RCJ6Y

Vibración a hv

Marcha en vacío (máx.)

Servicio (máx.)

Nivel de presión acústica L pA

Nivel de potencia acústica L

WA

5,8 m/s

7,9 m/s 2

2

100 dB

108 dB

El ruido y la vibración se determinaron conforme a la norma EN ISO 11806.

5. Antes de la puesta en marcha

Montaje de la correa de transporte (fig. G)

La correa de transporte permite trabajar de forma ergonómica y sencilla con el recortabordes.

Enganchar la correa en el ojete de sujeción (fig.

G/pos. A).

Antes de la puesta en marcha comprobar que las piezas móviles funcionen con suavidad.

Comprobar que todos los tornillos estén bien apretados y todos los dispositivos de protección en su lugar.

5.1 Montaje

Montaje del mango guía (fig. D1 – D3)

Soltar el tornillo estrella (fig. D1/pos. 1) de la pieza de conexión en el mango guía superior (fig. D1/pos. 3).A

continuación, pulsar la palanca de detención (fig.

D1/pos. 2) e introducir con cuidado el mango guía inferior (fig. D1/pos. 4) en la pieza de conexión del mango guía superior. Para ello asegurarse de que los

árboles de accionamiento en el interior de los mangos guía encajen (en caso necesario, girar ligeramente el cabezal de la bobina), comprobar también que el saliente de la palanca (fig. D2/pos. 6) se enclave en la perforación correspondiente del mango guía inferior (fig. D2/pos. 5). Volver a apretar

(fig. D3) el tornillo en estrella (fig. D1/pos. 1). El desmontaje se lleva a cabo realizando la misma secuencia pero en sentido contrario.

Montaje de la empuñadura adicional (fig. E1 –

E3)

Soltar la tuerca de mariposa del tornillo de fijación de la empuñadura (fig. E1/pos. 1). Quitar la tuerca de mariposa, arandela (fig. E1/pos. 2) y tornillo de fijación (fig. E1/pos. 3) de la empuñadura e introducirlos en el mango guía (fig. E2). Atornillar la empuñadura al mango guía (fig. E3).

Montaje de la cubierta de protección (fig. F1 - F3)

Soltar con ayuda de la llave allen adjunta el tornillo de fijación de la cubierta de protección (fig. F1/pos. 1) y sacarlo (fig. F1). Poner la cubierta de protección en el

Ajuste de la altura de corte

Colocar la correa de sujeción para el hombro (fig.

A/17) sobre el hombro izquierdo.

Ajustar la longitud de la correa de tal forma que el cabezal cortador de hilo se encuentre en posición paralela al suelo. Para determinar la longitud

óptima, realizar un par de movimientos oscilantes sin arrancar el motor (fig. I).

Atención:

Utilizar siempre la correa de sujeción para el hombro a la hora de realizar trabajos. Adaptar la correa en cuanto se haya arrancado el motor y se encuentre en marcha en vacío. Desconectar el motor antes de soltar la correa.

Antes de cualquier puesta en marca comprobar:

el hermetismo del sistema de combustible el estado correcto de los dispositivos de protección y dispositivo de corte que todos los tornillos estén bien apretados

5.2 Combustible y aceite

Combustible recomendado

Utilizar exclusivamente una mezcla de gasolina sin plomo normal y aceite de motor de 2 tiempos especial. Mezclar el combustible según la tabla de mezcla.

Atención:

No usar nunca una mezcla de combustible que se hubiese hecho hace más de 90 días.

Atención:

No usar aceite de 2 tiempos con una mezcla de componentes recomendada de 100:1. En el caso de que se produzcan daños en el motor debido a insuficiente lubricación, se perdería el derecho a la garantía del fabricante.

Atención:

Para el transporte y almacenamiento del combustible utilizar sólo un recipiente homologado para ello.

Introducir la cantidad correcta de gasolina y aceite de

43

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 44

E

2 tiempos en la botella de mezcla adjunta (véase la escala marcada). A continuación, agitar bien el recipiente.

5.3 Tabla de mezcla de combustible:

Mezcla: 40 partes de gasolina por 1 de aceite

Gasolina

1 litros

5 litros

Aceite de 2 tiempos

25 ml

125 ml

6. Servicio

Respetar las disposiciones legales vigentes sobre la emisión de ruidos en el lugar de uso (pueden variar según el lugar).

¡Atención!

En el lado interior de la cubierta de protección se encuentra una cuchilla (fig. L/pos. 1) para la regulación automática de la longitud del hilo.

Esta cuchilla está cubierta con una protección.

Retirar la protección antes de iniciar los trabajos (fig.

L/pos. 2) y volver a ponerla tras acabarlos.

6.1 Arrancar el motor en frío

Llenar el depósito con una cantidad adecuada de mezcla de gasolina/aceite. Véase también combustible y aceite.

1. Poner el aparato sobre una superficie dura y plana.

2. Colocar la palanca del estárter (fig. A/pos. 10) en la posición “ ”.

3. Pulsar 10 veces la bomba de combustible

(inyector) (fig. H).

4. Poner el interruptor ON/OFF en la posición “I”

(fig. A/pos. 6).

5. Bloquear el acelerador. Para ello, activar el bloqueo del acelerador (fig. A/pos. 7) y a continuación el acelerador (fig. A/pos. 8) y bloquear dicho acelerador pulsando al mismo tiempo el botón de enclavamiento (fig. A/pos. 9).

6. Sujetar bien el aparato y tirar del cable de arranque (fig. A/pos. 11) hasta el primer tope. A continuación, tirar rápidamente del cable 4 veces. El aparato se arranca.

Atención:

No permitir que el cable rebote. Esto podría provocar daños.

7. Si el motor está arrancado, poner la palanca del estárter inmediatamente en “ ” y esperar unos

10 s a que el aparato se caliente.

Atención:

Con el acelerador bloqueado las cuchillas empiezan a trabajar cuando se pone en marcha el motor.

A continuación, desbloquear el acelerador simplemente accionándolo (el motor vuelve a la

44 marcha en vacío).

8. Si el motor no se pone en marcha, repetir los pasos 6-7.

Tener en cuenta:

Leer el apartado “Reparación de fallos en el motor”, si no se enciende el motor tras varios intentos.

Tener en cuenta:

Es preciso tirar del cable de arranque en línea recta hacia afuera. Si se tira del cable con inclinación, se produce fricción en el ojete.

Esta fricción desgasta más rápidamente el cable por efecto de roce. Es preciso seguir aguantando la palanca de arranque, cuando el cable vuelva a entrar en el aparato.

No debe permitirse que el cable vuelva a su posición inicial demasiado rápido, puesto que se dañaría el mismo o provocaría daños en el arranque.

6.2 Arrancar el motor en caliente (el aparato no ha estado parado más de 15-20 min)

1.

Poner el aparato sobre una superficie dura y plana.

2. Poner el interruptor ON/OFF en “I”.

3. Bloquear el aparato (igual que en “Arrancar el motor en frío”).

4. Sujetar bien el aparato y tirar del cable de arranque hasta el primer tope. A continuación, tirar rápidamente del cable. El aparato se deberá poner en marcha tras 1-2 tirones. Si la máquina no se pone en marcha tras 6 tirones, repetir los pasos del 1 al 7 con el motor en frío.

6.3 Desconectar el motor

Procedimiento a seguir en caso de paro de emergencia:

Si se necesita parar la máquina de inmediato, poner el interruptor ON/OFF en “Stop” o “0”.

Procedimiento normal a seguir:

Soltar el acelerador y esperar hasta que el motor se ponga en velocidad en vacío. A continuación, poner el interruptor ON/OFF en “Stop” o “0”.

6.4 Instrucciones relativas al trabajo

Antes de utilizar el aparato practicar todas las técnicas de trabajo con el motor apagado.

ALARGAR EL HILO DE CORTE

AVISO:

No utilizar alambres o alambres con revestimiento de plástico de ningún tipo en el cabezal portahilo, puesto que podrían dañar seriamente al usuario.

Para alargar el hilo de corte, dejar que le motor marche a todo gas y apretar (“BUMP”) el cabezal portahilo contra el suelo. El hilo se alarga

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 45 automáticamente. La cuchilla en el panel protector corta el hilo a la longitud permitida (fig. M1).

Cuidado:

Retirar regularmente todos los restos de césped y hierbajos para evitar que el mango se sobrecaliente. Los restos de césped/hierba/hierbajos se enredan bajo el panel protector (fig. M2), con lo que el mango no se puede enfriar suficientemente.

Retirar cuidadosamente los restos con un destornillador o similar.

DIFERENTES TIPOS DE CORTE

Si el aparato ha sido montado correctamente incorporando cubierta de protección y cabezal portahilo, servirá para cortar hierbajos y hierbas o césped alto en zonas de difícil acceso, como por ej.: a lo largo de vallas, muros o cimientos así como alrededor de árboles. También puede usarse para

“segar”, en el caso de que se quiera eliminar vegetación a ras de suelo con el fin de preparar un jardín o limpiar una zona concreta.

TENER EN CUENTA QUE:

Incluso si se procede con cuidado, el cortar junto a cimientos, muros de piedra o de cemento, provoca un desgaste mayor del hilo.

RECORTAR / SEGAR

Usar el aparato como si se trabajara con una hoz.

Mantener el cabezal portahilo siempre en paralelo al suelo. Comprobar el terreno y determinar la altura de corte deseada. Llevar y mantener el cabezal portahilo en la altura deseada con el fin de conseguir un corte homogéneo (fig. M3).

RECORTAR A POCA ALTURA

Es preciso mantener el aparato ante sí mismo, ligeramente inclinado, de modo que la parte inferior del cabezal portahilo se encuentre sobre el suelo y el hilo corte a la altura deseada. Recortar apartando el aparato del propio cuerpo. No dirigir la desbrozadora hacia uno mismo.

CORTAR EN VALLAS / CIMIENTOS

Cuando se corte junto a alambradas de malla, vallas, muros de piedra o cimientos es preciso acercarse despacio para poder cortar lo más cerca posible sin que el hilo choque con el obstáculo en cuestión. El hilo se desgasta y se deshilacha si toca piedras, muros de piedra o cimientos. Si el hilo choca contra una valla, se rompe.

RECORTAR ALREDEDOR DE ÁRBOLES

Al recortar alrededor de troncos, es preciso proceder despacio, para evitar que el hilo toque la corteza. Dar

E

la vuelta al árbol cortando de izquierda a derecha.

Acercarse al césped o a los hierbajos con la punta del hilo, inclinando el cabezal portahilo ligeramente hacia adelante.

AVISO:

tener especial cuidado en los trabajos de segado. Mantener una distancia de 30 metros entre el usuario y otras personas o animales cuando se estén realizando este tipo de trabajos.

SEGAR

Segar significa cortar la vegetación hasta el suelo.

Para ello, el cabezal portahilo se inclina un ángulo de

30° hacia la derecha. Ajustar la empuñadura a la posición deseada. Tener en cuenta el elevado peligro de que sufran daños tanto el operario, como terceros o incluso animales, así como el peligro de provocar daños materiales causados por los objetos que salgan disparados (p. ej., piedras) (fig. M4).

AVISO: ¡No retirar con la desbrozadora objetos situados en caminos, etc.!

La desbrozadora es un aparato potente; piedras pequeñas u otros objetos pueden salir disparados hasta 15 metros o más, ocasionando heridas o daños en coches, casas o ventanas.

7. Limpieza, mantenimiento, almacenamiento, transporte y pedido de piezas de repuesto

Desenchufar siempre antes de realizar algún trabajo de limpieza.

7.1 Limpieza

Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.

Se recomienda limpiar el aparato tras cada uso.

Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plástico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato.

7.2 Mantenimiento

Antes de realizar los trabajos de mantenimiento apagar siempre el aparato y retirar el enchufe de la bujía de encendido.

45

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 46

E

7.2.1 Cambiar la bobina de hilo/hilo de corte

1. Sacar el tornillo de fijación (fig. N1/pos. A) girando en sentido contrario al de las agujas del reloj (fig. N1/N2).

2. Sacar la bobina (fig. N3/pos. B) y el muelle (fig.

N3/pos. C) del husillo (fig. N3/pos. D).

Cuando sólo se tenga que cambiar el hilo y no todo el husillo, seguir los pasos a continuación:

Sacar el hilo de corte restante de la bobina.

Doblar por la mitad el nuevo hilo de corte y colocar el lazo en la ranura del divisor de la bobina (fig. N4).

Enrollar el hilo con tensión en sentido de las agujas del reloj, tal y como se muestra en la figura (fig. N5) de forma que se separen las dos mitades del divisor de bobina. Enrollar todo el hilo hasta los últimos 15 cm.

3. Sujetar cada extremo de hilo en una ranura (fig.

N6/pos. F) en los lados opuestos de la bobina.

4. Introducir el muelle en el interior de la bobina e introducir cada extremo del hilo por un ojete en el portabobinas (fig. N3/pos. E).

5. Introducir la bobina en el portabobinas.

Asegurarse de que el muelle se desplace por el husillo y no se encaje.

6. Presionar con una mano la bobina en el portabobinas y, con la otra, apretar el tornillo de fijación (fig. N7).

7. Tirar con fuerza de cada extremo de hilo para soltar el hilo de las ranuras.

8. Proceder a cortar el hilo dejando unos 13 cm sobrantes. Ello disminuye la carga sobre el motor durante la puesta en marcha y el calentamiento.

7.2.2 Mantenimiento del filtro del aire (fig.J1-J3)

Los filtros de aire sucios aminoran la potencia del motor puesto que la alimentación de aire al carburador es insuficiente.

Por lo tanto, es de rigor realizar controles periódicos.

Controlar el filtro de aire cada 25 horas de servicio y, en caso necesario, limpiarlo. Cuando el contenido de polvo en el aire sea elevado, comprobar el filtro de aire con mayor asiduidad.

1. Retirar la tapa del filtro de aire (fig. J1-J2)

2. Retirar el elemento del filtro (fig. J3)

3.

Limpiar el filtro sacudiéndolo o soplando.

4.

Para volver a montarlas se deberá seguir el mismo orden a la inversa.

Atención:

No limpiar nunca el filtro de aire con gasolina o disolventes inflamables. Limpiar el filtro de aire sólo con aire comprimido o sacudiéndolo.

7.2.3 Mantenimiento de la bujía de encendido (fig.

K1-K3)

Recorrido de las chispas de la bujía de encendido =

0,6 mm) Apretar la bujía de encendido con 12-15

Nm.

Tras las primeras 10 horas de servicio, controlar que la bujía de encendido no esté sucia y, en caso necesario, limpiarla con un cepillo de hilos de cobre.

A partir de ahí, comprobar la bujía cada 50 horas de servicio.

1. Quitar la cubierta de la bujía de encendido

2. Desmontar el enchufe de la bujía de encendido

(fig. K2) dándole un giro.

3. Retirar la bujía de encendido (fig. K3) con ayuda de la llave suministrada.

4. Para volver a montarlas se deberá seguir el mismo orden a la inversa.

7.2.4 Lijar la cuchilla de la cubierta de protección

La cuchilla de la cubierta de protección (fig. L/pos. 1) se puede volver roma con el tiempo. De ser este el caso, soltar los 2 tornillos con los que la cuchilla está sujeta a la cubierta de protección. Fijar la cuchilla en un tornillo de banco. Lijar la cuchilla con una lima plana, procurando conservar el ángulo de las aristas cortantes. Limar en una única dirección.

7.2.5 Ajustes del carburador

¡Atención!

Sólo el servicio técnico postventa puede realizar los ajustes en el carburador.

Para cualquier trabajo en el carburador primero es necesario desmontar la cubierta del filtro de aire según se indica en la fig. J1-J2.

Ajuste del cable del acelerador:

Si con el tiempo no se alcanza la velocidad máxima del aparato y se han excluido todas las posibles causas según el apartado 9 solución de fallos, puede ser posible que se necesite ajustar el cable del acelerador.

Para ello, comprobar primero si el carburador se abre completamente con el acelerador completamente apretado. Este es el caso cuando el pasador del carburador /fig. O1/pos. 1) se encuentra en el tope a toda velocidad (fig. O1/pos. 2). La figura

O1 muestra el ajuste correcto. Si el pasador del carburador no toca el tope, será necesario reajustarlo.

Para reajustar el cable del acelerador seguir los siguientes pasos:

Soltar algunas vueltas la contratuerca (fig.

O2/pos. 3).

Desatornillar el tornillo de ajuste (fig. O3/pos. 4) hasta que el pasador del carburador se encuentre en el tope, con gas a fondo, ver fig.

46

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 47

01.

Volver a apretar la contratuerca.

Ajuste del ralentí:

¡Atención!

Ajustar el ralentí en caliente.

Si el aparato se apaga con el acelerador accionado y se han excluido todas las posibles causas según el apartado 9, solución de fallos, es posible que sea necesario ajustar el cable del acelerador. Para ello girar el tornillo de ralentí (fig. O4/pos. 5) en el sentido de las agujas del reloj, hasta que el aparato funcione seguro en marcha en vacío.

Si el ralentí es tan alto que las cuchillas giran, reducirlo girando hacia la izquierda el tornillo de ralentí (fig. O4/pos. 5) hasta que las cuchillas dejen de girar.

7.3 Almacenamiento

Atención:

Cualquier error al seguir estos pasos podría conllevar la formación de incrustaciones en la pared interna del carburador, lo que tiene como consecuencia que cueste poner en marcha la máquina y se dañe de forma duradera.

1.

Realizar todos los trabajos de mantenimiento.

2.

Vaciar el depósito de combustible (para ello, utilizar una bomba de plástico común para gasolina de una tienda especializada).

3.

Una vez se haya sacado el combustible, poner en funcionamiento la máquina.

4.

Dejar que funcione en marcha en vacío hasta que se pare. De esta forma se limpia el carburador de los restos de combustible.

5.

Esperar a que se enfríe la máquina (unos 5 minutos).

6.

Retirar la bujía de encendido (véase punto

7.2.3).

7.

Introducir una cucharilla de aceite de motor de 2 tiempos en la cámara de combustión. Tirar algunas veces y con cuidado del cordón de arranque para impregnar el interior con aceite.

Volver a colocar la bujía de encendido.

8.

Limpiar la carcasa exterior de la máquina.

9.

Guardar la máquina en un sitio fresco, seco y alejado de fuentes de ignición y sustancias inflamables.

Los abonos y otros productos químicos de jardinería suelen contener sustancias que aceleran la corrosión de los metales. No guardar la máquina en las inmediaciones de abonos u otros productos químicos.

E

Nueva puesta en marcha

1. Retirar la bujía de encendido.

2. Tirar varias veces del cable de arranque para limpiar la cámara de combustión de restos de aceite.

3. Limpiar los contactos de la bujía de encendido o colocar una bujía nueva.

4. Rellenar el depósito. Véase sección combustible y aceite.

5. Seguir los pasos 1 a 7 en el apartado “Arrancar el motor en frío”.

7.4 Transporte

Antes de transportar el aparato, vaciar el depósito de gasolina según se describe en el apartado 3 en el capítulo Almacenamiento. Limpiar el aparato con un cepillo o una escobilla. Desmontar el mango guía según se indica en el punto 5.1.

7.5 Pedido de piezas de recambio

Al solicitar recambios se indicarán los datos siguientes:

Tipo de aparato

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada.

Encontrará los precios y la información actual en www.isc-gmbh.info

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje.

El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico.

Depositar las piezas defectuosas en un contenedor destinado a residuos industriales. Informarse en el organismo responsable al respecto en su municipio o en establecimientos especializados.

47

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 48

E

9. Reparación de fallos

Avería

El aparato no arranca húmeda

Posibles causas

Se ha procedido de forma incorrecta al realizar la puesta en marcha

Bujía de encendido con hollín o

Ajuste incorrecto del carburador

Reparación de averías

Seguir las indicaciones para arrancar

Limpiar la bujía de encendido o sustituirla por otra nueva

Buscar un servicio técnico postventa o enviar el aparato a

ISC-GmbH

El aparato arranca pero no llega a su potencia máxima

El motor funciona de forma irregular

El motor desprende demasiado humo

Ajuste incorrecto de la palanca del estárter

Filtro de aire sucio

Ajuste incorrecto del carburador

Distancia de electrodos incorrecta en la bujía de encendido

Poner la palanca del estárter en

” “

Limpiar el filtro de aire

Buscar un servicio técnico postventa o enviar el aparato a

ISC-GmbH

Limpiar la bujía y ajustar la distancia de los electrodos o poner una nueva bujía

Ajuste incorrecto del carburador

Mezcla de combustible falsa

Buscar un servicio técnico postventa o enviar el aparato a

ISC-GmbH

Utilizar la mezcla de combustible correcta (véase tabla de mezcla)

Ajuste incorrecto del carburador Buscar un servicio técnico postventa o enviar el aparato a

ISC-GmbH

48

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 49

Índice

1. Instruções de segurança

2. Descrição do aparelho e material a fornecer

5. Antes da colocação em funcionamento

6. Operação

7. Limpeza, manutenção, armazenagem, transporte e encomenda de peças sobressalentes

8. Eliminação e reciclagem

9. Eliminação de falhas

P

49

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 50

P

Atenção!

Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para prevenir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções e as instruções de segurança. Guarde-os num local seguro, para que os possa consultar a qualquer momento. Caso passe o aparelho a outras pessoas, entregue também este manual de instruções e as instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

14. Depósito da gasolina

15. Carcaça para refrigeração e arranque do motor

16. Bomba de combustível “botão injector de gasolina”

17. Alça de transporte

18. Peça de união da barra de guia

19. Garrafa de mistura óleo/gasolina

20. Chave para velas de ignição

21. Chave Allen

22. Chave de bocas 8/10

23. Óleo para motores a 2 tempos

1. Instruções de segurança

Pode encontrar as respectivas instruçoes de segurança no pequeno caderno fornecido junto.

AVISO!

Leia todas as instruções de segurança e indicações.

O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves.

Guarde todas as instruções de segurança e indicações para mais tarde consultar.

Dispositivos de segurança

Ao trabalhar com o aparelho tem de estar montada a cobertura de protecção de plástico adequada para o funcionamento com a lâmina ou o fio, a fim de evitar a projecção de objectos.

A lâmina integrada na cobertura de protecção do fio de corte, corta o fio automaticamente para o comprimento ideal.

3. Utilização adequada

O aparelho é indicado para o corte de relvado e superfícies verdes.

Atenção!

Devido ao perigo de danos físicos para o utilizador, o corta-mato motorizado a gasolina não pode ser utilizado para as seguintes tarefas: para limpar (aspirar) caminhos ou para triturar partes de

árvores e sebes. Para além disso, o corta-mato motorizado a gasolina não pode ser utilizado para aplanar elevações de terreno, como por ex.

elevações causadas por toupeiras. Por motivos de segurança o corta-mato motorizado a gasolina não deve ser utilizado como unidade de accionamento para outras ferramentas de trabalho ou jogos de ferramentas, seja de que tipo for.

A máquina só pode ser utilizada para os fins a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.

Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.

2. Vista geral da estrutura e material a fornecer (fig. A a C)

1. Cabeça do fio

2. Fio de corte

3. Cobertura de protecção

4. Barra de guia com eixo de transmissão

6. Interruptor para “ligar/desligar” o motor

7. “Destravamento” do acelerador

8. Acelerador

9. “Fixador” do acelerador

10. Alavanca do choke

11. Cabo de arranque

12. Cachimbo da vela de ignição

13. Cobertura da carcaça do filtro de ar

50

4. Dados técnicos

Tipo de motor: motor a 2 tempos; arrefecido a ar; cilindro cromado

Potência do motor (máx.): 0,8 kW/ 1,1 CV

Rotações em vazio do motor: máx. rotação do motor: máx. rotação do fio duplo:

2800+/-200 r.p.m.

7400 r.p.m.

7400 r.p.m.

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 51

Ignição: electrónica

Peso (depósito vazio):

Comprimento da barra de guia:

Ø do círculo de corte:

Comprimento do fio:

Ø do fio

Capacidade do depósito:

Vela de ignição:

Vibração a hv

Marcha em vazio (máx.)

Funcionamento (máx.)

5,6 kg

150 cm

41 cm

8 m

2,0 mm

0,8 l

CHAMPION RCJ6Y

5,8 m/s

7,9 m/s

2

2

Nível de pressão acústica L pA

Nível de potência acústica L

WA

O ruído e a vibração foram medidos segundo a norma EN ISO 11806.

100 dB

108 dB

5. Antes da colocação em funcionamento

5.1 Montagem

Montagem da barra de guia (fig. D1 a D3)

Desaperte o parafuso com punho estrelado (fig.

D1/pos. 1) na peça de união da barra de guia superior (fig. D1/pos. 3) pressione então a alavanca de retenção (fig. D1/pos. 2) e empurre cuidadosamente a barra de guia inferior (fig. D1/pos.

4) para a peça de união da barra de guia superior.

Certifique-se de que os eixos de accionamento deslizam no interior das barras de guia (se necessário, rodar ligeiramente a cabeça da bobina) e que o nariz dianteiro da alavanca de retenção (fig.

D2/pos. 6) engata no orifício respectivo da barra de guia inferior (fig. D2/pos. 5). Volte a apertar o parafuso com punho estrelado (fig. D1/pos. 1) (fig.

D3). A desmontagem é realizada na sequência inversa.

Montagem do punho adicional (fig. E1 a E3)

Solte a porca de orelha do parafuso de fixação do punho (fig. E1/pos. 1). Retire a porca de orelha, a anilha (fig. E1/pos. 2) e o parafuso de fixação (fig.

E1/pos. 3) do punho e enfie-o na barra de guia (fig.

E2). Aparafuse agora o punho na barra de guia (fig.

E3).

P

Montagem da cobertura de protecção (fig. F1 a

F3)

Com o auxílio da chave Allen fornecida, o parafuso de fixação da cobertura de protecção (fig. F1/pos. 1) e retire-a (fig. F1). Encaixe então a cobertura de protecção na barra de guia inferior (fig. F2).

Aparafuse a cobertura de protecção com o parafuso de fixação (fig. F3).

Montagem da alça de transporte (fig. G)

A alça de transporte possibilita um trabalho ergonómico e seguro com o roçador motorizado.

Engate a alça de transporte no olhal de fixação (fig.

G/ pos. A).

Antes da colocação em funcionamento, verifique todas as peças móveis quanto à sua boa mobilidade. Verifique o assento correcto de todos os parafusos e verifique todas os dispositivos de protecção.

Ajustar a altura de corte

Passe o cinto peitoral (fig. A/17) por cima do ombro esquerdo.

Ajuste o comprimento do cinto peitoral, de forma a que a cabeça do fio de corte passe paralelamente ao solo. Para ajustar correctamente o cinto peitoral, faça alguns movimentos oscilatórios sem ligar o motor (fig. I).

Atenção:

durante o trabalho utilize sempre o cinto peitoral. Coloque o cinto, assim que der arranque ao motor e o motor estiver a trabalhar em ralenti.

Desligue o motor antes de retirar o cinto peitoral.

Antes de cada colocação em funcionamento, verifique o aparelho quanto:

à estanqueidade do sistema de combustível.

às boas condições dos dispositivos de protecção e do dispositivo de corte.

ao correcto assento de todas as uniões roscadas

5.2 Combustível e óleo

Combustíveis recomendados

Use apenas uma mistura composta por gasolina normal sem chumbo e óleo especial para motores a 2 tempos. Doseie a mistura de combustível de acordo com a respectiva tabela de combustível.

Atenção:

não utilize uma mistura de combustível que esteja guardada há mais de 90 dias.

Atenção:

não utilize nenhum óleo para motores a 2 tempos com uma relação de mistura recomendada de 100:1. Se uma lubrificação insuficiente causar danos no motor, a garantia do fabricante perde a validade.

51

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 52

P

Atenção:

para o transporte e armazenagem de combustível use unicamente reservatórios previstos e adequados.

Ponha a quantidade correcta de gasolina e óleo para motores a 2 tempos respectivamente na garrafa de mistura fornecida (ver a escala impressa). De seguida, agite bem o reservatório.

5.3 Tabela de mistura de combustível:

Procedimento de mistura: 40 partes de gasolina para

1 parte de óleo

Gasolina

1 litro

5 litros

Óleo para motores a 2 tempos

25 ml

125 ml

6. Funcionamento

Respeite as disposições legais que regulam a protecção contra o ruído, pois estas podem divergir de local para local.

Atenção!

Do lado inferior da cobertura de protecção encontra-se uma lâmina (fig. L/ pos. 1) para a regulação automática do comprimento do fio. Esta está coberta por uma protecção.

Antes de iniciar o trabalho remova a protecção (fig. L/ pos. 2) e volte a colocá-la depois de concluído o trabalho.

6.1 Ligar o motor frio

Ateste o depósito com uma quantidade adequada de mistura de gasolina/óleo. Ver também combustível e

óleo.

1. Coloque o aparelho sobre uma superfície dura e plana.

2. Coloque a alavanca Choke (fig. A/pos. 10) na posição “ ”.

3. Pressione a bomba de combustível (botão injector de gasolina) (fig. H) 10 vezes.

4. Coloque o interruptor para ligar/desligar (fig.

A/pos.6) na posição “I”

5. Fixe a alavanca aceleradora. Para tal, accione o bloqueio da alavanca aceleradora (fig. A/pos 7) seguido da alavanca aceleradora (fig. A/pos. 8).

Depois fixe-a pressionando simultaneamente o botão de bloqueio (fig. A/pos. 9).

6. Segure bem o aparelho e puxe o cordão de arranque (fig. A/pos. 11) para fora até à primeira resistência. Puxe agora 4 vezes rapidamente o cordão de arranque. O aparelho liga-se.

Atenção:

não deixe que o cordão de arranque

52 seja projectado para trás. Tal pode causar danos.

7. Com o motor ligado coloque a alavanca Choke imediatamente na posição “ ” e deixe o aparelho aquecer durante aprox. 10 s.

Atenção:

se a alavanca aceleradora estiver fixada e o motor estiver ligado, o dispositivo de corte começa a funcionar.

De seguida, basta accionar a alavanca aceleradora para a destravar (o motor regressa ao ralenti).

8. Se o motor não arrancar repita os passos 6 a 7.

Indicação:

se o motor não pegar após várias tentativas, leia a secção “Eliminação de falhas no motor”.

Indicação:

puxe sempre o cabo de arranque em linha recta. Se for puxado de forma enviesada causa fricção no olhal, fazendo com que o cabo sofra um desgaste mais acentuado. Segure sempre o punho de arranque quando puxa o cabo.

Nunca deixe o cabo saltar para a posição inicial após ser puxado. Tal pode danificar o cabo ou causar danos no motor de arranque.

6.2 Ligar o motor quente (o aparelho esteve parado não mais que 15 a 20 min)

1. Coloque o aparelho sobre uma superfície dura e plana.

2. Coloque o interruptor para ligar/desligar na posição “I”.

3. Fixe a alavanca aceleradora (da mesma forma como com “Ligar o motor frio”).

4. Segure bem o aparelho e puxe o cordão de arranque para fora até à primeira resistência.

Puxe agora rapidamente o cordão de arranque.

O aparelho liga-se depois de 1 a 2 puxões. Se depois de 6 puxões a máquina continuar a não arrancar repita os passos 1 a 7 sob “Ligar o motor frio”.

6.3 Desligar o motor

Etapas da parada de emergência: se necessário, parar imediatamente a máquina. Para tal, coloque o interruptor para ligar/desligar na posição “Stop” ou “0”.

Etapas normais: largue a alavanca aceleradora e aguarde até o motor passar para a velocidade de marcha em vazio.

Então, coloque o interruptor para ligar/desligar na posição “Stop” ou “0”.

6.4 Indicações de trabalho

Antes de utilizar o aparelho familiarize-se com todas as técnicas de trabalho com o motor

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 53

desligado.

PROLONGAMENTO DO FIO DE CORTE

AVISO:

não utilize nenhum tipo de arame metálico ou arame envolto em plástico na cabeça do fio, pois pode originar ferimentos graves no utilizador.

Para prolongar o fio de corte, deixe o motor funcionar em plena carga e toque (“BUMP”) com a cabeça do fio na chão. O fio é prolongado automaticamente. A lâmina na placa de protecção encurta o fio para o comprimento permitido (fig. M1).

Cuidado:

remova regularmente todos os resíduos de relva e ervas daninhas para evitar um sobreaquecimento da haste. Os resíduos de erva, relva e ervas daninhas ficam presos por baixo da placa de protecção (fig. M2), impedindo o arrefecimento da haste. Remova os restos cuidadosamente com uma chave de fendas ou objecto semelhante.

DIFERENTES PROCESSOS DE CORTE

Se o aparelho tiver a cobertura de protecção e a cabeça do fio correctamente montada, poderá cortar ervas daninhas e relva alta em locais de difícil acesso, como p. ex. ao longo de sebes, muros e bases à volta de árvores. Pode também ser utilizado para “trabalhos de corte”, para melhor preparar a vegetação de um jardim ou para limpar uma determinada área de solo.

P

pedra ou fundações, ficará desgastado ou desfiado.

Se o fio tocar nas cercas, irá partir.

APARAR ÁRVORES

Apare à volta dos toros das árvores, aproxime-se lentamente, para que o fio não toque na casca da

árvore. Contorne a árvore e corte da esquerda para a direita. Aproxime-se da relva ou ervas daninhas com a ponta do fio e vire ligeiramente a cabeça do fio para a frente.

AVISO:

tenha especial cuidado durante os trabalhos de corte. Neste tipo de trabalhos, mantenha uma distância de 30 metros, entre si e as outras pessoas ou animais.

CORTAR A RELVA

Nos trabalhos de corte de relva, irá apanhar toda a vegetação até à base. Para isso, incline a cabeça do fio num ângulo de 30 graus para a direita. Coloque o punho na posição desejada. Atenção ao elevado perigo de ferimento do utilizador, espectadores e animais, assim como ao perigo de danos materiais provocados por objectos projectados (p. ex. pedras)

(fig. M4).

AVISO: não utilize o roçador para afastar objectos do caminho dos pés, etc.!

O roçador é uma ferramenta potente, que pode arremessar pedras pequenas ou outros objectos a 15 metros ou mais, podendo provocar ferimentos ou danos em veículos, casas e janelas.

INDICAÇÃO:

mesmo com uma utilização cuidada, o corte junto a fundações, muros de pedra ou betão etc. provoca um desgaste acima do normal do fio.

APARAR / CORTAR

Oscile o roçador de um lado para o outro, como se fosse uma foice. Mantenha sempre a cabeça do fio paralela ao chão. Verifique o solo e ajuste a altura de corte desejada. Coloque e mantenha a cabeça do fio na altura desejada para um corte uniforme (fig. M3).

APARAR A RELVA MAIS BAIXA

Mantenha o roçador à sua frente com uma ligeira inclinação, de forma a que o lado inferior da cabeça de corte se encontre no solo e o fio esteja na posição de corte correcta. Corte sempre para longe de si.

Nunca puxe o roçador para si.

CORTAR EM CERCAS / FUNDAÇÕES

Durante o corte, aproxime-se lentamente de cercas de rede de arame, de ripas, muros de pedras e fundações, sem, no entanto, embater com o fio no obstáculo. Se o fio tocar p. ex. em pedras, muros de

7. Limpeza, manutenção, armazenagem, transporte e encomenda de peças sobressalentes

Retire a ficha da corrente antes de qualquer trabalho de limpeza.

7.1 Limpeza

Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pres são.

Aconselhamos a limpar o aparelho directamente após cada utilização.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparel

53

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 54

P

ho.

7.2 Manutenção

Desligue sempre o aparelho e o cachimbo da vela de ignição antes de efectuar trabalhos de manutenção.

7.2.1 Substituição da bobina do fio/do fio de corte

1. Desaparafuse o parafuso de ajuste (fig. N1/pos.

A) no sentido contrário ao dos ponteiros do relógio e retire-o (fig. N1/N2).

2. Retire a bobina (fig. N3/pos. B) e a mola (fig.

N3/pos. C) do fuso (fig. N3/pos. D).

Os seguintes subpontos só devem ser efectuados quando só o fio e não o fuso completo tiver de ser substituído:

Remova da bobina o fio de corte ainda existente.

Insira um fio de corte novo ao centro e coloque a ponta numa das ranhuras do divisor da bobina

(fig. N4).

Desenrole o fio com tensão, como indicado na figura, no sentido dos ponteiros do relógio (fig.

N5) de forma a que as duas metades do divisor da bobina fiquem separadas. Desenrole o fio completo até aos últimos 15 cm.

3. Fixe cada extremidade do fio numa ranhura (fig.

N6/pos. F) no lado oposto da bobina.

4. Insira a mola no interior da bobina e enfie cada extremidade do fio por um dos olhais do suporte da bobina (fig. N3/pos. E ).

5. Conduza a bobina para dentro do respectivo suporte. Certifique-se de que a mola não escorrega pelo fuso e que não fica entalada.

6. Com uma mão pressione a bobina para dentro do respectivo suporte e com a outra mão aparafuse bem o parafuso de retenção (fig. N7).

7. Para soltar o fio das ranhuras puxe cada extremidade com força.

8. Corte o fio excedente após aprox. 13 cm. Isso diminui a carga no motor durante o arranque e o aquecimento.

7.2.2 Manutenção do filtro de ar (fig. J1-J3)

O filtro de ar sujo diminui a potência do motor devido a uma entrada de ar muito reduzida para o carburador.

É, assim, indispensável um controlo regular.

Verifique o filtro do ar a cada 25 horas de serviço e, se necessário, limpe. Se o ar tiver muito pó, o filtro de ar deve ser verificado mais frequentemente.

1. Retire a tampa do filtro de ar (fig. J1-J2).

2. Retire o elemento filtrante (fig. J3)

3. Limpe o elemento filtrante sacudindo-o ou soprando-o.

4. A montagem é realizada na sequência inversa.

Atenção:

nunca limpe o filtro de ar com gasolina ou solventes inflamáveis. Limpe o filtro de ar com ar comprimido ou sacudindo.

7.2.3 Manutenção da vela de ignição (fig. K1-K3)

Distância entre os eléctrodos da vela de ignição =

0,6 mm

Aperte a vela de ignição com um binário de 12 a 15

Nm.

Verifique a vela de ignição quanto a sujidade, pela primeira vez, após 10 horas de serviço e, se necessário, limpe-a com uma escova de arame de cobre. A seguir, faça a manutenção à vela de ignição a cada 50 horas de serviço.

1. Puxe a alavanca do travão do motor (fig. K2) com um movimento rotativo.

2. Retire a vela de ignição (fig. K3) com a chave para velas de ignição fornecida.

3. A montagem é realizada na sequência inversa.

7.2.4 Afiar a lâmina da cobertura de protecção

A lâmina da cobertura de protecção (fig. L/ pos. 1) pode ficar romba com o passar do tempo. Se tal acontecer, solte os dois parafusos que fixam a lâmina da cobertura de protecção à cobertura de protecção.

Fixe a lâmina num torno. Afie a lâmina com uma lima plana e certifique-se de que o ângulo das arestas de corte é mantido. Lime apenas num sentido.

7.2.5 Ajustes do carburador

Atenção!

Só o serviço de assistência técnica autorizado pode efectuar ajustes no carburador.

A cobertura do filtro do ar tem de ser desmontada antes da execução de trabalhos no carburador, como é ilustrado nas figuras J1-J2.

Ajuste do cabo do acelerador:

Se com o passar do tempo já não forem atingidas as rotações máximas do aparelho e se tiverem sido excluídas todas as outras causas, de acordo com a secção 9 “Eliminação de falhas”, pode ser necessário ajustar o cabo do acelerador.

Para tal, comece por verificar se, com o punho de potência carregado a fundo, o carburador abre completamente. Isto sucede quando o regulador do carburador (fig. O1/pos. 1) está encostado ao batente (fig. O1/pos. 2) com a aceleração no máximo. A figura O1 indica o ajuste correcto. Se o regulador do carburador não tocar no batente é necessário efectuar um reajuste.

Para afinar o cabo do acelerador são necessários os seguintes passos:

Desaperte a contraporca (fig. O2/pos. 3)

54

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 55 girando-a.

Desaparafuse o parafuso de ajuste (fig. O3/pos.

4), até que, o regulador do carburador, com a aceleração no máximo, fique encostado ao batente como é ilustrado na figura O1.

Volte a apertar bem as contraporcas.

Ajuste do ralenti:

Atenção!

Ajustar o ralenti com a máquina quente.

Se o aparelho se desligar sem a alavanca aceleradora estar activada e tiverem sido excluídas todas as outras causas, de acordo com a secção 9

“Eliminação de falhas”, é necessário ajustar o ralenti.

Para o efeito, rode o parafuso do ralenti (fig. O4/pos.

5) no sentido dos ponteiros do relógio até o aparelho funcionar de forma estável em ralenti.

Se o ralenti estiver tão elevado que o dispositivo de corte continua a girar, tem de se rodar o parafuso do ralenti para a esquerda (fig. O4/pos. 5) de modo a diminuir o ralenti até que o dispositivo de corte já não gire.

7.3 Armazenagem

Atenção:

uma falha durante a execução destes passos pode ter como consequência a formação de detritos na parede interior do carburador que, por sua vez, podem provocar um arranque mais pesado ou danos irremediáveis na máquina.

1.

Execute todos os trabalhos de manutenção.

2.

Deixe o combustível escorrer do depósito (para o efeito, utilize uma bomba de gasolina de plástico normal que pode ser adquirida na drogaria).

3.

Depois de o depósito estar vazio ligue a máquina.

4.

Deixe a máquina continuar a funcionar na marcha em vazio até parar. Isto faz com que o carburador fique limpo do restante combustível.

5.

Deixe a máquina arrefecer (aprox. 5 minutos).

6.

Retire a vela de ignição (ver ponto 7.2.3).

7.

Deite uma colher de chá de óleo para motores a

2 tempos na câmara de combustão. Puxe algumas vezes o cabo do motor de arranque cuidadosamente para fora, para cobrir os componentes interiores com o óleo. Volte a colocar a vela de ignição.

8.

Limpe a carcaça exterior da máquina.

9.

Guarde a máquina num local fresco e seco fora do alcance de fontes de ignição e substâncias inflamáveis.

Os fertilizantes ou outros produtos químicos utilizados na jardinagem contêm frequentemente substâncias que aceleram a corrosão. Não guarde a

P

máquina sobre ou na proximidade de fertilizantes ou outros químicos.

Recolocação em funcionamento

1. Retire a vela de ignição.

2. Puxe o cordão de arranque várias vezes para fora para limpar os resquícios de óleo existentes na câmara de combustão.

3. Limpe os contactos da vela de ignição ou insira uma nova.

4. Encha o depósito. Ver secção combustível e

óleo.

5. Execute os passos 1 a 7 descritos no ponto

“Ligar o motor frio”.

7.4 Transporte

Antes de transportar o aparelho esvazie o depósito de gasolina, como descrito no subponto 3 do capítulo

“Armazenagem”. Limpe a sujidade maior do aparelho com uma escova ou uma vassoura das pequenas.

Desmonte a barra de guia, como descrito no ponto

5.1.

7.5 Encomenda de peças sobressalentes

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Tipo da máquina

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária

Pode encontrar os preços e informações actuais em www.isc-gmbh.info

8. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada ou reciclada.

O aparelho e os respectivos acessórios são de diferentes materiais, como por ex. o metal e o plástico. Os componentes que não estiverem em condições devem ter tratamento de lixo especial.

Informe-se junto das lojas da especialidade ou da sua Câmara Municipal!

55

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 56

P

10. Eliminação de falhas

Anomalia

O aparelho não pega.

O aparelho pega mas não tem a potência total.

Possível causa

Procedimento errado ao ligar.

Eliminação de anomalias

Siga as instruções para ligar

Vela de ignição coberta de fuligem ou húmida

Limpe a vela de ignição ou substitua-a.

Ajuste incorrecto do carburador

Ajuste errado da alavanca de

Choke

Filtro de ar sujo

Ajuste incorrecto do carburador

Consulte o serviço de assistência técnica autorizado ou envie o aparelho para a ISC-GmbH.

Coloque a alavanca de Choke na posição “ ”.

Limpe o filtro do ar

Consulte o serviço de assistência técnica autorizado ou envie o aparelho para a ISC-GmbH.

O motor funciona de forma irregular

O motor deita demasiado fumo

Distância incorrecta entre os eléctrodos da vela de ignição

Ajuste incorrecto do carburador

Limpe a vela de ignição e ajuste a distância dos eléctrodos ou coloque uma vela de ignição nova.

Consulte o serviço de assistência técnica autorizado ou envie o aparelho para a ISC-GmbH.

Mistura de combustível incorrecta Utilize a mistura de combustível correcta (ver tabela de mistura de combustível)

Ajuste incorrecto do carburador Consulte o serviço de assistência técnica autorizado ou envie o aparelho para a ISC-GmbH.

56

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 57

Konformitätserklärung

ISC-GmbH · Eschenstraße 6 · D-94405 Landau/Isar

k t p m

O

U q

T

B

Q

Z z

erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel declares conformity with the EU Directive and standards marked below for the article déclare la conformité suivante selon la directive CE et les normes concernant lʼarticle verklaart de volgende conformiteit in overeenstemming met de EU-richtlijn en normen voor het artikel declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo declara a seguinte conformidade de acordo com a directiva CE e normas para o artigo förklarar följande överensstämmelse enl. EUdirektiv och standarder för artikeln ilmoittaa seuraavaa Euroopan unionin direktiivien ja normien mukaista yhdenmukaisuutta tuotteelle erklærer herved følgende samsvar med EUdirektiv og standarder for artikkel заявляет о соответствии товара следующим директивам и нормам EC izjavljuje sljedeću uskladjenost s odredbama i normama EU za artikl.

declarå urmåtoarea conformitate cu linia directoare CE μi normele valabile pentru articolul.

ürün ile ilgili olarak AB Yönetmelikleri ve

Normlar∂ gere©ince aμa©∂daki uygunluk aç∂kla mas∂n∂ sunar.

‰ËÏÒÓÂÈ ÙËÓ ·ÎfiÏÔ˘ıË Û˘Ìʈӛ· Û‡Ìʈӷ ÌÂ

ÙËÓ √‰ËÁ›· ∂∂ Î·È Ù· ÚfiÙ˘Ô ÁÈ· ÙÔ ÚÔ˚fiÓ

C

dichiara la seguente conformità secondo la direttiva UE e le norme per lʼarticolo

l

attesterer følgende overensstemmelse i henhold til EU-direktiv og standarder for produkt

j

A

prohlašuje následující shodu podle směrnice

EU a norem pro výrobek.

a következő konformitást jelenti ki a termékekre vonatkozó EU-irányvonalak és normák szerint

X

W e

pojasnjuje sledečo skladnost po smernici EU in normah za artikel.

deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.

vydáva nasledujúce prehlásenie o zhode podľa smernice EÚ a noriem pre výrobok.

деклаpиpа следното съответствие съгласно

1

.

G

4

диpективите и ноpмите на ЕС за пpодукта.

заявляє про відповідність згідно з Директивою

ЄС та стандартами, чинними для даного товару deklareerib vastavuse järgnevatele EL direktiivi dele ja normidele deklaruoja atitikti pagal ES direktyvas ir normas straipsniui izjavljuje sledeçi konformitet u skladu s odred

H

E

bom EZ i normama za artikl

Atbilst ī bas sertifik ā ts apliecina zem ā k min ē to pre č u atbilst ī bu ES direkt ī v ā m un standartiem

Samræmisyfirl‡sing sta›festir eftirfarandi samræmi samkvæmt reglum Evfrópubandalagsins og stö›lum fyrir vörur

Benzinmotor-Trimmer BG-PT 3041

X

98/37/EC 87/404/EEC

X

2006/95/EC

97/23/EC

2004/108/EC

90/396/EEC

89/686/EEC

X

X

R&TTED 1999/5/EC

2000/14/EC_2005/88/EC:

L

WM

= 105 dB; L

WA

= 108 dB

P = 0,8 kW; Ø = 41 cm

95/54/EC:

2004/26/EC: e11*97/68SA*2004/26*0824*00

EN ISO 11806; EN ISO 14982; KBV V

Landau/Isar, den 13.05.2008

Art.-Nr.: 34.018.10

I.-Nr.: 01018

Subject to change without notice

Weichselgartner

General-Manager

Frank

Product-Management

Archivierung:

3401811-34-4155050-07

57

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 58

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und

Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

La réimpression ou une autre reproduction de la documentation et des documents dʼaccompagnement des produits, même incomplète, nʼest autorisée quʼavec lʼagrément exprès de lʼentreprise ISC GmbH.

La ristampa o lʼulteriore riproduzione, anche parziale, della documentazione o dei documenti dʼaccompagnamento dei prodotti è consentita solo con lʼesplicita autorizzazione da parte della ISC GmbH.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van ISC GmbH.

La reimpresión o cualquier otra reproducción de documentos e información adjunta a productos, incluida cualquier copia, sólo se permite con la autorización expresa de ISC GmbH.

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos, carece da autorização expressa da ISC

GmbH.

58

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 59

Technische Änderungen vorbehalten

Sous réserve de modifications

Con riserva di apportare modifiche tecniche

Technische wijzigingen voorbehouden

Salvo modificaciones técnicas

Salvaguardem-se alterações técnicas

59

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 60

60

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 61

61

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 62 p

BULLETIN DE GARANTIE

Chère Cliente, Cher Client,

Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l‘adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :

1.

Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.

2.

La prestation de garantie s’applique exclusivement aux défauts occasionnés par des vices de fabrication ou de matériau et est limitée à l’élimination de ces défauts ou encore au remplacement de l’appareil. Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l’appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d’une installation non conforme, du non-respect du mode d’emploi

(comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l’appareil ou encore l’emploi d’accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l’infiltration de corps étrangers dans l’appareil (comme par exemple du sable, des pierres ou de la poussière), l’emploi de la force ou l’influence extérieure (comme par exemple les dommages dus à une chute), ainsi que l’usure normale conforme à l’utilisation.

Le droit à la garantie disparaît dès lors que des interventions ont lieu sur l’appareil.

3.

Le délai de garantie s’élève à 2 ans et commence à la date de l’achat de l’appareil. Les demandes de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après

écoulement du délai de garantie est exclue. La réparation ou l’échange de l’appareil n’entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l’appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu’un service après-vente sur place a été consulté.

4.

Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l’appareil défectueux franco de port à l’adresse indiquée ci-dessous. Ajoutez à l’envoi l’original du bon d’achat ou de tout autre preuve de l’achat datée. Veuillez donc toujours bien conserver le bon d’achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l’appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau.

Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l’appareil n’est plus ou pas garanti. Pour ce faire, veuillez envoyer l’appareil à notre adresse de service après-vente.

62

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 63

C

CERTIFICATO DI GARANZIA

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1.

Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2.

La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l’uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall’uso improprio o illecito (come per es. sovraccarico dell’apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell’apparecchio (come per es. sabbia, pietre o polvere), dall’impiego della forza o dall’influsso esterno

(come per es. danni dovuti a caduta) e dall’usura normale e dovuta all’impiego.

Il diritti di garanzia decadono quando sono già effettuati interventi sull’apparecchio.

3.

Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

4.

Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto all’indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un’altra prova d’acquisto che riporti la data.

Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell’apparecchio rientra nella nostra prestazione di garanzia, ricevete l’apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

Naturalmente effettuiamo a pagamento anche riparazioni sull’apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l’apparecchio all’indirizzo del servizio assistenza.

63

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 64

GARANTIEBEWIJS

Geachte klant,

onze producten zijn aan een strenge kwaliteitscontrole onderhevig. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt het ons ten zeerste en vragen u zich tot onze servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

1.

Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw gratis.

2.

De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zijn aan materiaal- of fabricagefouten en is beperkt tot het verhelpen van deze gebreken of het vervangen van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt daarom niet tot stand als het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Uitgesloten van onze garantie zijn verder schadeloosstellingen voor transportschade, schade door nietnaleving van de montage-instructies of op grond van ondeskundige installatie, niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van niet toegestane inzetgereedschappen of toebehoren), niet-naleving van de onderhouds- en veiligheidsbepalingen, binnendringen van vreemde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het apparaat voordoet.

Er kan geen aanspraak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.

3.

De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt noch tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

4.

Om een garantieclaim geldend te maken dient u het defecte apparaat franco op te sturen aan het hieronder vermelde adres. Voeg het originele verkoopbewijs of een ander gedateerd bewijs van aankoop bij. Gelieve daarom de kassabon als bewijs goed te bewaren! Wij verzoeken u de reden van de klacht zo nauwkeurig mogelijk te beschrijven. Valt het defect van het apparaat binnen onze garantieprestatie bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

64

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 65 m

CERTIFICADO DE GARANTÍA

Estimado cliente:

Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1.

Estas condiciones de garantía regulan prestaciones de la garantía adicionales. Sus derechos legales a prestación de garantía no se ven afectados por la presente garantía. Nuestra prestación de garantía es gratuita para usted.

2.

La prestación de garantía se extiende exclusivamente a defectos ocasionados por fallos de material o de producción y está limitada a la reparación de los mismos o al cambio del aparato. Tenga en consideración que nuestro aparato no está indicado para un uso comercial, en taller o industrial. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares. De nuestra garantía se excluye cualquier otro tipo de prestación adicional por daños ocasionados por el transporte, daños ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada), aplicaciones impropias o indebidas (como, p. ej., sobrecarga del aparato o uso de herramientas o accesorios no homologados), no observancia de las disposiciones de mantenimiento y seguridad, introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo), uso violento o influencias externa (como, p. ej., daños por caídas), así como por el desgaste habitual por el uso.

El derecho a garantía pierde su validez cuando ya se hayan realizado intervenciones en el aparato.

3.

El periodo de garantía es de 2 años y comienza en la fecha de la compra del aparato. El derecho de garantía debe hacerse válido, antes de finalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

4.

Para hacer efectivo su derecho a garantía, envíe gratuitamente el aparato defectuoso a la dirección indicada a continuación. Adjunte el original del ticket de compra u otro tipo de comprobante de compra con fecha. ¡A tal efecto, guarde en lugar seguro el ticket de compra como comprobante! Describa con la mayor precisión posible el motivo de la reclamación. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico.

65

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 66

O

CERTIFICADO DE GARANTIA

Estimado(a) cliente,

Os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso serviço de assistência técnica na morada indicada no presente certificado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica abaixo indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1.

As presentes condições de garantia regem as prestações de garantia complementar e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2.

A garantia cobre exclusivamente os defeitos de material ou de fabrico e limita-se à reparação de tais defeitos ou à substituição do aparelho. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ser utilizado em empresas do comércio, do artesanato ou da indústria ou em actividades equiparáveis. A nossa garantia exclui, além disso, quaisquer indemnizações por danos de transporte, danos resultantes da não observância das instruções de montagem ou de uma instalação incorrecta, da não observância das instruções de funcionamento (por exemplo, ligação a uma tensão de rede ou a um tipo de corrente errado), de uma utilização abusiva ou indevida (como, por exemplo, sobrecarga do aparelho ou utilização de ferramentas ou acessórios não autorizados), da não observância das regras de manutenção e segurança, da penetração de corpos estranhos no aparelho (por exemplo, areia, pedras ou pó), do uso da força ou de impactos externos (como, por exemplo, danos causados pela queda do aparelho), bem como do desgaste normal resultante da utilização do aparelho.

O direito de garantia extingue-se no caso de já ter havido uma tentativa de reparação do aparelho.

3.

O período de garantia é de 2 anos a contar da data de compra do aparelho. Os direitos de garantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do período de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças de substituição montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

4.

Para activar a garantia deverá enviar o aparelho defeituoso à cobrança para a morada abaixo indicada, juntamente com o talão de compra original ou qualquer outro documento comprovativo da data de compra.

Por isso, é importante que guarde o talão de compra como comprovativo. Descreva o mais detalhadamente possível o motivo da reclamação. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado.

Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.

66

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 67 k

GARAN TIEURKUNDE

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht ein- wandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt Folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das

Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen

Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder

Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen

Verschleiß ausgeschlossen.

Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.

3. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor

Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.

Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in

Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofrei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

iSC GmbH • Eschenstraße 6 • 94405 Landau/Isar (Deutschland)

Telefon: +49 [0] 180 5 120 509 • Telefax +49 [0] 180 5 835 830 (Anrufkosten: 0,14 Euro/Minute, Festnetz der T-Com)

E-Mail: [email protected]

Internet: www.isc-gmbh.info

67

Anleitung_BG_PT_3041_SPK2:_ 17.06.2008 11:11 Uhr Seite 68

EH 06/2008 (01)

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
