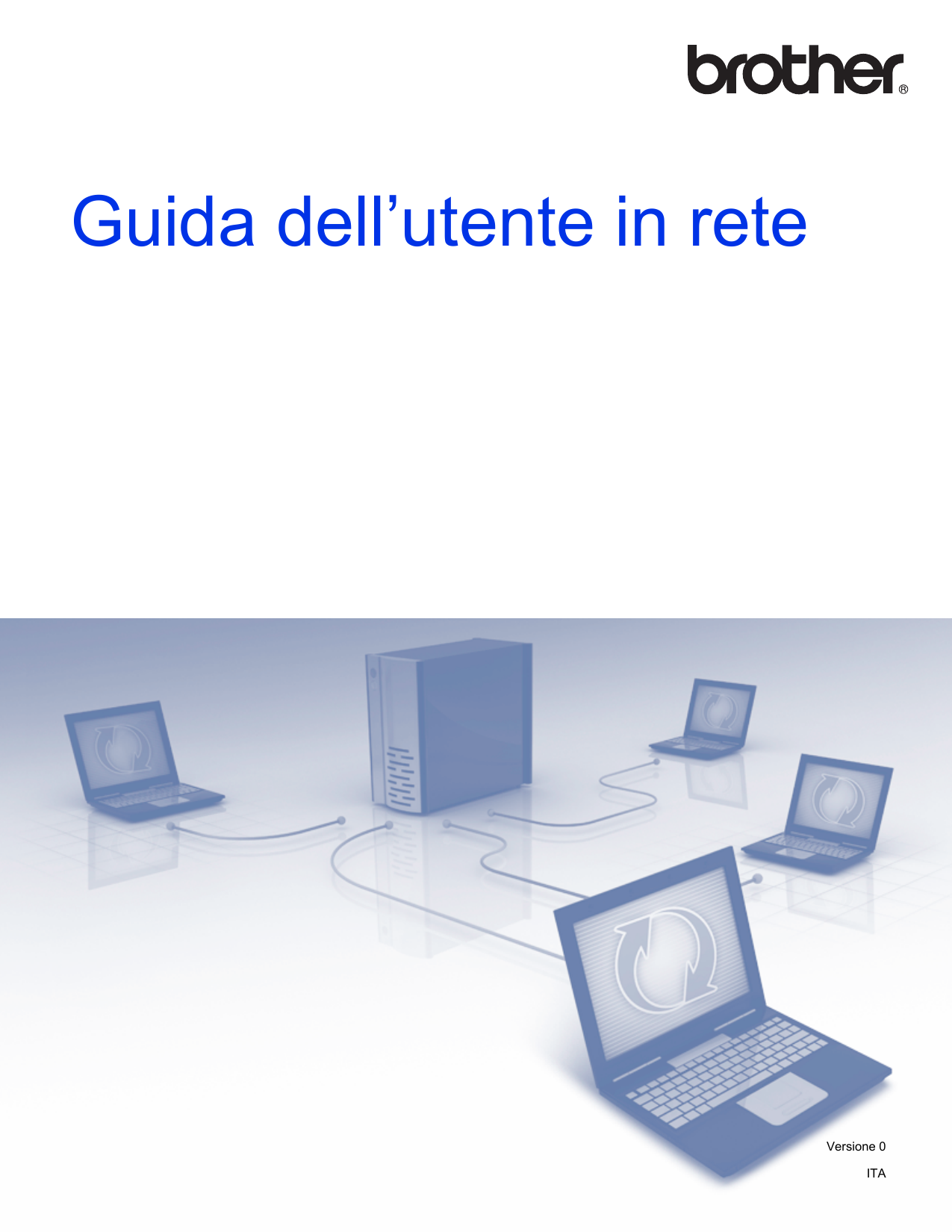

Guida dell’utente in rete
Versione 0
ITA
Sommario
1
Introduzione
1
Funzioni di rete ..........................................................................................................................................1
Altre funzioni di rete.............................................................................................................................2
2
Modifica delle impostazioni di rete
3
Modifica delle impostazioni di rete della macchina....................................................................................3
Uso di BRAdmin Light .........................................................................................................................3
Altre utilità di gestione................................................................................................................................7
Gestione pagina Web ..........................................................................................................................7
BRAdmin Professional 3 (Windows ®) .................................................................................................7
3
Configurazione della macchina per una rete wireless
8
Panoramica................................................................................................................................................8
Verifica dell'ambiente di rete......................................................................................................................9
Collegamento a un computer con un punto di accesso/router WLAN nella rete
(modalità Infrastruttura) ...................................................................................................................9
Connesso a un computer munito di funzionalità wireless senza punto di accesso/router
WLAN nella rete (modalità Ad-hoc) ...............................................................................................12
Configurazione.........................................................................................................................................13
Uso temporaneo di un cavo USB (consigliato)..................................................................................13
Quando la trasmissione SSID non è disattivata ................................................................................13
Uso di WPS (Wi-Fi Protected Setup) o AOSS™ ...............................................................................19
Uso del metodo PIN di Wi-Fi Protected Setup (WPS).......................................................................20
Configurazione in modalità Ad-hoc..........................................................................................................24
Uso di un SSID configurato ...............................................................................................................24
Uso di un nuovo SSID .......................................................................................................................31
4
Gestione pagina Web
37
Panoramica..............................................................................................................................................37
Configurare le impostazioni della macchina mediante Gestione pagina Web (browser Web) ................38
Impostazione di una password ................................................................................................................41
Sincronizzazione con il server SNTP.......................................................................................................42
Modifica della configurazione di Scansione su FTP mediante un browser Web .....................................44
Modifica della configurazione di Scansione su rete mediante un browser Web (Windows ®)
(solo ADS-1500W/ADS-1600W)...........................................................................................................46
5
Scansione su server e-mail (solo ADS-1500W/ADS-1600W)
48
Panoramica..............................................................................................................................................48
Informazioni importanti su Scansione su server e-mail .....................................................................48
Scansione su server e-mail .....................................................................................................................49
Prima della scansione su server e-mail.............................................................................................49
Come eseguire la scansione su server e-mail...................................................................................49
Altre opzioni di Scansione su server e-mail.............................................................................................50
E-mail verifica trasmissione (TX).......................................................................................................50
i
6
Funzioni di protezione
51
Panoramica..............................................................................................................................................51
Invio di e-mail in sicurezza (solo ADS-1500W/ADS-1600W)...................................................................52
Configurazione mediante Gestione pagina Web (browser Web) ......................................................52
Invio di e-mail con l'autenticazione utente .........................................................................................52
Invio di e-mail in sicurezza mediante SSL/TLS .................................................................................53
Gestione di certificati multipli (solo ADS-1500W/ADS-1600W) ...............................................................54
Importazione ed esportazione di un certificato CA ............................................................................54
7
Risoluzione dei problemi
56
Panoramica..............................................................................................................................................56
Identificazione del problema..............................................................................................................56
8
Impostazioni di rete aggiuntive (per Windows ®)
65
Tipi di impostazioni ..................................................................................................................................65
Installazione dei driver necessari per la scansione tramite Servizi Web
(Windows Vista ®, Windows ® 7, Windows ® 8) .....................................................................................65
Installazione del driver per la scansione in rete nella modalità Infrastruttura con Vertical Pairing
(Windows ® 7 e Windows ® 8) ...............................................................................................................66
A
Appendice
67
Protocolli e funzioni di protezione supportati ...........................................................................................67
B
Indice
68
ii
1
Introduzione
1
1
Funzioni di rete
1
La macchina Brother può essere condivisa su una rete wireless Ethernet IEEE 802.11b/g/n mediante il server
di scansione di rete interno. Il server di scansione supporta varie funzioni e metodi di connessione, a seconda
del sistema operativo e della configurazione di rete. Nella tabella seguente sono indicate le funzioni di rete e
le connessioni supportate da ogni sistema operativo.
Sistemi operativi
Windows® XP
Windows Vista®
Mac OS X v10.6.8, 10.7.x,
10.8.x
Windows® 7
Windows® 8
Scansione
Vedere la Guida dell'utente.
BRAdmin Light 1
r
r
r
r
Vedere Uso di BRAdmin Light a pagina 3.
BRAdmin Professional 3 2
Vedere BRAdmin Professional 3 (Windows ®)
a pagina 7.
Gestione pagina Web (browser Web)
Vedere Gestione pagina Web a pagina 37.
Impostazione remota
Vedere la Guida dell'utente.
Status Monitor
Vedere la Guida dell'utente.
r
r
r
r
r
r
r
Vertical Pairing (Accoppiamento verticale)
Vedere Installazione del driver per la scansione in
rete nella modalità Infrastruttura con Vertical Pairing
(Windows ® 7 e Windows ® 8) a pagina 66.
r3
1
BRAdmin Light per Macintosh è disponibile per il download all'indirizzo http://solutions.brother.com/
2
BRAdmin Professional 3 è disponibile per il download all'indirizzo http://solutions.brother.com/
3
Solo Windows® 7 e Windows® 8.
1
Introduzione
Altre funzioni di rete
1
1
Scansione su server e-mail (solo ADS-1500W/ADS-1600W)
1
La funzione Scansione su server e-mail consente di inviare i documenti acquisiti utilizzando Internet come
mezzo di trasmissione. (Vedere Scansione su server e-mail (solo ADS-1500W/ADS-1600W) a pagina 48.)
Prima di utilizzare la funzione, occorre configurare le necessarie impostazioni della macchina utilizzando il
relativo pannello dei comandi, BRAdmin Professional 3 o Gestione pagina Web.
Sicurezza
1
La macchina Brother utilizza alcuni dei protocolli di crittografia e protezione delle reti più aggiornati.
(Vedere Funzioni di protezione a pagina 51.)
2
2
Modifica delle impostazioni di rete
2
Modifica delle impostazioni di rete della macchina
2
2
Le impostazioni di rete della macchina possono essere modificate utilizzando BRAdmin Light, Gestione
pagina Web e BRAdmin Professional 3.
Uso di BRAdmin Light
2
BRAdmin Light è un'utilità progettata per l'impostazione iniziale dei dispositivi Brother connessi alla rete.
Consente la ricerca di prodotti Brother in un ambiente TCP/IP, la visualizzazione dello stato e la
configurazione delle impostazioni di rete di base, come ad esempio l'indirizzo IP.
Installazione di BRAdmin Light per Windows ®
2
1
2
Verificare che la macchina sia accesa.
3
Inserire il DVD-ROM del programma di installazione nell'unità DVD-ROM. Viene automaticamente
visualizzata la schermata iniziale. Se viene visualizzata la schermata del nome del modello, selezionare
la macchina in dotazione. Se viene visualizzata la schermata della lingua, selezionare la lingua
desiderata.
4
Viene visualizzato il menu principale del DVD-ROM. Fare clic su Installazione personalizzata > Utility
di rete.
5
Fare clic su BRAdmin Light e seguire le istruzioni sullo schermo.
Accendere il computer. Prima di procedere alla configurazione, chiudere tutte le applicazioni in
esecuzione.
3
Modifica delle impostazioni di rete
Installazione di BRAdmin Light per Macintosh
2
Scaricare la versione più recente dell'utility Brother BRAdmin Light dalla pagina di download del modello nel
sito http://solutions.brother.com/
2
Impostazione di indirizzo IP, maschera di sottorete e gateway mediante BRAdmin Light
2
NOTA
• Scaricare la versione più recente dell'utility Brother BRAdmin Light dalla pagina di download del modello
nel sito http://solutions.brother.com/
• Se è richiesta una gestione più avanzata della macchina, utilizzare la versione più recente dell'utilità
BRAdmin Professional 3, scaricabile dalla pagina di download del proprio modello, all'indirizzo
http://solutions.brother.com/. Questa utilità è disponibile solo per gli utenti di Windows ®.
• Se si utilizza la funzione firewall di applicazioni antispyware o antivirus, disattivarla temporaneamente.
Dopo avere verificato che è possibile eseguire la scansione, riattivare l'applicazione.
• Nome nodo: il nome del nodo appare nella finestra corrente di BRAdmin Light. Il nome del nodo predefinito
del server di scansione della macchina è "BRWxxxxxxxxxxxx" per una rete wireless. (Dove "xxxxxxxxxxxx"
è l'indirizzo MAC o l'indirizzo Ethernet della macchina.)
• Per impostazione predefinita non è richiesta alcuna password. Digitare la password, se è stata impostata,
e premere OK.
1
Avviare BRAdmin Light.
„ Windows ®
(Windows ® XP, Windows Vista ® e Windows ® 7)
Fare clic su
(Start) > Tutti i programmi > Brother > BRAdmin Light > BRAdmin Light.
(Windows ® 8)
Fare clic su
(BRAdmin Light).
„ Macintosh
Fare clic su Vai dalla barra dei menu Finder, Applicazioni > Brother > Utilità > BRAdminLight2,
quindi fare doppio clic sull'icona
2
(BRAdmin Light.jar).
BRAdmin Light cerca automaticamente i nuovi dispositivi.
4
Modifica delle impostazioni di rete
3
Fare doppio clic sullo scanner Brother.
„ Windows ®
2
„ Macintosh
NOTA
• Se il server di scansione è impostato sui valori predefiniti (e non si utilizza un server
DHCP/BOOTP/RARP), il dispositivo viene visualizzato come Non configurato nella schermata dell'utilità
BRAdmin Light.
• (ADS-1000W/ADS-1100W)
È possibile trovare l'indirizzo MAC della macchina (indirizzo Ethernet) in Stato di rete nella scheda Rete
e Nome nodo in TCP/IP (Wireless) in Wireless nella scheda Rete, in Gestione pagina Web. Vedere
Configurare le impostazioni della macchina mediante Gestione pagina Web (browser Web) a pagina 38.
(ADS-1500W/ADS-1600W)
È possibile visualizzare l'indirizzo MAC della macchina (indirizzo Ethernet) e il nome del nodo mediante
l'LCD della macchina. Per trovare l'indirizzo MAC, premere
Indirizzo MAC. Per trovare il nome del nodo, premere
Nome nodo.
(Impostaz.) > Rete > WLAN >
(Impostaz.) > Rete > WLAN > TCP/IP >
5
Modifica delle impostazioni di rete
4
Scegliere STATICO da Metodo di avvio. Immettere un valore per Indirizzo IP, Subnet mask e
Gateway (se necessario) per la macchina.
„ Windows ®
2
„ Macintosh
5
6
Fare clic su OK.
Con l'indirizzo IP programmato correttamente, la macchina Brother viene visualizzata nell'elenco dei
dispositivi.
6
Modifica delle impostazioni di rete
Altre utilità di gestione
2
È possibile modificare le impostazioni di rete anche mediante queste utilità aggiuntive.
2
Gestione pagina Web
2
È possibile utilizzare un browser Web standard per modificare le impostazioni del server di scansione tramite
il protocollo HTTP (Hyper Text Transfer Protocol) o HTTPS (Hyper Text Transfer Protocol over Secure
Socket Layer). (Vedere Configurare le impostazioni della macchina mediante Gestione pagina Web (browser
Web) a pagina 38.)
BRAdmin Professional 3 (Windows ®)
2
BRAdmin Professional 3 è un'utilità che consente una gestione più avanzata dei dispositivi Brother connessi
alla rete. Questa utility è in grado di cercare i prodotti Brother nella rete e di visualizzare lo stato del dispositivo
da una finestra in stile Esplora risorse di facile lettura, la quale utilizza un colore diverso per mostrare lo stato
di ciascun dispositivo. È possibile configurare le impostazioni di rete e dei dispositivi e aggiornare il firmware
dei dispositivi da un computer Windows® nella WLAN. BRAdmin Professional 3 consente inoltre di registrare
l'attività dei dispositivi Brother nella rete e di esportare i dati del registro in formato HTML, CSV, TXT o SQL.
NOTA
• Utilizzare la versione più aggiornata dell'utilità BRAdmin Professional 3, disponibile per il download
all'indirizzo http://solutions.brother.com/. Questa utilità è disponibile solo per gli utenti di Windows ®.
• Se si utilizza la funzione firewall di applicazioni antispyware o antivirus, disattivarla temporaneamente.
Dopo avere verificato che è possibile eseguire la scansione, configurare le impostazioni del software
seguendo le istruzioni.
• Nome nodo: il nome del nodo relativo a ciascun dispositivo Brother in rete è visualizzato in BRAdmin
Professional 3. Il nome predefinito del nodo è "BRWxxxxxxxxxxxx" per una rete wireless
(dove "xxxxxxxxxxxx" è l'indirizzo MAC o l'indirizzo Ethernet della macchina).
7
3
Configurazione della macchina per una
rete wireless
3
Panoramica
3
Per collegare la macchina alla rete wireless è consigliabile seguire uno dei metodi di impostazione descritti
nella Guida di installazione rapida.
Il metodo di impostazione più semplice è l'impostazione wireless mediante il DVD-ROM del programma di
impostazione e un cavo USB.
Per informazioni su altri metodi di configurazione wireless, leggere questo capitolo, il quale fornisce ulteriori
informazioni su come configurare le impostazioni della rete wireless. Per informazioni sulle impostazioni
TCP/IP, vedere Modifica delle impostazioni di rete della macchina a pagina 3.
NOTA
• Per ottenere risultati ottimali con la scansione quotidiana di documenti, posizionare la macchina Brother
più vicino possibile al punto di accesso/router WLAN, evitando qualsiasi ostacolo. Grandi oggetti e pareti
tra i due dispositivi, nonché interferenze provenienti da altre apparecchiature elettroniche possono influire
sulla velocità di trasferimento dati dei documenti.
A causa di questi fattori, la connessione wireless potrebbe non essere la scelta ottimale per alcuni tipi di
documenti e applicazioni. Se si esegue la scansione di file di grandi dimensioni, ad esempio documenti
composti da più pagine con testo e grafica, potrebbe essere opportuno scegliere una connessione USB
per ottenere la massima velocità di trasmissione effettiva.
• Prima di configurare le impostazioni wireless sarà necessario conoscere il nome della rete: (SSID) e
chiave di rete.
8
3
Configurazione della macchina per una rete wireless
Verifica dell'ambiente di rete
3
Collegamento a un computer con un punto di accesso/router WLAN nella rete
(modalità Infrastruttura)
3
5
1
4
3
2
3
1 Punto di accesso/router WLAN 1
1
Se il computer supporta Wi-Fi Intel ® My WiFi Technology (MWT), è possibile utilizzare il computer come punto di accesso supportato per
Wi-Fi Protected Setup (WPS).
2 Macchina di rete wireless (la macchina in uso)
3 Computer con funzionalità wireless collegato al punto di accesso/router WLAN
4 Computer cablato privo di funzionalità wireless collegato al punto di accesso/router WLAN con un
cavo di rete
5 Dispositivo mobile collegato al punto di accesso/router wireless
Metodo di configurazione
3
Le istruzioni riportate di seguito presentano dei metodi per la configurazione della macchina Brother in un
ambiente di rete wireless. Scegliere il metodo più appropriato al proprio ambiente.
„ Configurazione wireless con utilizzo temporaneo di un cavo USB (consigliato)
Vedere Uso temporaneo di un cavo USB (consigliato) a pagina 13.
„ Configurazione wireless con metodo PIN mediante WPS (Wi-Fi Protected Setup) o AOSS™
Vedere Uso di WPS (Wi-Fi Protected Setup) o AOSS™ a pagina 19.
„ Configurazione wireless con metodo PIN mediante WPS
Vedere Uso del metodo PIN di Wi-Fi Protected Setup (WPS) a pagina 20.
9
Configurazione della macchina per una rete wireless
Come controllare lo stato della WLAN
3
(ADS-1000W/ADS-1100W)
1
Avviare ControlCenter.
„ Windows ®
1
Fare clic sull'icona
(ControlCenter4) nella barra delle applicazioni, quindi selezionare Apri.
Viene visualizzata la finestra ControlCenter4.
2
Fare clic sulla scheda Impostazioni dispositivo (l'esempio seguente mostra ControlCenter4 in
Modalità Base).
3
„ Macintosh
1
Fare clic sull'icona
(ControlCenter2) nel Dock.
Viene visualizzata la finestra ControlCenter2.
10
Configurazione della macchina per una rete wireless
2
Fare clic sulla scheda IMPOSTAZIONI DISPOSITIVO.
3
2
3
Fare clic su Impostazioni Scansione su rete. Viene visualizzata la finestra Gestione pagina Web.
Fare clic sulla scheda Rete, quindi fare clic su Stato di rete. La schermata visualizza lo stato della rete
della macchina.
(ADS-1500W/ADS-1600W)
1
Premere
2
3
4
5
Premere Rete.
(Impostaz.).
Premere WLAN.
Premere a o b, quindi premere Stato WLAN.
Premere Stato.
11
Configurazione della macchina per una rete wireless
Connesso a un computer munito di funzionalità wireless senza punto di
accesso/router WLAN nella rete (modalità Ad-hoc)
3
Questo tipo di rete non dispone di un punto di accesso/router WLAN centrale. Ogni client wireless comunica
direttamente con gli altri. Quando la macchina wireless Brother (la macchina in uso) fa parte di questa rete,
riceve tutti i processi di scansione direttamente dal computer che invia i dati di scansione.
3
1
2
1 Macchina di rete wireless (la macchina in uso)
2 Computer con funzionalità wireless
La connessione di rete wireless con i prodotti Windows Server ® nella modalità Ad hoc non è garantita. Per
configurare la macchina nella modalità Ad hoc, vedere Configurazione in modalità Ad-hoc a pagina 24.
12
Configurazione della macchina per una rete wireless
Configurazione
3
Uso temporaneo di un cavo USB (consigliato)
3
Questo è il metodo di configurazione consigliato. Per istruzioni in merito, vedere la Guida di installazione
rapida.
Quando la trasmissione SSID non è disattivata
1
3
3
Prima di configurare la macchina è consigliabile prendere nota delle impostazioni della rete wireless.
Queste informazioni saranno necessarie prima di continuare con la configurazione.
Controllare e registrare le impostazioni correnti della rete wireless.
Nome rete: (SSID)
Modalità di
comunicazione
Metodo di autenticazione
Modalità di crittografia
Chiave di rete
Infrastruttura
Sistema aperto
NESSUNA
—
WEP
Chiave condivisa
WEP
WPA/WPA2-PSK
AES
TKIP 1
1
TKIP è supportato solo per WPA-PSK.
Ad esempio:
Nome rete: (SSID)
HELLO
Modalità di
comunicazione
Metodo di autenticazione
Modalità di crittografia
Chiave di rete
Infrastruttura
WPA2-PSK
AES
12345678
NOTA
Se il router utilizza la crittografia WEP, immettere la chiave utilizzata come prima chiave WEP. La
macchina Brother supporta solo l'uso della prima chiave WEP.
2
Inserire il DVD-ROM in dotazione nell'unità DVD-ROM.
13
Configurazione della macchina per una rete wireless
3
Eseguire una delle seguenti operazioni:
„ Windows ®
1
Fare clic su Installazione personalizzata.
3
2
Fare clic su Impostazione guidata LAN senza fili.
14
Configurazione della macchina per una rete wireless
„ Macintosh
1
Fare doppio clic sull'icona BROTHER sul desktop.
2
Fare doppio clic su Utility.
3
3
Fare doppio clic su Impostazione guidata periferica wireless.
15
Configurazione della macchina per una rete wireless
4
Selezionare Sì, possiedo un cavo USB da utilizzare per l'installazione. quindi fare clic su Avanti.
3
NOTA
Se viene visualizzata questa schermata, leggere la Nota Importante. Selezionare la casella di controllo
Controllato e Confermato dopo aver confermato la chiave SSID e di rete, quindi fare clic su Avanti.
5
Collegare temporaneamente il cavo USB direttamente al computer e alla macchina.
Se viene visualizzata la schermata di conferma dell'installazione, selezionare la casella e fare clic su
Avanti, quindi passare a 6.
In caso contrario, passare a 7.
16
Configurazione della macchina per una rete wireless
6
Quando viene visualizzata la schermata seguente, selezionare No e fare clic su Avanti.
3
NOTA
Se l'SSID visualizzato è identico all'SSID della rete wireless alla quale si desidera collegarsi, selezionare
Sì, fare clic su Avanti e passare a 0.
7
Fare clic su Avanzate.
17
Configurazione della macchina per una rete wireless
8
Digitare un nuovo SSID nel campo Nome (SSID), quindi fare clic su Avanti.
3
9
Selezionare il Metodo di autenticazione e la Modalità di crittografia dagli elenchi a discesa, digitare
una chiave di rete nel campo Chiave di rete e fare quindi clic su Avanti.
18
Configurazione della macchina per una rete wireless
0
Fare clic su Avanti. Le impostazioni vengono inviate alla macchina.
3
A
B
Scollegare il cavo USB tra il computer e la macchina.
Fare clic su Fine.
Uso di WPS (Wi-Fi Protected Setup) o AOSS™
3
Vedere la Guida di installazione rapida.
19
Configurazione della macchina per una rete wireless
Uso del metodo PIN di Wi-Fi Protected Setup (WPS)
3
Se il punto di accesso/router WLAN supporta WPS (metodo PIN), configurare la macchina procedendo nel
modo seguente. Il metodo PIN (Personal Identification Number) è uno dei metodi di connessione sviluppati
da Wi-Fi Alliance ®. Inserendo un PIN creato da un iscritto (la macchina) nel dispositivo di registrazione (un
dispositivo che gestisce la LAN wireless), è possibile impostare la rete WLAN ed eseguire le impostazioni di
sicurezza. Consultare la guida dell'utente fornita con il punto di accesso/router WLAN per istruzioni
sull'accesso alla modalità WPS.
„ Connessione quando il punto di accesso/router WLAN (A) è utilizzato anche come dispositivo di
registrazione 1.
A
„ Connessione quando un altro dispositivo (B), ad esempio un computer, è utilizzato come dispositivo di
registrazione 1.
A
B
1
Solitamente il dispositivo di registrazione corrisponde al punto di accesso/router WLAN.
NOTA
I router e i punti di accesso che supportano WPS riportano questo simbolo:
20
3
Configurazione della macchina per una rete wireless
(ADS-1000W/ADS-1100W)
1
Usando un oggetto piccolo e appuntito, premere il pulsante AOSS/WPS sul retro della macchina per
circa 15 secondi.
3
NOTA
Dopo aver premuto il pulsante per due secondi, la macchina emetterà un segnale acustico. Continuare a
premere il pulsante.
2
Usando un computer collegato alla rete, digitare "http://indirizzo IP del punto di accesso/" nel browser
(dove "indirizzo IP del punto di accesso" è l'indirizzo IP del dispositivo utilizzato come dispositivo di
registrazione 1).
1
3
Solitamente il dispositivo di registrazione corrisponde al punto di accesso/router WLAN.
Passare alla pagina delle impostazioni WPS, digitare il PIN indicato sull'etichetta nella parte inferiore
della macchina nel dispositivo di registrazione e seguire le istruzioni a schermo.
NOTA
La pagina di impostazione varia in base al marchio del punto di accesso/router in uso. Vedere il manuale
di istruzioni fornito con il punto di accesso/router.
4
Se la macchina è connessa con successo, la spia WiFi light
sul pannello di controllo si accende.
(ADS-1500W/ADS-1600W)
1
Premere
2
3
4
Premere Rete.
5
Quando viene visualizzata l'indicazione Abilitare WLAN?, premere Sì per accettare.
Viene avviata l'impostazione guidata della rete wireless.
Per annullare, premere No.
(Impostaz.).
Premere WLAN.
Premere a o b per visualizzare WPS con PIN.
Premere WPS con PIN.
21
Configurazione della macchina per una rete wireless
6
7
Sul display LCD viene visualizzato un PIN di otto cifre e la macchina inizia a cercare un punto di accesso.
Usando un computer collegato alla rete, digitare "http://indirizzo IP del punto di accesso/" nel browser
(dove "indirizzo IP del punto di accesso" è l'indirizzo IP del dispositivo utilizzato come dispositivo di
registrazione 1).
1
8
Solitamente il dispositivo di registrazione corrisponde al punto di accesso/router WLAN.
3
Passare alla pagina delle impostazioni WPS, digitare il PIN visualizzato sull'LCD al punto 6 nel
dispositivo di registrazione e seguire le istruzioni a schermo.
NOTA
La pagina di impostazione varia in base al marchio del punto di accesso/router in uso. Vedere il manuale
di istruzioni fornito con il punto di accesso/router.
Windows Vista ®/Windows ® 7/Windows ® 8
3
Se si utilizza il computer come dispositivo di registrazione, attenersi alle istruzioni seguenti:
NOTA
• Per utilizzare un computer Windows Vista ®, Windows ® 7 o Windows ® 8 come dispositivo di registrazione,
è necessario registrare prima il computer nella rete. Vedere il manuale di istruzioni fornito con il punto di
accesso/router WLAN.
• Se si utilizza Windows ® 7 o Windows ® 8 come dispositivo di registrazione è possibile installare il driver
dello scanner dopo la configurazione wireless attenendosi alle istruzioni a schermo. Per installare il
pacchetto completo di driver e software, seguire la procedura di installazione riportata nella Guida di
installazione rapida.
1 (Windows Vista ®)
Fare clic su
(Start) > Rete > Aggiungi un dispositivo wireless.
(Windows ® 7)
Fare clic su
(Start) > Dispositivi e stampanti > Aggiungi dispositivo.
(Windows ® 8)
Spostare il mouse sull'angolo inferiore destro del desktop. Quando viene visualizzata la barra dei
menu, fare clic su Impostazioni > Pannello di controllo > Hardware e suoni > Dispositivi e
stampanti > Aggiungi un dispositivo.
2 Scegliere la macchina e fare clic su Avanti.
3 Immettere il PIN visualizzato sull'LCD al punto 6, quindi fare clic su Avanti.
4 Selezionare la rete alla quale si desidera connettersi, quindi fare clic su Avanti.
5 Fare clic su Chiudi.
9
Se la connessione al dispositivo wireless viene eseguita correttamente, sul display LCD viene
visualizzata l'indicazione Connessa.
Se la connessione non riesce, sul display LCD viene visualizzato un codice di errore. Annotare il codice
di errore, consultare la sezione Risoluzione dei problemi nella Guida di installazione rapida e correggere
l'errore.
22
Configurazione della macchina per una rete wireless
(Windows ®)
L'impostazione della rete wireless è stata completata. Per continuare a installare i driver e il
software necessari per l'utilizzo del dispositivo, scegliere Installa MFL-Pro Suite dal menu del
DVD-ROM.
(Macintosh)
L'impostazione della rete wireless è stata completata. Per continuare a installare i driver e il
software necessari per l'utilizzo del dispositivo, selezionare Start Here OSX dal menu del
DVD-ROM.
23
3
Configurazione della macchina per una rete wireless
Configurazione in modalità Ad-hoc
3
Uso di un SSID configurato
3
Per associare la macchina a un computer che è già nella modalità Ad hoc con un SSID configurato, osservare
la procedura seguente:
1
Prima di configurare la macchina è consigliabile prendere nota delle impostazioni della rete wireless.
Queste informazioni saranno necessarie prima di continuare con la configurazione.
Controllare e registrare le impostazioni correnti della rete wireless del computer da cui si effettua la
connessione.
NOTA
Le impostazioni della rete wireless del computer da cui si effettua la connessione devono corrispondere
alla modalità Ad hoc con un SSID già configurato. Per le istruzioni di configurazione del computer nella
modalità Ad hoc, consultare le informazioni fornite con il computer o rivolgersi all'amministratore di rete.
Nome rete: (SSID)
Modalità di comunicazione
Modalità di crittografia
Chiave di rete
Ad-hoc
NESSUNA
—
WEP
Ad esempio:
Nome rete: (SSID)
HELLO
Modalità di comunicazione
Modalità di crittografia
Chiave di rete
Ad-hoc
WEP
12345
NOTA
La macchina Brother supporta solo l'uso della prima chiave WEP.
2
Inserire il DVD-ROM in dotazione nell'unità DVD-ROM.
24
3
Configurazione della macchina per una rete wireless
3
Eseguire una delle seguenti operazioni:
„ Windows ®
1
Fare clic su Installazione personalizzata.
3
2
Fare clic su Impostazione guidata LAN senza fili.
25
Configurazione della macchina per una rete wireless
„ Macintosh
1
Fare doppio clic sull'icona BROTHER sul desktop.
2
Fare doppio clic su Utility.
3
3
Fare doppio clic su Impostazione guidata periferica wireless.
26
Configurazione della macchina per una rete wireless
4
Selezionare Sì, possiedo un cavo USB da utilizzare per l'installazione. quindi fare clic su Avanti.
3
NOTA
Se viene visualizzata questa schermata, leggere la Nota Importante. Selezionare la casella di controllo
Controllato e Confermato dopo aver confermato la chiave SSID e di rete, quindi fare clic su Avanti.
5
Collegare temporaneamente il cavo USB direttamente al computer e alla macchina.
Se viene visualizzata la schermata di conferma dell'installazione, selezionare la casella e fare clic su
Avanti, quindi passare a 6.
In caso contrario, passare a 9.
27
Configurazione della macchina per una rete wireless
6
Quando viene visualizzata la schermata seguente, selezionare No e fare clic su Avanti.
3
7
Selezionare l'SSID annotato al punto 1 su pagina 24, quindi fare clic su Avanti.
NOTA
Se l'elenco è vuoto, controllare che il punto di accesso sia acceso e stia trasmettendo l'SSID, quindi
verificare se la macchina e il computer si trovano entro il raggio di azione della comunicazione wireless.
Fare clic su Aggiorna.
28
Configurazione della macchina per una rete wireless
8
Se viene visualizzata la schermata seguente, immettere una chiave di rete nel campo Chiave di rete,
quindi fare clic su Avanti.
3
NOTA
Se la rete non è configurata per l'autenticazione e la crittografia, verrà visualizzata la schermata seguente.
Per continuare con la configurazione, fare clic su OK.
29
Configurazione della macchina per una rete wireless
9
Fare clic su Avanti. Le impostazioni saranno inviate alla macchina (la modalità di crittografia è WEP nel
seguente esempio).
3
0
A
Scollegare il cavo USB tra il computer e la macchina.
Fare clic su Fine.
NOTA
Ora è possibile installare MFL-Pro Suite dal DVD-ROM in dotazione (per istruzioni in merito, consultare la
Guida di installazione rapida).
30
Configurazione della macchina per una rete wireless
Uso di un nuovo SSID
3
Se si utilizza un nuovo SSID, tutti gli altri dispositivi vengono collegati mediante l'SSID assegnato alla
macchina nella procedura seguente. È necessario connettersi a questo SSID dal computer quando è attiva
la modalità Ad hoc.
1
2
Inserire il DVD-ROM in dotazione nell'unità DVD-ROM.
3
Eseguire una delle seguenti operazioni:
„ Windows ®
1
Fare clic su Installazione personalizzata.
31
Configurazione della macchina per una rete wireless
2
Fare clic su Impostazione guidata LAN senza fili.
3
„ Macintosh
1
Fare doppio clic sull'icona BROTHER sul desktop.
2
Fare doppio clic su Utility.
32
Configurazione della macchina per una rete wireless
3
Fare doppio clic su Impostazione guidata periferica wireless.
3
3
Selezionare Sì, possiedo un cavo USB da utilizzare per l'installazione. e fare quindi clic su Avanti.
33
Configurazione della macchina per una rete wireless
NOTA
Se viene visualizzata questa schermata, leggere la Nota Importante. Selezionare la casella di controllo
Controllato e Confermato, quindi fare clic su Avanti.
3
4
Collegare temporaneamente il cavo USB direttamente al computer e alla macchina.
Se viene visualizzata la schermata di conferma dell'installazione, selezionare la casella e fare clic su
Avanti, quindi passare a 5.
In caso contrario, passare a 6.
5
Quando viene visualizzata la schermata seguente, selezionare No e fare clic su Avanti.
34
Configurazione della macchina per una rete wireless
6
Fare clic su Avanzate.
3
7
Nel campo Nome (SSID), digitare un nuovo SSID, quindi selezionare la casella di controllo. Fare clic
sull'elenco a discesa Canale, selezionare il canale desiderato, quindi fare clic su Avanti.
35
Configurazione della macchina per una rete wireless
8
Selezionare il Metodo di autenticazione e la Modalità di crittografia dagli elenchi a discesa. Se si
seleziona WEP come Modalità di crittografia, digitare una chiave di rete nel campo Chiave di rete,
quindi fare clic su Avanti.
3
NOTA
La chiave WEP può essere immessa come stringa di 5 o 13 caratteri di testo ASCII, oppure come 10 o 26
caratteri esadecimali.
9
Fare clic su Avanti. Le impostazioni vengono inviate alla macchina.
0
A
Scollegare il cavo USB tra il computer e la macchina.
Fare clic su Fine.
NOTA
Ora è possibile installare MFL-Pro Suite dal DVD-ROM in dotazione (per istruzioni in merito, consultare la
Guida di installazione rapida).
36
4
Gestione pagina Web
4
Panoramica
4
È possibile utilizzare un browser Web standard per gestire la macchina tramite il protocollo di trasferimento
(HTTP) o Hypertext Transfer Protocol Secure (HTTPS). È possibile gestire la macchina o eseguire le funzioni
indicate o ottenere le seguenti informazioni da una macchina collegata alla rete.
„ Informazioni sullo stato della macchina
4
„ Modificare le impostazioni di rete quali le informazioni TCP/IP
„ Configurare Scansione su FTP (Vedere Modifica della configurazione di Scansione su FTP mediante un
browser Web a pagina 44.)
„ Configurare Scansione in rete (Vedere Modifica della configurazione di Scansione su rete mediante un
browser Web (Windows ®) (solo ADS-1500W/ADS-1600W) a pagina 46.)
„ Informazioni sulla versione del software della macchina e del server di scansione
„ Modificare i dati di configurazione di rete e della macchina
NOTA
I browser consigliati sono Microsoft ® Internet Explorer ® 8.0/9.0 per Windows ® e Safari 5/6 per Macintosh.
Verificare inoltre che JavaScript e i cookie siano sempre attivati nel browser utilizzato. Se si utilizza un
browser Web diverso, accertarsi che sia compatibile con HTTP 1.0 e HTTP 1.1.
È necessario utilizzare il protocollo TCP/IP nella rete e disporre di un indirizzo IP valido programmato nel
server di scansione e nel computer.
37
Gestione pagina Web
Configurare le impostazioni della macchina mediante
Gestione pagina Web (browser Web)
4
NOTA
• È consigliabile utilizzare il protocollo HTTPS per garantire la protezione durante la configurazione delle
impostazioni mediante Gestione pagina Web.
• Se si utilizza il protocollo HTTPS per la configurazione di Gestione pagina Web, nel browser viene
visualizzato un messaggio di avvertimento.
1
4
Avviare Gestione pagina Web.
(ADS-1000W/ADS-1100W)
„ Windows ®
1
Fare clic sull'icona
(ControlCenter4) nella barra delle applicazioni, quindi selezionare Apri.
Viene visualizzata la finestra ControlCenter4.
2
Fare clic sulla scheda Impostazioni dispositivo (l'esempio seguente mostra ControlCenter4 in
Modalità Base).
3
Fare clic sul pulsante Impostazioni Scansione su rete. Viene visualizzata la finestra Gestione
pagina Web.
„ Macintosh
1
Fare clic sull'icona
(ControlCenter2) nel Dock.
Viene visualizzata la finestra ControlCenter2.
38
Gestione pagina Web
2
Fare clic sulla scheda IMPOSTAZIONI DISPOSITIVO.
4
3
Fare clic sul pulsante Impostazioni Scansione su rete. Viene visualizzata la finestra Gestione
pagina Web.
(ADS-1500W/ADS-1600W)
1
Avviare il browser Web.
2
Digitare "http://indirizzo IP della macchina/" nel browser (dove "indirizzo IP della macchina"
è l'indirizzo IP della macchina in uso).
„ Ad esempio:
http://192.168.1.2/
NOTA
• Se si utilizza un DNS (Domain Name System) o si abilita un nome NetBIOS è possibile immettere un altro
nome, ad esempio "ScannerCondiviso", al posto dell'indirizzo IP.
• Ad esempio:
http://ScannerCondiviso/
Se si abilita un nome NetBIOS, è inoltre possibile utilizzare il nome del nodo.
• Ad esempio:
http://brwxxxxxxxxxxxx/
Il nome NetBIOS è reperibile mediante il pannello di controllo come Nome nodo (solo
ADS-1500W/ADS-1600W).
• Per gli utenti Macintosh, accedere facilmente al sistema Gestione pagina Web facendo clic sull'icona della
macchina nella schermata Status Monitor. Per ulteriori informazioni, consultare la Guida dell'utente.
2
Per impostazione predefinita non è richiesta alcuna password. Digitarne una, se è stata impostata, e fare
quindi clic su
.
39
Gestione pagina Web
3
Ora è possibile modificare le impostazioni del server di scansione.
NOTA
Se si sono modificare le impostazioni del protocollo, riavviare la macchina dopo aver fatto clic su Invia per
attivare la configurazione.
4
40
Gestione pagina Web
Impostazione di una password
4
Si consiglia di impostare una password di accesso per impedire l'accesso non autorizzato a Gestione pagina
Web.
1
2
3
4
5
Seguire il passo 1, a iniziare da pagina 38.
Quando viene visualizzata la schermata Gestione pagina Web, fare clic su Amministratore.
Digitare la password da utilizzare (fino a 32 caratteri).
4
Ridigitare la password nel campo Conferma nuova password.
Fare clic su Invia.
La prossima volta che si accede a Gestione pagina Web, digitare la password nella casella Accesso,
quindi fare clic su .
Dopo avere configurato le impostazioni, uscire facendo clic su .
NOTA
Per impostare una password è possibile anche fare clic su Configurare la password nella pagina Web
della macchina (purché non si stia impostando una password di accesso).
41
Gestione pagina Web
Sincronizzazione con il server SNTP
4
SNTP (Simple Network Time Protocol) è il protocollo usato per sincronizzare l'ora utilizzata dalla macchina
per l'autenticazione con il server temporale SNTP (non si tratta dell'ora visualizzata sul display LCD della
macchina). È possibile sincronizzare regolarmente l'ora della macchina con l'ora UTC (Coordinated Universal
Time) fornita dal server di riferimento orario SNTP.
NOTA
Questa funzione non è disponibile in alcuni paesi.
1
2
3
4
4
Seguire il passo 1, a iniziare da pagina 38.
Quando viene visualizzata la schermata Gestione pagina Web, fare clic su Rete e quindi su Protocollo.
Selezionare la casella di controllo SNTP per attivare l'impostazione.
Fare clic su Impostazioni avanzate.
„ Stato
Indica se le impostazioni del server SNTP sono attivate o disattivate.
„ Metodo server SNTP
Scegliere AUTO o STATICO.
• AUTO
Se nella rete è presente un server DHCP, il server SNTP ottiene automaticamente il relativo
indirizzo da tale server.
• STATICO
Digitare l'indirizzo che si intende utilizzare.
„ Indirizzo server SNTP principale, Indirizzo server SNTP secondario
Digitare l'indirizzo del server (fino a 64 caratteri).
L'indirizzo del server SNTP secondario viene utilizzato come riserva dell'indirizzo del server SNTP
primario. Se il server primario non è disponibile la macchina contatterà il server SNTP secondario.
„ Porta server SNTP principale, Porta server SNTP secondario
Digitare il numero della porta (da 1 a 65535).
La porta del server SNTP secondario viene utilizzata come riserva della porta del server SNTP
primario. Se la porta primaria non è disponibile la macchina contatterà la porta SNTP secondaria.
„ Intervallo di sincronizzazione
Digitare il numero di ore che devono trascorrere fra i tentativi di sincronizzazione del server (da 1 a
168 ore).
NOTA
• Per sincronizzare l'orario utilizzato dalla macchina con il time server SNTP, è necessario configurare Data & Ora.
Fare clic su Data & Ora, quindi configurare Data & Ora nella schermata Informazioni generali.
42
Gestione pagina Web
(Solo ADS-1500W/ADS-1600W)
È inoltre possibile configurare la funzione Data & Ora dal pannello dei comandi della macchina.
4
• Selezionare la casella di controllo Sincronizz. con il server SNTP. È inoltre necessario verificare che le
impostazioni del fuso orario siano corrette. Selezionare dall'elenco a discesa Fuso orario la differenza
oraria tra la propria zona e l'ora UTC. Ad esempio, l'indicazione del fuso orario per la costa orientale degli
Stati Uniti e il Canada è UTC-05:00.
„ Stato sincronizzazione
È possibile verificare lo stato di sincronizzazione più recente.
5
Fare clic su Invia per applicare le impostazioni.
43
Gestione pagina Web
Modifica della configurazione di Scansione su FTP mediante
un browser Web
4
La funzione Scansione su FTP consente di acquisire un documento direttamente in un server FTP nella rete
locale o in Internet. Per ulteriori informazioni su Scansione su FTP, consultare la Guida dell'utente.
1
2
Seguire il passo 1, a iniziare da pagina 38.
3
È possibile selezionare i numeri di profilo (da 1 a 5) da utilizzare per le impostazioni della funzione
Scansione su FTP.
Oltre ai sette nomi di file predefiniti, è possibile anche memorizzare due nomi di file definiti dall'utente
per creare una scansione su un profilo server Scansione su FTP in Creare nome utente file defin. In
ognuno dei due campi è possibile immettere al massimo 15 caratteri.
4
5
Fare clic su Invia.
Quando viene visualizzata la schermata Gestione pagina Web, fare clic su Scansione quindi fare clic
su Scans. to FTP (per ADS-1000W/1100W) o Scansione su FTP/rete (per ADS-1500W/1600W).
Fare clic su Scans. su profilo FTP (per ADS-1000W/1100W) o Scansione su FTP/profilo rete
(per ADS-1500W/1600W) nella pagina Scansione.
Ora è possibile configurare e modificare le seguenti impostazioni della funzione Scansione su FTP
mediante un browser Web.
„ Nome profilo (fino a 15 caratteri)
„ Indirizzo Host (indirizzo del server FTP)
„ Nome utente
„ Password
„ Directory memorizzazione
„ Nome file
„ Qualità
„ Tipo file
„ Formato documento
„ Raddrizzamento automatico
„ Salta pagina bianca
„ Scansione fronte-retro (solo per ADS-1000W/1100W)
„ Modalità passiva
„ Numero porta
È possibile impostare Modalità passiva su No o su Sì a seconda della configurazione del server FTP
e del firewall di rete. L'impostazione predefinita è Sì, ma è possibile modificare anche il numero della
porta utilizzata per accedere al server FTP. L'impostazione predefinita per questa impostazione è la
porta 21. Nella maggior parte dei casi queste due impostazioni possono mantenere i valori predefiniti.
44
4
Gestione pagina Web
NOTA
La funzione Scansione su FTP è disponibile quando si configurano i profili del server FTP mediante
Gestione pagina Web.
6
Fare clic su Invia per applicare le impostazioni.
4
45
Gestione pagina Web
Modifica della configurazione di Scansione su rete mediante
un browser Web (Windows ®) (solo ADS-1500W/ADS-1600W)
4
La funzione Scansione su rete consente di acquisire i documenti direttamente in una cartella condivisa in un
server CIFS 1 situato nella rete locale o in Internet. Per ulteriori informazioni su Scansione su rete, consultare
la Guida dell'utente.
1
CIFS (Common Internet File System) è la modalità standard con cui gli utenti di computer condividono file e scanner in Windows ®.
NOTA
4
La funzione Scansione su rete supporta l'autenticazione NTLMv2.
È necessario configurare il protocollo SNTP (server di riferimento orario di rete), oppure impostare
correttamente la data, l'ora e il fuso orario per l'autenticazione nel pannello dei comandi. (Per informazioni
sull'impostazione di SNTP, vedere Sincronizzazione con il server SNTP a pagina 42. Per informazioni
sull'impostazione di data, ora e fuso orario, vedere la Guida dell'utente.)
1
2
Seguire il passo 1, a iniziare da pagina 38.
3
Scegliere Rete nei numeri di profilo (da 1 a 5) da usare per le impostazioni Scansione su rete.
Oltre ai sette nomi di file predefiniti, è possibile anche memorizzare due nomi di file definiti dall'utente
per creare una scansione su un profilo Scansione su rete in Creare nome utente file defin. In ognuno
dei due campi è possibile immettere al massimo 15 caratteri.
4
5
Fare clic su Invia.
Quando viene visualizzata la schermata Gestione pagina Web, fare clic su Scansione e quindi su
Scansione su FTP/rete.
Fare clic su Scansione su FTP/profilo rete nella pagina Scansione.
Ora è possibile configurare e modificare le seguenti impostazioni della funzione Scansione in rete
mediante un browser Web.
„ Nome profilo (fino a 15 caratteri)
„ Indirizzo Host
„ Directory memorizzazione
„ Nome file
„ Qualità
„ Tipo file
„ Formato documento
„ Raddrizzamento automatico
„ Salta pagina bianca
„ Usa PIN per autenticazione
„ Codice PIN
„ Nome utente
„ Password
46
Gestione pagina Web
NOTA
La funzione Scansione su rete è disponibile quando si configurano i profili del server di rete mediante
Gestione pagina Web.
6
Fare clic su Invia per applicare le impostazioni.
4
47
5
Scansione su server e-mail
(solo ADS-1500W/ADS-1600W)
5
Panoramica
5
La funzione Scansione su server e-mail consente di inviare i documenti acquisiti tramite e-mail. I documenti
vengono trasmessi come file allegati a messaggi e-mail.
5
4
1
2
4
3
1 Mittente
2 Internet
3 Destinatario
4 Server e-mail
Informazioni importanti su Scansione su server e-mail
5
Se la dimensione dei dati di immagine di un documento è eccessiva, è possibile che una trasmissione abbia
esito negativo.
48
Scansione su server e-mail (solo ADS-1500W/ADS-1600W)
Scansione su server e-mail
5
Prima di utilizzare la funzione Scansione su server e-mail è necessario configurare la macchina Brother per
comunicare con la rete e con il server di posta. È possibile usare questi elementi mediante Gestione pagina
Web, Impostazione remota o BRAdmin Professional 3. È necessario assicurarsi che nella macchina siano
configurati i seguenti elementi:
„ Indirizzo IP (se si utilizza già la macchina in rete, l'indirizzo IP della macchina è stato configurato
correttamente.)
„ Indirizzo e-mail
„ SMTP, indirizzo del server POP3/porta/Metodo di autenticazione/Metodo di crittografia/Verifica del
certificato del server
5
„ Nome e password della casella di posta
In caso di dubbi su una di queste voci, rivolgersi all'amministratore di rete.
NOTA
Sebbene sia necessario configurare un indirizzo e-mail nella macchina, la macchina non dispone di una
funzione di ricezione e-mail. Pertanto, se il destinatario risponde all'e-mail inviata dalla macchina, la
macchina non può riceverla.
Prima della scansione su server e-mail
5
Per eseguire la scansione su server e-mail, potrebbe essere necessario configurare i seguenti elementi
(usando Gestione pagina Web o Impostazione remota):
„ Oggetto del mittente
„ Limite dimensioni
„ Notifica (per ulteriori informazioni, vedere E-mail verifica trasmissione (TX) a pagina 50.)
Come eseguire la scansione su server e-mail
5
Per le operazioni di invio, vedere Invio dei documenti acquisiti direttamente a un indirizzo e-mail
(solo ADS-1500W/ADS-1600W) nella Guida dell'utente.
Al termine della scansione, il documento acquisito viene trasmesso automaticamente all'indirizzo e-mail
specificato tramite il server SMTP. È possibile annullare l'operazione di invio premendo
durante la
scansione. Una volta completata la trasmissione, la macchina torna in modalità standby.
NOTA
Alcuni server e-mail non consentono di inviare documenti e-mail di grandi dimensioni (l'amministratore di
sistema spesso stabilisce un limite per le dimensioni massime dei messaggi e-mail). Con la funzione
Scansione su server e-mail abilitata, la macchina visualizza il messaggio Memoria esaurita quando si
tenta di inviare documenti e-mail di dimensioni superiori a 1 Mbyte. Il documento non viene inviato. Il
documento da inviare deve essere separato in documenti di dimensioni inferiori che verranno accettati dal
server di posta.
49
Scansione su server e-mail (solo ADS-1500W/ADS-1600W)
Altre opzioni di Scansione su server e-mail
5
E-mail verifica trasmissione (TX)
5
Usare l'e-mail di verifica della trasmissione per richiedere notifiche dalla postazione ricevente, al fine di
sapere che l'e-mail è stata ricevuta ed elaborata.
Setup mail TX
5
Per usare questa funzionalità, impostare l'opzione Notifica nell'opzione Setup mail TX su Sì o No. Se
l'opzione è impostata su Sì, insieme ai dati di immagine viene inviato un campo di informazioni aggiuntive.
1
Premere
2
3
4
5
6
Premere Rete.
(Impostaz.).
Premere E-mail.
Premere Setup mail TX.
Premere Notifica.
Premere Sì (o No).
NOTA
• MDN (Message Disposition Notification)
Questo campo richiede lo stato del messaggio e-mail dopo il recapito tramite il mezzo di trasmissione
SMTP (Simple Mail Transfer Protocol). Quando il destinatario riceve il messaggio, questi dati vengono
utilizzati per la lettura dell'e-mail ricevuta da parte della macchina o dell'utente. Ad esempio, se il
messaggio viene aperto per la lettura, il destinatario invia una notifica al mittente o alla macchina che ha
effettuato l'invio.
Il destinatario deve supportare il campo MDN per poter inviare un rapporto di notifica, altrimenti la richiesta
verrà ignorata.
• Questa macchina non può ricevere e-mail. Per usare la funzione di verifica TX, è necessario inoltrare la
notifica a un indirizzo e-mail diverso. È possibile configurare Indirizzo Mail per riflettere l'indirizzo
e-mail dal quale si desidera ricevere la notifica.
50
5
6
Funzioni di protezione
6
Panoramica
6
La macchina Brother utilizza alcuni dei protocolli di crittografia e protezione delle reti più aggiornati
attualmente disponibili. Queste funzioni di rete possono essere integrate nel piano di protezione generale
della rete per proteggere i dati e impedire l'accesso non autorizzato alla macchina. In questo capitolo viene
spiegato come configurare tali funzioni.
È possibile configurare le seguenti funzioni di protezione:
„ Invio di e-mail in sicurezza (vedere Invio di e-mail in sicurezza (solo ADS-1500W/ADS-1600W)
a pagina 52)
„ Gestione di più certificati (vedere Gestione di certificati multipli (solo ADS-1500W/ADS-1600W)
a pagina 54)
6
NOTA
È consigliabile disattivare i protocolli FTP e TFTP. L'accesso alla macchina tramite questi protocolli non è
protetto. Tuttavia, se si disattiva il protocollo FTP, anche la funzione Scansione su FTP viene disattivata.
Per ulteriori informazioni sulla configurazione delle impostazioni dei protocolli, vedere Configurare le
impostazioni della macchina mediante Gestione pagina Web (browser Web) a pagina 38.
51
Funzioni di protezione
Invio di e-mail in sicurezza (solo ADS-1500W/ADS-1600W)
6
Configurazione mediante Gestione pagina Web (browser Web)
6
È possibile configurare l'invio sicuro di e-mail con l'autenticazione utente, oppure l'invio e la ricezione sicuri
di e-mail utilizzando SSL/TLS nella schermata Gestione pagina Web.
1
2
Avviare il browser Web.
Digitare "http://indirizzo IP della macchina/" nel browser (dove "indirizzo IP della macchina" è l'indirizzo
IP della macchina in uso).
„ Ad esempio:
http://192.168.1.2/
3
Per impostazione predefinita non è richiesta alcuna password. Digitarne una, se è stata impostata, e fare
quindi clic su .
4
5
6
7
Fare clic su Rete.
6
Fare clic su Protocollo.
Fare clic su Impostazione avanzata in POP3/SMTP e assicurarsi che lo stato di POP3/SMTP sia Attivata.
È possibile configurare le impostazioni POP3/SMTP in questa pagina.
NOTA
• Per ulteriori informazioni, vedere il testo della Guida in Gestione pagina Web.
• È anche possibile verificare se le impostazioni e-mail sono corrette dopo la configurazione inviando un
messaggio di prova.
• Se non si conoscono le impostazioni del server POP3/SMTP, rivolgersi all'amministratore di sistema o
all'ISP (provider di servizi Internet) per ottenere ulteriori informazioni.
8
Dopo avere eseguito la configurazione, fare clic su Invia. Viene visualizzata la finestra di dialogo Test
configurazione invio posta elettronica.
9
Seguire le istruzioni visualizzate a schermo per provare le impostazioni correnti.
Invio di e-mail con l'autenticazione utente
6
La macchina supporta i metodi POP prima di SMTP e SMTP-AUTH per l'invio di e-mail attraverso un server
di posta che richiede l'autenticazione utente. Questi metodi impediscono a un utente non autorizzato di
accedere al server e-mail. È possibile utilizzare BRAdmin Professional 3 o Gestione pagina Web per
configurare queste impostazioni. È possibile utilizzare i metodi POP prima di SMTP e SMTP-AUTH per le
notifiche e-mail, i rapporti e-mail e la scansione su server e-mail.
Impostazioni del server e-mail
È necessario che le impostazioni del metodo di autenticazione SMTP corrispondano al metodo utilizzato dal
server e-mail. Rivolgersi all'amministratore di rete o al provider di servizi Internet per informazioni sulla
configurazione del server e-mail.
52
Funzioni di protezione
È inoltre necessario selezionare la casella di controllo SMTP-AUTH di Metodo di autenticazione server
SMTP per abilitare l'autenticazione del server SMTP.
Impostazioni SMTP
„ È possibile modificare il numero di porta SMTP mediante Gestione pagina Web. Questo è utile se l'ISP
(provider di servizi Internet) implementa il servizio "Outbound Port 25 Blocking (OP25B)".
„ Impostando il numero di porta SMTP su un valore specifico che l'ISP utilizza per il server SMTP
(ad esempio la porta 587), è possibile inviare un'e-mail tramite il server SMTP.
„ Se è possibile utilizzare entrambi i metodi POP prima di SMTP e SMTP-AUTH, è consigliabile scegliere
SMTP-AUTH.
„ Se si sceglie POP prima di SMTP come metodo di autenticazione del server SMTP, è necessario
configurare le impostazioni POP3. Se necessario è anche possibile utilizzare il metodo APOP.
Invio di e-mail in sicurezza mediante SSL/TLS
6
La macchina supporta i metodi SSL/TLS per l'invio di e-mail attraverso un server di posta che richiede la
comunicazione SSL/TLS protetta. Per inviare e-mail attraverso un server di posta che utilizza la
comunicazione SSL/TLS, è necessario configurare correttamente SMTP su SSL/TLS o POP3 su SSL/TLS.
Verifica del certificato del server
„ Se si sceglie SSL o TLS per SMTP su SSL/TLS o POP3 su SSL/TLS, la casella di controllo
Verificare il certificato server viene automaticamente selezionata per verificare il certificato del server.
• Prima di verificare il certificato del server, è necessario importare il certificato CA emesso dalla CA che
ha firmato il certificato del server. Rivolgersi all'amministratore di rete o al provider di servizi Internet
(ISP) per sapere se è necessario importare un certificato CA. Per l'importazione del certificato, vedere
Importazione ed esportazione di un certificato CA a pagina 54.
• Se non è necessario verificare il certificato del server, deselezionare Verificare il certificato server.
Numero di porta
„ Se si sceglie SSL o TLS, il valore Porta SMTP o Porta POP3 viene modificato in base al protocollo. Per
cambiare manualmente il numero della porta, immettere il numero desiderato dopo avere selezionato
SMTP su SSL/TLS o POP3 su SSL/TLS.
„ È necessario configurare il metodo di comunicazione POP3/SMTP in base al server di posta. Per maggiori
dettagli sulle impostazioni del server di posta, rivolgersi all'amministratore di rete o all'ISP (provider di
servizi Internet).
Nella maggior parte dei casi, i servizi di posta sul Web protetti richiedono le seguenti impostazioni:
(SMTP)
Porta SMTP: 587
Metodo di autenticazione server SMTP: SMTP-AUTH
SMTP su SSL/TLS: TLS
(POP3)
Porta POP3: 995
POP3 su SSL/TLS: SSL
53
6
Funzioni di protezione
Gestione di certificati multipli (solo ADS-1500W/ADS-1600W)
6
La funzionalità di certificati multipli consente di usare Gestione pagina Web per gestire ciascun certificato
installato nella macchina. In Gestione pagina Web, navigare fino alla schermata Certificato CA per
visualizzare il contenuto del certificato, eliminare o esportare i certificati.
È possibile memorizzare fino a tre certificati CA per utilizzare SMTP su SSL e/o POP3 su SSL.
Consigliamo di memorizzare un certificato in meno del consentito, riservando un punto vuoto in caso di
scadenza del certificato. Alla scadenza di un certificato, importare un nuovo certificato nel punto riservato,
quindi eliminare il certificato scaduto. In questo modo si evita un errore di configurazione.
NOTA
Quando si utilizza SSL per comunicazioni SMTP, non è necessario scegliere un certificato. Il certificato
necessario sarà scelto automaticamente.
6
Importazione ed esportazione di un certificato CA
6
È possibile memorizzare un certificato CA nella macchina mediante l'importazione e l'esportazione.
Come importare un certificato CA
1
2
6
Avviare il browser Web.
Digitare "http://indirizzo IP della macchina/" nel browser (dove "indirizzo IP della macchina" è l'indirizzo
IP della macchina in uso).
„ Ad esempio:
http://192.168.1.2/
3
4
5
6
Fare clic sulla scheda Rete, quindi fare clic su Sicurezza.
Fare clic su Certificato CA.
Fare clic su Importa certificato CA e scegliere il certificato.
Fare clic su Invia.
Come esportare un certificato CA
1
2
6
Avviare il browser Web.
Digitare "http://indirizzo IP della macchina/" nel browser (dove "indirizzo IP della macchina" è l'indirizzo
IP della macchina in uso).
„ Ad esempio:
http://192.168.1.2/
3
4
Fare clic sulla scheda Rete, quindi fare clic su Sicurezza.
Fare clic su Certificato CA.
54
Funzioni di protezione
5
6
Selezionare il certificato da esportare e fare clic su Esporta.
Fare clic su Invia.
6
55
7
Risoluzione dei problemi
7
Panoramica
7
In questo capitolo è spiegato come risolvere i problemi di rete tipici che si possono verificare durante l'utilizzo
della macchina Brother.
Visitare il Brother Solutions Center all'indirizzo http://solutions.brother.com/ e fare clic su Manuali nella
pagina relativa al modello in uso per scaricare gli altri manuali per la macchina Brother.
Identificazione del problema
7
Prima di leggere questo capitolo, verificare che le seguenti voci siano configurate.
Controllare quanto segue:
L'adattatore CA è collegato correttamente e la macchina Brother è accesa.
7
Il punto di accesso, il router o l'hub è acceso e il rispettivo pulsante di collegamento lampeggia.
Tutti gli imballaggi protettivi sono stati rimossi dalla macchina.
Il coperchio anteriore, il coperchio del cuscinetto di separazione e il coperchio del rullo di scorrimento sono
completamente chiusi.
Consultare la pagina della soluzione:
7
„ Non è possibile completare l'impostazione della rete wireless. a pagina 57
„ La macchina Brother non si trova nella rete durante l'installazione di MFL-Pro Suite. a pagina 58
„ La macchina Brother non è in grado di eseguire la scansione in rete. La macchina Brother non si trova
nella rete neanche dopo la corretta installazione. a pagina 59
„ Sto utilizzando un software di protezione. a pagina 61
„ Si desidera controllare che i dispositivi di rete funzionino correttamente. a pagina 62
56
Risoluzione dei problemi
Non è possibile completare l'impostazione della rete wireless.
Domanda
Interfaccia Soluzione
La macchina non si è
connessa alla rete
durante l'impostazione
wireless?
wireless
Spegnere e riaccendere il router wireless. Provare quindi a configurare di
nuovo le impostazioni wireless.
Le impostazioni di
protezione (SSID/chiave
di rete) sono corrette?
wireless
Verificare le impostazioni di protezione.
7
„ Il nome del produttore o il numero di modello o del punto di
accesso/router WLAN può essere utilizzato come impostazione di
sicurezza predefinita.
„ Consultare le istruzioni in dotazione con il punto di accesso/router WLAN
per informazioni sulla ricerca delle impostazioni di protezione.
„ Consultare il produttore del punto di accesso/router WLAN, il provider di
servizi Internet o l'amministratore di rete.
Si utilizza il filtro indirizzi
MAC?
wireless
Verificare che l'indirizzo MAC della macchina Brother sia consentito dal
filtro.
7
(ADS-1000W/1100W)
È possibile trovare l'indirizzo MAC della macchina (indirizzo Ethernet) in
Stato di rete, nella scheda Rete di Gestione pagina Web. Vedere
Configurare le impostazioni della macchina mediante Gestione pagina Web
(browser Web) a pagina 38.
(ADS-1500W/1600W)
L'indirizzo MAC può essere individuato dal pannello dei comandi della
macchina Brother.
Il punto di accesso/router
WLAN è in modalità
mascheramento (ovvero
non trasmette l'SSID)?
wireless
Ho controllato e provato
tutto quanto indicato
sopra, ma non riesco
ancora a completare la
configurazione wireless.
Che cos'altro posso fare?
wireless
„ Digitare manualmente il nome SSID corretto.
„ Controllare il nome SSID o la chiave di rete nelle istruzioni in dotazione
con il punto di accesso/router WLAN e riconfigurare la rete wireless.
(Per ulteriori informazioni, vedere Quando la trasmissione SSID non è
disattivata a pagina 13.)
Utilizzare lo Strumento di aggiornamento dei collegamenti di rete. Vedere La
macchina Brother non è in grado di eseguire la scansione in rete. La
macchina Brother non si trova nella rete neanche dopo la corretta
installazione. a pagina 59.
57
Risoluzione dei problemi
La macchina Brother non si trova nella rete durante l'installazione di MFL-Pro Suite.
Domanda
Interfaccia
Soluzione
Il computer è collegato
alla rete?
wireless
Assicurarsi che il computer sia collegato a una rete, ad esempio, a un
ambiente LAN o a servizi Internet. Per ulteriori assistenza in caso di
problemi di rete, contattare l'amministratore di rete.
La macchina è connessa
alla rete e dispone di un
indirizzo IP valido?
wireless
(ADS-1000W/ADS-1100W)
7
Se la spia Wi-Fi
sul pannello di controllo non si accende, i LED indicano
uno stato di errore. Annotare lo stato dell'errore, vedere Indicazioni dei LED
nella Guida dell'utente, quindi correggere l'errore.
(ADS-1500W/ADS-1600W)
Verificare che l'opzione Stato in Stato WLAN non sia Errore
connessione. Vedere Come controllare lo stato della WLAN a pagina 10.
Se sul display LCD è visualizzato il messaggio Errore connessione,
chiedere all'amministratore di rete se il proprio indirizzo IP è valido.
Si utilizza un software di
protezione?
wireless
„ Nella finestra di dialogo del programma di installazione, cercare di nuovo
la macchina Brother.
„ Consentire l'accesso quando viene visualizzato il messaggio di avviso
del software di protezione durante l'installazione di MFL-Pro Suite.
„ Per ulteriori informazioni sul software di protezione, vedere Sto
utilizzando un software di protezione. a pagina 61.
Si sta utilizzando un
router Wi-Fi mobile?
wireless
È possibile che il separatore della privacy sul router Wi-Fi mobile sia attivato.
Verificare che il separatore della privacy sia disattivato.
wireless
La macchina Brother è
troppo lontana dal punto
di accesso/router WLAN?
Posizionare la macchina Brother a una distanza massima di 1 metro dal
punto di accesso/router WLAN durante la configurazione delle impostazioni
della rete wireless.
wireless
Sono presenti ostacoli
(ad esempio pareti o
mobili) tra la macchina e il
punto di accesso/router
WLAN?
Spostare la macchina Brother in un'area priva di ostacoli, oppure più vicino
al punto di accesso/router WLAN.
wireless
Vicino alla macchina
Brother o al punto di
accesso/router WLAN è
presente un computer
wireless, un dispositivo
che supporta Bluetooth,
un forno a microonde o un
telefono cordless
digitale?
Allontanare tutti i dispositivi dalla macchina Brother o dal punto di
accesso/router WLAN.
58
7
Risoluzione dei problemi
La macchina Brother non è in grado di eseguire la scansione in rete.
La macchina Brother non si trova nella rete neanche dopo la corretta installazione.
Domanda
Interfaccia Soluzione
Si utilizza un software di
protezione?
wireless
Alla macchina Brother è
assegnato un indirizzo IP
disponibile?
wireless
7
Vedere Sto utilizzando un software di protezione. a pagina 61.
„ Verificare l'indirizzo IP e la maschera di sottorete.
Verificare che gli indirizzi IP e le maschere di sottorete del computer e
della macchina Brother siano corretti e situati nella stessa rete. Per
maggiori informazioni sulla verifica dell'indirizzo IP e della maschera di
sottorete, rivolgersi all'amministratore di rete.
„ (Windows ®)
Verificare l'indirizzo IP e la maschera di sottorete mediante Strumento di
aggiornamento dei collegamenti di rete.
Utilizzare Strumento di aggiornamento dei collegamenti di rete per
correggere le impostazioni di rete della macchina Brother. Verranno
assegnati l'indirizzo IP e la maschera di sottorete corretti.
7
Per utilizzare Strumento di aggiornamento dei collegamenti di rete,
richiedere i dati necessari all'amministratore di rete e seguire la
procedura indicata di seguito:
NOTA
• (Windows ® XP)
È necessario aver eseguito l'accesso con i diritti di amministratore.
• Verificare che la macchina Brother sia accesa e che sia collegata alla
stessa rete del computer.
59
Risoluzione dei problemi
Domanda
Interfaccia Soluzione
1 Inserire il DVD-ROM in dotazione nell'unità DVD-ROM. Quando viene
visualizzato il menu principale del DVD-ROM, chiuderlo.
Alla macchina Brother è
assegnato un indirizzo IP
disponibile?
2 (Windows ® XP)
Fare clic sul pulsante Start, Tutti i programmi, Accessori,
Esplora risorse, quindi su Risorse del computer.
(Continua)
(Windows Vista ®/Windows ® 7)
Fare clic sul pulsante
e quindi su Computer.
(Windows ® 8)
Fare clic sull'icona
(Esplora file) sulla barra delle applicazioni,
quindi passare a Computer.
3 Fare doppio clic su Unità DVD, trumenti, NetTool, BrotherNetTool.exe
per eseguire il programma.
NOTA
7
Se viene visualizzata la schermata Controllo account utente,
(Windows Vista ®) Fare clic su Continua (Consenti).
(Windows ® 7/Windows ® 8) Fare clic su Sì.
4 Seguire le istruzioni a schermo.
Se non vengono ancora assegnati l'indirizzo IP e la maschera di sottorete
corretti nonostante l'uso di Strumento di aggiornamento dei collegamenti di
rete, rivolgersi all'amministratore di rete.
La macchina Brother
wireless
viene connessa alla rete in
modalità wireless?
„ (ADS-1000W/ADS-1100W)
Se la spia Wi-Fi
sul pannello di controllo non si accende, i LED
indicano uno stato di errore. Annotare lo stato dell'errore, vedere
Indicazioni dei LED nella Guida dell'utente, quindi correggere l'errore.
(ADS-1500W/ADS-1600W)
Selezionare Stato in Stato WLAN. Vedere Come controllare lo stato
della WLAN a pagina 10. Se sul display LCD è visualizzato il messaggio
Errore connessione, chiedere all'amministratore di rete se il proprio
indirizzo IP è valido.
„ Vedere La macchina Brother non si trova nella rete durante
l'installazione di MFL-Pro Suite. a pagina 58.
Ho controllato e provato
tutto quanto indicato
sopra, ma la macchina
Brother non esegue la
scansione. Che cos'altro
posso fare?
wireless
Disinstallare MFL-Pro Suite e quindi reinstallarlo.
60
Risoluzione dei problemi
Sto utilizzando un software di protezione.
7
Domanda
Interfaccia
Soluzione
Si è scelto Accetta nella
finestra di dialogo
dell'avviso di protezione
durante l'installazione di
MFL-Pro Suite, il
processo di avvio delle
applicazioni o l'uso delle
funzioni di scansione?
wireless
Se non è stato selezionato Accetta nella finestra di dialogo dell'avviso di
protezione, la funzione firewall del software di protezione potrebbe negare
l'accesso. Alcuni software di protezione bloccano l'accesso senza
visualizzare la finestra di dialogo dell'avviso di protezione. Per consentire
l'accesso, vedere le istruzioni del software di protezione o consultare il
produttore.
wireless
Desidero conoscere il
numero di porta
necessario per le
impostazioni del software
di protezione.
Per le funzioni di rete Brother sono utilizzati i seguenti numeri di porta:
„ Scansione in rete i Numero di porta 54925/Protocollo UDP
„ Scansione in rete, Impostazione remota 1 i Numero di porta 161 e 137/
Protocollo UDP
„ BRAdmin Light 1 i Numero di porta 161/Protocollo UDP
1
7
Solo Windows ®.
Per informazioni sull'apertura della porta, vedere le istruzioni del software di
protezione o consultare il produttore.
61
Risoluzione dei problemi
Si desidera controllare che i dispositivi di rete funzionino correttamente.
Domanda
Interfaccia Soluzione
La macchina Brother, il
punto di accesso/router o
l'hub di rete è acceso?
wireless
7
Accertarsi di avere verificato tutti gli aspetti elencati in Controllare quanto
segue: a pagina 56.
7
62
Risoluzione dei problemi
Domanda
Interfaccia Soluzione
Dove è possibile trovare le wireless
impostazioni di rete della
macchina Brother, ad
esempio l'indirizzo IP?
(ADS-1000W/ADS-1100W)
1
Avviare l'applicazione ControlCenter.
„ Windows ®
1
Fare clic sull'icona
(ControlCenter4) nella barra delle
applicazioni, quindi selezionare Apri.
Viene visualizzata la finestra ControlCenter4.
2
Fare clic sulla scheda Impostazioni dispositivo (l'esempio
seguente mostra ControlCenter4 in Modalità Base).
7
„ Macintosh
1
Fare clic sull'icona
(ControlCenter2) nel Dock.
Viene visualizzata la finestra ControlCenter2.
2
Fare clic sulla scheda IMPOSTAZIONI DISPOSITIVO.
2
Fare clic sul pulsante Impostazioni Scansione su rete. Viene
visualizzata la finestra Gestione pagina Web.
3
Selezionare la scheda Rete. Sulla schermata saranno visualizzate le
impostazioni di rete.
(ADS-1500W/ADS-1600W)
Verificare le impostazioni in Rete dal pannello di controllo della macchina.
63
Risoluzione dei problemi
Domanda
Interfaccia Soluzione
Come è possibile
controllare lo stato di
collegamento della
macchina Brother?
wireless
(ADS-1000W/ADS-1100W)
Se la spia Wi-Fi
sul pannello di controllo non si accende, i LED indicano
uno stato di errore. Annotare lo stato dell'errore, vedere Indicazioni dei LED
nella Guida dell'utente, quindi correggere l'errore.
(ADS-1500W/ADS-1600W)
Verificare che l'opzione Stato in Stato WLAN non sia Errore
connessione. Vedere Come controllare lo stato della WLAN a pagina 10.
Se sul display LCD è visualizzato il messaggio Errore connessione,
chiedere all'amministratore di rete se il proprio indirizzo IP è valido.
È possibile effettuare il
"ping" della macchina
Brother dal computer?
wireless
Effettuare il ping della macchina Brother dal computer mediante l'indirizzo
IP o il nome del nodo al prompt dei comandi di Windows ®:
ping <indirizzoip> o <nomenodo>.
„ Ping riuscito i La macchina Brother sta funzionando correttamente ed è
connessa alla stessa rete del computer.
„ Ping non riuscito i La macchina Brother non è connessa alla stessa rete
del computer.
®
(Windows )
Consultare l'amministratore di rete e utilizzare Strumento di
aggiornamento dei collegamenti di rete per correggere automaticamente
l'indirizzo IP e la maschera di sottorete. Per ulteriori informazioni su
Strumento di aggiornamento dei collegamenti di rete, vedere All'a
macchina Brother è assegnato un indirizzo IP disponibile?. in La
macchina Brother non è in grado di eseguire la scansione in rete. La
macchina Brother non si trova nella rete neanche dopo la corretta
installazione. a pagina 59.
(Macintosh)
Verificare che l'indirizzo IP e la maschera di sottorete siano impostati
correttamente. Consultare Verificare l'indirizzo IP e la maschera di
sottorete in La macchina Brother non è in grado di eseguire la scansione
in rete. La macchina Brother non si trova nella rete neanche dopo la
corretta installazione. a pagina 59.
La macchina Brother è
connessa alla rete
wireless?
wireless
(ADS-1000W/ADS-1100W)
Se la spia Wi-Fi
sul pannello di controllo non si accende, i LED indicano
uno stato di errore. Annotare lo stato dell'errore, vedere Indicazioni dei LED
nella Guida dell'utente, quindi correggere l'errore.
(ADS-1500W/ADS-1600W)
Selezionare Stato in Stato WLAN. Vedere Come controllare lo stato della
WLAN a pagina 10. Se sul display LCD è visualizzato il messaggio Errore
connessione, chiedere all'amministratore di rete se il proprio indirizzo IP
è valido.
Ho controllato e provato
tutto quanto indicato
sopra, ma riscontro
ancora dei problemi. Che
cos'altro posso fare?
wireless
Consultare le istruzioni in dotazione con il punto di accesso/router WLAN
per informazioni su come trovare l'SSID e la chiave di rete e su come
impostarli correttamente. Per ulteriori informazioni sull'SSID e la chiave di
rete, vedere Le impostazioni di protezione (SSID/chiave di rete) sono
corrette?. in Non è possibile completare l'impostazione della rete wireless.
a pagina 57.
64
7
8
Impostazioni di rete aggiuntive
(per Windows ®)
8
Tipi di impostazioni
8
Sono disponibili le seguenti funzionalità. Se si desidera configurare ulteriori impostazioni di rete.
„ Servizi Web per la scansione (Windows Vista ®, Windows ® 7 e Windows ® 8)
„ Vertical Pairing (Windows ® 7 e Windows ® 8)
NOTA
Verificare che il computer host e la macchina si trovino nella stessa sottorete o che il router sia configurato
in modo da consentire il passaggio dei dati tra i due dispositivi.
Installazione dei driver necessari per la scansione tramite
Servizi Web (Windows Vista ®, Windows ® 7, Windows ® 8)
8
La funzione Servizi Web consente di monitorare le macchine in rete. Consente inoltre di semplificare il
processo di installazione dei driver. I driver utilizzati per la scansione tramite Servizi Web possono essere
installati facendo clic con il pulsante destro del mouse sull'icona dello scanner nel computer; la porta Servizi
Web (porta WSD) del computer viene creata automaticamente. (Per ulteriori informazioni sulla scansione
tramite Servizi Web, consultare la Guida dell'utente.)
NOTA
Prima di configurare questa impostazione è necessario configurare l'indirizzo IP nella macchina.
1
(Windows Vista ®)
Fare clic su
(Start) > Rete.
®
(Windows 7)
Fare clic su
(Start) > Pannello di controllo > Rete e Internet > Visualizza dispositivi e computer della rete.
®
(Windows 8)
Spostare il mouse sull'angolo inferiore destro del desktop. Quando viene visualizzata la barra dei menu,
fare clic su Impostazioni > Modifica impostazioni PC > Dispositivi > Aggiungi un dispositivo.
2
Il nome dei servizi Web della macchina viene visualizzato con l'icona dello scanner. Fare clic con il
pulsante destro del mouse sulla macchina che si desidera installare.
NOTA
Il nome dei servizi Web della macchina Brother corrisponde al nome del modello e all'indirizzo MAC
(indirizzo Ethernet) della macchina (ad esempio Brother ADS-XXXXX (nome del modello)
[XXXXXXXXXXXX] (indirizzo MAC/indirizzo Ethernet)).
3
(Windows Vista ®/Windows ® 7)
Fare clic su Installa nel menu a discesa della macchina.
(Windows ® 8)
Selezionare la macchina che si desidera installare.
65
8
Impostazioni di rete aggiuntive (per Windows ®)
Installazione del driver per la scansione in rete nella
modalità Infrastruttura con Vertical Pairing
(Windows ® 7 e Windows ® 8)
8
Windows ® Vertical Pairing è una tecnologia che consente a una macchina wireless con supporto per Vertical
Pairing di connettersi alla rete a infrastruttura con il metodo PIN di WPS e con la funzione Servizi Web.
In questo modo è inoltre possibile installare il driver dello scanner dall'icona dello scanner situata nella
schermata Aggiungi un dispositivo.
Nella modalità Infrastruttura è possibile collegare la macchina alla rete wireless e quindi installare il driver
dello scanner con questa funzione. Attenersi alla procedura seguente:
NOTA
• Se la funzione Servizi Web della macchina è disattivata, è necessario riattivarla. Per impostazione
predefinita la funzione Servizi Web per la macchina Brother è attivata. È possibile modificare l'impostazione
di Servizi Web mediante Gestione pagina Web (browser Web) o BRAdmin Professional 3.
• Verificare che il punto di accesso/router WLAN includa il logo di compatibilità con Windows ® 7 o
Windows ® 8. In caso di dubbi riguardo al logo di compatibilità, contattare il produttore del punto di
accesso/router.
• Verificare che il computer includa il logo di compatibilità con Windows ® 7 o Windows ® 8. In caso di dubbi
riguardo al logo di compatibilità, contattare il produttore del computer.
• Se si configura la rete wireless mediante una scheda di interfaccia di rete (NIC) wireless esterna, verificare
che la scheda NIC wireless includa il logo di compatibilità con Windows ® 7 o Windows ® 8. Per ulteriori
informazioni, contattare il produttore della scheda NIC wireless.
• Per utilizzare un computer Windows ® 7 o Windows ® 8 come dispositivo di registrazione, è necessario registrare
prima il computer nella rete. Consultare le istruzioni in dotazione con il punto di accesso/router WLAN.
1
2
3
Accendere la macchina.
Impostare la macchina nella modalità WPS (vedere Uso del metodo PIN di Wi-Fi Protected Setup (WPS)
a pagina 20).
(Windows ® 7)
Fare clic su
(Start) > Dispositivi e stampanti > Aggiungi dispositivo.
®
(Windows 8)
Spostare il mouse sull'angolo inferiore destro del desktop. Quando viene visualizzata la barra dei menu,
fare clic su Impostazioni > Pannello di controllo > Hardware e suoni > Dispositivi e stampanti >
Aggiungi un dispositivo.
4
5
6
Selezionare la macchina e digitare il PIN visualizzato dalla macchina stessa.
Selezionare la rete a infrastruttura alla quale si desidera connettersi, quindi fare clic su Avanti.
Quando la macchina viene visualizzata nella finestra di dialogo Dispositivi e stampanti, significa che
la configurazione wireless e l'installazione del driver dello scanner sono state eseguite correttamente.
66
8
A
Appendice
A
Protocolli e funzioni di protezione supportati
A
Interfaccia
Wireless
IEEE 802.11b/g/n
Rete (comune)
Protocollo (IPv4)
ARP, RARP, BOOTP, DHCP, APIPA (Auto IP), risoluzione dei nomi
WINS/NetBIOS, risolutore DNS, mDNS, risponditore LLMNR,
Custom Raw Port/Port 9100, client SMTP (solo ADS-1500W/ADS-1600W),
client e server FTP, client CIFS (solo ADS-1500W/ADS-1600W),
server SNMPv1/v2c, HTTP/HTTPS, client e server TFTP, ICMP,
servizi Web (scansione), client SNTP
Rete (sicurezza)
Wireless
WEP 64/128 bit, WPA-PSK (TKIP/AES), WPA2-PSK (AES), SSL/TLS
(HTTPS)
Email (sicurezza) Wireless
(solo ADS-1500W/
ADS-1600W)
APOP, POP prima di SMTP, SMTP-AUTH, SSL/TLS (SMTP/POP)
Rete (wireless)
Licenza per il marchio di certificazione Wi-Fi (WPA™/WPA2™ - Personale),
licenza per il marchio di identificazione Wi-Fi Protected Setup™ (WPS),
logo AOSS
Certificazione
wireless
A
67
B
Indice
B
W
BRAdmin Light ........................................................1, 3
BRAdmin Professional 3 .........................................1, 7
WPS (Wi-Fi Protected Setup) ................................... 20
F
FTP ........................................................................... 44
G
Gestione pagina Web (browser Web) .....................1, 7
H
HTTP ......................................................................... 37
I
Impostazione remota .................................................. 1
Indirizzo MAC ............................................... 4, 5, 7, 65
M
Metodo PIN ............................................................... 20
Modalità ad-hoc ..................................................12, 24
Modalità Infrastruttura ................................................. 9
B
P
POP prima di SMTP .................................................. 52
Protocolli e funzioni di protezione supportati ............ 67
R
Rete wireless .............................................................. 8
S
Servizi Web ............................................................... 65
SMTP-AUTH ............................................................. 52
Status Monitor ............................................................. 1
Strumento di riparazione della connessione
di rete ........................................................................ 59
V
Vertical Pairing ......................................................1, 65
68

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
