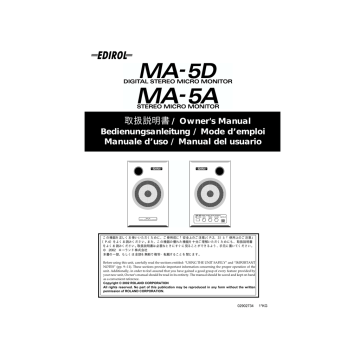

Edirol MA-5D Owner`s manual

Edirol MA-5D Owner`s manual
 取扱説明書 / Owner's Manual
Bedienungsanleitung / Mode d’emploi
Manuale d’uso / Manual del usuario
この機器を正しくお使いいただくために、ご使用前に「安全上のご注意」
(P.2、3)と「使用上のご注意」
(P.4)をよくお読みください。また、この機器の優れた機能を十分ご理解いただくためにも、取扱説明書
をよくお読みください。取扱説明書は必要なときにすぐに見ることができるよう、手元に置いてください。
© 2002 ローランド株式会社
本書の一部、もしくは全部を無断で複写・転載することを禁じます。
Before using this unit, carefully read the sections entitled: “USING THE UNIT SAFELY” and “IMPORTANT
NOTES” (pp. 9--11). These sections provide important information concerning the proper operation of the
unit. Additionally, in order to feel assured that you have gained a good grasp of every feature provided by
your new unit, Owner’s manual should be read in its entirety. The manual should be saved and kept on hand
as a convenient reference.
Copyright © 2002 ROLAND CORPORATION
All rights reserved. No part of this publication may be reproduced in any form without the written
permission of ROLAND CORPORATION.
02902734
1*KG
安全上のご注意
安全上のご注意
火災・感電・傷害を防止するには
警告と
図記号の例
注意の意味について
警告
注意
は、注意(危険、警告を含む)を表わしていま
す。
具体的な注意内容は、 の中に描かれています。
左図の場合は、「一般的な注意、警告、危険」を
表わしています。
取扱いを誤った場合に、使用者が
死亡または重傷を負う可能性が想
定される内容を表わしています。
取扱いを誤った場合に、使用者が
傷害を負う危険が想定される場合
および物的損害のみの発生が想定
される内容を表わしています。
は、禁止(してはいけないこと)を表わしてい
ます。
具体的な禁止内容は、 の中に描かれています。
左図の場合は、「分解禁止」を表わしています。
※物的損害とは、家屋・家財およ
び家畜・ペットにかかわる拡大
損害を表わしています。
● は、強制(必ずすること)を表わしています。
具体的な強制内容は、● の中に描かれています。
左図の場合は、「電源プラグをコンセントから抜
くこと」を表わしています。
以下の指示を必ず守ってください
警告
警告
001
007
● この機器を使用する前に、以下の指示
と取扱説明書をよく読んでください。
● この機器を、ぐらついた台の上や傾い
た場所に設置しないでください。必ず
安定した水平な場所に設置してくださ
い。
......................................................................................................
002c
● この機器および AC アダプターを分解
したり、改造したりしないでください。
.....................................................................................................
008c
● AC アダプターは、必ず付属のものを、
AC 100 V の電源で使用してください。
......................................................................................................
003
● 修理/部品の交換などで、取扱説明書
に書かれていないことは、絶対にしな
いでください。必ずお買い上げ店また
はローランド・サービスに相談してく
ださい。
.....................................................................................................
010
● この機器を単独で、あるいはヘッドホ
ン、アンプ、スピーカーと組み合わせ
て使用した場合、設定によっては永久
的 な難聴になる程度の音 量になりま
す。大音量で、長時間使用しないでく
ださい。万一、聴力低下や耳鳴りを感
じたら、直ちに使用をやめて専門の医
師に相談してください。
......................................................................................................
004
● 次のような場所での使用や保存はし
ないでください。
○ 温度が極端に高い場所(直射日光の
当たる場所、暖房機器の近く、発熱
する機器の上など)
○ 水気の近く(風呂場、洗面台、濡れ
た床など)や湿度の高い場所
○ 雨に濡れる場所
○ ホコリの多い場所
○ 振動の多い場所
.....................................................................................................
011
● この機器に、異物(燃えやすいもの、
硬貨、針金など)や液体(水、ジュー
スなど)を絶対に入れないでください。
2
注意
警告
012b
102c
● 次のような場合は、直ちに電源を切っ
て AC アダプターをコンセントから外
し、お買い上げ店またはローランド・
サービスに修理を依頼してください。
● AC アダプターを機器本体やコンセン
トに抜き差しするときは、必ずプラグ
を持ってください。
.....................................................................................................
104
● 接続したコードやケーブル類は、繁雑
にならないように配慮してください。
特に、コードやケーブル類は、お子様
の手が届かないように配慮してくださ
い。
○ AC アダプター本体、電源コード、
またはプラグが破損したとき
○ 異物が内部に入ったり、液体がこぼ
れたりしたとき
○ 機器が(雨などで)濡れたとき
○ 機器に異常や故障が生じたとき
.....................................................................................................
106
......................................................................................................
● この機器の上に乗ったり、機器の上に
重いものを置かないでください。
012d
● 次のような場合は、直ちに電源を切っ
て、お買い上げ店またはローランド・
サービスに修理を依頼してください。
.....................................................................................................
107c
● 濡れた手で AC アダプターのプラグを
持って、機器本体やコンセントに抜き
差ししないでください。
○ 異物が内部に入ったり、液体がこぼ
れたりしたとき
○ 機器が(雨などで)濡れたとき
○ 機器に異常や故障が生じたとき
.....................................................................................................
108b
......................................................................................................
● この機器を移動するときは、AC アダプ
ターをコンセントから外し、外部機器
との接続を外してください。
013
● お子様のいるご家庭で使用する場合、
お子様の取り扱いやいたずらに注意し
てください。必ず大人のかたが、監視
/指導してあげてください。
.....................................................................................................
108c
● この機器を移動するときは、外部機器
との接続を外してください。
......................................................................................................
014
● この機器を落としたり、この機器に強
い衝撃を与えないでください。
.....................................................................................................
118
● 光デジタル・コネクターのキャップを
外した場合は、小さなお子様が誤って
飲み込んだりすることのないようお子
様の手の届かないところへ保管してく
ださい。
......................................................................................................
.....................................................................................................
3
使用上のご注意
291a
2 ∼ 3 ペ ージに記載されている「安全上のご注意」以外に、次のことに注意してください。
電源について
修理について
307
451c(国内のみ)
● 接続するときは、誤動作やスピーカーなどの破損
を防ぐため、必ずすべての機器の電源を切ってく
ださい。
● お客様がこの機器や AC アダプターを分解、改造
された場合、以後の性能について保証できなくな
ります。また、修理をお断りする場合もあります。
453
● 当社では、この製品の補修用性能部品(製品の機
能を維持するために必要な部品)を、製造打切後
6 年間保有しています。この部品保有期間を修理
可能の期間とさせていただきます。なお、保有期
間が経過した後も、故障箇所によっては修理可能
の場合がありますので、お買い上げ店、または最
寄りのローランド・サービスにご相談ください。
設置について
351
● この機器の近くにパワー・アンプなどの大型トラ
ンスを持つ機器があると、ハム(うなり)を誘導
することがあります。この場合は、この機器との
間隔や方向を変えてください。
352a
● テレビやラジオの近くでこの機器を動作させる
と、テレビ画面に色ムラが出たり、ラジオから雑
音が出ることがあります。この場合は、この機器
を遠ざけて使用してください。
その他の注意について
553
● 故障の原因になりますので、ボタン、つまみ、入
出力端子などに過度の力を加えないでください。
352b
● 携帯電話などの無線機器を本機の近くで使用す
ると、着信時や発信時、通話時に本機から雑音が
出ることがあります。この場合は、それらの機器
を本機から遠ざけるか、もしくは電源を切ってく
ださい。
556
● ケーブルの抜き差しは、ショートや断線を防ぐた
め、プラグを持ってください。
558b
● 音楽をお楽しみになる場合、隣近所に迷惑がかか
らないように、特に夜間は、音量に十分注意して
ください。
354a
● 直射日光の当たる場所や、発熱する機器の近く、
閉め切った車内などに放置しないでください。変
形、変色することがあります。
559a
● 輸送や引っ越しをするときは、この機器が入って
いたダンボール箱と緩衝材、または同等品で梱包
してください。
355
● 故障の原因になりますので、雨や水に濡れる場所
で使用しないでください。
追加
● 持ち運びなどの際
に、図のバスレフ・
ポートに指を入れ
な いでくだ さい。
指が抜けなくなる
恐れがあります。
お手入れについて
401a
● 通常のお手入れは、柔らかい布で乾拭きするか、
堅く絞った布で汚れを拭き取ってください。汚れ
が激しいときは、中性洗剤を含んだ布で汚れを拭
き取ってから、柔らかい布で乾拭きしてくださ
い。
562
● 接続には、当社ケーブル(PCS シリーズなど)を
ご使用ください。他社製の接続ケーブルをご使用
になる場合は、次の点にご注意ください。
○ 接続ケーブルには抵抗が入ったものがありま
す。本機との接続には、抵抗入りのケーブル
を使用しないでください。音が極端に小さく
なったり、全く聞こえなくなる場合がありま
す。ケーブルの仕様につきましては、ケーブ
ルのメーカーにお問い合わせください。
402
● 変色や変形の原因となるベンジン、シンナーおよ
びアルコール類は、使用しないでください。
4
各部の名称とはたらき
fig.2
Left
Right
1
23 4 5 A
6
78 9
9. L チャンネル・アウトプット・ジャック
1. L チャンネル・インプット・ジャック
L チャンネル・ アウトプット・ジャックと
接続します。接続には、付属のスピー
カー・ケーブルをご使用ください。
L チャンネル・インプット・ジャックと接
続します。
A. デジタル・インプット・コネクター
(オプティカル)
2. 電源スイッチ
パワー/スタンバイ・インジケーター
光デジタル(オプティカル)・ケーブルを接
続するデジタル入力端子です。
MA-5D のみの機能です。
パワー/スタンバイ・インジケーターは、
スタンバイ状態で赤、電源オンで緑に点灯
します。
3. ベースつまみ
低域の音質を調節します。センターでフ
ラットになります。
4. トレブルつまみ
高域の音質を調節します。センターでフ
ラットになります。
5. ボリュームつまみ
インプット・ジャックに接続した機器の音
量を調節します。
6. AC アダプター・ジャック
付属の AC アダプターを接続します。
7. インプット・ジャック
(ステレオ・ミニ・タイプ)
8. インプット・ジャック L、R
(RCA ピン・タイプ)
5
接続について
接続および電源投入時のご注意
921
● 他の機器と接続するときは、誤動作やスピーカーなどの破損を防ぐため、必ずすべての機器の音
量を絞った状態で電源を切ってから行ってください。
926â¸
● 抵抗入りの接続ケーブルを使用すると、接続した機器の音量が小さくなることがあります。抵抗
の入っていない接続ケーブルをご使用ください。
941
● 正しく接続したら、必ず次の手順で電源を投入してください。手順を間違えると、誤動作をした
りスピーカーなどが破損する恐れがあります。(電源をオフにするときは、この逆の手順でおこな
います。)
電源を入れる順序 ..........接続されている機器 → MA-5D/MA-5A
942
● この機器は回路保護のため、電源をオンしてからしばらくは動作しません。
接続例
fig.5j
INPUT
(FROM RIGHT)
OUTPUT
(TO LEFT)
MA-5Dのみ
音源、CD/MDプレーヤーなど
6
主な仕様
デジタル・ステレオ・マイクロ・モニター:MA-5D /ステレオ・マイクロ・モニター:MA-5A
●定格出力
10 W(5 W + 5 W)
●スピーカー・ユニット
フルレンジ:7 cm(防磁型)
●再生周波数帯域
70 Hz ∼ 20 kHz
●規定入力レベル
ライン:-10 dBu、ステレオ:-10 dBu
●入力インピーダンス
18 kΩ
●コントロール(R チャンネル)
ベースつまみ、トレブルつまみ、
ボリュームつまみ、電源スイッチ
●インジケーター
パワー・インジケーター
●接続端子
R チャンネル
【フロント(MA-5D のみ)
】
デジタル・インプット・コネクター
(オプティカル)
【リア】
インプット・ジャック
(ステレオ・ミニ・タイプ)
インプット・ジャック L、R
(RCA ピン・タイプ)
L チャンネル・ アウトプット・ジャック
(RCA ピン・タイプ)
AC アダプター・ジャック
L チャンネル
【リア】
L チャンネル・ インプット・ジャック
(RCA ピン・タイプ)
● エンクロージャー形式
フルレンジ・バスレフ型
● 電源
DC 18 V(AC アダプター)
● 消費電流
500 mA
● 外形寸法
120(幅)× 143(奥行)× 194(高さ)mm
● 質量
R チャンネル:1.03 kg
L チャンネル:0.72 kg
● 付属品
取扱説明書、保証書、AC アダプター、
ステレオ・ミニ <-> RCA ピン変換ケーブル、
RCA ピン・スピーカー・ケーブル
※ 0 dBu = 0.775 V rms
※ 製品の仕様および外観は、改良のため予告な
く変更することがあります。
お問い合わせの窓口
商品のお取り扱いに関するお問い合わせは・・・
ローランドDTMホットラインまでご相談
ください。尚、お問い合わせの際には取扱
説明書をご用意ください。
ローランドDTMホットライン 受付時間:午前10時∼午後5時(土、日曜、祝日および弊社規定の休日を除く)
<電話番号>
■ 大阪 TEL (06) 6345-9785
■ 東京 TEL (03) 3251-5791
<住所>
〒530-0004 大阪市北区堂島浜1-4-16 大和堂島ビル7F
修理に関するお問い合わせは・・・商品をお求めの販売店か保証書に同封されている「サービスの窓口」
に記載の営業所またはサービス・ステーションまでご相談ください。
※上記窓口の名称、所在地、電話番号等は、予告なく変更することがありますのでご了承ください。
7
'01. 5. 1 現在(DTM)
