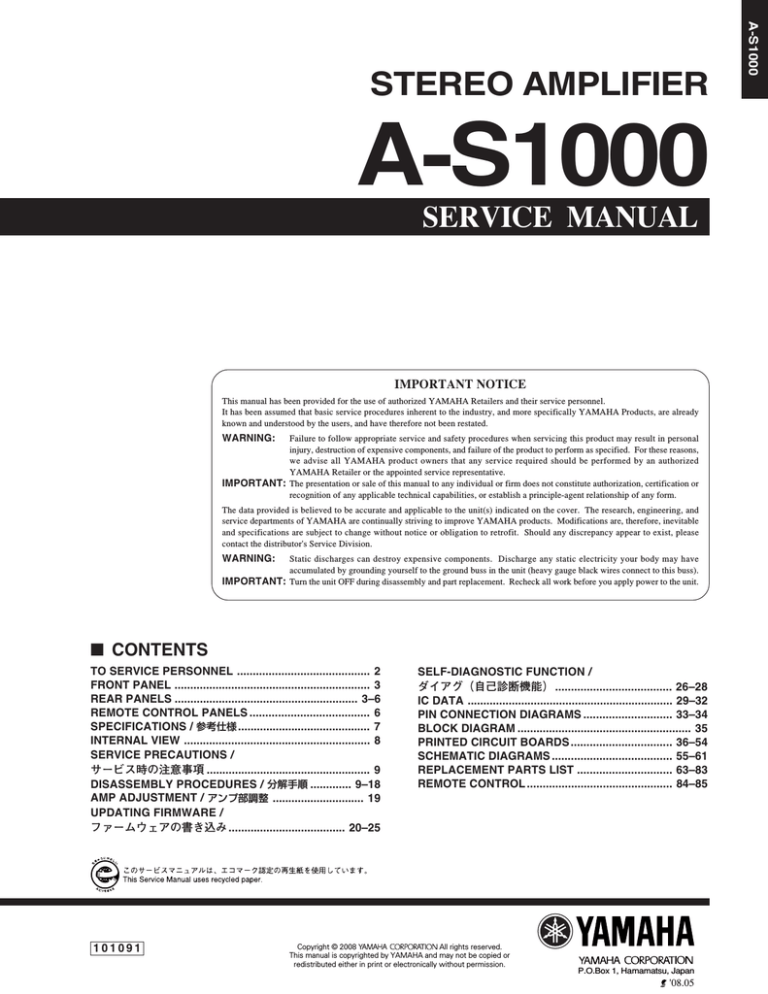

STEREO AMPLIFIER

A-S1000

SERVICE MANUAL

IMPORTANT NOTICE

This manual has been provided for the use of authorized YAMAHA Retailers and their service personnel.

It has been assumed that basic service procedures inherent to the industry, and more specifically YAMAHA Products, are already known and understood by the users, and have therefore not been restated.

WARNING:

Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruction of expensive components, and failure of the product to perform as specified. For these reasons, we advise all YAMAHA product owners that any service required should be performed by an authorized

YAMAHA Retailer or the appointed service representative.

IMPORTANT:

The presentation or sale of this manual to any individual or firm does not constitute authorization, certification or recognition of any applicable technical capabilities, or establish a principle-agent relationship of any form.

The data provided is believed to be accurate and applicable to the unit(s) indicated on the cover. The research, engineering, and service departments of YAMAHA are continually striving to improve YAMAHA products. Modifications are, therefore, inevitable and specifications are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor's Service Division.

WARNING:

Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground buss in the unit (heavy gauge black wires connect to this buss).

IMPORTANT:

Turn the unit OFF during disassembly and part replacement. Recheck all work before you apply power to the unit.

CONTENTS

TO SERVICE PERSONNEL .......................................... 2

FRONT PANEL .............................................................. 3

REAR PANELS .......................................................... 3–6

REMOTE CONTROL PANELS ...................................... 6

SPECIFICATIONS /

参考仕様

.......................................... 7

INTERNAL VIEW ........................................................... 8

SERVICE PRECAUTIONS

/

サービス時の注意事項 .................................................... 9

DISASSEMBLY PROCEDURES /

分解手順

............. 9–18

AMP ADJUSTMENT /

アンプ部調整

............................. 19

UPDATING FIRMWARE

/

ファームウェアの書き込み ..................................... 20–25

SELF-DIAGNOSTIC FUNCTION /

ダイアグ(自己診断機能) ..................................... 26–28

IC DATA ................................................................. 29–32

PIN CONNECTION DIAGRAMS ............................ 33–34

BLOCK DIAGRAM ....................................................... 35

PRINTED CIRCUIT BOARDS ................................ 36–54

SCHEMATIC DIAGRAMS ...................................... 55–61

REPLACEMENT PARTS LIST .............................. 63–83

REMOTE CONTROL .............................................. 84–85

1 0 1 0 9 1

Copyright © 2008 All rights reserved.

This manual is copyrighted by YAMAHA and may not be copied or redistributed either in print or electronically without permission.

P.O.Box 1, Hamamatsu, Japan

'08.05

2

A-S1000

TO SERVICE PERSONNEL

1. Critical Components Information

Components having special characteristics are marked s and must be replaced with parts having specifications equal to those originally installed.

2. Leakage Current Measurement (For 120V Models Only)

When service has been completed, it is imperative to verify that all exposed conductive surfaces are properly insulated from supply circuits.

● Meter impedance should be equivalent to 1500 ohms shunted by 0.15

µF.

WALL

OUTLET

EQUIPMENT

UNDER TEST

AC LEAKAGE

TESTER OR

EQUIVALENT

INSULATING

TABLE

Leakage current must not exceed 0.5mA.

Be sure to test for leakage with the AC plug in both polarities.

For U model

“CAUTION”

“F1: FOR CONTINUED PROTECTION AGAINST RISK OF FIRE, REPLACE ONLY WITH SAME TYPE 10A,

125V FUSE.”

For C model

CAUTION

F1: REPLACE WITH SAME TYPE 10A, 125V FUSE.

ATTENTION

F1: UTILISER UN FUSIBLE DE RECHANGE DE MÉME TYPE DE 10A, 125V.

WARNING: CHEMICAL CONTENT NOTICE!

This product contains chemicals known to the State of California to cause cancer, or birth defects or other reproductive harm.

DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY

REASON WHAT SO EVER!

Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/flux vapor!

If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food.

About lead free solder /

無鉛ハンダについて

All of the P.C.B.s installed in this unit and solder joints are soldered using the lead free solder.

本機に搭載されているすべての基板およびハンダ付けによる接合

部は無鉛ハンダでハンダ付けされています。

Among some types of lead free solder currently available, it is recommended to use one of the following types for the repair work.

無鉛ハンダにはいくつかの種類がありますが、修理時には下記の

ような無鉛ハンダの使用を推奨します。

• Sn + Ag + Cu (tin + silver + copper)

• Sn + Cu (tin + copper)

• Sn + Zn + Bi (tin + zinc + bismuth)

・ Sn+Ag+Cu(錫+銀+銅)

・ Sn+Cu(錫+銅)

・ Sn+Zn+Bi(錫+亜鉛+ビスマス)

Caution:

As the melting point temperature of the lead free solder is about 30

°C to 40°C (50°F to 70°F) higher than that of the lead solder, be sure to use a soldering iron suitable to each solder.

注意:

無鉛ハンダの融点温度は通常の鉛入りハンダに比べ30∼40℃

程度高くなっていますので、それぞれのハンダに合ったハンダ

ごてをご使用ください。

A-S1000

SPECIFICATIONS / 参考仕様

Audio Section / オーディオ部

Minimum RMS Output Power (Power Amp. Section) /

8 ohms ......................................................................... 90 W + 90 W

6 ohms .................................................................... 105 W + 105 W

4 ohms .................................................................... 140 W + 140 W

Dynamic Power /

ダイナミックパワー (IHF)

8/6/4/2 ohms ..................................................... 105/135/190/220 W

Maximum Output Power [B, G models] (1 kHz, 0.7 % THD, 4 ohms)

............................................................................................... 160 W

Maximum Useful Output Power / 実用最大出力 (JEITA)

[R, T, K, L, J models] (1 kHz, 10 % THD)

8 ohms ................................................................................... 115 W

4 ohms ................................................................................... 190 W

Power Band Width / パワーバンド

8 ohms (MAIN L/R drive) ........................................ 10 Hz to 50 kHz

Dynamic Headroom /

ダイナミックヘッドルーム

8 ohms ................................................................................. 0.67 dB

IEC Output Power [B, G models] (1 kHz, 0.02 % THD)

8 ohms ..................................................................................... 90 W

4 ohms ................................................................................... 145 W

Damping Factor /

ダンピングファクター (1 kHz, 8 ohms)

...................................................................................... 160 or more

Maximum Input Signal /

最大許容入力 (1 kHz)

CD, etc. (0.5 % THD) ................................................... 2.8 V or less

PHONO (0.003 % THD) MM .................................. 120 mV or less

MC ....................................... 7 mV or less

Frequency Response / 周波数特性

CD, etc.

Flat position, 5 Hz to 100 kHz .................................... +0 / -3.0 dB

Flat position, 20 Hz to 20 kHz .................................... +0 / -0.3 dB

RIAA Equalization Deviation /

RIAA偏差 (20 Hz to 20 kHz)

PHONO MM ........................................................................

±0.5 dB

MC .........................................................................

±0.5 dB

Total Harmonic Distortion /

全高調波歪率 (20 Hz to 20 kHz)

CD, etc. to SP OUT (90 W, 8 ohms) ....................... 0.015 % or less

PHONO MM (2 V, to REC) ..................................... 0.005 % or less

MC (2 V, to REC) ........................................ 0.05 % or less

Intermodulation Distortion /

混変調歪率 (Rated output, 8 ohms)

CD, etc. to SP OUT .............................................................. 0.02 %

Signal to Noise Ratio /

信号対雑音比 (IHF-A Network) (Input shorted)

CD, etc. (150 mV) ...................................................... 98 dB or more

PHONO MM (5 mV) .................................................. 93 dB or more

MC (500

µV) ................................................ 85 dB or more

Residual Noise /

残留ノイズ (IHF-A Network)

FRONT L/R SP OUT .................................................. 73

µV or less

Control Section / コントロール部

Input Sensitivity/Input Impedance /

入力感度/入力インピーダンス

CD, etc. .............................................................. 150 mV/47 k-ohms

PHONO MM ....................................................... 2.5 mV/47 k-ohms

MC ........................................................... 100

µV/50 ohms

MAIN IN .................................................................... 1 V/47 k-ohms

Output Level/ Output Impedance / 入力電圧/インピーダンス

REC OUT .......................................................... 150 mV/1.5 k-ohms

PRE OUT ................................................................. 1 V/1.5 k-ohms

Rated Output Voltage /

出力電圧/インピーダンス

PRE OUT .......................................................... 150 mV/1.5 k-ohms

REC OUT ................................................................. 1 V/1.5 k-ohms

Headphone Rated Output / ヘッドホン出力/インピーダンス

1 kHz, 150 mV, 0.2 % THD, 32 ohms ............... 23 mW / 100 ohms

Channel Separation /

チャンネルセパレーション (1 kHz/10 kHz)

CD, etc. (5.1 k-ohms terminated) ......................... 74/54 dB or more

PHONO (Input shorted, Vol: -30 dB) MM ........... 90/77 dB or more

MC ............ 66/65 dB or more

Tone Control Characteristics / トーンコントロール特性

BASS

Boost/Cut (50 Hz) ................................................................

±9 dB

Turnover frequency ............................................................ 350 Hz

TREBLE

Boost/Cut (20 Hz) ................................................................

±9 dB

Turnover frequency ........................................................... 3.5 kHz

Audio Muting /

ミュート

............................................................................... -20 dB (approx.)

General / 総合

Power Supply /

電源電圧

U, C models ........................................................... AC 120 V, 60 Hz

R, L models .......................... AC 110/120/220/230-240 V, 50/60 Hz

T model .................................................................. AC 220 V, 50 Hz

K model .................................................................. AC 220 V, 60 Hz

A model .................................................................. AC 240 V, 50 Hz

B, G models ........................................................... AC 230 V, 50 Hz

J model ............................................................ AC 100 V, 50/60 Hz

Power Consumption

/ 消費電力

U, C, R, T, K, A, B, G, L models ........................................... 350 W

J model .................................................................................. 220 W

Maximum Power Consumption

/ 最大消費電力

1 kHz, 10 % THD, 8 ohms .................................................... 700 W

Idling Power Consumption

/ アイドル時消費電力

................................................................................................. 80 W

Off-state Power Consumption

/ パワーOFF時消費電力

................................................................................................... 0 W

Dimensions (W x H x D)

/ 寸法(幅×高さ×奥行き)

.......................... 435 x 137 x 465 mm (17-1/8” x 5-3/8” x 18-5/16”)

Weight

/ 質量

....................................................................... 22.0 kg (48 lbs. 8 oz)

Finish

/ 仕上げ

Black color ................................ U, C, R, T, K, A, B, G, L, J models

Silver color ................................ U, C, R, T, K, A, B, G, L, J models

Accessories

/ 付属品

Remote control x 1, Battery (R6, AA, UM-3) x 2, Power cable (2 m) x 1

* Specifications are subject to change without notice due to product improvements.

※ 参考仕様および外観は予告なく変更されることがあります。

U .......... U.S.A. model

C .......... Canadian model

R .......... General model

T .......... Chinese model

K .......... Korean model

A .......... Australian model

B .......... British model

G .......... European model

L .......... Singapore model

J ........... Japanese model

• DIMENSIONS /

寸法図

371 (14-5/8")

435 (17-1/8")

Unit: mm (inch)

単位:mm(インチ)

7

8

A-S1000

INTERNAL VIEW

Top view

1 2 3 4 5 6 7 8 9 0

Front view

A B C D E F G

1 FRONT (14) P.C.B. (R, L models)

2 FUNCTION (3) P.C.B.

3 FRONT (13) P.C.B.

4 MAIN (2) P.C.B.

5 FUNCTION (2) P.C.B.

6 POWER TRANSFORMER

7 MAIN (3) P.C.B.

8 MAIN (1) P.C.B.

9 FRONT (12) P.C.B.

0 FRONT (11) P.C.B.

A FRONT (9) P.C.B.

B FRONT (2) P.C.B.

C FRONT (1) P.C.B.

D FRONT (3) P.C.B.

E FRONT (6) P.C.B.

F FRONT (5) P.C.B.

G FRONT (4) P.C.B.

H FRONT (7) P.C.B.

I FUNCTION (1) P.C.B.

J FRONT (10) P.C.B.

Rear view

I

J

H

SERVICE PRECAUTIONS / サービス時の注意事項

Safety measures

• Some internal parts in this product contain high voltages and are dangerous. Be sure to take safety measures during servicing, such as wearing insulating gloves.

安全対策

・ この製品の内部には高電圧部分があり危険です。修理の

際は、絶縁性の手袋を使用するなどの安全対策を行って

ください。

・ 下記箇所には電源をOFFにした後も電荷が残り、高電圧

が維持されており危険です。

• Note that positions indicated below are dangerous even after the power is turned off because an electric charge remains and a high voltage continues to exist there.

Before starting any repair work, perform discharge by connecting a discharge resistor (5k-ohms/10W) between terminals at following positions. The time required for discharging is about 30 seconds.

間に接続して放電してください。放電所用時間は約30

秒間です。

1. MAIN(3)P.C.B.のC308

2. MAIN(3)P.C.B.のC309

3. MAIN(3)P.C.B.のC335

4. MAIN(3)P.C.B.のC336

1. C308 on MAIN (3) P.C.B..

2. C309 on MAIN (3) P.C.B..

3. C335 on MAIN (3) P.C.B..

4. C336 on MAIN (3) P.C.B..

“PRINTED CIRCUIT BOARDS:MAIN(3)P.C.B.”を参

照してください。

Refer to “PRINTED CIRCUIT BOARDS: MAIN (3) P.C.B.”.

DISASSEMBLY PROCEDURES / 分解手順

(Remove parts in the order as numbered.)

Disconnect the power cable from the AC outlet.

(番号順に部品を取り外してください。)

AC電源コンセントから、電源コードを抜いてください。

1. Removal of Panel Side L/R

a. Remove 2 screws (1), 2 coned disc spring L and 2 washers side. (Fig. 1) b. Lift the panel side L upward and release 3 hooks. Then remove the panel side L. (Fig. 1) c. Remove 2 screws (2), 2 coned disc spring L and 2 washers side. (Fig. 1) d. Lift the panel side R upward and release 3 hooks. Then remove the panel side R. (Fig. 1)

2. Removal of Top Cover

a. Remove 7 screws (3), 2 screws (4) and 2 screws

(5). (Fig. 1) b. Remove the top cover. (Fig. 1)

1. パネルサイド L/Rの外し方

a. 1のネジ2本を外し、サラバネL2個とワッシャーサイド

2個を外します。 (Fig. 1) b. パネルサイドLを上に持ち上げ、3ヶ所のフックを外

し、パネルサイドLを取り外します。 (Fig. 1) c. 2のネジ2本を外し、サラバネL2個とワッシャーサイド

2個を外します。 (Fig. 1) d. パネルサイドRを上に持ち上げ、3ヶ所のフックを外

し、パネルサイドRを取り外します。 (Fig. 1)

2. トップカバーの外し方

a. 3ネジ7本、4のネジ2本、5のネジ2本を外します。

(Fig. 1) b. トップカバーを取り外します。 (Fig. 1)

3. フロントパネルの外し方

3. Removal of Front Panel

*

Prepare an Allen wrench (2 mm) for removal of knob unit.

a. Loosen lock set screw to remove the knob VOL unit.

(Fig. 1) b. Loosen lock set screw to remove the knob SEL unit.

(Fig. 1) c. Loosen each lock set screw to remove 3 knob TC unit.

(Fig. 1) d. Remove 8 screws (6). (Fig. 1) e. Set the “POWER ON/OFF” switch to the ON position.

f.

Remove the front panel forward gradually using care not to cause damage the switches. (Fig. 1)

準備します。 a. 止めネジを緩め、ノブVOLユニットを取り外します。

(Fig. 1) b. 止めネジを緩め、ノブSELユニットを取り外します。

(Fig. 1) c. 止めネジを緩め、ノブTCユニット3個を取り外しま

す。 (Fig. 1) d. 6のネジ8本を外します。 (Fig. 1) e. “POWER ON/OFF”スイッチをONにします。 f. 各スイッチに傷がつかないよう注意してフロントパネ

ルを前方へゆっくり取り外します。 (Fig. 1)

A-S1000

*

When installing the knob unit, it is necessary to position them as specified. (Refer to “When installing the knob unit”.)

※ ノブユニットを取り付ける場合、決められた位置に合

わせる必要があります。(「ノブユニットを取り付ける

場合」参照)

1

Coned disc spring L

サラバネL

Panel side L

パネルサイド L

3

Washer side

ワッシャーサイド

Hook

フック

POWER ON / OFF switch

POWER ON / OFFスイッチ

6

Hook

フック

3

Top cover

トップカバー

4

5

Panel side R

パネルサイド R

6

Knob TC unit

ノブTCユニット

Knob SEL unit

ノブSELユニット

Knob VOL unit

ノブVOLユニット

Front panel

フロントパネル

Lock set screw

止めネジ

Hook

フック

Washer side

ワッシャーサイド

2

2mm

Coned disc spring L

サラバネL

An Allen wrench

6角レンチ

Fig. 1

9

A-S1000

10

When installing the knob VOL unit: a. Turn the VOLUME (VR501) counterclockwise fully. (Fig. 2) b. Match the slit in the knob VOL unit with the

“VOLUME MIN” position and install it in that state. (Fig. 2)

*

At this time, do not tighten the lock set screw.

c. Keep about 0.5 mm to 0.75 mm clearance from the front panel to knob VOL unit. (Fig. 2) d. Match the lock set screw position with the cut in

VOLUME (VR501) and tighten the lock set screw.

e. After installation, perform following checks.

• Turn the knob VOL unit both directions to check that it does not rub against the front panel.

• Turn the knob VOL unit clockwise fully and check that the slit in it matches with the

“VOLUME MAX” position.

• Turn the knob VOL unit counterclockwise fully and check that the slit in it matches with the “VOLUME MIN” position.

When installing the knob SEL unit: a. Turn the INPUT (SW501) so that the cut in it comes at the top. (Fig. 2) b. Install the knob SEL unit with its lock set screw positioned at the top. (Fig. 2)

*

At this time, do not tighten the lock set screw.

c. Keep about 0.5 mm to 0.75 mm clearance from the front panel to knob SEL unit. (Fig. 2) d. Match the lock set screw position with the cut in

INPUT (SW501) and tighten the lock set screw.

e. After installation, perform following checks.

• Turn the knob SEL unit in both directions to check that it does not rub against the front panel.

When installing the knob TC unit

*

Use the same installation procedure for BASS,

TREBLE and BALANCE.

Described here is installation of BALANCE as an example.

a. Turn the BALANCE (VR504) in both directions and set it to the center position. (Fig. 2)

*

VR504 stops at the center position when it is turned in both directions.

b. Match the slit in the knob TC unit with the center position of BALANCE and install it in that state.

(Fig. 2)

*

At this time, do not tighten the lock set screw.

c. Keep about 0.5 mm to 0.75 mm clearance from the front panel to knob TC unit. (Fig. 2) d. Tighten the lock set screw of the knob TC unit.

(Fig. 2)

● ノブVOLユニットを取り付ける場合:

a. VOLUME(VR501)を左いっぱいに回します。

(Fig. 2)

の位置に合わせ、取り付けます。(Fig. 2)

※ このとき、まだ止めネジは締めません。 c. フロントパネルからノブVOLユニットまで0.5∼

0.75mm程度隙間をあけます。(Fig. 2)

を合わせ、止めネジを締めます。(Fig. 2) e. 取り付け後、次の動作を確認します。

・ ノブVOLユニットを左右に回し、フロント

パネルに擦っていないか?

・ ノブVOLユニットを右いっぱいに回し、ノ

ブV O L ユニットのスリットが“V O L U M E

MAX”の位置に合うか?

・ ノブVOLユニットを左いっぱいに回し、ノ

ブV O L ユニットのスリットが“V O L U M E

MIN”の位置に合うか?

● ノブSELユニットを取り付ける場合:

します。(Fig. 2) b. ノブSELユニットの止めネジ位置を上にして取

り付けます。(Fig. 2)

※ このとき、止めネジは締めません。 c. フロントパネルからノブSELユニットまで0.5∼

0.75mm程度隙間をあけます。(Fig. 2)

合わせ、止めネジを締めます。(Fig. 2) e. 取り付け後、次の動作を確認します。

・ ノブSELユニットを左右に回し、フロントパ

ネルに擦っていないか?

● ノブTCユニットを取り付ける場合:

※ BASS、TREBLE、BALANCEの取り付け方法

はすべて同じです。

例としてBALANCEの取り付け方法を記載しま

す。 a. BALANCE(VR504)を左右に回し、中央の位置

に合わせます。(Fig. 2)

※ 左右に回すと、中央の位置で一度止まりま

す。 b. ノブTCユニットのスリットをBALANCE中央の

位置に合わせ、取り付けます。(Fig. 2)

※ このとき、まだ止めネジは締めません。 c. フロントパネルからノブTCユニットまで0.5∼

0.75mm程度隙間をあけます。(Fig. 2) e. After installation, perform following checks.

• Turn the knob TC unit in both directions to check that it does not rub against the front panel.

• Turn the knob TC unit counterclockwise fully and check that the slit in it matches with the “BALANCE L” position.

• Turn the knob TC unit clockwise fully and check that the slit in it matches with the

“BALANCE R” position.

e. 取り付け後、次の動作を確認します。

・ ノブTCユニットを左右に回し、フロントパ

ネルに擦っていないか?

・ ノブTCユニットを左いっぱいに回し、ノブ

TCユニットのスリットが“BALANCE L”の

位置に合うか?

・ ノブTCユニットを右いっぱいに回し、ノブ

TCユニットのスリットが“BALANCE R”の

位置に合うか?

Center position of BALANCE

BALANCE中央

VR504

SW501

Lock set screw

止めネジ

Cut

カット位置

0.5–0.75mm

Front panel

フロントパネル

VR501

Lock set screw

止めネジ

Lock set screw

止めネジ

Knob TC unit

ノブTCユニット

Knob SEL unit

ノブSELユニット

VOLUME MIN

Fig. 2

VOLUME MAX

Slit

スリット

Knob VOL unit

ノブVOLユニット

A-S1000

4. Removal of Front Frame Ass’y

a. Remove 4 screws (7) to remove the frame top. (Fig. 3) b. Remove 8 screws (8). (Fig. 3) c. Remove CB501, CB504, CB517, CB519, CB521 and

SW1-2. (Fig. 3) d. Remove the front frame ass’y. (Fig. 3)

4. フロントフレームASSYの外し方

a. 7のネジ4本を外し、フレームトップを取り外します。

(Fig. 3) b. 8のネジ8本を外します。 (Fig. 3) c. CB501、CB504、CB517、CB519、CB521、SW1-2

を外します。 (Fig. 3) d. フロントフレームASSYを取り外します。 (Fig. 3)

7

7

Frame top

トップフレーム

Front frame ass'y

フロントフレーム ASSY

8

8

8

Front frame ass'y

フロントフレーム ASSY

CB519 CB517 CB521 SW2

CB501 CB504 SW1

Fig. 3

11

12

A-S1000

When checking the P.C.B.:

• Put the rubber sheet and cloth over this unit. Then place the P.C.B.s upside down on the cloth and check it. (Fig. 4)

• Reconnect all cables (connectors) that have been disconnected.

• In this unit, the ground of the front frame ass’y is connected to the chassis. When the front frame ass’y is removed from the chassis, connect the ground point to the chassis, using a ground lead wire or the like.

(Fig. 4)

P.C.B.をチェックをする場合には:

・ 本機の上にゴムシートと布を敷き、その上にP.C.B.を

裏返しに置いてチェックします。(Fig. 4)

・ 外したケーブル(コネクター)をすべて接続します。

・ 本機ではフロントフレームASSYのアースがシャーシ

に接続されています。フロントフレームA S S Y を

シャーシより取り外した場合は、アース線等でシャー

シに接続してください。(Fig. 4)

Rubber sheet and cloth

ゴムシートと布

Front frame ass'y

フロントフレーム ASSY

Ground lead

アース線

Fig. 4

A-S1000

5. Removal of Amplifier Unit

a. Remove 8 screws (9) and 2 screws (0). (Fig. 5) b. Remove the frame side L. (Fig. 5) c. Remove 4 screws (A). (Fig. 5) d. Remove CB71-72, CB74, CB84 and CB406. (Fig. 5) e. Remove the amplifier unit L together with the heat sink.

f.

Remove 4 screws (B) and 4 screws (C). (Fig. 5) g. Remove CB52, CB54, CB64 and CB405. (Fig. 5) h. Remove the amplifier unit R together with the heat sink.

5. アンプユニットL/Rの外し方

a. 9のネジ8本、0のネジ2本を外します。 (Fig. 5) b. フレームサイドLを取り外します。 (Fig. 5) c. Aのネジ4本を外します。 (Fig. 5) e. アンプユニットLをヒートシンクと一緒に取り外しま

す。 f. Bのネジ4本、Cのネジ4本を外します。 (Fig. 5) g. CB52、CB54、CB64、CB405を外します。 (Fig. 5) h. アンプユニットRをヒートシンクと一緒に取り外しま

す。

9

9

Frame side L

フレームサイド L

9

A

CB71

CB72

A

0

CB26

CB21

E

E

CB74

CB84

CB406

CB405

CB22

CB24

POWER unit

パワーユニット

AMP unit L

アンプユニット L

CB25

CB34

C

Bottom cover

ボトムカバー

C

CB52

B

B

Leg

レッグ

D

D

D

D

Fig. 5

D

Leg

レッグ

CB64

CB54

AMP unit R

アンプユニット R

6. Removal of Power Unit

a. Remove 4 legs by turning it counter clockwies. (Fig. 5) b. Remove 18 screws (D). (Fig. 5) c. Remove the bottom cover. (Fig. 5) d. Remove 4 screws (E). (Fig. 5) e. Remove CB21-22, CB24-26 and CB34. (Fig. 5) f.

Remove the power unit. (Fig. 5)

6. パワーユニットの外し方

a. レッグ4個を、それぞれ左側へ回し外します。 (Fig. 5) b. Dのネジ18本を外します。 (Fig. 5) c. ボトムカバーを取り外します。 (Fig. 5) d. Eのネジ4本を外します。 (Fig. 5) e. CB21-22、CB24-26、CB34を外します。 (Fig. 5) f. パワーユニットを取り外します。 (Fig. 5)

13

14

A-S1000

When installing the power unit:

When installing the power unit, be very careful not to cause any damage to the cable at the bottom with the end of the screw. (Fig. 6)

● パワーユニットを取り付ける場合:

パワーユニットを取り付ける場合、ネジの先端で底

面のケーブルにキズ等付けないよう十分注意してく

ださい。 (Fig. 6)

Bottom view

Cable

ケーブル

Front side

End of the screw

ネジの先端

Rear side

Fig. 6

A-S1000

When checking the P.C.B.:

• Remove frame panels L/R.

• Put the rubber sheet and cloth over this unit. Then place the P.C.B. slantingly on the cloth and check it.

(Fig. 7)

• Reconnect all cables (connectors) that have been disconnected.

• In this unit, the ground of the amplifier unit L/R is connected to the chassis. When the amplifier unit L/R is removed from the chassis, connect the ground point to the chassis, using a ground lead wire or the like. (Fig. 7)

• It is also possible to check the amplifier unit L/R from the bottom. (Fig. 7)

P.C.B.をチェックをする場合には:

・ フレームパネルL/Rは外します。

・ 本機の上にゴムシートと布を敷き、その上にP.C.B.を

斜めに置いてチェックします。(Fig. 7)

・ 外したケーブル(コネクター)をすべて接続します。

・ 本機ではアンプユニットL/Rのアースがシャーシに接

続されています。アンプユニットL/Rをシャーシより

取り外した場合は、アース線等でシャーシに接続して

ください。(Fig. 7)

・ アンプユニットL/Rは底面からチェックすることもで

きます。(Fig. 7)

AMP unit L

アンプユニット L

Rubber sheet and cloth

ゴムシートと布

Ground lead

アース線

AMP unit R

アンプユニット R

Ground lead

アース線

AMP unit L

アンプユニット L

Cloth

AMP unit R

アンプユニット R

Fig. 7

15

16

A-S1000

7. Removal of FUNCITON (2) P.C.B.

a. Remove 4 screws (F) and screw (G). (Fig. 8) b. Remove CB401-404, CB407 and CB408. (Fig. 8) c. Remove the connector TR. (Fig. 8) d. Disconnect the cable (W4004) from the bottom. (Fig. 9) e. Remove FUNCTION (2) P.C.B.. (Fig. 8) a. Fのネジ4本、Gのネジ1本を外します。 (Fig. 8) b. CB401-404、CB407、CB408を外します。 (Fig. 8) c. TRコネクターを外します。 (Fig. 8) d. 底面のケーブル(W4004)を外します。 (Fig. 9) e. FUNCTION(2)P.C.B.を取り外します。 (Fig. 8)

Solder

ハンダ

CB79

Speaker terminal L

スピーカーターミナル L

Barrier SP L

バリアSP L

J

F

CB401

CB408

CB407

CB402

F

CB404 CB403

FUNCTION (2) P.C.B.

FUNCTION (3) P.C.B.

H

CB2

Connector TR

TRコネクター

FRONT (13) P.C.B.

CB23

I

K

K

G

O

P

P

N

Barrier SP R

バリアSP R

L

CB27

L

CB59

Speaker terminal R

スピーカーターミナル R

FRONT (11) P.C.B.

FRONT (12) P.C.B.

Frame side R

フレームサイド R

M

Solder

ハンダ

Fig. 8

A-S1000

Bottom view

W4004

Fig. 9

8. Removal of Speaker Terminal L/R

a. Remove 2 screws (H) and 2 screws (I). (Fig. 8) b. Remove CB2, CB23 and CB79. (Fig. 8) c. Remove FUNCTION (3) P.C.B.. (Fig. 8) d. Remove 2 push rivets (J) and then remove the barrier

SP L. (Fig. 8) e. Remove 5 screws (K). (Fig. 8) f.

Remove the speaker terminal L together with the

P.C.B.. (Fig. 8) g. Unsolder the P.C.B. to separate the speaker terminal

L. (Fig. 8) h. Remove 2 screws (L). (Fig. 8) i.

Remove CB27. (Fig. 8) j.

Remove FUNCTION (11) P.C.B.. (Fig. 8) k. Remove 4 screws (M) and 3 screws (N). (Fig. 8) l.

Remove frame side R. (Fig. 8) m. Remove 2 push rivets (O) and then remove the barrier

SP R. (Fig. 8) n. Remove 5 screws (P). (Fig. 8) o. Remove CB59. (Fig. 8) p. Remove the speaker terminal R together with the

P.C.B.. (Fig. 8) q. Unsolder the P.C.B. to separate the speaker terminal

R. (Fig. 8)

8. スピーカーターミナルL/Rの外し方

a. Hのネジ2本、Iのネジ2本を外します。 (Fig. 8) b. CB2、CB23、CB79を外します。 (Fig. 8) c. FUNCTION(3)P.C.B.を取り外します。 (Fig. 8) d. Jのプッシュリベット2個を外し、バリアSP Lを取り外

します。 (Fig. 8) e. Kのネジ5本を外します。 (Fig. 8) f. スピーカターミナルLをP.C.B.と一緒に取り外します。

(Fig. 8) g. P.C.B.のハンダを取り除き、スピーカーターミナルLを

取り外します。 (Fig. 8) h. Lのネジ2本を外します。 (Fig. 8) i.

CB27を外します。 (Fig. 8) j.

FRONT(11)P.C.B.を取り外します。 (Fig. 8) k. Mのネジ4本、Nのネジ3本を外します。(Fig. 8) l.

フレームサイドRを取り外します。 (Fig. 8) m. Oのプッシュリベット2個を外し、バリアSP Rを取り

外します。 (Fig. 8) n. Pのネジ5本を外します。 (Fig. 8) o. CB59を外します。 (Fig. 8) p. スピーカターミナルRをP.C.B.と一緒に取り外します。

(Fig. 8) q. P.C.B.のハンダを取り除き、スピーカーターミナルRを

取り外します。 (Fig. 8)

17

18

A-S1000

9. Removal of FUNCTION (1) P.C.B. and FRONT

(10) P.C.B.

a. Remove 9 screws (Q), a screw (R), and 2 screws (S).

(Fig. 10) b. Remove CB302 and CB305. (Fig. 10) c. Remove the cable (W3004) from the bottom. (Fig. 11) d. Remove FUNCTION (1) P.C.B and FRONT (10) P.C.B.

together with the support PRE L/R. (Fig. 10)

Support PRE L

サポートPRE L

CB302

CB305

の外し方

a. Q のネジ9本、Rのネジ1本、Sのネジ2本を外しま

す。 (Fig. 10) b. CB302、CB305を外します。 (Fig. 10) c. 底面のケーブル(W3004)を外します。 (Fig. 11) d. FUNCTION(1)P.C.B.およびFRONT(10)P.C.B.をサ

ポートPRE L/Rと一緒に取り外します。 (Fig. 10)

S

FUNCTION (1) P.C.B.

FRONT (10) P.C.B.

Q

R

Q

Support PRE R

サポートPRE R

Q

Q

Fig. 10

Bottom view

W3004

Fig. 11

AMP ADJUSTMENT / アンプ部調整

Idling Adjustment

Precaution for handling measuring instrument

The ground side of the measuring instrument to be connected to the speaker terminal of this unit must be kept in floating condition because this unit is equipped with the floating balanced power amplifier.

Condition

• Start adjustment 20 minutes or more after the power is turned on.

• Non loaded condition

Idling Adjustment

Adjust VR201 (Lch)/VR101 (Rch) so that the DC voltage of CB75 (Lch)/CB55 (Rch) becomes +4.0 to

+8.0mV. (Fig. 1)

● アイドリング調整

計測器取り扱い上の注意

本機はフローティングバランスパワーアンプを搭載して

いるので、本機のスピーカー出力端子に接続する計測器

のアース側はフローティング状態にする必要がありま

す。

条件

・ 電源を入れてから20分経過後に調整を始めます。

・ 無入力信号

・ 無負荷

アイドリング調整

CB75(Lch)/CB55(Rch)のDC電圧が+4.0∼+8.0 mV

になるように、VR201(Lch)/VR101(Rch)を調整し

ます。 (Fig. 1)

DC voltage / DC電圧 mV 10

0 1 10 20

+4.0 to +8.0 mV minute

MAIN (2) P.C.B.

L ch

(Side A)

VR201

MAIN (1) P.C.B.

R ch

(Side A)

VR101

MAIN (2) P.C.B.

L ch

VR201

MAIN (1) P.C.B.

R ch

VR101

CB75 CB55

Front side

Fig. 1

CB75

DC +4.0 to +8.0 mV

A-S1000

CB55

DC +4.0 to +8.0 mV

19

20

A-S1000

UPDATING FIRMWARE / ファームウェアの書き込み

When replacing the following parts, be sure to write the latest firmware.

下記の部品をサービス部品に交換した場合、最新のファー

ムウェアの書き込みを行ってください。

FRONT P.C.B.

FRONT P.C.B.

Required tools

• Windows 98/2000/Me/XP, PC with a serial port

(RS232C)

• Firmware downloader program

FlashSta.exe (Ver. 2.0)

• Firmware

A-S1000.s2

A-S1000.id

• RS232C cross cable “D-sub 9 pin female”

(Specifications)

Pin No.2 RxD

Pin No.3 TxD

Pin No.5 GND

Pin No.7 RTS

Pin No.8 CTS

Pin No.2 RxD

Pin No.3 TxD

Pin No.5 GND

Pin No.7 RTS

Pin No.8 CTS

● 必要なツール

・ W i n d o w s 9 8 / 2 0 0 0 / M e / X P 、シリアルポート

(RS232C)付きPC

・ ファームウェア書き込み用プログラム

FlashSta.exe(Ver. 2.0)

・ ファームウェア

A-S1000.s2

A-S1000.id

・ RS232Cクロスケーブル“D-sub 9pin”メス

(仕様)

Pin No.2 RxD

Pin No.3 TxD

Pin No.5 GND

Pin No.7 RTS

Pin No.8 CTS

Pin No.2 RxD

Pin No.3 TxD

Pin No.5 GND

Pin No.7 RTS

Pin No.8 CTS

・ RS232C変換アダプター(カード電線 9P、300mm

含む)/部品番号:AAX77610

• RS232C conversion adapter (Including flexible flat cable 9P, 300mm) / Part no.: AAX77610

Preparation and precautions before starting

the operation

• Download firmware upgrading program and firmware from the specified source to the same folder of the PC.

• Prepare the above specified RS232C cross cable.

• While writing, keep the other application software on the PC closed.

It is also recommended to keep the software on the task tray closed as well.

● 操作前の準備と注意

・ PCへ指定のダウンロード先からファームウェア

アップグレードプログラムおよび、ファームウェ

アを同じフォルダにダウンロードしてください。

・ RS232Cクロスケーブルは必ず上記仕様のものを

用意してください。

・ 書き込み時は、PC上の他のアプリケーションソフ

トは閉じてください。

さらに、タスクトレイ上にあるソフトも閉じてお

くことを推奨します。

Operation Procedures

1.

Turn off the power of this unit and disconnect the power cable from the AC outlet.

2.

Remove the panel side L/R and top cover. (Refer to [DISASSEMBLY PROCEDURS])

3.

Set the switch (SW301) of RS232C conversion adapter to the “FLASH UCOM” side. (Fig. 1)

4.

Connect the writing port of this unit to the serial port

(RS232C) of the PC with RS232C cross cable,

RS232C conversion adapter and flexible flat cable as shown below. (Fig. 1)

● 操作手順

1.

本機の電源を切り、電源コードをACコンセントか

ら抜きます。

2.

パネルサイドL / R 、トップカバーを取り外しま

す。(「分解手順」参照)

3.

RS232C変換アダプターのスイッチ(SW301)を

“FLASH UCOM”側に設定します。(Fig. 1)

4.

本機の書き込み用ポートとPCのシリアルポート

(RS232C)を下記のように接続します。(Fig. 1)

Panel side L

パネルサイド L

Top cover

トップカバー

Writing port / 書き込み用ポート

(FRONT (1) P.C.B.: CB515)

PC

Serial port (RS232C) /

シリアルポート(RS232C)

RS232C conversion adapter /

RS232C変換アダプター

Panel side R

パネルサイド R to writing port /

書き込み用ポートへ

RS232C cross cable /

RS232Cクロスケーブル

FLASH

UCOM

SW301

OTHER

Flexible flat cable (9P) / カード電線(9P)

Fig. 1

A-S1000

5.

Connect the power cable of this unit to the AC outlet. At this time, set the “POWER ON/OFF” switch to the OFF position.

6.

Start up “FlashSta.exe”.

“Select Program” is displayed. (Fig. 2)

7.

Select Program: “Inter flash memory”, RS232C Port:

“COMx (serial port of the PC connected to this unit)”.

(Fig. 2)

8.

Confirm settings and click [OK]. “M16C Flash

Start” is displayed in about 5 seconds.

(Fig. 2)

9.

Set the “POWER ON/OFF” switch to the ON position.

10. Click [OK]. (Fig. 2)

“Set baudrate” is displayed. (Fig. 3)

5.

本機の電源コードをACコンセントに接続します。

このとき、“POWER ON/OFF”スイッチはOFFに

します。

6. “FlashSta.exe”を起動します。

“Select Program”が表示されます。(Fig. 2)

7.

Select Program:“Inter flash memory”、RS232C

Port:“COMx(本機と接続されているPCのシリア

ルポート)”を選択します。(Fig. 2)

8.

設定確認後、[OK]をクリックします。約5秒後、

“M16C Flash Start”が表示されます。(Fig. 2)

9. “POWER ON/OFF”スイッチをONにします。

10.[OK]をクリックします。(Fig. 2)

“Set baudrate”が表示されます。(Fig. 3)

Select “Inter flash memory”.

“Inter flash memory”を選択します。

After a 5 seconds /

約5秒後

Select the serial port of the PC connected to the main unit.

本機と接続されているPCのシリアルポートを選択します。

Fig. 2

11. Select “38400” for Baud rate and “15” for

Program_intervals (ms). (Fig.3)

12. Click [OK]. (Fig.3)

11. Baud rate:“38400”、Program_intervals(ms):

“15”を選択します。(Fig. 3)

12.[OK]をクリックします。(Fig. 3)

Select 38400bps or below for the baud rate.

* Reduce the baud rate if a transmission error occurs frequently.

通信速度は38400bps以下を選択します。

※ 送信エラーが多発する場合は、通信速度を下げてくだ

さい。

Fig. 3

21

22

A-S1000

13. “ID Check” is displayed. (Fig. 4)

Click [Refer...], and select “A-S1000.s2”. (Fig. 4)

* The ID code and MCU type are loaded automatically when the file is selected. (Fig. 4)

Click [OK]. (Fig. 4)

13.“ID Check”が表示されます。

[Refer...]をクリックし、“A-S1000.s2”を選択し

ます。(Fig. 4)

※ ID、およびMCU Typeは書き込み

ファイル選択時、自動的に取り込ま

れます。(Fig. 4)

[OK]をクリックします。(Fig. 4)

When [Refer...] is clicked, the open file screen is displayed.

[R e f e r . . . ]をクリックすると

す。

Select the firmware “A-S1000.s2”.

ファームウェア“A-S1000.s2”を選択します。

Fig. 4

A-S1000

14. “M16C Flash Start” is displayed. (Fig. 5)

Click [E.P.R...], and “Erase OK?” is displayed.

(Fig. 5)

Click [OK] to start writing. (Fig. 5)

15. When writing is completed, “Program OK.” is displayed. (Fig. 5)

Click [OK]. (Fig. 5)

16. Set the “POWER ON/OFF” switch to the OFF position.

17. Disconnect the power cable of this unit from the

AC outlet.

18. End "FlashSta. exe."

19. Disconnect the RS232C cross cable, RS232C conversion adapter and flexible flat cable.

14.“M16C Flash Start”が表示されます。(Fig. 5)

[E. P. R...]をクリックすると、“Erase OK?”が表

示されます。(Fig. 5)

[O K ]をクリックし、書き込みを開始します。

(Fig. 5)

(Fig. 5)

[OK]をクリックします。(Fig. 5)

16.“POWER ON/OFF” スイッチをOFFにします。

17. 本機の電源コードをACコンセントから抜きます。

18.“FlashSta.exe”を終了します 。

19. RS232Cクロスケーブル、RS232C変換アダプ

ター、カード電線を取り外します。

When click [E.P.R...], “Erase OK?” is displayed.

[E. P. R...]をクリックすると、“Erase OK?”が表示されます。

When click [OK], writing is started.

[OK]をクリックすると、書き込みを開始します。

Writing / 書き込み中 Collating / 照合中

Click [OK].

[OK]をクリックします。

Writing completed / 書き込み完了

Fig. 5

23

A-S1000

Confirmation of Firmware Version

Confirm that the firmware is updated successfully by checking the “Indication of Firmware Version” by the self-diagnostic function.

For more information, refer to “SELF-DIAGNOSTIC

FUNCTION”.

● ファームウェアバージョンの確認

ダイアグの“ファームウェアバージョンの表示”で

ファームウェアが正しく更新されたことを確認しま

す。ダイアグの詳細は「ダイアグ(自己診断)」を参照し

てください。

Indication of Firmware Version

The firmware version of the microprocessor is indicated.

• Operation procedures

Turn the “BALANCE” and “TREBLE” knobs clockwise fully and then while pressing down the “AU-

DIO MUTE” switch, set the “POWER ON/OFF” switch to the ON position. (Fig. 6)

• Indication of Firmware Version

The INPUT selector LED indicates the firmware version in the binary system (BCD).

● ファームウェアバージョンの表示

マイコンのファームウェアバージョンを表示します。

・ 操作方法

“BALANCE”ノブおよび“TREBLE”ノブを右いっ

ながら“POWER ON/OFF”スイッチをONにしま

す。(Fig. 6)

・ ファームウェアバージョンの表示

INPUTセレクターLEDを使って、2進数(BCD)に

て表します。(Fig. 6)

Example) when the firmware version is [V0012]

例) ファームウェアバージョンが[V0012]の場合

"TREBLE" knob "BALANCE" knob

"AUDIO MUTE" switch

24

"POWER ON/OFF" switch "TREBLE" knob "BALANCE" knob

Fig. 6

MAIN DIRECT

(2

5

= 32)

0

0

0

0

0

0

0

Input selector LED /

INPUTセレクターLED

Binary number (BCD) [Lit: 1, Off: 0] /

2進数(BCD)

LINE 2

(2

4

= 16)

0

LINE 1

(2

3

= 8)

1

CD

(2

2

= 4)

0

TUNER

(2

1

= 2)

1

0

0

0

0

1

1

1

1

1

1

0

0

1

1

1

1

0

0

0

0

1

1

0

0

PHONO

(2

0

= 1)

1

0

1

0

1

0

1

Firmware version /

ファームウェアバージョン

Decimal number / 10進数

V0011

V0012

V0013

V0014

V0015

V0016

V0017

(8 + 2 + 1 = 11)

(8 + 4 = 12)

(8 + 4 + 1 = 13)

(8 + 4 + 2 = 14)

(8 + 4 + 2 + 1 = 15)

(16)

(16 + 1 = 17)

A-S1000

Factory Reset

Set back to the factory setting (INPUT: CD).

1.

Turn the "BALANCE" knob clockwise fully and then while pressing down the "AUDIO MUTE" switch, set the "POWER ON/OFF" switch to the

ON position. (Fig. 7)

2.

The INPUT selector LED “CD” will light up and the normal operation will be restored. (Fig. 7)

3.

Set the POWER ON/OFF switch to the OFF position to end.

● ファクトリーリセット

工場出荷時の設定(INPUT:CD)に戻します。

1. “BALANCE”ノブを右いっぱいに回し、“AUDIO

MUTE”スイッチを押し下げながら“POWER ON/

OFF”スイッチをONにします。(Fig. 7)

2.

INPUTセレクターLED“CD”が点灯し、通常動作

に戻ります。(Fig. 7)

3. “POWER ON/OFF”スイッチをOFFにして終了し

ます。

"BALANCE" knob

"POWER ON/OFF" switch

Fig. 7

"BALANCE" knob

"AUDIO MUTE" switch

25

A-S1000

SELF-DIAGNOSTIC FUNCTION / ダイアグ(自己診断機能)

Protection Information Display

When the power to this unit is turned on and the power indicator is flashing, the normal operation is not available because the protection function is at work.

In that case, the protection information can be displayed by following procedures. However, the power supply relay (RY1 of FUNCTION P.C.B.) does not turn on.

● プロテクション情報の表示

本機に電源を投入してPOWERインジケーターが点滅

表示している場合、プロテクションが動作しているた

め正常動作させることができません。

このような場合、下記の操作方法によりプロテクショ

ン情報を表示することができます。ただし、電源リ

レー(FUNCTION P.C.B.のRY1)はオンしません。

• Operation procedures

Turn the “BALANCE” knob counterclockwise fully and then while pressing down the “AUDIO MUTE” switch, set the “POWER ON/OFF” switch to the

ON position.

・ 操作手順

“BALANCE”ノブを左いっぱいに回し、“AUDIO

MUTE”スイッチを押し下げながら“POWER ON/

OFF”スイッチをONにします。

POWER indicator "BALANCE" knob

"POWER ON/OFF" switch "BALANCE" knob "AUDIO MUTE" switch

26

• List of protection information

The type of protection function is indicated by the flashing pattern of the POWER indicator.

・ プロテクション情報一覧

POWERインジケーターの点滅パターンにより、

プロテクションの種類を表示します。

POWER indicator flashing pattern /

POWERインジケーターの点滅パターン

: Lit / 点灯

: Off /

消灯

Types of protection function /

プロテクションの種類

Normal

(no protection function) /

正常(プロテクション無し)

Lit /

点灯

PS protection /

電源電圧プロテクション

Flashing 2 /

点滅 2

PS AMP protection 1/2 /

アンプ電源プロテクション1/2

Flashing 3 /

点滅 3

AMP DC protection L/R ch /

アンプDC電圧

プロテクションL/Rch

HP DC protection L/R ch /

ヘッドフォンDC電圧

プロテクションL/Rch

Flashing 4 /

点滅 4

Flashing 5 /

点滅 5

I protection L/R ch /

過電流プロテクションL/Rch

Flashing 6 /

点滅 6

TMP protection L/R ch /

温度プロテクションL/Rch

Flashing 7 /

点滅 7

Continuous

500mS 500mS 500mS 1000mS 500mS 500mS 500mS 1000mS 500mS 500mS 500mS

500mS 500mS 500mS 500mS 500mS 1000mS 500mS 500mS 500mS 500mS 500mS 500mS

500mS 500mS 500mS 500mS 500mS 500mS 500mS 1000mS 500mS 500mS 500mS 500mS

500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 1000mS 500mS 500mS

500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 1000mS

500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS 500mS

A-S1000

Details of Protection Information

• PS (Power Supply) protection

Cause

: The voltage in the power supply section is abnormal.

Normal value : 0.804 to 1.604V

Detection port : PRV (FRONT P.C.B. 40 pin of microprocessor IC502)

Detected at

: CB21, CB22 and CB23 of power transformer, +18V, +12C of

FUNCTION P.C.B., MC

±20V,

MM

±25V, LINE1 ±25V, LINE2

±25V, VOL1 ±12V and VOL2

±12V of FRONT P.C.B.

• PS AMP source protection 1/2

Cause

: Abnormal voltage of amplifier power source

Normal value : LOW (0V)

Detection port : PSVA1 (FRONT P.C.B. 48pin of microprocessor IC502)

PSVA2 (FRONT P.C.B. 47 pin of microprocessor IC502)

Detected at

: PSVA1 (CB24 and CB26 of power transformer)

PSVA2 (

±B1, ±B2, ±B3 and

±B4 of MAIN P.C.B.)

• Amplifier DC voltage protection L/Rch

Cause

: Abnormal DC voltage of amplifier output L/R

Normal value : 0.332 to 1.028V

Detection port : PRDL (FRONT P.C.B. 3 pin of microprocessor IC502)

PRDR (FRONT P.C.B. 2 pin of microprocessor IC502)

Detected at

: PRDL (Amplifier output Lch of

MAIN P.C.B.)

PRDR (Amplifier output Rch of

MAIN P.C.B.)

• Headphone DC voltage protection L/Rch

Cause

: Abnormal DC voltage of headphone output L/R

Normal value : 0.229 to 0.635V

Detection port : HPPRDL (FRONT P.C.B. 62 pin of microprocessor IC502)

HPPRDR (FRONT P.C.B. 63 pin of microprocessor IC502)

Detected at

: PRDL (Headphone amplifier output Lch of MAIN P.C.B.)

PRDR (Headphone amplifier output Rch of MAIN P.C.B.)

• I protection L/Rch

Cause

: Excess current flow into amplifier

Normal value : LOW (0V)

Detection port : PRIL (FRONT P.C.B. 21 pin of microprocessor IC502)

PRIR (FRONT P.C.B. 20 pin of microprocessor IC502)

Detected at

: PRIL (Amplifier output Lch of

MAIN P.C.B.)

PRIR (Amplifier output Rch of

MAIN P.C.B.)

● プロテクション情報の詳細

・ 電源電圧プロテクション

原因

電源部の電圧が異常。

正常値

0.804∼1.604V

検出ポート:PRV(FRONT P.C.B. マイコン 

検出先

IC502の40ピン)

電源トランスのC B 2 1 、C B 2 2 、

C B 2 3 、F U N C T I O N P . C . B . の

+18V、+12C、FRONT P.C.B.の

MC±20V、MM±25V、LINE1±

25V、LINE2±25V、VOL1±12V、

VOL2±12V

・ アンプ電源プロテクション1/2

原因

アンプ部電源の電圧が異常。

正常値

LOW(0V)

検出ポート:PSVA1(FRONT P.C.B.:マイコン

検出先

IC502の48ピン)

PSVA2(FRONT P.C.B.:マイコン

IC502の47ピン)

P S V A 1(電源トランスのC B 2 4 、

CB26)

PSVA2(MAIN P.C.B.の±B1、±

B2、±B3、±B4)

・ アンプDC電圧プロテクションL/Rch

原因

アンプ出力L/RのDC電圧が異常。

正常値

0.332∼1.028V

検出ポート:PRDL(FRONT P.C.B.:マイコン

検出先

IC502の3ピン)

PRDR(FRONT P.C.B.:マイコン

IC502の2ピン)

PRDL(MAIN P.C.B.のアンプ出力

Lch)

PRDR(MAIN P.C.B.のアンプ出力

Rch)

・ ヘッドフォンDC電圧プロテクションL/Rch

原因

正常値

検出ポート:HPPRDL(FRONT P.C.B.:マイコ

ンIC502の62ピン)

HPPRDR(FRONT P.C.B.:マイコ

ンIC502の63ピン)

検出先

ヘッドフォン出力L/RのDC電圧が異

常。

0.229∼0.635V

PRDL(MAIN P.C.B.のヘッドフォン

アンプ出力Lch)

PRDR(MAIN P.C.B.のヘッドフォン

アンプ出力Rch)

・ 過電流プロテクションL/Rch

原因

アンプ部に過電流が流れた。

正常値

LOW(0V)

検出ポート:PRIL(FRONT P.C.B.:マイコン

IC502の21ピン)

PRIR(FRONT P.C.B.:マイコン

IC502の20ピン)

検出先

27

A-S1000

• TMP protection L/Rch

Cause

: Abnormal temperature of heat sink

Normal value : 0.200 to 1.550V

Detection port : THML (FRONT P.C.B. 1 pin of microprocessor IC502)

THMR (FRONT P.C.B. 64 pin of microprocessor IC502)

Detected at

: PRDL (Heat sink temperature detection Lch IC202 of MAIN

P.C.B.)

PRDR (Heat sink temperature detection Rch IC202 of MAIN

P.C.B.)

・ 温度プロテクションL/Rch

原因

ヒートシンクの温度が異常。

正常値

0.200∼1.550V

検出ポート:THML(FRONT P.C.B. マイコン

検出先

IC502の1ピン)

THMR(FRONT P.C.B.:マイコン

IC502の64ピン)

PRDL(MAIN P.C.B.のヒートシンク

温度検出Lch IC202)

PRDR(MAIN P.C.B.のヒートシンク

温度検出Rch IC102)

Starting in the Protection Cancel mode

CAUTION!

• If this product is used with a failure un-repaired and the protection function disabled, the protection function does not work even in a dangerous state, possibly resulting further in damage. Use special care when using this mode.

• When the protection function works due to an I protection L/Rch, it is not possible to start this unit with the protection function cancelled.

If the protection function works and causes hindrance to trouble shoot, it will be possible to start this unit in the protection cancel mode by following procedures.

• Operation procedures

Turn the “BALANCE” knob counterclockwise fully and then while pressing down the “AUDIO MUTE” switch, set the “POWER ON/OFF” switch to the

ON position. At this time, keep pressing down the

“AUDIO MUTE” switch for 3 seconds or longer.

The POWER indicator lights up and the power supply relay (RY1 of FUNCTION P.C.B.) turns on.

POWER indicator

● プロテクション解除モードでの起動

注意!

・ プロテクションを解除した状態で起動する場合、危険

な状態でもプロテクションが動作しないため、故障箇

所を修理しないまま起動させると、機器を破壊するこ

とがあります。このモードを使用する場合には、十分

注意してください。

・ 過電流プロテクションL/Rchでプロテクションが動作

した場合、プロテクションを解除した状態では起動す

ることができません。

プロテクションが動作することにより、故障箇所の診

断に支障をきたすような場合は、次の方法によりプロ

テクションを解除した状態で本機を起動させることが

できます。

・ 操作方法

“BALANCE”ノブを左いっぱいに回し、“AUDIO

MUTE”スイッチを押し下げながら“POWER ON/

MUTE”スイッチを3秒以上押し下げ続けます。

POWERインジケーターが点灯し、電源リレー

(FUNCTION P.C.B.のRY1)がオンします。

"BALANCE" knob

28

"POWER ON/OFF" switch "BALANCE" knob "AUDIO MUTE" switch

IC DATA

IC502: M38039xxxxx (FRONT P.C.B.)

Single chip 8-bit microprocessor

Main clock input

X

IN

30

Main clock output

X

OUT

31

Sub-clock input

X

CIN

28

Sub-clock output

X

COUT

29

Clock generating circuit RAM ROM

V

SS

32

V

CC

1

Data bus

MICROPROCESSOR

PC

H

A

X

Y

S

PC

L

PS

Reset input

RESET

27

CNV

SS

26

Prescaler 12 (8)

Timer 1 (8)

Timer 2 (8)

CNTR

0

Prescaler X (8)

Prescaler Y (8)

CNTR

1

Timer Z (16)

Timer X (8)

Timer Y (8)

CNTR

2

A/D converter

(10)

P6 (8)

PWM

(8)

INT

3

P5 (8)

SI/O2

(8)

SI/O1

(8)

D/A converter

2 (8)

D/A converter

1 (8)

P4 (8)

INT

00

INT

1

INT

2

INT

40

P3 (8)

SI/O3

(8)

P2 (8) P1 (8)

INT

01

INT

41

P0 (8)

A-S1000

2

V

REF

3

AV

SS

4 5 6 7 8 9 10 11

I/O port P6

12 13 14 15 16 17 18 19

I/O port P5

20 21 22 23 24 25 28 29

I/O port P4

57 58 59 60 61 62 63 64

I/O port P3

33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48

I/O port P2

(LED drive)

I/O port P1

49 50 51 52 53 54 55 56

I/O port P0

THM_L 1

PRD_R 2

PRD_L 3

RY_SPA 4

RY_SPB 5

/ICEX 6

/CSEX 7

EV1_CE 8

EV1_CL 9

EV1_DA 10

EX_DI 11

232_RTS 12

232_CTS 13

232_TXD 14

232_RXD 15

RY_PWR 16

M38039xxxxx

48 PSVA1

47 PSVA2

46 EXAD

45 MODEL

44 EXCL

43 4051C

42 4051B

41 4051A

40 STBY_CNT

39 REM

38 EXDT

37 MVOL+

36 MVOL-

35 RY_HP

34 RY_UNBAL

33 RY_BAL_GAIN

29

A-S1000

30

Pin

No.

Port Name

1

2

3

4

5

P6-2/AN2

P6-1/AN1

P6-0/AN0

P5-7/INT3

P5-6/PWM

6 P5-5/CNTR1

7 P5-4/CNTR0

8

9

10

11

12

13

P5-3/SRDY2

P5-2/SCLK2

P5-1/SOUT2

P5-0/SIN2

P4-7/SRDY1/CNTR2

SRDY1

P4-6/SCLK1

SCLK1

14

P4-5/TXD1

15

P4-4/RXD1

16

17

P4-3/INT2

P4-2/INT1

18 CNVSS

19

20

21

22

23

24

/RESET

P4-1/INT00/Xcin

P4-0/INT40/Xcout

XIN

XOUT

VSS

25 P2-7/(LED7)

26

27

28

29

P2-6/(LED6)

P2-5/(LED5)

P2-4/(LED4)

P2-3/(LED3)

30 P2-2/(LED2)

31 P2-1/(LED1)

36

37

38

39

32

33

34

35

P2-0/(LED0)

P1-7

P1-6

P1-5

P1-4

P1-3

P1-2

P1-1/INT01

40 P1-0/INT41

41

42

43

44

P0-7/AN15

P0-6/AN14

P0-5/AN13

P0-4/AN12

Function

Name

(P.C.B.)

THM_L

PRD_R

PRD_L

RY_SPA

RY_SPB

/ICEX

/CSEX

EV1_CE

EV1_CL

EV1_DA

EX_DI

232_RTS

232_CTS

I/O Detail of Function

232_TXD

232_RXD

RY_PWR

PWR_DET

CNVSS

/RESET

PRI_R

PRI_L

XIN

XOUT

VSS

LED_PWR

RY_CD

RY_TU

RY_L1

RY_L2

MUTE_PRE

MUTE_REC

RY_BAL

RY_BAL_GAIN

RY_UNBAL

RY_HP

MVOL-

MVOL+

EXDT

REM

STBY_CNT

4051A

4051B

4051C

EXCL

AD

AD

AD

O

O

O

O

Lch heat sink temperature detect [Pull-up]

Lch power amp DC protect AD value taken in

Rch power amp DC protect AD value taken in

Speaker A relay control

Speaker B relay control

Extend IC initial clear, so that this port becomes Low when resetting /

Hi / [Pull-up]

Chip select for extend IC / LC709004A /

Max 2MHz when using VDD=4.5 to 6V

Chip enable for VOLUME IC

Clock for VOLUME IC, clock for extend IC

Data out for VOLUME IC

O

O

O

O

O

I

SO

SI

RS-232C asynchronous communication RTS output

Busy for comet electronic lighter

RS-232C asynchronous communication CTS input

CLK for comet electronic lighter

RS-232C asynchronous communication data output, set to boot mode when reset is cancelled with settings of P4-5: H and CNVSS: H / [Pull-up]

Data output for comet electric lighter

RS-232C asynchronous communication data input

O

IRQ

MCU

MCU

Data input for comet electronic lighter

Power relay control

Power detect, Hi at AC ON / [Pull-up]

Normal operation / Write mode select, P4-6: H, set to Boot mode with settings of

P4-5: H and CNVSS: H / [4.7k pull-down]

[Pull-up]

IRQ

IRQ

MCU

MCU

Rch power AMP I protect AD value taken in

Lch power AMP I protect AD value taken in

MCU

O

O

O

O

O

O

O

O

O

O

O

O

O

O

IRQ

O

O

O

O

O

Control POWER LED indicator, so that this port becomes Low when resetting /

[Pull-down]

Input CD select relay control

Input TUNER select relay control

Input LINE1 select relay control

Input LINE2 select relay control

PREOUT MUTE control, Hi: Mute, Low: Normal operating when POWER ON/

OFF and when INPUT selected

REC OUT MUTE control, Hi: Mute, Low: Normal operating when POWER ON/

OFF and when INPUT selected control

BALANCE select relay control

BALANCE GAIN control relay

Input BALANCE select (for REC OUT) relay control, linked with RY_BAL

HP relay control

Motor driver IC control

Motor driver IC control

Data out for extend IC / LC709004A / Max 2MHz when using VDD=4.5 to 6V

Remote pulse in

+5SBY control, when protection function at work, when in stand-by mode / Low fix when normal operation

AD MUX select

AD MUX select

AD MUX select

Clock for extent IC

A-S1000

Pin

No.

Port Name

45 P0-3/AN11

51

52

53

54

55

56

46

47

48

49

50

60

61

62

63

64

57

58

59

P0-2/AN10

P0-1P/AN9

P0-0/AN8

P3-7/SRDY3

P3-6/SCLK3

P3-5/TXD3

P3-4/RXD3

P3-3 (open drain)

P3-2 (open drain)

P3-1/DA2

P3-0/DA1

VCC

VREF

AVSS

P6-7/AN7

P6-6/AN6

P6-5/AN5

P6-4/AN4

P6-3/AN3

Function

Name

(P.C.B.)

MODEL

EXAD

PSVA2

PSVA1

EV2_CE

EV2_CL

EV2_DA

EV_MT

RY_DIR

RY_BYP

RY_MMMC

RY_PHONO

VCC

VREF

AVSS

PRV1

EX_DI

HP_PRDL

HP_PRDR

THM_R

I/O Detail of Function

AD

O

O

O

O

O

O

O

O

O

DA

AD

MODEL discrimination, so that this port becomes Low when resetting /

Hi / [Pull-down]

COM input of AD MUX

Power amp power supply protection_1 (L)

Power amp power supply protection_2 (R)

Chip enable for VOLUME IC

Clock for VOLUME IC

Data out for VOLUME IC

Mute for VOLUME IC 1, 2

Select main direct or other / [Pull-up]

Hi: Tone bypass, Low: Through tone circuit / [Pull-up]

Control relay for MM/MC

Input PHONO select relay control

MCU

MCU

MCU

AD

SI

AD

AD

AD

Power amp DC protect detect

Data in for extend IC / LC709004A / Max 2MHz when using VDD=4.5 to 6V

Head phone DC protect detect

Head phone DC protect detect

Detect thermometer IC / [Pull-up]

31

32

A-S1000

Pin

No.

Port Name

13

12

11

10

17

16

15

14

21

20

19

18

24

23

22

3

2

5

4

1

7

6

9

8

P00

P01

P02

P03

P04

P05

P06

P07

VDDP1

P10

P11

P12

P13

P14

P15

P16

P17

VSS

RES#

VDD

CS#

CLK#

DIN

DOUT

IC504: LC709004A (FRONT P.C.B.)

Serial parameter extension

Function

Name

(P.C.B.)

I/O Detail of Function

LED_CD

LED_TU

LED_L1

LED_L2

LED_BAL

LED_PHONO

LED_MDIR

LED_MUTE

VDDP

SW_TRE

SW_BAS

0

0

I_HP

I_SW_BAL_GAIN

I_MUTE

I_MMMC

VSS

/RES

VDD

/CS

/CLK

DIN

DOUT

I

I

O

I

I

I

O

O

O

O

O

O

O

O

O

O

O

FUNCTION LED CD

FUNCTION LED TUNER

FUNCTION LED LINE1

FUNCTION LED LINE2

FUNCTION LED BALANCE

FUNCTION LED PHONO

FUNCTION LED MAIN_DIRECT

LED MUTE

Treble control

Bass control

Initial clear extended IC

Detect head phone insert, H: HP non inserted / L: HP inserted

Balance gain select SW

Detect switch for MUTE

Detect switch MMMC, Hi: MC / Low: MM

IC501: TC74HC4051AFEL (FRONT P.C.B.)

8-channel analog multiplexer/demultiplexer

Pin

No.

2

1

4

3

6

5

8

7

12

11

10

9

16

15

14

13

GND

VEE

INH

5

6

4

7

COM

3

A

B

C

1

0

VCC

2

Port Name

Function

Name

(P.C.B.)

+5STBY

SP_AB

HPTRIM

CNTR_TAP

LRBAL

4051A

4051B

4051C

MG

MG

MG

TONE_BAS

TONE_TRE

EXAD

I_SEL

I_VOL

I/O Detail of Function

I

I

I

I

I

I

I

O

I SP_AB rotary SW

HP_TRIM rotary SW

TREBLE, BASS, L/R BALANCE reference of center TAP

LR_BALANCE volume AD

BASS volume AD

TREBLE volume AD

COM out

Function selector rotary SW AD

MAIN VOLUME AD

A-S1000

PIN CONNECTION DIAGRAMS

• ICs

BA15218F LB1641 LC709004A-TLM-E LM61CIZ LME49723MA

8

1

4

1

10

24

1

NJM2068MD-TE2

12

+V

S

V

OUT

GND

NJM2082M-TE1

8

1

4

M38039xxxxx

49

48 33

32

NE5532DR

NJM7812FA

64

1

NJM7912FA

16

17

1

2

3

1: COMMON

2: INPUT

3: OUTPUT

8

1

4

RH5RE58AA-T1-FA

1

2

3

1: Vin

2: GND

3: Vout

8

1

4

TC74HC4051AFEL

8

1

4

TC94A81UG

3: IN

2: COM

1: OUT

16

1

8

34

33 23

22

44

1 11

12

• Diodes

1N4002S

1SS244

1SS355

1SS380

1T2 D15XB20-7001

RS603M-B-C-J80

Anode

Anode

Anode

Cathode

MA8024 2.4V

MA8030-L 2.9V

MA8051-L 5.0V

MA8051-M 5.1V

MA8056 5.6V

MA8062-L 6.0V

MA8062-M 6.2V

MA8091-L 8.8V

MA8100-H 10.3V

MA8100-M 10.0V

MA8120 12.0V

MA8120-L 11.7V

MA8120-M 12.0V

MA8082-H 8.5V

RB441Q-40

Anode

Cathode

MA8200-M 20.0V

MA8240-H 25.0V

MA8300-M 30.0V

Anode

Cathode

HZS6C1 6.0V

RLS245

Cathode

Anode

CATHODE

S1NB60 1.0A 600V

+ AC

AC

ANODE

Cathode

AC

AC

+

Cathode

33

34

A-S1000

• Transistors

2SA970

2SC2240

2SC2878

2SA1036K

2SD1938F

2SA1312-GR,BL

2SA1037K 2SA1708

2SC4488

2SA2168

2SC5291

E

C B

2SA2180 ST

2SC6081 ST

C

B

E

2SC1740S

C

B

E

2SC1846 S

E

C

B

2SA1145

2SC2705

2SC2412K

B

C E

E

C B

2SC3324-GR,BL 2SC3852

B

C

E

2SC4468 O,P,Y

B

C E

2SK208-Y

E

C

B

2SK209

C

B

E

2SK369

C

B

E

D

G

S

B

C E

5HP01C-TB-E

D

G

S

B

C

E

DTA144EKA

DTC114EKA

DTC144EKA

3

2

1 1: GND

2: IN

3: OUT

G

S

D

KRA104S-RTK

KRC104S-RTK

G

D

S

OUT

IN

COMMON

A B C D E F G H I J

A-S1000

1

BLOCK DIAGRAM

2

3

4

5

6

7

FRONT

• See page 59-61

SCHEMATIC DIAGRAM

FRONT

PHONO

L/R

RY_MMMC

RY101

Q1001-1016

MC

HEAD AMP

RY102

Q1017-1038

EQ AMP

MM/MC

RY_PHONO

POL/POR

RY103

CD L/R

RY_CD

TUNER L/R

RY_TU

LINE1 L/R

RY_L1

LINE2 PB L/R

RY_L2

INPUT

SELECTOR

INPUT BUFFER

LINE2 REC OUT L/R

IC301

BUFFER AMP.

PRE OUT

MAIN IN

PRD

RY_DIR

RY_BYP

54

RY_UNBAL

RY_BAL

34

32

RY_CD

RY_TU

RY_L1

RY_L2

RY_MMMC

RY_PHONO

26

27

28

29

55

56

53 2,3

THM HP_PRD PSVA1 PSVA2

1,64 62,63

IC502

MICRO

PROCESSOR

48 47

60 PRV1

17

16 RY_PWR

35

RY_HP

4

RY_SPA

5

RY_SPB

LED_PWR

REM

SP_AB 15

IC501

3,4 9-11

REMOTE

• See page 59-61

SCHEMATIC DIAGRAM

SPEAKER

BASS

TREBLE INPUT SEL

BALANCE VOLUME

VR501

FRONT PANEL

VOLUME & TONE CONTROL

IC410

ATT.1

IC404

TONE CONTROL DEVICES

FUNCTION

• See page 55-57

SCHEMATIC DIAGRAM

FLOATING BALANCED

POWER AMPLIFIER

FRONT

• See page 59-61

SCHEMATIC DIAGRAM

IC411

ATT.2

IC412

ATT.3

IC405

IC406

FLAT

RY_BYP

RY402

HOT(+)

RY_DIR

RY404

SPCH A L/R CH

RY201/R111

SPCH B L/R CH

RY202/R112

RY_SPA

RY_SPB

SPEAKERS L/R CH

+

A

-

+

B

-

LINE AMP.

COLD(-)

RY403

IC413 to POWER AMP.

R CH

IC302

IC303 IC414

PRD PRI THM

RY501

PHONES

PRV

INDEPENDENT REGULATED POWER SUPPLY

(for AUDIO)

PDET

SUB-TRANSFORMER

T1

+33V

-33V

D305

PRV

BALANCE UNBALANCE

CONVERTER

HP END

LOW IMPEDANCE DRIVE

HEADPHONE AMP.

RY_HP

POWER TRANSFORMER

INDEPENDENT

FLOATING POWER SUPPLY

L CH

+B3/-B3

D335 for HOT

PRV

L CH

+B4/-B4

D336 for COLD

D304

(for POWER AMP

/ VOLTAGE AMP STAGE)

POWER SWITCH

R CH

+B1/-B1

D300 for HOT

RY1

AC IN

FUNCTION

• See page 55-57

SCHEMATIC DIAGRAM

PRV

D301

D306

JK501

R CH for COLD

+B2/-B2

PSVA1

PSVA2

+12V

IC51

IC52 to SPEAKERS RELAY

-12V

MAIN

• See page 58

SCHEMATIC DIAGRAM

FUNCTION

• See page 55-57

SCHEMATIC DIAGRAM

35

A

A-S1000

B

1

PRINTED CIRCUIT BOARDS

FUNCTION (1) P.C.B.

(Side A)

C

2

D E

R

CD

L

INPUT

TUNER

L/R

LINE1

L/R

F G

PB

L/R

LINE2

REC

L/R

H

MAIN IN

L/R

PRE OUT

L/R

I

3

J

4

FRONT (12)

(CB59)

RY_SPA+

RY_SPB+

-12C

5

W3007

6

7

• Semiconductor Location

Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location

D3001

D3002

D3003

D3004

D3012

D3013

IC301

IC302

C4

C4

F4

G4

G6

H5

G4

H4

IC303

IC304

Q3001

Q3002

Q3003

Q3004

Q3005

Q3006

H4

H5

I4

I4

G4

G4

I4

I4

Q3007

Q3008

Q3009

Q3011

Q3012

Q3013

Q3014

Q3015

D5

D5

D5

D5

C5

D5

C5

D5

Q3039

Q3040

Q3045

Q3046

Q3047

Q3049

Q3050

Q3051

E5

E5

F4

F4

F5

F5

E5

F5

Q3052

Q3053

E5

F5

36

FUNCTION (2)

(CB402)

W3001

W3003

FUNCTION (2)

(CB403)

POR

AGND

POL

FUNCTION (2)

(CB408)

FRONT (10)

(W1002)

W3004

W3005

CB305

4

1

5

8

4

5

1 8

4 5

1 8

W3002

5 8

IC304

4 1

T, K, B, G models

FUNCTION (2)

(CB401)

FRONT (10)

(W1003)

FUNCTION (2)

(CB407)

Circuit No.

C3028, 3043

X : NOT USED

O : USED/APPLICABLE

RY_SPA+

RY_SPB+

-12C

FUNCTION (3)

(W3)

FRONT (1)

(CB519)

U, C, R, A, L, J

X

T, K, B, G

O

5

6

7

3

4

1

A B

FUNCTION (1) P.C.B.

(Side B)

C

2

D E F G H I J

A-S1000

• Semiconductor Location

Ref no. Location Ref no. Location Ref no. Location

D3006

D3007

D3008

D3009

D3010

D3011

D5

D5

D5

C5

D5

D5

D3026

D3027

D3028

D3043

D3044

D3045

F5

D5

E5

F5

F5

E5

D3046

D3047

D3048

D3049

D3050

D3051

F5

F5

E5

C5

E5

C5

37

1

A

A-S1000

B C

FUNCTION (2) P.C.B.

(Side A)

2

3

LINE1+25V

LINE1GND

LINE1GND

LINE1-25V

60VGND

60VGND

VOL1+12V

VOLGND

VOL1-12V

VOL2+12V

VOLGND

VOL2-12V

LINE2+25V

LINE2AGND

LINE2-25V

FRONT (11)

(W6)

4

5

LINE1+25V

LINE1GND

LINE1GND

LINE1-25V

60VGND

60VGND

NC

OPE+12

AGND

AGND

OPE-12

-12RY

FUNCTION (1)

(W3003)

6

7

38

Circuit No.

C4233, 4224

X : NOT USED

O : USED/APPLICABLE

U, C, R, A, L, J

X

T, K, B, G

O

D

44

1 11

12

34

33

IC410

22

23

4

1

5

8

E F G H I J

• Semiconductor Location

Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location

D4009

D4017

D4018

D4019

D4020

D4021

D4024

D4025

F5

D6

D6

D6

D6

D6

E6

E6

D4026

D4033

D4034

D4035

D4036

D4037

D4038

D4039

E6

G6

H6

B4

C4

H6

G7

C4

D4040

D4041

D4042

D4043

D4044

D4063

D4064

D4065

C4

C4

B4

H6

H6

I6

J4

J5

D4066

IC404

IC405

IC406

IC410

IC411

IC412

IC414

F7

E5

F5

H5

E4

F4

H4

J5

Q4012

Q4013

Q4014

Q4016

Q4017

Q4018

Q4019

Q4020

D5

D5

D6

D6

E6

E6

E5

D6

Q4021

Q4022

Q4023

Q4024

Q4025

Q4026

Q4027

Q4028

E5

D6

D6

E6

E5

D6

D6

E6

Q4029

Q4030

Q4031

Q4032

Q4034

Q4035

Q4036

Q4037

E6

H6

G6

G6

H6

I6

I6

I5

Q4039

Q4040

Q4041

Q4042

Q4043

Q4044

Q4045

Q4046

I5

G6

H6

I6

H6

B4

C4

C4

Q4047

Q4048

Q4049

Q4052

Q4053

Q4056

Q4057

Q4058

C4

C4

B4

I4

D4

G6

H6

H6

Q4059 I6

FUNCTION (1)

(W3005)

FUNCTION (1)

(W3002)

FUNCTION (1)

(W3001)

FUNCTION (1)

(W3007)

FRONT (1)

(CB517)

FRONT (2)

(CB504)

W4004

CB402

CB408

W4005

44

1 11

12

34

33

IC411

22

23

4

1

5

8

44

1 11

12

34

33

IC412

22

23

4

1

5

8

4 1

3 2

CB407

CB405

CB401

CB406

MAIN (1)

(W102)

MAIN (2)

(W202)

5

6

7

3

4

1

A B

FUNCTION (2) P.C.B.

(Side B)

C

2

D E F G H I J

A-S1000

• Semiconductor Location

Ref no. Location Ref no. Location Ref no. Location Ref no. Location

D4012

D4014

D4015

C6

E6

C6

D4022

D4023

D4028

E6

E6

G6

D4031

D4032

D4045

G6

G6

H6

Q4002

Q4008

Q4010

C4

I4

D4

D4016 C6 D4030 H6 D4046 H6

Q4011 I4

39

1

A

A-S1000

B C D E F G H I J

FRONT (1)

(CB501)

2

FUNCTION (3) P.C.B.

(Side A)

U, C, T, K, A, B, G, J models R, L models

3

W1

CB25

CB23

MAIN (3)

(W317)

POWER TRANSFORMER

R, L models

4

5

6

7

40

Circuit No.

C6

CB2

J1

W11A, W11B

X : NOT USED

O : USED/APPLICABLE

POWER ON/OFF switch

FRONT (14)

(W8A, W8B)

R, L models

POWER TRANSFORMER

U, C, T, K, A, B, G, J models

CB3

GY

CB2

BR

BR

GY

CB4

U, C, T, K, A, B, G, J

X

X

O

O

R, L

O

O

X

X

AC IN

PRMSW1

PRMSW2

OUT

COM

IC51

IN

OUT

COM

IC52

IN

RY_SPA+

RY_SPB+

-12C

FRONT (13)

(CB79)

RY_SPA+

RY_SPB+

-12C

FUNCTION (1)

(CB302)

• Semiconductor Location

Ref no. Location

D9 E3

D11

D306

IC51

IC52

Q3

Q5

Q144

Q145

Q146

Q147

E3

G4

F5

G5

F4

F4

G6

G6

G6

G6

5

6

7

3

4

1

A B

2

FUNCTION (3) P.C.B.

(Side B)

C

R, L models

D E F G H I

R, L models

• Semiconductor Location

Ref no. Location

D1 E4

Q1

Q2

Q4

Q6

Q7

Q8

D8

D10

D12

D13

D2

D3

D4

D5

D6

D7

E4

E4

D4

E4

D4

D4

D4

D3

D4

G5

E4

E4

D4

D4

E4

E4

J

A-S1000

41

1

A

A-S1000

B

MAIN (1) P.C.B.

(Side A)

2

C D E F G H

3

4

MAIN (2)

(CB71)

+5M

MG

THMR

HPRRDR

PRIR

PRDR

5

6

7

42

• Semiconductor Location

Ref no. Location Ref no. Location Ref no. Location Ref no. Location

D101

D102

D103

D104

D105

D106

D107

D108

H3

H3

G3

H4

H4

D5

E5

D4

D109

D115

D124

IC102

Q101

Q102

Q103

Q104

D4

G3

H4

F3

H4

G4

I7

H4

Q105

Q106

Q107

Q108

Q109

Q110

Q115

Q116

G3

H4

G4

G4

G4

G4

D5

D5

Q117

Q122

Q123

Q124

Q125

Q132

Q148

Q149

B5

C4

C4

B5

B5

G3

H3

H3

CB60

MAIN (2)

(CB75)

CB55

CB52

CB58

CB54

MAIN (3)

(W314)

IC102

CB59

CB57

MAIN (4) P.C.B.

(Side A)

I J

INR+

AGND

INR-

FUNCTION (2)

(CB405)

MAIN (3)

(W303A-W303D)

RSP_P

RSP_N

FRONT (12)

(W101A, W101B)

5

6

7

3

4

1

A B

MAIN (1) P.C.B.

(Side B)

2

C

• Semiconductor Location

Ref no. Location

D122

D123

Q114

Q118

F4

C4

D5

D5

D E F G H

MAIN (4) P.C.B.

(Side B)

I J

A-S1000

43

1

A

A-S1000

B

2

MAIN (2) P.C.B.

(Side A)

C

3

4

FUNCTION (2)

(CB406)

INL-

AGND

INL+

5

LSP_P

LSP_N

FRONT (13)

(W201A, W201B)

6

MAIN (5) P.C.B.

(Side A)

D E F G

MAIN (3)

(W304A-W304D)

CB78

CB80

IC202

MAIN (3)

(W315)

CB72

CB75

MAIN (1)

(CB55)

CB74

CB77

CB79

7

44

H I

MAIN (1)

(W103)

+5M

MG

THMR

HPRRDR

PRIR

PRDR

J

+5M

MG

THMR

THML

HPPRDR

HPPRDL

PRIR

PRIL

PRDR

PRDL

FRONT (1)

(CB521)

• Semiconductor Location

Ref no. Location Ref no. Location Ref no. Location Ref no. Location

D125

D201

D202

D203

D204

D205

D206

D207

C4

C3

C3

D3

C4

C4

G5

G5

D208

D209

D215

IC202

Q201

Q202

Q203

Q204

G4

G4

E3

E3

C4

D3

B7

C4

Q205

Q206

Q207

Q208

Q209

Q210

Q215

Q216

D3

C4

D4

D4

D4

D4

G5

G5

Q217

Q222

Q223

Q224

Q225

Q232

Q248

Q249

I5

H4

H4

I5

I5

D3

C3

D3

3

4

1

A B

2

MAIN (2) P.C.B.

(Side B)

C

5

6

MAIN (5) P.C.B.

(Side B)

7

D E F G H I J

A-S1000

• Semiconductor Location

Ref no. Location

D222

D223

Q214

Q218

E4

H4

G5

G5

45

1

A

A-S1000

B C D E F G H I J

Safety measures

• Some internal parts in this product contain high voltages and are dangerous. Be sure to take safety measures during servicing, such as wearing insulating gloves.

• Note that positions indicated below are dangerous even after the power is turned off because an electric charge remains and a high voltage continues to exist there. Before starting any repair work, perform discharge by connecting a discharge resistor (5k-ohms/

10W) between terminals at following positions. The time required for discharging is about 30 seconds.

1. C308 on MAIN (3) P.C.B..

2. C309 on MAIN (3) P.C.B..

3. C335 on MAIN (3) P.C.B..

4. C336 on MAIN (3) P.C.B..

安全対策

・ この製品の内部には高電圧部分があり危険です。修理の際は、絶縁性の手袋を使用するなどの安全対策を行ってください。

・ 下記箇所には電源をOFFにした後も電荷が残り、高電圧が維持されており危険です。修理作業前に放電用抵抗(5 kΩ/10 W)

を下記箇所の端子間に接続して放電してください。放電所用時間は約30秒間です。

1. MAIN(3)P.C.B.のC308

2. MAIN(3)P.C.B.のC309

3. MAIN(3)P.C.B.のC335

4. MAIN(3)P.C.B.のC336

MAIN (3) P.C.B.

(Side A)

2

3

4

MAIN (2)

(CB74)

POWER TRANSFORMER

W317

W304D

-B3

BL

CB21

CB26

BE

W304C

+B3

W304A

-B4

BR

GY

W304B

+B4

FUNCTION (3)

(CB25)

POWER TRANSFORMER

5

6

7

• Semiconductor Location

D300

D301

D302

D303

D304

D305

D307

D308

D311

D312

D313

D314

D315

D325

D326

D327

D328

D331

G3

G4

G4

F3

H5

G4

G4

G3

H3

H4

G3

G3

D5

D3

D3

D4

D4

D4

Ref no. Location Ref no. Location

D332

D333

D334

D335

D336

D337

D338

D339

D340

D341

D342

D343

D344

IC300

IC301

IC302

IC303

Q303

D3

D3

D4

D4

G3

G3

G4

G4

D4

D3

D3

D3

D4

F3

G5

F4

F5

F3

46

+PB

AGND

AGND

-PB

MAIN (2)

(CB72)

5 k-ohms

10 W

5 k-ohms

10 W

IC300

IC302

IC303

5 k-ohms

10 W

5 k-ohms

10 W

+PB

AGND

AGND

-PB

MAIN (1)

(CB52)

IC301

W303C

+B1

BE

W303D

BL

-B1

W303B

+B2

GY

BR

W303A

-B2

CB24

CB22

MAIN (1)

(CB54)

POWER TRANSFORMER

POWER TRANSFORMER

PRV

+33V

AGND

-33V

60GND

FRONT (11)

(CB34)

5

6

7

3

4

1

A B

2

MAIN (3) P.C.B.

(Side B)

C D E F G H I J

A-S1000

• Semiconductor Location

Ref no. Location

D309

D310

D329

D330

Q300

Q301

Q302

Q318

Q322

F4

F4

E4

E4

F4

F5

F4

E4

E4

47

1

2

3

4

+5M

MG

THMR

THML

HPPRDR

HPPRDL

PRIR

PRIL

PRDR

PRDL

MAIN (2)

(W203)

5

A

A-S1000

FRONT (1) P.C.B.

6

FRONT (9) P.C.B.

(Side A)

POWER indicator

W5004

B

FUNCTION (2)

(W4004)

(Side A)

CB501 (+5V) 1

CB501 (/RES) 2

C D

POINT A-1 XL501 (Pin 23 of IC502)

E

CB517

CB507

64 1

16

17

49

48

IC502

A-1

32

33

(Writing port)

CB515

FRONT (6)

(CB509)

FUNCTION (1)

(W3004)

LED_MT

LED_MDIR

NC

LED_CD

LED_L2

LED_L1

LED_PHO

LED_TU

DGND

+5C

CB519

12 13

4

IC505

3

1

1 24

16

1

9 8

1

A-2

2

W5002

POINT A-2 1 / Pin 1, 2 / Pin 3 of CB501

FUNCTION (3)

(W1)

+5M

PDET

/RES

RY_PWR

MG

9V

+12C

DGND

-12C

PRV

RY_SPA

RY_SPB

PSAV1

PSAV2

MG

I_CNTR

I_LRBAL

I_BAS

I_TRE

MG

+5STBY

I_MMMC

I_MUTE

I_ISEL

MVOL-

MVOL+

DGND

I_VOL

+12C

F G H

• Semiconductor Location

Ref no. Location Ref no. Location

D5001

D5005

D5008

D5010

D5027

IC501

IC502

IC504

IC505

Q5005

Q5010

Q5011

C4

E3

E4

E4

G3

G3

I3

D4

A6

E4

D3

B4

Q5012

Q5017

Q5018

Q5021

Q5024

Q5025

Q5029

Q5030

Q5032

Q5034

D3

B5

E3

D3

C3

D3

C3

D3

E3

D3

FRONT (2) P.C.B.

(Side A)

SPEAKERS

A+B

BI-WIRING

B

A

OFF

I

PHONES

JK501

J

FUNCTION (2)

(W4005)

CB504

FRONT (3) P.C.B.

(Side A)

BALANCE

R L

TREBLE

+ -

W5003A

W5005A

W5009A

CB503

BASS

+ -

W5008

CB501 (+5V) 1

CB501 (/RES) 2

FRONT (4)

(W5003B)

FRONT (5)

(W5005B)

FRONT (7)

(W5009B)

7

48

POWER ON POWER OFF POWER ON

3

4

1

A B

FRONT (1) P.C.B.

(Side B)

2

C

5

6

7

FRONT (9) P.C.B.

(Side B)

• Semiconductor Location

Ref no. Location Ref no. Location

B4

B4

C4

C4

C4

C4

C4

C4

E4

D5

C4

C4

C4

D5

D5

B3

D5004

D5011

D5012

D5013

D5014

D5015

D5017

D5020

D5021

D5022

D5025

D5036

D5037

Q5007

Q5008

Q5009

Q5013

Q5014

Q5015

Q5016

Q5019

Q5023

Q5026

Q5027

Q5028

Q5031

Q5033

Q5035

Q5036

Q5037

Q5038

D3

D3

D3

B5

D3

E3

D3

B5

B3

B3

D3

B3

B3

C3

D3

D E F G H

FRONT (2) P.C.B.

(Side B)

I

FRONT (3) P.C.B.

(Side B)

J

A-S1000

49

1

A

A-S1000

B

FRONT (4) P.C.B.

(Side A)

VOLUME

2

C

3

4

+12C

DGND

+5STBY

I_VOL

MG

MVOL+

MVOL-

FRONT (3)

(W5003A)

1

1 2 3

10

M +

5

FRONT (7) P.C.B.

(Side A)

FRONT (3)

(W5009A)

W5009B

6

7

50

AUDIO MUTE

D E

FRONT (5) P.C.B.

(Side A)

INPUT

FRONT (3)

(W5005A)

I_ISEL

MG

NC

F G H I

FRONT (1)

(W5006)

FRONT (6) P.C.B.

(Side A)

INPUT indicator

LINE1

MAIN DIRECT

LINE2

LED_MT

LED_MDIR

NC

LED_CD

LED_L2

LED_L1

LED_PHO

LED_TU

DGND

+5C

CD

TUNER

PHONO

J

AUDIO MUTE indicator

FRONT (11) P.C.B.

(Side A)

CB27

FRONT (10)

(W1001)

PRV

+33V

AGND

-33V

60VGND

MAIN (3)

(W316)

FUNCTION (2)

(CB404)

W6

• Semiconductor Location

Ref no. Location

D317 F5

Q312

Q313

Q314

Q315

Q316

Q317

Q319

Q320

Q321

Q323

Q324

D5033

D5035

IC503

Q303

Q304

Q307

Q308

Q311

D318

D319

D320

D5028

D5029

D5030

D5031

D5032

H6

G6

H6

G5

H5

G6

H6

G6

H5

F5

H5

H5

G5

H6

G6

H2

I2

B3

G5

J3

I3

I2

I2

H5

G5

H5

I3

6

7

1

A B

FRONT (4) P.C.B.

(Side B)

C

2

3

4

5

FRONT (7) P.C.B.

(Side B)

D E

FRONT (5) P.C.B.

(Side B)

F

FRONT (11) P.C.B.

(Side B)

G H

FRONT (6) P.C.B.

(Side B)

I J

A-S1000

• Semiconductor Location

Ref no. Location

D345

D346

D5026

Q305

Q306

G5

H5

B2

G5

H5

51

5

6

7

52

1

A

A-S1000

B

FRONT (10) P.C.B.

(Side A)

C

2

R

PHONO

L

D E

MM/MC

SWITCH

U, C, R, T, A, L, J models

3

F G H I

• Semiconductor Location

Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location Ref no. Location

D1003

D1004

D1005

D1006

D1007

D1008

H4

H4

E4

E4

D4

F5

D1009

Q1009

Q1010

Q1011

Q1012

Q1013

E3

D4

D4

C4

C4

D4

Q1014

Q1015

Q1016

Q1017

Q1018

Q1023

D4

C4

C4

G3

F3

G3

Q1024

Q1025

Q1026

Q1027

Q1028

Q1031

G3

F3

F3

G3

F3

G4

Q1032

Q1033

Q1034

Q1035

Q1036

Q1037

F4

G4

F4

H4

G4

F4

Q1038

Q1039

Q1040

Q1044

Q1045

E4

C6

D6

F6

G6

J

4

FRONT (11)

(CB27)

W1001

W1002

FUNCTION (1)

(CB301)

W1003

FUNCTION (1)

(CB305)

5

6

7

3

4

1

A B

FRONT (10) P.C.B.

(Side B)

C

2

D E F G H

• Semiconductor Location

Ref no. Location Ref no. Location Ref no. Location Ref no. Location

D1001 G4 D1013 G6 Q1005 D4

Q1020 G3

D1002 E4 Q1001 D4 Q1006 D6

Q1021 E3

D1010 C6 Q1002 D4 Q1007 C4

Q1022 E3

D1011 D6 Q1003 C4 Q1008 C4

Q1029 G4

D1012 F6 Q1004 C4 Q1019 G3

Q1030 F4

K, B, G models

I J

A-S1000

53

A

A-S1000

B

1

2

FRONT (12) P.C.B.

(Side A)

FUNCTION (1)

(W3006)

CB59

BROWN

RSP_P

BLACK

RSP_N

MAIN (1)

(CB64)

C

3

K, B, G models

4

5

FRONT (12) P.C.B.

(Side B)

6

+

A

-

SPEAKER TERMINAL

R

+

B

-

7

54

D E

FRONT (13) P.C.B.

K, B, G models

(Side B)

F

FRONT (13) P.C.B.

(Side A)

BROWN

LSP_P

BLACK

LSP_N

MAIN (2)

(CB84)

CB79

FUNCTION (3)

(W4)

G H I J

FRONT (14) P.C.B.

R, L models

(Side A)

WH

GY

W12C

RE

W12B

W12A

BE

W12D

VOLTAGE

SELECTOR

W12F

W8B

WH

YE

VOLTAGE SELECTOR

230-240V

220V

110V

120V

1-2, 5-6

2-3, 6-7

3-4, 7-8

4-5, 8-1

FUNCTION (3)

(CB2)

W12E

VI

BE

W8A

CB8

CB7

W12G

OR

POWER TRANSFORMER

• Semiconductor Location

Ref no. Location

D122

D123

A6

C6

FRONT (14) P.C.B.

R, L models

(Side B)

+

A

SPEAKER TERMINAL

L

-

+

B

-

9

10

7

8

4

5

2

3

6

1

A B

SCHEMATIC DIAGRAMS

FUNCTION 1/3

C D E F G H

CB301

-12.1

-12.1

0

-12.0

0

0 -12.0

0

0

12.5

IC301

0

0

0

IC301

0

0

-12.4

11.9

-12.1

-12.1

-12.1

-12.1

-12.1

CD L

25.0

24.4

6.5

25.4

5.9

5.9

0

5.9

0.5

5.9

0.5

0

24.4

1.0

1.0

1.0

25.5

1.0

0.4

0

0.2

0

-0.8

-0.8

-24.2

-2.42

-24.3

-0.8

-0.2

-25.3

-24.7

-25.3

12.5

0

IC302

0

0

0

0

IC302

0

-12.4

12.5

0

IC303

0

0

0

0

IC303

-12.4

0

24.3

6.5

25.4

6.0

6.0

0

6.0

0.5

6.0

0.5

0.5

0

24.3

24.3

1.0

1.0

1.0

25.4

1.0

0.4

0

0.4

0

-0.7

0.2

-24.2

-24.2

-24.3

-0.7

-0.2

-25.3

-24.7

-25.3

-11.9

0

IC304

0

0

0

IC304

0

-11.8

0

11.9

12.6

-12.4

25.5

25.5

0

0.6

0

-0.5

-0.5

-25.5

-25.5

0

0

0

-12.0

-12.0

0

0

0

0

0

-12.0

-12.0

I J K L M N

A-S1000

W3006

CB302

W3003

W3007

W3001

W3002

W3005

W3004

CB305

★ All voltages are measured with a 10MΩ/V DC electronic voltmeter.

★ Components having special characteristics are marked s and must be replaced with parts having specifications equal to those originally installed.

★ Schematic diagram is subject to change without notice.

55

1

A

A-S1000

FUNCTION 2/3

B C D E F G H I J K L M N

2

3

4

5

6

CB401

IN L

CB407

CB408

CB402

7

8

FUNCTION (2)

9

10

★ All voltages are measured with a 10MΩ/V DC electronic voltmeter.

★ Components having special characteristics are marked s and must be replaced with parts having specifications equal to those originally installed.

★ Schematic diagram is subject to change without notice.

56

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

12.5

0

0

IC404

-12.4

0

s403

0

0

IC404

s403

0

12.5

0

12.5

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

12.5

0

IC405

0

-12.4

0

s403

0

0

IC405 s403

0

0

0

0

0

0

0

0

0

12.5

0

12.5

0

0

0

0

0

0

0

0

0

12.5

0

IC406

0

-12.4

0

s403

0

0

IC406 s403

0

s402

12.3

12.5

12.5

0

0

-12.3

0

0

0

12.4

0

-12.3

0

0

12.4

0

0

-12.2

12.5

-12.1

-12.1

s402 s404

25.1

24.6

6.5

25.6

0

5.9

0.5

5.9

5.9

6.5

5.9

5.9

0.5

0.5

0

1.0

25.6

0

5.9

5.9

6.5

5.9

5.9

24.6

0

0

0

0.5

0.5

0.5

24.6

1.0

-0.7

0

0

1.1

-0.7

-24.6

-0.7

-25.2

25.2

1.1

24.6

-25.7

-25.2

1.0

25.6

0.4

1.1

25.6

0.5

-0.7

-0.2

-25.7

-0.7

-0.1

-25.7

OUT L

s404

24.6

6.5

25.7

0

5.9

5.9

5.9

5.9

5.9

5.9

6.5

0.5

0.5

0.5

0

0

0

25.8

6.5

5.9

5.9

5.9

5.9

24.7

0

0

0.5

0.5

0.5

24.7

1.0

0

0

1.1

1.1

25.3

24.7

-0.7

-24.8

-0.7

-25.3

-25.8

-25.4

1.0

25.7

0.4

1.1

25.7

0.5

-0.2

-0.7

-25.8

-0.7

-0.1

-25.8

-12.1

-12.1

-12.1

-12.1

12.6

12.6

0

0.6

0

-0.5

-12.5

-12.5

12.6

12.6

0

0.6

0

-0.5

-12.5

-12.5

25.6

25.6

0.6

0

0

-0.5

-25.7

-25.7

CB405

11.7

11.0

0

IC414

11.0

0

0

-11.6

10.9

0

IC414

0

-10.9

0

W4005

CB406

CB403

CB404

W4004

IC404-406: NE5532DR

Dual low-noise operational amplifiers

1OUT

1IN–

1IN+

V

CC–

3

4

1

2

6

5

8

7

V

CC+

2OUT

2IN–

2IN+

IN+

36 pF

IN

37 pF

14 pF

7 pF

460

VCC+

15

OUT

15

VCC–

IC404-406: LME49723MA

Dual high fidelity audio operational amplifier

OUTPUT A 1 8 V+

INVERTING INPUT A 2

NON-INVERTING

INPUT A

3

-

A

+ +

B

-

7 OUTPUT B

6

INVERTING INPUT B

V4 5

NON-INVERTING

INPUT B

IC410-412: TC94A81UG

Electronic volume control

L-MVR-AGND1

34

L-MVR-IN

35

L-ZX-AGND 36

L-ZX-IN

37

L-SW-OUT 38

L-SW-IN4 39

L-SW-IN3 40

L-SW-IN2 41

L-SW-IN1

42

TEST 43

VDD

45

33 32 31 30 29 28 27 26 25 24 23

Latch

Test and

Power ON reset

Timing gene

Level shift

22

R-MVR-AGND1

21

R-MVR-IN

20 R-ZX-AGND

19

R-ZX-IN

18 R-SW-OUT

17 R-SW-IN4

16 R-SW-IN3

15 R-SW-IN2

14

R-SW-IN1

13

NC

12

VSS

1 2 3 4 5 6 7 8 9 10 11

IC414: BA15218F

Dual high slew rate, low noise operational amplifier

OUT1 1 8 V

CC

– IN1 2

+ IN1 3

1ch

+

7 OUT2

+

2ch

6 – IN2

V

EE

4 5 + IN2

1

A

FUNCTION 3/3

B

2

3

4

5

Page 59 B4 to FRONT (1)_CB501

W1

C D E

5.0

0

0

0

0

5.0

5.0

5.1

5.0

0

0

0

0

0

0

0.7

0.8

0

7.6

7.6

7.9

0

0

7.6

7.6

7.6

8.2

9.5

8.9

7.6

7.6

8.2

7.6

7.6

7.6

0

6.5

6.5

3.3

6.5

3.3

5.1

5.1

5.1

0

7.6

8.2

3.2

3.3

3.3

0

F G H

Page 61 D9 to FRONT (14)_W8A, W8B

(R, L models)

600mm

2P

To POWER TRANSFORMER

(U, C, T, K, A, B, G, J models)

I

CB3 CB4

AC8.6

AC IN

W10A

W10B

POWER ON/OFF switch

6

7

8

Page 58 L3 to MAIN (3)_W317

CB25

To POWER TRANSFORMER

CB23

AC29.8

-19.4

0

0

-19.5

IC51

19.6

19.5

0

12.0

1.3

-19.4

0

12.1

IC52

0

-12.0

4.9

12.0

0

0

10.6

0

0

11.9

11.9

-12.1

12.2

0

W3

W4

Page 55 K2 to FUNCTION (1)_CB302

Page 61 H6 to FRONT (13)_CB79

9

FUNCTION (3)

10

J K L M N

A-S1000

s402 s403 s404 s310 s311 s400 s401

C3036

C3037

C3041

C3042

R3044

R3050

C4049

C4050

C4051

C4052

C4053

C4054

C4093

C4094

C4114

C4115

C4127

C4128

C4233

C4234

C4108

C4110

IC404

IC405

IC406

R4072

R4164

UR05810

100/35

V807090

1P100

WK04180

10/16

UR05810

100/35

UR25747

47/35

HF35510

1/2P100

WM09800

4.7/16

UR25747

47/35

UR25747

47/35

HF35510

1/2P100

WM09800

4.7/16

UR25747

47/35

UU23710

10/16

YA089A0

LME49723MA

V807090

1P100

WM09800

4.7/16

X5482A0

NE5532DR

HF35510

1/2P100

WM09800

4.7/16

X5482A0

NE5532DR

HF35510

1/2P100

UR25747

47/35

HF35510

1/2P100

WM09800

4.7/16

UR25747

47/35

UR25747

47/35

HF35510

1/2P100

WM09800

4.7/16

UR25747

47/35

UR25747

47/35

HF35510

1/2P100

WM09800

4.7/16

UR25747

47/35

UR25747

47/35

HF35510

1/2P100

WM09800

4.7/16

UR25747

47/35

WM09800

4.7/16

X5482A0

NE5532DR

HF35510

1/2P100

WM09800

4.7/16

X5482A0

NE5532DR

HF35510

1/2P100

WM09800

4.7/16

X5482A0

NE5532DR

HF35510

1/2P100

WM09800

4.7/16

X5482A0

NE5532DR

HF35510

1/2P100

IC51: NJM7812FA

Voltage regulator

INPUT

OUTPUT

COMMON

IC52: NJM7912FA

Voltage regulator

COMMON

D1

Q2

Q1

R1

Q4

Q3

Q12

Q10

Q11

D2

R2

R3

Q5

Q14

Q15

Q6

R4

R5

R6

Q19

Q7

R7

Q8

R8 R9

Q17

R11 R12

C1

Q13

Q16

Q23

C2

R22

R23

R24

Q25

Q20

R13

R20

C3

D3

R14

R17

Q21

Q22

R21 R15 R16

R19

R18

OUTPUT

INPUT

★ All voltages are measured with a 10MΩ/V DC electronic voltmeter.

★ Components having special characteristics are marked s and must be replaced with parts having specifications equal to those originally installed.

★ Schematic diagram is subject to change without notice.

57

1

A

A-S1000

MAIN

2

3

4

B C D E F G

W102

Ground point

52.4

52.4

52.4

52.4

52.4

52.4

1.7

1.9

6.4

7.0

7.0

7.0

6.4

1.9

6.4

6.4

1.7

1.9

F6 to MAIN (2)_CB75

54.9

-56.4

MAIN (4)

54.9

54.4

54.4

53.9

54.4

53.6

53.0

53.6

52.4

53.0

0.7

0.7

0 0

53.0

0.7

0.7

52.4

-43.0

-43.2

-49.8

-50.4

Idling adjustment

54.9

-1.7

54.8

54.9

0

Page 61 H4 to FRONT (12)_W101A, W101B

CB59 CB60

-43.0

-43.0

1.7

-43.7

-43.8

1.7

-1.7

-44.5

-44.9

-45.4

#

-44.9

-45.5

1.7

#

-44.9

-45.5

1.7

1.7

#

-44.9

-45.5

1.7

1.5

54.9

1.7

1.5

-45.6

-45.5

-45.6

1.7

1.5

1.6

-45.7

54.9

-45.7

-45.4

1.7

#

-45.9

1.7

#

-45.9

-45.5

1.7

#

-45.5

-45.9

-45.5

54.9

1.7

1.7

-45.4

-44.5

-43.2

1.7

-45.4

-43.9

-43.2

-44.9

0.9

IC102

5.1

0

0.6

10.4

54.9

0.6

0

0

CB57 CB58

0.6

H

5

6

7

8

W202

MAIN (1)

Ground point

52.4

52.4

52.4

52.4

0.2

1.6

1.7

52.4

6.2

0.7

6.7

6.7

52.4

6.2

1.7

6.2

1.6

1.7

M2 to MAIN (3)_W314 F1 to MAIN (1)_CB55

54.8

-54.8

MAIN (5)

54.8

54.4

53.8

54.4

54.3

52.4

53.5

53.0

53.0

53.0

0.6

0.6

0.6

0.6

0

-49.7

53.5

-50.3

-42.9

-43.0

52.4

Idling adjustment

OUT L

Page 61 H8 to FRONT (13)_W201A, W201B

54.7

54.8

0

CB79 CB80

-42.9

-43.5

1.5

1.5

-43.8

-44.4

-1.5

-44.4

-44.9

#

-44.9

-45.5

1.7

#

-44.9

-45.5

1.7

#

-44.9

-45.5

1.7

1.5

1.5

-45.5

44.9

-45.5

1.7

-45.5

1.7

1.5

1.7

1.5

-45.6

1.6

54.7

-45.4

-45.6

1.7

#

-45.6

-45.9

1.7

#

-45.9

-45.6

1.7

#

-45.6

-45.9

54.8

1.7

0.9

IC202

5.1

0

1.7

1.7

-1.7

-43.0

-43.0

-44.9

-43.8

-44.5

0.6

0

10.4

54.8

0

0.6

CB77 CB78

9

MAIN (2)

10

★ All voltages are measured with a 10MΩ/V DC electronic voltmeter.

★ Components having special characteristics are marked s and must be replaced with parts having specifications equal to those originally installed.

★ Schematic diagram is subject to change without notice.

58

I J

W204

CB73

CB76

K L

W103

AC82.6

CB21

AC48.1

CB22

0

-56.4

0

56.5

0

-31.8

0

31.9

AC35.1

To POWER TRANSFORMER

AC35.1

AC35.1

AC35.1

W104

W203

DC47.2

W303C

W303D

DC47.2

W303B

W303A

-23.4

0

23.4

0

-15.5

0 0

-15.5

IC300

4.4

-16.5

3.7

4.6

IC302

-15.6

4.4

-16.5

0

3.7

3.2

0.6

0.6

-23.4

0

0

23.4

-15.5

0

-15.5

5.1

IC301

-16.5

4.5

4.5

IC303

-15.6

4.6

-16.5

0

0

0

5.1

5.1

0

-18.8

-45.4

-46.3

-18.8

-17.5

5.1

5.1

-17.5

-46.3

-45.3

5.1

5.1

-18.3

-16.2

-16.2

-45.1

-45.1

0

23.4

0

-23.2

23.4

0

-23.2

0

-18.3

-45.2

-46.2

W304C

W304D

DC46.9

W304B

W304A

DC46.9

MAIN (3)

W314

C5 to MAIN (1)_CB52

W315

W318

W316

Page 61 A3 to FRONT (11)_CB34

Page 57 C6 to FUNCTION (3)_CB25

To POWER TRANSFORMER

CB71

IC102, 202: LM61CIZ

Temperature sensor

M N

Note) Those parts marked with “#” are not included in the P.C.B. ass’y.

(マーク#の部品は、基板に含まれません。)

Safety measures

• Some internal parts in this product contain high voltages and are dangerous. Be sure to take safety measures during servicing, such as wearing insulating gloves.

• Note that positions indicated below are dangerous even after the power is turned off because an electric charge remains and a high voltage continues to exist there.

Before starting any repair work, perform discharge by connecting a discharge resistor (5k-ohms/10W) between terminals at following positions. The time required for discharging is about 30 seconds.

1. C308 on MAIN (3) P.C.B..

2. C309 on MAIN (3) P.C.B.

.

3. C335 on MAIN (3) P.C.B..

4. C336 on MAIN (3) P.C.B.

.

安全対策

・ この製品の内部には高電圧部分があり危険です。修理の際は、絶縁性の手袋を使用するなどの安全対策を行ってください。

・ 下記箇所には電源をOFFにした後も電荷が残り、高電圧が維持されており危険です。

修理作業前に放電用抵抗(5 kΩ/10 W)を下記箇所の端子間に接続して放電してください。放電所用時間は約30秒間です。

1

A

FRONT 1/3

B C D E F G H I J K L M N

A-S1000

POINT A-1 XL501 (Pin 23 of IC502) POINT A-2 1 / Pin 1, 2 / Pin 3 of CB501

2

3

4

5

6

7

8

9

10

1

A-2

2

Page 57 C5 to FUNCTION (3)_W1

CB501

FRONT (2)

JK501

JK501

SPEAKERS

OFF

A

B

A+B

2.6

2.6

0.3

0.5

1.8

0

0

0

IC501

5.1

1.3

1.3

2.6

2.6

2.8

2.4

3.0

5.6

0

12.0

5.6

5.0

IC505

7.4

0

5.8

5.8

5.1

5.8

5.0

-12.1

-12.1

★ All voltages are measured with a 10MΩ/V DC electronic voltmeter.

★ Components having special characteristics are marked s and must be replaced with parts having specifications equal to those originally installed.

★ Schematic diagram is subject to change without notice.

Writing port

4.6

0

0

FRONT (9)

CB507

W5006

W5004

5.0

0

CB509

TUNER

INPUT indicator

PHONO LINE 1 LINE 2 CD

5.0

5.0

5.0

5.0

5.0

5.1

5.1

5.1

5.1

0.2

MAIN

DIRECT

5.0

AUDIO

MUTE

5.0

5.1

5.1

CB501 (+5V) 1

CB501 (/RES) 2

POWER ON POWER OFF

FRONT (4)

CB501 (+5V) 1

CB501 (/RES) 2

IC503

FRONT (6)

FRONT (3)

W5003A W5003B

VOLUME

POWER ON

CB524

CB525

CB504

5.1

5.1

4.3

3.6

4.3

CB503

W5002

0

0.7

1.0

0

0

5.0

0

4.9

5.0

0

0.7

0.7

5.0

1.5

0

0

0

0

MICRO

PROCESSOR

IC502

A-1

0

5.0

3.9

0

0

0

0

0

0

1.8

1.0

1.3

3.0

2.4

2.8

0.2

0

0

0

0

0

0

0

0

FRONT (5)

IC504

W5005A

W5005B

12.0

5.7

5.7

5.3

5.0

5.0

5.3

5.0

5.3

-12.0

CB512

W5008

4.9

0

0

0

12.0

0

0

-12.1

0

11.9

0

12.0

-12.1

0

11.9

0

12.0

-12.1

0

11.9

0

12.0

-12.1

5.0

0

0

12.0

-12.1

0

11.9

0

12.0

-12.1

0

11.9

0

12.0

-12.1

0

11.9

0

12.0

-12.1

0

11.9

0

12.0

0

11.9

0

12.0

-12.1

0

0

11.9

0

12.0

0

TREBLE

+/-

BASS

+/-

BALANCE

L/R

W5009A

INPUT

SELECTOR

W5009B

AUDIO MUTE

FRONT (7)

W5007A

W5007B

CB517

Page 56 M8 to FUNCTION (2)_W4004

A

B

C

INH

IC501: TC74HC4051AFEL

8-channel analog multiplexer/demultiplexer

OUT C IN

COM

0

OUT

C IN

1

2

3

4

5

6

7

4 1

6 2

COM 3

7 4

5 5

INH 6

V

EE

7

GND 8

12

11

10

9

16

15

14

13

B

C

3

A

1

0

Vcc

2

IC503: LB1641

Motor driver

IN 1

5

GND

1

3 2 8 10

INPUT LOGIC

9 7

4

VZ

IC505: RH5RE58AA-T1-FA

Voltage regulator

V

IN

2

3

V

OUT

+

Vref

1

GND

6 IN 2

CB519

CB521

Page 55 K8 to FUNCTION (1)_W3004

Page 58 K6 to MAIN (2)_W203

DIN 2

CLK#

3

CS# 4

RES#

21

IC504: LC709004A-TLM-E

I/O-expander for microcontroller

Serial/parallel converter/shift register

I/O control/output register

14 DOUT

15 VDD

19 VSS port 0 I/O buffer port 1 I/O buffer

24 17 15 8

5.0

5.3

-12.0

5.0

5.3

-12.0

FRONT (1)

IC502: M38039xxxxx

Single chip 8-bit microprocessor

Main clock input

X

IN

30

Main clock output

X

OUT

31

Sub-clock input

X

CIN

28

Sub-clock output

X

COUT

29

Clock generating circuit RAM ROM

V

SS

32

V

CC

1

Data bus

MICROPROCESSOR

A

PC

H

X

Y

S

PC

L

PS

Reset input

RESET

27

CNV

SS

26

Prescaler 12 (8)

Timer 1 (8)

Timer 2 (8)

CNTR

0

Prescaler X (8)

Prescaler Y (8)

CNTR

1

Timer Z (16)

Timer X (8)

Timer Y (8)

CNTR

2

A/D converter

(10)

P6 (8)

PWM

(8)

INT

3

P5 (8)

SI/O2

(8)

SI/O1

(8)

D/A converter

2 (8)

D/A converter

1 (8)

P4 (8)

INT

00

INT

INT

1

2

INT

40

P3 (8)

SI/O3

(8)

P2 (8) P1 (8)

INT

01

INT

41

P0 (8)

2

V

REF

3

AV

SS

4 5 6 7 8 9 10 11

I/O port P6

12 13 14 15 16 17 18 19

I/O port P5

20 21 22 23 24 25 28 29

I/O port P4

57 58 59 60 61 62 63 64

I/O port P3

33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48

I/O port P2

(LED drive)

I/O port P1

49 50 51 52 53 54 55 56

I/O port P0

59

1

A

A-S1000

FRONT 2/3

B C D E

2

3

0.6

10.6

0

0.6

10.6

0

0.6

10.6

0

0.6

10.6

0

-0.5

0

-0.5

0

-0.5

0

-0.5

-0.5

-10.5

-10.5

-0.5

0

-10.5

4

5

PHONO

6

7

8

MM/MC

SWITCH

9

10

★ All voltages are measured with a 10MΩ/V DC electronic voltmeter.

★ Components having special characteristics are marked s and must be replaced with parts having specifications equal to those originally installed.

★ Schematic diagram is subject to change without notice.

60

-0.6

-10.5

0

-0.6

-10.5

0

-0.6

-10.5

0

-0.6

-10.5

0

0.6

0

10.6

0.6

0

10.6

0.6

0

10.6

0.6

0

10.6

F G H

25.1

25.1

24.2

24.6

24.6

0

5.4

5.4

0.1

-0.1

5.5

0.1

0.1

24.2

24.7

24.6

25.2

0.8

0.8

-0.7

-24.7

24.2

-24.7

-25.2

0.8

25.7

0.2

0.7

-0.1

-25.2

0.1

0.1

0

24.2

5.4

6.0

6.0

6.0

0.1

0

5.5

24.6

24.6

24.2

25.1

24.4

24.4

25.1

0.7

24.2

24.7

0.7

24.7

25.2

25.2

-24.6

-0.7

-24.7

-24.2

-0.7

-25.3

-0.1

0.7

0.2

25.7

I J K L M N

20.9

20.9

0.6

0

25.7

25.7

0.6

0.6

0

0

-0.5

-20.7

-20.7

0

0.5

0.5

-25.2

W1001

Page 61 G3 to FRONT (11)_CB27

-11.8

11.9

-11.8

-11.8

-11.8

11.9

FRONT (10)

W1002

Page 55 B3 to FUNCTION (1)_CB301

W1003

Page 55 K9 to FUNCTION (1)_CB305

9

10

7

8

4

5

6

1

A

FRONT 3/3

B C D

2

CB34

-30.0

9.6

9.6

32.0

32.0

-30.0

9.6

9.6

29.9

29.9

12.2

12.2

12.2

30.0

0

30.5

30.0

20.4

30.5

29.9

25.5

30.0

29.9

25.5

30.0

29.9

25.5

30.0

29.9

19.6

29.5

19.6

3

E

-29.9

-9.3

-29.9

-29.9

0

-12.2

-11.7

-12.2

-29.4

-29.9

-31.9

-29.4

-31.9

-29.9

-20.2

-29.9

-25.1

-25.5

-29.4

-25.5

-29.4

-19.6

-29.4

-19.3

-30.3

-30.0

-30.0

-29.9

-29.4

FRONT (14)

R, L models

W12A

W12B

W12C

W12D

To POWER TRANSFORMER 8P

620mm

Page 57 G2 to FUNCTION (3)_CB2

VOLTAGE SELECTOR

230-240V

220V

110V

120V

1-2, 5-6

2-3, 6-7

3-4, 7-8

4-5, 8-1

F

FRONT (11)

G H

CB27

CB59

Page 60 M2 to FRONT (10)_W1001

Page 55 K2 to FUNCTION (1)_W3006

W6

Page 56 M6 to FUNCTION (2)_CB404

Page 58 E3 to MAIN (1)_CB64

W101B

W101A

I J K

FRONT (12)

10.7

-11.9

-11.9

-11.9

+ A

SPEAKERS

R CH

-

+ B -

Page 57 H8 to FUNCTION (3)_W4

CB79

Page 58 E7 to MAIN (2)_CB84

W201B

W201A

OUT L

FRONT (13)

10.7

-11.9

-11.9

-11.9

+ A

SPEAKERS

L CH

-

+ B -

L M N

A-S1000

★ All voltages are measured with a 10MΩ/V DC electronic voltmeter.

★ Components having special characteristics are marked s and must be replaced with parts having specifications equal to those originally installed.

★ Schematic diagram is subject to change without notice.

61

A-S1000

REPLACEMENT PARTS LIST

• ELECTRICAL COMPONENT PARTS

WARNING

● Components having special characteristics are marked s and must be replaced with parts having specifications equal to those originally installed.

● The chip resistor is not supplied as a replacement part.

* When a chip resistor is necessary, use the following part.

AAX60720: CHIP RESISTOR SAMPLE BOOK

● s印のある部分は、安全確保部品を示しています。部品の交換が必要な場合、パーツリストに記載されている部品を使用してください。

● チップ抵抗はサービス部品として供給しません。

※ チップ抵抗が必要な場合は、下記の部品をご利用ください。

AAX60720: CHIP RESISTOR SAMPLE BOOK

● 部品価格ランクは、予告なく変更することがあります。

ABBREVIATIONS IN THIS LIST ARE AS FOLLOWS:

C.A.EL.CHP

: CHIP ALUMI.ELECTROLYTIC CAP

C.CE

: CERAMIC CAP

C.CE.ARRAY : CERAMIC CAP ARRAY

C.CE.CHP

: CHIP CERAMIC CAP

C.CE.ML

: MULTILAYER CERAMIC CAP

C.CE.M.CHP

: CHIP MULTILAYER CERAMIC CAP

C.CE.SAFTY

: RECOGNIZED CERAMIC CAP

C.CE.TUBLR

: CERAMIC TUBULAR CAP

C.CE.SMI

C.EL

: SEMI CONDUCTIVE CERAMIC CAP

: ELECTROLYTIC CAP

C.MICA

C.ML.FLM

C.MP

C.MYLAR

: MICA CAP

: MULTILAYER FILM CAP

: METALLIZED PAPER CAP

: MYLAR FILM CAP

C.MYLAR.ML : MULTILAYER MYLAR FILM CAP

C.PAPER

: PAPER CAPACITOR

C.PLS

C.POL

: POLYSTYRENE FILM CAP

: POLYESTER FILM CAP

C.POLY

C.PP

: POLYETHYLENE FILM CAP

: POLYPROPYLENE FILM CAP

C.TNTL

: TANTALUM CAP

C.TNTL.CHP

: CHIP TANTALUM CAP

C.TRIM

CN

: TRIMMER CAP

: CONNECTOR

CN.BS.PIN

: CONNECTOR,BASE PIN

CN.CANNON : CONNECTOR,CANNON

CN.DIN

CN.FLAT

: CONNECTOR,DIN

: CONNECTOR,FLAT CABLE

CN.POST

: CONNECTOR,BASE POST

COIL.MX.AM

: COIL,AM MIX

COIL.AT.FM

: COIL,FM ANTENNA

COIL.DT.FM

: COIL,FM DETECT

COIL.MX.FM

: COIL,FM MIX

COIL,OUTPT : OUTPUT COIL

DIOD.ARRAY : DIODE ARRAY

DIODE.BRG

: DIODE BRIDGE

DIODE.CHP

: CHIP DIODE

DIODE.VAR

: VARACTOR DIODE

DIOD.Z.CHP

: CHIP ZENER DIODE

DIODE.ZENR : ZENER DIODE

DSCR.CE

FER.BEAD

: CERAMIC DISCRIMINATOR

: FERRITE BEADS

FER.CORE

: FERRITE CORE

FET.CHP

: CHIP FET

FL.DSPLY

FLTR.CE

: FLUORESCENT DISPLAY

: CERAMIC FILTER

FLTR.COMB

: COMB FILTER MODULE

FLTR.LC.RF

: LC FILTER,EMI

GND.MTL

: GROUND PLATE

GND.TERM

: GROUND TERMINAL

HOLDER.FUS : FUSE HOLDER

IC.PRTCT

: IC PROTECTOR

JUMPER.CN

: JUMPER CONNECTOR

JUMPER.TST : JUMPER,TEST POINT

L.DTCT

: LIGHT DETECTING MODULE

L.EMIT

: LIGHT EMITTING MODULE

LED.DSPLY

: LED DISPLAY

LED.INFRD

: LED,INFRARED

MODUL.RF

: MODULATOR,RF

PHOT.CPL

: PHOTO COUPLER

PHOT.INTR

: PHOTO INTERRUPTER

PHOT.RFLCT : PHOTO REFLECTOR

PIN.TEST

: PIN,TEST POINT

PLST.RIVET

: PLASTIC RIVET

R.ARRAY

: RESISTOR ARRAY

R.CAR.

: CARBON RESISTOR

R.CAR.CHP

: CHIP RESISTOR

R.CAR.FP

R.FUS

: FLAME PROOF CARBON RESISTOR

: FUSABLE RESISTOR

R.MTL.CHP

: CHIP METAL FILM RESISTOR

R.MTL.FLM

: METAL FILM RESISTOR

R.MTL.OXD

: METAL OXIDE FILM RESISTOR

R.MTL.PLAT

: METAL PLATE RESISTOR

RSNR.CE

: CERAMIC RESONATOR

RSNR.CRYS

: CRYSTAL RESONATOR

R.TW.CEM

: TWIN CEMENT FIXED RESISTOR

R.CEMENT

: CEMENT RESISTOR

SCR.BND.HD : BIND HEAD B-TIGHT SCREW

SCR.BW.HD

: BW HEAD TAPPING SCREW

SCR.CUP

: CUP TIGHT SCREW

SCR.TERM

: SCREW TERMINAL

SCR.TR

: SCREW,TRANSISTOR

SUPRT.PCB

: SUPPORT,P.C.B.

SURG.PRTCT : SURGE PROTECTOR

SW.TACT

: TACT SWITCH

SW.LEAF

: LEAF SWITCH

SW.LEVER

: LEVER SWITCH

SW.MICRO

: MICRO SWITCH

SW.PUSH

: PUSH SWITCH

SW.RT.ENC

: ROTARY ENCODER

SW.RT.MTR

: ROTARY SWITCH WITH MOTOR

SW.RT

SW.SLIDE

: ROTARY SWITCH

: SLIDE SWITCH

TERM.SP

: SPEAKER TERMINAL

TERM.WRAP : WRAPPING TERMINAL

THRMST.CHP : CHIP THERMISTOR

TR.CHP

: CHIP TRANSISTOR

TR.DGT

: DIGITAL TRANSISTOR

TR.DGT.CHP : CHIP DIGITAL TRANSISTOR

TRANS : TRANSFORMER

TRANS.PULS : PULSE TRANSFORMER

TRANS.PWR : POWER TRANSFORMER ASS’Y

TUNER.AM

: TUNER PACK,AM

TUNER.FM

: TUNER PACK,FM

TUNER.PK

: FRONT-ENDTUNER PACK

VR

VR.MTR

VR.SW

VR.SLIDE

VR.TRIM

: ROTARY POTENTIOMETER

: POTENTIOMETER WITH MOTOR

: POTENTIOMETER WITH ROTARY SW

: SLIDE POTENTIOMETER

: TRIMMER POTENTIOMETER

63

A-S1000

64

P.C.B. FUNCTION

Remarks Ref No.

Part No.

*

*

*

*

*

*

*

WM091900 P.C.B.

WM092000 P.C.B.

WM092100 P.C.B.

WM092200 P.C.B.

WM092300 P.C.B.

WM092400 P.C.B.

WM092500 P.C.B.

VG879900 CN.BS.PIN

s CB2 s CB3-4

CB23

WN103000 CLIP.FUSE

LB918030 CN.BS.PIN

CB25 VB390100 CN.BS.PIN

CB301-302 VB389900 CN.BS.PIN

CB305

CB401

CB402

CB403

CB404

CB405

CB406

VB390100 CN.BS.PIN

VB390400 CN.BS.PIN

VB390100 CN.BS.PIN

VB390800 CN.BS.PIN

VF283300 CN.BS.PIN

VB390000 CN.BS.PIN

VB389900 CN.BS.PIN

C3

C4

C5

C6

C7

CB407

CB408

C1

C2

VB390300 CN.BS.PIN

VB389900 CN.BS.PIN

WN165300 C.PP

UR266220 C.EL

UR239330 C.EL

UR266220 C.EL

UA654100 C.MYLAR

UR267100 C.EL

UR266100 C.EL

C8

C9

C11

C12-13 s C14

C306

C306

UR297100 C.EL

UR267100 C.EL

WN165300 C.PP

WN165300 C.PP

V6185300 C.CE.SAFTY

WJ611400 C.MYLAR

VR324900 C.MYLAR

C307

C307

WJ611400 C.MYLAR

VR324900 C.MYLAR

* C317-318 UR259330 C.EL

C320 WJ611400 C.MYLAR

C320

C321

VR324900 C.MYLAR

WJ611400 C.MYLAR

C321 VR324900 C.MYLAR

C331-332 UR238100 C.EL

C359

C3006

C3008

* C3008

C3009

US135100 C.CE.CHP

US135100 C.CE.CHP

WE100500 C.PP

WA747100 C.MYLAR

WE100500 C.PP

* C3009 WA747100 C.MYLAR

* C3010-3017 WA747100 C.MYLAR

C3018

C3018

UA652100 C.MYLAR

UA652470 C.MYLAR

C3019

C3019

UA652100 C.MYLAR

UA652470 C.MYLAR

C3020-3021 UA652100 C.MYLAR

Description

0.01uF 275V

0.1uF 100V J

0.1uF 100V

0.1uF 100V J

0.1uF 100V

3300uF 35V

0.1uF 100V J

0.1uF 100V

0.1uF 100V J

0.1uF 100V

100uF 16V

0.1uF 16V

0.1uF 16V

100pF 630V

100pF 100V

100pF 630V

100pF 100V

100pF 100V

100pF 50V J

470pF 50V J

100pF 50V J

470pF 50V J

100pF 50V J

FUNCTION

FUNCTION

FUNCTION

FUNCTION

FUNCTION

FUNCTION

FUNCTION

2P

5P

8P

5P

TP00351-31

3P

5P

3P

12P

15P

4P

3P

7P

3P

0.01uF 100V

2.2uF 50V

3300uF 16V

2.2uF 50V

0.01uF 50V J

10uF 50V

1uF 50V

10uF 100V

10uF 50V

0.01uF 100V

0.01uF 100V

✻ New Parts 

* 新規部品

Markets 部 品 名

B

G

TK

A

RL

J

UC

RL

PCB FUNCTION

PCB FUNCTION

PCB FUNCTION

PCB FUNCTION

PCB FUNCTION

PCB FUNCTION

PCB FUNCTION

ベースピン

ヒューズクリップ

ベース付ポスト

ベースピン

ベースピン

ベースピン

ベースピン

ベースピン

コネクタベースポスト

コネクタベースポスト

ベースピン

ベースピン

ベースピン

ベースピン

PPコン

ケミコン

RL

ケミコン

ケミコン

マイラーコン

ケミコン

ケミコン

RL

RL

ケミコン

ケミコン

JUCTKABG PPコン

RL PPコン

J

規格認定コンデンサ

マイラーコン

UCRTKABGL マイラーコン

J マイラーコン

UCRTKABGL マイラーコン

J

ケミコン

マイラーコン

UCRTKABGL マイラーコン

J マイラーコン

UCRTKABGL マイラーコン

ケミコン

チップセラコン

チップセラコン

J PPコン

UCRTKABGL マイラーコン

J PPコン

UCRTKABGL マイラーコン

マイラーコン

JUCRLA

TKBG

マイラーコン

マイラーコン

JUCRLA

TKBG

マイラーコン

マイラーコン

マイラーコン

ランク

02

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

A-S1000

Ref No.

Part No.

C3022-3023 UR267100 C.EL

C3026-3027 UR238100 C.EL

* C3028 WA747100 C.MYLAR

C3029

* C3030

C3031

C3032

* C3033

WE100400 C.PP

WN164600 C.PP

UR297100 C.EL

WE100400 C.PP

WN164600 C.PP

C3034-3035 UR237470 C.EL

C3036 UR058100 C.EL

C3036

C3037

UR257470 C.EL

UR058100 C.EL

C3037

C3038

* C3039

UR257470 C.EL

UR297100 C.EL

WP420700 C.PP

* C3039

* C3040

* C3040

C3041

C3041

C3042

C3042

* C3043

WA747100 C.MYLAR

WP420700 C.PP

WA747100 C.MYLAR

UR058100 C.EL

UR257470 C.EL

UR058100 C.EL

UR257470 C.EL

WA747100 C.MYLAR

C3044-3045 US135100 C.CE.CHP

C3046-3047 UR238100 C.EL

C3048-3051 UA652100 C.MYLAR

C3067-3068 UR258100 C.EL

C3072-3073 UR267100 C.EL

C3080

C3081

US135100 C.CE.CHP

US062100 C.CE.CHP

C3083 US062100 C.CE.CHP

C3085-3086 US062470 C.CE.CHP

* C3087

* C3087

* C3088

WP420700 C.PP

WA747100 C.MYLAR

WP420700 C.PP

* C3088 WA747100 C.MYLAR

C3089-3092 UR267100 C.EL

* C4004-4006 UR265330 C.EL

C4010 WJ611400 C.MYLAR

C4010

C4011

C4011

C4012

VR324900 C.MYLAR

WJ611400 C.MYLAR

VR324900 C.MYLAR

WJ611400 C.MYLAR

C4012 VR324900 C.MYLAR

C4013-4014 UR267100 C.EL

C4015-4016 UR297470 C.EL

C4018 WE100400 C.PP

C4022 WJ611400 C.MYLAR

C4022

C4023

C4023

C4024

C4024

* C4025

* C4026

VR324900 C.MYLAR

WJ611400 C.MYLAR

VR324900 C.MYLAR

WJ611400 C.MYLAR

VR324900 C.MYLAR

WE101000 C.PP

WN164600 C.PP

✻ New Parts 

* 新規部品

P.C.B. FUNCTION

Remarks Description

100pF 100V

100pF 100V

100pF 100V

100pF 100V

10uF 50V

0.33uF 50V

0.1uF 100V J

0.1uF 100V

0.1uF 100V J

0.1uF 100V

0.1uF 100V J

0.1uF 100V

10uF 50V

47uF 100V

47pF 630V

0.1uF 100V J

0.1uF 100V

0.1uF 100V J

0.1uF 100V

0.1uF 100V J

0.1uF 100V

270pF 630V

1000pF 100V

10uF 50V

100uF 16V

100pF 100V

47pF 630V

1000pF 100V

10uF 100V

47pF 630V

1000pF 100V

47uF 16V

100uF 35V

47uF 35V

100uF 35V

47uF 35V

10uF 100V

100pF 100V

100pF 100V

100pF 100V

100pF 100V

100uF 35V

47uF 35V

100uF 35V

47uF 35V

100pF 100V

0.1uF 16V

100uF 16V

100pF 50V J

100uF 35V

10uF 50V

0.1uF 16V

100pF 50V B

100pF 50V B

470pF 50V B

Markets 部 品 名

TKBG

ケミコン

ケミコン

マイラーコン

PPコン

PPコン

ケミコン

PPコン

PPコン

J

ケミコン

ケミコン

UCRTKABGL ケミコン

J ケミコン

UCRTKABGL ケミコン

ケミコン

J PPコン

UCRTKABGL マイラーコン

J PPコン

UCRTKABGL マイラーコン

J ケミコン

UCRTKABGL ケミコン

J ケミコン

UCRTKABGL ケミコン

TKBG マイラーコン

TKBG

TKBG

TKBG

チップセラコン

ケミコン

マイラーコン

ケミコン

ケミコン

チップセラコン

チップセラコン

チップセラコン

チップセラコン

J PPコン

UCRTKABGL マイラーコン

J PPコン

UCRTKABGL マイラーコン

ケミコン

J

ケミコン

マイラーコン

UCRTKABGL マイラーコン

J マイラーコン

UCRTKABGL マイラーコン

J マイラーコン

UCRTKABGL マイラーコン

ケミコン

J

ケミコン

PPコン

マイラーコン

UCRTKABGL マイラーコン

J マイラーコン

UCRTKABGL マイラーコン

J マイラーコン

UCRTKABGL マイラーコン

PPコン

PPコン

ランク

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

65

A-S1000

66

Ref No.

Part No.

C4027-4028 UR297100 C.EL

* C4029

C4030

WN164600 C.PP

WP420700 C.PP

* C4030 WA747100 C.MYLAR

C4037-4042 UR266470 C.EL

C4049

C4049

C4050

WK041800 C.EL

WM098000 C.EL

WK041800 C.EL

C4050

C4051

C4051

C4052

C4052

C4053

C4053

WM098000 C.EL

WK041800 C.EL

WM098000 C.EL

WK041800 C.EL

WM098000 C.EL

WK041800 C.EL

WM098000 C.EL

C4054

C4054

WK041800 C.EL

WM098000 C.EL

C4061-4066 UR237470 C.EL

C4073-4078 WM098000 C.EL

C4085-4090 WE100300 C.PP

C4093 UR058100 C.EL

C4093

C4094

UR257470 C.EL

UR058100 C.EL

C4094

C4096

C4098

C4100

C4102

UR257470 C.EL

UR266100 C.EL

UR266100 C.EL

VR324800 C.MYLAR

VR324800 C.MYLAR

C4105-4106 VR324800 C.MYLAR

C4108 UU237100 C.EL

C4108

C4110

WM098000 C.EL

UU237100 C.EL

C4110

* C4111

* C4111

* C4112

* C4112

* C4113

* C4113

WM098000 C.EL

WP420700 C.PP

WA747100 C.MYLAR

WP420700 C.PP

WA747100 C.MYLAR

WP420700 C.PP

WA747100 C.MYLAR

C4114

C4114

C4115

C4115

UR058100 C.EL

UR257470 C.EL

UR058100 C.EL

UR257470 C.EL

C4117

* C4118

WE100400 C.PP

WE101000 C.PP

* C4119 WN164600 C.PP

C4120-4121 UR297100 C.EL

* C4122 WN164600 C.PP

* C4123

* C4123

* C4124

* C4124

* C4125

* C4125

* C4126

WP420700 C.PP

WA747100 C.MYLAR

WP420700 C.PP

WA747100 C.MYLAR

WP420700 C.PP

WA747100 C.MYLAR

WP420700 C.PP

✻ New Parts 

* 新規部品

P.C.B. FUNCTION

Remarks Description

4.7uF 16V

100pF 100V

100pF 100V

100pF 100V

100pF 100V

100pF 100V

100pF 100V

100uF 35V

47uF 35V

100uF 35V

47uF 35V

47pF 630V

270pF 630V

1000pF 100V

10uF 100V

1000pF 100V

100pF 100V

100pF 100V

100pF 100V

100pF 100V

100pF 100V

100pF 100V

100pF 100V

10uF 100V

1000pF 100V

100pF 100V

100pF 100V

4.7uF 50V

10uF 16V

4.7uF 16V

10uF 16V

4.7uF 16V

10uF 16V

4.7uF 16V

10uF 16V

4.7uF 16V

10uF 16V

4.7uF 16V

10uF 16V

4.7uF 16V

47uF 16V

4.7uF 16V

33pF 630V

100uF 35V

47uF 35V

100uF 35V

47uF 35V

1uF 50V

1uF 50V

0.047uF 100V

0.047uF 100V

0.047uF 100V

10uF 16V

4.7uF 16V

10uF 16V

Markets 部 品 名

ケミコン

PPコン

PPコン J

UCRTKABGL マイラーコン

ケミコン

J ケミコン

UCRTKABGL ケミコン

J ケミコン

UCRTKABGL ケミコン

J ケミコン

UCRTKABGL ケミコン

J ケミコン

UCRTKABGL ケミコン

J ケミコン

UCRTKABGL ケミコン

J ケミコン

UCRTKABGL ケミコン

ケミコン

ケミコン

J

PPコン

ケミコン

UCRTKABGL ケミコン

J ケミコン

UCRTKABGL ケミコン

ケミコン

ケミコン

マイラーコン

マイラーコン

J

マイラーコン

ケミコン FW

UCRTKABGL ケミコン

J ケミコン FW

UCRTKABGL ケミコン

J PPコン

UCRTKABGL マイラーコン

J PPコン

UCRTKABGL マイラーコン

J PPコン

UCRTKABGL マイラーコン

J ケミコン

UCRTKABGL ケミコン

J ケミコン

UCRTKABGL ケミコン

PPコン

PPコン

PPコン

ケミコン

PPコン

J PPコン

UCRTKABGL マイラーコン

J PPコン

UCRTKABGL マイラーコン

J PPコン

UCRTKABGL マイラーコン

J PPコン

ランク

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

A-S1000

P.C.B. FUNCTION

Remarks Ref No.

Part No.

* C4126

C4127

C4127

WA747100 C.MYLAR

UR058100 C.EL

UR257470 C.EL

C4128

C4128

UR058100 C.EL

UR257470 C.EL

C4143-4144 UR297470 C.EL

C4155-4156 UR297470 C.EL

C4159-4164 US061470 C.CE.CHP

C4169-4170 UR237470 C.EL

C4171-4179 US062100 C.CE.CHP

C4211 US135100 C.CE.CHP

C4216-4218 US062100 C.CE.CHP

C4219-4222 US061100 C.CE.CHP

C4225-4228 UR237100 C.EL

C4229-4232 UR238470 C.EL

C4233

C4233

C4234

C4234

UR058100 C.EL

UR257470 C.EL

UR058100 C.EL

UR257470 C.EL

D1-4

D5

D6

D7

D8

VT332900 DIODE

VU990500 DIODE.ZENR

VT332900 DIODE

VU994900 DIODE.ZENR

s D9

D10 s D11

D12

VU993400 DIODE.ZENR

VS997800 DIODE

VT332900 DIODE

V4756800 DIODE.BRG

VT332900 DIODE

D13 VU999900 DIODE.ZENR

s D306

V4756800 DIODE.BRG

D3001-3004 VT332900 DIODE

D3006 VU993300 DIODE.ZENR

D3007-3011 VT332900 DIODE

D3012-3013 VV307700 DIODE

D3026 VU993300 DIODE.ZENR

D3027-3028 VU999200 DIODE.ZENR

D3043-3047 VT332900 DIODE

D3048-3049 VU995500 DIODE.ZENR

D3050-3051 VU996100 DIODE.ZENR

D4009

D4012

D4014

D4015

VT332900 DIODE

VU993300 DIODE.ZENR

VU993300 DIODE.ZENR

VU994700 DIODE.ZENR

D4016 VU995400 DIODE.ZENR

D4017-4021 VT332900 DIODE

D4022

D4023

VU994700 DIODE.ZENR

VU995400 DIODE.ZENR

D4024-4026 VT332900 DIODE

D4028

D4030

D4031

D4032

VU993300 DIODE.ZENR

VU993300 DIODE.ZENR

VU994700 DIODE.ZENR

VU995400 DIODE.ZENR

D4033-4034 VT332900 DIODE

D4035-4036 VU996000 DIODE.ZENR

D4037-4038 VT332900 DIODE

Description

1SS355

1N4002S

MA8062-L 6V

MA8240-H 25V

1SS355

MA8100-H 10.3V

MA8120-L 11.7V

1SS355

MA8062-L 6V

MA8062-L 6V

MA8082-H 8.5V

MA8100-M 10V

1SS355

MA8082-H 8.5V

MA8100-M 10V

1SS355

MA8062-L 6V

MA8062-L 6V

MA8082-H 8.5V

MA8100-M 10V

1SS355

MA8120 12.0V

1SS355

100pF 100V

100uF 35V

47uF 35V

100uF 35V

47uF 35V

47uF 100V

47uF 100V

47pF 50V B

47uF 16V

100pF 50V B

0.1uF 16V

100pF 50V B

10pF 50V B

10uF 16V

470uF 16V

100uF 35V

47uF 35V

100uF 35V

47uF 35V

1SS355

MA8030-L 2.9V

1SS355

MA8091-L 8.8V

MA8062-M 6.2V

1T2

1SS355

S1NB60 1A 600V

1SS355

MA8300-M 30V

S1NB60 1A 600V

1SS355

MA8062-L 6V

✻ New Parts 

* 新規部品

Markets 部 品 名

UCRTKABGL マイラーコン

J ケミコン

UCRTKABGL ケミコン

J ケミコン

UCRTKABGL ケミコン

ケミコン

ケミコン

チップセラコン

ケミコン

チップセラコン

チップセラコン

チップセラコン

チップセラコン

ケミコン

ケミコン

RL

RL

RL

RL

J ケミコン

UCRTKABGL ケミコン

J ケミコン

UCRTKABGL ケミコン

ダイオード

ツェナーダイオード

ダイオード

ツェナーダイオード

ツェナーダイオード

ダイオード

ダイオード

ダイオートブリッジ

ダイオード

RL ツェナーダイオード

ダイオートブリッジ

ダイオード

ツェナーダイオード

ダイオード

ダイオード

ツェナーダイオード

ツェナーダイオード

ダイオード

ツェナーダイオード

ツェナーダイオード

ダイオード

ツェナーダイオード

ツェナーダイオード

ツェナーダイオード

ツェナーダイオード

ダイオード

ツェナーダイオード

ツェナーダイオード

ダイオード

ツェナーダイオード

ツェナーダイオード

ツェナーダイオード

ツェナーダイオード

ダイオード

ツェナーダイオード

ダイオード

ランク

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

02

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

67

A-S1000

68

P.C.B. FUNCTION

Remarks Ref No.

Part No.

D4039-4040 VU999200 DIODE.ZENR

D4041-4042 VU996000 DIODE.ZENR

D4043-4044 VT332900 DIODE

D4045

D4046

VU994700 DIODE.ZENR

VU995400 DIODE.ZENR

D4047-4048 VT332900 DIODE

D4063 VT332900 DIODE

D4064-4065 VV307700 DIODE

D4066 VT332900 DIODE s F1

KB001760 FUSE s F1

WG410800 FUSE s IC51

XJ608A00 IC s IC52

XC721A00 IC

IC301-303 X5030A00 IC

IC304

* IC404

IC404

* IC404

IC405

* IC406

IC406

X3505A00 IC

YA089A00 IC

X5482A00 IC

YA089A00 IC

X5482A00 IC

YA089A00 IC

X5482A00 IC

IC410-412 X9020A00 IC.ANALOG

IC414 XS377A00 IC

PJ301 WK523200 JACK.PIN

PJ302-304 V9764200 JACK.PIN

PN301-302 V9637500 PIN

PN351 V9637500 PIN

PN401-407 V9637500 PIN

Q1

Q2 s Q3

Q4

VV655700 TR.DGT

VV556400 TR

VC938500 TR

VV556400 TR s Q5

Q6

Q7

VC938500 TR

VR043100 FET

VV556400 TR

Q8

Q144

VR043100 FET

VV655700 TR.DGT

Q145-146 VV655300 TR.DGT

Q147 VV655700 TR.DGT

Q3001-3006 VZ725900 TR

Q3007 VH595900 FET

Q3008-3009 V7421700 TR.CHP

Q3011 VH595900 FET

Q3012 V7421800 TR

Q3013-3014 V7421700 TR.CHP

Q3015

Q3039

Q3040

V7421800 TR

WG408900 TR

WG408800 TR

Q3045 VH595900 FET

Q3046-3047 V7421700 TR.CHP

Q3049

Q3050

VH595900 FET

V7421800 TR

Q3051-3052 V7421700 TR.CHP

Q3053 V7421800 TR

Q4002 VV556500 TR

Description

2SC3852

2SK208 Y

2SC2412K Q,R,S

2SK208 Y

DTC144EKA

DTA144EKA

DTC144EKA

2SD1938F S,T

2SK209

2SC3324-GR,BL

2SK209

2SA1312-GR,BL

2SC3324-GR,BL

2SA1312-GR,BL

2SC5291 S,T

2SA2168 S,T

2SK209

2SC3324-GR,BL

2SK209

2SA1312-GR,BL

2SC3324-GR,BL

2SA1312-GR,BL

2SA1037K Q,R,S

MA8240-H 25V

MA8120 12.0V

1SS355

MA8082-H 8.5V

MA8100-M 10V

1SS355

1SS355

1N4002S

1SS355

6.3A 250V

10A 125V

NJM7812FA

NJM7912FA -12V

NJM2082M

NJM2068MD-TE2

LME49723MA

NE5532DR OP AMP

LME49723MA

NE5532DR OP AMP

LME49723MA

NE5532DR OP AMP

TC94A81UG

BA15218F OP AMP

2P JACK T7431-AAAA

4P RJ-1073-01-0551

L=70 #18

L=70 #18

L=70 #18

DTC144EKA

2SC2412K Q,R,S

2SC3852

2SC2412K Q,R,S

✻ New Parts 

* 新規部品

Markets 部 品 名

TKABG

JUCRL

J アンプIC

UCRTKABGL アンプIC

J アンプIC

UCRTKABGL アンプIC

J アンプIC

UCRTKABGL アンプIC

IC アナログ

アンプIC

RL

ピンジャック 2P

ピンジャック

スタイルピン

スタイルピン

スタイルピン

デジタルトランジスタ

トランジスタ

トランジスタ

トランジスタ

RL

RL

ツェナーダイオード

ツェナーダイオード

ダイオード

ツェナーダイオード

ツェナーダイオード

ダイオード

ダイオード

ダイオード

ダイオード

ヒューズ

ヒユーズ

IC

電源IC

アンプIC

アンプIC

RL

トランジスタ

チップFET

トランジスタ

チップFET

デジタルトランジスタ

デジタルトランジスタ

デジタルトランジスタ

トランジスタ

FET

チップトランジスタ

FET

トランジスタ

チップトランジスタ

トランジスタ

トランジスタ

トランジスタ

FET

チップトランジスタ

FET

トランジスタ

チップトランジスタ

トランジスタ

トランジスタ

ランク

01

01

01

01

01

01

01

01

01

01

03

03

01

01

01

01

01

01

01

01

01

01

01

02

01

01

01

01

02

01

02

01

01

02

01

02

02

01

01

01

01

01

08

01

08

A-S1000

P.C.B. FUNCTION

Remarks Ref No.

Part No.

Q4005-4006 VZ725900 TR

Q4008 VV556500 TR

Q4010-4011 VZ725900 TR

Q4012 VH595900 FET

Q4013-4014 V7421700 TR.CHP

Q4016-4017 VH595900 FET

Q4018-4019 V7421700 TR.CHP

Q4021 VH595900 FET

Q4022 V7421800 TR

Q4023-4024 V7421700 TR.CHP

Q4025

Q4026

V7421800 TR

V7421700 TR.CHP

Q4027

Q4028

Q4029

V7421800 TR

V7421700 TR.CHP

V7421800 TR

Q4030 VH595900 FET

Q4031-4032 V7421700 TR.CHP

Q4034-4035 VH595900 FET

Q4036-4037 V7421700 TR.CHP

Q4039

Q4040

VH595900 FET

V7421800 TR

Q4041-4042 V7421700 TR.CHP

Q4043 V7421800 TR

Q4044

Q4045

Q4046

Q4047

Q4048

WG408900 TR

WG408800 TR

WG408900 TR

WG408800 TR

WG408900 TR

Q4049 WG408800 TR

Q4052-4053 VV655700 TR.DGT

Q4054-4055 VZ725900 TR

Q4056 V7421700 TR.CHP

Q4057

Q4058

Q4059

V7421800 TR

V7421700 TR.CHP

V7421800 TR

R312-313 V8070000 R.MTL.FLM

R3001-3012 HF357470 R.CAR

R3013-3026 HF355470 R.CAR

R3043 HF359100 R.CAR

R3044

R3044

R3049

R3050

V8070900 R.MTL.FLM

HF355100 R.CAR

HF359100 R.CAR

V8070900 R.MTL.FLM

R3050 HF355100 R.CAR

R3067-3068 WA621500 R.MTL.FLM

R3071-3074 V8070100 R.MTL.FLM

R3078 V8070100 R.MTL.FLM

R3086 V8070100 R.MTL.FLM

R3095

R3098

V8070100 R.MTL.FLM

V8070100 R.MTL.FLM

R3133-3134 WA621500 R.MTL.FLM

R3145-3146 HF355470 R.CAR

R4071

R4072

R4072

HF359100 R.CAR

V8070900 R.MTL.FLM

HF355100 R.CAR

✻ New Parts 

* 新規部品

Description

2SA1312-GR,BL

2SC3324-GR,BL

2SA1312-GR,BL

1Ω 1W

47KΩ 1/2W

470Ω 1/2W

1MΩ 1/2W

100Ω 1W

100Ω 1/2W

1MΩ 1/2W

100Ω 1W

100Ω 1/2W

120Ω 1W

2.2Ω 1W

2.2Ω 1W

2.2Ω 1W

2.2Ω 1W

2.2Ω 1W

120Ω 1W

470Ω 1/2W

1MΩ 1/2W

100Ω 1W

100Ω 1/2W

2SK209

2SC3324-GR,BL

2SK209

2SC3324-GR,BL

2SK209

2SA1312-GR,BL

2SC3324-GR,BL

2SA1312-GR,BL

2SC5291 S,T

2SA2168 S,T

2SC5291 S,T

2SA2168 S,T

2SC5291 S,T

2SA2168 S,T

DTC144EKA

2SD1938F S,T

2SC3324-GR,BL

2SD1938F S,T

2SA1037K Q,R,S

2SD1938F S,T

2SK209

2SC3324-GR,BL

2SK209

2SC3324-GR,BL

2SK209

2SA1312-GR,BL

2SC3324-GR,BL

2SA1312-GR,BL

2SC3324-GR,BL

2SA1312-GR,BL

2SC3324-GR,BL

2SA1312-GR,BL

Markets 部 品 名

トランジスタ

チップトランジスタ

トランジスタ

金属被膜抵抗

カーボン抵抗

カーボン抵抗

カーボン抵抗

J 金属被膜抵抗

UCRTKABGL カーボン抵抗

J

カーボン抵抗

金属被膜抵抗

UCRTKABGL カーボン抵抗

金属被膜抵抗

金属被膜抵抗

金属被膜抵抗

金属被膜抵抗

金属被膜抵抗

金属被膜抵抗

金属被膜抵抗

カーボン抵抗

J

カーボン抵抗

金属被膜抵抗

UCRTKABGL カーボン抵抗

トランジスタ

トランジスタ

トランジスタ

FET

チップトランジスタ

FET

チップトランジスタ

FET

トランジスタ

チップトランジスタ

トランジスタ

チップトランジスタ

トランジスタ

チップトランジスタ

トランジスタ

FET

チップトランジスタ

FET

チップトランジスタ

FET

トランジスタ

チップトランジスタ

トランジスタ

トランジスタ

トランジスタ

トランジスタ

トランジスタ

トランジスタ

トランジスタ

デジタルトランジスタ

トランジスタ

チップトランジスタ

ランク

03

01

01

01

03

03

03

03

03

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

69

A-S1000

P.C.B. FUNCTION and P.C.B. MAIN

Remarks Ref No.

Part No.

* R4080

R4080

* R4082

WQ072300 R.MTL.OXD

V8070100 R.MTL.FLM

WQ072300 R.MTL.OXD

R4082 V8070100 R.MTL.FLM

R4085-4086 HF356100 R.CAR

R4090-4092 HF356100 R.CAR

R4094 HF356100 R.CAR

R4138-4139 HF358100 R.CAR

R4159-4162 WA621500 R.MTL.FLM

R4163 HF359100 R.CAR

R4164

R4164

V8070900 R.MTL.FLM

HF355100 R.CAR

R4191-4194 WA621500 R.MTL.FLM

R4214 V8070100 R.MTL.FLM

R4216 V8070100 R.MTL.FLM

R4291-4292 HL005220 R.MTL.OXD

R4293 V8071300 R.MTL.FLM

R4293

R4294

HF355470 R.CAR

V8071300 R.MTL.FLM

R4294 s RY1

HF355470 R.CAR

V9366900 RELAY

* RY301-304 WP033200 RELAY

* RY401-403 WP033200 RELAY

ST401 s T1

* s T1

* s T1

* s T1 s TE1

WG095100 SCR.TERM

X9219A00 TRANS.PWR

X9220A00 TRANS.PWR

X9221B00 TRANS.PWR

X9222A00 TRANS.PWR

WB893300 AC INLET

WE774300 SCR.BND.HD

Description

R-30190

3x8 MFZN2W3

2.2Ω 1W

2.2Ω 1W

2.2Ω 1W

2.2Ω 1W

1KΩ 1/2W

1KΩ 1/2W

1KΩ 1/2W

100KΩ 1/2W

120Ω 1W

1MΩ 1/2W

100Ω 1W

100Ω 1/2W

120Ω 1W

2.2Ω 1W

2.2Ω 1W

220Ω 1/2W

470Ω 1W

470Ω 1/2W

470Ω 1W

470Ω 1/2W

DLS9D1-O(M)0.25W

DC G6S-2 DC24

DC G6S-2 DC24

M3

Markets 部 品 名 ランク

J 酸化金属被膜抵抗

UCRTKABGL 金属被膜抵抗

J 酸化金属被膜抵抗

UCRTKABGL 金属被膜抵抗

カーボン抵抗

カーボン抵抗

カーボン抵抗

カーボン抵抗

金属被膜抵抗

カーボン抵抗

J 金属被膜抵抗

UCRTKABGL カーボン抵抗

金属被膜抵抗

金属被膜抵抗

金属被膜抵抗

01

01

01

J

酸化金属被膜抵抗

金属被膜抵抗

UCRTKABGL カーボン抵抗

J 金属被膜抵抗

UCRTKABGL カーボン抵抗

リレー 9V TV−8 05

リレー

リレー

01

07 J

UC

RL

TKABG

スクリューターミナル

電源トランス

電源トランス

電源トランス

電源トランス

RL

ACインレット 2P

バインドBタイトネジ

01

01

01

03

01

70

*

*

*

*

*

*

*

WM090300 P.C.B.

WM090400 P.C.B.

WM090500 P.C.B.

WM090600 P.C.B.

WM090700 P.C.B.

WM090800 P.C.B.

WM090900 P.C.B.

CB21-22 LB918030 CN.BS.PIN

CB24

CB26

LB932040 CN.BS.PIN

LB932040 CN.BS.PIN

CB52

CB54

LB918040 CN.BS.PIN

LB932040 CN.BS.PIN

CB55 VB858200 CN.BS.PIN

CB57-60 WM280800 BUSHING

CB64 LB932020 CN.BS.PIN

CB71

CB72

CB74

CB75

VB390200 CN.BS.PIN

LB918040 CN.BS.PIN

LB932040 CN.BS.PIN

VB858200 CN.BS.PIN

CB77-80 WM280800 BUSHING

CB84 LB932020 CN.BS.PIN

C101-102 UR237470 C.EL

✻ New Parts 

* 新規部品

MAIN

MAIN

MAIN

MAIN

MAIN

MAIN

MAIN

3P

4P

4P

4P

4P

3P

EE-12-L40 A-S2000

2P

6P

4P

4P

3P

EE-12-L40 A-S2000

2P

47uF 16V

J

UC

A

B

RL

TK

G

PCB MAIN

PCB MAIN

PCB MAIN

PCB MAIN

PCB MAIN

PCB MAIN

PCB MAIN

ベース付ポスト

ベースポスト

ベースポスト

ベース付ポスト

ベースポスト

ベースピン

ブッシュ

ベースポスト

コネクタベースポスト

ベース付ポスト

ベースポスト

ベースピン

ブッシュ

ベースポスト

ケミコン

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

A-S1000

P.C.B. MAIN

Remarks Ref No.

Part No.

C103

* C104

C105

WE100100 C.PP

WN164800 C.PP

WE100100 C.PP

* C108-109 UR298470 C.EL

* C110 WA747100 C.MYLAR

* C111

C113

C114

UR298470 C.EL

UR266470 C.EL

VR324800 C.MYLAR

* C116

* C117

C118

C119

C121

* C145

C147

UR298470 C.EL

WA747100 C.MYLAR

US035100 C.CE.CHP

VN511100 C.EL

UR247100 C.EL

WA747100 C.MYLAR

WE100100 C.PP

C201-202 UR237470 C.EL

C203 WE100100 C.PP

* C204

C205

WN164800 C.PP

WE100100 C.PP

* C208-209 UR298470 C.EL

* C210 WA747100 C.MYLAR

* C211

C213

UR298470 C.EL

UR266470 C.EL

C214

* C216

* C217

C218

C219

VR324800 C.MYLAR

UR298470 C.EL

WA747100 C.MYLAR

US035100 C.CE.CHP

VN511100 C.EL

C221

* C245

UR247100 C.EL

WA747100 C.MYLAR

C247 WE100100 C.PP

C300-301 UN866100 C.EL

* C308-309 WN969300 C.EL

* C310 WN164600 C.PP

C310 VR324800 C.MYLAR

* C311

C311

C312

C313

WN164600 C.PP

VR324800 C.MYLAR

UN866100 C.EL

WM998200 C.EL

* C313

C314

UU299330 C.EL

WM998200 C.EL

* C314 UU299330 C.EL

C315-316 UU269680 C.EL

C319

C333

* C334

C334

UR265470 C.EL

UN866100 C.EL

WN164600 C.PP

VR324800 C.MYLAR

* C335-336 WN969300 C.EL

* C337

C337

WN164600 C.PP

VR324800 C.MYLAR

C338-339 UN866100 C.EL

D101-102 VU647200 DIODE.SHOT

D103-105 WA180300 DIODE

D106-107 VH282500 DIODE

D108-109 WA180300 DIODE

Description

18000uF 63V

1000pF 100V

0.047uF 100V

1000pF 100V

0.047uF 100V

1uF 50V

3300uF 100V

3300uF 100V

3300uF 100V

3300uF 100V

6800uF 50V

0.47uF 50V

1uF 50V

1000pF 100V

0.047uF 100V

18000uF 63V

1000pF 100V

0.047uF 100V

1uF 50V

RB441Q-40 T-77

1SS244

RLS245

1SS244

15pF 630V

2200pF 100V

15pF 630V

470uF 100V

100pF 100V

470uF 100V

4.7uF 50V

0.047uF 100V

470uF 100V

100pF 100V

0.1uF 16V B

10uF 50V

10uF 25V

100pF 100V

15pF 630V

47uF 16V

15pF 630V

2200pF 100V

15pF 630V

470uF 100V

100pF 100V

470uF 100V

4.7uF 50V

0.047uF 100V

470uF 100V

100pF 100V

0.1uF 16V B

10uF 50V

10uF 25V

100pF 100V

15pF 630V

1uF 50V

✻ New Parts 

* 新規部品

Markets 部 品 名 ランク

PPコン

PPコン

PPコン

ケミコン

マイラーコン

ケミコン

ケミコン

マイラーコン

ケミコン

マイラーコン

チップセラコン

BPケミコン

ケミコン

マイラーコン

PPコン

ケミコン

PPコン

PPコン

PPコン

ケミコン

マイラーコン

ケミコン

ケミコン

マイラーコン

ケミコン

マイラーコン

チップセラコン

BPケミコン

ケミコン

マイラーコン

PPコン

BPケミコン

01

01

01

01

01

01

01

01

ケミコン

JUCTKABG PPコン

RL マイラーコン

JUCTKABG PPコン

RL マイラーコン

JBG

BPケミコン

ケミコン KW

UCRTKAL ケミコン FW

JBG ケミコン KW

UCRTKAL ケミコン FW

ケミコン FW

ケミコン

BPケミコン

JUCTKABG PPコン

RL マイラーコン

ケミコン

01

07

07

01

01

JUCTKABG PPコン

RL マイラーコン 01

BPケミコン 01

ショットキーダイオード 01

ダイオード

ダイオード

ダイオード

01

01

01

01

01

07

71

A-S1000

72

P.C.B. MAIN

Ref No.

Part No.

D115 VU992600 DIODE.ZENR

D122-123 VH282500 DIODE

D124-125 VQ592700 DIODE.ZENR

D201-202 VU647200 DIODE.SHOT

D203-205 WA180300 DIODE

D206-207 VH282500 DIODE

D208-209 WA180300 DIODE

D215 VU992600 DIODE.ZENR

D222-223 VH282500 DIODE

* s D300-301 WP228600 DIODE.BRG

D302-303 VU995400 DIODE.ZENR

s D304-305

WB212700 DIODE.BRG

D307-308 VU995400 DIODE.ZENR

D309-314 VH282500 DIODE

D315 VT332900 DIODE

D325-330 VH282500 DIODE

D331-334 VU995400 DIODE.ZENR

* s D335-336 WP228600 DIODE.BRG

D337-344 VH282500 DIODE

IC102

IC202

X0515A00 IC

X0515A00 IC

IC300-303 V8100500 PHOT.CPL

JY103-106 WK849100 BUS.BAR.3P

JY203-206 WK849100 BUS.BAR.3P

PN52-53 V9637500 PIN

PN71-73 V9637500 PIN

Q101-102 WN104500 FET s Q103

VC398100 TR s Q104-108

VE198700 TR s Q109

VE198800 TR s Q110

WG408900 TR

* #s Q111-113 WN691300 TR

Q114 V7421700 TR.CHP

Q115-117 V7421800 TR

Q118 V7421700 TR.CHP

* #s Q119-121 WN691300 TR s Q122

WG408900 TR s Q123

VE198800 TR

Q124-125 V7421700 TR.CHP

s Q132

WF612700 TR

Q148-149 WF612700 TR

Q201-202 WN104500 FET s Q203

VC398100 TR s Q204-208

VE198700 TR s Q209

VE198800 TR s Q210

WG408900 TR

* #s Q211-213 WN691300 TR

Q214 V7421700 TR.CHP

Q215-217 V7421800 TR

Q218 V7421700 TR.CHP

* #s Q219-221 WN691300 TR s Q222

WG408900 TR s Q223

VE198800 TR

Q224-225 V7421700 TR.CHP

s Q232

WF612700 TR

Description

2SC3324-GR,BL

2SA1312-GR,BL

2SC3324-GR,BL

2SC4468 O,P,Y

2SC5291 S,T

2SC2705 O,Y

2SC3324-GR,BL

2SC2240 GR

2SC2240 GR

2SK369 BL TP

2SC1846 S

2SA1145 O,Y

2SC2705 O,Y

2SC5291 S,T

2SC4468 O,P,Y

2SC3324-GR,BL

2SA1312-GR,BL

2SC3324-GR,BL

2SC4468 O,P,Y

2SC5291 S,T

2SC2705 O,Y

2SC3324-GR,BL

2SC2240 GR

MA8051-M 5.1V

RLS245

HZS6C1 6.0V

RB441Q-40 T-77

1SS244

RLS245

1SS244

MA8051-M 5.1V

RLS245

D15XB20-7001 15A 200V

MA8100-M 10V

RS603M 6A 200V

MA8100-M 10V

RLS245

1SS355

RLS245

MA8100-M 10V

D15XB20-7001 15A 200V

RLS245

LM61CIZ THERMAL

LM61CIZ THERMAL

TLP421 GR

3P

3P

L=70 #18

L=70 #18

2SK369 BL TP

2SC1846 S

2SA1145 O,Y

2SC2705 O,Y

2SC5291 S,T

2SC4468 O,P,Y

Remarks Markets

✻ New Parts 

* 新規部品

Note) Those parts marked with “#” are not included in the P.C.B. ass’y. /

マーク#の部品は、基板に含まれません

部 品 名 ランク

トランジスタ

トランジスタ

トランジスタ

チップトランジスタ

トランジスタ

トランジスタ

FET

トランジスタ

トランジスタ

トランジスタ

トランジスタ

トランジスタ

チップトランジスタ

トランジスタ

チップトランジスタ

トランジスタ

トランジスタ

トランジスタ

チップトランジスタ

トランジスタ

ツェナーダイオード

ダイオード

ツェナーダイオード

ショットキーダイオード 01

ダイオード 01

ダイオード

ダイオード

ツェナーダイオード

01

01

01

ダイオード

ダイオートブリッジ

ツェナーダイオード

ダイオ−ドブリッジ

01

01

01

01

04

ツェナーダイオード

ダイオード

ダイオード

ダイオード

ツェナーダイオード

ダイオートブリッジ

ダイオード

電源IC

電源IC

フォトカプラ

バスバー3P

バスバー3P

スタイルピン

スタイルピン

FET

トランジスタ

01

01

01

01

04

04

04

01

03

03

トランジスタ

トランジスタ

トランジスタ

トランジスタ

チップトランジスタ

トランジスタ

チップトランジスタ

03

01

01

01

03

01

01

01

01

01

01

03

01

01

01

01

01

03

01

03

01

01

01

01

03

A-S1000

P.C.B. MAIN

Remarks Ref No.

Part No.

Q248-249 WF612700 TR

Q300-301 V7421700 TR.CHP

Q302 V7421800 TR

Q303

Q318

Q322

* R103

* R106

V7421700 TR.CHP

V7421700 TR.CHP

V7421700 TR.CHP

WN462100 R.MTL.OXD

WN462200 R.MTL.OXD

* R109

* R110

R114

R117

R118

R119

R120

WN462100 R.MTL.OXD

WN462200 R.MTL.OXD

V3944100 R.MTL.OXD

HL006180 R.MTL.OXD

HV753470 R.CAR.FP

V8071400 R.MTL.FLM

HV753470 R.CAR.FP

R121 V8070900 R.MTL.FLM

R122-124 HV753100 R.CAR.FP

R125

R127

WK925900 R.WW

WK925900 R.WW

R129

R136

R146

R148

WK925900 R.WW

V8070200 R.MTL.FLM

WK925900 R.WW

WK925900 R.WW

R150 WK925900 R.WW

R151-153 HV753100 R.CAR.FP

R154

R155

R156

V8070900 R.MTL.FLM

HV753470 R.CAR.FP

V8071400 R.MTL.FLM

R157

R159

R183

R188

HV753470 R.CAR.FP

HL006180 R.MTL.OXD

V8070900 R.MTL.FLM

V8070900 R.MTL.FLM

* R203

* R206

* R209

* R210

R214

R217

R218

WN462100 R.MTL.OXD

WN462200 R.MTL.OXD

WN462100 R.MTL.OXD

WN462200 R.MTL.OXD

V3944100 R.MTL.OXD

HL006180 R.MTL.OXD

HV753470 R.CAR.FP

R219

R220

V8071400 R.MTL.FLM

HV753470 R.CAR.FP

R221 V8070900 R.MTL.FLM

R222-224 HV753100 R.CAR.FP

R225

R227

R229

R236

R246

WK925900 R.WW

WK925900 R.WW

WK925900 R.WW

V8070200 R.MTL.FLM

WK925900 R.WW

R248

R250

WK925900 R.WW

WK925900 R.WW

R251-253 HV753100 R.CAR.FP

R254 V8070900 R.MTL.FLM

R255

R256

R257

HV753470 R.CAR.FP

V8071400 R.MTL.FLM

HV753470 R.CAR.FP

✻ New Parts 

* 新規部品

Description

2.2KΩ 1W

33KΩ 1W

2.2KΩ 1W

33KΩ 1W

56Ω 1/2W

1.8KΩ 1/2W

4.7Ω 1/4W

560Ω 1W

4.7Ω 1/4W

100Ω 1W

1Ω 1/4W

0.22Ω 2W

0.22Ω 2W

0.22Ω 2W

4.7Ω 1W

0.22Ω 2W

0.22Ω 2W

0.22Ω 2W

1Ω 1/4W

100Ω 1W

4.7Ω 1/4W

560Ω 1W

4.7Ω 1/4W

2SC2240 GR

2SC3324-GR,BL

2SA1312-GR,BL

2SC3324-GR,BL

2SC3324-GR,BL

2SC3324-GR,BL

2.2KΩ 1W

33KΩ 1W

2.2KΩ 1W

33KΩ 1W

56Ω 1/2W

1.8KΩ 1/2W

4.7Ω 1/4W

560Ω 1W

4.7Ω 1/4W

100Ω 1W

1Ω 1/4W

0.22Ω 2W

0.22Ω 2W

0.22Ω 2W

4.7Ω 1W

0.22Ω 2W

0.22Ω 2W

0.22Ω 2W

1Ω 1/4W

100Ω 1W

4.7Ω 1/4W

560Ω 1W

4.7Ω 1/4W

1.8KΩ 1/2W

100Ω 1W

100Ω 1W

Markets 部 品 名

酸化金属被膜抵抗

酸化金属被膜抵抗

酸化金属被膜抵抗

酸化金属被膜抵抗

酸化金属被膜抵抗

酸化金属被膜抵抗

不燃化カーボン抵抗

金属被膜抵抗

不燃化カーボン抵抗

金属被膜抵抗

不燃化カーボン抵抗

セメント抵抗

セメント抵抗

セメント抵抗

金属被膜抵抗

セメント抵抗

セメント抵抗

セメント抵抗

不燃化カーボン抵抗

金属被膜抵抗

不燃化カーボン抵抗

金属被膜抵抗

不燃化カーボン抵抗

トランジスタ

チップトランジスタ

トランジスタ

チップトランジスタ

チップトランジスタ

チップトランジスタ

酸化金属被膜抵抗

酸化金属被膜抵抗

酸化金属被膜抵抗

酸化金属被膜抵抗

酸化金属被膜抵抗

酸化金属被膜抵抗

不燃化カーボン抵抗

金属被膜抵抗

不燃化カーボン抵抗

金属被膜抵抗

不燃化カーボン抵抗

セメント抵抗

セメント抵抗

セメント抵抗

金属被膜抵抗

セメント抵抗

セメント抵抗

セメント抵抗

不燃化カーボン抵抗

金属被膜抵抗

不燃化カーボン抵抗

金属被膜抵抗

不燃化カーボン抵抗

酸化金属被膜抵抗

金属被膜抵抗

金属被膜抵抗

ランク

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

73

A-S1000

Ref No.

R259

R283

R288

VR101

VR201

P.C.B. MAIN and P.C.B. FRONT

Remarks Markets Part No.

HL006180 R.MTL.OXD

V8070900 R.MTL.FLM

V8070900 R.MTL.FLM

WK870800 VR.TRIM

WK870800 VR.TRIM

Description

1.8KΩ 1/2W

100Ω 1W

100Ω 1W

B 1KΩ FUSE 3P

B 1KΩ FUSE 3P

部 品 名

酸化金属被膜抵抗

金属被膜抵抗

金属被膜抵抗

半固定VR

半固定VR

ランク

01

01

01

03

03

74

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

WM095700 P.C.B.

WM095800 P.C.B.

WM095900 P.C.B.

WM096000 P.C.B.

WM096100 P.C.B.

WM096200 P.C.B.

WM096300 P.C.B.

WM096400 P.C.B.

WM096500 P.C.B.

WM093700 P.C.B.

WM093800 P.C.B.

WM093900 P.C.B.

WM094000 P.C.B.

WM094100 P.C.B.

WM094200 P.C.B.

s CB7-8

CB27

CB34

CB59

CB79

CB501

CB503

CB504

CB507

WM094300 P.C.B.

WM094400 P.C.B.

WM094500 P.C.B.

WN103000 CLIP.FUSE

VB390100 CN.BS.PIN

LB918050 CN.BS.PIN

VB389900 CN.BS.PIN

VB389900 CN.BS.PIN

VF283300 CN.BS.PIN

CB509

CB512

CB515

CB517

CB519

CB521

C138

C238

VB858700 CN.BS.PIN

LB919030 CN.BS.PIN

VB389800 CN.BS.PIN

VB858900 CN.BS.PIN

VE352600 CN.BS.PIN

VQ044400 CN.BS.PIN

VE352600 CN.BS.PIN

VF283100 CN.BS.PIN

VB390600 CN.BS.PIN

WN165300 C.PP

WN165300 C.PP

C323-326 UR267330 C.EL

C329-330 UR267330 C.EL

C343-344 UR267100 C.EL

C345-356 VR331500 C.MYLA.CHP

C357-358 WN165300 C.PP

C1001 US135100 C.CE.CHP

* C1002-1003 WA747100 C.MYLAR

* C1004-1005 WG586200 C.PP

C1006-1007 WN165300 C.PP

C1008-1011 UR238100 C.EL

* C1012-1015 UR247470 C.EL

C1016-1017 WN164200 C.PP

✻ New Parts 

* 新規部品

8P

3P

2P

10P

14P

9P

14P

5P

3P

3P

15P

FRONT

FRONT

FRONT

TP00351-31

5P

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

13P

10P

0.01uF 100V

0.01uF 100V

33uF 50V

33uF 50V

10uF 50V

0.1uF 50V

0.01uF 100V

0.1uF 16V

100pF 100V

0.018uF 100V

0.01uF 100V

100uF 16V

47uF 25V

220pF 100V

SI

SI

SI

SI

BL

BL

SI

SI

SI

SI

SI

BL

BL

BL

BL

BL

BL

BL

K

A

R

T

G

L

J

UC

B

G

L

RL

K

A

B

R

T

J

UC

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

ヒューズクリップ

ベースピン

ベース付ポスト

ベースピン

ベースピン

コネクタベースポスト

ベースピン

ベース付ポスト

ベースピン

ベースピン

コネクタベースポスト

FFCコネクター

コネクタベースポスト

KBG

KBG

コネクタベースポスト

コネクタベースポスト

PPコン

PPコン

ケミコン

ケミコン

ケミコン

チップマイラー

PPコン KBG

チップセラコン

JUCRTAL マイラーコン

PPコン

PPコン

ケミコン

ケミコン

PPコン 01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

A-S1000

P.C.B. FRONT

Remarks Ref No.

Part No.

* C1018-1019 WN164600 C.PP

C1020-1021 WN165300 C.PP

C1022-1023 WE100100 C.PP

C1024-1025 WG586100 C.PP

C1026-1027 WG586800 C.PP

C1028-1029 VN510100 C.EL

C1030-1031 WN165300 C.PP

C1032 UR267100 C.EL

C1034

C1036

C1038

C1040

C1041

C1043

C1045

UR258100 C.EL

UR258100 C.EL

UR258100 C.EL

UR258100 C.EL

WG587100 C.PP

WG587100 C.PP

WG587100 C.PP

C1047

C1049

WG587100 C.PP

UR267100 C.EL

C1050 US135100 C.CE.CHP

C1052-1053 UA652100 C.MYLAR

C1054 US135100 C.CE.CHP

C1057-1058 VR326200 C.MYLA.CHP

C1059-1060 UR267100 C.EL

C5001-5002 US135100 C.CE.CHP

C5003 UR239100 C.EL

C5004-5007 US135100 C.CE.CHP

C5008

C5009

C5010

UR266100 C.EL

VR168300 C.MYLAR

US163100 C.CE.CHP

C5011

C5012

C5013

C5014

UR267100 C.EL

UR238100 C.EL

US035100 C.CE.CHP

UR267100 C.EL

C5015

C5017

C5018

WN165300 C.PP

UR218100 C.EL

VR168300 C.MYLAR

C5019 WN165300 C.PP

C5020-5021 US135100 C.CE.CHP

C5022 WB165500 C.EL

C5023-5025 US135100 C.CE.CHP

C5026

C5028

UR239100 C.EL

UA654100 C.MYLAR

C5030 UR219100 C.EL

C5031-5032 US062100 C.CE.CHP

C5033 UR219100 C.EL

C5034-5039 US135100 C.CE.CHP

C5041-5044 US135100 C.CE.CHP

C5045 UR238100 C.EL

C5046 US035100 C.CE.CHP

C5047-5048 US135100 C.CE.CHP

C5049 US062100 C.CE.CHP

C5050

C5051

US135100 C.CE.CHP

US064100 C.CE.CHP

C5052-5053 UR266220 C.EL

C5054 UR239220 C.EL

C5055 US135100 C.CE.CHP

Description

0.01uF 100V

100uF 6.3V

0.1uF 50V

0.01uF 100V

0.1uF 16V

0.33F 5.5V

0.1uF 16V

1000uF 16V

0.01uF 50V J

1000uF 6.3V

100pF 50V B

1000uF 6.3V

0.1uF 16V

0.1uF 16V

100uF 16V

0.1uF 16V B

0.1uF 16V

100pF 50V B

0.1uF 16V

0.01uF 50V B

2.2uF 50V

2200uF 16V

0.1uF 16V

1000pF 100V

0.01uF 100V

15pF 630V

0.015uF 100V

0.056uF 100V

4.7uF 35V

0.01uF 100V

10uF 50V

100uF 35V

100uF 35V

100uF 35V

100uF 35V

0.1uF 100V

0.1uF 100V

0.1uF 100V

0.1uF 100V

10uF 50V

0.1uF 16V

100pF 50V J

0.1uF 16V

0.01uF 16V

10uF 50V

0.1uF 16V

1000uF 16V

0.1uF 16V

1uF 50V

0.1uF 50V

1000pF 50V

10uF 50V

100uF 16V

0.1uF 16V B

10uF 50V

✻ New Parts 

* 新規部品

ランク

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

02

01

01

01

01

01

01

01

01

04

01

Markets

KBG

KBG

部 品 名

PPコン

ケミコン

マイラーコン

PPコン

チップセラコン

ゴールドキャパシタ

チップセラコン

ケミコン

マイラーコン

ケミコン

チップセラコン

ケミコン

チップセラコン

チップセラコン

ケミコン

チップセラコン

チップセラコン

チップセラコン

チップセラコン

チップセラコン

ケミコン

ケミコン

チップセラコン

PPコン

PPコン

PPコン

PPコン

PPコン

BPケミコン

PPコン

ケミコン

ケミコン

ケミコン

ケミコン

ケミコン

PPコン

PPコン

PPコン

PPコン

ケミコン

チップセラコン

マイラーコン

チップセラコン

チップマイラーコン

ケミコン

チップセラコン

ケミコン

チップセラコン

ケミコン

マイラーコン

チップセラコン

ケミコン

ケミコン

チップセラコン

ケミコン

75

A-S1000

76

P.C.B. FRONT

Ref No.

Part No.

C5056-5058 US062100 C.CE.CHP

C5059

C5060

US135100 C.CE.CHP

UR237470 C.EL

C5061-5064 US062100 C.CE.CHP

C5065-5066 UR238100 C.EL

C5067-5072 US062100 C.CE.CHP

C5073 US135100 C.CE.CHP

C5074-5076 US061220 C.CE.CHP

C5077 UN866100 C.EL

C5078-5081 US061220 C.CE.CHP

C5083

C5084

US063100 C.CE.CHP

UR266220 C.EL

D122-123 VT332900 DIODE

D317-318 VU990000 DIODE.ZENR

D319-320 VU996200 DIODE.ZENR

D345-346 VU990000 DIODE.ZENR

D1001-1002 VU993300 DIODE.ZENR

D1003-1009 VT332900 DIODE

D1010-1011 VU998300 DIODE.ZENR

D1012-1013 VU999100 DIODE.ZENR

D5001 VT332900 DIODE

D5004

D5005

VU992800 DIODE.ZENR

VT332900 DIODE

D5008

D5010

VT332900 DIODE

VV833200 DIODE

D5011 VT332900 DIODE

D5012-5015 VU992600 DIODE.ZENR

D5017 VU992600 DIODE.ZENR

D5020-5021 VU992600 DIODE.ZENR

D5022 VT332900 DIODE

D5025

D5026

VT332900 DIODE

VU992500 DIODE.ZENR

D5027-5033 WA467800 LED

D5035 WA467800 LED

D5036-5037 VU992600 DIODE.ZENR

s F2

IC501

IC502

IC503

KB001760 FUSE

XY549A00 IC

IC.CPU

XF494A00 IC

IC504

IC505

JK501

JK501

X7779A00 IC

X5886A00 IC

V4164400 JACK.PHONE

WM057600 JACK.PHONE

PJ101 WK523200 JACK.PIN

PN301-303 V9637500 PIN

PN501-502 V9637500 PIN

Q303 WF612700 TR

Q304 iA097040 TR

Q305-306 VR043100 FET s Q307

WM985300 TR s Q308

WM986000 TR s Q311

WM985300 TR s Q312

WM986000 TR s Q313

WM985300 TR s Q314

WM986000 TR

Description

SEL6910A-CD

SEL6910A-CD

MA8051-M 5.1V

6.3A 250V

TC74HC4051AFEL

M38039xxxxx

LB1641

LC709004A-TLM-E

RH5RE58AA-T1-FA

YKB21-5209

YKB21-5424N

2P JACK T7431-AAAA

L=70 #18

L=70 #18

2SC2240 GR

2SA970 GR

2SK208 Y

2SA2180 ST

2SC6081 ST

2SA2180 ST

2SC6081 ST

2SA2180 ST

2SC6081 ST

100pF 50V B

0.1uF 16V

47uF 16V

100pF 50V B

100uF 16V

100pF 50V B

0.1uF 16V

22pF 50V B

1uF 50V

22pF 50V B

1000pF 50V B

2.2uF 50V

1SS355

MA8024 2.4V

MA8120-M 12V

MA8024 2.4V

MA8062-L 6V

1SS355

MA8200-M 20V

MA8240-H 25V

1SS355

MA8056 5.6V

1SS355

1SS355

1SS380

1SS355

MA8051-M 5.1V

MA8051-M 5.1V

MA8051-M 5.1V

1SS355

1SS355

MA8051-L 5V

✻ New Parts 

* 新規部品

Remarks

written

BL

SI

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

02

02

01

01

01

01

01

01

03

04

08

03

04

04

ランク

01

01

01

01

01

01

01

03

03

03

03

03

03

Markets

RL

部 品 名

LED

LED

ツェナーダイオード

ヒューズ

ロジックIC

IC CPU

IC

ロジックIC

電源IC

ホーンジャック

ホーンジャック

ピンジャック 2P

スタイルピン

スタイルピン

トランジスタ

トランジスタ

チップFET

トランジスタ

トランジスタ

トランジスタ

トランジスタ

トランジスタ

トランジスタ

チップセラコン

チップセラコン

ケミコン

チップセラコン

ケミコン

チップセラコン

チップセラコン

チップセラコン

BPケミコン

チップセラコン

チップセラコン

ケミコン

ダイオード

ツェナーダイオード

ツェナーダイオード

ツェナーダイオード

ツェナーダイオード

ダイオード

ツェナーダイオード

ツェナーダイオード

ダイオード

ツェナーダイオード

ダイオード

ダイオード

ダイオード

ダイオード

ツェナーダイオード

ツェナーダイオード

ツェナーダイオード

ダイオード

ダイオード

ツェナーダイオード

A-S1000

Ref No.

Part No.

s Q315

WM985300 TR s Q316

WM986000 TR s Q317

WM985300 TR s Q319

WM986000 TR s Q320

WM985300 TR s Q321

WM986000 TR

Q323-324 VR043100 FET

Q1001 V7421700 TR.CHP

Q1002-1003 V7421800 TR

Q1004-1005 V7421700 TR.CHP

Q1006-1007 V7421800 TR

Q1008-1009 V7421700 TR.CHP

Q1010-1011 V7421800 TR

Q1012-1013 V7421700 TR.CHP

Q1014-1015 V7421800 TR

Q1016 V7421700 TR.CHP

Q1017-1018 WN104500 FET

Q1019 V7421800 TR

Q1020-1021 V7421700 TR.CHP

Q1039

Q1040

Q1044

Q1045

Q5005

Q5007

Q5008

Q1022-1023 V7421800 TR

Q1024-1025 V7421700 TR.CHP

Q1026 V7421800 TR

Q1027-1028 WN104500 FET

Q1029-1032 V7421800 TR

Q1033-1034 V7421700 TR.CHP

Q1035 VP872700 TR

Q1036-1037 VP872600 TR

Q1038 VP872700 TR

WG408900 TR

WG408800 TR

WG408900 TR

WG408800 TR iC174020 TR

WD974200 TR

VV556500 TR

Q5009-5010 WC435100 TR.DGT

Q5011 iC287820 TR

Q5012-5013 WC434900 TR.DGT

Q5014 VV556500 TR

Q5015 WF767900 FET

Q5016-5017 WC435100 TR.DGT

Q5018-5019 WC434900 TR.DGT

Q5021 WC435100 TR.DGT

Q5023 WC434900 TR.DGT

Q5024-5025 WC435100 TR.DGT

Q5026-5027 WC434900 TR.DGT

Q5028-5029 WC435100 TR.DGT

Q5030-5031 WC434900 TR.DGT

Q5032

Q5033

Q5034

Q5035

WC435100 TR.DGT

WC434900 TR.DGT

WC435100 TR.DGT

WC434900 TR.DGT

Q5036

Q5037

Q5038

VV655400 TR.DGT

WF767900 FET

VV655400 TR.DGT

✻ New Parts 

* 新規部品

P.C.B. FRONT

Remarks Description

2SC1740S QRS

2SA1036KT146 P,Q,R

2SA1037K Q,R,S

KRC104S-RTK

2SC2878 A,B

KRA104S-RTK

2SA1037K Q,R,S

5HP01C-TB-E

KRC104S-RTK

KRA104S-RTK

KRC104S-RTK

KRA104S-RTK

KRC104S-RTK

KRA104S-RTK

KRC104S-RTK

KRA104S-RTK

KRC104S-RTK

KRA104S-RTK

KRC104S-RTK

KRA104S-RTK

DTC114EKA

5HP01C-TB-E

DTC114EKA

2SC3324-GR,BL

2SK369 BL TP

2SA1312-GR,BL

2SC3324-GR,BL

2SA1312-GR,BL

2SC3324-GR,BL

2SA1312-GR,BL

2SK369 BL TP

2SA1312-GR,BL

2SC3324-GR,BL

2SC4488 S,T

2SA1708 S,T

2SC4488 S,T

2SC5291 S,T

2SA2168 S,T

2SC5291 S,T

2SA2168 S,T

2SA2180 ST

2SC6081 ST

2SA2180 ST

2SC6081 ST

2SA2180 ST

2SC6081 ST

2SK208 Y

2SC3324-GR,BL

2SA1312-GR,BL

2SC3324-GR,BL

2SA1312-GR,BL

2SC3324-GR,BL

2SA1312-GR,BL

2SC3324-GR,BL

2SA1312-GR,BL

Markets 部 品 名

トランジスタ

トランジスタ

トランジスタ

デジタルトランジスタ

トランジスタ

デジタルトランジスタ

トランジスタ

FET

デジタルトランジスタ

デジタルトランジスタ

デジタルトランジスタ

デジタルトランジスタ

デジタルトランジスタ

デジタルトランジスタ

デジタルトランジスタ

デジタルトランジスタ

デジタルトランジスタ

デジタルトランジスタ

デジタルトランジスタ

デジタルトランジスタ

デジタルトランジスタ

FET

デジタルトランジスタ

トランジスタ

トランジスタ

トランジスタ

トランジスタ

トランジスタ

トランジスタ

チップFET

チップトランジスタ

トランジスタ

チップトランジスタ

トランジスタ

チップトランジスタ

トランジスタ

チップトランジスタ

トランジスタ

チップトランジスタ

FET

トランジスタ

チップトランジスタ

トランジスタ

チップトランジスタ

トランジスタ

FET

トランジスタ

チップトランジスタ

トランジスタ

トランジスタ

トランジスタ

トランジスタ

トランジスタ

トランジスタ

トランジスタ

ランク

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

03

03

03

03

01

01

01

01

01

01

01

01

03

01

03

01

01

01

01

01

01

01

01

01

03

03

03

01

01

03

03

03

77

A-S1000

P.C.B. FRONT

Remarks Ref No.

Part No.

R315 V8070300 R.MTL.FLM

s R363-364

HL004560 R.MTL.OXD

s R365-366

HL004330 R.MTL.OXD

* s R367-368 HL004680 R.MTL.OXD

s R373

HL004390 R.MTL.OXD

s R377

HL004390 R.MTL.OXD

s R382

HL004390 R.MTL.OXD

s R385

HL004390 R.MTL.OXD

s R387-388

HL004470 R.MTL.OXD

R415 V8070300 R.MTL.FLM

* R427-428 HL225240 R.MTL.OXD

R429-430 HL225180 R.MTL.OXD

R1070

R1073

HV755330 R.CAR.FP

HV755330 R.CAR.FP

R1083-1086 HV754330 R.CAR.FP

R5003

R5023

R5026

R5115

V8070300 R.MTL.FLM

HV753220 R.CAR.FP

HV753220 R.CAR.FP

V8070100 R.MTL.FLM

R5129

R5138

HV754100 R.CAR.FP

V8070100 R.MTL.FLM

R5142 V8070100 R.MTL.FLM

R5206-5207 HF355100 R.CAR

* RY101-103 WP033200 RELAY

RY111-112 V6322600 RELAY

RY201-202 V6322600 RELAY

* RY501 WP033200 RELAY

ST101-105 V4040500 SCR.TERM

ST501

* s SW1

SW101

SW501

V4040500 SCR.TERM

WB493700 VOLT.SELCT

VF541200 SW.SLIDE

WK707500 SW.RT

SW502

SW505

U5001

WM058500 SW.LEVER

WK710900 SW.RT

WJ203100 L.DTCT

VR501 WK707400 VR.MOTOR

VR502-504 WK918400 VR

XL501 WB440500 RSNR.CE

Description

10Ω 1W

56Ω 1/2W

33Ω 1/2W

68Ω 1/2W

39Ω 1/2W

39Ω 1/2W

39Ω 1/2W

39Ω 1/2W

47Ω 1/2W

10Ω 1W

240Ω 2W

180Ω 2W

330Ω 1/4W

330Ω 1/4W

33Ω 1/4W

10Ω 1W

2.2Ω 1/4W

2.2Ω 1/4W

2.2Ω 1W

10Ω 1/4W

2.2Ω 1W

2.2Ω 1W

100Ω 1/2W

DC G6S-2 DC24

DC DH24D2-OT(M)-SL

DC DH24D2-OT(M)-SL

DC G6S-2 DC24

M3

M3

R8140246

SSSF11

SRRM1C7800

AS-500B-M-PC-A01

SRBM140700

GP1UE281QKVF

B 10KΩ

B 10KΩ

CSTCE16M0V53-R0

Markets

RL

部 品 名 ランク

金属被膜抵抗

酸化金属被膜抵抗

酸化金属被膜抵抗

酸化金属被膜抵抗

酸化金属被膜抵抗

酸化金属被膜抵抗

酸化金属被膜抵抗

酸化金属被膜抵抗

酸化金属被膜抵抗

金属被膜抵抗

酸化金属被膜抵抗

酸化金属被膜抵抗

不燃化カーボン抵抗

不燃化カーボン抵抗

不燃化カーボン抵抗

01

01

金属被膜抵抗

不燃化カーボン抵抗

不燃化カーボン抵抗

金属被膜抵抗

不燃化カーボン抵抗

金属被膜抵抗

金属被膜抵抗

カーボン抵抗

リレー

リレー 24V

リレー 24V

リレー

04

04

スクリュー/ターミナル 01

スクリュー/ターミナル 01

電圧切替器

スライドSW

ロータリーSW

02

11

01

01

01

01

01

01

レバーSW

ロータリーSW

リモコン受光ユニット

モーター駆動VR

ロータリーVR

セラミック発振子

01

01

01

01

01

09

07

01

06

08

03

01

01

01

01

01

78

✻ New Parts 

* 新規部品

Value

2.0 k

2.2 k

2.4 k

2.7 k

3.0 k

3.3 k

3.6 k

3.9 k

560

680

820

910

1.0 k

1.2 k

1.5 k

1.8 k

4.7 k

5.1 k

5.6 k

6.8 k

8.2 k

9.1 k

200

220

270

330

390

430

470

510

82

91

100

110

120

150

160

180

22

27

33

39

47

56

68

75

1.0

1.8

2.2

3.3

4.7

5.6

10

15

❊ : Not available

HF45

5680

HF45

5820

HF45

5910

HF45

6100

HF45

6120

HF45

6150

HF45

6180

HJ35

6200

HF45

6220

HJ35

6240

HF45

6270

HF45

6300

HF45

6330

HJ35

6360

HF45

6390

HF45

6470

HF45

6510

HF45

6560

HF45

6680

HF45

6820

HF45

6910

1/4W Type Part No. 1/6W Type Part No.

HJ35

3100

HJ35

HJ35

3180

3220

HF85

3100

HF85

3220

HJ35

3330

HJ35

3470

HF85

HF85

3330

3470

HJ35

3560

HF45

4100

HJ35

4150

HF45

4220

HF85

HF45

HF85

HF45

3560

4100

4150

4220

HJ35

4270

HF45

4330

HJ35

4470

HF45

4470

HF45

4560

HF45

4680

HF45

4750

HF45

4820

HF85

HF45

HF85

HF45

HF45

HF45

HF45

HF45

4270

4330

4390

4470

4560

4680

4750

4820

HF45

4910

HF45

5100

HJ35

5110

HF45

5120

HF45

5150

HJ35

5160

HF45

5180

HF45

5200

HF45

5220

HF45

5270

HF45

5330

HF45

5390

HF45

5430

HF45

5470

HF45

5510

HF45

5560

HF45

4910

HF45

5100

HF85

5110

HF45

5120

HF45

5150

HF45

5180

HF45

5200

HF45

5220

HF45

5270

HF45

5330

HF45

5390

HF45

5430

HF45

5470

HF45

5510

HF45

5560

HF45

5680

HF45

5820

HF45

5910

HF45

6100

HF45

6120

HF45

6150

HF45

6180

HF85

6200

HF45

6220

HF85

6240

HF45

6270

HF45

6300

HF45

6330

HF85

6360

HF45

6390

HF45

6470

HF45

6510

HF45

6560

HF45

6680

HF45

6820

HF45

6910

Carbon Resistors

Value

62 k

68 k

82 k

91 k

100 k

110 k

120 k

150 k

180 k

220 k

270 k

300 k

330 k

390 k

470 k

560 k

680 k

820 k

1.0 M

1.2 M

1.5 M

1.8 M

2.2 M

3.3 M

3.9 M

4.7 M

27 k

30 k

33 k

36 k

39 k

47 k

51 k

56 k

10 k

11 k

12 k

13 k

15 k

18 k

22 k

24 k

1/4W Type Part No. 1/6W Type Part No.

HF45

7100

HF45

7100

HF45

HJ35

7110

7120

HF45

7110

HF85

7120

HF45

HF45

HF45

HF45

7130

7150

7180

7220

HF45

7130

HF45

7150

HF45

7180

HF45

7220

HF45

HJ35

HF45

HF45

HF45

HF45

HF45

HF45

7240

7270

7300

7330

7360

7390

7470

7510

HF45

7240

HF85

7270

HF45

7300

HF45

7330

HF45

7360

HF45

7390

HF45

7470

HF45

7510

HF45

7560

HF45

7620

HF45

7680

HF45

7820

HF45

7910

HF45

8100

HF45

8110

HF45

8120

HF45

HF45

HJ35

HF45

HF45

HF45

HJ35

HF45

8470

HJ35

8560

HJ35

8680

HJ35

8820

HF45

9100

HJ35

HJ35

HJ35

HJ35

HJ35

HJ35

HJ35

8150

8180

8220

8270

8300

8330

8390

9120

9150

9180

9220

9330

9390

9470

HF45

HF45

HF45

HF45

HF45

HF45

HF45

HF45

HF45

8150

HF45

8180

HF85

8220

HF45

8270

HF45

8300

HF45

8330

HF85

8390

HF45

8470

HF85

HF85

HF85

7560

7620

7680

7820

7910

8100

8110

8120

8560

8680

8820

HF45

9100

HF85

9150

HF85

9180

HF85

9220

HF85

9330

HF85

9470

1/4W Type

HJ35

10mm

1/4W Type

HF45

1/6W Type

HF85

5mm

A-S1000

79

A

A-S1000

1

• OVERALL ASS’Y

U, C, R, T, A, B,

G, L models

(RAS21)

B

200

2

3

4

5

6

7

C

153

102

D E F

125

G

153

H I J

156

153

153

153

159

153

155

K, J models

(RAS12)

200-1

4-24

200

153

153

155

15 (2)

200-1

159

153

153

170

171

171

170

4-12

6-2

6-3

150

158

123

153

124

1-2

1-3

1-5

153

113

113-1

112

112-1 111

111-1

124

1-2

1-1

153

4-24

153

6 (L)

25

1-4

10-3

10-3-6

10-3-7

20

AMP L UNIT

153

10-16

16 (9)

10-19

16 (2)

16

(3)

10-16

10-18

16

(1)

16 (5)

16

(6)

154

10-16

154

16 (7)

10-16

127

4-21

153

10-10

10-16

16 (4)

10-12

127

114

10-16

202

10-17

153

153

108

126

127

153

153

153

4-1

(3)

155

140

4-24

4-21

127

103

153

108

126

153

153

15 (3)

153

155

16

(11)

AMP R UNIT

153

6-2

6-3

153

153

123

158

150

153

REAR UNIT

6 (R)

153

80

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

Ref No.

Part No.

Description Remarks

s 20 s 20 s 20

16

16

16

16

16

16

16

16

16

16

16

16

16

16

16

1-1

1-1

1-2

1-3

WK992700 FRONT PANEL

WK992600 FRONT PANEL

WK849200 LENS LED

WK863700 LENS RC PURPLE

BL

SI

BL

1-3

1-4

WK863600 LENS RC

WK849300 SUPPORT LENS

MEDIUM

1-5

4-1

4-1

4-1

4-1

4-1

4-1

4-1

WK971400

WM090300

WM090400

WM090500

WM090600

WM090700

WM090800

WM090900

SUPPORT LENS P

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

4-12 WP981200 DAMPER

4-21 VT669300 PW HEAD B-TIGHT SCREW

MAIN

MAIN

MAIN

MAIN

MAIN

MAIN

MAIN

63x63x18

3x8-8 MFC2

4-24 WE774300 BIND HEAD B-TIGHT SCREW 3x8 MFZN2W3

SI

6

6

6-2

6-3

AAX90160

AAX90150

WK862400

WN069200

PANEL SIDE ASS'Y

PANEL SIDE ASS'Y

SUPPORT SIDE

PAN HEAD TAPPING SCREW #1 3.5x16 MFZN2B3

10-3 WM082000 POWER SWITCH UNIT

BL L/R 1pair (MD)

SI L/R 1pair (MN)

WM07860+WM07890

WM07850+WM07880

BL

SI

15

15

16

16

16

10-3 WM081100 POWER SWITCH UNIT

13-3-6 WM098600 SWITCH MICRO

13-3-7 WK897100 LEVER POWER

13-3-7 WN508700 LEVER POWER

V-161-3C4

10-10 WB754500 SUPPORT P.C.B.

10-12 WK896900 LEVER MUTE

LSR-6R KOYO

10-12 WK896800 LEVER MUTE

10-16 WF028600 BIND HEAD B-TIGHT SCREW 3x6 MFZN2B3

15

15

15

15

10-17 WE774100 BIND HEAD BONDING B-T. SCREW 3x8 MFZN2B3

10-18 VT669300 PW HEAD B-TIGHT SCREW 3x8-8 MFC2

10-19 WE878300 BIND HEAD SCREW

15 WM091900 P.C.B. ASS'Y

3x6 MFZN2B3

FUNCTION

WM092000

WM092100

WM092200

WM092300

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

FUNCTION

FUNCTION

FUNCTION

FUNCTION

WM092400 P.C.B. ASS'Y

WM092500 P.C.B. ASS'Y

WM095700 P.C.B. ASS'Y

WM095800 P.C.B. ASS'Y

WM095900 P.C.B. ASS'Y

FUNCTION

FUNCTION

FRONT

FRONT

FRONT

BL

SI

BL

SI

BL

BL

BL

WM096000 P.C.B. ASS'Y

WM096100 P.C.B. ASS'Y

WM096200 P.C.B. ASS'Y

WM096300 P.C.B. ASS'Y

WM096400 P.C.B. ASS'Y

WM096500 P.C.B. ASS'Y

WM093700 P.C.B. ASS'Y

WM093800 P.C.B. ASS'Y

WM093900 P.C.B. ASS'Y

WM094000 P.C.B. ASS'Y

WM094100 P.C.B. ASS'Y

WM094200 P.C.B. ASS'Y

WM094300 P.C.B. ASS'Y

WM094400 P.C.B. ASS'Y

WM094500 P.C.B. ASS'Y

X9223A00 POWER TRANSFORMER

X9224B00 POWER TRANSFORMER

X9225B00 POWER TRANSFORMER

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

SI

SI

SI

SI

SI

SI

SI

BL

BL

SI

SI

BL

BL

BL

BL

A

B

G

J

UC

RL

TK

L

J

B

G

K

A

R

T

UC

RL

G

L

J

UC

A

B

T

K

G

J

A

B

J

UC

RL

TK

UC

R

Markets

✻ New Parts 

* 新規部品

部 品 名 ランク

フロントパネル

フロントパネル

レンズLED

レンズ RC

01

01

レンズ RC

サポートレンズ

サポート レンズP

PCB MAIN

PCB MAIN

PCB MAIN

PCB MAIN

PCB MAIN

PCB MAIN

PCB MAIN

ダンパー

PWヘッドBタイトネジ 01

バインドBタイトネジ

パネルサイドASSY

01

パネルサイドASSY

サポートサイド

ナベTPネジ

パワーSWユニット

01

01

01

01

01

パワーSWユニット

マイクロSW

レバー POWER

レバー POWER

PCサポート

レバー MUTE

レバー MUTE

バインドBタイトネジ

05

02

04

01

02

04

01

ボンディングBタイトネジ 01

PWヘッドBタイトネジ 01

バインド小ネジ 01

PCB FUNCTION

PCB FUNCTION

PCB FUNCTION

PCB FUNCTION

PCB FUNCTION

PCB FUNCTION

PCB FUNCTION

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

電源トランス

電源トランス

電源トランス

A-S1000

*

*

*

Ref No.

Part No.

Description

155

156

156

158

159

170

171

150

150

153

154

125

126

127

140 s 20 s 20 s 20

25

X9226B00 POWER TRANSFORMER

X9227B00 POWER TRANSFORMER

X9228B00 POWER TRANSFORMER

VU590000 BINDING TIE

102

102

103

108

WK848500 TOP COVER

WK848400 TOP COVER

WK842200 BOTTOM COVER

WN515400 LEG

111

111

WN030300 KNOB VOL UNIT

WN030100 KNOB VOL UNIT

111-1 WN697700 LOCK SET SCREW

112 WN033000 KNOB SELECTOR UNIT

112 WN032900 KNOB SELECTOR UNIT

112-1 WN697700 LOCK SET SCREW

113

113

WN033900

WN033800

KNOB TC UNIT

KNOB TC UNIT

113-1 WN697700 LOCK SET SCREW

114 WK847900 KNOB SP13

114

123

WK847800

WM026900

KNOB SP13

WASHER SIDE

123

124

WK858600 WASHER SIDE

WN089800 DAMPER FRONT

CBTD001B

4x6 6SOCK MFZN2B3

4x6 6SOCK MFZN2B3

4x6 6SOCK MFZN2B3

BL

SI

BL

SI

BL

SI

BL

SI

106x9x3

WN090100 DAMPER

WM026000 SHEET LEG

WC879000 DAMPER

WN143500 BARRIER AC2

134x17x2

SCREW MASK

WM026800 SCREW FLAT

WK864500 SCREW FLAT

WE774100 BIND HEAD BONDING B-T. SCREW 3x8 MFZN2B3

WE774300 BIND HEAD B-TIGHT SCREW 3x8 MFZN2W3

VT669300

VK522100

VZ893000

WN426000

PW HEAD B-TIGHT SCREW

SPECIAL S-TIGHT SCREW

SPECIAL S-TIGHT SCREW

CONED DISC SPRING L

WN075900 WASHER LID B

WP100100 WASHER TRANS

WG539900 PAN HEAD SCREW 5x12 SP MFZN2B3

BL

SI

3x8-8 MFC2

4x8-10 MFC2BL BL

4x8-10 MFNI33 SI

D4.2/8 MFZN2B3

BL

SI

BL

SI

Remarks

*

202

202

202

202

202

202

202

200

200

WN674600

ACCESSORIES

REMOTE CONTROL

WN378500 REMOTE CONTROL

200-1 AAX87780 BATTERY COVER

202 WA642300 POWER CABLE

V7704800

WK391000

V9358400

WH641300

WB750900

WK992000

V7704900

POWER CABLE

POWER CABLE

POWER CABLE

POWER CABLE

POWER CABLE

POWER CABLE

POWER CABLE

BATTERY

RAS12

RAS21

2m 1pc

2m 1pc

2m 1pc

2m 1pc

2m 1pc

2m 1pc

2m 1pc

2m 1pc

R6,AA,UM-3 2pcs

SERVICE TOOL

AAX77610 RS232C CONVERSION ADAPTER with CABLE(9P)

60050008

RXN600ADAPTER

TK

A

BG

Markets

JK

UCRTABGL

J

A

B

GL

T

K

UC

R

部 品 名 ランク

電源トランス

電源トランス

電源トランス

インシュロックタイ

トップカバー

トップカバー

ボトムカバー

レッグ

ノブVOLユニット

ノブVOLユニット

止めネジ 6角

ノブSELユニット

ノブSELユニット

止めネジ 6角

ノブTCユニット

ノブTCユニット

止めネジ 6角

ノブSP13

ノブSP13

ワッシャーサイド

ワッシャーサイド

ダンパーフロント

11

11

11

11

11

11

ダンパー

シート レッグ

02

ダンパー

バリア AC2

スクリュー フラット

スクリュー フラット

01

02

02

ボンディングBタイトネジ 01

バインドBタイトネジ 01

PWヘッドBタイトネジ 01

化粧ネジSタイト

化粧ネジSタイト

01

02

サラバネ L

ワッシャーLID B

ワッシャーTRANS

ナベ小ネジ

01

02

04

01

01

01

01

11

12

11

付属品

リモコン

リモコン

電池蓋

電源コード

電源コード

電源コード

電源コード

電源コード

電源コード

電源コード

電源コード

単3乾電池

サービス用部品

RS232C変換アダプタ

07

05

05

07

06

✻ New Parts 

* 新規部品

81

A

A-S1000

1

• AMP L UNIT

2-24

B

2-24

2

2-17

C

2-22

D

2-22

2-1

2-23

3

2-22

2-22

2-18

2-5

2-21

4

• AMP R UNIT

3-21

3-23

3-22

5

3-23

3-22

3-1

2-23

2-21

3-22

3-22

E

6

3-21

3-5

3-18

3-22 3-17

3-24

3-24

7

82

F G H I J

Ref No.

Part No.

Description

*

*

*

*

2-1

2-1

2-1

2-1

WM090300 P.C.B. ASS'Y

WM090400 P.C.B. ASS'Y

WM090500 P.C.B. ASS'Y

WM090600 P.C.B. ASS'Y

MAIN

MAIN

MAIN

MAIN

*

*

2-1

2-1

WM090700 P.C.B. ASS'Y

WM090800 P.C.B. ASS'Y

* 2-1 WM090900 P.C.B. ASS'Y

* # s 2-5 WN691300 TRANSISTOR

2-17 WK851100 DAMPER HS

MAIN

MAIN

MAIN

2SC4468 O,P,Y

2-18 VV849300 RADIATION SHEET

2-21 VK173200 SCREW TRANSISTOR

19x24

3x15 SP MFC2

2-22 WE774100 BIND HEAD BONDING B-T. SCREW 3x8 MFZN2B3

2-23 VT669300 PW HEAD B-TIGHT SCREW 3x8-8 MFC2

2-24 WE774300 BIND HEAD B-TIGHT SCREW 3x8 MFZN2W3

*

*

*

*

*

*

*

3-1

3-1

3-1

3-1

3-1

3-1

3-1

WM090300

WM090400

WM090500

WM090600

WM090700

WM090800

WM090900

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

MAIN

MAIN

MAIN

MAIN

MAIN

MAIN

MAIN

* # s 3-5 WN691300 TRANSISTOR

3-17 WK851100 DAMPER HS

3-18

3-21

VV849300

VK173200

RADIATION SHEET

SCREW TRANSISTOR

2SC4468 O,P,Y

19x24

3x15 SP MFC2

3-22 WE774100 BIND HEAD BONDING B-T. SCREW 3x8 MFZN2B3

3-23 VT669300 PW HEAD B-TIGHT SCREW 3x8-8 MFC2

3-24 WE774300 BIND HEAD B-TIGHT SCREW 3x8 MFZN2W3

Remarks

Q211-213,Q219-221

A

B

G

J

UC

RL

TK

Markets

Q111-113,Q119-121

A

B

G

J

UC

RL

TK

部 品 名 ランク

PCB MAIN

PCB MAIN

PCB MAIN

PCB MAIN

PCB MAIN

PCB MAIN

PCB MAIN

トランジスタ

ダンパー HS

放熱シート

01

01

スクリューTR 01

ボンディングBタイトネジ 01

PWヘッドBタイトネジ 01

バインドBタイトネジ 01

PCB MAIN

PCB MAIN

PCB MAIN

PCB MAIN

PCB MAIN

PCB MAIN

PCB MAIN

トランジスタ

ダンパー HS

放熱シート

スクリューTR

01

01

01

ボンディングBタイトネジ 01

PWヘッドBタイトネジ 01

バインドBタイトネジ 01

✻ New Parts 

* 新規部品

Note) Those parts marked with “#” are not included in the P.C.B. ass’y. /

マーク#の部品は、基板に含まれません

A

1

• REAR UNIT

B

R, L models

16

(14)

8-37

2

8-11

3

8-21

16

(13)

8-24

8-34

C

8-15

D

8-35

E

8-11

8-33

8-33

8-37

8-23

8-36 K, B, G, L models

8-37

8-33

8-16

8-35

8-33

4

8-34

15 (1)

8-37

8-17

5

8-34

8-34

16 (10)

6

8-37

16 (12)

8-24

8-22

7

F G H I J

A-S1000

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

Ref No.

Part No.

Description

8-11 WN512500 REAR PANEL

8-11 WN512600 REAR PANEL

8-11 WN512700 REAR PANEL

8-11 WN512800 REAR PANEL

8-11 WN512900 REAR PANEL

8-11 WN513000 REAR PANEL

8-11 WN513100 REAR PANEL

8-11 WN513200 REAR PANEL

8-11 WN513300 REAR PANEL

8-15 WK971700 BARRIER SPEAKER L

8-16 WK971800 BARRIER SPEAKER R

8-17 WN083100 BARRIER PHONO

8-21 WM067100 SPEAKER TERMINAL

8-21 WM067200 SPEAKER TERMINAL

8-22 WM067300 SPEAKER TERMINAL

8-22 WM067400 SPEAKER TERMINAL

R

R

L

L

8-23 WK586600 METAL TERMINAL

8-24 WK947700 SCREW TERMINAL

S-Q0204#12F

D2.6

8-33 WF787100 BIND HEAD BONDING B-T. SCREW 3x12 MFZN2B3

8-34 VT669300 PW HEAD B-TIGHT SCREW 3x8-8 MFC2

8-35 VQ368500 PUSH RIVET

8-36 WN711400 PUSH RIVET

P3545-B

MOL41-5650

16

16

16

16

16

16

16

16

16

16

16

16

16

16

16

16

16

16

15

15

15

15

8-37 WE774100 BIND HEAD BONDING B-T. SCREW 3x8 MFZN2B3

15 WM091900 P.C.B. ASS'Y FUNCTION

15

15

WM092000

WM092100

P.C.B. ASS'Y

P.C.B. ASS'Y

FUNCTION

FUNCTION

WM092200

WM092300

WM092400

WM092500

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

FUNCTION

FUNCTION

FUNCTION

FUNCTION

WM095700

WM095800

WM095900

WM096000

WM096100

WM096200

WM096300

WM096400

WM096500

WM093700

WM093800

WM093900

WM094000

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

P.C.B. ASS'Y

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

FRONT

WM094100 P.C.B. ASS'Y

WM094200 P.C.B. ASS'Y

WM094300 P.C.B. ASS'Y

WM094400 P.C.B. ASS'Y

WM094500 P.C.B. ASS'Y

FRONT

FRONT

FRONT

FRONT

FRONT

BL

BL

BL

BL

BL

BL

BL

BL

BL

SI

SI

SI

SI

SI

SI

SI

SI

SI

Remarks

BANANA

NONBANAN

BANANA

NONBANAN

KBGL

G

L

A

B

T

K

UC

R

R

T

J

UC

G

J

A

B

J

UC

RL

TK

B

G

K

A

L

B

G

K

A

L

R

T

J

UC

Markets

JUCRTA

KBGL

JUCRTA

KBGL

部 品 名 ランク

リヤパネル

リヤパネル

リヤパネル

リヤパネル

リヤパネル

リヤパネル

リヤパネル

リヤパネル

リヤパネル

バリヤSP L

バリヤSP R

バリヤPHONO

スピーカ端子

スピーカ端子

スピーカ端子

スピーカ端子

12

金属ターミナル

ネジ端子

プッシュリベット

プッシュリベット

05

01

ボンディングBタイトネジ

PWヘッドBタイトネジ 01

01

01

01

03

12

ボンディングBタイトネジ 01

PCB FUNCTION

PCB FUNCTION

PCB FUNCTION

PCB FUNCTION

PCB FUNCTION

PCB FUNCTION

PCB FUNCTION

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

PCB FRONT

✻ New Parts 

* 新規部品

83

84

A-S1000

REMOTE CONTROL

RAS21 (U, C, R, T, A, B, G, L models) / RAS12 (K, J models)

• SCHEMATIC DIAGRAM

RAS21 (U, C, R, T, A, B, G, L models)

SC73P1601MC-AA45

RAS12 (K, J models)

SC73P1601MC-AA55

VDD

*

U1

R1

3.3 ohms

C1 +

47uF/10V

C4

0.1uF

1

*

GND

U1

VDD

20

2

P50

3

P51

C2

C3

4

XT1

X1

3.84MHz

5

XT2

6

P52

7

P00

8

P01

9

P02

10

P03

P20

15

P13

14

P12

13

P11

12

P10

11

P53

19

P23

18

P22

17

P21

16

K32

K31

K30

K29

K28

K27

K26

K25

K12

K11

K10

K9

K16

K15

K14

K13

K20

K19

K18

K17

K24

K23

K22

K21

K2

K1

K4

K3

R2

K8

220 ohms

K7

K6

K5

RAS21

IR-LED

IR1

Q1

KTC8050S

• PANELS

RAS21 (U, C, R, T, A, B, G, L models) RAS12 (K, J models)

A-S1000

• KEY LAYOUT

2

5

8

11

14

17

20

24

25 26 27

28

• KEY CODE

RAS21

RAS21 (U, C, R, T, A, B, G, L models)

No.

12

13

14

15

16

8

9

10

11

6

7

4

5

1

2

3

Customer code

7A85

7A85

7A85

7A85

7A85

11EE

0AF5

Data code

12ED

10EF

0BF4

Function

17

21

22

23

24

18

19

20

25

26

27

28

7A85

7A85

7D82

7A85

7D82

7A85

7D82

09F6

08F7

8D72

A35C

946B

A25D

8E71

A/B/C/D/E

PRESET

H

(+)

PRESET

G

(-)

Y

(SKIP+)

T

(SKIP-)

D

/

A

(PAUSE/STOP)

W

(PLAY)

VOL+

INPUT

Q

MUTE

INPUT

W

VOL-

17

22

23

24

25

18

19

20

21

26

27

28

13

14

15

16

9

10

11

12

7

8

5

6

3

4

1

2

RAS12 (K, J models)

No.

Customer code

7986

7986

7986

7986

7986

04FB

56A9

55AA

Data code

01FE

07F8

7986

7D82

7A85

7D82

7A85

7D82

02FD

8D72

A35C

946B

A25D

8E71

Function

OPEN/CLOSE

Y

(SKIP+)

T

(SKIP-)

A

(PAUSE)

D

(STOP)

W (PLAY)

VOL+

INPUT

Q

MUTE

INPUT

W

VOL-

85

A-S1000

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
