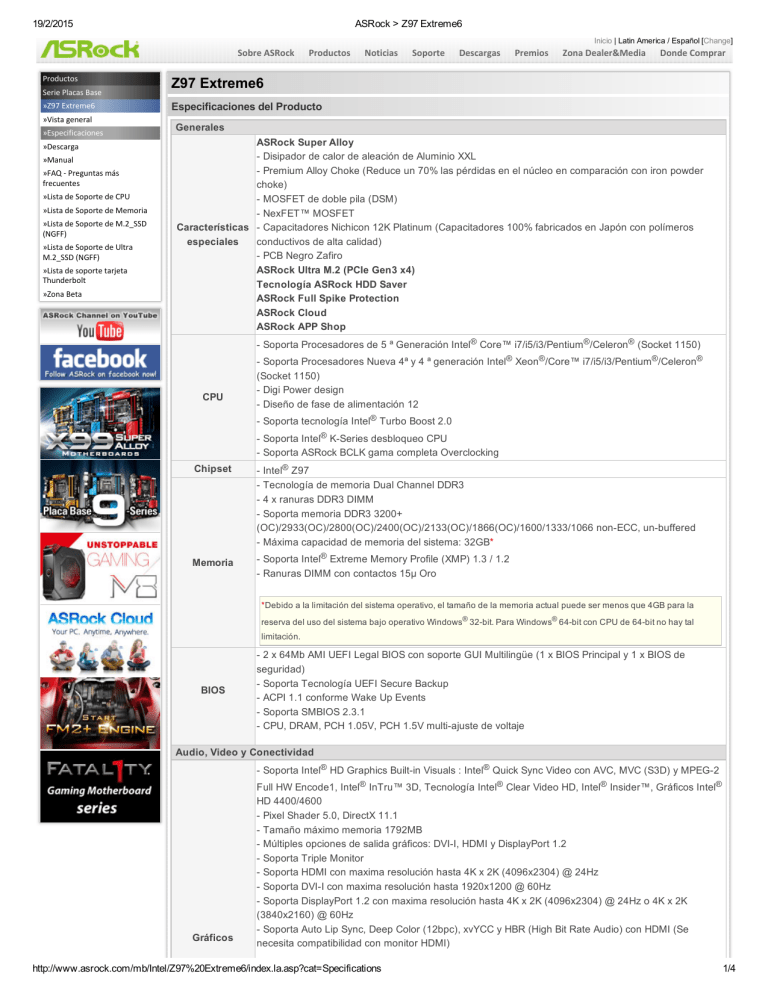

Z97 Extreme6
Especificaciones del Producto
Generales
ASRock Super Alloy
­ Disipador de calor de aleación de Aluminio XXL
­ Premium Alloy Choke (Reduce un 70% las pérdidas en el núcleo en comparación con iron powder
choke)
­ MOSFET de doble pila (DSM)
­ NexFET™ MOSFET
Características ­ Capacitadores Nichicon 12K Platinum (Capacitadores 100% fabricados en Japón con polímeros
especiales
conductivos de alta calidad)
­ PCB Negro Zafiro
ASRock Ultra M.2 (PCIe Gen3 x4)
Tecnología ASRock HDD Saver
ASRock Full Spike Protection
ASRock Cloud
ASRock APP Shop
­ Soporta Procesadores de 5 ª Generación Intel® Core™ i7/i5/i3/Pentium®/Celeron® (Socket 1150)
CPU
­ Soporta Procesadores Nueva 4ª y 4 ª generación Intel® Xeon®/Core™ i7/i5/i3/Pentium®/Celeron®
(Socket 1150)
­ Digi Power design
­ Diseño de fase de alimentación 12
­ Soporta tecnología Intel® Turbo Boost 2.0
­ Soporta Intel® K­Series desbloqueo CPU
­ Soporta ASRock BCLK gama completa Overclocking
Chipset
­ Intel® Z97
­ Tecnología de memoria Dual Channel DDR3
­ 4 x ranuras DDR3 DIMM
­ Soporta memoria DDR3 3200+
(OC)/2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non­ECC, un­buffered
­ Máxima capacidad de memoria del sistema: 32GB*
Memoria
­ Soporta Intel® Extreme Memory Profile (XMP) 1.3 / 1.2
­ Ranuras DIMM con contactos 15μ Oro
*Debido a la limitación del sistema operativo, el tamaño de la memoria actual puede ser menos que 4GB para la
reserva del uso del sistema bajo operativo Windows® 32­bit. Para Windows® 64­bit con CPU de 64­bit no hay tal
limitación.
BIOS
­ 2 x 64Mb AMI UEFI Legal BIOS con soporte GUI Multilingüe (1 x BIOS Principal y 1 x BIOS de
seguridad)
­ Soporta Tecnología UEFI Secure Backup
­ ACPI 1.1 conforme Wake Up Events
­ Soporta SMBIOS 2.3.1
­ CPU, DRAM, PCH 1.05V, PCH 1.5V multi­ajuste de voltaje
Audio, Video y Conectividad
­ Soporta Intel® HD Graphics Built­in Visuals : Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG­2
Gráficos
Full HW Encode1, Intel® InTru™ 3D, Tecnología Intel® Clear Video HD, Intel® Insider™, Gráficos Intel®
HD 4400/4600
­ Pixel Shader 5.0, DirectX 11.1
­ Tamaño máximo memoria 1792MB
­ Múltiples opciones de salida gráficos: DVI­I, HDMI y DisplayPort 1.2
­ Soporta Triple Monitor
­ Soporta HDMI con maxima resolución hasta 4K x 2K (4096x2304) @ 24Hz
­ Soporta DVI­I con maxima resolución hasta 1920x1200 @ 60Hz
­ Soporta DisplayPort 1.2 con maxima resolución hasta 4K x 2K (4096x2304) @ 24Hz o 4K x 2K
(3840x2160) @ 60Hz
­ Soporta Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (High Bit Rate Audio) con HDMI (Se
necesita compatibilidad con monitor HDMI)
http://www.asrock.com/mb/Intel/Z97%20Extreme6/index.la.asp?cat=Specifications
1/4
19/2/2015
ASRock > Z97 Extreme6
­ Soporta HDCP con puertos DVI­I, HDMI y DisplayPort 1.2
­ Soporta Blu­ray (BD) Full HD 1080p con puertos DVI­I, HDMI y DisplayPort 1.2
*Intel® HD Graphics integrada visuales y las salidas de VGA puede ser compatible sólo con los procesadores que
tienen GPU integrada.
**Debido a la limitación del chipset, el reproductor Blu­ray de Intel® HD Graphics solo es soportado bajo Windows® 8 /
8 64­bit / 7 / 7 64­bit.
***Intel® InTru™ 3D solo es soportado bajo Windows® 8 / 8 64­bit / 7 / 7 64­bit.
Audio
­ Audio 7.1 CH HD con protección de contenido (Realtek ALC1150 Audio Codec)
­ Soporta audio Premium Blu­ray
­ Soporta protección contra sobretensiones (ASRock Full Spike Protection)
­ Soporta Purity Sound™ 2
­ Capacitadores de Audio Nichicon Fine Gold Series
­ Amplificador 115dB SNR DAC con diferencial
­ Amplificador de Auriculares Premium TI® NE5532 (soporta auriculares de hasta 600 Ohms)
­ Tecnología Direct Drive
­ Cubierta con blindaje EMI
­ PCB blindada de aislamiento
­ Compatibilidad DTS Connect
­ 1 x Intel® I218V (Gigabit LAN PHY 10/100/1000 Mb/s)
­ 1 x Realtek RTL8111GR (PCIE x1 Gigabit LAN 10/100/1000 Mb/s)
LAN
­ Tecnología Encendido Intel® Remote (en Intel® I218V)
­ Soporta Wake­On­WAN (en Realtek RTL8111GR)
­ Soporta Wake­On­LAN
­ Suporta Protección Lightning/ESD (ASRock Full Spike Protection)
­ Soporta Detección Cable LAN (en Realtek RTL8111GR)
­ Soporta Eficiencia de Energía Ethernet 802.3az
­ Soporta PXE
Expansión / Conectividad
­ 2 x ranuras PCI Express 3.0 x16 (PCIE2/PCIE4: una a x16 (PCIE2); dos a x8 (PCIE2) / x8 (PCIE4))
­ 1 x ranura PCI Express 2.0 x16 (PCIE5: x2 mode)
­ 2 x ranuras PCI Express 2.0 x1
­ 1 x ranura mini­PCI Express
­ Soporta AMD Quad CrossFireX™ y CrossFireX™
Ranuras de
expansión
­ Soporta NVIDIA® Quad SLI™ y SLI™
­ Contactos 15μ Gold en Slot VGA PCIe (PCIE2)
*Si la ranura M2_1 está ocupada, la ranura PCIE2 puede funcionar en modo x8, y la ranura PCIE4 puede funcionar en
modo x4.
**ranura mini­PCI Express es compartido con slot PCIE3.
­ 6 x conectores SATA3 6.0 Gb/s de Intel® Z97, Soporta RAID (RAID 0, RAID 1, RAID 5, RAID 10,
Almacenaje
Tecnología Intel® Rapid Storage 13 y Tecnología Intel® Smart Response), NCQ, AHCI, Hot Plug y
Tecnología ASRock HDD Saver
­ 4 x conectores SATA3 6.0 Gb/s de ASMedia ASM1061, Soporta NCQ, AHCI, Hot Plug y Tecnología
ASRock HDD Saver (el conector SATA3_A4 es compartido con el puerto eSATA)
­ 1 x Conector SATA Express 10 Gb/s (compartido con Socket SATA3_4, SATA3_5 y M.2 (M2_2))*
­ 1 x conector eSATA3 de ASMedia ASM1061, Soporta NCQ, AHCI y Hot Plug
­ 1 x Socket Ultra M.2 (M2_1), soporta módulo M.2 PCI Express hasta Gen3 x4 (32 Gb/s)
­ 1 x M.2_SSD (NGFF) Socket 3 (M2_2), soportados modulo M.2 SATA3 6.0 Gb/s y modulo M.2 PCI
Express hasta Gen2 x2 (10 Gb/s)
*Soporte se anunciará.
** Los M.2 Socket (M2_2), SATA3_4, SATA3_5 y SATA Express comparten líneas. Si alguno de ellos está en uso, los
otros pueden estar deshabilitados
­ 1 x puerto COM Header
­ 1 x cabecera TPM
­ 1 x cabezal LED encendido
­ 2 x conectores ventilador Procesador (1 x 4­pin, 1 x 3­pin)
http://www.asrock.com/mb/Intel/Z97%20Extreme6/index.la.asp?cat=Specifications
2/4
19/2/2015
ASRock > Z97 Extreme6
Conectores
­ 3 x conectores ventilador caja (1 x 4­pin, 2 x 3­pin)
­ 1 x conector ventilador alimentación (3­pin)
­ 1 x conector alimentación 24 pin ATX
­ 1 x conector alimentación 8 pin 12V (Conector de Alimentación de Alta Densidad)
­ 1 x Conector HDD Saver
­ 1 x Conector de alimentación PCIe
­ 1 x Conector panel frontal audio
­ 1 x Conector Thunderbolt™ AIC*
­ 2 x cabezales USB 2.0 (soporta 4 puertos USB 2.0) (Soporta Protección ESD (ASRock Full Spike
Protection))
­ 1 x USB 2.0 Vertical Tipo A
­ 2 x cabezales USB 3.0 (soporta 4 puertos USB 3.0) (Soporta Protección ESD (ASRock Full Spike
Protection))
­ 1 x Dr. Debug con LED
­ 1 x Interruptor de encendido con LED
­ 1 x Interruptor de reseteo con LED
­ 1 x Interruptor selección BIOS
*Por favor, actualice a la última BIOS para soportar la tecnología Thunderbolt™.
­ 1 x Puerto PS/2 Teclado/Ratón
­ 1 x puerto DVI­I
­ 1 x puerto HDMI
­ 1 x DisplayPort 1.2
­ 1 x Puerto de salida Óptico SPDIF
Panel trasero ­ 1 x Conector eSATA
Entrada/salida ­ 2 x puertos USB 3.0 (ASMedia ASM1042AE) (Soporta Protección ESD (ASRock Full Spike Protection))
­ 4 x puertos USB 3.0 (Intel® Z97) (Soporta Protección ESD (ASRock Full Spike Protection))
­ 2 x Puertos con LED LAN RJ­45 (LEDs de Activación/conexión y velocidad)
­ 1 x Interruptor de borrado CMOS
­ Conectores HD Audio: Altavoz posterior / Central / Bajo / entrada de línea / Altavoz Delantero /
Micrófono
Otras Características / Varios
Software
­ ASRock A­Tuning
­ Reporte ASRock Salud Disco
­ ASRock USB Key
­ ASRock APP Charger
­ ASRock XFast LAN
­ ASRock XFast RAM
­ ASRock Restart to UEFI
UEFI
­ UEFI ASRock Full HD
Software y BIOS ­ ASRock My Favorites en UEFI
­ Guía ASRock UEFI
­ ASRock Instant Flash
­ ASRock Internet Flash
­ ASRock Crashless BIOS
­ ASRock OMG (Online Management Guard)
­ ASRock Sistema Navegador UEFI
­ ASRock UEFI Tech Service
­ ASRock Deshumidificador
­ ASRock Fácil instalación de RAID
­ ASRock Easy Driver Installer
­ Drivers, Utilidades, Software Antivirus (Versión de prueba), Google Chrome Browser y Toolbar, Start8
CD de Soporte
(30 días de prueba), Orbweb.ME Professional
­ 1 x Tarjeta SLI_Bridge_2S
­ Guía de instalación rápida, CD de Soporte, Placa entrada/salida
­ 4 x cables de datos SATA
Accesorios
­ 1 x Cable HDD Saver
­ 2 x Tornillos para Sockets M.2
­ 1 x Tornillo para Slot mini­PCIe
­ Sensor temperatura CPU / Chasis
­ Sensor de velocidad del ventilador del Procesador / Chasis / Alimentación
http://www.asrock.com/mb/Intel/Z97%20Extreme6/index.la.asp?cat=Specifications
3/4
19/2/2015
ASRock > Z97 Extreme6
Monitorización ­ Ventilador silencioso Procesador/ Chasis (Ajuste automático de la velocidad del ventilador del chasis
del hardware por temperatura de la CPU)
­ Control de ventilador multi­velocidad Procesador/ Chasis
­ Monitorización del Voltaje: +12V, +5V, +3.3V, Voltaje de entrada CPU, CPU Voltajes Internos
Formato
Sistema
Operativo
Certificaciones
­ Formato ATX
­ Alta densidad Tejido de vidrio PCB
­ Compatible con Microsoft Windows® 8.1 32­bit / 8.1 64­bit / 8 32­bit / 8 64­bit / 7 32­bit / 7 64­bit
­ FCC, CE, WHQL
­ Calificada para ErP/EuP (ErP/EuP se necesita fuente de alimentación preparada)
Precaución:
Por favor, tenga en cuenta que hay cierto riesgo implicado con el overclocking, incluyendo el ajuste de la configuración de la BIOS o usando
las herramientas de overclocking de terceras partes. El overclocking puede afectar a la estabilidad del sistema, o incluso provocar daños en
los componentes y dispositivos de su sistema. Debe hacerse bajo su propio riesgo y coste. No somos responsables por los posibles daños
causados por realizar overclocking.
La especificación está sujeta a cambios sin previo aviso. Los nombres de marcas y productos son marcas registradas por sus respectivas compañías.
Cualquier otra configuración diferente a la especificación original no está garantizada.
