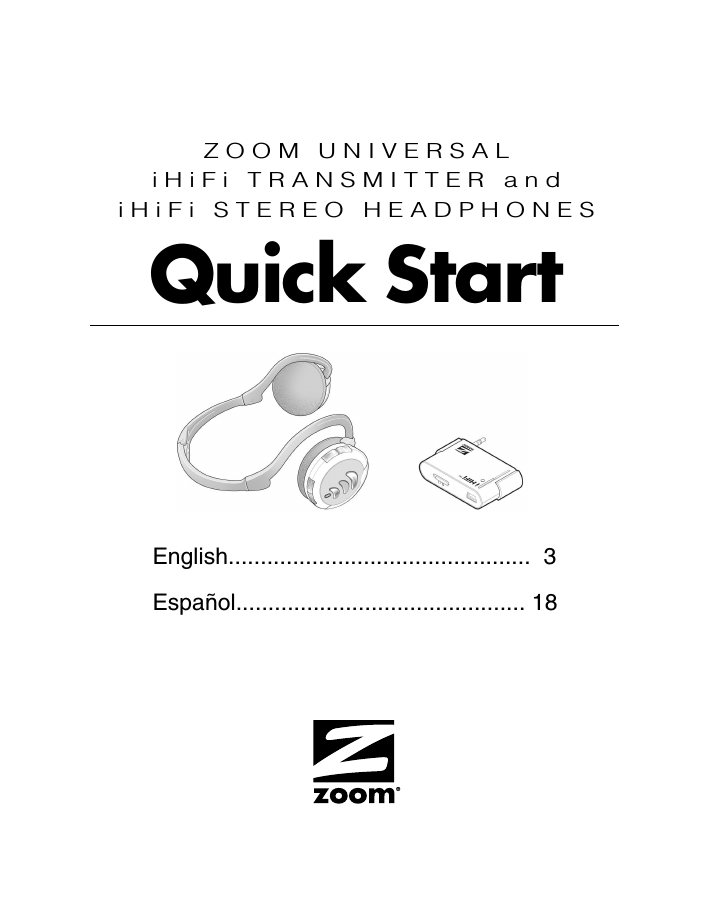

Z O O M U N I V E R S A L i H i F i T R A N S M I T T E R a n d i H i F i S T E R E O H E A D P H O N E S

Quick Start

English............................................... 3

Español............................................. 18

2

Using the Zoom

®

iHiFi

Universal Transmitter and iHiFi Bluetooth

®

Stereo Headphones

Your package includes:

• iHiFi Universal Transmitter

• iHiFi Bluetooth Headphones

USB cable for charging the headset and the transmitter

Extender cable

Velcro tabs for securing the transmitter to your iPod or

MP3 player

You will need:

A computer or USB hub with an available USB port for charging the Transmitter and Headphones using the included USB cable. (You can also use the optional Zoom iHiFi charger for charging without a computer. See

www.zoom.com for information.)

To set up your wireless connection, follow these steps:

1 Charge the Transmitter (page 4)

2 Charge the Headphones (page 5).

3 Plug the Transmitter into your iPod or MP3 player and pair

the Transmitter with the Headphones (page 6).

To use the Headphones, see page 8.

To pair the Headphones with both your music player and

your Bluetooth mobile/cell phone, see page 10.

For tips on using the Transmitter, see page 12.

3

Step 1: Charging the Transmitter

On/Off (1/0) Switch

Mini-USB Connector

Charging LED

Removable plastic jacket a Make sure that your computer is NOT set to go into sleep mode after a period of inactivity. Check the computer's documentation for instructions. b Unless you have an iPod Mini, remove the plastic jacket from the Transmitter. c With your computer turned on, plug one end of the included

USB charging cable into the mini-USB connector on the

Transmitter, and plug the other end into an available USB port.

It takes up to 2 hours for the Transmitter to become fully charged. The LED nearest the bottom of the Transmitter is red during charging and becomes dim when charging is complete. d When the the Transmitter is fully charged, unplug the charging cable from the Transmitter and the PC.

A fully charged Transmitter works for about

6 hours. e When you are not using the Transmitter, turn the 1/0

(On/Off) switch to 0 (Off) to save the battery.

4

Step 2: Charging the Bluetooth Headphones

Charging cable jack

On/Off (1/0) switch

Charging cable

Charging

LED

Follow these steps: a Make sure that your computer is NOT set to go into sleep mode after a period of inactivity. Check the computer's documentation for instructions. b Plug one end of the supplied USB charging cable into the

Headphones' charging jack. c With your computer turned on, plug the other end of the charging cable into an available USB port.

The Headphones' charging LED is red during charging.

The Headphones may take up to 2 hours to become fully charged, at which point the LED turns green. d When the LED is green, unplug the charging cable from the

Headphones and the computer. e Keep the Headphones switched off until you're ready to pair them with the Transmitter.

The fully charged Headphones typically work for

12 hours.

5

Step 3: Pairing the Universal Transmitter with the Headphones

Pairing is the procedure that establishes a wireless link between two Bluetooth devices.

To pair your music player with the Headphones: a Make sure the Headphones are within a few meters of your iPod or MP3 player. b Set your music player volume at a high level, about ¾ of maximum. (Later on you can control the volume with the

Headphone controls.) c Plug the Universal Transmitter into the music player's stereo headphone jack. d Switch on the Headphones, turn on your music player, and turn on the Transmitter and press and hold its Connect button for 5 seconds.

Stereo plug

Pairing LEDs

Connect button

The Transmitter will automatically pair with the

Headphones. During the pairing process the Transmitter's

Pairing LEDs flash red and blue.

The Headphones' Pairing LED also flashes red and blue.

6

Pairing LED

Within 10 seconds, the Headphones and the Transmitter should pair. When they do, the Headphones' Pairing LED flashes blue for 10 seconds and then turns off.

The Transmitter's blue LED continues to flash intermittently during the time it is paired with the Headphones. If the

Transmitter loses pairing, its LEDs become steady on while it tries to re-initiate pairing.

(If pairing doesn't occur, see the Notes on Pairing on page

11.)

7

Using the Headphones to listen to your music player

Volume Up

( )

Volume Down ( )

Phone

Pairing LED

Microphone

As soon as the Universal Transmitter and the Headphones become paired, you can listen to the music stored on your music player.

Use the and buttons on the Headphones to control the music volume.

The chart on the next page lists button functions. The

functions for making calls on your cell phone (see page 10)

are shown in italics.

8

Button

Answer/end

phone call

Function

Lets you answer/terminate a phone call.

In Idle state, hold down 2 seconds to redial

the most-recently dialed number.

Pairing LED

Microphone

Flashes red and blue while pairing, flashes blue when paired, and turns off after 10 seconds.

Flips down for phone conversations.

Mutes/unmutes the microphone.

Play/ Pause

Stop

To power off the headphones, hold for 4 seconds.

To power back on and re-initiate pairing, hold again for 4 seconds.

Rejects an incoming call.

Increases sound volume. System beeps at maximum.

Volume up

Volume down

Decreases volume. System beeps at minimum.

9

Caution from The American Speech-Language-Hearing

Association (ASHA)

To avoid hearing damage, ASHA counsels headphone users to turn down the volume, take frequent listening breaks, and wear headphones like Zoom's that fit over the ears to block background noise.

Pairing the Headphones simultaneously with the Universal Transmitter and your Bluetooth

Mobile/Cell Phone

To switch back and forth between listening to music and speaking on your Bluetooth mobile/cell phone, follow these steps to pair the Headphones with your Universal Transmitter and your phone at the same time: a Make sure the Headphones are turned on, paired with the

Transmitter, and located within a few meters (30 feet or less) of both the music player and the phone. b Turn on your phone and access the Bluetooth settings section of the phone's menu. c Make the phone visible (discoverable) to other Bluetooth devices. (Then, if you have previously paired with the phone, skip to Step e. Otherwise continue with Step d.) d Search for new devices. e When the phone displays BT AV Headset, initiate pairing with the Bluetooth Headphones. f At the prompt, enter a pairing PIN code of 0000 and make the connection.

10

Note: Some phones also require you to tell them to connect to the paired device.

That's all you need to do! You don't have to do anything on the Headphones. The Pairing LED on the Headphones will flash blue for 10 seconds, then turn off.

Note: Please consult the phone's documentation if you need more information about pairing.

When you hear the phone ring through the

Headphones while you are listening to music, press the Phone button on the Headphones and flip down the microphone to answer the call.

To make a call while you are listening to music, just dial the number on your phone – you don't need to press a button on the Headphones.

When you finish speaking, flip up the micro-phone and press the Phone button to end the call and listen to your music player.

Notes on Pairing

Pairing usually takes only about 10 seconds. However, it can take up to three minutes if there are other Bluetoothenabled devices nearby that you don't want to pair with.

Move those devices out of range or switch them off.

The Headphones lose the wireless connection if they get too far away from your iPod/MP3 player or the cell phone – for example, if you move outside the 10 meters/30 feet range without taking the Headphones off.

11

If this happens, the Headphones go into Idle mode, and the Pairing LED flashes blue intermittently. If you come back in range within three minutes, the Headphones automatically become paired with the music player again.

If you were simultaneously paired with your mobile/cell phone and your iPod/MP3 player, you may have to reinitiate pairing with the cell phone.

If you don't come back within range within 3 minutes, the

Headphones go into Sleep mode. To restart pairing, turn the Headphones off and then on again with the On/Off button. Pairing should take place within 10 seconds.

Explanation Headphones

Pairing LED Status

Red/blue alternate flashing

Blue flashing

Intermittent blue flashing

Searching for a device or pairing

Paired. After 10 seconds, the

LED turns off.

Idle (not paired), looking for last-paired device. After three minutes, Headphones go into

Sleep mode and LED turns off.

Low battery Intermittent red flashing

No indication Paired or in Sleep mode, or headphones are turned off, or battery is dead.

Using the Bluetooth Universal Transmitter

► The top two LEDs on the transmitter show you the mode it’s in.

12

Both LEDs off

Both LEDs steady on

Idle

Searching for last paired device

Pairing Red and blue LEDs alternating

Blue LED flashing twice every three seconds

Paired and connected

The Universal Transmitter can also work with your

MP3-enabled phone, stereo system, TV, CD player, computer sound card, satellite radio, or any other audio device that has a stereo headphone/output jack. Just plug the transmitter into the device’s stereo headphone or output jack directly, or use the short extension cable that is shipped with the Transmitter.

The Transmitter plug is 3.5mm (1/8"). Adapters are widely available to connect the transmitter to smaller or larger jack sizes.

Included with the Transmitter are some Velcro

®

fasteners that you can use to hold the Transmitter to your iPod or other audio device. The Velcro works best if it is as far away from the music player's headphone jack as possible, but no part of the Velcro can be more than 3.75 cm (1.5 inches) from the jack or it won’t line up with the

Transmitter correctly.

Velcro Pad

13

We’ve included two strips of Velcro, one with 3 pieces of light gray Velcro and the other with 3 pieces of white

Velcro. You use one of each color, and the extras will let you replace the Velcro if it starts to wear out.

Velcro Pad

Peel off one piece of gray Velcro and stick it on a clear, preferably flat area on the same side of your iPod/MP3 player as the headphone jack. Remember, the further from the jack the better, but it can’t be more than 3.75 cm (1.5 inches) from the jack. Now peel off one piece of white

Velcro from the other strip, and carefully push the Velcro side (NOT the sticky side) against the gray Velcro that you already installed, so that the two pieces stay together.

Then plug in the Transmitter, being careful that it's straight.

Press it in place so that it pushes against the sticky side of the white Velcro.

When you first do this, you should leave the Transmitter in place for at least one hour before pulling the Transmitter and audio device apart. To be safe, we recommend that you leave them attached overnight.

If You Need Help

For assistance, please go to www.zoom.com and select

Technical Support. From here you can register your product, contact our technical support experts, use our intelligent database SmartFacts™, and/or get warranty information.

14

If you choose to call a Zoom technician, the appropriate number depends on your country:

US: (561) 997-9686 UK: 0870 720 0090

Portugal: +35 1221451012 Spain: +34 911516304

Switzerland: +41 435000369 Other (US number):

(561) 997-9683

Some other Zoom iHiFi products

Zoom’s Model 4355 iHiFi Transmitter for iPods plugs into the docking port of any iPod, and works with Zoom iHiFi

Headphones and the Zoom iHiFi Receiver.

Model 4360 iHiFi Receiver plugs into a stereo or powered speakers. It wirelessly receives and plays audio from an iPod,

MP3 player, computer, or other device that has Bluetooth

A2DP capability. The Receiver works with iHiFi Transmitter model 4355 for the iPod and with model 4353 for MP3 and other audio players.

Model 4411F and 4321F Zoom USB Bluetooth Adapters plug into a PC and communicate wirelessly with iHiFi Model

4380 Headphones, the iHiFi Model 4360 Receiver, and other

Bluetooth devices.

Regulatory Information

U.S. FCC Part 15 Emissions Statement

This equipment has been tested and found to comply with the limits for a Class

B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and

15

on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

Declaration of Conformity

de

Δήλωση Συμμόρφωσης

Konformitätserklärung

Dichiarazione di conformità zgodności Declaração

Declaración

Manufacturer/Producent/Fabrikant/Constructeur/

Hersteller/Κατασκευαστής/Fabbricante/Fabricante/

Tillverkare/Üretici/Nhà sản xuất

Zoom Technologies, Inc.,

207 South Street,

Boston, MA 02111, USA

617-423-1072 www.zoom.com

Brand/Varemærke/Merk/Marque/Marke/Μάρκα/

Marchio/Marka/Marca/Märke/Thương hiệu

Type/Typ/Μάρκα/Tipo/Türü/Kiểu mẫu

Brand/Varemærke/Merk/Marque/Marke/Μάρκα/

Marchio/Marka/Marca/Märke/Thương hiệu

Type/Typ/Μάρκα/Tipo/Türü/Kiểu mẫu

Zoom Bluetooth iHiFi Stereo

Headphones/Headset

Model 4380

Zoom Bluetooth Wireless

Transmitter for MP3 player

Model 4353

The manufacturer declares under sole responsibility that this equipment is compliant to

Directive 1999/5/EC via the following. The product is CE marked.

Producenten erklærer under eneansvar, at dette udstyr er i overensstemmelse med direktivet

1999/5/EC via følgende. Dette produkt er CE-mærket.

De fabrikant verklaart geheel onder eigen verantwoordelijkheid dat deze apparatuur voldoet aan Richtlijn 1999/5/ EC op grond van het onderstaande. Dit product is voorzien van de CEmarkering.

Le constructeur déclare sous son entière responsabilité que ce matériel est conforme à la

Directive 1999/5/EC via les documents ci-dessous. Ce produit a reçu le marquage CE.

Hiermit erklärt Zoom die Übereinstimmung des Gerätes modem mit den grundlegenden

Anforderungen und den anderen relevanten Festlegungen der Richtlinie 1999/5/EC. Dieses

Produkt ist das gekennzeichnete CE.

Ο κατασκευαστής δηλώνει με αποκλειστική του ευθύνη ότι αυτό το προϊόν συμμορφώνεται με

την Οδηγία 1999/5/ΕC μέσω των παρακάτω. Αυτό το προϊόν φέρει τη Σήμανση CE..

Il fornitore dichiara sotto la sola responsabilità che questa apparecchiatura è compliant a

1999/5/EC direttivo via quanto segue. Questo prodotto è CE contrassegnato.

Producent stwierdza że to urządzenie zostało wyprodukowane zgodnie z Dyrektywą

1999/5/EC. Jest to potwierdzone poprzez umieszczenie znaku CE na urządzeniu.

16

O fabricante declara sob sua exclusiva responsabilidade que este equipamento está em conformidade com a Directiva 1999/5/EC através do seguinte. Este produto possui Marcação

CE.

El fabricante declara bajo su exclusiva responsabilidad que este equipo satisface la Directiva

1999/5/EC por medio de lo siguiente. Este producto tiene marca CE.

Bu ürünün imalatçısı tüm sorumluluk kendisinde olmak kaydıyla bu cihazın aşağıdaki tabloda gösterilen biçimde 1999/5/EC (R&TTE Yönetmeliği) no.lu Yönetmeliğe uygun olduğunu beyan etmektedir. Bu ürün CE İşareti taşımaktadır.

Nhà sản xuất cam kết với trách nhiệm của mình là thiết bị này tuân theo Hướng dẫn

1999/5/EC thông qua các mục sau. Sản phẩm này được đánh dấu là CE.

73/23/EEC – LVD

89/336/EEC – EMC

EN 60950-1:2001

EN 55022: 1998/A1:2001/A2: 2003; EN 301

489-1, v1.4.1: 2002; EN 301 489-17, v1.2.1:

2002;EN 300 328, v1.6.1: 2004

Andy Pollock

24 May, 2007

4380/TF; 4353/TF

Boston, MA, USA

Director, Hardware Engineering /Direktør, Hardware Engineering

/Director, Sustaining Engineering /Directeur, ingénierie de soutien

/Direktør, Sustaining Engineering/Διευθυντής, Μηχανικής Διατήρησης

/Direttore, Hardware Engineering /Dyrektor, Inżynieria ciągła/Director, Engenharia de Manutençã /Director, Ingeniería de apoyo/Donanım Mühendisliği, Müdür/Giám Đốc Kỹ thuật Phần cứng

17

Como Usar el Transmisor Universal Zoom

®

iHiFi

y los Audífonos iHiFi Bluetooth

®

Estéreo

Su paquete incluye:

Un Transmisor Universal iHiFi

Audífonos iHiFi Bluetooth

Cable USB para cargar el headset y el transmisor

Cable de extensión

Cinta velcro para asegurar el transmisor a su iPod o MP3

Usted necesita:

Un computador o USB hub con un puerto USB disponible para cargar el Transmisor y los Audífonos usando el cable

USB aquí incluido. (También puede usar el Cargador iHiFi opcional de Zoom para cargar sin necesidad de usar un computador. Para más información vea www.zoom.com).

Para configurar su conexión inalámbrica, siga estos pasos:

1 Cargue el Transmisor (página 19).

2 Cargue los Audífonos (página 20).

3 Conecte el Transmisor a su iPod o MP3 y empareje el

Transmisor con los Audífonos (página 21).

18

Para usar los Audífonos, ver página 23.

Para emparejar los Audífonos tanto con su reproductor de

música como con su teléfono móvil/celular Bluetooth, ver

página 25.

Para ver algunos consejos sobre como usar el Transmisor,

consulte la página 28.

Paso 1: Como Cargar el Transmisor

Luz LED para cargar

Interruptor encender/apagar

(1/0)

Conector

Mini-USB

Tapa plástica desprendible a Asegúrese de que su computador NO este configurado para entrar en el modo inactivo después de un periodo de inactividad. Verifique la documentación del computador para ver las instrucciones. b A menos que tenga un Mini iPod, retire la cubierta plástica del Transmisor. c Con su computador encendido, conecte un extremo del cable USB para cargar aquí incluido en el conector mini-

USB del Transmisor y conecte el otro extremo en un puerto USB disponible.

Toma hasta 2 horas para que el Transmisor cargue completamente. La luz LED más cercana al fondo del

Transmisor esta en rojo durante el tiempo que dura

19

cargando y se vuelve tenue cuando ya ha finalizado el proceso de carga. d Cuando el Transmisor este completamente cargado, desconecte el cable de cargar del Transmisor y del PC.

Un Transmisor completamente cargado funciona cerca de

6 horas. e Cuando el Transmisor no este en uso, cambie el interruptor 1/0 (Encender/apagar) a 0 (Apagar) para ahorrar la batería.

Paso 2: Como Cargar los Audífonos Bluetooth

Enchufe para cargar la USB

Interruptor

Encender/Apagar

Siga estos pasos:

Cable para

Cargar

Luz LED para

Cargar a Asegúrese de que su computador NO este configurado para entrar en el modo inactivo después de un periodo de inactividad. Verifique la documentación del computador para ver las instrucciones. b Conecte un extremo del cable USB para cargar aquí incluido en el enchufe para cargar de los Audífonos. c Con su computador encendido, conecte el otro extremo del cable para cargar en un Puerto USB disponible.

20

La luz LED para cargar de los Audífonos estará roja durante el proceso de carga. Puede que los Audífonos tomen hasta 2 horas para cargar por completo, momento en el cual la luz LED se volverá verde. d Cuando la luz LED este verde, desconecte el cable para cargar de los Audífonos y del computador. e Deje los Audífonos apagados hasta que este listo para emparejarlos con el Transmisor.

Por lo general los audífonos completamente cargados funcionan por

12 horas.

Paso 3: Como Emparejar el Transmisor

Universal con los Audífonos

El emparejamiento es el procedimiento que establece un enlace inalámbrico entre dos dispositivos Bluetooth.

Para emparejar su reproductor de música con los Audífonos: a Asegúrese de que los Audífonos estén a pocos metros de su iPod o MP3. b Coloque el volumen de su reproductor de música a un nivel alto, cerca del ¾ del máximo. (Más tarde puede controlar el volumen con los controles de los Audífonos). c Conecte el Transmisor Universal en el enchufe estéreo de los audífonos de su reproductor de música. d Encienda los Audífonos, su reproductor de música y el

Transmisor y presione y sostenga el botón Conectar durante 5 segundos.

21

Enchufe para Estereo

Luces LED para

Emparejamiento

Botón Conectar

El transmisor emparejará automáticamente con los

Audífonos. Durante el proceso de emparejamiento las luces LED de emparejamiento del Transmisor titilarán en color rojo y azul.

Las luces LED de emparejamiento de los Audífonos también titilarán en color rojo y azul.

22

Luz LED para

Emparejamiento

En 10 segundos, los Audífonos y el Transmisor deberán emparejarse. Cuando lo hagan las luces LED de emparejamiento de los Audífonos titilarán en color azul durante 10 segundos y luego se apagarán.

La luz LED azul del Transmisor seguirá titilando intermitentemente durante el tiempo que esté emparejado con los audífonos. Si el Transmisor pierde el

emparejamiento, sus luces LED quedarán fijas mientras él trata de reiniciar el emparejamiento.

(Si el emparejamiento no ocurre, vea las Notas sobre

Emparejamiento en la página 26.)

Como Usar los Audífonos para Escuchar el

Reproductor de Música

Subir Volumen ( )

Bajar Volumen ( )

Teléfono

LED de

Emparejamiento

Micrófono

Tan pronto como el Transmisor Universal y los Audífonos se hayan emparejado, usted podrá escuchar la música guardada en su reproductor de música.

Use los botones y de los Audífonos para controlar el volumen de la música.

El cuadro siguiente lista las funciones de los botones. Las funciones para hacer llamadas en su teléfono celular (ver la

página 25) se muestran en letra cursiva.

23

Botón

Responder/term inar llamada

telefónica

Función

Le permite responder/terminar una llamada telefónica.

En estado inactivo, sostenga por 2 segundos para marcar de nuevo el último

número marcado.

LED para

Emparejar

Micrófono

Titila en color rojo y azul durante el emparejamiento, titila en color azul cuando empareja y se apaga después de 10 segundos.

Se voltea hacia abajo durante las conversaciones telefónicas.

Cierra/abre el micrófono.

Play/ Pausa

Parar

Subir volumen

Bajar volumen

Para apagar los audífonos, sostener durante 4 segundos.

Para encender de nuevo y reiniciar el emparejamiento sostener nuevamente por

4 segundos.

Rechaza una llamada que entra.

Aumenta el volumen del sonido. El sistema suena al máximo.

Disminuye el volumen. El sistema suena al mínimo.

24

Advertencia de la Asociación Americana del Habla-

Lenguaje-Audio (ASHA)

Para evitar daño en la audición, ASHA aconseja a los usuarios de los audífonos bajar el volumen, tomar frecuentes descansos y usar audífonos como los de Zoom que se colocan sobre las orejas para bloquear el ruido de fondo.

Como Emparejar los Audífonos

Simultáneamente con el Transmisor Universal y su Teléfono Móvil/Celular Bluetooth

Para cambiar entre escuchar música y hablar en su teléfono móvil/celular Bluetooth, siga estos pasos para emparejar los

Audífonos con su Transmisor Universal y su teléfono al mismo tiempo: a Asegúrese de que los Audífonos estén encendidos, que estén emparejados con el Transmisor y situados a pocos metros (30 pies o menos) tanto del reproductor de música como del teléfono. b Conecte su teléfono y acceda a la sección de configuraciones del Bluetooth en el menú del teléfono. c Haga visible (fácil de ver) su teléfono a otros dispositivos

Bluetooth. (Luego, si ha emparejado previamente con el teléfono, omita el Paso e. De lo contrario continúe con el

Paso d.) d Busque nuevos dispositivos. e Cuando el teléfono despliegue BT AV Headset, inicie el emparejamiento con los Audífonos Bluetooth.

25

f Cuando así se lo indique ingrese un código PIN de emparejamiento de 0000 y haga la conexión.

Nota: Algunos teléfonos también requieren que se les indique que se conecten al dispositivo emparejado.

Eso es todos lo que necesita hacer! No tiene que hacer nada con los Audífonos. La luz LED de emparejamiento en los

Audífonos titilará en color azul durante 10 segundos y luego se apagará.

Nota: Si necesita más información sobre el emparejamiento por favor consulte la documentación del teléfono.

Cuando escuche sonar el teléfono a través de los

Audífonos mientras que esta escuchando música, presione el botón Teléfono en the los Audífonos y voltee el micrófono hacia abajo y responda la llamada.

Para hacer una llamada mientras esta escuchando música, simplemente marque el número en su teléfono – no es necesario que presione un botón en los Audífonos.

Cuando termine de hablar, voltee el micrófono hacia arriba y presione el botón Teléfono para finalizar la llamada y escuchar su reproductor

de música.

Notas Sobre el Emparejamiento

Por lo general, el emparejamiento toma solo cerca de 10 segundos. Sin embargo, puede tomar hasta tres minutos si hay otros dispositivos Bluetooth-habilitados cercanos

26

con los que no desea emparejar. Retire estos dispositivos fuera de rango o apáguelos.

Los Audífonos pierden la conexión inalámbrica si están muy lejos de su iPod/MP3 o del teléfono celular – por ejemplo si usted se mueve fuera del rango de los 10 metros/30 pies sin quitarse los Audífonos.

Si esto pasa los Audífonos entrarán al modo inactivo y la luz LED de Emparejamiento titilará intermitente en color azul. Si regresa al rango dentro de los tres minutos siguientes, los Audífonos se emparejarán de nuevo, automáticamente, con el reproductor de música.

Si estaba simultáneamente emparejado con su teléfono móvil/celular y su iPod/MP3, puede que tenga que reiniciar el emparejamiento con el teléfono celular.

Si no regresa dentro del rango en 3 minutos, los Audífonos entrarán en el modo inactivo. Para reiniciar el emparejamiento, apague los Audífonos y luego enciéndalos de nuevo con el botón Encender/Apagar. El emparejamiento se efectuará en 10 segundos.

Explicación Estatus Luz LED de emparejamiento

Titileo rojo/azul alternado

Titileo color azul

Titileo intermitente color azul

Buscando un dispositivo o emparejando.

Emparejado. Después de 10 segundos la luz LED se apaga.

Inactivo (no emparejado), buscando el ultimo dispositivo emparejado.

Después de tres minutos, los

Audífonos entrarán en el modo inactivo y la luz LED se apagará.

27

Titileo intermitente color rojo

Sin indicación

Batería baja.

Emparejado o en modo Inactivo, o los

Audífonos están apagados o la batería esta muerta.

Como Usar el Transmisor Universal Bluetooth

► Las dos luces LED superiores del transmisor le muestran el modo en que se encuentra.

Ambas luces LED apagadas Inactivo

Ambas luces LED fijas Buscando el ultimo dispositivo emparejado

Emparejando Las luces LED roja y azul alternando

La luz LED azul titilando dos veces cada tres segundos

Emparejado y conectado

El Transmisor Universal puede también funcionar con su dispositivo MP3-habilitado, sistema estéreo, TV, reproductor de CD, tarjeta de sonido del computadpor, radio satelital, o con cualquier otro disposititvo de audio que tenga audífonos/enchufe de salida estéreo.

Sımplemente conecte el transmisor directamente en el audífono estéreo del dispositivo o enchufe de salida o use el cable corto de extensión que le fue enviado con el

Transmisor.

El enchufe del Transmisor es de 3.5mm (1/8"). Los adaptadores están ampliamente disponibles para conectar el transmisor a tamaños de enchufe más pequeños o grandes.

28

Con el Transmisor se han incluido algunas cintas de

Velcro

®

que puede usar para adherir el Transmisor a su iPod u otro dispositivo de audio. El Velcro funciona mejor si esta lo más lejos posible del enchufe de los audífonos del reproductor de música, pero ninguna parte del Velcro puede estar a más de 3.75 cm (1.5 pulgadas) del enchufe o no alineará correctamente con el Transmisor.

Cinta

Velcro

Pieza de

Velcro

Hemos incluido dos cintas Velcro, una con 3 piezas de gris claro y la otra con 3 piezas de Velcro blanco. Se usa una de cada color y las piezas extras le permitirán reemplazar el Velcro cuando se comience a desgastar.

Pieza de Velcro

Retire una pieza de Velcro gris y adhiérala en un área clara preferiblemente lisa en el mismo lado de su iPod/MP3 como el enchufe de los audífonos. Recuerde, entre más lejos del enchufe mejor, pero no puede estar a más de 3.75 cm (1.5 pulgadas) del enchufe. Ahora retire una pieza de Velcro blanco de la otra cinta y cuidadosamente empuje el lado del Velcro (NO el lado

29

pegajoso) contra el Velcro gris que ya instalo de manera que las dos piezas se unan. Luego conecte el Transmisor, teniendo cuidado de que este derecho. Presiónelo en su lugar de manera que empuje contra el lado pegajoso del

Velcro blanco.

Cuando haga esto por primera vez debe dejar el

Transmisor en su lugar por lo menos una hora antes de sacar el Transmisor y el dispositivo de audio aparte. Para mayor seguridad, le recomendamos que los deje unidos hasta el día siguiente.

Si Necesita Ayuda

Si necesita ayuda por favor vaya a www.zoom.com y seleccione Soporte Técnico. Desde aquí podrá registrar su producto, hacer contacto con nuestros expertos de soporte técnico, usar nuestra base de datos inteligente SmartFacts™ y/o conseguir información sobre la garantía.

Si se decide a llamar a un técnico de Zoom, el número adecuado depende de su país:

EU: (561) 997-9686

Portugal: +35 1221451012

Suiza: +41 435000369

RU: 0870 720 0090

España: +34 911516304

Otro (número en EU):

(561) 997-9683

30

Algunos otros productos iHiFi Zoom

El Transmisor iHiFi Modelo 4355 de Zoom para iPods conecta en el puerto de cualquier iPod y funciona con los

Audífonos y el Receptor iHiFi de Zoom.

El Receptor iHiFi Modelo 4360 conecta con parlantes estéreo o eléctricos. Recibe inalámbricamente y toca el audio desde un iPod, MP3, computador, u otro dispositivo que tenga capacidad Bluetooth A2DP. El Receptor funciona con el

Transmisor iHiFi modelo 4355 para el iPod y con el modelo

4353 para MP3 y otros reproductores de audio.

Los adaptadores Zoom USB Bluetooth Modelos 4411F y

4321F se conectan al PC y se comunican inalámbrica-mente con los Audífonos iHiFi Modelo 4380, con el Receptor iHiFi

Modelo 4360 y con otros dispositivos Bluetooth.

31

3487-C 27456-2 ©2007

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
