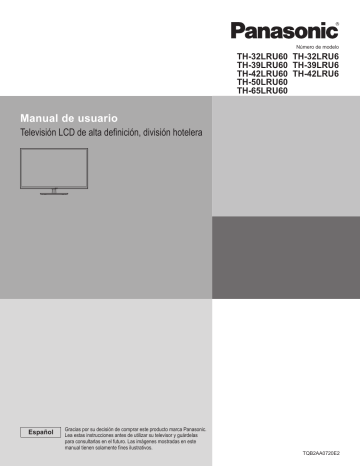

Número de modelo
TH-32LRU60 TH-32LRU6
TH-39LRU60 TH-39LRU6
TH-42LRU60 TH-42LRU6
TH-50LRU60
TH-65LRU60
Manual de usuario
Televisión LCD de alta definición, división hotelera
Español
Gracias por su decisión de comprar este producto marca Panasonic.
Lea estas instrucciones antes de utilizar su televisor y guárdelas
para consultarlas en el futuro. Las imágenes mostradas en este
manual tienen solamente fines ilustrativos.
TQB2AA0720E2
Sienta un nivel increíble de excitación
multimedia
Disfrute de multimedia
Dispositivo USB
Cámara de vídeo
Videograbadora
Ordenador personal
Receptor digital multimedia
Amplificador con
sistema de altavoz
Grabadora DVD/
Blu-ray Disc
Reproductor DVD/
Blu-ray Disc
Este producto incluye el siguiente software o tecnología:
(1) el software desarrollado independientemente por o para Panasonic Corporation,
(2) el software de propiedad de terceros y cedido bajo licencia a Panasonic Corporation,
(3) el software de código abierto
El software de las categorías (3) se distribuye con la esperanza de que sea útil, PERO SIN NINGÚN TIPO DE GARANTÍA,
incluso sin la garantía implícita de COMERCIABILIDAD o APTITUD PARA UN FIN DETERMINADO.
2
HDMI, el logotipo HDMI y HighDefinition Multimedia Interface
son marcas comerciales o marcas
comerciales registradas de HDMI
Licensing LLC en Estados Unidos y
otros países.
Pro: Idiom es una marca registrada
de Zenith Corporation.
● Precauciones para su seguridad ··················· 4
Guía de inicio rápido
● Accesorios/Accesorio opcional ······················ 7
● Conexiones ·················································· 11
● Identificación de los controles ······················ 15
¡Disfrute de su televisor!
Características básicas
● Para ver la televisión ···································· 16
● Visualización de contenido de dispositivos
externos ······················································· 17
● Utilización de Reproductor de Medios ········· 18
Visualización
Fabricado bajo licencia de Dolby Laboratories.
DOLBY y el símbolo de la D doble son marcas
comerciales de Dolby Laboratories.
Asegúrese de leer
Guía de inicio
rápido
Energy Star es un programa
conjunto de la Agencia de
Protección Ambiental y el
Departamento de Energía de los
EE. UU. En Canadá, lo administra
Recursos Naturales Canadá (NRC)
a través de la Oficina de Eficiencia
Energética (OEE). Mediante
productos y prácticas que hacen
uso de la energía eficientemente,
ayuda a ahorrar dinero y proteger
el medioambiente. Este producto
cumple con los requisitos de
ENERGY STAR cuando se emplea
la configuración predeterminada
en fábrica, una configuración con
la que se logra ahorrar energía.
Cualquier modificación en la
configuración predeterminada
en fábrica podría resultar en un
consumo de energía superior a
los niveles que cumplen con los
requisitos de ENERGY STAR.
Índice
Funciones avanzadas
●
●
●
●
●
●
Lista de clasificaciones para el bloqueo ······ 20
Información técnica ······································ 21
Localización de averías ······························· 25
Cuidados y limpieza ····································· 27
Especificaciones ·········································· 28
Atención al Cliente ······································· 30
Información de
soporte
Información de soporte
Funciones
avanzadas
● Menú huéspedes ········································· 19
3
Precauciones para su seguridad
ADVERTENCIA
NO ABRIR, RIESGO
DE CHOQUE ELECTRICO
ADVERTENCIA: Para reducir el riesgo de sufrir una descarga eléctrica, no retire
la cubierta ni el panel posterior. En el interior no hay piezas que deba reparar el
usuario. Solicite las reparaciones al personal de servicio calificado.
El rayo con punta de flecha dentro
de un triángulo equilátero tiene la
finalidad de avisar al usuario de que
hay piezas en el interior del producto
que si las tocan las personas éstas
pueden recibir una descarga eléctrica.
El signo de exclamación dentro de un
triángulo equilátero tiene la finalidad
de avisar al usuario de la existencia
de instrucciones de utilización y
servicio importantes en el material
impreso que acompaña al aparato.
Nota para el instalador del sistema CATV
Este recordatorio se ofrece para que el instalador del sistema CATV preste atención al Artículo 820-40 de la NEC, el cual
proporciona directrices para realizar una conexión a tierra apropiada y, en particular, especifica que la tierra del cable debe estar
conectada al sistema de tierra del edificio, tan cerca del punto de entrada del cable como sea práctico.
Ventilación segura
Las ranuras y aberturas en el gabinete en la parte posterior o inferior se han colocado para ventilar y asegurar una operación
confiable de Ia TV LCD y para protegerla de un sobre-calentamiento. Estas aberturas no deberán ser bloqueadas o cubiertas. Deben
haber al menos 4 pulgadas (10 cm) de espacio alrededor del TV. Las aberturas nunca deberán ser bloqueadas al poner la TV LCD
sobre una cama, sofá, alfombra o superficie similar. Esta TV LCD no deberá ser colocada en una instalación pre-fabricada tal como
un librero a menos que tenga una ventilación apropiada.
Medidas de seguridad importantes
1)
2)
3)
4)
5)
6)
7)
8)
9)
10)
11)
12)
13)
14)
15)
16)
17)
18)
4
Leer las instrucciones.
Guardar las instrucciones.
Atender todas las advertencias.
Seguir todas las instrucciones.
No hacer uso de este aparato cerca del agua.
Limpiar solo con un paño seco.
No bloquear ninguna de las aperturas de ventilación. Instale según las instrucciones del fabricante.
No instalar cerca de ninguna fuente de calor como radiadores, reguladores de calefacción, estufas u otros aparatos
(incluyendo amplificadores) que generen calor.
No desechar el propósito de seguridad del enchufe polarizado o de encalladura. Un enchufe polarizado posee dos cuchillas,
una más ancha que la otra. Un enchufe de encalladura posee dos cuchillas y una tercera punta de encalladura. La cuchilla
ancha o la tercera punta son proporcionadas por su propia seguridad. Si el enchufe proporcionado no cabe en su salida de
corriente, consulte a un eléctrico para reemplazar la salida de corriente obsoleta.
Proteger el cable de corriente de ser pisado o pellizcado, especialmente alrededor del enchufe, los
receptáculos y el punto en el que salen del aparato.
Usar solo accesorios especificados por el fabricante.
Usar el aparato solo con el carro, plataforma, tripié, soporte o mesa especificado por el fabricante, o vendido con el aparato.
Cuando un carro sea usado, tenga cuidado aI mover dicho carro junto con el aparato para evitar lesiones por volcaduras.
Desconectar este aparato durante tormentas eléctricas o cuando no vaya a ser usado por largos periodos de tiempo.
Referir toda necesidad de servicio a personal de servicio calificado. EI servicio se requiere cuando el aparato ha sido
dañado en cualquier manera, como cuando el cable de corriente o el enchufe ha sido dañado, líquido ha sido derramado,
objetos han caído dentro del aparato, el aparato ha sido expuesto a humedad o lluvia, no opera normalmente o ha caído.
Operar solamente desde el tipo de fuente de energía indicada en la etiqueta. Si usted no está seguro del tipo de abastecimiento de energía
de su casa, consultar a su distribuidor o a la compañía de energía local.
Seguir todas las advertencias e instrucciones marcadas en la TV LCD. EJEMPLO DE ANTENA
A TIERRA DE ACUERDO
Nunca echar objetos de ninguna clase dentro del TV LCD a través
A (NEC)NATIONAL
de las ranuras del gabinete ya que pueden tocar puntos de voltaje
CABLE PRINCIPAL
peligroso o cortar partes que pudieran ocasionar un incendio o choque ELECTRICAL
A TIERRA
CODE
eléctrico. Nunca derramar líquido de ningún tipo dentro del TV LCD.
ABRAZADERA
Si una antena exterior es conectada aI equipo de la televisión, asegurar
A TIERRA
UNIDAD DE
que el sistema de antena sea a tierra para proporcionar protección contra
DESCARGA A TIERRA
subidas de voltaje y cargas de estática. En los E.U.A. la Sección 810-21
EQUIPO DE
(SECCIÓN NEC 810-20)
de la “National Electrical Code” proporciona información con respecto a
SERVICIO
CONDUCTORES A
ELÉCTRICO
la conexión a tierra apropiada para el mástil y la estructura de soporte,
TIERRA (SECCIÓN
el cable principal a la unidad de descarga de la antena, el tamaño de los
NEC 810-21)
conductores a tierra, ubicación de la unidad de descarga de la antena, la
ABRAZADERAS A TIERRA
conexión a los electrodos a tierra y requisitos para los electrodos a tierra.
SERVICIO DE ENERGIA DEL
SlSTEMA DE ELECTRODOS A
TIERRA (ART. 250 NEC. PARTE H)
19) Un sistema de exterior no deberá ser colocado cerca de las líneas de poder ú otros circuitos de energía o luz o donde ésta pueda caer
en tales líneas de poder o circuitos. Cuando se instale un sistema de antena exterior, extremar cuidados para evitar tocar tales líneas o
circuitos ya que este contacto pudiese tener consecuencias fatales.
20) Desconectar la TV de LCD del contacto de pared, y referir a personal de servicio calificado en las condiciones siguientes:
a.
Cuando el cable de poder o contacto esté dañado o desgastado.
b.
Si se ha derramado líquido dentro de la TV de LCD.
c.
Si la TV de LCD ha sido expuesta a lluvia o agua.
d.
Si la TV de LCD no opera normalmente, siguiendo las instrucciones de operación.
Ajustar solamente aquellos controles que están cubiertos por las instrucciones de operación ya que el
ajuste inapropiado de otros controles puede ocasionar daño y a menudo requerirá de mayor trabajo para un
técnico especializado para restaurar la operación normal del TV de LCD.
e.
Si la TV de LCD se ha caído o el gabinete se encuentra dañado.
f.
Cuando la TV de LCD exhibe un cambio distinto en su funcionamiento - esto indica que requiere de servicio.
21) Cuando partes de repuesto sean requeridas, asegurarse que el técnico de servicio utilice partes especificadas por el fabricante que tengan
las mismas características de las partes originales. Sustitutos no autorizados pueden ocasionar un incendio, choque eléctrico ú otros riesgos.
22) ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA ESTE
APARATO A LA LLUVIA, HUMEDAD, GOTEO O SALPICADURA. NO COLOCAR ENVASES CON
LÍQUIDO (FLOREROS, COPAS, COSMÉTICOS, ETC.) SOBRE EL TELEVISOR (lNCLUYENDO
ANAQUELES COLOCADOS ARRIBA DE ESTE, ETC.).
23) ADVERTENCIA: RETIRAR PIEZAS PEQUEÑAS INNECESARIAS Y OTROS OBJETOS FUERA DEL ALCANCE DE LOS
NIÑOS PEQUEÑOS. ESTOS OBJETOS PUEDEN SER TRAGADOS ACCIDENTALMENTE. TAMBIEN
TENER CUIDADO AL EMPACAR MATERIALES Y HOJAS DE PLASTICO.
24) ADVERTENCIA: Para evitar la dispersión del fuego, mantenga velas así como otras llamas abiertas lejos de este
producto en todo momento.
25) ADVERTENCIA: No coloque el televisor en centros médicos ni institutos de salud equipados con dispositivos
médicos.
Las ondas de radio que emite el televisor podrían interferir con los dispositivos médicos y
provocar accidentes por mal funcionamiento.
26) ADVERTENCIA: No utilice el televisor cerca de dispositivos de control automático como puertas
automáticas o alarmas de incendio.
Las ondas de radio que emite el televisor podrían interferir con los dispositivos de control automático y
provocar accidentes por mal funcionamiento.
27) ADVERTENCIA: Mantenga el televisor a una distancia mínima de 22 cm (9 pulgadas) de un marcapasos cardíaco
implantado.
Las ondas de radio que emite el televisor podrían interferir con el funcionamiento del marcapasos.
28) AVISO:
El interruptor de la alimentación de esta unidad no desconectará completamente toda la alimentación procedente de
la toma de CA. Como el cable de la alimentación sirve como dispositivo de desconexión principal de la unidad, usted
tendrá que desenchufarlo de la toma de CA para desconectar toda la alimentación. Por lo tanto, asegúrese de que la
unidad esté instalada de forma que el cable de alimentación pueda desenchufarse fácilmente de la toma de CA en
caso de accidente. Para evitar un incendio, el cable de la alimentación también deberá desenchufarse de la toma de
CA cuando la unidad no se vaya a utilizar durante un periodo largo de tiempo (durante unas vacaciones, por ejemplo).
29) PRECAUCIÓN: PARA EVITAR CHOQUE ELECTRICO NO USAR ESTE ENCHUFE CON UN RECEPTÁCULO Ú OTRA SALIDA A MENOS
QUE LAS CLAVIJAS PUEDAN SER INSERTADAS FIRMEMENTE PARA EVITAR QUE LA CLAVIJA QUEDE EXPUESTA.
30) PRECAUCIÓN: USAR OTRA BASE PUEDE RESULTAR INESTABLE Y CAUSAR POSIBLEMENTE ALGUN DAÑO.
31) PRECAUCIÓN: PELIGRO DE EXPLOSIÓN SI LA BATERÍA ES COLOCADA INCORRECTAMENTE. REPONER
SOLAMENTE CON EL MISMO TIPO O EL EQUIVALENTE.
NOTA: Este equipo ha sido diseñado para funcionar en Norteamérica y en otros países donde el sistema de emisión y la
corriente alterna (CA) sean exactamente los mismos que los de Norteamérica.
5
Precauciones para su seguridad (Continuación)
DECLARACIÓN DE LA FCC
Este equipo ha sido probado y ha demostrado cumplir con las limitaciones para los dispositivos digitales de la Clase B, de conformidad con el Apartado
15 de las Normas de la FCC. Estos límites han sido diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una
instalación residencial. Este equipo genera, utiliza y puede radiar energía radioeléctrica, y si no se instala y utiliza de acuerdo con las instrucciones, puede
causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no existe ninguna garantía de que las interferencias no se produzcan en
una instalación particular. Si este equipo causa interferencias perjudiciales en la recepción de la radio o televisión, lo que se puede determinar apagando y
encendiendo el equipo, al usuario se le recomienda intentar corregir la interferencia tomando una o más de las medidas siguientes:
• Cambie la orientación o el lugar de instalación de la antena.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente diferente de aquella a la que está conectada el receptor.
• Consulte a su concesionario o a un técnico en radio/televisión con experiencia para solicitar su ayuda.
Este dispositivo cumple con el Apartado 15 de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones
siguientes: (1) este dispositivo no deberá causar interferencias perjudiciales y (2) este dispositivo deberá ser aceptar cualquier
interferencia que reciba, incluyendo la interferencia que pueda causar un funcionamiento no deseado.
Aviso de la FCC:
Para asegurar el cumplimiento ininterrumpido, siga las instrucciones de instalación adjuntas y utilice solamente cables de interfaz
blindados cuando conecte a un ordenador o a dispositivos periféricos. Cualquier cambio o modificación que no haya sido aprobado
explícitamente por Panasonic Corp. of North America podría anular la autorización que tiene el usuario para utilizar este dispositivo.
Declaración de conformidad de la FCC
N.° de modelos TH-32LRU60, TH-39LRU60, TH-42LRU60, TH-50LRU60, TH-65LRU60, TH-32LRU6, TH-39LRU6, TH-42LRU6
Responsable:
Panasonic Corporation of North America
Two Riverfront Plaza, Newark, NJ 07102-5490
Dirección de contacto:
Panasonic System Communications Company of North America
1-800-973-4390
ADVERTENCIA
AVISOS DE SEGURIDAD DE LA CEA PARA NIÑOS: Las pantallas planas no siempre están montadas
sobre bases adecuadas o instaladas de acuerdo con las recomendaciones del fabricante. Las pantallas
planas mal colocadas en estanterías, librerías, estantes, escritorios, altavoces, baúles o muebles con
ruedas pueden caer y provocar daños personales e incluso la muerte.
La industria de sistemas electrónicos para consumidores (de la cual es miembro Panasonic) trabaja por
que el entretenimiento en casa sea entretenido y seguro. Siga siempre las siguientes normas de
seguridad para prevenir posibles daños personales e incluso la muerte:
AJUSTES DE SEGURIDAD:
•
Un mismo tamaño NO sirve para todo. Siga las recomendaciones del fabricante para garantizar una
instalación y un uso seguro de la pantalla plana.
•
Lea atentamente todas las instrucciones adjuntas y asegúrese de que las comprende para garantizar
un uso correcto del producto.
•
No permita que los niños se suban o jueguen con los muebles y los equipos de televisión.
•
No coloque la pantalla plana en muebles que se puedan utilizar fácilmente como escalón, como por
ejemplo una estantería.
•
Recuerde que los niños se dejan llevar por las emociones al ver la tele, especialmente en una pantalla
plana “más grande que el mundo”. Asegúrese de instalar la pantalla en un lugar donde no se pueda
empujar, volcar o golpear y caer.
•
Tenga cuidado de colocar todos los cables de la pantalla plana de forma que los niños no puedan
cogerlos o tirar de ellos si sienten curiosidad.
MONTAJE EN LA PARED: SI DECIDE INSTALAR LA PANTALLA PLANA EN LA PARED, TENGA
PRESENTE QUE SIEMPRE DEBE:
•
Utilizar un soporte recomendado por el fabricante de la pantalla y/o por un organismo independiente
(por ejemplo UL, CSA, ETL).
•
Seguir todas las instrucciones de los fabricantes de la pantalla y el soporte de pared.
•
Si no se siente capaz de instalar con seguridad la pantalla plana, póngase en contacto con su
distribuidor para contratar un servicio de instalación especializado.
•
Asegúrese que la pared donde se va a instalar el soporte es apropiada. Algunos soportes de pared no
están diseñados para la instalación en paredes utilizando espárragos de acero o estructuras cilíndricas
antiguas. En caso de dudas, póngase en contacto con un instalador profesional.
Para instalar la pantalla se necesitan dos personas como mínimo. Las pantallas planas pueden ser muy pesadas.
•
6
La Academia Americana de Pediatría desalienta la visualización de medios para niños menores
de 2 años. Para mayor información visite www.aap.org.
Accesorios/Accesorio opcional
Accesorios
Compruebe que ha recibido todos los elementos que se indican.
Accesorios
Pilas (2)
Transmisor de
mando a distancia
Pedestal
(Para más detalles, ver
“Instalación del televisor”.)
Pila AA
N2QAYB000820
Cable de CA
Accesorio opcional
Abrazadera de suspensión de pared
Por favor contactar a un instalador profesional para la compra de la abrazadera de suspensión de pared calificada recomendada
por UL. Para conocer más detalles, consulte el manual de instalación de la abrazadera de suspensión de pared.
Profundidad del atornillado:
(para 32”) M4
mínimo: 9 mm (0,36”)
máximo: 17 mm (0,66”)
(para 39”) M6
mínimo: 10 mm (0,40”)
máximo: 15 mm (0,59”)
(Vista de lado)
(para 42”) M6
mínimo: 32 mm (1,26”)
máximo: 39 mm (1,53”)
(para 50”) M6
mínimo: 11 mm (0,44”)
máximo: 17 mm (0,66”)
(para 65”) M6
mínimo: 19 mm (0,75”)
máximo: 21 mm (0,82”)
a
b
(para 32”)
a: 200 mm (7,9”)
b: 100 mm (3,9”)
(para 39”/42”)
a: 200 mm (7,9”)
b: 200 mm (7,9”)
(para 50”/65”)
a: 400 mm (15,7”)
Orificios para la instalación de
b: 400 mm (15,7”)
soportes para montura en pared
Advertencia
Asegúrese siempre de pedir a un técnico calificado que lleve acabo el ajuste.
No monte directamente la unidad debajo de las luces del techo (proyectores, focos o luces halógenas) que producen
típicamente bastante calor. De lo contrario puede que se deformen o dañen partes de la caja de plástico.
Tome precauciones al fijar los soportes de la montura en la pared. Asegúrese siempre de que no haya cables eléctricos
o tubería en la pared antes de instalar los soportes.
Para prevenir la caída y lesiones, quite el televisor de su posición fija en la pared cuando ya no este en uso.
El uso de una abrazadera de suspensión de pared equivocada o empotrado incorrecto pueden causar la caída del
equipo, resultando en lesiones y daño del producto.
Panasonic se deslinda de la responsabilidad por cualquier daño o lesión debido al uso de una abrazadera de suspensión
de pared incorrecta, empotrado incorrecto o cualquier otra falla por no seguir las instrucciones indicadas arriba.
Accesorios/Accesorio opcional
Parte posterior del televisor
Tornillos para fijar el televisor a los soportes para montura
en pared (no incluidos con la unidad de TV)
Guía de inicio
rápido
(imagen)
Manual simple del propietario
Instalación de las pilas del mando a distancia
Abrir.
Gancho
Cierre
Ponga las polaridades (+ o -)
en las posiciones correctas.
Precaución
La instalación incorrecta puede causar
fugas de electrolito y corrosión, lo que
podría dañar el mando a distancia.
mezcle pilas viejas y nuevas.
• No
mezcle pilas de tipos diferentes
• No
(pilas alcalinas y de manganeso, por ejemplo).
utilice baterías (Ni-Cd).
•NoNoqueme
ni rompa las pilas.
Instalación del televisor
Advertencia
Estas instrucciones son para uso exclusivo del personal de servicio calificado. Para reducir el riesgo de sufrir una descarga eléctrica y
lesiones, no realice ninguna otra de las contenidas en las instrucciones de funcionamiento a menos que esté calificado para hacerlo.
Para prevenir posibles daños personales, este producto debe estar bien fijado a la muebles, que se instala en el piso o en la pared de
acuerdo con las instrucciones de instalación de este producto.
7
Accesorios
Ménsula (1)
TBL5ZA34841
TBL5ZA34831
TBL5ZA34811
TBL5ZA34801
TBL5ZA34611
(para 32”)
(para 39”)
(para 42”)
(para 50”)
(para 65”)
Base (1)
Cubierta (1)
TBL2AB30081
(para 32”/39”/42”)
TBL5ZX07281 (para 32”)
TBL5ZX07321 (para 39”/42”)
TBL5ZX07381 (para 50”)
TBL5ZX07161 (para 65”)
Tornillos de montaje
Tornillos (4)
Tornillos (4)
XYN4+F12FJK
Tamaño (M4 × 12)
(para
32”/39”/42”/50”)
XYN4+F25FNK
Tamaño (M4 × 25)
(para 65”)
XSS5+12FNK
Tamaño (M5 × 12)
(para 32”/39”/42”)
XSS5+15FNK
Tamaño (M5 × 15)
(para 50”/65”)
Tornillo de seguridad (1)
Tornillo de seguridad (1)
THE2AC004J
Tamaño (M4 × 12)
(para 32”/39”/42”/50”)
THM2AA001N
Tamaño (M5 × 12)
(para 32”)
Tornillo (1)
Tornillos (2)
Tornillo (1)
Tornillo de seguridad (1)
Tornillos para madera (4)
THEC1509
Tamaño (M3 × 5)
(para 32”/39”/42”)
XVE6A10FJK
Tamaño (M6 × 10)
(para 32”/39”/42”)
XTB3+30AFJK
Tamaño (M3 × 30)
(para
32”/39”/42”/50”)
THT2AA002J
Tamaño (M3 × 30)
(para
32”/39”/42”/50”)
XTS5+20AFJK
(para
32”/39”/42”/50”)
■Montaje del pedestal
(1) Fije firmemente con los tornillos de ensamblaje
. (4 tornillos en total)
en cada posición de control de ángulo.
(2) La plataforma puede girar en ángulos de 30°/60°/90° hacia la derecha/izquierda. Coloque los tornillos
No es necesario instalar los tornillos
si se desea un ángulo de rotación de 90º.
Apriete firmemente los tornillos.
Para TH-50LRU60/TH-65LRU60, solo es necesario realizar el paso (1) de “Montaje del pedestal”.
Para TH-32LRU60/TH-32LRU6, si fuera necesario, uno de los
puede reemplazarse por el tornillo de seguridad
.
tornillos
B
B
F
60°
F
(3) Instale la cubierta del cuello.
(4) Instale firmemente con un tornillo de montaje
Apriete firmemente los tornillos.
0°
30°
.
E
8
■Instalación
Coloque el televisor a una distancia cómoda. Evite colocarlo en un lugar donde reciba la luz directa del sol o luz artificial de alta intensidad
(y reflejos) en la pantalla. El uso de ciertas luces fluorescentes puede disminuir el rango de trasmisión del control remoto. Es importante
contar con ventilación adecuada para evitar fallas en los componentes internos. Mantenga alejado de áreas con calor o humedad extremos.
Fije firmemente con los tornillos de ensamblaje
(4 tornillos en total)
Apriete firmemente los tornillos.
Para TH-65LRU60, solo es necesario instalar
en “Instalación”.
los tornillos
Si fuera necesario,
uno de los
puede
tornillos
reemplazarse
por el tornillo de
.
seguridad
.
A
Guía de inicio
rápido
Si necesita información acerca de la plantilla de
ubicación de tornillos, visite el sitio web de Panasonic.
http://panasonic.net
Coloque la plantilla donde se instala el televisor.
Instale los tornillos
a través de la pestaña
guía para tornillos, como se indica en la
plantilla. (4 tornillos en total)
Utilice el orificio de la placa inferior para fijar
firmemente el televisor al mueble.
Insertar
Plantilla de ubicación de tornillos
Accesorios/Accesorio opcional
I
6 mm (0,24 “)
Deslizar
Orificio para tornillo
de la placa inferior
Si fuera necesario, uno de los
puede reemplazarse
tornillos
por el tornillo de seguridad .
Instale firmemente con un tornillo de montaje
Apriete firmemente los tornillos.
G
.
9
Advertencia
No desarme ni modifique el pedestal.
De lo contrario, la unidad podría caerse y dañarse, y también podría causar heridas a personas.
Precaución
No utilice ningún otro televisor ni pantalla.
En caso de no ser así, Ia unidad puede caerse y dañarse, pudiendo sufrir daños personales.
No utilice el pedestal si está doblado, partido o está roto.
Si utiliza un pedestal roto, puede dañarse todavía más y puede resultar usted dañado. Comuníquese a la tienda
donde lo compró, Io antes posible.
Durante la instalación, asegúrese de apretar bien todos los tornillos.
Si no se tiene cuidado y los tornillos no están bien apretados durante el armado, la instalación no será lo
suficientemente fuerte como para sostener el televisor y éste podrá caerse y dañarse, y podrá causar daños a las
personas.
■Ajuste la plataforma al ángulo deseado.
[Ángulo de rotación: 90°]
b
b
b
a
a
a
(TH-32LRU60/TH-39LRU60/TH-42LRU60/TH-32LRU6/TH-39LRU6/TH-42LRU6)
[Ángulo de rotación: 30°]
[Ángulo de rotación: 60°]
TH-32LRU60/TH-32LRU6
a: 227 mm (9,0 ”) b: 171 mm (6,8 ”)
TH-39LRU60/TH-39LRU6
a: 268 mm (10,6 ”) b: 209 mm (8,3 ”)
TH-42LRU60/TH-42LRU6
a: 293 mm (11,6 ”) b: 228 mm (9,0 ”)
b
a
(TH-50LRU60)
[Ángulo de rotación: 15°]
TH-50LRU60
a: 213 mm (8,4 ”) b: 143 mm (5,7 ”)
10
TH-32LRU60/TH-32LRU6
a: 375 mm (14,8 ”) b: 273 mm (10,8 ”)
TH-39LRU60/TH-39LRU6
a: 443 mm (17,5 ”) b: 339 mm (13,4 ”)
TH-42LRU60/TH-42LRU6
a: 477 mm (18,8 ”) b: 372 mm (14,7 ”)
TH-32LRU60/TH-32LRU6
a: 458 mm (18,1 ”) b: 283 mm (11,2 ”)
TH-39LRU60/TH-39LRU6
a: 540 mm (21,3 ”) b: 356 mm (14,1 ”)
TH-42LRU60/TH-42LRU6
a: 577 mm (22,8 ”) b: 395 mm (15,6 ”)
Conexiones
■Panel lateral
Panel de conexión
■Panel trasero
*1
*2
(TH-65LRU60)
Conexión RF*3
Conector USB
*1:TH-42LRU60/TH-50LRU60/TH-42LRU6
*2:Sin b-LAN incorporada (TH-32LRU6/TH-39LRU6/
TH-42LRU6)
*3:Para conocer detalles de las conexiones del equipo
externo, consulte los manuales de instrucciones del
equipo.
Conexión RF*3
Conexiones
Accesorios/Accesorio opcional
Terminales HDMI
Terminales COMPONENT
Terminales COMPOSITE
Terminal AUDIO OUT
Terminal DATA/MTI
Terminal SERIAL
Terminal PC
Guía de inicio
rápido
(TH-32LRU60/TH-39LRU60/
TH-42LRU60/TH-50LRU60/
TH-32LRU6/TH-39LRU6/TH-42LRU6)
11
Conexiones (Continuación)
Panel de conexión
Parte posterior del TV
Antena de VHF/UHF
o
Cable de alimentación de CA
Conecte después de haber
terminado todas las demás
conexiones.
TV por cable
Inserte firmemente en su lugar la clavija del cable de CA (incluído).
primero el enchufe del cable del
• Desconectar
tomacorriente de la pared.
de alimentación de CA suministrado es para
• Elsercable
utilizado con este aparato solamente.
Antena de VHF/UHF
NTSC (National Television System Committee): programación de TV tradicional
ATSC (Advanced Television Systems Committee): Las normas de televisión digital incluyen la televisión de alta
definición digital (HDTV), la televisión de definición estándar (SDTV), la emisión de datos, el audio multicanal de
sonido envolvente y la televisión interactiva.
Cable
Usted necesita suscribirse a un servicio de televisión por cable para poder ver sus programas.
Podrá disfrutar de los programas de alta definición suscribiéndose a los servicios de una emisora de televisión por cable de alta
definición. La conexión para alta definición se puede hacer empleando un cable de HDMI o de vídeo componente. (pág. 13)
Para ver la programación de alta definición seleccione la entrada de vídeo correcta. (pág. 17)
•
•
•
•
•
12
Ejemplo de conexiones
Para utilizar terminales HDMI
Panel lateral
Panel trasero
Equipo de AV
HDMI
AV OUT
Cable HDMI
ej. Reproductor
Blu-ray Disc
Para utilizar terminales COMPONENT
Y
verde
verde
verde
PB COMPONENT
azul
azul
VIDEO OUT
azul
Equipo de AV
rojo
rojo
L
blanco blanco AUDIO
R OUT
blanco
rojo
rojo
ej. Reproductor
Blu-ray Disc
rojo
Conexiones
PR
rojo
Guía de inicio
rápido
La conexión a las terminales HDMI le permitirá disfrutar de imágenes digitales de alta definición y de sonido de alta calidad.
Para una señal de 1080p se requiere una conexión de HDMI.
Para utilizar terminales COMPOSITE
Panel lateral Panel trasero
Equipo de AV
amarillo
amarillo amarillo
blanco
blanco blanco
L
R
rojo
rojo
rojo
COMPOSITE
OUT
ej. Cámara de
vídeo
Nota
Con el televisor no se suministran todos los cables y equipos externos mostrados en este manual.
Para conocer los detalles de las conexiones de los equipos externos, consulte los manuales de instrucciones de cada equipo.
13
Conexiones (Continuación)
Ejemplo de conexiones
Para utilizar terminal AUDIO OUT
Terminales DIGITAL AUDIO OUT (TH-42LRU60/TH-50LRU60/TH-65LRU60/TH-42LRU6)
Cable óptico
OPTICAL IN
Equipo de audio
Terminal AUDIO OUT
AUDIO IN
Cable de audio
Conecte un cable que coincida con el
terminal de entrada de audio de la unidad.
Para utilizar terminal DATA/MTI
AT externo
MTI OUT
Cable cruzado
Adaptador terminal
Sin b-LAN incorporada (TH-32LRU6/TH-39LRU6/TH-42LRU6)
Para utilizar terminal SERIAL
SERIAL OUT
Cable RS232C
Controlador externo
por ej., controlador de
cabecera
Para utilizar terminales PC
Cable RGB PC
Adaptador de conversión
(si fuera necesario)
PC
PC OUT
AUDIO OUT
Cable de audio
Conecte un cable que corresponda con el
terminal de salida de audio de la PC.
Nota
Con el televisor no se suministran todos los cables y equipos externos mostrados en este manual.
Para conocer los detalles de las conexiones de los equipos externos, consulte los manuales de instrucciones de cada
equipo.
14
Identificación de los controles
Controles/indicadores del televisor
Parte posterior del TV
Parte delantera del TV
Selecciona el menú y la entrada de
submenú.
Selecciona canales en secuencia
Indicador de alimentación
(conectada: rojo, desconectada: apagado)
El botón POWER
Sensor del control remoto
Dentro de unos 7 metros (23 pies) enfrente del televisor
Transmisor de mando a distancia
Visualización de medios externos
Conecta la alimentación del
televisor o la pone en espera
Subtítulos Sí/No (pág. 16)
Ajuste del Temporizador de apagado
*
Visualiza el menú principal (pág. 19)
Seleccione la fuente a ver (pág. 17)
Muestra o remueve la
ventana de información (pág. 16)
Salir de la pantalla de menú
Despliega el menú opcional para
funciones especiales
(cuando está disponible)
U
Subida/bajada del volumen
Selecciona el Programa de
audio secundario (pág. 16)
Selección/OK/Cambio
Identificación de los controles
Conexiones
Nota
El televisor consume una pequeña cantidad de energía eléctrica incluso estando apagado.
No coloque ningún objeto entre el sensor de control remoto del televisor y el mando a distancia.
No coloque el S.S.A.C. en un área bloquedad.
Guía de inicio
rápido
Subir/Bajar el volumen
S.S.A.C. (sistema de seguimiento
automático de contraste)
Volver al menú anterior
Cambia la relación de aspecto
(pág. 16, 21)
Selecciona canales en orden
Encendido/Apagado del
silenciamiento del sonido
Teclado numérico para seleccionar
cualquier canal (pág. 16) o para hacer
introducciones alfanuméricas en los
menús
U
Cambia al canal visualizado
previamente
∗ : Deshabilitar teclas
U: Sólo para el modo de configuración
Si desea información sobre otro control remoto, consulte su manual de funcionamiento.
15
Para ver la televisión
Conexiones (pág. 11-14)
Encienda el televisor con el interruptor POWER.
(TV)
o
(mando a distancia)
Seleccionar entrada: Pulse
(pág. 17)
o
Seleccione un número de canal
(mando a distancia)
Arriba
o
Abajo
Botón CH disponible también en la unidad.
Otras funciones útiles
Escucha
con SAP
(Programa
de audio
secundario)
Seleccione el modo de audio para ver la televisión
Modo digital
Pulse SAP para seleccionar la siguiente pista de audio (si está disponible) cuando se recibe un canal digital.
Pista de audio 1 de 2
Inglés (Audio Principal)
Inglés audio
Modo analógico
Pulse SAP para seleccionar el modo de audio como se describe a continuación.
• Cada vez que se pulsa el botón SAP, el modo de audio cambiará como se muestra a continuación. (Estéreo/SAP/Mono)
Activa o desactiva el modo Subtítulos
Subtitulos
(en Mudo / Sí / No)
Visualice o elimine la bandera de canales
Recuperación
de información
Tiempo restante del
temporizador de apagado
Canal
15
ABC-HD
Identificador de
emisora
30
CC
SAP
TV-G 1080i
4:3
Resolución Relación de
Subtítulos Indicación Nivel de
clasificación de señales aspecto
SAP
Pulse FORMAT para cambiar entre los modos de aspecto (pág. 21)
Cambio de
la relación
de aspecto
16
• 480i, 480p: COMP/JUSTO/4:3/ACERC
• 1080p, 1080i, 720p: COMP/H-LLENO/JUSTO/Corte lateral en
Justo/4:3/ACERC/Corte lateral en Acerc
Visualización de contenido de dispositivos externos
Si tiene algún equipo conectado al televisor, usted podrá ver la reproducción de vídeos y DVDs en la
pantalla del televisor.
Seleccionar entrada
Puede seleccionar el equipo externo al que quiera acceder.
Con el equipo conectado encendido
Visualización del menú de selección de entrada
Seleccione el modo de entrada
Pulse la flecha ascendente/
descendente para seleccionar la
entrada de su elección, y luego pulse
OK.
Introducir
Seleccione
Seleccionar entrada
o
Pulse repetidamente
INPUT para cambiar
entre las entradas
disponibles.
Durante la selección, el menú
“Seleccionar entrada” desaparece
si no se realiza ninguna acción
durante varios segundos.
Para cambiar entre [Video] y
[Component] en [AV1], pulse
el botón de cursor izquierdo y
derecho para mover el indicador.
Nota
Para conocer detalles, vea el manual del equipo conectado.
Visualización de contenido de dispositivos externos
Para ver la televisión
Utilice el equipo conectado empleando el mando a
distancia del mismo
Visualización
Entrada ANT/Cable
HDMI1
HDMI2
HDMI3
AV1
AV2
PC
17
Utilización de Reproductor de Medios
Puede ver imágenes fijas almacenada en un dispositivo de memoria flash USB.
Inserción de un dispositivo de memoria flash USB
Cuando utilice un dispositivo USB, inserte en forma recta y retire en forma recta.
Reproductor de Medios solamente es compatible con dispositivos de clase de
almacenamiento masivo USB.
Se visualizan miniaturas y contenidos
Seleccione los datos que va a ver
Error de visualización (títulos que no se pudieron cargar, etc.)
Fotos
Seleccione
Todas las fotos
Ver
Vea la imagen
Estado de la foto
Vista única
Pulse para salir
de la pantalla de
menú
Diapositivas
Guía de navegación
Gire 90° (Vista única)
Vista única
Rota.
Para volver a la
pantalla anterior
Parada
Selección
RETURN
A la siguiente foto
Visualizado uno cada vez
Parada
A la foto anterior
Volver a la vista de imagen en miniatura
18
Vista única
Menú huéspedes
Muestra las funciones que pueden ser
ajustadas
Algunas funciones se deshabilitarán
dependiendo del tipo de señal de entrada
Seleccione el elemento
Seleccione
Menú
Idioma de los menús
Formato pantalla
Audio modo
Apagado
Control para padres
Subtítulos
Seleccionar entrada
Reproductor de Medios
No
Aceptar
Ajuste o seleccione
Seleccione
Funciones
avanzadas
Pulse para salir
de la pantalla de
menú
Visualización
Aceptar
Menú huéspedes
Utilización de Reproductor de Medios
Visualice el menú
Para volver a la
pantalla anterior
Menú huéspedes
Elemento
Idioma de los
menús
Ajustes/Configuraciones (alternativas)
Selecciona el idioma para los menús de la pantalla. (English/Español/Français)
Formato pantalla
Cambie el formato (Relación de aspecto).
Le permite escoger la relación de aspecto dependiendo del formato de la señal recibida. (pág. 21)
Audio modo
Seleccione el modo de audio (pág. 16)
TV puede apagarse automáticamente a la hora establecida.
Apagado (minutos) El
(No/15 minutos/30 minutos/60 minutos/90 minutos)
Control para
padres
Puede bloquear canales o programas especificados para impedir que los niños vean su contenido
censurable.
Anote su contraseña por si la olvida. (Si ha olvidado su contraseña, consulte a su concesionario local.)
Cuando seleccione un canal bloqueado se visualizará un mensaje que le permitirá ver el canal si usted
introduce su contraseña.
Subtítulos
La televisión incluye un decodificador incorporado capaz de proporcionar una visualización de texto del
audio. El programa que esté siendo transmitido deberá tener información de subtítulos (CC).
Seleccionar
entrada
Selecciona la entrada. (pág. 17)
Reproductor de
Medios
Muestra el Visor de Imágenes. (pág. 18)
19
Lista de clasificaciones para el bloqueo
La tecnología “V-chip” le permite bloquear canales o programas según calificaciones estándar
establecidas por la industria del entretenimiento.
GRÁFICA DE CLASIFICACIONES DE PELÍCULAS PARA LOS EEUU (MPAA)
NR
G
PG
PG-13
R
NC-17
X
CONTIENE PROGRAMAS SIN RESTRICCIONES Y PROGRAMAS NA (NO APLICABLES). Las películas no
tienen restricciones o las restricciones no son aplicables.
PÚBLICO EN GENERAL. Se admiten a todos los públicos.
SE SUGIERE LA SUPERVISIÓN DE LOS PADRES. Algún material puede no ser apropiado para los niños.
SE RECOMIENDA ENCARECIDAMENTE LA SUPERVISIÓN DE LOS PADRES. Algún material puede no ser
apropiado para los niños menores de 13 años.
RESTRINGIDAS. Los jóvenes menores de 17 años y los niños necesitan estar acompañados de sus padres o
una persona adulta que los supervise.
NO SE ADMITE AL PÚBLICO MENOR DE 17 AÑOS.
ADULTOS SOLAMENTE.
GRÁFICA DE CLASIFICACIONES DE PROGRAMAS DE TV PARA LOS EEUU (U. S. TV)
Grupo
Clasificación
basado en
basada en
edad
edad
NR (Si
TV-NR
clasificación)
Posibles selecciones
de contenido
Descripción
(Visible)
• Viewable
No clasificado.
(Bloqueado)
• Blocked
Viewable
(Visible)
Todos
los niños. Los temas y elementos en este programa están especialmente
• Blocked (Bloqueado) diseñados
TV-Y
para un público infantil, incluyendo niños de 2-6 años.
•
Youth
FV (Bloquear FV)
Dirigido a niños mayores. Los temas y elementos en este programa
•
pueden incluir ligera violencia física o cómica, o puede asustar a niños
TV-Y7
(Visible)
• Viewable
menores de 7 años.
(Bloqueado)
• Blocked
(Visible)
Audiencia General. Contiene poca o nada de violencia, nada de lenguaje
• Viewable
TV-G
fuerte, y poco o nada de diálogo o situaciones con contenido sexual.
(Bloqueado)
• Blocked
D,L,S,V
(Todas
seleccionadas)
de los padres sugerida. El programa puede contener lenguaje
• Cualquier combinación Guía
TV-PG
obsceno infrecuente, violencia limitada, diálogos o situaciones
•
sexualmente sugestivas.
de D, L, S, V
Guidance
(Todas seleccionadas) Advertencia a los padres. Este programa puede contener temas sofisticados,
• D,L,S,V
TV-14
combinación de D, L, S, V contenido sexual, lenguaje inapropiado, y violencia más intensa.
• Cualquier
(Todas seleccionadas) Sólo audiencia Madura. Este programa puede contener temas para
• L,S,V
TV-MA
• Cualquier combinación de L, S, V adultos, lenguaje profano, violencia gráfica y contenido sexual explícito.
FV: FANTASIA/ CARICATURAS CON VIOLENCIA V: VIOLENCIA S: SEXO L: LENGUAJE OFENSIVO D: DIALOGO CON CONTENIDO SEXUAL
GRÁFICA DE CLASIFICACIONES PARA INGLÉS DE CANADÁ (C. E. L. R)
E
C
C8+
G
PG
14+
18+
Exenta - La programación exenta incluye: noticias, deportes, documentales y otros programas de información,
entrevistas, vídeos musicales y programas de variedades.
Programación para niños menores de 8 años. Sin lenguaje ofensivo, desnudos ni contenido sexual.
Programación considerada generalmente aceptable para niños de 8 años y más. Sin blasfemias, desnudos ni
contenido sexual.
Programación general para todos los públicos.
Se sugiere la supervisión de los padres. Algún material puede no ser apropiado para los niños.
La programación contiene temas que pueden no ser apropiados para el público menor de 14 años. A los padres
se les avisa que no deben dejar ver estos programas a los niños ni a los jóvenes menores de 14 años.
Mayores de 18 años. Programación limitada a los adultos. Contiene escenas de violencia constante o de
excesiva violencia.
GRÁFICA DE CLASIFICACIONES PARA FRANCÉS DE CANADÁ (C. F. L. R)
E
G
8 ans+
13 ans+
16 ans+
18 ans+
Exenta - La programación exenta.
General - Programación para público de todas las edades. No contiene violencia, o el contenido de la misma es
mínimo o se muestra apropiadamente.
8+ General - No se recomienda para los niños pequeños. La programación es para un público diverso, pero
contiene violencia de vez en cuando. Se recomienda la supervisión de adultos.
La programación tal vez no sea adecuada para niños menores de 13 años. Contiene pocas escenas de
violencia o una o más escenas suficientemente violentas como para afectarlos.
Se recomienda encarecidamente la supervisión de personas adultas.
La programación puede que no sea apropiada para menores de 16 años. Contiene frecuentes escenas de
violencia o de mucha violencia.
Programación limitada a los adultos. Contiene escenas de violencia constante o de mucha violencia.
Precaución
20
El sistema V-Chip que se utiliza en este aparato es capaz de bloquear los programas “NR” (no clasificados, no aplicables y ninguno)
de acuerdo con las normas de la FCC indicadas en la Sección 15.120(e)(2). Si se elige la opción de bloqueo de programas “NR”,
“podrán producirse resultados inesperados y posiblemente confusos, y usted tal vez no pueda recibir anuncios de emergencia o
ninguno de los tipos de programación siguientes”.
• Anuncios de emergencia (mensajes EAS, avisos del tiempo y otros)
• Programas locales • Noticias • Política • Anuncios de servicios públicos • Religión • Deportes • Tiempo
Información técnica
Subtítulos (CC)
Para ver los CC de las emisiones digitales, establezca la relación de aspecto en COMP (si está viendo con
H-LLENO, JUSTO, ACERC o 4:3 faltarán caracteres).
Los CC se pueden visualizar en el televisor si el receptor (receptor digital multimedia o receptor de satélite) tiene los
CC encendidos usando la conexión de componente o HDMI al televisor.
Si los CC está encendidos en el receptor y el televisor cuando la señal es 480i (excepto para la conexión HDMI), los
CC puede que se superpongan en el televisor.
Si un programa digital está saliendo en el formato analógico, los CC también saldrán en el formato analógico.
Si la grabadora o el monitor de salida están conectados al televisor, los CC necesitarán configurarse en la grabadora
o en el monitor de salida.
EIA-708 es la norma de subtítulos ocultos de las transmisiones de televisión digital ATSC en los Estados Unidos y
Canadá.
EIA-608, también denominada subtítulos de línea 21, era la norma de subtítulos ocultos de la transmisión de TV
NTSC en los Estados Unidos y Canadá.
Relación de aspecto (FORMAT)
JUSTO
COMP
Amplía horizontalmente la imagen 4:3 hasta los bordes
laterales de la pantalla.
(Recomendada para la imagen anamórfica)
Corte lateral en Justo
Alarga para justificar la imagen 4:3 a las cuatro esquinas de la
pantalla.
(Recomendada para la emisión de televisión normal)
H-LLENO
H-LLENO
Amplía horizontalmente la imagen 4:3 hasta los bordes laterales Amplía horizontalmente la imagen 4:3 hasta los bordes laterales
de la pantalla. Los bordes laterales de la imagen se recortan.
de la pantalla. Los bordes laterales de la imagen se recortan.
4:3
ACERC
Información técnica
Lista de clasificaciones para el bloqueo
Pulse el botón “FORMAT” para pasar por los modos de aspecto.
Esto le permite elegir el aspecto dependiendo del formato de la señal recibida y sus preferencias. (pág. 16)
(ej.: en el caso de una imagen 4:3)
COMP
JUST
ACERC
Estándar
(Tenga en cuenta que puede quedar una “Retención de
imagen” de la barra lateral debido a que se muestra durante
mucho tiempo).
Amplía la imagen 4:3 para que ocupe toda la pantalla
(Recomendada para Letter Box).
Información
de soporte
Barra lateral
Corte lateral en Acerc
Agranda la imagen para cubrir toda la pantalla. Los bordes
laterales de la imagen se recortan.
Nota
480i, 480p: COMP/JUSTO/4:3/ACERC
1080p, 1080i, 720p: COMP/H-LLENO/JUSTO/Corte lateral en Justo/4:3/ACERC/Corte lateral en Acerc
21
Información técnica (Continuación)
Información de formato de datos
Foto:
Imágenes fijas grabadas con cámaras digitales compatibles con archivos JPEG de las
normas DCF* y EXIF**
Formato de datos:
Baseline JPEG (Submuestreo: 4:4:4, 4:2:2 o 4:2:0)
Resolución de imagen:
8 x 8 a 30.719 x 17.279 píxeles
* DCF (Norma de diseño para sistemas de archivos de cámaras): Una norma de la Asociación de las Industrias de la
Tecnología de la Información y la Electrónica del Japón.
** EXIF (Exchangeable Image File Format)
Nota
Puede que la imagen no aparezca correctamente en este TV dependiendo del equipo de grabación utilizado.
Algunos archivos pueden no reproducirse, incluso si cumplen con estas condiciones.
Dependiendo de como genere la memoria flash USB, los archivos y carpetas puede que no se muestren en el orden que
usted enumeró.
Dependiendo de como genere los archivos y la estructura de las carpetas, los archivos y carpetas puede que no sean
mostrados.
Cuando hay muchos archivos y carpetas, la operación puede tomar tiempo para completarse o algunos archivos no serán
mostrados o reproducidos.
Esta función (3D IMAGE VIEWER/Reproductor de Medios) no puede visualizar imagen fija que no haya sido formateada con
DCF (como TIFF o BMP).
Datos modificados con un PC puede que no se visualicen.
Las imágenes importadas desde un PC deberán ser compatibles con EXIF 2.0, 2.1 y 2.2.
Los archivos parcialmente degradados tal vez puedan visualizarse con una resolución reducida.
Todos los datos con extensión “.JPG” del Memoria flash USB se leerán en el Modo Visor de Imágenes.
Los nombres de carpetas y archivos pueden ser diferentes dependiendo de la cámara digital utilizada.
No utilice caracteres de dos bytes ni otros códigos especiales.
Si se cambian los nombres de los archivos o las carpetas es posible que los dispositivos conectados no puedan utilizarse con
este TV.
Mensajes de advertencia de Memoria flash USB
Mensaje
22
Significado/Acción
Sin medios. Por favor inserte el
dispositivo de almacenamiento USB.
El dispositivo no está insertado.
Sin medios. Dispositivo removido.
El dispositivo removido.
No existen fotos
El dispositivo no tiene datos o este tipo de datos no es compatible.
Conexión HDMI
HDMI (interfaz multimedia de alta definición) le permite disfrutar de imágenes digitales de alta definición y de sonido de alta
calidad conectando el televisor y los dispositivos.
El equipo compatible con HDMI (*1) que tenga un terminal de salida HDMI o DVI, como, por ejemplo, un receptor digital multimedia
o un reproductor DVD, podrá ser conectado al terminal HDMI utilizando un cable que cumpla con HDMI (función completa).
HDMI es la primera interfaz AV completamente digital del mundo para el consumidor que cumple con un estándar de no
compresión.
Si el dispositivo externo sólo tiene una salida DVI, conecte al terminal HDMI mediante un cable adaptador DVI a HDMI (*2).
Cuando se utiliza el cable adaptador DVI a HDMI, conecte el cable de audio al terminal de entrada de audio.
Los ajustes de audio se pueden hacer en la pantalla del menú “Entrada HDMI 1”, “Entrada HDMI 2” o “Entrada HDMI 3”.
Frecuencias de muestreo de la señal de audio aplicable (L.PCM): 48 kHz, 44,1 kHz, 32 kHz
(*1): El logotipo HDMI se visualiza en un equipo compatible con HDMI.
(*2): Pregunte en el establecimiento del vendedor de equipos digitales local.
Precaución
No se asume el funcionamiento con un PC.
Todas las señales se reformatean antes de visualizarse en la pantalla.
Si el equipo conectado tiene una función de ajuste de relación de aspecto, ajuste la relación de aspecto a “16:9”.
Estos conectores HDMI son de “tipo A”.
Estos conectores HDMI son compatibles con la protección de los derechos de autor de HDCP (protección de contenido digital
de elevado ancho de banda).
Un dispositivo que no tenga terminal de salida digital podrá conectarse al terminal de entrada de “COMPONENT” o “VIDEO”
para recibir señales analógicas.
El terminal de entrada HDMI sólo puede utilizarse con las señales de imagen siguientes: 480i, 480p, 720p, 1080i, 1080p.
Procure que concuerde con el ajuste de salida del dispositivo digital.
Para conocer detalles de las señales HDMI aplicables, vea la pág. 24.
Terminales DIGITAL AUDIO OUT
Puede disfrutar de su equipo de cine para casa conectando un decodificador Dolby Digital (5.1 canales) y un amplificador “Multi
Canal” a los terminales DIGITAL AUDIO OUT (TH-42LRU60/TH-50LRU60/TH-65LRU60/TH-42LRU6).
Información técnica
Precaución
Dependiendo de su reproductor DVD y del software DVD-Audio, la función de protección del copyright tal vez se active y
apague la salida óptica.
Cuando se seleccione un canal ATSC, la salida procedente de la toma DIGITAL AUDIO OUT será Dolby Digital.
Cuando se seleccione un canal NTSC, la salida será PCM.
Información
de soporte
23
Información técnica (Continuación)
Señal de entrada que puede visualizarse
Componente (Y, PB, PR)
HDMI
Frecuencia
Frecuencia
horizontal (kHz) vertical (Hz)
15,73
59,94
31,47
59,94
45,00
59,94
33,75
59,94
525 (480) /60i
525 (480) /60p
750 (720) /60p
1.125 (1.080) /60i
PC
Frecuencia
Frecuencia
horizontal (kHz) vertical (Hz)
640 × 480 @60
31,47
59,94
31,44
59,89
852 × 480 @60
800 × 600 @60
37,88
60,32
1.024 × 768 @60
48,36
60,00
1.280 × 768 @60
47,78
59,87
1.280 × 1.024 @60
63,98
60,02
1.366 × 768 @60
48,39
60,04
Frecuencia
Frecuencia
horizontal (kHz) vertical (Hz)
525 (480) /60i
15,73
59,94
31,47
59,94
525 (480) /60p
750 (720) /60p
45,00
59,94
1.125 (1.080) /60i
33,75
59,94
1.125 (1.080) /60p
67,43
59,94
1.125 (1.080) /60p
67,50
60,00
1.125 (1.080) /24p
26,97
23,98
1.125 (1.080) /24p
27,00
24,00
640 × 480 @60
31,47
59,94
800 × 600 @60
37,88
60,32
1.024 × 768 @60
48,36
60,00
1.280 × 1.024 @60
63,98
60,02
1.366 × 768 @60
48,39
60,04
Nota
Las señales que no sean las mostradas arriba pueden no visualizarse correctamente.
Las señales de arriba son reformateadas para poder verlas de forma óptima en su pantalla.
Conexión de los terminales de entrada PC
Las señales de ordenador que pueden entrar son las que tienen una frecuencia de exploración horizontal de 15 a 110
kHz y una frecuencia de exploración vertical de 48 a 120 Hz. (Sin embargo, las señales que exceden 1.200 líneas no se
visualizarán correctamente.)
Algunos modelos de PC no pueden conectarse a el televisor.
No es necesario un adaptador para terminal D-sub 15 patillas compatibles con IBM PC/AT.
La resolución máxima: 1.280 × 1.024
Si la resolución de la pantalla supera estos máximos, puede no ser posible mostrar los detalles finos con suficiente nitidez.
Nombres de las señales del conector D-sub 15 patillas
N° patilla.
5
4
10 9
3
2
8
1
7
6
15 14 13 12 11
Forma de las patillas para el
terminal de entrada PC
Nombre de la señal
R
G
B
NC (no conectado)
GND (tierra)
N° patilla.
Nombre de la señal
GND (tierra)
GND (tierra)
GND (tierra)
NC (no conectado)
GND (tierra)
N° patilla.
Nombre de la señal
NC (no conectado)
NC
HD/SYNC
VD
NC
VIERA LinkTM “HDAVI ControlTM”
Las conexiones HDMI para algunos equipos Panasonic le permiten hacer interfaz automáticamente.
Esta función puede no funcionar normalmente dependiendo de la condición del equipo.
Con esta función activada, aunque el televisor esté en el modo de espera, el equipo podrá ser controlado por otros mandos a distancia.
Cuando empieza la reproducción puede que no se disponga de imagen ni sonido durante los primeros segundos.
Cuando se cambia el modo de entrada puede que no se disponga de imagen ni sonido durante los primeros segundos.
Cuando se ajuste el volumen del equipo se visualizará la función del volumen.
Si conecta el equipo que tiene la función “HDAVI Control 2 o posterior” al televisor con un cable HDMI, el sonido procedente
del terminal DIGITAL AUDIO OUT (TH-42LRU60/TH-50LRU60/TH-65LRU60/TH-42LRU6) podrá salir como sonido ambiental
multicanal.
“HDAVI Control 5” es la norma más reciente para el equipo compatible con HDAVI Control. Esta norma es compatible con el
equipo HDAVI convencional.
24
Localización de averías
Antes de solicitar reparaciones o ayuda, siga las indicaciones siguientes para solucionar el problema.
Si el problema persiste, póngase en contacto con su concesionario de Panasonic o con el centro de servicio de
Panasonic local para solicitar ayuda.
Puntos blancos
o imágenes con
sombra (ruido)
Interferencia o
canales digitales
congelados
(sonido intermitente)
El panel de la
pantalla se mueve
un poco cuando
se empuja con un
dedo, y es posible
que se oiga un ruido
Esto no es un fallo de funcionamiento.
Para impedir que se dañe el panel
al moverlo éste está instalado con
un poco de flojedad.
Cuando el canal se
cambia en un STB que
está conectado con
HDMI, “HDMI” se puede
mostrar en la parte
superior izquierda de la
pantalla
Información
de soporte
Cambie la orientación de la antena
para los canales digitales.
¿Está conectado correctamente el cable
HDMI?
Apague el televisor y el equipo y luego
vuelva a encenderlos.
Compruebe una señal de entrada
procedente del equipo. (pág. 24)
Utilice un dispositivo que cumpla con la
norma EIA/CEA-861/861B.
Localización de averías
Información técnica
Compruebe la posición, la orientación
y la conexión de la antena.
La imagen se ve
distorsionada cuando
el equipo se conecta a
través de HDMI
Esto es parte de la operación normal.
El mando a distancia no
funciona
¿Están instaladas correctamente las pilas?
(pág. 7)
¿Son nuevas las pilas?
25
Si hay un problema con su televisor, consulte la tabla de abajo para determinar los síntomas, y luego efectúe la
comprobación sugerida. Si eso no resuelve el problema, póngase en contacto con su concesionario Panasonic,
indicándole el número del modelo y el número de serie del televisor (ambos situados en la parte posterior del televisor).
Problemas
Imagen
Sonido
Algunos puntos pueden
permanecer brillantes o
oscuros
El panel de LCD está formado por unos pocos millones de píxeles, y se
fabrica con una tecnología avanzada que emplea un complicado proceso.
No obstante, algunas veces puede haber unos pocos píxeles brillantes
u oscuros. Estos píxeles no indican que un panel esté defectuoso, y no
causarán ningún impacto sobre el funcionamiento del televisor.
Imagen desordenada y
ruidosa
Compruebe los productos eléctricos cercanos. (sistemas
de encendido de automóviles o motocicletas, lámparas
fluorescentes, etc.)
La pantalla no muestra
ninguna imagen
Compruebe el menú Imagen.
Verifique las conexiones de los cables.
Verifique que se haya seleccionado la entrada correcta.
Sólo se visualizan puntos
en lugar de imágenes
Compruebe los ajustes de los canales.
Compruebe los cables de antena.
No se produce imagen
ni sonido
¿Está el cable de alimentación de CA enchufado en la toma de corriente?
¿Está encendido el televisor?
Compruebe el menú Imagen y el volumen.
Verifique las conexiones de los cables AV. (pág. 13-14)
Verifique que se haya seleccionado la entrada correcta. (pág. 17)
Aparece un cuadro negro
Cambie los ajustes de los subtítulos (CC).
No se produce sonido
¿Están conectados correctamente los cables de los altavoces?
¿Está activo “Silenciamiento del sonido”? (pág. 15)
¿Está ajustado al mínimo el volumen?
¿Está “Altavoces de TV” en “No”?
Cambie los ajustes “SAP”. (pág. 16)
Compruebe los ajustes “Entrada HDMI 1”, “Entrada HDMI
2” o “Entrada HDMI 3”.
Si el TV está conectado a un sistema de teatro en casa
Panasonic mediante un cable HDMI, inspeccione los
controles de VIERA Link.
El sonido es extraño
Ponga “SAP” en “Estéreo” o “Mono”.
Compruebe el dispositivo HDMI conectado a la unidad.
Ponga el ajuste de audio del dispositivo HDMI en “Linear PCM.”
Si la conexión de sonido digital tiene un problema,
seleccione la conexión de sonido analógico.
Se oye un sonido desconocido
1- Sonidos procedentes
de la caja del televisor
2- Sonido tic/clic
3- Sonido de zumbido
Otro
26
Medidas correctivas
La unidad principal está
caliente.
1- Los cambios en la temperatura y en la humedad de la
habitación pueden ser la causa de que la caja del televisor se
expanda o contraiga produciendo un ruido metálico. Esta no
es una señal de operación fallida o mal funcionamiento.
2- Cuando se enciende el televisor se activa un componente
eléctrico del mismo que produce un sonido tic/clic. Esta no
es una señal de operación fallida o mal funcionamiento.
3- Los circuitos eléctricos están activos mientras está
encendido el televisor. Esta no es una señal de operación
fallida o mal funcionamiento.
La unidad principal radía calor y algunas piezas se calientan.
Éste no es un problema de rendimiento o calidad.
Haga la instalación en un lugar bien ventilado.
No tape los orificios de ventilación del TV con un mantel, etc., y
no lo ponga encima de ningún otro equipo.
Cuidados y limpieza
Desenchufe primero la clavija del cable de alimentación de CA del toma de corriente.
Panel de la pantalla
El frente del panel de la pantalla ha recibido un tratamiento especial. Limpie suavemente la superficie del panel utilizando un
paño suave.
Si la superficie está muy sucia, empape un paño blando y sin pelusa en una solución de agua y jabón líquido suave de los
empleados para lavar vajillas (1 parte de jabón por cada 100 partes de agua) y luego escúrralo para quitar el exceso de agua,
frote uniformemente con un paño seco del mismo tipo hasta que la superficie quede completamente seca.
No raye o golpee la superficie del panel con sus uñas u otros objetos duros ya que la superficie puede dañarse. Además,
evite el contacto con sustancias volátiles tales como rociadores de insecticida, disolventes y diluyentes de pintura, de lo
contrario puede verse afectada la calidad de la superficie.
Mueble
Si el mueble se ensucia, limpie con un paño suave y seco.
Si la caja está muy sucia, empape el paño en una solución de agua y jabón líquido suave de los empleados para lavar vajillas
y luego escúrralo para quitar el agua. Utilice el paño para limpiar el mueble y seque frotando con un paño seco.
No permita que el jabón líquido suave de los empleados para lavar vajillas toque directamente la superficie del televisor.
Si las gotas de agua entran en el interior del aparato, pueden surgir problemas en el funcionamiento.
Evite el contacto con sustancias volátiles tales como rociadores de insecticida, disolventes y diluyentes de pintura debido a
que puede verse afectada la superficie del mueble y puede desprenderse el revestimiento. Tampoco deje la superficie por
mucho tiempo en contacto con artículos de caucho o PVC.
Pedestal
Clavija del cable de alimentación
Limpie la clavija con un paño seco a intervalos frecuentes. (La humedad y el polvo pueden causar un incendio o una descarga
eléctrica.)
Cuidados y limpieza
Localización de averías
Limpieza
Limpie las superficies pasando un paño blando y seco. Si la unidad está muy sucia, límpiela con un paño empapado en agua
a la que se haya añadido una pequeña cantidad de jabón líquido suave de los empleados para lavar vajillas y luego pase un
paño seco. No utilice productos tales como disolventes, diluyente o cera del hogar para la limpieza ya que pueden dañar el
revestimiento de la superficie.
(Si utiliza un paño con tratamiento químico, siga las instrucciones que vienen con el paño.)
No pegue cinta adhesiva o etiquetas ya que pueden ensuciar la superficie del pedestal. No permita el contacto durante mucho
tiempo con productos de goma, vinilo o similares. (Hacerlo puede causar deterioros.)
Información
de soporte
27
Especificaciones
TH-32LRU60 / TH-32LRU6
Alimentación
TH-39LRU60 / TH-39LRU6
110-127 V CA, 60 Hz
Consumo Panel de visualización
Consumo nominal de
energía
60 W
80 W
Condición de espera
Menos de 1,0 W
Menos de 1,0 W
Tipo de panel
Panel del LCD (Luz de Fondo LED) 16:9 Relación de aspecto
Clase 32”
Clase 39”
(31,5 pulgadas medidas diagonalmente) (38,5 pulgadas medidas diagonalmente)
Tamaño de pantalla visible 698 mm × 392 mm × 800 mm 854 mm × 480 mm × 980 mm
(An. × Al. × Diagonal)
(27,5 ” × 15,4 ” × 31,5 ”)
(33,6 ” × 18,9 ” × 38,5 ”)
(Número de píxeles)
(1.920 (An.) ×
1.049.088 (1.366 (An.) × 768 2.073.600
1.080 (Al.)) [5.760 × 1.080
(Al.)) [4.098 × 768 puntos]
puntos]
Dimensiones Masa Sonido
(An. × AI. × Prof.)
Incluyendo pedestal
741 mm × 539 mm × 183 mm
(29,2 ” × 21,3 ” × 7,3 ”)
896 mm × 618 mm × 227 mm
(35,3 ” × 24,4 ” × 9,0 ”)
Televisor solamente
741 mm × 450 mm × 76 mm
(29,2 ” × 17,8 ” × 3,0 ”)
896 mm × 536 mm × 85 mm
(35,3 ” × 21,2 ” × 3,4 ”)
Incluyendo pedestal
9,0
(19,9 lb.) NETO
10,6
Televisor solamente
7,0
(15,5 lb.) NETO
9,0
Altavoces
2 altavoces de 1 vía
Salida de audio
10 W [5 W + 5 W]
20 W [10 W + 10 W]
TH-42LRU60 / TH-42LRU6
Alimentación
TH-50LRU60
TH-65LRU60
110-127 V CA, 60 Hz
Consumo
Consumo nominal de
energía
105 W
125 W
170 W
Condición de espera
Menos de 1,0 W
Menos de 1,0 W
Menos de 1,0 W
Tipo de panel
Panel de
visualización
Dimensiones Masa Sonido
(An. × AI. × Prof.)
28
(23,4 lb.) NETO
(19,9 lb.) NETO
Tamaño de pantalla
visible
(An. × Al. × Diagonal)
(Número de píxeles)
Panel del LCD (Luz de Fondo LED) 16:9 Relación de aspecto
Clase 42”
Clase 50”
(41,9 pulgadas medidas diagonalmente) (49,5 pulgadas medidas diagonalmente)
928 mm × 522 mm × 1.065 mm
1.096 mm × 616 mm × 1.257 mm
(36,5 ” × 20,5 ” × 41,9 ”)
(43,1 ” × 24,3 ” × 49,5 ”)
Clase 65”
(64,5 pulgadas medidas diagonalmente)
1.428 mm × 804 mm × 1.639 mm
(56,2 ” × 31,6 ” × 64,5 ”)
2.073.600 (1.920 (An.) × 1.080 (Al.)) [5.760 × 1.080 puntos]
Incluyendo pedestal
972 mm × 662 mm × 227 mm 1.141 mm × 739 mm × 280 mm 1.459 mm × 902 mm × 333 mm
(38,3 ” × 26,1 ” × 9,0 ”)
(45,0 ” × 29,1 ” × 11,1 ”)
(57,5 ” × 35,6 ” × 13,2 ”)
Televisor solamente
972 mm × 580 mm × 87 mm
(38,3 ” × 22,9 ” × 3,5 ”)
1.141 mm × 674 mm × 87 mm 1.459 mm × 846 mm × 52 mm
(45,0 ” × 26,6 ” × 3,5 ”)
(57,5 ” × 33,4 ” × 2,1 ”)
19,0
16,0
Altavoces
12,6 (27,8 lb.) NETO
11,0 (24,3 lb.) NETO
2 altavoces de 1 vía
Salida de audio
20 W [10 W + 10 W]
Incluyendo pedestal
Televisor solamente
(41,9 lb.) NETO
(35,3 lb.) NETO
37,5
33,0
(82,7 lb.) NETO
(72,8 lb.) NETO
CARACTERÍSTICAS
FILTRO Y/C 3D, Subtítulos,
V-Chip, Compatible con Vesa, Pro: Idiom integrado, Con b-LAN incorporada (LRU60)
Condiciones de
funcionamiento
Temperatura:
Humedad:
Capacidad de canalesATSC/NTSC (Digital/Análogo)
VHF/ UHF: 2 - 69, CATV: 1 - 135 (admite decodificación MPEG4 H.264)
32 °F – 95 °F (0 °C – 35°C)
20 % – 80 % RH (sin condensación)
AUDIO OUT
VGA, SVGA, XGA, WXGA, SXGA
Frecuencia de escaneo horizontal 31 - 69 kHz
Frecuencia de escaneo vertical 59 - 86 Hz
VIDEO:
Tipo RCA PIN × 1 1,0 V[p-p] (75 Ω)
AUDIO L - R:
Tipo RCA PIN × 2 0,5 V [rms]
Y:
Tipo RCA PIN × 1 1,0 V [p-p](incluyendo sincronización)
Pb:
Tipo RCA PIN × 1 ±0,35 V [p-p]
Pr:
Tipo RCA PIN × 1 ±0,35 V [p-p]
AUDIO L - R:
Tipo RCA PIN × 2 0,5 V [rms]
Conector tipo A × 3
Este televisor soporta la función “HDAVI Control 5”.
D-SUB 15PIN:
R,G,B / 0,7 V [p-p] (75 Ω)
HD, VD / 1,0 - 5,0 V [p-p] (alta impedancia)
AUDIO:
CONECTOR M3 × 1 0,5 V [rms]
CONECTOR M3 × 1 (RS232C)
RJ-11C (6 patillas)
Interfaz de televisión múltiple (MTI)
CONECTOR M3 × 1 0,5 V [rms] (alta impedancia)
DIGITAL AUDIO OUT
PCM / Dolby Digital, Fibra óptica (TH-42LRU60, TH-50LRU60, TH-65LRU60, TH-42LRU6)
USB
USB 2.0 Conector tipo A
Señales PC
VIDEO IN 1-2
•
HDMI 1-3
PC IN
SERIAL CTRL
•
DATA/MTI
[TH-32LRU60/TH-32LRU6]
[TH-42LRU60/TH-42LRU6]
76 mm
(3,0 ”)
87 mm
(3,5 ”)
662 mm (26,1 ”)
580 mm (22,9 ”)
972 mm (38,3 ”)
280 mm
(11,0 ”)
400 mm
(15,7 ”)
183 mm (7,3 ”)
[TH-39LRU60/TH-39LRU6]
227 mm (9,0 ”)
[TH-50LRU60]
400 mm
(15,7 ”)
227 mm (9,0 ”)
[TH-65LRU60]
1.141 mm (45,0 ”)
87 mm
(3,5 ”)
450 mm
(17,7 ”)
280 mm (11,1 ”)
739 mm (29,1 ”)
674 mm (26,6 ”)
618 mm (24,4 ”)
536 mm (21,2 ”)
85 mm
(3,4 ”)
1.459 mm (57,5 ”)
52 mm
(2,1 ”)
560 mm
(22,1 ”)
333 mm (13,2 ”)
Información
de soporte
896 mm (35,3 ”)
Especificaciones
539 mm (21,3 ”)
450 mm (17,8 ”)
741 mm (29,2 ”)
5V CC, Máx. 500 mA
902 mm (35,6 ”)
846 mm (33,4 ”)
Terminales de conexión
COMPONENT IN
Nota
El diseño y las especificaciones están sujetos a cambios sin previo aviso. La masa y dimensiones son aproximadas.
29
30
Sólo Estados Unidos: Para información sobre la disposición o reciclaje,
por favor visite la página
web de Panasonic: http://www.panasonic.com/environmental
o llame al 1-888-769-0149.
Anotación del cliente
El modelo y el número de serie de este producto se encuentran en su panel posterior. Deberá anotarlos en el espacio
provisto a continuación y guardar este manual, más el recibo de su compra, como prueba permanente de su adquisición,
para que le sirva de ayuda al identificarlo en el caso de que le sea sustraído o lo pierda, y también para disponer de los
servicios que le ofrece la garantía.
Modelo
Número de serie
© Panasonic Corporation 2013
Panasonic System Communications Company of North America
Unit of Panasonic Corporation of North America
Executive Office :
Two Riverfront Plaza, Newark, NJ 07102-5490 U.S.A.
Panasonic Canada Inc.
5770 Ambler Drive
Mississauga, Ontario
L4W 2T3 CANADA
Download PDF
