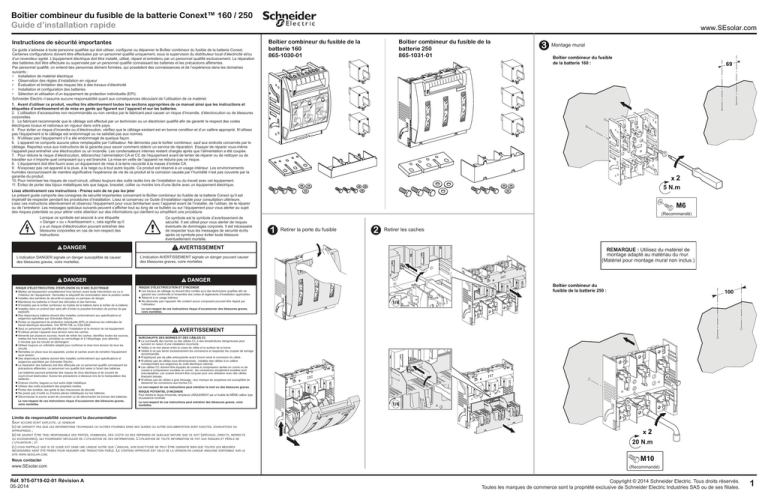

Boîtier combineur du fusible de la batterie Conext™ 160 / 250
Guide d’installation rapide
Instructions de sécurité importantes
Ce guide s’adresse à toute personne qualifiée qui doit utiliser, configurer ou dépanner le Boîtier combineur du fusible de la batterie Conext.
Certaines configurations doivent être effectuées par un personnel qualifié uniquement, sous la supervision du distributeur local d’électricité et/ou
d’un revendeur agréé. L’équipement électrique doit être installé, utilisé, réparé et entretenu par un personnel qualifié exclusivement. La réparation
des batteries doit être effectuée ou supervisée par un personnel qualifié connaissant les batteries et les précautions afférentes.
Par personnel qualifié, on entend des personnes dûment formées, qui possèdent des connaissances et de l’expérience dans les domaines
suivants :
• Installation de matériel électrique
• Observation des règles d’installation en vigueur
• Évaluation et limitation des risques liés à des travaux d’électricité
• Installation et configuration des batteries
• Sélection et utilisation d’un équipement de protection individuelle (EPI).
Schneider Electric n’assume aucune responsabilité quant aux conséquences découlant de l’utilisation de ce matériel.
1. Avant d’utiliser ce produit, veuillez lire attentivement toutes les sections appropriées de ce manuel ainsi que les instructions et
étiquettes d’avertissement et de mise en garde qui figurent sur l’appareil et sur les batteries.
2. L’utilisation d’accessoires non recommandés ou non vendus par le fabricant peut causer un risque d’incendie, d’électrocution ou de blessures
corporelles.
3. Le fabricant recommande que le câblage soit effectué par un technicien ou un électricien qualifié afin de garantir le respect des codes
électriques locaux et nationaux en vigueur dans votre pays.
4. Pour éviter un risque d’incendie ou d’électrocution, vérifiez que le câblage existant est en bonne condition et d’un calibre approprié. N’utilisez
pas l’équipement si le câblage est endommagé ou ne satisfait pas aux normes.
5. N’utilisez pas l’équipement s’il a été endommagé de quelque façon.
6. L’appareil ne comporte aucune pièce remplaçable par l’utilisateur. Ne démontez pas le boîtier combineur, sauf aux endroits concernés par le
câblage. Reportez-vous aux instructions de la garantie pour savoir comment obtenir un service de réparation. Essayer de réparer vous-même
l’appareil peut entraîner une électrocution ou un incendie. Les condensateurs internes restent chargés après que l’alimentation a été coupée.
7. Pour réduire le risque d’électrocution, débranchez l’alimentation CA et CC de l’équipement avant de tenter de réparer ou de nettoyer ou de
travailler sur n’importe quel composant qui y est branché. La mise en veille de l’appareil ne réduira pas ce risque.
8. L’équipement doit être fourni avec un équipement de mise à la terre raccordé à la masse d’entrée CA.
9. N’exposez pas cet appareil à la pluie, à la neige ou à tout autre liquide. Ce produit est réservé à un usage intérieur. Les environnements
humides raccourcissent de manière significative l’espérance de vie de ce produit et la corrosion causée par l’humidité n’est pas couverte par la
garantie du produit.
10. Pour minimiser les risques de court-circuit, utilisez toujours des outils isolés lors de l’installation ou du travail avec cet équipement.
11. Évitez de porter des bijoux métalliques tels que bague, bracelet, collier ou montre lors d’une tâche avec un équipement électrique.
www.SEsolar.com
Boîtier combineur du fusible de la
batterie 160
865-1030-01
z
Ferra mut
Shawdner/ gG
Lin
NH000
gL
100A
OVE
EMA
K EUR
V
D E
500V NH
A
120kosionsfest
korr
ree
Cd/Pb-f
1B663 2
B21912
z
Ferra mut
Shawdner/ gG
Lin
NH000
gL
100A
OVE
EMA
K EUR
V
D E
500V NH
A
120k
st
nsfe
korrosio
ree
Cd/Pb-f
1B663 2
B21912
Boîtier combineur du fusible de la
batterie 250
865-1031-01
Montage mural
Boîtier combineur du fusible
de la batterie 160 :
z
Ferra mut
Shawdner/ gG
Lin
NH000
gL
100A
OVE
EMA
K EUR
V
DE
500V NH
A
120kosionsfest
korr
ree
Cd/Pb-f
1B663 2
B21912
CE
CE
CE
Montage mural
x2
5 N.m
Lisez attentivement ces instructions - Prenez soin de ne pas les jeter
Le présent guide comporte des consignes de sécurité importantes concernant le Boîtier combineur du fusible de la batterie Conext qu’il est
impératif de respecter pendant les procédures d’installation. Lisez et conservez ce Guide d’installation rapide pour consultation ultérieure.
Lisez ces instructions attentivement et observez l’équipement pour vous familiariser avec l’appareil avant de l’installer, de l’utiliser, de le réparer
ou de l’entretenir. Les messages spéciaux suivants peuvent s’afficher tout au long de ce bulletin ou sur l’équipement pour vous alerter au sujet
des risques potentiels ou pour attirer votre attention sur des informations qui clarifient ou simplifient une procédure.
Lorsque ce symbole est associé à une étiquette
« Danger » ou « Avertissement », cela signifie qu’il
y a un risque d’électrocution pouvant entraîner des
blessures corporelles en cas de non-respect des
instructions.
DANGER
L’indication DANGER signale un danger susceptible de causer
des blessures graves, voire mortelles.
DANGER
RISQUE D'ÉLECTROCUTION, D'EXPLOSION OU D’ARC ÉLECTRIQUE
 Mettez cet équipement complètement hors tension avant toute intervention sur ou à
l’intérieur de l’équipement. Verrouillez le dispositif de commutation dans la position isolée.
 Installez des barrières de sécurité et exposez un panneau de danger.
 Maintenez les batteries à l’écart des étincelles et des flammes.
 N’installez pas le boîtier combineur du fusible de la batterie dans le boîtier de la batterie.
 Installez dans un endroit bien aéré afin d’éviter la possible formation de poches de gaz
explosifs.
 Des disjoncteurs batterie doivent être installés conformément aux spécifications et
exigences spécifiées par Schneider Electric.
 Portez un équipement de protection individuelle (EPI) et observez les méthodes de
travail électrique sécuritaire. Voir NFPA 70E ou CSA Z462.
 Seul un personnel qualifié doit effectuer l’installation et la révision de cet équipement.
 N’utilisez jamais l’appareil sous tension sans les caches.
 Alimenté par plusieurs sources. Avant de retirer les caches, identifiez toutes les sources,
mettez-les hors tension, procédez au verrouillage et à l’étiquetage, puis attendez
2 minutes que les circuits se déchargent.
 Utilisez toujours un voltmètre adapté pour confirmer la mise hors tension de tous les
circuits.
 Remettez en place tous les appareils, portes et caches avant de remettre l’équipement
sous tension.
 Des disjoncteurs batterie doivent être installés conformément aux spécifications et
exigences spécifiées par Schneider Electric.
 La réparation des batteries doit être effectuée par un personnel qualifié connaissant les
précautions afférentes. Le personnel non qualifié doit rester à l’écart des batteries.
Les batteries peuvent présenter des risques de choc électrique et de courant de
court-circuit destructeur. Suivez les précautions ci-dessous lors de la manipulation des
batteries :
 Enlevez montre, bagues ou tout autre objet métallique.
 Utilisez des outils possédant des poignées isolées.
 Portez des lunettes, des gants et des chaussures de sécurité.
 Ne posez pas d’outils ou d’autres pièces métalliques sur les batteries.
 Déconnectez la source avant de connecter ou de déconnecter les bornes des batteries.
Le non-respect de ces instructions risque d’occasionner des blessures graves,
voire mortelles.
Ce symbole est le symbole d’avertissement de
sécurité. Il est utilisé pour vous alerter de risques
éventuels de dommages corporels. Il est nécessaire
de respecter tous les messages de sécurité écrits
après ce symbole pour éviter toute blessure
éventuellement mortelle.
AVERTISSEMENT
L’indication AVERTISSEMENT signale un danger pouvant causer
des blessures graves, voire mortelles.
DANGER
RISQUE D’ÉLECTROCUTION ET D’INCENDIE
 Les travaux de câblage ne doivent être confiés qu’à des techniciens qualifiés afin de
garantir leur conformité à l’ensemble des codes et règlements d’installation applicables.
 Réservé à un usage intérieur.
 Ne démontez pas l’appareil. Ne contient aucun composant pouvant être réparé par
l’utilisateur.
M6
(Recommandé)
Retirer la porte du fusible
Retirer les caches
REMARQUE : Utilisez du matériel de
montage adapté au matériau du mur.
(Matériel pour montage mural non inclus.)
Boîtier combineur du
fusible de la batterie 250 :
Le non-respect de ces instructions risque d’occasionner des blessures graves,
voire mortelles.
AVERTISSEMENT
SURCHAUFFE DES BORNES ET DES CÂBLES CC
 La surchauffe des bornes ou des câbles CC à des températures dangereuses peut
survenir en raison d’une installation incorrecte.
 Veillez à ne rien placer entre la cosse du câble et la surface de la borne.
 Veillez à ne pas serrer excessivement les connexions et respectez les couples de serrage
recommandés.
 N’appliquez pas de pâte antioxydante avant d’avoir serré la connexion du câble.
 N’utilisez pas de câbles sous-dimensionnés ; installez des câbles d’un calibre
correspondant aux exigences du code électrique national.
 Les câbles CC doivent être équipés de cosses à compression serties en cuivre ou de
cosses à compression soudées en cuivre ; les connexions simplement soudées sont
inacceptables. Les cosses doivent être conçues pour une utilisation avec des câbles
finement tressés.
 N’utilisez pas de câbles à gros tressage ; leur manque de souplesse est susceptible de
desserrer les connexions aux bornes CC.
Le non-respect de ces instructions peut entraîner la mort ou des blessures graves.
RISQUE POTENTIEL D’INCENDIE
Pour réduire le risque d’incendie, remplacez UNIQUEMENT par un fusible de MÊME calibre, type
et puissance nominale.
Le non-respect de ces instructions peut entraîner des blessures graves, voire
mortelles.
Limite de responsabilité concernant la documentation
SAUF ACCORD ÉCRIT EXPLICITE, LE VENDEUR
(A) NE GARANTIT PAS QUE LES INFORMATIONS TECHNIQUES OU AUTRES FOURNIES DANS SES GUIDES OU AUTRE DOCUMENTATION SONT EXACTES, EXHAUSTIVES OU
APPROPRIÉES ;
(B) NE SAURAIT ÊTRE TENU RESPONSABLE DES PERTES, DOMMAGES, DES COÛTS OU DES DÉPENSES DE QUELQUE NATURE QUE CE SOIT (SPÉCIAUX, DIRECTS, INDIRECTS
OU ACCESSOIRES), QUI POURRAIENT DÉCOULER DE L’UTILISATION DE CES INFORMATIONS. L’UTILISATION DE TOUTE INFORMATION SE FAIT AUX RISQUES ET PÉRILS DE
L’UTILISATEUR ; ET
(C) VOUS RAPPELLE QUE SI CE GUIDE EST DANS UNE LANGUE AUTRE QUE L’ANGLAIS, SON EXACTITUDE NE PEUT ÊTRE GARANTIE BIEN QUE TOUTES LES MESURES
NÉCESSAIRES AIENT ÉTÉ PRISES POUR ASSURER UNE TRADUCTION FIDÈLE. LE CONTENU APPROUVÉ EST CELUI DE LA VERSION EN LANGUE ANGLAISE DISPONIBLE SUR LE
SITE WWW.SESOLAR.COM.
Nous contacter
www.SEsolar.com
Réf. 975-0719-02-01 Révision A
05-2014
x2
20 N.m
M10
(Recommandé)
Copyright © 2014 Schneider Electric. Tous droits réservés.
Toutes les marques de commerce sont la propriété exclusive de Schneider Electric Industries SAS ou de ses filiales.
1
Boîtier combineur du fusible de la batterie Conext™ 160 / 250
Guide d’installation rapide
www.SEsolar.com
Branchez les câbles CC de votre produit Conext (voir Produits
compatibles) aux bornes supérieures du Boîtier combineur du fusible de la
batterie.
160 :
250 :
Vérifiez toujours la tension, la polarité, l’ordre d’empilage et les valeurs de
couple appropriées lors du raccordement des batteries. Pour plus
d’informations, consultez la documentation de votre produit Conext :
AC1
AC1
kW
AC2
A
Event
Inverting
A
Inverting
Equalize
Boîtier combineur du
fusible de la batterie 160 :
8,2
10,2
AC1
kW
AC2
Charging
!
Equalize
Fermer la porte du fusible
Installer les fusibles
!
Inverting
kW
AC2
A
Charging
Event
Inverting
NH 00
Charging
!
Equalize
NH 000
AVERTISSEMENT
160 : 14 N.m
250 : 32 N.m
RISQUE D’EXPLOSION OU D’ARC ÉLECTRIQUE
N’ouvrez pas la porte du fusible sous charge.
Le non-respect de ces instructions peut entraîner des blessures graves,
voire mortelles.
Option : Pour réduire le nombre de câbles CC vers les
batteries, installez la barre combineur (incluse) sur les
bornes inférieures du Boîtier combineur du fusible de la
batterie, comme illustré ci-dessous.
Boîtier combineur du
fusible de la batterie 250 :
Boîtier combineur du fusible
de la batterie 250
Boîtier combineur du fusible
de la batterie 160
Caractéristiques techniques
Spécifications électriques
Tension nominale
24/48 VCC
24/48 VCC
Courant nominal
160 A
250 A
Spécifications du fusible
NH 1
Type
DIN
DIN
Dimensions
NH00, NH000
NH1
Nombre
3
3
Raccordement de câbles
Barre combineur
pour le Boîtier
combineur du fusible
de la batterie 160
M8
11 mm de diam.
Barre combineur
pour le Boîtier
combineur du fusible
de la batterie 250
Installer les caches
3
150 mm2
Type de borne
M8
M10
Numéro de pièce
865-1030-01
865-1031-01
Dimensions du produit
16,3 x 10,7 x 8,0 cm
(6,4 x 4,2 x 3,1 pouces)
24,6 x 18,6 x 11,0 cm
(9,7 x 7,3 x 4,3 pouces)
Dimensions à l’expédition
29,2 x 15,8 x 14,5 cm
(11,5 x 6,2 x 4,5 pouces)
34,3 x 24,6 x 26,4 cm
(13,5 x 9,7 x 10,4 pouces)
Poids du produit
1,4 kg (3,1 livres)
3,6 kg (7,9 livres)
Poids à l’expédition
1,8 kg (4,0 livres)
4,2 kg (9,2 livres)
Options de montage
Montage mural, encastré
Plage de temp. de fonctionnement
-20 ˚C... 70 ˚C
Garantie
2 à 5 ans (en fonction du pays)
Homologation
M8
REMARQUE : Le calibre des câbles doit être approprié, en
fonction du courant nominal. Pour plus d’informations sur
le calibre des câbles, consultez la documentation
correspondant à votre installation :
CE
Normes
EN/CEI 60947-1, EN/CEI 60947-3, CEI 60269-2-1
Niveau de protection IP
IP20 conformément à CEI 60529
Boîtier du fusible
Matériel de montage
d’installation de l’onduleur/chargeur Conext XW+
 Guide d’installation de l’onduleur/chargeur Conext SW
 Guide d’installation du Contrôleur de charge solaire
MPPT 80 600 Conext
 Guide d’installation et d’utilisation du Contrôleur de charge
solaire MPPT 60 150 Conext
Branchez les câbles CC des bornes inférieures du Boîtier
combineur du fusible de la batterie à vos batteries.
Vérifiez toujours la tension, la polarité, l’ordre d’empilage et les
valeurs de couple appropriées lors du raccordement des
batteries. Pour plus d’informations, consultez les
recommandations du fabricant de la batterie.
Marquages
Pièces incluses
 Guide
Réf. 975-0719-02-01 Révision A
05-2014
3
95 mm2
Spécifications générales
9 mm de diam.
M6
Quantité par pôle
Taille maximale de câble
Blindage de borne
Barre combineur
Fusibles (3)
Produits compatibles
(option)
Onduleur/chargeur Conext XW+
XW 7048 E Référence produit
865-7048-61
XW 8548 E Référence produit
865-8548-61
Onduleur/chargeur Conext SW
SW 2524 230 Référence produit
865-2524-61
SW 4024 230 Référence produit
865-3524-61
Contrôleur de charge solaire
MPPT 60 150 Conext
Référence produit 865-1030-1
Contrôleur de charge solaire
MPPT 80 600 Conext
Référence produit 865-1032
Copyright © 2014 Schneider Electric. Tous droits réservés.
Toutes les marques de commerce sont la propriété exclusive de Schneider Electric Industries SAS ou de ses filiales.
2

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
