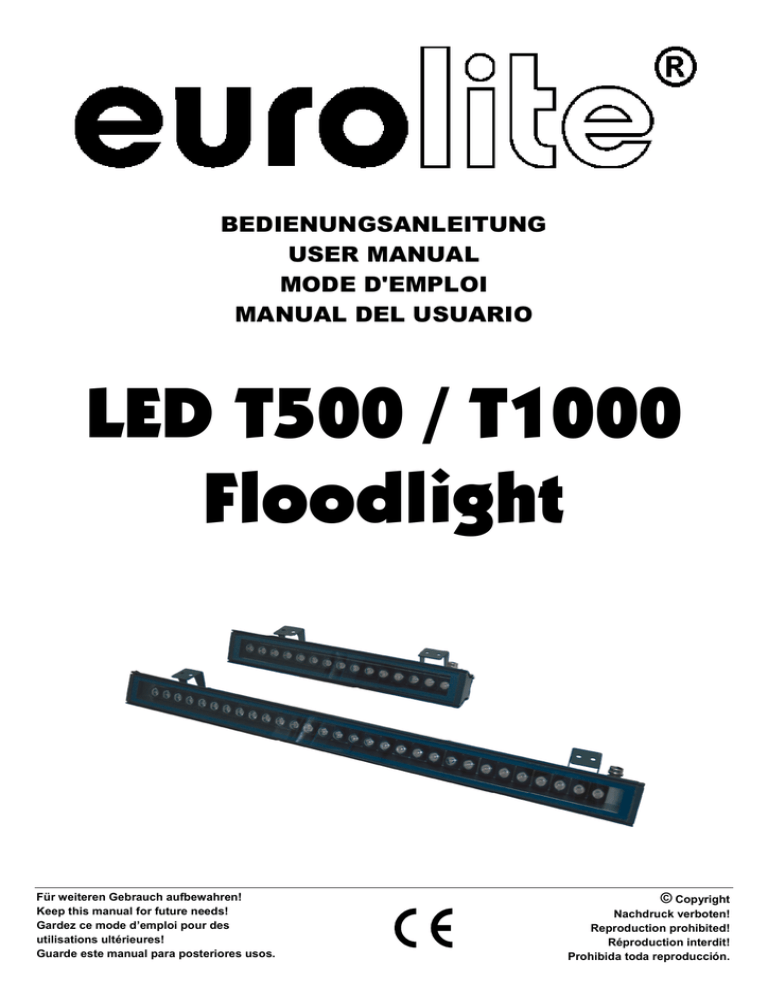

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
LED T500 / T1000
Floodlight
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Gardez ce mode d’emploi pour des
utilisations ultérieures!
Guarde este manual para posteriores usos.
© Copyright
Nachdruck verboten!
Reproduction prohibited!
Réproduction interdit!
Prohibida toda reproducción.
MULTI-LANGUAGE-INSTRUCTIONS
Inhaltsverzeichnis
Table of contents
Sommaire
Contenido
EINFÜHRUNG ................................................................................................................................................... 4
Features ......................................................................................................................................................... 4
SICHERHEITSHINWEISE................................................................................................................................. 4
BESTIMMUNGSGEMÄßE VERWENDUNG..................................................................................................... 6
INSTALLATION ................................................................................................................................................ 7
Befestigung .................................................................................................................................................... 7
Anschluss ans Netz........................................................................................................................................ 7
BEDIENUNG ..................................................................................................................................................... 8
REINIGUNG UND WARTUNG.......................................................................................................................... 8
TECHNISCHE DATEN ...................................................................................................................................... 8
INTRODUCTION ............................................................................................................................................... 9
Features ......................................................................................................................................................... 9
SAFETY INSTRUCTIONS................................................................................................................................. 9
OPERATING DETERMINATIONS.................................................................................................................. 11
INSTALLATION .............................................................................................................................................. 12
Attachment ................................................................................................................................................... 12
Connection with the mains ........................................................................................................................... 12
OPERATION.................................................................................................................................................... 13
CLEANING AND MAINTENANCE ................................................................................................................. 13
TECHNICAL SPECIFICATIONS..................................................................................................................... 13
INTRODUCTION ............................................................................................................................................. 14
Features ....................................................................................................................................................... 14
INSTRUCTIONS DE SÉCURITÉ .................................................................................................................... 14
EMPLOI SELON LES PRESCRIPTIONS ....................................................................................................... 16
INSTALLATION .............................................................................................................................................. 17
Fixation......................................................................................................................................................... 17
Alimentation ................................................................................................................................................. 17
MANIEMENT ................................................................................................................................................... 18
NETTOYAGE ET MAINTENANCE ................................................................................................................. 18
CARACTÉRISTIQUES TECHNIQUES ........................................................................................................... 18
2/23
00028140.DOC, Version 1.1
INTRODUCCIÓN............................................................................................................................................. 19
Features ....................................................................................................................................................... 19
INSTRUCCIONES DE SEGURIDAD .............................................................................................................. 19
INSTRUCCIONES DE MANEJO .................................................................................................................... 21
INSTALACIÓN ................................................................................................................................................ 22
Fijación ......................................................................................................................................................... 22
Alimentación................................................................................................................................................. 22
OPERACIÓN ................................................................................................................................................... 22
LIMPIEZA Y MANTENIMIENTO ..................................................................................................................... 23
ESPECIFICACIONES TÉCNICAS .................................................................................................................. 23
Diese Bedienungsanleitung gilt für die Artikelnummern:
This user manual is valid for the article numbers:
Ce mode d'emploi est concu pour les n° d'art.:
Este manual del usuario es válido para las referencias:
51913105, 51913107, 51913110, 51913112,
51913115, 51913117, 51913120, 51913122,
51913125, 51913127, 51913155, 51913157,
51913160, 51913162, 51913165, 51913167,
51913170, 51913172, 51913175, 51913177
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous:
Vd. puede encontrar la versión más reciente de este manual en el Internet bajo:
www.eurolite.de
3/23
00028140.DOC, Version 1.1
BEDIENUNGSANLEITUNG
LED T500 / T1000 Strahler
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen EUROLITE LED T500 / T1000 Strahler entschieden haben Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie den LED T500 / T1000 Strahler aus der Verpackung.
Features
Brillianter Outdoor Strahler mit LED-Technologie
Strahler mit statischer Farbe • Verleiht eine individuelle Atmosphäre • Idealer LED-Strahler für den
Aussenbereich und zur Festinstallation • Inklusive Haltebügel zur Montage • Das wetterfeste Gehäuse lässt
auch den Betrieb bei schlechtem Wetter zu • Äußerst kompaktes und formschönes Gehäuse •
Anschlussfertig mit Stecker • In 2 Größen und 5 Farben erhältlich • Abstrahlwinkel per LED in 15° oder in 45°
erhältlich • Vorteile der High Power LED-Technologie: extrem hell, extrem lange Lebensdauer, niedriger
Gesamtanschlusswert, quasi wartungsfrei
SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
4/23
00028140.DOC, Version 1.1
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zu Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen.
5/23
00028140.DOC, Version 1.1
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
GESUNDHEITSRISIKO!
Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U.
epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)!
Kinder und Laien vom Gerät fern halten!
Das Gerät darf niemals unbeaufsichtigt betrieben werden!
BESTIMMUNGSGEMÄßE VERWENDUNG
Bei diesem Gerät handelt es sich um einen Architektur-Scheinwerfer, mit dem sich dekorative Lichteffekte
erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen.
Das Gerät ist gegen Strahlwasser geschützt (Schutzart IP 65) und kann deshalb sowohl in Innenräumen als
auch im Freien verwendet werden. Um diese Schutzart zu gewährleisten, müssen nach Öffnen des Gerätes
immer alle Gummidichtungen auf Beschädigungen überprüft und ordnungsgemäß montiert werden.
Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. und für
den Außenbereich vorgesehen.
Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen
die Lebensdauer des Gerätes erhöhen.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.
Vergewissern Sie sich bei der Wahl des Installationsortes darauf, dass keine Kabel frei herumliegen. Sie
gefährden Ihre eigene und die Sicherheit Dritter!
Die Umgebungstemperatur muss zwischen -25° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die maximale relative Luftfeuchte beträgt 100 % bei einer Umgebungstemperatur von 25° C.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei
Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
- - -m
bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand
Das Bildzeichen
zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,1 Meter nicht unterschreiten!
Das Gerät darf nur über die Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten,
muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.
Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren!
Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der
Bereich unterhalb des Montageortes abgesperrt ist.
Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, dass alle Gummidichtungen
ordnungsgemäß montiert, das Gehäuse fest verschlossen ist und alle nötigen Schrauben gleichmäßig
angezogen wurden.
Die maximale Umgebungstemperatur Ta = 45° C darf niemals überschritten werden.
6/23
00028140.DOC, Version 1.1
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, Lampenexplosion, Abstürzen etc. verbunden.
INSTALLATION
Befestigung
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung
des Eigengewichtes des Gerätes aushalten kann.
Der Installationsort muss so gewählt werden, dass das Gerät absolut plan an einem festen, erschütterungsfreien, schwingungsfreien und feuerfesten Ort befestigt werden kann. Mittels Wasserwaage muss überprüft
werden, dass das Gerät absolut plan befestigt wurde.
Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.
Die Festigkeit der Installation hängt entscheidend von der Befestigungsunterlage (Bausubstanz, Werkstoff)
wie z. B. Holz, Beton, Gasbeton, Mauersteine ab. Deshalb muss das Befestigungsmaterial unbedingt auf
den jeweiligen Werkstoff abgestimmt werden. Erfragen Sie die passende Dübel/Schraubenkombination von
einem Fachmann unter Angabe der max. Belastbarkeit und des vorliegenden Werkstoffes.
Das Gerät muss immer über alle Befestigungslöcher angebracht werden. Verwenden Sie geeignete
Schrauben und vergewissern Sie sich, dass die Schrauben fest mit dem Untergrund verbunden sind.
Vorgehensweise:
Schritt 1: An den Montagebügeln des Gerätes befinden sich die Löcher zur Installation.
Schritt 2: Halten Sie das Gerät mit den Montagebügeln an die Stelle, wo es installiert werden soll.
Schritt 3: Markieren Sie Ihre Bohrlöcher mit einem Bleistift oder einem geeigneten Werkzeug.
Schritt 4: Bohren Sie die Löcher.
Schritt 5: Halten Sie das Gerät mit den Montagebügeln in der gewünschten Position und schrauben Sie
sie fest.
LEBENSGEFAHR!
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!
Anschluss ans Netz
Schließen Sie das Gerät über den Netzstecker ans Netz an.
Die Belegung der Anschlussleitungen ist wie folgt:
7/23
00028140.DOC, Version 1.1
Leitung
Braun
Blau
Gelb/Grün
Pin
Außenleiter
Neutralleiter
Schutzleiter
International
L
N
Der Schutzleiter muss unbedingt angeschlossen werden!
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt das Gerät den Betrieb auf.
REINIGUNG UND WARTUNG
LEBENSGEFAHR!
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel
ersetzt werden, um Gefährdungen zu vermeiden.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
TECHNISCHE DATEN
Version:
T500
T1000
Spannungsversorgung:
230 V AC, 50 Hz ~
230 V AC, 50 Hz ~
Gesamtanschlusswert:
23 W
50 W
Maße (LxBxH):
500 x 80 x 170 mm
1000 x 80 x 170 mm
Gewicht:
2 kg
4 kg
Maximale Umgebungstemperatur Ta:
45° C
45° C
Max. Leuchtentemperatur im Beharrungszustand TB: 60° C
60° C
Mindestabstand:
0,10 m
0,10 m
Anzahl der LEDs:
15 x 1Watt LEDs
30 x 1Watt LEDs
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
22.09.2008 ©
8/23
00028140.DOC, Version 1.1
USER MANUAL
LED T500 / T1000 Floodlight
CAUTION!
Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen a EUROLITE LED T500 / T1000 Floodlight. If you follow the instructions given
in this manual, we are sure that you will enjoy this device for a long period of time.
Unpack your LED Floodlight 252 RGB.
Features
Brilliant outdoor floodlight with LED-technology
Floodlight with static color • Provides a unique atmosphere • Ideal LED-beam-lighting for permanent
installation as well as outdoor use • Mounting bracket for installation included • The weather-resistant
housing also allows operation during bad weather • Extremely compact housing in a beautiful design • Ready
for connection with safety-plug • Available in 2 sizes and 5 colors • Available in 2 versions of the angle of
reflected beam per LED: in 15° or in 45° version • Advantages of high-power LED-technology: extreme light
output, extremely long life, low power consumption, defacto maintenance free
SAFETY INSTRUCTIONS
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous
electric shock when touching the wires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
9/23
00028140.DOC, Version 1.1
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer
will not accept liability for any resulting defects or problems.
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C
connection cable or on the casing, do not take the device into operation and immediately consult your local
dealer.
This device falls under protection-class I. The power plug must only be plugged into a protection class I
outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or
power outlets can lead to the destruction of the device and to mortal electrical shock.
Always plug in the power plug last. The power plug must always be inserted without force. Make sure that
the plug is tightly connected with the outlet.
Never let the power-cord come into contact with other cables! Handle the power-cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.
Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.
The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.
Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the
power-cord from time to time.
If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.
Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the
power-cord by the plug. Never pull out the plug by tugging the power-cord. Otherwise, the cable or plug can
be damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.
If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.
There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.
There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.
HEALTH HAZARD!
Never look directly into the light source, as sensitive persons may suffer an
epileptic shock (especially meant for epileptics)!
10/23
00028140.DOC, Version 1.1
Keep away children and amateurs!
Never leave this device running unattended.
OPERATING DETERMINATIONS
This device is an architectural light for creating decorative effects. This product is only allowed to be
operated with an alternating current of 230 V, 50 Hz.
This device is jet-proof (IP 65) and therefore qualified for indoor and outdoor use. In order to maintain this
protection grade after opening the housing, all rubber sealings must be examined for damages and always
be correctly installed.
This device is designed for professional use, e.g. on stages, in discotheques, theatres etc.
Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the
device will serve you for a long time without defects.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation-spot, there should not be any cables lying around. You endanger your own
and the safety of others!
The ambient temperature must always be between -25° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
The maximum relative humidity is 100 % with an ambient temperature of 25° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
Never use the device during thunderstorms. Over voltage could destroy the device. Always disconnect the
device during thunderstorms.
When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
- - -m
determines the minimum distance from lighted objects. The minimum distance
The symbol
between light-output and the illuminated surface must be more than 0.1 meters.
This device is only allowed for an installation via the mounting brackets. In order to safeguard sufficient
ventilation, leave 50 cm of free space around the device.
The housing must never touch surrounding surfaces or objects.
Make sure that the area below the installation place is blocked when rigging, derigging or servicing the
fixture.
Only operate the fixture after having checked that the housing is firmly closed and all screws are tightly
fastened.
The maximum ambient temperature Ta = 45° C must never be exceeded.
Operate the device only after having become familiarized with its functions. Do not permit operation by
persons not qualified for operating the device. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported. Make sure that you pack the device in
the original state.
11/23
00028140.DOC, Version 1.1
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like shortcircuit, burns, electric shock, lamp explosion, crash etc.
INSTALLATION
Attachment
Before attaching the device, make sure that the installation area can hold a minimum point load of 10 times
the device's weight.
The device must only be installed absolutely planar at a vibration-free, oscillation-free and fire-resistant
location. Make sure that the device is installed absolutely planar by using a water-level.
The device must be installed out of the reach of people.
The device must always be installed via all fixation holes. Do only use appropriate screws and make sure
that the screws are properly connected with the ground.
The durability of the installation depends very much on the material used at the installation area (building
material) such as wood, concrete, gas concrete, brick etc. This is why the fixing material must be chosen to
suit the wall material. Always ask a specialist for the correct plug/screw combination indicating the maximum
load and the building material.
Procedure:
Step 1: On the mounting brackets of the device, there are the holes for the installation.
Step 2: Hold the mounting brackets with the device onto the location where it is to be installed.
Step 3: Mark the boreholes with a pen or a suitable tool.
Step 4: Drill the holes.
Step 5: Hold the mounting brackets in the desired position and tighten them.
DANGER TO LIFE!
Before taking into operation for the first time, the installation has to be approved by an expert!
Connection with the mains
Connect the device to the mains with the power-plug.
The occupation of the connection-cables is as follows:
Cable
Brown
Blue
Yellow/Green
Pin
Live
Neutral
Earth
International
L
N
The earth has to be connected!
If the device will be directly connected with the local power supply network, a disconnection switch with a
minimum opening of 3 mm at every pole has to be included in the permanent electrical installation.
The device must only be connected with an electric installation carried out in compliance with the IECstandards. The electric installation must be equipped with a Residual Current Device (RCD) with a maximum
fault current of 30 mA.
12/23
00028140.DOC, Version 1.1
OPERATION
After you connected the spot to the mains, the EUROLITE LED T500 / T1000 Floodlight starts running.
CLEANING AND MAINTENANCE
DANGER TO LIFE!
Disconnect from mains before starting maintenance operation!
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
Should you need any spare parts, please use genuine parts.
If the power supply cable of this device becomes damaged, it has to be replaced by authorized dealers only
in order to avoid hazards.
Should you have further questions, please contact your dealer.
TECHNICAL SPECIFICATIONS
Version:
Power supply:
Power consumption:
Dimensions (LxWxH):
Weight:
Maximum ambient temperature Ta:
Max. housing temperature TB (steady state):
Minimum distance:
Number of LEDs:
T 500
230 V AC, 50 Hz ~
23 W
500 x 80 x 170 mm
2 kg
45° C
60° C
0,10 m
15 x 1Watt LEDs
T 1000
230 V AC, 50 Hz ~
50 W
1000 x 80 x 170 mm
4 kg
45° C
60° C
0,10 m
30 x 1Watt LEDs
Please note: Every information is subject to change without prior notice. 22.09.2008 ©
13/23
00028140.DOC, Version 1.1
MODE D'EMPLOI
Barre DEL T500 / T1000
ATTENTION!
Protéger de l'humidité.
Débrancher avant d’ouvrier le boîtier!
Pour votre propre sécurité, veuillez lire ce mode d'emploi avec attention avant la première mise en service.
Toute personne ayant à faire avec le montage, la mise en marche, le maniement et l’entretien de cet
appareil doit
- être suffisamment qualifiée
- suivre strictement les instructions de service suivantes
- considérer ce mode d'emploi comme faisant partie de l'appareil
- conserver le mode d'emploi pendant la durée de vie de l'article
- transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil
- télécharger la version ultérieure du mode d'emploi d'Internet
INTRODUCTION
Nous vous remercions d'avoir choisi une EUROLITE Barre DEL T500 / T1000. Si vous respectez les
instructions de service suivantes, vous allez profiter longtemps de votre achat.
Sortez la EUROLITE Barre DEL T500 / T1000 de son emballage.
Features
Barre de l'extérieur brillant avec la technologie DEL
Barre avec des couleurs statiques • Génère une atmosphère unique • Projecteurs de rayons DEL idéal pour
l'installation fixe et pour l'usage extérieur • Lyres de fixation pour montage inclus • Le boîtier étanche permet
une utilisation même lors d'intempéries • Boîtier très compacte et élégant • Prêt pour raccordement avec
fiche secteur • Disponible en 2 grandeurs et 5 couleurs • Disponible en 2 versions d‘angle de rayon des
DELs: en version de 15° ou de 45° • Les avantages du DEL haute puissance: brillance extrême, durée de
vie extrêmement élevée, consommation extrêmement faible, entretien quasi nul
INSTRUCTIONS DE SÉCURITÉ
ATTENTION!
Soyez prudent, lors de manipulations électriques avec une tension dangereuse vous
êtes soumis à des risques d'électrocution!
Cet appareil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sans
danger, l'utilisateur doit suivre les instructions contenues dans ce mode d'emploi.
14/23
00028140.DOC, Version 1.1
Attention:
Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'est
pas couvert par la garantie.
L'appareil ne devrait pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il
se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température
ambiante avant de le mettre en service.
Avant tout, assurez-vous que l'appareil n'a pas subi de dommage lors de son transport. Si l'appareil ou le
câble d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre
revendeur.
La construction de l'appareil correspond à la classe de protection I. La fiche secteur doit être connectée
uniquement à une prise secteur à contact de protection. La tension et la fréquence doivent correspondre
exactement à la plaque signalétique de l'appareil. Des tensions inappropriées et des prises secteur
inappropriées peuvent mener à la destruction de l'appareil et à des électrocutions mortelles.
Toujours connecter la fiche secteur en dernier. Il faut inserer la fiche secteur de maniére non-violente. Faites
attention à une position bien fixée de la fiche secteur.
Ne laissez pas entrer le câble secteur en contact avec d'autres câbles! Soyez prudent lors de la
manipulation des câbles secteur et des alimentations secteur. Ne touchez jamais ces parties avec des mains
mouillées! Des mains mouillées peuvent causer des électrocutions mortelles.
Ne pas modifier, plier, charger de manière mécanique, charger de pression, tirer, chauffer et ne pas
positionner des câbles secteur à proximité de sources de chaleur ou de froid. En cas de non-respect des
dommages du câble secteur, des feux ou des électrutions mortelles peuvent en résulter.
L'insertion de câble ou l'accouplement à l'appareil ne doit pas être chargé par tension. Il faut toujours avoir
une longeur de câble vers l'appareil, sinon le câble peut être endommagé, ce qui peut mener à des
électrocutions mortelles.
Prenez garde de ne pas coincer ou abimer le câble d'alimentation. Contrôler l'appareil et les câbles
d'alimentation régulièrement.
En cas d'utilisation de rallonges il faut s'assurer que la section du fil est admissible pour l'alimentation en
courant nécessaire pour l'appareil. Toutes les indications d'avertissement pour le câble secteur sont aussi
valables pour des rallonges éventuellement utilisées.
Débranchez l'appareil lorsque vous ne l'utilisez pas et avant de le nettoyer. Pour ce faire, utilisez les
surfaces de maintien sur la fiche; ne tirez jamais le câble secteur! Sinon, le câble et la fiche peuvent être
endommagés, ce qui peut mener à des électrocutions mortelles. Si la fiche ou l'interrupteur de l'appareil ne
sont pas accessibles, par exemple parce qu'ils sont enfermés par d'autres pièces, il faut procéder à une
disjonction de tous les pôles du côté secteur.
Si la fiche secteur ou l'appareil sont couverts de poussière, il faut le mettre hors service, il faut interrompre le
circuit sur tous les pôles, et nettoyer l'appareil avec un chiffon sec. La poussière peut réduire l'isolation, ce
qui peut mener à des électrocutions mortelles. Des encrassements plus importants dans l'appareil et sur
l'extérieur de l'appareil ne doivent être enlevés que par un technicien compétent.
Dans aucun cas des liquides de tout genre doivent pénétrer dans des fiches secteur, des connecteurs ou
dans des ouvertures d'appareil ou dans des fentes d'appareil. S'il y a un doute sur le fait que même une
quantité minimale de liquide aurait pénétré dans l'appareil, il faut immédiatement séparer l'appareil du
secteur avec tous les pôles. C'est valable aussi, si l'appareil a été exposé à une humidité de l'air élevée.
Même si l'appareil apparemment fonctionne toujours, il oit être examiné par un technicien compétent, si par
la pénétration de liquide des isolations ont été éventuellement endommagées. Des isolations réduites
peuvent causer des électrocutions mortelles.
Des objets étranges ne doivent pas entrer dans l'appareil. C'est valable particulièrement pour des pièces
métalliques. Au cas où mêmes des pièces métalliques les plus petites comme des agrafes et trombones ou
15/23
00028140.DOC, Version 1.1
des éclats métalliques devraient entrer dans l'appareil, il faut immédiatement mettre l'appareil hors service et
le séparer du secteur avec tous les pôles (tirer la fiche secteur). Des dysfonctionnements et court-circuits
peuvent avoir des blessures mortelles comme conséquence.
RISQUE DE MAL!
Ne jamais regarder directement à la source de lumière, parce que des personnes sensibles peuvent subir une attaque épileptique (surtout valable pour des épileptiques)!
Tenir les enfants et les novices éloignés de l'appareil.
Ne jamais faire marcher sans surveillance.
EMPLOI SELON LES PRESCRIPTIONS
Cet appareil est un spot d'architecture pour créer des effets décoratifs. Cet appareil doit seulement être
connecté avec une tension alternative de 230 V, 50 Hz.
Cet appareil et protegé contre les jets d'eau à la lance (degré d'étanchéité IP 65) et a été conçu pour un
usage dans des locaux clos et l’usage extérieure. Pour maintener ce degré d'étanchéité après d’ouvrir le
boîtier, vous deviez toujours contrôler et installer tous les boudins d'étanchéité.
Cet appareil est prévu pour des utilisations professionnelles, p. ex. sur scènes, en discothèques, théâtres
etc.
Effets lumineux ne sont pas conçus pour un usage continu. Accordez leur une pause de temps à autre, cela
prolongera leur durée de vie.
Eviter les secousses et l'emploi de la force lors de l’installation ou l'utilisation de l'appareil.
Quand vous choisissez la place d'installation, assurez-vous que les câbles ne traînent pas au sol. Il en va de
votre propre sécurité et de celle d'autrui.
Il faut que la température ambiante soit comprise entre -25° C et +45° C. Ne pas exposer l'appareil
directement aux rayons solaires (lors d'un transport dans un véhicule fermé par exemple).
Lorsqu'une température ambiante est de +25° C l'humidité relative atmosphérique maximale est 100 %.
Cet appareil ne peut être mis en service qu'à une altitude entre -20 et 2000 m au-dessus du niveau de la
mer.
N'utilisez pas l'appareil pendant un orage, puisqu'un survoltage pourrait détruire l'appareil. Lors d'un orage,
séparez l'appareil du secteur avec tous les pôles (tirer la fiche secteur).
Le symbole - - -m indique la distance minimale des objets illuminés. Ne jamais prendre une distance endessous de 0,1 mètre entre la sortie de lumière et la surface à illuminer!
Cet appareil a seulement été conçu pour un installation grâce à les lyres de fixation. Afin d'assurer une
ventilation optimale, il est nécéssaire de laisser un espace d'au moins 50 cm autour de l'appareil.
L'appareil ne doit jamais toucher des objets ou surfaces dans l'ambiance.
Lors de l'installation du projecteur, au démontage du projecteur et pendant l'exécution des travaux de service
faites attention à ce que la zone en-dessous du lieu d'installation soit bouclée.
N'utilisez l'appareil qu'après vous êtes assuré que le boîtier est bien fermé et que toutes les vis nécessaires
ont été complètement fixées.
La température maximale ambiante Ta = 45° C ne doit pas être dépassée.
16/23
00028140.DOC, Version 1.1
N'utilisez l'appareil qu'après avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des
personnes incompétentes utiliser cet appareil. La plupart des pannes survenant sur cet appareil sont dues à
une utilisation inappropriée par des personnes incompétentes.
Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage. Assurez-vous
que vous enviez l’appareil dans l’etat original.
Ne nettoyez pas l'appareil avec des produits de nettoyage trop puissants ou abrasifs. Utilisez un chiffon
doux, humide.
Notez que pour des raisons de sécurité, il est interdit d'entreprendre toute modifications sur l'appareil.
Si l'appareil est utilisé autrement que décrit dans ce mode d'emploi, ceci peut causer des dommages au
produit et la garantie cesse alors. Par ailleurs, chaque autre utilisation est liée à des dangers, comme par ex.
court circuit, incendie, électrocution, explosion de lampe, chute etc.
INSTALLATION
Fixation
Rassurez-vous avant le montage que la surface de montage peut supporter au moins dix fois la charge
ponctuelle du poids propre du l'appareil.
Il faut installer l'appareil en dehors du secteur d’opération à la main de personnes.
Le lieu d'installation doit être choisi de sorte que l'appareil soit fixé de manière absolument plane à une
position fixe, libre d'oscillations et inflammable. Il faut vérifier à moyen d'un niveau, que l'appareil a été fixé
de manière absolument plane.
La stabilité de l'installation dépend décaissement de la base de fixation (matériel de construction) comme p.
ex. bois, béton, béton cellulaire, briques etc. C'est pourquoi le matériel de fixation doit absolument être
adapté au matériel de construction. Adressez-vous à un spécialiste pour savoir la combinaison de chevilles
et de vis approprié, indiquant la charge maximale et du matériel de construction.
L'appareil doit toujours être installé grâce à tous les trous d'installation. Seulement utiliser des vis appropriés
et assurez-vous que tous les vis soient connectés firmament avec le sous-sol.
Procédure:
Pas 1: Sur les lyres de fixation il y a les forures pour l'installation.
Pas 2: Maintenez les lyres de fixation à la position d'installation.
Pas 3: Marquez les forures avec un crayon ou un outil approprié.
Pas 4: Forez les forures.
Pas 5: Maintenez les lyres de fixation dans la position désirée et vissez l'appareil.
DANGER DE MORT!
Avant la première mise en marche, l’installation doit être contrôlé par un organisme agrée!
Alimentation
Branchez l’appareil avec la fiche au secteur.
L'occupation des câbles de connection est:
17/23
00028140.DOC, Version 1.1
Câble
Brun
Bleu
Jaune/Vert
Pin
Phase
Neutre
Terre
International
L
N
La terre doit être connecteé!
Quand vous connectez l'appareil directement au secteur local, vous deviez installer un interrupteur du
secteur avec une aperture de 3 mm au minimum sur chaque pôle.
Cet appareil doit seulement être connecté avec une installation électrique correspondant aux régulations
IEC. L’installation doit être equippée avec un disjoncteur à courant de défaut (RCD) avec un courant
différentiel résiduel de 30 mA.
MANIEMENT
Dès que vous les brancherez au secteur, vous pouvez contrôler les spots avec votre contrôleur de lumière.
NETTOYAGE ET MAINTENANCE
DANGER DE MORT!
Toujours débrancher avant de proceder à l'entretien!
L'appareil doit être nettoyé régulièrement de contaminations comme de la poussière etc. Pour le nettoyage,
utilisez un torchon non pelucheux humide. Ne pas utiliser un aucun cas de l’alcool ou des détergents pour le
nettoyage.
L'intérieur de l'appareil ne contient pas de parts nécessitant un entretien. L'entretien et les réparations
doivent être effectués uniquement par du personnel de service compétent!
Si des pièces de rechange sont nécessaires, toujours utiliser des pièces d'origine.
Quand le câble secteur de cet appareil est endommagé, il doit être remplacé par un installateur agrée pour
éviter des dangers.
Pour tout renseignement complémentaire, votre revendeur se tient à votre entière disposition.
CARACTÉRISTIQUES TECHNIQUES
Version:
Alimentation:
Puissance de rendement:
Dimensions (LxlxH):
Poids:
Maximale température ambiante Ta:
Max. température du boîtier (à l'équilibre) TB:
Distance minimale:
Nombre de DELs:
T 500
230 V AC, 50 Hz ~
23 W
500 x 80 x 170 mm
2 kg
45° C
60° C
0,10 m
15 x 1Watt DELs
T 1000
230 V AC, 50 Hz ~
50 W
1000 x 80 x 170 mm
4 kg
45° C
60° C
0,10 m
30 x 1Watt DELs
Attention! Les donnés imprimée dans ce mode d’emploi sont susceptibles d’être modifiées sans
préavis. 22.09.2008 ©
18/23
00028140.DOC, Version 1.1
MANUAL DEL USUARIO
Barra LED T500 / T1000
¡PRECAUCIÓN!
¡Evite el contacto de este aparato con la lluvia y la humedad!
¡Desconectar de la corriente antes de abrir la caja!
Por su propia seguridad, por favor lea este manual del usuario detenidamente
antes de la conexión inicial!
Toda persona implicada en la instalación, manejo y mantenimiento de este aparato tiene que
-estar cualificada
-seguir las instrucciones de este manual
-tratar el manual como parte del producto
-mantener el manual durante la vida del producto
-pasar el manual a cada sucesivo poseedor o usuario del producto
-descargar la última versión del manual del Internet
INTRODUCCIÓN
Gracias por haber elegido un EUROLITE Barra LED T500 / T1000. Si Vd. respecte las instrucciones
sucesivas, aseguremos que vaya a gozarse mucho de su compra.
Desembale su Barra LED T500 / T1000.
Features
Barra de efectos luminosos exterior brillante con tecnología LED
Barra con des colores estáticos • Confiere una atmósfera individual • LED coloridos proyectores de rayos
para instalationes permanentes e el uso exterior • Liras de fijación incluída para la montaje • La caja a
prueba de intemperie permite el uso aun durante mal tiempo • Caja compacta y bonita • La conexión
dispuesta con cable de alimentación y con clavija de seguridad • Disponible en 2 magnitudes y 5 colores •
Disponible en 2 versións de ángulo de rayo del LEDs: en versión de 15° o de 45° • Ventajas de la tecnología
LED high power: iluminación extrema, larga vida de los LEDs, consumo muy bajo, casi no mantenimiento
INSTRUCCIONES DE SEGURIDAD
¡PRECAUCIÓN!
¡Tenga cuidado cuando opere con este aparato. Con un voltaje peligroso puede sufrir
una peligrosa descarga eléctrica al tocar los cables!
19/23
00028140.DOC, Version 1.1
Este aparato ha salido de nuestro establecimiento en absolutas perfectas condiciones. Para mantener esta
condición y asegurar un manejo seguro, es absolutamente necesario para el usuario seguir las instrucciones
de seguridad y notas de advertencia escritas en este manual del usuario.
Importante:
Los daños causados por no hacer caso de las instrucciones de este manual del usuario
no están sujetos a garantía. El proveedor no aceptará responsabilidad por ningún
defecto o problema resultante.
Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe
inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el aparato desconectado hasta que llegue a la temperatura ambiente.
Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el
transporte. Si el aparato u el cable están estropeado, consulte a su proveedor y no use el aparato.
Este aparato pertenece a la clase de protección I. El aparato sólo debe ser conectado con un enchufe de la
clase I con voltaje y frecuencia indéntico como indicado en el aparato. Un voltaje u enchufe inapropiado
puede destruir el aparato o causar un golpe electríco mortal.
Siempre conectar la clavija de alimentación al final. La clavija debe ser insertado sin fuerza. Asegúrese de
que la clavija está firmemente conectado con el enchufe.
La boquilla del cable u el conector del aparato no debe ser cargado con tracción. Siempre debe haber una
longura suficiente de cable al aparato. Otra vez, el cable puede ser estropeado que puede causar un golpe
eléctrico mortal.
Preste atención que el cable de alimentación no esté aplastado o pueda estar atravesado por algún tipo de
superficie afilada. Compruebe el estado del aparato y del cable regularmente.
Cuando Vd. utilice prolongaciones, asegúrese de que el sección de los conectores está suficiente pare el
corriente del aparato. Todas las instrucciones del cable de alimentación deben ser respectadas.
Desconecte el aparato de la red cuando no vaya a ser utilizado y antes de limpiarlo. Maneje el cable
únicamente por el enchufe. No desenchufe el aparato de la red tirando del cable de alimentación. Otra vez,
el cable u la clavija puede ser estropeado que puede causar un golpe electríco mortal. Si enchufes o
interruptores no son accesibles, el aparato debe ser desconectado de la red.
Desconecte el aparato de la red cuando hay polvo en la clavija u el aparato. Limpie el aparato con un paño
suave y húmedo. Polvo puede reducir la insulación que puede causar un golpe electríco mortal. Poluciones
mas graves deben ser removidos por un especialista.
Líquido de todas formas deben nunca entrar en enchufes, conectores u algunos orificios del aparato.
Cuando supone que líquido puede haber entrado en el aparato, desenchufe el aparato inmediatamente.
También cuando el aparato se ha encontrado en un ambiente muy humedo. El aparato debe ser controlado
por un especialista si insulaciones están reducidos a causa del líquido. Insulaciones reducidos pueden
causar un golpe eléctrico mortal.
Piezas de todas formas deben nunca entrar en el aparato - especialmente piezas de metal. Cuando supone
que piezas de metal pueden haber entrado en el aparato, desenchufe el aparato inmediatamente.
Malfunciones o cortocircuitos pueden causar un golpe eléctrico mortal.
¡PELIGRO PARA LA SALUD!
¡No mirar directamente a la fuente de luz, las personas sensibles pueden recibir un
shock epiléptico (especialmente dirigido a los epilépticos)!
Manténgalo lejos del alcance de los niños y de personal no profesional.
Nunca operar el aparato sin observación.
20/23
00028140.DOC, Version 1.1
INSTRUCCIONES DE MANEJO
Este aparato es un spot de arcitectura para crear efectos de decoración. El aparato sólo es permitido para
una conexion con una tensión alternativa de 230 V, 50 Hz.
Este aparato está protegido contra los chorros de agua (grado de protección IP 65) y ha sido diseñado para
ser usado en interiores e exteriores. Para mantener este grado de protección después de abrir la caja, Vd.
debe siempre controlar e instalar todos las empaquetaduras.
Este aparato ha sido diseñado para usos profesionales, por ejemplo en escenas, discotecas, teatros etc.
Efectos de luz no son diseñados para un uso permanente. Considere Vd. que pausas de operación
aumentan la vida de su aparato.
No agite el aparato. Evite hacer excésiva fuerza durante la instalación y el manejo del aparato.
Cuando buscar el sitio de instalación, no debe haber cables mal instalados o no fijados correctamente. ¡Se
pone usted en peligro y pone en peligro a otros!
La temperatura ambiente debe ser entre -25° C y +45° C. Mantenga el aparato alejado del sol directo
(especialmente en el coche) y de fuentes de calor.
La humedad relativa máxima es 100 % en una temperatura ambiente de 25° C.
Este aparato sólo debe ser utilizado en una altura entre -20 y 2000 m arriba del mar.
Nunca operar el aparato en tormentas. Sobrevoltaje puede detruir el aparato. Siempre desconectar el
aparato durante tormentas.
El símbolo - - -m indica la distancia por mínimo a objetos iluminados. La distancia entre la salida de luz y
el área iluminado no debe ser menos de 0,1 metro.
Este aparato ha sido diseñado sólo para la instalación mediante las liras de fijación. Para garantizar una
bien ventilación, Vd. debe respectar un espacio de 50 cm en torno al aparato.
El aparato nunca debe tocar objetos o superficies en el ambiente.
Durante el montaje del proyector, el desmontaje y operaciones de mantenimiento asegúrese de que el área
debajo del lugar de la instalación está bloquado.
Cuando ponga el aparato en marcha, por favor asegúrese de que la caja está firmemente cerrada y todos
los tornillos necesitados están atornillados.
La máxima temperatura ambiente Ta = 45° C nunca debe ser excedido.
Maneje el aparato sólo después de familiarizarse con sus funciones. No permita el manejo a personas que
no conocen el aparato lo suficientemente bien. La mayoría de los daños son causados por manejo
inadecuado de inexpertos.
Si el aparato debe ser transportado, utilize el embalaje original para evitar daños de transporte. Asegúrese
de que Vd. envia el aparato en el estado original.
No utilice disolventes o detergentes agresivos para limpiar el aparato. Utilice mejor un paño suave y
húmedo.
¡Por favor tenga en cuenta que por razones de seguridad las modificaciones no autorizadas del aparato
están prohibidas!
Cuando el aparato será utilizado de un modo diferente como describido en este manual, ésto puede causar
daños en el producto y la garantía expira. Además todos usos diferentes pueden causar peligros como p. ej.
cortocircuito, quema, descarga eléctrica, explosión de la lámpara, caída, etc.
21/23
00028140.DOC, Version 1.1
INSTALACIÓN
Fijación
Asegúrese antes de la montaje, que el área de montaje puede llevar una carga de punto de un mínimo de
10 veces del peso del aparato.
El aparato debe ser instalado absolutamente plano en un sitio firme, sin concusiones, sin oscilaciones y
resistente al fuego. Contrôle con un nivel de agua si el aparato ha sido instalado absolutamente plano.
El aparato debe ser instalado fuera de dónde personas pueden llegarlo con sus manos.
La solidez de la instalación depiende crucialmente de la base de asiento de la fijación (material de
construcción) como p. ej. madera, homigón, hormigón gaseoso, piedras des muro etc. Por eso el material de
fijación debe ir conforme con el material de construcción. Consulte a un profesional del ramo para saber la
correcta combinación taco/tornillo indicando la carga máxima y el material de construcción.
El aparato debe siempre ser instalado mediante todos los orificios de fijación. Sólo utilice tornillos
apropriados y asegúrese de que los tornillos están fijado firmamente con el subsuelo.
Procedimiento:
Paso 1: En las liras de fijación hay los orificios para la instalación.
Paso 2: Sujete las liras de fijación en la localización donde el aparato vaya a ser instalado.
Paso 3: Marque los orificios que han de ser taladrados con un lápiz o herramienta adecuada.
Paso 4: Taladre los orificios.
Paso 5: Sujete las liras de fijación en la posición deseada y fijelan.
¡PELIGRO DE MUERTE!
¡Antes de la primera puesta en marcha, la instalación debe ser inspeccionada por un perito!
Alimentación
Conectar el aparato a la red mediante la clavija de alimentación.
La ocupación de los cables de conexión es:
Cable
Marrón
Azul
Amarillo/Verde
Pin
Fase
Neutro
Tierra
Internacional
L
N
La tierra debe ser conectada.
Cuando Vd. quire instalar el aparato directamente a la red local, Vd. debe instalar un interruptor de la red
con una apertura de 3 mm por mínimo en cada polo.
Sólo conectar el aparato a una instalación eléctrica conforme a las regulaciones IEC. Esta instalación debe
ser equipada con un disyuntor de corriente residual (RCD) con un máximo corriente residual de 30 mA.
OPERACIÓN
Tras la conexión del aparato a la red, Vd. puede controlar los spots mediante un controlador de luz.
22/23
00028140.DOC, Version 1.1
LIMPIEZA Y MANTENIMIENTO
¡PELIGRO DE MUERTE!
¡Siempre desenchufe el aparato antes de comenzar con el mantenimiento!
Recomendamos una limpieza frecuente del aparato. Por favor utilice un paño suave que no suelte pelusa
humedecido. ¡No utilizar nunca alcohol o disolventes!
No hay piezas que necesiten de servicio dentro del aparato. Las operaciones de mantenimiento y servicio
deben ser llevadas a cabo únicamente por distribuidores autorizados.
En caso de que necesite piezas de repuesto, utilice piezas originales.
Cuando el cable de alimentación sea estropeado, debe ser reemplazado por un electricista para evitar
peligros posibles.
Si tiene alguna pregunta más, póngase en contacto con su distribuidor.
ESPECIFICACIONES TÉCNICAS
Versión:
Alimentación:
Consumo:
Dimensiones (An.xPr.xAl.):
Peso:
Máxima temperatura ambiente Ta:
Máx. temperatura de la casa (inercia) TB:
Distancia mínima:
Número de LEDs:
T 500
230 V AC, 50 Hz ~
23 W
500 x 80 x 170 mm
2 kg
45° C
60° C
0,10 m
15 x 1Watt LEDs
T 1000
230 V AC, 50 Hz ~
50 W
1000 x 80 x 170 mm
4 kg
45° C
60° C
0,10 m
30 x 1Watt LEDs
Nota: Todas las especificaciones dadas en este manual están sujetas a modificación sin previo
aviso. 22.09.2008 ©
23/23
00028140.DOC, Version 1.1
Download PDF
