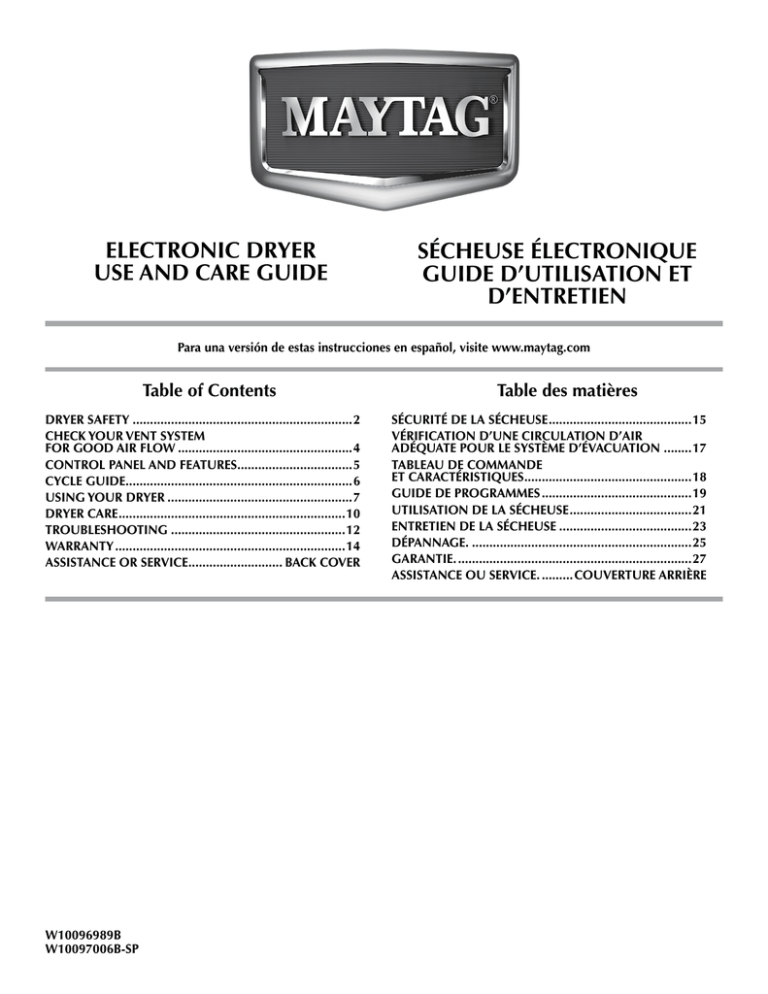

ELECTRONIC DRYER
USE AND CARE GUIDE
SÉCHEUSE ÉLECTRONIQUE
GUIDE D’UTILISATION ET
D’ENTRETIEN
Para una versión de estas instrucciones en español, visite www.maytag.com
Table of Contents
DRYER SAFETY................................................................2
CHECK YOUR VENT SYSTEM
FOR GOOD AIR FLOW...................................................4
CONTROL PANEL AND FEATURES..................................5
CYCLE GUIDE..................................................................6
USING YOUR DRYER......................................................7
DRYER CARE..................................................................10
TROUBLESHOOTING...................................................12
WARRANTY...................................................................14
ASSISTANCE OR SERVICE............................ BACK COVER
W10096989B
W10097006B-SP
Table des matières
SÉCURITÉ DE LA SÉCHEUSE..........................................15
VÉRIFICATION D’UNE CIRCULATION D’AIR
ADÉQUATE POUR LE SYSTÈME D’ÉVACUATION ........17
TABLEAU DE COMMANDE
ET CARACTÉRISTIQUES.................................................18
GUIDE DE PROGRAMMES............................................19
UTILISATION DE LA SÉCHEUSE....................................21
ENTRETIEN DE LA SÉCHEUSE.......................................23
DÉPANNAGE.................................................................25
GARANTIE.....................................................................27
ASSISTANCE OU SERVICE........... COUVERTURE ARRIÈRE
DRYER SAFETY
2
3
CHECK YOUR VENT SYSTEM FOR GOOD AIR FLOW
Maintain good air flow by:
n Cleaning your lint screen before each load.
n Replace plastic or foil vent material with 4" (102 mm)
diameter heavy, rigid vent material.
n Use the shortest length of vent possible.
n Use no more than four 90° elbows in a vent system;
each bend and curve reduces air flow.
Good
Better
Good air flow
Along with heat, dryers require good air flow to efficiently
dry laundry. Proper venting will reduce your drying times and
improve your energy savings. See Installation Instructions.
The venting system attached to the dryer plays a big role in
good air flow.
Service calls caused by improper venting are not covered by
the warranty and will be paid by the customer, regardless of
who installed the dryer.
n Remove lint and debris from the exhaust hood.
n Remove lint from the entire length of the vent system at
least every 2 years. When cleaning is complete, be sure to
follow the Installation Instructions supplied with your dryer
for final product check.
n Clear away items from the front the dryer.
Use Sensor Cycles for better fabric care and energy savings
Use the Sensor Cycles to provide the most energy savings and enhanced fabric care from the dryer. During Sensor Cycles, drying
air temperature and moisture level are sensed in the load. This sensing occurs throughout the drying cycle and the dryer shuts off
when the load reaches the selected dryness. The dryer will default to Normal Dryness Level to save energy.
With Timed Dry, the dryer runs the amount of time set and sometimes results in shrinkage, wrinkling, and static due to over-drying.
Use Timed Dry for the occasional damp load that needs a little more drying time or when using the drying rack.
4
CONTROL PANEL & FEATURES
1
2
3
5
6
4
Not all features and options are available on all models.
Appearance may vary.
1
POWER/CANCEL BUTTON
2
DRYER CYCLE KNOB
3
START/PAUSE BUTTON
4
Press to turn the dryer on and off.
5
Temp Level (for use with Timed Cycles only)
Select a drying temperature based on the fabrics in your load.
If you are unsure of the temperature to select for a load, select
the lower setting rather than the higher setting.
NOTE: The Air Dry Temp Level Feature is not available on the
Sensor Cycles.
Use your Dry Cycle Knob to select available cycles on your
dryer. Turn the knob to select a cycle for your laundry load.
See “Cycle Guide” for detailed descriptions of cycles.
Press to start a cycle, or press once while a cycle is in process
to pause it.
Dryness Level (for use with Sensor Cycles only)
Use the Dryness option to select dryness levels for the Sensor
Cycles only.
OPTIONS
Wrinkle Prevent Feature
Drum Light
When you are unable to remove a load of clothes from the
dryer as soon as it stops, wrinkles can form. The WRINKLE
PREVENT feature periodically tumbles, rearranges, and fluffs
the load to help keep wrinkles from forming.
n Get up to 60 or 150 minutes for models with two choices,
90 minutes for models with only one choice of heat-free,
periodic tumbling at the end of a cycle. Press the WRINKLE
PREVENT button to turn ON or OFF at any time before the
cycle has ended.
Select Drum Light to turn on the light inside the dryer drum.
When pressed during a cycle or not running, the Drum Light
turns on and will remain on until DRUM LIGHT is pressed
again, or the door is opened and closed, or the door is left
open for 30 minutes.
Press DRUM LIGHT at any time to turn the drum light ON
or OFF.
Damp Dry Signal (for use with Sensor Cycles only)
Selecting the Damp Dry Signal will alert you when your
clothes are approximately 80% dry. This is useful when
you want to remove lightweight items in a mixed load to
avoid overdrying or remove partially dry items that may
need ironing.
End Signal
The End Signal produces an audible sound when the drying
cycle is finished. Promptly removing clothes at the end of the
cycle reduces wrinkling.
Press END SIGNAL until the desired volume (Hi, Low, or Off)
is selected.
NOTE: When the Wrinkle Prevent setting is selected
and the End Signal is on, the tone will sound every
20 minutes until the clothes are removed, or the Wrinkle
Prevent setting ends.
MODIFIERS
Timed Dry (for use with Timed Cycles only)
Will run the dryer for the specified time on the control.
Depending on model, temperature may be selected on the
cycle knob or may be located on a separate control.
6
CYCLE STATUS LIGHTS
Lights indicate the progress of the drying cycles.
5
CYCLE GUIDE — SENSOR DRY CYCLES
Not all cycles and settings are available on all models. Settings and options shown in bold are default settings for that cycle.
SENSOR DRY CYCLE - Senses moisture in the load or air temperature and shuts off when the load reaches the selected dryness level.
Gives the best drying in the shortest time. Drying time varies based on fabric type, load size, and dryness setting.
Use the NORMAL dryness level to provide optimal energy savings.
Depending on model, temperature may be selected on cycle knob or be a separate control.
Items to dry:
Cycle:
Drying
Temperature:
Dryness
Level:
Default
Time:
Towels, bedding,
children’s clothing
Sanitize
High
More
Normal
Less
60
Damp Dry Signal This cycle is designed to
Wrinkle Prevent eliminate 99.9% of 3 common
infectious bacteria. This cycle
should be run to completion
to ensure sanitization. For best
results, do not interrupt cycle.
Heavyweight items
towels, jeans
Heavy
Duty
High
More
Normal
Less
50
Damp Dry Signal
Wrinkle Prevent
Use for drying large or heavy items. Evenly
dries large or heavy loads.
Eco Normal
Medium
More
Normal
Less
38
Damp Dry Signal
Wrinkle Prevent
Average size loads of medium weight items
where improved energy is desired.
Corduroys, work
clothes
Normal
Medium
More
Normal
Less
40
Damp Dry Signal
Wrinkle Prevent
Medium to large loads of mixed fabrics
and items.
Sport shirts, casual
business clothes, and
permanent press blends
Wrinkle
Control
Low
More
Normal
Less
35
Damp Dry Signal
Wrinkle Prevent
For normal light- to medium-weight fabrics.
Drying time varies based on fabric type,
load size, and dryness setting.
Small loads, lightweight
items
Delicate
Low
More
Normal
Less
30
Damp Dry Signal
Wrinkle Prevent
For gently drying delicate items.
Lingerie, exercise wear,
washable woolens
Extra
Delicate
Extra Low
More
Normal
Less
25
Damp Dry Signal
Wrinkle Prevent
For gently drying delicate items.
Work clothes, casual
wear, mixed cottons,
sheets, corduroys
Available
Options:
Cycle Details:
NOTE: If loads do not seem as dry as you would like, select More Dry the next time you dry a similar load. If loads seem drier than you
like, select Less Dry the next time you dry a similar load.
CYCLE GUIDE — TIMED DRY CYCLES
Not all cycles and settings are available on all models. Settings and options shown in bold are default settings for that cycle.
TIMED DRY - Will run the dryer for the specified time on the control.
Depending on model, temperature may be selected on cycle knob or be a separate control.
Cycle:
Drying
Temperature:
Default
Time:
Available
Options:
Cycle Details:
Any load
Timed Dry
Any
N/A
Temp Level
Wrinkle Prevent
Time Adjustment
Dries items to a damp level for items that do
not require an entire drying cycle.
Select a drying temperature based on the
fabrics in your load. If you are unsure of the
temperature to select for a load, select the
lower setting rather than the higher setting.
Small loads and
sportswear
(2 to 3 items)
Rapid Dry
Any
15
Temp Level
Wrinkle Prevent
Time Adjustment
For small loads of 2-3 items.
Mixed loads
Touch Up
Any
15
Temp Level
Wrinkle Prevent
Time Adjustment
Use to remove wrinkles, including loads left
in the dryer too long. Any timed dry cycle/
manual cycle does not sense the load.
Rubber, plastic, heat
sensitive fabrics
Timed Dry
Air Dry
N/A
Temp Level
Wrinkle Prevent
Time Adjustment
Use a no heat (air dry) setting for foam,
rubber, plastic, or heat-sensitive fabrics.
N/A
After a cycle is complete, the load is
periodically tumbled to avoid wrinkles
until you are ready to remove it.
Items to dry:
SPECIAL SETTINGS:
Any load
6
Added at the end of certain cycles to reduce wrinkling.
Wrinkle
Prevent
No heat
N/A
Setting the Drying Temperature
Select a drying temperature based on the fabrics in your load. If you
are unsure of the temperature to select for a load, select the lower
setting rather than the higher setting.
Temperature Tips
If your dryer has multiple heat settings:
A High heat setting may be used for drying heavyweight items
such as towels and work clothes.
A Low to Medium heat setting may be used for drying mediumweight items such as sheets, blouses, dresses, underwear,
permanent press fabrics, and some knits.
An Extra-Low heat setting may be used for drying lightweight
items such as lingerie.
Use a no heat (air dry) setting for foam, rubber, plastic, or
heat-sensitive fabrics.
Line dry bonded or laminated fabrics.
NOTE: If you have questions about drying temperatures for various
loads, refer to the care label directions.
USING YOUR DRYER
1. Clean the lint screen
Clean the lint screen before each load. Pull the lint screen straight
up. Roll lint off the screen with your fingers. Do not rinse or wash
screen to remove lint. Push the lint screen firmly back into place.
For additional cleaning information, see “Dryer Care.”
2. Load the dryer
Place laundry in the dryer. Close the door. Do not overload the
dryer; clothes should be able to tumble freely.
7
3. Press POWER/CANCEL
5. Setting modifiers
Press the POWER/CANCEL button to turn on the dryer.
4. Select the desired cycle
The default cycle settings will be shown. For some cycles,
you may select alternate settings by pressing the button for that
setting. Time adjusts for Manual Cycles only.
NOTE: Not all modifiers are available with all cycles.
Temp Level (for use with Timed Cycles only)
Press the TEMP LEVEL button to change the drying temperature
from the default setting. Press the (+) for more time or (-) less
time and the time will change by 1-minute intervals. Press and
hold (+) for more time or (-) less time and the time will change by
5-minute intervals.
Select the desired cycle for your load. See the “Cycle Guide”
or the display for more information about each cycle.
Dryness Level (for use with Sensor Cycles only)
Normal dryness level is a good starting point for optimal energy
savings.
You can select a different dryness level, depending on your load,
by pressing the button for More, Normal, or Less. Selecting More,
Normal, or Less automatically adjusts the dryness level at which
the dryer will shut off. Once a dryness level is set, it cannot be
changed without stopping the cycle.
Sensor Dry cycles give the best drying in the shortest time. Drying
time varies based on fabric type, load size, and dryness setting.
NOTE: More Dry removes more load moisture. Normal Dry is
used for a starting point for sensor drying. Less Dry removes less
moisture and used for loads you may want to put on a hanger to
complete drying.
Wrinkle Prevent feature
n Get up to 60 or 150 minutes for models with two choices,
90 minutes for models with only one choice of heat-free,
periodic tumbling at the end of a cycle. Press the WRINKLE
PREVENT button to turn ON or OFF at any time before the
cycle has ended.
n The WRINKLE PREVENT feature is preset to “OFF.” If selected
for other cycles, the WRINKLE PREVENT feature setting will
remain “ON” the next time that cycle is selected.
8
6. Select cycle options (if desired)
Add additional options by pressing the button.
NOTE: Not all options and settings are available with all cycles.
8. R emove garments promptly
after cycle is finished
Promptly remove garments after cycle has completed to reduce
wrinkling. Use the Wrinkle Prevent feature to avoid wrinkling
when you are unable to remove a load from the dryer as soon as
it stops.
9. A dditional features (on some models)
7. Press START/PAUSE to begin cycle
Select Drum Light to turn on the light inside the dryer drum.
When pressed during a cycle or not running, the Drum Light
turns on and will remain on until DRUM LIGHT is pressed
again, the door is opened and closed, or the door is left open
for 30 minutes.
Press the START/PAUSE button to begin the cycle.
9
DRYER CARE
Cleaning the dryer location
Cleaning the lint screen
Keep dryer area clear and free from items that would block the
air flow for proper dryer operation. This includes clearing piles
of laundry in front of the dryer.
Every load cleaning
The lint screen is located in the door opening of the dryer.
A screen blocked by lint can increase drying time.
To clean:
1. Pull the lint screen straight up. Roll lint off the screen with
your fingers. Do not rinse or wash screen to remove lint.
Cleaning the dryer interior
To clean dryer drum
1. Apply a liquid, nonflammable household cleaner to the
stained area of the drum and rub with a soft cloth until stain
is removed.
2. Wipe drum thoroughly with a damp cloth.
3. Tumble a load of clean cloths or towels to dry the drum.
NOTE: Garments that contain loose dyes, such as denim blue
jeans or brightly colored cotton items, may discolor the dryer
interior. These stains are not harmful to your dryer and will not
stain future loads of clothes. Dry these items inside out to avoid
drum staining.
2. Push the lint screen firmly back into place.
IMPORTANT:
n Do not run the dryer with the lint screen loose, damaged,
blocked, or missing. Doing so can cause overheating and
damage to both the dryer and fabrics.
n If lint falls off the screen into the dryer during removal,
check the exhaust hood and remove the lint. See “Venting
Requirements.”
As needed cleaning
Laundry detergent and fabric softener residue can build up
on the lint screen. This buildup can cause longer drying times
for your clothes, or cause the dryer to stop before your load is
completely dry. The screen is probably clogged if lint falls off
while the screen is in the dryer.
Clean the lint screen with a nylon brush every 6 months,
or more frequently, if it becomes clogged due to a residue
buildup.
To wash:
1. Roll lint off the screen with your fingers.
2. Wet both sides of lint screen with hot water.
3. Wet a nylon brush with hot water and liquid detergent.
Scrub lint screen with the brush to remove residue buildup.
Removing accumulated lint
From Inside the Dryer Cabinet
Lint should be removed every 2 years, or more often, depending
on dryer usage. Cleaning should be done by a qualified servicer.
From the Exhaust Vent
Lint should be removed every 2 years, or more often,
depending on dryer usage.
10
4. Rinse screen with hot water.
5. Thoroughly dry lint screen with a clean towel.
Reinstall screen in dryer.
Vacation, storage, and moving care
Non-Use or Storage Care
Operate your dryer only when you are at home. If you will be
on vacation or not using your dryer for an extended period of
time, you should:
1. Unplug dryer or disconnect power.
2. Clean lint screen. See “Cleaning the Lint Screen.”
Changing the drum light
(on some models)
1. Unplug dryer or disconnect power.
2. Open the dryer door. Locate the light bulb cover on the
back wall of the dryer. Using a Phillips head screw driver,
remove the screw located in the lower right-hand corner
of the cover. Remove the cover.
Moving Care
For power supply cord-connected dryers:
1. Unplug the power supply cord.
2. Make sure leveling legs are secure in dryer base.
3. Use tape to secure dryer door.
3. Turn bulb counterclockwise. Replace the bulb with
a 10-watt appliance bulb only. Replace the cover and
secure with the screw.
4. Plug in dryer or reconnect power.
Changing the Sensor Cycle
Settings to Increase Drying Time
For direct-wired dryers:
1. Disconnect power.
2. Disconnect wiring.
3. Make sure leveling legs are secure in dryer base.
4. Use tape to secure dryer door.
Reinstalling the Dryer
Follow the “Installation Instructions” to locate, level,
and connect the dryer.
If all your loads on all Sensor cycles are consistently not as
dry as you would like, you may change the default settings to
increase the default dryness level.
Your sensor drying settings can be adjusted to adapt to
different installations, environmental conditions or personal
preference. This change is retained and will affect all of your
Sensor cycles, not just the current cycle/load. There are
3 drying settings, which are displayed using the time display:
01 Factory preset dryness level.
02 Slightly drier clothes, 15% more drying time.
03 Much drier clothes, 30% more drying time.
To change the drying settings:
NOTE: The settings cannot be changed while the dryer is
running or paused. The dryer must be in standby mode (the
power button is off) to adjust the default settings.
1. Before starting a cycle, press and hold the TEMP LEVEL
button for 6 seconds.
2. Press the TEMP LEVEL button to select the dryness level
shown in the time display: 01, 02, or 03.
3. Press START/PAUSE to save the new dryness level setting.
11
TROUBLESHOOTING
First try the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions)
to possibly avoid the cost of a service call...In U.S.A. http://www.maytag.com/help - In Canada www.maytag.ca
If you experience
Clothes are not drying
satisfactorily, drying
times are too long, or
load is too hot
Dryer will not run
Unusual sounds
No heat
12
Solution
Possible Causes
Lint screen clogged with lint.
Lint screen should be cleaned before each load.
Has the Air Dry cycle been selected.
Select the right cycle for the types of garments being dried.
See “Air Dry.”
Load too large and heavy to dry
quickly.
Separate the load to tumble freely.
Exhaust vent or outside exhaust
hood clogged with lint, restricting
air movement?
Run the dryer for 5–10 minutes. Hold your hand under the
outside exhaust hood to check air movement. If you do not feel air
movement, clean exhaust system of lint or replace exhaust vent
with heavy metal or flexible metal vent. See “Installation
Instructions.”
Fabric softener sheets blocking
the grille.
Use only one fabric softener sheet, and use it only once.
Exhaust vent the correct length?
Check that the exhaust vent is not too long or has too
many turns. Long venting will increase drying times. See the
Installation Instructions.
Exhaust vent diameter the
correct size.
Use 4" (102 mm) diameter vent material.
Dryer located in a room with
temperature below 45ºF (7ºC)?
Proper operation of dryer cycles requires temperatures above
45ºF (7ºC).
Dryer located in a closet.
Closet doors must have ventilation openings at the top and
bottom of the door. The front of the dryer requires a minimum of
1" (25 mm) of airspace, and, for most installations, the rear of the
dryer requires 5" (127 mm). See “Installation Instructions.”
Door not closed completely.
Make sure the dryer door is closed completely.
START/PAUSE button not pressed
firmly or held long enough.
Press and HOLD the START/PAUSE button until you hear the dryer
drum moving.
Household fuse is blown or circuit
breaker has tripped.
Electric dryers use 2 household fuses or circuit breakers. The drum
may be turning, but you may not have heat. Replace the fuse or
reset the circuit breaker. If the problem continues, call
an electrician.
Incorrect power supply.
Electric dryers require 240-volt power supply.
Check with a qualified electrician.
Wrong type of fuse.
Use a time-delay fuse.
Dryer have a period of non-use.
If the dryer hasn’t been used for awhile, there may be a
thumping sound during the first few minutes of operation.
Is a coin, button, or paper clip
caught between the drum and front
or rear of the dryer?
Check the front and rear edges of the drum for small objects. Clean
out pockets before laundering.
Is it a gas dryer?
The gas valve clicking is a normal operating sound.
Are the four legs installed, and is the
dryer level front to back and side to
side?
The dryer may vibrate if not properly installed.
See “Installation Instructions.”
Clothing knotted or balled up.
When balled up, the load will bounce, causing the dryer to
vibrate. Separate the load items and restart the dryer.
Household fuse is blown or circuit
breaker has tripped.
The drum may be turning, but you may not have heat. Electric
dryers use 2 household fuses or circuit breakers. Replace both
fuses or reset the circuit breaker. If the problem continues, call
an electrician.
Supply line valve not open.
For gas dryers, is the valve open on the supply line.
Incorrect power supply.
Electric dryers require 240-volt power supply.
Check with a qualified electrician.
TROUBLESHOOTING cont.
First try the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions)
to possibly avoid the cost of a service call...In U.S.A. http://www.maytag.com/help - In Canada www.maytag.ca
If you experience
Dryer displaying code
message
Cycle time too short
Possible Causes
Solution
“PF” (power failure),
Start LED flashes
Was the drying cycle interrupted by a power failure?
Press START/PAUSE to restart the dryer.
“F# E#” (F1 E1, F3 E1, etc.) variable
service codes.
If a code beginning with an “F” appears in the display.
Alternating between F# and E#, the dryer control has detected
a problem that requires service. Call for service.
Sensor cycle ending early.
The load may not be contacting the sensor strips. Level the dryer.
Use Timed Dry for very small loads. Change the dryness level
setting on Sensor Cycles.
Increasing or decreasing the dryness level will change the amount
of drying time in a cycle. If loads are consistently ending too early,
see also Changing the Sensor Dry Default Settings.
Lint on load
Lint screen clogged.
Lint screen should be cleaned before each load.
Stains on load or drum
Dryer fabric softener not properly
used.
Add dryer fabric softener sheets at the beginning of the cycle.
Fabric softener sheets added to a partially dried load can stain
your garments.
Drum stains are caused by dyes in clothing (usually blue jeans).
These will not transfer to other clothing.
Loads are wrinkled
Load not removed from dryer at the
end of the cycle.
Select Touch Up Cycle to tumble the load with water and heat.
This cycle is best for smoothing out wrinkles and reducing odors
from loads consisting of wrinkle-free cotton, cotton polyester
blends, common knits and synthetic garments.
NOTE: Refer to garment care label instructions. Dry clean only
garments are not recommended.
Dryer overloaded.
Dry smaller loads that can tumble freely.
Have you recently been painting,
staining, or varnishing in the area
where your dryer is located?
If so, ventilate the area. When the odors or fumes are gone from
the area, rewash and dry the clothing.
Is the electric dryer being used for the
first time?
The new electric heating element may have an odor. The odor will
be gone after the first cycle.
Were laundry items removed from
the dryer before the end of the cycle?
Allow the Cool Down cycle to finish before removing laundry
from dryer. All cycles are cooled slowly to reduced wrinkling and
make it easier to handle. Items removed before Cool Down may
feel very warm.
Was a high temperature cycle used,
or was a separate temperature
control set on high?
Select a lower temperature, and use a sensor drying cycle. These
cycles sense the temperature or the moisture level in the load and
shut off when the load reaches the selected dryness. This reduces
overdrying.
Odors
Load is too hot
13
MAYTAG® LAUNDRY WARRANTY
LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Maytag brand of Whirlpool Corporation or Whirlpool Canada LP (hereafter “Maytag”) will pay for factory
specified parts and repair labor to correct defects in materials or workmanship that existed when this major appliance was purchased.
Service must be provided by a Maytag designated service company. YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED
WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. This limited warranty is valid only in the United States or Canada and
applies only when the major appliance is used in the country in which it was purchased. Proof of original purchase date is required to obtain
service under this limited warranty.
ITEMS EXCLUDED FROM WARRANTY
This limited warranty does not cover:
1. Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is used in
a manner that is inconsistent to published user or operator instructions and/or installation instructions.
2. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or repair
house fuses, or to correct house wiring or plumbing.
3. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty coverage.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in accordance
with electrical or plumbing codes, or use of products not approved by Maytag.
5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage results
from defects in materials or workmanship and is reported to Maytag within 30 days from the date of purchase.
6. Pick up and delivery. This major appliance is intended to be repaired in your home.
7. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
8. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an
authorized Maytag servicer is not available.
9. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance with
Maytag published installation instructions.
10. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered, or cannot be
easily determined.
DISCLAIMER OF IMPLIED WARRANTIES
IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A
PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not
allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty
gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.
LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES
YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.
MAYTAG SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the
exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives
you specific legal rights, and you also may have other rights that vary from state to state or province to province.
If outside the 50 United States and Canada, contact your authorized Maytag dealer to determine if another warranty applies.
If you think you need repair service, first see the “Troubleshooting” section of the Use & Care Guide. If you are unable to resolve the problem
after checking “Troubleshooting,” additional help can be found by checking the “Assistance or Service” section or by calling Maytag. In the
. In Canada, call
.
6/08
U.S.A., call
Keep this book and your sales slip together for future reference.
You must provide proof of purchase or installation date for inwarranty service.
Write down the following information about your major appliance
to better help you obtain assistance or service if you ever need it.
You will need to know your complete model number and serial
number. You can find this information on the model and serial
number label located on the product.
14
Dealer name ____________________________________________________
Address _________________________________________________________
Phone number ___________________________________________________
Model number ___________________________________________________
Serial number ___________________________________________________
Purchase date ___________________________________________________
SÉCURITÉ DE LA SÉCHEUSE
15
16
VÉRIFICATION D’UNE CIRCULATION D’AIR ADÉQUATE POUR LE SYSTÈME
D’ÉVACUATION
Maintenir une bonne circulation d’air
en effectuant les opérations suivantes :
n Nettoyer le filtre à charpie avant chaque charge.
n Remplacer le matériau de conduits d’évacuation en
plastique ou en aluminium par des conduits d’évacuation
4" (102 mm) de diamètre.
lourds et rigides de 4”
n Toujours employer les conduits d’évacuation les plus
courts possible.
n Ne pas utiliser plus de quatre coudes à 90° dans un
circuit d’évacuation car chaque inclinaison et courbe
réduit le flux d’air.
Circulation d’air adéquate
Une sécheuse a besoin de chaleur et d’une circulation
d’air adéquate pour sécher efficacement le linge. Une
ventilation adéquate réduit les durées de séchage et accroît
les économies d’énergie. Voir les Instructions d’installation.
Le système d’évacuation fixé à la sécheuse joue un rôle
important dans la circulation de l’air.
Les interventions de dépannage causées par une ventilation
incorrecte ne sont pas couvertes par la garantie et seront
à la charge du client, quel que soit l’installateur de la
sécheuse.
Bon
Mieux
n Retirer la charpie et les résidus du clapet d’évacuation.
n Retirer la charpie sur toute la longueur du circuit
d’évacuation au moins tous les 2 ans. Après le
nettoyage, veuillez suivre les instructions d’installation
fournies avec la sécheuse pour une vérification finale
de l’appareil.
n Dégager tout article qui se trouverait devant la sécheuse.
Utilisation des programmes de détection pour un meilleur soin du tissu et davantage
d’économies d’énergie
Utiliser les programmes de détection pour que la sécheuse permette de réaliser davantage d’économies d’énergie et d’apporter
un soin supérieur aux tissus. Durant les programmes de détection, la température de séchage de l’air et le niveau d’humidité sont
détectés dans la charge. Cette détection se produit tout au long du programme de séchage et la sécheuse s’éteint lorsque la charge
atteint le degré de séchage sélectionné. La sécheuse passera au réglage par défaut de niveau de séchage normal pour vous permettre
d’économiser de l’énergie.
Avec l’option de séchage minuté, la sécheuse fonctionne pendant la durée réglée, ce qui peut parfois entraîner le rétrécissement ou
le froissement du linge, et l’accumulation d’électricité statique due au séchage excessif. Utiliser le séchage minuté pour une charge
encore humide nécessitant un peu de temps supplémentaire ou lorsqu’on utilise la grille de séchage.
17
TABLEAU DE COMMANDE ET CARACTÉRISTIQUES
1
8
2
3
4
6
7
5
Certains programmes et options ne sont pas disponibles sur certains modèles.
L’apparence des appareils peut varier.
1
BOUTON POWER/CANCEL (mise sous tension/
annulation)
REMARQUE : Lorsque le réglage Wrinkle Shield est
sélectionné et que le signal de fin est activé, le signal
sonore retentit toutes les 20 minutes jusqu’à ce que les
vêtements soient retirés, ou que le réglage Wrinkle Shield
se termine.
Appuyer sur ce bouton pour mettre la sécheuse en marche
et pour l’éteindre.
2
BOUTON DE PROGRAMME DE LA SÉCHEUSE
Utiliser le bouton de programme de séchage pour
sélectionner les programmes disponibles sur la sécheuse.
Tourner le bouton de programme pour sélectionner un
programme correspondant à la charge de linge. Voir “Guide
de programmes” pour des descriptions de programmes
détaillées.
3
BOUTON START/PAUSE (mise en marche/pause)
4
OPTIONS
5
Temp Level (niveau de température) (utilisation
uniquement avec les programmes minutés)
Choisir une température de séchage en fonction des tissus de
votre charge. Si vous hésitez sur la température à sélectionner
pour une charge donnée, choisir le réglage plus bas plutôt que
le réglage plus élevé.
REMARQUE : La caractéristique Air Dry Temp Level
(niveau de température de séchage à sec) n’est pas disponible
sur les programmes de détection.
Appuyer sur ce bouton pour démarrer un programme ou
appuyer une fois dessus pendant qu’un programme est
en cours pour le suspendre.
Dryness level (niveau de séchage) (utilisation
uniquement avec les programmes de détection)
Lampe du tambour
Utiliser l’option de séchage pour sélectionner les degrés de
séchage uniquement pour les programmes de détection.
Sélectionner Drum Light (lampe du tambour) pour allumer la
lampe à l’intérieur du tambour de la sécheuse. Si l’on appuie
sur Drum Light (lumière du tambour) pendant un programme
ou lorsque celle-ci n’est pas allumée, elle s’allume et reste
allumée jusqu’à ce qu’on appuie à nouveau sur DRUM
LIGHT, ou qu’on ouvre puis referme la porte ou encore
qu’on laisse la porte ouverte pendant 30 minutes.
Appuyer sur DRUM LIGHT à tout moment pour allumer ou
éteindre la lampe du tambour.
Caractéristique Wrinkle Prevent (anti-froissement)
Lorsqu’on ne peut pas enlever une charge de la sécheuse
dès qu’elle s’arrête, des faux plis peuvent se former. La
caractéristique WRINKLE PREVENT comporte un culbutage
périodique; elle réarrange et aère la charge pour aider à
éviter la formation de faux plis.
n Obtenez jusqu’à 60 à 150 minutes de culbutage périodique
sans chaleur à la fin d’un programme pour les modèles qui
comportent ces deux possibilités, et 90 minutes pour les
modèles ne présentant qu’une seule possibilité.
Appuyer sur le bouton WRINKLE PREVENT pour ACTIVER
ou DÉSACTIVER cette fonction à tout moment avant la fin
du programme.
Signal de séchage humide (pour utilisation uniquement
avec les programmes de détection)
Choisir l’option de signal de séchage humide pour être averti
lorsque les vêtements sont secs à environ 80 %. Cette option
est utile lorsqu’on désire retirer des articles légers d’une
charge mixte pour éviter un séchage excessif ou retirer des
articles partiellement secs nécessitant un éventuel repassage.
Timed Dry (séchage minuté) (utilisation uniquement
avec les programmes minutés)
Ceci fait fonctionner la sécheuse pendant la durée spécifiée
sur le module de commande. Selon le modèle, la température
peut soit être sélectionnée à partir du bouton de programme,
soit constituer une commande séparée.
Signal de fin
Le signal de fin émet un signal sonore qui indique la fin du
programme de séchage. Le fait de sortir rapidement les
vêtements à la fin du programme permet de réduire le
froissement.
Appuyer sur END SIGNAL (signal de fin) jusqu’à la sélection
du volume désiré (fort, faible ou désactivé).
18
MODIFICATEURS
6
TÉMOINS LUMINEUX DE PROGRAMME
Les témoins indiquent la progression des programmes
de séchage.
GUIDE DE PROGRAMMES - PROGRAMMES DE SÉCHAGE DE DÉTECTION
Certains programmes ne sont pas disponibles sur certains modèles. Les réglages et options indiqués en gras sont les réglages par défaut
pour ce programme.
PROGRAMME DE SÉCHAGE DE DÉTECTION – Détecte l’humidité présente dans la charge ou la température de l’air et s’éteint lorsque
la charge atteint le degré de séchage sélectionné. Fournit un séchage optimal en un minimum de temps. La durée de séchage varie en
fonction du type de tissu, de la taille de la charge et du réglage de degré de séchage.
Utiliser le niveau de séchage NORMAL pour permettre de réaliser un maximum d’économies d’énergie.
Selon le modèle, la température peut soit être sélectionnée à partir du bouton de programme, soit constituer une commande séparée.
Température
de séchage :
Niveau de
séchage :
Durée
par
défaut :
Options
disponibles :
Détails du programme :
Assainissement
High (élevée)
Plus
Normal
Moins
60
Signal de
séchage humide
Anti-froissement
Ce programme est conçu pour
éliminer 99,9 % des 3 bactéries
infectieuses les plus courantes.
Il faut laisser ce programme s’
exécuter jusqu’à la fin pour que
l’assainissement puisse s’effectuer.
Pour de meilleurs résultats, ne pas
interrompre le programme.
Heavy Duty
(service intense)
High (élevée)
Plus
Normal
Moins
50
Signal de
séchage humide
Anti-froissement
Utiliser pour le séchage de gros articles
ou d’articles lourds. Sèche uniformément
les charges volumineuses ou lourdes.
Vêtements de travail,
vêtements tout-aller,
mélanges de coton,
draps, articles en
velours côtelé
Eco Normal
(normal éco)
Medium
(moyenne)
Plus
Normal
Moins
38
Signal de
séchage humide
Anti-froissement
Charges de taille ordinaire composées
d’articles d’un poids moyen et pour
lesquelles on souhaite une meilleure
utilisation d’énergie.
Velours côtelé,
vêtements de travail
Normal
Medium
(moyenne)
Plus
Normal
Moins
40
Signal de
séchage humide
Anti-froissement
Charges moyennes à volumineuses
composées de tissus et d’articles
mélangés.
Chemises de sport,
vêtements de
travail tout-aller et
mélanges de tissus à
pressage permanent
Casual
(tout-aller)
Low (basse)
Plus
Normal
Moins
35
Signal de
séchage humide
Anti-froissement
Pour les tissus ordinaires d’un poids léger
à moyen. La durée de séchage varie en
fonction du type de tissu, de la taille de la
charge et du réglage du degré de séchage.
Delicate
(articles
délicats)
Low (basse)
Plus
Normal
Moins
30
Signal de
séchage humide
Anti-froissement
Pour le séchage en douceur des articles
délicats.
Extra Delicate
(soins
particuliers)
Extra Low
(très basse)
Plus
Normal
Moins
25
Signal de
séchage humide
Anti-froissement
Pour le séchage en douceur des articles
délicats.
Articles à sécher : Programme :
Serviettes, literie,
vêtements d’enfants
Articles lourds,
serviettes, jeans
Petites charges,
articles légers
Lingerie, vêtements
de sport, lainages
lavables
REMARQUE : Si les charges ne semblent pas aussi sèches que désiré, sélectionner More Dry (plus sec) la prochaine fois que l’on sèche
une charge semblable. Si les charges semblent plus sèches que désiré, sélectionner Less Dry (moins sec) la prochaine fois que l’on sèche
une charge semblable.
19
GUIDE DE PROGRAMMES - PROGRAMMES MANUELS
Certains programmes ne sont pas disponibles sur certains modèles. Les réglages et options indiqués en gras sont les réglages
par défaut pour ce programme. TIMED DRY (séchage minuté) - Fait fonctionner la sécheuse pour la durée spécifiée sur le module de
commande. Selon le modèle, la température peut soit être sélectionnée à partir du bouton de programme, soit constituer une commande
séparée.
Articles à sécher :
Programme :
Température de
séchage :
Durée par
défaut :
Options
disponibles :
Détails du programme :
N’importe quelle
charge
Timed Dry
(séchage minuté)
N’importe
laquelle
N/A
Temp.
Anti-froissement
Ajustement
de la durée
Sèche les articles jusqu’à un niveau humide
pour les articles qui ne nécessitent pas un
programme de séchage complet.
Choisir une température de séchage en
fonction des tissus de votre charge. Si vous
hésitez sur la température à sélectionner
pour une charge donnée, choisir un réglage
inférieur plutôt qu’un réglage supérieur.
Petits articles et articles
de sport
(2 à 3 articles)
Rapid Dry
(séchage rapide)
N’importe
laquelle
15
Temp.
Anti-froissement
Ajustement
de la durée
Pour les petites charges de 2 à 3 articles.
Touch up
(retouche)
N’importe
laquelle
15
Temp.
Anti-froissement
Ajustement
de la durée
Utiliser pour éliminer les faux-plis, y compris
ceux des charges laissées dans la sécheuse
pendant trop longtemps. La détection
de la charge ne se produit pas avec tous
les programmes de séchage minuté ou
programmes manuels.
Timed Dry
(séchage minuté)
Air Dry
(séchage à l’air)
N/A
Temp.
Anti-froissement
Ajustement
de la durée
Utiliser un réglage sans chaleur (à l’air) pour
la mousse, le caoutchouc, le plastique ou les
tissus sensibles à la chaleur.
Charges mixtes
Caoutchouc,
plastique, tissus
sensibles à la chaleur
RÉGLAGES SPÉCIAUX : Ajoutés à la fin de certains programmes afin de réduire le froissement.
N’importe quelle
charge
Wrinkle Prevent
(anti-froissement)
No heat
(sans chaleur)
N/A
N/A
Une fois un programme terminé, la charge
est périodiquement culbutée afin d’éviter
les faux-plis jusqu’à ce que les vêtements
puissent être retirées.
Réglage de la température de séchage
Choisir une température de séchage en fonction des
tissus de votre charge. Si vous hésitez sur la température
à sélectionner pour une charge donnée, choisir le réglage
plus bas plutôt que le réglage plus élevé.
Conseils de température
Si la sécheuse comporte plusieurs réglages de chaleur :
On peut utiliser un réglage de chaleur élevée pour sécher
les articles lourds tels que les serviettes et les vêtements
de travail.
Un réglage de chaleur faible à moyenne peut être utilisé
pour sécher les articles moyennement lourds tels que draps,
chemisiers, robes, sous-vêtements, tissus à pressage
permanent et certains tricots.
20
Un réglage de chaleur très faible peut être utilisé pour sécher
les articles légers tels que la lingerie.
Utiliser un réglage sans chaleur (à l’air) pour la mousse,
le caoutchouc, le plastique ou les tissus sensibles à la chaleur.
Sécher sur une corde à linge les tissus doublés ou
multicouches.
REMARQUE : Pour toute question concernant les températures
de séchage pour diverses charges, consulter les instructions sur
l’étiquette de soin.
UTILISATION DE LA SÉCHEUSE
1. Nettoyer le filtre à charpie
3. Appuyer sur POWER/CANCEL
(mise sous tension/annulation)
Appuyer sur le bouton POWER/CANCEL (mise sous tension/
annulation) pour mettre la sécheuse en marche.
Nettoyer le filtre à charpie avant chaque charge. Enlever le filtre
à charpie en le tirant tout droit vers le haut. Enlever la charpie
du filtre en la roulant avec les doigts. Ne pas rincer ni laver le filtre
pour enlever la charpie. Remettre le filtre à charpie fermement
en place.
Pour plus d’informations sur le nettoyage, voir “Entretien de la
sécheuse.”
4. Sélectionner le programme désiré
2. Charger la sécheuse
Sélectionner le programme souhaité pour la charge. Voir le
“Guide de programmes” ou l’affichage pour plus d’informations
sur chaque programme.
Placer le linge dans la sécheuse. Fermer la porte. Ne pas surcharger
la sécheuse; les vêtements doivent pouvoir culbuter librement.
21
5. Sélectionner les réglages
de programme
Les réglages de programme par défaut apparaîtront. Pour
certains programmes, on peut sélectionner d’autres réglages
en appuyant sur le bouton correspondant à ce réglage. La
durée est réglable uniquement pour les programmes manuels.
REMARQUE : Tous les réglages et options ne sont pas
disponibles avec tous les programmes.
6. Sélectionner les options
de programme (si désiré)
Ajouter d’autres options en appuyant sur le bouton.
REMARQUE : Tous les réglages et options ne sont pas
disponibles avec tous les programmes.
7. Appuyer sur START/PAUSE
(mise en marche/pause) pour
démarrer le programme
Temp Level (utilisation uniquement avec les programmes manuels)
Appuyer sur le bouton TEMP LEVEL (niveau de température)
pour modifier la température de séchage préréglée par défaut.
Appuyer sur MORE TIME (plus de temps) ou LESS TIME (moins de
temps) et la durée change par tranches de 1 minute. Appuyer sans
relâcher sur MORE TIME ou LESS TIME; la durée changera par
tranches de 5 minutes.
Dryness Level (Degré de séchage) (utilisation uniquement avec
les programmes de détection)
Le niveau de séchage normal est un bon point de départ pour
réaliser un maximum d’économies d’énergie.
On peut sélectionner un autre degré de séchage en fonction de
la charge en appuyant sur le bouton correspondant à More (plus),
Normal ou Less (moins). Lorsqu’on sélectionne More (plus),
Normal ou Less (moins), le degré de séchage qui commandera
l’arrêt de la sécheuse est automatiquement ajusté. Après avoir
sélectionné un certain degré de séchage, il est impossible de
le modifier sans arrêter le programme.
Les programmes de détection fournissent un séchage optimal
en un minimum de temps. La durée de séchage varie en
fonction du type de tissu, de la taille de la charge et du
réglage du degré de séchage.
REMARQUE : Le séchage avancé élimine davantage d’humidité
de la charge. Le séchage normal est utilisé comme point de
départ dans le séchage de détection. Le séchage limité élimine
moins d’humidité et est utilisé pour les charges que l’on souhaite
placer sur un cintre pour qu’elles finissent de sécher.
Wrinkle Prevent Caractéristique
n Obtenez jusqu’à 60 ou 150 minutes de culbutage périodique
sans chaleur à la fin d’un programme pour les modèles qui
comportent ces deux possibilités, et 90 minutes pour les
modèles ne présentant qu’une seule possibilité. Appuyer sur
le bouton WRINKLE PREVENT pour ACTIVER ou DÉSACTIVER
cette fonction à tout moment avant la fin d’un programme.
n La caractéristique WRINKLE PREVENT est préréglée à “OFF”
(arrêt). Si sélectionnée pour d’autres programmes, elle restera
sur “ON” (activée) la prochaine fois que ce programme est
sélectionné.
22
Appuyer sur le bouton START/PAUSE pour démarrer
le programme.
8. Retirer rapidement les vêtements une
fois le programme terminé
Retirer rapidement les vêtements une fois le programme terminé
pour réduire le froissement. S’il n’est pas possible de retirer
rapidement la charge, appuyer sur le bouton Wrinkle Prevent
(anti-froissement) pour retirer une charge avant que le programme
ne soit terminé.
9. Caractéristiques supplémentaires
(sur certains modèles)
Sélectionner Drum Light (lampe du tambour) pour allumer la
lampe à l’intérieur du tambour de la sécheuse. Si l’on appuie
sur Drum Light (lampe du tambour) pendant un programme
ou lorsque celle-ci n’est pas allumée, celle-ci s’allume et reste
allumée jusqu’à ce qu’on appuie à nouveau sur DRUM LIGHT,
qu’on ouvre puis referme la porte ou encore qu’on laisse la porte
ouverte pendant 30 minutes.
ENTRETIEN DE LA SÉCHEUSE
Nettoyer l’emplacement de la
sécheuse
Éviter de laisser autour de la sécheuse des éléments qui
pourraient obstruer la circulation de l’air et empêcher le
bon fonctionnement de la sécheuse. Ceci implique de
dégager également les éventuelles piles de linge placées
devant la sécheuse.
Nettoyage de l’intérieur de la sécheuse
Nettoyage du tambour de la sécheuse
1. Appliquer un nettoyant domestique liquide et
ininflammable sur la surface tachée du tambour
et frotter avec un linge doux jusqu’à ce que la tache
soit supprimée.
2. Essuyer complètement le tambour avec un linge humide.
3. Faire culbuter une charge de linge ou de serviettes
propres pour sécher le tambour.
REMARQUE : Les vêtements contenant des teintures instables,
tels que jeans en denim ou articles en coton de couleur vive,
peuvent décolorer l’intérieur de la sécheuse. Ces taches ne
sont pas nocives pour votre sécheuse et ne tacheront pas les
vêtements des charges futures. Sécher ces articles sur l’envers
pour éviter de tacher le tambour.
Nettoyer le filtre à charpie
Nettoyage avant chaque charge
Le filtre à charpie se trouve dans l’ouverture de la porte
de la sécheuse. Un filtre obstrué de charpie peut
augmenter la durée de séchage.
Nettoyage :
1. Enlever le filtre à charpie en le tirant tout droit vers le haut.
Enlever la charpie du filtre en la roulant avec les doigts.
Ne pas rincer ni laver le filtre pour enlever la charpie.
2. Remettre le filtre à charpie fermement en place.
IMPORTANT :
n Ne pas faire fonctionner la sécheuse avec un filtre à
charpie déplacé, endommagé, bloqué ou manquant. Ceci
peut entraîner une surchauffe et endommager la sécheuse
et les tissus.
n Si de la charpie tombe dans la sécheuse au moment du
retrait du filtre, vérifier le conduit d’évacuation et retirer
la charpie. Voir “Exigences concernant l’évacuation”.
Nettoyage au besoin
Des résidus de détergent ou d’assouplisseur de tissu
peuvent s’accumuler sur le filtre à charpie. Cette
accumulation peut entraîner des temps de séchage
plus longs, ou entraîner l’arrêt de la sécheuse avant
que la charge ne soit complètement sèche. Si de la
charpie tombe du filtre alors qu’il est dans la sécheuse,
il est probablement obstrué.
Nettoyer le filtre à charpie avec une brosse de nylon tous les
six mois ou plus fréquemment s’il se bouche en raison d’une
accumulation de résidus.
Nettoyage :
1. Enlever la charpie du filtre en la roulant avec les doigts.
2. Mouiller les deux côtés du filtre à charpie avec de l’eau
chaude.
3. Mouiller une brosse en nylon avec de l’eau chaude et
du détergent liquide. Frotter le filtre avec la brosse pour
enlever l’accumulation de résidus.
Retirer la charpie accumulée
De l’intérieur de la caisse de la sécheuse
Retirer la charpie tous les 2 ans, ou plus souvent, selon
l’utilisation de la sécheuse. Le nettoyage doit être effectué par
un personnel d’entretien qualifié.
Dans le conduit d’évacuation
Retirer la charpie tous les 2 ans, ou plus souvent, selon
l’utilisation de la sécheuse.
4. Rincer le filtre à l’eau chaude.
5. Bien sécher le filtre à charpie avec une serviette propre.
Réinstaller le filtre dans la sécheuse.
23
Précautions à prendre avant les vacances,
un entreposage ou un déménagement
Entretien en cas de non-utilisation
ou d’entreposage
On ne doit faire fonctionner la sécheuse que lorsqu’on
est présent. Si l’utilisateur doit partir en vacances ou n’utilise
pas la sécheuse pendant une période prolongée,
il convient d’exécuter les opérations suivantes :
1. Débrancher la sécheuse ou déconnecter la source
de courant électrique.
2. Nettoyer le filtre à charpie. Voir “Nettoyage du filtre à charpie”.
Changement de la lampe du tambour
(sur certain modèles)
1. Débrancher la sécheuse ou déconnecter la source de
courant électrique.
2. Ouvrir la porte de la sécheuse. Trouver le couvercle de
l’ampoule d’éclairage sur la paroi arrière de la sécheuse.
À l’aide d’un tournevis Phillips, retirer la vis située à
l’angle inférieur droit du couvercle. Enlever le couvercle.
Précautions à prendre avant
un déménagement
Sécheuses alimentées par cordon d’alimentation :
1. Débrancher le cordon d’alimentation électrique.
2. S’assurer que les pieds de monovalent sont solidement fixés
à la base de la sécheuse.
3. Utiliser du ruban adhésif pour fixer la porte de la sécheuse.
3. Tourner l’ampoule dans le sens antihoraire. Remplacer
l’ampoule uniquement par une ampoule de 10 watts
pour appareil électroménager. Réinstaller le couvercle
et le fixer avec la vis.
4. Brancher la sécheuse ou reconnecter la source de
courant électrique.
Modifier les réglages de programmes
de détection pour augmenter la durée
de séchage
Réinstallation de la sécheuse
Si les charges des programmes de séchage de détection sont
systématiquement moins sèches que désiré, vous pouvez
modifier les préréglages de degré de séchage pour augmenter
le séchage.
Les réglages de séchage de détection peuvent être
modifiés pour s’adapter à différentes installations et
conditions d’installation ou à vos préférences personnelles.
Cette modification est sauvegardée et affectera tous vos
programmes de détection, pas seulement le programme /
la charge actuel(le). Il existe 3 réglages de séchage, affichés
selon l’afficheur de durée :
01 Degré de séchage préréglé à l’usine.
02 Vêtements légèrement plus secs, 15 % de temps
de séchage supplémentaire.
03 Vêtements beaucoup plus secs, 30 % de temps
de séchage supplémentaire.
Suivre les “Instructions d’installation” pour choisir
l’emplacement, régler l’aplomb de la sécheuse et la raccorder.
Pour modifier les réglages de séchage :
Sécheuses avec raccordement direct :
1. Déconnecter la source de courant électrique.
2. Déconnecter le câblage.
3. S’assurer que les pieds de nivellement sont solidement
fixés à la base de la sécheuse.
4. Utiliser du ruban adhésif pour fixer la porte de la sécheuse.
REMARQUE : Les réglages de degré de séchage ne
peuvent pas être modifiés pendant que la sécheuse est
en marche ou en pause. Il faut mettre la sécheuse en mode
d’attente (le bouton de mise sous tension est désactivé) pour
ajuster les réglages par défaut.
1. Avant de démarrer un programme, appuyer sans relâcher
sur le bouton TEMP LEVEL (niveau de température)
pendant 6 secondes.
2. Appuyer sur le bouton TEMP LEVEL pour sélectionner le
degré de séchage indiqué sur l’affichage de l’heure : 01,
02, ou 03.
3. Appuyer sur START/PAUSE pour enregistrer le nouveau
réglage de degré de séchage.
24
DÉPANNAGE
Essayer d’abord les solutions suggérées ici ou visiter notre site Web et consulter la FAQ (Foire aux questions) pour tenter d’éviter
le coût d’une intervention de dépannage... Aux É.-U., http://www.maytag.com/help - Au Canada, www.maytag.ca
Si les phénomènes
suivants se
produisent
Le séchage des
vêtements n’est pas
satisfaisant, les durées
de séchage sont trop
longues ou la charge est
trop chaude
La sécheuse ne
fonctionne pas
Sons inhabituels
Causes possibles
Solution
Le filtre à charpie est obstrué par de
la charpie.
Le filtre à charpie doit être nettoyé avant chaque charge.
A-t-on choisi un programme de
séchage à l’air?
Choisir le bon programme pour le type de vêtements à sécher.
Voir “Séchage à l’air”.
La charge est trop grosse et trop
lourde pour sécher rapidement.
Séparer la charge pour qu’elle culbute librement.
Le conduit d’évacuation ou le clapet
d’évacuation à l’extérieur est-il
obstrué de charpie, restreignant le
mouvement de l’air?
Faire fonctionner la sécheuse pendant 5 à 10 minutes. Tenir la main
sous le clapet d’évacuation à l’extérieur pour vérifier le mouvement
de l’air. Si aucun mouvement d’air n’est perceptible, ôter la charpie
présente dans le système d’évacuation ou remplacer le conduit
d’évacuation par un conduit en métal lourd ou flexible en métal.
Voir les Instructions d’installation.
Des feuilles d’assouplissant de tissu
obstruent la grille.
Utiliser seulement une feuille d’assouplissant par charge et
l’utiliser une seule fois.
Le conduit d’évacuation est-il de la
bonne longueur?
Vérifier que le conduit d’évacuation n’est pas trop long ou
ne comporte pas trop de changements de direction. Un long
conduit augmentera les durées de séchage. Voir les Instructions
d’installation.
Diamètre du conduit d’évacuation
de taille correcte.
La sécheuse se trouve-t-elle dans une
pièce où la température ambi­ante est
inférieure à 45°F (7°C)?
Utiliser un composant de 4" (102 mm) de diamètre.
Sécheuse placée dans un placard.
Les portes du placard doivent comporter des ouvertures d’aération
au sommet et en bas de la porte. Un espace minimum de 1" (25
mm) est nécessaire à l’avant de la sécheuse et, pour la plupart des
installations, un espace de 5" (127 mm) est nécessaire à l’arrière
de la sécheuse. Voir les Instructions d’installation.
Le bon fonctionnement des programmes de la sécheuse
nécessite une température ambiante supérieure à 45°F (7°C).
La porte n’est pas bien fermée.
S’assurer que la porte de la sécheuse est complètement fermée.
L’utilisateur n’a pas appuyé
fermement sur le bouton START/
PAUSE ou ne l’a pas maintenu
appuyé pendant suffisamment
longtemps.
Appuyer sans relâcher sur le bouton START/PAUSE jusqu’à
ce que le bruit du tambour de la sécheuse en mouvement se fasse
entendre.
Un fusible du domicile est grillé ou
le disjoncteur est ouvert.
Les sécheuses électriques utilisent 2 fusibles ou disjoncteurs.
Le tambour peut tourner, mais sans chaleur. Remplacer le
fusible ou réarmer le disjoncteur. Si le problème persiste,
appeler un électricien.
Alimentation électrique incorrecte.
Les sécheuses électriques nécessitent une alimentation
électrique de 240 V. Vérifier avec un électricien qualifié.
Type de fusible incorrect.
Utiliser un fusible temporisé.
Une sécheuse comporte une
période de non-fonctionnement.
Si la sécheuse n’a pas été utilisée depuis quelque temps,
il est possible qu’elle émette des bruits saccadés au cours des
premières minutes de fonctionnement.
Une pièce de monnaie, un bouton,
un trombone sont-ils coincés entre
le tambour et l’avant ou l’arrière de
la sécheuse?
S’agit-il d’une sécheuse à gaz?
Vérifier les bords avant et arrière du tambour pour voir si
de petits objets y sont coincés. Vider les poches avant de faire
la lessive.
Les quatre pieds sont-ils installés et la
sécheuse est-elle d’aplomb de l’avant
vers l’arrière et transversalement?
Les vêtements sont-ils emmêlés ou en
boule?
Le déclic du robinet de gaz est un bruit de fonctionnement
normal.
La sécheuse peut vibrer si elle n’est pas correctement installée.
Voir les Instructions d’installation.
Une charge en boule rebondit, ce qui fait vibrer la sécheuse.
Séparer les articles dans la charge et remettre la sécheuse en
marche.
25
DÉPANNAGE cont.
Essayer d’abord les solutions suggérées ici ou visiter notre site Web et consulter la FAQ (Foire aux questions) pour tenter d’éviter
le coût d’une intervention de dépannage... Aux É.-U., http://www.maytag.com/help - Au Canada, www.maytag.ca
Si les phénomènes
suivants se produisent
Absence de chaleur
La sécheuse affiche un
message codé
Temps de programme trop
court
Causes possibles
Solution
Un fusible du domicile est grillé ou
le disjoncteur est ouvert.
Le tambour peut tourner, mais sans chaleur. Les sécheuses électriques utilisent 2 fusibles ou disjoncteurs. Remplacer
le fusible ou réarmer le disjoncteur. Si le problème persiste,
appeler un électricien.
Robinet de la canalisation de gaz non
ouvert.
Alimentation électrique incorrecte.
Pour les sécheuses à gaz, le robinet de la canalisation
d’alimentation est-il ouvert?
Les sécheuses électriques nécessitent une alimentation
électrique de 240 V. Vérifier avec un électricien qualifié.
Le programme de séchage a-t-il été interrompu par une panne de
courant?
Appuyer sur START/PAUSE pour remettre la sécheuse en marche.
“PF” (coupure de courant), la DEL du
bouton de mise en marche clignote.
Codes de service variables “F# E#” (F1
E1, F3 E1, etc.).
Si un code commençant par un “F” apparaît sur l’affichage,
alternant entre F# et E#, le module de commande de la
sécheuse a détecté un problème nécessitant une réparation.
Faire un appel de service.
Un programme de détection se
termine prématurément.
La charge n’est peut-être pas en contact avec les bandes
de détection. Régler l’aplomb de la sécheuse.
Utiliser le séchage minuté pour des charges de très petite taille.
Modifier le réglage de degré de séchage pour les programmes de
détection.
L’augmentation ou la diminution du degré de séchage modifiera
la durée de séchage d’un programme. Si le séchage des charges se
termine systématiquement trop tôt, voir aussi Changement
des réglages par défaut de programmes de détection.
Charpie sur la charge
Taches sur la charge ou
sur le tambour
Filtre à charpie obstrué.
Assouplissant de tissu pour
sécheuse n’est pas correctement
utilisé.
Le filtre à charpie doit être nettoyé avant chaque charge.
Ajouter les feuilles d’assouplissant de tissu au début du
programme. Les feuilles d’assouplissant de tissu ajoutées à
une charge partiellement sèche peuvent tacher les vêtements.
Les taches sur le tambour sont dues aux teintures contenues dans
les vêtements (les jeans en général). Elles ne se transmettront pas
aux autres vêtements.
Charges froissées
Linge n’est pas retiré de la sécheuse à
la fin du programme.
Sélectionner le programme Touch Up (retouche) pour faire
culbuter la charge avec de l’eau et de la chaleur. Ce programme
est idéal pour aplanir les faux-plis et réduire les odeurs des
charges consistant d’articles en coton infroissable, en mélange
de coton et polyester, les tricots ordinaires et les vêtements
synthétiques.
REMARQUE : Se reporter aux instructions figurant sur l’étiquette
de soin des vêtements. Les articles avec nettoyage à sec
uniquement sont déconseillés.
Sécheuse surchargée.
Faire sécher de plus petites charges qui peuvent culbuter librement.
Avez-vous récemment employé de la
peinture, de la teinture ou du vernis
dans la pièce où votre séch­euse est
installée?
La sécheuse électrique est-elle utilisée pour la première fois?
Si c’est le cas, aérer la pièce. Une fois les odeurs ou émana­tions
disparues, laver et sécher à nouveau les vêtements.
Avez-vous retiré des vêtements
de la sécheuse avant la fin du
programme?
Laisser le programme de refroidissement s’achever avant
de retirer le linge de la sécheuse. Toutes les charges sont
refroidies lentement pour réduire le froissement et faciliter
leur manipulation. Des articles retirés avant la période de
refroidissement peuvent sembler très chauds.
Sélectionner une température plus basse et utiliser un
programme de séchage de détection. Ces programmes
détectent la température ou le degré d’humidité de la charge,
et l’appareil s’arrête lorsque la charge atteint le degré de séchage
sélectionné. Ceci réduit le risque de séchage excessif.
Odeurs
La charge est trop chaude
Avez-vous utilisé un programme
à température élevée ou réglé
une commande de température
indépendante sur élevée?
26
Le nouvel élément d’émission de chaleur peut émettre une odeur.
L’odeur disparaîtra après le premier programme.
GARANTIE DES APPAREILS DE BUANDERIE MAYTAG®
GARANTIE LIMITÉE
Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes
à ou fournies avec le produit, la marque Maytag de Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Maytag”) paiera
pour les pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce
gros appareil ménager a été acheté. Le service doit être fourni par une compagnie de service désignée par Maytag. LE SEUL ET EXCLUSIF
RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. Cette
garantie limitée est valide uniquement aux États-Unis ou au Canada et s'applique exclusivement lorsque le gros appareil ménager est utilisé
dans le pays où il a été acheté. Une preuve de la date d'achat d'origine est exigée pour obtenir un service dans le cadre de la présente
garantie limitée.
ÉLÉMENTS EXCLUS DE LA GARANTIE
La présente garantie limitée ne couvre pas :
1. Les pièces de rechange ou la main d'œuvre lorsque ce gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal
ou lorsque les instructions d'installation et/ou les instructions de l'opérateur ou de l'utilisateur fournies ne sont pas respectées.
2. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil, remplacer
ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.
3. Les visites de service pour réparer ou remplacer les ampoules électriques, les filtres à air ou les filtres à eau de l'appareil. Les pièces
consomptibles ne sont pas couvertes par la garantie.
4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive
ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par Maytag.
5. Les défauts apparents, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil ménager, à moins que
ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à Maytag dans les 30 jours suivant la date d'achat.
6. L'enlèvement et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.
7. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.
8. Les frais de déplacement et de transport pour le service d'un produit si votre gros appareil ménager est situé dans une région éloignée où
un service d'entretien Maytag autorisé n'est pas disponible.
9. La dépose et la réinstallation de votre gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n'est pas installé
conformément aux instructions d'installation fournies par Maytag.
10. Les pièces de rechange ou la main d'œuvre pour les gros appareils ménagers dont les numéros de série et de modèle originaux ont été
enlevés, modifiés ou qui ne peuvent pas être facilement identifiés.
CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES
LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE
PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et certaines provinces
ne permettent pas de limitation sur la durée de garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que
la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques, et vous
pouvez également jouir d'autres droits qui peuvent varier d'une juridiction à l'autre.
LIMITATION DES RECOURS, EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION
PRÉVUE CI-DESSUS. MAYTAG N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États
et certaines provinces ne permettent pas l'exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et
exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques, et vous pouvez
également jouir d'autres droits qui peuvent varier d'une juridiction à l'autre.
Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Maytag autorisé pour déterminer si une
autre garantie s'applique.
Si vous avez besoin d'un service de réparation, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Si vous n'êtes pas
en mesure de résoudre le problème après avoir consulté la section “Dépannage”, vous pouvez trouver de l'aide supplémentaire en
consultant la section “Assistance ou Service” ou en appelant Maytag. Aux É.­U., composer le 1­800­688­9900. Au Canada, composer le
1­800­807­6777.
6/08
Conservez ce manuel et votre reçu de vente ensemble pour
référence ultérieure. Pour le service sous garantie, vous devez
présenter un document prouvant la date d'achat ou d'installation.
Inscrivez les renseignements suivants au sujet de votre gros appareil
ménager pour mieux vous aider à obtenir assistance ou service en
cas de besoin. Vous devrez connaître le numéro de modèle et le
numéro de série au complet. Vous trouverez ces renseignements sur
la plaque signalétique située sur le produit.
Nom du marchand _______________________________________________
Adresse _________________________________________________________
Numéro de téléphone_____________________________________________
Numéro de modèle _______________________________________________
Numéro de série _________________________________________________
Date d’achat ____________________________________________________
27
ASSISTANCE OR SERVICE
Before calling for assistance or service, please check “Troubleshooting” or visit www.maytag.com/help.
It may save you the cost of a service call. If you still need help, follow the instructions below.
When calling, please know the purchase date and the complete model and serial number of your appliance.
This information will help us to better respond to your request.
If you need replacement parts or to order accessories
We recommend that you use only Factory Specified Parts.
These parts will fit right and work right because they are made with the same precision
used to build every new MAYTAG® appliance.
To locate factory specified replacement parts, assistance in your area, or accessories:
Maytag Services, LLC
1-800-688-9900
Whirlpool Canada LP
Customer Assistance
www.maytag.com
1-800-807-6777
1-800-901-2042 (Accessories)
www.maytag.ca
www.maytag.com/accessories
or call your nearest designated service center or refer to your Yellow Pages telephone directory.
Our consultants provide assistance with
In the U.S.A. and Canada
Use and maintenance procedures.
n Accessory and repair parts sales.
n Referrals to local dealers, repair parts distributors,
and service companies. Maytag® designated service
technicians are trained to fulfill the product warranty
and provide after-warranty service, anywhere in the
United States and Canada.
You can write with any questions or concerns at:
Customer eXperience Centre
Maytag Services, LLC
Whirlpool Canada LP
ATTN: CAIR® Center
P.O. Box 2370
Unit 200 - 6750 Century Ave.
Cleveland, TN 37320-2370
Mississauga, ON L5N 0B7
Please include a daytime phone number in your correspondence.
In the U.S.A.
n Features and specifications on our full line of appliances.
n Installation information.
n Specialized customer assistance (Spanish speaking, hearing
impaired, limited vision, etc.).
n
ASSISTANCE OU SERVICE
Avant de faire un appel pour assistance ou service, veuillez vérifier la section “Dépannage” ou visiter le site www.maytag.com/
help. Cette vérification peut vous faire économiser le coût d’une visite de réparation. Si vous avez encore besoin d’aide, suivre les
instructions ci-dessous.
Lors d’un appel, veuillez connaître la date d’achat et les numéros au complet de modèle et de série de votre appareil.
Ces renseignements nous aideront à mieux répondre à votre demande.
Si vous avez besoin de pièces de rechange
Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d’utiliser seulement des pièces spécifiées
par l’usine. Ces pièces conviendront et fonctionneront bien parce qu’elles sont fabriquées selon les mêmes spécifications
précises utilisées pour construire chaque nouvel appareil MAYTAG®.
Pour trouver des pièces de rechange spécifiées par l’usine dans votre région :
Whirlpool Canada LP - Assistance à la clientèle
1-800-807-6777
www.maytag.ca
ou contacter votre centre de réparation désigné le plus proche ou consulter l’annuaire téléphonique des Pages Jaunes.
Nos consultants fournissent
l’assistance pour :
n
n
n
Procédés d’utilisation et d’entretien.
Vente d’accessoires et de pièces de rechange.
Les références aux concessionnaires, compagnies de service
de réparation et distributeurs de pièces de rechange locaux.
Les techniciens de service désignés par Whirlpool Canada
LP sont formés pour remplir la garantie des produits et
fournir un service après la garantie, partout au Canada.
W10096989B
W10097006B-SP
© 2010 Whirlpool Corporation
All rights reserved
Tous droits réservés
Vous pouvez écrire en soumettant toute question
ou tout problème au :
Customer eXperience Centre
Whirlpool Canada LP
Unit 200 - 6750 Century Ave.
Mississauga, ON L5N 0B7
Dans votre correspondance, veuillez indiquer un numéro
de téléphone où on peut vous joindre dans la journée.
® Registered Trademark/™ Trademark of Maytag Corporation or its related companies.
Used under license by Maytag Limited in Canada.
®Marque déposée/™ Marque de commerce de Maytag Corporation ou de ses compagnies affiliées.
Emploi sous licence par Maytag Limited au Canada.
7/10
Printed in U.S.A.
Imprimé aux É.-U.
Download PDF
