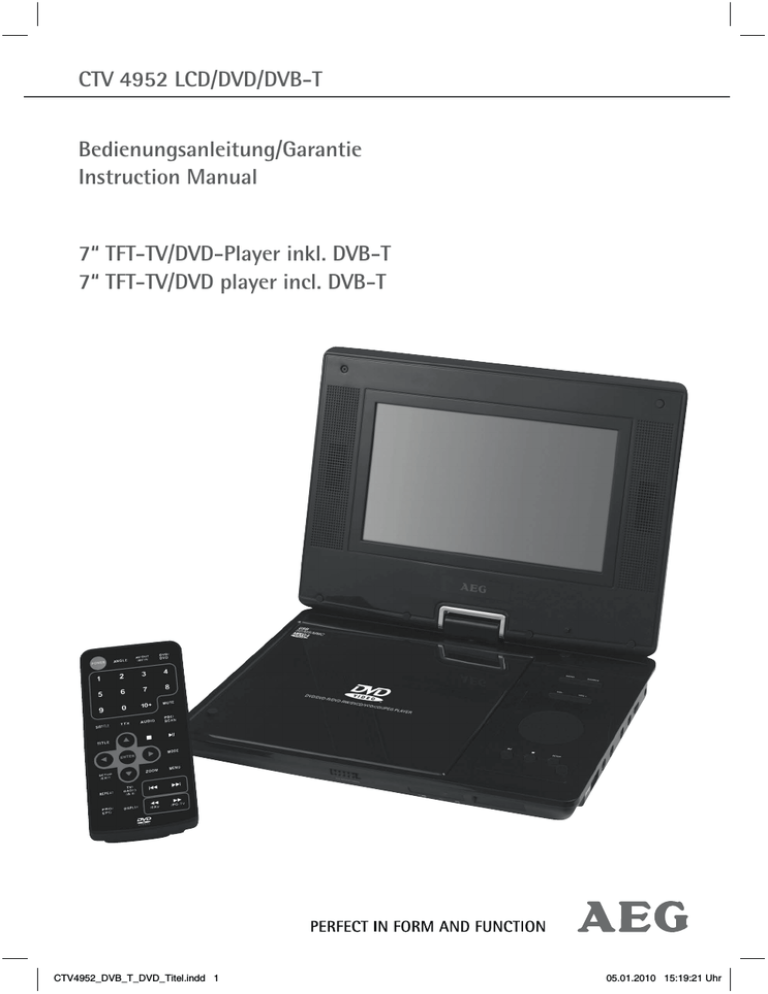

AEG CTV 4952 LCD/DVD/DVB-T Instruction manual

CTV 4952 LCD/DVD/DVB-T
Bedienungsanleitung/Garantie
Instruction Manual
7“ TFT-TV/DVD-Player inkl. DVB-T
7“ TFT-TV/DVD player incl. DVB-T
CTV4952_DVB_T_DVD_Titel.indd 1
05.01.2010 15:19:21 Uhr
Inhalt / Contents
2
Deutsch
English
Übersicht der Bedienelemente....................................Seite 3
Overview of the Components.....................................Page 3
Geräteteile..........................................................................Seite 4
Device parts.......................................................................Page 40
Fernbedienung ................................................................Seite 4
Remote control ...............................................................Page 40
Technische Daten ...........................................................Seite
5
Technical data .................................................................Page 41
Sicherheitshinweise ......................................................Seite
7
Safety instructions..........................................................Page 43
Aufstellen und Anschließen .......................................Seite
9
Setting up and connecting ........................................Page 45
Inbetriebnahme ..............................................................Seite
9
Starting up .......................................................................Page 45
Stromversorgung.............................................................Seite 10
Power Supply....................................................................Page 46
Anschließen an andere Ausstattungen....................Seite 12
Connection to other Equipment................................Page 48
Bildschirmeinstellungen ändern................................Seite 14
Changing the Screen Settings....................................Page 50
Über den DVD-Player ...................................................Seite 14
About the DVD-Player .................................................Page 50
Medien wiedergeben ....................................................Seite 15
Playing media ..................................................................Page 51
Im Dateimodus arbeiten ..............................................Seite 20
Working in file mode ....................................................Page 55
DVD Voreinstellungen ändern ...................................Seite 23
Changing the DVD default settings ........................Page 59
Über den DVB-T-Empfänger........................................Seite 26
Through the DVB-T Receiver.......................................Page 61
DVB Einstellungsmenü...................................................Seite 27
DVB Settings Menu.........................................................Page 62
Audiokanal ändern..........................................................Seite 30
Change Audio Channel..................................................Page 65
EPG (Elektronischer Programmführer) ...................Seite 30
EPG (Electronic Programme Guide)..........................Page 65
Anzeige von Programm-Informationen..................Seite 31
Displaying Programme Information.........................Page 66
DVD/DVB-T Systemeinstellungen..............................Seite 32
DVD/DVB-T System Settings........................................Page 67
Fehlerbehebung ..............................................................Seite 33
Troubleshooting ..............................................................Page 69
Entsorgung .......................................................................Seite 35
Disposal .............................................................................Page 70
Garantiebedingungen ..................................................Seite 37
Declaration of conformity............................................Page 71
Garantieabwicklung.......................................................Seite 37
OSD Menu overview.......................................................Page 72
Konformitätserklärung ................................................Seite 38
OSD-Menü-Übersicht....................................................Seite 39
CTV4952_DVB_T_DVD_Titel.indd 2
05.01.2010 15:19:22 Uhr
3
Übersicht der Bedienelemente / Overview of the Components
Abb./Fig. 1
Abb./Fig. 2
CTV4952_DVB_T_DVD_Titel.indd 3
05.01.2010 15:19:23 Uhr
4
Deutsch
Geräteteile (Abb. 1)
1TFT Display
14Taste „Wiedergabe/Pause“ (II)
3Ein-/Aus-Schalter (ON/OFF)
15Taste „Bestätigen“ (OK)
4AV IN Buchse
16Taste „Lautstärke vermindern“
(VOL-)
5AV OUT Buchse
6COAXIAL Buchse
17Taste MENU
8USB-Anschluss
18IR Sensor für die Fernbedienung/Betriebskontrollleuchte/Ladeanzeige
9Taste „Quelle“ (SOURCE)
19CD/DVD-Fach
10Taste „Lautstärke erhöhen“
(VOL+)
20ANT Antennenanschluss
7
Fernbedienung (Abb. 2)
13Taste „Stopp“ ()
2DC IN 9-12V Buchse
Kopfhöreranschluss
11, , ,  Richtungstasten
21Schiebeschalter „Öffnen“
(CD DOOR OPEN)
12Taste SETUP
22Lautsprecher
1AV OUT/AV IN:
Zum Umschalten des zwischen
AV IN und AV OUT Modus.
16/FAV: Schnelldurchlauf.
Im DVB-T Modus zum Verwalten der Favoriten.
2DVB/DVD: Zur Auswahl zwischen DVD, DVB und USB.
17DISPLAY: Wiedergabestatus
auf Bildschirm anzeigen.
310+: Zur Auswahl der Kapitel/
Tracks über 9. Erneuter Druck
erhöht um jeweils 10.
18PRO/EPG: Titelprogramm. Im
DVB-T Modus zum Aufrufen
der EPG Funktion.
4MUTE: Stummschalten.
19TV/RADIO/AB: Auswahl der zu
wiederholenden Passage. Im
DVB-T Modus zum Wechsel
zwischen TV und Radio Modus
(sofern verfügbar)
5AUDIO: Audio-Einstellungen
verändern.
6PBC/SCAN: Playback-Control
bei VCD anzeigen. Im DVB-T
Modus zum Aktivieren des
Sendersuchlaufs.
7„“: Wiedergabe stoppen.
8„II“: Die Wiedergabe starten.
Bild anhalten. Film weiter
abspielen mit der Taste „II“.
9Richtungstasten: Navigation
im Bildschirmmenü.
10MODE: Zum Einstellen der
Bildparameter des LCD Displays.
11MENU: Hauptmenü der DVD/
VCD anzeigen.
12ZOOM: Ein- oder Auszoomen.
13I: Sprung zum nächsten
Kapitel oder Lied.
14I: Sprung zum vorherigen
Kapitel oder Lied.
20REPEAT: Titel, Kapitel, etc.
wiederholen.
21SETUP/EXIT: Setup-Menü
starten/Menü verlassen.
22ENTER: Die Eingabe bestätigen.
23TITLE: Titelmenü der DVD
anzeigen.
24SUBTITLE: Untertitel anzeigen/
ausblenden.
25TTX: Im DVB-T Modus zum
Ein-/Ausschalten des Videotextes.
26Zifferntasten: Direkte Anwahl
der Kapitel oder Lied-Nummer.
27„ “:
Zum Wechsel auf das zuvor
gewählte TV Programm.
28ANGLE: Bildwinkel auswählen.
15/PG-TV: Schnellrücklauf.
Im DVB-T Modus zum Aufrufen der Programm-Bearbeitungs-Tabelle.
CTV4952_DVB_T_DVD_D.indd 4
05.01.2010 15:21:02 Uhr
Deutsch
Technische Daten
Geräteart
Modell
Spannung
Leistung
Abmessungen (B x H x T)
Gewicht
Laser
Signalformat
Signal-Rauschabstand
Video-Ausgang
Analoger Audio-Ausgang
Betriebsumgebung
Kompatible Medien
5
7“ TFT-TV/DVD Player inkl. DVB-T
CTV 4952 LCD/DVD/DVB-T
DC 9-12V, 1,5A
<10 W
230 x 45 x 175
1 kg
Halbleiter-Laser
PAL/NTSC
>= 80 dB
1,0 V (P-P) 75 Ω
1,4 V (rms)
0°C bis 40°C, ebener Untergrund
 DVD-Video (DVD Disc, DVD ±R/RW)
 MPEG-4 Video (von CD/DVD Disc,
DVD±R/RW, CD-R/RW)
 Audio CD (von CD Disc, CD-R/RW)
 Video CD (von CD Disc, CD-R/RW)
Regionalcode
Zubehör
CTV4952_DVB_T_DVD_D.indd 5
 MP3 files (von CD/DVD Disc,
DVD±R/RW, CD-R/RW)
2 (= Europa, Grönland, Südafrika, Ägypten
und Naher Osten, Japan)
AC/DC Adapter, Fernbedienung (inkl.
Batterien), Stereo Ohrhörer, Tragetasche,
DVB-T-Antenne
05.01.2010 15:21:02 Uhr
6
Deutsch
Vielen Dank!
Es freut uns, dass Sie sich für den 7“ TFT-TV/DVD Player inkl. DVB-T
CTV 4952 LCD/DVD/DVB-T entschieden haben!
Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für
den Kauf!
Symbole in dieser
Bedienungsanleitung
Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet.
Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am
Gerät zu vermeiden:
WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.
 HINWEIS: Hebt Tipps und Informationen für Sie hervor.
Herstelleranschrift
ETV
Elektro-Technische Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
Telefon: + 49 2152 2006 666
Mail: hotline@etv.de
Im Zuge ständiger Produktverbesserungen behalten wir uns technische
und gestalterische Änderungen vor.
CTV4952_DVB_T_DVD_D.indd 6
05.01.2010 15:21:04 Uhr
Sicherheitshinweise
Bedienungsanleitung
Deutsch
7
Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das
Gerät verwenden.
Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder
Schäden am Gerät führen.
Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.
Das Gerät darf nur im Haushalt für die private Nutzung eingesetzt
werden. Es ist für eine gewerbliche Nutzung nicht geeignet.
Kinder und gebrechliche Personen
 Lassen Sie das Gerät nicht unbeaufsichtigt und verwenden Sie es
nicht, wenn Kinder oder Personen, die die Gefahren nicht einschätzen können, in der Nähe sind.
 Kinder oder Personen, die die Gefahren nicht einschätzen können,
dürfen das Gerät nicht benutzen. Bewahren Sie es unzugänglich auf.
 Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.
Stromversorgung
Das Gerät wird mit elektrischem Strom betrieben, daher besteht
grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher
besonders auf Folgendes:
 Fassen Sie den Stecker niemals mit nassen Händen an.
 Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen
Sie immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte
reißen.
 Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt,
überfahren wird, oder mit Hitzequellen in Berührung kommt.
 Achten Sie darauf, dass das Stromkabel beim Betrieb nicht um das
Gerät gewickelt ist.
 Stellen Sie das Gerät beim Betrieb nicht auf das Stromkabel.
 Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sind.
 Halten Sie das Gerät von Regen und aller Feuchtigkeit fern.
 Betreiben Sie das Gerät nur, wenn die auf dem Typenschild an der
Unterseite des Gerätes angegebene elektrische Spannung mit der
Spannung Ihrer Steckdose übereinstimmt. Eine falsche Spannung
kann das Gerät zerstören.
 Stellen Sie keinesfalls Blumenvasen etc. auf das Gerät. Wasser könnte
in das Gerät gelangen.
 Öffnen Sie das Gerät nicht.
 Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht
verwenden.
 Achten Sie darauf, dass das Stromkabel keine Stolperfalle darstellt.
CTV4952_DVB_T_DVD_D.indd 7
05.01.2010 15:21:04 Uhr
8
Deutsch
Laser
Dieses Gerät ist als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifiziert.
Das zugehörige Etikett befindet sich außen auf dem Gerät.
Laser-Strahlen können die Augen schädigen. Beachten Sie daher Folgendes:
 Öffnen Sie auf keinen Fall das Gerät. Versuchen Sie nicht, das Gerät
zu zerlegen.
 Um Gefährdungen zu vermeiden: Lassen Sie Wartungsarbeiten nur
durch den Hersteller oder seinen Kundendienst durchführen.
Standort
Der sichere Betrieb des Gerätes setzt einen dem Gerät angemessenen
Standort voraus. Beachten Sie daher Folgendes:
 Schützen Sie das Gerät vor Witterungseinflüssen.
 Schützen Sie das Gerät vor Feuchtigkeit.
 Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, z.B. Vasen, auf
das Gerät.
 Stellen Sie das Gerät nie auf oder in der unmittelbaren Nähe von
Wärmequellen wie z.B. Herdplatten, Öfen, etc. auf.
 Stellen Sie das Gerät nicht in direktes Sonnenlicht.
 Stellen Sie das Gerät so auf, dass eine ausreichende Luftzufuhr
gewährleistet ist. So vermeiden Sie einen Wärmestau im Inneren
des Gerätes. Achten Sie dazu darauf, dass die Lüftungsschlitze nicht
blockiert werden.
 Schützen Sie das Gerät vor mechanischen Erschütterungen.
 Stellen Sie das Gerät immer auf eine feste, ebene Unterlage.
 Schützen Sie die Fernbedienung vor Witterungseinflüssen, Feuchtigkeit und hohen Temperaturen (z.B. durch direktes Sonnenlicht).
 Das Gerät nicht während der Fahrt in einem Kfz nutzen.
Betrieb
 Das Gerät kann ein Standbild unbeschränkte Zeit auf dem Fernsehschirm/Bildschirm anzeigen. Hierbei können Schäden am Bildschirm
entstehen.
 Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise Passage
wiedergegeben wird. Der Lautsprecher könnte beschädigt werden,
wenn plötzlich die Wiedergabe einer sehr lauten Passage beginnt.
 Legen Sie ausschließlich DVDs bzw. CDs in das DVD-Fach, das Gerät
könnte sonst beschädigt werden.
 Schalten Sie das Gerät am Netz-Ein-/Aus-Schalter aus, wenn Sie es
längere Zeit nicht verwenden.
 Ziehen Sie bei Gewitter den Netzstecker aus.
Bestimmungsgemäße
Verwendung
Das Gerät ist ausschließlich für die folgenden Aufgaben bestimmt:
 Abspielen von Video-DVDs/Video CDs.
 Abspielen von Audio-CDs.
 Empfang von digitalen terrestrischen Programmen (DVB-T)
Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist
untersagt.
CTV4952_DVB_T_DVD_D.indd 8
05.01.2010 15:21:05 Uhr
Deutsch
Defekt
9
Sollte das Gerät einmal defekt sein:
 Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen Kundendienst ersetzt werden,
um Gefährdungen zu vermeiden.
 Sollte Flüssigkeit in das Gerät gelangt sein oder wurde das Gerät
fallengelassen oder anderweitig beschädigt, muss das Gerät von
einem autorisierten Fachhändler überprüft werden. Trennen Sie das
Gerät vom Stromnetz und setzen Sie sich mit einem autorisierten
Fachhändler in Verbindung.
 Setzen Sie sich mit der Service-Hotline in Verbindung
➯ Seite 37, „Garantieabwicklung“.
Viele Probleme können über diesen Weg gelöst werden.
Aufstellen und Anschließen
Auspacken
Packen Sie das Gerät und alle Zubehörteile aus und überprüfen Sie den
Inhalt auf Vollständigkeit.
ACHTUNG:
Transportieren/versenden Sie das Gerät grundsätzlich immer in der
Originalverpackung, damit es keinen Schaden nimmt. Heben Sie dazu
die Verpackung auf. Entsorgen Sie nicht mehr benötigtes Verpackungsmateriaentsprechend der in Ihrem Land geltenden Vorschriften.
 HINWEIS:
Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler.
Aufstellen
1. Stellen Sie das Gerät auf eine stabile, waagerechte und ebene Fläche.
Halten Sie einen Abstand von mindestens 10 cm zu Wänden oder
Gegenständen.
2. Schließen Sie das Gerät an eine vorschriftsmäßig installierte Steckdose an.
CTV4952_DVB_T_DVD_D.indd 9
05.01.2010 15:21:05 Uhr
10
Deutsch
Batterien in die
Fernbedienung einsetzen
Inbetriebnahme
WARNUNG:
Austretende Batteriesäure kann zu gesundheitlichen Schäden führen. Entnehmen Sie die Batterien aus dem Batteriefach, sobald sie verbraucht sind
oder die Fernbedienung voraussichtlich längere Zeit nicht benutzt wird.
Austretende Batteriesäure sofort mit einem Tuch entfernen. Bei Hautkontakt betroffene Stelle sofort waschen. Bei Verschlucken sofort Arzt
aufsuchen. Bei Augenkontakt Augen auswaschen und Arzt aufsuchen.
ACHTUNG:
Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht
zusammen verwendet werden. Unterschiedliche Batterietypen weisen unterschiedliche Eigenschaften auf. Verwenden Sie alte und neue Batterien
nicht zusammen. Ein gemeinsamer Einsatz alter und neuer Batterien kann
die Lebensdauer der neuen Batterien verkürzen und eventuell ein Auslaufen der alten Batterien zur Folge haben. Beachten Sie beim Entsorgen alter
Batterien die im jeweiligen Land geltenden gesetzlichen Vorschriften und
Umweltbestimmungen. Werfen Sie Batterien niemals ins Feuer!
 HINWEIS:
Die Lebensdauer der beiliegenden Batterien kann lagerungsbedingt
verkürzt sein.
1. Öffnen und entfernen Sie den Batteriefachdeckel.
2. Legen Sie zwei Batterien Typ AAA/R03 (1,5 V) polaritätsrichtig
(+ und -) in das Batteriefach ein. Beginnen Sie jeweils mit dem
negativen Polende (-).
3. Setzen Sie den Batteriefachdeckel auf und schließen Sie ihn.
 HINWEIS:
Die Signale der Fernbedienung werden mit Infrarotlicht an den DVDPlayer übertragen. Achten Sie daher darauf, dass der DVD-Player nicht
in direktem Sonnenlicht steht. Die Übertragung der Signale von der
Fernbedienung zum DVD-Player könnte unmöglich sein.
Wirkungskreis der Fernbedienung
Zur Benutzung der Fernbedienung richten Sie diese auf den Fernbedienungssensor an der Vorderseite des Gerätes. Der Abstand von der Fernbedienung zum Sensor sollte 5 Meter nicht überschreiten. Der Winkel
der Fernbedienung zum Fernbedienungssensor sollte nach rechts, links,
oben und unten 30° nicht überschreiten.
Stromversorgung
A.
Mit dem
Wechselstromadapter
Der Wechselstromadapter funktioniert bei Wechselstrom von
100 V und 240 V aber
 In Europa darf das Netzkabel (mitgeliefert) nur an eine Stromquelle
zu 230-240 V Wechselstrom angeschlossen werden.
 Beim Anschließen einer Wechselstromquelle außerhalb Europas muss
ein Steckeradapter je nach Steckdose verwendet werden.
CTV4952_DVB_T_DVD_D.indd 10
05.01.2010 15:21:05 Uhr
Deutsch
11
ACHTUNG:
 Das mitgelieferte Netzkabel und Wechselstromadapter sind nur für
dieses Gerät bestimmt. Nicht für andere Geräte verwenden.
 Wird das Gerät über längere Zeit nicht verwendet, muss das Netzkabel von der Stromsteckdose abgezogen werden.
B.
Mit dem aufladbaren Akku
 Vor dem ersten Gebrauch den Akku aufladen.
 Der aufladbare Akku ist für den tragbaren Gebrauch zu verwenden,
und um auch im Freien DVDs sehen zu können.
Aufladen des Akkus
1. Stecken Sie den Wechselstromadapter in die DC IN 9-12V Buchse am
Gerät.
2. Verbinden Sie den Wechselstromadapter mit einer vorschriftsmäßig
installierten Schutzkontaktsteckdose. Die Ladeanzeige leuchtet rot.
3. Der Akku ist vollständig geladen, wenn die Ladeanzeige auf grün
wechselt. Trennen Sie anschließend den Wechselstromadapter vom
Stromnetz.
(1) Ladeanzeige (
)
(2) Betriebskontrollleuchte ( )
(3) IR Sensor
ACHTUNG:
 Der Wechselstromadapter ist nur für dieses Gerät bestimmt. Nicht
für andere Geräte verwenden.
 Wird das Gerät über längere Zeit nicht verwendet, muss der Adapter von der Stromsteckdose abgezogen werden.
 Nehmen Sie das Gerät bei Auffälligkeiten des Akkus, wie z.B. Überhitzung, Anschwellung oder Geruchsbildung, außer Betrieb und
kontaktieren Sie das Service Center.
 Laden Sie den Akku nicht auf, wenn das Gerät auf einem unzureichenden Belüftungsuntergrund steht, wie z.B. Matratze, Sofa,
Kissen, weiche Unterlage usw.
 Es besteht Explosionsgefahr, wenn der Akku durch einen falschen
Typ ersetzt wird, oder in Feuer oder Wasser geworfen wird.
 Setzten Sie den Akku keiner direkten Sonnenstrahlung oder hohen
Temperaturen aus (über 40°C [104°F]), wie z.B. auf dem Autoarmaturenbrett.
 Setzten Sie den Akku keinem harten Aufprall oder Druck aus.
 Vermeiden Sie eine Überladung, Tiefenentladung, zu hohe Ströme,
Betrieb bei zu hohen Temperaturen (über 40°C) oder zu niedrigen
Temperaturen (unter 0°C) und langes Lagern im entladenen Zustand. Dies kann zu Schäden am Akku führen.
CTV4952_DVB_T_DVD_D.indd 11
05.01.2010 15:21:06 Uhr
12
Deutsch
 HINWEIS:
 Wenn die Leistung des aufladbaren Akkus sinkt, stoppt die Wiedergabe.
 Wird im Bildschirm die Anzeige „
“ eingeblendet, ist der Ladezustand des Akkus niedrig. Der Akku muss aufgeladen werden.
 Nur den Original-Adapter und das Original-Aufladegerät verwenden,
um den Akku aufzuladen.
 Den Akku kurz vor dem nächsten Gebrauch laden.
 Wird der Akku während längerer Zeit nicht verwendet, muss er entladen und an einem kühlen, trockenen, dunklen Ort verwahrt werden.
 Den aufladbaren Akku nicht öffnen. Reparaturen müssen einem
qualifizierten Techniker anvertraut werden
Anschließen an andere Ausstattungen
Anschließen an ein
Fernsehgerät (AV OUT Abb. 1/5)
 HINWEIS:
Das 4polige Audio/Video-Kabel ist nicht im Lieferumfang enthalten.
Wenn das Fernsehgerät Audio/Video-Eingänge hat.
Wenn das Gerät einen Scartanschluß hat.
Wiedergabe einer DVD auf dem Fernsehgerät
1. Den DVD-Player mit dem ON/OFF Schalter einschalten.
2.Das Fernsehgerät einschalten und die mit dem Fernsehgerät gelieferte Anweisung befolgen.
 HINWEIS:
 Sicherstellen, dass das richtige Audio-/Videokabel verwendet wird,
ein falsches Kabel ergibt ein schwaches Signal.
 DVDs sind kopiergeschützt und können nicht kopiert werden.
Beim Kopieren einer DVD auf eine Videokassette erhalten Sie ein
unscharfes Bild mit schlechtem Sound. Daran ist NICHT das Gerät
schuld!
CTV4952_DVB_T_DVD_D.indd 12
05.01.2010 15:21:07 Uhr
Deutsch
Anschließen von anderen
Wiedergabegeräten
13
Um das Bild eines anderes Wiedergabegerätes (z.B. Digitalkamera) auf
dem LCD Bildschirm wiederzugeben, verbinden Sie ein Audio/Video-Kabel
mit der Buchse AV-IN (Abb. 1/4) und das andere Ende mit dem Wiedergabegerät. Drücken Sie die AV OUT/IN Taste (Abb. 2/1), um das Gerät in den
AV IN Betrieb umzuschalten.
 HINWEIS:
Wollen Sie wieder das Bild des internen DVD-Players auf dem LCD Bildschirm anzeigen, drücken Sie die AV OUT/AV IN Taste (Abb. 2/1) erneut.
Gebrauch
von Ohr-/Kopfhörern (Abb. 1/7)
1. Benutzen Sie für den Kopfhörerbetrieb einen Kopfhörer mit einem
3,5 mm Stereo-Klinkenstecker, den Sie in den Kopfhöreranschluss
( ) stecken.
2. Mit den Tasten VOL+/VOL- (Abb. 1/10, 16) am Gerät oder den Richtungstasten (/) (Abb. 2/9) an der FB stellen Sie die gewünschte
Lautstärke ein.
WARNUNG:
 Stellen Sie die Lautstärke Ihres Kopf- bzw. Ohrhörers nicht zu laut
ein, dieses könnte zu Gehörschäden führen und Sie könnten sich
und andere gefährden.
 Um Ihre Umgebung nicht zu stören, stellen Sie die Lautstärke
gering ein.
 Bei Tinnituserkrankungen schalten Sie die Lautstärke bitte leise ein
bzw. verzichten auf die Verwendung dieses Gerätes.
 Ohrenärzte empfehlen, Ohrhörer nicht dauerhaft über einen längeren Zeitraum zu verwenden.
Digital
Verbinden Sie das Koaxial-Kabel zur Übertragung des digitalen Audiosignals mit Ihrem Wiedergabegerät oder Ihrem Verstärker.
1. Stecken Sie den Audio-Stecker in die Buchse auf der rechten Seite des
Gerätes (Abb. 1/6).
2. Stecken Sie den Audio-Stecker in die entsprechende Buchse Ihres
Wiedergabegerätes oder Ihres Verstärkers.
Antennenanschlüsse
Antenneneingang (Abb. 1/20)
 HINWEIS:
Bitte stellen Sie sicher, dass ein Empfang von DVB-T Signalen in Ihrem
Wohngebiet zur Verfügung steht. Informationen zum Sendegebiet
erhalten Sie im Internet unter: http://www.ueberallfernsehen.de, oder
bei Ihrem Fachhändler.
CTV4952_DVB_T_DVD_D.indd 13
05.01.2010 15:21:07 Uhr
14
Deutsch
Dieses Gerät verfügt über einen eingebauten DVB-T Empfänger.
Um mit dem eingebauten DVB-T-Empfänger digitale terrestrische
Programme empfangen zu können, können Sie Ihre fest installierte
Hausantenne anschließen.
Falls Sie im Kernbereich des Sendegebietes empfangen, können Sie auch
eine optionale passive oder aktive DVB-T Antenne verwenden.
• Verbinden Sie das Kabel Ihrer DVB-T Antennenanlage bzw. Ihrer
DVB-T Zimmerantenne mit der ANT. Buchse auf der linken Seite des
Gerätes.
Eingänge an der Geräteseite
USB Eingang (auf der rechten Geräteseite) (Abb. 1/8)
Gerät einschalten (Abb. 1/3)
Stecken Sie ein USB-Speichermedium direkt in die entsprechende Buchse an der rechten Seite des Gerätes.
Schalten Sie den Hauptschalter des DVD-Players ein, indem Sie den
Netz-Ein-/Aus-Schalter „ON/OFF“ auf der rechten Seite des Gerätes auf
die Position „ON“ stellen.
Bildschirmeinstellungen verändern
 Drücken Sie die MODE Taste (Abb. 2/10) und wählen mit den (/)
Richtungstasten (Abb. 2/9) zwischen dem Bild- und Ton-Menü.
 Wechseln Sie in das gewünschte Menü durch Drücken der  Richtungstaste.
 Wählen Sie mit den (/) Richtungstasten (Abb. 2/9) die Option
aus. Mit den Richtungstasten (/) nehmen Sie die Einstellung vor.
 Um wieder in das vorherige Menü zu wechseln bzw. um das Menü zu
Verlassen, drücken Sie die MODE Taste (Abb. 2/10).
Im Menü „Bild“ können Sie Helligkeit, Kontrast, Farbsättigung, Schärfe,
OSD Sprache und den Bildmodus einstellen.
TON
Hier können Sie die Lautstärke einstellen.
Über den DVD-Player
Sie können mit dem DVD-Player eine Vielzahl von DVD-Formaten abspielen ➯ Seite 5, „Technische Daten“.
Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem
sogenannten „Regionalcode“ versehen sind. Dieser gibt an, für welche
Weltregion die DVD bestimmt ist. So kennzeichnet der Regionalcode
„1“ beispielsweise DVDs, die für die USA und Kanada bestimmt sind. Der
Regionalcode „2“ hingegen kennzeichnet DVD, die für Europa bestimmt
sind.
CTV4952_DVB_T_DVD_D.indd 14
05.01.2010 15:21:08 Uhr
Deutsch
15
 HINWEIS:
Sie können mit dem DVD-Player nur solche DVDs abspielen, die mit
dem Regionalcode 2 gekennzeichnet sind. Es gibt sowohl eine Vielzahl
von Brenn- und Komprimierungsverfahren als auch große Qualitätsunterschiede bei (gebrannten) CDs/DVDs. Darüber hinaus hält die Musikindustrie keine festen Standards beim Kopierschutz ein. Aus diesen
Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe
von CDs, DVDs und MP3 CDs kommen. Dies ist keine Fehlfunktion des
Gerätes.
Darüber hinaus kann es in Einzelfällen problematisch sein, CDs oder
DVDs abzuspielen, die auf einem Computer erzeugt wurden (z.B.
Urlaubsbilder). Überprüfen Sie im Falle von Problemen die Einstellungen
des DVD-Brennprogrammes auf Ihrem Computer. Stellen Sie insbesondere sicher, dass die DVD finalisiert wurde. Weitere Informationen hierzu
finden Sie in der Bedienungsanleitung Ihres Aufnahmegerätes.
Eingabe nicht möglich
Ist eine von Ihnen gewählte Funktion oder Eingabe nicht möglich,
erscheint auf dem Bildschirm das nebenstehend abgebildete Zeichen.
 Track:
Mit „Track“ werden die Abschnitte einer Audio-CD bezeichnet.
Hierbei kann es sich beispielsweise um ein Lied, den Satz einer Symphonie, etc. handeln.
 Titel/Kapitel:
Video-DVDs werden in „Titel“ und „Kapitel“ unterteilt. Ein „Titel“ kann
dabei z.B. ein bestimmter Film sein, die „Kapitel“ hingegen Unterabschnitte dieses Films.
 MPEG4:
Ihr DVD-Player ist weiterhin für die Wiedergabe von Dateien
geeignet, die MPEG-4 (kurz für Moving Picture Experts Group-4)
komprimiert sind. MPEG-4 ist eine Kompressionsmethode, durch
die große Datenmengen reduziert werden können, ohne merkliche
Qualitätsverluste für Bild und Ton.
 HINWEIS:
Eine volle Kompatibilität zu weltweit verfügbare Kompressionsverfahren ist nicht zu gewährleisten, insbesondere wenn mehrere Tonspuren
oder Untertitel im Spiel sind. Auch MPEG 4 Files mit integrierter Sonderfunktion wie Menü, Untertitel etc. werden nicht immer unterstützt.
Dies ist keine Fehlfunktion des Gerätes.
Medien wiedergeben
Fernbedienung verwenden
Sie übermitteln dem DVD-Player Befehle mit der Fernbedienung. Es ist
dabei wichtig, dass das Ende der Fernbedienung in Richtung des DVDPlayers zeigt.
 HINWEIS:
• S ollte sich das Gerät noch nicht im DVD Modus befinden, drücken
Sie auf die Taste DVB/DVD (Abb. 2/2) der Fernbedienung, um das
Datei-Auswahlmenü aufzurufen.
• Mit den Richtungstasten (Abb. 2/9) wählen Sie den DVD Modus aus.
Bestätigen Sie Ihre Auswahl mit der ENTER Taste (Abb. 2/22).
CTV4952_DVB_T_DVD_D.indd 15
05.01.2010 15:21:08 Uhr
16
Deutsch
CD/DVD laden
1. Schieben Sie am Gerät den Schalter CD DOOR OPEN (Abb. 1/20) nach
rechts. Das CD/DVD-Fach öffnet sich.
2. Legen Sie die CD/DVD in das Fach.
3. Schließen Sie das CD Fach (Abb. 1/21) wieder. Nach kurzer Zeit wird
der Typ des geladenen Mediums angezeigt (z.B. „DVD“).
Bildschirmanzeige CD-Menü
verstehen
Verwenden Sie CDs, so können Sie sich das Bildschirmmenü mit einem
Druck auf die Taste DISPLAY (Abb. 2/17) anzeigen lassen.
 Aktueller Track/Gesamtanzahl der Tracks (1).
 Zeit (2):
Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender
Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer des
aktuellen Tracks angezeigt. Die Anzeige erfolgt in Stunden, Minuten
und Sekunden. Drücken Sie einmal oder mehrfach auf die Taste DISPLAY (Abb. 2/17) der Fernbedienung, um sich weitere Zeitanzeigen
anzeigen zu lassen.
Folgende Möglichkeiten stehen zur Auswahl
•verbleibende Zeit bis zum Track-Ende,
•bisherige Wiedergabedauer der CD,
•verbleibende Zeit bis zum CD-Ende.
Bildschirmanzeige
DVD-Menü verstehen
Verwenden Sie DVDs, so können Sie sich das Bildschirmmenü mit einem
Druck auf die Taste DISPLAY (Abb. 2/17) anzeigen lassen.
DVD-Menü
 Aktueller Titel/Gesamtanzahl der Titel (1).
 Aktuelles Kapitel/Gesamtanzahl der Kapitel (2).
 Zeit (3): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer
des aktuellen Titels angezeigt. Die Anzeige erfolgt in Stunden, Minuten und Sekunden. Drücken Sie einmal oder mehrfach auf die Taste
DISPLAY (Abb. 2/17) der Fernbedienung, um sich weitere Zeitanzeigen anzeigen zu lassen.
Folgende Möglichkeiten stehen zur Auswahl
•verbleibende Zeit bis zum Titel-Ende,
•bisherige Wiedergabedauer des Kapitels,
•verbleibende Zeit bis zum Kapitel-Ende.
Drücken Sie noch einmal auf die Taste DISPLAY, werden Ihnen die
folgenden Informationen angezeigt.
Aktueller Titel/Gesamtanzahl der Titel (1).
Aktuelle Untertitel/Gesamtanzahl der Untertitel (2).
Aktuelles Kapitel/Gesamtanzahl der Kapitel (3).
Bisherige Wiedergabedauer (4).
Aktuelle Audiosprache/Gesamtanzahl der Audiosprachen (5).
Aktueller Kamerawinkel/Gesamtzahl der Kamerawinkel (6).
Aktuelle TV Norm (7).
CTV4952_DVB_T_DVD_D.indd 16
05.01.2010 15:21:09 Uhr
Deutsch
Wiedergabe starten
17
1. Legen Sie eine CD/DVD in das CD/DVD-Fach ➯ Seite 16, „CD/DVD
laden“.
2. Drücken Sie auf die Taste „II“ (Abb. 2/8) der Fernbedienung.
 HINWEIS:
Startet die Wiedergabe nicht oder ist die Qualität der Wiedergabe
unbefriedigend, dann sollten Sie die Voreinstellungen des DVD-Players
überprüfen.
Wiedergabe unterbrechen
1. Drücken Sie auf die Taste „II“ (Abb. 2/8) der Fernbedienung. Die
Wiedergabe wird unterbrochen, das aktuell sichtbare Bild wird „eingefroren“.
2. Drücken Sie auf die Taste „II“ (Abb. 2/8) der Fernbedienung, um die
„normale“ Wiedergabe wieder zu starten.
Audio-Sprache ändern
Drücken Sie mehrfach auf die Taste AUDIO (Abb. 2/5), um die AudioSprache zu ändern. Die zur Auswahl stehenden Audio-Sprachen sind
abhängig von der DVD.
Untertitel anzeigen
Drücken Sie mehrfach auf die Taste SUBTITLE (Abb. 2/24), wenn Sie die
Untertitelausgabe aktivieren, deaktivieren oder wenn Sie eine andere Untertitelsprache auswählen wollen. Die zur Auswahl stehenden
Untertitel-Sprachen sind abhängig von der DVD.
Wiedergabe stoppen
 Drücken Sie während der Wiedergabe auf die Taste „“ (Abb. 2/7).
Die Wiedergabe wird angehalten.
 Drücken Sie noch einmal auf die Taste „II“ (Abb. 2/8), um die Wiedergabe von der letzten Position fortzusetzen.
 Drücken Sie zweimal auf die Taste „“ (Abb. 2/7), um die Wiedergabe
vollständig zu stoppen. Drücken Sie nun noch einmal auf die Taste
„II“ (Abb. 2/8), so wird die CD/DVD von vorn abgespielt.
Vorheriges Kapitel/
Track auswählen
Drücken Sie die Taste I (Abb. 2/14), um zum Beginn des vorherigen
Kapitels oder Tracks zu springen.
Nächstes Kapitel/
Track auswählen
Drücken Sie die Taste I (Abb. 2/13), um zum Beginn des nächsten
Kapitels oder Tracks zu springen.
Track direkt auswählen
Tippen Sie die Nummer des gewünschten Kapitels/Tracks mit Hilfe der
Zifferntasten der Fernbedienung ein (Abb. 2/26). Für Kapitel/Tracks über
9 wählen Sie die gewünschte Zehnerstelle durch Drücken der Taste +10
(Abb. 2/3).
Nach kurzer Zeit wird die Wiedergabe dieses Kapitels/Tracks gestartet.
DVD-Titel/
Kapitel wiederholen
1. Wählen Sie das Kapitel oder den Titel aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 2/20). Auf dem Bildschirm
erscheint die Meldung „Kapitel“.
3. Drücken Sie erneut auf die Taste REPEAT, bis Sie die Anzeige „Titel“
oder „Alles“ auf dem Bildschirm sehen.
CTV4952_DVB_T_DVD_D.indd 17
05.01.2010 15:21:10 Uhr
18
Deutsch
CD-Track wiederholen
1. Wählen Sie den Track aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 2/20). Auf dem Bildschirm
erscheint die Meldung „Titel“.
CD wiederholen
Drücken Sie so oft auf die Taste REPEAT (Abb. 2/20), bis auf dem Bildschirm die Meldung „Alles“ erscheint.
Wiederholen beenden
Drücken Sie so oft auf die Taste REPEAT (Abb. 2/20), bis auf dem Bildschirm die Meldung „Aus“ erscheint.
Passage zum
Wiederholen auswählen
Sie können eine frei gewählte Passage definieren, die automatisch wiederholt werden soll.
Gehen Sie hierzu folgendermaßen vor:
1. Markieren Sie den Beginn der zu wiederholenden Passage. Drücken Sie
dazu während der Wiedergabe einmal auf die Taste TV/RADIO/A-B
(Abb. 2/19) der Fernbedienung. Auf dem Bildschirm sehen Sie die
Anzeige „A- wiederholen“.
2. Markieren Sie das Ende der zu wiederholenden Passage, indem Sie ein
zweites Mal auf die Taste TV/RADIO/A-B der Fernbedienung drücken.
Auf dem Bildschirm erscheint die Anzeige „A-B wiederholen“. Der
zuvor markierte Abschnitt wird nun wiederholt.
Sie beenden die Wiederholung, indem Sie noch einmal auf die Taste
TV/RADIO/A-B drücken.
 HINWEIS:
Bei CDs/MP3 CDs muss die zu wiederholende Passage innerhalb eines
Tracks liegen.
DVD-Menü verwenden
Normalerweise weist jede DVD ein eigenes Menü auf. Hier können Sie
Kapitel auswählen, Einstellungen vornehmen, etc. Dieses Menü ist DVDspezifisch und kann daher hier nicht näher beschrieben werden.
Drücken Sie auf die Taste MENU (Abb. 2/11), um das DVD-Menü zu
starten. Navigieren Sie im Menü mit den Richtungstasten (Abb. 2/9).
Bestätigen Sie die Eingabe mit der Taste ENTER (Abb. 2/22).
Befinden Sie sich in einem Menü-Bereich, in dem Sie direkt ein Kapitel
auswählen können, so können Sie dessen Nummer über die Zifferntasten (Abb. 2/26) der Fernbedienung eingeben.
Schnell-Vor- oder
Zurücklauf durchführen
Der DVD-Player verfügt über die Möglichkeit, einen Schnell-Vor-oder
Zurücklauf durchzuführen.
1. Drücken Sie auf die Taste /PG-TV (Abb. 2/15) bzw. /FAV
(Abb. 2/16), um einen Schnellvorlauf bzw. Schnellrücklauf zu starten.
Auf dem Bildschirm wird nun die aktuelle Wiedergaberichtung und
Geschwindigkeit angezeigt, z.B. „ x 2“.
2. Drücken Sie mehrfach auf die Taste /PG-TV bzw. /FAV, um
die Geschwindigkeit zu verändern. Die Geschwindigkeit kann um den
Faktor 2, 4, 8, 16 oder 32 beschleunigt erfolgen.
3. Drücken Sie auf die Taste „II“ (Abb. 2/8), um beim Erreichen der
gesuchten Passage die normale Wiedergabe zu starten.
CTV4952_DVB_T_DVD_D.indd 18
05.01.2010 15:21:10 Uhr
Deutsch
Bildausschnitt vergrößern
19
Sie können beim Betrachten von DVDs, VCDs bzw. Bildern den Bildausschnitt verändern.
Drücken Sie auf die Taste ZOOM (Abb. 2/12), um den Bildausschnitt
zu verändern. Drücken Sie mehrfach auf die Taste, um den geeigneten
Zoom-Faktor auszuwählen bzw. um den ursprünglichen Zoom-Faktor
wieder einzustellen.
 HINWEIS:
Mit den Richtungstasten (Abb. 2/9) können Sie sich im gezoomten
Bild bewegen.
Bildwinkel ändern
Einige DVDs bieten Ihnen die Möglichkeit den Bildwinkel selber auszuwählen.
Drücken Sie auf die Taste ANGLE (Abb. 2/28), um den Bildwinkel zu
ändern.
 HINWEIS:
Ist ein Wechsel des Bildwinkels nicht möglich, so erscheint auf dem
Bildschirm die Meldung „ “.
Drücken Sie wiederholt auf die Taste, um einen anderen Bildwinkel zu
wählen oder zu dem ursprünglichen Bildwinkel zurückzuspringen.
Lautstärke einstellen
Drücken Sie auf die Taste  (Abb. 2/9), um die Lautstärke zu erhöhen.
Drücken Sie auf die Taste  (Abb. 2/9), um die Lautstärke zu vermindern.
 HINWEIS:
Am Gerät können Sie mit den Tasten VOL+ und VOL- (Abb. 1/10, 16)
die Lautstärke einstellen.
Playlist erstellen (CD/DVD)
CD:
Unter Umständen möchten Sie die Titel z.B. einer CD nicht in der vom
Hersteller vorgegebenen Reihenfolge hören. Mit der Funktion „Playlist
erstellen“ können Sie sich eine eigene Wiedergabereihenfolge erstellen.
Gehen Sie hierzu folgendermaßen vor:
1. Drücken Sie auf die Taste PRO/EPG (Abb. 2/18). Sie sehen nun eine
Tabelle. Hier geben Sie die gewünschte Reihenfolge der Tracks (bei
CDs) bzw. der Kapitel/Titel (bei DVDs) ein.
 HINWEIS:
Ihre Playlist geht sowohl beim Ausschalten des DVD-Players als
auch beim Einlegen einer neuen CD/DVD verloren.
DVD:
2. In der Tabelle navigieren Sie mit den Richtungstasten (Abb. 2/9).
3.Wählen Sie in der entsprechenden Zeile die Tracks (bei CDs) bzw. Kapitel/Titel (bei DVDs) mit den Richtungstasten (/) aus. Bestätigen
Sie Ihre Auswahl jeweils mit der Taste ENTER (Abb. 2/22).
4.Nachdem Sie alle Tracks bzw. Titel/Kapitel ausgewählt haben, drücken Sie die Taste ENTER, um die Wiedergabe zu starten.
CTV4952_DVB_T_DVD_D.indd 19
05.01.2010 15:21:11 Uhr
20
Deutsch
Playlist löschen (CD/DVD)
Drücken Sie zweimal auf die Taste „“ (Abb. 2/7), um die Wiedergabe zu
stoppen und die Playlist zu löschen.
Im Dateimodus arbeiten
Neben der Möglichkeit, „normale“ Filme oder Musik von CDs/DVDs
wiederzugeben, haben Sie bei diesem DVD-Player zudem die Möglichkeit
Video- oder Audio-Dateien von CDs oder DVDs, wiederzugeben, die in
Dateisystemen gespeichert sind. Solche Medien liegen häufig dann vor,
wenn Sie CDs mit Digitalfotos oder MP3-Musik auf ihrem Computer
erstellen.
CD/DVD verwenden
1. Legen Sie die CD oder DVD in das Laufwerk ➯ Seite 16, „CD/DVD
laden“.
2. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe ➯ Seite 20, „Datei/Verzeichnis auswählen und Wiedergabe
starten“.
USB-Medium verwenden
Über den USB-Anschluss können Sie verschiedene USB-Speichermedien
mit dem DVD-Player verbinden. Beispiele für solche Geräte sind USBSpeichersticks oder Digitalkameras.
Dieses Gerät ist nach dem letzten Stand der technischen Entwicklungen
im USB Bereich entwickelt worden. Die große Anzahl von verschiedenen
USB Speichermedien jeglicher Art die heute angeboten werden, erlauben
es leider nicht, eine volle Kompatibilität mit allen USB Speichermedien zu gewährleisten. Aus diesem Grund kann es in seltenen Fällen zu
Problemen bei der Wiedergabe von USB Speichermedien kommen. Dies
ist keine Fehlfunktion des Gerätes.
1.Stecken Sie ein USB-Speichermedium direkt in den entsprechenden
Anschluss des DVD-Players (Abb. 1/8).
2.Drücken Sie auf die Taste DVB/DVD (Abb. 2/2) der Fernbedienung, um
das Datei-Auswahlmenü aufzurufen.
3.Mit den Richtungstasten (Abb. 2/9) wählen Sie den USB Modus aus.
Bestätigen Sie Ihre Auswahl mit der ENTER Taste (Abb. 2/22).
 HINWEIS:
Um herauszufinden, welche abspielbaren Dateien hier zu finden
sind, untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser Vorgang kann bei großen Speichermedien lange dauern.
4. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe ➯ Seite 20, „Datei/Verzeichnis auswählen und Wiedergabe
starten“.
5. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie erneut
auf die DVB/DVD Taste (Abb. 2/2) und wählen den DVD Modus mit
den Richtungstasten und ENTER aus
Datei/Verzeichnis auswählen
und Wiedergabe starten
Medien können zahlreichen Daten/Dateien und Verzeichnisse enthalten.
Sie müssen daher zunächst bestimmen, welche Dateien wiedergegeben
werden sollen.
1. Sofern dies noch nicht geschehen ist, legen Sie die CD oder DVD in
der Laufwerk oder schließen Sie ein USB Speichermedium an.
CTV4952_DVB_T_DVD_D.indd 20
05.01.2010 15:21:11 Uhr
Deutsch
21
2. Es erscheint ein zweispaltiges Menüfenster in dem auf der linken Seite die Verzeichnisse (wenn Verzeichnisse vorhanden) oder die Dateien
aufgelistet sind.
3. Wählen Sie mit den Richtungstasten (Abb. 2/9) in der linken Liste
das gewünschte Verzeichnis oder die Datei aus.
4. Drücken Sie zur Auswahl die Taste ENTER (Abb. 2/22).
Datei:
Haben Sie eine Datei angewählt wird diese nun direkt angezeigt bzw.
abgespielt.
Verzeichnis:
Haben Sie ein Verzeichnis aufgerufen, öffnet sich nun eine Liste von
Dateien.
Auch hier können Sie die gewünschte Datei mit den Richtungstasten
und der Taste ENTER (Abb. 2/22) auswählen. Haben Sie eine Datei angewählt, wird diese nun angezeigt bzw. abgespielt.
Besondere Funktionen
Datei Manager
Nach Erkennen einer CD ROM, DVD ROM oder eines USB Gerätes analysiert der DVD-Player die Mediadateien und Sie steuern die Wiedergabe
mit dem „Media Manager“. Der Media Manager erkennt nachstehende
Dateiformate: MP3, MP2, JPEG, DAT, MPG, VOB, AVI, WMA.
Dateien sortieren
Rechts unten im [Media Manager] haben Sie die [Datei sortieren]
Funktion, mit der Sie die Reihenfolge der Anzeige festlegen können. Mit
den Richtungstasten (Abb. 2/9) treffen Sie Ihre Auswahl, mit ENTER
bestätigen Sie. Die Dateien können wie folgt sortiert werden:
1. Nach Typ: Die Dateien sind nach Format sortiert und werden in
einer Gruppe angezeigt.
2.Nach Name: Die Sortierung ist alphabetisch, zunächst 0~9,
dann A~Z.
3.Nach Zeit: Die Sortierung erfolgt nach Erstellungsdatum der Datei.
Dateityp
„Dateityp“ lässt Sie die Dateien nach Format sortieren. Im nachstehenden Diagramm sehen Sie die Auswahl gemäß MP3, MP2 oder JPEG Format. Markieren Sie den wiederzugebenden Dateityp mit den Richtungstasten (Abb. 2/9) und zeigen diese dann mit ENTER an. Der ausgewählte
Dateityp ist gelb hinterlegt.
Bitte beachten Sie:
Es gibt eine Vielzahl von Brenn- und Komprimierungsverfahren, sowie
Qualitätsunterschiede bei CDs/DVDs und gebrannten CDs/DVDs.
Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der
Wiedergabe von Dateien kommen (Dateien werden z.B. angezeigt,
können aber nicht abgespielt werden). Dies ist keine Fehlfunktion des
Gerätes.
CTV4952_DVB_T_DVD_D.indd 21
05.01.2010 15:21:12 Uhr
22
Deutsch
 HINWEIS:
• Im Stopp-Modus:
Mit der Taste „“ (Abb. 2/9) können Sie aus den Dateien zu den
Verzeichnissen zurückkehren.
• Im Play-Modus:
Mit den Richtungstasten / regeln Sie die Lautstärke.
Wiedergabe beenden
Drücken Sie auf die Taste „“ (Abb. 2/7) der Fernbedienung, um die
Wiedergabe zu beenden.
Playlist erstellen (MP3)
Um eine Playlist von MP3 Dateien zu erstellen gehen Sie wie folgt vor:
1.Legen Sie eine MP3 CD in das CD-Fach ein, oder stecken Sie ein USB
Speichermedium in den entsprechenden Anschluss des DVD-Players
(Abb. 1/21).
2.Drücken Sie auf die Taste DVB/DVD (Abb. 2/2) der Fernbedienung, um
das Datei-Auswahlmenü aufzurufen.
3.Mit den Richtungstasten (Abb. 2/9) wählen Sie den DVD bzw. USB
Modus aus. Bestätigen Sie Ihre Auswahl mit der ENTER Taste (Abb.
2/22).
4. Drücken Sie auf die Taste PRO/EPG (Abb. 2/18).
5. Wählen Sie die gewünschten Dateien mit den Richtungstasten
(Abb. 2/9) aus. Bestätigen Sie Ihre Auswahl jeweils mit der Taste
ENTER (Abb. 2/22).
6. Nachdem Sie alle Dateien ausgewählt haben, steuern Sie mit den
Richtungstasten den Befehl „Play“ am unteren Bildschirmrand an.
Drücken Sie die Taste ENTER, um die Wiedergabe zu starten.
 HINWEIS:
Nachdem alle Titel wiedergegeben wurden, wird die Playlist automatisch gelöscht.
Playlist löschen (MP3)
1. Drücken Sie die Taste „“ (Abb. 2/7).
2. Steuern Sie mit den Richtungstasten den Befehl „Liste“ am unteren
Bildschirmrand an. Bestätigen Sie Ihre Auswahl mit der Taste ENTER.
3. Wählen Sie den zu löschenden Titel mit den Richtungstasten aus.
Bestätigen Sie Ihre Auswahl mit der Taste ENTER. Der Titel wird
gelöscht.
4. Wollen Sie alle Titel löschen, steuern Sie mit den Richtungstasten
den Befehl „Alle lösch“ am unteren Bildschirmrand an. Bestätigen Sie
Ihre Auswahl mit der Taste ENTER. Die Playlist wird gelöscht.
Bilder wiedergeben
CTV4952_DVB_T_DVD_D.indd 22
Der DVD-Player ist ausgezeichnet geeignet Ihre Digitalfotos wiederzugeben. Diese Fotos können auf einem beliebigen, vom DVD-Player
unterstützen Medium (DVD, CD, etc.), gespeichert sein.
05.01.2010 15:21:13 Uhr
Deutsch
23
 HINWEIS:
 Achten Sie dabei auf eine angemessene Größe der Fotos. Zu große
Fotos werden unter Umständen sehr langsam oder gar nicht angezeigt. Günstig ist, wenn die Größe der Fotos dem Bildformat des
Wiedergabegerätes entspricht. Dieses beträgt bei Fernsehern normalerweise 1024x576 Pixel (Seitenverhältnis 16:9) oder 768x576
(Seitenverhältnis 4:3).
 Bitte beachten Sie, dass jegliche Konvertierung (Umwandlung) im
Allgemeinen immer einen Informationsverlust, im Bezug auf das
ursprüngliche Format zur Folge hat.
Starten Sie die Bildwiedergabe, indem Sie die Datei auswählen, mit der
die Wiedergabe beginnen soll ➯ Seite 20, „Datei/Verzeichnis auswählen
und Wiedergabe starten“.
 HINWEIS:
Nach einigen Sekunden erscheint auf der rechten Seite im zweispaltigen Menüfenster ein Vorschaubild.
Blättern
 Manuell:
Drücken Sie auf die Taste I (Abb. 2/14) oder I (Abb. 2/13) der
Fernbedienung, um vor oder zurück zu blättern.
 Blättern unterbrechen: Drücken Sie auf die Taste II (Abb. 2/8), um
den automatischen Bildwechsel zu unterbrechen. Drücken Sie erneut
auf die Taste II, um die Bildwiedergabe wieder zu starten.
Bild drehen
Mit den Richtungstasten können Sie Bilder während der Wiedergabe
drehen:
 Vertikal spiegeln:
Richtungstaste „“
 Horizontal spiegeln:
Richtungstaste „“
 Um 90° im Uhrzeigersinn drehen:
Richtungstaste „“
 Um 90° gegen den Uhrzeigersinn drehen:
Richtungstaste „“
DVD Voreinstellungen ändern
Zahlreiche Voreinstellungen können Sie komfortabel über das
Bildschirm-Menü verändern.
Sie starten das Menü zum Ändern der Voreinstellungen, indem Sie auf
die Taste SETUP/EXIT (Abb. 2/21) der Fernbedienung drücken.
CTV4952_DVB_T_DVD_D.indd 23
05.01.2010 15:21:13 Uhr
24
Deutsch
 HINWEIS:
Viele der Voreinstellungen können Sie sowohl über die Fernbedienung
als auch über das Menü ändern. Der Unterschied ist: Ändern Sie die
Vorsteinstellungen über die Fernbedienung, so haben die Änderungen
nur bis zum Ausschalten des DVD-Players oder bis zum Entfernen der
DVD Bestand.
Änderungen, die im Menü vorgenommen werden, sind hingegen
dauerhaft.
Menü-Aufbau verstehen
Im Setup-Menü finden Sie zwei Menü-Ebenen:
 Hauptmenü:
Die Hauptebene wird durch graphische Symbole dargestellt.
 Untermenü:
Unter jedem Hauptmenü-Eintrag finden Sie die zugehörigen Untermenüeinträge.
Menü verwenden
Navigation und Auswahl
 Im Hauptmenü bewegen Sie sich mit den Richtungstasten (Abb.
2/21) der Fernbedienung (/).
 Im Untermenü hingegen bewegen Sie sich mit den Richtungstasten
( / ).
 Einen Menüpunkt wählen Sie mit der Taste ENTER (Abb. 2/22) aus.
 Eine Option (z.B. „UL STIL 3“ in der Abbildung links) wählen Sie ebenfalls mit der Taste ENTER aus. Die ausgewählte Option (im Beispiel
„UL STIL 3“) ist nun hervorgehoben.
Überblick über das Hauptmenü
 DVD spezifische Einstellungen (1)
 DVB-T spezifische Einstellungen (2)
 Systemeinstellungen (3)
 Menü verlassen (4)
 HINWEIS:
 Das DVD Einstellmenü kann nur im DVD Betrieb angewählt werden.
 Einige der Menüeinstellungen sind nur im Stopp-Modus anwählbar
(DVD abhängig).
CTV4952_DVB_T_DVD_D.indd 24
05.01.2010 15:21:14 Uhr
Deutsch
25
DVD Setup Menü
Spracheinstellungen
Menü; Audio; Untertitel; Ext. Untertitel
 Menü: Wählen Sie hier die bevorzugte Sprache der DVD Menüs aus.
 Audio: Wählen Sie hier die bevorzugte Sprache der Audio-Ausgabe
aus.
 Untertitel: Wählen Sie hier die bevorzugte Sprache der filmbegleitenden Untertitel aus.
 Ext. Untertitel: Wählen Sie hier die bevorzugte Untertitelsprache für
die externen Untertitel aus.
Audioeinstellungen
Digitalausgang
Ihnen stehen SPDIF/PCM (bevorzugte Einstellung für Stereo-Ausgabe),
SPDIF/RAW (bevorzugte Einstellung für Mehrkanal-Ausgabe) und AUS zur
Verfügung.
Downmix
„Downmix“ lässt Sie zwischen Lo /Ro und Lt/Rt wählen.
Audio Modus
Normalerweise erfolgt die Tonausgabe als Stereo-Ausgabe. Hier haben
Sie die Möglichkeit, anstelle der Stereo-Ausgabe eine Mono-Ausgabe zu
wählen.
 L/R: Die Ausgabe erfolgt als Stereo-Ausgabe (Voreinstellung).
 L/L: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen
Lautsprechern das Signal des „linken“ Stereo-Kanals ausgegeben.
 R/R: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen
Lautsprechern das Signal des „rechten“ Stereo-Kanals ausgegeben.
Kindersicherung
Manche DVDs weisen Informationen zur Zielgruppe auf. Das Vorgehen
gleicht hierbei der Freigabe für Kinofilme („Freigegeben ab 12 Jahren“ z.B.).
Diese Funktion benötigt ein Passwort (Werkseinstellung ist 8888), nach
Bestätigung werden Ihnen 8 Einstellungen zum Jugendschutz angeboten. Einstellung 8 kann alle Videos wiedergeben. Je kleiner die Nummer,
desto strenger ist die Einstellung. Mit „Aus“ ist die Funktion deaktiviert.
CTV4952_DVB_T_DVD_D.indd 25
05.01.2010 15:21:16 Uhr
26
Deutsch
Winkelzeichen
Ist ein weiterer Kamerawinkel auf der DVD vorhanden wird Ihnen das
durch das Winkelzeichen signalisiert. Sie können die Einblendung des
Winkelweichens auch abschalten.
Über den DVB-T Empfänger
DVB-T Betrieb
Die von der Antenne empfangenen Signale können von einem Fernseher
nicht verarbeitet werden. Sie werden im eingebauten DVB-Receiver so
aufbereitet, dass an seinen Ausgängen Audio und Videosignale (AV) zur
Verfügung stehen, die an den Fernseher weitergegeben werden.
DVB-T steht für:
Digital Video Broadcasting Terrestrian: Eine digitale, universale Übertragungstechnik, für Bild, Grafik, Ton und Text, also für Daten in jeder
denkbaren Form und in jeder möglichen, jeweils angemessenen Qualität.
 HINWEIS:
• D
as DVB-T Einstellmenü kann nur im DVB-T Betrieb angewählt
werden.
• S ollte sich das Gerät noch nicht im DVB-T Modus befinden, drücken
Sie auf die Taste DVB/DVD (Abb. 2/2) der Fernbedienung, um das
Datei-Auswahlmenü aufzurufen.
• Mit den Richtungstasten (Abb. 2/9) wählen Sie den DVB Modus aus.
Bestätigen Sie Ihre Auswahl mit der ENTER Taste (Abb. 2/22).
Erstbenutzung
Bei Erstbenutzung des Systems wird nachstehender Bildschirm und der
Installations-Assistent angezeigt.
1. Wählen Sie im ersten Bildschirm „Ja“ und bestätigen mit der Taste
ENTER.
2. Stellen Sie im nächsten Bildschirm das Land, die Bildschirmsprache
und die Zeitzone ein. Wählen Sie anschließend mit der  Taste „Vor“
und bestätigen mit ENTER.
CTV4952_DVB_T_DVD_D.indd 26
05.01.2010 15:21:17 Uhr
Deutsch
27
3. Wählen Sie „Ja“ und bestätigen mit ENTER um die automatische
Suche nach DVB-T Programmen zu starten.
4. Das System begibt sich in Sendersuchemodus und zeigt anschließend
den zuletzt aufgefundenen Kanal an.
5. Im DVB-T Modus drücken Sie MENU zum Aufrufen der DVB-T Einstellungen (DVB MENÜ), siehe nebenstehende Abbildung.
DVB Einstellungsmenü
Programmliste
TV Programme
Bearbeitung der Kanalliste, einschließlich Favoritenkanal, Verschieben
und Löschen. Mit den Richtungstasten wählen Sie und bestätigen mit
ENTER.
Radioprogramme (sofern in Ihrer Region ausgestrahlt)
Entspricht der Bearbeitung der TV Programme.
Sortieren
Die Kanalliste kann nach Kanalname, Service ID oder Kanalnummer
sortiert werden.
Sendersuche
Automatische Sendersuche: Die Sendersuche erfolgt entsprechend
der Landes- und Zeitzoneneinstellung. Vor der Speicherung wird die
Löschung der zuvor gespeicherten Kanäle angefragt. Mit Ja wird alles
gelöscht, mit Nein nur neu aufgefundene Kanäle hinzugefügt.
Manuelle Sendersuche
Zur Suche nach einem bestimmten Kanal wählen Sie die manuelle
Sendersuche.
CTV4952_DVB_T_DVD_D.indd 27
05.01.2010 15:21:19 Uhr
28
Deutsch
Kindersicherung
Kanalsperre
Mit dieser Funktion können Sie als Eltern auswählen, ob bestimmte
Kanäle gesperrt werden sollen oder nicht. Bei Auswahl von „Ja“ muss für
gesperrte Kanäle das Passwort eingegeben werden.
Wählen Sie „Nein“ wird kein Passwort benötigt.
Elterneinstellungen
Wählen Sie aus welche Kanäle Sie sperren wollen.
• Mit den / Tasten können Sie zwischen den Kanälen wechseln.
• Haben Sie einen Kanal erreicht den Sie sperren möchten drücken Sie
ENTER.
 HINWEIS:
Wenn Sie einen Kanal zum Sperren auswählen muss immer ein Passwort eingegeben werden. Das Originalpasswort lautet „8888“.
Systemeinstellungen
Land
Einstellen des Landes, in dem das Signal empfangen wird, beispielsweise
England, Deutschland, Italien, Frankreich usw.
Sprache
Einstellen der Filmsprache als 1. Filmsprache, 2. Filmsprache und Untertitelsprache.
GMT
Nutzung der GMT (Greenwich Mean Time) zur Zeiteinstellung. Bei
Einstellung auf Aus ist die Funktion deaktiviert und die Zeitzone kann
manuell eingegeben werden. Bei Einstellung auf „An“ wählt das DVB-T
System die Einstellung automatisch.
CTV4952_DVB_T_DVD_D.indd 28
05.01.2010 15:21:21 Uhr
Deutsch
29
Zeitzone
Einstellen der Zeitzone des DVB-T Systems.
System Zeitplan (Timer)
Voreinstellung der Kanäle, bis zu 10 Timer können vorprogrammiert
werden.
Mode
Aktivierung oder Deaktivierung der Timer.
Frequenz (Häufigkeit)
Einstellen der Häufigkeit der Timer: einmalig, täglich (zur gleichen Zeit)
oder wöchentlich.
Kanalart
Wählen Sie hier zwischen TV und Radio.
Kanalnummer
Stellen Sie hier die gewünschte Kanalnummer ein.
CTV4952_DVB_T_DVD_D.indd 29
05.01.2010 15:21:23 Uhr
30
Deutsch
Timer Start / Ende
Einstellung der Start- und Endzeiten gemäß nachstehender Abbildung.
Exit
Rückkehr ins Hauptmenü.
Audiokanal ändern
Auswahl des gewünschten Audiokanals und des Soundmodus.
1. Mit AUDIO rufen Sie die Audiokanal-Einstellungen auf.
2. Mit / wählen Sie „Channel“ oder „Sound Mode“.
3. Mit  /  wählen Sie den gewünschten Kanal oder Soundmodus.
Bei Umstellung von Kanal ändert sich ebenfalls die Audio PID
Einstellung.
Audiokanal verlassen
Drücken Sie erneut AUDIO.
EPG (Elektronischer Programmführer)
Mit dem elektronischen Programmführer haben Sie einen schnellen
Überblick über die Fernsehprogramme.
1. Drücken Sie PRO/EPG.
Das elektronische Programmführer Menü wird angezeigt, die Fernsehkanäle erscheinen links, die Übertragung des gewählten Programms rechts.
2. Mit  wechseln Sie zum Programminhalt des Senders.
3. Mit I/I wählen Sie den Wochentag (bis max. 7 Tage).
4. Mit  erhalten Sie Detailinformationen zur ausgewählten Sendung.
Mit  und SETUP/EXIT kehren Sie in die Programmliste zurück.
Vorschau:
Die digitalen Infotextinhalte sind von Sender zu Sender unterschiedlich
und können Bilder oder Sound zukünftiger Programme, Informationsseiten, Wetter, Nachrichten oder sonstige Optionen enthalten.
Einige Kanäle übertragen keine EPG Daten.
5. Drücken Sie / zum Durchlaufen der Kanäle.
6. Mit ENTER wird der gewünschte Kanal als Vollbild angezeigt.
Verlassen der Seite
Drücken Sie SETUP/EXIT.
CTV4952_DVB_T_DVD_D.indd 30
05.01.2010 15:21:24 Uhr
Deutsch
31
Anzeige von Programm-Informationen
Mit DISPLAY rufen Sie während der Wiedergabe zusätzliche Programminformationen auf.
Verlassen der Seite
Drücken Sie erneut DISPLAY.
Teletext
Drücken Sie die Taste TTX (Abb. 2/25), um die Funktion Videotext aufzurufen. Geben Sie mit Hilfe der Zifferntasten (Abb. 2/26) die gewünschte
Videotextseite ein. Ihre Eingabe wird in der oberen, linken Bildschirmecke
angezeigt. Nachdem Sie die gewünschte Videotextseite eingegeben
haben, sucht Ihr Gerät die Seite. Da die Videotextseiten nicht alle gleichzeitig übertragen werden können, kann es einige Sekunden dauern, bis Ihr
Gerät die Seite gefunden hat.
Für alle Videotextbetreiber stellt die Seite 100 die Inhaltsangabe dar.
Benutzen Sie die  bzw.  Taste (Abb. 2/9), um eine Seite vor- bzw.
zurückzublättern.
Verlassen des Teletextes
Drücken Sie SETUP/EXIT zum Verlassen der Funktion.
Favoriten
Einige Kanäle gefallen Ihnen besser als andere, mit der Favoriteneinstellung verschaffen Sie sich leichteren Zugang zu Ihren beliebten Kanälen.
Drücken Sie  /FAV.
Auf dem Bildschirm wird Fav ein angezeigt. Das Favoritenprogramm
wird aktiviert, indem Sie / drücken und durch Ihre Favoritenkanäle
schalten. Die anderen Kanäle können mit den Zifferntasten aufgerufen
werden.
Verlassen der Favoritenprogramme
Drücken Sie  /FAV „FAV aus“ wird angezeigt.
Radiomodus
Mit dem DVB-T Gerät können Sie auch digitale Radiosender im DVB-T
Standard empfangen (sofern in Ihrer Gegend DVB-T Radio ausgestrahlt
wird).
1. Drücken Sie TV/RADIO/A-B zum Umschalten zwischen TV und Radio.
Die Umschaltung dauert einen kurzen Moment.
Verlassen des Radiomodus
Drücken Sie erneut TV/RADIO/A-B.
CTV4952_DVB_T_DVD_D.indd 31
05.01.2010 15:21:24 Uhr
32
Deutsch
DVD/DVB-T Systemeinstellungen
Einstellung für DVD oder DVB Modus.
Spracheinstellungen
OSD
Als OSD Sprache werden u.a. Deutsch, Englisch, Französisch etc. angeboten.
Display Einstellungen
TV Standard
Hier können Sie den TV Standard zwischen NTSC und PAL umschalten.
Bei uns üblich ist normalerweise der PAL Standard.
Bildseitenverhältnis
Stellen Sie hier das Bildformat ein.
Präferenzen
UI Stil
UI (User Interface bzw. Benutzeroberfläche) Stil: Sie haben die Auswahl
von mehreren Benutzeroberflächen:
PIN-Code ändern
Änderung des Passworts.
Um das Passwort zu ändern, müssen Sie das aktuelle Passwort eingeben.
Das Passwort ab Werk lautet „8888“.
 HINWEIS:
Haben Sie Ihr Passwort vergessen, aktivieren Sie die Werkseinstellungen (siehe unten). Hierbei wird das Passwort wieder auf „8888“ zurückgesetzt. Wichtig: Die Sender müssen dann neu eingestellt werden.
CTV4952_DVB_T_DVD_D.indd 32
05.01.2010 15:21:26 Uhr
Deutsch
33
Standardeinschaltung
Einstellung, in welchem Modus das Gerät beim Einschalten startet.
Werkseinstellungen
Rückstellung zu den Werkseinstellungen (Voreinstellungen).
 HINWEIS:
Nur die Einstellungen es aktuellen Modus (DVD oder DVB) werden auf
die Werkseinstellung zurückgesetzt.
CTV4952_DVB_T_DVD_D.indd 33
05.01.2010 15:21:27 Uhr
34
Deutsch
Fehlerbehebung
Bevor Sie das Gerät an den Kundendienst einschicken, überprüfen Sie anhand der folgenden Tabelle, ob Sie den Fehler
selbst beseitigen können.
Sollten Sie dennoch das Problem nicht beheben können, rufen Sie bitte zunächst die untenstehende Hotline an.
Hotline 0 21 52/20 06-666
oder per E-Mail: hotline@etv.de
Fehler
Mögliche Ursache
Netzanzeige leuchtet keine Stromversorgung
nicht
Es wird kein Bild
angezeigt
Keine Reaktion auf
Tastendruck
Kein Ton
keine Stromversorgung/
Netzschalter ausgeschaltet
Bei Betrieb
an einem Fernsehgerät:
Videokabel nicht richtig
verbunden
keine DVD/CD eingelegt
DVD/CD nicht kompatibel
DVD/CD liegt verkehrt herum
im CD/DVD-Fach
CD/DVD ist verschmutzt
CD/DVD ist beschädigt
Voreinstellungen falsch
Kindersicherung ist aktiviert
Probleme mit der Stromversorgung oder statische Aufladung
des Gerätes
Bei Betrieb
an einem Fernsehgerät:
Audiokabel wurde nicht
angeschlossen
Lautstärke leise geregelt
Kopfhörer nicht richtig
eingesteckt
Verstärker ausgeschaltet
Fernbedienung
funktioniert nicht
Voreinstellungen falsch
falsche Haltung
zu weit entfernt
Batterien leer
CTV4952_DVB_T_DVD_D.indd 34
Lösung
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das
Gerät aus.
Setzen Sie den Netzstecker richtig ein, prüfen Sie ggf. die
Steckdose mit einem anderen Gerät auf Funktionsfähigkeit.
Schalten Sie das Gerät mit dem Netzschalter ein (Abb. 1/3).
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das
Gerät aus.
Überprüfen Sie den richtigen Sitz des Video-Kabels. Stellen
Sie sicher, dass die Stecker fest in den Buchsen sitzen.
Legen Sie eine CD/DVD ein.
Verwenden Sie nur kompatible Medien.
Drehen Sie die CD/DVD herum.
Reinigen Sie die CD/DVD.
Verwenden Sie eine andere CD/DVD.
Überprüfen Sie die Voreinstellungen des DVD-Players.
Deaktivieren Sie den Kinderschutz.
Schalten Sie den Hauptschalter aus und ziehen Sie den Netzstecker. Stecken Sie den Netzstecker wieder in die Steckdose
und schalten Sie das Gerät wieder ein.
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das
Gerät aus.
Überprüfen Sie den richtigen Sitz des Audiokabels. Stellen Sie
sicher, dass die Stecker fest in den Buchsen sitzen.
Erhöhen Sie die Lautstärke durch drücken der Tasten VOL+/
VOL- (Abb. 1/10, 16) oder / (Abb. 2/9).
Überprüfen Sie den richtigen Sitz des Kopfhörersteckers.
Sofern Sie einen Verstärker zur Audio-Ausgabe verwenden:
überprüfen Sie, ob der Verstärker eingeschaltet ist.
Überprüfen Sie die Voreinstellungen des DVD-Players.
Die Fernbedienung zeigt nicht auf den DVD-Player.
Stellen Sie sicher, dass die Fernbedienung nicht weiter als 5
Meter vom Gerät entfernt ist.
Wechseln Sie die Batterien der Fernbedienung.
05.01.2010 15:21:27 Uhr
Deutsch
Fehler
Titel werden in
falscher Reihenfolge
gespielt
DVD kann nicht
abgespielt werden
Kein DVB-T Empfang
Mosaik ähnliches
35
Mögliche Ursache
Playlist wird verwendet
Lösung
Löschen Sie die Playlist.
DVD nicht finalisiert
Verwenden Sie eine finalisierte DVD.
Der empfangene Sender ist zu
schwach für einen Empfang
über die Teleskopantenne.
Kein DVB-T Empfang in Ihrer
Region.
Der empfangene Sender ist zu
schwach
Der empfangene Sender ist zu
schwach.
Das Antennenkabel fest in die Antennenbuchse des Gerätes
stecken.
Richten Sie die Antenne neu aus.
Richten Sie die Antenne neu aus.
Entsorgung
Wenn das Gebrauchsende erreicht ist, insbesondere, wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar,
indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem
Land geltenden Umweltvorschriften. Elektrische Abfälle dürfen nicht
zusammen mit Haushaltsabfällen entsorgt werden. Wenden Sie sich für
Ratschläge bezüglich des Recyclings an Ihre Kommunalbehörde oder
Ihren Händler.
Batterieentsorgungshinweis
Das Gerät enthält einen wiederaufladbaren Akku. Verbrauchte Batterien
und Akkumulatoren (Akkus) gehören nicht in den Hausmüll.
 Die Batterien/Akkus müssen entnommen werden, bevor das Produkt in
die Entsorgung geht.
 Entfernen Sie mittels Schaubendreher, die Schraube der Akkuabdeckung, auf der Geräterückseite (links oben).
 Ziehen Sie das Akkukabel vom Stecksockel ab.
 Entnehmen Sie nun die Akkus / die Batterien.
 Sie können sie bei einer Sammelstelle für Altbatterien bzw. Sondermüll abgeben. Informieren Sie sich bei Ihrer Gemeinde.
Batterien/Akku
Hinweise zum Umgang mit Batterien/Akku:
 Halten Sie Batterien/Akku von Kindern fern. Sie sind kein Spielzeug!
 Werfen Sie Batterien/Akku niemals ins Feuer, nicht in Wasser tauchen.
 Achten Sie beim Einlegen der Batterie auf die Polarität.
 Öffnen Sie Batterien/Akku nicht gewaltsam.
 Vermeiden Sie den Kontakt zu metallischen Gegenständen. (Ringe,
Nägel, Schrauben usw.) Es besteht Kurzschlussgefahr!
 Durch einen Kurzschluss können sich Batterien/Akku stark erhitzen
oder evtl. sogar entzünden. Verbrennungen können die Folge sein.
CTV4952_DVB_T_DVD_D.indd 35
05.01.2010 15:21:28 Uhr
36
Deutsch
 Falls eine Batterie/Akku ausläuft, die Flüssigkeit nicht in die Augen
oder Schleimhäute reiben. Bei Berührung die Hände waschen, die
Augen mit klarem Wasser spülen, und bei anhaltenden Beschwerden
einen Arzt aufsuchen.
 Verbrauchte Batterien gehören nicht in den Hausmüll. Bringen Sie
alte Batterien zu einer vorgesehenen Sammelstelle.
Diese Zeichen finden Sie auf schadstoffhaltigen Batterien/Akkus:
Pb = enthält Blei
Cd = enthält Cadmium
Hg = enthält Quecksilber
Li = enthält Lithium
CTV4952_DVB_T_DVD_D.indd 36
05.01.2010 15:21:28 Uhr
Deutsch
37
Garantiebedingungen
Garantieabwicklung
1.Gegenüber Verbrauchern gewähren wir bei privater
Nutzung des Geräts eine Garantie von 24 Monaten
ab Kaufdatum.
Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel
aufweisen, bitten wir Sie, uns Ihren Garantieanspruch
mitzuteilen.
Ist das Gerät zur gewerblichen Nutzung geeignet,
gewähren wir beim Kauf durch Unternehmer für das
Gerät eine Garantie von 12 Monaten.
Die Garantiezeit für Verbraucher reduziert sich auf 12
Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2.Voraussetzung für unsere Garantieleistungen sind
der Kauf des Geräts in Deutschland bei einem unserer
Vertragshändler sowie die Übersendung einer Kopie
des Kaufbelegs und dieses Garantiescheins an uns.
Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns
zur Erbringung der Garantieleistungen zur Verfügung
gestellt werden.
3.Mängel müssen innerhalb von 14 Tagen nach
Erkennbarkeit uns gegenüber schriftlich angezeigt
werden. Besteht der Garantieanspruch zu Recht,
entscheiden wir, auf welche Art der Schaden/Mangel
behoben werden soll, ob durch Reparatur oder durch
Austausch eines gleichwertigen Geräts.
4.Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler
Abnutzung des Geräts beruhen. Garantieansprüche
sind ferner ausgeschlossen für leicht zerbrechliche
Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn
nicht von uns autorisierte Stellen Arbeiten an dem
Gerät vornehmen.
5.Durch Garantieleistungen wird die Garantiezeit nicht
verlängert. Es besteht auch kein Anspruch auf neue
Garantieleistungen. Diese Garantieerklärung ist eine
freiwillige Leistung von uns als Hersteller des Geräts.
Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung)
werden durch diese Garantie nicht berührt.
Stand 03 2008
CTV4952_DVB_T_DVD_D.indd 37
Die schnellste und komfortabelste Möglichkeit ist die
Anmeldung über unser SLI (Service Logistik International) Internet-Serviceportal.
www.sli24.de
Sie können sich dort direkt anmelden und erhalten
alle Informationen zur weiteren Vorgehensweise Ihrer
Reklamation.
Über einen persönlichen Zugangscode, der Ihnen direkt
nach Ihrer Anmeldung per E-Mail übermittelt wird,
können Sie den Bearbeitungsablauf Ihrer Reklamation
auf unserem Serviceportal online verfolgen.
Alternativ können Sie uns den Servicefall per E-Mail
hotline@etv.de
oder per Fax
0 21 52 – 20 06 15 97
mitteilen.
Bitte teilen Sie uns Ihren Namen, Vornamen, Straße,
Hausnummer, PLZ und Wohnort, Telefon-Nummer,
soweit vorhanden, Fax-Nummer und E-Mail-Adresse
mit. Im Weiteren benötigen wir die Typenbezeichnung
des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das
Neugerät erworben haben.
Wir werden das Gerät möglichst innerhalb von drei
Werktagen bei Ihnen abholen lassen.
Bitte bewahren Sie hierzu unbedingt den Originalkarton
und die Styroporeinsätze für den eventuellen Versand/
Abholung auf. Sie können unseren Karton zusammen mit
den Styroporeinsätzen als Versandverpackung nutzen.
Damit wird sichergestellt, dass Ihr Gerät auf dem Transportweg nicht beschädigt wird.
Bitte fügen Sie dem Gerät eine Kopie Ihres Kaufbeleges
(Kassenbon, Rechnung, Lieferschein) sowie eine kurze
Fehlerbeschreibung bei.
Ohne den Garantienachweis (Kaufbeleg) kann Ihre
Reklamation nicht kostenfrei bearbeitet werden.
Bitte nehmen Sie in keinem Fall eine unfreie Einsendung
Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr
Anspruch auf Garantieleistungen.
05.01.2010 15:21:29 Uhr
38
Deutsch
Haben Sie Fragen zur Bedienung, zur Inbetriebnahme
oder Anschluss? Gerne hilft Ihnen unser Serviceteam
weiter. Sie erreichen uns Mo. – Do. 8:30-17:00 Uhr und
Fr. 8:30-14:00 Uhr unter folgender Rufnummer:
0 21 52 – 2006 666
ETV
Elektro-Technische Vertriebsgesellschaft mbH
Industriering Ost 40
D-47906 Kempen
Konformitätserklärung
Hiermit erklärt die Firma ETV – Elektro-Technische
Vertriebsgesellschaft mbH, dass sich das Gerät
CTV 4952 LCD/DVD/DVB-T in Übereinstimmung mit den
grundlegenden Anforderungen, der europäischen Richtline für elektromagnetische Verträglichkeit (2004/108/
EG) und der Niederspannungsrichtlinie (2006/95/EG)
befindet.
CTV4952_DVB_T_DVD_D.indd 38
05.01.2010 15:21:29 Uhr
Deutsch
OSD-Menü Übersicht
Hauptmenü
DVD-Setup
DVD-Setup
Setup Sprache
Setup Audio
Menü
Audio
Untertit
Ext. Untertitel
Digitaler Ausgang
Downmix
Audio Mode
Eigenes Setup
Kindersicherung
Winkelzeichen
DVB-Menü
Ende
DVB-Menü
Prog.-Liste
Prog.-Suche
Kindersicherung
System-Einst.
TV Programm
Musikprogramm
Sort
Auto-Suche
Manuell-Suche
Kanal block.
KindersichEinst
Land
Sprache
GMT nutzen
Systemeinstell
Ende
Systemeinstell-Menü
Setup Sprache
Setup Anzeige
Zeitzone
Systemzeitplan
OSD
TV-Norm
Anzeigeart
Vorgaben
Ende
CTV4952_DVB_T_DVD_D.indd 39
Ende
UI Stil
PIN ändern
Vorgabetyp
Vorgabe
39
SPDIF/PCM
SPDIF/RAW
Aus
Lo/Ro
Lt/Rt
L/R
L/L
R/R
1-8
Aus
An
Aus
n. Name
n. Service-ID
n. Kanal-Nr.
Ja
Nein
1. Audio
2. Audio
Untertit
Ende
Aus
An
NTSC
PAL
4:3 PS
4:3 LB
16:9
UI Stil 1-4
DVD
DVB
USB
Letzter Typ
Les.
05.01.2010 15:21:30 Uhr
40
English
Device parts (Fig. 1)
1TFT Display
13Stop” () button
2DC IN 9-12 V socket
14Play/Pause button (II)
3ON/OFF switch
15Enter button (OK)
4AV IN socket
16„Reduce volume“ (VOL-)
button
5AV OUT socket
6COAXIAL socket
8USB connection
18IR sensor for the remote
control/power indicator
light/charge indicator
9„SOURCE“ button
19CD/DVD tray
10„Increase volume“ (VOL+)
button
20ANT. aerial connexion
7
Remote Control (Fig. 2)
Headphones connection
11, , ,  Cursor buttons
21Slide switch „Open“
(CD DOOR OPEN)
12SETUP button
22Loudspeaker
1AV OUT/AV IN: for switching
between AV IN and AV OUT
mode.
16/FAV:
Fast reverse. For administering
the favourites in DVB-T mode.
2DVB/DVD For selecting between DVD, DVB and USB.
17DISPLAY:
To display the play status on
screen.
310+: For selecting the chapters/tracks above 9. Pressing
again increases by a further
10.
4MUTE:
To switch off the sound.
5AUDIO:
To change the Audio settings.
6PBC/SCAN: To show the
Playback-Control for VCD. For
activating the channel search
in DVB-T mode.
7„“: Stop play.
8„II“: Start playback. To freeze the picture. Press the „II“
button to continue the film.
9Cursor buttons:
Navigation in screen menu.
10MODE: For setting the picture
parameters of the LCD display.
11MENU: To display the main
menu of the DVD/VCD.
12ZOOM: To zoom in or out.
13I: To jump to the next
chapter or song.
14I: To return to the previous chapter or song.
15/PG-TV: Fast forward.
For calling up the program
editing table in DVB-T mode.
CTV4952_DVB_T_DVD_GB.indd 40
17MENU button
18PRO/EPG: Title programme. In
DVB-T mode for calling up the
EPG function.
19TV/RADIO/AB: To select the
section to be repeated. For
switching between TV and
radio mode (if available) in
DVB-T mode.
20REPEAT:
To repeat title, chapters, etc.
21SETUP/Exit:
To start the setup menu. Exit
the menu
22ENTER: Confirm the input.
23TITLE: Display the title menu
of the DVD.
24SUBTITLE:
To show/hide subtitles.
25TTX: For switching on/off
teletext in DVB-T mode.
26Numerical buttons:
For direct selection of chapter
or song number.
27„ “:
For changing to the previously
selected TV channel.
28ANGLE:
To select the viewing angle.
05.01.2010 15:17:52 Uhr
English
Technical Data
Type of equipment
Model
Voltage
Output
Dimensions (W x H x D)
Weight
Laser
Signal format
Signal noise distance
Video output
Analogue Audio output
Operating environment
Compatible media
41
7“ TFT-TV/DVD Player incl. DVB-T
CTV 4952 LCD/DVD/DVB-T
DC 9-12V, 1,5A
<10 W
230 x 45 x 175
1 kg
Semiconductor laser
PAL/NTSC
>= 80 dB
1,0 V (P-P) 75 Ω
1,4 V (rms)
0°C to 40°C, level base
 DVD-Video (DVD Disc, DVD ±R/RW)
 MPEG-4 Video (from CD/DVD Disc,
DVD±R/RW, CD-R/RW)
 Audio CD (from CD Disc, CD-R/RW)
 Video CD (from CD Disc, CD-R/RW)
Regional
Accessories
CTV4952_DVB_T_DVD_GB.indd 41
 MP3 files (from CD/DVD Disc,
DVD±R/RW, CD-R/RW)
2 (= Europe, Greenland, South Africa,
Egypt and Middle East, Japan)
AC/DC adapter, remote control (batteries
included), stereo earphones, Carrier bag,
DVB-T antenna
05.01.2010 15:17:52 Uhr
42
English
Many thanks!
Congratulations on your purchase of the 7“ TFT-TV/DVD Player incl. DVB-T
CTV 4952 LCD/DVD/DVB-T!
Symbols in this
operating manual
Important instructions for your safety are especially marked. You must
follow these instructions to avoid accidents and damage to the machine:
WARNING:
Warns against dangers to your health and indicates potential risks of
injury.
CAUTION:
Indicates potential hazards for the player or other objects.
 NOTE: This highlights tips and information.
Manufacturer address
ETV
Elektro-Technische Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
We reserve the right to make technical and design-related changes in
the course of ongoing product improvements.
CTV4952_DVB_T_DVD_GB.indd 42
05.01.2010 15:17:53 Uhr
Safety instructions
Operating manual
English
43
Read the complete operating manual before using the player.
Keep the manual in a safe place. If you pass the player on to a third
party, pass on the operating manual as well.
Non-compliance with this manual can lead to severe injuries or damage
to the machine.
We assume no liability for damage caused as a result of non-compliance
with this operating manual.
The player may only be used in households for private use. It is not suitable for commercial use.
Children and Frail Individuals
 Do not leave the machine unattended, and do not use it if children
or persons who cannot assess the risk are nearby.
 Children or persons who cannot assess the risks are not allowed to
use the player. Keep the player out of reach.
 Packaging material must not be used to play with. There is a risk of
suffocation.
Power supply
The machine is operated with electrical current, which means there is in
principle a risk of electric shock. For this reason, pay particular attention
to the following:
 Never touch the plug with wet hands.
 If you want to pull the plug out of the plug socket, always pull
directly on the plug. Never pull on the cable as it could tear.
 Make sure that the power cable is not bent, caught or run over and
that it does not come into contact with heat sources.
 Make sure that the power cable is not wound around the device
while in operation.
 Never place the machine on the power cable while it is being operated.
 Only use extension cables that are designed for the power consumption level of the machine.
 Keep the appliance away from rain and any moisture.
 Only operate the machine if the electrical voltage stated on the type
plate beneath the machine agrees with the voltage on your plug
socket. The wrong voltage can destroy the machine.
 Do not stand vases etc. on the appliance. Water could seep into the
appliance.
 Do not open the appliance.
 Pull out the mains plug if the appliance is not to be used over a
longer period of time.
 Take care that nobody can trip over the power supply cable.
CTV4952_DVB_T_DVD_GB.indd 43
05.01.2010 15:17:53 Uhr
44
English
Laser
This appliance is classified as laser appliance of class 1 (CLASS 1 LASER).
The associated label is attached to the outside of the appliance.
Laser beams can damage the eyes. Therefore observe the following:
 Do not open the appliance. Do not attempt to dismantle the appliance.
 In order to avoid any danger: Have service work only carried out by
the manufacturer or an authorized service workshop.
Where to position the appliance
Safe operation of the appliance presupposes that it is positioned in an
appropriate place. Therefore observe the following:
 Protect the appliance against the influence of weather. Never use it
in the open-air.
 Protect the appliance against moisture.
 Do not place liquid filled vessels, e.g. vases, on the device.
 Never place the appliance on or in direct vicinity of heat sources,
such as e.g. hobs, ovens, etc.
 Do not expose the appliance to direct sunlight.
 Place the appliance so that a sufficient air supply is assured. This is
to avoid a build up of heat inside the appliance. Make sure that the
ventilation slots are not blocked.
 Protect the appliance against the mechanical vibrations.
 Always place the device on a firm, even base.
 Protect the remote control against weather influences, moisture and
high temperatures (e.g. by direct sunlight).
 Do not use the device while travelling in a motor vehicle.
Operation
 The player is able to show a still image on the TV-screen/monitor
over an unlimited period of time. This can cause damage to the
screen.
 Do not increase the volume when the player is just playing very quiet
sections. This could damage the speaker if very loud passages start all
of a sudden after the quiet section.
 Place only DVDs or CDs on the DVD-tray, as otherwise the player may
be damaged.
 Switch the player off by the On/Off-switch if it is not going to be
used for a longer period of time.
 Please disconnect the mains plug during thunderstorms.
Intended use
The device is intended exclusively for the following tasks:
 Playing of Video DVD/Video CD.
 Playing of Audio-CD,
 Reception of digital terrestrial channels (DVB-T).
Any other use is considered non-intended use and is prohibited.
CTV4952_DVB_T_DVD_GB.indd 44
05.01.2010 15:17:54 Uhr
English
Defect
45
If the machine should become defective at some point:  If the power supply cable for this appliance is damaged, it must be
replaced by the manufacturer or his customer services, in order to
avoid hazards.
 Should fluid have seeped into the player or if the player has been
dropped down or damaged in any other way, the player must be
examined by an authorized dealer. Disconnect the player from the
power supply and consult an authorized dealer.
Setting up and connecting
Unpacking
Unpack the appliance and all accessories and check that the contents
are complete.
CAUTION:
Always transport/send the player in its original packaging to prevent
it from being damaged. Keep the packaging for this purpose. Dispose
of unnecessary packaging material in accordance with the regulations
applicable in your country.
 NOTE:
Get in touch with your dealer immediately if you notice damage
caused by transport.
Setting up
1. Place the player on a stable, heat resistant, horizontal and level
surface. Keep a distance of at least 10 cm from walls and objects.
2. Connect the device to a properly installed power socket.
Starting up
Remote control
battery installation
WARNING:
Leaking out battery acid can damage your health. Remove the battery
from the battery compartment as soon as it is exhausted or if the
remote control is not going to be used for a longer period of time.
Wipe up leaked out battery acid with a cloth. In case of skin contact
immediately wash the affected area. Seek medical advice if battery
acid has been swallowed.In case of contact with your eyes wash out
the eyes and seek medical advice.
CAUTION:
Mismatching battery types or new and used batteries must never be
used together. Different battery types have different properties. Do
not use old and new batteries together. The mutual use of old and new
batteries can shorten the lifetime of the new batteries and possibly
result in leakage of the old batteries. When disposing of old batteries
you should strictly comply with the legal and environmental regulations applicable in your country. Do not throw batteries into fire!
 NOTE:
The lifetime of the enclosed batteries may be shortened because of
storage.
CTV4952_DVB_T_DVD_GB.indd 45
05.01.2010 15:17:54 Uhr
46
English
1. Open and remove the battery compartment cover.
2. Insert two batteries of type AAA/R03 (1.5 V), ensure correct polarity
(+ and -). Start with the negative pole (-).
3. Attach and close the battery compartment cover.
 NOTE:
The signals from the remote control are transmitted to the DVD-Player
by infrared light. You should therefore take care that the DVD-Player is
not exposed to the direct sunlight. This could make the transmission of
signals from the remote control to the DVD-Player impossible.
Effective range of the remote control
If you want to use the remote control it has to be pointed at the remote
control sensor on the front of the device. The distance between remote
control and sensor should not exceed 5m. The angle of the remote control to the remote control sensor to right, left, top and bottom should
not exceed 30°.
Power Supply
A.
With the alternating
current adapter
The alternating current adapter works with alternating current of
between 100 V and 240 V, but
 In Europe the mains lead (supplied) may only be connected to an
alternating current power source of 230-240 V.
 When connecting to an alternating current source outside Europe a
plug adapter must be used that conforms to the socket.
CAUTION:
 The supplied mains lead and alternating current adapter should
only be used for this device. Do not use it with other equipment.
 If the device is not going to be used for a prolonged period the
mains lead must be removed from the power socket.
B.
With the rechargeable battery
 Charge up the battery before initial use.
 T he rechargeable battery is intended for portable use and for the
viewing of DVDs out of doors.
Recharging the Battery
1. Insert the alternating current adapter into the DC IN 9-12 V socket
on the device.
2. Connect the alternating current adapter to a correctly installed
socket with earthing contact. The charge indicator lights up in red.
(1) Charge indicator (
)
(2) Power indicator light ( )
3. The rechargeable battery is fully charged when the charge indicator
changes to green. You should then disconnect the alternating current adapter from the electricity mains.
(3) IR sensor
CTV4952_DVB_T_DVD_GB.indd 46
05.01.2010 15:17:54 Uhr
English
47
CAUTION:
 The alternating current adapter is only intended for use with this
device. Do not use with other devices.
 If the device is not going to be used for a prolonged period, the
adapter must be disconnected from the power socket.
 Stop using the device if you notice any problems with the rechargeable battery, such as overheating, swelling or unusual smells, and
contact the Service Centre.
 Do not charge the battery if the device is standing on a surface
that is inadequately ventilated, such as a mattress, sofa, cushion,
soft underlay etc.
 There is a danger of explosion if the rechargeable battery is replaced by the incorrect type or thrown into water or a fire.
 Do not expose the rechargeable battery to direct sunlight or high
temperatures (over 40°C [140°F]), such as on the dashboard.
 Do not expose the rechargeable battery to any hard impact or
pressure.
 Avoid overcharging the battery, as well as a deep discharge,
excessive currents, operation at excessively high temperatures (over
40°C) or excessively low temperatures (below 0°C) and long-term
storage in a discharged condition. This may result in damage to the
rechargeable battery.
 NOTE:
 If the power of the rechargeable battery falls, playback stops.
 If the symbol „
“ appear on the screen, the charge of the battery is low. The battery has to be charged up.
 Only the original adapter and the original charging device should
be used to charge up the battery.
 Charge up the battery shortly before the next time it is used.
 If the battery is not going to be used for a prolonged period it
must be discharged and stored in a cool, dry and dark place.
 Do not open the charged battery. Repairs must be carried out by a
qualified technician.
CTV4952_DVB_T_DVD_GB.indd 47
05.01.2010 15:17:55 Uhr
48
English
Connection to a television set
(AV OUT Fig. 1/5)
Connection to Other Equipment
 NOTE:
The 4-pole audio/video cable is not supplied.
If the television set has audio/video inputs.
If the television set has a Scart connection.
Playback of a DVD on the Television Set
1. Turn on the DVD player by the ON/OFF switch.
2. Turn on the television set and follow the instructions supplied with
the television set.
 NOTE:
 Please ensure that the correct audio/video cable is used as the
wrong cable will produce a weak signal.
 DVDs are copy-protected and cannot be copied. If a DVD is copied
onto a video cassette you will see a blurred picture with poor
sound quality. This is NOT the fault of the device!
Connecting other Playback Devices
In order to play back the picture from another playback device
(e.g. digital camera) on the LCD screen, connect the audio/video cable
to the AV IN socket (Fig. 1/4) and the other end to the playback device.
Press the AV OUT/IN button (Fig. 2/1) in order to turn the device to AV
IN operation.
 NOTE:
If you would like to display the image of the internal DVD player again
on the LCD screen, press the AV OUT/AV IN button (Fig. 2/1) again.
CTV4952_DVB_T_DVD_GB.indd 48
05.01.2010 15:17:55 Uhr
English
Use of ear/headphones (Fig. 1/7)
49
1. If you use a set of headphones you should use one with a 3.5 mm
stereo jack, which should be inserted into headphone socket ( ).
2. With the VOL+/VOL- buttons (Fig. 1/10, 16) on the device or the
cursor buttons (/) (Fig. 2/9) on the remote control you can set
the desired volume.
WARNING:
 Make sure that the volume of your headphones or earphones is
not too high, as otherwise this may damage your ears and you may
endanger yourself or others.
 In order not to disturb those around you the volume should be set
to a low level.
 If you suffer from tinnitus you should turn the volume down low
or refrain from using this device.
 Ear doctors recommend that earphones should not be used continuously over a prolonged period.
Digital
Connect the Coaxial cable for transmission of digital Audio signals to
your playback device or your amplifier.
1. Insert the audio plug into the socket on the right-hand side of the
device (Fig. 1/6).
2. Plug the Audio jack into the corresponding socket on your playback
device or your amplifier.
Antenna connections
Antenna Input (Fig. 1/20)
 NOTE:
Please ensure that it is possible to receive DVB-T signals in your area.
Information on the transmission area is available on the Internet
under:
http://www.ueberallfernsehen.de, or from your specialist dealer.
This device has a built-in DVB-T receiver.
In order to be able to receive digital terrestrial channels with the built-in
DVB-T receiver it is necessary to connect your permanently installed
house aerial.
If you are located in the central section of the transmission area you can
also use an optional passive or active DVB-T aerial.
• Connect the cable from your DVB-T aerial system or your DVB-T
room aerial to the ANT. Socket on the left-hand side of the device.
Inputs on the side of the device
USB Input (on the right-hand side of the device) (Fig. 1/8)
Insert a USB storage medium directly into the corresponding socket on
the right-hand side of the device.
Switching on the player (Fig. 1/3)
CTV4952_DVB_T_DVD_GB.indd 49
Turn on the main switch of the DVD player by moving the „ON/OFF“
switch on the right-hand side of the device to the „ON“ position.
05.01.2010 15:17:56 Uhr
50
English
Changing the Screen Settings
 Press the MODE button (Fig. 2/10) and choose between the picture
and sound menu using the (/) cursor buttons (Fig. 2/9).
 Switch to the menu you want by pressing the  cursor button.
 Use the (/) cursor buttons (Fig. 2/9) to select the option. Make
the adjustments with the cursor buttons (/).
 To return to the previous menu or to exit the menu, press the MODE
button (Fig. 2/10).
SYSTEM
In the “System” menu you can set the brightness, contrast, colour saturation, sharpness, OSD language and picture mode.
SOUND
Here you can set the volume.
About the DVD-Player
With this DVD-Player you can play a vast variety of DVD-formats
➯ Page 41, „Technical data“.
However, you must be aware that in many cases DVDs are encrypted
with a so-called “Regional Code”. This specifies for which region in
the world the DVD is intended. As an example, the DVDs marked with
regional code “1” are intended for the USA and Canada. DVDs with
regional code “2” are for use in Europe.
 NOTE:
With your DVD-Player you can only play DVDs with regional code “2”.
There are both lots of burning and compressing methods as well as
high quality differences in (burned) CDs/DVDs. Moreover, the music
industry has not yet agreed on a fixed standard for copy protection.
This may, in very isolated cases, result in problems when relaying CDs,
DVDs and MP3 CDs. This is no malfunction of the player.
Furthermore, there may be isolated problems when playing CDs or DVDs
which were created on a PC (e.g. holiday photographs). In case of problems check the settings of the DVD writing program on your computer.
You should in particular make sure that the DVD has been finalized. For
further information on this matter please refer to the operating manual
of your recorder.
Input Not Possible
If a function or input selected by you is not possible, the adjacent symbol is shown on the screen.
CTV4952_DVB_T_DVD_GB.indd 50
05.01.2010 15:17:57 Uhr
English
51
 Track:
”Track” is the designation for sections on an Audio-CD. This may be a
song, the set of a symphony, etc.
 Title/Chapter:
Video-DVDs are divided into “Title” and „Chapters“. A „Title“ may be
e.g. a particular film, the „Chapters“ may be subsections of this film.
 MPEG4:
Your DVD player is also suitable for playing back files that have been
compressed using the MPEG-4 system (short for Moving Picture Experts Group-4). MPEG-4 is a compression method by means of which
large quantities of data can be reduced without any noticeable loss
of picture and sound quality.
 NOTE:
It is not possible to guarantee full compatibility with all of the compression methods used worldwide, particularly when more than one
soundtrack or subtitles are involved. Also MPEG 4 files with integrated
special functions such as a menu, subtitles etc. are not always supported. This is no malfunction of the player.
Playing media
Using the remote control
You transmit commands to the DVD-Player via remote control. It is thus
important to point the end of the remote control towards the DVDPlayer.
 NOTE:
• If the device is not yet in DVD mode, press the DVB/DVD button
(Fig. 2/2) on the remote control in order to call up the file selection
menu.
• Select the DVD mode with the Cursor Buttons (Fig. 2/9). Confirm
your selection with the ENTER button (Fig. 2/22).
Loading a CD/DVD
1. Push the CD DOOR OPEN (Fig. 1/20) on the device to the right. The
CD/DVD tray opens.
2. Place the CD/DVD on the tray.
3. Close the CD compartment (Fig. 1/21) again. After a short while the
type of the loaded medium is displayed (e.g. „DVD“).
Understanding the
onscreen CD-menu
When playing CDs you can view the on-screen menu by pressing the
DISPLAY-button (Fig. 2/17):
 Current track/total number of tracks (1).
 Time (2):
This provides information about the duration and the remaining
play time. By standard the play time expired of the current track
is displayed. The display is in hours, minutes and seconds. Press the
DISPLAY-button (Fig. 2/17) once or several times to have further
times displayed.
The following possibilities are available for selection
•time remaining to the end of the track,
•playback time of the CD so far,
•time remaining to the end of the CD.
CTV4952_DVB_T_DVD_GB.indd 51
05.01.2010 15:17:58 Uhr
52
English
Understanding the
onscreen DVD-menu
DVD-menu
 Current title/total number of titles (1).
 Current chapter/total number of chapters (2).
 Time (3):
This provides information about the duration and the remaining
play time. By standard the play time expired of the current title is
displayed. The display is in hours, minutes and seconds. Press the
DISPLAY-button (Fig. 2/17) once or several times to have further
times displayed. The following possibilities are available for selection
•time remaining to the end of the title,
•expired playing time of the chapter,
•time remaining to the end of the chapter.
Press the DISPLAY button again in order to display the following information.
Current title/total number of titles (1).
Current subtitles/total number of subtitles (2).
Current chapter/total number of chapters (3).
Playback duration up to now (4).
Current audio language/total number of audio languages (5).
Current camera angle/total number of camera angles (6).
Current TV norm (7).
Starting the replay
1. Place the CD/DVD on the CD/DVD-tray ➯ Page 51, „Loading a CD/
DVD“.
2. Press the „II“-button (Fig. 2/8) on the remote control.
 NOTE:
If the replay does not start or the replay is of poor quality, you should
check the default settings of the DVD-Player.
Interrupting the replay
1. Press the „II“-button (Fig. 2/8) on the remote control. The replay is
interrupted, the currently visible image is „frozen“.
2. Press the „II“-button (Fig. 2/8) on the remote control to restart the
„normal“ replay.
Changing Audio-Language
Press the Audio-button (Fig. 2/5) several times to change the Audio
language. The available audio languages depend on the DVD.
Showing subtitles
Press the Subtitle-button (Fig. 2/24) to display the current subtitle
status. Press the button several times if you would like to activate or
deactivate the subtitle function or if you want to choose a different
subtitle language. The available subtitle languages depend on the DVD.
CTV4952_DVB_T_DVD_GB.indd 52
05.01.2010 15:17:59 Uhr
English
Stopping the replay
53
 Press the „“-button (Fig. 2/7) during replay. The replay stops.
 Press the „II“-button (Fig. 2/8) again, to continue the replay from
the last position.
 Press the „“-button (Fig. 2/7) twice to stop the replay completely.
Press the „II“-button (Fig. 2/8) again, to replay the CD/DVD from
the beginning.
Selecting previous chapter/track
Press the I button (Fig. 2/12) to jump to the start of the previous
chapter or track.
Selecting next chapter/track
Press the I button (Fig. 2/13) to jump to the start of the next chapter or track.
Selecting track directly
Enter the number of the desired chapter/track with the Numerical Buttons on the remote control (Fig. 2/26). For chapters/tracks over 9 please
select the desired tens figure by pressing the +10 (Fig. 2/3) button.
Replay of the chapter/track starts after a short while.
Repeating DVD-title/chapter
1. Choose the chapter or title to be repeated.
2. Press the REPEAT-button (Fig. 2/20). The message “Chapter” appears
on the screen.
3. Press the REPEAT-button again, until the message “Title” or “All” is
displayed.
Repeating track on CD
1. Select the track to be repeated.
2. Press the REPEAT-button (Fig. 2/20). The message „Title“ appears on
the screen.
Repeating CD
Keep pressing the REPEAT-button (Fig. 2/20), until the message „All“ is
displayed on screen.
Stopping repeat
Press the REPEAT button (Fig. 3/7) repeatedly until the words „Off“
appear.
Selecting a section
to be repeated
You can define a freely selected section to be automatically repeated.
To do this, proceed as follows:
1. Mark the beginning of the section to be repeated. During repetition
press the button TV/RADIO/A-B (Fig. 2/19) on the remote control
once. The message „Rep A-“ appears on the screen.
2. Mark the end of the section to be repeated by pressing the TV/
RADIO/A-B-button on the remote control once again. The message
„Rep A-B“ appears on the screen. The previously marked section is
now repeated.
Press the TV/RADIO/A-B-button again to stop the repetition.
 NOTE:
On CDs/MP3 CDs the section to be repeated must be within a track.
CTV4952_DVB_T_DVD_GB.indd 53
05.01.2010 15:17:59 Uhr
54
English
Using the DVD-menu
Normally each DVD has its own menu. Here you can choose chapters,
make settings, etc. This menu is specific for the DVD and can thus not be
explained in detail.
Press the Menu-button (Fig. 2/11) to access the DVD-menu. Use the
Cursor Buttons (Fig. 2/9) to navigate in the Menu. Press the ENTERbutton (Fig. 2/22) to confirm.
If you are in a menu area for direct chapter selection, you can enter the
number of this chapter with the Numerical Buttons (Fig. 2/26) on the
remote control.
Using fast forward or reverse
The DVD-Player has a fast forward and a fast reverse feature.
1. Press the /PG-TV (Fig. 2/15) or /FAV button (Fig. 2/16) to
start fast forward or fast reverse. The current replay direction and
the speed, e.g. „  x 2“ is now displayed on screen.
2. Press the /PG-TV or /FAV, button several times in order to
change the speed. The speed can be accelerated by factor 2, 4, 8, 16
or 32.
3. Press the „II“ button (Fig. 2/8) to restart the “normal” replay when
the desired section is reached.
Enlarging a screen section
You can change the screen section when viewing DVDs, VCDs or images.
Press the ZOOM-button (Fig. 2/12) to change the screen section. Press
the button several times to select the suitable zoom factor or to return
to the original zoom factor.
 NOTE:
With the cursor buttons (Fig. 2/9) you can move through the zoomed
image.
Changing the viewing angle
Some DVDs offer the possibility to select the viewing angle.
Press the ANGLE-button (Fig. 2/28) to change the viewing angle.
 NOTE:
If changing the Viewing Angle is not possible, the message „ “will be
displayed.
Repeat pressing the the button to choose a different viewing angle, or
to return to the original viewing angle.
Adjusting the volume
Press the  button (Fig. 2/9) to increase the volume.
Press the  button (Fig. 2/9) to reduce the volume.
 NOTE:
On the device you can use the VOL+ and VOL- buttons (Fig. 1/10, 16)
to set the volume.
CTV4952_DVB_T_DVD_GB.indd 54
05.01.2010 15:18:00 Uhr
English
Creating a playlist (CD/DVD)
CD:
55
You may want to replay the titles, e.g. on a CD, in a different order to
the order determined by the producer. The function „Create Playlist“ you
can create your own playing order.
To do this, proceed as follows:
1. Press the PRO/EPG-button (Fig. 2/18). A table is displayed. Here
you can enter the desired order of the tracks (in the case of CDs) or
chapters/titles (for DVDs).
 NOTE:
However, your playlist will be lost when switching off the DVDPlayers or when inserting a new CD/DVD.
DVD:
2. Use the Cursor Buttons (Fig. 2/9) to navigate in the table.
3. Use the cursor buttons (/) to select the tracks (in the case of
CDs) or chapters/titles (in the case of DVDs) in the corresponding
line. Confirm your selection in each case with the ENTER button (Fig.
2/22).
4. After you have selected all tracks or titles/chapters, press the ENTER
button in order to start playback.
Deleting a playlist (CD/DVD)
Press the “” button (Fig. 2/7) twice in order to stop playback and delete
the playlist.
Working in file mode
As well as being able to play back „normal“ films or music from CDs/
DVDs, this DVD player is also able to play back video or audio files from
CDs or DVDs which are stored in the file system. Such media are frequently available if you create CDs of digital photographs or MP3 music
on your computer.
Using CD/DVD
1. Place the CD or DVD on the tray ➯ Page 51, „Loading a CD/DVD“.
2. Select the desired file(s) and start the replay ➯ Page 56, „Selecting
file/directory and starting replay“.
Using a USB medium
By means of the USB connection it is possible to connect various USB
storage media to the DVD player. Examples of such devices are USB
memory sticks or digital cameras.
This device has been developed in accordance with the latest technical
developments in the USB field. Unfortunately the large number of different types of USB storage media on offer today makes it impossible to
guarantee full compatibility with all USB storage media. For this reason
there may be problems in rare cases with playing back from USB storage
media. This is not a malfunction of the device.
1. Insert a USB storage medium directly into the corresponding connection of the DVD player (Fig. 1/8).
2. Press the DVB/DVD (Fig. 2/2) button on the remote control to call up
the file selection menu.
3. Select the USB mode with the Cursor Buttons (Fig. 2/9). Confirm
your selection with the ENTER button (Fig. 2/22).
CTV4952_DVB_T_DVD_GB.indd 55
05.01.2010 15:18:02 Uhr
56
English
 NOTE:
In order to find out which files can be played back the DVD player
now reads the contents of the storage medium. In the case of large
storage media this procedure may take a long time.
4. Select the desired file(s) and start playback ➯ Page 56, „Selecting a
file/directory and starting playback“.
5. If you would like to return to DVD mode, press the DVB/DVD button
(Fig. 2/2) again and select DVD mode with the Cursor Buttons and
ENTER.
Selecting file/directory and
starting replay
Media may contain numerous data/files and directories. You must therefore first determine the data to be played.
1. If necessary, insert the CD or DVD into the drive or connect a USB
storage medium.
2. A two-column menu window appears in which the directories (if there
are any directories present) or the files are listed on the left.
3. Use the Cursor buttons (Fig. 2/9) to select the desired directory of file
in the left-hand list.
4. Select this by pressing the ENTER button (Fig. 2/22).
File: Once you have selected a file, this is now displayed directly or played
back.
Directory:
If you have called up a directory, a list of files now opens.
Here too you can select the desired file with the Cursor buttons and the
ENTER button (Fig. 2/22). If you have selected a file, this is now displayed
or played back.
Special Functions
File Manager
After a CD ROM, DVD ROM or USB device has been detected, the DVD
player analyses the media files and you can control playback with the
“Media Manager”. The Media Manager detects the following file formats:
MP3, MP2, JPEG, DAT, MPG, VOB, AVI, WMA.
Sorting Files
At the bottom right in the [Media Manager] you will find the [sort file]
function, with which you can determine the order of the display. You can
make your selection with the cursor buttons (Fig. 2/9) and confirm it with
ENTER. The files can be sorted as follows:
1. By type: the files are sorted according to their format and displayed in
a group.
2. B
y name: the files are sorted alphabetically, initially 0~9 and then A~Z.
3. B
y date: the files are sorted according to the date of their creation.
CTV4952_DVB_T_DVD_GB.indd 56
05.01.2010 15:18:03 Uhr
English
57
File Type
“File type” allows you to sort the files according to their format. In the
following diagram you will see the selection according to MP3, MP2 or
JPEG format. Mark the file type that is to be played back with the cursor
buttons (Fig. 2/9) and then display it by pressing ENTER. The selected file
type is highlighted in yellow.
Please note:
There are both lots of burning and compressing methods as well as high
quality differences in CDs/DVDs and burned CDs/DVDs.
For this reason there may occasionally be problems when files are played
back (for example files are displayed but cannot be played back). This is
no malfunction of the player.
 NOTE:
• In stop mode:
With the „“ button (Fig. 2/9) you can return from the files to the
directories.
• In play mode:
The volume is controlled with the cursor buttons /.
Stopping the replay
Press the „“-button (Fig. 2/7) on the remote control to stop the replay.
Creating a playlist (MP3)
In order to create a playlist of MP3 files, please proceed as follows:
1. Insert an MP3 CD into the CD compartment or a USB storage medium into the corresponding connection of the DVD player (Fig. 1/21).
2.Press the DVB/DVD (Fig. 2/2) button on the remote control to call up
the file selection menu.
3.Select the mode with the Cursor Buttons (Fig. 2/9). Confirm your
selection with the ENTER button (Fig. 2/22).
4. Press the PRO/EPG-button (Fig. 2/18).
5. Select the desired files with the cursor buttons (Fig. 2/9). Confirm
your selection with the ENTER-button (Fig. 2/22).
6. After you have selected all of the files, use the cursor buttons to access the “Play” command at the bottom edge of the screen. Press the
ENTER button in order to start playback.
 NOTE:
After all of the tracks have been played back the playlist is automatically deleted.
Deleting a playlist (MP3)
CTV4952_DVB_T_DVD_GB.indd 57
1. Press the „M” button (Fig. 2/7).
2.Use the cursor buttons to access the “List” command at the bottom
edge of the screen. Confirm your selection in each case with the
ENTER button.
05.01.2010 15:18:04 Uhr
58
English
3.Select the tracks to be deleted with the cursor buttons. Confirm
your selection in each case with the ENTER button. The track is
deleted.
4.If you would like to delete all of the tracks, use the cursor buttons
to access the command “Delete all” at the bottom edge of the
screen. Confirm your selection in each case with the ENTER button.
The playlist is deleted.
Viewing pictures
The DVD player is excellently suitable for viewing digital photographs.
These photos may be stored only any medium (DVD, CD, etc.) supported
by the DVD player.
 NOTE:
 Please ensure a suitable size of the photos. Large size photos may
take some time to be displayed or may not be displayed at all. It is
of advantage if the size of the photo corresponds with the screen
size of the playback device. For TVs this is normally 1024x576 pixel
(TV-aspect 16:9) or 768x576 (TV-aspect 4:3).
 Please note that any conversion generally involves a loss of data
with respect to the original format.
Start the replay of photos by selecting the file from which the replay
shall start ➯ Page 56, „Selecting file/directory and starting replay“.
 NOTE:
After a few seconds a preview picture appears on the right-hand side
in the two-column menu window.
Scrolling
 Manual:
Press the I (Fig. 2/14) or I -button (Fig. 2/13) on the remote
control to scroll forward or back.
 Interrupt scrolling:
Press the EII button (Fig. 2/8) in order to interrupt the automatic
picture change. Press the EII button again in order to resume
picture playback.
Rotating a photo
You can use the Cursor buttons to rotate a photo during replay:
 Mirror vertically:
Cursor Button „“
 Mirror horizontally:
Cursor Button „“
 Rotate clockwise for 90°:
Cursor Button „“
 Rotate counter-clockwise for 90°:
Cursor Button „“
CTV4952_DVB_T_DVD_GB.indd 58
05.01.2010 15:18:04 Uhr
Changing the DVD default settings
English
59
A large number of default settings can be comfortably changed via the
screen menu.
Press the Setup/EXIT-button (Fig. 2/21) on the remote control to start
the menu for changing the default settings.
 NOTE:
Many of these default settings can be changed via both the remote
control and the menu. The difference is: If you change the default
settings via the remote control, these changes will only be valid until
the DVD-Player is switched off or the DVD is changed.
However, any changes made in the menu are permanent.
Understanding
the menu structure
The Setup menu has two menu levels:
 Main menu:
The main level is represented by graphical symbols.
 Sub-menu:
The corresponding sub-menu options can be found under each of
the main menu options.
Using the menu
Navigation and selection
 Use the Cursor Buttons (Fig. 2/21) (/) on the remote control to
browse through the main menu.
 In contrast to this, you must use the Cursor Buttons ( / ) to
move in the sub-menu.
 Select a menu option with the ENTER-button (Fig. 2/22).
 Use the ENTER-button also to select an option (e.g. “UL STYLE 3” in
the illustration on the left). The selected option (in the example „UL
STYLE 3”) is now highlighted.
Overview of the main menu
 DVD-specific settings (1)
 DVB-T-specific settings (2)
 System settings (3)
 Exit the menu (4)
 NOTE:
 The DVD settings menu can only be selected in DVD mode.
 Some of the menu settings are only available in stop mode (depending on the DVD).
CTV4952_DVB_T_DVD_GB.indd 59
05.01.2010 15:18:06 Uhr
60
English
DVD Setup Menu
Language Settings
Menu; Audio; Subtitle; External Subtitle
 Menu: Here you can select the preferred language for the DVD
menus.
 Audio: Here you can select the preferred language for the audio
output.
 Subtitle: Here you can select the preferred language for the subtitles
of the film.
 External subtitle: Here you can choose your preferred subtitle
language for the external subtitles.
Audio Settings
Digital Output
The options available are SPDIF/PCM (preferred setting for stereo output), SPDIF/RAW (preferred setting for multichannel output) and OFF.
Downmix
The settings for “Downmix” are Lo/Ro and Lt/Rt.
Audio Mode
The Audio output is normally in stereo. Here you have the possibility to
choose Mono-output instead of Stereo-output.
 L/R: The Audio output is in Stereo (default).
 L/L: The Audio output is in Mono. In this case the signal of the „left“
stereo channel is transmitted to all speakers.
 R/R: The Audio output is in Mono. In this case the signal of the
„right“ stereo channel is transmitted to all speakers.
Child Lock (Parental Ctrl)
Some DVD contain information concerning the target group. This
method is comparable with the rating of cinema films („Suitable only for
persons of 12 years and over“ e.g.).
This function requires a password (the factory setting is 8888). After
confirmation you are offered eight settings for the protection of minors.
Setting 8 can play back all videos. The smaller the number, the stricter
the setting. With “Off” the function is deactivated.
CTV4952_DVB_T_DVD_GB.indd 60
05.01.2010 15:18:09 Uhr
English
61
Angle Mark
If the DVD contains sequences recorded from different camera angles,
this is indicated by the angle symbol. You can also switch off the superimposition of the angle symbol.
Through the DVB-T Receiver
DVB-T Operation
The signals received by the aerial cannot be processed by a television
set. They are prepared in the integrated DVB receiver in such a way that
audio and video signals (AV) are available at its outputs, which are then
passed to the television set.
DVB-T stands for:
Digital Video Broadcasting Terrestrial: a universal digital transmission
method for pictures, graphics, sound and text, i.e. for data in every
imaginable form and in every possible quality that is appropriate in the
respective case.
 NOTE:
• The DVB-T settings menu can only be selected in DVB-T mode.
• If the device is not yet in DVD mode, press the DVB/DVD button
(Fig. 2/2) on the remote control in order to call up the file selection
menu.
• Select the DVD mode with the Cursor Buttons (Fig. 2/9). Confirm
your selection with the ENTER button (Fig. 2/22).
Initial Use
When the system is used for the first time, the following screen and the
installation assistant are displayed.
1. Select „Yes“ on the first screen and confirm with the ENTER button.
2. On the next screen you can select the country, the on-screen
language and the time zone. Then use the  button to select “Next”
and confirm with ENTER.
CTV4952_DVB_T_DVD_GB.indd 61
05.01.2010 15:18:11 Uhr
62
English
3. Select „Yes“ and confirm with ENTER in order to start the automatic
search for DVB-T channels.
4. The system changes over to channel search mode and then shows
the last channel found.
5. In DVB-T mode press MENU in order to call up the DVB-T settings
(DVB MENU), see the adjacent illustration.
DVB Settings Menu
Channel List
TV Channels
For editing the channel list, including favourite channels, moving and
deleting. Use the cursor buttons to make your selection and confirm
with ENTER.
Radio Channels (if transmitted in your region)
Corresponds to the editing of the television channels
Sorting
The channel list can be arranged according to the channel name, service
ID or channel number.
Channel Search
Automatic channel search: the channel search is carried out in accordance with the country and time zone setting. Before the new channels
are stored you are asked whether the previously stored channels should
be deleted. With “Yes” everything is deleted, with „No“ only the new
channels that have been found are added.
CTV4952_DVB_T_DVD_GB.indd 62
05.01.2010 15:18:14 Uhr
English
63
Manual Channel Search
For searching for a specific channel you should use the manual channel
search function.
Child Lock
Channel Lock
With this function parents can choose whether certain channels should
be blocked or not. If “Yes” is selected the password has to be entered for
blocked channels.
If “No” is selected no password is required.
Parents Settings
Select which channels you would like to block.
• With the / buttons you can move between the channels.
• W
hen you reach a channel that you would like to block, press
ENTER.
 NOTE:
Whenever you select a channel to block you always have to enter a
password. The original password is “8888”.
System Settings
Country
Set the country in which the signal is received, e.g. United Kingdom,
Germany, Italy, France etc.
CTV4952_DVB_T_DVD_GB.indd 63
05.01.2010 15:18:17 Uhr
64
English
Language
Set the film language as 1st film language, 2nd film language and
subtitle language.
GMT
Use of GMT (Greenwich Mean Time) for setting the time. If set to „Off“
the function is deactivated and the time zone can be entered manually.
If set to „On“ the DVB-T system selects the setting automatically.
Time Zone
Sets the time zone of the DVB-T system.
System Schedule (Timer)
Default setting of the channels; up to 10 timers can be pre-programmed.
Mode
Activation or deactivation of the timers.
Frequency
Sets the frequency of the timers: once, daily (at the same time) or
weekly.
CTV4952_DVB_T_DVD_GB.indd 64
05.01.2010 15:18:21 Uhr
English
65
Type of Channel
Here you can select between TV and radio.
Channel Number
Here you can set the desired channel number.
Timer Start / End
Sets the start and end times in accordance with the following illustration.
Exit
Returns to the main menu.
Change audio channel
Selection of the desired audio channel and the sound mode.
1. With AUDIO you can call up the audio channel settings.
2. With / you can select “Channel“ or “Sound mode“.
3. With / you can select the desired channel or sound mode.
If the channel is changed, the audio PID setting also changes.
Exiting the Audio Channel
Press AUDIO again.
EPG (Electronic Programme Guide)
With the Electronic Program Guide you have a quick overview of the
television channels.
1. Press PRO/EPG.
The Electronic Program Guide menu is displayed, with the television
channels appearing on the left and transmission of the selected program
on the right.
2. With E you can change to the station‘s programme content.
CTV4952_DVB_T_DVD_GB.indd 65
05.01.2010 15:18:25 Uhr
66
English
3. With EEI/IFF you can select the weekday (up to a maximum of 7
days).
4. With E you receive detailed information on the selected programme.
With  and SETUP/EXIT you can return to the list of channels.
Preview:
The contents of the digital info text varies from television station to
television station and may contain pictures or sound from future programmes, information pages, the weather, news or other options.
Some channels do not transmit any EPG data.
5. Press / to scroll through the channels.
6. By pressing ENTER you can display the desired channel as a full
screen.
Exiting the Page
Press SETUP/EXIT.
Displaying Programme Information
With the DISPLAY button you can call up additional programme information during playback.
Exiting the Page
Press DISPLAY again.
Teletext
Press the TTX button (Fig. 2/25) to call up the teletext function. Enter
the desired teletext page with the help of the numerical buttons (Fig.
2/26). The number you have entered is shown in the top left-hand
corner of the screen. After you have entered the desired teletext page
number your television set searches for the page. As the teletext pages
cannot all be transmitted at the same time it may take a few seconds
until your set has found the page.
For all teletext operators page 100 shows the list of contents.
Use the  or  button (Fig. 2/9) to scroll one page forwards or backwards.
Exiting Teletext
Press SETUP/EXIT to exit the function.
Favourites
You will prefer some channels to others; with the favourites setting you
can access your favourite channels more easily.
Press /FAV.
„Fav on“ is shown on the screen. Your favourites program is activated by
pressing / and scrolling through your favourite channels. The other
channels can be called up with the numerical buttons.
CTV4952_DVB_T_DVD_GB.indd 66
05.01.2010 15:18:26 Uhr
English
67
Exiting the Favourite Programmes
Press /FAV “FAV off” is displayed.
Radio Mode
With the DVB-T device you can also receive digital radio stations in
the DVB-T standard (provided that DVB-T radio is transmitted in your
region).
1. Press TV/RADIO/A-B to switch between TV and radio. The switchover
takes a moment or two.
Exiting Radio Mode
Press TV/RADIO/A-B again.
DVB/DVB-T System Settings
Settings for DVD or DVB mode.
Language Settings
OSD
The available on-screen display (OSD) languages include German, English, French etc.
Display Settings
TV Standard
Here you can choose between the NTSC and PAL TV standards. The PAL
standard is the system normally used in Europe.
Picture Aspect Ratio
Here you can set the picture format.
CTV4952_DVB_T_DVD_GB.indd 67
05.01.2010 15:18:27 Uhr
68
English
Preferences
UI Style
UI (User Interface) style: you have a choice of several user interfaces.
Changing the PIN Code
Changing the password
To change the password, you need to enter the current password. The
password ex works is “8888”.
 NOTE:
If you have forgotten your password, activate the factory settings (see
below). The password is then reset to “8888”. Important: The stations
must then be reset.
Standard Switch-on
For setting the mode of the device when it is switched on.
Factory Settings
Reset to the factory settings (defaults).
 NOTE:
Only the settings for the current mode (DVD or DVB) are reset to the
factory setting.
CTV4952_DVB_T_DVD_GB.indd 68
05.01.2010 15:18:29 Uhr
English
Troubleshooting
69
Before sending the machine to the Customer Services, use the following table to check whether you can rectify the
fault yourself.
Fault
Possible cause
The power supply light No power supply
does not light
no power supply/ mains switch
switched off
No image displayed on During operation with a telescreen
vision set:
Video cable not correctly
connected
no DVD/CD inserted
DVD/CD not compatible
DVD/CD incorrectly placed in
CD/DVD-tray
CD/DVD is dirty
CD/DVD is damaged
Incorrect settings
The child protection system is
activated
No response when
Power supply problem or static
pressing button
charging of appliance
No sound
During operation with a television set:
Audio cable not connected
Volume turned to low
Headphones not correctly
inserted
Amplifier switched off
The remote control
does not work
Incorrect settings
Wrong direction
Too far away
Batterie empty
Titles are played in
Playlist is used
wrong order
DVD cannot be played DVD has not been finalized
No DVB-T reception
The station being received is
too weak for reception via the
telescopic aerial.
No DVB-T reception in your
region.
The station being received is
too weak.
Mosaic similar picture The station being received is
too weak.
CTV4952_DVB_T_DVD_GB.indd 69
Solution
WARNING:
Before searching for the fault, please turn the device off.
Put the mains plug in correctly, if necessary, check the
socket is working with another appliance.
Switch the player on by the mains switch (Fig. 1/3).
WARNING:
Before searching for the fault, please turn the device off.
Check the correct fit of the Video cable. Make sure that
the jacks are tightly in the sockets.
Insert a CD/DVD.
Use only compatible media.
Turn the CD/DVD around.
Clean the CD/DVD around.
Use a different CD/DVD.
Check the settings of your DVD-Player.
Deactivate the child protection.
Switch off the main switch and pull out the mains plug.
Insert the mains plug into the socket and switch the
player on again.
WARNING:
Before searching for the fault, please turn the device off.
Check the correct fit of the Audio cable. Make sure that
the jacks are tightly in the sockets.
Increase the volume by pressing the VOL+/VOL- buttons
(Fig. 1/10, 16) or E/F (Fig. 2/9).
Check that the headphones are correctly positioned.
If you use an amplifier for Audio output: check whether
the amplifier is switched on.
Check the settings of your DVD-Player.
The remote control is not pointed towards the DVD-Player.
Make sure that the remote control is not further than 5 m
away from the player.
Replace the batteries in the remote control.
Delete the playlist.
Use a finalized DVD.
Realign the aerial or connect your house or room aerial.
Realign the aerial.
Realign the aerial.
05.01.2010 15:18:29 Uhr
70
English
Disposal
At the end of the service life of the appliance, in particular if it is malfunctioning, make the appliance unusable by pulling the mains plug out
of the socket and separating the power cable. Dispose of the appliance
according to the environmental regulations applicable in your country.
Electrical waste may not be disposed of together with household waste.
For any advice regarding recycling, contact your local municipal authorities or your dealer.
Battery Disposal
The device includes a rechargeable battery. Used standard and rechargeable batteries should not be disposed of in the domestic waste.
 The batteries have to be removed before the product is disposed of.
 Use a screwdriver to remove the screw from the battery cover on the
back of the device (top middle).
 Remove the battery cable from the in-line socket.
 Now remove the batteries.
 These can be returned to a collection point for old batteries or
special waste. Please enquire at your local authority.
Notes on Handling Batteries
Notes on Handling Batteries
 Keep batteries away from children. They are not a toy!
 Never throw batteries into a fire or immerse in water.
 When inserting a battery, ensure the correct polarity.
 Do not open the batteries by force.
 Avoid contact with metallic objects (rings, nails, screws et cetera).
There is a danger of short-circuiting!
 As a result of a short-circuit batteries may heat up considerably or
even catch fire. This may result in burns.
 If a battery leaks do not rub the liquid into your eyes or mucous
membranes. If hands come into contact with the liquid they should
be washed thoroughly and eyes rinsed out with clear water; if symptoms persist please consult a doctor.
 Used batteries should not be disposed of in the normal domestic
waste. Please return old batteries to an appropriate connection
point.
The following symbols are to be found on (rechargeable) batteries containing harmful substances:
Pb
Cd
Hg
Li
CTV4952_DVB_T_DVD_GB.indd 70
=
=
=
=
contains lead
contains cadmium
contains mercury
contains lithium
05.01.2010 15:18:30 Uhr
Declaration of conformity
English
71
ETV Elektro-Technische Vertriebsgesellschaft mbH hereby declares that
the device CTV 4952 LCD/DVD/DVB-T is in conformity with the basic requirements of the European guideline for electromagnetic compatibility
(2004/108/EG) and the low voltage guideline (2006/95/EG).
A copy of the declaration of conformity can be requested from the
stated address.
CTV4952_DVB_T_DVD_GB.indd 71
05.01.2010 15:18:31 Uhr
72
English
OSD Menu Overview
Main Menu
DVD Setup
DVD Setup
Language Setup
Audio Setup
Menu
Audio
Subtitle
External Subtitle
Digital Out
Downmix
Audio Mode
Custom Setup
Parental Ctrl
Angle Mark
DVB Menu
Exit
DVB Menu
Program List
Program Search
Parental Control
System Setting
TV Program
Music Program
Sort
Automatic Search
Manual Search
Channel Lock
Parental Setting
Country
Language
GMT Usage
System Setting
Exit
System Setting Menu
Language Setup
Display Setup
Time Zone
System Schedule
OSD
TV Standard
Display Type
Preference
Exit
CTV4952_DVB_T_DVD_GB.indd 72
Exit
UI Style
Change PIN
Default Type
Default
SPDIF/PCM
SPDIF/RAW
Off
Lo/Ro
Lt/Rt
L/R
L/L
R/R
1-8
Off
On
Off
By Name
By Service ID
By Channel No.
Yes
No
1st Audio
2nd Audio
Subtitle
Exit
Off
On
NTSC
PAL
4:3 PS
4:3 LB
16:9
UI Style 1-4
DVD
DVB
USB
Last Operating Type
Read
05.01.2010 15:18:31 Uhr
CTV4952_DVB_T_DVD_GB.indd 73
05.01.2010 15:18:31 Uhr
GARANTIE-KARTE
Guarantee card
Stünings Medien, Krefeld • 12/09
CTV 4952 LCD/DVD/DVB-T
CTV 4952 LCD/DVD/DVB-T
24 Monate Garantie gemäß Garantie-Erklärung
24 months guarantee according to guarantee declaration
Kaufdatum, Händlerstempel, Unterschrift
Purchase date, Dealer stamp, Signature
Elektro-technische
Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
Elektro-technische Vertriebsges. mbH
Industriering Ost 40 • 47906 Kempen
Telefon 0 21 52/20 06-666
Hotline@etv.de
CTV4952_DVB_T_DVD_Titel.indd 72
05.01.2010 15:19:26 Uhr
