IT.CACZ06.071001

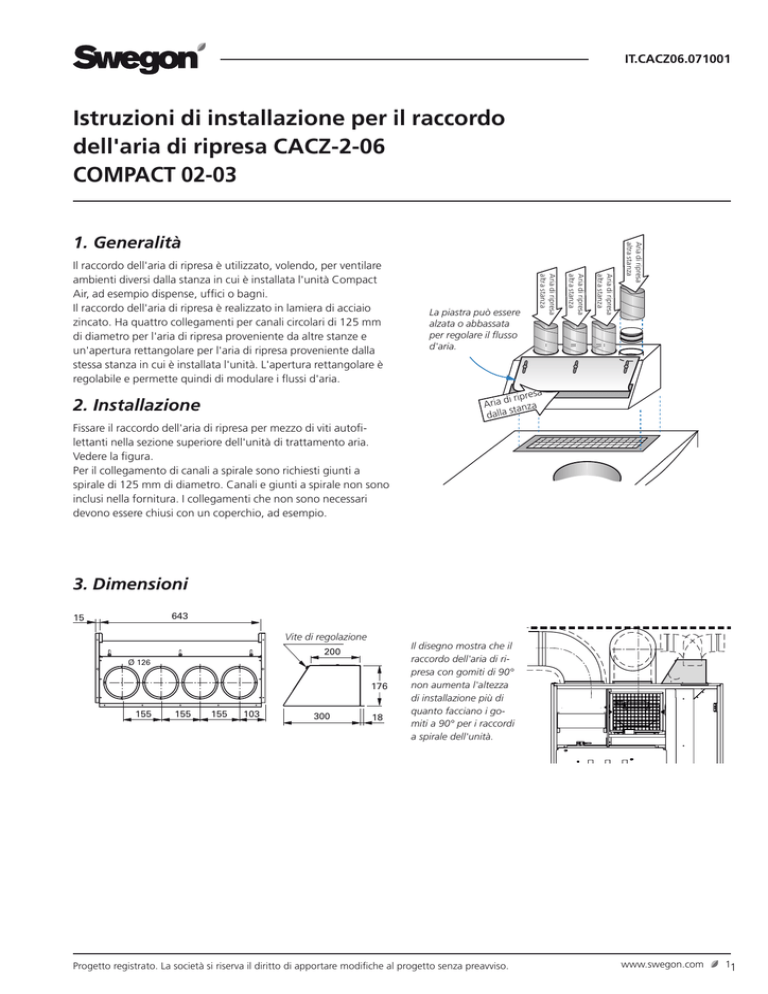

Istruzioni di installazione per il raccordo
dell'aria di ripresa CACZ-2-06
COMPACT 02-03
Aria di ripresa
altra stanza
Aria di ripresa
altra stanza
La piastra può essere
alzata o abbassata
per regolare il flusso
d'aria.
Aria di ripresa
altra stanza
Il raccordo dell'aria di ripresa è utilizzato, volendo, per ventilare
ambienti diversi dalla stanza in cui è installata l'unità Compact
Air, ad esempio dispense, uffici o bagni.
Il raccordo dell'aria di ripresa è realizzato in lamiera di acciaio
zincato. Ha quattro collegamenti per canali circolari di 125 mm
di diametro per l'aria di ripresa proveniente da altre stanze e
un'apertura rettangolare per l'aria di ripresa proveniente dalla
stessa stanza in cui è installata l'unità. L'apertura rettangolare è
regolabile e permette quindi di modulare i flussi d'aria.
Aria di ripresa
altra stanza
1. Generalità
sa
i ripre
Aria d anza
st
dalla
2. Installazione
Fissare il raccordo dell'aria di ripresa per mezzo di viti autofilettanti nella sezione superiore dell'unità di trattamento aria.
Vedere la figura.
Per il collegamento di canali a spirale sono richiesti giunti a
spirale di 125 mm di diametro. Canali e giunti a spirale non sono
inclusi nella fornitura. I collegamenti che non sono necessari
devono essere chiusi con un coperchio, ad esempio.
3. Dimensioni
643
15
Vite di regolazione
200
Ø 126
176
155
155
155
103
300
18
Il disegno mostra che il
raccordo dell'aria di ripresa con gomiti di 90°
non aumenta l'altezza
di installazione più di
quanto facciano i gomiti a 90° per i raccordi
a spirale dell'unità.
Progetto registrato. La società si riserva il diritto di apportare modifiche al progetto senza preavviso.
