FERROLI caldaia DIVATOP ST C24

FERROLI caldaia DIVATOP ST C24

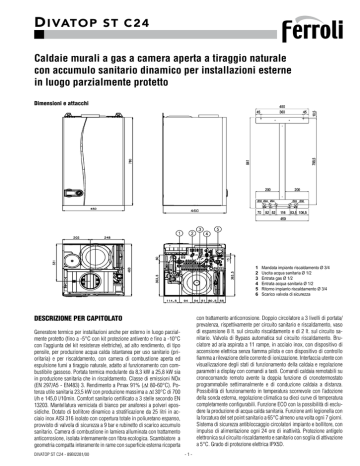

D IVATOP
ST C24
Caldaie murali a gas a camera aperta a tiraggio naturale
con accumulo sanitario dinamico per installazioni esterne
in luogo parzialmente protetto
Dimensioni e attacchi
1
2
3
4
5
6
DESCRIZIONE PER CAPITOLATO
con trattamento anticorrosione. Doppio circolatore a 3 livelli di portata/
prevalenza, rispettivamente per circuito sanitario e riscaldamento, vaso
di espansione 8 lt. sul circuito riscaldamento e di 2 lt. sul circuito sanitario. Valvola di Bypass automatica sul circuito riscaldamento. Bruciatore ad aria aspirata a 11 rampe, in acciaio inox, con dispositivo di
accensione elettrica senza fiamma pilota e con dispositivo di controllo
fiamma a rilevazione delle corrente di ionizzazione. Interfaccia utente con
visualizzazione degli stati di funzionamento della caldaia e regolazione
parametri a display con comandi a tasti. Comandi caldaia remotabili su
cronocomando remoto avente la doppia funzione di cronotermostato
programmabile settimanalmente e di conduzione caldaia a distanza.
Possibilità di funzionamento in temperatura scorrevole con l’adozione
della sonda esterna, regolazione climatica su dieci curve di temperatura
completamente configurabili. Funzione ECO con la possibilità di escludere la produzione di acqua calda sanitaria. Funzione anti legionella con
la forzatura del set point sanitario a 65°C almeno una volta ogni 7 giorni.
Sistema di sicurezza antibloccaggio circolatori impianto e bollitore, con
impulso di alimentazione ogni 24 ore di inattività. Protezione antigelo
elettronica sul circuito riscaldamento e sanitario con soglia di attivazione
a 5°C. Grado di protezione elettrica IPX5D.
Generatore termico per installazioni anche per esterno in luogo parzialmente protetto (fino a -5°C con kit protezione antivento e fino a -10°C
con l’aggiunta del kit resistenze elettriche), ad alto rendimento, di tipo
pensile, per produzione acqua calda istantanea per uso sanitario (prioritaria) e per riscaldamento, con camera di combustione aperta ed
espulsione fumi a tiraggio naturale, adatto al funzionamento con combustibile gassoso. Portata termica modulante da 8,3 kW a 25,8 kW sia
in produzione sanitaria che in riscaldamento. Classe di emissioni NOx
(EN 297/A5 - EN483) 3. Rendimento a Pmax 91% (Dt 80-60°C). Potenza utile sanitaria 23,5 kW con produzione massima a Dt 30°C di 700
l/h e 145,0 l/10min. Comfort sanitario certificato a 3 stelle secondo EN
13203. Mantellatura verniciata di bianco per anaforesi a polveri epossidiche. Dotato di bollitore dinamico a stratificazione da 25 litri in acciaio inox AISI 316 isolato con copertura totale in poliuretano espanso,
provvisto di valvola di sicurezza a 9 bar e rubinetto di scarico accumulo
sanitario. Camera di combustione in lamiera alluminata con trattamento
anticorrosione, isolata internamente con fibra ecologica. Scambiatore a
geometria compatta interamente in rame con superficie esterna ricoperta
DIVATOP ST C24 - 89BI2281/00
Mandata impianto riscaldamento Ø 3/4
Uscita acqua sanitaria Ø 1/2
Entrata gas Ø 1/2
Entrata acqua sanitaria Ø 1/2
Ritorno impianto riscaldamento Ø 3/4
Scarico valvola di sicurezza
-1-
D I VAT O P
S T C24
VISTA GENERALE E COMPONENTI PRINCIPALI
7 Entrata gas
8 Uscita acqua sanitaria
9 Entrata acqua sanitaria
10 Mandata impianto
11 Ritorno impianto
14 Valvola di sicurezza
19 Camera combustione
20 Gruppo bruciatori
21 Ugello principale
22 Bruciatore
26 Isolante camera di combustione
27 Scambiatore in rame
32 Circolatore riscaldamento
36 Sfiato aria automatico
37 Filtro entrata acqua
40 Vaso espansione sanitario
42 Sensore di temperatura sanitaria
44 Valvola gas
47 Modureg
56 Vaso di espansione
72 Termostato ambiente
73 Termostato antigelo (opzionale)
74 Rubinetto di riempimento impianto
78 Antirefoleur
81 Elettrodo d’accensione/rilevazione
95 Valvola deviatrice
126 Termostato fumi
130 Circolatore sanitario
138 Sonda esterna
139 Cronocomando remoto (OpenTherm)
145 Manometro
194 Scambiatore
195 Accumulo
241 By-pass automatico
243 Sonda temperatura sanitario
246 Trasduttore di pressione
278 Sensore doppio (Sicurezza + Riscaldamento)
288 Kit antigelo (opzionale per installazione all’esterno)
SCHEMA ELETTRICO
DIVATOP ST C24 - 89BI2281/00
-2-
D I VATOP
ST C2 4
SCHEMA IDRAULICO
NOTA: Vedi legenda pagina 2
PREVALENZE CIRCOLATORE - PERDITE DI CARICO CALDAIA
A
Perdite di carico caldaia
1-2-3 Velocità circolatore
DIVATOP ST C24 - 89BI2281/00
-3-
D I VAT O P
TABELLA DATI TECNICI
DIVATOP ST
C24
max
min
max
min
max
min
max
min
Pmax
Pmin
30%
Pmax
Portata termica riscaldamento
Portata termica sanitario
Potenza termica riscaldamento
Potenza termica sanitario
Remdimento (80-60°C)
Rendimento
kW
kW
kW
kW
kW
kW
kW
kW
%
%
25,8
8,3
25,8
8,3
23,5
7,0
23,5
7,0
91,0
85,0
%
89,6
Marcatura energetica (direttiva 92/42ECC)
Classe emissioni NOx (direttiva EN 297/A5)
max
min
Portata gas G20
Pressione di alimentazione G20
max
min
Portata gas G31
Pressione di alimentazione G31
Temperatura max di esercizio riscald.
max
min
Pressione di esercizio riscaldamento
Contenuto acqua circuito riscald.
Capacità vaso di espansione riscald.
Pressione di precarica vaso riscald.
max
min
Pressione di esercizio sanitario
Contenuto acqua sanitario
Capacità vaso di espansione sanitario
Pressione di precarica vaso sanitario
Dt 30°C
Dt 30°C
Produzione sanitaria
Classe sanitario EN 13203
Grado di protezione
Tensione di alimentazione
Potenza elettrica assorbita
Potenza elettrica assorbita sanitario
Peso a vuoto
Rendimento di combustione Pmax
Rendimento di combustione Pmin
Perdite al camino bruciatore on Pmax
Perdite al camino bruciatore on Pmin
Perdite al camino bruciatore off
Perdite al mantello bruciatore on Pmax
Temperatura fumi Pmax
Temperatura fumi Pmin
Portata fumi Pmax
Portata fumi Pmin
CO2 Pmax
CO2 Pmin
CO O2=0% Pmax
CO O2=0% Pmin
CO O2=0% ponderato
NOx O2=0% Pmax
NOx O2=0% Pmin
NOx O2=0% ponderato
Massima prevalenza camino
DIVATOP ST C24 - 89BI2281/00
m3/h
m3/h
mbar
kg/h
kg/h
mbar
°C
bar
bar
litri
litri
bar
bar
bar
litri
litri
bar
l/10 min
l/h
IP
V/Hz
W
W
kg
%
%
%
%
%
%
°C
°C
kg/h
kg/h
%
%
mg/kWh
mg/kWh
mg/kWh
mg/kWh
mg/kWh
mg/kWh
pascal
-4-
**
3,0
2,73
0,88
20
2,00
0,65
37
90
3
0,8
1
8
1
9
0,25
25
2,0
3,0
145
700
***
X5D
230/50
80
80
44
92,1
87,4
7,9
12,6
0,42
1,1
129,0
92,0
65,7
52,2
5,7
2,2
85,0
90,0
80,0
225,0
120,0
146,0
4
S T C24
