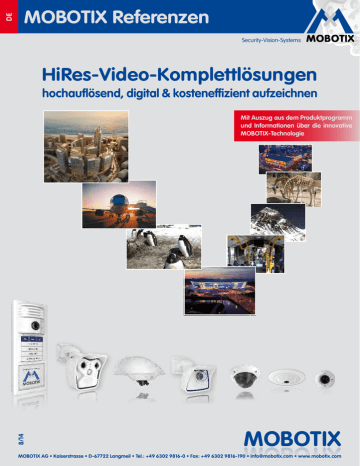

MOBOTIX Referenzen

Security-Vision-Systems

HiRes-Video-Komplettlösungen

hochauflösend, digital & kosteneffizient aufzeichnen

Mit Auszug aus dem Produktprogramm und Informationen über die innovative

MOBOTIX-Technologie

MOBOTIX

MOBOTIX AG • Kaiserstrasse • D-67722 Langmeil • Tel.: +49 6302 9816-0 • Fax: +49 6302 9816-190 • [email protected] • www.mobotix.com

2

Inhalt

MOBOTIX Konzept & Technologie

Hemispheric IP-Video-Türstation T25

MxControlCenter

MOBOTIX Produkte

Kosten- und Technikvorteile

Aktuelle Projekte

4

12

14

16

18

20

PUBLIC 22

Moderne Videosicherheit im UEFA-Stadion

UKR

22

Höchste Sicherheit im Gerichtsgebäude und Gefängnis

USA

24

Unschätzbare Bibliotheksbestände wirksam gesichert

I

26

Olympisches Sicherheitsprojekt in China

Sichere Parkplätze in der Stadt Gent

CN

B

28

30

Verbesserte Lebensqualität in der Kleinstadt

Stadtüberwachung in Alaska

Vorbildliche Sicherheit für Bürger in Italien

I

F

USA

32

34

36

WM-Stadionüberwachung zur Sicherheit der Fußballfans 38

Sicherheit für die Grundlagenforschung 40

Das Studium der Zukunft – papierlos, drahtlos und sicher

SGP

42

Sicherheit im Krankenhaus

Zuverlässig unter extremen Bedingungen

Pumpstationen in den Everglades

Schutz für einzigartige Werte im Weltkulturerbe

Hotelsicherheit in Main-Metropole

44

ARK

46

USA

48

50

52

INDUSTRIE UND HANDEL 54

Verwertungsunternehmen sichert Firmengelände

Südtiroler Obstgenossenschaft setzt auf IP-Video

Sicheres Shopping im Modehaus

High-Tech zum Wohle der Umwelt

Kameraunterstützte Fahrzeugwartung

Versand-Sicherheit in Europas größtem Kalkwerk

USA

I

54

56

58

60

62

64

Sichere Produktionsüberwachung

Fertigungsüberwachung im Sägewerk

66

68

Rundum-Gebäudeschutz mit moderner Zufahrtskontrolle

A

70

Nummernschild-Erkennung durch optimale Bildqualität

Tankstellenüberwachung

Autohaus- und Tankstellenüberwachung

Zufahrtskontrolle in England

TRANSPORT, LOGISTIK, VERKEHR

72

74

76

GB

78

80

Touristenfähren von Interislander in Neuseeland

Rundumschutz im Containerhafen Panama

Verkehrsüberwachung zur Fußball-WM

Bahnhofssicherheit

Flughafensicherheit in England

Hafensicherheit im größten deutschen Ostseehafen

Sicherheit an Bushaltestellen

Sicherheit bei europäischem Logistikriesen

Richtungsweisendes Autobahnprojekt A6

NZ

PAN

80

82

84

86

GB

88

90

92

ES

94

96

BANKEN 98

Ausgefeilte Installation in Deutschlands zweitgrößter Bank 98

Bankensicherheit nach UVV-Kassen-Verordnung 100

SPORT UND FREIZEIT

Sicherheit auf dem Reiterhof

HiRes-Video im Zoo: für Forschung und Sicherheit

Europas größter künstlicher Sandberg

Geländeüberwachung im Freizeitpark

Gute Unterhaltung verlässlich abgesichert

Skispaß ohne Grenzen auf sicheren Pisten

ANHANG

Checkliste und Beratungsservice

MOBOTIX – ein starker Partner

102

USA

USA

102

104

106

108

GB

110

GB

112

116

116

118

Security-Vision-Systems

3

Das MOBOTIX-Konzept

QXGA

1536 Zeilen

war etwas ungewöhnlich ...

Innovationsschmiede und Technologieführer

Die börsennotierte MOBOTIX AG gilt seit ihrer Gründung

1999 in Deutschland nicht nur als innovativer Technologiemotor der Netzwerk-Kamera-Technik, sondern ermöglicht durch ihr dezentrales Konzept überhaupt erst rentable hochauflösende Videosysteme in der Praxis.

Mega

960 Zeilen

TV-Pal

576 Zeilen

MOBOTIX stellt seit Jahren ausschließlich Megapixel-

Kameras her und gilt als

Technologieführer für hoch-

auflösende Videosysteme.

Warum hochauflösende Systeme?

Je höher die Auflösung, desto besser die Detail genauigkeit des Bildes. In der analogen Technik besitzt ein aufgezeichnetes Bild in der Regel 0,1  Megapixel (CIF).

Eine MOBOTIX-Kamera mit QXGA zeichnet dagegen rund 30-mal mehr Details auf. Deshalb sind größere Bildbereiche bis zum 360°-Rundumblick möglich, wodurch die Kameraanzahl und damit die Kosten enorm reduziert werden. Bspw. können vier Spuren einer Tankstelle anstatt mit vier herkömmlichen Kameras mit einer einzigen MOBOTIX-Kamera aufgezeichnet werden.

Der Nachteil der zentralen Standardlösung

Üblicherweise liefern Kameras nur Bilder und die Verarbeitung und Aufzeichnung erfolgt nachgeordnet auf einem zentralen PC per (kostspieliger) Videomanagement-Software. Für hochaufl ösende

Videosysteme ist diese klassische zentrale Struktur ungeeignet, da nicht nur eine hohe Netzwerk-

Bandbreite notwendig ist, sondern auch die PC-Rechenleistung für mehrere hochauflösende

Kameras nicht ausreicht. Ein HDTV MPEG4-Film belastet einen PC bereits stark, wie sollte er

Dutzende hochauflösende Live-Kameras verarbeiten können?

Klassische zentrale Anlagen

MOBOTIX Kamera

sind deshalb wegen der großen Anzahl an benötigten PCs für hochauflösende Systeme

weniger geeignet und unrentabel.

CMOS

5 Megapixel

CPU

Image-Analysis

MicroSD

Recording

4

Netzwerk-Video

MOBOTIX hat Video neu definiert. Ob im Internet, Verkehrsleitstand, Gebäudeüberwachung oder Bankenrekorder: die MOBOTIX-Kamera wird wie ein Drucker ans Netzwerk angeschlossen und dann können von jedem PC ohne Software-Installation die Live- und Rekorderbilder abgerufen werden.

Security-Vision-Systems

... ist heute der Maßstab

Das dezentrale MOBOTIX-Konzept

Im dezentralen MOBOTIX-Konzept dagegen ist in jede Kamera ein Hochleistungsrechner und bei Bedarf ein digitaler

Langzeit-Flashspeicher (MicroSD-Karte) zur mehrtägigen Aufzeichnung integriert. Der PC bzw. der Videoleitstand dient nur noch zum reinen Anschauen und Steuern der

Kameras (PTZ), nicht aber zum Auswerten und Aufzeichnen. Dies verhindert eine überfrachtete, teure Video-Management-Software, da die wesentlichen und rechenintensiven Funktionen bereits in den MOBOTIX-Kameras enthalten sind.

Aufzeichnungs- software

MOBOTIX-System

dezentral und sicher

MicroSD integriert

PC als Speicher

Die Vorteile

Die MOBOTIX-Video-Lösungen benötigen also deutlich:

Weniger Kameras

wegen der besseren Detailgenauigkeit weitwinkliger Bilder durch die

Megapixel-Technologie,

Weniger Aufzeichnungsgeräte

, da im dezentralen System 10-mal mehr Kameras als üblich auf einem PC/Server simultan als hochauflösendes HDTV-Video mit Ton gespeichert werden können,

Weniger Netzwerk-Bandbreite

, weil alles in der Kamera selbst verarbeitet wird und so die hochauflösenden Bilder nicht andauernd zur Auswertung transportiert werden müssen.

Robust und wartungsarm

MOBOTIX-Kameras besitzen weder Objektiv- noch Bewegungsmotoren. Ohne bewegliche Teile sind sie deshalb so robust, dass sich die Wartung auf ein Minimum reduziert. Der einzigartige

Temperaturbereich von -30 bis +60 °C wird ohne Heizung und ohne Lüfter bei rund 5 Watt erreicht. Da zur Aufzeichnung keine PC-Festplatte nötig ist, gibt es im gesamten Videosystem keine Verschleißteile.

Standardisierte Netzwerk-Technologie

Die Vernetzung der Kameras inkl. der Stromversorgung erfolgt verschlüsselt über ein normales Computer-Netzwerk und nicht über Videokabel. Dies hat den Vorteil, dass der Zugang weltweit über Glas,

Kupfer oder auch drahtlos mit preiswerten Standardkomponenten der IT-Technik erfolgen kann.

5

Innovative Hemispheric-Technologie

Die MOBOTIX ...

Perfekte Raumübersicht

Mit der innovativen MOBOTIX Hemispheric Technologie kann ein Raum optimal überwacht werden.

So ersetzt bereits eine einzige – besonders elegante und dezente – Q25 Hemispheric-Kamera die aufwendige und teure Installation gleich mehrerer Standard-Kameras.

Hochauflösendes 180°-Panorama

Bei der Sicherung eines Raums mit mehreren Kameras ist der räumliche Zusammenhang aus deren unterschiedlichen Blickrichtungen nur schwer zu erkennen und daher die Gesamtsituation schwierig zu erfassen.

Die Panoramafunktion der Q25 dagegen gewährt in einem übersichtlichen Breitbandbild

einen hochauflösenden 180°-Rundumblick. Die hohe Bildqualität wird durch den Einsatz eines

5 Megapixel-Sensors und die hemisphärische Optik der Q25 erzielt.

hochauflösendes 180° Panorama

Lückenloser Überblick von Wand zu Wand und vom Boden bis zur Decke

• Ideal zur Sicherung

eines Raumes oder Eingangsbereichs nur durch eine Kamera

• Hemispheric-Kamera liefert auch zwei (gegenüberliegende)

Doppel-Panoramabilder

Weniger Kameras, weniger Verkabelungsaufwand, weniger Kosten und mehr Diskretion

Alle Objekte immer im Blickfeld des Betrachters – im Gegensatz zu einer herkömmlichen

Lösung mit mehreren Einzelkameras

• Hohe Bildqualität dank

hochauflösendem 5 Megapixelsensor (Farbsensor oder Schwarz-

weißsensor für schlechtere Lichtverhältnisse)

6

Einfachste Installation

Kamera an die Decke, Wand oder an den Mast schrauben, Netzwerkkabel oder Wireless-Modul anschließen, fertig! Schneller und einfacher als eine MOBOTIX lässt sich wohl keine andere Kamera anschließen. Und dank weniger benötigter Kameras sinken die Installationskosten noch weiter.

... Hemispheric -Kamera

Virtueller PTZ – ohne Motor

Die Q25 zoomt auch auf Details. Das Bild der

Hemispheric Kamera lässt sich stufenlos vergrößern, jeder beliebige Bildausschnitt kann z.B. mit einem

Joystick angefahren werden. So nutzen Sie die

Möglichkeiten einer mechanischen PTZ-Kamera

ohne deren Wartung und Verschleiß.

Security-Vision-Systems

PTZ

Während im Livebild auf einen Bildbereich gezoomt wird, kann in der Aufzeichnung ein Vollbild zur späteren Auswertung gespeichert werden – das ist mit keiner motorgesteuerten PTZ-Kamera der

Welt möglich!

Eine Kamera, mehrere Blickwinkel gleichzeitig

Der Anzeige-Modus „Surround“ der Q25

Q25 Panorama: eine Kamera - drei Ansichten gleichzeitig ersetzt (in der Decke montiert) gleich

vier Kameras und zeigt vier Himmelsrichtungen gleichzeitig in Quadansicht auf dem Monitor an.

Jede der vier

Ansichten verfügt über einen virtuellen

PTZ. Simultan mit dem 180°-Panorama kann die Q25 zwei weitere Ansichten

hochauflösendes 180°-Panorama

liefern und so neben der Übersicht auch gleichzeitig auf zwei Szenen fokussieren

(Anzeige-Modus „Panorama Fokus“).

virtueller PTZ 1 virtueller PTZ 2

Höchste Benutzerfreundlichkeit

Das vom hemisphärischen Objektiv (Fisheye) erzeugte Vollbild ist nur schwer auszuwerten. MOBOTIX löst dieses Problem, indem die gekrümmten Linien von der Kamera-Software bereits im Livebild perfekt entzerrt werden. Der Betrachter-PC wird deshalb durch die Entzerrung und Generierung aller gewünschten Bildanzeigen in der Kamera selbst nicht belastet, so dass eine große Anzahl

Panoramakameras gleichzeitig auf einem PC angezeigt werden kann.

Software inklusive

Bei MOBOTIX nutzen Sie kostenfrei die zu den Kameras passende Software zur Kamerabedienung und

Recherche. Über jeden Standard-PC lässt sich die Videoanlage einfach steuern. Dies funktioniert über eine Internetanbindung (DSL) sogar weltweit.

7

Innovative Technologie

Die überlegene MOBOTIX ...

MOBOTIX–Speicherkonzept ohne Engpass

Üblicherweise erfolgt die Aufbereitung und Speicherung der Videodaten heute zentral auf einem PC mit Video-Management-Software oder digitalem Videorekorder (DVR). Dabei laufen die Video- und

Audioströme sämtlicher installierter Kameras auf dieses zentrale Gerät. Gerade bei hochauflösenden Kameras kommt es hier schnell zum Datenstau. Vor allem das Speichern ist uneffizient, da das hochauflösende Video mangels Rechenkapazität des PCs direkt ohne Weiterverarbeitung mit hoher Bildrate zum Aufzeichnungsgerät geleitet werden muss.

Aufzeichnungs- software

Standard-System

Speicherengpass vorprogrammiert

PC als Speicher

Standard-System benötigt einen extra PC inkl. Software zur Auswertung und Speicherung

Wird dagegen wie bei MOBOTIX das Bildformat und die Bildrate auf das für die Anwendung notwendige Maß bereits in der Kamera angepasst (bei einer Tankstelle reichen zwei Bilder pro

Sekunde für die Aufzeichnung), entlastet dies sowohl das Netzwerk als auch das Aufzeichnungsgerät

(PC, Server). MOBOTIX-Kameras können die Aufzeichnung natürlich unabhängig vom Livevideo minimieren und erhalten auch bei zwei Bildern pro Sekunde noch den Tonkanal.

Kein Speicherlimit

Das dezentrale MOBOTIX-Konzept erlaubt, rund 10-mal mehr Kameras als üblich auf einem einzigen Aufzeichnungsgerät zu speichern, da die Kamera die Aufzeichnung (auf PC, Server,

NAS) selbst verwaltet und das Gerät so entlastet. Deshalb gibt es praktisch auch keine Speicher- begrenzung für das Gesamtsystem, da jede Kamera theoretisch ein eigenes Aufzeichnungsgerät mit Terabyte–Kapazität via Netzwerk verwalten kann. Eine weitere Stärke dieses Konzepts ist der

Einsatz preisgünstiger und zuverlässiger NAS-Laufwerke, die keine spezielle Software benötigen.

8

Freie Wahl des Speicherortes

Jede einzelne MOBOTIX-Kamera kann so konfiguriert werden, dass sie entweder intern oder extern via

Netzwerk aufzeichnet. Bei Bedarf kann auch ein USB-Speicher (USB-Stick) von der anderen Wandseite diebstahlsicher über ein Kabel direkt mit der Kamera verbunden werden.

Security-Vision-Systems

... Speicher -Lösung

SD-Karten-Speicher reduziert die Aufzeichnungskosten

Die Aufzeichnung von Video ist bei MOBOTIX auch kameraintern bis zu 64 Gbyte möglich. Dank dieser hohen Speicherkapazität und der Möglichkeit, nur die Sequenzen aufzuzeichnen, in denen auch etwas passiert, werden externe Speicher wie Plattenlaufwerke nur noch selten eingesetzt. Dies spart Aufzeichnungsgeräte,

Netzwerk-Infrastruktur und reduziert den Wartungsaufwand von mechanischen

Komponenten wie Festplatten oder Lüftern. Der interne SD-Karten (Flash)-Speicher dagegen ist digital ohne mechanische Komponenten und deshalb wartungsfrei.

Auf eine einzige 64 GB SD-Karte passen:

• 2 Woche Daueraufzeichnung von 4 Tankstellenspuren

• 4 Tage Video in TV-Qualität

• 200.000 Clips à 10 s in hoher Auflösung

• 2 Mio. Einzelbilder

Sicherungskopie

Ausfallsicherung Standard-Speicher

(z. B. Festplatte)

Verbindungsabbruch

MOBOTIX-Systeme arbeiten dezentral und sicher auch ohne Aufzeichnungs-PC

Ideal bei schwierigen Netzwerk-Verhältnissen oder WLAN

MOBOTIX-Kameras sind ideal bei schwierigen Netzwerk-Verhältnissen oder WLAN-Verbindungen, da die interne Flash-Aufzeichnung Netzwerk-Ausfälle oder Bandbreitenschwankungen überbrückt und bei Wiederherstellung der Verbindung das externe Aufzeichnungsgerät synchronisiert.

Die Möglichkeit, das Backup des internen Speichers nur zu festgelegten Zeiten (bspw. nur nachts) durchzuführen, entlastet ebenfalls das Netzwerk und erlaubt in vielen Fällen die Mitnutzung der vorhandenen Netz-Infrastuktur (per Software-Update demnächst verfügbar).

MOBOTIX speichert nur was nötig ist

MOBOTIX bietet drei wichtige Zusatzmöglichkeiten, um Speicherplatz zu sparen: Aufzeichnung nur von relevanten Bildausschnitten (Ausblenden von Himmel, Decke etc.), nur von relevanten Ereignissen

(z. B. Bewegung im Bild) und Daueraufzeichnungen mit nur bei Ereignissen erhöhter Bildrate.

9

Innovative Technologie

Die MOBOTIX ...

Q25 Panorama: eine Kamera – drei Ansichten gleichzeitig hochauflösendes 180°-Panorama

Robuste, wartungsfreie Technik

Echter Mehrwert durch erhöhte Funktionalität spiegelt sich in Produkteigenschaften wie

Langlebigkeit und

Robustheit wider. MOBOTIX-Kameras haben generell keine mechanisch bewegten Teile. Dieser Verzicht verleiht den Kameras eine sehr hohe Widerstandsfähigkeit und senkt sowohl die Instandhaltungskosten als auch den Stromverbrauch.

Alarmmanagement und -weiterleitung

Dank

integrierter Sensorik erkennen MOBOTIX-Kameras selbstständig, wenn ein Ereignis stattfindet. Die

Kamera reagiert auf Wunsch sofort per Alarmton und stellt eine Video- und Ton-Direktverbindung zu einer Zentrale oder zum Wachpersonal her.

Absolute Datensicherheit

Die kamerainternen Sicherheitsbarrieren sind so sicher wie ein Tresor. Die Kamerabilder sind ausschließlich einem autorisierten Personenkreis zugänglich und werden verschlüsselt (SSL) im

Netzwerk übertragen.

Ausfallbenachrichtigung

Ihr MOBOTIX-Videomanagement-System meldet sich automatisch, wenn es zu einer Beeinträchtigung oder gar zum Ausfall einzelner Netzwerk-Komponenten (z. B. Kameras) kommen sollte.

Das sichert die maximale Zuverlässigkeit und Einsatzbereitschaft.

Nachträgliche Recherche

Ereignisse spielen sich selten nur an einer einzigen Stelle ab.

Ganz gleich, ob Sie gerade ein Detail live in der Vergrößerung betrachten, zur Aufzeichnung kommt stets ein Vollbild. Und selbst in diesem

Vollbild kann später nochmals ganz nach Bedarf ein beliebiger Ausschnitt vergrößert werden.

10

Leitstandsoftware MxControlCenter

Die professionelle Videomanagement-Software MxControlCenter von MOBOTIX besitzt neben den üblichen Leitstandfunktionen wie Anzeige, Recherche und Meldung von Alarmen zusätzliche Funktionen zur effizienten Installation und Verwaltung großer Kameraanlagen.

Security-Vision-Systems

... Sicherheits -Mehrwerte

Ton erhöht Aufklärungschancen

MOBOTIX-Kameras können im Alarmfall ihr eingebautes Mikrofon aktivieren und lippen-

synchronen Ton aufzeichnen. Somit leisten sie einen möglicherweise entscheidenden Beitrag zur

Nachvollziehbarkeit einer Situation und erleichtern die Aufklärung. Zudem kann das Videosystem via Lautsprecher/Mikrofon auch zur bidirektionalen Kommunikation genutzt werden.

Keine Gegenlichtproblematik

MOBOTIX-Kameras werden auch durch direktes Sonnenlicht nicht geblendet. Durch die einfache

Programmierung

individueller Belichtungsfenster in der Kamerasoftware liefern sie jederzeit aussagekräftige und detailreiche Bilder. Ideal für Schalterräume mit großen Glasfronten.

Vandalismusgeschützte Modelle

In kritischen Umgebungen oder im Außeneinsatz ist oft eine MOBOTIX-Kamera in

Vandalismusausführung

die beste Wahl. Die Stahl rüstung trotzt selbst harten Attacken und die Kamera liefert dabei ein perfektes Bild des Angreifers.

Überblick: MOBOTIX-Sicherheitsvorteile

• Hochauflösende und detailreiche Kamera bilder

• Direktverbindung zur Kamera im Alarmfall

• Übermittlung der Bilder ohne Zeitverluste

• Mehr Abschreckung durch höhere Auf klärungschancen

• Sicheres System; nur über autorisierten Zugang

• Authentische Video- und Tonaufzeichnung (lippensynchron)

Alarme immer im Blick

Die Alarmsuche verbindet eine Reihe von Funktionen, die die Suche nach Ereignissen stark vereinfachen. Eine Recherche nach Ereignissen ist mit automatisch synchronisierter Zeitverfolgung über mehrere

Kameras möglich. In der Ereignisansicht kann das alarmauslösende Ereignis näher analysiert werden.

11

Hemispheric IP-Video-Türstation T25

Mehr Übersicht ...

Hemispheric Kameramodul T25 (mit LEDs)

• Äußerst lichtempfindlicher

5MP-Sensor

• Echtes Gegensprechen

• Lippensynchroner Ton

• Ereignisgesteuerte Aufzeichnung

• Außenlicht- und Türklingeltaste

RFID-Zutrittsmodul (hinterleuchtet)

• Neu –

BellRFID: 1 bis 5 Klingeltasten

• Oder KeypadRFID: 1 bis 150 Adressaten

• Zutritt mit RFID-Transponder (oder PIN)

• Nachrichten abrufen/hinterlassen

Infomodul (hinterleuchtet)

• Für Hausnummern, Firmenlogo etc.

• Optional mit Mx2wire+ Einheit

• Daten und Strom über Zweidraht statt Anschluss via Netzwerkkabel

• Für Zweidrahtleitungen bis 500 m

12

Lückenlos von Wand zu Wand und vom Boden bis zur Decke

Security-Vision-Systems

... mehr Sicherheit

Die Hemispheric IP-Video-Türstation von MOBOTIX

MOBOTIX bietet mit der IP-Video-Türstation eine modulare Produktlinie im Bereich der Türkommunikation und Zutrittskontrolle, die den Video-Telefon-Standard VoIP/SIP unterstützt. Das

Kameramodul T25 speichert das Geschehen vor der Haustür mit Ton; automatisch beim Klingeln, bei Be wegungen im Bild oder Auslösen von Türkontakten.

MxDisplay IP Bildtelefon iPad iPhone

WLAN

Ethernet

PoE Switch

Ethernet & PoE

Türkontakt

Ethernet & PoE

Internet

(optional)

Power

MxBus

Daten &

Strom

Tür riegelkontakt

MX-DoorMaster

(Gong, Power & Backup im Haus)

Mx2wire+

(optional)

Türstation Haustür

Daten & Strom vorhandene Zweidrahtleitung

Die leistungsstarke Video-Komplettlösung ...

Lückenloser Rundumblick von Wand zu Wand und vom Boden zur Decke dank Hemispheric Technik

Aufzeichnung mit Ton des gesamten Geschehens vor der Tür, automatisch rund um die Uhr

Video-Gegensprechen weltweit mit Fernöffnungsfunktion über IP-Telefon oder Computer

Integrierte Nachrichtenfunktion zum Hinterlassen und Abrufen von Mitteilungen direkt an der Tür

Schlüsselloser Zugang per PIN-Code oder Transponder mit intelligenter Zeitfunktion

Einfachste Installation optional auch ohne IP-Kabel über zwei bestehende Klingeldrähte

Computer

Modulsystem made in Germany

Dank integrierter Klingel- und Lichttaste ist bereits das Kameramodul T25 als kompakte Basis-Video-

Türstation nutzbar. Die Module können nach Wunsch kombiniert werden. MOBOTIX bietet Rahmen für ein bis vier Module als Unterputz- oder Aufputzvariante an.

13

MxControlCenter

Professionelles Video-Management ...

Das

MxControlCenter (MxCC) ist die von MOBOTIX entwickelte Videomanagement-Software mit allen für einen professionellen Sicherheits-Leitstand relevanten Funktionen. Vor allem in der

Kombination mit den dezentralen, hochauflösenden MOBOTIX-Kameras kann MxCC sein Leistungspotenzial voll ausspielen: ein Sicherheits-Komplettsystem aus einer Hand und zu unschlagbar niedrigen Gesamtkosten.

Weltweit tausendfach bewährt

MxCC wird seit Jahren eingesetzt in Projekten aller Größe – auch mit 1.000 Kameras und mehr

(z. B. Donbass Arena, Universität Singapur).

Kein Speicherlimit, unbegrenzte Anzahl von Benutzern

MxCC läuft ohne Fremdsoftware, benötigt keine Lizenzen, unterstützt beliebig viele Benutzer,

Kameras und Aufzeichnungsgeräte und ist dabei völlig kostenneutral.

Individuelle Bedienoberfläche

Sämtliche Funktionen können zentral vom Administrator, einer Gruppe oder einem einzelnem

Benutzer im System verwaltet werden.

Einfache Installation und Konfiguration

MxCC läuft auf jedem Standard-PC, findet Kameras und Speicher im Netz automatisch und konfiguriert alle Kameras auf Knopfdruck.

Layout-Editor für reale Gebäudepläne

Sämtliche MxCC-Funktionen wurden in Hinblick auf reale Praxisanforderungen in unterschiedlichsten

Projekten entwickelt.

Integration verschiedener Kameratypen

In MxCC lassen sich neben MOBOTIX-Netzwerkkameras und Türstationen auch analoge und motorgesteuerte Kameras einbinden.

14

Security-Vision-Systems

... für alle Einsatzzwecke

Mit der MxControlCenter Videomanagement-Software lassen sich

beliebig viele Kameras an beliebigen Standorten zu einem übersichtlichen und leistungsstarken Video-Sicherheitssystem mit zentraler oder lokaler, benutzerabhängiger Bedienung und Auswertung verknüpfen.

Das moderne, auf die hochauflösenden MOBOTIX-Netzwerkkameras zugeschnittene Programm

überzeugt mit einer

anwendergerechten Benutzeroberfläche und Kameradarstellung, komfortabler Videorecherche, praxisgerechtem Alarmhandling, automatischer Kameraeinbindung,

Videospeicherung auf Dateiservern sowie nützlichen Konfigurations- und Update-Assistenten.

Zur Einrichtung von MxCC muss man kein Softwarespezialist sein. Ein

Installationsassistent leitet sicher von Schritt zu Schritt. Alle im Netzwerk installierten, neu hinzugefügten oder entfernten

Kameras werden automatisch, auch im laufenden Betrieb, von MxCC gefunden und lassen sich wie gewünscht konfigurieren und fernbedienen.

Keine Kosten, kein Risiko: Jetzt einfach auf der MOBOTIX-Website anmelden und den Gratis-

Download von MxCC starten: www.mobotix.com > Support > Software-Downloads.

Kostengünstige Monitorwand-Lösung

Das in MxCC integrierte Thin-Client-Konzept ist eine innovative, zum Patent angemeldete Erfindung von

MOBOTIX. Für äußerst kostengünstige und beliebig große Monitorwände, die ohne Zusatzsoftware zentral von einem PC aus bedient werden.

15

Ausgewählte MOBOTIX-Produkte

Allround

M25 M

ab

Wechselobjektiv-Kamera für innen & außen – IP66

5 Megapixel-Sensorik (bis zu viermal höhere Lichtempfindlichkeit und deutlich verbesserter Zoomfaktor)

• Wechselobjektive von Super-Weitwinkel (82°) bis Tele (7°); optional mit

CSVario, Hemispheric (180°),

Long-Pass-Filter (LPF)

S15 D

ab

Flexible Dualkamera mit Miniatur-Objektiveinheiten inkl. Sensor und Mikrofon im ultra-kompakten

Gehäuse, für innen & außen –

IP65

Zwei 5 Megapixel-Sensormodule über jeweils zwei Meter lange Anschlusskabel mit dem verdeckt montierbaren Kameragehäuse verbunden, diverse Mounts verfügbar

Bis zu 2 x QXGA-Auflösung (Dualbild mit 4096 x 1536 Pixel) in Farbe oder Schwarz-Weiß

• Wahlweise mit Farbsensor (0,25 Lux bei 1/60 sec, 0,013 Lux bei 1 sec Belichtungszeit) oder mit S/W-Sensor

(0,05 Lux bei 1/60 sec, 0,0025 Lux bei 1 sec Belichtungszeit)

• Mikrofon, Lautsprecher und intelligente Bewegungssensorik integriert (MxActivitySensor),

Erschütterungssensor

• Universeller Wand-/Deckenhalter mit verdeckter Kabelführung

• Zum diskreten und geschützten Einbau hinter Wand- oder Deckenverkleidungen, nur Objektiveinheit sichtbar

• Intelligente Bewegungssensorik integriert

(MxActivitySensor), Erschütterungssensor

• Integrierter DVR (bis 64 GB), wochenlange Aufzeichnung ohne Netzwerklast

• Integrierter DVR (bis 64 GB), wochenlange Aufzeichnung ohne Netzwerklast

IP-Video-Türstation

T25

ab

AllroundDual

M15 D

ab

Modulares Komplettsystem für flexible Einsatzmöglichkeiten innen & außen

• VoIP/SIP-fähige modulare Türstation –

IP65

• Beim Klingeln Aufbau einer Netzwerkverbindung zu einem Videotelefon oder PC

• Überlegene Übersicht dank hemisphärischer 5 Megapixel-Kamera inklusive vPTZ

• Zwei individuell wechselbare Sensormodule von Hemispheric bis Tele; optional mit LPF

5 Megapixel-Sensorik (bis zu vier mal höhere Lichtempfindlichkeit und deutlich verbesserter Zoomfaktor)

Bis zu 2 x QXGA-Auflösung (Dualbild mit 4096 x 1536 Pixel) in Farbe oder Schwarz-Weiß

• Standardobjektiv- und Hemispheric-Varianten für Tag und Nacht

• Robust, wartungsarm und wetterfest von -30 bis +60 °C

(IP66)

• Mikrofon, Lautsprecher und intelligente Bewegungssensorik integriert

(MxActivitySensor),

Erschütterungssensor

180°

• Speichert automatisch das Geschehen vor der Haustür mit Ton (beim Klingeln, bei Bewegungen im Bild oder Auslösen von Kontakten)

• Stromversorgung über Netzwerkkabel oder (bereits vorhandenem) Klingeldraht

• Modul-Integration wie Klingeltastenfelder, Bewegungsmelder oder Beleuchtung

• Konfigurationsbeispiel: T25-CamCore, KeypadRFID, Infomodul, Ethernet-Anschlussplatine,

3er-Rahmen mit Unterputzgehäuse

• PIR- und Temperatur-Sensor, integrierter DVR (bis 64 GB), wochenlange Aufzeichnung ohne Netzwerklast

Dome

D25 M

ab

Dome-Kamera für flexible Montage, für innen & außen – IP54 (Basic)/IP65

Optionale Vandalismus- (IK10), Aufputz- und Deckeneinbau-Sets

5 Megapixel-Sensorik (bis zu vier mal höhere Lichtempfindlichkeit und deutlich verbesserter Zoomfaktor)

MOBOTIX App

• Gegenstelle zur IP-Video-Türstation weltweit per WLAN oder UMTS

• Video-Gegensprechen weltweit inkl. Türöffnungsfunktion

• Abspielen von Videonachrichten, die von Besuchern an der Tür hinterlassen wurden

• Steuerung der IP-Video-Türstation und Anzeige von MOBOTIX-Kameras

• Wechselobjektive von Super-Weitwinkel (82°) bis Tele (13°)

• Wahlweise mit Farbsensor (0,25 Lux bei 1/60 sec, 0,013 Lux bei 1 sec Belichtungszeit) oder mit S/W-

Sensor (0,05 Lux bei 1/60 sec, 0,0025 Lux bei 1 sec Belichtungszeit)

• Intelligente Bewegungssensorik integriert

(MxActivitySensor), Erschütterungssensor

• Integrierter DVR (bis 64 GB), wochenlange Aufzeichnung ohne Netzwerklast

MxEasy

• Keine Software- oder Lizenzkosten

DualDome

D15 D

ab

DualDome-Kamera mit zwei individuell positionierbaren Bildsensoren, für innen & außen – IP54

• Objektive und Sensoren nach Wahl: Tele/Weitwinkel, Panorama-Funktion, Tag/Nacht, optional mit LPF

• Komfortable Videomanagement-Software – optimale Abstimmung auf die Funktionsvielfalt

• Unterstützt das dezentrale Systemkonzept und setzt auf der kamerainternen Aufzeichnung auf

• Einfache und schnelle Inbetriebnahme durch automatische Konfiguration

5 Megapixel-Sensorik (bis zu vier mal höhere Lichtempfindlichkeit und deutlich verbesserter Zoomfaktor)

Bis zu 2 x QXGA-Auflösung (Dualbild mit 4096 x 1536 Pixel) in Farbe oder Schwarz-Weiß

• Mikrofon, Lautsprecher und intelligente Bewegungssensorik integriert (MxActivitySensor),

Erschütterungssensor

• PIR-Sensor, integrierter DVR (bis 64 GB), wochenlange Aufzeichnung ohne Netzwerklast

• Mit optionalem Vandalismusgehäuse (IK10) oder Outdoor-Wandhalter wetterfest von -30 bis +60 °C (IP65)

• Touchpanelfähig durch übersichtliche Anordnung der Bedienelemente

• Ideal für den Einsatz in den Bereichen Small Office und Home Security

• Keine Software- oder Lizenzkosten

MxCC

€ 0

€ 0

€ 0

Hemispheric

Q25 M

• Professionelle Leitstand-Software inkl. Alarm-Management

ab

Hemispheric-Kamera mit 360°-Rundumsicht zur kompletten Raumüberwachung

5 Megapixel-Sensorik (bis zu vier mal höhere Lichtempfindlichkeit und deutlich verbesserter Zoomfaktor)

• Lückenloses Breitbild-Panorama und weitere Display-Modes

• Bildnachbearbeitung (Kontrast, Zoom, Objektiv-Entzerrung)

• Unterstützt Anbindung analoger und digitaler PTZ-Kameras

• Verwaltung und Anzeige einer unbegrenzten Anzahl von Kameras

• Digitales, stufenloses Schwenken, Neigen und Zoomen

• Robust und wartungsarm, ohne mechanisch bewegte Teile –

IP65

• Wahlweise mit Farbsensor (0,25 Lux bei 1/60 sec, 0,013 Lux bei 1 sec Belichtungszeit) oder mit S/W-Sensor

(0,05 Lux bei 1/60 sec, 0,0025 Lux bei 1 sec Belichtungszeit)

• Mikrofon, Lautsprecher und intelligente Bewegungssensorik integriert (MxActivitySensor),

Erschütterungssensor

• Perfektes Design durch geringe Aufbauhöhe, optionale Vandalismus- (IK10), Aufputz- und Deckeneinbau-

Sets (Wand- und Masthalter)

• Keine Software- oder Lizenzkosten

16

• Integrierter DVR (bis 64 GB), wochenlange Aufzeichnung ohne Netzwerklast

FlexMount

Security-Vision-Systems

S15 D

ab

Flexible Dualkamera mit Miniatur-Objektiveinheiten inkl. Sensor und Mikrofon im ultra-kompakten

Gehäuse, für innen & außen –

IP65

Zwei 5 Megapixel-Sensormodule über jeweils zwei Meter lange Anschlusskabel mit dem verdeckt montierbaren Kameragehäuse verbunden, diverse Mounts verfügbar

Bis zu 2 x QXGA-Auflösung (Dualbild mit 4096 x 1536 Pixel) in Farbe oder Schwarz-Weiß

• Zum diskreten und geschützten Einbau hinter Wand- oder Deckenverkleidungen, nur Objektiveinheit sichtbar

• Intelligente Bewegungssensorik integriert

(MxActivitySensor), Erschütterungssensor

• Integrierter DVR (bis 64 GB), wochenlange Aufzeichnung ohne Netzwerklast

IP-Video-Türstation

T25

ab

180°

• VoIP/SIP-fähige modulare Türstation –

IP65

• Beim Klingeln Aufbau einer Netzwerkverbindung zu einem Videotelefon oder PC

• Überlegene Übersicht dank hemisphärischer 5 Megapixel-Kamera inklusive vPTZ

• Speichert automatisch das Geschehen vor der Haustür mit Ton (beim Klingeln, bei Bewegungen im Bild oder Auslösen von Kontakten)

• Stromversorgung über Netzwerkkabel oder (bereits vorhandenem) Klingeldraht

• Modul-Integration wie Klingeltastenfelder, Bewegungsmelder oder Beleuchtung

• Konfigurationsbeispiel: T25-CamCore, KeypadRFID, Infomodul, Ethernet-Anschlussplatine,

3er-Rahmen mit Unterputzgehäuse

MOBOTIX App

• Eigenentwickelte App für iPhone (ab 3GS oder neuer), iPad und iPod touch

• Gegenstelle zur IP-Video-Türstation weltweit per WLAN oder UMTS

• Video-Gegensprechen weltweit inkl. Türöffnungsfunktion

• Abspielen von Videonachrichten, die von Besuchern an der Tür hinterlassen wurden

• Steuerung der IP-Video-Türstation und Anzeige von MOBOTIX-Kameras

• Keine Software- oder Lizenzkosten

€ 0

MxEasy

• Komfortable Videomanagement-Software – optimale Abstimmung auf die Funktionsvielfalt der MOBOTIX-Kameras

• Verwaltung und Anzeige von bis zu 16 MOBOTIX-Kameras

• Unterstützt das dezentrale Systemkonzept und setzt auf der kamerainternen Aufzeichnung auf

• Einfache und schnelle Inbetriebnahme durch automatische Konfiguration

• Touchpanelfähig durch übersichtliche Anordnung der Bedienelemente

• Ideal für den Einsatz in den Bereichen Small Office und Home Security

• Keine Software- oder Lizenzkosten

€ 0

MxCC

• Professionelle Leitstand-Software inkl. Alarm-Management

• Hohe Performance mit 30 gleichzeitig angezeigten Live-Videostreams

• Schnelle Ereignissuche über mehrere Kameras hinweg

• Bildnachbearbeitung (Kontrast, Zoom, Objektiv-Entzerrung)

• Unterstützt Anbindung analoger und digitaler PTZ-Kameras

• Verwaltung und Anzeige einer unbegrenzten Anzahl von Kameras

• Keine Software- oder Lizenzkosten

€ 0

17

Kostenvorteile in jeder Hinsicht

Die wichtigsten Kostenargumente

Höhere Detailschärfe reduziert Kameraanzahl

Hochauflösende Sensoren mit 1536 Zeilen geben einen besseren Überblick, so dass bereits eine Kamera einen Raum vollständig überwachen kann.

Minimaler Installationsaufwand über jede Distanz

Anschluss an Computer-Netzwerk ermöglicht den Einsatz preiswerter

Komponenten aus dem IT-Bereich, sei es über Kupfer, Glas oder drahtlos.

Intelligente Kameras reduzieren Aufzeichnungsgeräte

Das dezentrale MOBOTIX-Konzept ermöglicht, rund 10-mal mehr Kameras als üblich auf einem einzigen Aufzeichnungsgerät zu speichern.

Ereignisgesteuertes Bildformat minimiert Speicherkosten

Automatische Bildanpassung (Bildrate, Größe) bei Bewegungen, Geräuschen oder Schaltsignalen reduziert den Bandbreiten- und Speicherbedarf.

Niedrige Stromkosten, keine extra Heizung

Beschlagfreiheit ohne Heizung ermöglicht ganzjährige Versorgung über

Netzwerk oder Zweidraht (PoE-Standard) und erspart so die Stromkabel.

Um über 80% reduzierte Notstromversorgungskosten

Geringe Stromaufnahme von ca. 4 Watt ganzjährig (keine Heizung notwendig) ermöglicht zentrale USV über Netzwerk-Kabel vom Anschlussraum.

Robust und wartungsfrei

Glasfaserverstärktes Gehäuse mit verdeckter Kabelführung und Verzicht auf mechanisch bewegte Teile (keine Autoiris) garantiert Langlebigkeit.

Software auch für tausend Kameras & Speichergeräte inklusive

Für jede Anwendung die passende Premium-Bediensoftware: MxEasy für kompakte Videolösungen, MxControlCenter für den professionellen Leitstand.

Frei skalierbar und investitionssicher

Auch im laufenden Betrieb können Kameras und Speicher ergänzt werden;

Bildformat, Bildrate und Aufzeichnung sind kameraspezifisch einstellbar.

Extras und Zusatzfunktionen bereits integriert

Audio, Objektiv, Wandhalter und Wetterschutz (-30 bis +60 °C) im Kamera-

Lieferumfang enthalten; Mikro & Lautsprecher bei fast allen Modellen.

18

Begeisternde Technik

Security-Vision-Systems

Die wichtigsten Technikargumente

Hochauflösendes Digitalbild anstatt TV-Qualität

Megapixel-Sensor und kamerainterne Bildaufbereitung erzeugen scharfe und gerichtsverwertbare Bilder in höherer Auflösung als HDTV.

Hemispheric-Technologie für lückenlosen Überblick

360°-Rundumblick oder 180°-Breitbandbild, perspektivisch entzerrt; eine einzige

Kamera kann einen ganzen Raum oder Bahnsteig ohne toten Winkel erfassen.

Kein Aufzeichnungsverlust bei Netzwerkausfall

Kamerainterne Datenspeicherung (bis 64 GB) überbrückt auch längerfristig

Netzwerkausfälle oder Bandbreitenschwankungen (v. a. bei Funknetzen).

Professionelle Software für jede Anlagengröße

Die kostenlose, weltweit zehntausendfach eingesetzte Leitstand- und Aufzeichnungssoftware hat weder Nutzer-, Kamera- noch Serverbeschränkung.

Geringste Netzwerklast

Effiziente Video-Codecs, Bewegungsdetektion und Datenspeicherung in der Kamera bis 64 GB garantieren die prinzipiell geringste Netzwerklast.

Kein Speicherlimit

Keine Speicherbegrenzung für das Gesamtsystem, da jede Kamera ein eigenes Terabyte-Aufzeichnungsgerät (NAS) via Netzwerk verwalten kann.

Sonnen- und gegenlichtsicher

CMOS-Sensor ohne Autoiris, digitale Kontrastverstärkung und konfigurierbare Messfenster garantieren eine optimale Belichtungssteuerung.

Tag und Nacht wartungsfrei

MOBOTIX Dualkameras mit zwei Sensoren und digitaler Tag/Nacht-Umschaltung arbeiten zuverlässig ganz ohne Mechanik unter allen Lichtverhältnissen.

Livebild, Aufzeichnung und Recherche gleichzeitig

Livebild an mehrere Nutzer, aufzeichnen und Ereignisse recherchieren in Sekundenschnelle von jedem Ort der Welt mit Netzwerk-Anbindung.

Audio und SIP-Telefonie

Lippensynchrones Audio (live & Aufzeichnung); jede Kamera ist Video-IP-Telefon nach SIP-Standard mit Kamerasteuerung und automatischem Alarmanruf.

19

Aktuelle Projekte

MOBOTIX in der größten Disco der Welt

Privilege Discotheque, Ibiza

Erschwerte Licht- und Soundbedingungen

In der Privilege Discotheque auf Ibiza sorgen 35 MOBOTIX IP-Netzwerkkameras für die Sicherheit der Gäste. Zwischen Ibiza Stadt und San

Antonio gelegen, wird der offizielle Rekordinhaber des Guiness-Buchs in der Kategorie „Größter Nachtclub der Welt“ täglich von mehr als

10.000 Gästen besucht.

Spektakuläre Shows, farbiges Licht und ein außergewöhnliches Soundsystem sorgen für erschwerte Bedingungen, mit denen nur MOBOTIX-Kameras umgehen können.

Discobesucher aus aller Welt können die vielen Bars, Restaurants, Terrassen, Gärten und Schwimmbäder in der Gewissheit genießen, dass den MOBOTIX-Kameras im gesamten Bereich der Disco nichts entgeht. Auf diese Weise bietet die Privilege Discotheque ihren Gästen ein unvergessliches

Ibiza-Erlebnis, bei dem sich die Sicherheit auf dem neuesten Stand der Videotechnik befindet.

Hoch-Sicherheitslösung von MOBOTIX in Katar

Barwa Financial District, Doha, Katar

760 Kameras im alles überragenden Gebäudekomplex

Das Barwa Financial District (BFD) ist ein Büro- und Einzelhandelskomplex, der momentan in Doha, Katar entsteht. Neun Bürohochhäuser, eine

Shopping Mall, ein 5-Sterne Hotel und eine Moschee finden auf dem

Grundstück mit 670.000 m² Grundfläche Platz. Die durchschnittliche Höhe der Gebäude liegt zwischen 21 bis 36 Etagen, wobei der Hochhausturm mit 52 Stockwerken den Höhepunkt des BFD-Areals bildet und in Zukunft die Skyline von Doha City prägen wird. Die Investoren des Projektes haben sich für IP-Videosysteme von MOBOTIX entschieden, um die Sicherheit der Bewohner, Arbeitnehmer und Gäste des Gebäudekomplexes zu gewährleisten. Dafür werden zurzeit 760 MOBOTIX-Kameras (700  x

D24- und 60 x Q24-Kameras) im Barwa Financial District installiert. Bei der Ausschreibung konnte sich das Unternehmen gegen zahlreiche namhafte Konkurrenten wie zum Beispiel Axis und Honeywell durchsetzen.

20

PUBLIC

Security-Vision-Systems

Wetterbeobachtung im Himalaya durch MOBOTIX

Himalaya, Nepal

„Klimagipfel“ auf dem Mount Everest

Den Gipfel des Mount Everest in Echtzeit zu betrachten, ganz bequem vom heimischen Computer aus, das ermöglicht jetzt eine

Kamera von MOBOTIX und stellt damit einen neuen Rekord auf: die Inbetriebnahme der am höchsten gelegenen Webcam der

Welt. Auf dem nahe gelegenen Kala Patthar (5.675 Meter hoch) hat der wissenschaftliche Ausschuss Ev-K2-CNR aus Bergamo,

Italien, eine MOBOTIX-Kamera M12 installiert, die beeindruckende

Aufnahmen des 8.848 Meter hohen Mount Everest liefert. Das

Forschungsvorhaben „SHARE Everest 2011“ findet im Rahmen der internationalen Klima- und

Umweltmonitoring-Tage „Share“ statt. Die Forscher erhoffen sich, Erkenntnisse über den Klimawandel und die globale Erderwärmung zu gewinnen. Durch ein Solarpanel mit Strom versorgt, liefert die MOBOTIX-Kamera trotz eisiger Temperaturen von bis zu minus 30 Grad Celsius eine hohe

Qualität. Sie ist robust und vielseitig und somit ideal geeignet für widrige Umweltbedingungen.

Mit MOBOTIX sicher und gut unterwegs

Arriva Niederlande

Mobile HiRes-Videolösung für Bus und Bahn

Arriva bietet in den Niederlanden Zug- und Busverbindungen in verschiedenen Provinzen an. Mit innovativen Transport-Lösungen, die Komfort und Sicherheit für die Reisenden optimieren, will das

Unternehmen weiter wachsen. Deshalb hat Arriva alle seine Busse und Züge von Anfang an mit Videokameras aus gestattet, damit die

Sicherheit der Fahrgäste und Fahrer gewährleistet werden kann.

Um die Sicherheit weiter zu steigern, hat das Unternehmen die analogen Kameras in seinen Bussen der Achterhoek Riverland-Linie durch eine neue Generation von IP-Kameras ersetzt. Die Kameras sollten hochauflösende Video- sowie hochwertige Audio-Aufnahmen garantieren. Nach einer

Testphase von mehreren Monaten hat sich Arriva für die 360-Grad-Kamera Q24 von MOBOTIX entschieden, um die Innenräume der Busse zu sichern, während M12-Kameras für Sicherheit im vorderen Bereich der Busse sorgen. Insgesamt kommen aktuell 210 mobile MOBOTIX-Kameras in den Arriva-Bussen zum Einsatz.

21

Donbass Arena, Donezk (Ukraine)

Moderne Videosicherheit im UEFA-Stadion

Die 2009 eingeweihte Donbass Arena ist das erste osteuropäische Fußballstadion, das die von der UEFA vorgesehenen Kriterien für ein Elite-Stadium erfüllt, ist ein wichtiger Austragungsort bei der Fußball-EM 2012. Die maximale Sicherheit der

Gäste ist dabei stets ein entscheidender Punkt. Es dauert nur 8 Minuten, um das mit

51.504 Gästen voll besetzte Stadium im Ernstfall zu evakuieren. „Wir wollen, dass sich unsere Besucher hier sicher fühlen und ihren Aufenthalt genießen. Deswegen setzen wir auf modernste Sicherheitstechnik“, sagt Stadionleiter Olexandr Atamanenko.

528 MOBOTIX Kameras haben alles im Blick. Die Video-Anlage soll zum einen die

Identifizierung aller Personen während des Eintritts, Aufenthalts und Verlassen des

Stadions ermöglichen. Zum anderen dient sie der Beobachtung und Steuerung der Besucherströme an den Ein- und Ausgängen und den Zugängen zur Tribüne.

Andere Schlüsselstellen mit installierten Kameras sind zum Beispiel die Restaurants, die Parkflächen oder der Fanshop.

Hohe Auflösung, robust und zuverlässig: MOBOTIX

„Wir haben uns auf Grund der Summe an überzeugenden

Eigenschaften für die Kameras von MOBOTIX entschieden“, erklärt Sicherheitschef Sergey Burgela. „Hervorheben möchte ich die Bildqualität. Ich zoome auf einen eventuellen

Störenfried und habe sofort eine detaillierte Aufnahme seines Gesichts, das umgehend an die Polizei gesendet wird, die den Verantwortlichen identifizieren kann.“ Die Kameras ermöglichen es dem Sicherheitspersonal, bereits aus der

Vergangenheit bekannte und unerwünschte Besucher noch vor Spielbeginn zu auszumachen. Daneben hilft das Video-Sicherheitssystem, die Beteiligten einer Straftat auch im Nachhinein zu identifizieren.

Die mit hochauflösenden 3,1-Megapixel-Sensoren ausgestatteten Kameras liefern nicht nur besonders scharfe Bilder, sondern überblicken damit auch weitaus größere Bereiche als herkömmliche

Kameras mit geringerer Auflösung. „Das MOBOTIX Angebot sah weniger Kameras vor, als die

Vorschläge anderer Hersteller“, sagt Burgela. Hinzu kommt, dass die vorhandene IT-Infrastruktur genutzt werden kann. Alle Kameras werden über PoE-Switches mit Strom versorgt und hängen am Netzwerk, das ein NAS-System mit insgesamt 210 Terabyte Aufzeichnungskapazität besitzt.

Die robuste, wetterfeste Bauweise und der Verzicht auf mechanische Komponenten sprachen für

MOBOTIX-Kameras. Sie benötigen keine Heizung oder Kühlung und sind entsprechend wartungsarm.

22

PUBLIC

Security-Vision-Systems

Versehen mit zwei separaten Tag/Nacht-Sensoren, liefern die Kameras rund um die Uhr aussagefähige Bilder. Thema Lichtempfindlichkeit: Die starke Stadion be leuchtung, die die Donbass

Arena nachts erstrahlen lässt, erfordert gegenlichtsichere Sensoren, wie sie in MOBOTIX -Kameras standardmäßig zum Einsatz kommen.

Dezentrale Speicherlösung, einfachste Installation

„Das dezentrale Konzept hat vor allem mich überzeugt“, so

Evgeniy Konovalenko, verantwortlicher Techniker im Bereich

Sicherheit. Die Bildverarbeitung und Ereignissteuerung findet in den Kameras selbst statt. So wird nicht nur das Netzwerk stark entlastet, sondern es kann alles gleichzeitig erfolgen:

Livebild, Aufzeichnung und Recherche. „An vier Arbeitsplätzen

übertragen wir auf 42-Zoll-Monitore die Livebilder, hinzu kommen zwei 19-Zoll-Monitore für die Suche im Archiv“, erzählt Konovalenko.

Auch die Software kommt von MOBOTIX

„Auf jedem Bildschirm arbeiten wir mit MxControlCenter. Die

Software ist durch ihre Benutz erfreundlichkeit für die Sicherheitsleute sehr komfortabel zu bedienen“, erklärt der Techniker.

Das Besondere: Die Software wird von MOBOTIX kostenlos mitgeliefert, Updates können bequem im Internet heruntergeladen werden. Das professionelle IP-Video-Management-System unterstützt die dezentrale Aufzeichnungstechnik der Kameras, die nur rund ein Zehntel der üblichen Serveranzahl erfordert.

„Dies ist ein weiterer Aspekt, warum wir uns für MOBOTIX entschieden haben“, sagt Burgela.

Ukrainischer MOBOTIX-Partner setzte sich durch

Das Großprojekt wurde von Unitop, dem offiziellen MOBOTIX

Vertriebspartner in der Ukraine, gestemmt. Das seit 1991 bestehende, ehemalige IT-Unternehmen hat seit Beginn der

Zusammenarbeit mit MOBOTIX im Jahr 2008 bereits über

50 Installationen durchgeführt. Mit einem überzeugenden

Gesamtkonzept hat sich das Team den Auftrag geholt und gegen die Mitbewerber durchgesetzt.

23

Bergen County, USA

Höchste Sicherheit im Gerichtsgebäude und Gefängnis

Das vom Architekten James Reilly Gordon um 1911 entworfene Gerichtsgebäude von Bergen County (New Jersey) ist ein gutes Beispiel für den

Beaux Arts-Klassizismus zu Beginn des 20. Jahrhunderts. Das Gefängnis von Bergen County dient als zentrale Aufnahme- und Unterbringungsstelle für männliche und weibliche Untersuchungshäftlinge.

Die eingesetzte Technologie ist überwiegend hochmodern. So sind ein

Computersystem zur Überwachung aller Gefangenenbereiche, ein integriertes Sicherheitssystem für die Gefängnismauer, ein anlagenweites

Alarmsystem für Fälle von Nötigung oder im Panikfall sowie ein mit Computern ausgestatteter Kontrollraum vorhanden. Bestimmte Anforderungen konnten die im Gerichtsgebäude und Gefängnis verwendeten analogen

Überwachungskameras jedoch nicht erfüllen. So war ihre Bildqualität nicht gut genug, um Personen in den Untersuchungshaftzellen oder im

Gerichtsgebäude zu identifizieren. Außerdem konnten keine detaillierten

Bilder größerer Bereiche generiert werden.

Im Gefängnis sollten Kameras mit einer höheren Auflösung installiert werden, die sich nicht nur in das vorhandene Netz integrieren lassen, sondern die auch das Öffnen und

Schließen von Türen und Toren ermöglichen und einen größeren Bereich überwachen als die vorhandenen Kameras und die auch bei extremen Temperaturen und Wetterbedingungen voll funktionsfähig sind. „Mit dem Geld der Steuerzahler müssen wir sorgfältig umgehen. Darum war unser Ziel die Anschaffung eines Systems, das alle Anforderungen zu einem möglichst niedrigen

Preis erfüllen kann“, berichtet Sheriff Leo P. McGuire. „Meine Teams haben die Produkte auf dem

Markt intensiv geprüft, bevor eine Entscheidung gefällt wurde.“

Nach Gesprächen mit MOBOTIX war sich die Verwaltung von Bergen County sicher, dass die intelligenten, hochmodernen und extrem robusten Video-Komplettlösungen von MOBOTIX ideal für die Überwachung der Untersuchungshaftzelle im Gerichtsgebäude sowie der Innen- und

Außenbereiche im Gefängnis geeignet sind.

Installation

Bergen County hat 80 Kameras angeschafft, von denen der Großteil im Gefängnis und der Rest im

Gerichtsgebäude eingesetzt wird. Angesichts der Verwendung in Innen- und Außenbereichen kommt die gesamte Palette an MOBOTIX-Kameras zum Einsatz. Die ursprünglich geplante Anzahl von

Kameras konnte durch die Nutzung der Dual Lens D12Di-Kameras und Hemispheric Q22-Kameras deutlich reduziert werden.

24

PUBLIC

Security-Vision-Systems

Bildqualität

Was die Verwaltung von Bergen County an MOBOTIX besonders beeindruckt hat, war die Qualität der hochauflösenden Überwachungsbilder. „Keine anderen Überwachungskameras konnten derart scharfe Bilder bieten“, erklärt Phil Lisk, Leiter der IT-Abteilung im Sheriff’s Office. „Selbst bei ungünstigen Lichtbedingungen wie starkem Gegenlicht liefern die Kameras aus dem Gerichtsgebäude sowie aus dem Gefängnis gestochen scharfe Bilder.“

Stabiles Design

Besonders wichtig war der Verwaltung von Bergen County die Funktionsfähigkeit der Kameras im Winter. MOBOTIX-Kameras halten verschiedensten Wetterbedingungen und auch extremen Temperaturen stand: Sie funktionieren auch ohne zusätzliche Kühlung oder Beheizung zwischen -30 und +60 °C, wodurch das ganze Jahr über eine Versorgung per Power over Ethernet (PoE) möglich ist. Die glasfaserverstärkten und schlagfesten MOBOTIX-Kameras schützen das Netzwerkkabel und andere Verbindungen vor Vandalismus sowie vor extremen Wetterbedingungen. Da die Kameraobjektive nicht beschlagen, bleiben die Bilder stets scharf.

„Für uns war es ein wichtiger Aspekt, dass die Außenkameras im Winter ohne

Lüfter oder Heizvorrichtungen auskommen, so dass keine zusätzliche Wartung erforderlich ist“, erläutert Phil Lisk.

Audiofunktionen

Ein weiterer Pluspunkt für die Verwaltung von Bergen County war die Tatsache, dass die MOBOTIX-Kameras neben Video- auch über Audiofunktionen verfügen.

„In Gefängnisumgebungen müssen Sie sehen und hören können, was vor sich geht. Darum haben wir diese Funktion sehr begrüßt“, meint Phil Lisk.

Weitere Vorteile

Da MOBOTIX-Kameras 30-mal hochauflösendere Bilder liefern als herkömmliche

Analogkameras, kann eine MOBOTIX größere Bereiche überwachen, wodurch insgesamt weniger Kameras erforderlich sind. Durch eine intelligente, direkte

Speicherverwaltung auf einem NAS- oder Dateiserver werden digitale Videorekorder überflüssig, so dass sich die Gesamtspeicherkosten um den Faktor 10 reduzieren lassen. Für Bergen County bedeutet dies weit mehr Sicherheit zu deutlich geringeren Kosten. Außerdem sind MOBOTIX-Kameras dank ihres internen Ringpuffers, der Schwankungen im Drahtlossystem ausgleicht, perfekt für das drahtlose Netzsystem geeignet, das Bergen County für einige seiner Außenkameras nutzt.

Dabei senden Kameras, die sich auf Masten befinden und eine Datenkapazität von 25 Mbit/s haben, das Signal zurück an ein vermaschtes Netz. „Kein anderes System konnte eine so hohe

Qualität bei einer derart niedrigen Netzlast bieten“, erläutert Phil Lisk.

25

Vatikanische Apostolische Bibliothek

Unschätzbare Bibliotheksbestände wirksam gesichert

Gegen Mitte des 15. Jahrhunderts begann die moderne Geschichte der Vatikanischen Bibliothek: Papst Nikolaus V. beschloss, die Werke in lateinischer, griechischer und hebräischer Sprache, deren Anzahl sich während seiner Amtszeit auf 1.200 erhöhte, zur Konsultierung und Einsichtnahme durch die Gelehrten freizugeben.

Im Laufe der Jahrhunderte wurde die Bibliothek bis heute ständig erweitert; ihr Bestand ist auf 150.000 Handschriftenbände, 1.500.000 gedruckte Bücher, 300.000 Münzen und Medaillen und 100.000 Karten und Stiche angewachsen.

Freien Zugang erhalten Dozenten und Assistenten von Universitäten oder Fachhochschulen, Akademiker, die ihre Doktorarbeit vorbereiten,

Studenten, die nachweislich das Material der Bibliothek konsultieren müssen und Wissenschaftler, deren Qualifikation durch entsprechende wissenschaftliche Veröffentlichungen nachgewiesen ist.

Überwachung alter Manuskripte und wertvoller Bücher

Am 20. September 2010 hat die Bibliothek nach über 3-jährigen

Renovierungsarbeiten ihre Pforten wieder eröffnet. Im Rahmen der Renovierungsarbeiten wurde auch eine moderne Videoüberwachungsanlage installiert, die eine unrechtmäßigen Aneignung der Bände verhindern soll. Die Bibliotheksleitung wollte die Sicherheitsebene in den Lese- und

Aufbewahrungsräumen durch die beste verfügbare Videotechnik erhöhen. Dazu erklärt der

Verantwortliche für die Koordination der Informatikdienste der Bibliothek, Luciano Ammenti: „Ein eingehender Angebotsvergleich und die Empfehlung des in Rom ansässigen Systemintegrators

Seret Spa haben uns zu MOBOTIX geführt. Unser Ziel war eine generelle und systematische

Kontrolle über die in den Leseräumen konsultierten Bücher und über die Bewegungen der Personen im Gebäude. Wir wollten ein engmaschiges Kontrollsystem mit Aufzeichnung aller Ereignisse.“

Ein Projekt mit höchsten Anforderungen zum Schutz der Vergangenheit

Die Bibliotheksleitung wollte die Installation der Videoüberwachungsanlage bereits weit vor der endgültigen Neueröffnung der Bibliothek zu Ende führen. Viele Bereiche wie der Manuskriptkeller wurden schon Monate zuvor per Videoüberwachung gesichert. Insgesamt wurden an kritischen Punkten der

Bibliothek (Leseräume, Ausgänge und Lager) 70 DualNight M12 Kameras installiert. Das Projekt hebt sich durch seine Innovativität und Originalität von anderen Sicherheitssystemen ab. Vereint mit der

RFID-Technologie (Radio Frequency Identification), die sowohl bei den Identifikationsausweisen als auch bei den in die Bücher integrierten Mikrochips zum Einsatz kommt, können Personen den von ihnen konsultierten Bänden zugeordnet und deren Bewegungen innerhalb der Bibliothek nachverfolgt werden.

26

PUBLIC

Security-Vision-Systems

Die an den 20  Ausgängen positionierten MOBOTIX-Kameras werden durch das System zur

Bewegungserkennung beim Durchgang von Personen aktiviert. Somit ist es möglich, diese zu identifizieren und dem jeweiligen Identifikationsausweis und den ausgeliehenen Bänden zuzuordnen.

Dank einer speziell entwickelten KI-Software (Künstliche Intelligenz) ist es zudem möglich, den

Mikrochip dem jeweiligen Videoclip der Kamera zuzuordnen, um die Aufzeichnungen über einen einzigen Suchschlüssel wahlweise nach dem Buchtitel, dem Namen der Person oder dem Zeitpunkt des Durchgangs zu überprüfen.

Alle Bilder der Videokameras werden ein Jahr lang im Zentrum zur Datenauswertung gespeichert. Mit diesem hochmodernen System wird die Sicherheit aller Bände der

Bibliothek gewährleistet und etwaige Anomalien können rechtzeitig festgestellt werden. Wenn sich eine Person unrechtmäßig einen Band der Bibliothek aneignet, wird beim beim Verlassen des Gebäudes sofort ein Alarm ausgelöst. Die zuständige

Person an der Buchausgabe kann die Kameraaufzeichnung kontrollieren und das Sicherheitspersonal informieren.

Eine enge Zusammenarbeit auf lange Zeit hinaus

Luciano Ammenti ist begeistert: „Wir sind mit dem Verlauf des Projekts äußerst zufrieden, denn wir erhalten eine Videoüberwachungsanlage, die sich grundlegend von den aktuell verwendeten Systemen abhebt. Mit der IP Megapixel-

Technologie von MOBOTIX weisen die Aufzeichnungen eine hervorragende

Qualität auf. Für uns war es wichtig, klare und verzerrungsfrei Bilder zu erhalten, mit denen das Gesicht der Personen und deren Identität einwandfrei ermittelt werden kann.

Die Kameras sind leicht installierbar, und deshalb mussten wir keine strukturellen

Veränderungen an unserem Gebäude aus dem sechzehnten Jahrhundert vornehmen.

Mit Unterstützung von MOBOTIX und des Systemintegrators Seret Spa ist es uns auch gelungen eine spezifische Software zu entwickeln, mit der wir das gesamte System überwachen und sämtliche

Möglichkeiten voll ausschöpfen können. Die enge Zusammenarbeit, die im Rahmen des Projekts entstanden ist und mit Sicherheit auch zukünftig fortgesetzt wird, bildet die Grundlage für eine weitere erfolgreiche Arbeit, um die Effizienz der Anlage zu verbessern und die Anforderungen an Überwachungspersonal einzuschränken.“

27

Holland Heineken House, Peking

Olympisches Sicherheitsprojekt in China

Während der Olympischen Sommerspiele 2008 in

Peking wurde MOBOTIX für die Videoüberwachung des Holland Heineken House (HHH) eingesetzt. Job

Groenendijk, Security Consultant von Proseco und Ernest

Brink, technischer Berater des MOBOTIX-Distributors

CNI Europe, beschreiben ihre Erfahrungen.

Das HHH gibt es seit den Olympischen Spielen 1992 in

Barcelona als gemeinsame Initiative der niederländischen

Olympiaorganisation NOC*NSF und der Brauerei Heineken.

Anfang August 2008 öffnete das HHH in Peking zum neunten Mal in Folge seine Tore als feste Basis für die niederländischen Sportler, ihre Familien, Freunde,

Fans, Journalisten und andere Besucher. Neben einem

10.000 qm großen Saal für sämtliche Siegerehrungen und Auftritte niederländischer Künstler, einer Royal Lounge, einem VIP-Raum und

Räumlichkeiten für Athleten, Presse und Sponsoren standen verschiedenste Speiselokale, ein Informationsschalter der Botschaft, ein Reisebüro, mehrere Fanshops und Büroräume zur Verfügung. Kurzum: eine einzigartige und vielseitige Unterhaltungslocation, für die Heineken ein professionelles Kamerasystem benötigte. „Je nach Anwendung und Umgebung wollten wir verschiedene Detektionsmöglichkeiten auf Basis von

Geräuschen, Bewegungen oder Infrarotindikatoren“, erklärt Groenendijk. „Natürlich sollte die Bildqualität so hoch sein, dass wir in den aufgenommenen Bildern Personen auch schnell erkennen und identifizieren können. Da wir im HHH bei Tag und Nacht, bei Discobeleuchtung und unter besonderen Netzwerkvoraussetzungen arbeiten mussten, entsprach das bereits installierte analoge Kamerasystem der Chinesen nicht unseren Anforderungen. In gründlichen Tests einiger Marken stellten wir fest, dass die Netzwerkkameras von MOBOTIX die Anforderungen und Anwendungswünsche am besten erfüllten. Auch die Wartungsfreiheit und Robustheit waren entscheidend, denn wir mussten die Kameras 3-mal ein- und auspacken und 2-mal im Container

8.000 km weit transportieren.“

Improvisieren

Für die Überwachung wurden 26 MOBOTIX Kameras eingesetzt, die meisten vom Typ D22, daneben auch einige M12 und die Q22. Alle Kameras waren über die UTP-Kupferverkabelung an drei Netzwerk-Switches angeschlossen, die über ein Glasfaserkabel sowohl untereinander als auch mit der zentralen Bedieneinheit in Verbindung standen. Da die MOBOTIX-Kameras über das

Ethernet mit Strom versorgt werden, wurden keine eigenen Stromkabel benötigt, was viel Zeit und

Geld sparte. „Obwohl die Vorkonfiguration aller Netzwerkeinstellungen viel Zeit sparen kann, sind

28

Holland Heineken House, Peking

PUBLIC

Security-Vision-Systems

Überraschungen vor Ort nie ganz auszuschließen“, erzählt Brink aus eigener Erfahrung. „So war es auch in

Peking, als uns einen Tag vor der offiziellen Eröffnung plötzlich neue IP-Adressen zugewiesen wurden und wir das Netzwerk im allerletzten Moment neu konfigurieren mussten. In der Nacht gab es dann einen Totalausfall aller Geräte. Anfangs suchten wir die Ursache natürlich bei uns selbst, bis sich herausstellte, dass die chinesische

Überwachungsanlage jede Nacht um zwei Uhr die gesamte Stromversorgung ausschaltete. Da hilft dann auch eine USV nicht mehr weiter. Als Lösung wurde die Konfiguration so abgeändert, dass alle Geräte am frühen Morgen, nachdem der Strom wieder eingeschaltet war, vollautomatisch hochgefahren wurden.“

Sicherer als je zuvor

Bei der feierlichen Eröffnung fand NOC*NSF-Chefin

Erica Terpstra das neunte Holland Heineken House schöner als je zuvor. „Mit dem modernsten Kamerasystem der Welt war es auch sicherer als je zuvor“, sagt Groenendijk. „Natürlich gab es einige Ereignisse, bei denen die Kameras ihren Wert bewiesen, aber zum Glück gab es keine gröberen Zwischenfälle.

Vom sicherheitstechnischen Standpunkt wurde die

MOBOTIX-Anlage vor allem zur Unterstützung des anwesenden Sicherheitspersonals und zur Rekonstruktion von Zwischenfällen eingesetzt. Mit einigen Kameras wurden außerdem hochauflösende Aufnahmen von einzelnen Siegerehrungen und Auftritten gemacht.“

Ferngesteuert über 8.000 Kilometer

Ein wichtiger Vorteil der MOBOTIX Lösung war sicher auch, dass alle Kameras und Sensoren ferngesteuert – diesmal aus ungefähr 8.000 Kilometern

Entfernung – eingestellt werden konnten. Durch Prosecos positive Erfahrungen im HHH erhielt

MOBOTIX gleich zwei neue Aufträge: die Heineken Experience und der Brandstore in Amsterdam.

Originalaufnahmen der MOBOTIX

Kameras

29

Städtischer Parkdienst Gent, Belgien

Sicherheit auf öffentlichen Parkplätzen

Es ist sauber und riecht überraschend angenehm in der Tiefgarage.

Überall sind Pfeile, die einem sicher den Weg weisen. Über die

Treppen oder den Lift gelangt man direkt zu den Sehenswürdigkeiten im belgischen Gent. Sorgen um den Wagen braucht sich hier niemand zu machen. Denn die Stadt hat alles getan, um ihre

Tiefgaragen so angenehm wie möglich zu gestalten. Die Kameras von MOBOTIX tragen dazu ihren Teil bei. Der Parkdienst der Stadt

Gent regelt das gesamte Parkgeschehen im Stadtgebiet und der

Umgebung. Insgesamt verfügt Gent über 22.000 Straßenparkplätze und 4.700 Parkplätze in Garagen und Parkhäusern.

Service für Parkkunden im Mittelpunkt

Die Parkplätze müssen verwaltet und bewacht werden. Denn der Stadt liegt daran, den Benutzern ein sicheres Gefühl zu geben und Vandalismus und Diebstahl zubekämpfen. Doch die Stadt Gent geht noch einen Schritt weiter und möchte einen besonderen Service für ihre Parkkunden anbieten: nämlich die Videoaufzeichnung von allen Vorfällen wie

Parkschäden, Einbrüchen oder Sittenwidrigkeiten. Neben der präventiven Funktion dienen die Kameras somit auch für spätere Nachforschungen. Früher waren einige Garagen mit analogen Kameras ausgerüstet. Deren Bilder konnten vom Wachmann nur zur

Kontrollunterstützung verwendet werden, Kennzeichen oder das Gesicht eines Täters ließen sichnicht erkennen. Schnell erkannte der IT-Koordinator des Genter Parkdienstes, Geert

Allary, die Vorteile der MOBOTIX-Lösung: Kosteneinsparungen, viel höhere Bildqualität und niedrigster Installationsaufwand.

Bereits erster Test sehr erfolgreich

2005 startete der Genter Parkdienst mit dem ersten Testprojekt. Es wurden sieben Kameras eingesetzt, die gleich das gewünschte Ergebnis brachten. „Die MOBOTIX-Kameras haben während den Gentse Feesten sofort ihre Qualität bewiesen“, sagt Geert Allary. „Dank digitaler Bildspeicherung konnten wir einige kleine Vorfälle bequem rekonstruieren.

Die Qualität der Bilder war dermaßen hoch, dass sie als schlüssiges Beweismaterial angenommen wurden. Die Straftaten wurden mit höchstem Respekt für die Privatsphäre der Besucher aufgeklärt.“ In den nächsten zwei Jahren folgte die gesamte Ausrüstung der Garagen Vrijdagmarkt,

Sint-Michiels, Reep, Sint-Pietersplein und Belfort. Insgesamt wurden fast 300 Kameras installiert.

Die MOBOTIX-Kameras überwachen die Ein- und Ausfahrten, jedes Geschoss, die Treppenhäuser, die Notausgänge und die Kassenautomaten. Dies ist notwendig, da die Wachmänner im Dienst nicht immer überall gleichzeitig sein können und dennoch schnell auf Vorfälle reagieren müssen.

Originalaufnahmen der MOBOTIX Kameras

30

Städtischer Parkdienst Gent, Belgien

PUBLIC

Security-Vision-Systems

Ferneinschätzung von Situationen

Im Wachraum jeder Garage wechselt das Personal mithilfe der mitgelieferten Leitstandsoftware MxControlCenter zwischen den eingehenden Livebildern und kann auch auf frühere Aufnahmen zurückgreifen. Ab und zu kümmert sich der Wachmann um Personen, die Schwierigkeiten mit der Bedienung des Zahlautomaten haben. Durch die

Kameras braucht er sich nicht sofort an Ort und Stelle zu begeben, sondern kann die Situation von seinem Platz aus beurteilen. Schiebt der Benutzer das Parkticket verkehrt in den Automaten, wird ihm der Wachmann über die

Gegensprechanlage behilflich sein.

Rekonstruktion von Straftaten

Die Polizei von Gent konnte anhand der MOBOTIX-Bilder bereits einige Straftaten aufklären. „Vor kurzem wurde ein Autofenster eingeschlagen und ein Navigationsgerät gestohlen. Mithilfe der guten Bilder konnte die Polizei den Täter suchen. Mit analogen Bildern wäre so etwas nicht möglich gewesen,“ erzählt Geert Allary. Die Bilder erweisen sich somit vor allem bei späteren Zugriffen als nützlich. Andere

Vorfälle, die so festgehalten und aufgeklärt werden können:

Urinieren in Gängen, Parkschäden, Selbstentzündungen in Fahrzeugen und Diebstähle.

MOBOTIX beweist seine Innovationskraft

In regelmäßigen Kontakten werden Erfahrungen und

Neuigkeiten ausgetauscht. Dazu Geert Allary: „Positiv ist, dass MOBOTIX Kundenvorschlägen offen steht und in seinen

Konzepten häufig auf neue Anforderungen dieses Bereichs eingeht. Das Unternehmen entwickelt sich mit der Zeit und dem Markt mit.“ In Zukunft möchte der Parkdienst mit MOBOTIX zusammenarbeiten, um die Software mit neuen Funktionen auszustatten. Schon jetzt wird von allen ein- und ausfahrenden Fahrzeugen automatisch das Kennzeichen erfasst.

Das System soll nun dahingehend erweitert werden, dass abgefragt werden kann, ob sich ein bestimmtes Kennzeichen in der Garage befindet.

Originalaufnahmen der MOBOTIX Kameras

31

Stadtverwaltung Villennes-sur-Seine, Frankreich

MOBOTIX sichert Lebensqualität in der Kleinstadt

Villennes-sur-Seine liegt ca. 30 km westlich von Paris inmitten von geschützten

Grünflächen. Mit seinen 4.788 Einwohnern hat das Städtchen mit seiner wohlhabenden Bevölkerung an sich viel Lebensqualität zu bieten. Da es aber in letzter Zeit wiederholt zu Zwischenfällen von Vandalismus, Sachbeschädigung, Diebstahl oder Einbruch kam, hat die Stadtverwaltung beschlossen, ein Videoüberwachungssystem zu installieren. Die abschreckende Wirkung soll Angriffen auf Personen und Objekte an Orten vorbeugen, die hinsichtlich

Aggressionen oder Diebstahl besonders gefährdet sind. Ebenfalls verbessert werden soll der Schutz von öffentlichen Gebäuden und Einrichtungen.

Stadtüberwachung und Verkehrsregulierung

Die MOBOTIX Tag-/Nacht-Kameras vom Typ M12 wurden im September 2007 installiert. Bereits zwei Monate später startete das Systems an acht kritischen

Aufstellungsorten: An einer Sportanlage, einem Parkplatz, an drei Schulen, einer

Unterführung, am Bahnhofsausgang und in der Hauptstraße der Innenstadt.

Ein weiterer Wunsch der Stadt war es, dieses System ebenfalls für eine

Verbesserung und Regulierung des Straßenverkehrs zu nutzen und eine

Überwachung der Fahrzeuge zu gewährleisten. Um Nummernschilder selbst von fahrenden Fahrzeugen bei Tag und Nacht erkennen zu können, ist eine hohe digitale Auflösung notwendig. Ordnungskräfte benötigen zur Aufnahme der unterschiedlichen Indizien verwertbare Bilder, um beweisen zu können, dass ein bestimmtes Fahrzeug an genau jener Stelle vorbeigefahren ist.

Aus diesem Grund wurden die MOBOTIX-Kameras an strategischen Orten installiert, die ein durch die Stadt fahrendes Fahrzeug zwangsläufig passiert.

Ein wirksames und leistungsstarkes System

„Mit den 19 Kameras, die wir im Stadtzentrum und im Umfeld der Schulen installiert haben, ist Villennes-sur-Seine mit einer Einwohnerzahl unter 5.000 absoluter Vorreiter im Kampf gegen Kriminalität.“, unterstreicht Pierre-François

Degand, 2. stellvertretender Bürgermeister und Sicherheitsbeauftragter der

Stadt. „Die Kameras haben eine doppelte Wirkung: sie sind sowohl abschreckend als auch hilfreich im Fall der Fälle. In nur wenigen Monaten konnten wir einen Rückgang der Kleinkriminalität und eine höhere Aufklärungsrate der Straftaten verzeichnen. Mehr als 20 Tathergänge konnten dank der Kameras aufgeklärt werden.“ Ein Ausbau des Systems bis 2011 soll der Kameraausstattung von weiteren Orten wie Straßenkreuzungen dienen.

32

PUBLIC

Security-Vision-Systems

Auf die Infrastrukturen von Gemeinden zugeschnittene Videoüberwachungssysteme

Die städtische Polizei und die Gendarmerie sind die ersten Nutzer des Videoüberwachungssystems. Diese

Vorgehensweise wird seitens der Regierung durch unterschiedliche Richtlinien unterstützt, die auch zur

Marktentwicklung von Videoschutzsystemen beitragen.

Dazu zählt auch das französische Gesetz vom Oktober

2006, welches von den Gemeinden fordert, sich im

Rahmen der Terrorismusbekämpfung entsprechend auszustatten. Diese Richtlinie stellt Anforderungen an die Erfüllung technischer Normen insbesondere in Bezug auf die Bildqualität. So muss eine

Aufzeichnung aus 576 Bildschirmzeilen und 12

Bildern pro Sekunde bestehen.

Analoge Kameras liefern, technologisch bedingt, bestenfalls eine Auflösung von 0,1 bis 0,4 Megapixel oder maximal

4CIF (PAL). Damit ist es unmöglich, wichtige Details wie

PKW-Kennzeichen oder Gesichter zu vergrößern und so einen Vorfall schnell und zweifelsfrei aufzuklären. Um diesen Mangel zu beheben, wurden im Beschluss vom

August 2007 die verbindlichen technischen Eigenschaften festgelegt, um ein Minimum an Qualität zu gewährleisten

(Kamerakapazität, Speichern, Kompression, Übertragung,

Bildwiedergabe usw.). Angesichts dieser unterschiedlichen

Maßnahmen wird zunehmend die digitale IP-Technik zum Einsatz kommen und die Analogtechnik ersetzen. MOBOTIX-Kameras bieten bereits die geforderten Lösungen und erfüllen die Anforderungen der Ordnungskräfte bei der Beweisermittlung.

MOBOTIX bietet eine der besten Bildqualitäten auf dem Markt:

Die Aufzeichnung der Bilder erfolgt, ebenso wie die Speicherung, dank der Bildverarbeitung in der

Kamera in einer Auflösung von 3 Megapixel. Dies wird von den Polizeikräften für die Identifizierung von Nummernschildern und Personen sehr geschätzt. Zudem ist eine bessere Gesamtansicht gewährleistet, so dass die Anzahl der zu installierenden Kameras reduziert werden kann.

33

City of Dillingham, Alaska

Netzwerkkameras als Lebensretter

Dillingham ist ein geschäftiger Küstenort in der Bristol Bay in Alaska.

Die „Hauptstadt des Sockeye-Wildlachses“ („Sockeye Salmon Capitol”) mit 2300 Einwohnern ist berühmt für ihre reichen Lachsvorkommen und ihre Fischerei. Von Mai bis August lockt Dillingham zwischen

5000 und 8000 Touristen und Fischer an, die hier während der

Sommersaison arbeiten wollen.

Zusätzliche Sicherheitsbedenken

Die Scharen von Sommergästen und -arbeitern schaffen Sicherheitsbedenken für die Stadtbehörden. Der in den vergangenen drei Jahren verzeichnete Anstieg der Verbrechensrate mit ungewöhnlich vielen

Todesfällen und tätlichen Auseinandersetzungen wurde zunehmend zur Gefährdung der öffentlichen Sicherheit. Obwohl Dillingham über die einzige rund um die Uhr besetzte Polizeiwache in der Region verfügt, sind die sieben Streifenpolizisten dem sommerlichen Ansturm der Gäste nicht mehr gewachsen.

Detailgetreue Bilder auch bei extremen Witterungsbedingungen

Die Stadt entschied sich für den Einsatz eines Videoüberwachungssystems in öffentlichen Bereichen, in denen die Sicherheit zum Wohl der Allgemeinheit gewährleistet sein muss oder erhöhte Unfallgefahr besteht. Die Stadtverwaltung beschloss, dass dies die beste Lösung für die Stadt war, weil sie das erhöhte Sicherheitsbedürfnis befriedigte und nur minimale Ressourcen benötigte.

Extreme Witterung

- für MOBOTIX kein Problem.

Bei der Auswahl der Systeme wurden verschiedene Kriterien berücksichtigt. Einerseits sollte es ein digitales System sein, um die

Installation und die Zwischenspeicherung der Bilder zu vereinfachen. Andererseits mussten die

Kameras sehr robust sein, um auch bei den extremen Witterungsbedingungen – in der Region liegen die Durchschnittstemperaturen von November bis März zum Teil weit unter Null Grad

Celsius – einwandfrei zu funktionieren. Darüber hinaus sollten die Funktionen möglichst ohne

Schulungsaufwand für die Beamten zu nutzen sein.

„Wir wussten, dass Kameras von MOBOTIX hier in der Region bereits im Einsatz waren und sich angesichts der schwierigen klimatischen Bedingungen als sehr widerstandsfähig erwiesen hatten“, erklärt Richard Thompson, Polizeichef von Dillingham. Auch in weiteren Punkten waren die MOBOTIX

Systeme denen anderer Anbieter überlegen. Dazu gehört neben der einfachen Installation auch die geringe Netzwerkbelastung, da die Daten bereits in den Kameras komprimiert werden.

34

PUBLIC

Security-Vision-Systems

Individuelle Lösungen für ein individuelles Projekt

Für die Anbindung der auf verschiedene Standorte im Stadtbereich verteilten und innerhalb einiger öffentlicher Gebäude installierten Kameras installierte der

MOBOTIX Systempartner TecPro Ltd. ein sicheres Netzwerk mit ausreichender

Bandbreite für die Lösung. Das Unternehmen entschied sich für eine drahtlose, verschlüsselte Ethernet-Lösung, um die Daten sicher zu übertragen und in das

Netzwerk der Polizeiwache einzuspeisen. So konnte die aufwändige Verlegung von Datenkabeln über größere Entfernungen vermieden und gleichzeitig die

Installation sowie spätere Handhabung erleichtert werden.

Das inzwischen in Betrieb genommene System besteht aus insgesamt achtzig MOBOTIX Netzwerkkameras vom Typ M10 und D10. An den Außenstandorten wurden jeweils zwei bis sechs

Kameras kombiniert, um verschiedene Blickwinkel auf die zu

überwachenden Bereiche vom selben Punkt aus zu ermöglichen. Für diese „Cluster“ sind zwar mehrere MOBOTIX-Kameras erforderlich, doch diese haben gegenüber dreh- und schwenkbaren Kameras mit beweglichen Teilen den Vorteil, dass sie auch bei extremen

Klimabedingungen reibungslos funktionieren.

Big Brother ist nicht erwünscht

Der Einsatz von Kameras zur Wahrung der öffentlichen Sicherheit und die möglichen Folgen für die

Privatsphäre der Bürger werden in der Stadt offen diskutiert. „Eine alles umfassende Überwachung war nie unser Ziel und wird auch von den Bürgern nicht gewünscht“, erläutert Richard Thompson.

Auch vor diesem Hintergrund fiel die Entscheidung für den Einsatz der MOBOTIX-Technologie, denn die Kameras können für die Überwachungszwecke irrelevante Bildbereiche – und mit ihnen

Personen, die sich im Alltag im Blickfeld der Kamera aufhalten – durch eine gewollte Unschärfe, d. h. eine sehr geringe Auflösung, unkenntlich machen. Diese Funktion war ein wichtiges Argument der

Verwaltung gegenüber Bürgern, die um ihre Privatsphäre fürchteten. „Die MOBOTIX-Kameras eignen sich hervorragend für unsere Zwecke, da sie nicht nur die Erfüllung der Überwachungsaufgaben erleichtern, sondern darüber hinaus die Privatsphäre von Personen schützen, die sich nicht direkt innerhalb, sondern nur im Umfeld der überwachten Bereiche aufhalten“, so der Polizeichef.

Richard Thompson ist mit dem Ergebnis zufrieden: „Wir sind begeistert, wie hoch die Qualität und Detailtreue der aufgezeichneten Bilder ist. Wir haben jetzt eine viel bessere Chance auf erfolgreiche Ermittlungsarbeit, was uns eine Menge Kosten spart. Mit den zuverlässigen

Kameras von MOBOTIX können wir jetzt auch in der Hauptsaison die Sicherheit in unserer Stadt gewährleisten, ohne dass wir zusätzliches Personal einstellen müssen und dadurch langfristig höhere Kosten verursachen.

Die obere

Aufnahme ist ein Originalbild der MOBOTIX-

Kameras

35

Consorzio del Corpo di Polizia Intercomunale dei Colli

Gewährleistung der öffentlichen Sicherheit

Der Polizeikorpsverband Consorzio del Corpo di Polizia Intercommunale dei Colli ist für die Sicherheit der Bürger in sieben

Gemeinden der Provinz Bergamo in Italien verantwortlich. Diese sieben Gemeinden verteilen sich auf eine Fläche von 35 qkm. Der im Jahr 2000 gegründete Verband bietet täglich von 7 Uhr morgens bis 2 Uhr nachts einen Noteinsatzdienst sowie den Einsatz einer

Hundestaffel der Drogenpolizei.

Eine Mitarbeiterin des Consorzio del

Corpo di Polizia im Einsatz.

Das Polizeikorps der sieben Gemeinden hat sicherlich keine leichte

Aufgabe. Schließlich muss es die öffentliche Sicherheit für ein weit ausgedehntes und zudem hügeliges Gebiet gewährleisten.

Deshalb benötigte es ein Videoüberwachungssystem, mit dessen

Hilfe einige Gefahrenbereiche in Echtzeit überwacht sowie kurze

Aufzeichnungen der Vorgänge vor Ort erstellt werden können.

Die Geräte sollten schnell neupostierbar und die Lösung sehr flexibel sowie auf mindestens 10 Kameras pro Gemeinde erweiterbar sein. Allerdings: Eine vollständige Verkabelung des zu

überwachenden Gebiets mit Glasfaserkabeln war nicht möglich.

Das Budget war begrenzt und das Einzige, was der Verband zum

Projekt beisteuern konnte, war die Stromversorgung in den zu

überwachenden Bereichen.

Verlässlicher Partner

Bei dieser Aufgabe zeigte sich die lokale Installationsfirma E.L.T.A. als ein verlässlicher Partner.

E.L.T.A. schlug dem interkommunalen Polizeikorpsverband eine Lösung vor, welche die Installation von 80 drahtlosen Kameras und die Einrichtung eines mobilen Noteinsatzbüros vorsah, das ganz ohne Kabel mit allen Kameras und dem Polizeikommando verbunden ist. Die Technologie, die sich für dieses Projekt am besten eignete, waren IP-Kameras von MOBOTIX.

E.L.T.A. entschied sich für die Installation eines sternförmigen drahtlosen

Netzwerkes mit Breitbandübertragung, an das die IP-Kameras von

MOBOTIX angeschlossen wurden. Der Sternpunkt des Netzwerkes liegt auf einem zentral gelegenen Hügel, der über eine ausreichende

Höhe verfügt, damit alle Außenanlagen und der Stützpunkt des Polizeikommandos erreicht werden können. Derzeit sind 45 Kameras von

MOBOTIX an neuralgischen Punkten (z. B. Schulen, Banken, Postämtern,

Behörden, Sporteinrichtungen) der entsprechenden Gemeinden installiert. Die Anzahl soll jedoch schon bald auf 80 erhöht werden.

Die Kamerabilder werden in der Regel in die Kontrollzentrale am

Stützpunkt des Polizeiverbandes übertragen.

36

PUBLIC

Security-Vision-Systems

Das Aushängeschild des Polizeikorps

Im Rahmen des Projekts wurde versuchsweise ein Gebiet mit drahtloser Übertragungsabdeckung eingerichtet. So können in einem Polizeifahrzeug, das als mobiles Büro fungiert, mit

Hilfe eines tragbaren PCs die Bilder der vor Ort installierten

Kameras abgerufen und ausgewertet werden, ohne dass man dazu zum Stützpunkt zurückkehren muss. „Insbesondere dieses mobile Büro gilt als Aushängeschild unseres Polizeikorps. So eine

Einrichtung ist derzeit einzigartig in Italien“, informiert Enzo Fiocchi,

Kommandant des interkommunalen Polizeikorpsverbandes.

Pierangelo Armati von E.L.T.A. erklärt: „Oft werden

Videoüberwachungssysteme mit hoch komplexen

Technologien realisiert. Dabei übersteigt der

Verwaltungsaufwand schnell die veranschlagten

Kosten, so dass diese Systeme dann in den meisten

Fällen ungenutzt bleiben. Die Ordnungskräfte sind oft gar nicht darauf vorbereitet, die entsprechend komplizierte Software richtig zu bedienen. Aus diesen Gründen haben wir uns für eine einfach anzuwendende Technologie mit den notwendigen

Funktionen entschieden.“

Vorbildfunktion

Das auf der MOBOTIX Technologie basierende Projekt ist in dieser Form neu und einzigartig und dient bereits anderen Gemeinden der Region, die mit den gleichen Problemen konfrontiert sind, als Vorbild. Der eigentliche Erfolg dieses Projekts begründet sich in der Vielseitigkeit der MOBOTIX

Kameras. Sie sind leicht zu installieren und äußerst robust. Dadurch wird der Wartungsaufwand auf ein Minimum reduziert. Höchste Bildqualität ermöglicht einen deutlichen und detaillierten Einblick in die überwachten Bereiche. Und Dank der professionellen Leitstandssoftware

MxControlCenter, die kostenfrei mit allen Kameras ausgeliefert wird, lassen sich in der Kontrollzentrale die Bilder von zahlreichen Kameras gleichzeitig mit hoher Bildrate live auf einem Bildschirm anzeigen.

Testinstallation für die drahtlose Überwachung.

Ganz klar: Mit dieser Lösung kann der interkommunale Polizeikorpsverband der sieben italienischen

Gemeinden nun eine höhere Sicherheit seiner Bürger gewährleisten.

Die Leitzentrale des Polizeikorpsverbandes.

37

Fritz-Walter-Stadion, Kaiserslautern

WM-Stadionüberwachung zur Sicherheit der Fußballfans

Gern gesehene Gäste!

Während der Fußball-Weltmeisterschaft 2006 in Deutschland war die Welt auch zu Gast in Kaiserslautern. Vier Vorrundenspiele und ein Achtelfinale wurden im komplett ausverkauften Fritz-Walter-Stadion auf dem Betzenberg ausgetragen.

So eine Menschenmenge birgt immer ein hohes Sicherheitsrisiko, insbesondere dann, wenn es sich um eine internationale Veranstaltung handelt, die im Fokus der Weltöffentlichkeit steht.

Überblick behalten

„Für mich war deshalb von Anfang an klar, dass die Videoüberwachung eine wichtige Rolle spielt“, sagt Polizeioberrat Uwe Giertzsch, der als Leiter der

Polizeiinspektion I und des Einsatzabschnitts Stadion am Sicherheitskonzept für die WM 2006 in Kaiserslautern mitgearbeitet hat. „Als Polizei müssen wir natürlich den Überblick behalten. Dazu benötigten wir konkrete Bilder von der Situation vor Ort.“

Entsprechend den Anforderungen der Sicherheitskräfte erstellte das unabhängige

Ingenieurbüro GPC GmbH (www.it-gpc.de) die Unterlagen für die öffentliche

Ausschreibung. Diese sahen ein ausgeklügeltes Videoüberwachungs-System vor, das sowohl einen allgemeinen Überblick über die Aufenthaltsbereiche als auch ein gezieltes Heranzoomen konkreter Personen ermöglichte. “Für die Überwachung der Eingangs- und Aufenthaltsbereiche haben wir MOBOTIX Kameras ausgeschrieben“, sagt Claus Schmitt, Senior-Consultantbei GPC, „weil wir mit dieser Technologie in punkto Kosten, Leistung und Qualität sehr gute Erfahrungen gemacht haben und sie im Hinblick auf Organisation und Wirtschaftlichkeit die günstigste Lösung ist.“

Geringe Kosten durch detailreiche Bilder

Die Technologie ist auch deshalb kostengünstig, weil MOBOTIX mit einer

Kamera auskommt, wo andere Hersteller zwei benötigen. So wird für die

Überwachung zweier nebeneinander liegender Drehkreuze nur eine Kamera eingesetzt. Trotzdem ist die Detailschärfe höher, da die Aufzeichnung mit einem Megapixelbild (1280 x 960) erfolgt. Und das enthält zwölf- bzw. sechsmal mehr Bildpunkte als die in Stadien übliche Standard-CIF- (352 x 288) bzw. 2-CIF-Auflösung (704 x 288).

... durch preiswerte Notstromversorgung

Eine ganze Reihe weiterer Gründe haben dazu geführt, dass Kaiserslautern mit Hilfe von MOBOTIX im Vergleich zu den anderen WM-Stadien die preisgünstigste Videoüberwachung realisieren konnte. Dazu zählt sowohl die einfache Kabelverlegung mit Standardkomponenten der IT-Netzwerktechnik – selbst wireless ist problemlos möglich – als auch die unkomplizierte Stromversorgung.

Die MOBOTIX Technologie verzichtet bewusst auf mechanische Bauteile in der Kamera, um ein hohes

38

PUBLIC

Security-Vision-Systems

Maß an Robustheit zu gewährleisten. Dadurch benötigt sie keine Heizung für den

Winter – und äußerst wenig Energie, nämlich nur ca. drei Watt, wo andere Systeme mit

7 - 10 bzw. 25 Watt im Winter arbeiten. Entsprechend einfach und kostengünstig kann die Notstromversorgung gestaltet werden, da kein 240V-Anschluss erforderlich ist.

... durch weniger Speicher-PCs

Dank der Intelligenz in der Kamera wird eine geringere Anzahl von Speicher-PCs benötigt und durch die Verwendung von Linux als Betriebssystem lassen sich

Lizenzgebühren einsparen.

Komplexe Konfiguration….

„Für eine besser gesteuerte Überwachung der Eingangsbereiche und der

Tribünenplätze waren zusätzlich noch schwenk- und neigbare analoge

Pan-Tilt-Zoom-Lösungen erforderlich“, ergänzt Claus Schmitt. Hier wurden im

Außenbereich Dome-Kameras ausgeschrieben und im Stadion-Inneren hoch auflösende Kameras der Firma TVI-Lederer.

... einfach integriert

Die analogen Kamerabilder ließen sich mit Hilfe einer 4-fach Framegrabber-Karte digitalisieren und in das MOBOTIX Netzwerk integrieren. Auch das Steuerprotokoll der Siemens Dome-Kameras wurde in die MOBOTIX Server-Software programmiert, so dass die

Steuerbefehle ebenfalls über das Netzwerk übertragen werden konnten. Darüber hinaus werden alle MOBOTIX Kamerabilder mit 2 fps (VGA) – 16 fps wären ebenfalls technisch möglich gewesen

– und die Dome-Bilder mit 12 fps (VGA) fünf Stunden lang auf verschiedene Server gespeichert.

Videomanagement inklusive

Für die Steuerung der insgesamt 77 MOBOTIX und 10 Fremd-Kameras war kein zusätzliches Video-

Management-System erforderlich, da alle notwendigen Anwendungen mit den Standard-Funktionen der MOBOTIX Kameras und dem kostenlosen MOBOTIX MxControlCenter-Software abgebildet wurden.

Ein weiterer Vorteil des MxControlCenter: Die Bilder von zahlreichen Kameras lassen sich gleichzeitig mit hoher Bildrate live auf einem Bildschirm anzeigen.

Die Fans im Blick:

Die Mx Control-

Center -Software ermöglicht eine komfortable Video-

überwachung. So wurde das Stadion graphisch auf der

Benutzeroberfläche hinterlegt und farbig gemäß der

WM-Sektionen und

Eintrittskarten angelegt.

Viel Lob

Mit der Überwachungstechnik ist Polizeioberrat Uwe Giertzsch sehr zufrieden: „Die Kollegen in der

Leitzentrale fanden die Kamera-Unterstützung genial. Man konnte frühzeitig erkennen, wenn es irgendwo Probleme gab und gezielt eingreifen, bevor die Situation eskalierte.“ Besonders stolz ist der Leiter des Einsatzabschnitts Stadion darüber, dass es viel Lob von den Kollegen gab, die für die

Sicherheit in den anderen WM-Stadien eingesetzt waren: „Die waren von dem System begeistert.“

39

Max-Planck-Institut für Chemische Ökologie

Sicherheit für die Grundlagenforschung

Pflanzen, Insekten und die Vielfalt ihrer chemischen Kommunikation stehen im Mittelpunkt der Forschungsarbeit am Max-Planck-Institut für

Chemische Ökologie in Jena. Seit 2001 hat das Institut sein Domizil in einem neuen, modernen Gebäude auf dem Beutenberg Campus in Jena.

7.400 qm Hauptnutzfläche und etwa 1.500 qm Gewächshäuser sowie ein Jahresbudget von ca. 10 Mio. EUR bieten den 270 Wissenschaftlern und Mitarbeitern aus 19 verschiedenen Ländern ausreichend Möglichkeit, die äußerst komplexen ökologischen Zusammenhänge zu bearbeiten.

Teure Geräte

Für Johan Brandenburg, technischer Leiter des Max-Planck-Instituts für

Chemische Ökologie, hat der Schutz des Gebäudes eine außerordentlich hohe Priorität: „In unserer Forschungseinrichtung befinden sich zahlreiche teure Geräte, die bis zu 2 Mio. Euro kosten und ohne die wir unsere Arbeit nicht tun können. Hinzu kommt: Das Gebäude liegt etwas abgelegen, ist von allen Seiten zugänglich – und damit für Vandalen und Einbrecher nicht uninteressant.“

Knapp drei Jahre lang war ein Wachdienst für den Schutz des Gebäudes verantwortlich. „Allerdings konnten wir so keine befriedigende Rundum-die-Uhr-Überwachung realisieren. Wachleute können nun einmal nicht an allen neuralgischen Punkten gleichzeitig sein“, erläutert Johan

Brandenburg. „Für uns war klar, dass sich dieses Schutzziel nur über ein leistungsstarkes Kamera-System verwirklichen lässt.“

Tag und Nacht

Verschiedene Lösungen wurden recherchiert, Leistungen verglichen und

Features untersucht. Dabei präsentierte der Kommunikations-, Netzwerk- und Sicherheitsdienstleister Telegant (www.telegant.de) die MOBOTIX

M10-DN, eine Day-Night-Netzwerkkamera, die sowohl zur Tages- als auch zur Nachtzeit einsatzfähig ist und hochauflösende Bilder erzeugt.

Komplett

überwacht: Das

Gebäude des Max-

Planck-Insituts für Chemische

Ökologie in Jena.

„Für uns waren das genau die Features, die wir für eine lückenlose Überwachung unseres

Gebäudes benötigen“, erinnert sich Johan Brandenburg. „Allerdings galt es noch eine Reihe von Aufgaben zu lösen…“

Weitere Probleme …

Die Kameras sollten zum einen zur Abschreckung und Prävention dienen und zum anderen im

Fall eines Falles schnell aussagefähige Bilder liefern, mit denen man erfolgreich nach den Tätern fahnden kann. „Wenn die Kameras jedoch permanent aufzeichnen, kostet das eine Menge

40

PUBLIC

Security-Vision-Systems

Speicherplatz und außerdem sucht man dann stundenlang nach dem Ereignis“, erläutert der technische Leiter. „Und schließlich durften die Kameras nicht auf Arbeitsplätze gerichtet sein, weil die Mitarbeiter sich dann kontrolliert fühlen könnten.“

… und ihre Lösung

„Für die MOBOTIX Kamera waren das jedoch keine

Probleme, die man nicht lösen konnte“, berichtet Michael

Hellmich, technischer Leiter Netzwerktechnik bei Telegant.

„Schließlich sind die Kameras mit LEDs ausgerüstet, die bei Bewegungen im Fokus aufleuchten und so bereits abschreckend wirken. Durch die bequeme Event-Steuerung zeichnet die Kamera nur dann auf, wenn sie in vorher definierten Feldern eine Bewegung wahrnimmt. So lassen sich die Ereignisse sehr schnell finden und nebenbei kann auch Speicherplatz gespart werden.“

Allerdings ließ es sich aus Sicherheitsgründen nicht umgehen, dass einige Kameras auf Fenster gerichtet wurden, hinter denen Institutsangestellte arbeiten. „Aber auch dafür gab es eine Lösung“, erklärt Michael Hellmich. „Mit der MOBOTIX Kamera ist es möglich, die entsprechenden Bildbereiche auszublenden bzw. unkenntlich zu machen, ohne dass die Sicherheit darunter leidet. So muss sich kein Mitarbeiter beobachtet fühlen.“

Autonomes Netzwerk

Um das weitläufige Gebäude komplett zu schützen, wurden 32 MOBOTIX M10-DN-Kameras installiert und in vier LANs strukturiert. Diese wiederum sind über ein Glasfaserbackbone miteinander verbunden. Außer den in den Kameras bereits integrierten Ringspeichern übernimmt auch ein

Server die Aufzeichnungsfunktion.

Das optimale System

Wie zufrieden ist man nun im Institut mit der Überwachungslösung? „Die IP-Kameras sind erst seit sechs Wochen aktiv und befinden sich derzeit noch in der Erprobungsphase“, antwortet Johan

Brandenburg. „Aber ich bin mir sicher, dass wir mit MOBOTIX das optimale System gefunden haben.“

Originalaufnahmen der MOBOTIX

Kameras: Tag und

Nacht gestochen scharfe Bilder.

41

Republic Polytechnic, Singapur

Das Studium der Zukunft – papierlos, drahtlos und sicher

Die Republic Polytechnic (RP) ist eine von fünf technisch orientierten Hochschulen in

Singapur – und eine der modernsten weltweit. Zu den angebotenen Studienfächern gehören Kommunikations- und Automatisierungstechnik, Informationstechnologie, angewandte Wissenschaften wie Biotechnologie und Neue Medien. Alle

Studenten und Mitarbeiter verfügen über einen eigenen Notebook-Computer, der per Wireless-LAN mit dem Campus-Netz verbunden ist. Informationen für die Lehrveranstaltungen werden über eigene e-Learning-Systeme ausgetauscht und selbst Prüfungen können online durchgeführt werden. Die RP stellt das

Studium der Zukunft dar: papierlos, drahtlos und sicher.

Studien-Modell

Um ihr Konzept des papierlosen Campus umzusetzen, hat die RP eine mobile

Computerinfrastruktur errichtet. Dazu gehört neben einem Wireless-Datennetzwerk auch, dass jeder Mitarbeiter und jeder Student einen eigenen Notebook- oder

Tablet-PC nutzt. Über ihren Computer und die Anbindung an die Wireless-

Netzwerke können die Mitarbeiter und Studenten sämtliche Aufgaben bewältigen.

Ergänzt wird diese Hightech-Umgebung durch zahlreiche Netzwerkkameras des deutschen Anbieters MOBOTIX, die für Sicherheits- und Verwaltungsaufgaben eingesetzt werden und problemlos in die bestehende Netzwerkinfrastruktur integriert werden konnten.

Republic Polytechnic

Singapur: Sicherer

Campus dank

MOBOTIX Kameras.

Weitläufiger Campus

Allein 300 Mitarbeiter der weitläufigen Hochschule sind für die Administration sowie die Verwaltung der Gebäude und Einrichtungen zuständig. Da die Republic

Polytechnic später einmal bis zu 13.000 Studenten aufnehmen soll, suchte die

Verwaltung nach Möglichkeiten, den Personalaufwand zu beschränken, der für die Überwachung der Labore, Fachbereiche und Sportanlagen erforderlich ist. Darüber hinaus sollten für das gesamte Gelände zusätzliche Sicherheitsfunktionen implementiert werden. Um diese Ziele zu realisieren, entschied sich die Verwaltung der Polytechnic für den Einsatz moderner

Netzwerkkameras.

Mehr Sicherheit, weniger Personal

Nachdem im Rahmen einer Ausschreibung verschiedene Angebote und Systeme unterschiedlicher

Anbieter evaluiert wurden, fiel die Entscheidung zugunsten des deutschen Anbieters MOBOTIX, der in Singapur durch seinen Distributor SPIRALTECH vertreten ist. Michael Tan, bei SPIRALTECH für dieses Projekt verantwortlich, kommentiert: „Die Lösung von MOBOTIX bietet dem Kunden einen langfristigen Investitionsschutz. Da die Produkte vollständig software-basiert sind, lässt sich ein

Upgrade der Kameras problemlos und ohne zusätzliche Kosten durchführen, um beispielsweise zusätzliche Funktionen oder Verbesserungen zu integrieren.“

42

PUBLIC

Security-Vision-Systems

Zugriff auf Bilder von mehreren Monaten

Insgesamt 75 MOBOTIX-Netzwerkkameras wurden installiert, die über das schnelle Glasfaser-LAN-Backbone der RP angeschlossen sind. Das aufgenommene

Bildmaterial wird verschlüsselt übertragen und extern auf dem Dateiserver der

Republic Polytechnic mit einer NAS-Speicherkapazität von bis zu 2 Terabyte abgelegt. Durch das Ringpuffer-Konzept können Aufnahmen von mehreren

Monaten gespeichert werden.

Tag und Nacht, draußen und drinnen

Installiert wurden verschiedene Indoor- und Outdoor-Modelle vom MOBOTIX-Typ

D10, darunter auch Kameras mit Dualoptik wie die M10Di-Night, die sowohl bei

Tag als auch bei Nacht brillante und detaillierte Bilder liefert. Die Outdoor-Modelle sind nach Schutzklasse IP65 zertifiziert und erfordern daher keine zusätzlichen

Gehäuse. Sämtliche Kameras verfügen über einen integrierten Bildspeicher von

64 MB (für bis zu 2500 JPEG-Bilder in VGA-Qualität) sowie FTP-, E-Mail- und

Audiofunktionalität.

Zeitgesteuerte Aufnahme

Die Mitarbeiter der Hochschule können aktuelle Bildinformationen von bis zu sechs

Kameras auf einem Monitor überwachen und die Systeme über eine zentrale

Management-Console ohne spezielle Kenntnisse steuern und für ereignisgesteuerte oder zeitgesteuerte Aufnahmen konfigurieren. Jede Kamera lässt sich individuell einstellen und kann so beispielsweise eine bestimmte Anzahl von Bildern vor und nach Ereignissen aufnehmen. Zusätzlich können Urlaubs- und bestimmte

Tageszeiten definiert werden. Weil die Verarbeitung (Kompression der Daten) der Bilder bereits in der Kamera erfolgt, ist die Netzwerkbelastung durch die

Übertragung extrem niedrig.

Erweiterung auf 1.000 Kameras

Da die Republic Polytechnic von Beginn an für eine maximale Auslastung von insgesamt 13.000 Studenten ausgelegt wurde, plante man bereits frühzeitig ein vollständig neues Gelände. Der neue Woodlands Campus mit einer Gesamtfläche von 5.000 Hektar wurde im Folgejahr fertiggestellt und die Hochschule ist mittlerweile in die neuen Gebäude umgezogen. Auch die Netzwerkkameras haben den Weg zum neuen Standort angetreten. Und da sich die neuen Systeme bereits nach kurzer Zeit bewährt haben, wurden auf dem neuen Campus mittlerweile knapp

1.000 MOBOTIX Kameras installiert. Die MOBOTIX Lösung kommt hier ganz ohne zusätzliche Aufzeichnungssoftware aus.

Originalbilder der

MOBOTIX Kameras

43

Kliniken Maria Hilf GmbH, Mönchengladbach

Sicherheit im Krankenhaus

Etwa 28.000 Menschen lassen sich jedes Jahr in den Kliniken Maria

Hilf GmbH in Mönchengladbach stationär behandeln. Über 100.000

Patienten nehmen die ambulante medizinische Versorgung der

Kliniken in Anspruch, die mit insgesamt 800 Betten nicht nur das größte Krankenhaus der Stadt, sondern auch das größte katholische

Krankenhaus im Bistum Aachen sind. Dabei erfolgt die Behandlung nach neusten wissenschaftlichen Erkenntnissen und unter Einsatz modernster Medizintechnik mit allen erforderlichen Großgeräten.

Fast 1.600 Mitarbeiter, darunter 190 Ärzte und 800 Pflegekräfte sind in den von den Kliniken betriebenen Krankenhäusern Maria Hilf, St.

Franziskus und Kamillianer beschäftigt.

Wirtschaftlich arbeiten

„Menschliche Zuwendung kann man nicht mit den Krankenkassen abrechnen. Um unseren humanitären Anspruch jedoch erfüllen zu können, müssen wir in anderen Bereichen so wirtschaftlich wie möglich arbeiten“, sagt Dipl.-Ing. Stefan Bahun, Bereichsleiter Sicherheit der

Kliniken Maria Hilf.

Ein Bereich, der in der Vergangenheit nicht wirklich wirtschaftlich arbeitete war der Nachtbetrieb an den Pforten. Eine geringere Besucherfrequenz sowie weniger Notfälle und Liegendanfahrten im Vergleich zum Tagdienst sind der Grund dafür, dass die Mitarbeiter nachts nicht ausgelastet sind. So entstand die Idee, mit Hilfe einer technischen Lösung den

Nachtdienst an einem der drei Standorte zu zentralisieren und die frei werdenden Kapazitäten für den Tagdienst zu nutzen, der mit immer mehr Aufgaben betraut wird. Neben der Telefonzentrale werden im Bereich “Pforten/Information” nämlich auch das Parkleitsystem, die Kameraüberwachung und die Patienteninformation gemanagt.

Außerdem laufen hier alle Alarme auf, von der Aufzugsstörung über die Beeinträchtigung der Sauerstoffversorgung bis hin zum Feueralarm.

Diese Funktionen mussten natürlich bei der Zentralisierung der Pforten im Nachtbetrieb ebenfallsberücksichtigt werden.

Kontrollierter Zugang

Problematisch blieb allerdings die Zugangskontrolle an den Standorten, an denen nachts kein Pförtner beschäftigt sein sollte. „Die Rettungsdienste und Notfallpatienten müssen ja nach wie vor in die Kliniken gelangen. Andererseits ist es aus Sicherheitsgründen nicht möglich, die Häuser einfach offen stehen zu lassen. Eine Kommunikation über Gegensprechanlage

44

PUBLIC

Security-Vision-Systems allein reicht nicht aus.“ Für Stefan Bahun war klar, dass sich dieses Problem nur mit einem leistungsfähigen digitalen Kamerasystemlösen ließ. „Wir hatten zwar eine bereits eingeführte Videotechnik, aber dieses analoge

System erwies sich inzwischen als wenig brauchbar. Außerdem gibt es im Haus eine gute EDV-Struktur mit einem leistungsfähigen Netzwerk.

Und das wollten wir auch für die Kameralösung nutzen.“

Leichte Bedienbarkeit

Über die Fachpresse wurde man zufällig auf MOBOTIX aufmerksam. „Dabei haben mich die vielen Möglichkeiten fasziniert, die diese Kameras bieten“, erinnert sich Bahun. „Ein weiteres wichtiges Entscheidungskriterium“, so der Sicherheitsleiter, „war die leichte Bedienbarkeit. Hier bietet MOBOTIX mit der Kamerasteuerung über den Internet-Browser bereits ausreichende

Features an. Aber für uns war es wichtig, es den Pförtnern so einfach wie möglich zu machen.“

An diesem Punkt kam auf Anregung des Kaiserslauterer Herstellers die

Firma uniserve Internet & Multimedia GmbH (www.uniserve.de) ins Spiel.

Uniserve hat mit „WINSTON“ eine Kameramanagement-Software entwickelt, die ergonomisch extrem einfach, rasch und intuitiv bedient werden kann. Diese Software bietet unter anderem sowohl eine Lageplan- als auch eine Kameraübersicht und ordnet besondere Funktionen, wie z.

B. einen Türöffner, direkt dem jeweiligen Kamerabild zu.

Zentrale Überwachung

Offensichtlich hat die Lösung überzeugt. Denn heute sind an den drei Standorten der Kliniken Maria

Hilf insgesamt 14 MOBOTIX Kameras im Einsatz und ermöglichen eine zentrale Überwachung der

Eingänge und Zufahrten. Weitere neuralgische Punkte, wie z. B. die Kassen- und Bankautomaten oder das Wartezimmer der Notfall-Ambulanz, werden so ebenfalls kontrolliert.

„Seit August 2004 ist das Kamillianer-Krankenhaus nachts für zehn Stunden ohne Pförtner. Das funktioniert großartig“, resümiert Stefan Bahun. „In Kürze werden wir das Konzept im St. Franziskus ebenfalls realisieren, so dass das komplette Zentralisierungs-Projekt zum Abschluss kommt. Auch insgesamt gesehen können wir uns durch die Kameratechnik über ein höheres Sicherheits-Niveau in unseren Kliniken freuen. Die Investition hat sich für uns ausgezahlt, und ich bin sehr zufrieden.“

Zentraler Pfortendienst: Alle relevanten Zugänge und

Zufahrten sowie weitere neuralgische Punkte der drei Krankenhäuser können von hier aus

überwacht werden.

Innovationsschmiede – Made in Germany

Mit Hilfe einer Event-Steuerung, die über entsprechende Felder aktiviert wird, lassen sich Ereignisse erkennen und aufzeichnen. Diese Bilder werden aus Sicherheits- und Dokumentationsgründen 72

Stunden lang gespeichert.

45

MIM/GARS

Die GARS in der Antarktis

Zuverlässig unter extremen Bedingungen

Tief im Minus

Wissenschaftler forschen häufig unter extremen Bedingungen. So nutzt das

Meteorologische Institut der Ludwig-Maximilians-Universität in München (MIM) zum Beispiel eine Wetterstation in 2.965 m Höhe auf der Zugspitze, Deutschlands höchstem Berg, um das Auftreten von Bannerwolken zu beobachten. Und das

Bundesamt für Kartographie und Geodäsie (BKG) beteiligt sich an der German

Antarctic Receiving Station (GARS) in O‘Higgins/Antarktis. Hier steht ein Radioteleskop, das präzise Daten zur Plattentektonik, also zur Kontinentaldrift liefert. Während die

Temperaturen auf der Zugspitze unter -25 °C fallen können, liegen die Werte in der Antarktis auch schon einmal bei -40 °C – und das bei Windgeschwindigkeiten von bis zu 200 km/h.

Keinem Wissenschaftler kann man zumuten, ständig unter solchen Bedingungen zu arbeiten. Deshalb setzen die Forscher Videotechnik zur digitalen Bilddaten-Erfassung ein. Nur: Welche Videokamera kann bei diesen Tiefsttemperaturen kontinuierlich zuverlässig funktionieren?

Permanent im Bilde

In der German Antarctic Receiving Station (GARS) wurde ursprünglich eine analoge

Kamera eingesetzt, die durch ein Fenster der Station permanent das Radioteleskop beobachten sollte. „Aber die funktionierte nur dann ordentlich, wenn es draußen richtig hell und das Fenster nicht zugeschneit war“, erinnert sich der Informatiker Reiner Wojdziak.

Und so wurde eine MOBOTIX Kamera an einer windgeschützten Stelle an der Außenwand der

Station installiert, wo sie teilweise Temperaturen von bis zu -40 °C aushalten muss.

Die Kamera ist in das LAN der Station eingebunden und liefert intern Echtzeit-Bilder. Um Übertragungskapazitäten zu sparen, sendet das Netzwerk nur ca. alle 10 Minuten via Satellit aktuelle

Bilder ins Internet. „Seit der Installation der MOBOTIX Kamera haben wir einen permanent guten

Blickkontakt zum Radioteleskop und können so ständig dessen Funktionsfähigkeit überprüfen“, berichtet Reiner Wojdziak. „Mit dieser Lösung sind wir nun richtig zufrieden.“

Ganz oben und filmreif

Das MIM hat eine MOBOTIX Netzwerk-Kamera an der

UFS, der Umweltforschungsstation Schneefernerhaus

(www.schneefernerhaus.de/camera.jpg) in 2.650 m Höhe am Südhang der Zugspitze installiert. Die Bilder werden für die Auswertung von gemessenen UV-Strahlungen verwendet. Eine weitere MOBOTIX Lösung befindet sich auf der Beobachtungsplattform des Deutschen Wetterdienstes

46

PUBLIC

Security-Vision-Systems

(DWD) auf dem Zugspitzgipfel, wo ein Online-

Anschluss nicht möglich ist. Deshalb wurde dort ein Mini-Netzwerk aus einem Linux-Rechner und der

Kamera aufgebaut, die kontinuierlich das Auftreten der Bannerwolken zu dokumentieren. Tagsüber wird alle 5 Sekunden ein jpg-Bild abgespeichert. Nachts erzeugt der Rechner aus den Einzelbildern einen mpeg-Film, der dann im Institut ausgewertet wird.

Unterkühlt funktionsfähig

„Für den Einsatz am Zugspitzgipfel war es natürlich wichtig, dass die

Kamera auch tiefe Temperaturen von unter -25 °C bewältigt“, erläutert

Diplom-Meteorologe Mario Mech.

„Wir haben deshalb die Kamera vor ihrem Einsatz im Klimaschrank unseres Instituts eine Woche lang bei

-35 °C getestet, wo sie einwandfrei funktionierte.“ Offensichtlich hat es sich gelohnt, dass die MOBOTIX Entwickler großen Wert auf Robustheit gelegt und auf den Einsatz von beweglichen Bauteilen wie Zoom- oder Schwenk- und Neigefunktionen verzichtet haben.

Forschungsstation

Schneefernerhaus

Robust und sonnentauglich

Das MIM hat schließlich eine dritte MOBOTIX Netzwerk-Kamera auf dem Dach des Instituts installiert, um Besuchern der MIM-Website nicht nur aktuelle Wetterdaten, sondern auch das entsprechende

Bild liefern zu können. „Wir hatten hier vorher eine andere Webcam im Einsatz“, erzählt Diplom-

Meteorologe Heinz Lösslein. „Allerdings zeigte sie aufgrund der direkten Sonneneinstrahlung nach einiger Zeit Einbrennspuren. Schließlich kommt es bei einer Wetterkamera häufiger vor, dass sie in die direkte Sonne schaut. Die MOBOTIX Kamera hat sich hingegen als ‚sonnenfest‘ erwiesen und ist dadurch für uns besonders nützlich.“

„Natürlich wird auch Linux, das Betriebssystem der Kamera, im universitären Umfeld sehr gerne gesehen“, ergänzt Dr. Joachim Reuder, der das UFS-Projekt betreut. „Darüber hinaus sind die

Möglichkeiten der Netzanbindung, wie z. B. ftp, Mail und nfs, unschlagbar vielfältig. Mir ist kein

Kamera-System bekannt, das für unsere Zwecke besser geeignet wäre.“

47

South Florida Water Management District

Pumpstationen in den Everglades

Noch zu Beginn des 20. Jahrhunderts war fast der gesamte Süden Floridas ein einziges Sumpfgebiet. Als die Städte größer wurden, begann man damit, die Sümpfe trocken zu legen und das Gebiet landwirtschaftlich zu nutzen. So entstand ein weitläufiges Netz von Kanälen und Leitungen für die Trinkwasserversorgung und Bewässerung der Felder.

Fernüberwachung in Südflorida mit

MOBOTIX.

Heute ist der South Florida Water Management District (SFWMD) für den

Schutz und die Verwaltung der Wasserressourcen zuständig. Zu den

Aufgaben der Behörde gehören die Überprüfung und Verbesserung der Wasserqualität, der Hochwasserschutz, die Wasserversorgung und der Schutz der natürlichen Ökosysteme. Der Zuständigkeitsbereich des SFWMD erstreckt sich auf etwa 40 Prozent der Fläche Floridas.

Großer Verwaltungsaufwand

Der Betrieb und die Verwaltung der weit verstreuten Anlagen erfordern einen enormen Aufwand. Allein 1.700 Mitarbeiter sind bei der Behörde für die Wartung der Systeme und Versorgung der Einwohner verantwortlich.

Der SFWMD betreibt neben der Hauptverwaltung in West Palm Beach noch sieben Außenstellen, die mit Büros und diversen Werkstätten die

Operationsbasis für die Techniker im Außendienst sind.

Sicherheit wird groß geschrieben

Mit den Ereignissen des 11. September 2001 haben sich die Sicherheitsanforderungen vieler amerikanischer Behörden nachhaltig verändert, insbesondere dort, wo die Versorgung der Bevölkerung im Mittelpunkt steht. Für den SFWMD standen damit neben Maßnahmen gegen Diebstahl und

Vandalismus auch Sicherheitsvorkehrungen im Vordergrund, die beispielsweise eine Vergiftung des Trinkwassers durch terroristische Aktionen, aber auch eher gewöhnliche Bedrohungen wie

Diebstahl oder Vandalismus verhindern sollten. Um diesen Herausforderungen zu begegnen, wurde ein integriertes Sicherheitskonzept entwickelt, das unter anderem die Installation moderner

Zugangskontrollsysteme und den Einsatz innovativer Netzwerkkameras von MOBOTIX umfasste.

Auch beim vorhandenen Videoüberwachungssystem wurden die Bilder über Datenleitungen auf die Monitore im Kontrollraum der SFWMD-Zentrale übertragen. Die älteren analogen Kameras waren jedoch nicht flexibel einsetzbar, und das System ließ sich nicht beliebig erweitern. Daher plante der Sicherheitsverantwortliche Carl Shumate den Umstieg auf die neue Generation von

Netzwerkkameras, um ein engmaschiges Netz mit variabel einsetzbaren Kameras für die zahlreichen

Außenanlagen zu errichten und gleichzeitig die Betriebskosten zu senken.

48

PUBLIC

Security-Vision-Systems

Alarm per IP-Notify

Die neuen Systeme sollten neben der Datenübertragung über

Wireless-Verbindungen auch IP-Funktionen wie die Bildübermittlung an

Websites oder das Versenden von Alarm über IP-Notify unterstützen.

Darüber hinaus sollte die Netzwerklast reduziert werden. Fündig wurde Shumate bei MOBOTIX. „Nachdem das Auswertungsteam zahlreiche Produktlinien und mögliche Lösungen untersucht hatte, wurde gemeinsam beschlossen, dass MOBOTIX alle unsere Kriterien und Anforderungen erfüllt“, erklärt er. Die Systeme von MOBOTIX unterstützen die IP-Datenübertragung (IP - Internet Protocol), enthalten einen integrierten Computer mit Webserver und speichern Hunderte von Bildern im Gerät. Je nach Programmierung können die Kameras in bestimmten Zeitabständen oder bei Ereignissen im Sichtfeld die

Bilder auch zu einer Internetseite oder per IP-Notify an zuvor definierte

Adressen übertragen.

Bei den älteren Systemen fielen durch die kontinuierlich laufenden Aufnahmen große Datenmengen an. Das führte zu Problemen mit der Speicherkapazität, zumal die Aufzeichnungen nach den Vorschriften des SFWMD mindestens 30

Tage aufbewahrt werden müssen. Beim Einsatz der neuen Netzwerkkameras sind die Datenmengen wesentlich geringer, denn die Aufnahmefunktion wird nur im Bedarfsfall aktiviert, also, wenn das Objektiv Bewegungen registriert. Die

Kameras erfassen beispielsweise an bedienerlosen Pumpstationen automatisch

Bewegungen, zeichnen die Aktivitäten im Sichtfeld auf und übermitteln die Bilder sowie einen Alarm an die Zentrale.

Hitze und hohe Luftfeuchtigkeit

Ein weiteres wichtiges Kriterium war die robuste, integrierte Bauweise. Wie alle Outdoor-Modelle von MOBOTIX erfüllt auch die Dualoptik-Kamera M10D-Secure von MOBOTIX die Bedingungen der

Geräteschutzklasse IP65. Dadurch eignet sie sich ideal für die extremen Umgebungsbedingungen mit starkem Regen, Hitze, hoher Luftfeuchtigkeit und Hurrikans, die in den Everglades und an anderen Orten Südfloridas auftreten. „Alle MOBOTIX-Kameras haben drei Stürme ohne einen einzigen Ausfall überstanden“, freut sich Shumate.

Originalbilder der

MOBOTIX-Kameras

„Die verschiedenen Ausführungen der MOBOTIX-Kameras mit Weitwinkel-, Tele- oder Dualobjektiv sowie für Nachtaufnahmen ermöglichen uns eine große Flexibilität beim Einsatz eines Basissystems für zahlreiche verschiedene Anforderungen und Lichtverhältnisse“, schließt Shumate. Daher gibt es beim South Florida Water Management District bereits Überlegungen, die Netzwerkkameras auch in den Außenstellen einzusetzen, um sich im Alarmfall einen schnellen Überblick verschaffen zu können.

49

Weltkulturerbe Völklinger Hütte

Schutz für einzigartige Werte

Prächtige Kronen, wertvoller Schmuck, kostbare Diademe – umgeben von riesigen und leicht ölig-schwarzen Maschinen aus Eisen: So sieht eine Ausstellung aus, die glänzendes Gold in einem still gelegten Eisenwerk zeigt. Über viele

Jahrzehnte hinweg wurde in den sechs Hochöfen der Völklinger Hütte Eisen gekocht, bis man das Zentrum für die Roheisenerzeugung 1986 still legte. 1994 klassifizierte die UNESCO das Industriedenkmal als Weltkulturerbe.

Dem Ausstellungs-Experten und Generaldirektor des Weltkulturerbes Völklinger

Hütte Dr. Meinrad Maria Grewenig ist es nun gelungen, für das Ausstellungsprojekt

„InkaGold“ 120 Meisterwerke aus dem Larco Museum Peru und 50 weitere

Exponate aus dem Linden-Museum Stuttgart in die einzigartige Atmosphäre der 6.000 qm großen Gebläsehalle der Eisenhütte zu holen.

„Es darf nichts passieren!“

„Bei der Planung der Sicherheitsmaßnahmen für die InkaGold-Ausstellung sind wir besonders sorgfältig vorgegangen und haben von vorneherein ziemlichen

Aufwand betrieben.“ Angesichts der außerordentlich wertvollen Exponate gab es für Arno Harth, Verwaltungsleiter der Trägergesellschaft, nur eine Maxime:

„Es darf nichts passieren!“

Die Suche nach dem idealen System für die Video-Überwachung gestaltete sich schwierig. Denn: Aus

Denkmalschutzgründen konnte man nicht beliebig zusätzliche Kabel verlegen. Stattdessen sollte das auf dem Gelände bereits installierte und aus Glasfaser- und Kupferkabel bestehende Computer-Netzwerk verwendet werden. Damit schied eine, ohnehin deutlich weniger leistungsfähige, analoge Lösung aus.

Probleme bereitete auch das Ausstellungsdesign. Das im tiefen Blau bzw. Violett gestaltete Ambiente

(Teppiche, Wände, Vitrinen) unterstreicht zwar die optische Wirkung des glänzenden Goldes, schluckt aber auch sehr viel Rotanteil im ohnehin nur sehr sparsam eingesetzten Licht. Wie sollte man unter diesen

Umständen an möglichst deutliche und aussagefähige Bilder gelangen?

Nahe liegende Lösung

„Die Lösung lag näher als wir dachten“, erinnert sich Arno Harth. „Bei einer Produktmesse, für die wir unsere Gebläsehalle zwischenzeitlich vermietet hatten, stellte die Firma Encom medical

Consulting (http://encom-medical.de) die IP-Kameras von MOBOTIX vor. Der für die Fachplanung zuständige Ingenieur wurde auf das System aufmerksam und es zeigte sich, dass damit sämtliche

Probleme gelöst werden konnten.“

50

Innovationsschmiede – Made in Germany

Scharfe Bilder auch im Dunkeln (rechts): Originalfotos der MOBOTIX-Kameras.

PUBLIC

Security-Vision-Systems

Scharfe Bilder aus dem Dunkel

So lässt sich das digitale Kamera-System problemlos in die vorhandene Netzwerkstruktur einbinden. Mit Hilfe von diffusen

8 Watt Infrarotscheinwerfern und einem hochempfindlichen

Low-Light- und Infrarot-Sensor generiert die MOBOTIX M10-

DN scharfe, hoch auflösende Schwarz-Weiß-Bilder. Natürlich schluckt die Farbgestaltung der Ausstellung auch sehr viel

Rotanteil des Infrarotlichts. Aber hier bietet die Lösung Farbkorrekturmechanismen, mit denen sich gegensteuern lässt.

Maximale Auflösung

Hinzu kommt, dass die MOBOTIX Kamera mit 1280 x 960 Pixeln nicht nur eine extrem hohe Bildauflösung bietet, sondern auch komfortable Aufzeichnungsfunktionen.

So können Ereignisse als Videoclip

über Monate hinweg gespeichert, mit

Datum- und Uhrzeiteingabe schnell gefunden und problemlos per E-Mail an die Polizei weitergeleitet werden.

Die ereignisgesteuerte Aufzeichnung spart Festplatten-Speicherplatz.

Bilder im Browser

Darüber hinaus können mehrere autorisierte Mitarbeiter gleichzeitig sämtliche Kamera-Bilder an ihrem PC über den Standard-Internetbrowser betrachten. Die Überwachung gestaltet sich damit also völlig unproblematisch.

„Die Vielzahl der Vorteile sprach eindeutig für die Verwendung des MOBOTIX Systems“, resümiert

Verwaltungsleiter Harth. „Vor allem auch, weil die Firma Encom medical Consulting es schaffte, die vier bestellten Kameras innerhalb von nur 24 Stunden an zentralen Stellen zu installieren und umgehend in Betrieb zu nehmen.“

Weitere Anwendungen

Auf dem weitläufigen Gelände des Weltkulturerbes Völklinger Hütte gibt es zahlreiche Bereiche, in denen sich durch Videoüberwachung die Sicherheit und der Vandalismusschutz erhöhen ließe. Insgesamt werden ca. 30 weitere Kameras benötigt. „Nach den positiven Erfahrungen in der aktuellen Ausstellung“, so Verwaltungsleiter Arno Harth, „spricht alles dafür, dass wir auch bei diesen Aufgaben MOBOTIX Technologie einsetzen.“

51

Le Méridien Parkhotel, Frankfurt

Mit Sicherheit wohl fühlen

Inmitten des hektischen Treibens im Frankfurter Bankenviertel ist das

Traditionshotel Le Méridien Parkhotel, Frankfurt (www.lemeridien.com) eine Oase der Ruhe. Idyllisch am baumbestandenen Wiesenhüttenplatz gelegen bietet das 1905 erbaute Haus mit dem Flair eines Grandhotels seinen Gästen gediegenen Komfort und einen unaufdringlich zuvorkommenden Service.

Oase im Frankfurter Bankenviertel:

Das Le Méridien

Parkhotel.

Damit sich die Gäste in dem Dreihundert-Zimmer-Hauswohl fühlen, ist ein zuverlässiges, aber diskret dezentes Sicherheitssystem unverzichtbar.

Eine leistungsfähige Kameraüberwachung neuralgischer Punkte sorgt für

Sicherheit und Vertrauen – und das ist wiederum die Voraussetzung für entspannte Behaglichkeit.

Technische Überlegenheit

Das ursprüngliche, aus 21 analogen Kameras bestehende

Überwachungssystem war allerdings nicht wirklich leistungsfähig:

Der hohe Wartungsaufwand, die geringe Bildauflösung, der große

Speicherbedarf, die aufwändige Auswertung der Aufzeichnungen und einige weitere Gründe besiegelten das Aus für die antiquierte

Lösung. Die Zeit war reif für eine zukunftssichere, IP-basierte Alternative, die nicht nur durch ihre technische Überlegenheit brilliert, sondern sich auch durch Kostenvorteile bei Anschaffung und

Betrieb rechnet. Und so war es kein Wunder, dass der Verantwortliche für die Gebäudetechnik des

Le Méridien Parkhotel Frankfurt, Chief Engineer Zlatko Hizman, das Management nach eingehenden

Marktrecherchen für das IP-Kamerasystem von MOBOTIX gewinnen konnte.

Die Konzept- und Planerstellung, die Installation der Kameras sowie die Einrichtung der Leitstands- und

Aufzeichnungssoftware wurden von dem auf komplexe Netzwerklösungen spezialisierten Bad

Homburger Unternehmen ADS Networks GmbH (www.ads.de) professionell und zügig realisiert.

Detailreiche Bilder

Nachdem die komplette Installation mit 29 Kameras im Innen- und sechs im Außenbereich in Betrieb genommen worden war, waren sich die Verantwortlichen einig: „So scharfe Bilder konnte man auf den Überwachungsmonitoren des Le Méridien Parkhotel Frankfurt bislang noch nicht sehen!“ Der

Grund liegt in den außergewöhnlichen Abbildungseigenschaften der MOBOTIX Kameras: Auflösung im Megapixelbereich, extreme Gegenlichtfestigkeit und eine schnelle Bildfolge.

Gerade im Hotelbereich ist es sehr wichtig, dass die Kameras durch ihr elegantes Design unauffällig installiert werden konnten und sie ganz diskret ohne blinkende Leuchtdioden arbeiten. Auch konnte oftmals eine Dome Kamera mit 180° Objektiv von MOBOTIX zwei herkömmliche Kameras ersetzen.

52

PUBLIC

Security-Vision-Systems

Nun ist ein klarer 24-Stunden-Einblick in wichtige Bereiche des Hotels möglich, der auch im Hinblick auf Administration, Dokumentation und Security Vorbildcharakter hat. Für das Hotelmanagement des

Le Méridien Parkhotel Frankfurt ist die MOBOTIX Systemlösung zu einem wichtigen, die Transparenz steigernden Hilfsmittel geworden.

Signifikante Kosteneinsparung

MOBOTIX Kameras zeichnen sich durch eine niedrige Leistungsaufnahme von ca. drei Watt aus. Wenn man bedenkt, dass bis zu zwölf herkömmliche Kameras erforderlich sind, um die gleiche

Detailvielfalt wie eine MOBOTIX IP-Kamera aufzuzeichnen, wird das Einsparungspotential noch deutlicher. Nicht zuletzt ist die

Stromzufuhr für bis zu 20 Kameras über das Ethernetkabel durch ein Netzwerk-Power-Rack erheblich verlustleistungsärmer als über

Einzelnetzteile. Bei einer Anlage wie im Le Méridien Parkhotel

Frankfurt lassen sich gegenüber herkömmlichen Lösungen mit vergleichbarer Detailauflösung über die Lebensdauer mehrere tausend Euro an Stromkosten einsparen – ein wichtiger Beitrag zur Entlastung der Umwelt.

Software inbegriffen

Mit dem MxControlCenter stellt MOBOTIX den Anwendern eine ausgefeilte Software für professionelles Video- und Alarmmanagement kostenlos zur Verfügung. Auf einem Bildschirm mit 1920 x 1200

Pixeln lassen sich bis zu 30 Kamerabilder im CIF-Format mit 30 Hz

Bildfolgefrequenz nahezu verzögerungsfrei gleichzeitig darstellen. Ein integrierter Layout-Editor erlaubt die Anpassung an individuelle Gestaltungswünsche. So kann man z. B. Kamerasymbole in einen Gebäudeplan eintragen und dadurch die Übersichtlichkeit erheblich verbessern.

Zuverlässig und zukunftsoffen

„Die netzwerkbasierte Videoüberwachungs- und Aufzeichnungslösung von MOBOTIX übertrifft in punkto Qualität des Live- und Speicherbildes sowie im Bedien- und Auswertekomfort deutlich die herkömmlichen analogen Alternativen“, resümiert Parkhotel Chief Engineer Zlatko Hizman. „Wir erwarten zudem eine erheblich höhere Zuverlässigkeit und damit verbunden geringe Wartungskosten.

Dass zudem die Software in den Kameras und das MxControlCenter jederzeit kostenlos auf den neusten Stand gebracht werden können, sichert auch in Zukunft den Wert unserer Investition. Dies sind beste Voraussetzungen, das im Le Méridien Parkhotel Frankfurt realisierte Konzept ebenfalls in den anderen Häusern unserer Hotelgruppe umzusetzen.“

Diskret, aber effektiv:

Die MOBOTIX

Dome Kamera.

53

United Scrap Metal, USA

Verwertungsunternehmen sichert Firmengelände

Kunde

United Scrap Metal Inc. hat sich seit der Gründung im Jahr

1978 zu einem der größten Industrierecycler des Landes entwickelt. Heute werden jährlich über 110.000 Tonnen an Material verwertet. United Scrap verfügt über ein

14 Hektar großes Gelände in Cicero im US-Bundesstaat

Illinois und beschäftigt 180 Mitarbeiter. Bedient werden

über 2.500 gewerbliche Kunden im ganzen Land.

Herausforderung

United Scrap musste sein altes, analoges Überwachungssystem ersetzen. Das

System hatte das Ende seines Lebenszyklus erreicht und musste aufgerüstet werden, um neue staatliche Vorschriften zu erfüllen bzw. ihnen vorzugreifen.

Diese verlangen, dass Schrottverwerter eine Liste der Materialien führen, die sie von Kunden erworben haben. Außerdem muss die Identität der Verkäufer festgehalten werden. Dazu gehört nicht nur die Überprüfung der Identität, sondern auch die Erfassung der Nummernschilder von Fahrzeugen, die den

Einzelhandelsbereich des Geländes durchfahren. United Scrap zahlt für Schrott sofort und muss Kunden abweisen, die versuchen, gestohlenes oder gefährliches Material zu verkaufen. Außerdem müssen Kunden gemeldet werden, die möglicherweise an Straftaten beteiligt sind.

Die Sicherung des 14 Hektar großen Unternehmensgeländes ist angesichts der Größe und Beschaffenheit des Areals ebenfalls eine gewaltige Aufgabe. „Wir möchten stets vorausschauend handeln und Technologien implementieren, bevor diese vorgeschrieben sind“, erläutert Brad Serlin, der

Präsident von United Scrap. „Kurzfristige Planung ist nicht unsere Sache.“ Außerdem ist der Markt für Schrott unberechenbar: Die Preise für bestimmte Metalle schwanken kontinuierlich. Die richtige

Reihenfolge bei der Verwertung bestimmter Materialien ist in manchen Fällen entscheidend für die

Profitabilität. Angesichts der großen Volumina eine reibungslose Verwertung zu gewährleisten, ist jedoch nicht immer einfach. Da Schrott häufig von mehreren Verkäufern gleichzeitig angeliefert wird, benötigte United Scrap ein Verfahren für die schnelle Erfassung von wichtigen Bereichen und Materialien, um ausreichend Personal bereitstellen zu können.

54

INDUSTRIE UND HANDEL

Security-Vision-Systems

Lösung

Paul Grefenstette, Vorsitzender des MOBOTIX-Partners und Systemintegrators

Griffon Systems, empfahl dem Unternehmen eine Lösung von MOBOTIX, die neben M12- und M24-Kameras auch MxControlCenter umfasst, das hochmoderne Video-Management-System von MOBOTIX. Griffon Systems hat zwei der drei Installationsphasen abgeschlossen und auf dem Gelände, dem Parkplatz, im Anlieferungszentrum sowie am Auszahlungsschalter

25 MOBOTIX-Kameras montiert. Die letzte Phase wird weitere 25 Kameras umfassen.

Ergebnisse

United Scrap ist den gesetzlichen Anforderungen einen Schritt voraus, die von Schrottverwertern verlangen, die Nummernschilder der Fahrzeuge von

Materialverkäufern zu erfassen. Das Unternehmen verfügt nun über eine hochauflösende Kamera, die auf das Heck von Fahrzeugen ausgerichtet ist, die am Auszahlungsfenster halten. So kann United Scrap die erforderlichen

Daten problemlos aufzeichnen. Wenn Verkäufer ihren Schrott abladen und die Lieferung gewogen wird, macht eine MOBOTIX-Kamera ein Foto der verkauften Materialien für die Aufzeichnungen des Unternehmens. „Die hohe

Auflösung ist ein großer Vorteil“, meint Serlin. „Diese Klarheit ist unglaublich hilfreich. Vor allem, wenn wir es mit Metallstücken zu tun haben, die sich ansonsten nur schwer identifizieren lassen.“

Die MOBOTIX-Lösung hat zu einer dramatischen Senkung der Opportunitätskosten sowie einer

Verbesserung des ROI beigetragen, da die Manager von United Scrap ihre Zeit effektiver nutzen können. Von ihrem Stuhl aus können sie bequem auf Videobilder aus ihrem Bereich zugreifen, um sicherzustellen, dass der Betrieb reibungslos läuft, das Inventar zu überprüfen und dafür zu sorgen, dass zeitsensible Materialien schnell genug verwertet werden. Welche Materialien das sind, kann sich angesichts der häufigen Schwankungen von Tag zu Tag ändern. Außerdem können

Manager sehen, wenn sich bei der Anlieferung Schlangen bilden, und umgehend zusätzliches

Personal aus anderen Bereichen abziehen, um den Andrang zu bewältigen. Das System stellt gegenüber dem alten analogen System von United Scrap eine enorme Verbesserung dar und sorgt für einen optimalen Schutz aller Werte.

Die Überwachung eines 14 Hektar großen Geländes ist eine gewaltige Aufgabe, die sich aber dank der 360-Grad-Ansichten und Drahtlosfunktionen der MOBOTIX-Lösung problemlos bewältigen lässt.

„Wir können es uns nicht leisten, keine Überwachung zu haben. Das wäre ein Riesenproblem für uns“, meint Serlin. „Alle Komponenten des MOBOTIX-Systems haben unsere Erwartungen voll erfüllt.“

55

Obstgenossenschaft Mivor, Italien

Südtiroler Obstgenossenschaft setzt auf IP-Video

Das sensible Thema Lebensmittel erfordert naturgemäß hohe Sicherheit.

Für die Genossenschaft Mivor im äußersten Norden Italiens gilt dies umso mehr: Sie ist eine der größten ihrer Art in Europa. Bis zu 90.000

Tonnen Äpfel werden hier im Jahr von den Mitgliedsbetrieben angeliefert, zwischengelagert und in den Handel gebracht. Derzeit 411 Bauern mit einer

Gesamtanbaufläche von elf Quadratkilometern liefern ihre Waren in das

Zentrallager in Latsch unweit von Bozen. „Ein besserer Überblick, wer auf unserem Gelände fährt und sich dort aufhält, sowie eine Dokumentation sind für uns die wichtigsten Beweggründe, Videotechnik einzusetzen“, sagt Kurt Wellenzohn, Technischer Leiter von Mivor. „Das haben auch

Abnehmer verlangt, damit nicht Unbefugte Zugriff auf unsere Produkte in unseren Hallen oder den Lagerflächen auf den Dächern haben. Vor allem die Qualität der Videotechnik erfüllt unsere Erwartungen absolut und war zudem in kürzester Zeit realisiert.“

IP-Videoprofi realisiert Systemkonzept in Rekordzeit

Gerade einmal zwölf Arbeitstage brauchte VALEO IT Neteye GmbH, um mit

MOBOTIX-IP-Kameras ein umfassendes Systemkonzept zur Sicherung von

Grenzen, Freiflächen und Hallen zu errichten. 40 Kameras sind an Masten, an der Außenhaut des Gebäudes und auf dem Dach angebracht. „Es muss heute nicht mehr monatelang dauern, bis Systeme betriebsbereit sind“, sagt Norbert von Breidbach-Bürresheim,

Geschäftsführer von VALEO IT Neteye. „Netzwerkkabel, Switches und Server sind Standard-IT-Produkte.

Sie bringen, wenn ein Profi plant, im Zusammenspiel mit IPKameras innerhalb kürzester Zeit die gewünschten Resultate“, sagt von Breidbach-Bürresheim.

Umweltschutz: Infrarot vermeidet Lichtsmog

In der Tag-/Nachtversion wie bei Mivor liefern MOBOTIX-Dualkameras wie die D14 oder M12 bei normalen Tageslichtverhältnissen hochauflösende und brillante Farbbilder. Nachts reicht das kaum wahrnehmbare Licht einer Infrarot-Lichtquelle für qualitativ hochwertige Schwarz-Weiß-Bilder.

„Der Vorteil liegt auf der Hand“, erklärt von Breidbach-Bürresheim. „Nachts ist kein zusätzliches

Kunstlicht notwendig. Das war ein ausdrücklicher Kundenwunsch, damit in der naturbelassenen

Urlaubsregion nicht unnötiger und hässlicher Lichtsmog entsteht.“ Ein weiterer Vorteil der IR-Strahler:

Der Energieaufwand des Systems sinkt erheblich.

56

INDUSTRIE UND HANDEL

Security-Vision-Systems

IP-Video über vorhandenes Netzwerk mit USV

Aufgezeichnet wird bei Mivor mit sechs Bildern pro Sekunde.

„Diese Bildrate schont das Netzwerk, liefert aber immer noch ausreichend aussagekräftige Inhalte“, betont Wellenzohn. Mivor nutzt für die Datenübertragung das vorhandene Cisco-IP-Netzwerk, ein virtuelles LAN wurde für die Videotechnik eingerichtet. „Es gibt überhaupt keine Probleme. Dank des hervorragenden

Kompressionsstandards MxPEG von MOBOTIX sind die Bilder ausgezeichnet und die Datenlast ist trotzdem erstaunlich gering.“

Neben der Qualität war auch ein Kostenaspekt für Wellenzohn entscheidend: IP-Netzwerke sind schon durch eine unterbrechungsfreie Stromversorgung geschützt. Weitere Notstromgeräte sind daher nicht notwendig, wenn die IP-Kameras mit Power-over-

Ethernet-Leitungen (PoE) an die Switches angeschlossen werden.

Die Stromversorgung von den Switches als Knotenpunkten zu den IP-Kameras erfolgt dann über dasselbe Kabel, mit dem die

Daten transportiert werden. „Das ist bei analogem Video so nicht möglich“, betont Wellenzohn.

High-Tech-Türstationen T24 mit

3,1 Megapixel-Kamera

Auch die Türstation T24 ist in das IP-Netzwerk eingebunden. Integriert sind eine Gegensprechanlage und eine Kamera, die einen Aufnahmebereich von 80 Grad abdeckt. So ist es nicht möglich, dass Personen zum Beispiel Gegenstände heimlich in ein

Gebäude transportieren. Die T24 hat eine 3,1-Megapixel-Kamera, die brillante

Farbaufnahmen liefert. Klingelt eine Person an der Tür, ist ein Videostream an einem IP-Bildtelefon zu sehen. Außerdem bieten die Türstationen die Möglichkeit für einen Zutritt per PIN oder RFID-Karte. Für Norbert von Breidbach-Bürresheim ist die Türstation ein optimales Ergänzungsprodukt zur IP-Videotechnik. „Mit der

T24 konnten wir in kurzer Zeit ein wirklich rundes und stimmiges Konzept für mehr Sicherheit bei Mivor realisieren.“

57

Kaufhaus Stackmann Buxtehude

Sicheres Shopping im Modehaus

Im Jahre 1919 gründete Ernst Stackmann in der Langen Straße in Buxtehude sein Kaufhaus mit Textilien und Konfektionskleidung. Dass sich traditionelle Kaufmannstugenden und ein Gespür für den Zeitgeist hervorragend ergänzen, spürt der Besucher beim Betreten des Kaufhauses sofort: Nach Warengruppen strukturierte Abteilungen mit aufmerksamen, unaufdringlichen Mitarbeitern und einem Kinderhort, in dem die Eltern ihren Nachwuchs wohl aufgehoben wissen. Ein informativer Internetauftritt mit aktuellen Angeboten und einem virtuellen Modejournal runden das Bild ab.

Kostenfaktor Ladendiebstahl

Wettbewerbsfähigkeit im Einzelhandel setzt heute eine strenge Kostenkontrolle in allen

Bereichen voraus. Einer der größten Kostenfaktoren ist der Laden dieb stahl. Bekommt ein

Händler dieses Massenphänomen nicht in den Griff, muss er den Wert der entwendeten

Waren in sein allgemeines Preisniveau einrechnen, was zu höheren Preisen und damit abnehmender Wettbewerbsfähig keit führt.

Zur Vorbeugung von Ladendiebstahl gibt es zahlreiche Methoden.

Neben einer übersichtlichen Warenpräsentation und elektronischen

Warensicherungsetiketten hat sich die Videoaufzeichnung als besonders wirkungsvoll erwiesen.

Stackmann ließ sich durch den Präventivberater der Polizei informieren und erhielt die Empfehlung für ein intelligentes Kamera system mit der

Möglichkeit der Täternachverfolgung. Dies ist eine besonders gute

Waffe gegen Bandendiebstähle.

Auf der Suche nach einem geeigneten Systemanbieter schauten sich die Geschäftsleitung und EDV-Leiter Harald Uhlendorf auf der CeBIT 2006 um. Am MOBOTIX-Stand verdichtete sich schnell ihr spontaner Eindruck, dass sie hier die Lösung ihres Problems finden würden. Im Nachgang zu diesem Messebesuch nahm Matthias Klindworth von der Hamburger

Niederlassung des MOBOTIX-Partners ADS Networks Kontakt mit Stack mann auf und erstellte nach einer gründlichen Bedarfsanalyse vor Ort ein differenziertes Angebot.

MOBOTIX-HiRes-IP-Kameras zur Waren sicherung

Zur Auftragserteilung führten neben der qualifizierten Beratung zahlreiche technologisch begründete Gesichtspunkte, die für die MOBOTIX-Lösung sprachen: Brillante, hochaufgelöste

Bild qualität, minimierte Daten last durch umfassende Möglich keiten der Daten vorverarbeitung,

Ereignisdetektion in der Kamera und Kompression der Datenstreams, Integration der Kameras in das ohnehin vorhandene IP-Datennetzwerk, Einsatz von Standard-PCs als Videoserver, lizenzfreie

Leitstandssoftware MxControlCenter, Erweiterungen und Modifikationen problemlos auch in

Eigenregie und ein geringer Energie verbrauch sind nur ein Auszug der Funktionalitäten. In das

58

INDUSTRIE UND HANDEL

Security-Vision-Systems dezent-ansprechende Gehäuse der überwiegend als Half-Dome-Deckenkamera eingesetzten

MOBOTIX-Type D12 sind zudem ein Passiv-Infrarot-Bewegungsdetektor, Mikrofon und Lautsprecher integriert, was als Zusatznutzen die Attraktivität des MOBOTIX-Konzepts weiter steigert. ADS

Networks unterstützte bei der Planung, Erstmontage und Vorkonfiguration sowie der Inbetriebnahme des Kamerasystems.

D12 DualDome

Prävention statt Strafe

Insgesamt 63 Kameras sichern die Verkaufsräume. Dabei wird kein Wert auf deren möglichst unauffällige Anbringung gelegt. Vielmehr soll der Kunde vor Betreten des Kaufhauses durch Schilder auf die Kamera überwachung hingewiesen werden. Schließlich ist das primäre Ziel nicht das Erwischen eines Diebes, sondern die Vermeidung des Diebstahls. Wird dieser trotz Warnhinweises verübt, dann hat sein Verursacher schlechte Chancen. Selbst wenn er nicht „in flagranti“ ertappt wird, kann er mit einer zeitlichen Verzögerung über die

Auswertung des aufgezeichneten Videomaterials erkannt werden. So wurden schon zahlreiche Diebe nachträglich von Polizeibeamten durch Videorecherchen identifiziert.

Als besonders hilfreich hat sich die Megapixelauflösung der Kameras erwiesen. Sie ermöglicht stets die volle

Bilderfassung und ein virtuelles Pan, Tilt and Zoom

(Schwenken, Neigen und Vergrößern) im hochaufgelösten

Bildmaterial. Eine erhöhte Erfassungsrate der Diebstähle mit weniger Kameras im Vergleich zu herkömmlichen

Kamera überwachungssystemen ist die Folge.

Auf den Geschmack gekommen

Die überaus positiven Erfahrungen mit der MOBOTIX-IP-

Kameratechnologie haben zu vielen weiterführenden Ideen geführt. So wurde das in unmittelbarer Nachbarschaft zum Haupthaus gelegene Intersport-Kaufhaus mit

Glasfaserkabel zu minimalen Kosten an den zentralen

Überwachungs server angebunden.

In Zukunft sollen die Ausleuchtung weiter detailliert und das kaufhauseigene Parkhaus in das Sicherheitskonzept einbezogen werden. Übrigens wird der Spielbereich der kaufhaus eigenen Kinderkrippe auch von

MOBOTIX-HiRes-IP-Kameras gesichert, damit sich die Eltern beruhigt ihren Einkäufen in diesem sympathischen Kaufhaus widmen können.

59

Holzheizkraftwerk Lohbrügge

High-Tech zum Wohle der Umwelt

Für die umweltschonende Energiegewinnung sind nachwachsende

Rohstoffe unverzichtbar. Im Gegensatz zu fossilen Energieträgern kann ihre Entstehung und Verbrennung in erdgeschichtlichen

Dimensionen betrachtet als gleichzeitig angesehen werden.

Deshalb ist ihre thermische Nutzung durch Verbrennen

CO2-neutral. Auf diesem Grundgedanken beruht auch das

Holzheizkraft werk Hamburg-Lohbrügge, das wegen seiner klima schonenden Technik als weltweit führende Re ferenz anlage gilt. Jährlich finden hier 30.000 Tonnen naturbelassenes Holz eine umweltfreundliche Verwertung zu Heizenergie und

Elektrizität. Das erspart der Umwelt die Emission von 23.000

Tonnen CO

2

im Jahr.

Durch Kraft-Wärmekopplung wird die im Holzbrennstoff enthaltene

Energie optimal genutzt. Etwa 8.000 kW Wärmeleistung stehen zur Beheizung eines nahe gelegenen Wohngebiet zur Verfügung,

1.700 kW elektrische Leistung werden in das öffentliche Stromnetz eingespeist. Aber auch die energiesparende Kameratechnik von

MOBOTIX trägt zur hohen Nachhaltigkeit des Kraftwerks bei.

MOBOTIX-Kameras sind für den Betrieb in einem enorm großen

Temperaturbereich von -30 bis +60 °C ohne aktive Heizung oder

Kühlung ausgelegt. Zudem wirkt sich die geringe Leistungsaufnahme von nur drei Watt positiv auf die Zuverlässigkeit und die Betriebskostenrechnung aus. Wenn man dabei noch bedenkt, dass durch ihre hohe Auflösung eine MOBOTIX-Kamera mehrere konventionelle Kameras ersetzen kann, wird deutlich, dass bei MOBOTIX Performance, Ökonomie und Ökologie keine Widersprüche darstellen.

High-Tech als Verbundleistung

Als Generalunternehmer hat die KWA Contracting AG dem Ingenieurbüro

Schuler die Planung und Bauleitung übertragen. Die fertige Anlage wird von der Gesellschaft für

Energieeffizienz mbH betrieben.

Von Anfang an sollte der Fortschritt der Bauarbeiten durch hochwertige Videotechnik dokumentiert werden. Zur Lösung dieser Aufgabe kam die Hamburger Firma Hansa-Projekt Elektro- und

Informationstechnik GmbH ins Spiel. Das 1979 gegründete Unternehmen setzt seit vielen Jahren

MOBOTIX-Kameras für anspruchsvolle Überwachungsaufgaben ein. Hansa-Mitarbeiter Hendrik

Braasch kann sein Motto „Alles über IP“ mit MOBOTIX-Technik ideal umsetzen. Den Baufortschritt am Kraftwerk Lohbrügge dokumentierten deshalb seit Mitte 2007 zwei M22-Kameras.

60

INDUSTRIE UND HANDEL

Security-Vision-Systems

Heute helfen sie mit sieben weiteren Kameras an den strategischen Stellen im Gebäude dabei, die Prozesskette lückenlos zu dokumentieren und optimieren. Hendrik Braasch hat alle Kameras den Anforderungen entsprechend am jeweiligen Aufstellungsort individuell parametriert: Für die

Anlieferung des Brennmaterials an der Wiegestation über das Abladen in der Abkippstation, das

Umsetzen in das Lagersilo per Krangreifer, die Überwachung von Querförderband, Brennraum und Aschencontainer bis zur optischen Kontrolle der Rauchgaswolke. Im Kraftwerksleitstand sind die Mitarbeiter so stets über den Anlagenstatus informiert.

Der Betriebsleiter des Holzheizkraftwerks Lohbrügge, Klaus Timmann, ist von dem Kamerasystem restlos überzeugt: „Wegen der hohen Auflösung und Farbechtheit kann ich mir jedes Detail anschauen oder habe alle wichtigen Bilder auf dem Schirm im Überblick.“ Besonders fasziniert ihn die uneingeschränkte mobile Zugriffsmöglichkeit auf die Kameras über das

UMTS-Internet mit seinem iPhone 3G. Die hohe Qualität der Bilder erleichtert den Bereitschaftsdienst ungemein und erlaubt die visuelle Beurteilung des

Anlagenstatus vom heimischen Sofa aus. Als Klaus Timmann einmal am

Bild des Brennraums erkannte, dass die Brennstoffzusammensetzung nicht stimmte, konnte er, ohne seine Wohnung zu verlassen, mit dem ferngesteuerten Kran die Holzspäne im Lagersilo umschichten und sich dann am Livebild von der Brennkammer am einwandfreien Abbrand erfreuen.

Stressresistenz

Einige der Kameras sind in Lohbrügge besonders harten Arbeitsbedingungen ausgesetzt, allen voran die Kamera, die in den Brennraum blickt. Ausgehend von einem MOBOTIX-Developer-Integration-Kit baute die auf CCTV-Feuerraum-Überwachung spezialisierte Sobotta Sondermaschinenbau GmbH eine hochtemperaturfeste Kamera mit Gebläsekühlung zur visuellen Kontrolle des Verbrennungsvorgangs.

Die von MOBOTIX ausschließlich eingesetzten CMOS-Bildsensoren können hier ihre Robustheit und Gegenlichtsicherheit im Vergleich zu CCD-Sensoren voll ausspielen.

Nach gut 18 Monaten Dauerbetrieb ist die Bildqualität ohne Kameratausch unverändert exzellent.

Die Kamera über dem Querförderer zur Befüllung des Brennraums hat in ihrer stauberfüllten

Umgebung ebenfalls kein leichtes Leben. Sollten die Bilder einmal an Klarheit zu wünschen übrig lassen, werden die Objektive von einer Pressluftdüse wieder sauber geblasen. Die von einem robusten, staubdichten Gehäuse geschützte Kamera macht dies klaglos mit. Die Kamera zur

Überwachung der Kaminspitze auf Farbe und Menge des austretenden Rauchgases schaut bei klarem Himmel stundenlang ohne Einbrenneffekte und Schlierenbildung in die Sonne. Kameras mit CCD-Sensor müssen bei diesen Belastungen passen.

61

Skoda Auto Deutschland GmbH

Kameraunterstützte Fahrzeugwartung

Mit einer klaren Vision, intelligenten Ideen und überdurchschnittlichem

Engagement gelingt es den rund 200 Mitarbeitern von Skoda Auto Deutschland

GmbH, den Marktanteil stetig zu steigern. Insgesamt wurden im Jahr

2004 in Deutschland 96.465 Skoda-PKW zugelassen (Marktanteil: ca.

3 %) und ein Umsatz von 1.087 Mio. EUR erzielt. Ein Erfolg, auf den auch die mehr als 1.200 Partnerbetriebe stolz sein können, die für den Vertrieb und Service sorgen.

Herstellergestützte Reparatur

Zur Unterstützung der Servicepartner hat der Importeur ein neues Konzept zur herstellergestützten Reparatur entwickelt. Motor dieser Entwicklung ist das

Technische Service Center (TSC) von Skoda Auto Deutschland in Weiterstadt.

Das Konzept selbst besteht aus mehreren Modulen, zu denen auch der

„Hotline-Channel“ sowie bundes weit elf so genannte Kompetenzzentren gehören. Das sind ausgewählte Skoda Partner, bei denen der Importeur je einen Werkstatt-Arbeitsplatz angemietet hat.

„Allerdings kommt das TSC nur dann ins Spiel, wenn der Servicepartner vor Ort bei der Problemlösung Hilfe benötigt“, erklärt Dirk Weber, bei

Skoda zuständig für technische Betreuungskonzepte. Kann das Problem durch den Dialog über den Hotline-Channel nicht gelöst werden, wird das betroffene Fahrzeug zum nächsten Kompetenzzentrum gebracht, wo besonders erfahrene Werkstattprofis arbeiten.

Werkstatt-Webcams

„Für uns ist es allerdings wichtig, dass die Mitarbeiter im TSC sich auch optisch einen Einblick verschaffen können“, erläutert Günter Ziegler, Leiter

Service Technik bei Skoda. „Und da entsprechende Dienstreisen zu aufwändig sind, sollten die Kompetenzzentren mit Webcams ausgerüstet werden.“ So kann der Experte in Weiterstadt bei der Reparatur im Kompetenzzentrum live zuschauen und Tipps geben. Es ist aber auch möglich, dass er ein

Vergleichsfahrzeug bereitstellt und eine Muster-Reparatur – ebenfalls vor einer Kamera – demonstriert. Auf diese Weise kommunizieren die Mitarbeiter im Kompetenzzentrum und im TSC per Bild und Ton miteinander und können live die Handgriffe des anderen über einen

PC-Monitor bzw. eine Leinwand mitverfolgen.

Ziemlich hohe Anforderungen

„Um diese Idee zu realisieren, haben wir uns verschiedene Kameralösungen angeschaut“, erzählt

Günter Ziegler. „Dabei hatten wir ziemlich hohe Anforderungen.“

62

Innovationsschmiede – Made in Germany

Zeigen wie es geht (rechts): Livekommunikation zwischen TSC und Kompetenzzentrum per Bild und

Ton.

INDUSTRIE UND HANDEL

Security-Vision-Systems

So sollte die Kamera leicht zu installieren und zu bedienen sein. Gleichzeitig durfte ihr die raue, ölige

Werkstattumgebung nichts ausmachen. Darüber hinaus benötigte man gerade bei der Diagnose besonders scharfe Bilder und damit eine entsprechend hohe

Auflösung.

Übertroffene Erwartungen

„Unser Netzwerk-Dienstleister ADS Networks GmbH wies uns schließlich auf die MOBOTIX Kamera hin“, erinnert sich der Leiter Service Technik. Der MOBOTIX

Partner (www.ads.de) hat seinen Sitz im Hessischen

Bad Homburg und ist Spezialist für Datennetzwerke,

Telekommunikation und Security. „Wir haben die Kamera getestet und festgestellt, dass sie unsere Erwartungen bei weitem übertraf“, fährt Günter Ziegler fort.

„Die Kamera zeichnet sich durch Robustheit und einfachste Bedienung aus“, erläutert Dirk Weber.

„In der Werkstatt aufstellen, ausrichten, Stecker in die ISDN-Steckdose – fertig. Da die Software bereits integriert ist, wird keine weitere Installation benötigt. Es ist auch kein zusätzlicher Rechner in der Werkstatt erforderlich.“ „Und mit 1,3 Millionen Pixel bietet die Kamera die notwendige

Auflösung“, ergänzt Stefan Junker von ADS Networks. „Ein Weitwinkelobjektiv mit einem Schärfebereich ab 0,3 m hilft bei der Detail-Diagnose. Darüber hinaus sind alle benötigten Funktionen wie Videomanagement, Lautsprecher und Mikrofon direkt im Gerät integriert.

Optische Einsichten in die Reparaturabläufe via

MOBOTIX Kamera.

Die Kamera wird einfach über den Standard-Webbrowser eines PCs gesteuert und die Aufnahmen können an jedem Computer-Monitor betrachtet werden.“

Leichte Entscheidung

„Klar, dass uns die Entscheidung nicht schwer gefallen ist“, sagt Günter Ziegler. „Vor allem auch deshalb, weil der Preis unschlagbar günstig war. Und bei der Realisierung hat die Firma ADS

Networks schnelle und sehr gute Arbeit geleistet.“ Auch mit dem After Sales-Service ist man zufrieden. „Die Betreuung ist einfach hervorragend.“

Derzeit nutzt Skoda Auto Deutschland die MOBOTIX Kameras im TSC und in sechs Kompetenzzentren.

Bis Ende des Jahres 2005 wurde der Ausbau der Kamerasysteme auf 20 Stück vollzogen.

63

Rheinkalk GmbH, Werk Flandersbach

Optimale Versand-Sicherheit

Europas größtes Kalkwerk

7 Millionen Tonnen Kalk werden jedes Jahr in Deutschland benötigt. Etwa

25 % dieses Bedarfs kommen aus Europas größtem Kalkwerk in Wülfrath.

Die Rheinkalk GmbH, Mitglied der belgischen Lhoist-Gruppe, fördert dort in ihrem Werk Flandersbach jährlich rund 8 Millionen Tonnen Kalkstein und produziert daraus 1,8 Millionen Tonnen gebrannte und über 3 Millionen

Tonnen ungebrannte Kalkprodukte. Größter Kunde des Werks ist die deutsche

Stahlindustrie, die ca. 50 % der Produktion abnimmt. Die andere Hälfte wird für die Bereiche Umweltschutz, Baustoff- und Chemische Industrie produziert.

16.000 Tonnen täglich

Jeden Tag verlassen rund 16.000 Tonnen Kalkerzeugnisse – zum Teil per

LKW – das Werk Flandersbach. Die Logistik spielt hier also eine bedeutende

Rolle – und damit auch die Versandautomation. Dabei vertraut die Rheinkalk

GmbH auf die Lösungen des Ulmer Systemhauses Fritz & Macziol, mit ca. 42

Millionen Euro Umsatz und 170 Mitarbeitern einer der führenden Anbieter von Software, Systemen und Dienstleistungen in Deutschland und Österreich.

Zukunftsweisend und vielseitig

Fritz & Macziol hat sich im Bereich der zukunftsweisenden Automatisierungslösungen als Generalunternehmer einen Namen gemacht. Von der Planung und

Projektierung über die Einbeziehung von Komplementärprodukten bis hin zur Wartung und

Softwarepflege deckt das Unternehmen das komplette Spektrum der Logistik-Automation ab. Dafür wurde u. a. die Versandsystem-Software VAS® entwickelt, die auch bei der

Rheinkalk GmbH im Einsatz ist. Dieses Programm verknüpft die Ebene der technischen

Soft- und Hardware (Waagen, Silosteuerung, Terminals) mit kaufmännischen Komponenten

(Auftragssteuerung, Fakturierung, Controlling etc.).

Mannlos und selbstständig

Ein Vorteil von VAS®: Sowohl die gesamten Verlade- und Verwiegungsvorgänge als auch die Abwicklung von Anlieferungen, inklusive der Steuerung von Schranken, Zutrittskontrollen und der Prozesssteuerung, können selbstständig von den LKW-Fahrern vorgenommen werden, die sich mit speziellen ID-Karten im Scheckkartenformat ins System einloggen. Diese so genannte mannlose Abfertigung in Selbstbedienung spart Personal und ermöglicht auch den problemlosen

Nacht- oder Wochenend-Versand.

Für Karl-Otto Geruhn, Versandleiter im Werk Flandersbach, bedeutet das System eine erhebliche

Arbeitserleichterung: „Unsere vollautomatisierten Silos erkennen die Karte und die damit gespeicherten

Daten und vollziehen ausschließlich den beauftragten Ladevorgang. Versuche, andere Mengen oder Produkte aufzunehmen, werden automatisch abgewiesen.“ Eine sichere Sache also?, „Nicht

64

INDUSTRIE UND HANDEL

Security-Vision-Systems ganz“, räumt der Versandleiter ein. „Wenn die ID-Karte missbraucht oder falsch verwendet wird, muss ich wissen, welcher LKW tatsächlich im Werk war. Und als Beweis benötige ich aussagekräftige, gerichtsverwertbare Bilder.“

Alle Daten und Informationen

Auch für dieses Problem bietet die Versandsystem-Software mit einer integrierten Visualisierungsapplikation eine – im wahrsten Sinne des Wortes – vorbildliche Lösung. Dabei registriert eine Netzwerk-Kamera von MOBOTIX automatisch alle Fahrzeuge auf der Waage mit Kennzeichen, Datum und Uhrzeit und ordnet das Foto mit sämtlichen auf der

ID-Karte gespeicherten Informationen dem Lieferschein sowie dem Eichprotokoll zu. Der Versandleiter verfügt also nicht nur über die Bilder, sondern auch über alle Daten, die den kompletten Vorgang betreffen: „Und damit lässt sich sehr schnell feststellen, wann welcher LKW von welcher Spedition welche Menge von welchem

Produkt aus dem Werk abtransportiert hat. Unstimmigkeiten können so direkt geklärt werden.“

Innovativ und professionell

Für Claus Jordan, Manager Sales & Marketing Industrial Applications bei Fritz &Macziol, sind das innovative Potenzial und die Professionalität der Kamera die wesentlichen Gründe, warum sein

Unternehmen die MOBOTIX Technologie bei der Rheinkalk GmbH eingesetzt hat. Außerdem habe die Lösung die Verantwortlichen bei Fritz & Macziol auch im Hinblick auf die vielfältige Einsetzbarkeit und das günstige Preis-Leistungs-Verhältnis überzeugt. „Dabei darf man nicht vernachlässigen“, ergänzt der Sales- und Marketing-Manager, „dass die Kamera wegen ihrer Robustheit und

Wetterfestigkeit gerade in der rauen Umgebung eines Steinbruchbetriebes besonders geeignet ist.“

Die Fahrzeuge auf den Waagen werden automatisch registriert ...

... und mit allen relevanten Informationen in einer

Bildschirmmaske verknüpft.

Störungsfrei und zuverlässig

Kein Wunder, dass das Systemhaus die MOBOTIX Lösung sowohl bei anderen Kunden der

Grundstoff- und Schüttgut-Industrie als auch bei weiteren Anwendungen, wie z. B. bei der

Baufortschritts-Dokumentation, einsetzt. „Wir sind einfach von der Technologie begeistert“, erklärt

Claus Jordan. „Bis jetzt hat es noch nie eine Störung gegeben. Die Kameras laufen absolut zuverlässig.“

Auch Versandleiter Karl-Otto Geruhn ist zufrieden: „Ein System, das ich kaum wahrnehme, weil es alle Anforderungen erfüllt und einfach problemlos funktioniert, ist immer ein gutes System.“

65

Zellstoff Stendal GmbH

Ideal für die sichere Produktionsüberwachung

Milliarden-Investition

Papier bleibt geduldig. Trotz des digitalen Zeitalters erfreut sich die Papierindustrie – auch in Deutschland – nach wie vor einer großen Nachfrage.

Entsprechend hoch ist der Bedarf an gebleichtem Langfaserzellstoff, aus dem dann unterschiedlichste Papiere hergestellt werden. Der große Bedarf war für den amerikanisch-kanadischen Konzern Mercer International Inc. ein wichtiger

Grund, ein neues Zellstoffwerk im Norden des Bundeslands Sachsen-Anhalt zu errichten. Jährlich verarbeitet die Zellstoff Stendal GmbH auf dem ca. 80 ha großen Gelände 2 Mio. Festmeter Rundholz und 1 Mio. Festmeter Hackschnitzel zu 570.000 Tonnen Zellstoff. Zur sicheren Überwachung der Zellstoffproduktion setzt die Zellstoff Stendal GmbH insgesamt 58 MOBOTIX Kameras ein.

Zu gefährlich

„Viele Bereiche in der Fertigung sind für unsere Mitarbeiter zu laut, zu warm oder zu gefährlich. Trotzdem muss auch in diesen Bereichen die Produktion sorgfältig überwacht werden“, erläutert Kay Heppner, Systemmanager bei der Zellstoff Stendal GmbH, den

Grund für die relativ dichte Kamera-Überwachung. Bereits in der Projektierungsphase wurde deshalb die Niederlassung Magdeburg der Siemens AG (www.siemens.de >

Standorte > Magdeburg) damit beauftragt, ein umfassendes Kommunikations-Konzept für ein Datennetz zu erstellen. Dies sollte nicht nur die Dienste ‘Daten’ und ‘Sprache/

Telefonie’ berücksichtigen, sondern auch die Übertragung von Bildern, die dann direkt in den Produktionsleitwarten angezeigt werden sollten.

„Diese Bilder benötigen wir live und in guter Qualität, um eine optimale Überwachung sicherzustellen“, ergänzt Heppner. „Denn ohne ein funktionstüchtiges Kamera-System könnten wir nicht produzieren. Ein Kamera-Ausfall würde für uns gleichzeitig auch einen Produktionsausfall bedeuten.“

„Wir haben in der Vergangenheit bereits sehr gute Erfahrungen mit den Netzwerk-

Kameras von MOBOTIX gemacht“, stellt Axel Borchers fest. Der Diplom-Ingenieur hat als Fachberater Netze der Siemens AG in Magdeburg das Kommunikations-Konzept erstellt und das Projekt begleitet. „Darüber hinaus ergaben Tests, dass diese Kameras die geforderte Bildqualität bieten und damit die wesentlichen Voraussetzungen erfüllen. Deshalb haben wir in unserem Kommunikations-Konzept die MOBOTIX Technologie empfohlen.“

„Das beste System!“

„Parallel dazu haben wir uns natürlich auch verschiedene Lösungen angeschaut und dabei ebenfalls festgestellt, dass MOBOTIX im Hinblick auf die Qualität und die Möglichkeiten das beste

System hat“, fügt Heppner hinzu.

66

INDUSTRIE UND HANDEL

Security-Vision-Systems

Die Kamera hat keine mechanischen Teile. Sie ist also extrem robust. Darüber hinaus hat sie keine Probleme mit Temperaturschwankungen und kommt mit verschiedenen Helligkeiten sowie mit

Gegenlicht sehr gut klar. Sie verfügt also über viele

Details und Features, die wir gerade bei unserer

Produktionsüberwachung dringend brauchen.“

An jedem Ort

Begeistert ist der Systemmanager auch von der Flexibilität:

„Ich kann die Kamera an jedem Punkt des Netzwerkes anschließen und das Bild an jedem anderen Punkt mit einem normalen PC oder

Notebook verfügbar machen.

In der Leitwarte lassen sich die Kamerabilder problemlos auf einen anderen Monitor umschalten. Die Wartung ist ebenfalls sehr einfach. Bei Bedarf könnte ich mich sogar zu Hause einloggen, um zum Beispiel die Konfiguration einer Kamera zu verändern.“ Obwohl man bei der Zellstoff Stendal GmbH nun insgesamt drei Dienste über eine Datenleitung routet, ist die Performance nicht beeinträchtigt.

So haben Messungen ergeben, dass die Netzwerklast des Kommunikationsnetzwerks auch bei der Übertragung der Videobilder außergewöhnlich gering ist. Das liegt sicher an den komfortabel dimensionierten 100 MBit- (Kupfer) bzw. 1 GBit- (Glasfaser) Leitungen, aber auch daran, dass die MOBOTIX Technologie trotz ihrer hohen Leistung eine extrem niedrige Datenrate benötigt.

Dank der MOBO-

TIX Kameras lässt sich die Zellstoff

Produktion ohne großen Personalaufwand überwachen.

Selbstverständlich MOBOTIX

Kein Wunder, dass der Systemmanager Kay Heppner mit der Kamera-Lösung sehr zufrieden ist.

Darüber hinaus deutet alles darauf hin, dass man bei Siemens auch weiterhin gerne mit dem System arbeitet. Denn in der direkten Nachbarschaft der Zellstoff Stendal GmbH errichtet ein italienischer

Konzern gerade eine neue Papierfabrik, deren Kommunikations-Netzwerk ebenfalls von der Siemens

Niederlassung Magdeburg konzipiert wird. Und für Axel Borchers ist es selbstverständlich, dass auch bei diesem Projekt MOBOTIX Kameras für die Produktionsüberwachung eingesetzt werden.

Originalbilder der

MOBOTIX-Kameras

67

Dickel-Holz GmbH & Co. KG

Produktionsüberwachung in Echtzeit

Konstruktionsvollholz, Brettware, Latten, Keilbohlen, Dielen, Rohhobler,

Kanthölzer, Rauspund … – jeden Tag verlassen rund 300 Kubikmeter

Schnittware das etwa 45.000 qm große Werksgelände der Firma

Dickel-Holz in Schmallenberg-Bad Fredeburg im Hochsauerlandkreis.

Der Grund für dieses hohe Maß an Produktivität und Effektivität:

Dickel-Holz ist eines der modernsten Sägewerke Europas. Alle

Produktionsprozesse sind automatisiert und computergesteuert.

Und weil man in einem Sägewerk die Augen überall haben muss, wurde auch eine entsprechende Kameraüberwachung installiert.

Aus analog …

Viele Jahre verstand man unter modernster Kameratechnik ein analoges Überwachungssystem, das Bilder in Echtzeit lieferte. „In der großen Produktionshalle arbeiten nur drei Mitarbeiter. Nicht jeder Bereich isteinsehbar. Deshalb benötigen wir zwangsläufig ein System, mit dem man die Anlage live überwachen kann“, erläutert

Christian Dickel, Geschäftsführer der Dickel-Holz GmbH & Co KG. Über viele Jahre hinweg gab es keine Alternative zur analogen Videotechnik und so musste man auch die entsprechenden

Nachteile in Kauf nehmen. Zum Beispiel sind die Kamerabilder nicht überall verfügbar, sondern nur auf speziellen Monitoren in den Leitständen. Die Bildqualität ist aus heutiger Sicht eher unbefriedigend, das komplette System starr und unflexibel.

„Wir haben uns auf dem Markt nach Alternativen umgeschaut, aber keine Lösung gefunden, die unseren Ansprüchen gerecht wurde“, erinnert sich Christian Dickel. „Meist gab es Kameras, die wenige Features für viel Geld boten, so dass das Verhältnis von Aufwand und Nutzen überhaupt nicht stimmte.“ Der Geschäftsführer schilderte sein Problem Theodor Schmidt, dem Inhaber der Firma

Elektro Schmidt OHG in Schmallenberg. Dessen Betrieb hatte beim Bau des Sägewerks sämtliche

Elektroinstallationen durchgeführt. Theodor Schmidt wiederum informierte seinen ehemaligen

Mitarbeiter Stefan Junker über das Problem – und der hatte die Lösung. Der Elektromeister arbeitet inzwischen nämlich für die ADS Networks GmbH. Das MOBOTIX Partner-Unternehmen

(www.ads.de) hat seinen Sitz im Hessischen Bad Homburg und ist Spezialist für Datennetzwerke,

Telekommunikation und Security.

… wird digital

Stefan Junker wusste, dass MOBOTIX zur CeBIT 2006 mit der M22M ein neues Netzwerkkamera-

Modell auf den Markt bringt, das bis zu 30 Live-Bilder pro Sekunde übertragen kann – und das in einer Auflösung von bis zu 640 x 480 Pixeln. Zum Vergleich: Ein Kinofilm zeigt lediglich

24 Bilder pro Sekunde. Die M22M kombiniert also den Vorteil einer hohen Bildrate, wie sie bisher nur von analogen Systemen erreicht wurde, mit den vielfältigen Features einer digitalen

Netzwerk-Kamera – und bietet so Echtzeit-Bilder in hoher Auflösung für eine lückenlose und sichere Produktionsüberwachung.

68

INDUSTRIE UND HANDEL

Security-Vision-Systems

Analoges Überwachungssystem

Die überlegene Bildqualität der digitalen MOBOTIX Kameras

Alles Wesentliche im Blick

„Das Konzept hat mich überzeugt“, resümiert Christian Dickel. „Wir können jetzt praktisch von

überall auf die Kameras zugreifen. Konkret bedeutet das, dass ich nicht nur im Leitstand in der

Produktionshalle, sondern auch an meinem Arbeitsplatz im Büro, über eine VPN-Verbindung am Laptop zu Hause oder mit Hilfe eines MDA von unterwegs Einblick in die aktuell laufende

Produktion habe – und das in Echtzeit. Weil sich mehrere Kameras gleichzeitig auf einen Bildschirm schalten lassen, haben die Mitarbeiter alles Wesentliche im Blick und müssen nicht gleichzeitig fünf oder sechs Monitore überwachen.“

Fernwartung inklusive

Einen weiteren, gravierenden Vorteil sieht der Geschäftsführer darin, dass man dem österreichischen

Hersteller der Sägelinie für Wartungsarbeiten den Zugriff auf das Netzwerk gestattet: „Der konnte zwar bislang von Österreich aus über das Internet den Programmablauf seiner Maschine verfolgen, sich aber so kein konkretes Bild von der Lage vor Ort machen. Jetzt hat er einen direkten Einblick in die aktuelle Situation.“ Bei der Überwachung des kompletten Betriebs werden derzeit acht

MOBOTIX Kameras eingesetzt. Darunter zwei Dome-Kameras mit Day/Night-Funktion und Fish-

Eye-Objektiv für die Überwachung der Außenanlage. Sechs M22M überwachen die Produktion.

Alle Kameras sind in einem eigenen Netzwerk über Fast-Ethernet miteinander verbunden. Da auf dem weitläufigen Betriebsgelände große Strecken überbrückt werden müssen, wurde das

Netzwerk im Backbone mit Lichtwellenleitern realisiert.

Großer Nutzen

„Ich sehe in dem neuen Kamera-System einen großen Nutzen für unser Unternehmen“, betont

Christian Dickel. „Damit werden nicht nur die Arbeitsbedingungen für die Mitarbeiter deutlich verbessert, für uns ist es auch extrem wichtig, dass wir nun von außerhalb auf die Bilder zugreifen und sie in Echtzeit anschauen können.“

Innovationsschmiede – Made in Germany

Aus analog wird digital: Im Leitstand (oben links) wird noch mit beiden Systemen parallel gearbeitet.

Die überlegene Bildqualität der MOBOTIX Kameras ist jedoch offensichtlich. (Fotos oben und unten sind Originalbilder der MOBOTIX Kameras.)

69

Fronius International GmbH, Österreich

Zukunftssicherer Gebäudeschutz mit MOBOTIX-Kameras

Bei Fronius, einem seit 1945 bestehenden österreichischen Unternehmen mit den Tätigkeitsfeldern

Batterieladetechnik, Schweißtechnik und Solarelektronik, beschützt MOBOTIX alle sicherheitsrelevanten Bereiche und die gesamte Außenhaut des Gebäudes. Ein

Komplett-System mit HiRes MOBOTIX Kameras

übernimmt zuverlässige Überwachungsdienste – sogar als elektronischer Pförtner. Wenige Kilometer vom

Stammhaus der Fronius-Gruppe im österreichischen

Wels entfernt, begann das Unternehmen im Jahr

2005 mit der Errichtung seines neuen zentralen

Produktions- und Logistik-Standorts. Bereits in der

Planungsphase des Standorts Sattledt suchte man einen kompetenten Partner für Entwurf und Umsetzung effizienter Sicherheitsstrategien, um das Gebäude bereits auf dem Papier mit einem maßgeschneiderten Konzept zu versehen. Die Entscheidung fiel zugunsten der VALEO IT GmbH (www.valeo-it.de) aus dem bayrischen

Schwandorf. 2004 gegründet, hat sich VALEO IT bereits den Ruf eines professionellen und kundenorientierten Problemlösers erarbeitet.

Lösung nach Maß

Für VALEO IT Security Consultant Norbert von Breidbach-Bürresheim war es ein Leichtes, Fronius-Mitarbeiter Jürgen Strasser von einem

MOBOTIX-basierten Sicherheitskonzept zu überzeugen. Bereits seit längerem erzielt Fronius mit MOBOTIX beste Ergebnisse bei der punktuellen

Überwachung von IT-Serverräumen und anderen sicherheitskritischen

Bereichen. Das gemeinsam erarbeitete Konzept sah nun eine äußerst zuverlässige

24-Stunden-Außenhautsicherung durch MOBOTIX IP-Kameras der Modelle M12D, D12 und M22M vor. Wegen der höheren Detailgenauigkeit der Megapixel-Technologie sind auch hier weniger Kameras gegenüber konventionellen Lösungen erforderlich. Die Auswertung von Alarmkriterien, Pufferung und Kompression von Bild- und Tonsequenzen wird von der

Kameraintelligenz übernommen. Deshalb ist der ständige Transport der Bilder zur Analyse an einen zentralen Rechner nicht erforderlich, was die Ansprüche an die Netzwerkbandbreite und das Speichervolumen minimiert.

Webcam-Funktion willkommene Zusatzleistung

Schon bevor der erste Bagger seine Schaufel in das Erdreich grub, überblickten zwei an diagonal gegenüberliegenden Ecken des Grundstücks installierte MOBOTIX-HiRes-Kameras die

Baustelle. Eine war am Anschlusskasten eines Glasfaserkabels zum Stammhaus nach Wels

70

angeschlossen, die andere bezog ihre Betriebsenergie aus Akkugepufferten Solarzellen und leitete ihre Bilder per Richtfunkverbindung zum ersten Kamerastandort. Die Bilder wurden in Wels als wertvolle

Hilfe zur Ablaufoptimierung bei den Baumaßnahmen geschätzt und auch ins Internet gestellt. So konnte jeder Interessierte den rasanten Fortgang der Bauarbeiten begleiten.

Automatischer Schrankenwärter

Die Ein- und Ausfahrten zum Werksgelände werden mit MOBOTIX kontrolliert. Für Fahrzeuge, deren Nummernschilder in einem

Steuerrechner abgelegt sind, öffnen sich die Barrieren automatisch.

Möglich wird dies durch vier in Säulen vor den Schrankenpfosten eingebaute, auf die Nummernschilder ausgerichtete Kameras sowie eine von VALEO IT vertriebene Software zur Mustererkennung.

Hierdurch können Lieferanten, Mitarbeiter oder Sicherheitsdienste ungehindert ein- und ausfahren, unbekannte Besucher dagegen müssen sich per Sprechkontakt mit der Rezeption ausweisen.

Kennzeichenerkennung: Komfort & Sicherheit

Die Zutrittskontrolle mittels Kennzeichenerkennung findet heute in den unterschiedlichsten Bereichen wie Einfahrten zu

Werksgeländen, in Sicherheitszonen, Tankstellen, Parkhäusern oder beim Fuhrparkmanagement ihre Anwendung. Neben dem naheliegenden Sicherheitsaspekt spielt auch der Komfort für den

Autofahrer eine immer größer werdende Rolle. Die Kennzeichen werden von einer MOBOTIX Kamera aufgenommen und vom System automatisch, schnell und zuverlässig gelesen. Dadurch kann das

Fahrzeug identifiziert und ohne Ticketeinsatz die Berechtigung für die Zufahrt überprüft werden.

Mehrwert inklusive

MOBOTIX stellt kostenlos und lizenzfrei die professionelle Leitstand-

Software MxControlCenter mit lebenslanger Updateberechtigung für eine unbeschränkte Kamera- und Nutzeranzahl zur Verfügung.

Zudem ist aufgrund der Intelligenz in der Kamera ein zentraler

Rechner nicht mehr erforderlich, was die benötigte Netzwerkbandbreite und das Speichervolumen minimiert.

INDUSTRIE UND HANDEL

Security-Vision-Systems

71

Fendt AGCO GmbH & Co. OHG

Brillante Bilder – sichere Zufahrtskontrolle

Bis zu 60 Schlepper laufen täglich bei dem traditionsreichen Traktorenhersteller

Fendt in Marktoberdorf vom Band. Da extern gefertigte Komponenten „just in time“ geliefert werden, befahren pro Tag etwa 120 bis 160 Lastwagen das

Betriebsgelände. Um das hohe Verkehrsaufkommen sinnvoll zu kanalisieren, wurde die LKW-Zufahrt auf die andere Seite des Betriebsgeländes verlegt und an die Umgehungsstraße angebunden. So entstand eine zweite „Pforte“.

Allerdings wollte man die Einstellung eines zusätzlichen Pförtners vermeiden.

Bis dahin war es die Aufgabe der Pförtner, den einfahrenden LKW die

Zu- und Ausfahrt zu ermöglichen und gleichzeitig deren Anwesenheit zu dokumentieren. „Wir benötigten also eine automatische Lösung, die sowohl das Kennzeichen registriert als auch den bereits im Unternehmen bekannten

Fahrzeugen die Zufahrt gestattet. Fremde Fahrzeuge sollten nach einer kurzen

Anmeldung durchgelassen werden“, erklärt Klaus Kirschke, der Leiter der zentralen Instandhaltung bei Fendt/AGCO.

Optimale Bildqualität

Mit der Installation einer kompletten Automatisierungslösung wurde der

Netzwerk-Spezialist Scaltel AG (www.scaltel.de) beauftragt, der als Dienstleister

Netzwerkinfrastrukturen, Übertragungstechniken im LAN/WAN, Richtfunk, eine Netzwerkmanagement-Zentrale und Sicherheitslösungen anbietet.

„Für die Bildübertragung und Nummernschilderkennung benötigten wir ein

Subsystem, das aus einer IP-Kamera und einer entsprechenden Software besteht“, erläutert Anton Huber, Projektleiter bei Scaltel. „Mir war es dabei wichtig, dass in dem System eine MOBOTIX Kamera integriert ist, weil diese

Technologie einfach eine optimale Bildqualität liefert.“

Allerdings konnte der ursprüngliche, von Scaltel ausgewählte Systemanbieter zwar die gewünschte Technologie liefern, aber seine Software erwies sich als unzuverlässig. „Also habe ich im Internet Alternativen recherchiert, die ebenfalls mit MOBOTIX Kameras arbeiten“, berichtet der Projektleiter. Und so erhielt der Spezialist für Zufahrtskontrollsysteme Axxteq (www.

axxteq.com) den Auftrag, innerhalb von nur zwei Wochen eine funktionsfähige Lösung vor Ort zu implementieren.

Zuverlässige Software

Das modulare Zufahrtskontrollsystem XPARQ von Axxteq erkennt zuverlässig auch internationale

Nummernschilder und lässt sich problemlos in bereits vorhandene IT- und Netzwerkstrukturen integrieren, ohne dass kundenspezifische Softwareanpassungen erforderlich sind. So auch bei

Fendt, wo das Projekt termingerecht abgeschlossen werden konnte.

72

INDUSTRIE UND HANDEL

Security-Vision-Systems

Hohe Auflösung

Aber die beste Erkennungs-Software kann nur so gut sein wie die Bilder, die man ihr zur Verfügung stellt. „Und deshalb nutzen wir bevorzugt MOBOTIX Kameras, weil diese IP-basierte Technologie sich ideal in bereits vorhandene Netzwerk-Infrastrukturen integrieren lässt und gute Fotos liefert“, betont Dr. Andreas Scholz, Geschäftsführer von Axxteq. „Auch bei problematischen Lichtverhältnissen liefern die MOBOTIX Kameras unter fast allen Bedingungen ein ausreichend kontrastreiches Bild des

Nummernschildes.“ Die besondere Schärfenleistung der Teleobjektive sowie die hohe Auflösung der neuen Megapixel-Kamera sprächen ebenfalls eindeutig für diese Technologie. „Das alles“, so Andreas

Scholz, „sorgt für brillante Bilder und damit für gute Erkennungs-Ergebnisse.“

Auf einer Distanz von 450 m Luftlinie überwachen die Pförtner die automatisierte

LKW-Zufahrtskontrolle.

Derzeit sind bei Fendt/AGCO drei MOBOTIX Kameras in Betrieb, die so justiert sind, dass der etwa

450 m Luftlinie entfernt am Haupteingang sitzende Pförtner nicht nur das Nummernschild, sondern auch die komplette Front des LKW mitsamt dem Fahrer erkennen kann. Dieses Bild wird außerdem gespeichert und dient bei Unregelmäßigkeiten der Dokumentation.

Reibungslose Abläufe

Wie sieht nun so ein typischer Zufahrts-Ablauf aus? „Der LKW fährt auf die Induktionsschleife, die Kamera erstellt ein Bild und die Software erkennt anhand des Nummernschilds, ob das

Fahrzeug bekannt ist. Dann öffnet sich die Schranke automatisch“, erläutert Klaus Kirschke.

„Handelt es sich um ein fremdes Fahrzeug, nimmt der Pförtner über eine Gegensprechanlage

Kontakt mit dem Fahrer auf, erfasst schnell und problemlos die LKW-Daten im System und erteilt die entsprechende Zufahrtsberechtigung. Alle so registrierten Fahrzeuge können das Gelände automatisch wieder verlassen.“

Klaus Kirschke ist mit dem System zufrieden: „Wir haben nun einen sehr guten Überblick, welche

Fahrzeuge sich auf dem Werksgelände befinden. Die Zufahrt kann problemlos kontrolliert und geregelt werden. Und: Wir mussten keinen zusätzlichen Mitarbeiter einstellen.“

Innovationsschmiede – Made in Germany

Auch bei ungünstigen Lichtverhältnissen arbeitet die MOBOTIX Technologie zuverlässig (links).

73

Unternehmensgruppe Schreyer

Alles im Blick im Tankbereich

(Originalbild der MOBOTIX

Kamera).

Sicherheit für Mitarbeiter

Unternehmer aus Überzeugung

„Ich bin Unternehmer – und deshalb unternehme ich gerne etwas!“

Diesen Satz glaubt man Franz Schreyer aufs Wort. Denn mit seinem

Fleiß, seinem Ideenreichtum und Durchsetzungsvermögen hat der

überzeugte Unternehmer innerhalb von knapp 30 Jahren eine respektable

Firmengruppe aufgebaut: 1977 startete er in dem etwa 30 km südöstlich von München gelegenen 10.000 Einwohner-Ort Markt Indersdorf die

Schreyer Haustechnik GmbH. Zehn Jahre später gründete er „aus dem

Bauch“ heraus eine Auto-Waschanlage, eröffnete im Februar 1993 eine elegante Tankstation mit modernster Technik und funktionellem Shop und errichtete 1996 eine LKW-Waschanlage.Zur Unternehmensgruppe

Schreyer gehören darüber hinaus ein Bad-Studio mit Fachmarkt sowie eine Immobilien-Abteilung. Insgesamt sind mehr als 50 Mitarbeiter in der Gruppe beschäftigt. Die Unternehmensgruppe setzt 12 MOBOTIX

Kameras ein. Weitere Installationen sind geplant.

Safety first

„Wegen der paar Tankflitzer, die wir hier im ländlichen Bayern haben, braucht man eigentlich keine Kameraüberwachung“, stellt Franz Schreyer fest. „Aber die Sicherheit für das Personal wird dadurch erheblich erhöht. Und das ist für mich der ausschlaggebende Grund.“

Auf der Suche nach dem idealen Kamera-System hat sich Franz Schreyer zunächst mit einigen namhaften Anbietern von Video-Technologie unterhalten und dabei Erstaunliches erlebt: „Jeder Hersteller hat mir analoge Technik angeboten. Meistens tauchte zuerst ein Verkäufer auf, der das Blaue vom

Himmel versprochen hat. Später kam dann ein Techniker, der mich über die

Probleme informierte. Außerdem habe ich festgestellt, dass die analoge Technik viel zu kompliziert ist. Da muss man zum Beispiel ziemlich lange suchen, um an die gewünschten

Bilder zu kommen.“ Auch dass man ihm für vier Zapfstationen insgesamt acht Kameras empfohlen hatte, fand Franz Schreyer nicht nachvollziehbar.

Kostenangst genommen

„Von Netzwerk-Kameras hatten mir die großen Anbieter ganz abgeraten; diese seien noch viel zu teuer. Aber diese Technologie war eigentlich genau das, was mich interessierte“, erinnert sich der Unternehmer. Und so besuchte er auf der Systems in München den MOBOTIX Messestand, wo man ihm die Netzwerkkamera, wie er berichtet, sehr gut erklärte. „Die MOBOTIX Mitarbeiter haben mir dabei auch die Kostenangst genommen. Außerdem habe ich mir bei der Gelegenheit direkt einen Secure Partner empfehlen lassen.“

Originalbilder der MOBOTIX Kameras

74

INDUSTRIE UND HANDEL

Security-Vision-Systems

Willi Fischer, Elektromeister und Inhaber der Firma

Netzwerkservice-Fischer (www.netzwerkservice-fischer.

de), konnte den Unternehmer direkt für sich gewinnen.

„Der ist zunächst einmal ein lösungsorientiert denkender

Handwerker und Techniker – und dann erst Verkäufer“, lobt

Franz Schreyer. Und als Techniker sah Willi Fischer, dass insgesamt vier MOBOTIX Kameras für die Zapfstationen ausreichen. Hinzu kommt eine weitere Kamera, die den nahe liegenden Eingang der Schreyer Haustechnik GmbH

überwacht.

Perfekter Ein- und Überblick

Selbstverständlich musste auch für den verhältnismäßig großen Tankstellen-Shop eine Kameralösung realisiert werden – zum einen wegen der Personalsicherheit, aber auch um Diebstahl verfolgen zu können. Hier empfahl Willi Fischer fünf D10-FixDome-Kameras von MOBOTIX, die vor allem durch ihre vielfältige Konfigurierbarkeit überzeugen: Jede Kamera lässt sich mit zwei individuell wählbaren Objektiven ausstatten. Der Vorteil: Die fünf installierten

FixDomes generieren 10 aussagekräftige Bilder. So überwacht zum Beispiel eine Kamera mit ihren zwei Standard-Objektiven die beiden Kassen (Foto unten links). Eine weitere Kamera bietet mit einem Fisheye-Objektiv einen guten Überblick über den kompletten Shop und nimmt mit dem anderen (Standard-) Objektiv den Eingang genauer ins Visier (Foto unten rechts).

„Hervorragende Bildqualität“

Mit einer Auflösung von bis zu 2560 x 960 Pixeln liefert die FixDome-Kamera gestochen scharfe

Fotos, auf denen man auch Details sehr gut wahrnehmen kann. „Die Bildqualität ist einfach hervorragend – und ein ganz wichtiger Grund, warum ich mich für MOBOTIX entschieden habe“, bemerkt Franz Schreyer.

Formschön und unauffällig: Die

MOBOTIX Fix-

Dome-Kamera.

Die Kombination Netzwerkkamera + günstiger Preis + hervorragende Bildqualität hat für Franz

Schreyer den Ausschlag gegeben, in der nächsten Zeit auch noch die LKW-Waschstraße sowie die

Selbstwaschboxen mit MOBOTIX Kameras auszustatten. Einen weiteren Vorteil sieht er außerdem:

„Ich bin viel unterwegs. Und ich möchte mir – auch wenn ich auf Reisen bin – mein Unternehmen gerne hin und wieder anschauen.“ Für die MOBOTIX Technologie kein Problem. Der Unternehmer benötigt unterwegs lediglich einen Laptop, einen Internet-Zugang, einen Standard-Webbrowser und die richtigen Passwörter.

Originalbilder der MOBOTIX Kameras

75

Auto-Schöttle

Keine Chance für „Tank-Flitzer“

Was früher üblich war, ist heute gar nicht mehr so oft anzutreffen:

Die Kombination Tankstelle/Autohaus. Für Heinrich Krawietz,

Mitinhaber und Geschäftsführer von Auto-Schöttle in Stuttgart-

Botnang, ist der Tankbetrieb jedoch eine zusätzliche Möglichkeit, neue Kunden für den Werkstatt-Bereich zu gewinnen. Und so führt er die etwa 50jährige Tradition des Autohauses fort.

Jedoch birgt gerade die Tankstelle ein Sicherheitsrisko. Denn mit den ständig steigenden Spritkosten hat auch der Benzin-

Diebstahl in den letzten Jahren zugenommen. Um den so genannten ‚Tank-Flitzern’ keine Chance zu bieten, wurden bereits 1993 zwei kleine analoge Überwachungs-Kameras mit jeweils einem Mini-Bildschirm installiert. „Allerdings hatten diese Kameras keine Aufzeichnungsfunktion. Eigentlich hätten wir die Bildschirme ständig beobachten müssen“, berichtet Heinrich Krawietz.

Sinnloser Einbruch

Diese Überwachungsleistung reichte offensichtlich nicht aus. „Außerdem kam es hin und wieder vor, dass nachts heimlich alte Reifen oder Altölkanister auf dem Gelände der Tankstelle entsorgt wurden“, erzählt der Geschäftsführer.

„Und da wollten wir schon gerne wissen, wer den Betrieb als Deponie missbraucht.“ Als dann noch wegen läppischer 35 Euro die Geldbox an der

Staubsauger-Station aufgebrochen wurde, entschied man sich schließlich für die Anschaffung eines neuen, leistungsfähigen Kamera-Systems.

Ideale Voraussetzungen

Aufgrund eines Werbebriefes nahm Heinrich Krawietz Kontakt zu MOBOTIX auf. Das Kaiserslauterer

Unternehmen wiederum bat seinen Partner IBC (www.housewebcam.de), vor Ort mögliche Lösungen vorzustellen. Dabei zeigte sich, dass die Netzwerk-Kameras für den Tankstellen-Alltag ideale

Voraussetzungen bieten: „Ich hatte ganz konkrete Vorstellungen davon, was ein Kamera-System in meinem Betrieb leisten sollte”, erläutert Heinrich Krawietz. „Und die MOBOTIX Lösung erfüllte alle meine Erwartungen.“ Besonders beeindruckt war der Geschäftsführer von den umfangreichen

Aufzeichnungsfunktionen, der präzisen Ereignissteuerung und der bequemen Darstellung der

Kamerabilder am Computerbildschirm. Die Ereignissteuerung hat den Vorteil, dass nur dann

Sequenzen aufgezeichnet werden, wenn es eine Bewegung in vorab definierten Feldern gibt, wenn also tatsächlich etwas geschieht.

Das spart Speicherkapazität und verkürzt die Suchzeit. Diese vorbildlichen Eigenschaften führten schließlich dazu, dass gleich drei Kameras geordert und installiert wurden.

76

INDUSTRIE UND HANDEL

Security-Vision-Systems

Kein Bändertausch

Ergänzend zu der bereits in den MOBOTIX Kameras integrierten Aufzeichnungsfunktion konzipierte IBC ein autarkes Netzwerk mit einem Standard-PC als Fileserver. Der Grund: „Wenn eine Kamera entwendet wird, sind die Bilder trotzdem sicher“, erklärt IBC-Inhaber Norbert Raif. „Und außerdem können wir die Ereignisse so auch über einen längeren Zeitraum hinweg aufzeichnen.“ Derzeit werden die Kamera-Bilder immerhin fünf Tage gespeichert. Anschließend überschreibt das System automatisch die älteren Sequenzen. „Das ist zum

Beispiel ein Grund, warum wir uns nicht für eine analoge Kamera mit Band-Aufzeichnung entschieden haben“, unterstreicht Heinrich Krawietz. „Da hätten wir regelmäßig die Bänder tauschen müssen.“

Digital ist optimal

Weitere Vorteile gegenüber der analogen Technik: Weil nur tatsächliche Ereignisse aufgezeichnet werden, gibt es keinen „Leerlauf“. Dadurch wird ganz effektiv Plattenspeicher gespart. Und: Im

Fall eines Falles kann man die entsprechenden Bilder ohne langen Banddurchlauf anhand der

Datums- und Zeitangaben schnell finden und in hoher Qualität kurzfristig per E-Mail an die

Polizei weiterleiten.

Komplett überwacht

Die drei Kameras reichen aus, um den kompletten Tankstellenbereich zu überwachen: Eine

Kamera nimmt die Zapfsäulen ins Visier, eine zweite ist auf die Staubsauger-Station gerichtet und eine dritte kontrolliert das Innere des Shops.

Drei Kameras reichen aus, um den kompletten

Tankstellenbereich zu

überwachen.

„Für uns hat diese Anordnung außerdem den Vorteil, dass der Shop nicht permanent besetzt sein muss“, erklärt Heinrich Krawietz. „Die Arbeiten an der Kasse können von einer Büro-Mitarbeiterin mit erledigt werden, weil sie über den Monitor an ihrem Arbeitsplatz immer einen direkten

Einblick in den Shop hat.“

Zur Nachahmung empfohlen

Seitdem die Kameras installiert sind, hat es keinen unangenehmen Vorfall mehr gegeben; ein

Indiz dafür, dass die Lösung auch präventiv wirkt. Übrigens: Die vorbildliche MOBOTIX Lösung ist aus Sicht des Südwestrundfunks unbedingt nachahmenswert: In der Landesschau Baden-

Württemberg erschien nach der Installation des MOBOTIX Systems ein ausführlicher Beitrag zum Überwachungskonzept bei Auto-Schöttle.

77

Box-It Central, England

An der Schranke begrüßt von

MOBOTIX.

Ein Lächeln öffnet die Schranke

Im Jahre 1996 baute der Unternehmensgründer von Box-It Central, Les

Evans, nicht mehr benötigte Gebäude des familieneigenen Landwirtschaftsbetriebs zu modernen Lagerhallen um. Das Unternehmen holt mit eigenen

Lieferwagen die Akten und Dokumente der Kunden ab und deponiert sie in modernen Lagerräumen. Ein intelligentes Verwaltungssystem, das

Dokumentenmanagement-Software, Barcodes und Scanner kombiniert, sorgt dafür, dass Unterlagen, die von Kunden angefordert werden, jederzeit schnell und zuverlässig wieder bereitgestellt werden können.

Ein wichtiger Teil des Geschäftsmodells von Box-It Central ist die Sicherheit der übernommenen Aktenbestände. Daher rüstete man die Lagerhallen mit

Sicherheits- und Feuchtigkeitskontrollsystemen aus. Ergänzt wurden diese

Systeme kürzlich durch MOBOTIX Netzwerkkameras, die eine komfortable

Überwachung des gesamten Geländes ermöglichen.

Sicherheit für Kunden und Akten

Mit dem wachsenden Erfolg der Firma nahm auch der Verkehr auf dem Gelände zu. Daher suchte Box-It Central nach einer Lösung, um die Außenanlagen und den

Zugang zum Firmengelände zu kontrollieren und damit die Sicherheit von Kunden und

Dokumenten zu erhöhen. „Unsere Archive waren bereits durch Alarmanlagen und

Rauchmelder gegen unbefugtes Eindringen und Feuergefahren gesichert. Durch die

Installation eines Videoüberwachungssystems können wir nun jederzeit nachvollziehen, welche Fahrzeuge auf das Gelände fahren und wohin sie sich bewegen“, so Les Evans.

Das System sollte möglichst wartungsfrei sein und keine oder nur minimale Mitarbeiterressourcen binden. Daher kam eine Lösung mit analogen Kameras, Bandaufzeichnung und regelmäßigem

Kassettenwechsel für Box-It Central nicht in Frage. Zusammen mit dem Systempartner Active

Communications (www.activecomms.com) wurden unterschiedliche Systeme bewertet, bevor sich das Unternehmen schließlich für die Netzwerkkameras von MOBOTIX entschied.

Vielseitige Softwarefunktionen

Les Evans: „Die MOBOTIX Netzwerkkameras erfüllten ideal die Voraussetzungen für den Einsatz auf unserem Gelände. Die Kameras sind wartungsfrei, es ist keine zusätzliche und teure Software erforderlich und weitere Kameras lassen sich auch nachträglich problemlos integrieren.“ Beeindruckt waren die Verantwortlichen auch von den umfangreichen Aufzeichnungsfunktionen, der präzisen Ereignissteuerung und der bequemen Darstellung der Kamerabilder im Web-Browser des Computers. Die Ereignissteuerung hat den Vorteil, dass nur die Sequenzen aufgezeichnet werden, in denen tatsächlich etwas geschieht. Das spart Speicherkapazität und verkürzt die

Suchzeit. Diese vorbildlichen Eigenschaften führten schließlich dazu, dass Box-It Central gleich zehn Kameras orderte und installierte.

78

INDUSTRIE UND HANDEL

Security-Vision-Systems

Freundliche Begrüßung

Bereits bei der Einfahrt in das Box-It Central Gelände werden Besucher heute von zwei Kameras begrüßt. „Bitte drücken Sie den Knopf, um die Schranke zu

öffnen, und lächeln Sie für die Kamera“, steht auf einem Schild an der Hofeinfahrt. Dabei wird nicht nur festgehalten, welche Personen und Fahrzeuge auf das Gelände gelangen. Die Kameras registrieren auch die Kennzeichen der

Fahrzeuge. Die FixDome-Kameras mit zwei individuell ausrichtbaren Objektiven eignen sich ideal für die Überwachung des weitläufigen Firmenareals. Da die

Kamerasysteme mit einer Megapixel-Auflösung arbeiten, konnten sie in etwa

4 Meter Höhe angebracht werden, um einen großen Bereich abzudecken, und liefern trotzdem noch detailgenaue Bilder der Ereignisse auf dem Gelände. Die

Bilder aller Kameras lassen sich bequem im Büro von Box-it Central betrachten.

Dafür steht ein separater PC mit einer Dual-Grafikkarte und zwei

19-Zoll-TFT-Monitoren zur Verfügung.

Sicherheit als Marketing-Argument

Die weithin sichtbaren Kameras dienen nicht nur als Abschreckung gegen Diebstahl und Vandalismus, sie haben auch positive Nebeneffekte für die Vermarktung der Serviceleistungen von Box-It Central.

„Unsere Kunden können bei uns ihre vertraulichen Dokumente mit absoluter Diskretion einlagern. Darüber hinaus möchten wir unsere

Serviceleistungen auf die Einlagerung elektronischer Datenträger ausweiten. Die zusätzlichen Sicherheitsmaßnahmen werden uns diesen Schritt erleichtern“, kommentiert Les Evans.

Sprechende Kameras

Box-It Central plant, weiteren Lagerraum für seine

Kunden bereitzustellen und dort zusätzliche Kameras zu installieren. Neben der Fernüberwachung über das

Internet sollen zukünftig auch die integrierten Funktionen der MOBOTIX-Kameras für die Sprachübertragung genutzt werden. Dann könnte die Begrüßung an der

Schranke auch durch ein freundliches „Welcome“ aus der Kamera erfolgen.

Originalbilder der MOBOTIX-Kameras

79

Interislander Ferry, Neuseeland

Touristenfähren von Interislander in Neuseeland

Interislander befährt die Cookstraße zwischen der

Nord- und Südinsel von Neuseeland. Hierbei handelt es sich um eine der spektakulärsten Schiffsreisen der

Welt. Die 92 km lange Strecke zwischen Wellington und

Picton gehört zu den bekanntesten Touristenattraktionen

Neuseelands. Das Unternehmen betreibt drei Fähren, die Passagiere, Fahrzeuge, Eisenbahnen sowie Güter transportieren. So können Touristen Neuseeland auch per Auto kennen lernen. Die Nutzung einer

Interislander-Fähre ist genauso einfach wie Parken:

Man fährt auf das Schiff und später wieder herunter.

Außerdem gibt es keine Gepäckbeschränkungen für Passagiere. Mit bis zu 11 Überfahrten am Tag können Passagiere zudem zwischen verschiedenen

Abfahrtzeiten wählen. Während der Schiffsreise können Passagiere an Deck spazieren gehen, Mahlzeiten und Getränke zu sich nehmen oder aktuelle Filme ansehen.

Die Sicherheit von Passagieren, Mitarbeitern und Gepäck an den zwei Fähranlegestellen in Wellington und Picton hat oberste Priorität. Hierfür ist ein intelligentes und effizientes

System erforderlich. Interislander verfügte über ein altes, analoges System mit schlechter

Bildqualität, das immer langsamer und ineffektiver wurde.

MOBOTIX-Partner

Bei der Systemmodernisierung entschied sich Interislander für die Dienste von Network

Imaging Solutions (NIS). In Zusammenarbeit mit Teltrac Communications entwickelte John

Hurford von NIS eine MOBOTIX-Lösung, welche die Erwartungen an dieses für die öffentliche

Sicherheit wichtige System bei Weitem übertraf. Hurford berichtet: „Mit dem neuen IP-System von MOBOTIX hat Interislander deutlich mehr Kontrolle über die Sicherheitsanforderungen und mehr Flexibilität, bei hoher Kosteneffizienz.“ Hurford beschreibt die zum Teil rauen

Wetterbedingungen, denen das Sicherheitssystem an den beiden Anlegestellen trotzen muss: „Wir hatten es mit Temperaturen unter null zu tun. Die zwei Anlegestellen in Picton und Wellington befinden sich direkt am Meer und können starken Böen, Regen, Hagel und hohen Temperaturschwankungen ausgesetzt sein. Die sehr korrosive, salzige Luft macht das Ganze nicht einfacher.“

80

TRANSPORT, LOGISTIK, VERKEHR

Security-Vision-Systems

Lösung

NIS entwickelte und implementierte ein Überwachungssystem mit MOBOTIX Q24M-,

D12D-, M24M-, D24M- und M12D-Kameras. Insgesamt wurden bislang mehr als

30  Kameras installiert. Ian Gilbert, Sicherheitsmanager bei Interislander, lobt die

Haltbarkeit der MOBOTIX-Kameras und ihre Fähigkeit, auch rauen Umweltbedingungen zu widerstehen. „Durch die Herstellung spezieller, rostfreier Befestigungen konnten wir die Kameras vor den widrigen Bedingungen an den beiden Anlegestellen schützen.

Dank der Befestigungen und des integrierten Schutzgehäuses der MOBOTIX-Kameras ist das System vor den Naturgewalten sicher. „Die salzige Luft, in der sich die Fähren bewegen, war ebenfalls ein großes Problem, als wir das Projekt in Angriff nahmen.

Durch die selbstreinigende Beschichtung der MOBOTIX-Kameras konnten wir das

Problem jedoch schnell lösen.“

Neben der MOBOTIX-Hardware kommt bei Interislander auch die Software MxControlCenter

(MxCC) zum Einsatz. Mit MxCC lassen sich die Kameras im Büro des Managers und an einem eigens dafür vorgesehenen PC in der Betriebszentrale live überwachen. Das leistungsfähige

Softwarepaket ermöglicht im Zusammenspiel mit der MOBOTIX-Hardware sowohl die Anzeige von

Live-Bildern als auch eine Archivierung von Aufnahmen. „Die Softwarelizenz wird fortlaufend und kostenlos aktualisiert. Aus diesem Grund war MxControlCenter die naheliegende Wahl für unsere

Sicherheitssoftware. Zudem ist die Software äußerst anwenderfreundlich und leistungsfähig. Sie erfüllt alle unsere Anforderungen.“

Ergebnisse

Nach Aussage von Ian Gilbert, dem Sicherheitsmanager der Interislander-Linie, war die

MOBOTIX-Installation ein voller Erfolg. „Die MOBOTIX-Lösung hat sich für Interislander als zuverlässiges, effizientes und leistungsfähiges Überwachungssystem erwiesen.

Wir konnten die Zahl der verloren gegangenen Gepäckstücke erheblich reduzieren und gleichzeitig gewährleisten, dass die Passagiere, die Ausrüstung und unsere

Mitarbeiter sicherer sind als je zuvor.“

Die Lösung bietet im Vergleich zu dem veralteten, analogen System mehr Effizienz, hochauflösende Videoaufnahmen sowie ein Höchstmaß an Sicherheit für alle einheimischen und auswärtigen Gäste der Interislander-Fähren. Das Fährsystem transportiert 1 Million Passagiere und 230.000 Fahrzeuge im Jahr und ist ein wichtiger

Teil der neuseeländischen Infrastruktur. Dabei ist Sicherheit von zentraler Bedeutung.

Originalbilder der

MOBOTIX-Kameras

81

Panama Ports Company

Schutz für Frachtgüter und internationale Häfen

Die Panama Ports Company (PPC) ist Mitglied von Hutchison

Port Holdings, die 255 Liegeplätze in 44 Häfen auf der ganzen Welt betreibt. Die PPC betreibt zwei Häfen in

Panama ganzjährig rund um die Uhr: Der Containerhafen

Balboa befindet sich an der Pazifikmündung des Panama-

Kanals; der Containerhafen Cristobal liegt dagegen am anderen Ende der Wasserstraße am Atlantik.

In Zusammenarbeit mit Multitek, einem vor Ort ansässigen Spezialisten für Systemintegration, ist es der PPC gelungen, das richtige System für eine Modernisierung ihrer Videoüberwachung zu finden. Insgesamt wurde nach einem möglichst wartungsarmen System gesucht, das hochauflösende Qualitätsbilder liefert und den maritimen

Witterungseinflüssen standhält. Darüber hinaus sollten die einzelnen Kameras größere Bereiche detaillierter

überwachen können.

Containerverladung in Panama.

Nach intensiven Gesprächen mit Multitek und MOBOTIX war die PPC überzeugt, dass MOBOTIX das System liefern konnte, das den hohen Leistungsanforderungen entspricht: Ein System, das nicht nur eine hohe Auflösung sowie eine intelligente und kostengünstige integrierte Aufnahme- und Analysesoftware bietet, sondern auch extrem robust gebaut ist und somit die Sicherheit der Häfen, der Mitarbeiter und der Fracht der PPC erhöht. In diesem Zusammenhang gibt es nämlich drei wesentliche Aufgabenbereiche: Schutz vor Diebstahl, Vermeidung von Verletzungen sowie Schutz vor Terrorakten.

Installation

Während der ersten Phase wurden 54 M12 IP-Videokameras von MOBOTIX bei der PPC installiert

– in der Regel an jedem Kran zwei Kameras in einer Höhe von 90 Metern. Die vielseitigen

Konfigurationsoptionen der MOBOTIX-Netzwerkkamera (u. a. ein/zwei Objektive, Weitwinkel-/

Teleobjektiv, Tag/Nacht) ermöglichen den Einsatz desselben Kameratyps in unterschiedlichsten

Szenarien und bei variierenden Lichtverhältnissen.

Bildqualität

Die PPC hat insbesondere die außergewöhnliche Qualität der MOBOTIX Kamerabilder imponiert:

„Wir waren die körnigen, verschwommenen Bilder der ursprünglichen Überwachungskameras gewohnt“, erinnert sich Michael Hernandez, der CIO der PPC. „Als wir das erste Mal Bilder der

MOBOTIX Kamera sahen, waren die so klar, als würde man eine DVD anschauen. Eine derartige

Qualität ist in unserer Branche zu einer absoluten Notwendigkeit geworden.“

82

TRANSPORT, LOGISTIK, VERKEHR

Security-Vision-Systems

Witterungsbedingungen

Für die PPC stellt sich besonders das Problem der Witterungseinflüsse. In einer tropischen Küstenumgebung muss man nun einmal mit salzhaltiger

Luft, häufigen vom Wind herangepeitschten Regenfällen, mit sengender

Hitze und hoher Luftfeuchtigkeit rechnen. Die MOBOTIX Kameras sind so konstruiert, dass sie extremen Umwelteinflüssen widerstehen und in

Temperaturbereichen von - 30 bis + 60 °C eingesetzt werden können. Die salzhaltige Luft kann den Kameras nichts anhaben, die Kameraobjektive laufen nicht an und das System wird nicht durch Regen oder Hitze beschädigt.

Audiofunktionen

Die Tatsache, dass MOBOTIX Kameras über Audio- und Videofunktionen verfügen, ist für die PPC ein großer Vorteil: „Es reicht uns nicht, nur zu sehen, was gerade passiert - wir müssen es auch hören“, erläutert

Michael Hernandez. „Unsere gesamte Sicherheit hängt von diesen beiden

Funktionen ab.“ So können MOBOTIX Kameras einen Audioalarm auslösen, der Mitarbeiter warnt und sie auf diese Weise von Gefahrenbereichen fernhält. Die Audiofunktion gestattet es der PPC auch, direkt mit einem

Mitarbeiter zu kommunizieren, wenn dieser in einer Gefahrensituation entdeckt wird.

Mit der Dualobjektivfunktion der MOBOTIX Kameras wird die PPC-

Anforderung erfüllt, große Bereiche abdecken zu können. Prinzipiell ist das so, als würde man zwei hochauflösende Megapixelkameras zum

Preis von einer erhalten, nur mit dem zusätzlichen Vorteil, dass man einen viel breiteren Bereich einsehen kann.

Kosten sparen

Für die PPC bedeutet die MOBOTIX Technologie nicht nur ein viel höheres

Sicherheitsniveau. Die geringere Anzahl an benötigten Kameras, die reduzierten Speicheranforderungen und die Tatsache, dass das MOBOTIX

System keine zusätzliche Software und keine Lizenzen erfordert, haben bei der PPC auch für beträchtliche Gesamtkosteneinsparungen gesorgt.

Kein Wunder, dass die Hutchison Port Holdings in höchstem Maße mit MOBOTIX zufrieden ist und deshalb beabsichtigt, in den kommenden Monaten weitere 400 Kameras zu installieren.

Einsatzorte der MOBOTIX

Kameras

83

Verkehrsüberwachung zur Fußball-WM in K‘lautern

Optimales Zusammenspiel für die

Verkehrsüberwachung

„De Fußball kummt hääm“ – für die Pfälzer steht eindeutig fest, wo der

Fußball zu Hause ist: in Kaiserslautern. Kein Wunder, dass in der 105.000

Einwohner-Stadt modernste Technik eingesetzt wurde, um während der WM

2006 dem Fußball alle Chancen einzuräumen. Das kommunale Dienstleistungsunternehmen WVE GmbH (www.wve-kl.de) hat zum Beispiel im ganzen

Stadtgebiet, an den Autobahnausfahrten und Großparkplätzen ein komplexes

Verkehrs-Überwachungssystem installiert. Denn zur Fußball-Weltmeisterschaft mussten die Verkehrsströme so kanalisiert werden, dass die Fans nicht ins

Abseits geraten.

Die preisgünstigste Lösung

Hauptbestandteil des Systems sind 57 MOBOTIX Netzwerk-Kameras. Die

Kosten für die komplette Anlage – inklusive sämtlicher Kameras, Leitstand und

Installation: Etwa 200.000 Euro. Unter den 12 WM-Städten verfügt Kaiserslautern damit über die mit Abstand günstigste Verkehrsüberwachungs-Lösung.

MOBOTIX Kamera mit der (während der Installation noch offenen)

Mobile Connect

Box für die UMTS-

Übertragung.

Eine Veranstaltung, bei der die ganze Welt zuschaut – da muss einfach jedes

Detail funktionieren. Hat man sich deshalb für MOBOTIX Kameras entschieden?

„Die Zuverlässigkeit war sicher ein wesentlicher Grund“, bestätigt Michael Theis, der als Projektleiter der WVE gemeinsam mit dem Elektromeister Dieter Burkey und dem Techniker Ralf Kattler für die Auswahl, Ausstattung, Funktionalität und Montage der Kameras verantwortlich war. „Aber die Kameras liefern auch sehr gute Bilder, sind netzwerkfähig und bieten ein günstiges Preis-

Leistungsverhältnis. Abgesehen davon nutzen wir das Fabrikat bei anderen

Projekten und sind mit der Lösung sehr zufrieden. Außerdem wollte die Firma

MOBOTIX – als Kaiserslauterer Unternehmen – auch etwas für ‚ihre‘ Stadt tun und ist uns bei den Konditionen entgegengekommen.“

UMTS-Übertragung

Um die Kosten für eine aufwändige Kabelverlegung und entsprechende

Aufgrabungen zu vermeiden, wählte man eine mobile Lösung zur Übertragung der Bildsignale: Sämtliche MOBOTIX Kameras waren durch Mobile Connect Cards von Vodafone und Mobile Connect Boxes – eine Entwicklung des Systemhauses konzeptpark GmbH – mit der

Zentrale vernetzt. Die Bilddaten wurden also via UMTS übertragen. Dabei sendete jede Kamera alle 30 Sekunden ein Bild in der Auflösung 640 x 480, für welche die UMTS-Bandbreite völlig ausreicht. Die geringe Bildrate wurde gewählt, um Übertragungskosten zu sparen. Sie ermöglicht jedoch ebenso eine zuverlässige Beurteilung des Verkehrsflusses. Auf Wunsch könnte auch alle zehn Sekunden ein Bild gesendet werden.

84

Innovationsschmiede – Made in Germany

In der Verkehrsleitzentrale (rechts) werden die Bild-Informationen (oben) ausgewertet. Die Verkehrs-

überwachungs-Fotos (oben rechts) sind Originalbilder der MOBOTIX Kamera.

TRANSPORT, LOGISTIK, VERKEHR

Security-Vision-Systems

Diese Lösung hatte darüber hinaus den Vorteil, dass die Kamera-Standorte kurzfristig verändert werden konnten. Damit war das komplette Konzept nicht nur kostengünstig, sondern auch flexibel sowie schnell und einfach zu realisieren.

Aus der Ferne vor Ort

Die Kamera-Bilder wurden über eine Empfangsstation und einen VPN-Tunnel auf einem FTP-Server abgelegt. „Im Gegensatz zu den Überwachungsanlagen der anderen WM-Städte wurden die

Bilder 4-fach höher auflösend im VGA-Format, also mit 640 x 480 Bildpunkten übertragen“, erläutert Michael Theis. „Deshalb war bei fast gleicher Bildgröße und 30 % JPEG-Qualität eine deutlich bessere Detailgenauigkeit möglich, als bei dem sonst üblichen kleinen CIF-Format mit

352 x 288 Bildpunkten. So konnte man sich in der Verkehrsleitzentrale ein genaues Bild von der

Lage vor Ort machen.“ Dafür sorgten auch eine entsprechende Server-Client-Anwendung sowie die komfortable Benutzeroberfläche, die wegen spezieller Anforderungen der Polizei individuell erstellt wurden.

Während der Spieltage wurde es eng in der Leitzentrale. Etwa 25 Mitarbeiter der Polizei, der Stadt, der

Technischen Werke und der Rettungsdienste werteten die Informationen des Verkehrsüberwachungs-

Systems aus und konnten im Störfall direkt eingreifen. Außerdem wurden von hier aus ein Teil der Shuttle-Bus-Linien überwacht, der Verkehrsfunk informiert und bei Bedarf die Ampelanlagen gesteuert.

„Wesentliche Hilfestellung“

„Das Kamera-Überwachungssystem war für uns eine wesentliche Hilfestellung bei der Bewältigung unserer Aufgabe“, kommentiert der Erste Hauptkommissar Siegfried Ranzinger die Installation.

Der Polizeibeamte war während der Weltmeisterschaft für den kompletten Bereich Verkehrsleitung und -lenkung in Kaiserslautern verantwortlich. „So konnten wir alle relevanten Verkehrsknotenpunkte gleichzeitig beobachten, die ganze Komplexität einer möglichen Störung überblicken und entsprechend rechtzeitig reagieren.“

85

Deutsche Bahn AG

Netzwerk-Video: Großer Bahnhof für Sicherheit

Modernes Magdeburg

Seit Ende Mai 2004 ist in Magdeburg ein 650.000 Euro teures Hightech-Ansagezentrum in Betrieb, das neben dem Hauptbahnhof 20 weitere Bahnhöfe zwischen

Schönebeck/Elbe im Süden und Genthin im Nordosten bedient. Dank der modernen und bewährten Technik können die insgesamt 15 Mitarbeiter der DB Station&Service

AG, Bahnhofsmanagement Magdeburg an den drei

Ansageplätzen die Betriebslage zeitnah beurteilen und qualitativ exakte Informationen an die Reisenden und

Besucher weitergeben.

Hohe Ansprüche

„Der Hauptbahnhof Magdeburg ist der Bahnhof der

Landeshauptstadt. Insofern haben wir einen hohen

Anspruch an die Technik, die wir hier einsetzen.“

Qualität spielt für Sabine Rothenberger, Leiterin des Bahnhofsmanagements

Magdeburg, eine besondere Rolle.

Als das neue Ansagezentrum gebaut wurde, stellte sich die Frage, welche

Kamera-Technologie den hohen Ansprüchen der Bahnhofsmanagerin genügt.

Schließlich benötigen die Mitarbeiter an den Ansageplätzen zuverlässige Bilder von den Gleisen des Hauptbahnhofs und der nahe gelegenen Bahnhöfe

Magdeburg-Neustadt und Schönebeck/Elbe, weil sie keinen direkten Sichtkontakt zu den ein- und ausfahrenden Zügen haben.

„Probier‘ mal MOBOTIX!“

Geplant und projektiert wurde das neue Ansagezentrum von der Konzerntochter DB Services

Technische Dienste GmbH. Als Teamleiter des Geschäftsbereichs Kommunikationstechnik am

Teamstandort Magdeburg war Ronald Seidel maßgeblich an der Recherche der optimalen

Kameratechnik beteiligt. „Dabei war es besonders hilfreich“, erzählt Ronald Seidel, „dass sich die bundesweit insgesamt 32 Teamleiter regelmäßig über neue und besonders geeignete Technologien austauschen.“ Und von seinen Kollegen, so der Teamleiter, kam der entscheidende Tipp: „Die sagten mir: Probier‘ mal die MOBOTIX Kameras aus. Die Technik ist super, die haben einen guten

Service, kompetente Ansprechpartner und hilfsbereite Leute.“

Auf Herz und Nieren

Ronald Seidel bat daraufhin um die IP-Adressen der MOBOTIX Kameras im Hauptbahnhof

Saarbrücken, um sich über die Praxistauglichkeit der Lösung zu informieren. Dort ist eine ähnliche

86

Innovationsschmiede – Made in Germany

MOBOTIX Technologie ermöglicht den direkten Sichtkontakt zu den ein- und ausfahrenden Zügen

(Originalbilder der Kameras - rechts).

TRANSPORT, LOGISTIK, VERKEHR

Security-Vision-Systems

Anwendung bereits seit 2003 erfolgreich in Betrieb. „Was mich außerdem überzeugt hat, war die Tatsache, dass die Technologie vom zentralen Konzerneinkauf bereits zugelassen war“, erinnert er sich. „Und schließlich habe ich noch eine Kamera bestellt, um sie auf Herz und

Nieren zu prüfen.“ Von dem Ergebnis war der Teamleiter begeistert: „Die MOBOTIX Kamera ist extrem vielseitig, sie bietet eine super Qualität und eine ideale Auflösung.“

Bilder rund um die Uhr

Mittlerweile sind in Magdeburg 17, in Magdeburg-Neustadt drei und in Schönebeck/Elbe zwei MOBOTIX Kameras in

Betrieb, die rund um die Uhr Bilder von den Bahnsteigen ins

Ansagezentrum übertragen. Dort können die Mitarbeiter sämtliche Perspektiven gleichzeitig oder – per Mausklick

– ausgewählte Bahngleise betrachten.

„Aber die Kameras lassen sich nicht nur für die Zughalterkennung einsetzen. Für mich ist auch die Sicherheit auf dem Bahnhof wichtig“, betont Bahnhofsmanagerin Sabine Rothenberger.

„In größeren Städten verfügen die Bahnhöfe über eine entsprechende Besucherfrequenz. Der

Kamera- einsatz ist ein wichtiges Instrument zur Gewährleistung der Sicherheit unserer Kunden, für die wir verantwortlich sind.“

Einer der drei

Ansageplätze im

Hauptbahnhof

Magdeburg.

Sicherheits-Partnerschaften

Sabine Rothenberger kann sich gut vorstellen, in Zusammenarbeit mit der Stadt, der Polizei und dem

Bundesgrenzschutz neben der Empfangshalle auch den Bahnhofsvorplatz, die zentrale Omnibushaltestelle und weitere kritische Orte mit MOBOTIX Kameras auszustatten. „Sicherheitskonzepte, die funktionieren sollen, erfordern immer auch funktionierende Sicherheitspartnerschaften“, erklärt die Bahnhofsmanagerin. „Dabei dient die Videoüberwachung in erster Linie der Prävention oder

Gefahrenabwehr. Aber mit ihren vielfältigen und komfortablen Aufzeichnungsfunktionen eignen sich die MOBOTIX Kameras auch ideal für die Ermittlung und Verfolgung von Straftaten.“

Und die Kosten? „Natürlich suchen wir immer nach Lösungen mit einem optimalen Preis-Leistungs-

Verhältnis“, betont Bahnhofsmanagerin Sabine Rothenberger. „Das war ja auch ein wesentlicher

Grund, warum wir uns für MOBOTIX entschieden haben. Und außerdem: Auf Kosten der Sicherheit wird nicht gespart!“

87

Coventry Airport

Eine von 26

MOBOTIX IP-

Kameras auf dem

Coventry Airport.

Highsecurity Flughafen

Seit dem 31. März 2004 nutzt die TUI-Tochter Thomsonfly.com den ideal zentral im Herzen der englischen Midlands gelegenen

Coventry Airport als Basis für günstige Flüge in 17 europäische

Städte. Im November 2004 wird der Flughafen auch für die deutsche

Billigfluglinie Hapag-Lloyd Express zur Destination. Bereits ein knappes halbes Jahr seit Aufnahme des Ferienflugbetriebs sind mehr als 380.000 Reisende von hier aus gestartet. Innerhalb der ersten

12 Monate werden es wohl insgesamt 500.000 Passagiere sein.

Auflagen und Vorschriften

Allerdings hat das britische Verkehrministerium die Genehmigung des Ferienflugbetriebs auf dem Coventry Airport von sehr strengen

Sicherheitsauflagen abhängig gemacht. „Die Vorschriften bestimmen unter anderem, dass alle sensiblen Bereiche, wie zum Beispiel die

Sicherheitsschleuse und die Gepäckabfertigung, durch Kameras

überwacht werden“, erklärt Customer Service Director Mike Morton.

„Um hier ganz sicher zu gehen, behalten wir unsere Passagiere vom Check-in bis zum Boarding und auch bei der Ankunft im Auge.“

Ideale Lösung

Aber wie lässt sich so eine dichte Überwachung realisieren? Das ursprüngliche Videosystem (sechs analoge Kameras mit sechs

Rekordern) erwies sich als völlig ungeeignet, diese Aufgabe zu erfüllen. „Analoge Videotechnik ist zu teuer, zu unbequem – und die Bild-Qualität ist ungenügend. Genug Gründe also, sich nach einer besseren Alternative umzusehen“, erklärt Mike Morton. Die entsprechenden Recherchen führten unter anderem auch zu MOBOTIX, und recht bald stellte sich heraus, dass die digitalen Netzwerk-Kameras des Kaiserslauterer Unternehmens die ideale

Lösung für Coventry Airport sind.

„Die Kameras verfügen über einen Zwischenspeicher und können die Videosequenzen notfalls auch bei einem Serverausfall zwischenpuffern“, erläutert Security Administrator Dilip Mistry. „Wenn das Netzwerk Probleme hat, lässt sich also problemlos immer noch auf den Speicher der Kamera zurückgreifen. Sind die Server dann wieder verfügbar, erhalten Sie von der Kamera ein Update.“

Die Verkabelung sprach ebenfalls für MOBOTIX, da keine extra Stromleitungen erforderlich sind, sondern über die Datenkabel Energie zugeführt werden kann. „Darüber hinaus sind MOBOTIX

Kameras stabil und robust, sie lassen sich problemlos installieren und upgraden“, ergänzt der

Administrator.

88

TRANSPORT, LOGISTIK, VERKEHR

Security-Vision-Systems

Aussagekräftige Bilder

Bei so vielen Vorteilen ist es kein Wunder, dass auf dem verhältnismäßig kleinen Flughafen Coventry Airport immerhin 26

MOBOTIX IP-Kameras im Einsatz sind, die jeden sensiblen Bereich im Fokus haben. Dazu gehören sieben Megapixel-Kameras, die durch ihre Zoom-Funktion auch auf weite Entfernungen, wie zum

Beispiel vom Parkplatz, von der Check-in- und von der Abflughalle aussagekräftige Bilder liefern.

Alles im Blick

MOBOTIX Multiview macht‘s möglich: Alle Kamerabilder werden in einem Kontrollraum über einen ganz normalen Internet-Browser permanent beobachtet – 24 Stunden am Tag, 7 Tage in der Woche.

Die Aufzeichnungsfunktion der Kameras spielt ebenfalls eine wichtige Rolle, damit bei außergewöhnlichen

Vorfällen schnell geeignete Bilder verfügbar sind. Laut Gesetz müssen diese Videosequenzen

30 Tage archiviert werden. Jedoch wäre es eine Verschwendung von teurem Festplattenplatz, wenn 26 Kameras 30 Tage lang rund um die Uhr alle Bilddaten speichern. Deshalb zeichnen die Kameras nur dann auf, wenn sie jeweils in einem klar definierten Feld eine Bewegung wahrnehmen. Diese so genannte Event-Steuerung wird noch einmal besonders ‘gemanagt’, um Speicherplatz zu sparen: Die Kamera am Check-in-Schalter zeichnet zum Beispiel nur alle

90 Sekunden ein Bild auf. Das reicht deshalb völlig aus, weil ein Reisender sich im Durchschnitt etwa zwei Minuten an diesem Schalter aufhält. So erhält man dennoch von jedem Passagier ein gestochen scharfes Foto.

Alle Kamerabilder werden über einen normalen Internet-

Browser permanent beobachtet.

Mit dieser Anordnung und Steuerung wurde am Coventry Airport ein Überwachungssystem ausgetüftelt, dem definitiv nichts entgeht. Jeder Passagier wird im Laufe seines Flughafenaufenthalts

– im Interesse der Flugsicherheit – an allen wichtigen Punkten visuell registriert.

Vorbildliche Sicherheit

„Von dieser Lösung ist sogar das Verkehrsministerium beeindruckt“, erklärt Mike Morton. Die natürliche Folge: Das Kameraüberwachungs-System dient inzwischen als Vorbild für andere

Sicherheitsprojekte. „Der Flughafen London-Heathrow plant derzeit ein neues Terminal. Vor kurzem ist ein Mitarbeiter bei uns vorbeigekommen, um sich unsere IP-Kameras anzuschauen“, berichtet

Mike Morton stolz. „Die Eisenbahngesellschaft Central Trains und die British Telecom interessieren sich ebenfalls für unser Überwachungssystem.“ Stellt sich nur noch die Frage, ob Mike Morton und seine Mitarbeiter mit der MOBOTIX Lösung auch zufrieden sind. „More than satisfied – mehr als zufrieden“, betont der Customer Service Director.

89

Lübecker Hafen-Gesellschaft mbH

Lübeck – ein sicherer Hafen

Mit einem Marktanteil von 40 Prozent ist Lübeck der mit Abstand größte deutsche Ostseehafen.

Insgesamt 25,4 Mio. Tonnen Güter wurden hier im vergangenen Jahr umgeschlagen. Die extrem hohe Verkehrsdichte von etwa 150 Abfahrten pro

Woche zu 24 Partnerhäfen trägt ebenso zum Erfolg des Hafens bei, wie seine besondere Stärke im

Roll-on-Roll-off-Verkehr und die hervorragenden

Hinterlandanbindungen.

Zu den von der LHG betriebenen öffentlichen Häfen gehören vier Hafenteile mit einer Gesamtfläche von

120 Hektar und 15 Schiffsanlegern. Rund 730.000

Trailer und LKW sowie etwa 1.800 Block- und

Ganzzüge verkehren pro Jahr auf dem Gelände.

Zusätzlich werden hier knapp 90.000 Container-

Einheiten (TEU) umgeschlagen.

Trailer-Check

Bei der Abfertigung der einzelnen Fahrzeuge spielt die Sicherheit eine wesentliche Rolle. Mit dem so genannten Trailer-Check-System, einem Modul des

Integrierten Hafen- und Logistiksystems (IHS) der LHG (www.portit.de), werden beispielsweise Trailer und LKW, die sich am Gate an- und abmelden, mittels neuester Technik während der Durchfahrt durch ein Portalhaus vermessen und mit digitalen Kameras von allen Seiten erfasst. So lässt sich genau ermitteln, ob beispielsweise ein Schaden an einem Fahrzeug bereits bei der

Einfahrt in den Hafen vorhanden war. Auch der Diebstahl von Trailern wird so nahezu unmöglich gemacht.

„Allerdings gab es bei der Inbetriebnahme des ursprünglichen Systems am Skandinavienkai ein Problem“, weiß Thomas Kapscha, der als externer Mitarbeiter der IT-Abteilung der Lübecker

Hafen-Gesellschaft am LHG Scan-Portal-Projekt mitgearbeitet hat. „Im Winter stand die Sonne so tief, dass die eingesetzten Kameras versagten und man auf den Bildern nichts mehr erkennen konnte. Wir mussten die Position der Kameras ändern. Aber in der neuen Position konnten die

Nummernschilder nicht mehr fokussiert werden. Deshalb benötigten wir zusätzliche Kameras, mit denen wir das Problem lösen konnten.“

Kein Problem bei Gegenlicht

Der entscheidende Tipp kam von dem IT-Dienstleister Conect Kommunikationssysteme GmbH

(www.conect-online.de), der die MOBOTIX Kameratechnologie den LHG-Verantwortlichen

90

TRANSPORT, LOGISTIK, VERKEHR

Security-Vision-Systems präsentierte. Das System wurde dann gründlich getestet und eingehend mit Wettbewerbslösungen verglichen. „Schließlich stellte sich heraus“, so Thomas Kapscha, „dass die IP-Kamera von MOBOTIX für unsere Einsatzzwecke am besten geeignet ist. Das System lässt sich völlig unkompliziert sowohl in das bereits vorhandene Netzwerk als auch in die Software des

Scan-Portals integrieren. Darüber hinaus ist die Kamera im

Hinblick auf das Preis-Leistungs-Verhältnis sehr günstig – und hat überhaupt kein Problem mit Gegenlicht.“

Weniger Aufwand

Nach der erfolgreichen Inbetriebnahme der Kameras an den Scan-Portalen war klar, dass die MOBOTIX Technologie auch für die im Zuge der ISPS-Zertifizierung verstärkte

Videoüberwachung die ideale Lösung ist. Denn der International Ship and Port Facility Security

(ISPS) Code beinhaltet eine Vielzahl international verbindlicher Maßnahmen zur Verbesserung der Hafensicherheit. Zusätzlich sollen bereits vorhandene analoge Systeme Zug um Zug gegen die IP-Kameras ausgetauscht werden. Dabei wird die Lösung in erster Linie zur Zutritts- und

Zufahrtskontrolle eingesetzt.

In diesen Scan-

Portalen werden

LKW und Trailer mit digitalen

Kameras von allen

Seiten erfasst.

So registrieren am Terminal Schlutup, wo es kein Scan-Portal gibt, jeweils gleich drei Kameras die ein- und ausfahrenden LKW und Trailer, um die Front, das Heck und den Fahrer abzubilden. Das ist deshalb notwendig, weil Zugmaschine und Trailer meist unterschiedliche Kennzeichen haben und man genau wissen möchte, wer sich auf dem Hafengelände aufhält. „In dem Fall ist es besonders hilfreich, dass sich die Kameras nicht nur über den integrierten Videosensor, sondern auch über die verschiedensten Signale steuern lassen“, erklärt Thomas Kapscha. „Die Frontkamera wird durch das Zugangskontrollsystem ausgelöst: Wenn sich die Schranke öffnet, beginnt automatisch die Aufzeichnung. Die Heckkamera tritt dann in Aktion, wenn der LKW die Induktionsschleife verlässt. Und der Fahrer selbst wird nach einer Netzwerkmeldung der Frontkamera fotografiert.

Im Vergleich zu anderen IP-Systemen erspart man sich so einen erheblichen Verkabelungs- und

Installationsaufwand.“

40 weitere Kameras geplant

25 MOBOTIX Kameras sind derzeit bei der LHG im Einsatz. Dabei wirkt sich nicht nur die Dokumentation möglicher Schäden an Trailer und LKW positiv aus. Es konnten auch bereits diverse

Vergehen wie Treibstoffdiebstähle, unbefugter Zutritt und Sachbeschädigung geahndet werden.

Offensichtlich ist man bei der LHG mit dem System so zufrieden, dass man nun die Installation von etwa 40 weiteren Geräten plant.

MOBOTIX Technologie wird sowohl in den Scan-Portalen

(links) als auch zur Zutritts- und

Zufahrtskontrolle

(Mitte und rechts) eingesetzt.

91

TWK Verkehrs-AG, Kaiserslautern

Der perfekte

Überblick:

Originalfotos der MOBOTIX

Kameras

Modernste Kameras für optimalen Verkehrsfluss

Bürgernähe wird in Kaiserslautern groß geschrieben. Das wird zum Beispiel an dem ausgeprägten Liniennetz des öffentlichen Personennahverkehrs deutlich:

13 Bus- und sechs Nachtbuslinien sowie etwa 450 Haltestellen im Stadtgebiet sorgen dafür, dass die 105.000 Einwohner der pfälzischen Metropole bequem von

A nach B kommen. Und so ist es auch kein Wunder, dass ca. 13 Mio. Fahrgäste im Jahr das Angebot der TWK Verkehrs-AG nutzen. Die Verkehrs-AG ist ein

Bereich der Technischen Werke Kaiserslautern GmbH (TWK), einem modernen

Dienstleistungsunternehmen, das die Stadt mit Strom, Fernwärme, Wasser und dem öffentlichen Personennahverkehr (ÖPNV) versorgt.

Gute Anschlüsse

Kaiserslautern hat ein sternförmiges Liniennetz. Alle Buslinien beginnen und enden im Stadtzentrum an den Haltestellen Rathaus und Schillerplatz, die nur wenige Meter voneinander entfernt liegen. Diese zentralen Haltestellen sind also der Hauptumsteigeplatz für die Fahrgäste. In der zwei Kilometer Luftlinie entfernten Leitstelle der TWK Verkehrs-AG sind die Verkehrsmeister nicht nur dafür verantwortlich, dass alle Buslinien fahrplanmäßig verkehren, sondern auch dafür, dass jeder Fahrgast zu seinem Anschluss-Bus gelangt.

„Das ist nur möglich, wenn der diensthabende Verkehrsmeister einen direkten

Einblick in die Situation vor Ort hat“, erläutert Boris Flesch, Bereichsleiter der TWK

Verkehrs-AG. Deshalb wurden die Busse auf den Dächern nummeriert, um von den hoch an Laternenmasten angebrachten Kameras erfasst und identifiziert werden zu können. So ist der Verkehrsmeister dank der Bildübertragung jederzeit über die aktuelle Situation informiert und kann z. B. den Fahrer eines Anschlussbusses

über Funk auffordern, noch etwas zu warten, weil eine andere Linie sich ein wenig verspätet hat.

Neues System

Ursprünglich wurde diese Aufgabe mit analogen Kameras gelöst. „Allerdings war diese Technologie nicht optimal“, erinnert sich der Bereichsleiter. „Es gab häufig Ausfälle aufgrund von Leitungsproblemen. Die Datenlast war zu hoch, die

Bildrate zu gering, die Qualität reichte nicht aus und wir mussten mit Störungen klar kommen, die natürlich die Arbeit der Verkehrsmeister beeinträchtigt haben.“

Kein Wunder, dass man begann, über eine Erneuerung des Kamerasystems nachzudenken.

Das führte schließlich dazu, dass an den zentralen Haltestellen fünf MOBOTIX Kameras installiert wurden. Eine Betriebsbesichtigung des Kaiserslauterer Unternehmens zeigte nämlich, dass die

Kameras aufgrund ihrer technischen Beschaffenheit, ihrer vielfältigen Einsatzmöglichkeiten und komfortablen Features die ideale Lösung für das Problem der Verkehrs-AG waren.

92

TRANSPORT, LOGISTIK, VERKEHR

Security-Vision-Systems

Problemlose Umrüstung

„Die Umrüstung verlief problemlos“, berichtet Thorsten Moßmann, der als Mitarbeiter der K-net Telekommunikation GmbH für die Realisierung des Projekts verantwortlich war. K-net ist eine

70%ige Tochter der Technischen Werke Kaiserslautern und unter anderem der Netzwerkdienstleister der Kommune.

„Die bereits vorhandenen Kupferkabel konnten für die digitale

Übertragung weiter verwendet werden“, erläutert Moßmann.

„Wir mussten lediglich die alten Kameras und die Analog-

Digital-Wandler entfernen und die Kameras anschließen. Die

Bildsignale kommen nun auf einen zentralen Switch und werden dann via Glasfaserkabel über das kommunale Ethernet in die

Verkehrsbetriebe-Leitstelle weitergeleitet. Dort befindet sich auch der Fileserver, auf dem die Bilddaten zunächst gespeichert werden.“

Sicherheit für 11 Freunde

Zwei weitere Kameras überwachen das „11-Freunde“-Denkmal am Fritz-Walter-

Stadion (Foto rechts unten) sowie eine weitere Skulptur vor der TWK-Zentrale, um

Vandalismus vorzubeugen bzw. bei der Aufklärung solcher Delikte zu unterstützen.

Bei diesen Kameras werden auch die Eventsteuerung sowie die entsprechenden

Aufzeichnungsfunktionen der MOBOTIX Technologie genutzt. „Aber grundsätzlich dienen die Kameras nicht zur Personenüberwachung, sondern lediglich zum Schutz der betrieblichen Einrichtungen“, erklärt Boris Flesch.

Nach mehr als 12 Monaten Einsatz stellt sich natürlich die Frage, ob sich das System inzwischen bewährt hat. „Dank der MOBOTIX Kameras haben die Mitarbeiter in der

Leitstelle einen sehr guten und vor allen Dingen zuverlässigen Einblick in die aktuelle

Situation an den beiden zentralen Haltestellen“, antwortet der Bereichsleiter. „Dadurch können wir den Busverkehr effektiver steuern und für einen reibungslosen Ablauf sorgen. Was wir erreichen wollten, haben wir mit den Kameras also auch erreicht.“

Weitere Anwendungen

Der Erfolg der Installation und die leichte Bedienbarkeit der Lösung haben sicher auch dazu beigetragen, dass man bei der TWK Verkehrs-AG bereits über weitere Anwendungen nachdenkt.

„Am Schillerplatz benötigen wir noch eine zusätzliche Kamera“, sagt Boris Flesch. „Und ich könnte mir auch gut vorstellen, diese Technologie zur Geländeüberwachung des Betriebshofes einzusetzen.“

93

Integra2 in Sant Andreu de La Barca (Barcelona)

Hightech für eine reibungslose Logistik

Integra2 ist ein Transportunternehmen für die industrielle und kommerzielle Paketabfertigung mit Niederlassungen in Spanien,

Andorra und Portugal. Das Unternehmen gehört zur Grupo Logista, dem größten Gesamtlogistikanbieter in Spanien und Portugal und einer der größten in Europa. Integra2 verfügt über eine Lagerkapazität von drei Millionen Quadratmetern.

Absolute Kundenzufriedenheit

Der Service von Integra2 ist auf maximale Kundenzufriedenheit ausgerichtet. Der Kunde soll jederzeit erfahren können, wo sich seine Sendung gerade befindet. Getragen von dieser Philosophie hat das Unternehmen High-Tech-Anlagen installiert und Eigen- lösungen entwickelt, um den Gesamtprozess der Entgegennahme,

Sendung und Auslieferung der Waren zu kontrollieren. Anfang 2007 wurde von der Firma Scati Labs, einem Partner der MOBOTIX AG, ein

Videoüberwachungssystem auf der Basis der MOBOTIX IP-Kameras in Betrieb genommen. Das System sollte die Rückverfolgbarkeit von Produkten verbessern und den Kunden eine Dienstleistung mit hohem Mehrwert bieten.

„Auch wenn das Unternehmen über ausreichend Lesegeräte verfügt, um die vollständige Rückverfolgbarkeit aller Sendungen zu gewährleisten, bietet eine visuelle Aufzeichnung ein Plus an Sicherheit. Das ist eine enorme Hilfe, wenn untersucht werden muss, wie, wo und warum ein Zwischenfall eingetreten ist“, erläutert Juan Carlos Sánchez,

Geschäftsführer von Integra2 in Barcelona.

Fortschrittliche Technologie

Im Rahmen dieses auf vier Monate angelegten Projekts wurden 35

M22M Secure-Kameras von MOBOTIX in der Integra2-Anlage in

Santa Andreu de la Barca (Barcelona) installiert. Sie ist mit ca. 18.000 qm eine der größten Anlagen des Logistikanbieters in Spanien.

Bei Scati Labs kam man zu dem Ergebnis, dass für dieses Projekt der Kameratyp M22 Secure von MOBOTIX am besten geeignet ist, da der wichtigste Aspekt für den Kunden die Bildqualität war. Die Megapixel-Auflösung, die PoE-Unterstützung und die robuste Bauart sind ideal für den

Einsatz in Industrieumgebungen und waren die Hauptargumente für die Auswahl dieser Kameras.

94

TRANSPORT, LOGISTIK, VERKEHR

Security-Vision-Systems

Den Mitarbeitern von Integra2 steht zudem ein digitaler Zoom zur Verfügung, mit dem die Art der Verpackung, die Etikettierung und die Verpackungsbandart unterschieden werden können. Nach einer Störung lassen sich mittels einer von Scati Labs entwickelten

Anwendung Herkunft und Empfänger eines gesuchten Pakets optisch erfassen.

Einfache Integration in andere Systeme

Im Verlauf des Projekts wurde außerdem die hervorragende Integrierbarkeit der

MOBOTIX Systeme in andere Plattformen und Softwaretypen unter Beweis gestellt.

Scati Labs hat mit einer Web-Applikation eine kundenspezifische Software entwickelt, die

Paketsuchvorgänge gemäß verschiedener

Filterparameter durchführt und es ermöglicht, mit einer MOBOTIX Kamera ein mit dem gesuchten Paket verknüpftes, hochaufgelöstes, digitales Video aufzunehmen. Auch die

Integration der Paketsortiermaschine war

Teil des Projektes, damit der Versandprozess in seiner Gesamtheit kontrolliert werden kann.

Überwachungssoftware

Scati Labs setzt ein Team von Logistikexperten ein, die genau wissen, welche Probleme die

Distributions- und Logistik-Branche zu lösen hat. Laut Alfonso Mata, kaufmännischer Leiter des

Bereichs Logistik, ergibt sich der Hauptbedarf der Firmen im Zusammenhang mit Diebstählen innerhalb der Anlagen selbst, insbesondere von kleinen Frachtstücken und Paketen mit hohem Wert

(Digitalkameras, Laptops etc.). Mata ergänzt, dass weitere Anforderungen die Rückverfolgbarkeit der Waren in den Anlagen, die Überwachung des Sortiervorgangs und die optische Unterstützung des Störfallmanagements betreffen. In bestimmten Fällen wird die Videoüberwachung bereits bei der Vorbereitung der Bestellungen eingesetzt, um Kunden diese Picking-Services Aufnahmen aus dem Vorbereitungsprozess zugänglich zu machen – ein Mehrwert zu den Tracking-Möglichkeiten per Web, die diese Unternehmen ihren Kunden bieten.

Alles im Blick mit

MOBOTIX Kameras und der passenden

Software.

Für Alfonso Mata sind die MOBOTIX Kameras sowie die Video-Aufzeichnungsgeräte und die

Management-Software von Scati Labs gerade im Logistik-Bereich die perfekte Kombination für

Hochleistungs-Videoüberwachungslösungen.

95

Autobahn A6, Wattenheim

Mobilität sichern

Wer heute über deutsche Autobahnen fährt, ist sich meist gar nicht bewusst, dass er dabei von einer umfassenden Informations- und Kommunikationstechnologie geschützt, gesteuert und geleitet wird.

In Rheinland-Pfalz sind hierfür unter der Regie des

Landesbetriebs Mobilität (LBM) einzelne Fernmeldegruppen verantwortlich. So trägt zum Beispiel die

Fernmeldegruppe Wattenheim, eine Außenstelle der

Fernmeldemeisterei Koblenz, die Verantwortung für die Datenvernetzung von fünf Autobahnmeistereien und die elektronischen Einrichtungen an ca. 500

Autobahnkilometern im Süden von Rheinland-Pfalz.

Der Begriff „Fernmeldegruppe“ ist nicht ganz zutreffend.

Denn das klassische Telefonieren macht heute nur einen geringen Teil der Arbeit der Wattenheimer

Gruppe aus. Schwerpunkte sind vielmehr die Wartung, Instandhaltung sowie die Erweiterung von

Anlagen für Notrufe, digitalen Betriebsbündelfunk, Verkehrszählung, das Straßenzustands- und

Wetterinformationssystem, Glättemeldung, Uhren, Torsprechstellen und Bergrutschmeldung mit

GPS-Ortung. Vor kurzem ist noch die effektive Zusammenarbeit bei der Verkehrsbeeinflussung hinzugekommen. Dabei wird, wo immer möglich, auf das die Autobahn begleitende Netz aus

Fernmeldekabeln (mehr als 1000 km) und Glasfasern (etwa 320 km) zurückgegriffen, um die

Betriebskosten gering zu halten.

Überwachung kritischer Abschnitte

Neu im Dienstleistungsportfolio der Fernmeldegruppe Wattenheim ist die Überwachung kritischer Autobahnabschnitte auf der A6 mit hochauflösenden digitalen MOBOTIX Kameras. Ursprünglich kam die Idee von den Autobahnmeistereien, die zur Optimierung des

Winterdienstes jederzeit klare Informationen benötigen.

Als Ende 2006 eine Projektgruppe mit den ersten Vorplanungen begann, schien das Projekt an den knappen Mitteln zu scheitern.

Schließlich sollten an acht Standorten entlang der A6 Kameras installiert und mit der Zentrale in Wattenheim über ein 2 Mbit/s-LAN verbunden werden, das jedoch noch nicht errichtet war. Aber dank eines freien Adernpaares in den Streckennetzen, kostengünstiger

Modems, Unterstützung durch die Autobahnmeistereien mit ihren Bautrupps und dem vorhandenem Montagematerial, der

Kreativität und des großen Engagements aller Beteiligten konnte die Aufgabe gelöst werden.

96

TRANSPORT, LOGISTIK, VERKEHR

Security-Vision-Systems

IP-Netz mit Fernmeldekabel

Aber: Wie schafft man es, mit einem verfügbares Adernpaar in einem

Fernmeldekabel und preiswerten LAN-

Komponenten ein derart ausgedehntes virtuelles LAN mit wenigstens 2 Mbit/s zu bauen? Die Grundidee war der

Einsatz leistungsfähiger DSL-Modems mit integriertem Ethernet-Switch: An einem Standort innerhalb der Strecke benötigt man zwei Modems, die auf der Ethernetseite gemeinsam mit einer oder mehreren Kameras zu einem kleinen LAN verbunden werden. In beide Streckenrichtungen geht der Datenverkehr dann über je einen DSL-Port und ein Adernpaar bis zum nächsten Kamerastandort. Die Standorte müssen jedoch in der Reichweite von 90 m Ethernet- Twisted-Pair-Kabel

Streckenstationen mit Stromanschluss und Zugang zum Streckennetz vorfinden. Das war an den bis jetzt überwachten Autobahnabschnitten immer gegeben. Hier konnte also die notwendige

Technik untergebracht, stromversorgt und in Betrieb genommen werden.

Originalbilder der

MOBOTIX-Kameras im MxControl-

Center Layout

Kamerabilder in verblüffender Schärfe

Das Resultat: Der Leiter der Autobahnmeisterei Wattenheim und seine Mitarbeiter verfügen jetzt rund um die Uhr über acht Kamerabilder in verblüffender Schärfe, die mit der MOBOTIX Video- und

Alarmmanagementsoftware MxControlCenter auf einem Bildschirm dargestellt werden – tagsüber in Farbe und nachts in Schwarz-

Weiß. Per Mausklick lässt sich ein interessanter Ausschnitt auch vollformatig darstellen.

Allerdings: Im Winter bedeutet der Einsatz der MOBOTIX Kameras

„Dienst unter extremen Verhältnissen“. Der aggressive Salznebel im Umfeld der gestreuten Fahrbahnen im Zusammenwirken mit niedrigen Temperaturen und oft heftigen Sturmwinden ist eine harte Belastungsprobe. Dank ihrer robusten Konstruktion haben die MOBOTIX Kameras damit aber keine ernsthaften Probleme.

Insgesamt wurde so eine Lösung mit Pilotcharakter geschaffen, die neue Maßstäbe setzt. Kein

Wunder, dass die Techniker und Nutzer sich in ihrem Fazit einig sind: Mit weniger Aufwand und Kosten lassen sich Überwachungsbilder in solch hoher Qualität nicht gewinnen. Nach

Einbindung in die Webseite des LBM (

www.lbm.rlp.de

) lassen sich die Kamerabilder übrigens auch im 3-Minuten-Takt aus dem Internet abrufen.

Überwachung kritischer Autobahnabschnitte:

Optimale Sicherheit im Straßenverkehr.

97

Commerzbank AG

Mehr Sicherheit in den „Filialen der Zukunft“

Mit rund 820 Filialen, einer Konzernbilanzsumme von über 600 Milliarden Euro und knapp

36.000 Mitarbeitern ist die Commerzbank AG (www.commerzbank.de) das zweitgrößte

Institut seiner Art in Deutschland und eines der Großen in Europa und der Welt. Die hohe

Zahl der Filialen sorgt für Flächendeckung und damit für Kundennähe. Das Commerzbank

Konzept „Filialen der Zukunft“ setzt dabei auf den Trend „Mehr Service für den Kunden“.

Dazu zählt auch die Möglichkeit, rund um die Uhr Bargeld auszahlen und einzahlen zu können. In Verbindung mit einem ausgefeilten zentralisierten Sicherheitssystem verringert das die Gefahr von kriminellen Übergriffen. Der technische Aufwand dafür ist erheblich. So verfügt jede Filiale über ein quasi normiertes Sicherheitskomplettpaket, bei dem die Kameraüberwachung eine wichtige Rolle spielt.

Außergewöhnliche Installation

Bedarf für eine außergewöhnliche Pilot-Installation meldete die Commerzbank-Niederlassung in Erfurt. Sie liegt in einer Passage, die nach Geschäftsschluss von zahlreichen Skateboardern zur Ausübung ihres Hobbys frequentiert wurde. Dies hielt manchen Bankkunden vom

Besuch des Vorraums mit Auszugsdrucker und Bankomat zur Bargeldauszahlung ab und verursachte so einen Imageschaden für die Niederlassung. Zur Lösung des

Problems empfahl das Spezialunternehmen für Datennetzwerke, Telekommunikation und Security ADS Networks GmbH (www.ads.de), die Passage mit zwei MOBOTIX

Dome-Kameras überwachen zu lassen.

Flexible Konfigurationsmöglichkeiten

Die Kameramodelle im eleganten Design verfügen über zwei flexible, unabhängig voneinander ausrichtbare Kameramodule, die individuell in alle Richtungen positioniert werden können. Die hoch aufgelösten Farbbilder der Kameras ermöglichen nun rund um die Uhr die optische Kontrolle der Passage durch die Mitarbeiter der Commerzbank-Sicherheitszentrale in Frankfurt.

Direkte Ansprache

Die zusätzliche Datenbelastung der Standleitung erwies sich wegen der geringen Bandbreiteanforderung der MOBOTIX IP-Kameras als völlig unproblematisch. Weil in den Kameras zusätzlich auch

Mikrofon und Lautsprecher integriert sind, konnten die Skater

„in Echtzeit“ direkt angesprochen und zum Unterlassen ihres

Treibens aufgefordert werden. Die Wirkung war enorm: Nach einer kurzen Übergangsphase ist die Passage nun skaterfrei und kann auch in den Abendstunden von jedermann ohne

Sicherheitsbedenken genutzt werden.

98

BANKEN

Security-Vision-Systems

G8-Gipfel in Heiligendamm

Eine weitere Herausforderung in punkto Sicherheit war für die

Banken das Gipfeltreffen der acht großen Industriestaaten (G8), das Mitte 2007 in Heiligendamm stattfand. Die Sicherheitsexperten der Commerzbank mussten sich auf eine mögliche Bedrohung ihrer Filialen im Umland von Heiligendamm durch militante

Globalisierungsgegner einstellen und Vorsorge treffen.

Aufgrund der außerordentlich positiven Erfahrungen am Standort

Erfurt entschloss man sich wieder für die MOBOTIX IP-Kameratechnik.

In wenigen Tagen waren die Filialen in Kröpelin, Roggentin und

Warnemünde optisch und akustisch mit der Zentrale verbunden.

Nach dem G8-Gipfel entschied man sich, diese hochwirksame und preiswerte Sicherheitslösung beizubehalten. Sie hat sich hervorragend zur Bedrohungsprävention und auch zur Verbesserung des Kundenservices erwiesen. So kann ein Mitarbeiter der Zentrale bei technischen Problemen

über die Lautsprecher der Kameras direkt mit den Kunden im Vorraum der Filiale kommunizieren.

MOBOTIX D12

Dome Kamera mit zwei individuell ausrichtbaren

Objektiven.

IP-Kameras in den „Filialen der Zukunft“

Die detailreichen Kamerabilder der MOBOTIX Lösung machen es darüber hinaus möglich, alle notwendigen Informationen aus dem Bild einer einzigen Kamera zu extrahieren. Das erspart die

Installation mehrerer herkömmlicher Kameras und reduziert so die Investitions-, Installations- und

Betriebskosten, erleichtert die Administration, vereinfacht die Speicherhaltung und Alarmauswertung, senkt die Netzbelastung und erhöht die Gesamtzuverlässigkeit. Zudem wird die MOBOTIX Lösung vom Kunden leichter akzeptiert, weil sie optisch dezenter ist.

Keine Frage: Die intelligente und hochauflösende IP-Kameratechnik von MOBOTIX dient der „Filiale der Zukunft“ als hochwertige Alternative zum verstärkten Einsatz von Schutzpersonal oder anderen klassischen Sicherheitsbemühungen. Für die Filialkonzepte von morgen steht die zukunftsweisende

Kommunikations- und Sicherheitstechnik von MOBOTIX schon heute zur Verfügung.

Vorbildliche

Installation der

MOBOTIX Kameras:

Kritische Bereiche des Schalterraumes werden optimal berwacht.

99

Stadtsparkasse Kaiserslautern

„Mehr und bessere Bilder, die

wesentlich schneller verfügbar sind“

Neue Perspektiven für Geldinstitut

Partnerschaft verpflichtet

Wechselseitiges Vertrauen, Kundennähe und eine enge Beziehung zu den Einrichtungen der kommunalen Verwaltung – auf diesen

Säulen ruht die erfolgreiche Geschäftstätigkeit der Stadtsparkasse

Kaiserslautern. Dabei drückt sich Kundennähe nicht nur durch die kompetente Beratung und persönliche Betreuung aus, sondern auch durch eine flächendeckende Präsenz: 20 Geschäftsstellen und sechs

Selbstbedienungs-Einrichtungen sorgen in der gut 100.000 Einwohner zählenden Stadt für kurze Wege und einen schnellen Service.

Konsequent kundenorientiert

Nicht zuletzt kommt das Engagement für den Kunden auch in der

Modernisierung der Hauptgeschäftsstelle zum Ausdruck. Das Gebäude wurde von Grund auf umgestaltet, um den Klienten ein attraktiveres

Umfeld – mit noch mehr Sicherheit – für ihre Geldgeschäfte zu bieten.

Dazu realisierte man unter anderem ein völlig neues Konzept der

Kameraüberwachung.

Überzeugendes Konzept

„Als wir mit den Planungen zur Umgestaltung der Hauptgeschäftsstelle begannen, dachten wir auch über eine bessere

Überwachungslösung nach“, berichtet Werner Stumpf, Vorstand der

Stadtsparkasse Kaiserslautern. Die Berufsgenossenschaft (BG) fordert lediglich eine Kameraüberwachung der Kassenschalter. „Aber uns hat das nicht gereicht“, sagt Werner Stumpf. „Wir wollten bei einem

Überfall auch das Tat-Umfeld und die Eingangsbereiche besser dokumentieren können. Außerdem sollten weitere Kameras den Objektschutz verbessern, IT- und andere Technik-Räume sowie den Kundentresor überwachen.“

Mit den bislang üblichen Überwachungs-Kameras waren diese Ziele nicht zu realisieren, da sie lediglich für eine Überfall-Situation im Kassenbereich konzipiert und ziemlich unbequem zu bedienen und zu warten sind. „Damals machte uns Oberbürgermeister Bernhard J. Deubig als

Vorsitzender des Verwaltungsrats auf eine Neuentwicklung eines Kaiserslauterer Unternehmens aufmerksam“, erinnert sich Werner Stumpf.

100

„Es kam zum Kontakt mit der Firma MOBOTIX, die uns ihre Netzwerk-

Kamera präsentierte. Mich hat die Lösung sofort begeistert und der

Leiter unserer Organisationsabteilung war ebenfalls restlos überzeugt.

Darüber hinaus hat der Kostenaspekt eindeutig für MOBOTIX gesprochen.“

Von der BG zugelassen

Allerdings hatte das Gerät bis dato keine UVV-Zulassung der

Berufsgenossenschaft. Deshalb entwickelte MOBOTIX für die Kassenschalter eine neue Version: die Banking-Kamera. Sie verfügt über zwei Alarm- sowie einen Verdachtspeicher. So kann der

Kassierer bei Verdacht oder bei einem Überfall einen besonderen Vorgang auslösen. Die mit Hilfe eines integrierten Ringspeichers permanent aufgezeichneten

Bilder werden dann jeweils 15 Minuten vor und nach dem Alarm gemäß den BG-Bestimmungen speziell geschützt. Diese Sequenzen lassen sich auch direkt auswerten.

Ausgezeichnet aufgezeichnet

„Für uns sind die Vorteile des neuen Systems offensichtlich“, erklärt Vorstand Werner Stumpf. „Bei einem Überfall werden nicht nur die Tat selbst, sondern auch die Vorgänge im Umfeld aufgezeichnet. Es gibt im Vergleich zu früher mehr und bessere

Bilder, die wesentlich schneller verfügbar sind. Auch im Hinblick auf die allgemeine Überwachung des Objekts, der IT-,

Technik- und Tresorräume erfüllt diese Kamera voll und ganz die gewünschten Zwecke.“

Vor kurzem hat sich die neue Lösung bereits im

Geldautomaten-Bereich bewährt. Hier wurden im

Zusammenhang mit Geldkartenbetrug Täter-Fotos aufgezeichnet, die sofort verfügbar waren. Thomas

Koob, Mitarbeiter des IT-Bereichs der Stadtsparkasse, erinnert sich noch an die positive Reaktion der Kripo: „Die

Polizisten waren erstaunt über die Qualität der Bilder, die sie sofort für die Täter-Fahndung einsetzen konnten.“

BANKEN

Security-Vision-Systems

101

Equest Therapeutic Riding Center, USA

Sicherheit auf dem Reiterhof

Kunde

Seit über 30 Jahren bietet das Equest Therapeutic Riding

Center Erwachsenen und Kindern mit körperlichen, geistigen und emotionalen Behinderungen Therapien mit Unterstützung durch Pferde an. Equest war der erste gemeinnützige Reiterhof seiner Art und ist heute einer der größten im US-Bundesstaat Texas. Die Reitstunden helfen

über 150 Patienten pro Woche bei der Verbesserung von

Muskelspannung, Kraft, Beweglichkeit und Gleichgewicht.

Neben der Arbeit von Freiwilligen benötigt der Hof vor allem gespendete Pferde. Die rund 20 Hektar große

Anlage unterstützt Patienten mit Therapien zur Steigerung des Selbstbewusstseins, der Konzentration und der Unabhängigkeit in ihrer emotionalen und körperlichen

Entwicklung.

Problem

Eines Morgens bemerkte Brad Causey, der Anlagen- und Stalldirektor, dass Truck,

Anhänger und Rasenmäher des Reiterhofs gestohlen worden waren. „Wir waren bestürzt, als wir den Diebstahl bemerkten“, erinnert sich Causey. „Wir dachten uns:

Wer tut so etwas?“ Dank der Berichterstattung in den Medien ging glücklicherweise eine Reihe großzügiger Spenden von hilfsbereiten Menschen ein. So konnte der

Reiterhof mit den Spenden und Versicherungszahlungen einen neuen Truck, modernere

Anhänger und Rasenmäher kaufen.

Lösung

Die finanziellen Spenden allein konnten jedoch nur wenig zur emotionalen Wiedergutmachung beitragen. Die Mitarbeiter, Patienten und deren Familien hatten Angst, dass sich ein solcher Fall wiederholen könnte. Zum Glück ging eine weitere, proaktive

Spende ein: ein Überwachungssystem mit fünf MOBOTIX D12-Kameras sowie fünf

MOBOTIX M12-Kameras plus Unterstützung durch den Systemintegrator Global Cyber Access bei der Installation der Geräte. Auch für die Schulung der Mitarbeiter im Hinblick auf die Bedienung der Kameras und des Video-Management-Systems (VMS) MOBOTIX MxControlCenter war gesorgt.

Sasho Sorli, der Eigentümer von Global Cyber Access, ließ eine Reihe von Kameras montieren: vier Kameras im Stall zur Überwachung der Gänge, eine Kamera zur Beobachtung der Zufahrt, eine weitere im Buchhaltungsbüro, zwei Kameras im Heu- und Aufbewahrungsschuppen sowie zwei Kameras auf dem Parkplatz zur Überwachung von Truck und Anhängern.

102

SPORT UND FREIZEIT

Security-Vision-Systems

Global Cyber Access wurde 1994 als Anbieter von Technologielösungen gegründet und verfügt über umfangreiche Kenntnisse und Erfahrungen auf diesem

Gebiet. Das Unternehmen ging eine Partnerschaft mit MOBOTIX ein, nachdem es die deutsche Wertarbeit und den innovativen Ansatz einer IP-gestützten

Megapixel-Videoüberwachung schätzen gelernt hatte.„Ich habe nie daran gezweifelt, dass MOBOTIX die richtige Lösung für Equest ist“, berichtet Sorli.

„Die wetterfeste M12 ist ideal zur Überwachung von Parkplätzen, da sie eine hohe Lichtempfindlichkeit für Nachtaufnahmen sowie hochauflösende Bilder bietet. Das Personal gewöhnte sich rasch an die benutzerfreundliche Oberfläche von MxControlCenter und kann nun auf Live-Bilder zugreifen, Videoaufnahmen prüfen und die Aufnahmen auf CDs oder DVDs dauerhaft speichern.“

Ergebnisse

Equest war in seiner 30-jährigen Geschichte kaum mit Straftaten konfrontiert.

Der Diebstahl war ein Weckruf. Seit der Installation der MOBOTIX-Kameras kam es nur noch zu einem Zwischenfall, der jedoch mit dem letzten Vorfall in keiner Weise zu vergleichen war. „Eines Morgens sahen wir den Truck bei der

Ankunft mit dem Heck in Richtung Straße stehen. Wir dachten, dass jemand versucht hatte, die Heckklappe zu stehlen“, berichtet Causey. „Wir sahen uns die

Videoaufzeichnung der letzten Nacht an. Tatsächlich hatte jemand gegen 2 Uhr nachts das Gelände betreten und versucht, unseren Truck zu beschädigen.“

Das neue Überwachungssystem von MOBOTIX ermöglicht es Equest vor allem, sich auf seine

Kernaufgabe zu konzentrieren: die Durchführung von Therapien. Dank der großzügigen

Spenden können die Mitarbeiter und Patienten nun wieder ohne Angst in den Sattel steigen und den letzten Vorfall hinter sich lassen. Mit Unterstützung der Gemeinschaft sowie von

Global Cyber Access und MOBOTIX hat Equest die Zügel für die Zukunft des Reiterhofs selbst in die Hand genommen.„Wenn sich unsere Patienten nicht sicher fühlen, beeinträchtigt das die Wirksamkeit unserer Therapien“, erläutert Causey. „Wie können wir ihnen mehr

Selbstbewusstsein geben, wenn sie sich Sorgen über die Sicherheit unserer Anlage machen müssen? Wir haben ihnen gezeigt, dass wir nun über Überwachungskameras verfügen.

Das hat eindeutig geholfen. Außerdem können wir Diebe abschrecken und so Mitarbeitern und Patienten ein Gefühl der Sicherheit geben.“

103

Birmingham Zoo, USA

HiRes-Video im Zoo: für Forschung und Sicherheit

Der Birmingham Zoo im US-Bundesstaat Alabama ist eine führende zoologische Bildungs- und Wissenschaftseinrichtung in den USA und eine der beliebtesten Attraktionen für Familien im Südosten des Landes. Mit seinem neuen Gehege namens „Trails of Africa“ hat der Zoo neue Wege zur Erhaltung von Elefanten eingeschlagen.

Herausforderung

Der Birmingham Zoo will seinen Tieren nicht nur einen angenehmen und sicheren Lebensraum bieten, sondern auch Daten über die verschiedenen

Gehege und Tierarten sammeln. „Wir möchten das Verhalten von Tieren rund um die Uhr und das ganze Jahr über beobachten“, berichtet Dan Trausch, Direktor des Zoobetriebs im

Birmingham Zoo. „Wir haben jedoch nicht genügend

Personal, um das Verhalten der Tiere lückenlos zu

überwachen.“

Darum entschied sich Trausch für den Einsatz einer

Videoüberwachungstechnologie, um die Tiere in bestimmten Gehegen zu beobachten. Ein neues

Gehege für afrikanische Elefantenbullen in „Trails of

Africa“ wurde als Ort für die Einführung eines solchen

Elefanten kennenlernen und grundsätzlich verhalten.

Die Videoaufnahmen wollen wir für wissenschaftliche Forschung nutzen“, erklärt Trausch. „Durch die Aufzeichnung der Tieraktivitäten per Video verfügt unser Team über die erforderlichen Daten und über bessere Einblicke in die Situation.“

Programms ausgewählt, da die Verantwortlichen des Zoos Informationen über das Verhalten der

Elefanten in ihrer neuen Umgebung sammeln wollten. „Wir möchten untersuchen, wie sich die

Der Birmingham Zoo wandte sich an Jason Maddox, den Eigentümer von Advanced Integration

Systems, um zu erörtern, wie sich herkömmliche Überwachungstechnologie zur Verbesserung der wissenschaftlichen Forschungs- und Datenerfassungsprojekte des Zoos nutzen lassen. Maddox analysierte den Bedarf des Zoos im Hinblick auf die Kameraüberwachung im Elefantengehege sowie die Gewährleistung der allgemeinen Sicherheit. Trausch hatte sich bereits über verschiedene

Arten von Überwachungskameras informiert und sich für eine IP-Lösung entschieden, da sie bessere Bilder liefert als herkömmliche CCTV-Systeme. Deshalb empfahl Maddox ein dezentrales

Überwachungssystem von MOBOTIX, das sich durch Kosteneffizienz, hochauflösende Aufnahmen und ein Video-Management-System mit einer vereinfachten Benutzeroberfläche auszeichnet.

104

SPORT UND FREIZEIT

Security-Vision-Systems

Lösung

Advanced Integration installierte 12 hochauflösende MOBOTIX-Kameras, so dass alle Bereiche des zwei Hektar großen Geheges, ausgewählte Verkaufspunkte und das Safari-Café überwacht werden können. Die Kameras vom Typ MOBOTIX M12, M24 und Q24 lassen sich mit der

Software MOBOTIX MxControlCenter verwalten. Hierbei handelt es sich um eine professionelle

Video-Management-Software, die kostenlos verfügbar ist.

„Dank des Überwachungssystems von MOBOTIX kann der Birmingham Zoo das Verhalten der

Elefanten für wissenschaftliche Zwecke beobachten und aufzeichnen. Dies ist wichtig, um die Charaktereigenschaften der einzelnen Tiere zu verstehen“, berichtet Maddox.

Das Überwachungssystem von MOBOTIX wird zudem zur Verbesserung der Sicherheit in wichtigen Bereichen des Zoos eingesetzt. Trausch beauftragte Advanced

Integration mit der Installation weiterer Kameras an bestimmten Verkaufspunkten, im Mitgliederbüro, auf dem Parkplatz sowie an kritischen Stellen wie Eingängen und Ausgängen. Insgesamt umfasst die Sicherheitsinfrastruktur des Zoos nun mehr als 30 Kameras. Trausch betont, dass die Sicherheit der Besucher oberste Priorität hat, und nutzt das Kamerasystem, um verloren gegangene Kinder zu finden oder

Diebstähle aufzuklären. Das System hat sich bei der Bekämpfung von Kriminalität bereits bezahlt gemacht. So konnten Zoomitarbeiter zum Beispiel die Videoaufnahme eines mutmaßlichen Diebes beim Verlassen des Zoos als Beweismittel an die Polizei weitergeben.

Ergebnisse

„Im Moment werden mit dem MOBOTIX-System 70 Prozent des Geheges überwacht. Wir planen eine Ausweitung der Überwachung, sobald das Gehege erweitert wird“, so Trausch. „Momentan haben wir drei Elefanten. Bald wird ein vierter hinzukommen. Wenn der neue Elefant in die vorhandene Herde integriert wird, möchten wir die Interaktionen der Tiere beobachten können.

Die Aufzeichnungen werden für die Wissenschaft von großer Bedeutung sein. Wir sind mit den

Ergebnissen des MOBOTIX-Systems sehr zufrieden, da die Lösung detaillierte Bilder aus verschiedenen

Bereichen liefert. Mit der integrierten PTZ-Funktion können wir Live- und aufgezeichnete Bilder vergrößern.

105

Monte Kaolino, Hirschau

Europas größter künstlicher Sandberg

Für die Mitarbeiter von Betriebsleiter Wolfgang Schwarz gilt es, jederzeit konzentriert zu sein und ganz genau hinzuschauen:

Haben alle Mitfahrer oben am Start den Sicherheitsbügel korrekt angelegt? Wenn ja, beginnt nach einem Knopfdruck ihre Abfahrt auf der Rodelbahn vom Monte Kaolino im ostbayerischen Hirschau.

Weite Teile der Rodelbahn haben MOBOTIX-IP-Kameras fest im

Visier, jeder Start und alle Zieleinfahrten werden gespeichert.

„So dokumentieren wir das Geschehen auch objektiv, wenn sich einmal ein Gast beschweren sollte“, sagt Schwarz.

Der Sandberg ruft: Skifahren auch im Hochsommer

Der gigantische weiße Sandberg zählt zu den höchsten künstlichen

Erhebungen in Europa – 30 Millionen Tonnen Quarzsand sind 150

Meter hoch aufgetürmt. Entstanden aus Abbauarbeiten, lockt der Monte Kaolino Jahr für Jahr hunderttausende Freizeitlustige mit Attraktionen, die es so sonst selten gibt: Mühelos gleiten im

Sommer Skifahrer und Sandboarder in Bikini und Badeshorts auf dem glitzernden Sand ins Tal.

Eine publicityträchtige Sandboard-WM fand ebenfalls am Hausberg der Oberpfälzer Skifahrer statt.

Sandboarding World

Championship 2007

Zwei Attraktionen muss der Ski-Club SC Monte Kaolino als Betreiber von „Monte Coaster“ nach den Vorgaben des TÜV Bayern mit Videotechnik sichern: Einerseits die Rodelbahn mit einer

Gesamtlänge von 800 Metern und einem maximalen Gefälle von 55 Prozent. Andererseits eine sogenannte „Schiffchenanlage“ mit 200 Metern Länge, auf denen 150 Meter Höhendifferenz zu bewältigen sind: Skifahrer und Boarder werden hier wie bei einem Lift in einem kleinen 9er-Boot langsam auf den Berg gezogen. Die nicht ganz so Wagemutigen können mit dem Gegenstück auch wieder bergab fahren.

MOBOTIX-IP-Kameras haben jeweils Einstieg, Mittelteil und Ziel der beiden Strecken im Visier. Der Geschäftsführer Norbert von Breidbach-Bürresheim der VALEO IT

Neteye GmbH hat die Videotechnik am Monte Kaolino geplant und realisiert.

„Trotzdem gab es einige Knackpunkte, wo sich für uns gezeigt hat, dass nur

MOBOTIX-IP-Systeme wirklich schwierige Herausforderungen meistern.“

Kameras trotzen auch Sandstürmen mit 100 km/h

Eine Schwierigkeit ist auf den ersten Blick klar: Feinster Sand setzt gewöhnliche

Kameras schnell schachmatt. Die mikrometergroßen Körner können sich in den

Ritzen von Gehäusen festkrallen, die empfindliche Elektronik beschädigen und so schnell zu Systemausfällen führen. Kameras mit mechanischem Zoom oder

Schwenkmöglichkeiten wären schnell überfordert: Der sprichwörtliche Sand im

Getriebe würde die Steuerungsmechanik blockieren.

106

SPORT UND FREIZEIT

Security-Vision-Systems

All diese Probleme hat von Breidbach-Bürresheim nicht:

Seit Jahren vertraut er ausschließlich auf MOBOTIX-IP-

Kameras mit brillantem digitalem Zoom und absolut dichten Gehäusen (modellabhängig bis Schutzklasse

IP 66). Dass die Pfälzer für extreme Außenbedingungen

Experten sind, haben sie unlängst mit Installationen auf dem Mount Everest oder der Antarktis bewiesen.

Auch am Monte Kaolino gibt es ab und zu recht unangenehme Wetterlagen: Bis zu 100 Stundenkilometer schnell peitscht der Wind dann über den künstlichen Mammut-Hügel und wirbelt den feinkörnigen Sand wie bei einem Sturm in der Sahara auf. Ein Grund, die Kameras abzuhängen, war das für von Breidbach-Bürresheim jedoch nicht. „MOBOTIX-Geräte halten solche Bedingungen problemlos aus.“

Wenige, aber hochauflösende Kameras – viel Kosten gespart

Alle Kameras sind mit Festbrennweite und Fischaugen-Objektiv ausgestattet. „Wenn es nur darum geht, mit einem kurzen Blick zu prüfen, ob alles glatt läuft, ist diese Lösung optimal – der Bediener wird an seinem Arbeitsplatz nicht durch sinnlosen Output vieler Kameras überfrachtet“, sagt von

Breidbach-Bürresheim. Ein kurzer Blick zeigt der Rodelbahn-Aufsicht, ob wieder einmal Jugendliche kreativ das Fassungsvermögen eines Rodel-Bobs austesten. Die Kameras bieten auch Mikrofone für Audio-Übertragung: Von der Leitstelle aus sind per Knopfdruck Sprachdurchsagen an die

Gäste möglich.

Verblüffend einfach und effektiv findet Betreiber Wolfgang Schwarz die komplette Lösung. „Die

Betriebskosten sind, wie gewünscht, niedrig.“ Noch erstaunter war er aber, wie schnell das

System betriebsbereit war: Innerhalb von nur vier Tagen hatte von Breidbach-Bürresheim alle

Kabel verlegt, Masten und Kameras montiert sowie das System parametriert.

107

Tropical Islands Resort, Berlin-Brandenburg

Sicher entspannen

Die Tropen in Deutschland

Etwa 5.800 km nördlich des Äquators: In der Niederlausitz, etwa eine Autostunde von Berlin entfernt, wurde mit dem Tropical Islands

Resort Berlin-Brandenburg auf 66.000 qm Innenfläche in der größten freitragenden Halle der Welt ein authentisches Tropenparadies geschaffen. Initiator des Paradieses ist der aus Malaysia stammende

Geschäftsmann Colin Au. Er wurde von der Vision geleitet, die

Tropen mit ihrem schönen und warmen Wetter ins kalte und graue

Deutschland zu bringen. Mehr als 500 Mitarbeiter kümmern sich im Tropical Islands Resort nun um das Wohlbefinden der Gäste.

Und 13 MOBOTIX Kameras tragen dazu bei, dass die Besucher sich sicher entspannen können.

Lange Geschichte

Die MOBOTIX Geschichte in der 360 m langen, 210 m breiten und 107 m hohen

Halle beginnt bereits lange bevor das Tropenparadies entstand. Damals wurde der

Standort noch für die Cargolifter-Idee genutzt. Bei diesem abenteuerlichsten Projekt der Luftfahrtgeschichte sollte ein gigantisches Luftschiff Lasten von bis zu 160 Tonnen von Kontinent zu Kontinent fliegen. In der entsprechend dimensionierten Werfthalle wurden bereits 2001 MOBOTIX Kameras der ersten Generation eingesetzt. „Wir wollten damals alles aufzeichnen, was rund um den Cargolifter in der Werfthalle passiert“, erinnert sich Christian Heinrich, der seinerzeit als System-Administrator für die Cargolifter

AG gearbeitet hat.

Spaß im Tropenparadies: An jedem Abend wird eine farbenfrohe

Show geboten.

Das ehrgeizige Cargolifter-Projekt scheiterte, das Tropical Islands Resort zog 2004 ein und die MOBOTIX Kameras blieben; ebenso Christian Heinrich, der zwar den

Arbeitgeber gewechselt, aber den Job behalten hat. „Als wir uns für die Webcam interessierten, hatten wir auch ein Wettbewerbs-Produkt geprüft und festgestellt, dass es bei weitem nicht so flexibel war, dafür aber deutlich teurer. Für uns war damals schon klar: MOBOTIX ist genau das Richtige für uns. Und dabei sind wir auch geblieben.“

Mehr leisten

Nach wie vor sind die Kameras an verschiedenen Hallenbögen befestigt und bieten einen schönen Überblick über die „Südsee“ oder das Tropendorf (Fotos rechts). Inzwischen muss das

Kamera-System jedoch wesentlich mehr leisten, als nur zu beobachten, was in der Halle passiert.

Die Auflagen verschiedener Behörden sowie Konzernrichtlinien verlangen die Überwachung von neuralgischen Punkten. So wird zum Beispiel der Bereich kontrolliert, wo Gäste in kleinen, gemieteten Iglu-Zelten übernachten können. Das Sicherheits-Personal ist mit Hilfe der MOBOTIX

Kameras auch überall da im Bilde, wo es um Geld geht. So zum Beispiel der Check-Out- und der

Merchandising-Bereich (Foto rechts oben), die Kassenräume und Tresore.

108

SPORT UND FREIZEIT

Security-Vision-Systems

Zutrittskontrolle spielt ebenfalls eine wichtige Rolle: Der Personaleingang, das Wirtschaftstor und die Serverräume werden ebenso von der MOBOTIX Technologie überwacht wie die Zufahrt zum

Gelände. Hier jedoch sollen demnächst gleich zwei Aufgaben mit einer Kamera gelöst werden:

Zum einen will man sich natürlich einen Überblick darüber verschaffen, welche Fahrzeuge aufs

Gelände kommen. Zum anderen sollen mit Hilfe einer Kennzeichen-Erkennung statistische Daten erhoben werden. So lässt sich leicht ermitteln, aus welchen Regionen die Gäste kommen.

MOBOTIX Kameras

überwachen neuralgische Punkte.

Selbstverständlich nutzt man auch die vielfältigen Aufzeichnungsmöglichkeiten der MOBOTIX

Technologie. „Das ist notwendig, um mögliche Unregelmäßigkeiten auch im Nachhinein noch aufklären zu können“, erläutert Christian Heinrich. „Dabei verwenden wir sowohl den bereits in den Kameras integrierten Speicher als auch zwei verschiedene Fileserver, die jeweils über eine

Kapazität von 500 GB verfügen und redundant angeordnet sind.“ Die Kamera-Bilder werden mittels eines Ringspeichers über 28 Tage hinweg auf den Servern hinterlegt. Einige Kameras steuern ihre Aufzeichnung über Events, so dass nur dann Bilder gespeichert werden, wenn ein

Ereignis eintritt. So lässt sich wertvolle Festplattenkapazität sparen.

Erstaunlich viele Möglichkeiten

„Die MOBOTIX Kameras bieten hier einfach erstaunlich viele Möglichkeiten und ein enorm hohes

Maß an Flexibilität“, lobt der System-Administrator. „Das günstige Preis-Leistungs-Verhältnis hat uns überzeugt und deshalb setzen wir die Technologie gerne ein.“ Offensichtlich, denn demnächst sollen auch die Außenbüros und eine weitere Zufahrt überwacht werden – selbstverständlich wieder mit MOBOTIX Kameras.

Fotos oben und unten:

Originalbilder der

MOBOTIX Kameras.

109

Belgrade Theatre in Coventry, England

Gute Unterhaltung verlässlich abgesichert

Das Belgrade Theatre war das erste Stadttheater in

Großbritannien, das nach dem Krieg neu errichtet wurde. Im Zuge einer umfangreichen Neugestaltung der Innenstadt wurde es im März 1958 eröffnet. Das unter Denkmalschutz gestellte Gebäude erhielt seinen

Namen zu Ehren der serbischen Stadt Belgrad, die das für den Bau des Zu schauersaals verwendete Holz zur

Verfügung stellte. Das Theater, das über einen Hauptsaal mit zwei Rängen und 866 Plätzen sowie einen neuen kleineren Zuschauersaal mit knapp 300 Plätzen verfügt, ist eines der größten in ganz Großbritannien.

Sicherheit für Besucher und Mitarbeiter

Die Theaterproduktionen, Schulaufführungen, Ausbildungs-

Workshops und Firmenveranstaltungen werden jährlich von über 70.000 Personen besucht. „Die Sicherheit der Besucher und Mitarbeiter ist uns ein wichtiges Anliegen.

Darum haben wir 1987 ein Videoüberwachungssystem installiert. Das alte Analogsystem war jedoch nicht besonders zuverlässig. Da die Bilder lediglich in schwarz-weiß bereitgestellt wurden, war eine Identifizierung einzelner Personen nahezu unmöglich, vor allem in Bereichen mit wenig Licht“, erläutert Paul Duncombe, der stellvertretende

Facility Manager des Theaters. Zudem war es schwierig, Aufzeichnungen bei Vorfällen zu durchsuchen. Darum konnte Duncombe die Verwaltung davon überzeugen, im

Rahmen einer umfangreichen Sanierung, ein neues Videoüberwachungs system zu installieren. „Das Sanierungsprogramm umfasste auch die Modernisierung der Kabelinfrastruktur, so dass wir eine IP-basierte Videoüberwachungslösung implementieren konnten.“

Bessere Bildqualität und Audio inklusive

Im Zuge eines Bieterverfahrens suchte das Theater einen Generalunternehmer für die Verkabelungs- und Videoüberwachungslösung und entschied sich für Active Communications.

„Das neue Videoüberwachungssystem sollte eine bessere Bildqualität sowie möglicherweise auch Audiofunktionen bieten“, berichtet Duncombe. „Darüber hinaus sollte die Lösung eine anwender freundliche Oberfläche umfassen, damit sich die auf verschiedene Standorte verteilten

Kameras problemlos überwachen lassen.“

Bei einer genauen Analyse des Standorts ermittelte das technische Team von Active Communications zentrale Stellen für 27 Kameras, um mit 39 Perspektiven alle öffentlich zugänglichen Bereiche des

Theaters abzudecken. Dank einer Kombina tion aus MOBOTIX-Kameras mit ein bzw. zwei Objektiven liefert das neue Überwachungs system Megapixel-Qualität und Audio an einen zentralen Standort.

Bei Bedarf kann per Fernzugriff auch über andere Computer auf das System zugegriffen werden.

Alle Kameras werden durch integrierte Bewegungs sensoren aktiviert, und die Aufzeichnungen

110

SPORT UND FREIZEIT

Security-Vision-Systems werden in einem zentralen Rack mit NAS-Einheiten gespeichert. Zudem verfügen wir aus Redundanzgründen über zwei Ersatzgeräte“, erklärt Duncombe. „Wenn ein NAS-Gerät ausfällt, erhalten wir umgehend eine Benachrichtigung per EMail, so dass wir das entsprechende Gerät innerhalb weniger Minuten austauschen können.“

Dezentrales Konzept reduziert die Netzwerklast

Äußerst gut gefallen hat dem Theater auch der dezentrale Ansatz von MOBOTIX, mit dem sich der Netzwerkverkehr deutlich reduzieren lässt. Die gesamte Bildverarbeitung,

Aufnahmelogik und Entscheidungsfindung geschieht in der Kamera selbst.

Aufzeichnungen werden zum Beispiel nur dann gestartet, wenn es in bestimmten Bereichen zu Bewegungen kommt. Eine intelligente Überwachungslösung versendet Bilder nur dann, wenn sie auf einem Speichergerät gespeichert werden müssen. Herkömmliche zentralisierte

Systeme hingegen senden kontinuierlich Bilder an die zentrale Überwachungsstelle, wodurch auch dann Netzwerkverkehr generiert wird, wenn überhaupt keine Bewegungen stattfinden.

Optimale Lösung

Das Belgrade Theatre hat eine MOBOTIX-Lösung mit 27 Kameras implementiert, die fünf

Etagen und über 9.000 m² Fläche abdecken. Die Lösung liefert hochauflösende Bilder sowie synchron isierte Audiofunktionen an drei verschiedene Überwachungsstandorte.

So konnte die Sicherheit der 70.000 Besucher im letzten Jahr deutlich erhöht werden.

„Die Qualität der Bilder ist hervorragend. Wir können Gesichter im gesamten öffentlich zugänglichen Bereich, der rund 1.850 m² umfasst, klar und deutlich erkennen. Jedes Mal, wenn eine

Kamera aktiviert wird, werden die Aufzeichnungen mit einem

Zeitstempel versehen, so dass sich Vorfälle problemlos wieder finden lassen“, berichtet Duncombe.

Die Installation des Überwachungssystems war also ein großer

Erfolg. „Das System bietet eine höhere Abdeckung, eine bessere Bildqualität und zusätzliche Audiofunktionen.

Außerdem ist es zuverlässiger und einfacher zu verwenden“, berichtet Duncombe.

111

Das Snow Centre in Hemel Hempstead, UK

Skispaß ohne Grenzen auf sicheren Pisten

Wintersport das ganze Jahr über

Die perfekte Piste, der perfekte Schnee, der perfekte Ort: Das Snow Centre in Hemel

Hempstead ist die neueste Wintersporthalle in Großbritannien. Bei traumhaften alpinen Verhältnissen können sich Ski- und Snowboard-Fahrer auf eine

160 Meter lange Hauptpiste freuen. Die Anlage wurde als Kompetenzzentrum der britischen Vereinigung für Wintersportlehrer (BASI) ausgewählt.

Die 2.300 m² große Anlage mit einem Parkplatz für 250 Fahrzeuge wurde im

Mai 2009 eröffnet und verzeichnet in Spitzenzeiten bis zu 10.000 Besucher pro Woche.

Sichere Pisten

Bereits bei ersten Besprechungen mit Architekten und der Baufirma wurde großer Wert auf die Frage gelegt, wie sich die Innen- und Außenbereiche des

Snow Centre zuverlässig und unauffällig schützen ließen. Besonders wichtig ist hierbei die „Snow Box“, die die beiden Hauptpisten sowie 80 Tonnen

Schnee enthält, die bei -2 °C gekühlt werden müssen.

Das Gebäude ist mit einer isolierenden Membranschicht ausgestattet, was die Verlegung neuer Kabel zu einer schwierigen und kostspieligen Aufgabe macht.

Alle Überwachungskameras in diesem Bereich müssen auch bei niedrigen Temperaturen zuverlässig funktionieren und trotz des blendend weißen Schnees einwandfreie

Bilder liefern.

David Surrey, der kaufmännische Leiter des Snow Centre, erklärt: „Das Überwachungssystem sollte nicht nur hohe Qualität und Zuverlässigkeit bieten, sondern auch die gesamte Anlage von der Snow Box bis hin zum Parkplatz und der Haupteinfahrt kontrollieren können.“

Leistungsfähiges Komplettsystem

Switchnet ist ein angesehener MOBOTIX-Partner und hat umfangreiche Erfahrungen mit den

Überwachungssystemen und Netzwerken unterschiedlicher Hersteller. Auf dieser Basis hat das

Projektteam von Switchnet Anfang 2008 die Baupläne des Snow Centre untersucht und mit den Facility Managern die Anforderungen an ein Video-Sicherheitssystem definiert. Um alle

Sicherheitskriterien im Snow Centre zu erfüllen, hat Switchnet ein auf den MOBOTIX-Produkten basierendes Konzept entwickelt. „Das Snow Centre verfügte über keine bestehende Infrastruktur, aber über ein leistungsfähiges IP-Netzwerk. Zu den Anforderungen gehörten hochwertige Bilder

112

SPORT UND FREIZEIT

Security-Vision-Systems und Tonaufzeichnungen in Innen- und Außenbereichen bei kalten Temperaturen“, erläutert Gregg

Pike, der technische Leiter bei Switchnet. „In dieser Umgebung war MOBOTIX die ideale Wahl.“

Das von Switchnet erarbeitete Konzept für das Überwachungssystem sah die Installation einer kombinierten Gigabit Ethernet- und Glasfaser-Infrastruktur vor, mit der alle IT-, Telefonie-, WiFi- und

IP-TV-Funktionen im Snow Centre unterstützt werden sollten.

Abschreckung durch Sicherheitssysteme

An Weihnachten wurde die Baustelle des Snow Centre

Ziel von Vandalismus. Da das Bauunternehmen McAlpine

Verzögerungen beim Projekt befürchtete, bat es Switchnet um Hilfe.

Daraufhin wurde an einem erhöhten Punkt eine Überwachungskamera von MOBOTIX mit Nachtsichtfunktion installiert, mit der wenige Nächte später das Eindringen von

Teenagern beobachtet werden konnte. Die Aufzeichnungen wurden an die Polizei weitergegeben, die die Täter mit den eindeutigen Bildern enttarnte. Danach traten keine

Beschädigungen mehr auf.

Zuverlässiger Einsatz auch bei Minusgraden

Das Projekt schritt zügig voran und im März 2009 wurden die MOBOTIX-Kameras in der Snow Box installiert. „Ein wichtiges Merkmal der MOBOTIX-Kameras ist, dass sie auch bei niedrigen Temperaturen zuverlässig funktionieren“, erklärt Pike. „Die Kameras in der Snow Box benötigen keine zusätzlichen Heizkomponenten oder Schutzgehäuse und liefern dennoch extrem scharfe Bilder.“

Alle 40 MOBOTIX Kameras werden von einer Sicherheitszentrale im Snow Centre aus mithilfe der kostenfreien MxControlCenter-Leitstandsoftware überwacht. Nach einer kurzen Schulungsphase hatten sich die Anlagen- und Sicherheitsteams mit dem System vertraut gemacht und konnten in kürzester Zeit auf Ereignisse reagieren.

Reibungsloser Betrieb

Seit der Eröffnung des Snow Centre funktioniert die Überwachungslösung von MOBOTIX perfekt.

Das System ist unauffällig und bietet dennoch eine 100-prozentige Abdeckung aller öffentlichen Bereiche der Anlage. „Die Sicherheit unserer Gäste und Mitarbeiter ist uns ein zentrales

Anliegen“, erläutert Surrey. „Dank unserer Investitionen in MOBOTIX und der Gewissenhaftigkeit unserer Anlagen- und Sicherheitsteams können wir auf und abseits der Pisten für umfassende

Sicherheit sorgen.“

113

Notizen

114

Security-Vision-Systems

115

Checkliste Videoüberwachung

Vergleichen Sie uns!

Nutzen Sie die einzelnen Fragen als Entscheidungshilfe zum direkten Vergleich von

MOBOTIX mit einem anderen Anbieter Ihrer Wahl.

MOBOTIX Anderer Anbieter

Exzellente Bildqualität?

MOBOTIX bietet eine Auflösung bis zu QXGA in Farbe und Schwarzweiß.

Hohe Detailgenauigkeit?

Kfz-Kennzeichen sind mit bis zu 8-fachem Digitalzoom eindeutig identifizierbar,

Vorgänge sind lückenlos dokumentierbar.

Großer Erfassungsbereich?

Megapixeltechnologie und Weitwinkeloptik eröffnen ein großes Sichtfeld. Eine einzige

MOBOTIX-Kamera kann vier Tankstellenspuren gleichzeitig überwachen.

Perfekter Überblick?

Durch eine spezielle Optik samt Bildnachbearbeitung kann eine einzige MOBOTIX

Q25M einen kompletten Raum (z.B. Shop) ohne toten Winkel aufzeichnen.

Wetterschutzgehäuse inklusive?

MOBOTIX-Sicherheitskameras sind wetterfest bis IP66 und benötigen weder

Heizung noch Lüftung. Ihr Einsatzbereich erstreckt sich von -30 bis +60 °C.

Einfachste Installation?

MOBOTIX spart Verlegeaufwand. Strom zur Kamera (PoE) und Videodaten von der Kamera werden über das selbe Kabel übertragen.

Softwareupdates gratis?

Weiterentwicklungen der Software stellt MOBOTIX mit jedem Update kostenfrei zur Verfügung. So bleiben auch ältere Anlagen auf dem neuesten Stand.

Keine mechanisch bewegten Teile?

Keine mechanischen Verschleißelemente wie Motorzoom, Blende, Lüfter,

Schwenk-Neige-Elemente und folglich geringste Wartungs- und Betriebskosten.

Kostenloser Support inbegriffen?

Die MOBOTIX Support-Hotline bietet Unterstützung durch kompetente, technisch versierte Ansprechpartner. Zu ganz normalen Festnetz-Telefongebühren.

Direkte Speicherung in der Kamera möglich?

Die intelligente Bildverarbeitung und die Speicherverwaltung bereits in der

Kamera sparen Ressourcen und sorgen für einfachste Skalierbarkeit.

116

Innovationsschmiede – Made in Germany

Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk-

Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden.

MOBOTIX AG • D-67722 Langmeil • Tel: +49 6302 9816-0 • Fax: +49 6302 9816-190 • [email protected]

Kostenloser Beratungsservice

Fotos:

S. 50: Weltkulturerbe Völklinger Hütte/Gerhard Kassner;

Weltkulturerbe Völklinger Hütte/Franz Morscher

S. 54, 55: ©Eray/Etrayne04/Alexey Zarodov – fotolia.com

S. 102, 103: ©Cornelia Pretzsch/Andrea Arnold – fotolia.com

Security-Vision-Systems

Rufen Sie uns einfach an, senden Sie uns eine

E-Mail bzw. ein Fax. Wir melden uns dann umgehend bei Ihnen zur Beratung.

Bei MOBOTIX sind Sie von Anfang an in besten Händen. Sowohl unsere internen

Projektmanager als auch unsere erfahrenen und hochspezialisierten Secure-Partner sorgen dafür, dass jede Anlage optimal geplant und installiert wird.

Unser Support hilft Ihnen bei allen technischen

Fragen kompetent weiter. Ein Service, der Ihnen alles bietet, was Sie an Hilfe benötigen und dabei völlig kostenfrei für Sie ist!

MOBOTIX AG

Kaiserstrasse

D-67722 Langmeil

Deutschland

Tel.: +49 6302 9816-0

Fax: +49 6302 9816-190

E-Mail: [email protected]

www.mobotix.com

MOBOTIX Schulungen und Seminare

MOBOTIX verfügt über ein modern ausgestattetes Campus-Trainingscenter in der Unternehmenszentrale in Langmeil. Das praxisorientierte 3-Stufen-Schulungskonzept wendet sich an alle Interessenten,

Kunden, Sicherheitsunternehmen und Vertriebs partner. Mehr Informationen und Online-Anmeldung unter: www.mobotix.com

117

MxLogo_130204.indd 5

USB sticks November 2010

MOBOTIX AG ... Made in Germany

HiRes-Video-Komplettlösungen hochauflösend, digital & kosteneffizient aufzeichnen

Innovationsschmiede Made in Germany

Die börsennotierte MOBOTIX AG gilt seit ihrer Gründung 1999 in Deutschland nicht nur als innovativer Technologiemotor der

Netzwerk-Kamera-Technik, sondern ermöglicht

durch ihr dezentrales Konzept überhaupt erst

rentable hochauflösende Videosysteme in der

Praxis. Ob Botschaften, Flughäfen, Bahnhöfe,

Häfen, Tankstellen, Hotels oder Autobahnen –

MOBOTIX-Videosysteme sind seit Jahren auf allen

Kontinenten im Einsatz.

Technologieführer Netzwerkkameras

MOBOTIX stellt seit Jahren ausschließlich Megapixel-Kameras her und gilt hier als

Technologieführer

für hochauflösende Videosysteme. Das dezentrale

MOBOTIX-Konzept zeichnet sich dadurch aus, dass in jede Kamera ein Hochleistungsrechner und bei

MOBOTIX Wachstum

Umsatz im Geschäftsjahr (30.9.)

86

Mio. €

Bedarf ein digitaler Speicher (MicroSD-Karte) zur

Langzeit-Aufzeichnung integriert ist.

MOBOTIX-Kameras können auch ohne zentralen PC bzw. DVR ereignisgesteuert aufzeichnen und Video mit Ton langfristig digital speichern. Deshalb sind die

MOBOTIX-Lösungen trotz besserer Bildqualität auch bei kleinen Anlagen konkurrenzlos günstig.

Kostenloser Beratungsservice

Rufen Sie uns einfach an oder senden Sie uns eine

Bei MOBOTIX sind Sie von Anfang an in besten Händen.

Strong

sorgen dafür, dass jede Anlage optimal geplant und installiert wird. Unser Support hilft Ihnen bei allen technischen Fragen kompetent weiter.

0,8

©

MOBOTIX das MX Logo, MxControlCenter, MxEasy, MxPEG und MxActivitySensor sind in der Europäischen Union, den USA und in anderen Ländern eingetragene Marken der MOBOTIX AG.

Apple, das Apple-Logo, iPod und iTunes sind in den USA und anderen Ländern eingetragene Marken von Apple Inc. iPhone, iPad, iPad mini und iPod touch sind Marken von Apple Inc.

Allgemeine Hinweise: Die vollständige Produktübersicht und eine aktuelle Preisliste finden Sie auf der MOBOTIX Webseite •

Abgabe nur an Handel bzw. gewerbliche Kunden • Preise zzgl. der gesetzlichen Mehrwertsteuer • unverbindliche Preisempfehlung des Herstellers ab Werk Langmeil, Deutschland • Änderungen und Irrtümer vorbehalten • © MOBOTIX AG 2014

Security-Vision-Systems

N

A61

Kreuz Alzey

A63

A61

Wor ms

Winnweiler

A6

Mannheim

60 km

Saarbrücken

68 km

Kaiserslautern

West

Kaiserslautern Centrum

13 km

Frankreich

Hamburg

Berlin

Polen

Deutschland

Frankfurt

MOBOTIX AG

München

MOBOTIX AG

Security-Vision-Systems

Kaiserstrasse

D-67722 Langmeil, Deutschland

Tel.: +49 6302 9816-0

Fax: +49 6302 9816-190

E-Mail: [email protected]

www.mobotix.com

Schweiz Österreich

119

MOBOTIX Referenzen

Security-Vision-Systems

HiRes-Video-Komplettlösungen

hochauflösend, digital & kosteneffizient aufzeichnen

Mit Auszug aus dem Produktprogramm und Informationen über die innovative

MOBOTIX-Technologie

MOBOTIX

MOBOTIX AG • Kaiserstrasse • D-67722 Langmeil • Tel.: +49 6302 9816-0 • Fax: +49 6302 9816-190 • [email protected] • www.mobotix.com

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
