BALTUR bruciatore BTL 4H 50 60HZ

BALTUR bruciatore BTL 4H 50 60HZ

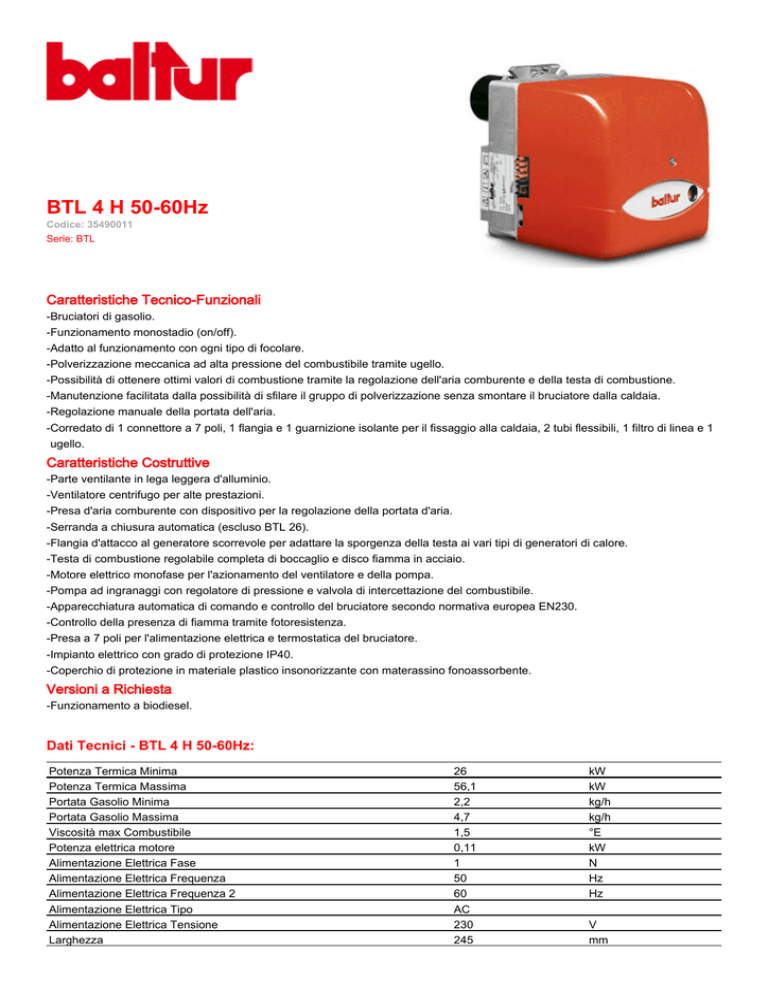

BTL 4 H 50-60Hz
Codice: 35490011
Serie: BTL
Caratteristiche Tecnico-Funzionali
-Bruciatori di gasolio.
-Funzionamento monostadio (on/off).
-Adatto al funzionamento con ogni tipo di focolare.
-Polverizzazione meccanica ad alta pressione del combustibile tramite ugello.
-Possibilità di ottenere ottimi valori di combustione tramite la regolazione dell'aria comburente e della testa di combustione.
-Manutenzione facilitata dalla possibilità di sfilare il gruppo di polverizzazione senza smontare il bruciatore dalla caldaia.
-Regolazione manuale della portata dell'aria.
-Corredato di 1 connettore a 7 poli, 1 flangia e 1 guarnizione isolante per il fissaggio alla caldaia, 2 tubi flessibili, 1 filtro di linea e 1
ugello.
Caratteristiche Costruttive
-Parte ventilante in lega leggera d'alluminio.
-Ventilatore centrifugo per alte prestazioni.
-Presa d'aria comburente con dispositivo per la regolazione della portata d'aria.
-Serranda a chiusura automatica (escluso BTL 26).
-Flangia d'attacco al generatore scorrevole per adattare la sporgenza della testa ai vari tipi di generatori di calore.
-Testa di combustione regolabile completa di boccaglio e disco fiamma in acciaio.
-Motore elettrico monofase per l'azionamento del ventilatore e della pompa.
-Pompa ad ingranaggi con regolatore di pressione e valvola di intercettazione del combustibile.
-Apparecchiatura automatica di comando e controllo del bruciatore secondo normativa europea EN230.
-Controllo della presenza di fiamma tramite fotoresistenza.
-Presa a 7 poli per l'alimentazione elettrica e termostatica del bruciatore.
-Impianto elettrico con grado di protezione IP40.
-Coperchio di protezione in materiale plastico insonorizzante con materassino fonoassorbente.
Versioni a Richiesta
-Funzionamento a biodiesel.
Dati Tecnici - BTL 4 H 50-60Hz:
Potenza Termica Minima
Potenza Termica Massima
Portata Gasolio Minima
Portata Gasolio Massima
Viscosità max Combustibile
Potenza elettrica motore
Alimentazione Elettrica Fase
Alimentazione Elettrica Frequenza
Alimentazione Elettrica Frequenza 2
Alimentazione Elettrica Tipo
Alimentazione Elettrica Tensione
Larghezza
26
56,1
2,2
4,7
1,5
0,11
1
50
60
AC
230
245
kW
kW
kg/h
kg/h
°E
kW
N
Hz
Hz
V
mm
Altezza
Profondità
Peso
Larghezza Imballo
Altezza Imballo
Profondità Imballo
Peso Imballo
270
410
10,75
540
320
300
12
mm
mm
kg
mm
mm
mm
kg
