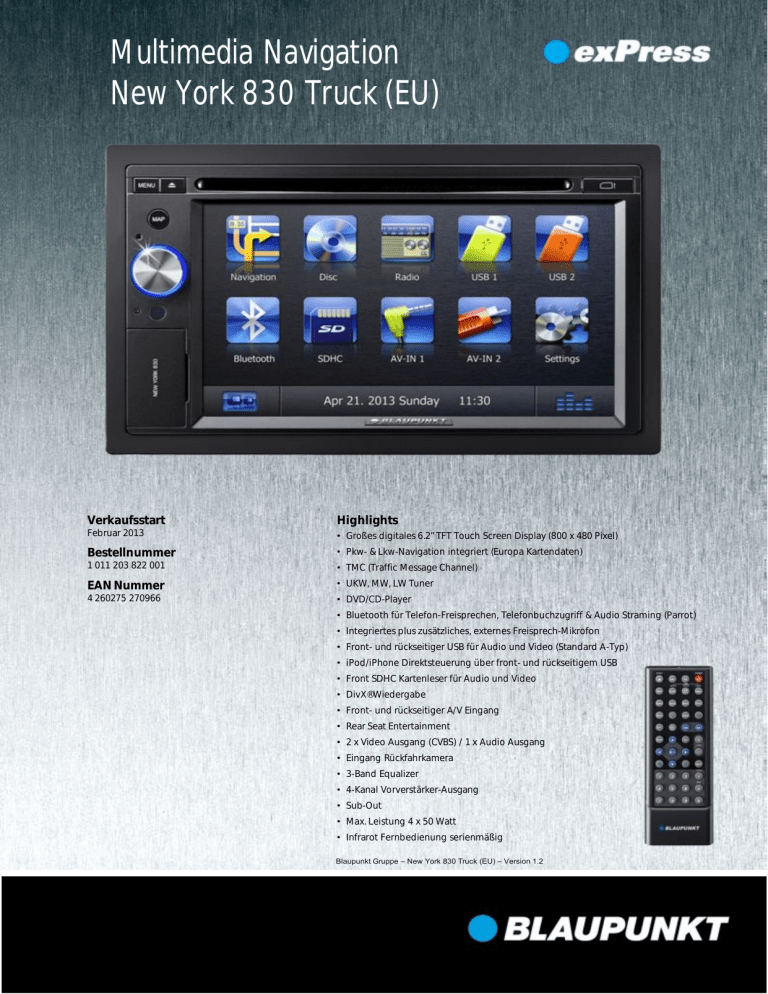

Multimedia Navigation
New York 830 Truck (EU)
Verkaufsstart
Highlights
Februar 2013
• Großes digitales 6.2” TFT Touch Screen Display (800 x 480 Pixel)
Bestellnummer
• Pkw- & Lkw-Navigation integriert (Europa Kartendaten)
1 011 203 822 001
• TMC (Traffic Message Channel)
EAN Nummer
• UKW, MW, LW Tuner
4 260275 270966
• DVD/CD-Player
• Bluetooth für Telefon-Freisprechen, Telefonbuchzugriff & Audio Straming (Parrot)
• Integriertes plus zusätzliches, externes Freisprech-Mikrofon
• Front- und rückseitiger USB für Audio und Video (Standard A-Typ)
• iPod/iPhone Direktsteuerung über front- und rückseitigem USB
• Front SDHC Kartenleser für Audio und Video
• DivX® Wiedergabe
• Front- und rückseitiger A/V Eingang
• Rear Seat Entertainment
• 2 x Video Ausgang (CVBS) / 1 x Audio Ausgang
• Eingang Rückfahrkamera
• 3-Band Equalizer
• 4-Kanal Vorverstärker-Ausgang
• Sub-Out
• Max. Leistung 4 x 50 Watt
• Infrarot Fernbedienung serienmäßig
Blaupunkt Gruppe – New York 830 Truck (EU) – Version 1.2
Auf der Straße zu Hause.
Das New York 830 vereint europaweite Navigation, abwechslungsreiche
Unterhaltung sowie die Anbindung mobiler Medien aller Art. Konzipiert
für den zunehmenden Anteil nachrüstbarer 2DIN Autoradioschächte am
Kfz-Bestand besticht es durch das 6,2" große Display in Digitaltechnologie bei einer Auflösung von 800 x 480 Pixel. Eine souveräne
Zielführung sowie eine integrierte Freisprecheinrichtung per Bluetooth
sorgen für entspanntes und sicheres Autofahren, das bei optional
angeschlossener Rückfahrkamera das Einparken einschließt. Für die
individuelle Unterhaltung können dabei neben dem Radioprogramm
mobile Medien aller Arten genutzt werden, da neben dem DVD-Laufwerk
ein Steckplatz für Speicherkarten, 2 USB-Anschlüsse für diverse Speichermedien und die Steuerung von iPod oder iPhone sowie front- und
rückseitige Audio/Video Eingänge bereit stehen. Pures Blaupunkt Design,
das sich hochwertig aber dezent in jedes Armaturenbrett integriert,
rundet das Geräteprofil ab.
Navigation
Mit übersichtlichen Bildschirmmenüs führt das New York 830 schnell und
exakt ans Ziel. Einfache Bedienung und höchster Komfort sind dabei kein
Widerspruch, sondern unser Anspruch, den das New York 830 mit der
Navigation der neuesten Generation ganz locker erfüllt.
Navigation Hauptmenü
Zielsuche Menü
+ Mehr Menü
+ Mehr Menü > Einstellungen
Nur Variante
New York 800 Truck
Meine Route Menü
2
Lkw-Navigation
Beim New York 830 Truck ist Fahrerassistenz auf professionellem Niveau
an Bord. Europaweite Navigation, die sowohl alle Staus im Auge hat, als
auch die individuellen Fahrzeugattribute bei der Berechnung der
optimalen oder präferierten Route berücksichtigt. Sogar Informationen zu
den Fahr- und Pausenzeiten stehen auf Knopfdruck jederzeit und auf
aktuellstem Stand bereit – auf Wunsch mit automatischen akustischen
Hinweisen.
Fahrzeugauswahl
Einstellung Fahrzeugprofil
Definition der Ladung
Konfiguration der Fahrzeiten
Benutzerseinstellungen
Klar arrangiert, attraktiv gestaltet, einfach einzustellen.
Allgemeine Einstellungen *
Bluetooth Einstellungen *
Spracheneinstellungen *
Equalizer
* Darstellung mit Displayinhalten in englischer Sprache (Deutsch wählbar)
3
Media Player
Zu einem modernen Gerät gehört selbstverständlich ein souveräner
Umgang mit allen alltäglichen, digitalen Speichermedien. So lässt das New
York 830 die freie Wahl, welches Medium für die persönliche Musiksammlung, Bilder oder Videos genutzt werden soll – DVD‘s, VCD‘s, CD‘s,
USB-Sticks oder Speicherkarten bis zu 32GB.
Audio Player Folder Auswahl
Audio Wiedergabemaske
Video Player Auswahl
Bilder Auswahl
iPod / iPhone Steuerung
Einfach den iPod oder das iPhone an einen der beiden USB-Anschlüsse
anschließen und über das gewohnte Menü die Musik starten – die
Anzeige des Album Covers inklusive. Für ausgesprochene Liebhaber
beherrscht das New York 830 auch den gleichzeitigen Anschluss zweier
Geräte aus der Apple Schmiede.
Hauptmenü
nach Anschluss über Front USB
Hauptmenü
nach Anschluss über rückseitigen USB
Auswahl nach Musikkriterium *
Wiedergabemaske
* Darstellung mit Displayinhalten in englischer Sprache (Deutsch wählbar)
4
Radio
Bluetooth
Eine aufgeräumte Optik und große Tastenfelder, so geht der schnelle und
beiläufige Programmwechsel leicht von der Hand. Auch sonst bietet das
New York 830 alles, was einen guten Tuner heute auszeichnet: Ein klarer
Empfang, RDS mit Verkehrsfunk und Radiotext, zahlreichen Speicherebenen und für unterwegs die automatische Suche nach den stärksten
Sendern.
Das komplette Handy-Telefonbuch mit bis zu 1.000 persönlichen Nummern
einmal mit dem New York 830 synchronisiert, steht dem angenehmen
Telefonieren über die Fahrzeuglautsprecher nichts mehr im Weg. Für die
optimale Verständigung lässt das New York 830 zudem die Wahl, ob Sie das
integrierte oder das flexibel platzierbare, ebenfalls serienmäßige externe
Freisprech-Mikrofon zum Zuge kommen soll. Und nicht zuletzt: Genießen Sie
Ihre Lieblingsmusik direkt vom Handy via Bluetooth Audio Streaming.
Radio Wiedergabemaske
Anruferlisten & Telefonbuch Menü *
Audio Streaming Wiedergabemaske
AV Eingang (Audio/Video)
Flexibilität auch in punkto analoge Anschlüsse. Der Front-AV (3,5 mm
Klinke) bietet sich für den schnellen Wechsel an, der rückseitige über
Cinch für einen dauerhaften Anschluss zum Beispiel eines TVEmpfängers.
Front AV Audio Wiedergabemaske
Rückfahrkamera
Einparken kann Millimeterarbeit sein. Bei angeschlossener Kamera schaltet
das New York 830 beim Einlegen des Rückwärtsgangs automatisch auf das
Kamerabild um, so dass beim Rangieren eigentlich nichts mehr passieren
kann.
Rear Seat Entertainment
Damit wird das New York 830 endgültig zur Schaltzentrale.
Unabhängig vom Programm im Cockpit lässt sich die Unterhaltung
der Mitfahrer ganz auf deren Geschmack und Bedürfnisse
zuschneiden, bedienbar von vorne oder ebenfalls uneingeschränkt
über die serienmäßige Infrarot Fernbedienung. Aber auch im
Caravan sind damit ganze Systemlösungen einfach zu realisieren.
Rear Seat Entertainment Quellen *
* Darstellung mit Displayinhalten in englischer Sprache (Deutsch wählbar)
5
New York 830 Truck (EU)
Navigation
Plattform
Kartendaten Westeuropa
Online Karten-Update
iGo primo
23 Länder (TomTom):
Andorra, Belgien, Dänemark,
Deutschland, Finnland, Frankreich,
Gibraltar, Italien, Liechtenstein,
Luxemburg, Malta, Monaco,
Niederlande, Norwegen, Österreich,
Portugal, Republik Irland, San Marino,
Schweden, Schweiz, Spanien, Vatikan,
Vereinigtes Königreich
20 Länder (diverse Kartenanbieter):
Albanien, Bosnien-Herzegowina,
Bulgarien, Estland, Griechenland,
Kroatien, Lettland, Litauen, Montenegro,
Polen, Republik Mazedonien, Rumänien,
Serbien, Slowakische Republik,
Slowenien, Tschechische Republik,
Türkei, Ukraine, Ungarn, Zypern
27 Sprachen:
Arabisch, Bulgarisch, Dänisch, Deutsch,
Englisch (GB), Englisch (US), Estnisch,
Finnisch, Flämisch, Französisch,
Griechisch, Hebräisch, Italienisch,
Katalanisch, Kroatisch, Lettisch,
Litauisch, Niederländisch, Norwegisch,
Polnisch, Portugiesisch, Rumänisch,
Russisch, Schwedisch, Serbisch,
Slowakisch, Slowenisch, Spanisch,
Tschechisch Türkisch, Ukrainisch,
Ungarisch – Keine Stimme (nur Signal)
Dänisch, Deutsch, Englisch (GB),
Finnisch, Französisch, Italienisch,
Norwegisch, Polnisch, Schwedisch,
Spanisch, Türkisch
•
•
•
•
•
•
•
•
• (30 Tage nach erstem GPS-Empfang)
Mikro-SD, 4GB (inbegriffen) Radarwarner
per www.naviextras.com
per www.naviextras.com
Lkw-Navigation
Lkw-Kartendaten Westeuropa
23 Länder (TomTom):
Kartendaten Osteuropa
Navigationssprachen
(Stimme und Display)
Ansage Straßenname
(Text To Speech)
Dynamische Navigation (TMC)
3D Kartendarstellung
3D Stadtkarten Westeuropa
3D Sehenswürdigkeiten
3D Gebäude
Premium POI (Point Of Interest)
Realistische Kreuzungsansicht
Demomodus
Garantie Kartenaktualität
Datenträger
Andorra, Belgien, Dänemark, Deutschland, Finnland,
Frankreich, Gibraltar, Italien, Liechtenstein,
Luxemburg, Malta, Monaco, Niederlande, Norwegen,
Österreich, Portugal, Republik Irland, San Marino,
Schweden, Schweiz, Spanien, Vatikan, Vereinigtes
Königreich
Lkw-Kartendaten Osteuropa
12 Länder (diverse Kartenanbieter):
Albanien, Estland, Lettland, Litauen, Montenegro,
Polen, Republik Mazedonien, Rumänien, Slowakische
Republik, Slowenien, Tschechische
Republik, Ungarn
Fahrzeugeigenschaften
Entzündliche Flüssigkeiten, Entzündliche
Fahrzeugprofile
eigene Profile programmierbar
Fahrzeiteinstellungen
Höchstgeschwindigkeit, Länge, Breite,
Höhe, Anhänger, Achsen, max.
zulässiges Gewicht, tatsächliches
Gewicht, Frachtkategorie (Explosivstoffe,
Entzündliches Gase, Nicht entzündliches Gase, Giftstoffe,
Feststoffe, Selbstentzündliche Stoffe, Gefahr bei
Kontakt mit Wasser, Entzündend wirkender Stoff,
Organisches Peroxid, Giftig, Ansteckungsgefährlich,
Radioaktive Stoffe, Ätzende Stoffe, Verschiedene
Stoffe)
Lkw, Bus, Taxi, Krankenwagen, Pkw plus
Anzahl der Fahrer, max. durchgängige
Fahrzeit, min./max. Pausenzeit,
max. tägl. Fahrzeit, Vorwarnung,
Anzeige der aktuellen Zeit
1 011 203 822 001
Display
Technology
Typ
Bildschirmgröße
Auflösung
Touchscreen
Helligkeit anpassbar
Display Ausschaltung
Uhrenanzeige
Datumsanzeige
Hintergrundoptionen
Upload Hintergrundbild
Radio Systemsprachen
Digital
TFT
6.2"
800 x 480 Pixel
•
• (hell, normal, dunkel, Nacht)
• (Aus nach 10 oder 20 Sek. wählbar)
24 / 12 Stunden
•
Schwarz, Blau, Rot, Grün, Orange
per Mikro-SD
Englisch (GB), Deutsch, Französisch,
Italienisch, Polnisch, Spanisch
(Navigation: 27 Sprachen, siehe Navi)
Radio
Typ des Tuners
Welttuner (umschaltbar)
Wellenbereich
Radio Data System (RDS)
Travelstore
Suche nach Frequenz
Senderspeicher
Empfindlichkeit
Frequenzgang (Hz) -3dB
Analog Empfänger
Europa, OIRT, Amerika, Asien, Japan
UKW 1, 2, 3, MW1, MW2/LW
AF, CT, EON, PS, PTY, TA, TP, RT
• (FM 1, 2, 3)
•
30
lo/dx
30 – 15.000
Datenträger
DVD
DVD Regionalcode
VCD
CD
Typ DVD/CD-Laufwerk
Shock Proof Memory
Frequenzgang (Hz) -3dB
USB-Massenspeicher
Speicherkarten
Formatierung USB, SDHC, SD
Mikro-SD
DVD, +/-R, +/-RW, -ROM
Code 2 (Europa, Voreinstellung)
•
CD-DA, -ROM, -R/-RW
Automatisches Laden
• (CD/DVD)
20 – 20.000
USB 2.0 kompatibel
SDHC (bis zu 32 GB), SD, MMC
FAT, FAT 32
Navigation / Bilder-Upload
DVD Player
Titel vor / zurück
Vorspulen / Zurückspulen
Kapitel / Titel wiederholen
Play / Pause / Stopp / Fortsetzen
Kapitel überspringen / suchen
Letzte Position
Root Menü
Setup
Titel Menü
Untertitel / Audio Sprache
Zoom / Blickwinkel
•/•
• (x2, x4, x8, x20)
•/•
•/•/•/•
•/•
•
•
•
•
•/•
•/•
Media Player
Video Wiedergabeformate
DivX® Videoformat
Video von MSD
Bild Wiedergabeformate
Audio Wiedergabeformate
MP3 Titelanzeige
MP3 Ordner-/Datei Browsing
MP3 Dateisuche
Browsing nach Musik-Kriterium
Anzeige Album Cover
Mix
Wiederholen
Vorspulen / Zurückspulen
CD Text
Anzahl der Dateien
Bitrate MP3
Bitrate WMA
Variable Bitraten
AVI, MP4, MPEG, MPG, Xvid, Dolby Digital 2.0
• (DivX Certified® to play DivX® video, including premium content.)
• (USB, SDHC, SD, MMC)
JPEG, JPG
MP3, WMA
ID3-tag (Versionen 1 und 2),
Dateiname, Ordnername
• (ohne Titelunterbrechung)
• (nach Titelnummer)
• (für iPod/iPhone)
• (für iPod/iPhone)
• (alle, Ordner)
• (alle, Ordner, Titel)
• (x2, x4, x8, x20)
•
1.500 je Directory
32 – 320 kBit/s
32 – 192 kBit/s
•
6
New York 830 Truck (EU)
iPod / iPhone
Direktsteuerung per USB
Front USB, rückseitiger USB
iPod Video
Unterstützte Generationen
Bluetooth
Modul
Unterstützte Version
Unterstützte Profile
Audio Streaming
Pairing (Anzahl der Geräte)
Pairing Code
Freisprechen
Mikrofon
Hauptfunktionen
Telefonbuchzugriff
Anruferliste
Auto Synchronisierung
Zweitanrufe
Rear Seat Entertainment
Video / Audio
Anwendung unabhängig
Quellen
Rückfahrkamera
Kamera Videoeingang
Aut. Displayumschaltung
Equalizer
Anzahl Bänder
Model
Typ
Bass / Mitten / Höhen
Low Pass Filter
Mid Pass Filter
High Pass Filter
Subwoofer Gain variabel
Subwoofer Frequenz variabel
Dynamische Bassanhebung
Klang Voreinstellungen
Balance / Fader
Quellenabhängige Lautstärke
Amplifier
Anzahl Kanäle
Max. Leistung
Sinus Leistung bei 14.4 V
• (Made for iPod, iPhone)
• / • (gleichzeitig möglich)
per USB-A/V Kabel
iPod touch (4te Generation)
iPod touch (3te Generation)
iPod touch (2te Generation)
iPod touch (1te Generation)
iPod classic
iPod mit Video
iPod nano (6te Generation)
iPod nano (5te generation)
iPod nano (4te Generation)
iPod nano (3te Generation)
iPod nano (2nd Generation)
iPod nano (1te Generation)
iPod iPhone 4
iPhone 3GS
iPhone 3G
iPhone
Parrot FC6000
Bluetooth 2.0 mit EDR
HFP, PBAP, A2DP, AVRCP
•
3
1234 (Grundeinstellung, änderbar)
per Mikrofon + Radio Lautsprecher
2 (integriertes + externes Mikrofon)
Anruf annehmen, Anruf beenden,
Anruf ablehnen, Wahlwiederholung
• (bis zu 1.000 Einträge)
• (versäumte, gewählte, angenommene
Anrufe)
• (Ein/Aus)
• (Halten/Makeln)
•/•
•
DVD, CD, SDHC, SD, MMC,
USB 1, USB 2, AV-IN 1, AV-IN 2
• (RCA)
• (ein/aus per Rückwärtsgangsignal)
3
parametrisch
analog
• / • / • (+/- 14 Stufen)
• (60/80/100/200 Hz)
• (0,5/1,0/1,5/2,5 kHz)
• (10/12,5/15/17,5 kHz)
• (24 Stufen)
• (80/120/160 Hz)
•
Rock, Pop, Classic, Jazz, Techno,
Flat, Optimal, User
• / • (+/- 24 Stufen)
DVD, USB, SDHC, Radio, Bluetooth,
AV-IN 1, AV-IN 2, Navigation, iPod
4
4 x 50 Watt
4 x 22 Watt
1 011 203 822 001
Eingänge
Antennen
USB
Stromversorgung
3 (Radio, GPS, TMC)
USB 1: Front USB (Standard A-Typ)
USB 2: Rück. USB (Standard A-Typ)
Direktsteuerung per USB 1/2
SDHC, SD, MMC
Mikro-SD (Navigation)
AV-IN 1: Front A/V (3.5 mm Klinke, 0,5V)
AV-IN 2: Rückseitiger A/V (RCA, 0,5V)
• (RCA)
•
•
• (3.5 mm Klinke, rückseitig)
• (Front Panel)
• (SWC, rückseitig, analog, 3.5 mm Klinke,
programmierbar per Menü)
• (ISO, Kabelenden)
Ausgänge
Video 1
Video 2
Audio
Preamp-Out
Subwoofer
Audiokanäle
• (RCA, rückseitig, composite)
• (RCA, rückseitig, composite)
• (RCA, rückseitig)
• (RCA, 4-Kanal, 2V)
• (RCA)
• (ISO, Kabelenden)
iPod/iPhone
Front Kartenleser 1
Front Kartenleser 2
Audio / Video (analog)
Rückfahrkamera
Signal Rückwärtsgang
Signal Handbremse
Externes Freisprechmikrofon
Infrarot Fernbedienung
Lenkradfernbedienung
Allgemein
Installation
Betriebsspannung
Gewicht
Tiefe (inkl. Panel + Anschlüsse)
Tiefe (Einbautiefe)
Breite
Höhe
Front Panel
Farbe
Beleuchtung
Demomodus
Diebstahlschutz
2-DIN
10,5 – 16V
ca. 2,73 kg
180,9 mm
165,2 mm
178 mm
100 mm
Fix
Schwarz
Tasten + CD-Schacht: weiß
Drehregler: Rot (aus) / Blau (ein)
• (nur Navigation)
Code Ein/Aus (4-stellig, einstellbar)
Zubehör inbegriffen in Lieferung
Bedienungsanleitung *
• 15 Sprachen:
Bulgarisch, Dänisch, Deutsch, Englisch,
Finnisch, Französisch, Griechisch,
Italienisch, Niederländisch, Polnisch,
Portugiesisch, Rumänisch, Schwedisch,
Spanisch, Ungarisch
Infrarot Fernbedienung
• (inkl. Batterie)
Mikro-SD Karte
• (4GB, Europa Navigation vorinstalliert)
TMC Tuner
•
GPS Antenne
• (Kabellänge: 3 Meter)
Externes Freisprechmikrofon
• (Kabellänge: 2,3 Meter)
Geräterahmen
•
Einbaurahmen
•
Befestigungsmaterial
•
Verbindungskabelset
• Leistung (ISO Kammer A)
• Lautsprecher (ISO Kammer B)
• Kamera, Rückfahrt- und Handbremssignal, SWC (ISO Kammer C)
• Video-out 1 (RCA)
• Preamp-/Sub-Out, A/V-in/-out 2 (RCA)
Rückseitig fixierte Kabel
• Freisprechmikrofon (3.5 mm Klinke)
• TMC (3.5 mm Klinke)
• Radio Antenne
• USB (Standard A-Typ)
• iPod Video-In
* Erweitertes Navigationshandbuch (je oben genannte Sprachen plus
Tschechisch und Slowakisch) online verfügbar unter www.blaupunkt.com
iPhone, iPod are trademarks of Apple Inc., registered in the U.S. and other countries.
DivX®, DivX Certified® and associated logos are trademarks of DivX, Inc. and are used under license.
The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc.
The Parrot trademarks and logo are registered trademarks of Parrot S.A.
Windows® und Windows Media® are registered trademarks of the Microsoft Corporation in the U.S.A. and/or other countries.
7
Blaupunkt Europe GmbH
Postfach 10 02 04
D-31102 Hildesheim
[email protected]
www.blaupunkt.de
Liefermöglichkeit und technische Änderungen vorbehalten.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
