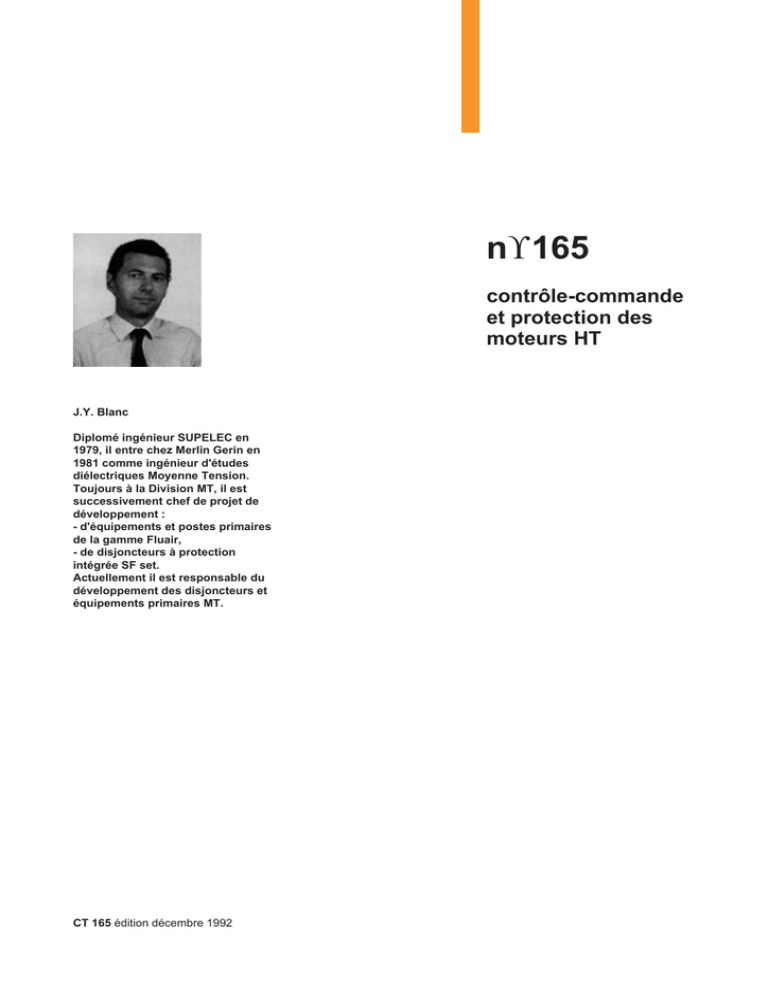

n° 165
contrôle-commande
et protection des
moteurs HT
J.Y. Blanc
Diplomé ingénieur SUPELEC en
1979, il entre chez Merlin Gerin en
1981 comme ingénieur d'études
diélectriques Moyenne Tension.
Toujours à la Division MT, il est
successivement chef de projet de
développement :
- d'équipements et postes primaires
de la gamme Fluair,
- de disjoncteurs à protection
intégrée SF set.
Actuellement il est responsable du
développement des disjoncteurs et
équipements primaires MT.
CT 165 édition décembre 1992
Cahier Technique Merlin Gerin n° 165 / p.2
Dans l'industrie et le grand tertiaire, la
puissance unitaire des machines
tournantes dépasse souvent 100 kW ;
lorsque c'est le cas et/ou si la longueur
de la ligne d'alimentation est importante
(chute de tension, pertes), il devient
avantageux d'utiliser des moteurs
haute tension.
L'objet de ce cahier technique est de
faire le point sur ces moteurs, leurs
systèmes de démarrage et sur les
différentes protections utilisables ; ceci
afin de faciliter les choix techniques.
contrôle-commande et protection des
moteurs HT
sommaire
1. Rappels sur les différents types
de moteurs à courant alternatif
2. Les procédés classiques de
démarrage en HT
3. Appareillage de contrôle commande
4. Protection des moteurs HT
Annexe 1 : détermination du mode de
démarrage d'un moteur
Annexe 2 : coordination des protections
Moteurs asynchrones à cage
Moteurs asynchrones à rotor
bobiné
Moteurs synchrones
Tolérances de dimensionnement
Tenue et essais diélectriques
Démarrage statorique direct
sous pleine tension
Démarrage statorique sous
tension réduite
Démarrage statorique avec
condensateurs
Démarrage rotorique
Choix du mode de démarrage
Solutions électromécaniques
Solutions électroniques
Principaux types de défauts
Principes de protection
Evolution technologique
Hypothèses de calcul
Démarche globale
p. 4
p. 5
p. 6
p. 7
p. 7
p. 8
p. 8
p. 10
p. 10
p. 12
p. 14
p. 16
p. 19
p. 19
p. 23
p. 24
p. 24
p. 27
Cahier Technique Merlin Gerin n° 165 / p.3
1. rappels sur les différents types de moteurs à courant alternatif
Les moteurs à courant alternatif aussi
bien haute que basse tension offrent
une grande variété de caractéristiques
électriques, dynamiques ou technologiques. Néanmoins, mis à part un
petit nombre de moteurs spécifiques à
des applications particulières, un
classement en trois familles peut être
fait :
■ moteurs asynchrones à cage,
■ moteurs asynchrones à rotor bobiné,
■ moteurs synchrones.
Ils se différencient, entre autres, par :
■ les valeurs du couple et du courant
de démarrage,
■ la variation de vitesse en marche
normale,
■ les valeurs du facteur de puissance
et du rendement en fonction de la
charge.
Les moteurs HT sont alimentés sous
une tension qui excède rarement
7,2 kV ; leur puissance va de 100 kW à
plus de 10 MW, 800 kW étant la
puissance moyenne.
Les figures 1 et 2 donnent l’allure de
ces courbes, en fonction de la vitesse
(N/Ns).
I
In
C
Cn
intensité
2
1
4
2
couple
0
moteurs asynchrones à
cage
Ces moteurs HT sont de deux types
principaux suivant la constitution du
rotor qui peut être à simple cage ou à
double cage.
Ceci permet de choisir les
caractéristiques de couple et d’intensité
de démarrage :
■ les rotors à simple cage ont :
■ un couple de démarrage relativement
faible (0,6 à 1 Cn),
■ un couple maximal de l’ordre de 2 à
2,2 Cn,
■ une intensité de démarrage variant
de 4,5 à 5,5 In,
(Cn : couple nominal, In : courant
nominal).
■ les rotors à double cage ou les rotors
à encoches profondes ont :
■ un couple de démarrage légèrement
plus élevé (0,8 à 1,2 Cn),
■ un couple maximal de l’ordre de 2 à
2,2 Cn (un peu plus élevé dans le cas
d’encoches profondes),
■ une intensité de démarrage variant
de 5 à 6,5 In.
Cahier Technique Merlin Gerin n° 165 / p.4
A noter que :
moteurs à simple cage
présentent un couple minimal
■ les
25 %
50 %
75 %
100 %
(N/N s )
fig. 1 : courbes C(N) et I(N) d’un moteur asynchrone à simple cage.
I
In
C
Cn
6
2
Id
intensité
5
4
couple
3
Cn
1
2
1
0
In
25 %
50 %
75 %
fig. 2 : courbes C(N) et I(N) d’un moteur asynchrone à double cage.
100 %
(N/N s )
(0,5 à 0,6 Cn), alors que la courbe du
couple, fonction de la vitesse des
moteurs à double cage ou à encoches
profondes, est continuellement
croissante jusqu’au couple maximal.
■ l’emploi de ces moteurs est tout
indiqué pour les usages intensifs et les
atmosphères dangereuses, du fait :
■ de la simplicité de conception des
rotors en court-circuit qui leur confère
une grande robustesse mécanique et
électrique,
■ de l’absence de balais.
Ces deux particularités concourent à
une maintenance des plus réduites.
Les caractéristiques de couple des
moteurs asynchrones à cage sont
particulièrement bien adaptées aux
machines telles que : pompes
centrifuges, compresseurs, groupes
convertisseurs, machines-outils et
ventilateurs.
Toutefois, un inconvénient inhérent à
tous ces moteurs réside dans leur
facteur de puissance relativement bas,
de l’ordre de 0,8 à 0,9 à pleine charge,
et qui décroît lorsqu’ils travaillent à
faible charge (cf. fig. 3).
Si la puissance installée en moteurs
asynchrones est importante, il est
nécessaire de mettre en œuvre une
compensation de puissance réactive.
Celle-ci peut être globale, par groupe
de moteurs ou par moteur (grosses
unités).
η
cos ϕ
η
0,9
0,8
cos ϕ
0,7
0,6
0,5
2/4
0
g =
1
A
4/4
(P/Pn )
fig. 3 : courbes rendement η (P) facteur de puissance cos ϕ (P) d’un moteur asynchrone à
double cage.
C
Rr
R' r > R r
R''r > R' r
C''d
CM
moteurs asynchrones à
rotor bobiné
Du fait que ces moteurs ont un
enroulement rotorique raccordé sur des
bagues, la résistance de ce circuit peut
être modifiée par l’introduction de
résistances extérieures.
Dans la zone de stabilité du moteur, qui
correspond à la pente positive de la
courbe C = f (g) (cf. fig. 4), le
glissement «g» est proportionnel à la
résistance rotorique :
3/4
C'd
zone de stabilité
rotor en court-circuit
1
Cn
Cd
0,5
0
0,5
1
2
g
Rr . C
avec g % =
Ns − N
. 100
Ns
dans laquelle
Ns : vitesse de synchronisme,
N : vitesse de fonctionnement.
fonctionnement
en génératrice
fonctionnement
en moteur
fonctionnement
en freinage à
contre-courant
fig. 4 : courbe C(g) d’un moteur asynchrone à rotor bobiné.
Cahier Technique Merlin Gerin n° 165 / p.5
L1
avec :
V : tension simple d’alimentation,
p : nombre de paires de pôles,
ω : pulsation des courants
d’alimentation,
M : inductance mutuelle stator-rotor,
L1 : self totale du stator,
(L1 = M + Ls),
Rr : résistance rotorique = résistance
propre du rotor + résistances
extérieures,
C : couple moteur.
En faisant décroître la résistance
extérieure au cours du démarrage, on
obtient une translation de la
caractéristique C(g) et l’adaptation du
couple de démarrage au couple de la
machine entraînée. A noter que la
valeur du couple maximal est
indépendante de la résistance
rotorique.
D’autre part, pour les faibles
glissements, le courant rotorique est
inversement proportionnel à la
résistance rotorique. Son module est
donné par :
Ud
Un
avec
B = V .
M
L1
Le courant statorique suit la même loi
au rapport de transformation et au
courant magnétisant près.
En conséquence, le choix de la
résistance rotorique de départ permet
de résoudre pratiquement tous les
problèmes de couple important au
démarrage ou d’appel de courant sur le
réseau et de concilier ces deux
impératifs. Les différentes possibilités
d’utilisation des moteurs asynchrones à
rotor bobiné les rendent aptes à
l’entraînement des machines à fort
couple de démarrage telles que
broyeurs, malaxeurs, transporteurs,
etc.
De plus, les machines nécessitant un
fort freinage à contre courant utilisent
également ce type de moteur.
Comme pour les moteurs asynchrones
à cage le facteur de puissance en
marche normale est relativement bas ;
Cahier Technique Merlin Gerin n° 165 / p.6
cette caractéristique et la présence de
bagues et de résistances rotoriques
font que son emploi tend à disparaître
au profit des moteurs à double cage ou
à encoches profondes.
La figure 4 représente les courbes
caractéristiques C(g) suivant la valeur
de la résistance rotorique ainsi que les
zones de stabilité. Ces courbes font
apparaître l’intérêt d’introduire une
résistance importante dans le circuit
rotorique pour obtenir un freinage
efficace à contre courant.
moteurs synchrones
Ces moteurs diffèrent principalement
des moteurs asynchrones par :
■ leur vitesse constante (vitesse de
synchronisme),
■ le circuit rotorique alimenté en
courant continu,
■ le facteur de puissance qui peut être
réglé par le courant d’excitation.
Ils sont technologiquement identiques
aux alternateurs.
Pour obtenir un couple asynchrone et
éviter des oscillations, les rotors sont
munis d’une cage d’amortissement :
elle permet de démarrer les moteurs
synchrones avec faible couple résistant
d’une façon analogue à celle des
moteurs asynchrones à simple cage
(dont ils ont sensiblement les mêmes
courbes caractéristiques de couple et
d’intensité). Pour éviter des surtensions
dans le circuit d’excitation, celui-ci est
shunté pendant le démarrage et lors
d’un déclenchement, par une
résistance dont la valeur est choisie
entre 5 et 10 fois la résistance du circuit
d’excitation.
Etant donné que le couple asynchrone
tend vers zéro quand on s’approche de
la vitesse de synchronisme,
l’accrochage en fin de démarrage de
ces moteurs sur le réseau ne peut se
faire à la vitesse de synchronisme
comme pour les alternateurs. Ceci se
traduit toujours par un régime
transitoire plus ou moins important
suivant la vitesse acquise à la fin du
démarrage, et la puissance du moteur.
Pour limiter ce régime transitoire, il est
possible d’utiliser :
■ soit un relais contrôlant le glissement
par la mesure de la fréquence du
courant rotorique traversant la
résistance de démarrage. Il commande
l’alimentation du circuit d’excitation au
moment où le glissement est minimal.
Ce dispositif est pratiquement
indispensable lorsque le moteur
synchrone représente une fraction
importante de la puissance totale
installée.
■ soit appliquer le courant d’excitation
en deux temps de façon automatique
ou manuelle.
Les sources d’excitation peuvent être
soit séparées :
■ groupe moteur, excitatrice,
■ redresseur à thyristors,
soit placées en bout d’arbre du moteur,
■ générateur inversé,
■ alternateur inversé à «induit et
redresseur à diodes» tournant.
Les techniques les plus couramment
utilisées sont le redresseur à thyristor
et les «diodes tournantes».
Ce dernier procédé élimine les balais,
supprime l’armoire d’excitation et, de
plus, possède souvent un dispositif de
synchronisation et de réaccrochage en
cas de rupture de synchronisme.
Ces moteurs sont capables de fournir
de l’énergie réactive par augmentation
du courant d’excitation. Leur emploi est
souvent motivé par cette particularité
qui permet de compenser les charges
réactives d’un réseau.
Les courbes de la figure 5 montrent la
variation de courant statorique en
fonction du courant d’excitation pour
une charge donnée constante (courbes
de Mordey). L’usage de ce type de
moteur pour les petites puissances est
assez peu répandu. Par contre, au
dessus de 2 000 kW, son emploi est
(I) stator
é
= constante
ilit
M
ab
ω
.
st
p
de
.
pleine charge
1/2 charge
1/4 charge
ite
2
lim
A = 3V
cos ϕ AR
0
cos ϕ AV
cos ϕ = 1
(i) excitation
fig. 5 : moteur synchrone : courbes de
Mordey.
fréquent en raison de son bon
rendement et de la maîtrise de son
facteur de puissance. Pour les
mouvements très réguliers, le moteur
synchrone s’impose : cependant les
machines entraînées doivent avoir un
couple résistant relativement faible
pendant le démarrage et le
dimensionnement de la cage
d’amortissement limite la cadence de
démarrage.
tolérances de
dimensionnement
Les caractéristiques électromécaniques
des moteurs sont définies par la norme
CEI 34-1. Pour certaines grandeurs
caractéristiques assignées, la norme
définit les tolérances que doit respecter
le constructeur. Il est intéressant de
connaître ces tolérances car, pour
certaines caractéristiques, elles ont une
influence directe sur le choix de la
puissance du moteur et de
l’appareillage ainsi que sur le réglage
des protections.
Le tableau de la figure 6 donne les
tolérances des principales grandeurs
caractéristiques.
tenue et essais
diélectriques
Les moteurs, comme les autres
composants des réseaux électriques,
sont soumis aux diverses surtensions.
Ils sont particulièrement sensibles aux
surtensions à front raide, ou fréquence
élevée, car celles-ci sont «bloquées»
par les premières spires des bobinages
statoriques.
Les surtensions de manœuvre
Elles résultent des phénomènes
transitoires qui apparaissent lors de
changements d’états du réseau
d’alimentation.
Les phénomènes ci-après, spécifiques
aux circuits inductifs donc aux moteurs,
sont à prendre en considération :
■ arrachement de courant lors de
l’interruption du courant,
■ réallumages multiples à l’interruption
et préamorçages à l’établissement du
courant dans le cas où l’appareil de
coupure est capable de couper les
courants hautes fréquences
correspondant à ces phénomènes.
Les surtensions à front raide
Elles résultent des coups de foudre
directs ou indirects ; elles se propagent
sur le réseau et créent une contrainte
diélectrique qui, même limitée par
l’emploi de parafoudres, peut être
importante.
L’étude des surtensions est développée
dans le Cahier Technique n° 151
«Surtensions et coordination de
l’isolement» et la sensibilité particulière
des moteurs dans le Cahier Technique
n° 143 «Disjoncteurs au SF6 et
protection des moteurs HT».
Pour vérifier la tenue des moteurs à
ces différentes surtensions, ceux-ci
sont soumis à des essais de type
effectués selon la norme CEI 34-1.
La tension d’essais est appliquée entre
l’enroulement soumis à l’essai et la
carcasse de la machine à laquelle sont
reliés les circuits magnétiques et tous
les autres enroulements statoriques et
rotoriques.
Deux types d’essais sont prescrits par
les normes : les essais à fréquence
industrielle et les essais de choc.
Essai à fréquence industrielle
La tenue aux surtensions de
manoeuvre est, en accord avec la
norme CEI 71, vérifiée par l’essai de
tenue à fréquence industrielle. L’essai
commence avec une tension inférieure
grandeur
à U/2 qui est augmentée
progressivement jusqu’à 2 U + 1 000 V,
niveau où elle est maintenue pendant
une minute.
Pour le stator, U est la tension spécifiée
d’alimentation. Pour le rotor, U est la
tension qui apparaît, circuit rotorique
ouvert, lorsque la tension d’alimentation
spécifiée au stator est appliquée alors
que le rotor est bloqué en rotation. Si le
moteur est réversible, (changement du
sens de rotation moteur lancé), la
tension d’essais appliquée au rotor
sera 4 U + 1 000 V.
Essai de choc
Il consiste à appliquer une onde de
tension représentative de la foudre :
■ temps de montée : 1,2 µs
■ temps de descente à Ucrête/2 : 50 µs
■ tension d’essais :
Ucrête = 4 U + 5 000 V
Les enroulements sont soumis à
plusieurs ondes positives et négatives.
Les essais de choc ne sont pas obligatoires dans l’état actuel de la normalisation ; ils peuvent en effet contribuer
à un vieillissement prématuré de
l’isolation des têtes de bobine. Plus
généralement les essais diélectriques
ne doivent pas être répétés ; si un
second essai est effectué, il sera fait à
80 % des tensions indiquées ci-dessus.
tolérance
moteurs asynchrones
courant à rotor bloqué
et en court-circuit
+ 20 % du courant garanti
(pas de limite inférieure)
couple à rotor bloqué
- 15 % à + 25 % du couple garanti
couple minimal
pendant le démarrage
- 15 % du couple garanti pour les moteurs à cage
Cd ≥ au tiers du couple assigné et ≤ à la moitié du
couple rotor bloqué, ceci à pleine tension.
couple maximal
- 10 % du couple garanti sous réserve qu'après
application de cette tolérance, le couple reste ≥ 1,6 fois
le couple assigné
moteurs synchrones
courant à rotor bloqué
+ 20 % de la valeur garantie
couple à rotor bloqué
- 15 % à + 25 % du couple garanti
couple de décrochage
- 10 % de la valeur garantie sous réserve qu'après
application de cette tolérance le couple reste
≥ 1,35 fois le couple assigné (1,5 pour les moteurs
synchrones à pôles saillants)
fig. 6 : tolérances sur les principales grandeurs caractéristiques selon norme CEI 34-1.
Cahier Technique Merlin Gerin n° 165 / p.7
2. les procédés classiques de démarrage en HT
Les principaux procédés de démarrage
des moteurs HT sont les suivants :
■ démarrage statorique direct sous
pleine tension,
■ démarrage statorique sous tension
réduite par couplage étoile-triangle, par
réactance ou par autotransformateur,
■ démarrage statorique par
condensateurs,
■ démarrage rotorique.
démarrage statorique direct
sous pleine tension
Ce mode de démarrage est employé
pour les moteurs asynchrones avec
rotor à cage et les moteurs synchrones.
La pointe de courant au démarrage est
de l’ordre de 4 à 7 In suivant les
caractéristiques du moteur, et sa durée
peut varier de 1 à 10 secondes environ,
en fonction du moment d’inertie total
(moteur + machine), du couple moteur
et du couple résistant.
L’adoption de ce mode de démarrage
exige donc que cette surcharge de
courant puisse être supportée par le
réseau sans perturbations des autres
récepteurs et que la machine entraînée
puisse supporter le choc mécanique dû
au couple moteur. La simplicité de
l’équipement et du moteur, l’économie
réalisée font que ce mode de
démarrage est très utilisé et même
conseillé dans la mesure où la chute de
tension sur le réseau au démarrage est
acceptable. C’est dans le rapport
puissance du moteur sur puissance de
court-circuit qu’est le facteur
déterminant.
démarrage statorique sous
tension réduite
Démarrage étoile-triangle
Ce mode de démarrage permet de
réduire :
■ le courant dans un rapport de 3 ,
■ au tiers le couple de démarrage.
Il est utilisé en BT et pour les faibles
puissances mais rarement en HT en
Cahier Technique Merlin Gerin n° 165 / p.8
raison des pointes de courant importantes au passage en triangle. Il est remplacé par le démarrage par réactance.
Les courbes de la figure 7 donnent les
variations des rapports en
Tension réduite par résistance
Beaucoup utilisé en BT, son emploi est
rare en HT du fait des calories à
dissiper et des problèmes d’isolement
de la résistance.
fonction du rapport
Tension réduite par réactance
Ce mode de démarrage (voir schéma
de puissance figure n° 7) est celui qui
réduit le plus simplement l’appel de
courant sur le réseau ; le couple moteur
au démarrage est faible et, de ce fait,
les machines entrainées doivent avoir
un couple résistant relativement faible
pendant le lancement : compresseurs,
pompes centrifuges, groupes
convertisseurs, etc.
En effet, le couple d’un moteur
asynchrone varie suivant le carré de la
tension d’alimentation, alors que le
courant absorbé reste proportionnel à
cette tension.
U 
.  d
U 
 n
C' d = C d
2
avec :
C’d : couple de démarrage à tension
réduite,
Cd : couple de démarrage à pleine
tension,
Ud : tension de démarrage,
Un : tension nominale de fonctionnement,
I' d = Id .
Ud
Un
avec :
I’d : courant de démarrage à tension
réduite,
Id : courant de démarrage à pleine
tension.
Ces relations s’écrivent aussi en
valeurs relatives en utilisant les
caractéristiques nominales :
I' d
In
=
Id
In
.
Ud
Un
Ud
Un
La tension aux bornes du moteur
augmente progressivement au cours du
démarrage : le lancement obtenu est
souple.
■ fonctionnement et schéma de
principe
■ premier temps
marche à tension réduite par la
fermeture de CL contacteur de ligne.
■ deuxième temps
marche normale par la fermeture de
CC : contacteur de court-circuitage
■ détermination d’une réactance de
démarrage (cf. fig. 8)
La tension de démarrage est
déterminée par l’appel de courant
maximal I’d autorisé sur le réseau :
Ud = Un .
I' d
Id
La chute de tension composée dans la
réactance a pour valeur :
→
→
Un − Ud = j .
→
3 . L . ω . I' d
Ud
Un
1
C'd
Cd
0,8
0,6
I'd
Id
0,4
0,2
I'd et C'd
Id
Cd
0
0,2
0,4
0,6
0,8
1
fig. 7 : courbes de démarrage sous tension
réduite (par réactance ou étoile-triangle).
Le diagramme de la figure 9 montre
que cette relation peut s’écrire arithmétiquement pour un moteur asynchrone,
car le facteur de puissance au premier
instant du démarrage correspond
pratiquement à celui de l’inductance de
démarrage d’où :
U n − Ud
L . ω =
3 . I' d
Pour le dimensionnement en puissance
de la réactance, il faut connaître la
durée du démarrage et la cadence de
manœuvres.
CC : contacteur de court-circuitage
CPN : contacteur de formation du point
neutre HT
AT : autotransformateur.
■ premier temps
marche à tension réduite par la
fermeture de CPN qui provoque la
fermeture de CL.
■ deuxième temps
marche en inductance par l’ouverture
de CPN
=
In
C' d
U 
.  d
U 
 n
Id
In
=
Cn
Cd
Cn
0,8
0,6
CL
0,4
0,2
I'd et C'd
Id
Cd
CC
0
2
avec :
I’d : courant de démarrage côté réseau
à tension réduite.
Ces relations permettent de déterminer
la valeur de la tension réduite en
fonction du rapport
Ud
Un
3L
2
U 
 d
U 
 n
.
Remarques
■ le deuxième temps est en principe
court (de l’ordre de la seconde) car il
est, dans la plupart des cas, un temps
ralentisseur.
1
Tension réduite par
autotransformateur
Ce mode de démarrage permet parfois
de concilier la réduction d’appel de
courant sur le réseau et la valeur du
couple moteur. En effet, il présente
l’avantage de réduire l’appel de courant
suivant le carré du rapport de
transformation :
Id
troisième temps
marche à pleine tension par la
fermeture de CC.
■
0,2
0,4
0,6
M
fig. 8 : schéma de puissance : démarrage
par réactance.
3L
I' d
In
C' d
1
fig. 10 : courbe de démarrage sous tension
réduite par autotransformateur.
→
J . L . ω . I' d .
autorisé sur le réseau ou du
rapport
0,8
point neutre
3
autorisé par la machine
Cn
entraînée.
La courbe de la figure 10 donne la
variation de
Ud
I' d
In
ou
C' d
Cd
fonctionnement et schéma de
principe (cf. fig. 11)
CL : contacteur de ligne
■
CL
CC
C PN
AT
3L
Ud
Un
en fonction de
Un
ϕd
M
I'd
fig. 9 : diagramme vectoriel permettant de
déterminer L.
fig. 11 : schéma de puissance : démarrage
par autotransformateur.
Cahier Technique Merlin Gerin n° 165 / p.9
L’emploi d’autotransformateur avec
entrefers réduit notablement ce défaut,
mais il nécessite la connaissance de la
valeur du courant absorbé par le
moteur à la fin du premier temps.
■ le passage à pleine tension se traduit
toujours par un régime transitoire plus
ou moins important suivant la vitesse
acquise à la fin du premier temps et la
valeur du courant absorbé.
■ l’intensité qui passe dans le point
neutre au démarrage est la différence
entre le courant moteur et le courant en
ligne, au courant magnétisant près de
l’autotransformateur. C’est ce qui
permet de réduire le calibre du
contacteur de point neutre.
■ il existe une variante de ce schéma
avec suppression du contacteur de
point neutre. Cette variante est à
proscrire car le passage de la tension
réduite à la pleine tension oblige à
couper la liaison moteur-réseau.
Compte-tenu du temps relativement
court de permutation et de la tension
résiduelle aux bornes du moteur, un
appel de courant supérieur au courant
de démarrage se produirait en effet au
moment du passage en marche
normale : condition inadmissible pour le
réseau et le moteur qui risquent de
provoquer le déclenchement des
protections.
puissance sur le réseau est réduit
d’autant (cf. fig. 12).
La mise en œuvre de cette technique
est délicate. Elle impose une étude de
l’ensemble moteur condensateurs pour
éviter les résonances et les surtensions
par auto-excitation du moteur, et les
oscillations mécaniques sur le système
de transmission.
D’autre part, les équipements de
commande doivent être choisis
spécialement pour la commutation des
condensateurs.
démarrage statorique par
condensateurs
Exemple d’un démarrage rotorique
en n temps.
Ce démarrage est illustré par les
figures 13 et 14. Le couple moteur varie
entre deux valeurs à chaque cran. La
valeur inférieure est prise égale au
couple nominal. A chaque cran, la
résistance rotorique change de valeur,
la caractéristique couple-vitesse
évolue. Au dernier temps, la résistance
rotorique se réduit à la résistance
interne du rotor.
■ premier temps
alimentation statorique et démarrage
sur la totalité de la résistance rotorique
par fermeture de CL.
Ce procédé permet de conserver les
caractéristiques de démarrage à pleine
tension du moteur. Il est
particulièrement utilisé pour conserver
le couple de démarrage des moteurs
synchrones, par exemple dans les
cimenteries et les installations de
broyage.
Les condensateurs, en parallèle avec le
moteur, fournissent une partie de
l’énergie réactive, pendant la phase de
démarrage, le facteur de puissance du
moteur étant alors faible. L’appel de
Cahier Technique Merlin Gerin n° 165 / p.10
puissance
réactive
selfique
puissance
apparente du
moteur au
démarrage
puissance
fournie
par les
condensateurs
démarrage rotorique
Ce mode de démarrage résout
pratiquement tous les problèmes qui
peuvent se poser au démarrage soit :
■ réduction de l’appel de courant sur le
réseau avec augmentation du couple
moteur,
■ adaptation du couple moteur au
couple résistant,
■ démarrage long et progressif (par
exemple, pour une charge de grande
inertie).
Il ne peut s’employer que pour les
moteurs asynchrones à rotor bobiné ou
pour les moteurs asynchrones
synchronisés (de moins en moins
utilisés dans l’industrie).
Il est surtout utilisé pour les
démarrages en charge.
puissance fournie
par le réseau
puissance active
fig. 12 : diagramme vectoriel du démarrage
par condensateur.
3L
point neutre
C1
C2
CL
3L
C n-1
M
fig. 13 : schéma de puissance : démarrage
rotorique.
■ deuxième
temps
court-circuitage de la première section
de la résistance rotorique par la
fermeture de C1.
■ troisième
temps
court-circuitage de la deuxième section
de la résistance rotorique par la
fermeture de C2.
temps
court-circuitage de la n-1 section de la
résistance rotorique par la fermeture de
Cn- 1.
C
CM
Cp
■ Nième
Cn
Le nombre de temps ou de crans n est
toujours supérieur de 1 au nombre de
sections ou contacteurs.
Ce nombre n est déterminé
approximativement par la formule :
log gn
n =
C
log n
Cp
4e
g n g4
0
3e
2e temps
g3
g2
1er temps
g1
1
g
fig. 14 : diagramme de démarrage rotorique symétrique.
ou encore
dynamo tachymétrique
Cn
Cp
=
n
gn
N0
N
+
-
où : Cp = couple de pointe
gn = le glissement nominal.
N
I0 +
Selon les cas, Cp étant connu, n s’en
déduit, ou inversement.
La détermination complète des
équipements de démarrage rotorique
nécessite la connaissance du service,
(cadence horaire et de la durée du
démarrage). En raison des carences de
normalisation pour les moteurs HT, ces
équipement sont déterminés cas par
cas, par des spécialistes.
Remarque
Il est parfois nécessaire de disposer
d’un démarrage linéaire. Celui-ci fait
appel à l’électronique de puissance qui
permet le contrôle de l’énergie
rotorique ; par exemple, à l’aide d’un
pont de Graëtz et d’un hacheur qui
réalisent une résistance continûment
variable (cf. fig. 15).
I
-
I
L
3L
R1
M
R2
H
fig. 15 : réglage de la vitesse par hacheur rotorique.
Cahier Technique Merlin Gerin n° 165 / p.11
choix du mode de
démarrage
dω
: accélération angulaire.
dt
Sur la durée totale du démarrage ∆t, la
vitesse angulaire varie de 0 à ωn. Par
ailleurs, un couple accélérateur moyen
Ca, égal à la différence moyenne entre
Cm et Cr peut être défini :
Ce qui entraîne :
C a = (Cm − Cr ) moyen
= J .
( ω n − 0)
∆t
d’où :
∆t =
J . ωn
Ca
Cahier Technique Merlin Gerin n° 165 / p.12
couple parabolique
pompe :
vanne ouverte
vanne fermée
n
couple important
au décollage
broyeur
C
Cn
n
3
dt
avec :
Cm : couple moteur
Cr ; couple résistant
J : inertie des masses tournantes
(moteur et machine entraînée)
compresseur à piston
3
dω
couple constant
3
Cm − Cr = J .
exemples
C
3
Calcul approximatif de la durée de
démarrage
Le fonctionnement de l’ensemble
moteur-machine entraînée est régi par
l’équation mécanique :
n
Cn
3
Conditions de démarrage
Compte-tenu des caractéristiques du
démarrage souhaité, il faut vérifier pour
les types de démarrage envisagés que
le démarrage peut effectivement avoir
lieu dans de bonnes conditions au
niveau du couple moteur, de l’appel de
courant et de la durée de démarrage :
■ le couple moteur reste toujours
supérieur au couple résistant
(cf. fig. 17),
■ l’appel de courant sur le réseau et la
chute de tension correspondante sont
admissibles par le réseau,
■ le temps de démarrage est compatible
avec les matériels utilisés.
caractéristiques
C
3
Le choix du mode de démarrage est
conditionné par la bonne adéquation
entre le couple moteur et le couple
résistant de la charge.
Il nécessite la connaissance du couple
résistant (cf. fig. 16).
fig. 16 : rappel des courbes de couple résistant des machines à entraîner (charges).
Sachant que le couple moteur réel
varie en fonction du carré de sa tension
d’alimentation :
C'm
Cm
U

=  réelle 
 U 

n 
C
Cn
couple
1,8
Cm
0,9
C'm
2
Le fait de réduire cette tension va, en
conséquence, réduire Ca et donc
augmenter le temps de démarrage.
Tableau de choix du mode de
démarrage
Le tableau de la figure 18 résume les
avantages et inconvénients des
principaux modes de démarrage pour
les différentes applications.
Pour un couple déterminé, l’intensité
absorbée sur le réseau s’établit dans
l’ordre croissant suivant :
■ démarrage rotorique,
■ démarrage par auto-transformateur,
■ démarrage par impédance
statorique,
■ démarrage direct.
Le choix d’un mode de démarrage
nécessite une bonne communication
entre le fournisseur d’énergie
électrique, le constructeur du moteur
et de la machine entraînée.
Les caractéristiques indispensables à
ce choix sont :
0
C'r
ω
vitesse
fig. 17 : cas de non démarrage.
■ la puissance du réseau
d’alimentation et l’appel de courant
maximal autorisé,
■ le couple et l’intensité du moteur à
pleine tension en fonction de la
vitesse de rotation,
■ le couple résistant de la machine
entraînée (cf fig. 16),
■ le moment d’inertie des masses
tournantes.
Si le rapport entre la puissance du
réseau d’alimentation et la puissance
du moteur est inférieur à 5, un soin
particulier doit être apporté au choix
du mode de démarrage comme à
celui de la coordination de l’ensemble
des protections (cf. annexes 1 et 2).
besoins de
l'application
caractéristiques
de l'application
mode de
démarrage
commande par
process permanent
ou quasi-permanent
démarrage ≤ 1/jour
machines nécessitant
un fort couplage
de démarrage
direct
démarrages
fréquents > 1/jour
moteurs à faible appel
de courant ou de faible
puissance
direct
1
pompes,
ventilateurs
compresseurs
démarrages
fréquents
machines démarrant
sous faible couple
statorique
par
réactance
2
réduction et de
l'appel de courant au
démarrage
(ajustage possible).
optimisation des
caractéristiques de
démarrage
lorsque l'intensité au
démarrage doit être
réduite tout en
conservant le couple
nécessaire au
démarrage
statorique par
autotransformateur
3
optimisation du couple (réduit)
et de l'appel de courant au
démarrage
(ajustage possible).
optimisation des
caractéristiques
de démarrage à
fort couple
démarrages
les plus difficiles
rotorique
généralement
3
faible appel de courant et
fort couple de démarrage.
1 ou
avantages
inconvénients
1
simplicité,
investissement réduit.
au démarrage :
■ couple important,
■ appel de courant important,
■ fortes contraintes
mécaniques.
fig. 18 : tableau de choix du mode de démarrage dans les cas les plus courants.
Cahier Technique Merlin Gerin n° 165 / p.13
3. appareillage de contrôle commande
Le rôle de l’appareillage est triple :
■ assurer la mise sous tension et l’arrêt
(commande),
■ déconnecter le moteur en cas de
défaut (protection),
■ assurer un certain contrôle du moteur
(contrôle).
Par contrôle, il est sous-entendu que
l’appareillage est capable (ou non) :
■ de conduire le démarrage
(automatisme de la séquence de
démarrage),
■ d’agir sur la vitesse du moteur,
■ de fournir des informations sur l’état
électrique du moteur et aussi de
contribuer à la protection.
Cette fonction contrôle fait
essentiellement appel à l’électronique de
puissance et aux courants faibles
(technologie numérique) ; elle est en
plein développement. La protection des
moteurs HT sera traitée dans le chapitre
suivant.
solutions
électromécaniques
Le choix entre les différents appareils
(interrupteur, disjoncteur ou contacteur)
dépend de :
■ la cadence de manœuvres,
■ l’endurance électrique,
■ la puissance du moteur.
Les principales caractéristiques des
appareils de coupure sont résumées
dans le tableau de la figure 19.
Interrupteurs-fusibles
Les interrupteurs par conception même
ont un pouvoir de coupure, une
endurance mécanique et électrique
faibles, ce qui limite leur emploi à de
petites puissances (In = 50 A
environ, 5 500 V) et à des cadences de
deux à trois manœuvres par jour.
Par ailleurs, le faible pouvoir de coupure
de ces appareils rend le choix des
protections délicat.
Disjoncteurs
Les disjoncteurs sont en général
employés pour les fortes puissances de
moteur, plus de 300 A, à faible cadence
de manœuvres et pour des tensions de
service supérieures à 6,6 kV.
Cahier Technique Merlin Gerin n° 165 / p.14
Bien entendu, leur emploi peut être
étendu à des puissances plus faibles,
manœuvrables par interrupteur ou
contacteur.
Contacteurs fusibles
■ cadence de manœuvres
La mécanique de commande simple, la
robustesse et la simplicité de ses
contacts permettent au contacteur une
cadence de fonctionnement élevée.
Cette cadence ne peut être supportée
par un disjoncteur même spécial et
moins encore par un interrupteur.
Certaines installations utilisent des
contacteurs à accrochage mécanique
pour éliminer la consommation
permanente de l’électro-aimant de
fermeture, ce qui peut diminuer
l’endurance du fait de la plus grande
complexité de la chaîne cinématique.
■ puissance de court-circuit du réseau
Ce facteur intervient peu sur un
équipement à contacteur grâce à la
présence des fusibles placés
immédiatement après le sectionneur
d’isolement ou près des pinces
d’embrochage, côté jeu de barres.
Ces fusibles à haut pouvoir de coupure,
limitent le courant de court-circuit.
Cette particularité permet, si la
puissance du réseau est augmentée,
de conserver les cellules départ
moteur ; les supports de jeux de barres
étant éventuellement renforcés.
Fusibles
Le calibre des fusibles est déterminé en
fonction de :
■ l’intensité nominale In,
■ le rapport Id / In (Id = courant de
démarrage),
appareil
cadence moyenne
■ la durée de démarrage déterminée
à l’aide de l’abaque de la figure 20.
Pour plus de précisions sur le choix
du fusible, le lecteur peut se reporter
au Cahier Technique n° 107.
Il convient enfin de rappeler que les
fusibles protègent le moteur contre
les surintensités supérieures à
environ cinq fois le courant nominal
du moteur et qu’ils doivent être
associés à des protections
complémentaires (relais thermiques...
cf. chapitre protections).
Transformateurs de courant
L’utilisation, de plus en plus fréquente,
de protections numériques rend
possible l’emploi de capteurs de
courant non conventionnels (par
exemple, des tores de Rogowkski).
L’avantage de ces capteurs est d’être
linéaires et donc de délivrer un signal
fidèle sur toute la plage de courant
utile.
Ils ne posent pas de problème au
niveau de la saturation, ni sur le plan
thermique comme cela peut être le cas
avec les Transformateurs de Courant
classiques (cf. Cahier Technique
n° 112).
Particularités dues à l’emploi des
fusibles ou des disjoncteurs
■ marche en monophasé due à une
fusion fusibles, avec non
fonctionnement du percuteur.
Le niveau de fiabilité des percuteurs et
aujourd’hui tel que le risque est faible.
Le niveau de sûreté peut encore être
augmenté par l’emploi d’une protection
complémentaire (relais à manque de
tension ou de déséquilibre).
endurance
Nb manœuvres
puissance admissible
du moteur
interrupteur-fusibles
faible : 2 - 3/jour
2 000
petite ≤ 50 A
disjoncteur
faible : 10/jour
10 000
forte
≥ 7,2 kVA
> 300 A
contacteur-fusibles
forte > 10/h
> 100 000
moyenne ≤ 300 A
fig. 19 : domaine d’emploi des appareils de coupure.
t secondes
100
calibres des fusibles 7,2 kV
100A 125A 160A 200A 250A
50
10
exemple :
In moteur = 100 A
Id = 6.In
td = 5 s
calibre du fusible = 200 A
5
1
05
200
In Amp.
moteur
30
0.02
20
=
0.03
Id
=
Id
=
4I
n
5I
n
Id
=
6I
n
Id
0.05
0.04
100
90
80
70
60
50
40
01
7I
n
150
0.01
10
I
fig. 20 : abaque pour la détermination des fusibles.
Cahier Technique Merlin Gerin n° 165 / p.15
■ sélectivité avec l’appareillage amont
Elle peut être délicate à réaliser
lorsque simultanément :
■ les fusibles utilisés sont de fort
calibre (200 A ou 250 A) ;
■ le départ protégé par ces fusibles
représente une fraction importante de
la puissance fournie par le disjoncteur
général (cf. fig. 21 et 22).
Cependant le fort pouvoir de coupure
des contacteurs Rollarc associés à de
tels fusibles autorise l’utilisation de
relais à maximum d’intensité faiblement
temporisés et permet de retrouver la
sélectivité. La sélectivité est plus facile
à réaliser si le départ moteur est
protégé par disjoncteur mais, sur fort
courant de court-circuit, le courant
n'étant pas limité, il y a une
augmentation des contraintes
thermiques.
■ surtensions
Certains types d’appareils, et
notamment les appareils à coupure
dans le vide, provoquent des
surtensions lors de la mise sous
tension ou de l’arrêt des moteurs (à
cause de leur aptitude à couper des
courants haute fréquence, résultant par
exemple du phénomène d’arrachement
du courant - cf. Cahier Technique
n° 143).
Afin d’éviter que ces surtensions ne
dégradent petit à petit le niveau
d’isolement du moteur, les fabriquants
placent dans l’appareillage si cela est
nécessaire, des limiteurs de surtension
type ZnO.
Pour conclure, il apparaît que les
solutions électromagnétiques sont
aujourd’hui fiables, robustes, économiques et qu’elles conviennent parfaitement dans la grande majorité des cas.
solutions électroniques
Elles apportent à l’utilisation des
possibilités et avantages
supplémentaires tels que :
■ vitesse variable,
■ possibilité de régulation de vitesse,
■ grande cadence de manœuvres,
■ économie d’énergie.
La solution électronique est rarement
utilisée pour réaliser uniquement le
démarrage.
Avant d’aborder les cas types de
dispositifs électroniques, il faut rappeler
que leur utilisation nécessite un certain
Cahier Technique Merlin Gerin n° 165 / p.16
disjoncteur
général
relais à
maximum
d'intensité
contacteur
coupe-circuit
,
relais à
maximum
d'intensité
M
fig. 21 : schéma de protection d’un départ moteur forte intensité.
t
courbe de fusion
coupe-circuit
temps de
coupure
du contacteur
relais à maximum
d'intensité
du disjoncteur
général
pouvoir de
coupure du
contacteur
perte de
sélectivité
relais à maximum
d'intensité
du contacteur
I
fig. 22 : diagramme de sélectivité dans le cas d’un départ moteur forte intensité.
nombre de précautions constructives
au niveau du moteur :
■ marge de sécurité en échauffements
à cause des harmoniques : une marge
de 15 % sur le courant est
généralement suffisante,
■ une ventilation forcée est
recommandée (les moteurs pouvant
fonctionner à basse vitesse),
■ renforcement de l’isolement entre
spires, du fait des gradients de tension
importants générés par la commutation
des thyristors (pouvant atteindre l’ordre
de grandeur de ceux des essais de
choc).
Les dispositifs présentés ci-après sont
ceux qui sont les plus utilisés en
moyenne tension. Seuls les principes
généraux sont exposés.
Le tableau de la figure 23 permet
d’avoir une indication sur les
adéquations entre le type de variateur,
le type de moteur et de charge
entraînée.
moteur
charges
variations vitesse
puissance
rendement global
type de variateur
asynchrone ou
synchrone
pompes, ventilateurs,
compresseurs,
extrudeuses
0 % à plus de 100 %
quelques 10 kW
à quelques 100 kW
0,85 à 0,90
redresseur/onduleur
autonome
asynchrone à
bague
idem
60 % à 100 %*
quelques 100 kW
à quelques MW
0,90 à 0,95
cascade
hyposynchrone
synchrone
idem
centrifugeuses
boggies TGV - A
(grande vitesse)
0%
à plusieurs fois 100 %
100 kW
à quelques 10 MW
0,90 à 0,95
redresseur/onduleur
autopiloté
asynchrone
ou synchrone
broyeurs
laminoirs
fours à ciment
(vitesse faible)
0 % à ± 33 %
100 kW
à quelques 10 MW
0,85 à 0,90
cyclo convertisseur
* : 100 % correspond à la vitesse relative au 50 Hz
fig. 23 : domaines d’application des variateurs électroniques pour moteurs alternatifs.
Redresseurs onduleurs autonomes
Ils sont capables de délivrer une
tension et une fréquence variables, ce
qui permet une parfaite maîtrise de la
vitesse et du couple du moteur.
Rappelons pour les moteurs
asynchrones :
■ le couple est proportionnel à U2 si f et
N sont constants,
■ le couple est inversement
proportionnel à f pour une tension et
une vitesse donnée.
Il existe trois types de redresseursonduleurs autonomes.
■ redresseur-onduleur de tension
■ le redresseur à thyristor règle la
tension,
■ l’onduleur à thyristor fournit l’alternatif
à fréquence variable.
Ce schéma est aussi utilisé par les
Alimentations Statiques sans
Interruption (ASI), utilisées en BT, pour
alimenter les ordinateurs; seule
différence : fréquence et tension sont
fixes.
■ redresseur, onduleur à Modulation de
Largeur d’Impulsion (MLI)
■ le redresseur à diodes alimente
l’onduleur,
■ l’onduleur génère des impulsions de
tension qui permettent de reconstituer
une sinusoïde de période et
d’amplitude variable (cf. fig. 24).
■ redresseur, onduleur de courant
(commutateur)
■ le redresseur à thyristor associé à
une self de lissage se comporte comme
un générateur de courant continu,
U
0
t
U
0
t
fig. 24 : génération de tensions et fréquence variables avec les variateurs à MLI.
■ l’onduleur commute le courant
successivement dans les enroulements
du moteur avec l’aide de condensateurs.
La fréquence, et donc la vitesse du
moteur, dépendent de la vitesse de
commutation.
Quelques éléments de
comparaison entre ces trois types
de redresseurs-onduleurs :
■ l’onduleur de tension
■ convient bien pour les moteurs de
fortes réactances,
■ nécessite souvent un filtre entre
onduleur et moteur,
■ permet le freinage par récupération
si le redresseur est réversible.
l’onduleur MLI
autorise une large plage de vitesse,
■ vitesse maximum limitée par la
fréquence de commutation maximum
autorisée par les thyristors de
l’onduleur. L’utilisation de transistors de
puissance (IGBT) permet de travailler à
fréquence bien plus élevée, mais pour
des puissances plus faibles,
■ fonctionnement réversible possible
(deux sens de rotation).
■
■
■ le
commutateur de courant
convient pour les moteurs à faible
réactance,
■ permet le fonctionnement dans les
quatre quadrans.
■
Cahier Technique Merlin Gerin n° 165 / p.17
Cascade hyposynchrone
Le moteur asynchrone à rotor bobiné
est alimenté normalement par le
secteur.
Pour jouer sur la vitesse, il suffit d’agir
sur le courant rotorique ; ceci est
réalisé par un ensemble redresseuronduleur. Le redresseur prélève de
l’énergie sur le circuit rotorique, ce qui
augmente le glissement. Ce prélèvement dépend du réglage de conduction
des thyristors de l’onduleur qui réinjecte
de l’énergie sur le réseau (cf. fig. 25).
La cascade hypo-synchrone permet
une variation continue de la vitesse
avec un glissement maximal de l’ordre
de 40 %.
L’ensemble convertisseur n’a qu’une
puissance faible par rapport à la
puissance du moteur et la récupération
d’énergie permet d’obtenir un excellent
rendement global.
A noter que le convertisseur est mis en
fonctionnement après démarrage par
résistance rotorique.
Ce montage peut fonctionner au-delà
de la vitesse de synchronisme (hyper
synchrone) dans le cas de charges
entrainantes.
Redresseur-onduleur autopiloté
Comme pour le redresseur-onduleur
autonome à commutation de courant,
les phases du stator du moteur (içi
synchrone) sont alimentées à tour de
rôle.
La commutation d’une phase du stator
à la suivante est auto-pilotée par la
vitesse du moteur grâce à un capteur
«disque à encoches».
Il y a ainsi correspondance entre le flux
d’excitation et le flux d’induit, comme
pour les machines à courant continu, et
le risque de décrochage est nul.
Au démarrage et à faible vitesse, la
commutation posant des problèmes, il
faut modifier le système de commande
des convertisseurs.
Cahier Technique Merlin Gerin n° 165 / p.18
3L
3L
Pr
3L
P
M
fig. 25 : schéma de puissance de la cascade hypo-synchrone.
Cette solution est bien adaptée aux
moteurs synchrones.
Cyclo convertisseur
Chaque phase du moteur est
«alimentée» par un double pont
triphasé.
Le premier pont sert au prélèvement de
courant pendant l’alternance positive,
ceci successivement sur l’une ou l’autre
des phases secteur selon la fréquence
désirée.
Le deuxième pont sert au retour de
courant pendant l’alternance négative,
ceci vers l’une ou l’autre des phases.
Le cyclo convertisseur fabrique un
pseudo secteur triphasé qui nécessite
un filtrage et dont la fréquence peut
évoluer entre 0% et le tiers de la
fréquence du réseau.
4. protections des moteurs HT
Une "protection moteur", regroupe
l’ensemble des dispositifs permettant
d’éviter des détériorations importantes
inhérentes à des conditions anormales
de fonctionnement au niveau
alimentation, moteur ou process.
Le choix des protections à installer se
fait en fonction :
■ des conditions d’exploitation,
■ de l’importance du service assuré par
le moteur,
■ du degré de sûreté recherché,
■ du coût relatif de la protection vis-àvis du moteur,
■ de la probabilité d’apparition des
défauts considérés.
Mais aussi :
■ du type de charge entraînée,
■ des perturbations pouvant apparaître
sur le réseau,
■ du type de moteur protégé.
Ainsi, les défauts listés ci-dessous
peuvent faire l’objet d’une protection.
principaux types de défauts
Moteurs asynchrones
■ surcharges,
■ courts-circuits,
■ coupure, inversion et déséquilibres
de phases,
■ défaut d’isolement entre spires
■ masse stator,
■ minimum et maximum de tension,
■ démarrage incomplet.
Moteurs synchrones
Aux protections précédentes s’ajoutent
les protections contre :
■ rupture de synchronisme,
■ perte d’excitation,
■ masse rotor,
■ marche prolongée en asynchrone au
démarrage,
■ surcharges et courts-circuits dans
l’enroulement d’excitation,
■ retour de puissance (marche en
alternateur).
Autres défauts liés au process ou à
la charge
■ démarrages trop fréquents,
■ blocage rotor,
■ minimum de puissance ou de
courant.
Les procédés de détection/protection
relatifs aux principaux types de défaut
sont étudiés dans le paragraphe
suivant :
principes de protection
Surcharges
La surcharge peut être détectée par
des relais à maximum d’intensité à
temps inverse, des relais à image
thermique ou encore des sondes
thermiques.
Les relais traitent l’information «courant
absorbé par le moteur», lequel est
généralement capté par des
transformateurs de courant.
Les sondes thermiques sont insérées
dans les parties actives du moteur.
■ les relais à maximum d’intensité à
temps inverse.
Leur emploi nécessite :
■ soit une courbe de fonctionnement
I(t) autorisant le démarrage, soit un
dispositif de blocage du relais pendant
le démarrage,
■ un seuil de fonctionnement Io
voisin du courant nominal In du moteur
Io ≈ 1,10 In
Ces relais ne gardent pas la mémoire
des surcharges.
■ les relais à image thermique
Ces relais sont certainement les mieux
adaptés, car ils permettent d’utiliser au
maximum les possibilités de surcharge
du moteur sans entraîner de
détérioration.
La courbe de fonctionnement I(t) du
relais doit permettre le passage du
courant de démarrage sans
déclenchement et être agréée par le
constructeur du moteur.
■ les sondes thermiques
Ce sont des résistances dont la valeur
ohmique varie avec la température.
En principe, ces dispositifs ne sont pas
utilisés seuls, ils doublent les relais
utilisant le courant absorbé comme
moyen de mesure.
La surcharge due à l’échauffement d’un
palier est, en principe, insuffisante pour
être détectée par les relais de
surcharge.
La protection des paliers doit être
assurée par des thermostats ou des
sondes thermiques.
Courts-circuits
Sur les équipements à disjoncteur, les
courts-circuits sont détectés par des
relais à maximum d’intensité à
fonctionnement instantané, réglés audessus du courant de démarrage.
Sur les équipements à contacteurs plus
fusibles, les courts-circuits sont
éliminés par les fusibles.
Toutefois, une solution intéressante
consiste à associer aux fusibles, des
relais à maximum d’intensité
légèrement temporisés. Cette
disposition permet l’utilisation du
contacteur jusqu’à son pouvoir de
coupure.
Coupures , inversion et
déséquilibres de phases
Ces défauts sont détectés grâce à un
filtre qui met en évidence les
composantes inverses.
La surveillance de la coupure d’une
phase ou d’un déséquilibre est
importante car ces défauts
provoquent :
■ dans le stator, une augmentation de
courant,
■ dans le rotor, un échauffement
supplémentaire par effet Joule, dû au
fait que tout régime déséquilibré se
traduit par l’apparition de courants
inverses parcourant le rotor à deux fois
la fréquence d’alimentation.
L’inversion de phases est détectée soit
par les courants, soit par les tensions:
■ par les courants : cette inversion est
vue après la fermeture du contacteur,
la machine entraînée subit le défaut,
■ par les tensions : elle permet
d’interdire éventuellement la fermeture
du contacteur si le réseau n’a pas son
ordre normal de succession des
phases.
Défaut d’isolement dans le bobinage
Les enroulements statoriques sont
susceptibles d’être le siège de défauts
entre spires d’une même phase ou
entre enroulements de phases
différentes.
Cahier Technique Merlin Gerin n° 165 / p.19
Suivant la position électrique où le
défaut se produit, il peut ne pas être vu
assez rapidement par la protection de
surcharge et provoquer des
détériorations importantes.
La détection de ces défauts se fait
généralement par comparaison de
courants.
■ protection différentielle longitudinale
Elle protège contre les défauts entre
enroulements de phases différentes.
Pour la réaliser, le moteur doit avoir les
extrémités de ses enroulements, côté
neutre, accessibles.
Les défauts sont décelés en comparant
les courants d’entrée et de sortie d’une
même phase (cf. fig. 26).
En l’absence de défaut, ces courants
sont identiques et le relais de protection
n’est pas sollicité. Il déclenche lorsque
la différence entre ces courants atteint
une valeur fixée par le réglage du
relais.
■ protection différentielle transversale
Elle protège contre les défauts entre
spires d’une même phase.
Elle s’applique aux machines à phases
divisées, c’est-à-dire comportant deux
enroulements par phase.
Le principe de fonctionnement est
identique au précédent en comparant
les courants de chacun des
enroulements (cf. fig. 27).
Masse stator
Cette protection est indispensable pour
répondre au décret du 14.11.1988 sur
la protection des travailleurs. Son choix
doit être fait en fonction du régime du
neutre du réseau alimentant le moteur.
■ protection moteur alimenté par
réseau avec neutre à la terre ou
impédant.
La détection du défaut est faite par la
mesure du courant homopolaire qui
s’établit entre la phase en défaut et la
masse du réseau. Cette mesure est
faite par des relais à maximum
d’intensité à seuil bas.
Le courant homopolaire est délivré par
trois transformateurs de courant en
parallèle ou de préférence par un tore
(cf. fig. 28).
Ce dernier évite l’apparition d’une
fausse composante homopolaire due à
la saturation inégale des
transformateurs de courant au
démarrage du moteur et autorise un
seuil de fonctionnement relativement
bas.
Cahier Technique Merlin Gerin n° 165 / p.20
N
M
relais de
protection
fig. 26 : schéma d'une protection différentielle longitudinale.
N
M
relais de
protection
fig. 27 : schéma d'une protection différentielle transversale.
TC
tore
relais
de courant
homopolaire
relais
de courant
homopolaire
tore éventuel
fig. 28 : schéma d'une protection homopolaire masse stator avec capteur torique ou TC +
neutre à la terre ou impédant.
Ces relais doivent fonctionner pour une
valeur du courant de défaut telle que le
potentiel des masses par rapport à la
terre ne soit jamais porté à plus de
24 V en milieu conducteur, masses
interconnectées ou 50 V dans les
autres cas d’installation.
La détermination de ce point de réglage
nécessite par conséquent la
connaissance de la valeur des prises
de terre et du schéma d’interconnexion
des masses.
Si les masses ne sont pas
interconnectées, la valeur du seuil de
fonctionnement est donnée par :
IF
≤
schéma 1
24 ou 50 V
R TM
RTM étant la valeur de la résistance de
terre de la masse considérée.
A noter que plus le seuil sera bas, plus
la détection sera précoce et plus le
risque de détérioration des circuits
magnétiques sera faible.
■ neutre isolé
La détection du défaut est faite par la
mesure permanente de l’isolement
global du réseau par rapport à la terre à
l’aide de dispositifs à injection de
courant continu comme les contrôleurs
permanents d’isolement
(cf. schéma 1 de la figure 29), ou par
des relais à maximum de tension
homopolaire délivrée par trois
transformateurs de potentiel avec
secondaire en triangle ouvert
(cf. schéma 2 de la figure 29).
Minimum et maximum de tension
(cf. fig. 30)
■ minimum de tension
Cette protection est relativement
fréquente ; elle évite au moteur de
travailler en surcharge et d’attendre le
déclenchement par la protection
surcharge. D’autre part, si la bobine du
contacteur est alimentée par une
source auxiliaire B.T. ne venant pas du
réseau, la protection à minimum ou à
manque de tension à accrochage
devient indispensable pour éviter une
mise en route non contrôlée au retour
de la tension.
L’information «tension» est donnée par
un transformateur de potentiel et traitée
par un dispositif à seuil et temporisable.
■ maximum de tension
Cette protection est à prévoir lorsque
de fortes variations peuvent se produire
sur le réseau d'alimentation. Elle évite
d’attendre le fonctionnement des relais
de surcharge car un maximum de
tension se traduit par une surintensité
du moteur et un accroissement du
couple moteur pouvant être néfaste
pour la machine entraînée.
controleur
d'isolement à
injection de C.C
C
R
R
R
limiteur
de
surtension
R = résistance de charge
schéma 2
relais
de tension
homopolaire
fig. 29 : schéma de contrôle des défauts d’isolement avec contrôleur permanent d’isolement
ou relais de tension homopolaire - neutre isolé.
La détection est faite par des relais de
mesure à maximum de tension
temporisés.
Démarrage incomplet ou trop long
Cette protection se justifie pour un
démarrage en plusieurs temps.
Elle est réalisée par un relais
temporisé mis en route au début du
démarrage et éliminé à la fin. La
grandeur contrôlée peut être la
vitesse ou le courant.
L’utilisation prolongée du système de
démarrage, calculé pour fonctionner
pendant un temps donné, est ainsi
évitée.
Rupture de synchronisme
Il s’agit d’une protection importante
pour les moteurs synchrones.
relais
de tension
M
fig. 30 : schéma de la protection mini et maxi
de tension. Le plus souvent deux TP
fournissent les tensions composées du
relais.
Cahier Technique Merlin Gerin n° 165 / p.21
En effet, la cage d’amortissement d’un
moteur synchrone est relativement
fragile : si le moteur décroche, cette
cage est le siège de courants induits qui
risquent de la détruire si le moteur n’est
pas déconnecté.
Ce décrochage peut se produire à la
suite d’une surcharge mécanique, d’un
minimum de tension, d’un manque ou
d’une baisse d’excitation.
La détection de ce défaut est faite par
des relais à minimum d’impédance ou de
facteur de puissance alimentés par des
transformateurs de potentiel et par des
transformateurs de courant (cf. fig. 31).
Perte d’excitation
Cette perte due, par exemple, à une
rupture de l’enroulement rotorique
provoque le décrochage du moteur.
Elle peut être détectée :
■ soit par la protection «rupture de
synchronisme» décrite précédemment,
■ soit par un relais à minimum de
tension ou à minimum de courant
d’excitation.
Masse rotor d’un moteur synchrone
Cette protection est à déterminer en
fonction du schéma d’alimentation et du
mode de production du courant continu.
Si l’ensemble du circuit d’excitation
courant continu est isolé de la masse,
un défaut d’isolement n’affecte pas le
fonctionnement du moteur.
Mais si un deuxième défaut se produit,
il peut provoquer une surcharge ou un
court-circuit avec toutes ses
conséquences. Les relais de détection
de ce défaut sont, en général, des
appareils à injection de courant
alternatif basse fréquence 10 Hz ou
20 Hz (cf. fig. 32).
La fréquence de 50 Hz est aussi
employée mais elle impose de ne pas
avoir de composantes à 50 Hz dans le
circuit d’excitation.
Marche prolongée en asynchrone au
démarrage
Sur les moteurs synchrones, une durée
de démarrage trop longue provoque un
échauffement exagéré de la cage
d’amortissement.
On utilise la protection «démarrage
incomplet» décrite précédemment ou
un dispositif thermique adapté à la
Cahier Technique Merlin Gerin n° 165 / p.22
constante de temps thermique du rotor,
placé en série avec l’inductance
pendant le démarrage (cf. fig. 32
élément b).
Surcharge et court-circuit dans
l’enroulement d’excitation
Ces protections évitent la détérioration
par échauffement de l’enroulement
d’excitation et de son alimentation. La
détection est faite par un relais à
maximum de courant d’excitation.
De plus, on emploie généralement un
relais à minimum de tension
d’excitation fonctionnant sur baisse de
tension, provoquée par exemple par un
court-circuit.
Au démarrage, il est utilisé comme
relais de présence de tension
d’excitation et autorise la fermeture du
contacteur d’excitation à la fin du
démarrage en asynchrone (cf. fig. 32
élémént g).
renvoi d’énergie sur les charges
branchées sur le même jeu de barres.
Elle empêche également qu’un défaut
sur ce jeu de barres soit alimenté par le
moteur.
La protection doit détecter une
inversion du sens du courant ou de la
puissance. Elle s’effectue donc par
relais directionnel de puissance
(cf. fig. 33).
a
b
I>
c
d
Retour de puissance
Cette protection s’applique plus
particulièrement aux moteurs
synchrones.
Lors d’un déclenchement du
disjoncteur d’alimentation, elle évite le
À
€
@
,
e
Z<
I>
U<
h
f
g
s
relais
à minimum
d'impédance
ou de cos ϕ
M
fig. 31 : protection contre la rupture de
synchronisme.
a. enroulement d'excitation
b. protection thermique : marche
prolongée en asynchrone
c. résistance de démarrage
d. contacteur d'excitation
e. protection masse rotor
f. protection à maximun d'intensité
g. protection à minimum de tension
h. vers déclenchement du contacteur
départ moteur
s. source continue
fig. 32 : protections du rotor au démarrage et
en fonctionnement.
La détection de défaut est faite par un
relais ampèremétrique réglé à une
valeur inférieure au courant de
démarrage qui est validée après une
temporisation démarrée à la mise
sous tension du moteur ; cette
temporisation est réglée à une valeur
supérieure ou égale à la durée
normale du démarrage.
relais directionnel
de puissance
M
fig. 33 : protection contre le retour de
puissance.
Démarrages fréquents
Un trop grand nombre de démarrages
dans un temps déterminé peut conduire
à la détérioration d’un moteur si celui-ci
n’est pas dimensionné pour ce service.
Cette protection est réalisée par un
relais qui assure des fonctions de
comptage et de temporisation et limite
automatiquement :
■ soit le nombre de démarrages dans
un intervalle de temps donné,
■ soit l’espacement de ces démarrages
dans le temps.
Blocage rotor
Le blocage d’un moteur pour une cause
mécanique, provoque une surintensité
sensiblement égale au courant de
démarrage. L’échauffement qui en
résulte est beaucoup plus important car
les pertes dans le rotor sont
maintenues à leur valeur maximale
durant tout le blocage et la ventilation
est supprimée si celle-ci est liée à la
rotation du rotor. En conséquence,
lorsque ce défaut mécanique risque de
se produire, la protection «blocage
rotor» est nécessaire car les relais de
surcharge répondent parfois avec un
temps trop long.
Minimum d’intensité ou de
puissance
Une pompe en se désamorçant peut
se détériorer. Lorsque ce
fonctionnement se produit, il provoque
une diminution de la puissance active
absorbée par le moteur. Un relais à
minimum de courant protège contre ce
défaut.
évolution technologique
Dans la description des différentes
protections qui vient d’être faite, le terme
«relais» est souvent employé. C’est une
habitude de langage (relais = un type de
protection) qui correspond à l’époque
durant laquelle protéger un moteur
nécessitait l’emploi de «relais» séparés
dédiés à une seule fonction de
protection.
Dans les années 70, les constructeurs
ont commercialisé des RACKS capables
de recevoir plusieurs protections
différentes dans un souci de souplesse
d’adaptation au besoin.
Depuis les années 80, la technologie
numérique a encore augmenté les
possibilités d’adaptation ; ainsi un seul et
unique dispositif programmable permet
de réaliser les diverses fonctions de
protection et contrôle-commande que
nécessite chaque cas particulier.
Cahier Technique Merlin Gerin n° 165 / p.23
annexe 1 : détermination du mode de démarrage d'un moteur
Le but de l’exemple suivant n’est pas de
traiter complètement un problème mais
d’illustrer, de façon concrête, une
démarche guidant au choix d’un mode
de démarrage.
Démarrage direct
Puissance apparente du moteur au
début du démarrage :
Sm =
hypothèses de calcul
Moteur asynchrone de :
■ puissance nominale Pn = 1 500 kW
■ tension nominale Un = 5 500 V
■ rendement x facteur de
puissance : η x cos ϕ = 0,84
■ rapport couple de démarrage sur
couple nominal à pleine tension :
Cd
= 0, 8
Cn
■ rapport courant de démarrage sur
courant nominal à pleine tension :
Id
= 5
In
■ couple de décollage de la machine
entraînée : 0,2 Cn
■ puissance de transformateur principal
d’alimentation : Pt = 3 MVA
■ appel maximal de puissance
apparente autorisé par le réseau du
transformateur : St = 6 MVA.
Autres données nécessaires au calcul :
■ caractéristique couple-vitesse C (N) du
moteur
■ caractéristique couple résistant vitesse
Cr (N) de la machine entraînée
■ débit du transformateur sur les
départs autres que celui du
moteur : 1 200 kVA sous cos ϕ’ = 0,87.
=
Pn
η . cos ϕ
1500
Cahier Technique Merlin Gerin n° 165 / p.24
Id
In
. 5 = 8 925 kVA
0, 84
avec, comme facteur de puissance au
démarrage : cos ϕd = 0,15
soit
:
ϕd = 81°
Cette puissance s’ajoute
vectoriellement à celle que débite le
transformateur sur les autres départs
(cf. fig. 35).
On déduit graphiquement la valeur
totale de la puissance apparente
demandée au transformateur :
→
OB = S t = 6 000 kVA : puissance
apparente maximale autorisée.
La puissance apparente disponible
pour le démarrage (moteur +
réactance) est déduite graphiquement
→
AB = S d = 5 300 KVA
Réduction de puissance que doit
amener la réactance :
Sd
=
5 300
≈ 0,6
S ≈ 9 580 KVA
Sm
L’appel maximum autorisé étant de
6 000 kVA, le démarrage direct n’est
pas possible.
I'd nouvelle valeur du courant de
démarrage.
Démarrage par réactance
L’introduction d’une réactance permet
de réduire la puissance apparente
absorbée par le moteur.
La puissance disponible pour le
démarrage est déterminée
graphiquement (cf. fig. 35).
8 925
= Un . I' d .
3
Sm = Un . Id .
3
Sd
donc : I' d = 0,6 . Id
D’autre part
I' d
Id
Ud
=
= 0,6 .
Un
solutions de démarrage
critères principaux d'acceptation
direct
appel de puissance compatible avec le réseau
réactance
■
autotransformateur
idem
démarche globale
La démarche du concepteur est de
rechercher le meilleur choix technicoéconomique. Pour ce faire, il convient
d’essayer de valider d’abord la solution la
plus simple et économique ; et si elle ne
convient pas, de suivre l’ordre
correspondant au tableau de la figure 34.
.
Au démarrage du moteur, la présence
de la réactance fait que le facteur de
puis-sance est voisin de zéro. Donc
ϕd ≈ 90°.
→
OA = 1 200 KVA : puissance du
transformateur utilisée sur d’autres
départs.
couple de démarrage supérieur au couple de
décollage
■ pointe de courant (lors du retour à pleine tension)
acceptable par le réseau
fig. 34 : critères déterminants du mode de démarrage d’un moteur.
S = 9 580 kVA
B
Sm = 8 925 kVA
S t = 6 000 kVA
Sd = 5 300 kVA
ϕ = 81 o
d
1 200 kVA
A
ϕ ' = 29,5 o
puissance active
fig. 35 : diagramme des puissances de démarrage.
Cahier Technique Merlin Gerin n° 165 / p.25
La tension aux bornes du moteur a
pour valeur Ud = 0,6 Un. Le problème
étant résolu au point de vue électrique il
reste à vérifier si cette solution est
valable du point de vue mécanique.
Pour le démarrage direct le couple au
démarrage est égal à : Cd = 8 Cn
(cf. fig. 36).
Pour le démarrage par réactance : le
couple est de démarrage C’d est égal à :
C' d = 0, 8 Cn
U 
.  d
U 
 n
2
= 0, 288 Cn
Cette valeur est compatible avec le
couple de décollage de la machine
entraînée.
Un dernier point reste à contrôler : si le
point d’équilibre mécanique Cm = Cr est
situé à une vitesse trop faible, le
passage à pleine tension risque de
s’effectuer avec une pointe de courant.
Si celle-ci est trop élevée pour le réseau,
elle amène à reconsidérer le mode de
démarrage et à choisir, par exemple, le
démarrage par autotransformateur
(cf. fig. 36).
Remarque 1
Supposons que le couple de
décollage de la machine entraînée ait
pour valeur 0,35 Cn au lieu de 0,2 Cn.
Le démarrage par réactance devient
incompatible avec le couple de
décollage.
Il faut alors envisager la solution du
démarrage par autotransformateur.
La puissance apparente disponible
reste Sd = 5 300 kVA.
De cette valeur, est à déduire la
puissance magnétisante de
l’autotransformateur Smg qui, au premier
instant de démarrage, s’ajoute
arithmétiquement à la puissance
apparente du moteur. Smg est de
l’ordre de 0,2 à 0,4 fois la puissance
nominale apparente du moteur.
Soit avec le coefficient 0,4 :
Smg


Pn
= 0, 4 . 


 η . cos ϕ 
Smg = 0, 4 .
1500
= 720 kVA
0,84
Cahier Technique Merlin Gerin n° 165 / p.26
U 
d'où :  d 
U 
 n
Le coefficient de réduction de
puissance devient alors :
S d − Smg
=
Sm
5 300 − 720
≈ 0,513
8 925
Détermination de la tension réduite de
démarrage Ud.
L’égalité des puissances primaires et
secondaires de I’autotransformateur
permet d’écrire :
0, 513 . Id . Un = I" d . Ud
I"d courant de démarrage à tension
réduite côté moteur
C
Cn
Ud
Un
= 0, 513
soit Ud = 0,718 . Un
Nouveau couple de démarrage :
A tension constante Un, I’appel de
courant côté réseau est
donc : 0,513 Id.
0, 513 . Id . Un = Id .
2
. Ud
I
In
0, 8 Cn
U 
.  d
U 
 n
2
= 0, 41 Cn
Cette valeur est suffisante pour
permettre au demarrage de s’effectuer.
Remarque 2
Pour un couple de décollage supérieur à
0,41 Cn, le démarrage statorique avec ce
moteur n’est plus possible. ll est nécessaire d’utiliser soit un moteur à rotor
bobiné avec démarrage rotorique, soit un
moteur à cage spécialement adaptée
possédant un fort couple au démarrage.
(a)
5
(c)
1
Cn
(d)
point d'équilibre
à tension
réduite
(b)
pointe de
courant au
passage à
pleine tension
0,8
0,2
In
1
(e)
0
0,1
0,2
0,5
0,8
a : courbe C (N) à pleine tension
b : courbe C (N) à tension réduite (0,6 U n )
c : courbe I (N) à pleine tension
d : courbe I (N) à tension réduite (0,6 U n )
e : courbe Cr (N)
fig. 36 : courbes de couple et d’intensité pour démarrage par réactance.
1
(N/N s )
annexe 2 : coordination des protections
Lorsque le choix des protections en
fonction des exigences d’exploitation est
fait, il faut assurer leur coordination afin
de les utiliser au mieux de leurs possibilités. Un équilibre doit être recherché
entre un déclenchement intempestif et un
retard à l’élimination d’un défaut. L’étude
des courbes t (I) des relais, du coupecircuit et du pouvoir de coupure du
contacteur résout le problème de
coordination des protections. Les
caractéristiques du moteur traité dans
l’exemple figuré sont les suivantes :
■ Pn = 550 kW,
■ Un = 3150 V,
■ In = 130 A,
■ Id = 5 In .
Le contacteur est du type /Rollarc-fusible.
Nature des protections :
■ relais thermique à déclenchement
indirect, règlé à In = 130 A pour les
surcharges,
■ relais à composante directe règle à
6 In, temporisé à 0,05 s pour les défauts
équilibrés,
■ relais à maximum de composante
inverse réglé à 0,3 ou 0,4 In, temporisé à
0,6 s.
Dans le cas d’un réseau avec des
déséquilibres quasi-permanents, on
utilise un relais à deux seuils :
■ un seuil bas temporisé, réglé juste au
dessus des taux de composante inverse
admis en permanence,
■ un seuil haut instantané contre la
coupure de phase.
Le déclenchement instantané par le
relais à composante directe permet
d’utiliser le contacteur au mieux de son
pouvoir de coupure et évite la fusion du
coupe-circuit. L’analyse des courbes de
la figure 37 montre que le moteur et le
réseau sont protègés contre :
■ les déséquilibres de 0,3 In à 10 In
environ,
■ les défauts équilibrés de 6 In à 28 In.
Les fusibles interviennent seulement au
delà de 15 In pour les défauts
déséquilibrés et de 25 In pour les défauts
équilibrés.
Le courant maximal que le contacteur
peut être amené à couper a pour valeur :
28 In = 3 640 A. Cette valeur reste très
inférieure à son pouvoir de coupure de
10 kA.
60
40
30
20
minutes
10
8
6
4
3
zone de fonctionnement du
relais thermique
2
à froid
1
40
à chaud
20
10
5
coupe circuit
secondes
1
relais à
composante :
inverse
directe
0,1
pouvoir de coupure
du contacteur Rollarc
0,05
temps de
coupure du
contacteur
0,03
0,01
1
2
5
10 20
130
260
650
1 300 2 600
50
6 500
100
k.In
I n (A)
3640 A
fig. 37.
Cahier Technique Merlin Gerin n° 165 / p.27
Cahier Technique Merlin Gerin n° 165 / p.28
Réal. : Illustration Technique lyon
DTE 12/92 - 3500 - Imp Léostic
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
