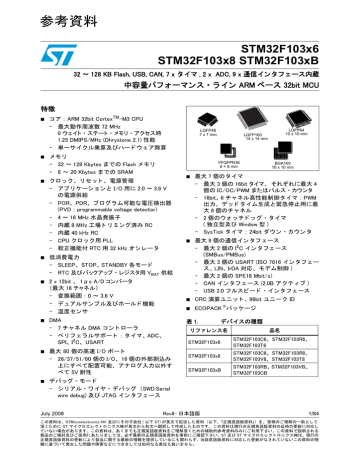

STM32F103x6

STM32F103x8 STM32F103xB

32 ~ 128 KB Flash, USB, CAN, 7 x タ イ マ , 2 x ADC, 9 x 通信イ ン タ フ ェ ース内蔵

中容量パフ ォーマンス ・ ラ イ ン ARM ベース 32bit MCU

特徴

コ ア : ARM 32bit Cortex

TM

-M3 CPU

– 最大動作周波数 72 MHz

0 ウェイト ・ ステート ・ メモリ ・ アクセス時

1.25 DMIPS/MHz (Dhrystone 2.1) 性能

– 単一サイ ク ル乗算及びハー ド ウ ェ ア除算

メ モ リ

– 32 ~ 128 Kbytes ま での Flash メ モ リ

– 6 ~ 20 Kbytes ま での SRAM

ク ロ ッ ク 、 リ セ ッ ト 、 電源管理

– ア プ リ ケーシ ョ ン と I/O 用に 2.0 ~ 3.6 V

の電源供給

– POR、 PDR、 プ ロ グ ラ ム可能な電圧検出器

(PVD : programmable voltage detector)

– 4 ~ 16 MHz 水晶発振子

– 内蔵 8 MHz 工場 ト リ ミ ン グ済み RC

– 内蔵 40 kHz RC

– CPU ク ロ ッ ク 用 PLL

– 較正機能付 RTC 用 32 kHz オシ レ ー タ

低消費電力

– SLEEP、 STOP、 STANDBY 各モー ド

– RTC 及びバックアップ ・ レジスタ用 V

BAT

供給

2 x 12bit 、 1μs A/D コンバータ

(最大 16 チャネル)

– 変換範囲 : 0 ~ 3.6 V

– デ ュ アルサン プル及びホール ド 機能

– 温度セ ンサ

DMA

– 7 チ ャ ネル DMA コ ン ト ロー ラ

– ペ リ フ ェ ラ ルサポー ト : タ イ マ、 ADC、

SPI、 I

2

C、 USART

最大 80 個の高速 I/O ポー ト

– 26/37/51/80 個の I/O、 16 個の外部割込み

上にすべて配置可能、 アナ ロ グ入力以外す

べて 5V 耐性

デバ ッ グ ・ モー ド

– シ リ アル ・ ワ イ ヤ ・ デバ ッ グ (SWD:Serial wire debug) 及び JTAG イ ン タ フ ェ ース

LQFP48

7 x 7 mm LQFP100

14 x 14 mm

LQFP64

10 x 10 mm

VFQFPN36

6 × 6 mm

BGA100

10 x 10 mm

最大 7 個の タ イ マ

– 最大 3 個の 16bit タイマ、 それぞれに最大 4

個の IC/OC/PWM またはパルス ・ カウンタ

– 16bit、 6 チ ャ ネル高性能制御 タ イ マ : PWM

出力、 デ ッ ド タ イ ム生成 と 緊急停止用に最

大 6 個のチ ャ ネル

– 2 個のウ ォ ッ チ ド ッ グ ・ タ イ マ

( 独立型及び Window 型 )

– SysTick タ イ マ : 24bit ダウ ン ・ カ ウ ン タ

最大 9 個の通信イ ン タ フ ェ ース

– 最大 2 個の I

2

C イ ン タ フ ェ ース

(SMBus/PMBus)

– 最大 3 個の USART (ISO 7816 イ ン タ フ ェ ー

ス、 LIN、 IrDA 対応、 モデム制御 )

– 最大 2 個の SPI(18 Mbit/s)

– CAN イ ン タ フ ェ ース (2.0B ア ク テ ィ ブ )

– USB 2.0 フルス ピー ド ・ イ ン タ フ ェ ース

CRC 演算ユニ ッ ト 、 96bit ユニー ク ID

ECOPACK

®

パ ッ ケージ

表 1.

STM32F103x6

STM32F103x8

STM32F103xB

デバイ スの種類

リ フ ァ レ ン ス名 品名

STM32F103C6、 STM32F103R6、

STM32F103T6

STM32F103C8、 STM32F103R8、

STM32F103V8、 STM32F103T8

STM32F103RB、 STM32F103VB、

STM32F103CB
