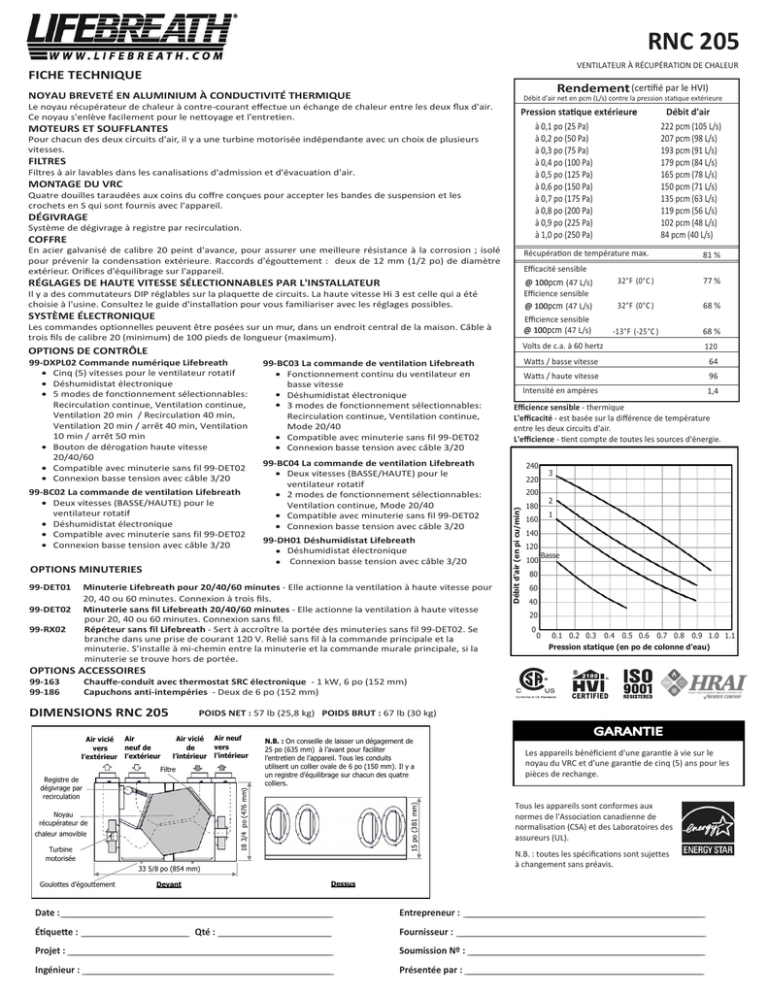

Fiche technique RNC205 01-15

Fiche technique RNC205 01-15
RNC 205
VENTILATEUR À RÉCUPÉRATION DE CHALEUR
FICHE TECHNIQUE
Rendement (certifié par le HVI)
NOYAU BREVETÉ EN ALUMINIUM À CONDUCTIVITÉ THERMIQUE
Le noyau récupérateur de chaleur à contre-courant effectue un échange de chaleur entre les deux flux d'air.
Ce noyau s'enlève facilement pour le nettoyage et l'entretien.
MOTEURS ET SOUFFLANTES
Pour chacun des deux circuits d'air, il y a une turbine motorisée indépendante avec un choix de plusieurs
vitesses.
FILTRES
Filtres à air lavables dans les canalisations d'admission et d'évacuation d'air.
MONTAGE DU VRC
Quatre douilles taraudées aux coins du coffre conçues pour accepter les bandes de suspension et les
crochets en S qui sont fournis avec l'appareil.
DÉGIVRAGE
Système de dégivrage à registre par recirculation.
COFFRE
Débit d'air net en pcm (L/s) contre la pression statique extérieure
Pression statique extérieure
e
à 0,1 po (25 Pa)
à 0,2 po (50 Pa)
à 0,3 po (75 Pa)
à 0,4 po (100 Pa)
à 0,5 po (125 Pa)
à 0,6 po (150 Pa)
à 0,7 po (175 Pa)
à 0,8 po (200 Pa)
à 0,9 po (225 Pa)
à 1,0 po (250 Pa)
En acier galvanisé de calibre 20 peint d'avance, pour assurer une meilleure résistance à la corrosion ; isolé
pour prévenir la condensation extérieure. Raccords d'égouttement : deux de 12 mm (1/2 po) de diamètre
extérieur. Orifices d'équilibrage sur l'appareil.
Débit d'air
222 pcm (105 L/s)
207 pcm (98 L/s)
193 pcm (91 L/s)
179 pcm (84 L/s)
165 pcm (78 L/s)
150 pcm (71 L/s)
135 pcm (63 L/s)
119 pcm (56 L/s)
102 pcm (48 L/s)
84 pcm (40 L/s)
Récupération de température max.
81 %
Efficacité sensible
@ 100pcm (47 L/s)
Efficience sensible
@ 100pcm (47 L/s)
RÉGLAGES DE HAUTE VITESSE SÉLECTIONNABLES PAR L'INSTALLATEUR
Il y a des commutateurs DIP réglables sur la plaquette de circuits. La haute vitesse Hi 3 est celle qui a été
choisie à l'usine. Consultez le guide d'installation pour vous familiariser avec les réglages possibles.
32°F (0°C )
77 %
32°F (0°C )
68 %
-13°F (-25°C )
68 %
SYSTÈME ÉLECTRONIQUE
Efficience sensible
@ 100pcm (47 L/s)
OPTIONS DE CONTRÔLE
Volts de c.a. à 60 hertz
120
Watts / basse vitesse
64
Les commandes optionnelles peuvent être posées sur un mur, dans un endroit central de la maison. Câble à
trois fils de calibre 20 (minimum) de 100 pieds de longueur (maximum).
99-BC02 La commande de ventilation Lifebreath
• Deux vitesses (BASSE/HAUTE) pour le
ventilateur rotatif
• Déshumidistat électronique
• Compatible avec minuterie sans fil 99-DET02
• Connexion basse tension avec câble 3/20
OPTIONS MINUTERIES
99-BC03 La commande de ventilation Lifebreath
• Fonctionnement continu du ventilateur en
basse vitesse
• Déshumidistat électronique
• 3 modes de fonctionnement sélectionnables:
Recirculation continue, Ventilation continue,
Mode 20/40
• Compatible avec minuterie sans fil 99-DET02
• Connexion basse tension avec câble 3/20
99-BC04 La commande de ventilation Lifebreath
• Deux vitesses (BASSE/HAUTE) pour le
ventilateur rotatif
• 2 modes de fonctionnement sélectionnables:
Ventilation continue, Mode 20/40
• Compatible avec minuterie sans fil 99-DET02
• Connexion basse tension avec câble 3/20
99-DH01 Déshumidistat Lifebreath
• Déshumidistat électronique
• Connexion basse tension avec câble 3/20
Minuterie Lifebreath pour 20/40/60 minutes - Elle actionne la ventilation à haute vitesse pour
20, 40 ou 60 minutes. Connexion à trois fils.
Minuterie sans fil Lifebreath 20/40/60 minutes - Elle actionne la ventilation à haute vitesse
pour 20, 40 ou 60 minutes. Connexion sans fil.
Répéteur sans fil Lifebreath - Sert à accroître la portée des minuteries sans fil 99-DET02. Se
branche dans une prise de courant 120 V. Relié sans fil à la commande principale et la
minuterie. S’installe à mi-chemin entre la minuterie et la commande murale principale, si la
minuterie se trouve hors de portée.
99-DET01
99-DET02
99-RX02
Watts / haute vitesse
96
Intensité en ampères
1,4
Efficience sensible - thermique
L'efficacité - est basée sur la différence de température
entre les deux circuits d'air.
L'efficience - tient compte de toutes les sources d'énergie.
240
220
200
Débit d'air (en pi cu/min)
99-DXPL02 Commande numérique Lifebreath
• Cinq (5) vitesses pour le ventilateur rotatif
• Déshumidistat électronique
• 5 modes de fonctionnement sélectionnables:
Recirculation continue, Ventilation continue,
Ventilation 20 min / Recirculation 40 min,
Ventilation 20 min / arrêt 40 min, Ventilation
10 min / arrêt 50 min
• Bouton de dérogation haute vitesse
20/40/60
• Compatible avec minuterie sans fil 99-DET02
• Connexion basse tension avec câble 3/20
180
160
3
2
1
140
120
100
Basse
80
60
40
20
0
0
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1
Pression statique (en po de colonne d'eau)
OPTIONS ACCESSOIRES
Chauffe-conduit avec thermostat SRC électronique - 1 kW, 6 po (152 mm)
Capuchons anti-intempéries - Deux de 6 po (152 mm)
DIMENSIONS RNC 205
Air vicié
vers
l’extérieur
Air
neuf de
l’extérieur
POIDS NET : 57 lb (25,8 kg) POIDS BRUT : 67 lb (30 kg)
Air vicié
de
l’intérieur
Air neuf
vers
l’intérieur
Filtre
18 3/4 po (476 mm)
Registre de
dégivrage par
recirculation
N.B. : On conseille de laisser un dégagement de
25 po (635 mm) à l’avant pour faciliter
l’entretien de l’appareil. Tous les conduits
utilisent un collier ovale de 6 po (150 mm). Il y a
un registre d’équilibrage sur chacun des quatre
colliers.
Noyau
récupérateur de
chaleur amovible
Turbine
motorisée
15 po (381 mm)
99-163
99-186
33 5/8 po (854 mm)
Goulottes d’égouttement
Devant
Les appareils bénéficient d'une garantie à vie sur le
noyau du VRC et d'une garantie de cinq (5) ans pour les
pièces de rechange.
Tous les appareils sont conformes aux
normes de l'Association canadienne de
normalisation (CSA) et des Laboratoires des
assureurs (UL).
N.B. : toutes les spécifications sont sujettes
à changement sans préavis.
Dessus
Date : _
Entrepreneur : _
Étiquette : _ Qté : _
Fournisseur : _
Projet : _
Soumission Nº : _
Ingénieur : _
Présentée par : _
