Original instructions
PRODUCT DESCRIPTION AND INTENDED USE
This transmitter belongs to the “Era One”
range of products manufactured by Nice. The
transmitters in this range are designed for the
control of automatic door openers, gate openers and similar devices: any other use is
improper and prohibited!
Models with 1, 2, 4 and 9 keys are available
(fig. A), as well as the following optional accessories: keyring cord (fig. C); wall-mounting
support (fig. D).
The “NiceOpera” system
The Era One range of transmitters belongs to
the “NiceOpera” system. This system has
been designed by Nice for the purpose of
optimizing and facilitating the programming,
operation and maintenance of the devices
normally utilized in automation systems. The
system comprises several devices capable of
exchanging data and information via radio,
using a new coding system called “O-Code”,
or through physical connection.
THE PRODUCT’S FUNCTIONS
• The transmitter adopts a transmission technology called “O-Code”, featuring a variable
code (rolling-code) which significantly improves the commands’ transmission speed.
• The transmitter incorporates a “Memory”, a
“Proximity Receiver” and an “Enable Code”
which, together, allow you to carry out, by radio control, operations and programming typical of the NiceOpera system.
TESTING THE TRANSMITTER
Before memorizing the transmitter in the automation system’s Receiver, check its proper
operation by pressing any key and observing
whether the Led lights up (fig. A). If it does
not, refer to the section entitled “Replacing the
Battery” in this manual.
MEMORIZING THE TRANSMITTER
In order to use all the new functions of the
transmitter, it must be associated with the
Receivers with the “O-Code” coding system
(to identify these models, refer to the Nice
products catalogue).
Note – the transmitter is also compatible with
all the Receivers that use the “Flo-R” coding
system (to identify these models, refer to the
Nice products catalogue); in this case, however, the typical functions of the NiceOpera System cannot be used.
To memorize the transmitter in a Receiver,
you can choose one of the following operating
procedures:
•
•
•
•
Memorization in “Mode I”
Memorization in “Mode II”
Memorization in “Extended Mode II”
Memorization through the
“Certificate Number”
• Memorization through the “Enable Code”
received from a previously memorized
transmitter.
The operating procedures for these memorization methods are provided in the instruction manual of the Receiver or Control Unit
with which the transmitter is to be used.
These manuals are also available on the internet site: www.niceforyou.com. In these manuals, the transmitter keys are identified by numbers. To match these numbers with the correct Era One transmitter keys, see fig. A.
A - Memorization “Mode I”
This procedure allows you to memorize all the
transmitter keys, at once, in the receiver. The
keys are automatically associated to each
control managed by the Control Unit according to a factory-set sequence.
For transmitters ON9E and ON9EFM only
If the memorization of this transmitter is performed according to the “Mode I” operating
procedure, during the operation the transmitter keypad should be regarded as separated
into three independent sections (s1, s2, s3 in
fig. A), each section having its own identity
code. Therefore, each section will require a
distinct memorization procedure (as if there
were three separate transmitters).
B - Memorization “Mode II”
This procedure enables the memorization of a
single transmitter key in the receiver. In this
case, the user will select from among the
commands managed by the Control Unit (4
max) the one he wishes to associate to the
key that is being memorized. Note – the pro-
cedure must be repeated for each single key
that must be memorized.
C - “Extended Mode II” memorization
This procedure is designed specifically for the
devices belonging to the NiceOpera system,
with “O-Code” coding system. It is identical
to the “Mode II” procedure above, except
that it also offers the possibility of selecting the
desired command (to be associated to the
key that is being memorized) from a wide
range of commands (up to 15 different commands) managed by the Control Unit.
Therefore, the feasibility of this procedure depends on the capacity of the Control Unit to
manage the 15 commands, such as the Control Units that are compatible with the NiceOpera system.
D - Memorization using the “CERTIFICATE number” [with O-Box programming
unit]
This procedure is designed specifically for the
devices belonging to the NiceOpera system,
with “O-Code” coding system. Each Receiver
in this system is associated to a designated
number, called “CERTIFICATE”, that identifies and certifies it. The use of this “certificate”
has the advantage of simplifying the transmitter memorization procedure in the Receiver,
since the installer is no longer obliged to operate within the reception range of the Receiver.
Indeed, the procedure allows you, with the
help of the “O-Box” programming unit, to program the transmitter for memorization even
from a remote location, away from the installation site (at the installer’s own premises, for
instance - fig. E).
E - Memorization using the “ENABLE
Code” [between two transmitters]
This procedure is designed specifically for the
devices belonging to the NiceOpera system,
with “O-Code” coding system. The Era One
transmitters have a secret code called “ENABLE CODE”. This “Enable”, once it has been
transferred from an old transmitter (previously
memorized) to a new Era One transmitter (fig.
F) enables the latter to be recognized and
automatically memorized by a Receiver. The
transfer can also be made between transmitters of different families (eg, between Era One
and Era Inti). The procedure is as follows:
01. Hold two transmitters together so they are
touching, a “NEW” one to be memorized and
an “OLD”, previously memorized, one (fig. F).
02. Press any (note 1) key on the NEW transmitter and hold it down until the Led of the
OLD transmitter lights up. Then release the
key (the Led of the OLD transmitter will start
blinking). 03. Next, press any (note 1) key on
the OLD transmitter and hold it down until the
Led of the NEW transmitter lights up. Then
release the key (the Led will go off, indicating
the end of the procedure and the successful
transfer of the “Enable Code” in the NEW
transmitter).
Error signals via Leds
4 flashes = transfer of “Enable code” disabled.
6 flashes = transfer of “Enable code” disabled between different transmitters.
10 flashes = communication error between
devices.
15 flashes = memorisation failed due to time
limit exceeded.
Note 1 – In the ON9E and ON9EFM models,
consider the keyboard divided into 3 sections
(i.e. 3 transmitters - fig. A). Then press any
key in the sector to be memorised.
The first 20 times that the transmitter is used,
it will transmit this “Enable Code” to the Receiver along with the command. Once it has
recognized the “Enable” signal, the Receiver
will automatically memorize the identity code
of the transmitter that has transmitted it.
REPLACING THE BATTERY
When the battery runs down the range of the
transmitter is significantly reduced. When
pressing any key you will find that the Led
takes a while to light up (= battery almost
exhausted) and that the brightness of the Led
is dimmed (= battery completely exhausted).
In these cases, in order to restore the normal
operation of the transmitter, you need to replace the exhausted battery with a new one of
the same type, observing the polarity shown
in fig. B.
Battery disposal
Warning! – Exhausted batteries contain polluting substances; therefore they may not be
disposed of together with unsorted household
waste. They must be disposed of separately
according to the regulations locally in force.
PRODUCT DISPOSAL
This product constitutes an integral part of the
automation system it controls, therefore it must
be disposed of along with it.
As for the installation, the disposal operations
at the end of the product’s effective life must
be performed by qualified personnel. This
product is made up of different types of material, some of which can be recycled while others must be scrapped. Seek information on
the recycling and disposal methods envisaged
by the local regulations in your area for this
product category. Warning! – Some parts of
the product may contain polluting or hazardous substances that, if incorrectly disposed of, could have a damaging effect on
the environment or on the health of individuals. As the symbol on the left indicates, this product may not be disposed of with the usual household
waste. It must be disposed of separately in compliance with the regulations
locally in force, or returned to the seller when
purchasing a new, equivalent product. Warning! – Heavy fines may be imposed by local
laws for the illegal disposal of this product.
TECHNICAL CHARACTERISTICS OF THE
PRODUCT
■ Power supply: 3Vdc, CR2032 type lithium
battery ■ Estimated battery life: 2 years,
with 10 transmissions a day ■ Frequency(*):
433.92 MHz (± 100 kHz) / 868.46 MHz (± 35
kHz) ■ Estimated radiated power: approx.
1 mW E.R.P. ■ Radio coding: rolling code,
72 bit, O-Code (Flo-R compatible) ■ Operating temperature: -20°C; +55°C ■ Estimated range(**): 200 m (outside); 35 m (inside
buildings) ■ Protection class: IP 40 (for
household use or in protected environments)
■ Dimensions: 45 x 56 x 11 mm ■ Weight:
18 g
Notes: • (*) The frequencies 433.92 MHz and
868.46 MHz are not compatible with each
other • (**) The range of the transmitters and
the reception capacity of the Receivers are
greatly affected by the presence of other
devices (such as alarms, radio headsets, etc..)
operating in your area at the same frequency.
In these cases, Nice cannot offer any warranty regarding the actual range of its devices. •
All the technical characteristics specified
above refer to an ambient temperature of
20°C (± 5°C). • Nice S.p.a. reserves the right
to make modifications to the product at any
time without prior notice, while maintaining the
same functionality and intended use.
CE DECLARATION OF CONFORMITY
Note: The contents of this declaration correspond
to declarations in the official document deposited at
the registered offices of Nice S.p.a. and in particular
to the last revision available before printing this
manual. The text herein has been re-edited for editorial purposes. A copy of the original declaration
can be requested from Nice S.p.a. (TV) I.
Number: 420/ERA-ONE; Revision: 1; Language: IT
The undersigned, Luigi Paro, in the role of
Managing Director of NICE S.p.A. (via Pezza
Alta n°13, 31046 Rustignè di Oderzo (TV)
Italy), declares under his sole responsibility,
that the products ON1E, ON2E, ON4E, ON9E,
ON1EFM, ON2EFM, ON4EFM, ON9EFM, conforms to the essential requirements stated in
the European directive 1999/5/EC (9 March
1999), for the intended use of products. In
accordance with the same directive (appendix
V), the product is class 1 and marked CE
0682
Ing. Luigi Paro (Managing Director)
FRANÇAIS
Instructions originales
DESCRIPTION DU PRODUIT ET APPLICATION
Cet émetteur fait partie de la série « Era One »
de Nice. Les émetteurs de cette série sont destinés à la commande d’automatismes pour
l’ouverture de portes, portails et autres dispositifs du même type : toute autre utilisation est
impropre et donc interdite !
La gamme comprend des modèles à 1, 2, 4 et
9 touches (fig. A) ainsi que les accessoires
suivants en option : cordon pour porte-clés
(fig. C) ; support pour fixation au mur (fig. D).
Le système « NiceOpera »
Les émetteurs de la série Era One font partie
du système « NiceOpera ». Ce système a été
conçu par Nice afin d’optimiser et de faciliter
les phases de programmation, d’utilisation et
de maintenance des dispositifs généralement
utilisés sur les installations d’automatisation.
Le système est constitué de différents dispositifs capables d’échanger des données et
des informations par radio en utilisant un nouveau système de codage appelé « O-Code »
ou à travers la connexion physique.
LES FONCTIONS DU PRODUIT
• L’émetteur utilise une technologie de transmission appelée « O-Code », à code variable
(rolling code), qui améliore sensiblement la
vitesse de transmission de la commande. •
L’émetteur contient une « mémoire », un « récepteur de proximité » et un « code d’activation » qui, ensemble, permettent d’effectuer
par radio les opérations et les programmations typiques du système NiceOpera.
VÉRIFICATION DE L’ÉMETTEUR
Avant de mémoriser l’émetteur dans le récepteur de l’automatisme, vérifier qu’il fonctionne
correctement en pressant l’une des touches
et en observant si la LED s’allume au même
moment (fig. A). Si elle ne s’allume pas, lire le
paragraphe « Remplacement de la pile » dans
ce guide.
MÉMORISATION DE L’ÉMETTEUR
Pour pouvoir se servir de toutes les fonctions
de l’émetteur, il faut l’associer aux récepteurs
avec codage « O-Code » (pour identifier ces
modèles, consulter le catalogue des produits
de Nice).
Note – L’émetteur est également compatible
avec tous les récepteurs qui utilisent le codage « Flo-R » (pour identifier ces modèles,
consulter le catalogue des produits de Nice) ;
toutefois, dans ce cas, il ne sera pas possible
d’utiliser les fonctions typiques du système
NiceOpera.
Pour mémoriser l’émetteur dans un Récepteur, il est possible de choisir parmi les procédures opérationnelles suivantes :
•
•
•
•
Mémorisation en « Mode I »
Mémorisation en « Modo II »
Mémorisation en « Modo II étendu »
Mémorisation au moyen du « Numéro
de certificat »
• Mémorisation au moyen d’une « Code d’activation » reçu d’un émetteur déjà mémorisé
Les procédures opérationnelles de ces modalités de mémorisation sont fournies dans le
guide d’utilisation du récepteur ou de la logique de commande avec lequel on veut faire
fonctionner l’émetteur. Les guides mentionnés
sont également disponibles sur le site Internet :
www.niceforyou.com. Dans ces guides, les
touches des émetteurs sont identifiées par des
chiffres. Pour connaître la correspondance
entre ces chiffres et les touches des émetteurs
Era One, se reporter à la fig. A.
A - Mémorisation en « Mode I »
Cette procédure permet de mémoriser dans
le récepteur, en une seule fois, toutes les
touches de l’émetteur. Les touches sont automatiquement associées à chaque commande
gérée par la logique de commande, selon un
ordre préétabli en usine.
Uniquement pour les émetteur ON9E et
ON9EFM
Si la mémorisation de cet émetteur est effectuée avec la procédure opérationnelle « Mode
I », il faut considérer que le clavier de l’émetteur, durant l’exécution de la procédure, est
divisé en 3 secteurs autonomes (s1, s2, s3
sur la fig. A), chacun avec un code d’identification qui lui est propre. Chaque secteur
nécessitera donc une procédure de mémorisation spécifique (comme s’il s’agissait de 3
émetteurs distincts).
B - Mémorisation en « Modo II »
Cette procédure permet de mémoriser dans le
récepteur une seule touche de l’émetteur.
Dans ce cas, c’est l’utilisateur qui choisit parmi
les commandes gérées par la logique de commande (4 au maximum), quelle commande il
souhaite associer à la touche qu’il est en train
de mémoriser. Note – La procédure doit être
répétée pour chacune des touches que l’on
veut mémoriser.
C - Mémorisation en « Modo II étendu »
Cette procédure est spécifique aux dispositifs
qui font partie du système NiceOpera à codage « O-Code ». Elle est identique à la procédure précédent « Mode II » mais offre en plus
la possibilité de choisir la commande voulue (à
associer à la touche que l’on est en train de
mémoriser) dans une liste plus longue de commandes – jusqu’à 15 commandes différentes
– gérées par la logique de commande. La faisabilité de la procédure dépend donc de la
capacité de la logique de commande à gérer
les 15 commandes, comme les logiques de
commande compatibles avec NiceOpera.
D - Mémorisation au moyen du « Numéro
de CERTIFICAT » [avec l’unité de programmation O-Box]
Cette procédure est spécifique aux dispositifs
qui font partie du système NiceOpera à codage
« O-Code ». Dans ce système, chaque récepteur possède un numéro particulier, qui l’identifie et le certifie, appelé « CERTIFICAT ». L’utilisation de ce « certificat » présente l’avantage
de simplifier la procédure de mémorisation de
l’émetteur dans le récepteur car elle ne contraint plus l’installateur à travailler dans le rayon
de réception du récepteur. Il est en effet possible, grâce à l’unité de programmation « OBox », de préparer l’émetteur à la mémorisation
même loin du lieu de l’installation (par exemple,
dans le bureau de l’installateur - fig. E).
en utilisant une pile du même type et en respectant la polarité indiquée sur la fig. B.
Mise au rebut de la pile
Attention ! – La pile usagée contient des
substances polluantes et ne doit donc pas
être jetée avec les ordures ménagères. Il faut
la mettre au rebut en adoptant les méthodes
de collecte sélective prévues par les normes
en vigueur dans le pays d‘utilisation.
MISE AU REBUT DU PRODUIT
Ce produit fait partie intégrante de l’automatisme qu’il commande et doit donc être mis au
rebut avec cette dernière.
Comme pour les opérations d’installation, à la
fin de la durée de vie de ce produit, les opérations de démantèlement doivent être effectuées par du personnel qualifié. Ce produit est
constitué de différents types de matériaux
dont certains peuvent être recyclés et d’autres devront être mis au rebut. Informez-vous
sur les systèmes de recyclage ou de mise au
rebut prévus par les règlements, en vigueur
dans votre pays, pour cette catégorie de produit. Attention ! – certains composants du
produit peuvent contenir des substances polluantes ou dangereuses qui pourraient avoir
des effets nuisibles sur l’environnement et sur
la santé des personnes s’ils étaient jetés dans
la nature. Comme l’indique le symbole ci-contre, il est interdit de jeter
ce produit avec les ordures ménagères. Par conséquent, utiliser la
méthode de la « collecte sélective » pour la
mise au rebut des composants conformément
aux prescriptions des normes en vigueur dans
le pays d’utilisation ou restituer le produit au
vendeur lors de l’achat d’un nouveau produit
équivalent. Attention ! – les règlements locaux
en vigueur peuvent appliquer de lourdes sanctions en cas d’élimination illicite de ce produit.
E - Mémorisation au moyen du « code
d’ACTIVATION » [entre deux émetteurs]
Cette procédure est spécifique aux dispositifs
qui font partie du système NiceOpera à codage
« O-Code ». Les émetteurs Era One possèdent
un code secret dans leur mémoire, appelé
« CODE D’ACTIVATION ». Cette « activation »,
une fois qu’elle a été correctement transférée
d’un ancien émetteur (déjà mémorisé) vers un
nouvel émetteur Era One (fig. F), permet à ce
dernier d’être reconnu et donc automatiquement mémorisé par un récepteur. Le transfert
peut également être faite entre les émetteurs
de différentes familles (par exemple, entre Era
One et Era Inti). La procédure est la suivante:
CARACTÉRISTIQUES TECHNIQUES DU
PRODUIT
■ Alimentation : pile au lithium de 3 Vcc type
CR2032 ■ Durée de la pile : 2 ans environ,
avec 10 transmissions par jour ■ Fréquence(*) : 433.92 MHz (± 100 kHz) / 868.46 MHz
(± 35 kHz) ■ Puissance rayonnée : environ
1 mW P.A.R. ■ Codage radio : code variable, 72 bits, O-Code (compatible avec Flo-R)
■ Température de fonctionnement : 20°C ; +55°C ■ Portée(**) : 200 m environ ;
35 m (à l’intérieur) ■ Indice de protection :
IP 40 (utilisation à l’intérieur ou dans des
milieux protégés) ■ Dimensions : 45 x 56 x
11 mm ■ Poids : 18 g.
01. Tenir près l’un de l’autre (joints!! - fig. F)
deux émetteurs, un « NOUVEAU » (à mémoriser) et un « ANCIEN » (déjà mémorisé). 02. Sur
le NOUVEL émetteur, presser n’importe (note
1) quelle touches touches jusqu’à ce que la
LED de l’ANCIEN émetteur s’allume. Ensuite,
relâcher la touche (la LED de l’ANCIEN émetteur commence à clignoter). 03. Sur l’ANCIEN
émetteur, presser n’importe (note 1) quelle
touches jusqu’à ce que la LED du NOUVEL
émetteur s’allume. Relâcher alors la touche (la
LED s’éteint, ce qui indique que la procédure
est terminée et que le « code d’activation » est
transféré dans le NOUVEL émetteur).
Notes : • (*) Les fréquences 433.92 MHz et
868.46 MHz ne sont pas compatibles les uns
avec les autres • (**) La portée des émetteurs
et la capacité de réception des récepteurs est
fortement influencée par d‘autres dispositifs
(par exemple : alarmes, radio à écouteurs,
etc.) qui fonctionnent dans votre zone à la
même fréquence. Dans ces cas, Nice ne peut
offrir aucune garantie quant à la portée réelle
de ses dispositifs. • Toutes les caractéristiques techniques indiquées se réfèrent à une
température ambiante de 20 °C (± 5 °C). •
Nice S.p.A. se réserve le droit d’apporter des
modifications au produit chaque fois qu’elle
le jugera nécessaire à condition toutefois de
garantir les mêmes fonctions et la même
application.
Signalisation des erreurs au moyen des
Led
4 clignotements = transfert du « code d’activation » désactivé.
6 clignotements = transfert du « code d’activation » désactivé entre des émetteurs différents.
10 clignotements = erreur de communication entre les dispositifs.
15 clignotements = la mémorisation n’a pas
abouti car le temps limite a été dépassé
Note 1 – Dans les modèles ON9E et ON9EFM, considérer que le clavier est divisé en
trois secteurs (c’est-à-dire 3 émetteurs - fig.
A). Presser ensuite l’une des touches dans le
secteur à mémoriser.
Les 20 premières fois où le NOUVEL émetteur
sera utilisé, il transmettra au récepteur ce « code
d’activation » en même temps que la commande. Le récepteur, après avoir reconnu l’ « activation », mémorisera automatiquement le code
d’identification de l’émetteur qui l’a transmise.
REMPLACEMENT DE LA PILE
Quand la pile est usagée, la portée de l’émetteur diminue sensiblement. Quand on presse
une touche, on note en particulier que la LED
s’allume en retard (= pile presque déchargée)
ou que l’intensité de l’ampoule de la LED faiblit (= pile totalement déchargée).
Dans ce cas, pour rétablir le fonctionnement
normal de l’émetteur, changer la pile usagée
DÉCLARATION CE DE CONFORMITÉ
Note : Le contenu de cette déclaration de conformité
correspond à ce qui est déclaré dans le document
officiel, déposé au siège de Nice S.p.a., et en particulier à sa dernière révision disponible avant l’impression de ce guide. Ce texte a été réadapté pour des
raisons d’édition. Une copie de la déclaration originale peut être demandée à Nice S.p.a. (TV) I.
Numéro : 420/ERA-ONE ; Révision : 1;
Langue : FR
Je soussigné Luigi Paro, en tant qu’Administrateur Délégué de NICE S.p.A. (via Pezza
Alta n°13, 31046 Rustignè di Oderzo (TV)
Italy), déclare sous ma propre responsabilité
que les produits ON1E, ON2E, ON4E, ON9E,
ON1EFM, ON2EFM, ON4EFM, ON9EFM,
sont conformes aux exigences essentielles de
la Directive communautaire 1999/5/CE (9
mars 1999), pour l’utilisation à laquelle les
appareils sont destinés. Conformément à la
même directive (annexe V), le produit résulte
de classe 1 et est marqué CE 0682
Ing. Luigi Paro (Administrateur Délégué)
ESPAÑOL
Instrucciones originales
DESCRIPCIÓN DEL PRODUCTO Y USO
PREVISTO
El presente transmisor forma parte de la serie
“Era One” de Nice. Los transmisores de esta
serie están destinados para accionar automatizaciones para abrir y cerrar puertas, cancelas y similares: ¡cualquier otro uso es considerado inadecuado y está prohibido!
Hay disponibles modelos con 1, 2, 4 y 9 botones (fig. A), más los siguientes accesorios
opcionales: cordón para llavero (fig. C); soporte para fijación a la pared (fig. D).
El sistema “NiceOpera”
Los transmisores de la serie Era One forman
parte del sistema “NiceOpera”. Este sistema
ha sido diseñado por Nice para optimizar y
facilitar la programación, el uso y el mantenimiento de los dispositivos utilizados normalmente en las instalaciones de automatización.
El sistema está formado de varios dispositivos
que intercambian entre sí los datos y las informaciones vía radio, utilizando un nuevo sistema de codificación llamado “O-Code”, o por
medio de la conexión física.
LAS FUNCIONALIDADES DEL
PRODUCTO
• El transmisor adopta una tecnología de
transmisión denominada “O-Code” con código variable (rolling-code), que mejora aún más
la velocidad de transmisión del mando. • El
transmisor contiene en su interior una “Memoria”, un “Receptor de proximidad” y un “Código de habilitación” que, en su conjunto, permiten efectuar, por radio, operaciones y programaciones típicas del sistema NiceOpera.
CONTROL DEL TRANSMISOR
Antes de memorizar el transmisor en el Receptor de la automatización, controle que
éste funcione correctamente pulsando cualquier botón y observando, simultáneamente,
el encendido del Led (fig. A). Si éste no se
enciende, lea el párrafo “Sustitución de la batería” en este manual.
MEMORIZACIÓN DEL TRANSMISOR
Para aprovechar todas las funciones del transmisor hay que combinarlo con los Receptores
con codificación “O-Code” (para identificar
estos modelos, consulte el catálogo de productos de Nice spa).
Nota – el transmisor es compatible con todos
los Receptores que adoptan la codificación
“Flo-R” (para identificar estos modelos, consulte el catálogo de productos de Nice); en
este caso no se podrán utilizar las funcionalidades típicas del Sistema NiceOpera.
Para memorizar el transmisor en un Receptor
es posible elegir entre los siguientes procedimientos operativos:
•
•
•
•
Memorización en “Modo I”
Memorización en “Modo II”
Memorización en “Modo II amplio”
Memorización mediante el “Número de
Certificado”
• Memorización mediante el “Código de
Habilitación” recibida por un transmisor ya
memorizado
Los procedimientos operativos de estas modalidades de memorización están indicados
en el manual de instrucciones del Receptor o
de la Central con los que se desea hacer funcionar el transmisor. Dichos manuales también se pueden descargar desde la página
web: www.niceforyou.com. En estos manuales los botones de los transmisores están
identificados con números. Por consiguiente,
para saber la correspondencia entre estos
números y los botones de los transmisores
Era One, vea la fig. A.
A - Memorización en “Modo I”
Este procedimiento permite memorizar en el
receptor, en una sola operación, todos los
botones del transmisor. Los botones se combinan automáticamente a cada mando controlado desde la Central, según un orden predeterminado en fábrica.
Sólo para los transmisores ON9E y
ON9EFM
Si este transmisor se memoriza con el procedimiento operativo “Modo I”, durante su ejecución habrá que considerar la botonera del
transmisor como subdividida en 3 sectores
autónomos (s1, s2, s3 en la fig. A), cada uno
con un código de identidad propio. Por consiguiente, para cada sector habrá que efectuar
un procedimiento de memorización (como si
fueran 3 transmisores separados).
B - Memorización en “Modo II”
Este procedimiento permite memorizar en el
receptor un solo botón del transmisor. En este
caso, el usuario deberá elegir, entre los mandos controlados desde la Central (máximo 4),
cuál de estos desea combinar al botón que
está memorizando. Nota – el procedimiento
debe repetirse en cada botón que se desea
memorizar.
C - Memorización en “Modo II amplio”
Este procedimiento es específico para los dispositivos que forman parte del sistema NiceOpera, con codificación “O-Code”. Es igual al
“Modo II”, pero ofrece la posibilidad de elegir
el mando deseado (a combinar al botón que se
está memorizando) en una lista amplia de mandos – hasta 15 mandos diferentes, – controlados desde la Central. El procedimiento es factible si la Central tiene la capacidad suficiente
para controlar los 15 mandos, tales como las
Centrales compatibles con NiceOpera.
D - Memorización mediante el “Número
de CERTIFICADO” [con la unidad de programación O-Box]
Este procedimiento es específico para los dispositivos que forman parte del sistema NiceOpera con codificación “O-Code”. En este sistema cada Receptor tiene un número específico, llamado “CERTIFICADO”, que lo identifica y lo certifica. Este “certificado” tiene la
ventaja de simplificar el procedimiento de memorización del transmisor en el Receptor, porque no es obligatorio que el instalador trabaje
dentro del radio de recepción del Receptor. En
efecto, el procedimiento permite, con la ayuda
de la unidad de programación “O-Box”, preparar el transmisor para la memorización,
incluso lejos del sitio de instalación (por ejemplo, en la oficina del instalador - fig. E).
E - Memorización mediante el “Código de
HABILITACIÓN” [entre dos transmisores]
Este procedimiento es específico para los dispositivos que forman parte del sistema NiceOpera con codificación “O-Code”. Los transmisores Era One tienen un código secreto, llamado “CÓDIGO DE HABILITACIÓN”. Dicha
“habilitación”, transferida desde un transmisor
viejo (ya memorizado) en un nuevo transmisor
Era One (fig. F), permite que este último sea
reconocido y, posteriormente, memorizado
automáticamente por un Receptor. La transferencia también puede hacerse entre los
transmisores de diferentes familias (por ejemplo, entre Era One y Era Inti). El procedimiento
es el siguiente:
01. Mantenga dos transmisores cercanos entre sí (¡pegados! - fig. F), uno “NUEVO” (a memorizar) y uno “VIEJO” (ya memorizado). 02.
Mantenga pulsado cualquier (nota 1) botón
del NUEVO transmisor hasta que se encienda
el Led del VIEJO transmisor. Posteriormente,
suelte el botón (el Led del VIEJO transmisor
comenzará a destellar). 03. Mantenga pulsado cualquier (nota 1) botón del VIEJO transmisor hasta que se encienda el Led del NUEVO
transmisor. Posteriormente, suelte el botón (el
Led se apagará indicando que el procedimiento se ha concluido y que el “código de
habilitación” se ha transferido al NUEVO transmisor).
Señalización de errores mediante el Led
4 destellos = transmisión del “Código de habilitación” deshabilitada.
6 destellos = transmisión del “Código de habilitación” deshabilitada entre transmisores
diferentes.
10 destellos = error de comunicación entre
los dispositivos.
15 destellos = no memorizado por haberse
superado el tiempo límite.
Nota 1 – En los modelos ON9EFM y ON9E,
habrá que considerar la botonera subdividida
en 3 sectores (es decir 3 transmisores - fig.
A). Posteriormente, pulse cualquier botón
dentro del sector que se debe memorizar.
Cuando utilice 20 veces por primera vez el
NUEVO transmisor, éste transmitirá al Receptor dicho “código de habilitación” junto con el
mando. Después de haber reconocido la “habilitación”, el Receptor memorizará automáticamente el código de identidad del transmisor
que la ha transmitido.
SUSTITUCIÓN DE LA BATERÍA
Cuando la batería esté agotada el alcance del
transmisor será mucho más corto. En particular, pulsando un botón se notará que el Led
se enciende con retardo (= batería casi agotada), o que la intensidad de la luz del Led es
débil (= batería completamente agotada).
En dichos casos, para restablecer el funciona-
miento normal del transmisor, sustituya la batería agotada con una del mismo tipo, respetando la polaridad indicada en la fig. B.
A
Led
Eliminación de la batería
¡Atención! – La batería agotada contiene
sustancias contaminantes y, por dicho motivo, no debe arrojarse en los residuos normales. Hay que eliminarla utilizando los métodos
de recogida selectiva previstos por las normativas vigentes locales.
ELIMINACIÓN DEL PRODUCTO
Este producto forma parte integrante de la
automatización que acciona y, por consiguiente, debe eliminarse junto con ésta.
Al igual que para las operaciones de instalación, también al final de la vida útil de este
producto las operaciones de desguace deben
ser efectuadas por personal experto. Este
producto está formado de varios tipos de
materiales: algunos pueden reciclarse y otros
deben eliminarse. Infórmese sobre los sistemas de reciclaje o de eliminación previstos
por las normativas vigentes locales para esta
categoría de producto. ¡Atención! – algunas
piezas del producto pueden contener sustancias contaminantes o peligrosas que, si se las
abandona en el medio ambiente, podrían provocar efectos perjudiciales para el mismo
medio ambiente y para la salud humana. Tal
como indicado por el símbolo de
aquí al lado, está prohibido arrojar
este producto a los residuos urbanos. Realice la “recogida selectiva”
para la eliminación, según los métodos previstos por las normativas vigentes locales, o bien
entregue el producto al vendedor cuando compre un nuevo producto equivalente. ¡Atención!
– las normas locales pueden prever sanciones
importantes en el caso de eliminación abusiva
de este producto.
CARACTERÍSTICAS TÉCNICAS DEL
PRODUCTO
■ Alimentación: batería de litio de 3 Vdc tipo
CR2032 ■ Duración de la batería: estimada
en 2 años con 10 transmisiones por día ■
Frecuencia(*): 433.92 MHz (± 100 kHz) /
868.46 MHz (± 35 kHz) ■ Potencia radiada:
estimada en alrededor de 1 mW E.R.P. ■
Codificación radio: rolling code, 72 bit, OCode (compatible Flo-R) ■ Temperatura de
funcionamiento: -20°C; +55°C ■ Alcance(**): estimada en 200 m (al aire libre); 35 m
(en el interior de edificios) ■ Grado de protección: IP 40 (uso en interiores o en ambientes protegidos) ■ Dimensiones: 45 x 56 x 11
mm ■ Peso: 18 g
Notas: • (*) Las frecuencias de 433.92 MHz y
868.46 no son compatibles entre sí • (**) El
alcance de los transmisores y la capacidad de
recepción de los Receptores dependen de
otros dispositivos (por ejemplo: alarmas, radioauriculares, etc..) que funcionen en la zona
con la misma frecuencia. En estos casos,
Nice no puede ofrecer ninguna garantía sobre
el alcance efectivo de sus dispositivos. • Todas las características técnicas indicadas se
refieren a una temperatura de 20°C (± 5°C). •
Nice S.p.a se reserva el derecho de modificar
los productos en cualquier momento en que
lo considere necesario, manteniendo las mismas funcionalidades y el mismo uso previsto.
DECLARACIÓN DE CONFORMIDAD CE
Nota: el contenido de esta declaración corresponde a lo declarado en el documento oficial depositado en el domicilio de Nice S.p.a. y, en particular, a
su última revisión disponible antes de la edición de
este manual. El presente texto ha sido readaptado
por motivos de impresión. La copia de la declaración original puede solicitarse a Nice S.p.a. (TREVISO) IT.

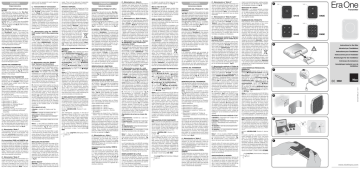

EraOne
Led
(1)
Transmitter
(1)
(2)
ON1E
Led
ON2E
Led
(1)
(3)
s2
s1
(2)
(4)
ON4E
s3
(1)
(1)
(1)
(2)
(2)
(2)
(3)
(3)
(3)
ON9E
B
Instructions for the fitter
Istruzioni per l’installatore
Instructions pour l’installateur
Instrucciones para el instalador
32
CR
20
Anweisungen für den installateur
Instrukcje dla instalatora
Aanwijzingen bestemd voor de
installateur
C
0682
D
IS0102A01MM_22-11-2011
ENGLISH
E
Número: 420/ERA-ONE; Revisión: 1; Idioma:
ES
El suscrito Luigi Paro, en calidad de Administrador Delegado de NICE S.p.A. (via Pezza
Alta n°13, 31046 Rustignè di Oderzo (TV) Italia), declara bajo su responsabilidad que los
productos ON1E, ON2E, ON4E, ON9E,
ON1EFM, ON2EFM, ON4EFM, ON9EFM, responden a los requisitos esenciales de la Directiva comunitaria 1999/5/CE (9 marzo 1999),
para el uso previsto de los equipos. De acuerdo con la misma Directiva (Anexo V), el producto es de clase 1 y lleva la marca CE 0682
F
Ing. Luigi Paro (Administrador Delegado)
www.niceforyou.com
ITALIANO
Istruzioni originali
DESCRIZIONE DEL PRODOTTO E DESTINAZIONE D’USO
Il presente trasmettitore fa parte della serie
“Era One” di Nice. I trasmettitori di questa serie sono destinati al comando di automazioni
del tipo apriporta, apricancelli e similari: qualsiasi altro uso è improprio e vietato!
Sono disponibili modelli a 1, 2, 4 e 9 tasti (fig.
A), più i seguenti accessori opzionali: cordino
per portachiavi (fig. C); supporto per fissaggio
a muro (fig. D).
Il sistema “NiceOpera”
I trasmettitori della serie Era One fanno parte
del sistema “NiceOpera”. Questo sistema è
stato progettato da Nice per ottimizzare e
facilitare le fasi di programmazione, di uso e di
manutenzione dei dispositivi impiegati solitamente negli impianti di automatizzazione. Il
sistema è formato da vari dispositivi capaci di
scambiarsi fra loro dati e informazioni via radio, impiegando un nuovo sistema di codifica
chiamato “O-Code”, o attraverso il collegamento fisico.
LE FUNZIONALITÀ DEL PRODOTTO
• Il trasmettitore adotta una tecnologia di trasmissione chiamata “O-Code”, con codice
variabile (rolling-code), che migliora sensibilmente la velocità di trasmissione del comando. • Il trasmettitore contiene al suo interno
una “Memoria”, un “Ricevitore di prossimità” e
un “Codice di abilitazione” che, nel loro insieme, permettono di effettuare via radio operazioni e programmazioni tipiche del sistema
NiceOpera.
VERIFICA DEL TRASMETTITORE
Prima di memorizzare il trasmettitore nel Ricevitore dell’automazione, verificare il suo corretto funzionamento premendo un tasto qualsiasi e osservando contemporaneamente l’accensione del Led (fig. A). Se questo non si
accende, leggere il paragrafo “Sostituzione
della batteria” in questo manuale.
MEMORIZZAZIONE DEL
TRASMETTITORE
Per sfruttare tutte le funzioni del trasmettitore,
occorre abbinarlo ai Ricevitori con codifica
“O-Code” (per identificare questi modelli consultare il catalogo prodotti di Nice).
Nota – il trasmettitore è compatibile anche
con tutti i Ricevitori che adottano la codifica
“Flo-R” (per identificare questi modelli consultare il catalogo prodotti di Nice); però, in questo caso, non sarà possibile utilizzare le funzionalità tipiche del Sistema NiceOpera.
Per memorizzare il trasmettitore in un Ricevitore, è possibile scegliere fra le seguenti procedure operative:
•
•
•
•
Memorizzazione in “Modo I”
Memorizzazione in “Modo II”
Memorizzazione in “Modo II esteso”
Memorizzazione tramite il “Numero di
Certificato”
• Memorizzazione tramite il “Codice di
Abilitazione” ricevuto da un trasmettitore
già memorizzato
Le procedure operative di queste modalità di
memorizzazione sono riportate nel manuale
istruzioni del Ricevitore o della Centrale con il
quale si desidera far funzionare il trasmettitore. I manuali citati sono disponibili anche nel
sito internet: www.niceforyou.com . In questi
manuali i tasti dei trasmettitori sono identificati
tramite dei numeri. Quindi, per conoscere la
corrispondenza fra questi numeri e i tasti dei
trasmettitori Era One, vedere la fig. A.
A - Memorizzazione in “Modo I”
Questa procedura permette di memorizzare
nel ricevitore, in una sola volta, tutti i tasti del
trasmettitore. I tasti vengono abbinati automaticamente a ciascun comando gestito dalla
Centrale, secondo un ordine prestabilito in
fabbrica.
Solo per i trasmettitori ON9E e ON9EFM
Se la memorizzazione di questo trasmettitore
viene fatta con la procedura operativa “Modo
I”, durante l’esecuzione occorre considerare
la tastiera del trasmettitore come suddivisa in
3 settori autonomi (s1, s2, s3 in fig. A), ognuno con un proprio codice di identità. Quindi,
ogni settore richiederà una propria procedura
di memorizzazione (come se fossero 3 trasmettitori separati).
B - Memorizzazione in “Modo II”
Questa procedura permette di memorizzare
nel ricevitore un singolo tasto del trasmettito-
re. In questo caso, è l’utente che sceglie tra i
comandi gestiti dalla Centrale (massimo 4),
quale di questi desidera abbinare al tasto che
sta memorizzando. Nota – la procedura deve
essere ripetuta per ogni singolo tasto che si
desidera memorizzare.
Smaltimento della batteria
Attenzione! – La batteria scarica contiene
sostanze inquinanti e quindi, non deve essere
buttata nei rifiuti comuni. Occorre smaltirla utilizzando i metodi di raccolta ‘separata’, previsti dalle normative vigenti nel vostro territorio.
C - Memorizzazione in “Modo II esteso”
Questa procedura è specifica per i dispositivi
che fanno parte del sistema NiceOpera, con
codifica “O-Code”. È uguale alla precedente
“Modo II”, ma offre in più la possibilità di scegliere il comando desiderato (da abbinare al
tasto che si sta memorizzando) in una lista
estesa di comandi – fino a 15 comandi diversi,
– gestiti dalla Centrale.
La fattibilità della procedura dipende quindi
dalla capacità della Centrale di gestire i 15
comandi, come le Centrali compatibili con
NiceOpera.
SMALTIMENTO DEL PRODOTTO
Questo prodotto è parte integrante dell'automazione che comanda e dunque deve essere
smaltito insieme con essa.
Come per le operazioni d'installazione, anche
al termine della vita di questo prodotto, le
operazioni di smantellamento devono essere
eseguite da personale qualificato. Questo prodotto è costituito da vari tipi di materiali: alcuni
possono essere riciclati, altri devono essere
smaltiti. Informatevi sui sistemi di riciclaggio o
smaltimento previsti dai regolamenti vigenti
sul vostro territorio, per questa categoria di
prodotto. Attenzione! – alcune parti del prodotto possono contenere sostanze inquinanti
o pericolose che, se disperse nell’ambiente,
potrebbero provocare effetti dannosi sull'ambiente stesso e sulla salute umana. Come
indicato dal simbolo a lato, è vietato
gettare questo prodotto nei rifiuti
domestici. Eseguire quindi la “raccolta separata” per lo smaltimento,
secondo i metodi previsti dai regolamenti vigenti sul vostro territorio, oppure riconsegnare
il prodotto al venditore nel momento dell'acquisto di un nuovo prodotto equivalente.
Attenzione! – i regolamenti vigenti a livello
locale possono prevedere pesanti sanzioni in
caso di smaltimento abusivo di questo prodotto.
D - Memorizzazione tramite il “Numero di
CERTIFICATO” [con l’unità di programmazione O-Box]
Questa procedura è specifica per i dispositivi
che fanno parte del sistema NiceOpera, con
codifica “O-Code”. In questo sistema ogni
Ricevitore possiede un numero particolare che
lo identifica e lo certifica, chiamato appunto
“CERTIFICATO”. L’uso di questo “certificato”
ha il vantaggio di semplificare la procedura di
memorizzazione del trasmettitore nel Ricevitore, in quanto non obbliga più l’installatore ad
operare nel raggio di ricezione del Ricevitore.
La prassi permette infatti, con l’aiuto dell’unità
di programmazione “O-Box”, di predisporre il
trasmettitore alla memorizzazione anche lontano dal luogo dell’installazione (ad esempio,
nell’ufficio dell’installatore - fig. E).
E - Memorizzazione tramite il “Codice di
ABILITAZIONE” [tra due trasmettitori]
Questa procedura è specifica per i dispositivi
che fanno parte del sistema NiceOpera, con
codifica “O-Code”. I trasmettitori Era One possiedono un codice segreto, chiamato “CODICE DI ABILITAZIONE”. Questa “abilitazione”, opportunamente trasferita da un vecchio
trasmettittore (già memorizzato) in un nuovo
trasmettitore Era One (fig. F) permette a quest’ultimo di essere riconosciuto e quindi memorizzato automaticamente da un Ricevitore. Il
trasferimento può essere effettuato anche tra
trasmettitori di famiglie diverse (es., tra Era
One e Era Inti). La procedura è la seguente:
01. Tenere vicini fra loro (attaccati!! - fig. F)
due trasmettitori, uno “NUOVO” (da memorizzare) e uno “VECCHIO” (già memorizzato). 02.
Sul NUOVO trasmettitore, tenere premuto un
tasto qualsiasi (nota 1) fino a quando si
accende il Led del VECCHIO trasmettitore.
Quindi, rilasciare il tasto (il Led del VECCHIO
trasmettitore inizia a lampeggiare). 03. Sul
VECCHIO trasmettitore, tenere premuto un
tasto qualsiasi (nota 1) fino a quando si
accende il Led del NUOVO trasmettitore.
Quindi, rilasciare il tasto (il Led si spegne,
segnalando il termine della procedura e l’avvenuto trasferimento del “codice di abilitazione” nel NUOVO trasmettitore).
Segnalazione di errori attraverso il Led
4 lampeggi = trasferimento del “Codice di
abilitazione” disabilitato.
6 lampeggi = trasferimento del “Codice di
abilitazione” disabilitato fra trasmettitori diversi.
10 lampeggi = errore di comunicazione fra i
dispositivi.
15 lampeggi = memorizzazione non avvenuta per superamento del tempo limite.
Nota 1 – Nei modelli ON9E e ON9EFM, considerare la tastiera suddivisa in 3 settori (cioè 3
trasmettitori - fig. A). Quindi, premere un tasto
qualsiasi all’interno del settore da memorizzare.
Quando il NUOVO trasmettitore verrà usato le
prime 20 volte, trasmetterà al Ricevitore questo “codice di abilitazione” insieme al comando. Il Ricevitore, dopo aver riconosciuto l’“abilitazione”, memorizzerà automaticamente il
codice di identità del trasmettitore che l’ha
trasmessa.
SOSTITUZIONE DELLA BATTERIA
Quando la batteria è scarica, il trasmettitore
riduce sensibilmente la portata. In particolare,
premendo un tasto si nota che il Led si accende in ritardo (= batteria quasi scarica) o che
l’intensità della luce del Led si affievolisce (=
batteria totalmente scarica).
In questi casi, per ripristinare il regolare funzionamento del trasmettitore, sostituire la batteria scarica con una dello stesso tipo, rispettando la polarità indicata in fig. B.
CARATTERISTICHE TECNICHE DEL
PRODOTTO
■ Alimentazione: batteria al litio da 3 Vdc
tipo CR2032. ■ Durata batteria: stimata 2
anni, con 10 trasmissioni al giorno. ■ Frequenza(*): 433.92 MHz (± 100 kHz) / 868.46
MHz (± 35 kHz) ■ Potenza irradiata: stimata
circa 1 mW E.R.P. ■ Codifica radio: rolling
code, 72 bit, O-Code (compatibile Flo-R). ■
Temperatura di funzionamento: - 20°C;
+55°C. ■ Portata(**): stimata 200 m (all’esterno) ; 35 m (se all’interno di edifici) ■
Grado di protezione: IP 40 (utilizzo in casa o
in ambienti protetti). ■ Dimensioni: 45 x 56 x
11mm ■ Peso: 18 g.
Note: • (*) Le frequenze 433.92 MHz e
868.46 MHz non sono compatibili fra loro •
(**) La portata dei trasmettitori e la capacità di
ricezione dei Ricevitori è fortemente influenzata da altri dispositivi (ad esempio: allarmi,
radiocuffie, ecc..) che operano nella vostra
zona alla stessa frequenza. In questi casi, Nice
non può offrire nessuna garanzia circa la reale
portata dei propri dispositivi. • Tutte le caratteristiche tecniche riportate, sono riferite ad
una temperatura ambientale di 20°C (± 5°C).
• Nice S.p.a. si riserva il diritto di apportare
modifiche al prodotto in qualsiasi momento lo
riterrà necessario, mantenendone comunque
le stesse funzionalità e destinazione d’uso.
DICHIARAZIONE CE DI CONFORMITÀ
Nota: Il contenuto di questa dichiarazione corrisponde a quanto dichiarato nel documento ufficiale
depositato presso la sede di Nice S.p.a., e in particolare, alla sua ultima revisione disponibile prima
della stampa di questo manuale. Il testo qui presente è stato riadattato per motivi editoriali. Copia della
dichiarazione originale può essere richiesta a Nice
S.p.a. (TV) I.
Numero: 420/ERA-ONE; Revisione: 1; Lingua: IT
Il sottoscritto Luigi Paro, in qualità di Amministratore Delegato della NICE S.p.A. (via Pezza
Alta n°13, 31046 Rustignè di Oderzo (TV) Italy), dichiara sotto la propria responsabilità che
i prodotti ON1E, ON2E, ON4E, ON9E, ON1EFM, ON2EFM, ON4EFM, ON9EFM, risultano conformi ai requisiti essenziali richiesti dalla
direttiva comunitaria 1999/5/CE (9 marzo
1999), per l’uso cui gli apparecchi sono destinati. In accordo alla stessa direttiva (allegato
V), il prodotto risulta di classe 1 e marcato CE
0682
DEUTSCH
Originalanleitungen
PRODUKTBESCHREIBUNG UND
EINSATZ
Der vorliegende Sender ist Teil der Serie “Era
One” der Firma Nice spa. Die Sender dieser
Serie dienen hauptsächlich zur Steuerung von
Automationen wie Tür- und Toröffner und ähnliches: jeder andere Einsatz ist unsachgemäß und daher untersagt!
Zur Verfügung stehen Modelle mit 1, 2, 4 und 9
Tasten (Abb. A) sowie das folgende Sonderzubehör: Schlüsselseileinige Zubehörteile (Abb.
C); Halterung für die Wandmontage (Abb. D).
Das System “NiceOpera”
Die Sender der Serie Era One sind Teil des
Systems “NiceOpera”. Dieses System wurde
von der Firma Nice spa realisiert, um die Programmierungsphasen, die Bedienung und die
Wartung der üblicherweise in Automatisierungsanlagen verwendeten Vorrichtungen zu
vereinfachen und zu optimieren. Das System
besteht aus verschiedenen Vorrichtungen, die
unter Verwendung eines neuen Codierungssystems, “O-Code” genannt, Daten und Infos
per Funk oder mittels physikalischer Verbindung untereinander austauschen.
DIE FUNKTIONALITÄTEN DES
PRODUKTES
• Der Sender wendet eine Übertragungstechnologie, “O-Code” genannt, an. Ihr variabler
Code (Rolling-Code) verbessert die Übertragungsgeschwindigkeit der Befehle bedeutend. • Der Sender enthält einen “SpeicheR”,
einen “Proximity-Empfänger”, einen “Speicher”
und einen “Befähigungscode”. Diese Elemente
insgesamt ermöglichen es, die dem System
NiceOpera typischen Vorgänge und Programmierungen per Funk auszuführen.
ÜBERPRÜFUNG DES SENDERS
Bevor man den Sender im Empfänger der Automation speichert, muss geprüft werden, ob
er korrekt funktioniert. Hierzu auf eine beliebige Taste drücken und beobachten, ob sich
gleichzeitig die Led einschaltet (Abb. A). Andernfalls im Par. “Ersatz der Batterie” in dieser
Anleitung nachlesen.
SPEICHERUNG DES SENDERS
Um alle Funktionen des Senders zu nutzen,
muss er mit den Empfängern mit “O-Code”
kombiniert werden (für diese Modelle, siehe
den Produktkatalog der Firma Nice spa).
Anmerkung – Der Sender ist auch mit allen
existierenden Empfängern mit der Codierung
“Flo-R” kompatibel (für diese Modelle, siehe
den Produktkatalog der Firma Nice spa); aber
in diesem Fall können die typischen Funktionen des Systems NiceOpera nicht benutzt
werden.
Zum Speichern des Senders in einem Empfänger hat man die Wahl unter den folgenden
Verfahren:
•
•
•
•
•
Speicherung im “Modus I”
Speicherung im “Modus II”
Speicherung im “Modus II erweitert”
Speicherung über “Bescheinigungscode”
Speicherung über einen “Befähigungscode”, der von einem bereits gespeicherten
Sender empfangen wird.
Diese Speicherverfahren sind in den Anleitungen des Empfängers oder der Steuerung
angegeben, mit denen der Sender funktionieren soll. Die genannten Anleitungen stehen
auch im Internet unter www.niceforyou.com
zur Verfügung. In diesen Anleitungen sind die
Tasten der Sender an Zahlen zu erkennen. Für
die Übereinstimmung dieser Zahlen mit den
Tasten der Sender Era One siehe die Abb. A.
A - Speicherung im “Modus I”
Mit diesem Verfahren können auf einmal alle
Sendertasten im Empfänger gespeichert werden. Die Tasten werden automatisch jedem,
durch die Steuerung erteiltem Befehl nach
einer werkseitig bestimmten Reihenfolge
zugeordnet.
Ing. Luigi Paro (Amministratore Delegato)
Nur für sender ON9E und ON9EFM
Wenn dieser Sender im “Modus I” gespeichert
wird, muss die Tastatur des Senders bei der
Durchführung als in 3 unabhängige Segmente
unterteilt betrachtet werden (s1, s2, s3 in
Abb. A). Jedes dieser Segmente hat seinen
Personalcode. Daher wird für jedes Segment
ein Speicherverfahren notwendig sein (wie
wenn man 3 unabhängige Sender hätte).
B - Speicherung im “Modus II”
Mit diesem Verfahren kann im Empfänger eine
einzelne Sendertaste gespeichert werden. In
diesem Fall wählt der Benutzer unter den von
der Steuerung erteilten Befehlen (max. 4), welchen Befehl er der Taste zuordnen will, die er
gerade speichert. Anmerkung – das Verfahren muss für jede Taste, die man speichern
will, wiederholt werden.
C - Speicherung im “Modus II erweitert”
Dieses Verfahren dient speziell für die Vorrichtungen, die Teil des Systems NiceOpera mit
“O-Code” sind. Es ist wie das vorherige Speicherverfahren im “Modus II”, zusätzlich kann
der gewünschte Befehl (der der zu speichernden Taste zugeordnet werden soll) aus einer
erweiterten Befehlsliste (bis zu 15 verschiedene, durch die Steuerung erteilte Befehle) ausgewählt werden.
Die Durchführbarkeit dieses Verfahrens hängt
daher davon ab, ob die Steuerung imstande
ist, die 15 Befehle zu erteilen, wie die mit dem
System NiceOpera kompatiblen Steuerungen.
D - Speicherung über “BESCHEINIGUNGSCODE” [mit der Programmierungseinheit O-Box]
Dieses Verfahren dient speziell für die Vorrichtungen mit “O-Code”, die Teil des Systems
NiceOpera sind. In diesem System besitzt
jeder Empfänger eine besondere Zahl, die ihn
identifiziert und bescheinigt und daher
“BESCHEINIGUNGSCODE” genannt wird.
Der Vorteil dieses „Bescheinigungscodes“ ist,
dass er das Speicherverfahren des Senders im
Empfänger vereinfacht, da der Installateur
nicht in Empfängerreichweite arbeiten muss.
Mit Hilfe der Programmierungseinheit “O-Box”
kann der Sender auch fern vom Installationsort
(zum Beispiel im Büro des Installateurs - Abb.
E) auf die Speicherung vorbereitet werden.
E - Speicherung über “BEFÄHIGUNGSCODE” [zwischen zwei Sendern]
Dieses Speicherverfahren dient speziell für die
Vorrichtungen mit “O-Code”, die Teil des Systems NiceOpera sind. Die Sender Era One
besitzen einen Geheimcode, “BEFÄHIGUNGSCODE” genannt. Mit dieser “Befähigung”,
von einem alten (bereits gespeicherten) Sender
in einen neuen Sender Era One übertragen
(Abb. F), kann dieser von einem Empfänger
erkannt und daher automatisch gespeichert
werden. Die Übertragung kann auch zwischen
Sendern unterschiedlicher Familien gemacht
werden (z. B. zwischen Era One und Era Inti).
Die Vorgehensweise ist wie folgt:
01. Zwei Sender, einen “NEUEN“ (muss gespeichert werden) und einen “ALTEN” (bereits
gespeichert - Abb. F) direkt nebeneinander halten. 02. Am NEUEN Sender eine beliebige
Taste gedrückt halten (Anmerkung 1), bis die
Led des ALTEN Senders leuchtet. Dann die
Taste loslassen (die Led des ALTEN Senders
wird zu blinken beginnen). 03. Am ALTEN
Sender eine beliebige Taste gedrückt halten
(Anmerkung 1), bis die Led des NEUEN Senders leuchtet. Dann die Taste loslassen (die
Led schaltet sich aus, was bedeutet, dass das
Verfahren beendet und die Übertragung des
„Befähigungscodes“ in den NEUEN Sender
erfolgt ist).
Fehlermeldungen durch die Led
4 Mal Blinken = Übertragung des “Befähigungscodes” deaktiviert.
6 Mal Blinken = Übertragung des “Befähigungscodes” deaktiviert zwischen verschiedenen Sendern.
10 Mal Blinken = Kommunikationsfehler
zwischen den Vorrichtungen.
15 Mal Blinken = Speicherung nicht erfolgt
aufgrund der Überschreitung der Höchstzeitgrenze.
Anmerkung 1 – In den Modellen ON9E und
ON9EFM, muss die Tastatur als in 3 Se gmente unterteilt betrachtet werden (daher
3 Sender – Abb. A). Daher auf eine beliebige
Taste in dem zu speicherndem Segment
drücken.
Wenn der NEUE Sender die ersten 20 Mal
benutzt wird, wird er diesen “Befähigungscode“ zusammen mit dem Befehl dem Empfänger übertragen. Nachdem der Empfänger die
“Befähigung“ erkannt hat, wird er den Personalcode des Senders, der sie übertragen hat,
automatisch speichern.
ERSATZ DER BATTERIE
Wenn die Batterie leer ist, reduziert der Sender seine Reichweite. Insbesondere kann bemerkt werden, dass sich die Led später einschaltet, wenn man auf eine Taste drückt (=
Batterie fast leer) oder dass die Led schwächer leuchtet (= Batterie ganz leer).
Damit der Sender wieder ordnungsgemäß
funktioniert, muss die leere Batterie mit einer
desselben Typs ersetzt werden. Die in Abb. B
gezeigte Polung beachten.
Entsorgung der Batterie
Achtung! – Die leere Batterie enthält Schadstoffe und darf daher nicht in den Hausmüll
gegeben werden. Sie muss nach den örtlich
gültigen Vorschriften differenziert entsorgt
werden.
ENTSORGUNG DES PRODUKTES
Das vorliegende Produkt ist Teil der Automatisierung, die sie steuert, und muss daher zusammen mit derselben entsorgt werden.
Wie die Installationsarbeiten muss auch die
Abrüstung am Ende der Lebensdauer dieses
Produktes von Fachpersonal ausgeführt werden. Dieses Produkt besteht aus verschiedenen Stoffen, von denen einige recycled werden können, andere müssen hingegen entsorgt werden. Informieren Sie sich über die
Recycling- oder Entsorgungssysteme für dieses Produkt, die von den auf Ihrem Gebiet
gültigen Verordnungen vorgesehen sind.
Achtung! – bestimmte Teile des Produktes
können Schadstoffe oder gefährliche Substanzen enthalten, die, falls in die Umwelt
gegeben, schädliche Wirkungen auf die
Umwelt und die menschliche Gesundheit
haben könnten. Wie durch das Symbol seitlich
angegeben, ist es verboten, dieses Produkt zum Haushaltmüll zu
geben. Daher differenziert nach
den Methoden entsorgen, die von
den auf Ihrem Gebiet gültigen Verordnungen
vorgesehen sind, oder das Produkt dem Verkäufer beim Kauf eines neuen, gleichwertigen
Produktes zurückgeben. Achtung! – die örtlichen Verordnungen können schwere Strafen
im Fall einer widerrechtlichen Entsorgung dieses Produktes vorsehen.
TECHNISCHE MERKMALE DES
PRODUKTS
■ Versorgung: 3 Vdc Lithiumbatterie des
Typs CR2032 ■ Dauer der Batterie: ca. 2
Jahre bei 10 Sendungen pro Tag ■ Frequenz(**): 433.92 MHz (± 100 kHz) / 868.46
MHz (± 35 kHz) ■ Abgestrahlte Leistung:
ca. 1 mW E.R.P. ■ Funkcodierung: Rolling
Code, 72 bit, O-Code (kompatibel mit Flo-R)
■ Betriebstemperatur: -20°C; +55°C ■
Reichweite(*): ca. 200 m (außen); 35 m (in
Gebäuden) ■ Schutzart: IP 40 (Innenanwendung oder Anwendung in geschützter Umgebung) ■ Abmessungen: 45 x 56x 11 mm ■
Gewicht: 18 g
Anmerkung: • (*) Die Frequenzen 433.92
MHz und 868.46 MHz sind nicht miteinander
kompatibel • (**) Die Reichweite der Sender
und das Empfangsvermögen der Empfänger
wird durch andere Vorrichtungen stark beeinflusst (wie z. B.: Alarme, Kopfhörer, usw.), die
in ihrer Zone auf derselben Frequenz funktionieren. In diesen Fällen kann die Firma Nice
die effektive Reichweite der Vorrichtungen
nicht garantieren. • Alle angegebenen technischen Merkmale beziehen sich auf eine Temperatur von 20°C (± 5°C). • Nice S.p.a. behält
sich das Recht vor, jederzeit als nötig betrachtete Änderungen am Produkt vorzunehmen,
wobei Funktionalitäten und Einsatzzweck beibehalten werden.
CE-KONFORMITÄTSERKLÄRUNG
Hinweis: Der Inhalt dieser Erklärung entspricht der
Erklärung des offiziellen Dokuments, das im Sitz von
Nice S.p.A. hinterlegt ist, insbesondere hinsichtlich
der letzten verfügbaren Revision vor dem Druck dieses Handbuchs. Der hier aufgeführte Text wurde
aufgrund von Herausgeberzwecken angepasst.
Eine Kopie der ursprünglichen Erklärung kann bei
Nice S.p.a. (TV) Italy angefordert werden.
Nummer: 420/ERA-ONE; Revision: 1; Sprache: DE
Der Unterzeichnende, Luigi Paro, im Amte des
Geschäftsführers des Unternehmens NICE
S.p.A. (via Pezza Alta n°13, 31046 Rustignè di
Oderzo (TV) Italy), erklärt unter seiner Verantwortung, dass die Produkte ON1E, ON2E,
ON4E, ON9E, ON1EFM, ON2EFM, ON4EFM,
ON9EFM, den grundsätzlichen Anforderungen der europäischen Richtlinie 1999/5/ EG
(vom 9. März 1999) für die jeweiligen Anwendungszwecke entsprechen. In Übereinstimmung mit dieser Richtlinie (Anlage V), entspricht das Produkt der Klasse 1 und ist CE
0682 gekennzeichnet
Ing. Luigi Paro (Geschäftsführer)
POLSKI
Instrukcje oryginalne
OPIS I PRZEZNACZENIE PRODUKTU
Nadajnik stanowi część serii “Era One” produkowanej przez firmę Nice. Nadajniki tej serii
są wykorzystywane przede wszystkim przy
sterowaniu automatyką przeznaczoną do
otwierania bram wjazdowych i garażowych
oraz do podobnych zastosowań. Jakiekolwiek inne użycie jest niewłaściwe i zabronione!
Dostępne są modele z 1, 2, 4 i 9 przyciskami
(rys. A) oraz następujące akcesoria opcjonalne: zawieszka do etui na klucze (rys. C);
uchwyt do mocowania na ścianie (rys. D).
System “NiceOpera”
Nadajniki z serii Era One stanowią część systemu “NiceOpera”. Jest to system zaprojektowany przez firmę Nice w celu optymalizacji i
ułatwienia programowania, użytkowania i konserwacji urządzeń stanowiących część instalacji automatyki. System składa się z wielu
urządzeń, które mogą przesyłać pomiędzy
sobą drogą radiową dane i informacje wykorzystując do tego nowy systemu kodowania
“O-Code” lub tradycyjny kabel.
FUNKCJE PRODUKTU
• Nadajnik działa w oparciu o technologię nadawania “O-Code”, ze zmiennym kodem (rolling-code), która zdecydowanie zwiększa szybkość przesyłania poleceń. • Nadajnik wyposażony jest w “Pamięć”, “Odbiornik zbliżeniowy” i
“Kod dostępu”, które wspólnie umożliwiają
przekazywanie drogą radiową poleceń i wykonywanie funkcji charakterystycznych dla systemu NiceOpera.
KONTROLA NADAJNIKA
Przed rozpoczęciem wczytywania nadajnika do
Odbiornika automatyki sprawdź czy działa on
poprawnie. W tym celu wciśnij jakikolwiek przycisk i zwróć uwagę czy zapala się dioda (rys.
A). Jeśli dioda nie zapala się, przejdź do punktu
“Wymiana baterii” w niniejszej instrukcji.
WCZYTYWANIE NADAJNIKA
W celu wykorzystania wszystkich funkcji nadajnika należy zestawiać go z Odbiornikami,
które działają w oparciu o system kodowania
“O-Code” (odpowiednie modele zostały oznaczone w katalogu produktów Nice ).
Pamiętaj – nadajnik jest kompatybilny również ze wszystkimi innymi Odbiornikami działającymi w oparciu o system kodowania “Flo-R”
(odpowiednie modele zostały oznaczone w
katalogu produktów Nice), jednak wówczas
nie można wykorzystać funkcji oferowanych
przez System NiceOpera.
W celu wczytania nadajnika do Odbiornika,
możesz skorzystać z następujących procedur
operacyjnych:
•
•
•
•
Wczytywanie w “Trybie I”
Wczytywanie w “Trybie II”
Wczytywanie w “Trybie II rozszerzonym”
Wczytywanie przy użyciu “Numeru
Certyfikatu”
• Wczytywanie przy użyciu “Kodu dostępu”
pobranego od nadajnika wczytanego
wcześniej.
Procedury operacyjne poszczególnych trybów wczytywania znajdziesz w instrukcji
Odbiornika lub Centrali, z którą ma współpracować dany nadajnik. Wspomniane instrukcje
są dostępne między innymi na stronie internetowej: www.niceforyou.com. W tych instrukcjach przyciski nadajnika są oznaczane przy
użyciu numerów. Odpowiednia identyfikacja
numerów i przycisków nadajników Era One
została przedstawiona na rys. A.
A - Wczytywanie w “Trybie I”
Procedura ta pozwala na wczytanie do odbiornika jednorazowo wszystkich przycisków nadajnika. Przyciski są automatycznie przypisywane
poszczególnym poleceniom wydawanym przez
Centralę, według fabrycznie ustawionej kolejności.
Dotyczy tylko nadajnika ON9E i ON9EFM
Jeśli do wczytania tego nadajnika stosujesz
procedurę operacyjną “Tryb I”, pamiętaj by
traktować klawiaturę nadajnika jakby była
podzielona na 3 sektory (s1, s2, s3 na rys. A),
z których każdy dysponuje indywidualnym
kodem identyfikacyjnym. Oznacza to, że każdy sektor wymaga przeprowadzenia osobnej
procedury wczytywania (tak jakbyś miał do
czynienia z 3 osobnymi nadajnikami).
B - Wczytywanie w “Trybie II”
Procedura ta umożliwia pojedyncze wczytywanie przycisków nadajnika do Odbiornika. W
tym trybie to użytkownik wybiera, które z poleceń dostępnych na Centrali chce przypisać
do aktualnie wczytywanego przycisku (maksymalnie 4 polecenia). Pamiętaj – musisz
powtórzyć procedurę dla każdego przycisku,
który chcesz wczytać.
C - Wczytywanie w “Trybie II rozszerzonym”
Procedura ta została opracowana specjalnie
dla urządzeń systemu NiceOpera z kodowaniem typu “O-Code”. Jest identyczna z procedurą “Tryb II”, ale dodatkowo daje możliwość wybrania polecenia, które przypisujemy
do wczytywanego przycisku z szerszej listy
poleceń dostępnych na Centrali (do 15 różnych poleceń). Możliwość wykonania tej procedury zależy więc od tego czy dana Centrala
może obsługiwać do 15 poleceń, tak jak dzieje się to w przypadku Central kompatybilnych
z systemem NiceOpera.
D - Wczytywanie przy użyciu “Numeru
CERTYFIKATU” [z jednostk programowania O-Box]
Jest to procedura wczytywania opracowana
specjalnie dla urządzeń systemu NiceOpera, z
kodowaniem typu “O-Code”. W systemie tym
do każdego Odbiornika przypisany jest numer
identyfikacyjny zwany “CERTYFIKATEM”.
Taki certyfikat ułatwia procedurę wczytywania
nadajnika do Odbiornika, ponieważ nie zmusza już instalatora do pracy w zasięgu odbioru
Odbiornika. Zastosowanie jednostki programującej “O-Box” pozwala na przeprowadzenie procedury wczytywania także z dala od
miejsca montażu (na przykład w biurze instalatora - rys. E).
E - Wczytywanie przy użyciu “Kodu DOSTĘPU” [pomi dzy dwoma nadajnikami]
Jest to procedura opracowana specjalnie dla
urządzeń systemu NiceOpera z kodowaniem
typu “O-Code”. Nadajniki Era One posiadają
indywidualny kod, zwany “KO DEM DO STĘPU”. “Dostęp” ten przekazany w odpowiedni sposób ze starego nadajnika (wczytanego wcześniej) do nowego nadajnika Era
One (rys. F) umożliwia rozpoznanie nowego
nadajnika przez Odbiornik, a co za tym idzie
pozwala na automatyczne wczytanie go do
Odbiornika. Przeniesienie może być również
wykonane między nadajników różnych rodzin
(np. między Era One i Era Inti). Procedura jest
następująca:
01. Zbliż do siebie (muszą być złączone!! rys. F) oba nadajniki - “NOWY” (do wczytania)
i “STARY” (wczytany wcześniej). 02. Wciśnij
jakikolwiek (uwaga 1) przycisk na NOWYM
nadajniku i przytrzymaj do chwili, gdy zapali
się dioda na STARYM nadajniku. Następnie
zwolnij przycisk (dioda STAREGO nadajnika
zacznie migać). 03. Następnie wciśnij jakikolwiek (uwaga 1) przycisk na STARYM nadajniku i przytrzymaj do chwili, gdy zapali się dioda
na NOWYM nadajniku. Następnie zwolnij przycisk (dioda zgaśnie sygnalizując tym samym
zakończenie procedury oraz przekazanie „kodu dostępu” do NOWEGO nadajnika).
Sygnalizacja błędów za pomocą diod
4 błyski = transmisja “Kodu uaktywnienia”
jest nieaktywna.
6 błysków = transmisja “Kodu uaktywnienia” pomiędzy różnymi nadajnikami jest nieaktywna.
10 błysków = błąd w komunikacji pomiędzy
urządzeniami.
15 błysków = wczytywanie nie wykonane
w wyniku przekroczenia ograniczenia czasowego.
Uwaga 1 – W nadajniki ON9E i ON9EFM, nale
y uwzgl dni, e klawiatura jest podzielona na 3
sektory (czyli 3 nadajniki - rys. A). Nale y wi c
wcisn którykolwiek klawisz, znajduj cy si w
sektorze zapami tywania.
Pobrany w ten sposób “Kod dostępu” zostanie przekazany do Odbiornika podczas pierwszych 20 poleceń wydanych za pośrednictwem NOWEGO nadajnika. Po rozpoznaniu
„kodu dostępu” Odbiornik wczyta automatycznie kod identyfikacyjny nadajnika, który go
przekazał.
WYMIANA BATERII
Kiedy bateria rozładowuje się, nadajnik znacząco zmniejsza zasięg działania. Wówczas
po wciśnięciu przycisku dioda zapala się z
opóźnieniem (= bateria jest prawie całkowicie
rozładowana) lub zmniejsza się intensywność
jej światełka (= bateria jest całkowicie rozładowana).
W takiej sytuacji, by przywrócić prawidłowe
działanie nadajnika, należy wymienić rozładowaną baterię na baterię tego samego typu,
pamiętając o zachowaniu biegunowości wska-
zanej na rys. B.
Utylizacja baterii
Uwaga! – Rozładowana bateria zawiera substancje szkodliwe i w związku z tym nie można wyrzucać jej do odpadów domowych.
Należy poddać ją utylizacji stosując metody
segregacji odpadów, zgodnie z przepisami
obowiązującymi w danym kraju.
UTYLIZACJA PRODUKTU
Produkt ten jest nierozłączną częścią automatyki, którą steruje i w związku z tym musi być
poddany utylizacji wraz z automatyką.
Podobnie jak w przypadku montażu, również
czynności związane z demontażem muszą
być wykonane przez wykwalifikowany personel. Produkt ten składa się z różnego rodzaju
materiałów, niektóre z nich mogą być powtórnie użyte, inne muszą zostać poddane utylizacji. Zasięgnij informacji odnośnie systemów
recyklingu i utylizacji, przewidzianych zgodnie
z lokalnymi przepisami obowiązującymi dla tej
kategorii produktu. Uwaga! – niektóre elementy produktu mogą zawierać substancje
szkodliwe lub niebezpieczne, które po wyrzuceniu, mogłyby zanieczyścić środowisko lub
zagrozić zdrowiu ludzkiemu. Zabrania się
wyrzucania tego produktu do odpadów domowych o czym przypomina symbol umieszczony z boku. Należy
przeprowadzić “segregację odpadów” na potrzeby utylizacji, według
metod przewidzianych lokalnymi przepisami
lub zwrócić produkt sprzedawcy podczas
zakupu nowego, równorzędnego produktu.
Uwaga! – lokalne przepisy mogą przewidywać poważne sankcje w przypadku nielegalnej utylizacji produktu.
DANE TECHNICZNE PRODUKTU
■ Zasilanie: bateria litowa 3Vdc typu CR
2032 ■ Czas życia baterii: szacunkowo 2
lata, przy 10 przekazach dziennie ■ Częstotliwość(*): 433.92 MHz (± 100 kHz) / 868.46
MHz (± 35 kHz) ■ Moc wyjściowa: szacunkowo około 1 mW E.R.P. ■ Kod radiowy:
rolling code, 72 bit, O-Code (kompatybilny z
Flo-R) ■ Temperatura pracy: -20°C; +55°C
■ Zasięg(**): szacunkowo 200 m; 35 m (w
budynku) ■ Stopień ochrony: IP 40 (stosowanie w domu lub w zabezpieczonych pomieszczeniach) ■ Wymiary: 45 x 56 x 11 mm
■ Masa: 18 g
Pamiętaj: • (*) Częstotliwości 433.92 MHz i
868.46 MHz nie są ze sobą zgodne • (**) Na
zasięg nadajników i pracę Odbiorników silnie
wpływają inne urządzenia (np.: alarmy, słuchawki radiowe, itp.), działające w pobliżu na
tej samej częstotliwości. W takich wypadkach
firma Nice nie może zagwarantować rzeczywistego zasięgu pracy produkowanych przez
siebie urządzeń • Wszystkie wskazane powyżej dane techniczne odnoszą się do temperatury powietrza 20°C (± 5°C). • Firma Nice
S.p.a. zastrzega sobie możliwość wprowadzania zmian w produkcie w każdym momencie gdy uzna to za stosowane, przy jednoczesnym zachowaniu funkcji i przeznaczenia
produktu.
DEKLARACJA ZGODNOŚCI CE
Uwaga: Zawartość niniejszej deklaracji zgodności
odpowiada oświadczeniom znajdującym się w dokumencie urzędowym, złożonym w siedzibie firmy Nice
S.p.a., a w szczególności w ostatniej korekcie dostępnej przed wydrukowaniem tej instrukcji. Tekst w
niej zawarty został dostosowany w celach wydawniczych. Kopia oryginalnej deklaracji może być zamawiana w firmie Nice S.p.a. (TV) I.
Numer: 420/ERA-ONE; Weryfikacja: 1;
Język: PL
Niżej podpisany Luigi Paro, w charakterze
Członka Zarządu spółki NICE S.p.A. (via
Pezza Alta nr 13, 31046 Rustignè di Oderzo
(TV) Italy), oświadcza na własną odpowiedzialność, że urządzenia ON1E, ON2E,
ON4E, ON9E, ON1EFM, ON2EFM, ON4EFM,
ON9EFM, są zgodne z podstawowymi wymogami dyrektywy europejskiej 1999/5/WE (9
marzec 1999r.) podczas użytku, do którego te
urządzenia są przeznaczone. Zgodnie z tą
samą dyrektywą (Załącznik V) urządzenie
zostało zaliczone do klasy 1 i jest oznaczone
następującym symbolem: CE 0682
Inż. Luigi Paro (Członek Zarządu Spółki)
NEDERLANDS
Originele instructies
BESCHRIJVING VAN HET PRODUCT EN
GEBRUIKSDOEL
Deze zender maakt deel uit van de serie “Era
One” van Nice. De zenders van deze serie zijn
hoofdzakelijk bestemd voor het aansturen van
automatiseringen als deuropeners, poortopeners en dergelijke: elk ander gebruik is oneigenlijk gebruik en dus verboden! Er zijn
modellen met 1, 2, 4 of 9 toetsen (afb. A), plus
de volgende optionals: koordje voor sleutelhanger (afb. C); steun voor bevestiging aan de
wand (afb. D).
Het systeem “NiceOpera”
De zenders van de serie Era One maken deel
uit van het systeem “NiceOpera”. Dit systeem is door Nice ontworpen om de inrichtingen die gewoonlijk in automatiseringsinstallaties worden gebruikt, beter en gemakkelijker
te kunnen programmeren, gebruiken en onderhouden. Het systeem bestaat uit verschillende
software- en hardware-inrichtingen die onderling gegevens en informatie via radio kunnen
uitwisselen, waarbij zij een nieuw coderingssysteem gebruiken dat de naam “O-Code”
heeft, of via een vaste verbinding.
DE WERKING VAN HET PRODUCT
• De zender past een zendtechnologie toe genaamd “O-Code” - met een variabele code
(rollingcode), die de overdrachtsnelheid van
een instructie aanzienlijk verbetert. • De zender herbergt een “geheugen”, een “proximityontvanger”, een “geheugen” en een “autorisatiecode”, die het als geheel mogelijk maken
radiografisch de voor het systeem NiceOpera
typische handelingen en programmeringen te
verrichten.
CONTROLE VAN DE ZENDER
Voordat u de zender in het geheugen van de
ontvanger van de automatisering gaat opslaan,
dient u te controleren of ze goed werkt; u drukt
hiervoor op een willekeurige toets en kijkt daarbij of de led (afb. A) gaat branden. Als de led
niet gaat branden, lees dan in deze handleiding
de paragraaf “Vervangen van de batterij”.
GEHEUGENOPSLAG VAN DE ZENDER
Om alle nieuwe functies van de zender te kunnen benutten, dient u ze samen met de ontvangers met codering “O-Code” te gebruiken
(om te weten welke modellen dat zijn gelieve u
de productcatalogus van Nice te raadplegen).
N.B. – de zender is ook verenigbaar met alle
bestaande ontvangers die de codering “FloR” toepassen (om te weten welke modellen
dat zijn gelieve u de productcatalogus van
Nice te raadplegen); in dit geval zal het echter
niet mogelijk zijn de typische functies van het
Systeem NiceOpera te gebruiken.
Om de zender in het geheugen van een ontvanger op te slaan, kunt u op grond van uw eisen
uit de volgende procedures kiezen:
• Geheugenopslag in “Modus I”
• Geheugenopslag in “Modus II”
• Geheugenopslag in “Modus II uitgebreid”
• Geheugenopslag via het
“Certificaatnummer”
• Geheugenopslag via een “Autorisatiecode”
die ontvangen is van een reeds in het
geheugen opgeslagen zender
Deze procedures voor geheugenopslag zijn
opgenomen in de handleidingen voor de ontvanger of besturingseenheid waarmee u de
zender wilt laten werken. Deze handleidingen
vindt u ook op de internetsite: www.niceforyou.com. In deze handleidingen worden de
toetsen van de zenders met nummers aangegeven. Raadpleeg dan ook afb. A voor het
verband tussen deze nummers en de toetsen
van de zenders Era One.
A - Geheugenopslag in “Modus I”
Met deze procedure is het mogelijk in één keer
alle toetsen van de zender in het geheugen van
de ontvanger op te slaan. De toetsen worden
automatisch aan elke door de besturingseenheid beheerde instructie volgens een in de
fabriek ingestelde volgorde geassocieerd.
Alleen voor de zenders ON9E en ON9EFM
Als deze zender met de methode “Modus I” in
het geheugen wordt opgeslagen, dient het
toetsenpaneel van de zender als onderverdeeld in 3 afzonderlijke sectoren (s1, s2, s3
op afb. A) te worden beschouwd, waarvan
elk een eigen identiteitscode heeft. Daarom is
dan ook voor elk daarvan een eigen procedure voor geheugenopslag vereist (alsof het 3
verschillende zenders zouden zijn).
B - Geheugenopslag in “Modus II”
Met behulp van deze procedure is het mogelijk
één enkele toets van de zender in het geheugen van de ontvanger op te slaan. In dit geval is
het de gebruiker die uit de door de besturingseenheid beheerde instructies (ten hoogste 4)
kiest, welke hij daarvan wilt associëren aan de
toets die hij nu in het geheugen opslaat. N.B. –
de procedure moet voor elke afzonderlijke toets
die in het geheugen moet worden opgeslagen,
opnieuw worden uitgevoerd.
C - Geheugenopslag in “Modus II uitgebreid”. Deze procedure is kenmerkend voor
de inrichtingen die behoren tot het systeem
NiceOpera, met codering “O-Code”. Ze is
gelijk aan de “Modus II” hierboven, maar biedt
daarenboven de mogelijkheid uit een uitgebreide lijst door de besturingseenheid beheerde
instructies – tot 15 verschillende instructies- de
gewenste instructie te kiezen (te associëren
aan de toets die nu in het geheugen wordt
opgeslagen). De uitvoerbaarheid van de procedure is dan ook afhankelijk van de mogelijkheid van de besturingseenheid 15 instructies
te behandelen, zoals de besturingseenheid
compatibel met NiceOpera.
D - Geheugenopslag met behulp van het
“CERTIFICAATNUMMER” [met de programmeereenheid O-Box]. Deze procedure voor
geheugenopslag is kenmerkend voor de inrichtingen die behoren tot het systeem NiceOpera,
met codering “O-Code”. Bij dit systeem heeft
elke ontvanger een speciaal nummer dat hem
kenmerkt en garandeert en dat dan ook “CERTIFICAAT” wordt genoemd. Het gebruik van
dit “certificaat” heeft als voordeel dat de procedure voor geheugenopslag van de zender in de
ontvanger eenvoudiger wordt, daar de installateur niet meer gedwongen is binnen het ontvangbereik van de ontvanger te werken. Dankzij de nieuwe werkwijze is het immers mogelijk
met behulp van de programmeereenheid “OBox”de procedure voor geheugenopslag van
de zender ook ver van de plaats van installatie
uit te voeren (bijvoorbeeld in het kantoor van de
installateur - afb. E).
E - Geheugenopslag met behulp van de
“AUTORISATIECODE” [tussen twee zenders].
Deze procedure voor geheugenopslag is kenmerkend voor de inrichtingen die behoren tot
het systeem NiceOpera, met codering “OCode”. De zenders Era One bezitten een
geheime code, die de naam “AUTORISATIESCODE” heeft. Wanneer deze “autorisatie” wordt overgebracht van een oude (reeds
in het geheugen opgeslagen) zender in een
nieuwe zender Era One (afb. F) biedt deze
laatste de mogelijkheid automatisch door een
ontvanger te worden herkend. De overdracht
kan ook worden gemaakt tussen de zenders
van verschillende families (bijvoorbeeld tussen
Era One en Era Inti). De procedure is als volgt:
01. Houd twee zenders, een “NIEUWE” (in het
geheugen op te slaan) en een “OUDE” (reeds
in het geheugen opgeslagen), dicht bij elkaar
(aangesloten!!! - afb. F). 02. Houd op de
NIEUWE zender een willekeurige (opmerking
1) toets ingedrukt tot wanneer de led van de
OUDE zender gaat branden. Laat daarna de
toets los en (de led van de OUDE zender
begint te knipperen). 03. Houd vervolgens op
de OUDE zender een willekeurige (opmerking
1) toets ingedrukt tot wanneer de led van de
NIEUWE zender gaat branden. Laat daarna
de toets los (de led gaat uit ten teken dat de
procedure ten einde is en de “Autorisatiecode” in het geheugen van de NIEUWE zender is
overgebracht).
Foutmeldingen via de Led
4 maal knipperen = overdracht van de uitgeschakelde “Autorisatiecode”.
6 maal knipperen = overdracht van de uitgeschakelde “Autorisatiecode” tussen verschillende zenders.
10 maal knipperen = communicatiefout tussen de inrichtingen.
15 maal knipperen = geheugenopslag heeft
niet plaatsgevonden wegens overschrijding
van de tijdslimiet.
Opmerking 1 – In de modellen ON9E en ON9EFM, dient u het toetsenpaneel als verdeeld
in 3 sectoren (dat wil zeggen 3 zenders - afb.
A) te beschouwen. Druk daarna op een willekeurige toets binnen de te bewaren sector.
Wanneer de NIEUWE zender de eerste 20
maal zal worden gebruikt, zal ze deze “Autorisatiecode” samen met de instructie naar de
ontvanger verzenden. De ontvanger zal na herkenning van de “autorisatiecode”, de identiteitscode van de zender, die hem heeft verzonden, automatisch in het geheugen opslaan.
VERVANGEN VAN DE BATTERIJ
Wanneer de batterij leeg is, reduceert de zender
aanzienlijk het bereik en de lichtsterkte van de
led. Met name, wanneer er op een toets zal
worden gedrukt, zal de led later gaat branden (=
batterij bijna leeg) of dat de intensiteit van het
licht van de led afneemt (= batterij helemaal
leeg). In deze gevallen dient om de overdracht
weer normaal te laten functioneren, de lege batterij te wordenvervangen met een andere van
het zelfde type, waarbij de op afb. B aangegeven polariteit dient te worden aangehouden.
Afvalverwerking van de batterij
Let op! – De lege batterij bevat vervuilende
stoffen en mag dus niet met het gewone huisvuil worden weggegooid. Ze dienen verwerkt
te worden door ze ‘gescheiden’ in te zamelen,
zoals dat voorzien is in de regelgeving, die in
uw gebied van kracht is.
AFVALVERWERKING VAN HET PRODUCT
Dit product vormt een geheel met de automatisering die het aanstuurt en moet dus samen
daarmee als afval worden verwerkt.
Wanneer de levensduur van dit product ten
einde is, dienen, zoals dit ook bij de installatiewerkzaamheden het geval is, de ontmantelingswerkzaamheden door gekwalificeerde
technici te worden uitgevoerd. Dit product
bestaat uit verschillende soorten materialen;
sommige daarvan kunnen opnieuw gebruikt
worden, terwijl andere als afval verwerkt dienen te worden. Win inlichtingen in over de
methoden van hergebruik of afvalverwerking
in en houd u aan de voor dit soort producten
in uw gebied van kracht zijnde voorschriften.
Let op! – sommige onderdelen van het product kunnen vervuilende of gevaarlijke stoffen
bevatten: indien die in het milieu zouden verdwijnen, zouden ze schadelijke gevolgen voor
het milieu en de menselijke gezondheid kunnen opleveren. Zoals dat door het
symbool hiernaast is aangegeven,
is het verboden dit product met het
gewone huisafval weg te gooien.
Scheid uw afval voor verwerking op een manier zoals die in de regelgeving in uw gebied is
voorzien of lever het product bij uw leverancier
in, wanneer u een nieuw gelijksoortig product
koopt. Let op! – de plaatselijke regelgeving
kan in zware straffen voorzien in geval van illegale dumping van dit product.
TECHNISCHE GEGEVENS VAN HET
PRODUCT
■ Stroomtoevoer: lithiumbatterij van 3Vdc
type CR2032 ■ Levensduur batterij: geschat op 2 jaar, bij 10 overseiningen per dag
■ Frequentie(*): 433.92 MHz (± 100 kHz) /
868.46 MHz (± 35 kHz) ■ Uitgestraald vermogen: geschat op circa 1 mW E.R.P. ■
Codering radio: rollingcode, 72 bits, O-Code
(compatibel met Flo-R) ■ Werkingstemperatuur: -20°C; +55°C ■ Bereik(**): geschat
op 200 m (buitenshuis); 35 m (indien binnenshuis) ■ Beschermingsklasse: IP 40 (gebruik
binnenshuis of in een beschermde omgeving)
■ Afmetingen: 45 x 56 x 11 mm ■ Gewicht:
18 g
N.B.: • (*) De frequenties 433.92 MHz en
868.46 MHz zijn niet compatibel met elkaar •
(**) Het bereik van de zenders en het ontvangbereik van de ontvangers wordt sterk beïnvloed door andere inrichtingen (bijvoorbeeld:
alarmen, radiokoptelefoons, etc..) die in uw
gebied op dezelfde frequentie uitzenden. In
deze gevallen kan Nice geen enkele garantie
bieden omtrent het werkelijke bereik van haar
inrichtingen • Alle technische gegevens hebben betrekking op een omgevingstemperatuur
van 20°C (± 5°C). • Nice S.p.a. behoudt zich
het recht voor op elk gewenst moment wijzigingen in het product aan te brengen, waarbij
functionaliteit en gebruiksdoel echter gehandhaafd blijven.
EG-VERKLARING VAN OVEREENSTEMMING
Opmerking: de inhoud van deze verklaring stemt
overeen met hetgeen verklaard is in het officiële
document dat is neergelegd bij de vestiging van
Nice S.p.a., en in het bijzonder aan de laatste revisie hiervan die voor het afdrukken van deze handleiding beschikbaar was. De hier beschreven tekst
werd om druktechnische redenen heraangepast. U
kunt een exemplaar van de originele verklaring aanvragen bij Nice S.p.a. (TV) I.
Nummer: 420/ERA-ONE; Revisie: 1; Taal: NL
Ondergetekende Luigi Paro, in de hoedanigheid van Gedelegeerd Bestuurder van NICE
S.p.A. (via Pezza Alta n°13, 31046 Rustignè di
Oderzo (TV) Italy), verklaart onder zijn eigen
verantwoordelijkheid dat de producten ON1E,
ON2E, ON4E, ON9E, ON1EFM, ON2EFM,
ON4EFM, ON9EFM, voldoen aan de fundamentele vereisten die worden opgelegd door
de communautaire richtlijn 1999/5/EG (9
maart 1999), voor het gebruik waarvoor de
producten bestemd zijn. In overeenstemming
met dezelfde richtlijn (bijlage V), behoort het
product tot klasse 1 en draagt het de markering CE 0682
Ir. Luigi Paro (Gedelegeerd Bestuurder)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
