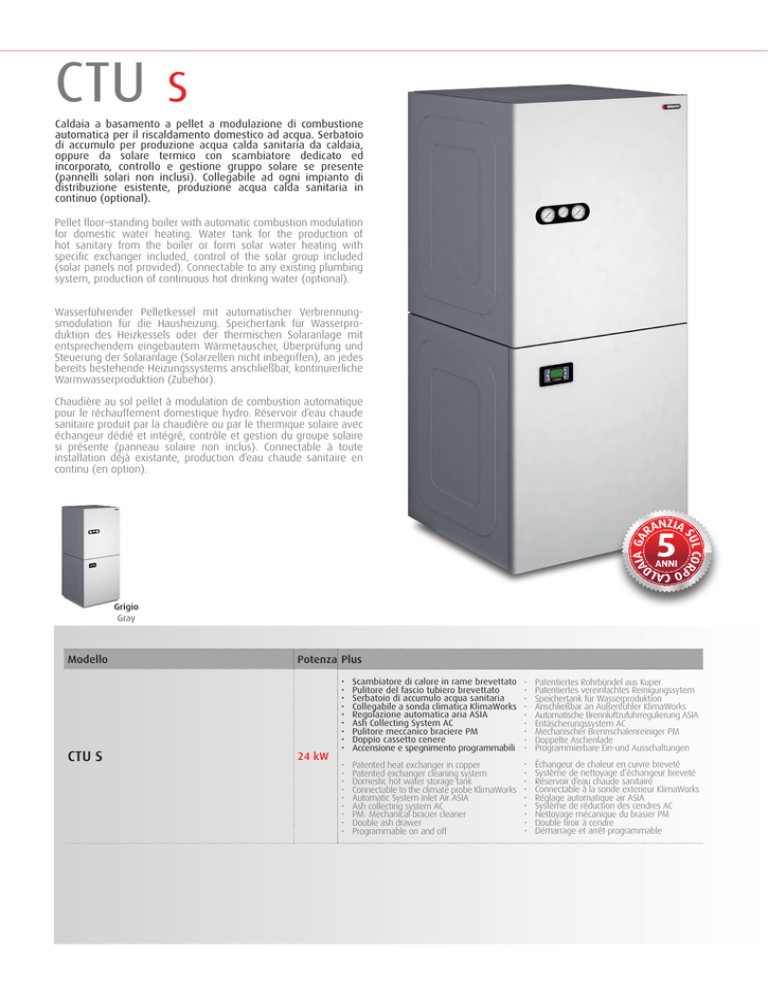

CTU
S
Caldaia a basamento a pellet a modulazione di combustione
automatica per il riscaldamento domestico ad acqua. Serbatoio
di accumulo per produzione acqua calda sanitaria da caldaia,
oppure da solare termico con scambiatore dedicato ed
incorporato, controllo e gestione gruppo solare se presente
(pannelli solari non inclusi). Collegabile ad ogni impianto di
distribuzione esistente, produzione acqua calda sanitaria in
continuo (optional).
Pellet floor–standing boiler with automatic combustion modulation
for domestic water heating. Water tank for the production of
hot sanitary from the boiler or form solar water heating with
specific exchanger included, control of the solar group included
(solar panels not provided). Connectable to any existing plumbing
system, production of continuous hot drinking water (optional).
Wasserführender Pelletkessel mit automatischer Verbrennungsmodulation für die Hausheizung. Speichertank für Wasserproduktion des Heizkessels oder der thermischen Solaranlage mit
entsprechendem eingebautem Wärmetauscher, Überprüfung und
Steuerung der Solaranlage (Solarzellen nicht inbegriffen), an jedes
bereits bestehende Heizungssystems anschließbar, kontinuierliche
Warmwasserproduktion (Zubehör).
Chaudière au sol pellet à modulation de combustion automatique
pour le réchauffement domestique hydro. Réservoir d’eau chaude
sanitaire produit par la chaudière ou par le thermique solaire avec
échangeur dédié et intégré, contrôle et gestion du groupe solaire
si présente (panneau solaire non inclus). Connectable à toute
installation déjà existante, production d’eau chaude sanitaire en
continu (en option).
AIA GA
5
ANNI
L COR
SU
NZIA
RA
CA
PO LD
Grigio
Gray
Modello
CTU S
Potenza Plus
24 kW
•
•
•
•
•
•
•
•
•
Scambiatore di calore in rame brevettato
Pulitore del fascio tubiero brevettato
Serbatoio di accumulo acqua sanitaria
Collegabile a sonda climatica KlimaWorks
Regolazione automatica aria ASIA
Ash Collecting System AC
Pulitore meccanico braciere PM
Doppio cassetto cenere
Accensione e spegnimento programmabili
•
•
•
•
•
•
•
•
•
Patentiertes Rohrbündel aus Kuper
Patentiertes vereinfachtes Reinigungssytem
Speichertank für Wasserproduktion
Anschließbar an Außenfühler KlimaWorks
Automatische Brennluftzufuhrregulierung ASIA
Entäscherungssystem AC
Mechanischer Brennschalenreiniger PM
Doppelte Aschenlade
Programmierbare Ein-und Ausschaltungen
•
•
•
•
•
•
•
•
•
Patented heat exchanger in copper
Patented exchanger cleaning system
Domestic hot water storage tank
Connectable to the climate probe KlimaWorks
Automatic System Inlet Air ASIA
Ash collecting system AC
PM: Mechanical bracier cleaner
Double ash drawer
Programmable on and off
•
•
•
•
•
•
•
•
•
Échangeur de chaleur en cuivre breveté
Système de nettoyage d’échangeur breveté
Réservoir d’eau chaude sanitaire
Connectable à la sonde exterieur KlimaWorks
Réglage automatique air ASIA
Système de réduction des cendres AC
Nettoyage mécanique du brasier PM
Double tiroir à cendre
Démarrage et arrêt programmable
RAME
ACCIAIO
kW
kW
%
%
%
%
kW
kW
kg
kg
23,0
6,3
82,7
75,0
93,0
95,0
19,0
4,7
5,1
1,3
Capacità serbatoio
Hopper capacity
kg
65
Superficie riscaldabile
Heating area
m2
160,0
Ø mm
100,0
Pa
Pa
12,0
11,0
Ø mm
60,0
Prevalenza circolatore
Water circulator prevalence
m
6,0
Pressione di utilizzo a freddo
Pressure on cold working mode
bar
0,8/1,2
Dimensione vaso di espansione
Expansion vessel
l
6,0
lt/min
10,0
Potenza all’acqua
Water heat output
Consumo orario pellet
Hourly pellet consumption
Uscita scarico fumi pellet
Flue pipe
Max
Min
Tiraggio
Draft
Entrata aria comburente pellet
Pellet primary air inlet
Acqua calda sanitaria (optional)
Domestic hot water supply (optional)
220 V
50 Hz
Tensione di alimentazione
Power supply
Assorbimento elettrico in fase di lavoro
Electric absorbment in working mode
24 kW
A
B
C
1850
775
860
165,0
mandata impianto 3/4"
system entrance 3/4"
ritorno impianto 3/4"
system return 3/4"
Uscita fumi
Smoke outlet
A
B
Calda sanitaria 1/2”
Hot sanitary 1/2”
C
Fredda sanitaria 1/2”
Cold sanitary 1/2”
W
mandata impianto solare 3/4"
solar system entrance 3/4"
Rendimento di combustione
Efficiency
ritorno impianto solare 3/4"
solar system return 3/4"
Rendimento all’acqua
Water efficiency
Max
Min
Max
Min
Max
Min
Max
Min
Max
Min
Ø80
Ø50
Entrata aria
Air inlet
Potenza nominale
Nominal heat
CTU S
24
CTU S
