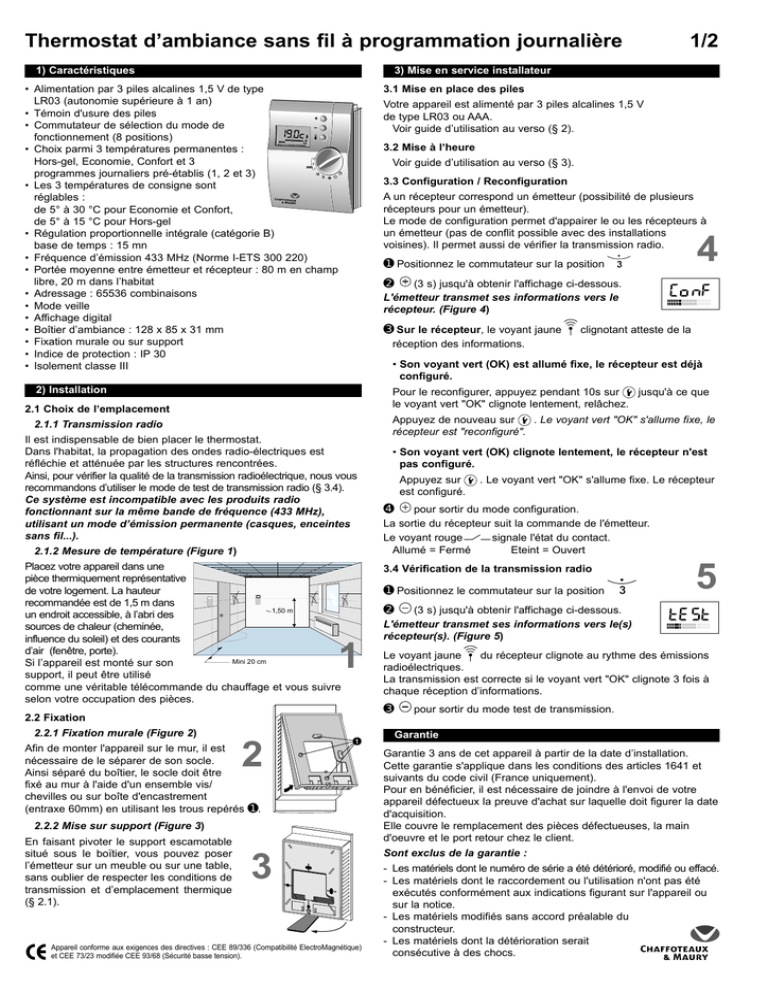

Thermostat d’ambiance sans fil à programmation journalière
1) Caractéristiques
3) Mise en service installateur
• Alimentation par 3 piles alcalines 1,5 V de type
LR03 (autonomie supérieure à 1 an)
• Témoin d'usure des piles
• Commutateur de sélection du mode de
fonctionnement (8 positions)
• Choix parmi 3 températures permanentes :
Hors-gel, Economie, Confort et 3
programmes journaliers pré-établis (1, 2 et 3)
• Les 3 températures de consigne sont
réglables :
de 5° à 30 °C pour Economie et Confort,
de 5° à 15 °C pour Hors-gel
• Régulation proportionnelle intégrale (catégorie B)
base de temps : 15 mn
• Fréquence d’émission 433 MHz (Norme I-ETS 300 220)
• Portée moyenne entre émetteur et récepteur : 80 m en champ
libre, 20 m dans l’habitat
• Adressage : 65536 combinaisons
• Mode veille
• Affichage digital
• Boîtier d’ambiance : 128 x 85 x 31 mm
• Fixation murale ou sur support
• Indice de protection : IP 30
• Isolement classe III
3.1 Mise en place des piles
Votre appareil est alimenté par 3 piles alcalines 1,5 V
de type LR03 ou AAA.
Voir guide d’utilisation au verso (§ 2).
3.2 Mise à l’heure
3
Voir guide d’utilisation au verso (§ 3).
2
1
3.3 Configuration / Reconfiguration
A un récepteur correspond un émetteur (possibilité de plusieurs
récepteurs pour un émetteur).
Le mode de configuration permet d'appairer le ou les récepteurs à
un émetteur (pas de conflit possible avec des installations
voisines). Il permet aussi de vérifier la transmission radio.
➊ Positionnez le commutateur sur la position
4
➋
(3 s) jusqu'à obtenir l'affichage ci-dessous.
L'émetteur transmet ses informations vers le
récepteur. (Figure 4)
➌ Sur le récepteur, le voyant jaune
clignotant atteste de la
réception des informations.
• Son voyant vert (OK) est allumé fixe, le récepteur est déjà
configuré.
2) Installation
Pour le reconfigurer, appuyez pendant 10s sur
jusqu'à ce que
le voyant vert "OK" clignote lentement, relâchez.
2.1 Choix de l’emplacement
2.1.1 Transmission radio
Il est indispensable de bien placer le thermostat.
Dans l'habitat, la propagation des ondes radio-électriques est
réfléchie et atténuée par les structures rencontrées.
Ainsi, pour vérifier la qualité de la transmission radioélectrique, nous vous
recommandons d’utiliser le mode de test de transmission radio (§ 3.4).
Ce système est incompatible avec les produits radio
fonctionnant sur la même bande de fréquence (433 MHz),
utilisant un mode d’émission permanente (casques, enceintes
sans fil...).
2.1.2 Mesure de température (Figure 1)
Placez votre appareil dans une
pièce thermiquement représentative
de votre logement. La hauteur
recommandée est de 1,5 m dans
1,50 m
un endroit accessible, à l’abri des
sources de chaleur (cheminée,
influence du soleil) et des courants
d’air (fenêtre, porte).
Mini 20 cm
Si l’appareil est monté sur son
support, il peut être utilisé
comme une véritable télécommande du chauffage et vous suivre
selon votre occupation des pièces.
1
2.2 Fixation
2.2.1 Fixation murale (Figure 2)
Appuyez de nouveau sur
. Le voyant vert "OK" s'allume fixe, le
récepteur est "reconfiguré".
• Son voyant vert (OK) clignote lentement, le récepteur n'est
pas configuré.
Appuyez sur
est configuré.
. Le voyant vert "OK" s'allume fixe. Le récepteur
➍
pour sortir du mode configuration.
La sortie du récepteur suit la commande de l'émetteur.
Le voyant rouge
signale l'état du contact.
Allumé = Fermé
Eteint = Ouvert
3.4 Vérification de la transmission radio
➊ Positionnez le commutateur sur la position
5
➋
(3 s) jusqu'à obtenir l'affichage ci-dessous.
L'émetteur transmet ses informations vers le(s)
récepteur(s). (Figure 5)
Le voyant jaune
du récepteur clignote au rythme des émissions
radioélectriques.
La transmission est correcte si le voyant vert "OK" clignote 3 fois à
chaque réception d’informations.
➌
pour sortir du mode test de transmission.
Garantie
2
Afin de monter l'appareil sur le mur, il est
nécessaire de le séparer de son socle.
Ainsi séparé du boîtier, le socle doit être
fixé au mur à l'aide d'un ensemble vis/
chevilles ou sur boîte d'encastrement
(entraxe 60mm) en utilisant les trous repérés ➊.
2.2.2 Mise sur support (Figure 3)
En faisant pivoter le support escamotable
situé sous le boïtier, vous pouvez poser
l’émetteur sur un meuble ou sur une table,
sans oublier de respecter les conditions de
transmission et d’emplacement thermique
(§ 2.1).
1/2
3
Appareil conforme aux exigences des directives : CEE 89/336 (Compatibilité ElectroMagnétique)
et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension).
Garantie 3 ans de cet appareil à partir de la date d’installation.
Cette garantie s'applique dans les conditions des articles 1641 et
suivants du code civil (France uniquement).
Pour en bénéficier, il est nécessaire de joindre à l'envoi de votre
appareil défectueux la preuve d'achat sur laquelle doit figurer la date
d'acquisition.
Elle couvre le remplacement des pièces défectueuses, la main
d'oeuvre et le port retour chez le client.
Sont exclus de la garantie :
- Les matériels dont le numéro de série a été détérioré, modifié ou effacé.
- Les matériels dont le raccordement ou l'utilisation n'ont pas été
exécutés conformément aux indications figurant sur l'appareil ou
sur la notice.
- Les matériels modifiés sans accord préalable du
constructeur.
- Les matériels dont la détérioration serait
consécutive à des chocs.
Thermostat d’ambiance sans fil à programmation journalière
1) Description
2/2
5) Déterminez votre programme journalier
Vous disposez de 6 programmes pré-établis. Vous pouvez sélectionner
l’un d’entre eux par rotation du commutateur.
1
4
Hors-gel permanent
(réglable de 5 à 15 °C)
5
2
6
7
3
3
Economie permanent
(réglable de 5 à 30 °C)
8
2
1
0h 2 4 6 8 10 12 14 16 18 20 22 24
Confort permanent
(réglable de 5 à 30 °C)
0h 2 4 6 8 10 12 14 16 18 20 22 24
2) Mise en place des piles
Les programmes 1, 2 et 3 alternent les périodes de confort et
d’économie.
3 piles alcalines 1,5 V de type LR03 ou AAA
(autonomie supérieure à 1 an).
“ Pas de piles rechargeables”.
Confort de 6 à 23 h
0h 2 4 6 8 10 12 14 16
18 20 22 24
Pour les mettre en place, séparez l'appareil
de son socle, insérez les piles en prenant
soin de respecter les polarités puis remontez
l'appareil sur le socle.
0h 2 4 6 8 10 12 14 16 18 20 22 24
Confort de 6 à 8 h
et de 16 h à 23 h
Remplacement des piles :
Le témoin d'usure
s'allume, ne laissez
pas les piles usées séjourner dans l'appareil
(la garantie ne couvre pas les dégradations
dues à des piles ayant coulé).
0h 2 4 6 8 10 12 14 16 18 20 22 24
Confort de 6 à 8 h,
de 11 à 13 h et de 16 à 23 h.
0h 2 4 6 8 10 12 14 16 18 20 22 24
Nota : Pour les modes
,
, 1, 2, et 3, la température affichée
correspond à la température de consigne pour le créneau horaire en cours.
Vous disposez d'environ 1 minute pour
mettre en place les nouvelles piles tout en
conservant votre programmation.
Ex : Prog.1 , il est 20 h 15.
Le créneau horaire correspondant clignote.
La température confort est demandée, sa valeur
est affichée.
3) Mise à l’heure
Positionnez le commutateur de réglage sur
Le réglage de l’heure s’effectue par
et
.
.
0h 2 4 6 8 10 12 14 16 18 20 22 24
ou Prog1, il est 05 h 20.
La température de consigne Economie s’affiche.
0h 2 4 6 8 10 12 14 16 18 20 22 24
Appui bref
Avance au pas de 1 minute
Appui maintenu
Avance rapide
4) Réglage des températures
4.1 Réglage de la température Hors-gel
A la mise en service : Hors-gel = 7 °C
➊ Positionnez le commutateur sur
➋
ou
Choix de la température (5 à 15 °C)
6) Arrêt du chauffage / Mode veille
Mise en veille pour le fonctionnement hors période de chauffe.
Mettre le commutateur sur la position
.
L’appareil affiche 4 tirets.
7) Un problème ?
Problème
Diagnostic / Solutions
Le symbole
apparaît.
• Les piles sont usées
Changez les piles
Rien n’apparaît
sur l'écran.
• Pas d’alimentation
Changez les piles ou vérifiez
leurs polarités (sens)
La température de la
pièce n’atteint pas la
valeur désirée par le
réglage du radiateur.
Vérifiez que la valeur réglée sur
l’appareil est supérieure (de 2 ou 3 °C)
au réglage du radiateur.
Tout l’affichage clignote
L’appareil vient d’être mis sous tension.
Vérifiez et réglez si nécessaire l’horloge
et les températures, sinon appuyez sur
une touche.
4.2 Réglage de la température Economie
A la mise en service : Economie = 16 °C.
➊ Positionnez le commutateur sur
➋
ou
Choix de la température (5 à 30 °C)
4.3 Réglage de la température Confort
A la mise en service : Confort = 19 °C.
➊ Positionnez le commutateur sur
➋
ou
Choix de la température (5 à 30 °C)
4.4 Visualisation de la température mesurée
Appuyez sur la touche
.
La valeur de la température de la pièce s’affiche.
Appareil conforme aux exigences des directives : CEE 89/336 (Compatibilité ElectroMagnétique)
et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension).
