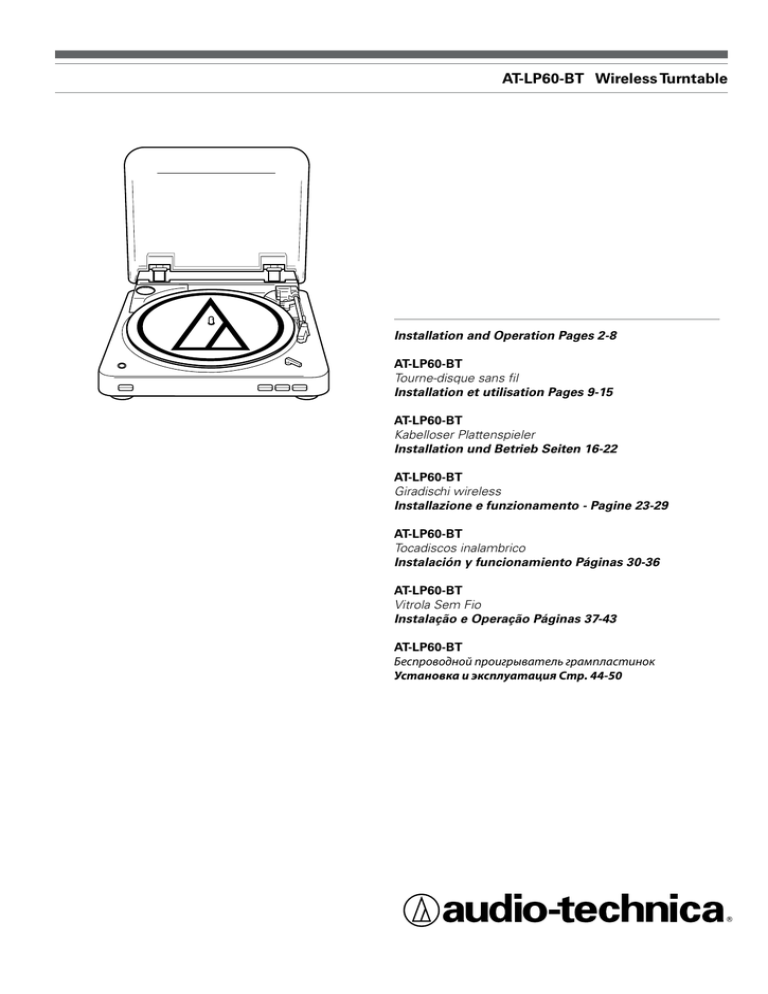

AT-LP60-BT Wireless Turntable

AT-LP60-BT   Wireless Turntable

AT-LP60-BT Wireless Turntable

Installation and Operation Pages 2-8

AT-LP60-BT

Tourne-disque sans fil

Installation et utilisation Pages 9-15

AT-LP60-BT

Kabelloser Plattenspieler

Installation und Betrieb Seiten 16-22

AT-LP60-BT

Giradischi wireless

Installazione e funzionamento - Pagine 23-29

AT-LP60-BT

Tocadiscos inalambrico

Instalación y funcionamiento Páginas 30-36

AT-LP60-BT

Vitrola Sem Fio

Instalação e Operação Páginas 37-43

AT-LP60-BT

Беспроводной проигрыватель грампластинок

Установка и эксплуатация Стр. 44-50

ATロゴとレジストレーションマーク

®

使用基準

株式会社オーディオテクニカ(2009.4)

45mm

未満は

®

削除

45mm

ATロゴマークセンター位置基準

コーポレートカラー(テクニカブルー)とATロゴの色指定について

社旗、屋外看板、社用車、パッケージ、広告宣伝媒体、販促物等に使う場合は原則として下記の基準色(=テクニカブルー)を使用すること。

近似色として下記(PANTONE2935C、DIC183など)を規定する。またそれ以外の色として黒、白、グレー、金、銀、などは使用できるものとする。

製品本体に使用する場合はその都度精査し決定する。

以下運用例として承認:2008年よりATUS作成のカタログ、パッケージのイメージ統一のため PANTONE 8201C を採用する。

基準色 近似色

DIC 183

R(光赤)63+G(緑)100+B(青)200

↑イラストレーターカラーモードをCMYKで作製しています。

開いたデータ上でR63+G100+B200に合わせてくだい。

プロセスカラー使用の場合

C(シアン)100+M(マゼンタ)50%

PANTONE 2935C

2

Wireless Turntable

Introduction

Thank you for purchasing the AT-LP60-BT wireless turntable. Audio-

Technica has been a leading manufacturer of innovative stereo phonograph products for more than 50 years. We are pleased to provide this turntable, with its excellent performance and many convenient features, for your enjoyment.

The AT-LP60-BT wireless turntable features:

• Fully automatic operation

• Two speeds: 33

1 /

3

RPM and 45 RPM

• Professional aluminum turntable platter

• Integral Audio-Technica Dual Moving Magnet

phono cartridge with replaceable diamond stylus

• Built-in Bluetooth transmitter function. Permits use of turntable with wireless speakers, headphones and other devices with Bluetooth® wireless technology.

• Built-in switchable stereo phono/line level pre-amplifier. Permits use of turntable with stereo systems having either magnetic-phono inputs or “AUX” (line-level) inputs; also allows convenient use of turntable with most powered speakers

• Damped lift/cueing mechanism with front-panel control

• Removable dust cover

To assure maximum satisfaction from this product, please read the information and follow the instructions presented in this manual. Please keep the manual in an accessible location for future reference.

We suggest that you save all packaging materials for possible future storage, moving or shipping.

CAUTION: To avoid stylus damage, make certain the included stylus guard is in place whenever the turntable is being installed, moved or cleaned.

Stylus assembly

Stylus guard

Stylus (“Needle”)

Important information

Warning:

• To prevent fire or shock hazard, do not expose this apparatus to rain or moisture.

Caution:

• Do not expose this apparatus to drips or splashes.

• To avoid electric shock, do not open the cabinet.

• Refer servicing to qualified personnel only.

• Do not expose this apparatus to excessive heat such as sunshine, fire or the like.

• Do not subject this apparatus to strong impact.

• This apparatus should be located close enough to the AC outlet so that you can easily grasp the power cord plug at any time.

• In case of emergency, disconnect the power cord plug of this apparatus quickly.

• Do not place any objects filled with liquids, such as vases, on this apparatus.

• To prevent fire, do not place any naked flame sources (such as lighted candles) on this apparatus.

• Do not install this apparatus in a confined space such as a bookcase or similar unit.

• To install this apparatus only in the place where ventilation is good.

• To prevent fire, do not cover the ventilation of this apparatus with newspapers, table-clothes, curtains, etc.

Reference:

• Disconnect this product from the computer if you encounter any malfunction like noise, smoke, smell, heat or damage with the product. In such case, contact your local Audio-Technica dealer.

• Do not use the turntable within 22 cm of where a cardiac pacemaker is installed. Pacemakers may be affected by radio waves of the turntable.

• Do not use the turntable near medical equipment.

Radio waves may affect cardiac pacemakers and medical electronic equipment. Do not use the product inside medical facilities.

• Do not use the turntable near automatic control devices such as automatic doors and fire alarms.

Radio waves may affect electronic equipment and cause accidents due to malfunction.

Simultaneous use with other devices

Failure, such as the interruption of sound, may be caused by radio wave interference from devices that use the same frequency band (2.4GHz) as the turntable, including devices with Bluetooth wireless technology, devices using wireless LAN, digital cordless phones and microwaves.

Similarly, because radio waves of the turntable may affect these devices, take the following precautions:

- Install the devices using the same frequency band (2.4GHz) away from the turntable.

Instructions for Use

Any device which is connected to the turntable needs to meet the

Bluetooth standards established by Bluetooth SIG and be certified.

Even if the device meets the Bluetooth standards, it might not connect to the turntable or the operation method and behavior may differ depending on the device’s characteristics and specification.

PHONO LINE

ANALOG

OUT

English

Main Features

7"

12" SIZE

Figure 1

Front

11

Back

SPEED 33

45

4

AT-LP60-BT

WIRELESS TURNTABLE

START STOP

1

PHONO LINE

ANALOG

OUT

2

3

10

9

PHONO LINE

ANALOG

OUT

16 17

10

7

8

12

7"

12" SIZE

5

7"

12" SIZE

6

1

START BUTTON

Engages the motor/platter and begins automatic operation.

2

STOP BUTTON

45

3

TONE ARM LIFT BUTTON

Lifts and lowers tone arm for manual selection.

4

PLATTER SPEED BUTTON

Select 33 RPM (button in high position) or 45 RPM

(button in low position) platter speed.

5

WIRELESS FUNCTION BUTTON (with Indicator LED)

Use to perform initial pairing with a Bluetooth receiver device

(speakers, headphones, receiver, sound bar, et al.) and to start/stop wireless signal transmission.

6

SIZE SELECTOR

Select the size of the record: 12” or 7”.

7

PLATTER

Aluminum platter mounts directly to center spindle/ motor shaft.

* Illustration shows platter with turntable mat placed on top of it.

8

CENTER SPINDLE

Centering pin for record positioning.

9

45-RPM ADAPTER (shown in receptacle)

Adapts 7” records with large center holes to fit center spindle.

SPEED 33

START STOP

45

AT-LP60-BT

WIRELESS TURNTABLE

10

DUST COVER HINGE HOLDERS

AT-LP60-BT

WIRELESS TURNTABLE

11

DUST COVER

12

TONE ARM/HEADSHELL ASSEMBLY

Tone arm is permanently attached to the headshell

assembly.

13

13

STYLUS ASSEMBLY

14

STYLUS (“NEEDLE”)

15

16

17

STYLUS GUARD

15

PRE-AMPLIFIER SELECTOR SWITCH (PHONO/LINE)

14

(On back of turntable) Use PHONO setting when you connect to the phono input on your home stereo via output cable. Use the

LINE level when you connect to CD/TAPE/AUX inputs of your home stereo via output cable.

ANALOG OUT

Use this output to connect to your home stereo or powered speakers via the included 3.5 mm stereo mini-plug to dual RCA output cable.

3

Initial Setup

Assembling the Turntable

The AT-LP60-BT requires some assembly before first use.

IMPORTANT: Do not connect the AC power cable until assembly is complete.

1. Carefully place the turntable platter on the center spindle, making certain the platter is fully seated on the spindle.

2. While holding both ends of the red tape ribbon on the turntable belt, carefully pull the belt over the brass motor pulley (Fig. 2a). (If the belt drops off, remove the turntable platter and put the belt back on it, as described on page 7.)

3. Once the belt is seated in the pulley’s groove, carefully remove the ribbon. Make certain the belt is not twisted.

(NOTE: If the belt is not correctly positioned around the motor pulley, the turntable will not operate. Please doublecheck to make sure that the belt is positioned correctly.)

4 Place the turntable mat on top of the turntable platter (Fig. 2b).

5. If desired, the hinged dust cover may be removed. Hold both sides of the dust cover and pull upward gently and evenly to detach the cover from the turntable (Fig. 2c). Keep the cover in a safe, clean place.

6. To re-install the dust cover, guide the dust cover hinges into the two hinge receptacles located at the back of the turntable housing.

Figure 2 – Assembling the turntable

2a – Drive belt

2b – Record mat

45-RPM adapter

Red ribbon

Setting the Pre-amplifier Selector Switch (PHONO/LINE)

For increased flexibility of use, this turntable has an internal stereo phono pre-amplifier. The pre-amplifier selector switch (PHONO/LINE) switch is located on the back of the turntable. If the stereo system you are using has a PHONO input, set the pre-amplifier selector switch to the “PHONO” position. If your stereo system does not have a PHONO input, set the pre-amplifier selector switch to the “LINE” position and connect the turntable’s output cables to the AUX or other high-level input on your stereo system (described later) (Fig. 3).

The pre-amplifier selector switch does not affect wireless connection.

You can leave the switch in either position when connecting the turntable to a

Bluetooth receiver device.

Brass motor pulley

2c – Dust cover removal

Drive belt

Brass motor pulley

4

Figure 3

Input jacks

Pre-amplifier selector switch

PHONO AUX

Stereo system

White

Red

AC

PHONO LINE

AC

English

Initial Setup (continued)

Connecting to Stereo System (Wireless Connection)

About Pairing

To connect the turntable to a Bluetooth receiver device, the turntable needs to pair (register) with the device. Once it is paired, you will not need to pair it again with that device, except in the following cases:

• If the turntable is deleted from the Bluetooth receiver device connection history,

• If the turntable is sent out for repair,

• If the turntable is paired with 9 devices or more.

(The turntable can be paired with up to 8 devices. When you pair with a new device after pairing with 8 devices, pairing information for the device with the oldest connection date will be overwritten by information for the new device.)

How to Perform Pairing

* Read the user manual for the

Bluetooth receiver device.

* Place the

Bluetooth receiver device within 1 meter of the turntable to perform pairing correctly.

1. Set the Bluetooth receiver device into “pairing mode”.

2. After connecting the turntable’s power cable plug to an AC outlet, press and hold the wireless function button for about

4 seconds. The button’s Indicator LED will begin flashing red/ blue.

3. When the pairing is successfully performed, the Indicator will turn blue.

Listening to Music

1. Once pairing has been performed, press and hold the wireless function button for about 2 seconds to turn on the

Bluetooth function. Turn on the Bluetooth receiver device. Indicator will turn blue when the signal is transmitted correctly.

2. Play and enjoy music according to the Automatic Operation

(See below) or Manual Operation (See Page 6) instructions.

3. Press and hold the wireless function button for 2 seconds to cut the connection to the

Bluetooth receiver device. Indicator will turn off.

About Indicator Display

The wireless function button’s Indicator LED displays the following wireless operating status by flashing or turning on:

Operating status LED display patterns Red Blue

Pairing Searching for device

Flashing

Waiting to be connected

Connect

Connecting Lit

Connecting to Stereo System (Wired Connection)

1. Connect the output cable’s mini-plug to the ANALOG OUT on the rear panel.

2. Connect the output cable’s red RCA-type pin-plug to the right channel input and the white RCA-type pin-plug to the left channel input of your stereo system (Fig. 3, page 4).

3. With the tone arm still fastened to the tone arm rest, slowly turn the turntable platter clockwise ten times, to make certain the automatic mechanism is fully cycled.

4. Remove the vinyl tie that holds the tone arm on its rest.

5. Connect the power cable plug to an AC outlet. Make sure the

AC outlet supplies the proper voltage for the AT-LP60-BT you are using.

Operation

Automatic Operation

1. Remove the stylus guard from the stylus assembly

(Fig. 4).

2. Put a record on the turntable. If needed, use the

45 RPM adapter (Fig. 5).

3. Select the size of record: 12" or 7" (Fig. 6).

4. Select the speed: 33 1 /

3

RPM or 45 RPM (Fig. 7).

5. Start: Gently push the START button (Fig. 8a). The turntable will start and the tone arm automatically will move to the lead-in groove. When the record has finished playing, the tone arm automatically will return to the tone arm rest and the turntable will shut off.

6. Stop: To stop playing the record before it reaches the end, press the STOP button (Fig. 8b). The tone arm will lift and return to the tone arm rest, and the turntable will shut off.

7. Pause: To pause the record before it has completed playing, press the tone arm Lift button (Fig. 8c). Press the Lift button again to continue playing the record.

Figure 4

Figure 5

Stylus assembly

Stylus (“Needle”)

Stylus guard

45 RPM adapter

5

6

Operation (continued)

Caution: When the tone arm reaches the end of the record, it will lift and return to the tone arm rest automatically. When this happens, do not interfere with the tone arm’s motion, or

damage to the mechanism may occur.

If the tone arm does not return automatically to the tone arm rest after the record has finished playing, simply press the STOP button to complete operation.

Manual Operation

1. Remove the stylus guard from the stylus assembly (Fig. 4).

2. Put a record on the turntable. If needed, use the 45 RPM adapter (Fig. 5).

3. Select the size of record: 12" or 7" (Fig. 6).

4. Select the speed: 33

1

/

3

RPM or 45 RPM (Fig. 7).

5. Press the Lift button in to raise the tone arm (Fig. 8c).

6. Gently move the tone arm so the stylus is over the point on the record where play is desired to begin.

7. Press the Lift button again to gently lower the tone arm and play record.

Figure 6

Figure 7

Figure 8

8a 8b

(Out)

(In)

8c

Button Position: Out In

Tone Arm Action:

Lower Raise

Replacing the Stylus

While holding the head of the tone arm, rotate the front of the stylus assembly in a forward and down motion to remove it (Fig. 9). (As you remove the old assembly, note its position and “feel,” to aid in properly installing the new one.)

Install the new stylus assembly as shown in Figures 10a/10b, being careful not to touch the actual stylus. Make certain that the projection at the back of the assembly is fully seated in the cartridge body first

(Fig. 10a), and that the assembly “clicks” up into place, with no gap between its top edge and the front of the black plastic tone arm head

(Fig. 10b). Replace the stylus after 400 hours of use.

To maintain original performance, insist upon a genuine Audio-Technica brand replacement stylus. Look for the Audio-Technica trademark ( ) on the front of the stylus assembly and on the packaging.

Figure 9 – Removing the stylus

Figure 10 – Installing a new stylus

10a

10b

Engage in body first

No gap here

English

Troubleshooting

Turntable does not operate

1. Make certain the turntable’s AC cable is plugged into an AC outlet, and that the AC outlet is “live.”

2. Check the drive belt to make certain it is on correctly. (See

Fig. 11.)

A) Remove the record mat from the turntable platter (Fig.

11a). Place the mat in the cardboard packaging sleeve for safekeeping. Through an opening in the turntable platter, visually inspect to see if the drive belt is around the brass motor pulley

(Fig. 11b).

(NOTE: If the belt is not correctly positioned around the brass motor pulley, the turntable will not operate. Please doublecheck to make sure that the belt is positioned correctly.)

B) If the drive belt is not around the brass motor pulley: Lift and remove the turntable platter. Place a thumb into each of the left and right openings on the turntable platter; and, using the fingers to press down on the turntable housing’s surface, pull the platter straight up (Fig. 11c). Avoid pressing on the tone arm.

C) With the turntable platter bottom side up, place the belt along the outside wall of the turntable platter’s drive rim, making certain that the belt is smooth and flat all the way around (Fig. 11d).

D) Put the turntable platter back on the center spindle, make certain it is fully seated, and align one of its openings over the brass motor pulley position.

E) Through the opening, carefully hook the turntable belt with a finger or with the original red ribbon (never use a sharp object) and pull the belt over the brass motor pulley (Fig. 11e).

Make certain the belt is not twisted between the pulley and the platter’s drive rim.

Figure 11 – Checking the drive belt

11a

11b

11c

F) Put the record mat back on the platter.

G) While holding the tone arm in its rest position, slowly turn the platter by hand clockwise at least 10 rotations to clear the mechanism’s automatic cycle.

Turntable operates, but no sound at all

1. The stylus guard is still in place.

2. The tone arm lift button is pressed in.

3. Amplifier controls set incorrectly: wrong input selected, tape monitor on, speakers switched off, etc.

4. Check the stylus on phono cartridge for correct placement.

Refer to the instructions for replacing the stylus on page 6.

5. If connected to a Bluetooth device, make sure the wireless connection has been performed correctly. (See page 5.)

Turntable operates, but no sound, or sound not loud enough

1. If the turntable is connected to an AUX (high-level) input: The pre-amplifier selector switch may be set to the “PHONO” position (phono-input level). Move switch to the “LINE” position.

2. The input gain of the amplified speaker or similar device may be too low.

3. The stylus assembly may not be fully seated in the cartridge body. (See Fig. 10 on page 6.)

Sound is very distorted

1. Turntable connected to an amplifier’s PHONO input: If the pre-amplifier selector switch is set to the “LINE” position

(AUX high-level output), a phono input will be overloaded.

Record/Tone Arm moves slightly up and down

1. Usually this is a normal condition and not a problem. If this causes the turntable to be unable to track the record, please contact your dealer or our service department. Ensure the

surface upon which the turntable is resting is not picking up vibrations from the floor or walls, or from direct speaker sound.

11d

Drive belt

11e

Brass motor pulley

Brass motor pulley

7

8

Specifications

Tips For Better Performance

• When opening or closing the turntable cover, handle it gently, moving it either at the center or equally from both sides.

• Do not touch the stylus tip with your fingers; avoid bumping the stylus on the turntable mat or a record’s edge.

• Clean the stylus tip frequently, using a soft brush with a

back-to-front motion only.

• If you use a stylus cleaning fluid, use it very sparingly.

• Wipe the dust cover and turntable housing gently with a soft cloth. Use only a small amount of mild detergent solution to clean the turntable and dust cover.

• Never apply harsh chemicals or solvents to any part of the turntable system.

• Prior to moving the turntable, always unplug it from the AC outlet and fasten the tone arm on the tone arm rest with the vinyl twist-tie.

Specifications

Communication system

Output

Maximum communication range

Compatible Bluetooth profile

Support codec

Type

Platter

Motor

Speeds

Bluetooth Ver. 3.0

Bluetooth Specification Power Class 2

Line of sight - approx. 10m

A2DP

SBC

Belt drive turntable, fully automatic

Aluminum

DC servo-controlled

33

1

/

3

RPM, 45 RPM

Wow and flutter

Signal-to-noise ratio

Cartridge

Output level

Pre-amplifier “PHONO”

Pre-amplifier “LINE”

Phono pre-amplifier gain

Power

Dimensions

Net weight

Accessories

Less than 0.25% (WTD) @ 3 kHz (JIS)

>50 dB (DIN-B)

Integral Dual Moving Magnet

stereo cartridge with diamond stylus

2.5 mV nominal at 1 kHz, 5 cm/sec

150 mV nominal at 1 kHz, 5 cm/sec

36 dB nominal, RIAA equalized

220 to 240V AC, 50/60 Hz, 3W (Europe)

360.0 mm (14.17") W x 97.5 mm (3.84") H x 356.0 mm (14.2") D

2.98 kg (6.6lbs.)

3.5 mm (1/8") mini-plug (male) to dual RCA (male) stereo output cable, 45 RPM adapter, Removable hinged dust cover

ATN3600L Replacement stylus

Bluetooth word mark and logos are owned by the Bluetooth SIG, Inc. and any use of such marks by Audio-Technica Corporation is under license.

All other trademarks are property of their respective owners.

• For product improvement, the product is subject to modification without notice.

Français

Tourne-disque sans fil

Introduction

Merci d’avoir acheté le tourne-disque sans fil AT-LP60-BT. Audio-

Technica est depuis plus de 50 ans un leader et un novateur dans la construction de produits phonographiques stéréo. Nous sommes fiers de vous proposer ce tourne-disque qui présente d’excellentes performances et des caractéristiques pratiques pour une utilisation agréable.

Caractéristiques du tourne-disque sans fil AT-LP60-BT :

• Fonctionnement entièrement automatique

• Deux vitesses : 33

1

/

3

tr/min et 45 tr/min

• Plateau en aluminium de qualité professionnelle

• Cellule phono Audio-Technica Integral Dual Moving Magnet

avec diamant de lecture remplaçable

• Fonction d’émetteur Bluetooth intégrée. Le tourne-disque peut ainsi

être utilisé avec des haut-parleurs, des écouteurs sans fil et d’autres périphériques avec la technologie sans fil Bluetooth®.

• Préamplificateur stéréo commutable phono/ligne intégré. Le tourne-disque peut ainsi être utilisé avec des systèmes stéréo disposant de sorties magnétique-phono ou « AUX » (ligne) ; emploi aisé avec la plupart des enceintes

• Mécanisme de levage/de repérage amorti avec commande sur le panneau avant

• Couvercle anti-poussière amovible

Pour utiliser ce produit à votre meilleure satisfaction, lisez les informations et suivez les instructions données dans ce manuel.

Gardez le manuel à un endroit accessible pour pouvoir le consulter aisément lorsque vous en aurez besoin.

Nous vous recommandons de garder tous les emballages pour entreposer, déplacer ou transporter l’appareil au besoin.

ATTENTION : Pour éviter les risques de dommage à la pointe de lecture, veillez à ce que la protection fournie soit en place lorsque vous installez, déplacez ou nettoyez le tourne-disque.

Porte-pointe

Pointe de lecture (« diamant »)

Protection de la pointe

Informations importantes

Avertissement:

• Pour éviter tout risque de choc électrique ou d’incendie, n’exposez pas cet appareil à la pluie ou à l’humidité.

Mise en garde:

• Protégez cet appareil des projections et des gouttes d’eau.

• Pour éviter tout risque de choc électrique, n’ouvrez pas le boîtier.

• Confiez tous travaux d’entretien à un technicien qualifié.

• N’exposez pas cet équipement à des températures excessives, telles que celles de la lumière directe du soleil, d’une flamme ou autres.

• Ne soumettez pas cet équipement à de forts impacts.

• Placez l’appareil à proximité d’une prise de courant pour une utilisation aisée du cordon d’alimentation.

• En cas d’urgence, déconnectez immédiatement la prise du cordon d’alimentation de l’appareil.

• Ne placez pas d’objets remplis de liquides, tels que des vases, sur l’appareil.

• Pour éviter tous risques d’incendie, ne placez pas de flammes nues

(telles que des bougies allumées) sur l’appareil.

• N’installez pas cet appareil dans un espace confiné tel qu’une

étagère ou un endroit similaire.

• Installez cet appareil uniquement dans des endroits avec une bonne ventilation.

Référence :

• Débranchez ce produit de l’ordinateur si vous notez un dysfonctionnement tel qu’un bruit, de la fumée, une odeur, de la chaleur ou un dommage sur le produit. Dans ce cas, contactez votre revendeur Audio-Technica le plus proche.

• N’utilisez pas le tourne-disque à moins de 22 cm de l’endroit où un pacemaker est implanté. Les pacemakers peuvent être affectés par les ondes radio du tourne-disque.

• N’utilisez pas le tourne-disque à proximité d’un équipement médical.

Les ondes radio peuvent affecter les pacemakers et les appareils médicaux électroniques. N’utilisez pas l’appareil à l’intérieur d’établissements médicaux.

• N’utilisez pas le tourne-disque à proximité de dispositifs de contrôle automatique comme des portes automatiques ou des alarmes incendie.

Les ondes radio peuvent affecter les appareils électroniques et causer des accidents dus à des dysfonctionnements.

Utilisation simultanée avec d’autres dispositifs

Des défaillances, comme l’interruption du son, peuvent être causées par des interférences radio de dispositifs qui utilisent la même bande de fréquence (2,4 GHz) que le tourne-disque, notamment des dispositifs avec la technologie sans fil Bluetooth, des dispositifs qui utilisent le LAN sans fil, des téléphones sans fil numériques et des micro-ondes. De même, étant donné que les ondes radio du tourne-disque peuvent affecter ces dispositifs, prenez les précautions suivantes :

- Installez les dispositifs utilisant la même bande de fréquence

(2,4 GHz) loin du tourne-disque.

Instructions d’utilisation

Tout dispositif connecté au tourne-disque doit respecter les normes

Bluetooth établies par Bluetooth SIG et doit être certifié.

Même si le dispositif respecte les normes Bluetooth, il est possible qu’il ne se connecte pas au tourne-disque ou que sa méthode de fonctionnement et son comportement varient selon ses caractéristiques et ses spécifications.

9

PHONO LINE

ANALOG

OUT

Principaux éléments

Figure 1

Avant

SPEED 33

45

4

AT-LP60-BT

WIRELESS TURNTABLE

10

9

11

7"

12" SIZE

Arrière

START STOP

1

PHONO LINE

ANALOG

OUT

2 3

PHONO LINE

ANALOG

OUT

16 17

10

7

8

12

7"

12" SIZE

5

7"

12"

SIZE

6

6

7

1

BOUTON DE DÉMARRAGE

Met en marche le moteur/la platine et lance le fonctionnement en mode automatique.

2

BOUTON D’ARRÊT

Arrête le moteur/la platine et fait revenir le bras de lecture à la position de repos.

SPEED 33

45

10

AT-LP60-BT

WIRELESS TURNTABLE

9

ADAPTATEUR 45 TR/MIN

(placé dans son logement sur l’illustration)

Pour maintenir autour de l’axe central les disques de 17 cm à trou large.

AT-LP60-BT

WIRELESS TURNTABLE

STOP

Points de fixation des charnières du couvercle anti-poussière.

3

BOUTON DE LEVAGE DU BRAS DE LECTURE

Lève et abaisse le bras de lecture en mode de sélection manuelle.

4

SÉLECTEUR DE VITESSE DE ROTATION DE LA PLATINE

Sélectionne une vitesse de rotation de 33 tr/min (bouton en position haute) ou de 45 tr/min (bouton en position basse).

5

BOUTON DE FONCTION SANS FIL (avec indicateur LED)

Utilisé pour réaliser l’appariement initial avec un dispositif récepteur Bluetooth (haut-parleurs, écouteurs, récepteur, barre audio, etc.) et pour démarrer/arrêter la transmission de signal sans fil.

SÉLECTEUR DE TAILLE

Pour sélectionner la taille du disque : 30 cm (12") ou 17 cm (7").

PLATEAU

Plateau en aluminium monté directement sur l’axe moteur.

* L’illustration montre le plateau avec le tapis du tourne-disque placé dessus.

11

COUVERCLE ANTI-POUSSIÈRE

12

ENSEMBLE BRAS DE LECTURE/CELLULE

Bras de lecture solidaire du porte-cellule.

13

PORTE-POINTE

14

POINTE DE LECTURE (« DIAMANT »)

15

PROTECTION DE LA POINTE

15

13

14

16

SÉLECTEUR DE PRÉAMPLIFICATION (PHONO/LIGNE)

(A l’arrière du tourne-disque) Utilisez le réglage PHONO lorsque vous connectez le tourne-disque sur l’entrée phono de votre chaîne stéréo via le câble de sortie. Réglez le sélecteur sur

LINE lorsque vous connectez le tourne-disque aux entrées

CD/TAPE/AUX de votre chaîne stéréo via le câble de sortie.

17

ANALOG OUT

Utilisez cette sortie pour la connexion de votre chaîne stéréo ou de vos haut-parleurs à alimentation autonome via la mini-fiche stéréo 3,5 mm à votre câble de sortie RCA.

10

8

AXE CENTRAL

Pièce de centrage pour positionnement du disque.

Français

Configuration initiale

Assemblage du tourne-disque

Vous devez assembler certains éléments du tourne-disque AT-LP60-BT avant de pouvoir vous servir de ce dernier. IMPORTANT : Ne branchez pas le câble d’alimentation CA avant d’avoir terminé l’assemblage.

1. Placez avec précaution le plateau sur l’axe central ; assurez-vous qu’il soit placé correctement sur l’axe.

2. Prenez les deux extrémités de la languette rouge et tirez avec précaution sur la courroie pour la mettre en place par-dessus la poulie en laiton du moteur (fig. 2a). (Si la courroie tombe, retirez le plateau et remettez la courroie en place comme décrit à la page 14.)

3. Une fois la courroie placée dans la rainure de la poulie, retirez avec précaution la languette de mise en place. Vérifiez que la courroie n’est pas tordue.

(REMARQUE: Si la courroie n’est pas placée correctement autour de la poulie du moteur, le tourne-disque ne fonctionnera pas. Veuillez vérifier soigneusement que la courroie est correctement placée.)

4 Placez le tapis du tourne-disque sur la face supérieure du plateau du tourne-disque (fig. 2b).

5. Retirez le couvercle anti-poussière si vous le souhaitez. Pour détacher le couvercle anti-poussière du tourne-disque, prenez le couvercle des deux côtés et tirez-le vers le haut, sans forcer

et en exerçant une force égale de part et d’autre (fig. 2c).

Conservez le couvercle à l’abri dans un endroit propre.

6. Pour remettre en place le couvercle anti-poussière, guidez et insérez les charnières du couvercle dans les deux logements situés à l’arrière du boîtier du tourne-disque.

Figure 2 – Assemblage du tourne-disque

2a – Courroie d’entraînement

Poulie en laiton du moteur

Languette rouge

Courroie d’entraînement

2b – Tapis antidérapant

Adaptateur 45 tr/min

Poulie en laiton du moteur

Réglage du sélecteur de préamplification (PHONO/LINE)

Pour une plus grande souplesse d’utilisation, le tourne-disque est muni d’un préamplificateur stéréo phono interne. Le sélecteur de préamplification (PHONO/LINE) est situé à l’arrière du tourne-disque.

Si votre chaîne stéréo possède une entrée PHONO, réglez le sélecteur de préamplification sur « PHONO ». Si votre chaîne ne possède pas d’entrée PHONO, réglez le sélecteur sur « LINE » (Ligne) et connectez les câbles de sortie du tourne-disque à l’entrée AUX ou à une autre entrée à niveau élevé de la chaîne (voir plus bas) (fig. 3).

Le sélecteur de préamplification n’a pas d’incidence sur la connexion sans fil. Vous pouvez laisser le sélecteur dans chaque position lorsque vous connectez le tourne-disque à un dispositif récepteur Bluetooth.

2c – Retrait du couvercle anti-poussière

Figure 3

Jacks d’entrée

Sélecteur de préamplification

PHONO AUX

Chaîne stéréo

Blanc

Rouge

CA

PHONO LINE

CA

11

12

Configuration initiale (suite)

Connexion au système stéréo (connexion sans fil)

À propos de l’appariement

Pour connecter le tourne-disque à un dispositif récepteur Bluetooth, le tourne-disque doit être apparié (enregistré) avec le dispositif. Une fois qu’il est apparié, vous n’aurez plus besoin de l’apparier à nouveau avec ce dispositif, sauf dans les cas suivants:

• Si le tourne-disque est supprimé de l’historique de connexion du dispositif récepteur Bluetooth,

• Si vous envoyez le tourne-disque en réparation,

• Si le tourne-disque est apparié avec 9 dispositifs ou plus.

(Le tourne-disque peut être apparié avec 8 dispositifs. Lorsque vous appariez un nouveau dispositif après avoir apparié 8 dispositifs, les informations d’appariement pour le dispositif ayant la plus ancienne date de connexion sont écrasées par les informations du nouveau dispositif.)

Procédure d’appariement

* Lisez le manuel de l’utilisateur du dispositif récepteur Bluetooth.

* Placez le dispositif récepteur Bluetooth à une portée d’1 mètre du tourne-disque afin de réaliser l’appariement correctement.

1. Réglez le dispositif récepteur Bluetooth en « mode d’appariement ».

2. Après avoir connecté la fiche du câble d’alimentation à une prise secteur CA, appuyez sur le bouton de fonction sans fil et maintenez-le enfoncé pendant environ 4 secondes. L’indicateur

LED du bouton commence à clignoter en rouge/bleu.

3. Lorsque l’appariement est réussi, l’indicateur devient bleu.

Écoute de musique

1. Une fois l’appariement réalisé, appuyez sur le bouton de fonction sans fil et maintenez-le enfoncé pendant environ 2 secondes pour activer la fonction Bluetooth. Activez le dispositif récepteur

Bluetooth. L’indicateur devient bleu lorsque le signal est bien transmis.

2. Lisez et écoutez votre musique conformément au fonctionnement en mode automatique (voir ci-dessous) ou aux instructions du mode d’emploi (voir page 13).

3. Appuyez sur le bouton de fonction sans fil et maintenez-le enfoncé pendant environ 2 secondes pour couper la connexion au dispositif récepteur Bluetooth. L’indicateur se désactive.

À propos de l’affichage de l’indicateur

L’indicateur LED du bouton de fonction sans fil indique l’état de fonctionnement sans fil suivant en clignotant ou en s’activant :

Schéma d'affichage des LED Rouge Bleu Statut de fonctionnement

Appariement

Recherche de dispositifs

En attente de connexion

Connexion

Connexion en cours

Clignotant

Allumé

Utilisation

Connexion au système stéréo (connexion filaire)

1. Connectez la mini-fiche du câble de sortie à la sortie analogique

ANALOG OUT sur le panneau arrière.

2. Branchez le connecteur RCA mâle rouge du câble de sortie sur l’entrée du canal droit et branchez le connecteur RCA mâle blanc sur l’entrée du canal gauche de votre chaîne (fig. 3, page 11).

3. Le bras de lecture restant immobilisé sur son support, tournez lentement le plateau du tourne-disque à la main sur dix tours

dans le sens des aiguilles d’une montre de façon à faire effectuer un cycle complet au mécanisme automatique.

4. Retirez l’attache en vinyle maintenant le bras de lecture sur son support.

5. Branchez la fiche du cordon d’alimentation sur une prise secteur

CA. Assurez-vous que la prise secteur CA fournit la tension adéquate pour l’AT-LP60-BT utilisé.

Fonctionnement en mode automatique

1. Retirez la protection de la pointe de lecture (fig. 4).

2. Placez un disque sur le plateau. Si nécessaire, utilisez l’adaptateur 45 tr/min (fig. 5).

3. Sélectionnez la taille du disque, 30 cm (12") ou 17 cm (7") (fig. 6).

4. Sélectionnez la vitesse : 33

1

/

3

tr/min ou 45 tr/min (fig. 7).

5. Démarrage : Appuyez sur le bouton Démarrage, sans forcer

(fig. 8a). Le tourne-disque démarre et le bras de lecture se place automatiquement sur le sillon de départ. Lorsque la lecture du disque est terminée, le bras de lecture revient automatiquement sur son support et le tourne-disque s’arrête.

6. Arrêt : Pour arrêter la lecture du disque avant la fin, appuyez sur le bouton Arrêt (fig. 8b). Le bras de lecture se relève et revient sur son support, après quoi le tourne-disque s’arrête.

7. Pause : Pour interrompre la lecture du disque avant la fin, appuyez sur le bouton de levage du bras de lecture (fig. 8c).

Appuyez à nouveau sur le bouton de levage pour poursuivre la lecture du disque.

Figure 4

Figure 5

Porte-pointe

Pointe de lecture (« diamant »)

Protection de la pointe

Adaptateur 45 tr/min

Français

Utilisation (suite)

Attention : Lorsque le bras de lecture arrive à la fin du disque, le levage du bras et son retour sur le support sont commandés par le mécanisme automatique. Lors de cette opération, ne tentez

pas d’agir sur le mouvement du bras de lecture, au risque d’endommager le mécanisme.

Si le bras de lecture ne revient pas automatiquement sur son support après la lecture d’un disque, il suffit d’appuyer sur le bouton Arrêt pour lever et ramener le bras.

Figure 6

Figure 7

Utilisation en mode manuel

1. Retirez la protection de la pointe de lecture (fig. 4).

2. Placez un disque sur le plateau. Si nécessaire, utilisez l’adaptateur 45 tr/min (fig. 5).

3. Sélectionnez la taille du disque, 30 cm (12") ou 17 cm (7") (fig. 6).

Figure 8

4. Sélectionnez la vitesse : 33 1 /

3

tr/min ou 45 tr/min (fig. 7).

5. Pour lever le bras de lecture, appuyez sur le bouton de levage pour l'enfoncer (fig. 8c).

8a 8b

6. Sans forcer, déplacez le bras de lecture de façon à ce que la pointe de lecture se trouve au-dessus de l’endroit du disque où vous souhaitez commencer la lecture.

Position du bouton :

7. Appuyez à nouveau sur le bouton de levage pour abaisser le bras et commencer la lecture du disque.

Action du bras de lecture :

(Relevé)

(Enfoncé)

8c

BOUTON SORTI BOUTON ENFONCÉ

S’ABAISSE SE RELÈVE

Remplacement de la pointe de lecture

En tenant la tête du bras de lecture, abaissez le porte-pointe et tirez dessus pour l’extraire (fig. 9). (En retirant le porte-pointe, observez sa position et sentez-la des doigts de façon à pouvoir remettre plus facilement en place la nouvelle pointe.)

Installez la nouvelle pointe de lecture et son porte-pointe comme illustré aux fig. 10a/10b, en veillant à ne pas toucher la pointe de lecture des doigts. Veillez d’abord à ce que la saillie à l’arrière du porte-pointe soit bien engagée dans la cellule (fig. 10a) ; ensuite, relevez le porte-pointe et assurez-vous qu’il s’enclique en place, sans interstice entre le bord supérieur et l’avant de la tête en plastique noir du bras de lecture (fig. 10b). Remplacez la pointe de lecture après 400 heures de lecture.

Pour conserver toutes les performances du tourne-disque à la lecture, veillez à utiliser une pointe de lecture de rechange Audio-

Technica d’origine. Les pointe de lecture de rechange d’origine portent la marque Audio-Technica ( ) sur l’avant du porte-pointe et sur l’emballage.

Figure 9 – Retrait de la pointe de lecture

Figure 10 – Mise en place d’une nouvelle pointe de lecture

10a

10b

Engager dans la cellule d’abord

Pas d’interstice

13

Dépannage

Le tourne-disque ne fonctionne pas

1. Vérifiez que le câble d’alimentation CA du tourne-disque est branché sur une prise secteur CA et que la prise est alimentée en courant.

2. Vérifiez que la courroie d’entraînement est correctement mise en place. (Voir fig. 11.)

A) Retirez le tapis antidérapant du plateau (fig. 11a). Placez le tapis dans son emballage en carton pour le mettre à l’abri.

Par un des perçages dans le plateau, vérifiez que la courroie d’entraînement se trouve correctement placée sur la poulie en laiton du moteur (fig. 11b).

(REMARQUE: Si la courroie n’est pas placée correctement autour de la poulie du moteur, le tourne-disque ne fonctionnera pas. Veuillez vérifier soigneusement que la courroie soit correctement placée.)

B) Si la courroie d’entraînement ne se trouve pas correctement placée sur la poulie en laiton du moteur : Soulevez et retirez le plateau du tourne-disque. Placez un pouce dans chacun des perçages du plateau ; en appuyant des doigts sur le boîtier du tourne-disque, tirez le plateau à la verticale vers le haut (fig.

11c). Évitez d’appuyer sur le bras de lecture.

C) Retournez le plateau et placez la courroie autour du moyeu d’entraînement en veillant à ce que la courroie ne soit ni tordue ni croquée (fig. 11d).

D) Remettez le plateau du tourne-disque en place en l’engageant complètement sur l’axe central ; ensuite, amenez l’un des perçages au-dessus de la poulie en laiton du moteur.

E) En passant par le perçage, prenez la courroie par un doigt ou tirez dessus à l’aide de la languette rouge d’origine (ne vous servez jamais d’un objet pointu) et amenez la courroie par-dessus la poulie en laiton du moteur (fig. 11e). Veillez à ce que la courroie ne soit pas tordue entre la poulie et le moyeu.

F) Remettez le tapis antidérapant sur le plateau.

G) En maintenant le bras de lecture dans sa position de repos, tournez lentement le plateau à la main sur dix tours dans le sens des aiguilles d’une montre de façon à faire effectuer un cycle complet au mécanisme automatique.

Figure 11 – Vérification de la courroie d’entraînement

11a

11b

11c

11d

Le tourne-disque fonctionne mais il n’y a pas de son

1. La protection de la pointe de lecture est restée en place.

2. Le bouton de levage du bras de lecture est enfoncé.

3. Les réglages de l’amplificateur sont incorrects : sélection de sortie erronée, contrôle d’écoute activé, haut-parleurs désactivés, etc.

4. Vérifiez si la pointe de lecture est correctement placée dans la cellule. Pour le placement de la pointe de lecture, reportez-vous aux instructions données à la page 13.

5. En cas de connexion à un dispositif Bluetooth, assurez-vous que la connexion sans fil a bien été réalisée. (voir page 12.)

Le tourne-disque fonctionne mais il n’y a pas de son ou le volume du son est très faible

1. Si le tourne-disque est connecté à une entrée AUX (niveau élevé) : il se peut que le sélecteur de préamplification soit réglé sur

« PHONO » (niveau d’entrée phono). Placez le sélecteur sur la position « LINE ».

2. Le gain d’entrée du haut-parleur amplifié ou d’un appareil similaire peut être trop faible.

3. Il se peut que le porte-pointe ne soit pas correctement placé dans la cellule. (Voir fig. 10 à la page 13.)

Distorsion importante du son

1. Si le tourne-disque est connecté à l’entrée PHONO d’un amplificateur : si le sélecteur de préamplification est réglé sur

« LINE » (Line - entrée AUX de niveau élevé), l’entrée phono sera en saturation.

Courroie d’entraînement

11e

La platine oscille légèrement

14

1. Généralement, ce comportement est normal et ne constitue pas un problème. Si l’oscillation de la platine est telle qu’elle rend impossible la lecture du disque, veuillez vous adresser à votre revendeur ou à notre service après-vente. Assurez-vous de façon

certaine que la surface sur laquelle se trouve le tourne-disque ne répercute pas des vibrations provenant du sol, des murs voisins ou du son diffusé directement par des haut-parleurs.

Poulie en laiton du moteur

Poulie en laiton du moteur

Français

Caracteristiques techniques

Conseils d’optimisation des performances

• En ouvrant ou en fermant le couvercle du tourne-disque, veillez à ne pas forcer le mécanisme des charnières : prenez le couvercle par le milieu ou exercez une force égale de part et d’autre si vous le prenez par les côtés.

• Ne touchez jamais la pointe de lecture des doigts ; évitez de cogner la pointe contre le tapis antidérapant ou sur le bord du disque.

• Nettoyez fréquemment le bout de la pointe de lecture à l’aide d’une brosse douce en lui appliquant un mouvement de l'arrière

vers l'avant uniquement.

• Si vous utilisez un liquide de nettoyage pour la pointe de lecture, veillez toujours à l’utiliser en très faible quantité.

• Nettoyez le couvercle anti-poussière et le boîtier du tourne-disque

à l’aide d’un chiffon doux, sans exercer de pression excessive.

Pour nettoyer le tourne-disque et le couvercle anti-poussière, utilisez toujours une solution de détergent doux en faible quantité.

• Ne mettez jamais les éléments du tourne-disque en contact avec des produits chimiques agressifs ou des solvants.

• Avant de déplacer le tourne-disque, débranchez toujours le cordon d’alimentation de la prise secteur CA et fixez le bras de lecture sur son support à l’aide de l’attache en vinyle.

Caractéristiques techniques

Système de communication

Sortie

Plage de communication maximale

Profil Bluetooth compatible

Codec pris en charge

Type

Plateau

Moteur

Vitesses

Fluctuations de vitesse

Rapport signal/bruit

Cellule stéréo

Niveau de sortie

Préamplification « PHONO »

Préamplification « LINE »

Gain du préamplificateur de phonographe

Puissance absorbée

Dimensions

Poids net

Accessoires

Pointe de lecture de remplacement

Ver. Bluetooth 3.0

Ligne de visée : environ 10 m

A2DP

SBC

Tourne-disque à entraînement par courroie, entièrement automatique

Aluminium

A servocommande CC

33

1

/

3

tr/min, 45 tr/min

Moins de 0,25 % (WTD) @ 3 kHz (JIS)

>50 dB (DIN-B)

Cellule stéréo Integral Dual Moving Magnet

avec pointe de lecture en diamant

2,5 mV nominal à 1 kHz, 5 cm/sec

150 mV nominal à 1 kHz, 5 cm/sec

36 dB nominal, égalisé R.I.A.A.

220 à 240 V AC, 50/60 Hz, 3 W (Europe)

L 360,0 mm x H 97,5 mm x P 356,0 mm

2,98 kg

Mini-jack (mâle) 3,5 mm - câble de sortie stéréo double RCA (mâle), Adaptateur 45 tr/min, Couvercle antipoussière amovible

ATN3600L

• La marque et les logos Bluetooth sont la propriété de Bluetooth SIG, Inc. et toute utilisation desdites marques par Audio-Technica Corporation est sous licence.

Toutes les autres marques sont la propriété de leurs détenteurs respectifs.

• Le produit est susceptible d’être modifié sans préavis à des fins d’amélioration.

15

16

Kabelloser Plattenspieler

Einleitung

Herzlichen Dank, dass Sie sich für den kabellosen Plattenspieler

AT-LP60-BT entschieden haben! Audio-Technica ist seit mehr als 50

Jahren als Hersteller innovativer Stereo-Plattenspieler bekannt. Wir freuen uns, Ihnen diesen Plattenspieler mit seiner überragenden

Leistung und vielen bequemen Funktionen präsentieren zu dürfen.

Der kabellose Plattenspieler AT-LP60-BT bietet:

• Vollautomatischen Betrieb

• Zwei Abspielgeschwindigkeiten: 33

1 /

3

U/min und 45 U/min

• Professioneller Aluminium-Plattenteller

• Integral Audio-Technica Dual Moving Magnet

Tonabnehmer mit auswechselbarer Diamantnadel

• Integrierter Bluetooth-Sender. Ermöglicht den Einsatz des

Plattenspielers mit kabellosen Lautsprechern, Kopfhörern und anderen Geräten mit Bluetooth® -Drahtlostechnologie.

• Integrierter, umschaltbarer Phono/Line-Stereovorverstärker.

Ermöglicht den Einsatz des Plattenspielers mit Stereoanlagen, die über einen Phono- oder AUX-Eingang (mit Line-Pegel) verfügen, sowie Kombinieren des Plattenspielers mit den meisten

Aktivlautsprechern.

• Gedämpfter Tonarmlift mit Bedienung an der Frontplatte

• Abnehmbare Staubschutzhaube

Lesen Sie bitte alle Informationen, um beste Ergebnisse mit dem

Plattenspieler zu erzielen, und folgen Sie den Anweisungen in dieser

Anleitung. Bitte bewahren Sie die Anleitung zur späteren Bezugnahme griffbereit auf.

Wir empfehlen Ihnen, alle Verpackungsmaterialien für eventuelle

Lagerung sowie Transport- oder Versandfälle aufzubewahren.

VORSICHT: Um eine Beschädigung der Nadel zu vermeiden, achten Sie darauf, dass der Nadelschutz angebracht ist, wenn der

Plattenspieler aufgestellt, bewegt oder gereinigt wird.

Abtasteinheit

Nadelschutz

Nadel

Wichtige Informationen

Warnung:

• Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus, um die

Gefahr eines Brands oder Stromschlags zu vermeiden.

Achtung:

• Das Gerät darf weder Tropf- noch Spritzwasser ausgesetzt werden.

• Öffnen Sie das Gehäuse nicht, um die Gefahr eines Stromschlags zu vermeiden.

• Überlassen Sie Wartungs- oder Reparaturarbeiten nur qualifiziertem

Fachpersonal.

• Das Gerät darf keiner übermäßigen Hitzeeinwirkung, beispielsweise direktem Sonnenlicht, Feuer oder ähnlichem, ausgesetzt werden.

• Schützen Sie das Gerät vor starken Erschütterungen.

• Dieses Gerät sollte in der Nähe einer Steckdose platziert werden, damit der Stecker des Netzkabels stets leicht gegriffen werden kann.

• Trennen Sie im Notfall das Netzkabel des Geräts sofort.

• Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände (z. B.

Vasen) auf das Gerät.

• Stellen Sie keine offenen Feuerquellen (wie brennende Kerzen) auf das Gerät, um die Gefahr eines Brands zu vermeiden.

• Stellen Sie dieses Gerät nicht an beengten Stellen auf (z. B. in einem Bücherregal).

• Installieren Sie das Gerät nur an Orten mit guter Belüftung.

• Bedecken Sie die Belüftungsöffnungen des Geräts nicht mit

Zeitungen, Tischdecken, Vorhängen usw., um die Gefahr eines

Brands zu vermeiden.

Zur Bezugnahme:

• Die Funktion von Herzschrittmachern kann durch Funkwellen des

Plattenspielers beeinträchtigt werden. Wenden Sie sich in einem solchen Fall an Ihren örtlichen Audio-Technica-Händler.

• Achten Sie auf einen Abstand von mindestens 22 cm zu

Herzschrittmachern. Die Funktion von Herzschrittmachern kann durch Funkwellen des Gerätes beeinträchtigt werden.

• Verwenden Sie den Plattenspieler nicht in der Nähe medizinischer

Geräte.

Funkwellen können Herzschrittmacher und medizinische

Elektronikgeräte stören. Verwenden Sie das Produkt nicht in medizinischen Einrichtungen.

• Verwenden Sie den Plattenspieler nicht in der Nähe von automatisch arbeitenden Vorrichtungen wie automatische Türen und

Feuermeldern.

Funkwellen können die Funktion elektrischer Geräte stören und

Unfälle verursachen.

Gleichzeitiger Gebrauch mit anderen Geräten

Probleme wie Tonaussetzer können durch Funkstörungen von

Geräten verursacht werden, die dasselbe Frequenzband (2,4 GHz) nutzen wie der Plattenspieler, einschließlich Geräte mit Bluetooth-

Drahtlostechnologie, Geräte, die über WLAN kommunizieren, digitale schnurlose Telefone und Mikrowellenherde. Da auch die Funkwellen vom Plattenspieler diese Geräte stören können, treffen Sie die nachstehenden Vorsichtsmaßnahmen:

- Stellen Sie Geräte, die mit demselben Frequenzband (2,4 GHz) arbeiten, vom Plattenspieler entfernt auf.

Hinweise zum Gebrauch

Jedes mit dem Plattenspieler verbundene Gerät muss den von

Bluetooth SIG ins Leben gerufenen Bluetooth-Standards entsprechen und zugelassen sein.

Auch den Bluetooth-Standards entsprechende Geräte sind je nach

Geräteeigenschaften und -spezifikationen möglicherweise nicht in der

Lage, eine Verbindung mit dem Plattenspieler aufzubauen.

PHONO LINE

ANALOG

OUT

7"

12" SIZE

Abbildung 1

Vorderseite

11

Rückseite

SPEED 33

45

4

AT-LP60-BT

WIRELESS TURNTABLE

START STOP

1

PHONO LINE

ANALOG

OUT

2 3

10

9

PHONO LINE

ANALOG

OUT

16 17

10

Deutsch

Grundfunktionen

7

8

12

7"

12" SIZE

5

7"

12"

SIZE

6

1

START-TASTE

Setzt den Motor/Plattenteller in Gang und startet den automatischen Betrieb.

9

Single-Adapter für 45 U/min (in seiner Aufbewahrungsmulde)

Adapter zum zentrierten Auflegen von 7-Zoll-Schallplatten mit

33

45

AT-LP60-BT

WIRELESS TURNTABLE

START STOP

10

AUFNAHMEN FÜR DIE SCHARNIERE DER

2

STOP-TASTE

Stoppt den Motor/Plattenteller und führt den Tonarm zurück auf die Tonarmstütze.

SPEED 33

45

3

TONARMLIFT-TASTE

Zum Heben und Senken des Tonarms bei manueller Bedienung.

4

SPEED-TASTE

Zum Auswählen der Plattenteller-Drehgeschwindigkeit: 33 U/min

(Taste eingerastet) oder 45 U/min.

5

FUNKTIONSTASTE FÜR KABELLOSEN BETRIEB (mit Anzeige-

LED)

Dient zum erstmaligen Paaren mit einem Bluetooth-

Empfangsgerät (Lautsprecher, Kopfhörer, Receiver, Tonschiene u. dgl.) sowie zum Stoppen der kabellosen Signalübertragung.

6

GRÖSSENWAHLSCHALTER

Zum Vorgeben der Schallplattengröße: 12 Zoll oder 7 Zoll.

7

PLATTENTELLER

Der Aluminium-Plattenteller sitzt direkt auf der Mittelachse/

Motorwelle.

* Die Abbildung zeigt den Plattenteller mit aufgelegter Matte.

AT-LP60-BT

WIRELESS TURNTABLE Hier werden die Scharniere der abnehmbaren Staubschutzhaube zur Anbringung eingeführt.

11

STAUBSCHUTZHAUBE

12

TONARM/TONABNEHMER

Der Tonarm ist fest mit dem Tonabnehmer verbunden.

13

ABTASTEINHEIT

13

15

14

Nadel

14

15

Nadelschutz

16

Vorverstärker-Wahlschalter (PHONO/LINE)

(An der Rückseite des Plattenspielers) Verwenden Sie die

Einstellung PHONO, wenn Sie den Plattenspieler über ein

Ausgangskabel an den Phono-Eingang Ihrer Stereoanlage anschließen. Verwenden Sie die Einstellung LINE, wenn Sie den

Plattenspieler über ein Ausgangskabel an den CD-, TAPE- oder

AUX-Eingang Ihrer Stereoanlage anschließen.

8

MITTELACHSE

Plattentellerachse zur Ausrichtung der Schallplatte.

17

Analogausgang (ANALOG OUT)

Über diesen Ausgang können Sie den Plattenspieler mit dem im Lieferumfang enthaltenen Ausgangskabel (3,5 mm Stereo-

Ministecker an zwei Cinch-Stecker) an Ihre Stereoanlage anschließen.

17

18

Inbetriebnahme

Vorbereitung des Plattenspielers

Der AT-LP60-BT erfordert vor dem ersten Einsatz einige vorbereitende

Handgriffe.

WICHTIG: Schließen Sie das Netzkabel erst dann an, wenn der vorbereitende Zusammenbau abgeschlossen ist.

1. Setzen Sie den Plattenteller vorsichtig bis zum Anschlag auf die

Mittelachse und vergewissern Sie sich, dass er fest auf der Achse sitzt.

2. Halten Sie beide Enden des roten Bands am Antriebsriemen fest und ziehen Sie den Riemen vorsichtig über die

Messingriemenscheibe des Motors (Abb. 2a). (Wenn der Riemen herunterrutscht, nehmen Sie den Plattenteller ab und bringen den

Riemen wieder so an, wie auf Seite 21 beschrieben.)

Abbildung 2 – Vorbereitung des Plattenspielers

2a – Antriebsriemen

Rotes Band

3. Sobald der Riemen fest in der Riemenscheibe sitzt, entfernen Sie das Band. Vergewissern Sie sich, dass der Riemen nicht verdreht ist.

(HINWEIS: Wenn der Riemen nicht richtig um die Riemenscheibe des Motors gelegt wird, arbeitet der Plattenspieler nicht.

Vergewissern Sie sich bitte noch einmal, dass der Riemen korrekt sitzt.)

4. Legen Sie die Matte auf den Plattenteller (Abb. 2b).

5. Sie können die Staubschutzhaube bei Bedarf ganz entfernen.

Halten Sie beide Seiten der Haube fest und ziehen Sie sie langsam und gleichmäßig nach oben, um sie vom

Plattenspieler zu trennen (Abb. 2c). Bewahren Sie die Haube an einem sicheren, sauberen Ort auf.

6. Wenn Sie die Haube wieder anbringen möchten, führen Sie die beiden Scharniere an der Haube in die Aufnahmen hinten am

Plattenspielergehäuse ein.

2b – Plattentellermatte

Single-Adapter für

45 U/min

Messingriemenscheibe

Antriebsriemen

Messingriemenscheibe

Einstellen des Vorverstärker-Wahlschalters (PHONO/LINE)

Zur Erweiterung des Einsatzspektrums verfügt dieser Plattenspieler

über einen internen Phono/Line-Stereovorverstärker. Der Vorverstärker-

Wahlschalter (PHONO/LINE) befindet sich an der Rückseite des

Plattenspielers. Wenn die von Ihnen verwendete Stereoanlage einen

PHONO-Eingang hat, stellen Sie den Vorverstärker-Wahlschalter auf

„PHONO“. Sollte Ihre Stereoanlage keinen PHONO-Eingang haben, stellen Sie den den Vorverstärker-Wahlschalter auf „LINE“ und schließen die Ausgangskabel des Plattenspielers an den AUX-Eingang oder einen anderen hochpegeligen Eingang Ihrer Stereoanlage an (an späterer Stelle beschrieben) (Abb. 3).

Der Vorverstärker-Wahlschalter hat keinen Einfluss auf die kabellose

Verbindung. Wenn Sie den Plattenspieler mit einem

Bluetooth-

Empfangsgerät verbinden, ist die Einstellung des Vorverstärker-

Wahlschalters ohne Belang.

2c – Entfernen der Staubschutzhaube

Abbildung 3

PHONO AUX

Eingangs- buchsen

Stereoanlage

Weiß

Rot

Netzsteckdose

Vorverstärker-

Wahlschalter

PHONO LINE

Netzsteckdose

Deutsch

Inbetriebnahme (Fortsetzung)

Verbinden mit der Stereoanlage (kabellos)

Anmerkungen zur Paarungsfunktion

Zum Verbinden des Plattenspielers mit einem Bluetooth-Empfangsgerät muss er zunächst mit dem anderen Gerät gepaart (und dort registriert) werden. Nach der Paarung ist nur in den nachstehenden Fällen eine erneute Paarung erforderlich:

• Wenn der Plattenspieler aus der Verbindungshistorie des Bluetooth-

Empfangsgeräts gelöscht wird

• Wenn der Plattenspieler zur Reparatur gegeben wurde

• Wenn der Plattenspieler mit 9 oder mehr Geräten gepaart wird

(Der Plattenspieler kann mit maximal 8 Geräten gepaart sein. Beim nächsten Paarungsvorgang werden die Paarungsinformationen des chronologisch ältesten Geräts durch die Informationen des neuen

Geräts überschrieben.)

Durchführen der Paarung

* Lesen Sie die Bedienungsanleitung des

Bluetooth-Empfangsgeräts.

* Damit die Paarung einwandfrei arbeitet, darf das

Bluetooth-

Empfangsgerät nicht mehr als 1 Meter vom Plattenspieler entfernt sein.

1. Versetzen Sie das

Bluetooth-Empfangsgerät in den

„Paarungsmodus“.

2. Nachdem Sie den Netzstecker des Plattenspielers an eine

Steckdose angeschlossen haben, halten Sie die Funktionstaste für kabellosen betrieb etwa 4 Sekunden lang gedrückt. Die Anzeige-

LED der Taste blinkt rot/blau.

3. Nach erfolgreicher Paarung leuchtet die Anzeige blau.

Hören von Musik

1. Zum Einschalten der Bluetooth-Funktion nach der Paarung halten

Sie die Funktionstaste für kabellosen betrieb etwa 2 Sekunden lang gedrückt. Schalten Sie das

Bluetooth-Empfangsgerät ein. Die

Anzeige leuchtet blau, sobald die Signalübertragung einwandfrei arbeitet.

2. Sie können nun Musik hören und genießen, wie beim automatischen Betrieb (weiter unten) oder manueller Bedienung

(siehe Seite 20) beschrieben.

3. Zum Trennen der Verbindung mit dem Bluetooth-Empfangsgerät halten Sie die Funktionstaste für kabellosen betrieb etwa 2

Sekunden lang gedrückt. Die Anzeige erlischt.

Anzeigefunktionen

Die Anzeige-LED der Funktionstaste für kabellosen betrieb signalisiert durch Leuchten oder Blinken die nachstehenden Funktionszustände:

Betriebszustand

Kopplung

Suche nach Gerät

LED-Anzeigemuster Rot Blau

Blinkt

Warte auf Verbindung

Verbinden

Verbinde Leuchtet

Verbinden mit der Stereoanlage (über Kabel)

1. Schließen Sie den Ministecker des Ausgangskabels an die

Buchse ANALOG OUT an der Rückseite an.

2. Verbinden Sie den roten Cinch-Stecker des Ausgangskabels mit der Eingangsbuchse für den rechten Kanal Ihrer Stereoanlage und den weißen Cinch-Stecker mit der Eingangsbuchse für den linken

Kanal (Abb. 3, Seite 18).

3. Drehen Sie den Plattenteller mit noch an der Tonarmstütze befestigtem Tonarm zehn Mal langsam im Uhrzeigersinn um sicherzustellen, dass die Automatik einwandfrei arbeitet.

4. Entfernen Sie den Drehbinder, mit dem der Tonarm an der Stütze befestigt ist.

5. Schließen Sie das Netzkabel an eine Steckdose an. Vergewissern

Sie sich, dass die Netzspannung zu der von Ihnen verwendeten

Version des AT-LP60-BT passt.

Bedienung

Automatischer Betrieb

1. Entfernen Sie den Nadelschutz von der Abtasteinheit (Abb. 4).

2. Legen Sie eine Schallplatte auf den Plattenteller. Verwenden Sie den Single-Adapter für 45 U/min, falls erforderlich (Abb. 5).

3. Wählen Sie die Größe der Schallplatte: 12 Zoll oder 7 Zoll (Abb.

6).

4. Wählen Sie die Abspielgeschwindigkeit: 33

1

/

3 min (Abb. 7).

U/min oder 45 U/

5. Start: Tippen Sie die START-Taste leicht an (Abb. 8a). Der

Plattenspieler läuft an, und der Tonarm setzt automatisch in der Einlaufrille auf. Am Ende der Schallplatte wird der

Tonarm automatisch zur Tonarmstütze zurückgeführt, und der

Plattenspieler stoppt.

6. Stopp: Drücken Sie die STOP-Taste (Abb. 8b), wenn Sie die

Wiedergabe abbrechen möchten, bevor die Schallplatte zu

Ende ist. Der Tonarm wird angehoben und zur Tonarmstütze zurückgeführt, und der Plattenspieler stoppt.

7. Pause: Wenn Sie die Wiedergabe unterbrechen möchten, bevor die Schallplatte zu Ende ist, drücken Sie die Tonarmlift-Taste (Abb.

8c). Zum Fortsetzen der Wiedergabe drücken Sie die Tonarmlift-

Taste ein weiteres Mal.

Abbildung 4

Abtasteinheit

Abbildung 5

Nadel

Nadelschutz

Single-Adapter für

45 U/min

19

20

Bedienung (Fortsetzung)

Vorsicht: Wenn der Tonarm das Ende der Schallplatte erreicht hat, wird er automatisch angehoben und zur Tonarmstütze zurückgeführt

Bei Ablauf dieses Vorgangs darf die Bewegung des Tonarms nicht

gestört werden, da dies eine Beschädigung des Mechanismus zur

Folge haben kann.

Falls der Tonarm am Ende einer Schallplatte nicht automatisch zur

Tonarmstütze zurückgeführt wird, drücken Sie einfach die STOP-Taste, um den Abspielvorgang abzuschließen.

Manuelle Bedienung

1. Entfernen Sie den Nadelschutz von der Abtasteinheit (Abb. 4).

2. Legen Sie eine Schallplatte auf den Plattenteller. Verwenden Sie den Single-Adapter für 45 U/min, falls erforderlich (Abb. 5).

3. Wählen Sie die Größe der Schallplatte: 12 Zoll oder 7 Zoll

(Abb. 6).

4. Wählen Sie die Abspielgeschwindigkeit: 33 1 min (Abb. 7).

/

3

U/min oder 45 U/

5. Drücken Sie die Tonarmlift-Taste, um den Tonarm zu heben (Abb.

8c).

6. Bewegen Sie den Tonarm vorsichtig so weit über die Schallplatte, dass die Nadel sich über der Stelle befindet, an der die

Wiedergabe beginnen soll.

7. Drücken Sie die Tonarmlift-Taste ein weiteres Mal, um den

Tonarm langsam abzusenken und die Schallplatte abzuspielen.

Abbildung 6

Abbildung 7

Abbildung 8

8a 8b

(Ausgerastet)

(Eingerastet)

8c

Tastenposition: Ausgerastet Eingerastet

Tonarm: Senken Heben

Auswechseln der Nadel

Halten Sie den Tonarm am Tonabnehmer und und ziehen Sie die

Abtasteinheit vorne in einer Drehbewegung nach vorne/unten ab, um sie zu entfernen (Abb. 9). (Merken Sie sich beim Entfernen der alten

Abtasteinheit ihre Position und den Kraftaufwand. Der Anbau der neuen

Abtasteinheit geht dann leichter vonstatten.)

Bringen Sie die neue Abtasteinheit an, wie in Abb. 10a/10b veranschaulicht, ohne dabei die Nadel selbst zu berühren. Achten

Sie darauf, dass die Nase am hinteren Teil der Einheit zuerst in das

Tonabnehmergehäuse greift (Abb. 10a), die Einheit oben mit einem

„Klick“ einrastet und keine Lücke zwischen der Oberkante der

Abtasteinheit und dem vorderen Kunststoffteil des Tonarms verbleibt

(Abb. 10b). Ersetzen Sie die Abtastnadel nach 400 Betriebsstunden.

Verwenden Sie zur Aufrechterhaltung der ursprünglichen Leistung ausschließlich Original-Ersatznadeln von Audio-Technica. Sie erkennen sie an dem Audio-Technica-Logo ( ) an der Vorderseite der

Abtasteinheit und an der Verpackung.

Abbildung 9 – Entfernen der Abtastnadel

Abbiludng 10 – Anbringen einer neuen Abtastnadel

10a

10b

Zuerst im Gehäuse eingreifen lassen

Kein Spalt

Deutsch

Fehlersuche

Plattenspieler funktioniert nicht

1. Vergewissern Sie sich, dass das Netzkabel des Plattenspielers an einer Steckdose angeschlossen ist und diese Strom liefert.

2. Prüfen Sie, ob der Antriebsriemen richtig sitzt. (Siehe Abb. 11.)

A) Entfernen Sie die Matte vom Plattenteller (Abb. 11a). Legen

Sie die Matte sicherheitshalber in die Originalverpackung.

Sehen Sie durch eine der Öffnungen im Plattenteller nach, ob der Antriebsriemen um die Messingriemenscheibe gelegt ist

(Abb. 11b).

(HINWEIS: Wenn der Riemen nicht richtig um die

Messingriemenscheibe des Motors gelegt ist, arbeitet der

Plattenspieler nicht. Vergewissern Sie sich bitte noch einmal, dass der Riemen korrekt sitzt.)

B) Falls der Antriebsriemen nicht um die Messingriemenscheibe gelegt ist: Heben Sie den Plattenteller an, um ihn zu entfernen.

Greifen Sie mit den Daumen in die linke und rechte Öffnung im

Plattenteller und drücken Sie mit den Fingern außen auf die obere

Fläche des Plattenspielergehäuses, um den Plattenteller gerade

nach oben abzuziehen (Abb. 11c). Drücken Sie dabei nicht auf den Tonarm.

C) Legen Sie den Plattenteller mit der Oberseite nach unten ab und legen Sie den Riemen so um den Antriebskranz des

Plattentellers, dass er am gesamten Umfang sauber und flach anliegt (Abb. 11d).

D) Setzen Sie den Plattenteller wieder so auf die Mittelachse, dass er fest sitzt, und drehen sie ihn, bis eine seiner Öffnungen

über der Messingriemenscheibe zu liegen kommt.

Abbildung 11 – Überprüfung des Antriebsriemens

11a

11b

11c

E) Ziehen Sie den Riemen durch diese Öffnung mit einem

Finger oder mit dem ursprünglichen roten Band (niemals mit einem scharfen Gegenstand) über die Messingriemenscheibe

(Abb. 11e). Vergewissern Sie sich, dass der Riemen zwischen

Riemenscheibe und Antriebskranz des Plattentellers nicht verdreht ist.

F) Legen Sie die Matte wieder auf den Plattenteller.

G) Halten Sie den Tonarm auf der Tonarmstütze fest und drehen

Sie den Plattenteller mit der Hand langsam mindestens 10 Mal im Uhrzeigersinn, damit die Automatik einwandfrei arbeitet.

Plattenspieler funktioniert, aber kein Ton

1. Der Nadelschutz wurde nicht entfernt.

2. Die Tonarmlift-Taste ist eingerastet.

3. Die Einstellungen am Verstärker stimmen nicht: falscher Eingang gewählt, Hinterbandkontrolle eingeschaltet Signalweg stimmt nicht, Lautsprecher ausgeschaltet usw.

11d

4. Prüfen Sie die Abtasteinheit am Tonabnehmer auf korrekten Sitz.

Siehe Anweisungen zum Auswechseln der Nadel auf Seite 20.

5. Bei Verbindung mit einem Bluetooth-Gerät prüfen Sie, ob die kabellose Verbindung vorschriftsmäßig hergestellt wurde. (Siehe

Seite 19.)

Plattenspieler funktioniert, aber kein Ton oder Ton zu leise.

1. Wenn der Plattenspieler an einem AUX-Eingang (Hochpegel-

Eingang) angeschlossen ist: Der Vorverstärker-Wahlschalter steht möglicherweise auf „PHONO“ (Phono-Eingangspegel). Stellen

Sie den Schalter auf „LINE“.

2. Die Eingangsverstärkung des Aktivlautsprechers oder ähnlichen

Geräts ist möglicherweise zu niedrig eingestellt.

3. Die Abtasteinheit sitzt möglicherweise nicht bis zum Anschlag im

Tonabnehmergehäuse. (Siehe Abb. 10 auf Seite 20.)

Ton ist stark verzerrt

1. Plattenspieler ist am PHONO-Eingang eines Verstärkers angeschlossen: Wenn der Vorverstärker-Wahlschalter auf „LINE“

(AUX-Hochpegel-Ausgang) steht, wird der Phono-Eingang

überlastet.

Schallplatte/Tonarm bewegt sich leicht auf und ab

1. Dies ist normal und bereitet in der Regel keine Probleme. Sollte die Schallplatte dadurch jedoch nicht mehr korrekt abgespielt werden können, wenden Sie sich an Ihren Fachhändler oder unseren Kundendienst. Achten Sie darauf, dass vom Boden,

von den Wänden oder von den Lautsprechern keine

Vibrationen auf die Stellfläche des Plattenspielers übertragen werden.

Antriebsriemen

11e

Messingriemenscheibe

Messingriemenscheibe

21

22

Technische Daten

Tipps für störungsfreien Betrieb

• Öffnen und schließen Sie die Staubschutzhaube mit der entsprechenden Vorsicht und fassen Sie sie dabei entweder in der Mitte oder an beiden Seiten.

• Berühren Sie die Nadelspitze niemals mit den Fingern; senken

Sie die Nadel nicht auf die Plattentellermatte oder die Kante einer

Schallplatte ab.

• Reinigen Sie die Abtastnadel regelmäßig mit einer weichen

Bürste, und bewegen Sie die Bürste dabei ausschließlich von

hinten nach vorne.

• Wenn Sie Nadelreinigungsflüssigkeit verwenden, setzen Sie sie stets sehr sparsam ein.

• Wischen Sie die Staubschutzhaube und das

Plattenspielergehäuse vorsichtig mit einem weichen Tuch ab.

Verwenden Sie zur Reinigung des Plattenspielers und der

Staubschutzhaube ausschließlich eine sparsame Menge einer milden Reinigungslösung.

• Verwenden Sie niemals aggressive Reiniger oder Lösungsmittel an irgendwelchen Teilen des Plattenspielers.

• Vor dem Umstellen oder Bewegen des Plattenspielers trennen

Sie ihn immer vom Netz und befestigen den Tonarm mit dem

Drehbinder an der Tonarmstütze.

Technische Daten

Kommunikationssystem

Ausgang

Bluetooth Ver. 3.0

Bluetooth-Spezifikation Leistungsklasse 2

Max. Kommunikationsreichweite Sichtlinie - ca. 10 m

Kompatibles Bluetooth-Profil A2DP

Support Codec

Typ

SBC

Plattenspieler mit Riemenantrieb, vollautomatisch

Plattenteller Aluminium

Motor DC, servogesteuert

Abspielgeschwindigkeiten 33 1 /

3

U/min, 45 U/min

Gleichlaufschwankungen

Rauschabstand

Tonabnehmer

Ausgangspegel

Vorverstärker „PHONO“

Vorverstärker „LINE“

Phono-Vorverstärkung

Stromversorgung

Abmessungen

Weniger als 0,25% (WTD) @ 3 kHz (JIS)

>50 dB (DIN-B)

Integral Dual Moving Magnet

Stereotonabnehmer mit Diamantnadel

2,5 mV nominal bei 1 kHz, 5 cm/s

150 mV nominal bei 1 kHz, 5 cm/s

36 dB nominal, RIAA-entzerrt

220-240 V AC, 50/60 Hz, 3 W (Europa)

360,0 mm B x 97,5 mm H x 356,0 mm T

Gewicht (netto)

Zubehör

2,98 kg

Stereo-Ausgangskabel (3,5 mm Stereo-Ministecker an zwei Cinch-Stecker), Single-Adapter für 45 U/min,

Abnehmbare Staubschutzhaube mit Scharnieren

Ersatznadel ATN3600L

Bluetooth-Wortmarke und -Logos sind Eigentum der Bluetooth SIG, Inc., und die Nutzung jeglicher dieser Marken durch Audio-Technica

Corporation erfolgt unter Lizenz.

Alle anderen Markenzeichen sind Eigentum der jeweiligen Rechtinhaber.

• Anderungen an technischen Daten bleiben zum Zwecke der Produktverbesserung ohne vorherige Ankundigung vorbehalten.

Italiano

Giradischi wireless

Introduzione

Grazie d'aver acquistato il giradischi wireless AT-LP60-BT.

Audio-Technica è leader di prodotti innovativi audio-stereo da oltre

50 anni. Siamo lieti di offrire questo giradischi, di cui è possibile apprezzare le eccellenti prestazioni e le innumerevoli e pratiche funzionalità incluse.

Caratteristiche del giradischi wireless AT-LP60-BT:

• Funzionamento completamente automatico

• Due velocità: 33

1 /

3

giri e 45 giri

• Piatto per giradischi professionale in alluminio

• Cartuccia con testina a doppio magnete mobile Integral Audio-

Technica Dual Magnet

con puntina in diamante sostituibile

• Funzione trasmettitore Bluetooth integrale. Permette l’utilizzo del piatto rotante con altoparlanti, cuffie e altri dispositivi wireless con tecnologia wireless Bluetooth®.

• Preamplificatore stereo fono/linea (Phono/Line) selezionabile incorporato, che permette di utilizzare il giradischi con impianti stereo dotati di ingressi fono-magnetici o ingressi "AUX" (a livello di linea); inoltre, consente un pratico utilizzo del giradischi con la maggior parte degli altoparlanti dotati di alimentazione propria

• Meccanismo di sollevamento/abbassamento ammortizzato con comandi sul pannello anteriore

• Coperchio antipolvere rimovibile

Per trarre la massima soddisfazione da questo prodotto, leggere le informazioni e seguire le istruzioni contenute nel presente manuale.

Conservare il manuale in un luogo accessibile per ogni riferimento futuro.

Consigliamo di conservare tutto il materiale di imballaggio per ogni eventuale futuro trasferimento, spedizione o immagazzinamento.

ATTENZIONE: per evitare di danneggiare la puntina, assicurarsi che la protezione apposita sia al suo posto in caso di installazione, spostamento o pulizia del giradischi.

Portatestina

Puntina ("ago")

Protezione della puntina

Informazioni importanti

Avvertenza:

• Per evitare il pericolo di incendi o scosse elettriche, non esporre questo apparecchio alla pioggia o all’umidità.

Attenzione:

• Non esporre questo apparecchio a sgocciolii o schizzi di liquidi.

• Per evitare scosse elettriche, non aprire lo telaio.

• Per l’assistenza, rivolgersi esclusivamente a personale qualificato.

• Non esporre questo apparecchio a calore eccessivo, ad esempio luce solare, fiamme esposte o simili.

• Non sottoporre questo apparecchio a forti urti.

• Questo apparecchio va posizionato in prossimità di una presa elettrica CA per agevolare il collegamento della alla spina del cavo di alimentazione.

• In caso di emergenza, scollegare rapidamente la spina del cavo di alimentazione.

• Non collocare su questo apparecchio oggetti riempiti con liquidi, ad esempio vasi di fiori.

• Per evitare il pericolo di incendi, non collocare fonti a fiamma viva

(ad esempio candele accese) su questo apparecchio.

• Non installare questo apparecchio in spazi ristretti come scaffali o simili.

• Installare questo apparecchio solo dove é presente una buona ventilazione.

• Per evitare il pericolo di incendi, non ostacolare la ventilazione di questo apparecchio con giornali, tovaglie, tende, e simili.

Avvertenze:

• Scollegare il prodotto dal computer qualora si riscontrassero malfunzionamenti quali rumore, fumo, odori, calore o danni al prodotto. In tal caso, contattare il rivenditore Audio-Technica di zona.

• Non utilizzare il giradischi a una distanza inferiore di 22 cm da pacemaker cardiaci. I pacemaker possono essere influenzati da onde radio del piatto rotante.

• Non utilizzare il giradischi in prossimità di apparecchiature mediche.

Le onde radio possono influire sul funzionamento di pacemaker cardiaci e apparecchiature elettroniche mediche. Non utilizzare il prodotto all’interno di strutture mediche.

• Non utilizzare il giradischi in prossimità di dispositivi di controllo automatici quali porte automatiche e allarmi antincendio.

Le onde radio possono influire su apparecchiature elettroniche, con conseguenti incidenti dovuti a malfunzionamento.

Utilizzo simultaneo con altri dispositivi

Un guasto, come l’interruzione del suono, può essere causato da interferenza delle onde radio da parte di dispositivi che utilizzano la stessa banda di frequenza (2,4 GHz) del piatto rotante, compresi i dispositivi con tecnologia wireless Bluetooth, dispositivi che utilizzano

LAN wireless, telefoni cordless digitali e microonde. Analogamente, poiché le onde radio del giradischi possono influire su questi dispositivi, adottare le seguenti precauzioni:

- Installare i dispositivi che utilizzano la stessa banda di frequenza

(2,4 GHz) lontano dal giradischi.

Istruzioni d’uso

Qualsiasi dispositivo collegato al giradischi deve soddisfare gli standard

Bluetooth stabiliti da Bluetooth SIG ed essere dotato di certificazione.

Anche se il dispositivo dovesse soddisfare gli standard Bluetooth, potrebbe non collegarsi al giradischi oppure il metodo di funzionamento o il comportamento potrebbero differire in base alle caratteristiche e specifiche diverse del dispositivo.

23

PHONO LINE

ANALOG

OUT

Caratteristiche principali

Figura 1

Parte anteriore

7"

12" SIZE

11

Parte posteriore

SPEED 33

45

4

AT-LP60-BT

WIRELESS TURNTABLE

START STOP

1

PHONO LINE

ANALOG

OUT

2 3

10

9

PHONO LINE

ANALOG

OUT

16 17

10

7

8

12

7"

12" SIZE

5

7"

12"

SIZE

6

24

1

PULSANTE START

Abilita il motore/piatto e avvia il funzionamento automatico.

9

ADATTATORE PER 45 GIRI (mostrato nella sede)

Adatta dischi da 7" con fori centrali ampi per l'inserimento nel

SPEED 33

START STOP

AT-LP60-BT

WIRELESS TURNTABLE

2

PULSANTE STOP

Disabilita il motore/piatto e riporta il braccio in posizione di riposo.

SPEED 33

45

3

PULSANTE DI SOLLEVAMENTO DEL BRACCIO

Solleva e abbassa il braccio per consentire la selezione manuale.

10

AT-LP60-BT

WIRELESS TURNTABLE

CERNIERE DI ANCORAGGIO DEL COPERCHIO ANTIPOLVERE

START STOP

Punti d'attacco per il coperchio antipolvere incernierato rimovibile.

11

COPERCHIO ANTIPOLVERE

4

PULSANTE DELLA VELOCITÀ DEL PIATTO

Seleziona la velocità del piatto a 33 giri (verso l'alto) oppure a

45 giri (verso il basso).

5

PULSANTE FUNZIONE WIRELESS (con indicatore LED)

Utilizzato per eseguire l'abbinamento iniziale con un dispositivo ricevitore Bluetooth (altoparlanti, cuffie, ricevitore, ecc.) e per avviare o interrompere la trasmissione del segnale wireless.

12

GRUPPO BRACCIO/PORTATESTINA

Il braccio è fissato in modo permanente al portatestina.

13

PORTATESTINA

13

15

14

PUNTINA ("AGO")

15

PROTEZIONE DELLA PUNTINA

14

6

SELETTORE DEL FORMATO

Seleziona il formato del disco: a 12" o 7".

7

PIATTO

Il piatto di alluminio è montato direttamente al perno centrale/ albero motore.

* L’illustrazione mostra il piatto ovale con un tappetino per piatto rotante collocato su di esso.

16

SELETTORE DI PREAMPLIFICAZIONE (PHONO/LINE)

(Parte posteriore del giradischi) Utilizzare l'impostazione PHONO per collegarsi all'ingresso phono del proprio impianto stereo domestico mediante il cavo di uscita. Utilizzare LINE (LIVELLO DI

LINEA) per il collegamento alle uscite CD/TAPE/AUX del proprio impianto stereo domestico mediante il cavo di uscita.

8

PERNO CENTRALE

Perno di centraggio per registrare il posizionamento.

17

USCITA ANALOGICA

Utilizzare questa uscita per collegare il proprio impianto stereo domestico o altoparlanti dotati di alimentazione mediante il mini-connettore stereo da 3,5 mm al cavo di uscita doppio RCA.

Italiano

Configurazione iniziale

Assemblaggio del giradischi

L'AT-LP60-BT richiede un minimo di assemblaggio prima di essere utilizzato per la prima volta. IMPORTANTE: Non collegare il cavo di alimentazione CA fino al completamento dell’assemblaggio.

1. Appoggiare con cautela il piatto del giradischi inserendolo sul perno centrale, in modo da posizionarlo correttamente.

2. Tenendo saldamente entrambe le estremità della linguetta rossa sulla cinghia del giradischi, far passare delicatamente quest’ultima sopra la puleggia del motore in ottone (Fig. 2a). (In caso di distacco della cinghia, rimuovere il piatto del giradischi e reinserire la cinghia, come descritto a pagina 28.)

3. Una volta che la cinghia sia stata inserita nella scanalatura della puleggia, rimuovere con attenzione la linguetta. Assicurarsi di non attorcigliare la cinghia.

(NOTA: se la cinghia non è posizionata correttamente attorno alla puleggia del motore in ottone, il giradischi non funziona.

Controllare nuovamente per accertarsi che la cinghia sia posizionata correttamente).

4 Posizionare il tappetino antiscivolo del giradischi sulla superficie del piatto (Fig. 2b).

5. È possibile rimuovere il coperchio antipolvere dotato di cerniere, se lo si desidera. Per rimuovere il coperchio dal giradischi, tenerlo da entrambi i lati, quindi sollevarlo verso l'alto delicatamente e

simultaneamente (Fig. 2c). Conservare il coperchio in un luogo pulito e sicuro.

6. Per rimontare il coperchio antipolvere, guidare le cerniere all'interno delle due fessure apposite presenti sul retro della struttura del giradischi.

Figura 2 – Assemblaggio del giradischi

2a – Cinghia di trazione

Linguetta rossa

Puleggia del motore in ottone

2b – Tappetino antiscivolo

Adattatore per

45 giri

Puleggia del motore in ottone

Cinghia di trazione

Impostazione del selettore di preamplificazione (PHONO/LINE)

Per aumentare la versatilità di utilizzo, questo giradischi dispone di un preamplificatore fono-stereo interno. Il selettore di preamplificazione

(PHONO/LINE) è collocato sulla parte posteriore del giradischi. Se l'impianto stereo utilizzato è dotato di un ingresso PHONO, posizionare il selettore sulla posizione "PHONO". Se l'impianto non dispone di un ingresso PHONO, impostare il selettore di preamplificazione sulla posizione "LINE" e collegare i cavi d'uscita del giradischi all'ingresso

AUX o a un altro ingresso a livello elevato dell'impianto stereo

(descritto in seguito) (Fig. 3).

Il selettore di preamplificazione non influisce sul collegamento wireless. È possibile lasciare il selettore in una qualsiasi delle posizioni quando viene collegato il giradischi a un dispositivo ricevitore

Bluetooth.

2c – Rimozione del coperchio antipolvere

Figura 3

Jack di ingresso

Selettore di preamplificazione

PHONO AUX

Impianto stereo

Bianco

Rosso

CA

PHONO LINE

CA

25

Configurazione iniziale (continua)

Collegamento all'impianto stereo (collegamento wireless)

Informazioni sull'abbinamento

Per collegare il giradischi a un dispositivo ricevitore Bluetooth, è necessario eseguirne l'abbinamento (registrazione). Una volta eseguito l’accoppiamento, non è necessario eseguirlo nuovamente con tale dispositivo, tranne che nei casi seguenti:

• se il giradischi viene eliminato dalla cronologia dei collegamenti del dispositivo ricevitore Bluetooth,

• se il giradischi è in riparazione,

• se il giradischi viene abbinato a più di 9 dispositivi.

(Il giradischi può essere abbinato a un numero massimo di 8 dispositivi. Quando viene abbinato un nuovo dispositivo agli 8 già collegati, le informazioni di abbinamento relative al dispositivo con la data di collegamento più vecchia saranno sovrascritte dalle informazioni del nuovo dispositivo.)

Come eseguire l'abbinamento

* Leggere il manuale d'uso del dispositivo ricevitore Bluetooth.

* Posizionare il dispositivo ricevitore Bluetooth entro 1 metro dal giradischi, in modo da eseguirne correttamente l'abbinamento.

1. Impostare il dispositivo ricevitore Bluetooth nella "modalità di abbinamento".

2. Dopo aver collegato la spina del cavo di alimentazione del piatto rotante a una presa CA, premere e tenere premuto il pulsante funzione wireless per circa 4 secondi. La spia LED dell'interruttore inizierà a lampeggiare rosso/blu.

3. Una volta che l'abbinamento è stato eseguito con successo, la spia diventerà blu.

Ascolto della musica

1. Una volta che l'abbinamento è stato eseguito, tenere premuto il pulsante funzione wireless per circa 2 secondi per attivare la funzione Bluetooth. Accendere il dispositivo ricevitore

Bluetooth. La spia diventa blu quando il segnale viene trasmesso correttamente.

2. Riprodurre e ascoltare la propria scelta musicale seguendo le istruzioni per il Funzionamento automatico (vedere di seguito) oppure per il Funzionamento manuale (vedere pagina 27).

3. Per interrompere il collegamento al dispositivo ricevitore

Bluetooth, tenere premuto il pulsante funzione wireless per

2 secondi. La spia si spegnerà.

Visualizzazione della spia

La spia LED il pulsante funzione wireless visualizza le seguenti condizioni operative lampeggiando o accendendosi:

Visualizzazione del LED

Rosso Blu

Stato operativo

Abbinamento

Ricerca del dispositivo in corso

Collegamento

In attesa del collegamento

Collegamento in corso

Lampeggiante

Acceso

Collegamento all'impianto stereo (collegamento mediante cavi)

1. Collegare il mini-connettore del cavo di uscita ad ANALOG OUT

(USCITA ANALOGICA) sul pannello posteriore.

2. Collegare lo spinotto RCA rosso del cavo di uscita al canale di ingresso di destra e lo spinotto RCA bianco al canale di ingresso di sinistra dell'impianto stereo (Fig. 3, pagina 25).

3. Con il braccio fissato ancora alla sede di appoggio, ruotare lentamente il piatto del giradischi in senso antiorario per dieci volte, assicurandosi che il meccanismo automatico esegua un ciclo completo.

4. Rimuovere l'attacco in vinile che mantiene il braccio fissato alla sua sede.

5. Collegare la spina del cavo di alimentazione a una presa CA.

Accertarsi che la presa CA fornisca la tensione corretta all'AT-

LP60-BT che si sta utilizzando.

Funzionamento

26

Funzionamento automatico

1. Rimuovere la protezione della puntina dal portatestina (Fig. 4).

2. Posizionare un disco sul giradischi. Se necessario, utilizzare l'adattatore per 45 giri (Fig. 5).

3. Selezionare il formato del disco: a 12" o 7" (Fig. 6).

4. Selezionare la velocità: 33

1

/

3

giri o 45 giri (Fig. 7).

5. Avvio: premere con delicatezza il pulsante START (AVVIO)

(Fig. 8a). Il giradischi si avvierà e il braccio si sposterà automaticamente in corrispondenza del solco. Al termine della riproduzione del disco, il braccio ritornerà automaticamente alla sede di appoggio e il giradischi si spegnerà.

6. Arresto: per interrompere la riproduzione del disco prima che sia giunta al termine, premere il pulsante STOP (ARRESTO) (Fig. 8b).

Il braccio si solleverà, si sposterà verso la sede di appoggio e il giradischi si spegnerà.

7. Pausa: per sospendere la riproduzione del disco prima che sia terminata, premere il pulsante di sollevamento del braccio

(Fig. 8c). Premere nuovamente il pulsante di sollevamento per continuare la riproduzione del disco.

Figura 4

Figura 5

Portatestina

Puntina ("ago")

Protezione della puntina

Adattatore per 45 giri

Italiano

Funzionamento (continua)

Attenzione: quando il braccio raggiunge la fine del disco, si solleva e torna automaticamente alla sede di appoggio. Quando questo accade,

non interferire con il movimento del braccio, perché quest'ultimo potrebbe danneggiarsi.

Se il braccio non torna automaticamente alla sede di appoggio al termine della riproduzione del disco, è sufficiente premere il pulsante

STOP (ARRESTO) per completare l'operazione.

Funzionamento manuale

1. Rimuovere la protezione della puntina dal portatestina (Fig. 4).

2. Posizionare un disco sul giradischi. Se necessario, utilizzare l'adattatore per 45 giri (Fig. 5).

3. Selezionare il formato del disco: a 12" o 7" (Fig. 6).

4. Selezionare la velocità: 33

1

/

3

giri o 45 giri (Fig. 7).

5. Premere il pulsante di sollevamento per sollevare il braccio

(Fig. 8c).

6. Muovere delicatamente il braccio in modo che la puntina si trovi in corrispondenza del punto in cui si desidera iniziare la riproduzione del disco.

7. Premere di nuovo il pulsante di sollevamento delicatamente per abbassare il braccio e riprodurre il disco.

Figura 6

Figura 7

Figura 8

8a 8b

(Sollevato)

(Abbassato)

8c

Posizione dell'interruttore:

Azione del braccio di lettura:

Sollevato Abbassato

Si abbassa Si solleva

Sostituzione della puntina

Mantenendo il braccio in posizione, ruotare la parte anteriore della testina muovendola in avanti e abbassandola per rimuovere il portatestina (Fig. 9). (Nel rimuovere il portatestina, osservarne la posizione e il metodo di installazione, in modo da semplificare il montaggio del portatestina nuovo.)

Installare il nuovo portatestina come mostrato nelle FIg. 10a/10b, facendo attenzione a non toccare la puntina. Accertarsi innanzitutto che la parte posteriore del portatestina sia completamente inserita nel corpo della cartuccia (Fig. 10a) e che l'unità scatti in posizione senza alcun gioco tra il bordo superiore e la parte anteriore della testa del braccio in plastica nera (Fig. 10b). Sostituire la puntina dopo 400 ore di utilizzo.

Per mantenere le prestazioni originali, utilizzare una puntina di sostituzione a marchio Audio-Technica. Verificare la presenza del marchio Audio-Technica ( ) sulla parte anteriore del portatestina e sull'imballaggio.

Figura 9 – Rimozione della puntina

Figura 10 – Installazione di una nuova puntina

10a

10b

Inserire prima nel corpo

Assenza di gioco

27

Risoluzione dei problemi

28

Il giradischi non entra in funzione

1. Verificare che il cavo CA del giradischi sia inserito in una presa CA sottotensione.

2. Accertarsi che la cinghia di trazione sia fissata correttamente.

(Vedere la Fig. 11.)

A) Rimuovere il tappetino antiscivolo dal piatto del giradischi

(Fig. 11a). Riporre il tappetino nel suo imballaggio di cartone per una conservazione ottimale. Attraverso un’apertura nel piatto del giradischi, ispezionare visivamente la cinghia di trazione per verificare che si trovi intorno alla puleggia del motore in ottone

(Fig. 11b).

(NOTA: se la cinghia non è posizionata correttamente attorno alla puleggia del motore in ottone, il giradischi non funziona.

Controllare nuovamente per accertarsi che la cinghia sia posizionata correttamente).

B) Se la cinghia di trazione non è posizionata attorno alla puleggia del motore in ottone: Sollevare e rimuovere il piatto del giradischi.

Posizionare i pollici nelle fessure di sinistra e destra del piatto del giradischi, quindi, esercitando pressione con le dita sulla superficie della struttura del giradischi, estrarre il piatto verso

l'alto (Fig. 11c). Evitare di esercitare pressione sul braccio.

C) Con il piatto del giradischi rovesciato, posizionare la cinghia lungo la parete esterna del bordo di trazione del piatto, accertandosi che sia liscia e piatta per tutta la sua interezza

(Fig. 11d).

D) Riposizionare il piatto del giradischi sul perno centrale, verificando che sia completamente inserito, quindi allineare una delle sue fessure alla posizione della puleggia del motore in ottone.

E) Attraverso l’apertura, agganciare delicatamente la cinghia del giradischi utilizzando un dito della mano o la linguetta rossa originale (non utilizzare mai un oggetto appuntito), quindi far passare la cinghia sopra la puleggia del motore in ottone (Fig.

11e). Accertarsi che la cinghia non si attorcigli tra la puleggia e il bordo di trazione del piatto.

F) Riposizionare il tappetino antiscivolo sul piatto.

G) Mantenendo il braccio in posizione di riposo, girare lentamente il piatto con la mano eseguendo 10 giri in senso orario, allo scopo di annullare il ciclo automatico del meccanismo.

Il giradischi funziona ma non si sente alcun suono

1. La protezione della puntina è ancora al suo posto.

2. Il pulsante di sollevamento del braccio è inserito.

3. I comandi dell'amplificatore non sono impostati in modo corretto: l'ingresso selezionato è sbagliato, il tape monitor è acceso, gli altoparlanti sono spenti, ecc.

4. Controllare la puntina nella cartuccia per verificarne il corretto posizionamento. Per la sostituzione della puntina, fare riferimento alle istruzioni a pagina 27.

5. Se è stato eseguito un collegamento a un dispositivo Bluetooth accertarsi che il collegamento wireless sia stato condotto in modo corretto. (Vedere pagina 26.)

Il giradischi funziona ma non si sente alcun suono oppure il suono non è sufficiente

1. Se il giradischi è collegato a un ingresso AUX (livello alto): il selettore di preamplificazione potrebbe essere impostato sulla posizione "PHONO" (livello di ingresso phono). Spostare l’interruttore alla posizione "LINE".

2. La potenza di ingresso dell'altoparlante amplificato o di un dispositivo simile potrebbe essere insufficiente.

3. Il portatestina potrebbe non essere completamente inserito nel corpo della cartuccia. (Vedere la Fig. 10 a pagina 27.)

Il suono è molto distorto

1. Giradischi collegato all'ingresso PHONO di un amplificatore: se il selettore di preamplificazione è impostato sulla posizione "LINE"

(Uscita AUX di alto livello), un ingresso phono potrebbe essere sovraccarico.

Il braccio/disco "salta" leggermente

1. Si tratta di una condizione normale, non di un'anomalia. Tuttavia, se è impossibile riprodurre il disco, contattare il rivenditore o il nostro reparto di assistenza. Assicurarsi che la superficie di

appoggio del giradischi non riceva vibrazioni dal pavimento, dalle pareti o dagli altoparlanti vicini.

Figura 11 – Controllo della cinghia di trazione

11a

11b

11c

11d

Cinghia di trazione

11e

Puleggia del motore in ottone

Puleggia del motore in ottone

Italiano

Specifiche

Suggerimenti per ottenere prestazioni migliori

• Quando si apre o si chiude il coperchio del giradischi è necessario maneggiarlo con delicatezza, tenendolo al centro o da entrambi i lati.

• Non toccare l'estremità della puntina con le dita; evitate di far cadere la puntina sul tappetino del giradischi o sul bordo del disco.

• Pulire la puntina con frequenza, utilizzando uno spazzolino morbido ed esclusivamente un movimento dal retro in avanti.

• Se si utilizza un fluido detergente per puntine, impiegarlo con

estrema moderazione.

• Spolverare il coperchio antipolvere e la struttura del giradischi con un panno morbido. Utilizzare una quantità minima di detergente poco aggressivo per pulire giradischi e coperchio antipolvere.

• Non applicare mai sostanze chimiche aggressive né solventi a nessuna delle parti del sistema del giradischi.

• Prima di spostare il giradischi, scollegarlo sempre dall'uscita CA e bloccare il braccio della puntina nella sua sede di appoggio con l'attacco in vinile.

Specifiche

Sistema di comunicazione

Uscita

Intervallo di comunicazione max

Profilo Bluetooth compatibile

Codec di supporto

Tipo

Piatto

Motore

Velocità

Wow e flutter

Rapporto segnale-rumore

Cartuccia

Livello di uscita

Pre-amp "PHONO"

Pre-amp "LINE"

Guadagno pre-amp phono

Alimentazione

Dimensioni

Peso netto

Accessori

Puntina di ricambio

Bluetooth versione 3.0

Linea ottica - circa 10 m

A2DP

SBC

Giradischi con trazione a cinghia, completamente automatico

Alluminio

CC servocomandato

33

1

/

3

giri, 45 giri

Inferiori a 0,25% (WTD) @ 3 kHz (JIS)

>50 dB (DIN-B)

Cartuccia stereo Integral Dual Moving Magnet

con puntina in diamante

2,5 mV nominali a 1 kHz, 5 cm/sec

150 mV nominali a 1 kHz, 5 cm/sec

36 dB nominali, equalizzato RIAA

220 - 240 V CA, 50/60 Hz, 3W (Europa)

360,0 mm di larghezza x 97,5 mm di altezza x 356,0 mm di profondità

2,98 kg

3,5 mm mini-connettore (maschio) a cavo di uscita stereo RCA doppio (maschio), Adattatore per 45 giri,

Coperchio antipolvere incernierato rimovibile

ATN3600L

• Il marchio e i loghi Bluetooth sono di proprietà di Bluetooth SIG, Inc. e il loro utilizzo è concesso in licenza ad Audio-Technica Corporation.

Tutti gli altri marchi sono proprietà dei rispettivi titolari.

• Per un miglioramento del prodotto, quest’ultimo e soggetto a modifiche senza preavviso.

29

30

Tocadiscos inalámbrico

Introducción

Gracias por comprar el tocadiscos inalámbrico AT-LP60-BT.

Audio-Technica ha sido el fabricante líder de productos fonográficos estéreo innovadores durante más de 50 años. Nos complace ofrecerle este tocadiscos, con un excelente rendimiento y muchas prácticas funciones para su disfrute.

Características del tocadiscos inalámbrico AT-LP60-BT:

• Funcionamiento totalmente automático

• Dos velocidades: 33

1 /

3

RPM y 45 RPM

• Plato de tocadiscos profesional de aluminio

• Cartucho fonográfico con aguja de diamante reemplazable Dual

Moving Magnet

de Audio-Technica

• Función de transmisión Bluetooth integrada. Permite el uso del tocadiscos con altavoces, auriculares inalámbricos y otros dispositivos con conectividad Bluetooth.

• Preamplificador de nivel fonográfico/de línea estéreo con conmutador integrado. Permite el uso de sistemas estéreo que dispongan de entradas fonográficas magnéticas o “AUX” (nivel de línea), además de con la mayoría de altavoces autoamplificados

• Mecanismo elevador/de entrada amortiguado con mando de control en el panel frontal

• Cubierta antipolvo desmontable

Para garantizar el máximo nivel de satisfacción con este producto, lea la información y siga las instrucciones de este manual. Tenga el manual a mano por si lo necesita en el futuro.

Le recomendamos que guarde todo el material de empaquetado para un posible uso en el futuro: almacenamiento, desplazamiento o envío.

PRECAUCIÓN: Para evitar daños en la aguja, asegúrese de que el protector de aguja incluido está bien colocado cuando instale, desplace o limpie el tocadiscos.

Unidad de la aguja

Protector de aguja

Aguja

Información importante

Advertencia:

• Para evitar el riesgo de que se produzca un incendio o una descarga eléctrica, no exponga la unidad a la lluvia ni a la humedad.

Precaución:

• No deje que la unidad quede expuesta a goteos o salpicaduras.

• Para evitar que se produzcan descargas eléctricas, no abra la caja de la unidad.

• Diríjase sólo a personal cualificado para reparar la unidad.

• No exponga este aparato al calor excesivo, por ejemplo, por la luz solar, el fuego o fuentes similares.

• No someta este aparato a golpes fuertes.

• La unidad debe estar lo suficientemente cerca de la toma de corriente CA para que se pueda acceder con facilidad al cable de alimentación en cualquier momento.

• En caso de emergencia, desconecte rápidamente el cable de alimentación de la unidad.

• No coloque sobre la unidad ningún objeto que contenga líquido, por ejemplo, un florero.

• Para evitar que se produzcan incendios, no coloque sobre la unidad fuentes de llamas descubiertas (como velas encendidas).

• No instale la unidad en un lugar cerrado como una librería o mobiliario similar.

• Instale la unidad únicamente en un lugar que disponga de una ventilación adecuada.

• Para evitar que se produzcan incendios, no cubra las aberturas de ventilación de la unidad con periódicos, paños, cortinas, etc.

Referencia:

• Desconecte este producto del ordenador si observa algún fallo en el funcionamiento como ruido, humo, olor, calor o algún desperfecto.

En tal caso, contacte con su distribuidor local de Audio-Technica.

• No utilice este tocadiscos en un radio de 22 cm de donde se encuentre instalado un marcapasos.

Los marcapasos se pueden ver afectados por las ondas de radio de los auriculares.

• No utilice el tocadiscos cerca de un equipo médico.

Las ondas de radio pueden afectar los marcapasos y los equipos médicos eléctricos. No utilice este producto en el interior de un centro médico.

• No utilice el tocadiscos cerca de dispositivos de control automáticos tales como puertas o alarmas contra incendio.

Las ondas de radio pueden alterar el equipamiento electrónico y provocar accidentes debido a fallos en el funcionamiento.

Utilización simultánea con otros dispositivos

Fallos tales como la interrupción del sonido pueden ser provocados por interferencias de ondas de radio de dispositivos que utilizan la misma banda de frecuencia (2,4 GHz), como auriculares, incluidos los dispositivos habilitados para Bluetooth, dispositivos que utilicen una LAN inalámbrica, teléfonos digitales inalámbricos y microondas.

Debido a que las ondas de radio del tocadiscos pueden afectar a estos dispositivos, tome las siguientes precauciones:

- Instale los dispositivos que utilicen la misma banda de frecuencia

(2,4 GHz) alejados del tocadiscos.

Instrucciones de uso

Cualquier dispositivo conectado al tocadiscos tiene que cumplir con las normas de Bluetooth establecidas por Bluetooth SIG y estar certificado.

Incluso si el dispositivo cumple con las normas de Bluetooth, no se deberá conectar al tocadiscos o el modo de manejo y el funcionamiento pueden diferir dependiendo de las características y especificaciones del dispositivo.

PHONO LINE

ANALOG

OUT

7"

12" SIZE

Figura 1

Parte delantera

11

Parte trasera

SPEED 33

45

4

AT-LP60-BT

WIRELESS TURNTABLE

START STOP

1

PHONO LINE

ANALOG

OUT

2 3

10

9

PHONO LINE

ANALOG

OUT

16 17

Español

Funciones principales

10

7

8

12

7"

12" SIZE

5

7"

12"

SIZE

6

1

BOTÓN START (INICIAR)

Acciona el motor/plato e inicia el funcionamiento automático.

2

3

BOTÓN STOP (PARAR)

Detiene el motor/plato y devuelve el brazo al soporte.

SPEED 33

45

BOTÓN DE ELEVACIÓN DEL BRAZO DE LECTURA

Sube y baja el brazo de lectura para la selección manual.

4

BÓTÓN SPEED (VELOCIDAD)

Seleccione 33 RPM (botón arriba) o 45 RPM (botón abajo).

5

BOTÓN DE FUNCIÓN (con indicador LED)

Se utiliza para el emparejamiento inicial con un dispositivo receptor de Bluetooth (altavoces, auriculares, receptores, barras de sonido, etc.) y para parar/iniciar la transmisión de la señal inalámbrica.

6

SELECTOR DE TAMAÑO

Seleccione el tamaño del disco: 12" o 7".

7

PLATO

El plato de aluminio se monta directamente en el eje central/eje del motor.

* En la ilustración se muestra el plato con la alfombrilla del tocadiscos colocada encima.

8

EJE CENTRAL

Eje central para la colocación del disco.

9

ADAPTADOR DE 45 RPM (se muestra en el receptáculo)

Adapta discos de 7" con grandes agujeros centrales para que

33

45

AT-LP60-BT

WIRELESS TURNTABLE

START STOP

10

SOPORTES DE LAS BISAGRAS DE LA CUBIERTA ANTIPOLVO

AT-LP60-BT

WIRELESS TURNTABLE

11

CUBIERTA ANTIPOLVO

12

UNIDAD BRAZO DE LECTURA/CABEZAL

El brazo de lectura está unido de forma permanente al cabezal.

13

UNIDAD DE LA AGUJA

13

15

14

AGUJA

14

15

PROTECTOR DE AGUJA

16

CONMUTADOR DEL SELECTOR DE PREAMPLIFICADOR:

PHONO/LINE (FONO/LÍNEA)

(En la parte trasera del tocadiscos) Utilice PHONO (FONO) cuando conecte el tocadiscos a la entrada fonográfica de su equipo estéreo doméstico con un cable de salida. Utilice LINE

(NIVEL DE LÍNEA) cuando conecte el tocadiscos a las entradas

CD/TAPE/AUX de su equipo estéreo doméstico con un cable de salida.

17

ANALOG OUT (salida analógica)

Utilice esta salida para conectar el tocadiscos a su equipo estéreo o altavoces autoamplificados con el miniconector estéreo incluido de 3,5 mm a RCA dual.

31

32

Instalación inicial

Montaje del tocadiscos

Antes de utilizar el AT-LP60-BT por primera vez, es necesario realizar algunas tareas de montaje. IMPORTANTE: No conecte el cable de alimentación de CA hasta que finalice el montaje.

1. Coloque con cuidado el plato del tocadiscos en el eje central; asegúrese de que queda totalmente encajado.

2. Sujete ambos extremos de la cinta roja sobre la correa del tocadiscos y colóquela con cuidado alrededor de la polea del motor de bronce (Fig. 2a). (Si la correa se sale, retire el plato del tocadiscos y vuelva a colocarla tal y como se describe en la página 35.)

3. Cuando la correa esté encajada en la ranura de la polea, retire con cuidado la cinta. Asegúrese de que la correa no está retorcida.

(NOTA: Si la correa no se coloca correctamente alrededor de la polea del motor, el tocadiscos no funcionará. Asegúrese de que la correa se encuentra correctamente colocada.)

4 Sitúe la estera del tocadiscos en la parte superior del plato

(Fig. 2b).

5. Si lo desea, puede retirar la cubierta antipolvo abisagrada.

Sujétela por ambos lados y tire hacia arriba con delicadeza y

sin ladearla para separarla del tocadiscos (Fig. 2c). Guarde la cubierta en un lugar seguro y limpio.

6. Para volver a colocar la cubierta antipolvo, sitúe las bisagras en los dos receptáculos situados en la parte trasera de la carcasa del tocadiscos.

Figura 2 – Montaje del tocadiscos

2a – Correa de transmisión

2b – Estera

Adaptador de 45 RPM

Polea del motor de bronce

Cinta roja

Polea del motor de bronce

Correa de transmisión

Ajuste del conmutador (PHONO/LINE) de preamplificador

Para aumentar la flexibilidad de uso, este tocadiscos dispone de un preamplificador fonográfico estéreo interno. El conmutador (PHONO/

LINE) del selector del preamplificador está situado en la parte trasera del tocadiscos. Si el sistema estéreo que está utilizando dispone de entrada PHONO, sitúe el conmutador del selector de preamplificador en la posición “PHONO” (FONO). Si el sistema estéreo que está utilizando no dispone de una entrada PHONO, sitúe el conmutador del selector de preamplificador en la posición “LINE” (LÍNEA) y conecte los cables de salida del tocadiscos a la entrada AUX (Auxiliar) o a otra entrada de nivel superior de su sistema estéreo (se describe más adelante) (Fig. 3).

El conmutador del selector del preamplificador no afecta a la conexión inalámbrica. Puede dejar el conmutador en cualquier posición cuando conecte el tocadiscos al receptor Bluetooth.

2c – Desinstalación de la cubierta antipolvo

Figura 3

Conectores de entrada

Conmutador del selector de preamplificador

PHONO AUX

Sistema estéreo

Blanco

Rojo

CA

PHONO LINE

CA

Español

Instalación inicial (continuación)

Conexión al sistema estéreo (conexión inalámbrica)

Cómo emparejar

Para conectar el tocadiscos a un dispositivo receptor de Bluetooth, el tocadiscos se debe emparejar con el dispositivo (registrar). Una vez que esté emparejado no tendrá que emparejarlo de nuevo con el dispositivo, salvo en los siguientes casos:

• Si el tocadiscos se borra del historial de conexión de dispositivo receptor de Bluetooth.

• Si el tocadiscos tuviera que ser reparado.

• Si el tocadiscos se emparejara con 9 dispositivos o más.

(El tocadiscos se puede emparejar hasta con 8 dispositivos. Si después de haberlo emparejado con 8 dispositivos lo empareja con uno nuevo, la información de emparejamiento con el dispositivo que tenga la fecha de conexión más antigua se sobrescribirá con la información del nuevo dispositivo).

Cómo emparejar dispositivos

* Lea el manual del usuario para el dispositivo receptor de Bluetooth.

* Sitúe el dispositivo receptor de Bluetooth en un radio de un metro del tocadiscos para que el emparejamiento se realice correctamente.

1. Seleccione el "modo de emparejamiento" en el dispositivo de

Bluetooth.

2. Después de enchufar el cable de alimentación del tocadiscos a una toma de CA, mantenga presionado en botón de Función durante 4 segundos. El indicador LED del botón parpadeará en rojo y azul.

3. Cuando el emparejamiento se haya llevado a cabo correctamente, la luz del indicador se volverá azul.

Cómo escuchar música

1. Una vez que el dispositivo ya esté emparejado, mantenga presionado el botón de Función durante 2 segundos para encender la función Bluetooth. Encienda el dispositivo de

Bluetooth. El indicador mostrará una luz azul cuando la señal se transmita correctamente.

2. Reproduzca y disfrute escuchando música en el modo de funcionamiento automático (véase a continuación) o manual

(consulte página 34).

3. Mantenga presionado el botón de Función durante 2 segundos para desconectar la conexión del dispositivo de Bluetooth. El indicador se apagará.

Sobre el indicador LED

El indicador LED del botón de Función mostrará los siguientes estados de funcionamiento inalámbricos al encenderse o parpadear:

Tipos de indicador LED

Rojo Azul

Estados de funcionamiento

Emparejamiento

Buscando dispositivo

Esperando a ser conectado

Conexión

Conectando

Parpadeando

Iluminado

Conexión al sistema estéreo (conexión con cable)

1. Enchufe el miniconector del cable de salida a ANALOG OUT que se encuentra en la parte trasera.

2. Enchufe el cable de salida del conector RCA rojo a la entrada del canal derecho y el conector RCA blanco a la entrada del canal izquierdo de su equipo estéreo (Fig. 3, página 32).

3. Con el brazo de lectura en su soporte, gire lentamente diez veces el plato del tocadiscos en el sentido de la agujas del reloj para asegurarse de que el mecanismo automático se ha iniciado.

4. Retire el amarre de vinilo que mantiene el brazo de lectura en su soporte.

5. Enchufe el cable de alimentación a una toma de CA.

Asegúrese de que la toma de CA suministra el voltaje adecuado para el dispositivo AT-LP60-BT que está utilizando.

Funcionamiento

Funcionamiento automático

1. Retire el protector de aguja de la unidad de la aguja (Fig. 4).

2. Ponga un disco en el tocadiscos. Si fuera necesario, utilice el adaptador de 45 RPM (Fig. 5).

3. Seleccione el tamaño del disco: 12" o 7" (Fig. 6).

4. Seleccione la velocidad: 33 1 /

3

RPM o 45 RPM (Fig. 7).

5. Inicio: pulse suavemente el botón START (INICIAR) (Fig. 8a).

El tocadiscos comenzará a girar y el brazo de lectura se colocará automáticamente en el surco inicial. Cuando finalice la reproducción del disco, el brazo de lectura volverá automáticamente al soporte y el tocadiscos se detendrá.

6. Parada: para detener la reproducción del disco antes de que llegue al final, pulse el botón STOP (PARAR) (Fig. 8b). El brazo de lectura se elevará y volverá al soporte, y el tocadiscos se detendrá.

7. Pausa: para interrumpir la reproducción del disco antes de que finalice, pulse el botón de elevación (Fig. 8c). Vuelva a pulsarlo para continuar la reproducción del disco.

Figura 4

Unidad de la aguja

Figura 5

Aguja

Protector de aguja

Adaptador de 45 RPM

33

34

Funcionamiento (continuación)

Precaución: Cuando el brazo de lectura alcanza el final del disco, se levanta y vuelve al soporte de forma automática. En esta situación,

no interfiera con el movimiento del brazo de lectura o podrán producirse daños en el mecanismo.

Si el brazo de lectura no vuelve automáticamente al soporte una vez finalizada la reproducción del disco, pulse el botón STOP (PARAR).

Funcionamiento manual

1. Retire el protector de aguja de la unidad de la aguja (Fig. 4).

2. Ponga un disco en el tocadiscos. Si fuera necesario, utilice el adaptador de 45 RPM (Fig. 5).

3. Seleccione el tamaño del disco: 12" o 7" (Fig. 6).

4. Seleccione la velocidad: 33

1

/

3

RPM o 45 RPM (Fig. 7).

5. Pulse el botón de elevación In para levantar el brazo de lectura

(Fig. 8c).

6. Desplace suavemente el brazo de lectura de manera que la aguja se sitúe justo sobre el punto del disco donde desea que se inicie la reproducción.

7. Pulse el botón de elevación de nuevo para bajar el brazo de lectura y reproducir el disco.

Figura 6

Figura 7

Figura 8

8a 8b

(Arriba)

(Abajo)

8c

Posición del botón:

Acción del brazo de lectura:

FUERA DENTRO

BAJADO ELEVADO

Sustitución de la aguja

Sujete el cabezal del brazo de lectura y gire la parte frontal de la unidad de la aguja con un movimiento hacia delante y hacia abajo hasta retirarla (Fig. 9). (Cuando retire la unidad antigua, fíjese en su posición y observe cómo está instalada; eso le ayudará a instalar la nueva.)

Instale la nueva unidad de la aguja como se muestra en las Fig.

10a/10b, teniendo cuidado de no tocar la propia aguja. En primer

lugar asegúrese de que el saliente de la parte posterior de la unidad está totalmente encajado en el cuerpo del cartucho (Fig. 10a), y que la unidad entra perfectamente (oirá un “clic”), sin que quede ningún espacio entre su borde superior y la parte frontal del cabezal negro de plástico del brazo de lectura (Fig. 10b). Sustituya la aguja tras 400 horas de uso.

Para mantener el rendimiento original, utilice siempre una aguja de repuesto genuina de la marca Audio-Technica. Busque el distintivo de marca registrada de Audio-Technica ( ) en la parte frontal de la unidad de la aguja y en el embalaje.

Figura 9 – Cómo retirar la aguja

Figura 10 – Instalación de una nueva aguja

10a

10b

Encájela en el cuerpo primero

Sin espacio aquí

DENTRO

Español

Solución de problemas

El tocadiscos no funciona

1. Asegúrese de que el cable de CA del tocadiscos está enchufado en la toma de CA, y que ésta suministra corriente.

2. Compruebe que la correa de transmisión está colocada correctamente. (Véase la Fig. 11.)

A) Retire la estera del plato del tocadiscos (Fig. 11a). Para mantenerla protegida, coloque la estera en la funda del estuche de cartón. Mire a través de uno de los orificios del plato del tocadiscos para comprobar que la correa de transmisión pasa por la polea del motor de bronce (Fig. 11b).

(NOTA: Si la correa no se coloca correctamente alrededor de la polea del motor, el tocadiscos no funcionará. Asegúrese de que la correa se encuentra correctamente colocada.)

B) Si la correa de transmisión no pasa por la polea del motor de bronce: Levante y retire el plato del tocadiscos. Sitúe un pulgar en cada uno de los orificios del plato del tocadiscos y, a continuación, presione con los dedos la superficie de la carcasa del tocadiscos y tire del plato hacia arriba (Fig. 11c). Tenga cuidado de no hacer presión sobre el brazo de lectura.

C) Con el plato del tocadiscos boca arriba, coloque la correa a lo largo de la pared exterior del borde del transmisor del plato del tocadiscos y asegúrese de que queda cómodamente alojada y plana por todos lados (Fig. 11d).

D) Vuelva a colocar el plato del tocadiscos en el eje central, de forma que quede bien encajado, y alinee uno de sus orificios con la posición de la polea del motor de bronce.

E) A través del orificio, agarre con cuidado la correa del tocadiscos con un dedo o con la cinta roja original (nunca utilice un objeto afilado) y pase la correa por la polea del motor de bronce (Fig. 11e). Compruebe que la correa no queda retorcida entre la polea y el borde del transmisor del plato.

F) Vuelva a colocar la estera sobre el plato.

G) Manteniendo el brazo de lectura en su soporte, gire lentamente el plato con la mano en el sentido de las agujas del reloj al menos diez veces para iniciar el ciclo automático del mecanismo.

El tocadiscos funciona, pero no suena

1. No ha retirado el protector de aguja.

2. El botón de elevación del brazo de lectura está pulsado.

3. Los controles del amplificador están definidos de forma incorrecta: la entrada seleccionada no es correcta, el monitor de cinta está activado, los altavoces desactivados, etc.

4. Compruebe que la aguja del cartucho fonográfico está bien colocada. Consulte las instrucciones para la sustitución de la aguja en la página 34.

5. Si se conecta a un dispositivo Bluetooth, asegúrese de que la conexión inalámbrica se ha realizado correctamente. (Consulte la página 33).

El tocadiscos funciona, pero no suena, o lo hace a un volumen bajo

1. Si el tocadiscos está conectado a una entrada AUX (nivel superior), es posible que el conmutador del selector de preamplificador esté en la posición “PHONO” (FONO) (nivel de entrada fonográfica). Coloque el interruptor en la posición “LINE”.

2. Puede que la ganancia de entrada del altavoz amplificado o dispositivo similar sea demasiado baja.

3. Es posible que la unidad de la aguja no esté bien encajada en el cuerpo del cartucho. (Véase la Fig. 10 en la página 34)

El sonido está muy distorsionado

1. El tocadiscos está conectado a la entrada PHONO de un amplificador: si el conmutador del preamplificador está en la posición “LINE” (LÍNEA) (salida de alto nivel AUX), la entrada fonográfica estará sobrecargada.

El tocadiscos se mueve ligeramente arriba y abajo

1. Normalmente se trata de un funcionamiento normal y no de un problema. Si por esta causa el tocadiscos no pudiese reproducir el disco correctamente, póngase en contacto con su distribuidor o con nuestro Departamento de Servicio. Compruebe que la

superficie sobre la que reposa el tocadiscos no recoge las vibraciones del suelo o las paredes, o incluso del sonido directo de los altavoces.

Figura 11 – Comprobación de la correa de transmisión

11a

11b

11c

11d

Correa de transmisión

11e

Polea del motor de bronce

Polea del motor de bronce

35

36

Especificaciones

Consejos para un mejor rendimiento

• Cuando abra o cierre la cubierta del tocadiscos, hágalo con suavidad; desplácela por el centro o de forma homogénea por ambos lados.

• No toque la punta de la aguja con los dedos; evite golpear la aguja contra la estera o contra el borde del disco.

• Limpie la punta de la aguja con frecuencia. Utilice un cepillo suave y realice solamente movimientos de atrás hacia delante.

• Si utiliza un líquido de limpieza de agujas, hágalo en cantidades

mínimas.

• Limpie la cubierta antipolvo y la carcasa del tocadiscos con cuidado y utilice un paño suave. Utilice sólo pequeñas cantidades de solución detergente suave para limpiar el tocadiscos y la cubierta antipolvo.

• No aplique nunca productos químicos ni disolventes fuertes a ninguno de los componentes del sistema tocadiscos.

• Antes de desplazar el tocadiscos, desenchúfelo siempre de la toma de CA y fije el brazo de lectura al soporte con el amarre de vinilo.

Especificaciones

Sistema de comunicación

Salida

Alcance de comunicación máximo

Perfil de Bluetooth compatible

Códec compatible

Tipo

Plato

Motor

Velocidades

Bluetooth Versión 3,0

Línea de visibilidad: aproximadamente 10 m

A2DP

SBC

Tocadiscos de transmisión por correa, completamente automático

Aluminio

Servocontrolado de CC

33

1

/

3

RPM, 45 RPM

Lloro y trémolo

Relación señal/ruido

Menos del 0,25 % (WTD) @ 3 kHz (JIS)

>50 dB (DIN-B)

Cartucho Cartucho estéreo Integral Dual Moving Magnet

con agujas de diamante

Nivel de salida

Preamplificador “PHONO” (FONO) 2,5 mV nominal a 1 kHz, 5 cm/seg

Preamplificador “LINE” (LÍNEA)

Ganancia del preamplificador phono

150 mV nominal a 1 kHz, 5 cm/seg

36 dB nominal, RIAA ecualizado

Alimentación 220 a 240 V AC, 50/60 Hz, 3 W (Europa)

Dimensiones

Peso neto

Accesorios

Aguja de repuesto

360,0 mm ancho x 97,5 mm alto x 356,0 mm profundidad

2,98 kg

Miniconector (macho) de 3,5 mm a RCA dual estéreo (macho), Adaptador de 45 RPM, Cubierta antipolvo abisagrada desmontable

ATN3600L

• La marca y los logotipos de Bluetooth son propiedad de Bluetooth SIG, Inc. El uso de tales marcas por parte de Audio-Technica Corporation es bajo licencia.

Todas las demás marcas registradas son propiedad de sus respectivos propietarios.

• Con el fin de la mejora del producto, el producto esta sujeto a modificaciones sin previo aviso.

Português

Vitrola sem fio

Introdução

Obrigado por comprar a vitrola sem fio AT-LP60-BT. A Audio-Technica é fabricante líder de produtos fonográficos estéreo inovadores há mais de 50 anos. Temos o prazer de fornecer esta vitrola, com desempenho excelente e muitos recursos convenientes para a sua diversão.

A vitrola sem fio AT-LP60-BT apresenta:

• Operação completamente automática

• Duas velocidades: 33

1

/

3

RPM e 45 RPM

• Bandeja de alumínio profissional

• Cápsula fonocaptora Integral Audio-Technica Dual Moving Magnet

™ com agulha substituível

• Função de transmissão Bluetooth embutida. Permite o uso da vitrola com alto-falantes, fones de ouvido e outros dispositivos sem fio com a tecnologia Bluetooth® sem fio.

• Pré-amplificador interno comutável estéreo com entrada de nível fono/de linha. Permite o uso da vitrola com sistemas estéreo de entrada magnética/fono ou "AUX" (nível de linha); também permite o uso conveniente da vitrola com a maioria dos alto-falantes com fio

• Mecanismo de levantamento umedecido/entrada com controle do painel frontal

• Proteção contra pó removível

Para garantir satisfação máxima com este produto, leia as informações e siga as instruções apresentadas neste manual. Mantenha o manual em um local acessível para referência futura.

Sugerimos que você salve todos os materiais de embalagem para possível armazenamento, mudança ou envio futuros.

CUIDADO: Para evitar danos à agulha, certifique-se de que a proteção da agulha esteja no local correto sempre que instalar, mover ou limpar a vitrola.

Montagem da agulha

Proteção da agulha

Agulha ("ponteira")

Informações importantes

Advertência:

• Para prevenir o perigo de incêndio ou choque eléctrico, não exponha a unidade a chuva ou humidade.

Precauções:

• Não exponha este aparelho a gotejamento ou salpicos.

• Para evitar a ocorrência de um choque eléctrico, não abra a caixa.

• Todas as reparações devem ser realizadas por pessoal qualificado.

• Não exponha este aparelho a calor excessivo, como luz solar, fogo, etc.

• Não sujeite este aparelho a impactos fortes.

• O aparelho deve estar suficientemente perto da tomada de CA, para que possa desligar facilmente a ficha do cabo de alimentação em qualquer altura.

• Em caso de emergência, desligue rapidamente a ficha do cabo de alimentação do aparelho.

• Não coloque objectos cheios de líquidos, como jarras, em cima do aparelho.

• Para evitar o perigo de incêndio, não coloque nenhuma fonte de chama livre (p. ex., velas acesas) sobre o aparelho.

• Não instale este aparelho num espaço reduzido, como uma estante ou algo semelhante.

• Para instalar este aparelho, escolha um local bem ventilado.

• Para evitar o perigo de incêndio, não tape a ventilação do aparelho com jornais, toalhas de mesa, cortinados, etc.

Referência:

• Desconecte este produto do computador se encontrar algum defeito como ruído, fumaça, odor, aquecimento ou danos no produto. Neste caso, entre em contato com o revendedor local da Audio-Technica.

• Não utilize a vitrola a menos de 22 cm de onde um marca-passo tiver sido instalado. Os marca-passos podem ser afetados pelas ondas de rádio da vitrola.

• Não utilize a vitrola próxima de equipamentos médicos.

As ondas radiofônicas podem afetar equipamentos eletrônicos médicos e marca-passos. Não utilize o produto dentro de instalações médicas.

• Não utilize a vitrola próxima a dispositivos de controle automático, como portas automáticas e alarmes contra incêndio.

As ondas radiofônicas podem afetar os equipamentos elétricos e causar acidentes devido a avarias.

Uso simultâneo com outros dispositivos

Pode causada uma falha, como a interrupção do som, pela interferência de ondas de rádio de dispositivos que usam a mesma banda de frequência (2,4 GHz) da vitrola, incluindo dispositivos com tecnologia Bluetooth sem fios, dispositivos que usam uma rede

LAN sem fio, telefones digitais sem fio e fornos de micro-ondas. Do mesmo modo, como as ondas radiofônicas da vitrola podem afetar estes dispositivos, tome as seguintes precauções:

- Instale os dispositivos utilizando a mesma faixa de frequência

(2,4 GHz) distantes da vitrola.

Instruções de uso

Qualquer dispositivo conectado à vitrola precisa cumprir com os padrões de Bluetooth estabelecidos pela Bluetooth SIG e ser certificado.

Mesmo se o dispositivo satisfizer os padrões de Bluetooth, ele pode não se conectar à vitrola ou ao método operacional e o comportamento pode variar, dependendo das características e especificações do dispositivo.

37

PHONO LINE

ANALOG

OUT

Principais recursos

Figura 1

Frente

SPEED 33

45

4

AT-LP60-BT

WIRELESS TURNTABLE

10

9

11

7"

12" SIZE

Trás

START STOP

1

PHONO LINE

ANALOG

OUT

2 3

PHONO LINE

ANALOG

OUT

16 17

10

7

8

12

7"

12" SIZE

5

7"

12"

SIZE

6

38

2

1

BOTÃO START (INICIAR)

Engrena o motor/a bandeja e começa a operação automática.

BOTÃO STOP (PARAR)

Desliga o motor/a bandeja e volta o braço para a posição de pausa..

SPEED 33

45

3

BOTÃO TONE ARM LIFT (LEVANTAR BRAÇO)

Levanta e abaixa o braço para seleção manual.

4

BOTÃO PLATTER SPEED (VELOCIDADE DA BANDEJA)

Seleciona a velocidade da bandeja para 33 RPM

(botão na posição alta) ou 45 RPM (botão na posição baixa).

5

BOTÃO DE FUNÇÃO SEM FIO (com LED indicador)

Use para realizar o emparelhamento inicial com um dispositivo receptor Bluetooth (alto-falantes, fones de ouvido, receptor, soundbar, etc.) e para iniciar/parar a transmissão do sinal sem fio.

6

SELETOR DE TAMANHO

Selecione o tamanho do álbum: 12" ou 7".

7

BANDEJA

A bandeja de alumínio é montada diretamente no eixo central/ eixo do motor.

* A ilustração mostra a bandeja com o prato da vitrola colocado em cima dela.

8

EIXO CENTRAL

Pino de centragem para posicionamento do disco.

10

AT-LP60-BT

WIRELESS TURNTABLE

SUPORTES DAS DOBRADIÇAS DA PROTEÇÃO CONTRA PÓ

START STOP

Pontos de fixação para a proteção contra pó com dobradiças removível.

11

PROTEÇÃO CONTRA PÓ

9

ADAPTADOR DE 45 RPM (mostrado no recipiente)

Adapta álbuns de 7" com orifícios grandes para ficarem

SPEED 33

START STOP

AT-LP60-BT

WIRELESS TURNTABLE

12

MONTAGEM DO BRAÇO/CABEÇOTE

O braço é permanentemente acoplado ao cabeçote.

13

MONTAGEM DA AGULHA

13

14

AGULHA ("PONTEIRA")

15

16

17

PROTEÇÃO DA AGULHA

15

14

CHAVE SELETORA DO PRÉ-AMPLIFICADOR (FONO/LINHA)

(Na parte de trás da vitrola) Use a configuração PHONO ao conectar à entrada fono de seu sistema estéreo através do cabo de saída. Use o nível LINE (de linha) ao conectar a entradas de

CD/TAPE/AUX de seu sistema estéreo através do cabo de saída.

SAÍDA ANALÓGICA

Utilize esta saída para conectar seu estéreo ou alto-falantes com fio através do mini-plugue de 3,5 mm incluído a um cabo de saída RCA duplo.

Português

Configuração inicial

Montagem da vitrola

A vitrola AT-LP60-BT requer montagem antes do primeiro uso.

IMPORTANTE: Não conecte o cabo de alimentação CA até que a montagem esteja concluída.

1. Coloque a bandeja da vitrola cuidadosamente no eixo central, certificando-se de que a bandeja esteja completamente acomodada ao eixo.

2. Ao segurar as duas extremidades da fita vermelha na correia da vitrola, encoste cuidadosamente a correia na polia do motor de bronze (Fig. 2a). (Se a correia cair, remova a bandeja da vitrola e coloque-a de volta, conforme descrito na página 42.)

3. Quando a correia estiver posicionada no sulco da polia, remova cuidadosamente a fita. Certifique-se de que a correia não esteja torcida.

(NOTA: Se a correia não estiver posicionada corretamente ao redor da polia do motor de bronze, a vitrola não funcionará.

Verifique duas vezes para garantir que a correia esteja posicionada corretamente.)

4 Coloque o prato da vitrola em cima da bandeja (Fig. 2b).

5. Se desejar, a proteção contra pó giratória pode ser removida.

Segure os dois lados da proteção contra pó e puxe a proteção contra pó para cima de forma cuidadosa e uniforme para desprendê-la da vitrola (Fig. 2c). Mantenha-a em um local seguro e limpo.

6. Para recolocá-la, coloque as duas dobradiças em seus recipientes localizados na parte de trás da vitrola.

Figura 2 – Montagem da vitrola

2a – Correia de transmissão

Adaptador de

45 RPM

Fita vermelha

Polia do motor de bronze

Correia de transmissão

2b – Prato para o álbum

Polia do motor de bronze

Configuração da chave seletora do pré-amplificador (PHONO/

LINE)

Para aumentar a flexibilidade de uso, esta vitrola tem um pré-amplificador fono estéreo interno. A chave seletora do pré-amplificador (PHONO/LINE) está localizada na parte de trás da vitrola. Se o sistema estéreo que você estiver utilizando tiver uma entrada FONO, configure a chave seletora na posição "PHONO". Caso seu sistema estéreo não tenha a entrada FONO, configure a chave seletora na posição "LINE" (linha) e conecte os cabos de saída da vitrola em AUX ou outra entrada de alto nível em seu sistema estéreo

(descrito posteriormente) (Fig. 3).

A chave seletora do pré-amplificador não afeta a conexão sem fio. É possível deixar a chave em qualquer posição ao conectar a vitrola a um dispositivo receptor Bluetooth.

2c – Remoção da proteção contra pó

Figura 3

Conectores de entrada

Chave seletora do pré-amplificador

PHONO AUX

Sistema Estéreo

Branco

Vermelho

CA

PHONO LINE

CA

39

40

Configuração inicial (continuação)

Conectar ao sistema estéreo (conexão sem fio)

Sobre o emparelhamento

Para conectar a vitrola a um dispositivo receptor Bluetooth, a vitrola precisa ser emparelhada (registrada) com o dispositivo. Uma fez concluído o emparelhamento, você não precisará realizar o emparelhamento novamente com tal dispositivo, exceto nos seguintes casos:

• Se a vitrola for excluída do histórico de conexão do dispositivo receptor Bluetooth,

• Se a vitrola for enviada para conserto,

• Se a vitrola for emparelhada com 9 dispositivos ou mais.

(A vitrola pode ser emparelhada com até 8 dispositivos. Ao emparelhar com um novo dispositivo após emparelhar com 8 dispositivos, as informações de emparelhamento para o dispositivo com data de conexão mais antiga serão substituídas pelas informações do novo dispositivo).

Como realizar o emparelhamento

* Leia o manual do usuário para o dispositivo receptor Bluetooth.

* Coloque o dispositivo receptor Bluetooth dentro de 1 metro da vitrola para realizar o emparelhamento corretamente.

1. Configure o dispositivo receptor Bluetooth no "modo de emparelhamento".

2. Depois de conectar o cabo de alimentação da vitrola a uma tomada elétrica CA, mantenha pressionado o botão de função sem fi durante cerca de 4 segundos. O indicador LED do botão começará a piscar intermitentemente nas cores vermelha/azul.

3. Quando o emparelhamento for realizado com êxito, o indicador ficará azul.

Ouvir música

1. Quando o emparelhamento estiver concluído, mantenha pressionado o botão de função sem fi por aproximadamente 2 segundos para ligar a função do Bluetooth. Ligue o dispositivo receptor Bluetooth. O indicador ficará azul quando o sinal for transmitido corretamente.

2. Reproduza a música de acordo com as instruções de Operação

Automática (ver abaixo) ou a Operação Manual (ver página 41).

3. Mantenha pressionado o botão de função sem fi por 2 segundos para cortar a conexão com o dispositivo receptor Bluetooth. O indicador será desligado.

Sobre a exibição do indicador

O indicador LED do botão de função sem fi exibe o seguinte status operacional sem fio piscando ou ligando:

Padrões de exibição LED

Vermelho Azul

Status operacional

Emparelhamento

Buscando dispositivo

Aguardando conexão

Conectar

Conectando

Piscando

Aceso

Conectar ao sistema estéreo (conexão com fio)

1. Conecte o mini-plugue do cabo de saída à ANALOG OUT no painel posterior.

2. Conecte o conector macho tipo RCA vermelho do cabo e saída

à entrada do canal direito e o conector macho tipo RCA branco

à entrada do canal esquerdo do seu sistema estéreo (Fig. 3, página 39).

3. Com o braço ainda fixado no suporte, vire lentamente a bandeja da vitrola no sentido horário dez vezes, para certificar-se de que o mecanismo automático esteja completamente em ciclo.

4. Remova a peça de vinil que segura o braço ao suporte.

5. Conecte o cabo de alimentação a uma tomada elétrica CA.

Certifique-se de que a tomada de CA forneça a voltagem apropriada para a AT-LP60-BT que você esteja usando.

Operação

Operação automática

1. Remova a proteção da agulha (Fig. 4).

2. Coloque um álbum na vitrola. Se necessário, utilize o adaptador de 45 RPM (Fig. 5).

3. Selecione o tamanho do álbum: 12" ou 7" (Fig. 6).

4. Selecione a velocidade: 33

1

/

3

RPM ou 45 RPM (Fig. 7).

5. Início: Aperte cuidadosamente o botão START (Fig. 8a). A vitrola será iniciada e o braço se moverá automaticamente para o primeiro sulco. Quando o álbum parar de ser reproduzido, o braço voltará automaticamente ao suporte e a vitrola será desligada.

6. Parada: Para parar de reproduzir o álbum antes de terminar, pressione o botão STOP (Fig. 8b). O braço levantará e voltará para o suporte e a vitrola será desligada.

7. Pausa: Para pausar o álbum antes de terminar, pressione o botão

Lift do braço (Fig. 8c). Pressione o botão Lift novamente para continuar reproduzindo o álbum.

Figura 4

Figura 5

Montagem da agulha

Agulha ("ponteira")

Proteção da agulha

Adaptador de 45 RPM

Português

Operação (continuação)

Cuidado: Quando o braço chegar ao final do álbum, ele levantará e retornará ao seu suporte automaticamente. Quando isso acontece,

não interfira no movimento do braço, ou o mecanismo poderá ser danificado.

Se o braço não voltar automaticamente ao suporte após o final da reprodução do álbum, simplesmente pressione o botão STOP para concluir a operação.

Operação manual

1. Remova a proteção da agulha (Fig. 4).

2. Coloque um álbum na vitrola. Se necessário, utilize o adaptador de 45 RPM (Fig. 5).

3. Selecione o tamanho do álbum: 12" ou 7" (Fig. 6).

4. Selecione a velocidade: 33

1

/

3

RPM ou 45 RPM (Fig. 7).

5. Pressione o botão Lift para levantar o braço (Fig. 8c).

6. Mova gentilmente o braço para que a agulha esteja acima do ponto do álbum onde deseja que a reprodução comece.

7. Pressione o botão Lift novamente para abaixar cuidadosamente o braço e reproduzir o álbum.

Figura 6

Figura 7

Figura 8

8a 8b

(Saída)

(Entrada)

8c

Posição do botão:

Ação do braço:

Saída Entrada

Abaixar Levantar

Substituição da agulha

Ao segurar o cabeçote do baço, gire a parte da frente da agulha em um movimento para frente e para baixo, para removê-la (Fig. 9). (Ao remover a agulha antiga, observe sua posição e "sensação", para auxiliar a instalação adequada de uma nova.)

Instale a nova agulha conforme mostrado nas Fig. 10a/10b, tomando cuidado para não encostar na agulha. Certifique-se de que a projeção na parte de trás da montagem esteja completamente acomodada na cápsula primeiro (Fig. 10a) e que a montagem faça um "clique" quando estiver posicionada, sem espaço entre a extremidade superior e a parte da frente do cabeçote plástico preto do braço (Fig. 10b).

Substitua a agulha após 400 horas de uso.

Para manter seu desempenho original, substitua por uma agulha genuína Audio-Technica. Procure a marca da Audio-Technica ( ) na parte da frente da agulha e na embalagem.

Figura 9 – Remoção da agulha

Figura 10 – Instalação da nova agulha

10a

10b

Primeiramente acople ao corpo

Sem espaço aqui

41

Solução de problemas

Vitrola não funciona

1. Certifique-se de que o cabo CA da vitrola esteja conectado a uma saída CA e de que a saída CA esteja "ativo".

2. Verifique a correia de transmissão para certificar-se de que está ligada corretamente. (Ver Fig. 11.)

A) Remova o prato para álbum da bandeja (Fig. 11a). Coloque o prato na embalagem de cartolina para manter. Através de uma abertura na bandeja da vitrola, inspecione visualmente se a correia de transmissão está ao redor da polia do motor de bronze

(Fig. 11b).

(NOTA: Se a correia não estiver posicionada corretamente ao redor da polia do motor de bronze, a vitrola não funcionará.

Verifique duas vezes para garantir que a correia esteja posicionada corretamente.)

B) Se a correia de transmissão não estiver ao redor da polia do motor de bronze: Levante e remova a bandeja da vitrola. Coloque os polegares nas aberturas da esquerda e da direita da bandeja; e, utilizando os dedos para pressionar a superfície da vitrola para baixo, puxe a bandeja para cima (Fig. 11c). Evite pressionar o braço.

C) Com a o lado inferior da bandeja virado para cima, coloque a correia na parede externa da extremidade da bandeja, certificando-se de que a correia esteja uniforme e plana em toda a volta (Fig. 11d).

D) Coloque a bandeja de volta no eixo central, certifique-se de que esteja completamente acomodada e alinhe uma das aberturas na posição da polia do motor de bronze.

E) Através da abertura, enganche cuidadosamente a correia da vitrola com um dedo ou com a fita vermelha original (nunca use um objeto pontiagudo) e encoste a correia na polia do motor de bronze (Fig. 11e). Certifique-se de que a correia não esteja torcida entre a polia e a extremidade da bandeja.

F) Coloque o prato na bandeja.

G) Ao manter o braço na suporte, gire lentamente a bandeja com a mão, no sentido horário, pelo menos por 10 rotações, para liberar o ciclo automático do mecanismo.

A vitrola funciona, mas não há som

1. A proteção da agulha ainda está no lugar.

2. O botão Lift do braço está pressionado.

3. Controles do amplificador configurados incorretamente: entrada errada selecionada, monitor de fita ligado, alto-falantes desligados, etc.

4. Verifique a agulha na cápsula fono para posicionamento correto.

Consulte as instruções para substituição da agulha na página 41.

5. Ao conectar a um dispositivo Bluetooth, certifique-se de que a conexão sem fio tenha sido realizada corretamente.

(Ver página 40.)

A vitrola funciona, mas sem som, ou o som não é alto o suficiente

1. Se a vitrola está conectada a uma entrada AUX (alto nível): A chave seletora do pré-amplificador pode ser configurada para a posição "PHONO" (nível de entrada fono). Mova a chave seletora para a posição "LINE" (Linha).

2. O ganho de entrada do alto-falante amplificado ou dispositivo semelhante pode ser muito baixo.

3. A agulha pode não estar completamente acomodada na cápsula.

(Ver Fig. 10 na página 41.)

O som está muito distorcido

1. Vitrola conectada a uma entrada PHONO do amplificador:

Se a chave seletora do pré-amplificador estiver na posição

"LINE" (saída AUX de alto nível), uma entrada fono estará sobrecarregado.

O álbum/braço moverá levemente para cima e para baixo

42

1. Geralmente esta é uma condição normal e não um problema.

Se isso fizer com que a vitrola não reproduza o álbum, entre em contato com o revendedor ou departamento de atendimento.

Verifique se a superfície sobre a qual a vitrola está não recebe vibrações do solo ou das paredes, ou diretamente do som do alto-falante.

Figura 11 – Verificação da correia de transmissão

11a

11b

11c

11d

Correia de transmissão

11e

Polia do motor de bronze

Polia do motor de bronze

Português

Especificações

Dicas para melhor desempenho

• Ao abrir ou fechar a tampa da vitrola, faça-o com cuidado, movendo no centro ou igualmente nas laterais.

• Não toque na ponta da agulha com os dedos; evite bater a agulha no prato da vitrola ou nas extremidades de um álbum.

• Limpe a ponta da agulha frequentemente, utilizando um pincel suave com um movimento de trás para frente apenas.

• Se você utilizar um fluido de limpeza de agulha, use bem pouco.

• Limpe a proteção contra pó e a vitrola cuidadosamente, com um pano macio. Use apenas uma pequena quantidade de solução de detergente neutro para limpar a vitrola e a proteção contra pó.

• Nunca aplique produtos químicos ou solventes agressivos em nenhuma parte do sistema de toca-discos.

• Antes de mover a vitrola, desconecte-a da saída CA e fixe o braço em seu suporte com a peça de vinil.

Especificações

Sistema de comunicação

Saída

Máximo alcance de comunicação

Perfil de Bluetooth compatível

Bluetooth Ver. 3.0

Bluetooth Especificação Energia Classe 2

Linha de visão - aprox. 10 m

A2DP

Codec suportado

Tipo

SBC

Vitrola com correia, completamente automática

Bandeja

Motor

Alumínio

CC servo-controlado

Velocidades 33

1

/

3

RPM, 45 RPM

Distorções na qualidade do som

Relação sinal-ruído

Cápsula

Nível de saída

Pré-amplificador "FONO"

Pré-amplificador "LINHA"

Ganho do pré-amplificador fono

Potência

Dimensões

Peso líquido

Acessórios

Agulha de substituição

Inferior a 0,25% (WTD) @ 3 kHz (JIS)

>50 dB (DIN-B)

Cápsula estéreo Integral Dual Moving Magnet

com agulha de diamante

2,5 mV nominal a 1 kHz, 5 cm/s

150 mV nominal a 1 kHz, 5 cm/s

36 dB nominal, equalizado de acordo com a RIAA

220 a 240V 50/60 Hz, 3W (Europa)

360,0 mm Largura x 97,5 mm Altura x 356,0 mm Profundidade

2,98 kg

Mini-plugue de 3,5 mm (macho) para cabo de saída estéreo RCA duplo (macho), Adaptador de 45 RPM,

Proteção contra pó com dobradiça removível

ATN3600L

• A marca nominal e os logotipos de Bluetooth são propriedade da Bluetooth SIG, Inc. e o uso destas marcas pela Audio-Technica Corporation está sob licença.

Todas as outras marcas registradas são propriedade de seus respectivos proprietários.

• Para o melhoramento do produto, o produto esta sujeito a modificacoes sem aviso previo.

43

44

Беспроводный проигрыватель грампластинок

Введение

Благодарим вас за приобретение беспроводного проигрывателя грампластинок AT-LP60-BT. Audio-Technica более 50 лет остается ведущим производителем инновационной стереофонографической продукции. Мы с удовольствием представляем этот проигрыватель, который обладает отличными характеристиками, отличается множеством особенностей, повышающих удобство использования, и доставит вам истинное удовольствие.

Особенности беспроводного проигрывателя грампластинок AT-LP60-BT:

• Полностью автоматический режим работы

• Две скорости: 33

1

/

3

об/мин и 45 об/мин

• Диск проигрывателя профессионального класса из алюминиевого сплава

• Головка звукоснимателя Integral Audio-Technica Dual Moving Magnet

™ со сменной алмазной иглой

• Встроенный блок приемопередатчика Bluetooth. Позволяет использовать проигрыватель грампластинок с беспроводными акустическими системами, наушниками и другими устройствами с беспроводной технологией Bluetooth®.

• Встроенный переключаемый стереофонический/линейный предусилитель уровня. Допускает использование проигрывателя со стереосистемами, оснащенными входами либо для магнитных звукоснимателей либо «AUX» входами (линейными входами); также делает удобным использования проигрывателя с большинством активных акустических систем

• Задемпфированный механизм подъема/опускания иглы, управляемый с передней панели

• Съемная пылезащитная крышка

Чтобы гарантировать максимальное удовлетворение от использование этого изделия, пожалуйста, прочтите все сведения, представленные в данном руководстве, и следуйте приведенным в нем инструкциям.

Пожалуйста, храните руководство в доступном месте, чтобы в будущем использовать его для справки.

Мы полагаем, что вы сохраните все упаковочные материалы для возможного в будущем хранения, перемещения или транспортировки.

ОСТОРОЖНО: Во избежание повреждения иглы следите за тем, чтобы входящий в комплект щиток для иглы был надет в процессе установки, перемещения или очистки проигрывателя.

Узел иглы

Щиток иглы

Игла («щуп»)

Важная информация

Предупреждение:

• Во избежание возгорания или удара электрическим током не допускайте попадания дождя или иной влаги на этот аппарат.

Предостережение:

• Не допускайте попадания капель или брызг на аппарат.

• Во избежание удара электрическим током не открывайте корпус.

• Обслуживание должно осуществляться только квалифицированными специалистами.

• Не подвергайте данное устройство воздействию чрезмерного тепла, например, от солнечных лучей, огня и т. п.

• Не подвергайте устройство сильным ударам.

• Аппарат необходимо установить рядом с электрической розеткой таким образом, чтобы можно было легко получить доступ к штепселю шнура питания.

• В случае аварийной ситуации быстро отсоедините штепсель шнура питания данного аппарата.

• Не ставьте на аппарат емкости, наполненные жидкостью (например, вазы).

• Во избежание возгорания не размещайте на аппарате источники открытого огня (например, горящие свечи).

• Не устанавливайте аппарат в замкнутом пространстве (например, в книжном шкафу или другом аналогичном месте).

• Выбирайте для установки аппарата только места с хорошей вентиляцией.

• Во избежание возгорания не закрывайте вентиляционные отверстия на аппарате газетами, скатертями, шторами и пр.

Дату производства данного изделия можно определить по цифрам

1&2 (год производства) и 3&4 (неделя производства) серийного номера, приведенного на этикетке с номинальным напряжением, прикрепленной к проигрывателю.

Рекомендации:

• При появлении каких-либо признаков неисправности вроде шума, дыма, запаха, тепловыделения или повреждения данного изделия отсоедините его от компьютера. В подобной ситуации обратитесь к местному дилеру Audio-Techniса.

• Не используйте проигрыватель на расстоянии менее 22 см от кардиостимулятора. На кардиостимуляторы могут влиять радиоволны проигрывателя грампластинок.

• Не используйте проигрыватель вблизи медицинского оборудования.

Работа кардиостимуляторов и электронного медицинского оборудования может быть нарушена радиосигналами. Не используйте проигрыватель в медицинских учреждениях.

• Не используйте проигрыватель вблизи устройств, автоматического управления, например дверями или пожарной сигнализацией.

Работа электронного оборудования может быть нарушена радиосигналами, что может стать причиной аварий вследствие сбоев.

Одновременное использование с другими устройствами

Неполадка, например, прерывание звука, может быть вызвана влиянием радиоволн от устройств, которые используют такую же частоту (2,4 ГГц), как и проигрыватель грампластинок, включая устройства с беспроводной технологией Bluetooth, устройства, использующие беспроводную локальную сеть, цифровую беспроводную телефонию и микроволны. И наоборот, поскольку радиосигналы проигрывателя могут нарушать работу подобных устройств, предпринимайте следующие меры предосторожности:

- Устанавливайте устройства, работающие в том же самом частотном диапазоне (2,4 ГГц) подальше от проигрывателя.

Инструкции по эксплуатации

Любое подключаемое к этому проигрывателю устройство должно отвечать требованиям стандартов Bluetooth, установленных группой

Bluetooth SIG, и быть сертифицированным.

Даже если то или иное устройство отвечает требованиям стандартов

Bluetooth, его характеристики и спецификации могут не обеспечивать соединения с проигрывателем, а также корректного управления и функционирования.

PHONO LINE

ANALOG

OUT

Рисунок 1

Вид спереди

7"

12" SIZE

11

Вид сзади

SPEED 33

45

4

AT-LP60-BT

WIRELESS TURNTABLE

START STOP

1

PHONO LINE

ANALOG

OUT

2 3

10

9

Русский

Основные особенности

PHONO LINE

ANALOG

OUT

16 17

10

7

8

12

7"

12" SIZE

5

7"

12"

SIZE

6

2

1

КНОПКА START (ПУСК)

Служит для запуска двигателя/диска и включения автоматического режима работы.

КНОПКА STOP (ОСтАНОВКА)

Служит для выключения двигателя/диска и возврата рычага звукоснимателя на подставку.

45

3

КНОПКА ПОДЪЕМА ЗВУКОСНИМАтЕЛЯ

Служит для подъема и опускания рычага звукоснимателя в ручном режиме.

9

АДАПтЕР НА 45 ОБ/МИН (показан в гнезде)

Служит для установки на центральный шпиндель пластинок на 7"

33

45

AT-LP60-BT

WIRELESS TURNTABLE

10

ДЕРЖАтЕЛИ ПЕтЕЛЬ ПЫЛЕЗАЩИтНОЙ КРЫШКИ

AT-LP60-BT

WIRELESS TURNTABLE

11

ПЫЛЕЗАЩИтНАЯ КРЫШКА

12

РЫЧАГ И ГОЛОВКА ЗВУКОСНИМАтЕЛЯ

START STOP

Несъемная головка звукоснимателя прикреплена к рычагу.

4

КНОПКА ВЫБОРА СКОРОСтИ ДИСКА

Служит для выбора частоты вращения диска: 33 об/мин

(кнопка выступает) или 45 об/мин (кнопка утоплена).

13

УЗЕЛ ИГЛЫ

14

ИГЛА («ЩУП»)

15

13

14

5

КНОПКА БЕСПРОВОДНОЙ ФУНКЦИИ (со светодиодным индикатором)

Используется для первоначального сопряжения с приемным устройством Bluetooth (динамики, наушники, ресивер, музыкальный центр и т.д.) и для запуска/остановки передачи беспроводного сигнала.

6

СЕЛЕКтОР РАЗМЕРА

Служит для выбора размера пластинки: 12" или 7".

15

ЩИтОК ИГЛЫ

16

СЕЛЕКтОР ПРЕДУСИЛИтЕЛЯ (ЗВУКОСНИМАтЕЛЬ/ЛИНЕЙНЫЙ

ВЫХОД)

(Сзади проигрывателя) Переключите в положение «PHONO»

(звукосниматель) при использовании кабельного подключения к входу для звукоснимателя вашей стереосистемы.

Переключите в положение «LINE» (линейный выход), если вы используете кабельное подключение к входам CD/TAPE/AUX

(компакт-диск/магнитофон/линейный) вашей стереосистемы.

7

ДИСК ПРОИГРЫВАтЕЛЯ

Алюминиевый диск устанавливается непосредственно на центральном шпинделе поверх вала электродвигателя.

* На рисунке показан диск с помещенным сверху на нем ковриком проигрывателя грампластинок.

8

ЦЕНтРАЛЬНЫЙ ШПИНДЕЛЬ

Центральный шпиндель для размещения грампластинки.

17

АНАЛОГОВЫЙ ВЫХОД

Воспользуйтесь этим выходом для подключения к стереосистеме или активным акустическим системам с помощью прилагаемого кабеля со стереоштекером на 3,5 мм и двумя разъемами RCA.

45

46

Первоначальная установка

Сборка проигрывателя

Для осуществления первоначальной установки проигрывателя грампластинок AT-LP60-BT необходимы соответствующие принадлежности. ВАЖНО: Не подсоединяйте шнур питания переменного тока до тех пор, пока не будет завершена сборка.

1. Осторожно установите диск проигрывателя по центру шпинделя, проследив за тем, чтобы диск полностью сел на шпиндель.

2. Удерживая за оба конца красную ленту на приводном ремне проигрывателя, осторожно натяните приводной ремень на латунный шкив электродвигателя (рис. 2а). (В случае падения приводного ремня, снимите диск проигрывателя и наденьте приводной ремень, как описано на стр. 49.)

3. После того как приводное ремень сядет в паз шкива, осторожно извлеките ленту. Следите за тем, чтобы ремень не перекручивался.

(ПРИМЕЧАНИЕ: В случае неправильного расположения ремня вокруг латунного шкива электродвигателя проигрыватель грампластинок не будет работать. Выполните повторную проверку, чтобы убедиться в правильности расположениями ремня.)

4 Положите сверху диска проигрывателя коврик для пластинок

(рис. 2b).

5. При желании можно снять с петель пылезащитную крышку.

Удерживая пылезащитную крышку с двух сторон, осторожно

и равномерно потяните ее вверх, чтобы отсоединить ее от проигрывателя (рис. 2c). Храните крышку в защищенном чистом месте.

6. Для установки пылезащитной крышки вставьте петли крышки в два гнезда, расположенные на задней части корпуса проигрывателя.

Рисунок 2 – Сборка проигрывателя

2a – Приводной ремень

Красная лента

2b – Коврик для пластинок

Адаптер на

45 об/мин

Латунный шкив электродвигателя

Приводной ремень

Латунный шкив электродвигателя

Выбор положения селектора предусилителя (PHONO/LINE)

Для повышения гибкости использования этот проигрыватель оснащен встроенным стереофоническим предусилителем. Селектор предусилителя (PHONO/LINE) расположен сзади проигрывателя.

Если в используемой вами стереосистеме имеется вход PHONO

(звукосниматель), установите селектор предусилителя в положение

«PHONO». Если в вашей стереосистеме нет входа PHONO, установите селектор предусилителя в положение «LINE» (линейный выход) и подключите выходные кабели проигрывателя к входу AUX (линейный вход) или другому входу высокого уровня вашей стереосистемы

(описано далее) (рис. 3).

Положение селектора предусилителя не влияет на беспроводное подключение. При подключении проигрывателя к приемному устройству с использованием интерфейса Bluetooth можно оставить селектор в любом положении.

2c – Снятие пылезащитной крышки

Рисунок 3

PHONO AUX

Входы

Стереосистема

Белый

Красный

Электроcеть

Селектора предусилителя

PHONO LINE

Электроcеть

Русский

Первоначальная установка (продолжение)

Подключение к стереосистеме (беспроводное подключение)

О сопряжении

Для подключения проигрывателя к приемному устройству с использованием интерфейса Bluetooth, необходимо выполнить сопряжение (регистрацию) проигрывателя с этим устройством. После выполнения сопряжения необходимость в повторном сопряжении отсутствует, за исключением следующих случаев:

• Если проигрыватель удален из истории подключений приемного устройства Bluetooth;

• Если проигрыватель подвергался ремонту;

• Если проведено сопряжение проигрывателя с 9 и более устройствами.

(Возможно сопряжение проигрывателя с 8 устройствами. При выполнении сопряжения с новым устройством после сопряжения с 8 устройствами, информация для сопряжения с устройством, дата подключения которого является самой старой, будет перезаписана с использованием информации для нового устройства.)

Как выполнить сопряжение

* Прочтите руководство по эксплуатации приемного устройства

Bluetooth.

* Для обеспечения корректного сопряжения помещайте приемное устройство Bluetooth на расстоянии не более 1 метра от проигрывателя.

1. Переключите приемное устройство Bluetooth в «режим сопряжения».

2. После подсоединения штекера шнура питания проигрывателя грампластинок к сетевой розетке, нажмите и удерживайте кнопку беспроводной функции приблизительно в течение 4 секунд.

Светодиодный индикатор на кнопке начнет мигать красным/ синим.

3. После успешного выполнения сопряжения индикатор станет синим.

Прослушивание музыки

1. Если сопряжение уже выполнено, нажмите кнопку беспроводной функции и удерживайте ее приблизительно 2 секунды, чтобы включить функцию Bluetooth. Включите приемное устройство

Bluetooth. Если сигнал передается корректно, индикатор светится синим.

2. Запустите воспроизведение музыки согласно инструкциям для автоматического (см. ниже) или ручного режима работы

(см. стр. 48).

3. Нажмите кнопку беспроводной функции и удерживайте ее 2 секунды, чтобы разорвать соединение с приемным устройством

Bluetooth. Индикатор погаснет.

О сигналах индикатора

Светодиодный индикатор на кнопке беспроводной функции отражает состояние системы беспроводной связи миганием или постоянным свечением:

Состояние системы Сигналы светодиодного индикатора

Красный Синий

Сопряжение Поиск устройства

Мигает

Подключено

Ожидание подключения

Подключение

Горит

Эксплуатация

Автоматический режим работы

1. Снимите с узла иглы щиток для иглы (рис. 4).

2. Положите на диск пластинку. При необходимости используйте адаптер на 45 об/мин (рис. 5).

3. Выберите размер пластинки: 12" или 7" (рис. 6).

4. Выберите скорость: 33 1 /

3

об/мин или 45 об/мин (рис. 7).

5. Запуск: Осторожно нажмите кнопку START (Пуск) (рис.

8a). Запускается вращение диска, и рычаг звукоснимателя автоматически перемещается на вводную канавку. По окончании воспроизведения пластинки рычаг звукоснимателя автоматически возвращается на подставку звукоснимателя, а диск останавливается.

6. Остановка: Чтобы остановить воспроизведение, прежде чем будет достигнут конец записи, нажмите кнопку STOP (Остановка)

(рис. 8b). Рычаг звукоснимателя поднимается и возвращается на подставку звукоснимателя, а диск останавливается.

7. Пауза: Чтобы приостановить воспроизведение, прежде чем будет достигнут конец записи, нажмите кнопку подъема рычага звукоснимателя (рис. 8c). Чтобы продолжить воспроизведение, нажмите кнопку подъема снова.

Подключение к стереосистеме (проводное подключение)

1. Присоедините мини-штекер выходного кабеля к АНАЛОГОВОМУ

ВЫХОДУ на задней панели.

2. Присоедините красный штекер RCA на выходном кабеле к входу правого канала, а белый штекер RCA – к входу левого канала вашей стереосистемы (рис. 3, стр. 46).

3. Оставив рычаг звукоснимателя закрепленным на подставке для звукоснимателя, медленно поверните диск проигрывателя

по часовой стрелке на десять оборотов, чтобы обеспечить согласованную работу автоматического механизма.

4. Снимите виниловую застежку, удерживающую рычаг звукоснимателя на подставке.

5. Подсоедините штекер шнура питания к сетевой розетке.

Убедитесь, что напряжение сетевой розетки соответствует надлежащему напряжению для используемого AT-LP60-BT.

Рисунок 4

Узел иглы

Рисунок 5

Игла («щуп»)

Щиток иглы

Адаптер на 45 об/мин

47

48

Эксплуатация (продолжение)

Осторожно: По достижении конца пластинки рычаг звукоснимателя поднимается и возвращается на подставку звукоснимателя автоматически. Когда это происходит, не создавайте помех

движению рычага звукоснимателя, иначе возможно повреждение механизма.

Если по достижении конца пластинки рычаг звукоснимателя не возвращается на подставку автоматически, просто нажмите кнопку

STOP (Остановка), чтобы завершить работу.

Ручной режим работы

1. Снимите с узла иглы щиток для иглы (рис. 4).

2. Положите на диск пластинку. При необходимости используйте адаптер на 45 об/мин (рис. 5).

3. Выберите размер пластинки: 12" или 7" (рис. 6).

4. Выберите скорость: 33

1

/

3

об/мин или 45 об/мин (рис. 7).

5. Нажмите кнопку подъема, чтобы поднять рычаг звукоснимателя

(рис. 8c).

6. Осторожно переместите рычаг звукоснимателя в положение, где игла будет находиться над местом, с которого вы желаете начать воспроизведение.

7. Нажмите кнопку подъема снова, чтобы осторожно опустить рычаг звукоснимателя и начать воспроизведение пластинки.

Рисунок 6

Рисунок 7

Рисунок 8

8a 8b

(Выступает)

(Утоплена)

Положение кнопки:

8c

Наружу Внутрь

Перемещение рычага звукоснимателя: Опускание Подъем

Замена иглы

Взявшись за головку на рычаге звукоснимателя, поворачивайте переднюю часть узла иглы вперед и потяните вниз, чтобы извлечь его (рис. 9). (Извлекая старый узел, запомните его положение и

«ощущения», чтобы затем должным образом вставить новый узел.)

Установите новый узел иглы, как показано на рис. 10a/10b, соблюдая осторожность и не касаясь самой иглы. Проследите за тем, чтобы выступ в задней части узла иглы сначала полностью вошел в корпус головки звукоснимателя (рис. 10a), и чтобы затем узел зафиксировался на месте со «щелчком» без зазора между его верхней кромкой и передней черной пластмассовой частью головки звукоснимателя (рис.

10b). Заменяйте иглу через 400 часов использования.

Для обеспечения исходных характеристик используйте для замены только запасные иглы марки Audio-Technica. Спереди узла иглы и на упаковке должен быть нанесен товарный знак Audio-Technica ( ).

Рисунок 9 – Снятие иглы

Рисунок 10 – Установка новой иглы

10a

10b

Сначала вставьте в корпус

Зазор не допускается

Внутрь

Русский

Устранение неполадок

Проигрыватель не работает

1. Убедитесь в том, что кабель электропитание вставлен в розетку, и что розетка функционирует.

2. Проверьте, должным ли образом установлен приводной ремень.

(См. рис. 11)

A) Снимите с диска проигрывателя коврик для пластинок

(рис. 11a). Поместите коврик в картонный упаковочный рукав для защиты в процессе хранения. Через отверстие в диске проигрывателя посмотрите надет ли приводной ремень на латунный шкив электродвигателя (рис. 11b).

(ПРИМЕЧАНИЕ: В случае неправильного расположения ремня вокруг латунного шкива электродвигателя проигрыватель грампластинок не будет работать. Выполните повторную проверку, чтобы убедиться в правильности расположениями ремня.)

B) Если приводной ремень не надет на латунный шкив электродвигателя: Поднимите и снимите диск проигрывателя.

Вставьте большие пальцы в отверстия слева и справа на диске проигрывателя и, надавив остальными пальцами на поверхность корпуса проигрывателя, потяните диск вверх (рис. 11c). Избегайте нажима на рычаг звукоснимателя.

C) Перевернув диск проигрывателя нижней стороной вверх, наденьте ремень на приводной шкив диска проигрывателя, проследив за тем, чтобы ремень равномерно и плоско прилегал к наружной поверхности шкива (рис. 11d).

D) Установите диск проигрывателя обратно, проследив, чтобы он полностью сел на центральный шпиндель, и расположите одно из отверстий над латунным шкивом электродвигателя.

E) Через отверстие осторожно захватите приводной ремень диска пальцем или с помощью красной ленты из комплекта поставки (не применяйте острых предметов) и наденьте ремень на латунный шкив электродвигателя (рис. 11e). Проследите за тем, чтобы приводной ремень не был перекручен между ведущим шкивом двигателя и ведомым шкивом диска.

F) Положите коврик для пластинок обратно на диск.

G) Удерживая рычаг звукоснимателя на подставке, медленно поверните диск от руки по часовой стрелке, по крайней мере, на 10 оборотов, чтобы обеспечить согласованную работу автоматического механизма.

Проигрыватель запускается, но отсутствует звук

1. Не снят щиток иглы звукоснимателя.

2. Не нажата кнопка подъема рычага звукоснимателя.

3. Неверно выбраны настройки усилителя: выбран неверный вход, включен монитор ленты, выключена акустическая система и т.п.

4. Проверьте, правильно ли расположена игла на картридже звукоснимателя. Обратитесь к инструкциям по замене иглы на стр. 48.

5. Если используется подключение к устройству Bluetooth, проверьте, правильно ли функционирует система беспроводной связи.

(См. стр. 47)

Проигрыватель работает, но отсутствует звук, или его громкость недостаточна

1. Если проигрыватель соединен с линейным входом AUX (высокого уровня): Селектор предусилителя может быть установлен в положение “PHONO” (входной уровень для звукоснимателя).

Переместите переключатель в положение “LINE”.

2. Уровень усиления сигнала, подаваемого на активные акустические системы или аналогичное устройство, может быть слишком низким.

3. Не обеспечена правильная посадка узла иглы в корпусе картриджа. (См. рис. 10 на стр. 48.)

Сильные искажения звука

1. Проигрыватель подключен к входу PHONO (звукосниматель) усилителя: Если селектор предусилителя установлен в положение

«LINE» (выходной сигнал высокого уровня для линейного входа

AUX), входные цепи усилителя сигнала звукоснимателя будут перегружены.

Пластинка/рычаг звукоснимателя слегка перемещается вверх и вниз

1. Обычно это является нормой и не создает проблем. Если эти явления мешают корректному перемещению пластинки относительно звукоснимателя, пожалуйста, обратитесь к своему дилеру или в наш отдел сервиса. Проследите за тем,

чтобы на поверхность, где установлен проигрыватель, не передавались вибрации от пола или стен, или же непосредственно от акустических систем.

Рисунок 11 – Проверка приводного ремня

11a

11b

11c

11d

Приводной ремень

11e

Латунный шкив электродвигателя

Латунный шкив электродвигателя

49

50

Технические характеристики

Рекомендации по обеспечению наилучших характеристик

• Открывая и закрывая крышку проигрывателя, обращайтесь с ней с осторожностью, перемещая ее по центру или равномерно с двух сторон.

• Не касайтесь кончика иглы пальцами; избегайте соударений иглы с ковриком для пластинки или с краем пластинки.

• Регулярно очищайте иглу с помощью мягкой щеточки только

с использованием движения в направлении с тыльной

стороны вперед.

• При использовании жидкости для чистки иглы применяйте ее в

исключительно малых количествах.

• Осторожно протирайте пылезащитную крышку и корпус проигрывателя мягкой салфеткой. Для очистки проигрывателя и пылезащитной крышки применяйте лишь небольшие количества слабого моющего средства.

• Никогда не применяйте ни к каким частям проигрывателя сильных химических средств или растворителей.

• Прежде чем перемещать проигрыватель, обязательно отключите его от сетевой розетки и пристегните рычаг звукоснимателя к подставке с помощью виниловой застежки.

Технические характеристики

Система связи

Выход

Максимальный радиус связи

Bluetooth, вер. 3.0

в поле зрения – прибл. 10 м

Совместимость с профилем Bluetooth A2DP

Поддерживающий кодек SBC тип

Диск проигрывателя

Электродвигатель

Частота вращения

Проигрыватель грампластинок с ременным приводом, полностью автоматический алюминий постоянного тока с сервоуправлением

33

1

/

3

об/мин, 45 об/мин

Детонация и дребезг

Отношение сигнала к шуму

Картридж менее 0,25% (WTD), 3 кГц (JIS) более 50 дБ (DIN-B)

Стереофоническая головка звукоснимателя Integral Dual Moving Magnet™ с алмазной иглой

Выходной уровень

Предусилитель «PHONO» (звукосниматель) 2,5 мВ в номинале при 1 кГц, 5 см/сек

Предусилитель «LINE» (линейный выход) 150 мВ в номинале при 1 кГц, 5 см/сек

Предварительное усиление сигнала звукоснимателя 36 дБ в номинале, с компенсацией RIAA

Энергопотребление 220 до 240 В пер. тока, 50/60 Гц, 3 Вт (Европа)

Размеры

Вес нетто

Аксессуары

Запасная игла

360,0 мм Ш x 97,5 мм В x 356,0 мм Г

2,98 кг

Выходной стереокабель с миништекером 3,5 мм (штекер) и двумя входными разъемами RCA (штекер) ,

Адаптер для пластинок на 45 об/мин, Съемная пылезащитная крышка на петлях

ATN3600L

• Словесное обозначение и логотипы Bluetooth принадлежат группе Bluetooth SIG, Inc., Audio-Technica Corporation использует их по лицензии.

Все остальные товарные знаки принадлежат соответствующим правообладателям.

• В целях усовершенствования изделия оно может подвергаться модификации без уведомления.

51

Visit our Web Site: www.audio-technica.com

Two-Years Limited Warranty

Audio-Technica products purchased in the UK and EU / Europe are guaranteed for two years from date of purchase by Audio-Technica Ltd. to be free of defects in materials and workmanship. In the event of such defect, product will be repaired promptly without charge or, at our option, replaced with a new product of equal or superior value, if the faulty product is delivered to Audio-Technica Ltd., prepaid, together with the proof of purchase.

Prior approval from Audio-Technica Ltd. is required for return. This warranty excludes defects due to normal wear, abuse, shipping damage, or failure to use product in accordance with instructions. This warranty is void in the event of unauthorized repair or modification.

For return approval and shipping information, contact the Service Department,

Audio-Technica Ltd. Tel: +44 (0)113 277 1441.

Outside the U.K, please contact your local dealer for warranty details.

Visitez notre site internet : www.audio-technica.com

Garantie limitée de deux ans

Les produits Audio-Technica achetés au Royaume-Uni et dans l’UE/en Europe sont garantis sans défauts matériels ni de fabrication pendant deux ans à compter de l’achat par Audio-Technica Ltd. Dans l’éventualité d’un tel défaut, le produit sera rapidement réparé ou, si vous le désirez, remplacé par un nouveau produit de valeur équivalente ou supérieure à condition que ledit produit défectueux soit retourné, prépayé, à Audio-Technica Ltd. accompagné de sa preuve d’achat.

L’accord préalable d’Audio-Technica Ltd. est nécessaire pour tout renvoi. Sont exclus de cette garantie les défauts dus à l’usure normale du produit, à un usage abusif, à des dommages survenus durant le transport ou à une utilisation non conforme aux indications du présent mode d’emploi. La présente garantie est caduque en cas de réparation ou de modification non autorisée.

Afin d’obtenir l’accord pour un renvoi ou des informations sur le transport, veuillez contacter le service clientèle d’Audio-Technica Ltd.

Tél : +44 (0)113 277 1441.

Excepté au Royaume-Uni, veuillez contacter votre distributeur local pour connaître les détails de la garantie.

Besuchen Sie unsere Website: www.audio-technica.com

Zweijährige beschränkte Garantie

Audio-Technica Ltd. garantiert für jedes in Großbritannien und der EU / Europa erworbene Produkt von Audio-Technica ab Kaufdatum zwei

Jahre lang, dass es frei von Material- und Verarbeitungsfehlern ist. Im Falle eines solchen Fehlers wird das Produkt umgehend gebührenfrei repariert oder, nach unserer Wahl, durch ein neues Produkt gleichen oder höheren Werts ersetzt, wenn das fehlerhafte Produkt zusammen mit dem Kaufbeleg und vorausbezahlt an Audio-Technica Ltd. geschickt wird.

Für Rücksendungen ist die vorherige Zustimmung von Audio-Technica Ltd. erforderlich. Von dieser Garantie ausgeschlossen sind Fehler, die durch normale Abnutzung, unsachgemäße Behandlung, beim Versand entstandene Schäden oder Benutzung entgegen den Gebrauchsanweisungen entstanden sind. Diese Garantie gilt nicht im Falle des unbefugten Versuchs, das Gerät zu reparieren oder zu modifizieren.

Kontaktieren Sie die Kundendienstabteilung für die Zustimmung zur Rücksendung und Versandinformationen,

Audio-Technica Ltd. Tel.: +44 (0)113 277 1441.

Kunden außerhalb Großbritanniens verweisen wir für Einzelheiten zur Garantie an ihren örtlichen Händler.

52

Visitare il nostro sito web: www.audio-technica.com

Due anni di garanzia limitata

I prodotti Audio-Technica acquistati nel Regno Unito e nell'Unione europea/in Europa sono garantiti per due anni dalla data di acquisto da

Audio-Technica Ltd. per difetti di materiali e fabbricazione. In caso di difetti, il prodotto sarà prontamente riparato senza costi aggiuntivi o, in subordine, sostituito con un prodotto nuovo di valore uguale o superiore, qualora il prodotto difettoso venga consegnato a Audio-Technica Ltd, in porto franco, unitamente alla prova di acquisto.

Per la restituzione del prodotto è necessaria la preventiva approvazione da parte di Audio-Technica Ltd. La garanzia non include i difetti causati dal normale utilizzo, maltrattamento, danni dovuti alla spedizione o guasti per un utilizzo non conforme a quanto citato nelle istruzioni. La garanzia decade in caso di riparazioni o modifiche non autorizzate.

Per l'autorizzazione alla restituzione e la spedizione del prodotto, contattare il servizio di assistenza.

Audio-Technica Ltd. Tel: +44 (0)113 277 1441.

Al di fuori del Regno Unito, rivolgersi al rivenditore locale per informazioni sulla garanzia.

Visite nuestra página web: www.audio-technica.com

Dos años de garantía limitada

Los productos de Audio-Technica comprados en el Reino Unido y en la Unión Europea o en Europa cuentan con una garantía de dos años desde la fecha de compra por parte de Audio-Technica Ltd. que garantiza que están libres de defectos en cuanto a materiales y mano de obra. En caso de que exista algún defecto, el producto se reparará inmediatamente sin coste alguno o, a nuestra discreción, se sustituirá por uno nuevo de igual valor o superior si el producto defectuoso, pagado previamente, se envía a Audio-Technica Ltd. junto con la prueba de la compra.

Se requiere aprobación previa por parte de Audio-Technica Ltd. para la devolución. Esta garantía excluye defectos producidos por el desgaste normal, maltrato, daños durante el envío o en caso de no utilizar el producto de acuerdo con las instrucciones. Esta garantía queda anulada en caso de que se realice una reparación o modificación no autorizada.

Para obtener información sobre la aprobación de devolución y sobre el envío, póngase en contacto con el departamento de servicio de Audio-Technica Ltd. Tel.: +44 (0)113 277 1441.

Si se encuentra fuera del Reino Unido, póngase en contacto con su distribuidor local para obtener detalles sobre la garantía.

Visite o nosso website: www.audio-technica.com

Garantia limitada de dois anos

Os produtos da Audio-Technica comprados no Reino Unido e na UE/Europa têm uma garantia de dois anos da Audio-Technica Ltd., a partir da data de compra, contra defeitos nos materiais e fabrico. Em caso de defeitos, o produto será imediatamente reparado sem encargos ou, se assim decidirmos, substituído por um produto novo de valor igual ou superior, se o produto avariado for entregue à Audio-Technica Ltd., pré-pago, juntamente com o comprovativo de compra.

É necessária autorização prévia da Audio-Technica Ltd. para devolução. Esta garantia exclui defeitos devido a desgaste normal, abusos, danos de envio ou utilização incorreta do produto. Esta garantia é anulada em caso de uma reparação ou modificação não autorizada.

Para autorização de devolução e informações sobre o envio, contacte o departamento de assistência,

Audio-Technica Ltd. Tel: +44 (0)113 277 1441.

Fora do Reino Unido, contacte um distribuidor local para informações sobre a garantia.

Посетите наш веб-сайт: www.audio-technica.com

Ограниченная двухлетняя гарантия

На продукцию, выпускаемую под брендом Audio-Technica и приобретаемую в Соединенном Королевстве и ЕС/Европе, компания Audio-Technica Ltd. предоставляет гарантию в отношении отсутствия дефектов материала и заводского брака сроком на два года со дня покупки. В случае обнаружения такого дефекта изделие будет бесплатно отремонтировано в кратчайшие сроки или, по нашему усмотрению, заменено на новое изделие аналогичной или большей стоимости, при условии что неисправное изделие было переслано компании Audio-Technica Ltd. предоплаченным отправлением вместе с документом, удостоверяющим факт покупки.

Перед возвратом изделия необходимо получить предварительное согласие компании Audio-Technica Ltd. Данная гарантия не распространяется на дефекты, возникшие вследствие естественного износа деталей, ненадлежащей эксплуатации изделия, повреждений при пересылке или в результате использования изделия с нарушением указаний, приведенных в настоящих инструкциях по эксплуатации. Несанкционированный ремонт изделия или внесение изменений в его конструкцию влечет за собой аннулирование гарантии.

Если Вам необходимо согласовать возврат изделия или получить информацию о его доставке, пожалуйста, обратитесь в отдел обслуживания,

Audio-Technica Ltd. Тел.: +44 (0)113 277 1441.

Для получения сведений о гарантии за пределами Соединенного Королевства, пожалуйста, обратитесь к ближайшему дилеру.

53

Memo

Memo

ATロゴとレジストレーションマーク

®

使用基準

株式会社オーディオテクニカ(2009.4)

Audio-Technica Corporation

©2016 Audio-Technica Corp.

ATロゴマークセンター位置基準

45mm

未満は

®

削除

45mm

169501421B 2015.12

コーポレートカラー(テクニカブルー)とATロゴの色指定について

社旗、屋外看板、社用車、パッケージ、広告宣伝媒体、販促物等に使う場合は原則として下記の基準色(=テクニカブルー)を使用すること。

近似色として下記(PANTONE2935C、DIC183など)を規定する。またそれ以外の色として黒、白、グレー、金、銀、などは使用できるものとする。

製品本体に使用する場合はその都度精査し決定する。

以下運用例として承認:2008年よりATUS作成のカタログ、パッケージのイメージ統一のため PANTONE 8201C を採用する。

基準色 近似色

DIC 183

R(光赤)63+G(緑)100+B(青)200

↑イラストレーターカラーモードをCMYKで作製しています。

開いたデータ上でR63+G100+B200に合わせてくだい。

プロセスカラー使用の場合

C(シアン)100+M(マゼンタ)50%

PANTONE 2935C

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
