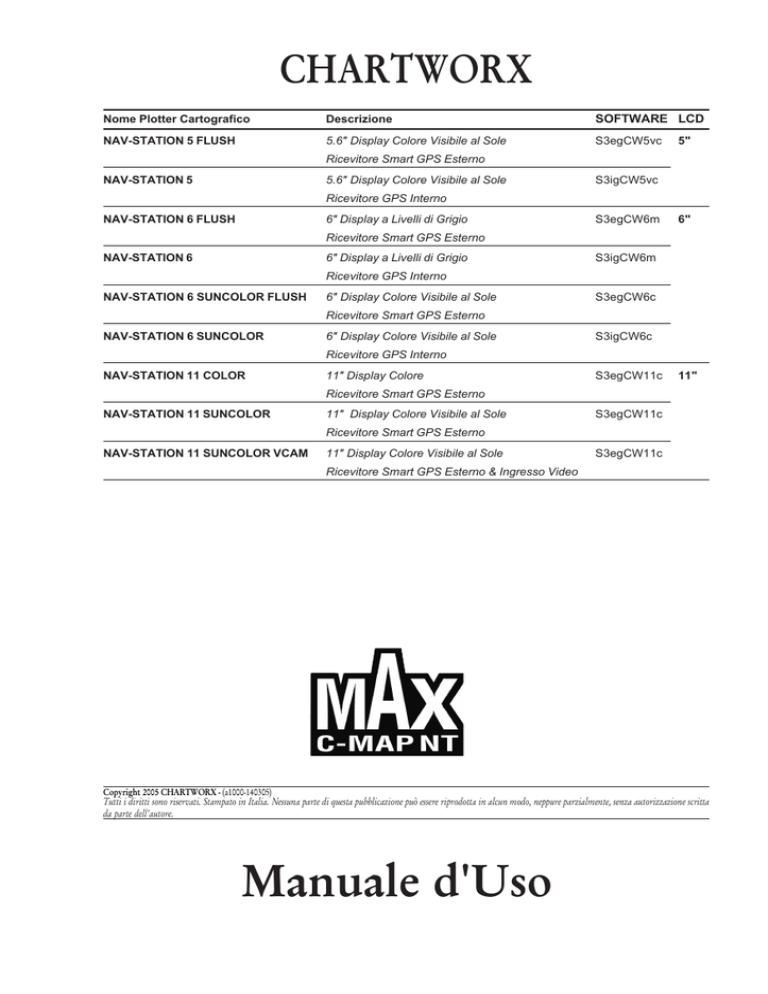

CHARTWORX
Nome Plotter Cartografico
Descrizione
SOFTWARE LCD
NAV-STATION 5 FLUSH
5.6" Display Colore Visibile al Sole
S3egCW5vc
5"
Ricevitore Smart GPS Esterno
NAV-STATION 5
5.6" Display Colore Visibile al Sole
S3igCW5vc
Ricevitore GPS Interno
NAV-STATION 6 FLUSH
6" Display a Livelli di Grigio
S3egCW6m
6"
Ricevitore Smart GPS Esterno
NAV-STATION 6
6" Display a Livelli di Grigio
S3igCW6m
Ricevitore GPS Interno
NAV-STATION 6 SUNCOLOR FLUSH
6" Display Colore Visibile al Sole
S3egCW6c
Ricevitore Smart GPS Esterno
NAV-STATION 6 SUNCOLOR
6" Display Colore Visibile al Sole
S3igCW6c
Ricevitore GPS Interno
NAV-STATION 11 COLOR
11" Display Colore
S3egCW11c
11"
Ricevitore Smart GPS Esterno
NAV-STATION 11 SUNCOLOR
11" Display Colore Visibile al Sole
S3egCW11c
Ricevitore Smart GPS Esterno
NAV-STATION 11 SUNCOLOR VCAM
11" Display Colore Visibile al Sole
S3egCW11c
Ricevitore Smart GPS Esterno & Ingresso Video
Copyright 2005 CHARTWORX - (a1000-140305)
Tutti i diritti sono riservati. Stampato in Italia. Nessuna parte di questa pubblicazione può essere riprodotta in alcun modo, neppure parzialmente, senza autorizzazione scritta
da parte dell'autore.
Manuale d'Uso
Attenzione!
Le carte elettroniche visualizzate dall'apparato cartografico, pur derivando dalle pubblicazioni degli
Istituti Idrografici Nazionali, non sostituiscono, agli effetti di legge, le versioni omologate dalle autorità
ufficiali.
L'utilizzo dell'apparato cartografico implica la conoscenza di tale avvertenza da parte dell'utente.
Garanzia
Il produttore garantisce i suoi prodotti come perfettamente funzionanti e approvati dai controlli di
laboratorio.
L'apparato cartografico non è stato costruito per essere immerso ma secondo uno standard che gli
permette di essere soggetto a pioggia leggera e a spruzzi senza causare danni permanenti. Sarà
considerato comportamento non idoneo l'immersione dell'apparato e pertanto non attuabile il programma di garanzia.
La garanzia è limitata ai guasti che intervengono non oltre i 24 mesi dalla data di vendita dell'apparato
cartografico.
La garanzia non è riconosciuta per danni provocati da uso improprio, manomissioni, riparazioni
tentate o eseguite da altri.
Le C-MAP C-CARD sono disponibili dai rivenditori autorizzati.
L'esposizione del display ai raggi ultravioletti puo' accorciare la vita dei cristalli liquidi usati nel
vostro plotter cartografico. Questo limite è dovuto alla tecnologia costruttiva degli attuali display.
Evitare inoltre che il display si surriscaldi per non causare una diminuzione di contrasto che, in casi
estremi, puo' rendere lo schermo completamente nero. Tale condizione è comunque reversibile durante il raffreddamento.
Procedura per la corretta pulizia dello schermo
La pulizia dello schermo del plotter cartografico è un operazione delicata che richiede una particolare
cura. Dato il particolare trattamento effettuato sulla superficie dello schermo, l’operazione di pulizia
deve rispettare la seguente procedura: è necessario procurarsi un tessuto leggero oppure un fazzolettino
di pulizia lenti ed uno spray contenente isopropile (un normale spray per schermi del computer è
sufficiente, ad es. PolaClear della Polaroid). Piegare il fazzolettino a triangolo; bagnare la punta col
liquido e, usando il dito indice, sfregare il fazzolettino lungo tutta la superfice dello schermo.Un
fazzolettino troppo bagnato lascia una quantità elevata di prodotto sullo schermo, per cui bisogna
ripetere l’operazione fino ad asciugare completamente il liquido. Un fazzolettino troppo asciutto rischia
di danneggiare (rigare) la superficie.
L'uso dei nostri prodotti implica, da parte dell'utente, la conoscenza e l'accettazione di tutte queste
avvertenze.
4
Manuale d'Uso
Indice
1 Introduzione
......................................................................................................... 9
1.1 GENERALITÀ
....................................................................................................... 10
1.2 OPERAZIONI BASE
....................................................................................................... 10
1.3 SE AVETE BISOGNO DI ASSISTENZA .................................................................................... 10
1.4 AGGIORNAMENTO CARTOGRAFIA MONDIALE ..................................................................... 11
2 Per iniziare
.......................................................................................................
2.1 LA TASTIERA
.......................................................................................................
2.2 ACCENSIONE E SPEGNIMENTO DEL PLOTTER ...................................................................
2.2.1 Accensione
.......................................................................................................
2.2.2 Spegnimento
.......................................................................................................
2.3 REGOLAZIONE LCD
.......................................................................................................
2.3.1 Palette PLOTTER CARTOGRAFICO A COLORI .........................................................................
2.4 SCELTA DEL LINGUAGGIO ......................................................................................................
2.5 CONNESSIONI ESTERNE .......................................................................................................
2.5.1 Connessioni GPS PLOTTER CARTOGRAFICO CON RICEVITORE GPS ESTERNO .........................
2.5.2 Connessioni Autopilota .................................................................................................
2.5.3 Connessioni Strumento NMEA Esterno ........................................................................
2.5.4 Connessione C-COM ....................................................................................................
2.5.5 Connessioni Allarme Esterno ........................................................................................
2.6 C-CARD
.......................................................................................................
13
13
16
16
16
17
17
18
18
18
18
19
19
19
20
3 Per il Nuovo Utente
.......................................................................................................
3.1 COME LEGGERE LO SCHERMO .............................................................................................
3.1.1 Dati Mappa
.......................................................................................................
3.1.2 Pagine Grafico Profondità .............................................................................................
3.1.3 Pagina Navigazione 3D .................................................................................................
3.2 NAVIGAZIONE VERSO UNA DESTINAZIONE .........................................................................
3.2.1 Distanza e Rotta al Target .............................................................................................
3.2.2 Time To Go
.......................................................................................................
3.2.3 Cancellazione Target ....................................................................................................
3.3 NAVIGAZIONE SU UNA ROTTA ...............................................................................................
3.3.1 Aggiunta Waypoint .......................................................................................................
3.3.2 Creazione di una Rotta ..................................................................................................
3.3.3 Cancellazione Waypoint ................................................................................................
3.3.4 Time To Go
.......................................................................................................
3.3.5 Cancellazione Target ....................................................................................................
3.4 INFORMAZIONI CARTOGRAFICHE C-MAP NT MAX ...............................................................
3.5 CARTOGRAFIA MONDIALE ......................................................................................................
3.6 IMMAGINI & DIAGRAMMI .......................................................................................................
3.6.1 Quick Info sugli oggetti con Immagini ............................................................................
3.6.2 Info Espanso su oggetti con Immagini ...........................................................................
3.6.3 Modifica della dimensione dell'Immagine ......................................................................
3.7 MENU MAPPA
.......................................................................................................
3.7.1 Modo Zoom
.......................................................................................................
3.7.2 Caratteri & Simboli .......................................................................................................
3.7.3 Veduta Prospettica .......................................................................................................
3.7.4 Fari Lampeggianti .......................................................................................................
3.7.5 Barra di Indicazioni Sicurezza .......................................................................................
3.7.6 Previsione Correnti .......................................................................................................
21
21
22
22
23
23
23
24
24
24
24
25
25
25
25
26
26
26
27
27
27
27
28
28
28
29
29
30
Manuale d'Uso
5
3.8
FUNZIONE INFO
.......................................................................................................
3.8.1 Albero di Info e Pagina di Info Espanso .........................................................................
3.8.2 Tide Info
.......................................................................................................
3.8.3 Port Info
.......................................................................................................
3.8.4 Port Info Aumentato ....................................................................................................
3.9 CONFIGURAZIONE MAPPA ....................................................................................................
3.9.1 Info Automatico
.......................................................................................................
3.10 FUNZIONE RICERCA
.......................................................................................................
3.10.1 Ricerca Porto
.......................................................................................................
3.10.1.1 Ricerca di Tutti i Porti ....................................................................................
3.10.1.2 Ricerca per nome ..........................................................................................
3.10.1.3 Ricostruzione della lista .................................................................................
3.10.2 Ricerca Servizi Portuali .................................................................................................
3.10.3 Ricerca Stazioni di Marea .............................................................................................
3.10.4 Ricerca Relitti
.......................................................................................................
3.10.5 Ricerca Ostruzioni .......................................................................................................
3.10.6 Ricerca Coordinate .......................................................................................................
3.10.7 Ricerca Punto Utente ....................................................................................................
3.11 C-LINK
.......................................................................................................
3.11.1 Come Lavora il Sistema C-Link .....................................................................................
3.11.2 Connessione Seriale C-Link ..........................................................................................
3.11.3 Trasferimento Dati di Navigazione C-Link .....................................................................
3.12 OPERAZIONI
.......................................................................................................
3.12.1 Connessione Seriale C-Link ..........................................................................................
3.12.2 Plotter Cartografico Master ............................................................................................
3.12.3 Plotter Cartografico Slave .............................................................................................
3.12.4 Dati di Navigazione C-Link: Acquisizione e Visualizzazione ..........................................
3.12.5 Rappresentazione Grafica sulla Mappa .........................................................................
3.12.6 Rapporto Dati Rotta .......................................................................................................
3.12.7 Quick Info
.......................................................................................................
30
30
31
32
33
33
35
36
36
36
37
37
37
38
38
38
39
39
39
39
40
40
41
42
42
42
43
44
44
45
4 Per l'Utente Esperto
.......................................................................................................
4.1 CREAZIONE E USO DELLE ROTTE .........................................................................................
4.1.1 Rotte
.......................................................................................................
4.1.1.1 Selezione Rotta .............................................................................................
Visualizzazione Rotta ....................................................................................
Modifica delle Note ........................................................................................
Colore Rotta PLOTTER CARTOGRAFICO A COLORI ................................................
4.1.1.2 Cancellazione Rotta ......................................................................................
4.1.1.3 Colore Rotta PLOTTER CARTOGRAFICO A COLORI ................................................
4.1.1.4 Ricerca informazioni sulla rotta: Rapporto Dati Rotta ....................................
Modifica dei valori di Velocità & Consumo ....................................................
Inversione della Rotta ....................................................................................
4.1.1.5 Invia e Ricevi Rotta .......................................................................................
4.1.2 Waypoint
.......................................................................................................
4.1.2.1 Aggiunta Waypoint ........................................................................................
4.1.2.2 Spostamento Waypoint .................................................................................
4.1.2.3 Cancellazione Waypoint ................................................................................
4.1.2.4 Modifica Waypoint .........................................................................................
4.1.2.5 Goto
.......................................................................................................
4.1.2.6 Inserimento Waypoint ...................................................................................
4.1.2.7 Ricerca Waypoint ..........................................................................................
4.1.2.8 Ricerca informazione sui Waypoint: Pagina Lista Punti Utente .....................
Centra Waypoint nella mappa .......................................................................
Ricerca Waypoint nella Pagina Lista Punti Utente ........................................
Cancellazione Waypoint ................................................................................
Cancellazione di tutti i Punti Utente memorizzati ...........................................
4.1.2.9 Invia e Ricevi Waypoint .................................................................................
4.2 MARK
.......................................................................................................
4.2.1 Aggiunta Mark
.......................................................................................................
47
47
47
47
47
48
48
48
48
49
49
49
49
50
50
50
51
51
52
52
53
54
54
54
54
55
55
55
55
6
Manuale d'Uso
4.3
4.4
4.2.2 Spostamento Mark .......................................................................................................
4.2.3 Cancellazione Mark .......................................................................................................
4.2.4 Modifica Mark
.......................................................................................................
4.2.5 Goto
.......................................................................................................
4.2.6 Ricerca del Mark .......................................................................................................
4.2.7 Ricerca informazioni sui Mark: Lista Punti Utente .........................................................
4.2.8 Invia e Ricevi Mark .......................................................................................................
FUNZIONE TRACCIA
.......................................................................................................
4.3.1 Registrazione Traccia ....................................................................................................
4.3.2 Cancellazione Traccia ...................................................................................................
4.3.3 Cancellazione Distanza (LOG) Totale e Parziale ..........................................................
4.3.4 Menu Configurazione Traccia ........................................................................................
4.3.4.1 Selezione della Traccia Attiva .......................................................................
4.3.4.2 Visualizzazione Traccia .................................................................................
4.3.4.3 Selezione Colore PLOTTER CARTOGRAFICO A COLORI .........................................
4.3.4.4 Selezione della modalità di registrazione Traccia ..........................................
4.3.4.5 Selezione Tempo ..........................................................................................
4.3.4.6 Selezione Distanza ........................................................................................
4.3.4.7 Cancellazione di Tutte le Tracce ...................................................................
MENU CARTUCCIA UTENTE ...................................................................................................
4.4.1 Salvataggio File
.......................................................................................................
4.4.2 Caricamento File .......................................................................................................
4.4.3 Cancellazione File .......................................................................................................
4.4.4 C-CARD Utente
.......................................................................................................
4.4.4.1 Lettura della Directory sulla C-CARD Utente .................................................
4.4.4.2 Formattazione C-CARD Utente .....................................................................
4.4.4.3 Ordinamento della Directory della C-CARD Utente .......................................
4.4.4.4 Selezione dello slot (alloggiamento) NAV-STATION 11 .....................................
5 Termini & Funzioni
....................................................................................................... 63
6 System Test
.......................................................................................................
6.1 SYSTEM TEST
.......................................................................................................
6.1.1 RAM Menu
.......................................................................................................
6.1.2 DIM Menu
.......................................................................................................
6.1.3 CARTUCCE
.......................................................................................................
6.1.4 MODEM TEST
.......................................................................................................
6.1.5 Serial Port
.......................................................................................................
6.1.6 Video Test
.......................................................................................................
6.1.7 EXTERNAL ALARM ......................................................................................................
A Individuazione Guasti
Manuale d'Uso
87
87
87
88
88
89
89
89
90
....................................................................................................... 91
B Ricevitore GPS
.......................................................................................................
B.1 SPECIFICHE TECNICHE .......................................................................................................
Caratteristiche Fisiche
.......................................................................................................
Caratteristiche Elettriche
.......................................................................................................
Rendimento del GPS
.......................................................................................................
Caratteristiche Ambientali .......................................................................................................
B.2 CARATTERISTICHE MECCANICHE & MONTAGGIO MODELLO GPH00 .................................
Installazione
.......................................................................................................
Dimensioni
.......................................................................................................
Nav-Station 5
SPECIFICHE TECNICHE
INSERIMENTO C-CARD
DIMENSIONI
INSTALLAZIONE
CONNESSIONI ESTERNE
CONNESSIONI TIPICHE
56
56
56
56
57
57
57
57
58
58
58
58
59
59
59
59
59
60
60
60
61
61
61
61
62
62
62
62
93
93
93
93
93
94
94
94
96
....................................................................................................... 97
....................................................................................................... 97
....................................................................................................... 98
....................................................................................................... 98
....................................................................................................... 99
..................................................................................................... 100
..................................................................................................... 100
7
Connessioni GPS NAVSTATION 5 FLUSH .....................................................................................
Connessioni Autopilota
.....................................................................................................
Connessioni Strumento NMEA Esterno ...................................................................................
Connessioni C-COM
.....................................................................................................
Connessioni Allarme Esterno ...................................................................................................
100
100
101
101
102
Nav-Station 6
.....................................................................................................
SPECIFICHE TECNICHE
.....................................................................................................
INSERIMENTO C-CARD
.....................................................................................................
DIMENSIONI E RETRO
.....................................................................................................
INSTALLAZIONE
.....................................................................................................
CONNESSIONI ESTERNE
.....................................................................................................
CONNESSIONI TIPICHE - Connettore "POWER & I/O" ...................................................................
Connessioni GPS
.....................................................................................................
Connessioni Autopilota
.....................................................................................................
Connessioni Strumento NMEA Esterno ...................................................................................
Connessioni C-COM
.....................................................................................................
103
103
104
105
106
107
108
108
108
109
110
Nav-Station 11
.....................................................................................................
SPECIFICHE TECNICHE
.....................................................................................................
INSERIMENTO C-CARD
.....................................................................................................
DIMENSIONI
.....................................................................................................
INSTALLAZIONE
.....................................................................................................
CONNESSIONI ESTERNE
.....................................................................................................
CONNESSIONI TIPICHE
.....................................................................................................
Connessioni GPS 115
Connessioni Autopilota
.....................................................................................................
Connessioni Strumento NMEA Esterno ...................................................................................
Connessioni C-COM
.....................................................................................................
Connessioni Allarme Esterno ...................................................................................................
111
111
112
113
114
115
115
Indice Analitico
8
116
117
117
118
..................................................................................................... 119
Manuale d'Uso
1
Introduzione
Se prima d'ora non avevate mai utilizzato uno strumento di posizionamento
e volete navigare con il vostro plotter cartografico, vi suggeriamo di leggere
attentamente questo manuale per acquisire familiarità con le varie funzioni. Il capitolo
"Per Iniziare" fornisce informazioni di base per poter cominciare ad utilizzare il vostro
plotter cartografico. Il capitolo "Per il Nuovo Utente" invece vi introdurrà
gradatamente alle varie funzionalità per descriverle poi, ad un livello più avanzato,
nel capitolo "Per l'Utente Esperto".
Attraverso tutto il manuale, i tasti verranno indicati in caratteri maiuscoli
racchiusi tra singoli apici, per esempio 'ENTER', mentre i tasti software verranno
indicati in caratteri maiuscoletto racchiusi tra singoli apici, per esempio 'ACCETTA'.
Le operazioni da menu verranno indicate in neretto come sequenze di tasti con i
nomi dei menu racchiusi tra doppi apici, per esempio 'ENTER' + "MARK" +
'ENTER' + 'SPOSTA' + 'ACCETTA' significa: premi il tasto 'ENTER', con il tasto
cursore seleziona l'opzione Mark e premi il tasto 'ENTER' per inserire un Mark,
quindi premi il tasto software 'SPOSTA' per modificare la posizione del Mark appena
inserito e premi il tasto software 'ACCETTA' per confermare la nuova posizione.
I termini e le funzioni che appaiono sottolineati, per esempio Target, sono
inclusi nel Capitolo 5 per una spiegazione più dettagliata.
In tutte le finestre di informazione le opzioni verranno visualizzate in grigio
chiaro quando non sono attive, cioè non è possibile selezionarle e quindi posizionare
il cursore su di esse.
Ogni operazione e attivazione di funzioni in questo manuale è valida per
ogni modello di plotter cartografico. Quando necessario sarà inserita una nota per
evidenziare le eventuali differenze.
Manuale d'Uso
9
1.1 GENERALITÀ
Il plotter cartografico è un computer progettato per gestire un sofisticato
sistema di cartografia elettronica e per eseguire le operazioni necessarie alla navigazione
marina. Collegato ad uno strumento di posizionamento visualizza il punto nave,
riporta indicazioni sulla velocità e sulla rotta. Informazioni come Waypoint, Mark e
rotte possono essere memorizzate su una C-CARD Utente per poter poi essere riutilizzate in qualsiasi momento. Sul video vengono visualizzati dati di navigazione e
informazioni cartografiche ricavate dalle carte elettroniche contenute nelle C-MAP
C-CARD.
1.2 OPERAZIONI BASE
La gestione del plotter cartografico avviene tramite una tastiera: parte dei
tasti sono etichettati e destinati a funzioni specifiche, mentre altri sono detti "soft
key" (tasti software) ed hanno differenti funzioni a seconda dei casi: la loro etichetta
per l'operazione in corso è riportata sullo schermo esattamente sopra il soft key. Vi è
inoltre un tasto cursore che permette di muovere il cursore sullo schermo. Alla
pressione di un tasto corrisponde il messaggio sonoro di un "beep"; ogniqualvolta
venga premuto un tasto sbagliato o l'operazione voluta non sia possibile, vengono
emessi tre "beep" rapidi e consecutivi.
1.3 SE AVETE BISOGNO DI ASSISTENZA
Se il vostro plotter cartografico non lavora correttamente, consultare il System Test. I problemi più comuni possono essere diagnosticati e risolti servendosi di
questi test. Se nonostante tutto avete ancora bisogno di assistenza, contattate il vostro
rivenditore riportando la versione del software insieme alle altre informazioni sul
software e sulla cartografia contenute nella pagina Informazioni, che è possibile
selezionare seguendo la procedura:
Premere un qualsiasi soft key + 'CONFIG' +"Informazioni..." + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "Informazioni..." + 'ENTER'
10
Manuale d'Uso
1.4 AGGIORNAMENTO CARTOGRAFIA MONDIALE
Il menu Aggiornamento Sistema viene selezionato dalla pagina Informazioni,
seguendo la procedura:
Premere un qualsiasi soft key + 'CONFIG' + "Informazioni..." + 'ENTER' + Inserire
la speciale C-CARD WWB UPLOAD + 'PAGE' + "Aggiorna Cartografia Mondiale" +
'ENTER' + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "Informazioni..." + 'ENTER' + Inserire la speciale C-CARD WWB
UPLOAD + 'PAGE' + "Aggiorna Cartografia Mondiale" + 'ENTER' + 'ENTER'
Manuale d'Uso
11
12
Manuale d'Uso
2
Per iniziare
Questo capitolo fornisce le informazioni di base per poter usare il plotter
cartografico, cercando di rendere familiari all'utente tutte le funzioni di controllo
che devono essere conosciute prima di entrare nei dettagli della navigazione.
2.1 LA TASTIERA
I tasti 'ZOOM IN' e 'ZOOM OUT'
Premendo 'ZOOM IN' si visualizza dettagliatamente un'area più piccola.
'ZOOM OUT' opera in modo analogo a 'ZOOM IN', ma all'opposto, visualizzando
un'area più ampia e meno dettagliata.
Il tasto cursore
In cartografia muove il cursore in tutte le direzioni. All'interno dei menu se
premuto in alto/basso evidenzia le varie opzioni; verso destra attiva la funzione
assegnata all'opzione selezionata in quel momento (allo stesso modo di 'ENTER').
Nell'inserimento di numeri/caratteri se premuto in alto/basso modifica il valore, se
premuto verso sinistra/destra sposta il cursore sulla posizione precedente/successiva.
Se in modo Navigazione (Home), permette di uscire da questa modalità.
Il tasto 'ENTER'
Seleziona l'opzione desiderata, conferma una selezione, crea Oggetti (Mark,
Waypoint, MOB) e permette di recuperare Informazioni su Oggetti.
NAV-STATION 11 VCAM:
Da qualsiasi pagina premendo 'ENTER' per 2 secondi è possibile attivare la
visualizzazione dell'immagine proveniente dall'Ingresso Video 1.
Il tasto 'CLEAR'
Esce dal menu o lascia un menu senza aver fatto alcun cambiamento. Se premuto
non all'interno di un menu, mentre si sta ricevendo un punto nave valido e il plotter
Manuale d'Uso
13
cartografico non è in modo Navigazione, abilita il modo Navigazione (Home). Quando
si è in modo Navigazione, il cursore non viene visualizzato e tutte le funzioni cartografiche
sono relative al punto nave. Il punto nave ricevuto è centrato nell'area cartografica e la
finestra video segue il punto nave come la sua posizione cambia. Notare che anche se il
simbolo del cursore non viene visualizzato mentrre il modo Navigazione è attivo, le sue
coordinate vengono aggiornate con quelle del punto nave. Per uscire dal modo
Navigazione basta muovere il cursore con il tasto cursore.
NAV-STATION 11 VCAM:
Da qualsiasi pagina premendo 'CLEAR' per 2 secondi è possibile attivare la
visualizzazione dell'immagine proveniente dall'Ingresso Video 2.
Il tasto 'PAGE'
Permette di scegliere la pagina desiderata. Non appena 'PAGE' viene premuto,
appare sullo schermo il menu di selezione Pagina (in cui è evidenziata la pagina
corrente). Ad esempio se sul video appare la cartografia, nel menu di selezione Pagina
l'opzione evidenziata è Carta. Spostando il cursore in alto/basso è possibile selezionare
l'opzione precedente/successiva a quella evidenziata. Una volta che l'opzione
desiderata è stata scelta, premendo 'ENTER' o muovendo il cursore verso destra il
menu di selezione Pagina viene chiuso e la selezione corrente è visualizzata come
pagina attiva. Premendo invece 'CLEAR', il menu di selezione Pagina viene chiuso
non facendo alcun cambiamento. È possibile selezionare anche due pagine
contemporaneamente (ad esempio la Carta e il Grafico Profondità).
Premendo e tenendo premuto 'PAGE' per 1 secondo si controlla la luminosità
e il contrasto (e si gestisce la Palette SOLO PER IL PLOTTER CARTOGRAFICO A COLORI).
Il tasto 'GO TO'
Permette di accedere alle principali funzioni di navigazione verso un Target. Il
tasto 'GO TO' è di tipo auto-diagnostico in quanto il menu associato è in grado di
disabilitare automaticamente le voci di menu ovvero le opzioni che non sono in quel
momento disponibili. Una voce di menu è disabilitata quando l'etichetta appare con
carattere grigio chiaro, nel caso invece che il carattere sia in nero la voce è regolarmente
abilitata. Una voce viene disabilitata automaticamente quando la funzione associata non
è in quella circostanza disponibile.
Il menu Goto che appare alla pressione del tasto 'GO TO' riporta le seguenti 5
voci: "CURSORE", "MARK", "ROTTA", "SERVIZI PORTUALI", "CANCELLA
GOTO".
La voce "CURSORE" è disabilita quando si è in modo Navigazione (per il
significato di modo Navigazione (Home) vedere il tasto 'CLEAR' in questo stesso
paragrafo); in pratica tale voce viene abilitata solo quando il cursore viene spostato nella
posizione desiderata per inserire il Target.
14
Manuale d'Uso
La voce "MARK" è disabilitata quando non è stato memorizzato alcun Mark.
La voce "ROTTA" è disabilitata quando non è stato memorizzato alcun
Waypoint.
La voce "SERVIZI PORTUALI" è disabiltata nel caso in cui non sia inserita
la C-CARD contenenti i dati cartografici.
La voce "CANCELLA GOTO" è abilitata solo quando è già stato impostato
un Target ed in tale circostanza tutte le altre voci sono disabilitate ad indicare che il
Target è già stato inserito.
Altra particolarità del tasto 'GO TO' è che per confermare la selezione si
potrà premere oltre che 'ENTER' anche lo stesso 'GO TO'. Tale prerogativa consente
di impostare molte delle funzioni di navigazione senza dover spostare il dito dal tasto
'GO TO'. Ad esempio se vogliamo impostare una navigazione al cursore, basterà
premere 2 volte consecutivamente 'GO TO', oppure se vogliamo cancellarla sarà
sufficiente premere 3 volte consecutivamente questo tasto.
I tasti software (soft key)
I tasti software hanno differenti funzioni a seconda dei casi: la loro etichetta
per l'operazione in corso è riportata sullo schermo esattamente sopra i soft key.
Quando le etichette dei soft key vengono visualizzate, premendo il soft key associato
viene eseguita la funzione relativa. Premendo 'CLEAR' le quattro etichette dei soft
key scompaiono.
Se le etichette dei soft key non sono visualizzate e non ci sono menu aperti
sullo schermo, premendo uno dei quattro soft key appaiono le seguenti etichette
immediatamente sopra i soft key:
- 'CONFIG' : apre il menu Principale
- 'MAPPA'
: apre il menu Mappa
- 'DATA'
: apre il menu Dati
- 'FOCUS'
: è attiva solo se la modalità Fish Finder è stata selezionata. Permette
di scegliere la pagina attiva tra pagina cartografica e pagina Fish Finder.
Riferirsi ai Manuali d'Uso relativi per maggiori informazioni.
NAV-STATION 5/11:
Il tasto 'POWER'
Premendo e tenendo premuto 'POWER' per 1 secondo si accende il plotter
cartografico. Premendo e tenendo premuto 'POWER' (quando il plotter cartografico
è acceso) per 3 secondi si spegne il plotter cartografico.
NAV-STATION 5/11:
Il tasto 'DATA'
Ha la stessa funzione del soft key 'DATA': apre il menu Dati, permettendo di
scegliere la configurazione desiderata (il numero di linee e valori) per la finestra dati.
Manuale d'Uso
15
NAV-STATION 11:
Il tasto 'FIND'
Permette di ricercare Porti, Servizi Portuali, Stazioni di Marea, Relitti,
Ostruzioni, Coordinate e Punti Utente.
NAV-STATION 11:
Il tasto 'SERVICE'
Ha la stessa funzione del soft key 'CONFIG': apre il Menu Principale.
NAV-STATION 11:
I tasti numerici
I tasti numerici/alfanumerici permettono di facilitare l'inserimento di numeri/
nomi. Premendo il tasto la prima volta viene inserita la prima lettera, la seconda
volta la seconda lettera, la terza volta la terza lettera, la quarta volta viene inserito il
numero. Trascorsi pochi secondi dal numero/lettera inserito, il carattere viene
confermato e il cursore è spostato sulla posizione successiva. L'inserimento di numeri/
nomi è possibile anche utilizzando il tasto cursore.
2.2 ACCENSIONE E SPEGNIMENTO DEL PLOTTER
Prima di accendere il plotter cartografico verificare la corretta alimentazione
(10-35 volt dc) e la corretta connessione con lo strumento di posizionamento.
2.2.1 ACCENSIONE
Premere e tenere premuto 'POWER' per 1 secondo.
NAV-STATION 6:
Premere e tenere premuto un qualsiasi tasto per 1 secondo.
Il plotter cartografico emette un "beep". Viene aperta la Pagina di Intestazione.
Dopo alcuni secondi sullo schermo si apre la prima delle due pagine di Avvertimento, per ricordare che il plotter cartografico è solo un aiuto alla navigazione, e non
sostituisce le carte nautiche ufficiali, che bisogna comunque avere a bordo.
2.2.2 SPEGNIMENTO
Premere 'POWER' e tenerlo premuto per 3 secondi: se il tasto viene rilasciato
prima che il contatore abbia raggiunto lo zero, il plotter cartografico resta acceso.
NAV-STATION 6:
Premere un qualsiasi soft key + 'CONFIG' + "SPEGNIMENTO" + 'ENTER' + 'ACCETTA'
16
Manuale d'Uso
2.3 REGOLAZIONE LCD
Per regolare la luminosità e il contrasto dello schermo LCD seguire la
procedura:
oppure:
'PAGE' per 1 secondo
Premere un qualsiasi soft key + 'CONFIG' + "Regolazione LCD" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "Regolazione LCD" + 'ENTER'
Sullo schermo appaiono due barre di controllo, indicanti i valori attuali di
contrasto e luminosità:
La luminosità dello schermo può essere controllata usando i soft key 'LUMIN
-' e 'LUMIN +': regolando la barra di controllo si porta la retroilluminazione al livello
desiderato. Premere 'ENTER' per confermare il nuovo valore (in questo modo scompaiono dallo schermo sia i soft key che le finestre grafiche). Altrimenti premendo
'CLEAR' si può uscire da questo menu senza operare cambiamenti.
Per modificare il valore del contrasto si può agire allo stesso modo, usando i
soft key 'CONTR -' e 'CONTR +'.
I nuovi valori di contrasto e luminosità sono conservati finché non vengono
resettati.
2.3.1 PALETTE PLOTTER CARTOGRAFICO A COLORI
La palette (tavolozza) viene usata per migliorare la visibilità dello schermo in
base alle condizioni di luce dell'ambiente circostante. Per selezionare questa opzione:
oppure:
'PAGE' per 1 secondo + 'PAGE'
Premere un qualsiasi soft key + 'CONFIG' + "Regolazione LCD" + 'ENTER' + 'PAGE'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "Regolazione LCD" + 'ENTER' + 'PAGE'
È possibile selezionare la Palette come Normale,NOAA, Visione Notturna
oppure Sole. Normale viene consigliata quando il plotter cartografico non è esposto
alla luce diretta del sole. Quando siamo in questa modalità le mappe sono visualizzate
in modo da usare colori il più possibile simili a quelli usati nelle mappe di carta
originali. NOAA permette la selezione della presentazione NOAA dei colori della
carta. Sole è stato ideato per migliorare la visibilità dello schermo quando il plotter
cartografico è esposto alla luce diretta del sole. Le mappe sono molto più luminose
che negli altri modi. Visione Notturna deve essere usato quando l'ambiente è molto
buio in modo da ridurre il riverbero dello schermo. Il plotter cartografico visualizza
la carta e lo schermo con colori scuri.
Manuale d'Uso
17
2.4 SCELTA DEL LINGUAGGIO
È possibile scegliere il linguaggio utilizzato dal plotter cartografico per tutti i
messaggi che compaiono sullo schermo (questa selezione non ha effetto però sui nomi
che compaiono sulle carte). Il settaggio di default è English.
Premere un qualsiasi soft key + 'CONFIG' + "IMPOSTAZIONI" + 'ENTER' + "Language" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "IMPOSTAZIONI" + 'ENTER' + "Language" + 'ENTER'
Con il tasto cursore scegliere il linguaggio desiderato e premere 'ENTER' per
confermare.
2.5 CONNESSIONI ESTERNE
2.5.1 CONNESSIONI GPS PLOTTER CARTOGRAFICO CON RICEVITORE GPS ESTERNO
Connettere il GPS alla Porta seriale 1/2/3 (NAV-STATION 11: è possibile
selezionare anche le Porte 4 e 5). Per selezionare il settaggio seguire la procedura:
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER' +
"Ingresso Porta 1/2/3" (NAV-STATION 11: "Ingresso Porta 1/2/3/4/5") + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER' + "Ingresso Porta 1/2/3/4/5" +
'ENTER'
Scegliere il settaggio tra quelli NMEA disponibili, NMEA 1200-N81-N,
NMEA 4800-N81-N, NMEA 4800-N82-N, NMEA 9600-O81-N, NMEA 9600-N81N (il settaggio di default è 4800-N81-N) e premere 'ENTER' per confermare.
Se avete connesso il modello Smart DGPS WAAS Receiver GPH00,
selezionare:
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER' +
"Ingresso Porta 1/2/3" (NAV-STATION 11: "Ingresso Porta 1/2/3/4/5") + 'ENTER' +
"NMEA-4800-N81-N" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER' + "Ingresso Porta 1/2/3/4/5" +
'ENTER' + "NMEA-4800-N81-N" + 'ENTER'
2.5.2 CONNESSIONI AUTOPILOTA
Connettere l'Autopilota alla Porta seriale 1/2/3 (NAV-STATION 11: è possibile
selezionare anche le Porte 4 e 5). Per selezionare il settaggio seguire la procedura:
18
Manuale d'Uso
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER' +
"Uscita Porta 1/2/3" (NAV-STATION 11: "Uscita Porta 1/2/3/4/5") ' + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER' + "Uscita Porta 1/2/3/4/5" +
'ENTER'
Scegliere il settaggio tra quelli NMEA disponibili, NMEA 0183 4800-N81N, NMEA 0180, NMEA 0180/CDX (il settaggio di default è NMEA 0183 4800N81-N) e premere 'ENTER' per confermare.
2.5.3 CONNESSIONI STRUMENTO NMEA ESTERNO
Connettere uno strumento NMEA Esterno alla Porta seriale 1/2/3 (NAVSTATION 11: è possibile selezionare anche le Porte 4 e 5). Per selezionare il settaggio
desiderato seguire la procedura:
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER' +
"Ingresso Porta 1/2/3" (NAV-STATION 11: "Ingresso Porta 1/2/3/4/5") + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER' + "Ingresso Porta 1/2/3/4/5" +
'ENTER'
Scegliere il settaggio tra quelli NMEA disponibili, NMEA 1200-N81-N,
NMEA 4800-N81-N, NMEA 4800-N82-N, NMEA 9600-O81-N, NMEA 9600-N81N (il settaggio di default è 4800-N81-N) e premere 'ENTER' per confermare.
2.5.4 CONNESSIONE C-COM
Per connettere il modem C-COM alla Porta 1 del plotter cartografico
controllare che il settaggio per la Porta 1 sia il seguente:
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER' +
"Ingresso Porta 1" + 'ENTER' + "C-COM" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER' + "Ingresso Porta 1" + 'ENTER'
+ "C-COM" + 'ENTER'
Nota
La connessione è valida anche per C-COM IR e C-COM RS232.
Il modem C-COM può essere connesso anche alle Porte 2, 3 (NAV-STATION
11: è possibile selezionare anche le Porte 4 e 5) , nel qual caso selezionare il formato
sulla porta utilizzata.
2.5.5 CONNESSIONI ALLARME ESTERNO
Una volta fatta la connessione per abilitare l'Allarme Esterno seguire la
procedura:
Manuale d'Uso
19
Premere un qualsiasi soft key + 'CONFIG' + "ALLARMI" + 'ENTER' + "ALLARME
ESTERNO" + 'ENTER' + "SI" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ALLARMI" + 'ENTER' + "ALLARME ESTERNO" + 'ENTER' +
"SI" + 'ENTER'
Nota
La connessione è disponibile anche sulla Porta AUX-IN I/O.
2.6 C-CARD
Il plotter cartografico utilizza due tipi di cartucce C-MAP: cartucce contenenti
dati cartografici oppure cartucce per la memorizzazione di informazioni necessarie
all'utente. Una cartuccia di dati cartografici, chiamata C-CARD, contiene carte
dettagliate di una determinata area geografica. Una cartuccia per la memorizzazione
delle informazioni, chiamata C-CARD Utente consente di salvare e recuperare
informazioni come ad esempio rotte, Waypoint, Mark e tracce.
Nota
Durante il normale funzionamento la C-CARD non deve essere rimossa perchè il plotter
cartografico potrebbe bloccarsi.
20
Manuale d'Uso
3
Per il Nuovo Utente
Prima di usare il plotter cartografico per la navigazione, occorre fare le seguenti cose:
1) Il plotter cartografico deve essere installato correttamente secondo quanto
riportato nel Capitolo relativo al vostro plotter cartografico.
2) Verificare il corretto settaggio con lo strumento di ricezione e inserire la
C-CARD appropriata per navigare nell'area geografica desiderata.
3) Accendere il plotter cartografico e regolare la luminosità e il contrasto
dello schermo.
Adesso tutto è pronto per utilizzare il plotter cartografico in navigazione.
3.1 COME LEGGERE LO SCHERMO
Lo schermo del plotter cartografico può essere visualizzato in diversi modi:
come pagina Carta, pagina Grafico Profondità, pagina Carta + Graf. Profondità
oppure Pagina Navigazione 3D. Nei paragrafi che seguono vengono illustarti esempi
di queste pagine, la configurazione dell'Area Testo puo' differire a seconda del plotter cartografico utilizzato.
Nota
Se viene connesso un dispositivo Fish Finder, sono disponibili altre quattro pagine.
Riferirsi al Manuale d'Uso del Fish Finder per ulteriori informazioni.
Contemporaneamente a queste pagine è possibile avere sullo schermo la
visualizzazione di informazioni riguardanti la carta e/o la navigazione:
Premere un qualsiasi soft key + 'DATA'
ALTERNATIVA PER NAV-STATION 11:
'DATA'
sullo schermo appare il menu Dati, tramite il quale è possibile selezionare il
numero di linee (massimo 4) e di valori che devono comparire nell'Area Testo. La
prima colonna indica se la linea è visualizzata () oppure no (✕): muovendo il tasto
Manuale d'Uso
21
cursore in alto e in basso scegliere la linea desiderata e con 'ENTER' selezionarla. È
possibile selezionare finio ad un massimo di quattro linee. Una volta che 'ENTER' è
stato premuto il tipo di dato è selezionato. Premendo 'CLEAR' il menu Dati viene
chiuso e l'Area Testo cambia in accordo ai dati selezionati.
3.1.1 DATI MAPPA
È molto importante poter accedere alle informazioni di cui si ha bisogno e
saper capire ciò che viene rappresentato sullo schermo.
'PAGE' + "CARTA" + 'ENTER"
visualizza la carta e l'Area Testo (se selezionata).
Fig. 3.1.1 - Una possibile configurazione dell'Area Testo
3.1.2 PAGINE GRAFICO PROFONDITÀ
Il Grafico della Profondità può essere selezionato in due diversi modi: in
forma ridotta sulla destra dello schermo oppure a piena pagina. Per selezionare il
Grafico della Profondità sulla destra dello schermo occorre selezionare sia Carta che
il Grafico Profondità:
'PAGE' + "CARTA" + 'ENTER" + "PROF" + 'ENTER'
Fig. 3.1.2 - Esempio di Grafico della Profondità sulla destra dello schermo
Altrimenti per selezionare il Grafico della Profondità a pieno schermo occorre
selezionare solo il Grafico Profondità facendo attenzione a non aver selezionato Carta:
22
Manuale d'Uso
'PAGE' + "PROF" + 'ENTER'
Fig. 3.1.2a - Esempio di Grafico della Profondità a pieno schermo
3.1.3 PAGINA NAVIGAZIONE 3D
La pagina Navigazione 3D mostra i dati di navigazione in modo grafico. E'
possibile configurare le informazioni contenute nella pagina secondo le personali
esigenze (vedi Par. 3.1).
'PAGE' + "PAGINA NAVIGAZ 3D" + 'ENTER'
Fig. 3.1.3 - Esempio di Pagina Navigazione 3D
Nota
È possibile selezionare anche altre pagine, FISH FINDER 200kHz e FISH FINDER 50kHz,
riferirsi al Manuale d'Uso specifico.
3.2 NAVIGAZIONE VERSO UNA DESTINAZIONE
3.2.1 DISTANZA E ROTTA AL TARGET
Una volta posizionato il cursore nella posizione desiderata premere 'GO TO',
selezionare "CURSORE" e premere nuovamente 'GO TO' oppure 'ENTER':
Sul video appare una linea a tratti, che collega il Target con la nave. Quando
il Target è posizionato, tutti i dati di navigazione sono riferiti al Target.
Manuale d'Uso
23
Fig. 3.2.1 - Navigazione verso una singola destinazione
3.2.2 TIME TO GO
Quando il Target è posizionato il valore TTG (se selezionato) viene
visualizzato nell'Area Testo (vedi Fig. 3.2.1).
3.2.3 CANCELLAZIONE TARGET
Posizionare il cursore sull'icona del Target, premere 'STOP'. Sullo schermo
appare una finestra di conferma all'interruzione della navigazione. Premere 'ENTER'
oppure 'GO TO': il simbolo che identifica il Target rimane sul video ombreggiato
fintanto che lo schermo non viene ridisegnato.
3.3 NAVIGAZIONE SU UNA ROTTA
A volte è preferibile definire una serie di posizioni, Waypoint, in una sequenza
chiamata rotta e navigare seguendo la rotta verso il punto finale.
3.3.1 AGGIUNTA WAYPOINT
Per creare un Waypoint posizionare il cursore sulla posizione voluta, premere
'ENTER', selezionare "WAYPOINT", premere 'ENTER' di nuovo. Il Waypoint
appare sullo schermo e diventa il primo punto della prima rotta. Appare una finestra
di informazione contenente il numero di rotta, la data e l'ora, il simbolo e il nome,
Latitudine/Longitudine del Waypoint. Inoltre è segnalata anche la quantità di percorso
da effettuare (e/o effettuato, in caso di più Waypoint) riferita al successivo Waypoint.
24
Manuale d'Uso
3.3.2 CREAZIONE DI UNA ROTTA
Ripetere la procedura "Aggiunta Waypoint" descritta nel precedente Par.
3.3.1. Continuando a spostare il cursore nelle posizioni desiderate e premendo
'ENTER' viene creata la rotta, fintanto che non viene raggiunto l'ultimo Waypoint,
la destinazione finale. Segmenti direzionali a tratto continuo collegano i vari Waypoint,
e un punto cerchiato identifica il Waypoint di inizio rotta; compare anche la quantità
di percorso da compiere.
3.3.3 CANCELLAZIONE WAYPOINT
Per cancellare il Waypoint, posizionare il cursore sul Waypoint da cancellare,
premere 'CANCELL'. Premere 'ACCETTA' per confermare la cancellazione. Il Waypoint
viene cancellato ed una nuova linea congiunge il Waypoint precedente e successivo a
quello cancellato. Il Waypoint cancellato rimane sul video ombreggiato fintanto che
lo schermo non viene ridisegnato.
Una volta posizionato il cursore sul Waypoint iniziale desiderato (potrebbe
essere il primo Waypoint della rotta oppure un altro) premere 'GO TO', selezionare
"CURSORE" e premere nuovamente 'GO TO' oppure 'ENTER'. Il simbolo del
Waypoint appare racchiuso in un cerchio e una linea a tratti collega il Target con la
nave. Tutti i dati di navigazione sono relativi al Target posizionato:
Il Target passerà automaticamente al prossimo Waypoint sulla rotta quando
si raggiunge o si passa il Target presente.
Altrimenti posizionando il cursore sul Target e premendo 'SUCCES' si fa
avanzare il Target sul successivo Waypoint nella rotta. Il cursore viene spostato
sull'attuale Waypoint Target (se il Target si trova sull'ultimo Waypoint della rotta
'SUCCES' non è attivo). Invece quando il cursore è sul Target, premendo 'PRECED' si
trasferisce il Target sul precedente Waypoint nella rotta. Il cursore viene spostato
sull'attuale Waypoint Target (se il Target si trova sul primo Waypoint della rotta
'PRECED' non è attivo).
3.3.4 TIME TO GO
Quando il Target è posizionato il valore TTG (se selezionato) viene
visualizzato nell'Area Testo.
3.3.5 CANCELLAZIONE TARGET
Posizionare il cursore sull'icona del Target, premere 'STOP'. Sullo schermo
appare una finestra di conferma all'interruzione della navigazione. Premere 'ENTER'
oppure 'GO TO': il simbolo che identifica il Target scompare dallo schermo.
Manuale d'Uso
25
3.4 INFORMAZIONI CARTOGRAFICHE C-MAP NT MAX
MAX è una evoluzione della tecnologia NT/NT+. I suoi punti chiave sono:
Nuove Caratteristiche Dati
- Maree e Correnti (le frecce indicano direzione e intensità)
- Cartografia Mondiale di sfondo con dati terrestri
- Dati Valore Aggiunto (Immagini e Diagrammi, Dati Terrestri)
- Port Info Aumentato
Nuove Caratteristiche nella Presentazione
- "Clear Info" (un sofisticato "Dizionario Umano" in grado di tradurre le abbreviazioni
sui Fari trovate sulle carte)
- Fari Lampeggianti (una modalità di presentazione innovativa e dinamica)
- Flexi-Zoom (Zoom aumentato tra i livelli di carte, con il risultato di una scala ottimale
in ogni situazione)
- Dati di Altezza Rilievi Dinamici (palette ottimizzate per plotter cartografici con
256 o più colori; include la nuova opzione NOAA per il mercato US)
- Veduta Prospettica (una veduta prospettica da "Mondo Reale" della carta, aggiornata
in tempo reale durante la navigazione)
Coesistenza C-CARD MAX e NT/NT+
- Quando i dati NT+ e MAX coprono aree differenti, il plotter cartografico ottiene
i dati da entrambe le carte (secondo la posizione corrente).
- Quando i dati NT+ e MAX coprono la stessa area, il plotter cartografico ottiene i
dati solo dalle carte MAX.
3.5 CARTOGRAFIA MONDIALE
Le carte di sfondo interne possono essere aggiornate per includere le carte di
livello A e B MAX che forniscono dati marini migliorati, fiumi, laghi, dati terrestri
(strade principali , autostrade, ferrovie, etc...), Fari, aree di profondità, acque territoriali,
etc... leggendole da speciali C-CARD (contattate il vostro rivenditore).
3.6 IMMAGINI & DIAGRAMMI
Il formato dati MAX permette di assegnare una o più immagini ad ogni oggetto
26
Manuale d'Uso
cartografico. Queste Immagini sono tipicamente usate per facilitare l'dentificazione
degli oggetti cartografici o dei luoghi sulla mappa: possono essere il tracciato di un
paesaggio in prossimità di un porto, il disegno di un ponte o di una boa etc.
Su alcuni oggetti, come ad esempio i ponti, l'immagine associata può essere il
Diagramma che rappresenta la forma degli oggetti e le loro caratteristiche (lunghezza,
altezza, tipo del ponte etc.).
Fig. 3.6 - Immagini e Diagrammi
3.6.1 QUICK INFO SUGLI OGGETTI CON IMMAGINI
Nella finestra di Quick Info, appare nella barra in alto l'icona di una "macchina
fotografica" se almeno uno degli oggetti trovati ha una o più immagini associate.
3.6.2 INFO ESPANSO SU OGGETTI CON IMMAGINI
Nella finestra di Info Espanso, appare l'icona di una piccola "macchina
fotografica" in un angolo del quadrato contenente l'icona dell'oggetto o l'icona di
una grossa foto centrata sul quadrato per l'oggetto senza icona.
Per vedere l'immagine, premere "FOTO" quando l'oggetto con l'immagine è
evidenziato.
3.6.3 MODIFICA DELLA DIMENSIONE DELL'IMMAGINE
Quando l'immagine viene visualizzata, è possibile vederla a tutto schermo
premendo 'ENTER'.
3.7 MENU MAPPA
Per selezionare la configurazione della mappa sullo schermo (disponibile solo
dalla pagina cartografica):
Premere un qualsiasi soft key + 'MAPPA'
Manuale d'Uso
27
3.7.1 MODO ZOOM
Premere un qualsiasi soft key + 'MAPPA' + "TIPO DI ZOOM" + 'ENTER'
Permette una maggiore o minore espansione o compressione della scala della
carta facendo operazioni di zoom. Il Modo Zoom ha due opzioni: STANDARD
(default) oppure FLEXI-ZOOM. Quando siamo in modalità FLEXI-ZOOM,
premendo brevemente 'ZOOM...' si ottiene un cambiamento della carta, mentre
premendo più a lungo 'ZOOM...' (cioè premendo e tenendo premuto) appare una
finestra in un angolo dello schermo. Questa finestra mostra il valore del Fattore di
Zoom corrente. Premendo 'ZOOM IN'/'ZOOM OUT' la mappa si espande o si
comprime in accordo al Fattore di Zoom selezionato. La Finestra è automaticamente
chiusa se 'ZOOM...' non viene premuto per 2 secondi; il Fattore di Zoom impostato
viene usato alla successiva operazione di zoom.
3.7.2 CARATTERI & SIMBOLI
Premere un qualsiasi soft key + 'MAPPA' + "CARATTERI & SIMBOLI" + 'ENTER'
Con la cartografia MAX è possibile decidere la dimensione di tutti i nomi e
simboli che compaiono sulle carte, scegliendo tra le opzioni a disposizione che sono
Normale (dimensione regolare dei caratteri) e Largo.
Fig. 3.7.2 - Esempio di selezione Normale (a sinistra) e Largo (a destra)
3.7.3 VEDUTA PROSPETTICA
Premere un qualsiasi soft key + 'MAPPA' + "VEDUTA PROSPETTICA" + 'ENTER'
I dati della cartografia possono essere proiettati in modo prospettico durante
la navigazione. Infatti questa funzione permette la selezione della visione panoramica
della carta. Poichè il lato superiore della mappa è più compresso del lato inferiore, è
visibile una visione più ampia della mappa. La visione prospettica permette di mostrare
informazioni sulla carta che si trovano immediatamente davanti e intorno al cursore.
28
Manuale d'Uso
Fig. 3.7.3 - Veduta Prospettica
3.7.4 FARI LAMPEGGIANTI
Premere un qualsiasi soft key + 'MAPPA' + "LAMPEGGIO FARI" + 'ENTER'
Questa funzione permette di selezionare le luci lampeggianti dei Fari. La
durata del lampeggio e il colore di ogni Faro viene letto dagli attributi del Faro
disponibili sulla C-CARD. Quando l'imbarcazione si trova nelle vicinanze di un
Faro, la luce del Faro inizierà a lampeggiare.
3.7.5 BARRA DI INDICAZIONI SICUREZZA
Premere un qualsiasi soft key + 'MAPPA' + "INDICAZIONI SICUREZZA" + 'ENTER'
Questa funzione permette di visualizzare una barra di stato con sei caselle che mostrano
lo stato di certe funzioni. Qualsiasi avvertimento o condizione di allarme viene
identificata dal colore rosso per indicare il possibile rischio.
Fig. 3.7.5 - Indicazioni Sicurezza
Le caselle sono definite come segue:
Zoom
Normale: quando la carta è visualizzata in una scala normale.
U. Zoom: rosso quando la carta è sotto-zoom più di due volte rispetto alla
scala normale, grigio altrimenti.
O. Zoom: rosso quando la carta è sopra-zoom più di due volte rispetto alla
scala normale, grigio altrimenti.
L. Lock: rosso quando la carta è ingrandita più di due volte rispetto alla scala
normale, grigio altrimenti.
Manuale d'Uso
29
Best Map
Rosso quando è disponibile nella posizione indicata dal cursore una carta più
dettagliata.
Dati No
Rosso quando almeno uno dei seguenti oggetti è disabilitato (dall'utente):
Profondità; Relitti/Ostruzioni; Tracce/Rotte; Aree di Pericolo; Fari.
Sfoltimento
Visualizzato in rosso quando si sta cancellando oggetti sovrapposti .
Pericoli
Rosso quando la “Guardian Technology” rileva uno dei seguenti oggetti: Terra,
Zone di Marea, Aree di Profondità, Rocce, Ostruzioni, Costruzioni Litoranee,
Servizi per la Pesca, Relitti, Aree Dragate, Ormeggi, Pingo e Impianti di
Produzione.
Avvisi
Rosso quando la “Guardian Technology” rileva Zone di Attenzione o Zone
Regolamentate.
3.7.6 PREVISIONE CORRENTI
Premere un qualsiasi soft key + 'MAPPA' + "PREVISIONE CORRENTI" + 'ENTER'.
Viene aperta una finestra in basso a sinistra nello schermo. È possibile vedere
la variazione delle frecce indicanti la Marea sull'area selezionata in un dato momento.
Premere 'IMPOSTA' per impostare la data e l'ora manualmente, e 'DIMINU'/'AUMENTA'
per decrementare/incrementare l'ora. Premere 'USCITA' per uscire.
3.8 FUNZIONE INFO
Posizionare il cursore nella posizione desiderata e premere:
Premere un qualsiasi soft key + 'MAPPA' + "INFO" + 'ENTER'
per ottenere l'Albero di Info e la pagina di Info Espansa.
3.8.1 ALBERO DI INFO E PAGINA DI INFO ESPANSO
Questa pagina combina l'Albero di Info e le pagine di Info Espanso; questo
offre il vantaggio di visualizzare i dettagli sull'oggetto selezionato nell'Albero di Info
30
Manuale d'Uso
mentre il cursore si sposta attraverso le varie voci di questo Albero.
La parte superiore della pagina contiene l'Albero di Info e la parte inferiore
l'informazione espansa. Spostando il cursore sull'Albero di Info tutte le informazioni
rilevanti sull'oggetto selezionato vengono mostrate nella parte inferiore della pagina.
Quando l'oggetto selezionato è una Altezza di Marea, premendo 'ENTER' è possibile
visualizzare il grafico relativo. Premendo 'CLEAR' la pagina viene chiusa. Se
l'informazione contenuta eccede l'ampiezza della pagina, l'utente può scorrere la
pagina premendo 'PAGE DN'. 'HOME' fa ripartire la funzione di Info Espanso.3.4.5
Port Info.
3.8.2 TIDE INFO
Per ottenere Tide Info:
Fig. 3.8.2 - Icona Tide Info
Posizionare il cursore sul simbolo Tide, appare una finestra di Info
Automatico:
Fig. 3.8.2a - Info Automatico su Tide
Per visualizzare il grafico dell'andamento delle maree nel giorno selezionato
con l'indicazione dell'alba e del tramonto premere 'ESPANDE' (altrimenti premere
'TUTTI' per selezionare tutta l'informazione disponibile).
Manuale d'Uso
31
Fig. 3.8.2b - Grafico Maree
Con il tasto cursore è possibile posizionare una linea verticale sul grafico ed
evidenziare l'altezza della marea ad una certa ora del giorno oppure posizionare una
linea orizzontale come riferimento per una certa altezza di marea. Usare inoltre
'ZOOM IN' o 'ZOOM OUT' per selezionare il giorno precedente o successivo ed
'ENTER' per selezionare la data (muovere il tasto cursore su/giù per inserire il numero
desiderato e muoverlo a sinistra/destra per spostare il cursore a sinistra/destra).
Nota
I grafici relativi all'andamento delle maree rappresentano solo una approssimazione sulle
altezze delle maree, e quindi la loro consultazione deve essere integrata con quella delle
tradizionali tavole di marea.
3.8.3 PORT INFO
Sullo schermo viene mostrata un'icona Port Info che può essere selezionata
con il cursore per conoscere la lista dei servizi portuali presenti in quell'area.
Fig. 3.8.3 - Icona Port Info
L'informazione disponibile è mostrata nella finestra di Info Automatico dove
vengono mostrate le icone corrispondenti ai servizi disponibili:
32
Manuale d'Uso
Fig. 3.8.3a - Finestra di Info Automatico
Per espandere l'informazione relativa all'oggetto premere 'ESPANDE' e per
espandere tutta l'informazione disponibile per il punto cartografico premere 'TUTTI'.
3.8.4 PORT INFO AUMENTATO
Le carte MAX includono servizi portuali aggiuntivi che non erano presenti
prima. Sono inclusi attributi aggiuntivi delle zone portuali e degli scali (Posizione,
Paese, Regione, Stato, numero di telefono del Porto principale etc).
3.9 CONFIGURAZIONE MAPPA
Permette all'utente di configurare lo schermo in base alle sue preferenze.
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER'
Le possibili selezioni sono elencate qui di seguito:
Nomi: Si/No. Il settaggio di default è Si.
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER'+ "Nomi" + 'ENTER'
Paralleli/Meridiani: Si/No. Il settaggio di default è Si.
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER' + "Paralleli/
Meridiani" + 'ENTER'
Aiuti Navigazione: Si/No. Il settaggio di default è Si. Quando questa opzione è
selezionata la visualizzazione di Fari & Fanali, Segnali, Boe & Mede è attiva.
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER'+ "Aiuti Navigaz." +
'ENTER'
Settori Luci Fari: Si/No. Il settaggio di default è Si. I Settori Luci Fari non sono
Manuale d'Uso
33
visualizzati quando Fari e Segnali è Semplice oppure è disabilitato (la visualizzazione
dei Fari e Segnali è decisa dalla Libreria cartografica).
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER' + "Settori Luci Fari"
+ 'ENTER'
Contorno Carte: Si/No/Auto. Il settaggio di default è Si.
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER' + "Contorno Carte"
+ 'ENTER'
Limite Profondità: Si/No. Il settaggio di default è Si.
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER' + "Limite Prof" +
'ENTER'
Limite Profondità Minimo/Massimo: Seleziona un valore di riferimento minimo e
massimo della Profondità e Fondali. Il settaggio di default per il minimo è 0 Ft, per il
massimo è 33 Ft.
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER'+ "Limite Prof Min"
+ 'ENTER'
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER' + "Limite Prof
Max" + 'ENTER'
Limite Profondità Rocce Minimo/Massimo: Seleziona un valore di riferimento
minimo e massimo della visualizzazione delle rocce. Il settaggio di default per il minimo
è 0 Ft, per il massimo è 33 Ft.
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER'+ "Prof Rocce Min"
+ 'ENTER'
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER'+ "Prof Rocce Max"
+ 'ENTER'
Aree di Pericolo: Si/No. Il settaggio di default è Si. Le Aree di Pericolo saranno
sempre contorno solo quando sono abilitate (Si).
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER'+ "Aree di Pericolo"
+ 'ENTER'
Rotte e Traffico: Si/No. Il settaggio di default è Si.
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER'+ "Rotte e Traffico"
+ 'ENTER'
Punti Utente: Si/No/Icona. Il settaggio di default è Si. Quando è selezionato Icona
abilita solo le icone della visualizzazione del nome del Punto Utente.
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER'+ "Punti Utente" +
'ENTER'
Nome Boe: Si/No. Il settaggio di default è Si. Quando è selezionato abilita la
34
Manuale d'Uso
visualizzazione del nome delle boe.
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER'+ "Nome Boe" +
'ENTER'
Dati Valore Aggiunto: Si/No. Il settaggio di default è Si. Quando è selezionato
abilita la visualizzazione dei dati di valore aggiunto.
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER'+ "Dati Valore
Aggiunto" + 'ENTER'
Altezza Rilievi: Si/No. Il settaggio di default è Si. Quando è selezionato abilita la
visualizzazione dell'altezzai dei rilievi topografici.
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER'+ "Altezza Rilievi" +
'ENTER'
Strade: Si/No. Il settaggio di default è Si. Quando è selezionato abilita la
visualizzazione delle strade.
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER'+ "Strade" + 'ENTER'
P.I.: Si/No. Il settaggio di default è Si. Quando è selezionato abilita la visualizzazione
dei punti di interesse.
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER'+ "P.I." + 'ENTER'
Livelli Combinati: Quando la copertura mappa al livello corrente di zoom non
riempie l'intero schermo, il plotter cartografico disegna il resto della mappa espandendo
l'informazione cartografica letta da al più due livelli di zoom sopra il corrente livello
di zoom. Per questa ragione la mappa viene disegnata tre volte: inizialmente disegna
i due livelli prima del livello corrente e poi il livello corrente. L'area coperta dai dati
cartografici letti dai precedenti livelli viene identificata da un pattern a puntini. Quando
il cursore è spostato su un'area non coperta dai dati del livello corrente, il plotter
cartografico fa un'operazione di zoom out al primo livello coperto dai dati cartografici.
Premere un qualsiasi soft key + 'MAPPA' + "MAPPA" + 'ENTER'+ "Livelli Combinati"
+ 'ENTER'
Nota
La funzione Livelli Combinati lavora soltanto con le nuove C-CARD. Inoltre influisce sulla
velocità con cui viene disegnato lo schermo. Se questa funzione non viene utilizzata può
comunque essere disabilitata.
3.9.1 INFO AUTOMATICO
La funzione di Info Automatico è selezionabile dall'utente.
Premere un qualsiasi soft key + 'CONFIG' + "IMPOSTAZIONI" + 'ENTER' + "Info
Automatico" + 'ENTER'
Manuale d'Uso
35
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "IMPOSTAZIONI" + 'ENTER' + "Info Automatico" + 'ENTER'
Le possibili scelte sono:
- NO: disabilita l'opzione di Info Automatico.
- Sui Punti: abilita l'Info Automatico solo sui punti. È il settaggio di default.
- Su Tutto: abilita l'Info Automatico su tutti gli oggetti (punti, linee e aree).
La funzione di Info Automatico Sui Punti mostra informazioni quando il
cursore viene posizionato su un punto (per esempio Servizi Portuali, Maree, luci,
relitti, rocce, boe, mede, ostruzioni etc). La funzione di Info Automatico Su Tutto
mostra informazioni quando il cursore viene posizionato su un punto, su una linea
(per esempio contorni Profondità, Acque Territoriali, Linee Cartografiche ecc.), su
un'area (Profondità, Mare, Attenzione ecc.), su un nome (all'inizio del testo o su
qualsiasi carattere che compone il nome).
I dettagli su Terre, Sorgente di Dati, Area Cartrografica e Fondali non vengono
visualizzati.
Per espandere l'informazione relativa all'oggetto premere 'ESPANDE '.
Altrimenti premere 'TUTTI' per avere tutta l'informazione disponibile per il punto
cartografico.
3.10 FUNZIONE RICERCA
Il plotter cartografico permette di ricercare Porti, Servizi Portuali, Stazioni
di Marea, Relitti, Ostruzioni, Coordinate e Punti Utente.
3.10.1
RICERCA PORTO
Visualizza la lista dei porti (al massimo 8 porti) che si trovano vicini al cursore.
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER'+ "PORTO" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'FIND' + "PORTO" + 'ENTER'
Con il tasto cursore selezionare il porto. Premere 'ENTER' o 'RICERCA' per
localizzarlo.
3.10.1.1
Ricerca di Tutti i Porti
Per visualizzare la lista di tutti i porti memorizzati sulla C-CARD inserita e
localizzare il porto desiderato sulla carta seguire la procedura:
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER' + "PORTO" +
'ENTER' + 'PORTI'
36
Manuale d'Uso
ALTERNATIVA PER NAV-STATION 11:
'FIND' + "PORTO" + 'ENTER' + 'PORTI'
Con il tasto cursore selezionare il porto e con 'ZOOM IN'/'ZOOM OUT'
selezionare la pagina successiva/precedente. Premere 'ENTER' o 'RICERCA' per
localizzare il porto selezionato sulla mappa.
Nota
Viene visualizzato un messaggio di Avvertimento se non c'è alcuna C-CARD inserita
oppure se non ci sono porti memorizzati nella C-CARD.
3.10.1.2
Ricerca per nome
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER' + "PORTO" +
'ENTER' + 'PORTI' + 'NOME'
ALTERNATIVA PER NAV-STATION 11:
'FIND' + "PORTO" + 'ENTER' + 'PORTI' + 'NOME'
Usare il tasto cursore per inserire il nome del porto (al massimo 15 caratteri).
Premere 'ACCETTA' o 'ENTER' per confermare; premere 'ANNULLA' o 'CLEAR' per
cancellare il nome inserito. Se il nome inserito è stato trovato, viene visualizzata la
lista di tutti i porti il cui nome contiene il nome inserito. Ripetere l'operazione per
raffinare la ricerca oppure spostarsi attraverso la lista con il tasto cursore. Premere
'ENTER' per visualizzare il porto sulla mappa.
Nota
Appare un messaggio di Avvertimento quando il nome inserito non è contenuto nella lista
dei porti.
3.10.1.3
Ricostruzione della lista
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER' + "PORTO" +
'ENTER' + 'PORTI' + 'LISTA'
ALTERNATIVA PER NAV-STATION 11:
'FIND' + "PORTO" + 'ENTER' + 'PORTI' + 'LISTA'
Permette di visualizzare la lista completa dei porti ordinata per nome. Usare
il tasto cursore per selezionare il porto e 'ZOOM IN'/'ZOOM OUT' selezionare la
pagina successiva/precedente. Premere 'ENTER' o 'RICERCA' per localizzare il porto
selezionato sulla mappa.
3.10.2
RICERCA SERVIZI PORTUALI
Permette di localizzare e mostrare sullo schermo i servizi portuali disponibili
più vicini a lui (come ad esempio il più vicino ospedale, la banca, la pompa di
carburante, etc.).
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER' + "SERVIZI
PORTUALI" + 'ENTER'
Manuale d'Uso
37
ALTERNATIVA PER NAV-STATION 11:
'FIND' + "SERVIZI PORTUALI" + 'ENTER'
Sullo schermo viene visualizzata la lista delle icone corrispondenti ai servizi
disponibili. Dopo averne selezionato uno con il tasto cursore, premere 'ENTER' o
'RICERCA'. Viene visualizzata la lista dei porti più vicini (fino ad un massimo di 10) in
cui quel servizio è presente. Sceglierne uno e premere 'ENTER' o 'RICERCA'.
3.10.3
RICERCA STAZIONI DI MAREA
Permette di localizzare e mostrare sullo schermo le Stazioni di Marea (fino ad
un massimo di 10) più vicine alla posizione della nave - se si sta ricevendo un punto
nave (fix) valido - oppure alla posizione del cursore - se non si sta ricevendo un punto
nave (fix) valido.
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER' + "STAZIONI
MAREE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'FIND' + "STAZIONI MAREE" + 'ENTER'
Dopo pochi secondi sullo schermo si apre una finestra contenente le Stazioni
di Marea. Scegliere la stazione desiderata e premere 'ENTER' o 'RICERCA' per
selezionare il Grafico Tide. Premere 'CLEAR' per visualizzare la Stazione di Marea
selezionata.
3.10.4
RICERCA RELITTI
Ricerca dei Relitti più vicini:
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER' + "RELITTI" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'FIND' + "RELITTI" + 'ENTER'
Usare il tasto cursore per selezionare il relitto e 'ZOOM IN'/'ZOOM OUT'
per selezionare la pagina successiva/precedente. Premere 'ENTER' o 'RICERCA' per
localizzare il relitto selezionato sulla mappa.
3.10.5
RICERCA OSTRUZIONI
Ricerca delle Ostruzioni più vicine:
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER'" + "OSTRUZIONI"
+ 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'FIND' + "OSTRUZIONI" + 'ENTER'
Usare il tasto cursore per selezionare l'ostruzione e 'ZOOM IN'/'ZOOM
38
Manuale d'Uso
OUT' per selezionare la pagina successiva/precedente. Premere 'ENTER' o 'RICERCA'
per localizzare l'ostruzione selezionata sulla mappa.
3.10.6
RICERCA COORDINATE
Permette di inserire le coordinate per localizzare un punto:
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER'+ "COORDINATE"
+ 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'FIND' + "COORDINATE" + 'ENTER'
3.10.7
RICERCA PUNTO UTENTE
Permette di ricercare il Punto Utente per nome:
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER'+ "PUNTI UTENTE"
+ 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'FIND' + "PUNTI UTENTE" + 'ENTER'
3.11 C-LINK
Il sistema C-Link è una caratteristica che permette di condividere gli stessi
dati cartografici tra due plotter cartografici (CP) in collegamento tramite una porta
seriale di I/O.
Per attivare la funzione C-Link, una “C-CARD dati MAX” (detta REGULAR C-CARD) deve essere inserita in uno dei due plotter cartografici e una speciale
C-CARD dati MAX (detta MIRROR C-CARD) deve essere inserita nell'altro plotter cartografico. Le due C-CARD dati MAX devono avere lo stesso codice e la stessa
revisione. Così la MIRROR C-CARD può essere utilizzata solo su un plotter
cartografico collegato ad un altro plotter cartografico fornito con l'equivalente REGULAR C-CARD. È importante puntualizzare che i due plotter cartografici devono
avere la stessa versione software in grado di gestire la funzione C-Link.
3.11.1
COME LAVORA IL SISTEMA C-LINK
Quando il plotter cartografico viene acceso, commuta in modalità “StandAlone”. In questo modo di funzionamento, il plotter cartografico scandisce
periodicamente tutti gli alloggiamenti C-CARD disponibili alla ricerca delle MIRManuale d'Uso
39
ROR C-CARD. Quando viene trovata una o più MIRROR C-CARD (in uno o
entrambi i plotter cartografici), viene stabilta una speciale connessione tra i plotter
cartografici per abilitare le MIRROR C-CARD. Se una REGULAR C-CARD che ha
precedentemente attivato una MIRROR C-CARD viene rimossa, persino la MIRROR C-CARD non sarà più letta sull'altro plotter cartografico.
3.11.2
CONNESSIONE SERIALE C-LINK
I due plotter cartografici dovrebbero essere connessi attraverso le porte seriali.
Può essere usata ogni porta disponibile, il software riconosce automaticamente la
porta usata. Quella che segue è una connessione tipica:
CP1
TX
—————>
RX
<—————
GND <————>
3.11.3
CP2
RX
TX
GND
TRASFERIMENTO DATI DI NAVIGAZIONE C-LINK
Questa funzione permette di trasferire i dati di navigazione C-Link (Nome
Rotta, ID Destinazione & Posizione, ID Waypoint Successivo & Posizione, Lunghezza
Totale Rotta, Velocità Consumo Carburante, ETA, TTG, etc. - da qui in poi detti
“Dati Navigazione C-Link”) tra due plotter cartografici collegati attraverso il
sistema C-Link.
I plotter cartografici possono essere configurati per operare in due modalità:
- modalità MASTER (Plotter Cartografico Primario)
- modalità SLAVE (Plotter Cartografico Secondario)
Quando la navigazione viene attivata sul plotter cartografico Master, i dati di
navigazione C-Link vengono inviati in continuazione allo Slave finquando la
navigazione è attiva.
Se il Master sta navigando verso una Destinazione Singola, lo Slave mostra la
posizione della Destinazione e attiva la navigazione verso di essa.
Se il Master sta navigando su una Rotta, lo Slave mostra il tratto di Rotta
composto dalla Destinazione e dal Waypoint successivo alla Destinazione (Waypoint
Successivo) e attiva la navigazione verso di essa.
Ogni variazione ai dati di navigazione C-link viene trasferito dal Master allo
Slave. Lo Slave dispone di pagine dedicate che mostrano i dati di navigazione C-Link
ricevuti dal Master.
40
Manuale d'Uso
3.12 OPERAZIONI
ELEMENTI INTRODUTTIVI
È importante rimarcare, una volta in più, che questa funzione non trasferisce
l'intera rotta, ma solo l'informazione relativa alla navigazione. Tale informazione
viene rimossa dal plotter cartografico Slave non appena la navigazione è terminata.
I dati di navigazione C-Link vengono scambiati usando le due sentenze
proprietarie NMEA-0183 C-MAP: $PCMPN,1 e $PCMPN,2.
Quando viene attivata la navigazione sul Master, questo inizia a spedire in
uscita i dati di navigazione C-Link. Se lo Slave viene connesso, tutti i dati di navigazione
C-Link ricevuti sono registrati nella sua memoria e la navigazione inizia.
L'informazione inviata dal Master consiste dei valori seguenti:
- Modo Navigazione (A Singola Destinazione/A una Rotta)
- Nome Rotta (*)
- ID Destinazione
- Posizione Destinazione
- ID Waypoint Successivo (*)
- Intervallo dalla Destinazione al successivo Waypoint (*)
- Bearing dalla Destinazione al successivo Waypoint (*)
- Lunghezza Rotta (*)
- Distanza dalla Destinazione all'ultimo Waypoint della Rotta (*)
- Tratti Rotta restanti (*)
- Velocità di Crociera prevista
- Consumo Medio di Carburante
- Carburante Iniziale Caricato
I dati di navigazione C-Link possono riferirsi a:
- navigazione a Singola Destinazione
- navigazione su una Rotta
I valori identificati da (*) sono inviati solo per la navigazione su una Rotta.
L'Icona Destinazione, il tratto di Navigazione (dal Punto Nave alla Destinazione),
l'Icona del Waypoint Successivo e gli altri dati di navigazione C-Link rilevanti sono
visualizzati sul plotter cartografico Slave. Ogni variazione dei dati di navigazione
C-Link sul Master sono comunicati allo Slave in modo da mantenere i dati allineati
su entrambi i dispositivi.
Manuale d'Uso
41
3.12.1
CONNESSIONE SERIALE C-LINK
3.12.2
PLOTTER CARTOGRAFICO MASTER
I due plotter cartografici dovrebbero essere connessi attraverso le porte seriali.
Può essere usata ogni porta disponibile, il software riconosce automaticamente la porta
usata. Quella che segue è una connessione tipica:
CP1
CP2
TX
—————> RX
RX
<————— TX
GND <————> GND
Modo Operativo
Per selezionare la modalità Master (unità principale) seguire la procedura:
Premere un qualsiasi soft key + 'CONFIG' + + "INGRESSO/USCITA" + 'ENTER' +
"C-LINK" + 'ENTER' + "Unità Principale" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER' + "C-LINK" + 'ENTER' + "Unità
Principale" + 'ENTER'
La modalità Master è il settaggio di default. Sono consentite tutte le funzioni
regolari del plotter cartografico. Non appena la Destinazione viene inserita, il plotter
cartografico Master inizia a trasmettere tutti i dati di navigazione C-Link. Nella
modalità Master i dati di navigazione C-Link ricevuti dalla porta NMEA vengono
ignorati. Così, se i due plotter cartografici sono operativi entrambi in modalità Master, i dati di navigazione C-Link inviati dall'altro plotter cartografico non sono mai
processati. In tali condizioni, se la navigazione viene attivata su uno dei due plotter
cartografici, appare un messaggio di avvertimento per indicare che i dati di navigazione
C-Link sono ignorati dall'altro plotter cartografico.
3.12.3
PLOTTER CARTOGRAFICO SLAVE
Modo Operativo
Per selezionare la modalità Slave (unità secondaria) seguire la procedura:
Premere un qualsiasi soft key + 'CONFIG' + + "INGRESSO/USCITA" + 'ENTER' +
"C-LINK" + 'ENTER' + "Unità Secondaria" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER' + "C-LINK" + 'ENTER' + "Unità
Secondaria" + 'ENTER'
Quando la modalità Slave viene selezionata, il plotter cartografico non può
più manipolare i dati di navigazione C-Link.
42
Manuale d'Uso
Ferma la navigazione corrente
Se la navigazione è stata già attivata, verrà disattivata non appena la modalità
Slave è selezionata. Viene mostrato un appropriato messaggio di avvertimento per
indicare che la Navigazione è già attiva e per confermare che la modalità Slave può
essere selezionata.
Blocca l'operazione Navigazione
Non appena la la modalità Slave viene essere selezionata, la Destinazione non
può essere più inserita sia che i dati di navigazione C-Link siano ricevuti dal Master
oppure no. Inoltre quando i dati di navigazione C-Link sono ricevuti dal Master,
non sarà più possibile disattivare la navigazione.
Blocca l'inseguimento Rotta
Se mentre si sta navigando sulla Rotta ricevuta dal Master, la Destinazione
viene raggiunta (sia applicando criteri di distanza che di perpendicolarità), la
Destinazione non sarà spostata sul Waypoint successivo della Rotta.
Gestione MOB
Se la Navigazione a una Destinazione esterna è attiva e 'MOB' viene premuto
sul plotter cartografico Slave, il MOB viene posizionato, ma la Navigazione al MOB
non viene attivata.
Note
Se mentre si sta navigando a una Destinazione esterna, la modalità operativa
è commutata in modalità Master, la navigazione alla Destinazione esterna viene
terminata. Un appropriato messaggio di avvertimento viene visualizzato per indicare
che la Navigazione alla Destinazione esterna è attiva e per confermare che può essere
selezionata la modalità Slave. Scegliendo la modalità Slave, i dati di navigazione C-Link
saranno cancellati.
I dati di navigazione C-Link vengono cancellati allo spegnimento.
3.12.4
DATI DI NAVIGAZIONE C-LINK:
ACQUISIZIONE E VISUALIZZAZIONE
Non appena i dati di navigazione C-Link vengono ricevuti, lo Slave analizza
le informazioni ricevute ed esegue le azioni relative a seconda del suo stato corrente.
Nota
Quando viene attivata la Navigazione ad una Destinazione esterna, il plotter cartografico
Slave mostrerà tutti i dati di navigazione C-Link rilevanti esattamente come quandfo la
Manuale d'Uso
43
Destinazione non è esterna: (Nome Destinazione, DST e BRG alla Destinazione, calcolo
XTE, calcolo TTG etc). Questi valori vengono visualizzati quando richiesti e saranno
usati per formattare i dati in uscita NMEA-0183.
3.12.5
RAPPRESENTAZIONE GRAFICA SULLA MAPPA
Fig. 3.12.5 - Rappresentazione Grafica
3.12.6
RAPPORTO DATI ROTTA
Quando viene ricevuta la Navigazione a una Rotta esterna, sarà possibile
visualizzare le informazioni relative alla Rotta esterna selezionando il Rapporto Dati
Rotta.
- Rotta Esterna
: Nome della Rotta Esterna (da PCMPN,0)
- Velocità di Crociera
: Velocità di Crociera prevista (da PCMPN,1)
- Consumo Carburante
: Consumo Carburante previsto (da PCMPN,1)
- Lunghezza Totale Rotta : Lunghezza dal Primo all'Ultimo Waypoint (da
PCMPN,1)
- Carburante Iniziale
: Volume di Carburante disponibile prima di iniziare la
navigazione (Litri)
- Consumo Carburante Tot. :
Consumo di Carburante Totale calcolato per
navigare sull'intera Rotta.
- Waypoint nella Rotta
- Waypoint Restanti
: Numero di Waypoint presenti nella Rotta (da PCMPN,1)
: Numero di Waypoint dalla Destinazione all'Ultimo
Waypoint (da PCMPN,1)
- Distanza alla Destinazione:Distanza dalla Nave alla Destinazione (calcolata)
- Distanza al Prossimo Wpt : Distanza che la nave deve percorrere per raggiungere il
Waypoint seguente la Destinazione (calcolata: Distanza
alla Destinazione + lunghezza del tratto successivo di
Rotta)
44
Manuale d'Uso
- Distanza all'Ultimo Wpt : Distanza che la nave deve percorrere fino alla Fine della
Rotta (calcolata: Distanza alla Destinazione + Distanza
dalla Destinazione all'Ultimo Waypoint ricevuto da
PCMPN,1)
- TTG Alla Destinazione : Tempo Stimato per percorrere la “Distanza all'Ultimo
Waypoint”. Calcolata usando la Velocità di Crociera.
- TTG Al Prossimo Wpt : Tempo Stimato per percorrere la “Distanza al Waypoint
Successivo”. Calcolata usando la Velocità di Crociera.
- TTG All'Ultimo Wpt : Tempo Stimato per percorrere la “Distanza all'Ultimo
Waypoint”. Calcolata usando la Velocità di Crociera.
- ETA Alla Destinazione : Tempo Stimato di Arrivo al punto di Destinazione.
Calcolato: Tempo Corrente + “TTG alla Destinazione”
- ETA Al Prossimo Wpt : Tempo Stimato di Arrivo al Waypoint successivo alla
Destinazione. Calcolato: Tempo Corrente + “TTG al
Waypoint Successivo”
- ETA All'Ultimo Wpt
: Tempo Stimato di Arrivo alla fine della Rotta. Calcolato:
Tempo Corrente + “TTG all'Ultimo Waypoint”
3.12.7
QUICK INFO
Navigazione Rotta: Quick Info sulla Destinazione
Fig. 3.12.7 - Quick Info sulla Destinazione
Quick info sulla Destinazione singola
Fig. 3.12.7a - Quick Info sulla Destinazione singola
Manuale d'Uso
45
46
Manuale d'Uso
4Per l'Utente Esperto
Adesso che avete imparato ad usare il vostro plotter cartografico, potete
cominciare ad utilizzare funzionalità più avanzate che risulteranno assai utili durante
la navigazione.
4.1 CREAZIONE E USO DELLE ROTTE
In ogni momento è possibile aggiungere o cancellare Waypoint, consultare il
Rapporto Dati sulla rotta, invertire la direzione della rotta o cancellare l'intera rotta.
4.1.1 ROTTE
Le funzioni seguenti permettono la gestione delle rotte. Per selezionare il
Menu Rotte:
Premere un qualsiasi soft key + 'CONFIG'+ "ROTTA" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ROTTA" + 'ENTER'
4.1.1.1 Selezione Rotta
Premere un qualsiasi soft key + 'CONFIG'+ "ROTTA" + 'ENTER' + "SELEZIONE" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ROTTA" + 'ENTER' + 'ENTER' + "SELEZIONE" + 'ENTER'
Appare una finestra contenente la lista dei numeri rotta con il relativo nome
rotta. Selezionare il numero di rotta. Sono disponibili le seguenti funzioni.
Visualizzazione Rotta
Premere un qualsiasi soft key + 'CONFIG'+ "ROTTA" + 'ENTER' + "SELEZIONE" +
'ENTER'+ 'SCEGLIE'
Manuale d'Uso
47
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ROTTA" + 'ENTER' + 'ENTER' + "SELEZIONE" + 'ENTER'+
'SCEGLIE'
La rotta, visualizzata con segmenti a tratto continuo, viene centrata nel video, con il
cursore posizionato sul Waypoint centrale.
Modifica delle Note
Premere un qualsiasi soft key + 'CONFIG'+ "ROTTA" + 'ENTER' + "SELEZIONE" +
'ENTER'+ 'NOTE'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ROTTA" + 'ENTER' + 'ENTER' + "SELEZIONE" + 'ENTER'+ 'NOTE'
Viene aperta un'altra finestra: inserire le note (questo è possibile solo se la rotta è già
stata creata). Premere 'ENTER' oppure 'ANNULLA'.
Colore Rotta
PLOTTER CARTOGRAFICO A COLORI
Premere un qualsiasi soft key + 'CONFIG'+ "ROTTA" + 'ENTER' + "SELEZIONE" +
'ENTER'+ 'COLORE'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ROTTA" + 'ENTER' + 'ENTER' + "SELEZIONE" + 'ENTER'+ 'COLORE'
È possibile cambiare il colore. Dopo aver premuto 'COLORE' viene aperta un'altra
finestra: scegliere il colore quindi premere 'ENTER' oppure 'ANNULLA'.
4.1.1.2 Cancellazione Rotta
Premere un qualsiasi soft key + 'C ONFIG '+ "ROTTA" + 'ENTER' +
"CANCELLAZIONE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ROTTA" + 'ENTER'+ "CANCELLAZIONE" + 'ENTER'
Appare una finestra: premere 'ACCETTA' per confermare la cancellazione
('ANNULLA' altrimenti). La rotta rimane ombreggiata fintanto che lo schermo non
viene ridisegnato.
4.1.1.3 Colore Rotta
PLOTTER CARTOGRAFICO A COLORI
Premere un qualsiasi soft key + 'CONFIG'+ "ROTTA" + 'ENTER' + "COLORE" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ROTTA" + 'ENTER'+ "COLORE" + 'ENTER'
Viene aperta una finestra: con il tasto cursore scegliere il colore preferito. Premere
'ENTER' o 'ACCETTA' (oppure 'CLEAR' o 'ANNULLA' per abortire l'operazione).
48
Manuale d'Uso
4.1.1.4 Ricerca informazioni sulla rotta: Rapporto Dati Rotta
Premere un qualsiasi soft key + 'CONFIG'+ "ROTTA" + 'ENTER' + "RAPPORTO"
+ 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ROTTA" + 'ENTER'+ "RAPPORTO" + 'ENTER'
Modifica dei valori di Velocità & Consumo
Premere un qualsiasi soft key + 'CONFIG'+ "ROTTA" + 'ENTER' + "RAPPORTO"
+ 'ENTER' + 'CARBUR'/'VELOCIT'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ROTTA" + 'ENTER'+ "RAPPORTO" + 'ENTER' + 'CARBUR'/'VELOCIT'
Inserire il valore usando il tasto cursore e premere 'ENTER' o 'ACCETTA' ('CLEAR'
o 'ANNULLA' per annullare l'operazione).
Inversione della Rotta
Il verso della rotta selezionata è stato invertito, il primo Waypoint della rotta diventa
l'ultimo e viceversa. L'inversione permette di modificare la rotta dalla parte opposta
a quella attuale. Dopo aver invertito il verso, tutti i comandi lavoreranno infatti sul
punto all'estremo opposto di quello attivo prima dell'inversione.
Premere un qualsiasi soft key + 'CONFIG'+ "ROTTA" + 'ENTER' + "RAPPORTO"
+ 'ENTER' + 'INVERTI'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ROTTA" + 'ENTER'+ "RAPPORTO" + 'ENTER' + 'INVERTI'
4.1.1.5 Invia e Ricevi Rotta
Trasmette informazioni sulla Rotta Attiva sulla porta di uscita NMEA.
Premere un qualsiasi soft key + 'CONFIG'+ "ROTTA" + 'ENTER' + "INVIA" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ROTTA" + 'ENTER'+ "INVIA" + 'ENTER'
I messaggi NMEA WPL & RTE sono inviati sulla porta di uscita.
Salva informazioni sulla Rotta ricevute dalla porta di ingresso NMEA.
Premere un qualsiasi soft key + 'CONFIG'+ "ROTTA" + 'ENTER' + "RICEVI" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ROTTA" + 'ENTER'+ "RICEVI" + 'ENTER'
La Rotta ricevuta è salvata sulla Rotta Attiva, sovrascrivendola. I messaggi
NMEA WPL & RTE sono inviati sulla porta di ingresso.
Manuale d'Uso
49
4.1.2 WAYPOINT
In ogni momento è possibile aggiungere Waypoint, cancellare Waypoint dalla
rotta, spostare un Waypoint nella rotta in un'altra posizione, inserire un Waypoint
tra due esistenti, ricercare un qualsiasi Waypoint. Ogni volta che il cursore viene
posizionato su un Waypoint le seguenti funzioni sono disponibili.
4.1.2.1 Aggiunta Waypoint
'ENTER' + "WAYPOINT" + 'ENTER'
Il Waypoint appare sul video nella posizione individuata dal cursore. Una
finestra di informazione contenente il numero di rotta, la data e l'ora, il simbolo e il
nome, Latitudine/Longitudine del Waypoint, informazioni sui Waypoint precedente
e successivo appare sullo schermo. Inoltre è segnalata anche la quantità di percorso da
effettuare (e/o effettuato, in caso di più Waypoint) riferita al successivo Waypoint.
Continuando a spostare il cursore nelle posizioni desiderate e premendo 'ENTER',
selezionando "WAYPOINT" e premendo 'ENTER' di nuovo viene creata la rotta.
4.1.2.2 Spostamento Waypoint
Aggiunta Waypoint ('ENTER' + "WAYPOINT" + 'ENTER') o Posiziona il cursore
sul Waypoint
Premere 'SPOSTA'. Con il tasto cursore muovere il cursore, sullo schermo
appare una linea a tratti che collega il Waypoint con la nuova posizione:
Fig. 4.1.2.2 - Funzione Spostamento Waypoint (I)
Scegliere una nuova posizione e premere 'ACCETTA' (premere 'ANNULLA'
altrimenti), il Waypoint appare nella nuova posizione scelta:
50
Manuale d'Uso
Fig. 4.1.2.2a - Funzione Spostamento Waypoint (II)
4.1.2.3 Cancellazione Waypoint
Aggiunta Waypoint ('ENTER' + "WAYPOINT" + 'ENTER') o Posiziona il cursore sul Waypoint
Premere 'CANCELL'. Premere 'ACCETTA' per confermare la cancellazione
(premere 'ANNULLA' altrimenti). Il Waypoint viene cancellato e appare una nuova
linea tra il Waypoint precedente e quello successivo. Il Waypoint cancellato resta
ombreggiato fintanto che lo schermo non viene ridisegnato.
4.1.2.4 Modifica Waypoint
Aggiunta Waypoint ('ENTER' + "WAYPOINT" + 'ENTER') o Posiziona il cursore sul Waypoint
Premere 'MODIFIC' per modificare un Waypoint. Sullo schermo appare una
finestra con Nome, Simbolo, Latitudine/Longitudine e Colore del Waypoint.
Fig. 4.1.2.4 - Modifica Waypoint
Con il tasto cursore selezionare il campo desiderato. Se è stato selezionato
Nome, premere 'ENTER': con il tasto cursore inserire il caratttere (8 caratteri al
max), quindi premere 'ENTER'. Se è stato selezionato il campo Simbolo premere
'ENTER'; sullo schermo appare una finestra con 16 diversi simboli:
Manuale d'Uso
51
Fig. 4.1.2.4a - Simboli dei Waypoint
Con il tasto cursore selezionare il simbolo desiderato e premere 'ENTER'.
Se è stato selezionato il campo Coordinate, premere 'ENTER' e quindi con il
tasto cursore inserire il valore desiderato e premere 'ENTER'. Se è stato selezionato
il campo Colore, premere 'ENTER': appare una finestra con 8 diversi colori. Usare il
tasto cursore per inserire il colore desiderato. Premere 'ENTER'. Premere 'ACCETTA'.
4.1.2.5 Goto
Aggiunta Waypoint ('ENTER' + "WAYPOINT" + 'ENTER') o Posiziona il cursore sul Waypoint
Premere 'GO TO', selezionare "CURSORE" e premere nuovamente
'GO TO' oppure 'ENTER': un cerchio racchiude il simbolo del Waypoint. Sullo
schermo appare una linea che collega il Target con la posizione della nave. Quando il
Target viene posizionato, tutti i dati di navigazione sono riferiti a questo Target.
Altrimenti premendo 'GO TO', selezionando "ROTTA" e premendo
nuovamente 'GO TO' oppure 'ENTER', il Target viene posizionato sul primo
Waypoint della rotta.
Notare infine che premendo 'GO TO', selezionando "MARK" e premendo
nuovamente 'GO TO' oppure 'ENTER', appare sullo schermo la pagina Lista Punti
Utente. Selezionare il Punto Utente (e quindi il Waypoint) desiderato e premere
nuovamente 'GO TO' oppure 'ENTER': il Target viene posizionato sul Waypoint
scelto.
4.1.2.6 Inserimento Waypoint
Ogni volta che il cursore viene posizionato sul segmento congiungente due
Waypoint di una rotta è disponibile la seguente funzione.
Posiziona il cursore su un segmento di rotta
52
Manuale d'Uso
Fig. 4.1.2.6- Funzione Inserimento Waypoint tra due esistenti (I)
Premere 'INSER.'. La linea tra i due Waypoint viene disegnata a tratti: spostare
il cursore nella posizione voluta "tirando la linea".
Fig. 4.1.2.6a - Funzione Inserimento Waypoint tra due esistenti (II)
Una volta posizionato il cursore nella nuova posizione, premere 'ACCETTA'
(premendo 'ANNULLA' si annulla l'operazione di inserimento):
Fig. 4.1.2.6b - Funzione Inserimento Waypoint tra due esistenti (III)
4.1.2.7 Ricerca Waypoint
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER' + "PUNTI UTENTE"
+ 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'FIND' + "PUNTI UTENTE" + 'ENTER'
Manuale d'Uso
53
Viene aperta una finestra per ricercare un Waypoint dandone l'etichetta. Con
il tasto cursore inserire il nome e premere 'ACCETTA' ('ANNULLA' altrimenti). Per
esempio, se il nome inserito è W005, il cursore viene posizionato su questo Waypoint,
e la finestra con le informazioni sulla rotta appare sullo schermo.
4.1.2.8 Ricerca informazione sui Waypoint: Pagina Lista Punti Utente
Premere un qualsiasi soft key + 'CONFIG' + "LISTA" + 'ENTER' + "LISTA" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "LISTA" + 'ENTER' + "LISTA" + 'ENTER'
Viene aperta una finestra a piena pagina per fornire informazini su tutti i
Punti Utente memorizzati. Spostando il cursore in alto/basso selezionare il Punto
Utente desiderato.
Nota
Nella lista un cerchio racchiude il simbolo del punto utente sul quale è posizionato il
Target.
Centra Waypoint nella mappa
Premere un qualsiasi soft key + 'CONFIG' + "LISTA" + 'ENTER' + "LISTA" + 'ENTER'
+ 'CENTRA'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "LISTA" + 'ENTER' + "LISTA" + 'ENTER' + 'CENTRA'
Il plotter cartografico esce dalla pagina Lista Punti Utente e ridisegna la carta. Sullo
schermo appare il punto selezionato, con il cursore posizionato sopra; appare inoltre
la finestra di informazione contenente coordinate, simbolo e identificatore del
Waypoint. Premere 'CLEAR' per uscire e ritornare alla Pagina Lista Punti Utente.
Ricerca Waypoint nella Pagina Lista Punti Utente
Premere un qualsiasi soft key + 'CONFIG' + "LISTA" + 'ENTER' + "LISTA" +
'ENTER' + 'RICERCA'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "LISTA" + 'ENTER' + "LISTA" + 'ENTER' + 'RICERCA'
Appare una finestra per inserire il nome usando il tasto cursore. Premere 'ENTER',
il plotter cartografico mostra il Waypoint nella pagina Lista Punti Utente con la riga
evidenziata.
Cancellazione Waypoint
Premere un qualsiasi soft key + 'CONFIG' + "LISTA" + 'ENTER' + "LISTA" + 'ENTER'
+ 'Cancell'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "LISTA" + 'ENTER' + "LISTA" + 'ENTER' + 'CANCELL'
54
Manuale d'Uso
Con il tasto cursore selezionare il Waypoint da cancellare e premere 'CANCELL'. Appare
un messaggio di avvertimento, premere 'ACCETTA' ('ANNULLA' altrimenti). Se si vuol
cancellare il Waypoint su cui è posizionato il Target, occorre cancellare prima il
Target e quindi ripetere l'operazione di cancellazione Waypoint.
Cancellazione di tutti i Punti Utente memorizzati
Premere un qualsiasi soft key + 'CONFIG' + "LISTA" + 'ENTER' + "LISTA" + 'ENTER'
+ 'CAN. TOT'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "LISTA" + 'ENTER' + "LISTA" + 'ENTER' + 'CAN.TOT'
Appare un messaggio di avvertimento, premere 'ACCETTA' se si vuol procedere nella
cancellazione di tutti i Punti Utente esistenti ('ANNULLA' altrimenti). Se su un Punto
Utente è posizionato il Target, occorre cancellare prima il Target e quindi ripetere
l'operazione di cancellazione totale.
4.1.2.9 Invia e Ricevi Waypoint
Invia tutti i Punti Utente a un dispositivo esterno attraverso la porta seriale:
Premere un qualsiasi soft key + 'CONFIG' + "LISTA" + 'ENTER' + "INVIA" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "LISTA" + 'ENTER' + "INVIA" + 'ENTER'
Legge i Punti Utente dalla porta di ingresso NMEA:
Premere un qualsiasi soft key + 'CONFIG' + "LISTA" + 'ENTER' + "RICEVI" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "LISTA" + 'ENTER' + "RICEVI" + 'ENTER'
4.2 MARK
E' possibile identificare una posizione sulla carta con un Mark, simbolo e
numero, in modo da poterlo poi riutilizzare. Ogni volta che il cursore viene
posizionato sopra il Mark le seguenti funzioni sono disponibili.
4.2.1 AGGIUNTA MARK
'ENTER' + "MARK" + 'ENTER'
Il Mark appare sulla posizione del cursore. Appare una finestra di informazione
contenente il nome, il simbolo e la Latitudine/Longitudine del Mark.
Manuale d'Uso
55
4.2.2 SPOSTAMENTO MARK
Aggiunta Mark ('ENTER' + "MARK" + 'ENTER') o Posiziona il cursore su un Mark
Premere 'SPOSTA'. Spostando il cursore con il tasto cursore, appare una linea
a tratti che collega il Mark con la nuova posizione. Premere 'ACCETTA'. Il Mark viene
spostato nella nuova posizione scelta, il "vecchio" Mark rimane ombreggiato fintanto
che lo schermo non viene ridisegnato.
4.2.3 CANCELLAZIONE MARK
Aggiunta Mark ('ENTER' + "MARK" + 'ENTER') o Posiziona il cursore sul Mark
Premere 'CANCEL.': appare una finestra per confermare la cancellazione.
Premere 'ACCETTA' ('ANNULLA' altrimenti): il Mark rrimane ombreggiato fintanto
che lo schermo non viene ridisegnato.
4.2.4 MODIFICA MARK
Aggiunta Mark ('ENTER' + "MARK" + 'ENTER') o Posiziona il cursore sul Mark
Premere 'MODIFIC'. Appare una finestra per modificare il Nome, Simbolo,
Coordinate e Colore del Mark. Con il tasto cursore selezionare il campo desiderato.
Se è stato selezionato Nome, premere 'ENTER': con il tasto cursore inserire il carattere
(8 caratteri al max), quindi premere 'ENTER'. Se è stato selezionato Simbolo premere
'ENTER': appare una finestra con 16 simboli diversi. Con il tasto cursore selezionare
il simbolo e premere 'ENTER'. Se è stato selezionato Coordinate, premere 'ENTER'
e quindi usare il tasto cursore per inserire il valore, premere 'ENTER'. Se è stato
selezionato Colore, premere 'ENTER': appare una finestra con 8 diversi colori. Usare
il tasto cursore per inserire il colore desiderato. Premere 'ENTER'. Quindi premere
'ACCETTA'.
4.2.5 GOTO
Aggiunta Mark ('ENTER' + "MARK" + 'ENTER') o Posiziona il cursore sul Mark
Premere 'GO TO' selezionare "CURSORE" e premere nuovamente 'GO TO'
oppure 'ENTER': un cerchio racchiude il simbolo del Mark. Sullo schermo appare
una linea che collega il Target con la nave. Quando il Target è posizionato tutti i dati
di navigazione sono riferiti a questo Target.
Altrimenti premendo 'GO TO', selezionando "MARK" e premendo
nuovamente 'GO TO' oppure 'ENTER', appare sullo schermo la pagina Lista Punti
Utente. Selezionare il Punto Utente desiderato e premere nuovamente 'GO TO'
oppure 'ENTER': il Target viene posizionato su quel Punto Utente.
56
Manuale d'Uso
4.2.6 RICERCA DEL MARK
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER' + "PUNTI UTENTE"
+ 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'FIND' + "PUNTI UTENTE" + 'ENTER'
Appare una finestra per ricercare un Mark inserendo il suo nome. Con il
tasto cursore inserire il nome e premere 'ACCETTA' ('ANNULLA' altrimenti).
4.2.7 RICERCA INFORMAZIONI SUI MARK: LISTA PUNTI UTENTE
Premere un qualsiasi soft key + 'CONFIG' + "LISTA" + 'ENTER' + "LISTA" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "LISTA" + 'ENTER' + "LISTA" + 'ENTER'
Viene aperta una finestra a piena pagina per fornire informazioni su tutti i
Punti Utente memorizzati (Mark e Waypoint). Spostando il cursore in alto e in basso
selezionare il Punto Utente desiderato. Vedi il precedente Par. 4.1.2.8.
4.2.8 INVIA E RICEVI MARK
Invia tutti i Punti Utente a un dispositivo esterno attraverso la porta seriale:
Premere un qualsiasi soft key + 'CONFIG' + "LISTA" + 'ENTER' + "INVIA" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "LISTA" + 'ENTER' + "INVIA" + 'ENTER'
Legge i Punti Utente dalla porta di ingresso NMEA:
Premere un qualsiasi soft key + 'CONFIG' + "LISTA" + 'ENTER' + "RICEVI" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "LISTA" + 'ENTER' + "RICEVI" + 'ENTER'
4.3 FUNZIONE TRACCIA
Il plotter cartografico è in grado di memorizzare il percorso effettuato,
decidendo inoltre la modalità con cui tale percorso viene memorizzato.
Premere un qualsiasi soft key + 'CONFIG' + "TRACCIA" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER'
Manuale d'Uso
57
4.3.1 REGISTRAZIONE TRACCIA
Premere un qualsiasi soft key + 'C ONFIG ' +"TRACCIA" + 'ENTER' +
"ATTIVAZIONE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "ATTIVAZIONE" + 'ENTER'
Abilita la registrazione della traccia. Non è possibile abilitare la registrazione
della traccia se non si sta ricevendo un punto valido.
Quando la registrazione della traccia è abilitata, per disabilitare la registrazione:
Premere un qualsiasi soft key + 'C ONFIG ' + "TRACCIA" + 'ENTER' +
"DISATTIVAZIONE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "DISATTIVAZIONE" + 'ENTER'
4.3.2 CANCELLAZIONE TRACCIA
Premere un qualsiasi soft key + 'C ONFIG ' + "TRACCIA" + 'ENTER' +
"CANCELLAZIONE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "CANCELLAZIONE" + 'ENTER'
Cancella l'intera traccia o parte di essa. 'INTERA', 'INIZIO' e 'FINE' permettono
di identificare i punti di inizio e fine del segmento da cancellare.
4.3.3 CANCELLAZIONE DISTANZA (LOG) TOTALE E PARZIALE
Premere un qualsiasi soft key + 'CONFIG' + "TRACCIA" + 'ENTER' + "LOG" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "LOG" + 'ENTER'
È possibile azzerare la distanza parziale e totale percorsa dalla nave dall'inizio
della navigazione o dal momento in cui vengono azzerati i dati. Dopo aver premuto
'ENTER' premere 'TOTALE' per azzerare il LOG totale oppure 'PARZ' per azzerare il
LOG parziale.
4.3.4 MENU CONFIGURAZIONE TRACCIA
Premere un qualsiasi soft key + 'C ONFIG ' +"TRACCIA" + 'ENTER' +
"CONFIGURAZIONE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER'
58
Manuale d'Uso
4.3.4.1 Selezione della Traccia Attiva
Premere un qualsiasi soft key + 'C ONFIG ' + "TRACCIA" + 'ENTER' +
"CONFIGURAZIONE" + 'ENTER' + "TRACCIA ATTIVA" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER' +
"TRACCIA ATTIVA" + 'ENTER'
Premendo 'ENTER' si seleziona il numero della traccia attiva. Il settaggio di
default è 1.
4.3.4.2 Visualizzazione Traccia
Premere un qualsiasi soft key + 'C ONFIG ' + "TRACCIA" + 'ENTER' +
"CONFIGURAZIONE" + 'ENTER' + "DISEGNO TRACCIA" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER' +
"DISEGNO TRACCIA" + 'ENTER'
Selezionare VISIBILE o NASCOSTO. Il settaggio di default è VISIBILE.
4.3.4.3 Selezione Colore
PLOTTER CARTOGRAFICO A COLORI
Premere un qualsiasi soft key + 'C ONFIG ' + "TRACCIA" + 'ENTER' +
"CONFIGURAZIONE" + 'ENTER' + "COLORE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER' +
"COLORE" + 'ENTER'
Premere 'ENTER' più volte per selezionare il colore voluto per la traccia
selezionata.
4.3.4.4 Selezione della modalità di registrazione Traccia
Premere un qualsiasi soft key + 'C ONFIG ' +"TRACCIA" + 'ENTER' +
"CONFIGURAZIONE" + 'ENTER' + "REGISTRAZIONE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER' +
"REGISTRAZIONE" + 'ENTER'
Scegliere DISTANZA (il plotter cartografico memorizza la posizione occupata dalla nave quando la distanza dall'ultima posizione memorizzata è maggiore di
una distanza prefissata) o TEMPO (il plotter cartografico memorizza la posizione
occupata dalla nave dopo un certo intervallo di tempo). Il settaggio di default è
TEMPO.
4.3.4.5 Selezione Tempo
Premere un qualsiasi soft key + 'C ONFIG ' +"TRACCIA" + 'ENTER' +
"CONFIGURAZIONE" + 'ENTER' + "TEMPO" + 'ENTER'
Manuale d'Uso
59
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER' +
"TEMPO" + 'ENTER'
Se la registrazione del percorso è attivata e il tipo di memorizzazione scelto è
il tempo, il plotter cartografico effettua la registrazione di un punto solo quando è
trascorso un certo intervallo di tempo. Premere 'ENTER' per scegliere tra 1 sec, 5
sec, 10 sec, 30 sec, 1 min. Il settaggio di default è 1 sec.
4.3.4.6 Selezione Distanza
Premere un qualsiasi soft key + 'C ONFIG ' + "TRACCIA" + 'ENTER' +
"CONFIGURAZIONE" + 'ENTER' + "DISTANZA" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER' +
"DISTANZA" + 'ENTER'
Se la funzione di memorizzazione della traccia è attivata e il tipo di memorizzazione scelto è la distanza, il plotter cartografico effettua la registrazione di un punto
solo quando si è verificato uno spostamento del natante, dal punto precedente,
maggiore di un raggio minimo prefissato. Premere 'ENTER' per scegliere il raggio
minimo di registrazione tra 0.01, 0.05, 0.1, 0.5, 1.0, 2.0, 5.0, 10.0 Nm (l'unità di
misura della distanza è selezionata dall'utente, vedi Cap. 5). Il settaggio di default è
0.01 Nm.
4.3.4.7 Cancellazione di Tutte le Tracce
Premere un qualsiasi soft key + 'C ONFIG ' + "TRACCIA" + 'ENTER' +
"CONFIGURAZIONE" + 'ENTER' + "CANCELLA TUTTE LE TRACCE" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER' +
"CANCELLA TUTTE LE TRACCE" + 'ENTER'
Dopo aver premuto 'ENTER' appare una finestra per confermare la
cancellazione. Premere 'ACCETTA' ('ANNULLA' in caso contrario).
4.4 MENU CARTUCCIA UTENTE
Il plotter cartografico permette di memorizzare le informazioni su una
C-CARD Utente, in modo da poterle poi recuperare in ogni momento.
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER'
60
Manuale d'Uso
4.4.1 SALVATAGGIO FILE
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER' +
'SALVA'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER' + 'SALVA'
Viene aperta una finestra per inserire il nome file e il tipo di dati da salvare.
Scegliere il tipo di dati da salvare premendo rispettivamente 'MARK', 'ROTTE'
o 'TRACCE'. Scegliere il nome file. All'inizio viene mostrato il nome di default: con il
tasto cursore inserire il nome. Premere 'ACCETTA' ('ANNULLA' altrimenti).
Nota
Il nome del file deve univocamente identificare il contenuto del file. Le date, per esempio,
sono spesso utilizzare nei nomi dei file. La massima lunghezza consentita per il nome di un
file è di 8 caratteri. I caratteri possono essere numeri (0, ..., 9), lettere (A, , Z) e spazi (per
esempio identificatori legali sono "ABC", "AA", 12121212", "A B A", e così via).
4.4.2 CARICAMENTO FILE
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER' +
'CARICA'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER' + 'CARICA'
Prima di premere 'CARICA', scegliere il nome file nella lista visualizzata sullo
schermo, utilizzando il tasto cursore.
4.4.3 CANCELLAZIONE FILE
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER' +
'CANCELL'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER' + 'CANCELL'
Appare una finestra di avvertimento, premere 'ACCETTA' per confermare la
cancellazione ('ANNULLA' altrimenti). E' bene ricordare che questa operazione cancella definitivamente un file dalla C-CARD Utente.
4.4.4 C-CARD UTENTE
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER' +
'CARTUCCIA'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER' + 'CARTUCCIA'
Manuale d'Uso
61
4.4.4.1 Lettura della Directory sulla C-CARD Utente
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER' +
'CARTUCCIA' + 'LEGGI'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER' + 'CARTUCCIA'+ 'LEGGI'
Appare la lista dei file presenti sulla C-CARD Utente inserita
nell'alloggiamento (slot). Se tutto è andato bene, appare il messaggio "LETTURA
DIR .. OK" in basso a destra.
4.4.4.2 Formattazione C-CARD Utente
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER' +
'CARTUCCIA' + 'FORMAT'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER' + 'CARTUCCIA'+ 'FORMAT'
Appare una finestra di avvertimento, premere 'ACCETTA' per confermare la
formattazione ('ANNULLA' altrimenti). La formattazione della C-CARD Utente deve
essere fatto prima di utilizzare una C-CARD Utente nuova: questa operazione prepara
la C-CARD Utente a ricevere e memorizzare le informazioni.
4.4.4.3 Ordinamento della Directory della C-CARD Utente
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER' +
'CARTUCCIA' + 'ORDINA'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER' + 'CARTUCCIA'+ 'ORDINA'
Ordina i file nella directory. Questo è possibile in tre modi:
- Premere 'NOME' per ordinare in base al nome del file;
- Premere 'ORA' per ordinare in base all'ora di creazione del file;
- Premere 'TIPO' per ordinare in base al tipo di dati.
4.4.4.4 Selezione dello slot (alloggiamento) NAV-STATION 11
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER' +
'CARTUCCIA' + 'SLOT'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER' + 'CARTUCCIA'+ 'SLOT'
Selezionare lo slot (alloggiamento) desiderato in cui è inserita la C-CARD
Utente. Se la C-CARD Utente non è presente nell'alloggiamento selezionato, appare
un messaggio di avvertimento, premere 'OK' per continuare.
62
Manuale d'Uso
5
Termini & Funzioni
Questa sezione fornisce spiegazioni su tutti quei termini che possono non
essere familiari al lettore. Il simbolo indica che il termine è seguito dalla sola
spiegazione, mentre il simbolo
indica che per quel termine viene data una
spiegazione e il modo sintetico di selezionare l'opzione da menu, elencando le
operazioni da fare come sequenze di tasti e nomi di menu racchiusi tra doppi apici.
Per esempio 'SERVICE' + "IMPOSTAZIONI" + 'ENTER" + "Angoli" + 'ENTER' significa che per selezionare Angoli Veri o Magnetici occorre premere 'SERVICE', selezionare con il tasto cursore il menu Impostazioni e premere 'ENTER',
quindi con il tasto cursore selezionare l'opzione"Angoli" e quindi premere 'ENTER'
per selezionare "Vero" oppure "Auto Magnetico".
Aiuti Navigazione
Abilita (Si)/disabilita (No) la visualizzazione degli Aiuti alla Navigazione. Il settaggio di default è Si.
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER' + "Aiuti Navigaz."
+ 'ENTER'
Allarme Ancoraggio
Allarme acustico e visivo che compare quando l'imbarcazione supera il limite di trascinamento dell'ancora.
La verifica della condizione di allarme viene effettuata in tempo reale, calcolando la distanza tra la
posizione attuale e la posizione ricevuta nel momento in cui è stata attivata la funzione di allarme
(punto di attivazione). Se tale distanza supera il valore impostato da menu, l'allarme si attiva.
Consente la disabilitazione dell'allarme ancoraggio (No) o l'inserimento del limite di trascinamento.Il
settaggio di default è No.
Premere un qualsiasi soft key + 'CONFIG' + "ALLARMI" + 'ENTER' + "Allarme Ancoraggio" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ALLARMI" + 'ENTER' + "Allarme Ancoraggio" + 'ENTER'
Allarme di Arrivo
Allarme acustico e visivo che compare quando l'imbarcazione arriva in prossimità della destinazione.
La distanza di attivazione dell'allarme è selezionabile dall'utente, infatti è possibile disabilitare (No)
l'Allarme di Arrivo oppure inserire il valore desiderato. Il settaggio di default è 1.00 Nm.
Premere un qualsiasi soft key + 'CONFIG' + "ALLARMI" + 'ENTER' + "Allarme di Arrivo" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ALLARMI" + 'ENTER' + "Allarme di Arrivo" + 'ENTER'
Allarme Bassi Fondali
Allarme acustico e visivo che si attiva quando la profondità (relativa ai Bassi Fondali) ricevuta da un
Manuale d'Uso
63
ecoscandaglio è inferiore al volore impostato dall'utente. Il settaggio di default è No.
Premere un qualsiasi soft key + 'CONFIG' + "ALLARMI" + 'ENTER' + "Allarme Bassi Fondali" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ALLARMI" + 'ENTER' + "Allarme Bassi Fondali" + 'ENTER'
Allarme Esterno
Nel caso si verifichi una condizione di allarme, il plotter cartografico attiva un segnale elettrico sulla
Porta di I/O. Questo segnale può essere utilizzato da un dispositivo esterno (ad esempio una sirena). Il
settaggio di default è No.
Premere un qualsiasi soft key + 'CONFIG' + "ALLARMI" + 'ENTER' + "Allarme Esterno" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ALLARMI" + 'ENTER' + "Allarme Esterno" + 'ENTER'
Allarme Incagliamento
Allarme acustico e visivo che si attiva quando nell'area di fronte all'imbarcazione viene individuato un
potenziale pericolo per la navigazione dovuto ad acque poche profonde, terra, rocce, ostruzioni e
costruzioni sulla linea di costa. Gli oggetti di pericolo vengono ricercati sui dati cartografici presenti sul
plotter. L'area che si trova davanti all'imbarcazione viene scandita periodicamente. Questa area è
identificata da un triangolo posizionato di fronte all'icona della barca la cui direzione è determinata
dalla prua della barca. L'ampiezza del triangolo è selezionabile dall'utente. Se viene trovato un potenziale
pericolo, il plotter cartografico lo comunica in una finestra di Avvertimento della pagina Allarmi
Incagliamento. Il settaggio di default è No.
Premere un qualsiasi soft key + 'CONFIG' + "ALLARMI" + 'ENTER' + "Allarme Incagliamento" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ALLARMI" + 'ENTER' + "Allarme Incagliamento" + 'ENTER'
Allarme XTE
Allarme acustico e visivo che si attiva quando l'imbarcazione si allontana oltre una certa distanza dalla
rotta predefinita. La distanza di attivazione dell'allarme è selezionabile dall'utente, infatti è possibile
disabilitare l'Allarme XTE (No) oppure selezionare il valore desiderato. Il settaggio di default è No.
Premere un qualsiasi soft key + 'CONFIG' + "ALLARMI" + 'ENTER' + "Allarme XTE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ALLARMI" + 'ENTER' + "Allarme XTE" + 'ENTER'
Allarmi (menu)
Il plotter cartografico consente di abilitare o disabilitare gli allarmi relativi a varie funzioni. Seleziona il
valore desiderato per l'Allarme di Arrivo, l'Allarme XTE , l'Allarme Ancoraggio e l'Allarme Bassi
Fondali. Abilita o disabilita l'Allarme Esterno e l'Auto Cancellazione. Vengono inoltre gestiti l'Allarme
Incagliamento, il Limite Profondità, il Range Allarme Incagliamento e gli Allarmi Incagliamento.
Premere un qualsiasi soft key + 'CONFIG' + "ALLARMI" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ALLARMI" + 'ENTER'
Angoli
Seleziona gli angoli come magnetici, Auto Magn, o geografici, Vero. Se sono selezionati angoli magnetici
la variazione è calcolata automaticamente per ogni zona quando la carta viene visualizzata. Il settaggio
di default è Auto Magn.
Premere un qualsiasi soft key + 'CONFIG' + "IMPOSTAZIONI" + 'ENTER' + "Angoli" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "IMPOSTAZIONI" + 'ENTER' + "Angoli" + 'ENTER'
Altezza Rilievi
Le aree con i Rilievi sono sempre visualizzate, ma è possibile abilitare o meno la visualizzazione dell'altezza
del rilievo. Il settaggio di default è Si.
64
Manuale d'Uso
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER' + "ALTEZZA
RILIEVI" + 'ENTER'
Aree di Pericolo
Attiva (Si) o disattiva (No) la visualizzazione delle aree di pericolo. Quando l'area è piccola viene
identificata solo tramite i bordi. Il settaggio di default è Si.
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER' + "Aree di Pericolo"
+ 'ENTER'
Attiva Ingresso Video
NAV-STATION 11 VCAM
Attiva l'Ingresso Video da menu. All'attivazione della modalità Video si apre sullo schermo una finestra
con il seguente messaggio: "La modalità Video sarà attivata". Una volta che la modalità Video è stata
attivata, con i seguenti tasti è possibile controllare i settaggi del video: premere 'POWER' e
successivamente '1'/'2' per regolare l'illuminazione LCD, '3'/'4' per il contrasto LCD, muovere il
cursore in alto/basso per regolare la luminosità LCD; muoverlo invece a destra/sinistra per il colore;
premere 'ZOOM IN'/'ZOOM OUT' per regolare la tonalità (hue). Qualsiasi altro tasto termina la
Modalità Video.
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER' + "INGRESSO VIDEO"
+ 'ENTER' + "Attiva Ingresso Video" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER' + "INGRESSO VIDEO" + 'ENTER' + "Attiva Ingresso
Video" + 'ENTER'
Attivazione/disattivazione (Traccia)
Abilita o disabilita la registrazione della traccia.
Premere un qualsiasi soft key + 'CONFIG ' + "TRACCIA" + 'ENTER' + "ATTIVAZIONE/
DISATTIVAZIONE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "ATTIVAZIONE/DISATTIVAZIONE" + 'ENTER'
Auto Cancellazione
Se abilitato permette la cancellazione dell'allarme quando la condizione che lo ha verificato è cessata. Il
settaggio di default è Si.
Premere un qualsiasi soft key + 'CONFIG' + "ALLARMI" + 'ENTER' + "Auto Cancellazione" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ALLARMI" + 'ENTER' + "Auto Cancellazione" + 'ENTER'
Azimuth
L'angolo compreso tra l'orizzonte ed un satellite.
Boa
Un oggetto galleggiante, ormeggiato al fondo del mare in un punto specifico e noto, che ha lo scopo di
servire come aiuto alla navigazione.
BRG = Bearing
È l'angolo tra il Nord (Geografico o Magnetico) e la destinazione. Rappresenta la direzione da seguire.
Cablaggio (menu) NAV-STATION 11
Apre un menu per la selezione delle pagine Cablaggio Cavo Power & I/O (Power & I/O Cable Wiring), Cablaggio Cavo GPS (GPS Cable Wiring) e Cablaggio Cavo AUX IN I/O.
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER' + "Cablaggio" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER' + "Cablaggio" + 'ENTER'
Cablaggio Cavo AUX IN I/O (pagina)
NAV-STATION 6/11
Mostra una finestra contenente informazioni sull'interfaccia esterna.
Manuale d'Uso
65
NAV-STATION 6:
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER' + "Cablaggio Cavo AUX
IN I/O" + 'ENTER'
NAV-STATION 11:
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER' + "Cablaggio" + 'ENTER'
+ "Cablaggio Cavo AUX IN I/O" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER'+ "Cablaggio" + 'ENTER' + "Cablaggio Cavo AUX
IN I/O" + 'ENTER'
Cablaggio Cavo GPS (pagina)
NAV-STATION 11
Mostra una finestra contenente informazioni sul Cavo GPS.
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER' + "Cablaggio" + 'ENTER'
+ "Cablaggio Cavo GPS" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER'+ "Cablaggio" + 'ENTER' + "Cablaggio Cavo GPS" +
'ENTER'
Cablaggio Cavo Power & I/O (pagina)
Mostra una finestra contenente informazioni sull'interfaccia esterna.
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER'+ "Cablaggio Cavo Power
& I/O" + 'ENTER'
NAV-STATION 11:
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER'+ "Cablaggio" + 'ENTER'
+ "Cablaggio Cavo Power & I/O" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER'+ "Cablaggio" + 'ENTER' + "Cablaggio Cavo Power
& I/O" + 'ENTER'
Cancella (File)
Cancella un file dalla C-CARD Utente.
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER' + 'CANCELL'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER' + 'CANCELL'
Cancella (Traccia)
Cancella la traccia.
Premere un qualsiasi soft key + 'CONFIG' + "TRACCIA" + "CANCELLAZIONE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + "CANCELLAZIONE" + 'ENTER'
Cancella Goto
È abilitata solo quando è già stato impostato un Target permettendo di cancellarlo; tutte le altre voci
presenti nel menu sono disabilitate ad indicare che il Target è già stato posizionato.
'GO TO' + "CANCELLA GOTO" + 'GO TO' (oppure 'ENTER')
Cancella Rotta
Cancella la rotta selezionata.
Premere un qualsiasi soft key + 'CONFIG' + "ROTTA" + "CANCELLAZIONE" + 'ENTER' + 'ACCETTA'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ROTTA" + "CANCELLAZIONE" + 'ENTER' + 'ACCETTA'
Cancella Tutte Le Tracce
Cancella tutte le tracce.
66
Manuale d'Uso
Premere un qualsiasi soft key + 'CONFIG' + "TRACCIA" + "CONFIGURAZIONE" + 'ENTER' +
"CANCELLA TUTTE LE TRACCE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + "CONFIGURAZIONE" + 'ENTER' + "CANCELLA TUTTE LE TRACCE"
+ 'ENTER'
Caratteri & Simboli
Con la cartografia MAX è possibile decidere la dimensione di tutti i nomi e simboli che compaiono sulle
carte, scegliendo tra le opzioni a disposizione che sono Normale (dimensione regolare dei caratteri) e
Largo.
Premere un qualsiasi soft key + 'MAPPA' + "CARATTERI E SIMBOLI" + 'ENTER'
Carica (File)
Permette di caricare un file dalla C-CARD Utente.
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER' + 'CARICA'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER' + 'CARICA'
Carta
Permette di visualizzare sullo schermo Carta e Area Testo (se selezionato).
'PAGE' + "CARTA" + 'ENTER'
Carta + Grafico Profondità
Permette di visualizzare sullo schermo Carta e Area Testo (se selezionato) e il Grafico della Profondità
sulla destra.
'PAGE' + "CARTA + PROFONDITÀ" + 'ENTER'
Cartuccia
Permette la gestione dei dati memorizzati sulla C-CARD Utente.
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER' + 'CARTUCCIA'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER' + 'CARTUCCIA'
Cartuccia Utente
Il plotter cartografico permette di usare una C-CARD Utente per salvare e recuperare informazioni.
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER'
C-CARD Utente
La C-CARD Utente viene utilizzata dal plotter cartografico per salvare i dati: si tratta infatti di un
mezzo efficace per salvare e recuperare informazioni. Prima di usare una C-CARD utente nuova
occorre formattarla, selezionando l'opzione di formattazione C-CARD da menu. Questa funzione
inizializza la C-CARD utente e la prepara per la memorizzazione delle informazioni. E' bene ricordare
che se una C-CARD utente non è vuota, la formattazione distrugge qualsiasi informazione contenuta
sulla C-CARD. I dati memorizzati sulla C-CARD Utente sono raggruppati in file.
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER'
Cerca
Permette di ricercare Porti, Servizi Portuali, Stazioni Maree, Relitti, Ostruzioni, Coordinate e Punti
Utente.
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'FIND'
Manuale d'Uso
67
COG = Course Over Ground
È la rotta (Rv = Rotta Vera) della nave rispetto al fondo, cioé la direzione che la nave sta seguendo
rispetto alla terra.
Colore (Traccia) PLOTTER CARTOGRAFICO A COLORI
Permette di selezionare il colore desiderato per la traccia.
Premere un qualsiasi soft key + 'CONFIG' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER'
+ "COLORE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER' + "COLORE" + 'ENTER'
Configurazioni (menu)
Permette di aprire i menu Impostazioni, Ingresso/Uscita, GPS, Cartuccia Utente, Lista, Traccia, Rotta,
Allarmi, Simulazione, Regolazione LCD, (Spegnimento NAV-STATION 6) e pagina Informazioni.
Premere un qualsiasi soft key + 'CONFIG'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE'
Configurazione GPS
Permette di dare gli opportuni settaggi per il GPS connesso.
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER'+ "CONFIGURAZIONE
GPS" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER'+ "CONFIGURAZIONE GPS" + 'ENTER'
Nota
Questa selezione compare in alternativa alla selezione dei messaggi di uscita nel caso in cui
sia connesso alla porta relativa un GPS identificabile da parte del plotter cartografico.
Configurazione Mappa (menu)
Uno dei principali vantaggi della cartografia C-MAP è la possibilità di scegliere quello che si vuole
visualizzare sullo schermo del plotter cartografico. L'utente può infatti decidere, in base alle sue personali
esigenze, se avere sul video la visualizzazione di determinati oggetti cartografici oppure no. Con il
menu Configurazione Mappa è possibile scegliere gli oggetti da visualizzare.
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER'
Configurazione (Traccia) (menu)
Gestisce i settaggi relativi alla traccia: seleziona il numero della traccia attiva, sceglie la visualizzazione
della traccia come Visibile o Nascosto, seleziona il colore desiderato per la traccia , seleziona la modalità
di registrazione (Distanza o Tempo) e il passo, abilita la cancellazione di tutte le tracce.
Premere un qualsiasi soft key + 'CONFIG' + "TRACCIA" + "CONFIGURAZIONE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + "CONFIGURAZIONE" + 'ENTER'
Contorno Carte
Attiva (Si)/disattiva (No) la visualizzazione del Contorno Carte, mentre selezionando Auto viene
evidenziata solamente la copertura del primo livello di carte contenute nella C-CARD, se siamo in un
livello di carte di "background" (cioè di carte di sfondo), oppure i contorni dei successivi quattro livelli
di carte se siamo in un livello di carte contenute nella C-CARD. Il settaggio di default è Si.
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER' +"Contorno
Carte" + 'ENTER'
Coordinate
Permette di visualizzare una posizione inserendone le coordinate.
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER' + "COORDINATE" + 'ENTER' +
inserire le coordinate con il tasto cursore + 'ACCETTA'
68
Manuale d'Uso
ALTERNATIVA PER NAV-STATION 11:
'FIND' + "COORDINATE" + 'ENTER' + inserire le coordinate con il tasto cursore + 'ACCETTA'
Corrente
Movimento non periodico delle acque marine, generalmente orizzontale, dovuto a molteplici cause
quali differenze di temperatura e venti prevalenti. Possono essere temporanee o permanenti.
Correzione Differenziale
Abilita/diasabilita la ricezione della Correzione Differenziale scegliendo la selezione tra Nessuno, WAAS, RTCM104. Il settaggio di default è WAAS.
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER'+ "CONFIGURAZIONE
GPS" + 'ENTER' + "CORREZ DIFFERENZIALE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER'+ "CONFIGURAZIONE GPS" + 'ENTER' + "CORREZ
DIFFERENZIALE" + 'ENTER'
Ctrl (Controllo) Cursore
Attiva (Si)/disattiva (No) il Controllo Cursore. Il settaggio di default è No.
Premere un qualsiasi soft key + 'CONFIG' + "Simulazione" + 'ENTER' + "Ctrl Cursore" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "Simulazione" + 'ENTER' + "Ctrl Cursore" + 'ENTER'
Cursore (Goto)
In modo Navigazione questa opzione è disabilitata e viene abilitata solo qunado il cursore è spostato
nella posizione in cui si vuole inserire il Target. Se il cursore è posizionato in una qualsiasi area vuota,
cioè non contenete Punti Utente o icone di Servizi Portuali, il Target viene posto su un Punto Utente
temporaneo che sarà automaticamente rimosso quando la navigazione viene fermata.
'GO TO' + "CURSORE" + 'GO TO' (oppure 'ENTER')
Data (Simulazione)
Permette la selezione della data nel menu Simulazione.
Premere un qualsiasi soft key + 'CONFIG' + "Simulazione" + 'ENTER' + "DATA" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "Simulazione" + 'ENTER' + "DATA" + 'ENTER'
Dati (pagina)
Permette di selezionare il numero di linee (massimo 4) e di valori che devono comparire nell'Area
Testo.
Premere un qualsiasi soft key + 'DATA'
ALTERNATIVA PER NAV-STATION 11:
'DATA'
Dati Valore Aggiunto
I Dati Valore Aggiunto (VAD) sono un insieme di oggetti cartografici aggiuntivi che non sono presenti
sulle carte nautiche originali (da cui derivano le carte elettroniche). Questi oggetti sono stati ottenuti da
altre fonti (che C-MAP ritiene attendibili) e vengono associati alle carte elettroniche allo scopo di fornire
informazioni aggiuntive utili alla navigazione.Gli oggetti VAD possono essere oggetti cartografici e si
distinguono dagli oggetti ricavati dalle carte nautiche ufficiali per il Quick Info. Una icona dedicata
appare nella finestra di Quick Info per indicare che l'oggetto in questione è di tipo VAD. La stessa icona
viene mostrata nella pagina di Info Espanso e inoltre il testo esteso Dati Valore Aggiunto viene visualizzato
nei dettagli dell'oggetto VAD.
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER' + "DATI VALORE
AGGIUNTO" + 'ENTER'
Datum
La linee di Latitudine e Longitudine stampate su una qualsiasi carta si basano su certi modelli relativi
Manuale d'Uso
69
alla forma della terra: tali modelli sono chiamati Datum o Sistemi di Coordinate. Esistono molti Datum diversi, ognuno dei quali fornisce coordinate Lat/Lon sensibilmente differenti per un identico
punto sulla superficie delle terra.
Default
Indica un valore definito al momento della prima inizializzazione in fabbrica; l’operatore può cambiare
questo valore agendo sui settaggi presenti nei vari menu.
Deviazione Magnetica
Viene così chiamato l'angolo tra la direzione del Nord magnetico e il Nord bussola.
DGPS = Differential GPS
Il GPS Differenziale ("Differential GPS" o più brevemente DGPS) è un tipo ricercato di GPS, che
fornisce una maggiore accuratezza nel rilevamento della posizione rispetto al normale GPS.
Direzione (Simulazione)
Inserisce il valore desiderato per la Direzione in modo Simulazione. Il settaggio di default è 000° M.
Premere un qualsiasi soft key + 'CONFIG' + "Simulazione" + 'ENTER' + "Direzione" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "Simulazione" + 'ENTER' + "Direzione" + 'ENTER'
Disegno Traccia
Permette di disegnare la traccia sullo schermo.
Premere un qualsiasi soft key + 'CONFIG' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER'
+ "DISEGNO TRACCIA" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER' + "DISEGNO TRACCIA"
+ 'ENTER'
Distanza (Traccia)
Se la registrazione del percorso è attivata (traccia) e il tipo di memorizzazione (Registrazione) scelto è la
distanza, il plotter cartografico effettua la registrazione di un punto solo quando si è verificato uno
spostamento dal natante, dal punto precedente, maggiore di un raggio minimo prefissato. Il raggio
minimo di registrazione può essere scelto tra i valori 0.01, 0.05, 0.1, 0.5, 1.0, 2.0, 5.0, 10.0 (l'unità di
misura è quella selezionata, vedi Distanza (Unità di misura)). Il settaggio di default è 0.01.
Premere un qualsiasi soft key + 'CONFIG' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER'
+ "DISTANZA" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER' + "DISTANZA" + 'ENTER'
Distanza (Unità di misura)
Sceglie l'unità di misura della distanza tra Nm = miglia nautiche, Sm = miglia terrestri e Km = chilometri.
Il settaggio di default è Nm.
Premere un qualsiasi soft key + 'CONFIG' + "IMPOSTAZIONI" + 'ENTER' + "Unità Dist &Velocità" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "IMPOSTAZIONI" + 'ENTER' + "Unità Dist &Velocità" + 'ENTER'
DTG = Distance To Go
L'attuale distanza al raggiungimento del Target.
Event
Riferimento introdotto sempre rispetto alla posizione del natante; si tratta di un modo per evidenziare
e ricordare una posizione occupata dalla nave in un certo istante.
File
Un file è un insieme di informazioni (dello stesso tipo) memorizzate sulla C-CARD Utente. Ogni file
70
Manuale d'Uso
deve avere un nome univoco, che per esempio può richiamare in qualche modo ciò che contiene. Se
l'utente vuol sapere quali file sono presenti sulla C-CARD Utente , deve selezionare l'opzione per la
visualizzazione del contenuto.
Fish Finder (menu)
Quando il dispositivi opzionale FISH FINDER è connesso, il Menu Fish Finder consente l'accesso a
funzionalità aggiuntive e alla configurazione degli opportuni campi dati. Fare riferimento al Manuale
d'Uso del Fish Finder per ulteriori informazioni.
Premere un qualsiasi soft key + 'CONFIG' + "FISH FINDER" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "FISH FINDER" + 'ENTER'
Formattazione
Operazione da eseguire su una C-CARD Utente nuova prima di utilizzarla, per prepararla a ricevere
informazioni. La formattazione può essere eseguita anche su C-CARD Utente già usate, ma in questo
caso distrugge ogni informazione preesistente sulla C-CARD Utente stessa. Ricordare inoltre di
etichettare la C-CARD Utente: l'etichetta servirà a ricordare che la C-CARD Utente è già stata formattata
e costituirà un aiuto nel sapere cosa vi è stato memorizzato.
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER' + 'CARTUCCIA' +
'FORMAT'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER' + 'CARTUCCIA' + 'FORMAT'
Goto (menu)
Permette di accedere alle principali funzioni di navigazione verso un Target, selezionando le seguenti
opzioni: Cursore, Mark, Rotta, Servizi Portuali, Cancella Goto.
'GO TO'
GPS = Global Positioning System
Il GPS è un sistema di posizionamento satellitare in grado di fornire agli utilizzatori dati precisi
relativamente alla posizione, alla velocità ed al tempo.
GPS (pagina)
La pagina GPS visualizza in modo grafico i dati provenienti dal GPS.
Premere un qualsiasi soft key + 'CONFIG' + "GPS" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "GPS" + 'ENTER'
Fig. 5 - Pagina GPS
Manuale d'Uso
71
Nella parte destra della pagina, viene data una rappresentazione della posizione dei satelliti, in cui ognuno
è identificato da un numero e da un cerchietto, "pieno" se il satellite è utilizzato, "vuoto" altrimenti. Le
barre indicate nel grafico sulla sinistra indicano la validità del segnale (rapporto Segnale-Rumore =
Signal-Noise - S/N) per ognuno dei satelliti attualmente localizzati; anche in questo caso la barra "piena"
corrisponde al satellite utilizzato. Almeno quattro segnali validi sono necessari per ricevere una posizione
accurata del punto nave, le cui coordinate vengono visualizzate in alto nella pagina, insieme con data e
ora. Altre informazioni fornite sono HDOP, VDIOP, SOG, COG e Altitudine.
Grafico Profondità
Permette di visualizzare il grafico della Profondità.
'PAGE' + "PROF" + 'ENTER'
HDG = Heading
Indica la direzione della prua, cioè la rotta effettiva che la nave ha seguito sulla superficie terrestre (vedi
anche COG).
HDOP = Horizontal Dilution Of Precision
L'indice dell'accuratezza del rilevamento di posizione con GPS viene chiamato HDOP. Più piccolo è il
valore di HDOP, più grande è l'accuratezza nella posizione rilevata.
Home
Vedi modo Navigazione.
Attiva Home (se non all'interno di un menu): 'CLEAR'
Uscita da Home: muovere il cursore
Impostazioni (menu)
Permette di selezionare il linguaggio (Language) desiderato, di scegliere l'unità di misura desiderata per
la Distanza e Velocità (Unità Dist&Velocità), per la Profondità (Unità Profondità), per l'Altitudine
(Unità Altitudine), per la Temperatura, di selezionare Ora di Riferimento, Angoli, Orientazione Mappa,
Info Automatico e Presentazione Aiuto Naviganti.
Premere un qualsiasi soft key + 'CONFIG' + "IMPOSTAZIONI"+ 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "IMPOSTAZIONI" + 'ENTER'
Indicazioni Sicurezza
Questa funzione permette di visualizzare una barra di stato con sei caselle che mostrano lo stato di certe
funzioni. Qualsiasi avvertimento o condizione di allarme viene identificata dal colore rosso per indicare
il possibile rischio.
Premere un qualsiasi soft key + 'MAPPA' + "INDICAZIONI SICUREZZA" + 'ENTER'
Info
Fornisce informazioni sugli oggetti trovati nell'intorno del cursore.
Premere un qualsiasi soft key + 'MAPPA' + "INFO" + 'ENTER'
Info Automatico
La funzione di Info Automatico è selezionabile dall'utente. Le possibili scelte sono: NO: disabilita
l'opzione di Info Automatico. Sui Punti: abilita l'Info Automatico solo sui punti. Su Tutto: abilita
l'Info Automatico su tutti gli oggetti (punti, linee e aree). Il settaggio di default è Sui Punti.
Premere un qualsiasi soft key + 'C ONFIG ' + "IMPOSTAZIONI" + 'ENTER'
"Info Automatico" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "IMPOSTAZIONI" + 'ENTER' + "Info Automatico" + 'ENTER'
+
Informazioni (pagina)
Seleziona una pagina che fornisce informazioni di carattere generale sulla versione del software e della
cartografia, dando inoltre notizie di carattere generale sul software (come numero di punti utente,
72
Manuale d'Uso
numero di rotte e così via).
Premere un qualsiasi soft key + 'CONFIG' + "Informazioni..." + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "Informazioni..." + 'ENTER'
Ingresso Porta 1/2/3 (NAV-STATION 11: Ingresso Porta 1/2/3/4/5)
Assegna o disabilita il formato dei dati di navigazione in ingresso per le porte seriali: PORTA1/2/3
(NAV-STATION 11:PORTA1/2/3/4/5). Il settaggio di default è NMEA-0183 4800-N81-N. Per esempio
per selezionare in ingresso alla porta 2 il formato NMEA-0183 con 4800 Baud Rate, Parità None,
Numero di Bit 8, 1 Bit di Stop e Polarità Normale:
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER'+ "Ingresso Porta 2" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER'+ "Ingresso Porta 2" + 'ENTER'
Ingresso/Uscita (menu)
Permette di selezionare le opzioni Ingresso Porta 1/2/3 (NAV-STATION 11: Ingresso Porta 1/2/3/4/5),
Uscita Porta 1/2/3 (NAV-STATION 11: Uscita Porta 1/2/3/4/5), Sentenze Uscita Porta 1/2/3 (NAV-STATION 11: Sentenze Uscita Porta 1/2/3/4/5), C-Link, i menu INGRESSO VIDEO (NAV-STATION 11
VCAM) e le pagine Cablaggio.
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER'
Ingresso Video (menu) NAV-STATION 11 VCAM
Con questo menu è possibile vedere sullo schermo del plotter cartografico immagini provenienti da un
segnale video esterno, se opportunamente connesso. Non tutti i plotter cartografici a colori possono
essere connessi ad un segnale video esterno. Controllate quindi che il vostro plotter cartografico abbia
la porta adatta alla connessione. Il menu comprende le seguenti voci: Seleziona Ingresso Video, Attiva
Ingresso Video, Tempo Commutazione e Ripristina Valori.
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER' + "INGRESSO VIDEO"
+ 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER' + "INGRESSO VIDEO" + 'ENTER'
Inizializza GPS
Permette di inizializzare il GPS.
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER'+ "Configurazione GPS"
+ 'ENTER' + "Inizializza GPS" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER'+ "Configurazione GPS" + 'ENTER' + "Inizializza
GPS" + 'ENTER'
Lampeggio Fari
Questa funzione permette di selezionare le luci lampeggianti dei Fari. La durata del lampeggio e il
colore di ogni Faro viene letto dagli attributi del Faro disponibili sulla C-CARD. Quando l'imbarcazione
si trova nelle vicinanze di un Faro, la luce del Faro inizierà a lampeggiare.
Premere un qualsiasi soft key + 'MAPPA' + "LAMPEGGIO FARI" + 'ENTER'
Language = Linguaggio
Seleziona la lingua nella quale si desidera vengano mostrate le informazioni. La lingua selezionata viene
utilizzata per i messaggi che compaiono sullo schermo, ma non agisce sui nomi che compaiono nelle
mappe. Il settaggio di default è English.
Premere un qualsiasi soft key + 'CONFIG' + "IMPOSTAZIONI" + 'ENTER' + "Language" + 'ENTER'
Manuale d'Uso
73
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "IMPOSTAZIONI" + 'ENTER' + "Language" + 'ENTER'
Latitudine
L'arco di meridiano compreso tra l'equatore e il parallelo passante per il punto (punto nave); si calcola
da 0° a +90° verso Nord e da 0° a -90° verso Sud.
LAT/LON
Sistema di Coordinate che utilizza la Latitudine e la Longitudine per definire una posizione sulla terra.
Leggi
NAV-STATION 5/11
Permette di leggere la Directory della C-CARD Utente.
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER' + 'CARTUCCIA' +
'LEGGI'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER' + 'CARTUCCIA' + 'LEGGI'
Limite Profondità
Abilita o disabilita il Limite Profondità.
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER' +"Limite Prof"
+ 'ENTER'
Limite Profondità
Seleziona il Limite di Profondità relativo all'Allarme Incagliamento. Il settaggio di default è 16 Ft.
Premere un qualsiasi soft key + 'CONFIG' + "ALLARMI" + 'ENTER' + "Limite Profondità" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ALLARMI" + 'ENTER' + "Limite Profondità" + 'ENTER'
Limite Profondità Massimo
Seleziona un valore di riferimento massimo della Profondità.
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER' +"Limite Prof
Max" + 'ENTER'
Limite Profondità Minimo
Seleziona un valore di riferimento minimo della Profondità.
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER' +"Limite Prof
Min" + 'ENTER'
Lista Punti Utente
Visualizza la pagina Lista Punti Utente sullo schermo.
Premere un qualsiasi soft key + 'CONFIG' + "LISTA" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "LISTA" + 'ENTER'
Livelli Combinati
Quando la copertura mappa al livello corrente di zoom non riempie l'intero schermo, il plotter
cartografico disegna il resto della mappa espandendo l'informazione cartografica letta da al più due
livelli di zoom sopra il corrente livello di zoom. Per questa ragione la mappa viene disegnata tre volte:
inizialmente disegna i due livelli prima del livello corrente e poi il livello corrente. L'area coperta dai
dati cartografici letti dai precedenti livelli viene identificata da un pattern a puntini. Quando il cursore
è spostato su un'area non coperta dai dati del livello corrente, il plotter cartografico fa un'operazione di
zoom out al primo livello coperto dai dati cartografici.
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER' + "LIVELLI
COMBINATI" + 'ENTER'
Nota
La funzione Livelli Combinati lavora soltanto con le nuove C-CARD. Inoltre influisce sulla
74
Manuale d'Uso
velocità con cui viene disegnato lo schermo. Se questa funzione non viene utilizzata può
comunque essere disabilitata.
LOG (Traccia)
E' possibile azzerare la distanza parziale e totale percorsa dalla nave dall'inizio della navigazione o dal
momento in cui vengono azzerati i dati.
Premere un qualsiasi soft key + 'CONFIG' + "TRACCIA" + 'ENTER' + "LOG" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "LOG" + 'ENTER'
Dopo aver premuto 'ENTER' premere 'TOTALE' per azzerare il LOG totale oppure 'PARZ' per azzerare
il LOG parziale.
Longitudine
L'arco di equatore compreso fra il meridiano di Greenwich e il meridiano passante per il punto (punto
nave); si calcola da 0° a +180° verso Est e da 0° a -180° verso Ovest.
Mappa (menu)
Permette di selezionare la configurazione della mappa sullo schermo.
Premere un qualsiasi soft key + 'MAPPA'
Marea
Il periodico alzarsi e abbassarsi della superficie del mare, dovuto principlamente all'interazione delle
forze gravitazionali tra la Luna, il Sole e la Terra.
Maree e Correnti
Con le C-CARD MAX è disponibile il nuovo Database mondiale con le informazioni sui flussi delle
maree. Le frecce che indicano il flusso della marea sono visualizzate sulle carte, indicando la direzione e
l'intensità della marea.
Fig.5b - Maree & Correnti
Se data e ora non sono disponibili dal GPS oppure il plotter cartografico non è in modalità Simulazione,
l'icona mostrata sulla mappa è quella generica. Il colore della freccia indica l'intensità della corrente,
come indicato nella tabella che segue:
Fig. 5c - Tabella Maree & Correnti
Quando il plotter cartografico riceve una posizione nave valida, le icone della marea sono mostrate sulla
Manuale d'Uso
75
carta sulla base dell'ora e della data correnti: lo schermo visualizza e cambia le frecce in corrispondenza
del cambiamento di data e ora.
Mark
Punto di riferimento sulla carta, che può essere inserito, rispetto alla posizione del cursore.
Inserimento Mark: 'ENTER' + "MARK" + 'ENTER'
Cancellazione Mark: Posiziona il cursore su un Mark + 'CANCEL' + 'ACCETTA'
Modifica Mark: Posiziona il cursore su un Mark + 'MODIFIC.'
Mark (Goto)
Permette di posizionare il Target su un Punto Utente già memorizzato nella memoria del plotter
cartografico. Se c'è più di un Punto Utente memorizzato, viene visualizzata la Lista Punti Utente nella
quale con il tasto cursore è possibile selezionare il Punto Utente desiderato: dopo aver confermato la
scelta si esce da questa pagina e viene visualizzata la pagina cartografica in modo Navigazione.
Nel menu Goto questa opzione è disabilitata solo se non è stato memorizzato alcun Punto Utente.
'GO TO' + "MARK" + 'GO TO' (oppure 'ENTER')
Meda
Un oggetto di forma generalmente allungata, piazzato verticalmente in prossimità della costa in un
punto specifico e nota, che ha lo scopo di servire come aiuto alla navigazione.
MOB = Man OverBoard
La funzione di Uomo Fuori Bordo (Man OverBoard = M.O.B.) viene utilizzata quando qualcuno o
qualcosa cade fuori bordo.
Inserimento MOB
Premere 'ENTER', selezionare "MOB" e premere 'ENTER' per posizionare il simbolo MOB alle
coordinate del punto nave: il messaggio "MOB Attivato" viene visualizzato per alcuni secondi, poi
scompare.
Cancellazione MOB
Premere 'ENTER', selezionare "CANCELLA MOB" e premere 'ENTER': viene visualizzata una finestra
per confermare la cancellazione del MOB, premere 'ACCETTA' (oppure ANNULLA' per annullare
l'operazione).Il simbolo del MOB resta ombreggiato fintanto che lo schermo non viene ridisegnato.
Navigazione
Dalla cartografia, mentre si sta ricevendo un punto nave valido e il plotter cartografico non è in modo
Navigazione, abilita il modo Navigazione (detto anche Home).
Quando si è in modo Navigazione, il cursore non viene visualizzato e tutte le funzioni cartografiche
sono relative al punto nave. Il punto nave ricevuto è centrato nell'area cartografica e la finestra video
segue il punto nave come la sua posizione cambia. Non appena il tasto cursore viene premuto, il modo
Navigazione viene disattivato e il simbolo del cursore appare di nuovo. Notare che anche se il simbolo
del cursore non viene visualizzato mentrre il modo Navigazione è attivo, le sue coordinate vengono
aggiornate con quelle del punto nave.
Se non si sta ricevendo un punto nave valido e viene premuto 'CLEAR', il plotter cartografico emette
un triplo beep e visualizza un messaggio di avvertimento per avvisare che non è possibile selezionare il
modo Navigazione. Per chiudere la finestra di avvertimento premere 'ENTER' o 'CLEAR' (o anche
'OK').
Attiva Navigazione (se non all'interno di un menu): 'CLEAR'
Uscita da Navigazione: muovere il cursore
Nome Boe
Abilita (Si)/disabilita (No) la visualizzazione dei Nomi Boe. Il settaggio di default è Si.
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER' + "NOME BOE"
+ 'ENTER'
76
Manuale d'Uso
Nomi
Abilita (Si)/disabilita (No) la visualizzazione dei Nomi. Il settaggio di default è Si.
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER' + "NOMI" +
'ENTER'
Nord Bussola
E' il Nord indicato dalla bussola installata sulla nave. Tale Nord comprende le interferenze dovute al
materiale a bordo della nave stessa.
Nord Geografico
E' il Nord Vero, cioè il Nord che si ottiene guardando una carta geografica.
Nord Magnetico
E' il Nord dato da una bussola teoricamente perfetta ed esente da disturbi.
Ora (Simulazione)
Permette la selezione dell'ora nel menu Simulazione.
Premere un qualsiasi soft key + 'CONFIG' + "Simulazione" + 'ENTER' + "Ora" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "Simulazione" + 'ENTER' + "Ora" + 'ENTER'
Ora di Riferimento
Seleziona UTC oppure Ora Locale. Il settaggio di default è UTC.
Premere un qualsiasi soft key + 'CONFIG' + "IMPOSTAZIONI" + 'ENTER' + "Ora di Riferimento" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "IMPOSTAZIONI" + 'ENTER' + "Ora di Riferimento" + 'ENTER'
Ordina (file)
Ordina i file nella directory. Questo è possibile in tre modi: per Nome, Ora o Tipo.
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER' + 'CARTUCCIA' +
'ORDINA'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER' + 'CARTUCCIA' + 'ORDINA'
Orientazione Mappa
E' possibile orientare la mappa sullo schermo secondo le proprie esigenze. L'orientamento può essere
scelto tra Verso Nord oppure Verso Rotta. Nel primo caso la mappa visualizzata sullo schermo è
orientata in modo tale che il Nord della mappa sia rivolto verso il lato superiore del video, nel secondo
caso la carta è visualizzata con la rotta attualmente selezionata rivolta verso l'alto, se si cambia rotta la
carta viene ruotata per mantenere la direzione verso l'alto., Il settaggio di default è Verso Nord.
Premere un qualsiasi soft key + 'CONFIG' + "IMPOSTAZIONI" + 'ENTER' + "Orientazione Mappa" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "IMPOSTAZIONI" + 'ENTER' + "Orientazione Mappa" + 'ENTER'
Se viene selezionato Verso Rotta, si apre una finestra per inserire l'angolo di Risoluzione Mappa.
Ostruzioni
Visualizza le Ostruzioni che si trovano vicine al cursore.
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER' + "OSTRUZIONI" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'FIND' + "OSTRUZIONI" + 'ENTER'
Pagina Navigazione 3D
Permette di visualizzare in modo prospettico il piano di Navigazione.
'PAGE' + "PAGINA NAVIGAZ 3D" + 'ENTER'
Manuale d'Uso
77
Palette
PLOTTER CARTOGRAFICO A COLORI
Seleziona la palette (tavolozza) che deve essere usata per migliorare la visibilità dello schermo in base
alle condizioni di luce dell'ambiente circostante. È possibile selezionare la Palette come Normale, NOAA,
Visione Notturna oppure Sole. Normale viene consigliata quando il plotter cartografico non è esposto
alla luce diretta del sole. Quando siamo in questa modalità le mappe sono visualizzate in modo da usare
colori il più possibile simili a quelli usati nelle mappe di carta originali. NOAA permette la selezione
della presentazione NOAA dei colori della carta. Sole è stato ideato per migliorare la visibilità dello
schermo quando il plotter cartografico è esposto alla luce diretta del sole. Le mappe sono molto più
luminose che negli altri modi. Visione Notturna deve essere usato quando l'ambiente è molto buio in
modo da ridurre il riverbero dello schermo. Il plotter cartografico visualizza la carta e lo schermo con
colori scuri.
'PAGE' per 1 secondo + 'PAGE'
oppure:
Premere un qualsiasi soft key + 'CONFIG' + "Regolazione LCD" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "Regolazione LCD" + 'ENTER' + 'PAGE'
Paralleli/Meridiani
Abilita (Si)/disabilita (No) la griglia dei Paralleli e Meridiani. Il settaggio di default è Si.
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER' + "Paralleli/
Meridiani" + 'ENTER'
P.I.
Abilita (Si)/disabilita (No) la visualizzazione dei P.I.. Il settaggio di default è Si.
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER' + "P.I." + 'ENTER'
Port Info
Questa funzione è la combinazione di un nuovo database contenente tutte le informazioni rilevanti per
la sicurezza e la navigazione normalmente reperibili in un buon libro di guida nautica e una nuova
presentazione software che mostra sullo schermo speciali simboli dei servizi portuali.
Porti
Visualizza la lista dei porti che si trovano vicini al cursore.
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER' + "PORTO" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'FIND' + "PORTO" + 'ENTER'
Presentazione Aiuto Naviganti
Permette di selezionare la Presentazione degli Aiuti ai Naviganti come US o INTernazionale. Il settaggio
di default è INT. Quando questa opzione è selezionata ha effetto sulla visualizzazione di Fari & Fanali,
Segnali, Boe & Mede. INT(ernazionale): Disegna gli Aiuti ai Naviganti usando una simbologia
internazionale. Vengono visualizzati tutti i componenti dell'Oggetto Complesso. US: Disegna gli Aiuti
ai Naviganti con la simbologia NOAA. Sono rappresentati tutti i componenti dell'Oggetto Complesso.
Premere un qualsiasi soft key + 'CONFIG' + "IMPOSTAZIONI" + 'ENTER' + "Pres. Aiuto Naviganti" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "IMPOSTAZIONI" + 'ENTER' + "Pres. Aiuto Naviganti" + 'ENTER'
Previsione Correnti
È possibile vedere la variazione delle frecce indicanti la Marea sull'area selezionata in un dato momento.
Premere un qualsiasi soft key + 'MAPPA' + "PREVISIONE CORRENTI" + 'ENTER'
Profondità Rocce Massimo
Seleziona un valore di riferimento massimo della visualizzazione delle rocce.
78
Manuale d'Uso
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER' +"Prof Rocce
Max" + 'ENTER'
Profondità Rocce Minimo
Seleziona un valore di riferimento minimo della visualizzazione delle rocce.
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER' +"Prof Rocce
Min" + 'ENTER'
Punti Utente (Ricerca)
Ricerca il punto utente nel video inserendone il nome.
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER' + "PUNTI UTENTE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'FIND' + "PUNTI UTENTE" + 'ENTER'
Punti Utente (Visualizzazione)
Abilita (Si), disabilita (No) oppure abilita solo le icone della visualizzazione del nome del Punto Utente.
Il settaggio di default è Si.
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER' + "PUNTI
UTENTE" + 'ENTER'
Punto Utente
Un punto utente è una posizione memorizzata tramite le sue coordinate e visualizzata sullo schermo
con un simbolo che ne permettono una successiva rapida identificazione. Punti utente possono essere
ad esempio l'entrata ad un porto, l'ormeggio della vostra barca, ecc. .... Il plotter cartografico permette
di memorizzare vari tipi di punti utente, Mark e Waypoint.
Range Allarmi Incagliamento
Permette di selezionare la lunghezza del settore da investigare tra 0.25, 0.5, 1.0 Nm. Quando uno degli
oggetti ricercati è trovato nell'area scandita, viene marcata la casella relativa della pagina Allarmi
Incagliamento per identificare quale oggetto pericoloso è stato rilevato. Il settaggio di default è 0.5 Nm.
Premere un qualsiasi soft key + 'CONFIG' + "ALLARMI" + 'ENTER' + "Range Allar Incagliamento" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ALLARMI" + 'ENTER' + "Range Allar Incagliamento" + 'ENTER'
Rapporto Allarmi Incagliamento
Pagina che permette di sapere quali oggetti pericolosi sono stati rilevati.
Premere un qualsiasi soft key + 'CONFIG' + "ALLARMI" + 'ENTER' + "Rapp Allrm Incagliamento" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ALLARMI" + 'ENTER' + "Rapp Allrm Incagliamento" + 'ENTER'
Registrazione (Traccia)
Permette di scegliere la modalità di registrazione della traccia tra Distanza (Dist) eTempo. Le posizioni
via via occupate dalla nave possono essere registrate in base al tempo o alla distanza, memorizzando cioè
una posizione nave quando la distanza dall'ultima posizione memorizzata è più grande di una distanza
definita o dopo un certo intervallo di tempo. Il settaggio di default è Tempo.
Premere un qualsiasi soft key + 'CONFIG' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER'
+ "REGISTRAZIONE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER' + "REGISTRAZIONE" +
'ENTER'
Regolazione LCD
Permette di regolare la luminosità e il contrasto dello schermo LCD.
Manuale d'Uso
79
Premere un qualsiasi soft key + 'CONFIG' + "REGOLAZIONE LCD" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "REGOLAZIONE LCD" + 'ENTER'
Relitti
Visualizza i Relitti che si trovano vicini al cursore.
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER' + "RELITTI" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'FIND' + "RELITTI" + 'ENTER'
Ricerca
Ricerca la posizione desiderata o l'oggetto voluto (Porto, Servizi Portuali, Stazioni Maree, Relitti,
Ostruzioni, Coordinate, Punti Utente).
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'FIND'
Ripristina Valori NAV-STATION 11 VCAM
Ripristina i valori di default per contrasto, luminosità, illuminazione, saturazione del colore e tonalità
(hue) dell'Ingresso Video selezionato, nel caso che fosse stato selezionato Auto Commutazione li ripristina
su tutti e due gli Ingressi.
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER' + "INGRESSO VIDEO"
+ 'ENTER' + "Ripristina Valori" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER' + "INGRESSO VIDEO" + 'ENTER' + "Ripristina
Valori" + 'ENTER'
Risoluzione Orientazione Mappa
E' possibile inoltre determinare l'angolo di Risoluzione per l'Orientazione Mappa, cioè si può scegliere
un valore nell'intervallo [5, 30] gradi, secondo il quale si può stabilire ogni quanto deve avvenire la
rotazione della mappa. Il settaggio di default è 15°.
Rotta
Sequenza di Waypoint collegati da segmenti. Tra tutte le rotte attive solo una è la rotta attiva, visualizzata
con linea a tratto continuo e frecce per indicare la direzione. Il primo Waypoint della rotta attiva è
racchuso in un cerchio.
: Premere un qualsiasi soft key + 'CONFIG' + "ROTTA" + 'ENTER' + "SELEZIONE"
+ 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ROTTA" + 'ENTER' + "SELEZIONE" + 'ENTER'
Cancella Rotta
: Premere un qualsiasi soft key + 'C ONFIG ' + "ROTTA" + 'ENTER' +
"CANCELLAZIONE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ROTTA" + 'ENTER' + "CANCELLAZIONE" + 'ENTER'
Rapporto Dati Rotta : Premere un qualsiasi soft key + 'CONFIG' + "ROTTA" + 'ENTER' + "RAPPORTO"
+ 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ROTTA" + 'ENTER' + "CANCELLAZIONE" + 'ENTER'
Seleziona Colore Rotta : Premere un qualsiasi soft key + 'CONFIG' + "ROTTA" + 'ENTER' + "COLORE"
+ 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ROTTA" + 'ENTER' + "COLORE" + 'ENTER'
Selezione Rotta
80
Manuale d'Uso
Invia/Ricevi Rotta : Premere un qualsiasi soft key + 'C ONFIG ' + "ROTTA" + 'ENTER' +
"INVIA"/"RICEVI" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "ROTTA" + 'ENTER' + "INVIA"/"RICEVI" + 'ENTER'
Rotta (Goto)
Posiziona il Target sul primo Waypoint della rotta.
Nel menu Goto questa opzione è disabilitata solo se non è stato memorizzato alcun Waypoint.
'GO TO' + "ROTTA" + 'GO TO' (oppure 'ENTER')
Rotte e Traffico
Abilita (Si)/disabilita (No) la visualizzazione di Rotte e Traffico Marittimo (l'insieme delle rotte
consigliate, raccomandate o obbligatorie per le navi, incluse le zone di separazione del traffico, le rotte
in acque profonde, ...). Il settaggio di default è Si.
Premere un
qualsiasi soft key + 'M APPA ' + "CONFIGURAZIONE MAPPA" +
'ENTER' + "Rotte e Traffico" + 'ENTER'
RTCM = Radio Technical Commission for Maritime Services
Formato dati creato dalla Radio Technical Commission Maritime per trasmettere le correzioni del GPS
differenziale.
Salva (File)
Permette di salvare file sulla C-CARD Utente.
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER' + 'SALVA'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER' + 'SALVA'
Segnali
Stazioni in prossimità della costa dalla quale vengono inviati segnali alle navi, come ad esempio per
indicare l'approssimarsi di particolari condizioni metereologiche oppure l'apertura o chiusura di un
ponte o di una chiusa.
Seleziona Ingresso Video NAV-STATION 11 VCAM
Seleziona l'Ingresso Video desiderato, tra Nessuno, Video 1, Video 2 oppure Auto Commutazione. Se
è stato selezionato Auto Commutazione, scegliere il tempo di commutazione. Il settaggio di default è
Nessuno.
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER' + "INGRESSO VIDEO"
+ 'ENTER' + "Selez Ingresso Video" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER' + "INGRESSO VIDEO" + 'ENTER' + "Selez Ingresso
Video" + 'ENTER'
Sentenze Uscita Porta 1/2/3 (NAV-STATION 11: Sentenze Uscita Porta 1/2/3/4/5)
Permette di configurare la sentenze NMEA-0183 trasmesse sulla relativa porta. Il settaggio di default è
GLL, VTG, XTE, RMB, RMC, APB abilitate (Si) e BOD, BWC, RMA, WCV, GGA, HSL, HDG
disabilitate (No).
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER'+ "Sentenze Uscita Porta
1/2/3" (NAV-STATION 11: "Sentenze Uscita Porta 1/2/3/4/5") + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER'+ "Sentenze Uscita Porta 1/2/3/4/5" + 'ENTER'
Servizi Portuali
Localizza e visualizza la lista dei servizi portuali presenti in uell'area (per esempio l'orario di apertura e
chiusura di una pompa di carburante, il numero di telefono del posto di soccorso e così via.
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER' + "SERVIZI PORTUALI" + 'ENTER'
Manuale d'Uso
81
ALTERNATIVA PER NAV-STATION 11:
'FIND' + 'SERVIZI PORTUALI' + 'ENTER'
Servizi Portuali (Goto)
Questa opzione è disabilitata nel caso non sia inserita la C-CARD contenente i dati cartografici.
'GO TO' + "SERVIZI PORTUALI" + 'GO TO' (oppure 'ENTER')
Settori Luci Fari
Abilita (Si)/disabilita (No) la visualizzazione dei Settori Luci Fari. Il settaggio di default è Si.
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER' + "SETTORI
LUCI FARI" + 'ENTER'
Simulazione
Il modo Simulazione consente di poter utilizzare il plotter cartografico senza la ricezione del punto
nave. Il moto della nave viene simulato, in modo tale da poter prendere pratica con il plotter cartografico.
Simulazione
L'attivazione del modo Simulazione è possibile solo se i valori richiesti sono stati inseriti. Il settaggio di
default è No.
Premere un qualsiasi soft key + 'CONFIG' + "Simulazione" + 'ENTER' + "Simulazione" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "Simulazione" + 'ENTER' + "Simulazione" + 'ENTER'
Simulazione (menu)
Permette di familiarizzare con il plotter cartografico senza aver bisogno di connettere un GPS. Prima
di attivare la Simulazione inserire i valori desiderati di Velocità, Direzione, Data, Ora. E' possibile
inoltre abilitare o meno l'opzione di Controllo Cursore.
Premere un qualsiasi soft key + 'CONFIG' + "Simulazione" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "Simulazione" + 'ENTER'
Slot (alloggiamento)
NAV-STATION 11
Permette di selezionare l'alloggiamento in cui è inserita la C-CARD Utente.
Premere un qualsiasi soft key + 'CONFIG' + "CARTUCCIA UTENTE" + 'ENTER' + 'CARTUCCIA' + 'SLOT'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "CARTUCCIA UTENTE" + 'ENTER' + 'CARTUCCIA' + 'SLOT'
SNR = Signal to Noise Ratio
Rapporto Segnale/Rumore.
Soft Key
I quattro tasti software sono detti "soft" in quanto hanno differenti funzioni a seconda dei casi. La loro
etichetta per l'operazione in corso è riportata sullo schermo esattamente sopra il tasto software.
SOG = Speed Over Ground
Velocità (Ve = Velocità effettiva) che la nave sta effettivamente tenendo rispetto alla terra.
Stazioni Maree
Permette di localizzare e mostrare sullo schermo le Stazioni di Marea (fino ad un massimo di 10) più
vicine alla posizione della nave.
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER' + "STAZIONI MAREE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'FIND' + "STAZIONI MAREE" + 'ENTER'
Strade
Abilita (Si)/disabilita (No) la visualizzazione delle Strade. Il settaggio di default è Si.
Premere un qualsiasi soft key + 'MAPPA' + "CONFIGURAZIONE MAPPA" + 'ENTER' + "STRADE" +
'ENTER'
82
Manuale d'Uso
Target
Per marcare sulla carta il punto di destinazione verso il quale si vuole navigare, l’utente può usare uno
speciale riferimento, chiamato Target o Goto. Quando il Target è posizionato, tutti i dati di navigazione
sono riferiti a questo Target.
Inserisci Target: 'GO TO'
Cancella Target: posiziona il cursore sul Target + 'STOP' + 'ACCETTA'
Tasto Dedicato (Dedicated Key)
Tasto con assegnata una particolare funzione. Tasti di questo tipo hanno una etichetta scritta sopra.
Tasto Software (Soft Key)
I quattro tasti software sono detti "soft" in quanto hanno differenti funzioni a seconda dei casi. La loro
etichetta per l'operazione in corso è riportata sullo schermo esattamente sopra il tasto software.
Tempo (Traccia)
Se la registrazione del percorso è attivata (traccia) e il tipo di memorizzazione (Passo) scelto è il tempo,
il plotter cartografico effettua la registrazione di un punto solo quando è trascorso un certo intervallo di
tempo. Il periodo di tempo può essere scelto tra i valori 1 sec, 5 sec, 10 sec, 30 sec, 1 Min, 5 Min, 10 Min.
Il settaggio di default è 1 sec.
Premere un qualsiasi soft key + 'CONFIG' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER'
+ "TEMPO" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER' + "TEMPO" + 'ENTER'
Tempo Commutazione
NAV-STATION 11 VCAM
Seleziona il tempo di commutazione tra 5, 10, 30 secondi, 1, 5, 10 minuti.
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER' + "INGRESSO VIDEO"
+ 'ENTER' + "Tempo Commutazione" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER' + "INGRESSO VIDEO" + 'ENTER' + "Tempo
Commutazione" + 'ENTER'
Tide Info
Questa funzione è la combinazione di un nuovo database per le altezze delle maree e di una funzione
che calcola (per tutti i porti principali e secondari) l'altezza delle maree in qualsiasi data e ora. La
funzione Tide Info fornisce quindi l’altezza massima e minima della marea rispetto al livello medio del
mare e l’ora per il giorno scelto, più l’ora dell’alba e del tramonto.
Tipo di Zoom
Permette una maggiore o minore espansione o compressione della scala della carta facendo operazioni
di zoom. Il Modo Zoom ha due opzioni: STANDARD (default) oppure FLEXI-ZOOM. Quando
siamo in modalità FLEXI-ZOOM, premendo brevemente 'ZOOM...' si ottiene un cambiamento della
carta, mentre premendo più a lungo 'ZOOM...' (cioè premendo e tenendo premuto) appare una finestra
in un angolo dello schermo. Questa finestra mostra il valore del Fattore di Zoom corrente. Premendo
'ZOOM IN'/'ZOOM OUT' la mappa si espande o si comprime in accordo al Fattore di Zoom
selezionato. La Finestra è automaticamente chiusa se 'ZOOM...' non viene premuto per 2 secondi; il
Fattore di Zoom impostato viene usato alla successiva operazione di zoom.
Premere un qualsiasi soft key + 'MAPPA' + "TIPO DI ZOOM" + 'ENTER'
Traccia
Il plotter cartografico è in grado di memorizzare il percorso effettuato. E' possibile decidere la modalità
con cui tale percorso viene memorizzato. Le posizioni via via occupate dalla nave nel suo cammino
possono infatti venire registrate in base al tempo o alla distanza, memorizzando cioè una posizione
nave quando la distanza dall'ultima posizione memorizzata è più grande di una distanza definita o dopo
Manuale d'Uso
83
un certo intervallo di tempo. I punti registrati corrispondenti alle posizioni occupate dalla nave, sono
congiunti da una spezzata che rappresenta il percorso effettuato, chiamato la traccia della nave. L'utente
può decidere se visualizzare la traccia sullo schermo oppure no.
: Premere un qualsiasi soft key + 'CONFIG' + "TRACCIA" + 'ENTER'
+ "ATTIVAZIONE/DISATTIVAZIONE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "ATTIVAZIONE/
DISATTIVAZIONE" + 'ENTER'
Cancella Traccia
: Premere un qualsiasi soft key + 'CONFIG' + "TRACCIA" +
'ENTER' + "CANCELLAZIONE" + 'ENTER' +'INTERA'/
'INIZIO'/'FINE'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' +
"CANCELLAZIONE" + 'ENTER' +'INTERA'/'INIZIO'/'FINE'
Seleziona menu Configurazione Traccia
: Premere un qualsiasi soft key + 'CONFIG' + "TRACCIA" +
'ENTER' + "CONFIGURAZIONE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' +
"CONFIGURAZIONE" + 'ENTER'
Cancella Distanza (LOG) Totale e Parziale : Premere un qualsiasi soft key + 'CONFIG' + "TRACCIA" +
'ENTER' + "LOG" + 'ENTER' + 'TOTALE'/'PARZ'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "LOG" + 'ENTER'
+ 'TOTALE'/'PARZ'
Registrazione Traccia Si/No
Traccia Attiva
Seleziona il numero della traccia attiva. Il settaggio di default è 1.
Premere un qualsiasi soft key + 'CONFIG' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" +
'ENTER' + "TRACCIA ATTIVA" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "TRACCIA" + 'ENTER' + "CONFIGURAZIONE" + 'ENTER' + "TRACCIA ATTIVA"
+ 'ENTER'
TTG = Time To Go
Il tempo stimato che si impiega per raggiungere la destinazione, basato sulla velocità attuale e sulla
distanza alla destinazione.
Unità Altitudine
Seleziona l'unità di misura dell'Altitudine (altitudine dell'antenna GPS sul livello medio del mare) tra
Ft = Feet, FL = Flight Level e Mt = Metri. Il settaggio di default è Ft.
Premere un qualsiasi soft key + 'CONFIG' + "IMPOSTAZIONI" + 'ENTER' + "Unità Altitudine" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "IMPOSTAZIONI" + 'ENTER' + "Unità Altitudine" + 'ENTER'
Unità Dist & Velocità
Seleziona l'unità di misura per la Distanza e la Velocità. I settaggi di default sono NM e Kts.
Premere un qualsiasi soft key + 'CONFIG' + "IMPOSTAZIONI" + 'ENTER' + "Unità Dist &Velocità" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "IMPOSTAZIONI" + 'ENTER' + "Unità Dist &Velocità" + 'ENTER'
Unità Profondità
Seleziona l'unità di misura per la profondità tra Ft = Feet, FM = Fathoms e Mt = Metri. Il settaggio di
84
Manuale d'Uso
default è Ft.
Premere un qualsiasi soft key + 'CONFIG' + "IMPOSTAZIONI" + 'ENTER' + "Unità Profondità" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "IMPOSTAZIONI" + 'ENTER' + "Unità Profondità" + 'ENTER'
Unità Temperatura
Seleziona l'unità di misura per la temperatura tra °C e °F. Il settaggio di default è °C.
Premere un qualsiasi soft key + 'CONFIG' + "IMPOSTAZIONI" + 'ENTER' + "Unità Temperatura" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "IMPOSTAZIONI" + 'ENTER' + "Unità Temperatura" + 'ENTER'
Uscita Porta 1/2/3 (NAV-STATION 11: Uscita Porta 1/2/3/4/5)
Seleziona o disabilita il formato di uscita. Il settaggio di default è NMEA-0183 4800-N81-N.
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER'+ "Uscita Porta 1/2/
3"(NAV-STATION 11: "Uscita Porta 1/2/3/4/5") + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER'+ "Uscita Porta 1/2/3/4/5" + 'ENTER'
Nota
Selezionando NMEA-0180 oppure NMEA-0180/CDX il plotter cartografico visualizza un
messaggio per avvisare l'utente che l'ingresso corrispondente verrà disabilitato.
UTC = Universal Time Coordinated
E' il Tempo Universale Coordinato, che può anche essere definito come tempo medio di Greenwich
(vedi Ora di Riferimento).
Variazione Magnetica
E' la differenza esistente tra il Nord Vero (Nv) ed il Nord Bussola (Nb) ed è la somma dei due errori dati
dalla declinazione magnetica (d) fra Nv e Nord Magnetico (Nm) e dalla deviazione fra Nm e Nb.
Velocità
La velocità attuale alla quale si sta viaggiando, relativa al suolo.
Veduta Prospettica
I dati della cartografia possono essere proiettati in modo prospettico durante la navigazione. Infatti
questa funzione permette la selezione della visione panoramica della carta. Poichè il lato superiore della
mappa è più compresso del lato inferiore, è visibile una visione più ampia della mappa. La visione
prospettica permette di mostrare informazioni sulla carta che si trovano immediatamente davanti e
intorno al cursore.
Premere un qualsiasi soft key + 'MAPPA' + "VEDUTA PROSPETTICA" + 'ENTER'
Velocità (Simulazione)
Setta il valore per la velocità in modo Simulazione. Il settaggio di default è 01.0 Kts.
Premere un qualsiasi soft key + 'CONFIG' + "Simulazione" + 'ENTER' + "Velocità" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "Simulazione" + 'ENTER' + "Velocità" + 'ENTER'
Velocità (Unità di misura)
Setta l'unità di misura della velocità tra Kts = nodi, Mph = miglia all'ora e Kmh = chilometri orari. Il
settaggio di default è Kts.
Premere un qualsiasi soft key + 'CONFIG' + "IMPOSTAZIONI" + 'ENTER' + "Unità Dist &Velocità" +
'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "IMPOSTAZIONI" + 'ENTER' + "Unità Dist &Velocità" + 'ENTER'
Manuale d'Uso
85
Velocità di Navigazione
Seleziona la Velocità di Navigazione come Bassa, Media e Alta. Il settaggio di default è Bassa.
Premere un qualsiasi soft key + 'CONFIG' + "INGRESSO/USCITA" + 'ENTER'+ "Configurazione GPS"
+ 'ENTER' + "VEL NAVIGAZIONE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'SERVICE' + "INGRESSO/USCITA" + 'ENTER'+ "Configurazione GPS" + 'ENTER' + "VEL
NAVIGAZIONE" + 'ENTER'
WAAS = Wide Area Augumentation System
La Federal Aviation Administration (FAA), in cooperazione con le altre organizzazioni DOT e DOD,
sta migliorando il GPS/SPS con un sistema basato su satelliti, il cosiddetto Wide Area Augmentation
System. Questo sistema fornirà un segnale di supporto per permettere una navigazione di approccio di
precisione lungo il percorso. Dopo aver raggiunto la capacità operativa iniziale, WAAS sarà a poco a
poco incrementato nei prossimi sei anni in modo da espandere l'area di copertura, aumentare la
ridondanza del segnale e ridurre le restrizioni operative.
Waypoint
Per Waypoint si intende un qualsiasi punto sulla terra verso il quale si vuol navigare. Una sequenza di
Waypoint forma una rotta.
Aggiungi Waypoint :
Sposta Waypoint :
Cancella Waypoint :
Cambia Waypoint :
Inserisci Waypoint :
Ricerca Waypoint :
'ENTER' + "WAYPOINT" + 'ENTER'
Posiziona il cursore su un Waypoint + 'MUOVI' + sposta il cursore + 'ACCETTA'
Posiziona il cursore su un Waypoint + 'CANCELL' + 'ACCETTA'
Posiziona il cursore su un Waypoint + 'MODIFIC'
Posiziona il cursore su un segmento di rotta + 'INSER.' + sposta il cursore + 'ACCETTA'
Premere un qualsiasi soft key + 'MAPPA' + "CERCA" + 'ENTER' + "PUNTI
UTENTE" + 'ENTER'
ALTERNATIVA PER NAV-STATION 11:
'FIND'+ "PUNTI UTENTE" + 'ENTER'
WGS-84 = World Geodetic System 1984
Sistema di Coordinate o Datum sviluppato dalla Defense Mapping Agency (DMA) che fornisce una
accurata precisione.
Zoom-In
Operazione che permette l'ingrandimento della zona voluta, ottenendo così una visione dettagliata di
un'area più piccola.
Zoom-Out
Operazione che permette la riduzione della zona voluta, ottenendo così una visione più ampia ma
meno dettagliata.
XTE = Cross Track error
Indica l'Errore di Fuori Rotta. Sta ad indicare di quanto ci si è discostati perpendicolarmente dalla rotta
prevista.
86
Manuale d'Uso
6
System Test
6.1 SYSTEM TEST
Se il vostro strumento per la ricezione del punto nave è stato connesso correttamente, sono stati fatti gli opportuni settaggi da menu, ma nonostante tutto avete
ancora dei problemi con il vostro plotter cartografico, il system test potrà aiutarvi a
comprendere il problema. Spengete il plotter cartografico. Tenete premuto un qualsiasi
tasto mentre accendete di nuovo il plotter cartografico. Il seguente menu apparirà
sullo schermo:
Fig. 6.1 - System Test
Con il tasto cursore è possibile scegliere il test desiderato, che apparirà
evidenziato e con aperta la finestra con il menu relativo. Per attivare il test selezionato
premere 'ENTER', mentre per uscire da ciascun sottomenu premere 'CLEAR'. Per
uscire dal System Test spegnere il plotter cartografico.
6.1.1 RAM Menu
Il RAM MENU consente di verificare l'integrità della memoria ed eventualmente di cancellare il contenuto della memoria interna del plotter cartografico,
reinizializzando tutti i valori a quelli di default:
Manuale d'Uso
87
RAM Test
La prima opzione del RAM Menu permette di verificare l'integrità della RAM. Se
sul video appare "ERROR" la RAM è danneggiata fisicamente.
RAM Clear
La seconda opzione permette di cancellare la memoria interna. Se il plotter cartografico
manifesta un comportamento inusuale, o sembra che vi sia un vero e proprio malfunzionamento, può infatti essere possibile risolvere il problema cancellando la RAM.
Questa operazione cancellerà tutti i Mark, gli Event, le rotte, la traccia memorizzata
e la destinazione (Target). Inoltre tutte le selezioni fatte da menu (formati dei dati di
ingresso, selezione del formato per l’autopilota, etc.) verranno riportate ai valori di
default.
6.1.2 DIM Menu
Il DIM MENU consente di selezionare il valore desiderato per il contrasto e
la retroilluminazione.
Contrast
La prima opzione permette di regolare il contrasto. Muovendo il tasto cursore verso
destra lo schermo diventa più scuro, muovendolo invece verso sinistra diventa più
chiaro.
Backlight
La seconda opzione permette invece di regolare la retro-illuminazione, in modo
analogo a quanto fatto per il contrasto.
6.1.3 CARTUCCE
Il CARTRIDGES Menu consente di verificare l'integrità delle C-CARD
inserite.
Internal Data Base Test
La prima opzione permette di verificare l'integrità della cartografia di sfondo, anche
detta di "background".
C-CARD Test
La seconda opzione permette di fare un test sulla C-CARD. Possono verificarsi quattro
possibili situazioni:
1. se c'è una C-CARD inserita e se non si sono verificati malfunzionamenti, il nome
dell'area geografica memorizzata sulla C-CARD e il messaggio "OK" vengono
visualizzati sullo schermo.
2. se c'è una C-CARD inserita, ma si tratta di una C-CARD danneggiata, il nome
dell'area geografica memorizzata sulla C-CARD e il messaggio "Faulty" vengono
visualizzati sullo schermo.
88
Manuale d'Uso
3. se non c'è alcuna C-CARD inserita nell'alloggiamento il messaggio "not present"
viene visualizzato sullo schermo.
4. se nell'alloggiamento è presente una C-CARD utente, viene mostrato il messaggio
"USER CARTRIDGE".
C-CARD Connector
Permette di verificare eventuali malfunzionamenti del connettore. E' un test utilizzato
solo in produzione.
6.1.4 MODEM TEST
Consente di verificare le connessioni con il Modem. Premere 'ENTER' per
selezionare la Porta desiderata in base alle connessioni fatte, cioe' alla Porta sulla
quale il Modem C-COM è collegato.
6.1.5 SERIAL PORT
Se ci sono problemi nella ricezione dei dati dallo strumento per la ricezione
del punto nave, quasto test dovrebbe aiutare nel cercare di determinare le cause del
malfunzionamento.
Change Parameters
La prima opzione permette di cambiare i parametri dell'interfaccia seriale. Questo
menu permette di selezionare la PORT (Sorgente del segnale), la BAUD RATE
(Velocità di Trasmissione) tra i valori 4800 oppure 9600, la DATA BITS (Lunghezza
Parola) tra 7 e 8, la PARITY (Parità) tra EVEN, ODD oppure NONE, lo STOP
BITS tra 1 oppure 2.
Input Data Display
La seconda opzione permette al plotter cartografico di agire come un terminale e di
visualizzare i dati in ingresso esattamente come vengono ricevuti.
Se i dati visualizzati sullo schermo non sono riconoscibili oppure non vengono visualizzati, è possibile aver selezionato i parametri dei dati in ingresso sbagliati per il
ricevitore. Verificare sul manuale dello strumento di posizionamento se sono stati
selezionati i parametri di interfaccia opportuni. Se lo schermo non mostra alcun
dato, potrebbe esserci una connessione errata o danneggiata. Usare 'ZOOM IN' per
fermare (oppure per continuare dopo una pausa) la visualizzazione dei dati, 'ENTER'
per mostrare i dati in modo esadecimale oppure ASCII (normale o ridotto) e 'CLEAR'
per uscire.
6.1.6 VIDEO TEST
Permette di fare un test completo delle funzionalità dello schermo.
Manuale d'Uso
89
6.1.7 EXTERNAL ALARM
Permette di fare un test del segnale di allarme esterno.
90
Manuale d'Uso
A
Individuazione Guasti
IL PLOTTER CARTOGRAFICO NON SI ACCENDE
Controllare che sia presente una tensione di alimentazione corretta (10-18 volt dc).
Controllare la polarità della alimentazione fornita. Riferirsi anche al Par. 2.2.
IL PLOTTER CARTOGRAFICO NON RIESCE AD OTTENERE UNA
POSIZIONE NAVE (FIX) VALIDA
Controllare che non ci siano ostacoli intorno alla parte antenna dello strumento. Se
dopo 15 minuti non è stato ottenuto il punto nave provare a spegnere ed a riaccendere
il plotter cartografico.
LO SCHERMO DEL PLOTTER CARTOGRAFICO DIVENTA SCURO
DOPO UNA ESPOSIZIONE AL SOLE
Regolare il contrasto (vedi Par. 2.3).
DURANTE IL FUNZIONAMENTO PLOTTER CARTOGRAFICO SI
BLOCCA
Spegnere e riaccendere il plotter cartografico. Se tuttavia il problema persiste, provare
a cancellare la memoria (vedi Par. 6.3.1).
Manuale d'Uso
91
92
Manuale d'Uso
B
Ricevitore GPS
B.1 SPECIFICHE TECNICHE
CARATTERISTICHE FISICHE
Colore
: Bianco Avorio.
Dimensioni : 97 mm di diametro x 32 mm di altezza (montaggio a piano) o 61,5
mm su montaggio a bandiera.
Peso
: 160 grammi (senza cavo).
Cavo GPH 00 :
con 15 metri di cavo 8x28AWG
CARATTERISTICHE ELETTRICHE
: 10 Vdc to 35 Vdc non regolata
: 112 mA @ 12 Vdc
60 mA @ 24 Vdc
45 mA @ 35 Vdc
Sensività Ricevitore GPS :
-145 dBW minimo
Tensione di Ingresso
Corrente di Ingresso
RENDIMENTO DEL GPS
: WAAS (Nord America), EGNOS
(Europa), MSAS (Asia)
Datum Geodetico
: WGS84
Canali
:12
Frequenza
: 1575.42MHz (L1, C/A code)
Tempo di Acquisizione (approssimato)
Riacquisizione : minore di 1 secondo
Hot start
: 8 secondi (tipico)
Warm start : < 40 secondi (tipico)
Ricevitore
Manuale d'Uso
93
Cold start
: < 45 secondi (tipico)
Velocità di Aggiornamento
GGA
: 1 secondo
GLL
: 1 secondo
VTG
: 1 secondo
RMC
: 1 secondo
GSA
: 3 secondi
GSV
: 3 secondi
PCMPD
: 1 secondo
Accuratezza
Posizione
: minore di 10' (3m), 95% del tempo
Velocità
: 0.3 nodi RMS
Interfacce
Uscita seriale asincrona compatibile con RS-232 (TTL livelli
di tensione) RS-232 polarità, Baud Rate 4800, N81
NMEA 0183 Versione 2.0
CARATTERISTICHE AMBIENTALI
Temperatura di funzionamento
Temperatura di Immagazzinamento
Umidità Relativa
Resistenza dell'Acqua
: 0° C~ +60° C
: -20° C~ +85° C
: 95%
: 100%
B.2 CARATTERISTICHE MECCANICHE & MONTAGGIO
MODELLO GPH00
INSTALLAZIONE
Collocare l'antenna in una posizione libera da ostacoli che possano schermarla.
L'antenna infatti funziona sulla ricezione diretta dal satellite (“line of sight”). Se non
siete sicuri che la locazione scelta sia adatta, potrebbe essere consigliabile montare
l'antenna in modo temporaneo per verificare il suo corretto funzionamento. La
filettatura usata sull'antenna (1 pollice, 14 TPI) è una filettatura standard industriale
utilizzata su una vasta scala di staffe di motaggio, inclusi i giunti dei perni comunemente usati per le superfici angolate. In seguito ai processi di fabbricazione di queste
staffe di montaggio si può riscontrare qualche difficoltà nell'avvitare l'antenna alla
94
Manuale d'Uso
staffa. Comunque questo non è rilevante poiché l'antenna deve essere stretta fino a
quando viene bloccata la sua rotazione sulla staffa di montaggio.
Installazione Antenna GPS (I)
Il progetto dell'antenna inoltre consente un facile montaggio a pannello.
1. Applicare la sagoma adesiva in un'area in cui si è verificato sia in grado di
ricevere adeguatamente i segnali dal satellite.
2. Quindi, seguendo le istruzioni sulla sagoma, fare un foro di 0,95 di pollice
(24 mm) e tre fori di 0,155 di pollice (4 mm) .
Installazione Antenna GPS (II)
3. Rimuovere la sagoma e far passare il cavo attraverso il foro centrale.
4. Applicare un piccolo strato di RTV alla parte inferiore dell'antenna.
5. Posizionare l'antenna e quindi avvitarla con le tre viti M3.
Manuale d'Uso
95
Installazione Antenna GPS (III)
DIMENSIONI
Dimensioni Antenna GPS
96
Manuale d'Uso
Nav-Station 5
SPECIFICHE TECNICHE
: 600 mA max @12V
: 10 - 35 Volt dc, 7Watt max
: LCD TFT transflettivo Visibile al Sole
(area attiva 5")
Risoluzione Display
: 320 x 240 pixels
Cartografia
: C-MAP NT+ & MAX C-CARD
Temperatura di funzionamento : 0/+55 gradi Celsius
Memoria
: Permanente con batteria ricaricabile
Tastiera
: Gomma siliconica, retro-illuminata
Peso
: 900gr
Accessori
: Fusibile 2 Amp. + portafusibile
Staffa esterna e cavo I/O 1,5 mt/5.9"
Guscio protettivo del plotter cartografico
Kit montaggio a pannello
Ricevitore Smart DGPS WAAS con
cavo 15 mt/45 feet
Manuale d'Uso
• Consumo
• Tensione
• Display
•
•
•
•
•
•
•
Manuale d'Uso
97
INSERIMENTO C-CARD
INSERIMENTO DELLA C-CARD
Togliere il frontalino come indicato nella figura seguente. Prendere la
C-CARD per il lato lungo smussato in modo che l'etichetta "C-MAP" sia rivolta
verso chi guarda. Inserire la C-CARD nell'alloggiamento, spingendo delicatamente;
quando è quasi del tutto inserita premere leggermente per fermarla nell'alloggiamento.
RIMOZIONE DELLA C-CARD
Rimuovere il frontalino ed estrarre la C-CARD dall'alloggiamento.
DIMENSIONI
98
Manuale d'Uso
INSTALLAZIONE
Per installare il plotter cartografico consultare le seguenti figure:
Installazione del Plotter cartografico con Ricevitore e Antenna GPS incorporati
Installazione del Plotter cartografico con Ricevitore e Antenna GPS esterni
Manuale d'Uso
99
CONNESSIONI ESTERNE
CONNESSIONI TIPICHE
CONNESSIONI GPS NAV STATION 5 FLUSH
CONNESSIONI AUTOPILOTA
100
Manuale d'Uso
CONNESSIONI STRUMENTO NMEA ESTERNO
CONNESSIONI C-COM
POWER & I/O
CONNETTORE POWER & I/O
PIN#
1
2
3
4
5
6
7
8
Manuale d'Uso
COLORE CAVI
NERO
ROSSO
BIANCO
VERDE
GRIGIO
GIALLO
MARRONE
BLU
FUNZIONE
MASSA COMUNE
PWR+ (10-35 Vdc)
USATO DA C-COM
USATO DA C-COM
USCITA3+
USATO DA C-COM
INGRESSO3+
USCITA ALLARME ESTERNO+
101
CONNESSIONI ALLARME ESTERNO
102
Manuale d'Uso
Nav-Station 6
SPECIFICHE TECNICHE
: 10 - 18 Volt dc, 4.5 Watt max
: 10 - 18 Volt dc, 8 Watt max
: LCD a Livelli di Grigio transflettivo (area
attiva 5.6")
Display (Colore)
: LCD colore TFT Visibile al sole (area
attiva 5.6")
Risoluzione Display
: 320 x 240 pixels
Cartografia
: C-MAP NT+ & MAX C-CARD
Temperatura di funzionamento : 0/+55 gradi Celsius
Memoria
: Permanente con batteria ricaricabile
Tastiera
: Gomma siliconica, retro-illuminata
Peso (Livelli di Grigio)
: 800 gr. per plotter cartografico con
Ricevitore e Antenna GPS esterni
850 gr. per plotter cartografico con
Ricevitore e Antenna GPS incorporati
Peso (colore)
: 900 gr. per plotter cartografico con
Ricevitore e Antenna GPS esterni
• Consumo (Livelli di Grigio)
• Consumo (Colore)
• Display (Livelli di Grigio)
•
•
•
•
•
•
•
•
Manuale d'Uso
103
• Accessori
950 gr. per plotter cartografico con
Ricevitore e Antenna GPS incorporati
: Staffa montaggio a piano
Kit montaggio a pannello per plotter
cartografico con Ricevitore e Antenna
GPS esterni
Manuale d'Uso
INSERIMENTO C-CARD
INSERIMENTO DELLA C-CARD
Prendere la C-CARD per il lato corto smussato in modo che l'etichetta
"C-MAP" sia rivolta verso chi guarda. Togliere il tappo di protezione spingendo
verso il basso, inserire la C-CARD nell'alloggiamento, spingendo delicatamente;
quando è quasi del tutto inserita premere leggermente verso il basso per fermarla
nell'alloggiamento e quindi richiudere il tappo di protezione:
RIMOZIONE DELLA C-CARD
Aprire il tappo di protezione spingendo verso il basso, premere leggermente
e spostare verso l'alto la C-CARD che si desidera togliere fino a che si sentirà un
piccolo scatto: la C-CARD verrà espulsa fuori dell'alloggiamento.
104
Manuale d'Uso
DIMENSIONI E RETRO
Dimensioni per il Plotter cartografico con Ricevitore e Antenna GPS incorporati
Dimensioni per il Plotter cartografico con Ricevitore e Antenna GPS esterni
Retro il Plotter cartografico con Ricevitore e Antenna GPS incorporati
Manuale d'Uso
105
Retro del Plotter cartografico con Ricevitore e Antenna GPS esterni
INSTALLAZIONE
Per installare il plotter cartografico consultare le seguenti figure:
Installazione del Plotter cartografico con Ricevitore e Antenna GPS incorporati
106
Manuale d'Uso
Installazione del Plotter cartografico con Ricevitore e Antenna GPS esterni
CONNESSIONI ESTERNE
Manuale d'Uso
107
CONNESSIONI TIPICHE - CONNETTORE "POWER & I/O"
CONNESSIONI GPS
CONNESSIONI AUTOPILOTA
108
Manuale d'Uso
CONNESSIONI STRUMENTO NMEA ESTERNO
Manuale d'Uso
109
CONNESSIONI C-COM
POWER & I/O
CONNETTORE POWER & I/O
PIN#
1
2
3
4
5
6
7
8
110
COLORE CAVI
NERO
ROSSO
BIANCO
VERDE
GRIGIO
GIALLO
MARRONE
BLU
FUNZIONE
MASSA COMUNE
PWR+ (10-35 Vdc)
USATO DA C-COM
USATO DA C-COM
USCITA3+
USATO DA C-COM
INGRESSO3+
USCITA ALLARME ESTERNO+
Manuale d'Uso
Nav-Station 11
SPECIFICHE TECNICHE
• Consumo
• Tensione
• Display
SOLO PER PLOTTER
VCAM
SOLO PER PLOTTER
VCAM
:
:
:
:
:
• Risoluzione Display
:
• Ingresso Video SOLO PER PLOTTER VCAM :
•
•
•
•
•
•
Cartografia
Temperatura di funzionamento
Memoria
Tastiera
Peso
Accessori
Manuale d'Uso
:
:
:
:
:
:
1280 mA max @12V
1400 mA max @12V
10 - 35 Volt dc, 15 Watt max
10 - 35 Volt dc, 17 Watt max
LCD TFT transflettivo Visibile al Sole
(area attiva 10.4")
640 x 480 pixels
segnale video PAL o NTSC selezionato
automaticamente (2 ingressi)
C-MAP NT+ & MAX C-CARD
0/+55 gradi Celsius
Permanente con batteria ricaricabile
Gomma siliconica, retro-illuminata
Kg 1,6
Fusibile 2 Amp. + portafusibile
Staffa esterna e cavo I/O 1,5 mt/5.9"
Guscio protettivo del plotter cartografico
Kit montaggio a pannello
Ricevitore Smart DGPS WAAS con
cavo 15 mt/45 feet
Manuale d'Uso
111
INSERIMENTO C-CARD
INSERIMENTO DELLA C-CARD
Prendere la C-CARD per il lato lungo smussato in modo che l'etichetta
"C-MAP" sia rivolta verso chi guarda. Aprire lo sportellino e inserire la C-CARD in
uno dei due alloggiamenti disponibili, spingendo delicatamente; quando è quasi del
tutto inserita premere leggermente verso il basso per fermarla nell'alloggiamento.
RIMOZIONE DELLA C-CARD
Aprire lo sportellino. Premere leggermente e spostare verso l'alto la C-CARD
che si desidera togliere fino a che si sentirà un piccolo scatto: la C-CARD verrà espulsa
fuori dall'alloggiamento.
112
Manuale d'Uso
DIMENSIONI
Manuale d'Uso
113
INSTALLAZIONE
Montaggio a staffa
Montaggio a pannello
114
Manuale d'Uso
CONNESSIONI ESTERNE
CONNESSIONI TIPICHE
CONNESSIONI GPS
Manuale d'Uso
115
CONNESSIONI AUTOPILOTA
116
Manuale d'Uso
CONNESSIONI STRUMENTO NMEA ESTERNO
CONNESSIONI C-COM
POWER & I/O
CONNETTORE POWER & I/O
PIN#
1
2
3
4
5
6
7
8
Manuale d'Uso
COLORE CAVI
NERO
ROSSO
BIANCO
VERDE
GRIGIO
GIALLO
MARRONE
BLU
FUNZIONE
MASSA COMUNE
PWR+ (10-35 Vdc)
USATO DA C-COM
USATO DA C-COM
USCITA3+
USATO DA C-COM
INGRESSO3+
USCITA ALLARME ESTERNO+
117
Connessione alla Porta 1 POWER & I/O
Connessione alla Porta 4 AUX IN I/O
CONNESSIONI ALLARME ESTERNO
118
Manuale d'Uso
Indice Analitico
A
Accensione ............................................... 16
Aggiorna Cartografia Mondiale ................. 11
Aggiornamento Sistema ........................... 11
Aggiunta Mark .......................................... 55
Aggiunta Waypoint ............................ 25, 50
Aiuti Navigazione ............................... 33, 63
Albero di Info ............................................ 30
Allarme Ancoraggio .................................. 63
Allarme Bassi Fondali ............................... 63
Allarme di Arrivo ....................................... 63
Allarme Esterno ................................. 19, 64
Allarme Incagliamento .............................. 64
Allarme XTE ............................................. 64
Allarmi (menu) .......................................... 64
alloggiamento ........................................... 62
Altezza Rilievi .................................... 35, 64
Ancoraggio ............................................... 63
Angoli ....................................................... 64
Aree di Pericolo ................................. 34, 65
assistenza ................................................ 10
Attiva Ingresso Video ................................ 65
Attivazione/disattivazione (Traccia) ........... 65
Auto Cancellazione ................................... 65
Autopilota ................................................. 18
Azimuth .................................................... 65
B
Bassi Fondali ............................................ 63
Bearing ..................................................... 65
Boa ........................................................... 65
BRG ......................................................... 65
C
C-CARD ........................... 20, 98, 104, 112
C-CARD Utente ........................... 60, 61, 67
C-COM ..................................................... 19
C-Link ....................................................... 39
Cablaggio (menu) ..................................... 65
Cablaggio Cavo AUX IN I/O (pagina) ........ 65
Cablaggio Cavo GPS (pagina) .................. 66
Cablaggio Cavo Power & I/O (pagina) ...... 66
Cancella Tutte Le Tracce ......................... 66
Cancella (File) .......................................... 66
Cancella (Traccia) .................................... 66
Cancella Goto ........................................... 66
Cancella Rotta .......................................... 66
Cancellazione di Tutte le Tracce ............... 60
Cancellazione di tutti i Punti Utente .......... 55
Cancellazione File .................................... 61
Cancellazione LOG .................................. 58
Cancellazione Mark .................................. 56
Cancellazione MOB .................................. 76
Manuale d'Uso
Cancellazione Rotta ................................. 48
Cancellazione Target ................................ 25
Cancellazione Traccia .............................. 58
Cancellazione Waypoint .............. 25, 51, 54
Caratteri & Simboli .............................. 28, 67
Carica (File) .............................................. 67
Caricamento File ...................................... 61
Carta ........................................................ 67
Carta + Grafico Profondità ........................ 67
Cartuccia .................................................. 67
Cartuccia Utente ....................................... 67
Centra Waypoint nella mappa .................. 54
Cerca ........................................................ 67
COG ......................................................... 68
Colore (Traccia) ........................................ 68
Colore Rotta ............................................. 48
Config ....................................................... 15
Configurazione (Traccia) (menu) .............. 68
configurazione della mappa ...................... 27
Configurazione GPS ................................. 68
Configurazione Mappa (menu) ................. 68
Configurazione Traccia ............................. 58
Configurazioni (menu) .............................. 68
Connessione C-COM ............................... 19
Connessione Seriale C-Link ..................... 40
Connessioni Allarme Esterno ................... 19
Connessioni Autopilota ............................. 18
CONNESSIONI ESTERNE18, 100, 107, 115
Connessioni GPS ..................................... 18
CONNESSIONI TIPICHE ...... 100, 108, 115
Consumo .................................................. 49
Contorno Carte .................................. 34, 68
contrasto ............................................ 14, 17
Coordinate ......................................... 39, 68
Corrente ................................................... 69
Correzione Differenziale ........................... 69
Course Over Ground ................................ 68
Cross Track error ..................................... 86
Ctrl (Controllo) Cursore ............................ 69
Cursore (Goto) ......................................... 69
D
Data ................................................... 15, 21
Data (Simulazione) ................................... 69
Dati (pagina) ............................................. 69
Dati Mappa ............................................... 22
Dati Valore Aggiunto .......................... 35, 69
Datum ....................................................... 69
Default ...................................................... 70
Deviazione Magnetica .............................. 70
DGPS ....................................................... 70
Diagramma ............................................... 27
119
DIMENSIONI ........................... 98, 105, 113
Directory ................................................... 62
Direzione (Simulazione) ............................ 70
Disegno Traccia ....................................... 70
Distance To Go ......................................... 70
Distanza (Traccia) .................................... 70
Distanza (Unità di misura) ........................ 70
DTG .......................................................... 70
E
Event ........................................................ 70
F
Fari Lampeggianti ..................................... 29
File .................................................... 61, 70
Fish Finder ............................................... 71
Focus ....................................................... 15
Formattazione ................................... 62, 71
G
GO TO .................................. 14, 23, 52, 56
Goto .................................................. 52, 56
Goto (menu) ............................................. 71
GPS ...................................... 18, 68, 71, 93
GPS (pagina) ............................................ 71
Grafico Maree ........................................... 32
Grafico Profondità .............................. 22, 72
H
HDG ......................................................... 72
HDOP ....................................................... 72
Home ................................................. 14, 72
I
Immagini ................................................... 27
Impostazioni (menu) ................................. 72
Indicazioni Sicurezza ......................... 29, 72
INFO ......................................................... 30
Info ........................................................... 72
Info Automatico ................................. 35, 72
Info Espanso ............................................ 30
Informazioni .............................................. 10
Informazioni (pagina) ................................ 72
Ingresso Video (menu) ............................. 73
INGRESSO/USCITA ................................ 18
Ingresso/Uscita (menu) ............................. 73
Inizializza GPS ......................................... 73
INSERIMENTO C-CARD ......... 98, 104, 112
Inserimento MOB ...................................... 76
Inserimento Waypoint ............................... 52
INSTALLAZIONE ..................... 99, 106, 114
Inversione della Rotta ............................... 49
Invia e Ricevi Mark ................................... 57
Invia e Ricevi Rotta ................................... 49
Invia e Ricevi Waypoint ............................ 55
L
Lampeggio Fari ........................................ 73
Language .......................................... 18, 73
LAT/LON .................................................. 74
Latitudine .................................................. 74
LCD .......................................................... 17
Leggi ........................................................ 74
120
Limite Prof Max ........................................ 34
Limite Prof Min ........................................ 34
Limite Profondità ............................... 34, 74
Limite Profondità Massimo ....................... 74
Limite Profondità Minimo .......................... 74
LINGUAGGIO ........................................... 18
Linguaggio ................................................ 73
Lista Punti Utente ........................ 54, 57, 74
Livelli Combinati ................................ 35, 74
LOG .......................................................... 58
LOG (Traccia) ........................................... 75
Longitudine ............................................... 75
luminosità .......................................... 14, 17
M
Man OverBoard ........................................ 76
Mappa ................................................ 15, 27
Mappa (menu) .......................................... 75
Marea ....................................................... 75
Maree & Correnti ...................................... 75
Mark ............................................ 13, 55, 76
Mark (Goto) .............................................. 76
MAX ......................................................... 26
Meda ........................................................ 76
menu Dati .......................................... 15, 21
Menu Principale ........................................ 16
MOB .................................................. 13, 76
modalità di registrazione Traccia .............. 59
Modifica delle Note ................................... 48
Modifica Mark ........................................... 56
Modifica Waypoint .................................... 51
Modo Zoom .............................................. 28
N
Navigazione ....................................... 14, 76
Navigazione 3D ........................................ 23
NMEA Esterno .......................................... 19
NOAA ....................................................... 17
Nome Boe ......................................... 34, 76
Nomi .................................................. 33, 77
Nord Bussola ............................................ 77
Nord Geografico ....................................... 77
Nord Magnetico ........................................ 77
O
Ora (Simulazione) ..................................... 77
Ora di Riferimento .................................... 77
Ordina (file) .............................................. 77
Ordinamento della Directory ..................... 62
Orientazione Mappa ................................. 77
Ostruzioni .......................................... 38, 77
P
P.I. ...................................................... 35, 78
pagina ...................................................... 14
Pagina Lista Punti Utente ......................... 54
Pagina Navigazione 3D ............................ 77
Palette ......................................... 14, 17, 78
Paralleli/Meridiani .............................. 33, 78
Plotter Cartografico Master ....................... 42
Plotter Cartografico Slave ......................... 42
Manuale d'Uso
Port Info ............................................. 32, 78
Porti .......................................................... 78
Presentazione Aiuto Naviganti .................. 78
Previsione Correnti ............................ 30, 78
Prof Rocce Max ........................................ 34
Prof Rocce Min ......................................... 34
Profondità Rocce Minimo ......................... 79
Profondità Rocce Massimo ....................... 78
Punti Utente .............................................. 34
Punti Utente (Ricerca) .............................. 79
Punti Utente (Visualizzazione) .................. 79
Punto Utente ..................................... 39, 79
Q
Quick Info ................................................. 27
R
Range Allarmi Incagliamento .................... 79
Rapporto Allarmi Incagliamento ................ 79
Rapporto Dati Rotta .................................. 49
Registrazione (Traccia) ....................... 58, 79
Regolazione LCD .............................. 17, 79
Relitti ................................................. 38, 80
RETRO ................................................... 105
Ricerca ..................................................... 80
Ricerca Coordinate ................................... 39
Ricerca del Mark ...................................... 57
Ricerca di Tutti i Porti ............................... 36
Ricerca Ostruzioni .................................... 38
Ricerca per nome ..................................... 37
Ricerca Porto ............................................ 36
Ricerca Punto Utente ................................ 39
Ricerca Relitti ........................................... 38
Ricerca Servizi Portuali ............................. 37
Ricerca Stazioni di Marea ......................... 38
Ricerca Waypoint .............................. 53, 54
Ripristina Valori ........................................ 80
Risoluzione Orientazione Mappa .............. 80
rotta ............................................. 25, 47, 80
Rotta (Goto) .............................................. 81
Rotte e Traffico .................................. 34, 81
RTCM ....................................................... 81
S
Salva (File) ............................................... 81
Salvataggio File ........................................ 61
schermo ................................................... 21
Segnali ..................................................... 81
Seleziona Ingresso Video ......................... 81
Selezione Colore ...................................... 59
Selezione della Traccia Attiva ................... 59
Selezione dello slot ................................... 62
Selezione Distanza ................................... 60
selezione Pagina ...................................... 14
Selezione Rotta ........................................ 47
Selezione Tempo ...................................... 59
Sentenze Uscita Porta 1/2/3 ..................... 81
Sentenze Uscita Porta 1/2/3/4/5 ............... 81
Servizi Portuali ............................ 32, 37, 81
Servizi Portuali (Goto) ............................... 82
Manuale d'Uso
Settori Luci Fari ................................. 33, 82
Simulazione .............................................. 82
Simulazione (menu) .................................. 82
Sistema C-Link ......................................... 39
Slot (alloggiamento) ............................ 62, 82
SNR .......................................................... 82
soft key ........................................ 10, 15, 82
SOG ......................................................... 82
SPECIFICHE TECNICHE ........ 97, 103, 111
Speed Over Ground .................................. 82
Spegnimento ............................................ 16
Spostamento Mark ................................... 56
Spostamento Waypoint ............................ 50
Stazioni di Marea ................................ 38, 82
Strade ................................................ 35, 82
System Test ....................................... 10, 87
T
Target .......................................... 14, 23, 83
tasti numerici ............................................ 16
tasti software ............................................ 15
TASTIERA ................................................ 13
Tasto Dedicato ......................................... 83
Tasto Software ......................................... 83
Tempo (Traccia) ....................................... 83
Tempo Commutazione ............................. 83
Tide Info ............................................ 31, 83
Tipo di Zoom ............................................ 83
Traccia .............................................. 58, 83
Traccia Attiva ..................................... 59, 84
TTG ............................................. 24, 25, 84
U
Unità Altitudine ......................................... 84
Unità Dist & Velocità ................................. 84
Unità Profondità ........................................ 84
Unità Temperatura .................................... 85
Uscita Porta 1/2/3 .................................... 85
Uscita Porta 1/2/3/4/5 ............................... 85
UTC .......................................................... 85
V
VAD .......................................................... 69
Variazione Magnetica ............................... 85
VCAM ............... 13, 14, 65, 73, 80, 81, 83
Veduta Prospettica ............................ 28, 85
Velocità ............................................. 49, 85
Velocità (Simulazione) .............................. 85
Velocità (Unità di misura) ......................... 85
Velocità di Navigazione ............................ 86
Visualizzazione Rotta ............................... 47
Visualizzazione Traccia ............................ 59
W
WAAS ...................................................... 86
Waypoint ....................... 13, 24, 47, 50, 86
WGS-84 ................................................... 86
X
XTE ................................................... 64, 86
Z
Zoom-In .................................................... 86
Zoom-Out ................................................. 86
