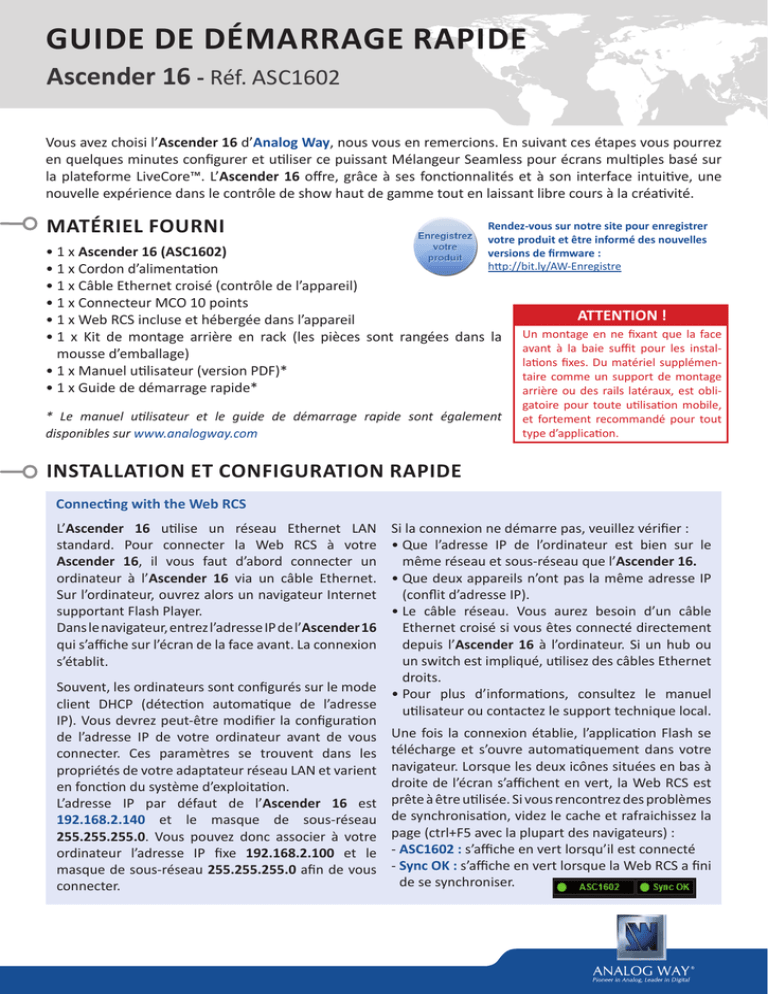

GUIDE DE DÉMARRAGE RAPIDE
Ascender 16 - Réf. ASC1602
Vous avez choisi l’Ascender 16 d’Analog Way, nous vous en remercions. En suivant ces étapes vous pourrez
en quelques minutes configurer et utiliser ce puissant Mélangeur Seamless pour écrans multiples basé sur
la plateforme LiveCore™. L’Ascender 16 offre, grâce à ses fonctionnalités et à son interface intuitive, une
nouvelle expérience dans le contrôle de show haut de gamme tout en laissant libre cours à la créativité.
MATÉRIEL FOURNI
Rendez-vous sur notre site pour enregistrer
votre produit et être informé des nouvelles
versions de firmware :
http://bit.ly/AW-Enregistre
• 1 x Ascender 16 (ASC1602)
• 1 x Cordon d’alimentation
• 1 x Câble Ethernet croisé (contrôle de l’appareil)
• 1 x Connecteur MCO 10 points
• 1 x Web RCS incluse et hébergée dans l’appareil
• 1 x Kit de montage arrière en rack (les pièces sont rangées dans la
mousse d’emballage)
• 1 x Manuel utilisateur (version PDF)*
• 1 x Guide de démarrage rapide*
* Le manuel utilisateur et le guide de démarrage rapide sont également
disponibles sur www.analogway.com
ATTENTION !
Un montage en ne fixant que la face
avant à la baie suffit pour les installations fixes. Du matériel supplémentaire comme un support de montage
arrière ou des rails latéraux, est obligatoire pour toute utilisation mobile,
et fortement recommandé pour tout
type d’application.
INSTALLATION ET CONFIGURATION RAPIDE
Connecting with the Web RCS
Si la connexion ne démarre pas, veuillez vérifier :
• Que l’adresse IP de l’ordinateur est bien sur le
même réseau et sous-réseau que l’Ascender 16.
• Que deux appareils n’ont pas la même adresse IP
(conflit d’adresse IP).
• Le câble réseau. Vous aurez besoin d’un câble
Ethernet croisé si vous êtes connecté directement
depuis l’Ascender 16 à l’ordinateur. Si un hub ou
un switch est impliqué, utilisez des câbles Ethernet
droits.
Souvent, les ordinateurs sont configurés sur le mode • Pour plus d’informations, consultez le manuel
client DHCP (détection automatique de l’adresse
utilisateur ou contactez le support technique local.
IP). Vous devrez peut-être modifier la configuration
de l’adresse IP de votre ordinateur avant de vous Une fois la connexion établie, l’application Flash se
connecter. Ces paramètres se trouvent dans les télécharge et s’ouvre automatiquement dans votre
propriétés de votre adaptateur réseau LAN et varient navigateur. Lorsque les deux icônes situées en bas à
droite de l’écran s’affichent en vert, la Web RCS est
en fonction du système d’exploitation.
L’adresse IP par défaut de l’Ascender 16 est prête à être utilisée. Si vous rencontrez des problèmes
192.168.2.140 et le masque de sous-réseau de synchronisation, videz le cache et rafraichissez la
255.255.255.0. Vous pouvez donc associer à votre page (ctrl+F5 avec la plupart des navigateurs) :
ordinateur l’adresse IP fixe 192.168.2.100 et le - ASC1602 : s’affiche en vert lorsqu’il est connecté
masque de sous-réseau 255.255.255.0 afin de vous - Sync OK : s’affiche en vert lorsque la Web RCS a fini
de se synchroniser.
connecter.
L’Ascender 16 utilise un réseau Ethernet LAN
standard. Pour connecter la Web RCS à votre
Ascender 16, il vous faut d’abord connecter un
ordinateur à l’Ascender 16 via un câble Ethernet.
Sur l’ordinateur, ouvrez alors un navigateur Internet
supportant Flash Player.
Dans le navigateur, entrez l’adresse IP de l’Ascender 16
qui s’affiche sur l’écran de la face avant. La connexion
s’établit.
ATTENTION :
L’utilisateur ne doit pas déconnecter la source d’alimentation (entrée AC) avant que l’appareil ne soit en mode
veille. Ignorer cette étape peut entrainer une grave corruption des données.
Module d’alimentation
extractible :
100-240 VAC; 8A; 50/60Hz;
285W; interne, autocommutable
- 12 x 3G/HD/SD-SDI
- 12 x Analogiques universelles
(6 x HD15 & 6 x DVI-A)
(Dual link disponible sur les entrées 4, 8 & 12)
- 3 x DisplayPort
(Dual link disponible sur les entrées 2, 6 & 10)
Inputs #1 à #12 :
- 6 x HDMI
- 9 x DVI (6 x DVI-I & 3 x DVI-D)
On/Off
Stand-by : Appuyez sur le bouton
et utilisez les boutons contextuels
pour activer le mode veille
Ecran couleur TFT 4.3’’
Port RS232 :
utilisé pour la gestion du
statut des Secure Power
Unit (Réf. SPU001)
4 x ports USB
Control :
Exit/Menu : menu général ou
retour au menu supérieur
Enter : valide le menu ou la
commande
Port USB
Boutons contextuels
Référez-vous au manuel utilisateur pour
plus d’informations
Tally (GPIO)
Devices sync. : synchronisation des
effets en mode multi-machines.
Port Ethernet
Frame Lock :
connecteur
Frame Lock de
synchronisation
TAKE :
transfère les sources
présélectionnées avec les effets
sur la sortie Program
Step Back :
rappelle le dernier preset
sur l’écran de Preview
Preset :
Load : charge un preset
Save : sauvegarde un preset
Source selection :
#1 à #12 : accès Frame* #1 à #4
ou Logo #1 à #4
Color : remplit une couche d’une
couleur
Câbles de link :
utilisez les 3 câbles de liaison pour partager
les entrées/sorties dans la configuration
modularité additive en reliant une autre
machine de même référence
Monitoring Preview output :
- 2 x Analogiques universelles (HD15 & DVI-A)
- 1 x DVI-I
- 2 x SD/HD/3G SDI
- 1 x RGBs/RGsB/RGB/YPrBr/YC/compatible
sortie analogique
Outputs #1, #2, #3 & #4 :
- 8 x Analogiques universelles
(4 x HD15 & 4 x DVI-A)
- 4 x DVI-I (DVI Dual Link sur les sorties #1 & #3)
- 4 x Cage pour module vidéo optique SFP
- 4 x 3G/HD/SD-SDI
* Image fixe
Source control :
Frame logo : appuyez avant de
sélectionner le numéro de Logo/Frame*
Freeze : gèle l’entrée liée à la couche en
cours sur le Program
Layer selection :
A/B : couches scalées
Native Background : couche non scalée
Layer control :
Clear : supprime une couche
Aspect Image Layer : ajuste les
propriétés de la couche
Screen :
#1 à #4 : sélection
de la sortie
Edit :
Program : édite le Program
Preview : édite le Preview
Bouton de
menu rotatif
ASCENDER 16 - RÉF. ASC1602 / DESCRIPTIONS DES FACES AVANT ET ARRIÈRE
Astuce : préférez toujours la résolution native de vos écrans ou
projecteurs afin d’éviter du scaling supplémentaire.
Réglages sortie :
Dans ce menu vous avez accès aux paramètres HDCP ON/OFF,
au redémarrage de l’optique SFP et aux mires de réglages.
D’autres configurations sont disponibles pour les couches, merci de
vous référer au manuel utilisateur.
• Glissez/déposez les sources directement dans la couche pour
changer de source
• Chargez et placez toutes vos couches avec votre souris et utilisez
le bouton Take pour envoyer le preset sur la sortie Program
• Redimensionnez ou repositionnez votre couche grâce au cliquer/
glisser sur celle-ci
Preconfig. : assistant de configuration pour ajuster les réglages
de base.
Outputs : gère vos sorties et donne accès à tous les réglages et
paramètres.
Inputs : configure vos entrées connectées à votre Ascender 32.
Library : charge vos logos et frames dans le système.
Logos : configure les sélections de logos et frames.
Confidence : configure le Confidence moniteur.
Monitoring : configure le moniteur des opérateurs y compris la
résolution et le choix des layouts, affiche les combinaisons d’entrée et de sortie en Preview.
Blending : configure le Soft Edge blending.
Services : accès à tous les services de maintenance Analog Way
(mises à jour, …).
Control : accès à tous les paramètres de contrôle.
Orange plein :
Une fois le paramétrage des entrées achevé, cliquez sur EDIT pour
commencer à créer vos presets.
Bouton contextuel
Vert clignotant :
MENU SETUP
Couche/source sélectionnée ou actuellement non-active sur la sortie Program
Résolution/Fréquence de rafraîchissement :
Dans SETUP > OUTPUT, cliquez sur la sortie sélectionnée à
gauche pour commencer la configuration. Choisissez ensuite
la résolution et la fréquence de rafraîchissement (le choix de la
fréquence de rafraîchissement est uniquement disponible pour
la sortie Monitoring/Preview, les sorties principales utilisent la
fréquence de rafraîchissement définie dans SETUP > Preconfig >
Internal rate, Framelock, etc.).
Mode opératoire :
Choisissez votre mode opératoire en utilisant le menu de
configuration (SETUP > Preconfig > Screens) pour glisser/
déposer la sortie inutilisée pour le mode sélectionné.
CONFIGURATION DES SORTIES
EDIT
Couche/source sélectionnée ou actuellement active sur la sortie Program
#1 = La source est sur l’écran de Preview
#2 = Fonction disponible à la modification
#1 = La source est sur la sortie Program
#2 = Gel actif
#3 = Bouton de veille
#4 = Sélection du Preset
Rouge clignotant :
Vert plein :
Rouge plein :
CODE COULEUR DES BOUTONS
INFORMATIONS GÉNÉRALES
• Pour réinitialiser un preset, maintenez la touche SHIFT enfoncée
et cliquez sur le numéro du preset. Puis dans la fenêtre en
dessous, cliquez sur le bouton « Reset ».
preset.
• Vous pouvez charger votre preset à tout moment sur le Program
ou le Preview en cliquant sur le numéro du preset (le bouton
Save mode étant désactivé), ou par un simple glisser/déposer
du preset dans la fenêtre du Program ou du Preview.
• Cliquez sur SAVE MODE et choisissez un numéro associé à votre
Une fois que vous avez créé un preset, vous pouvez le sauvegarder
parmi les 144 presets en mémoire qu’offrent l’Ascender 16.
GESTION DES PRESETS
Cliquez sur votre ACTIVE PLUG afin de sélectionner l’entrée qui
sera affichée à l’écran.
Cliquez sur SETUP PLUG pour commencer le paramétrage d’un
connecteur spécifique sans le déterminer comme le connecteur
actif (pas nécessairement affiché).
Comme chaque entrée comporte plusieurs connecteurs, vous
devez choisir un seul connecteur à afficher comme étant
l’entrée. Les connecteurs d’entrées restants et non-affichés sont
toujours actifs et peuvent encore être configurés.
Réglage individuel des entrées :
Cliquez à gauche sur la configuration individuelle de l’entrée afin
de définir votre entrée.
Cliquez sur AUTOSET ALL pour lancer la détection automatique
de toutes les entrées.
Cliquez sur SETUP > INPUT > GENERAL pour avoir une vue
d’ensemble de vos entrées.
CONFIGURATION DES ENTRÉES
STRUCTURE DE LA WEB RCS
SETUP
Cliquez sur SETUP, et allez sur l’icône
preconfig. L’assistant de réglage vous guide
pas à pas pour configurer votre appareil en
suivant un tutorial interactif.
EDIT
Le menu EDIT est la section dans
laquelle vous pourrez gérer toutes vos
configurations : les entrées, les couches en
termes de taille, position, effet, etc., vos
frames et également vos logos. Vous pouvez
sauvegarder toutes vos configurations
d’écran dans des presets.
LIVE
Le menu LIVE est la section dans laquelle
vous pourrez commencer votre show. Vous
pouvez séquencer vos presets grâce à une
timeline en ajoutant certains paramètres
comme la durée, déclencher vos séquences
selon les interactions avec un utilisateur.
GARANTIE ET SERVICE
Ce produit Analog Way dispose d’une garantie de 3 ans pièces et main d’œuvre, retour en nos locaux. Cette
garantie ne couvre pas les négligences commises par l’utilisateur, les modifications spéciales, les surtensions
électriques, les mauvais traitements (chutes/compressions) et autres dommages inhabituels.
En cas de dysfonctionnement, merci de contacter votre service client local Analog Way.
ALLER PLUS LOIN AVEC L’ASCENDER 16
Pour les détails complets et les procédures d’exploitation, veuillez vous référer au manuel utilisateur ou à
notre site internet : www.analogway.com
Firmware v02.00.46
04/02/2015 - ASC1602-QSG-FR
