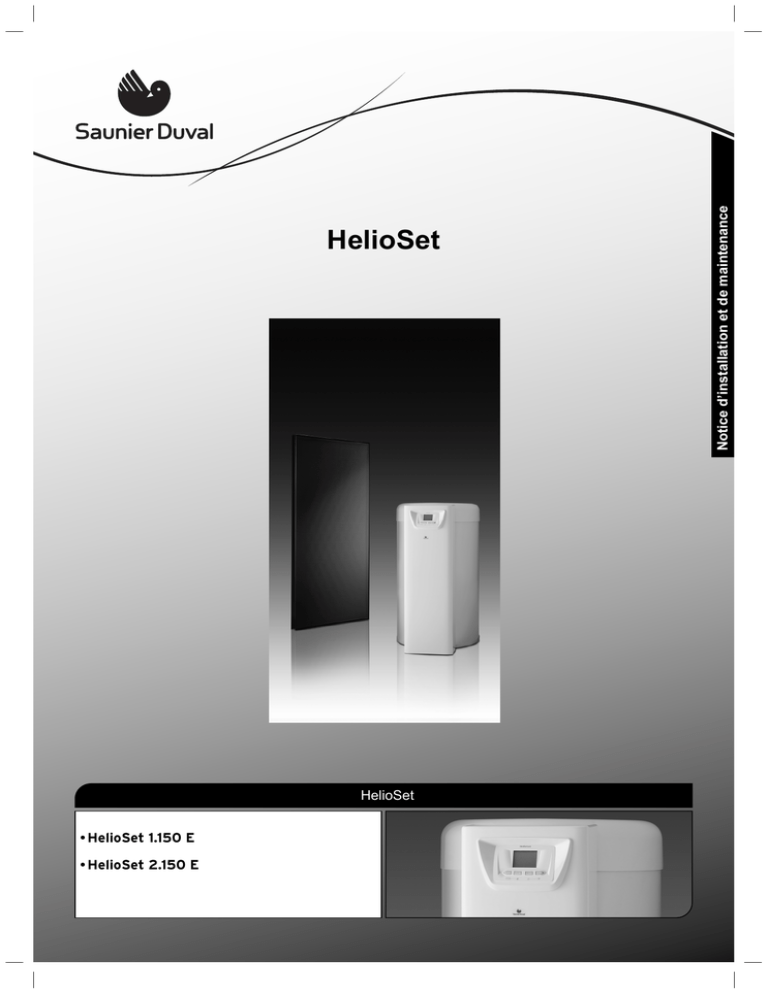

HelioSet

• HelioSet 1.150 E

• HelioSet 2.150 E

HelioSet

Table des matières

1

1.1

Remarques relatives à la documentation. . 3

Conservation des documents . . . . . . . . . . . . . . 3

1.2 Symboles utilisés. . . . . . . . . . . . . . . . . . . . . . . . . 3

1.3 Validité de la notice . . . . . . . . . . . . . . . . . . . . . . 3

2 Description du système . . . . . . . . . . . . . . . . 3

2.1 Plaque signalétique . . . . . . . . . . . . . . . . . . . . . . 3

2.2 Marquage CE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.3 Utilisation conforme de l'appareil . . . . . . . . . . 3

3 Consignes de sécurité et prescriptions . . . 4

3.1 Consignes de sécurité . . . . . . . . . . . . . . . . . . . . 4

3.1.1 Ballon solaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3.1.2 Fiche technique de sécurité du fluide caloporteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3.2 Réglementations . . . . . . . . . . . . . . . . . . . . . . . . . 7

4 Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4.1 Lieu d'installation . . . . . . . . . . . . . . . . . . . . . . . . 8

4.2 Mise en place de l'appareil . . . . . . . . . . . . . . . . 8

4.3 Dimensions de l’appareil et des raccords . . . . 9

4.4 Montage des capteurs . . . . . . . . . . . . . . . . . . . . 9

5.1 Installation des conduites de raccordement d'eau potable . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

5.2 Installation des raccords solaires . . . . . . . . . . 10

5.3 Installation électrique . . . . . . . . . . . . . . . . . . . .12

5.3.1 Prescriptions . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

5.3.2 Raccordement électrique . . . . . . . . . . . . . . . . .12

5.4 Schéma électrique :

HelioSet S-FE 150/3 SE . . . . . . . . . . . . . . . . . . 16

6 Mise en service. . . . . . . . . . . . . . . . . . . . . . 17

6.1 Remplissage du ballon avec de l‘eau sanitaire. . . . . . . . . . . . . . . . . . . . . . . . . . . .17

6.2 Réglages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

6.3 Mise à l‘air libre de l‘installation solaire . . . . .17

6.4 Contrôle de l‘étanchéité . . . . . . . . . . . . . . . . . 18

6.5 Réglages des paramètres d’installation du régulateur pour HelioSet S-FE 150/3 SE. . . . 18

6.6 Réglage du mitigeur thermostatique . . . . . . 18

7 Réglages (réservés à l’usage des installateurs et du Service Après-Vente) . 18

8

9

Maintenance /Tests de fonctionnement . .20

Information de l‘utilisateur . . . . . . . . . . . . 21

10 Procès-verbal de mise en fonctionnement . . . . . . . . . . . . . . . . . . . . .22

11 Mise hors fonctionnement . . . . . . . . . . . . .24

12.1 Contrôle de l'anode de protection et nettoyage du récipient intérieur . . . . . . . . . . 24

12.2 Nettoyage du tuyau d'enfoncement de la résistance chauffante. . . . . . . . . . . . . . . . . . . . 25

12.3 Contrôle de la soupape de sécurité. . . . . . . . 27

12.4 Remplacement du liquide solaire . . . . . . . . . . 27

12.5 Appoint en fluide caloporteur. . . . . . . . . . . . . 27

12.6 capteurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

12.7 Pièces de rechange. . . . . . . . . . . . . . . . . . . . . . 28

12.8 Liste de contrôle d'entretien recommandée 28

13 Dépannage. . . . . . . . . . . . . . . . . . . . . . . . . .29

14 Pièces de rechange . . . . . . . . . . . . . . . . . .30

15 Caractéristiques techniques . . . . . . . . . . .30

15.1 Ballon S-FE 150/3 SE . . . . . . . . . . . . . . . . . . . . 30

2

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

Remarques relatives à la documentation 1

Description du système 2

1 Remarques relatives à la documentation

Les consignes suivantes vous permettront de vous orienter dans l‘ensemble de la documentation.

D'autres documents doivent être observés en liaison avec la présente notice d'installation et d'entretien.

Nous déclinons toute responsabilité en cas de dommages imputables au non-respect de ces instructions.

d e

H

Danger !

Danger de mort et risque de blessures !

Danger !

Danger de mort par électrocution !

Danger !

Risque de brûlures !

a

Attention !

Danger potentiel pour le produit et l'environnement !

1.3 Validité de la notice

La présente description de système s'applique uniquement pour les références d'appareils suivantes.

Type d'appareil

HelioSet S-FE 150/3 i

Tab. 1.1 Validité de la notice

Référence

0010007379

Documents applicables

Pour l'installateur spécialisé :

– Description du système

– Notice d'emploi

– Certificat de garantie

– Autre carte de garantie FR solaire HelioPlan SRD 2.3

montage sur toiture/sur toit plat

Montage intégré au toit

N° 0020081724

Nº 0020081724

N° 0020027007

N° 0020072302

N° 0020072736

N° 0020072740

2 Description du système

Les plaques signalétiques de l'installation solaire Helio-

Set sont apposées aux capteurs et au ballon de stockage.

Le marquage CE atteste que l'installation solaire Helio-

Set satisfait aux exigences élémentaires des directives européennes.

1.1 Conservation des documents

Veuillez conserver cette notice d'emploi et de maintenance ainsi que tous les documents d'accompagnement applicables afin qu'ils soient à disposition en cas de besoin.

Remettez-les au nouvel utilisateur en cas de déménagement ou de vente de l'appareil.

2.3 Utilisation conforme de l'appareil

a

Attention !

Les composants de l'installation HelioSet doivent être utilisés exclusivement pour le chauffage de l'eau sanitaire.

Veuillez respecter les consignes de sécurité de cette notice d'emploi lors de l'utilisation de l'appareil !

La référence de l'appareil est consultable sur la plaque signalétique.

h

Remarque !

Ce symbole signale des informations importantes.

• Ce symbole indique une activité nécessaire

L'installation solaire Saunier Duval HelioSet a été conçue selon les techniques et les règles de sécurité en vigueur.

Toutefois, une utilisation incorrecte ou non conforme peut représenter un danger pour la vie ou la santé physique de l'utilisateur et/ou de tiers ; elle peut également provoquer des dommages sur l'installation ou sur d'autres biens. Les composants de l'installation solaire ne sont pas destinés à être utilisé par des personnes

(enfants compris) à capacités physiques, sensorielles ou intellectuelles réduites ou ne disposant pas de l'expérience ni / ou des connaissances requises, dans la mesure où elles ne sont pas sous la surveillance d'une personne en mesure de garantir leur sécurité ou elles n'obtiennent de celle-ci les instructions d'utilisation des composants de l'installation solaire.

Les enfants doivent être surveillés afin d'empêcher qu'ils ne jouent avec les composants de l'installation solaire.

L'installation solaire HelioSet Saunier Duval sert exclusivement à l’alimentation en eau sanitaire chauffée jusqu’à 80 °C des bâtiments privés et professionnels, conformément aux normes concernant l’eau sanitaire.

Le ballon S-FE 150 SE peut être utilisé en combinaison avec un appareil de réchauffage. Votre centre de distribution Saunier Duval vous fournira une liste des appareils de réchauffement autorisés.

3

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

2 Description du système

3 Consignes de sécurité et prescriptions

4

Toute autre utilisation est considérée comme non conforme à l'usage. Le constructeur/fournisseur décline toute responsabilité pour les dommages en résultant.

L'utilisateur en assume alors l'entière responsabilité.

L'utilisation conforme de l'appareil comprend également le respect de la notice d'emploi et de montage et le respect de tous les documents associés ; le respect des conditions d'inspection et d'entretien.

Si vous souhaitez bénéficier de la garantie constructeur, l‘appareil doit impérativement avoir été installé par un installateur qualifié et agréé.

e

Danger !

Danger de mort par électrocution.

Si l'installation n'est pas conforme aux règles de l'art, vous encourez un danger d’électrocution et d’endommagement de l’appareil.

a

Attention !

Toute utilisation abusive est interdite !

3 Consignes de sécurité et prescriptions

3.1 Consignes de sécurité

Pression de service, soupape de sécurité et conduite de purge

La surpression maximale en fonctionnement du ballon est de 6 bar. Lorsque la pression de raccordement dépasse 6 bar, il faut monter un réducteur de pression dans la conduite d'eau froide.

Lors du chauffage de l’eau chaude dans le ballon, le volume de l’eau augmente. Chaque ballon doit donc être

équipé d’une soupape de sécurité et d’une conduite de purge.

Généralités

D’une manière générale, l’ensemble de l'installation solaire doit être monté et utilisé selon les règles de l'art reconnues. Veillez au respect des consignes de sécurité professionnelles, notamment pour les travaux sur le toit.

En cas de risque de chute, vous devez absolument porter un dispositif de protection anti-chutes.

a

Attention !

Pour des raisons de sécurité, de l’eau s’écoule de la conduite de décharge de la soupape de sécurité pendant le chauffage du ballon !

Ne pas verrouiller !

Danger de brûlures

Montez/remplacez les capteurs ou des éléments de capteurs quand le temps est fortement couvert afin d'éviter de vous blesser en manipulant des éléments brûlants.

Par temps ensoleillé, effectuez ces travaux de préférence tôt le matin ou en fin de journée ou recouvrez les capteurs.

H

Danger !

Risque de brûlures !

La température de l’eau sortant de la soupape de sécurité ou de la conduite de purge peut atteindre 80 °C. Si vous touchez ces éléments ou l'eau sortant de ces éléments, vous risquez de vous brûler !

La conduite de purge doit aboutir à un point d’écoulement adapté, où elle ne présente de danger pour personne.

Risque de surtension

Raccordez le circuit solaire à la terre afin d’éviter les variations de potentiel et de prévenir les surtensions !

Fixez à cet effet des colliers de mise à la terre sur les conduites du circuit solaire et raccordez ces premiers à l’aide d’un câble en cuivre de 16 mm

2

à un rail de liaison

équipotentielle.

Inspection/entretien et modifications

Seul un installateur spécialisé est habilité à effectuer les travaux d’inspection et d’entretien ainsi que les modifications au niveau du ballon ou de la régulation, des conduites d’eau et de courant, de la conduite de purge et de la soupape de sécurité pour l’eau du ballon.

Installation

L'installation électrique ne doit être effectuée que par un installateur agréé et responsable du respect des normes et du règlement en vigueur. Nous déclinons toute responsabilité pour les dommages imputables au nonrespect de la présente notice.

e

Danger !

Danger de mort par électrocution au niveau des bornes sous tension !

Couper l'alimentation électrique avant d'effectuer les travaux sur l'appareil et le bloquer pour empêcher toute remise sous tension.

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

Consignes de sécurité et prescriptions 3

3.1.2 Fiche technique de sécurité du fluide caloporteur

Nom commercial : Fluide caloporteur Saunier Duval déjà mélangé

1.2 Indications fournisseur :

VAILLANT GROUP FRANCE SA

« Le Technipole » - 8, avenue Pablo Picasso

94132 Fontenay-sous-Bois cedex – France

Téléphone : +33 1 49 74 11 11

Télécopie : +33 1 48 76 89 32

Site Internet : www.saunierduval.fr

Situation d'urgence : centre anti-poison le plus proche

(appelez les renseignements ou consultez l'annuaire).

pylène glycol avec inhibiteurs de corrosion.

lontaires

Pas de mesure particulière indispensable.

6.2 Mesures environnementales :

Les eaux souillées / d'extinction ne doivent pas être déversées dans les égouts sans traitement préalable

(dans une station d'épuration biologique).

6.3 Procédure de nettoyage / pompage :

Endiguez le matériau en train de s'échapper puis recouvrez-le avec beaucoup de sable, de terre ou de matière absorbante ; ramassez-le en le balayant vigoureusement pour accélérer le processus d'absorption. Transférez le mélange dans des récipients ou dans des sacs en plastique puis faites-le recycler /

éliminer.

Pour les grandes quantités : Aspirer le produit. Prélever les petites quantités à l'aide d'un tissu absorbant. Ensuite, les éliminer en respectant les directives à ce sujet. Rincer des projections avec beaucoup d'eau ; s'il s'agit de quantités plus importantes qui pourraient faire irruption dans le drainage ou les

égouts, informez les autorités responsables de la distribution des eaux.

4.2 Après inspiration :

Lors de difficultés à inspirer la vapeur / l'aérosol : air frais, consulter un médecin.

4.3 En cas de contact avec la peau Nettoyez à l'eau et au savon.

4.4 En cas de contact avec les yeux Rincez minutieusement les yeux à l'eau courante pendant 15 min au minimum en maintenant les paupières ouvertes.

4.5 En cas d’ingestion Rincez-vous la bouche et buvez ensuite beaucoup d'eau.

4.6 Remarque pour le médecin Traitement symptomatique (décontamination, fonctions vitales) ; pas d'antidote spécifique connu.

Eau pulvérisée, agent d'extinction sec, mousse résistante à l'alcool, dioxyde de carbone (CO

5.2 Dangers particuliers :

2

) gaz / vapeurs toxiques. Éanation de fumée/ brouillard. En cas d'incendie, les substances / catégories de substances mentionnées peuvent se dégager.

5.3 Équipement de protection particulier :

Portez un appareil de protection respiratoire isolant autonome.

5.4 Autres indications :

Le degré de danger s'évalue en fonction des matières inflammables et des conditions de l'incendie. Faites recycler / éliminer l'eau d'extinction contaminée conformément aux consignes locales.

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

Aération convenable du poste de travail, sinon pas de mesures particulières obligatoires.

Pas de mesure particulière indispensable.

Refroidir les récipients pouvant être concernés avec de l'eau.

Fermer hermétiquement le récipient et entreposez-le dans un endroit sec. Il est interdit d'utiliser des récipients zingués pour le stockage.

de protection individuelle

Protection des voies respiratoires : protection respiratoire en cas de libération de vapeurs/aérosols

Protection des mains : gants de protection résistant aux produits chimiques

(EN 374). Matériaux adéquats en cas de contact prolongé et direct (recommandation : indice de protection 6 correspondant à un temps de perméation >

480 min selon EN 374) :

Élastomère de fluor (FKM) - épaisseur de couche

0,7 mm.

Matériaux adéquats en cas de contact bref et projections (recommandation : Min. indice de protection 2, correspondant à un temps de perméation > 30 minutes selon EN 374) : caoutchouc nitrile (NBR) - épaisseur de couche 0,4 mm. En raison de la grande diversité des matériaux, veuillez tenir compte des recommandations d'utilisa-

5

3 Consignes de sécurité et prescriptions

tion du fabricant.

Protection des yeux : Lunettes de protection avec protection latérale (EN 166)

8.2 Mesures générales d'hygiène et de protection :

Prenez les mesures usuelles de protection relatives

à la manipulation de produits chimiques.

gique n'aura pas de conséquences sur les capacités de biodégradation de la boue activée.

12.2 Appréciation de la toxicité aquatique :

Le produit n'a pas été testé. La position a été prise en fonction des composants.

12.3 Persistance et dégradabilité :

Élimination :

Méthode d'essai OCDE 201 A (nouvelle version)

Méthode d'analyse : contrôle DOC

Degré d'élimination : > 70 % (28 d)

Évaluation : légèrement biodégradable.

Forme : liquide Couleur : violet/rouge

Odeur : spécifique au produit

Température de solidification (DIN 51583) : env. -28 °C

Température d'ébullition : > 100 °C (ASTM D 1120)

Point éclair : Limite inférieure d'explosibilité : 2.6

% vol.

Limite supérieure d'explosibilité : 12.6 % vol.

Température d'inflammation : pas utilisé ici

Pression de vapeur (20 °C) : 20 mbar

Densité (20 °C) (DIN 51757) : env. 1.030 g/cm

3

Solubilité dans l'eau : entièrement soluble

Solubilité (qualitative) du solvant : solvant polaire : soluble

Valeur pH (20 °C) : 9.0-10.5 (ASTM D 1287)

Viscosité, cinématique (20 °C) (DIN 51562) : env. 5.0 mm

2

/s

13.1 Recyclage / élimination Déposez le fluide p. ex. dans une décharge ou une usine d'incinération spécialisée en respectant les réglementations locales. Contactez les services de propreté municipaux ou l'écobus local s'il s'agit d'une quantité ne dépassant pas les

100 l.

13.2 Emballages non nettoyés :

Vous pouvez réutiliser les emballages non contaminés. Faites recycler / éliminer les emballages non nettoyables au même titre que la substance.

10.1 Substances à éviter :

Agents oxydants puissants

10.2 Réactions dangereuses :

Pas de réactions dangereuses si les consignes / remarques relatives au stockage et au maniement sont respectées.

10.3 Produits de décomposition dangereux :

Les produits de décomposition ne présentent aucun danger si les consignes / remarques relatives au stockage et au maniement sont respectées.

VbF (ordonnance sur les produits inflammables) : ne concerne pas la substance.

Expédition postal autorisée. Aucune marchandise dangereuse au sens des directives de transport.

GGVE/RID : -, N° UN : -, GGVS/ADR : -, IATA-DGR : -, code IMDG : -, TA-air : -.

15.1 Marquage CE / règlements nationaux : pas d'obligation.

15.2 Autres réglementations :

Classe de danger pour l’eau : (Allemagne, annexe 4 de la réglementation administrative concernant les produits dangereux pour l'eau du 17.05.1999) : (1) danger faible pour l'eau.

irritation cutanée primaire / lapin : non irritant.

(Directive 404 de l'OCDE)

Irritation primaire des muqueuses / lapin : non irritant.

(Directive 405 de l'OCDE)

11.2 Remarques supplémentaires :

Le produit n'a pas été testé. La position a été prise en fonction des composants.

12.1 Toxicité écologique :

Toxicité pour les poissons : LC50 leuciscus idus

(96 h) : > 100 mg/l

Invertébrés aquatiques : EC50 (48 h) : > 100 mg/l

Plantes aquatiques EC50 (72 h) : > 100 mg/l

Micro-organismes / effet sur la boue activée :

DEVL2 > 1000 mg/l. La présence de quantités minimes de produit dans des stations d'épuration biolo-

Explication complète des symboles de mise en grand et substances irritantes au chapitre 3 sous "Matières dangereuses : Xi : irritant. R36 : irrite les yeux.

La fiche technique de sécurité est destinée à communiquer les données physiques, relatives aux techniques de sécurité, toxicologiques et écologiques essentielles lors de la manipulation de substances et de préparations chimiques, ainsi qu'à dispenser des conseils pour assurer une manipulation, un stockage et un transport en toute sécurité. Nous déclinons toute responsabilité pour des dommages survenus lors de la mise en pratique de ces informations ou bien lors de l'utilisation, l'adaptation ou le traitement des produits que nous venons de décrire. Cela n'est pas applicable pour nos représentants légaux, auxiliaires d'exécution ou nous-mêmes puisqu'il ne s'agirait pas d'une responsabilité découlant d'intention malveillante ou de négligence. Nous déclinons toute res-

6

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

Consignes de sécurité et prescriptions 3

ponsabilité pour les dommages indirects.

Ces indications ont été rédigées sur l'honneur et la conscience et correspondent à l'état actuel de nos connaissances. Elles n'impliquent aucune garantie quant aux propriétés des produits.

ISO 9459-1 : 1993

Chauffage solaire – systèmes de préparation d'eau chaude, 1ère partie : procédure d'évaluation des performances au moyen de tests en intérieur

17. Version : Établie le 01. 02. 2008 par : Saunier Duval.

ISO/TR 10217

Énergie solaire / systèmes de préparation d'eau chaude / guide de sélection des matériaux selon les critères de corrosion interne

3.2 Réglementations

Pour l'installation, veuillez notamment observer lois, ordonnances, règlementations techniques, normes et dispositions en vigueur suivantes.

Capteurs et montage des capteurs h

Remarque !

L'énumération des normes ci-dessous ne saurait être interprétée comme étant exhaustive.

EN 1991-2-4

Eurocode 1 – Principes de planification des structures et actions sur les structures, parties 2–4 : actions sur les structures, actions du vent

Ballon et montage du ballon

Normes applicables dans l'Union Européenne

Généralités sur les installations solaires

PrEN ISO 9488

Terminologie installations solaires thermiques et composants (ISO/DIS 9488 ; 1995)

Directive sur les équipements sous pression 97/23/CE

Directive du Parlement européen et du Conseil du 29 mai 1997 relative au rapprochement des législations des

états membres concernant les équipements sous pression

EN 12975-1

Les installations solaires thermiques et leurs composants ; capteurs, partie 1 : exigences générales

EN 12975-2

Les installations solaires thermiques et leurs composants ; capteurs ; partie 2 : méthodes d’essais

EN 1991-2-3

Eurocode 1 - Bases du calcul et actions sur les structures, partie 2–3 : actions sur les structures, charges de neige

EN 12976-1

Les installations solaires thermiques et leurs composants ; Installations préfabriquées partie 1: exigences générales

EN 12976-2

Les installations solaires thermiques et leurs composants ; Installations préfabriquées, partie 2 : méthodes d’essais

PrEN 12897

Dispositions pour l'approvisionnement en eau des installations munies d'un ballons d'eau chaude, indirectement chauffées et non ventilées (fermées)

PrEN 806-1

Règles techniques concernant les installations d'eau sanitaire dans des bâtiments fournissant de l'eau pour la consommation humaine, 1ère partie : Généralités

PrEN 1717

Prévention de la présence d'impuretés dans les installations d'eau potable et exigences générales relatives aux dispositifs de sécurité prévenant de la présence d'impuretés dans l'eau potable due au reflux

EN 60335-2-21

Appareils électriques de sécurité pour usages ménagers et similaires ; partie 2 : Exigences particulières concernant les chauffe-eau (ballons d'eau chaude sanitaire et chauffe-eau) ; (CEI 335-2-21 : 1989 et compléments 1 ;

1990 et 2 ; 1990)

Parafoudre

ENV 61024-1

Protection des constructions contre la foudre, partie 1 : règles générales (IEC 1024-1 : 1990 ; modifié)

7

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

8

4 Montage

4 Montage

Ballon de stockage solaire

• Pour éviter des déperditions de chaleur, veuillez monter le ballon solaire le plus près possible du champ de capteurs ; l'écart minimal doit être de 3 m.

• Lors du choix du lieu d’installation, veuillez tenir compte du poids du ballon rempli (voir chapitre 11

Caractéristiques techniques).

• Sélectionnez le lieu d’installation du ballon de stockage de manière à pouvoir effectuer une pose adéquate des tuyaux (aussi bien côté eau potable que côté solaire).

• Choisissez le lieu de montage du ballon de stockage de manière à disposer d'un espace de  1 m au-dessus du ballon, afin de pouvoir remplacer l'anode usée.

h

Remarque !

Comme pour tous les appareils de production d'eau chaude, cette installation solaire génère aussi des bruits dont le niveau est généralement inférieur à celui des appareils de chauffage à combustion utilisés de nos jours. Nous conseillons toutefois vivement de ne pas installer le ballon solaire dans des pièces de vie ou des chambres à coucher !

4.2 Mise en place de l'appareil

Le ballon solaire est livré complètement monté.

1 h

Remarque !

Les conduites de chauffage et d’eau chaude doivent être pourvues d’une isolation thermique afin d’éviter les déperditions d’énergie.

a

Attention !

Le ballon de stockage doit être monté sous le capteur et les conduites se trouvant sur le toit, afin de permettre une vidange des capteurs. La différence de hauteur entre le point le plus haut

(conduite d'alimentation du capteur) et le point le plus bas de l'installation (arête inférieure du ballon) doit être inférieure à 12 m., sans quoi le rendement de la pompe ne sera pas suffisant et la « cuve retour solaire » disponible en accessoire devra être intégrée au circuit solaire.

3

L’inclinaison des lignes de connexion entre l'emplacement du capteur et le ballon solaire ne doit jamais être inférieure à 4 % (4 cm/m), afin de garantir un écoulement suffisant du fluide caloporteur.

2

Fig. 4.1 Montage du ballon de stockage solaire

La longueur du tube disposée horizontalement ne doit pas dépasser 10 m pour le « tube solaire en cuivre 2 en 1 », longueur 10 m ou le « tube solaire en cuivre 2 en 1 », longueur 20 m (en respectant l'inclinaison de 4 %).

Dans ce cas, « horizontal » signifie que l'angle de pose du tube doit être inférieur à 45° !

• Sortez le ballon de stockage solaire (1) de l’emballage seulement sur le lieu d’installation.

• Basculez le ballon solaire légèrement vers l'avant de façon à ce que vous puissiez casser le coussin de pied en polystyrène expansé au niveau du point de rupture théorique (3) et retirez ensuite les deux moitiés du coussin fendu.

• Alignez le ballon de stockage à l’aide des trois pieds réglables du ballon (2).

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

Montage 4

4.3 Dimensions de l’appareil et des raccords

80

1

180 180

2

6

5

8

7

3

4

9

Fig. 4.2 Dimensions de l'appareil et du raccord du ballon de stockage solaire

Légende

1 Raccord d'eau chaude R 3/4

2 Raccord d'eau froide R 3/4

3 Autocollant schéma du raccordement

4 décharge de traction

5 Anode de protection en magnésium

6 Tube plongeur pour sonde ballon Sp1

7 Sans fonction

8 Capuchon de la résistance chauffante

9 Soupape de vidange

4.4 Montage des capteurs

Montez les capteurs. Conformez-vous à la notice de montage des capteurs plans HelioPlan SRD 2.3.

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

9

5 Installation

5 Installation

5.1 Installation des conduites de raccordement d'eau potable

Afin de raccorder les conduites d'eau potable au ballon solaire, Saunier Duval propose différents jeux de tuyauterie (en accessoire) pour l’installation apparente ou encastrée. La liste des prix en vigueur contient des informations au sujet des accessoires.

h

Remarque !

Veuillez respecter les instructions jointes aux accessoires lors du montage des conduites de raccordement.

5.2 Installation des raccords solaires

m in

. 4 %

Les composants suivants sont nécessaires pour le montage sur place de la tuyauterie :

– Valve de sécurité (6 bars) pour la conduite d’eau froide

– Mitigeur thermostatique d'eau chaude

– Vase d'expansion d'eau chaude le cas échéant

– Si nécessaire, détendeur dans la conduite d’eau froide

– Si nécessaire, freinage à commande par gravité dans le circuit de chauffage

– Robinets de maintenance

Fig. 5.1 Hauteur de l’installation et inclinaison des conduites sans « cuve retour solaire »

Pour un montage des tuyaux effectué par l’exploitant, un kit d’accessoires composé de quatre équerres, est disponible.

Ils permettent de raccorder des tuyaux de cuivre

(Ø 15 mm) à l'aide d'un boulonnage de serrage.

Mitigeur thermostatique d'eau chaude

Le mitigeur thermostatique d'eau chaude a pour fonction de mélanger de l'eau chaude du ballon avec de l'eau froide à la température souhaitée, entre 30 et 70°C.

Lors de la mise en fonctionnement de l'installation solaire, réglez le mitigeur thermostatique sur la température maximale souhaitée ; celle-ci restera ainsi constante aux points de puisage de l'eau chaude.

H

Danger !

Risque de brûlures !

Pour vous protéger efficacement contre les brûlures, réglez le mélangeur thermostatique sur

< 60°C puis contrôlez la température au point de puisage de l'eau chaude.

a

Attention !

La longueur totale des lignes de connexion entre le champ de capteurs et le ballon solaire ne doit pas dépasser 40 m , il faut donc utiliser un « tube solaire en cuivre 2 en 1 » de 20 m

(correspondant à 40 m de longueur au total).

Si la longueur totale des lignes de connexion dépasse 40 m ou si le diamètre intérieur de la ligne de jonction est supérieur ou inférieur à

8,4 mm, Saunier Duval ne peut garantir le bon fonctionnement de l'installation solaire.

a

Attention !

Saunier Duval ne peut garantir le bon fonctionnement de l’installation solaire qu'en cas d’utilisation du « tube solaire en cuivre 2 en 1 » en tant que ligne de jonction, longueur de 10 m ou de 20 m de long et de remplissage de l’installation solaire avec le fluide caloporteur Saunier

Duval.

10

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

Installation 5

min. 4 %

Fig. 5.2 Installation du ballon solaire dans les combles

a

Attention !

Si le ballon solaire est placé au grenier, le raccord solaire supérieur du ballon doit toujours se trouver au dessous du point le plus bas de l’emplacement du champ de capteurs.

L’inclinaison des lignes de connexion entre le champ de capteurs et le ballon solaire ne doit jamais être inférieure à 4 % (4 cm/m), afin de garantir un écoulement suffisant du fluide caloporteur.

a

Attention !

Les parties dénudées du « tube solaire en cuivre 2 en 1 » ne peuvent être infléchies que manuellement.

Veillez à ce que le rayon de courbure ne dépasse pas 100 mm, afin d'éviter les rétrécissements transversaux, le plissement ou les plis.

Fig. 5.3 Retrait de l'habillage

• Retirez l'habillage de l'avant du ballon en retirant l'habillage des clips de retenue.

• Posez le « tube solaire en cuivre 2 en 1 » Saunier

Duval depuis le toit jusqu’au lieu de mise en place du ballon solaire. Veuillez respecter les indications concernant la longueur maximale de la ligne de jonction et l'inclinaison nécessaire.

a

Attention !

Lors de l'utilisation du « tube solaire en cuivre

2 en 1 » recommandé et sécurisé, lors de la section des tubes en cuivre et l’isolation, veillez à ne pas endommager la ligne électrique de connexion avec la sonde solaire, présente dans l'isolation.

• Raccordez la ligne partant du raccord solaire supé-

rieur au niveau du champ de capteurs (départ solaire) avec le petit tube en cuivre situé dans la partie supérieure gauche du ballon solaire.

• Raccordez la ligne partant du raccord solaire inférieur au niveau du champ de capteurs (conduite solaire de retour) avec le petit tube en cuivre situé dans la partie supérieure droite du ballon solaire.

Pour le raccord, conformez-vous aux instructions sur l'autocollant situé sur la partie supérieure du ballon de stockage.

11

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

5 Installation

5

4

3

2

1

Fig. 5.4 Raccords solaires sur le ballon de stockage

Montez les raccords sur le boulonnage de serrage de la manière suivante :

5.3.1 Prescriptions

Des câbles standard doivent être utilisés pour le câblage.

Section des câbles :

– Câble de raccordement 230 V

(câble de raccordement au

– Câbles pour faibles tensions

(câbles de sonde) : au moins 0,75 mm

2

Les câbles de sonde ne doivent pas dépasser une longueur de 50 m.

À partir d'une longueur de 10 m, les câbles de raccordement avec une tension de 230 V doivent être posés séparément. Vous pouvez utiliser un câble isolé pour les sondes.

Les câbles de raccordement 230 V doivent être de

2,5 mm

2

et être fixés au socle au moyen des soulagements de traction fournis.

Les bornes libres des appareils ne doivent pas être utilisées comme supports pour poursuivre le câblage.

a

Attention !

Si vous montez les boulonnages de serrage sans utiliser les douilles d'appui, le tube en cuivre risque de se déformer. Ceci se traduirait par un défaut d'étanchéité et une détérioration du raccord solaire !

Veillez à ce que les boulonnages de serrage soient bien serrés.

Lorsque vous serrez les vis, veillez à bien maintenir le raccord solaire afin d'éviter toute détérioration de ce dernier.

L'installation du ballon solaire doit avoir lieu dans des locaux secs.

Vous devrez donc procéder à un raccordement fixe du ballon solaire et installer un dispositif de séparation sur tous les pôles avec un intervalle de coupure d'au moins

3 mm (ex. : fusibles ou disjoncteur).

Seul un installateur qualifié et agréé est habilité à effectuer les branchements électriques.

• Introduisez une douille d'appui (2) à fond dans le tube en cuivre (1).

• Faites glisser un écrou-raccord (3) et une bague d'étanchéité (4) sur le tube en cuivre.

• Engagez à fond le tube en cuivre dans le corps de vissage (5), puis serrez les écrous-raccords dans cette position.

e

Danger !

Danger de mort par électrocution au niveau des bornes sous tension !

Couper l'alimentation électrique avant d'effectuer les travaux sur l'appareil et le bloquer pour empêcher toute remise sous tension.

12

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

Installation 5

a

Attention !

Risque d‘endommagement de la platine par court-circuit des câbles de raccordement.

Pour des raisons de sécurité, les extrémités des conducteurs des câbles transportant le courant

à 230 V peuvent être dénudées au maximum de

30 mm pour le raccordement sur un connecteur.

Un dénudage plus important risque de causer des courts-circuits sur la plaquette de circuit imprimé.

• Câbler le boîtier de commande selon le schéma hydraulique choisi (voir les illustrations 5.7, 5.8 et 5.9).

2

1 a

Attention !

Risque d'endommagement de la platine par surcharge.

Le contact AQ est un contact en basse tension de 24 V et ne doit en aucun cas être utilisé comme contact de commutation de 230 V.

Fig. 5.6 Pose du câble de sonde du capteur

• Posez la ligne électrique (1) se trouvant également dans l’isolation du « tube solaire cuivre 2 en 1 » de la partie supérieure du ballon jusqu'au boîtier de commande, en l’insérant dans les passe-câbles du cadre

(2) de la sonde du capteur.

5

4

3

1

2 a

Attention !

Risques d'endommagement pour les lignes électriques !

En raison des températures élevées, les lignes

électriques ne doivent pas toucher les tubes de cuivre traversés par le fluide caloporteur.

Fig. 5.5 Pose du câble de raccordement secteur

Sous la protection avant se trouve, dans la partie supérieure du châssis, le boîtier de commande (1).

• Dévisser la vis (2) du boitier de commande à l'aide d'un tournevis. Celle-ci se trouve sur le côté inférieur du boîtier de commande.

• Ouvrir ensuite légèrement le couvercle du boîtier de commande, puis le soulever complètement.

• Posez le câble secteur (3) qui se trouve déjà sur le boîtier de raccordement (5) par la face supérieure du ballon ou par le bas en l’insérant dans les passe-câbles sur le cadre en tôle jusqu'au raccord électrique. Ce faisant, il faut connecter le câble de raccordement secteur par un dispositif de séparation sur tous les pôles avec un intervalle de coupure d'au moins 3 mm (ex. : fusibles ou disjoncteur) aux câbles PE, N et L de l'installation à domicile.

h

Remarque !

Enfoncez les câbles au travers des traversées de câble en caoutchouc (1), avant de visser la prise sur le câble. Pour ce faire, vous devez les trouer à leur extrémité.

De cette manière, les raccords et l'intérieur du boîtier de commande seront par la suite protégés des éclaboussures.

13

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

5 Installation

1 2 3

4

5

6

1

9

8

PWM TAC2 TAC1 NTCA AQ R

PCSA PCSB

230 V~

Fig. 5.7

Câblage du boîtier de commande

• Enfichez la conduite de sonde (1) au niveau des bornes

NTCA prévues à cet effet du système de prises.

• Pour introduire tous les câbles que vous avez montés vous-mêmes, brisez le nombre nécessaire de parois friables (3) du boîtier de commande.

• Enfoncez les traversées de câble en caoutchouc (4) avec les câbles déjà introduits dans les ouvertures.

• Bloquez tous les câbles avec les décharges de traction fournies (2).

• Raccrochez le couvercle à l'état légèrement ouvert car c'est seulement après qu'il pourra être complètement fermé.

• Vissez complètement la vis de sécurité du couvercle.

2

3

4

5

Fig. 5.8 Schéma hydraulique

a

Attention !

Ces schémas hydrauliques ne sont que des représentations schématisées et ne peuvent en aucun cas servir à la réalisation du tubage hydraulique.

6

7

Légende

1 NTCA : Sonde du capteur solaire

2 TAC1 : Sonde de température eau chaude sanitaire

3 Anode de protection en magnésium

4 TAC2 : Sonde de température retour liquide solaire

5 PCSA : Pompe solaire A

6 Groupe de sécurité (non fourni)

8 Plaque de raccordement solaire

9 Câble de raccordement kit solaire ou plaque de raccordement solaire

14

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

Installation 5

1

1

230 V~

10

9

8

230 V~

2

3

8

7

4

6

5

Fig. 5.9 Schéma hydraulique

Légende

1 NTCA : Sonde du capteur solaire

2 TAC1 : Sonde de température eau chaude sanitaire

3 Anode de protection en magnésium

4 TAC2 : Sonde de température retour liquide solaire

5 PCSA : Pompe solaire A

6 Groupe de sécurité (non fourni)

8 BYP : Vanne 3 voies bypass

2

3

4

6 7

5

Fig. 5.10 Schéma hydraulique

Légende

1 NTCA : Sonde du capteur solaire

2 TAC1 : Sonde de température eau chaude sanitaire

3 Anode de protection en magnésium

4 TAC2 : Sonde de température retour liquide solaire

5 PCSA : Pompe solaire A

6 LEG : Pompe de protection antilégionelles

7 Groupe de sécurité (non fourni)

9 Plaque de raccordement solaire

10 Câble de raccordement kit solaire ou plaque de raccordement solaire

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

15

5.4 Schéma électrique :

HelioSet S-FE 150/3 SE

PCSA

R

TAC2 TAC1 NTCA

STB1 STB2

Rel.

PCSA

230V~

L N

1

5 V / 24 V

1 2

PWM

1 2

TAC2

1 2

TAC1

1 2

NTCA

1

AQ

2

11 10

9

8

7

Fig. 5.9 Plan de raccordement pour 150 SE

Légende

2 Fusible

3 PCSB : Pompe solaire B

4 PCSA : Pompe solaire A

5 LEG/BYP : Pompe de protection anti-légionelles

6 R : Thermoplongeur électrique

Rel : Relais

STB1 : Disjoncteur thermique 1

STB2 : Disjoncteur thermique 2

7 AQ : Chaudière simple service

Non disponible sur HelioSet 150 SE

8 NTCA : Sonde du capteur solaire

9 TAC1 : Sonde de température eau chaude sanitaire

10 TAC2 : Sonde de température retour liquide solaire

11 PWM : Signal PWM

6

1

R

2 L N

LEG/BYP

L N

PCSA

L N

PCSB

L N

230V~

T4 F1

230 V~

5

4 3

2 h

Remarque !

Lors de la connexion du régulateur, veillez à ce que la valve de mélange thermique intervienne toujours pour la limitation de la température maximale, laquelle doit être réglée en fonction de l'appareil de chauffage, p. ex. sur 60°C.

16

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

Mise en service 6

6 Mise en service

Le serpentin du ballon solaire contient dès le départ usine la quantité de fluide caloporteur nécessaire au fonctionnement de l’installation solaire.

• Effectuez dans l’ordre les opérations suivantes lors de la mise en service.

6.1 Remplissage du ballon avec de l‘eau sanitaire

• Remplissez le circuit eau sanitaire par l’arrivée eau froide et purgez à partir de l’endroit de puisage le plus haut du circuit d‘eau potable de l‘installation.

• Contrôlez l’étanchéité de l’installation et celle du ballon.

• Contrôlez le fonctionnement et le réglage de tous les dispositifs de régulation et de contrôle de la partie eau sanitaire.

6.2 Réglages

• Mettez la pompe solaire hors service aussitôt après la première mise en service de l‘installation en sélectionnant le mode de fonctionnement à partir du régulateur (voir notice d‘emploi).

• Effectuez les réglages de l‘installation (voir chapitre

« Réglages » du manuel d‘installation).

2

3

4

1

2

6.3 Mise à l‘air libre de l‘installation solaire

L’air contenu dans le capteur est chauffé pendant le montage de l’installation solaire dans son intégralité.

Cela signifie que la masse volumique de l’air du capteur change.

Lors du premier démarrage de l’installation solaire, l’air chaud quitte le capteur et s’écoule dans le serpentin

(sensiblement plus frais) du ballon solaire (où l’air se refroidit). Cela entraîne une dépression dans le système.

Étant donné qu’une dépression du système peut provoquer des bruits dans la pompe et que la dite dépression influence tout particulièrement la longévité de la pompe, il est indispensable de procéder à une mise à l‘air libre lors de la première mise en fonctionnement. L’eau potable contenue dans la partie inférieure du ballon doit être froide, c’est à dire que la température de la sonde du ballon TAC2 doit être inférieure à 30 °C.

h

Remarque! après avoir procédé une fois à la mise à l‘air libre, il n’est pas nécessaire de recommencer l’opération si le circuit solaire n’est pas ouvert.

5 6 7

Fig. 6.1 effectuer une compensation de pression dans le

Légende

1 Robinet raccord de remplissage

3 Flexible

4 Cuve de rétention

5 PCSA : Pompe solaire A

6 Serpentin

• Raccordez un flexible (3) (1,5 m de long environ) au raccord de remplissage supérieur (1).

• Placez l’extrémité du flexible (3) dans une cuve de rétention (4) adaptée au fluide solaire.

• Maintenez le flexible (3) dans la cuve de rétention (4) de telle sorte que l’air puisse s’y écouler.

• Ne plongez pas l’extrémité du flexible (3) dans le fluide caloporteur afin de vous protéger contre d’éventuelles fuites de vapeur ou de fluide caloporteur chaud.

a

Attention !

Si la purge du système n’est pas effectuée de manière conforme à cette description, il y a des risques de brûlures pouvant être causés par la chaleur de la vapeur ou du fluide caloporteur.

• Appuyez simultanément sur les touches et du régulateur solaire pendant 3 secondes. La pompe so-

17

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

6 Mise en service

7 Réglages

laire fonctionne alors indépendamment des demandes en mode forçage.

becs d‘oiseaux) sur les raccords et toutes les conduites solaires nues qui se trouvent sur le toit.

h

Remarque! lors de la première mise en fonctionnement de l’installation, il est possible que de l’air se trouve à l’intérieur ou dans la partie en amont de la pompe solaire. Il peut donc être nécessaire de redémarrer la pompe à plusieurs reprises afin d’évacuer l’air. Lors du fonctionnement de la pompe, des bruits et des vibrations peuvent se produire, ceux-ci ne causant cependant aucun inconvénient.

a

Attention!

Lors de la première mise en fonctionnement (et après chaque changement du fluide caloporteur), l’installation solaire doit absolument être mise à l‘air libre.

Il est recommandé d’ouvrir la vanne de remplissage au bout de 7 minutes.

6.5 Réglages des paramètres d’installation du régulateur pour HelioSet S-FE 150/3 SE

Les réglages de l’horloge de mise en fonctionnement du système d’appoint ne sont pas disponibles sur HelioSet

150 et 250 car il ne sont pas équipés d’un appoint intégré.

• Programmez l’horloge de mise en fonctionnement ou le programme horaire sur le régulateur solaire (déterminez le début et la fin de la période de mise en fonctionnement du ballon).

• Mettez la chaudière en fonctionnement.

Si le fluide caloporteur du tube indicateur (2) s’écoulant vers le capteur ne contient pas de bulle d’air et que la pompe solaire (5) est en marche, c’est que le bas de l‘échangeur solaire et la pompe solaire ne contiennent plus d’air.

• Attendez 7 minutes et pendant que la pompe solaire continue de fonctionner, ouvrez le robinet (1) du raccord de remplissage avec précaution. Il est possible que, sous l’effet de la pression, un peu de fluide caloporteur s’écoule du tuyau. Vous entendez ensuite que l’air est aspiré dans le circuit solaire (7).

Au bout de quelques secondes, l’installation n’aspire plus d’air.

• Refermez alors le robinet (1) du raccord de remplissage.

6.6 Réglage du mitigeur thermostatique

Vous pouvez régler la température de l’eau chaude provenant du ballon et issue d’un mélange d’eau chaude et d‘eau froide effectué par un mitigeur thermostatique d’eau potable à monter sur place. La plage de réglage de la température sera comprise entre 30 °C et 70 °C.

• Réglez le mitigeur thermostatique par l‘intermédiaire du bouton de réglage pour que la température souhaitée soit comprise entre 40°C et 60°C.

a

Attention!

Pour vous protéger efficacement contre les brûlures, réglez le mitigeur thermostatique sur „<

60 °C“ puis contrôlez la température au point de puisage de l’eau chaude.

7 Réglages (réservés à l’usage des installateurs et du Service Après-

Vente)

• Retirez le flexible du raccord de remplissage supérieur.

6.4 Contrôle de l‘étanchéité

• Pendant le fonctionnement de la pompe solaire, vérifiez que le fluide caloporteur ne s’écoule pas par les interstices autour des vis situées sur le tube solaire au niveau du toit ou du ballon.

a

Attention!

Lorsque vous serrez les raccords à olives, maintenez l’autre côté afin d’éviter toute détérioration des raccords solaires du capteur et du ballon solaire.

L’accès aux données techniques du régulateur permet d’effectuer certains réglages et d’analyser d’éventuels dysfonctionnements. Pour adapter l‘installation de façon optimale, il est nécessaire de régler quelques paramètres.

Procédez comme suit :

• Appuyez pendant plus de 3 secondes sur la touche

pour accéder au menu de paramétrage.

• Lorsque et le premier menu « HYD » apparaissent, utilisez les touches ou pour sélectionner la valeur souhaitée (voir tableau ci-dessous).

• Appuyez sur la touche pour afficher le menu suivant.

• Validez tous les réglages en appuyant pendant plus de

3 secondes sur la touche .

• Pour quitter le mode forçage de la pompe solaire et revenir en mode de fonctionnement normal, appuyez simultanément sur les touches teur solaire pendant 3 secondes.

et du régula-

• Une fois le test d’étanchéité terminé, posez un revêtement isolant approprié (résistant aux agressions des h

Remarque! l’afficheur revient à sa position normale au bout de 5 minutes sans manipulation ou après un nouvel appui de plus de 3 secondes sur la touche .

18

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

Réglages 7

Menu Intitulé Action / Informations

HYD

MAXT 1

LEG

TFIL

PCSB

TOP

CS

Choix du schéma hydraulique

Température maxi. du ballon

Choisissez une valeur :

1 = By-pass eau chaude sanitaire connecté

2 = Pompe de protection anti-légionnelles connectée (réglage usine)

Choisissez une valeur entre 20°C et 75°C

(réglage usine: 75°C)

Programme de protection antilégionelles

Choisissez le mode de fonctionnement:

0 = Arrêt (réglage usine)

1 = Jour

2 = Nuit

Temporisation de montée en régime de la pompe

Choisissez une valeur entre 3 et 9 minutes (Réglage usine: 9)

Choix du nombre de pompes 0 : Pompe solaire B non activée

1 : Pompe solaire B activée

Temps mini. de fonctionnement de la pompe

Sélection du nombre de capteurs

Réglage usine : 3 minutes. Si nécessaire, une valeur entre 1 et

10 minutes peut être réglée.

Choisissez une valeur:

1 ou 2

TBLK

TDLY

DAY

MON

Temporisation de redémarrage Réglage usine : 10 minutes. Si nécessaire, une valeur entre 1 et

60 minutes peut être réglée.

Retardement du réchauffage auxiliaire Choisissez le mode de fonctionnement :

0 = Désactivé (réglage usine)

1 = Activé (retard de mise en marche de l'appoint de 30 minutes, si la pompe solaire fonctionne au moment de l'horaire de démarrage pour l'appoint programmé)

Jour en cours

Mois en cours

YEAR Année en cours

Tab. 7.1 Paramètres des menus

Choisissez le jour en cours entre 1 et 31 (réglage usine : 0)

Choisissez le jour en cours entre 1 et 12 (réglage usine : 0)

Choisissez l'année en cours (réglage usine : 2000)

• Pour rétablir les valeurs de réglage d‘usine des paramètres de l‘installation et de la programmation du temps, appuyez environ 10 secondes sur la touche

.

L‘affichage clignote ensuite à trois reprises et tous les paramètres sont rétablis aux valeurs de réglage d‘usine.

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

19

8 Maintenance / Tests de fonctionnement

Tests de fonctionnement

Les tests de fonctionnement décrits dans ce chapitre doivent être réalisés par un professionnel qualifié.

• Appuyez simultanément sur les touches et pendant environ 3 secondes pour accéder au menu

« Tests de fonctionnement ».

Les symboles et sont représentés.

Affichage

PCSA On

PCSB On

LEG On

BYP On

R On

Acteurs/valeurs de la sonde Déroulement du test

Forçage de la pompe solaire A

Forçage de la pompe solaire B

Pompe du capteur A en marche. Tous les autres capteurs sont arrêtés.

Pompe du capteur B en marche. Tous les autres capteurs sont arrêtés.

Forçage de la pompe de protection antilégionelles Pompe de protection anti-légionelles enmarche. Tous lesautres capteurs sont arrêtés.

Forçage du by-pass By-pass en marche. Tous les autres capteurs sont arrêtés.

Forçage du thermoplongeur électrique (R)

AQ On

TAC1 xx°C

TAC2 xx°C

Forçage contact AQ

Affichage de la température de la sonde eau chaude sanitaire

Affichage de la température de la sonde retour liquide solaire

Affichage de la température capteur solaire NTCA xx°C

Tab. 8.1 Menu

• Appuyez sur la touche pour procéder au contrôle de tous les affichages.

• Appuyez de nouveau sur la touche pour afficher la version actuelle du logiciel du régulateur.

• Appuyez simultanément sur les touches et pendant environ 3 secondes pour sortir du menu

« Tests de fonctionnement ».

Le menu principal s‘affiche et les symboles et ne sont plus représentés.

-

-

Test du thermoplongeur électrique (R), tous les autres capteurs arrêtés.

-

Contact AQ fermé. Tous les autres acteurs sont arrêtéss.

20

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

9 Information de l‘utilisateur

L’utilisateur de l’appareil doit être informé du maniement et du fonctionnement de son appareil.

• Expliquez-lui le fonctionnement de l’appareil de telle façon qu’il soit familiarisé avec son utilisation.

• Examinez le mode d’emploi ensemble et répondez le cas échéant à ses questions.

• Donnez tous les manuels et documents concernant l’appareil à l’utilisateur et demandez-lui de les conserver à proximité de l’appareil.

• Présentez à l’utilisateur tout particulièrement les consignes de sécurité qu’il doit respecter.

• Rappelez à l’utilisateur l’obligation d’un entretien régulier de l’installation.

• Recommandez-lui de passer un contrat d’entretien avec un professionnel qualifié

Information de l‘utilisateur 9

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

21

10 Procès-verbal de mise en fonctionnement

10 Procès-verbal de mise en fonctionnement

L'installation solaire de : a été mise en service compte tenu des points suivants :

1er MONTAGE

Étrier fixé conformément aux instructions

Conduite solaire câblée avec liaison équipotentielle

Couverture du toit remise en place après fixation des étriers conformément aux instructions

Toiture non endommagée

O. K.

Remarque

Bâche souple des capteurs retirée

Conduite de purge installée sur la soupape de sécurité du circuit solaire

Récipient (bidon vide) placé sous conduite de purge

Conduite de purge installée sur soupape sécurité côté eau chaude sanitaire et raccordée aux égouts

Mélangeur thermostatique installé

Température réglée et contrôlée sur le mélangeur thermostatique

2. MISE EN FONCTIONNEMENT

Circuit solaire ventilé

Contrôle de la présence de fuites dans le circuit solaire effectué, dont contrôle des boulonnages (resserrer les écrous-raccords si nécessaire)

Calottes robinet de remplissage / vidange vissées

Ballon d'eau chaude purgé

Sélection correcte du nombre de capteurs

Contrôle du schéma hydraulique programmé et du nombre de pompes sélectionné

Tab. 10.1 Compte-rendu de mise en fonctionnement (suite page suivante)

22

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

Procès-verbal de mise en fonctionnement 10

3e SYSTÈMES DE RÉGULATION

Capteurs de température affichent valeurs réalistes

Les pompes fonctionnent et remettent le fluide en circulation.

Circuit solaire et ballon chauffent

Régler correctement la plage horaire de réchauffement

3e Initiation

L'exploitant de l'installation a été initié aux activités suivantes :

– Fonctions de base et commande du régulateur du système solaire

– Fonctions et utilisation du réchauffage

– Fonctionnement de l'anode de protection en magnésium

– Résistance de l'installation au gel

– Intervalles d'entretien

– Remise des documents

Tab. 10.1 Protocole de mise en fonctionnement (suite)

O. K.

Remarque

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

23

11 Mise hors fonctionnement

12 Maintenance

11 Mise hors fonctionnement 12 Maintenance

a

Attention !

Risque d'endommagement pour les capteurs !

Les capteurs hors fonction peuvent être endommagés.

Veillez à confier la mise hors service de l'installation solaire à un installateur agréé.

Les capteurs ne doivent pas être mis hors service pendant plus de quatre semaines.

Recouvrez les capteurs hors fonction.

Veillez à ce que la protection soient correctement fixée.

En cas de mise hors service prolongée de l'installation solaire, démontez les capteurs.

L'installation solaire ne doit pas être mise hors fonction.

Pour des réparations ou des travaux de maintenance, il est possible de mettre l'installation solaire hors fonction pendant une courte durée. En cas de mise hors service prolongée, les capteurs doivent être démontés et le fluide caloporteur doit être vidangé par une personne qualifiée.

Recyclage et mise au rebut

Les appareils, de même titre que leur emballage de transport, sont principalement constitués de matériaux recyclables.

Veuillez respecter les prescriptions légales en vigueur dans votre pays.

Une inspection/un entretien réguliers de l'installation

HelioSet sont nécessaires pour garantir un fonctionnement, une fiabilité durable et une grande longévité.

En votre qualité d'utilisateur, n’essayez jamais de procéder vous-même à des travaux d’entretien sur votre appareil. Confiez ces tâches à un installateur agréé. Nous vous recommandons de conclure un contrat d'entretien avec votre installateur sanitaire agréé.

Si les inspections/les entretiens ne sont pas effectués, la sécurité d’exploitation de l’installation solaire peut être altérée et entraîner des dommages du matériel et des personnes.

Le tableau à la fin de ce chapitre indique les travaux d'entretien essentiels sur l'installation solaire et leurs intervalles.

e

Danger !

Danger de mort par électrocution au niveau des bornes sous tension !

Avant de commencer les travaux de maintenance sur l'appareil, coupez l'alimentation électrique au niveau du dispositif séparateur sur tous les pôles (par ex. fusible ou commutateur de puissance) et bloquer le tout pour éviter toute remise en marche inopinée.

12.1 Contrôle de l'anode de protection et nettoyage du récipient intérieur

Les ballons sont équipés d’une anode de protection en magnésium dont il faut contrôler l’état une première fois au bout de deux ans, puis tous les ans.

Étant donné que les travaux de nettoyage de l'intérieur du ballon sont effectués côté eau potable, veillez à ce que l'hygiène des appareils et des produits de nettoyage soit respectée.

Pour nettoyer l'intérieur du ballon, procédez comme suit :

• Coupez l'alimentation électrique et vidangez le ballon.

24

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

Maintenance 12

Contrôle visuel

h

Remarque !

Vous devez changer les joints usagés ou endommagés.

1

Fig. 12.1 Extraction de l'anode de protection

• Retirez l‘anode de protection en magnésium (1) et vérifiez son degré de corrosion.

• Si cela s’avère nécessaire, remplacez l’anode de protection en magnésium par une pièce de rechange originale.

h

Remarque !

Vous devez changer les joints usagés ou endommagés.

h

Remarque !

Après chaque nettoyage, vérifiez également l’anode de protection en magnésium avant de remplir à nouveau le ballon.

• Après contrôle, revissez l'anode de protection à fond.

• Remplissez le ballon et vérifiez qu'il est étanche à l'eau.

12.2 Nettoyage du tuyau d'enfoncement de la résistance chauffante

1 h

Remarque !

Nous recommandons le montage d’une anode à courant vagabond universelle et sans entretien

(non disponible dans tous les pays), qui peut constituer une alternative à l’entretien régulier.

a

Attention !

Si la partie intérieure du ballon est défectueuse, danger de corrosion.

Lors des travaux de nettoyage, veillez à ce que l’émail de l’échangeur thermique et de l’intérieur du ballon ne soit pas endommagé.

Fig. 12.2 Ouverture du bouchon protecteur

• Mettez l‘alimentation en courant hors service.

• Dévissez les vis de fixation du capuchon de protection

(1) de la résistance chauffante et enlevez le capuchon vers le haut.

• Nettoyez l'intérieur du ballon au jet d’eau. Si nécessaire, enlevez les dépôts avec un outil approprié – par ex. un grattoir en bois ou en plastique – et rincez les dépôts à l'aide d'un tuyau d'eau que vous devez également insérer par l'ouverture de l'anode, pour les évacuer de la soupape de vidange.

25

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

12 Maintenance

7

6

5

9

8

1

2

1

2

3

4

3

Fig. 12.3 Raccords électriques de la résistance chauffante

Légende

2 Raccordement limiteur de température de sécurité (marron)

3 Raccordement limiteur de température de sécurité (marron)

4 Conduite intégrée (montée de manière fixe sur le ballon)

6 Raccordement secteur L (marron)

7 Raccordement secteur N (bleu)

9 Conducteur de protection PE (jaune/vert)

• Dévissez le conducteur de protection (9) ou la résistance électrique chauffante (5).

• Désassemblez les raccords de câble (, 6 et 7).

• Retirez la résistance électrique chauffante (5) de la conduite intégrée (4).

• Contrôlez que la partie céramique ou le filament chauffant de la résistance électrique chauffante n'est pas endommagé(e).

Fig. 12.4 Ordre de montage de la résistance chauffante

électrique

a

Attention !

La résistance chauffante est une pièce d'usure !

Dès les premiers signes de dommage de la céramique ou du filament chauffant, remplacez la résistance électrique chauffante.

• Après nettoyage, replacez la résistance électrique chauffante dans la conduite intégrée.

• Remontez les câblages (6 et 7) sur le thermoplongeur. Remontez également la rondelle crantée (8).

• Fixez le câble de terre à l‘aide de la vis à nouveau à l‘amorce de la résistance électrique chauffante et à la conduite intégrée.

• Revissez le bouchon protecteur (1) sur le thermoplongeur.

• Nettoyez la conduite intégrée avec une brosse et évacuez les particules de saleté de l‘appareil.

26

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

Maintenance 12

12.3

H

Contrôle de la soupape de sécurité

Danger !

Risque de brûlures en raison de l'eau chaude !

La conduite de purge de la soupape de sécurité

à monter sur place doit toujours rester ouverte.

• Vérifiez le bon fonctionnement de la soupape de sécurité en l’ouvrant pour faire sortir l’air.

• S'il ne s’écoule pas d’eau lorsque vous ouvrez la soupape ou si vous ne pouvez pas fermer la soupape de sécurité de façon étanche, vous devez la changer.

• Raccordez un tuyau (3) (env. 1,5 m de long) sur le raccord de remplissage inférieur ( 4).

• Placez l’extrémité du flexible dans une cuve de rétention adaptée, d’une contenance minimale de 10 l.

• Ouvrez le robinet du raccord de remplissage inférieur (4).

• Laissez s'évacuer intégralement le fluide caloporteur.

• Fermez le robinet du raccord de remplissage inférieur.

• Retirez le tuyau du raccord de remplissage inférieur.

12.5 Appoint en fluide caloporteur

12.4 Remplacement du liquide solaire

Il faut changer le fluide caloporteur tous les trois ans.

a

Attention !

Saunier Duval ne garantit le bon fonctionnement de l’installation solaire qu'en cas de remplissage de l’installation solaire avec le fluide caloporteur Saunier Duval. La quantité de remplissage est de 8,9 l. environ.

h

Remarque !

Pendant le remplissage avec du fluide caloporteur neuf, mettez en place une conduite de purge de la soupape de sécurité solaire vers le récipient de récupération, si, comme nous l'avons vu plus haut, celle-ci n'est pas déjà en place.

6

Évacuation du fluide caloporteur

1

2

1

2

5

4

3

4

3

Fig. 12.6 Remplissage en fluide caloporteur

Fig. 12.5 Évacuation du fluide caloporteur

• Arrêtez l'installation solaire en coupant l'alimentation

électrique.

• Séparez les deux vis (1) et (2) entre le « tube solaire en cuivre 2 en 1 » et les petits tubes en cuivre sur le ballon solaire (cela peut éventuellement provoquer un

écoulement de fluide caloporteur chaud).

• Ouvrez le robinet du raccord de remplissage supérieur (4).

• Branchez un tuyau d'arrosage (5) sur le raccord de remplissage supérieur et placez un entonnoir (6) dans le tuyau.

• Maintenez l'entonnoir à une hauteur dépassant de

0,4 m

± 0,1 m le raccord de remplissage.

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

27

12 Maintenance

h

Remarque !

Le tuyau doit être entièrement dépourvu de plis et de cols de cygne.

• Versez ensuite env. 8,9 l de fluide caloporteur Saunier

Duval avec précaution dans l'entonnoir jusqu'à ce que le fluide caloporteur soit visible dans le regard (3).

12.8 Liste de contrôle d'entretien recommandée

Travaux d'entretien sur

Intervalle

d'entretien

Circuit solaire

Remplacement du fluide caloporteur au maximum tous les trois ans annuel Contrôle du fonctionnement des pompes de capteurs

Contrôle du niveau du fluide solaire dans circuit solaire, faire l'appoint le cas échéant annuel

• Fermez le robinet du raccord de remplissage supérieur (4).

• Retirez le tuyau d'arrosage, ainsi que l'entonnoir, du raccord de remplissage supérieur.

• Joignez à nouveau les deux vis (1) et (2) entre le ballon solaire et le « tube solaire en cuivre 2 en 1 ».

Procéder à l'équilibrage de la pression

Capteurs

Contrôle visuel capteurs, fixations capteurs et raccordements annuel

Contrôle encrassement et installation des supports et éléments capteur

Contrôle des détériorations de l'isolation des tuyaux annuel annuel h

Remarque !

Suite au changement du fluide caloporteur, il est possible que de l'air soit présent dans ou avant la pompe des capteurs. Il peut donc être nécessaire de redémarrer les pompes à plusieurs reprises afin d'évacuer l'air. Lors du fonctionnement des pompes, des bruits et des vibrations peuvent se produire, ceux-ci ne causant cependant aucun inconvénient.

Si le fluide caloporteur du tube indicateur s'écoulant vers le capteur ne contient pas de bulle d'air et que les pompes de capteurs sont en marche, c'est que celles-ci ne contiennent plus d'air.

• Après le remplissage du nouveau fluide caloporteur, procédez à un équilibrage de la pression comme il est décrit à la section 6.3.

Régulateur solaire

Contrôle fonctionnement pompes (marche/ arrêt, automatique)

Contrôle affichage température sondes annuel annuel

Réchauffage

Contrôle fonctionnement mélangeur thermostatique eau chaude

Réchauffage : fournit-il la température de mise hors service souhaitée ?

Contrôle que la partie céramique ou le filament chauffant de la résistance électrique chauffante n‘est pas endommagé(e) annuel annuel annuel

Ballon

Contrôle et si nécessaire remplacement de l'anode au magnésium, et nettoyage du ballon s'il est très encrassé

Contrôle étanchéité raccords annuel annuel

Tab. 12.1 Liste des opérations de maintenance recommandées

12.6 capteurs

Contrôlez régulièrement la tenue du montage des capteurs (voir liste de contrôle de l'entretien).

12.7 Pièces de rechange

Les catalogues en vigueur des pièces de rechange contiennent les pièces éventuellement requises.

Nos bureaux de distribution et le service après-vente vous fourniront les renseignements nécessaires.

28

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

Dépannage 13

13 Dépannage

Disjoncteur sur le thermoplongeur électrique

Le thermoplongeur électrique dispose d'un limiteur de température de sécurité. Le thermostat de sécurité du limiteur de température STB 1 désactive le thermoplongeur électrique lorsque la température de 150 °C est atteinte et protège ainsi contre le fonctionnement à sec.

Un deuxième limiteur de température de sécurité STB 2 limite la température de sortie maximale à une valeur inférieure à 100°C. Des arrêts de sécurité de ce genre ne se réinitialisent pas automatiquement et seul un professionnel agréé est habilité à procéder à leur réinitialisation.

• Appuyez manuellement sur le bouton de réinitialisation. Un arrêt de sécurité se distingue au fait que lorsque le petit bouton de réinitialisation est pressé (2), le

STB 2 se verrouille faisant entendre un léger clic.

Fig. 13.2 Tube capillaire

x e

Danger !

Danger de mort par électrocution au niveau des raccords sous tension.

Couper l'alimentation électrique du dispositif de séparation sur tous les pôles (par ex. fusible ou disjoncteur) avant d'effectuer le dépannage sur l'appareil et le bloquer pour empêcher toute remise sous tension.

• Si vous avez vérifié le tube de la sonde du limiteur de température de sécurité STB 2 (placé dans le boîtier de raccordement) dans le tube plongeur, situé en haut du ballon, veillez bien à ce qu'il ne soit introduit qu'exactement jusqu'à ce que la partie du tube capillaire (x) non isolée ne soit plus visible.

• Vérifiez tout d'abord lequel des deux limiteurs de température de sécurité s'est déclenché.

- STB 2 (limite la température de sortie maximale à

100 °C)

- STB 1 (empêche le fonctionnement à sec) a

Attention !

Danger de brûlure !

Si vous introduisez trop la partie isolée du tube capillaire dans le tube plongeur ou que vous n'introduisez pas complètement la partie non isolée du tube capillaire, l'arrêt de sécurité peut se produire trop tard et peut causer des brûlures.

1

2

Fig. 13.1 Réinitialiser l'arrêt de sécurité du STB 2

• Vérifiez si le ballon s'est déjà refroidi d'au moins 30

°C.

• Dévissez le capuchon (1) du bouton de réinitialisation

(2) du limiteur de température de sécurité situé sous le boîtier de raccordement.

2 1

Fig. 13.3 Réinitialiser l'arrêt de sécurité du STB 1

• Vissez la vis de fixation et tirez le bouchon protecteur

(1) vers l'avant.

Vous pouvez reconnaître un disjonctage au fait que le petit bouton de réinitialisation dépasse du thermostat

(2).

• Vérifiez que le ballon a bien refroidi d'au moins 30 °C.

• Appuyez manuellement sur le bouton de réinitialisation.

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

29

14 Pièces de rechange

15 Caractéristiques techniques

14 Pièces de rechange

Pour garantir un fonctionnement durable de tous les organes de l’appareil et conserver l’appareil en bon état, seules des pièces de rechange d’origine Saunier Duval doivent être utilisées lors de travaux de réparation et d’entretien.

• N’utilisez que les pièces de rechange d’origine.

• Assurez-vous du montage correct de ces pièces en respectant leur position et leur sens initiaux.

15.1 Ballon S-FE 150/3 SE

l

Unité

Capacité nominale du ballon

Surpression de service autorisée bar

Tension de fonctionnement

Puissance maximale absorbée régulateur

Charge maximale de contact du relais de sortie.

Courant total maximal (thermoplongeur et régulateur)

Écart de commutation le plus court

Autonomie

Température ambiante max. autorisée

Tension de fonctionnement sonde

Section minimale des câbles des sondes

V AC/Hz

W

A

A min.

min.

°C

V mm

Section de consigne des câbles de raccordement 230 V mm

2

2

Protection électrique

Classe de protection pour appareil de régulation

Échangeur solaire

Surface de chauffe m

2

I

S-FE 150/3 SE

150

6

230/50 max. 100

2

8

10

30

50

5

0,75

2,5

IP 21

1,3

Besoin en fluide caloporteur l 8,5

Capacité en fluide caloporteur de la spirale de chauffage

Température de départ solaire maxi.

l

°C

8,4

110

Consommation d'énergie en veille kwh/24h 1,3

Tension de fonctionnement

Puissance maximale absorbée

Quantité d'eau mélangée à 40 °C

(mélange d'eau froide à 15 °C et température du ballon à 65 °C) l

V AC/Hz kW

230/50

1,8

130

Température maxi. de l’eau chaude °C

Mesure

80

600 Diamètre extérieur du cylindre du ballon

Diamètre extérieur du cylindre du ballon sans isolation

Largeur

Profondeur

Hauteur

Raccord eau chaude et eau froide

Circuit solaire trajet départ et retour (emmanchements à force)

Poids

mm mm mm mm mm mm

Ballon avec isolation et emballage kg

Ballon rempli prêt à l'emploi kg

500

608

768

1086

R 3/4

10

110

260

Tab. 15.1 Caractéristiques techniques ballon de stockage

30

Notice d'installation et de maintenance de l'HelioSet 0020081725_01

VAILLANT GROUP FRANCE SA

«Le Technipole» - 8, avenue Pablo Picasso

94132 Fontenay-sous-Bois cedex – France

Téléphone: +33 1 49 74 11 11

Télécopie: +33 1 48 76 89 32

Site Internet : www.saunierduval.fr

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
