Dynacord Cobra PWH Datablad

Dynacord Cobra PWH Datablad
Strap
ccessories
Strap
amp
StrapTruss
4m
8m
pole
et 2,5°
CSSM
No. 112 873
TC04
CSST
WS 08
04 No.
No.
No.112
112
112695
878
694
690
PCL
CSW880
25
No.
No.112
112 461
877

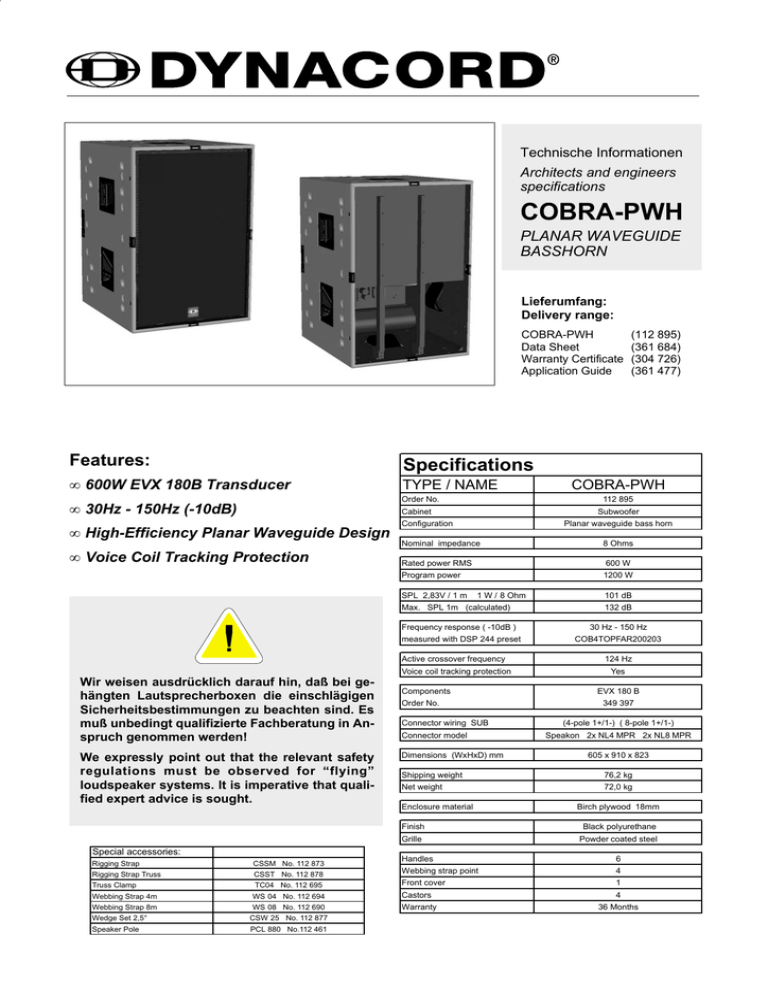

Technische Informationen
Architects and engineers
specifications
COBRA-PWH
PLANAR WAVEGUIDE
BASSHORN
Lieferumfang:
Delivery range:
COBRA-PWH
Data Sheet
Warranty Certificate
Application Guide
Features:
Specifications
• 600W EVX 180B Transducer
TYPE / NAME
• 30Hz - 150Hz (-10dB)
Order No.
• High-Efficiency Planar Waveguide Design
Configuration
Subwoofer
Planar waveguide bass horn
Nominal impedance
600 W
Program power
1200 W
1 W / 8 Ohm
Max. SPL 1m (calculated)
132 dB
30 Hz - 150 Hz
measured with DSP 244 preset
COB4TOPFAR200203
Voice coil tracking protection
Special accessories:
101 dB
Frequency response ( -10dB )
Active crossover frequency
We expressly point out that the relevant safety
regulations must be observed for “flying”
loudspeaker systems. It is imperative that qualified expert advice is sought.
8 Ohms
Rated power RMS
SPL 2,83V / 1 m
Wir weisen ausdrücklich darauf hin, daß bei gehängten Lautsprecherboxen die einschlägigen
Sicherheitsbestimmungen zu beachten sind. Es
muß unbedingt qualifizierte Fachberatung in Anspruch genommen werden!
COBRA-PWH
112 895
Cabinet
• Voice Coil Tracking Protection
Components
Order No.
Connector wiring SUB
Connector model
Dimensions (WxHxD) mm
124 Hz
Yes
EVX 180 B
349 397
(4-pole 1+/1-) ( 8-pole 1+/1-)
Speakon 2x NL4 MPR 2x NL8 MPR
605 x 910 x 823
Shipping weight
76,2 kg
Net weight
72,0 kg
Enclosure material
Birch plywood 18mm
Finish
Black polyurethane
Grille
Powder coated steel
Rigging Strap
CSSM No. 112 873
Handles
6
Rigging Strap Truss
CSST No. 112 878
Webbing strap point
4
Truss Clamp
TC04 No. 112 695
Front cover
1
Webbing Strap 4m
WS 04 No. 112 694
Castors
4
WS 08 No. 112 690
Warranty
Webbing Strap 8m
(112 895)
(361 684)
(304 726)
(361 477)
Wedge Set 2,5°
CSW 25 No. 112 877
Speaker Pole
PCL 880 No.112 461
36 Months
695
823
895
910
Abmessungen /Dimensions (in mm)
600
605
Frequenzgang / Frequency response
DYNACORD
AMPL(dBr)
FREQ-3M
vs
FREQ(Hz)
27
FEB
10
09:16:45
110.00
105.00
100.00
95.000
Measured with DSP 244 Controller
Preset COB4TOPFAR200203
90.000
85.000
80.000
75.000
70.000
65.000
60.000
20
100
1k
10k
20k
BESCHREIBUNG:
DESCRIPTION
Das DYNACORD COBRA-PWH ist als Planar Waveguide
Basshorn mit einem hochbelastbaren Electro-Voice EVX
180B 18" Woofer ausgeführt. Mit einem Übertragungsbereich von 30Hz - 150Hz (-10dB) kann die Übergangsfrequenz zu Mittel-Hochtonkabinetten, wie beispielsweise
COBRA-4-TOP, COBRA-4-Far oder COBRA-TOP, problemlos zwischen 80Hz und 130Hz applikationsorientiert
gewählt werden.
Der Electro-Voice EVX 180B Woofer ist durch die vollelektronische VOICE COIL TRACKING PROTECTION gegen
thermische Überlastung präzise geschützt. Extrem leistungsstarke Endstufen bis zu 1200W an 8Ohm können
deshalb zur Erzielung größtmöglicher Dynamik als Antrieb
benutzt werden ohne dass, auch bei Fehlbedienung, eine
thermische Überlastung der Schwingspule auftreten kann.
Im Überlastungsfall wird die Leistung “weich” auf sichere
Werte reduziert. Störend wahrnehmbare Abschaltvorgänge
wie bei herkömmlichen Protections treten also nicht auf.
Das Gehäuse des COBRA-PWH besteht aus 18mm starkem Birken-Multiplex. Alle Gehäuseverbindungen sind genutet und verleimt. Die Gehäuseoberfläche ist mit einem
extrem robusten PU Kunststoff beschichtet und um Größenordnungen strapazierfähiger als herkömmliche lackierte
Oberflächen. Ein pulverbeschichtetes Frontgitter und ein
verriegelbares Abdeckbrett schützen das COBRA-PWH
beim Transport vor mechanischer Beschädigung und gegen
Witterungseinflüsse.
Das Anschlußfeld ist mit zwei 4-poligen und zwei 8-poligen
Speakonbuchsen für sicheren Anschluss und problemloses
Weiterschleifen ausgerüstet (IN/OUT). Die Pinbelegung ist
1+/1-. Die Pins 2+/2- sind ebenfalls zwischen den 4-poligen
und 8-poligen Buchsen durchverbunden. Bei Verwendung
von DYNACORD Endstufenracks kann die gesamte Anlage
daher einfach mit 4-poligen bzw. 8-poligen Speakonleitungen aufgebaut werden ohne dass versehentlich Fehlverdrahtungen entstehen können.
Die 4-poligen und 8-poligen Speakonbuchsen sind jeweils
auf Pin 1+/1- und Pin 2+/2- parallelgeschaltet. In COBRA-4
Systemen können COBRA-PWH Boxen also auch mit 4-poligen Speakonkabeln angeschlossen werden. Vier versenkte Spanngurtaufnahmen erlauben eine einfache Sicherung
des COBRA-PWH an problematischen Aufstellorten. Acht
großflächige, versenkte Füsse aus ABS bieten sicheren
Stand beim Stapeln und problemloses Einrasten sowohl bei
vertikaler als auch horizontaler Aufstellung. Durch sechs
Tragegriffe und 4 robuste Rollen auf der Rückseite ist ein
leichter und sicherer Transport gewährleistet.
DYNACORD´s COBRA-PWH is a Planar Waveguide Basshorn, equipped with the high-power Electro-Voice EVX 180B
18" transducer. Frequency response is 30Hz - 150Hz (10dB), so the crossover frequency to Mid-Hi cabinets, e.g.
DYNACORD´s COBRA-4-TOP, COBRA-4-Far or COBRATOP can be chosen strictly application-oriented between
80Hz and 130Hz.
The cabinet is equipped with an electronic circuit called VOICE COIL TRACKING PROTECTION. This circuit senses the
terminal voltage of the transducer and simulates the thermal
behaviour of the woofer´s voice coil. In case of potential
thermal overload the power applied to the speaker is reduced
to a safe level. Power amps up to 1200W/8Ohms can be used
in order to have maximum dynamic range without the danger
of thermal overload in non-controlled situations. The VOICE
COIL TRACKING PROTECTION exhibits “soft” switching
characteristics, so no annoying clicks or pops are audible.
The circuitry automatically resets after the voice coil temperature has reached a safe value.
The COBRA-PWH cabinet is made of 18mm birch plywood.
All corner joints and braces are grooved and glued. The
cabinet´s surface is coated with an extremely durable Polyurethane which exceeds the quality of a standard lacquer finish
by an order of magnitude. A powder coated steel grille and a
lockable cover protects the COBRA-PWH against damage
during transport and bad environmental conditions.
The connector panel uses two 4-pole and two 8-pole Speakon connectors (IN/OUT) for a safe connection and easy
daisy-chaining to other cabinets. The pin assignment is 1+/1-.
Pins 2+ and 2- are also connected between the respective
two Speakon connectors. When using DYNACORD power
amp racks the whole system can be wired with 4-pole or
8-pole Speakon cables respectively, without any danger of
accidental wiring mistakes.
Pins 1+/1- and 2+/2- of the 4-pole Speakon connectors and
8-pole Speakon connectors are wired in parallel, so COBRAPWH cabinets can also be connected with 4-pole Speakon
cables in COBRA-4 systems. Four webbing-strap points allow an easy securing of the COBRA-PWH cabinets. The
cabinet is equipped with eight large ABS feet that allow easy
“snap-on”stacking in horizontal or vertical set-ups. Six handles and four heavy-duty castors on the rear side guarantee
easy and safe transport.
GmbH • Hirschberger Ring 45 • D-94315 Straubing • Phone +49 -(0)-9421-706-0 • Fax +49 -(0)-9421-706-265
Änderungen vorbehalten. Subject to change without prior notice.
Printed in Germany 04. 07. 2003 / 361 684
(REV:033/03)
Internet: http:// www.dynacord.de
