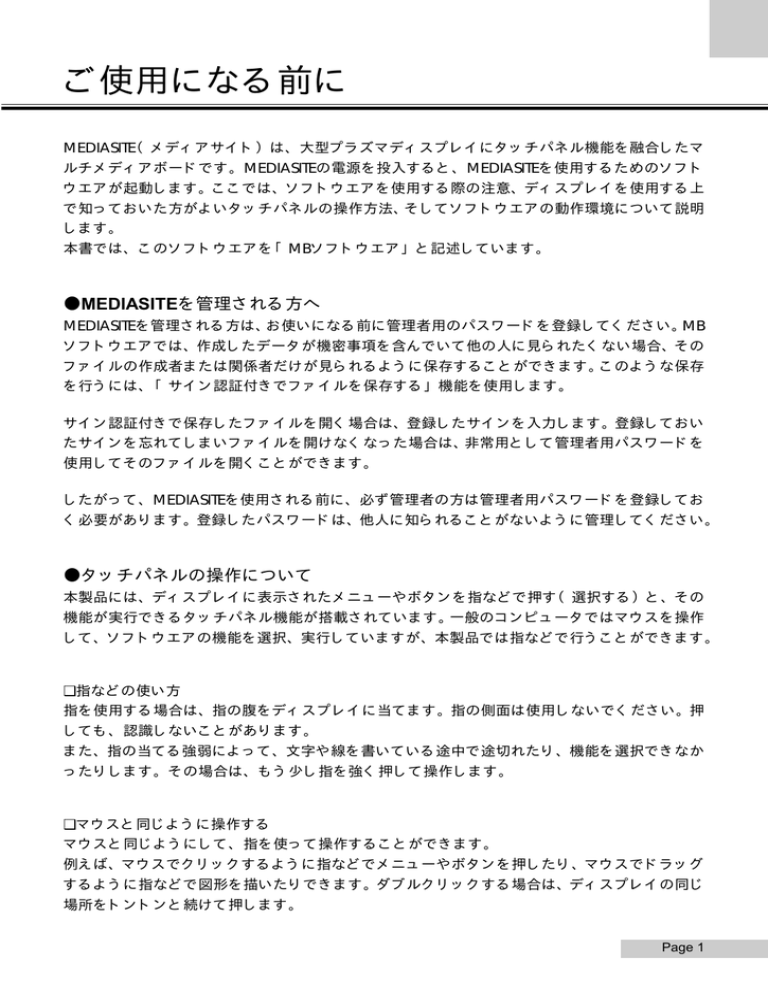

ご使用になる前に
MEDIASITE(メディアサイト)は、大型プラズマディスプレイにタッチパネル機能を融合したマ
ルチメディアボードです。MEDIASITEの電源を投入すると、MEDIASITEを使用するためのソフト
ウエアが起動します。ここでは、ソフトウエアを使用する際の注意、ディスプレイを使用する上
で知っておいた方がよいタッチパネルの操作方法、そしてソフトウエアの動作環境について説明
します。
本書では、このソフトウエアを「MBソフトウエア」と記述しています。
●MEDIASITEを管理される方へ
MEDIASITEを管理される方は、お使いになる前に管理者用のパスワードを登録してください。MB
ソフトウエアでは、作成したデータが機密事項を含んでいて他の人に見られたくない場合、その
ファイルの作成者または関係者だけが見られるように保存することができます。このような保存
を行うには、「サイン認証付きでファイルを保存する」機能を使用します。
サイン認証付きで保存したファイルを開く場合は、登録したサインを入力します。登録しておい
たサインを忘れてしまいファイルを開けなくなった場合は、非常用として管理者用パスワードを
使用してそのファイルを開くことができます。
したがって、MEDIASITEを使用される前に、必ず管理者の方は管理者用パスワードを登録してお
く必要があります。登録したパスワードは、他人に知られることがないように管理してください。
●タッチパネルの操作について
本製品には、ディスプレイに表示されたメニューやボタンを指などで押す(選択する)と、その
機能が実行できるタッチパネル機能が搭載されています。一般のコンピュータではマウスを操作
して、ソフトウエアの機能を選択、実行していますが、本製品では指などで行うことができます。
❑ 指などの使い方
指を使用する場合は、指の腹をディスプレイに当てます。指の側面は使用しないでください。押
しても、認識しないことがあります。
また、指の当てる強弱によって、文字や線を書いている途中で途切れたり、機能を選択できなか
ったりします。その場合は、もう少し指を強く押して操作します。
❑ マウスと同じように操作する
マウスと同じようにして、指を使って操作することができます。
例えば、マウスでクリックするように指などでメニューやボタンを押したり、マウスでドラッグ
するように指などで図形を描いたりできます。ダブルクリックする場合は、ディスプレイの同じ
場所をトントンと続けて押します。
Page 1
●動作環境について
MBソフトウエアは、Windows 95の環境で動作しています。このソフトウエアをご使用になる前
に、Windows環境の使い方に慣れておくとより使いやすくなります。
Windows環境の基本的な機能や操作方法については、Windowsのマニュアルなどをご覧くださ
い。
Page 2
目次
ご使用になる前に .......................................................................................................................1
●MEDIASITEを管理される方へ...................................................................................................................... 1
●タッチパネルの操作について ..................................................................................................................... 1
●動作環境について ........................................................................................................................................ 2
目次 .............................................................................................................................................3
こんなことができます................................................................................................................6
●討議する ....................................................................................................................................................... 6
●プレゼンテーション .................................................................................................................................... 6
MBソフトウエアの使い方 ..........................................................................................................7
MBソフトウエアを開始する................................................................................................................ 7
●MBソフトウエアを開始する ....................................................................................................................... 7
画面の名称と機能 ................................................................................................................................ 8
●各部の名称 ................................................................................................................................................... 8
●MBツールバーの機能 .................................................................................................................................. 9
●キャプチャツールバー .............................................................................................................................. 10
●描画ツールバー.......................................................................................................................................... 10
●MBツールバーの操作 ................................................................................................................................ 11
終了する ............................................................................................................................................ 12
フリーハンドで文字を書いたり、線を引く ...................................................................................... 13
●フリーハンドで文字を書いたり、線を引く ............................................................................................ 13
●ペンの太さや色などを設定する ............................................................................................................... 14
●ペン1、2、3の色や太さを変更する ......................................................................................................... 15
フリーハンドで書いた文字や線を消す ............................................................................................. 16
●消しゴムで消す.......................................................................................................................................... 16
●消しゴムの大きさを変更する ................................................................................................................... 17
●囲って消す ................................................................................................................................................. 18
●書いた文字や線をすべて消す ................................................................................................................... 18
より高度な使い方 .....................................................................................................................19
文字を入力する ................................................................................................................................. 19
●文字を入力する.......................................................................................................................................... 19
●確定した文字を編集する........................................................................................................................... 20
●文字のフォント名やスタイル、サイズなどを指定する.......................................................................... 21
●テキストボックスを図形として扱う........................................................................................................ 23
罫線を引く......................................................................................................................................... 25
●罫線機能を使って表を作成する ............................................................................................................... 25
●罫線を設定する.......................................................................................................................................... 26
●罫線1、2、3の色や太さを変更する ......................................................................................................... 27
●罫線を消す ................................................................................................................................................. 27
●指定した領域の罫線を消す ....................................................................................................................... 28
●罫線をすべて消す ...................................................................................................................................... 29
図形を描く......................................................................................................................................... 30
●直線、正方形、四角形、円、楕円を描く ................................................................................................ 30
●描いた図形の線や色を変更したり、塗りつぶしたりする...................................................................... 31
●図形の表示する前後関係を変更したり、複数の図形を揃えたりする ................................................... 33
●図形を揃えて描く ...................................................................................................................................... 36
Page 3
●描いた図形の大きさや形を変える............................................................................................................ 37
●描いた図形を移動する .............................................................................................................................. 38
●描いた図形を切り取ったり、コピーしたりする ..................................................................................... 39
●描いた図形を削除する .............................................................................................................................. 41
新しいページを作成する ................................................................................................................... 43
●新しいページを作成する........................................................................................................................... 43
●ページをめくる.......................................................................................................................................... 43
他のソフトウエアの画面に手書きコメントを付ける........................................................................ 44
●他のソフトウエアの画面を取り込む........................................................................................................ 44
●画像ファイルを背景に取り込む ............................................................................................................... 45
Power Pointファイルを利用して、プレゼンテーションを行う ........................................................ 47
作成ページを一覧で見る(サムネイル機能) .................................................................................. 49
●サムネイル表示をする .............................................................................................................................. 49
●指定したページを開く .............................................................................................................................. 49
●ページを移動する ...................................................................................................................................... 50
●新たにページを挿入する........................................................................................................................... 50
●ページを削除する ...................................................................................................................................... 51
●ページを印刷する ...................................................................................................................................... 52
議事録を印刷する .............................................................................................................................. 53
●印刷する ..................................................................................................................................................... 53
●印刷する用紙サイズや余白などを設定する ............................................................................................ 56
●印刷イメージを表示する........................................................................................................................... 58
議事録を保存する .............................................................................................................................. 59
●新しく作成した議事録を保存する............................................................................................................ 59
●上書き保存をする ...................................................................................................................................... 60
●別のファイル名で保存する ....................................................................................................................... 60
●画像ファイルの形式で保存する ............................................................................................................... 60
●特定の人だけが見られる議事録として保存する ..................................................................................... 61
特定の人だけ見られる議事録として保存する (サイン認証付き保存)......................................... 62
●サイン登録をする前に .............................................................................................................................. 62
●特定の人だけ見られる議事録として保存する......................................................................................... 64
●セキュリティ保存された議事録を開く .................................................................................................... 66
前に作成した議事録を開く ............................................................................................................... 69
●前に作成した議事録を開く ....................................................................................................................... 69
●ファイルサムネイル機能を使って、議事録を開く ................................................................................. 69
●特定の人だけ見られる議事録を開く........................................................................................................ 70
新たに議事録を開始する ................................................................................................................... 71
黒板の表示の大きさを変更する ........................................................................................................ 72
●黒板全体の表示を変更する ....................................................................................................................... 72
●指定した領域を拡大表示する ................................................................................................................... 72
黒板の色を変更する .......................................................................................................................... 74
●黒板の色を変更する .................................................................................................................................. 74
●設定した値を既定値にする ....................................................................................................................... 75
特殊な設定......................................................................................................................................... 76
●ウインドウ表示に切り替える ................................................................................................................... 76
●ウインドウ表示から、全画面表示に戻る ................................................................................................ 77
●作業フォルダを変更する........................................................................................................................... 78
ヘルプを表示する .............................................................................................................................. 79
バージョン情報を表示する ............................................................................................................... 80
Windowsの操作 ................................................................................................................................. 81
●MBソフトウエアを使用中にWindows環境にする .................................................................................. 81
●MBソフトウエアの終了時にWindows環境にする .................................................................................. 81
Page 4
●マウスの右ボタン機能を使用する............................................................................................................ 82
文書や画像などを図として貼り付ける ............................................................................................. 83
●コピーした内容を貼り付ける ................................................................................................................... 83
●オブジェクトの挿入を行う ....................................................................................................................... 85
●現在開いている他のアプリケーションの画面を図形としてキャプチャする........................................ 87
●直接ファイルを図形として貼り付ける .................................................................................................... 88
終了する ............................................................................................................................................ 89
●MBソフトウエアを終了する ..................................................................................................................... 89
●MEDIASITEの電源をOFFにする................................................................................................................. 90
こんなときには.........................................................................................................................91
付録 ...........................................................................................................................................94
MBソフトウエアのインストール ...................................................................................................... 94
●MBソフトウエア Version 1のアンインストール.................................................................................... 94
●MBソフトウエア Version 2のインストール ........................................................................................... 95
●手書き文字認識機能のインストール........................................................................................................ 96
●MBソフトウエア Version 2のアンインストール.................................................................................... 97
●手書き文字認識機能のアンインストール ................................................................................................ 97
タッチパネル制御ソフトウエアのインストール ............................................................................... 98
●インストール.............................................................................................................................................. 98
●アンインストール ...................................................................................................................................... 99
●タッチパネルの調整 ................................................................................................................................ 100
手書き文字認識およびソフトウエアキーボード機能の操作方法 ................................................... 102
●ペンウインドウの各部の名称と機能...................................................................................................... 102
●ペンウインドウの基本操作 ..................................................................................................................... 103
●ジェスチャ機能の使い方......................................................................................................................... 109
●ペンウインドウのカスタマイズ ............................................................................................................. 110
●その他のウインドウ操作......................................................................................................................... 111
●上手な手書き文字認識機能の使い方...................................................................................................... 115
●手書き文字認識機能だけを起動する...................................................................................................... 116
●手書き文字認識機能を利用しないようにする....................................................................................... 116
●MS-IME98と共存した場合の問題 ........................................................................................................... 116
●一太郎をお使いの方へ ............................................................................................................................ 116
サイン認証の管理者設定 ................................................................................................................. 117
●管理者パスワードを登録する ................................................................................................................. 117
●サイン認証レベルを変更する ................................................................................................................. 118
索引 .........................................................................................................................................120
Page 5
こんなことができます
MEDIASITEは、会議や打ち合わせなどに利用できるコミュニケーションツールです。いままでの
電子黒板としての使い方はもちろん、ディスプレイ、タッチパネルとしても使用することができ
ます。
●討議する
MEDIASITEでは、電子黒板を使用するように文字や図形を書くことができます。さらにWordや
Excelなど他のアプリケーションの画面を取り込んで、その内容を表示させたまま、ペンツール
などで強調したり、メモを書き込んだりできます。
作成した内容はページ単位で管理されているので、全ページを一覧で表示させたり、並べ替えた
り、ページを増やしたり、削除したりと編集することもできます。
また、その内容を議事録として保存しておけるので、何回かに分けて同じ議題の会議などを行う
ときなど、何度でも呼び出して利用できます。そして、その議事録を元に加工して、新たに資料
を作るなど再利用することもできます。
●プレゼンテーション
MBソフトウエアは、他のコンピュータで作成したPower Pointのファイルを呼び出してプレゼン
テーションをすることができます。
すべてファイルのデータでプレゼンテーションができるので、プロジェクタを利用したプレゼン
テーションなどに必要なOHPフィルムも必要ありません。討議するときと同様に、プレゼンテー
ションしながら、タッチパネル上にマーキングでき、そして大画面ディスプレイに表示するので、
より効果的なプレゼンテーションを行えます。
Page 6
MBソフトウエアの使い方
MBソフトウエアを開始する
●MBソフトウエアを開始する
MEDIASITEの電源を入れます。ディスプレイに次の画面が表示されます。
▼
この画面になるまで、画面をタッチしないでください。
Page 7
画面の名称と機能
●各部の名称
手書き文字認識
アイコン
MBツールバー
黒板
Page 8
●MBツールバーの機能
MBソフトウエアを起動すると、画面の左上には標準MBツールバーが表示されています。
(拡張)ボタンを押すと、拡張MBツールバーが表示されます。
標準MBツールバー
拡張MBツールバー
MBツールバーには、MBソフトウエアを使用する上で必要な、さまざまな機能が割り当てられて
います。ツールバーのボタンを押すと、機能を実行することができます。
ボタン
ボタン名
機能
参照ページ
WIN
Windows環境の画面を表示します。
PAGE 81
ペン
手書き(フリーハンド)で文字や線を書くことができま
す。
PAGE 13
消しゴム
フリーハンドで書いた文字や線を消すことができます。
PAGE 16
前ページ
前のページを表示します。
PAGE 43
現在のページ数を表示しています。
PAGE 43
次のページを表示します。
PAGE 43
新規ページ
新たにページを作成し、そのページを表示します。
PAGE 19
サムネイル
現在作成しているファイルのページの一覧(サムネイル) PAGE 49
を表示します。
ページ番号
次ページ
現在作成しているファイルのページを印刷します。
PAGE 62
テキスト
手書き文字認識機能のペンウインドウで、手書きで入力し
た文字をきれいな活字体に変換します。変換した文字は画
面上に配置することができます。
PAGE 19
図形
線、四角形、楕円を描くことができ描画ツールバーを表示
します。
PAGE 19
罫線
画面に表示されたグリッドに合わせて罫線を引くことが
できます。
PAGE 19
編集
図をコピーしたり、コピーした内容を貼り付けたりできま
す。また、手書き文字、罫線、図形を削除することもでき
ます。
PAGE 19
ファイル
新しいページを開いたり、以前作成したファイルを開いた
りできます。
PAGE 62
現在作成しているファイルを保存します。
PAGE 53
MBソフトウエアの表示切り替え、作業フォルダ変更の設
PAGE 78
印刷
保存
オプション
Page 9
ボタン
ボタン名
機能
参照ページ
定もできます。
終了
MBソフトウエアを終了します。
拡張
拡張MBツールバーを表示します。もう一度
押すと、標準MBツールバーに戻ります。
PAGE 12
ボタンを
PAGE 9
●キャプチャツールバー
(WIN)ボタンを押すと、キャプチャツールバーが表示されます。
MBツールバーの
キャプチャツールバーのボタンには、以下の機能が割り当てられています。
ボタン
ボタン名
MB
キャプチャ
マウス
機能
参照ページ
MBソフトウエアの黒板に戻ります。
−
Windows環境で表示された画面を取り込みます。
PAGE 44
Windows環 境の 右ボ タン 機能 を 使用 した いと き押 し ま
す。
PAGE 82
●描画ツールバー
拡張MBツールバーを表示しているとき、 (図形)ボタンを押すと、描画ツールバーが表示さ
れます。描画ツールバーのボタンには、以下の機能が割り当てられています。
ボタン
ボタン名
機能
参照ページ
選択
作成した図形を編集するとき、対象の図形を選択します。
PAGE 37
直線
直線を引きます。
PAGE 30
四角形を描きます。
PAGE 30
楕円を描きます。
PAGE 30
四角形
楕円
Page 10
●MBツールバーの操作
MBツールバーは、黒板上で自由に移動できるので、好みの場所にMBツールバーを置いて操作で
きます。
MBツールバーを移動させるには、MBツールバーの左の[■]を指などでタッチし、そのまま好
みの位置に移動します。MBツールバーは指などの動きに合わせて、移動します。
MBツールバー移動後
Page 11
終了する
会議や打ち合わせが終わったら、それまでの議事録を保存し、操作を終了します。引き続き、
MEDIASITEを別の会議などで使用する場合は、次の操作を行います。
通常は、こちらの終了操作をご使用ください。
1.
2.
3.
(終了)ボタンを押しま
MBツールバーの
す。
[終了]ダイアログボックスが表示されます。
[OK]ボタンを押します。作成中の議事録を保
存していない場合、保存するようメッセージが
表示されます。
保存する場合は、[はい]ボタンを押します。
「議事録を保存する」(Page 59)を参照して
ください。
保存しない場合は、[いいえ]ボタンを押しま
す。
操作を終了しない場合は、[キャンセル]ボタ
ンを押します。
Page 12
フリーハンドで文字を書いたり、線を引く
黒板やホワイトボードに手書きで文字を書くように、MEDIASITEのディスプレイに指などを使っ
て、フリーハンドで文字を書いたり、線を引いたりできます。
●フリーハンドで文字を書いたり、線を引く
フリーハンドで文字を書いたり、線を引いてみましょう。
1.
2.
MBツールバーの
す。
(ペン)ボタンを押しま
フリーハンドで書きます。
Page 13
●ペンの太さや色などを設定する
文字を書いたり、線を引いたりするとき、ペンの種類や太さ、色を指定することができます。
ここで設定した内容は、次回設定するまで有効です。
また、MBソフトウエアにあらかじめ設定されているペンを選択することもできます。
1.
2.
3.
MBツールバーで、 の右の▼ボタンを押しま
す。
[ペン]メニューが表示されます。
ここで、
MBソフトウエアであらかじめ設定され
ているペンの[1]、[2]、[3]を選択する
こともできます。
[手書き線の設定]を選択します。
[ペンの設定]ダイアログボックスが表示され
ます。
好みのペンの種類や、太さ、色を選択し、
[OK]
ボタンを押します。
設定しない場合は、[キャンセル]ボタンを押
します。
また、蛍光ペンを使用すると、書いた部分がよ
り目立ちます。
&ヒント 自動色の使い方
背景に合わせてペンの色を選択できる自動色機能があります。[ペンの設定]ダイア
ログボックスで「色オプション」の自動色の部分を押します。現在使用している背景
色に対して、ペンの色がつねに目立つように自動的に変わります。
&ヒント 蛍光ペンの使い方
蛍光ペンは、背景が明るいときに使用すると書いた部分がより目立ちます。背景を変
更する場合は、「黒板の色を変更する」(Page 74)を参照してください。
Page 14
●ペン1、2、3の色や太さを変更する
MBソフトウエアであらかじめ設定されているペン1、2、3の色や太さを変更することができます。
1.
2.
3.
ペンメニューから[手書き線の設定]を選択し、
[ペンの設定]ダイアログボックスを表示しま
す。
好みのペンの種類や太さ、色を指定します。
変更するペン番号に対応したボタンを押し、
[OK]ボタンを押します。
Page 15
フリーハンドで書いた文字や線を消す
消しゴムを使って字を消すように、黒板に書かれた文字や線を消すことができます。また、消し
たい文字や線を囲って消したり、すべての文字や線を消すこともできます。
ただし、消すことができるのは、ペンの機能を使って書いた文字や線だけです。
●消しゴムで消す
1.
2.
3.
4.
5.
MBツールバーで、 (消しゴム)ボタンを押
します。
「消しゴム」メニューが表示されます。
[手書き消しゴム]を選択します。
MBツールバーで、 の右の▼ボタンを押しま
す。
消しゴムの大きさを選択および設定するメニュ
ーが表示されます。
メニューの1、2、3から、消しゴムを選択しま
す。
消す対象の文字や線の上に指などをタッチし
て、動かします。
動かした部分だけ、削除されます。
Page 16
&ヒント 消しゴムの使い方
消しゴムは黒板に書かれた内容(文字、線、図形、罫線)によって、使い分けます。
手書きツールで書いた文字や線を消す場合は、「手書き消しゴム」を使用します。
図形ツールで描いた図形は「図形消しゴム」(Page 41)、罫線ツールで書いた罫線
は「罫線消しゴム」(Page 27)を使用します。それぞれ[消しゴム]メニューから
選択します。
このときの消しゴムの大きさは、操作する直前に[消しゴムの設定]ダイアログボッ
クスで設定された大きさ、または消しゴム1、2、3のうち選択したどれかの大きさに
なります。消しゴムの大きさの設定は、次項の「●消しゴムの大きさを変更する」を
参照してください。
●消しゴムの大きさを変更する
消しゴムの大きさを変更できます。ここで設定した内容は、次回設定するまで有効です。
1.
2.
MBツールバーで、 の右の▼ボタンを押しま
す。
消しゴムの大きさを選択および設定するメニュ
ーが表示されます。
[手書き線消しゴムの設定]を選択します。
[消しゴムの設定]ダイアログボックスが表示
されます。
消しゴムの大きさは、小、中、大の各ボタンで
設定できます。
また、スライドバーを動かして、好みのサイズ
に設定することもできます。
3.
消しゴムの大きさを設定して、[OK]ボタンを
押します。
設定しない場合は、[キャンセル]ボタンを押
します。
Page 17
●囲って消す
1.
2.
(消しゴム)ボタンを押して、メニューか
ら[手書き線囲い消し]を選択します。
目的の文字や線を囲うように、左上に指などを
置き、そのまま右下へ移動します。そのとき、
目的の文字や線を囲う点線が表示されます。
指などを離すと、その文字や線が消えます。
●書いた文字や線をすべて消す
1.
2.
(消しゴム)ボタンを押して、メニューか
ら[すべて削除]を選択します。
サブメニューが表示されます。
[手書き線]を選択します。
黒板で書いた文字や線がすべて削除されます。
サブメニューの[すべて]を選択しても削除す
ることもできますが、一緒に表示している図形
や罫線があった場合、それらもすべて削除され
ます。
&ヒント 誤って消してしまったら、、、
誤って文字や図形、罫線を消してしまっても、元に戻すことができます。
拡張MBツールバーで
Page 18
(編集)ボタンを押して、「元に戻す」を選択してください。
より高度な使い方
文字を入力する
MBソフトウエアには、手書きで入力した文字をきれいな活字体に変換する手書き文字認識機能
が搭載されています。手書き文字認識機能は、ペンウインドウで文字の入力や編集、およびかな
で手書き入力したものを漢字に変換する機能もあります。
ペンウインドウの操作方法や、文字を入力した後にその文字を編集する方法については、付録の
「手書き文字認識およびソフトウエアキーボード機能の操作方法」(Page 94)を参照してくだ
さい。
●文字を入力する
ペンウインドウで文字を入力します。文字はテキストボックスという領域に入力します。
1.
2.
拡張MBツールバーで (テキスト)ボタンを
押します。
ペンウインドウが表示されます。
文字を入力する位置を決め、その位置に指をタ
ッチします。そして、そのまま右斜め下へ移動
します。
文字を入力するテキストボックスが設定され、
カーソルが点滅します。
ここで文字を入力するテキストボックスを設定
しないと、文字を入力することができません。
ただし、[入力]ボタンを押す前に、テキスト
ボックスを設定しておけば、文字を入力できま
す。
3.
ペンウインドウで文字を書き、漢字に変換しま
す。
漢字変換については、付録の「手書き文字認識
およびソフトウエアキーボード機能の操作方
法」の「●ペンウインドウの基本操作」(Page
103)を参照してください。
Page 19
4.
5.
入力する文字が確定したら、[入力]ボタンを
押します。
操作3で設定したテキストボックスに、変換さ
れた文字が入力、表示されます。
文字の入力が終了したら、そのテキストボック
スの枠部分を指でタッチします。
これで、入力した文字が確定されたことになり
ます。
&ヒント テキストボックスを移動する
文字の入力が終了したら、文字が入力されたテキストボックスを指で選択し、好みの
位置に移動することもできます。
●確定した文字を編集する
一度入力した文字を編集する場合は、表示されている文字の部分をトントンと2回押します。
テキストボックスが、前項の操作2の状態になります。必要に応じて、文字を再入力したり削除
したり、編集できます。
文字を入力した後、ペンや図形など他の機能を使用していて、文字を編集する場合は、拡張MB
ツールバーで
(テキスト)ボタンを押して、文字を入力できるようにしてください。
また、ペンウインドウの右上部にあるボタンを使用すると、パソコンのキーボードで操作するよ
うにキー操作できます。
BSボタン
改行ボタン
DELボタン
タブボタン
矢印キー
Page 20
●文字のフォント名やスタイル、サイズなどを指定する
入力する文字は、フォントの種類やスタイル、サイズ、色、そして文字飾りを指定できます。
[文字]メニューから「タイトル」や「本文」の文字を選択したり、[文字の設定]ダイアログ
ボックスで好みの文字を設定することもできます。
あらかじめタイトル文字は18ポイントのゴシック、本文文字は14ポイントの明朝に設定されてい
ますが、[文字の設定]ダイアログボックスで変更できます。
[文字を設定するときの注意]
文字のフォントの種類やスタイル、サイズ、色の指定は、1つのテキストボックスに対して各々1
種類だけです。1つのテキストボックス内に、数種類のフォントやサイズを混在することはでき
ません。
1.
2.
3.
4.
拡張MBツールバーで (テキスト)ボタンの
右の▼ボタンを押します。
[文字]メニューが表示されます。
[フォントの設定]を選択します。
[図形の設定]ダイアログボックスが表示され
ます。
好みのフォント名、スタイル、サイズなどを選
択します。
指定した内容は、プレビュー部分にサンプルが
表示されるので、確認することができます。
文字に色を付ける場合は、「文字色」オプショ
ンで色を指定します。
自動色を使う場合は、「ヒント:自動色の使い
方」(Page 14)を参照してください。
Page 21
5.
6.
文字に飾りを付ける場合は、「文字飾り」オプ
ションで「取り消し線」、「下線」チェックボ
ックスをオンにします。
文字の設定が決まったら、その設定内容を「タ
イトル」または「本文」の文字として登録して
おくことができます。
タイトル文字にする場合は、[タイトル文字に
設定]ボタンを押します。
本文文字にする場合は、[本文文字に設定]ボ
タンを押します。
7.
8.
すべて指定し終えたら、[OK]ボタンを押しま
す。
文字を入力する場合は、前項の「●文字を入力
する」(Page 19)を参照してください。
&ヒント すでに入力された文字の設定を変更する
すでに入力されている文字の設定を変更するには、指でテキストボックスの枠部分を
タッチして選択状態にしてから行います。文字の設定を変更すると、テキストボック
ス内のすべての文字が変更されます。
テキストボックスが選択された状態で文字の設定を変更すると、選択されたテキスト
ボックス内の文字がその都度変更されてしまいます。新たに文字を入力する場合は、
テキストボックスの選択を解除してから、文字の設定を行ってください。
Page 22
●テキストボックスを図形として扱う
テキストボックスは、図形と同じように扱うことができます。以下の操作を行う場合は、「図形
を描く」の各項目を参照してください。
・テキストボックス枠の線の色や太さを変更する
☛●描いた図形の線や色を変更したり、塗りつぶしたりする(Page 31)
・テキストボックス内を塗りつぶす
☛●描いた図形の線や色を変更したり、塗りつぶしたりする(Page 31)
・テキストボックスの前後関係を変更したり、複数のテキストボックスを揃える
☛●図形の表示する前後関係を変更したり、複数の図形を揃えたりする(Page 33)
・テキストボックスの大きさや形を変更する
☛●描いた図形の大きさや形を変える(Page 37)
・テキストボックスを移動する
☛●描いた図形を移動する(Page 38)
・テキストボックスを切り取ったり、コピーしたりする
☛
Page 23
●描いた図形を切り取ったり、コピーしたりする(Page 39)
・テキストボックスを削除する
☛●描いた図形を削除する(Page 41)
Page 24
罫線を引く
MBソフトウエアでは、画面のグリッド上に直線を引くことができます。この直線を罫線といい
ます。
この機能を使って指で画面をなぞると、グリッド単位で罫線が引かれます。ただし、引くことが
できるのは、縦横方向だけです。
●罫線機能を使って表を作成する
1.
2.
3.
4.
拡張MBツールバーで (罫線)ボタンの右の
▼ボタンを押します。
[罫線]メニューが表示されます。
[罫線]メニューから、罫線1、2、3を選択し
ます。
罫線1、2、3以外の罫線を設定する場合は、[罫
線の設定]を選択します。
詳しくは、「●罫線を設定する」(Page 26)
を参照してください。
罫線を引く位置に指を置き、そのまま横、また
は縦方向に移動します。
例では、表の大きさを決めるため、横の罫線を
引きます。指の動きに合わせて、グリッド単位
で罫線が引かれます。
続いて、縦の罫線を引きます。
Page 25
5.
作成する表の行数、列数が分かっている場合
は、その数の横の罫線と、縦の罫線を引きます。
作成した表は、コピーしたり移動したり、また
大きさを変更したりできません。他のページに
同じ表を作成する場合は、もう一度1∼5までの
操作を行います。
大きさを変更する場合は、罫線を削除したり追
加したりします。
●罫線を設定する
罫線を引くとき、罫線の種類や太さ、色を指定することができます。ここで設定した内容は、次
回設定するまで有効です。
また、あらかじめ設定されている罫線を選択することもできます。
1.
2.
3.
MB拡張ツールバーで、 (罫線)ボタンの右
の▼ボタンを押します。
[罫線]メニューが表示されます。
ここで、
MBソフトウエアであらかじめ設定され
ている罫線の[1]、[2]、[3]を選択す
ることもできます。
[罫線の設定]を選択します。
[ペンの設定]ダイアログボックスが表示され
ます。
自動色を使う場合は、「ヒント:自動色の使い
方」(Page 14)を参照してください。
好みの罫線の種類や、太さ、色を選択し、
[OK]
ボタンを押します。
設定しない場合は、[キャンセル]ボタンを押
します。
Page 26
●罫線1、2、3の色や太さを変更する
あらかじめ設定されている罫線1、2、3の色や太さを変更することができます。
1.
2.
3.
[罫線]メニューから[罫線の設定]を選択し、
[ペンの設定]ダイアログボックスを表示しま
す。
好みの罫線の種類や太さ、色を指定します。
自動色を使う場合は、「ヒント:自動色の使い
方」(Page 14)を参照してください。
変更する罫線番号に対応したボタンを押し、
[OK]ボタンを押します。
●罫線を消す
罫線は消しゴムを使って、グリッド単位で消すことができます。
1.
2.
MBツールバーで、 (消しゴム)ボタンを押
します。
「消しゴム」メニューが表示されます。
[罫線消しゴム]を選択します。
Page 27
3.
消す対象の罫線の上に指をタッチして、罫線に
あわせて移動します。
グリッド単位で罫線が削除されます。
●指定した領域の罫線を消す
消したい罫線の部分を指定し、その部分の罫線を一括して消すことができます。
1.
2.
(消しゴム)ボタンを押して、メニューか
ら[罫線囲い消し]を選択します。
対象の罫線の左上に指を置き、その罫線を囲む
ようにしてそのまま右下へ移動します。そのと
き、罫線を囲む点線が表示されます。
指などを離すと、罫線が消えます。
Page 28
●罫線をすべて消す
1.
2.
(消しゴム)ボタンを押して、メニューか
ら[すべて削除]を選択します。
サブメニューが表示されます。
[罫線]を選択します。
罫線がすべて削除されます。
サブメニューの[すべて]を選択しても削除す
ることもできますが、一緒に表示している文字
や図形があった場合、それらもすべて削除され
ます。
Page 29
図形を描く
MBソフトウエアには、直線や四角形、楕円の図形を描くためのツールが用意されています。こ
のツールで、簡単に図形を描くことができます。また、描いた図形は、大きさや形を変えたり、
場所を移動したり、そしてコピーして他の場所へ貼り付けたりできます。
●直線、正方形、四角形、円、楕円を描く
1.
(拡張)ボタンを押して、拡張MBツールバ
ーを表示します。
続けて (図形)ボタンを押します。
図形ツールバーが表示されます。
2.
3.
描画する図形のボタンを押します。
直線: (直線)ボタン
四角形:
(四角形)ボタン
楕円: (楕円)ボタン
描き始める部分を指などで押し、そのままある
方向へ移動します。そして、指を離します。
図形が描かれます。
●直線を描いたとき
●四角形を描いたとき
Page 30
●楕円を描いたとき
&ヒント 正方形と円の描き方
正方形と円は、グリッド線を利用するときれいに描けます。[背景の設定]ダイアロ
グボックスで「図形・文字をグリッド線に合わせる」チェックボックスをオンにして
おいてから、正方形または円を描きます。グリッド線の設定は、「●図形を揃えて描
く」(Page 36)を参照してください。
●描いた図形の線や色を変更したり、塗りつぶしたりする
描いた図形は、線の色や太さを変更したり、塗りつぶしたりできます。
&ヒント 図形の選択のしかた
図形を選択するには、2通りの方法があります。
対象の図形の線上を指でタッチして選択する方法と、図形を囲むようにして選択する
方法があります。
図形を囲む場合は、次のようにして選択します。複数の図形を選択するときなどこの
方法を使用します。
Page 31
1.
2.
3.
4.
5.
6.
7.
図形ツールバーから
ます。
(選択)ボタンを押し
線や色を変更、または塗りつぶしたりする図形
を選択します。
の右の▼ボタンを押します。
[図形]メニューが表示されます。
[図形の書式設定]を選択します。
[図形の設定]ダイアログボックスが表示され
ます。
[線]オプションで線の太さ、色を指定します。
続いて、塗りつぶす色を指定します。
自動色を使う場合は、「ヒント:自動色の使い
方」(Page 14)を参照してください。
[OK]ボタンを押します。
指定した線や色、塗りつぶしで図形が表示され
ます。
Page 32
●図形の表示する前後関係を変更したり、複数の図形を揃えたりする
描いた図形の表示する前後関係を変更したり、複数の図形の上下左右を揃えたりできます。例え
ば、A、B、Cという3つの図形があり、重ねて表示させる場合、Aを1番上、Bを2番目、Cを3番
目という順序を付けることができます。また、それぞれの図形をページ中央に配置したり、ある
図形を基準に左右上下の指定した位置に揃えたりすることもできます。
この機能は、図形だけでなく手書き文字認識機能で作成したテキストボックスも同様に設定する
ことができます。
❑ 図形の表示する前後関係を変更する
1.
2.
3.
4.
図形ツールバーから
ます。
(選択)ボタンを押し
前後関係を指定する図形を選択します。
選択した四角形をC、楕円をB、直線をAとしま
す。
の右の▼ボタンを押します。
[図形]メニューが表示されます。
[図形]メニューから、「順序」を選択します。
順序を指定するサブメニューが表示されます。
• 最前面へ移動:
Cを選択した状態で実行すると、上からC、A、
Bの順になります。
• 最背面に移動:
Cを選択した状態で実行すると、上からA、B、
Cの順になります。
• 前面に移動:
Cを選択した状態で実行すると、上からA、C、
Bの順になります。
• 背面に移動:
Cを選択した状態で実行すると、上からA、B、
Cの順になります。
Page 33
5.
選択した図形の表示順序をサブメニューから指
定します。
画面の例では、「最前面へ移動」を選択したと
きの状態を示しています。
❑ 複数の図形の上下左右を揃える
1.
2.
3.
4.
図形ツールバーから
ます。
(選択)ボタンを押し
配置を揃える図形を選択します。
例では、四角形と楕円を選択しています。
の右の▼ボタンを押します。
[図形]メニューが表示されます。
[図形]メニューから、「配置」を選択します。
配置を指定するサブメニューが表示されます。
図形を1つだけを選択した場合は、「ページの
左右中央に配置」と「ページの上下中央に配置」
だけ指定できる表示となります。
• 左揃え:
選択した図形の左側を基準にして、図形を揃え
ます。四角形の位置はそのままで、楕円の左側
ハンドルと四角形の左側ハンドルが揃うよう
に、楕円が左へ平行移動します。
Page 34
• 左右中央揃え:
選択した図形の左右の中央を基準にして、図形
を揃えます。楕円の中央ハンドルと四角形の中
央ハンドルが揃うように、双方の図形がが中央
に平行移動します。
• 右揃え:
選択した図形の右側を基準にして、図形を揃え
ます。楕円の位置はそのままで、楕円の右側ハ
ンドルと四角形の右側ハンドルが揃うように、
四角形が右へ平行移動します。
• 上揃え:
選択した図形の上側を基準にして、図形を揃え
ます。楕円の位置はそのままで、楕円の上側ハ
ンドルと四角形の上側ハンドルが揃うように、
四角形が上へ垂直移動します。
• 上下中央揃え:
選択した図形の上下の中央を基準にして、図形
を揃えます。楕円の中央ハンドルと四角形の中
央ハンドルが揃うように、双方の図形が垂直移
動します。
• 下揃え:
選択した図形の下側を基準にして、図形を揃え
ます。四角形の位置はそのままで、楕円の下側
ハンドルと四角形の下側ハンドルが揃うよう
に、楕円が下へ垂直移動します。
• ページの左右中央に配置:
ページの左右から中央の位置を基準に選択した
図形を配置します。
• ページの上下中央に配置:
ページの上下から中央の位置を基準に選択した
図形を配置します。
Page 35
5.
選択した図形の表示配置をサブメニューから指
定します。
選択した図形の表示配置が変わります。
●図形を揃えて描く
黒板は、方眼紙のように縦横を一定の間隔で区切るグリッドがあらかじめ設定されています。こ
こでは、そのグリッドを利用して、これから描こうとする図形が始めからきちんと揃った位置に
描くことができるようにする機能を説明します。
1.
2.
3.
拡張MBツールバーから (オプション)ボタ
ンを押します。
[オプション]メニューが表示されます。
[背景]を選択します。
[背景の設定]ダイアログボックスが表示され
ます。
「グリッド」オプションで、「図形・文字をグ
リッド線に合わせる」チェックボックスをオン
にします。
Page 36
4.
5.
グリッドの設定を変更する場合は、縦、横の間
隔、左開始位置、上開始位置を指定します。
図形ツールバーで描く図形を選択します。
ここでは、
6.
(四角形)ボタンを押します。
四角形を描きます。
グリッドに沿って、図形が描かれます。
●描いた図形の大きさや形を変える
描いた図形の大きさや形を変えることができます。
1.
2.
図形ツールバーから
ます。
(選択)ボタンを押し
図形の線の上を指などで選択します。
または、左斜め上から対象の図形を囲むように
して図形を選択することもできます。
選択した図形の上下左右斜めに四角いマーク
(ハンドル)が表示されます。
Page 37
3.
いずれかのハンドルに指などをタッチして、そ
のまま指などを動かします。
その動きに合わせて、図形の大きさや形が変わ
ります。
●描いた図形を移動する
描いた図形を任意の場所に移動できます。
1.
2.
3.
図形ツールバーから
ます。
(選択)ボタンを押し
図形の線の上を指などで選択します。
または、左斜め上から対象の図形を囲むように
して図形を選択することもできます。
選択した図形の上下左右斜めに四角いマーク
(ハンドル)が表示されます。
図形の線上に指などをタッチして、そのまま指
などを動かします。
その動きに合わせて、図形が移動します。
Page 38
●描いた図形を切り取ったり、コピーしたりする
描いた図形を切り取ったり、コピーしたりして、他の場所へ貼り付けることができます。
❑ 選択した図形を切り取る
1.
2.
3.
4.
5.
図形ツールバーから
ます。
(選択)ボタンを押し
対象の図形の線上を指などで選択します。
または、左斜め上から対象の図形を囲むように
して図形を選択することもできます。
(編集)ボタンを押します。
「編集」メニューが表示されます。
[切り取り]を選択します。
選択した図形が切り取られます。
切り取った図形を貼り付ける場合は、次ページ
の「❏コピー、切り取った図形を貼り付ける」
を参照してください。
Page 39
❑ 選択した図形をコピーする
1.
2.
3.
4.
5.
図形ツールバーから
ます。
(選択)ボタンを押し
対象の図形の線上を指などで選択します。
または、左斜め上から対象の図形を囲むように
して図形を選択することもできます。
(編集)ボタンを押します。
「編集」メニューが表示されます。
[コピー]メニューを押します。
選択した図形がコピーされます。
貼り付ける場合は、次項の「❏コピー、切り取
った図形を貼り付ける」を参照してください。
❑ コピー、切り取った図形を貼り付ける
1.
2.
3.
他のページに貼り付ける場合は、 または
ボタンを押して、他のページを表示します。
(編集)ボタンを押します。
「編集」メニューが表示されます。
[貼り付け]を選択します。
コピーまたは切り取った図形が貼り付けられま
す
貼り付けられた図形には、ハンドルが表示され
ているので、その図形を選択して、動かすこと
ができます。
Page 40
❑ すべての図形を選択する
1.
2.
(編集)ボタンを押します。
「編集」メニューが表示されます。
[すべて選択]を選択します。
すべての図形が選択されます。
選択されたすべての図形には、ハンドルが表示
されているので、すべての図形を動かすことが
できます。
●描いた図形を削除する
描いた図形を削除することができます。ただし、[ペン]ツールで書いた文字や線、罫線は削除
されません。
❑ 選択して削除する
1.
2.
3.
図形ツールバーから
ます。
(選択)ボタンを押し
対象の図形の線上を指などで選択します。
または、左斜め上から対象の図形を囲むように
して図形を選択することもできます。
(編集)ボタンを押します。
「編集」メニューが表示されます。
Page 41
4.
[削除]を選択します。
選択した図形が削除されます。
❑ 描いた図をすべて削除する
1.
2.
3.
4.
図形ツールバーから
ます。
(選択)ボタンを押し
(編集)ボタンを押します。
「編集」メニューが表示されます。
[すべて削除]を選択します。
サブメニューが表示されます。
[図形]を選択します。
すべての図形が削除されます。
ここで[すべて]を選択すると、他のツールで
作成した線や文字なども一緒に削除されてしま
います。
Page 42
新しいページを作成する
新しいページを作成します。
●新しいページを作成する
1.
標準MBツールバーで、 ボタンを押します。
新しいページが表示されます。
と ボタンの間には、現在のページ数が表
示されます。
また、すでに複数のページが作成されていて、
現在1ページ目を表示している場合は、 ボタ
ンを押してページをめくるように操作できま
す。
●ページをめくる
1.
標準MBツールバーで、 または
押します。
前後のページが表示されます。
ボタンを
また、ページ数の表示もページの移動に合わせ
て変わります。
&ヒント 目的のページを表示する
複数のページがあり、前後のページ以外のページを表示するには、目的のページが表
示されるまで または ボタンを繰り返し押します。押したままでは、ページをめ
くることはできません。また、サムネイル機能で全体のページを表示し、目的のペー
ジを開くこともできます。サムネイル機能については、
「作成ページを一覧で見る(サ
ムネイル機能)」(Page 49)を参照してください。
&ヒント サムネイル機能を使って新しいページを作成する
サムネイル機能を使用して、新しいページを作成できます。詳しくは、「作成ページ
を一覧で見る(サムネイル機能)」の「●新たにページを挿入する」(Page 50)を
参照してください。
Page 43
他のソフトウエアの画面に手書きコメントを付ける
MEDIASITEは、一般のWindowsパソコンと同様に、その環境で動作する他のソフトウエアや画像
ファイルを利用できます。現在使用しているソフトウエアの画面をそのまま取り込んだり、画像
ファイルを背景に取り込んで、1枚のスライドとすることができます。取り込む機能を「キャプ
チャ」と呼びます。
プレゼンテーションや講習会、授業などの場面で、必要に応じて画面や画像ファイルを取り込み、
ペン機能や文字入力機能などを利用して、必要箇所を強調したり、補足説明を追記したり、メモ
を書き込んだりできます。さらに保存しておくと、その場で独自の資料や教材を作成することが
できます。
●他のソフトウエアの画面を取り込む
1.
MBツールバーの
す。
(WIN)ボタンを押しま
MBツールバーはキャプチャツールバーにな
り、ディスプレイはWindows環境が表示されま
す。
2.
3.
使用するソフトウエアまたはアプリケーション
を起動し、目的のファイルを開きます。
取り込みたい画面が表示されているとき、キャ
プチャツールバーの (キャプチャ)ボタン
を押します。
画面に表示された内容が取り込まれ、電子黒板
の表示に戻ります。
Page 44
4.
5.
ペンや図形のツールを使って、必要な箇所を強
調したり、追記したりします。
ペンは蛍光ペンを使用すると、より効果的に強
調できます。
プレゼンテーションや会議などが終了したら、
議事録を保存します。
必要ならば、印刷も行います。
●画像ファイルを背景に取り込む
取り込める画像ファイルのフォーマットは、標準的なWindowsビットマップ(bmp)とJPEG
(JPG)、Portable Network Graphic(PNG)、Macintosh PICT(PCT)です。
1.
2.
3.
あらかじめ画像ファイルデータをMEDIASITEに
コピーしておきます。
または、画像ファイルが入ったCD-ROMやFD
を用意します。
拡張MBツールバーの (ファイル)ボタンを
押して、[ファイルからページ]を選択します。
[ファイルを開く]ダイアログボックスが表示
されます。
取り込む画像ファイルが入っているフォルダに
切り替えます。
Page 45
4.
「ファイルの種類」ボックスの下向き矢印を押
して、取り込む画像ファイルの形式を選択しま
す。
[サムネイル]ボタンを押すと、画像ファイル
の内容を一覧で表示できます。
5.
ファイルを選択し、[開く]ボタンを押します。
画像ファイルの内容が黒板に表示されます。
複数の画像ファイルを選択すると、選んだファ
イル数に合わせてページに展開されます。
画像ファイルを選択するとき、サムネイル表示
から選択することもできます。
Page 46
Power Pointファイルを利用して、プレゼンテーショ
ンを行う
プレゼンテーション用アプリケーションのPower Pointで作成したファイルをMEDIASITEに取り
込むことができます。複数ページのファイル構成でも、全ページをまとめて取り込めます。そし
て、プレゼンテーションの最中にペン機能や文字入力機能などを利用して、必要箇所を強調した
り、補足説明を追記したり、メモを書き込んだりできます。保存しておくと独自のプレゼンテー
ション用ファイルとして活用できます。
この機能は、Power Pointのアプリケーションがインストールされていることが必要ですが、
Power Pointを起動しないで実行できます。ただし、Power Point 97ファイルだけで、他のアプ
リケーションのファイルを取り込むことはできません。
&ヒント Power Pointのファイル形式
Power Pointで作成したファイルを保存すると、「.ppt」という拡張子がファイル名
に付けられます。MBソフトウエアでは、[開く]ダイアログボックスの「ファイル
の種類」で選択できます。
1.
2.
3.
あらかじめPower Pointで作成したファイルを
MEDIASITEにコピーしておきます。
拡張MBツールバーの (ファイル)ボタンを
押して、[ファイルからページ]を選択します。
[ファイルを開く]ダイアログボックスが表示
されます。
「ファイルの種類」ボックスの下向き矢印を押
して、
「プレゼンテーションファイル(*.ppt)」
を選択します。
Power Pointで作成したファイルの一覧が表示
されます。
4.
ファイルを選択し、[開く]ボタンを押します。
Power Pointファイルの内容が表示されます。
ファイルが複数のページで構成されている場合
は、
その構成と同じようにMBソフトウエアに展
開されます。
Page 47
5.
プレゼンテーションを行います。
プレゼンテーションの最中に、ペン機能や文字
入力機能などを利用して、必要箇所を強調した
り、補足説明を追記したり、メモを書き込んだ
りして、保存しておきます。
Page 48
作成ページを一覧で見る(サムネイル機能)
作成しているすべてのページを、一覧で表示できます。この表示をサムネイル機能といいます。
サムネイル機能で表示された一覧は、ページ単位で移動や、挿入、削除を行うことができます。
●サムネイル表示をする
1.
2.
(サムネイル)ボタンを押します。
すべてのページが、[サムネイル]ダイアログ
ボックスに表示されます。
元のページに戻るには、[閉じる]ボタンを押
します。
●指定したページを開く
1.
2.
サムネイル表示をします。
開きたいページを選択します。
ページ番号が反転して、表示されます。
ヒント
&ヒント
ページを選択するとき、トントンと2回続けて
ページ表示を押すと(ダブルクリック)、その
ページを開くことができます。
3.
[開く]ボタンを押します。
指定したページの黒板が表示されます。
Page 49
●ページを移動する
1.
2.
3.
サムネイル表示をします。
移動させたいページを選択します。
ページ番号が反転して、表示されます。
現在のページより前に移動するときは[前に移
動]、後ろに移動するときは[次に移動]ボタ
ンを押します。
また、移動したいページを選択し、指でそのペ
ージを押したまま、移動する位置へ移動しま
す。指を離すと、指定した位置へ移動されます。
●新たにページを挿入する
1.
2.
サムネイル表示をします。
新たに挿入する位置のページを選択します。
ページ番号が反転して、表示されます。
Page 50
3.
[挿入]ボタンを押します。指定した次のペー
ジに新しいページが挿入されます。
選択したページより前に挿入する場合は、挿入
したページを選択して[前に移動]ボタンを押
し、目的の位置まで移動させます。
●ページを削除する
1.
2.
3.
サムネイル表示をします。
削除するページを選択します。
ページ番号が反転して、表示されます。
[削除]ボタンを押します。
選択したページが削除されます。
Page 51
●ページを印刷する
1.
2.
3.
4.
サムネイル表示をします。
印刷するページを選択します。
ページ番号が反転して、表示されます。
[印刷]ボタンを押します。
[印刷]ダイアログボックスが表示されます。
用紙などを設定して、印刷を実行します。
Page 52
議事録を印刷する
作成した議事録を印刷します。
●印刷する
1.
2.
3.
4.
(印刷)ボタンを押します。
「印刷」メニューが表示されます。
[印刷]を選択します。
[印刷]ダイアログボックスが表示されます。
印刷範囲や印刷部数を指定します。
[OK]ボタンを押します。
印刷が実行されます。
印刷しない場合は、[キャンセル]ボタンを押
します。
&ヒント モノクロ(白黒)で印刷する
[印刷]ダイアログボックスで、「背景色を白で印刷」と「線を黒で印刷」チェック
ボックスをオンにしてから、印刷を実行します。設定しないで印刷を実行すると、背
景が黒くなることがあります。
Page 53
❑ 白地で印刷する
ディスプレイで設定されている背景色を白地に設定して印刷すると、印刷時間を短縮でき、そし
てインクを節約できます。
1.
2.
3.
[印刷]ダイアログボックスを表示させます。
[印刷オプション]で、「背景色を白で印刷」
チェックボックスをオンにします。
[OK]ボタンを押します。
印刷が実行されます。
中止する場合は、[キャンセル]ボタンを押し
ます。
❑ フリーハンドで書いた線を黒で印刷する
フリーハンドで書いた線を黒色で印刷できます。
1.
2.
3.
[印刷]ダイアログボックスを表示させます。
[印刷オプション]で、「線を黒で印刷」チェ
ックボックスをオンにします。
[OK]ボタンを押します。
印刷が実行されます。
中止する場合は、[キャンセル]ボタンを押し
ます。
Page 54
❑ 複数ページを1枚の紙に印刷する
通常は1ページを1枚の紙に印刷をしますが、複数のページを1枚の紙に出力することもできます。
次の3通りの印刷ができます。
ž 2ページを1枚の紙に印刷
ž 4ページを1枚の紙に印刷
ž 6ページを1枚の紙に印刷
1.
2.
3.
4.
[印刷]ダイアログボックスを表示させます。
「印刷範囲」オプションで、「全ページ」を選
択するか、「ページ指定」で印刷するページ範
囲を指定します。
[印刷]オプションで、1枚の紙に印刷するペ
ージ数を指定します。
[OK]ボタンを押します。
印刷が実行されます。
中止する場合は、[キャンセル]ボタンを押し
ます。
❑ グリッドも一緒に印刷する
画面の下地に設定されたグリッドも一緒に印刷できます。
1.
2.
3.
[印刷]ダイアログボックスを表示させます。
[印刷]オプションで、「グリッドを印刷」チ
ェックボックスをオンにします。
画面差し替え
[OK]ボタンを押します。
印刷が実行されます。
中止する場合は、[キャンセル]ボタンを押し
ます。
Page 55
●印刷する用紙サイズや余白などを設定する
印刷するとき、用紙サイズ、給紙方法、印刷の向き、余白などを設定できます。
また、プリンタの種類を設定したり、背景を白で印刷する機能や、フリーハンドの線を黒で印刷
する機能を設定しておくこともできます。
❑ 用紙サイズ、印刷の向き、余白を設定する
1.
2.
3.
4.
(印刷)ボタンを押します。
「印刷」メニューが表示されます。
[ページ設定]を選択します。
[ページ設定]ダイアログボックスが表示され
ます。
用紙サイズ、印刷の向き、余白を指定します。
[OK]ボタンを押します。
中止する場合は、[キャンセル]ボタンを押し
ます。
Page 56
❑ 文書名や日付、ページ番号を付けて印刷する
印刷する用紙に、作成したファイルの文書名、日付、ページ番号も印刷できます。
これらの内容を「ヘッダー」と呼びます。
1.
2.
[ページ設定]ダイアログボックスを表示させ
ます。
「ヘッダー」オプションで、印刷するヘッダー
を指定します。
必要に応じて、ヘッダーを印刷する位置、印刷
されるヘッダーのフォントの種類や大きさを指
定することもできます。
ヘッダー位置は、▲▼を押して位置を指定しま
す。
ヘッダーのフォントの種類や大きさは、[フォ
ント]ボタンを押します。[フォントの指定]
ダイアログボックスが表示されます。
3.
[OK]ボタンを押します。
中止する場合は、[キャンセル]ボタンを押し
ます。
❑ プリンタの種類を変更する
1.
2.
3.
4.
[ページ設定]ダイアログボックスを表示させ
ます。
[プリンタの設定]ボタンを押します。
[ページ設定]ダイアログボックスが表示され
ます。
プリンタを指定します。
必要に応じて、[プロパティ]ボタンを押して、
必要な事項を設定します。
[OK]ボタンを押します。
中止する場合は、[キャンセル]ボタンを押し
ます。
Page 57
●印刷イメージを表示する
印刷する前に、印刷されるページのイメージを表示できます。
1.
2.
3.
4.
5.
6.
7.
(印刷)ボタンを押します。
「印刷」メニューが表示されます。
[印刷プレビュー]を選択します。
印刷プレビューの画面が表示されます。
印刷する場合は、[印刷]ボタンを押します。
[印刷]ダイアログボックスが表示されるの
で、必要な設定をして、[OK]ボタンを押しま
す。
ページを設定する場合は、[設定]ボタンを押
します。
[ページ設定]ダイアログボックスが表示され
るので、必要な設定をして、[OK]ボタンを押
します。
複数のページで構成されている場合、[前ペー
ジ]と[次ページ]ボタンを押して、ページを
めくることができます。
拡大して表示する場合は[拡大]ボタンを、縮
小して表示する場合は[縮小]ボタンを押しま
す。
印刷イメージの表示を終了する場合は、[閉じ
る]ボタンを押します。
Page 58
議事録を保存する
討議や打ち合わせを行ったあと、作成した議事録を保存します。
保存されるファイルの形式について
議事録を保存すると、MBソフトウエアのファイルであることを示す「.rmb」という拡張
子がファイル名に付けられます。MBソフトウエアで以前に作成した議事録を呼び出すと
きや、保存されている他のファイル一覧を表示したとき、MBソフトウエアのファイルで
あることを確認できます。
●新しく作成した議事録を保存する
新しく作成した議事録などを保存します。
1.
2.
(拡張)ボタンを押して、 (保存)ボタ
ンを押します。
「保存」メニューが表示されます。
[名前を付けて保存]を選択します。
[名前を付けて保存]ダイアログボックスが表
示されます。
「ファイル名」の欄には、MEDIASITEを使用し
ている年月日と当日の通し番号2桁がファイル
名として表示されています。
3.
4.
5.
年月日のファイル名でよければ、[保存]ボタ
ンを押します。
他のフォルダに保存する場合は、そのフォルダ
を指定します。
別のファイル名で保存する場合は、4.の操作を
してください。
新たに保存するファイル名を付ける場合は、フ
ァイル名を入力します。
[保存]ボタンを押します。
ファイル名を入力しないで保存すると、保存し
た日付のファイル名になります。
拡張子.rmbを省略して保存しても、ファイル名
には拡張子.rmbが付けられます。
保存しない場合は、[キャンセル]ボタンを押
します。
Page 59
●上書き保存をする
以前に保存した議事録に、追記したり内容を変更したりした場合は、上書きで保存します。
1.
2.
(保存)ボタンを押します。
「保存」メニューが表示されます。
[上書き保存]を選択します。
上書きで保存されます。
●別のファイル名で保存する
以前に保存した議事録に、追記したり変更したりしたとき、別のファイル名で保存する場合は、
前ページの「●新しく作成した議事録を保存する」の操作をしてください。
●画像ファイルの形式で保存する
議事録を画像ファイルとして保存することができます。MEDIASITEで討議したりプレゼンテーシ
ョンしたりした議事録を、参加者へ配布するときなどこの方法で保存します。参加者が所有して
いるパソコンにMBソフトウエアがインストールされていなくても、議事録を参照することがで
きます。
保存できる形式は、標準的なWindowsビットマップ(bmp)とJPEG(jpg)、Portable Network
Graphic(PNG)、Macintosh PICT(PCT)です。保存する方法は、[名前を付けて保存]ダ
イアログボックスで「ファイルの種類」オプションから画像ファイル形式を選択し、[保存]ボ
タンを押します。
議事録が複数ページある場合は、1ページが1つの画像ファイルとして保存されます。保存すると
きに指定した保存ファイル名のフォルダが保存先に作られ、そのフォルダにページ数分の画像フ
ァイル(例:Page0001.bmp, Page002.bmp…)が作成されます。
[保存できるファイル形式の長所と短所]
bmp
長所: Windows標準のペイントツールなど、さまざまなWindows環境のアプリケー
ションで見ることができる。
短所: ファイルサイズが大きくなる。複数ページの場合、ページ単位でファイルが作
られる。
Jpg
長所: ブラウザや、さまざまなグラフィックアプリケーションで見ることができる。
短所: 若干、画質が劣化する。複数ページの場合、ページ単位でファイルが作られる。
PNG
長所:
短所: 複数ページの場合、ページ単位でファイルが作られる。
PCT
長所: Macintosh環境のペイントツール、グラフィックアプリケーションで見ること
ができる。
短所: 複数ページの場合、ページ単位でファイルが作られる。
Page 60
●特定の人だけが見られる議事録として保存する
作業していた議事録の内容が機密事項を含んでいて他の人に見られたくない場合、その議事録を
保存するときに特定の人だけが見ることができるように設定し、保存できます。
詳しくは、「特定の人だけ見られる議事録として保存する」(PAGE 62)を参照してください。
Page 61
特定の人だけ見られる議事録として保存する
(サイン認証付き保存)
サイン認証付き保存機能で議事録を保存すると、自分だけが開くことができる議事録を作成でき
ます。議事録を保存するときにサインを登録し、その議事録を開くときは登録したサインを入力
する必要があります。
●サイン登録をする前に
サイン認証付き保存機能を使用する前に、必ずこの項をお読みください。この項では、サイン認
証の仕組み、登録時の注意、工夫したサイン登録のしかたを説明します。
❑ サイン登録の仕組み
サインとは、パスワードの代わりに本人確認を行う認証方法です。登録されたサインと後から入
力されたサインを照合します。このサイン照合は、サインの形状だけでなくペンの動きを捉える
ことで、書き順やスピード、リズム、時間といった情報から本人かどうかを判断しています。
❑ サインを登録するときの注意
サイン登録する前に、次のことに留意して、登録するサインを考えます。
ž 実際に紙に書いて慣れてください。
ž なるべく普段書き慣れているサインやイラスト、記号をサインとして使用することをお薦め
します。
ž 形状が簡単で誰でも入力できるサインは使用しないでください。
例えば、○、△、□、数字、英字、山、川、田など1文字のサイン。
❑ サインを照合するときの注意
登録したサインを照合する場合は、あせらずに登録したときのサインを入力した姿勢を思い出し
て、サインを入力します。リラックスしてスムーズに書きましょう。
入力する際、登録時とは違う姿勢でサインを入力すると、サインが照合されにくいことがあるの
で、注意しましょう。
Page 62
❑ サイン登録のひと工夫
■隠し点を入れてみる
サインのある部分に隠し点を入れることで、見た目には同じサインでも自分だけが知っている暗
証となり、二重のセキュリティとなります。例では、太郎の「太」の点と「朗」の点の部分に、
サインを書いた後に点だけを追加しています。
■書き順を変える
例のように、見た目には同じでも書き順を変えることによって他人に真似されにくくなります。
■日本語と英語を重ねて書いてみる
個々のサインがさほど複雑な形状ではなくとも、二つ重ねて書くことで複雑なサインになります。
■他人が類推しがたい形状のものにする
サインというと名前を考えがちですが、名前である必然性はありません。例のように、名前と図
を組み合わせても構いません。パスワードや暗証番号を決めるときに、他人が類推しやすいもの
を避けるのと同じです。
Page 63
●特定の人だけ見られる議事録として保存する
1.
2.
3.
4.
5.
拡張MBツールバーで、 (保存)ボタンを押
します。
「保存」メニューが表示されます。
[名前を付けて保存]を選択します。
[名前を付けて保存]ダイアログボックスが表
示されます。
新たに保存するファイル名を付ける場合は、フ
ァイル名を入力します。
他のフォルダに保存する場合は、そのフォルダ
を指定します。
「サイン付きでセキュリティ保存する」チェッ
クボックスをオンにします。
[保存]ボタンを押します。
サインを登録するダイアログボックスが表示さ
れます。
すでにサインが登録されている場合は、登録者
名が表示されています。既存の登録者名でファ
イルを保存する場合は、操作14へ進みます。
中止する場合は、[キャンセル]ボタンを押し
ます。
Page 64
6.
あらたにサイン登録をする場合は、[サインの
追加]ボタンを押します。
サイン登録者名を入力するダイアログボックス
が表示されます。
一度登録しておくと、次からは登録する必要は
ありません。
7.
8.
9.
サイン登録者名を入力します。
[OK]ボタンを押します。
サイン入力を促すダイアログボックスが表示さ
れます。
[OK]ボタンを押します。
サイン入力画面が表示されます。
10. サインを3回続けて入力します。
サインを3回入力すると、入力したサインを登
録するためのダイアログボックスが表示されま
す。
サインをしばらく入力しないでおくと、タイム
アウトとなり、サインを入力できなくなりま
す。
サインを入力する軌跡の色は、周囲から見えに
くい配色になっています。
11. [サインチェック]ボタンを押して、登録した
サインが正しく認証されるかどうか試してみて
ください。
正しく認証された場合は、認証されたことを知
らせるダイアログボックスが表示されます。
Page 65
12. [OK]ボタンを押します。
サインを登録するダイアログボックスが、再び
表示されます。
13. [登録]ボタンを押します。
ここで登録を中止する場合は、[キャンセル]
ボタンを押します。
サインを入力し直す場合は、[再入力]ボタン
を押します。
14. 登録したユーザ名が表示されていることを確認
します。
セキュリティ保存する人の名前を選択します。
ここで複数の人を同時に選択することもできま
す。会議など参加した人だけ開くことができる
議事録として保存する場合にご利用ください。
注意:
以上の手順で保存した議事録は、サインした人
以外見ることができなくなります。
15. [ファイル保存]ボタンを押します。
●セキュリティ保存された議事録を開く
1.
2.
3.
拡張MBツールバーで、 (ファイル)ボタン
を押します。
[ファイル]メニューが表示されます。
[開く]を選択します。
[開く]ダイアログボックスが表示されます。
開くファイル名を選択します。
目的の議事録がない場合は、他のフォルダの一
覧を表示させます。
Page 66
4.
5.
6.
7.
8.
[開く]ボタンを押します。
対象の議事録がセキュリティ保存されているこ
とを示すダイアログボックスが表示されます。
これからサインを入力するユーザーを選択しま
す。
[サイン入力]ボタンを押します。
サイン入力画面が表示されます。
サイン登録したときと同じサインを入力しま
す。
サインを入力する軌跡の色は、周囲から見えに
くい配色になっています。
入力したサインが認証されると、認証されたこ
とを知らせるダイアログボックスが表示され
て、議事録が開きます。[OK]ボタンを押しま
す。
入力したサインが一致しなかった場合は、登録
したユーザーとして認証されなかったというダ
イアログボックスが表示されます。
メッセージに従って、再度サインを入力しま
す。
どうしてもサインが一致しないで議事録を開く
ことができない場合は、MEDIASITEの管理者に
ご相談ください。
非常時のために、管理者用パスワードでその議
事録を開くことができます。
Page 67
&ヒント サインの変更について
すでにセキュリティ保存した議事録のサインを変更するには、次の操作を行います。
1. [名前を付けて保存]ダイアログボックスで、「サイン付きでセキュリティ保存す
る」チェックボックスをオフにして、ファイル名はそのままで保存します。
2. もう一度その議事録を開き、今度は「サイン付きでセキュリティ保存する」チェッ
クボックスをオンにして保存を実行して、新しいサインを登録します。
Page 68
前に作成した議事録を開く
以前に作成した議事録を開きます。
●前に作成した議事録を開く
1.
2.
3.
4.
拡張MBツールバーで (ファイル)ボタンを
押します。
[ファイル]メニューが表示されます。
[開く]を選択します。
[開く]ダイアログボックスが表示されます。
目的の議事録がない場合は、他のフォルダの一
覧を表示させます。
開くファイル名を選択します。
中止する場合は、[キャンセル]ボタンを押し
ます。
●ファイルサムネイル機能を使って、議事録を開く
今までに作成した議事録の内容が分からなくなったときなど、ファイルサムネイル機能でファイ
ルの一覧を表示、確認して、目的の議事録を開くことができます。この機能は、フォルダ内に保
存されたすべての議事録の先頭ページを一覧で表示させるものです。
1.
2.
3.
拡張MBツールバーで (ファイル)ボタンを
押します。
[ファイル]メニューが表示されます。
[開く]を選択します。
[開く]ダイアログボックスが表示されます。
目的の議事録がない場合は、他のフォルダの一
覧を表示させます。
Page 69
4.
5.
[サムネイル]ボタンを押します。
先頭ページが表示された議事録の一覧が、サム
ネイル表示されます。
目的の議事録を選択し、[開く]ボタンを押し
ます。または、目的の議事録をトントンと押し
ます。
目的の議事録が開きます。
&ヒント サムネイル表示できるファイル形式について
[サムネイル表示されるファイル形式]
サムネイル表示できるファイル形式は以下のフォーマットです。
・ 標準的なWindowsビットマップ(bmp)
・ JPEG(JPG)
・ Portable Network Graphic(PNG)
・ Macintosh PICT(PCT)
もちろん、これらのファイルは開くことができますが、上記以外のフォーマットのフ
ァイルがサムネイル表示された場合も、そのファイルを開くことができます。
[サムネイル表示されないファイル形式]
Power Point(ppt)ファイルはサムネイル表示されません。
[×印でサムネイル表示されるファイル]
以下のようなファイルが含まれている場合、右の画面のように×印のファイルが表示
されることがあります。
・正しくないMBファイル。
・すでに他のソフトウエアでそのファイルを開いている。
・そのファイルにセキュリティがかけられていて、開くことができない。
●特定の人だけ見られる議事録を開く
特定の人だけが見られるよう設定された議事録を開く場合は、サインを入力する必要があります。
詳しくは、「特定の人だけ見られる議事録として保存する」で、「●セキュリティ保存された議
事録を開く」(Page 66)を参照してください。
Page 70
新たに議事録を開始する
新たに議事録を開始するには、以下の操作を行います。
1.
2.
拡張MBツールバーから (ファイル)ボタン
を押します。
[ファイル]メニューが表示されます。
[新規作成]を選択します。
議事録の作成中に[新規作成]を選択すると、
保存するようメッセージが表示されます。
保存の操作を行います。
新しい黒板ページが1枚表示されます。
Page 71
黒板の表示の大きさを変更する
黒板の表示の大きさを変更したり、指定した領域だけを拡大したりできます。
●黒板全体の表示を変更する
1.
2.
拡張MBツールバーから (オプション)ボタ
ンを押します。
[オプション]メニューが表示されます。
[ズーム]を選択します。
サブメニューが表示されます。
通常は、「全体を表示」に設定されています。
3.
表示させたい大きさを、サブメニューから選択
します。
例えば、拡大する場合は「200%」を選択します。
選択したサイズで表示されます。
●指定した領域を拡大表示する
画面全体を拡大したり、縮小したりするのではなく、指定した領域だけを拡大して表示すること
ができます。
1.
2.
3.
拡張MBツールバーから (オプション)ボタ
ンを押します。
[オプション]メニューが表示されます。
[ズーム]を選択します。
サブメニューが表示されます。
[範囲選択]を選択します。
Page 72
4.
5.
6.
拡大したい図形などの左上部分を指で押し、そ
の図形を囲むようにして、そのまま右斜め下に
指を移動します。
拡大する範囲を指定したら、指を離します。
指定した範囲の図形が拡大して表示されます。
表示を元の大きさ、または他の表示に指定する
場合は、前ページの「●黒板全体の表示を変更
する」を参照してください。
または、図形を指でタッチすると元の大きさに
戻ります。
Page 73
黒板の色を変更する
黒板の色を変更できます。また、方眼紙のように縦横一定の間隔で区切るグリッドを設定したり、
そのグリッドに合わせて図形を描くことができる設定をしたりできます。
●黒板の色を変更する
1.
2.
3.
4.
拡張MBツールバーから (オプション)ボタ
ンを押します。
[オプション]メニューが表示されます。
[背景]を選択します。
[背景の設定]ダイアログボックスが表示され
ます。
「背景色」オプションで、色を指定します。
色が決まったら、[OK]ボタンを押します。
黒板が、指定した色で表示されます。
中止する場合は、[キャンセル]ボタンを押し
ます。
Page 74
●設定した値を既定値にする
[背景の設定]ダイアログボックスで指定した内容を、次回も使用したい場合は、この操作を行
います。
1.
2.
3.
[背景の設定]ダイアログボックスを表示しま
す。
背景色などを指定したら、[既定値に設定]ボ
タンを押します。
[OK]ボタンを押します。
中止する場合は、[キャンセル]ボタンを押し
ます。
Page 75
特殊な設定
MBソフトウエアの表示を切り替えたり、議事録を保管しておくフォルダを指定したりできます。
●ウインドウ表示に切り替える
MBソフトウエアは、MEDIASITEのディスプレイ枠一杯に表示されていますが、Windows環境の
ようにウインドウ形式で表示することができます。
1.
2.
3.
4.
拡張MBツールバーから (オプション)ボタ
ンを押します。
[オプション]メニューが表示されます。
[オプション]を選択します。
[オプション]ダイアログボックスが表示され
ます。
「全画面表示」チェックボックスをオフにしま
す。
[OK]ボタンを押します。
MBソフトウエアがウインドウ表示に切り替わ
ります。
中止する場合は、[キャンセル]ボタンを押し
ます。
Page 76
●ウインドウ表示から、全画面表示に戻る
ウインドウ表示されたMBソフトウエアを、全画面表示に戻します。
1.
2.
3.
4.
5.
MBソフトウエアがウインドウ表示されていま
ます。
拡張MBツールバーから (オプション)ボタ
ンを押します。
[オプション]メニューが表示されます。
[オプション]を選択します。
[オプション]ダイアログボックスが表示され
ます。
「全画面表示」チェックボックスをオンにしま
す。
[OK]ボタンを押します。
MBソフトウエアが全画面表示に切り替わりま
す。
中止する場合は、[キャンセル]ボタンを押し
ます。
Page 77
●作業フォルダを変更する
議事録を開く、そして保存する作業フォルダを指定できます。一度指定すると、次に設定するま
で、作業フォルダは変更されません。議事録やプレゼンテーションのファイルなどを一つのフォ
ルダにまとめておくときなど、便利な機能です。
1.
2.
3.
4.
拡張MBツールバーで (オプション)ボタン
を押します。
[オプション]メニューが表示されます。
[オプション]を選択します。
[オプション]ダイアログボックスが表示され
ます。
[参照]ボタンを押します。
[フォルダの参照]ダイアログボックスが表示
されます。
作業フォルダ名を指定します。
画面の例では、作業フォルダを「C:¥Sales」に
設定しています。
5.
[OK]ボタンを押します。
作業フォルダが変更され、以降、[開く]およ
び[名前を付けて保存]ダイアログボックスを
表示させると、操作3で設定した「C:¥Sales」
フォルダの内容が表示されるようになります。
Page 78
ヘルプを表示する
MBソフトウエアを操作していて分からなくなった場合は、ヘルプを表示させて、操作方法を確
認することができます。
ヘルプとは、MBソフトウエアに搭載されたマニュアルで、一般にオンラインヘルプと呼ばれて
います。ヘルプには、基本操作、使い方のヒントなどの項目が用意されています。
ヘルプを正しく表示させるには、WWWブラウザ(Microsoft Internet ExplorerやNetscape
Navigator)がインストールされている必要があります。MBソフトウエアが組み込まれた
MEDIASITEをお使いの場合、すでにWWWブラウザはインストールされています。
1.
2.
拡張MBツールバーから (オプション)ボタ
ンを押します。
[オプション]メニューが表示されます。
[ヘルプ]を選択します。
ヘルプが表示されます。
Page 79
バージョン情報を表示する
MBソフトウエアのバージョン情報や著作権、そしてユーザ登録をされた名前と会社名を表示で
きます。
1.
2.
3.
拡張MBツールバーから (オプション)ボタ
ンを押します。
[オプション]メニューが表示されます。
[バージョンの情報]を選択します。
[RICOH MBバージョン情報]が表示されま
す。
確認したら、[OK]ボタンを押します。
Page 80
Windowsの操作
MBソフトウエアはWindows環境で動作しています。通常の操作では、Windows環境を意識する
ことなく操作できますが、場合によってはWindows環境を使用することもあります。
その場合は、以下の3つの操作でWindows環境に移ることができます。
●MBソフトウエアを使用中にWindows環境にする
1.
MBツールバーの (WIN)ボタンを押します。
Windows環境が表示されます。
●MBソフトウエアの終了時にWindows環境にする
次の操作は、MBソフトウエアを終了するとき、[終了]ダイアログボックスでWindows環境に
移る設定をします。
1.
2.
3.
(終了)ボタンを押しま
MBツールバーの
す。
[終了]ダイアログボックスが表示されます。
[アプリケーションを終了する]ラジオボタン
を押します。
[OK]ボタンを押します。
MBソフトウエアが終了し、Windowsの画面が
表示されます。
中止する場合は、[キャンセル]ボタンを押し
ます。
Page 81
●マウスの右ボタン機能を使用する
一般にWindows環境では、作業を効率よくするために、マウスの右ボタンでさまざまな機能を
使用できます。MBソフトウエアでは、タッチパネル上でもこの右ボタンの機能を使用できます。
ただし、右ボタン機能の利用は、MBソフトウエアを動作しているときに限ります。
1.
2.
3.
4.
MBツールバーの (WIN)ボタンを押します。
Windows環境が表示されます。
(マウス)ボタンを押します。
ボタンが押されたままの状態になります。
ディスプレイの適当な場所を、指などで押して
みます。
ショートカットメニューが表示されます。
右ボタン機能を終了するには、もう一度
ウス)ボタンを押します。
ボタンが元の状態に戻ります。
Page 82
(マ
文書や画像などを図形として貼り付ける
MBソフトウエアでは、さまざまな方法で文書の内容、画像などを図形として黒板に貼り付ける
ことできます。
●コピーした内容を貼り付ける
現在使用しているアプリケーションの画面でコピーした内容や、クリップボードに貼り付けた内
容を図として貼り付けます。貼り付けるには、そのまま貼り付ける方法と、コピーした内容の形
式を選択して貼り付ける方法の2つの方法があります。
❑ 形式を選択しないで貼り付ける
この方法は、「図形を描く」の「●描いた図形を切り取ったり、コピーしたりする」(Page 39)
で説明した手順と同じように操作できます。
1.
2.
Windows環境に戻り、他のアプリケーションを
起動し、目的のファイルを開きます。
黒板に図として貼り付ける図や文章などをコピ
ーします。
3.
MBソフトウエアに戻ります。
4.
MB拡張ツールバーの (編集)ボタンを押し
ます。
[編集]メニューが表示されます。
5.
6.
[貼り付け]を選択します。
操作2でコピーした内容が、図として貼り付け
られます。
必要に応じて、サイズを変更したり、表示した
りする位置を変更します。
Page 83
❑ 形式を選択して貼り付ける
コピーした内容を、形式を選択して貼り付けます。コピーした内容(形式)によって、貼り付け
る形式を選択します。貼り付ける内容は、コピーした元ファイルの内容とリンクさせることがで
き、コピー元でその内容を変更した場合、コピー先つまり黒板に貼り付けた内容も同様に変更さ
れます。
また、その内容をアイコン化して貼り付けておくこともできます。
1.
2.
Windows環境に戻り、他のアプリケーションを
起動し、目的のファイルを開きます。
黒板に図として貼り付ける図や文章などをコピ
ーします。
3.
MBソフトウエアに戻ります。
4.
MB拡張ツールバーの (編集)ボタンを押し
ます。
[編集]メニューが表示されます。
5.
[形式を選択して貼り付け]を選択します。
[形式を選択して貼り付け]ダイアログボック
スが表示されます。
リンク設定する場合は、「リンク貼り付け」ラ
ジオボタンをオンにして、[OK]ボタンを押し
ます。
アイコン化して貼り付ける場合は、「アイコン
で表示」チェックボックスをオンにしておきま
す。
6.
貼り付ける形式を選択して、[OK]ボタンを押
します。
操作2でコピーした内容が、図として貼り付け
られます。
7.
必要に応じて、サイズを変更したり、表示する
位置を変更します。
Page 84
❑ 貼り付けた内容を編集する
MBソフトウエアでは、図として貼り付けた内容を作成したアプリケーションを起動して、その
内容を編集することができます。
1.
2.
3.
編集する図が貼り付けられたページを表示しま
す。
図形ツールバーで
す。
(選択)ボタンを押しま
図として貼り付けた内容を選択し、トントンと
2回続けて押します。
貼り付けた内容を編集したアプリケーションが
起動します。
4.
貼り付けた内容を編集します。
●オブジェクトの挿入を行う
文書や画像、図形などのデータ形式のファイル、アプリケーションのプログラムファイルを黒板
に貼り付けることができます。これらのファイルを一般にオブジェクトと呼んでいます。
貼り付けたオブジェクトは、その内容を作成したアプリケーションを起動して再編集することも
できます。操作方法は、前項の「q貼り付けた内容を編集する」を参照してください。
1.
2.
拡張MBツールバーで (図形)ボタンの右の
▼ボタンを押します。
図形メニューが表示されます。
[オブジェクト]を選択します。
[オブジェクトの挿入]ダイアログボックスが
表示されます。
新規に作成する場合は操作3へ、既存のファイ
ルを使用する場合は操作6へ進んでください。
Page 85
3.
4.
5.
6.
新規に作成する場合は、「新規作成」ラジオボ
タンをオンにして、オブジェクトの種類からオ
ブジェクトを作成するアプリケーションを選択
します。
オブジェクト作成するための、領域が作成され
ます。
選択したアプリケーションで、その領域内にオ
ブジェクトを作成します。
作成したら、その領域の外側を押します。
作成したオブジェクトが図として貼り付けられ
ます。
既存のファイルを使用する場合は、「ファイル
から」ラジオボタンをオンにします。
ファイルを指定する欄が表示されます。
[参照]ボタンの押すと、[参照]ダイアログ
ボックスが表示されるので、ファイルを選択す
ることができます。
また、「リンク」チェックボックスをオンにす
ると、指定するファイルにリンクを設定するこ
ともできます。
7.
8.
[OK]ボタンを押します。
「アイコンで表示」チェックボックスをオンに
しておくと、アイコン化できます。
オブジェクトが、貼り付けられます。
必要に応じて、サイズを変更したり、表示する
位置を変更します。
Page 86
●現在開いている他のアプリケーションの画面を図形としてキャプチャする
現在使用している他のアプリケーションの画面を図形としてキャプチャします。
この機能は、拡張MBツールバーで (図形)ボタンの右の▼ボタンを押して表示される図形メ
ニューの「キャプチャして図」機能を使用して、キャプチャします。
あらかじめWordやExcelなどアプリケーションで作成した会議資料などをMEDIASITEにコピー
しておきます。
1.
(WIN)ボタンを押し、
MBツールバーの
Windows環境に戻ります。
2.
WordまたはExcelなどアプリケーションを起
動し、目的のファイルを開きます。そして、キ
ャプチャしたいページを表示させます。
3.
4.
5.
6.
キャプチャツールバーの (MB)ボタンを押
して、MBソフトウエアに戻ります。
拡張MBツールバーで (図形)の右の▼ボタ
ンを押します。
図形メニューが表示されます。
[キャプチャして図]を選択します。
操作2のWindows画面が表示されます。
キャプチャツールバーの (キャプチャ)ボ
タンを押します。
現在開いている画面がキャプチャされ、図形と
して貼り付けられます。画面は黒板に戻りま
す。
キャプチャされた画面は、図形と同様に、サイ
ズに縮小したり、移動したりできます。
7.
8.
ペンや図形のツールを使って、必要な箇所を強
調したり、追記したりします。
必要に応じて、起動したアプリケーションに戻
り、他のページもキャプチャします。
Page 87
●直接ファイルを図形として貼り付ける
アプリケーションを起動しないで、直接目的のファイルを指定して、その内容を図形として貼り
付けます。
この機能は、拡張MBツールバーで (図形)ボタンの右の▼ボタンを押して表示される図形メ
ニューの「ファイルから図」機能を使用して、キャプチャします。
あらかじめWordやExcelなどアプリケーションで作成した会議資料などをMEDIASITEにコピー
しておきます。
1.
2.
図形メニューの[ファイルから図]を選択し、
目的のファイルを選択します。
指定したファイルの内容が図形として表示され
ます。
図形のサイズを変更したり、位置を移動した
り、またペンや図形の機能を使って、必要な箇
所を強調したり、追記したりします。
Page 88
終了する
MBソフトウエアを終了する、MEDIASITEの電源をOFFにする方法を説明します。
●MBソフトウエアを終了する
会議や打ち合わせが終わり、MBソフトウエアを終了するには、次の操作を行います。
3.
4.
5.
6.
(終了)ボタンを押しま
MBツールバーの
す。
[終了]ダイアログボックスが表示されます。
[アプリケーションを終了する]ラジオボタン
を押します。
[OK]ボタンを押します。
作成中の議事録を保存していない場合、保存す
るようメッセージが表示されます。
保存するかしないかの操作は、「議事録を保存
する」(Page 59)を参照してください。
[キャン
MBソフトウエアを終了しない場合は、
セル]ボタンを押します
[名前を付けて保存]ダイアログボックスで操
作します。
MBソフトウエアが終了し、Windowsの画面が
表示されます。
Page 89
●MEDIASITEの電源をOFFにする
MEDIASITEの電源をOFFにするには、次の操作を行います。
1.
2.
3.
4.
(終了)ボタンを押しま
MBツールバーの
す。
[終了]ダイアログボックスが表示されます。
[Windowsをシャットダウンする]ラジオボタ
ンを押します。
[OK]ボタンを押します。
しばらく待っていると、
MBソフトウエアが終了
し、MEDIASITEの電源を切ることができる状態
になります。
終了しない場合は、[キャンセル]ボタンを押
します。
MEDIASITEの電源をOFFにします。
&ヒント シャットダウンについて
MBソフトウエアはWindows環境のコンピュータで動作しています。コンピュータの
電源を切るには、Windowsを終了し、コンピュータの電源を切る状態にする必要があ
ります。この一連の操作を「シャットダウン」といいます。
Page 90
こんなときには
これまでMBソフトウエアの基本操作および高度な使い方を説明してきましたが、ここではお使
いになっていて困った、またこんな使い方もしたいなどトラブルシューティングやテクニックに
関することを紹介します。
❑ MBツールバーが見当たらない
誰かがMBソフトウエアを終了してしまいました。
Windowsの画面が表示されている場合は、ディスクトップに表示されているMBソフトウエアの
アイコンを2回続けてタッチしてください。MBソフトウエアが起動します。
MEDIASITEの電源がOFFになっている場合は、電源をONにしてMBソフトウエアを起動してくだ
さい。
❑ 黒板に小さい字をたくさん書きたいとき
次のどちらかの方法で試してみてください。
a. 黒板の表示の大きくして、文字を書きます。黒板の表示を大きくするには、「●黒板全体の
表示を変更する」(Page 72)を参照してください。
b. 手書き文字認識機能を使用して、文字のサイズを小さく設定してから文字を入力します。
手書き文字認識機能については、「文字を入力する」(Page 19)、「手書き文字認識およ
びソフトウエアキーボード機能の操作方法」(Page 102)を参照してください。
❑ テキストボックスの中の1文字または数文字だけ消したい
拡張MBツールバーで (テキスト)ボタンを押してペンウインドウを表示し、編集したいテキ
ストボックスを指でタッチして選択します。ペンウインドウの[DEL]または[BS]キーを使用
して、目的の文字を削除してください。
ペンウインドウのキーの使い方は、「手書き文字認識およびソフトウエアキーボード機能の操作
方法」(Page 102)を参照してください。
❑ ページを削除したい
サムネール機能を使用すると簡単にページを削除できます。詳しくは、「●ページを削除する」
(Page 51)を参照してください。
Page 91
❑ 描いた線の色が見えにくい、または描いたのに見えない
ペンの色に蛍光色を指定して、線を描いていませんか?
[ペンの設定]ダイアログボックスでペンの色を確認してください。蛍光色を指定している場合
は、自動色を指定するか、他の色を指定して、再度線を描いてみてください。
ペンの色を変更するには「●ペンの太さや色などを設定する」(Page 14)を、自動色について
は「自動色の使い方」(Page 14)を参照してください。
❑ 描いた図形が消えた
図形を描いたページに、文書や画像などを図形として貼り付けていませんか?
図形を描いているページで、文書や画像を図形として貼り付けると(Page 83)、その図形によ
って描いた図形が後ろに隠れて消えたように見えます。図形メニューの「順序」で貼り付けた図
形を最背面へ移動すると、描いた図形が現れます。この操作については、「●図形の表示する前
後関係を変更したり、複数の図形を揃えたりする」(Page 33)を参照してください。
❑ 印刷した色が変わっていて、見にくい
MBソフトウエアの背景色の設定を変更していませんか?
背景の色を明るい色に変更するか、印刷時に「背景色を白で印刷」を指定しなおして印刷してみ
てください。背景の色の変更は「黒板の色を変更する」(Page 74)を、印刷については「●印
刷する」(Page 53)を参照してください。
❑ Windows操作の際にも手書き文字認識機能を使いたい
[スタートボタン]>[プログラム]>[MEDIASITE MBソフトウエア]>[手書き文字認識]
の順に選択して、手書き文字認識機能を起動します。
❑ Windows操作の際に、マウス右ボタンを使いたい
「Windowsの操作」の「●マウスの右ボタン機能を使用する」(Page 82)を参照してください。
❑ 黒板が全画面ではなくて、小さく表示されてしまう
MBソフトウエアがウインドウ表示になっています。
全画面表示に戻してください。全画面表示に戻すには、「●ウインドウ表示から、全画面表示に
戻る」(Page 77)を参照してください。
Page 92
❑ セキュリティを解除したい、または登録メンバーを変更したい
[セキュリティの解除]
セキュリティ保存した議事録を呼び出し、[名前を付けて保存]ダイアログボックスで、「サイ
ン付きでセキュリティ保存する」チェックボックスをオフにして、ファイル名はそのままで保存
します。
[登録メンバーの変更]
まず、登録メンバーを変更する議事録のセキュリティ解除を行います。次に[名前を付けて保存]
ダイアログボックスで、「サイン付きでセキュリティ保存する」チェックボックスをオンにして
保存を実行して、新たにメンバーとサインを登録します。
メンバーとサインの登録は、「●特定の人だけ見られる議事録として保存する」(Page 64)を
参照してください。
❑ サインを入力したが、議事録が開けない
MEDIASITEの管理者に連絡して、管理者に対象の議事録を開いてもらってください。
❑ 保存した議事録ファイルが「ファイルを開く」で見当たらない
誰かが「作業フォルダ」を変更しています。
作業フォルダを設定しなおすか、議事録を保存したフォルダを探して目的のファイルを開いてく
ださい。作業フォルダの設定は、「●作業フォルダを変更する」(Page 78)を参照してくださ
い。
❑ 時間表示が狂っている
Windows環境で、コントロールパネルの「日付と時刻」で時刻を設定しなおしてください。
❑ MBソフトウエアの無いパソコンで議事録を見たい
議事録を保存するときに、ビットマップのファイル形式で保存してください。
詳しくは、「●画像ファイルの形式で保存する」(Page 60)を参照してください。
❑ お客様相談室に問合せをする前に
次の事項を調べてから、お問合わせください。
・MEDIASITEにセットされているパソコンの機種名
・同じく、そのパソコンのスペック(仕様)
・MBソフトウエアのバージョン
Page 93
付録
MBソフトウエアのインストール
MBソフトウエアのVersion 1をお使いで、Version 2にアップグレードする場合は、Version 1の
アンインストールを実行してから、Version 2をインストールします。ここでは、Version 1のア
ンインストール、「MBソフトウエア Version 2」と「手書き文字認識機能」のインストール、
アンインストールをする方法について説明します。
●MBソフトウエア Version 1のアンインストール
MBソフトウエア Version 1のアンインストールを実行します。
1.
2.
3.
4.
5.
6.
Page 94
Windowsを起動します。
タスクバーの[スタート]ボタンをクリックして、[プログラム]をポイントします。
プログラムメニューが表示されます。
メニューの[RICOH MB]をポイントし、[RICOH MB UNINSTALL]をクリックします。
[ファイル削除の確認]ダイアログボックスが表示されます。
ダイアログボックスのメッセージに従って、[はい]ボタンをクリックします。
[共有ファイルを削除しますか?]ダイアログボックスが表示されます。
削除する場合は、[はい]または[すべてはい]ボタンを押します。
削除しない場合は、[いいえ]または[すべていいえ]ボタンを押します。
共有ファイルは他のアプリケーションで使用することもあるので、削除しないことお勧めします。
操作4を行うと、アンインストールが実行されます。
「アンインストールを完了しました」というメッセージが表示されます。
[OK]ボタンを押します。
アンインストールが終了します。
●MBソフトウエア Version 2のインストール
インストールするとき、他のプログラムを起動している場合は、インストールする前に必ずそれ
らのプログラムを終了させてください。MBソフトウエアを起動している場合は、「終了する」
(Page12)を参照して、MBソフトウエアを終了させてください。
[Version 1がアンインストールされていない場合]
Version 1をアンインストールしないでVersion 2をインストールすると、Version 1をアンインス
トールするかしないかのメッセージが表示されます。そのままインストールを実行すると、
Version 1は自動的にアンインストールされ、Version 2がインストールされます。
[Version 2を再インストールする場合]
Version 2を再インストールした場合は上書きとして処理されます。最初にインストールしたと
きに設定されたフォルダに上書きされます。
1.
Windowsを起動し、MBソフトウエアのCD-ROMをCD-ROMドライブにセットします。
「MEDIASITE MBソフトウエア Ver.2.0 セットアップ」画面が表示されます。
また、[スタート]メニューの[ファイル名を指定して実行]で、「e:¥disk1¥setup」(e:はCD-ROM
ドライブ)を指定して、インストールを開始することもできます。
2.
3.
4.
[MEDIASITE MBソフトウエア Ver.2.0のインストール]ボタンをクリックします。
[ユーザーへの情報]ダイアログボックスが表示されます。
名前、会社名を入力して、[次へ>]ボタンをクリックします。
[インストール先の選択]ダイアログボックスが表示されます。
インストール先を指定します。あらかじめインストール先が指定されています。
・変更しない場合は、[次へ>]ボタンをクリックします。
・変更する場合は、[参照...]ボタンをクリックして、ディレクトリを指定します。
ディレクトリを指定したら、[次へ>]ボタンをクリックします。
[プログラムフォルダの選択]ダイアログボックスが表示されます。
Page 95
5.
6.
7.
8.
9.
10.
プログラムフォルダにプログラムアイコンを追加するために、新しいフォルダ名を入力するか、すで
にあるフォルダリストからフォルダを選択します。
[次へ>]ボタンをクリックします。
プログラムファイルのコピーを開始するための情報が表示されます。
操作6の内容を確認し、[次へ>]ボタンをクリックします。
インストールが開始されます。
作業を中断する場合は、[キャンセル]ボタンをクリックします。
しばらくすると、「スタートアッププログラムフォルダへ登録しますか?」というメッセージが表示
されます。
登録する場合は、[はい]ボタンをクリックします。
登録しない場合は、[いいえ]ボタンをクリックします。
インストールが終了すると、「デスクトップにショートカットを作成しますか?」というメッセージ
が表示されます。
作成する場合は、[はい]をクリックします。
作成しない場合は、[いいえ]をクリックします。
「セットアップが完了しました」というメッセージが表示されます。
[OK]ボタンを押します。
インストールを終了するメッセージが表示されます。
Readmeファイルを読む場合は、チェックボックスをオンします。
Readmeファイルには、MBソフトウエアを使用する上で大切な情報が記載されています。MBソフト
ウエアを起動する前に、必ずお読みください。
11.
[終了]ボタンを押します。
セットアップが終了します。
Readmeファイルを読む設定をしている場合は、Readmeファイルが表示されます。
●手書き文字認識機能のインストール
MBソフトウエアのインストールが終了したら、引き続き手書き文字認識機能をインストールし
ます。MBソフトウエアのCD-ROMを挿入し、「MEDIASITE MBソフトウエア Ver.2.0 セットア
ップ」画面で表示される「手書き文字認識のインストール」ボタンを押します。
インストールは表示される画面の指示に従って行ってください。
再インストールした場合は上書きとして処理されます。最初にインストールしたときに設定され
たフォルダに上書きされます。
ただし、MBソフトウエアを起動しているときは、手書き文字認識のインストールは行わないで
ください。
Page 96
●MBソフトウエア Version 2のアンインストール
インストールしたMBソフトウエアを削除する場合は、以下の操作でアンインストールを実行し
ます。
1.
2.
3.
4.
5.
6.
Windowsを起動します。
タスクバーの[スタート]ボタンをクリックして、[プログラム]をポイントします。
プログラムメニューが表示されます。
メニューの[MEDIASITE MBソフトウエア]をポイントし、[RICOH MB Uninstall]をクリックしま
す。
[ファイル削除の確認]ダイアログボックスが表示されます。
ダイアログボックスのメッセージに従って、[はい]ボタンをクリックします。
[共有ファイルを削除しますか?]ダイアログボックスが表示されます。
削除する場合は、[はい]または[すべてはい]ボタンを押します。
削除しない場合は、[いいえ]または[すべていいえ]ボタンを押します。
共有ファイルは他のアプリケーションで使用することもあるので、削除しないことお勧めします。
操作4を行うと、アンインストールが実行されます。
「アンインストールを完了しました」というメッセージが表示されます。
[OK]ボタンを押します。
アンインストールが終了します。
●手書き文字認識機能のアンインストール
手書き文字認識を削除するには、次の手順でアンインストールを実行します。
1.
2.
3.
4.
Windowsを起動します。
タスクバーの[スタート]ボタンをクリックして、[プログラム]をポイントします。
プログラムメニューが表示されます。
メニューの[MEDIASITE MBソフトウエア]をポイントし、[手書き文字認識のアンインストール]
をクリックします。
[ファイル削除の確認]ダイアログボックスが表示されます。
以降、メッセージに従ってアンインストールを行います。
ただし、MBソフトウエアを起動しているときは、手書き文字認識のアンインストールは行わな
いでください。
Page 97
タッチパネル制御ソフトウエアのインストール
タッチパネル制御ソフトウエアは、Windows 95専用です。Windows NTでは動作しません。
●インストール
すでに制御ソフトウエアがインストールされていて、再インストールする場合は、制御ソフトウ
エアをアンインストールしてから、再インストールしてください。
1.
フロッピーディスク内の「SETUP.EXE」を起動します。
警告が表示された場合は、[アプリケーションの実行]ボタンを押してください。
2.
「ようこそ」画面の内容を確認したあと、[次へ>]ボタンを押します。
3.
「セットアップ方法の選択」を行います。
●標準:本体とユーティリティの一部をインストールします。
●コンパクト:本体のみをインストールします。
●カスタム:インストールするユーティリティを選択します。
どの項目を選択しても、ソフトウエアはインストールされます。
4.
5.
選択したら、[次へ>]ボタンを押します。
制御ソフトウエアが、Windows95のシステムディレクトリにインストールされます。
このとき、システムファイル「SYSTEM.INI」は書き換えられます。書き換える前の「SYSTEM.INI」フ
ァイルは、「SYSTEM.ELO」というファイル名で保存されます。
タッチパネルコントローラと接続方法を選択します。
MBソフトウエアは、MODEL5810だけに対応しています。タッチパネルコントローラからのシリアル
ケーブルを接続したCOMポート(1または2)を選択してください。
●EISA-Bus[2856-35]:IRQ=5ADDRESS=0x280
●シリアル[MODEL2310,5810]:COMポート1
●シリアル[MODEL2310,5810]:COMポート2
●その他
6.
7.
8.
9.
Page 98
選択したら、[次へ>]ボタンを押します。
制御ソフトウエアのアイコンを、スタートメニューの「MonitorMouseforWindows95」フォルダに
登録し、[次へ>]ボタンを押します。
インストールが終了したら、コンピュータを再起動してください。
コンピュータを再起動したら、コントロールパネルから「Touchscreen」を起動して、位置補正の操
作を行ってください。
●アンインストール
アンインストールには、次の3つの方法があります。いずれかの方法でアンインストールを実行
してください。
❑ 方法1
「コントロールパネル」の「アプリケーションの追加と削除」を使用して、
「MonitorMouseforWindows95」を削除してください。この場合、削除を実行する前に、「コ
ントロールパネル」を閉じてください。
❑ 方法2
「MonitorMouseforWindows95」フォルダの中にある、「MonitorMouseforWindows95の削除」
を実行します。
❑ 方法3
上記の方法1、2を使用しないで、次の方法で削除します。
1.
WindowsのSYSTEMディレクトリにある以下のファイルを削除します。
「MONMOUSE.CPL」、「MONMOUSE.HLP」、「MONMOUSE.VXD」
2.
「SYSTEM.INI」ファイルの[386Enh]セクションから次の行を削除します。
device=monmouse.vxd
Page 99
●タッチパネルの調整
MBソフトウエアでは、タッチパネルを指などで入力した実際の位置と、マウスカーソルの位置
とを一致させるよう調整することができます。
コントロールパネルに登録された「Touchscreen」を起動すると、次の設定画面が表示されます。
この設定画面は、出荷時の状態のものです。
以下では、この画面で設定できる項目について説明します。
❑ 「キャリブレイト」
タッチパネルを指などで入力した実際の位置と、マウスカーソルの位置を一致させる位置補正を
行います。
1.
2.
3.
Page 100
[Touchscreen]画面で、[キャリブレイト]ボタンを押します。
画面とタッチパネル座標を調整する補正画面が表示されます。
画面に表示される3点(左上、右下、右上)を指などで押します。
この点を補正点といいます。
[OK]ボタンを押します。
補正点はレジストリファイルに保存されます。
一度保存しておくと、ディスプレイや解像度が変更されない限り、操作2で補正したデータが使われ
るので、以降調整する必要はありません。
❑ 「マウスボタン・エミュレーション・モード」の設定
マウスのエミュレーション・モード、つまり指などでタッチしたときの設定は、以下の4種類か
ら選択することができます。
クリックのみ(タッチしたとき) 指などでタッチしたときをクリックとみなします。
クリックのみ(離したとき)
指などを離したときをクリックとみなします。
ドラッグ
ドラッギングをサポートします。
ドラッグ、ダブルクリック
ドラッギング、およびダブルクリックをサポートします
(MBソフトウエアは、このモードの設定で使用します)。
❑ 「タッチ音の出力」の設定
タッチしたとき音を出す、または音を消すよう設定することができます。
[タッチ音の出力]チェックボックスをチェックしておくと、ディスプレイをタッチするたびに
音(ビープ音)が出力されます。
❑ 「設定」
[設定]ボタンを押すと、[TouchscreenSetup]画面が表示されます。タッチパネル・コント
ローラの接続方法の設定内容が記されています。設定内容を確認してください。変更する必要は
ありません。
❑ 「情報」
[情報]ボタンを押すと、「Touchscreen」のコントローラおよびドライバの情報が表示されます。
❑ 「ヘルプ」
[ヘルプ]ボタンを押すと、「Touchscreen」のヘルプが表示されます。
❑ 「バージョン」
[バージョン]ボタンを押すと、「Touchscreen」のバージョンが表示されます。
Page 101
手書き文字認識およびソフトウエアキーボード機能
の操作方法
ここでは、文字を入力する際に使用するペンウインドウの操作方法やウインドウ内での文字を編
集する方法を説明します。文字を入力する操作は、「文字を入力する」(Page 19)を参照して
ください。
&ヒント 手書き文字認識機能について
手書き文字認識機能は、MBソフトウエアを起動すると自動的に起動され、アイコン
で表示されます。このアイコンを指でタッチすると、ペンウインドウが表示されま
す。
MBソフトウエアと同時に起動された手書き文字認識機能は、単独で終了させること
はできません。MBソフトウエアを終了すると同時に、この機能も終了されます。
手書き文字認識機能は、MBソフトウエアだけでなくほかのアプリケーションからも
利用することもできます。
●ペンウインドウの各部の名称と機能
一時隠しボタン
閉じる
ボタン
メニューボタン群
詳細設定
ボタン
半角/全角
ボタン
記号
ボタン
広域表示
エリア
クリア
ボタン
変換
ボタン
認識エリア
認識エリア
移動ボタン
入力ボタン
ž メニューボタン群
他の入力ウインドウ表示切替、改行、バックスペース、削除などの
ボタンの集まりです。
ž 半角/全角ボタン
認識する文字を全角にするか、半角にするかを設定します。
ž 広域表示エリア
認識された文字の内容全体が表示される領域です。
ž 認識エリア
文字や記号などを書く領域です。
ž 認識エリア移動ボタン
認識エリアが左右に移動します。
ž 一時隠しボタン
一時的にペンウインドウを隠すことができます。
ž 閉じるボタン
ペンウインドウが非表示になります。
ペンウインドウを表すアイコンが表示されます。
ž 詳細設定ボタン
認識エリアの数などを変更できます。
ž 記号ボタン
記号の一覧表を表示します。
ž クリアボタン
認識エリアの文字をすべてクリアします。
ž 変換ボタン
漢字変換ウインドウが開き、認識エリアの文字を漢字に変換するこ
とができます。
ž 入力ボタン
認識エリアの文字をテキストボックスに入力します。
Page 102
●ペンウインドウの基本操作
ペンウインドウは、文字認識、かな漢字変換、文字編集ジェスチャ、記号入力機能などを持ち、
編集された文字や文字列を現在のカーソルのある位置に入力することができます。
❑ 文字の認識と候補文字選択機能の使い方
指で認識エリアに書いた文字は、その形に相当する文字を認識して、表示します。認識された文
字が間違っていた場合、認識候補の中から正しい文字を選択することができます。
1.
2.
3.
認識エリアに文字を書きます。
文字が認識された後、間違った文字の直ぐ下の
▼を指でタッチします。
認識候補ウインドウが表示されます
認識候補ウインドウから正しい文字を選択しま
す。
[認識候補ウインドウについて]
A. 文字種メッセージ
第1候補の文字種をが表示されます。認識候補
ウインドウが表示されている状態で、候補文
字選択ボタンの上を指が移動するとメッセー
ジ内容が変わります。
B. 候補文字選択ボタン
表示された6文字分の候補文字から目的の文
字を選択すると、認識エリア内に文字を入力
することができます。
文字種メッセージ
候補文字選択ボタン
Page 103
[入力可能な文字について]
手書き文字認識機能のペンウインドウで、手書きで入力できる文字は以下の通りです。
<対応している文字>
・半角:
アルファベット
数字
カタカナ
・全角:
第一水準
アルファベット
数字
ひらがな
カタカナ
漢字
第二水準
漢字
<制限付きの文字>
全角記号は、以下のものが認識できます。
、。,.;:?!丶^_仝々/|’”()[]{}〈〉「」+−=<>¥$#%&*@∵
①②③④⑤⑥⑦⑧⑨⑩⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳
半角記号は、以下のものが認識できます。
,.;:?!^~_/|'"()[]{}+-=<>¥$#%&*@
<未対応の文字>
ギリシャ文字や、上記以外の記号には対応していません。
Page 104
❑ 漢字変換機能の使い方
認識エリアで書いた文字を漢字に変換します。漢字変換は漢字変換ウインドウで行います。ペン
ウインドウの[変換]ボタンを押すか、かな漢字変換ジェスチャ機能(Page 109)を使用する
と、漢字変換ウインドウ表示されます。[変換]ボタンを押した場合、認識エリアの全文字が漢
字変換の対象になります。
1.
2.
3.
4.
認識エリアに文字を書きます。
[変換]ボタンを指でタッチします。
漢字変換ウインドウが表示されます。
漢字変換ウインドウの各部の名称と機能を参照
して、目的の漢字に変換されるよう操作しま
す。
目的の漢字に変換されたら、[OK]ボタンを押
します。
確定された漢字が認識エリアに表示されます。
Page 105
[漢字変換ウインドウの各部の名称と機能]
文字移動ボタン
漢字変換表示エリア
縮ボタン
伸ボタン
ひらがなボタン
選択エリア
カタカナボタン
全角ボタン
半角ボタン
OK ボタン
キャンセルボタン
選択エリア移動ボタン
ž 文節移動ボタン
押すたびに、文節が移動します。
ž 漢字変換表示エリア
漢字変換の対象文字列を表示します。
ž 選択エリア
漢字変換の選択をします。
ž 選択エリア移動ボタン
多数ある漢字の候補を順次表示します。
ž 縮ボタン
押すたびに、文節は1つずつ縮みます。
ž 伸ボタン
押すたびに、文節が1つずつ伸びます。
ž ひらがなボタン
候補がひらがなになります。
ž カタカナボタン
候補がカタカナになります。
ž 全角ボタン
候補が全角になります。
ž 半角ボタン
候補が半角になります。
ž キャンセルボタン
漢字変換をキャンセルします。
ž OKボタン
漢字変換した内容を確定します。
[漢字変換機能を使用する上でのご注意]
• 各社IMEの仕様により、40文字以上を一度に変換しようとすると正しく変換されないことが
あります。
• 漢字変換ウインドウが表示されているときに、スクリーンセーバーが起動すると画面が乱れ
ることがあります。
• MS-IMEを使用している場合、漢字変換の候補が表示されないことがあります。このような
場合は、一度文節を縮めて、その後伸ばしてください(縮ボタン、伸ボタン使用)。文節が
1文字しかない場合は、伸ばした後、縮めてください。
• IMEBOXは各IME標準のキーボード割付けにだけ対応しています。MS-IMEの「テンプレー
ト」は「MS-IME」に、ATOKの「スタイル」選択は「ATOK」にしてください。
• MS-IMEの設定において「対象文節確定」にチェックを付けないでください。
Page 106
❑ 記号の入力
ここでは、文字認識では認識しない(または、認識しづらい)記号文字の選択入力方法について
説明します。
1.
2.
3.
記号を入力するとき、[記号]ボタンを指でタ
ッチします。
記号ウインドウが表示されます。
記号ウインドウから、記号を指でタッチしま
す。
目的の記号が内場合は、▼を指でタッチし、次
の候補から選択します。
記号を入力する認識エリアを指でタッチしま
す。
記号が入力されます。
❑ 入力した文字の修正
テキストボックスに入力する前に、ペンウインドウ内で書いた文字を修正することができます。
§認識エリアで修正する
1.
2.
文字を書きます。
認識エリアの上から文字を訂正します。
例:「は」を「で」に修正します。
Page 107
§広域表示エリアで修正する
1.
2.
3.
4.
文字を書きます。
例では、「今日は良い天気で」と書くところを、
「今日は良い天気て」と書いてしまいました。
広域表示エリアで指をタッチし、修正する文字
をなぞって選択します。
例では、「て」を選択しています。
[削除]ボタンを押します。
「て」が削除されます。
正しい文字を書きます。
❑ 広域表示エリアの使い方
広域表示エリアを指でタッチすると、認識エリア内の文字が移動します。
➨
❑ 一時的にペンウインドウを隠す
ペンウインドウには、[閉じる]ボタンの左隣に[一時隠し]ボタン(点線の□ボタン)があり
ます。このボタンを押すと、一時的にペンウインドウが見えなくなります。ボタンを押しつづけ
ている間は、ペンウインドウが見えなくなります。ボタンを離すと、ペンウインドウが再び表示
されます。文字入力中などペンウインドウで隠れてしまったテキストボックスを見たいときなど
に、[一時隠し]ボタンを利用すると便利です。
一時隠しボタン
Page 108
●ジェスチャ機能の使い方
ペンウインドウでは、認識エリアで書いた文字の上で英字の型で線を引くと、線を引いた部分の
文字を漢字に変換したり、削除したり、スペースを挿入したりできます。
この機能を、ジェスチャ機能と呼びます。
❑ かな漢字変換ジェスチャ
ひらがなやカタカナで書いた文字を漢字に変換する機能です。下の例のように、認識エリアの左
上から「L」字型に線を引くと、漢字変換ウインドウが表示されます。
漢字変換ウインドウで変換した内容を確定し、[OK]ボタンを押します。線の引いた部分の文
字が漢字に変換されます。
➨
❑ 挿入ジェスチャ
文字と文字の間を空ける機能です。下の例のように、認識エリアの左上から「U」字型に線を引
くと、線を引いた部分に半角スペースが挿入されます。
➨
❑ 削除ジェスチャ
文字列を削除する機能です。下の例のように、認識エリアの右上から左下へ「/」字型に線を引
くと、線を引いた部分の文字が削除されます。
➨
Page 109
❑ クリアジェスチャ
文字列をクリアする機能です。下の例のように、認識エリアの右上から「J」字型に線を引くと、
線を引いた部分の文字がクリア(半角スペースに置換)されます。
➨
●ペンウインドウのカスタマイズ
ペンウインドウでは、書いた文字が認識されるまでの時間を設定したり、認識エリアの数を変更
したりできます。また、あらかじめ文字種を指定しおき、これから書く文字の認識をスムースに
する文字種ボタンをペンウインドウに表示させることもできます。
1.
2.
3.
4.
ペンウインドウで、[詳細設定]ボタンを指で
タッチします。
[PropertySheet]ウインドウが表示されま
す。
書いた文字が認識されるまでの時間を設定する
場合は、「文字の切り出し時間(秒)」のオプ
ションで、好みの時間に指定します。
認識エリアの数を変更する場合は、「文字入力
ウインドウ数」のオプションで、好みの数を指
定します。
文字種ボタンを表示させる場合は、「文字種ボ
タン表示」チェックボックスを選択します。
変換したい文字の種類を限定して、認識効率を
高めることができます。
Page 110
5.
[OK]ボタンを指でタッチします。
操作3、4で指定した内容でペンウインドウが表
示されます。
次回MBソフトウエアを起動したと
きも、この設定が反映されます。
何も変更しない場合は、[キャンセル]ボタン
を指でタッチします。
●その他のウインドウ操作
ペンウインドウでは、目的や状況に応じて、ウインドウを使い分けて文字を入力することができ
ます。例えば、一文字だけ、数字だけ、またはキーボードに見立てたウインドウから文字を入力
したり、電卓を使用して計算結果を入力したりできます。
❑ 10キーウインドウ
10キーウインドウは、現在のカーソルのある位置に数値データなどを入力することができます。
閉じるボタン
一時隠しボタン
制御ボタン
テンキーボタン
ž テンキーボタン
数字や四則記号などのボタンです。ボタンが押されるとカーソル
のある位置に文字を送信します。
ž 制御ボタン
改行、削除、バックスペースなど数字や四則記号以外のボタンの
集まりです。
ž 閉じるボタン
テンキーウインドウが非表示になります。
テンキーウインドウを表すアイコンが表示されます。
ž 一時隠しボタン
ウインドウを一時的に見えなくします。
ž ペンWinボタン
ペンウインドウに戻ります。
ž フルキーボタン
フルキーボードウインドウに切り替わります。
ž かなキーボタン
かなキーボードウインドウに切り替わります。
ž 1文字ボタン
1文字ウインドウに切り替わります。
ž 電卓ボタン
電卓ウインドウに切り替わります。
Page 111
❑ フルキーボードウインドウ
フルキーボードウインドウは、パソコンのキーボードと同じように操作できる機能を持っていま
す。現在のカーソルのある位置に、指でタッチしたキーの文字を入力することができます。
閉じるボタン
一時隠しボタン
ž 閉じるボタン
フルキーボードウインドウが非表示になります。
フルキーボードウインドウを表すアイコンが表示されます。
ž 一時隠しボタン
ウインドウを一時的に見えなくします。
ž ペンWinボタン
ペンウインドウに戻ります。
ž 10キーボタン
10キーウインドウに切り替わります。
ž かなキーボタン
かなキーボードウインドウに切り替わります。
ž 1文字ボタン
1文字ウインドウに切り替わります。
ž 電卓ボタン
電卓ウインドウに切り替わります。
❑ かなキーボードウインドウ
かなキーボードウインドウは、かなで配列されたキーボードで、かな入力専用のウインドウです。
指でタッチしたキーの文字を現在のカーソルの有る位置に入力することができます。
閉じるボタン
一時隠しボタン
ž 閉じるボタン
かなキーボードウインドウが非表示になります。
かなキーボードウインドウを表すアイコンが表示されます。
ž 一時隠しボタン
ウインドウを一時的に見えなくします。
ž ペンWinボタン
ペンウインドウに戻ります。
ž 10キーボタン
10キーウインドウに切り替わります。
ž フルキーボタン
フルキーボードウインドウに切り替わります。
ž 1文字ボタン
1文字ウインドウに切り替わります。
ž 電卓ボタン
電卓ウインドウに切り替わります。
Page 112
❑ 電卓ウインドウ
電卓ウインドウは、数値計算用のウインドウです。現在のカーソルのある位置に計算結果を入力
することができます。
一時隠しボタン
閉じるボタン
表示ウインドウ
入力ボタン
ž 閉じるボタン
電卓ウインドウが非表示になります。
電卓ウインドウを表すアイコンが表示されます。
ž 一時隠しボタン
ウインドウを一時的に見えなくします。
ž 表示ウインドウ
演算結果が表示されるウインドウです。
ž 入力ボタン
現在のカーソルの位置に文字を入力するボタンです。
ž ペンWinボタン
ペンウインドウに戻ります。
ž 10キーボタン
10キーウインドウに切り替わります。
ž フルキーボタン
フルキーボードウインドウに切り替わります。
ž かなキーボタン
かなキーボードウインドウに切り替わります。
ž 1文字ボタン
1文字ウインドウに切り替わります。
Page 113
❑ 1文字ウインドウ
1文字ウインドウは、1文字認識用のウインドウです。現在のカーソルのある位置に、このウイン
ドウによって認識された文字を直接入力することができます。
一時隠しボタン
閉じるボタン
半角/全角ボタン
文字種ボタン
認識エリア
ž 閉じるボタン
1文字ウインドウが非表示になります。
1文字ウインドウを表すアイコンが表示されます。
ž 一時隠しボタン
ウインドウを一時的に見えなくします。
ž 半角/全角ボタン
認識する文字を半角にするか、全角にするかを設定します。
ž 文字種ボタン
認識する文字の種類を設定します。
ž 認識エリア
文字や記号などを書くエリアです。
ž ペンWinボタン
ペンウインドウに戻ります。
ž 10キーボタン
10キーウインドウに切り替わります。
ž フルキーボタン
フルキーボードウインドウに切り替わります。
ž かなキーボタン
かなキーボードウインドウに切り替わります。
ž 電卓ボタン
電卓ウインドウに切り替わります。
候補ウインドウを表示し、候補文字を選択すると、現在のカーソル位置の文字が削除され、新た
に選択した文字が入力されます。
候補ウインドウ
Page 114
●上手な手書き文字認識機能の使い方
手書き文字が正しく認識されない、記号が入力できない、文字が書きにくいなど目的の文字を入
力するのに時間がかかる場合は、以下の方法で文字を入力してみてください。
❑ 書き順を変えてみる
書いた文字が正しく認識されない場合は、書き順を変えて書きなおします。
例えば、「①」は、「○」を先に書くとうまく認識しません。数字の「1」を書いてから、次に
「○」を書くと正しく認識します。
❑ かな漢字変換機能、記号ボタンを使用する
漢字や記号などが入力できない場合には、「読み仮名」を書いて漢字変換します。
例えば、①を入力する場合、「いち」と書いて[変換]ボタンを押して、「①」に変換します。
また、記号を入力する場合は、[記号]ボタンを押して表示される記号ウインドウから入力した
い記号を選択し、認識エリアの入力位置を指でタッチして入力します。
❑ 全角/半角、文字種ボタンを利用する
半角英数などを入力する場合には、[全角]ボタンで「半角」に切り替えると入力しやすくなり
ます。
また、ペンウインドウに文字種ボタンを表示させて、文字種を指定しておくと効率良く文字を入
力できます。文字種ボタンを表示させるには、[詳細設定]ボタンを押して表示される
[PropertySheet]ウインドウで、[文字種ボタン表示]チェックボックスをONにします。
❑ [▼]ボタンを利用する
書いた文字が誤認識されても、慌てずにペンウィンドウ下に表示されている[▼]ボタンを押し
ます。認識候補ウインドウが表示されるので、入力したい文字を選択して入力できます。
❑ 入力枠を大きくする
手書き文字が書きにくい場合には、ペンウィンドウのウィンドウサイズを大きくしたり、文字を
書く認識エリアの数を少なくしたりして、少なくしたりして入力枠を大きくすると、入力しやす
くなります。認識エリアの数を少なくする場合は[詳細設定]ボタンを押して表示される
[PropertySheet]ウインドウで、「文字入力ウィンドウ数」を設定します。
また、入力枠が比較的大きい[一文字]ウィンドウを利用する方法もあります。
❑ その他のウィンドウを利用する
入力したい文字に応じて、[フルキー]、[かなキー]、[1文字]、[10キー]、[電卓]各々
のウィンドウを活用してください。
❑ [Shift]、[Ctrl]、[ALt]を使用したショートカットキーの入力
Page 115
[Shift]+[]、[Ctrl]+[]、[Alt]+[]などのショートカットの入力は、[フルキー]ウ
インドウを利用してください。
❑ ペンウインドウが邪魔な場合
文字を入力するときなどペンウインドウが邪魔な場合、[一時隠し]ウインドウを押すとペンウ
インドウが隠れます。ボタンを押しつづけている間だけ隠れ、ボタンを離すとペンウインドウが
表示されます。
●手書き文字認識機能だけを起動する
MBソフトウエアを使用していないときでも、手書き文字認識機能を起動することができます。
この場合は、[スタートボタン]>[プログラム]>[MEDIASITE MBソフトウエア]>[手書
き文字認識]の順に選択して、手書き文字認識機能を起動します。
終了する場合は、ペンウインドウの右上の×ボタンを押してください。
手書き文字認識機能を終了しないでMBソフトウエアを起動すると、手書き文字認識が2つ起動さ
れることになります。この場合、どちらからでも手書き入力は可能です。MBソフトウエアでこ
の機能を使用する場合は、先に起動した手書き文字認識機能を終了させてください。
●手書き文字認識機能を利用しないようにする
手書き文字認識機能を利用しないようにすることができます。拡張MBツールバーのオプション
ボタンを押して表示される[オプション]ダイアログボックスで指定します。「手書き文字認識
を使用する」チェックボックスをオフにして[OK]ボタンを押すと、手書き文字認識機能のア
イコンが消えます。
●MS-IME98と共存した場合の問題
MS-IME98がインストールされている環境で、手書き文字認識機能を使用すると、次の問題が生
じることがあります。
• 文節の移動・確定ができない。単語レベルでのかな漢字変換しかできない。
• MS-IME98がインストールされている状態では、他のかな漢字変換(WXG、MS-IME97など)
を選択しても文節の移動・確定ができない。
●一太郎をお使いの方へ
一太郎をお使いの場合、手書き文字認識から文字を入力しても、テキストボックス内のカーソル
が移動されません。カーソルを移動する場合は、ペンウィンドウのカーソル移動キーを使ってく
ださい。
また、1文字ウィンドウは使えません。ペンウィンドウをお使いください。
Page 116
サイン認証の管理者設定
MBソフトウエアをインストールしたとき、パスワードはデフォルトで「12345678」が登録され
ています(MBソフトウエアを再インストールした場合も同様です)。しかし、このパスワード
は覚えやすく、また他人から類推されやすく、管理者以外の人間でも簡単にファイルを開くこと
ができてしまいます。必ず、管理者用パスワードとして、新たにパスワードを登録しなおしてく
ださい。
●管理者パスワードを登録する
以下の手順で管理者パスワードを登録します。
1.
Windows環境で、エクスプローラからMBソフ
トウエアをインストールしたフォルダを開きま
す。
MBソフトウエアをデフォルトでインストール
した場合、次のフォルダが設定されています。
C:¥Program Files¥Ricoh¥MB
2.
3.
「MBADMIN.EXE」をダブルクリックして、「管
理者用設定ツール」を起動します。
[設定]ボタンを押します。
[パスワード入力]ダイアログボックスが表示
されます。
Page 117
4.
5.
デフォルトのパスワード「12345678」を入力
し、[OK]ボタンを押します。
[設定]ダイアログボックスが表示されます。
2ヶ所にパスワードを入力して、[OK]ボタン
を押します。
以上で、管理者用パスワードの登録が終了しま
す。
●サイン認証レベルを変更する
管理者ツールを使用すると、セキュリティ保存した場合のサイン認証チェックの強さを厳しくし
たり、緩くしたりすることができます。MBソフトウエアをインストールした直後は、認証レベ
ルが最も弱い「1」に設定されています。必要に応じて、認証レベルを強く設定してください。
また、サイン登録をする際のサインをひと工夫すると、認証レベルを高めることなく、セキュリ
ティの度合いを高めることもできます。詳しくは、「特定の人だけが見られる議事録として保存
する」の「サイン登録のひと工夫」(Page 63)を参照してください。
サイン認証レベルは、以下の手順で変更します。
1.
Windows環境で、エクスプローラからMBソフ
トウエアをインストールしたフォルダを開きま
す。
MBソフトウエアをデフォルトでインストール
した場合、次のフォルダが設定されています。
C:¥Program Files¥Ricoh¥MB
2.
3.
「MBADMIN.EXE」を起動し、[設定]ボタン
を押します。
現在設定されているパスワードを入力して、
[OK]ボタンを押します。
Page 118
4.
認証レベルを変更します。
1が一番緩く、10が最も厳しいチェックを行い
ます。あまり厳しくすると、本人でさえ認証で
きなくなる場合があります。
• 認証レベルのみを変更し、パスワード入力部分
に何も入力しなかった場合は、パスワードは変
更されず、現在のパスワードのままとなりま
す。
• 認証レベルは、サインを登録したときにサイン
データといっしょに保存されます。
サインを登録した後に認証レベルを変更して
も、既存のサインの認証レベルは変更できませ
ん。
次に新規に登録するサインから、認証レベルが
変更されます。これは、後から認証のレベルを
下げることで、セキュリティを破られないよう
にするためです。
Page 119
索引
.
.ppt......................................................................46
.rmb .....................................................................58
M
MBツールバー.......................................................8
MBボタン ............................................................10
P
Power Point
ファイル形式 ..................................................46
プレゼンテーション.......................................46
W
Windows環境の表示 ..........................................80
WINボタン.............................................................9
あ
新しいページの表示 ...........................................42
アンインストール
MBソフトウエアVersion 1 ............................93
MBソフトウエアVersion 2 ............................96
手書き文字認識機能.......................................96
印刷......................................................................52
グリッドを一緒に印刷する ...........................54
複数ページを1枚の紙に印刷する..................54
フリーハンドで書いた線を黒で印刷する ....53
文書名や日付、ページ番号を付けて印刷する
....................................................................56
背景を白地で印刷する...................................53
印刷イメージの表示 ...........................................57
印刷するページの設定 .......................................55
印刷ボタン ............................................................9
インストール
MBソフトウエアVersion 2 ............................94
手書き文字認識機能.......................................95
オプションボタン.................................................9
か
拡張MBツールバー ...............................................9
拡張ボタン ..........................................................10
漢字変換機能 ....................................................104
管理者パスワード.............................................116
キャプチャ ..........................................................43
画像ファイルを取り込む ...............................44
他のソフトウエアの画面取り込み................43
キャプチャツールバー .......................................10
キャプチャボタン...............................................10
グリッド ..............................................................35
Page 120
図形を揃えて描く ..........................................35
設定 .................................................................35
蛍光ペンの使い方...............................................14
罫線の削除のしかた...........................................26
罫線の削除のしかた
指定した領域の削除 ......................................27
すべて削除......................................................28
罫線の設定 ..........................................................25
罫線の引き方 ......................................................24
罫線ボタン ............................................................ 9
消しゴムの設定 ..................................................17
消しゴムの使い方...............................................16
消しゴムボタン .................................................... 9
黒板 ....................................................................... 8
黒板の背景色の変更...........................................73
黒板表示の変更
ウインドウ表示への切り替え .......................75
指定領域の拡大 ..............................................71
全画面表示への切り替え...............................76
全体表示の拡大/縮小.....................................71
さ
サイン登録
工夫したサイン ..............................................62
注意 .................................................................61
変更のしかた..................................................67
サイン認証
管理者パスワードの登録.............................116
認証レベルの変更 ........................................117
サイン認証付き保存...........................................61
作業フォルダの変更...........................................77
作成ページ一覧 ..................................................48
サムネイル機能 ..................................................48
指定ページを開く ..........................................48
新ページを挿入する ......................................49
ページを移動する ..........................................49
ページを印刷する ..........................................51
ページを削除する ..........................................50
サムネイル表示 ..................................................48
表示可能なファイル形式...............................69
サムネイルボタン................................................. 9
四角形ボタン ......................................................10
自動色の使い方 ..................................................14
シャットダウン ..................................................89
終了
MBソフトウエアを終了する .........................88
Windowsをシャットダウンする ..................89
ファイルを閉じる ..........................................12
終了ボタン ..........................................................10
新規ページ ............................................................9
新黒板ページの作成 ...........................................70
図形の移動のしかた ...........................................37
図形の描き方 ......................................................29
図形の大きさや形の変え方................................36
図形の切り取り方...............................................38
図形のコピーのしかた .......................................39
図形の削除のしかた ...........................................40
図形の選択のしかた ...........................................30
図形の線や色の変更 ...........................................30
図形の塗りつぶし...............................................30
図形の配置 ..........................................................33
図形の貼り付け方...............................................39
図形の表示の順序...............................................32
図形ボタン ............................................................9
正方形と円の描き方 ...........................................30
セキュリティ保存された議事録の開き方.........65
選択ボタン ..........................................................10
ソフトウエアキーボードの操作
10キーウインドウ ........................................110
1文字ウインドウ ..........................................113
かなキーウインドウ.....................................111
電卓ウインドウ ............................................112
フルキーウインドウ.....................................111
た
楕円ボタン ..........................................................10
手書き文字認識機能 ...........................................19
タッチパネル ........................................................1
タッチパネル制御ソフトウエア ........................97
タッチパネルの調整 ...........................................99
ダブルクリック.....................................................1
直線ボタン ..........................................................10
次ページボタン.....................................................9
手書き文字認識アイコン .....................................8
手書き文字認識機能 .........................................101
テキストボタン.....................................................9
テキストボックス...............................................19
は
バージョン情報...................................................79
描画ツールバー...................................................10
標準MBツールバー ...............................................9
表の作成 ..............................................................24
ファイルサムネイル機能 ...................................68
ファイルの開き方...............................................68
ファイルボタン.....................................................9
フリーハンドで書く ...........................................13
Page 2
プリンタの種類の設定 .......................................56
プレゼンテーション.......................................6, 46
文書・画像の貼り付け方
オフジェクトの挿入 ......................................84
画面のキャプチャ ..........................................86
コピー&ペースト ..........................................82
ファイルの貼付 ..............................................87
ページ表示窓 ........................................................ 9
ページをめくる ..................................................42
ヘルプ機能 ..........................................................78
ペンウインドウ ..................................................20
一時的に隠す................................................107
カスタマイズ................................................109
漢字変換ウインドウ ....................................105
漢字変換機能................................................104
記号入力 .......................................................106
広域表示エリアの使い方.............................107
候補文字選択機能 ........................................102
ジェスチャ機能 ............................................108
手書き入力可能文字 ....................................103
入力文字の訂正 ............................................106
文字の認識....................................................102
編集ボタン ............................................................ 9
ペンの設定 ..........................................................14
ペンの使い方 ......................................................13
ペンボタン ............................................................ 9
保存
上書き保存......................................................59
画像ファイル形式 ..........................................59
新規保存 .........................................................58
セキュリティ保存 ....................................61, 63
別ファイル名指定 ..........................................59
保存されるファイル形式 ...................................58
保存ボタン ............................................................ 9
ま
マウスの右ボタン機能 .......................................81
マウスボタン ......................................................10
前ページボタン .................................................... 9
目的のページの表示...........................................42
文字の設定 ..........................................................21
入力された文字の変更...................................22
文字の入力 ..........................................................19
文字の編集 ..........................................................20
モノクロ(白黒)で印刷する............................52
や
指などの使い方 .................................................... 1
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
