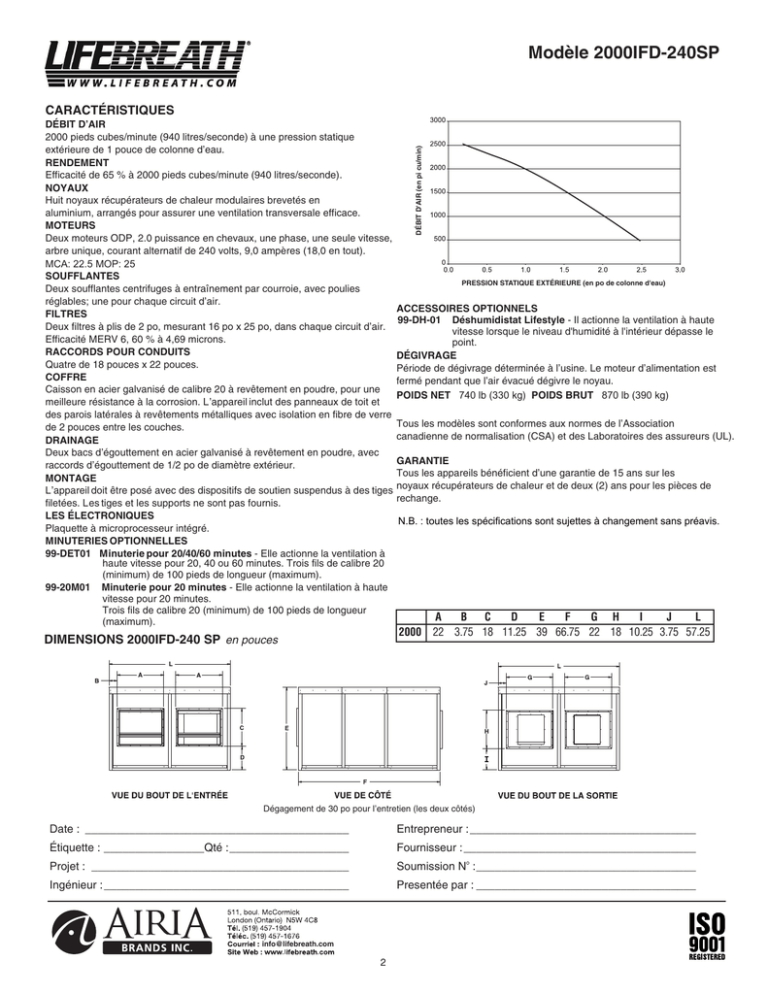

Modèle 2000IFD-240SP
DÉBIT D’AIR
2000 pieds cubes/minute (940 litres/seconde) à une pression statique
extérieure de 1 pouce de colonne d’eau.
RENDEMENT
Efficacité de 65 % à 2000 pieds cubes/minute (940 litres/seconde).
NOYAUX
Huit noyaux récupérateurs de chaleur modulaires brevetés en
aluminium, arrangés pour assurer une ventilation transversale efficace.
MOTEURS
Deux moteurs ODP, 2.0 puissance en chevaux, une phase, une seule vitesse,
arbre unique, courant alternatif de 240 volts, 9,0 ampères (18,0 en tout).
MCA: 22.5 MOP: 25
SOUFFLANTES
Deux soufflantes centrifuges à entraînement par courroie, avec poulies
réglables; une pour chaque circuit d’air.
FILTRES
Deux filtres à plis de 2 po, mesurant 16 po x 25 po, dans chaque circuit d’air.
Efficacité MERV 6, 60 % à 4,69 microns.
RACCORDS POUR CONDUITS
Quatre de 18 pouces x 22 pouces.
COFFRE
Caisson en acier galvanisé de calibre 20 à revêtement en poudre, pour une
meilleure résistance à la corrosion. L’appareil inclut des panneaux de toit et
des parois latérales à revêtements métalliques avec isolation en fibre de verre
de 2 pouces entre les couches.
DRAINAGE
Deux bacs d’égouttement en acier galvanisé à revêtement en poudre, avec
raccords d’égouttement de 1/2 po de diamètre extérieur.
MONTAGE
L’appareil doit être posé avec des dispositifs de soutien suspendus à des tiges
filetées. Les tiges et les supports ne sont pas fournis.
LES ÉLECTRONIQUES
Plaquette à microprocesseur intégré.
MINUTERIES OPTIONNELLES
99-DET01 Minuterie pour 20/40/60 minutes - Elle actionne la ventilation à
haute vitesse pour 20, 40 ou 60 minutes. Trois fils de calibre 20
(minimum) de 100 pieds de longueur (maximum).
99-20M01 Minuterie pour 20 minutes - Elle actionne la ventilation à haute
vitesse pour 20 minutes.
Trois fils de calibre 20 (minimum) de 100 pieds de longueur
(maximum).
DIMENSIONS 2000IFD-240 SP en pouces
DÉBIT D'AIR (en pi cu/min)
CARACTÉRISTIQUES
PRESSION STATIQUE EXTÉRIEURE (en po de colonne d'eau)
ACCESSOIRES OPTIONNELS
99-DH-01 Déshumidistat Lifestyle - Il actionne la ventilation à haute
vitesse lorsque le niveau d'humidité à l'intérieur dépasse le
point.
DÉGIVRAGE
Période de dégivrage déterminée à l’usine. Le moteur d’alimentation est
fermé pendant que l’air évacué dégivre le noyau.
POIDS NET 740 lb (330 kg) POIDS BRUT 870 lb (390 kg)
Tous les modèles sont conformes aux normes de l’Association
canadienne de normalisation (CSA) et des Laboratoires des assureurs (UL).
GARANTIE
Tous les appareils bénéficient d’une garantie de 15 ans sur les
noyaux récupérateurs de chaleur et de deux (2) ans pour les pièces de
rechange.
N.B. : toutes les spécifications sont sujettes à changement sans préavis.
2000
A
B
C
D
E
F
G H
I
J
L
22 3.75 18 11.25 39 66.75 22 18 10.25 3.75 57.25
Dégagement de 30 po pour l’entretien (les deux côtés)
Date : __________________________________________
Entrepreneur :____________________________________
Étiquette : ________________Qté :___________________
Fournisseur :_____________________________________
Projet : _________________________________________
Soumission No :___________________________________
Ingénieur :_______________________________________
Presentée par : ___________________________________
